Гидравлическая система — R145CR-9A Hyundai

•

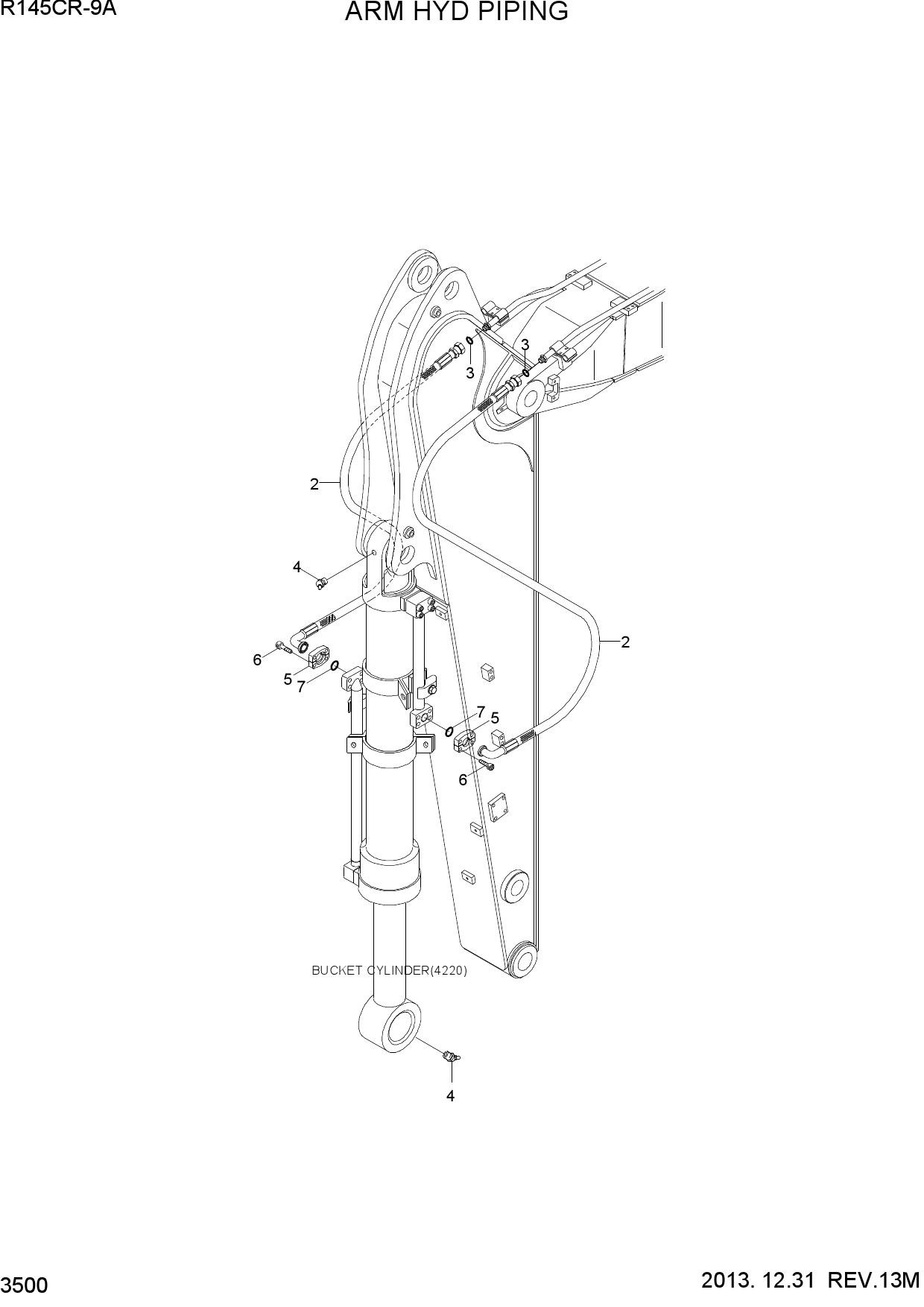

  ARM HYD PIPING

  Открыть схему
•

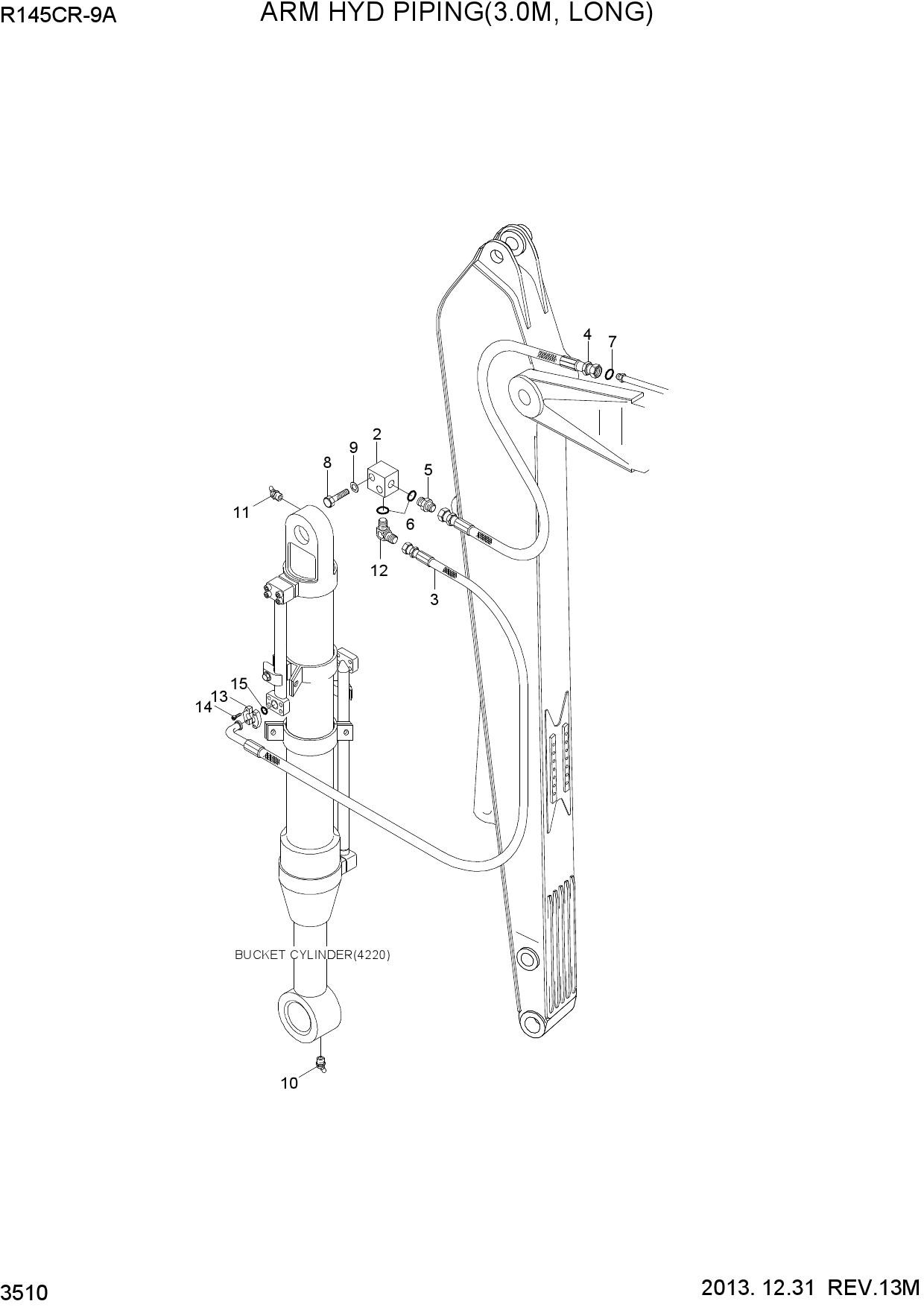

  ARM HYD PIPING(3.0M, LONG)

  Открыть схему
•

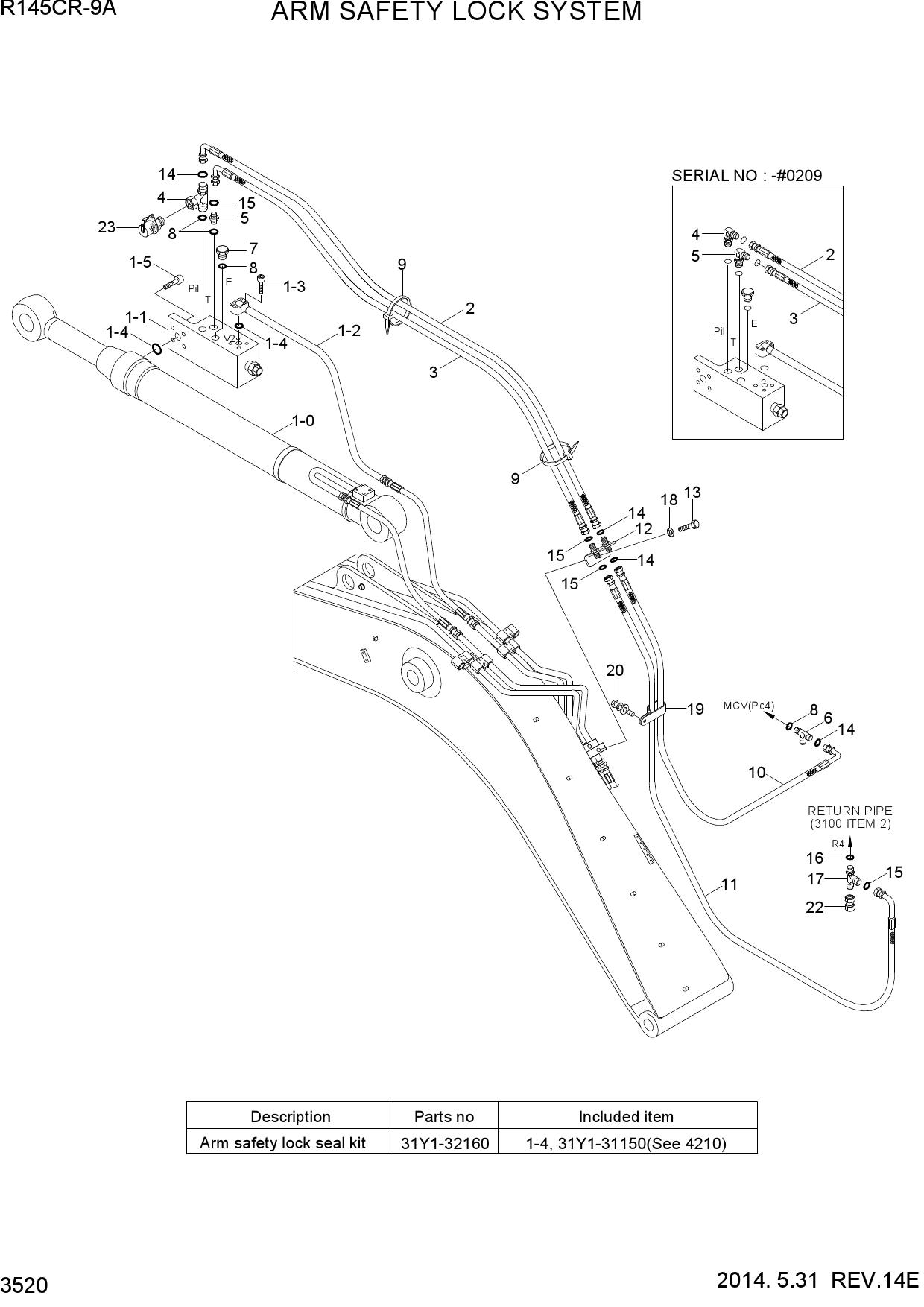

  ARM SAFETY LOCK SYSTEM

  Открыть схему
•

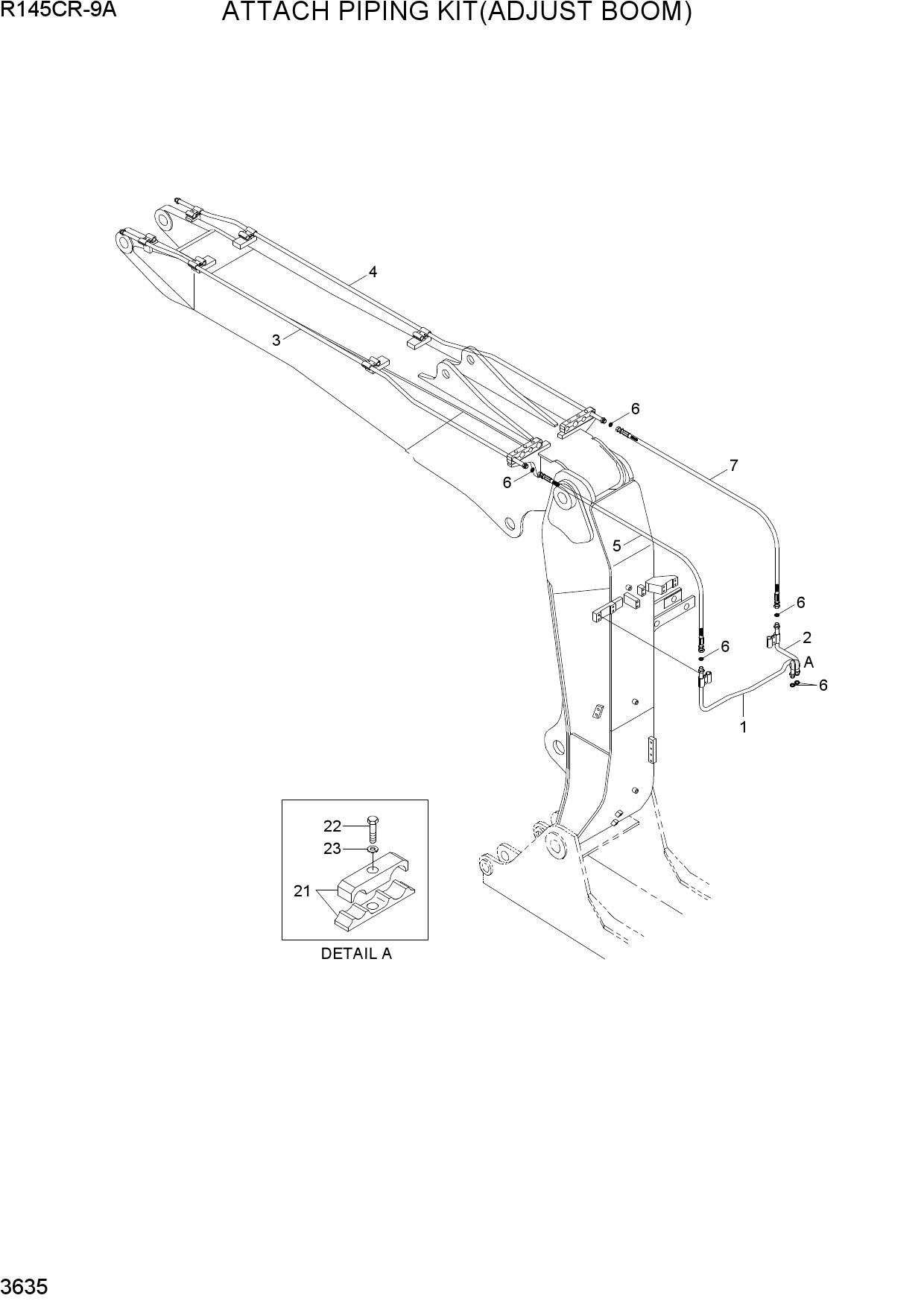

  ATTACH PIPING KIT(ADJUST BOOM)

  Открыть схему
•

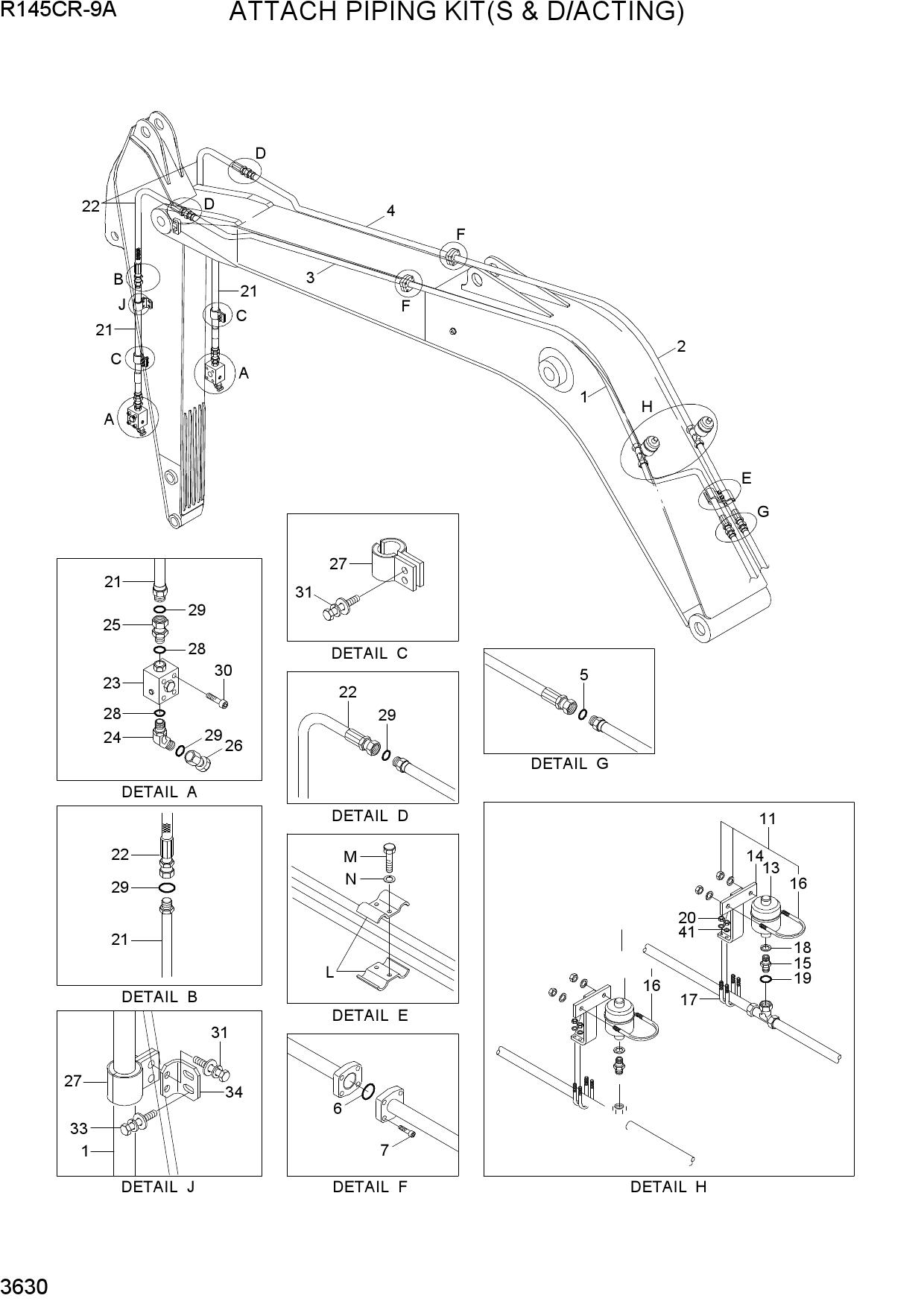

  ATTACH PIPING KIT(S & D/ACTING)

  Открыть схему
•

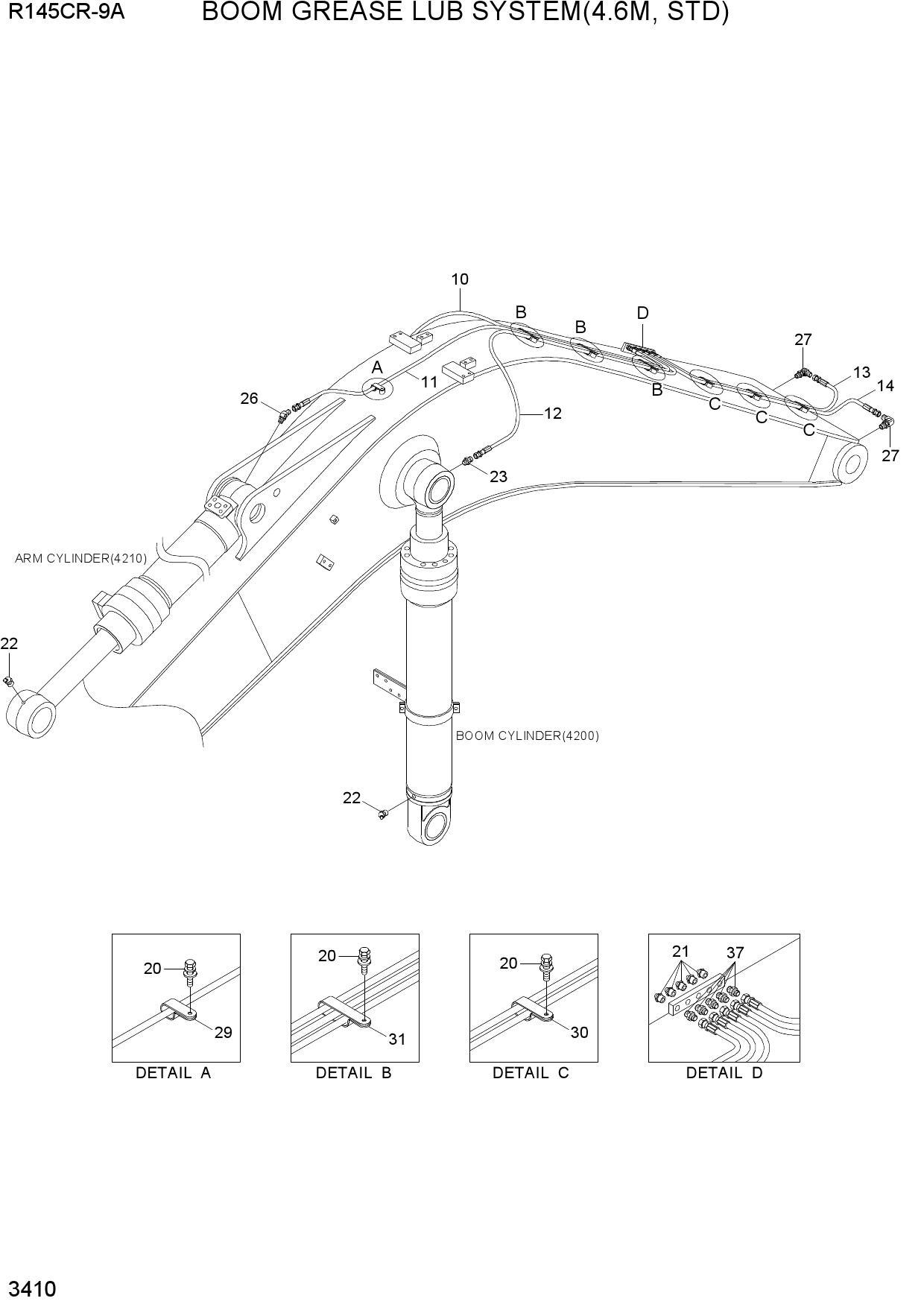

  BOOM GREASE LUB SYSTEM(4.6M, STD)

  Открыть схему
•

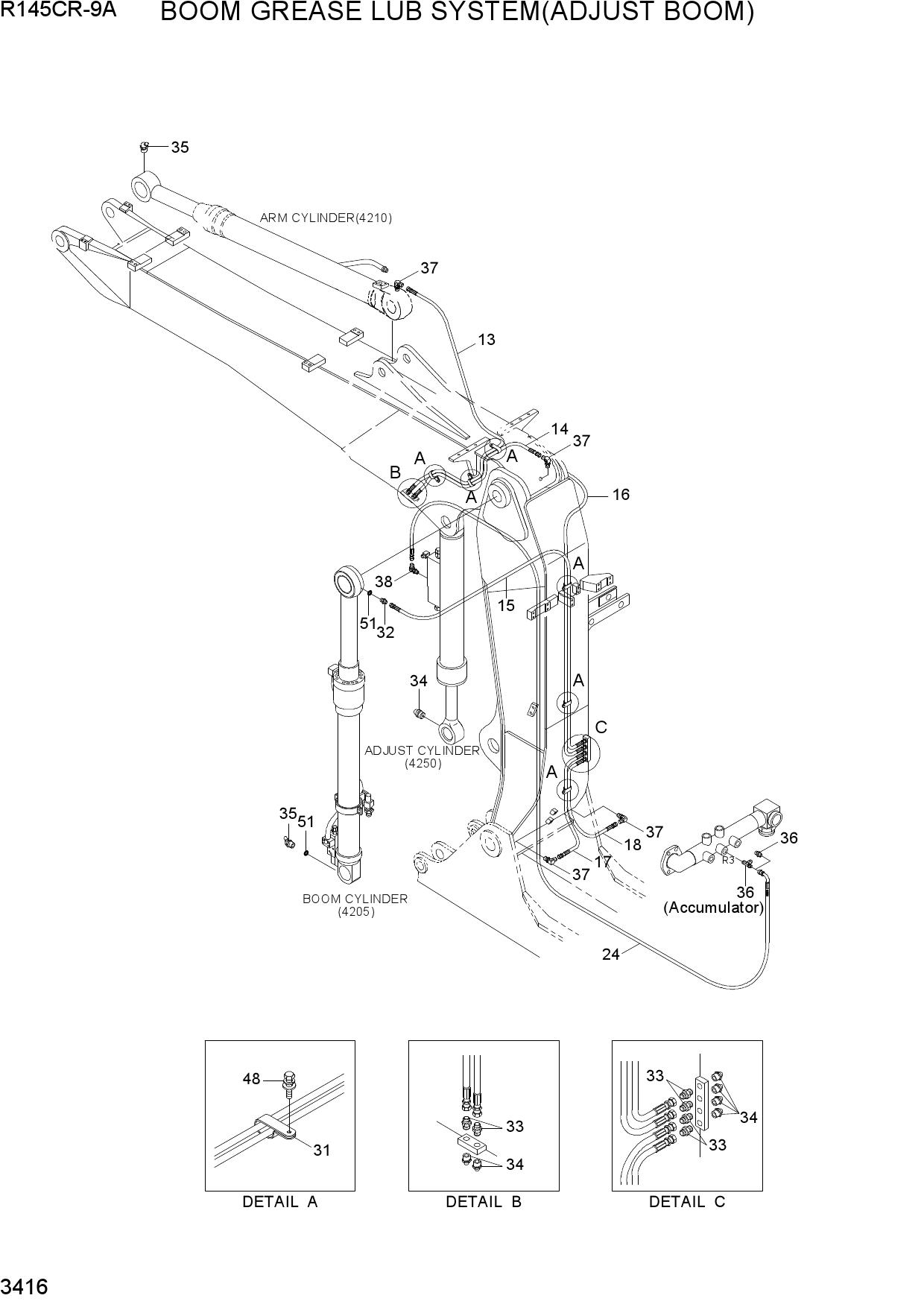

  BOOM GREASE LUB SYSTEM(ADJUST BOOM)

  Открыть схему
•

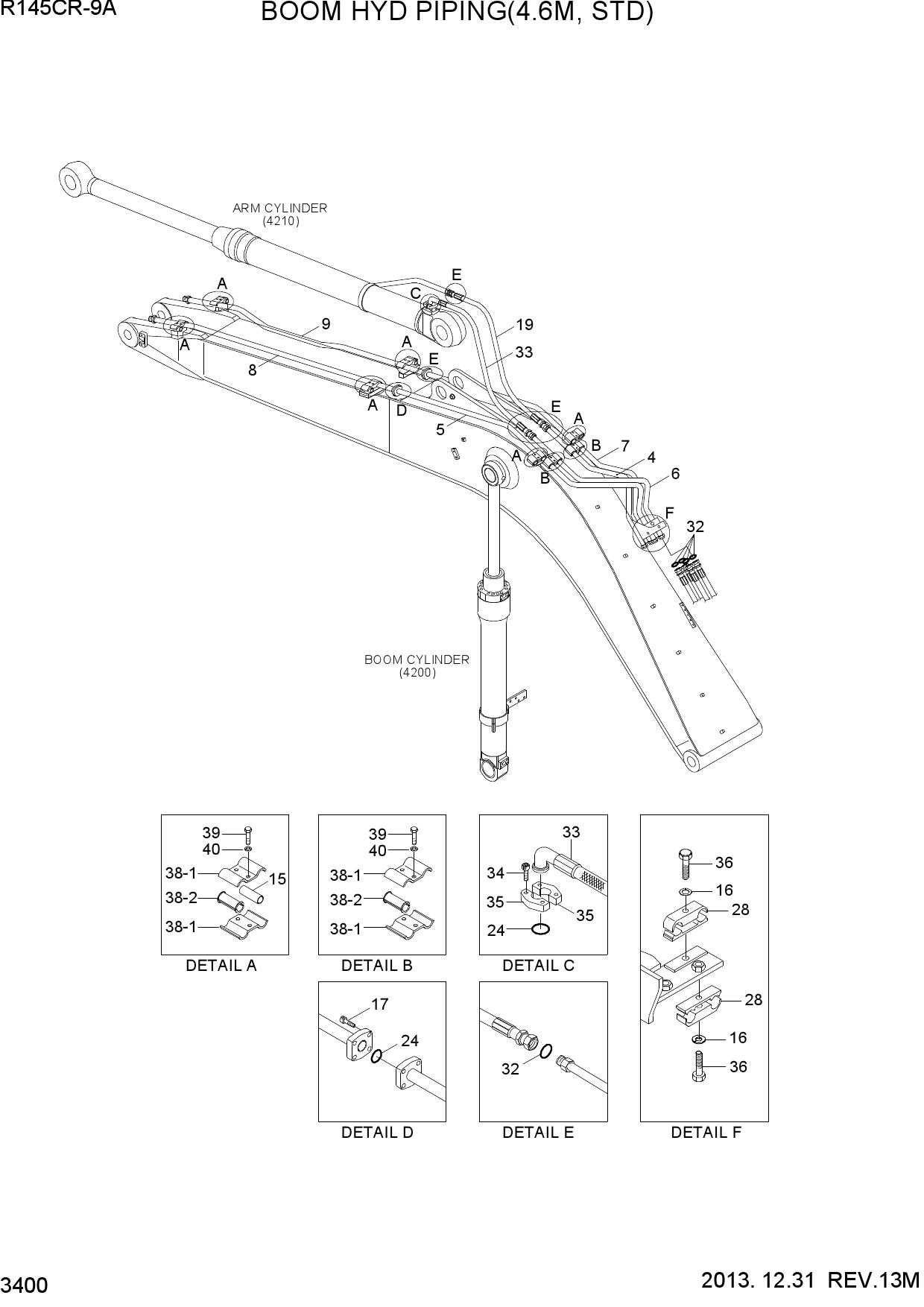

  BOOM HYD PIPING(4.6M, STD)

  Открыть схему
•

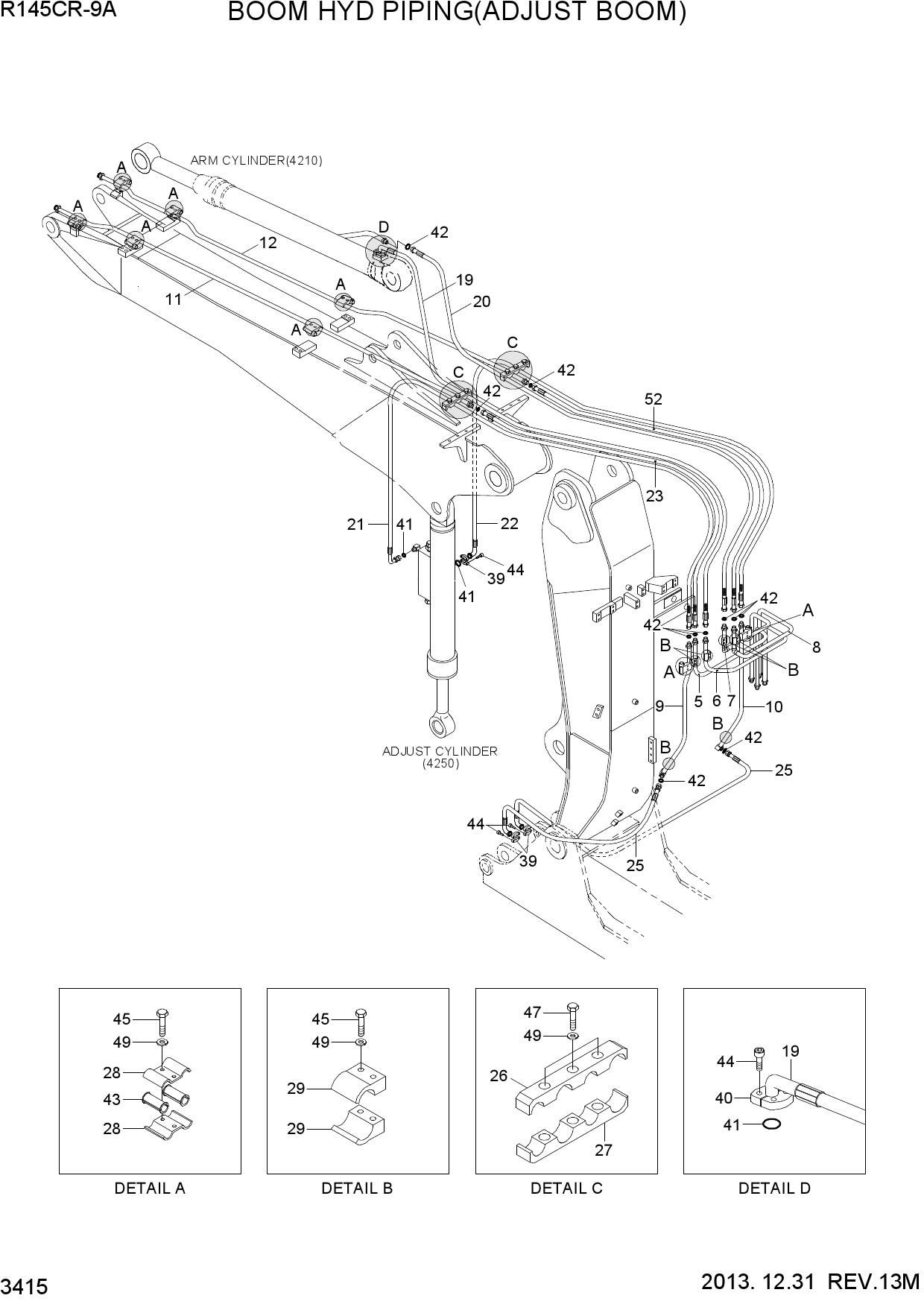

  BOOM HYD PIPING(ADJUST BOOM)

  Открыть схему
•

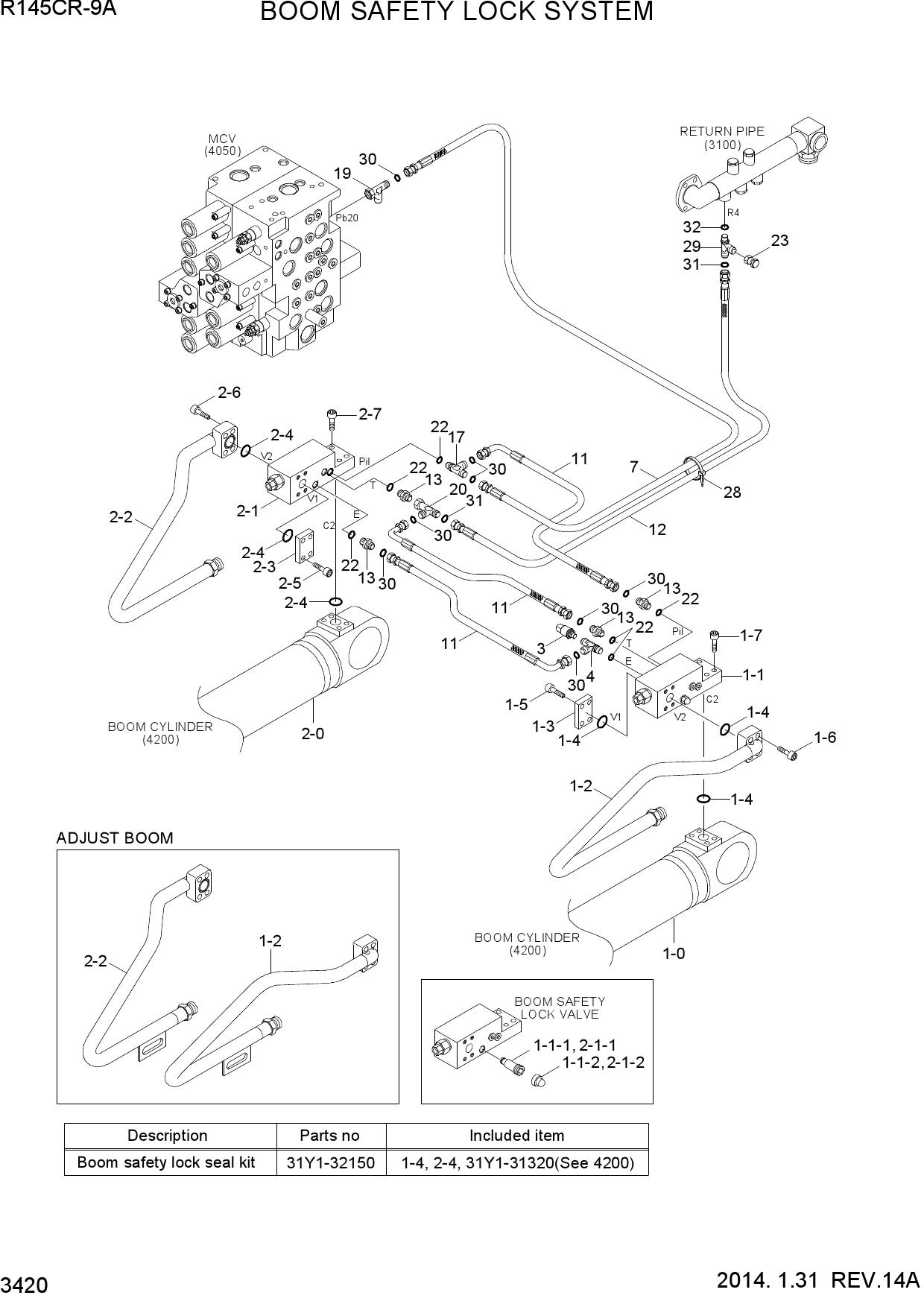

  BOOM SAFETY LOCK SYSTEM

  Открыть схему
•

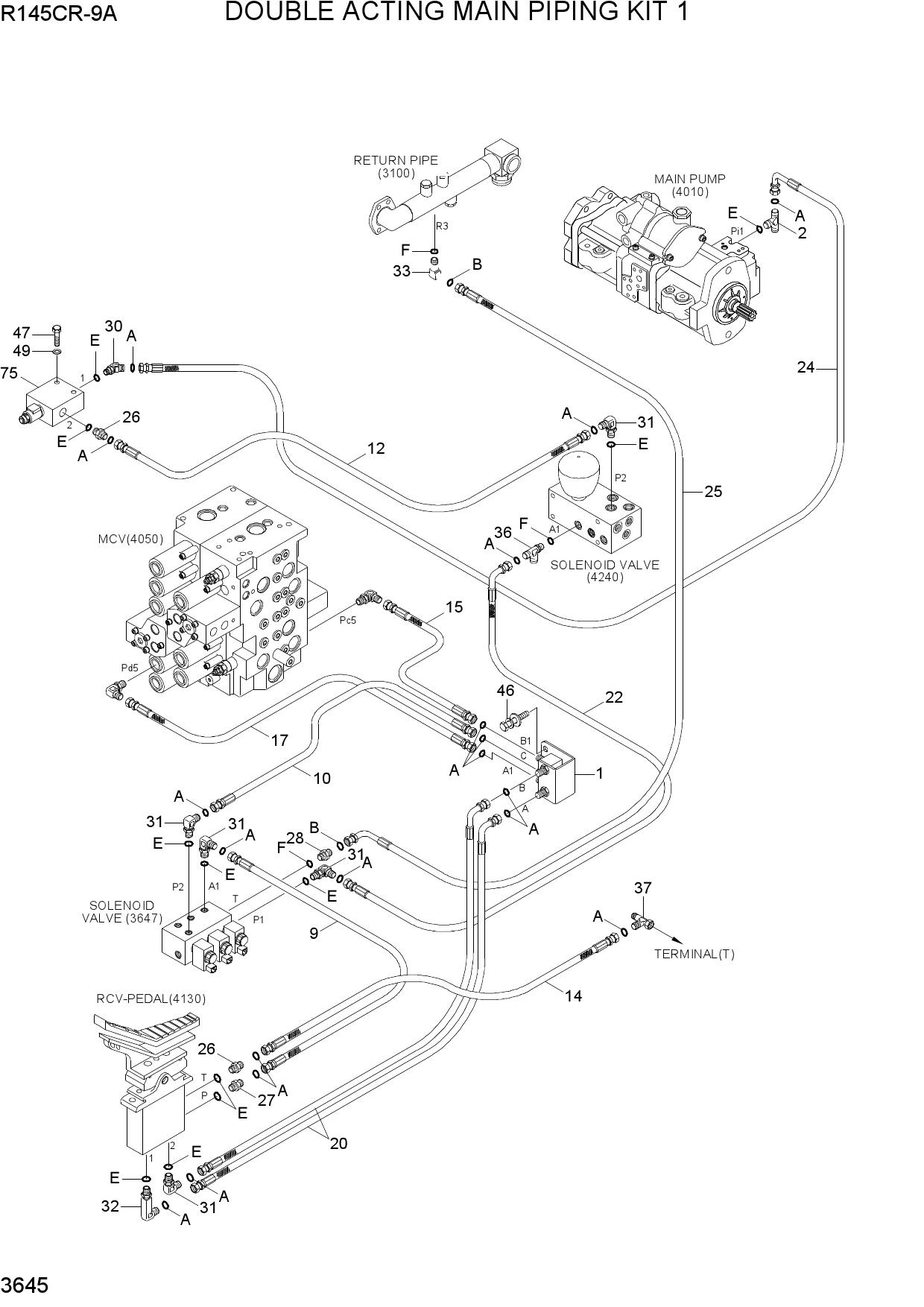

  DOUBLE ACTING MAIN PIPING KIT 1

  Открыть схему
•

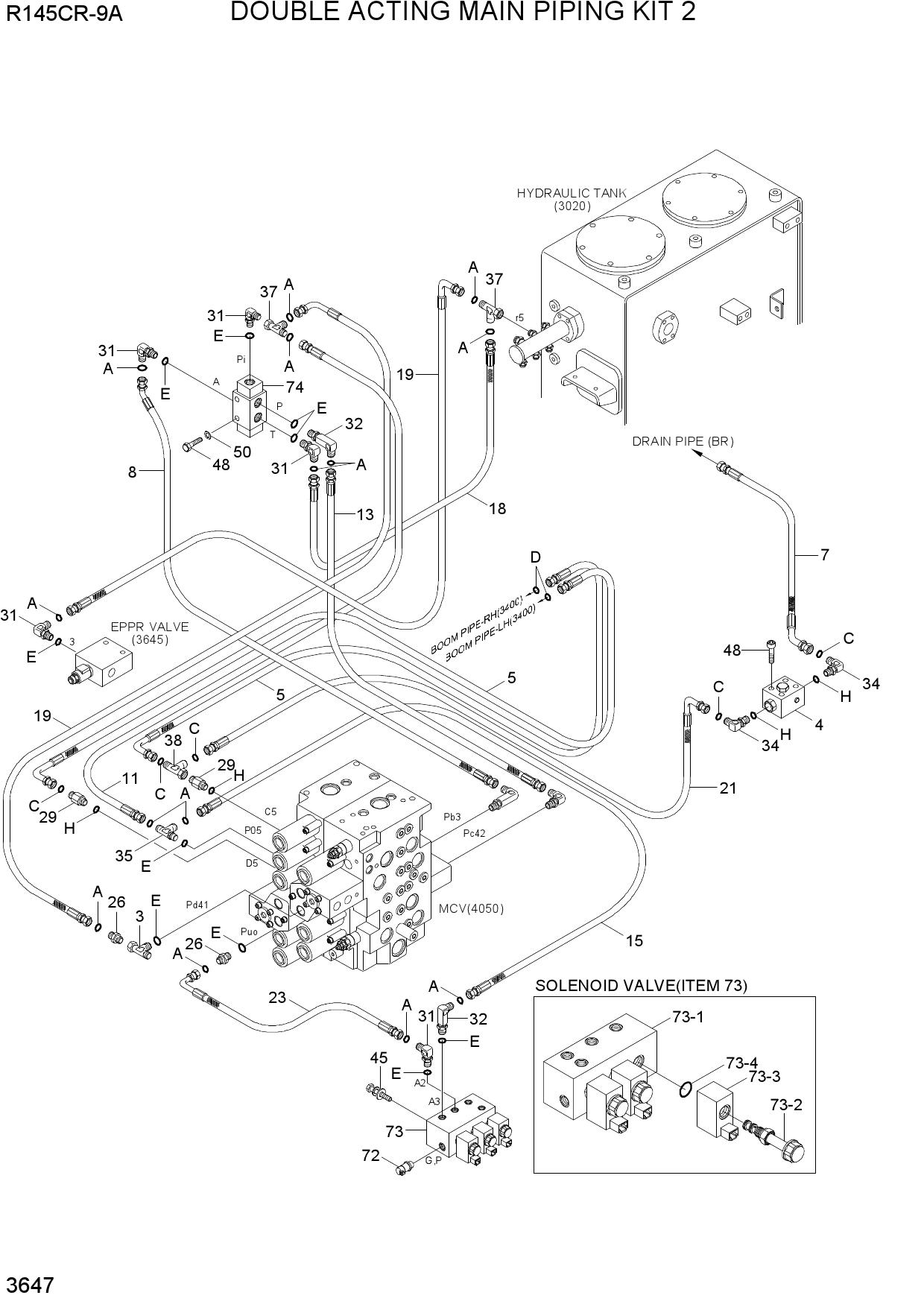

  DOUBLE ACTING MAIN PIPING KIT 2

  Открыть схему
•

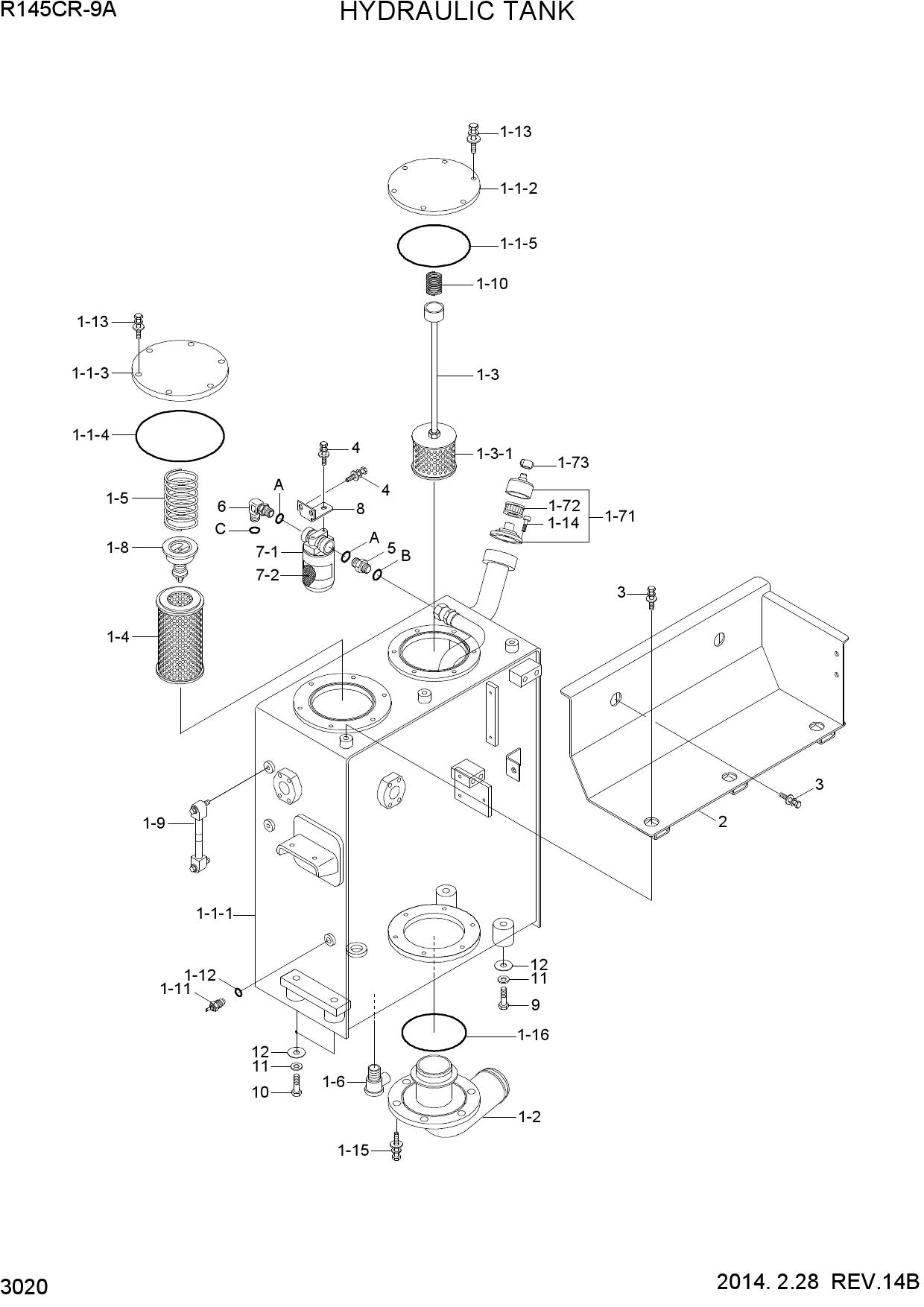

  HYDRAULIC TANK

  Открыть схему
•

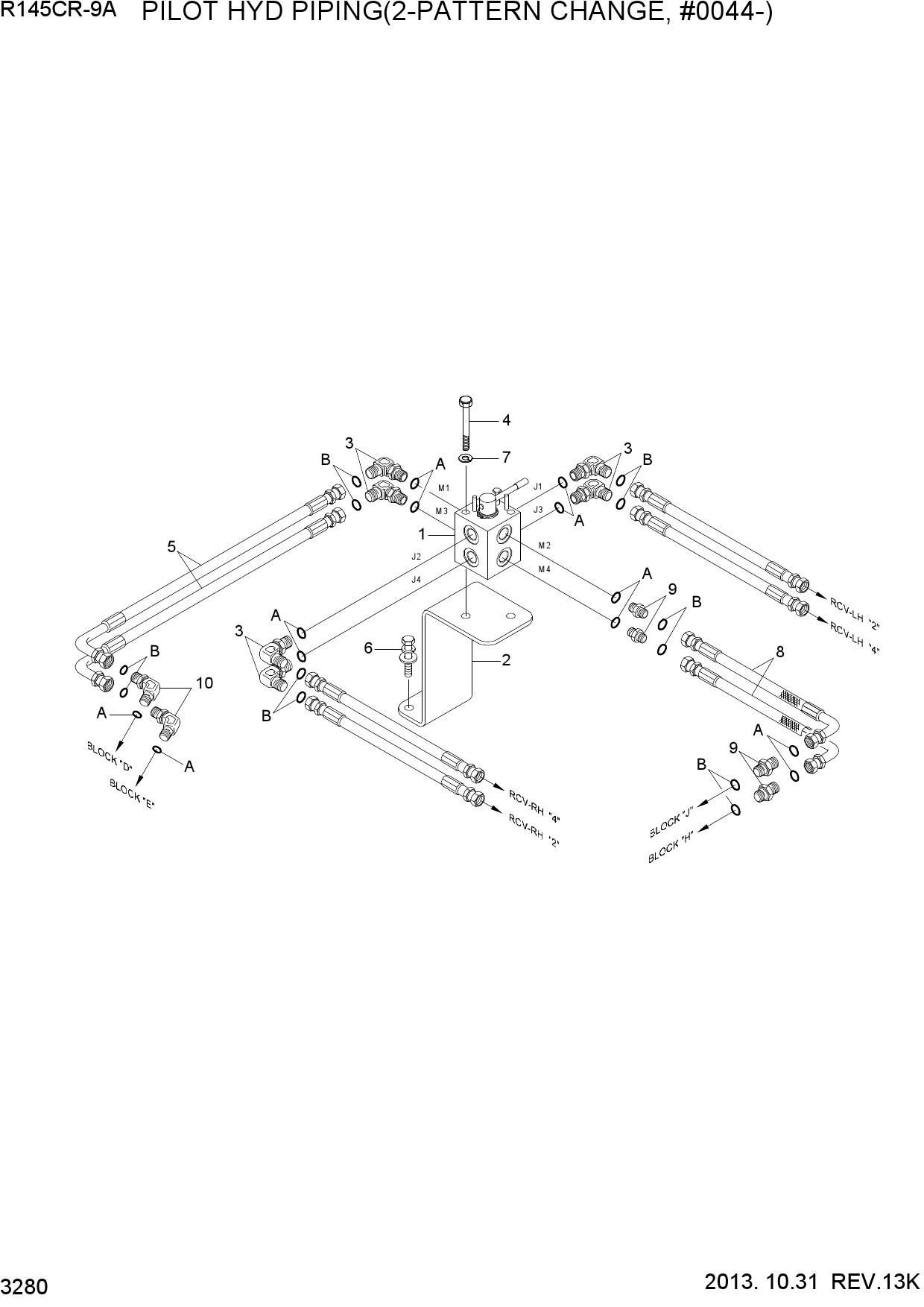

  PILOT HYD PIPING(2-PATTERN CHANGE)

  Открыть схему
•

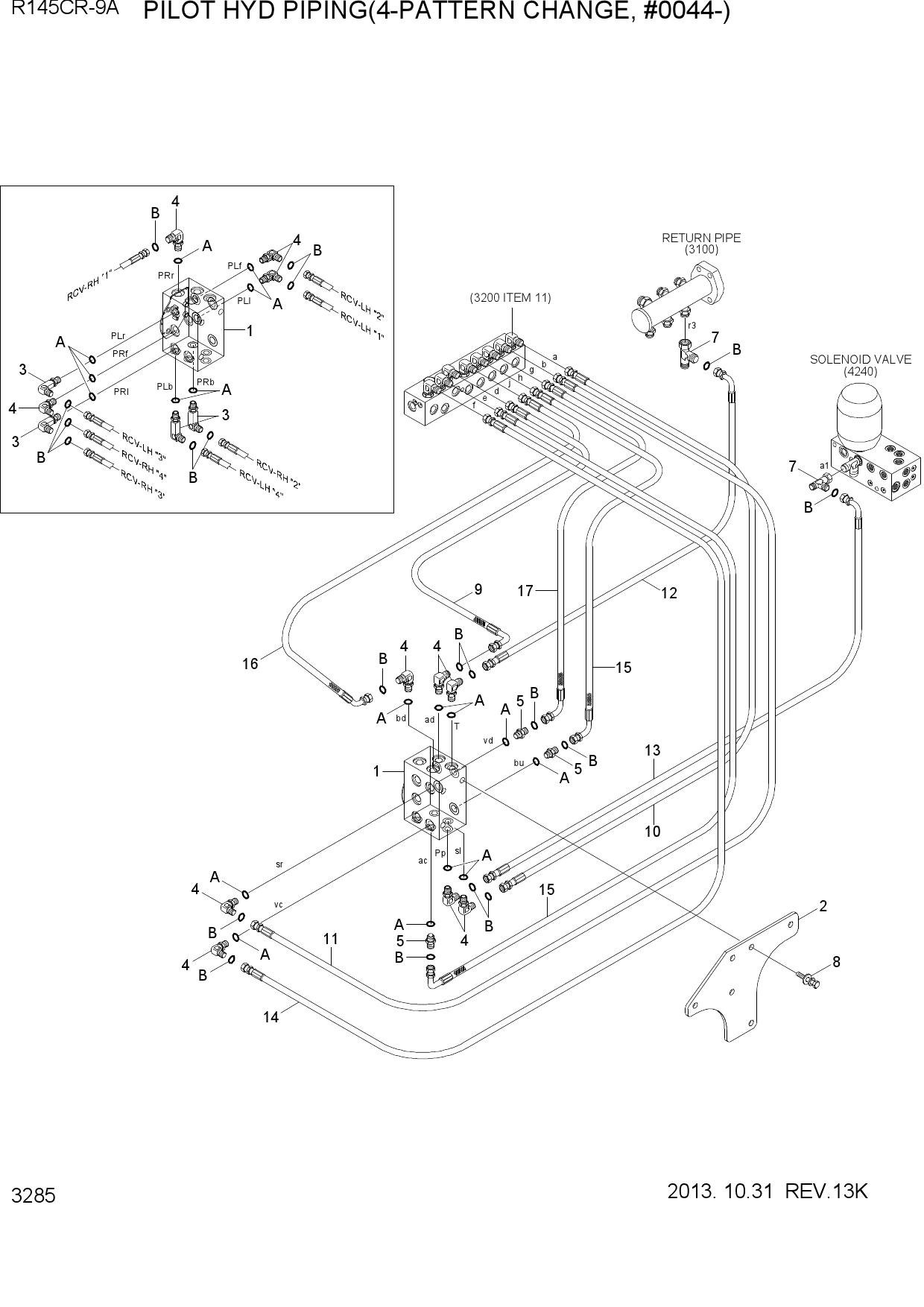

  PILOT HYD PIPING(4-PATTERN CHANGE)

  Открыть схему
•

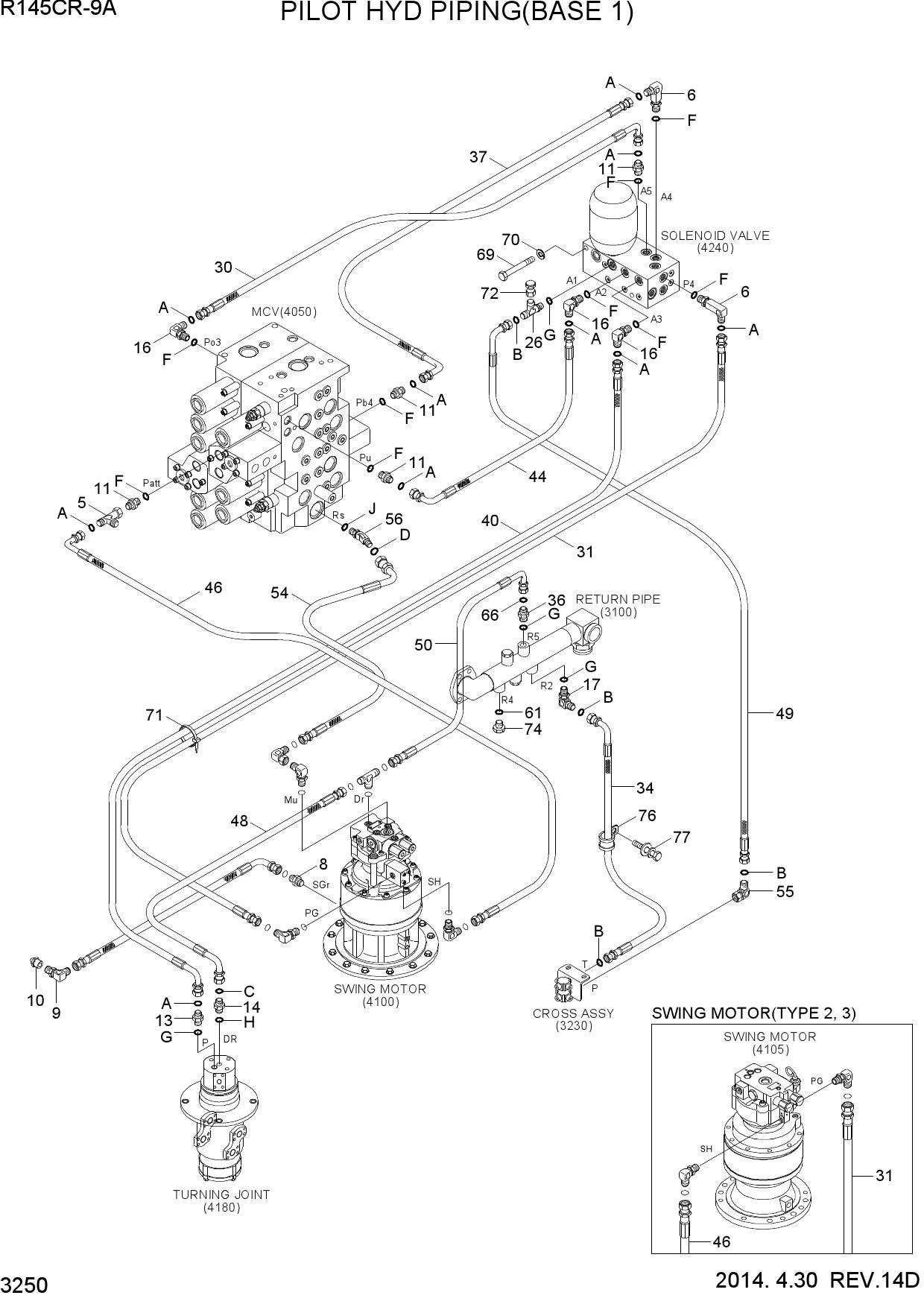

  PILOT HYD PIPING(BASE 1)

  Открыть схему
•

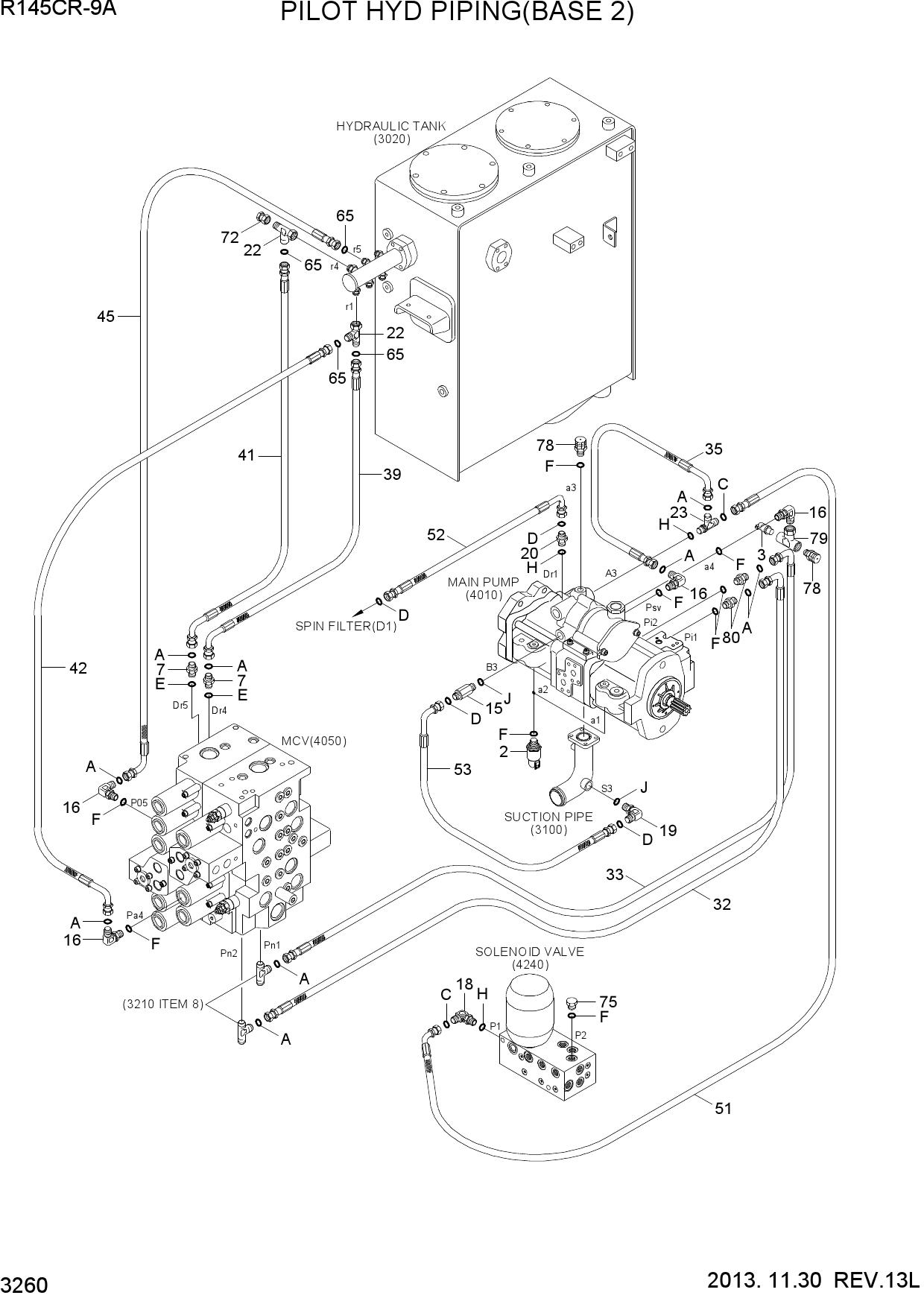

  PILOT HYD PIPING(BASE 2)

  Открыть схему
•

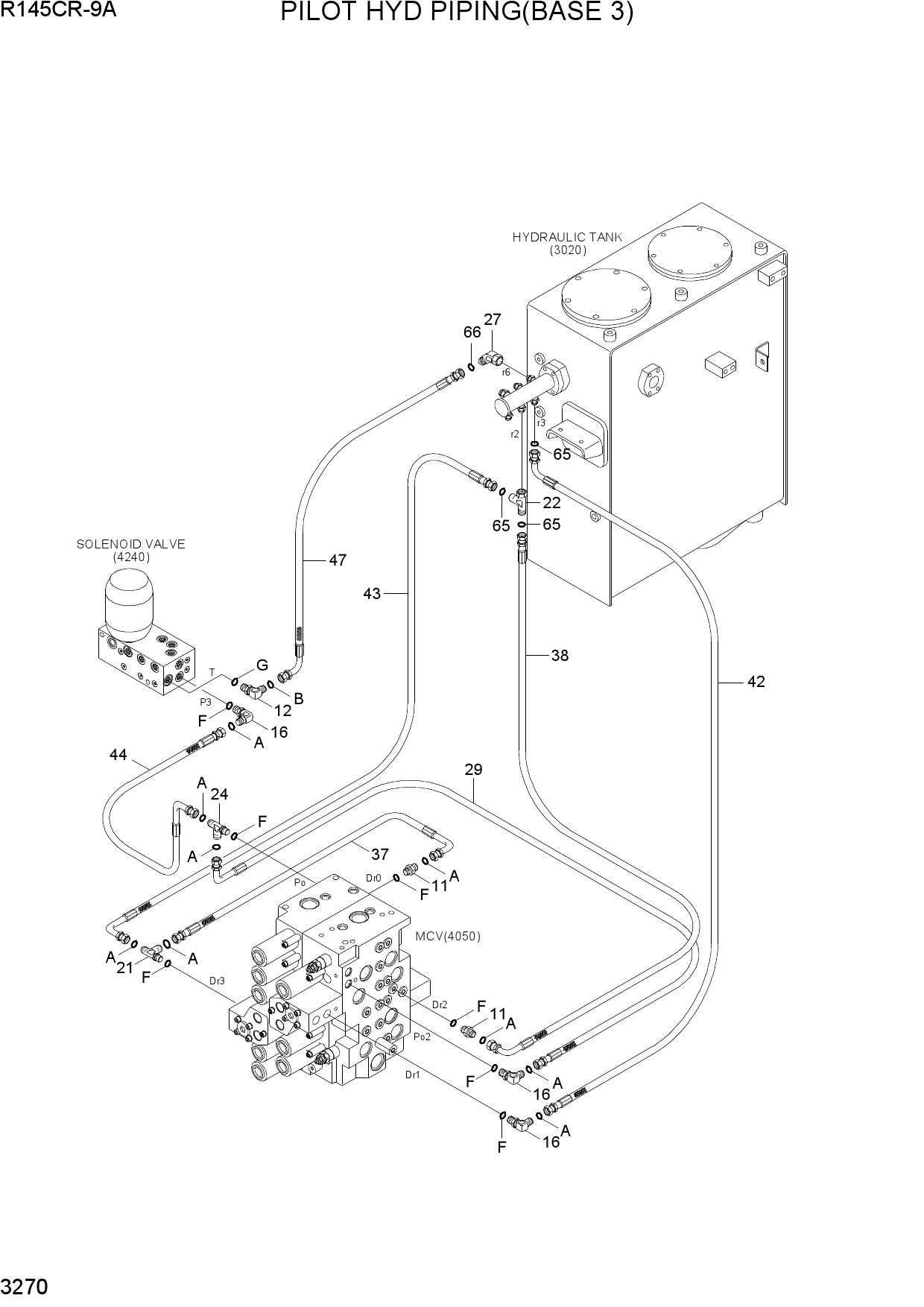

  PILOT HYD PIPING(BASE 3)

  Открыть схему
•

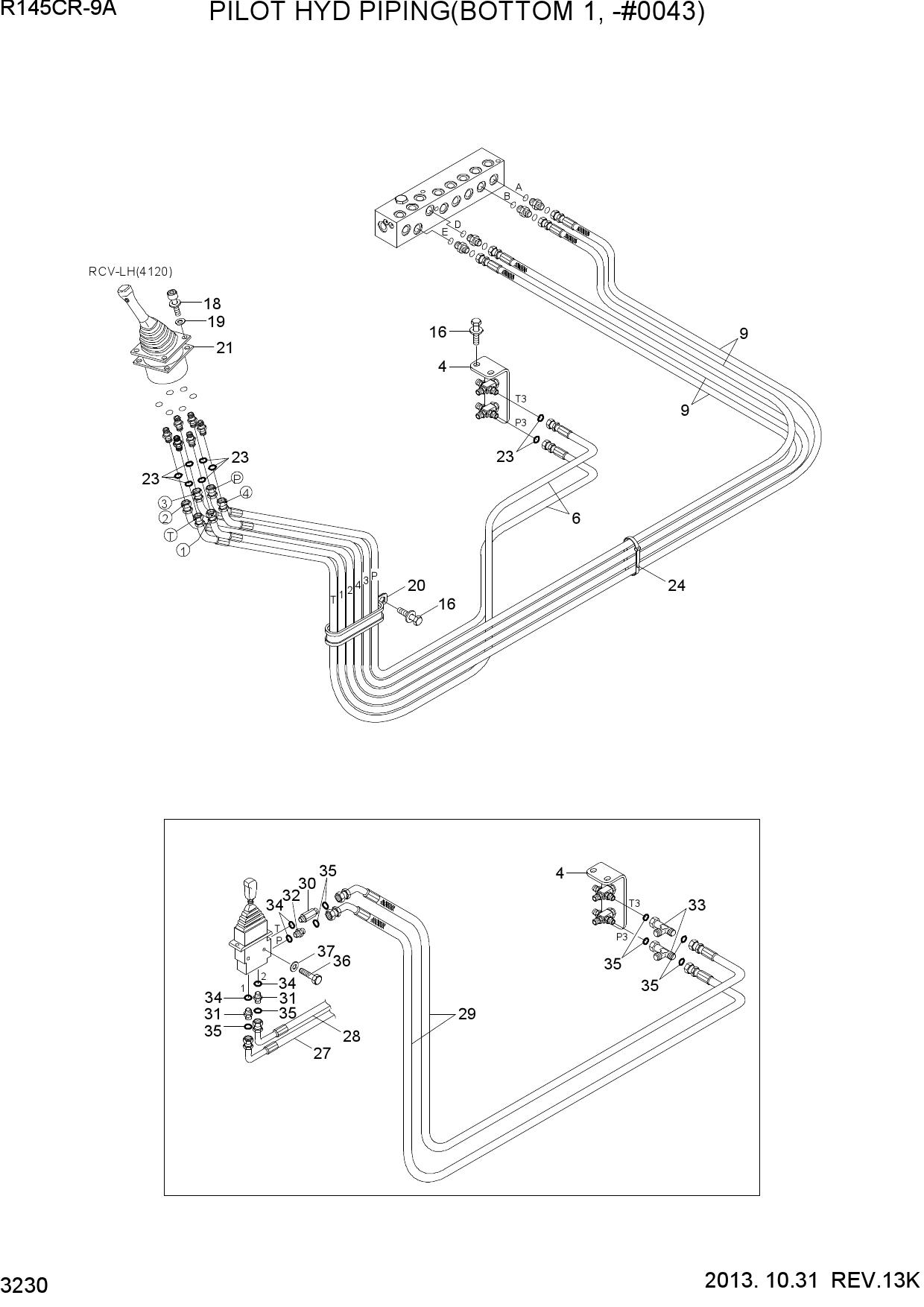

  PILOT HYD PIPING(BOTTOM 1, -#0043)

  Открыть схему
•

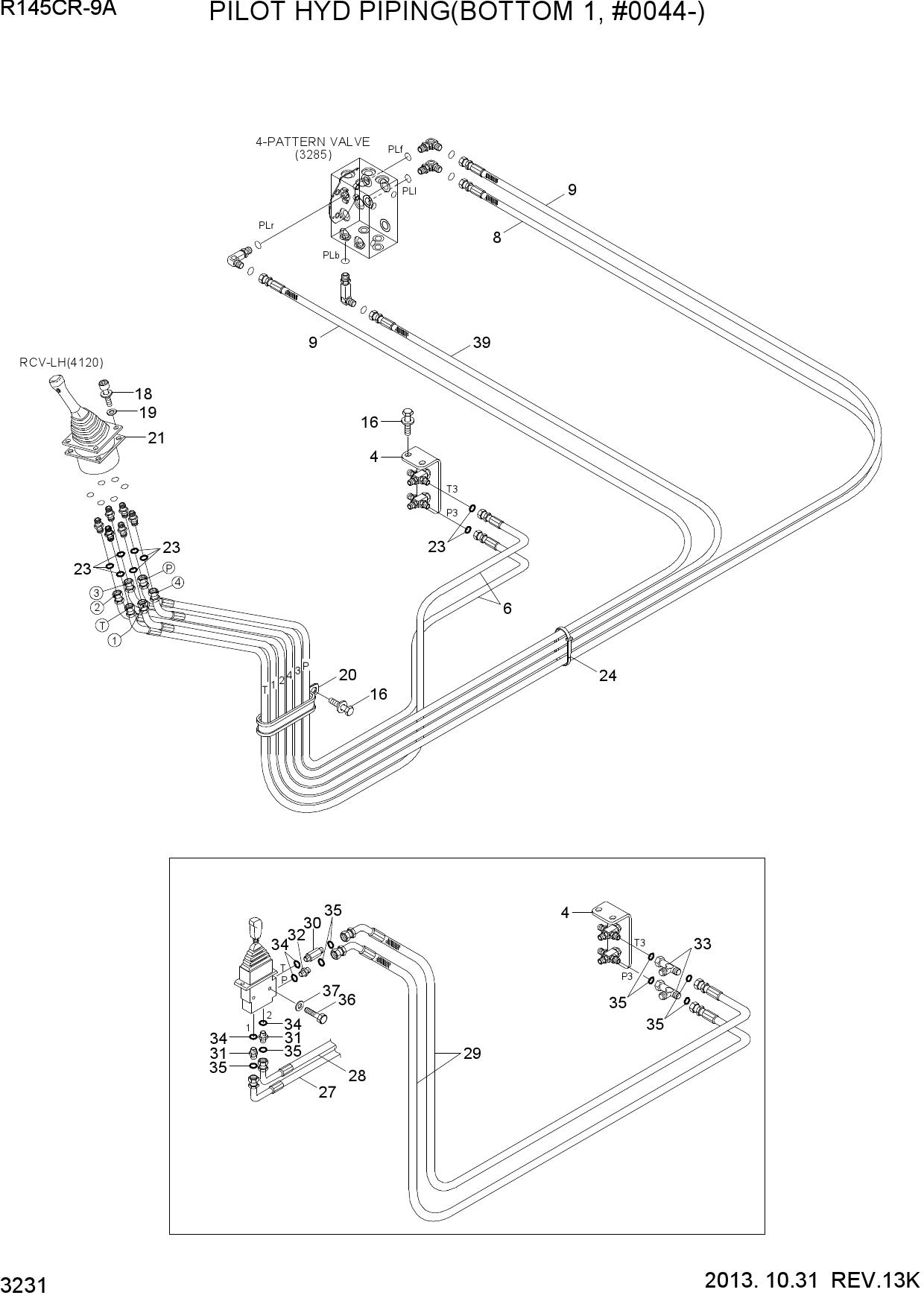

  PILOT HYD PIPING(BOTTOM 1, #0044-)

  Открыть схему
•

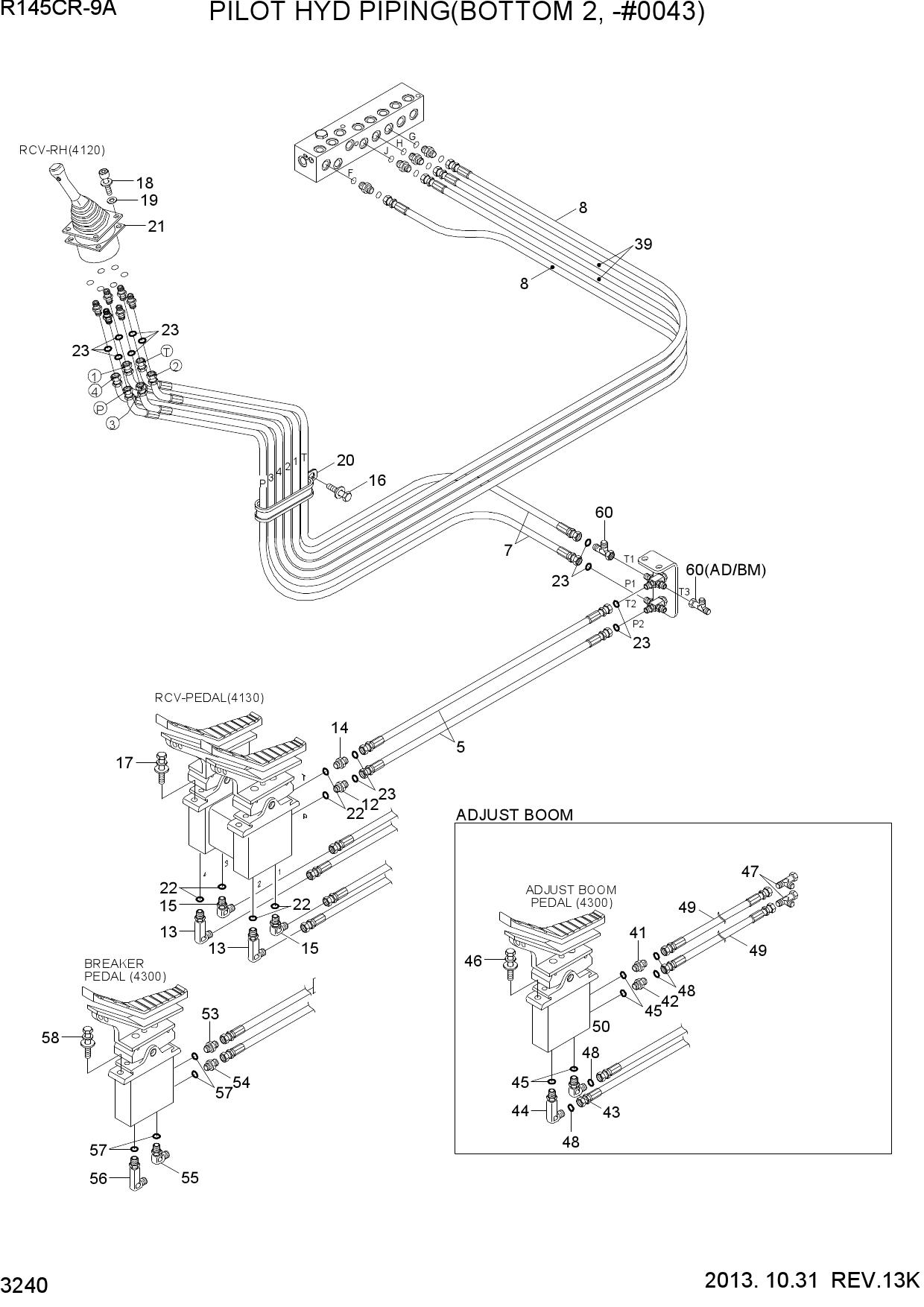

  PILOT HYD PIPING(BOTTOM 2, -#0043)

  Открыть схему
•

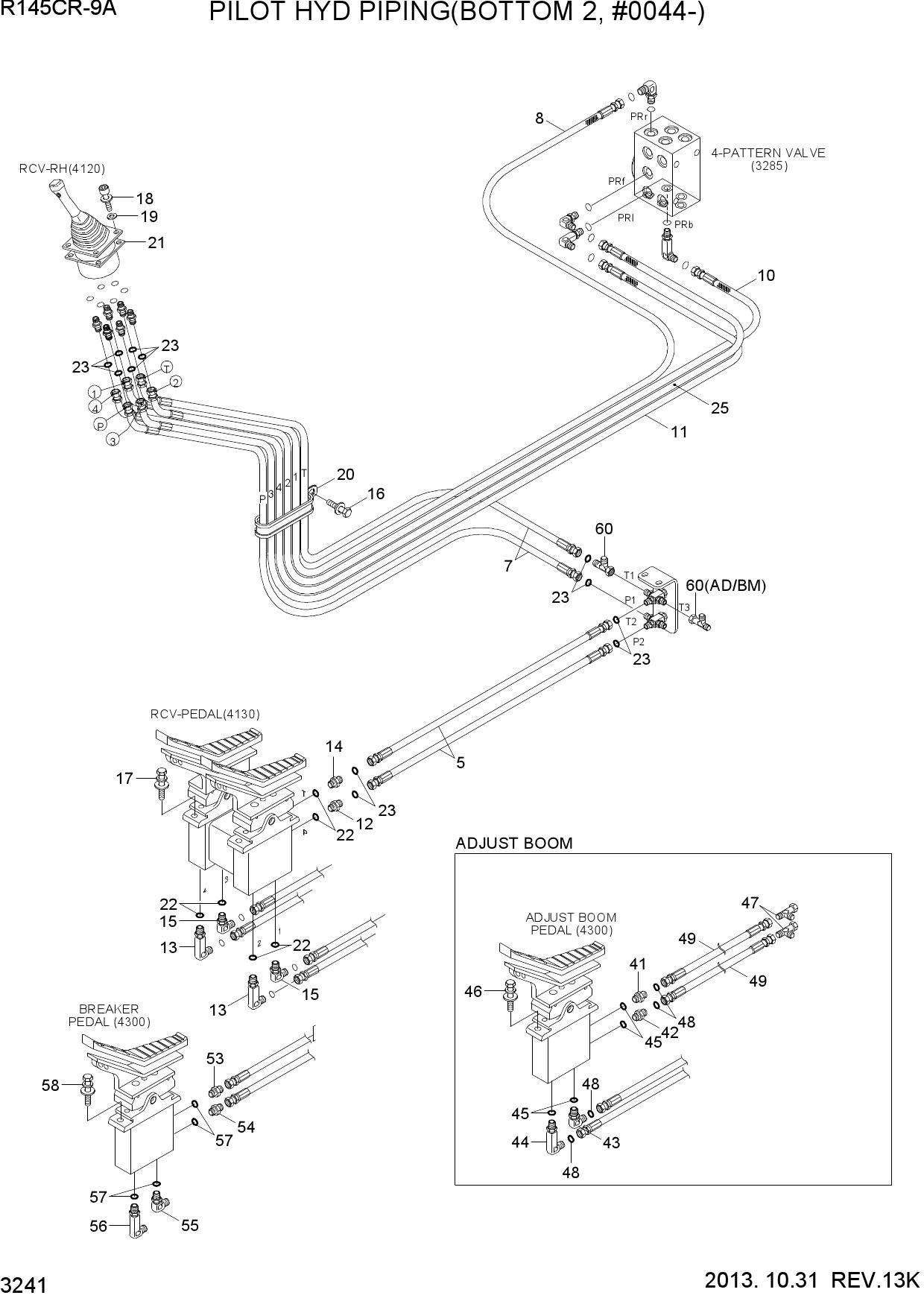

  PILOT HYD PIPING(BOTTOM 2, #0044-)

  Открыть схему
•

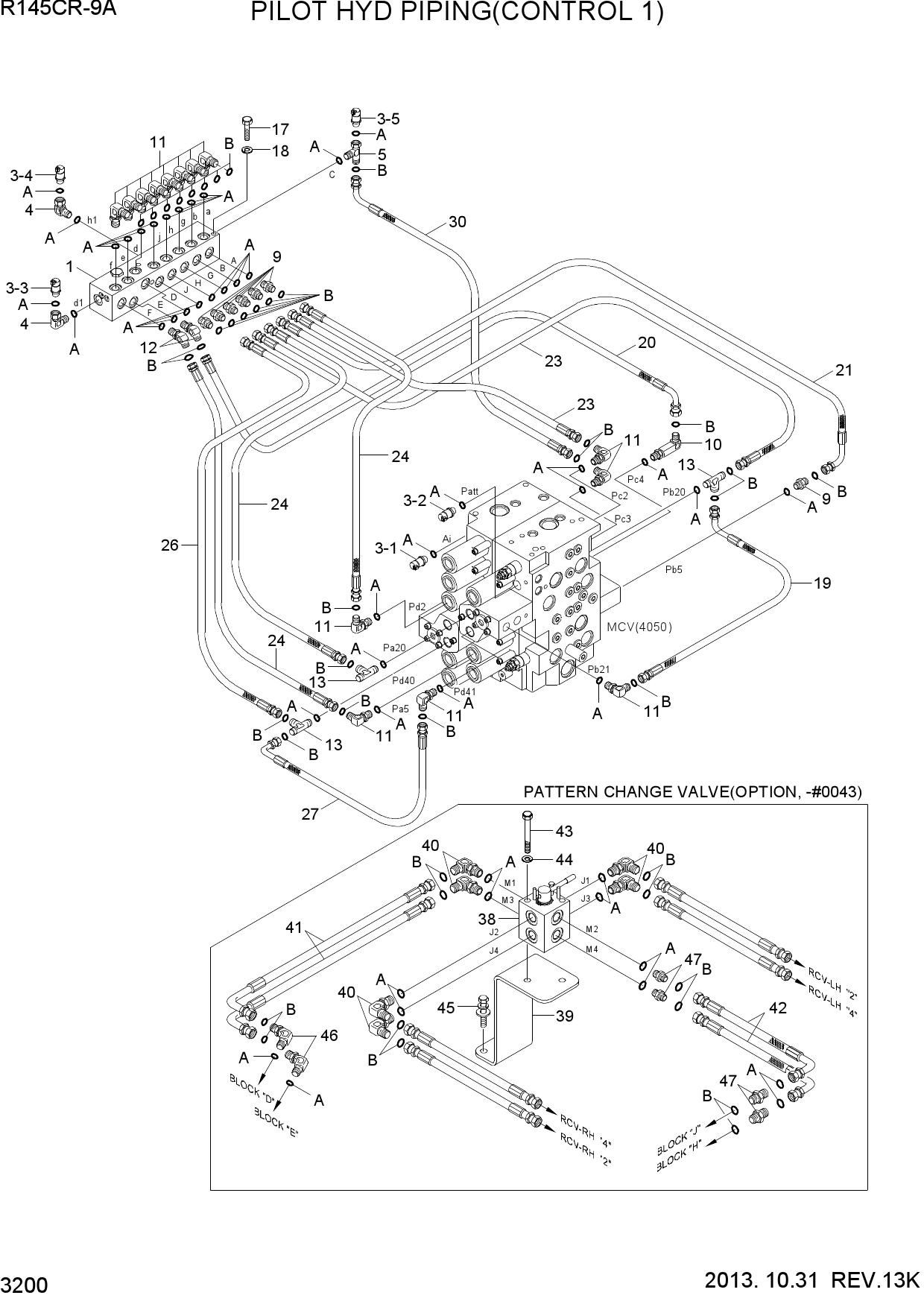

  PILOT HYD PIPING(CONTROL 1)

  Открыть схему
•

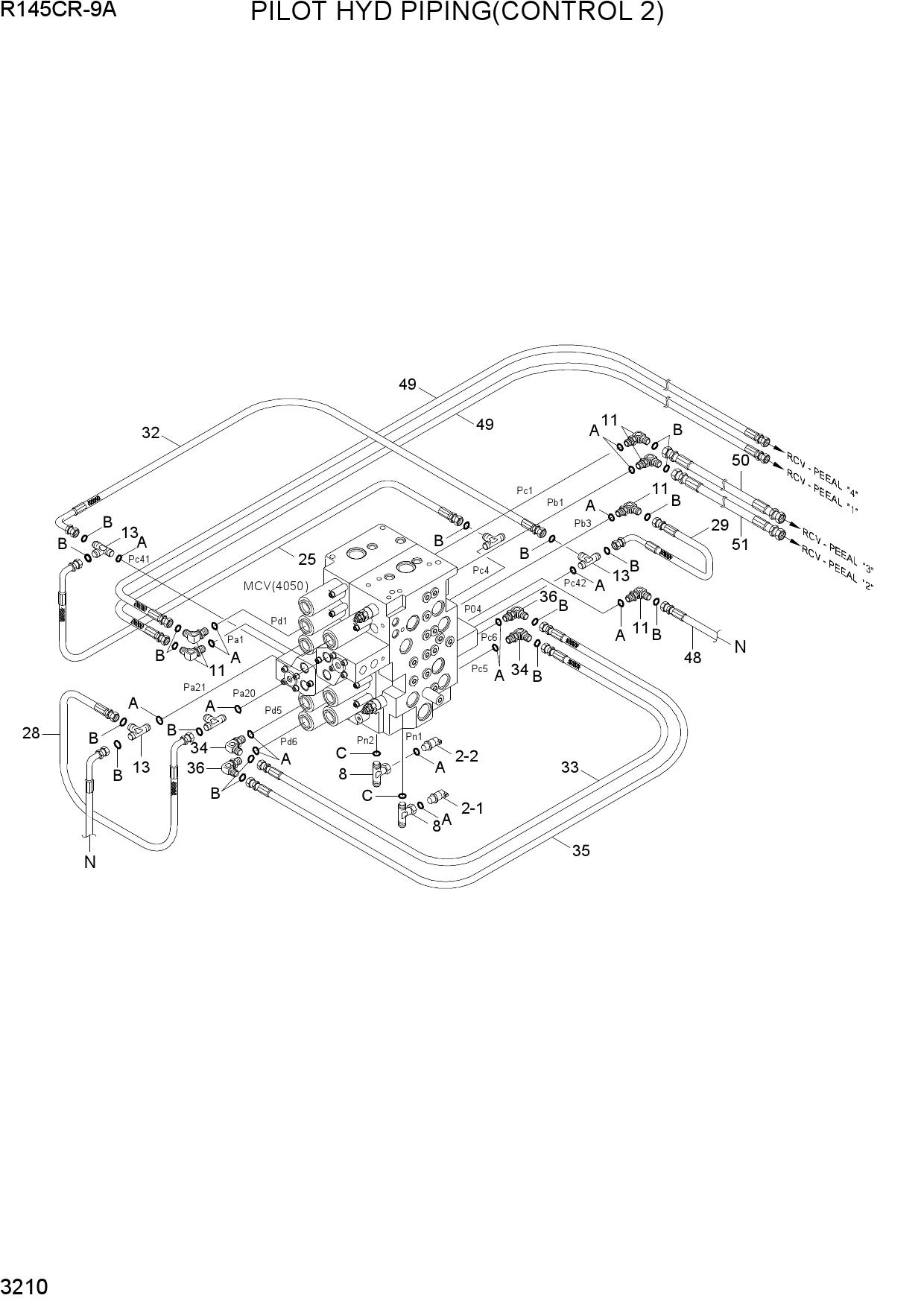

  PILOT HYD PIPING(CONTROL 2)

  Открыть схему
•

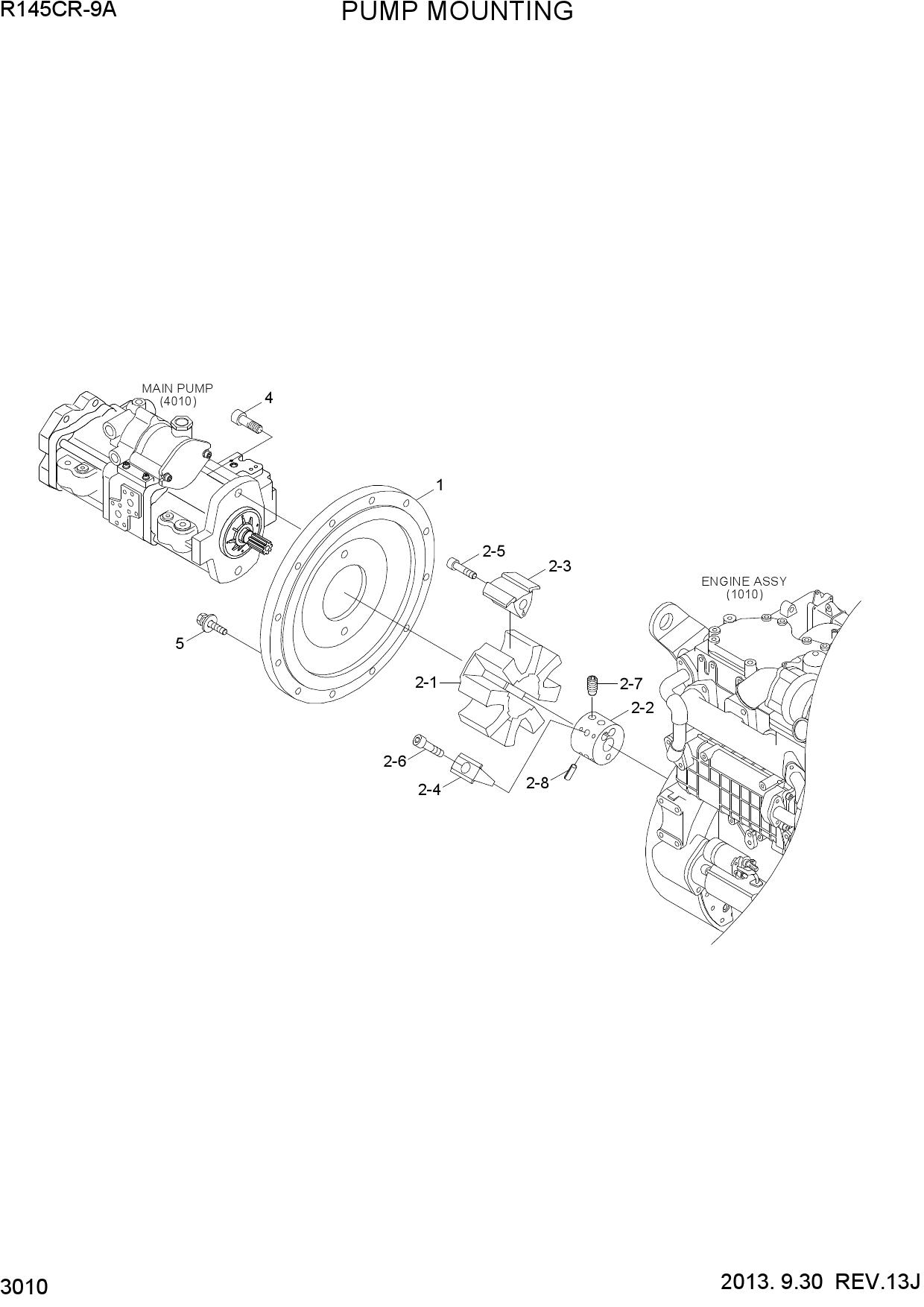

  PUMP MOUNTING

  Открыть схему
•

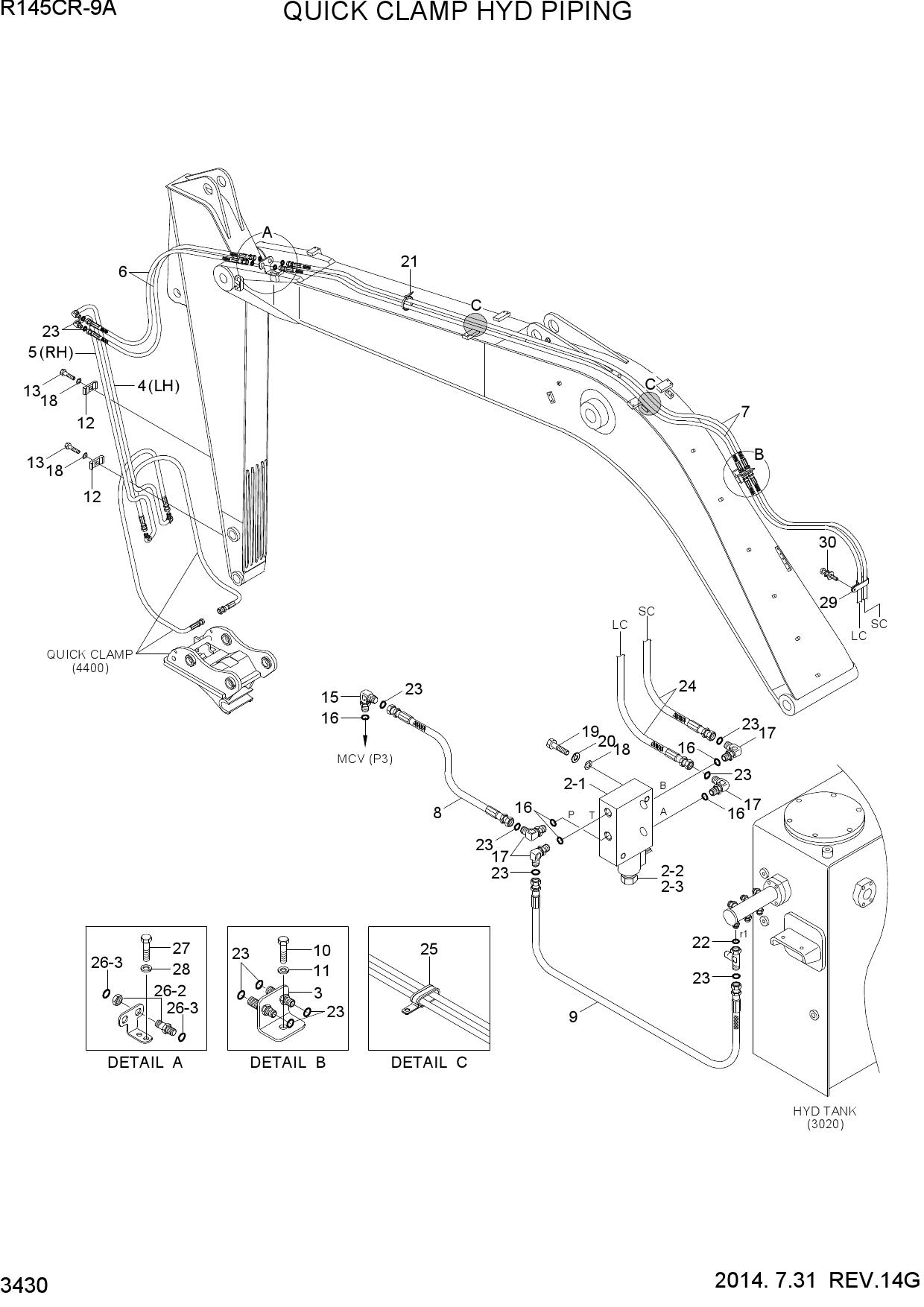

  QUICK CLAMP HYD PIPING

  Открыть схему
•

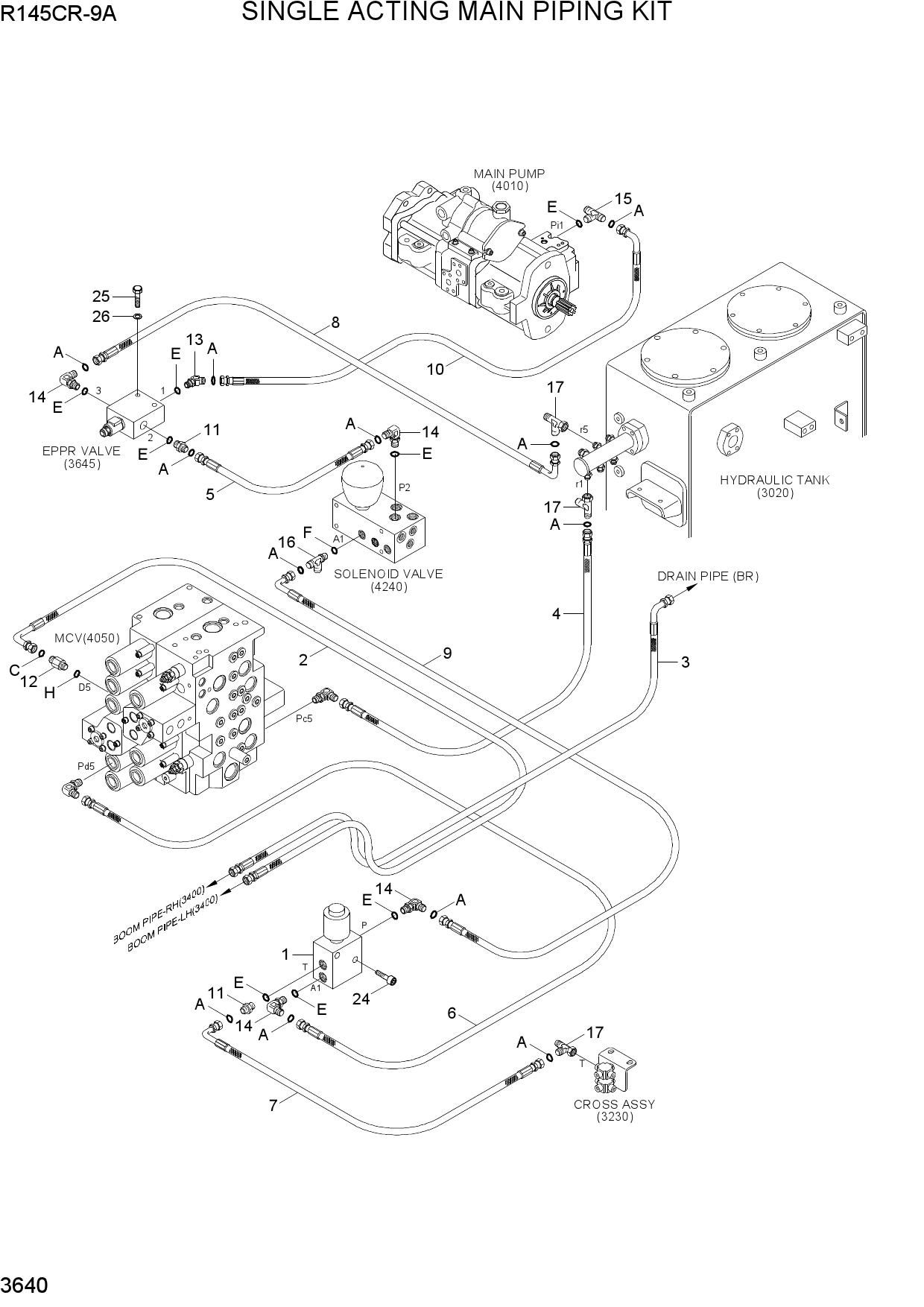

  SINGLE ACTING MAIN PIPING KIT

  Открыть схему
•

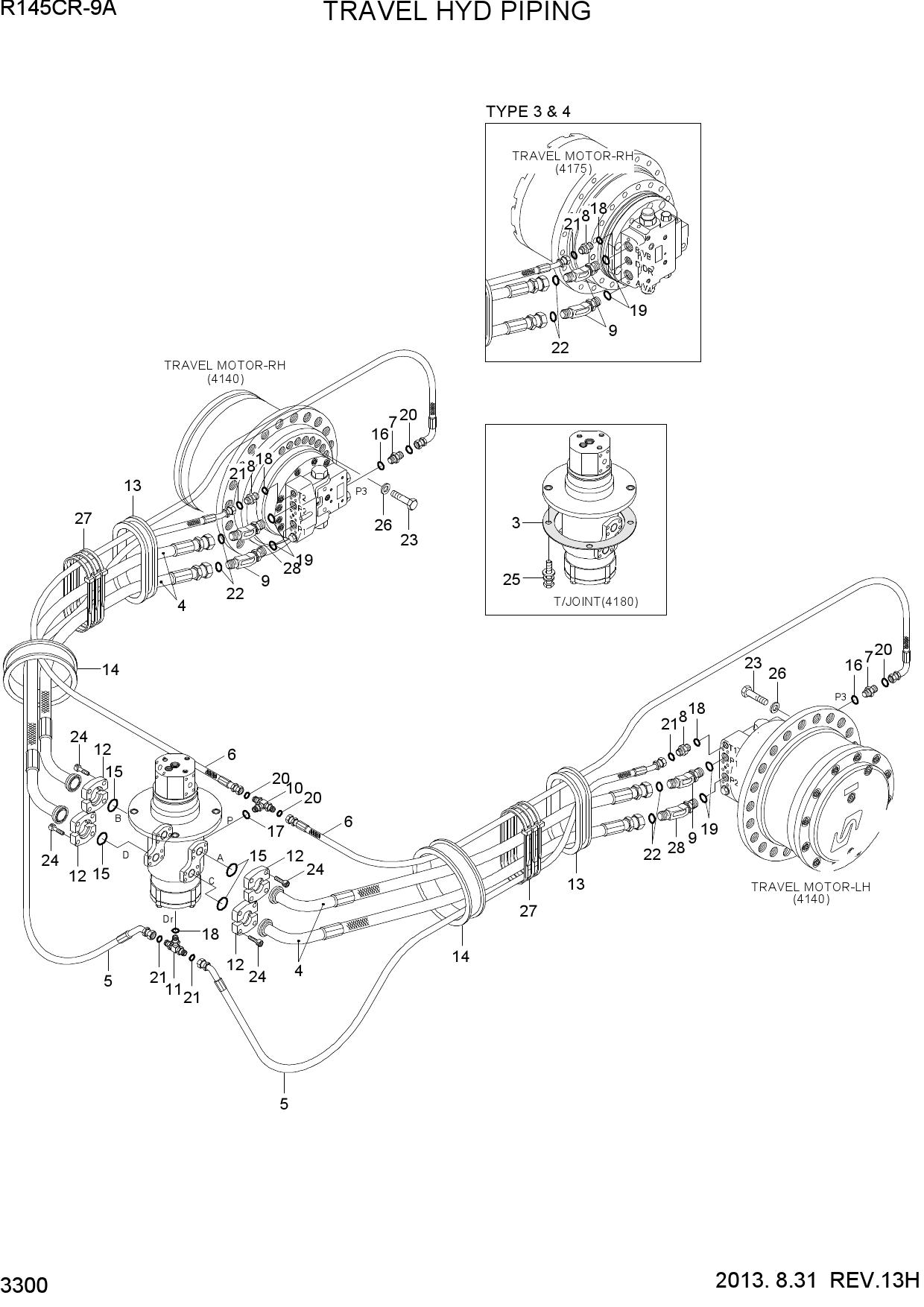

  TRAVEL HYD PIPING

  Открыть схему
•

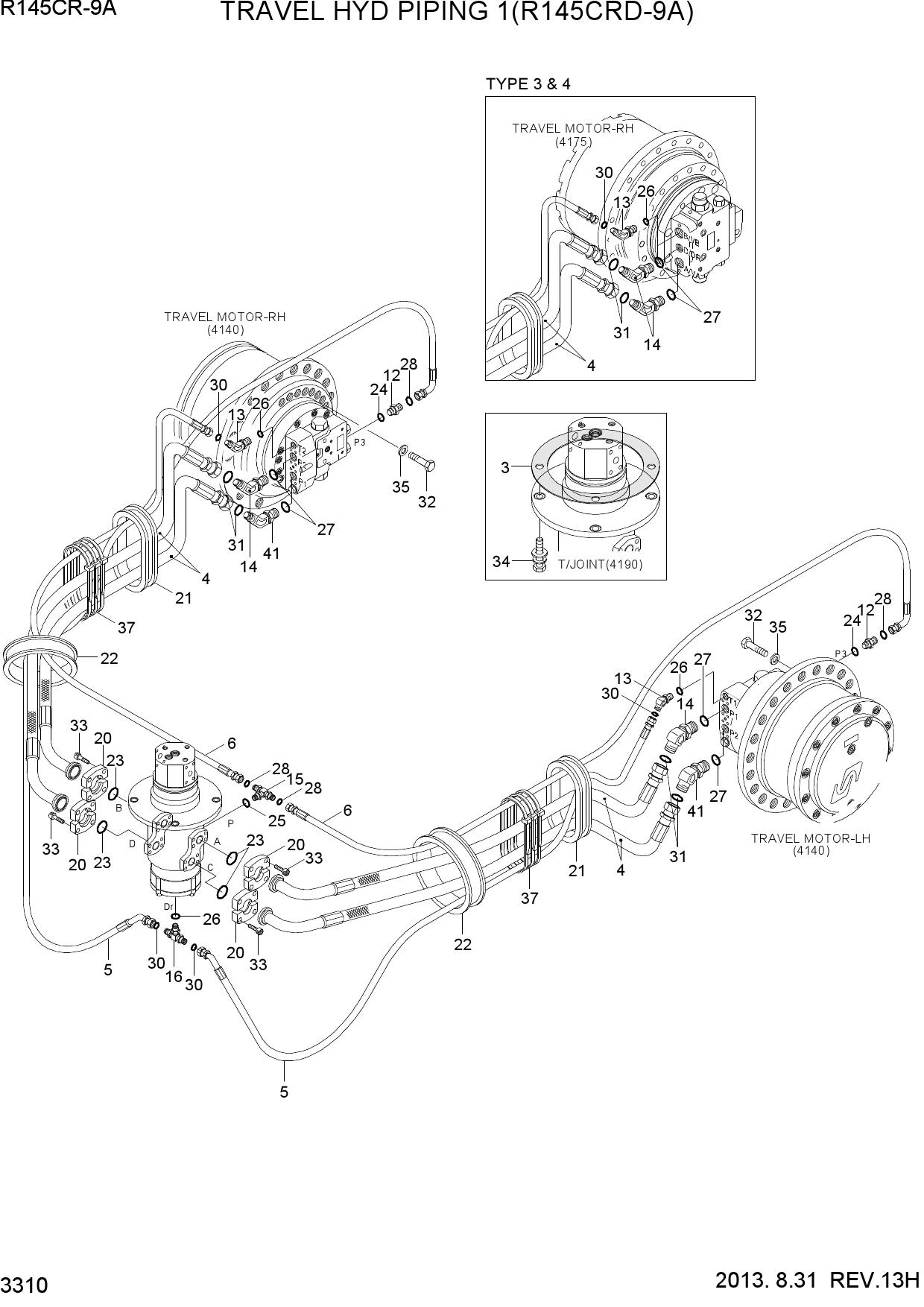

  TRAVEL HYD PIPING 1(R145CRD-9A)

  Открыть схему
•

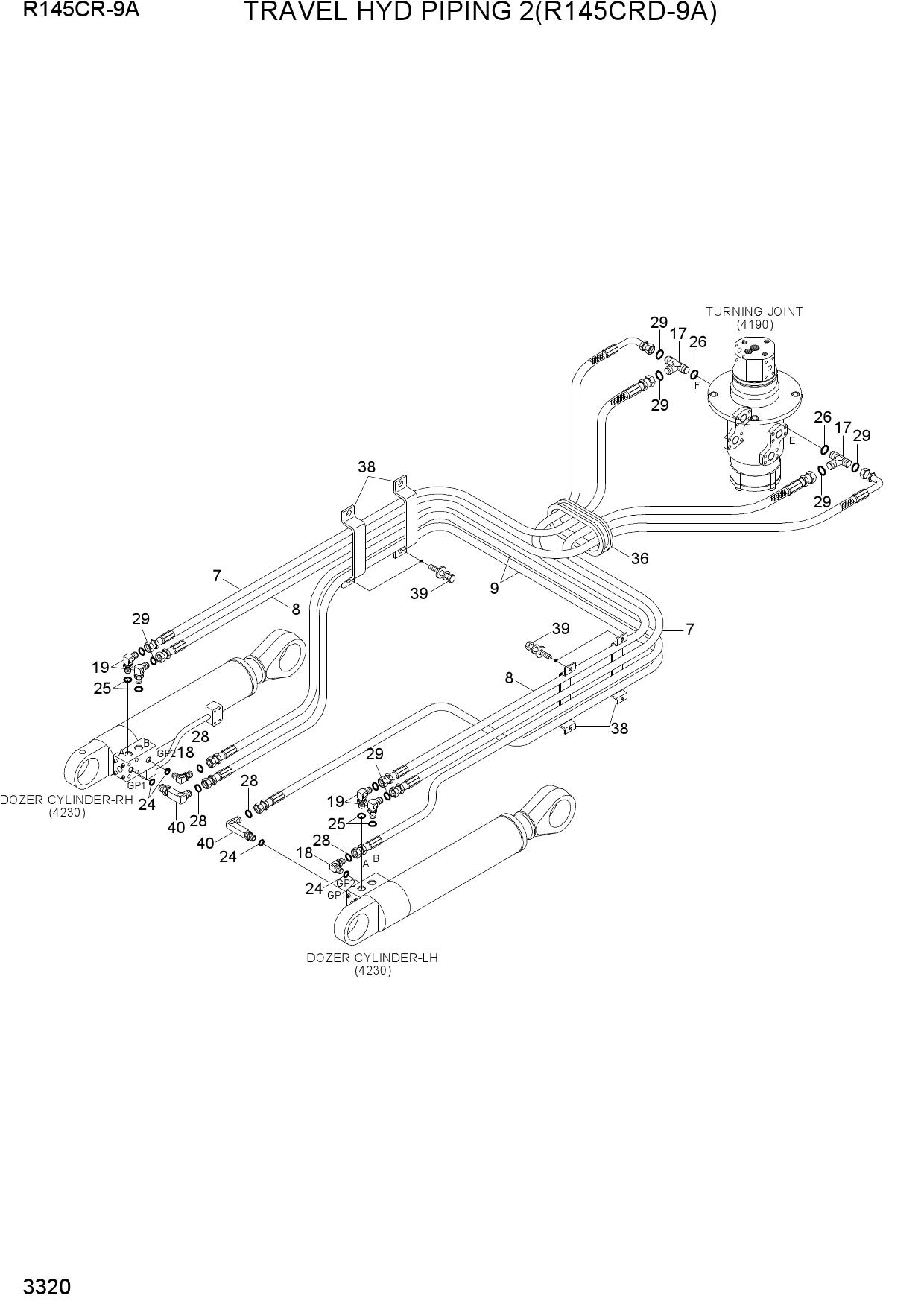

  TRAVEL HYD PIPING 2(R145CRD-9A)

  Открыть схему
•

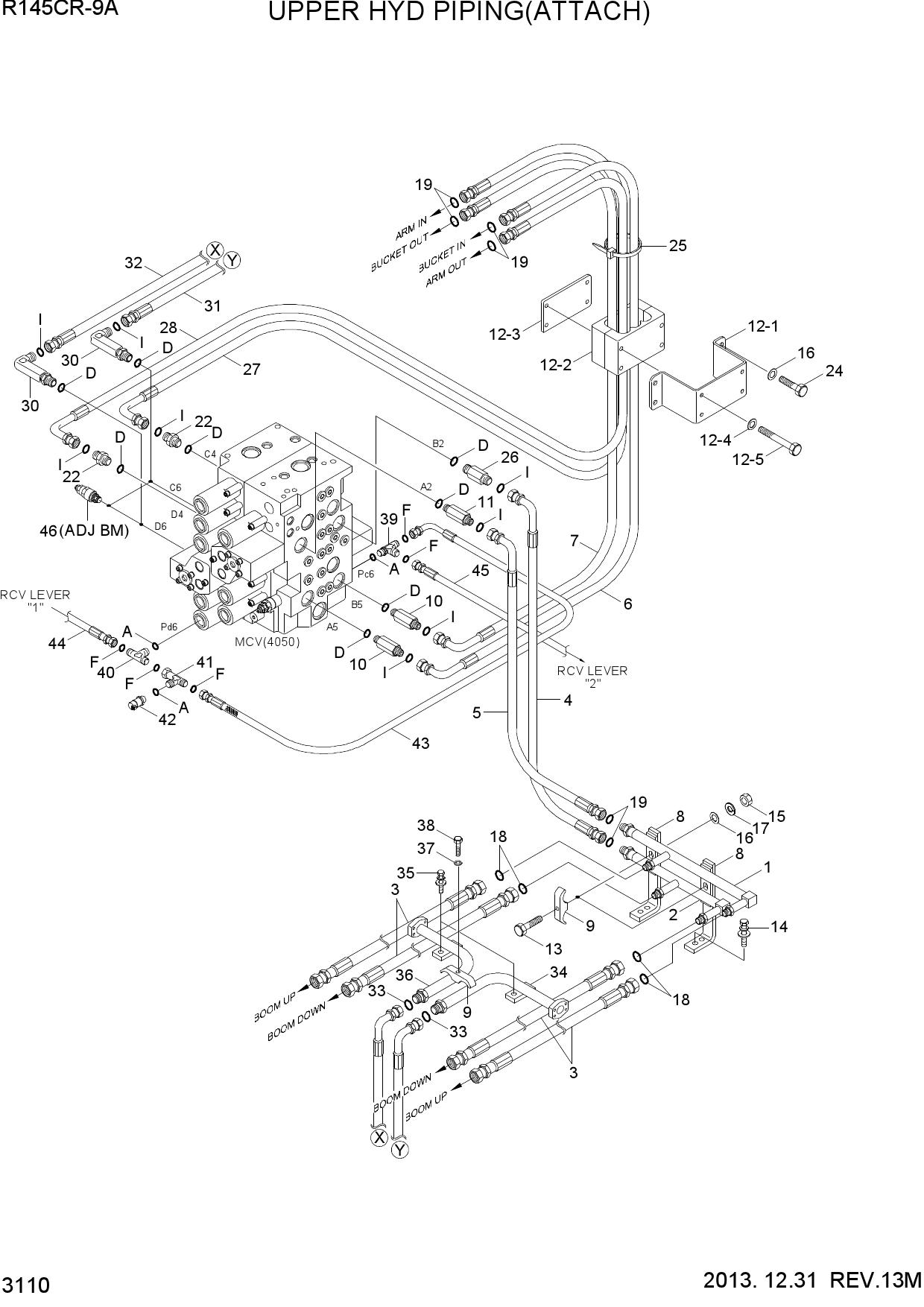

  UPPER HYD PIPING(ATTACH)

  Открыть схему
•

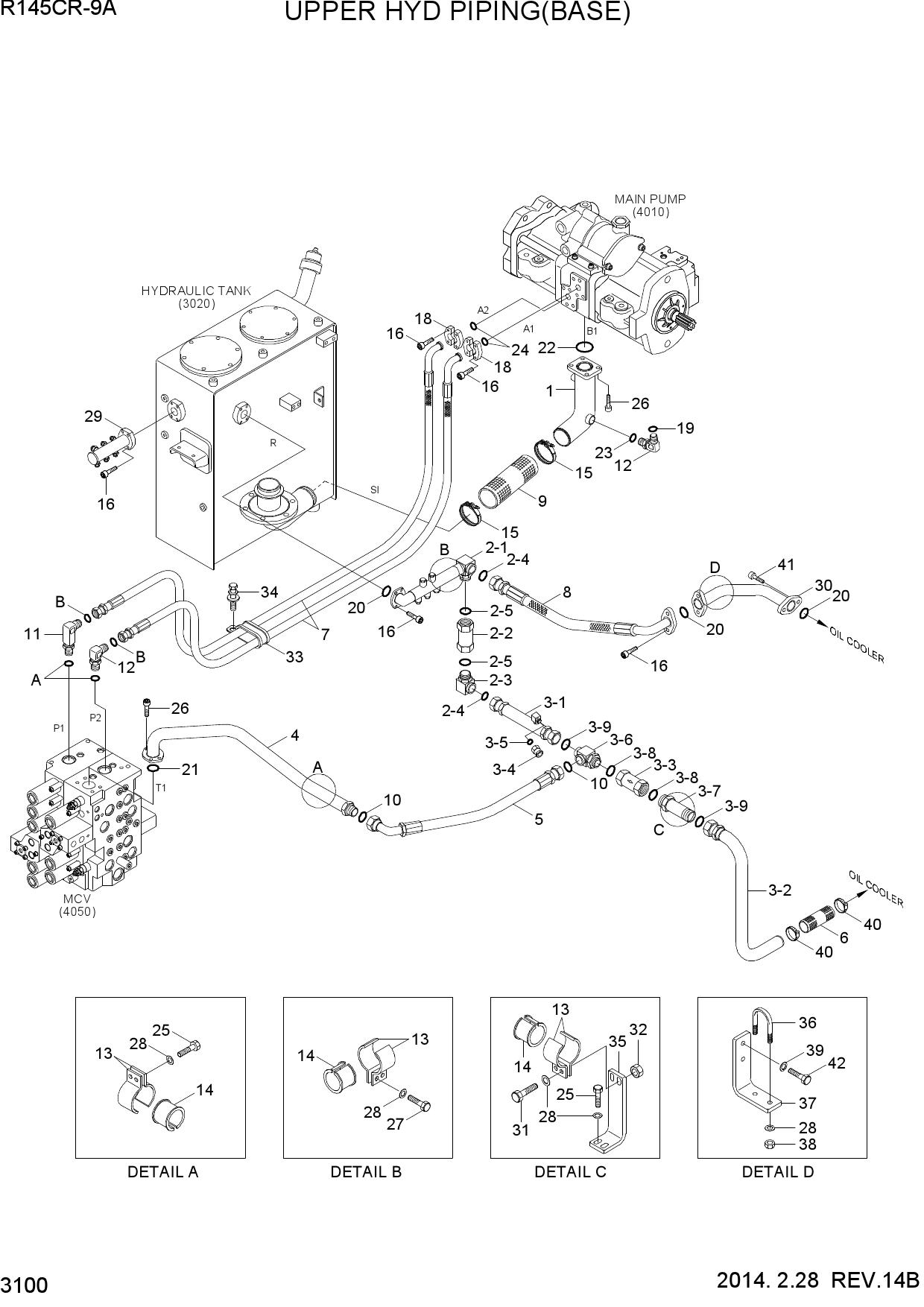

  UPPER HYD PIPING(BASE)

  Открыть схему
•

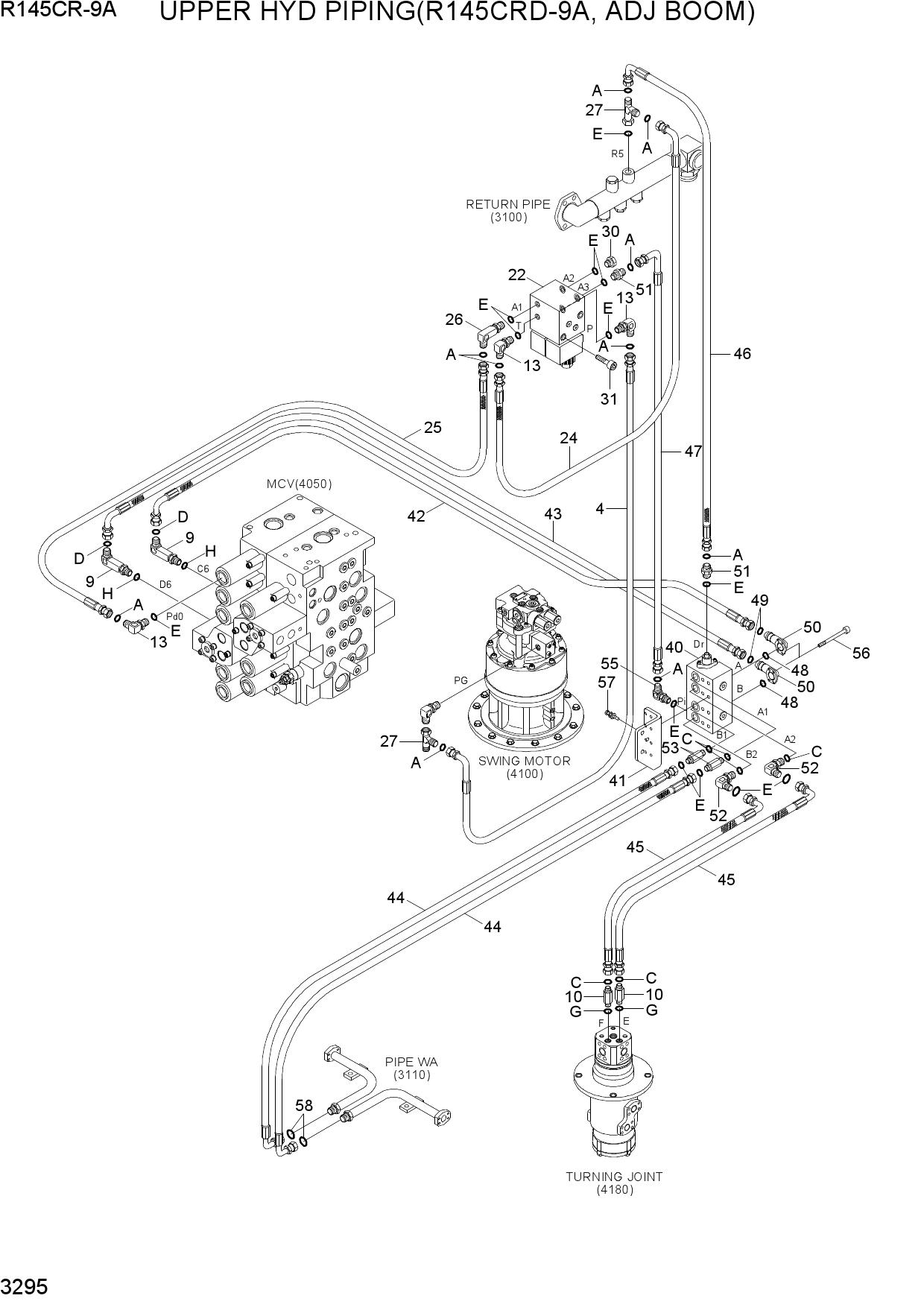

  UPPER HYD PIPING(R145CRD-9,A ADJ BOOM)

  Открыть схему
•

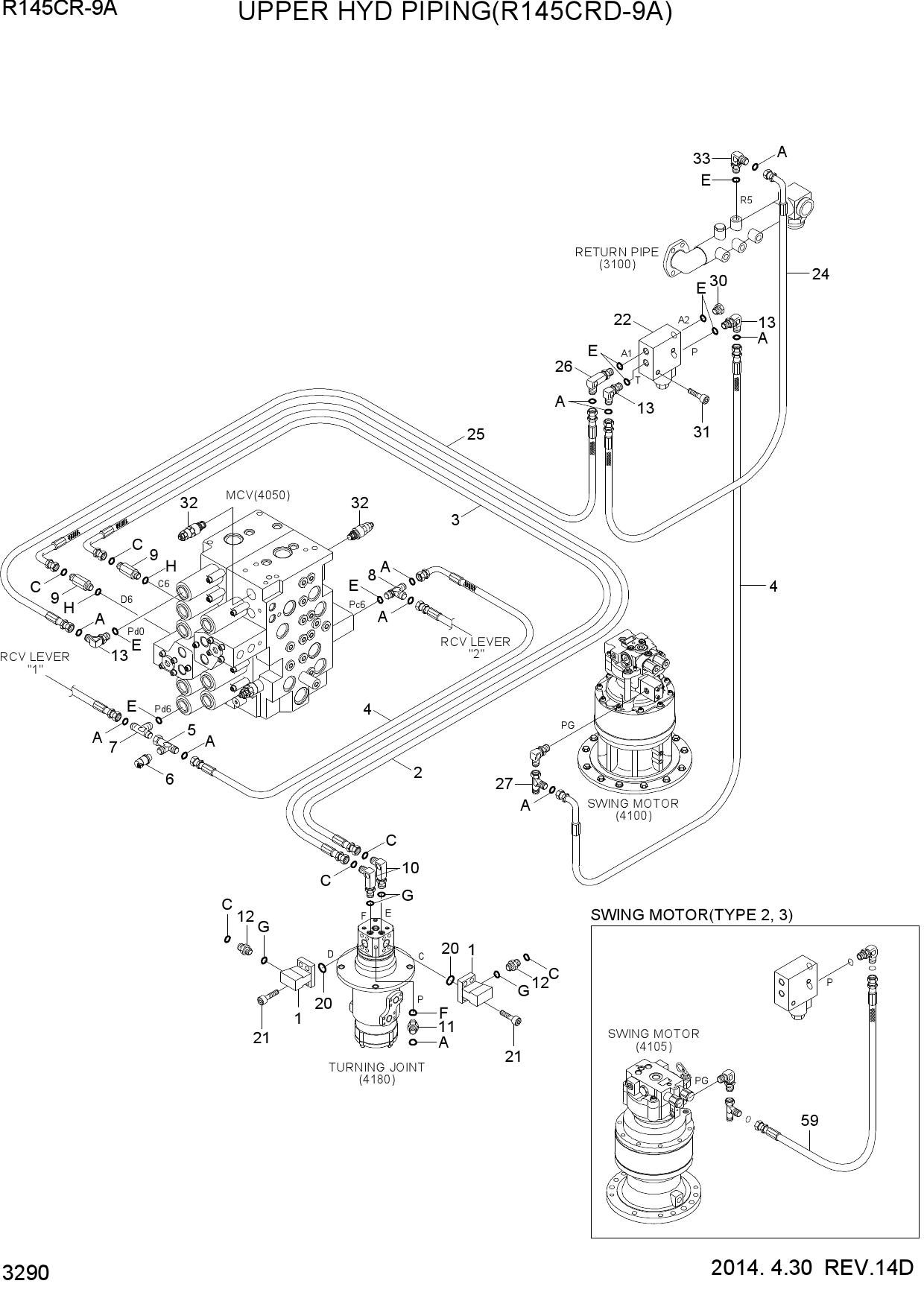

  UPPER HYD PIPING(R145CRD-9A)

  Открыть схему
•

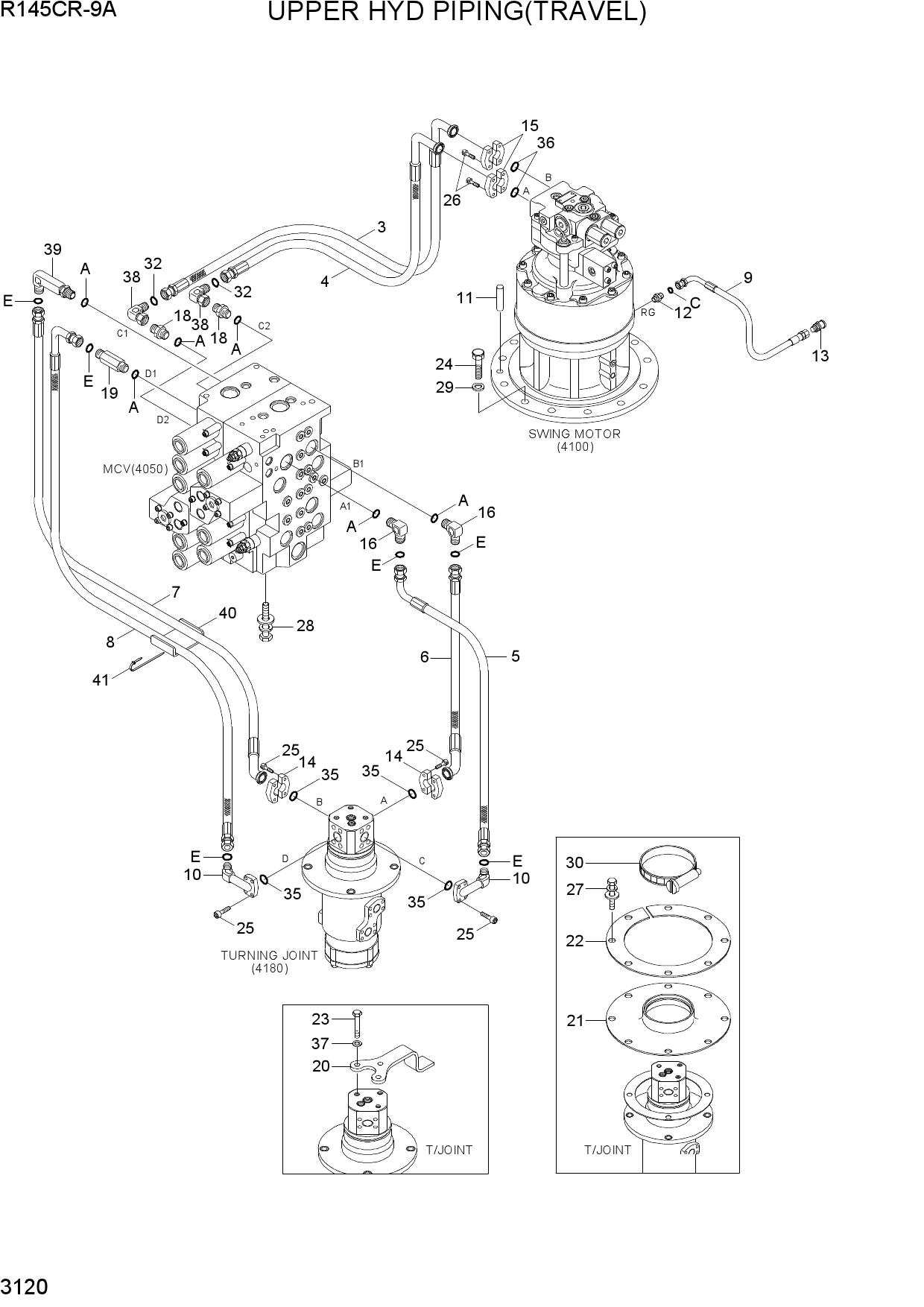

  UPPER HYD PIPING(TRAVEL)

  Открыть схему
