Гидравлическая система — R220LC-9S Hyundai

•

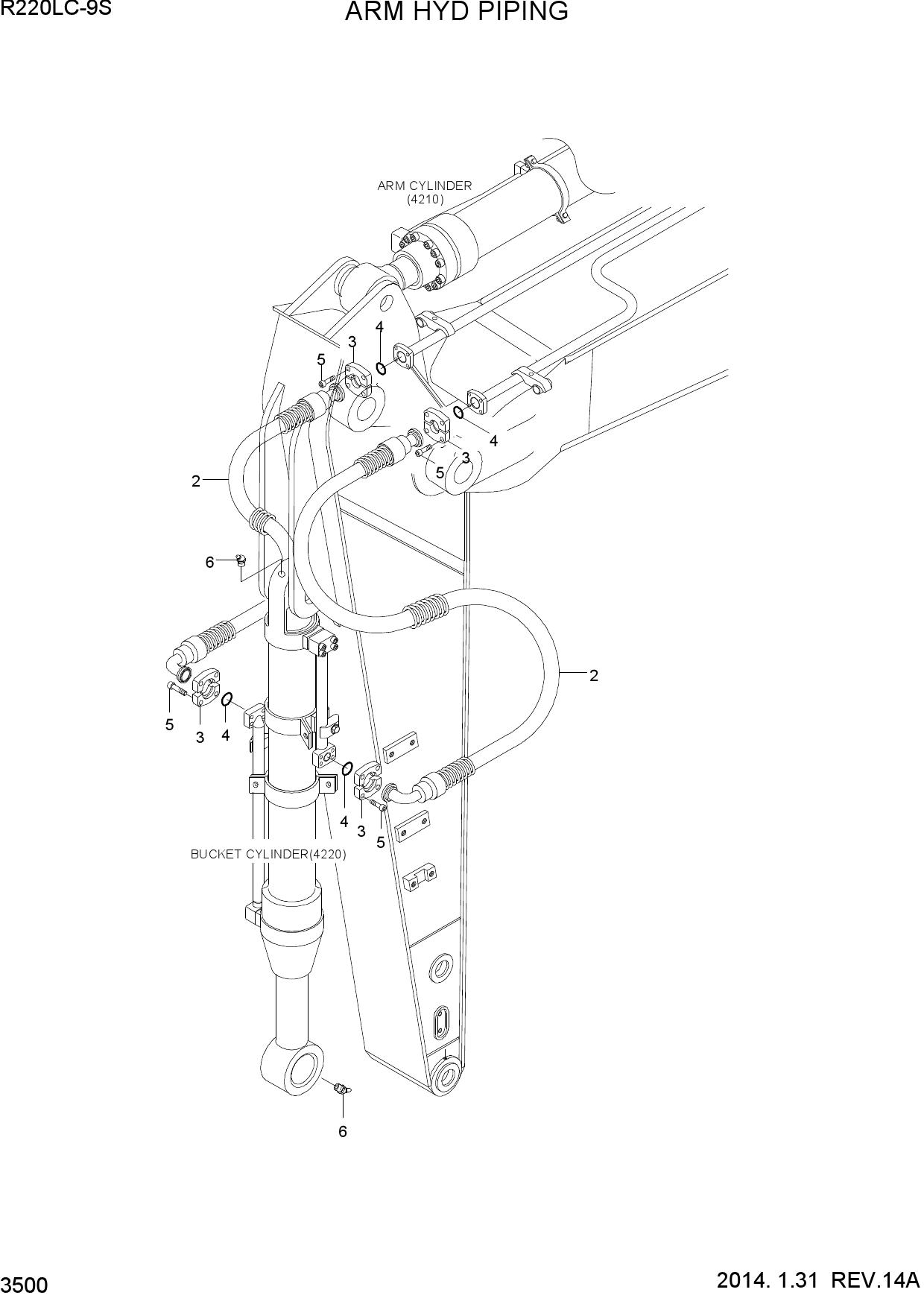

  ARM HYD PIPING

  Открыть схему
•

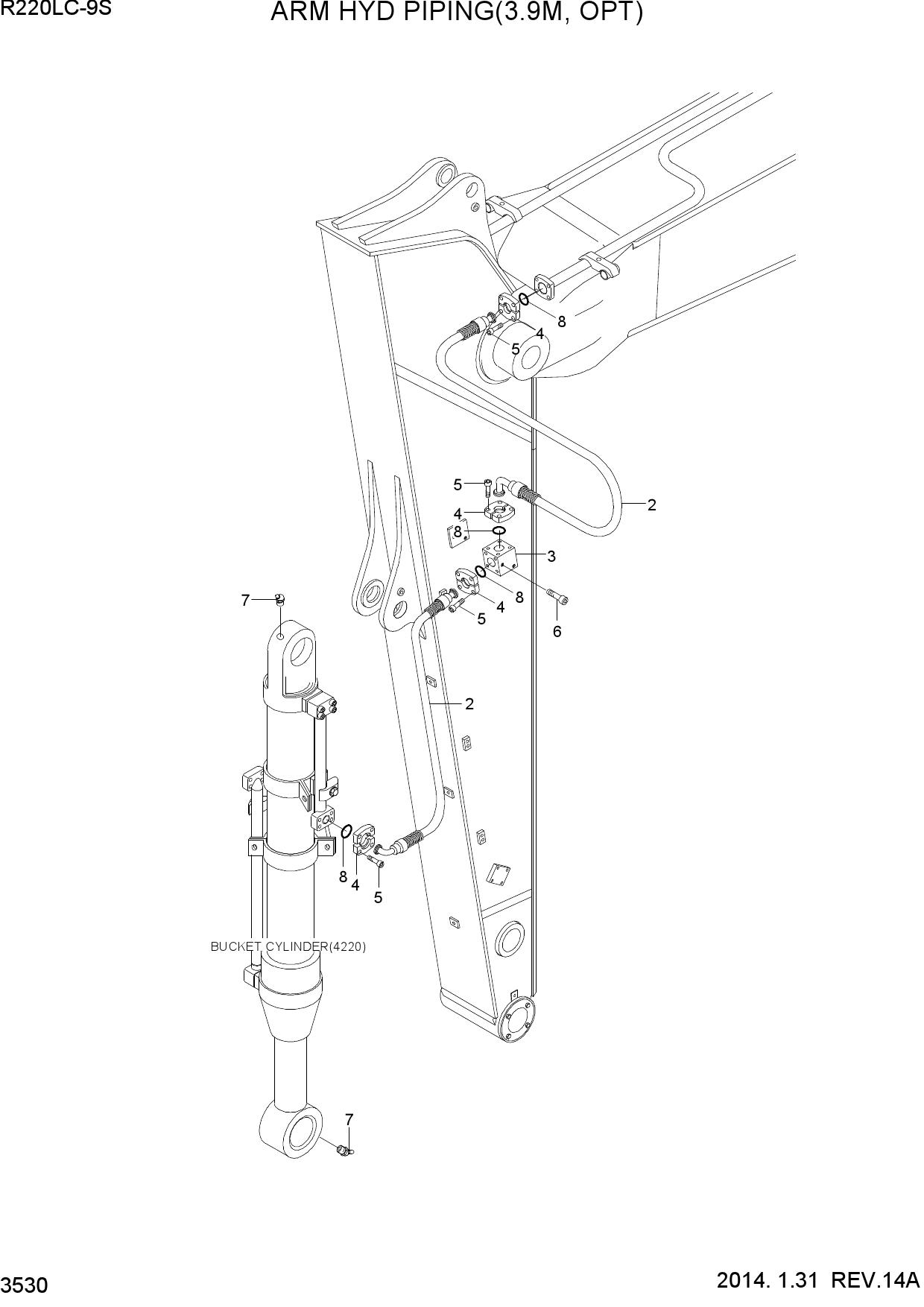

  ARM HYD PIPING(3.9M, OPT)

  Открыть схему
•

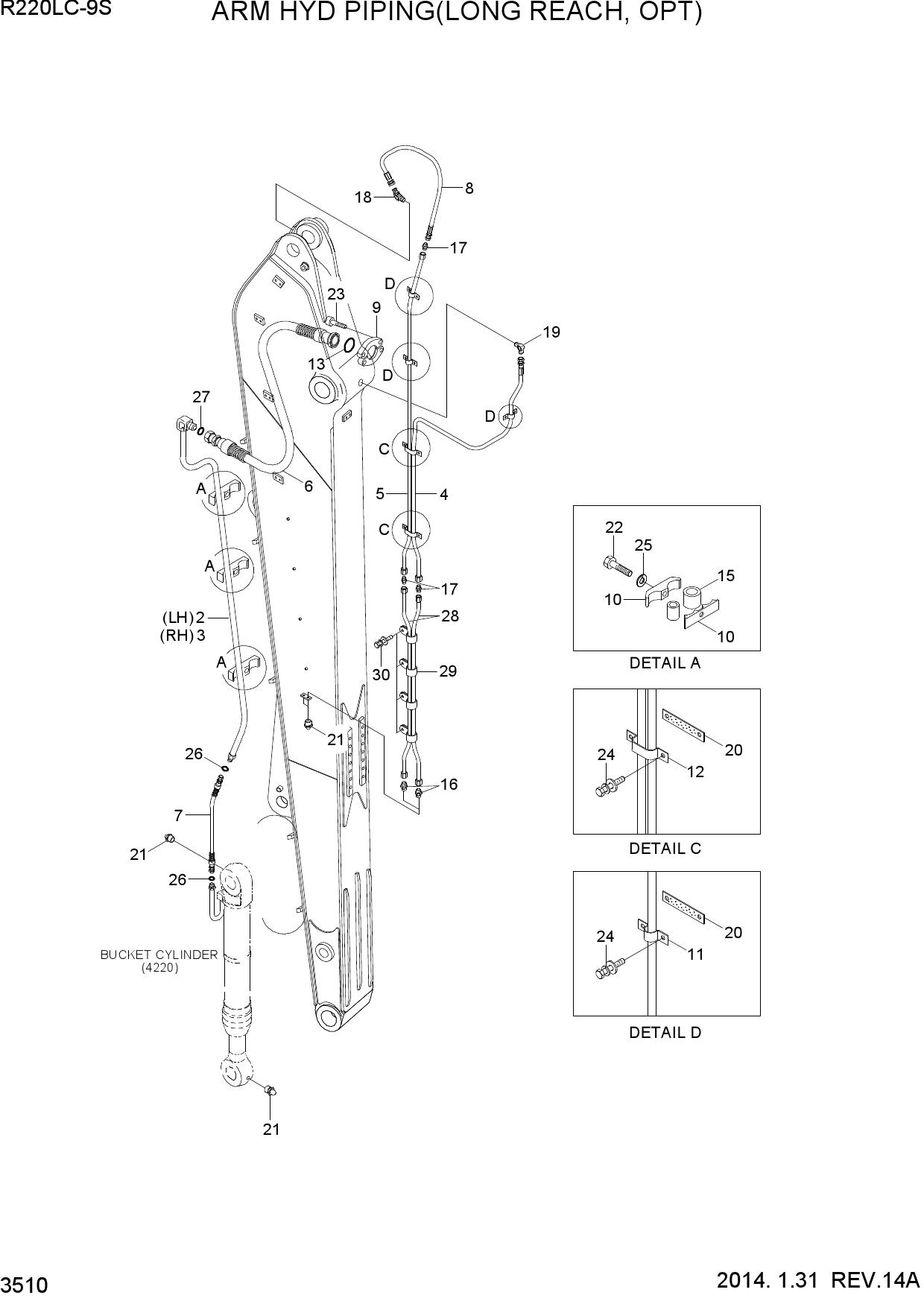

  ARM HYD PIPING(LONG REACH, OPT)

  Открыть схему
•

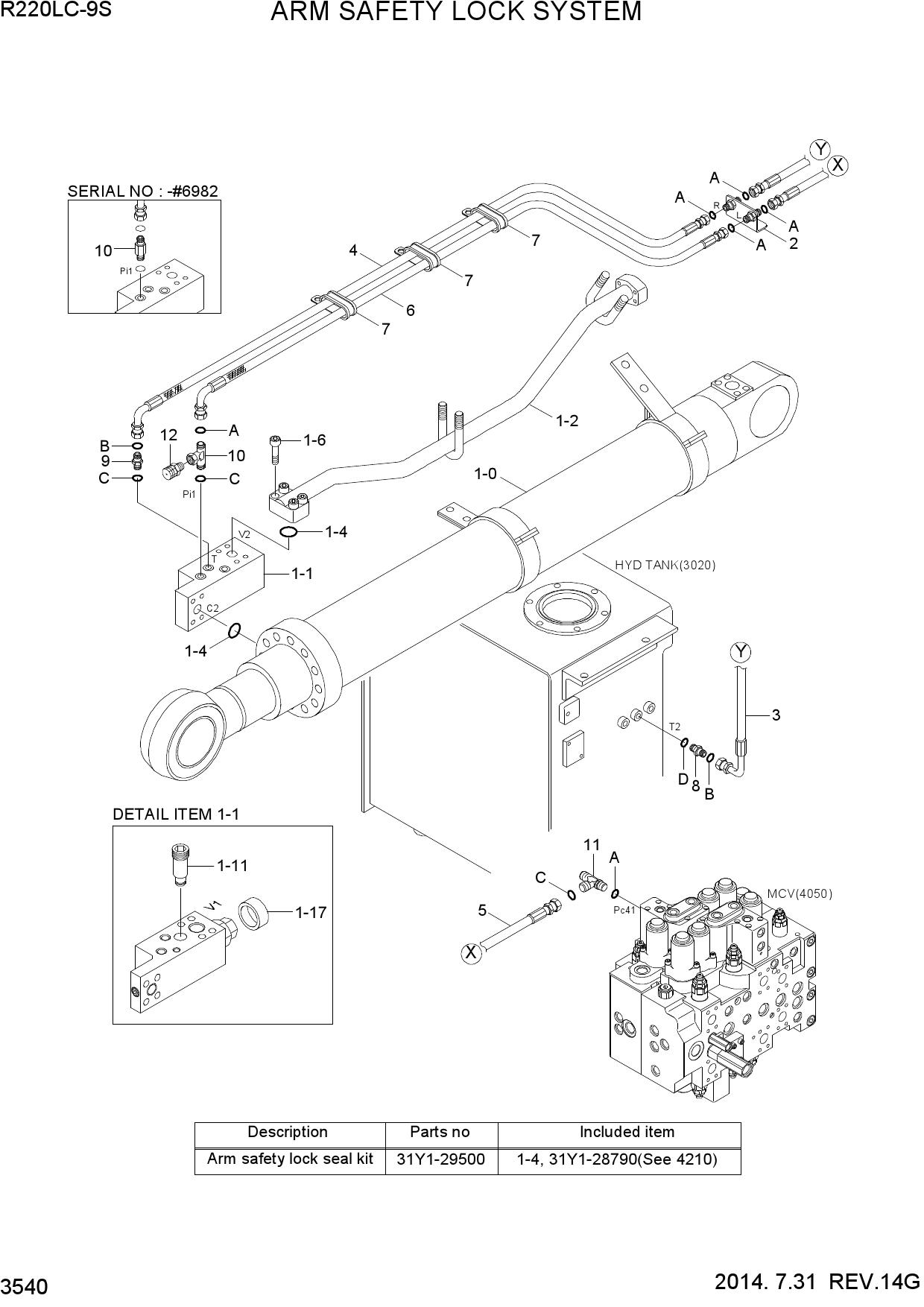

  ARM SAFETY LOCK SYSTEM

  Открыть схему
•

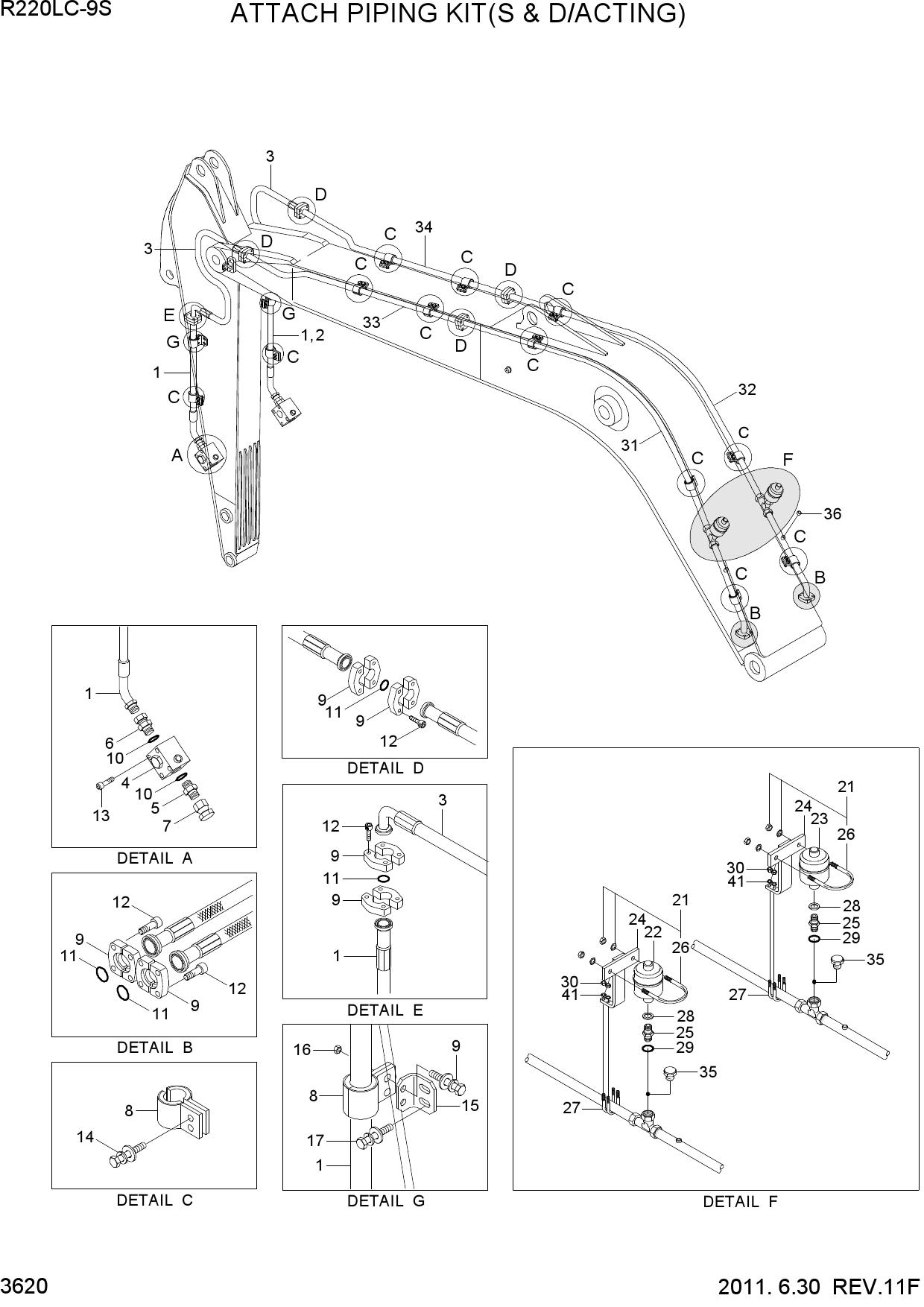

  ATTACH PIPING KIT(S & D/ACTING)

  Открыть схему
•

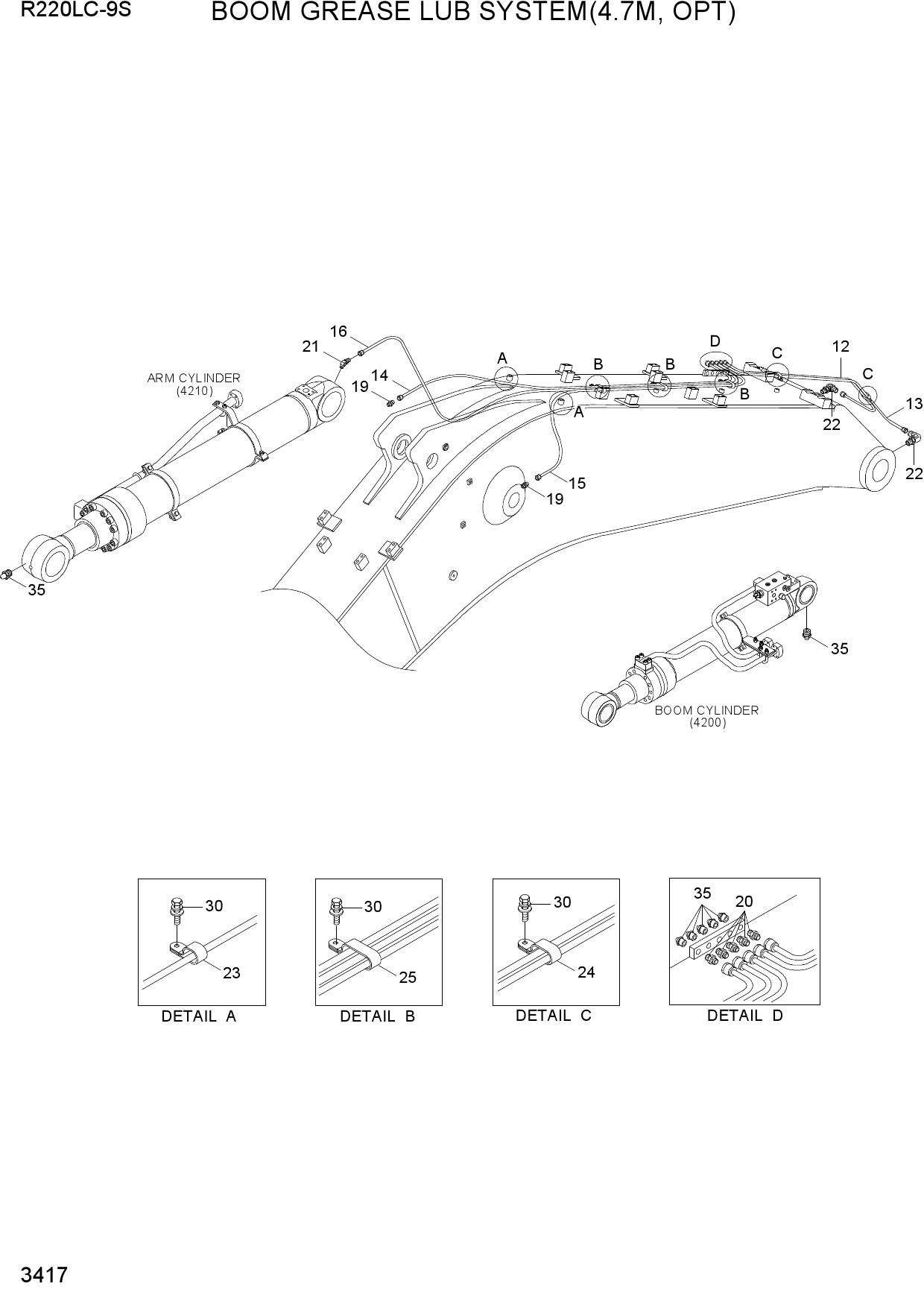

  BOOM GREASE LUB SYSTEM(4.7M, OPT)

  Открыть схему
•

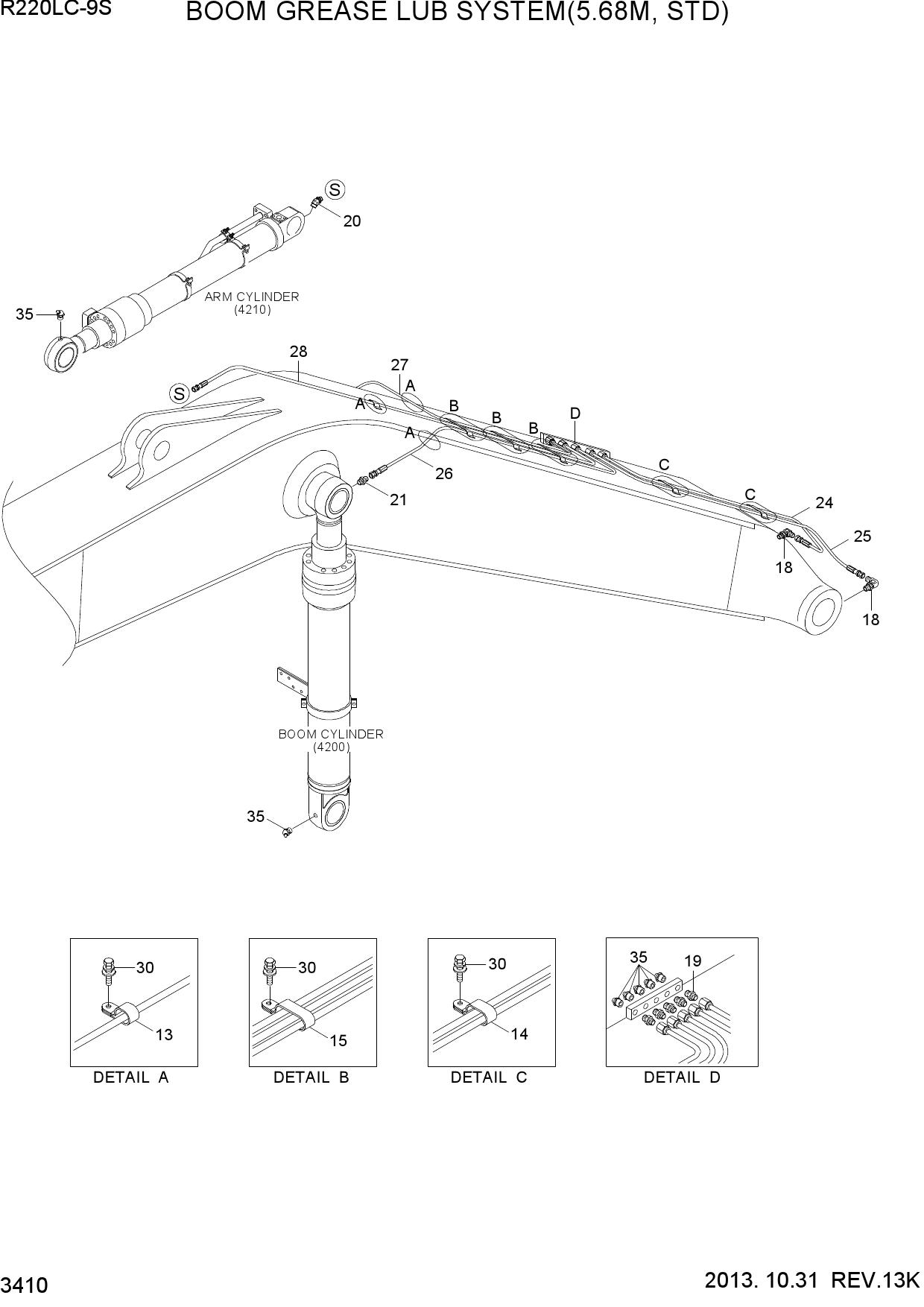

  BOOM GREASE LUB SYSTEM(5.68M, STD)

  Открыть схему
•

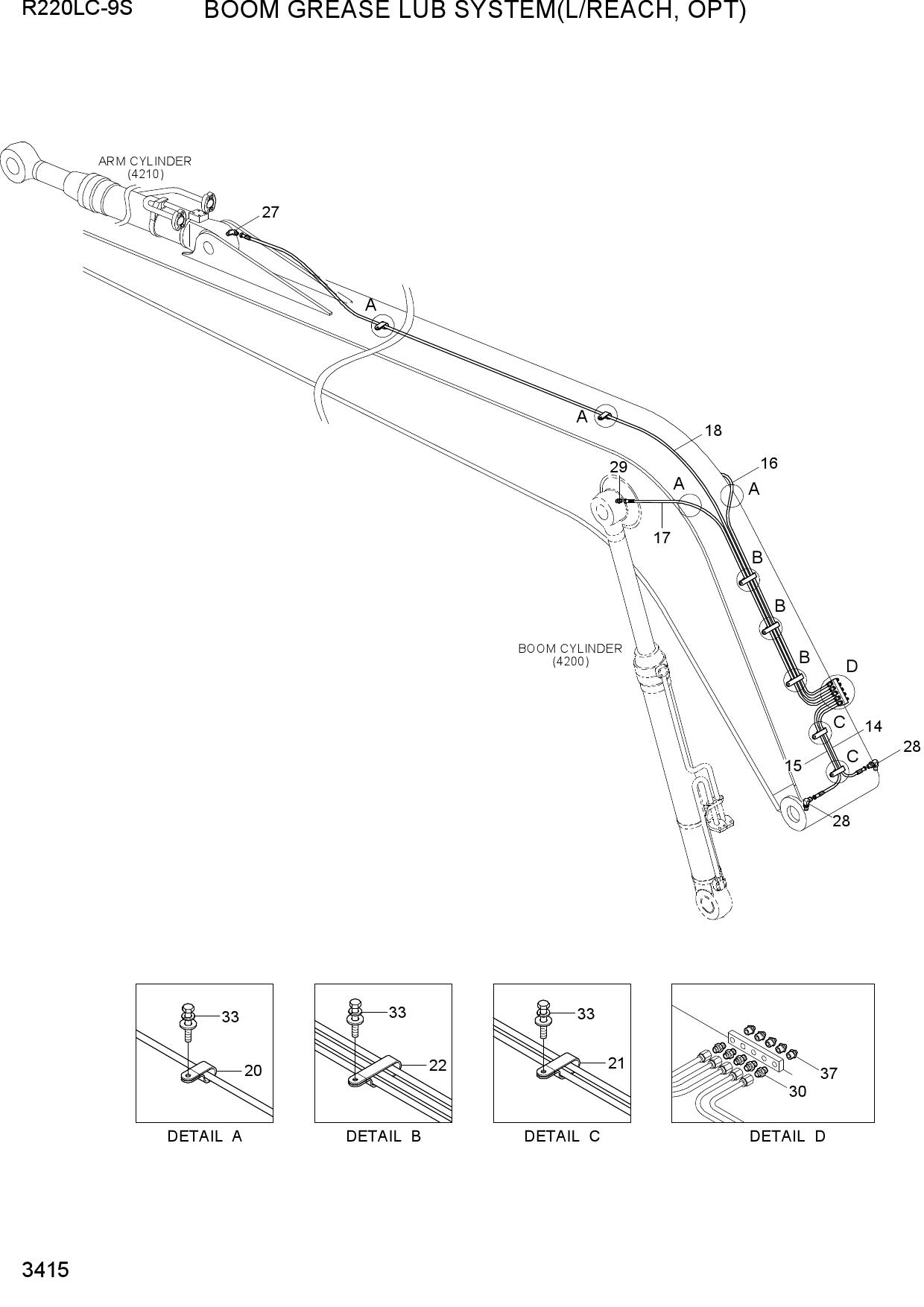

  BOOM GREASE LUB SYSTEM(L/REACH, OPT)

  Открыть схему
•

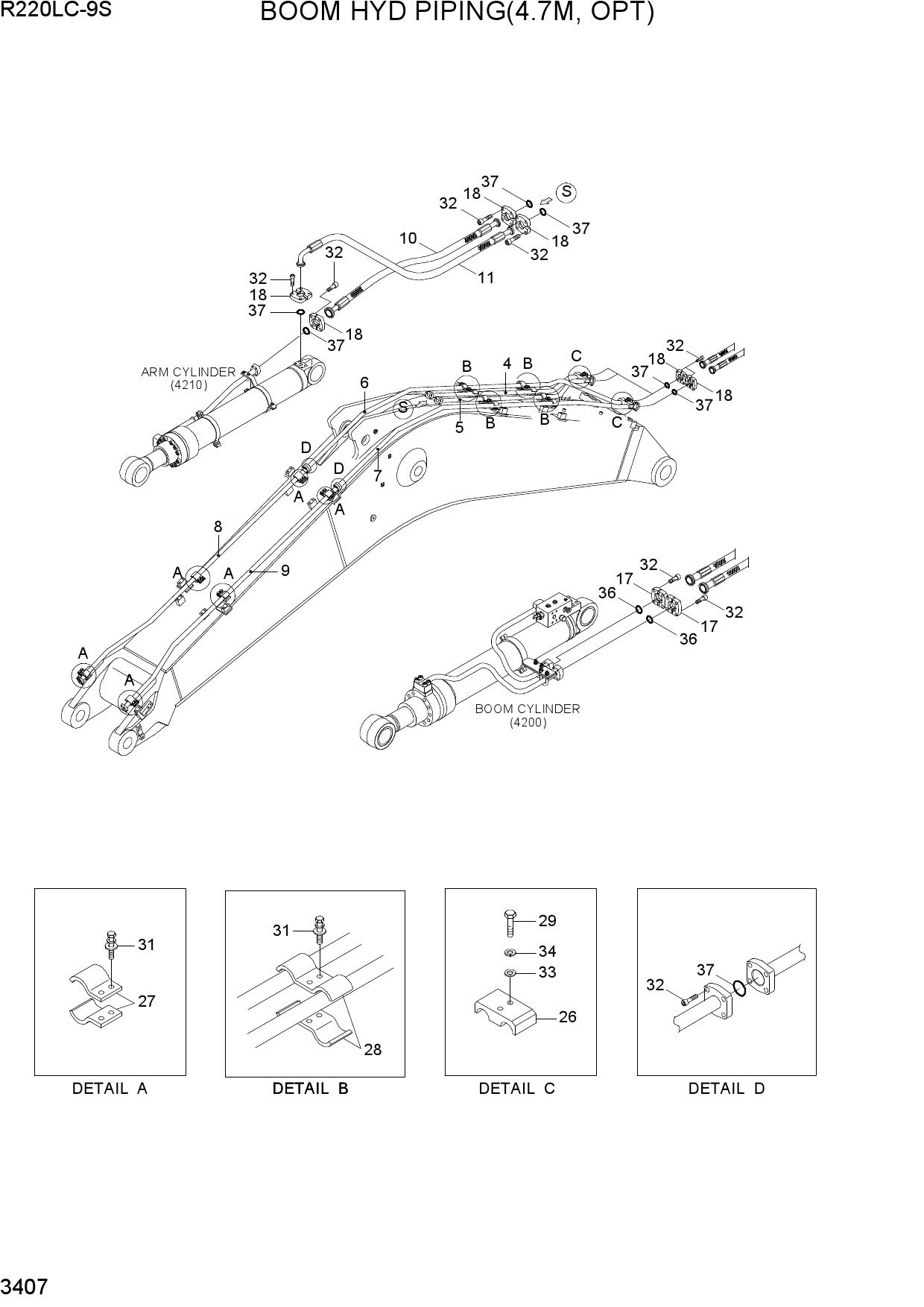

  BOOM HYD PIPING(4.7M, OPT)

  Открыть схему
•

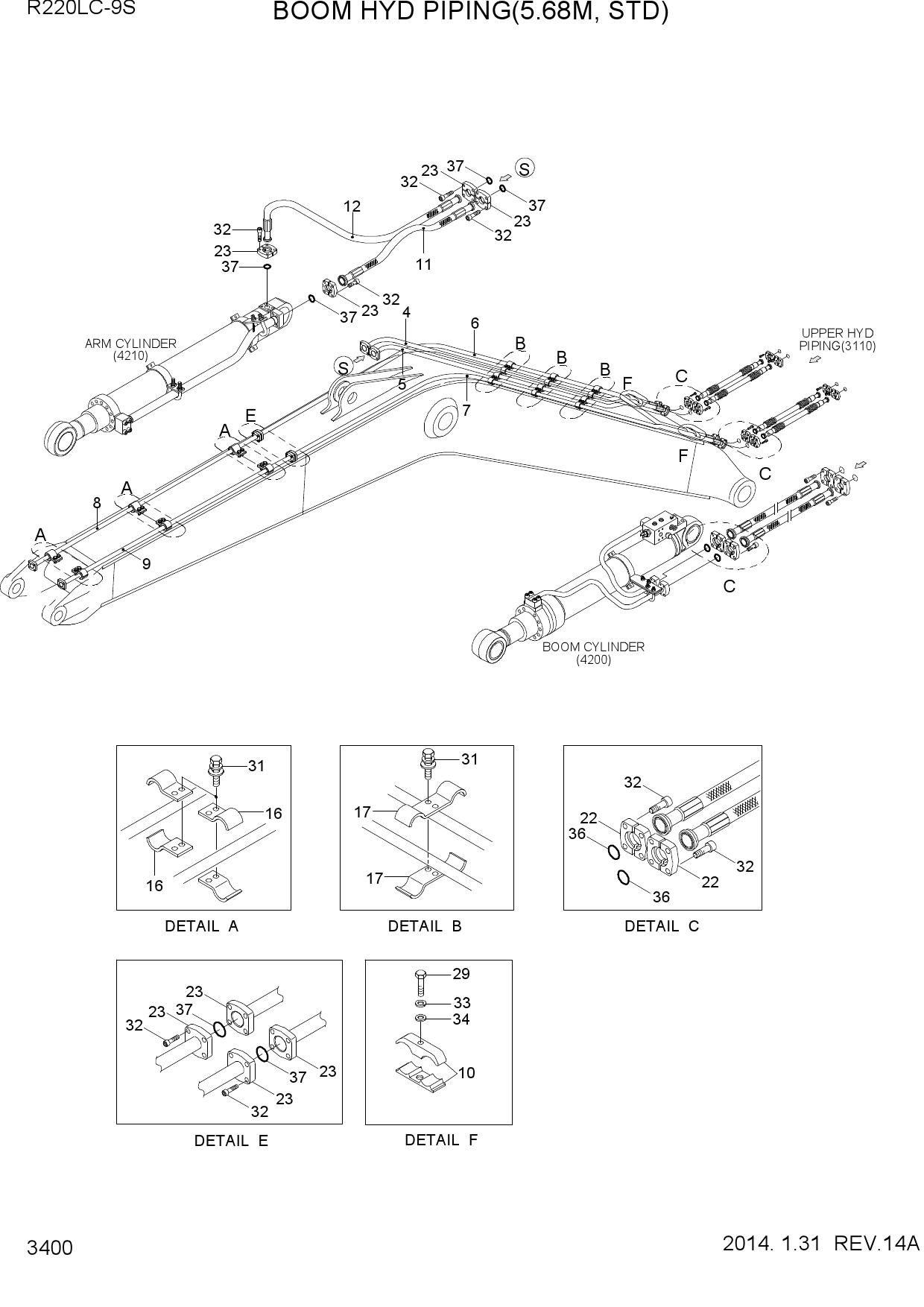

  BOOM HYD PIPING(5.68M, STD)

  Открыть схему
•

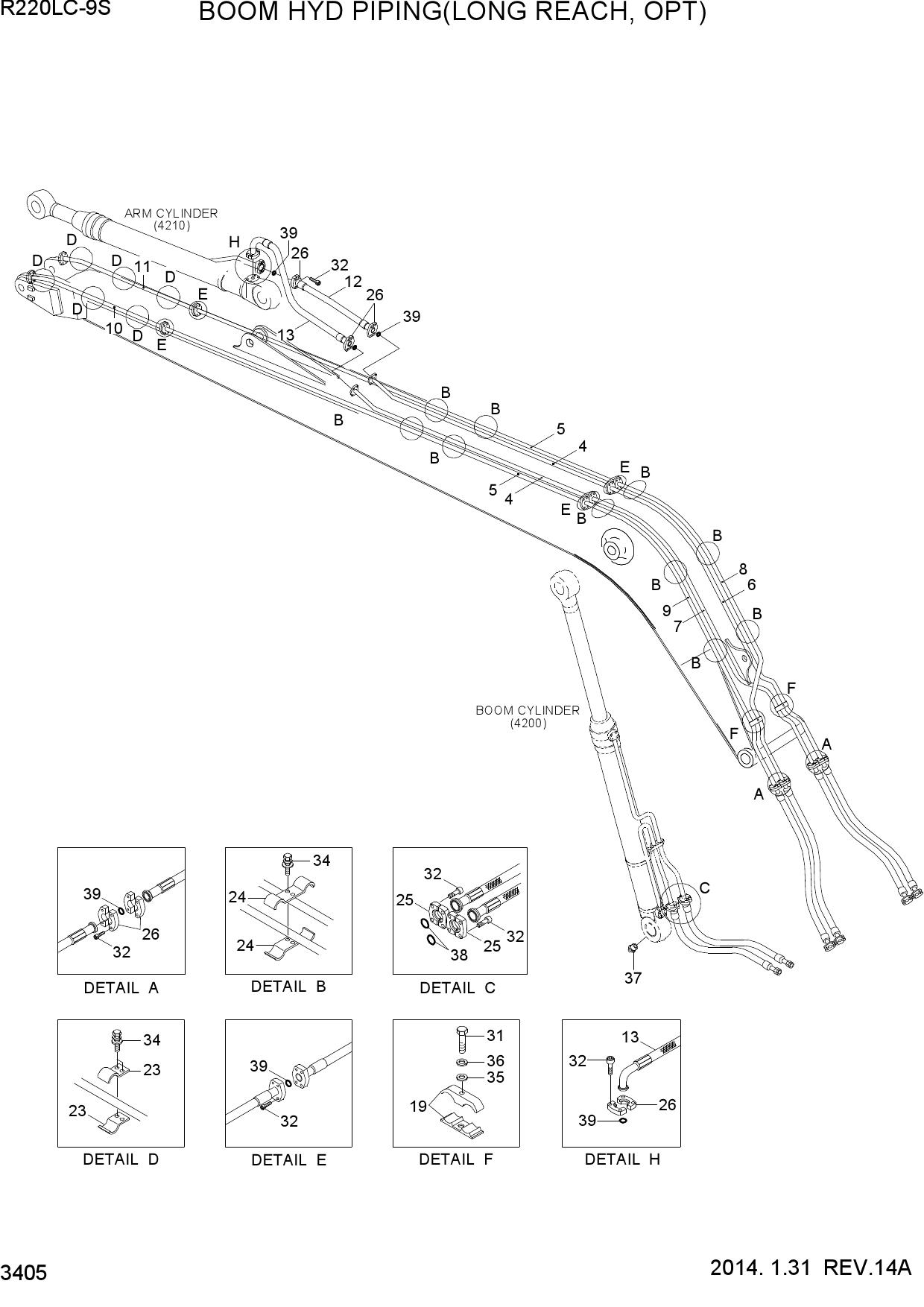

  BOOM HYD PIPING(LONG REACH, OPT)

  Открыть схему
•

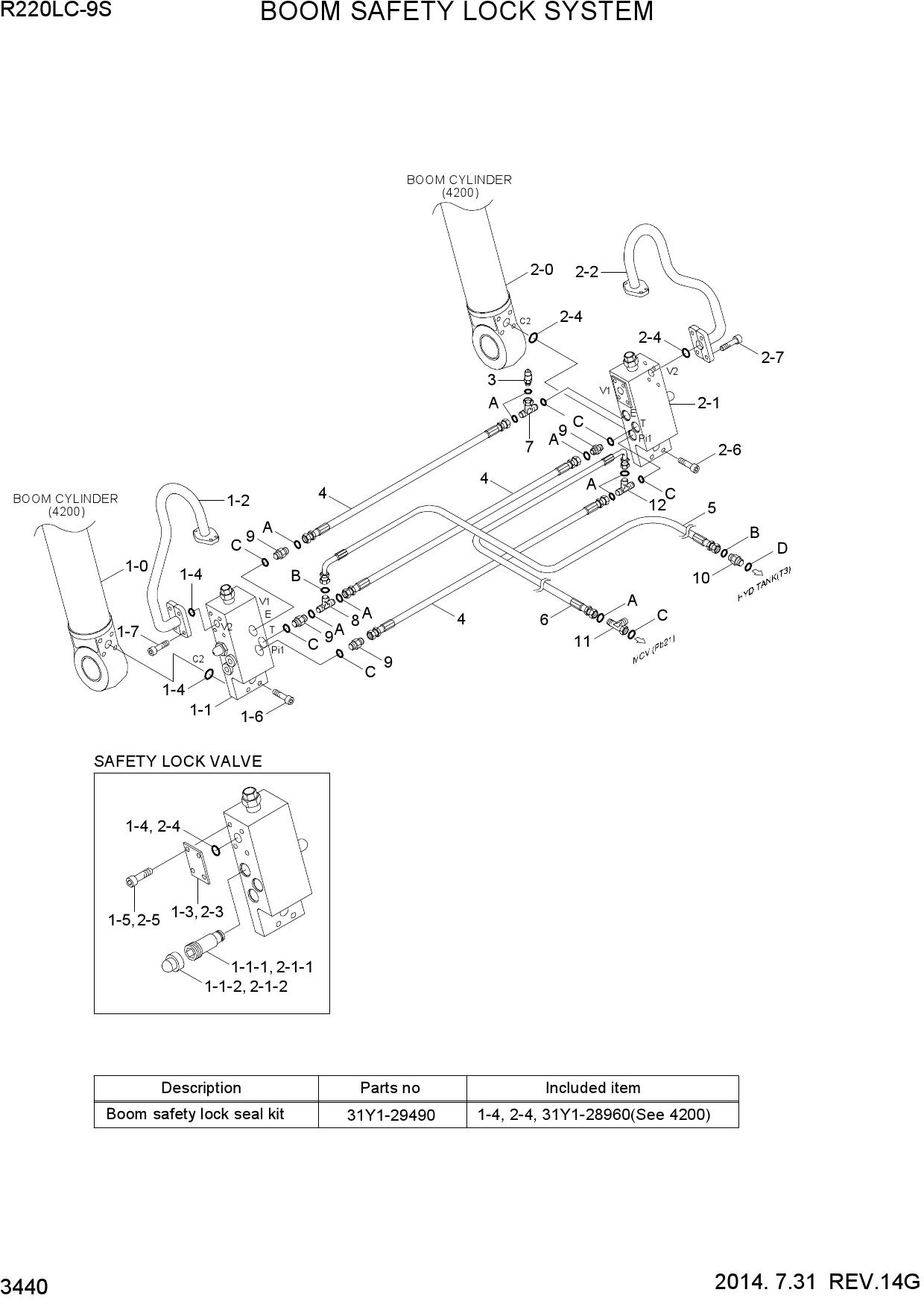

  BOOM SAFETY LOCK SYSTEM

  Открыть схему
•

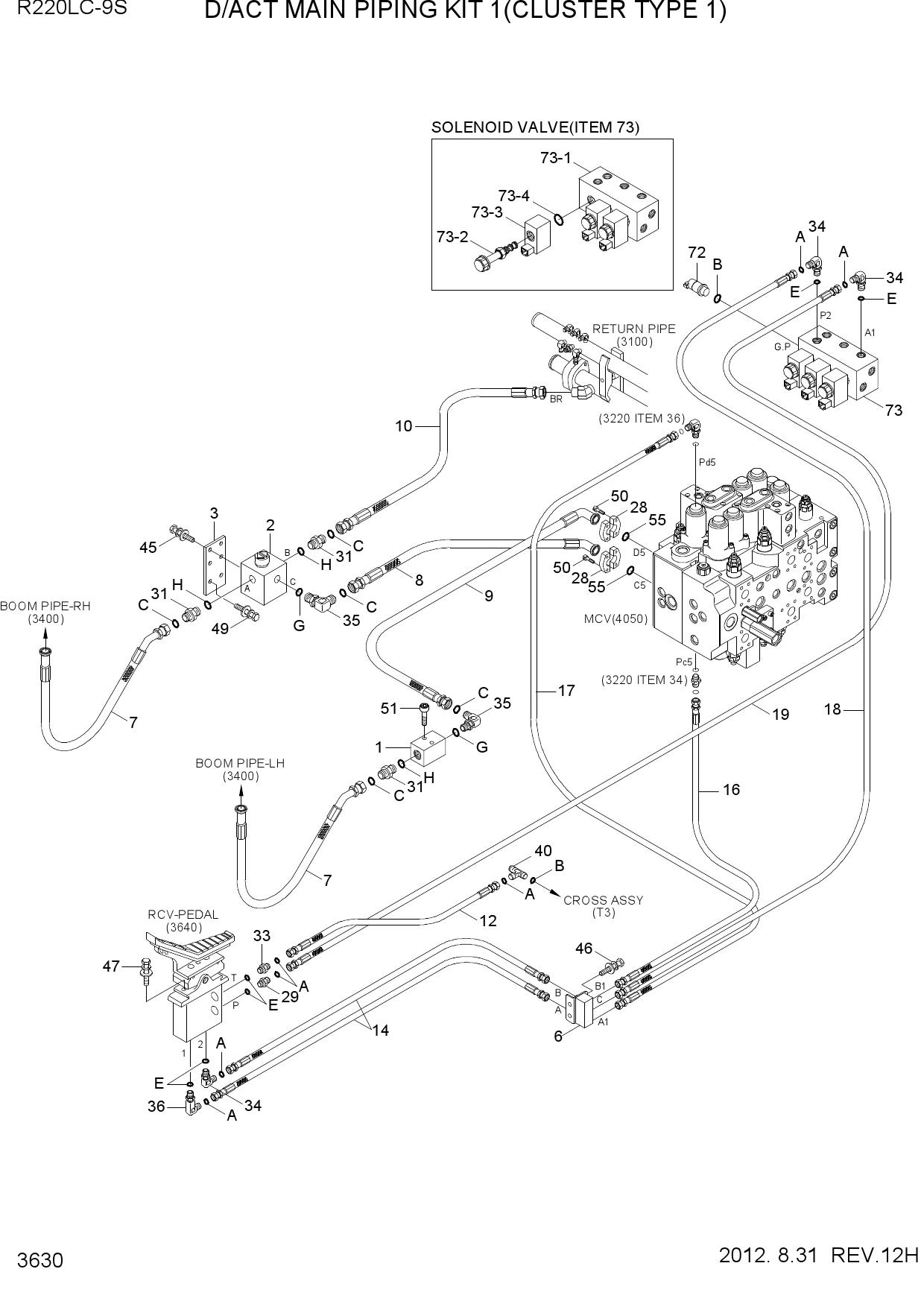

  D/ACT MAIN PIPING KIT 1(CLUSTER TYPE 1)

  Открыть схему
•

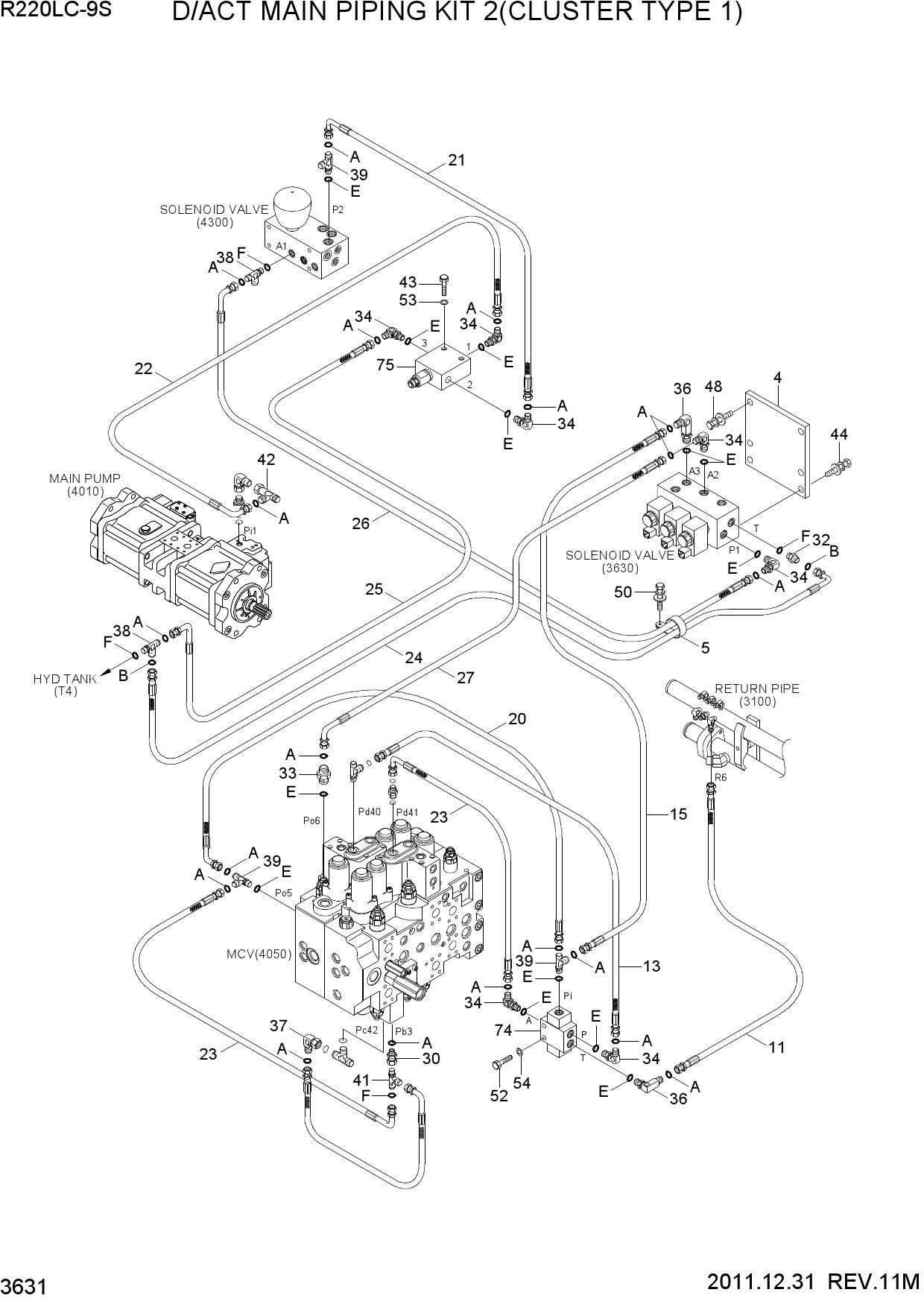

  D/ACT MAIN PIPING KIT 2(CLUSTER TYPE 1)

  Открыть схему
•

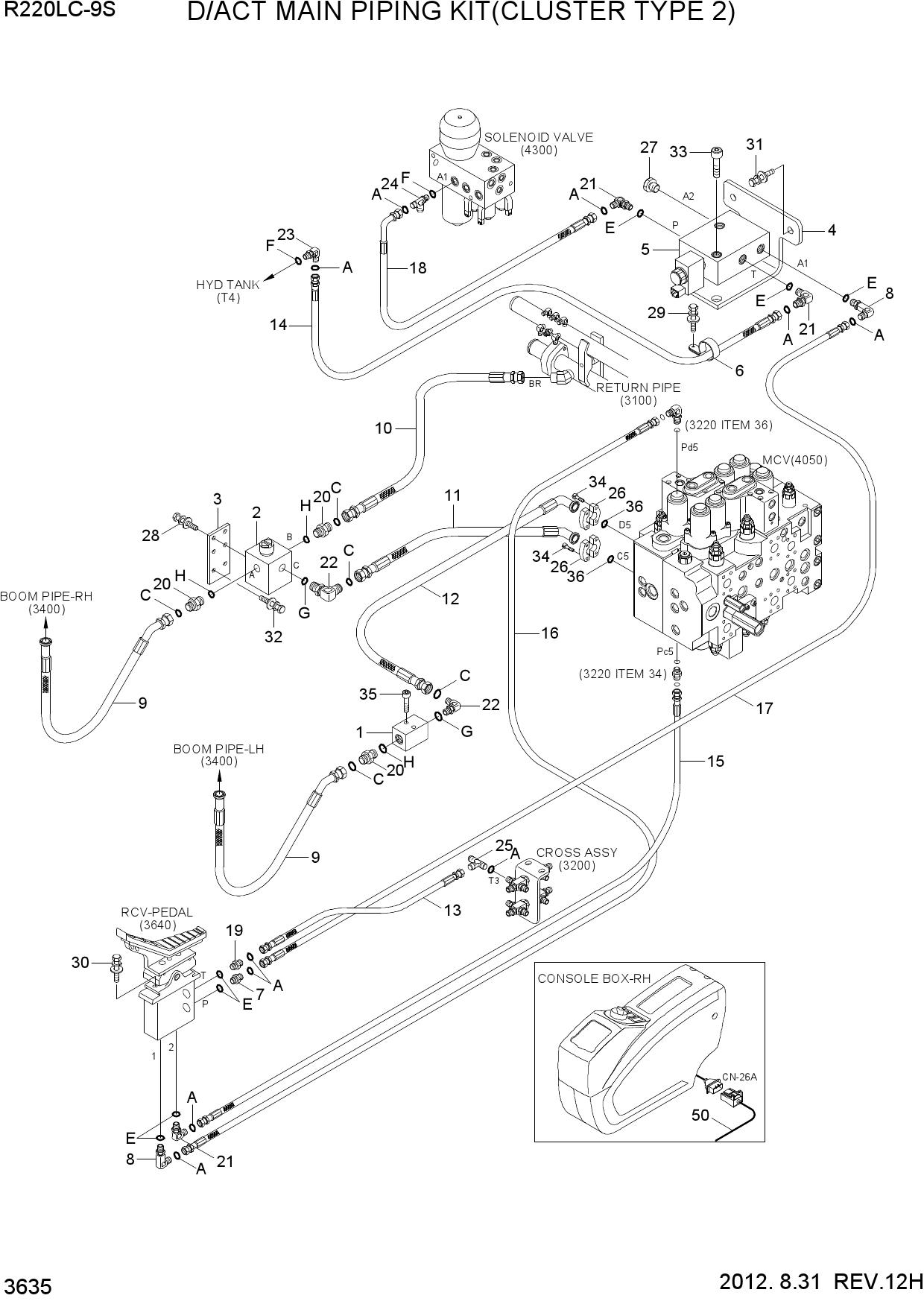

  D/ACT MAIN PIPING KIT(CLUSTER TYPE 2)

  Открыть схему
•

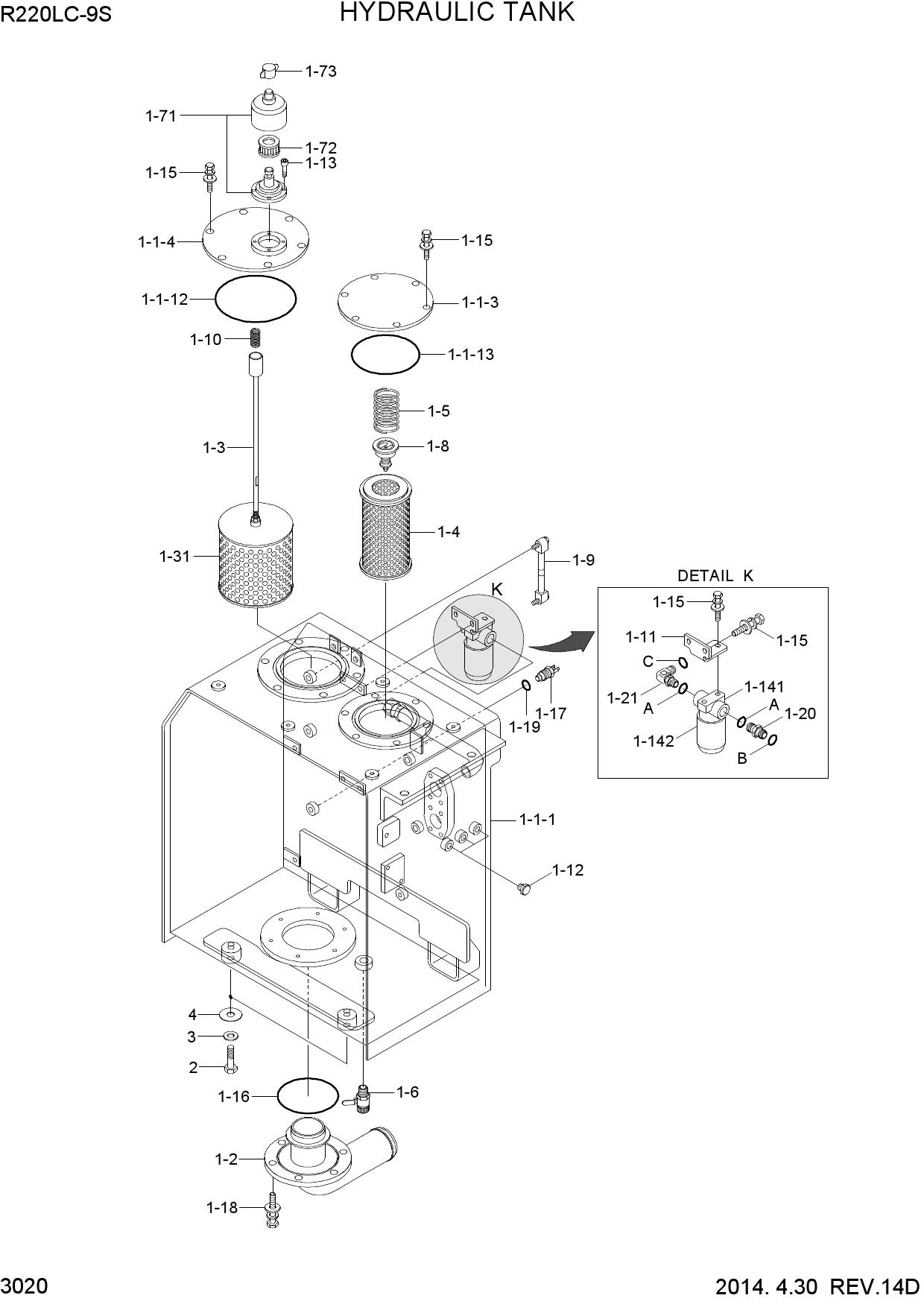

  HYDRAULIC TANK

  Открыть схему
•

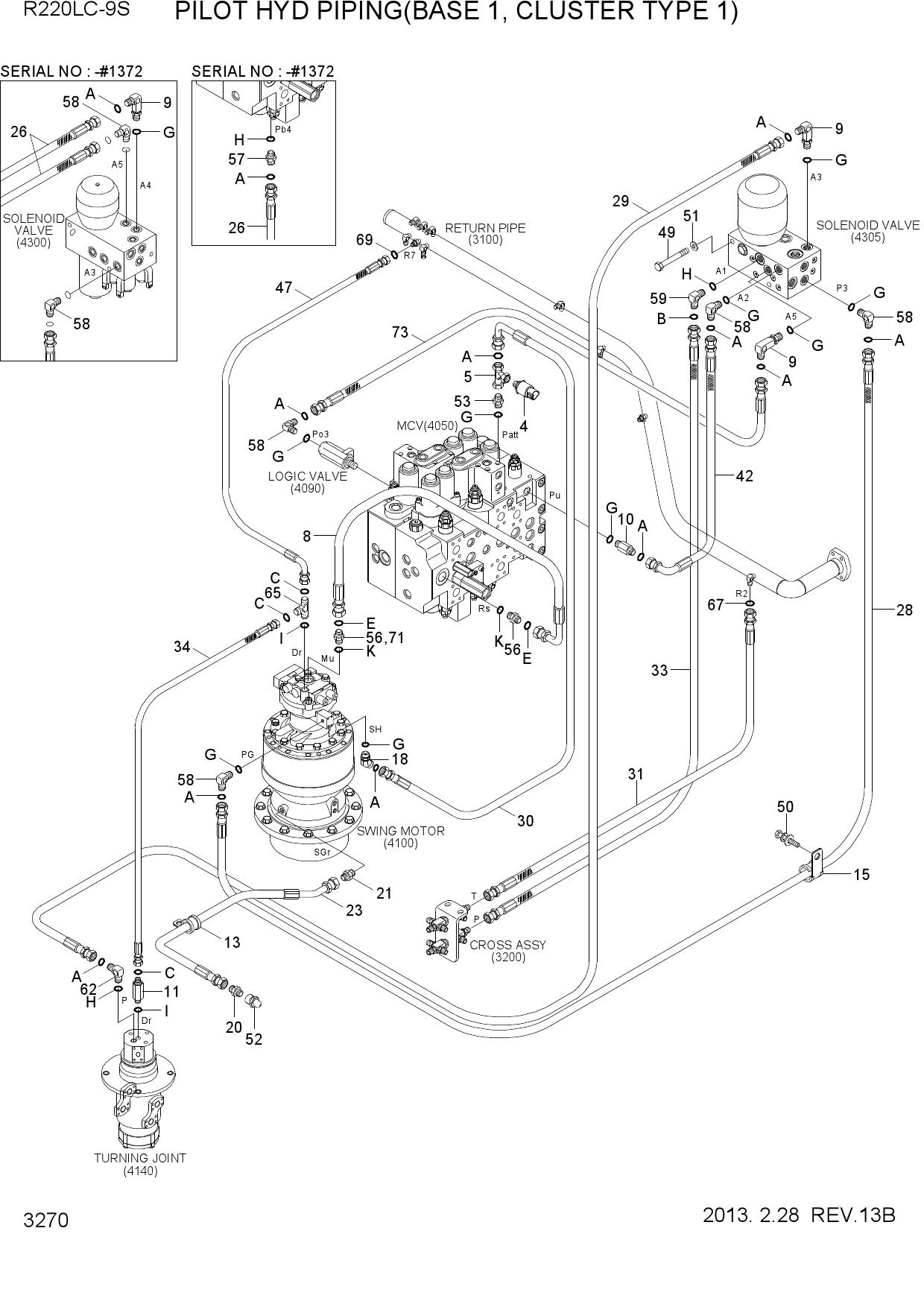

  PILOT HYD PIPING(BASE 1, CLUSTER TYPE 1)

  Открыть схему
•

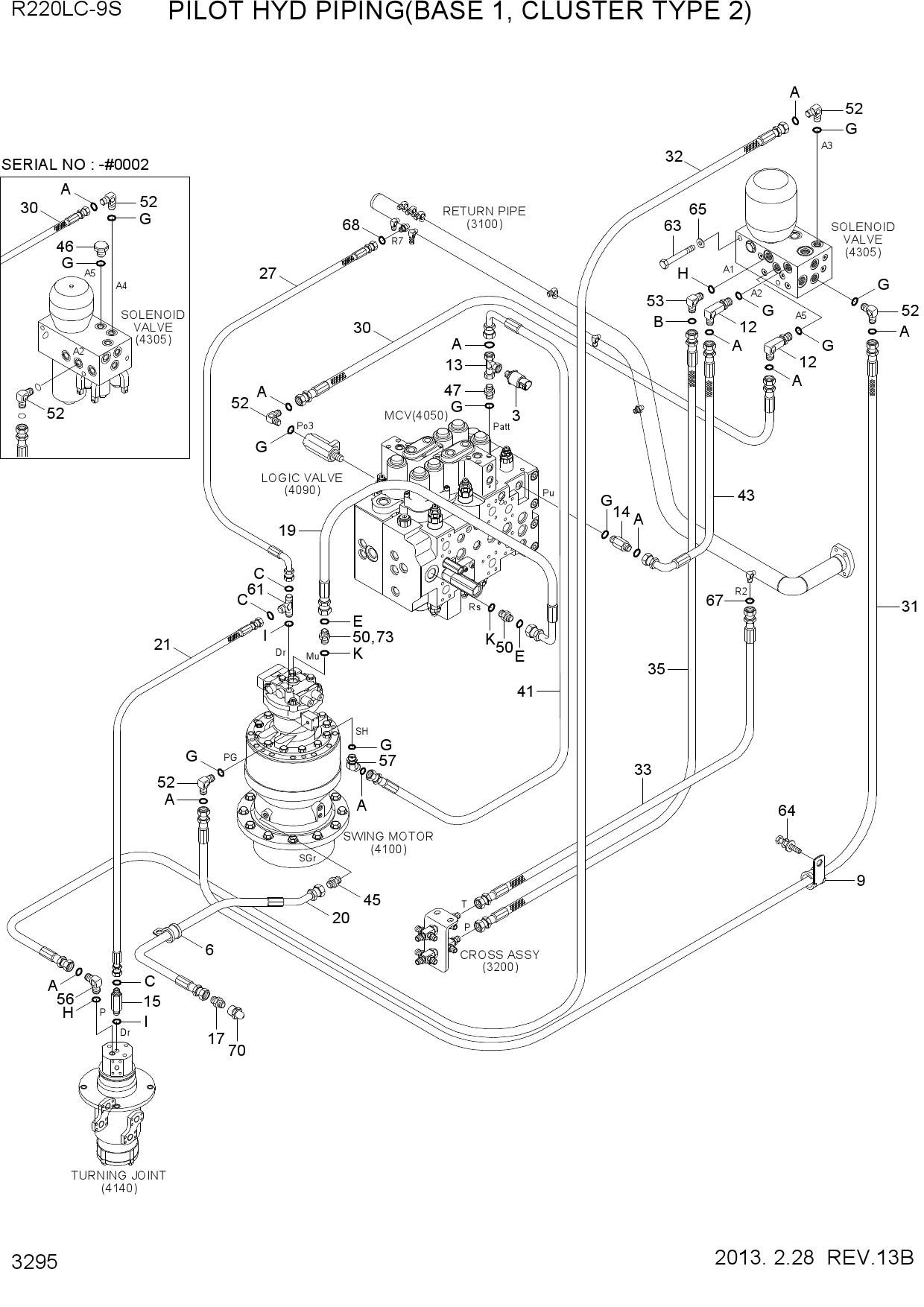

  PILOT HYD PIPING(BASE 1, CLUSTER TYPE 2)

  Открыть схему
•

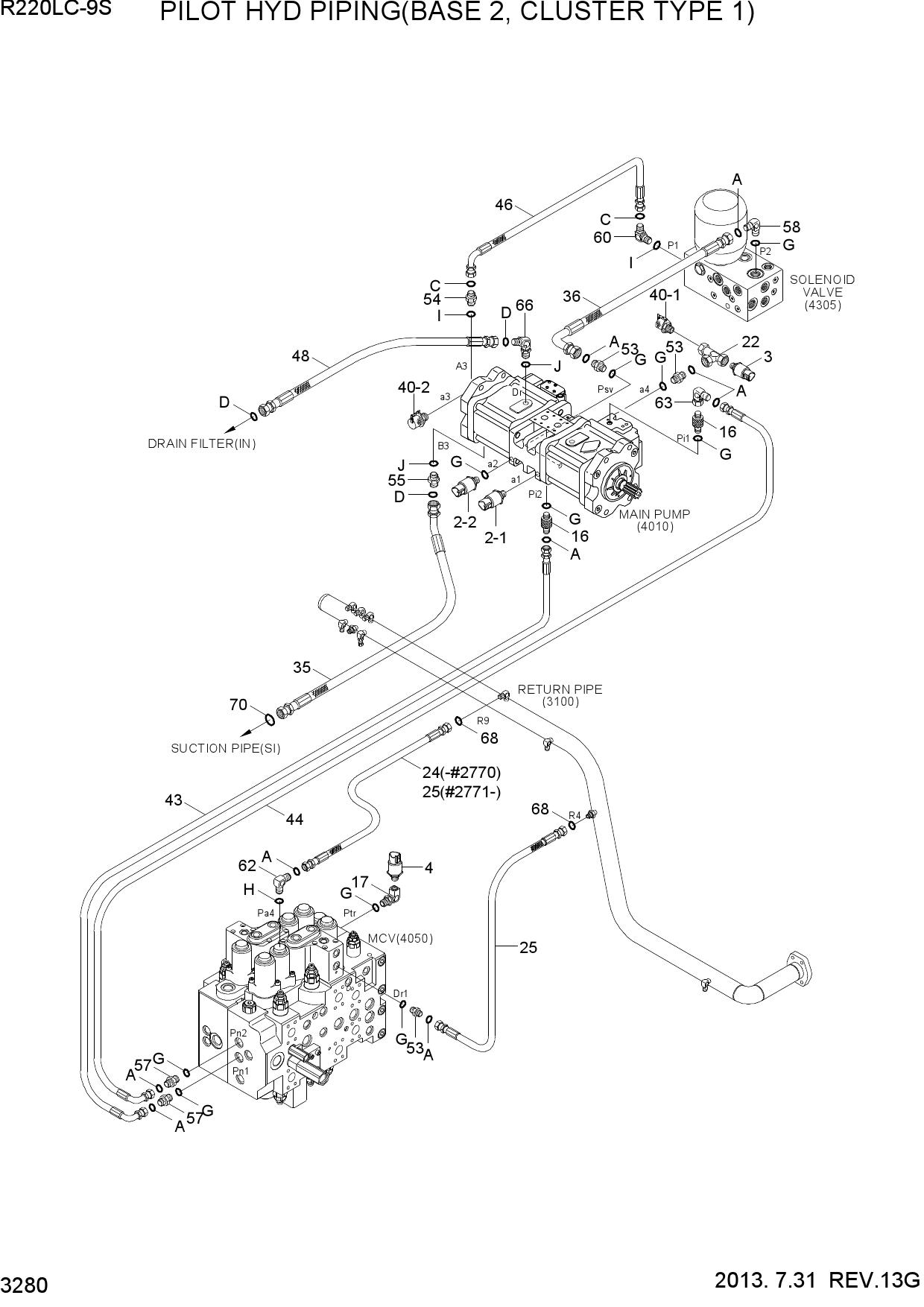

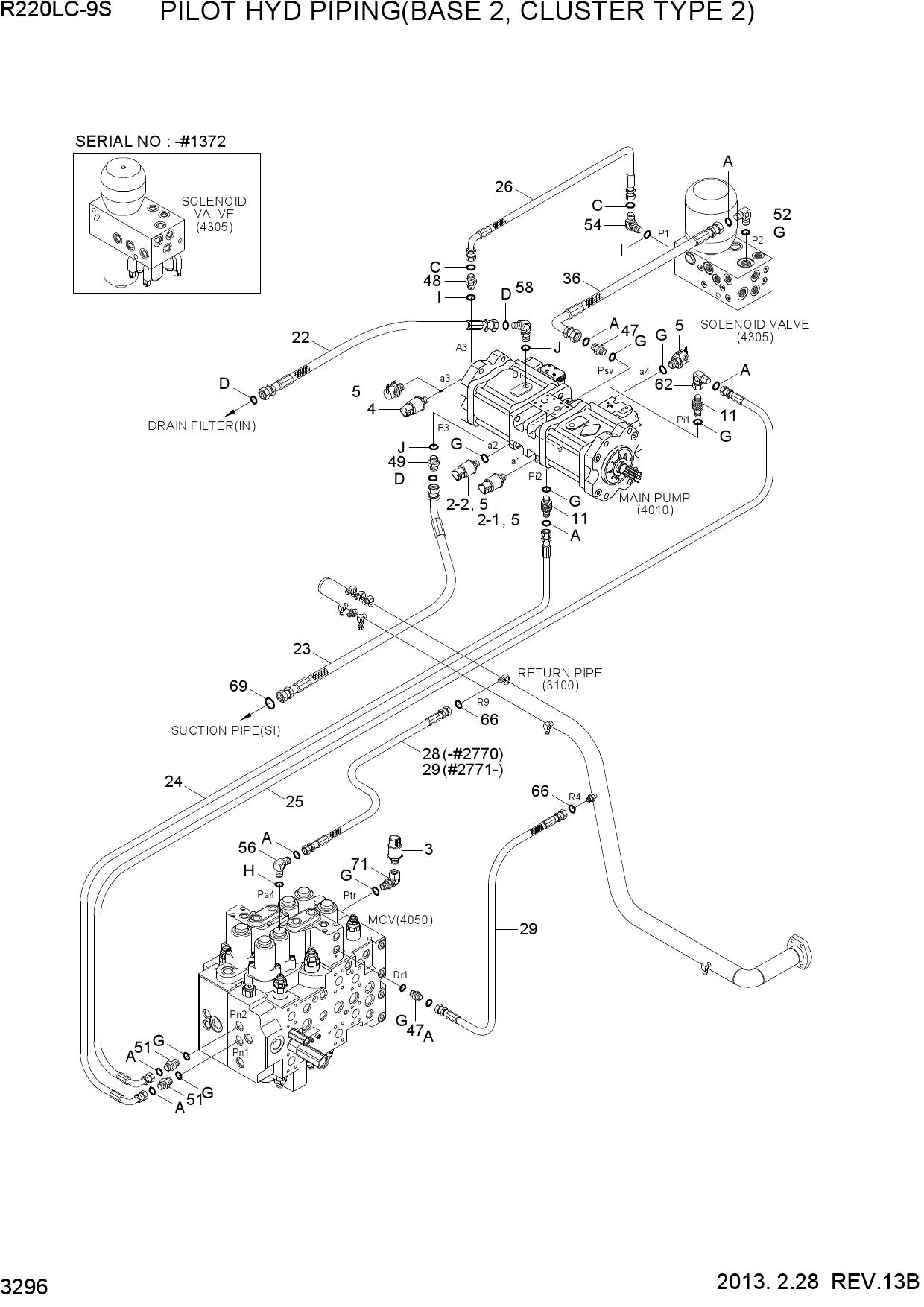

  PILOT HYD PIPING(BASE 2, CLUSTER TYPE 1)

  Открыть схему
•
  PILOT HYD PIPING(BASE 2, CLUSTER TYPE 2)

  Открыть схему
•

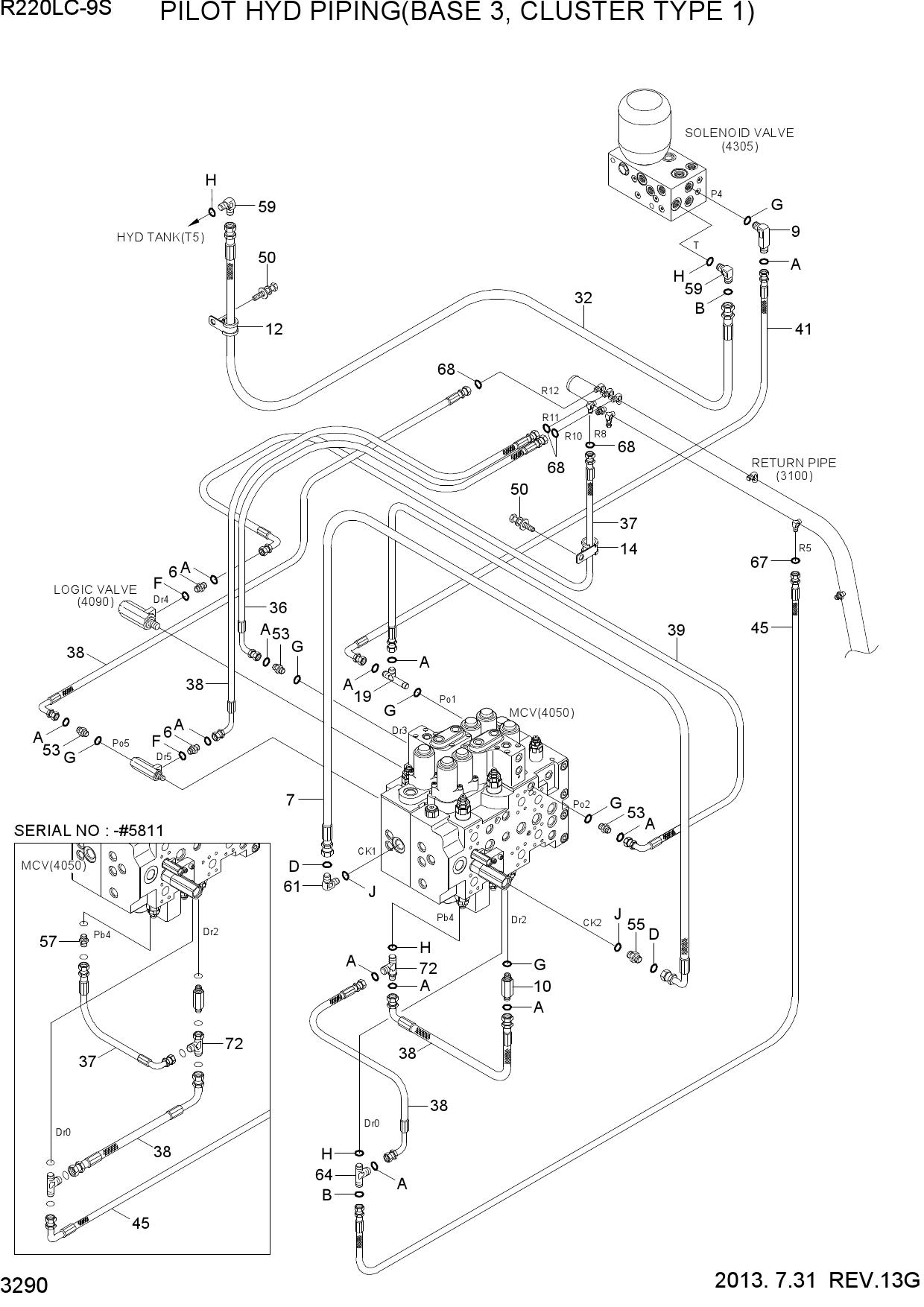

  PILOT HYD PIPING(BASE 3, CLUSTER TYPE 1)

  Открыть схему
•

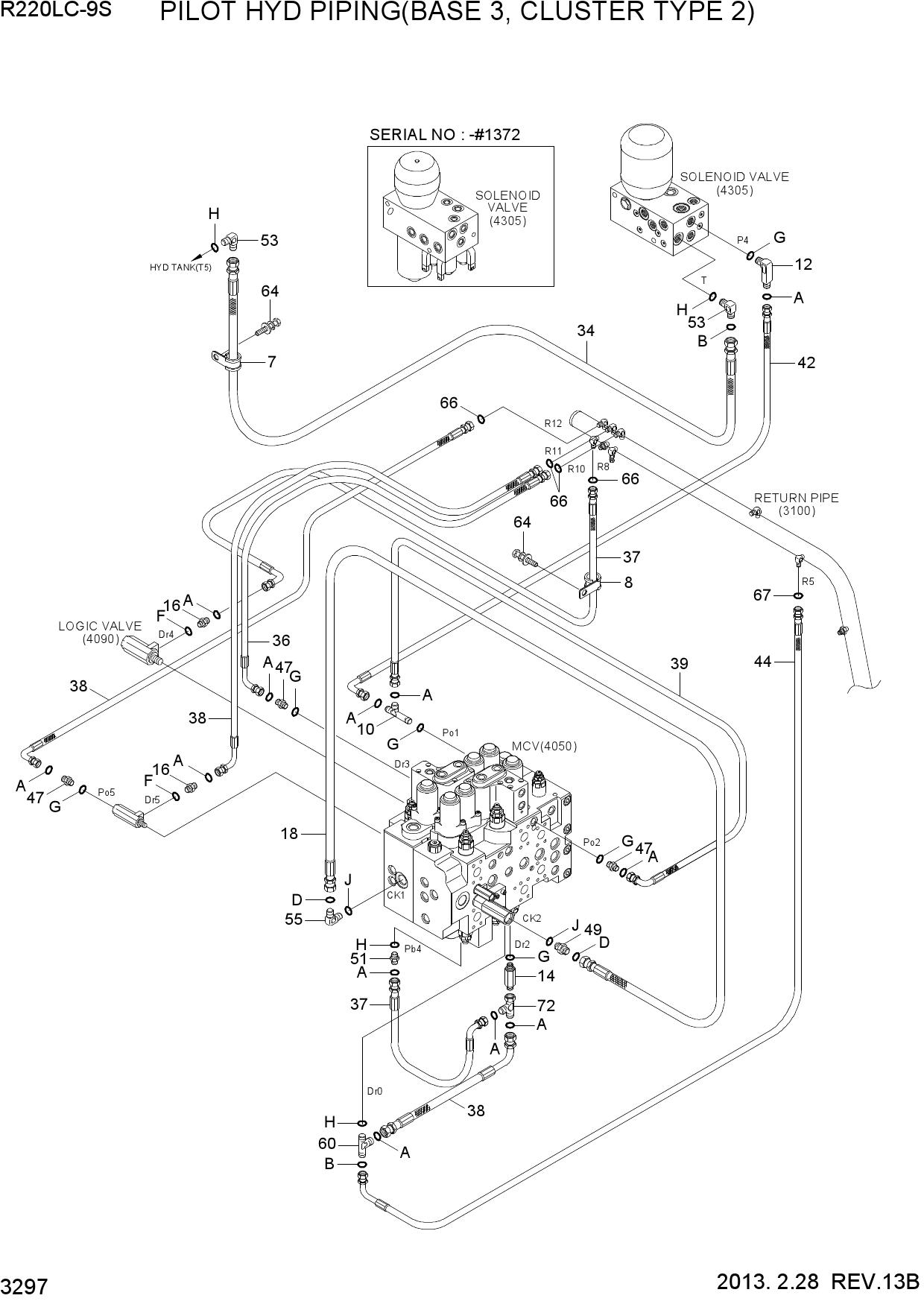

  PILOT HYD PIPING(BASE 3, CLUSTER TYPE 2)

  Открыть схему
•

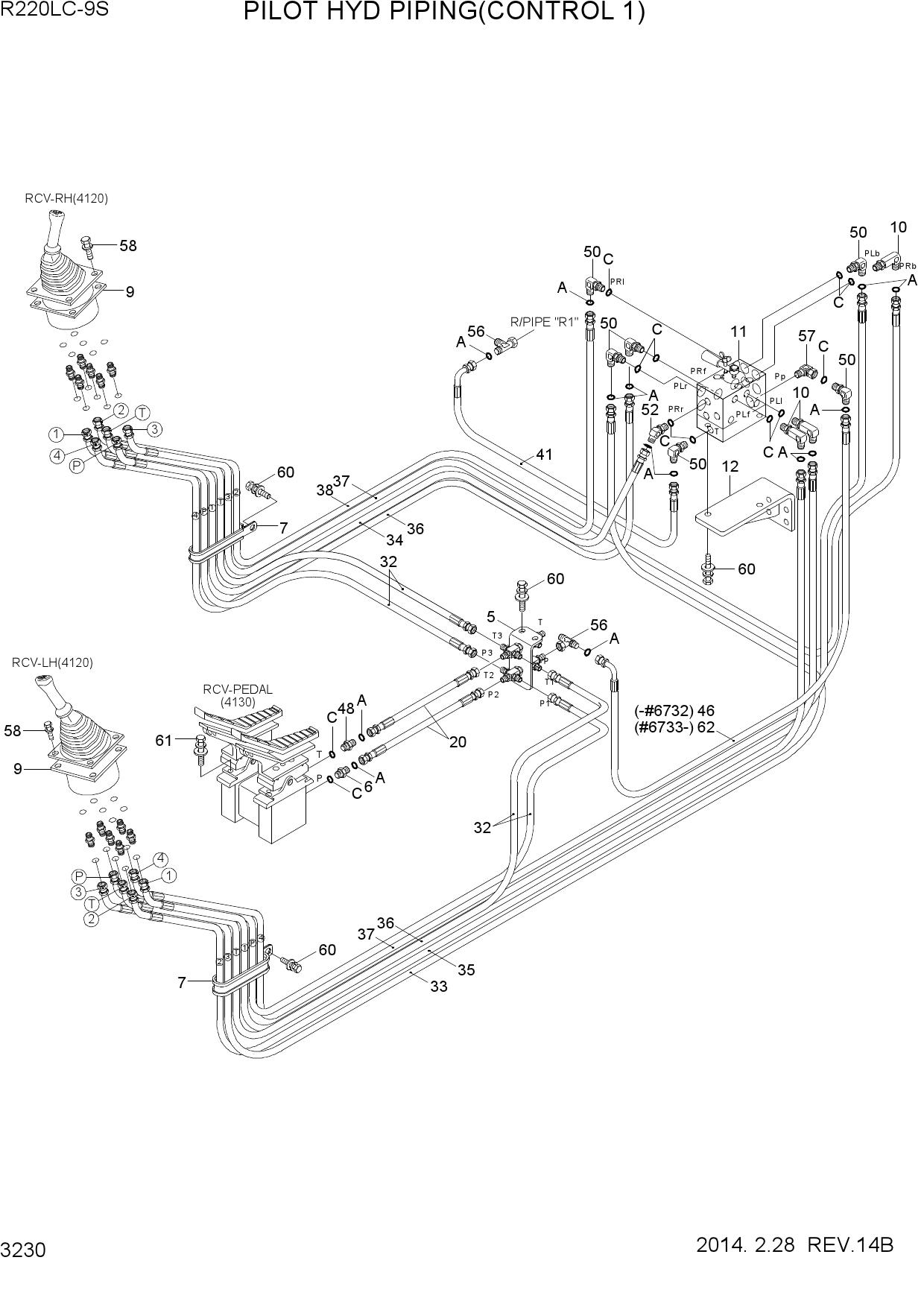

  PILOT HYD PIPING(CONTROL 1, #3529-)

  Открыть схему
•

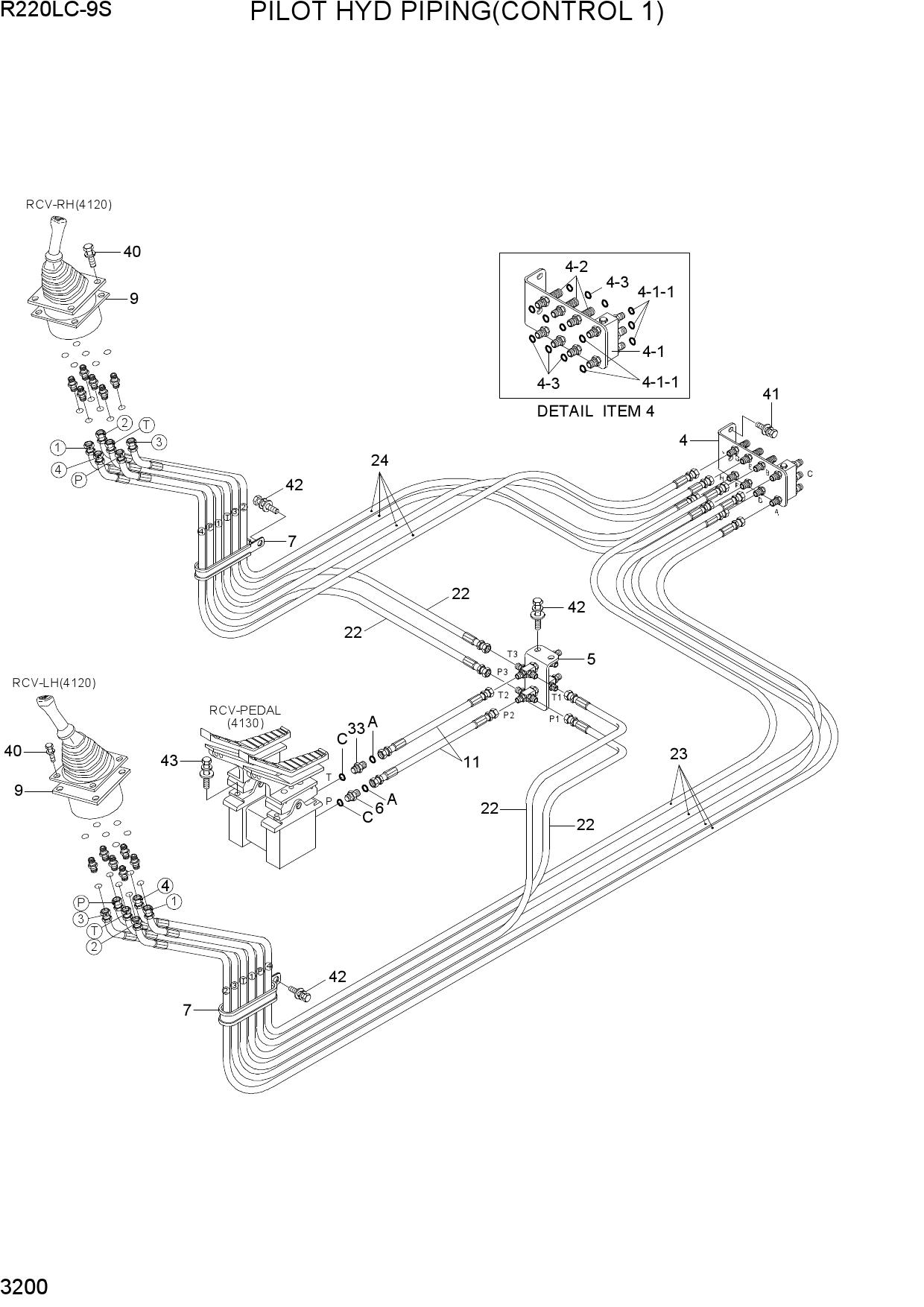

  PILOT HYD PIPING(CONTROL 1)

  Открыть схему
•

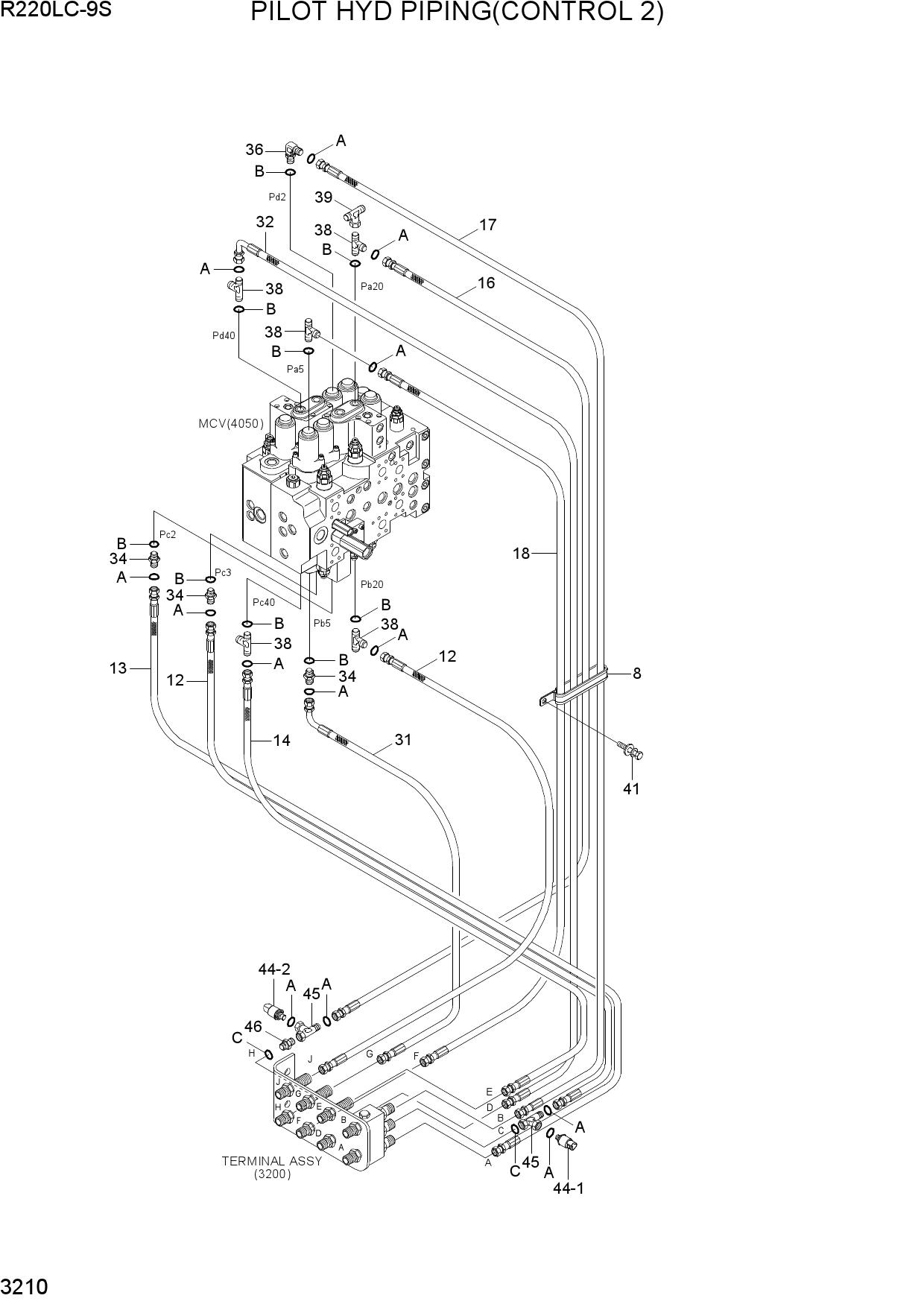

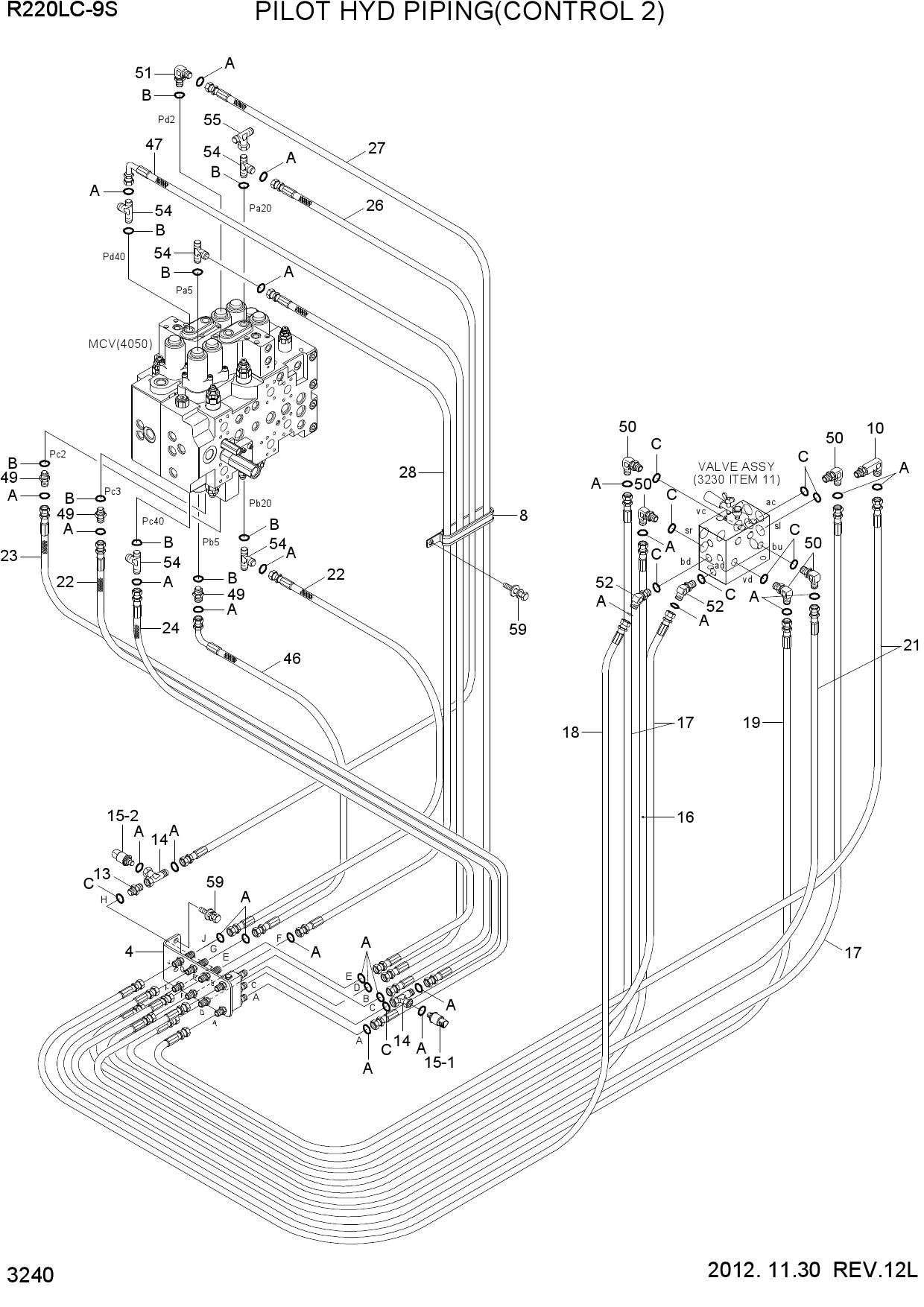

  PILOT HYD PIPING(CONTROL 2, #3529-)

  Открыть схему
•
  PILOT HYD PIPING(CONTROL 2)

  Открыть схему
•

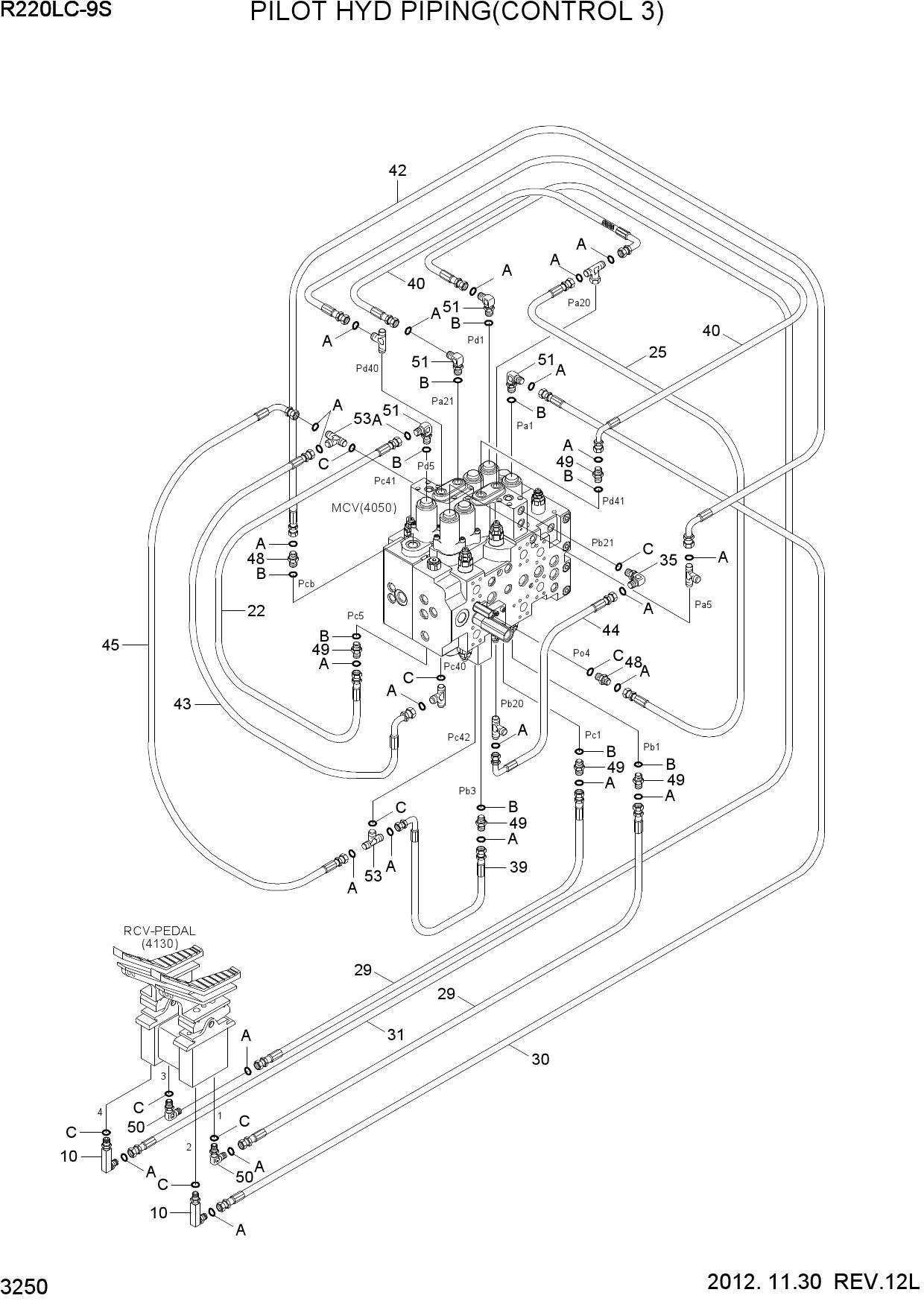

  PILOT HYD PIPING(CONTROL 3, #3529-)

  Открыть схему
•

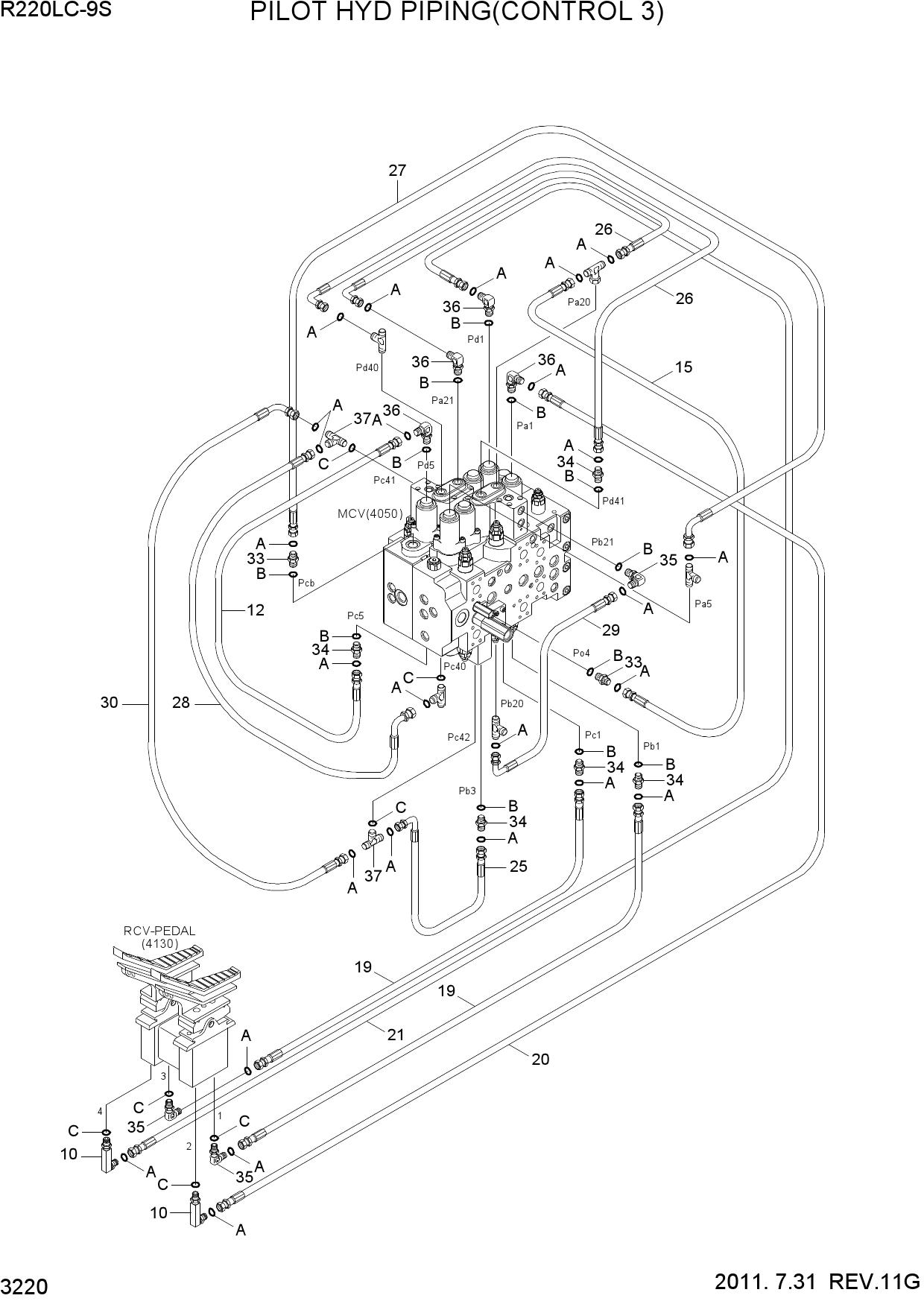

  PILOT HYD PIPING(CONTROL 3)

  Открыть схему
•

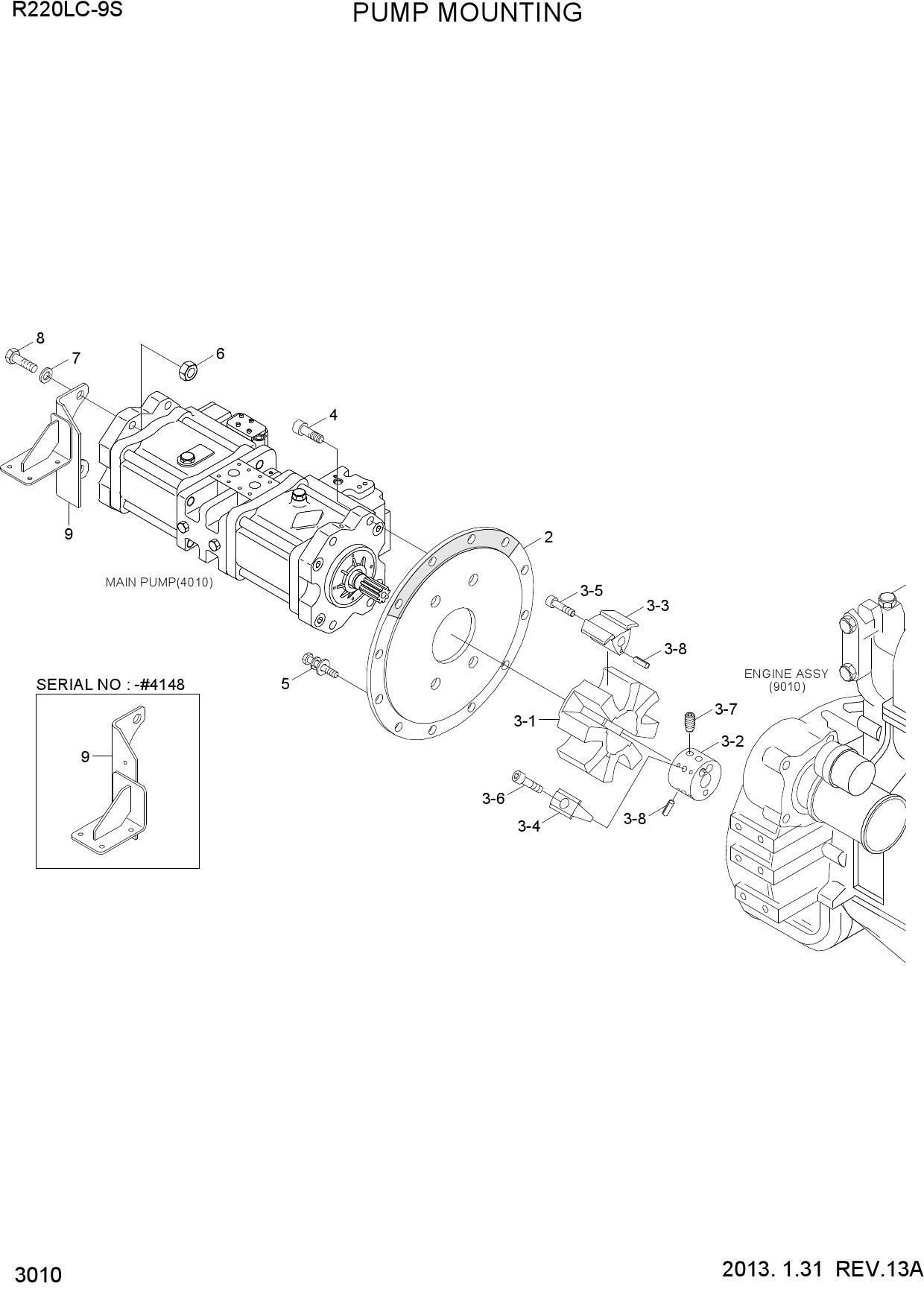

  PUMP MOUNTING

  Открыть схему
•

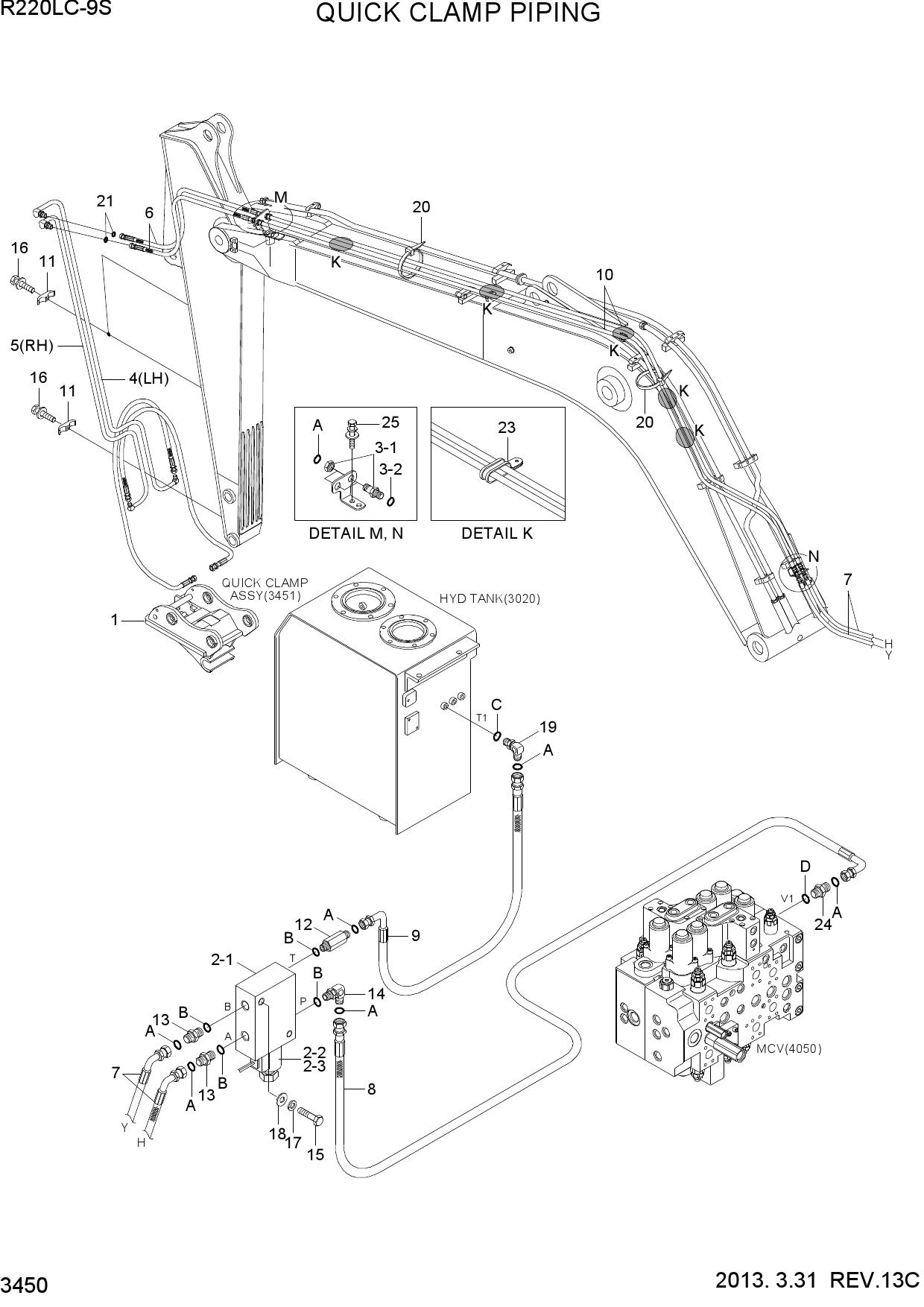

  QUICK CLAMP PIPING

  Открыть схему
•

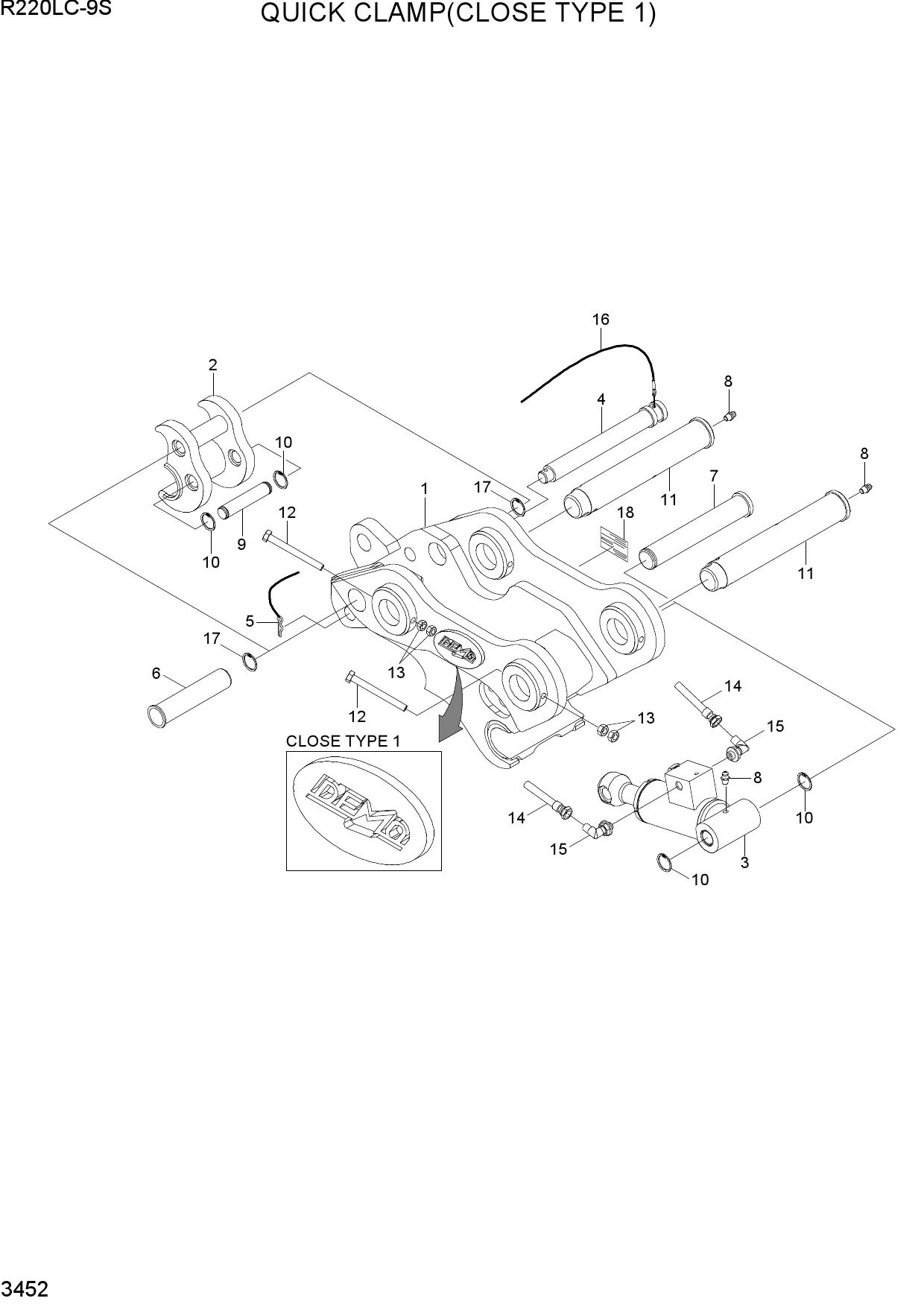

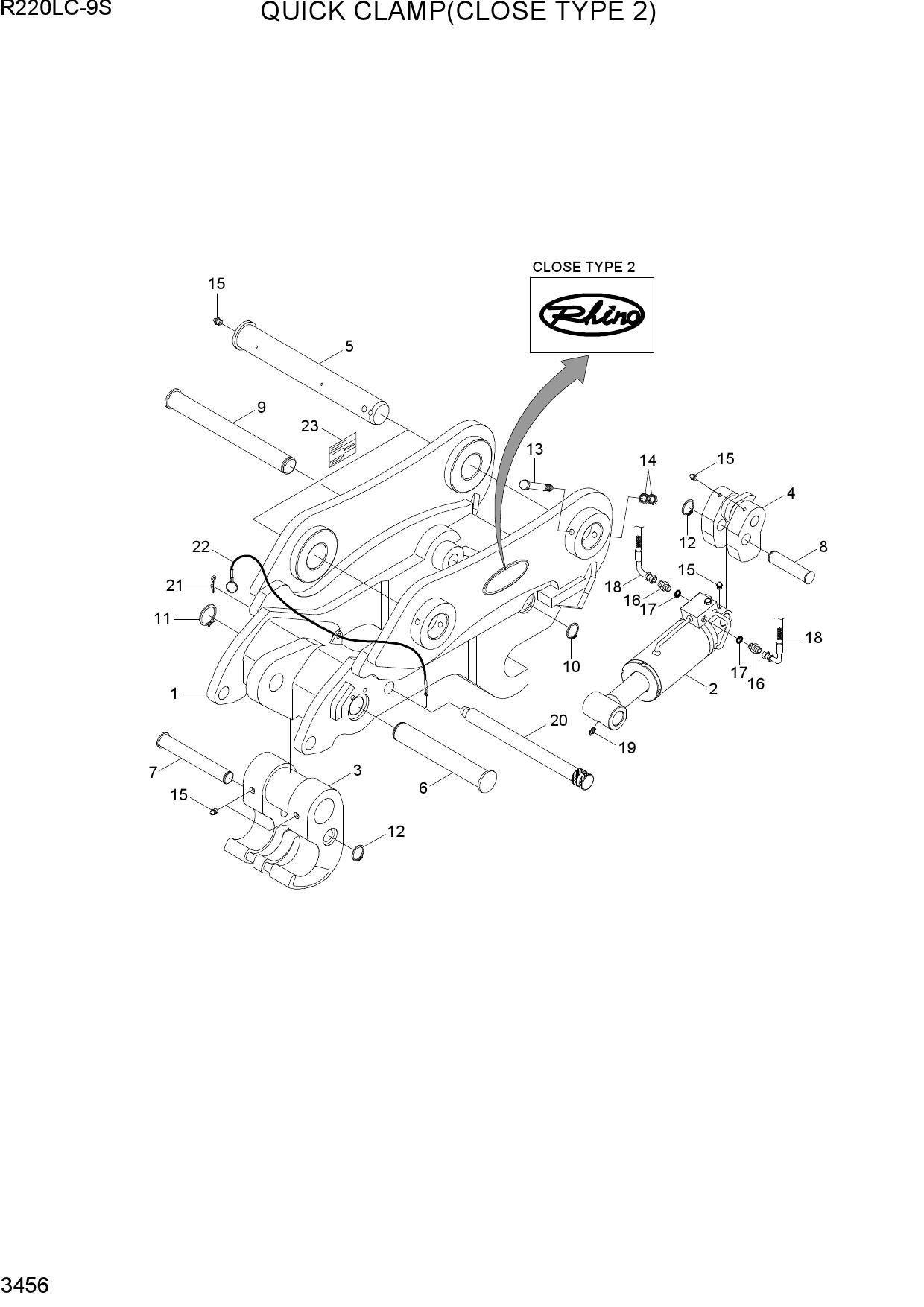

  QUICK CLAMP(CLOSE TYPE 1, -#3872)

  Открыть схему
•
  QUICK CLAMP(CLOSE TYPE 2, -#3872)

  Открыть схему
•

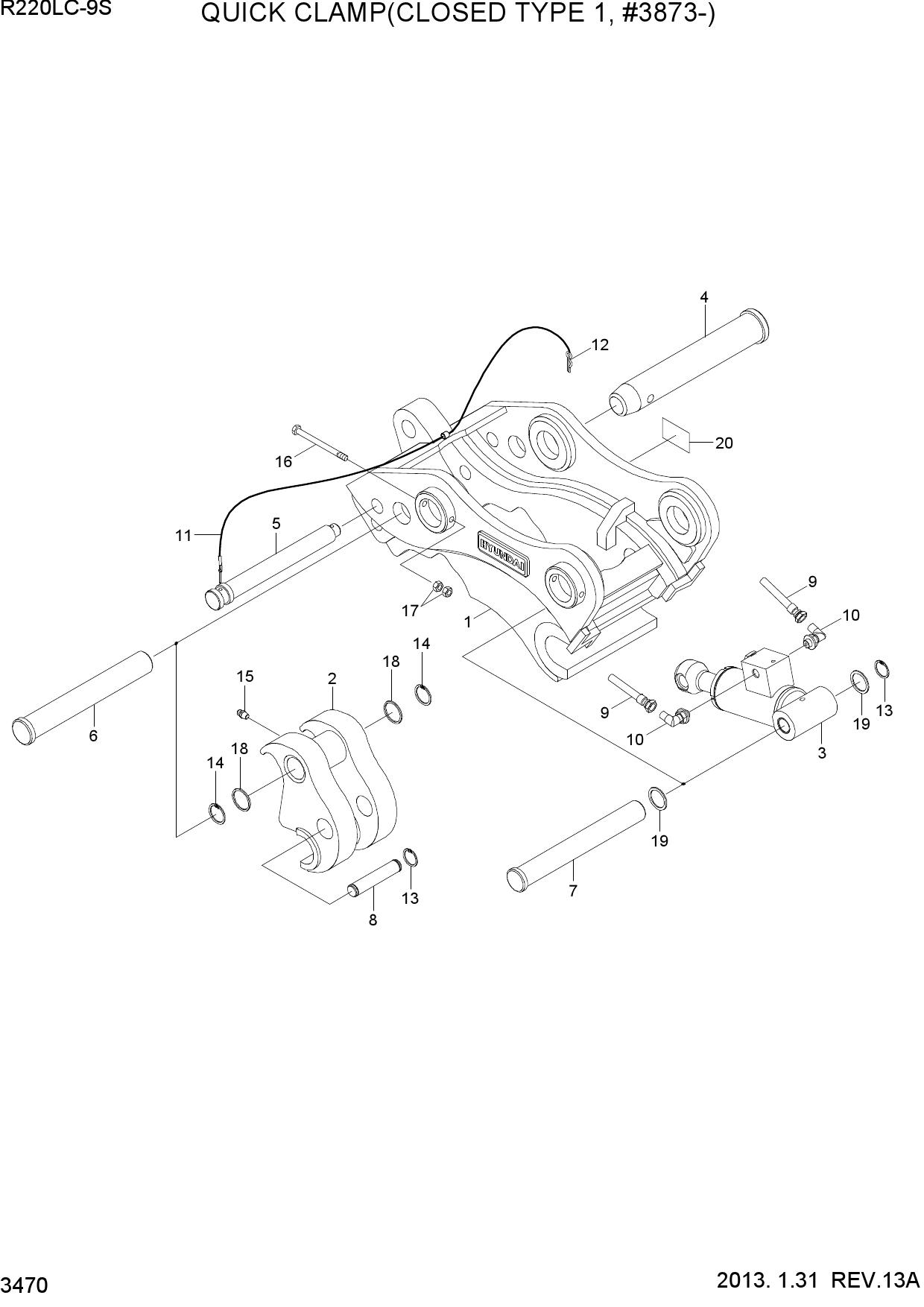

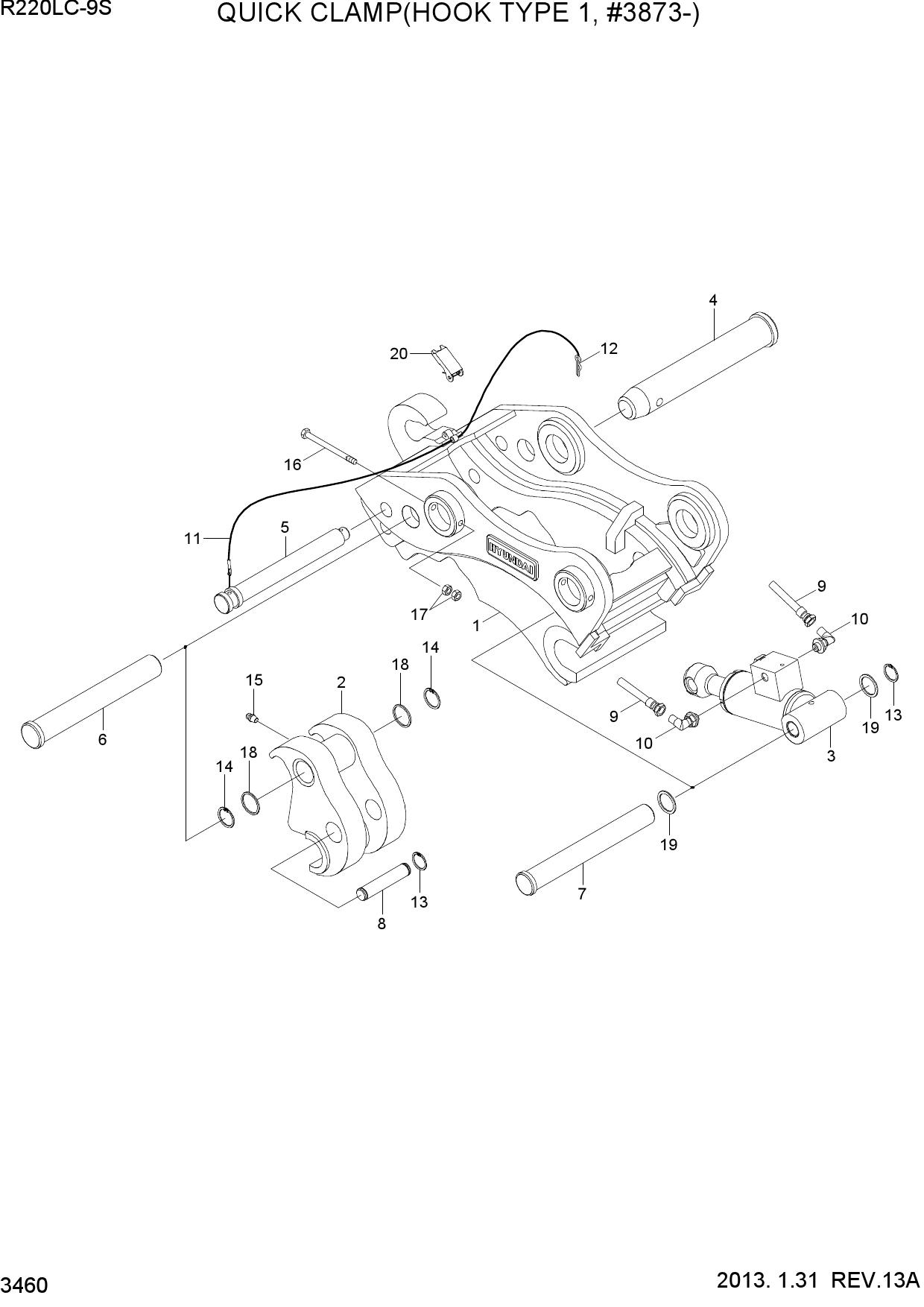

  QUICK CLAMP(CLOSED TYPE 1, #3873-)

  Открыть схему
•

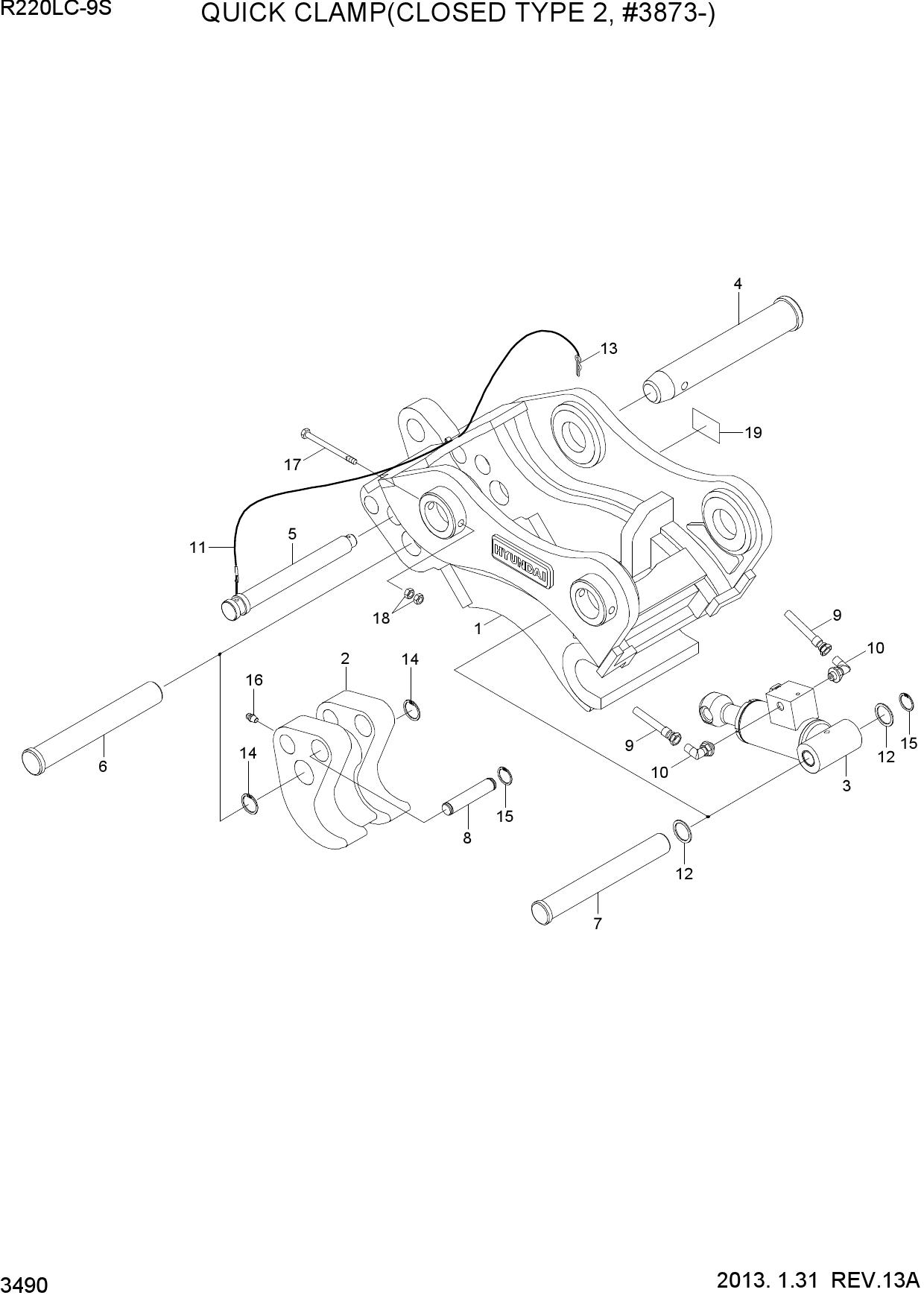

  QUICK CLAMP(CLOSED TYPE 2, #3873-)

  Открыть схему
•

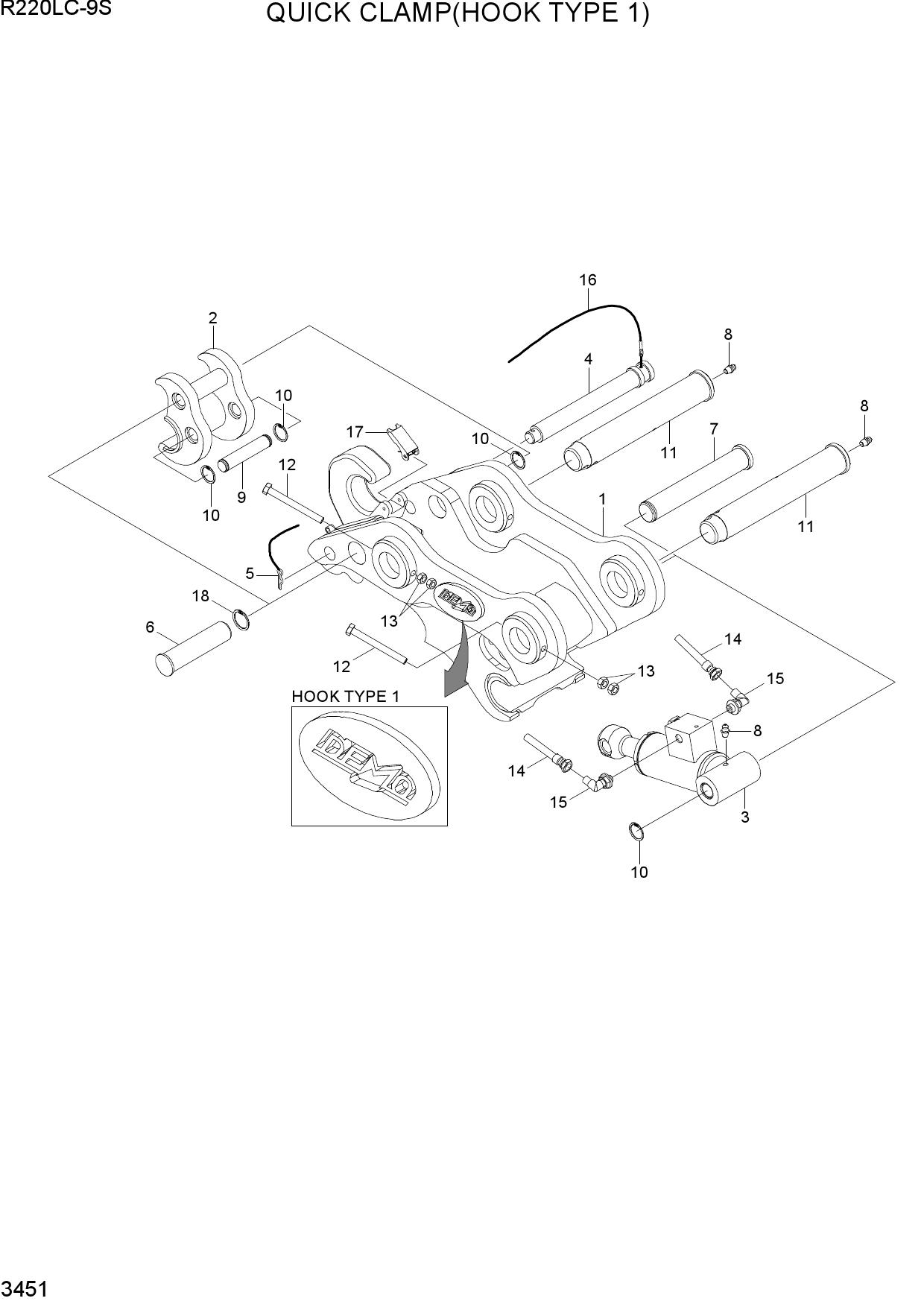

  QUICK CLAMP(HOOK TYPE 1, -#3872)

  Открыть схему
•
  QUICK CLAMP(HOOK TYPE 1, #3873-)

  Открыть схему
•

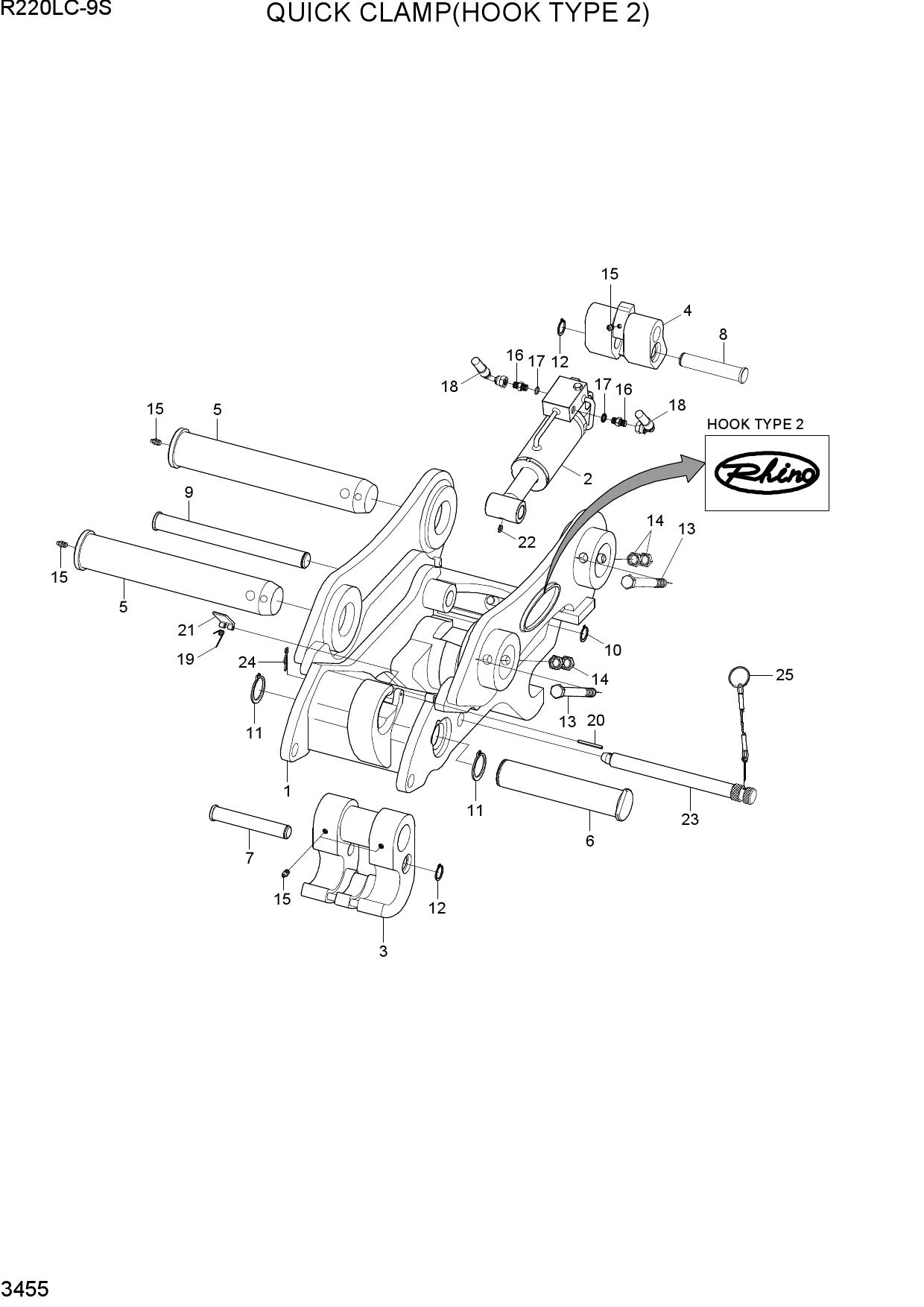

  QUICK CLAMP(HOOK TYPE 2, -#3872)

  Открыть схему
•

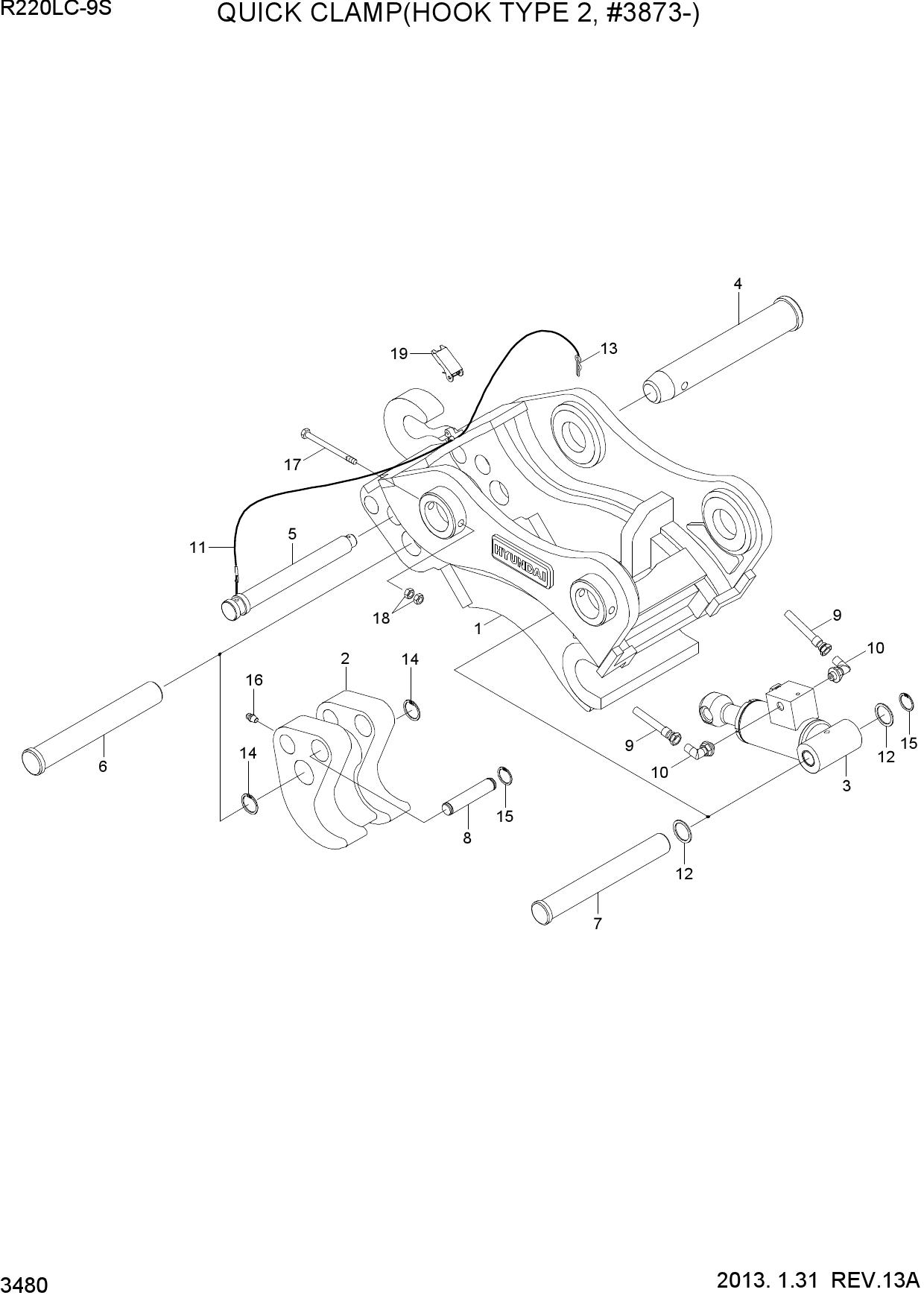

  QUICK CLAMP(HOOK TYPE 2, #3873-)

  Открыть схему
•

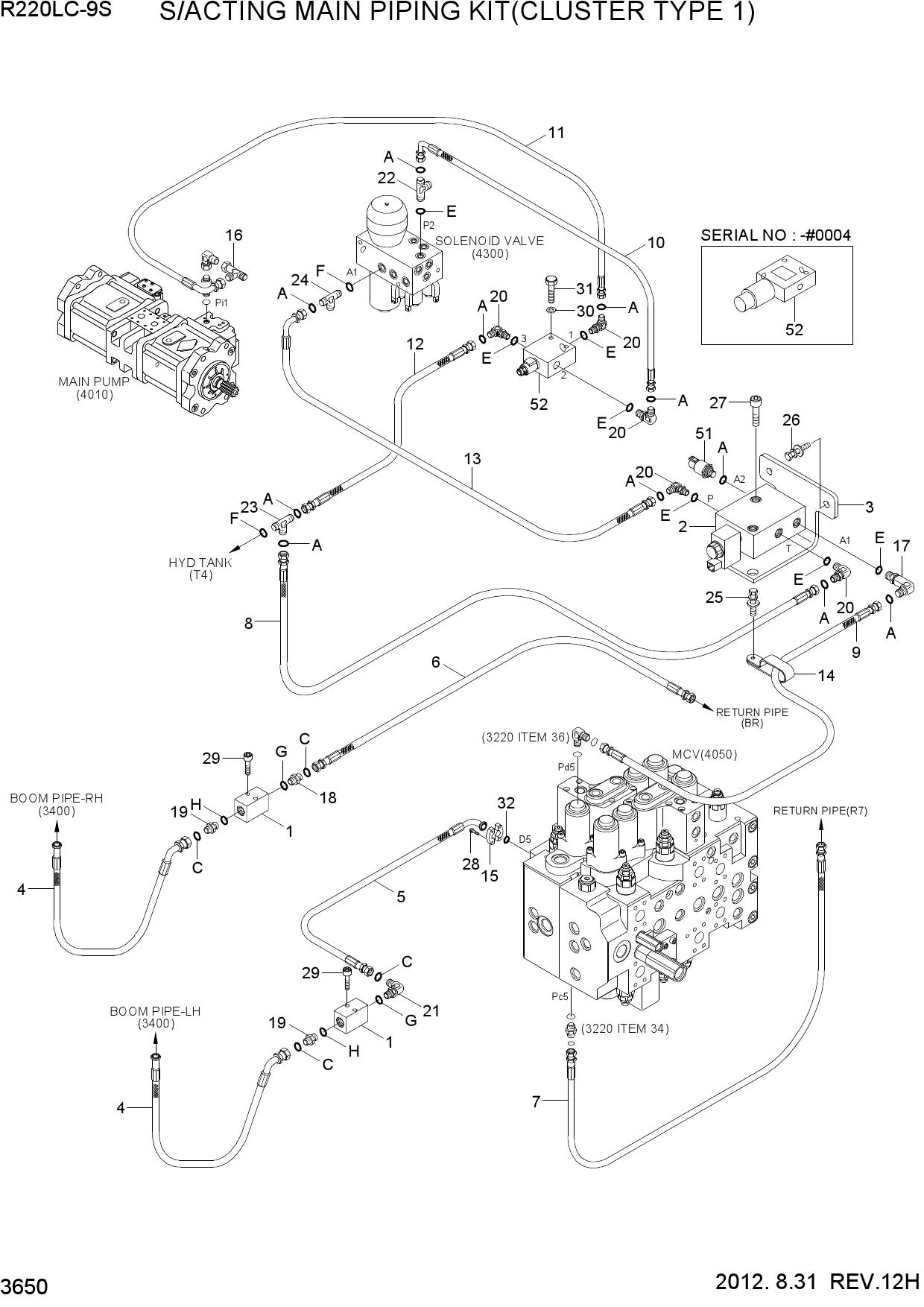

  S/ACTING MAIN PIPING KIT(CLUSTER TYPE 1)

  Открыть схему
•

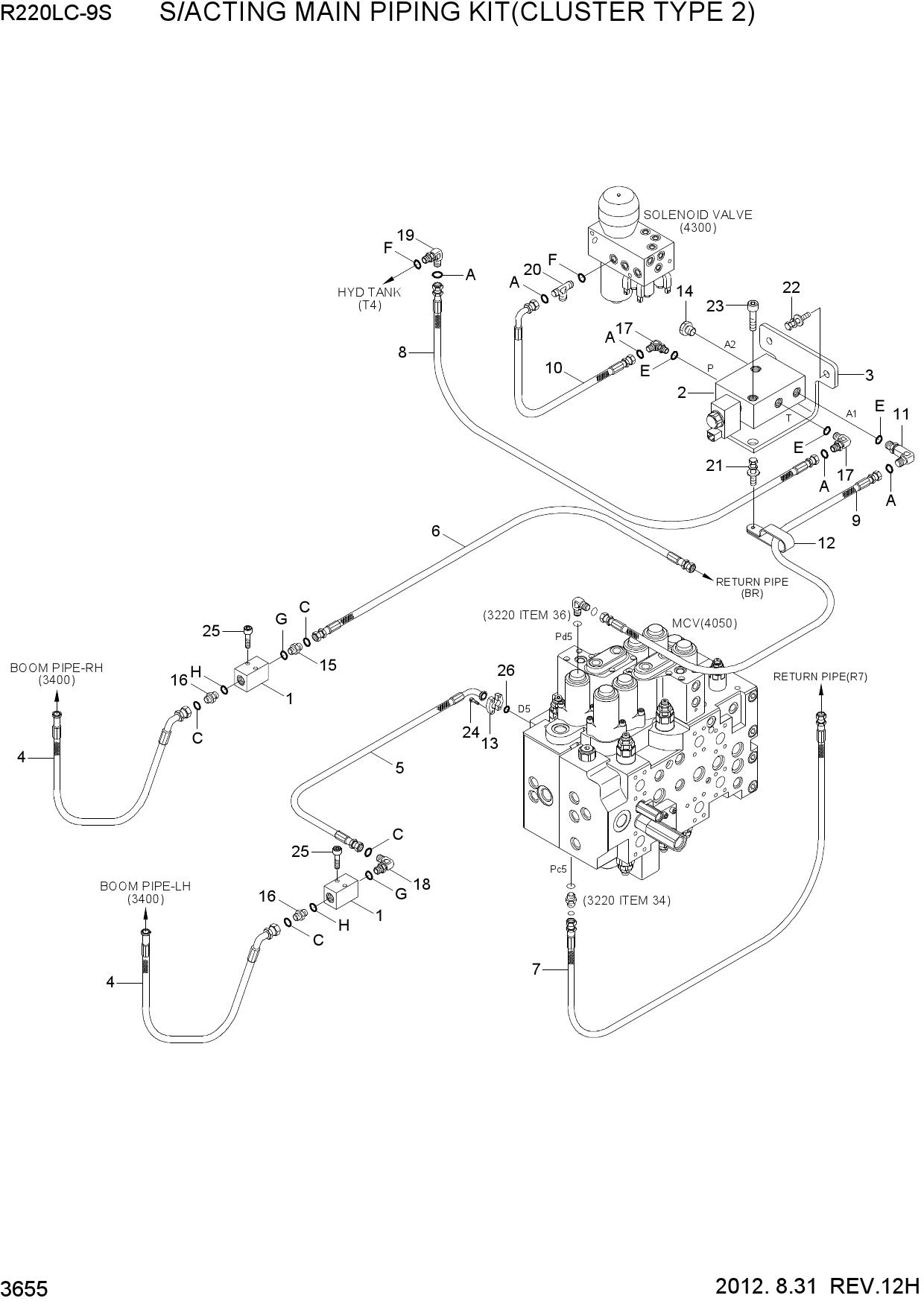

  S/ACTING MAIN PIPING KIT(CLUSTER TYPE 2)

  Открыть схему
•

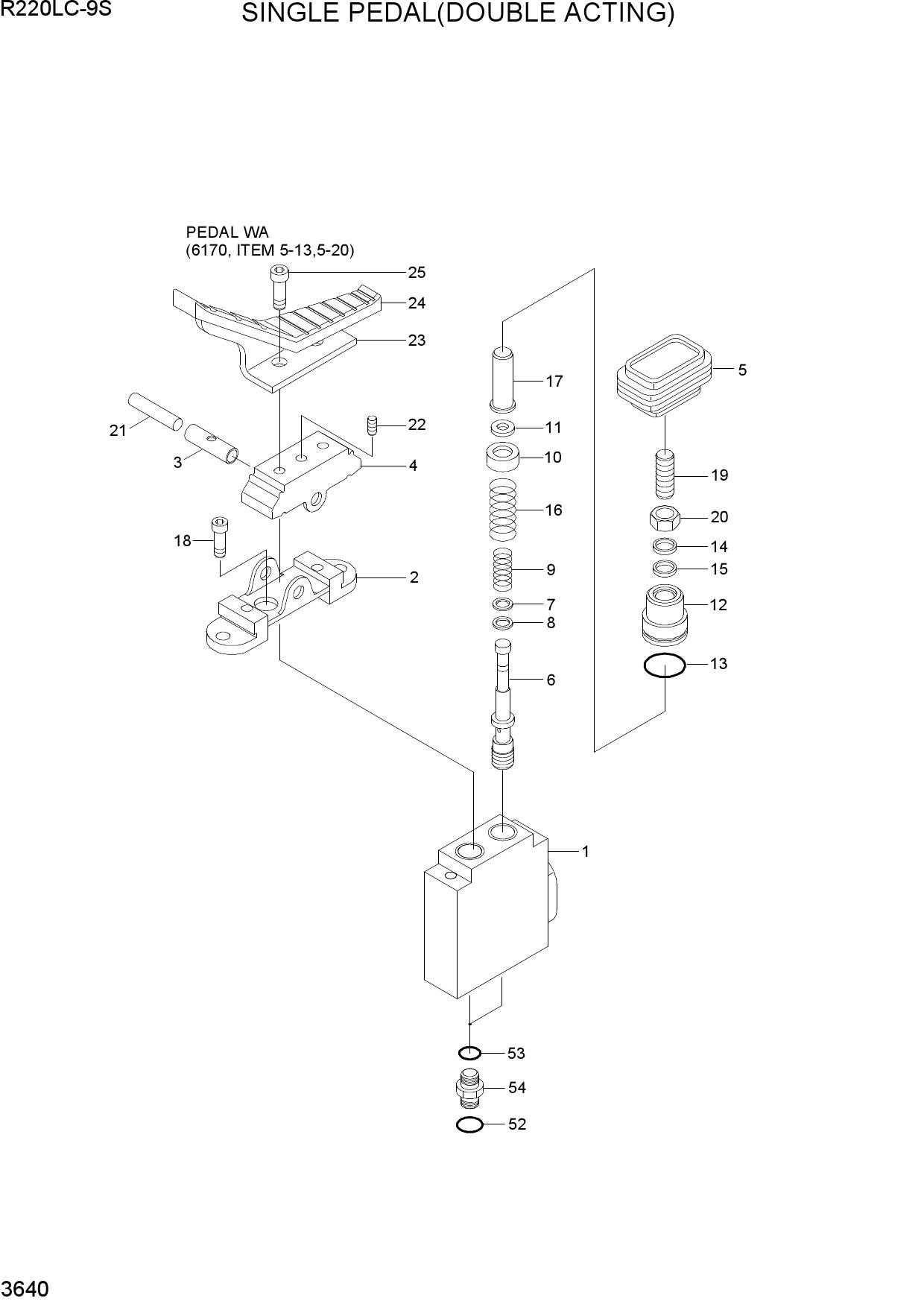

  SINGLE PEDAL(DOUBLE ACTING)

  Открыть схему
•

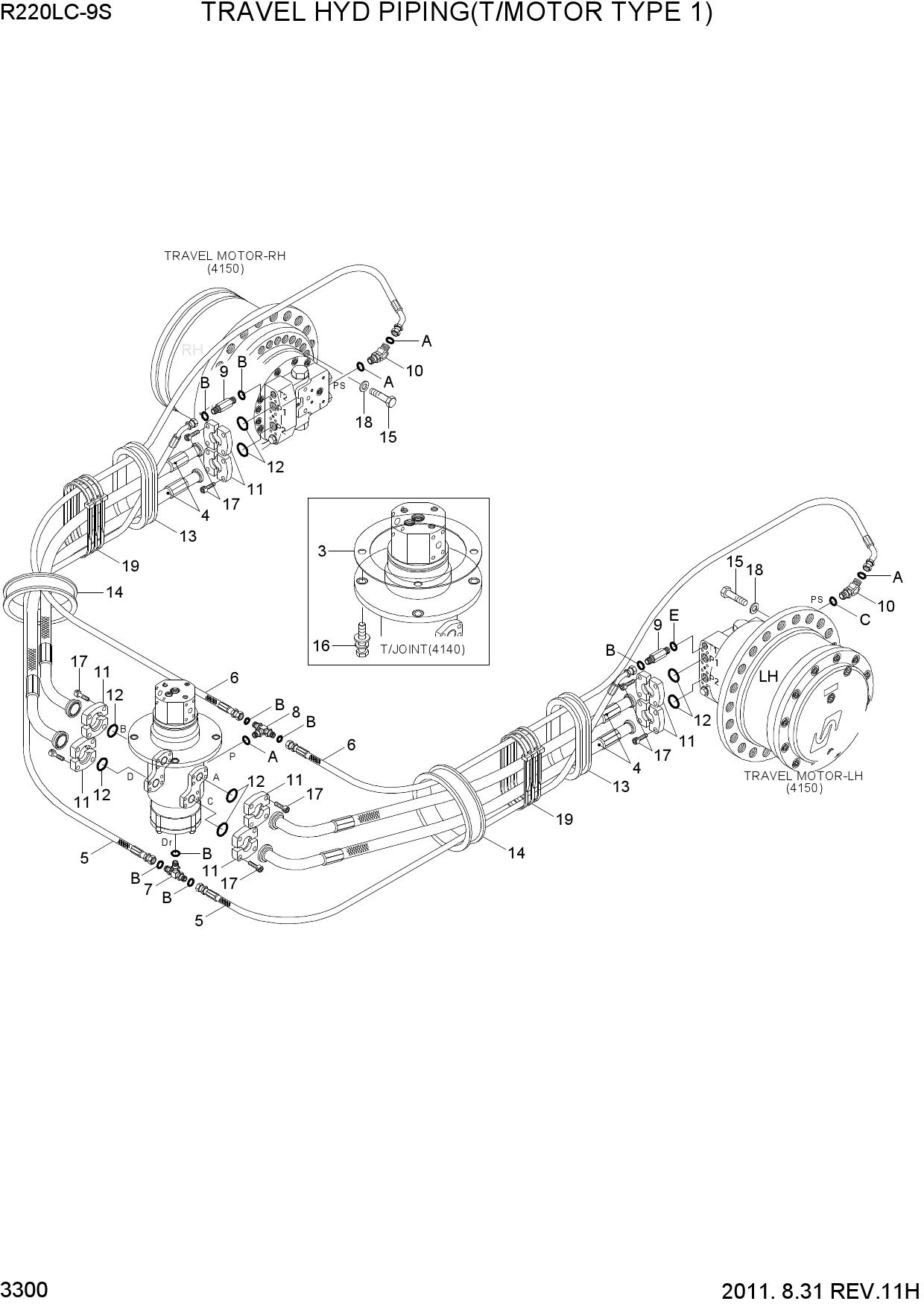

  TRAVEL HYD PIPING(T/MOTOR TYPE 1)

  Открыть схему
•

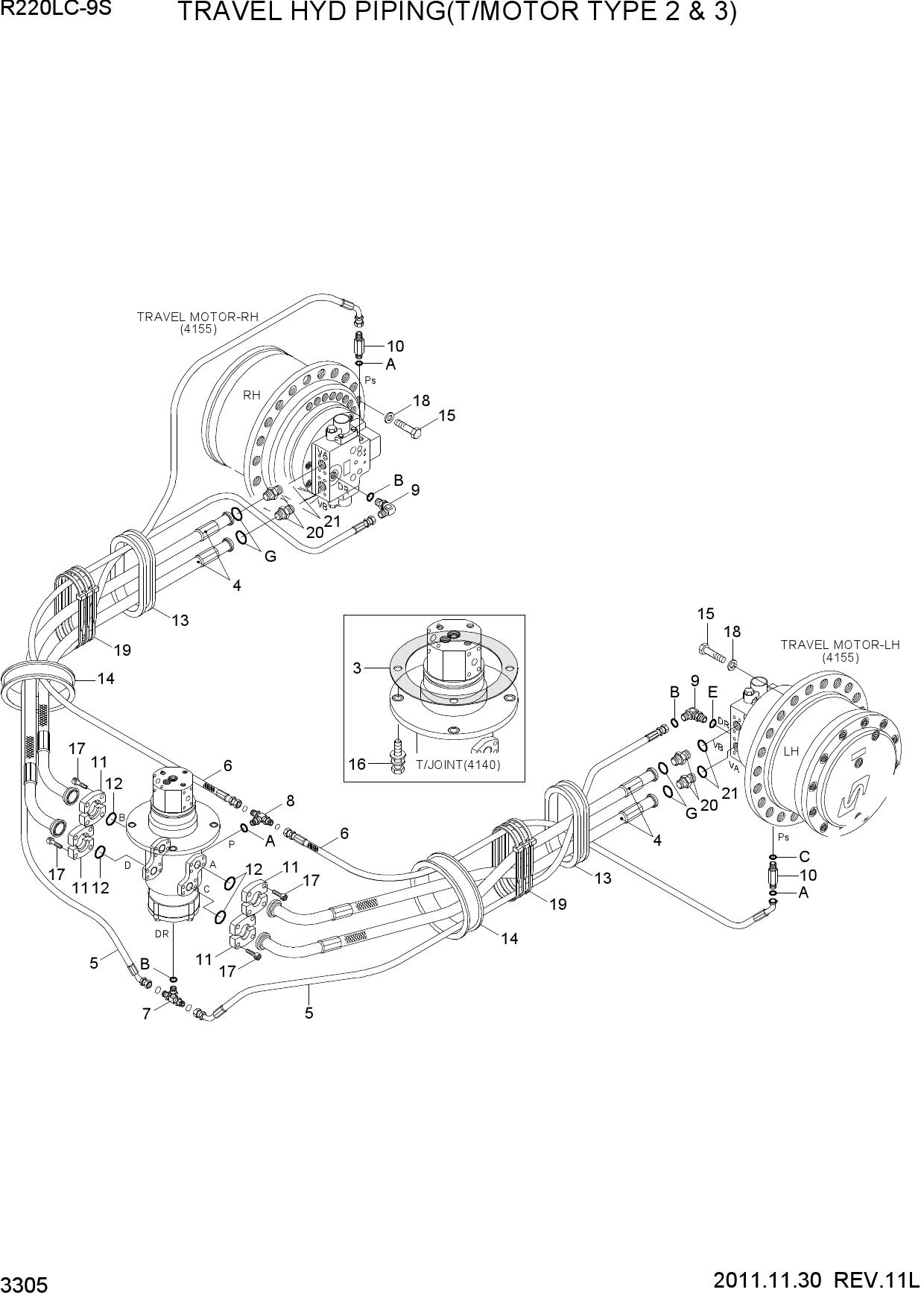

  TRAVEL HYD PIPING(T/MOTOR TYPE 2)

  Открыть схему
•

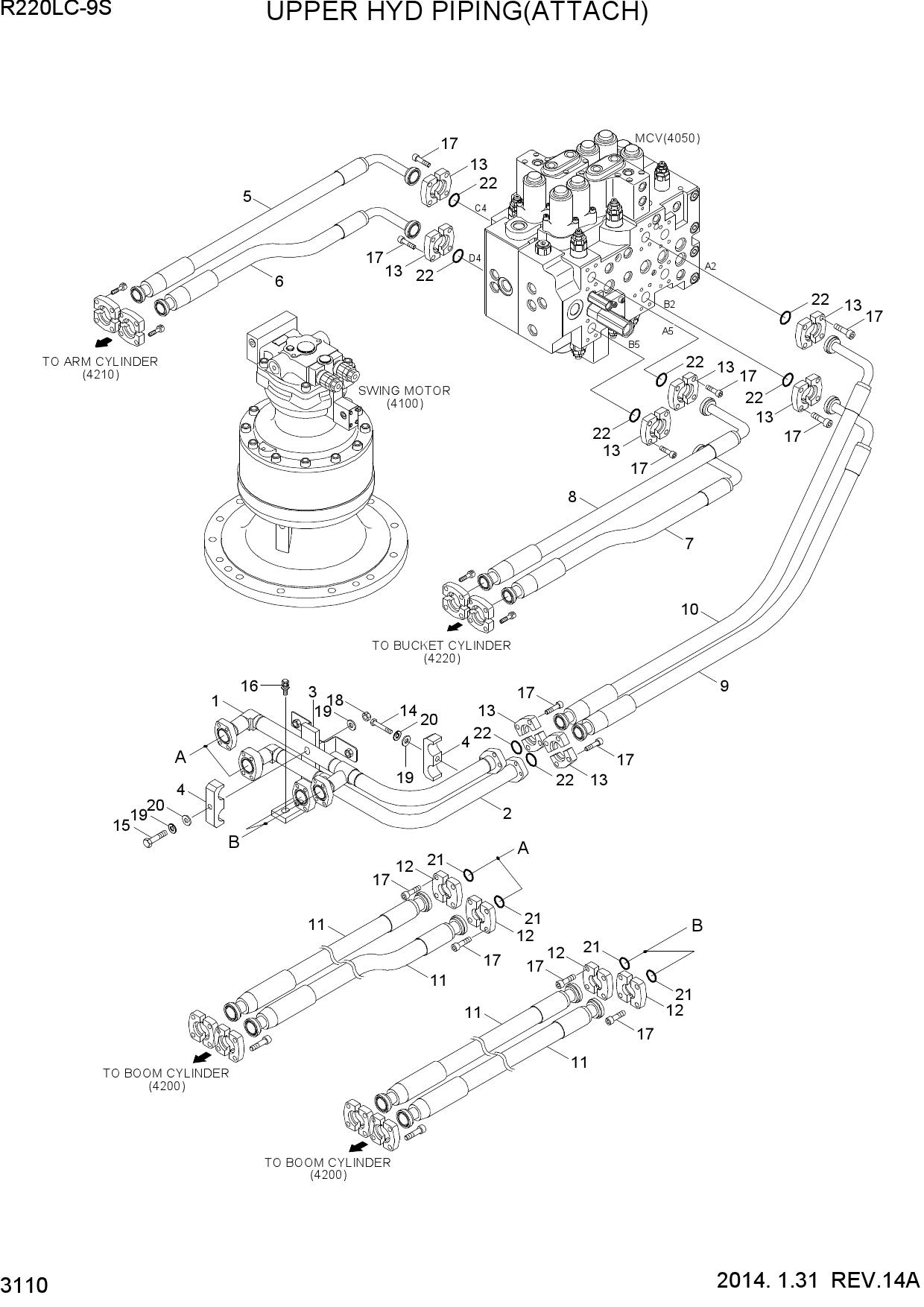

  UPPER HYD PIPING(ATTACH)

  Открыть схему
•

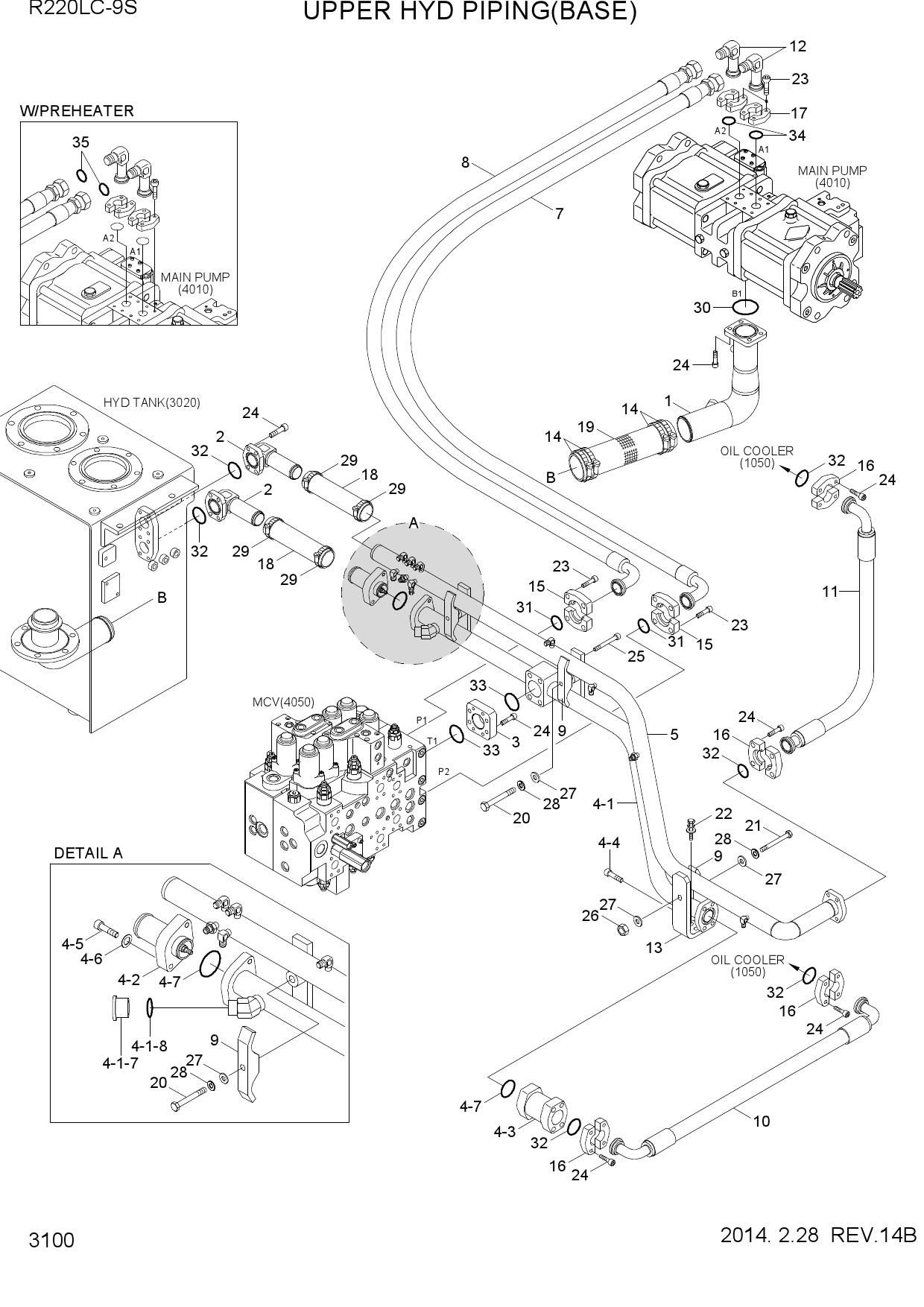

  UPPER HYD PIPING(BASE)

  Открыть схему
•

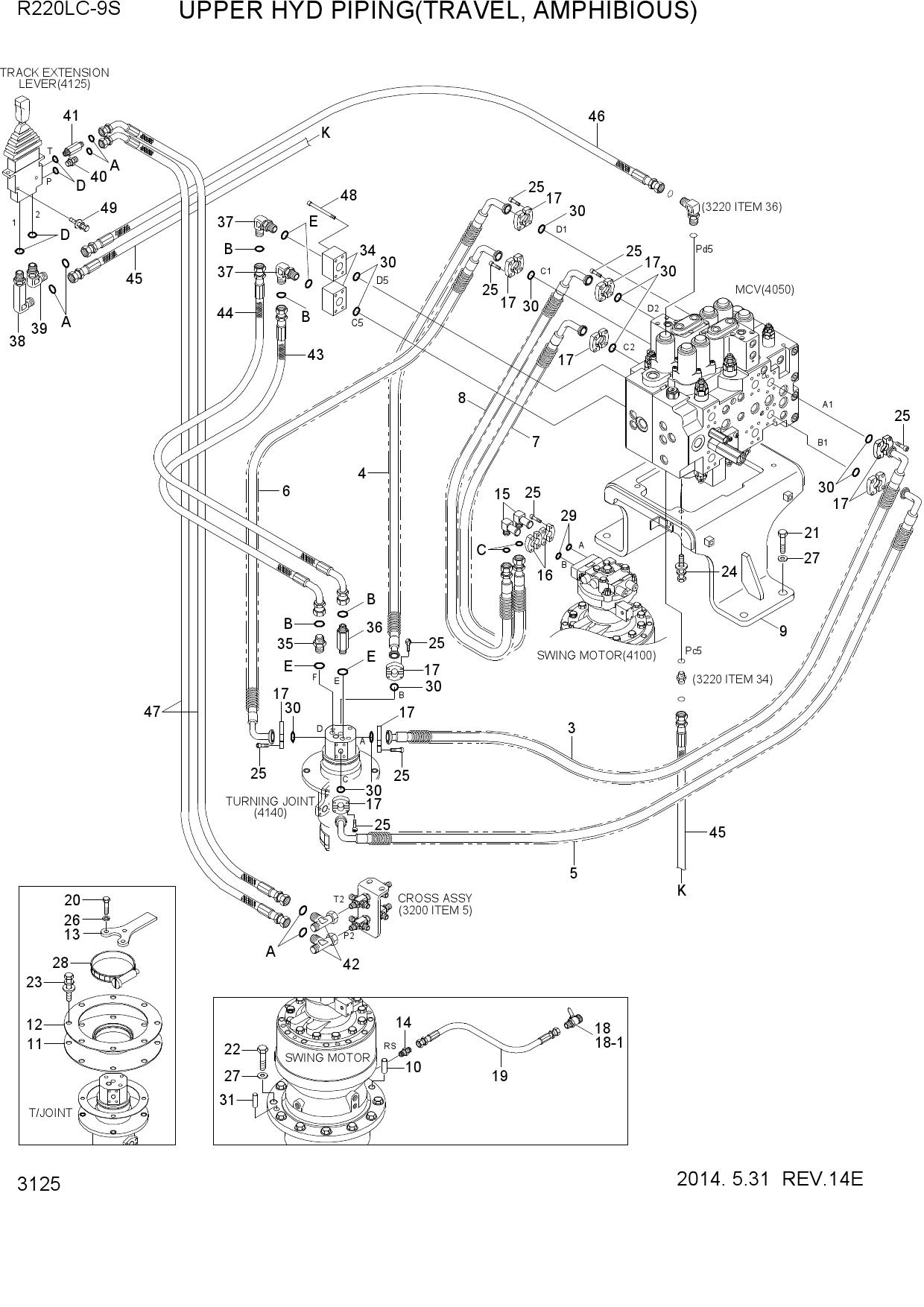

  UPPER HYD PIPING(TRAVEL, AMPHIBIOUS)

  Открыть схему
•

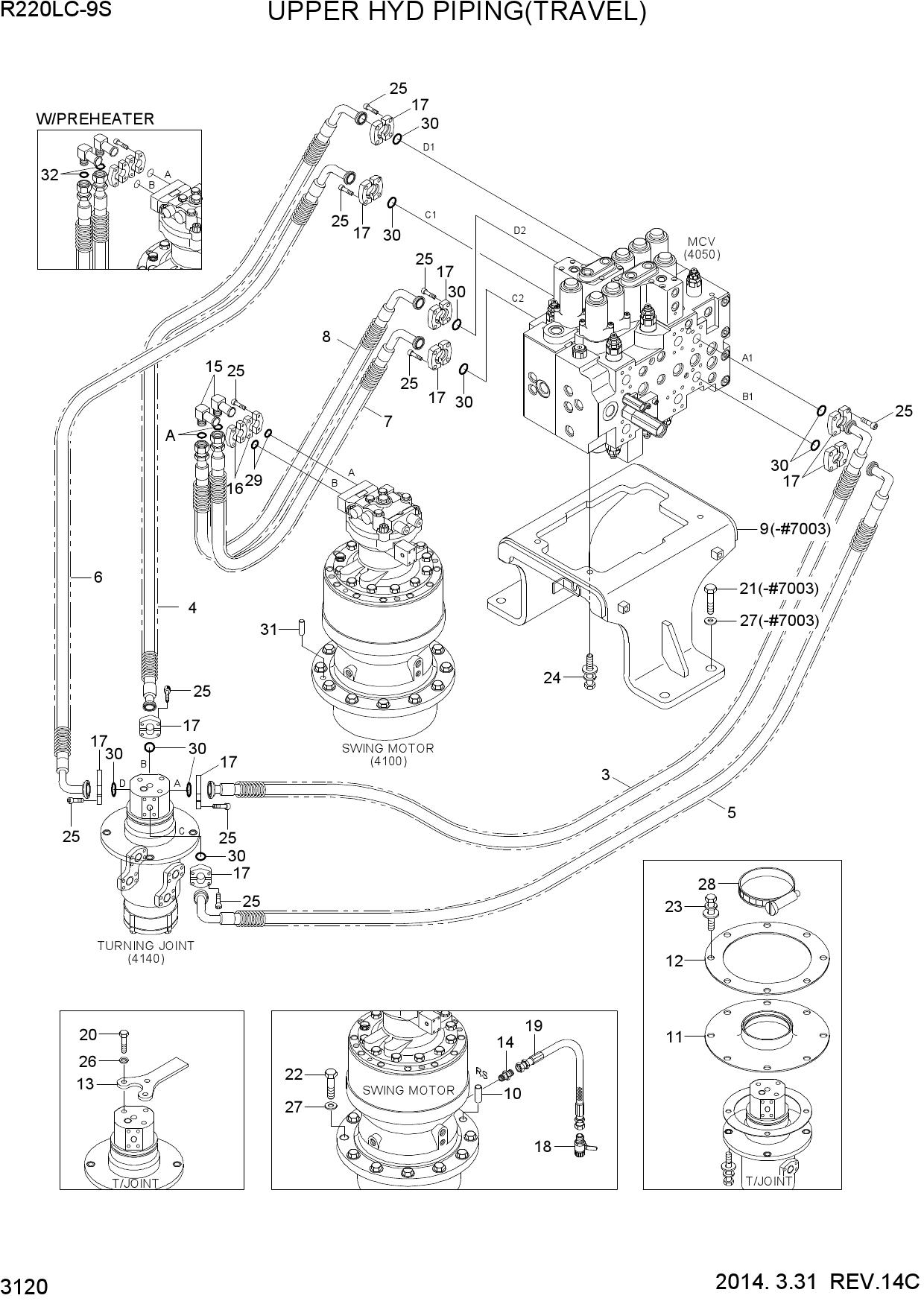

  UPPER HYD PIPING(TRAVEL)

  Открыть схему
