Гидравлическая система — R320LC-9 Hyundai

•

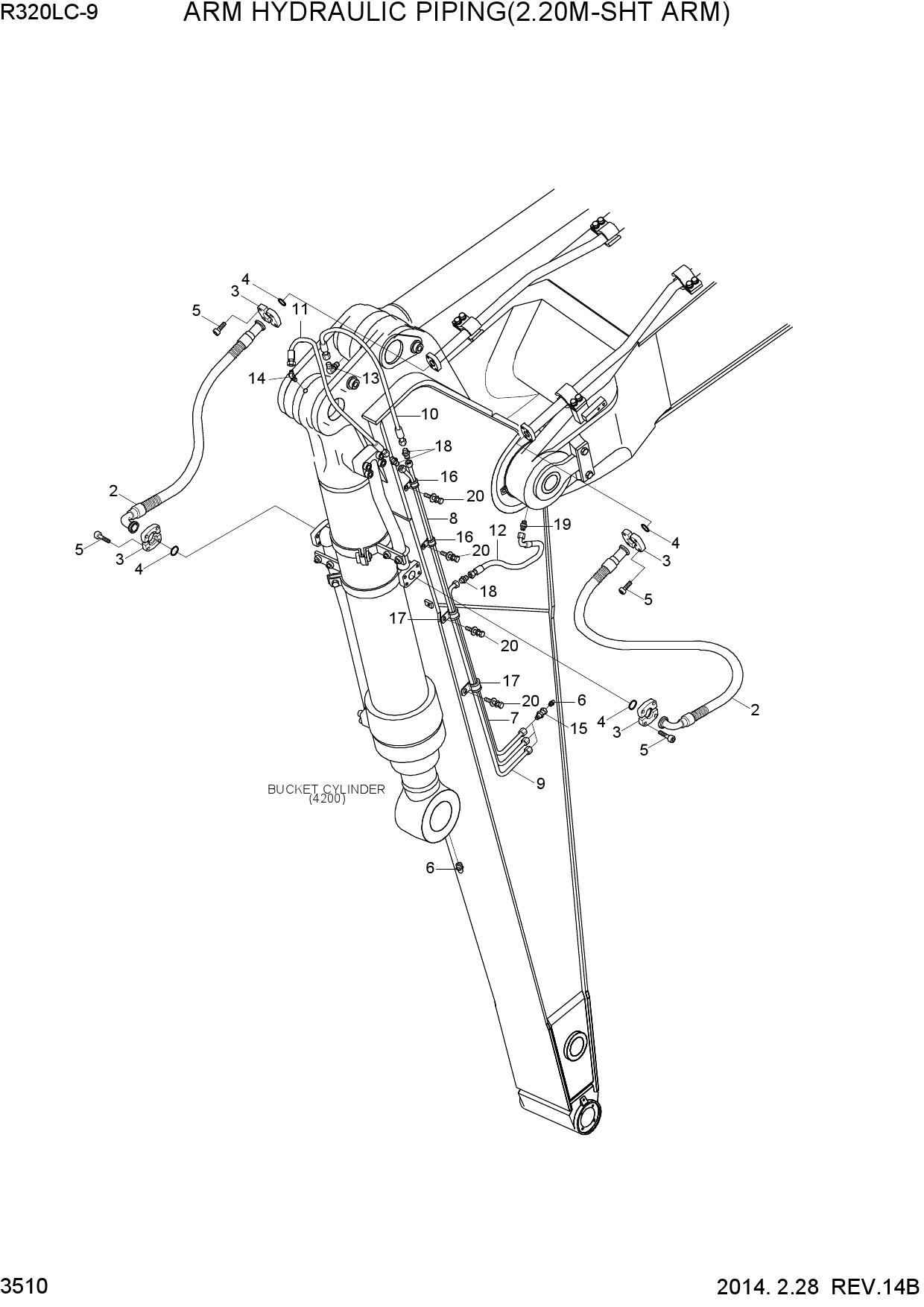

  ARM HYDRAULIC PIPING(2.2M, #0008-)

  Открыть схему
•
  ARM HYDRAULIC PIPING(2.5M, #0008-)

  Открыть схему
•

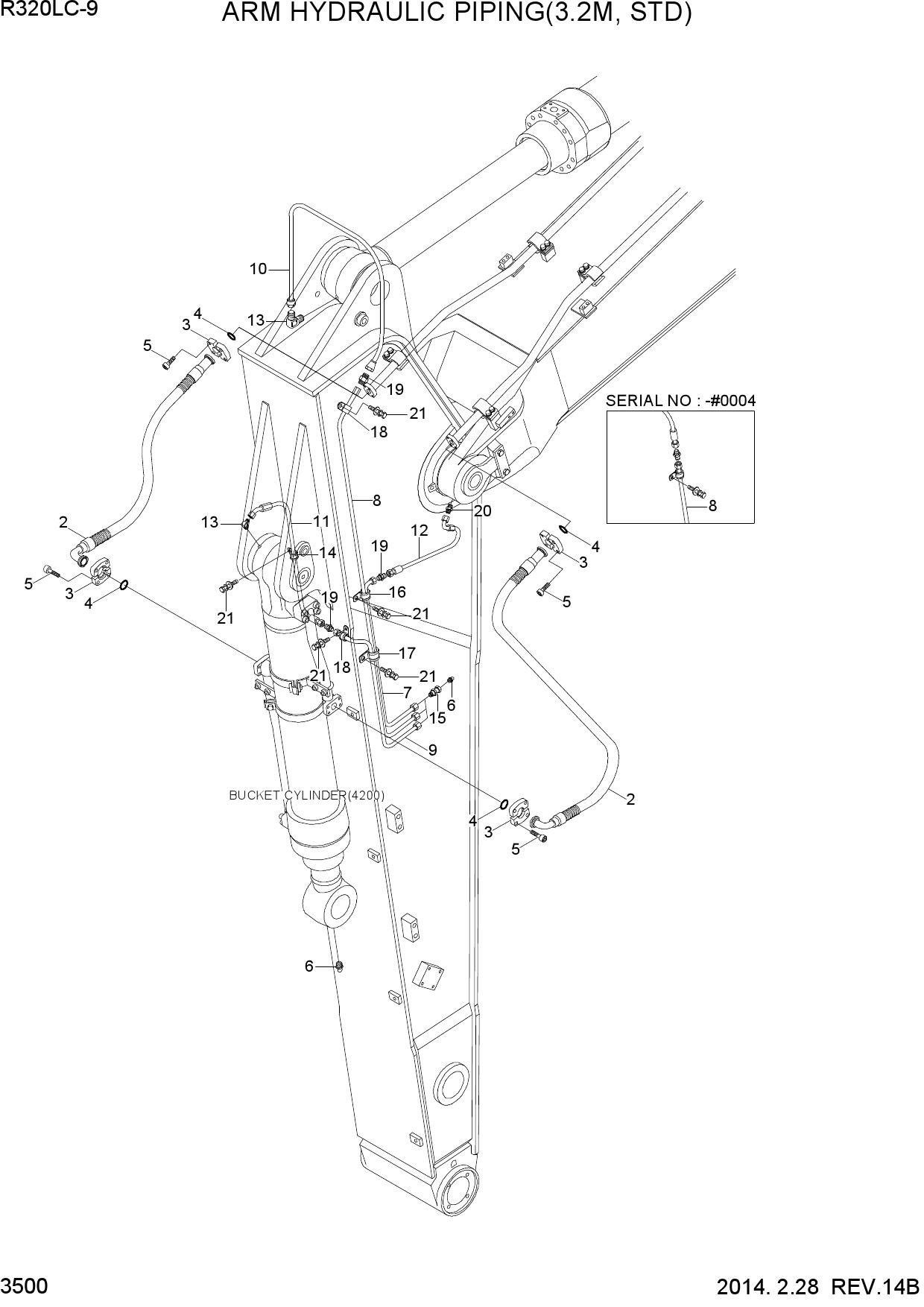

  ARM HYDRAULIC PIPING(3.2M, STD)

  Открыть схему
•
  ARM HYDRAULIC PIPING(4.05M, #0008-)

  Открыть схему
•

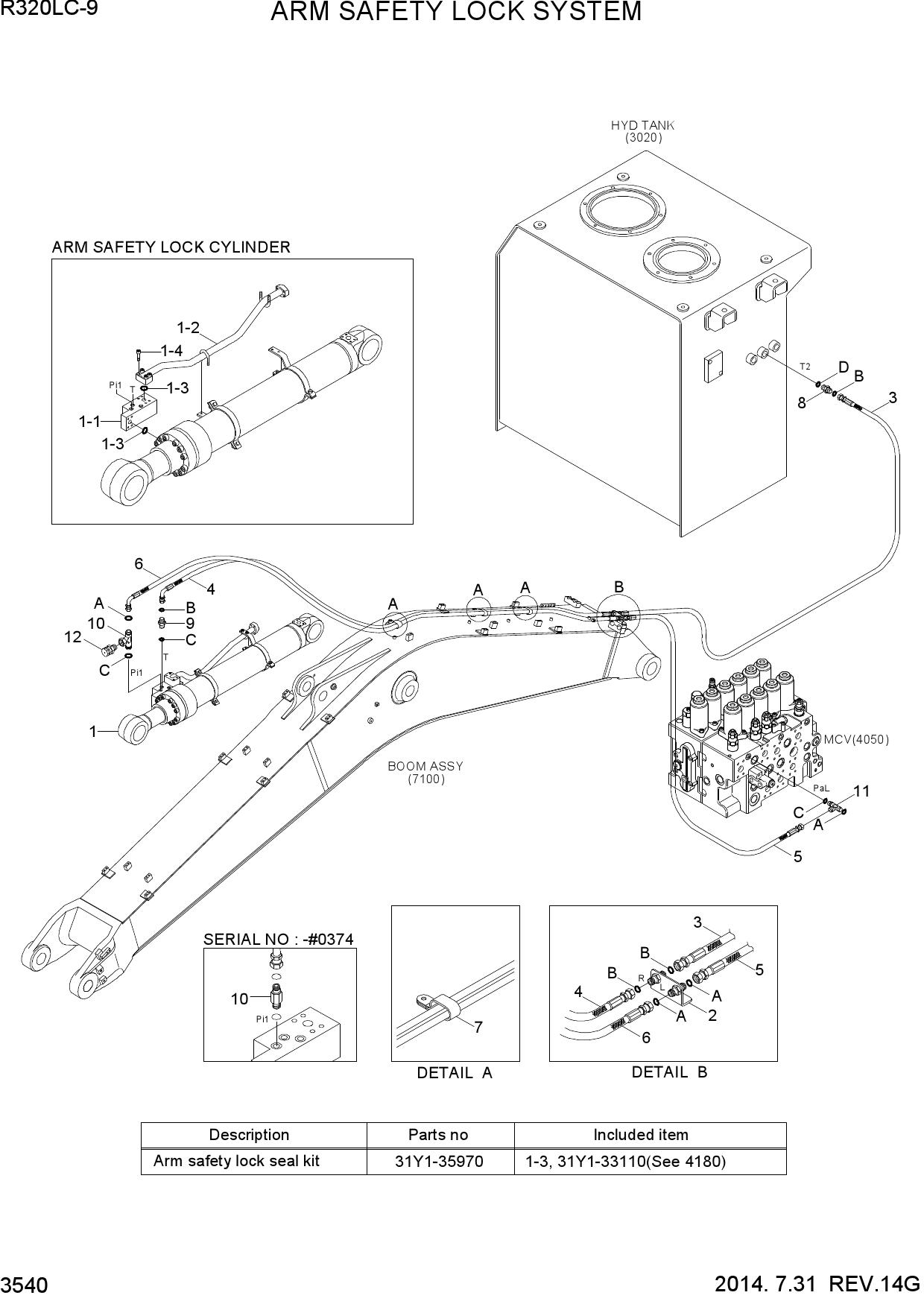

  ARM SAFETY LOCK SYSTEM

  Открыть схему
•

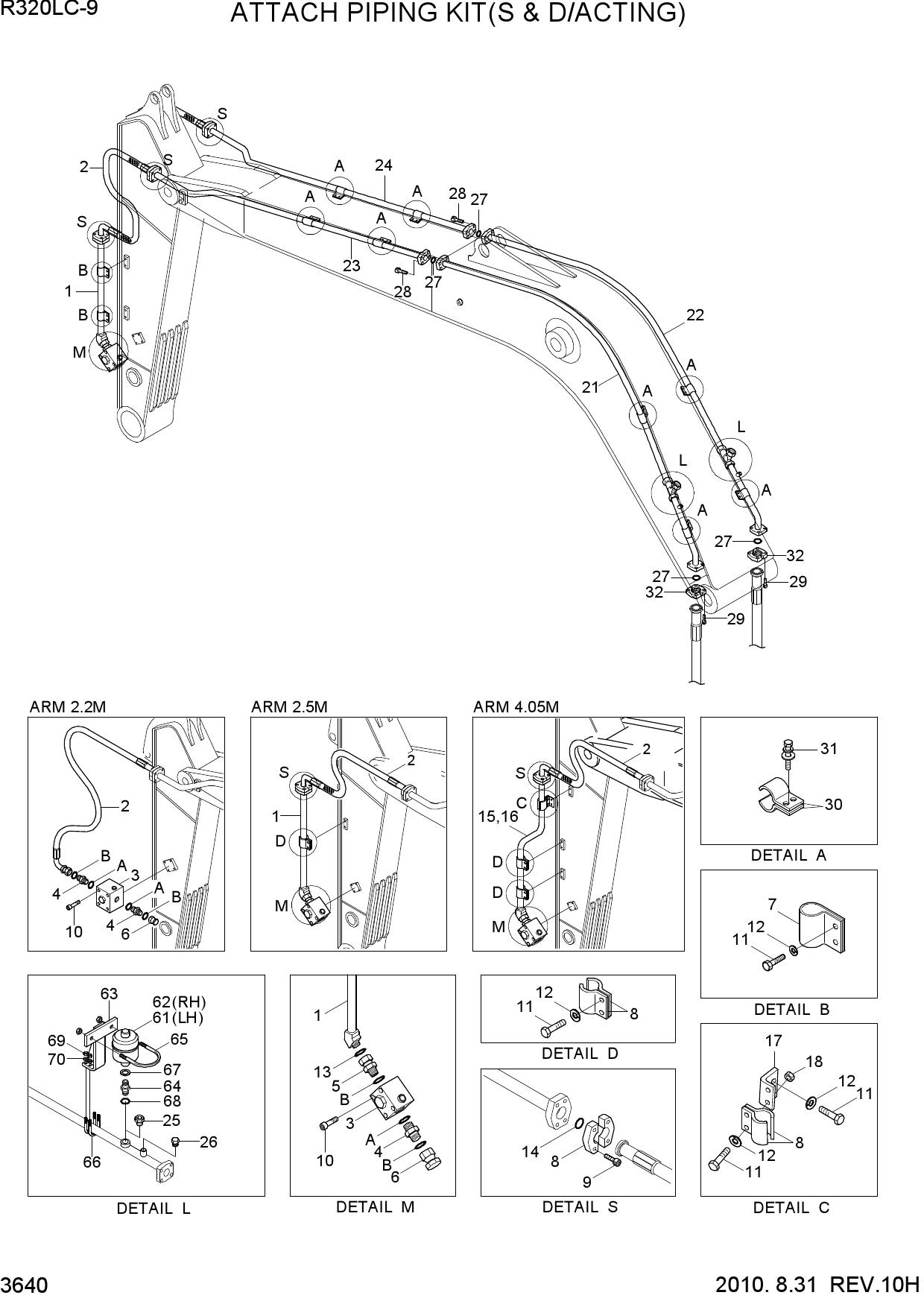

  ATTACH PIPING KIT(S & D/ACTING)

  Открыть схему
•

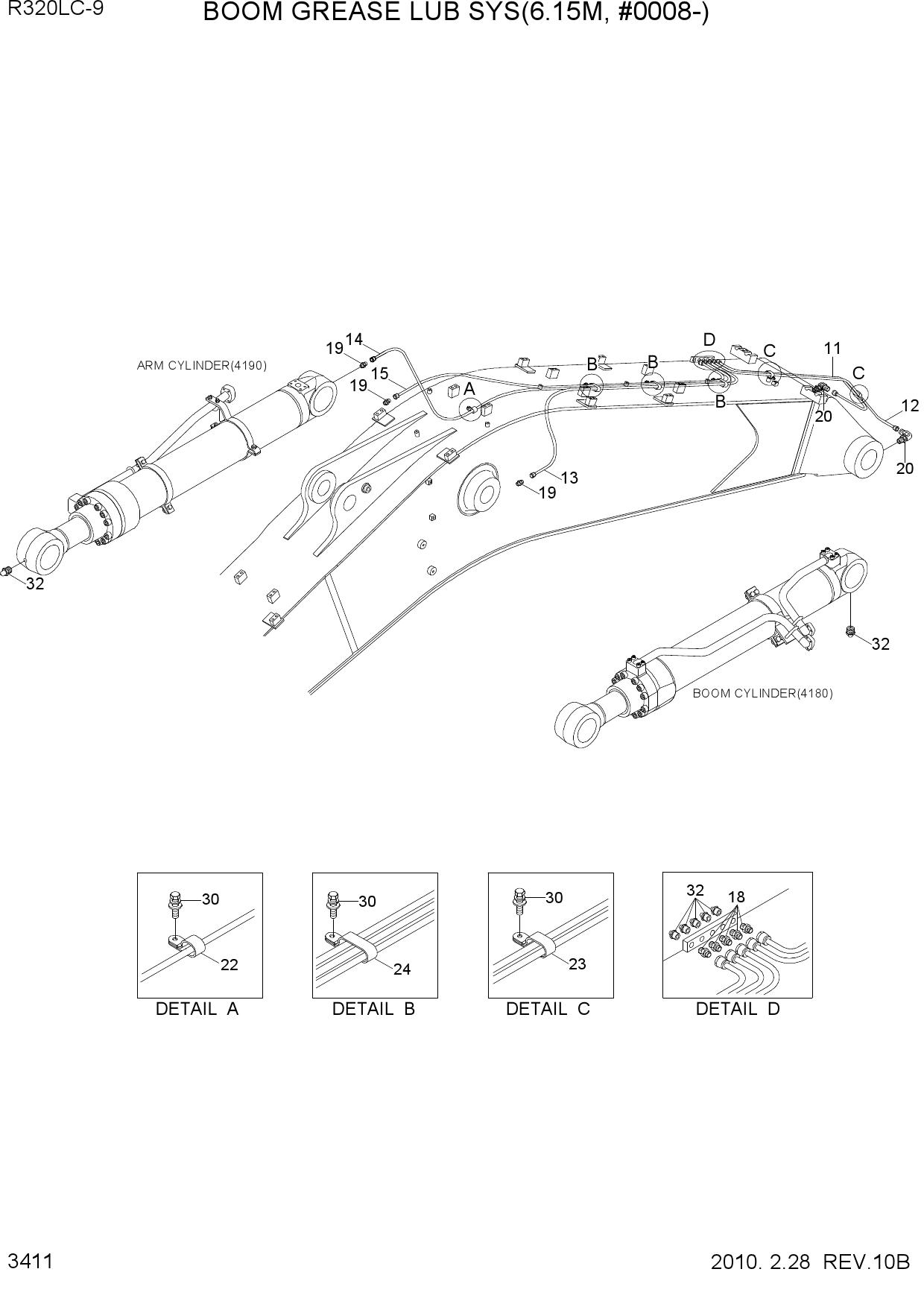

  BOOM GREASE LUB SYS(6.15M, #0008-)

  Открыть схему
•

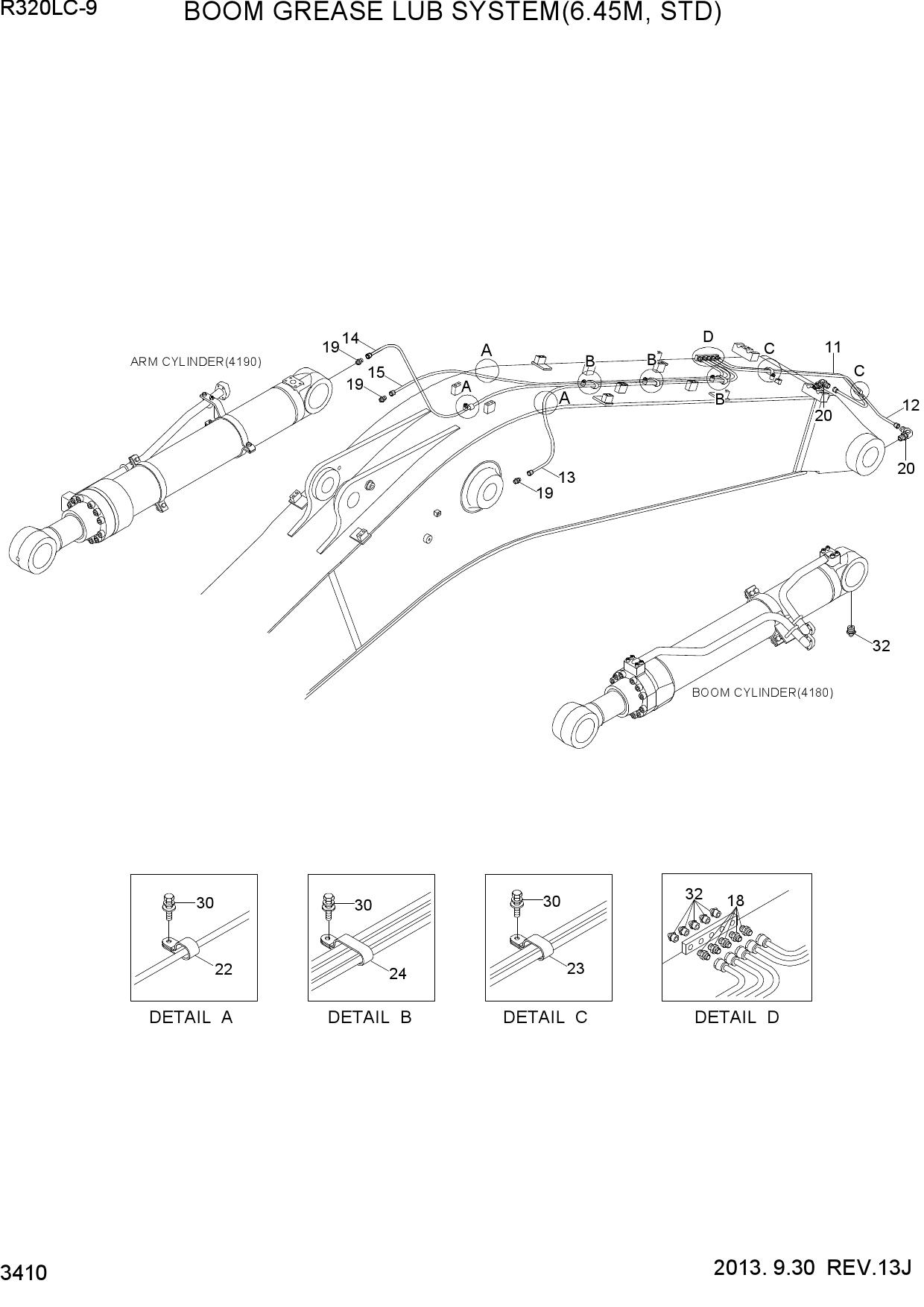

  BOOM GREASE LUB SYS(6.45M, STD)

  Открыть схему
•

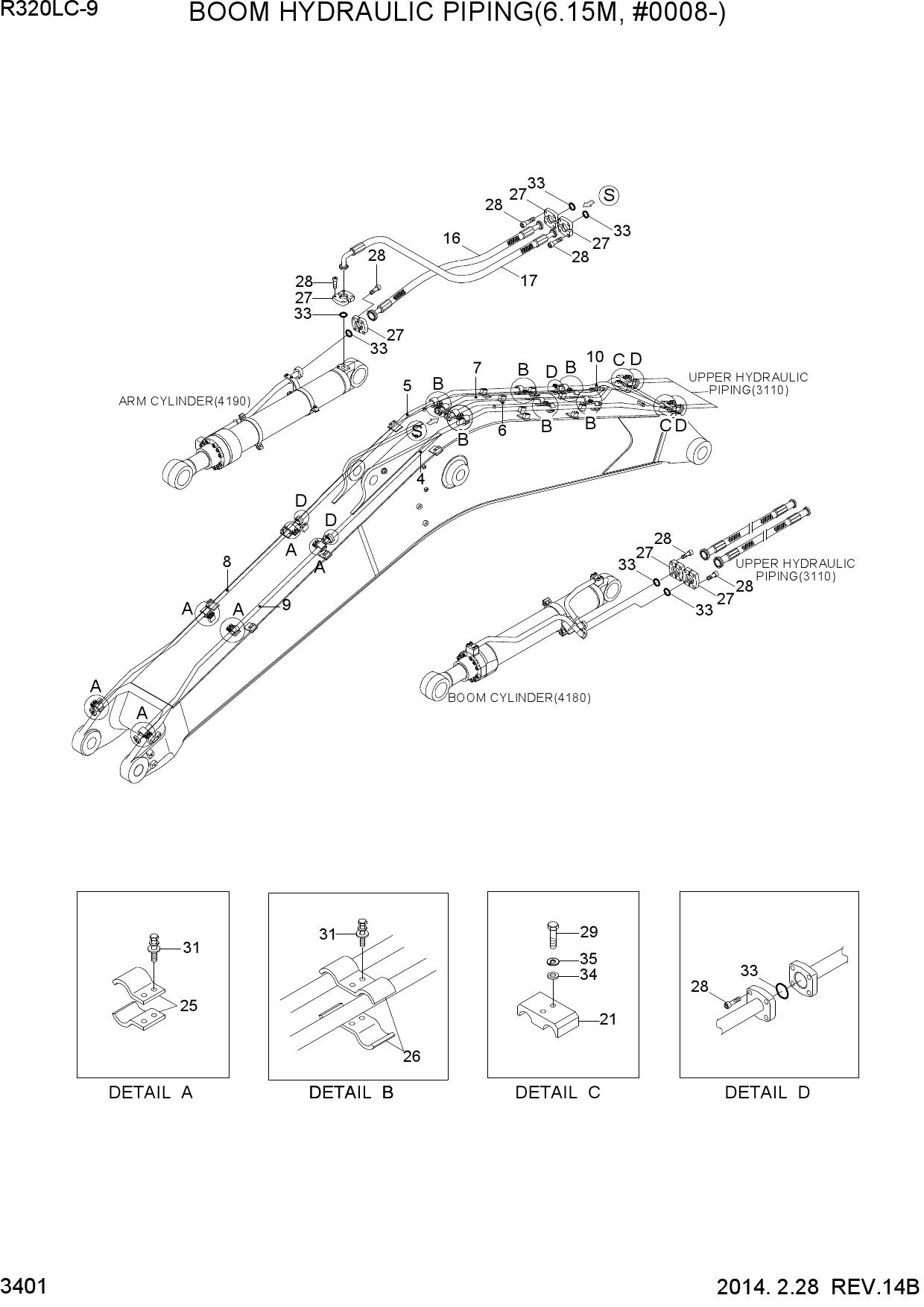

  BOOM HYDRAULIC PIPING(6.15M, #0008-)

  Открыть схему
•

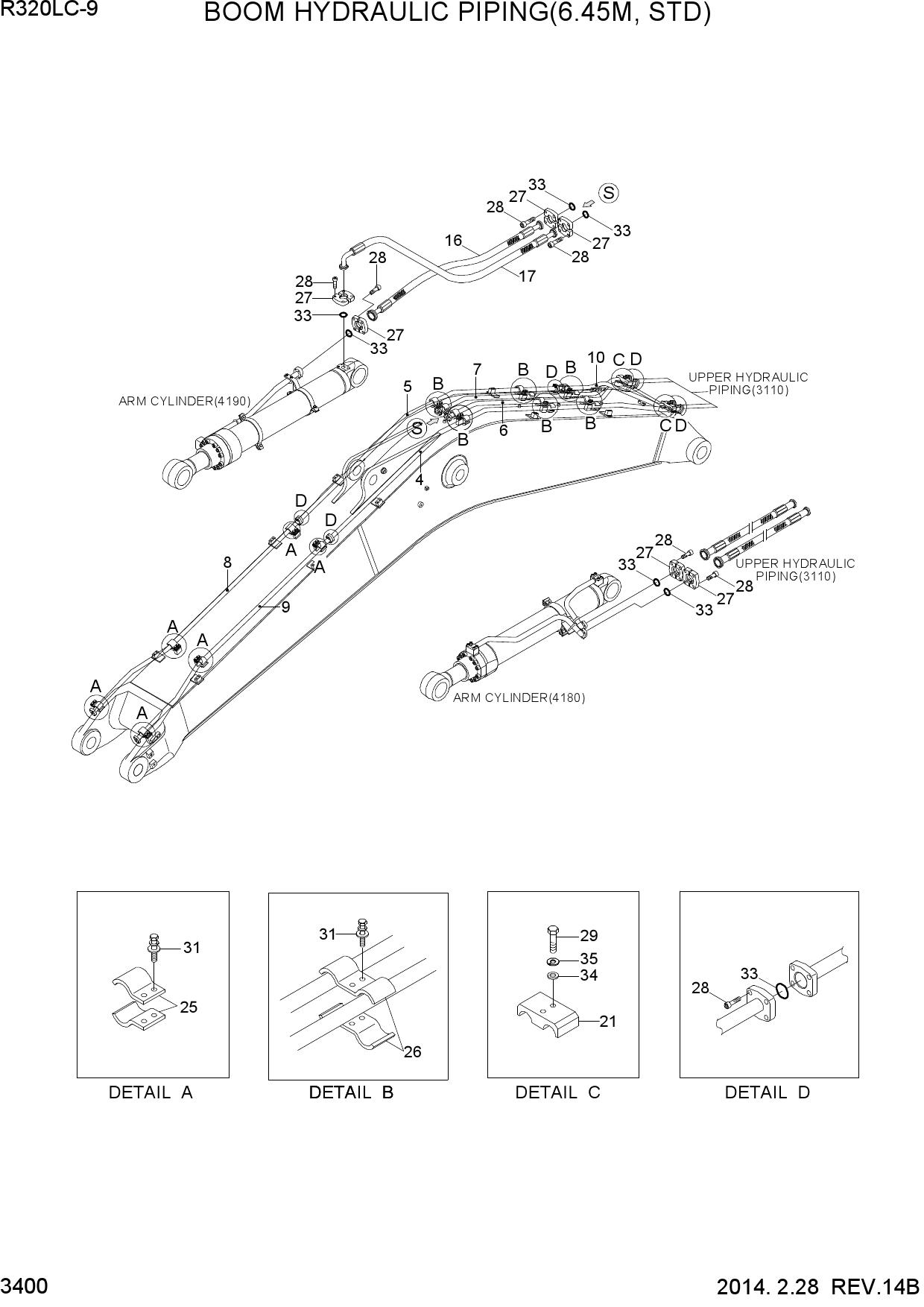

  BOOM HYDRAULIC PIPING(6.45M, STD)

  Открыть схему
•

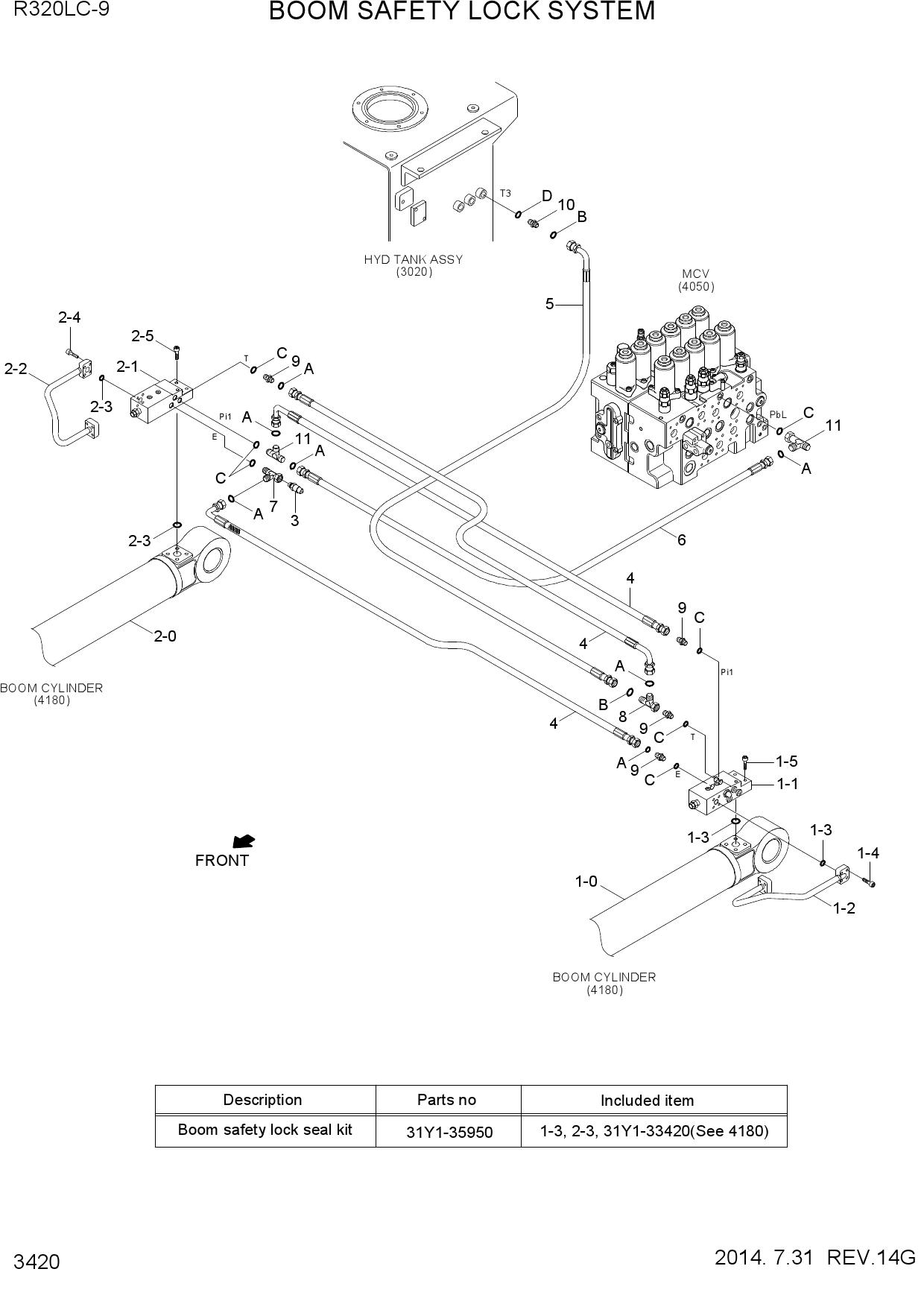

  BOOM SAFETY LOCK SYSTEM

  Открыть схему
•

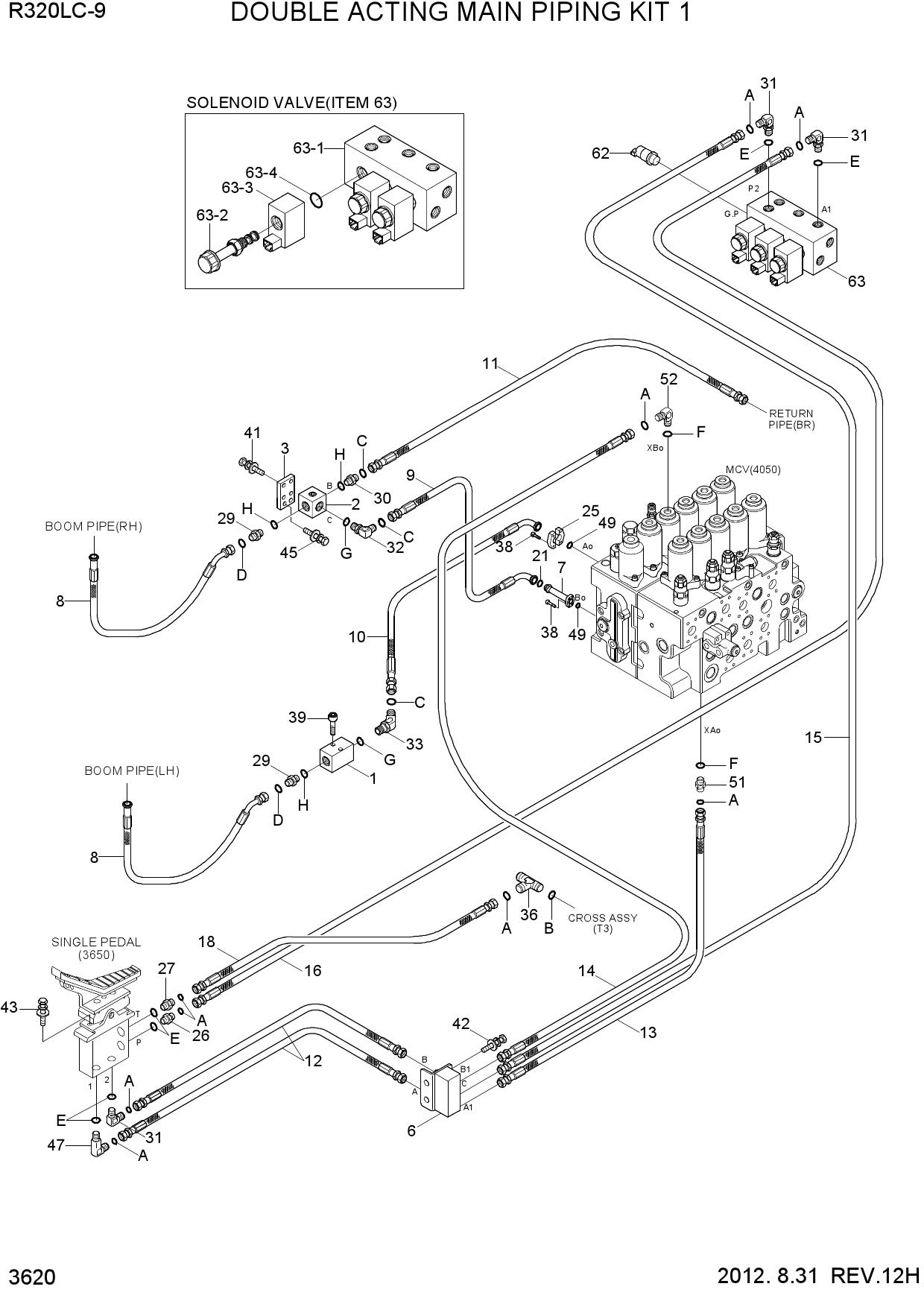

  DOUBLE ACTING MAIN PIPING KIT 1

  Открыть схему
•

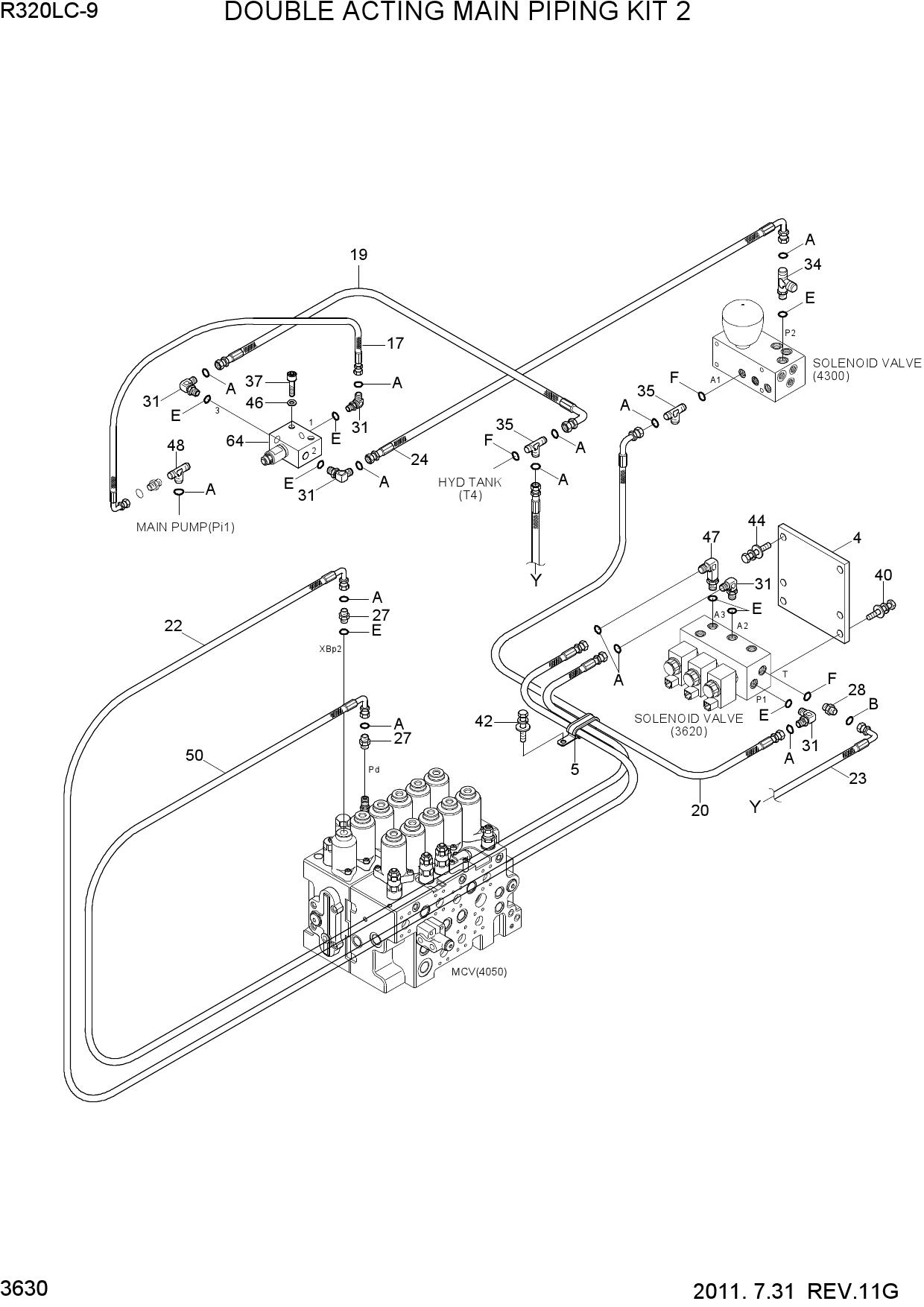

  DOUBLE ACTING MAIN PIPING KIT 2

  Открыть схему
•

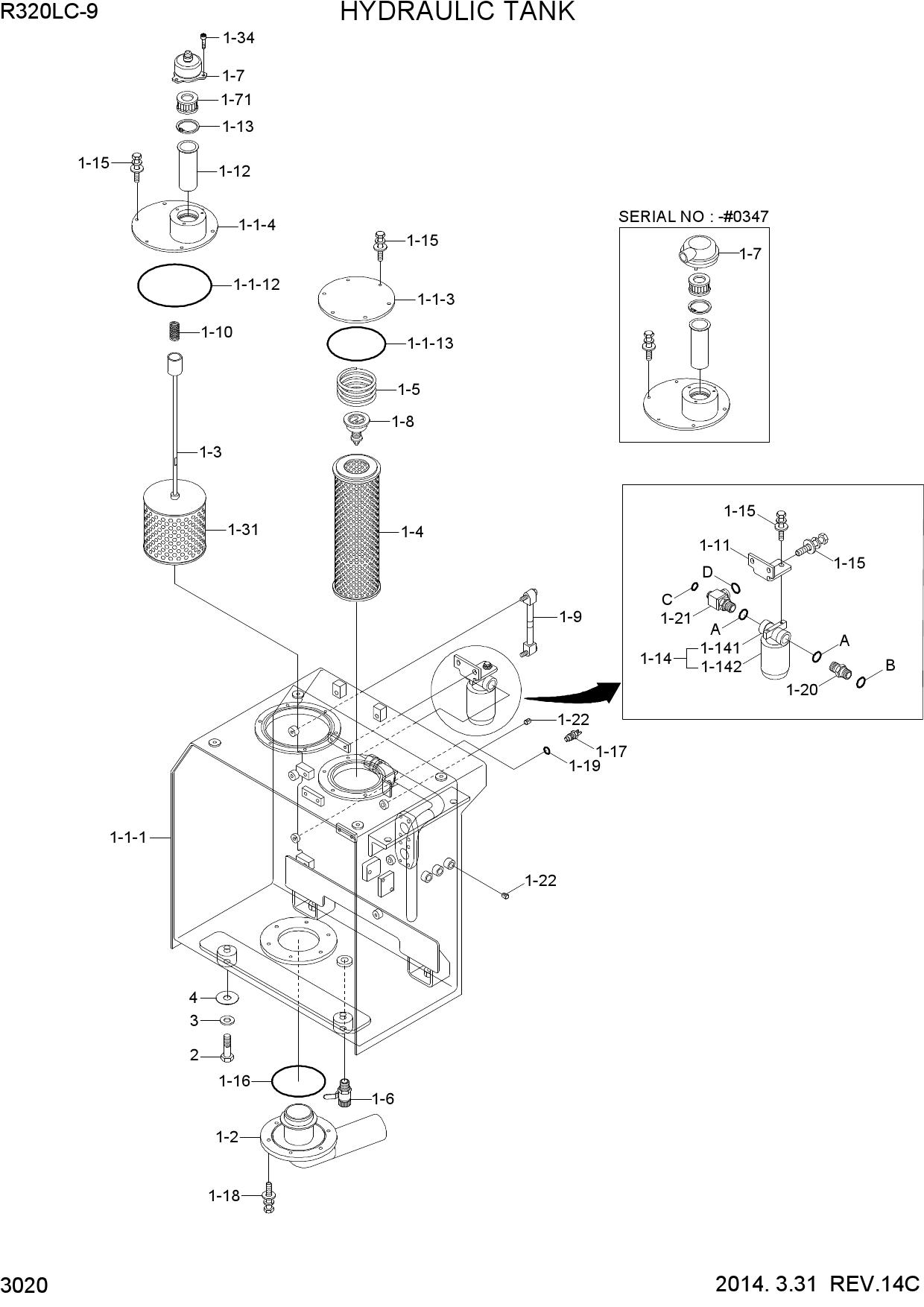

  HYDRAULIC TANK

  Открыть схему
•

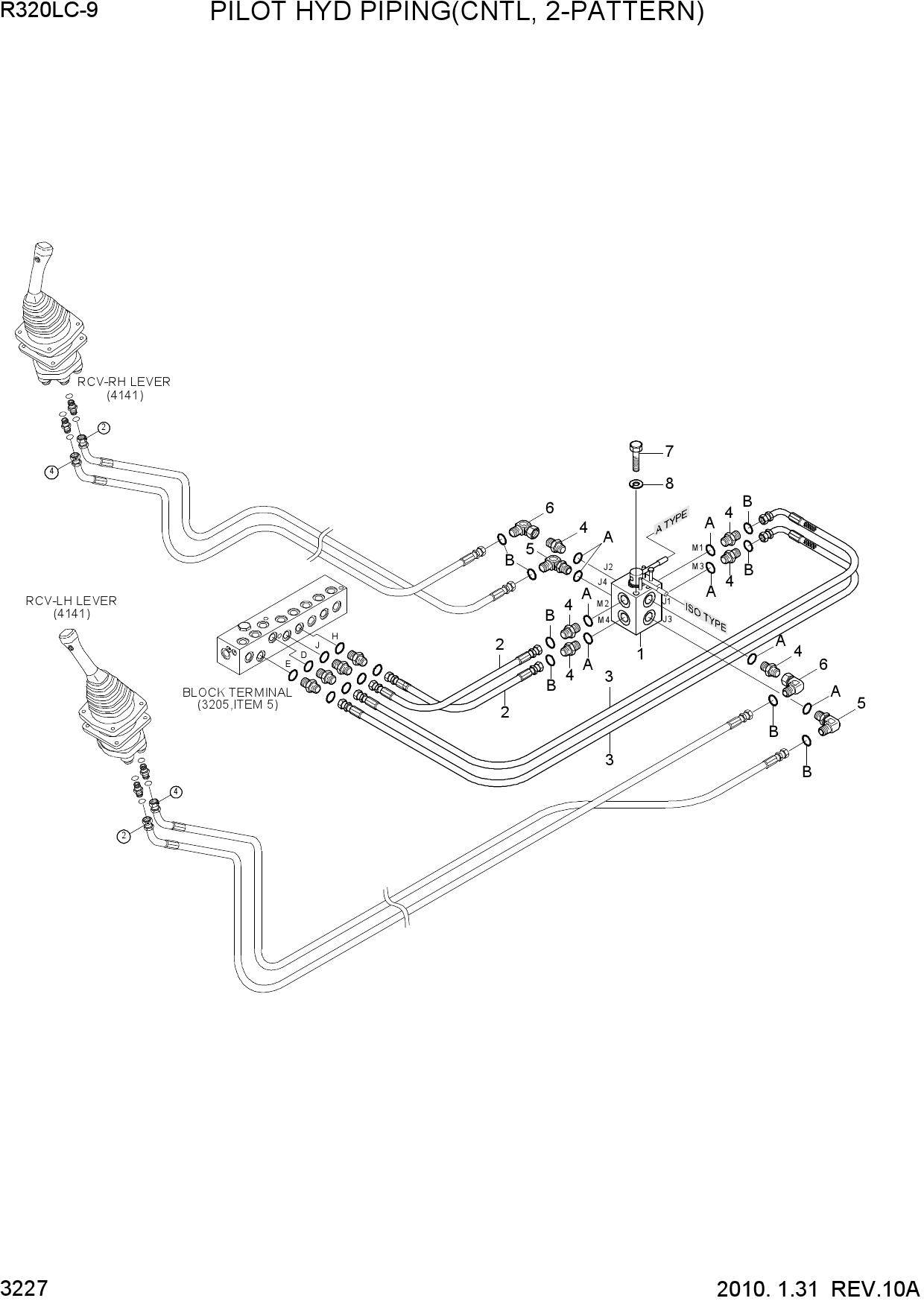

  PILOT HYD PIPING(CNTL, 2-PATTERN)

  Открыть схему
•

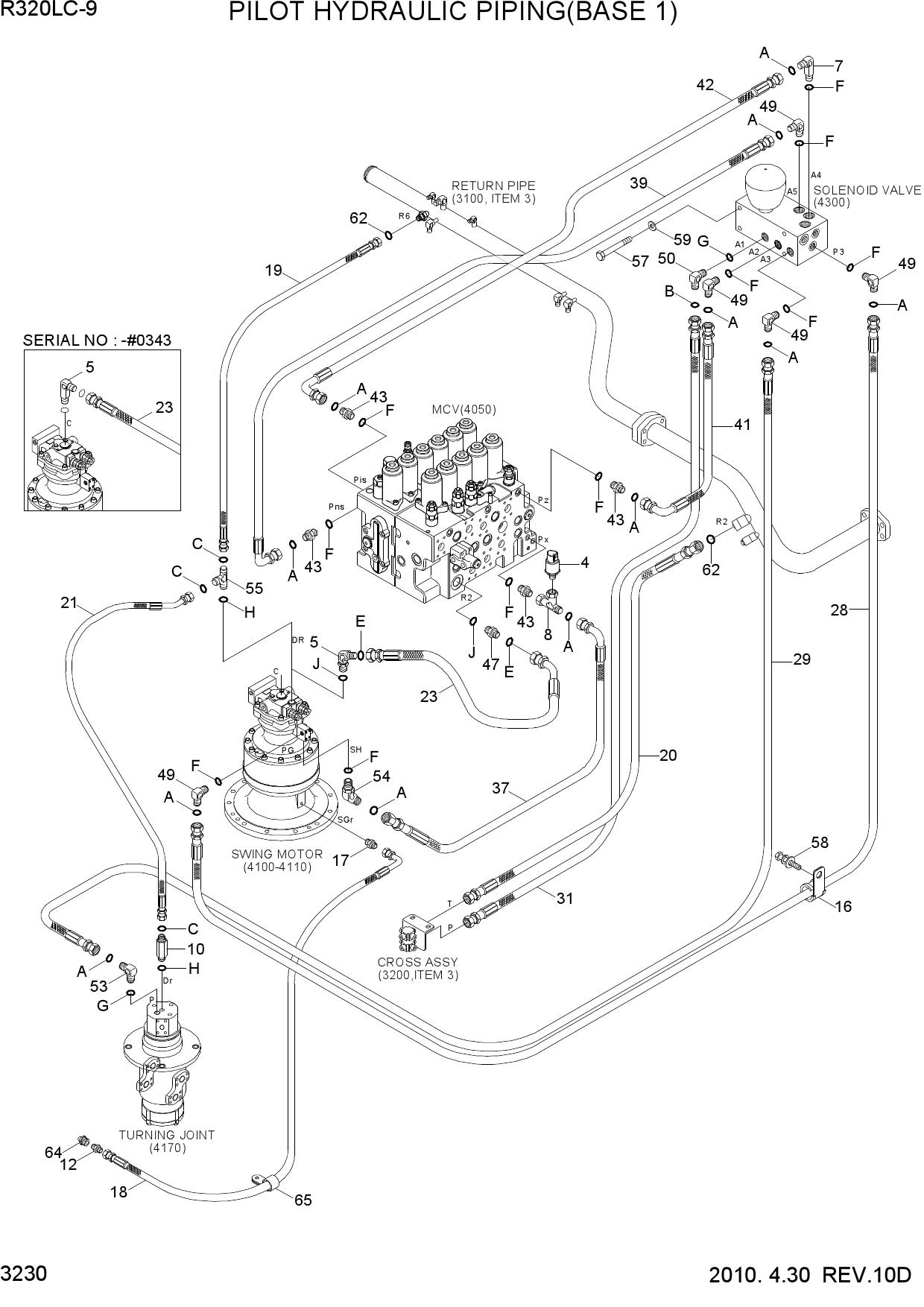

  PILOT HYDRAULIC PIPING(BASE 1)

  Открыть схему
•

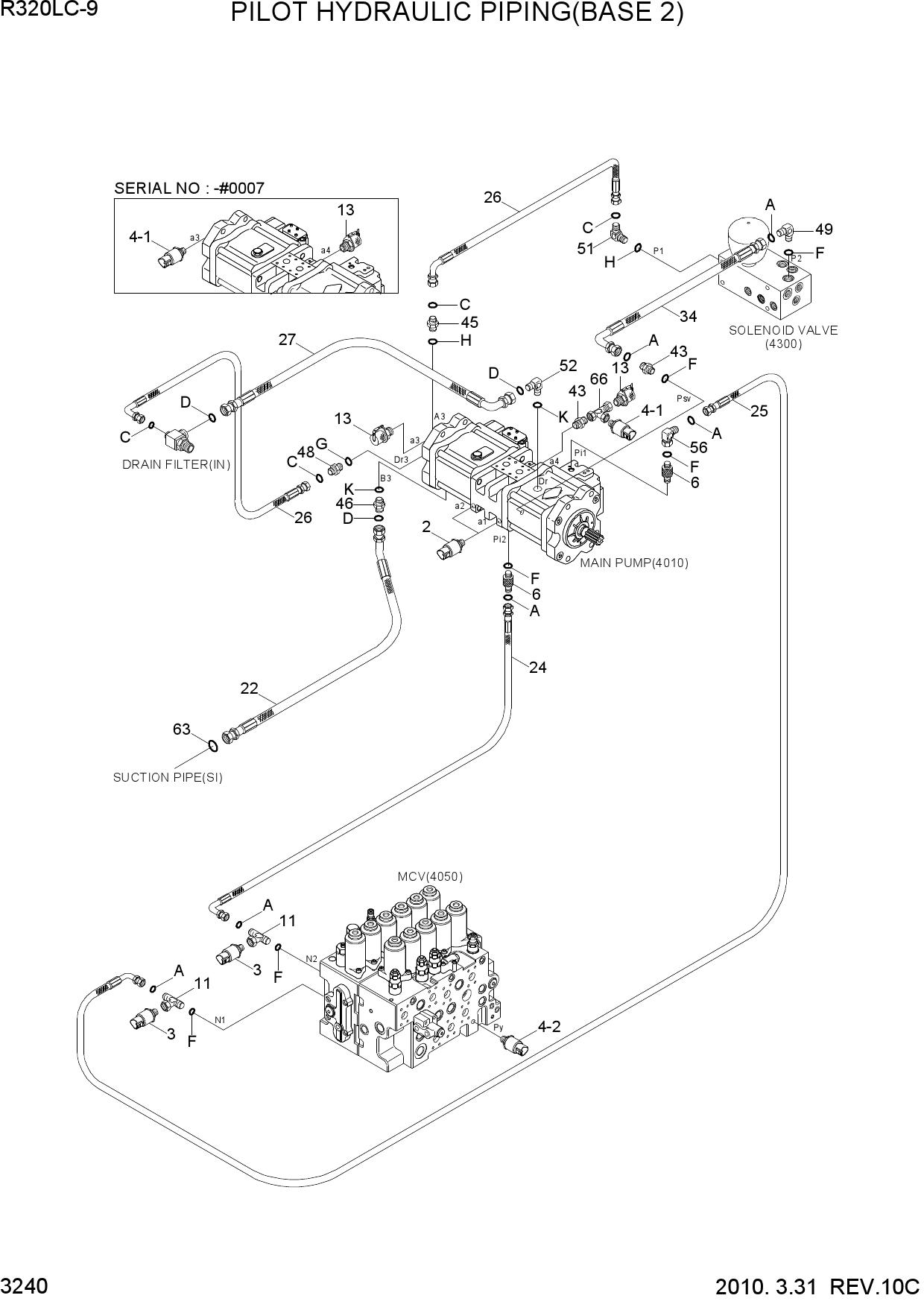

  PILOT HYDRAULIC PIPING(BASE 2)

  Открыть схему
•

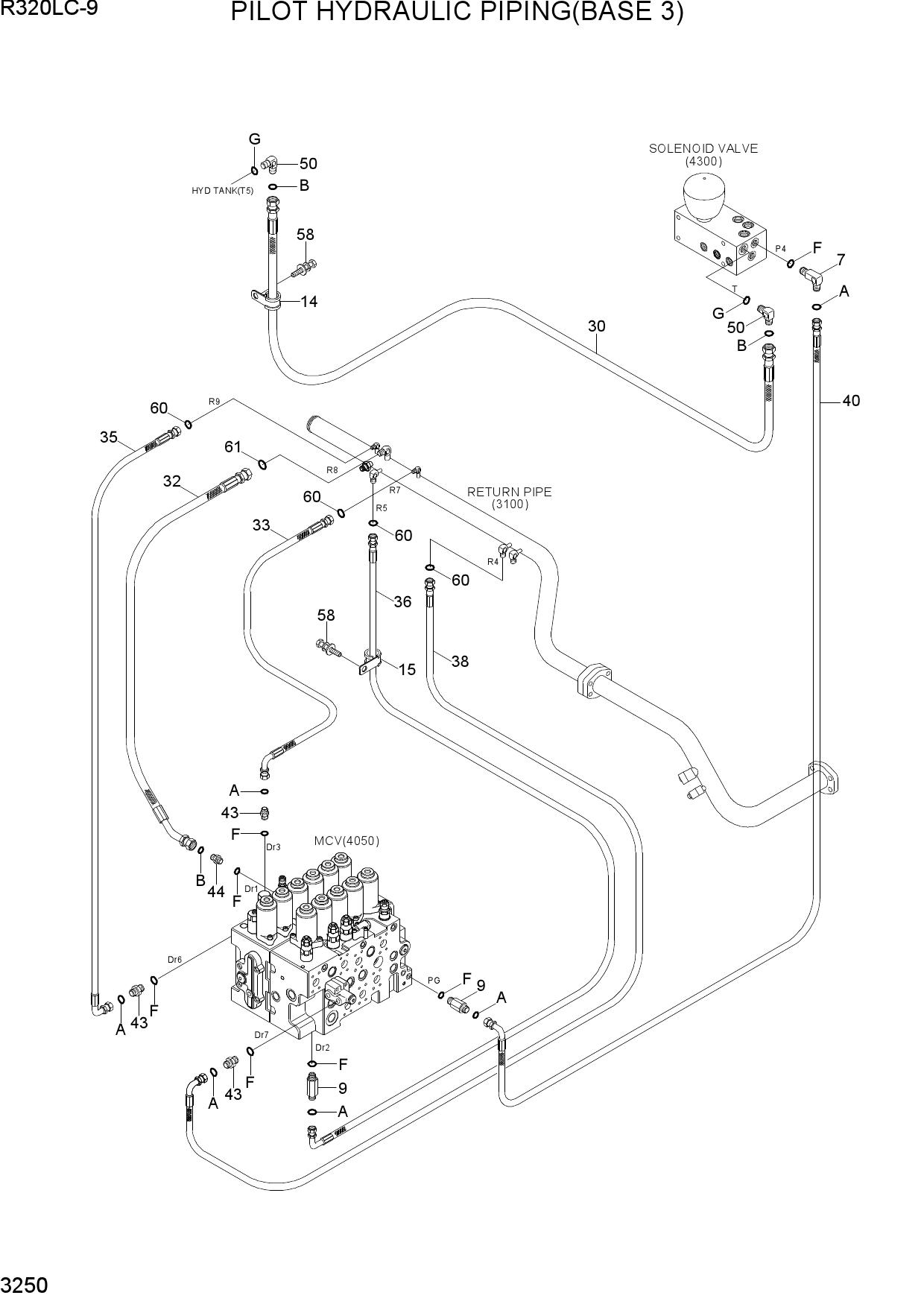

  PILOT HYDRAULIC PIPING(BASE 3)

  Открыть схему
•

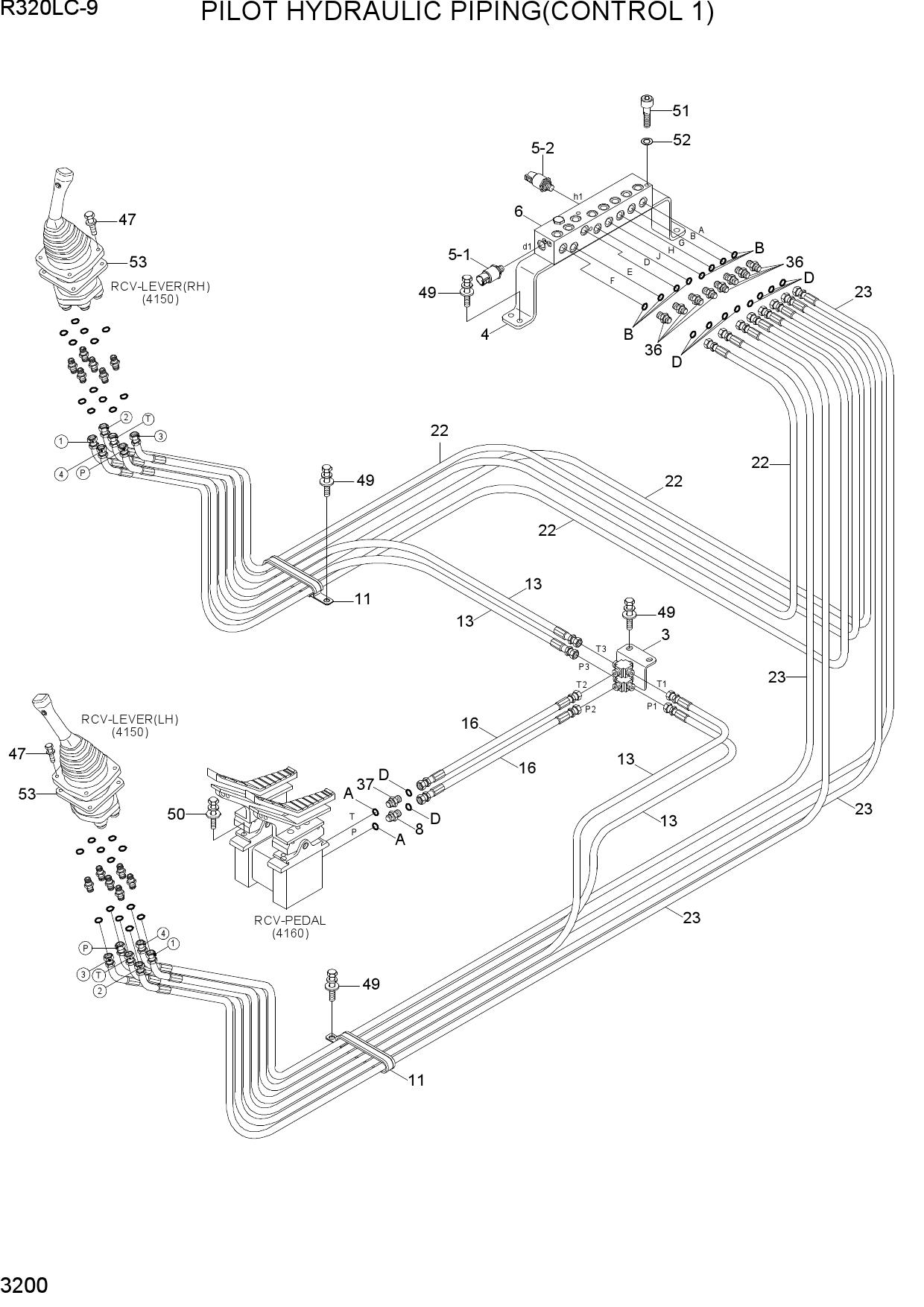

  PILOT HYDRAULIC PIPING(CONTROL 1)

  Открыть схему
•

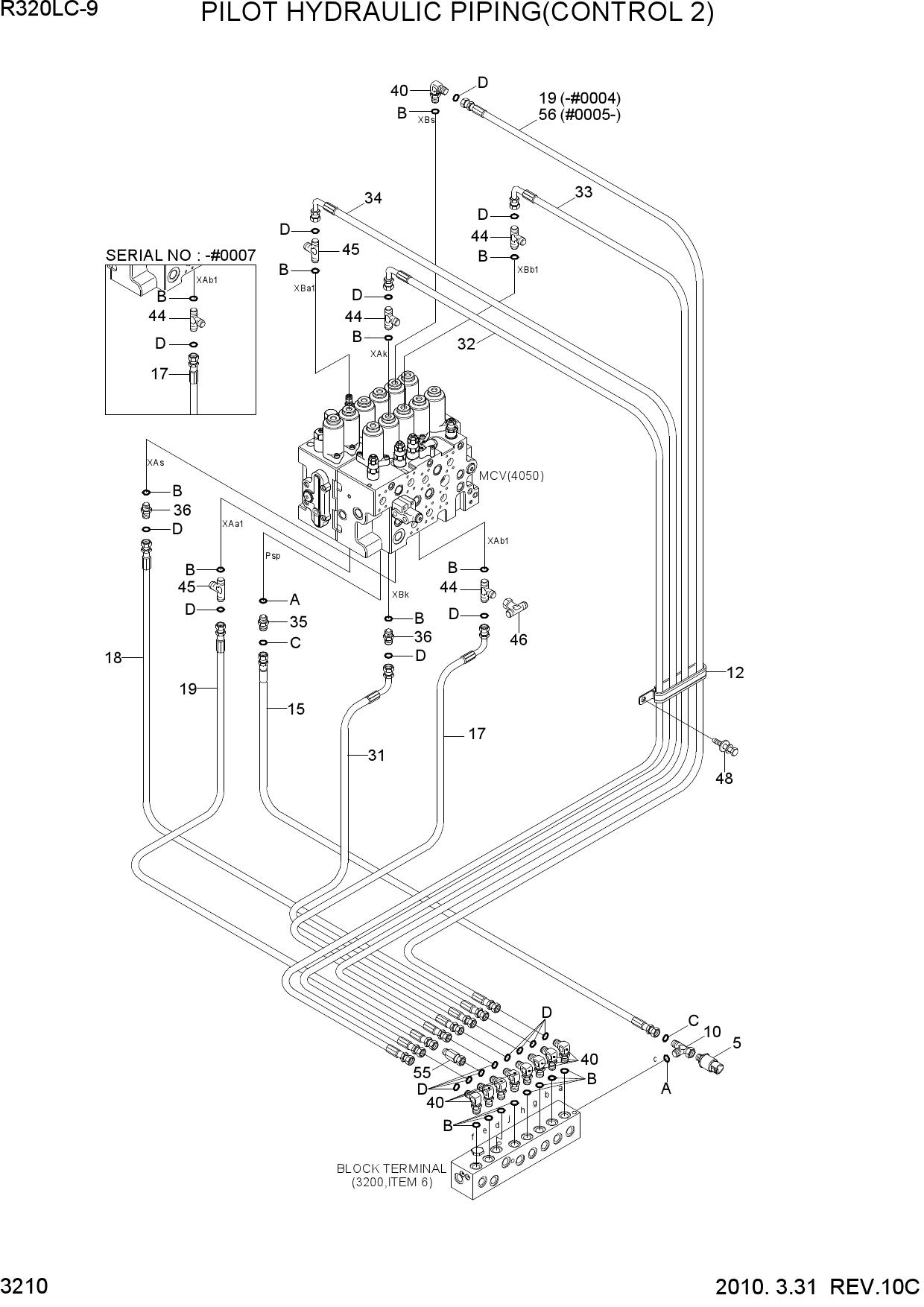

  PILOT HYDRAULIC PIPING(CONTROL 2)

  Открыть схему
•

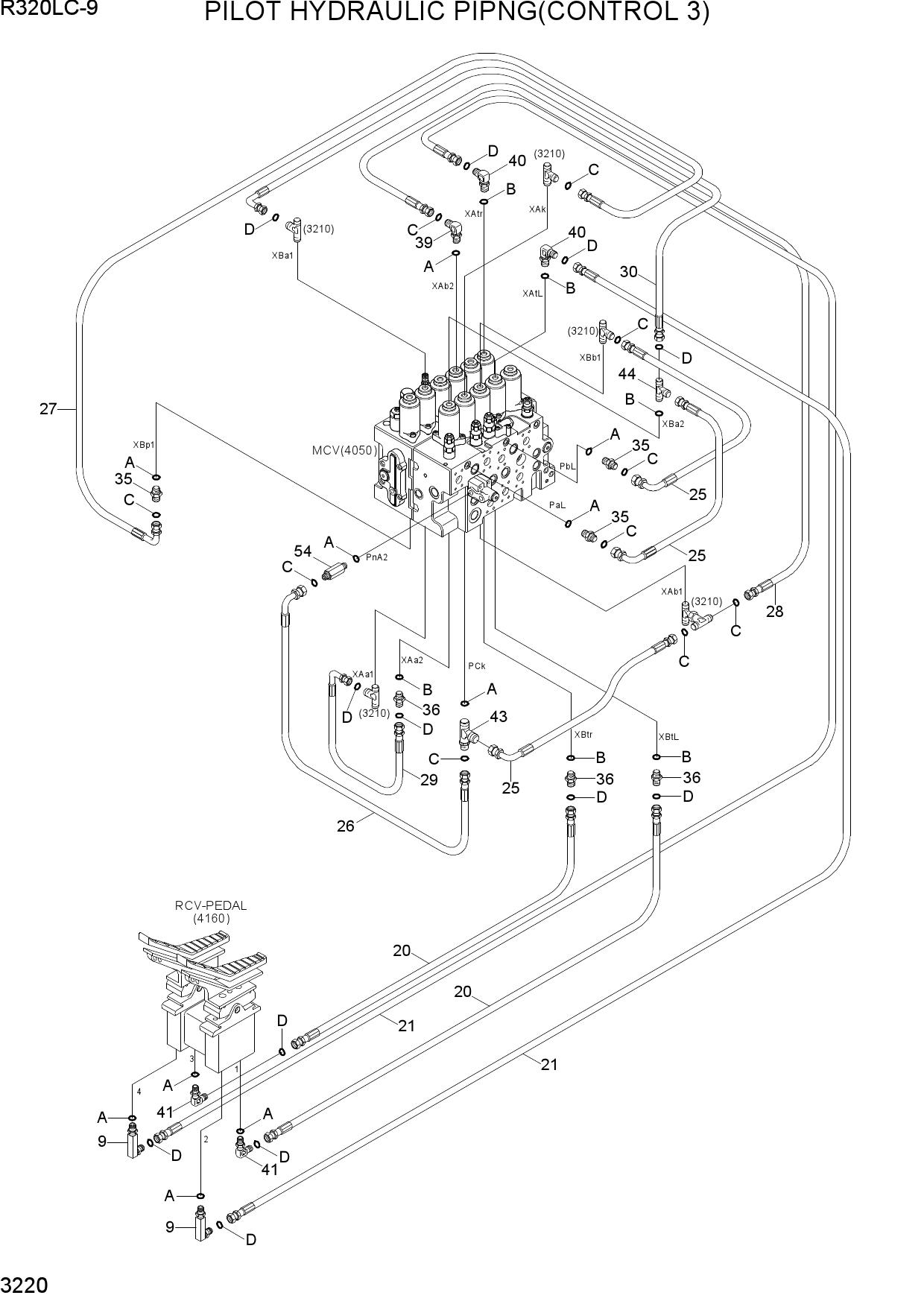

  PILOT HYDRAULIC PIPING(CONTROL 3)

  Открыть схему
•

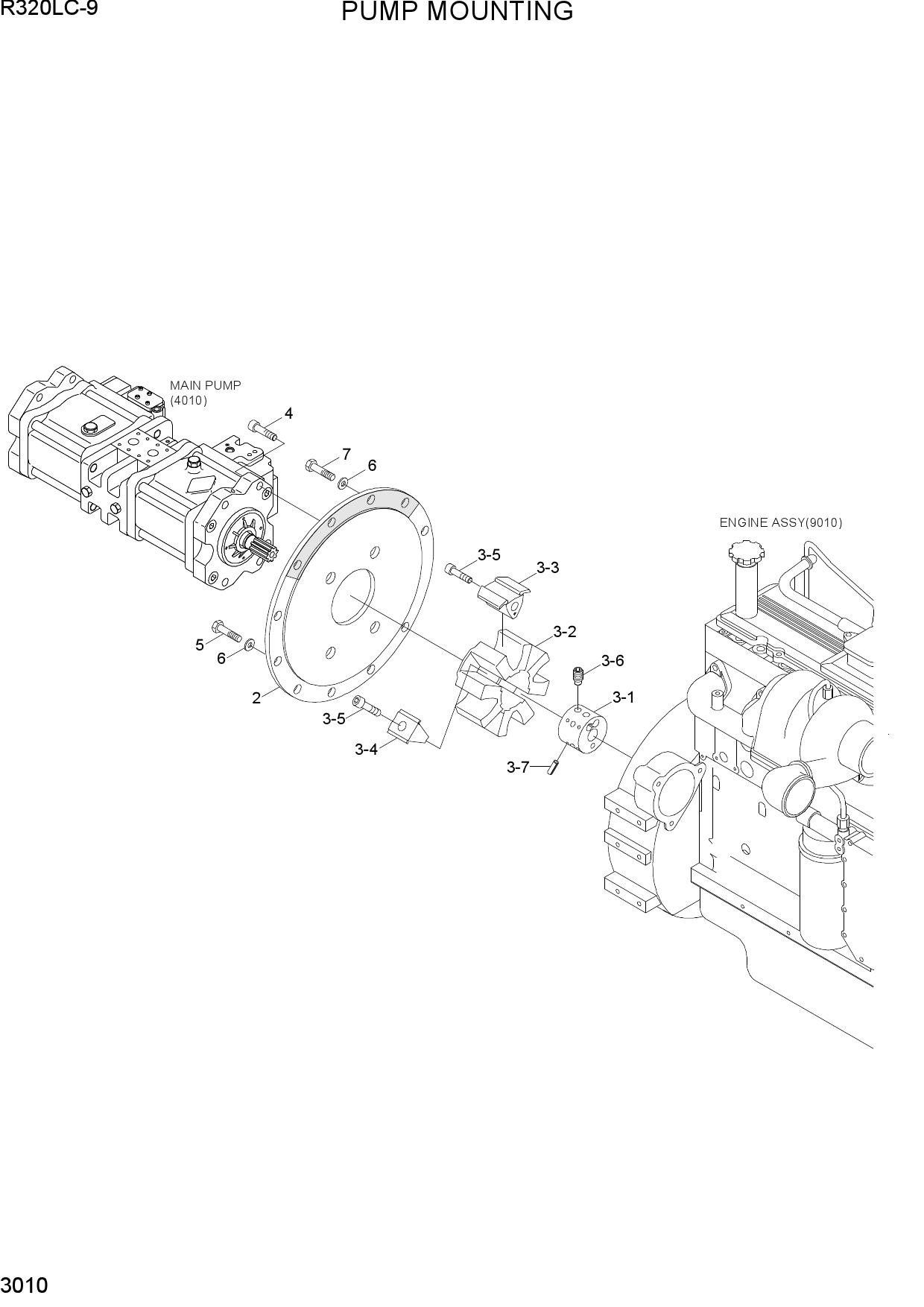

  PUMP MOUNTING

  Открыть схему
•

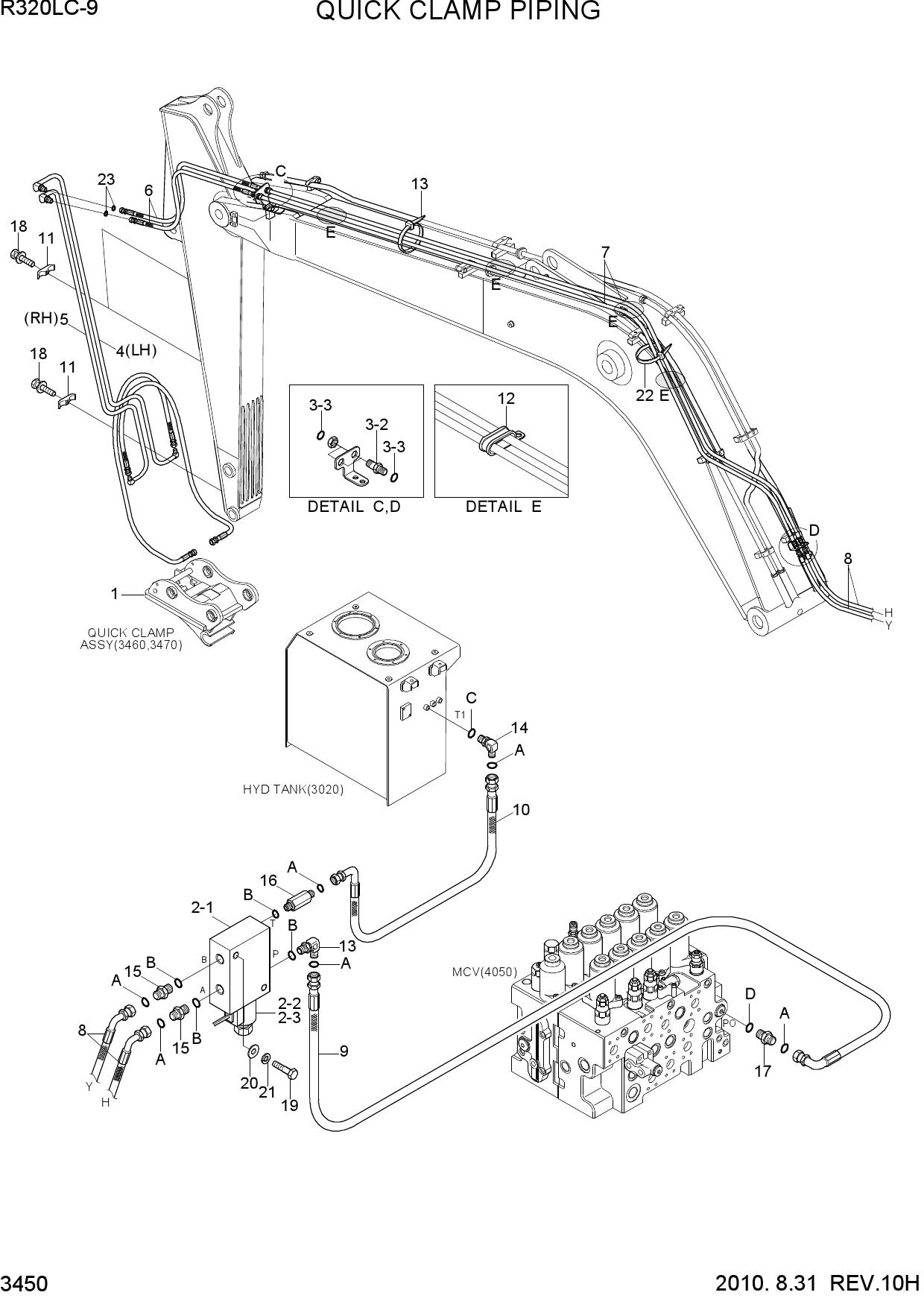

  QUICK CLAMP PIPING

  Открыть схему
•

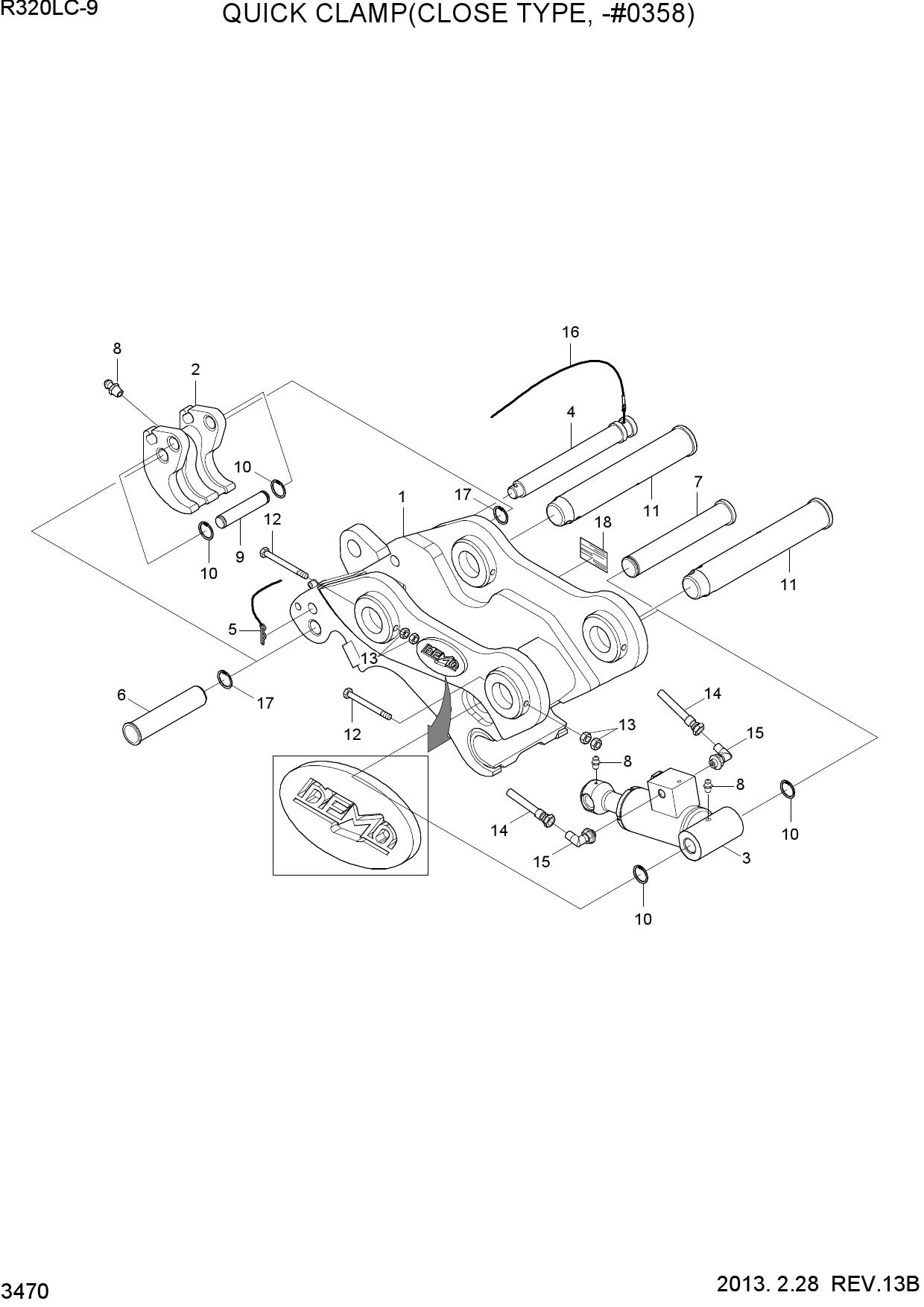

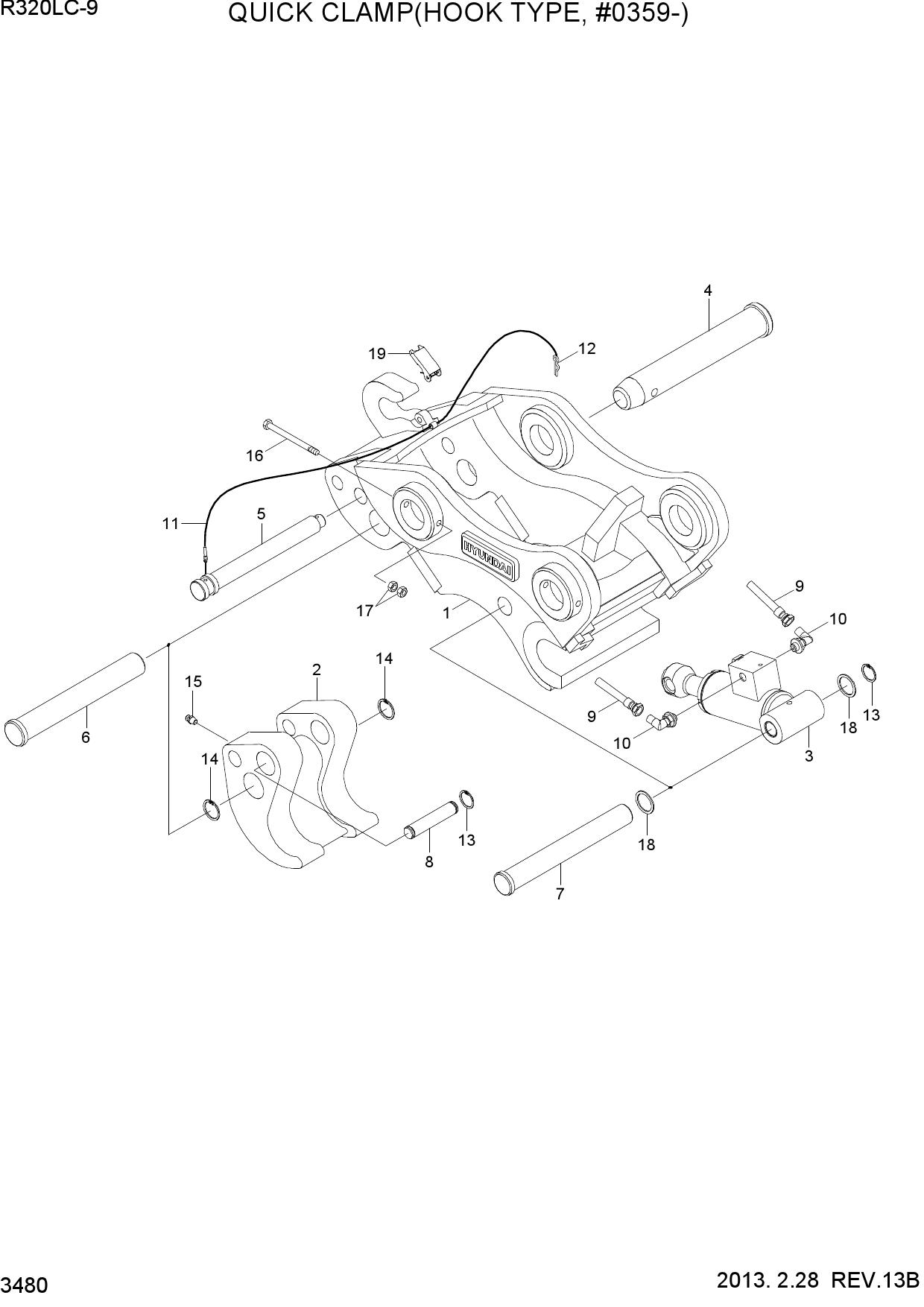

  QUICK CLAMP(CLOSE TYPE, -#0358)

  Открыть схему
•

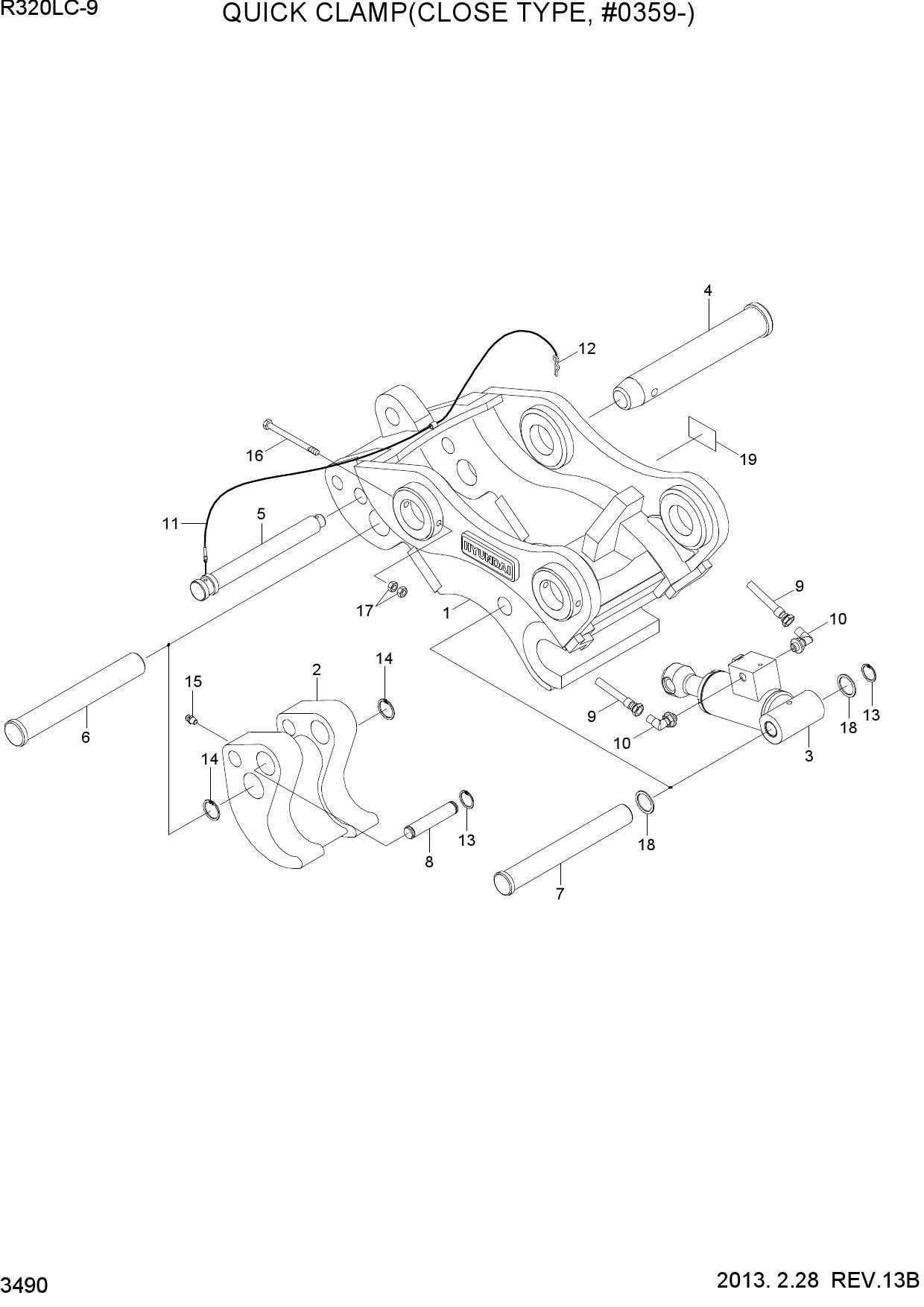

  QUICK CLAMP(CLOSE TYPE, #0359-)

  Открыть схему
•

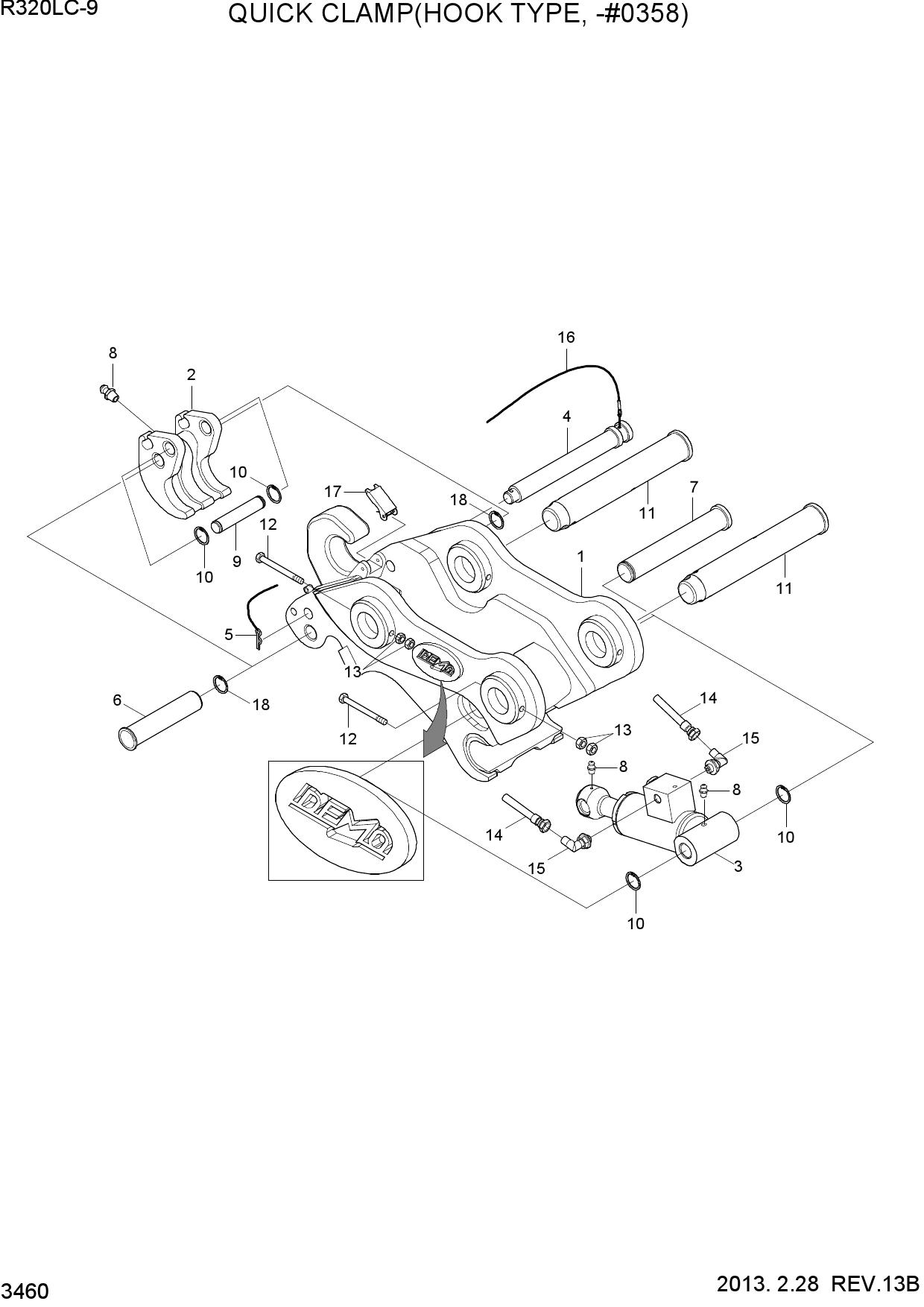

  QUICK CLAMP(HOOK TYPE, -#0358)

  Открыть схему
•
  QUICK CLAMP(HOOK TYPE, #0359-)

  Открыть схему
•

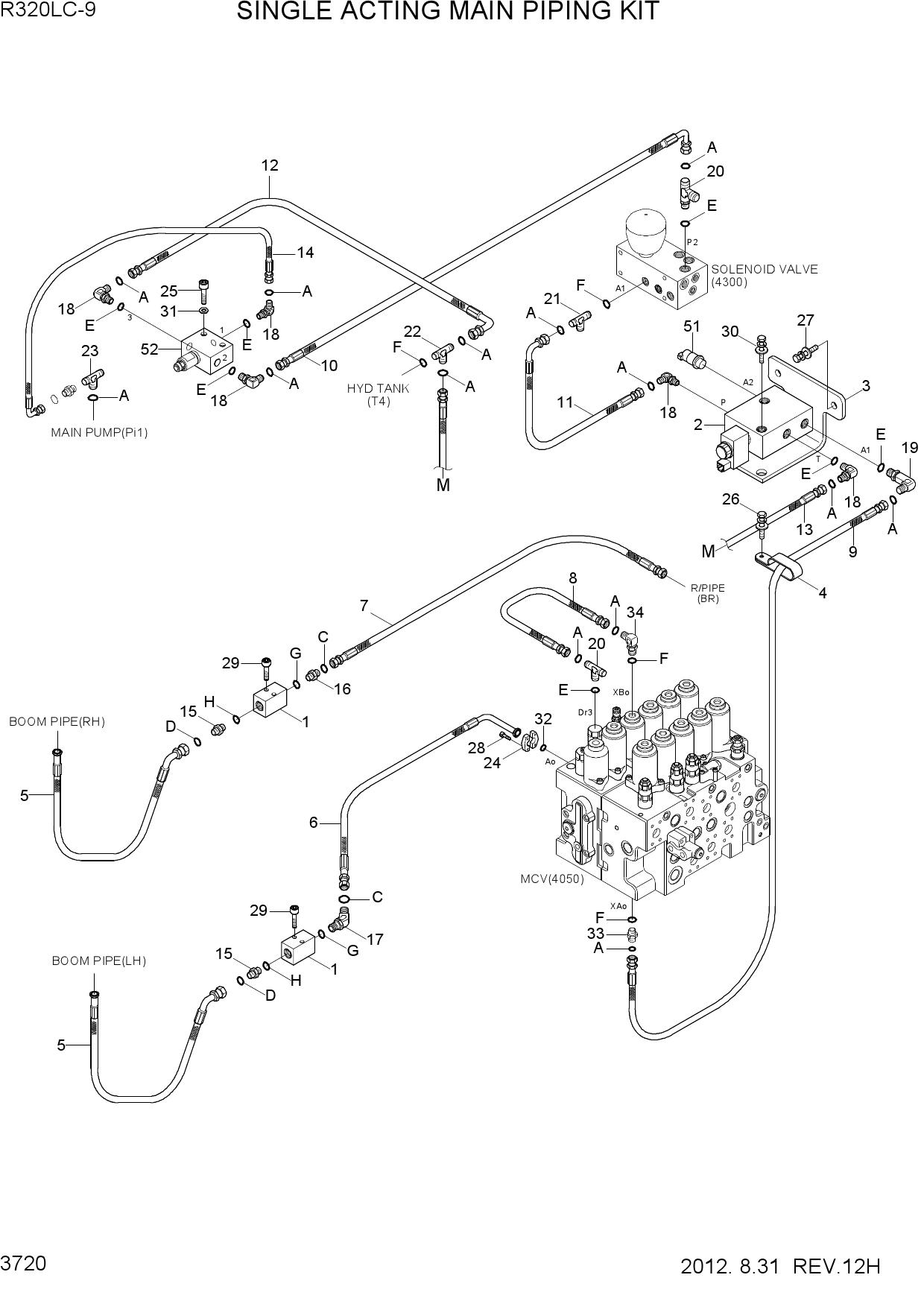

  SINGLE ACTING MAIN PIPING KIT

  Открыть схему
•

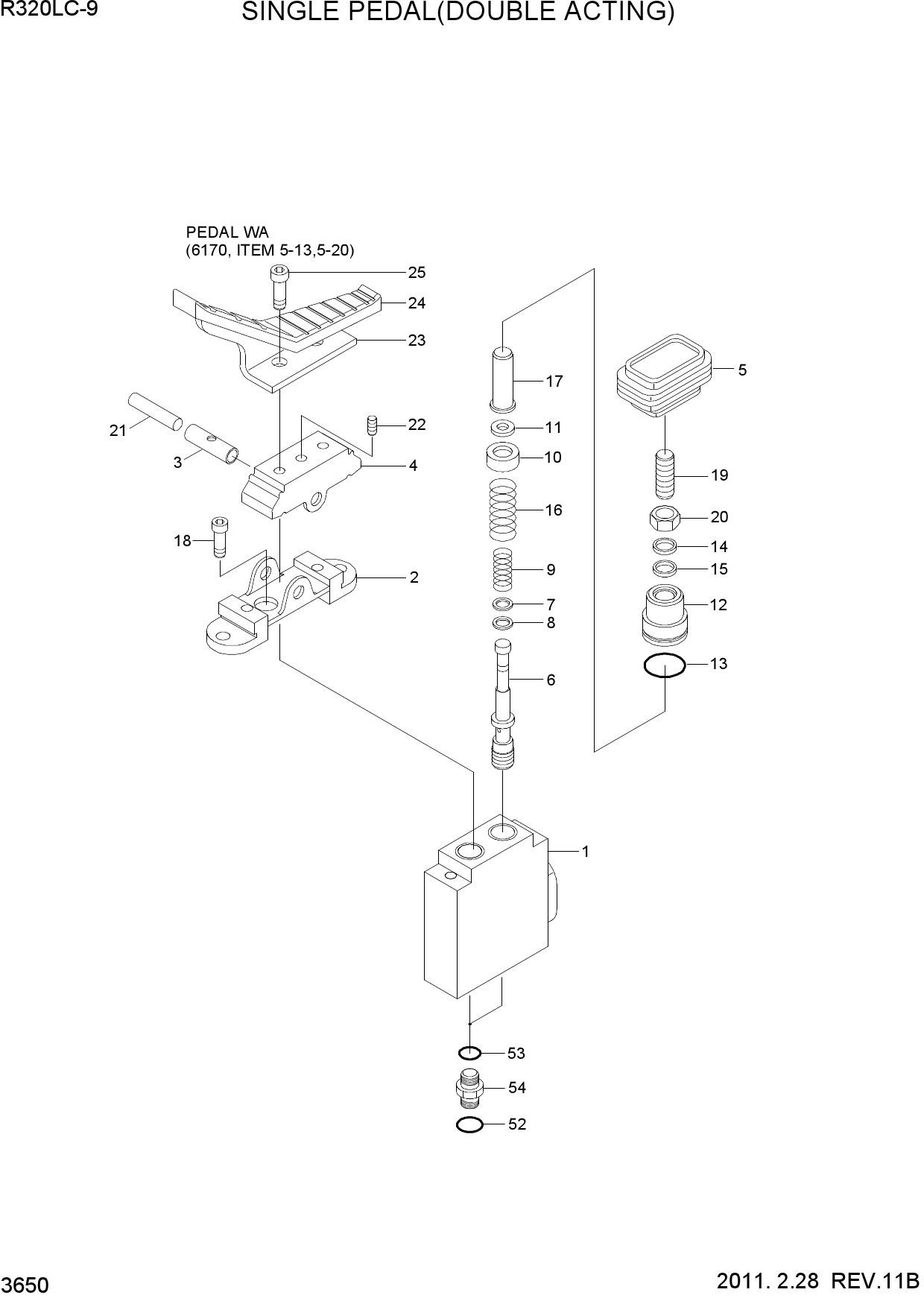

  SINGLE PEDAL(DOUBLE ACTING)

  Открыть схему
•

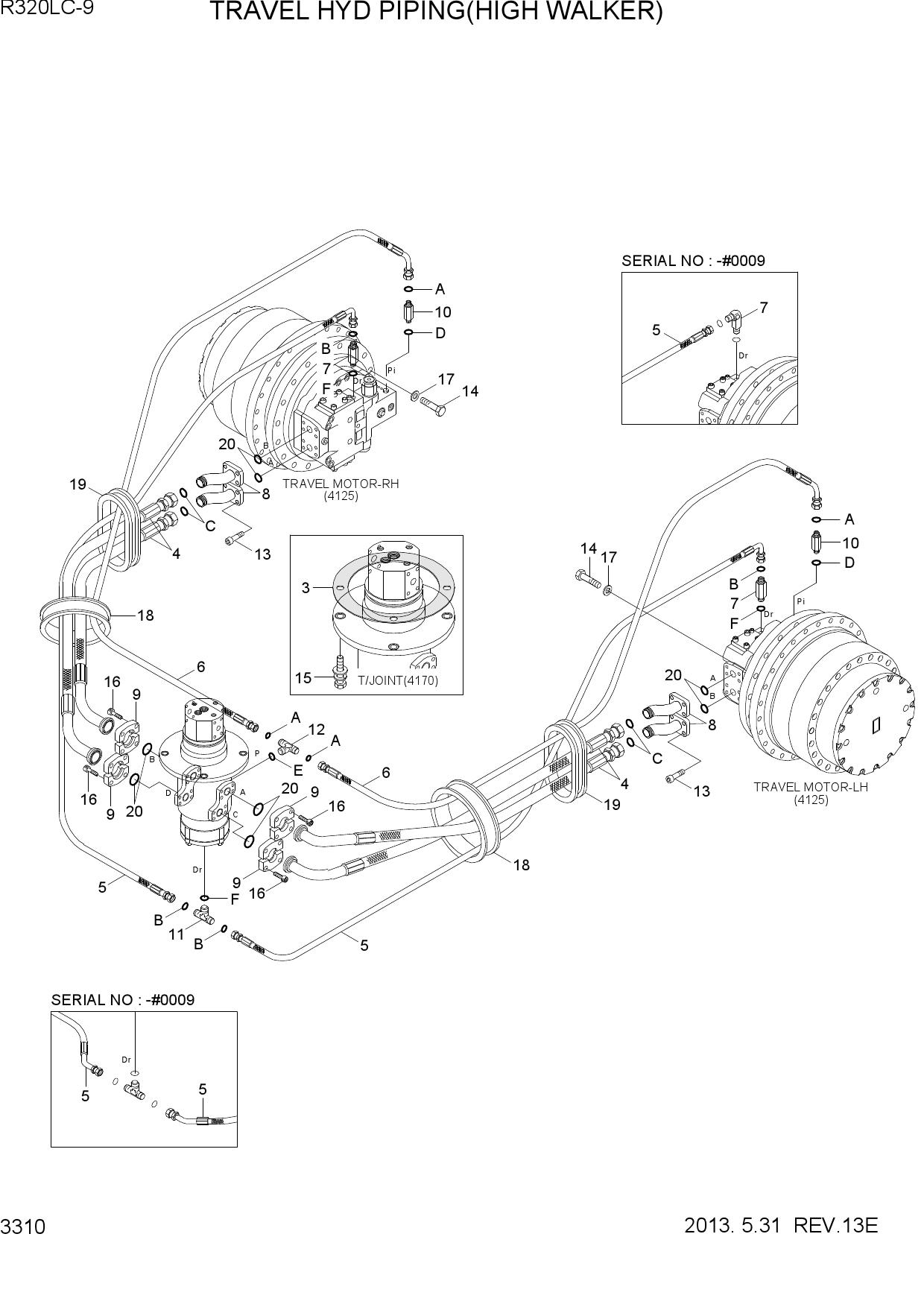

  TRAVEL HYD PIPING(HIGH WALKER)

  Открыть схему
•

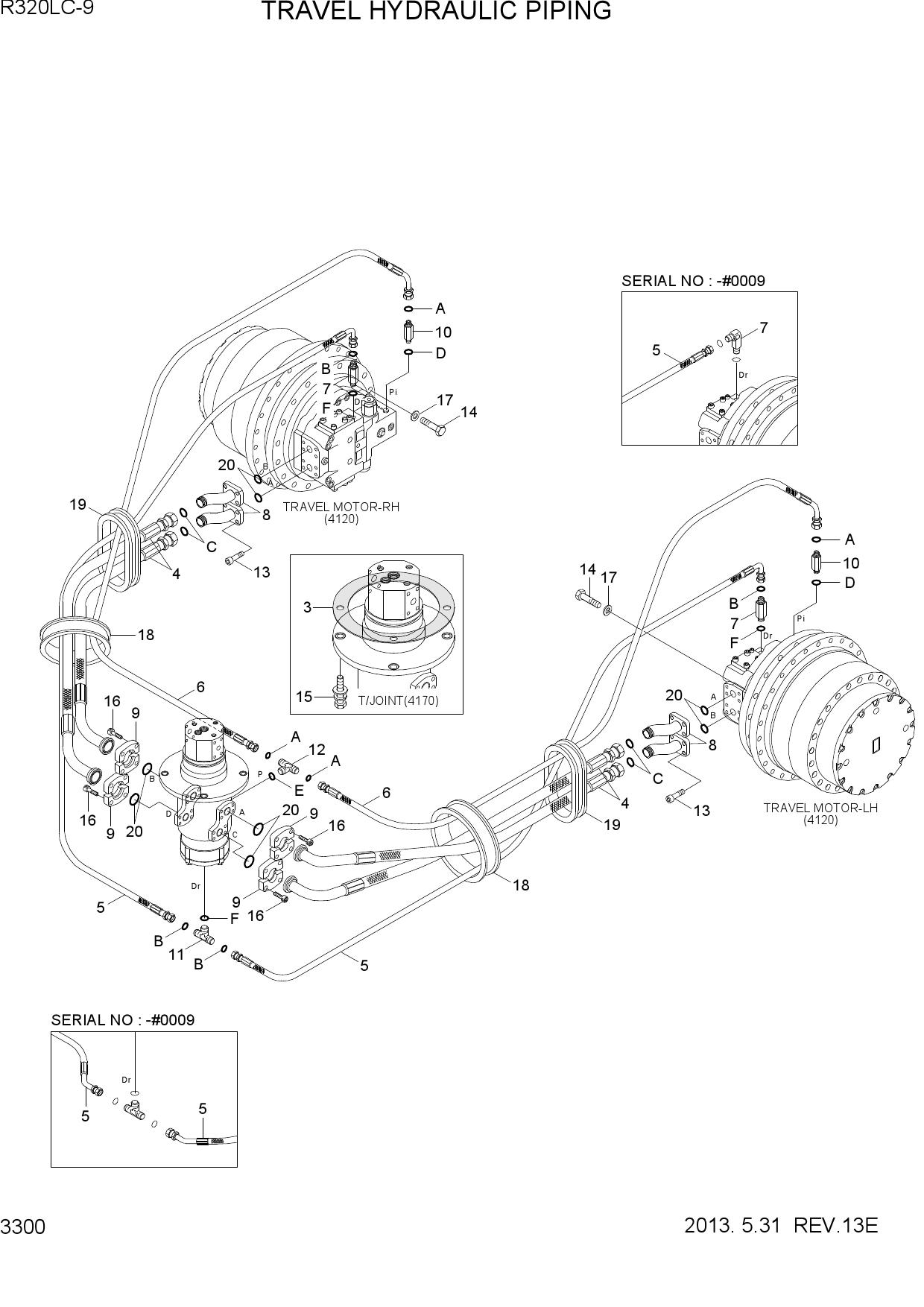

  TRAVEL HYDRAULIC PIPING

  Открыть схему
•

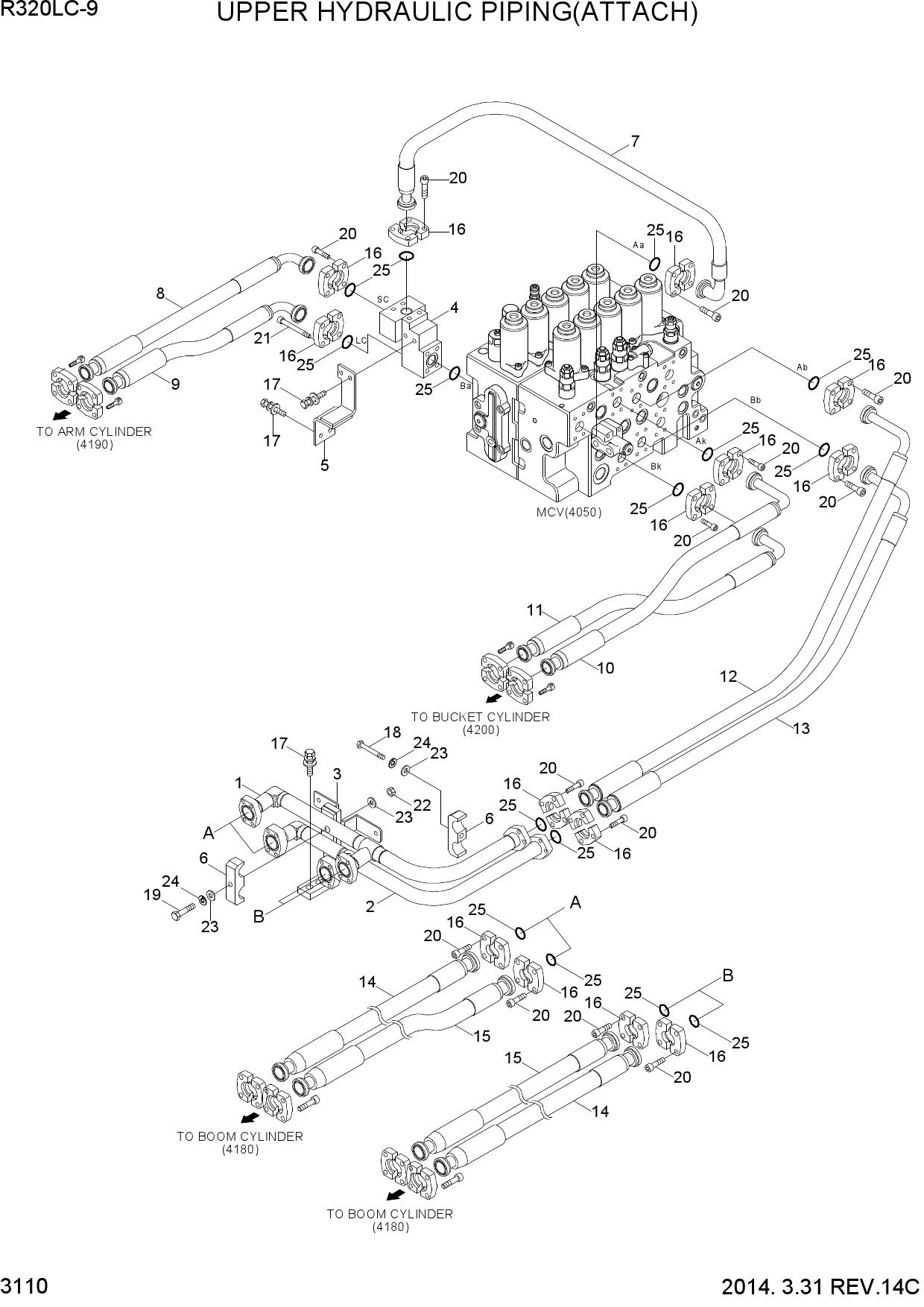

  UPPER HYDRAULIC PIPING(ATTACH)

  Открыть схему
•

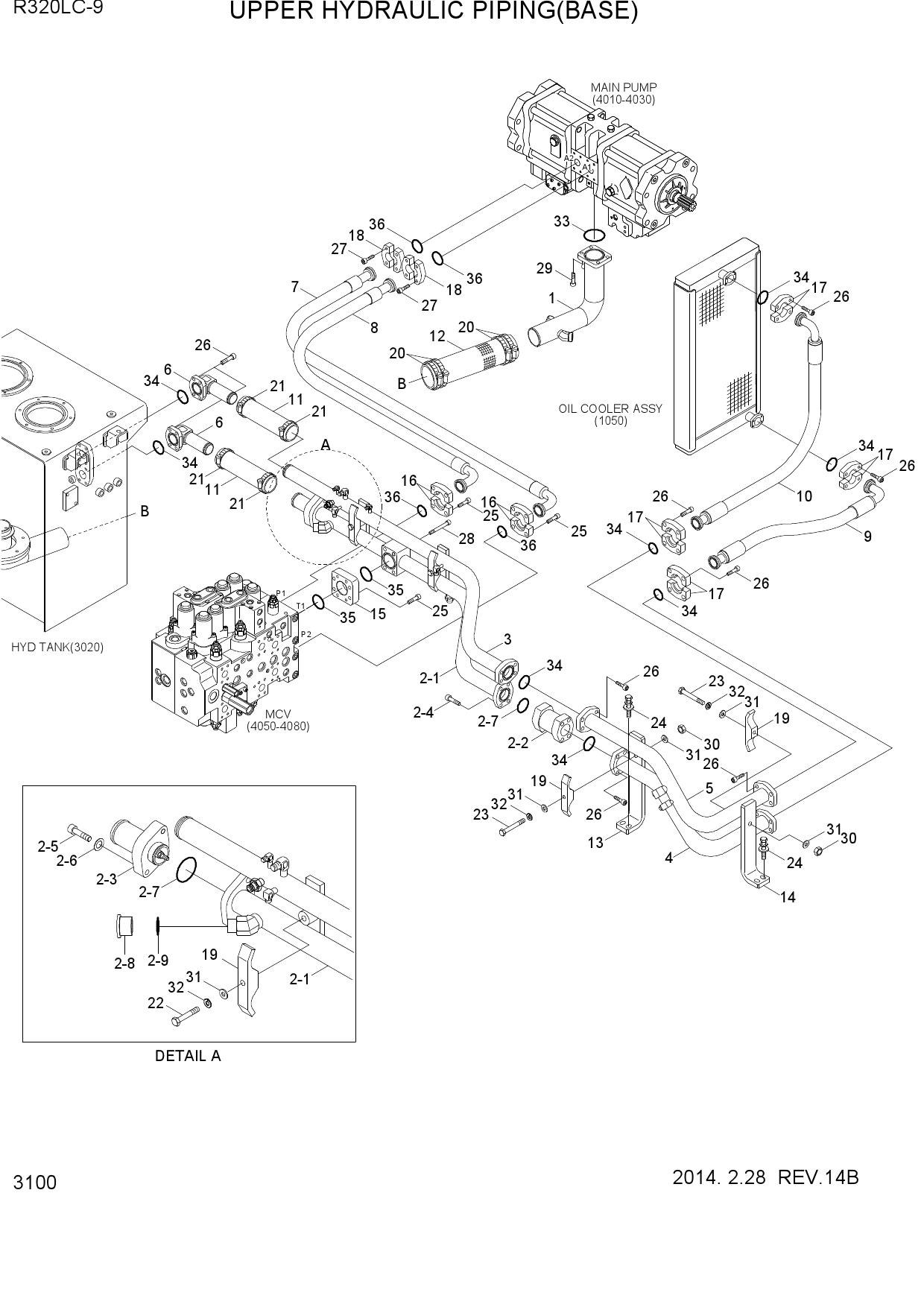

  UPPER HYDRAULIC PIPING(BASE)

  Открыть схему
•

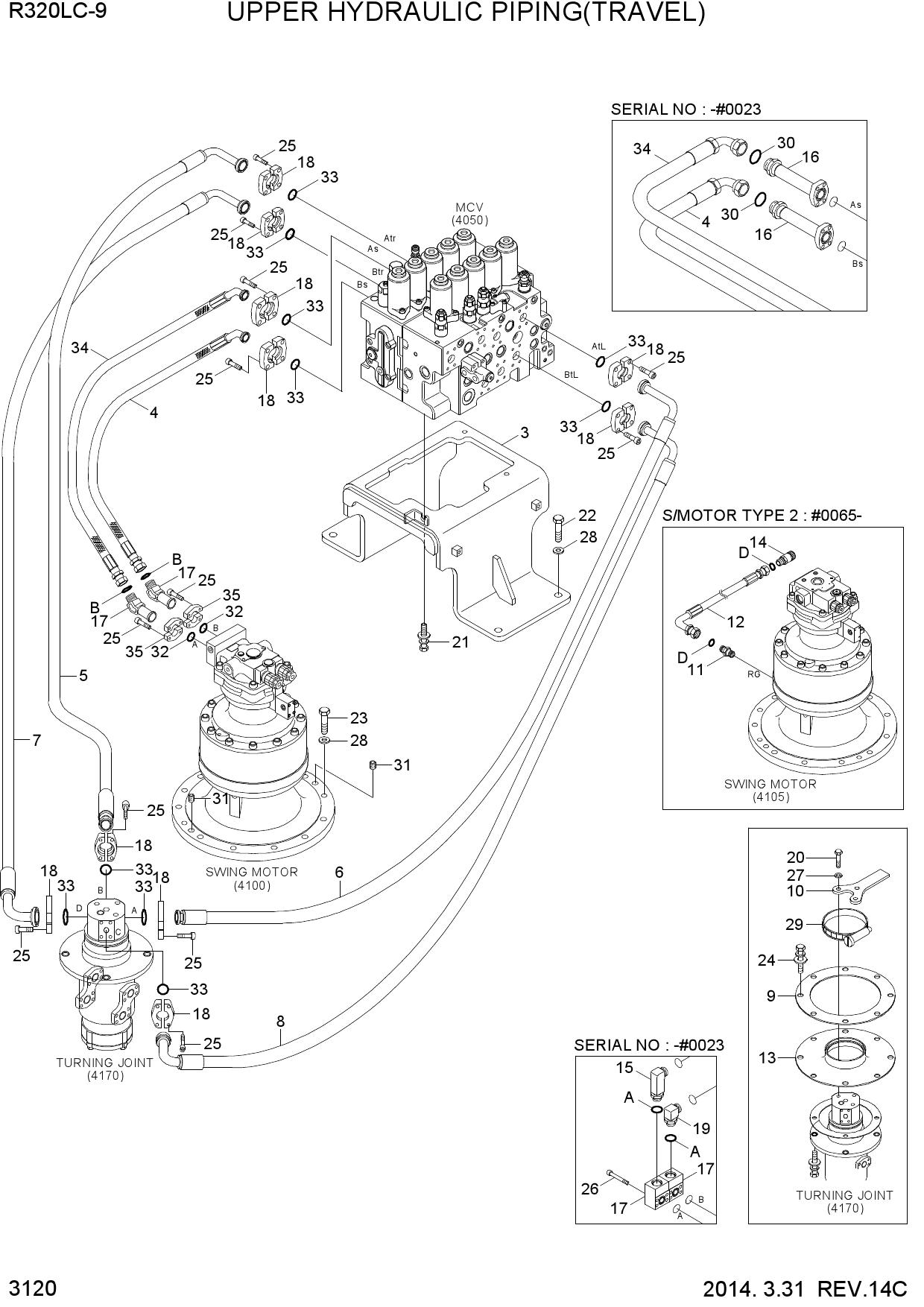

  UPPER HYDRAULIC PIPING(TRAVEL)

  Открыть схему
