Гидравлическая система — R35Z-9 Hyundai

•

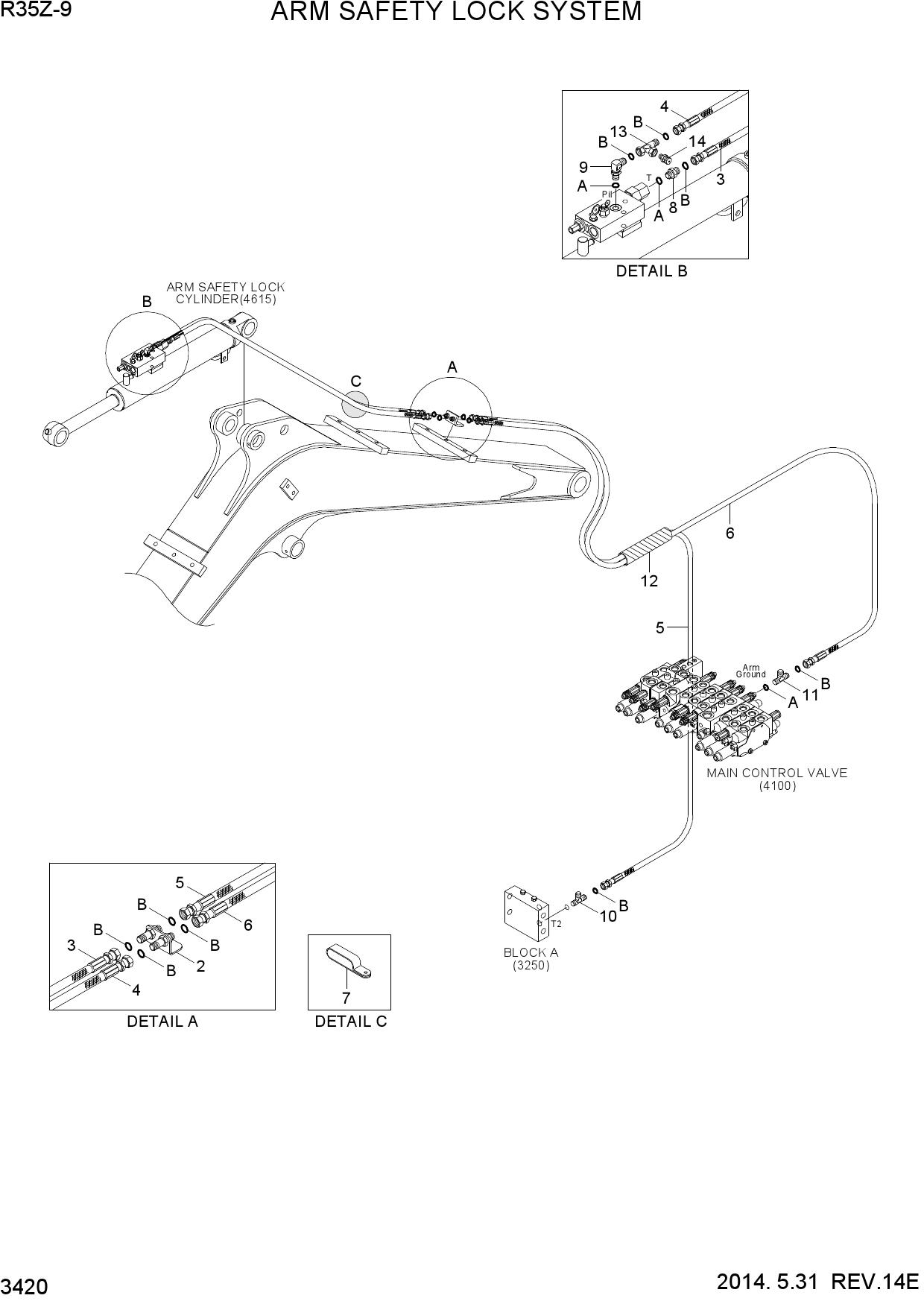

  ARM SAFETY LOCK SYSTEM

  Открыть схему
•

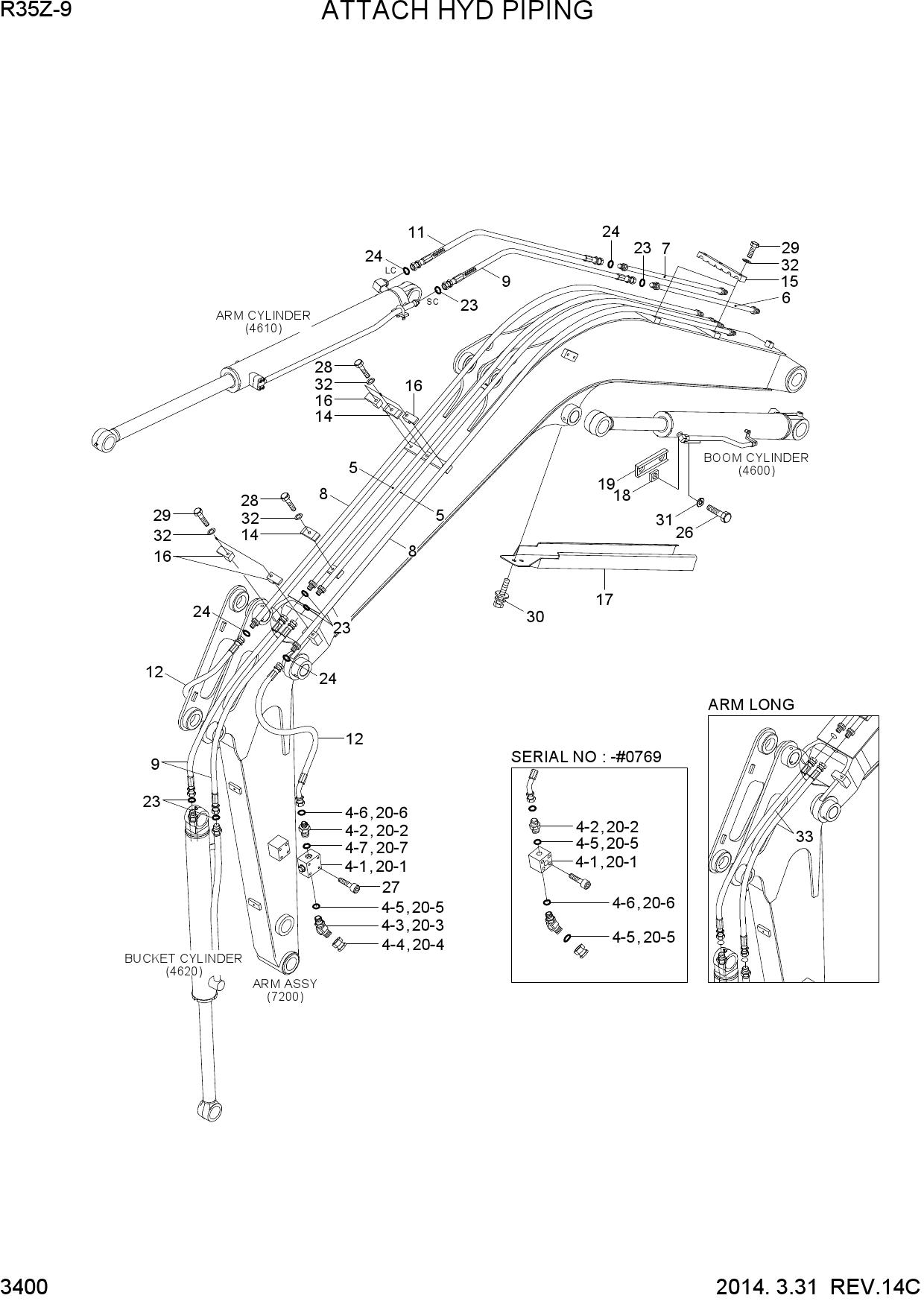

  ATTACH HYD PIPING

  Открыть схему
•

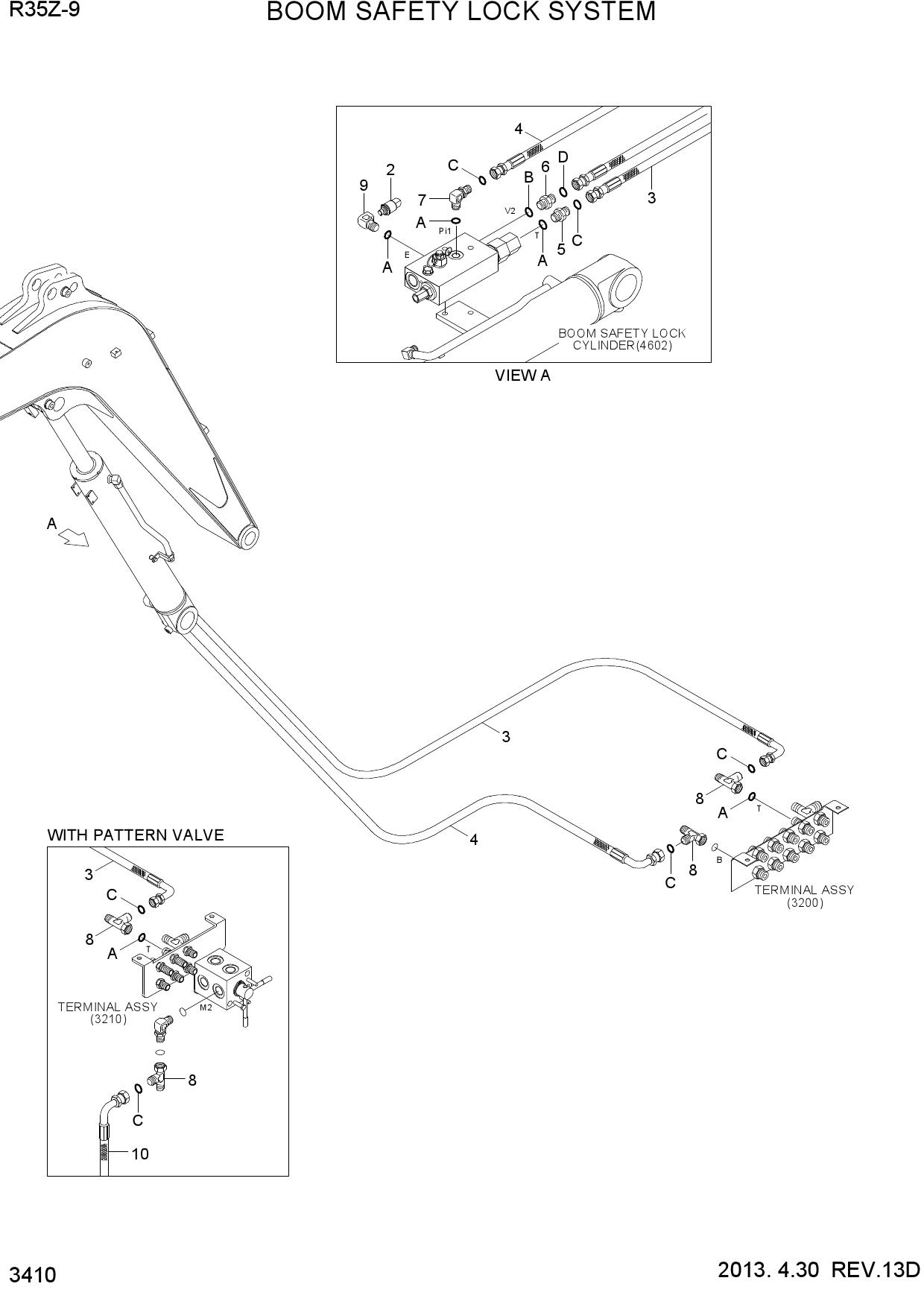

  BOOM SAFETY LOCK SYSTEM

  Открыть схему
•

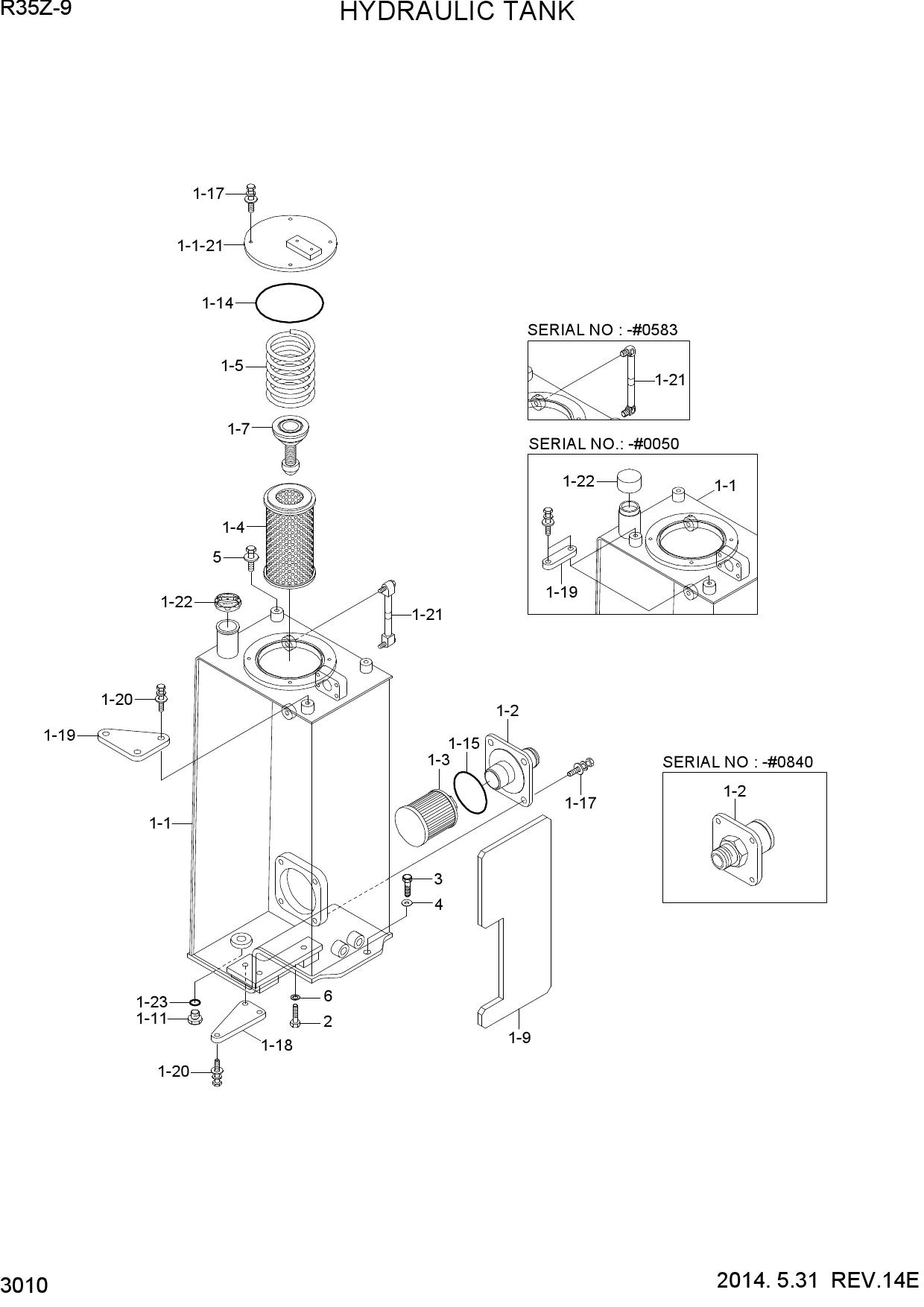

  HYDRAULIC TANK

  Открыть схему
•

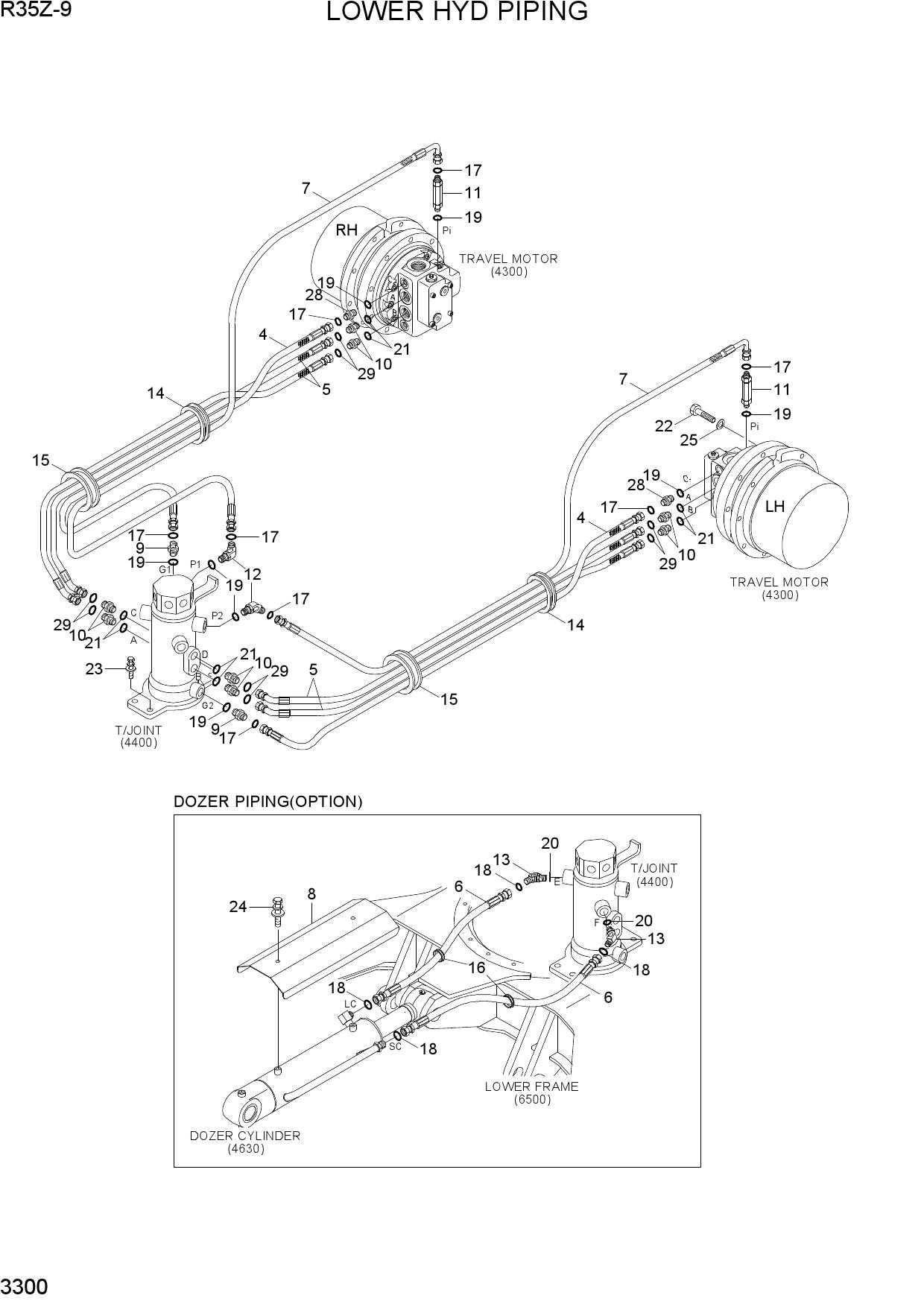

  LOWER HYD PIPING

  Открыть схему
•

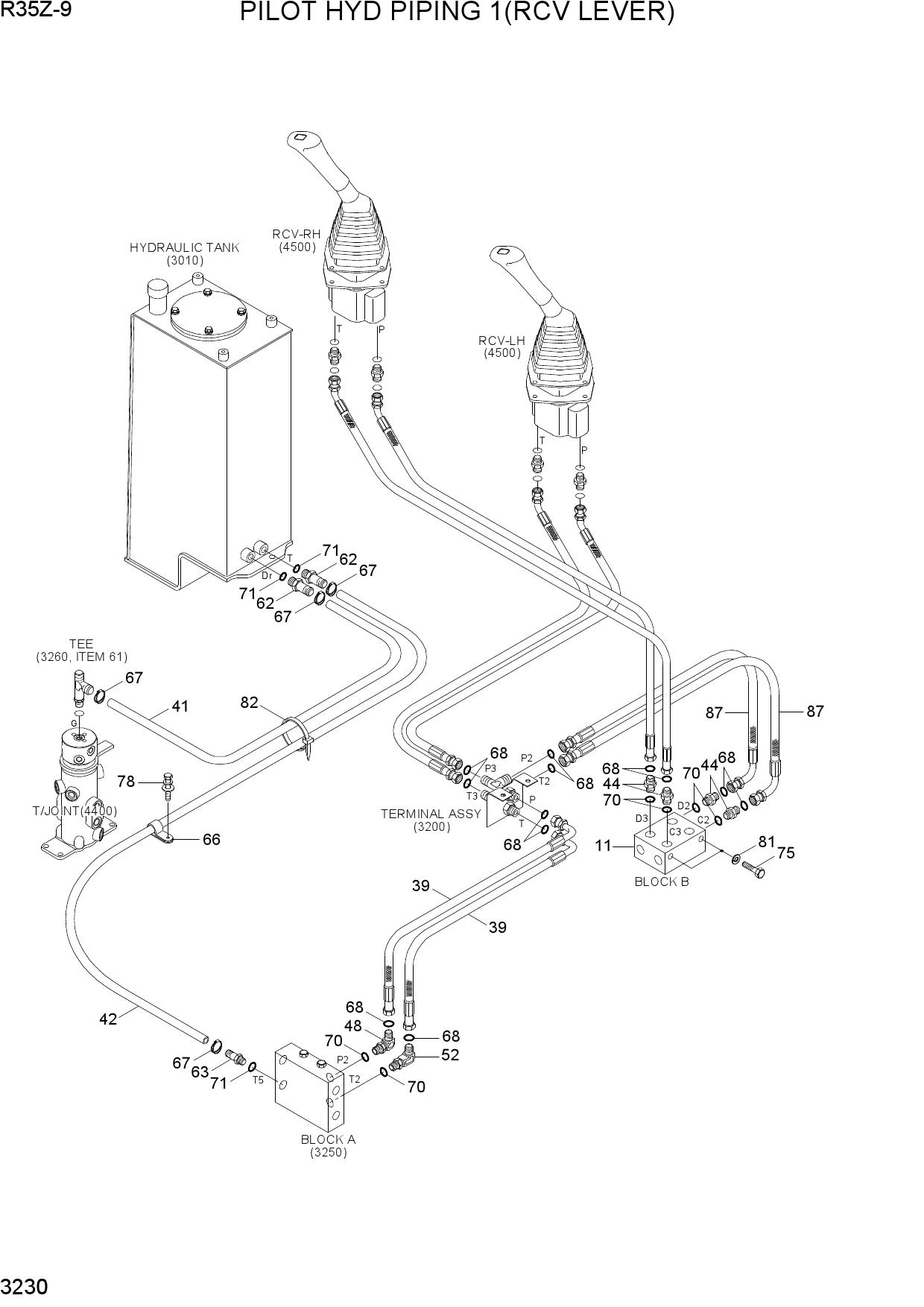

  PILOT HYD PIPING 1(RCV LEVER)

  Открыть схему
•

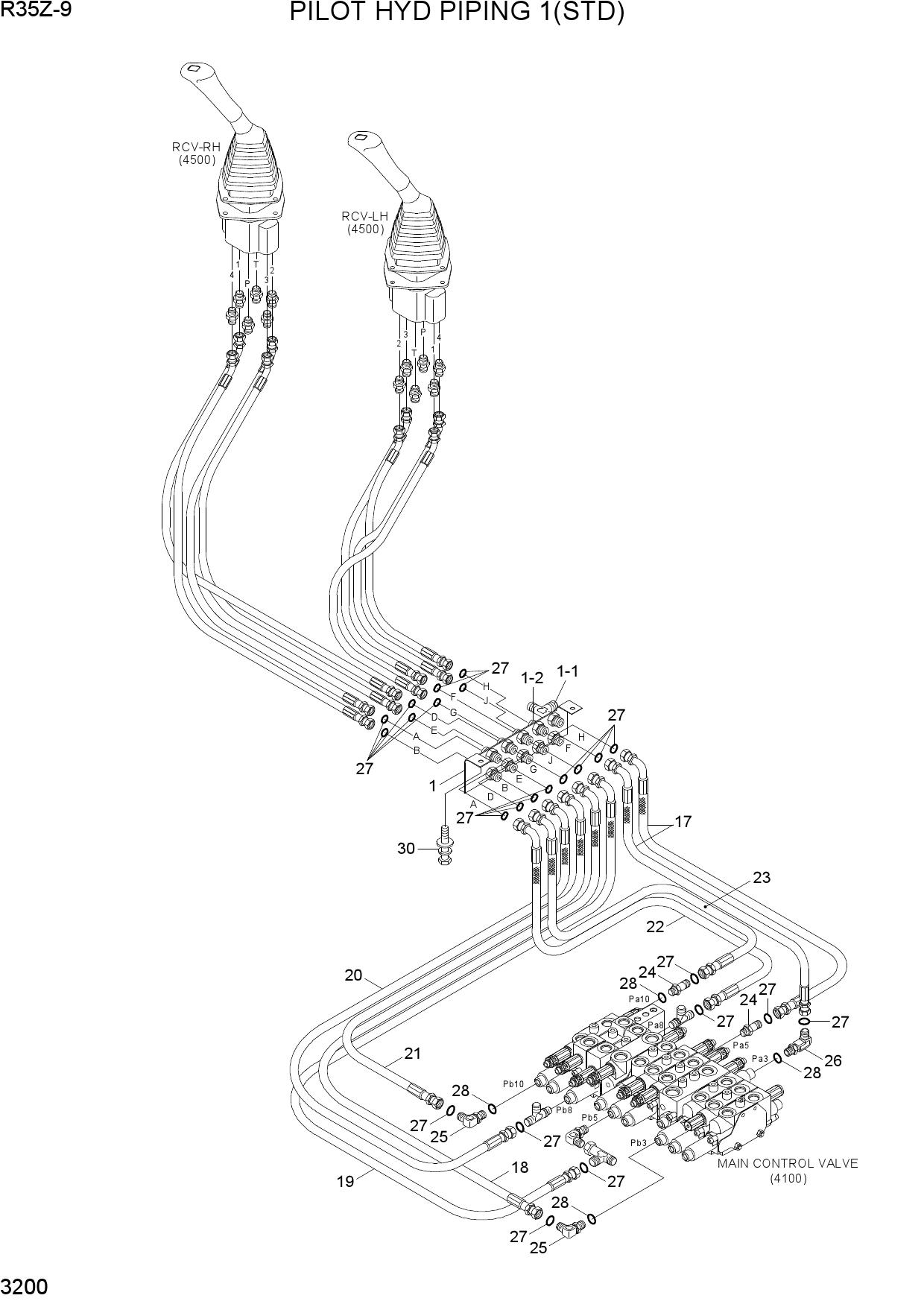

  PILOT HYD PIPING 1(STD)

  Открыть схему
•

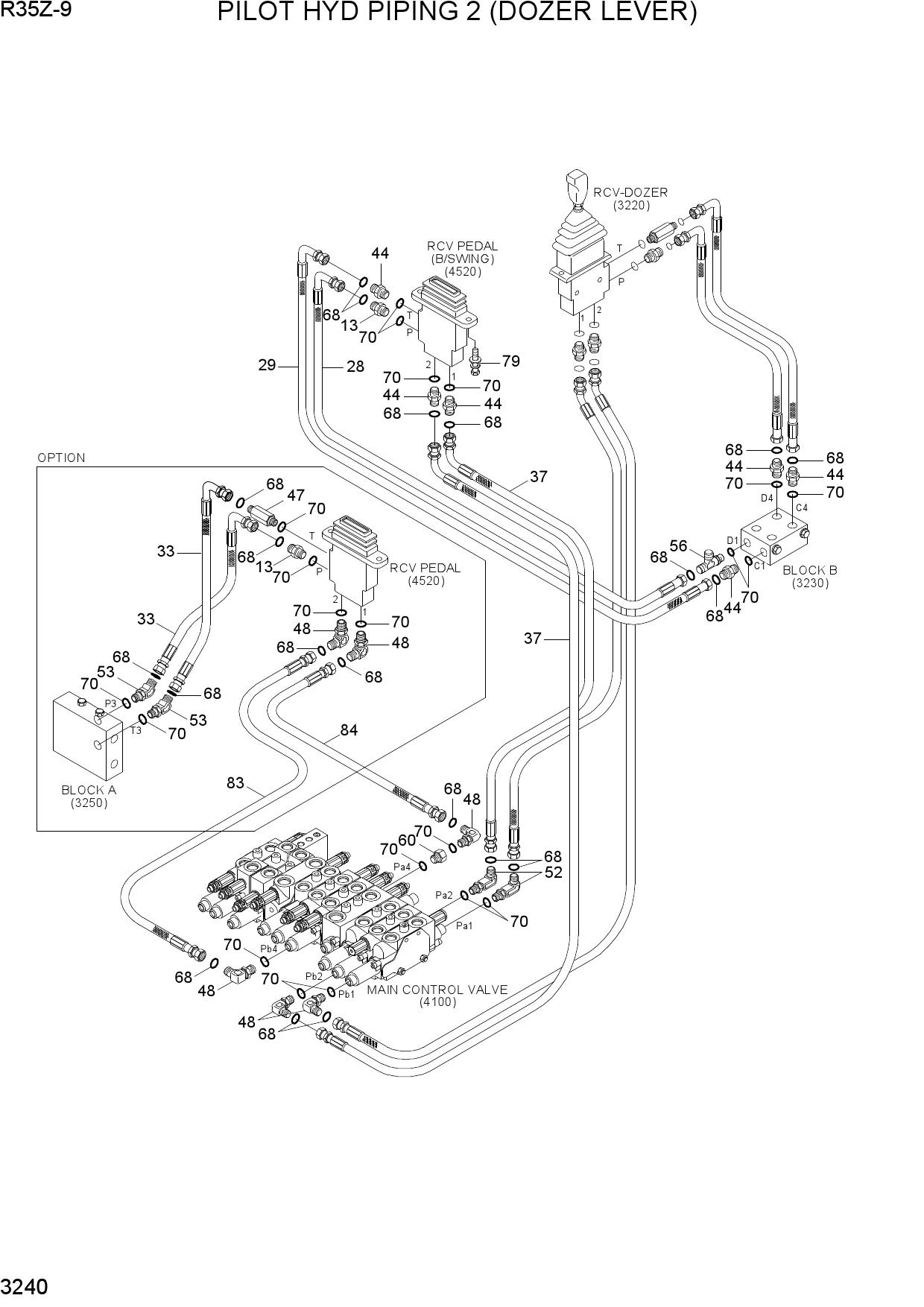

  PILOT HYD PIPING 2(DOZER LEVER)

  Открыть схему
•

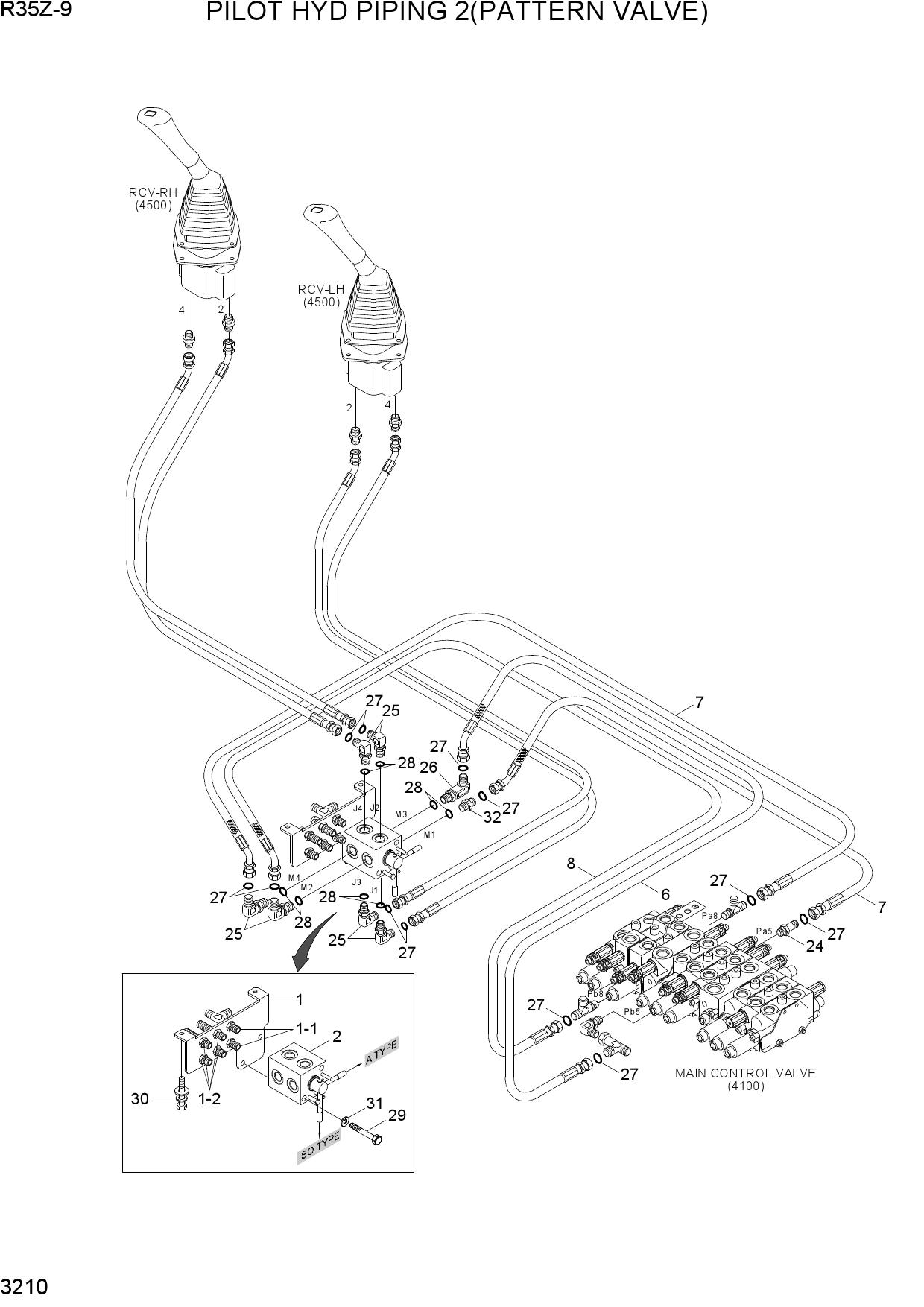

  PILOT HYD PIPING 2(PATTERN VALVE)

  Открыть схему
•

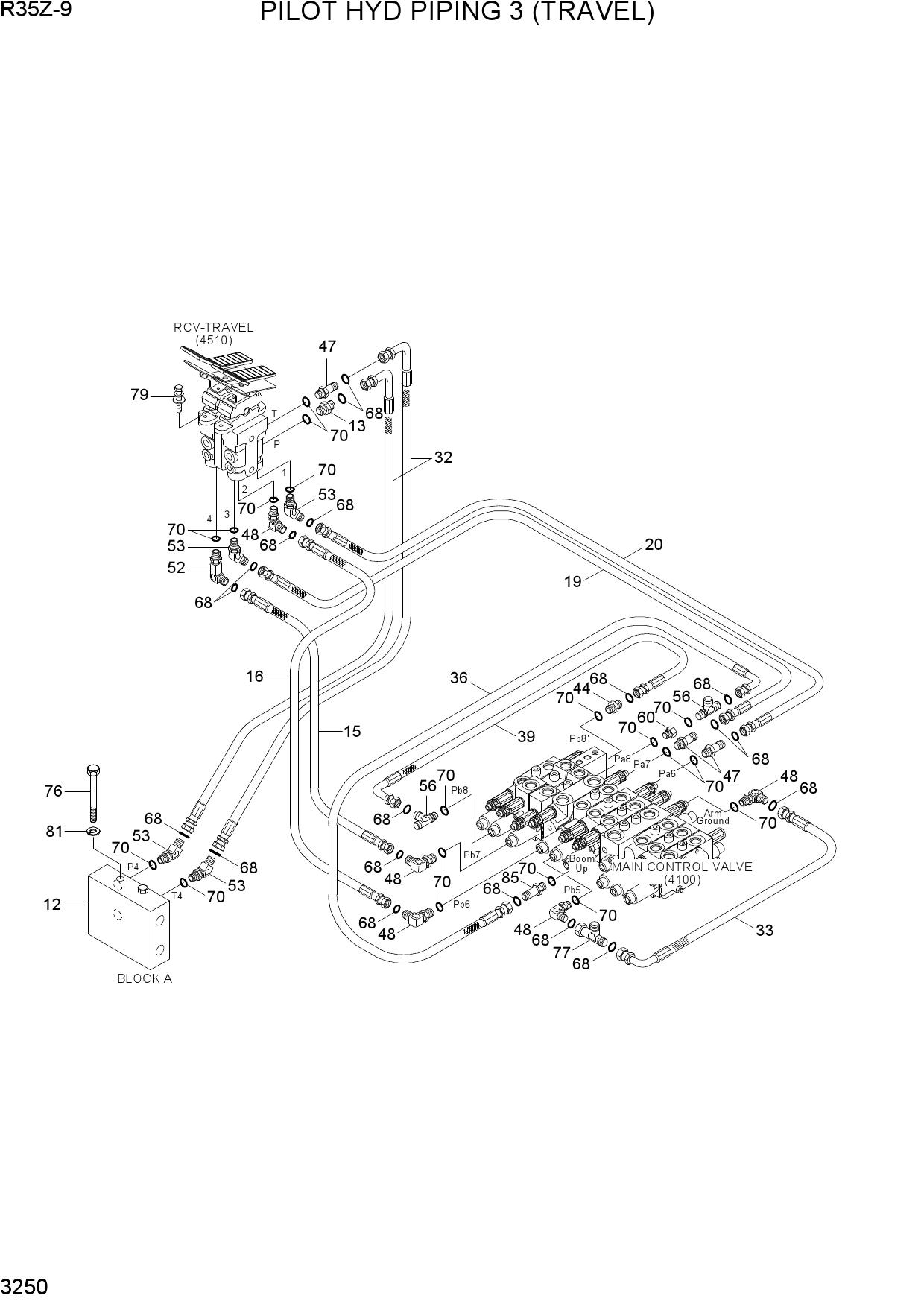

  PILOT HYD PIPING 3(TRAVEL)

  Открыть схему
•

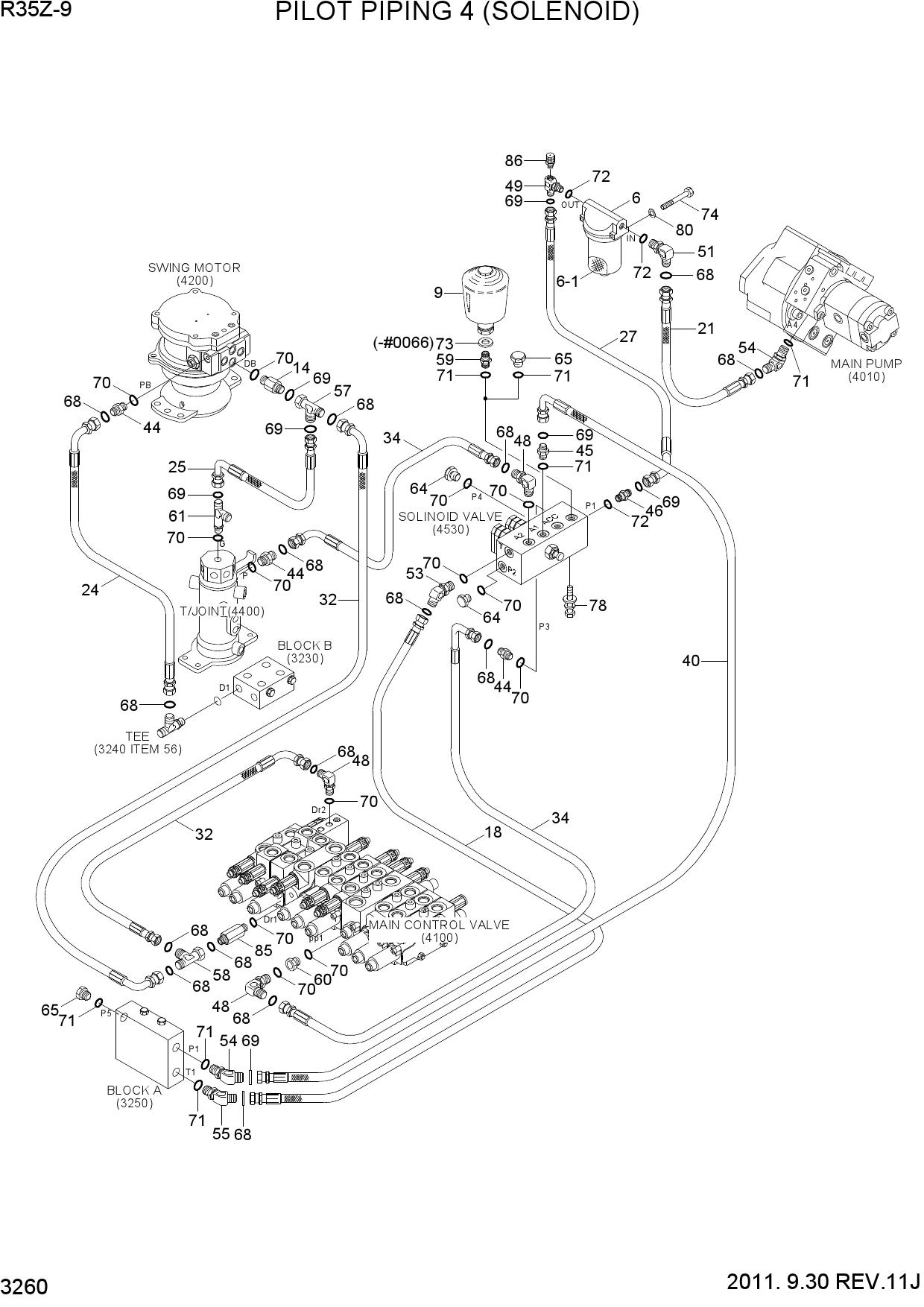

  PILOT HYD PIPING 4(SOLENOID)

  Открыть схему
•

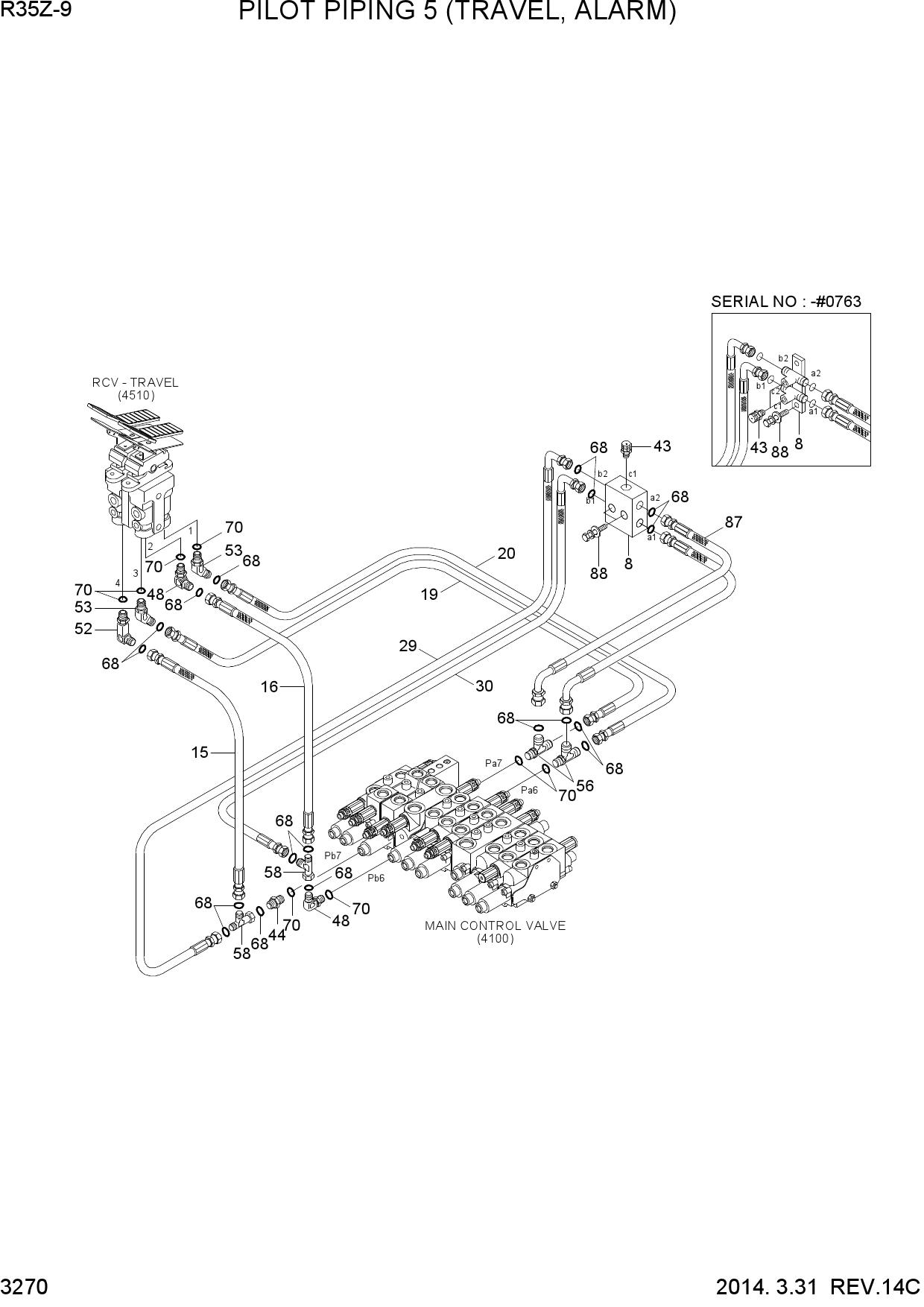

  PILOT HYD PIPING 5(TRAVEL, ALARM)

  Открыть схему
•

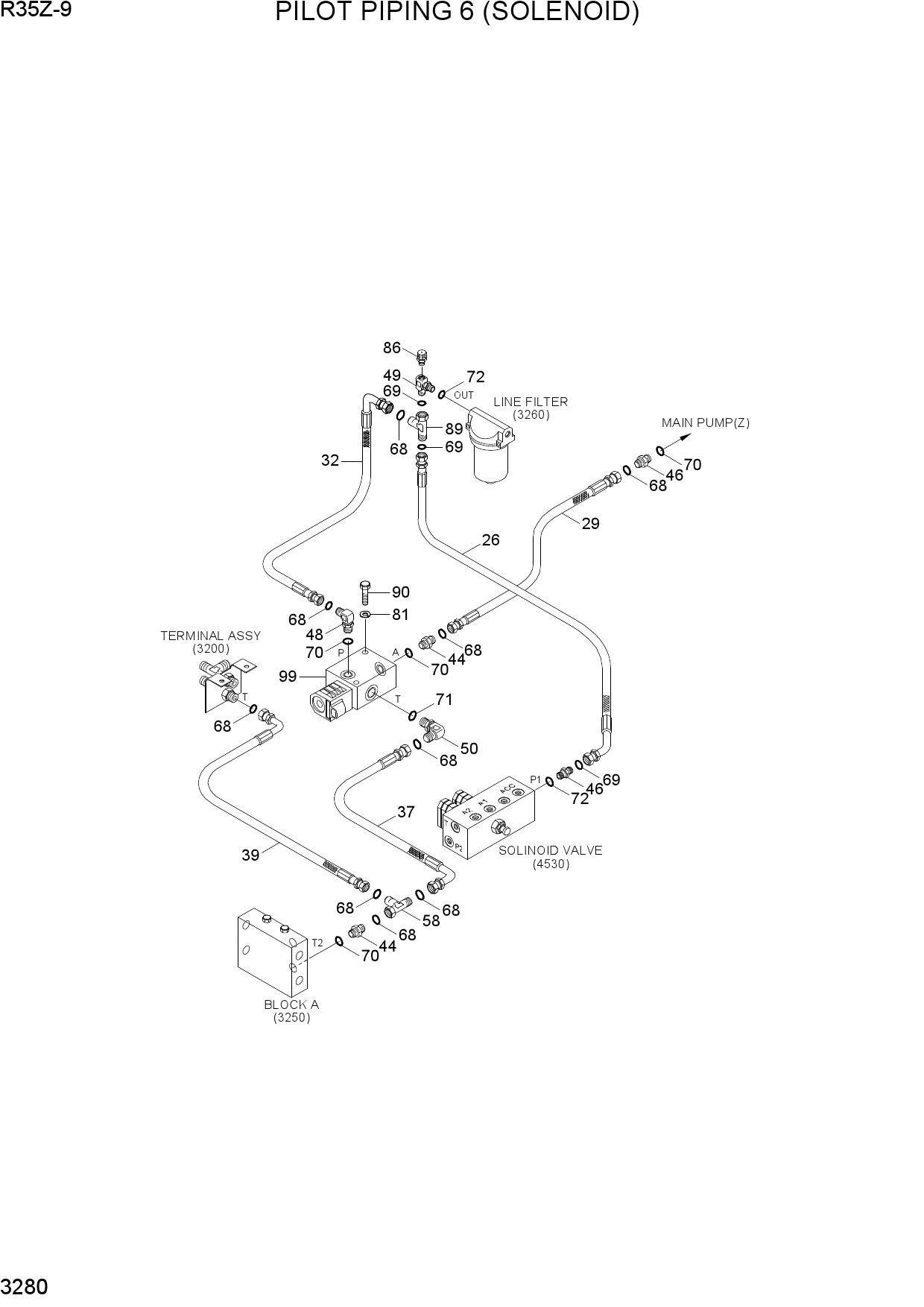

  PILOT HYD PIPING 6(SOLENOID)

  Открыть схему
•

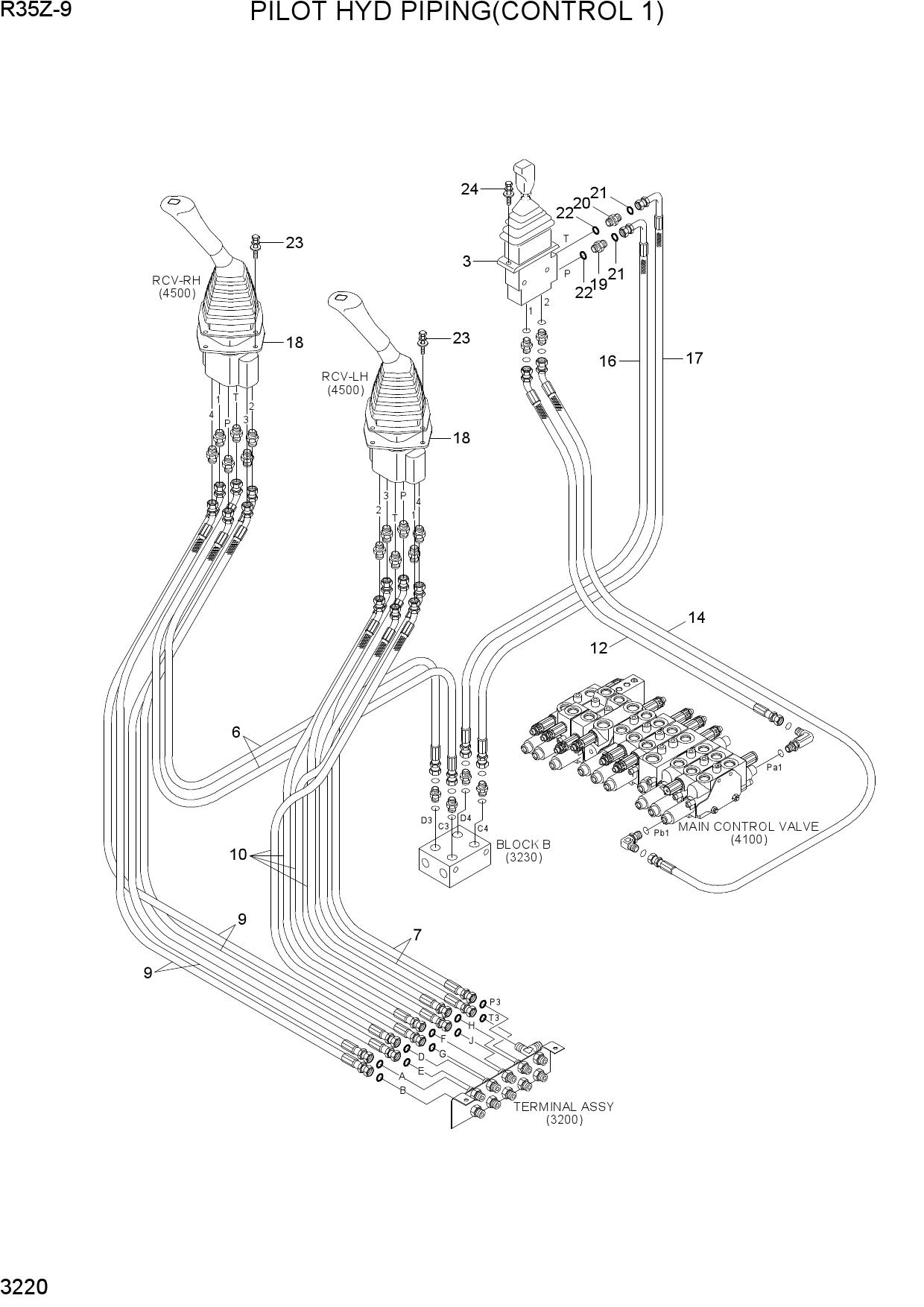

  PILOT HYD PIPING(CONTROL 1)

  Открыть схему
•

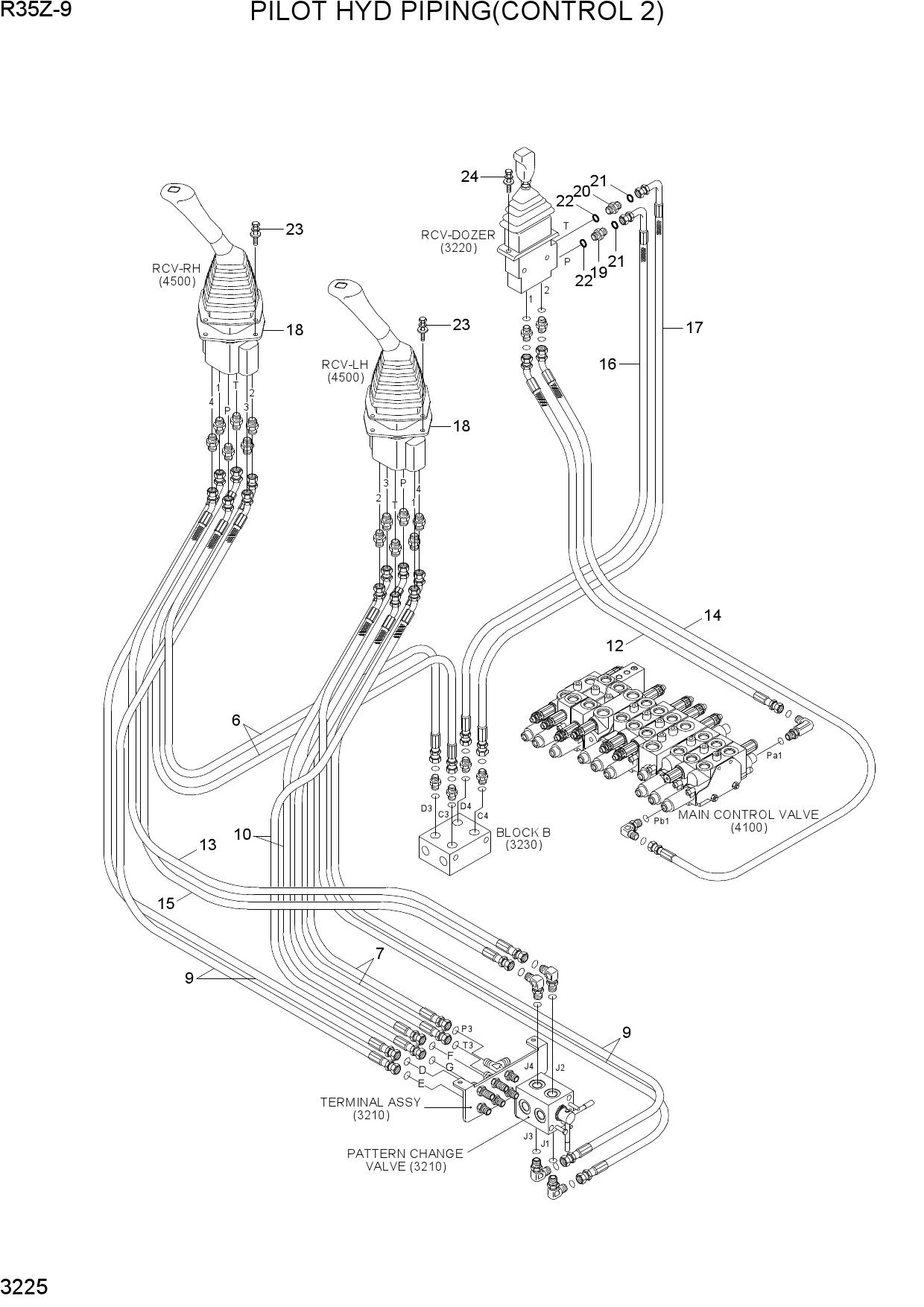

  PILOT HYD PIPING(CONTROL 2)

  Открыть схему
•

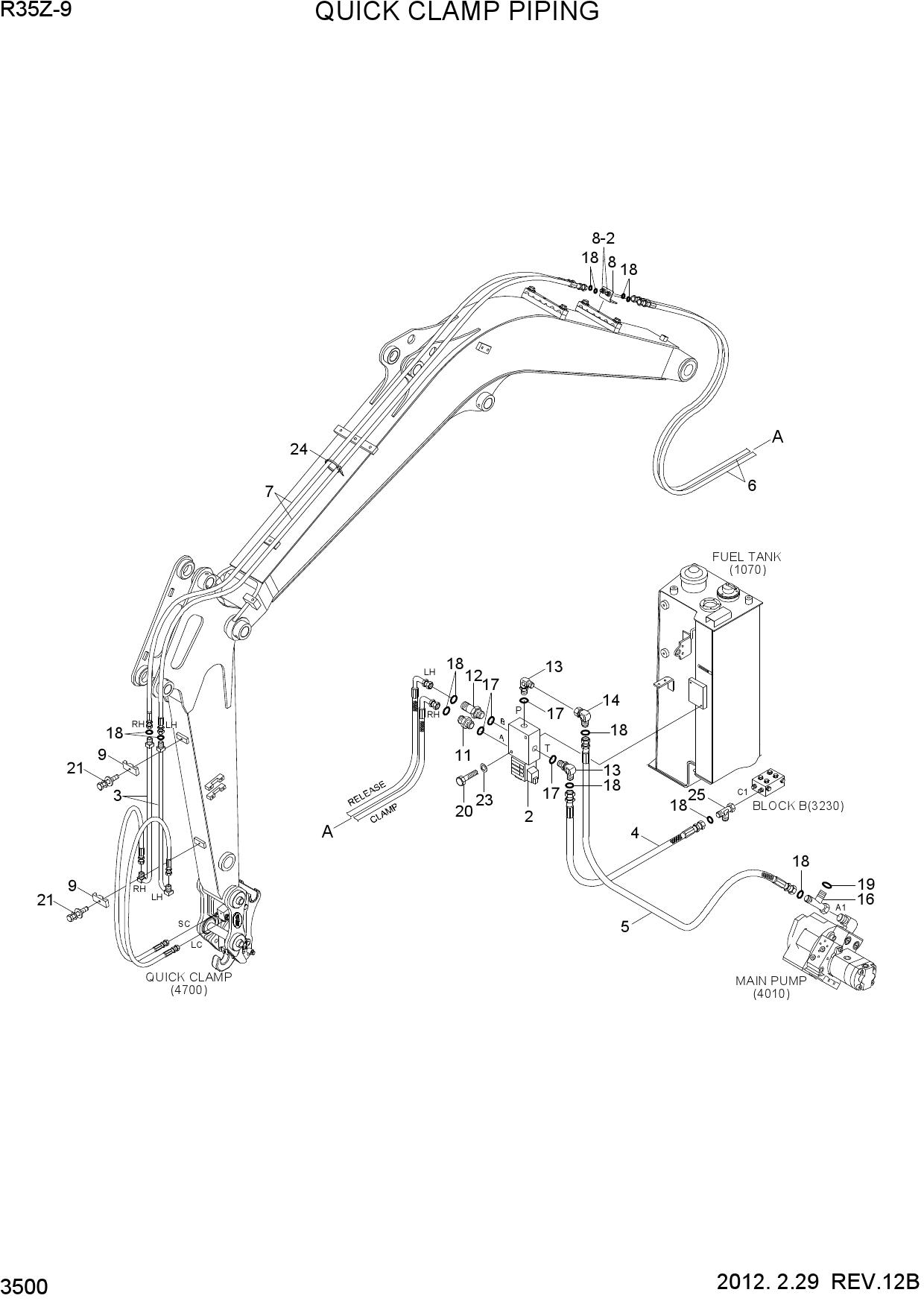

  QUICK CLAMP PIPING

  Открыть схему
•

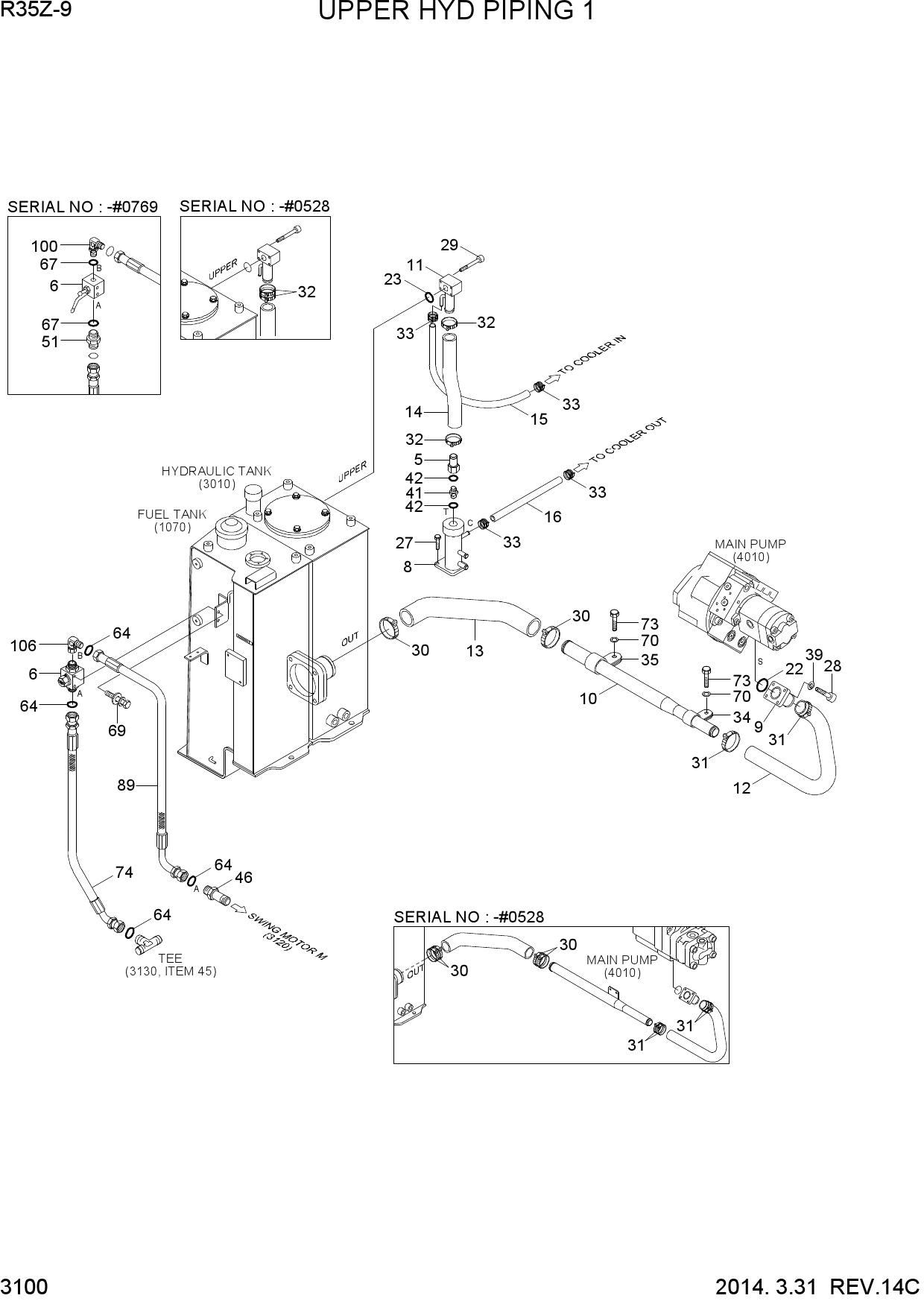

  UPPER HYD PIPING 1

  Открыть схему
•

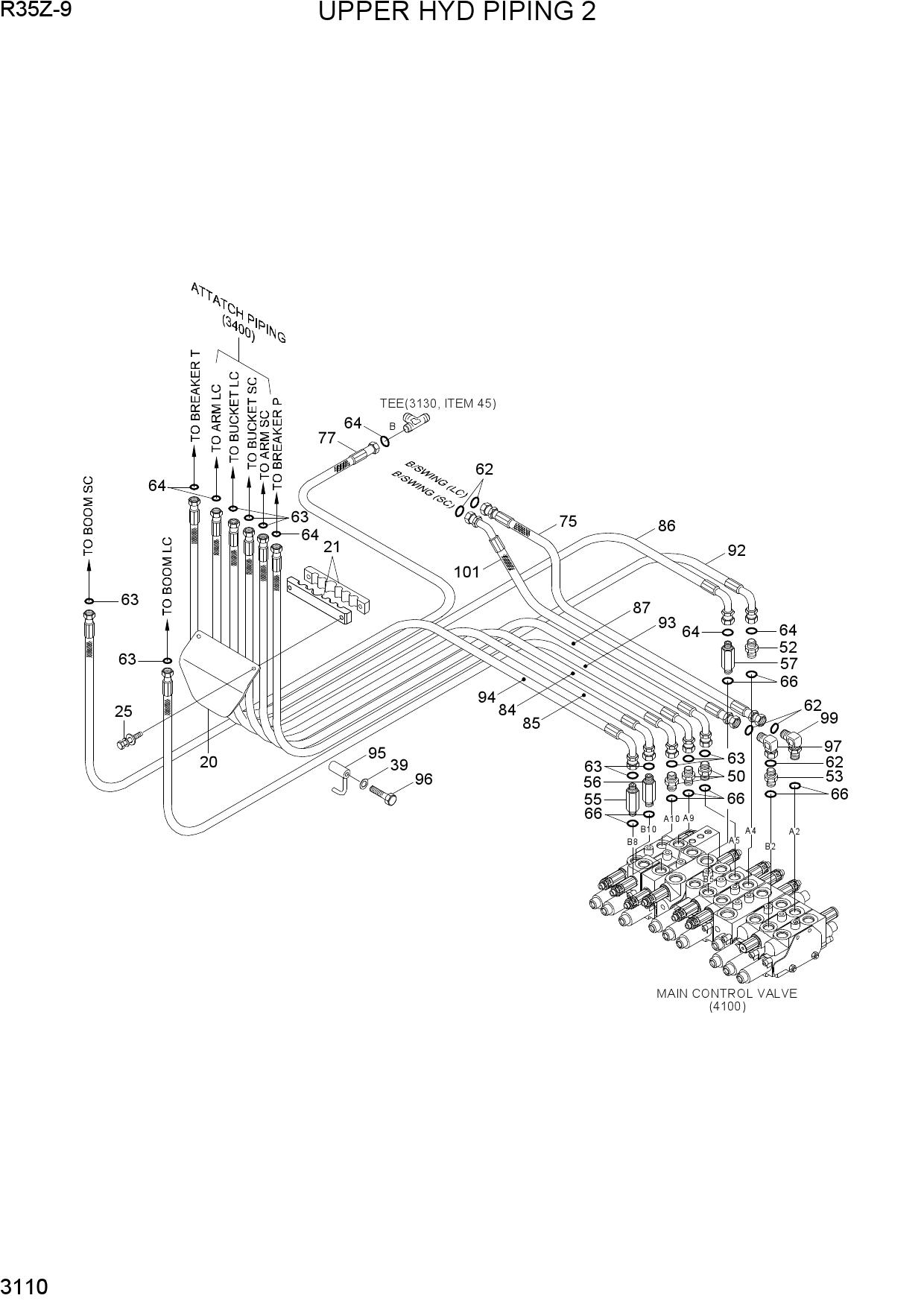

  UPPER HYD PIPING 2

  Открыть схему
•

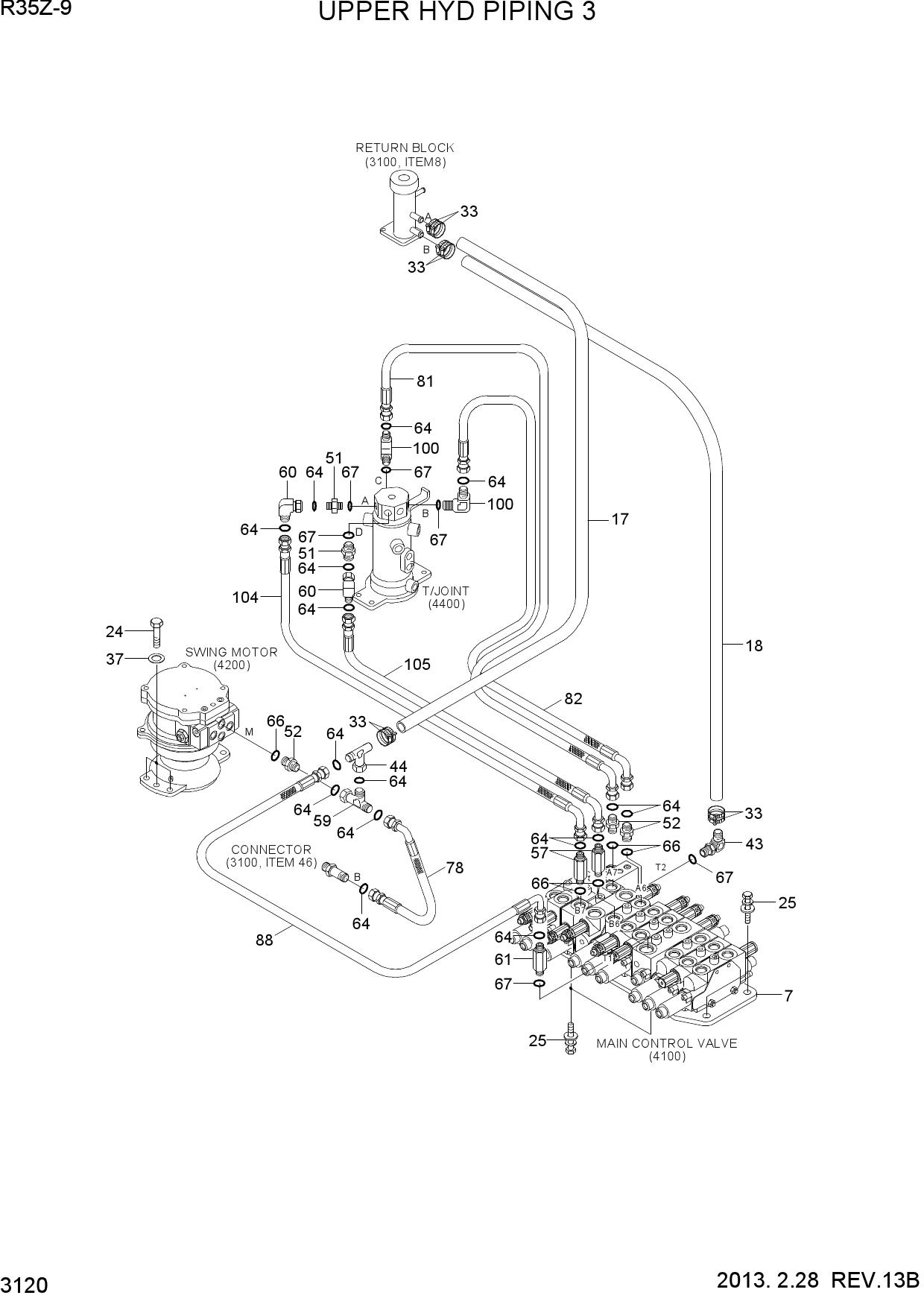

  UPPER HYD PIPING 3

  Открыть схему
•

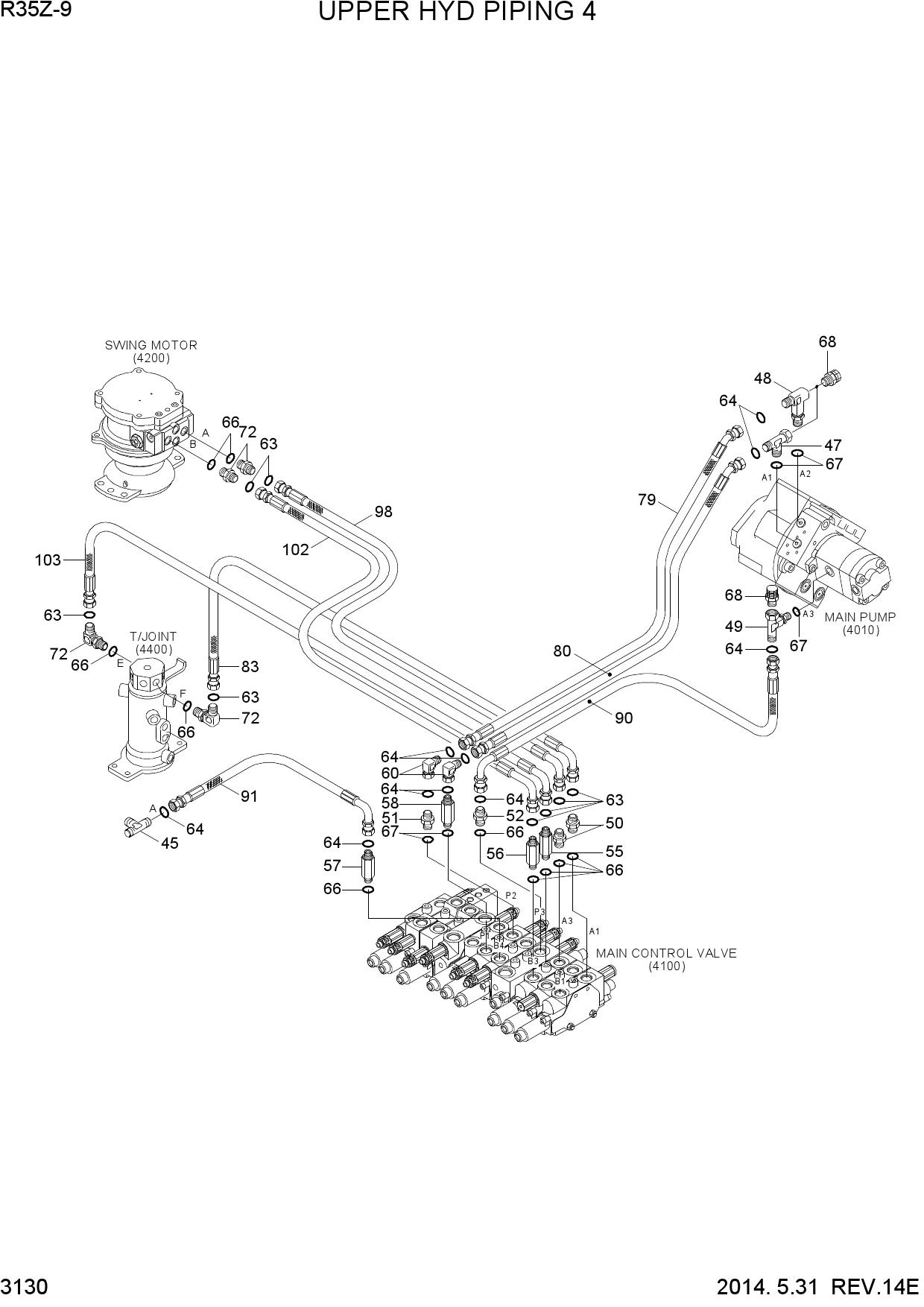

  UPPER HYD PIPING 4

  Открыть схему
