Гидравлическая система — R520LC-9 Hyundai

•

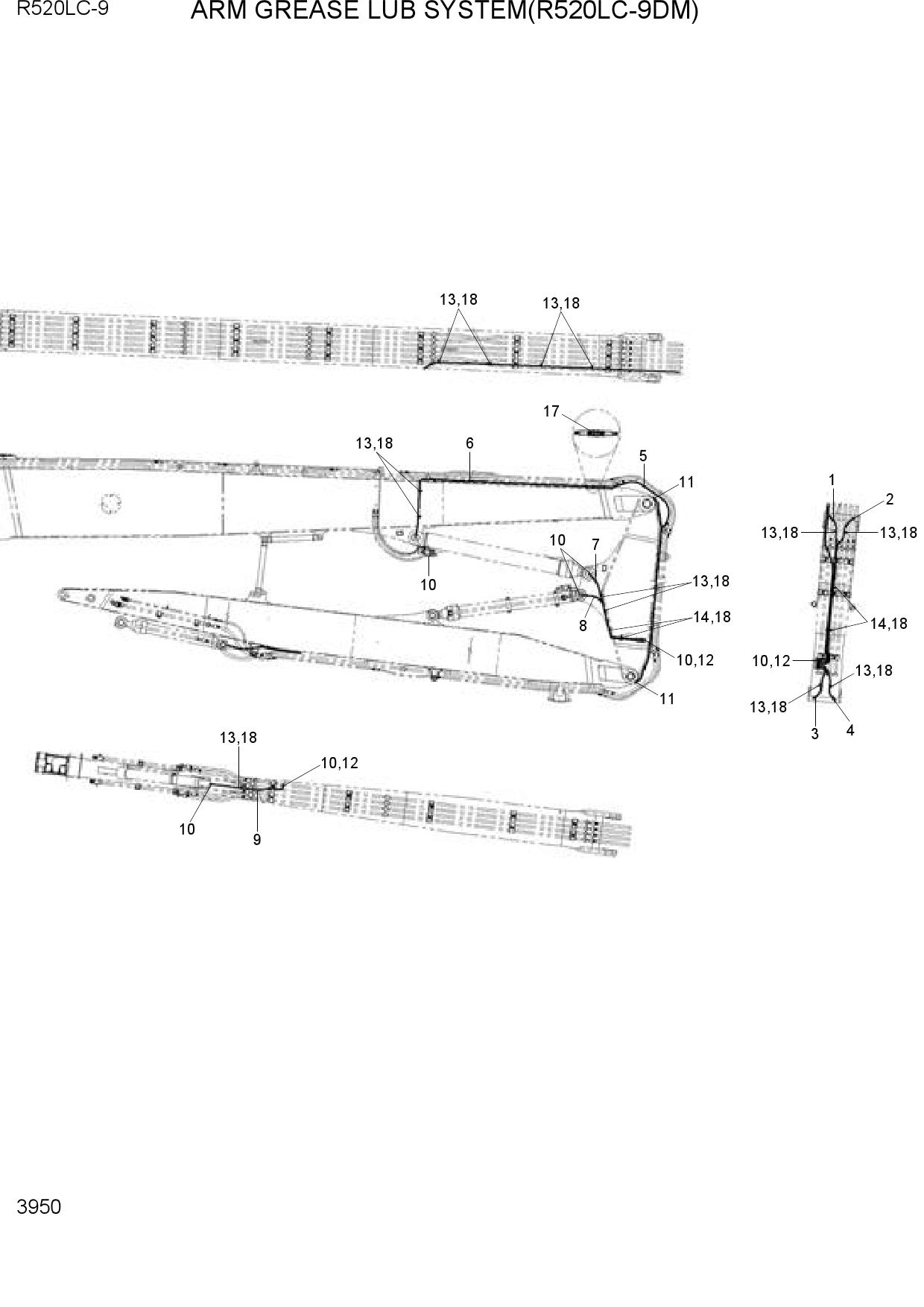

  ARM GREASE LUB SYS(R520LC-9DM)

  Открыть схему
•

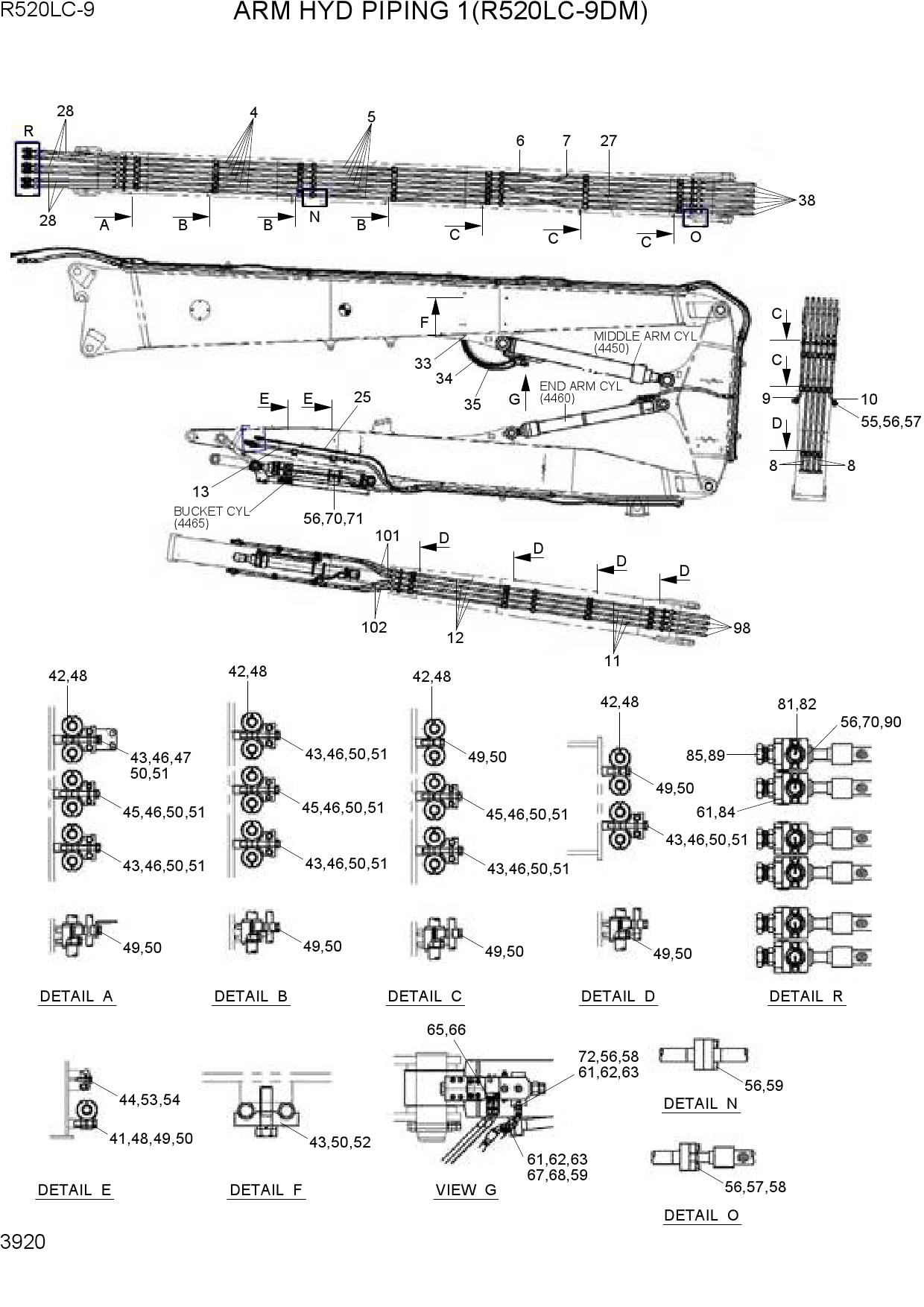

  ARM HYD PIPING 1(R520LC-9DM)

  Открыть схему
•

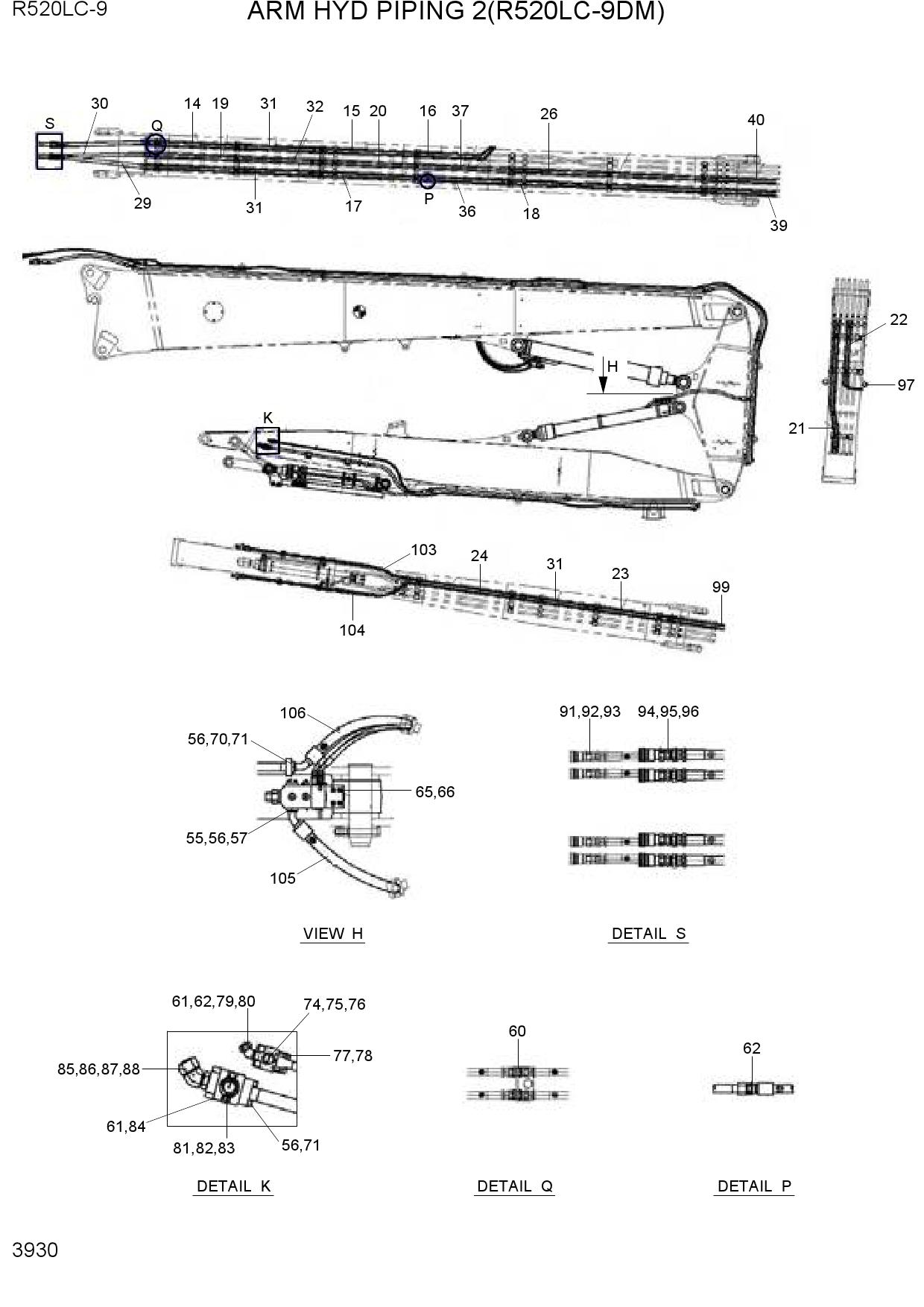

  ARM HYD PIPING 2(R520LC-9DM)

  Открыть схему
•

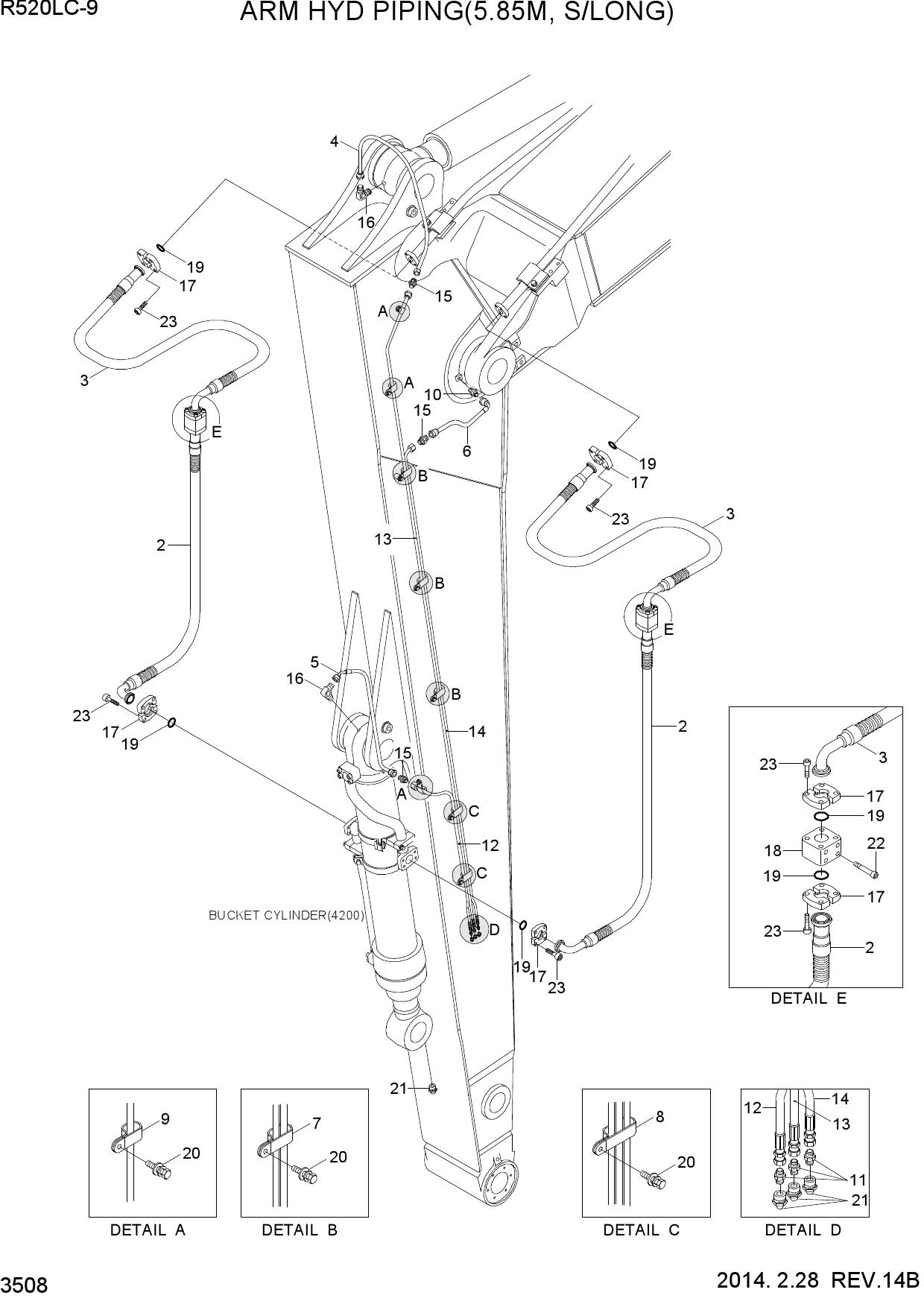

  ARM HYD PIPING(5.85M, S/LONG)

  Открыть схему
•

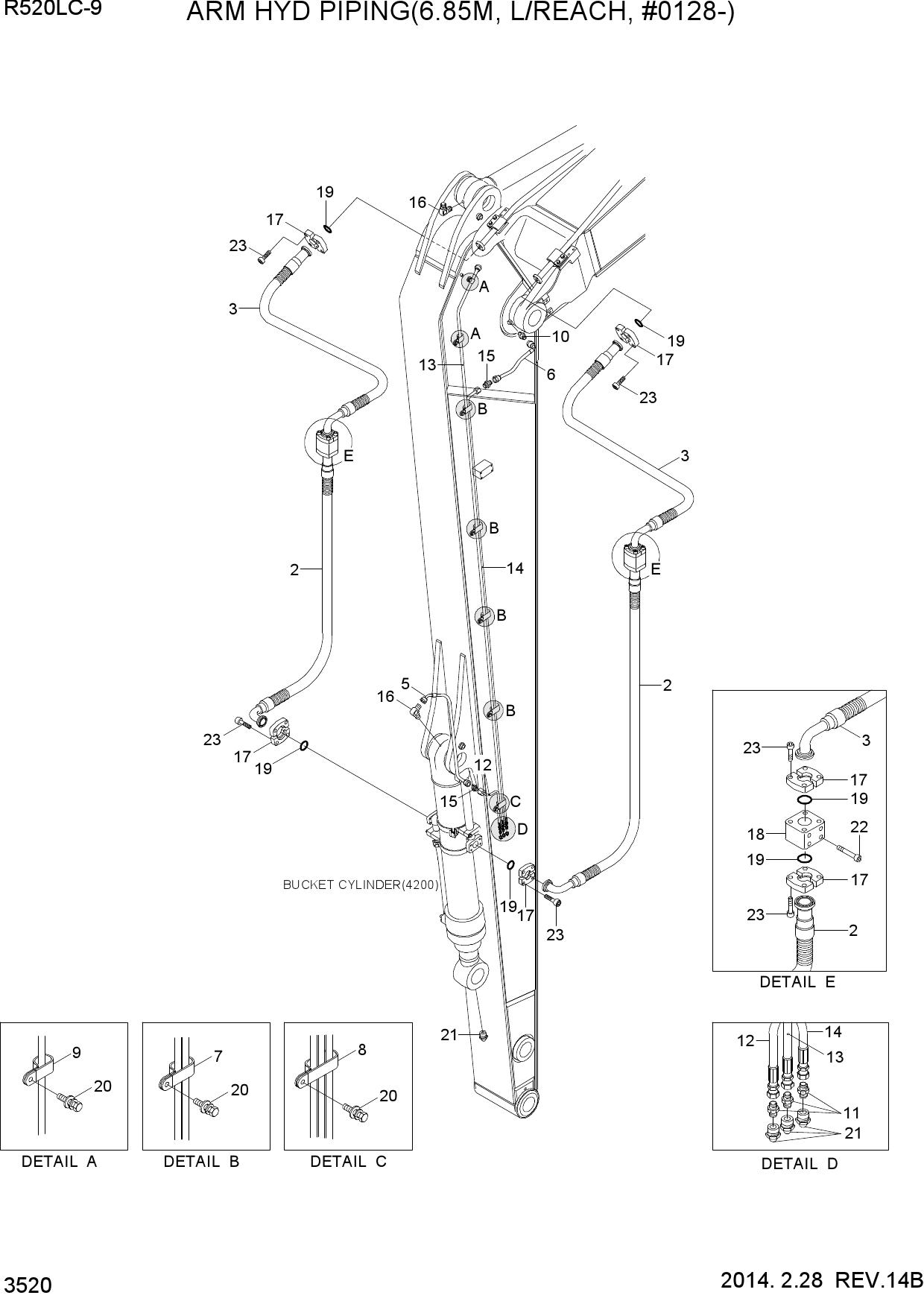

  ARM HYD PIPING(6.85M, L/REACH, #0128-)

  Открыть схему
•

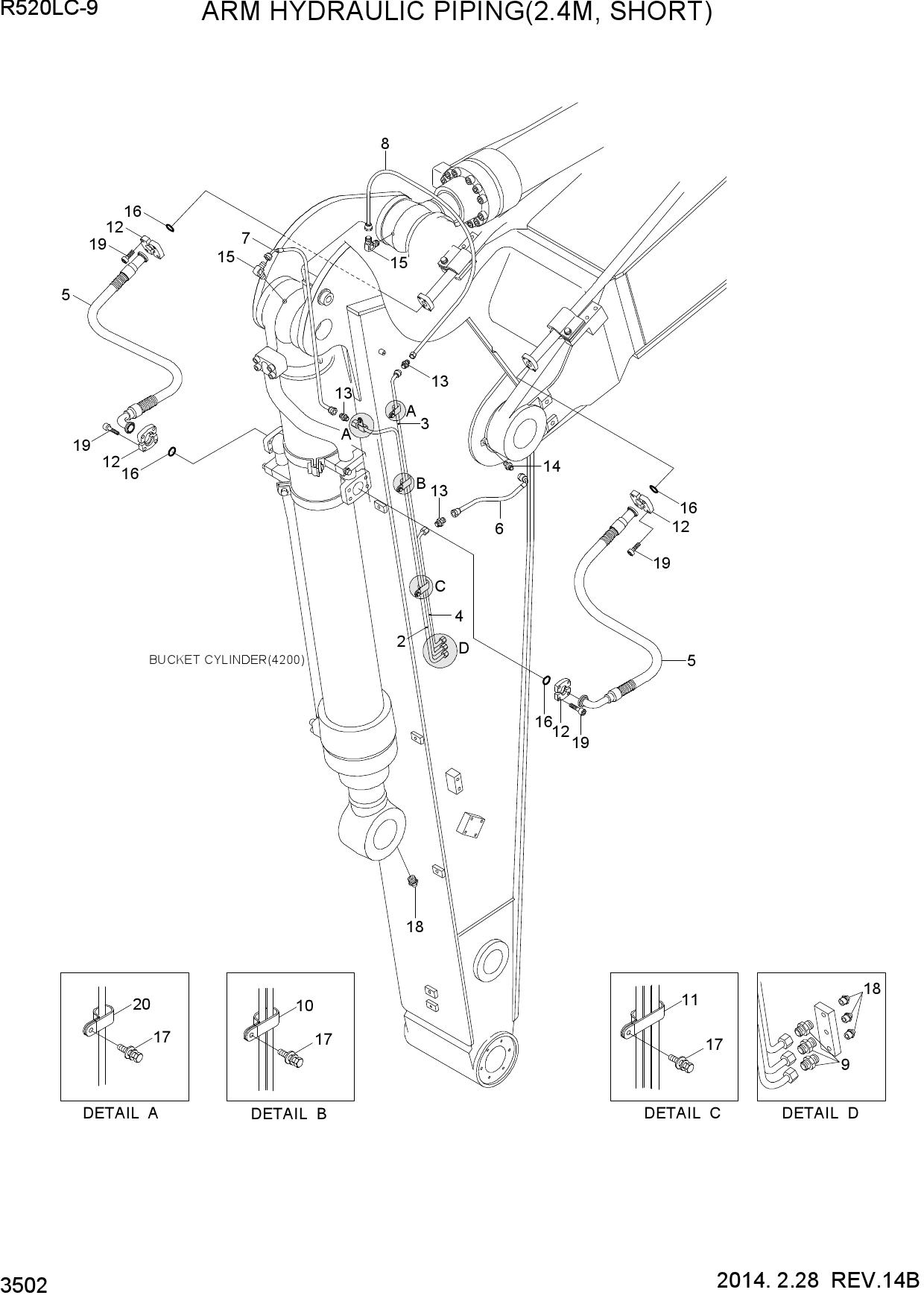

  ARM HYDRAULIC PIPING(2.4M, SHORT)

  Открыть схему
•

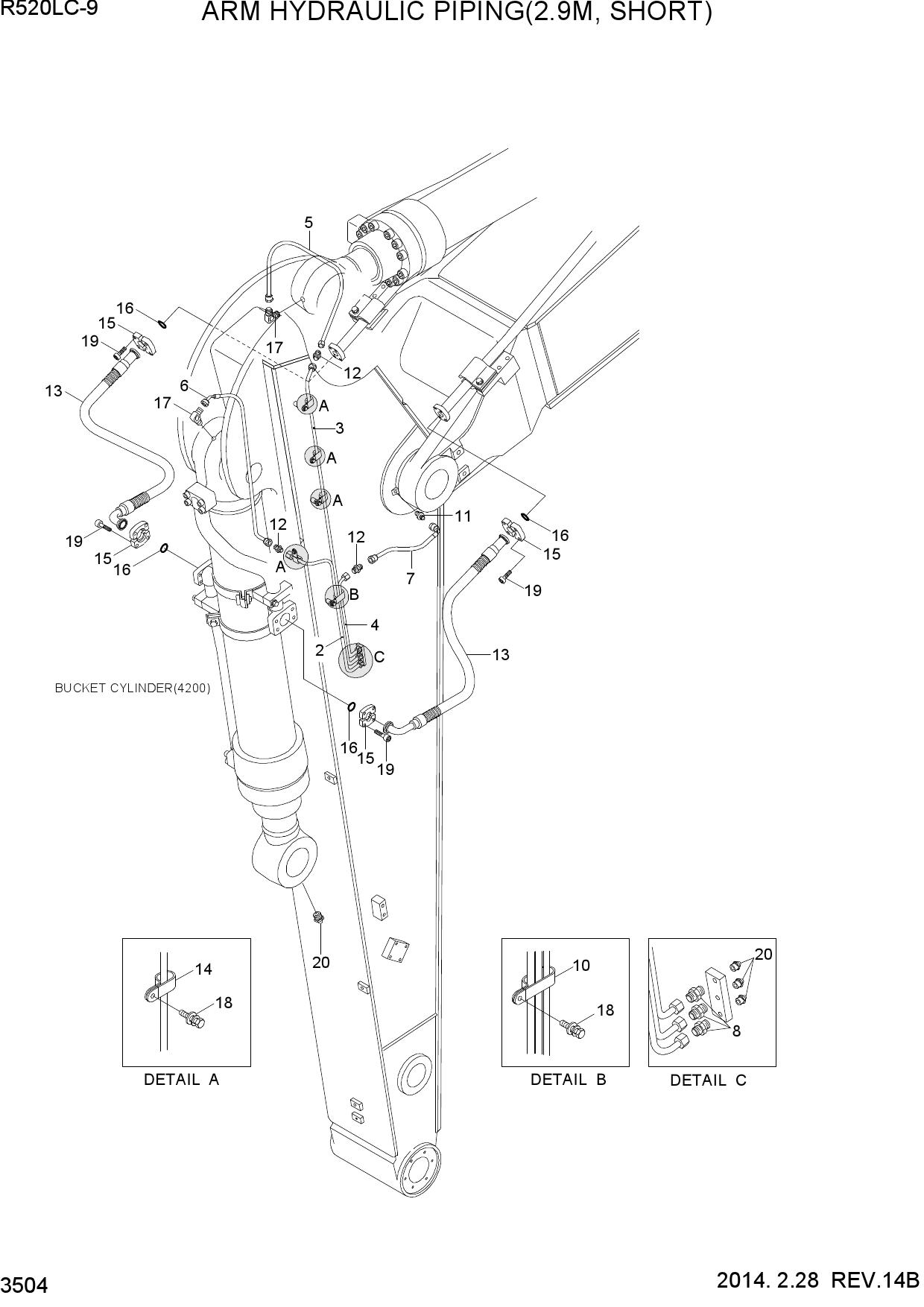

  ARM HYDRAULIC PIPING(2.9M, SHORT)

  Открыть схему
•

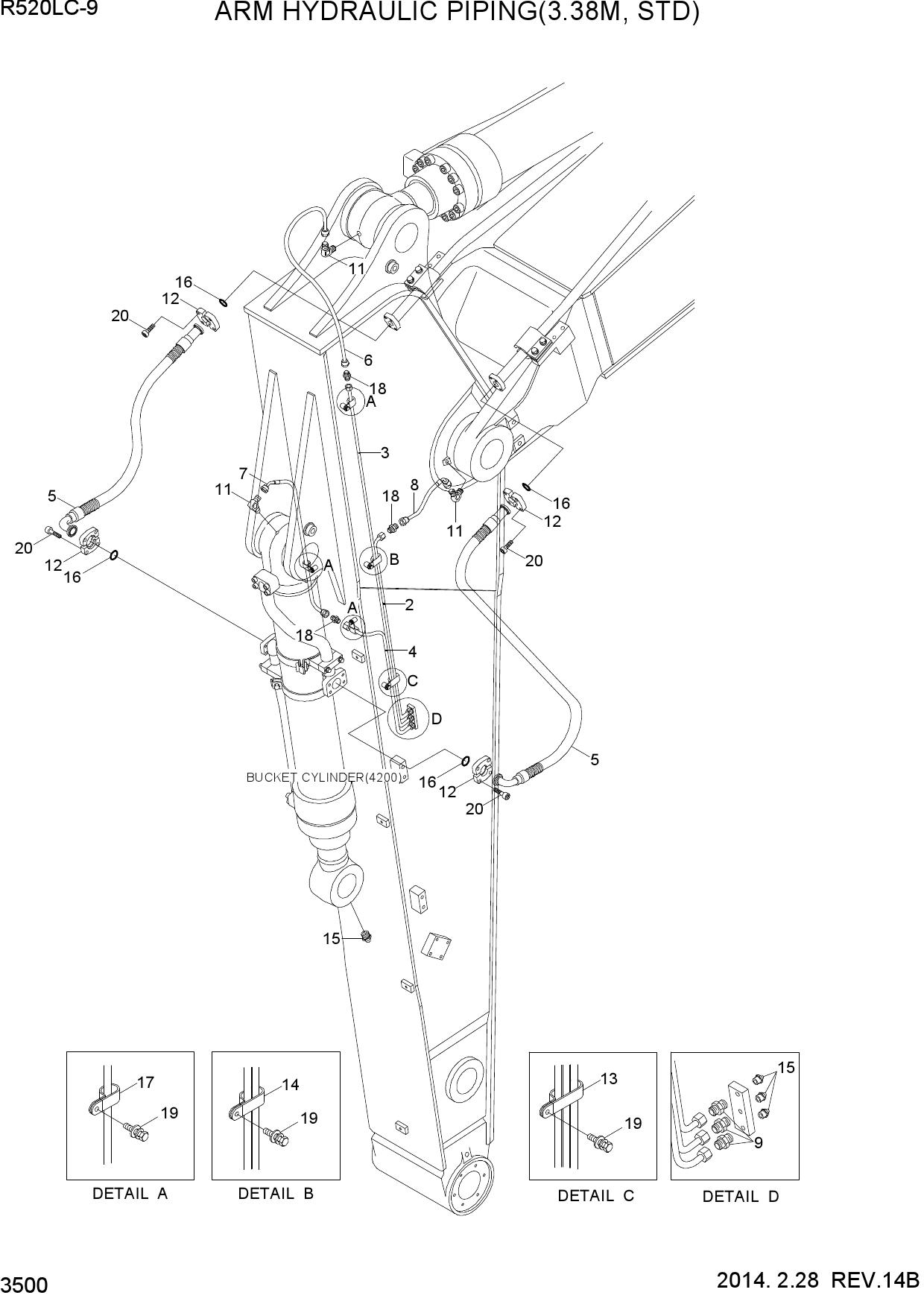

  ARM HYDRAULIC PIPING(3.38M, STD)

  Открыть схему
•

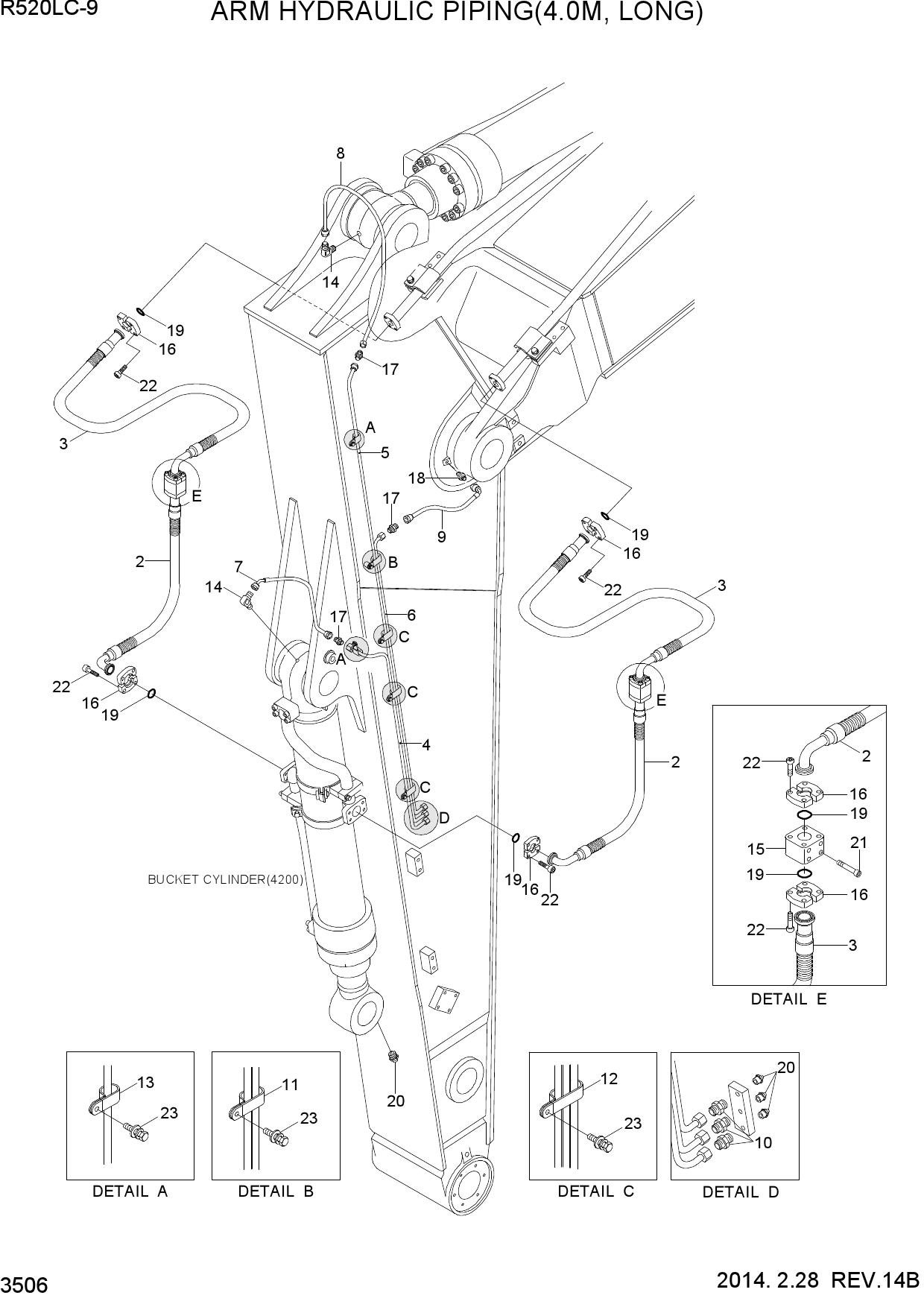

  ARM HYDRAULIC PIPING(4.0M, LONG)

  Открыть схему
•

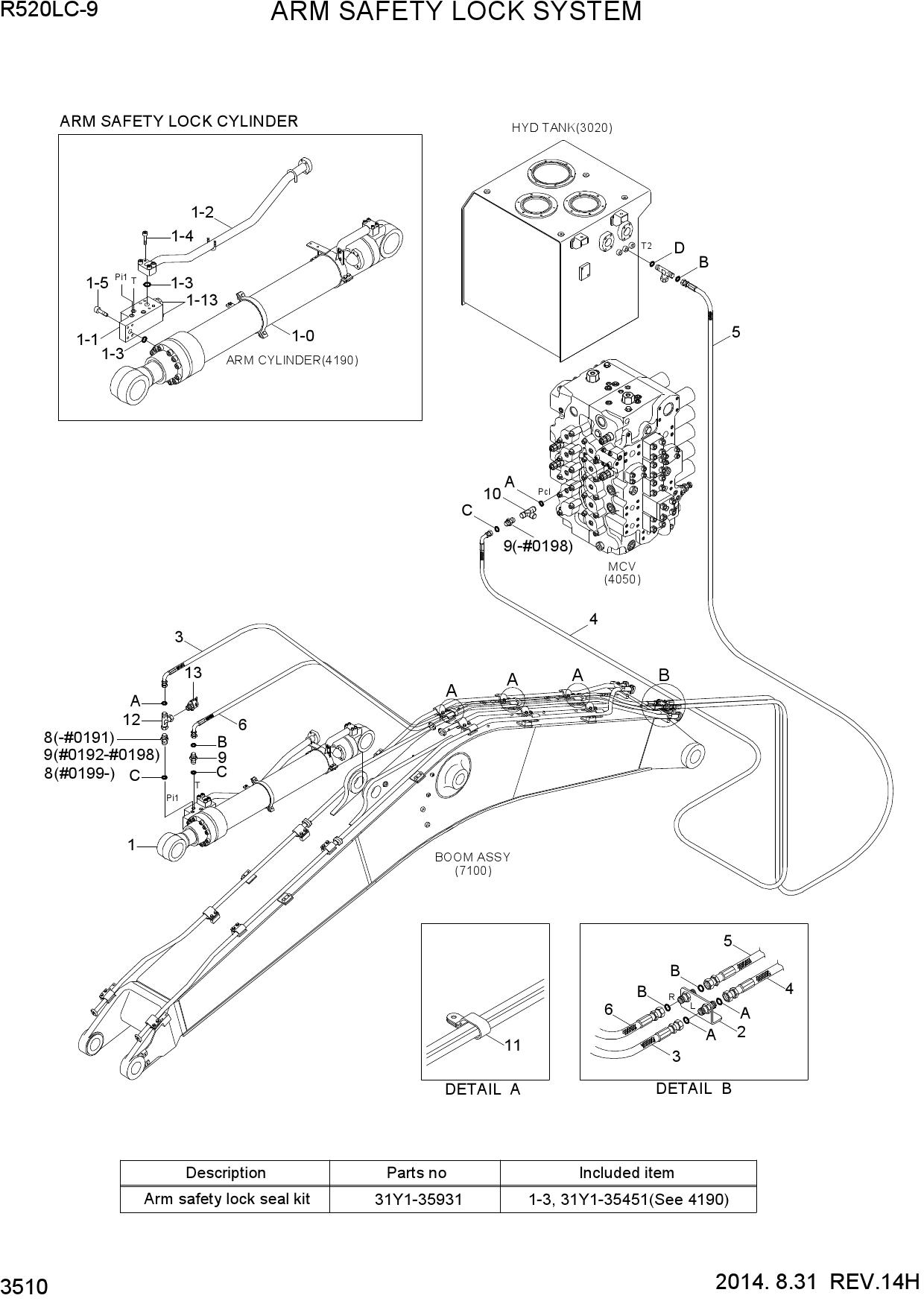

  ARM SAFETY LOCK SYSTEM

  Открыть схему
•

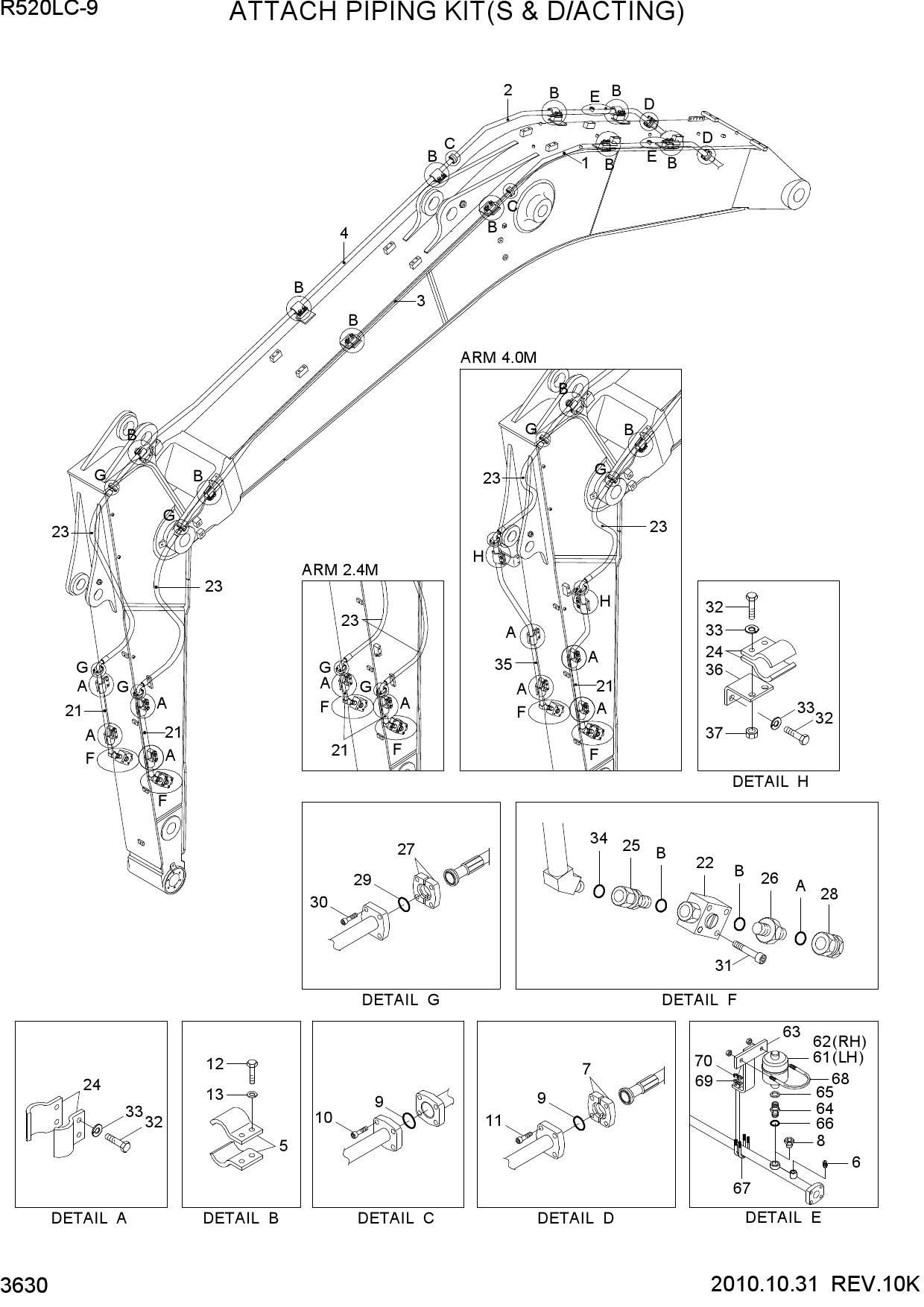

  ATTACH PIPING KIT(S & D/ACTING)

  Открыть схему
•

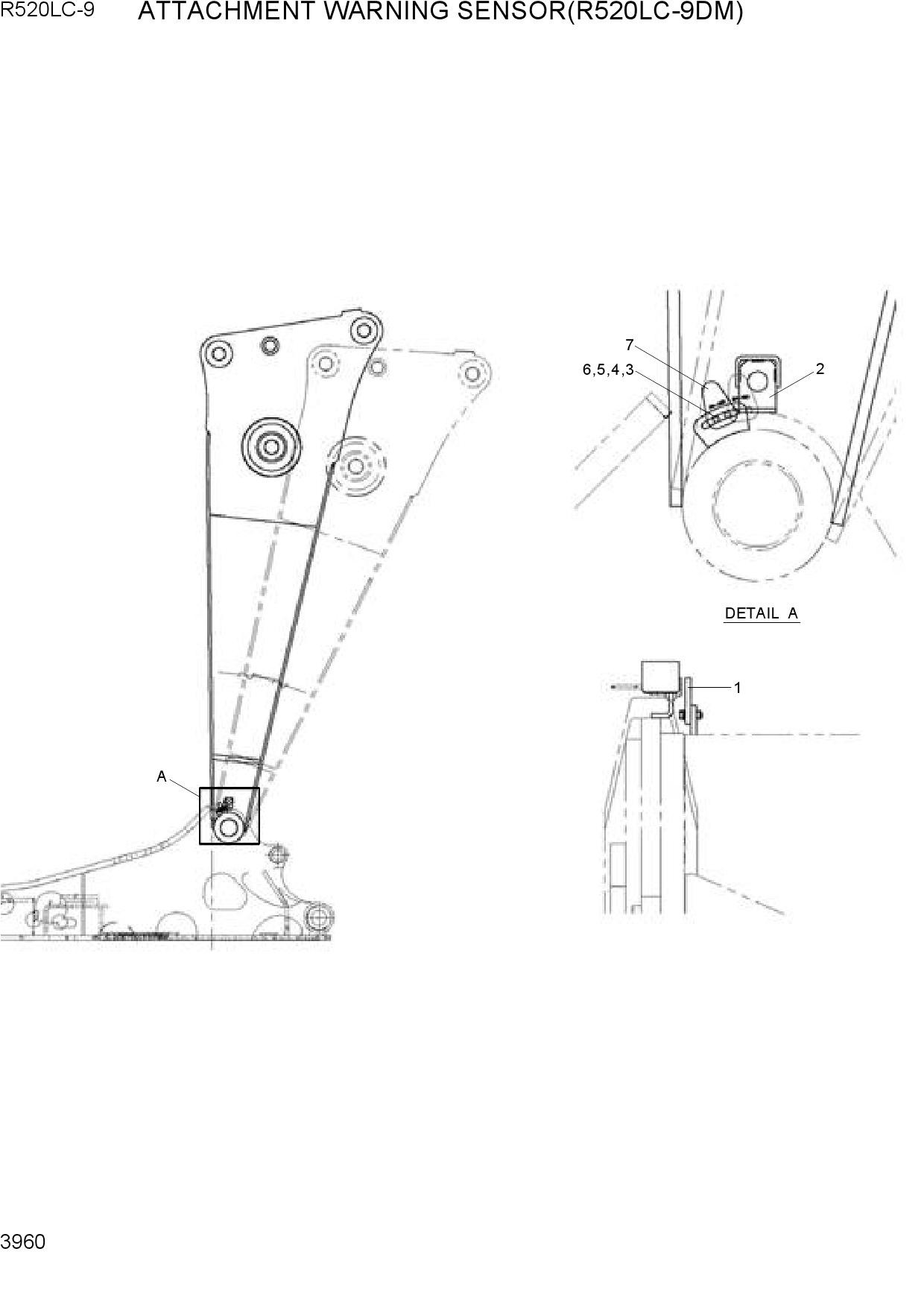

  ATTACHMENT WARNING SENSOR(R520LC-9DM)

  Открыть схему
•

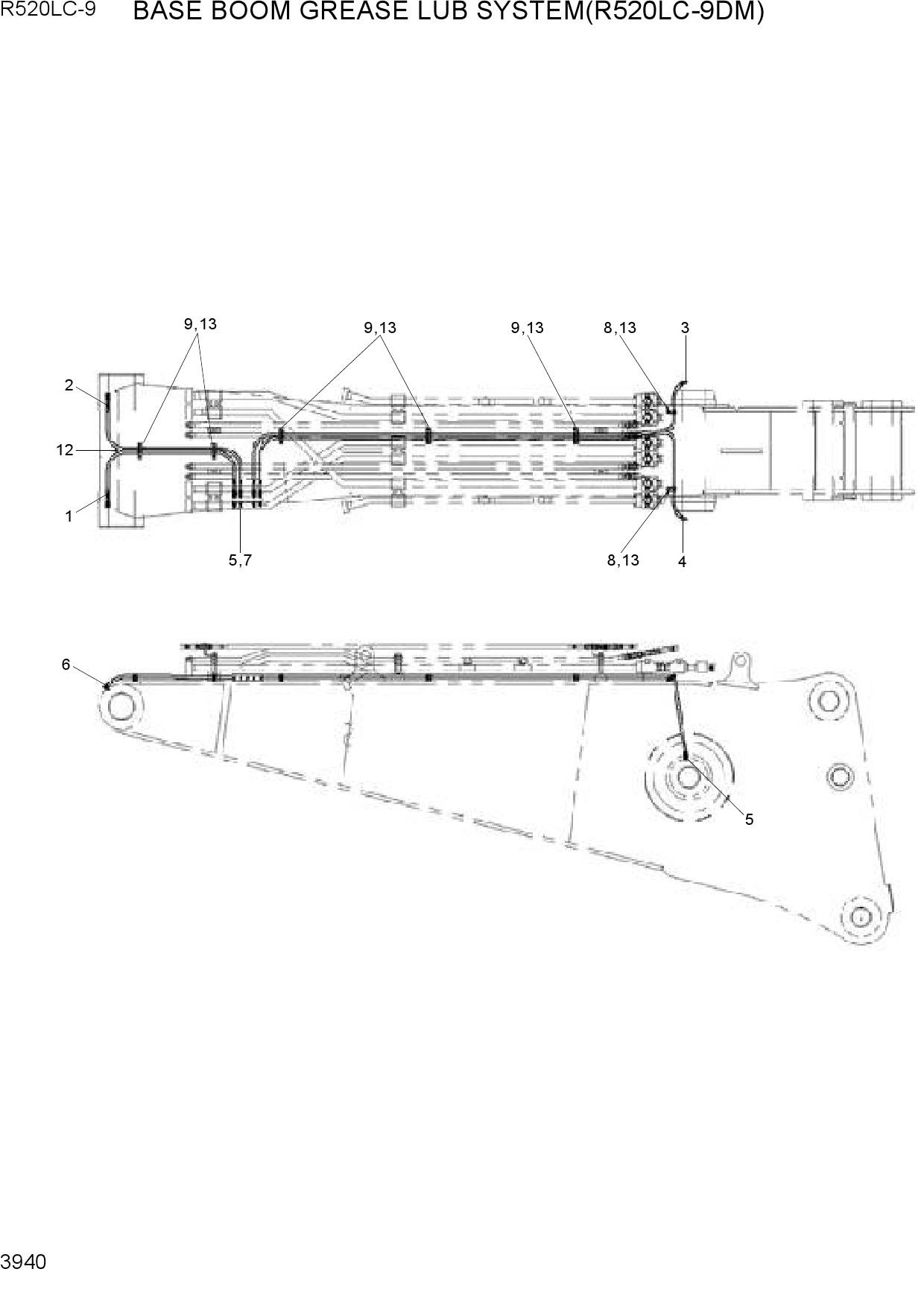

  BASE BOOM GREASE LUB SYS(R520LC-9DM)

  Открыть схему
•

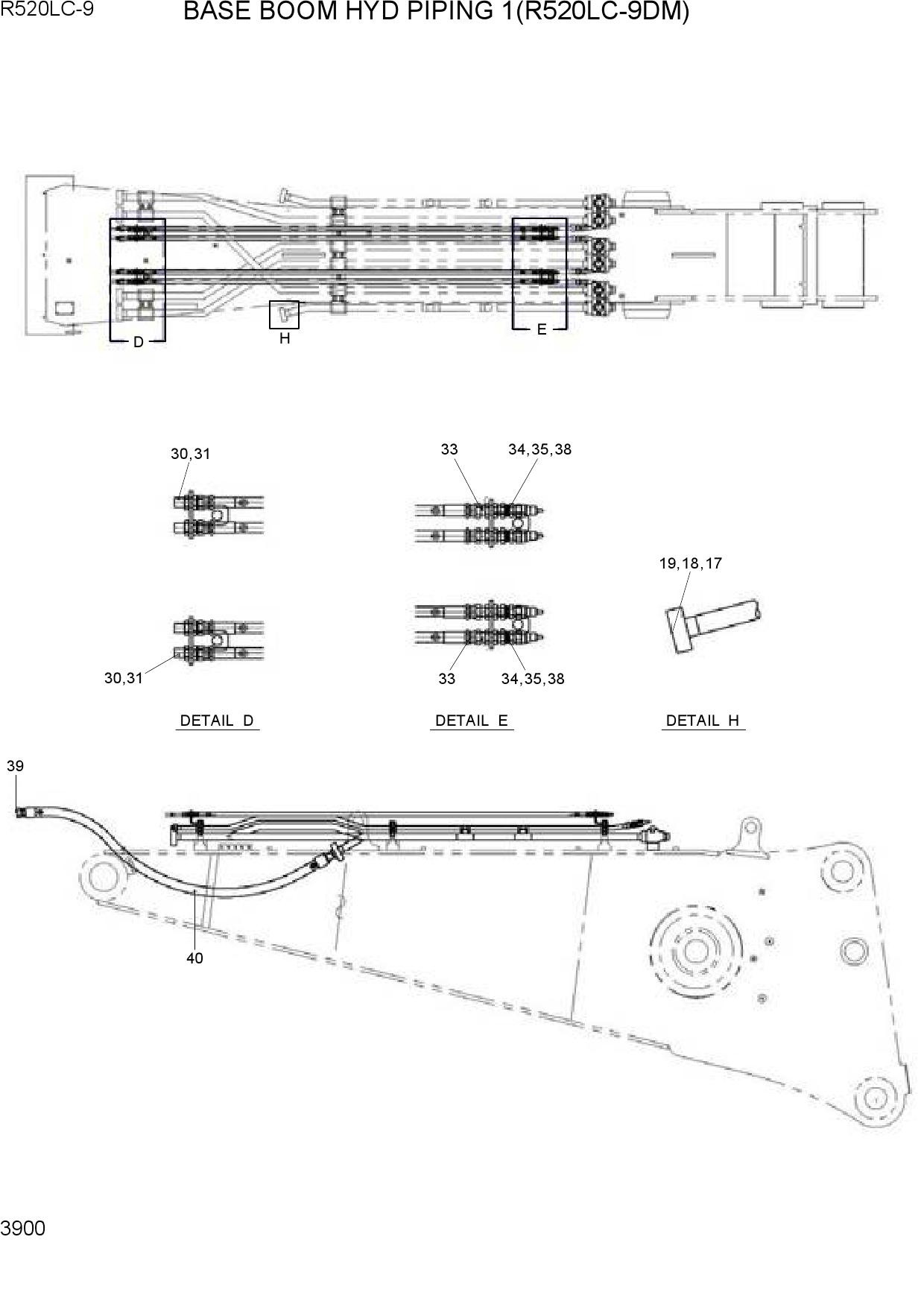

  BASE BOOM HYD PIPING 1(R520LC-9DM)

  Открыть схему
•

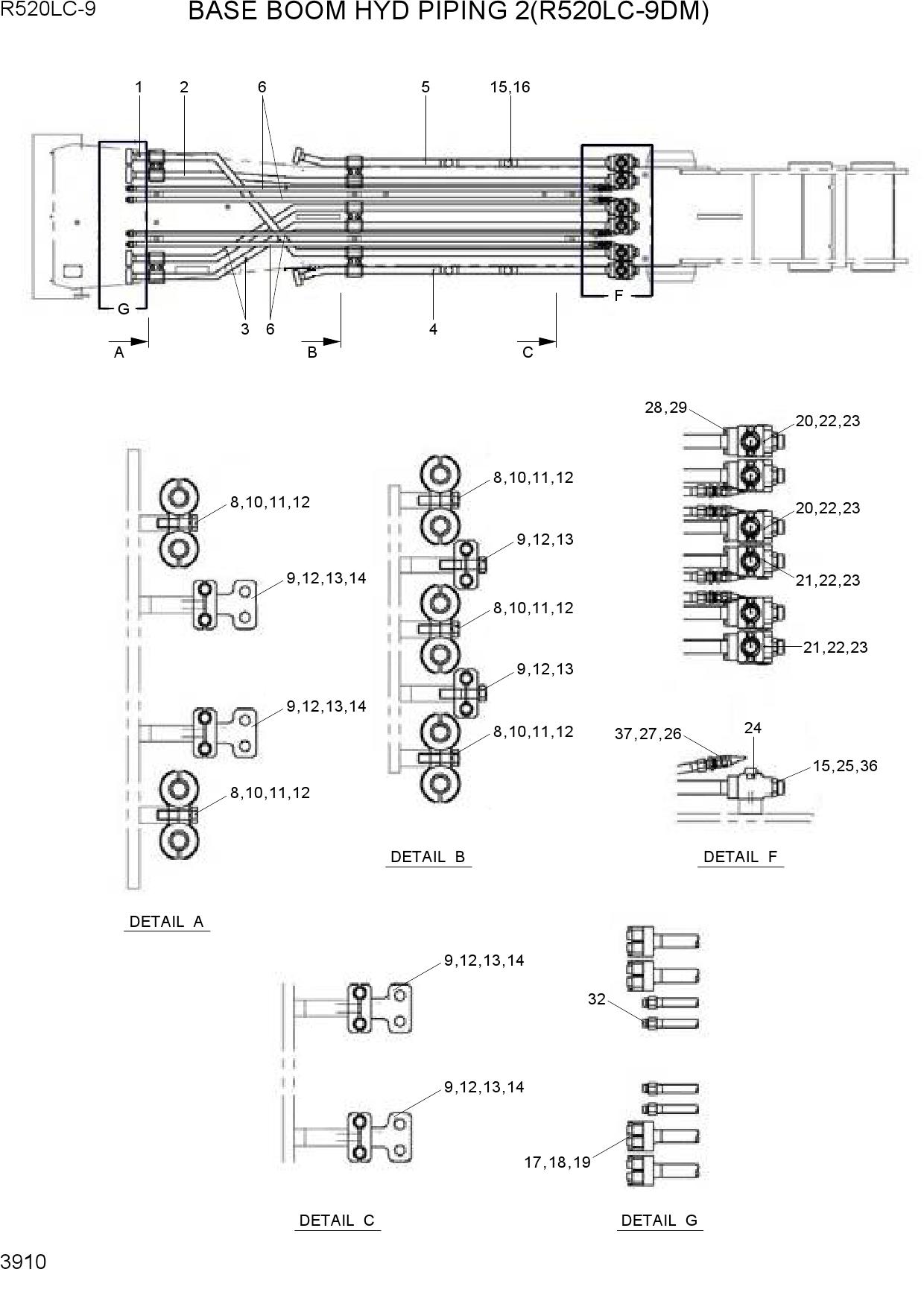

  BASE BOOM HYD PIPING 2(R520LC-9DM)

  Открыть схему
•

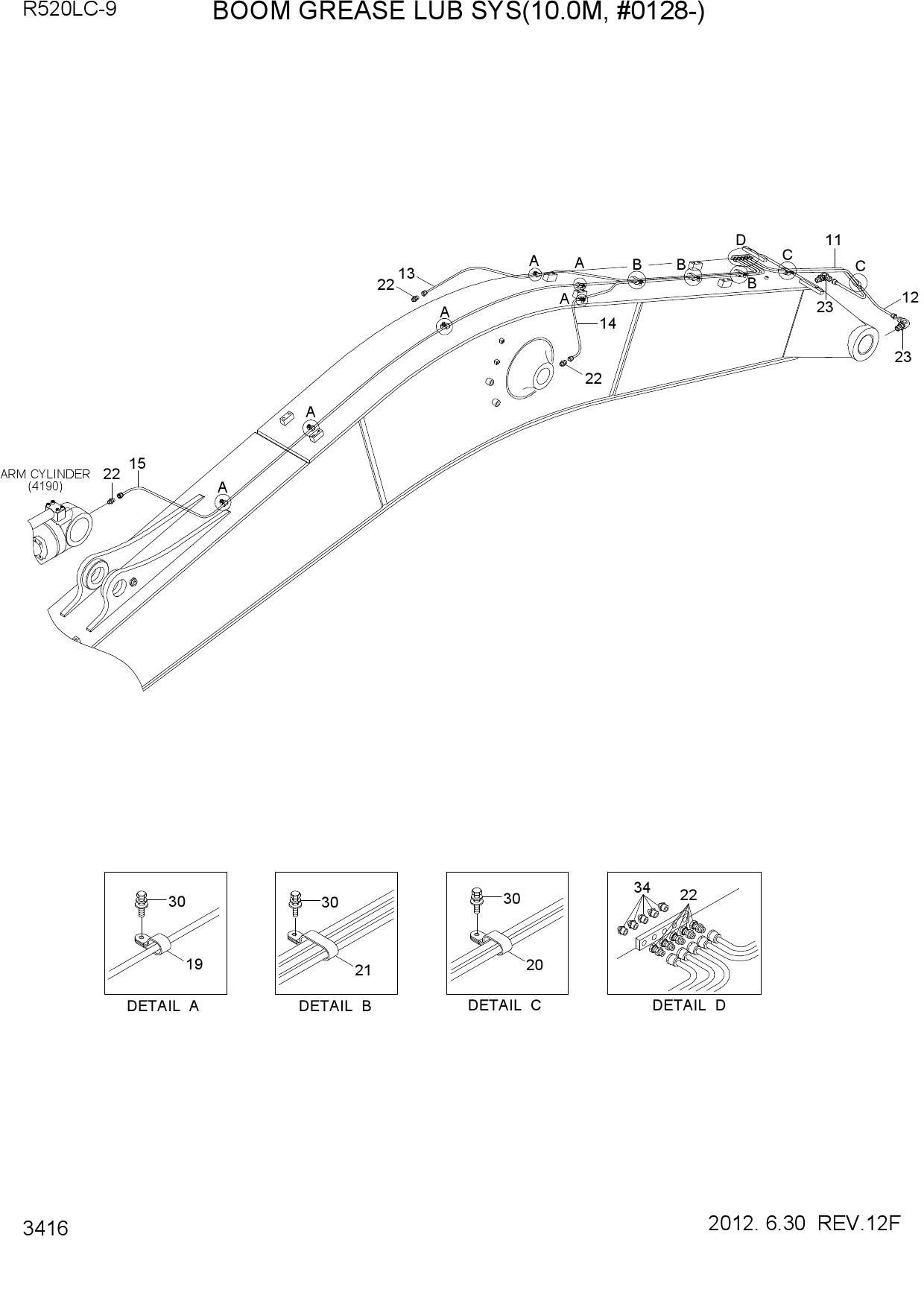

  BOOM GREASE LUB SYS(10.0M, #0128-)

  Открыть схему
•

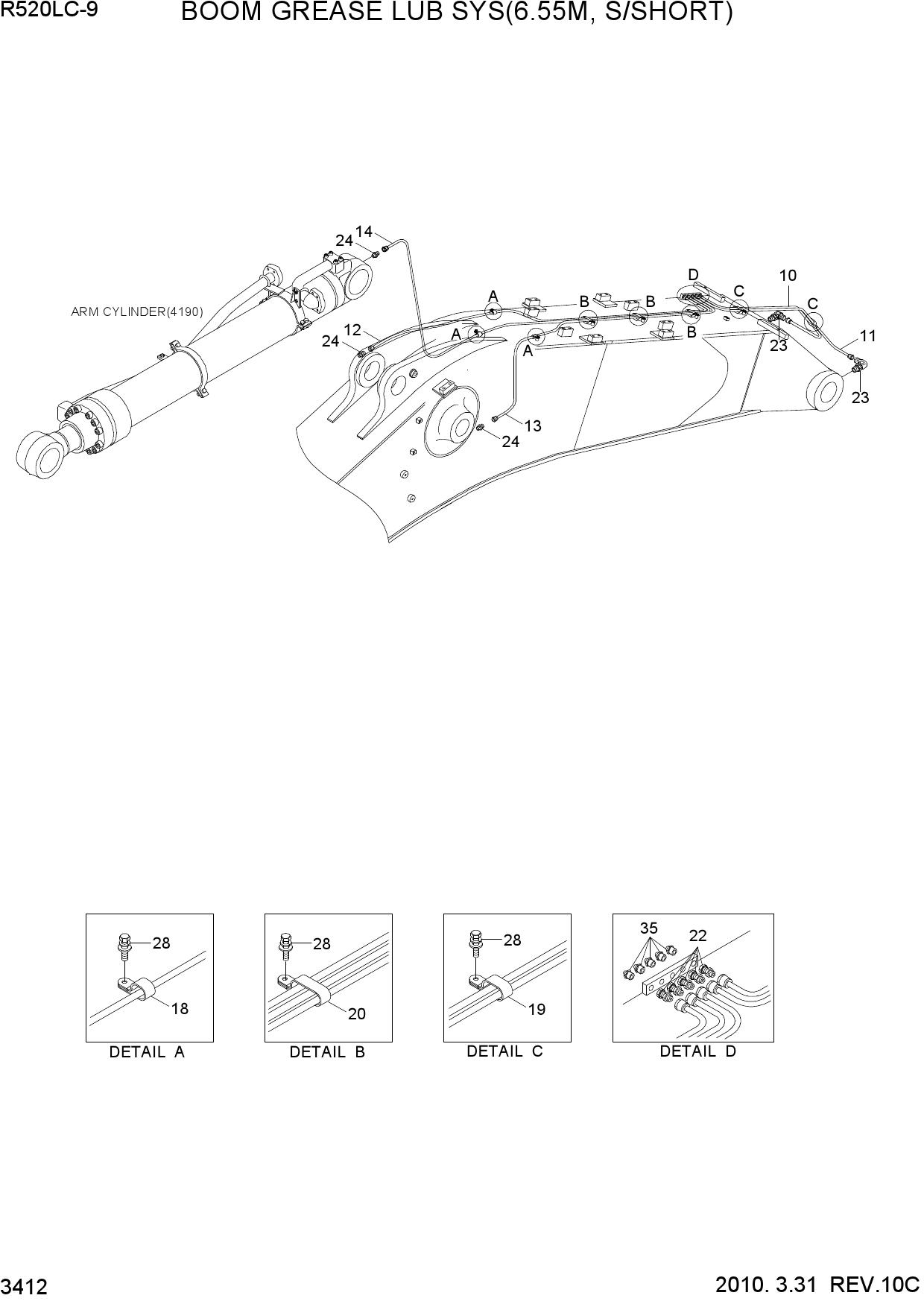

  BOOM GREASE LUB SYS(6.55M, S/SHORT)

  Открыть схему
•

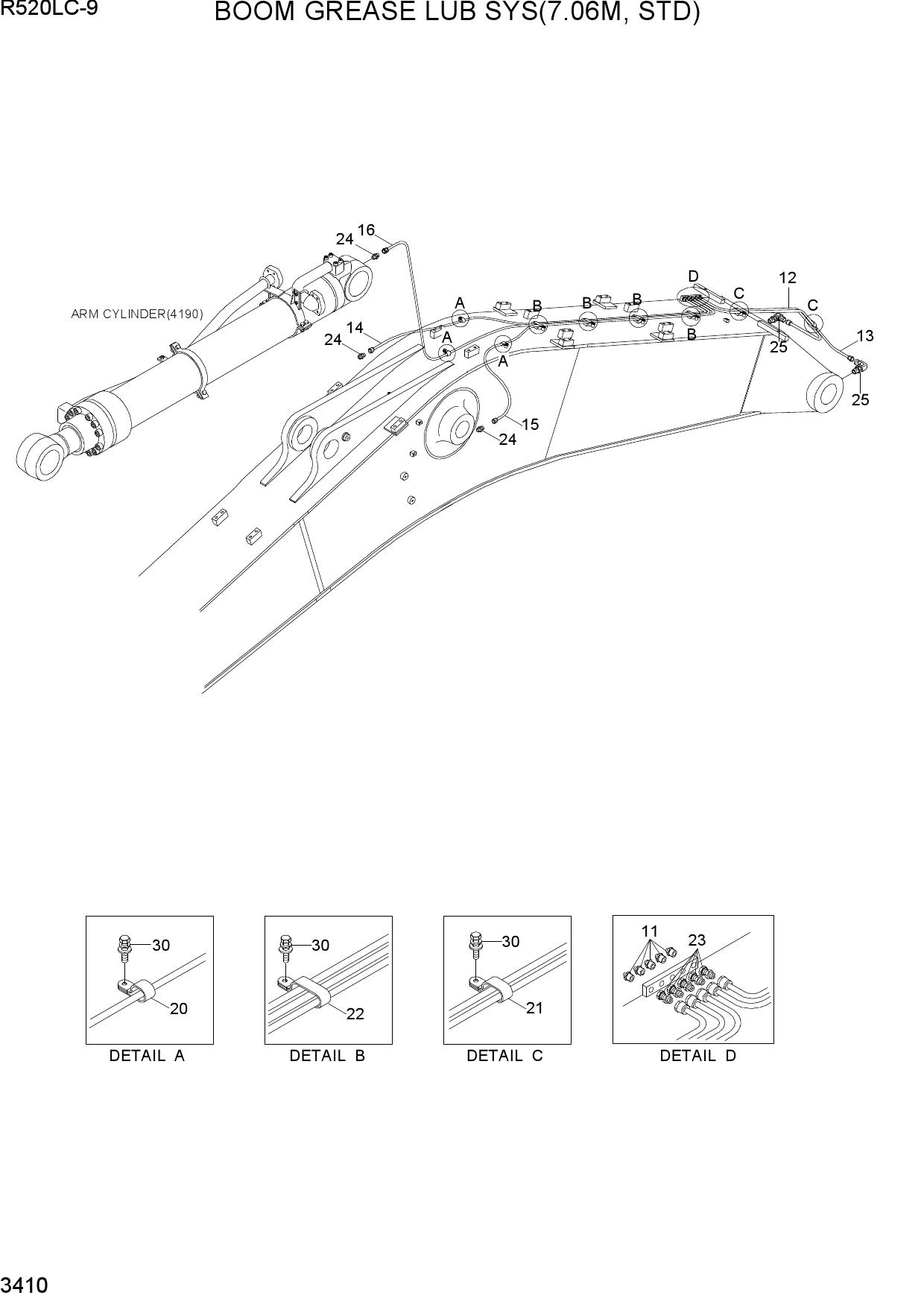

  BOOM GREASE LUB SYS(7.06M, STD)

  Открыть схему
•

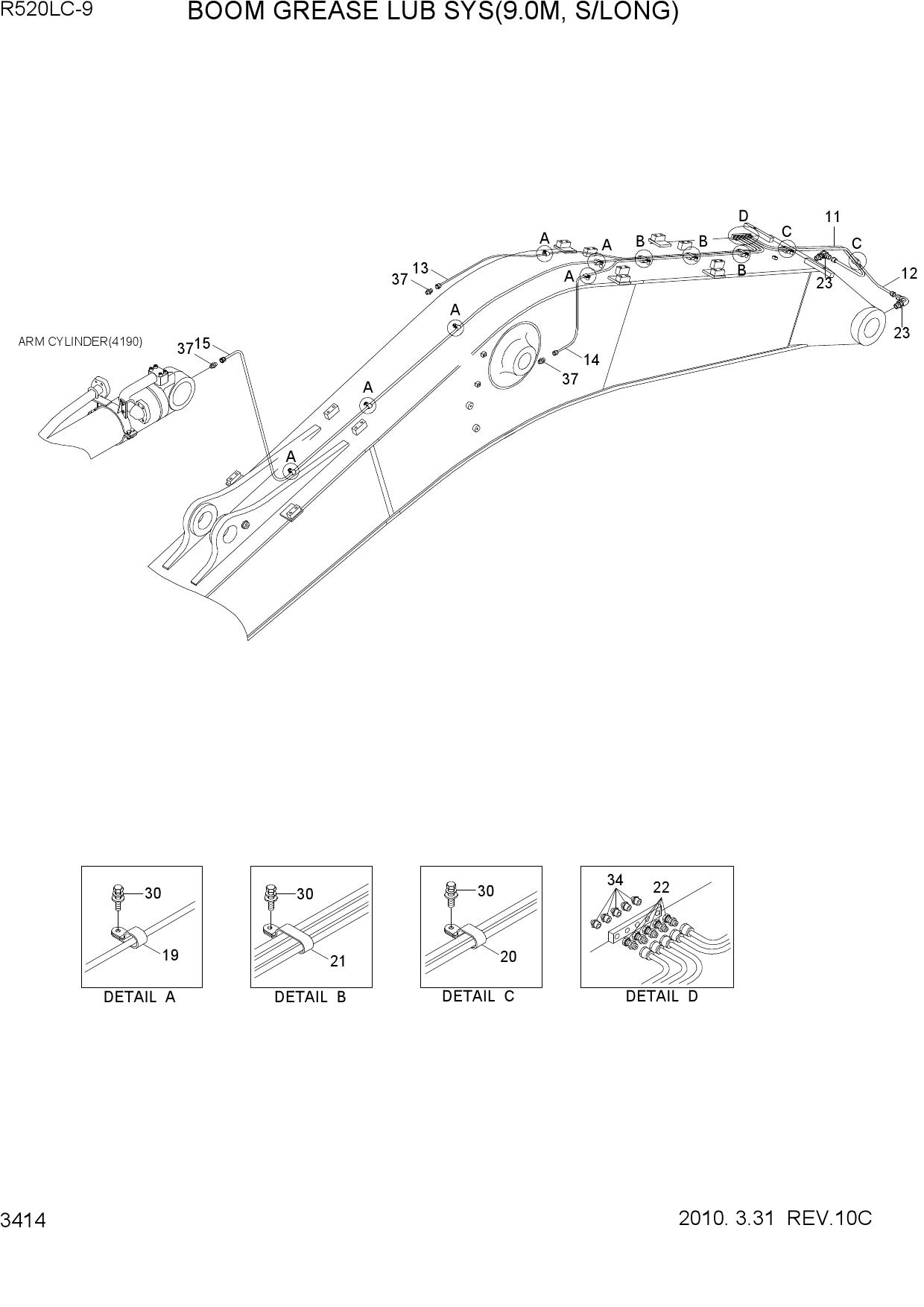

  BOOM GREASE LUB SYS(9.0M, S/LONG)

  Открыть схему
•

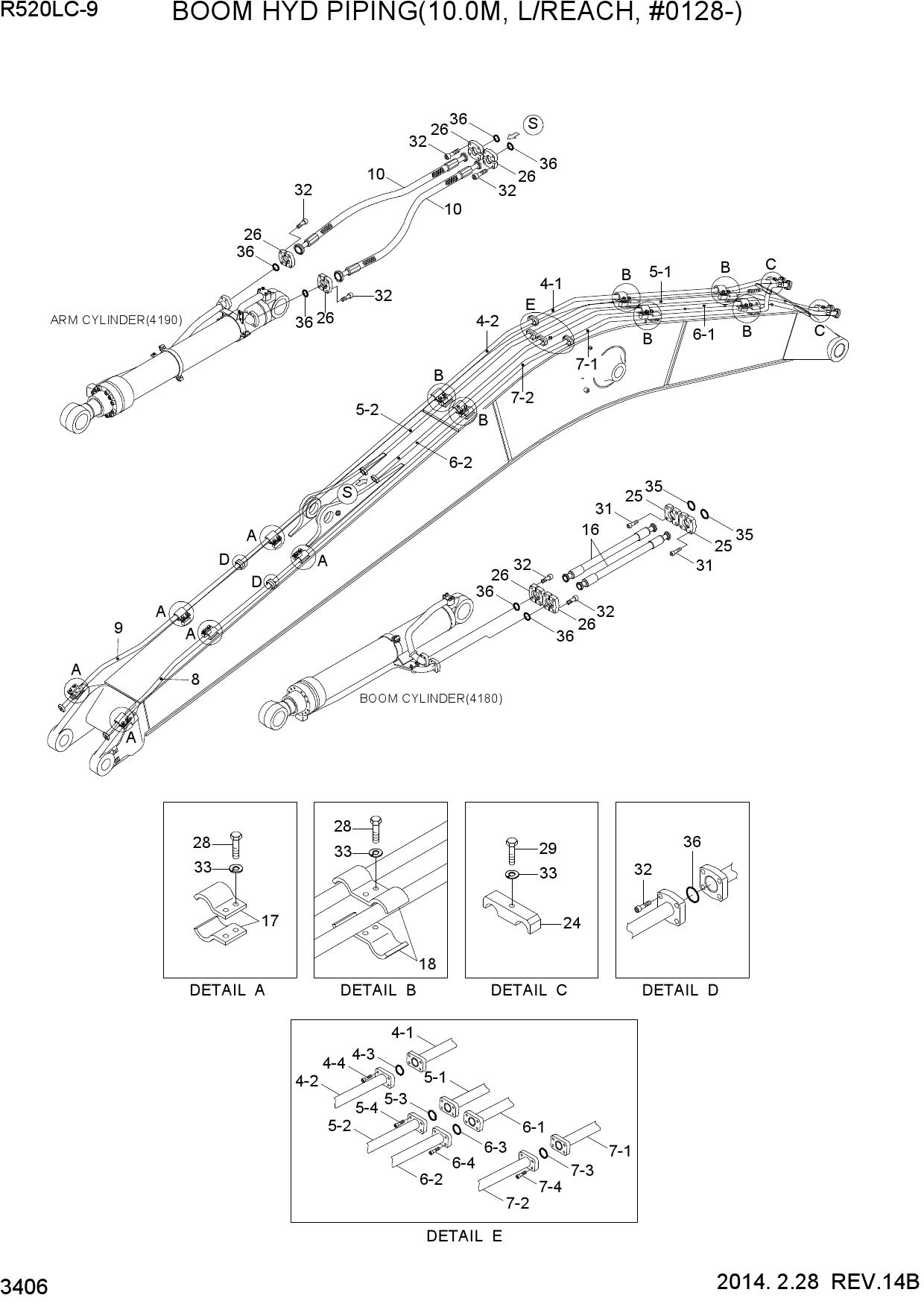

  BOOM HYD PIPING(10.0M, L/REACH, #0128-)

  Открыть схему
•

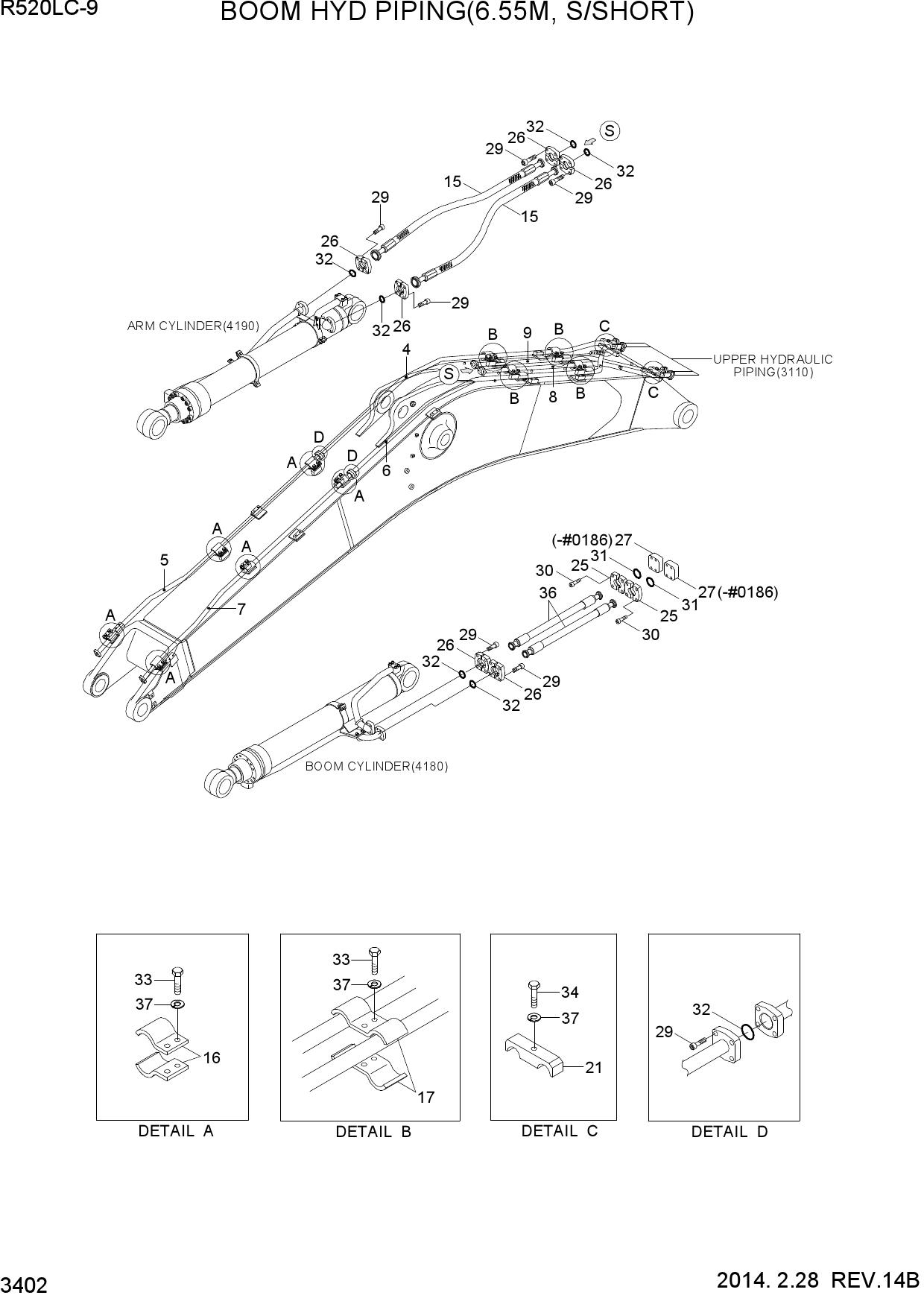

  BOOM HYD PIPING(6.55M, S/SHORT)

  Открыть схему
•

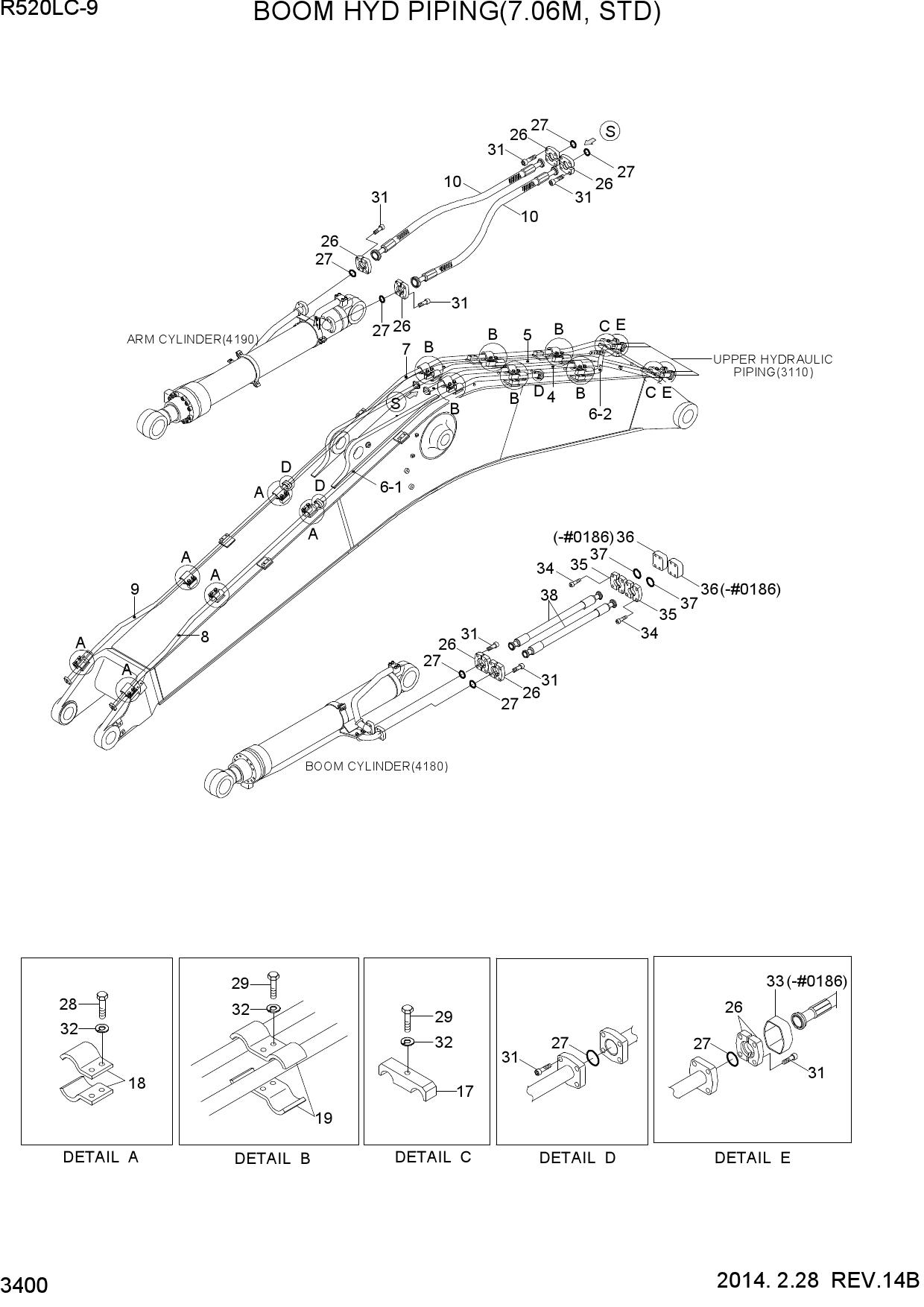

  BOOM HYD PIPING(7.06M, STD)

  Открыть схему
•

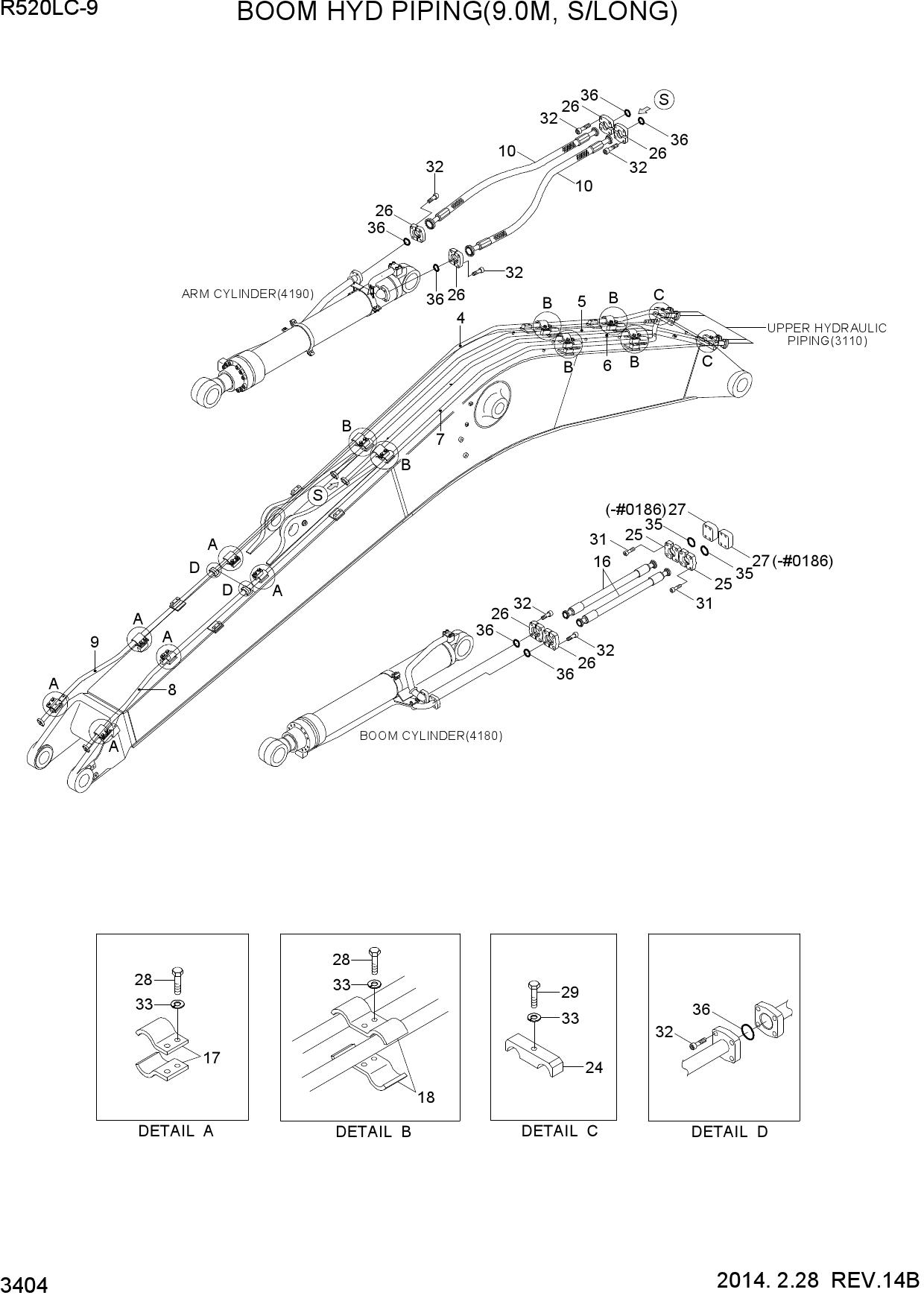

  BOOM HYD PIPING(9.0M, S/LONG)

  Открыть схему
•

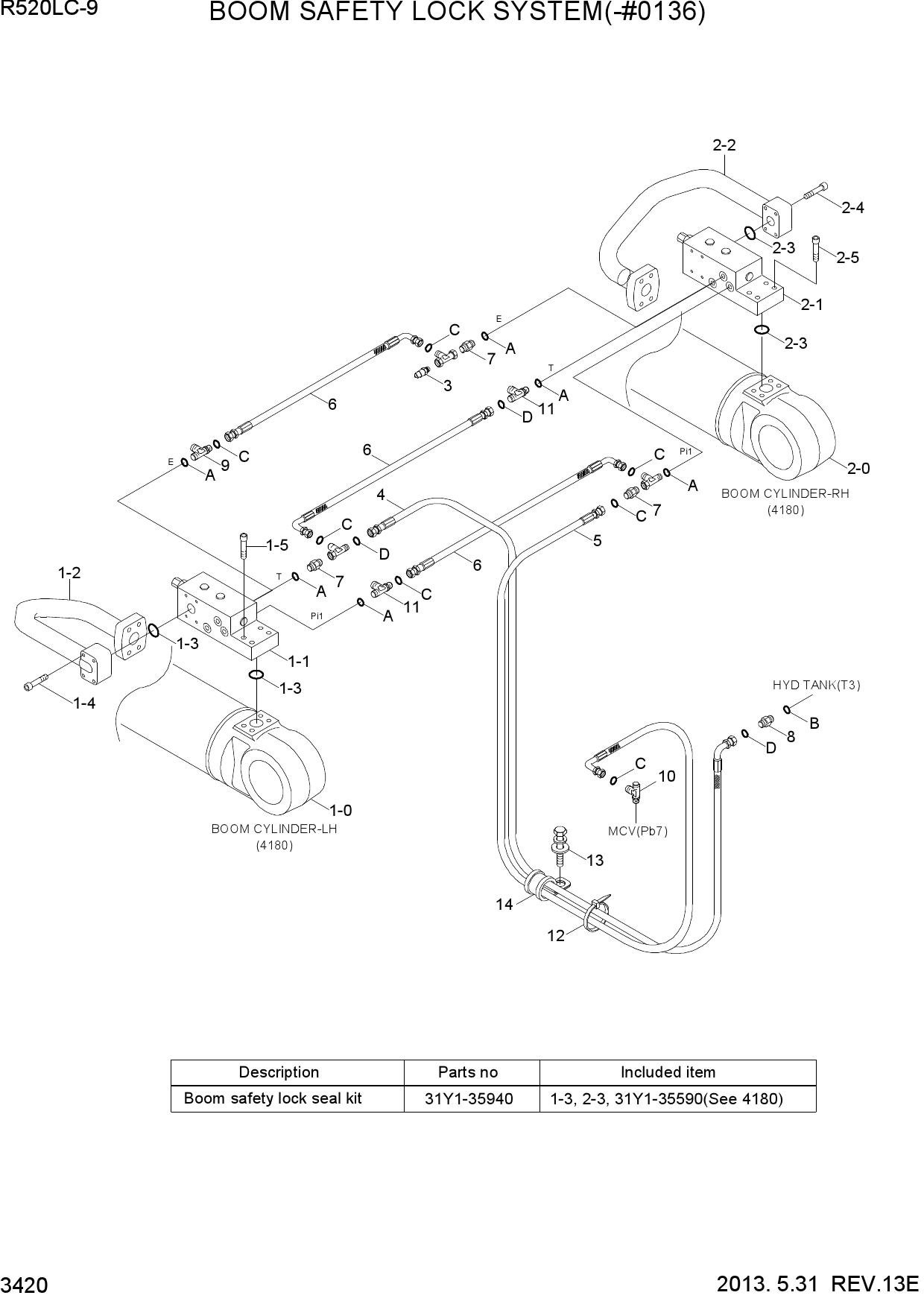

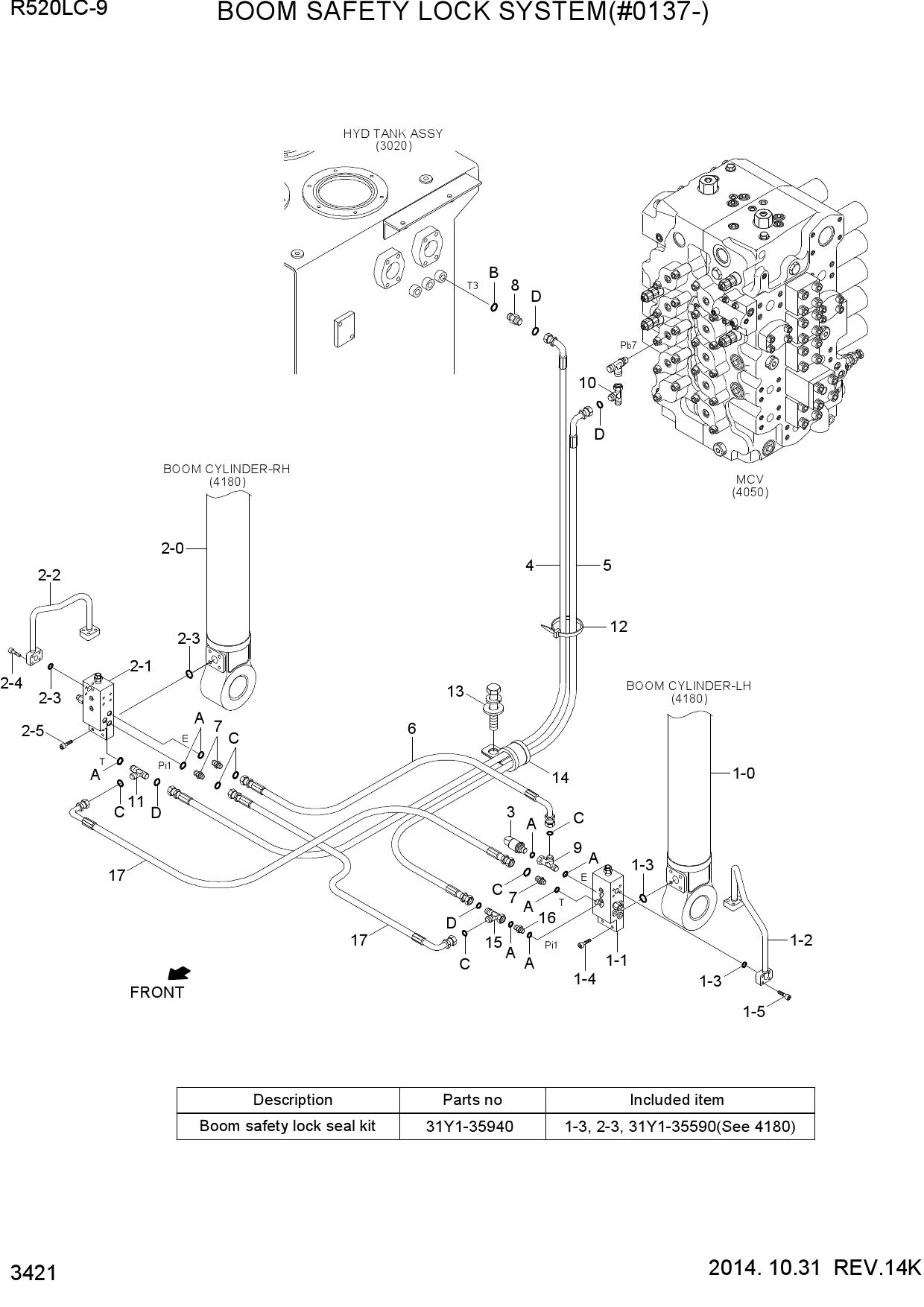

  BOOM SAFETY LOCK SYSTEM(-#0136)

  Открыть схему
•
  BOOM SAFETY LOCK SYSTEM(#0137-)

  Открыть схему
•

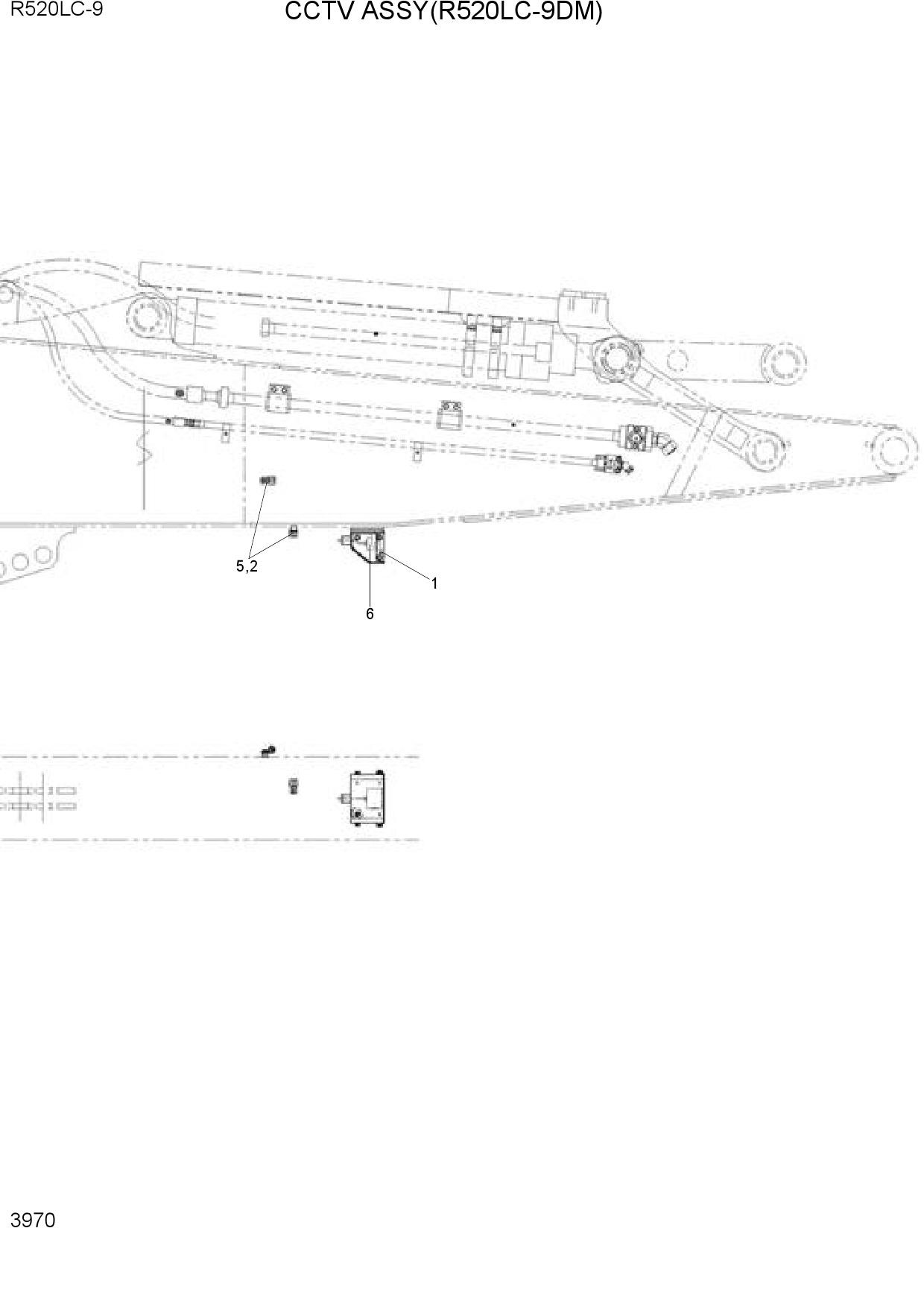

  CCTV ASSY(R520LC-9DM)

  Открыть схему
•

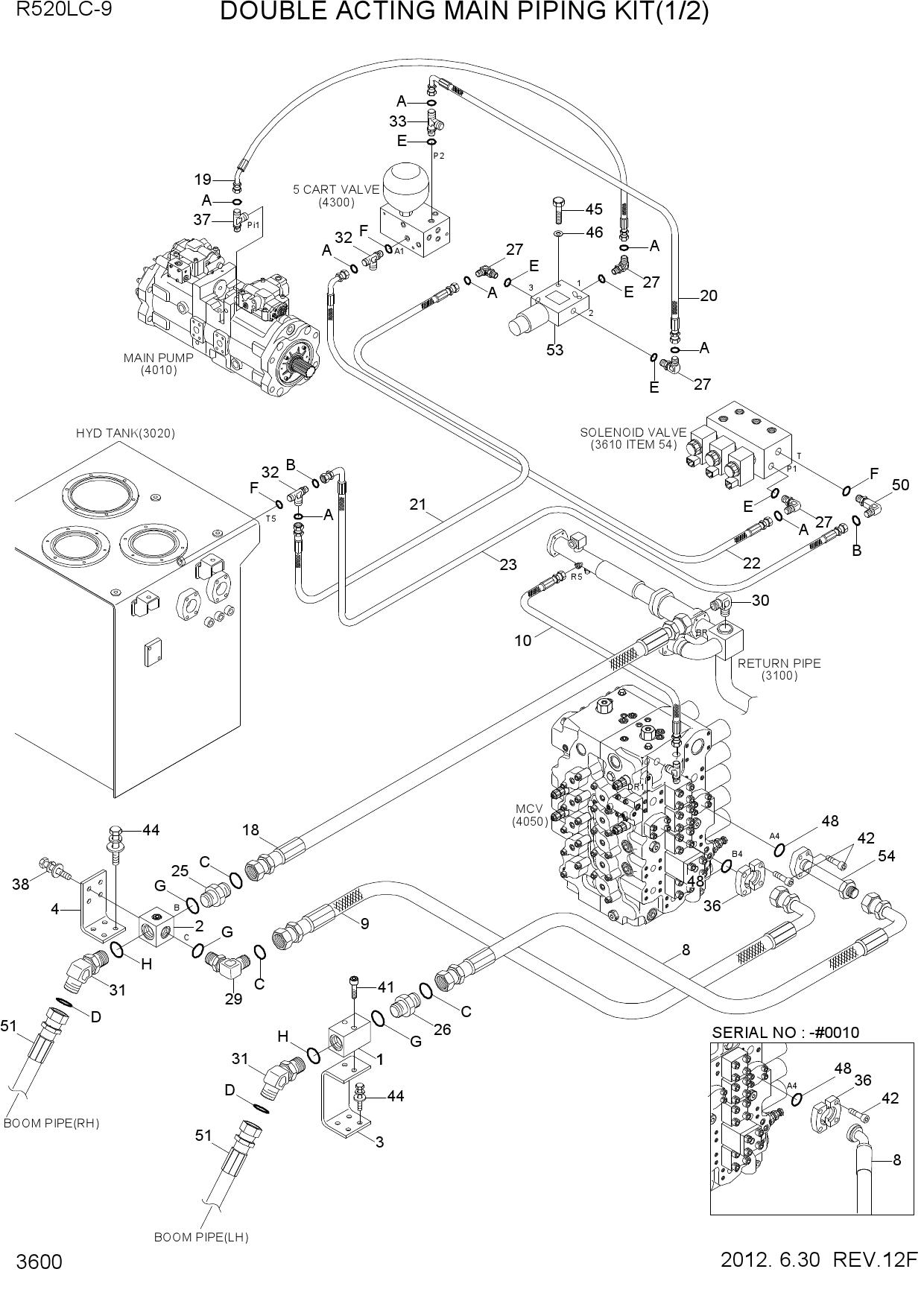

  DOUBLE ACTING MAIN PIPING KIT(1/2)

  Открыть схему
•

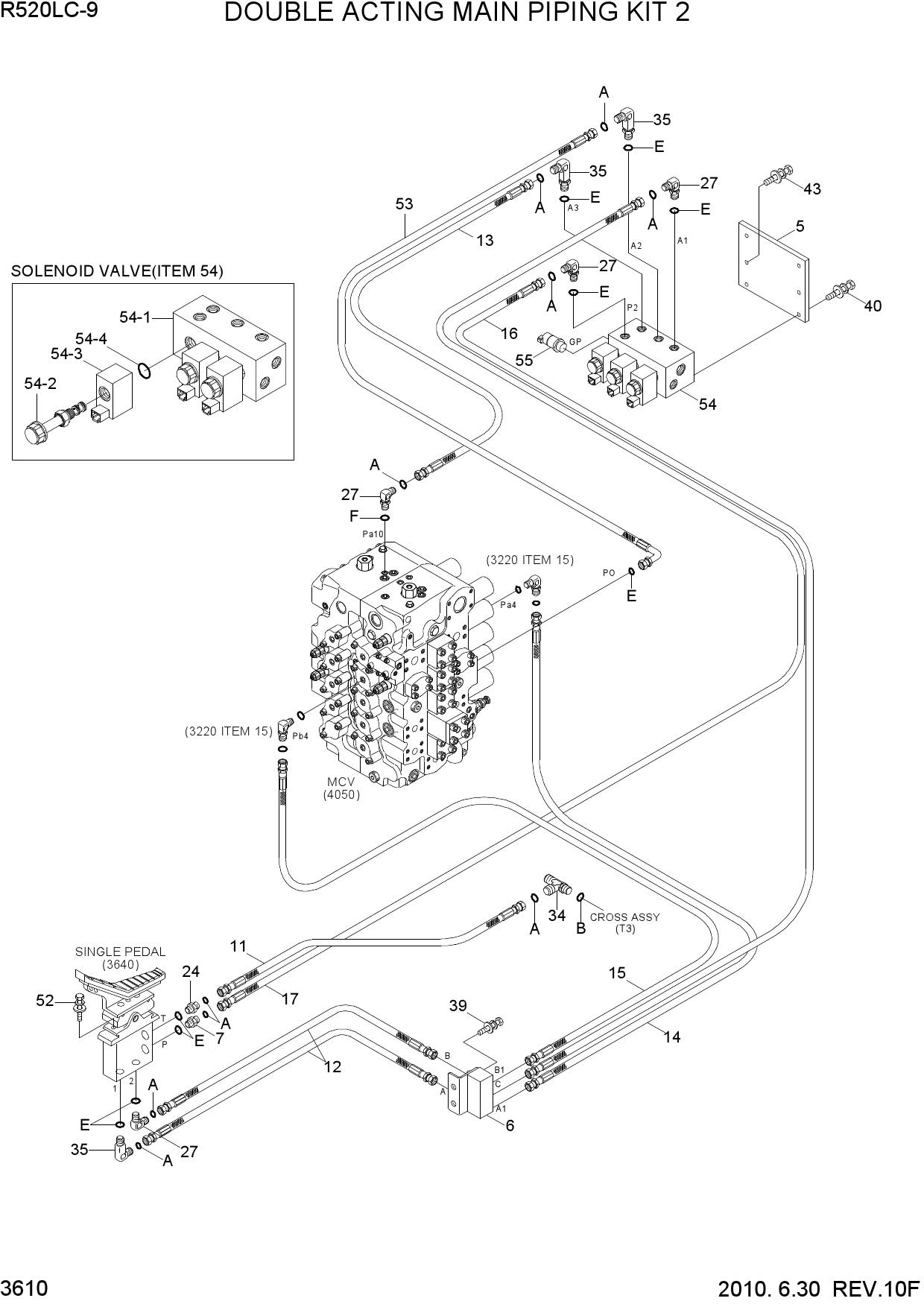

  DOUBLE ACTING MAIN PIPING KIT(2/2)

  Открыть схему
•

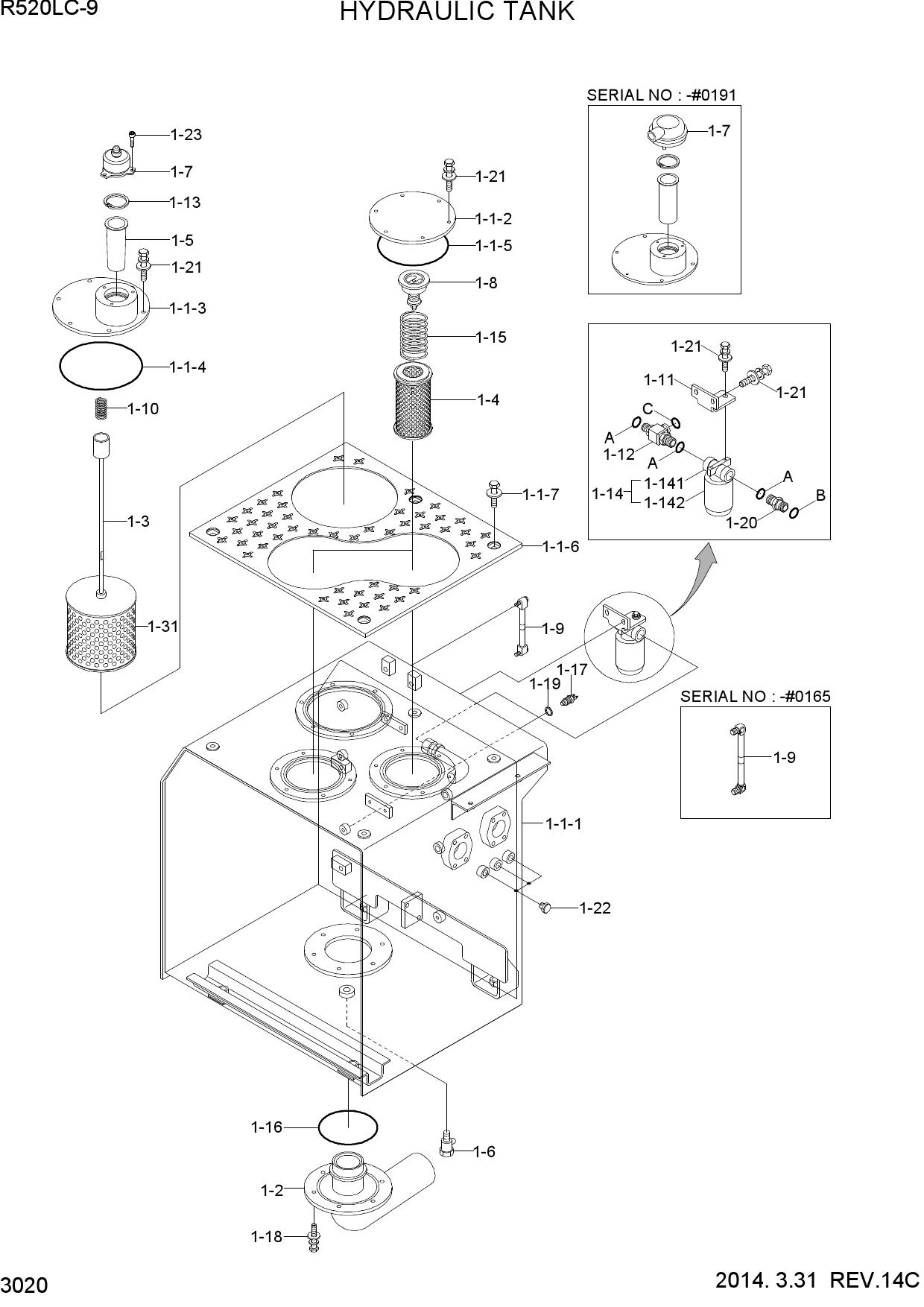

  HYDRAULIC TANK

  Открыть схему
•

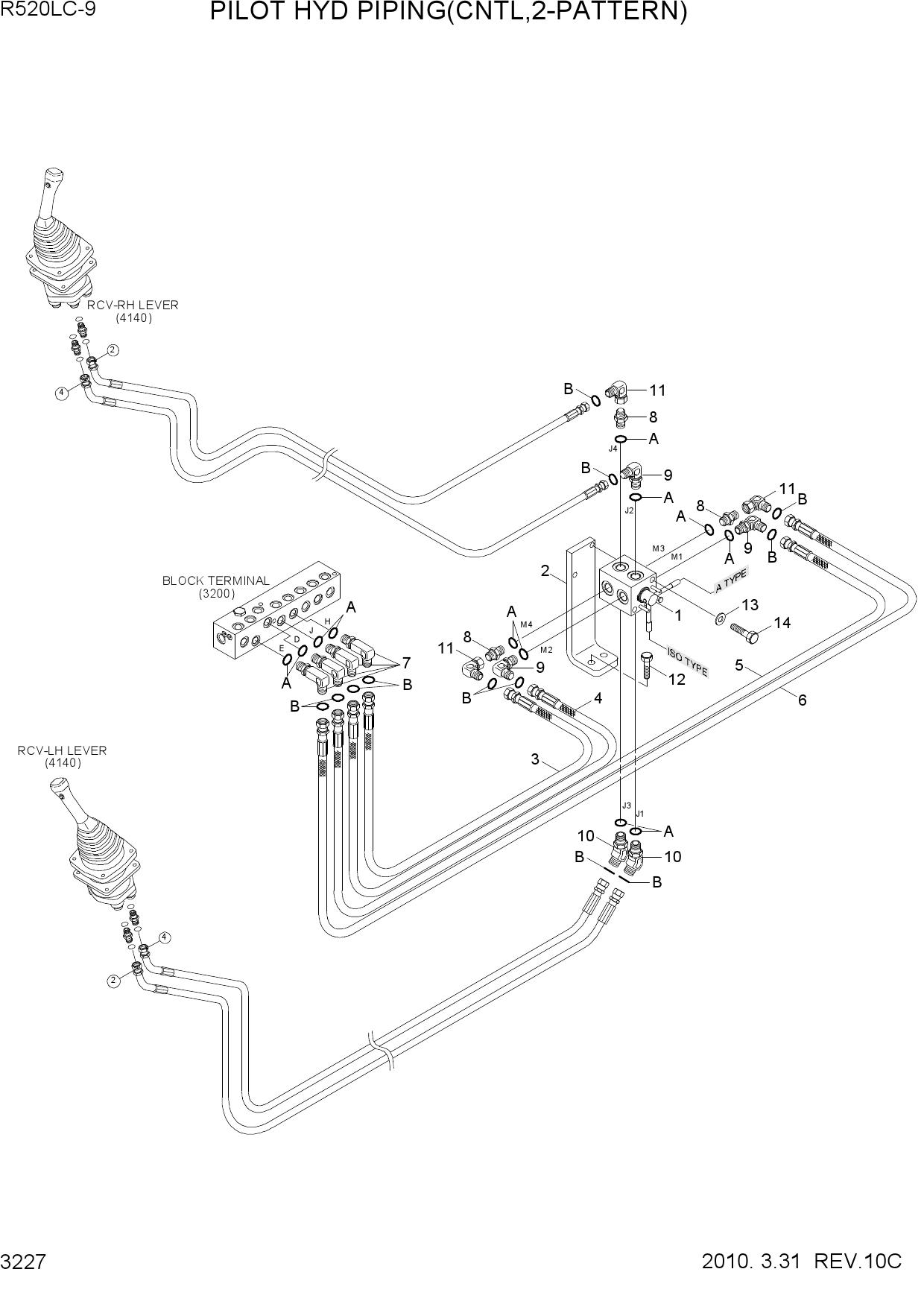

  PILOT HYD PIPING(CNTL,2-PATTERN)

  Открыть схему
•

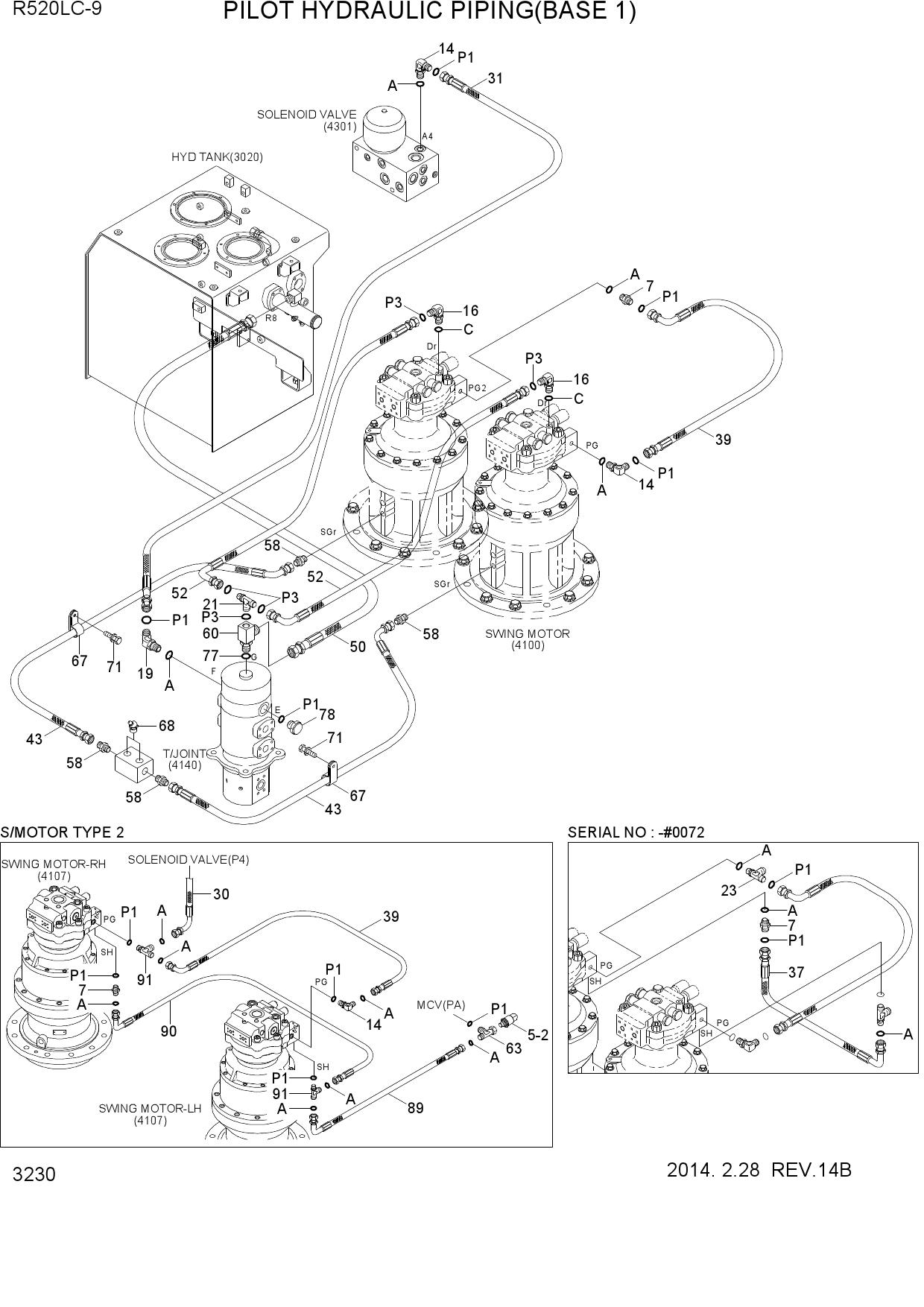

  PILOT HYDRAULIC PIPING(BASE 1)

  Открыть схему
•

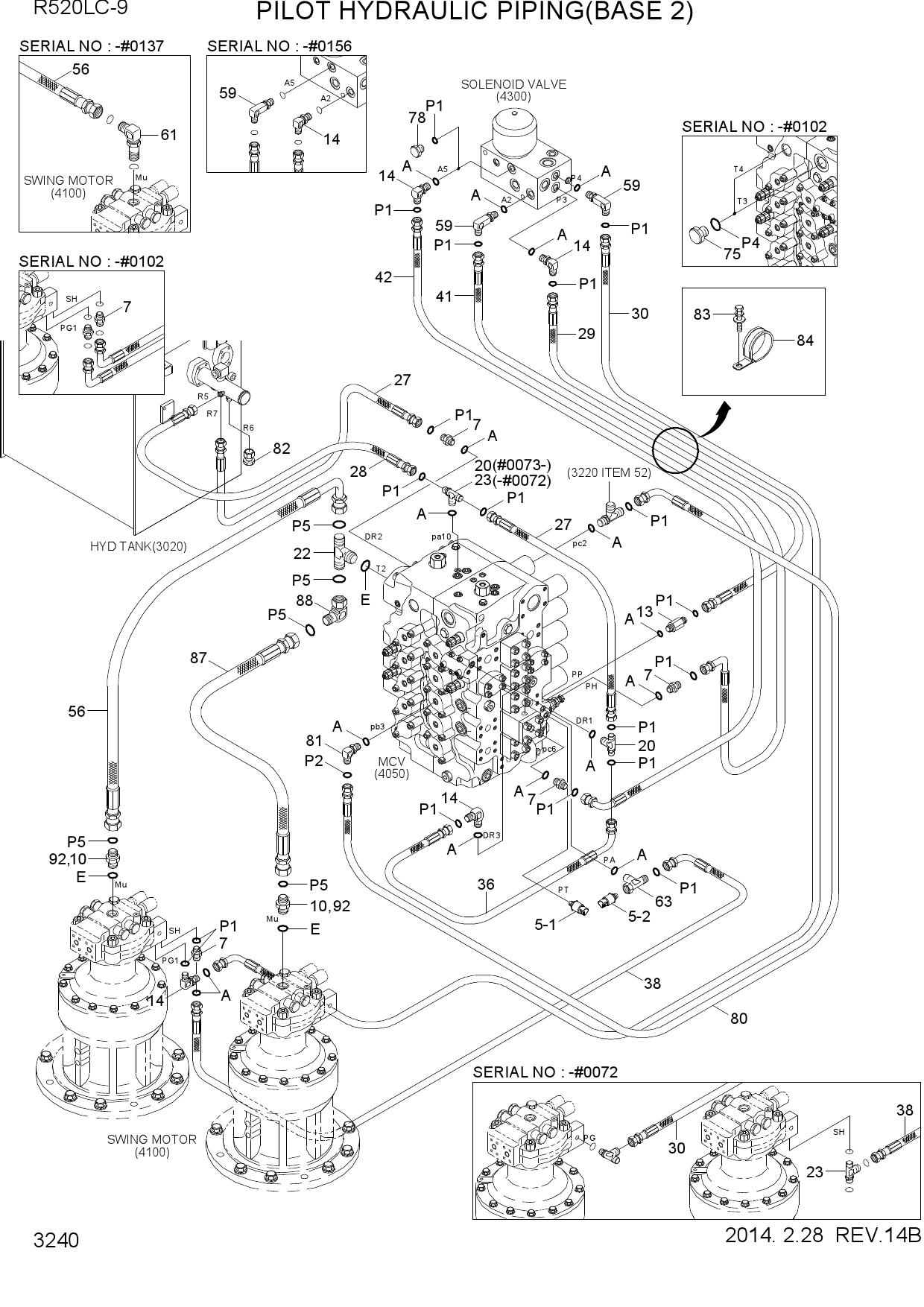

  PILOT HYDRAULIC PIPING(BASE 2)

  Открыть схему
•

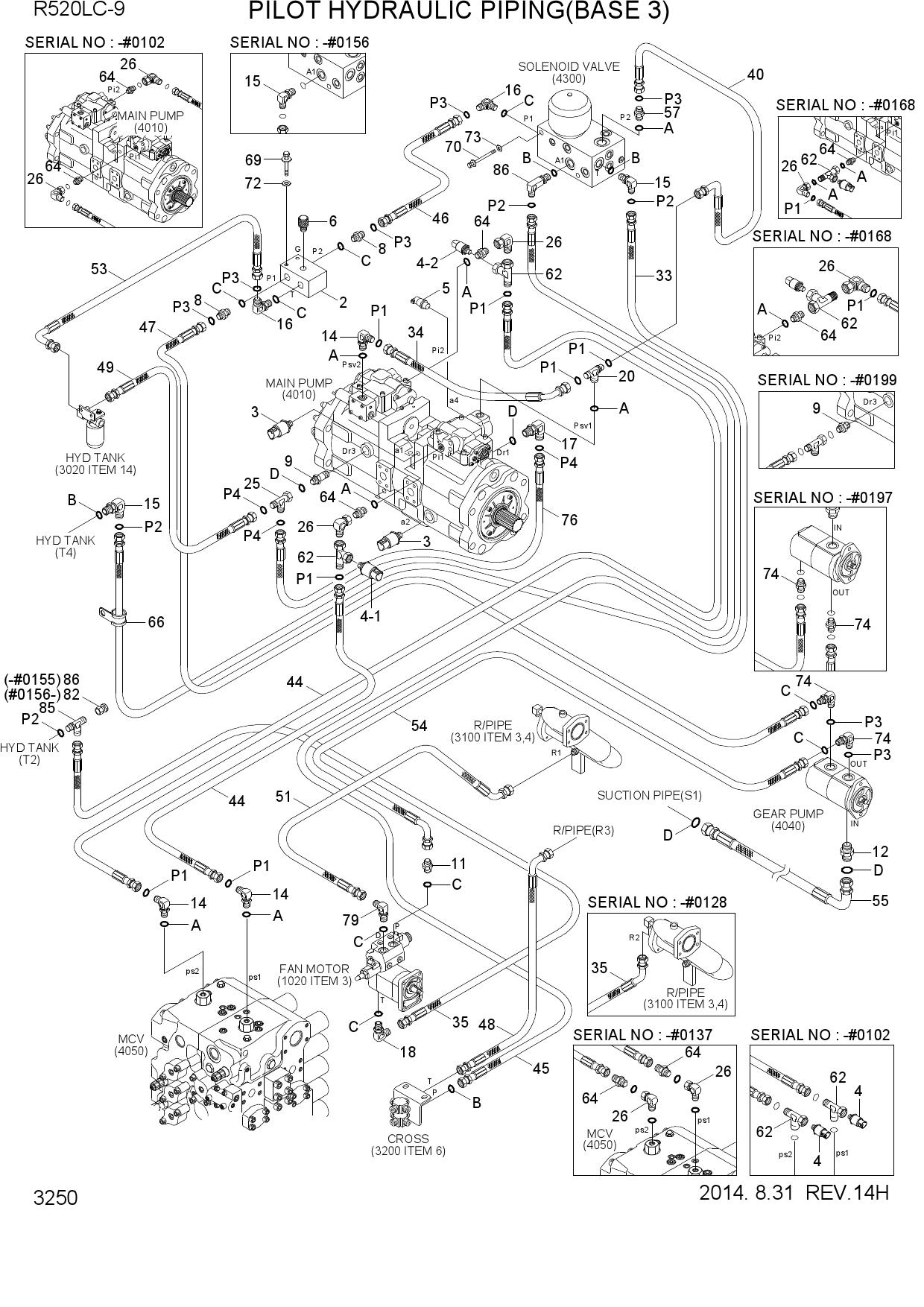

  PILOT HYDRAULIC PIPING(BASE 3)

  Открыть схему
•

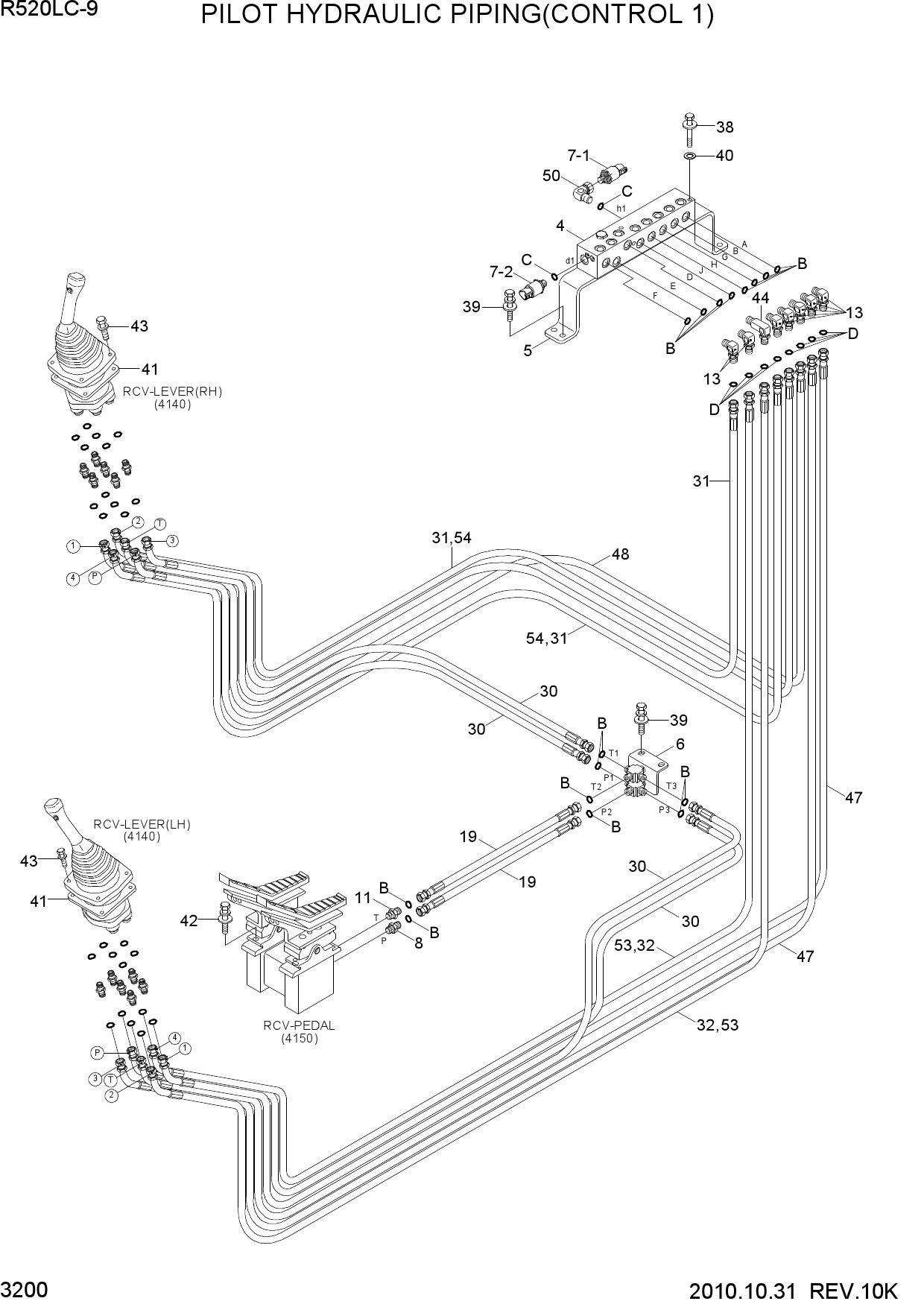

  PILOT HYDRAULIC PIPING(CONTROL 1)

  Открыть схему
•

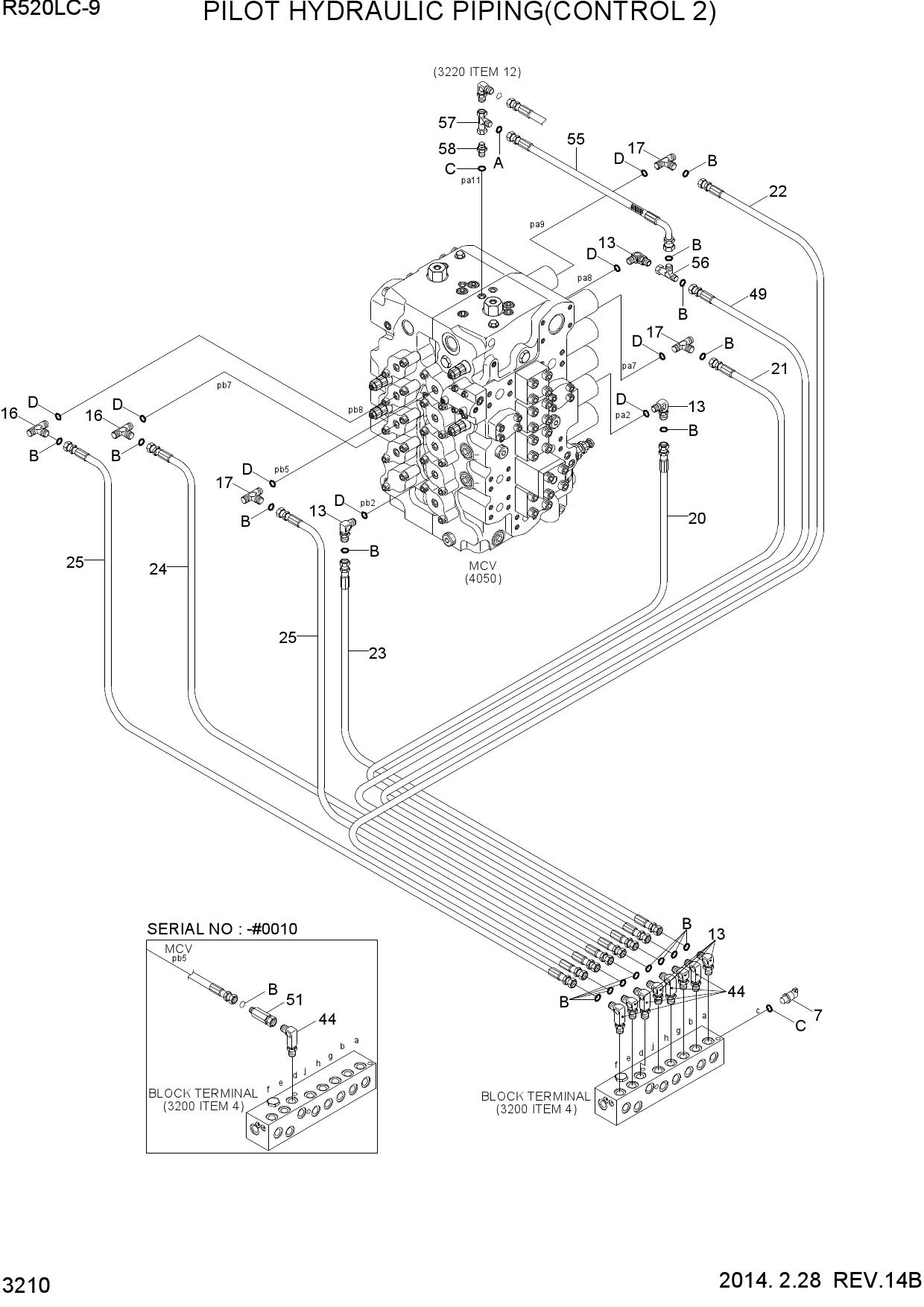

  PILOT HYDRAULIC PIPING(CONTROL 2)

  Открыть схему
•

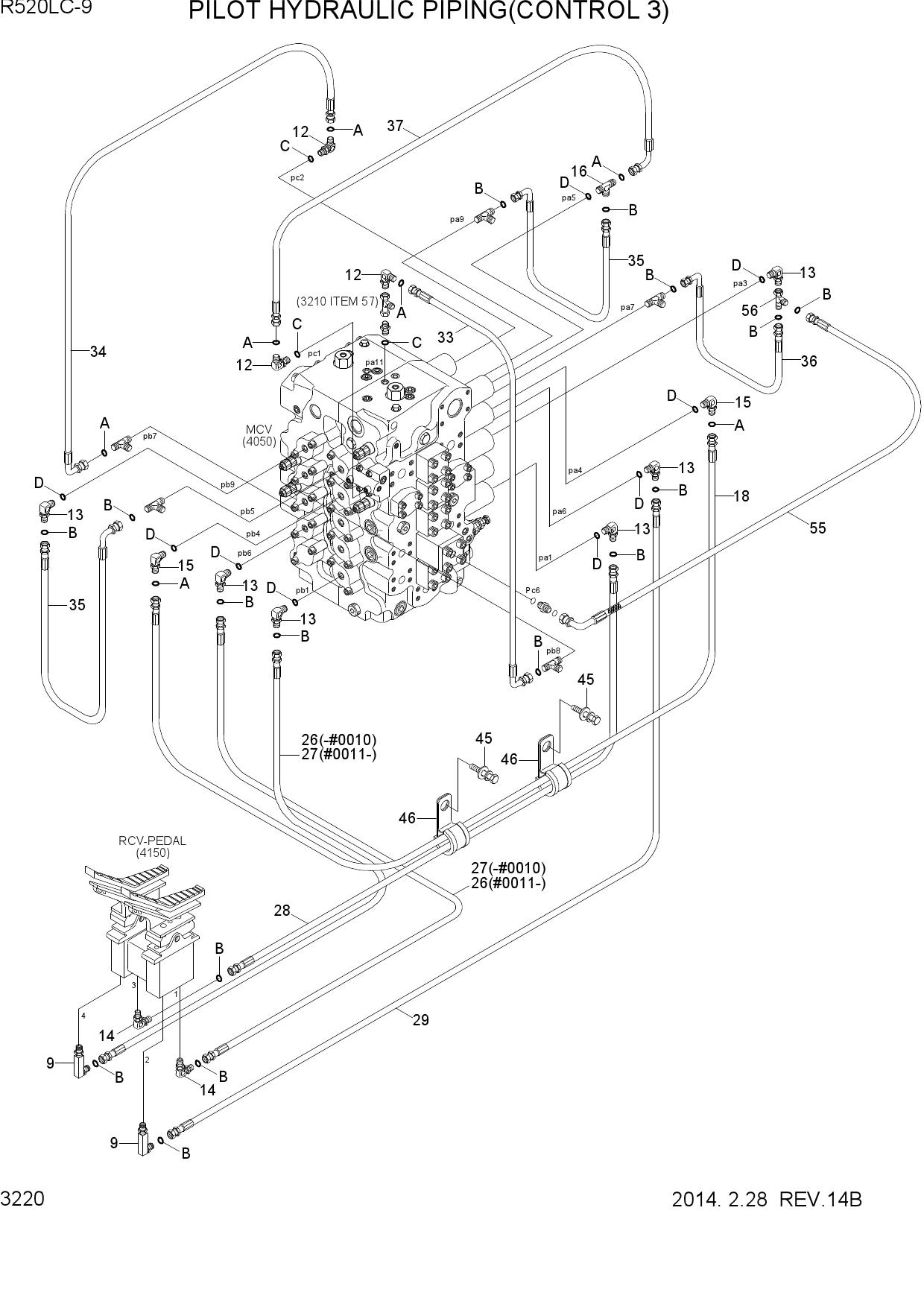

  PILOT HYDRAULIC PIPING(CONTROL 3)

  Открыть схему
•

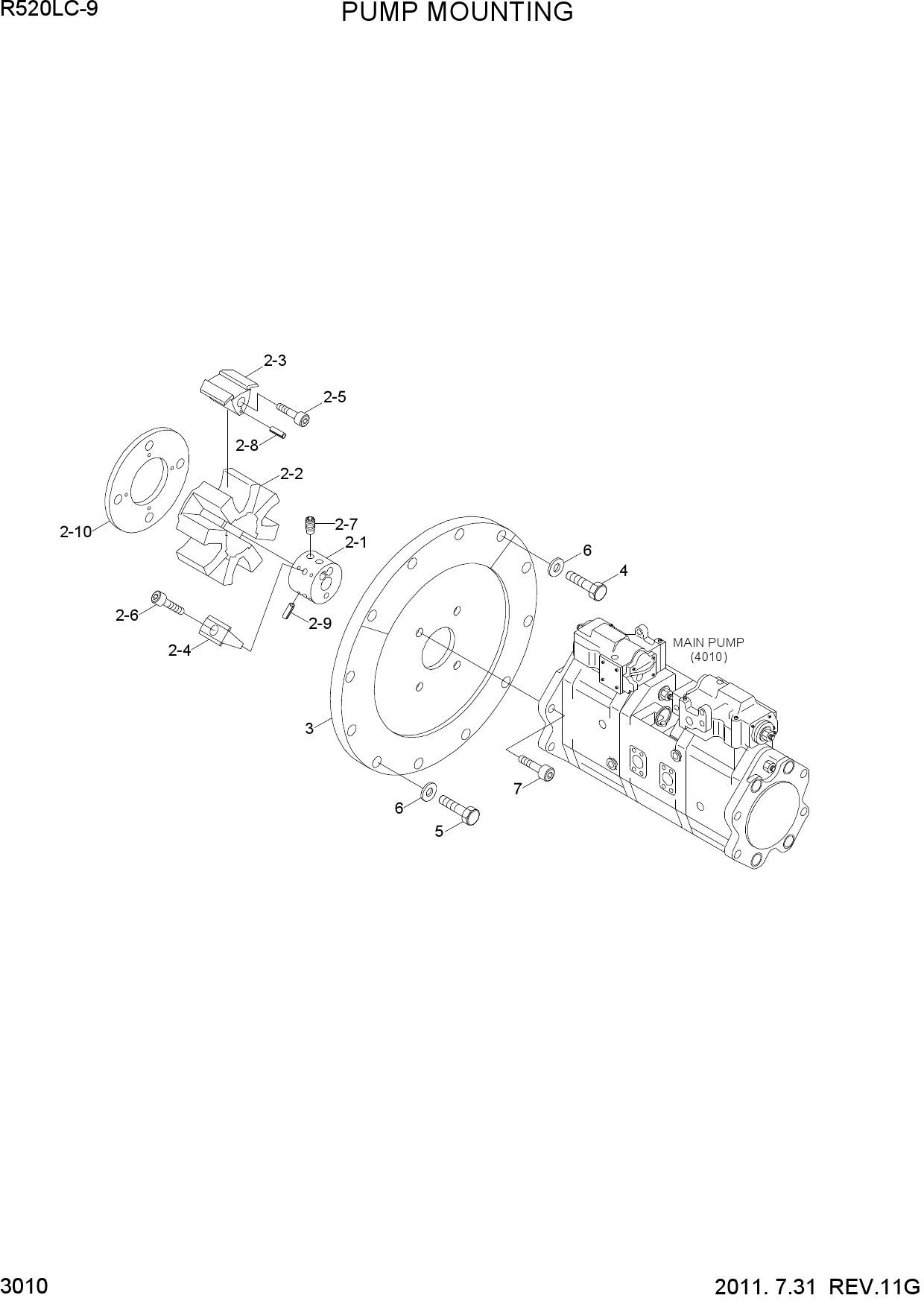

  PUMP MOUNTING

  Открыть схему
•

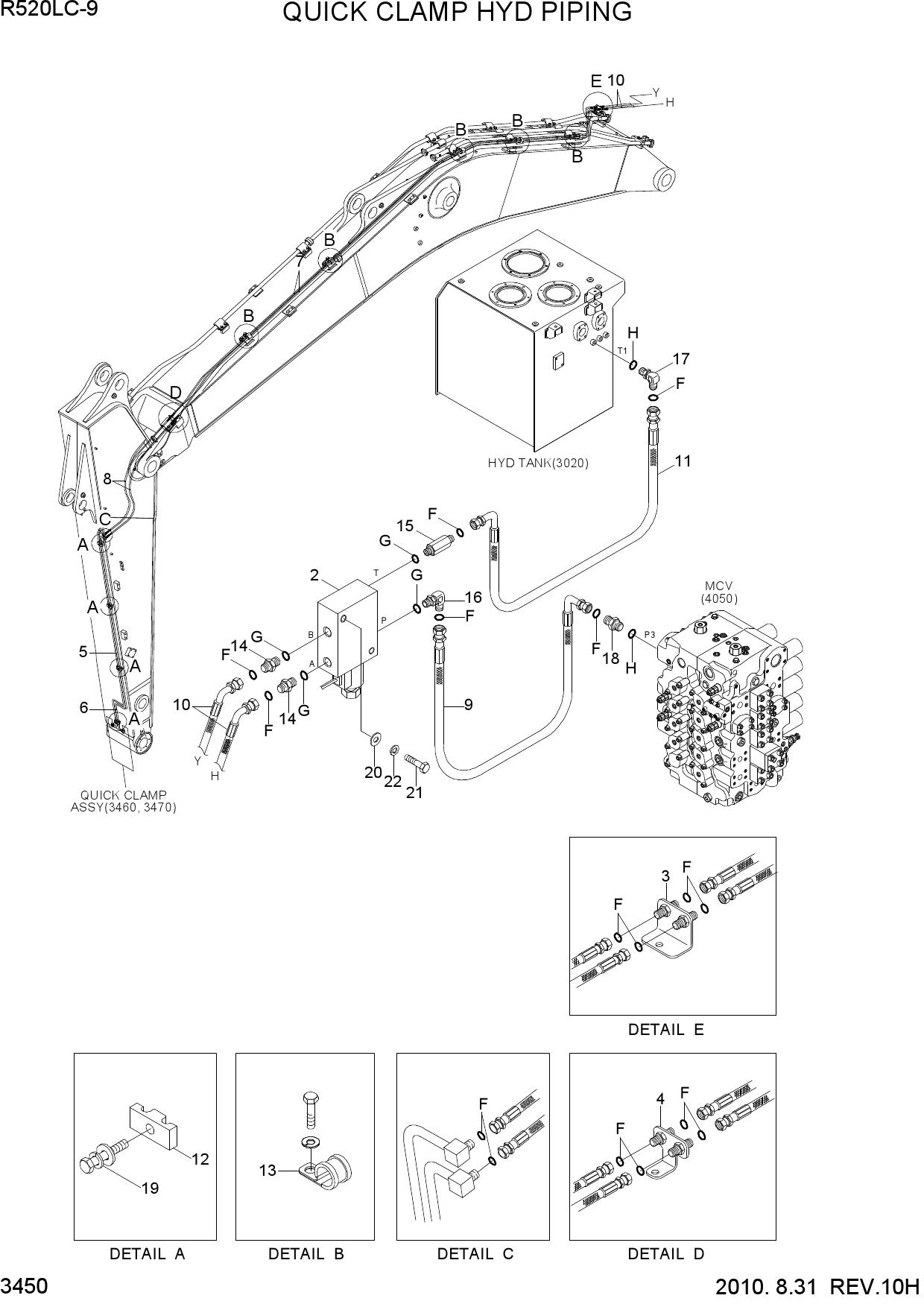

  QUICK CLAMP HYD PIPING

  Открыть схему
•

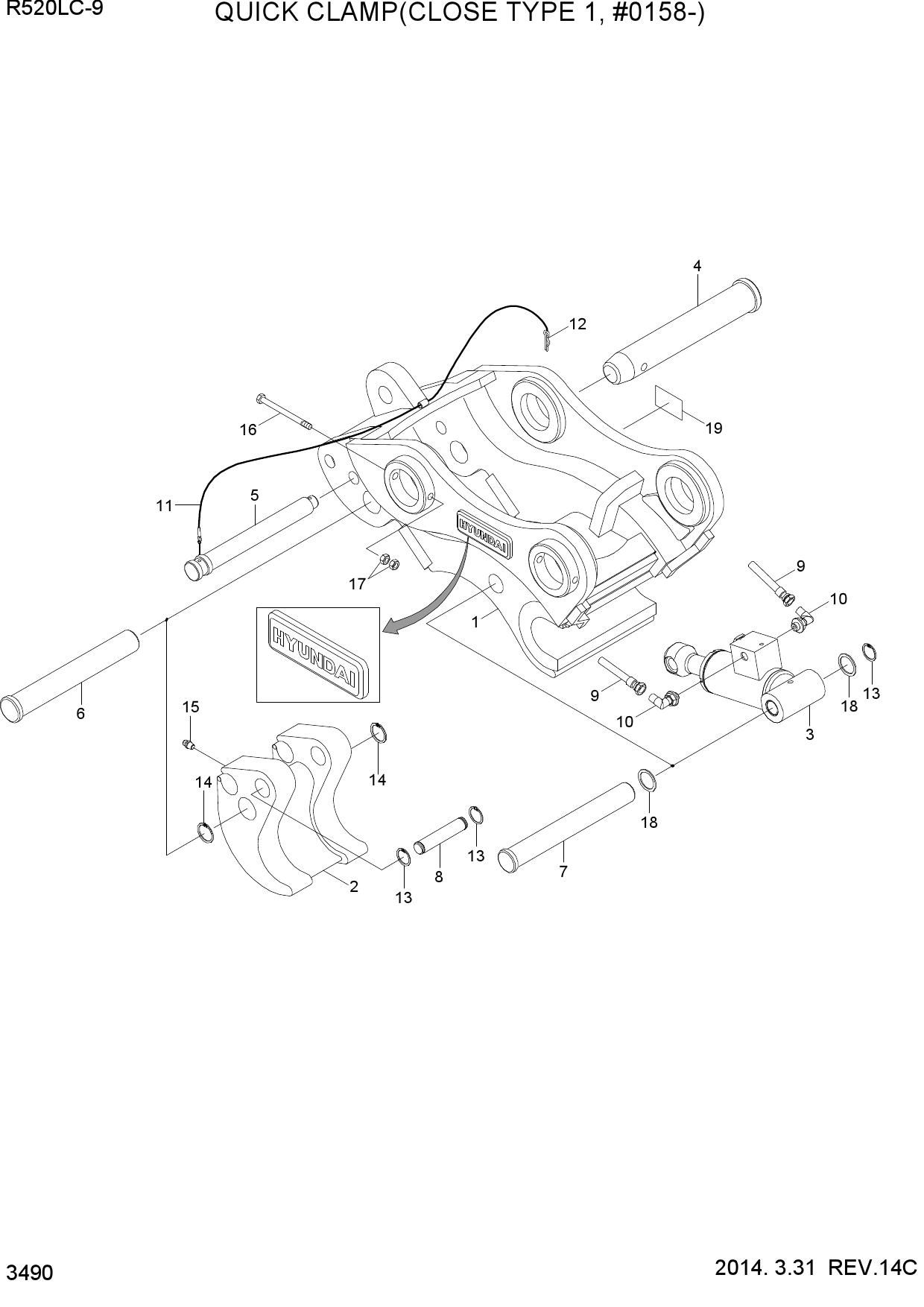

  QUICK CLAMP(CLOSE TYPE 1, #0158-)

  Открыть схему
•

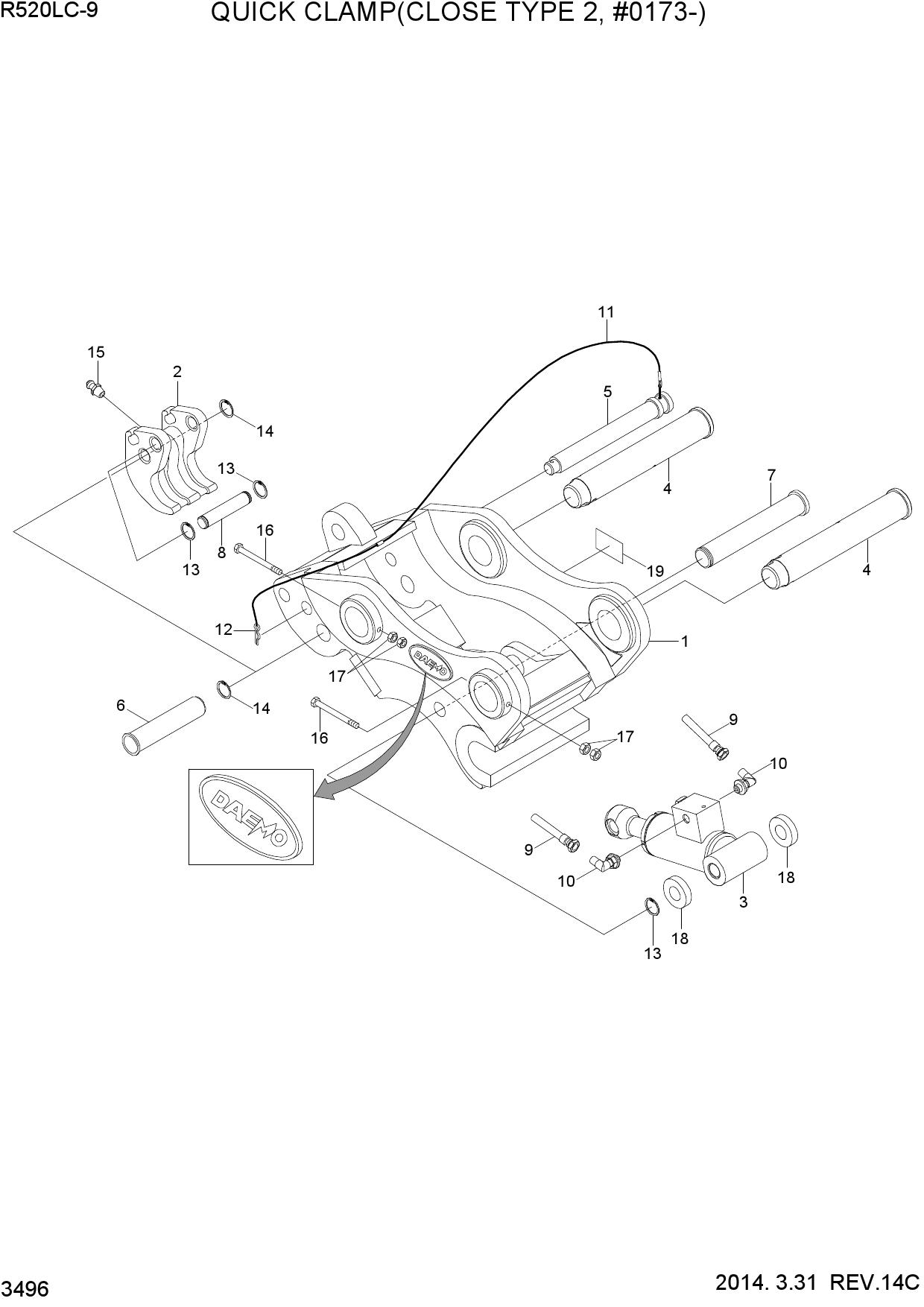

  QUICK CLAMP(CLOSE TYPE 2, #0173-)

  Открыть схему
•

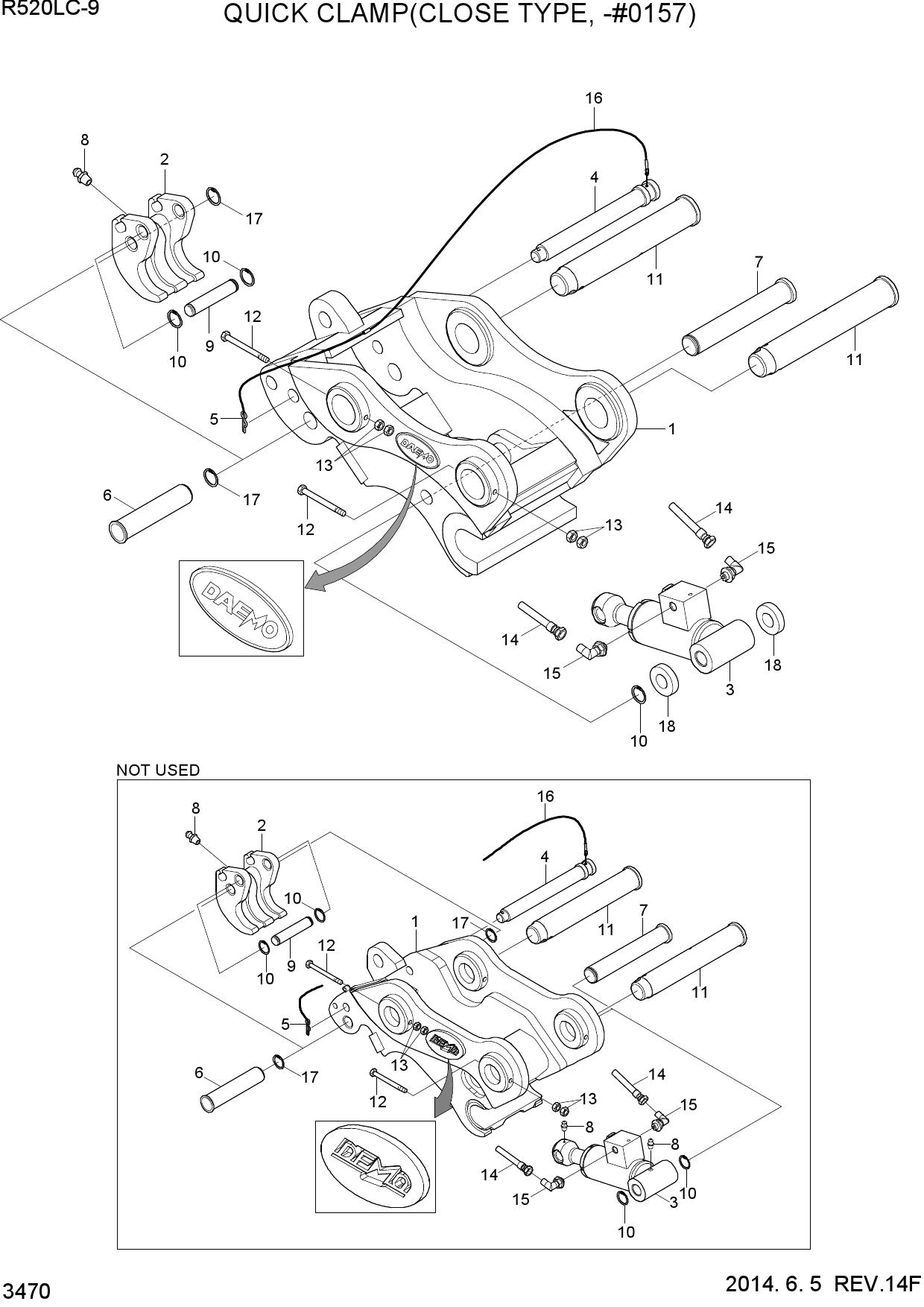

  QUICK CLAMP(CLOSE TYPE, -#0157)

  Открыть схему
•

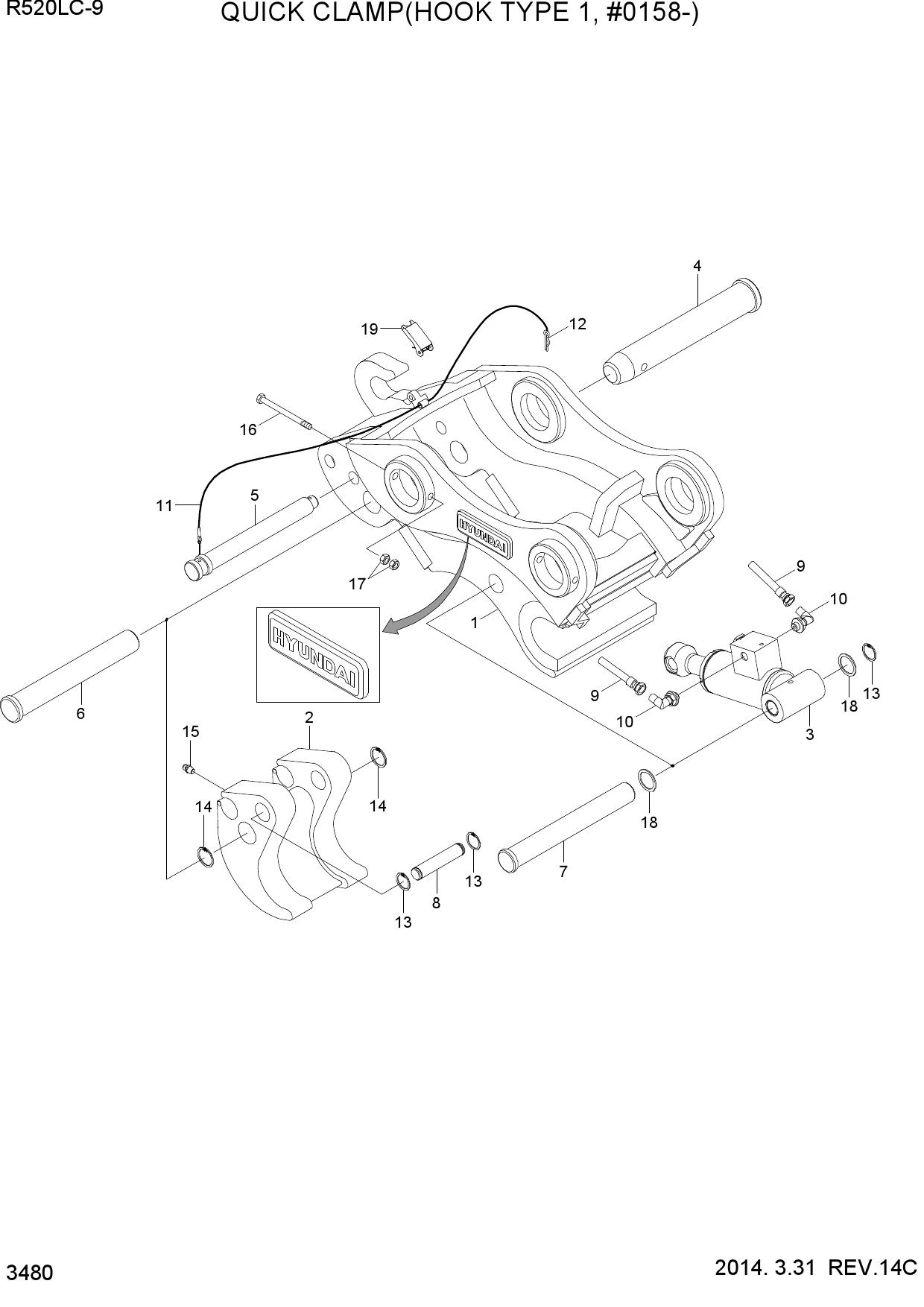

  QUICK CLAMP(HOOK TYPE 1, #0158-)

  Открыть схему
•

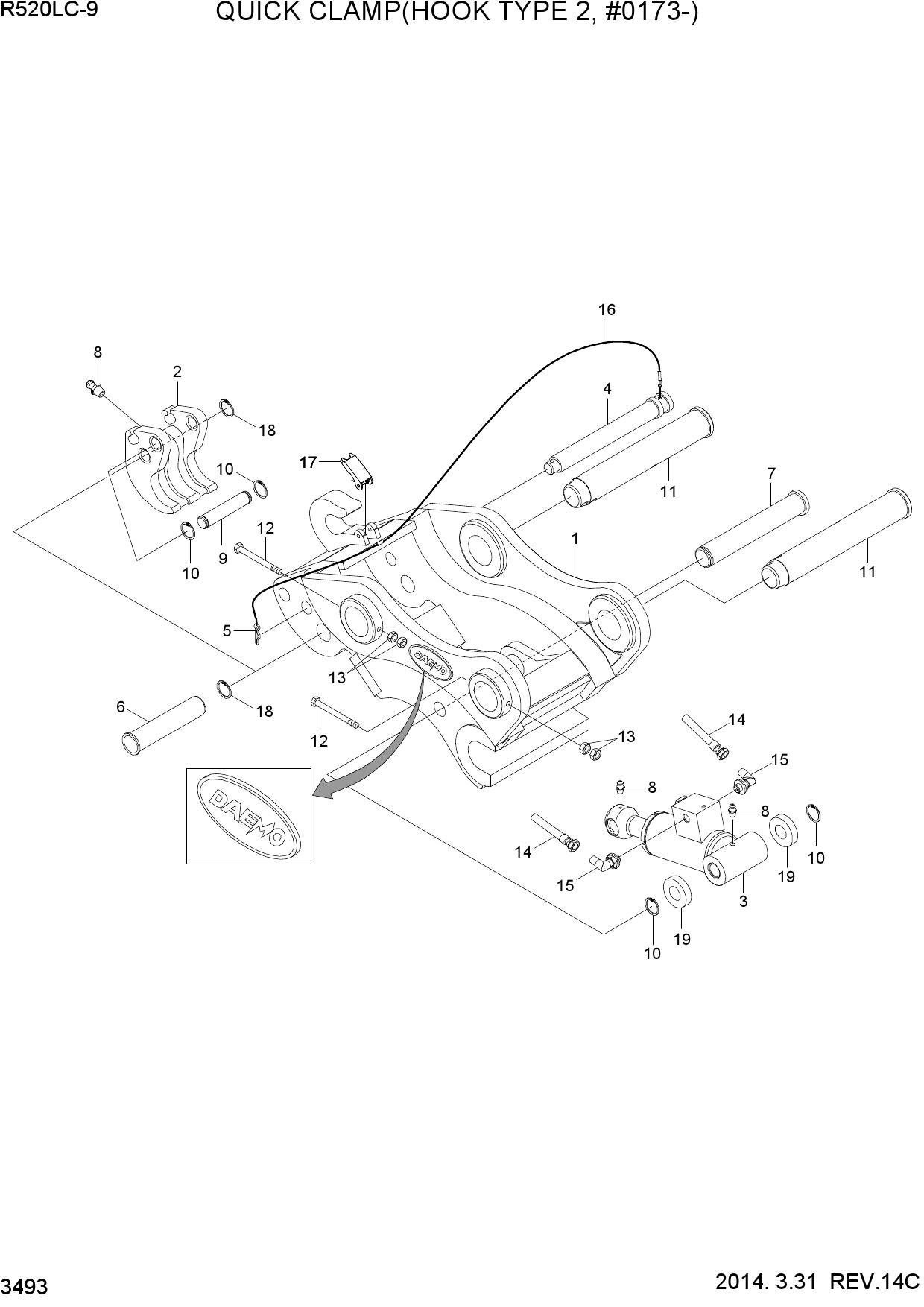

  QUICK CLAMP(HOOK TYPE 2, #0173-)

  Открыть схему
•

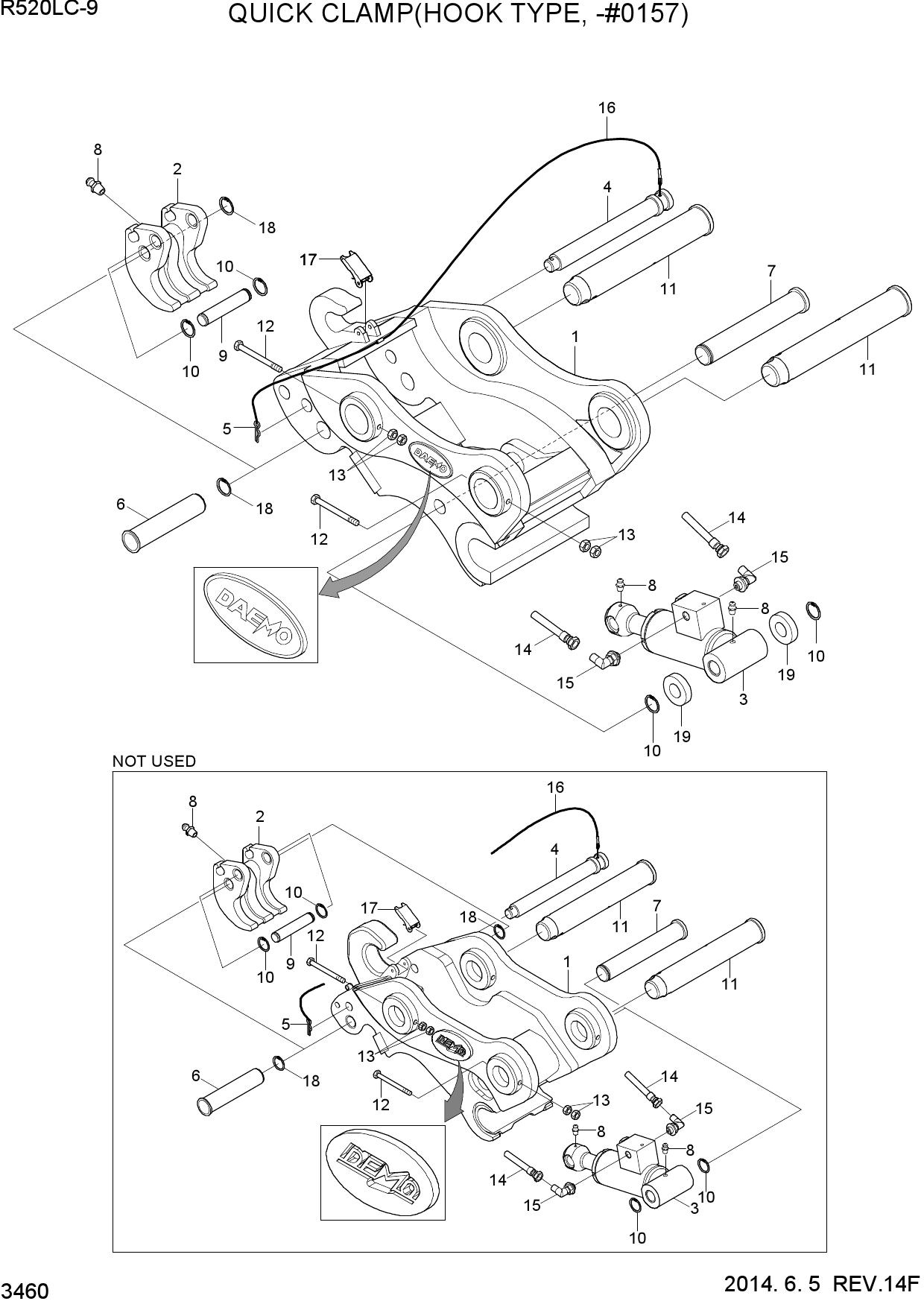

  QUICK CLAMP(HOOK TYPE, -#0157)

  Открыть схему
•

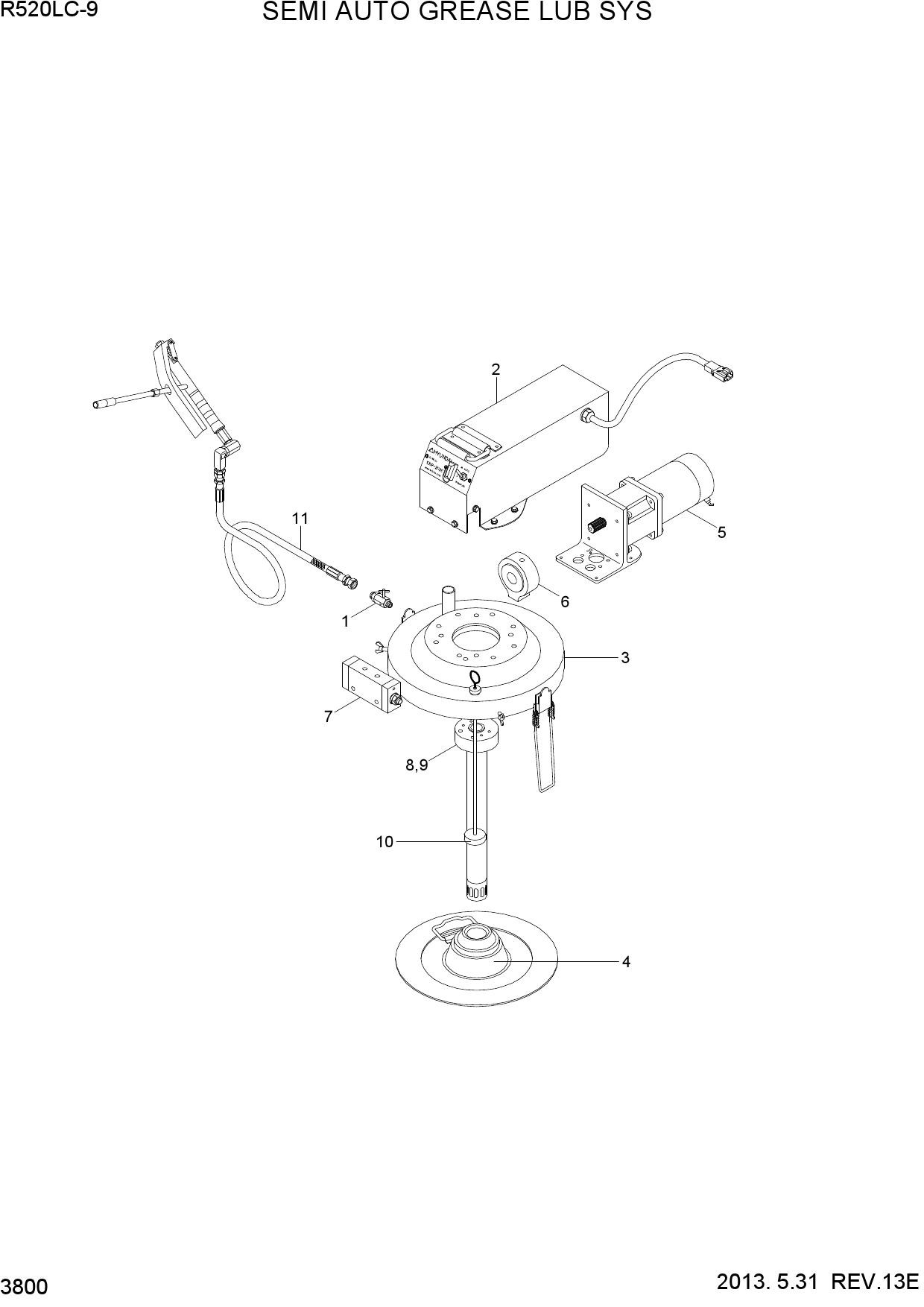

  SEMI AUTO GREASE LUB SYS

  Открыть схему
•

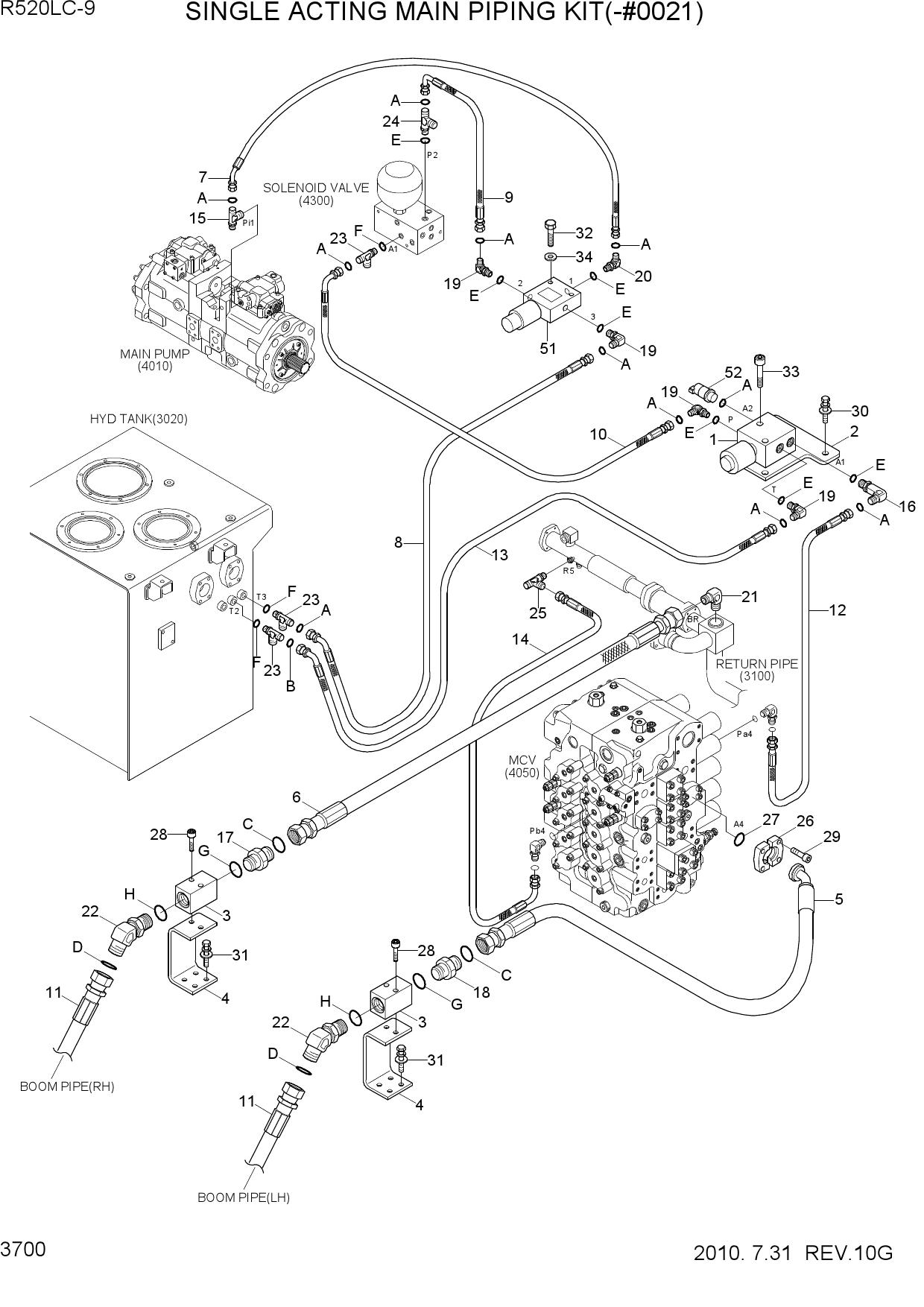

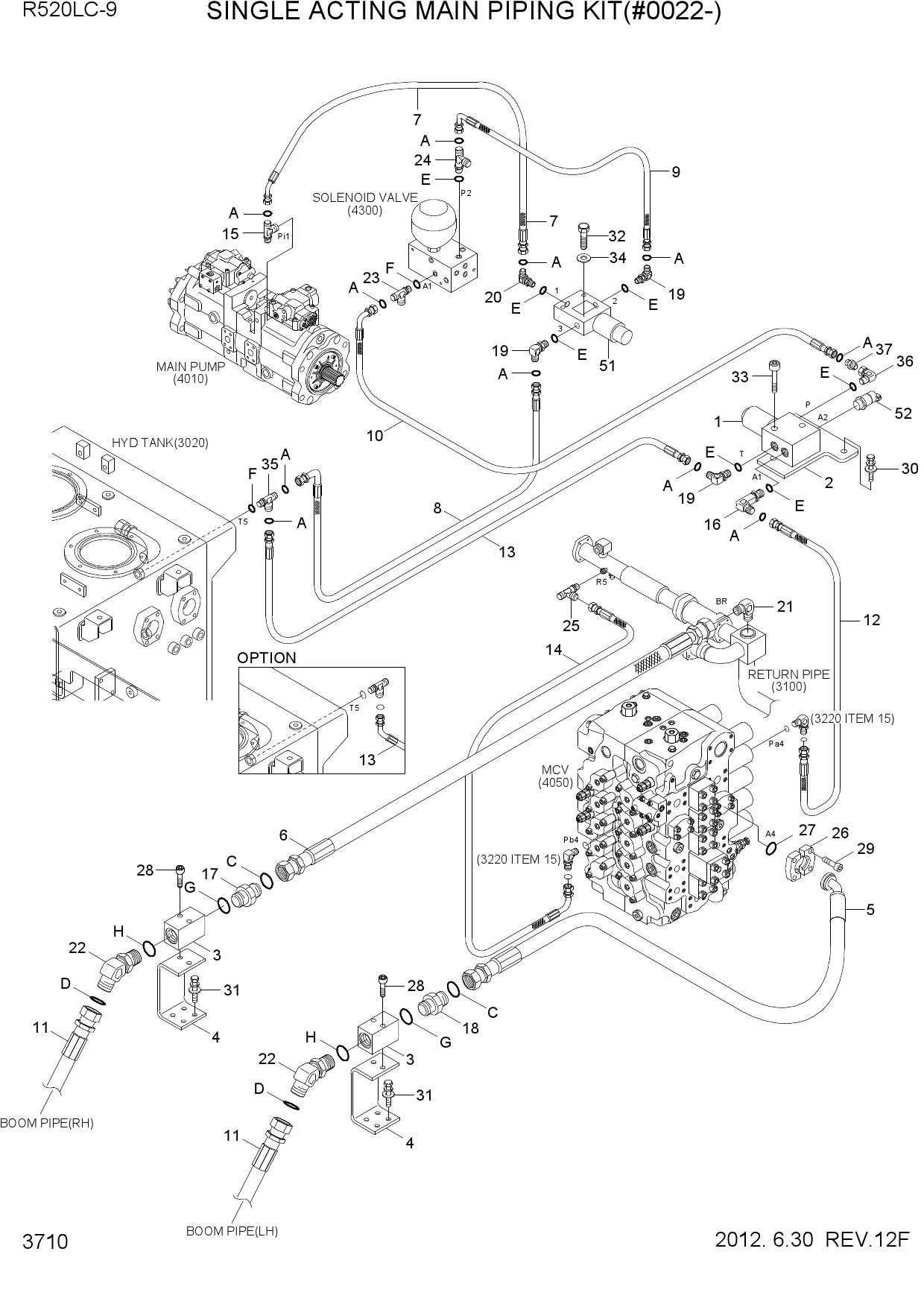

  SINGLE ACTING MAIN PIPING KIT(-#0021)

  Открыть схему
•
  SINGLE ACTING MAIN PIPING KIT(#0022-)

  Открыть схему
•

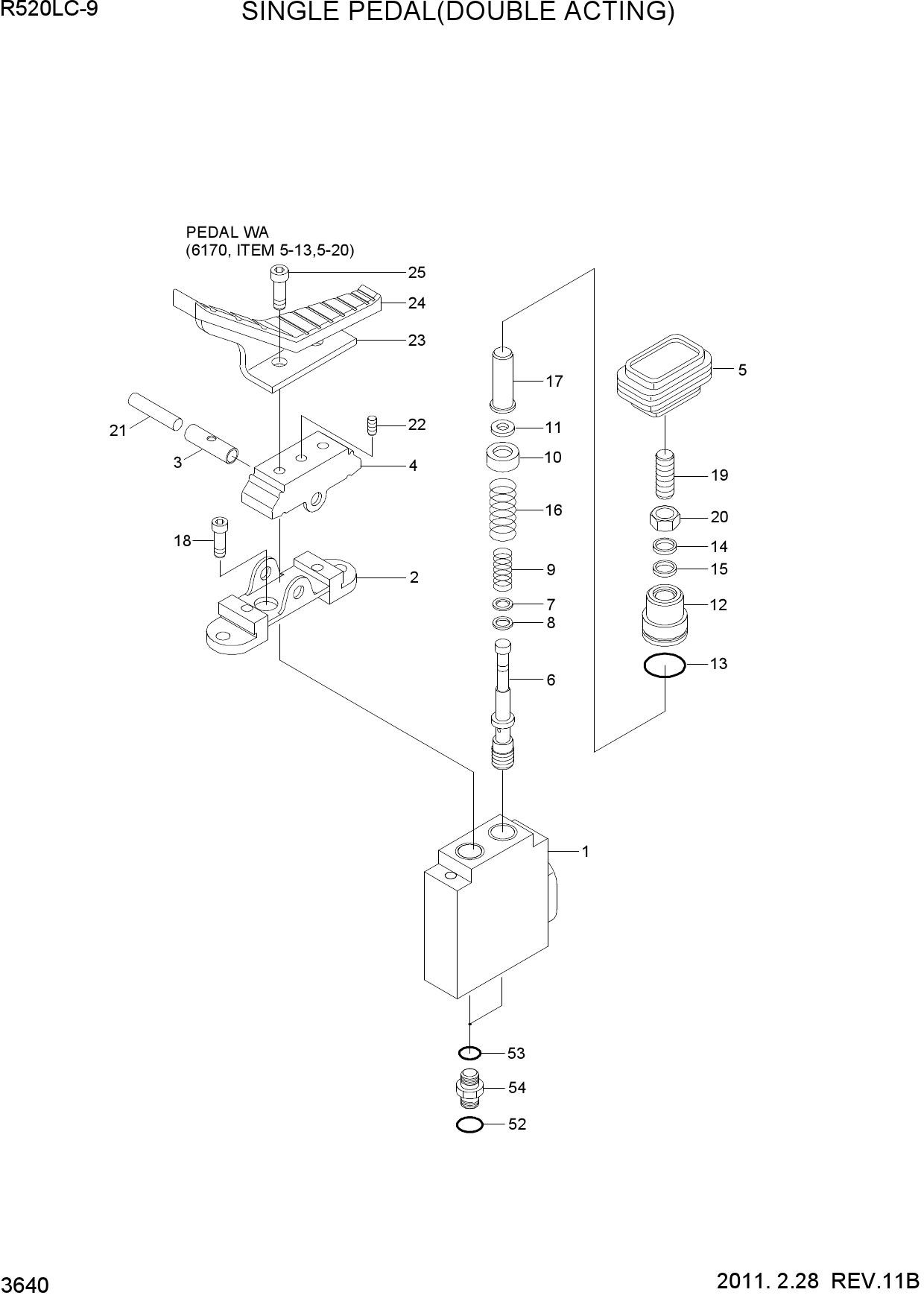

  SINGLE PEDAL(DOUBLE ACTING)

  Открыть схему
•

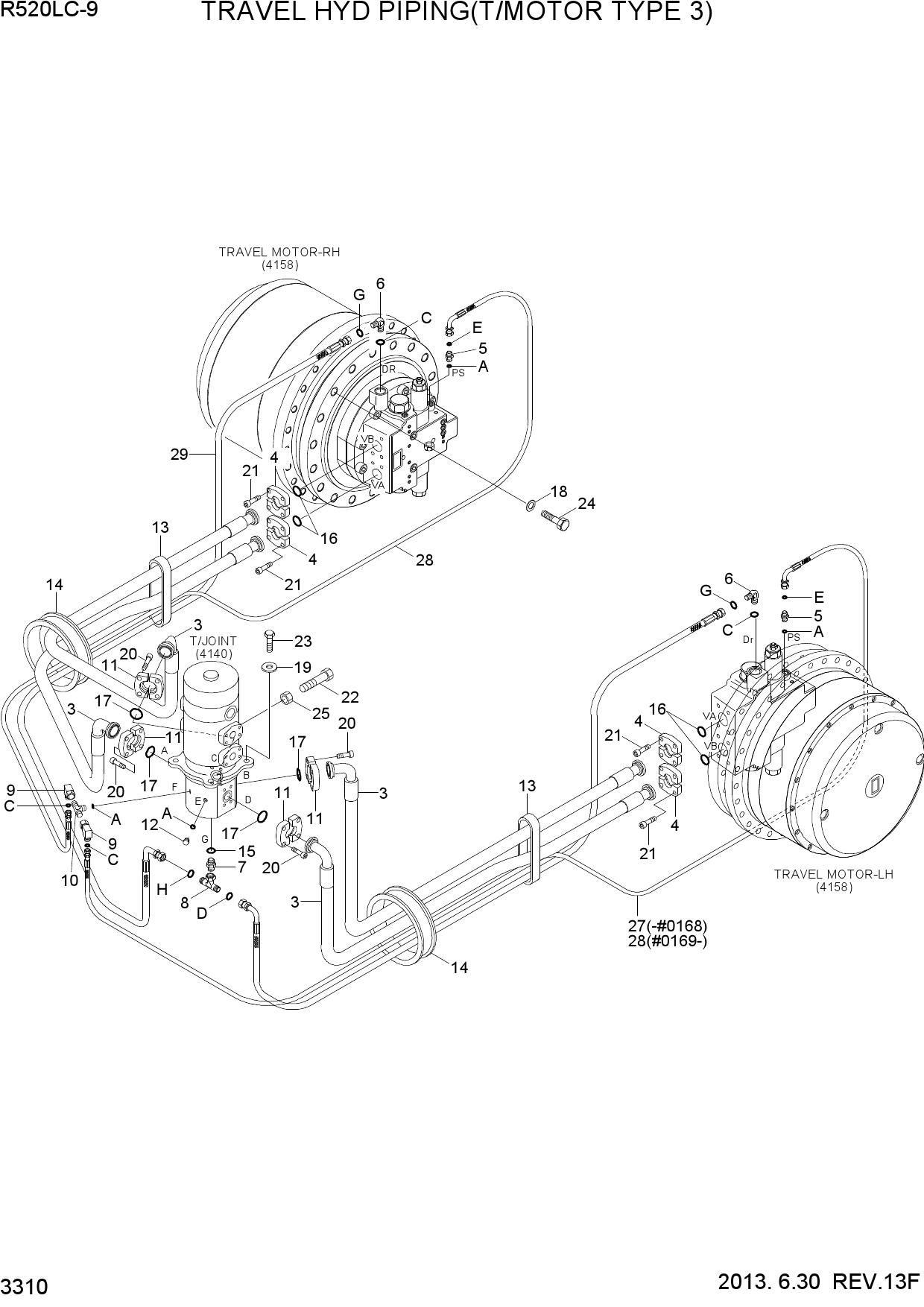

  TRAVEL HYD PIPING (T/MOTOR TYPE 3)

  Открыть схему
•

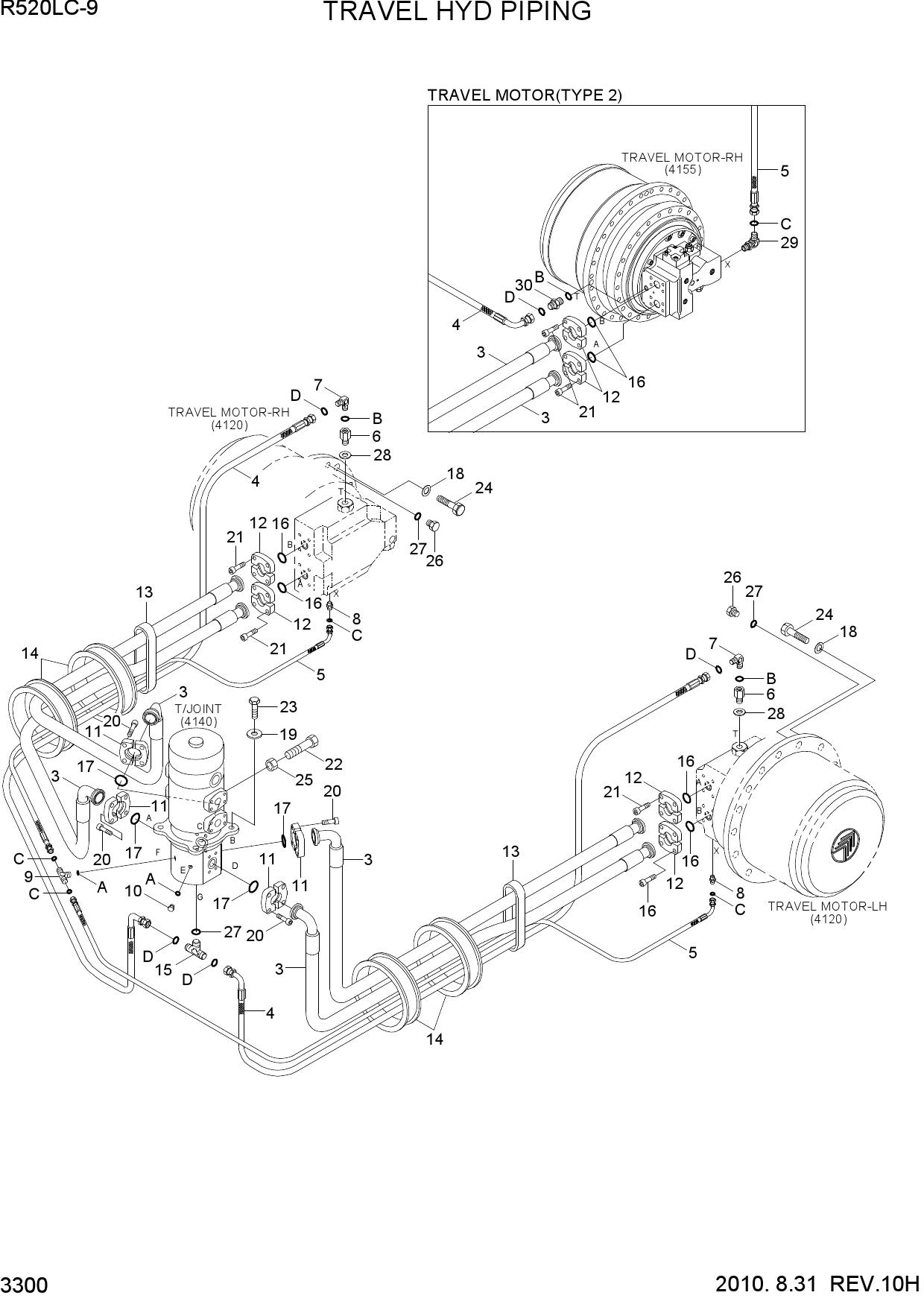

  TRAVEL HYDRAULIC PIPING

  Открыть схему
•

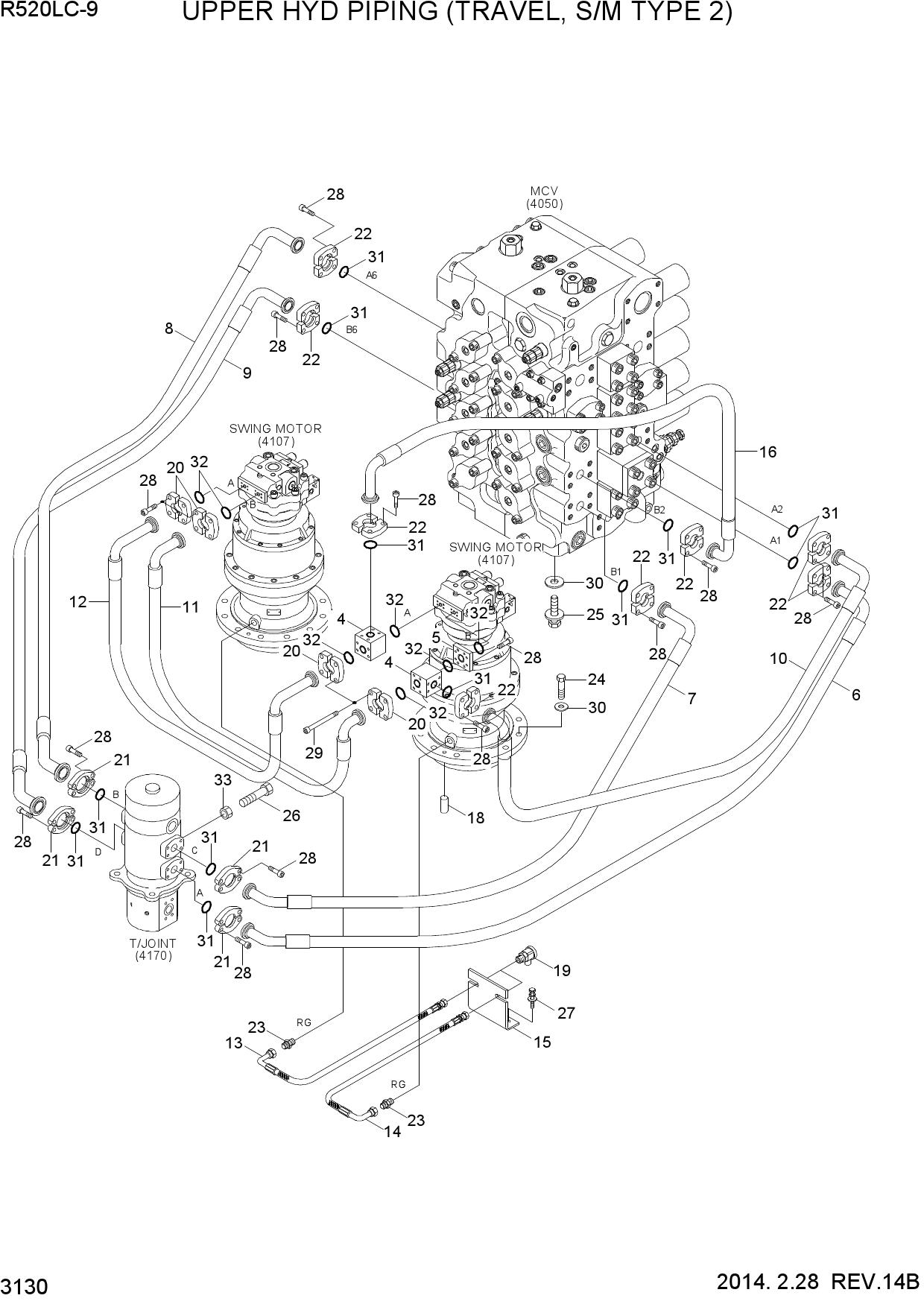

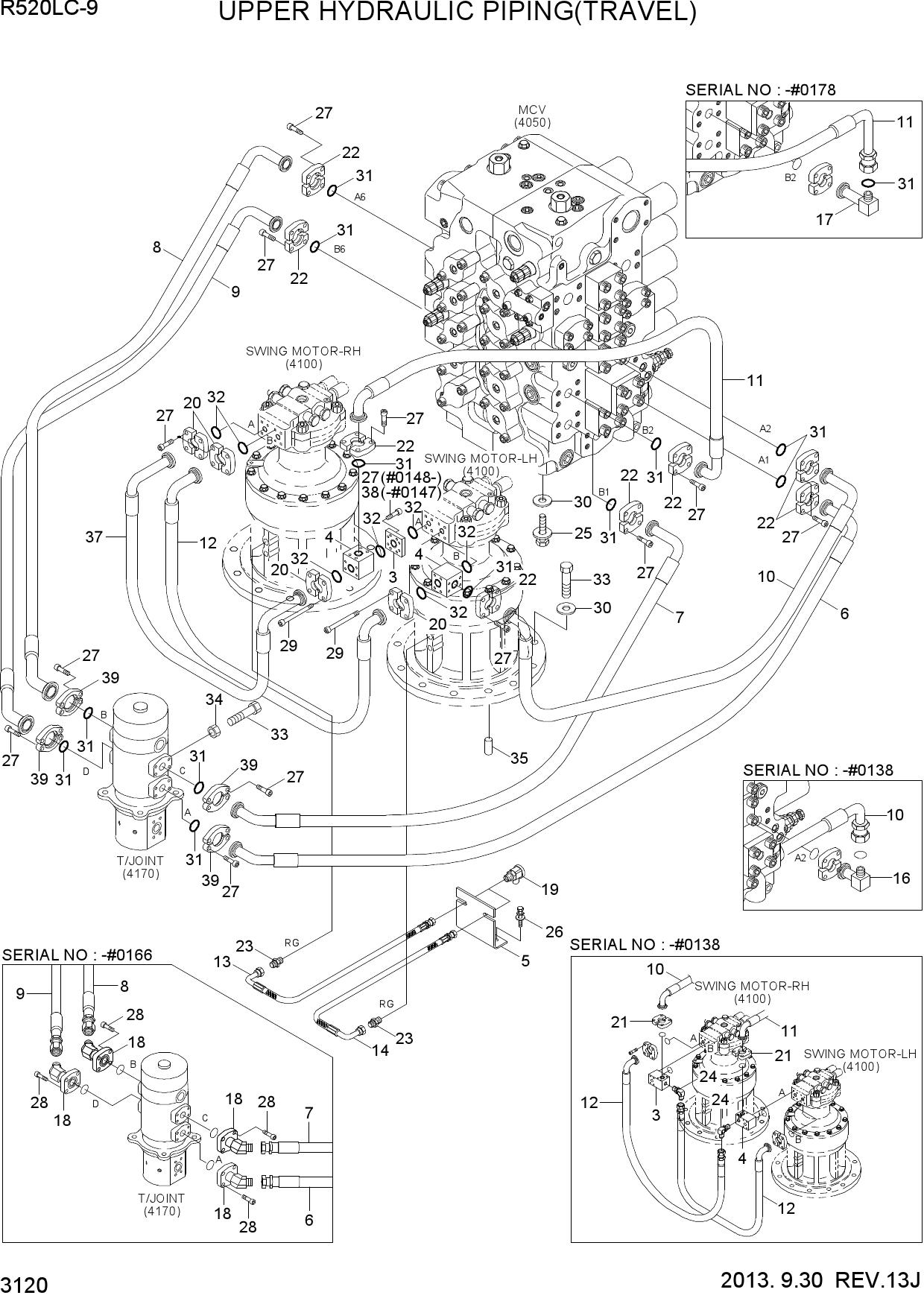

  UPPER HYD PIPING(TRAVEL, S/M TYPE 2)

  Открыть схему
•

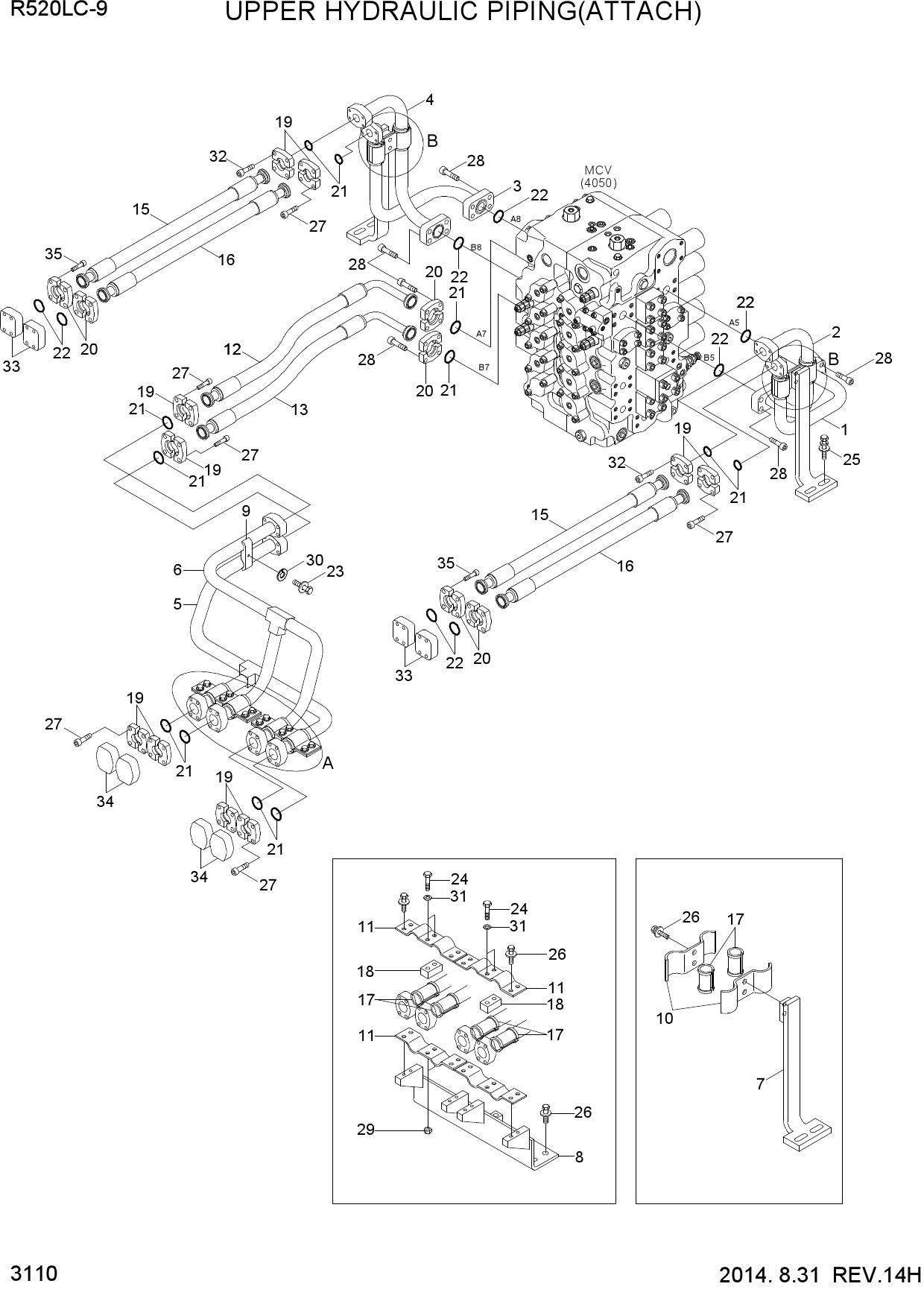

  UPPER HYDRAULIC PIPING(ATTACH)

  Открыть схему
•

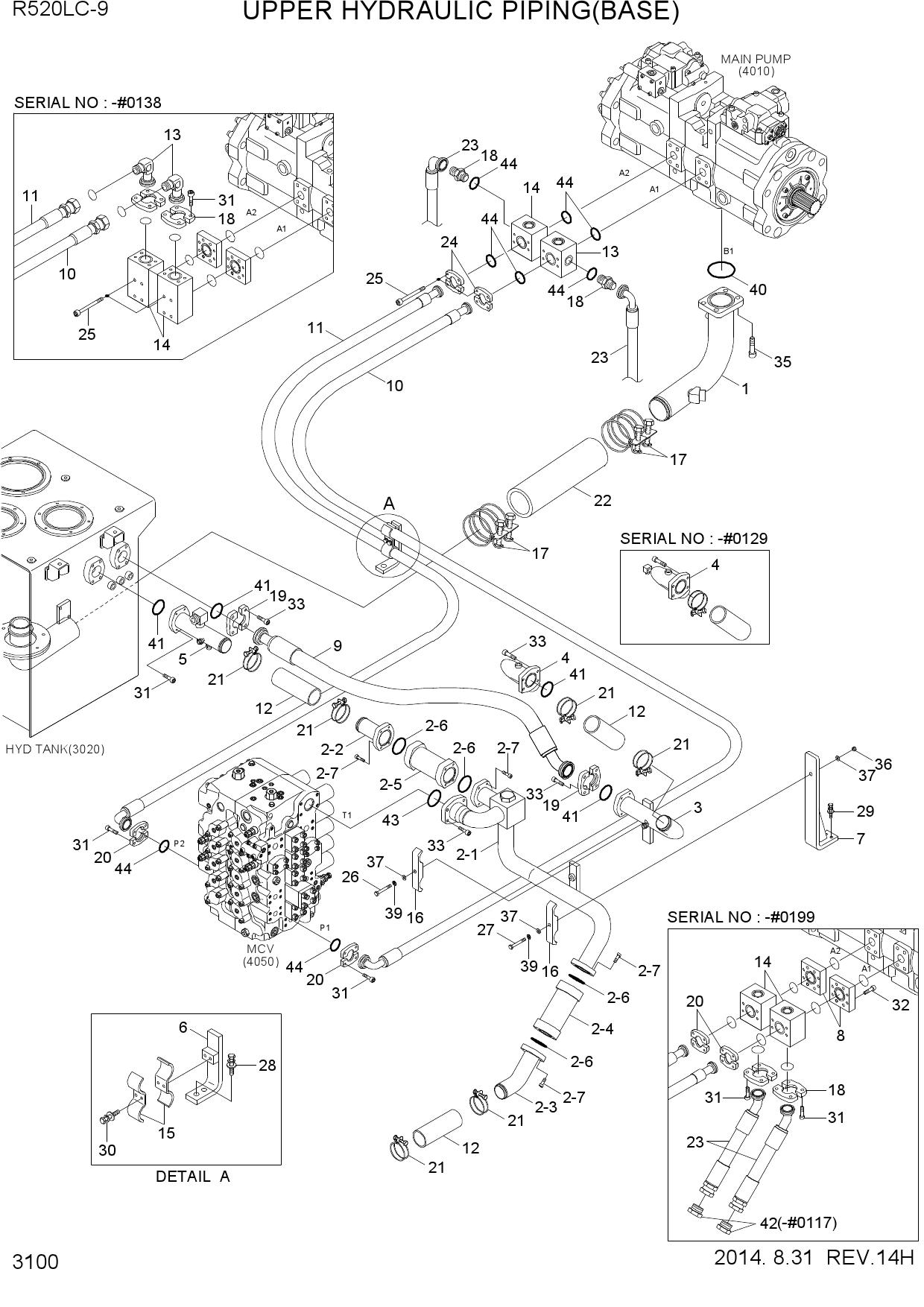

  UPPER HYDRAULIC PIPING(BASE)

  Открыть схему
•
  UPPER HYDRAULIC PIPING(TRAVEL)

  Открыть схему
