R140W-7 HYDRAULIC COMPONENT — схемы

•

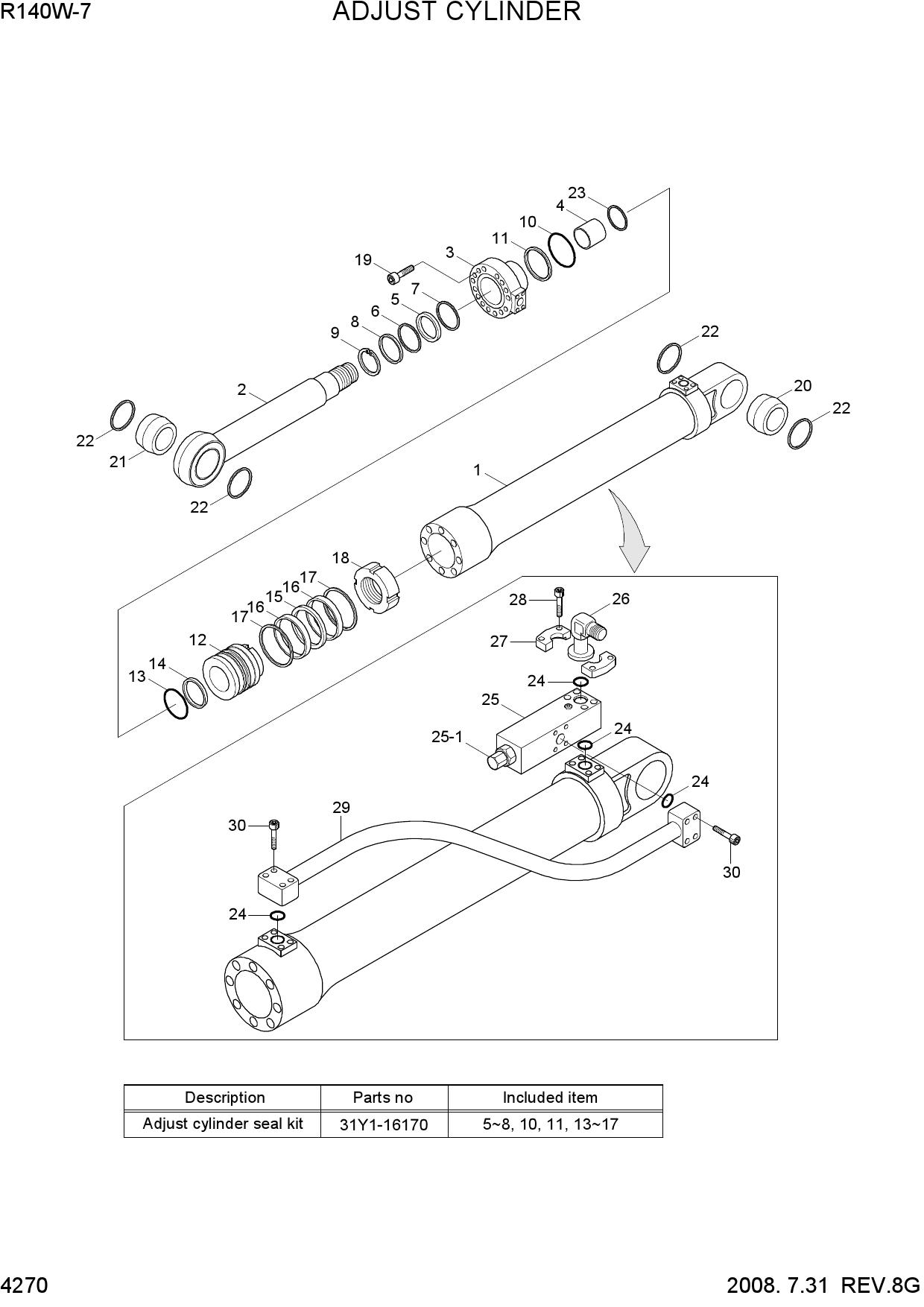

  ADJUST CYLINDER

  Открыть схему
•

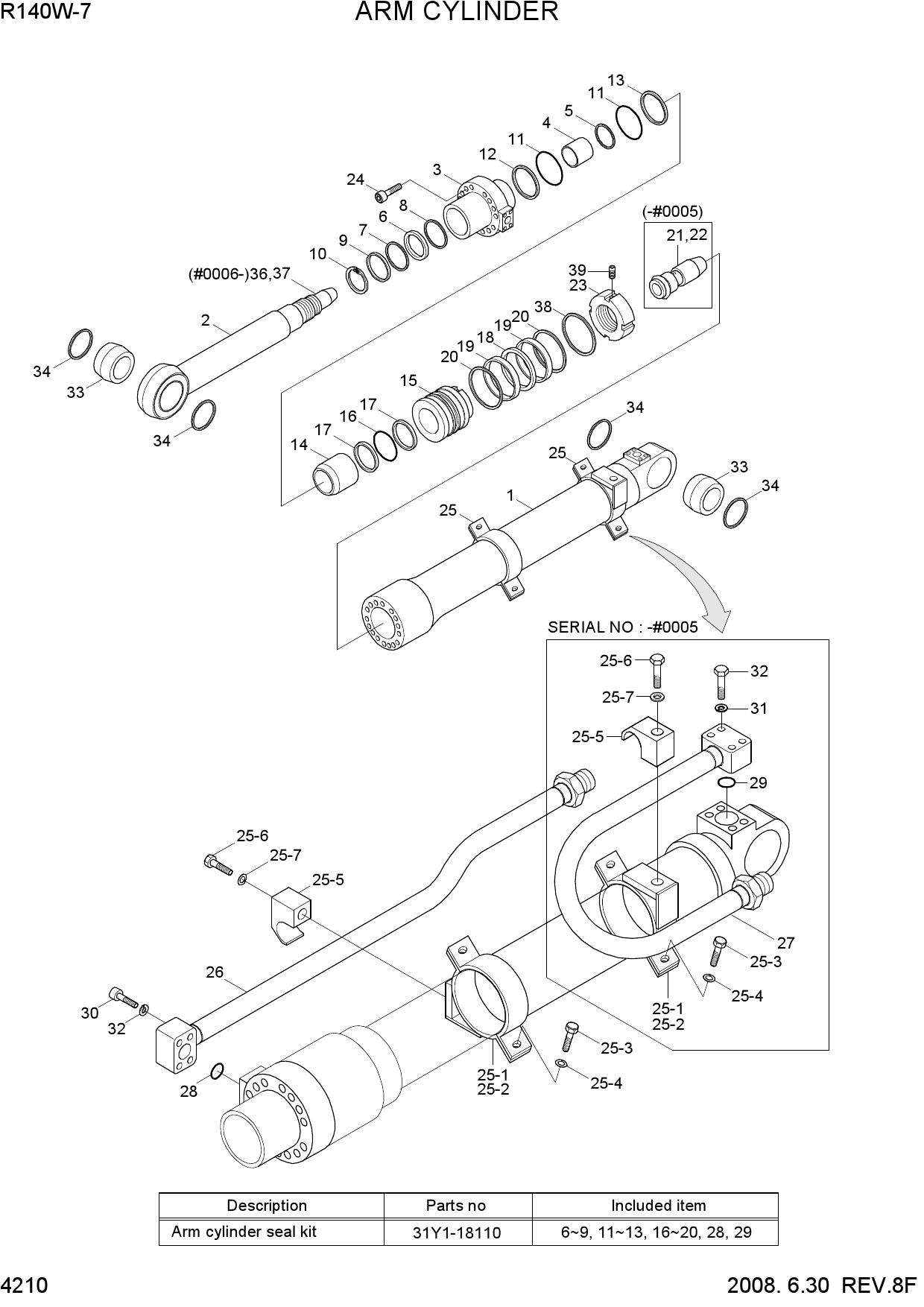

  ARM CYLINDER

  Открыть схему
•

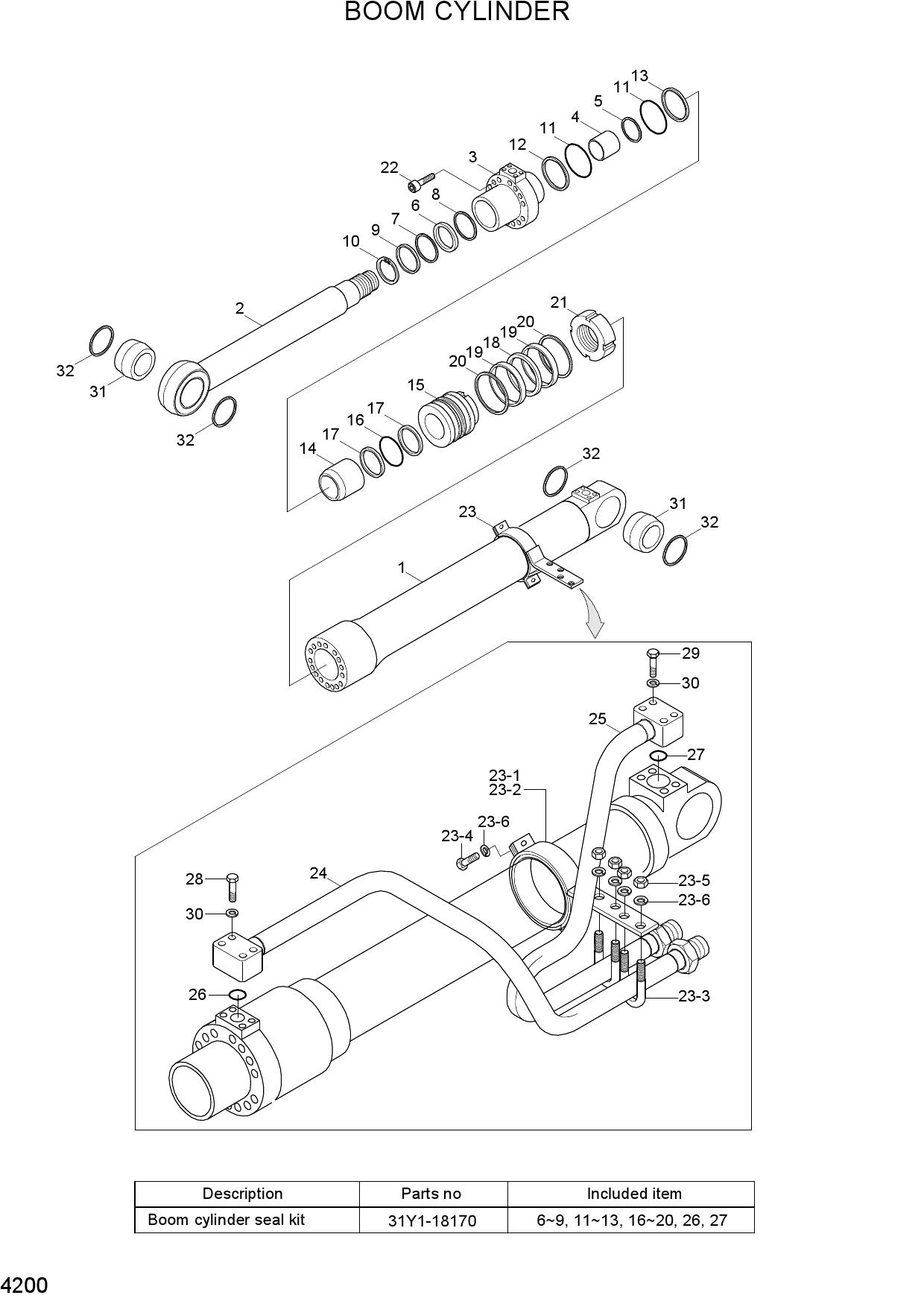

  BOOM CYLINDER

  Открыть схему
•

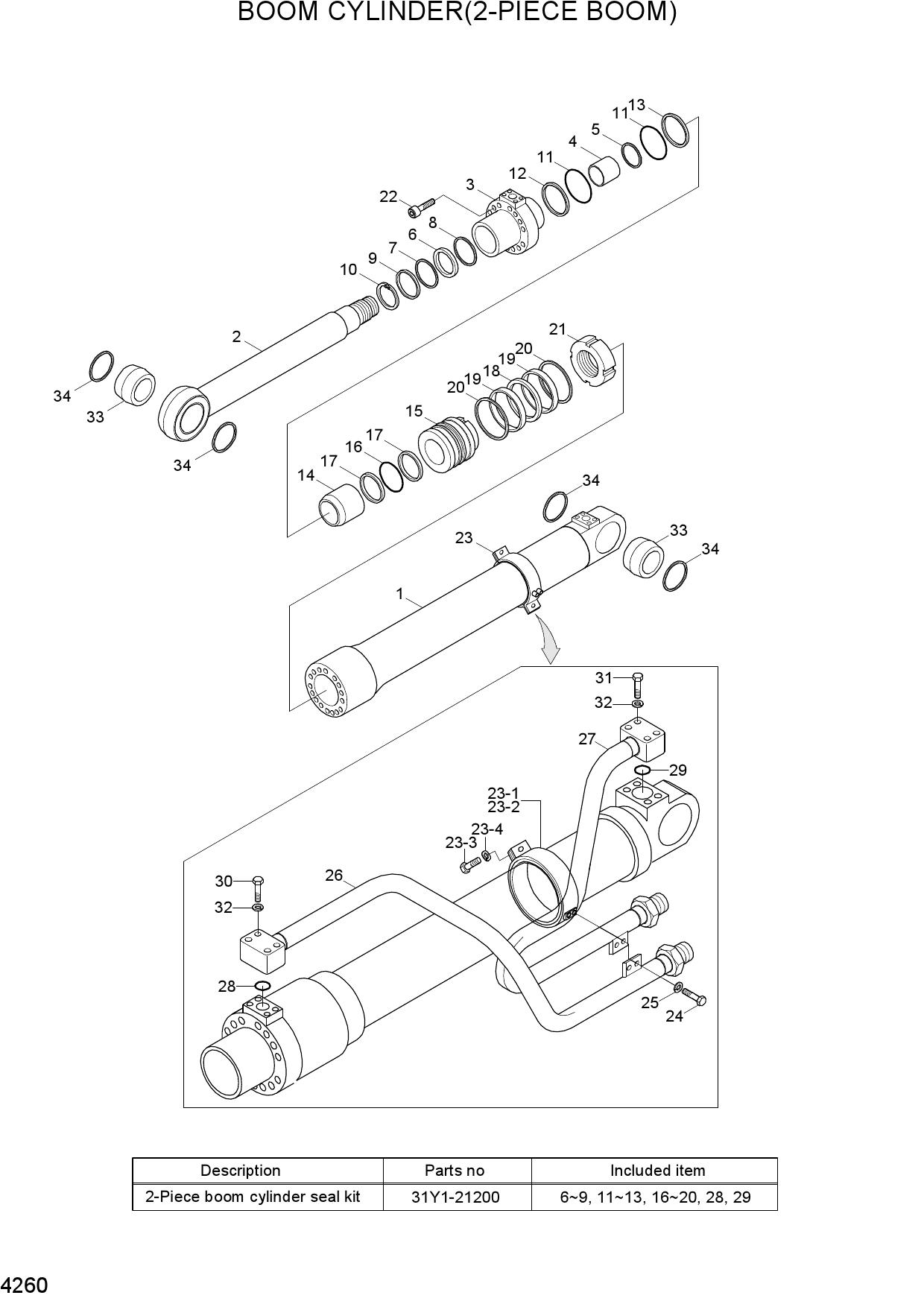

  BOOM CYLINDER(ADJUST BOOM)

  Открыть схему
•

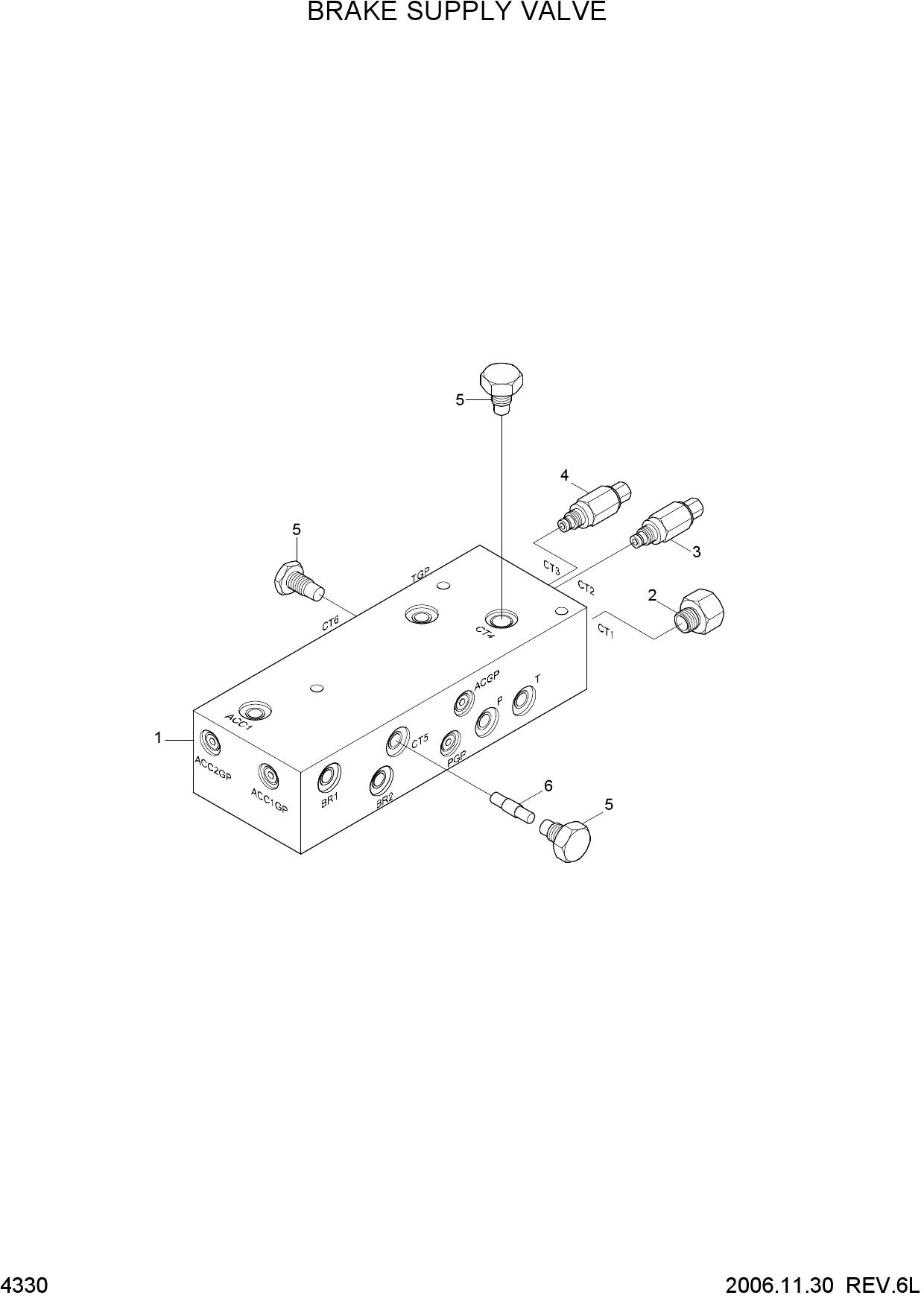

  BRAKE SUPPLY VALVE

  Открыть схему
•

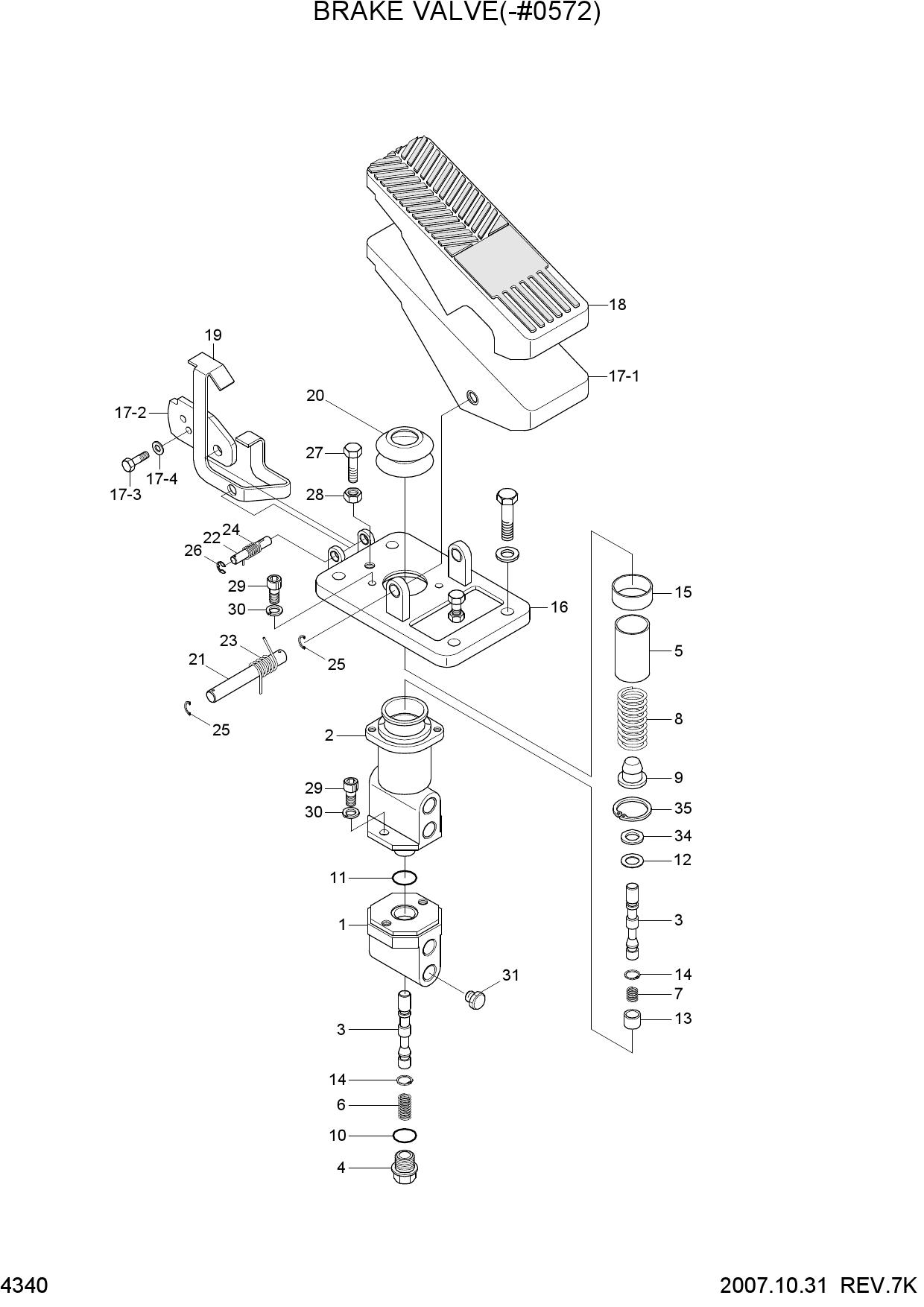

  BRAKE VALVE(-#0572)

  Открыть схему
•

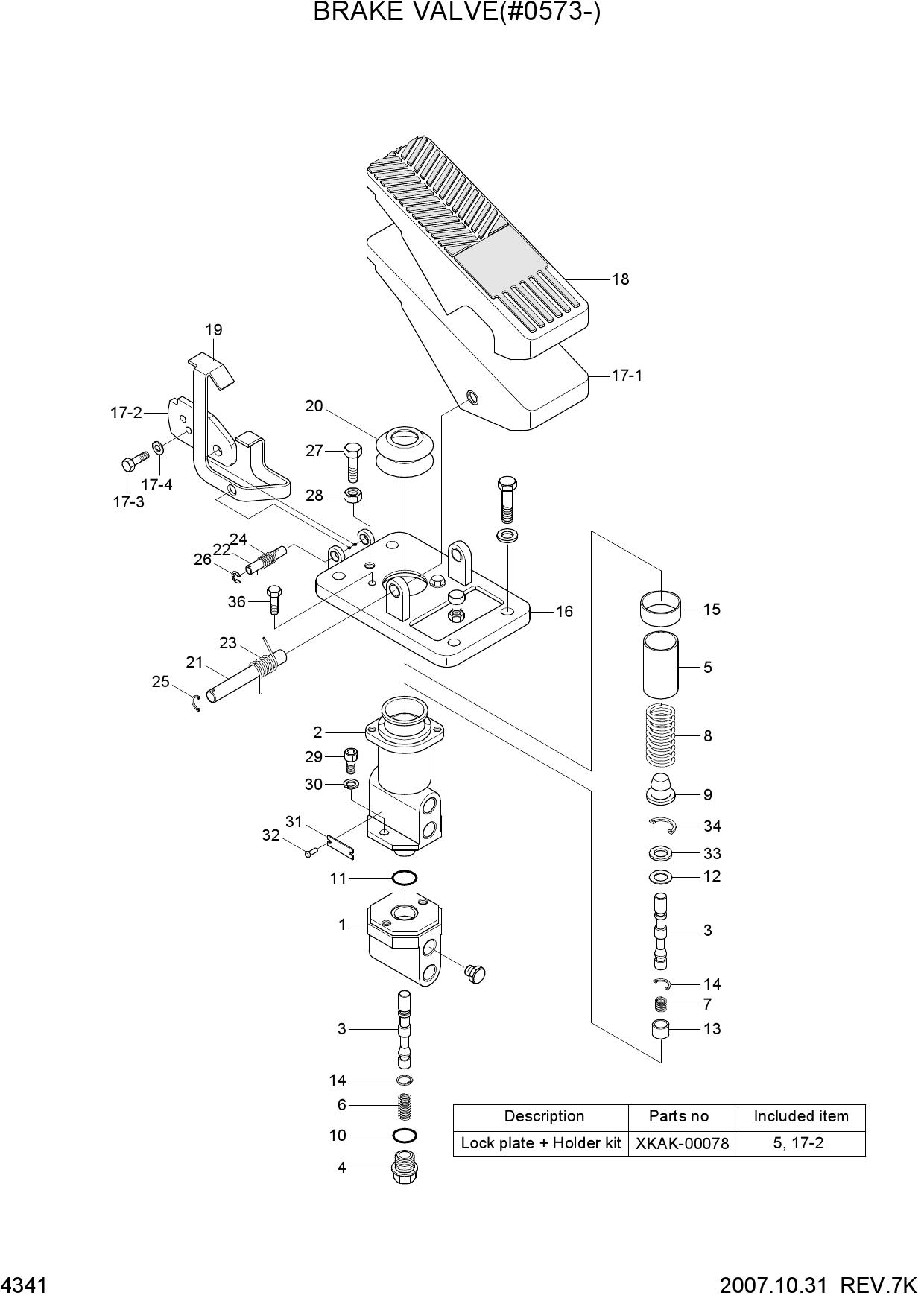

  BRAKE VALVE(#0573-)

  Открыть схему
•

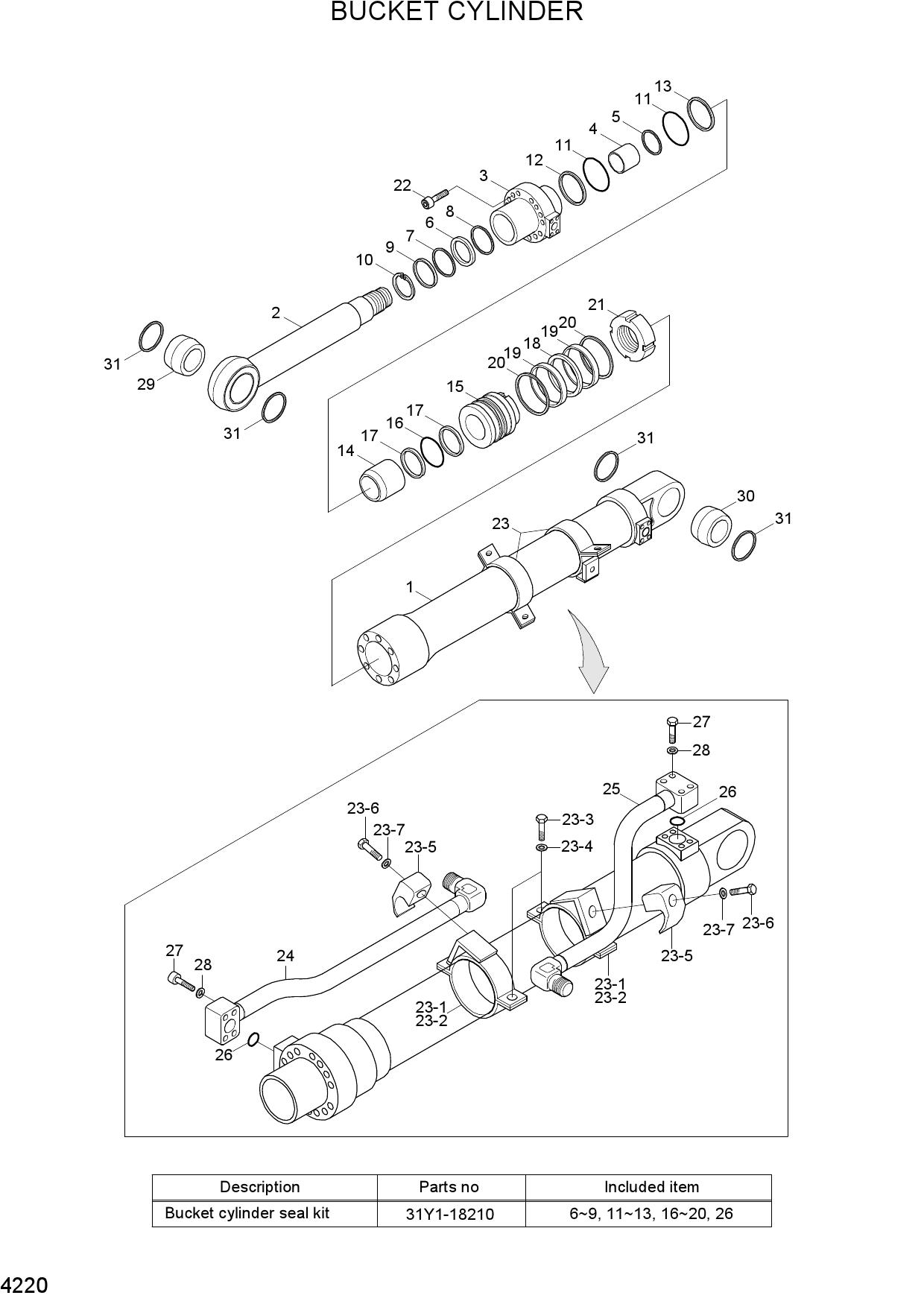

  BUCKET CYLINDER

  Открыть схему
•

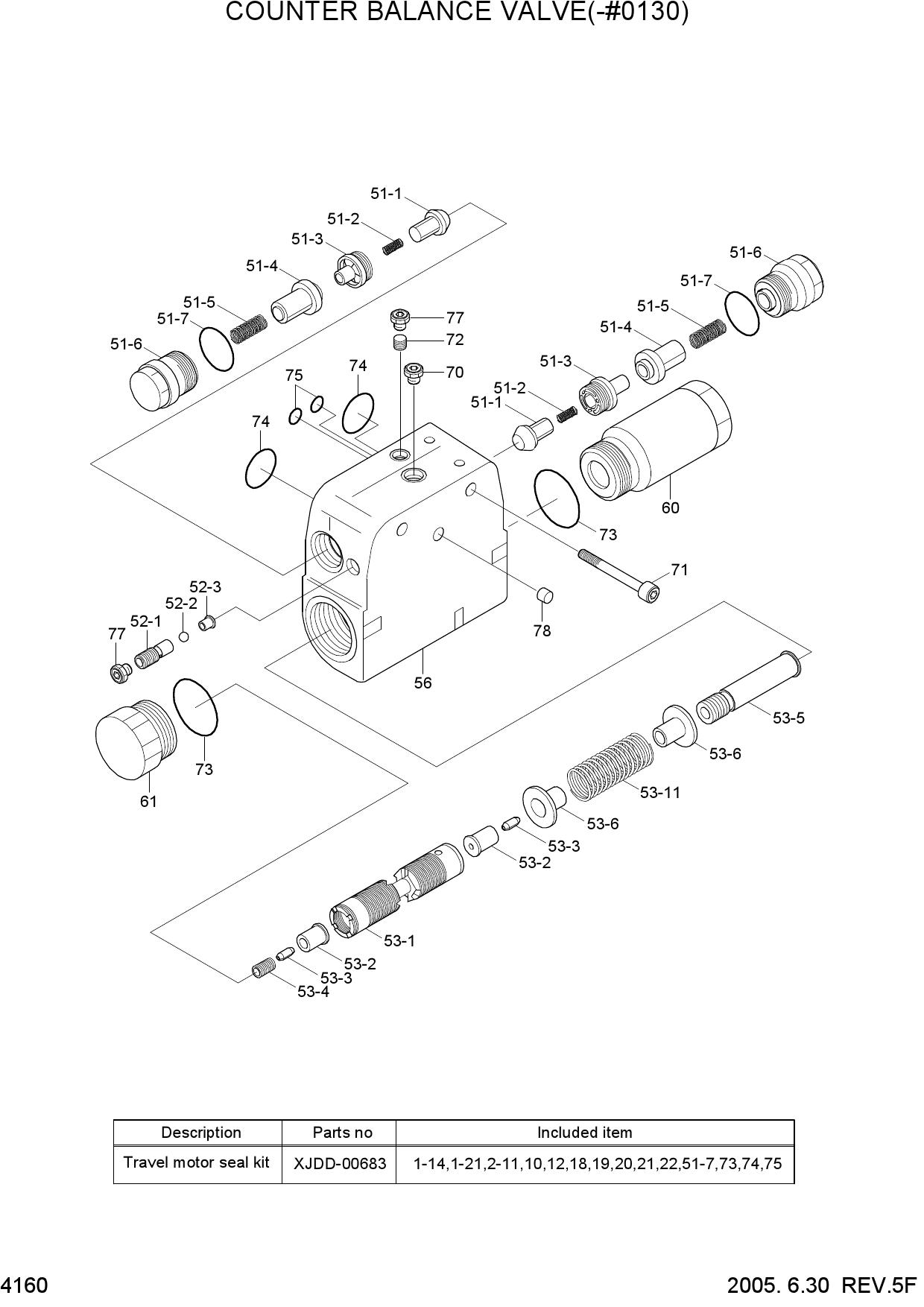

  COUNTER BALANCE VALVE(-#0130)

  Открыть схему
•

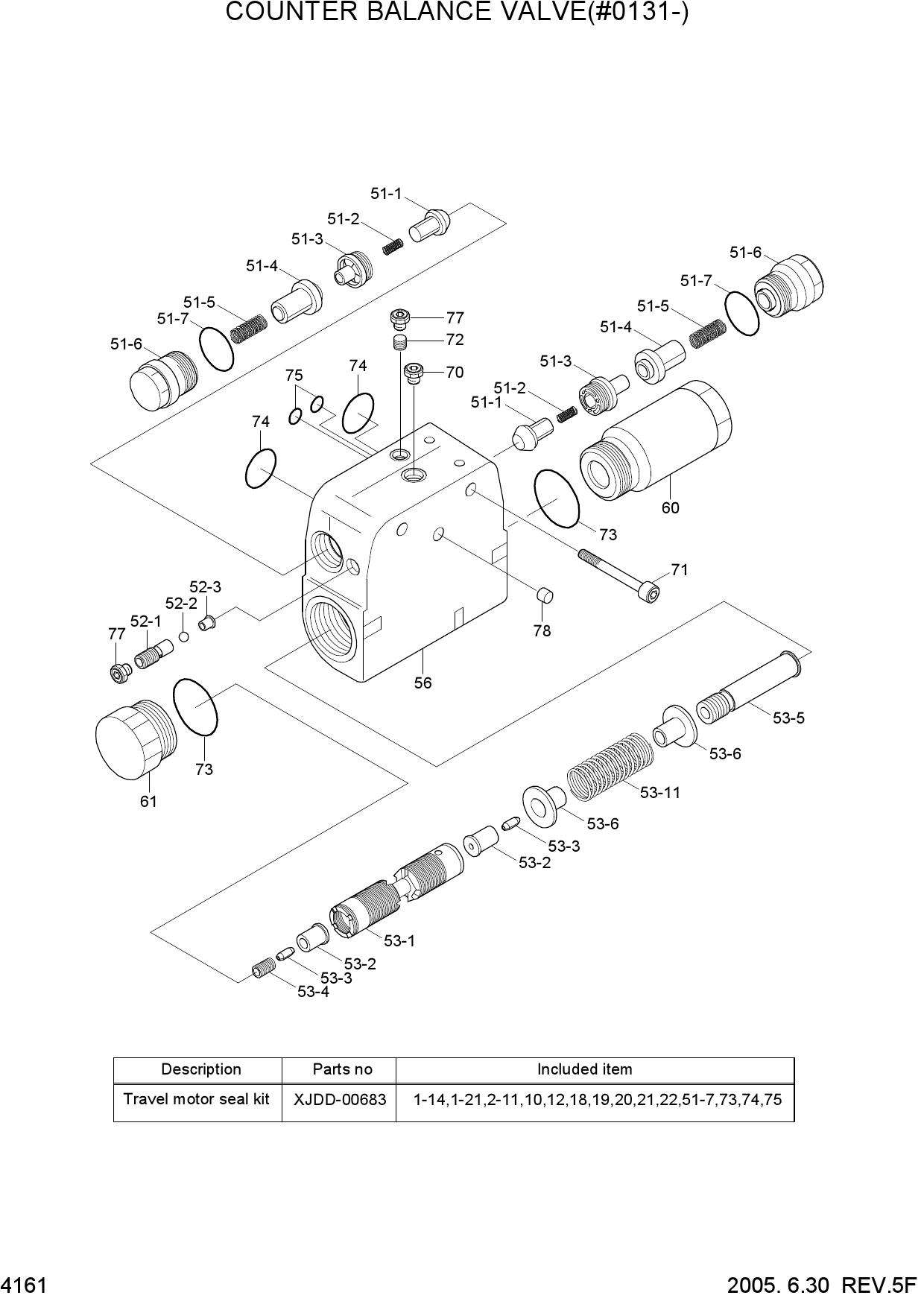

  COUNTER BALANCE VALVE(#0131-)

  Открыть схему
•

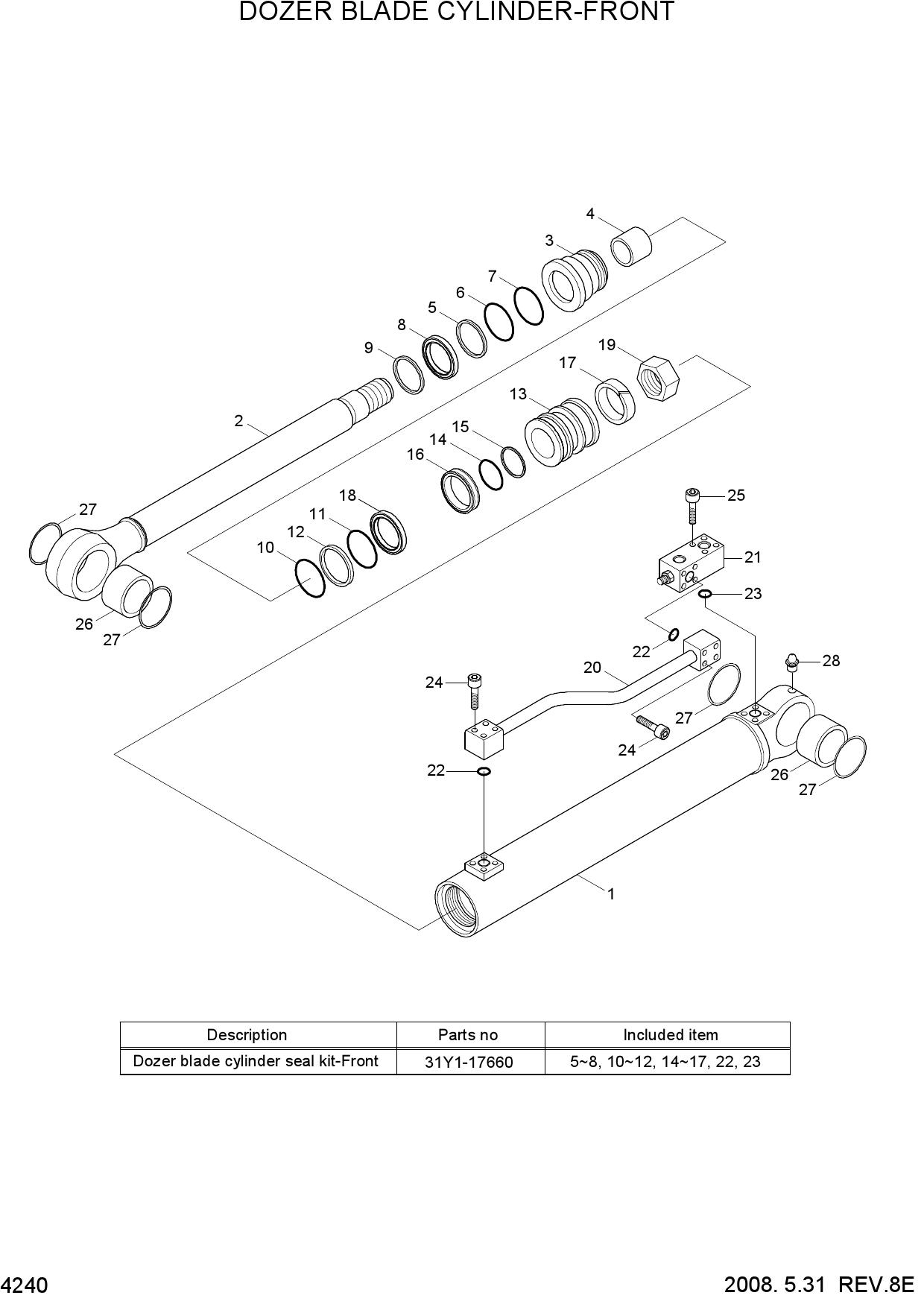

  DOZER BLADE CYLINDER-FRONT

  Открыть схему
•

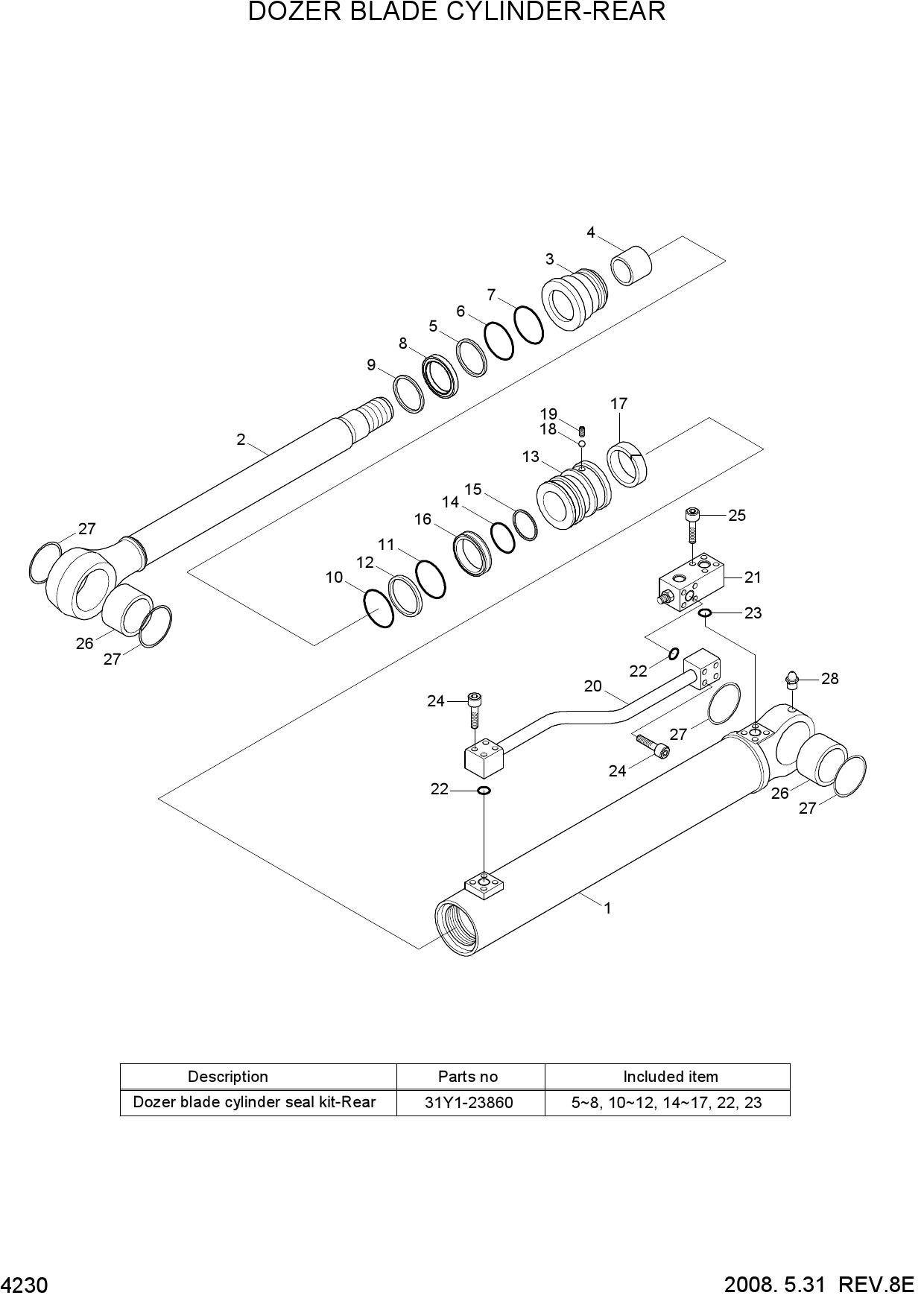

  DOZER BLADE CYLINDER-REAR

  Открыть схему
•

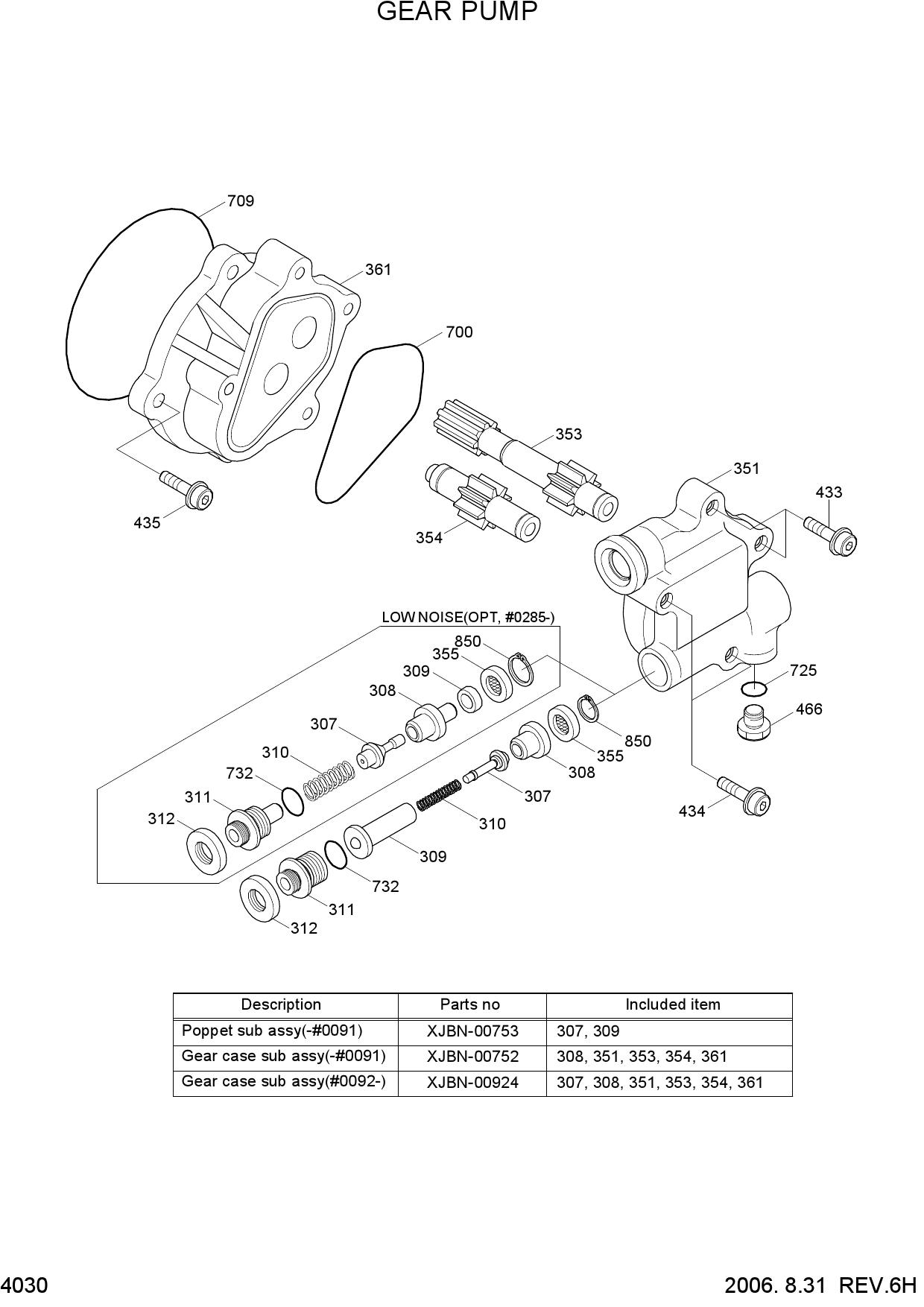

  GEAR PUMP

  Открыть схему
•

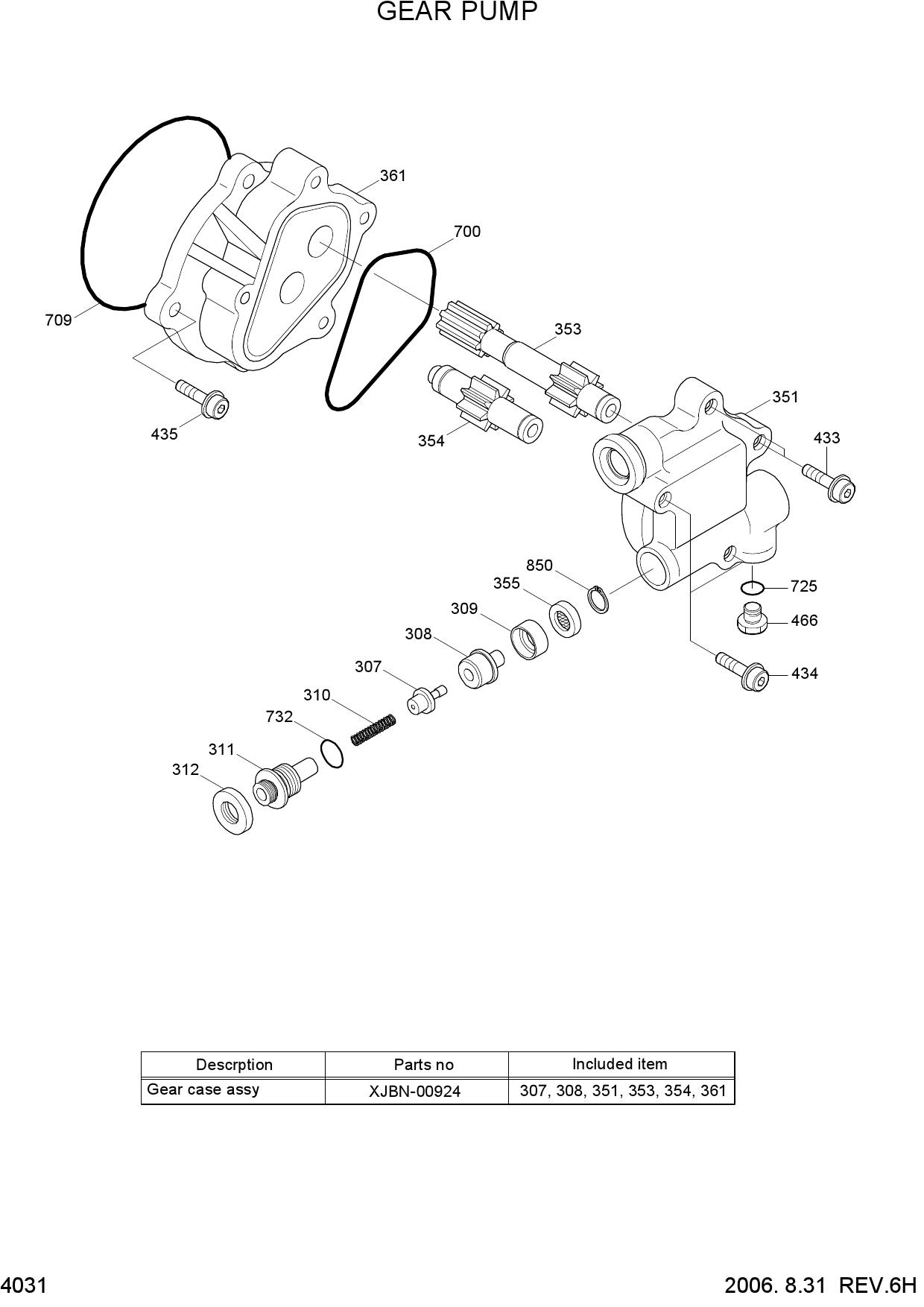

  GEAR PUMP(#0390-)

  Открыть схему
•

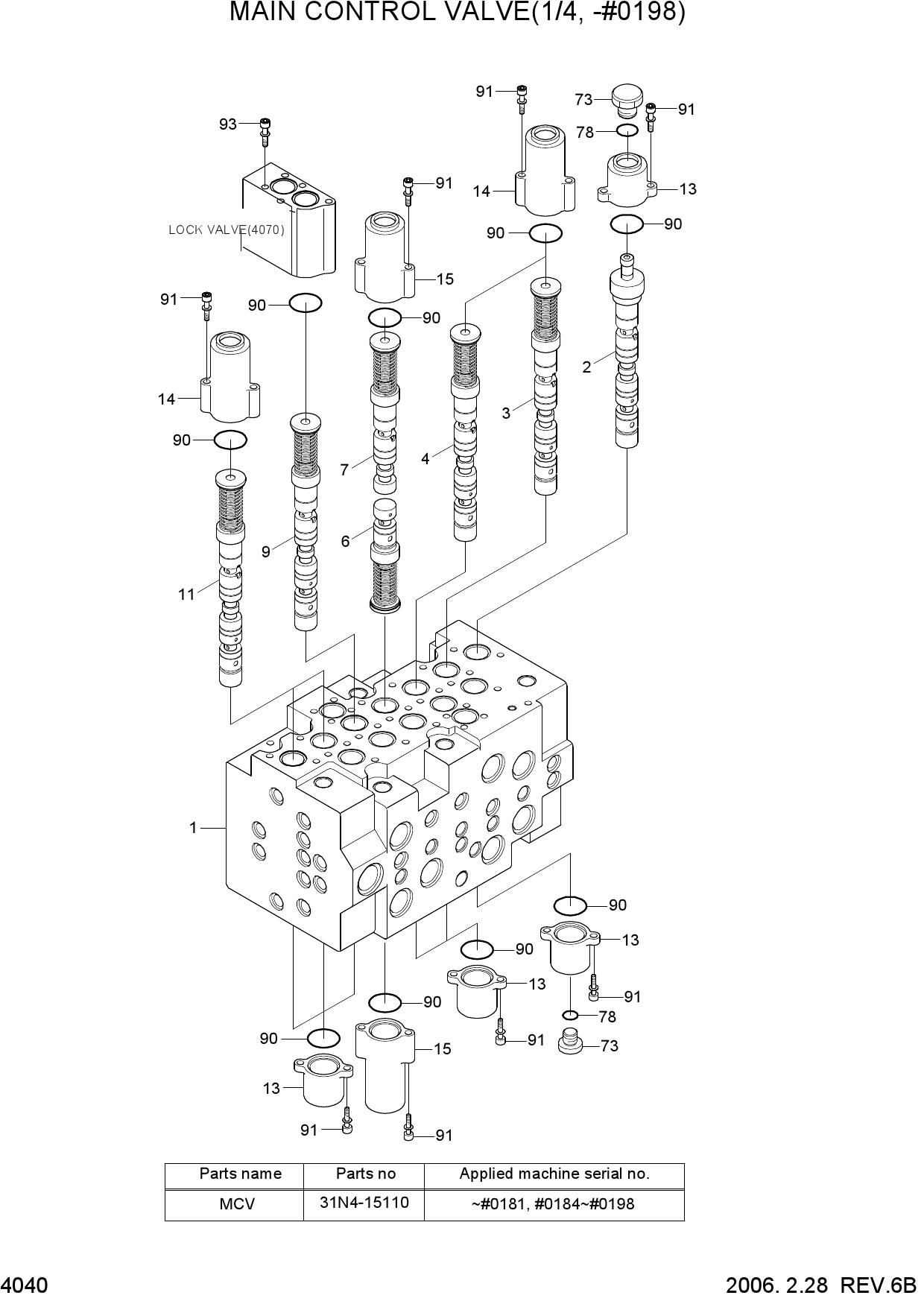

  MAIN CONTROL VALVE(1/4, -#0198)

  Открыть схему
•

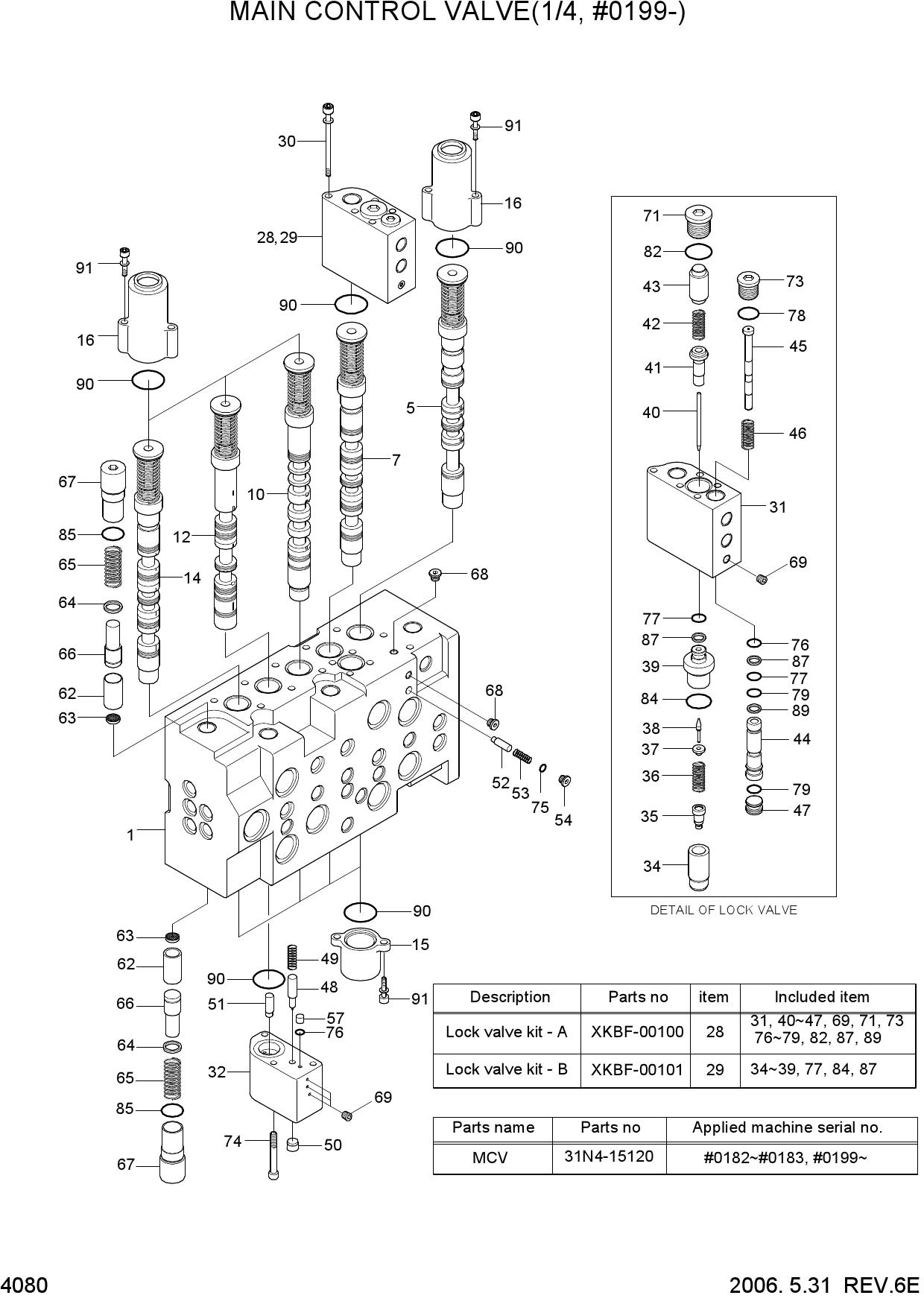

  MAIN CONTROL VALVE(1/4, #0199-)

  Открыть схему
•

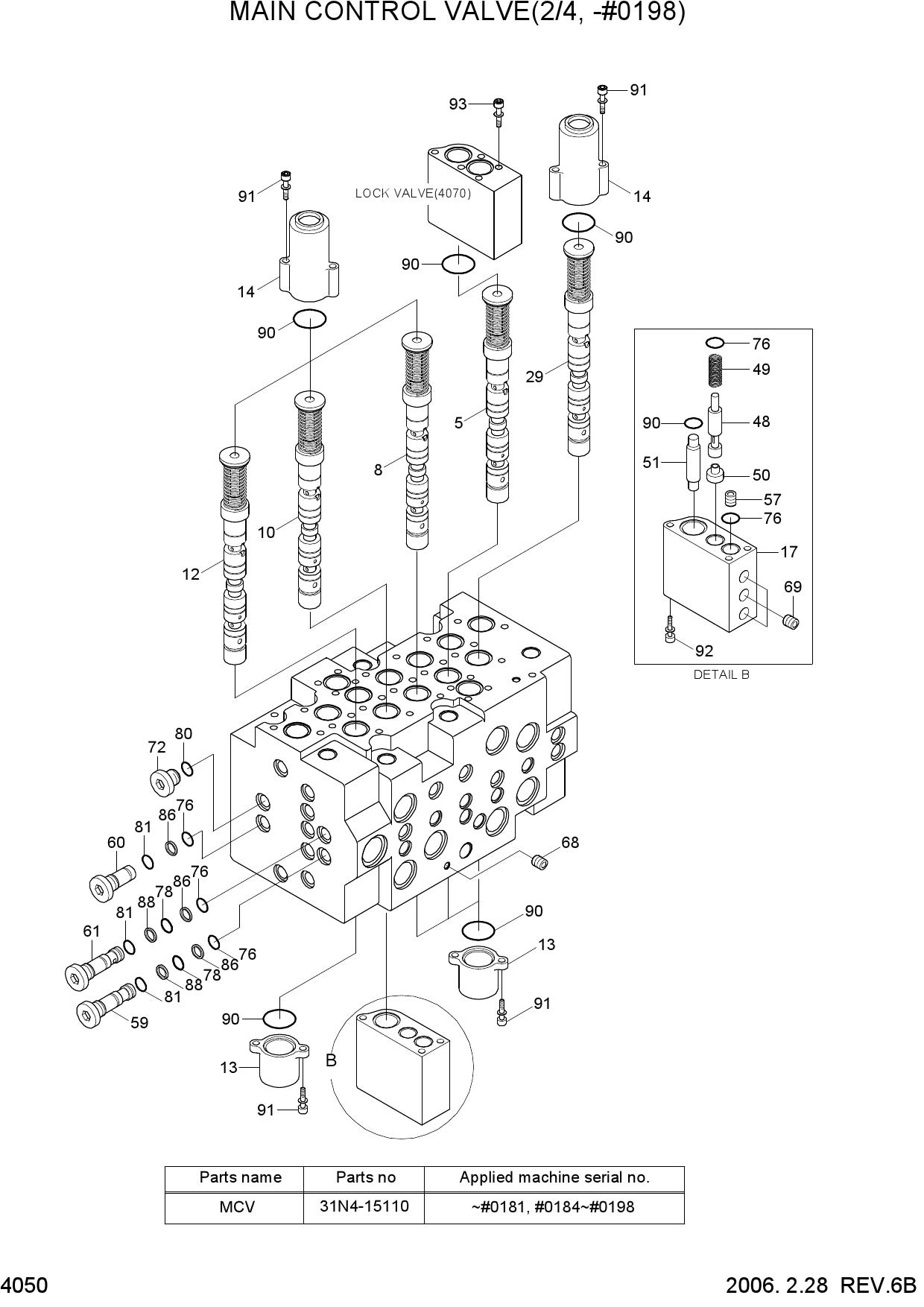

  MAIN CONTROL VALVE(2/4, -#0198)

  Открыть схему
•

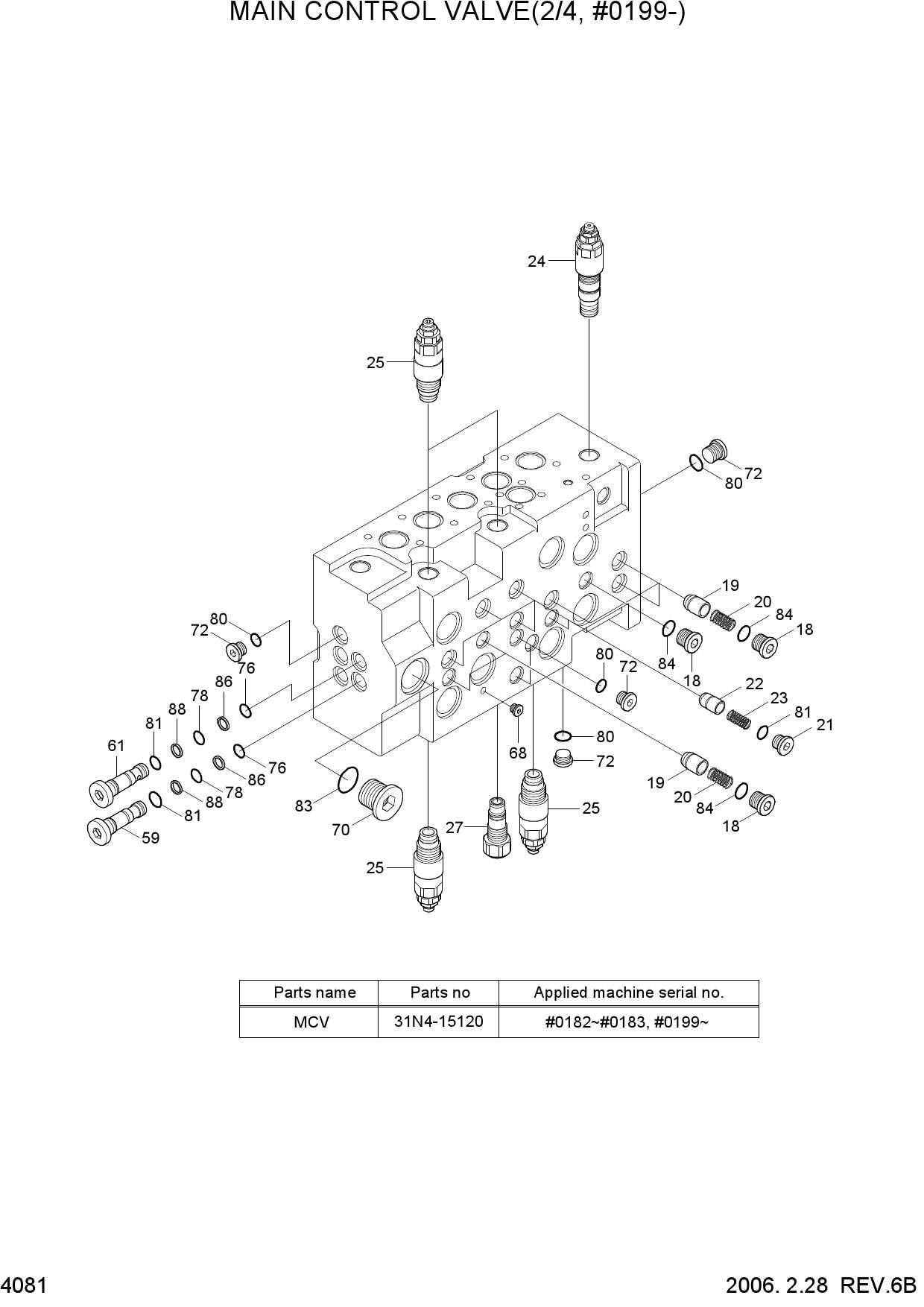

  MAIN CONTROL VALVE(2/4, #0199-)

  Открыть схему
•

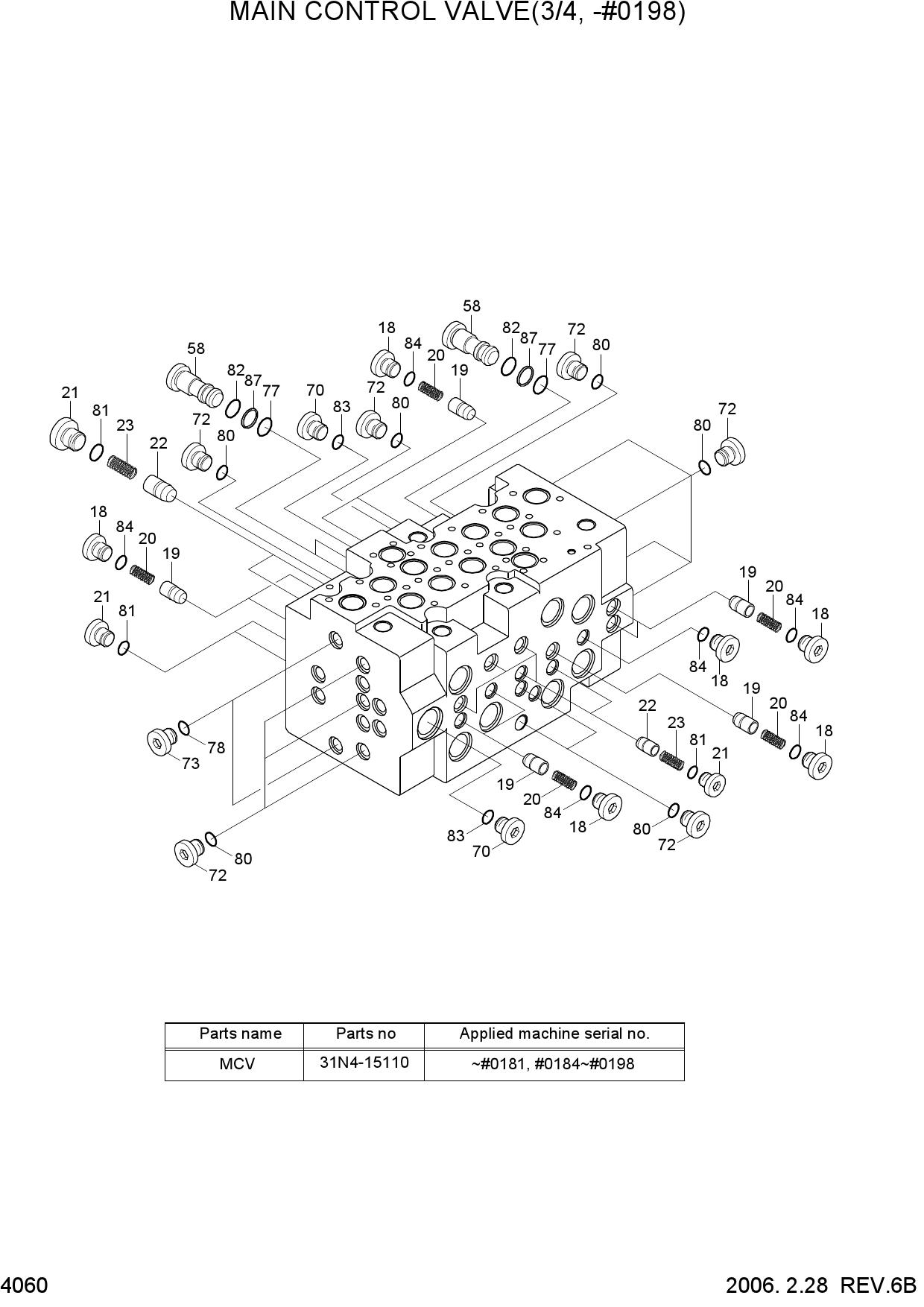

  MAIN CONTROL VALVE(3/4, -#0198)

  Открыть схему
•

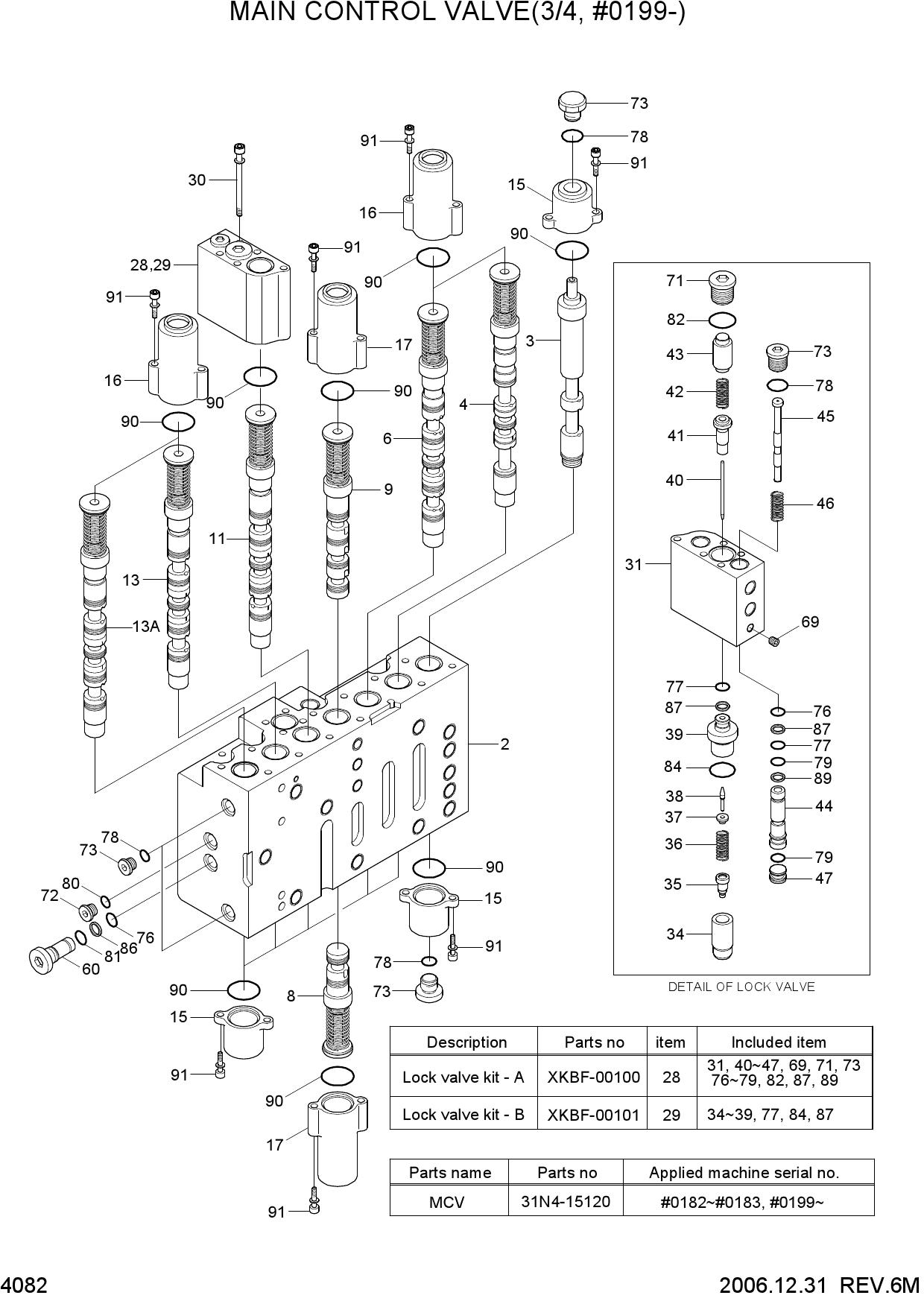

  MAIN CONTROL VALVE(3/4, #0199-)

  Открыть схему
•

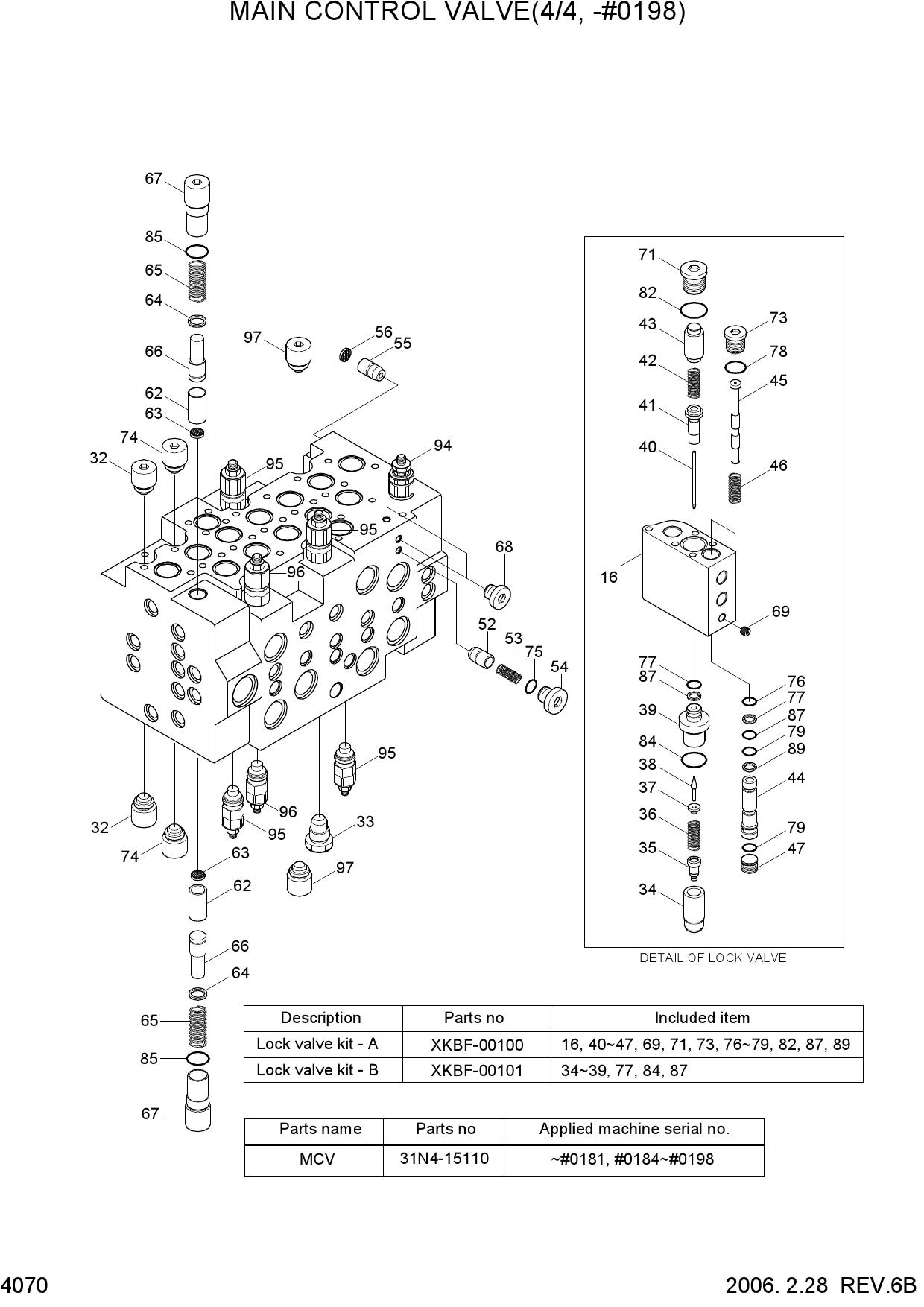

  MAIN CONTROL VALVE(4/4, -#0198)

  Открыть схему
•

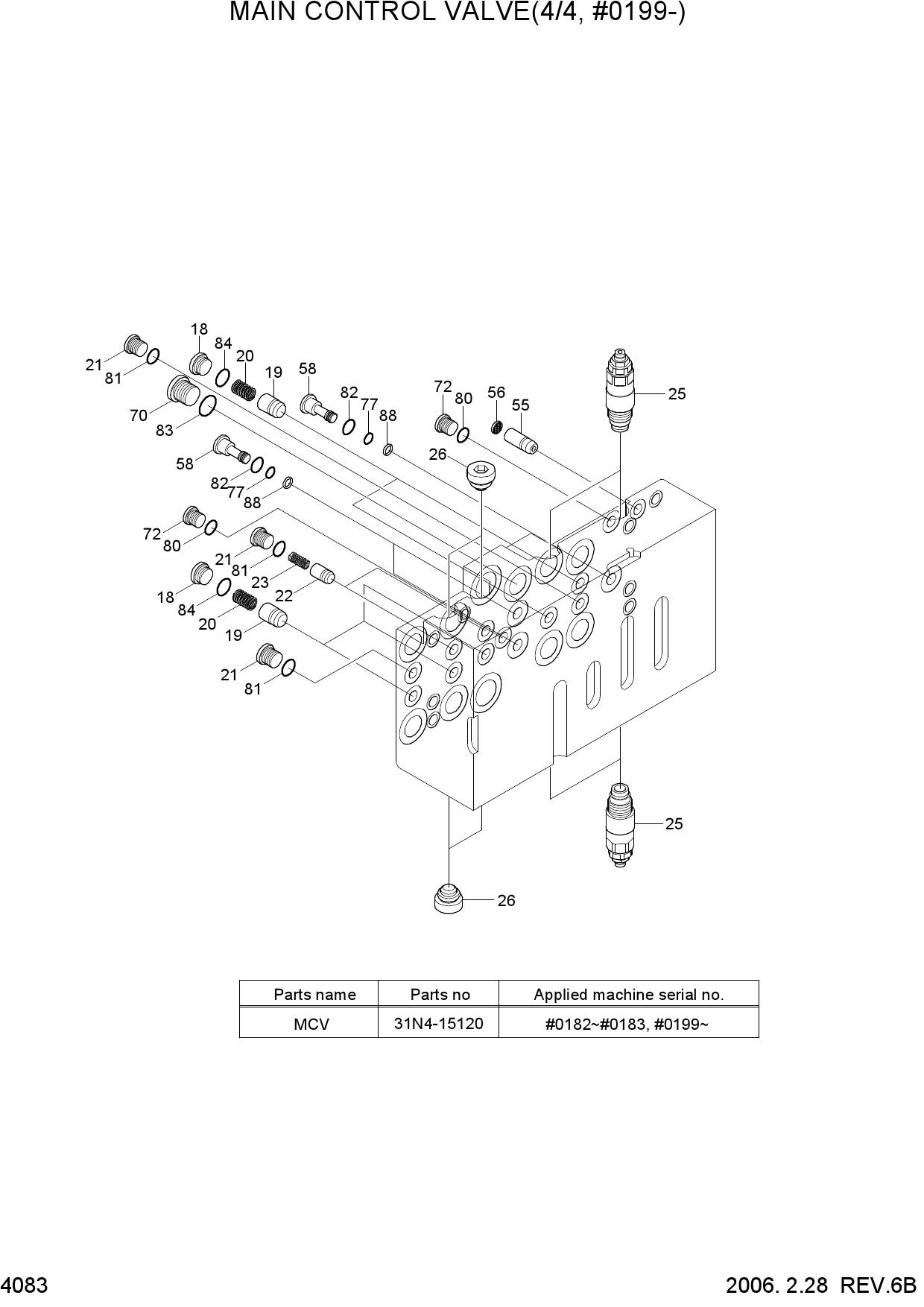

  MAIN CONTROL VALVE(4/4, #0199-)

  Открыть схему
•

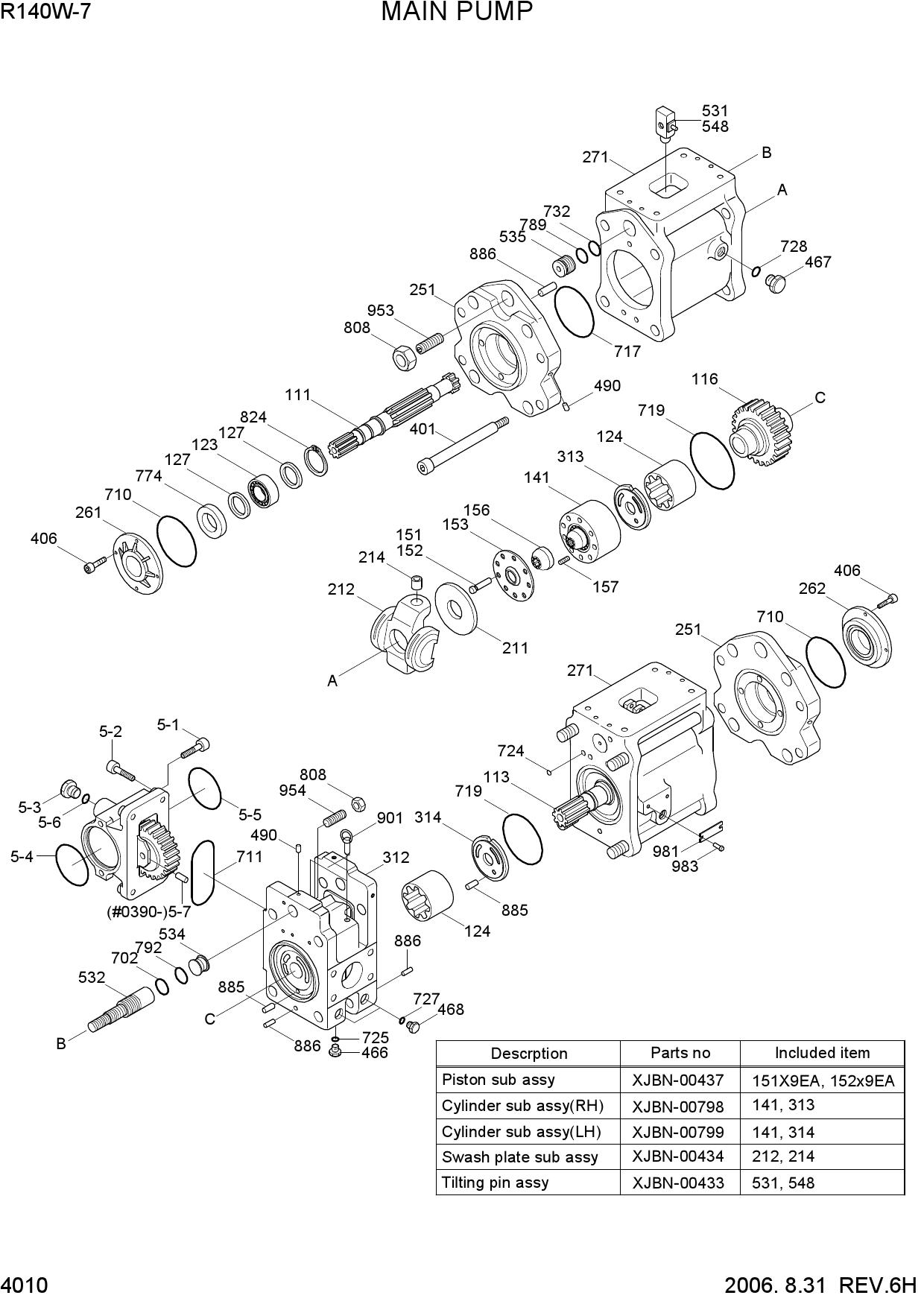

  MAIN PUMP

  Открыть схему
•

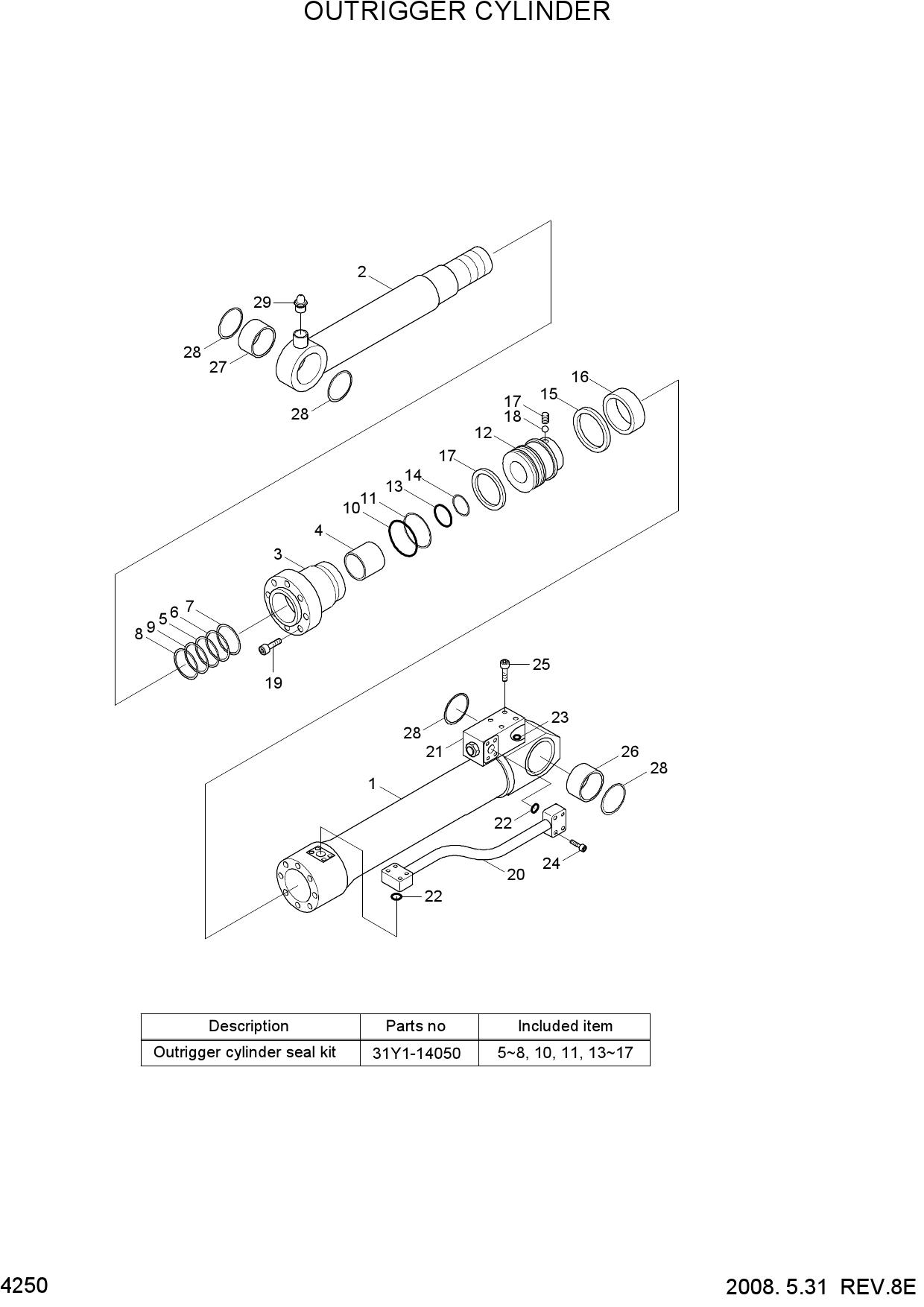

  OUTRIGGER CYLINDER

  Открыть схему
•

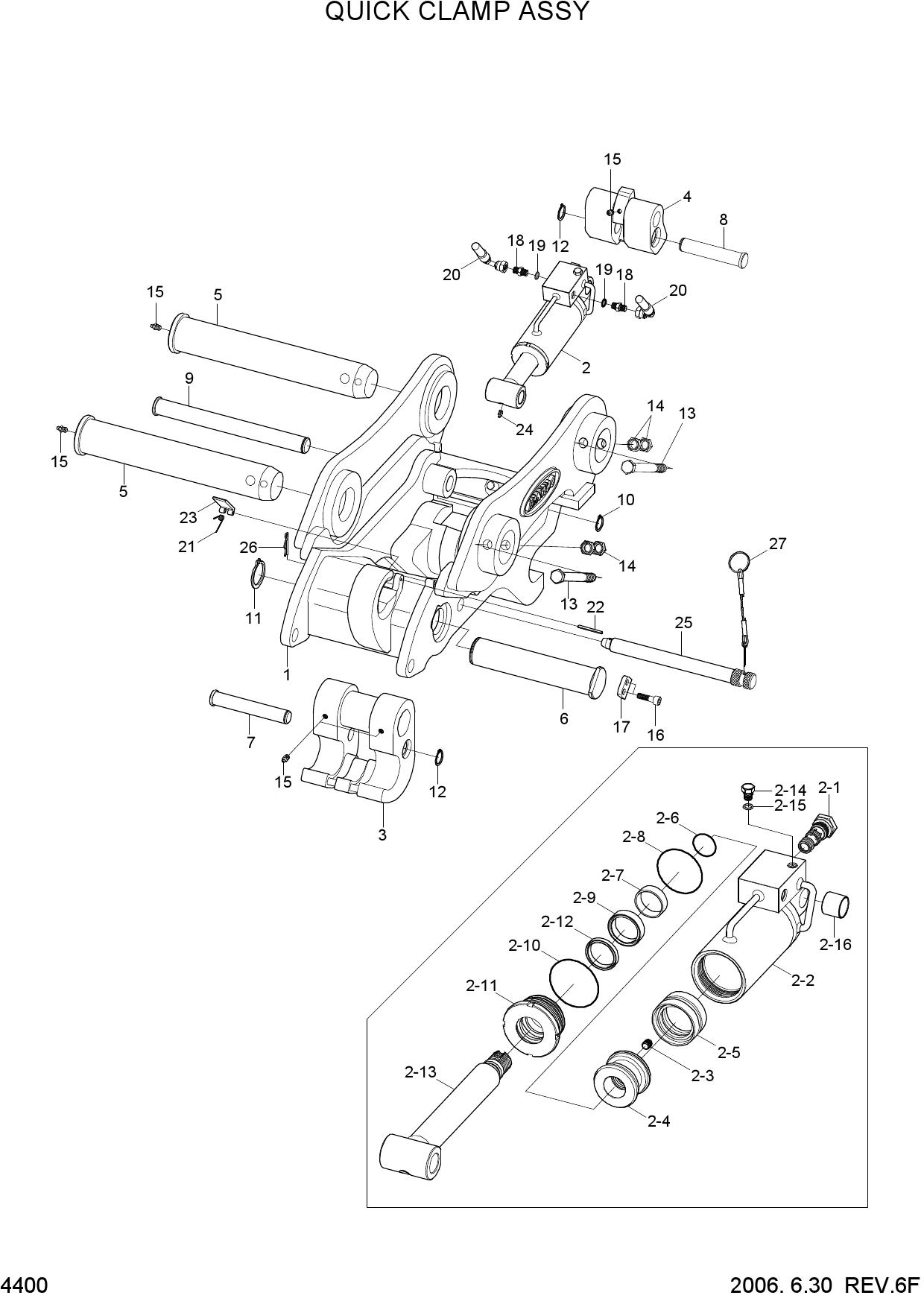

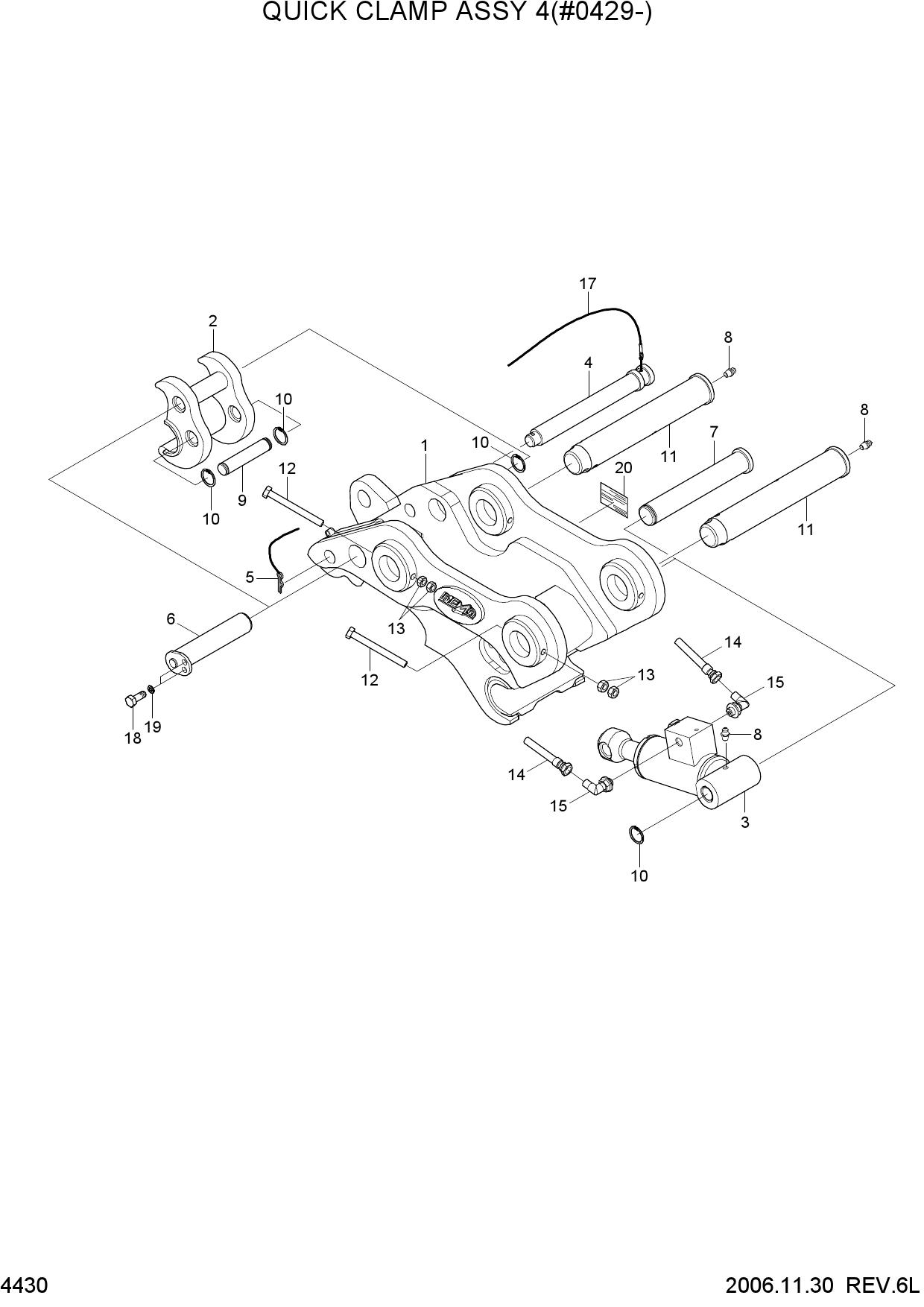

  QUICK CLAMP ASSY

  Открыть схему
•

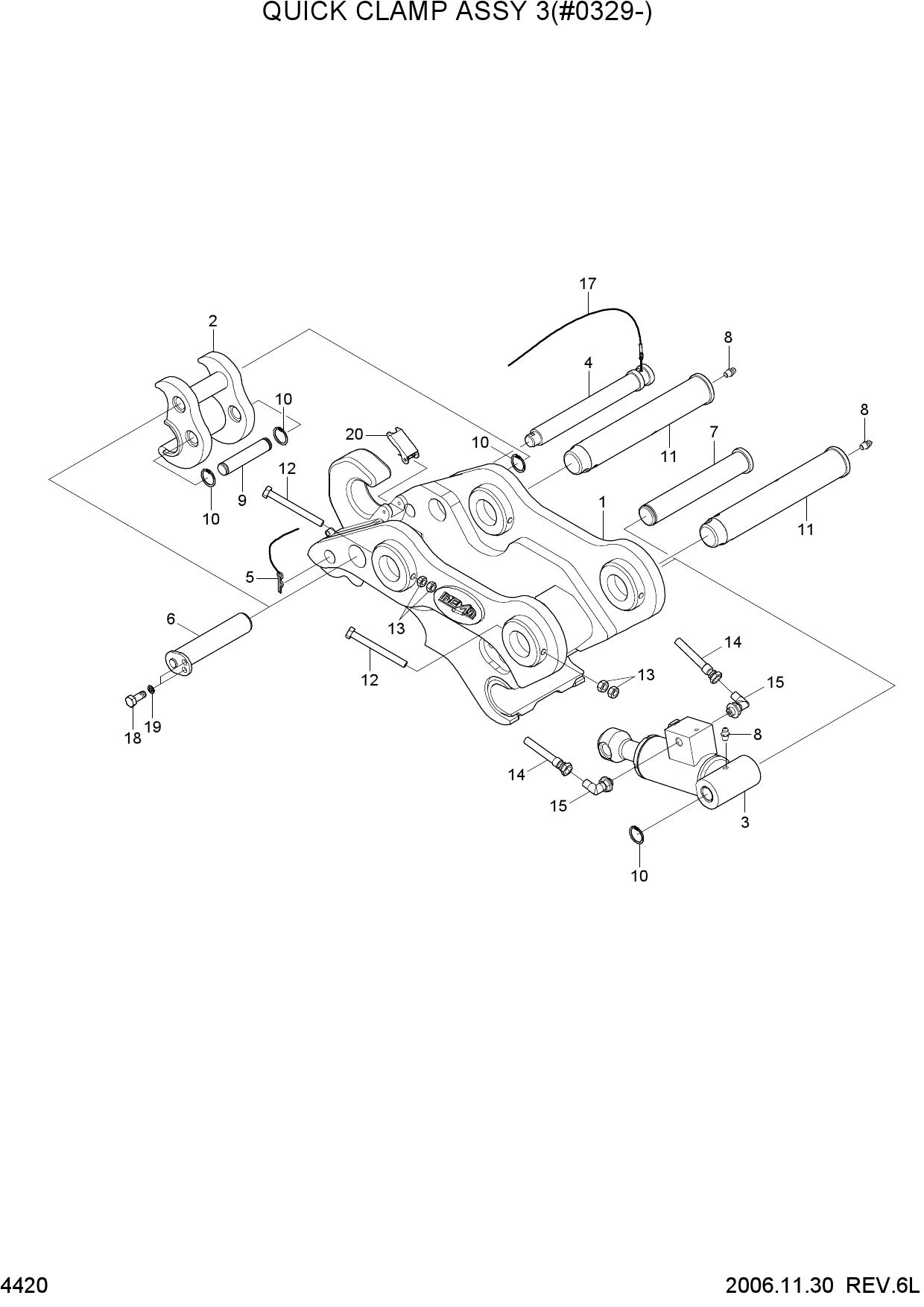

  QUICK CLAMP ASSY 3(#0429-)

  Открыть схему
•
  QUICK CLAMP ASSY 4(#0429-)

  Открыть схему
•

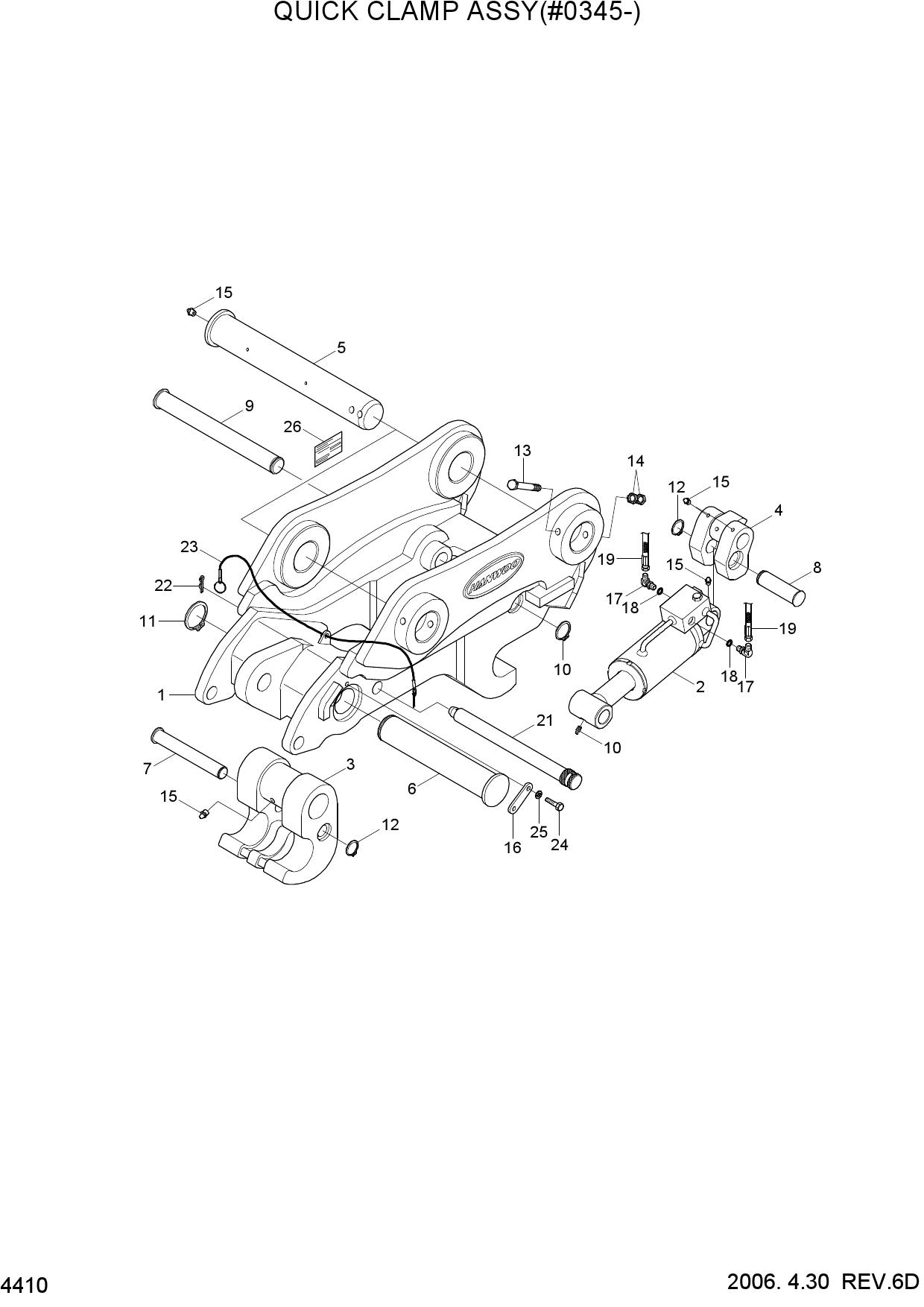

  QUICK CLAMP ASSY(#0345-)

  Открыть схему
•

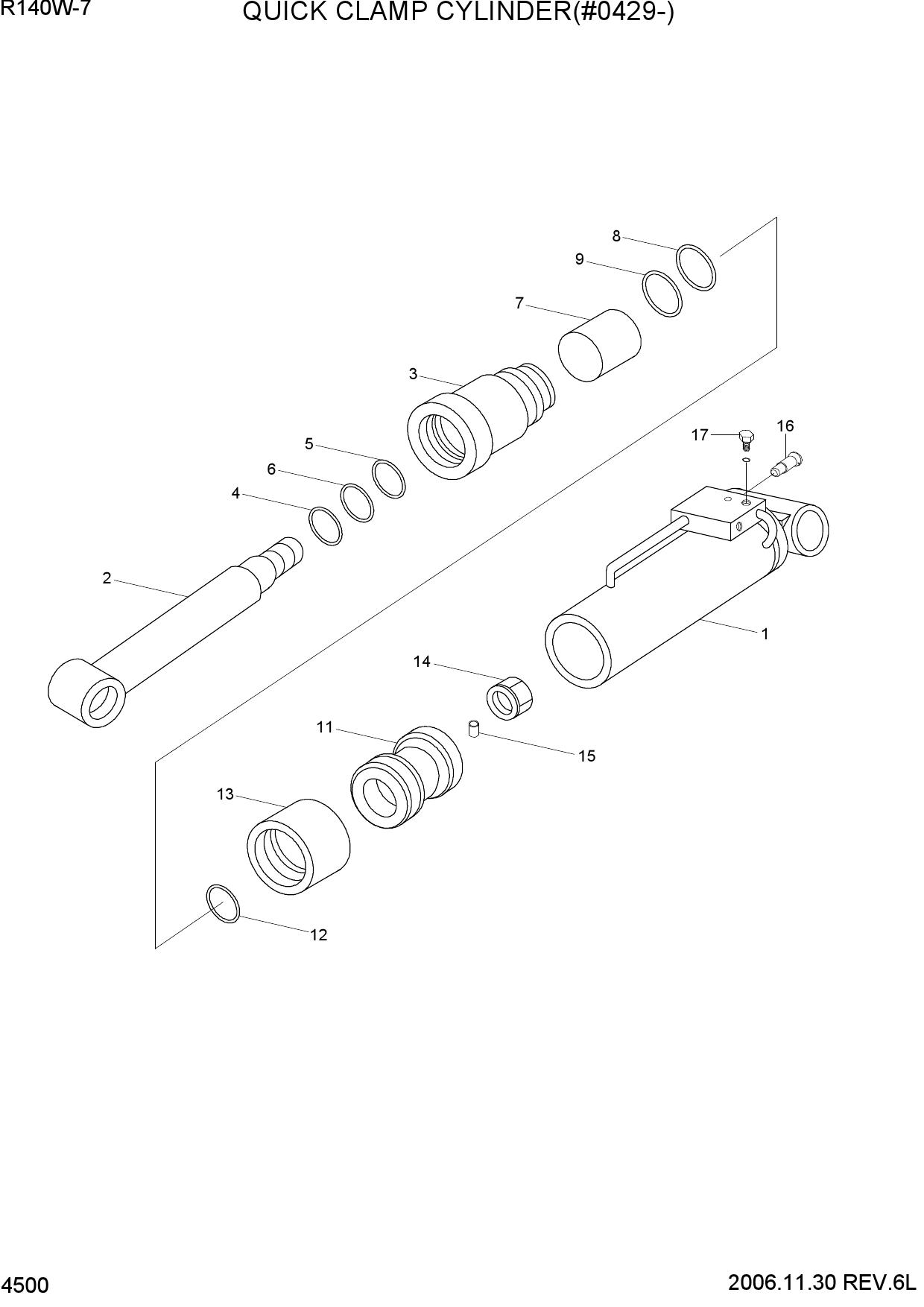

  QUICK CLAMP CYLINDER(#0429-)

  Открыть схему
•

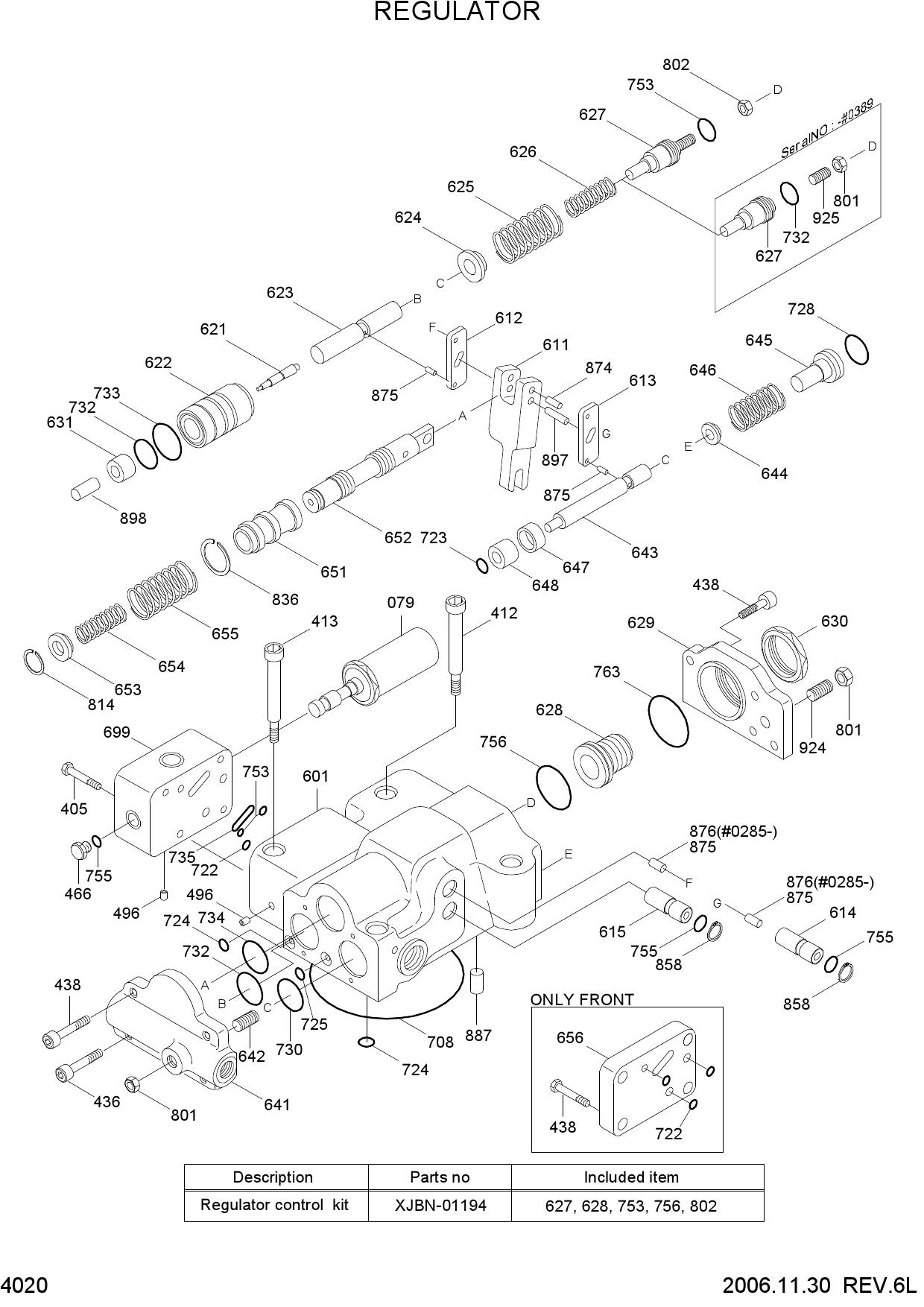

  REGULATOR

  Открыть схему
•

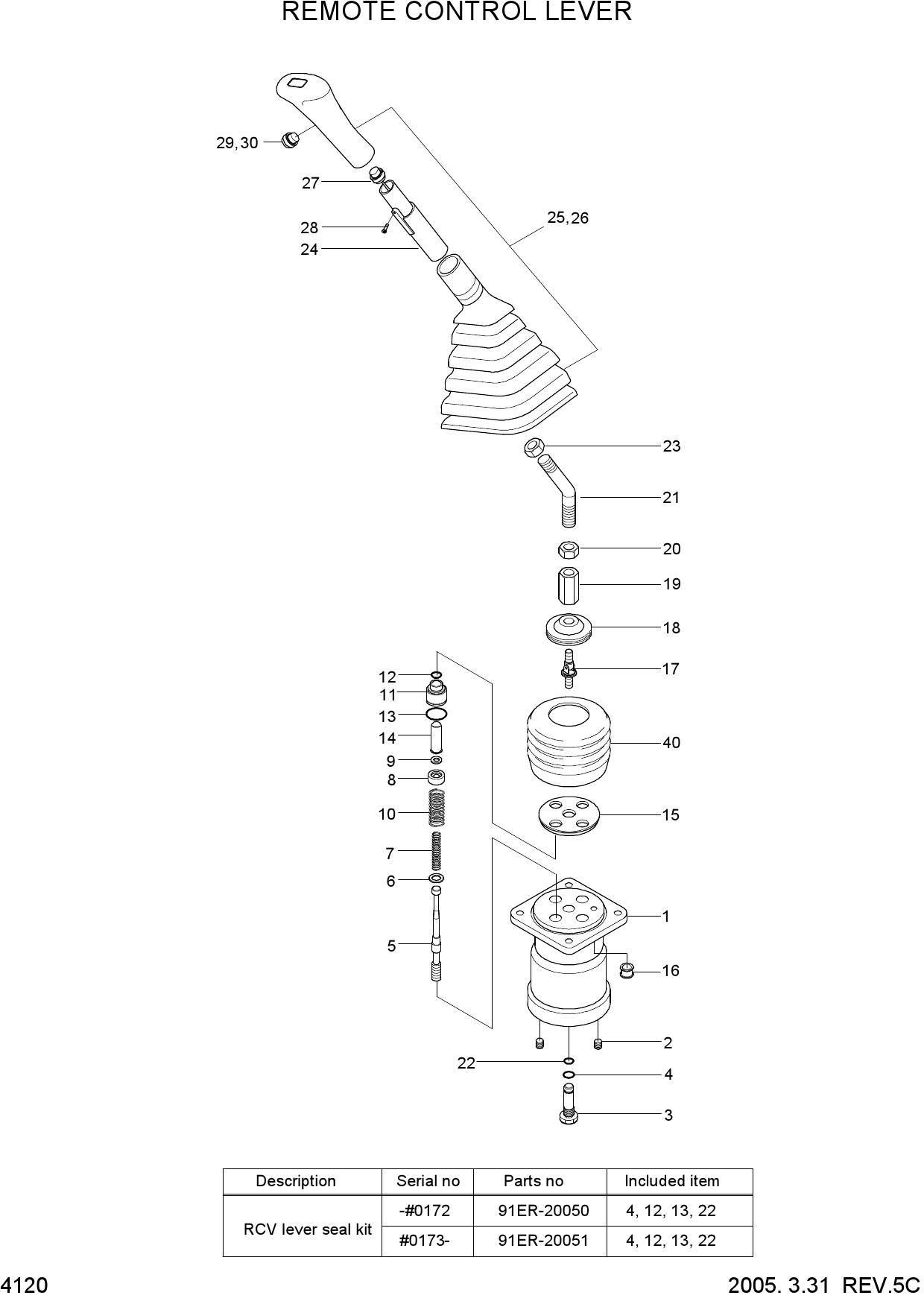

  REMOTE CONTROL LEVER(LH/RH)

  Открыть схему
•

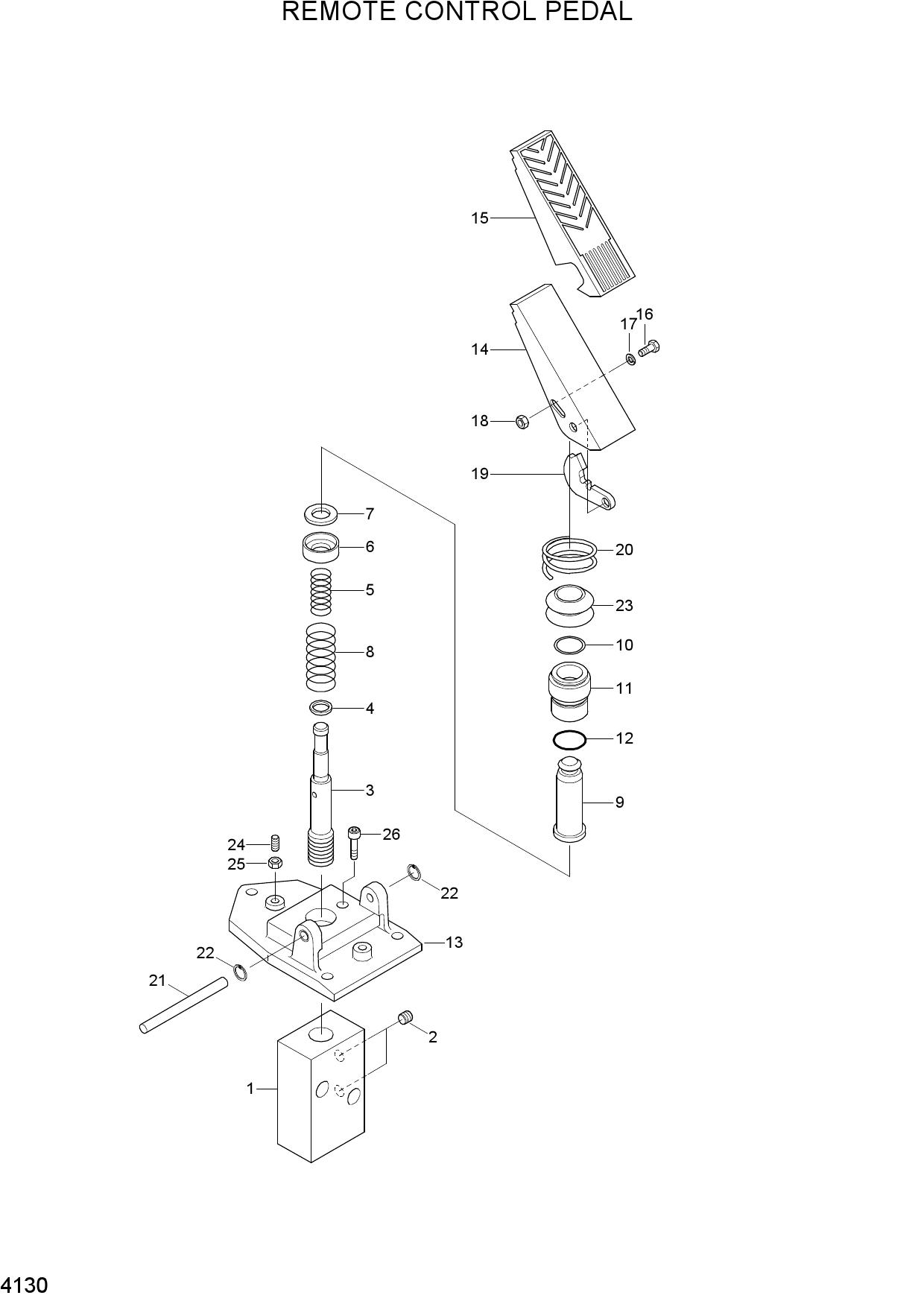

  REMOTE CONTROL PEDAL

  Открыть схему
•

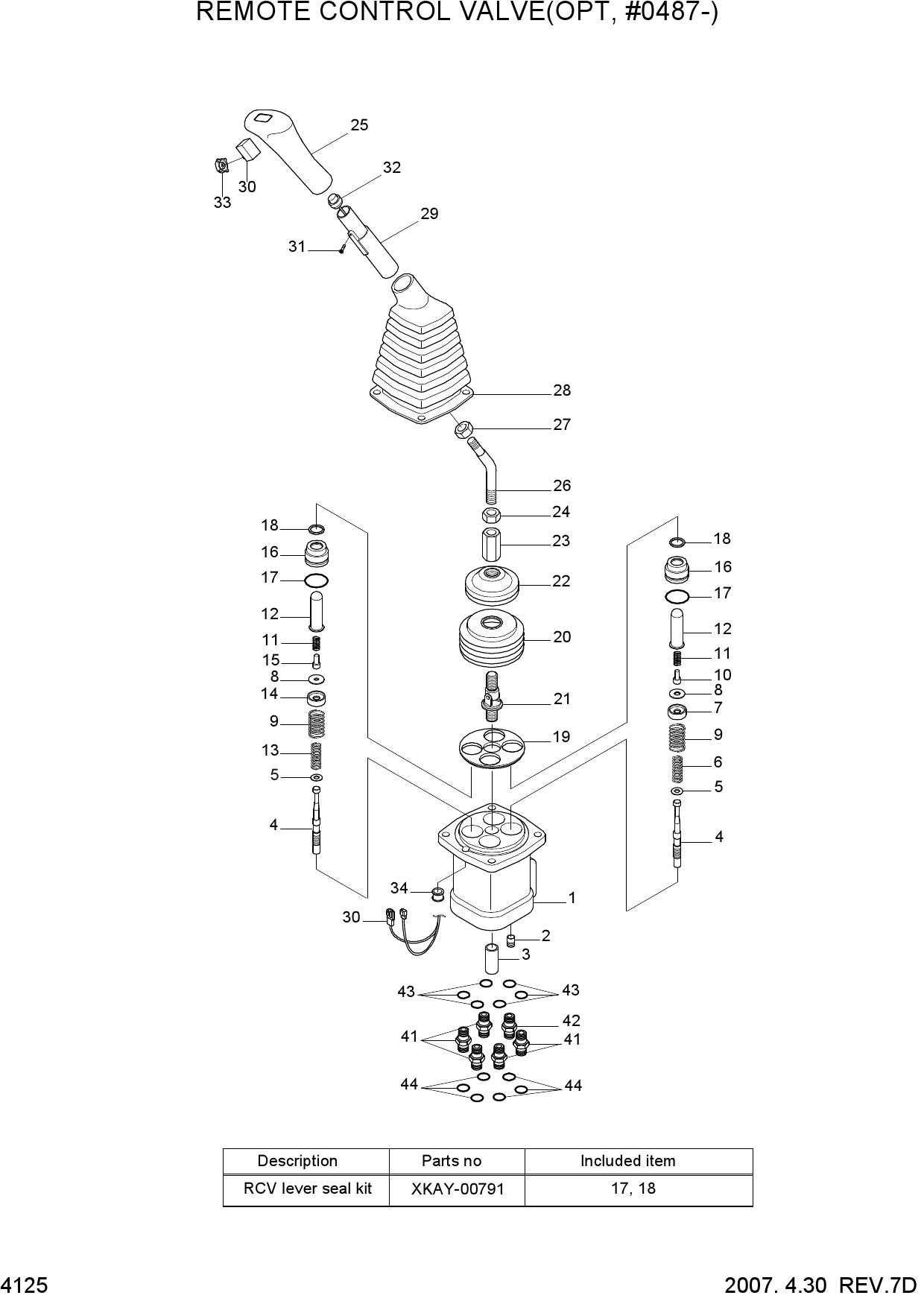

  REMOTE CONTROL VALVE(OPT,#0487-)

  Открыть схему
•

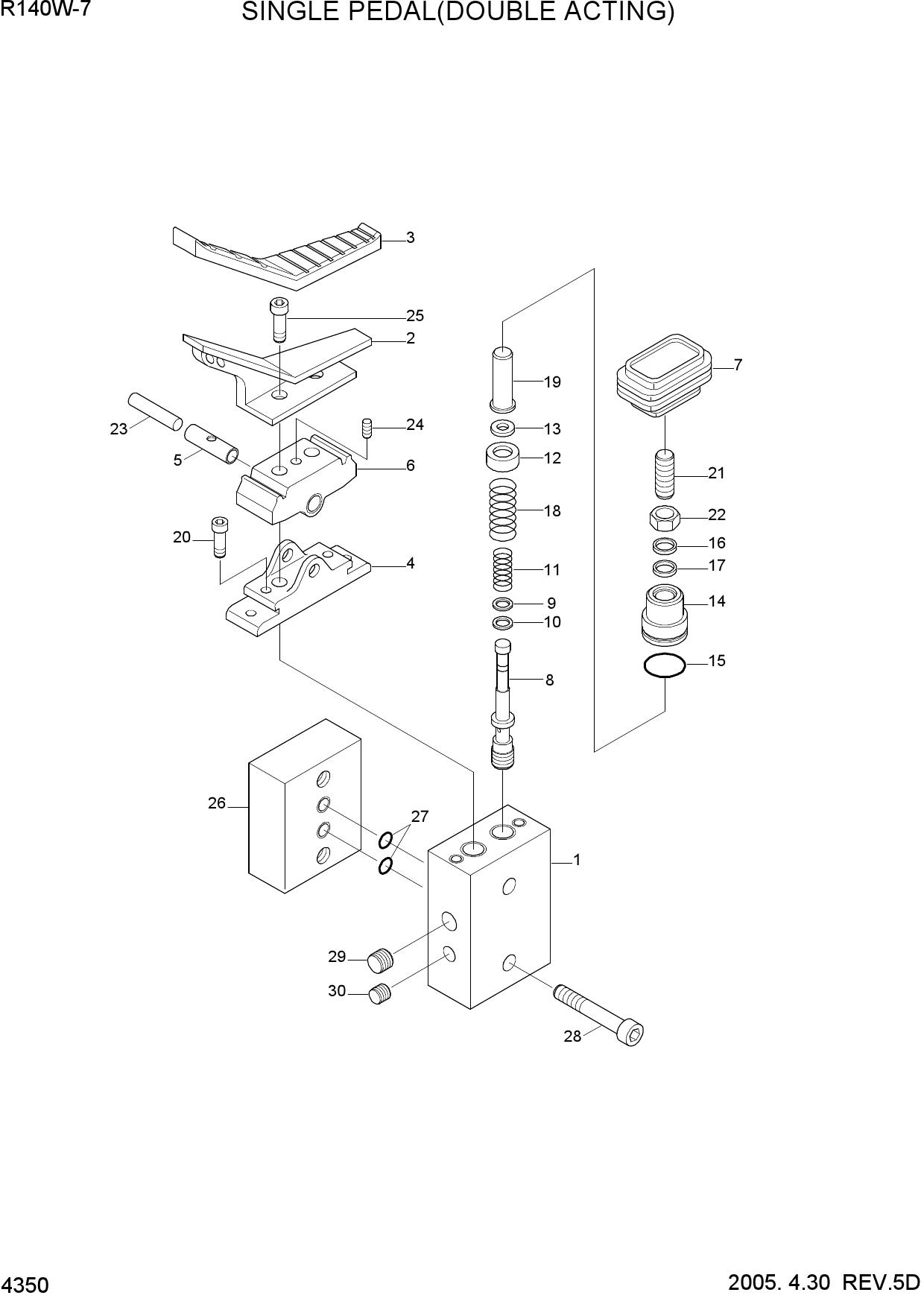

  SINGLE PEDAL(DOUBLE ACTING)

  Открыть схему
•

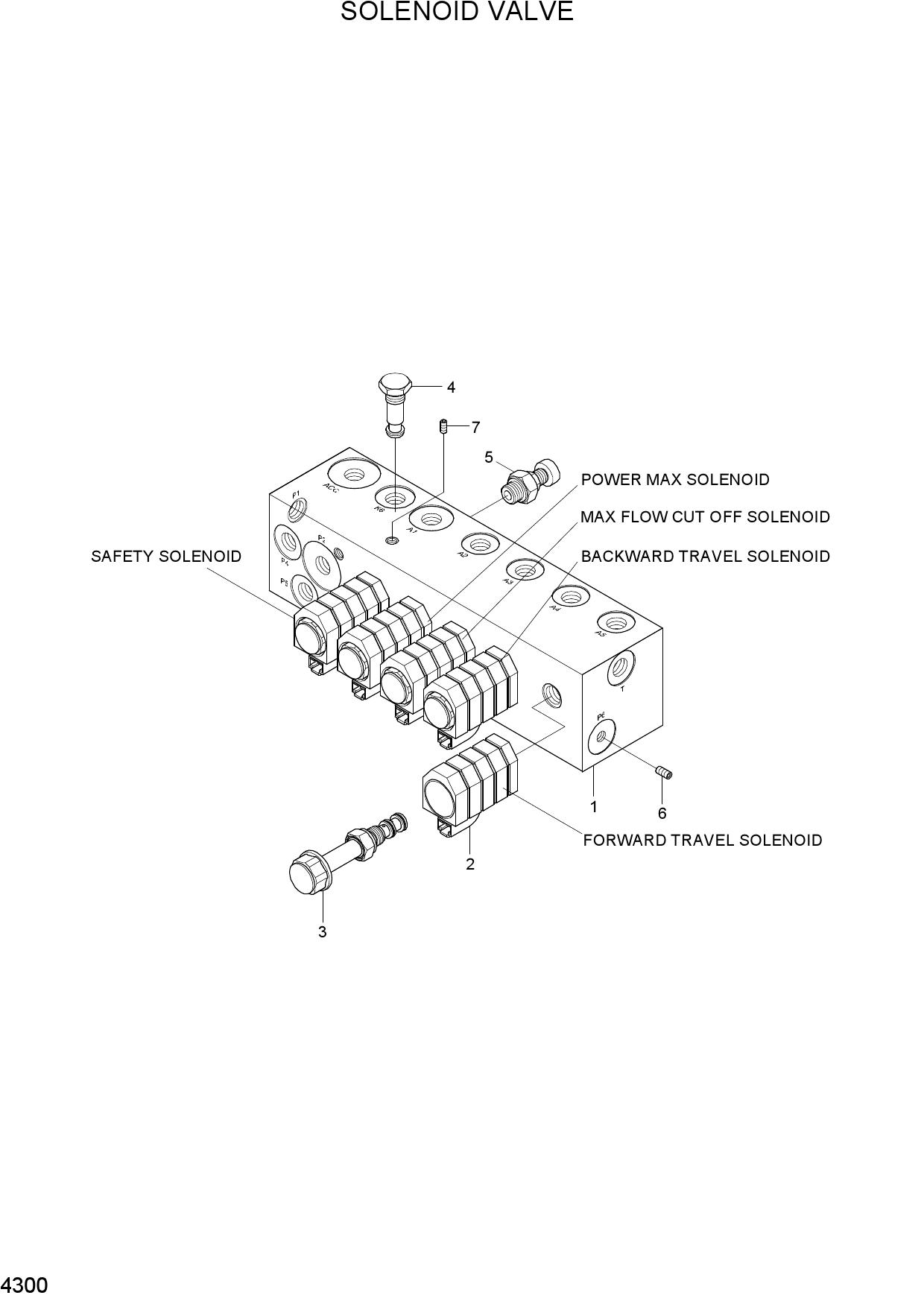

  SOLENOID VALVE

  Открыть схему
•

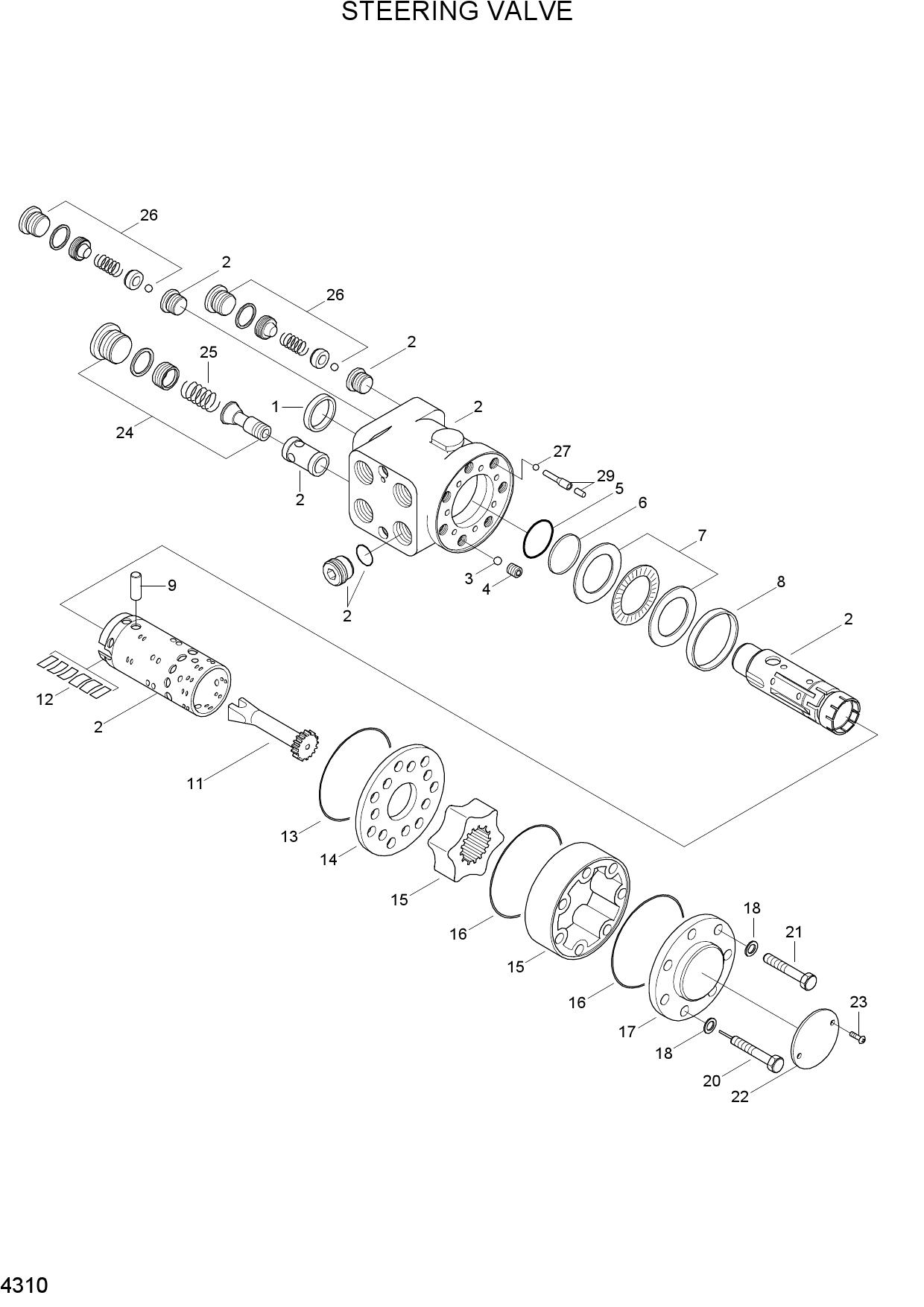

  STEERING VALVE

  Открыть схему
•

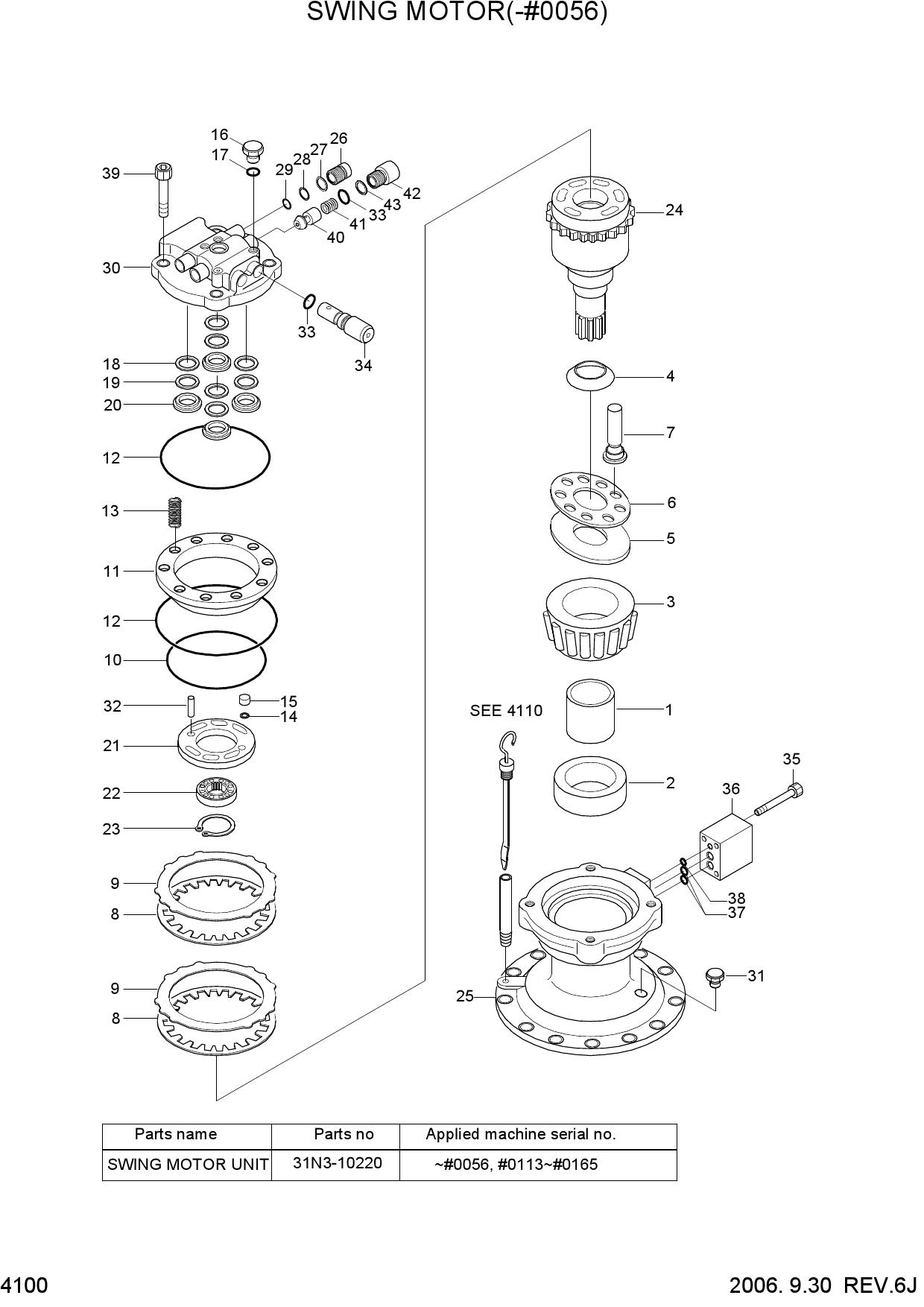

  SWING MOTOR(-#0056)

  Открыть схему
•

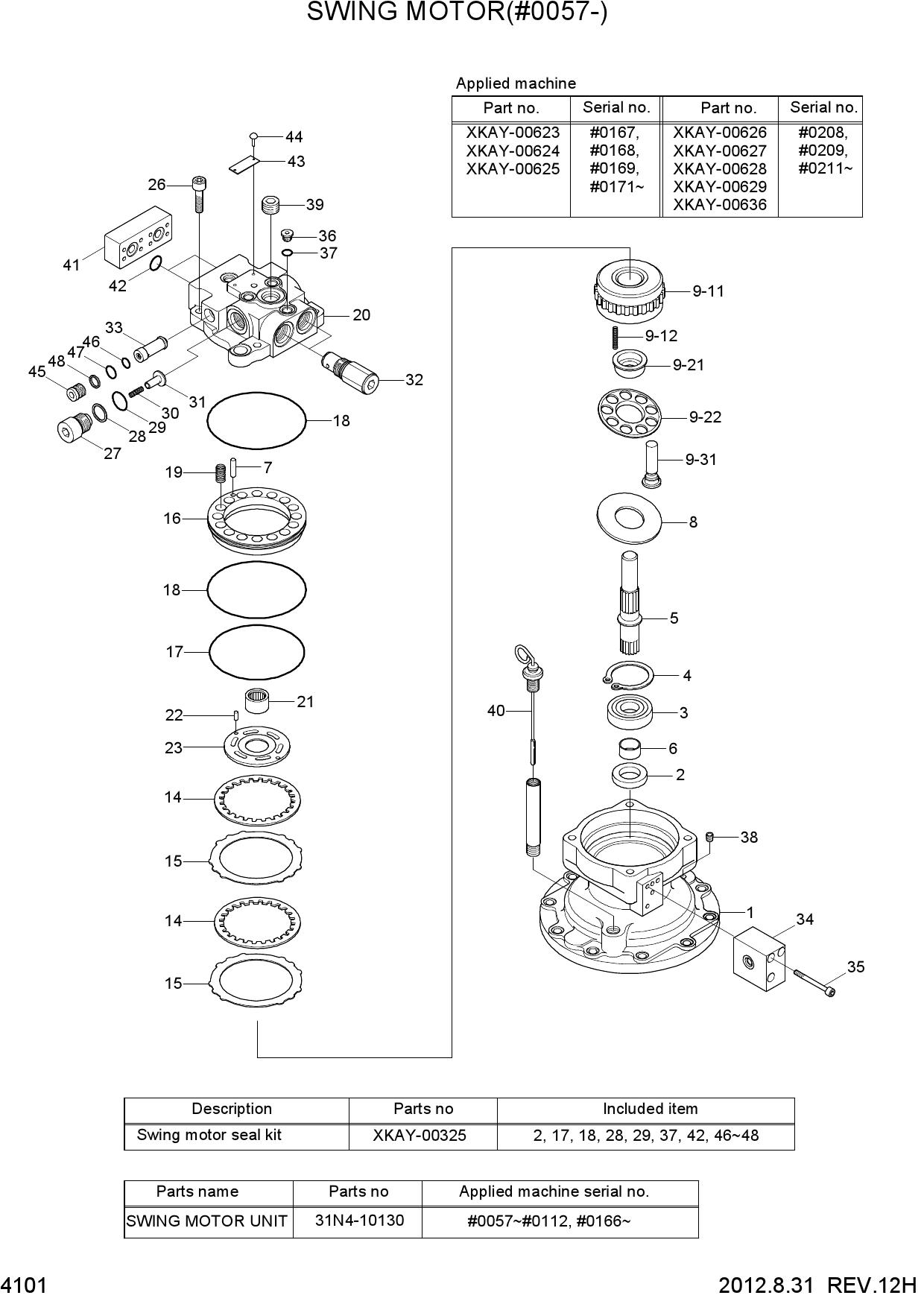

  SWING MOTOR(#0057-)

  Открыть схему
•

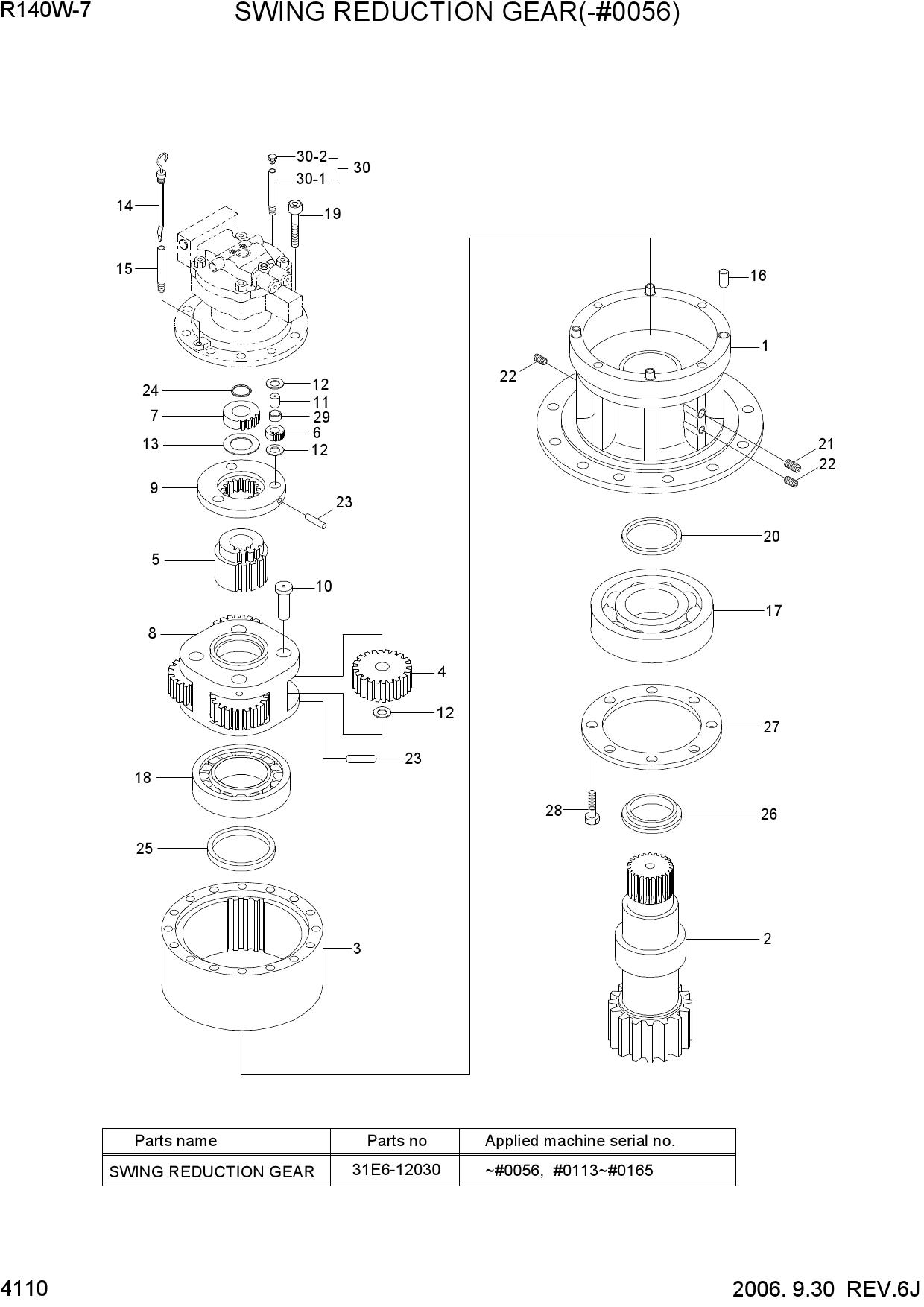

  SWING REDUCTION GEAR(-#0056)

  Открыть схему
•

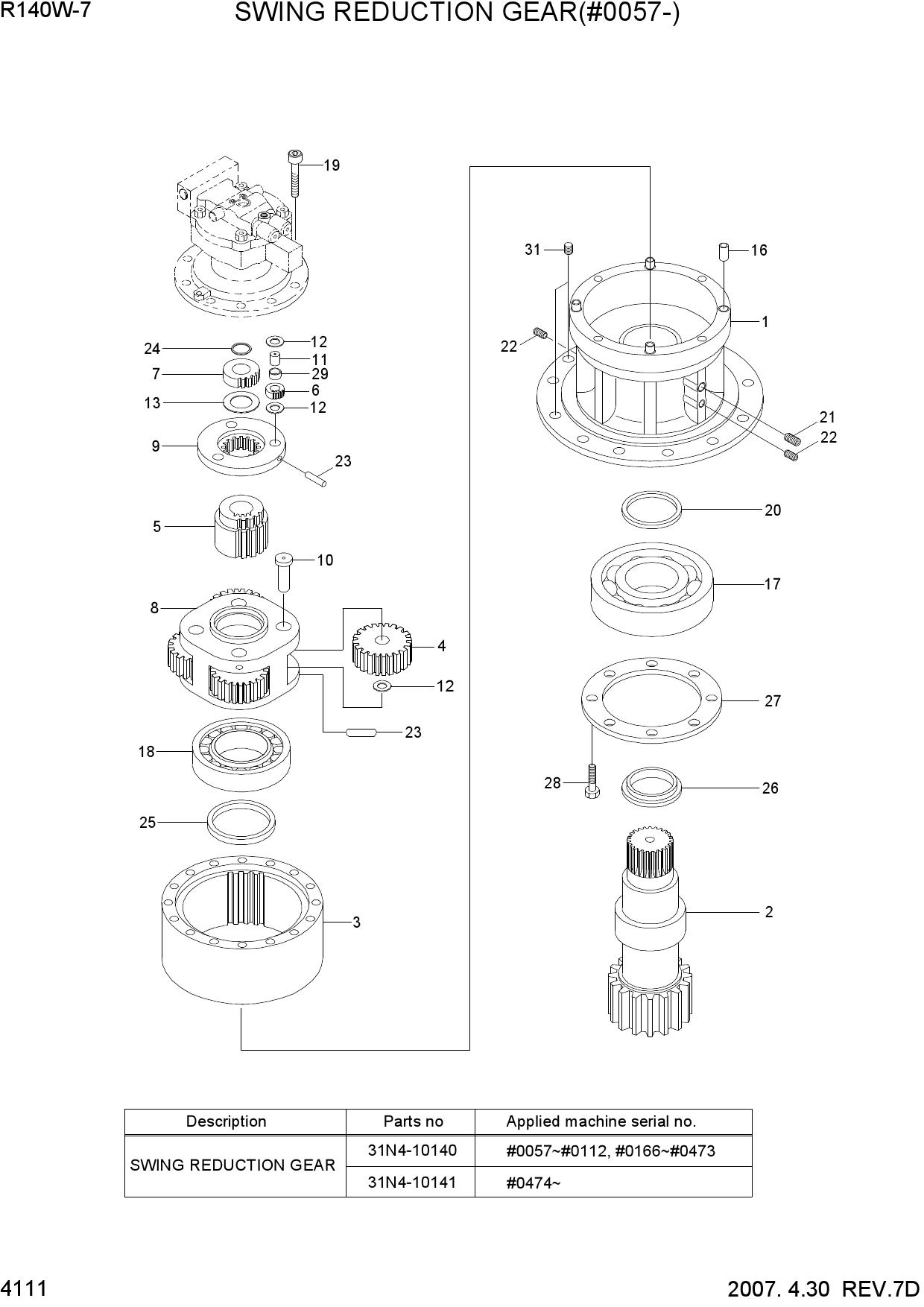

  SWING REDUCTION GEAR(#0057-)

  Открыть схему
•

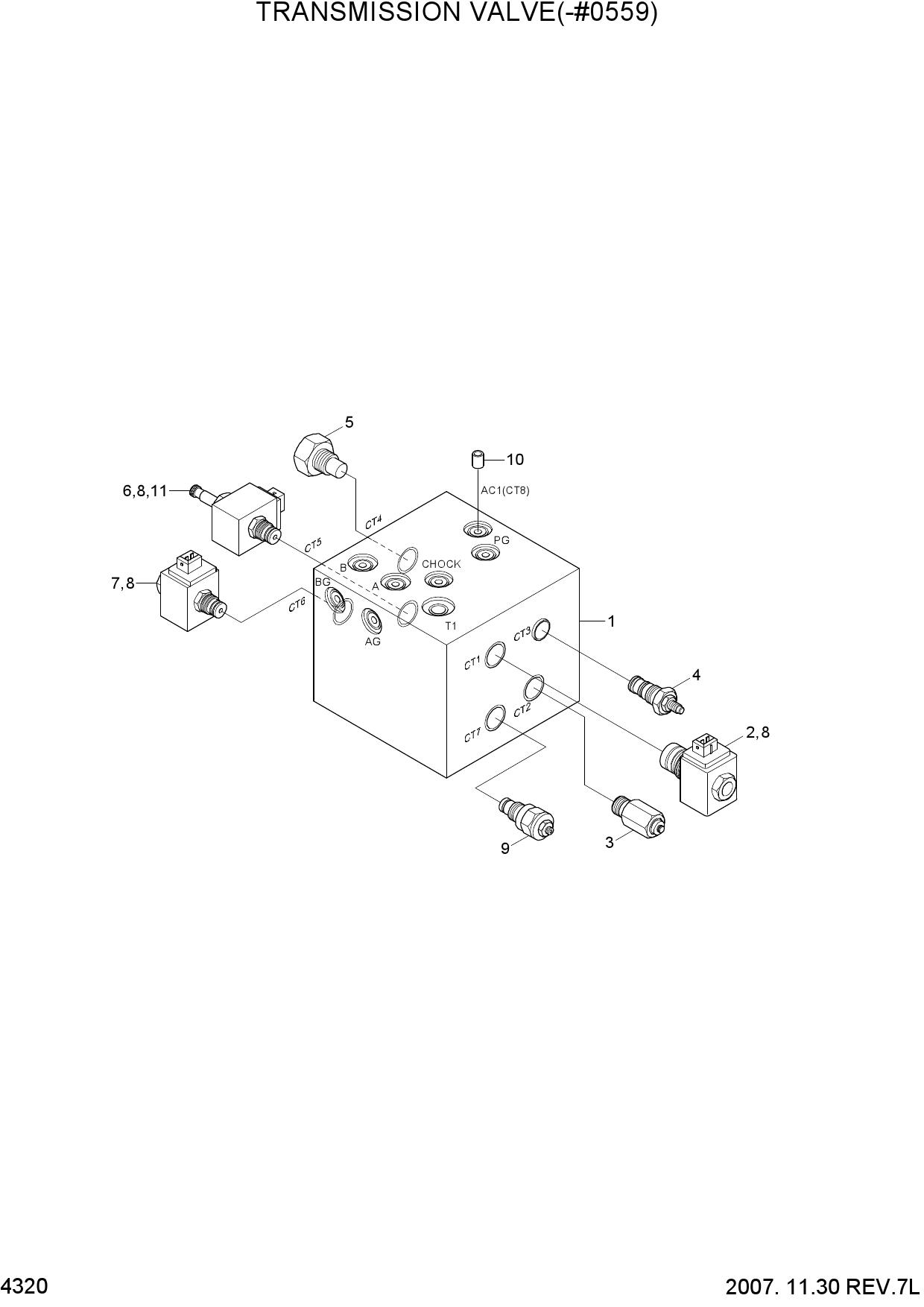

  TRANSMISSION CONTROL VALVE(-#0559)

  Открыть схему
•

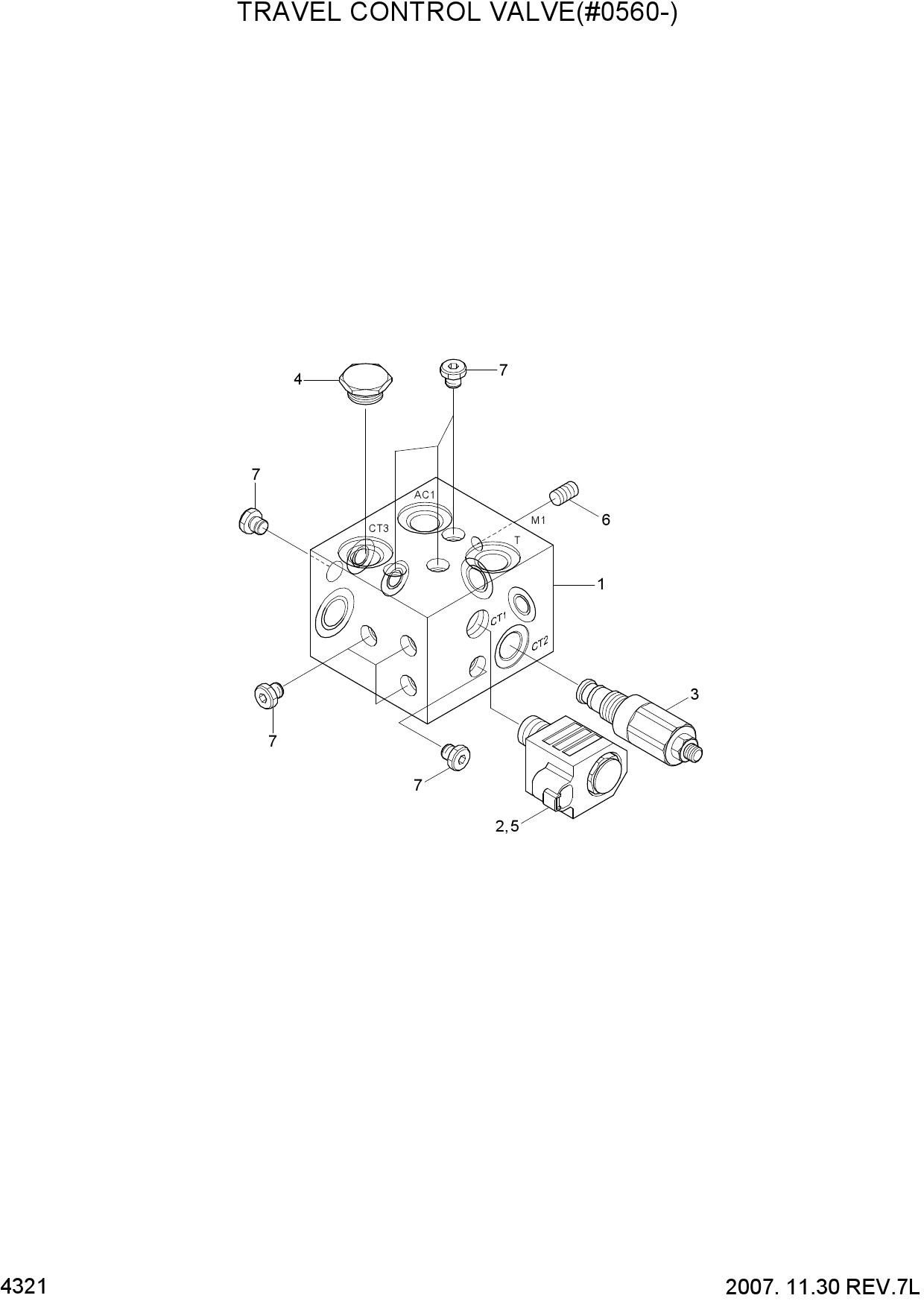

  TRAVEL CONTROL VALVE(#0560-)

  Открыть схему
•

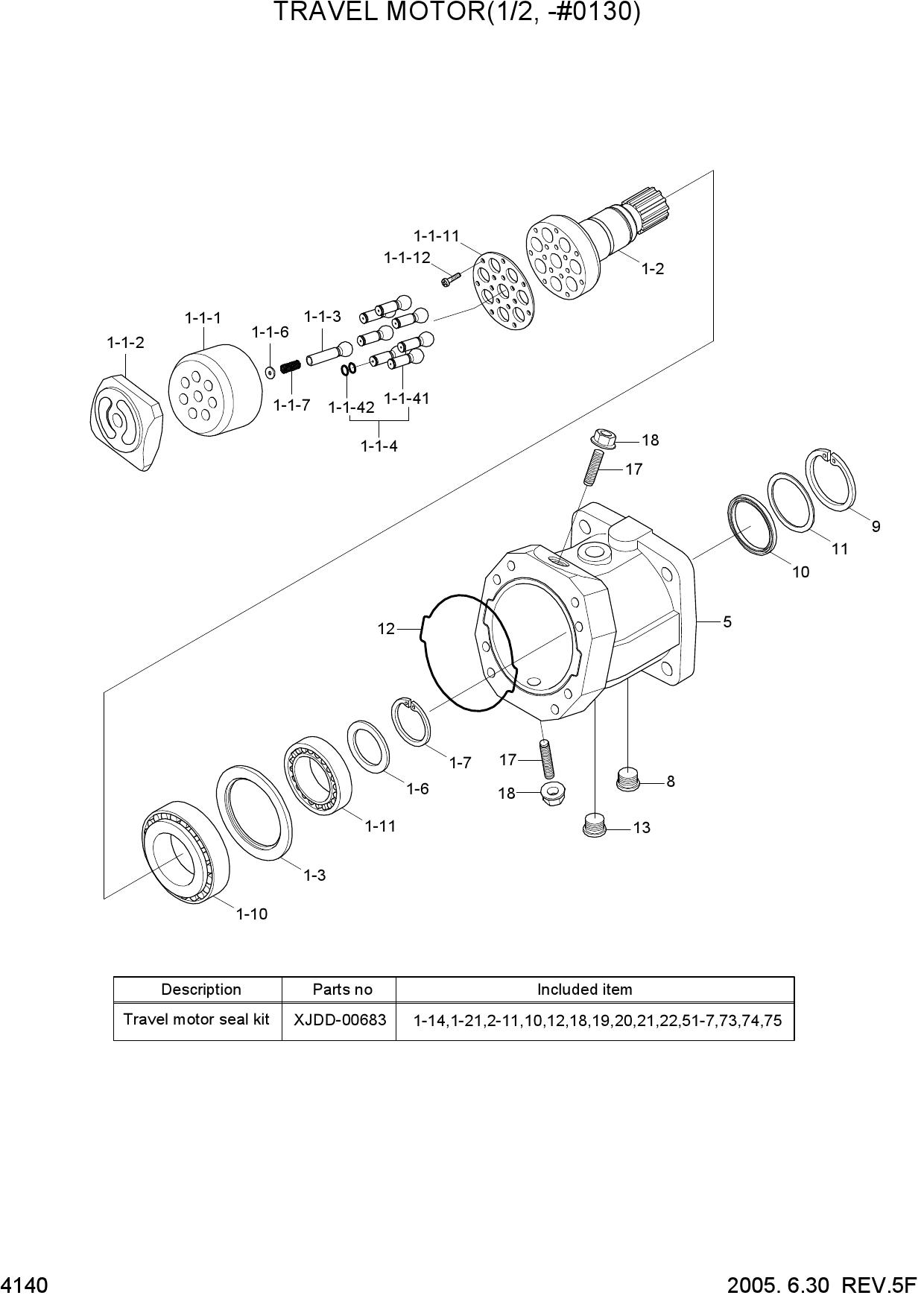

  TRAVEL MOTOR(1/2, -#0130)

  Открыть схему
•

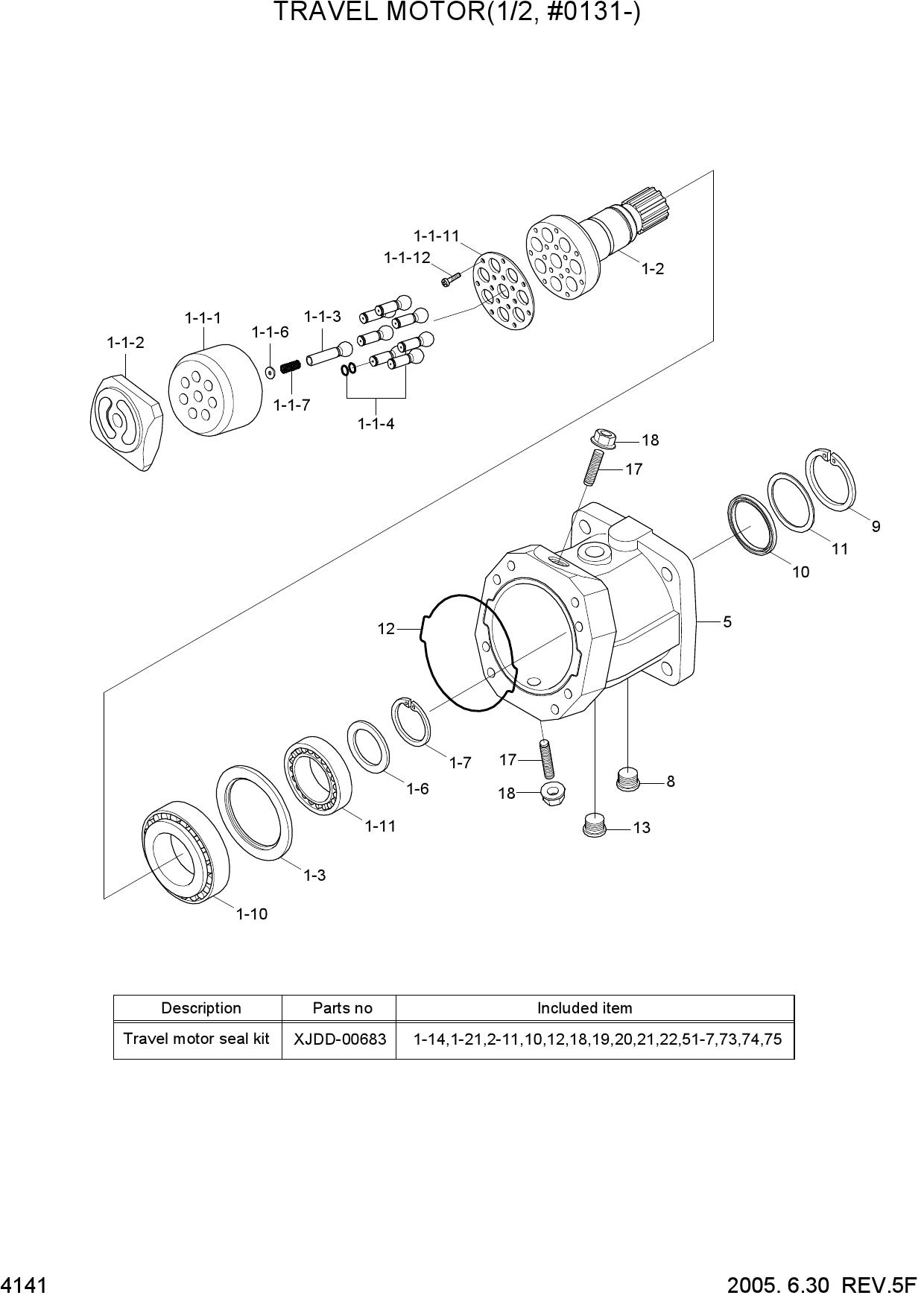

  TRAVEL MOTOR(1/2, #0131-)

  Открыть схему
•

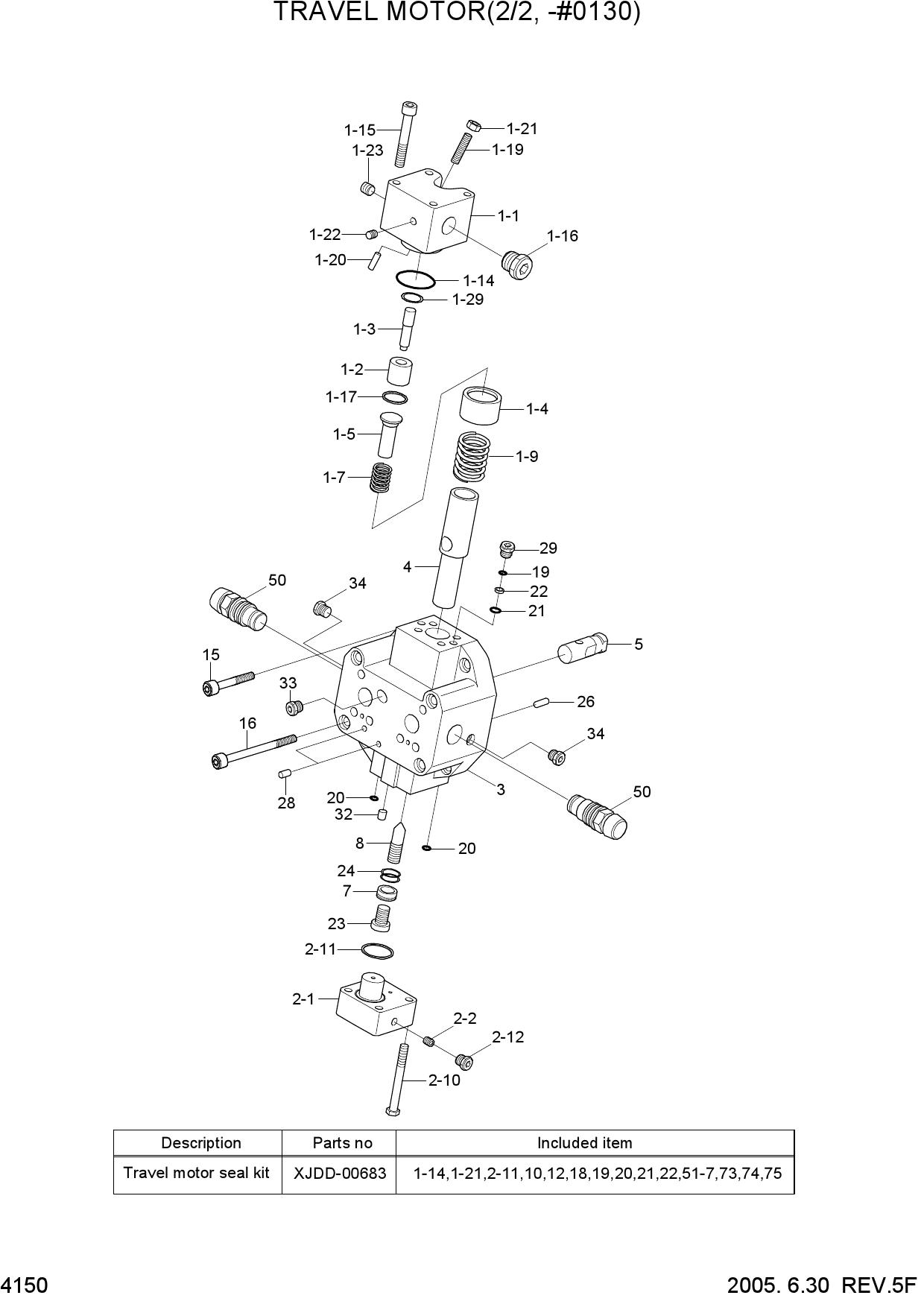

  TRAVEL MOTOR(2/2, -#0130)

  Открыть схему
•

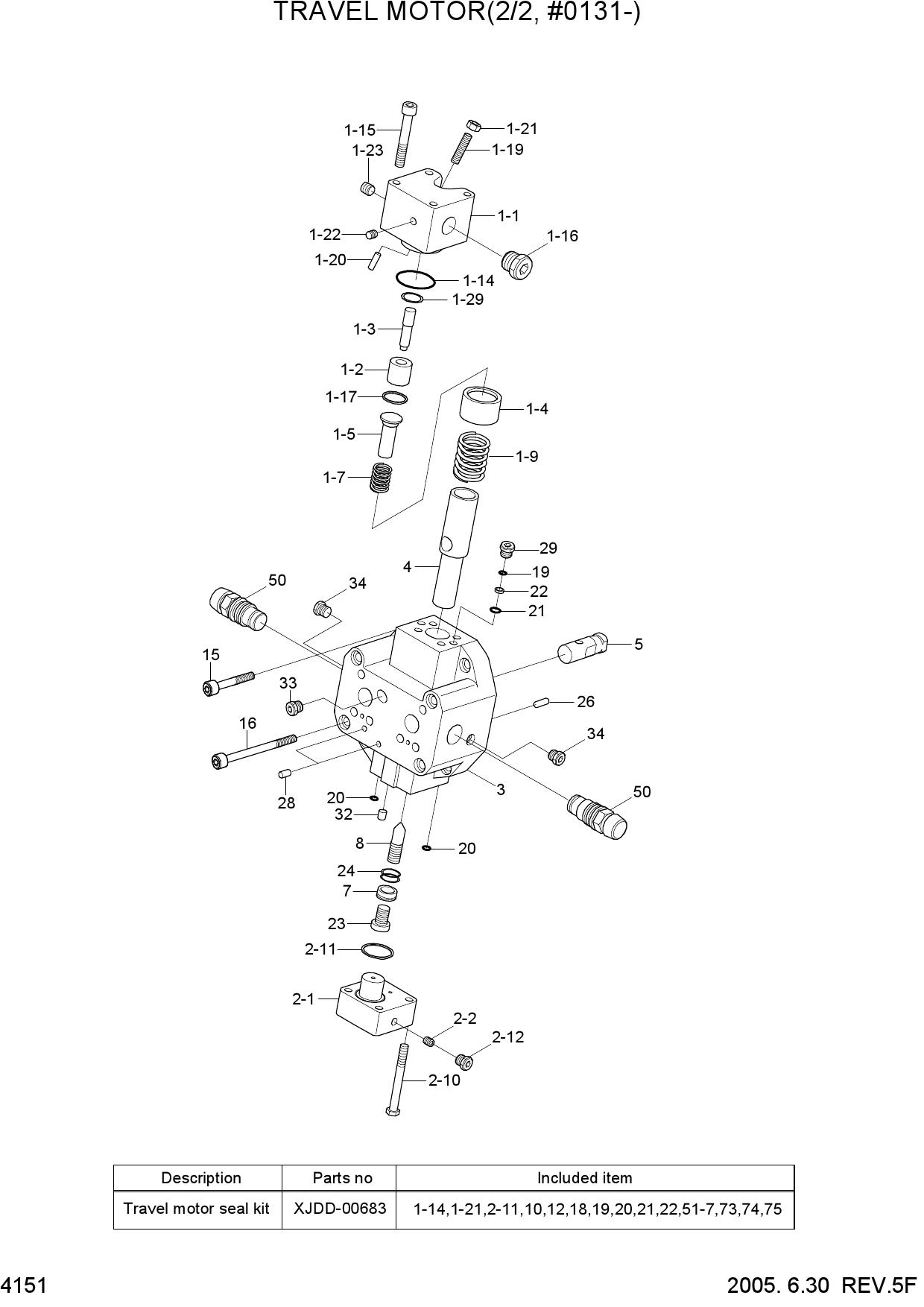

  TRAVEL MOTOR(2/2, #0131-)

  Открыть схему
•

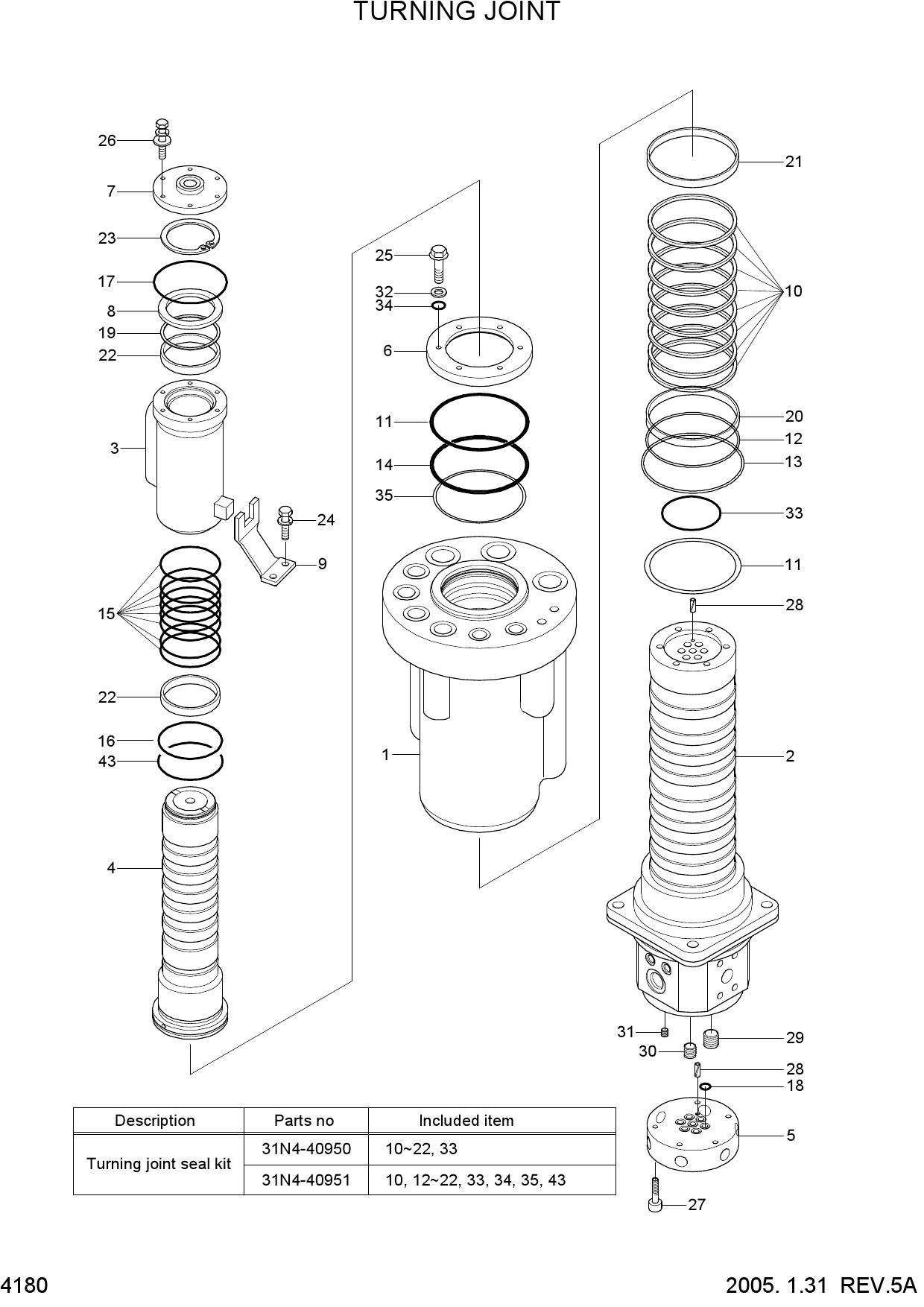

  TURNING JOINT

  Открыть схему
