Гидравлическая система — R140W-9 Hyundai

•

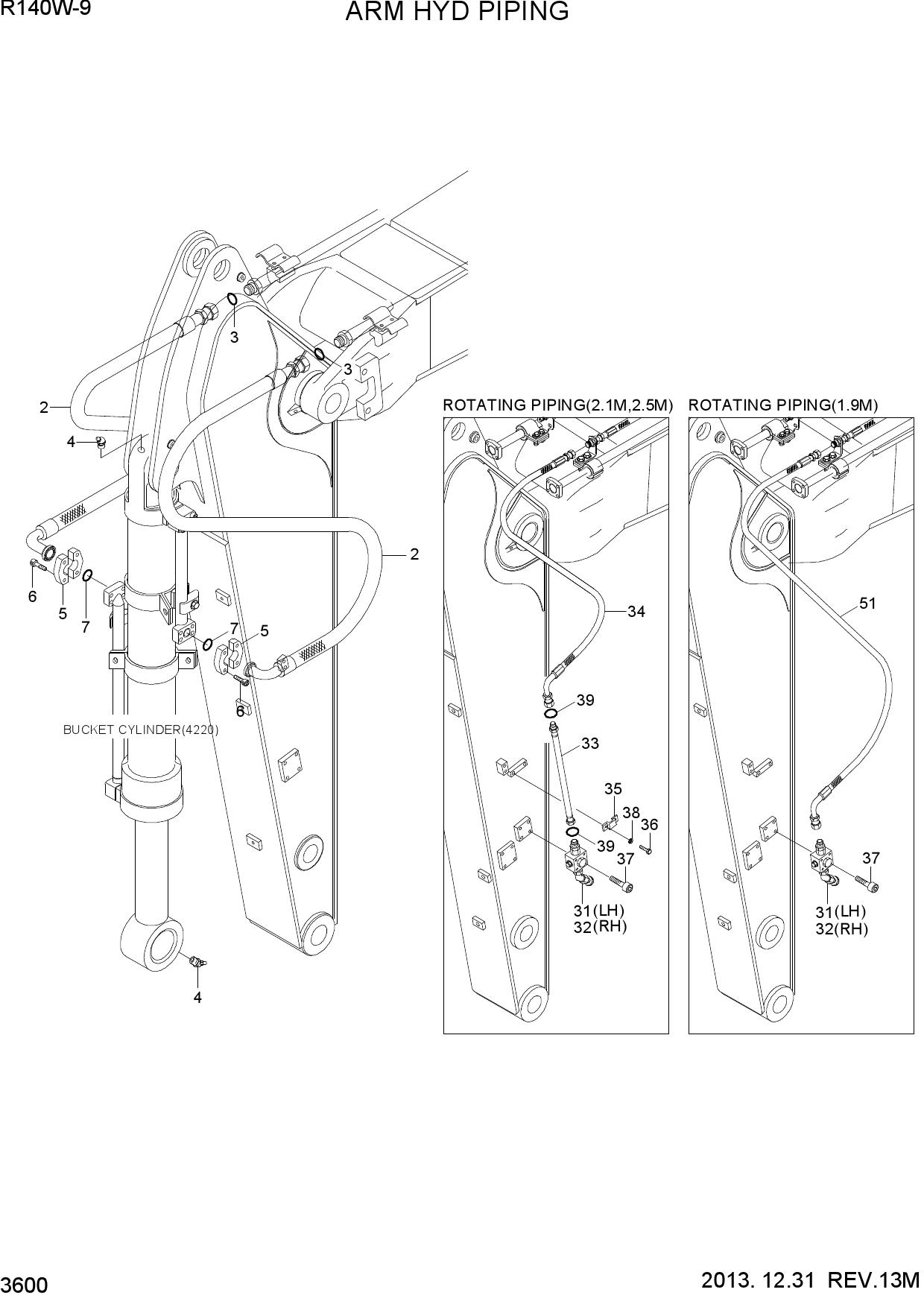

  ARM HYD PIPING

  Открыть схему
•

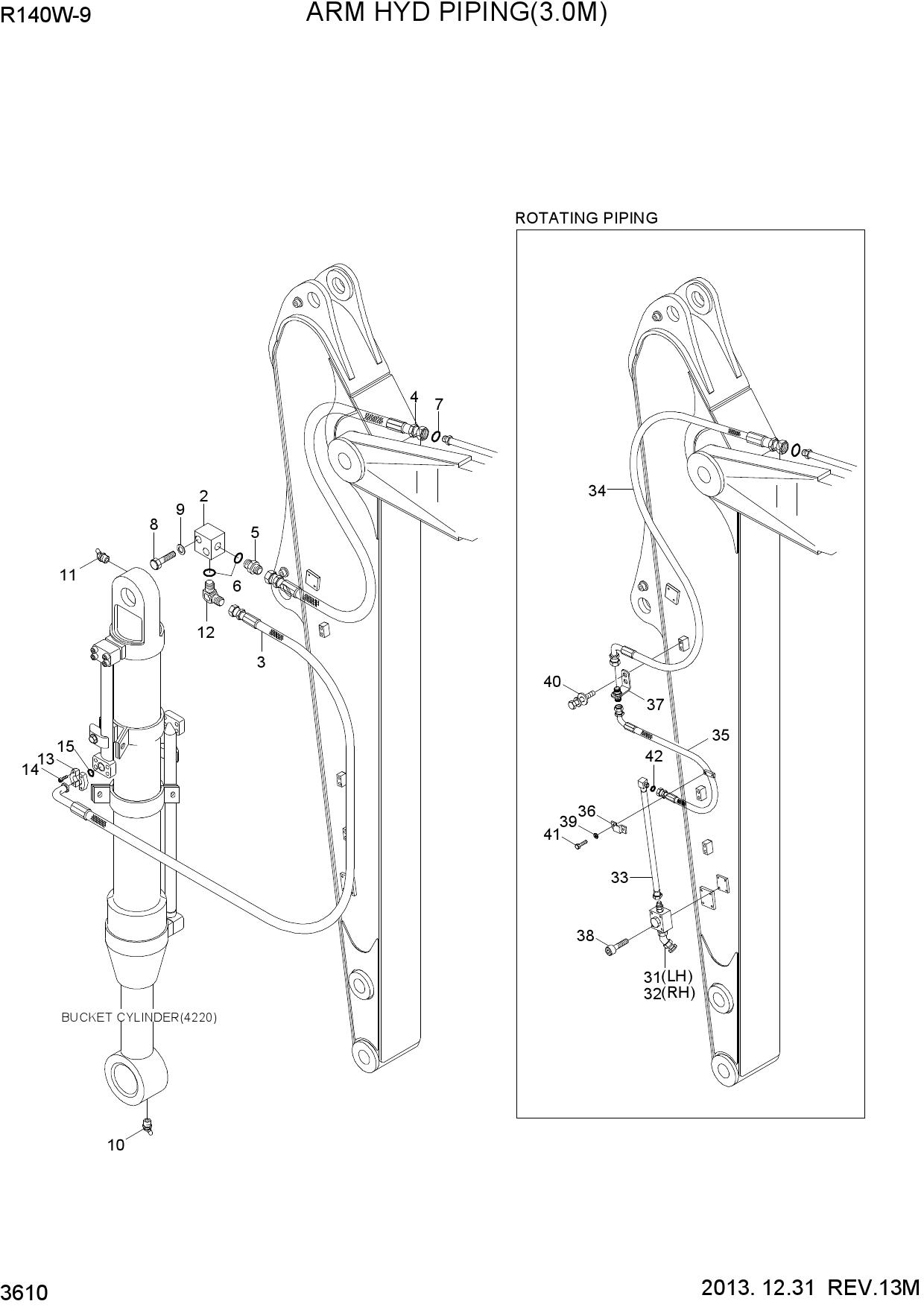

  ARM HYD PIPING(3.0M)

  Открыть схему
•

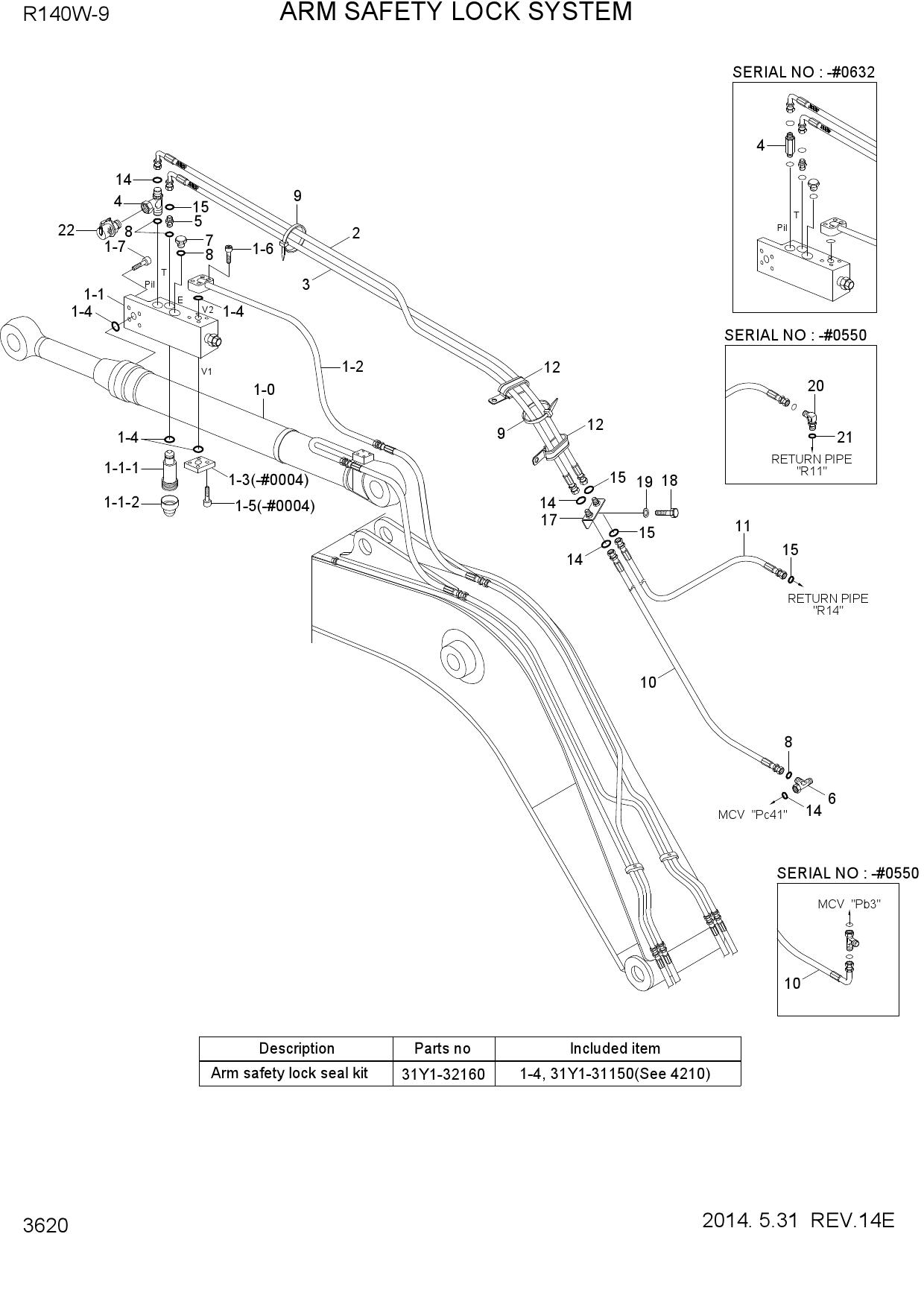

  ARM SAFETY LOCK SYSTEM

  Открыть схему
•

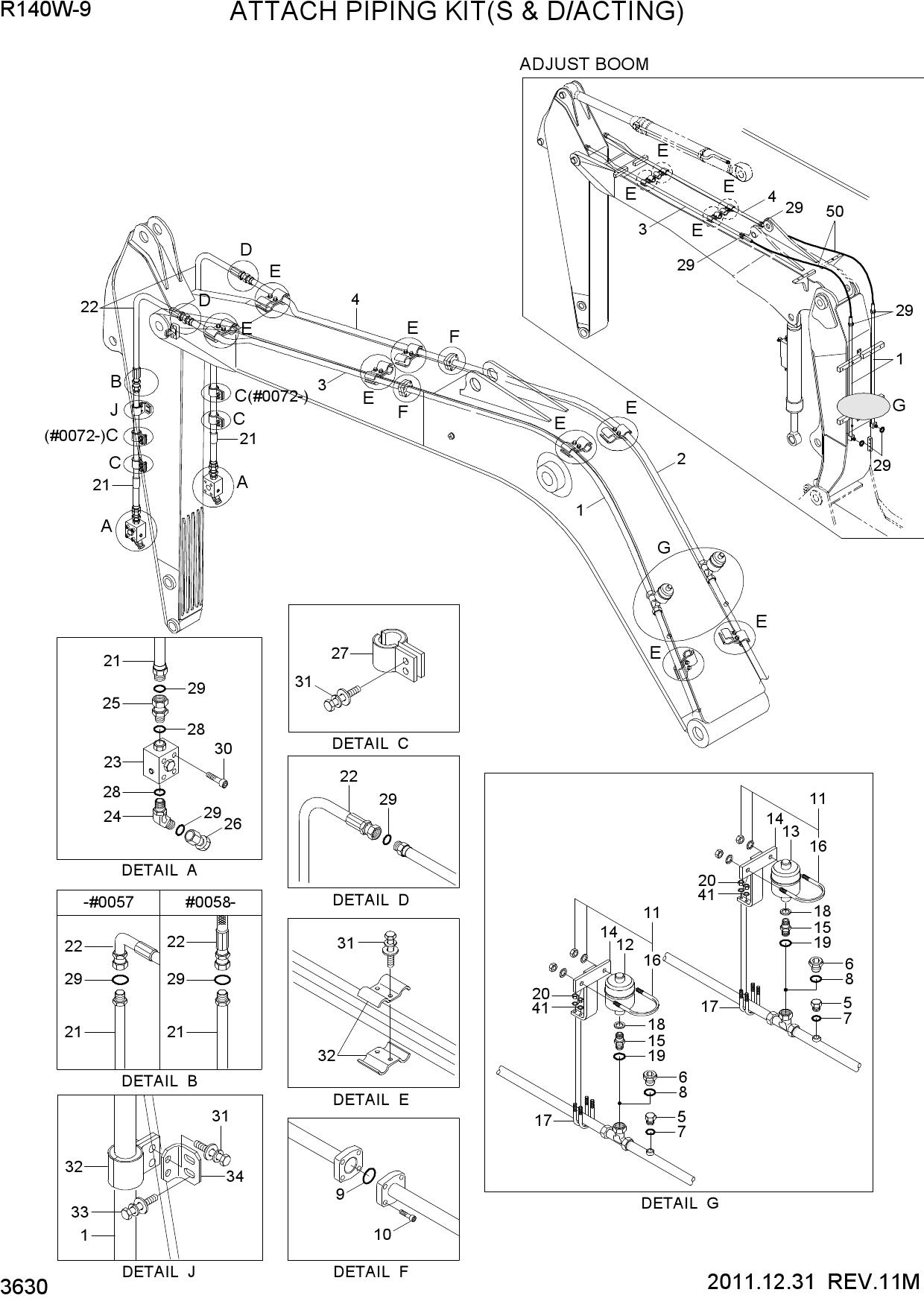

  ATTACH PIPING KIT(S & D/ACTING)

  Открыть схему
•

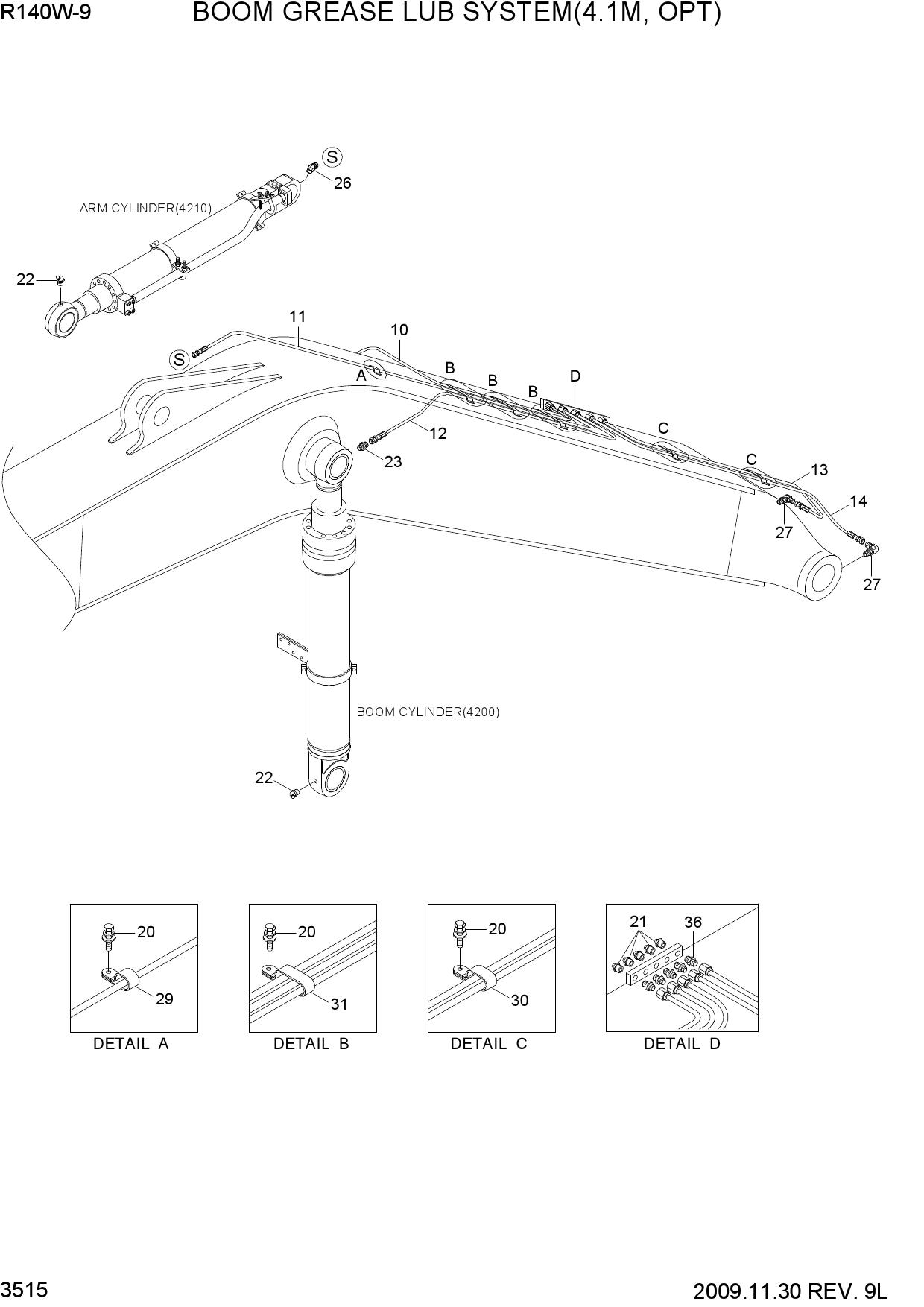

  BOOM GREASE LUB SYSTEM(4.1M, OPT)

  Открыть схему
•

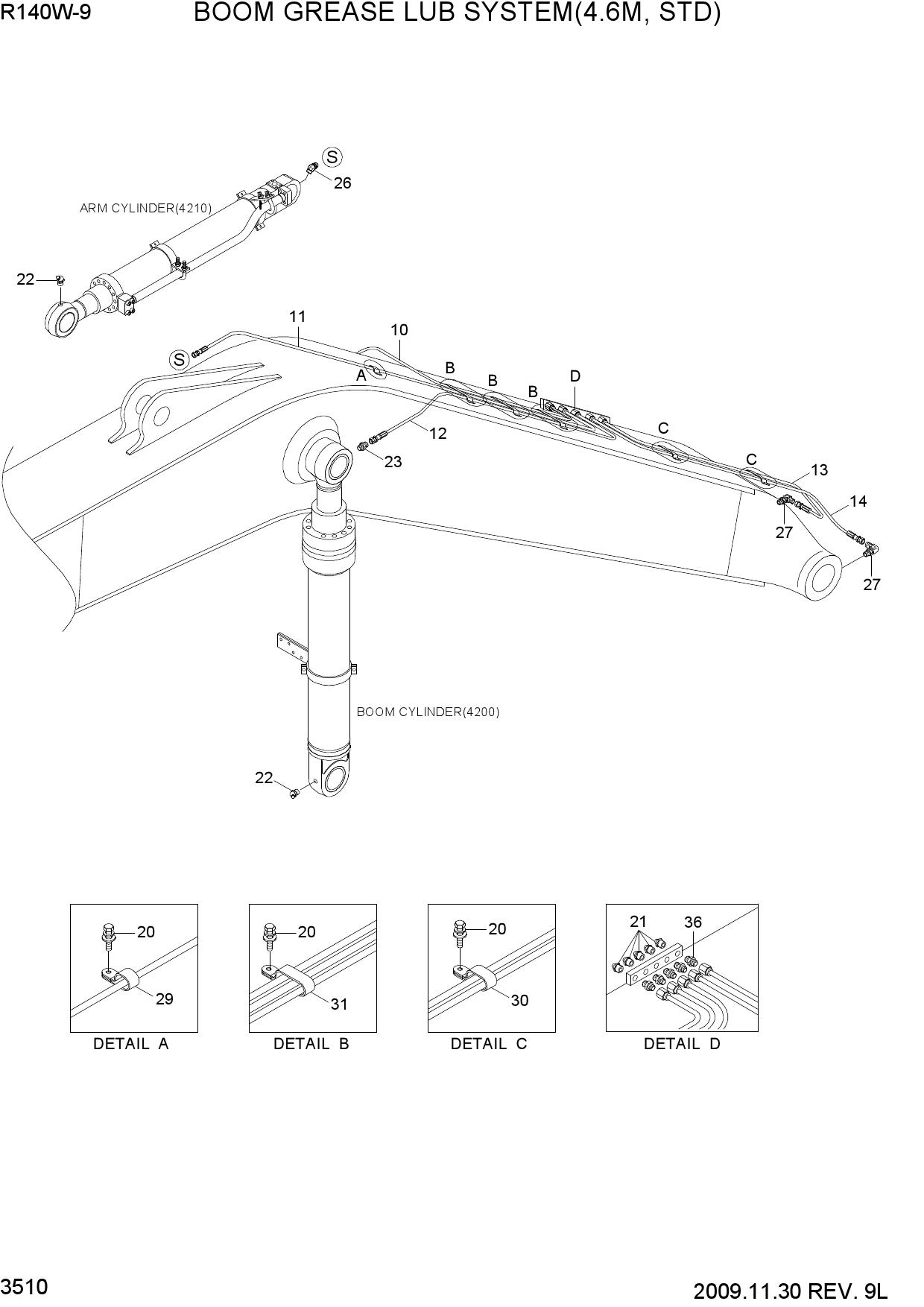

  BOOM GREASE LUB SYSTEM(4.6M, STD)

  Открыть схему
•

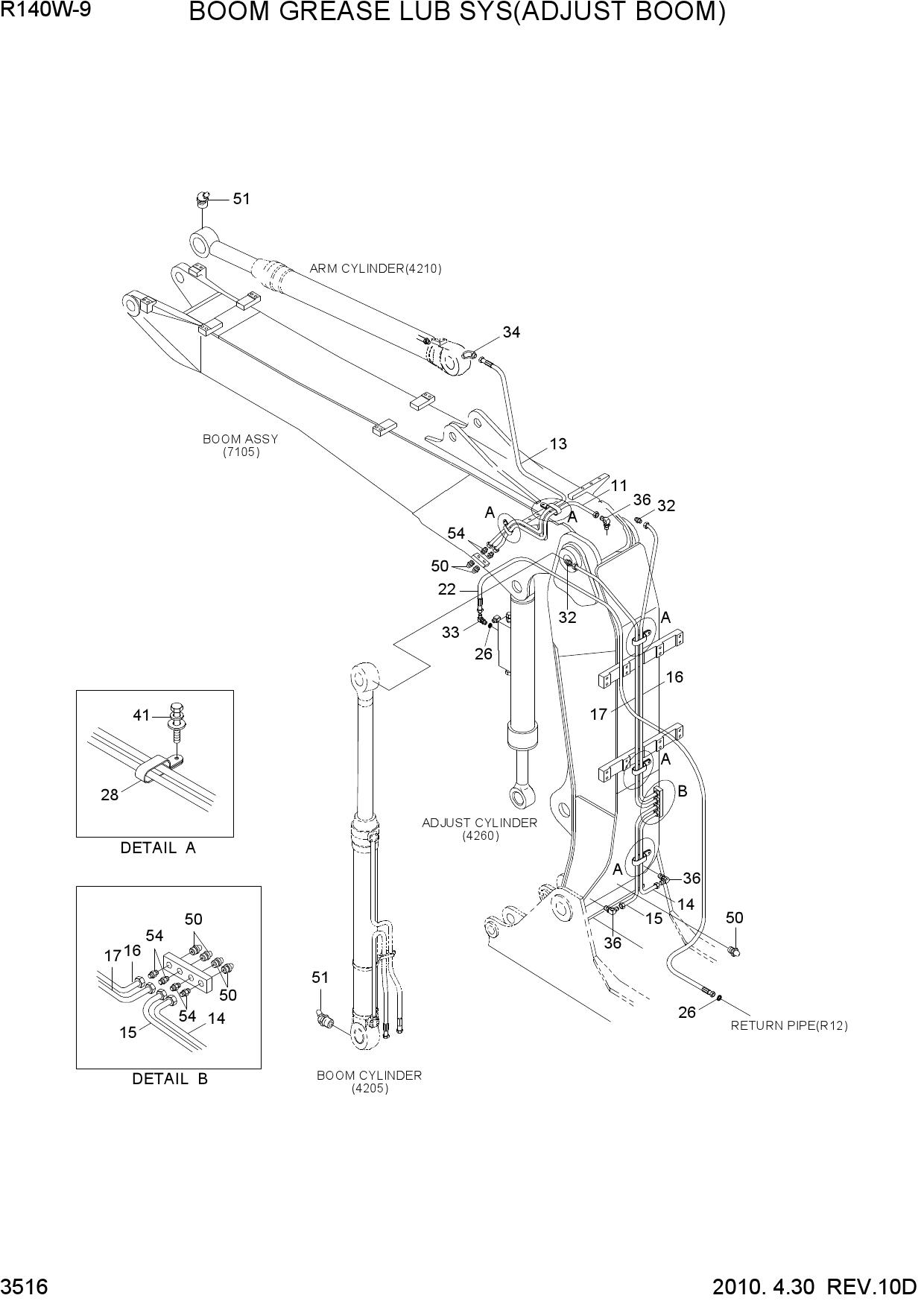

  BOOM GREASE LUB SYSTEM(ADJUST BOOM)

  Открыть схему
•

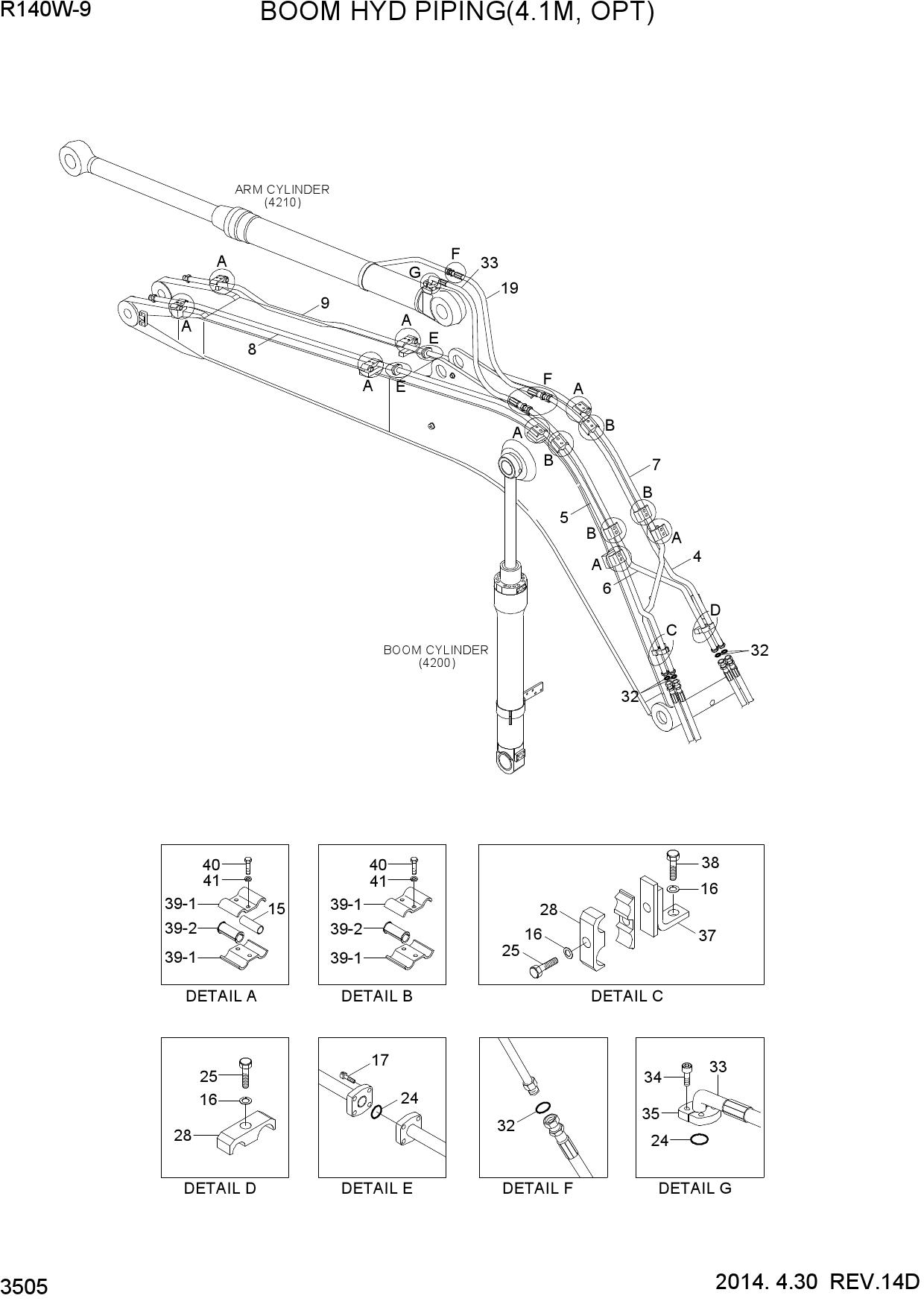

  BOOM HYD PIPING(4.1M, OPT)

  Открыть схему
•

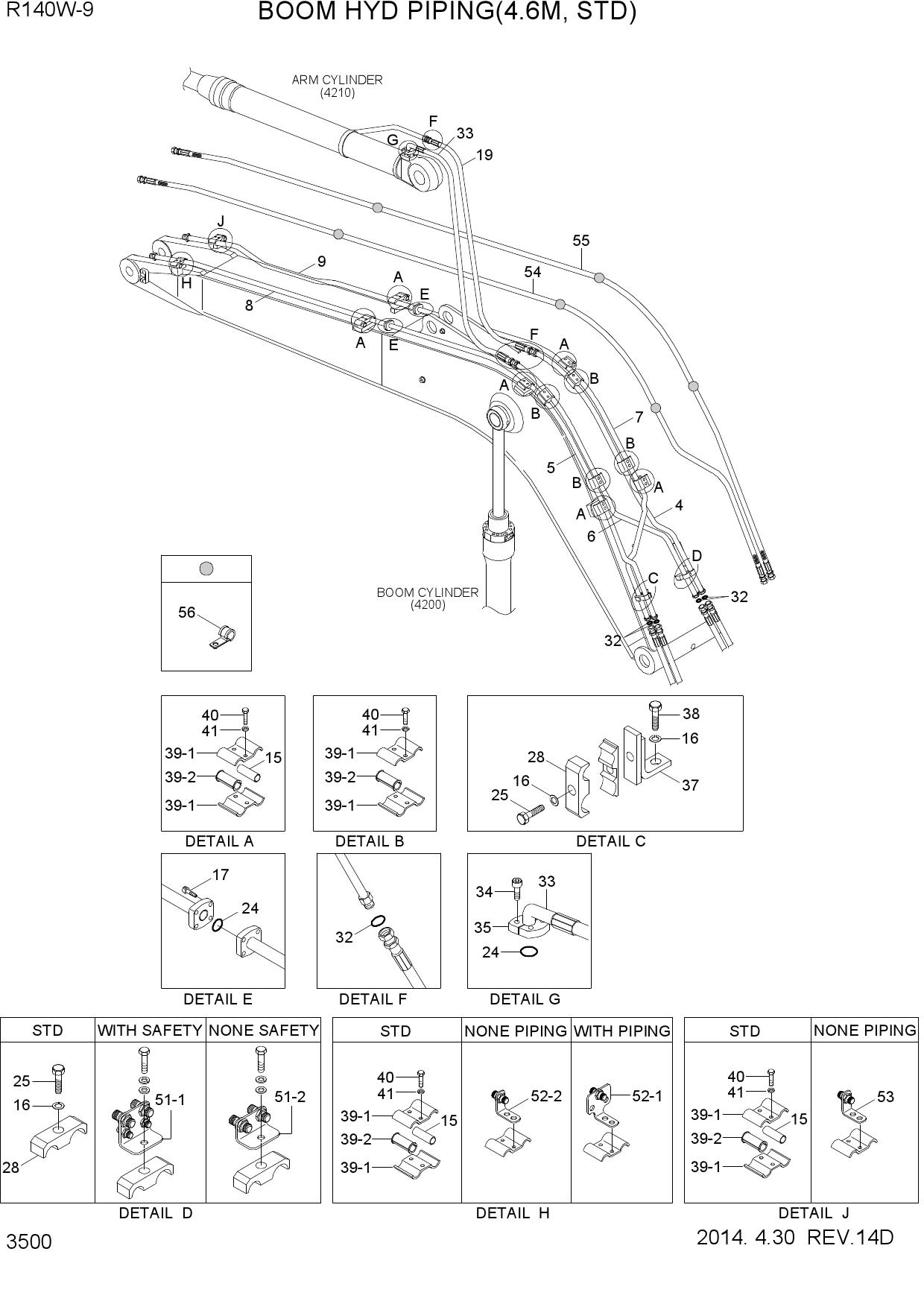

  BOOM HYD PIPING(4.6M, STD)

  Открыть схему
•

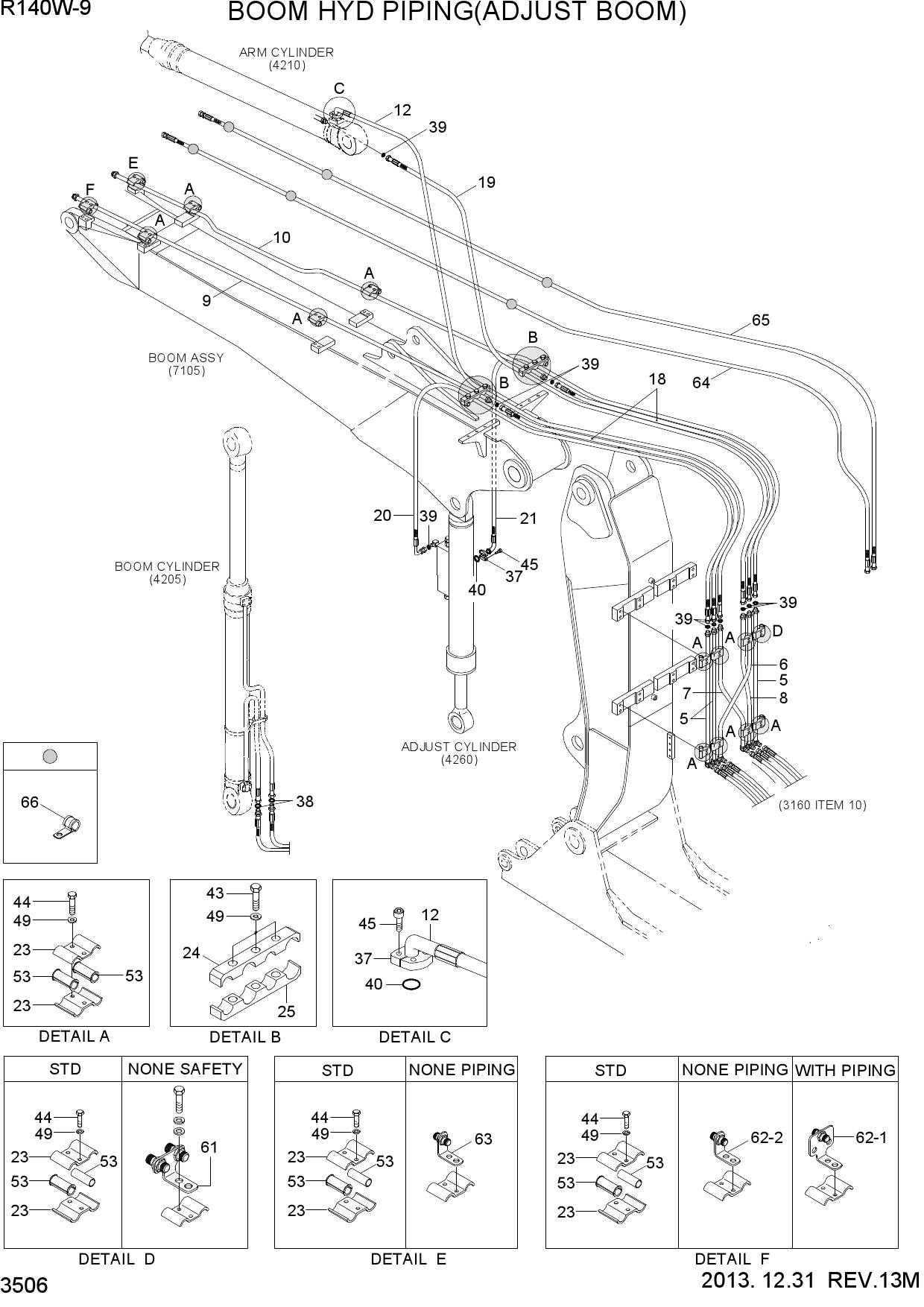

  BOOM HYD PIPING(ADJUST BOOM)

  Открыть схему
•

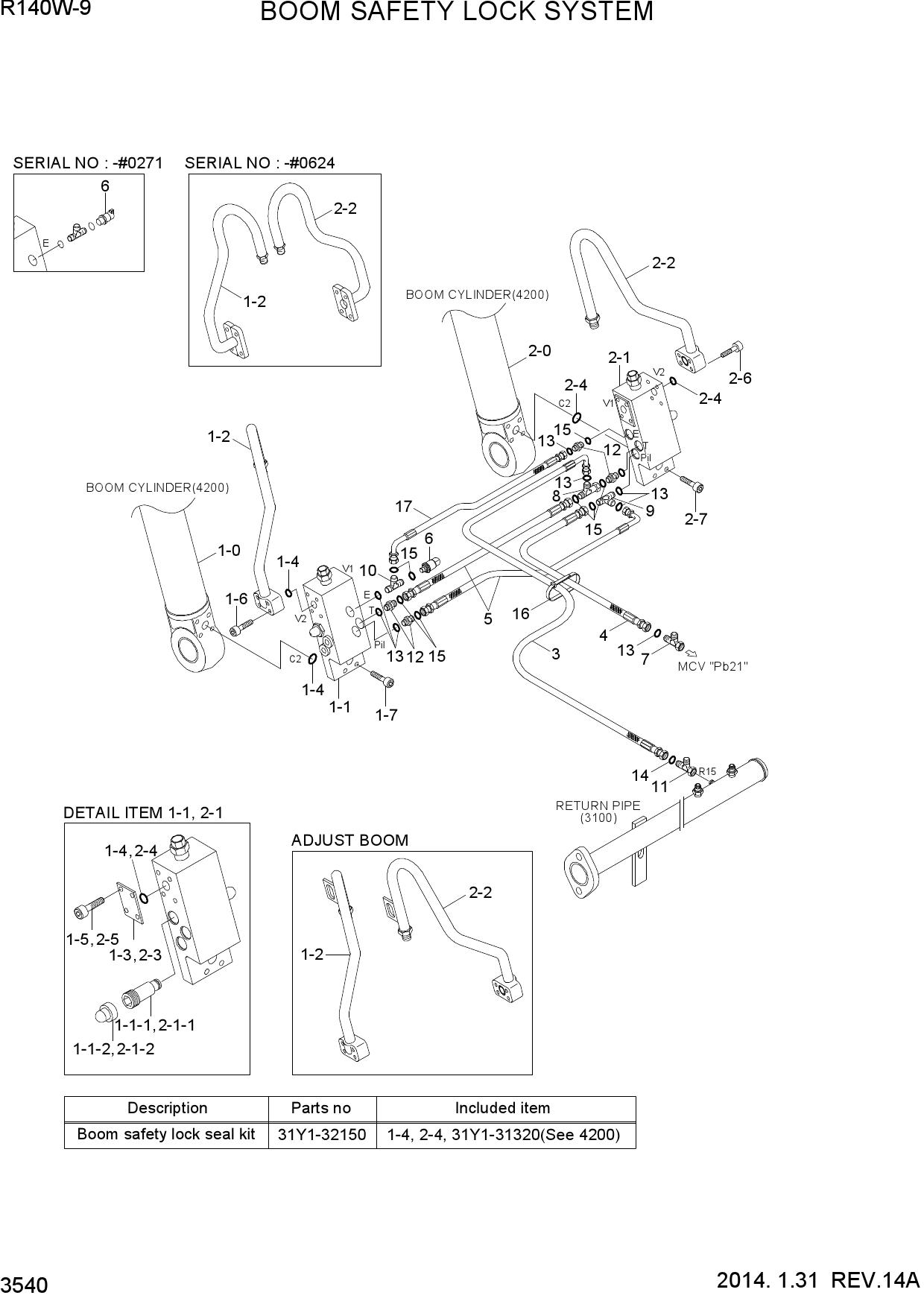

  BOOM SAFETY LOCK SYSTEM

  Открыть схему
•

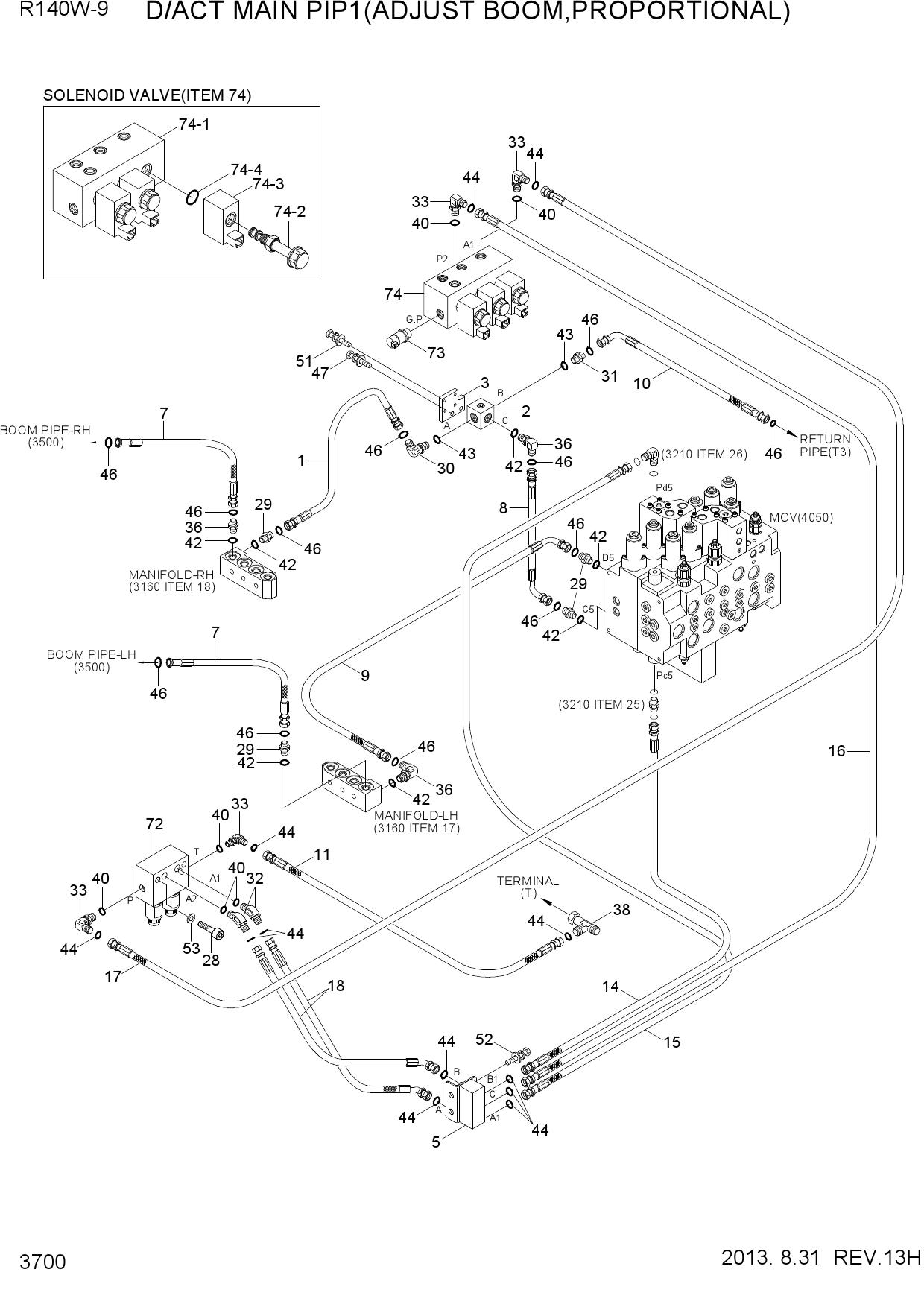

  D/ACT MAIN PIP1(ADJUST,PROPORTIONAL)

  Открыть схему
•

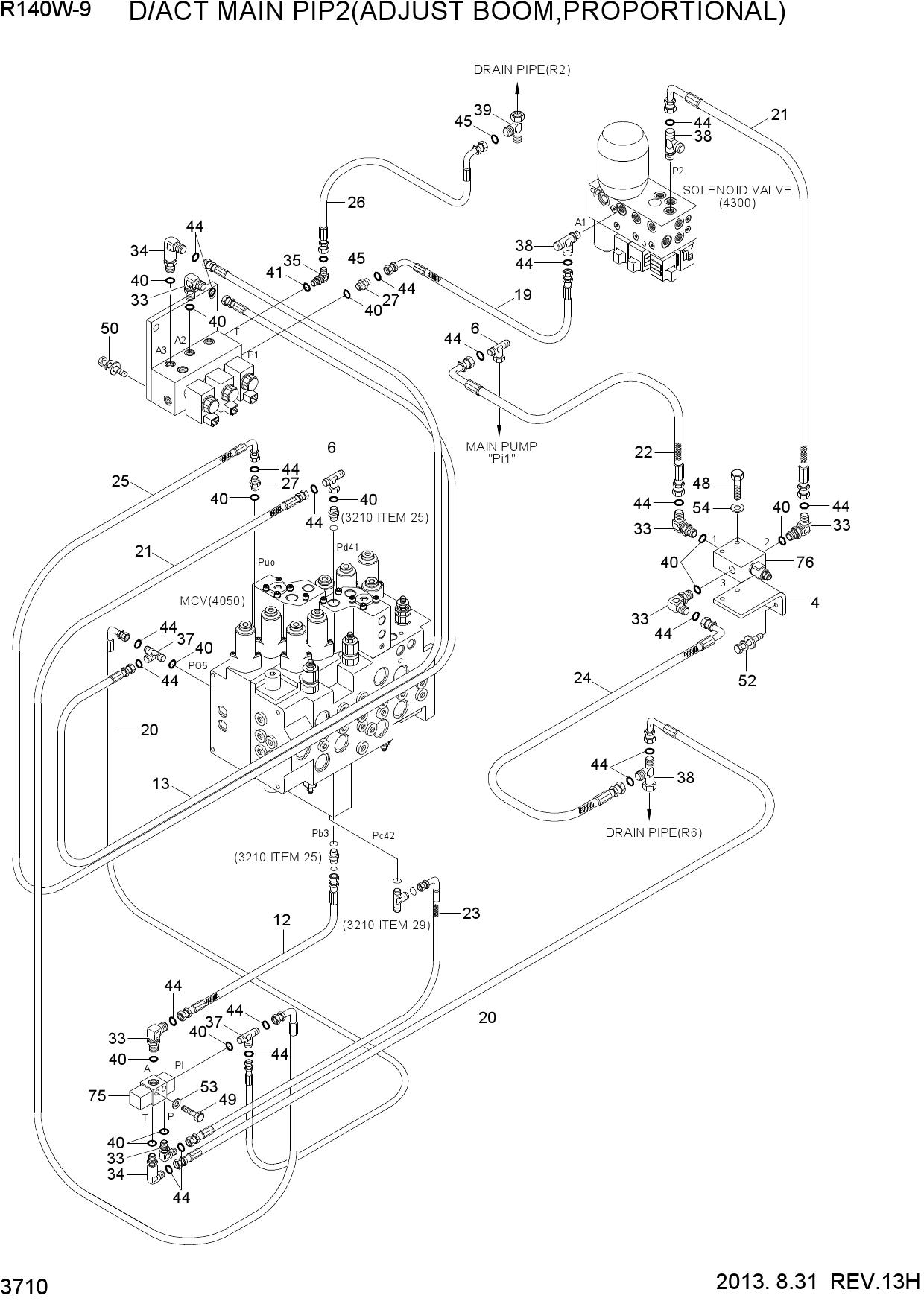

  D/ACT MAIN PIP2(ADJUST,PROPORTIONAL)

  Открыть схему
•

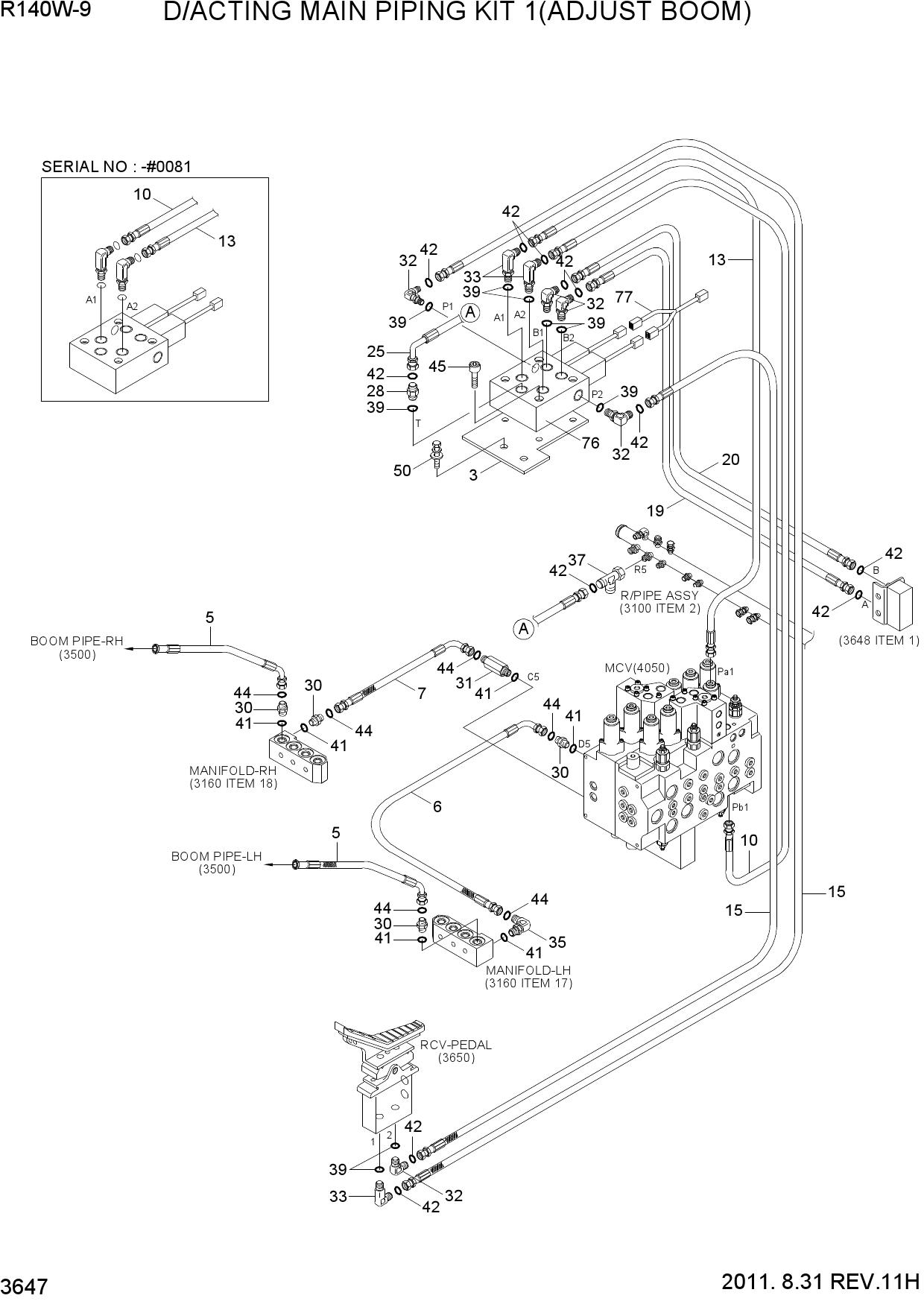

  D/ACTING MAIN PIPING KIT 1(ADJUST BOOM)

  Открыть схему
•

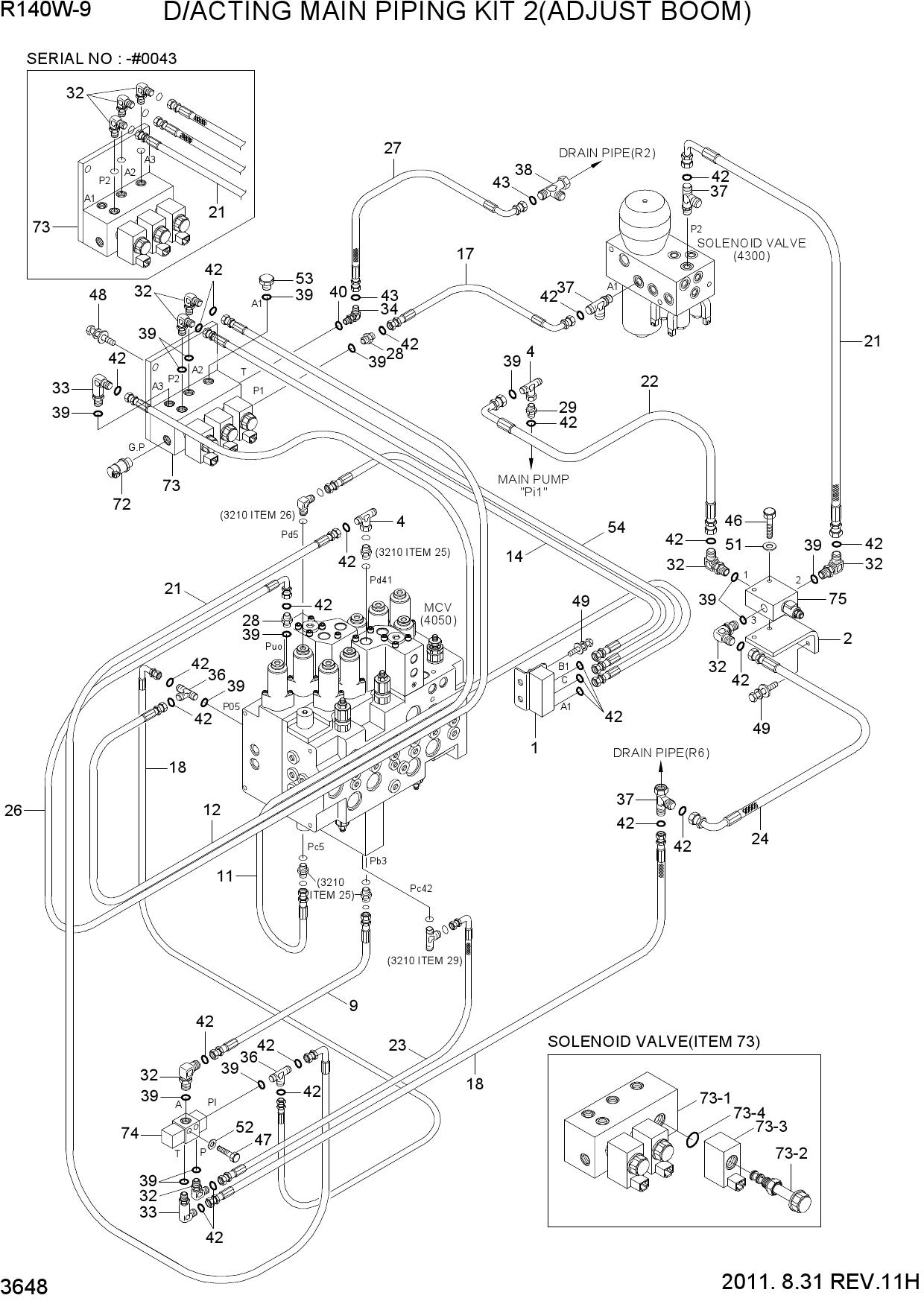

  D/ACTING MAIN PIPING KIT 2(ADJUST BOOM)

  Открыть схему
•

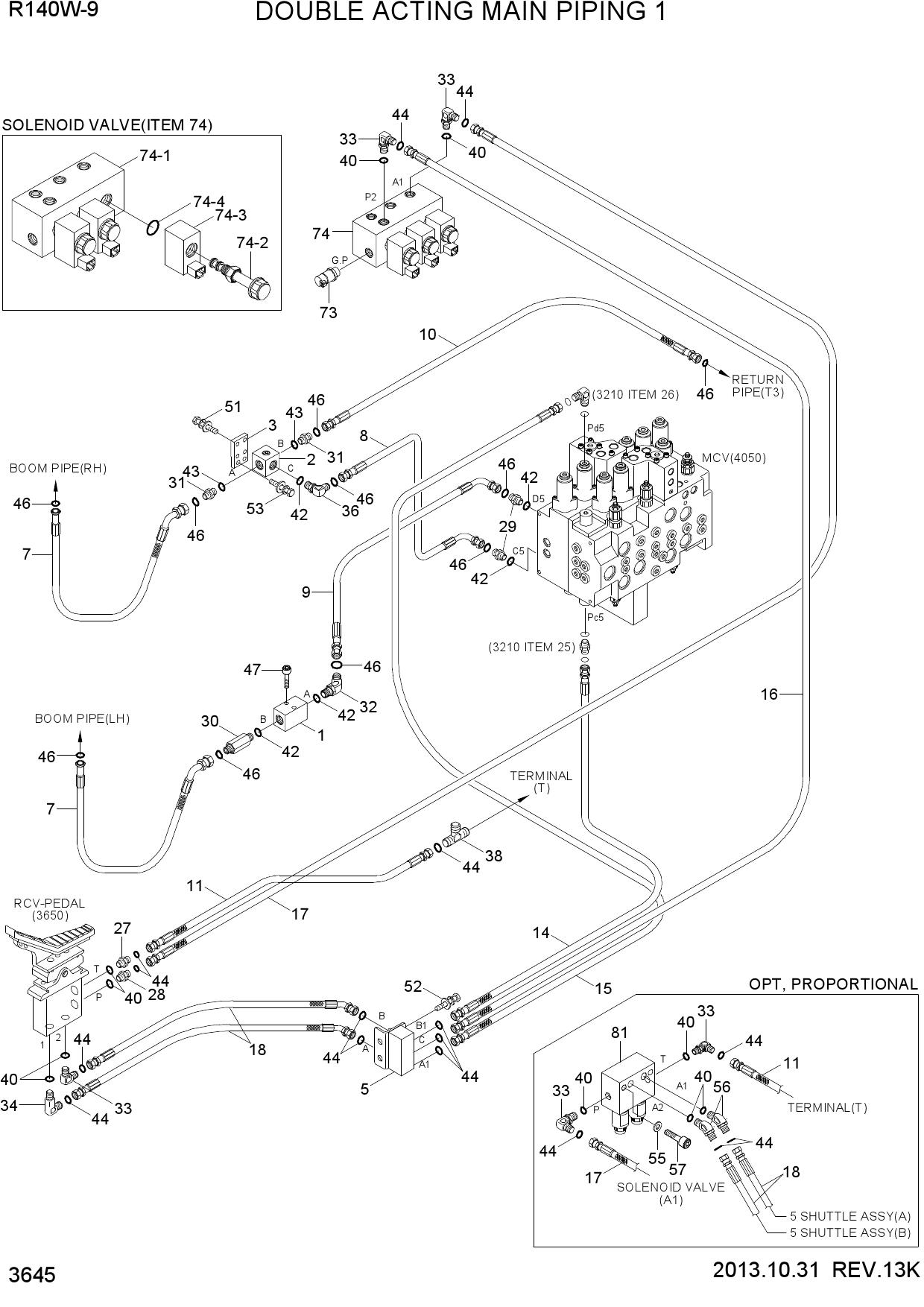

  DOUBLE ACTING MAIN PIPING KIT 1

  Открыть схему
•

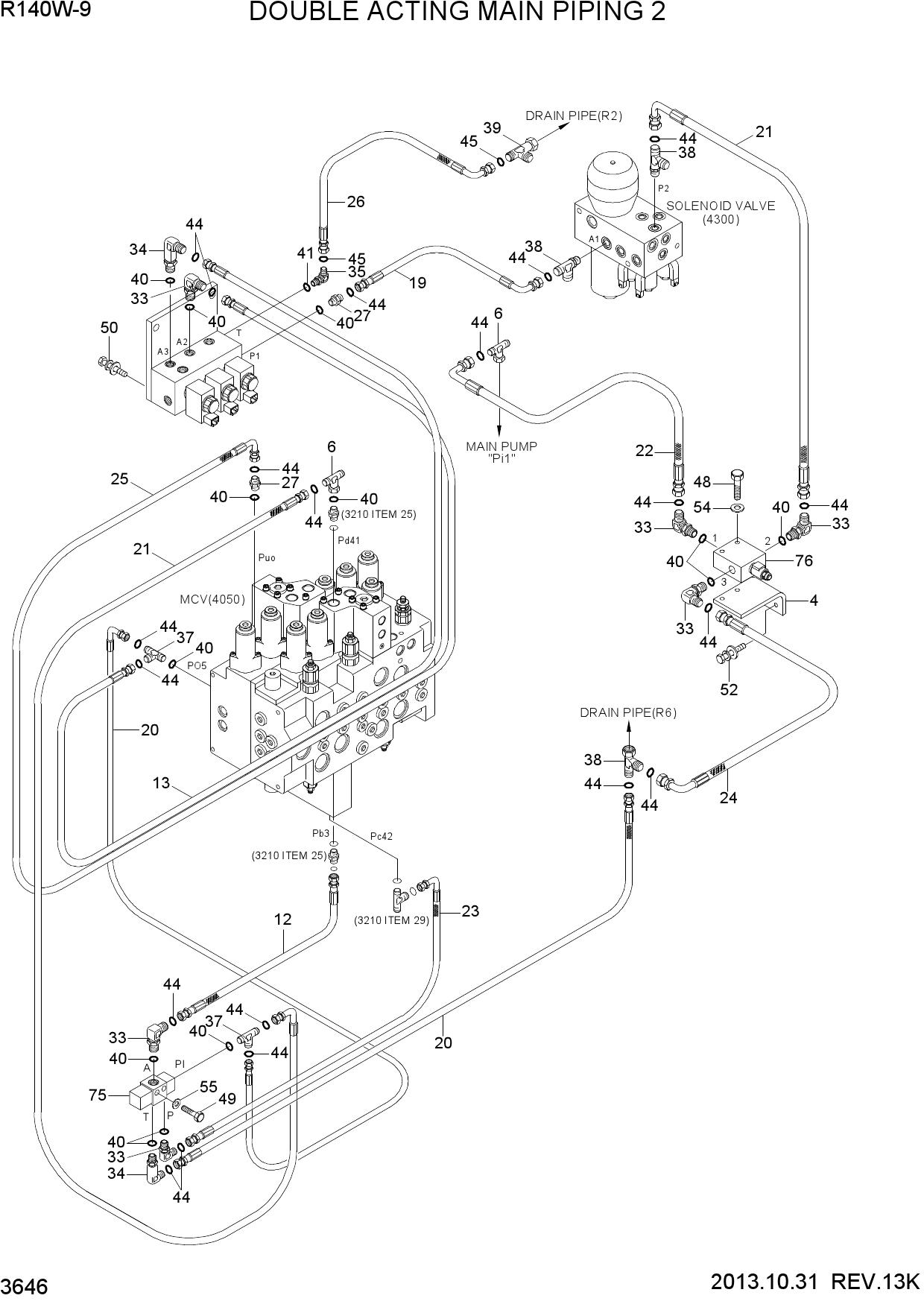

  DOUBLE ACTING MAIN PIPING KIT 2

  Открыть схему
•

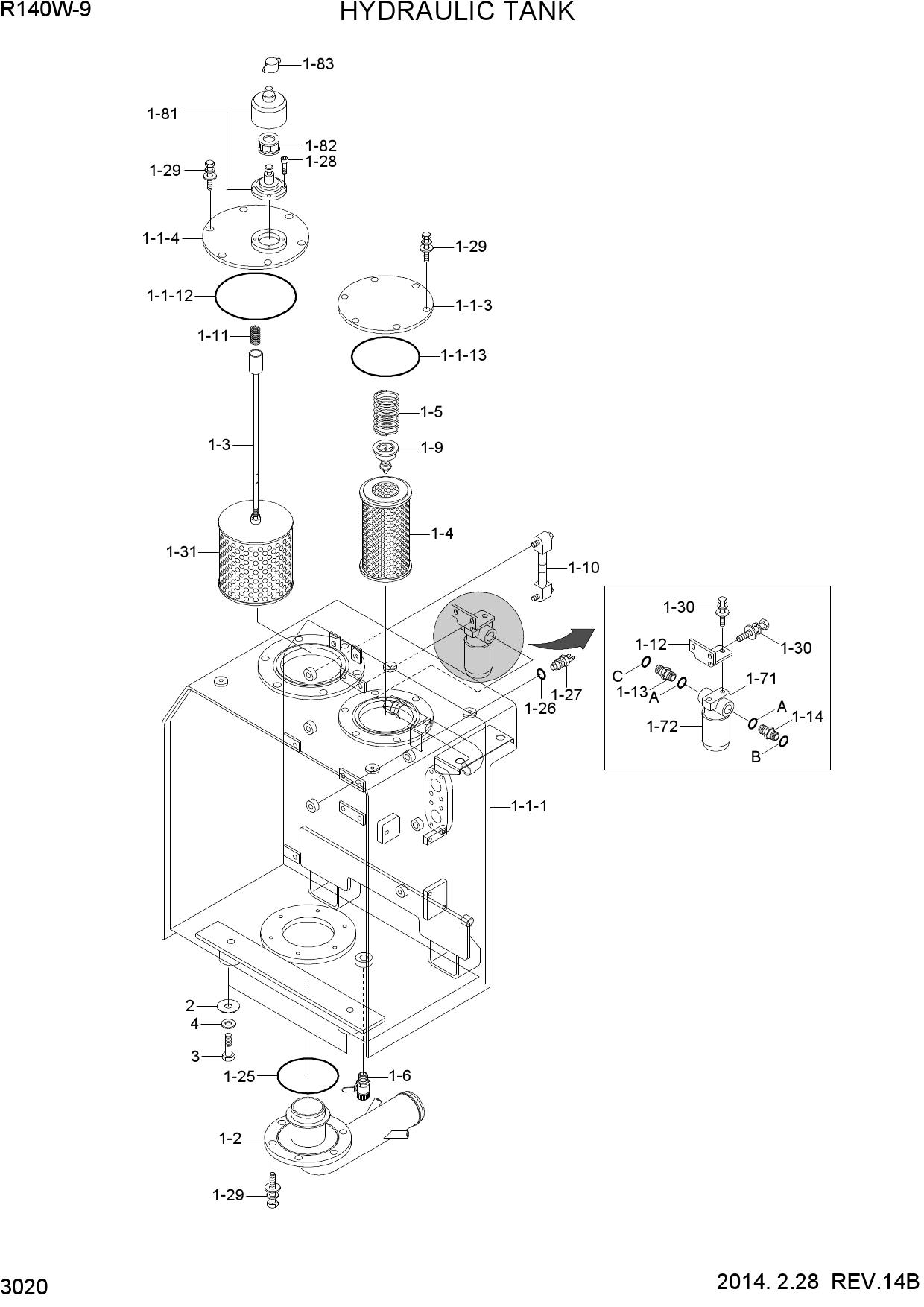

  HYDRAULIC TANK

  Открыть схему
•

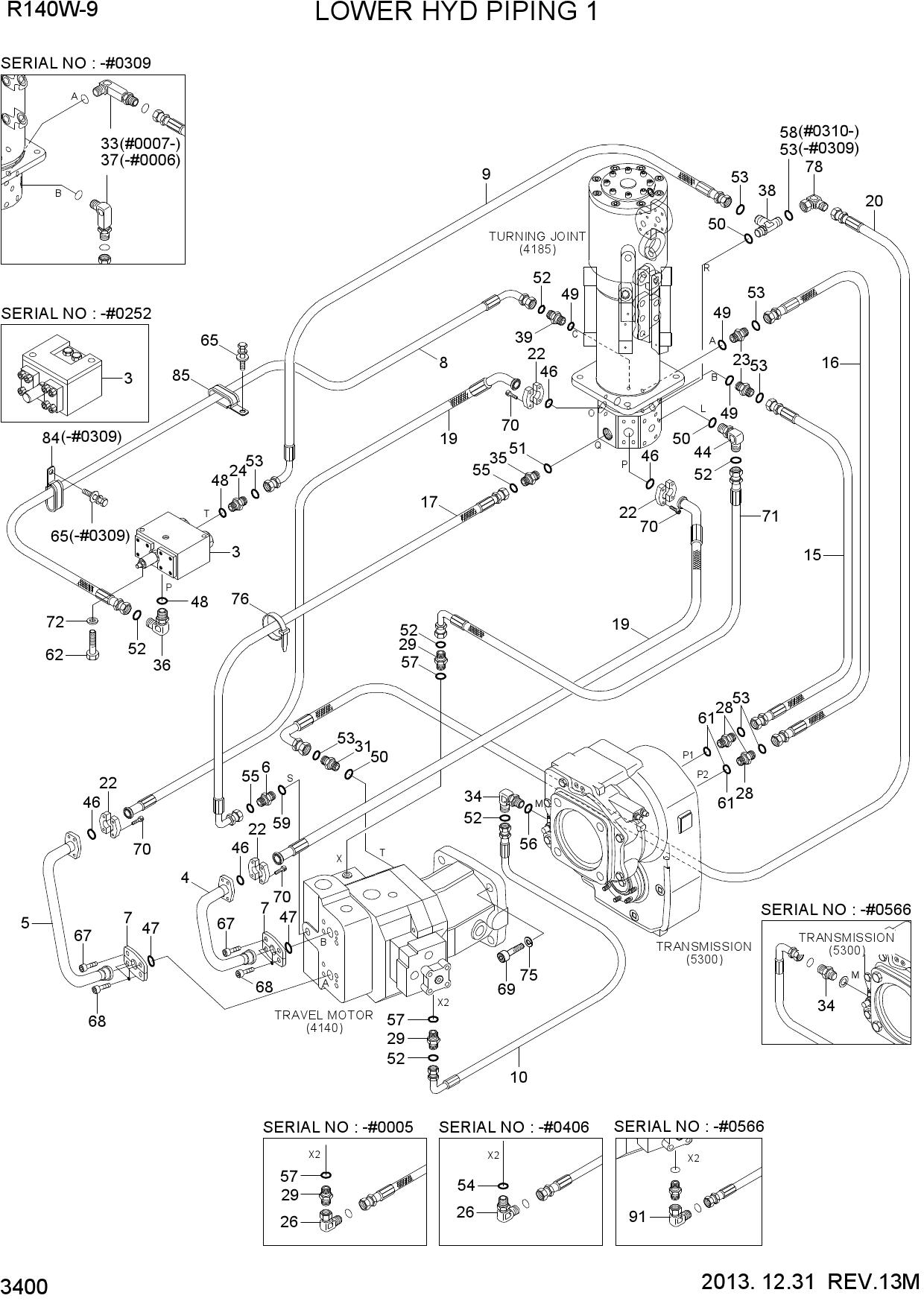

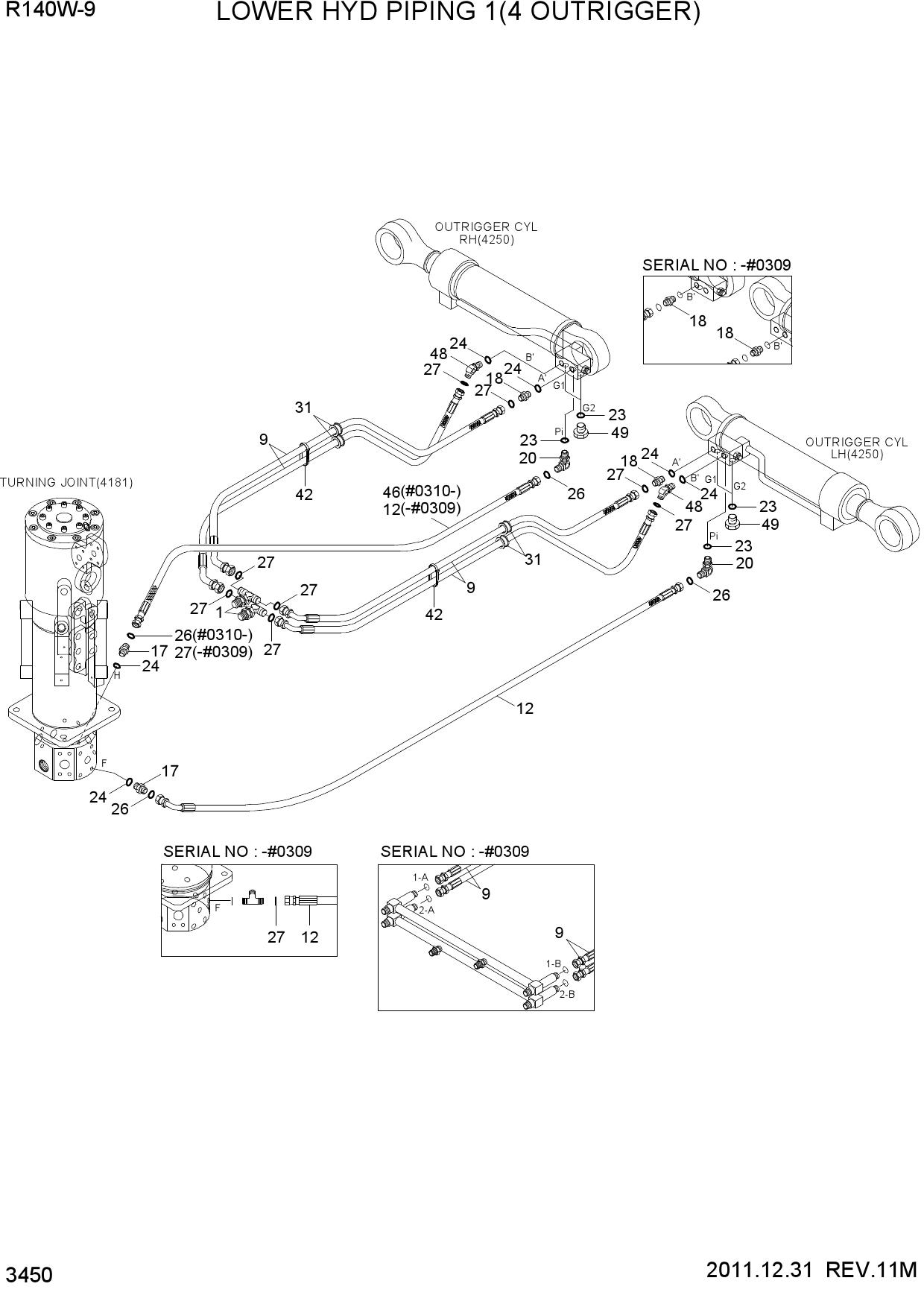

  LOWER HYD PIPING 1

  Открыть схему
•
  LOWER HYD PIPING 1(4 OUTRIGGER)

  Открыть схему
•

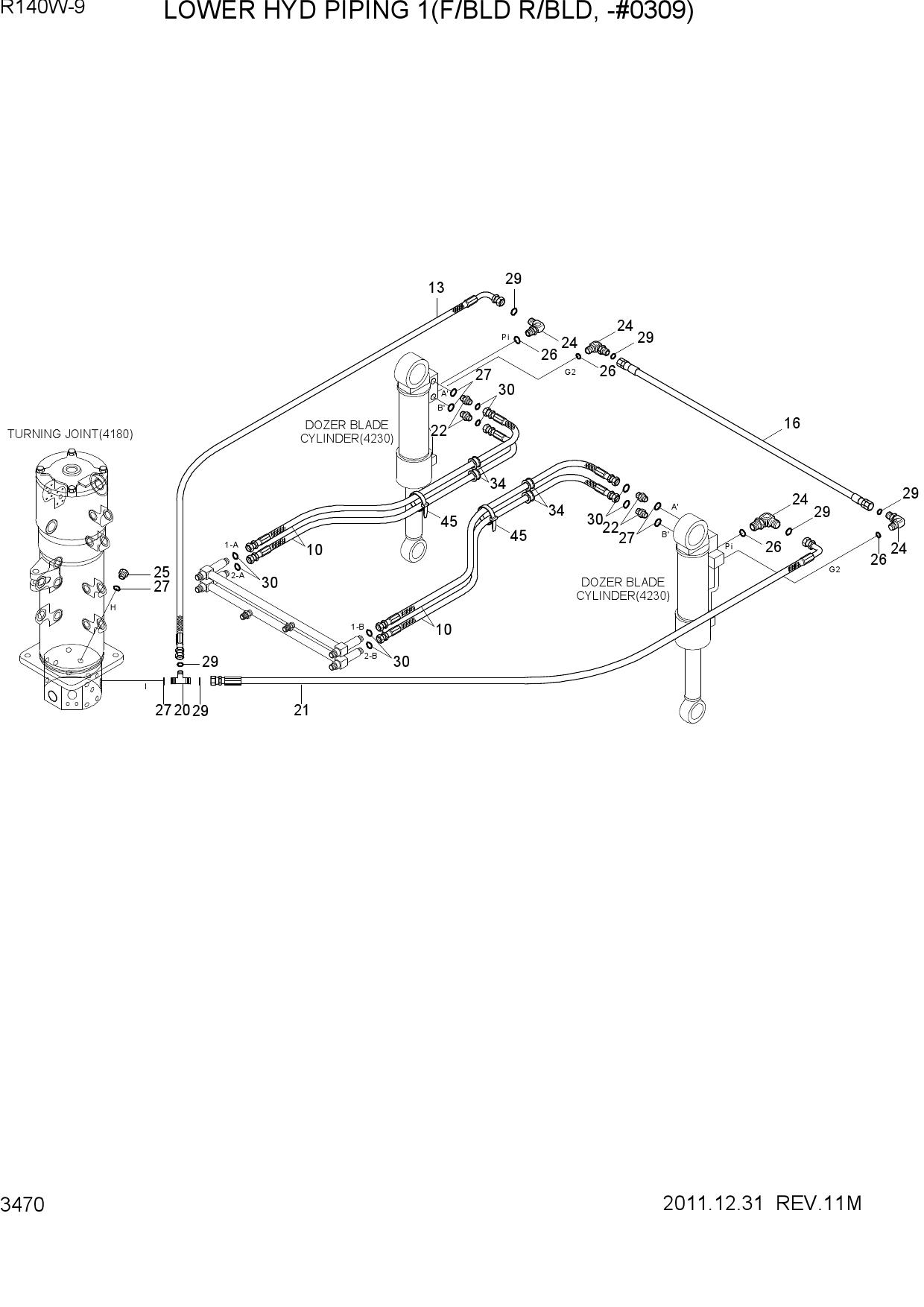

  LOWER HYD PIPING 1(F/BLD R/BLD, -#0309)

  Открыть схему
•

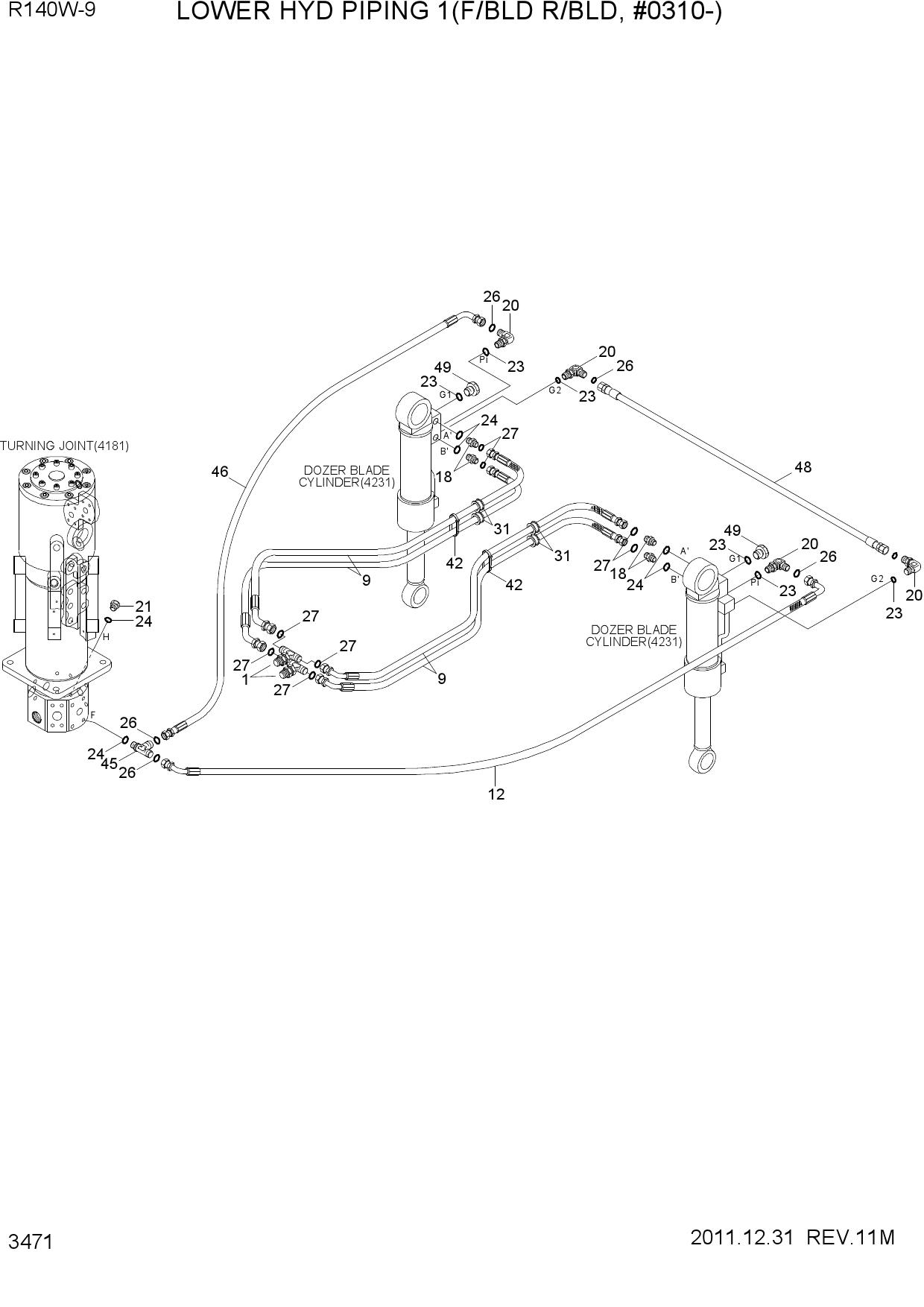

  LOWER HYD PIPING 1(F/BLD R/BLD, #0310-)

  Открыть схему
•

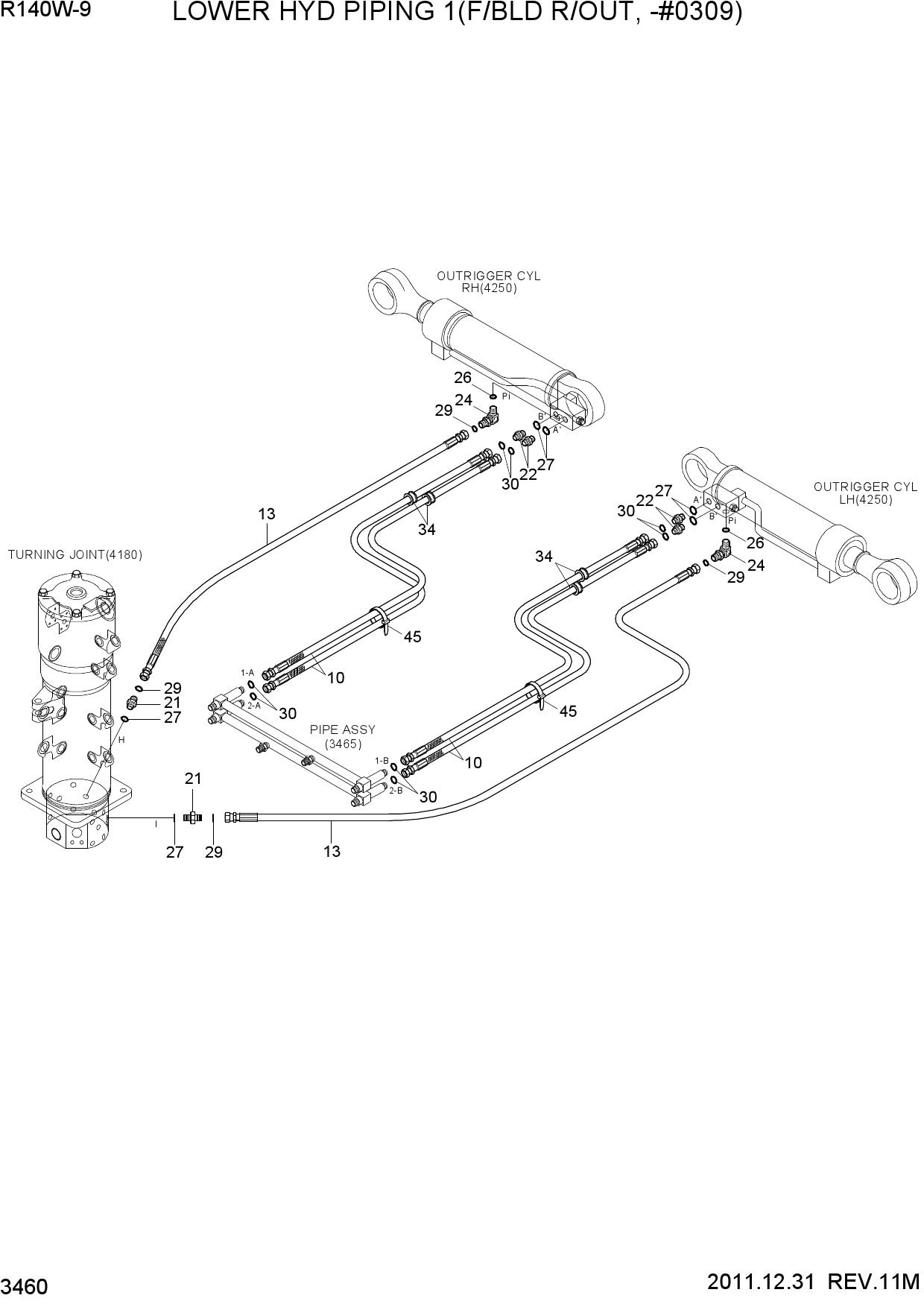

  LOWER HYD PIPING 1(F/BLD R/OUT, -#0309)

  Открыть схему
•

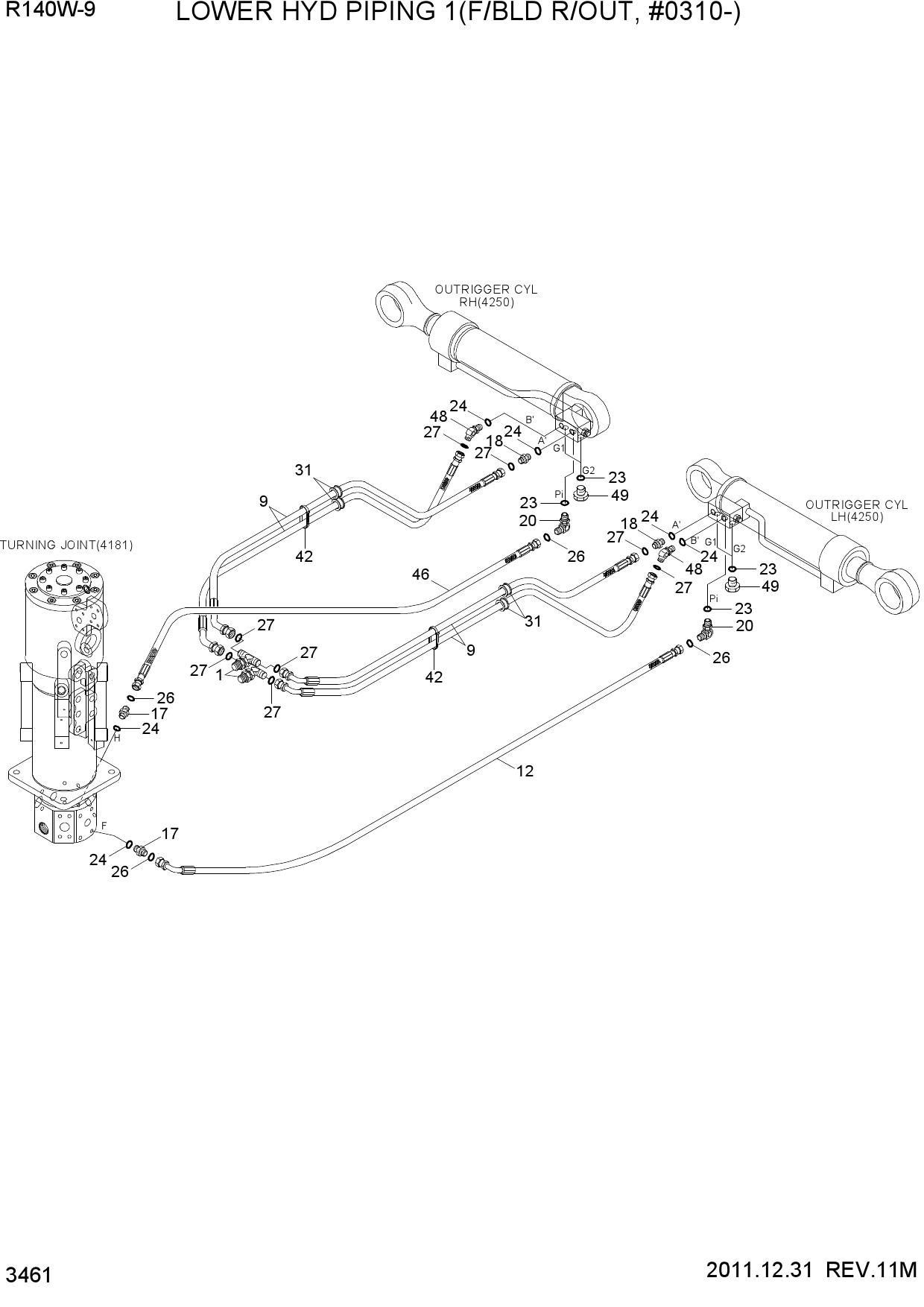

  LOWER HYD PIPING 1(F/BLD R/OUT, #0310-)

  Открыть схему
•

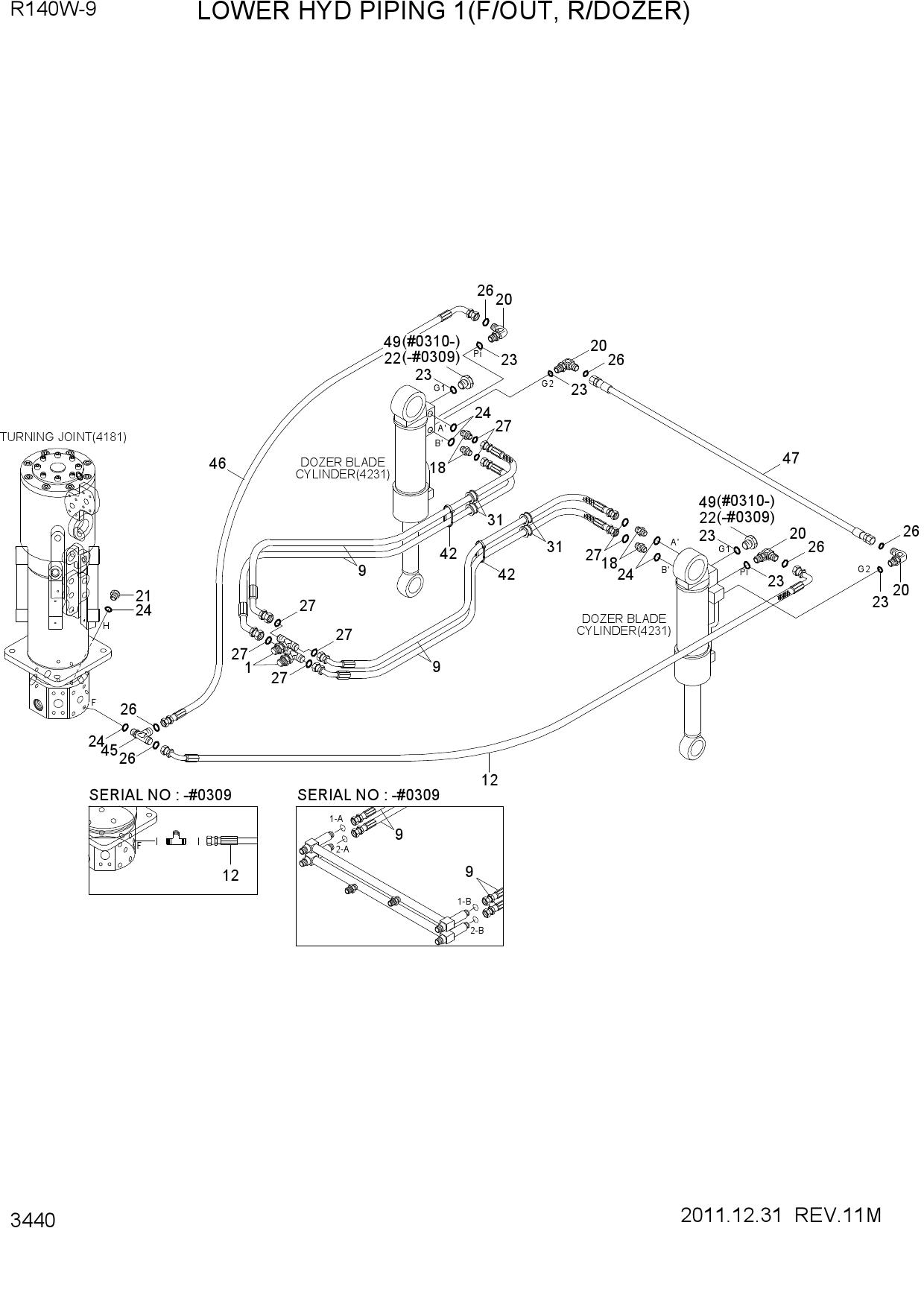

  LOWER HYD PIPING 1(F/OUT, R/DOZER)

  Открыть схему
•

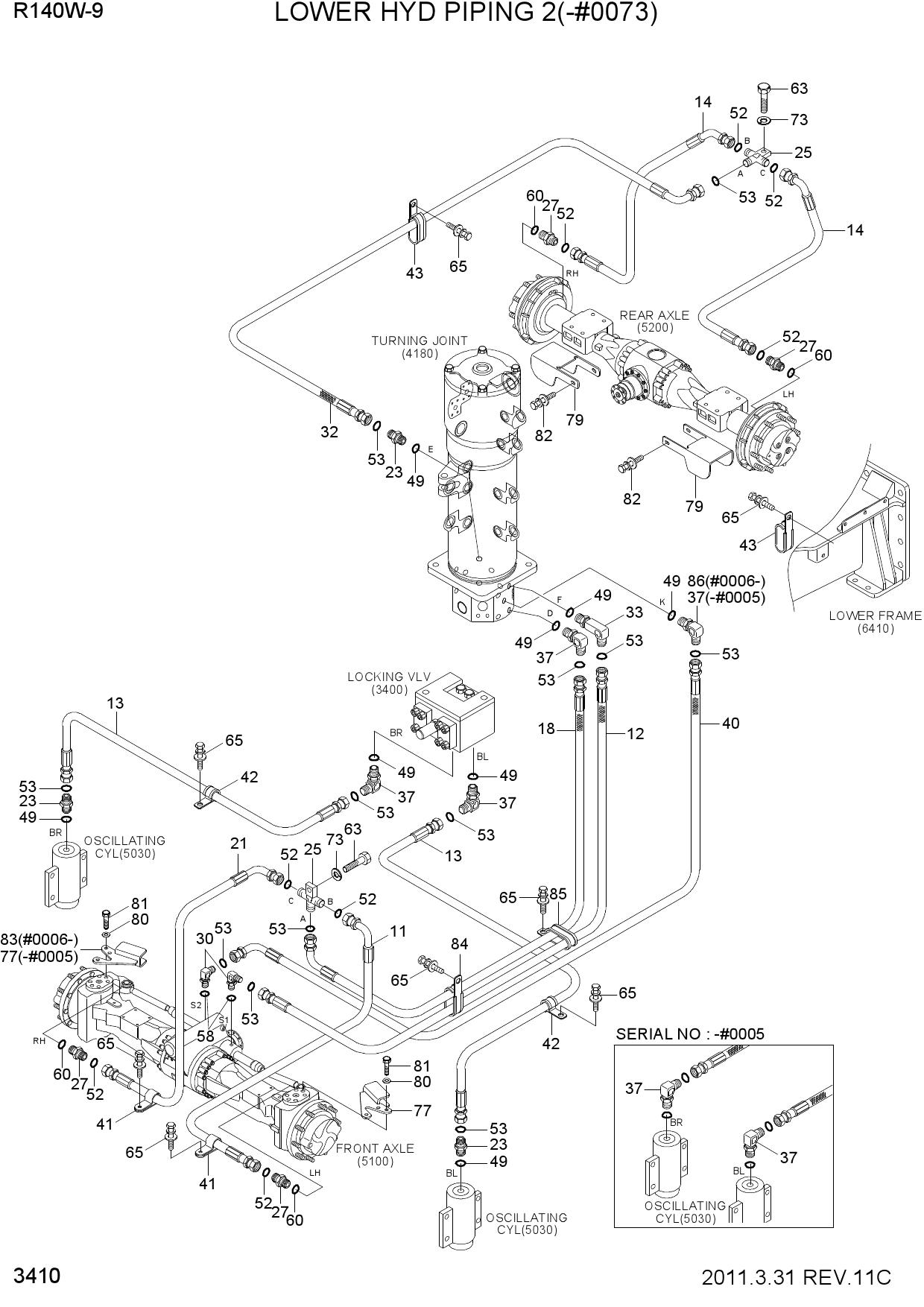

  LOWER HYD PIPING 2(-#0073)

  Открыть схему
•

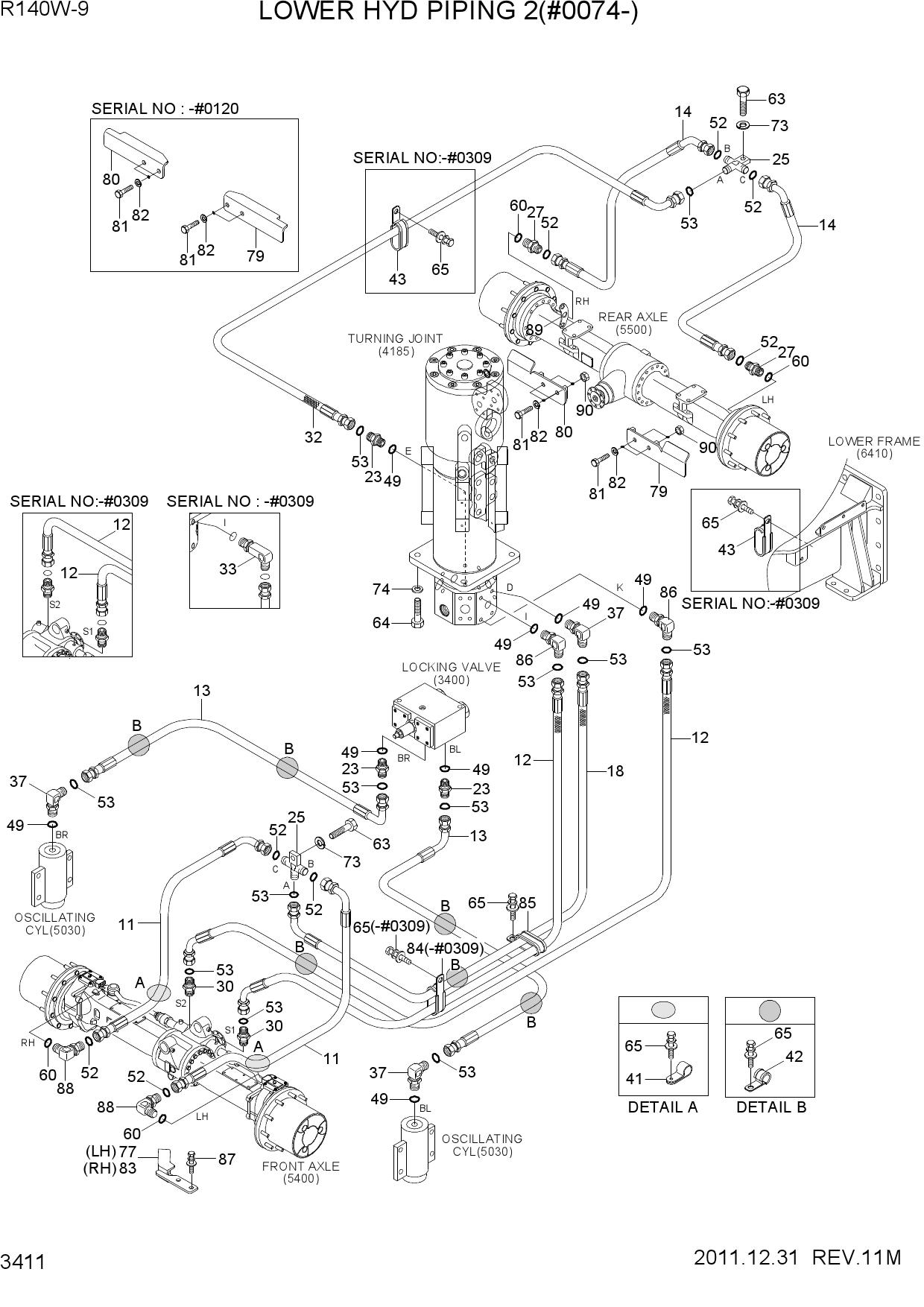

  LOWER HYD PIPING 2(#0074-)

  Открыть схему
•

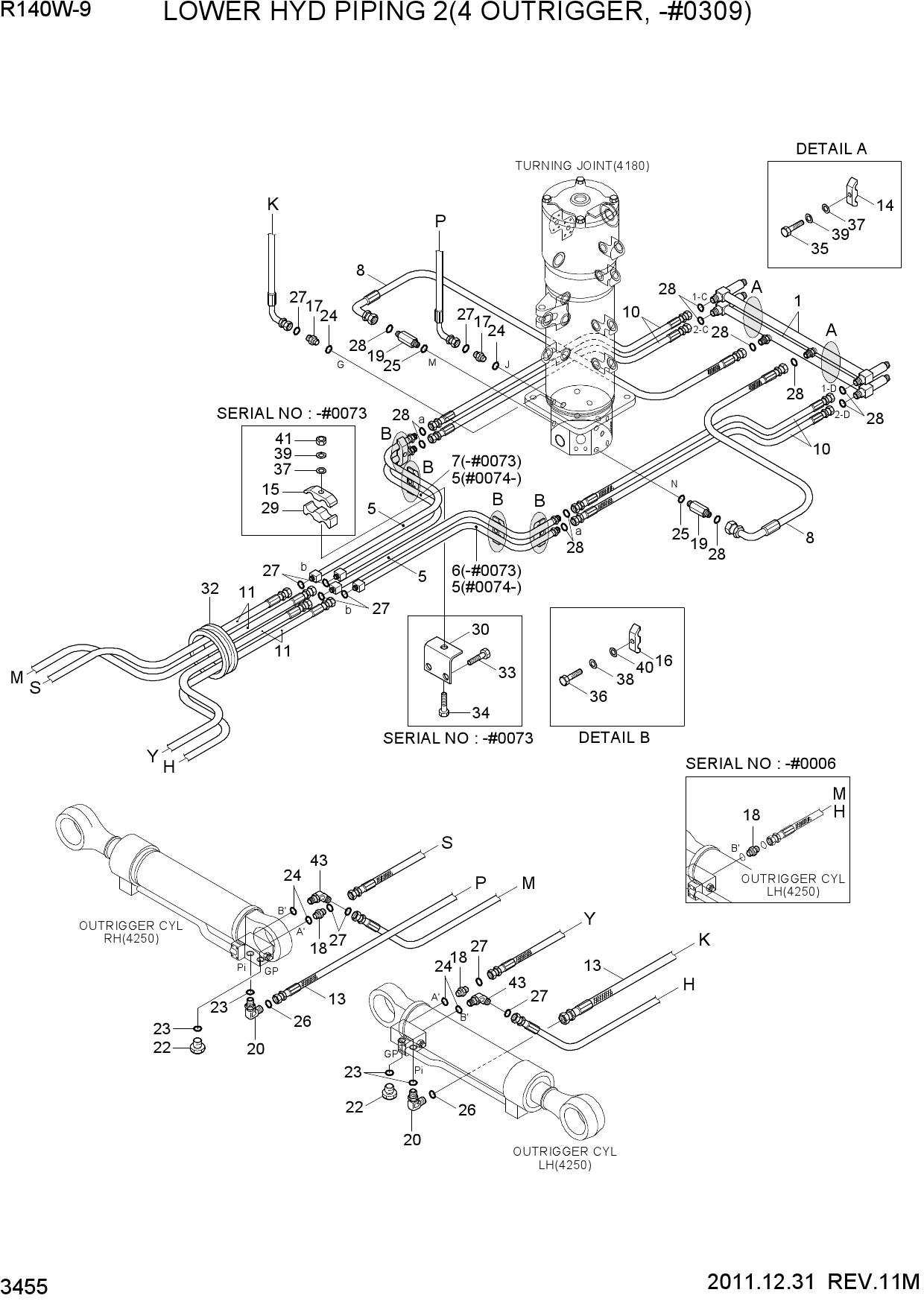

  LOWER HYD PIPING 2(4 OUTRIGGER, -#0309)

  Открыть схему
•

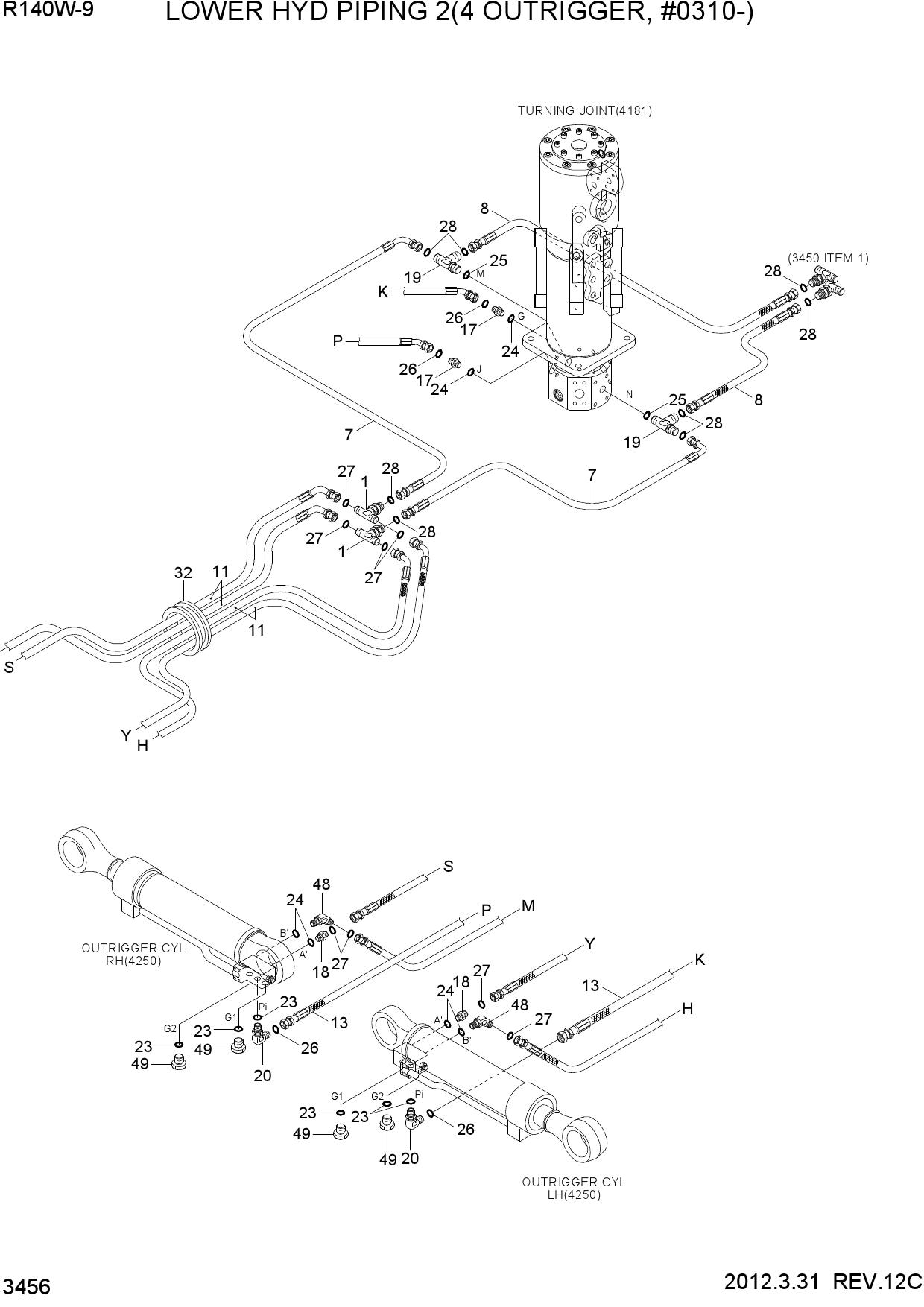

  LOWER HYD PIPING 2(4 OUTRIGGER, #0310-)

  Открыть схему
•

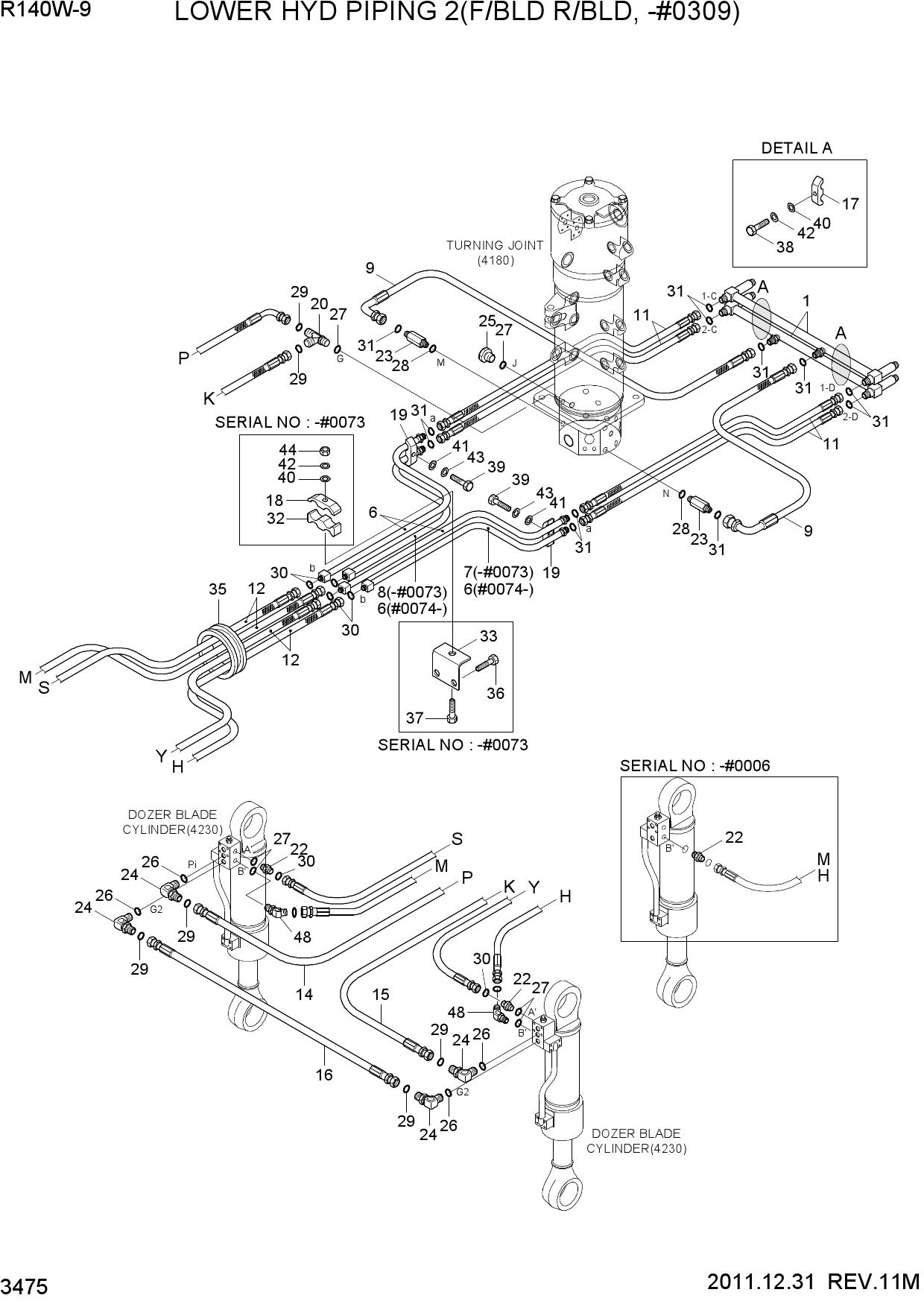

  LOWER HYD PIPING 2(F/BLD R/BLD, -#0309)

  Открыть схему
•

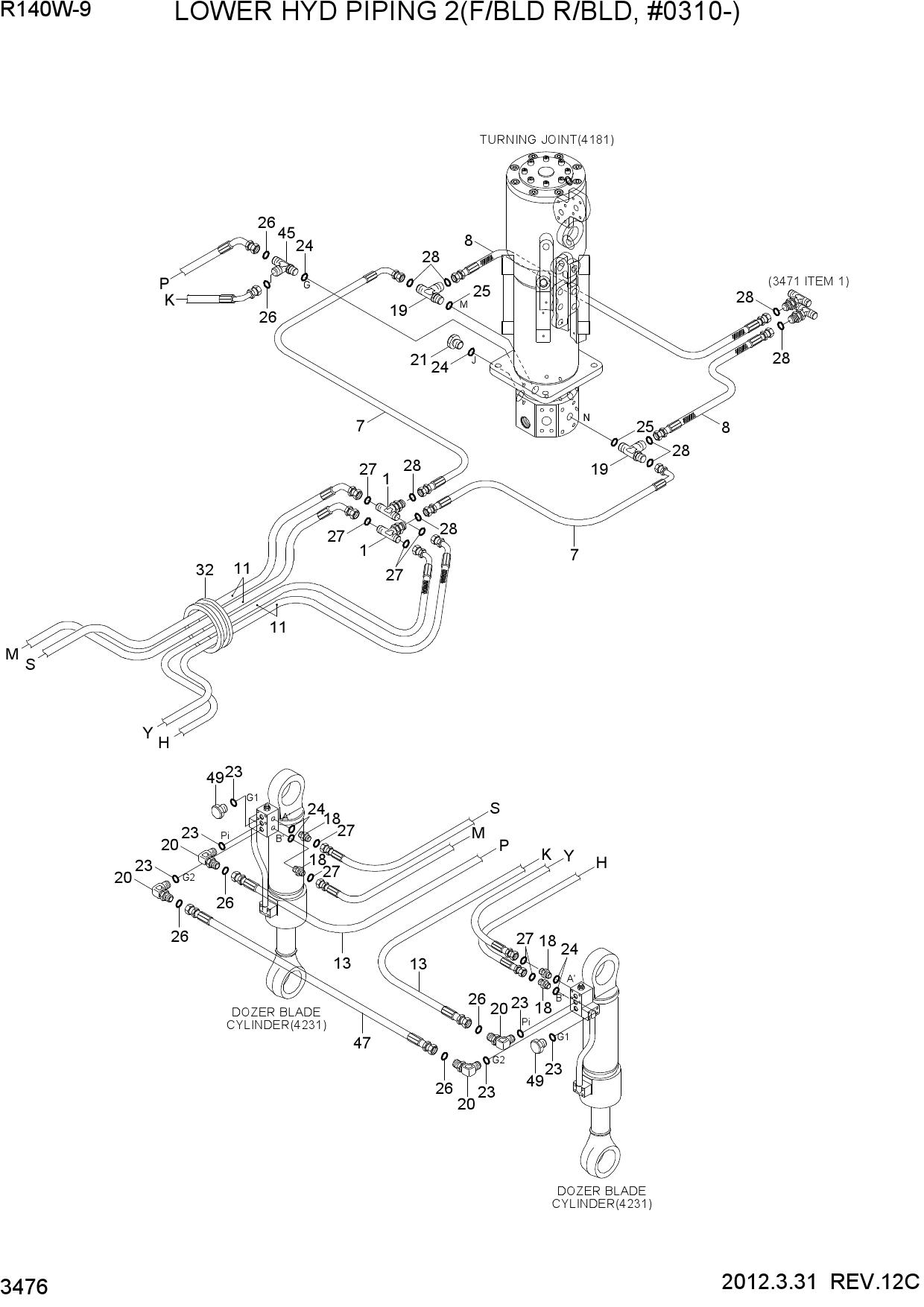

  LOWER HYD PIPING 2(F/BLD R/BLD, #0310-)

  Открыть схему
•
  LOWER HYD PIPING 2(F/BLD R/OUT, -#0309)

  Открыть схему
•

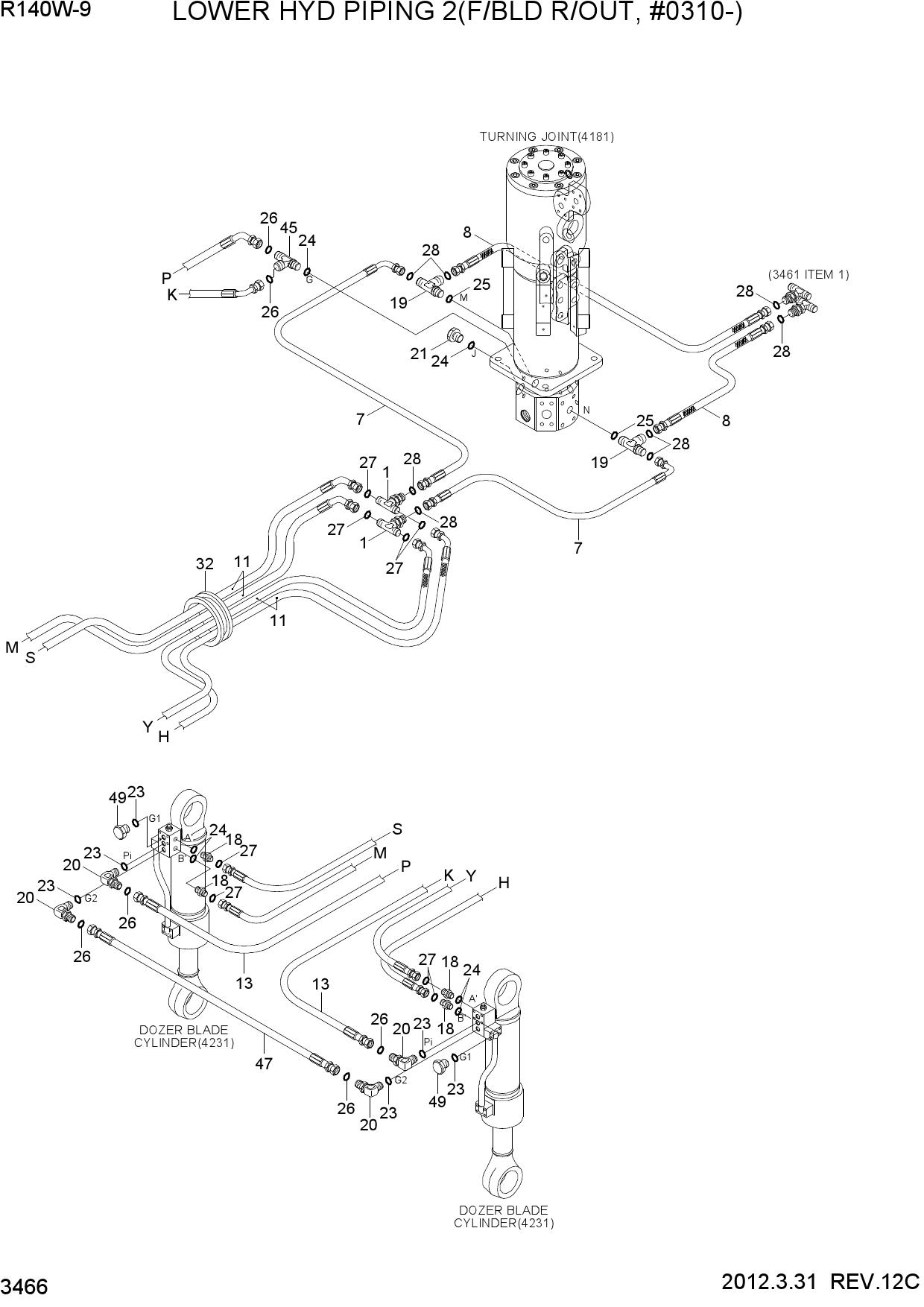

  LOWER HYD PIPING 2(F/BLD R/OUT, #0310-)

  Открыть схему
•

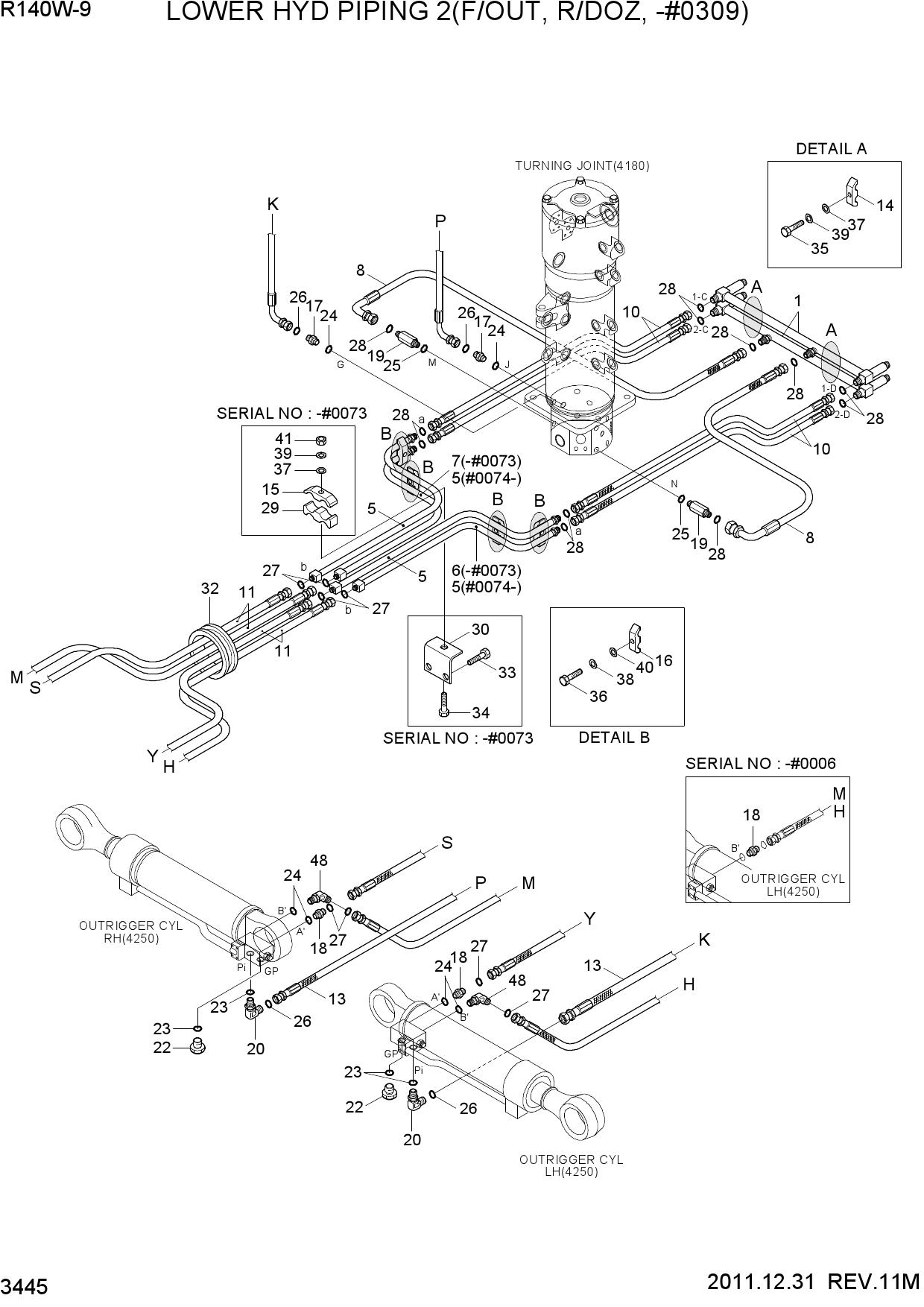

  LOWER HYD PIPING 2(F/OUT, R/DOZ, -#0309)

  Открыть схему
•

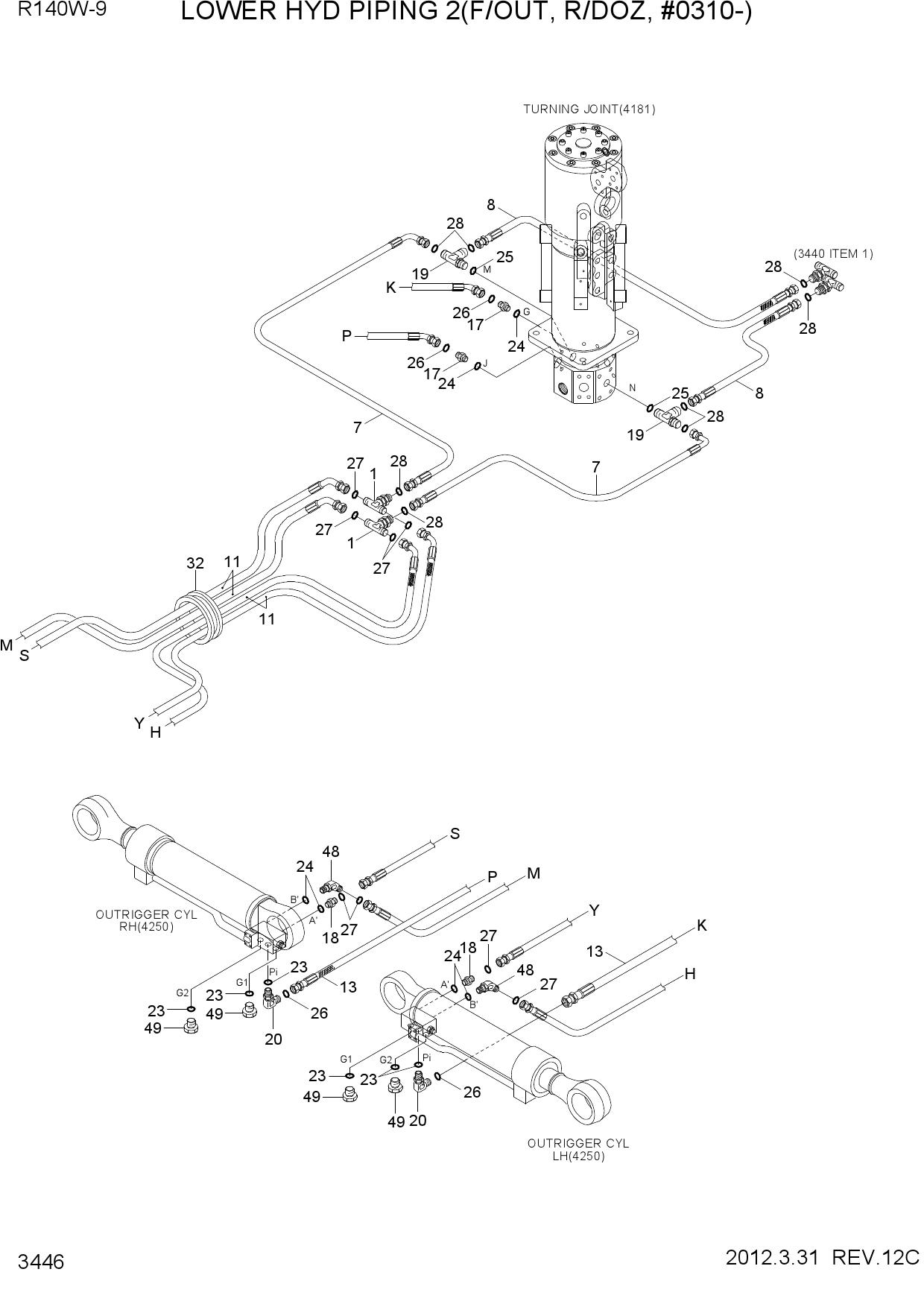

  LOWER HYD PIPING 2(F/OUT, R/DOZ, #0310-)

  Открыть схему
•

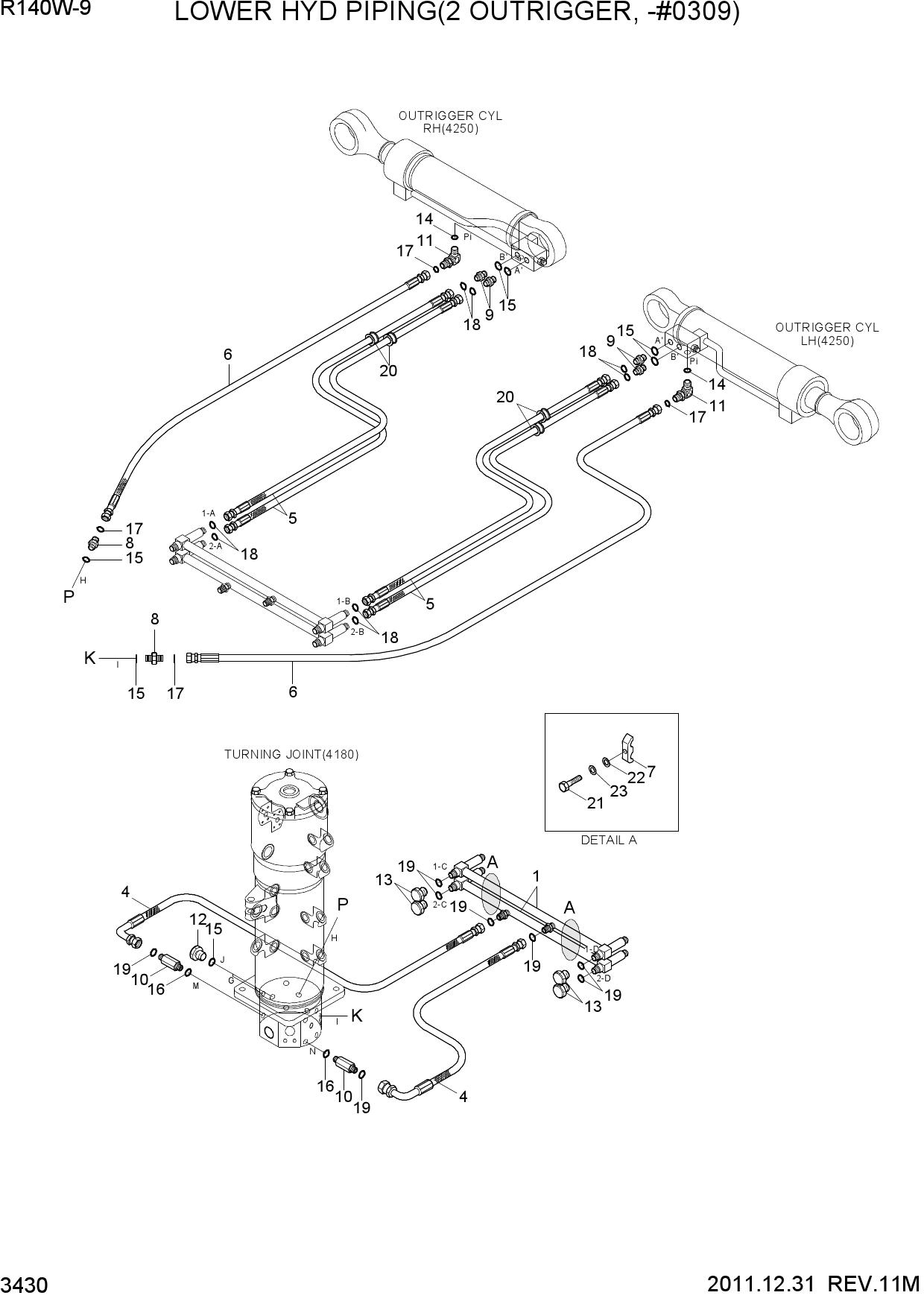

  LOWER HYD PIPING(2 OUTRIGGER, -#0309)

  Открыть схему
•

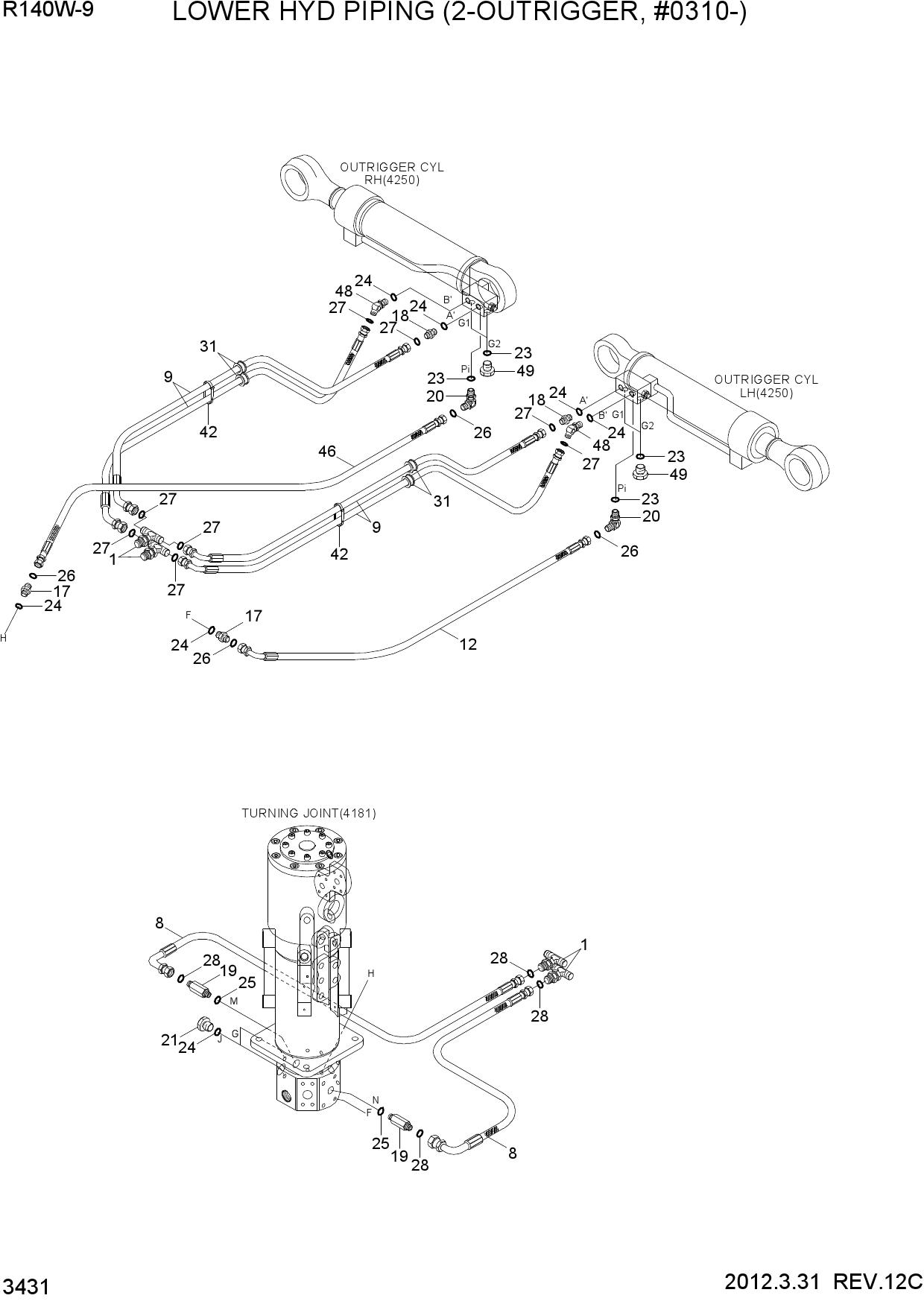

  LOWER HYD PIPING(2 OUTRIGGER, #0310-)

  Открыть схему
•

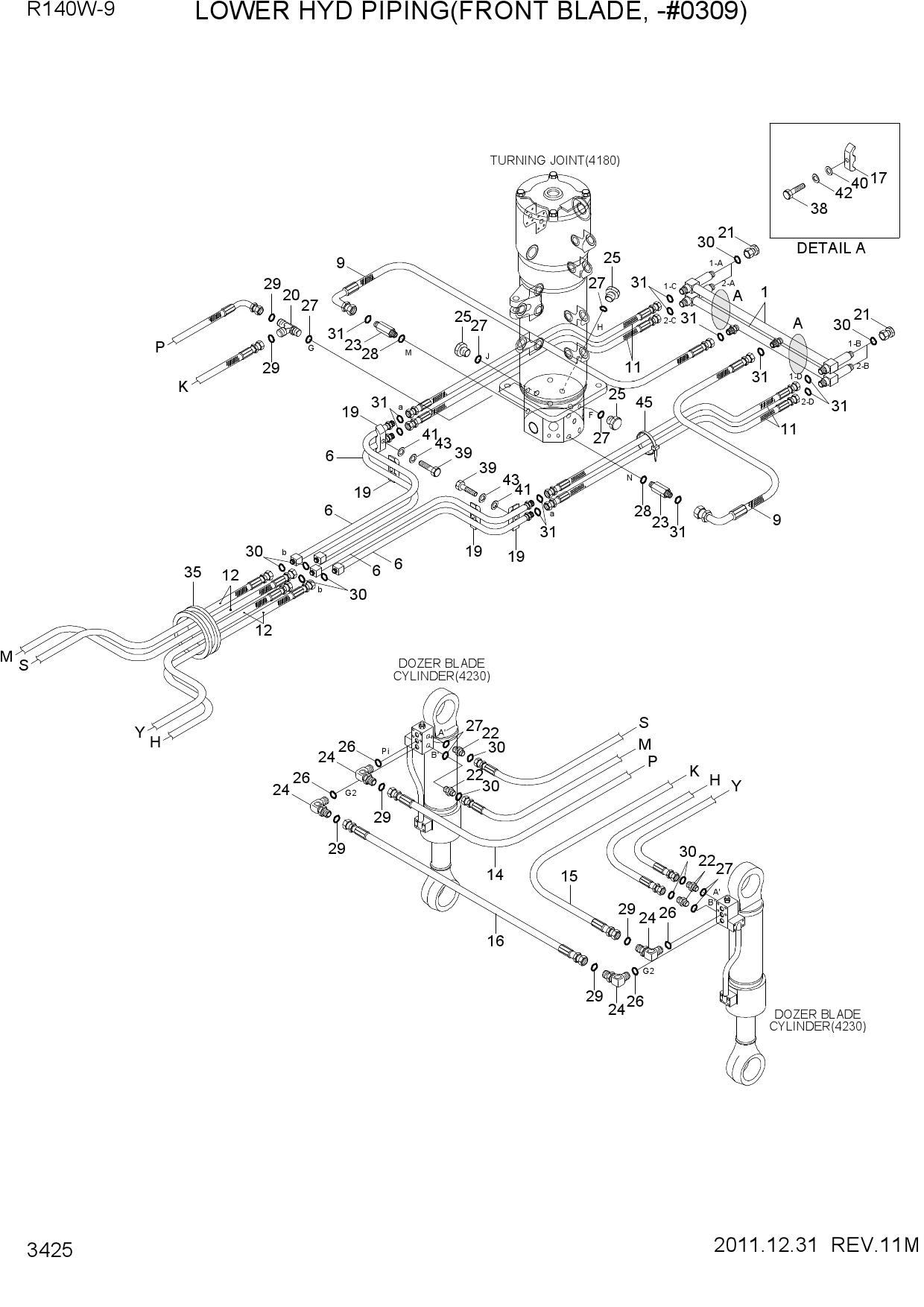

  LOWER HYD PIPING(FRONT BLADE, -#0309)

  Открыть схему
•
  LOWER HYD PIPING(FRONT BLADE, #0310-)

  Открыть схему
•

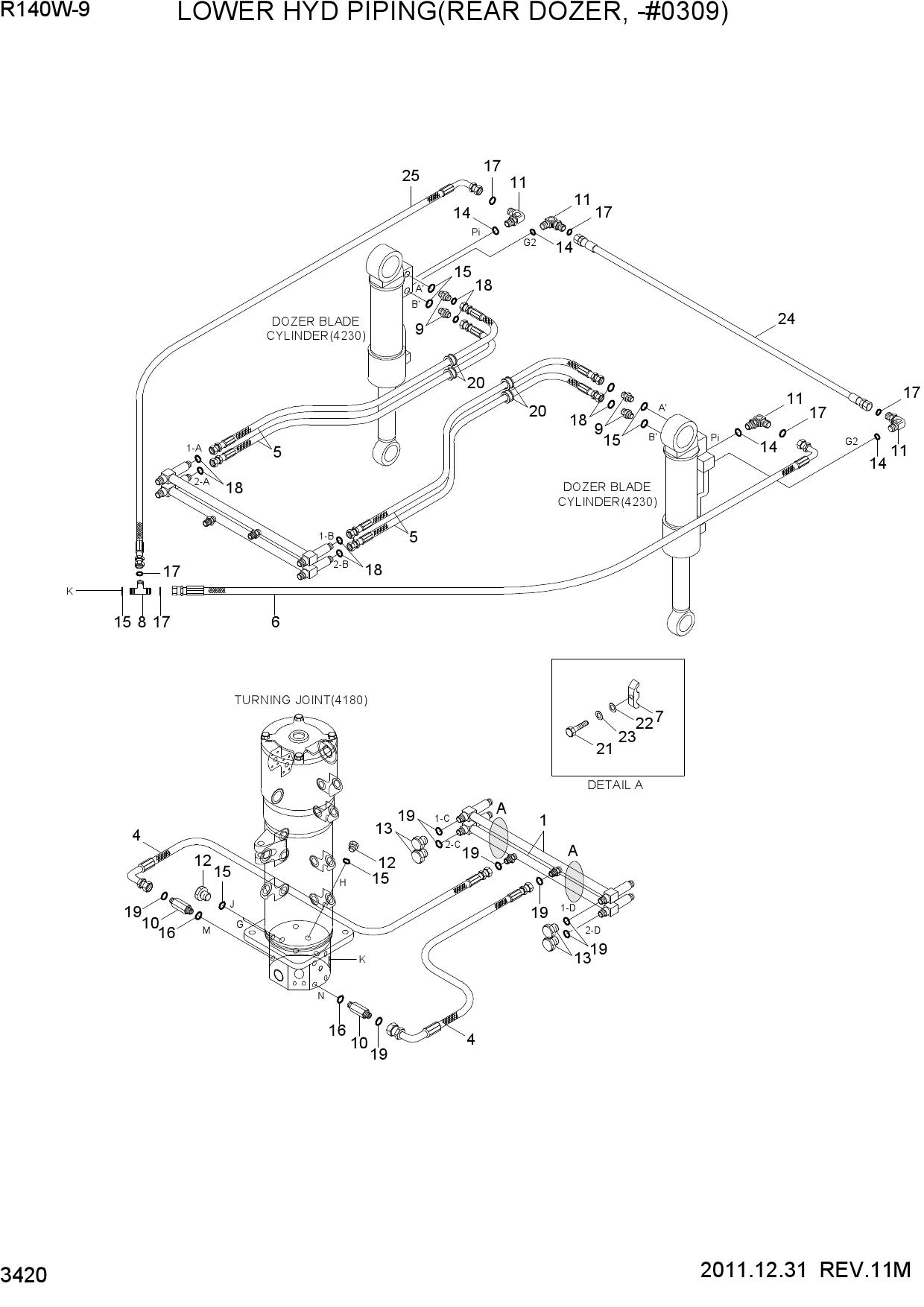

  LOWER HYD PIPING(REAR DOZER, -#0309)

  Открыть схему
•

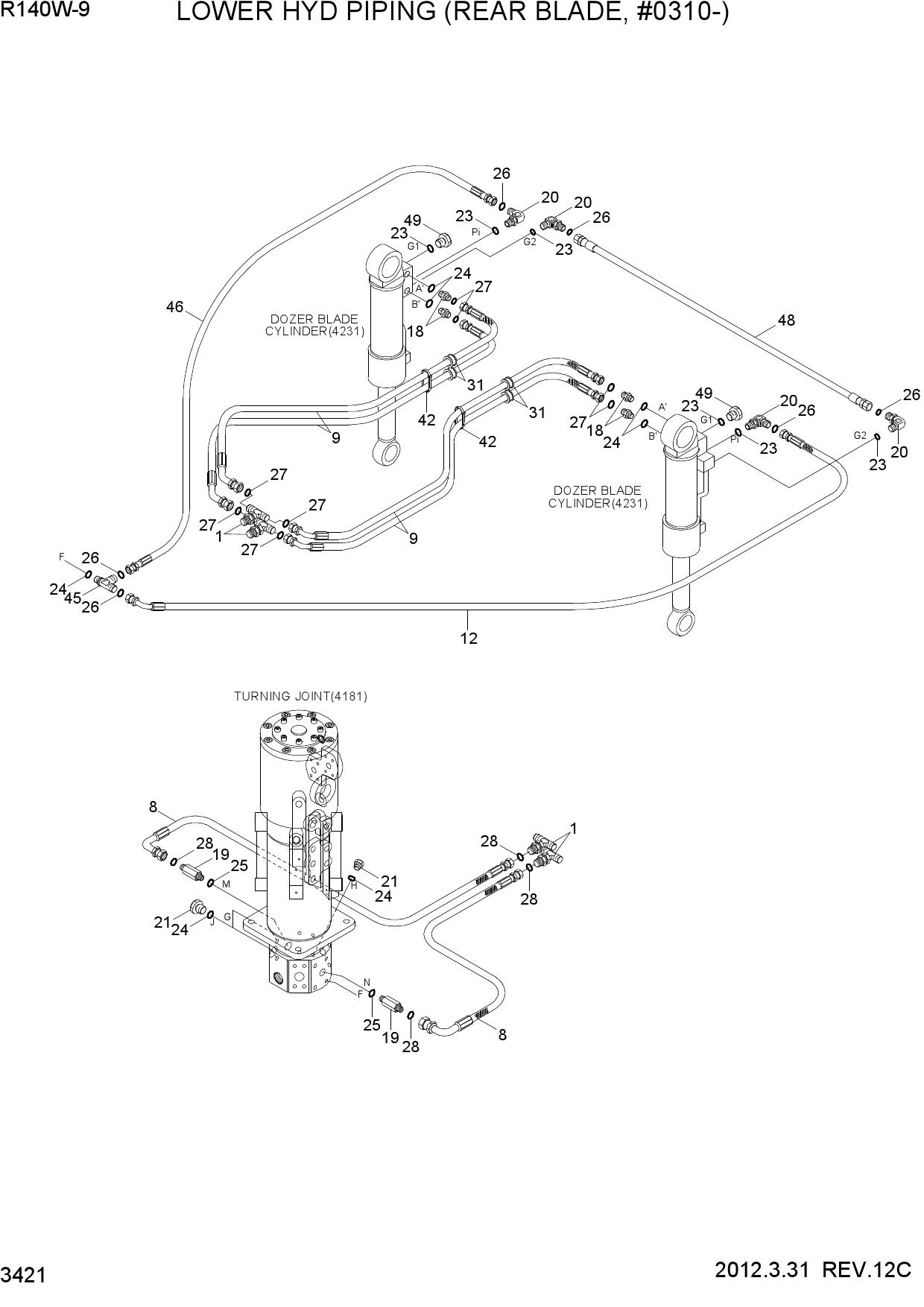

  LOWER HYD PIPING(REAR DOZER, #0310-)

  Открыть схему
•

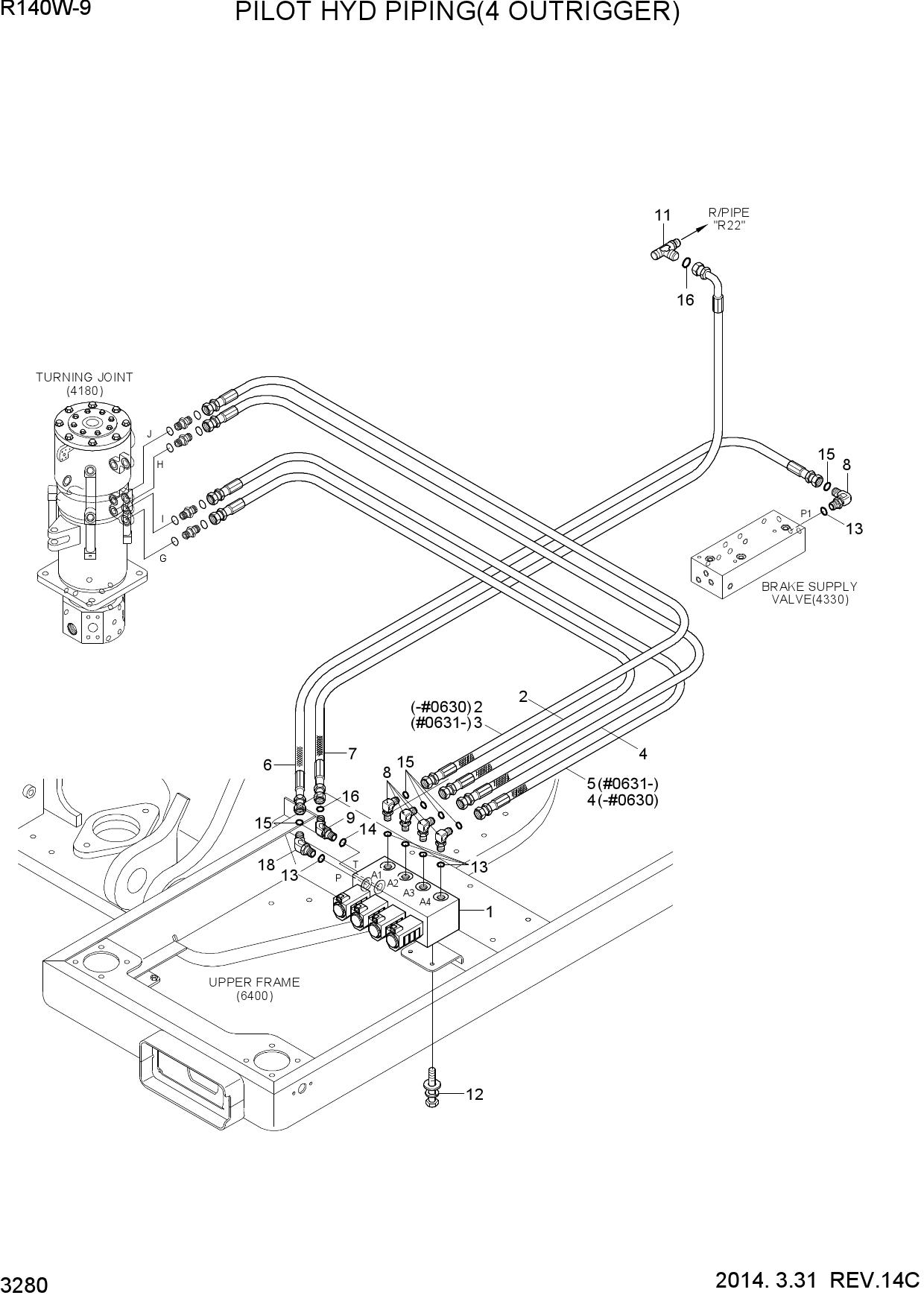

  PILOT HYD PIPING(4 OUTRIGGER)

  Открыть схему
•

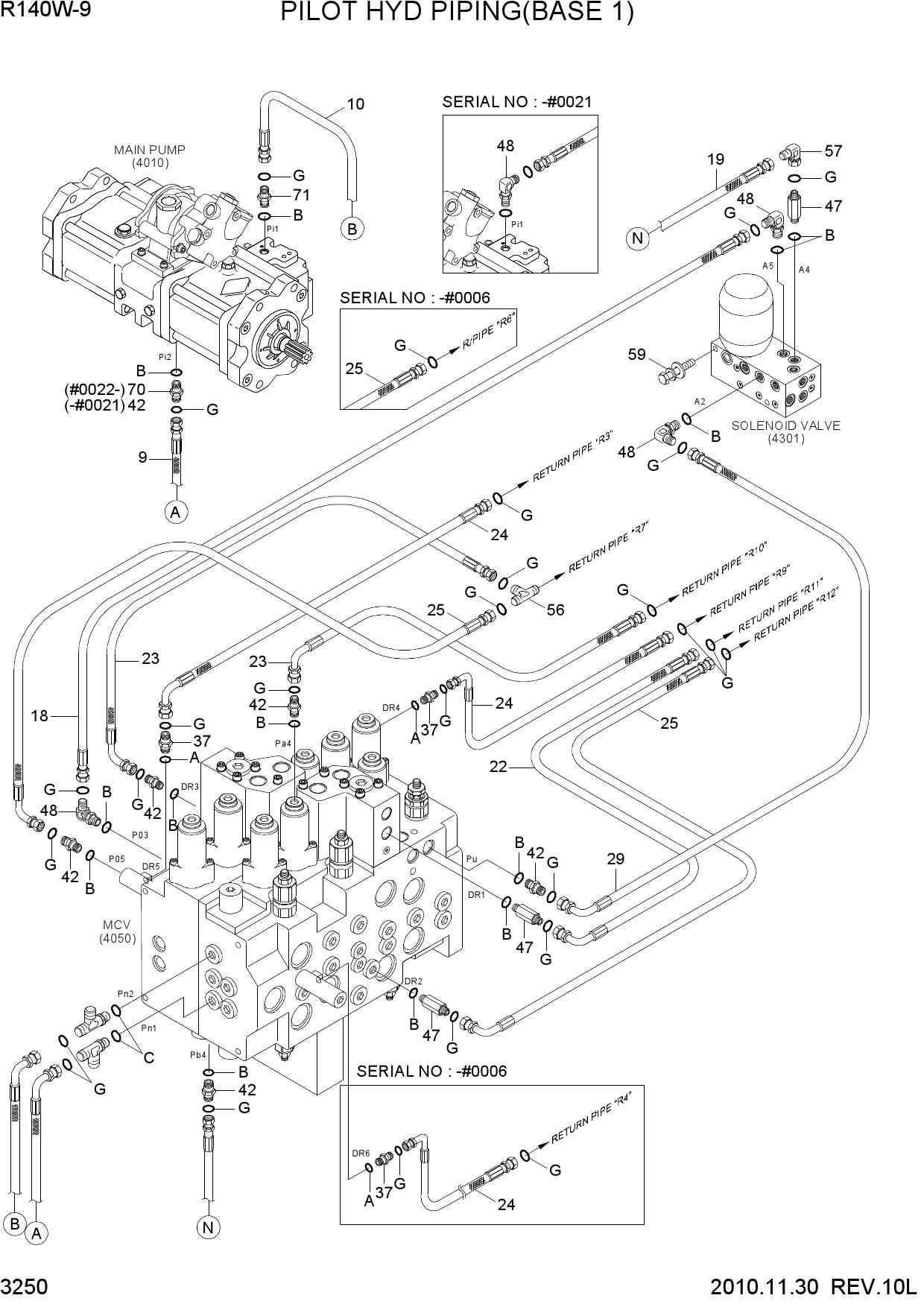

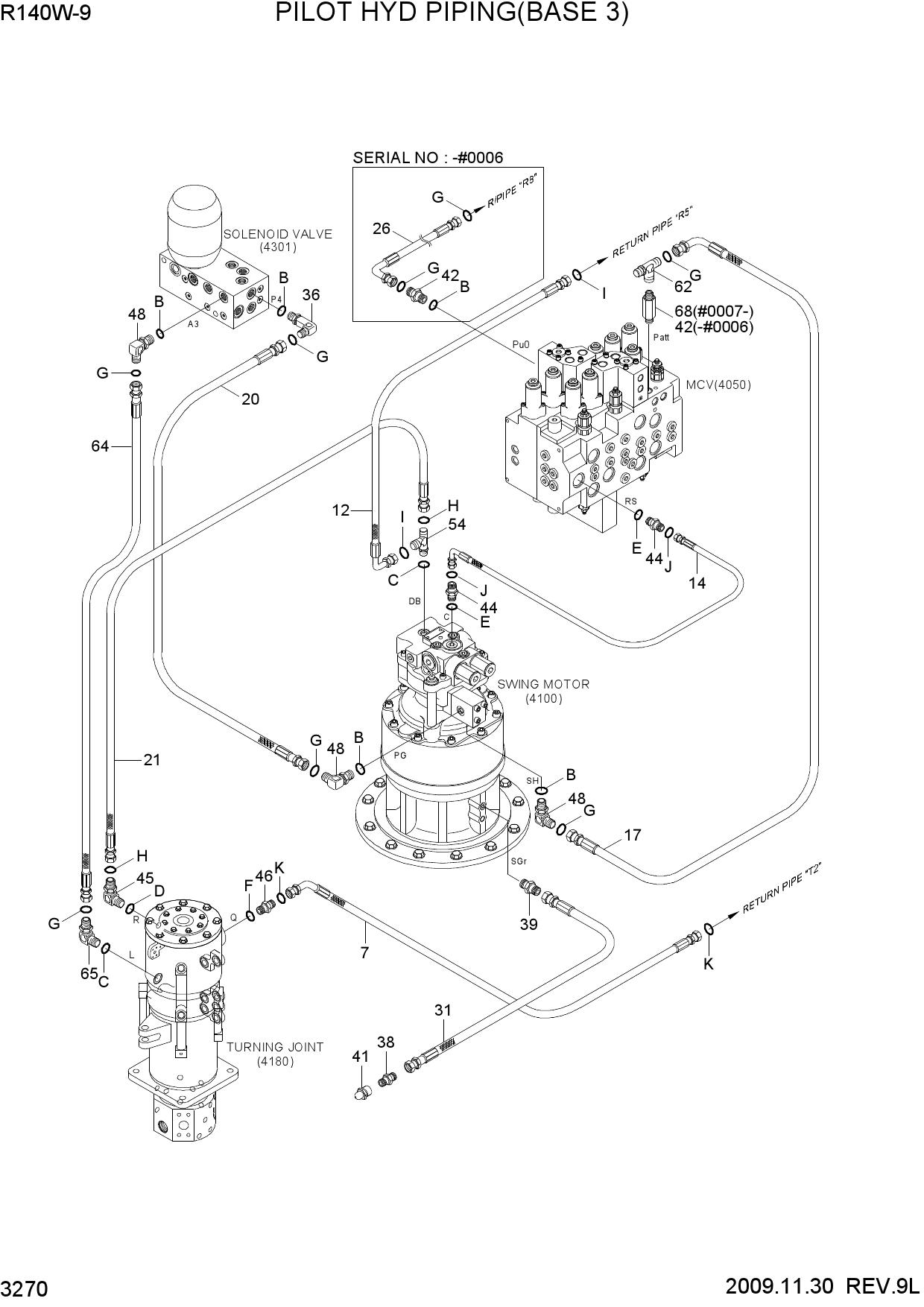

  PILOT HYD PIPING(BASE 1)

  Открыть схему
•

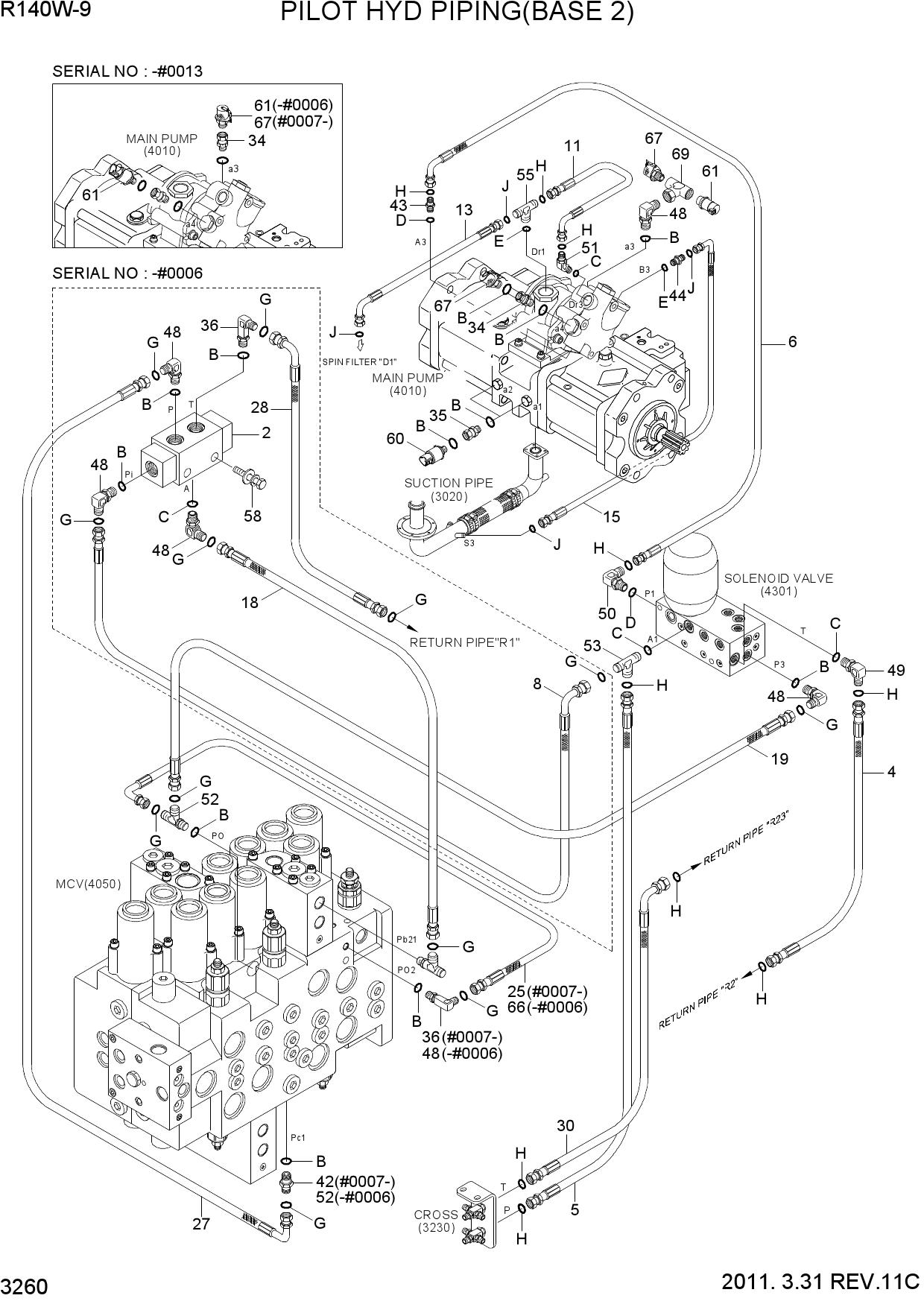

  PILOT HYD PIPING(BASE 2)

  Открыть схему
•
  PILOT HYD PIPING(BASE 3)

  Открыть схему
•

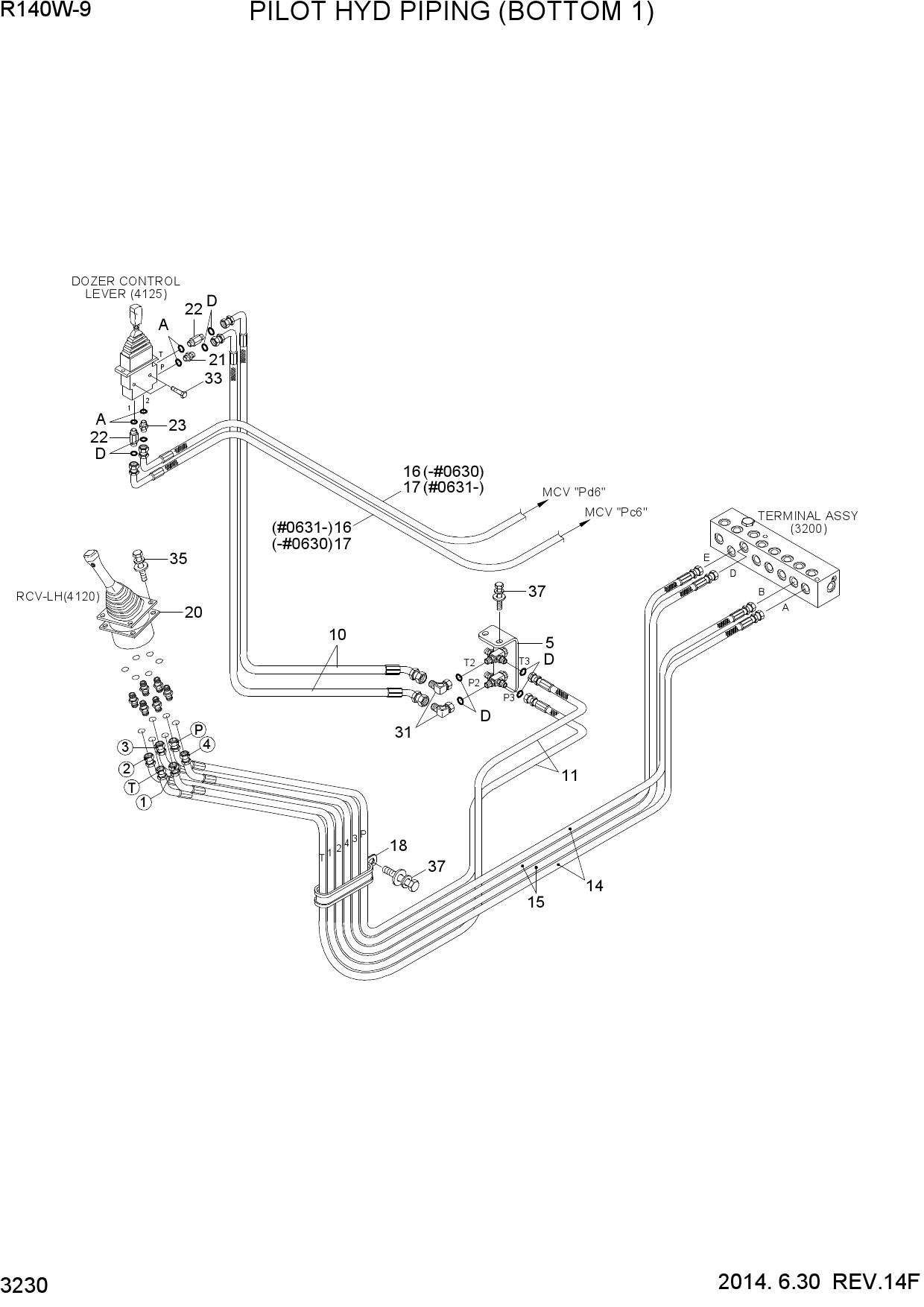

  PILOT HYD PIPING(BOTTOM 1)

  Открыть схему
•

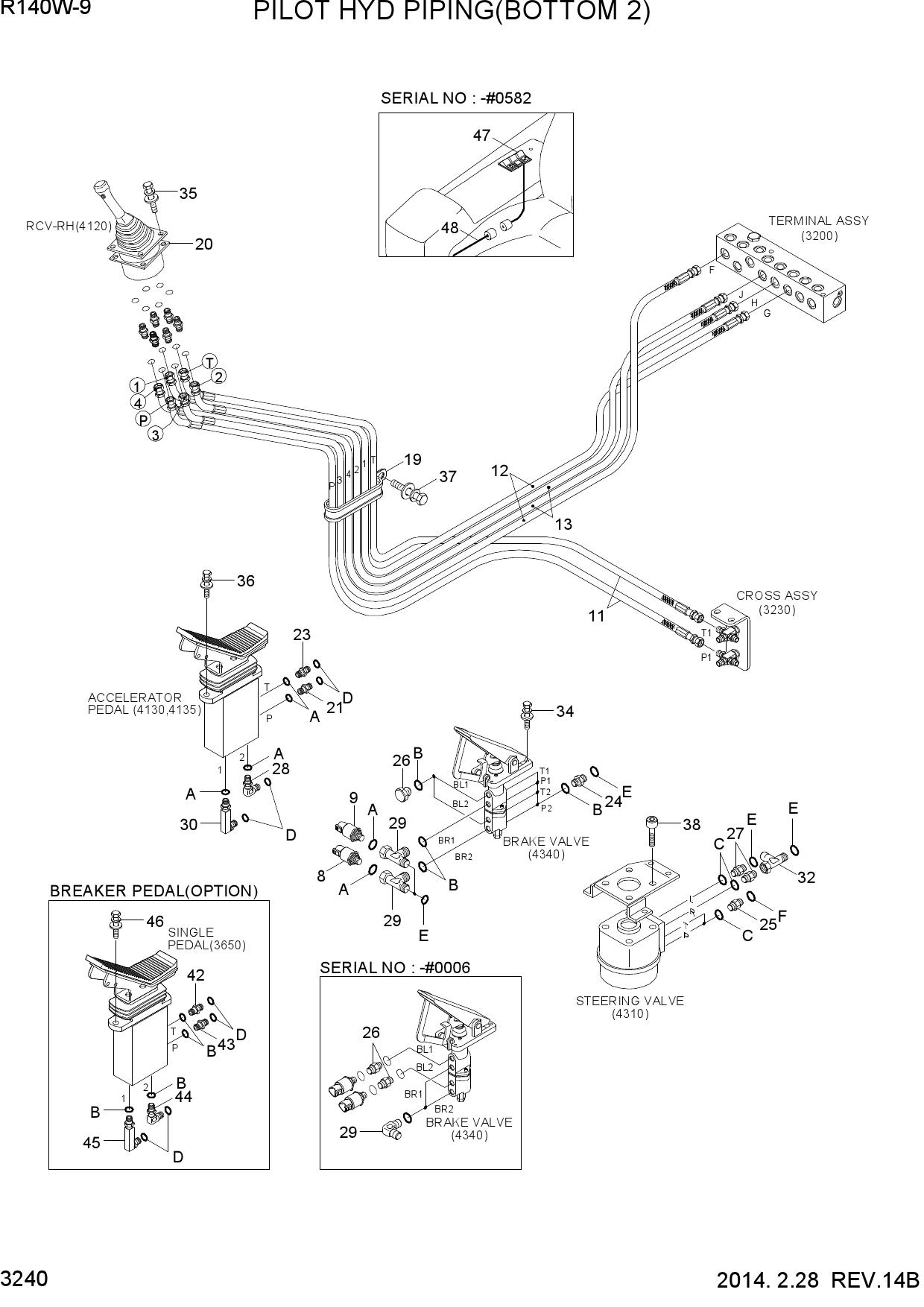

  PILOT HYD PIPING(BOTTOM 2)

  Открыть схему
•

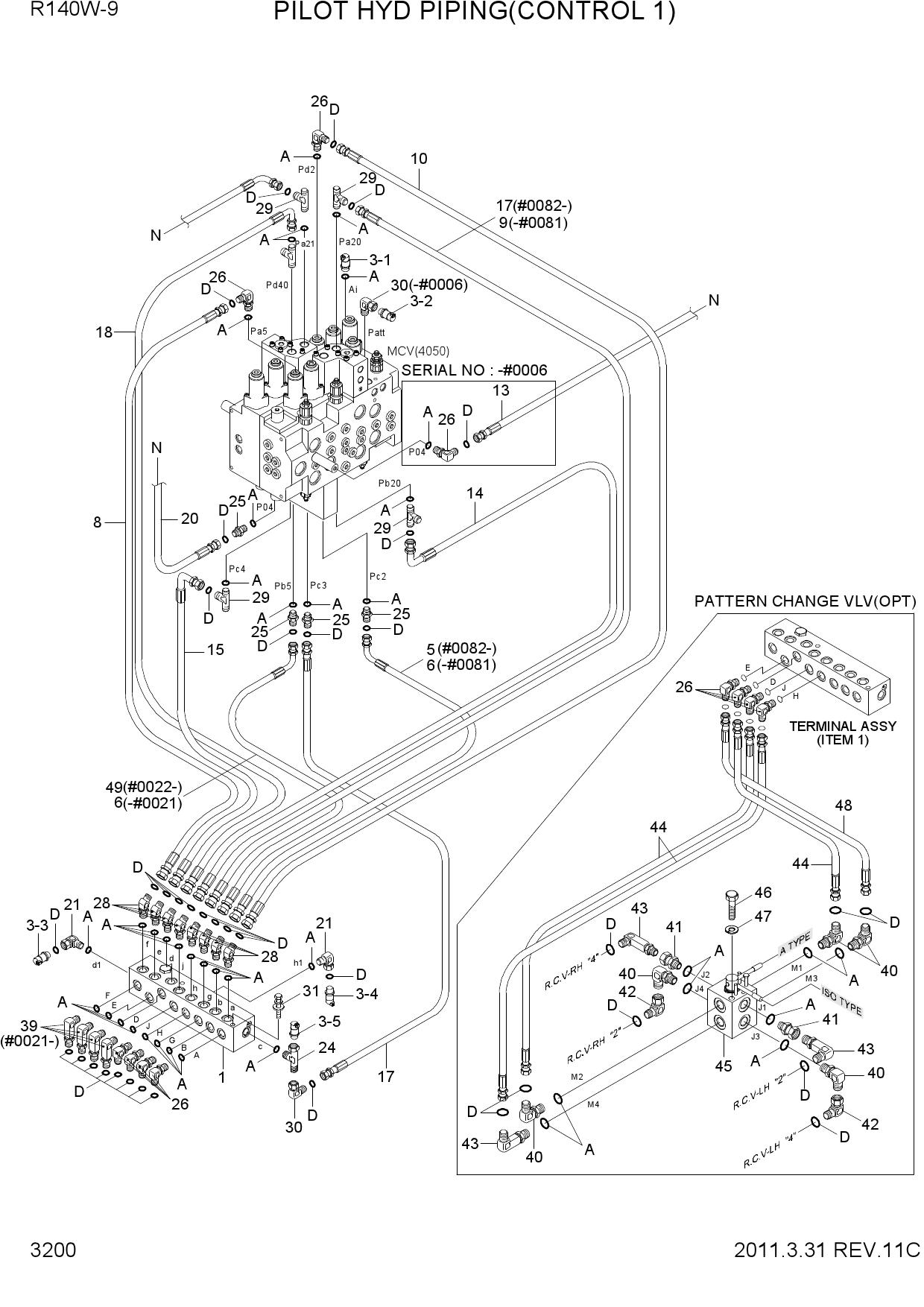

  PILOT HYD PIPING(CONTROL 1)

  Открыть схему
•

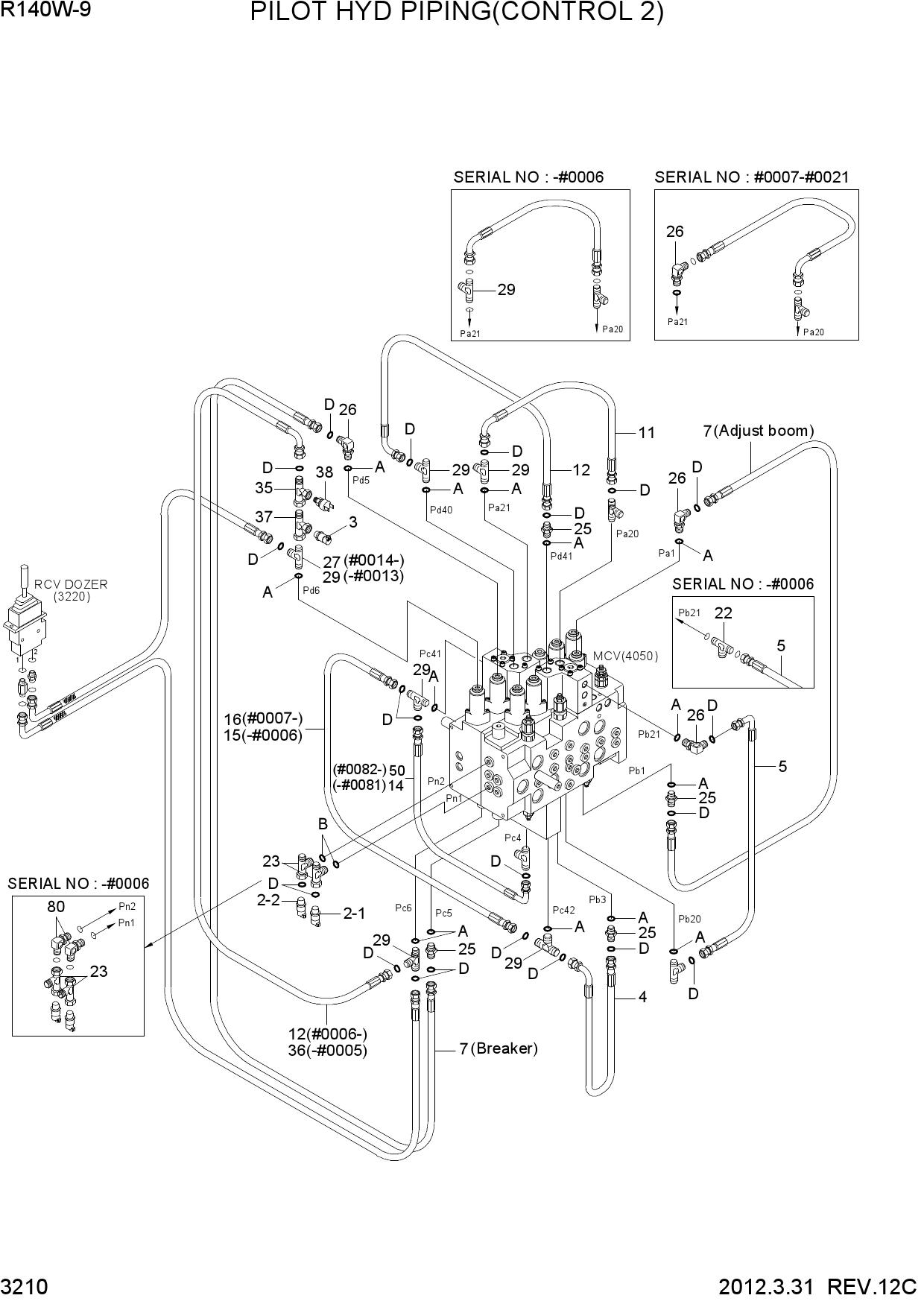

  PILOT HYD PIPING(CONTROL 2)

  Открыть схему
•

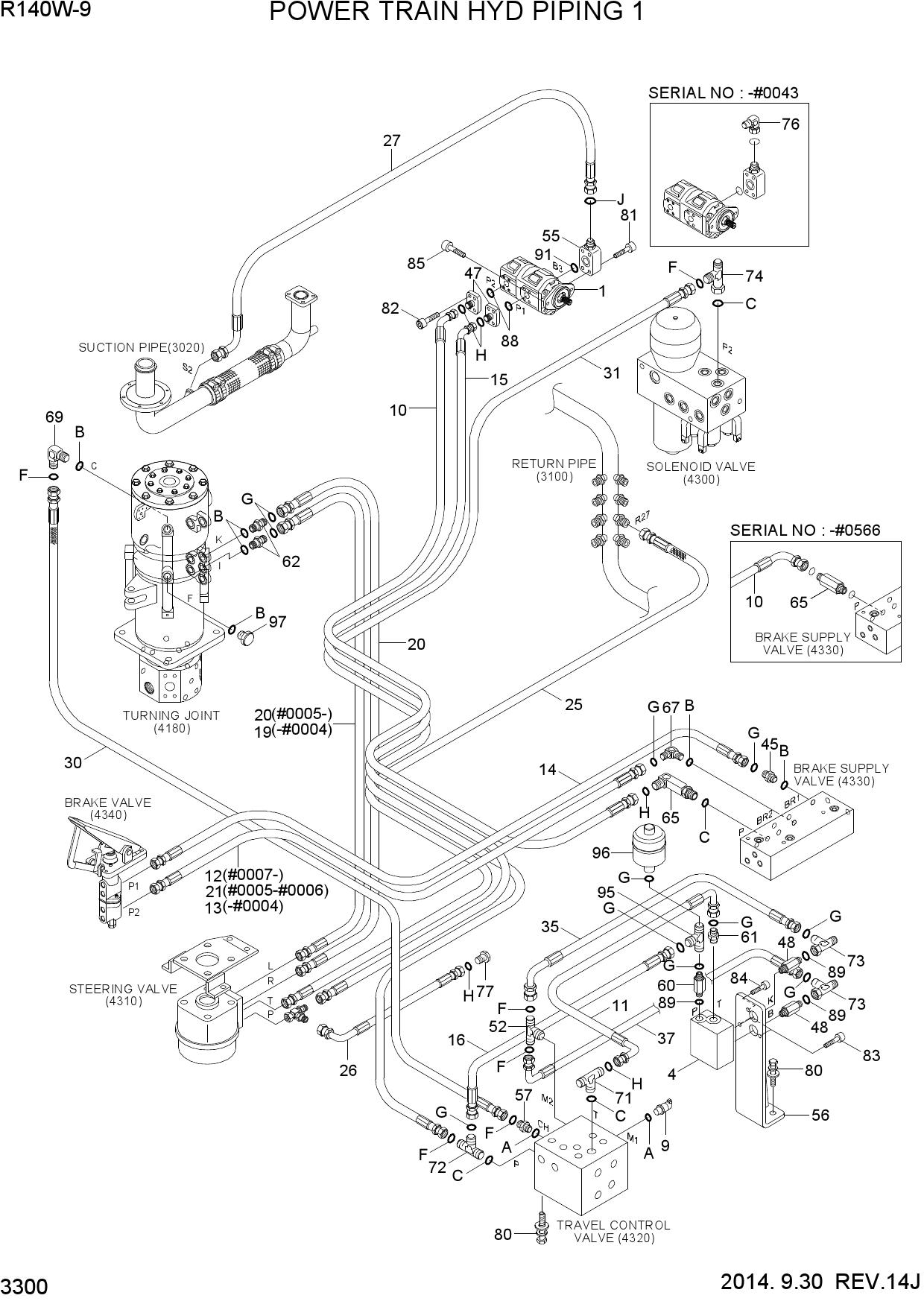

  POWER TRAIN HYD PIPING 1

  Открыть схему
•

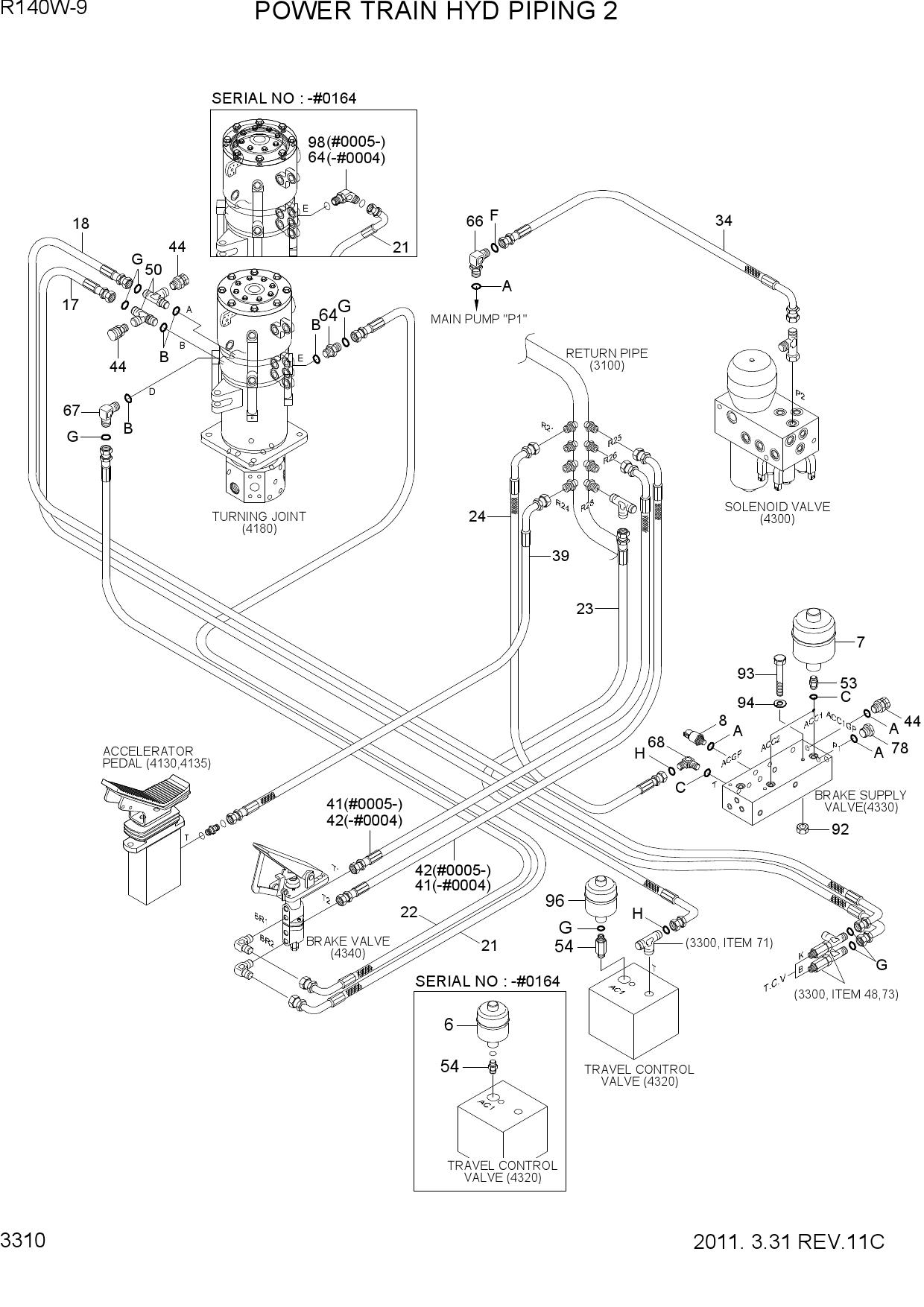

  POWER TRAIN HYD PIPING 2

  Открыть схему
•

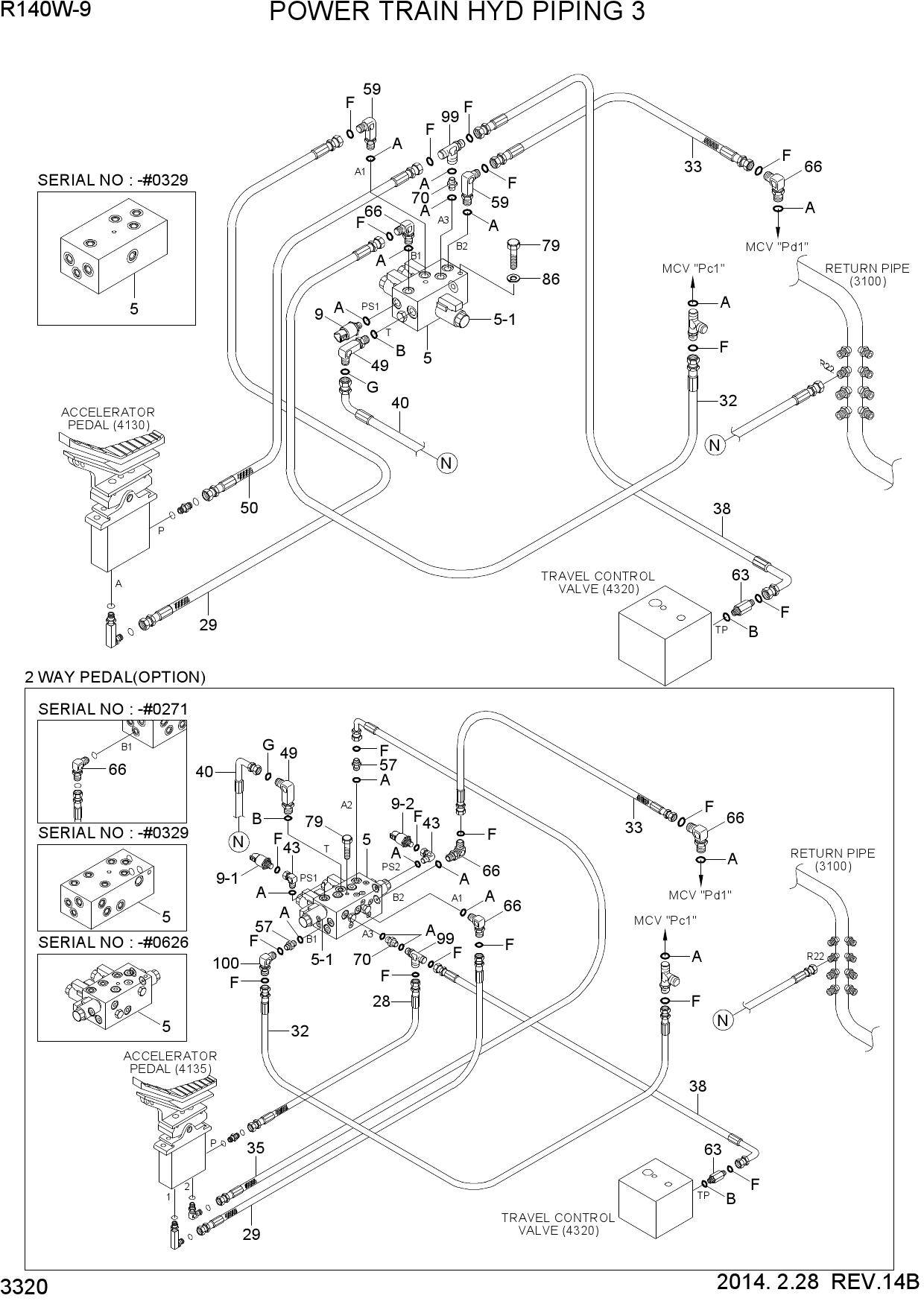

  POWER TRAIN HYD PIPING 3

  Открыть схему
•

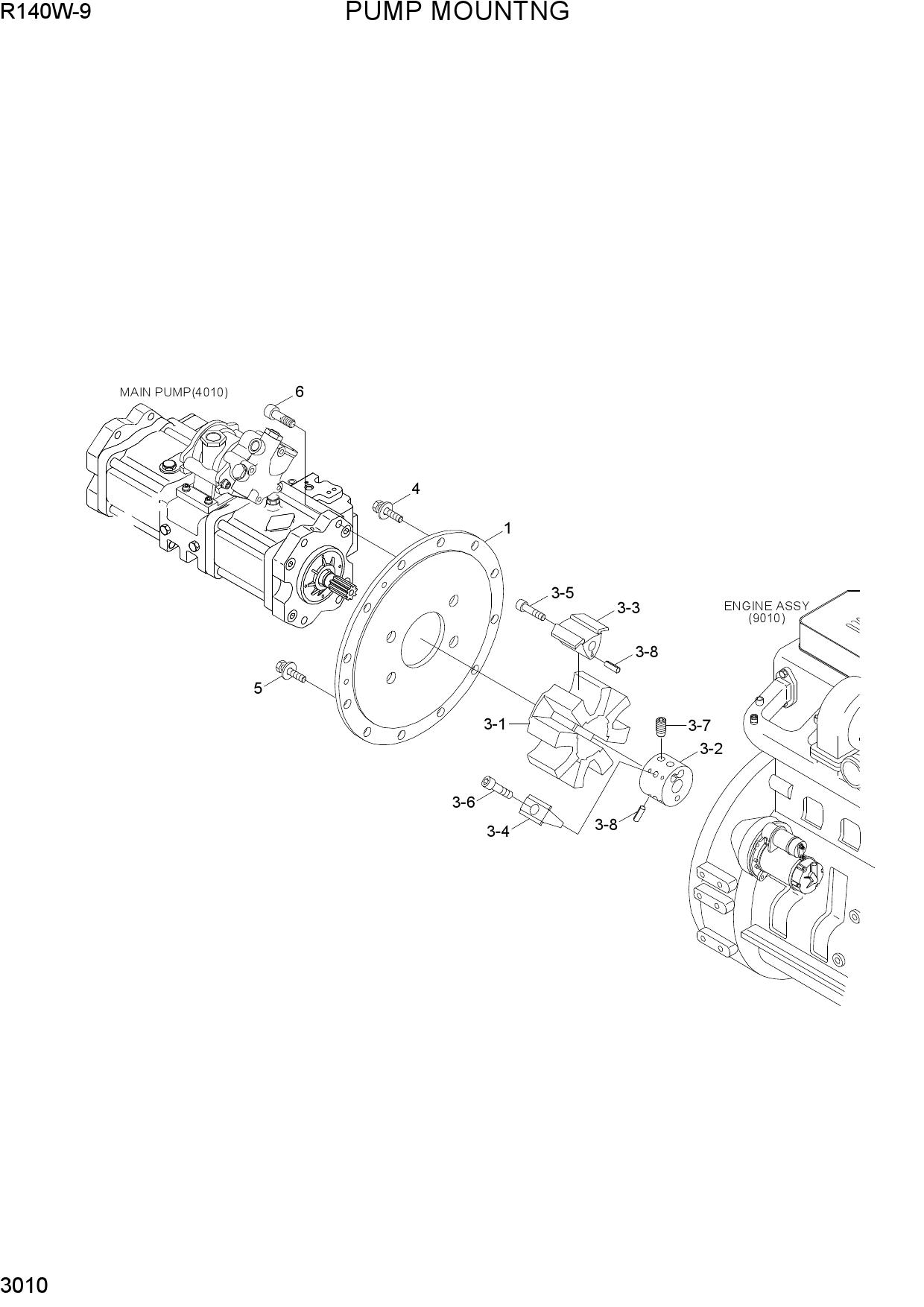

  PUMP MOUNTING

  Открыть схему
•

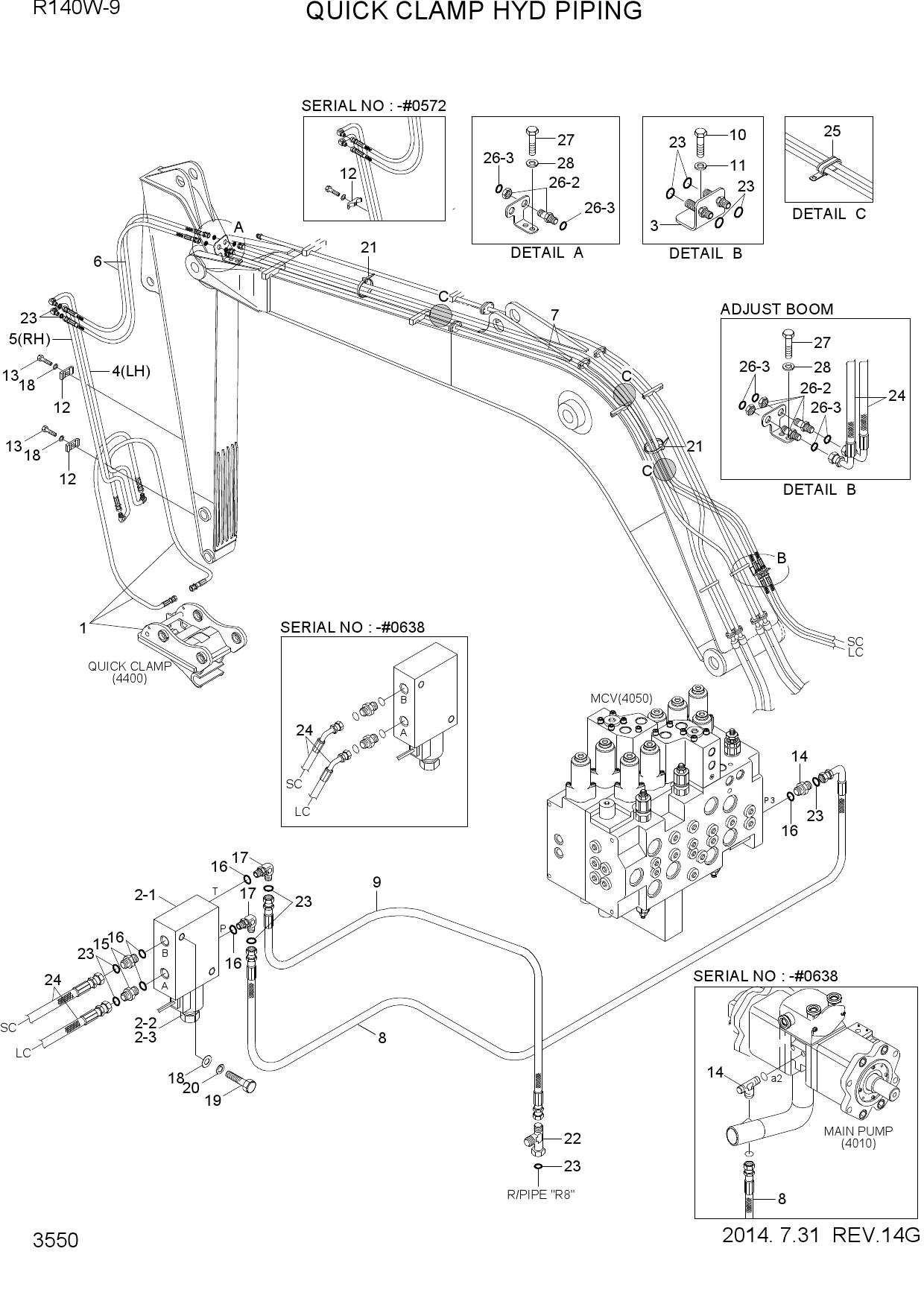

  QUICK CLAMP HYD PIPING

  Открыть схему
•

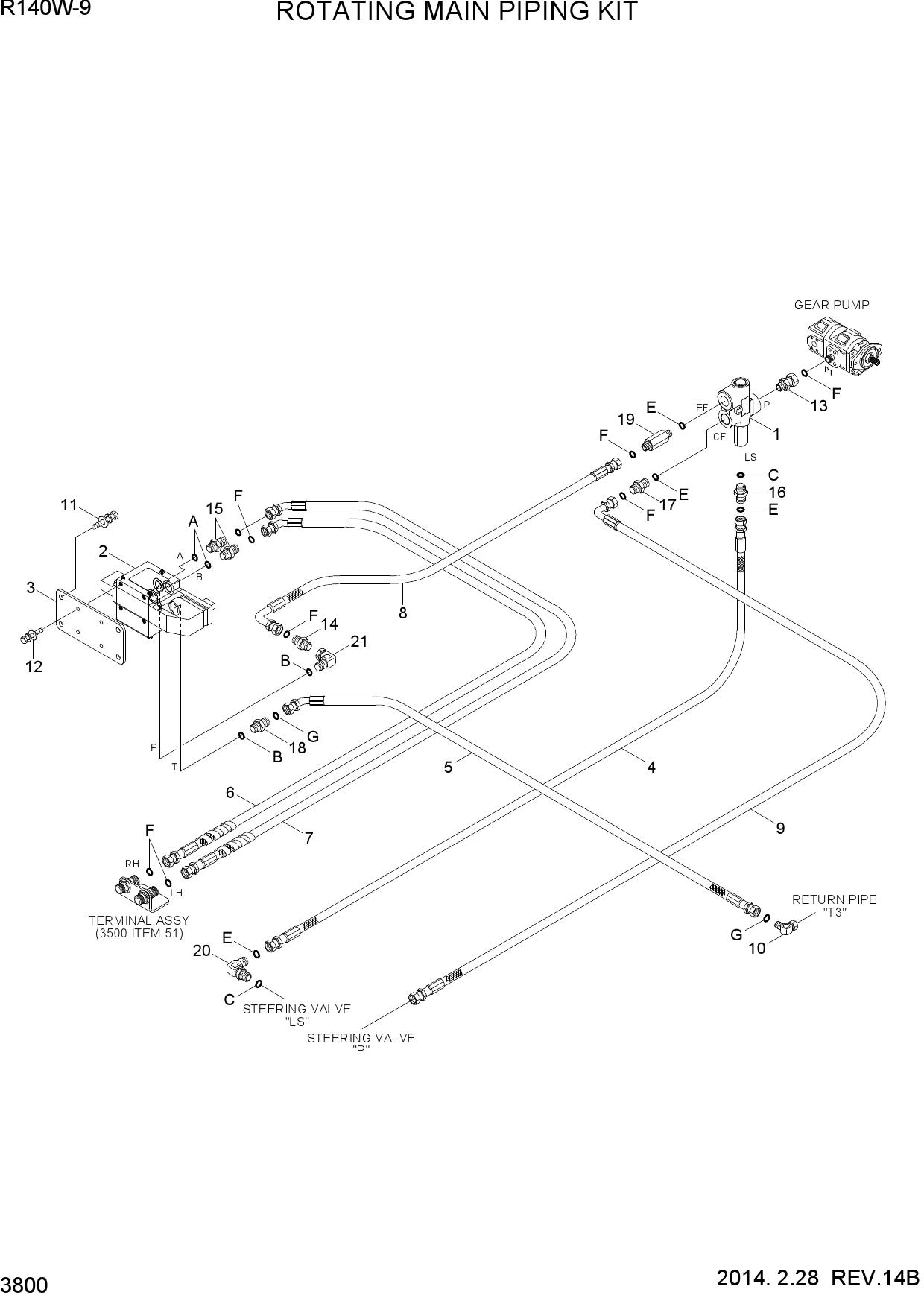

  ROTATING MAIN PIPING KIT

  Открыть схему
•

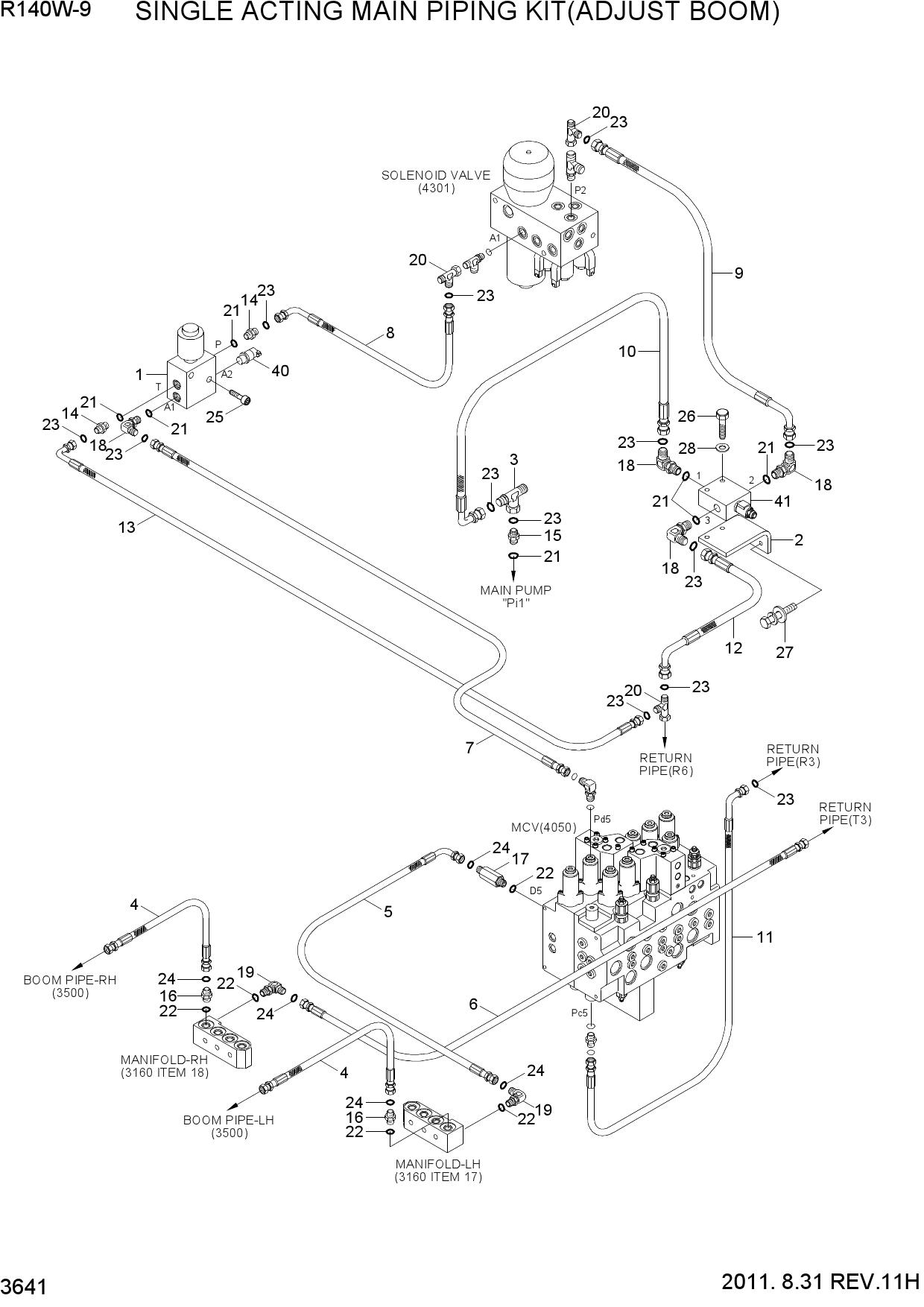

  S/ACTING MAIN PIPING KIT(ADJUST BOOM)

  Открыть схему
•

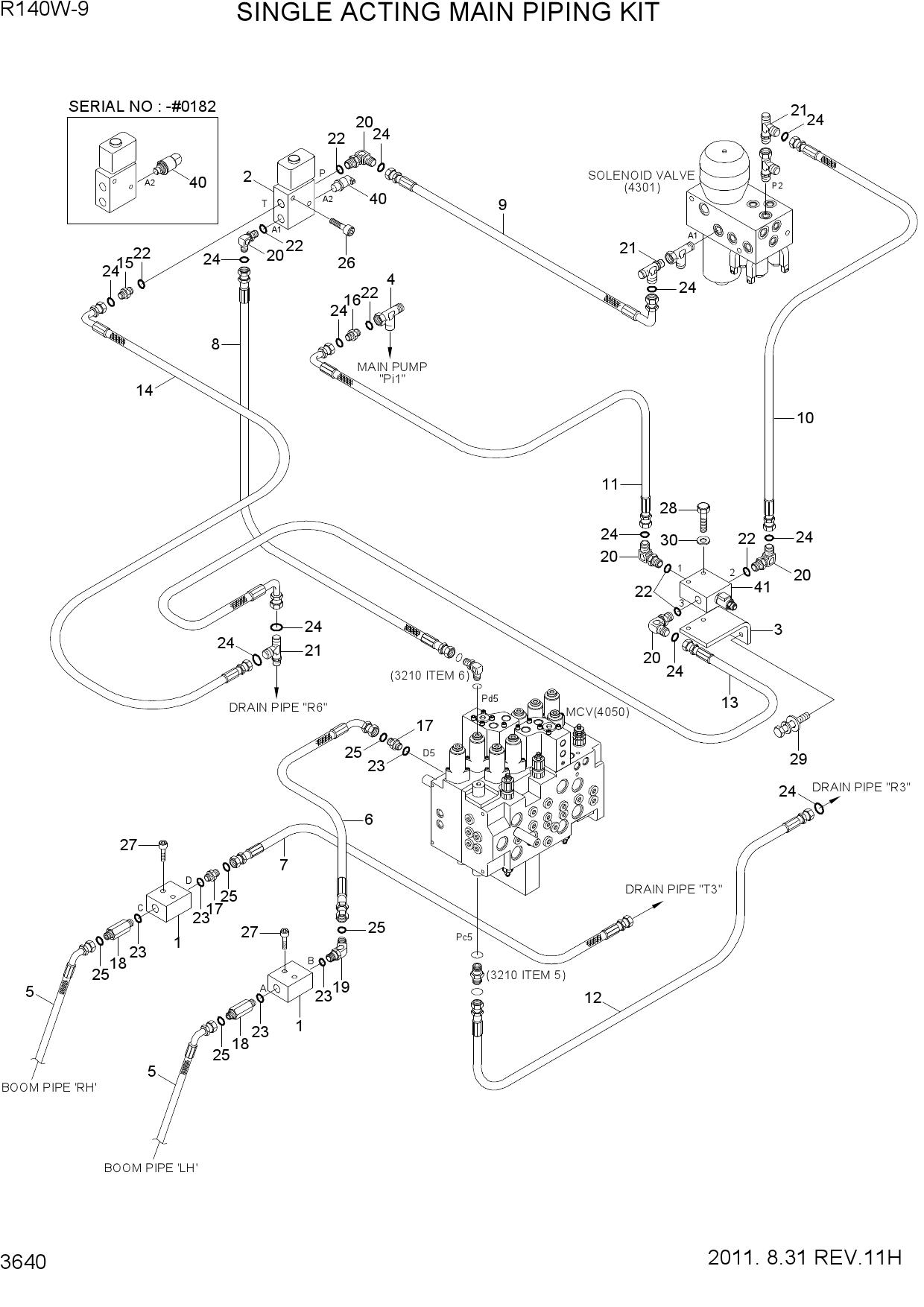

  SINGLE ACTING MAIN PIPING KIT

  Открыть схему
•

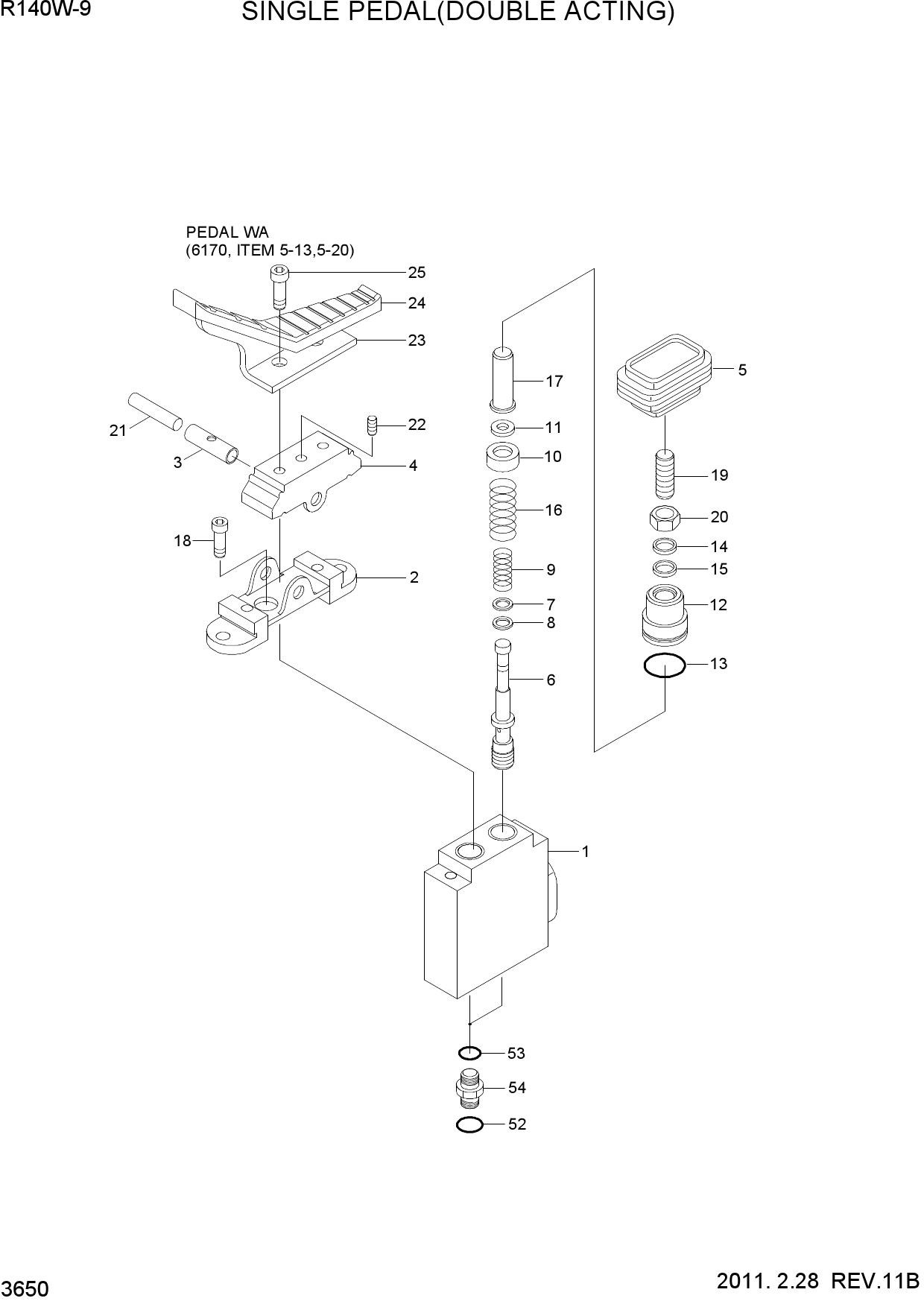

  SINGLE PEDAL(DOUBLE ACTING)

  Открыть схему
•

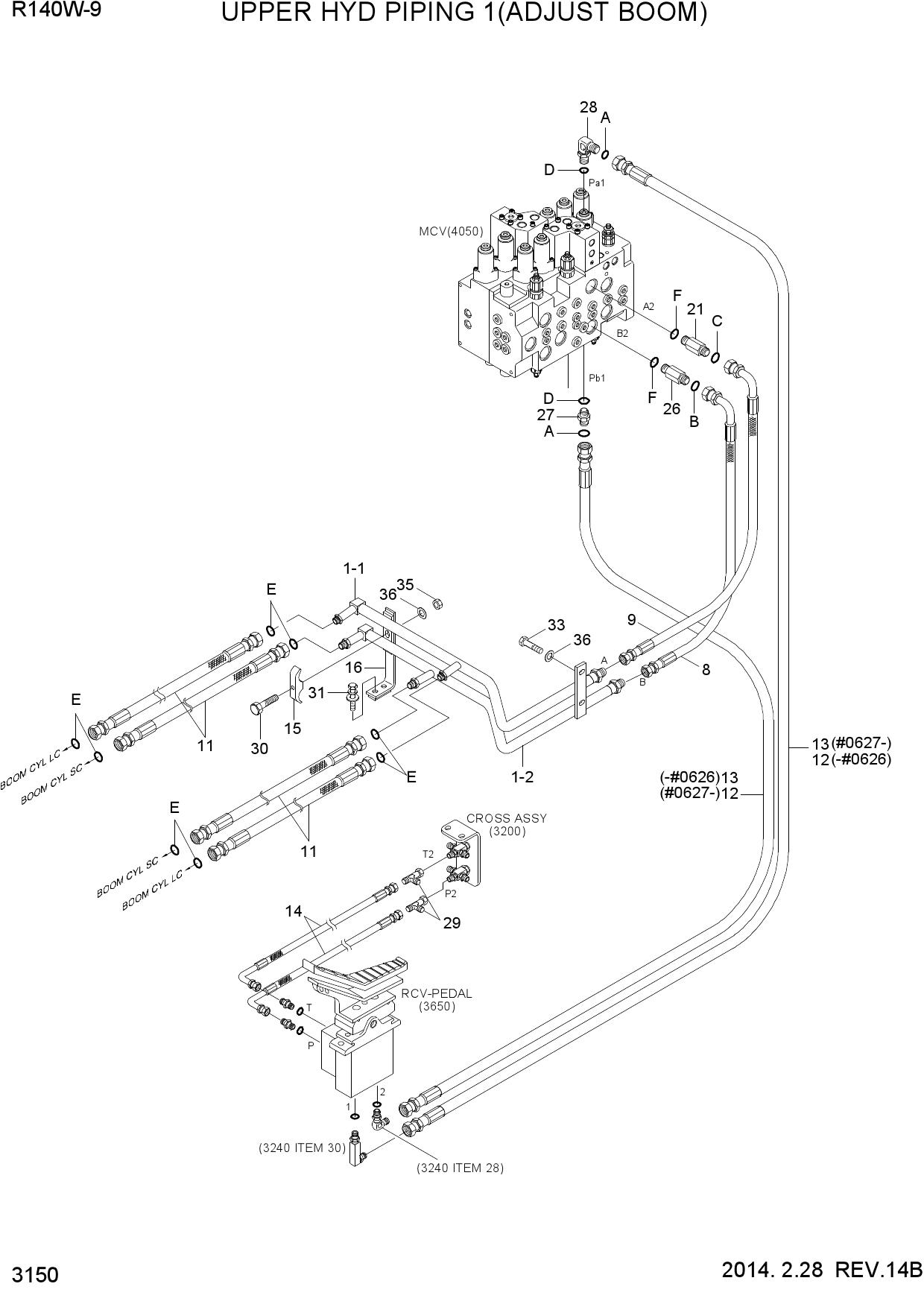

  UPPER HYD PIPING 1(ADJUST BOOM)

  Открыть схему
•

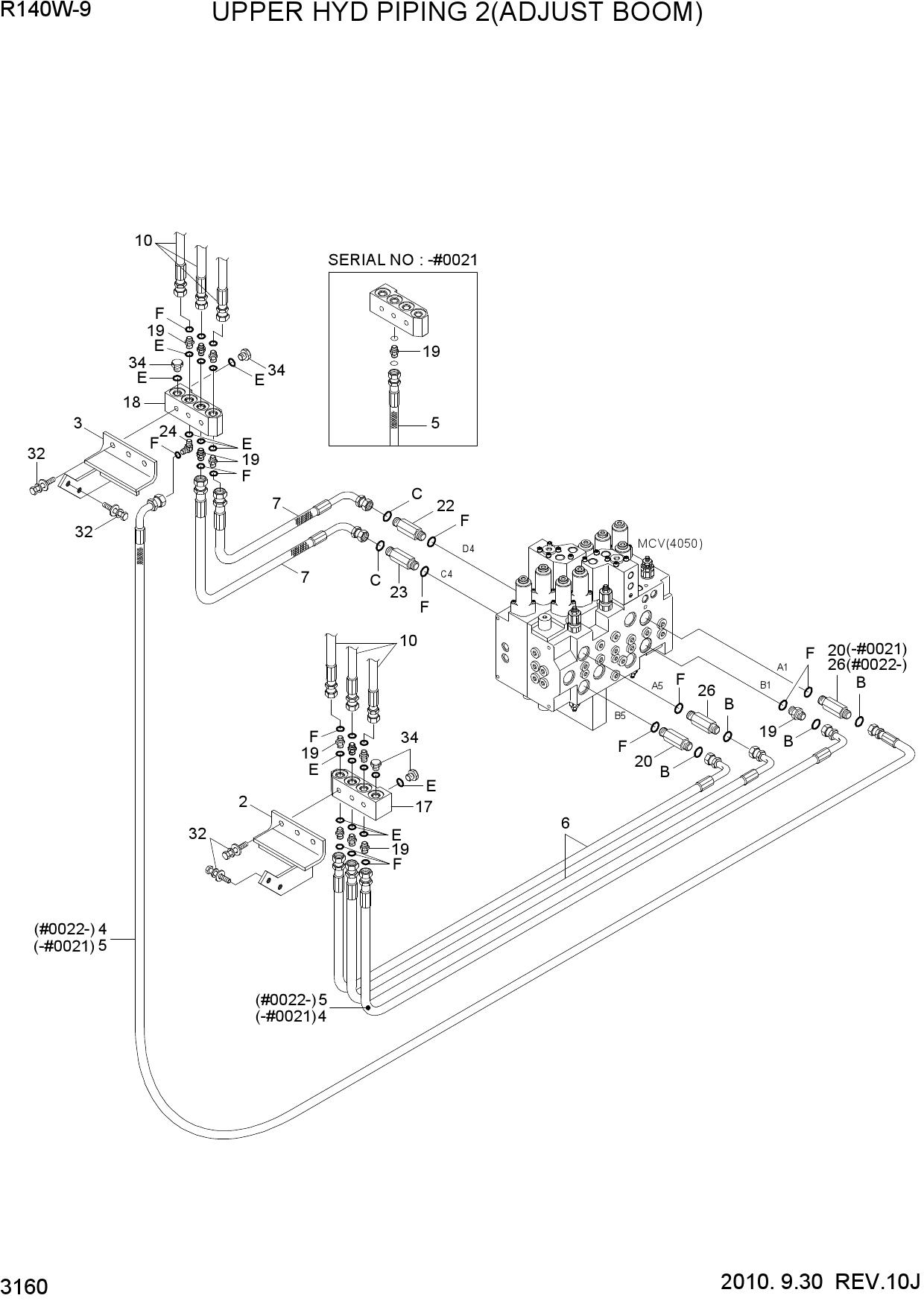

  UPPER HYD PIPING 2(ADJUST BOOM)

  Открыть схему
