Гидравлическая система — R170W-7A Hyundai

•

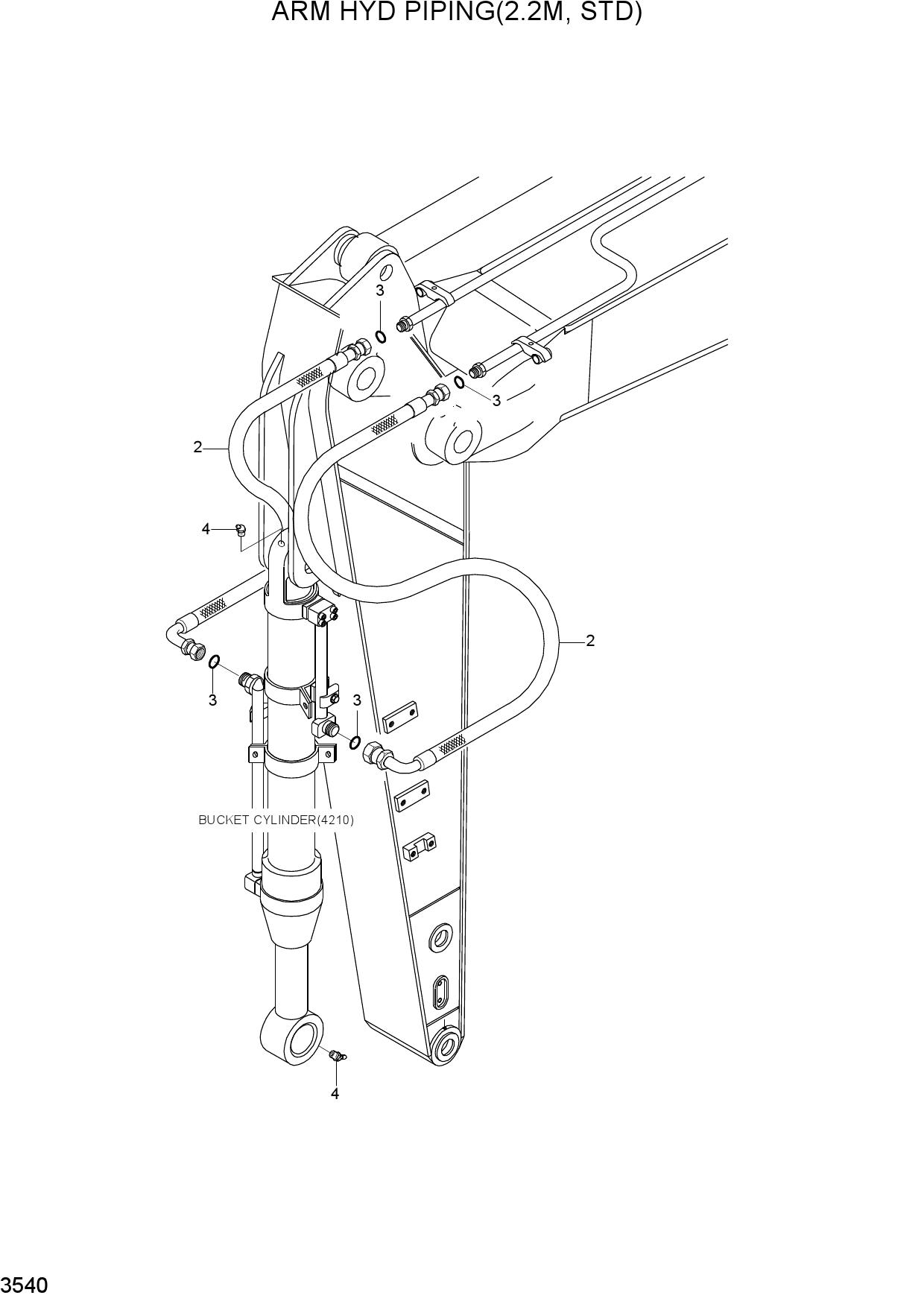

  ARM HYD PIPING(2.2M, STD)

  Открыть схему
•

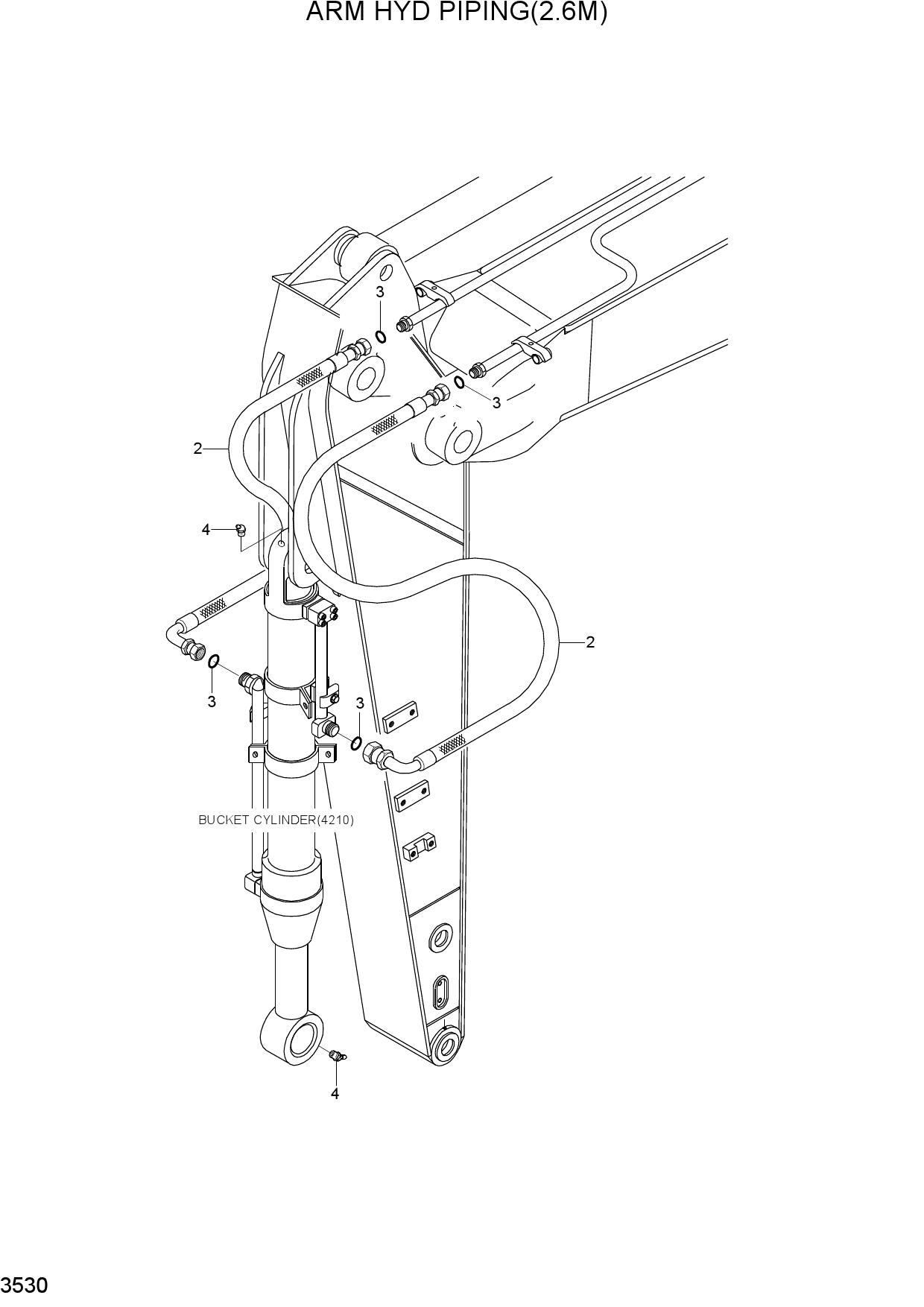

  ARM HYD PIPING(2.6M)

  Открыть схему
•

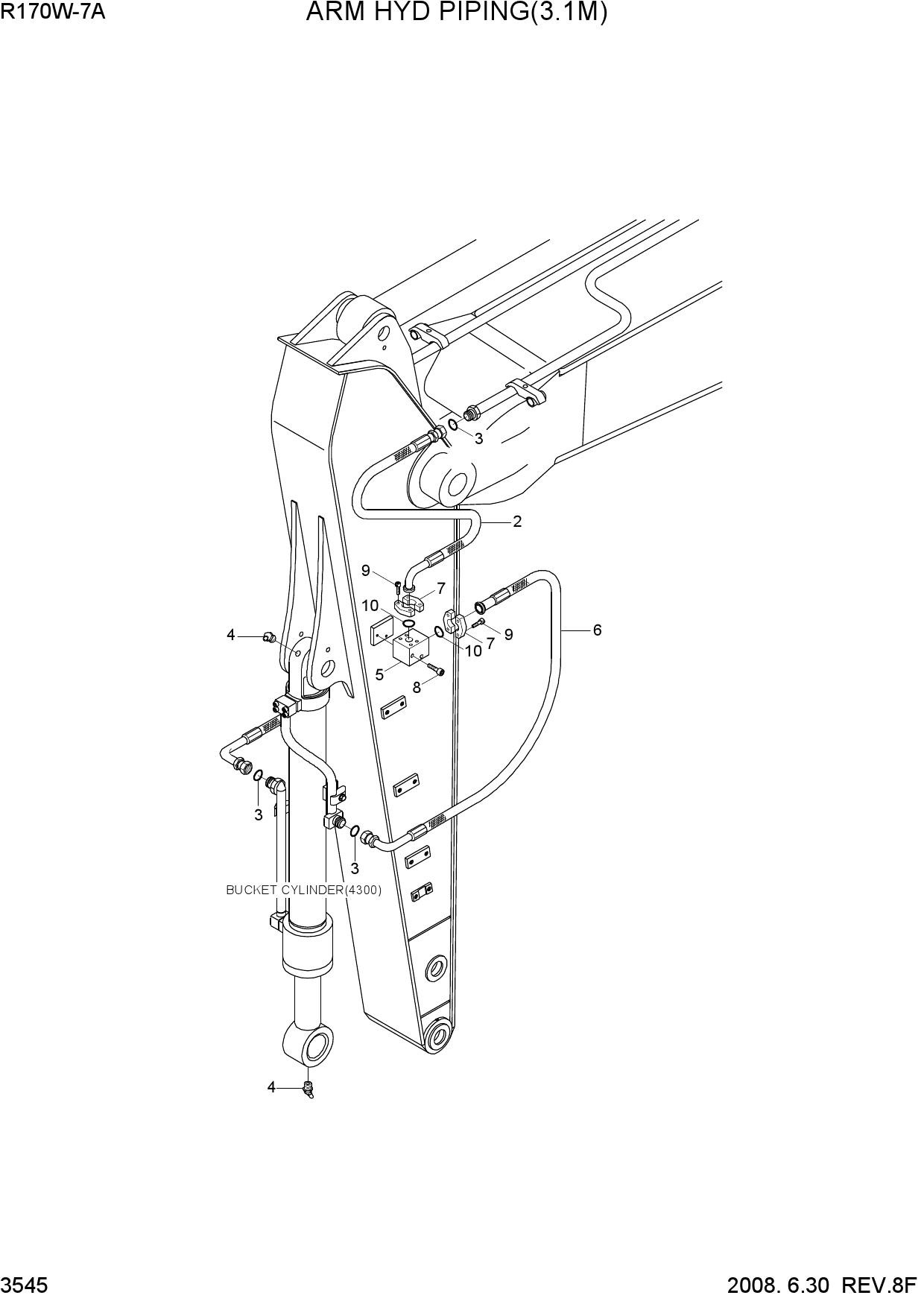

  ARM HYD PIPING(3.1M)

  Открыть схему
•

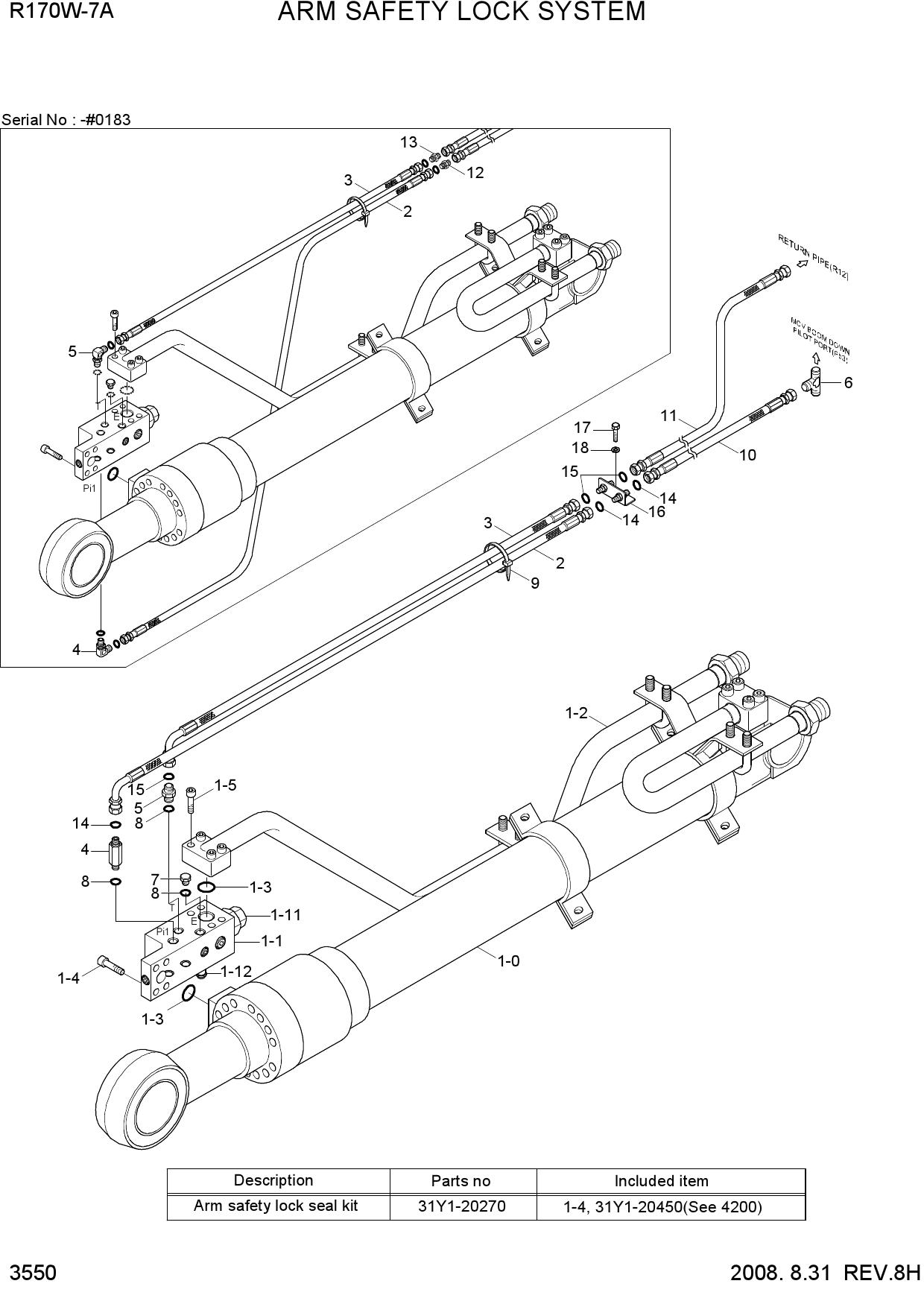

  ARM SAFETY LOCK SYSTEM

  Открыть схему
•

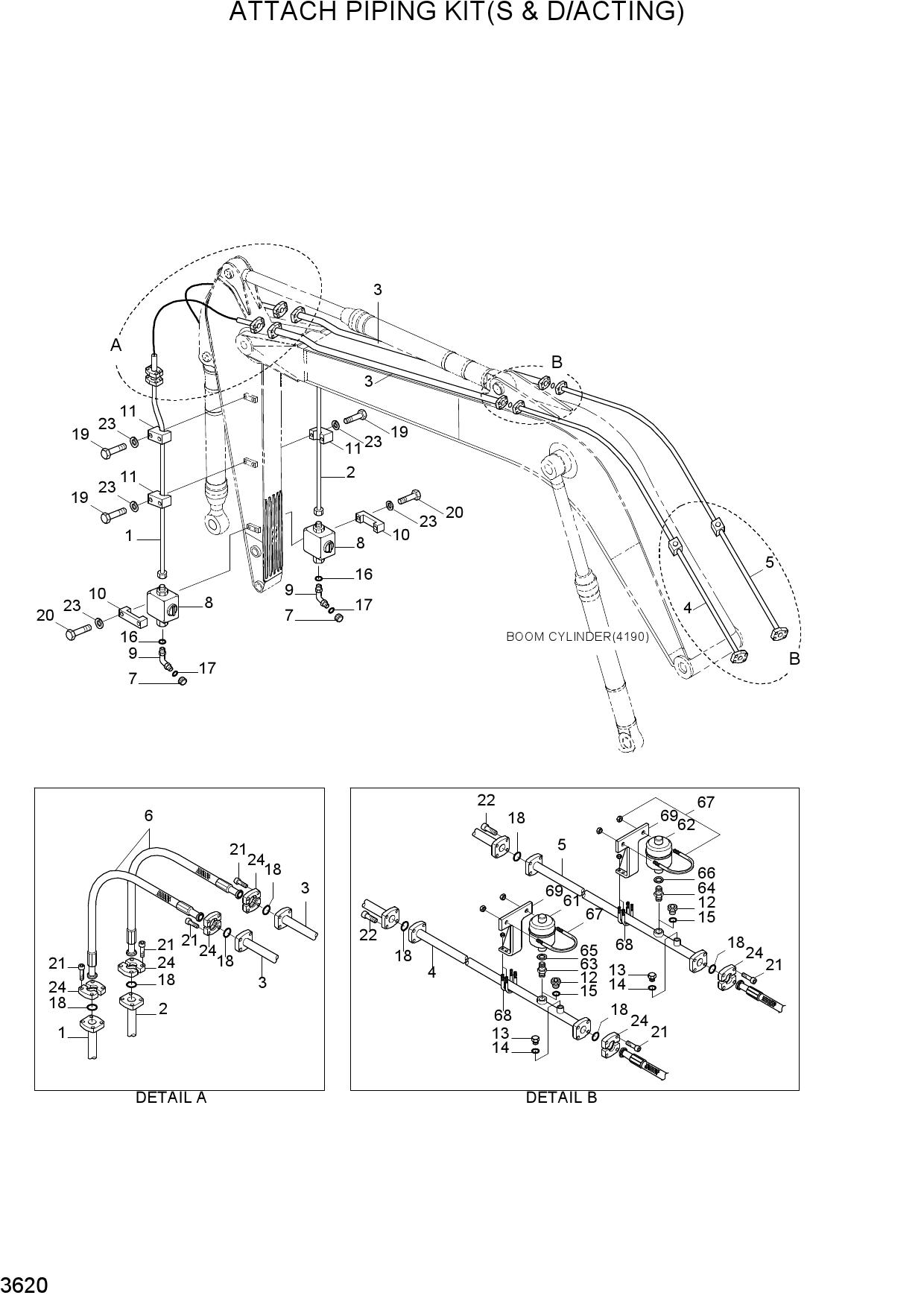

  ATTACH PIPING KIT(S & D/ACTING)

  Открыть схему
•

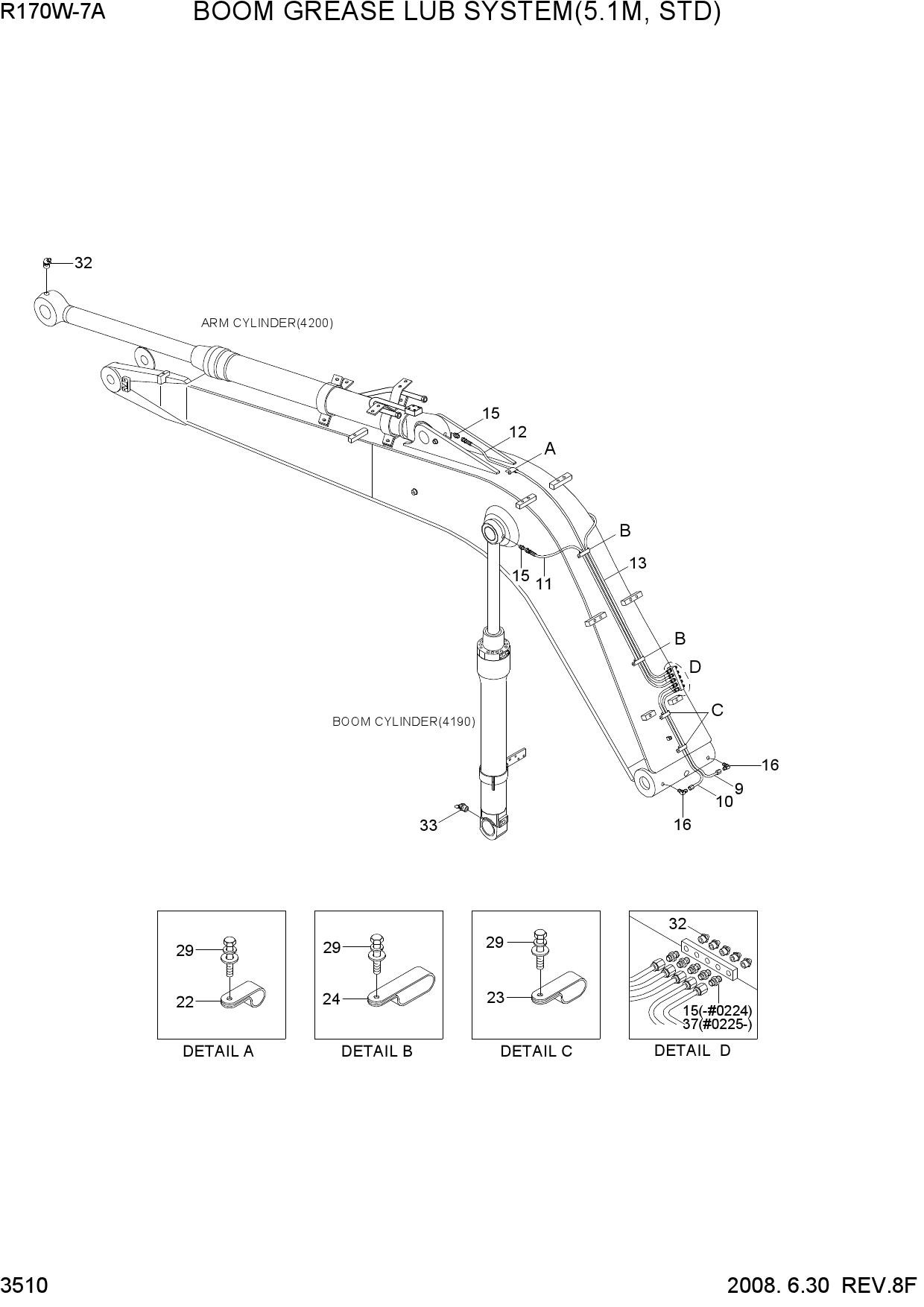

  BOOM GREASE LUB SYSTEM(5.1M,STD)

  Открыть схему
•

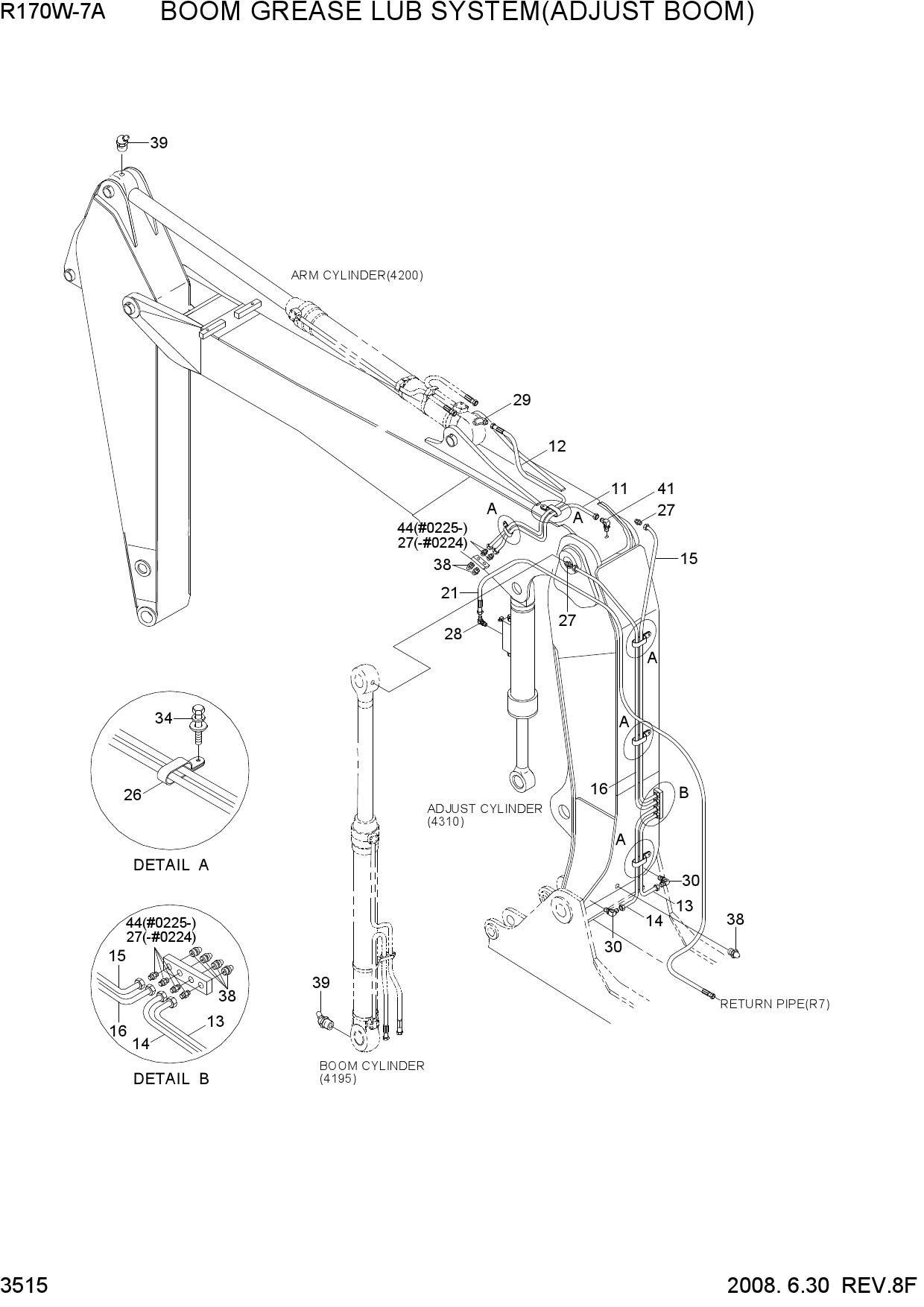

  BOOM GREASE LUB SYSTEM(ADJUST BOOM)

  Открыть схему
•

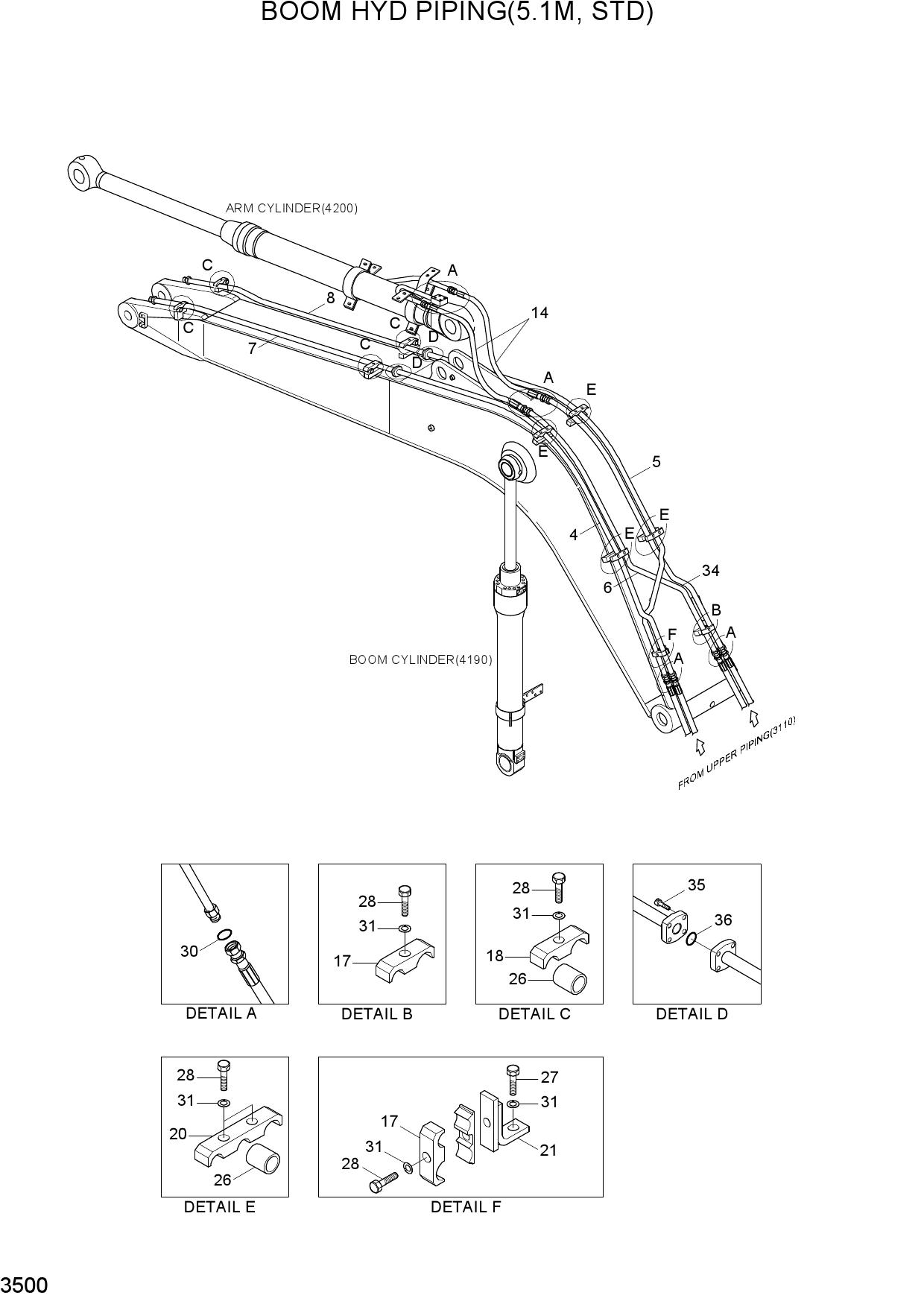

  BOOM HYD PIPING(5.1M, STD)

  Открыть схему
•

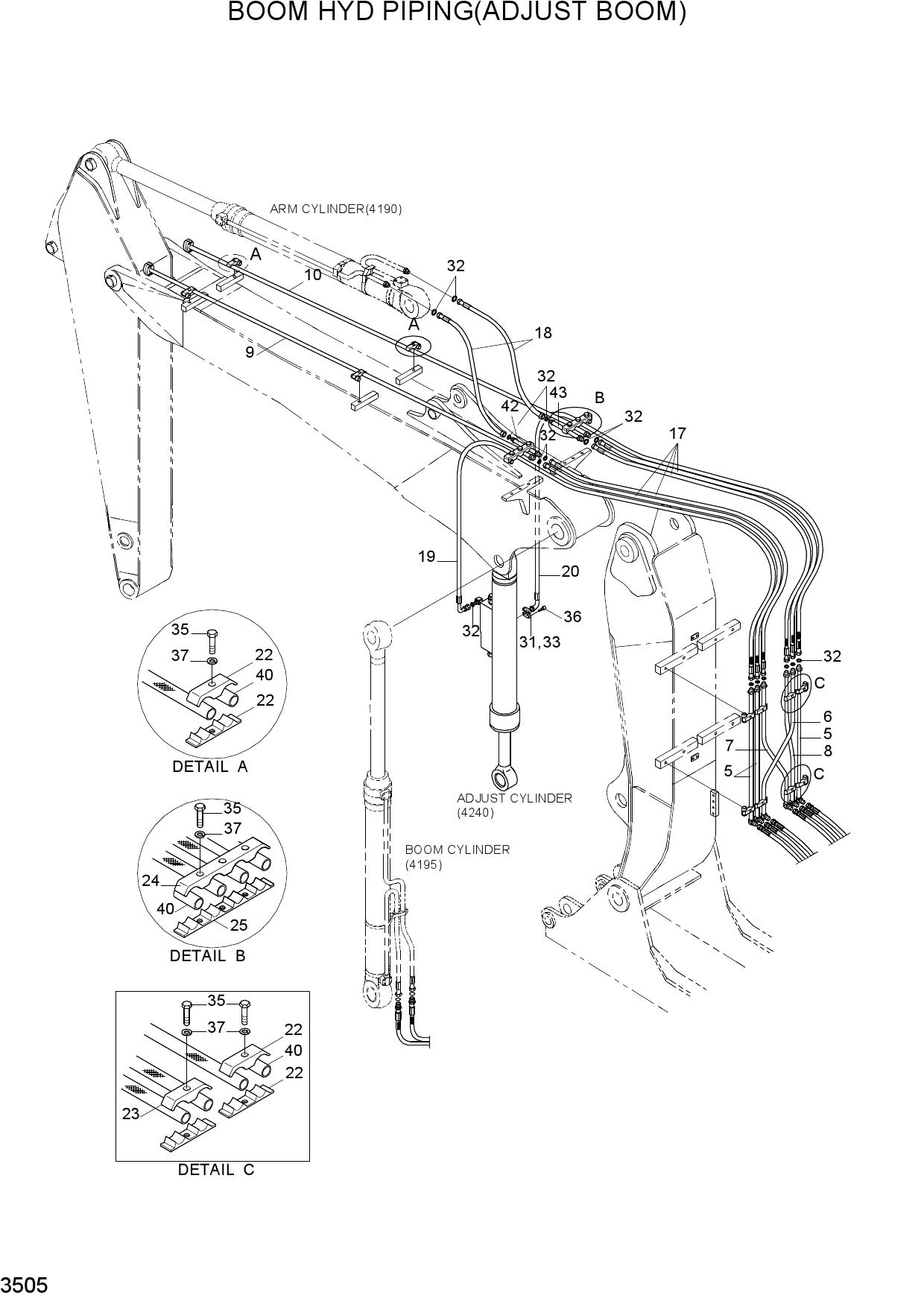

  BOOM HYD PIPING(ADJUST BOOM)

  Открыть схему
•

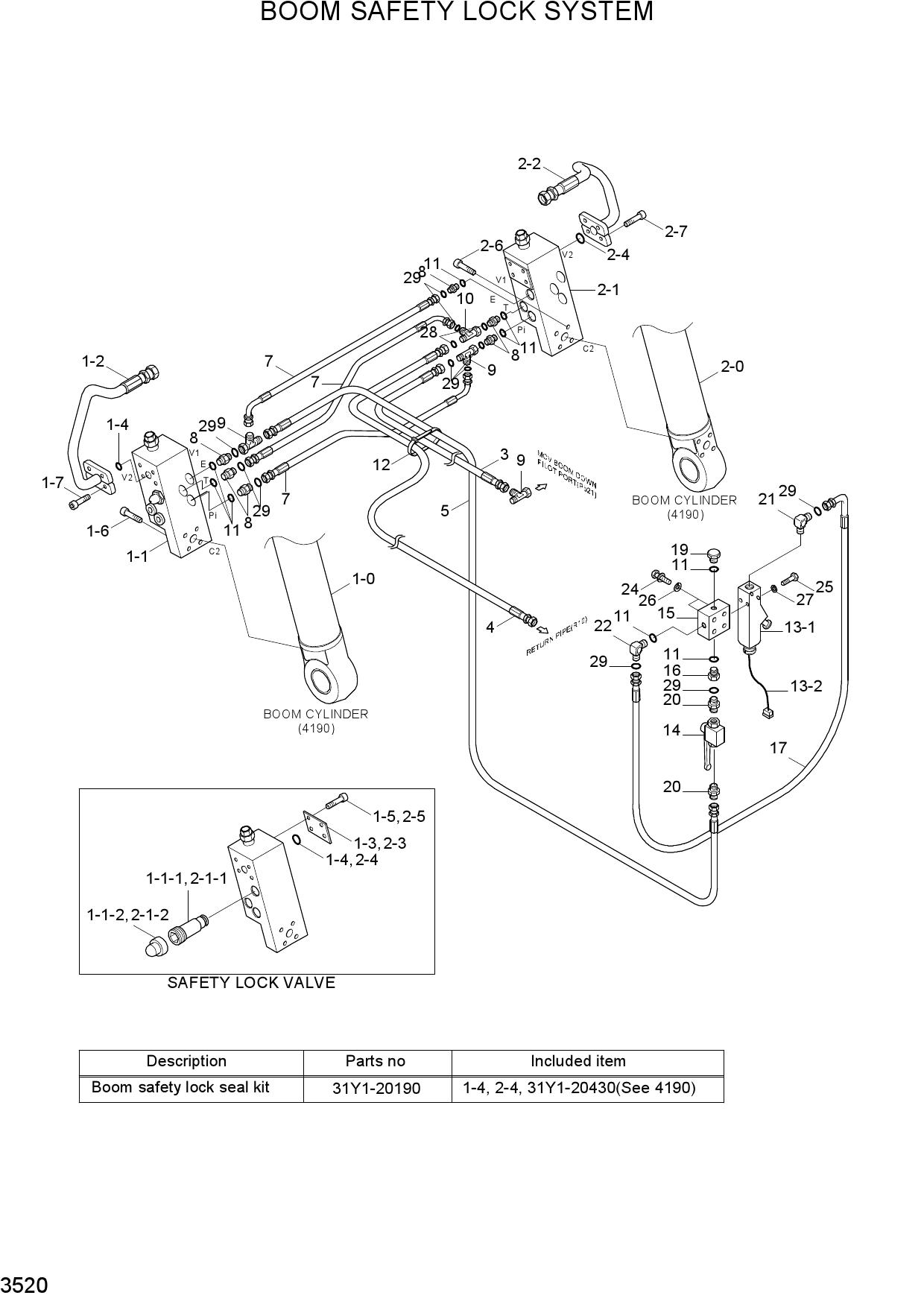

  BOOM SAFETY LOCK SYSTEM

  Открыть схему
•

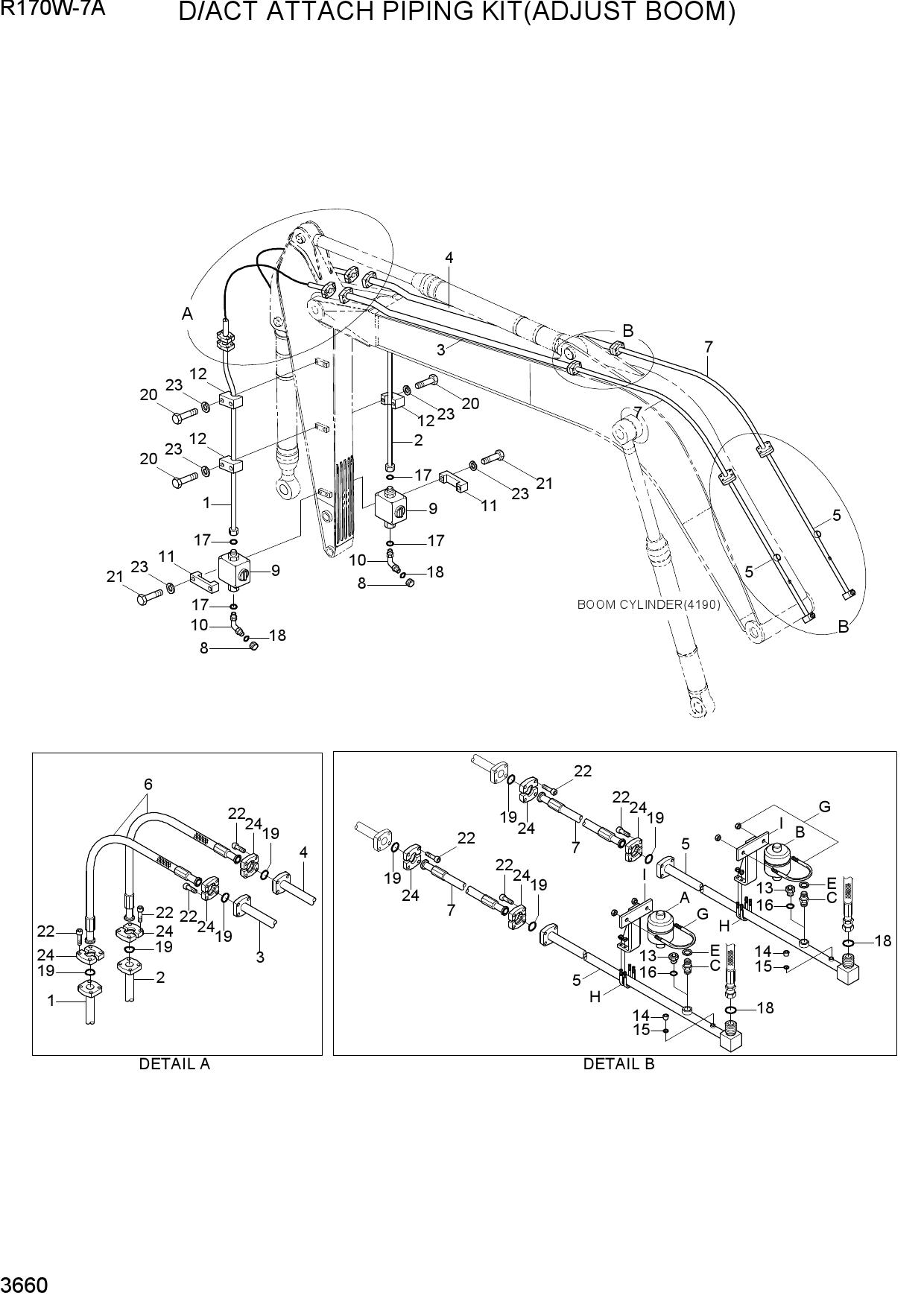

  D/ACT ATTACH PIPING KIT(ADJUST BOOM)

  Открыть схему
•

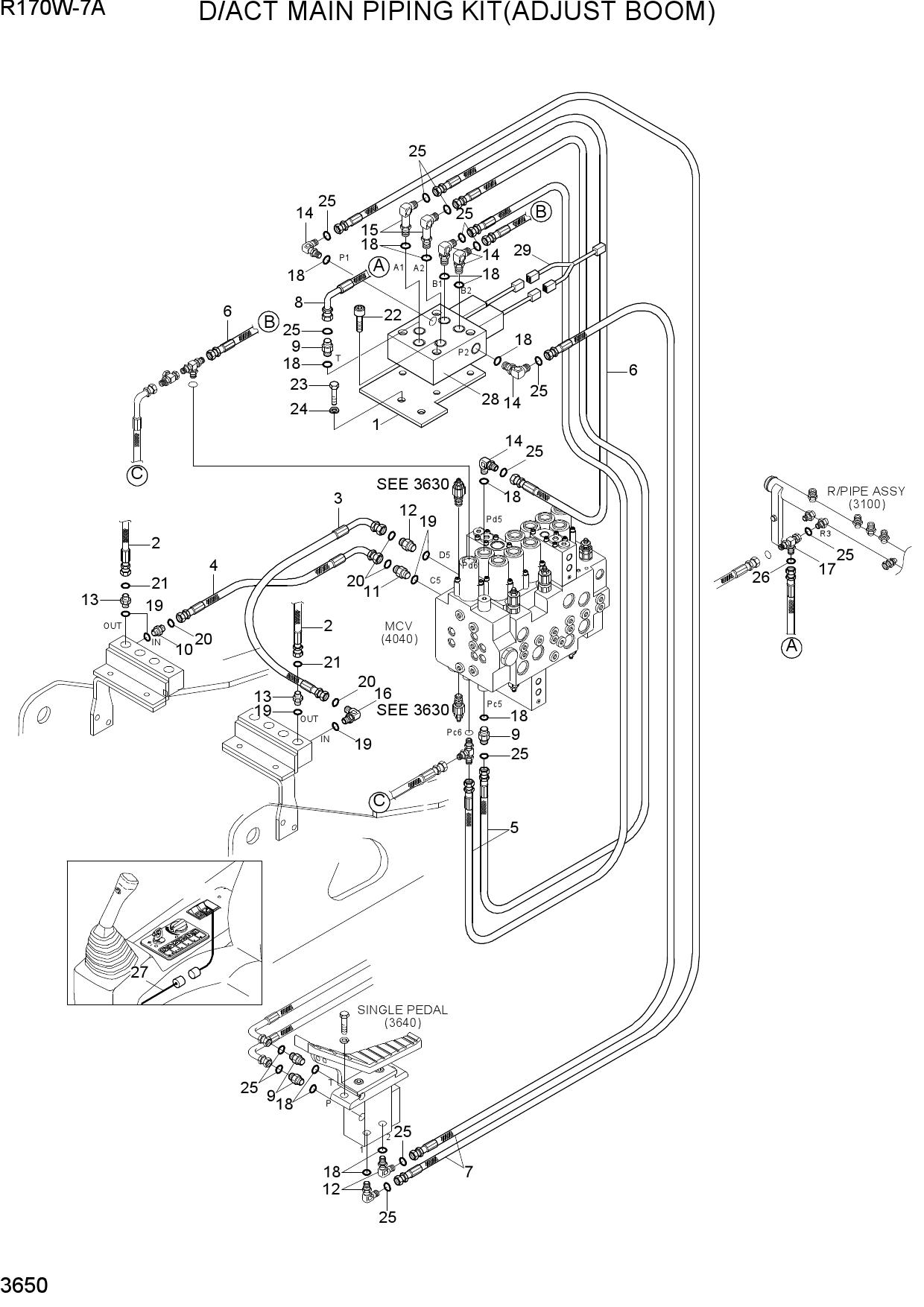

  D/ACT MAIN PIPING KIT(ADJUST BOOM)

  Открыть схему
•

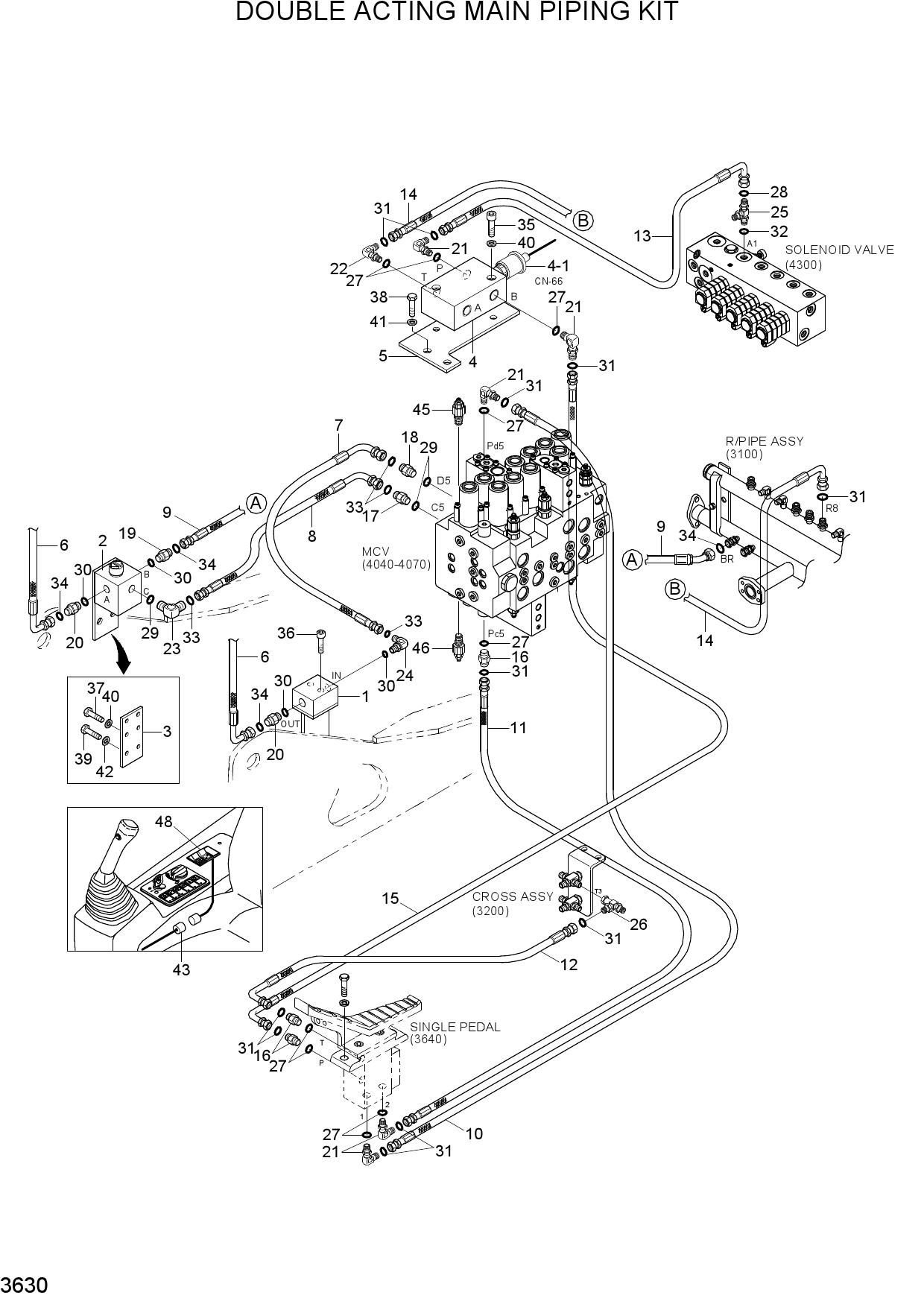

  DOUBLE ACTING MAIN PIPING KIT

  Открыть схему
•
  HYDRAULIC TANK

  Открыть схему
•

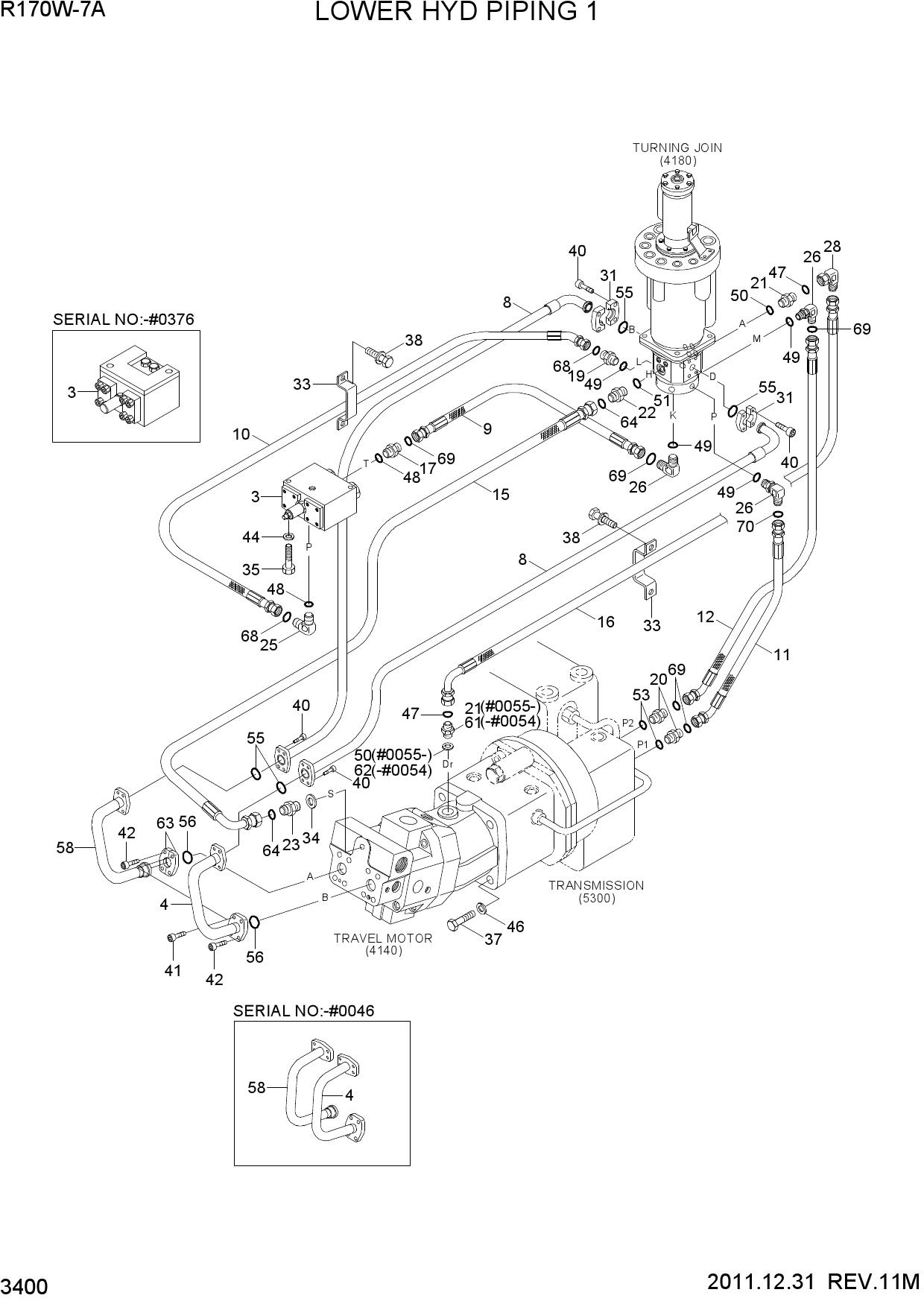

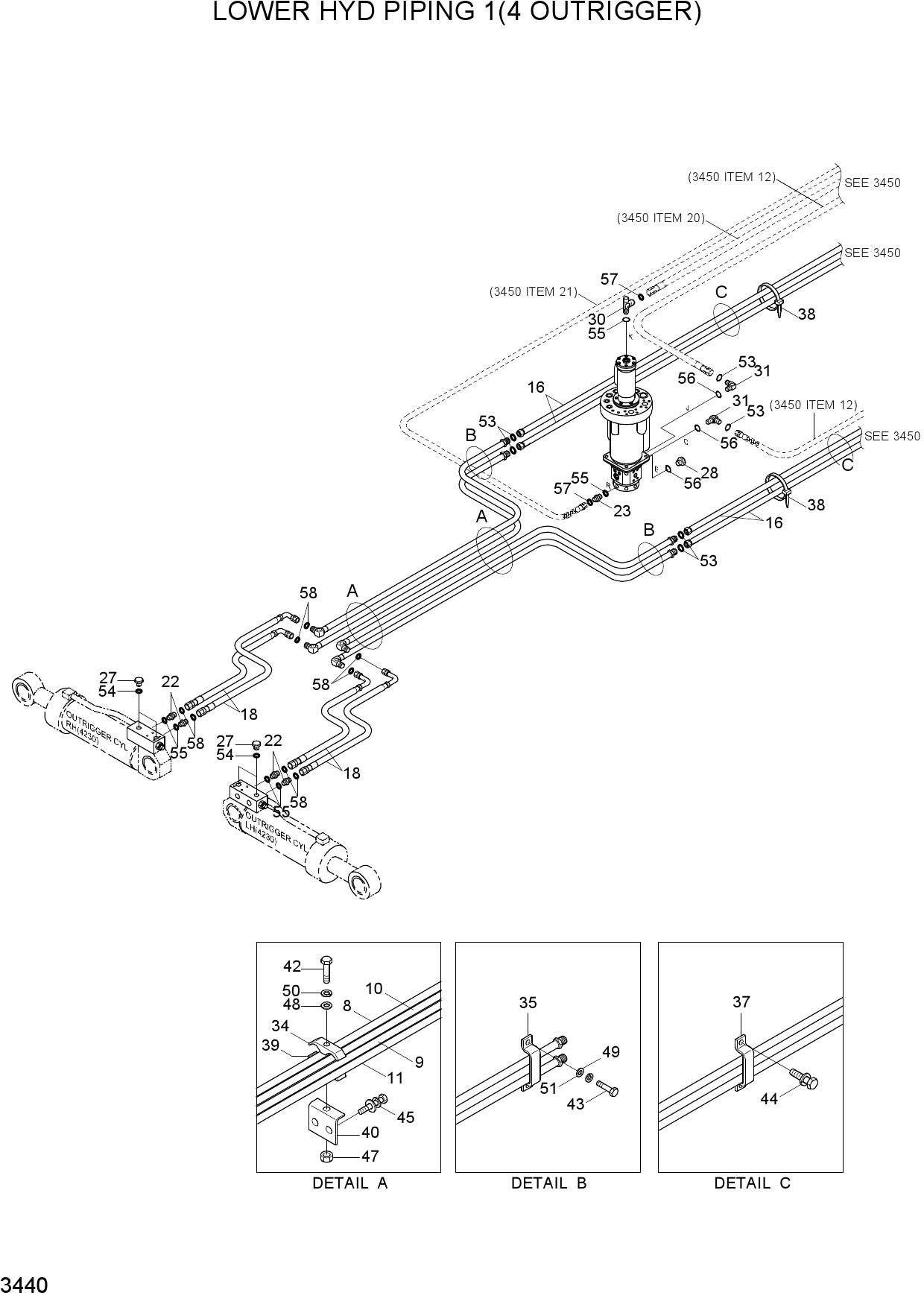

  LOWER HYD PIPING 1

  Открыть схему
•
  LOWER HYD PIPING 1(4 OUTRIGGER)

  Открыть схему
•

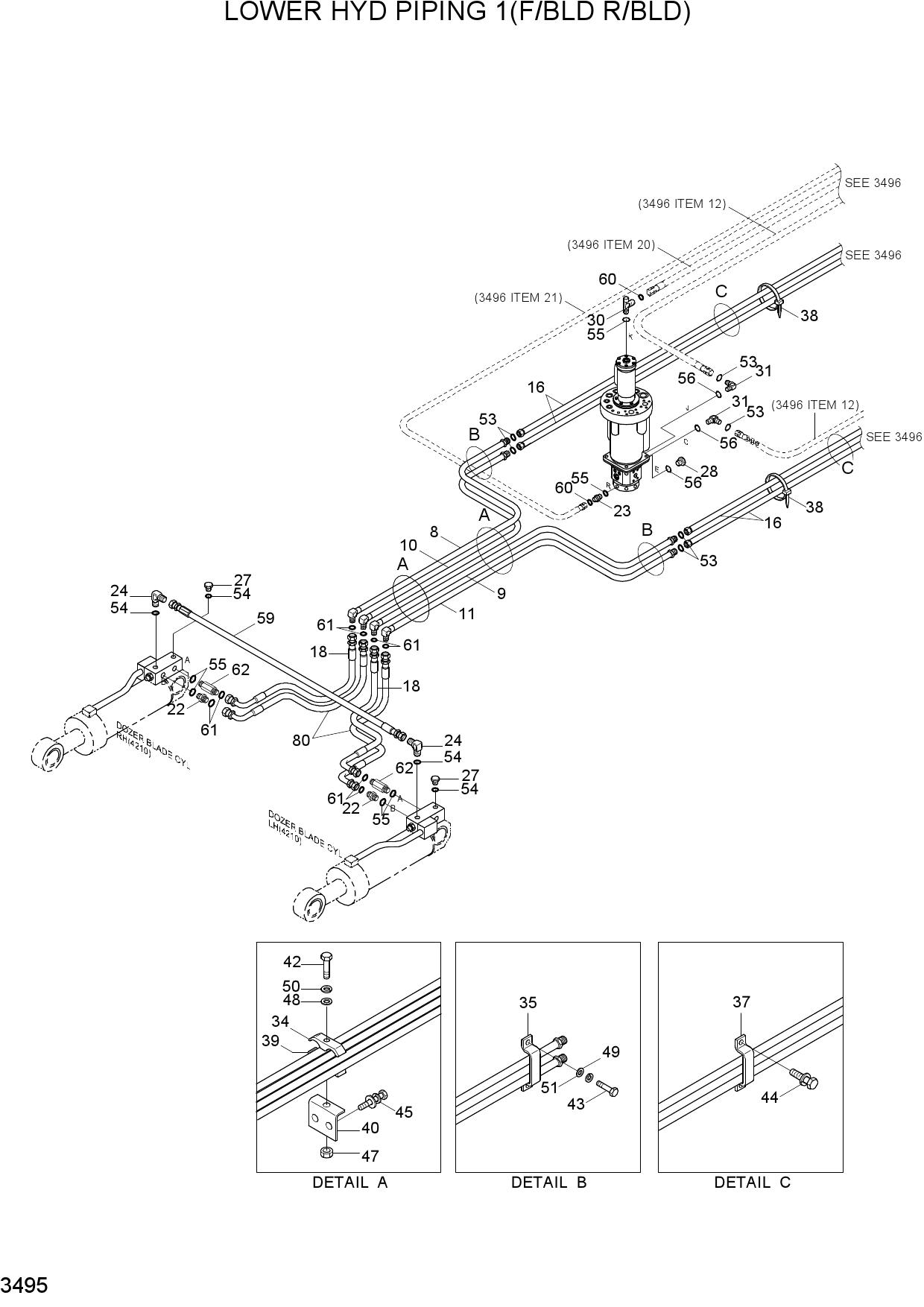

  LOWER HYD PIPING 1(F/BLD R/BLD)

  Открыть схему
•

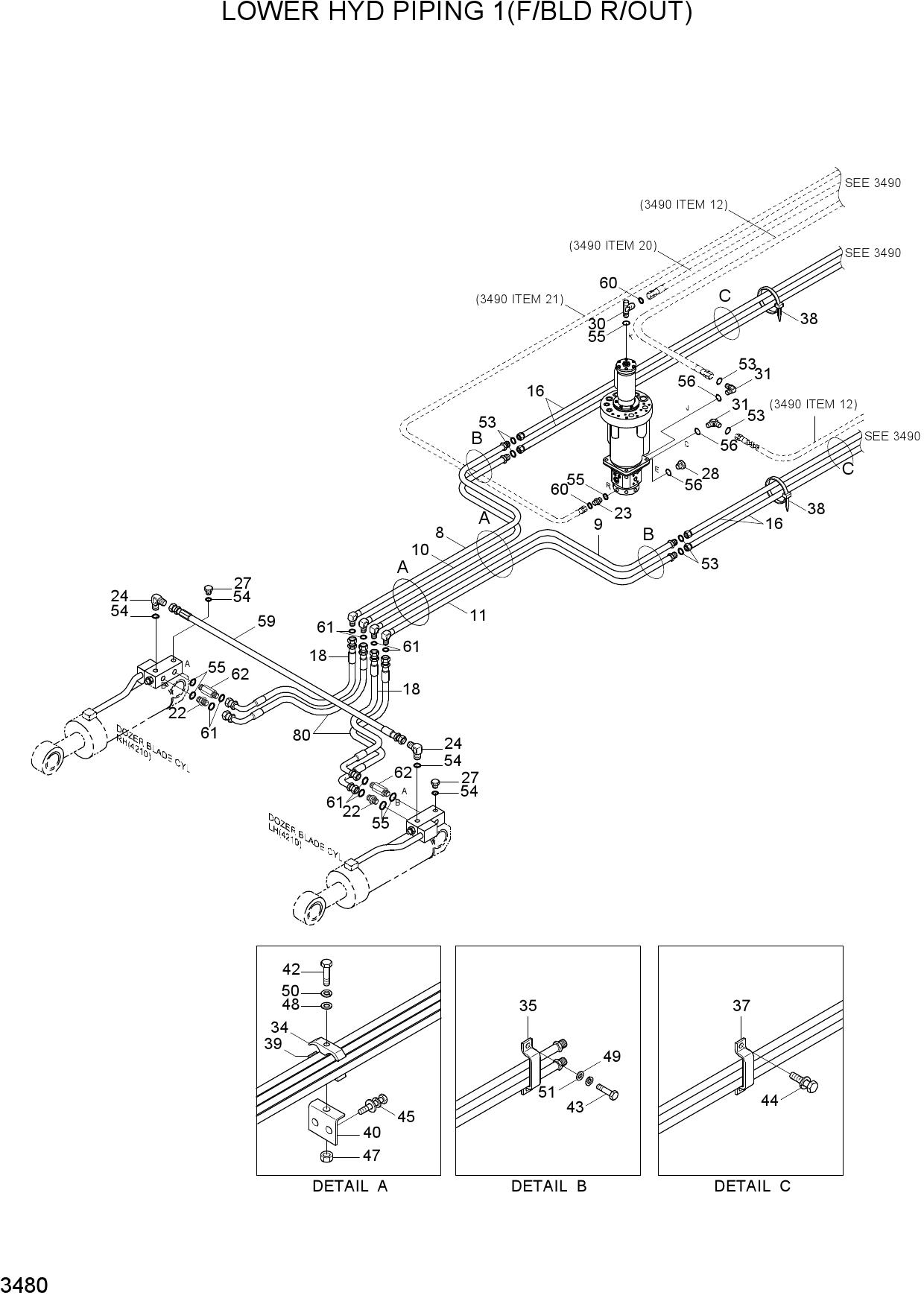

  LOWER HYD PIPING 1(F/BLD R/OUT)

  Открыть схему
•

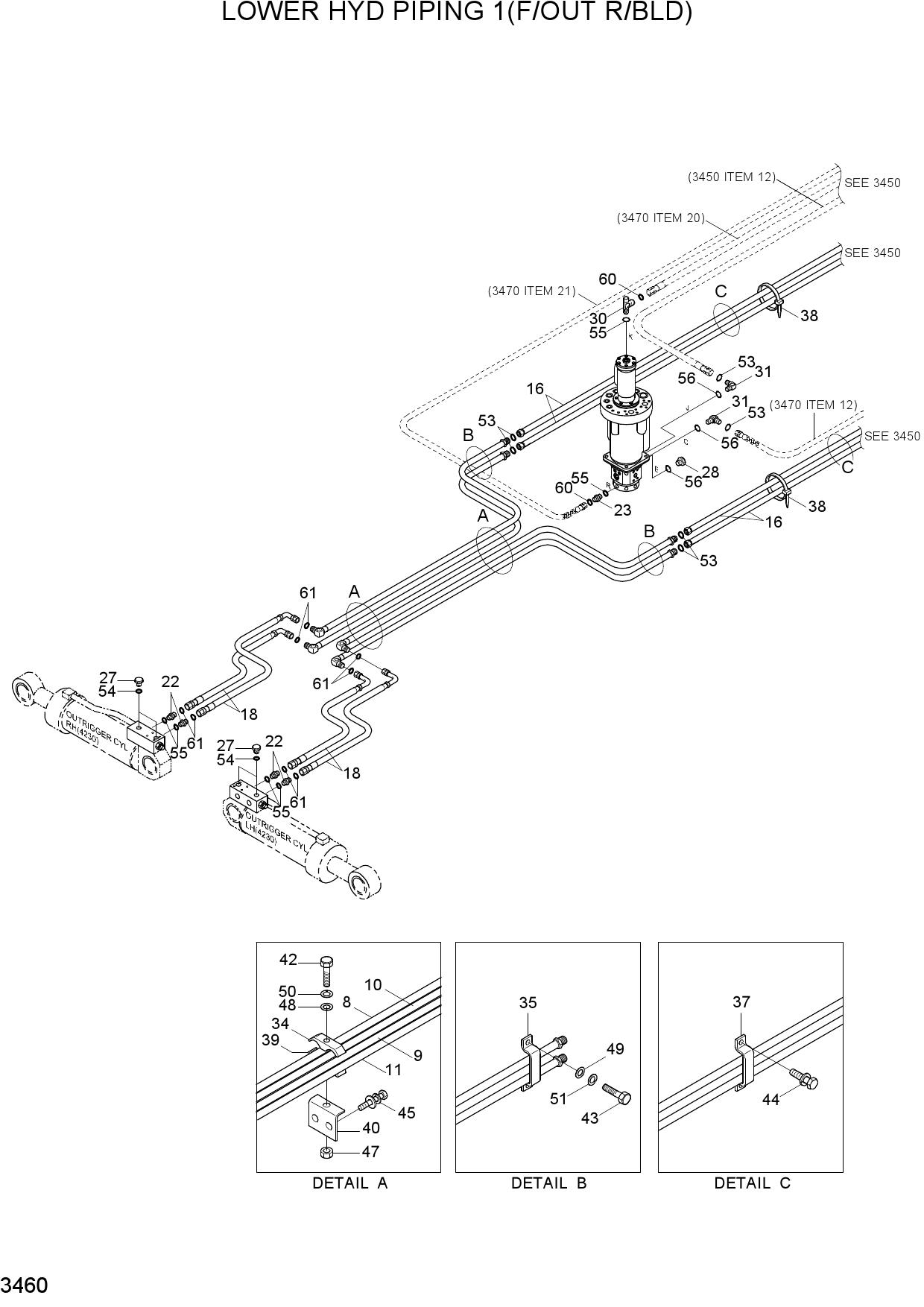

  LOWER HYD PIPING 1(F/OUT R/BLD)

  Открыть схему
•

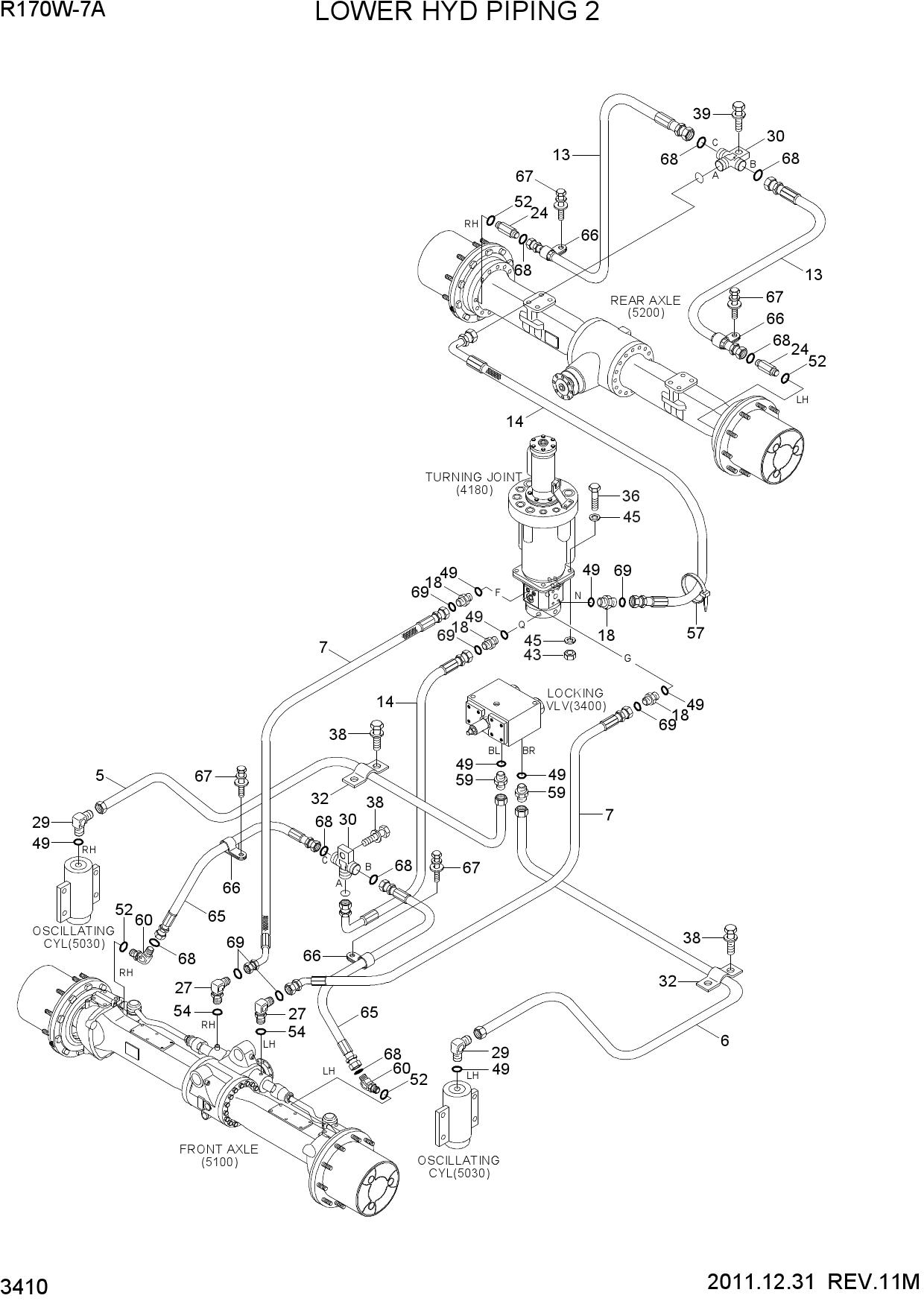

  LOWER HYD PIPING 2

  Открыть схему
•

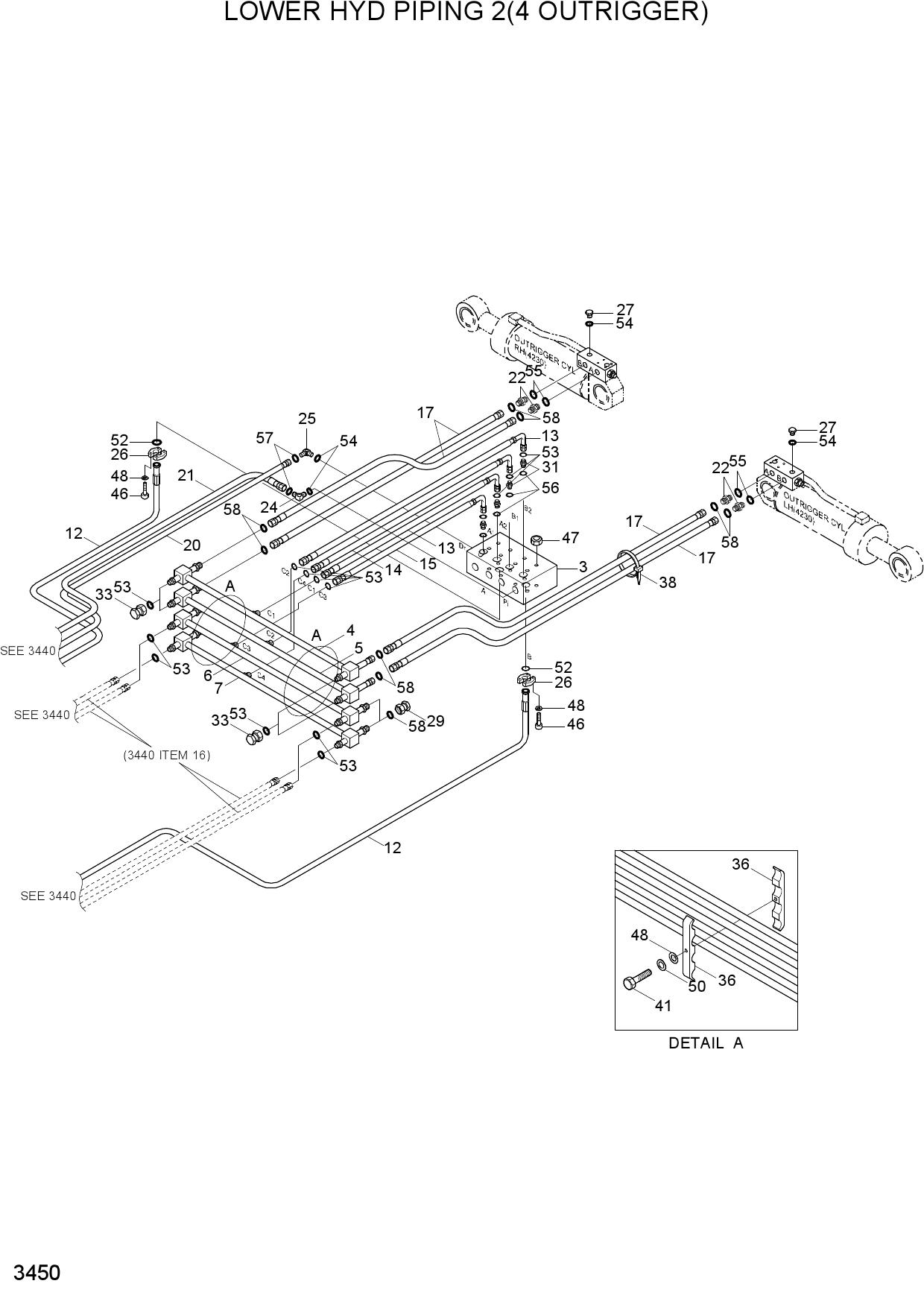

  LOWER HYD PIPING 2(4 OUTRIGGER)

  Открыть схему
•

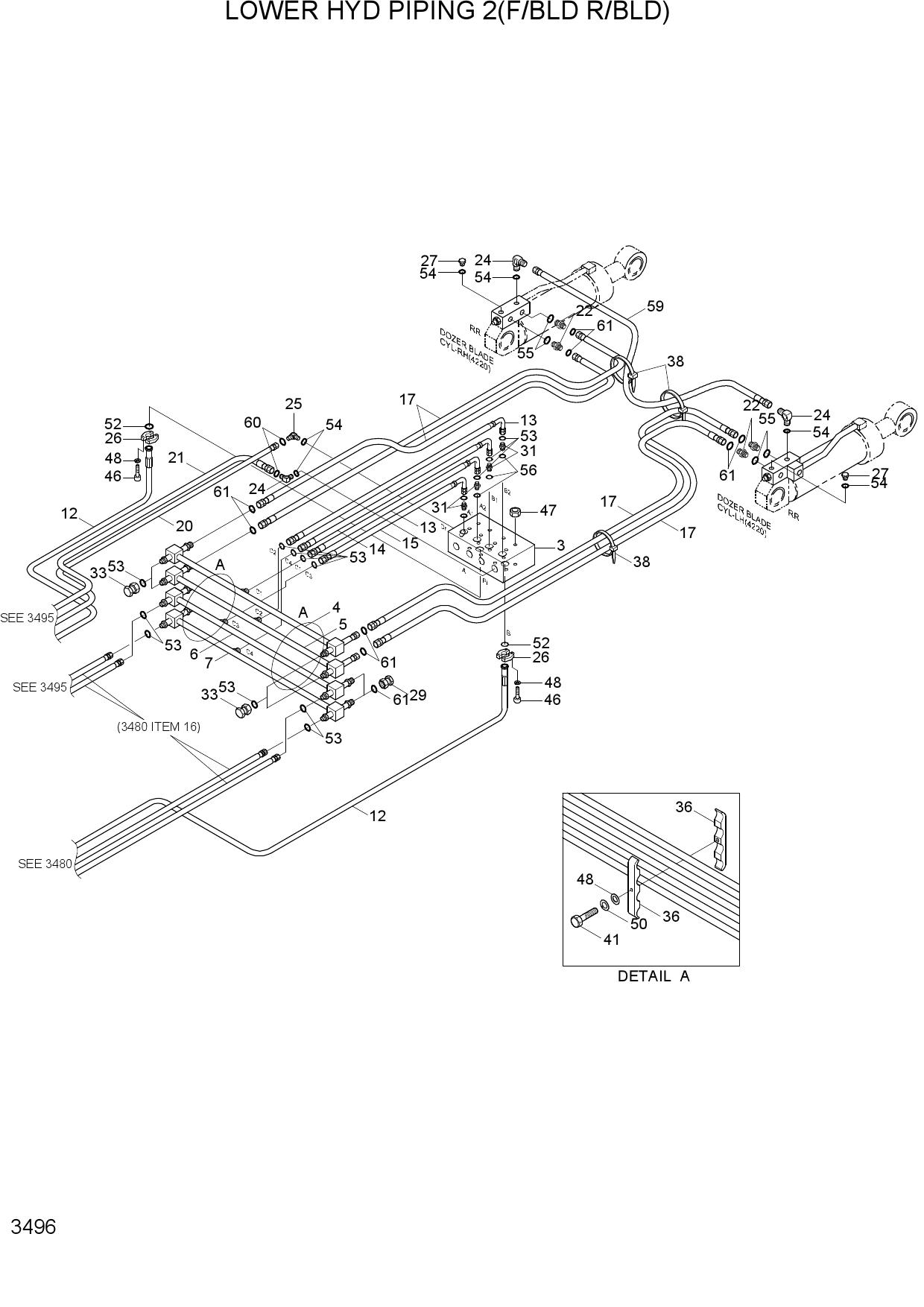

  LOWER HYD PIPING 2(F/BLD R/BLD)

  Открыть схему
•

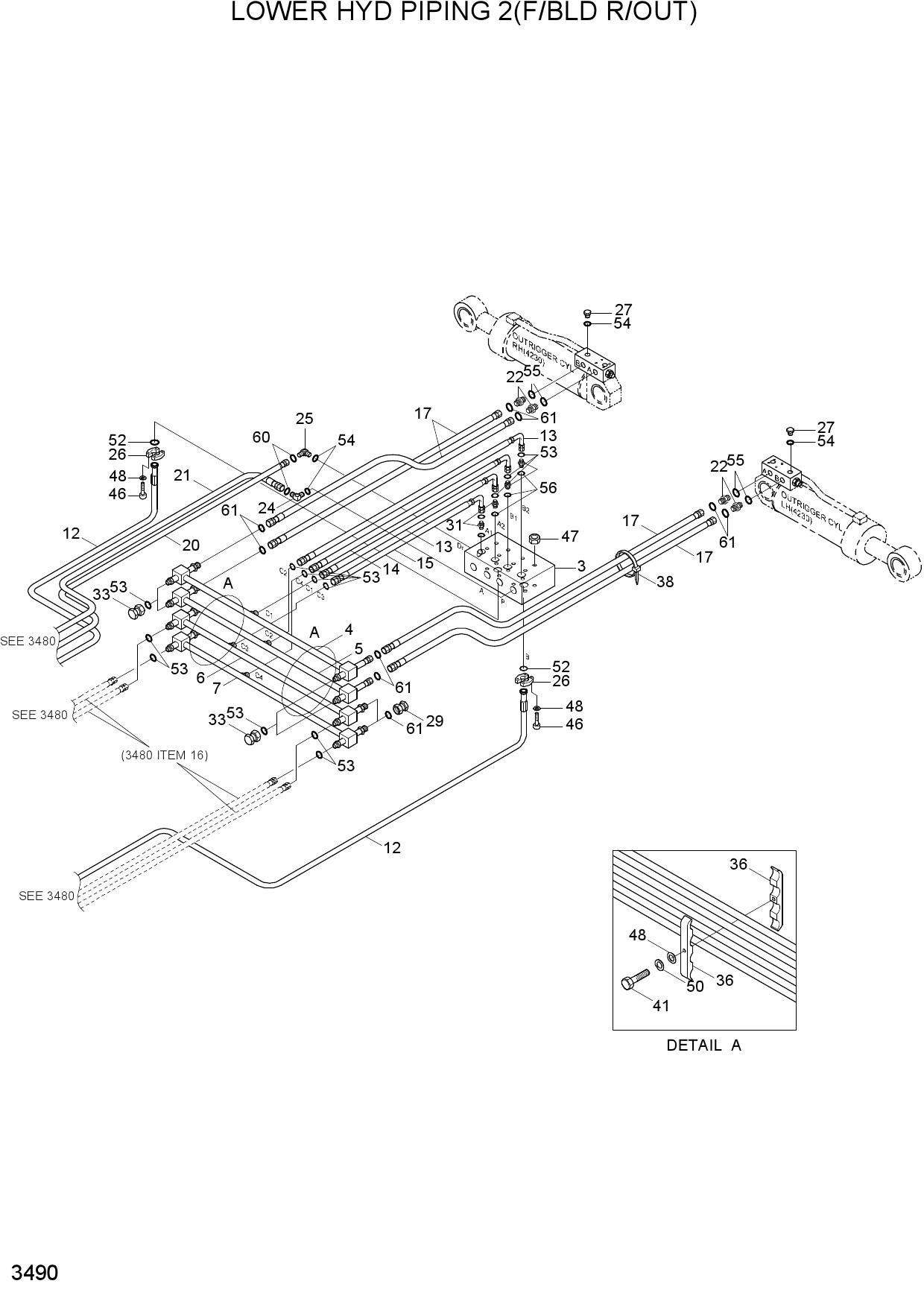

  LOWER HYD PIPING 2(F/BLD R/OUT)

  Открыть схему
•

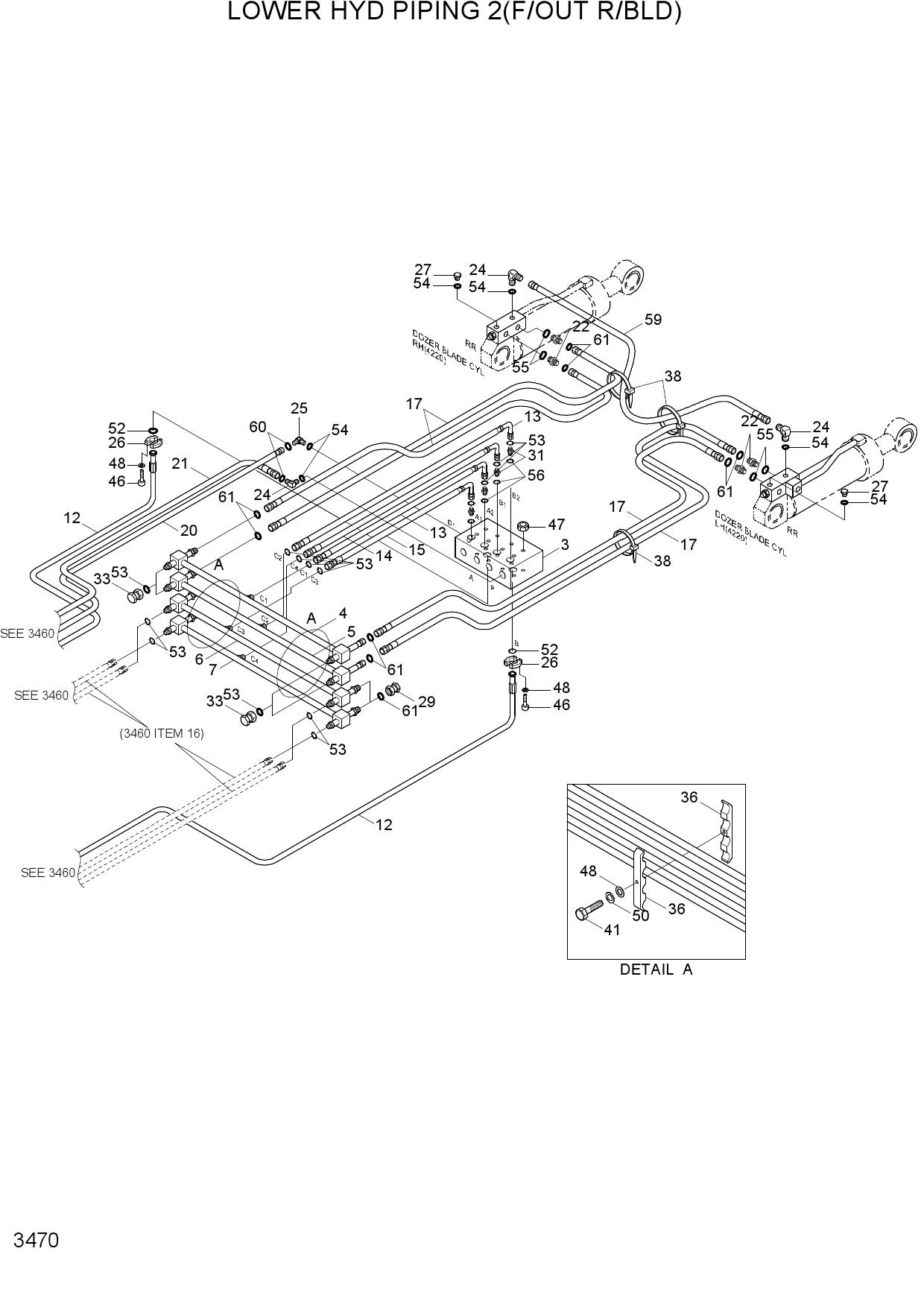

  LOWER HYD PIPING 2(F/OUT R/BLD)

  Открыть схему
•

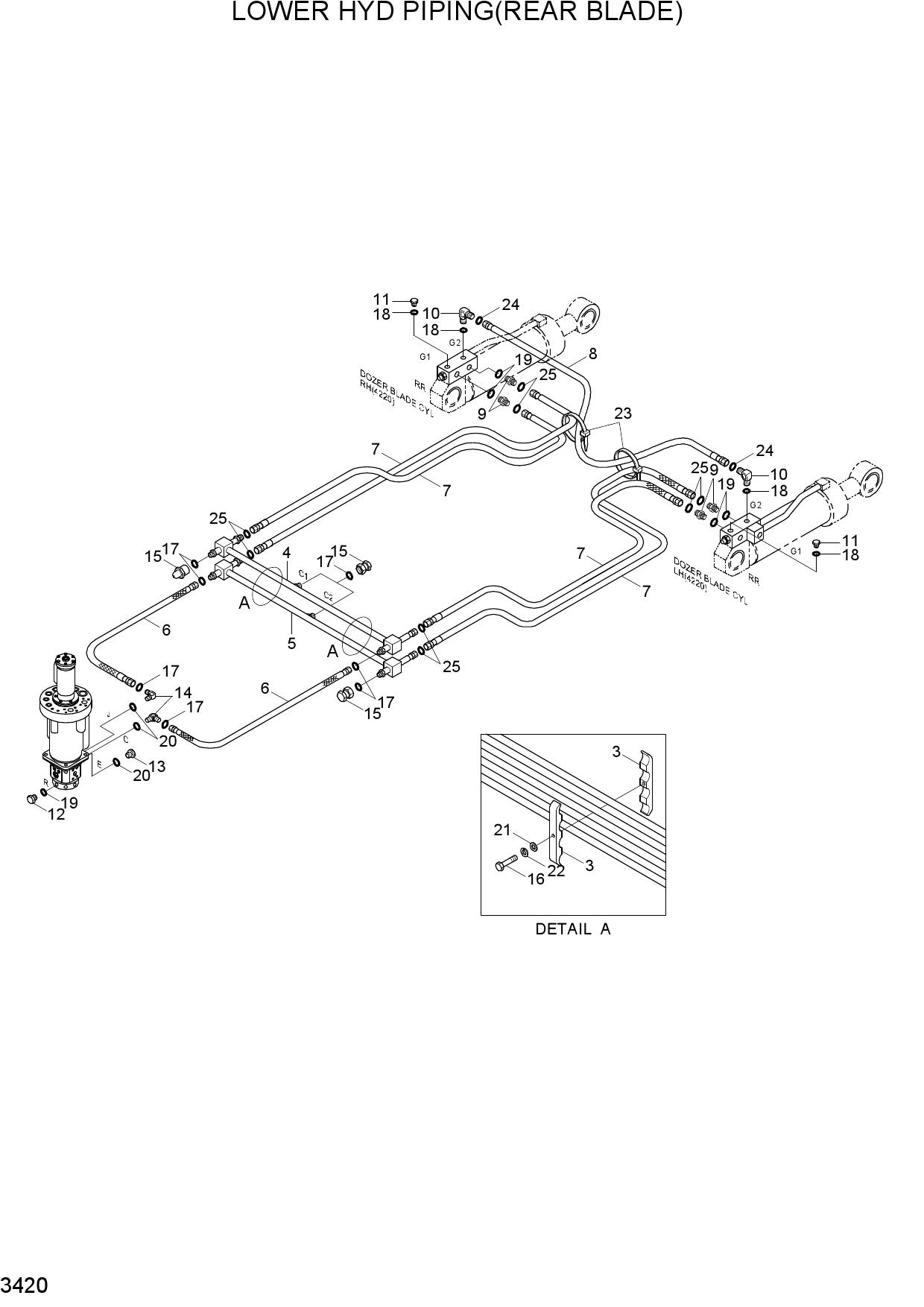

  LOWER HYD PIPING(REAR BLADE)

  Открыть схему
•

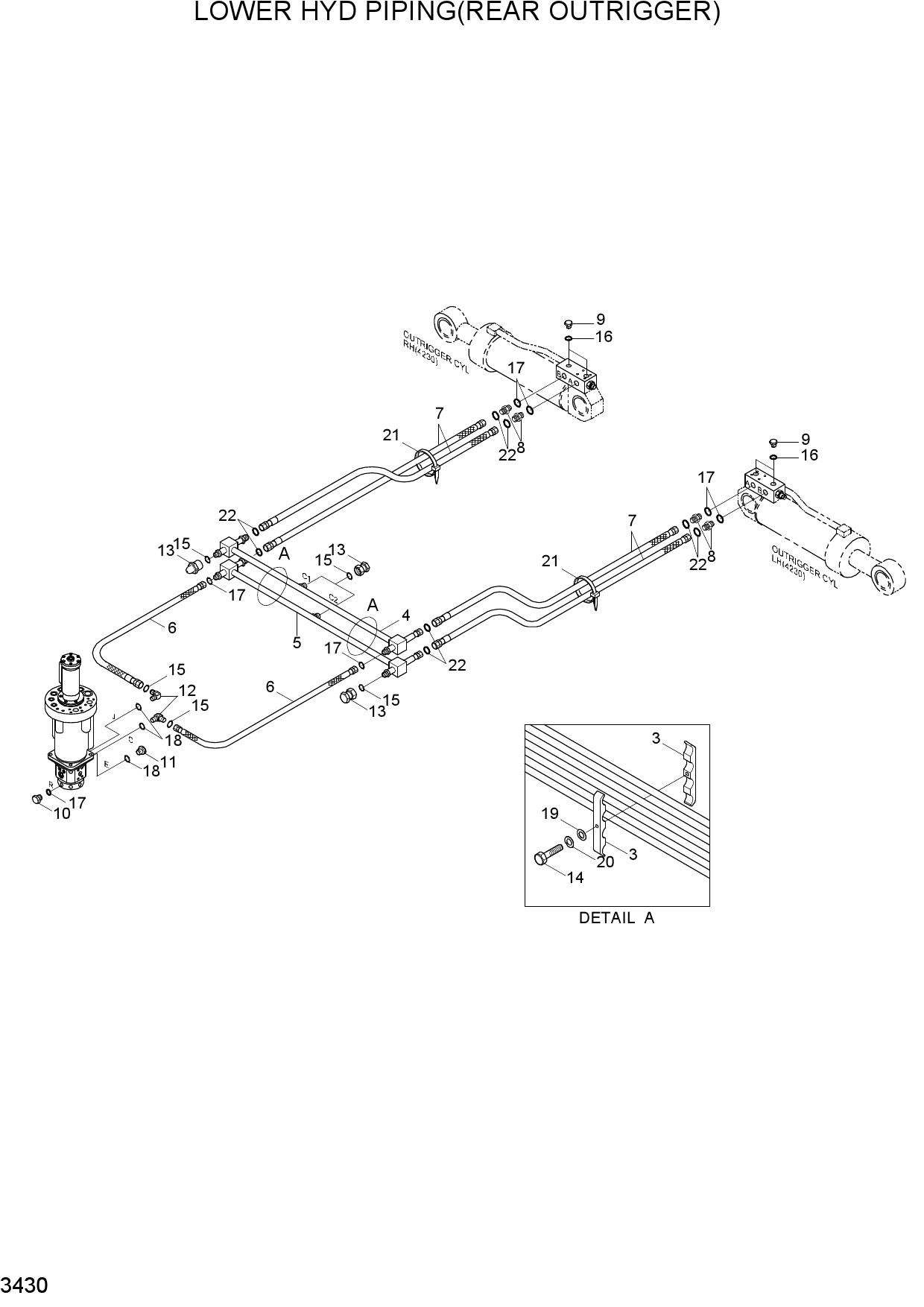

  LOWER HYD PIPING(REAR OUTRIGGER)

  Открыть схему
•

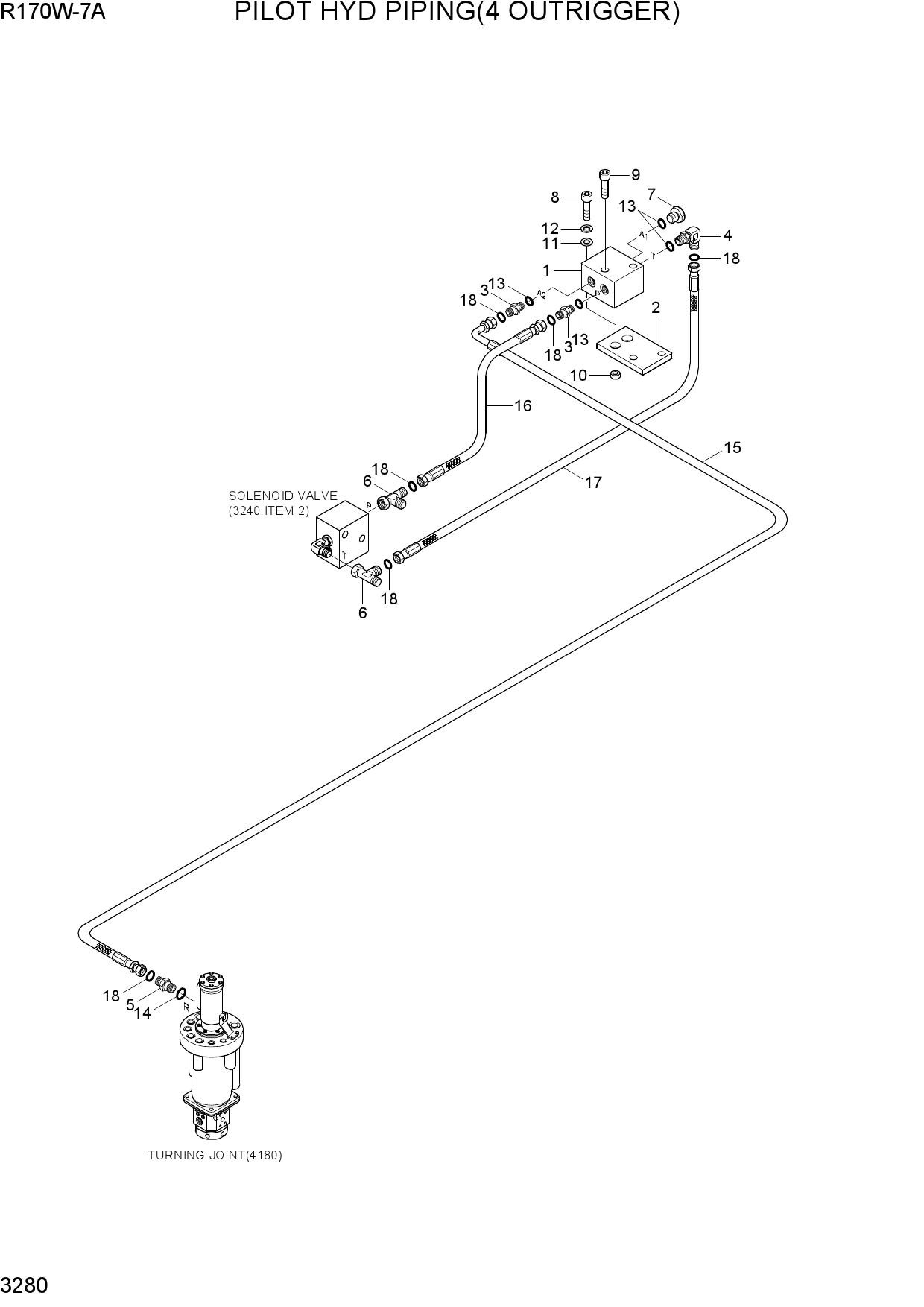

  PILOT HYD PIPING(4 OUTRIGGER)

  Открыть схему
•

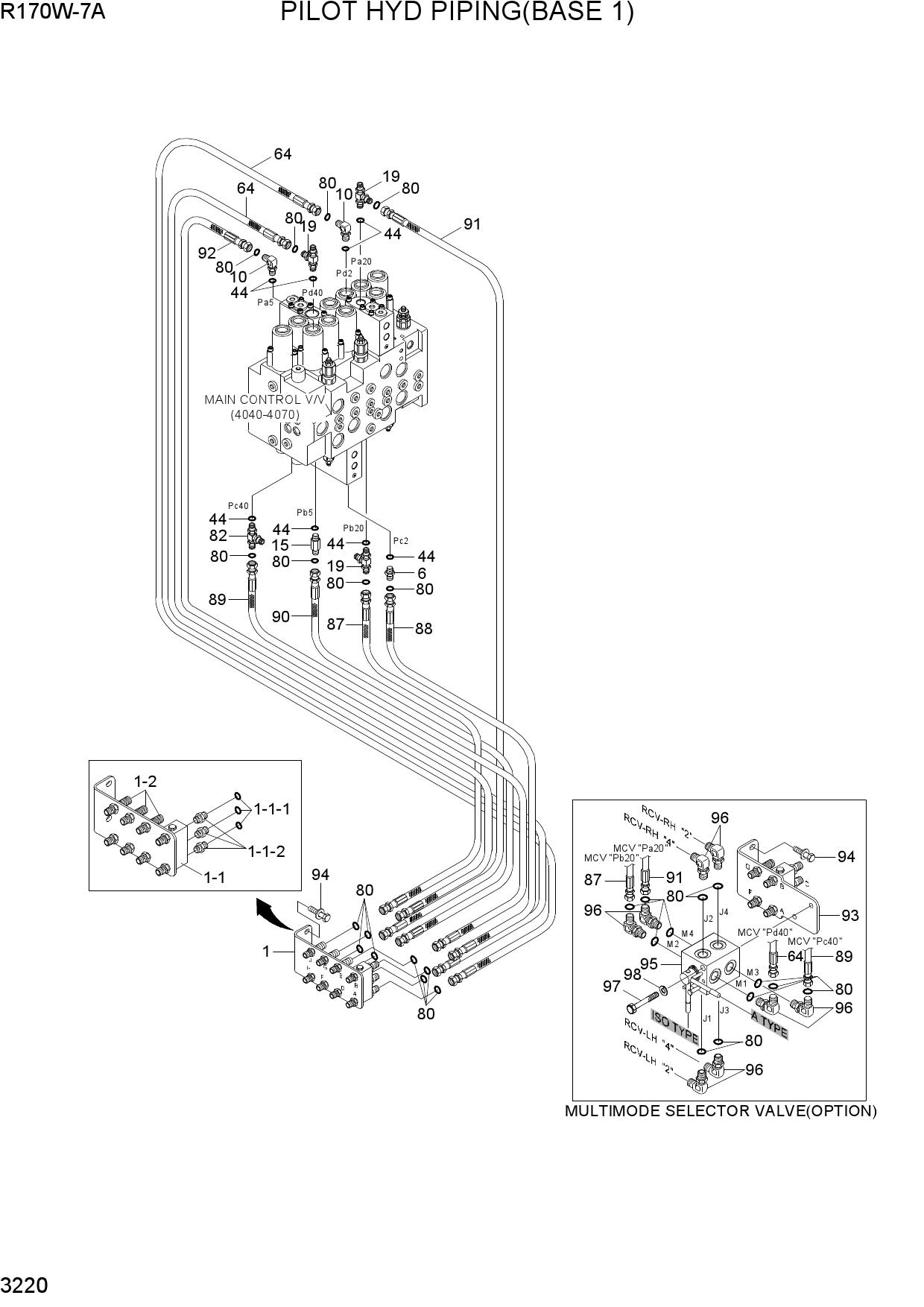

  PILOT HYD PIPING(BASE 1)

  Открыть схему
•
  PILOT HYD PIPING(BASE 2)

  Открыть схему
•

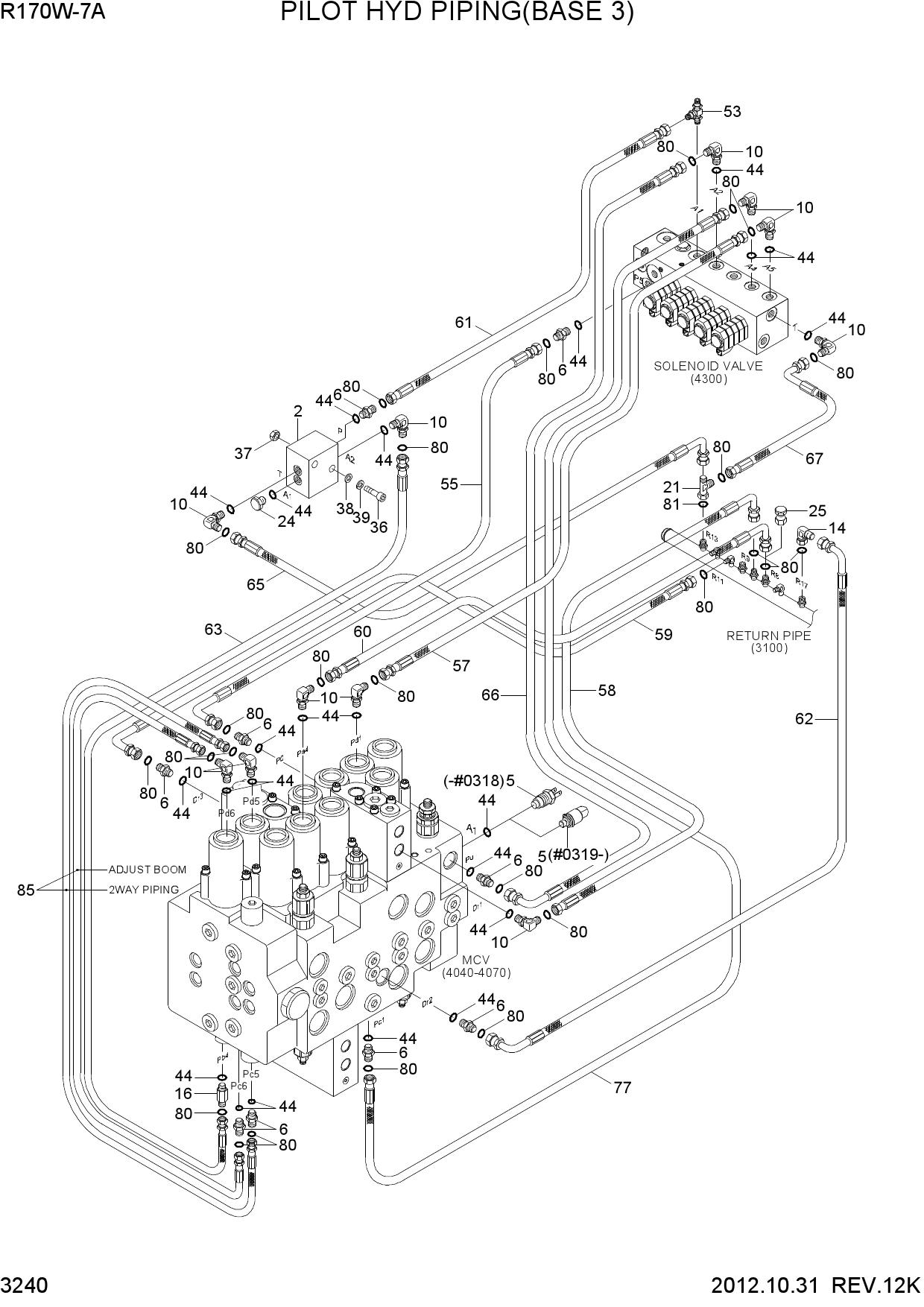

  PILOT HYD PIPING(BASE 3)

  Открыть схему
•

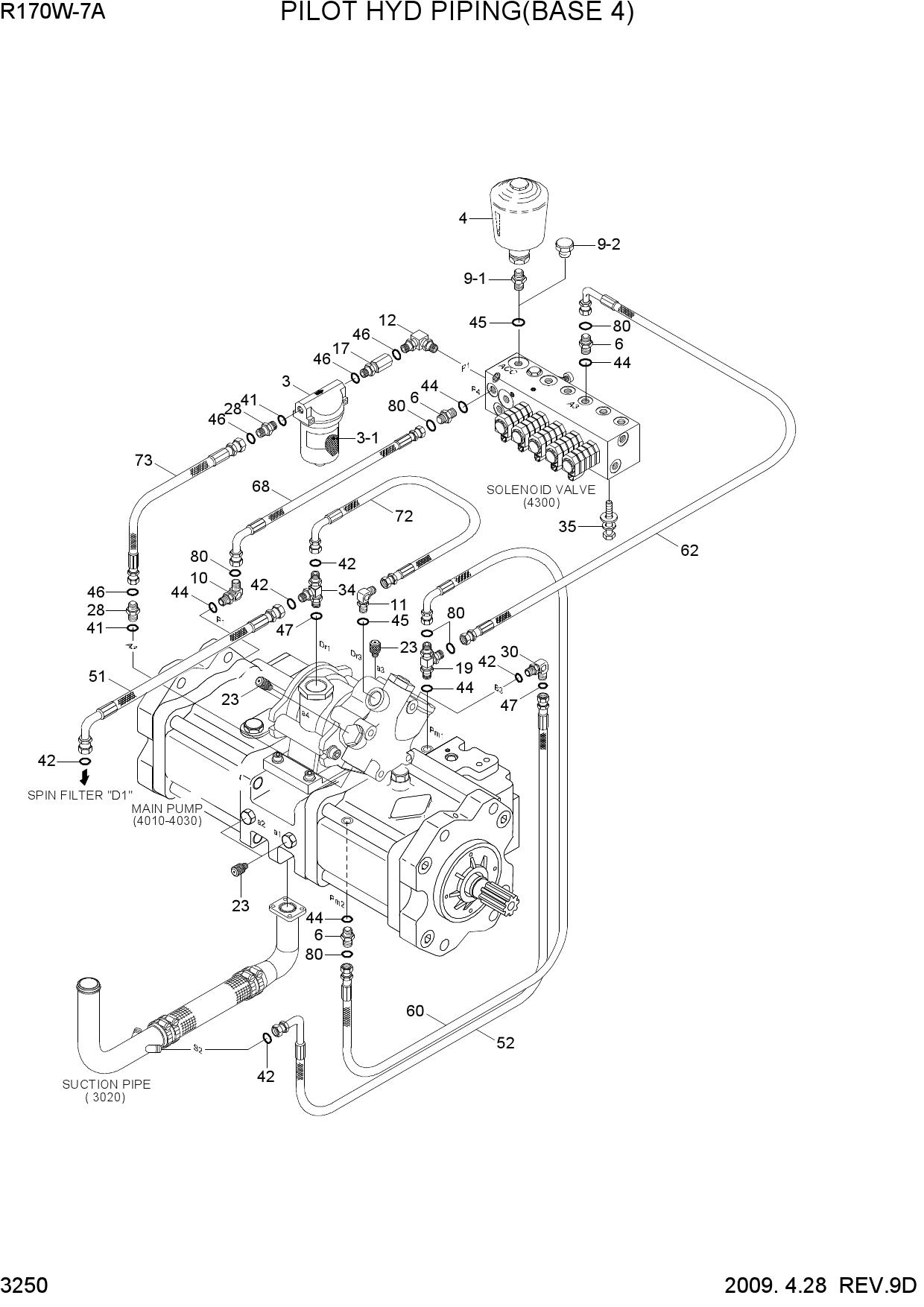

  PILOT HYD PIPING(BASE 4)

  Открыть схему
•

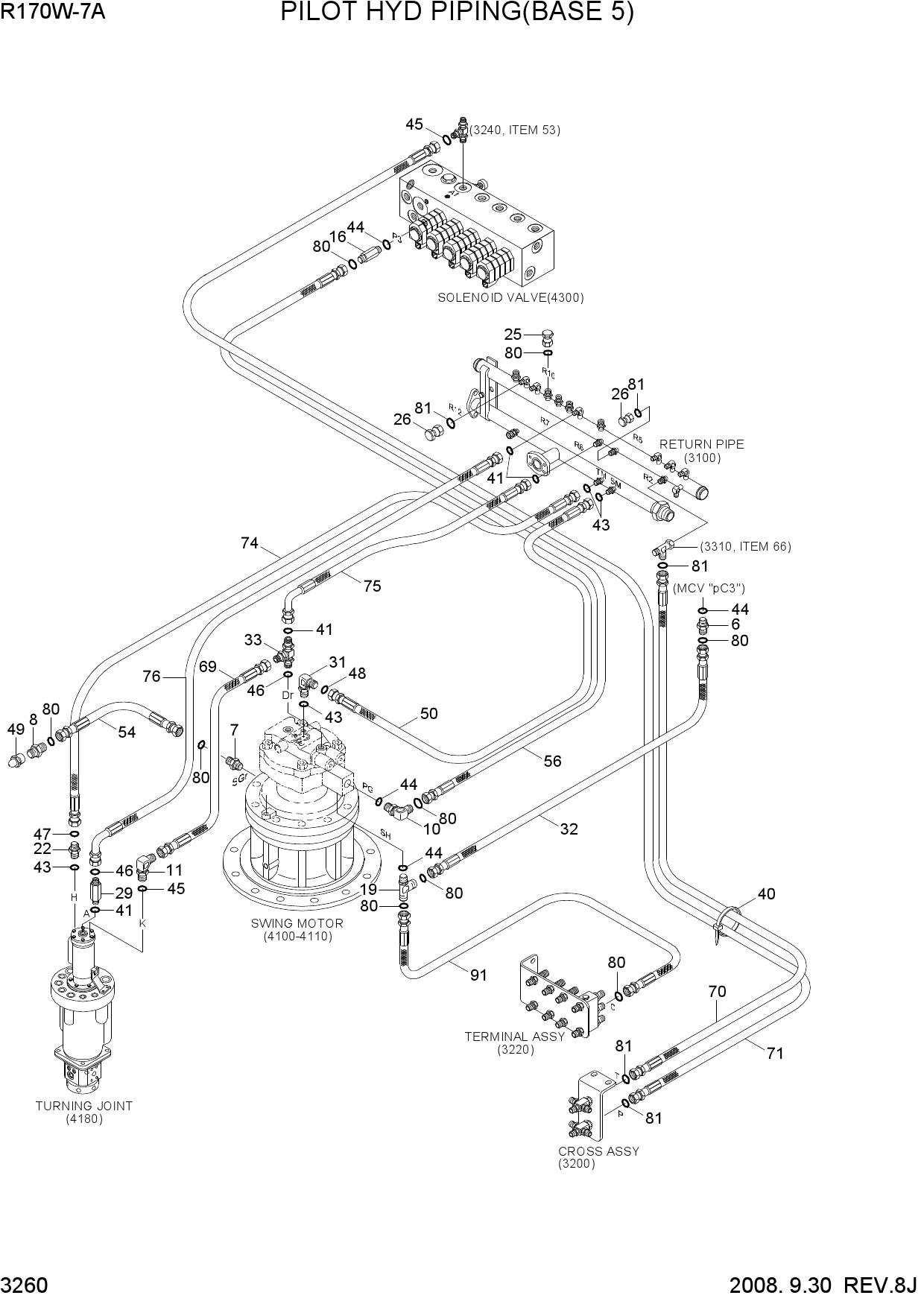

  PILOT HYD PIPING(BASE 5)

  Открыть схему
•

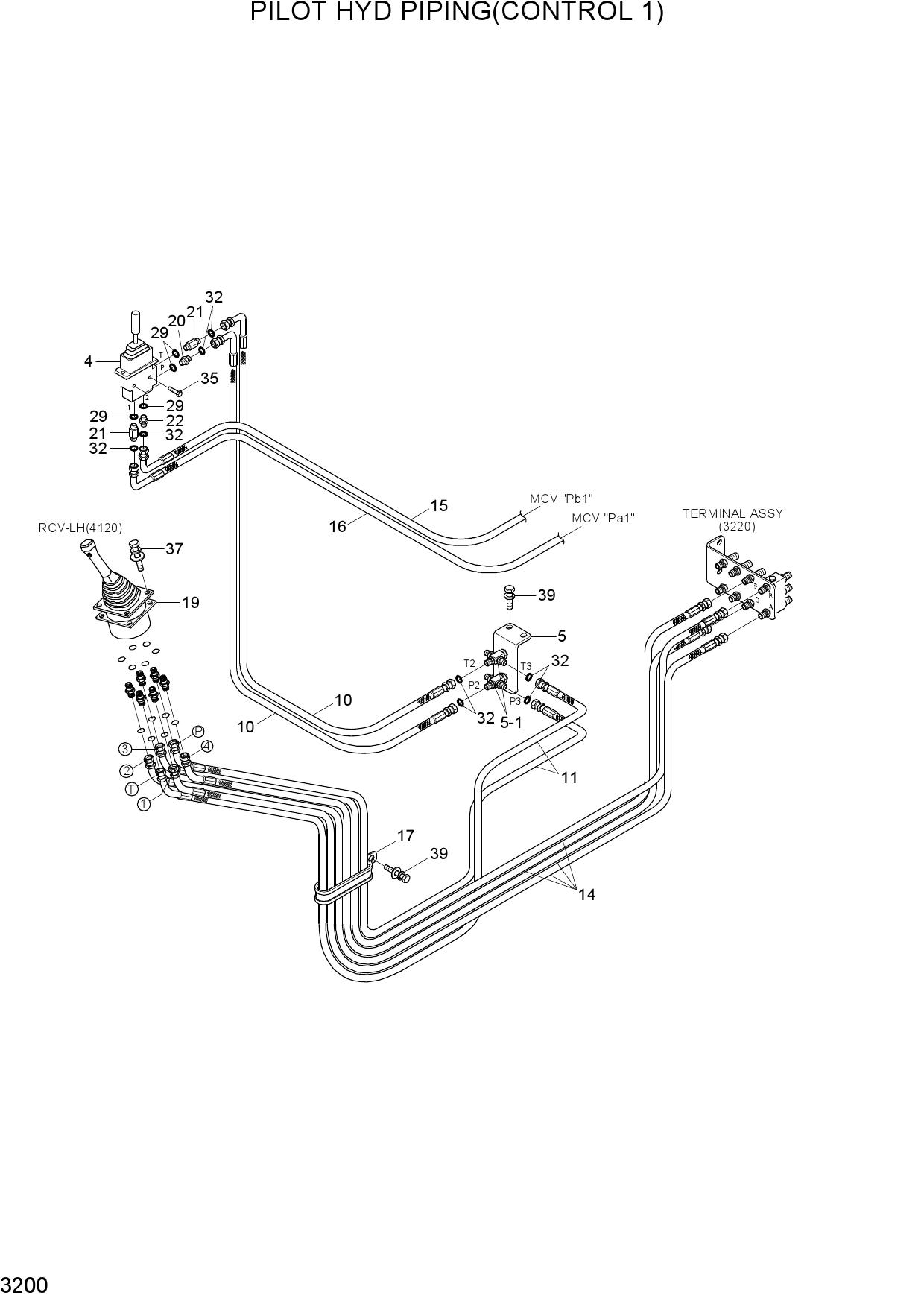

  PILOT HYD PIPING(CONTROL 1)

  Открыть схему
•

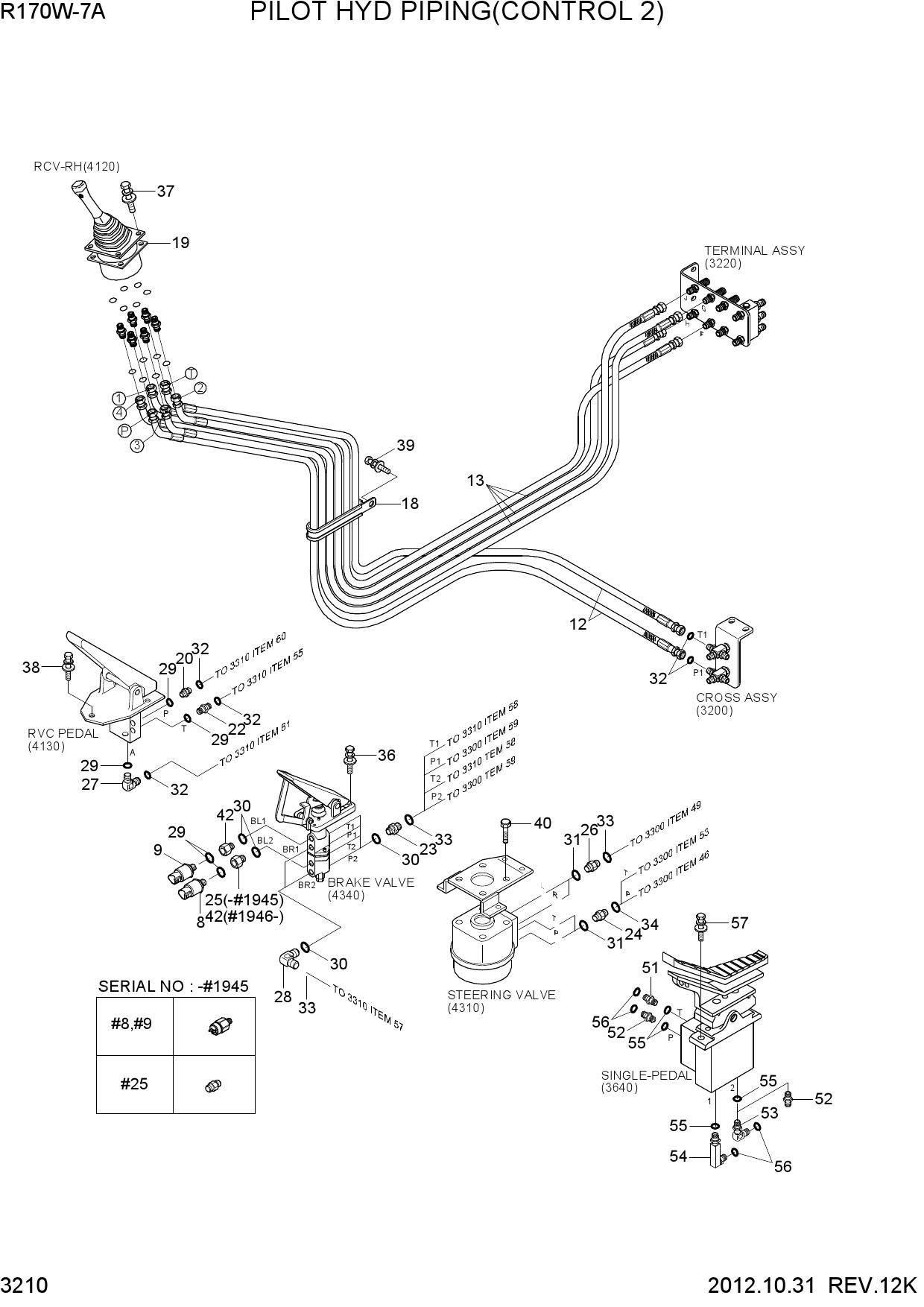

  PILOT HYD PIPING(CONTROL 2)

  Открыть схему
•

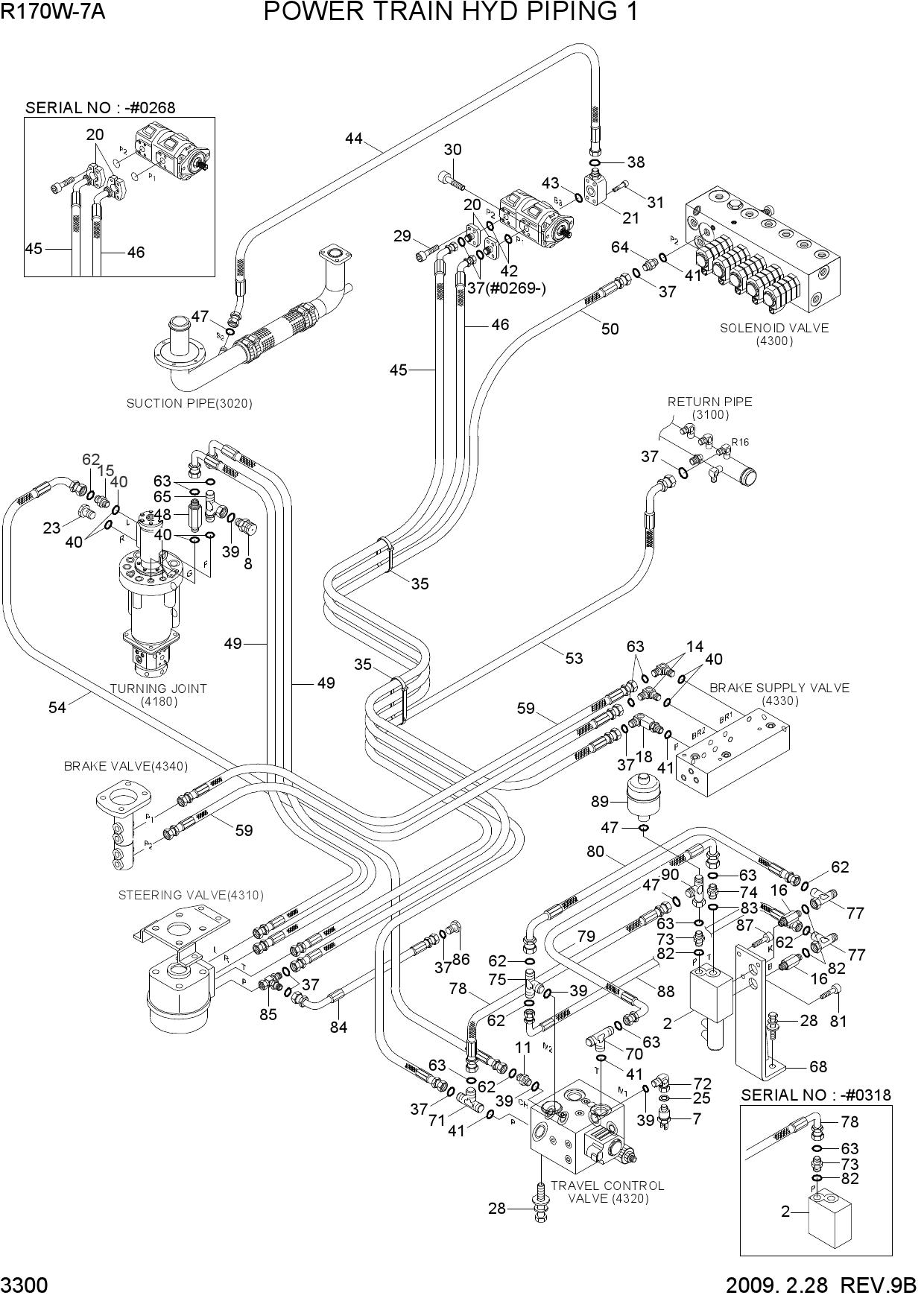

  POWER TRAIN HYD PIPING 1

  Открыть схему
•

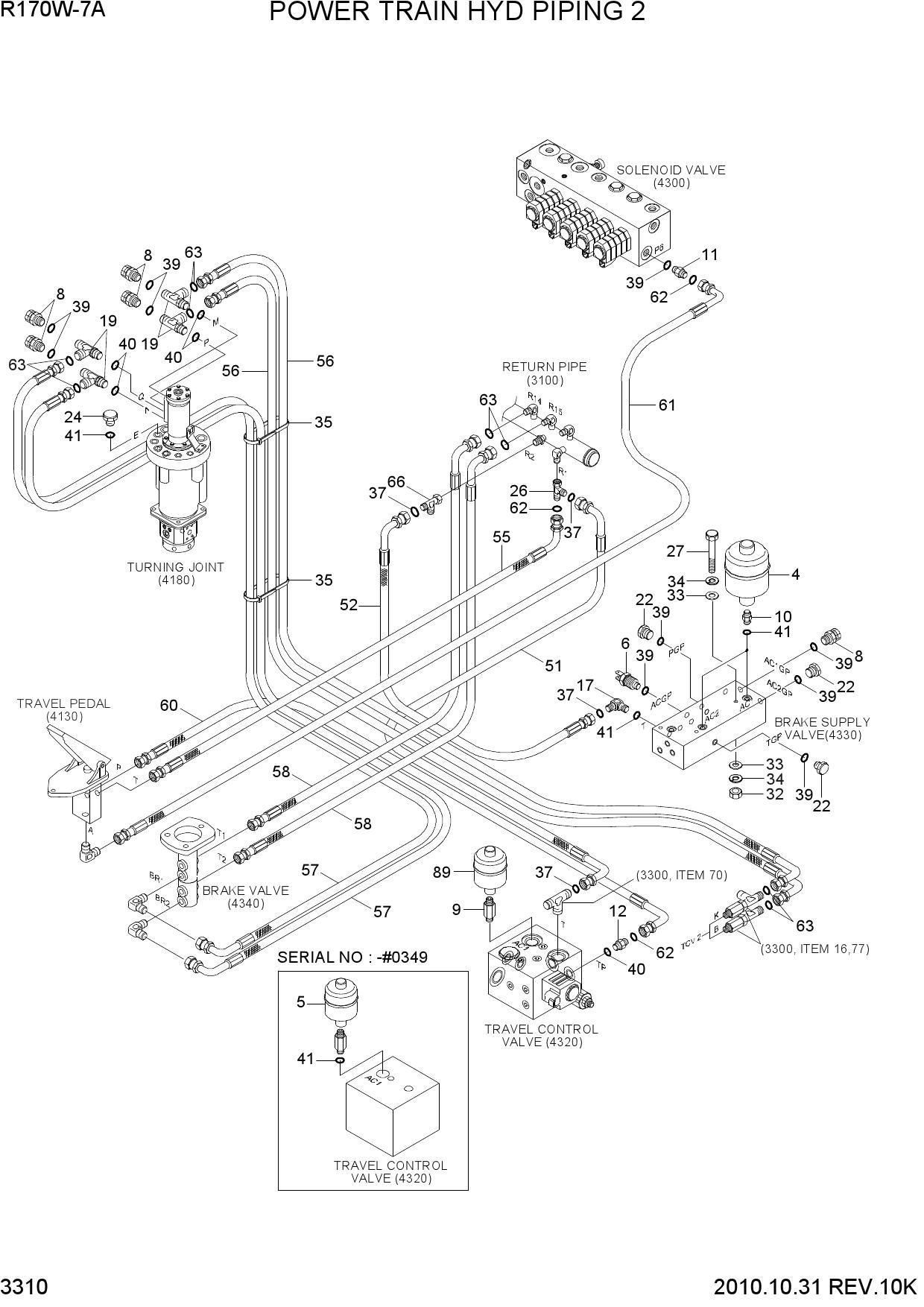

  POWER TRAIN HYD PIPING 2

  Открыть схему
•

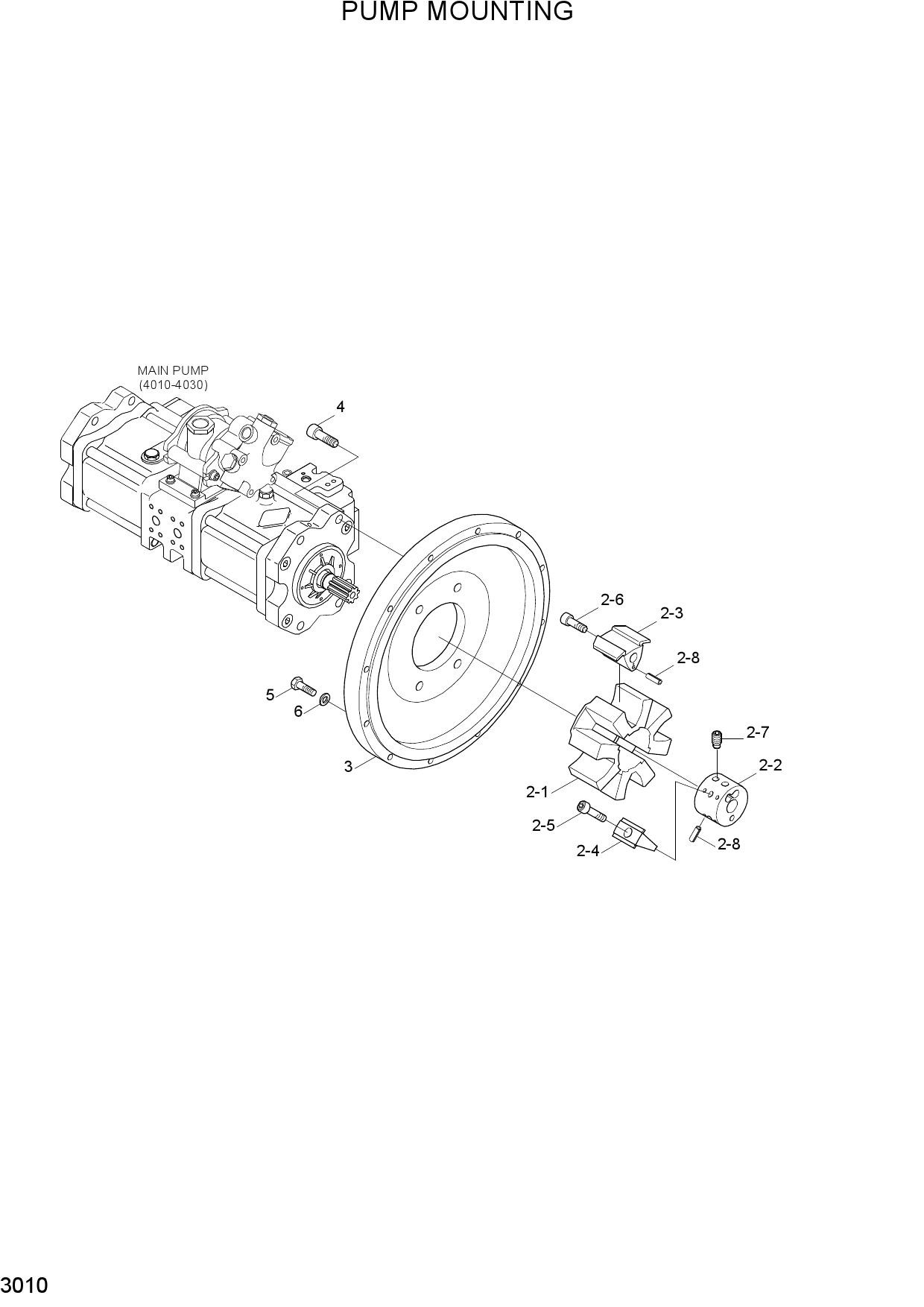

  PUMP MOUNTING

  Открыть схему
•

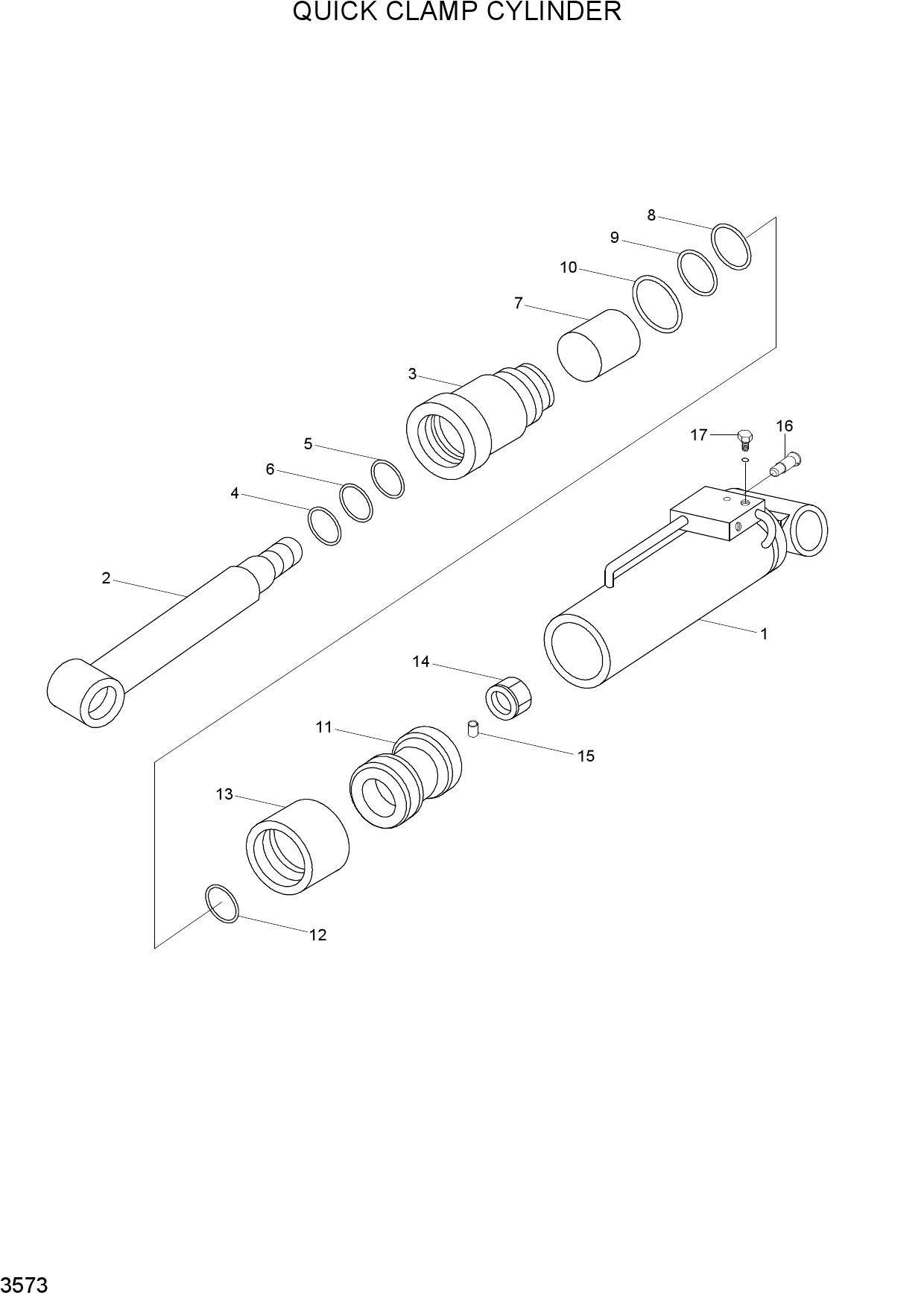

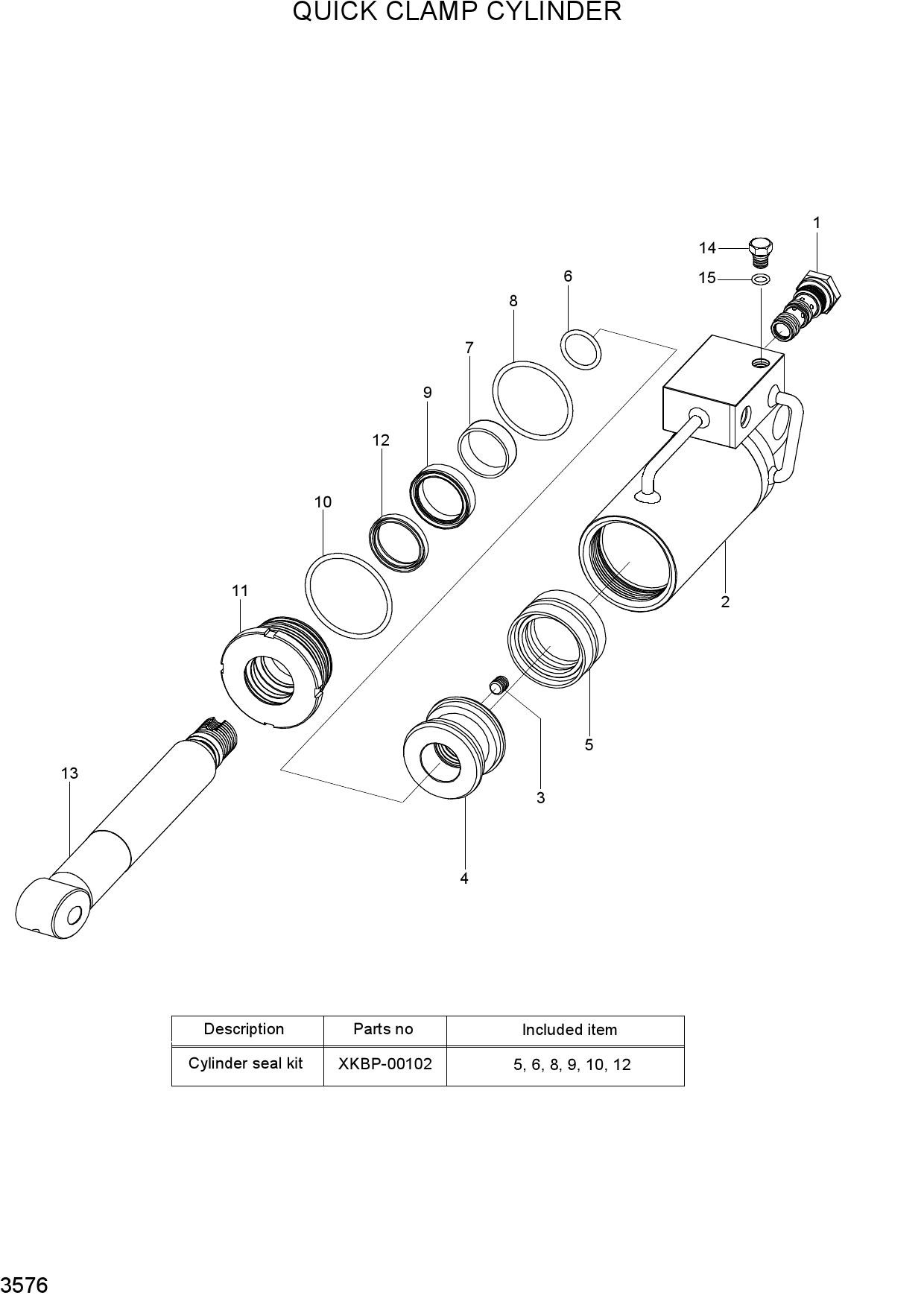

  QUICK CLAMP CYLINDER

  Открыть схему
•
  QUICK CLAMP CYLINDER

  Открыть схему
•

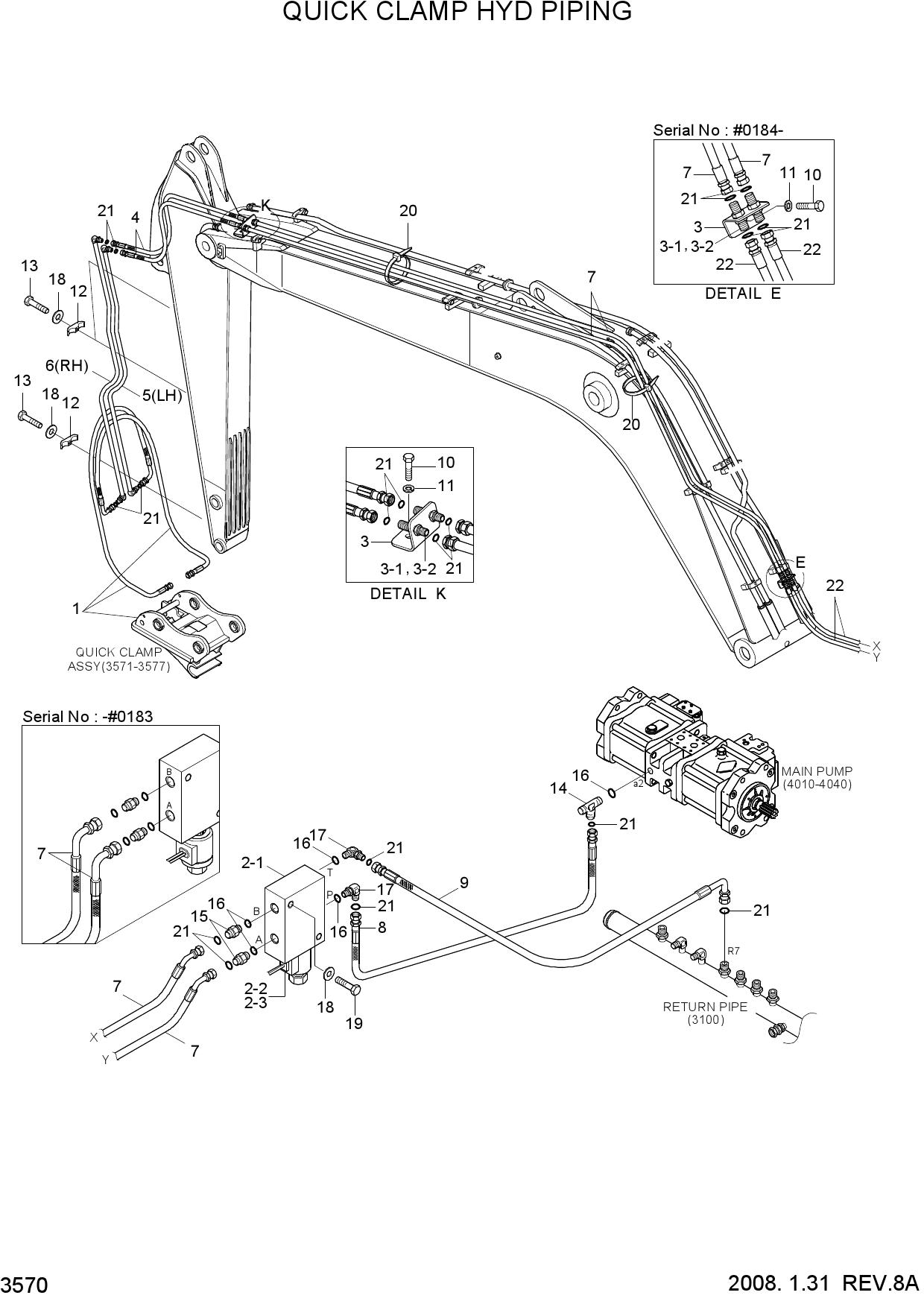

  QUICK CLAMP HYD PIPING

  Открыть схему
•

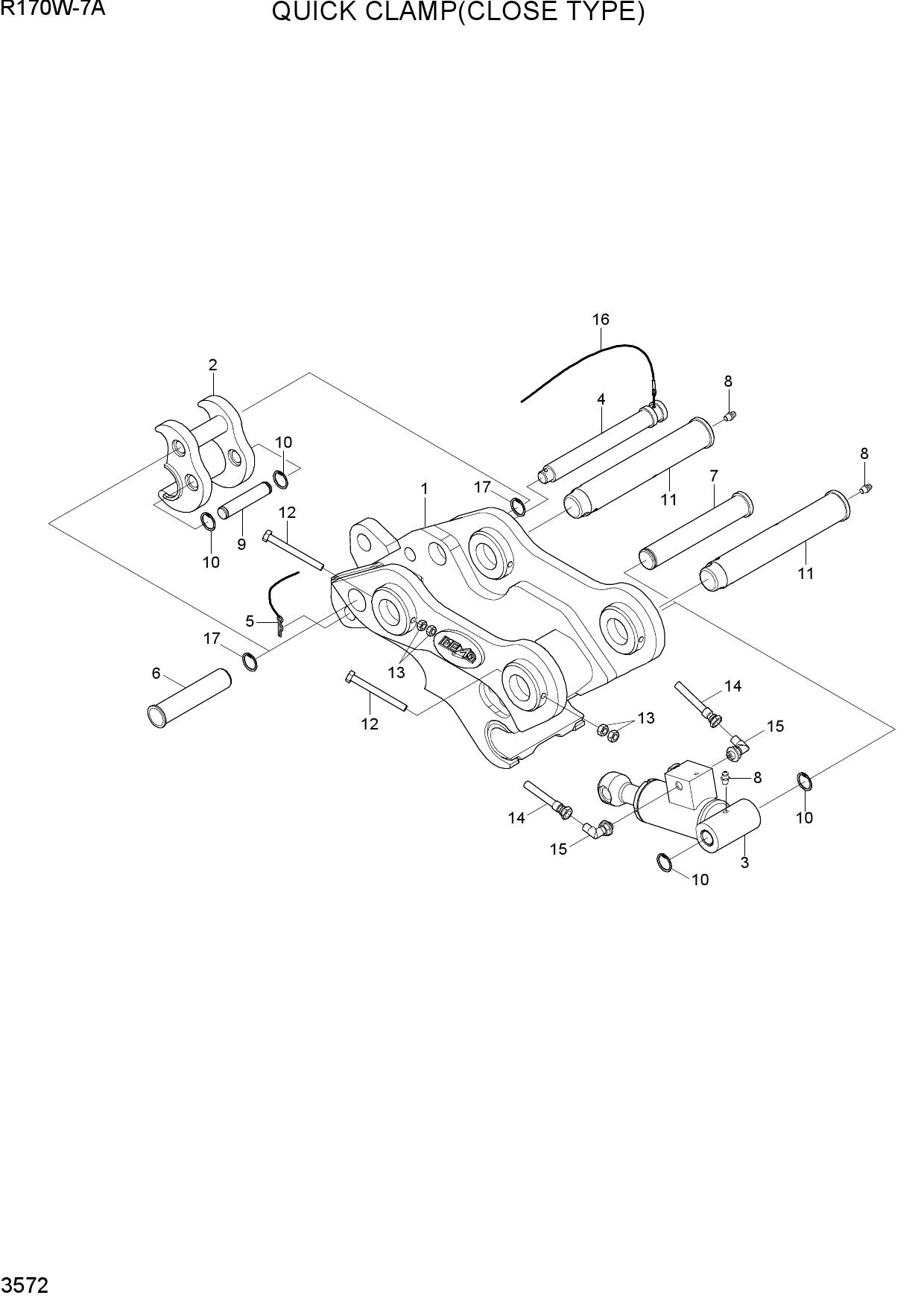

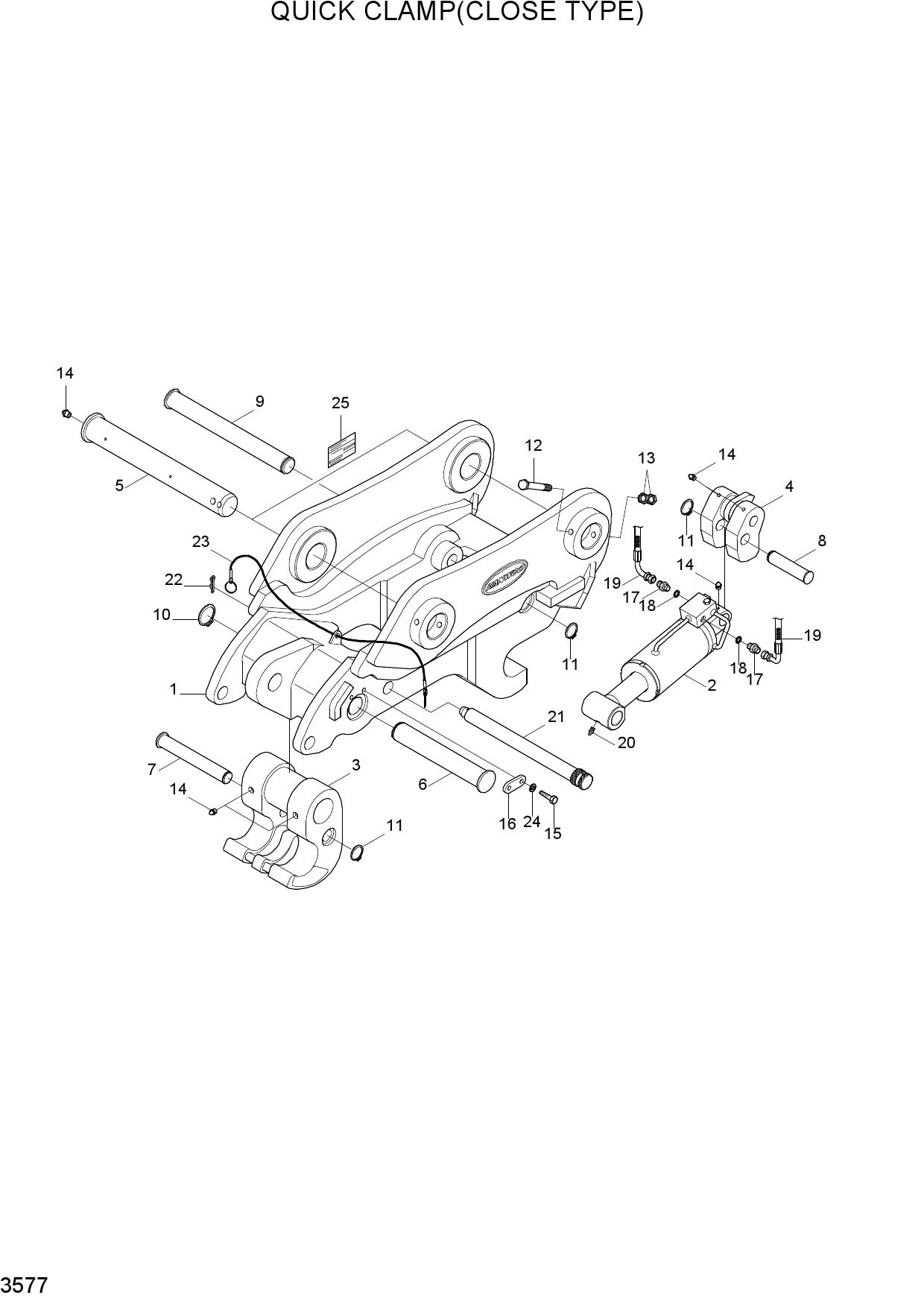

  QUICK CLAMP(CLOSE TYPE)

  Открыть схему
•
  QUICK CLAMP(CLOSE TYPE)

  Открыть схему
•

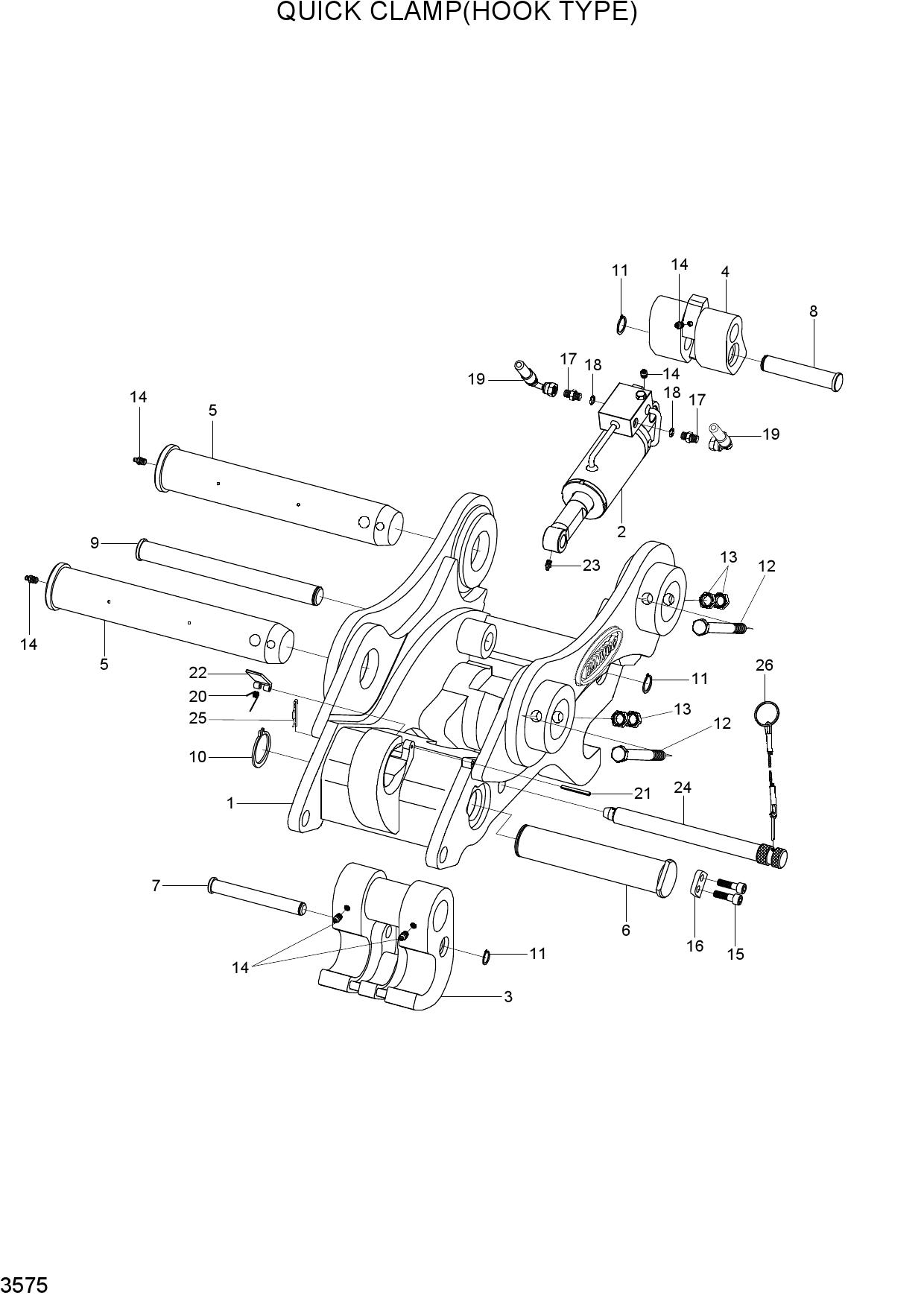

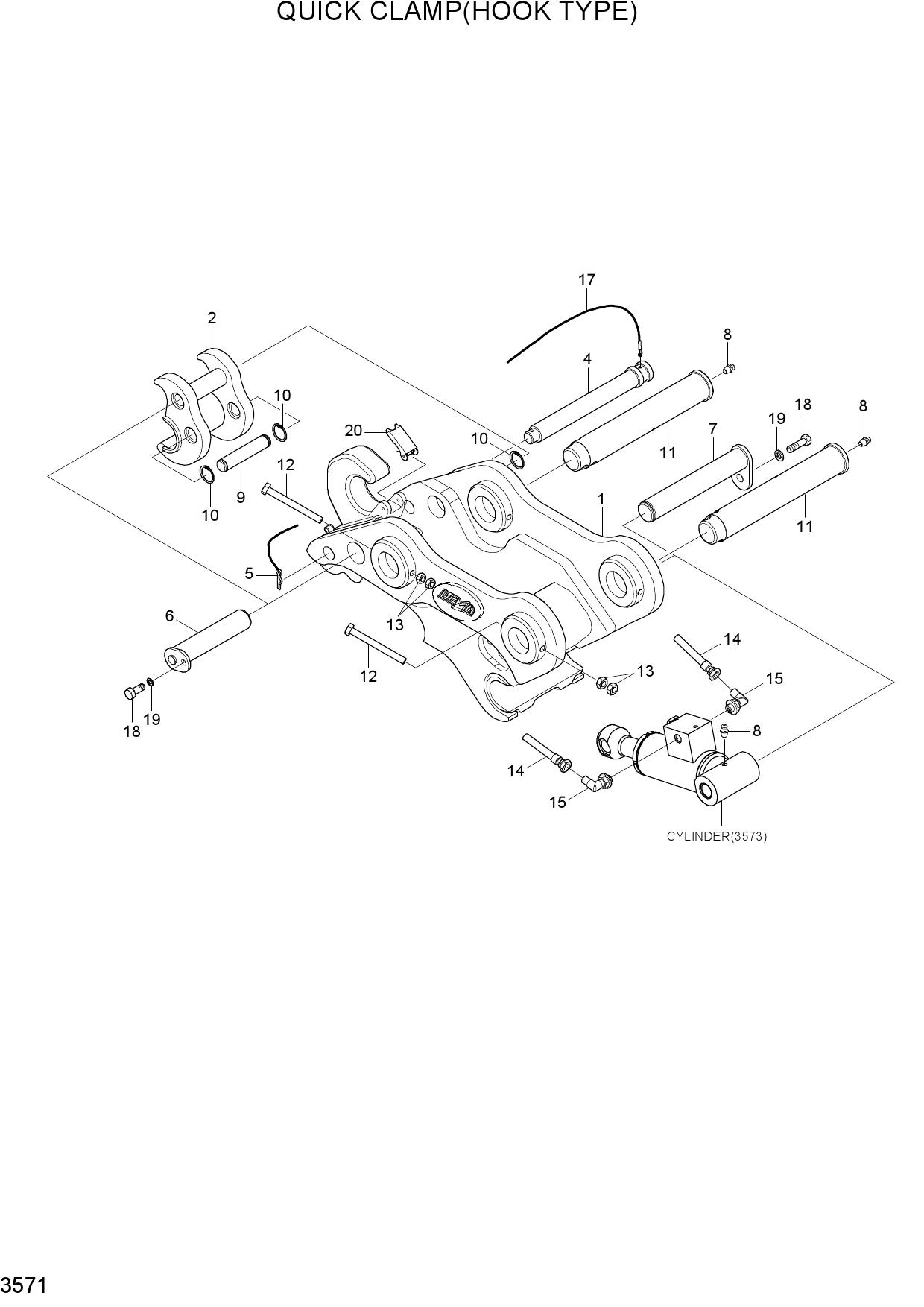

  QUICK CLAMP(HOOK TYPE)

  Открыть схему
•
  QUICK CLAMP(HOOK TYPE)

  Открыть схему
•

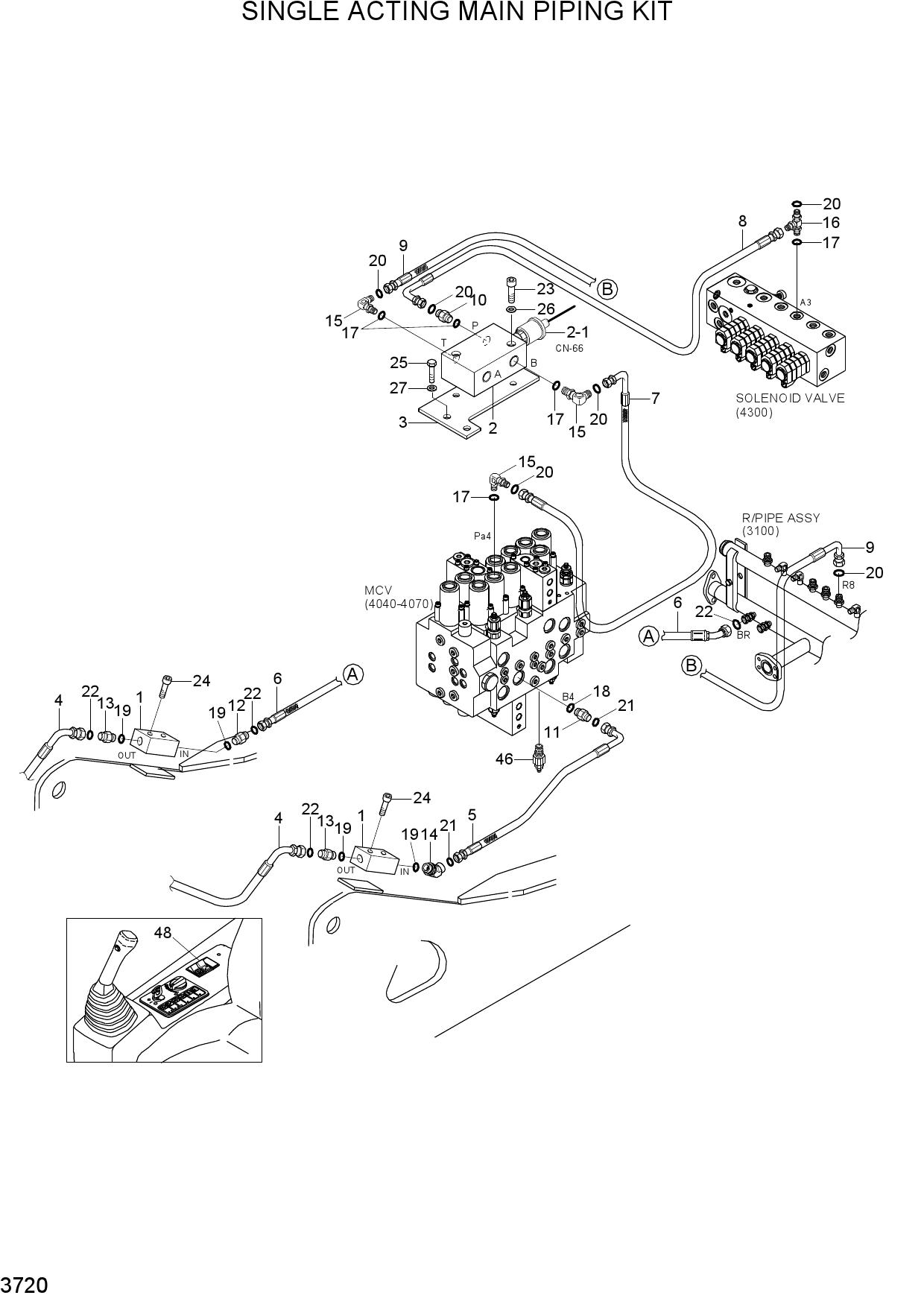

  SINGLE ACTING MAIN PIPING KIT

  Открыть схему
•

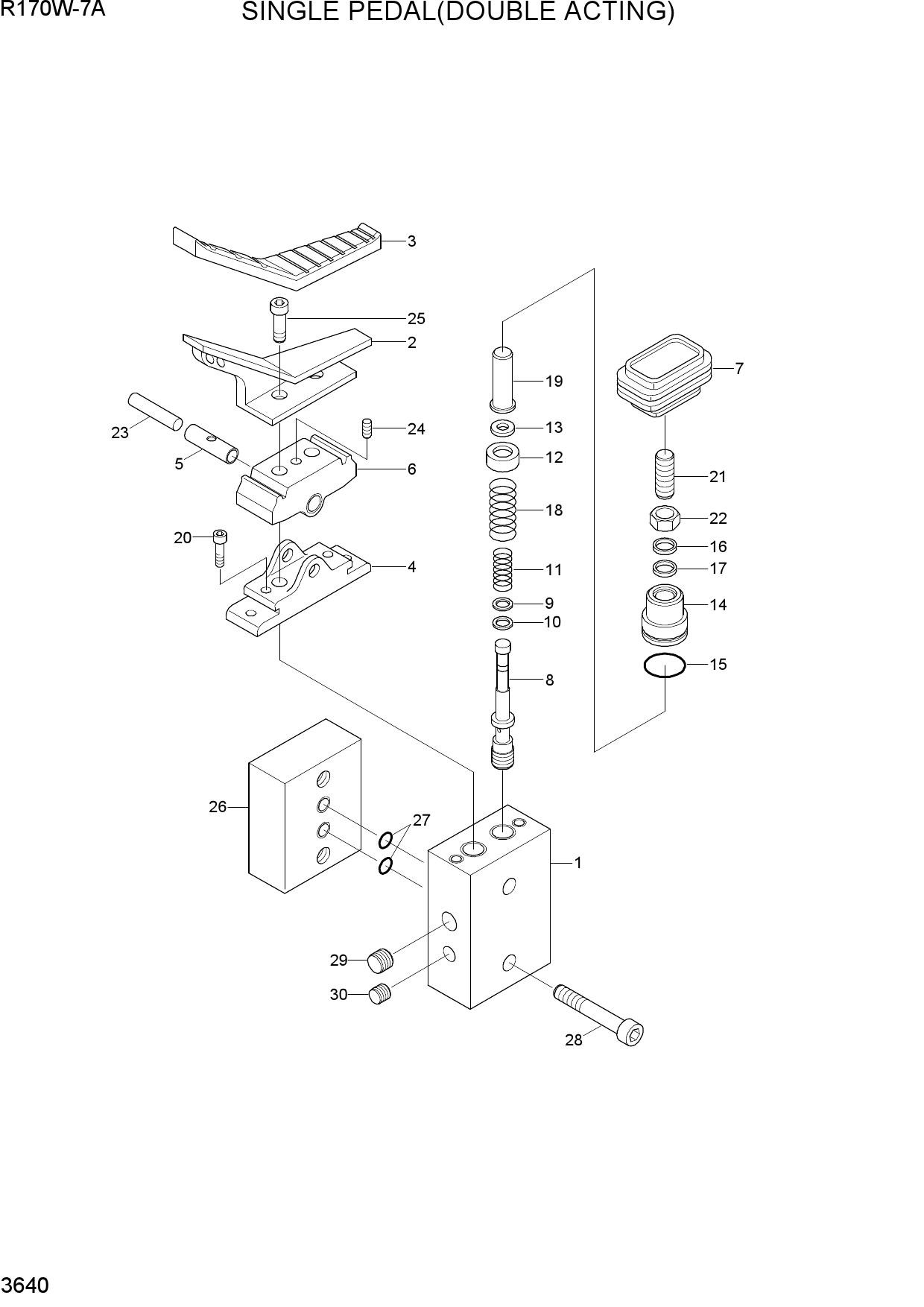

  SINGLE PEDAL(DOUBLE ACTING)

  Открыть схему
•

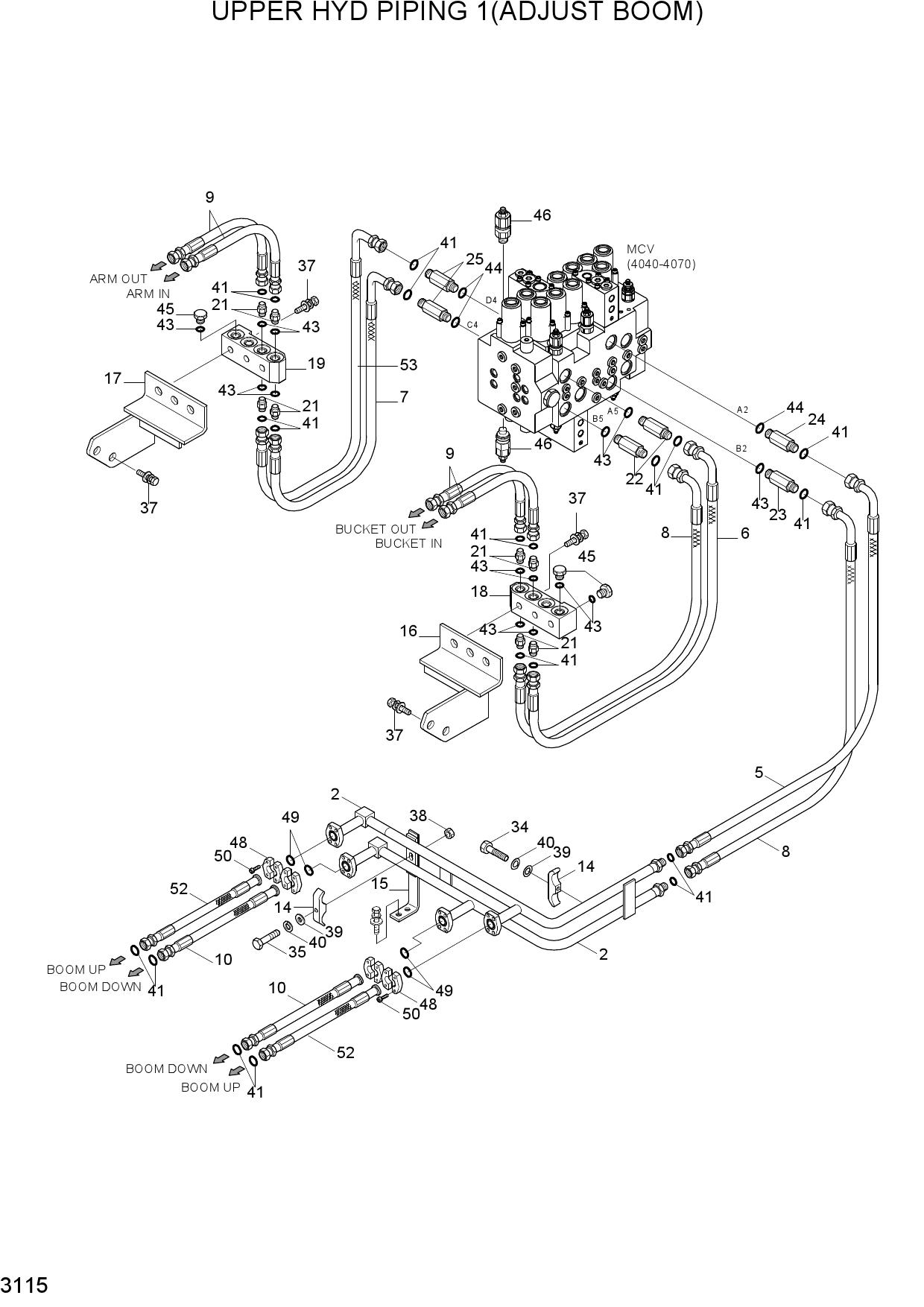

  UPPER HYD PIPING 1(ADJUST BOOM)

  Открыть схему
•

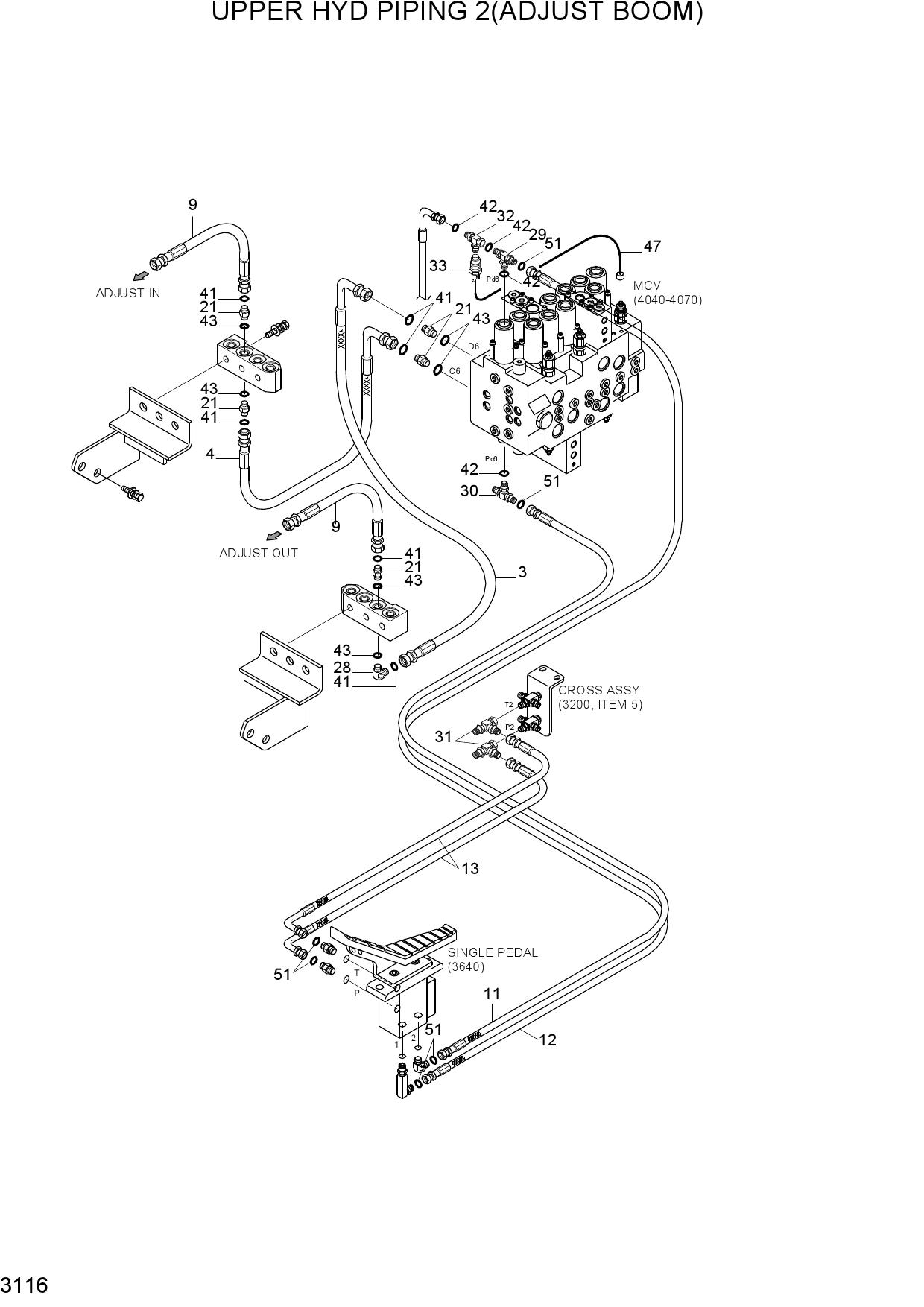

  UPPER HYD PIPING 2(ADJUST BOOM)

  Открыть схему
•

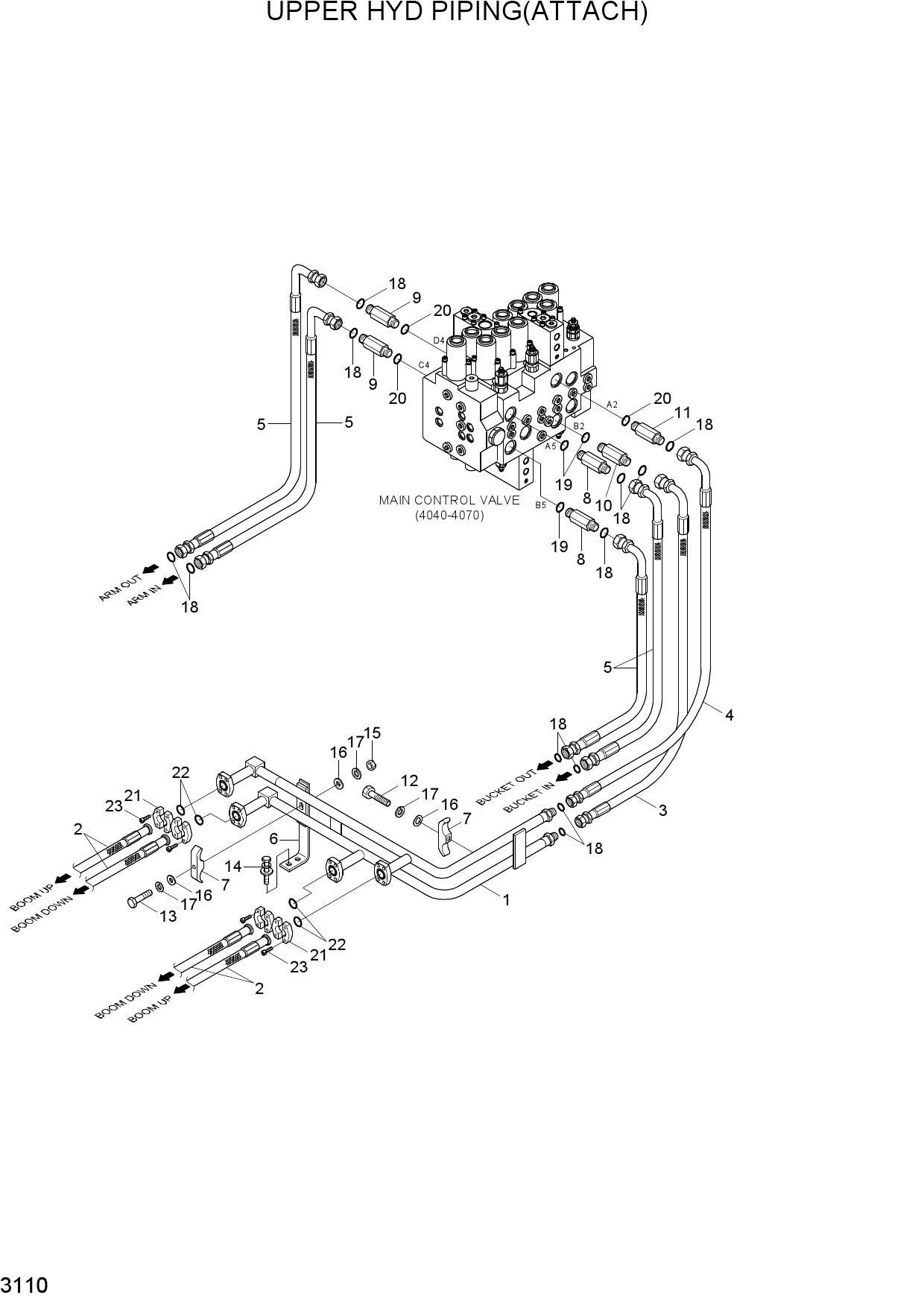

  UPPER HYD PIPING(ATTACH)

  Открыть схему
•

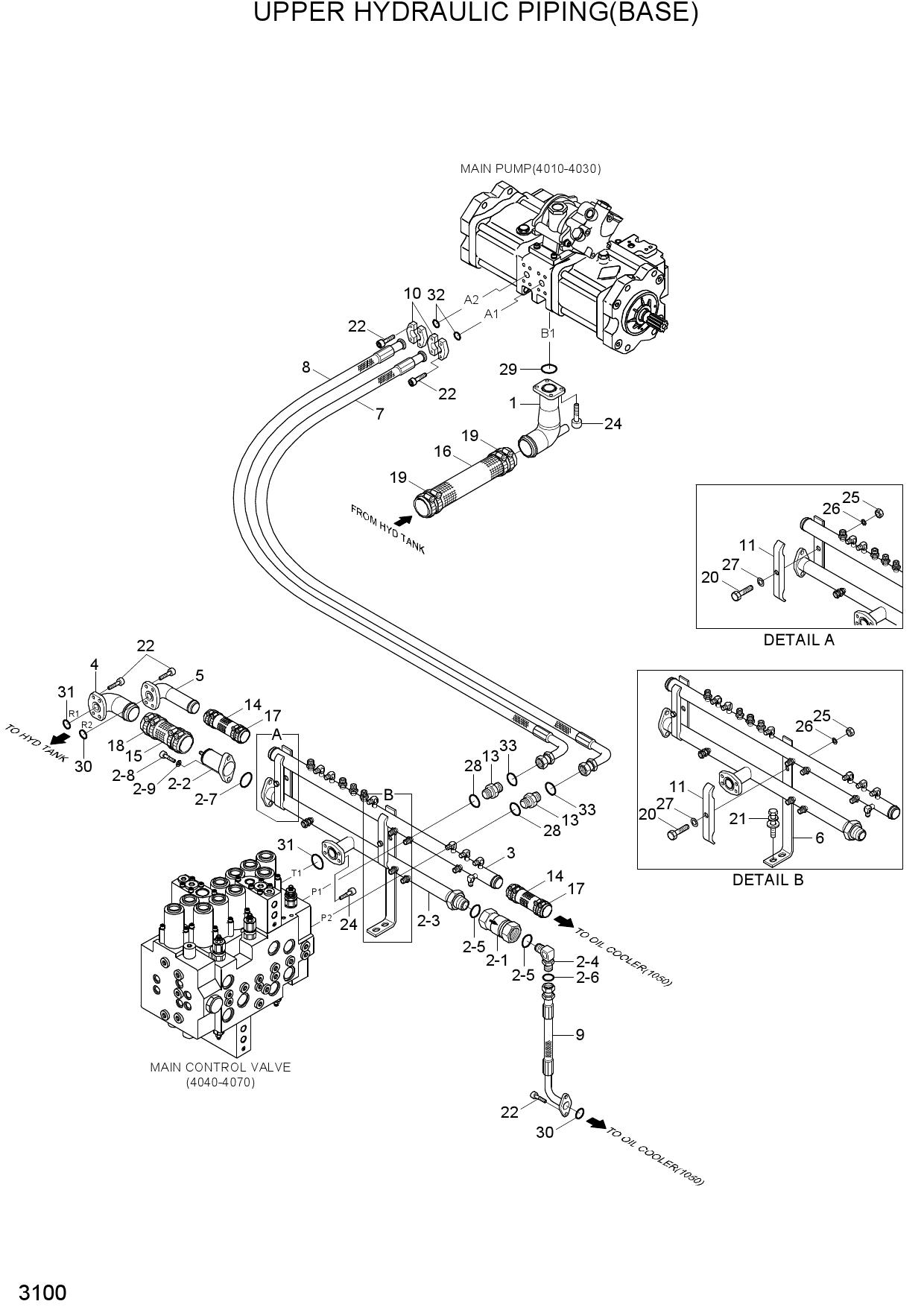

  UPPER HYD PIPING(BASE)

  Открыть схему
•

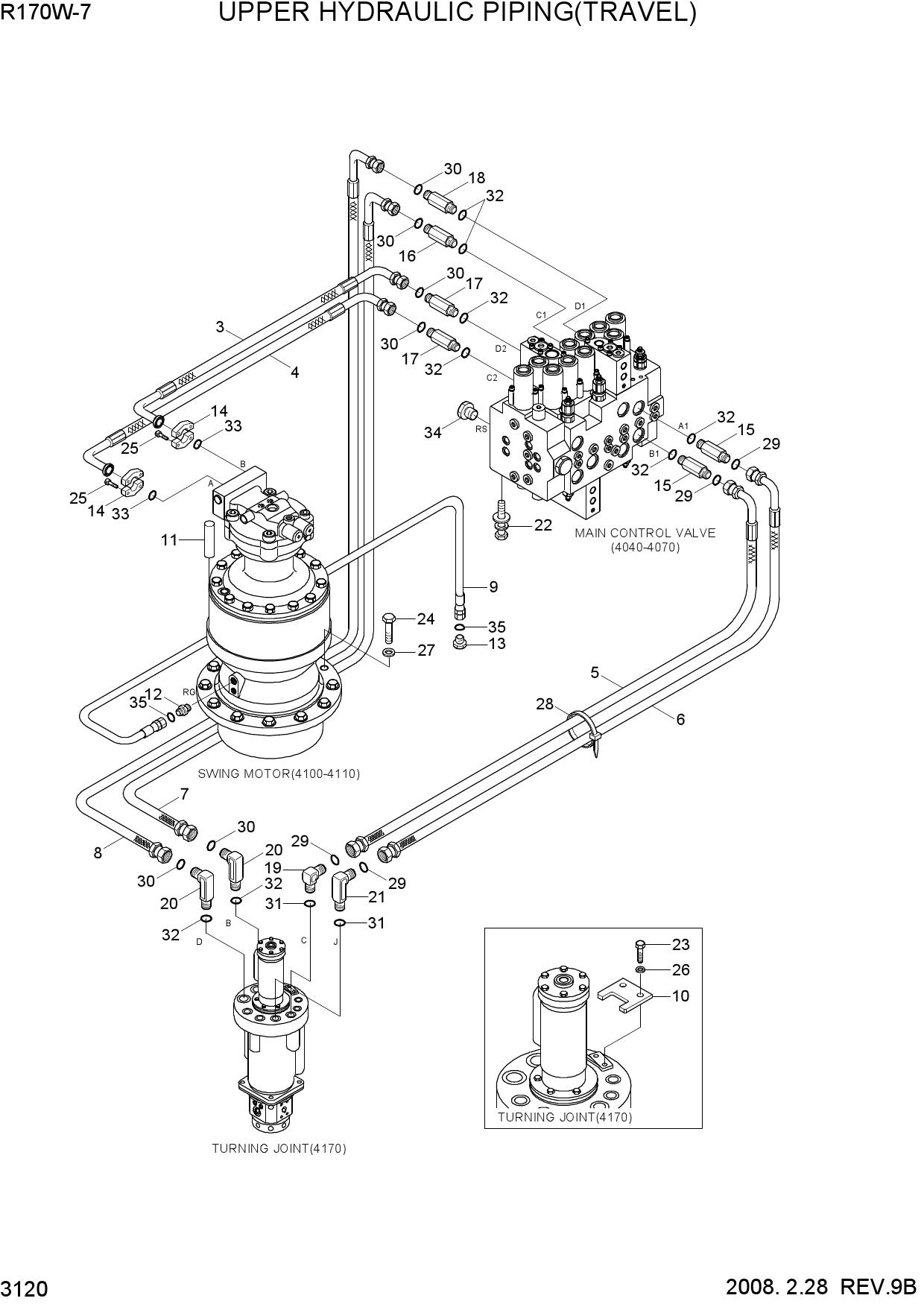

  UPPER HYD PIPING(TRAVEL)

  Открыть схему
