Гидравлическая система — R55W-7 Hyundai

•

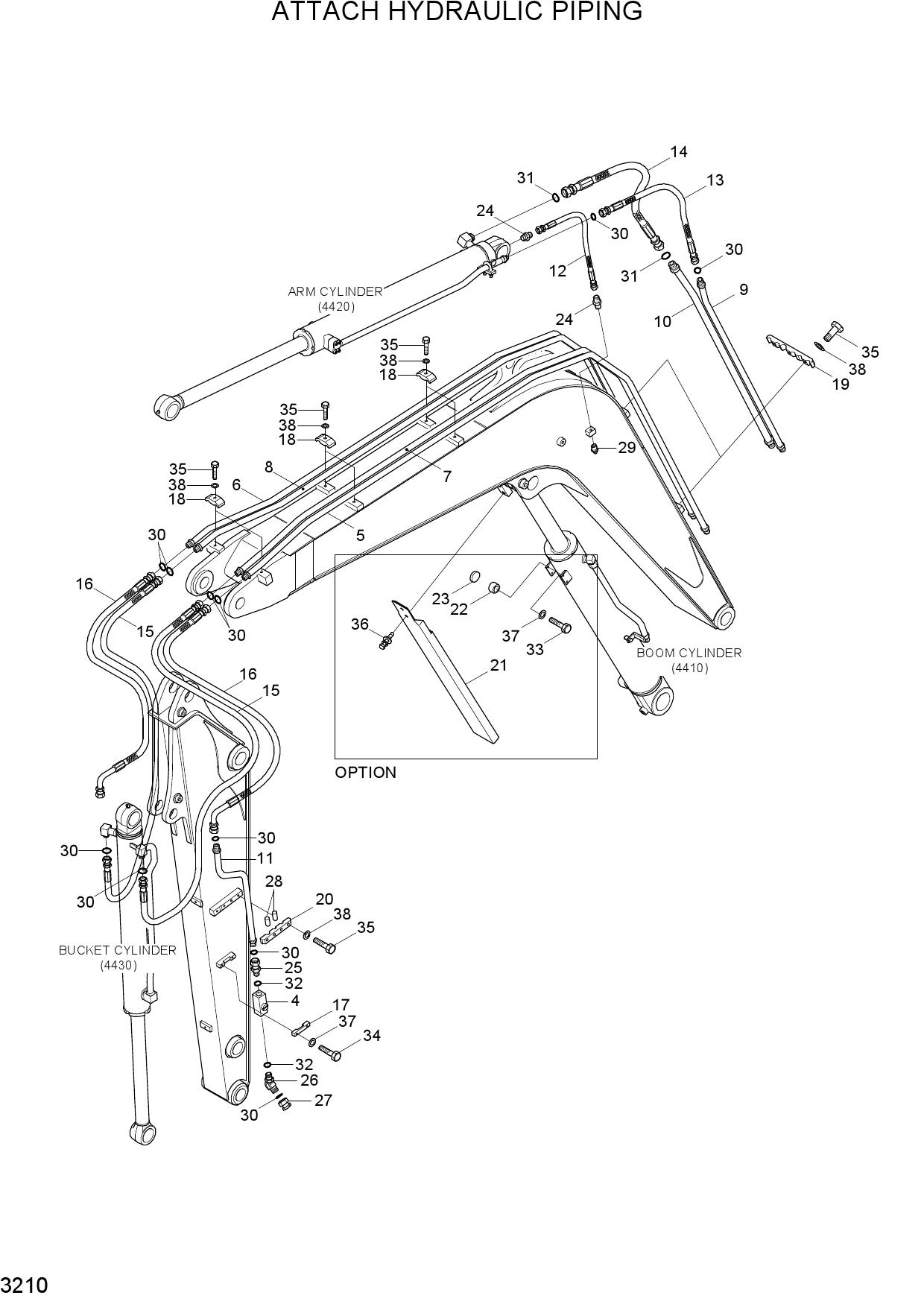

  ATTACH HYDRAULIC PIPING

  Открыть схему
•

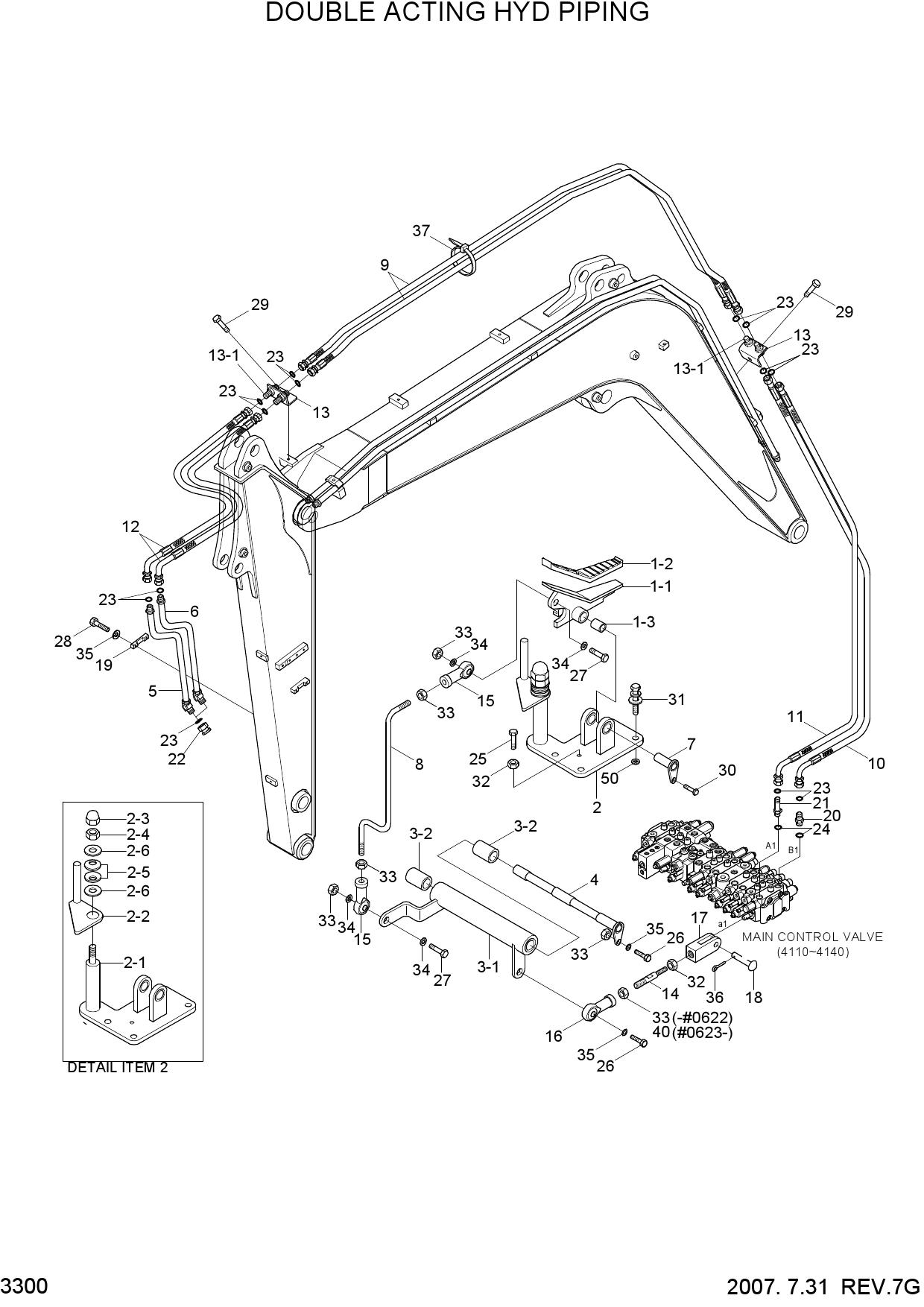

  DOUBLE ACTING HYD PIPING

  Открыть схему
•

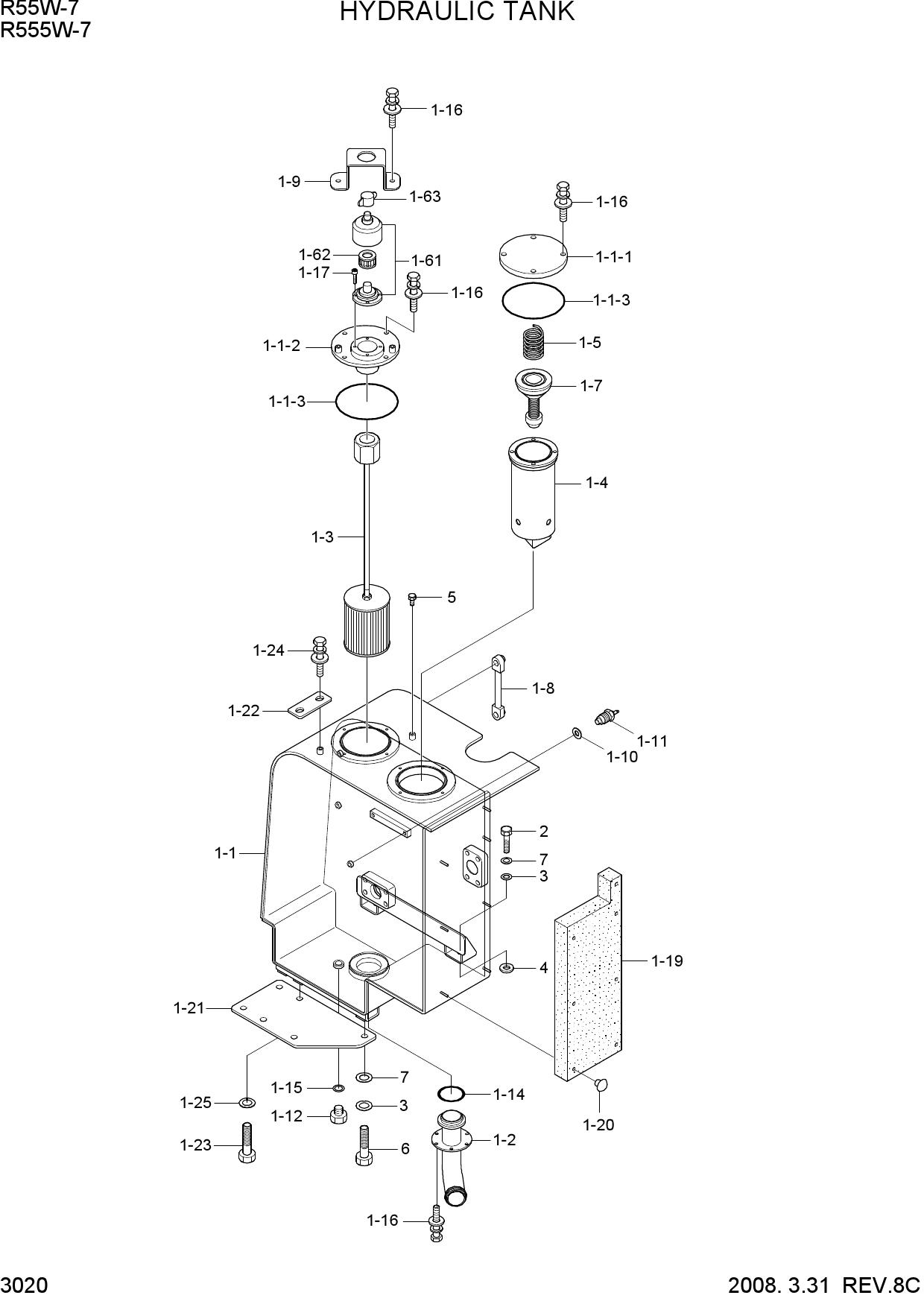

  HYDRAULIC TANK

  Открыть схему
•

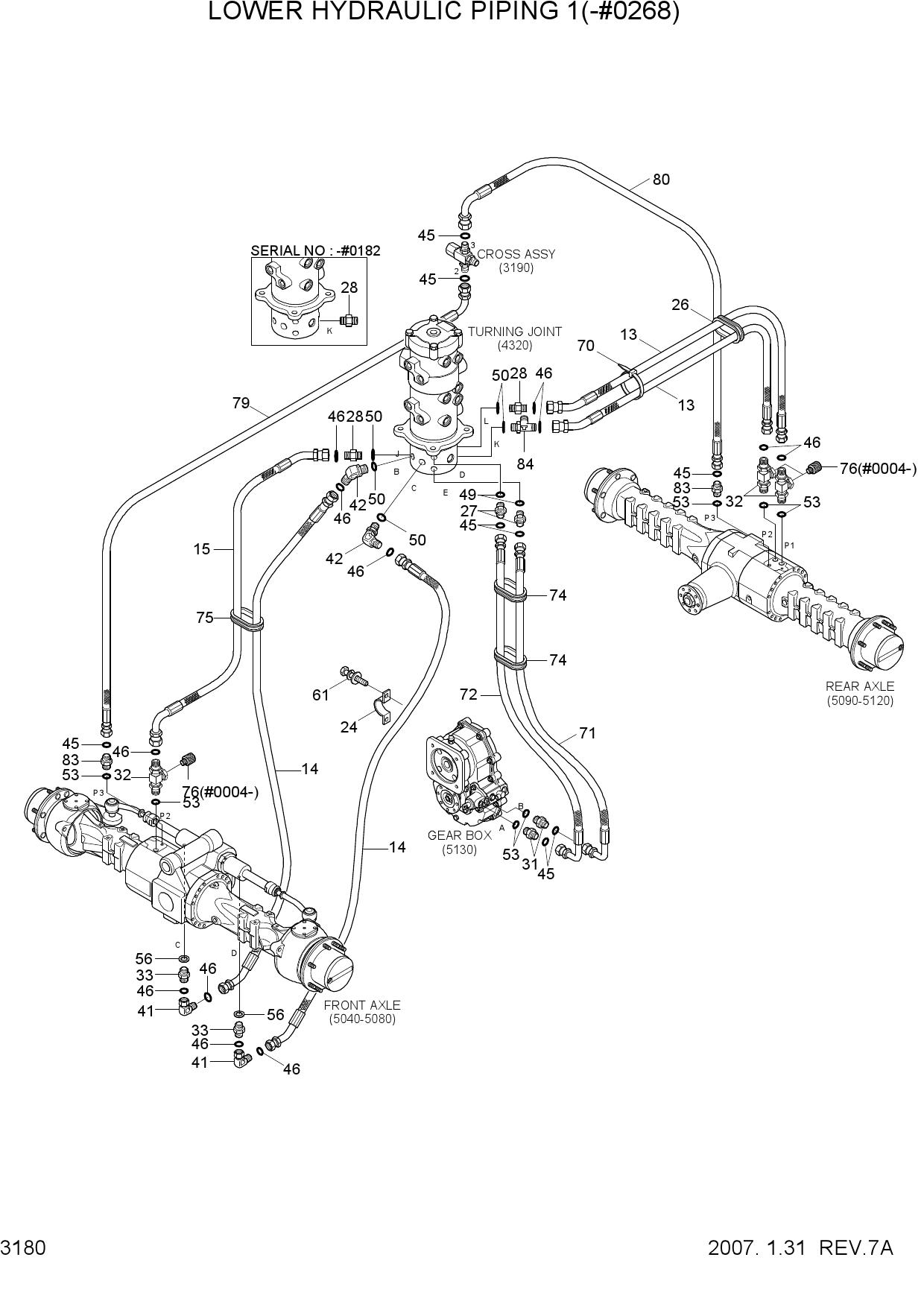

  LOWER HYDRAULIC PIPING 1(-#0268)

  Открыть схему
•

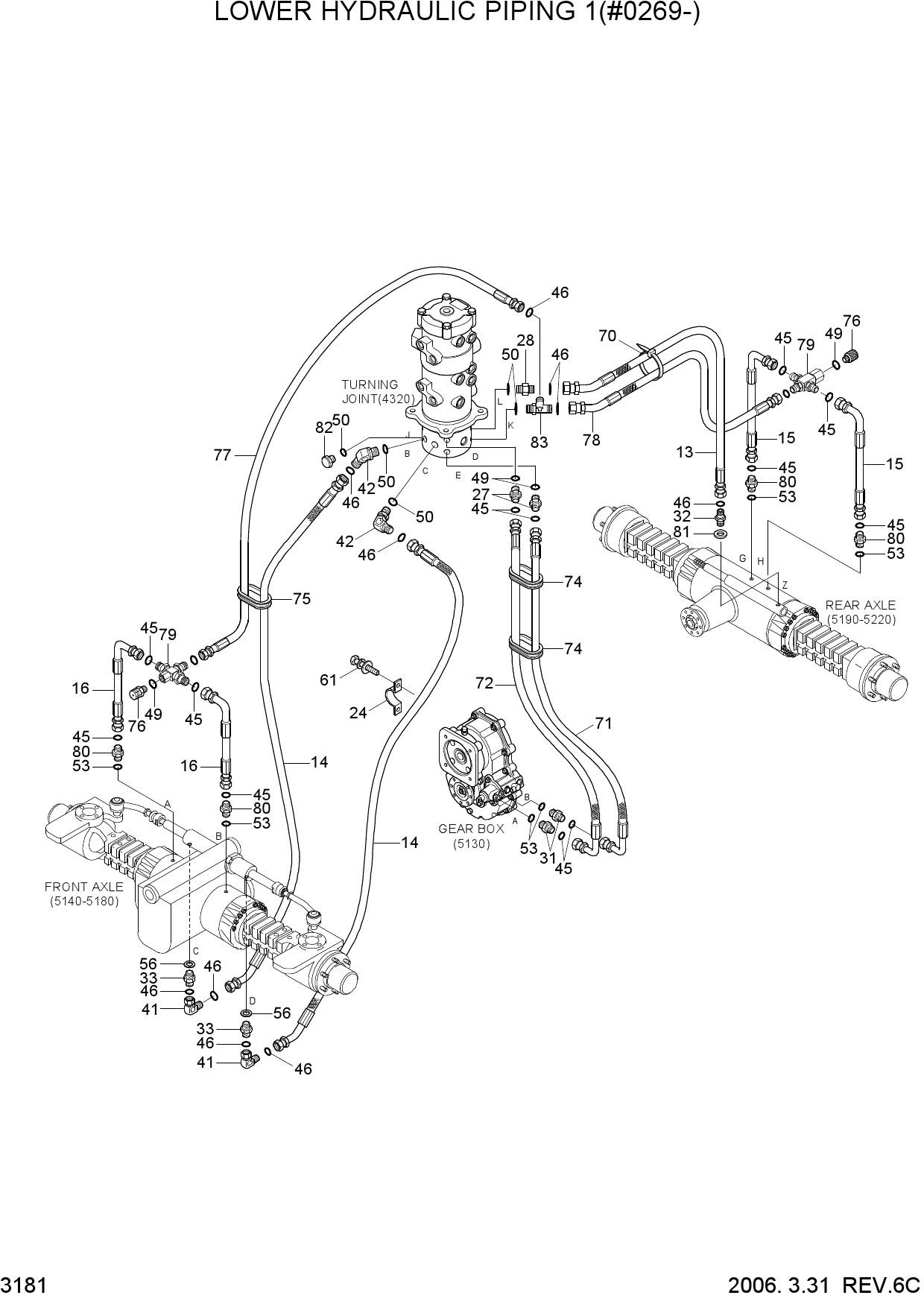

  LOWER HYDRAULIC PIPING 1(#0269-)

  Открыть схему
•

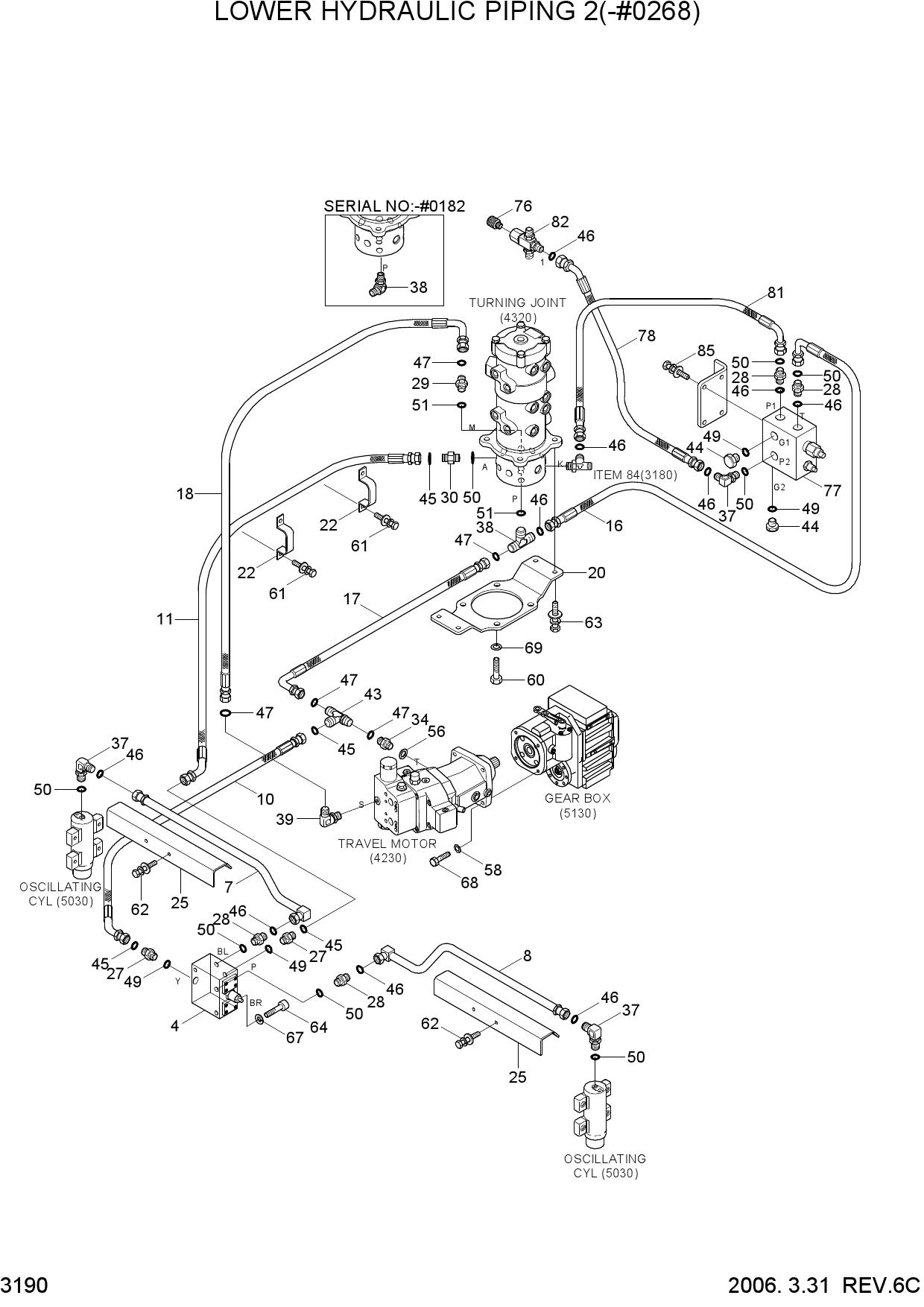

  LOWER HYDRAULIC PIPING 2(-#0268)

  Открыть схему
•

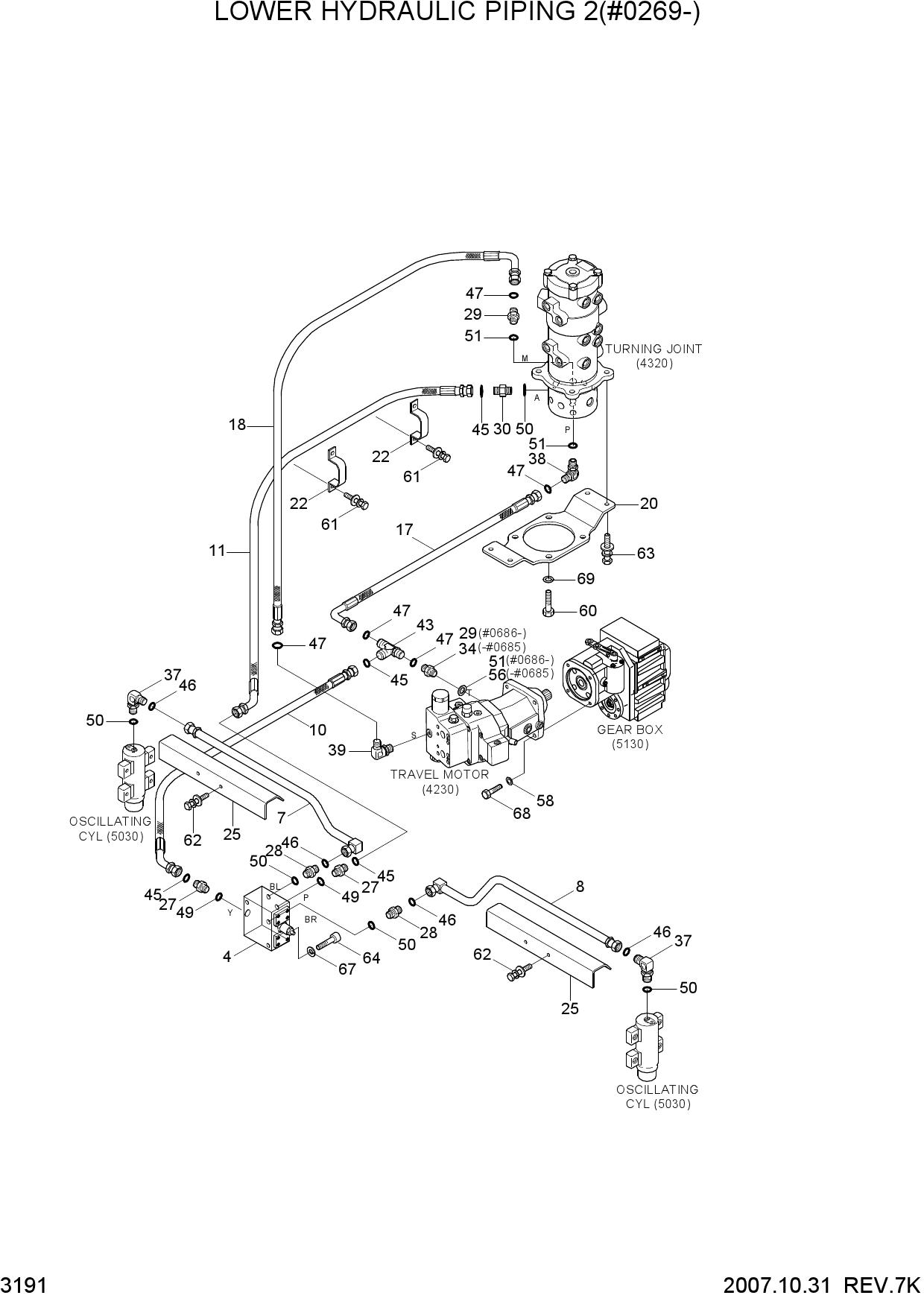

  LOWER HYDRAULIC PIPING 2(#0269-)

  Открыть схему
•

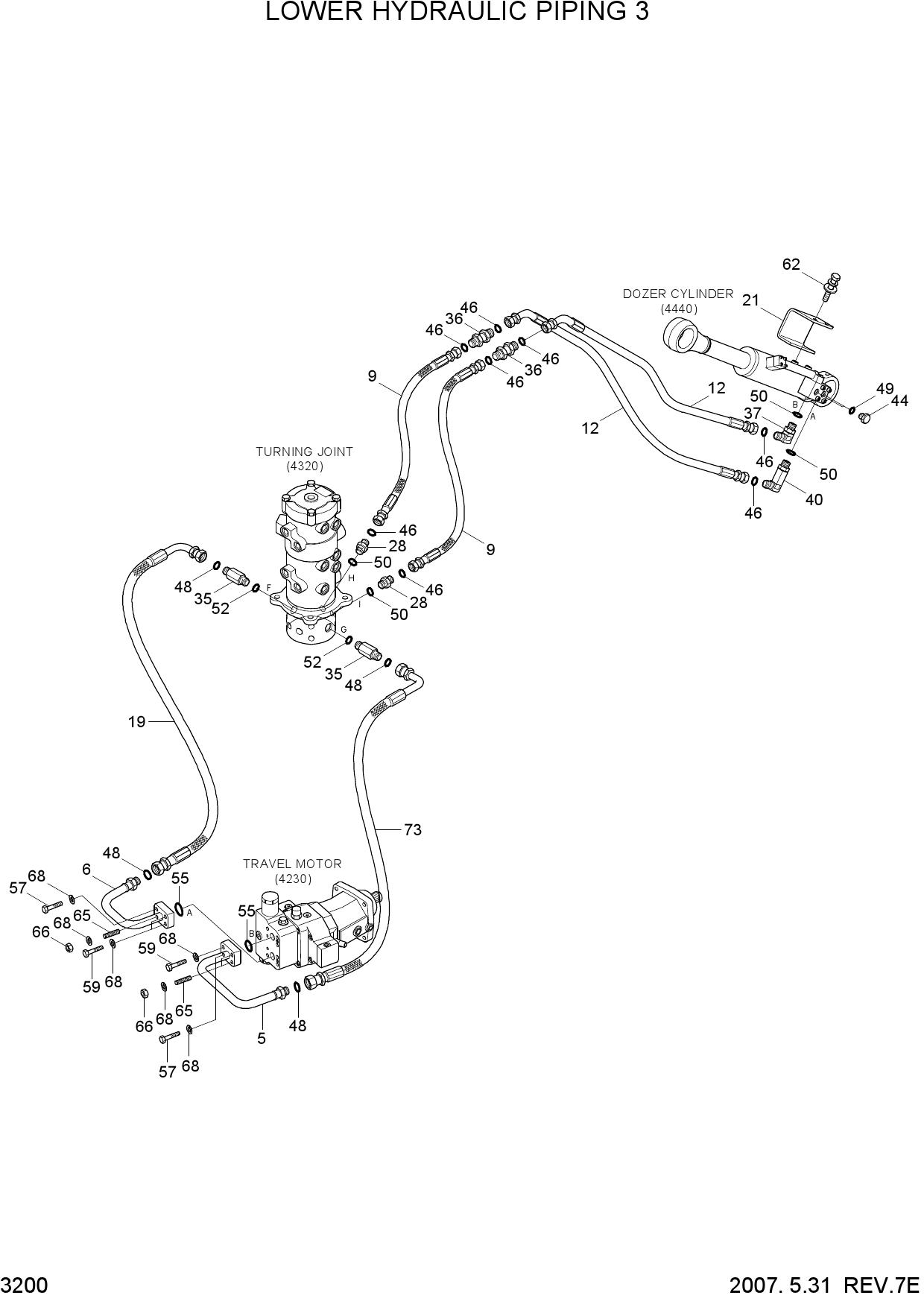

  LOWER HYDRAULIC PIPING 3

  Открыть схему
•

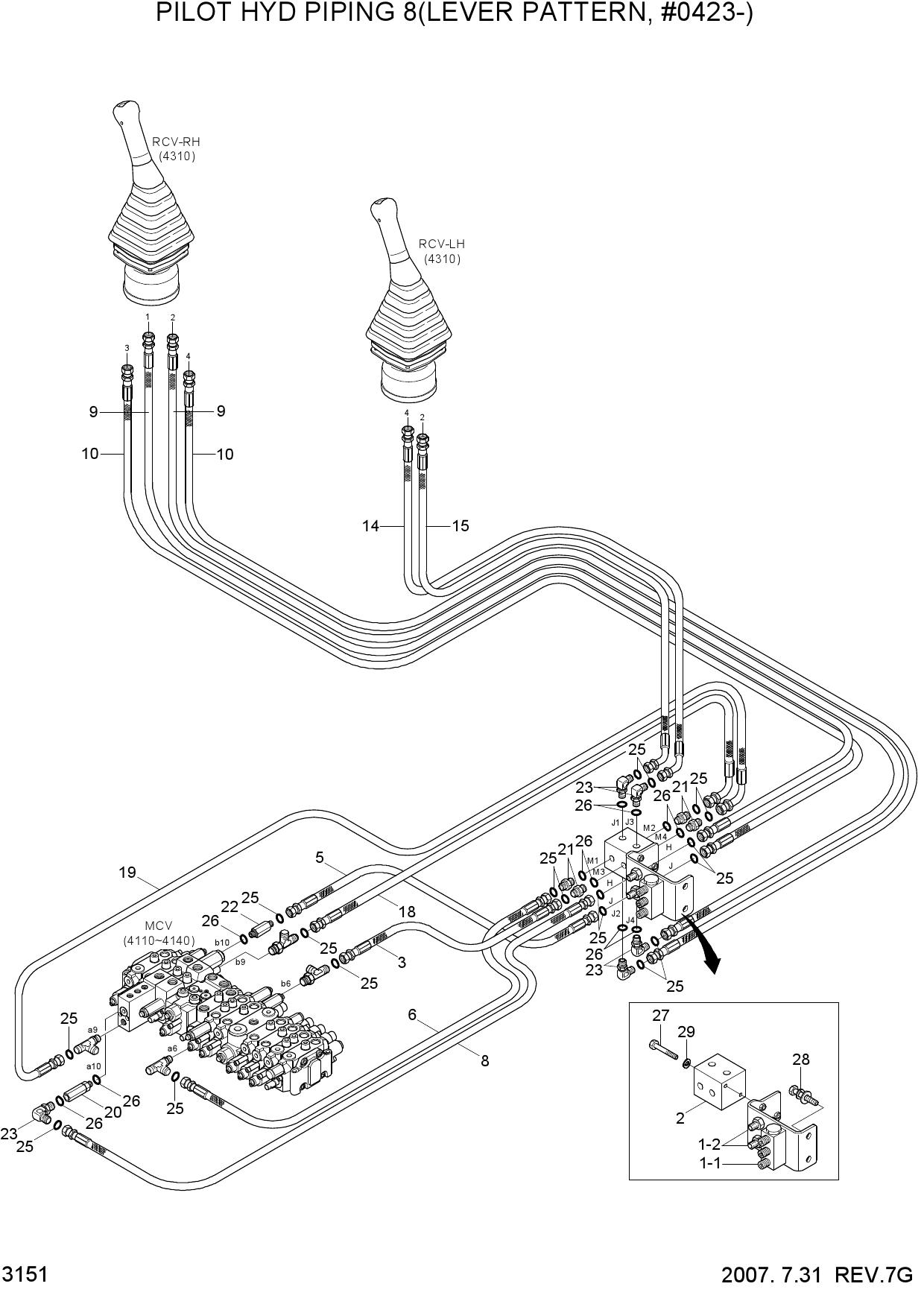

  PILOT HYD PIPING 8(LEVER PATTERN,#0423-)

  Открыть схему
•

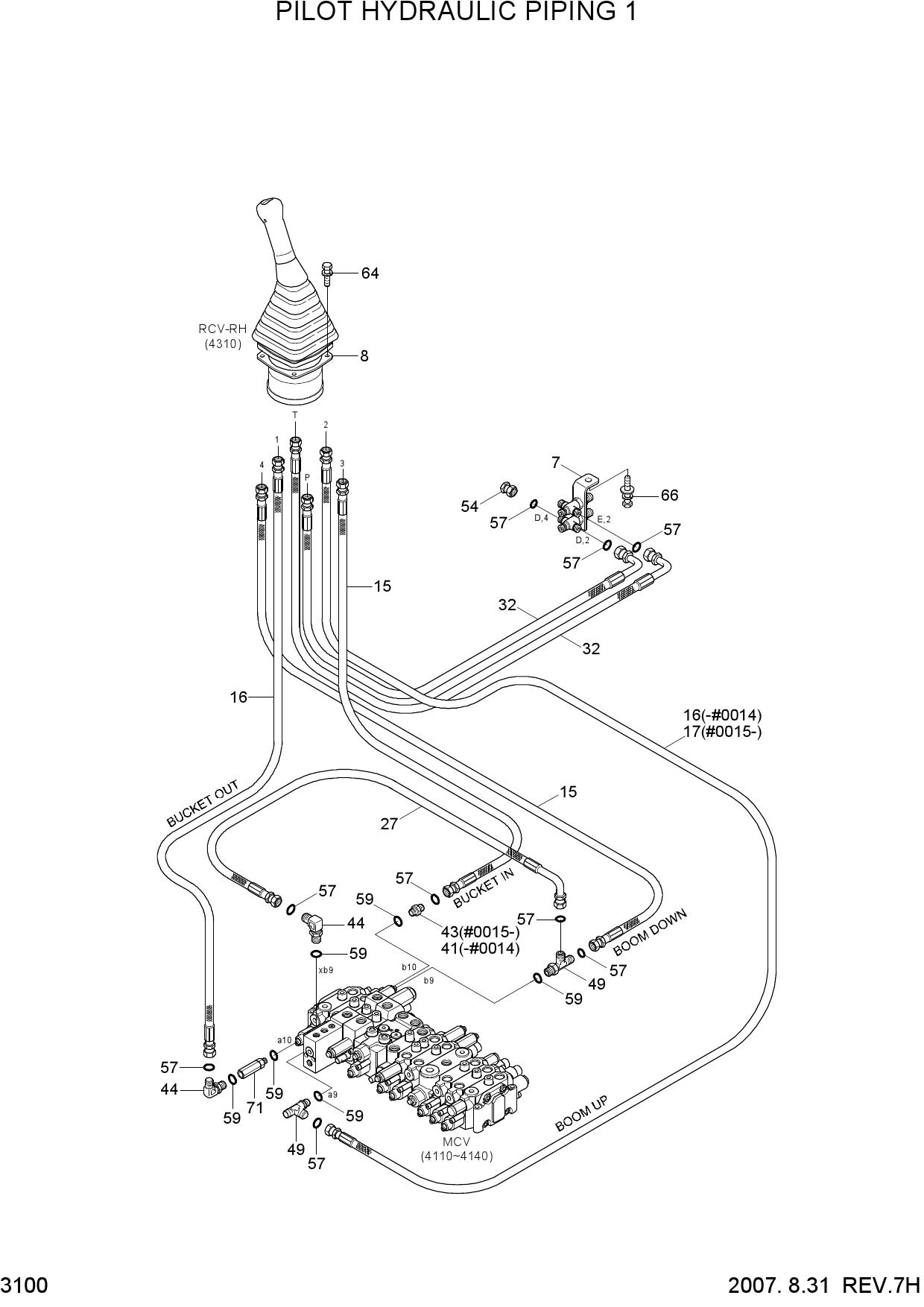

  PILOT HYDRAULIC PIPING 1

  Открыть схему
•

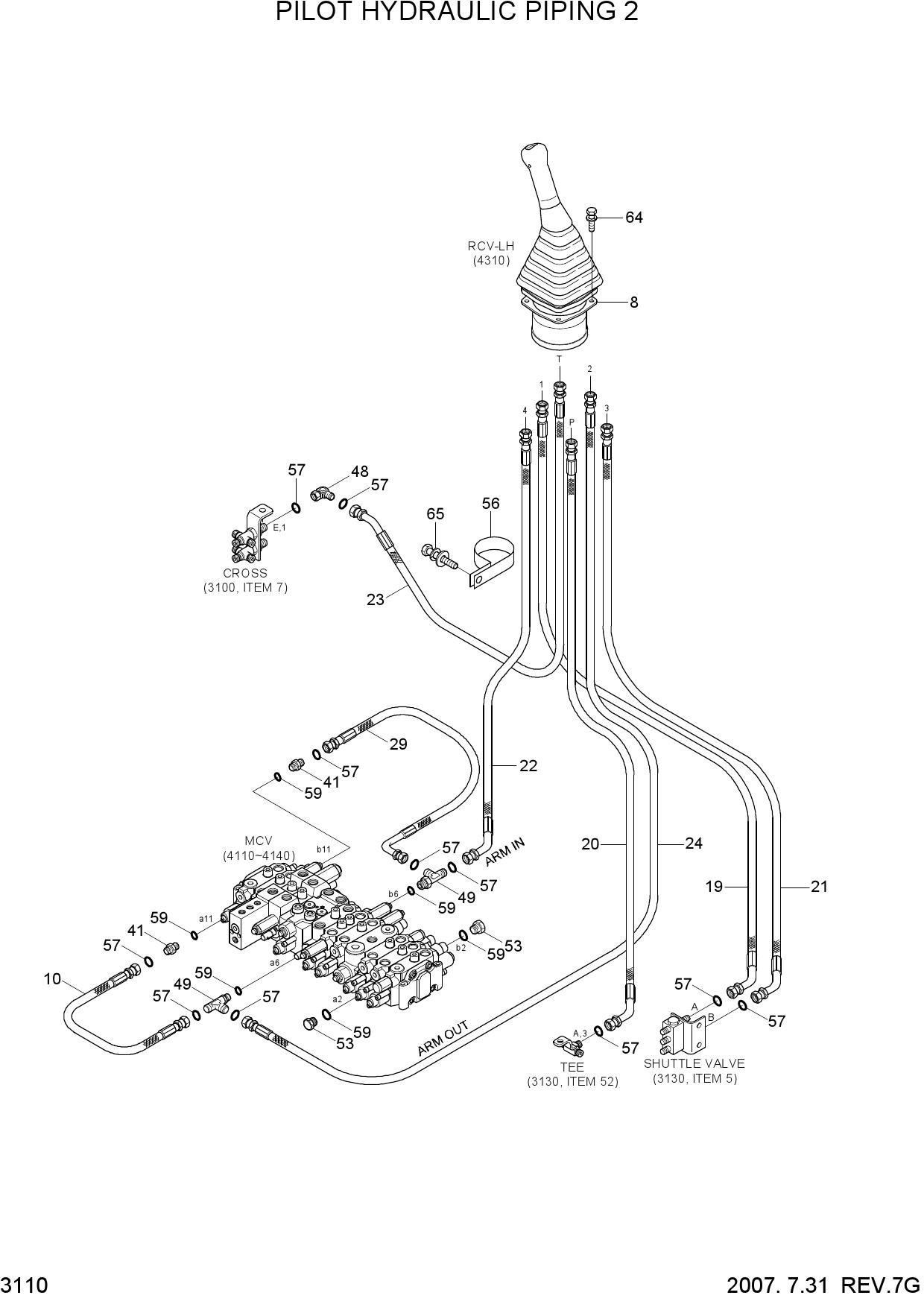

  PILOT HYDRAULIC PIPING 2

  Открыть схему
•

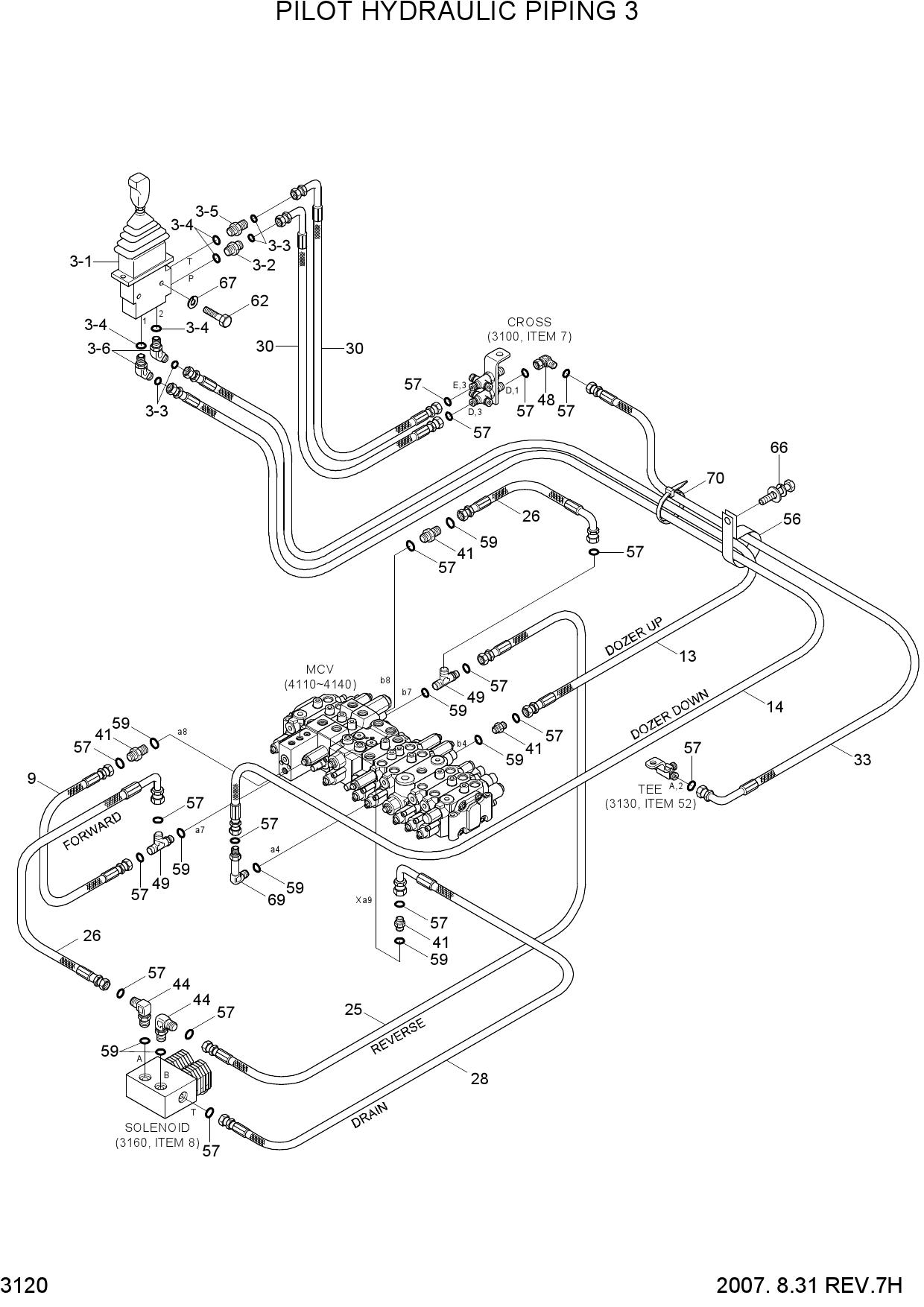

  PILOT HYDRAULIC PIPING 3

  Открыть схему
•

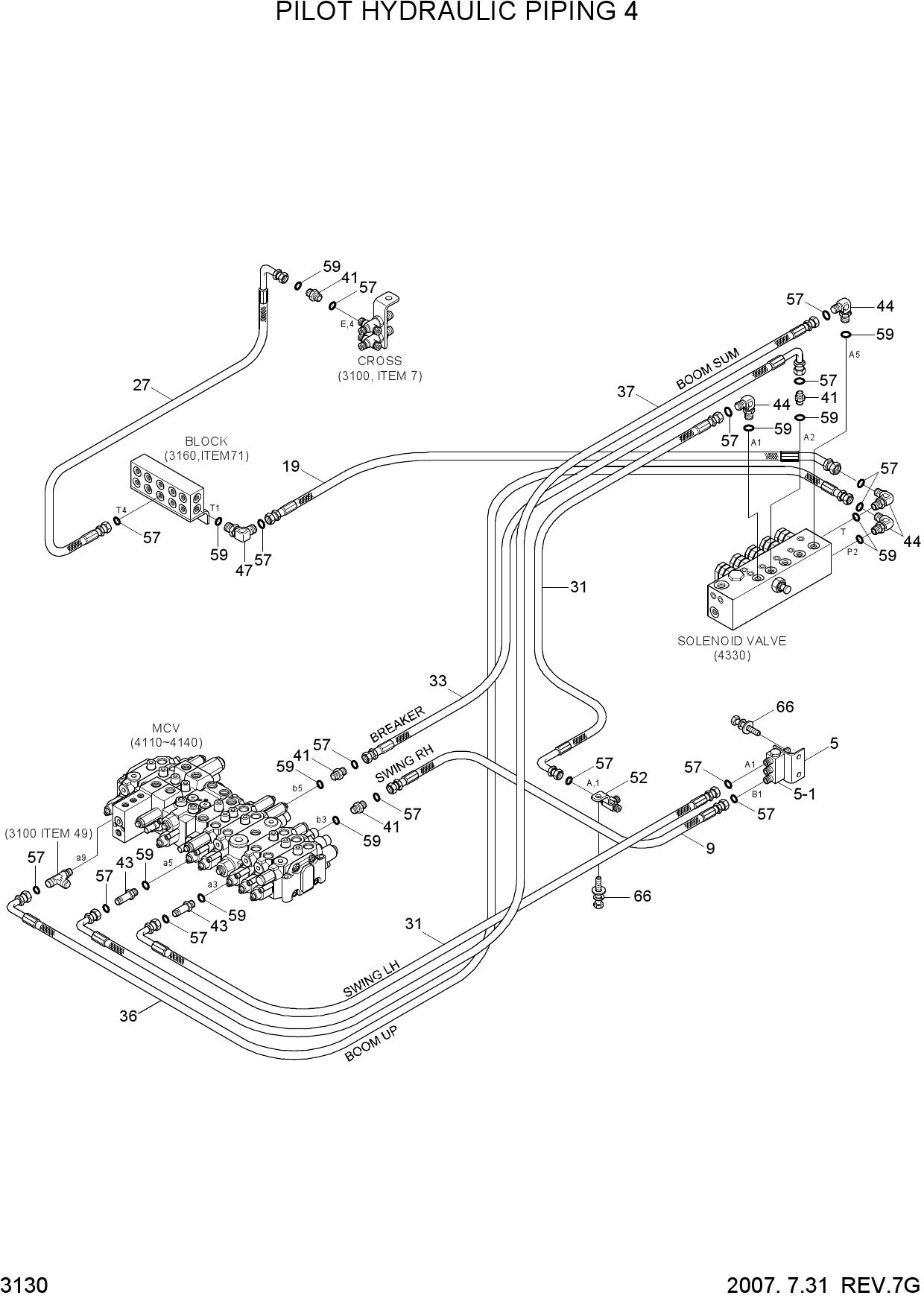

  PILOT HYDRAULIC PIPING 4

  Открыть схему
•

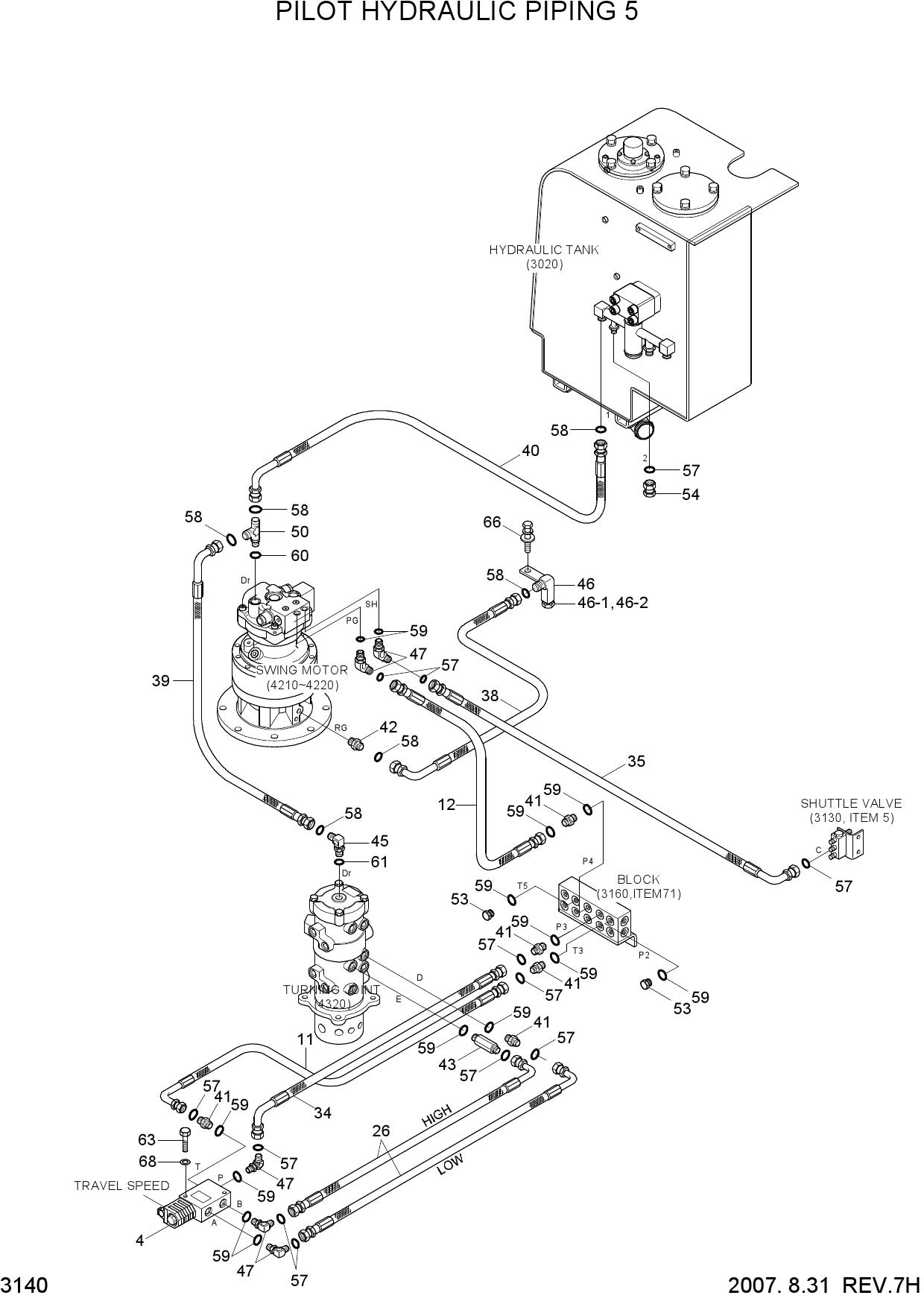

  PILOT HYDRAULIC PIPING 5

  Открыть схему
•

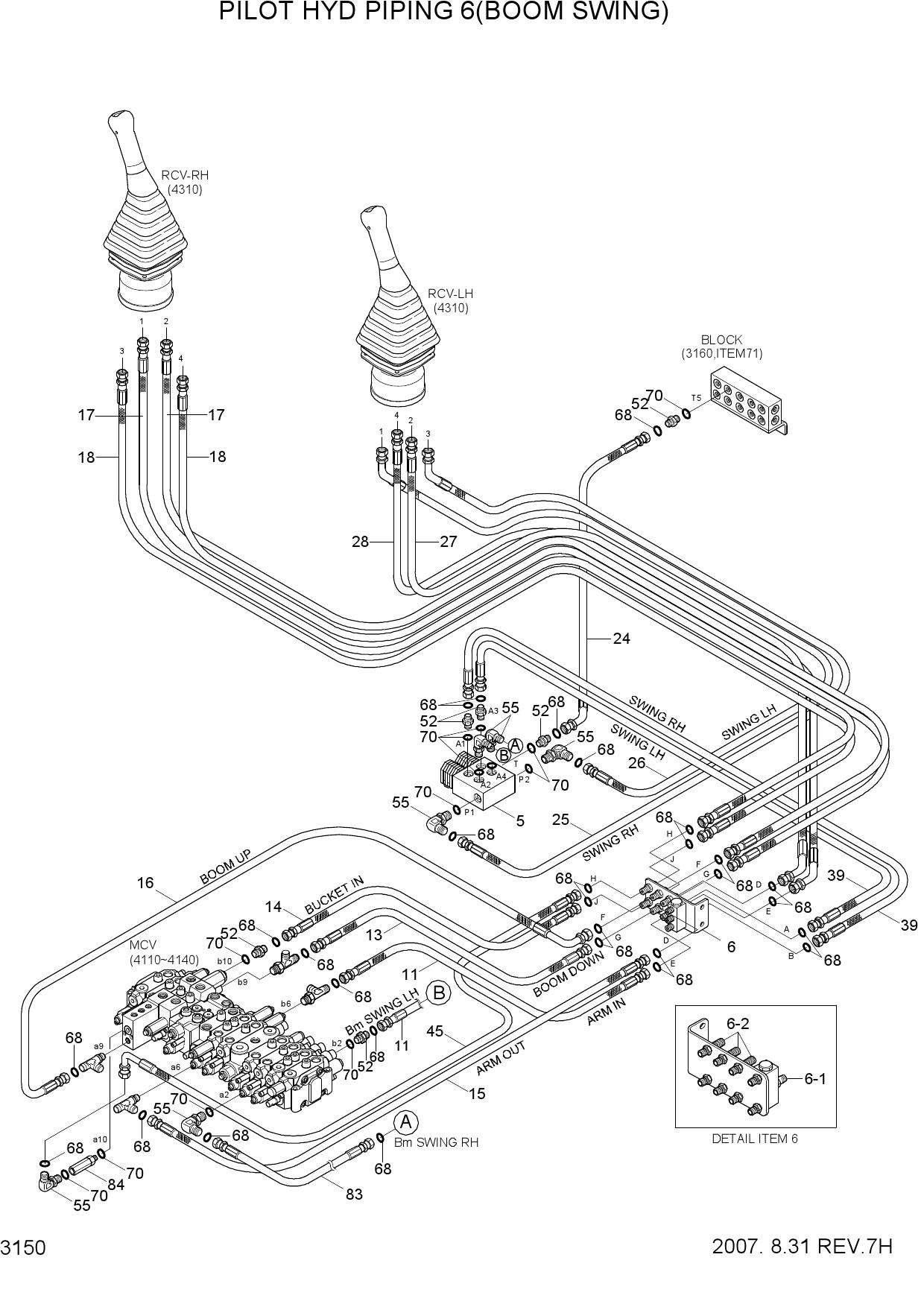

  PILOT HYDRAULIC PIPING 6(B/SWING)

  Открыть схему
•

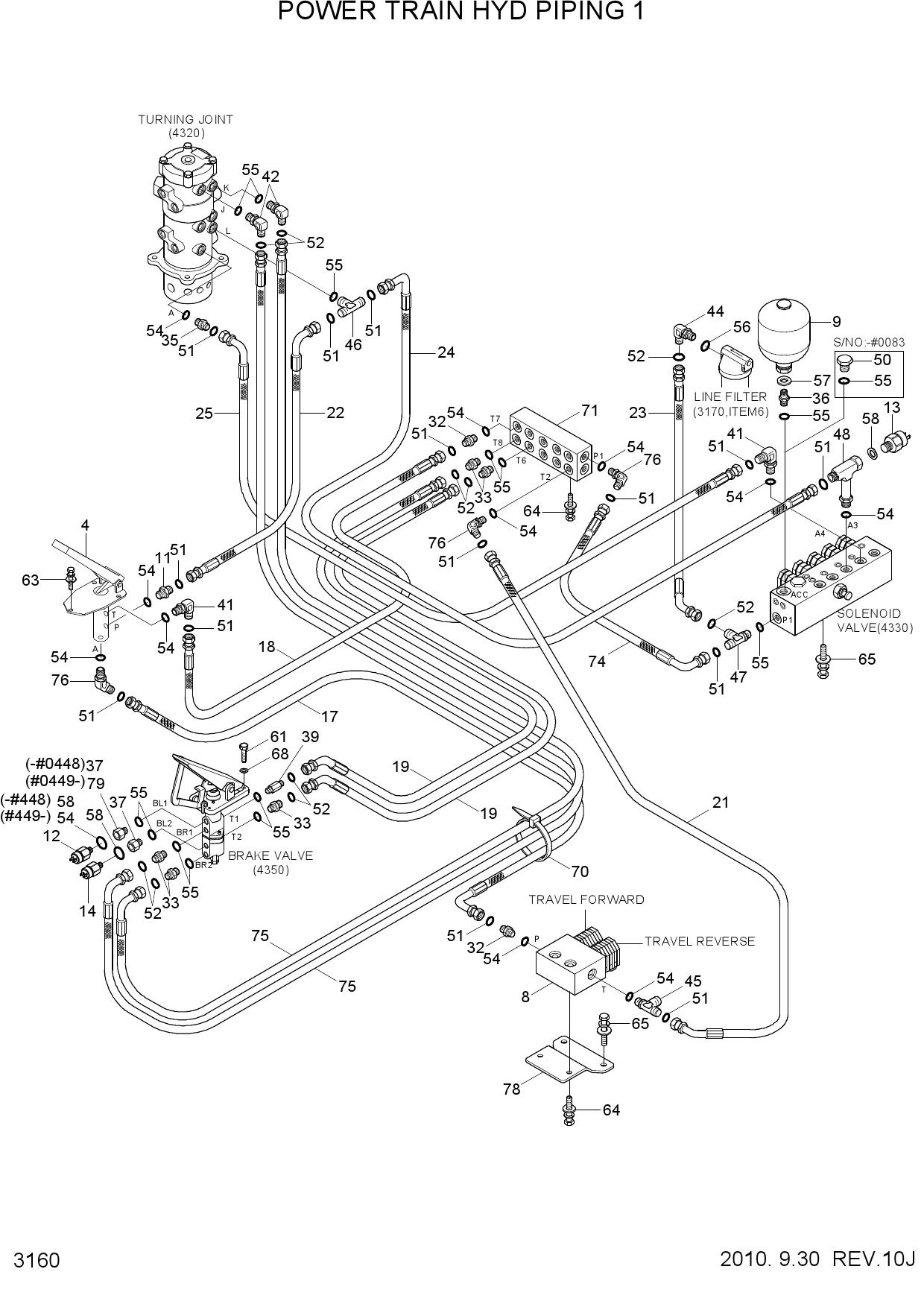

  POWER TRAIN HYD PIPING 1

  Открыть схему
•

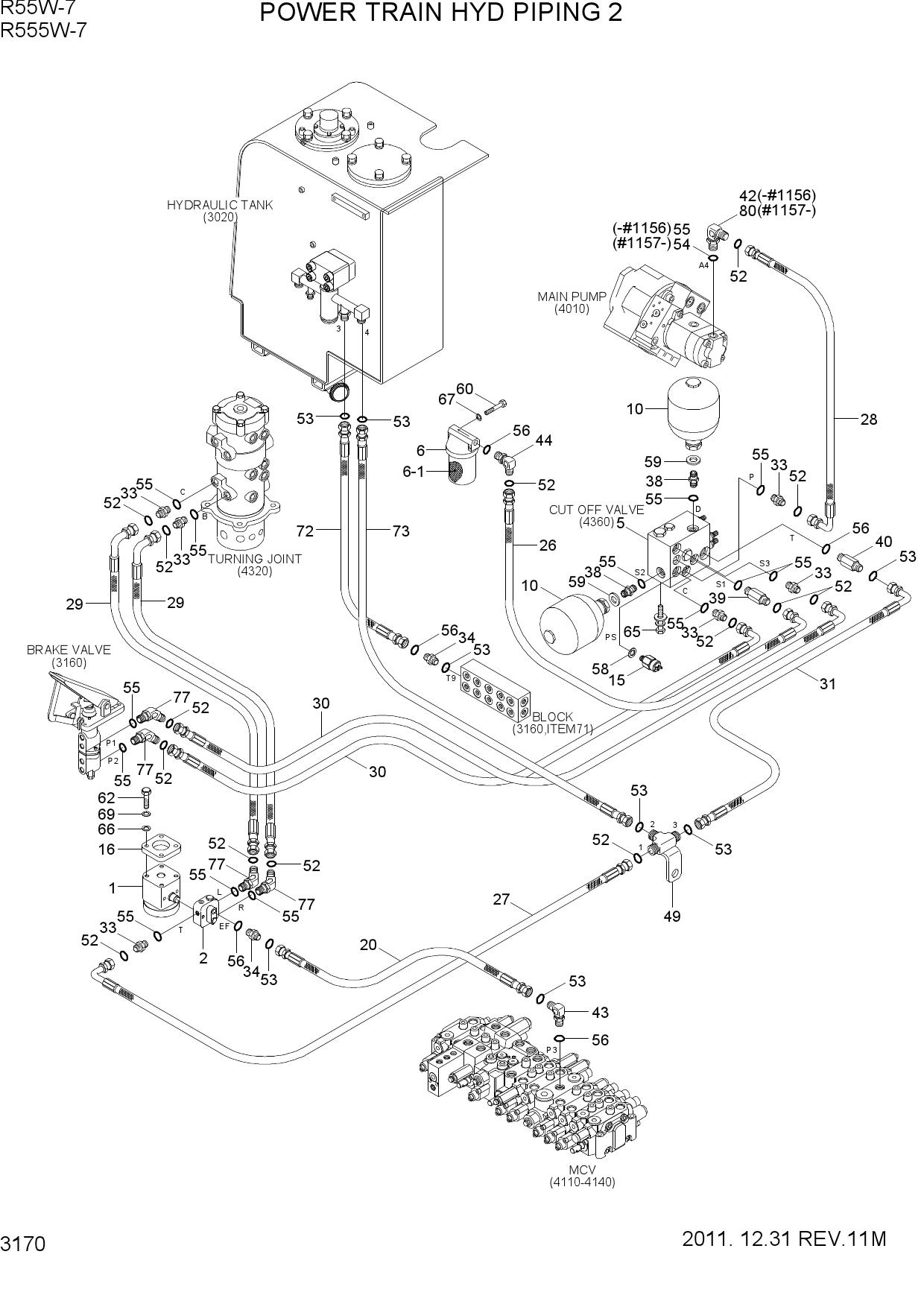

  POWER TRAIN HYD PIPING 2

  Открыть схему
•

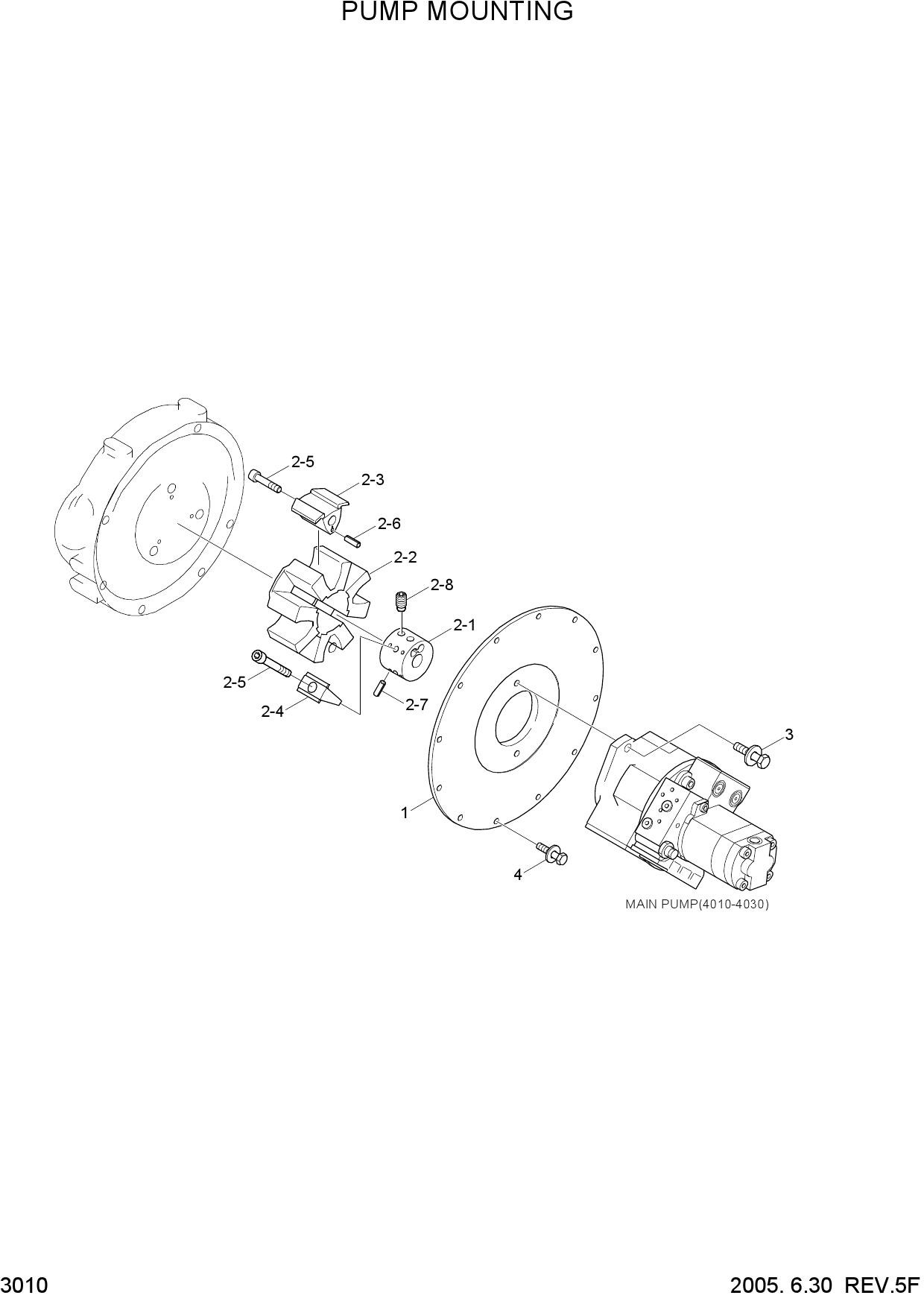

  PUMP MOUNTING

  Открыть схему
•

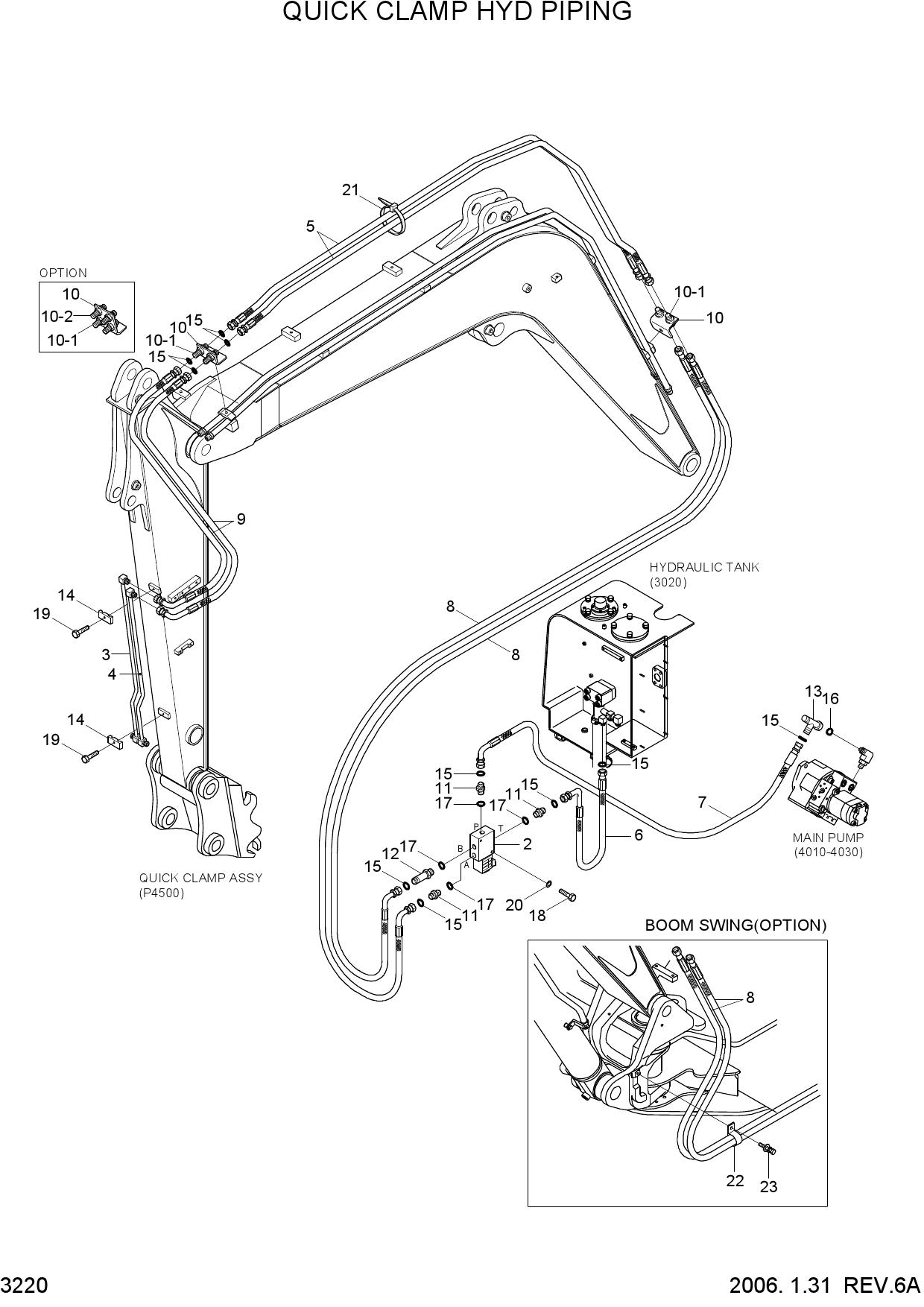

  QUICK CLAMP HYD PIPING

  Открыть схему
•

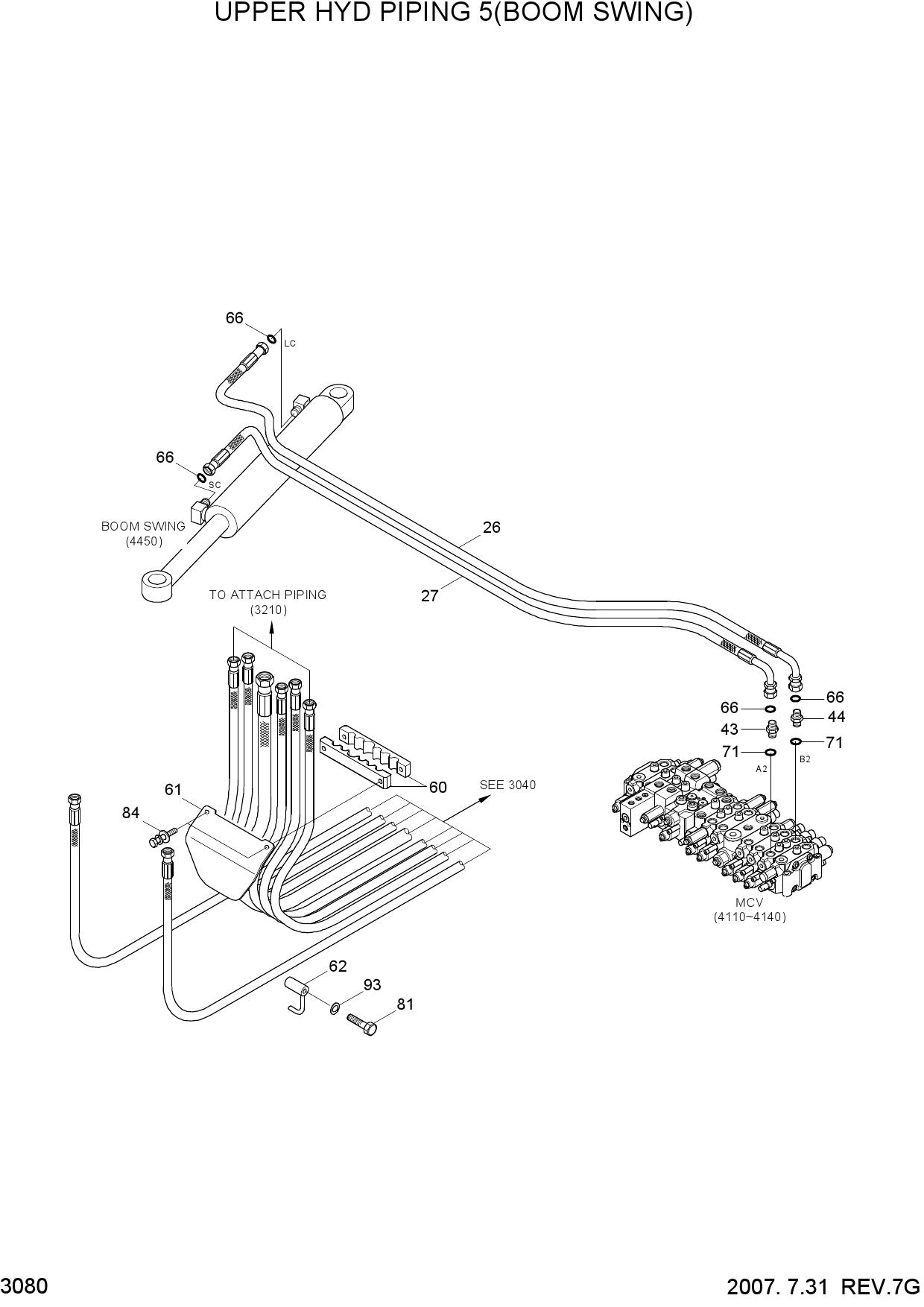

  UPPER HYD PIPING 5(BOOM SWING)

  Открыть схему
•

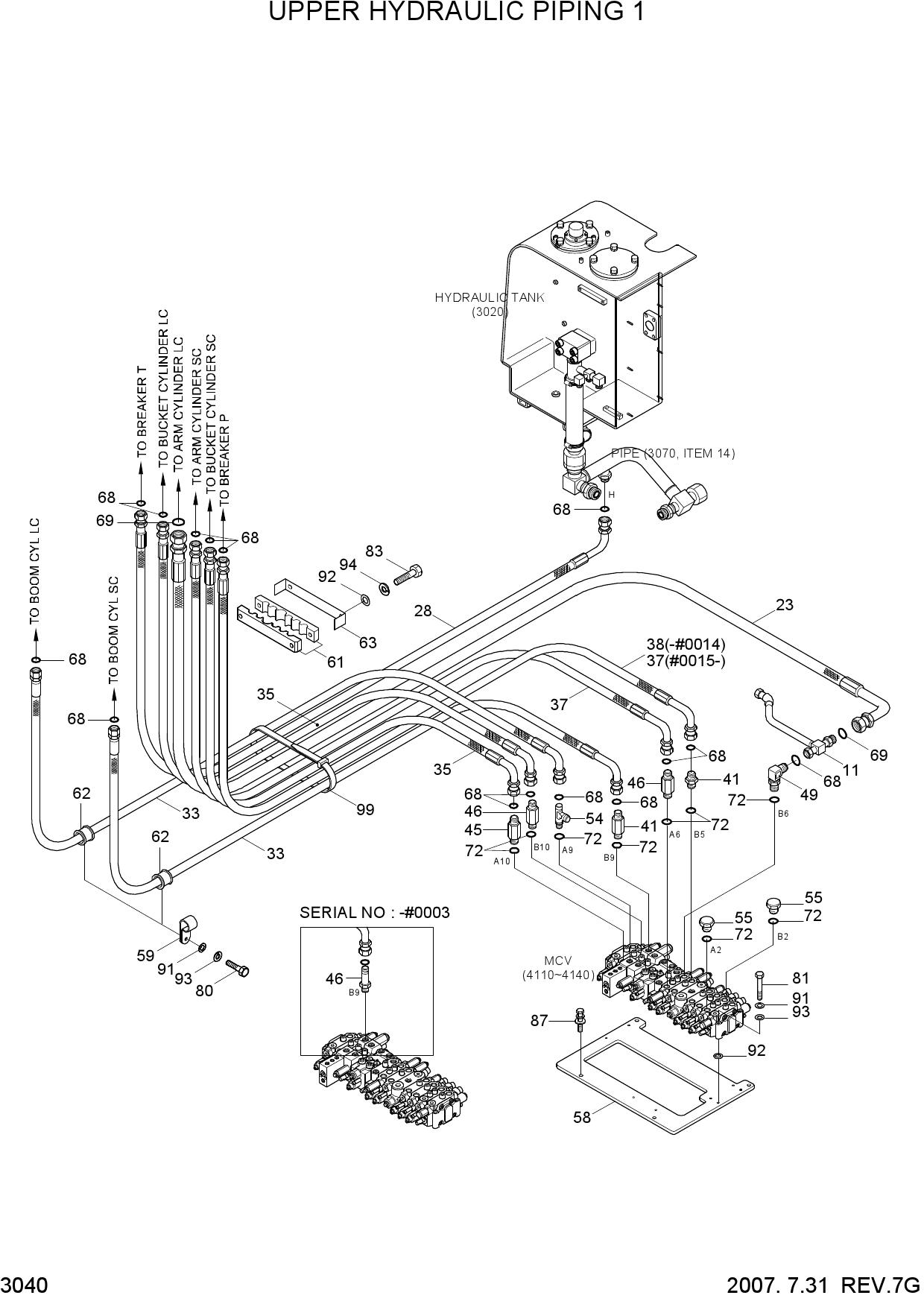

  UPPER HYDRAULIC PIPING 1

  Открыть схему
•

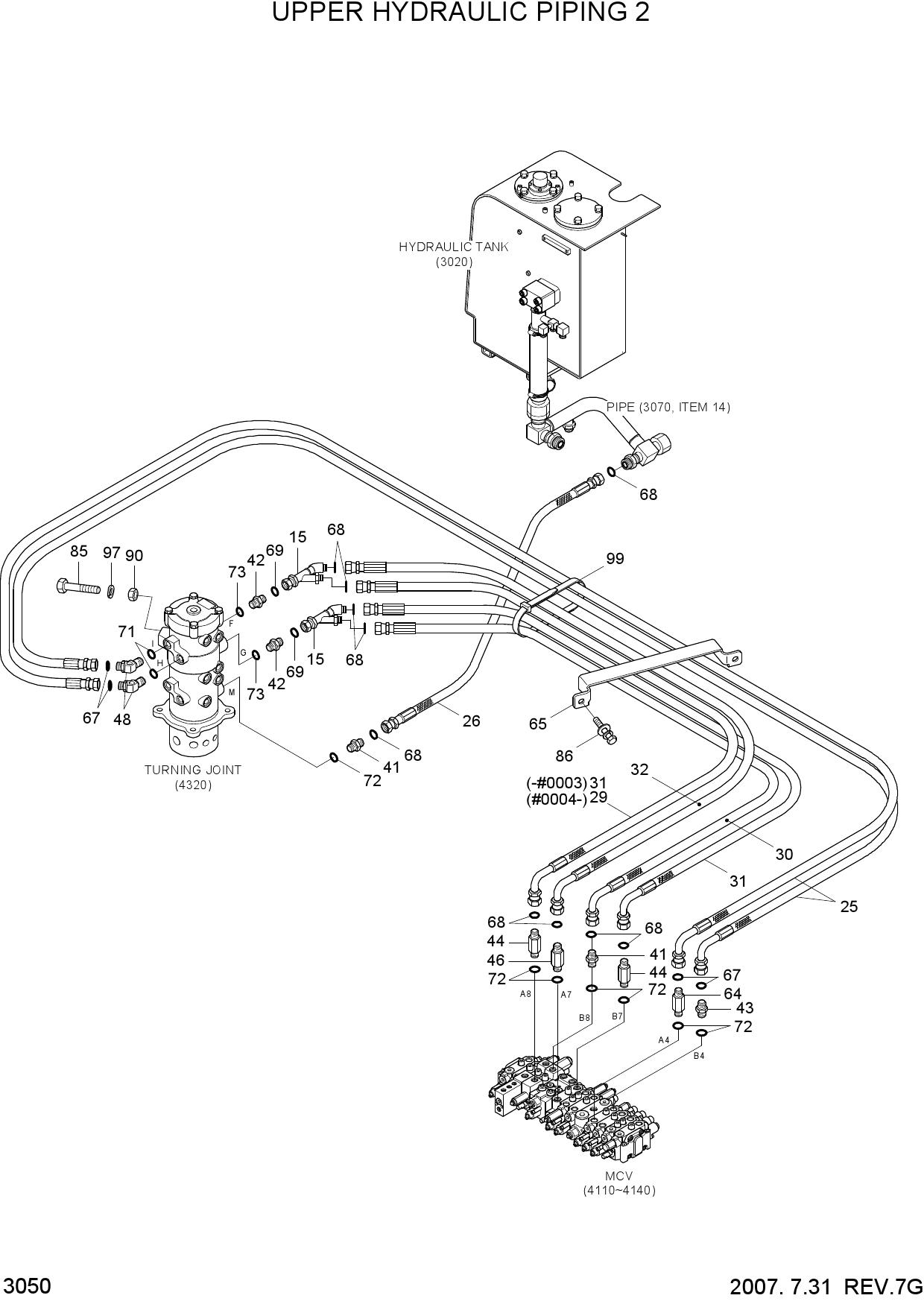

  UPPER HYDRAULIC PIPING 2

  Открыть схему
•

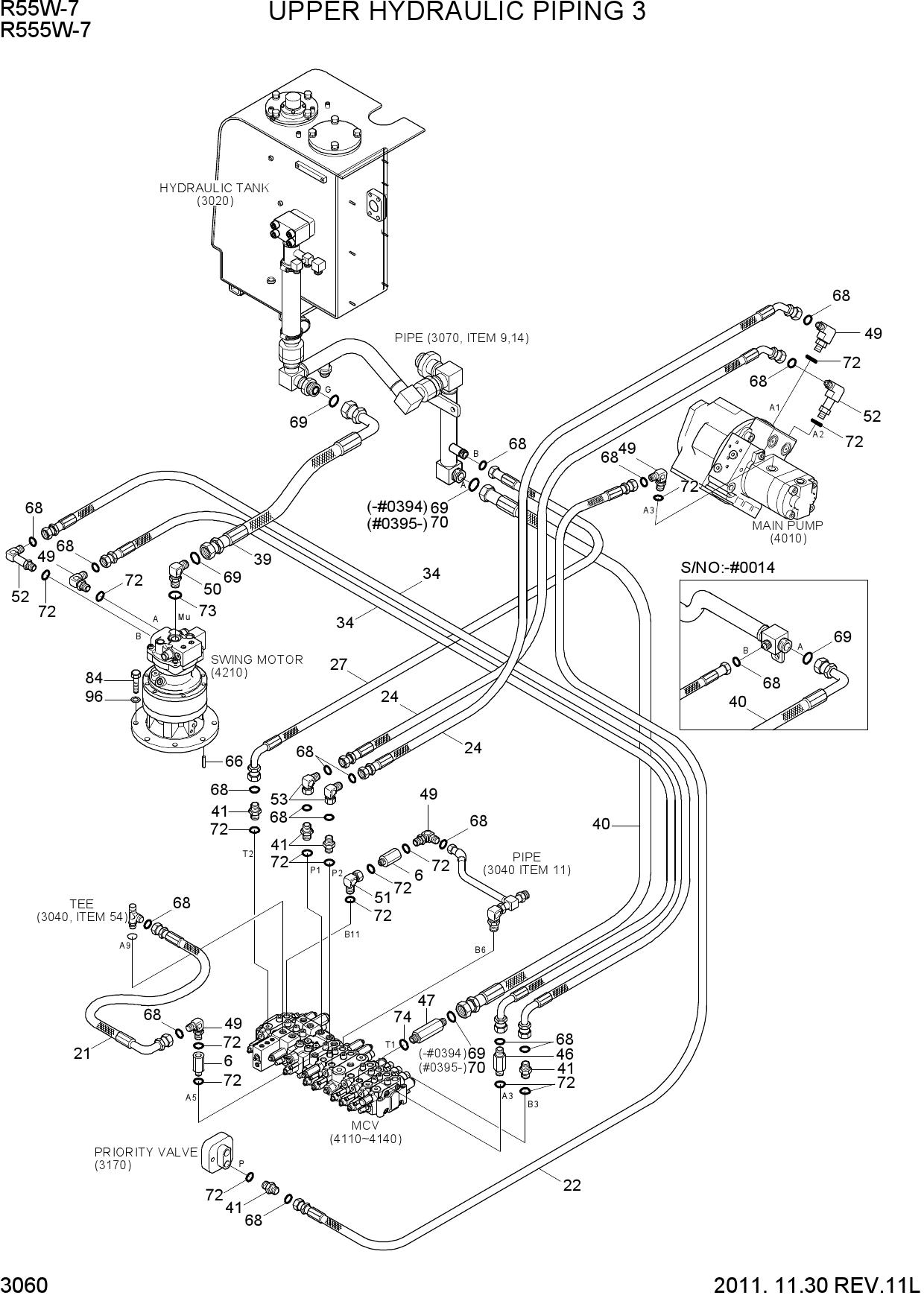

  UPPER HYDRAULIC PIPING 3

  Открыть схему
•

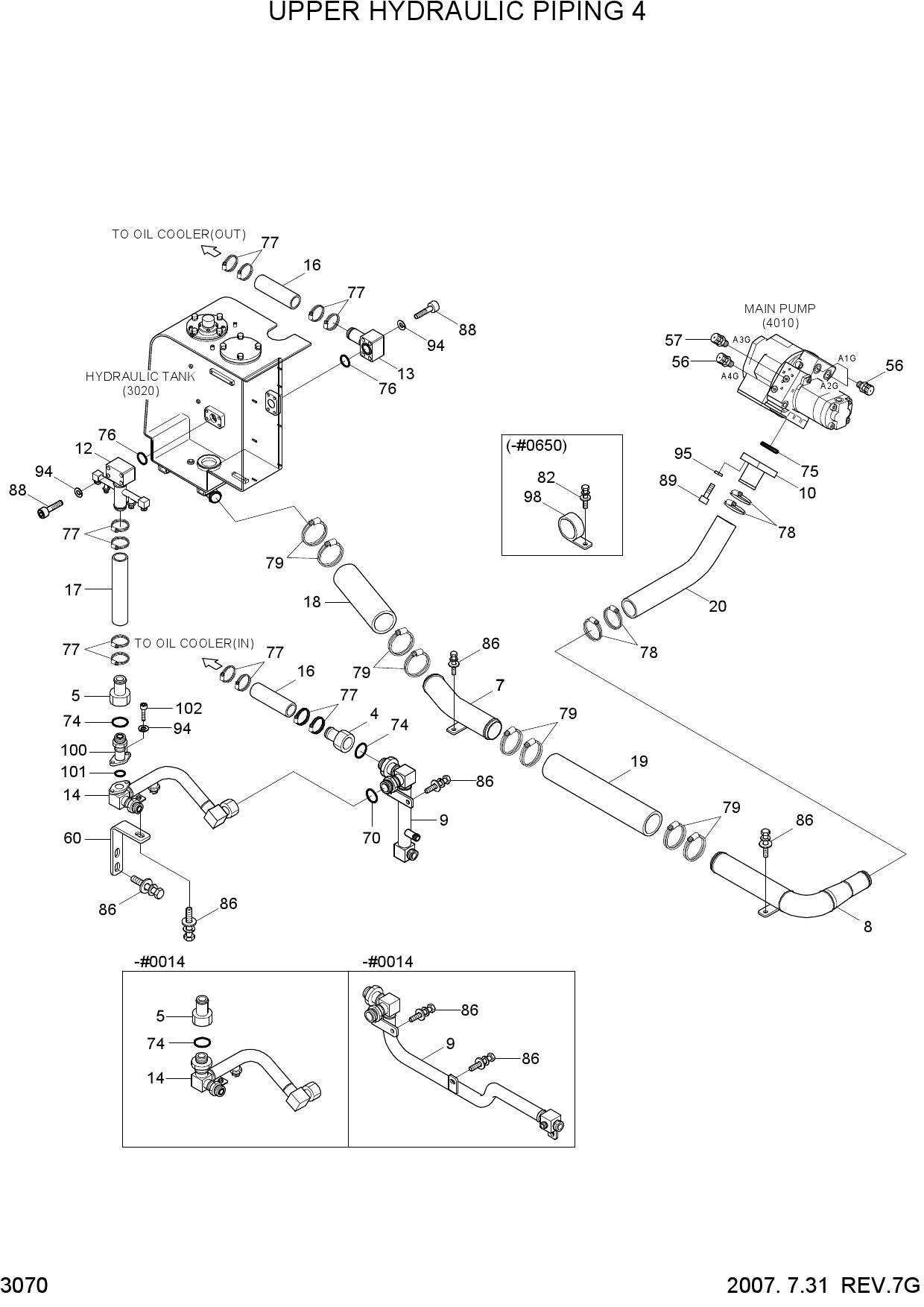

  UPPER HYDRAULIC PIPING 4

  Открыть схему
