Гидравлическая система — R55W-9 Hyundai
-

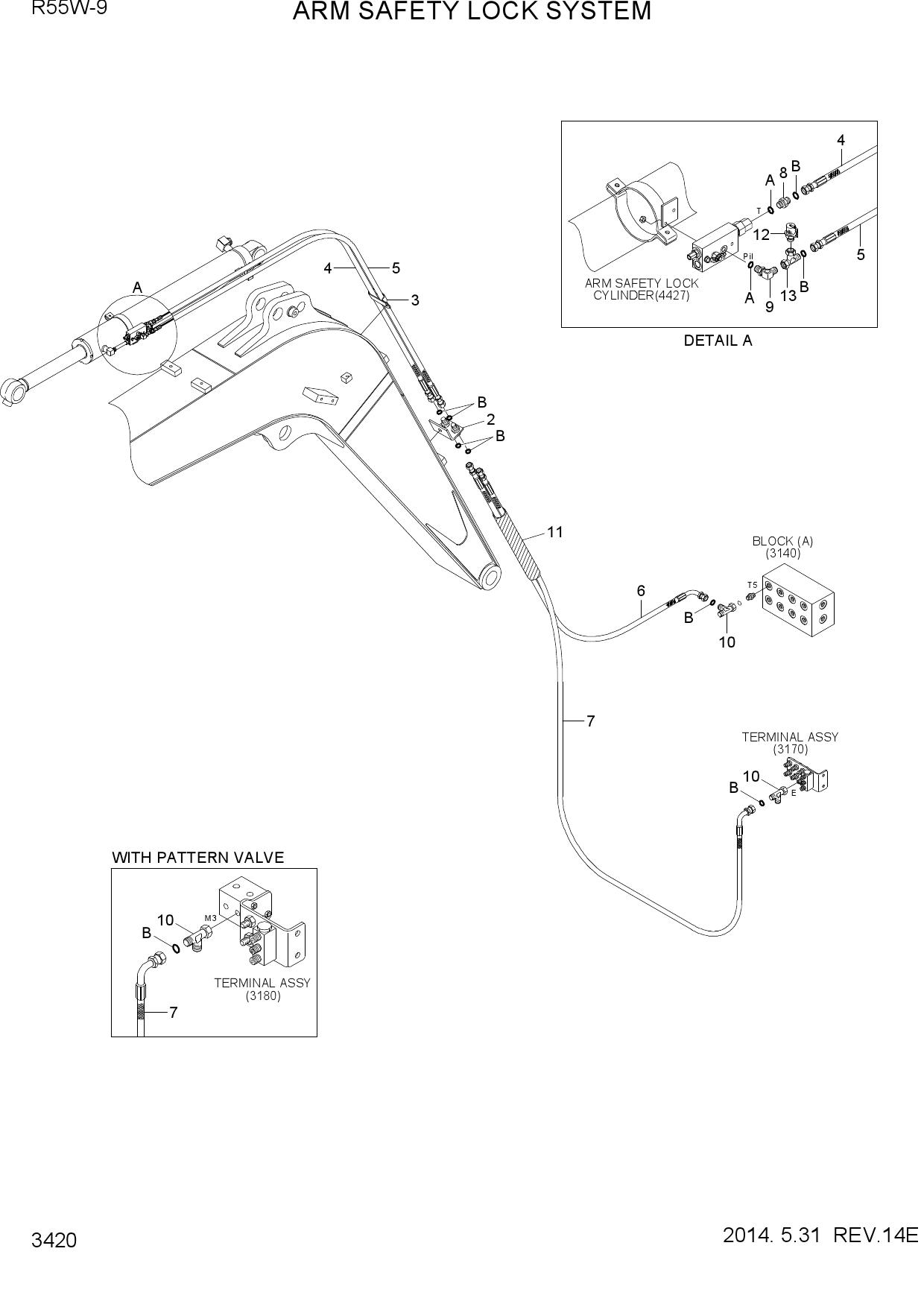

ARM SAFETY LOCK SYSTEMОткрыть схему -

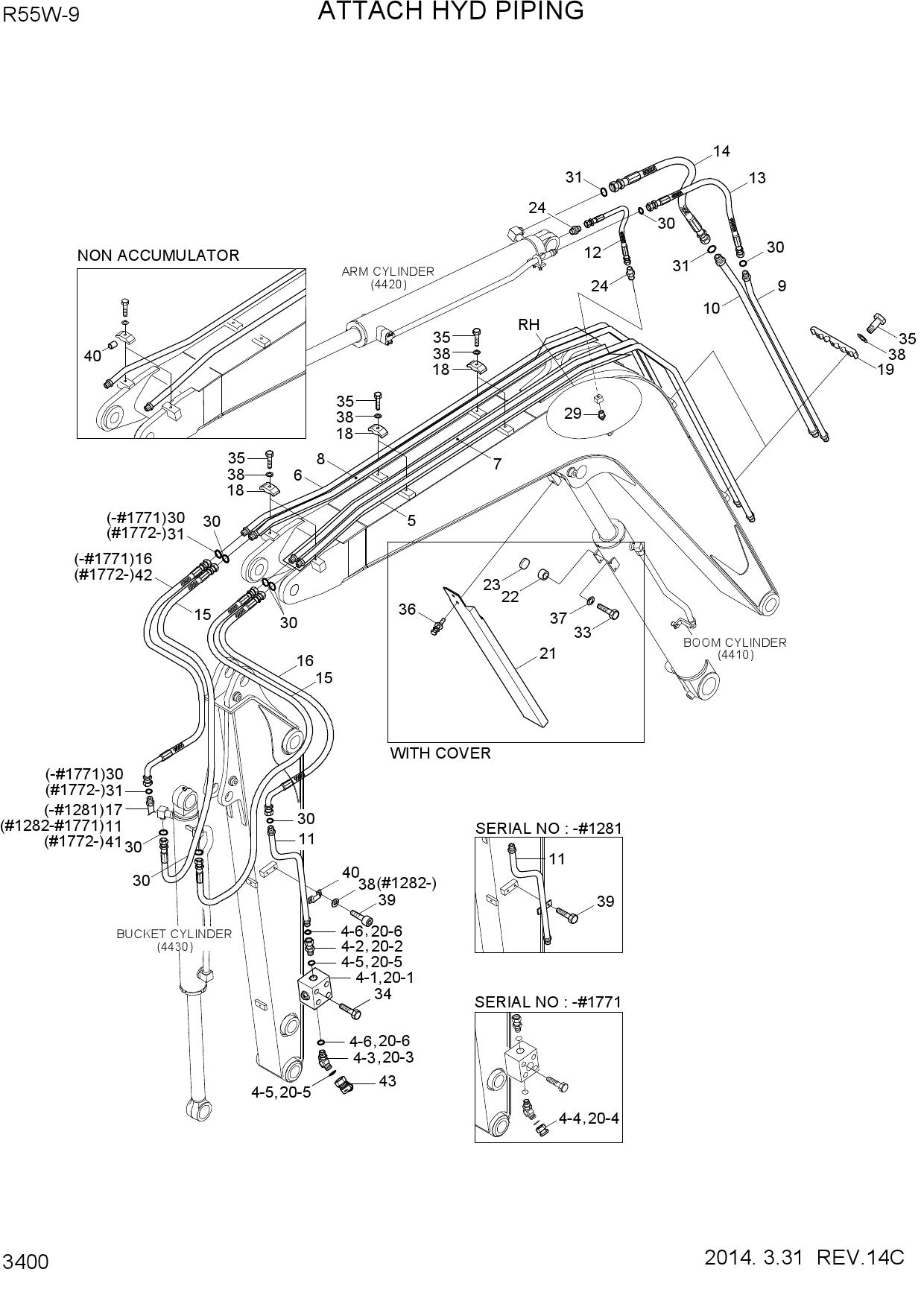

ATTACH HYDRAULIC PIPINGОткрыть схему -

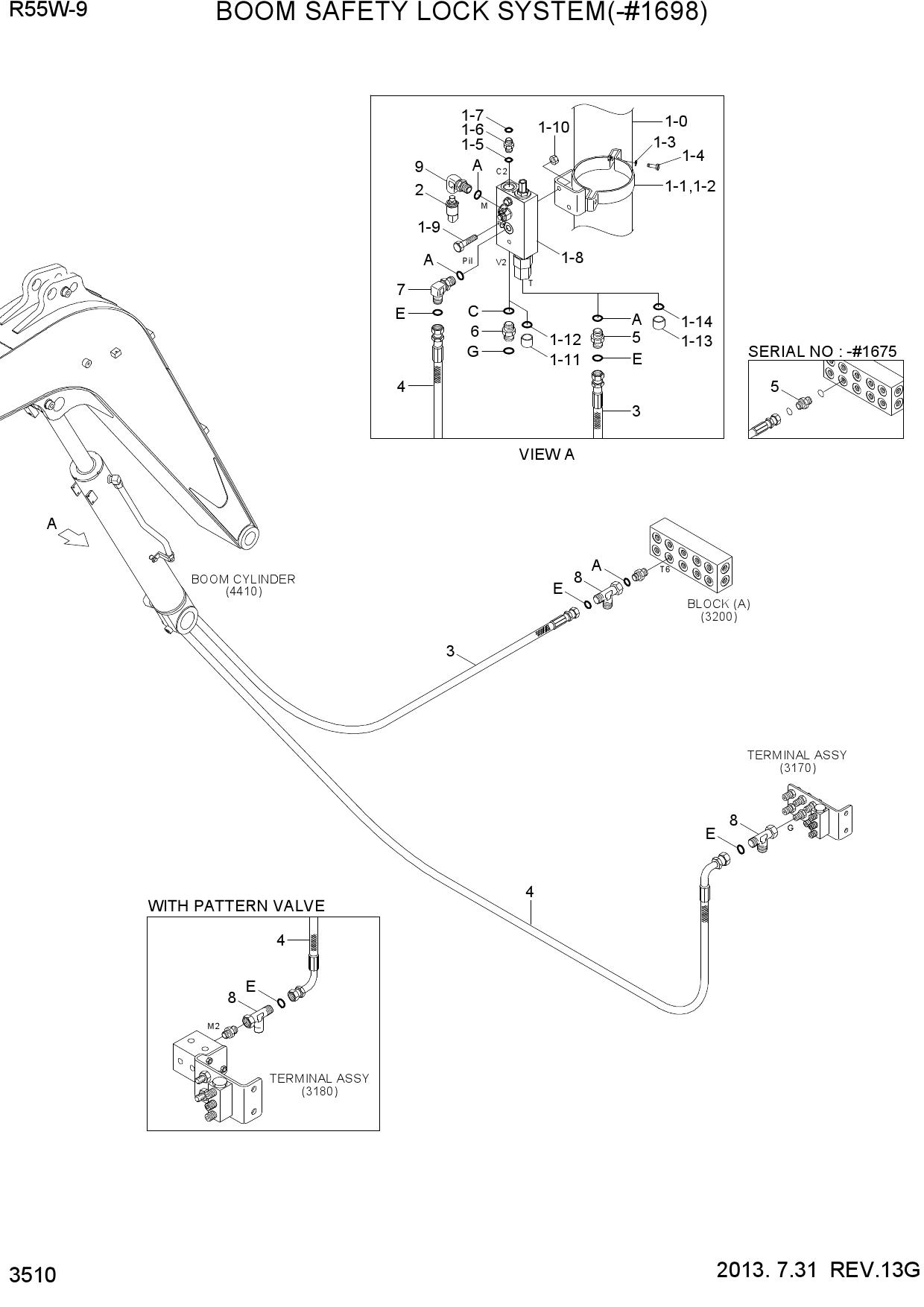

BOOM SAFETY LOCK SYSTEM(-#1698)Открыть схему -

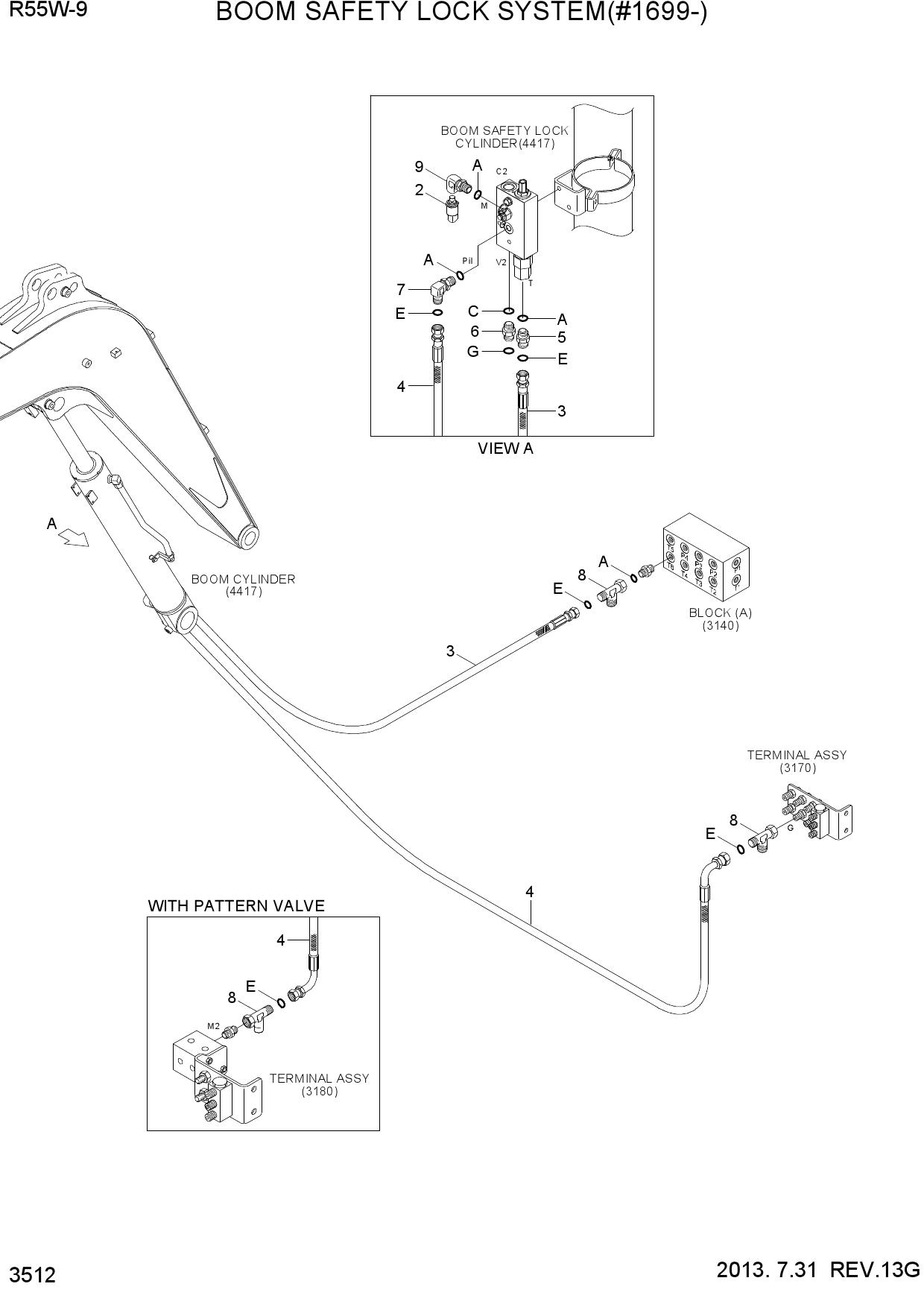

BOOM SAFETY LOCK SYSTEM(#1699-)Открыть схему -

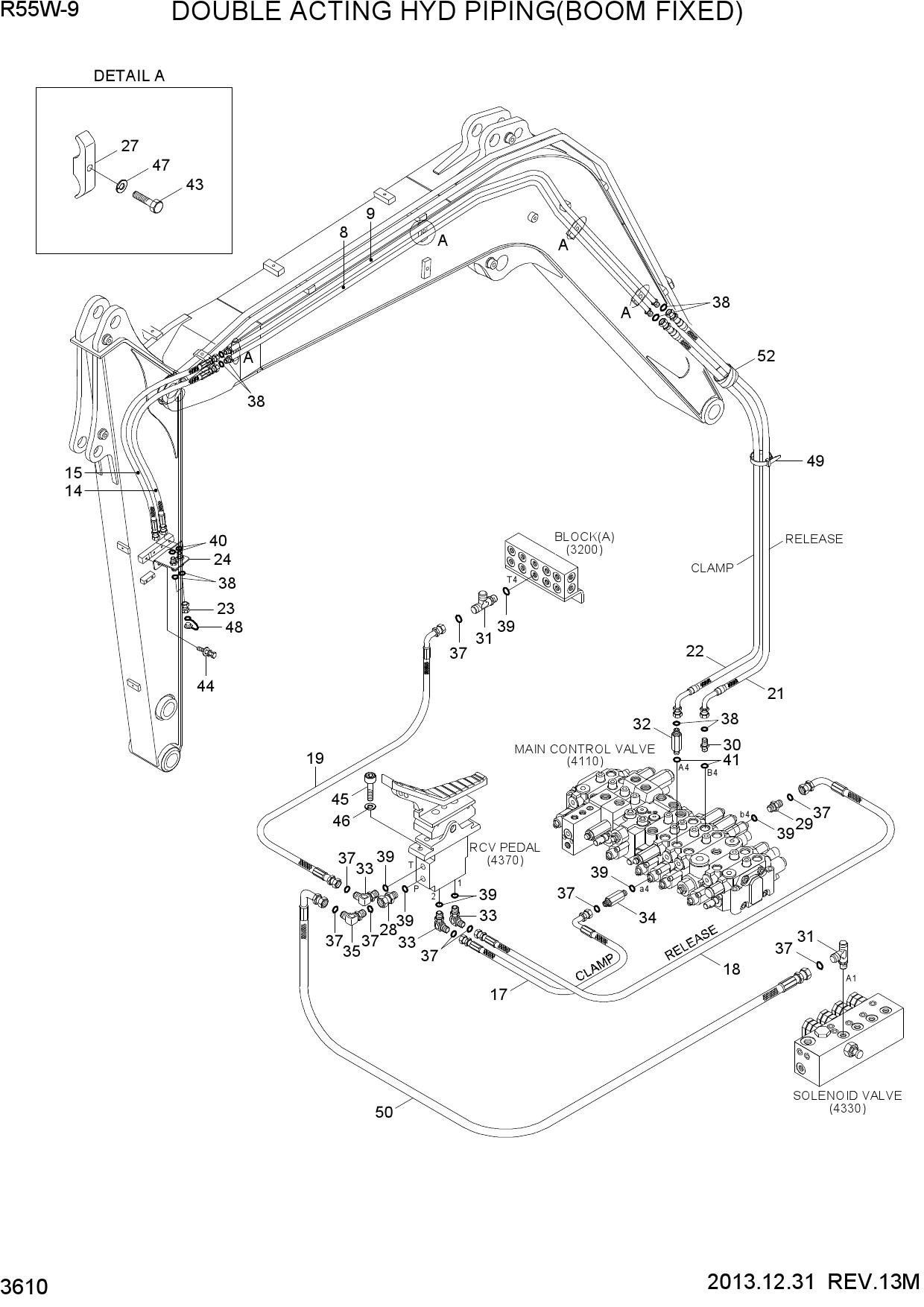

DOUBLE ACTING HYD PIPING(BOOM FIXED)Открыть схему -

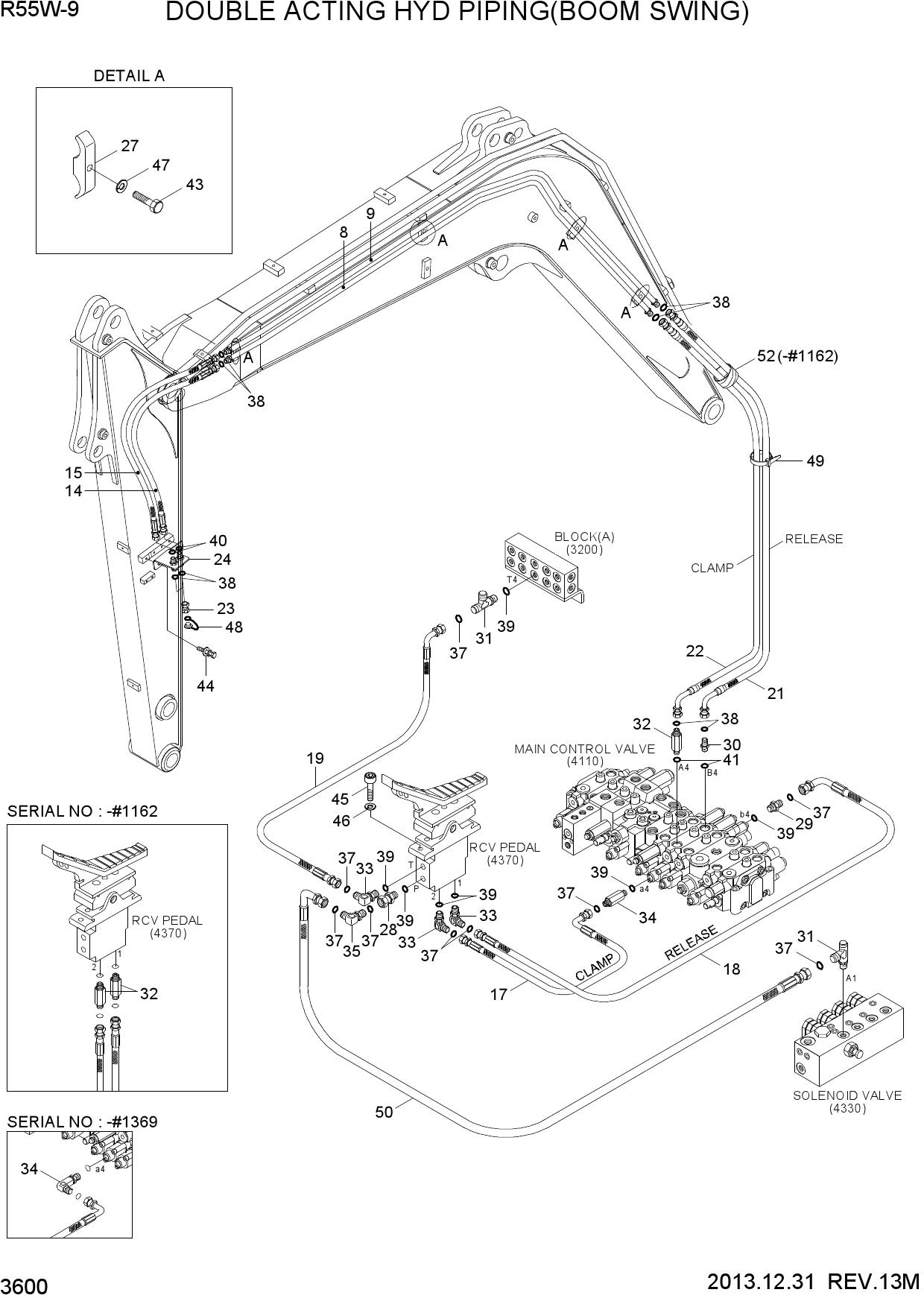

DOUBLE ACTING HYD PIPING(BOOM SWING)Открыть схему -

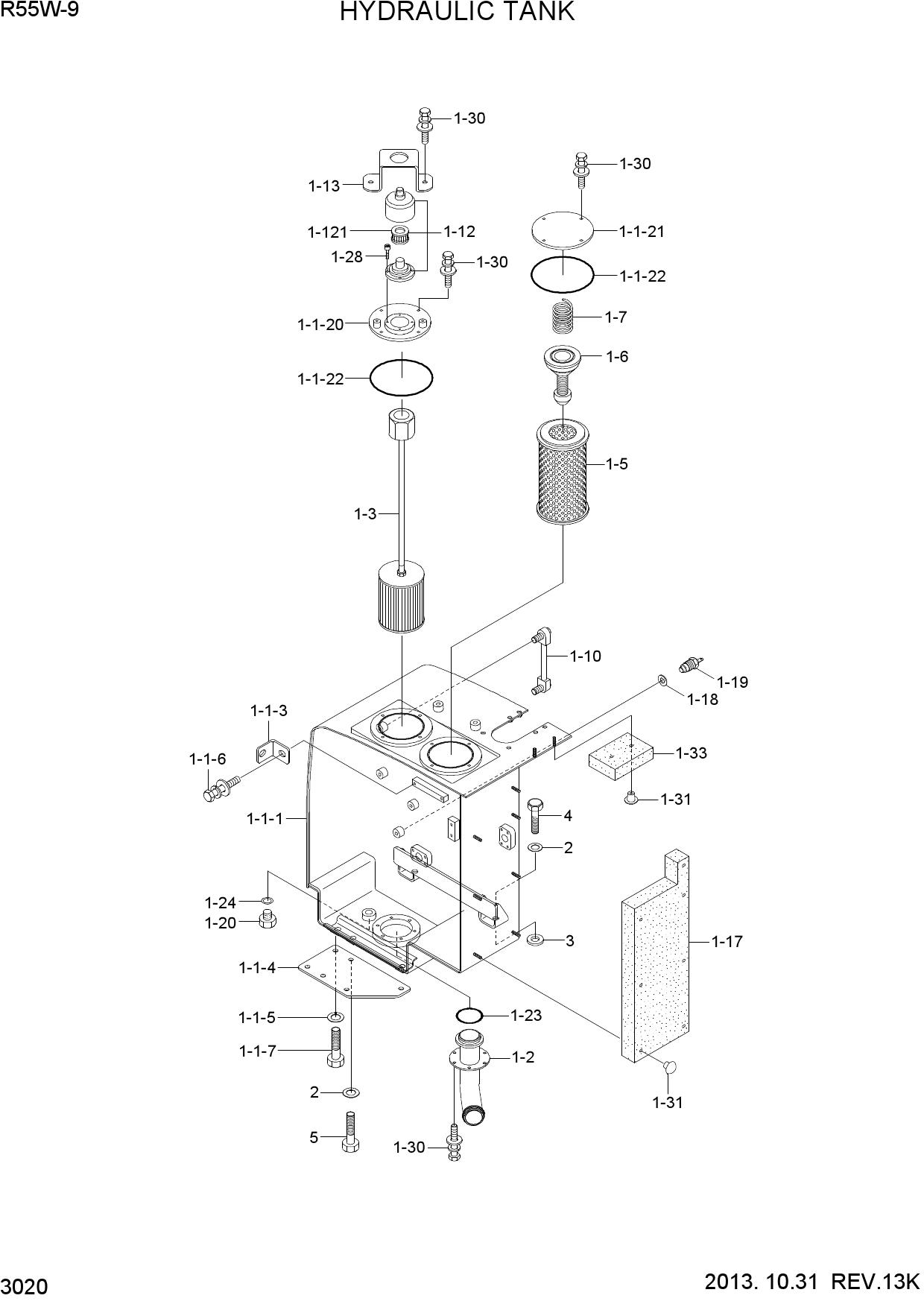

HYDRAULIC TANKОткрыть схему -

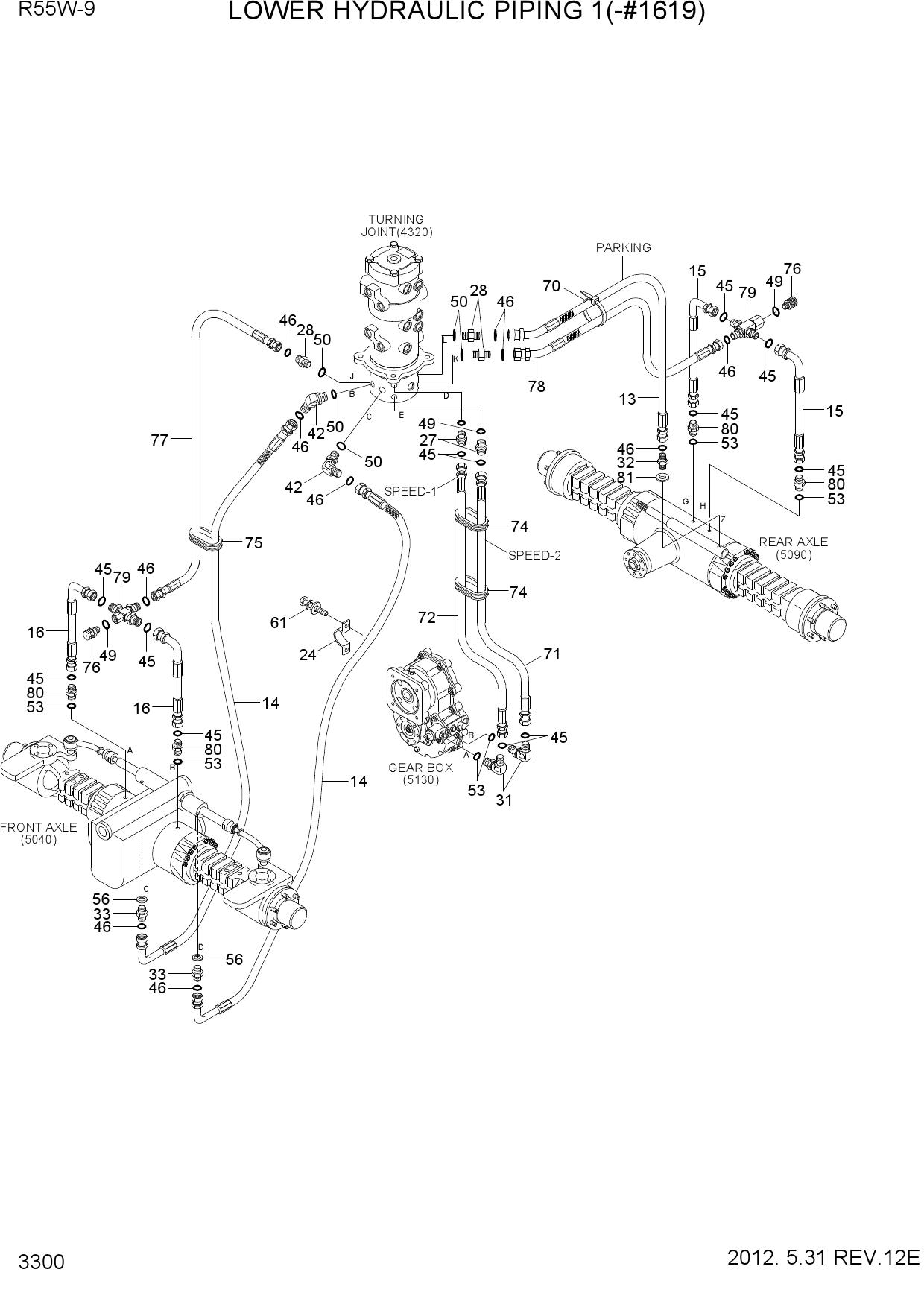

LOWER HYDRAULIC PIPING 1(-#1619)Открыть схему -

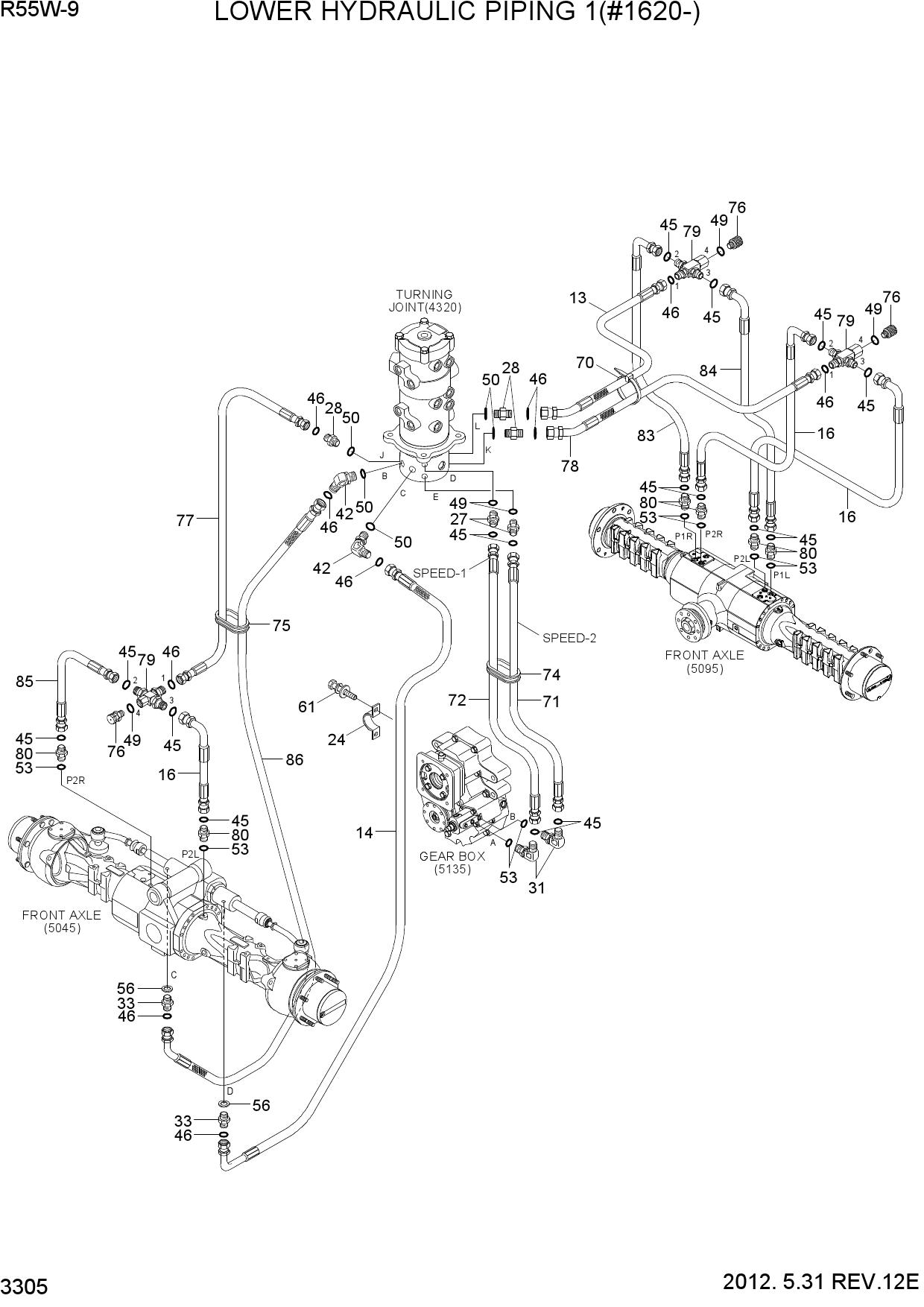

LOWER HYDRAULIC PIPING 1(#1620-)Открыть схему -

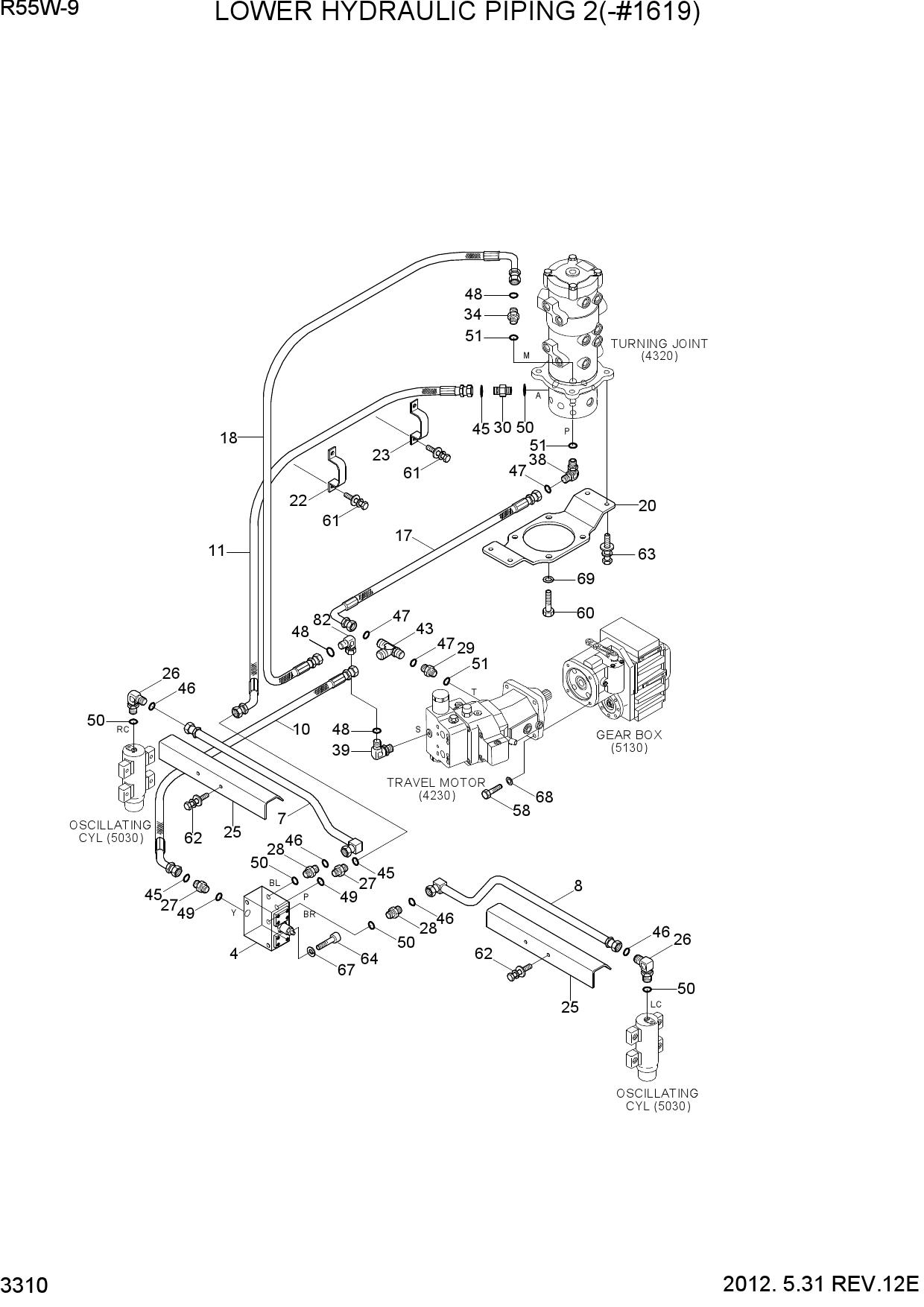

LOWER HYDRAULIC PIPING 2(-#1619)Открыть схему -

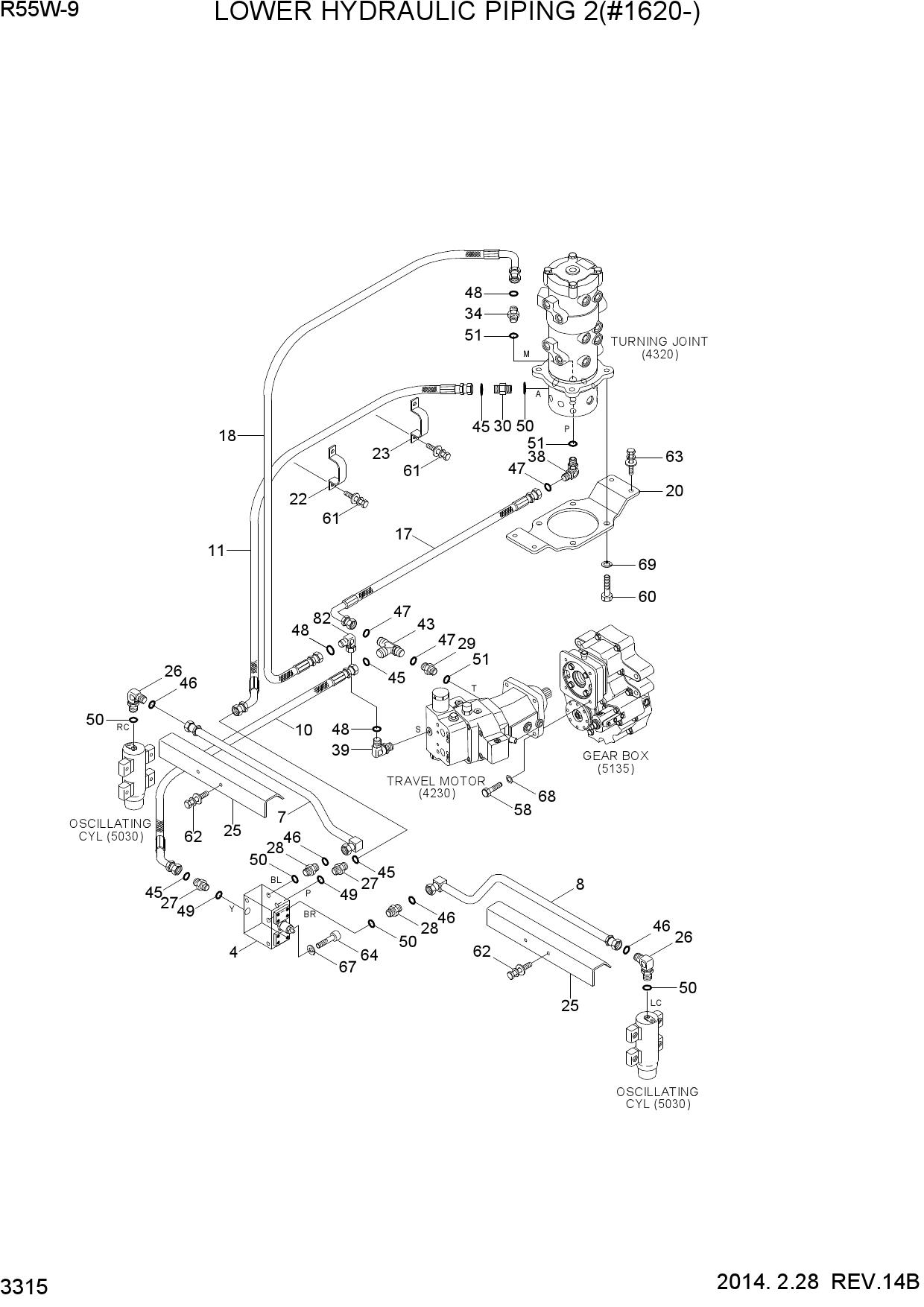

LOWER HYDRAULIC PIPING 2(#1620-)Открыть схему -

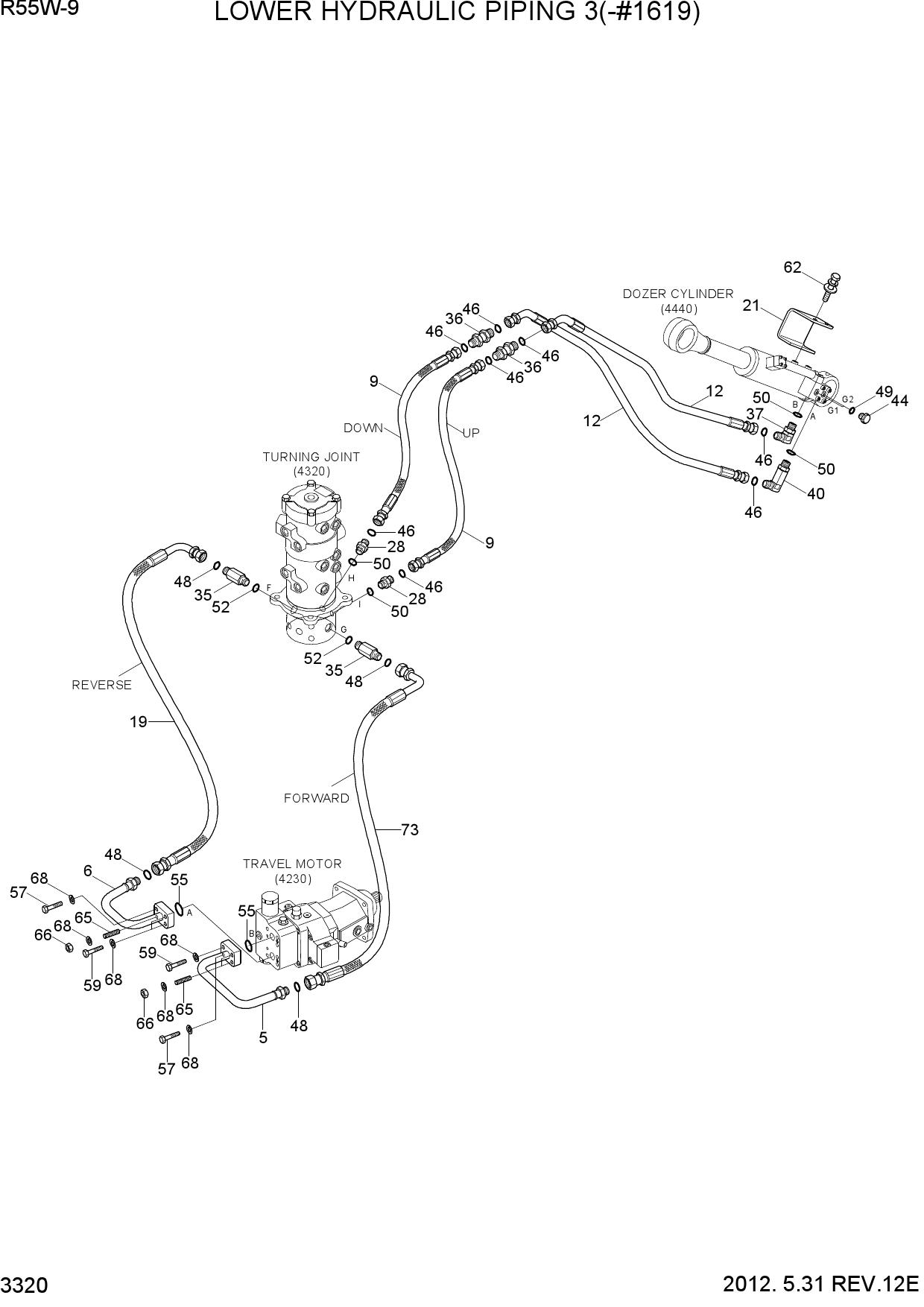

LOWER HYDRAULIC PIPING 3(-#1619)Открыть схему -

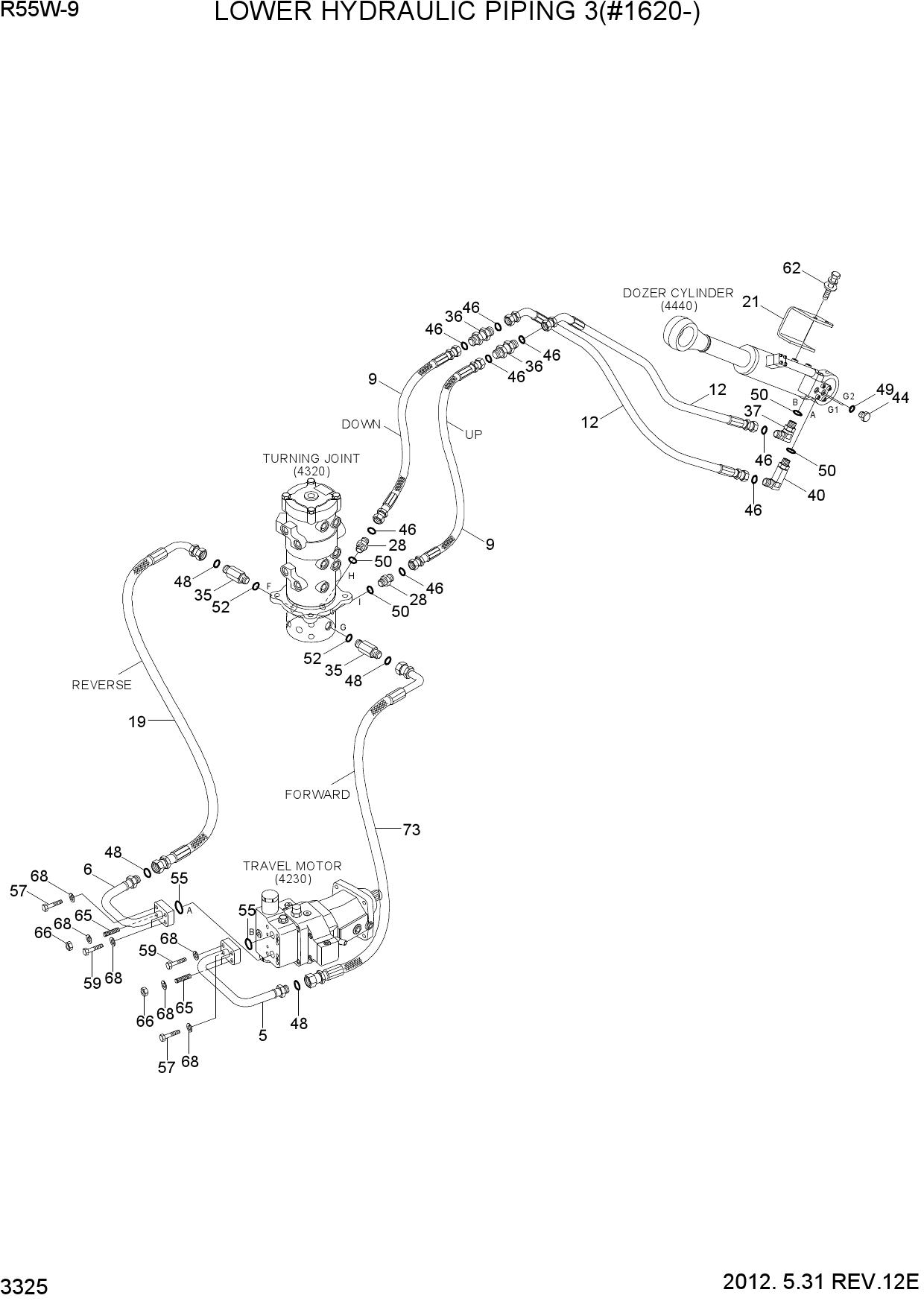

LOWER HYDRAULIC PIPING 3(#1620-)Открыть схему -

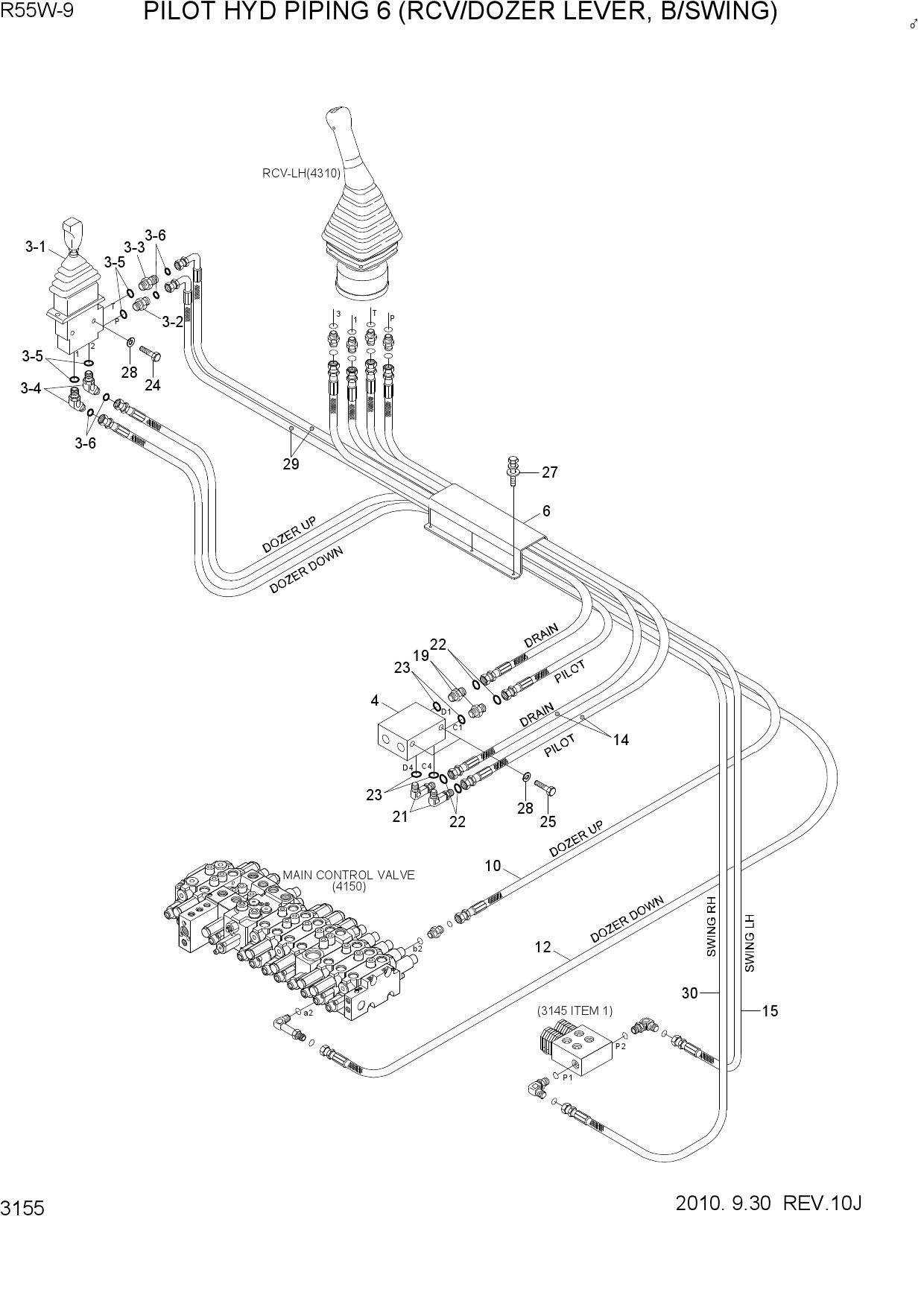

PILOT HYD PIP 6 (RCV/DOZER LVR,B/SWING)Открыть схему -

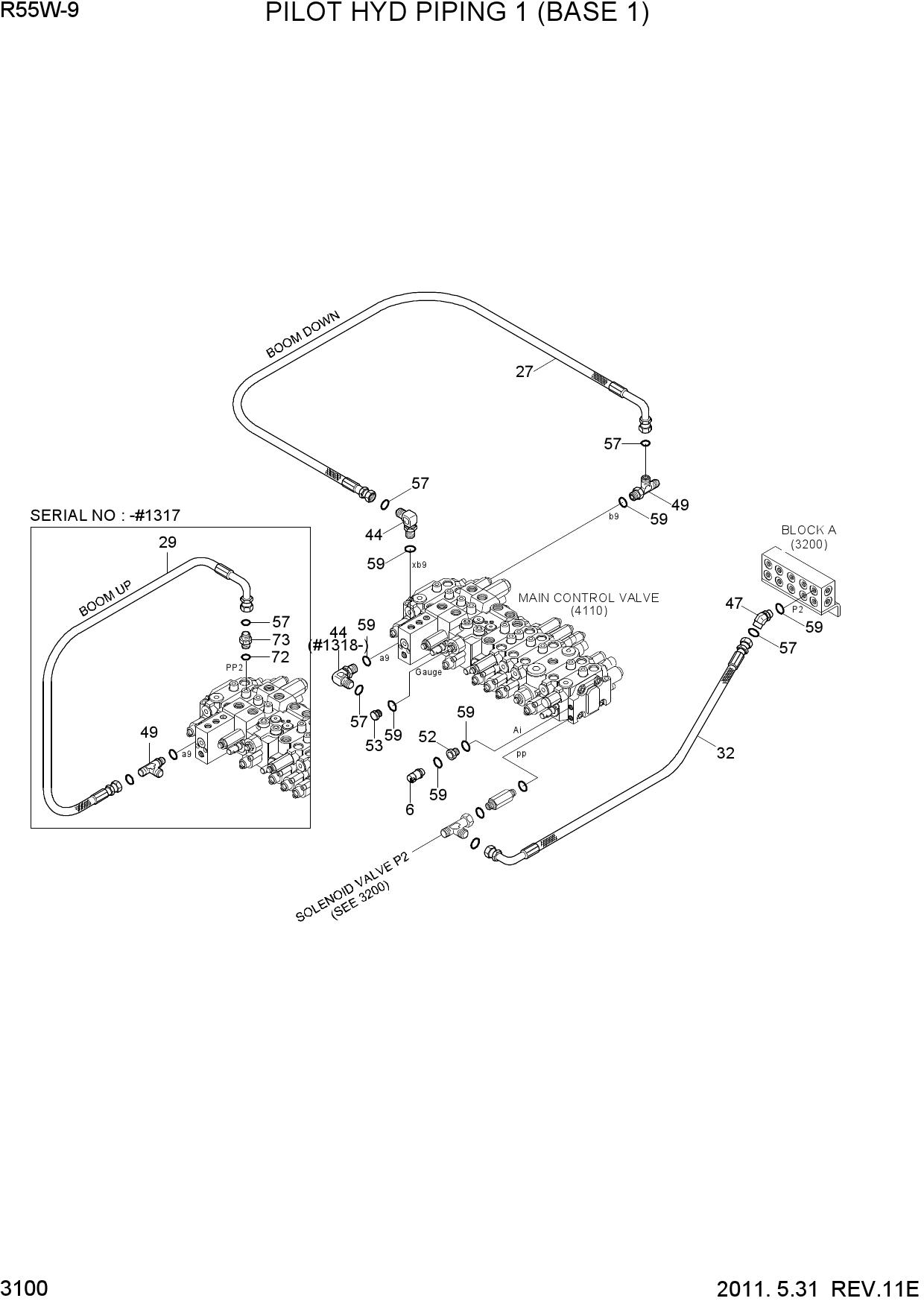

PILOT HYD PIPING 1 (BASE 1)Открыть схему -

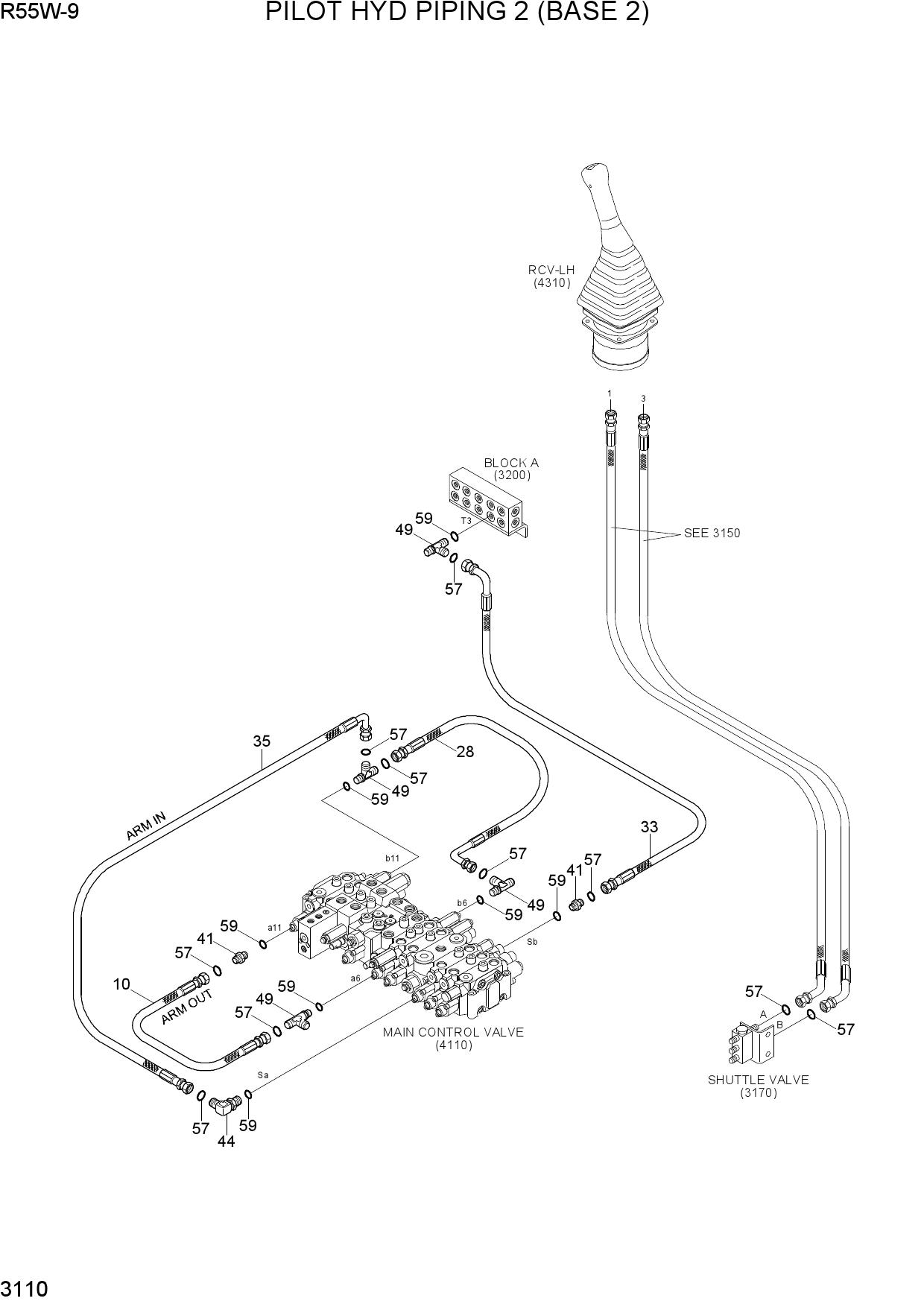

PILOT HYD PIPING 2 (BASE 2)Открыть схему -

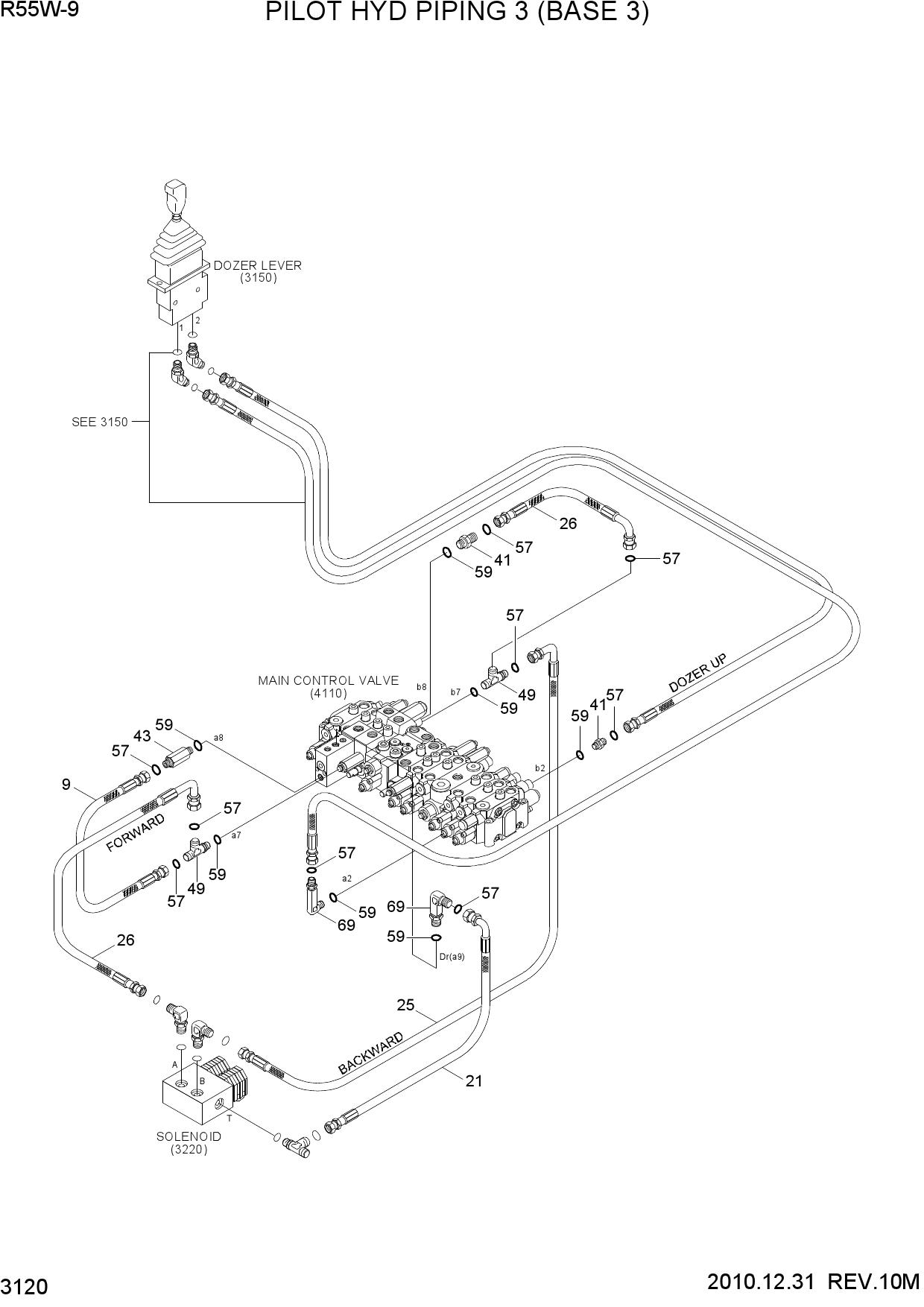

PILOT HYD PIPING 3 (BASE 3)Открыть схему -

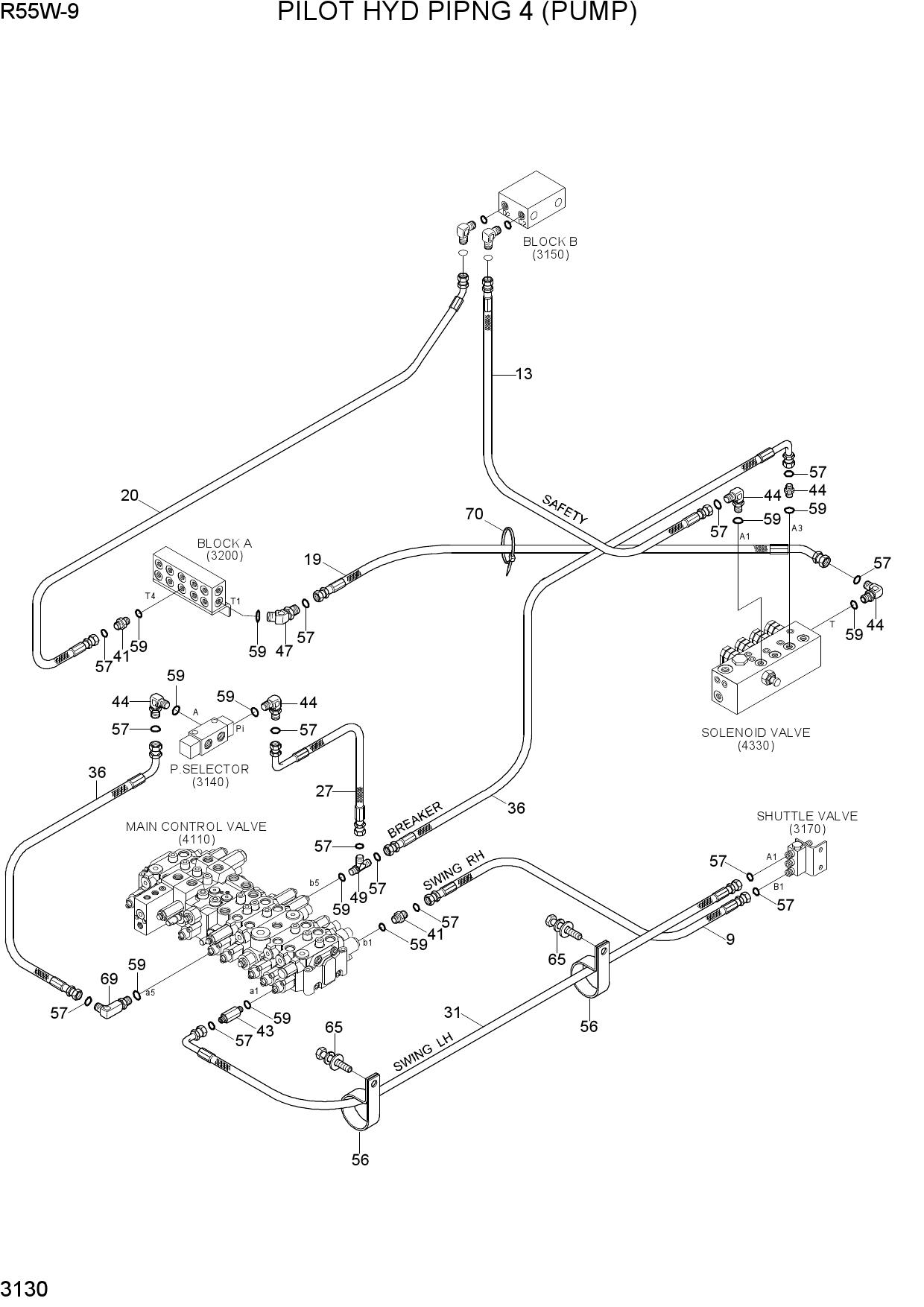

PILOT HYD PIPING 4 (PUMP)Открыть схему -

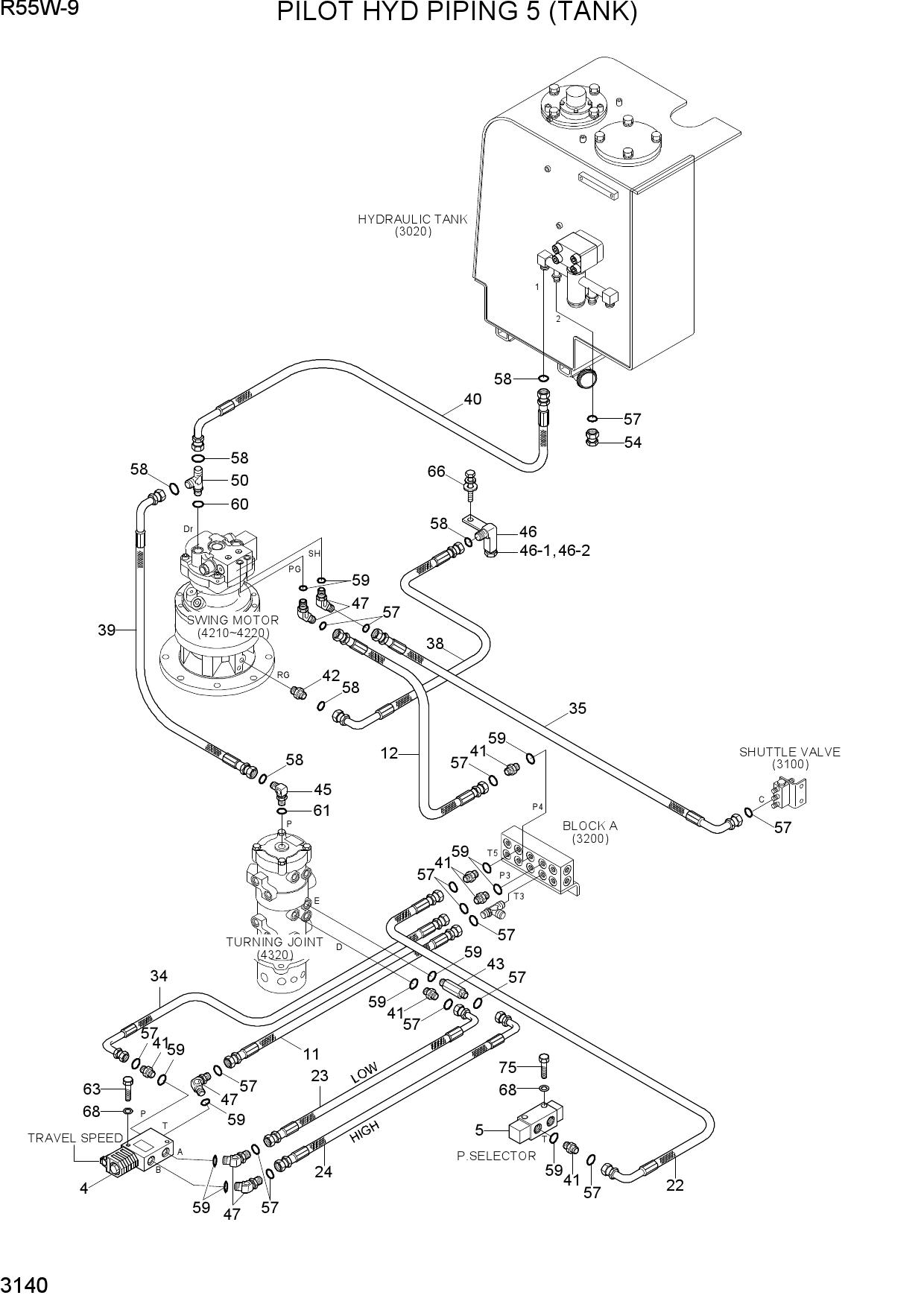

PILOT HYD PIPING 5 (TANK)Открыть схему -

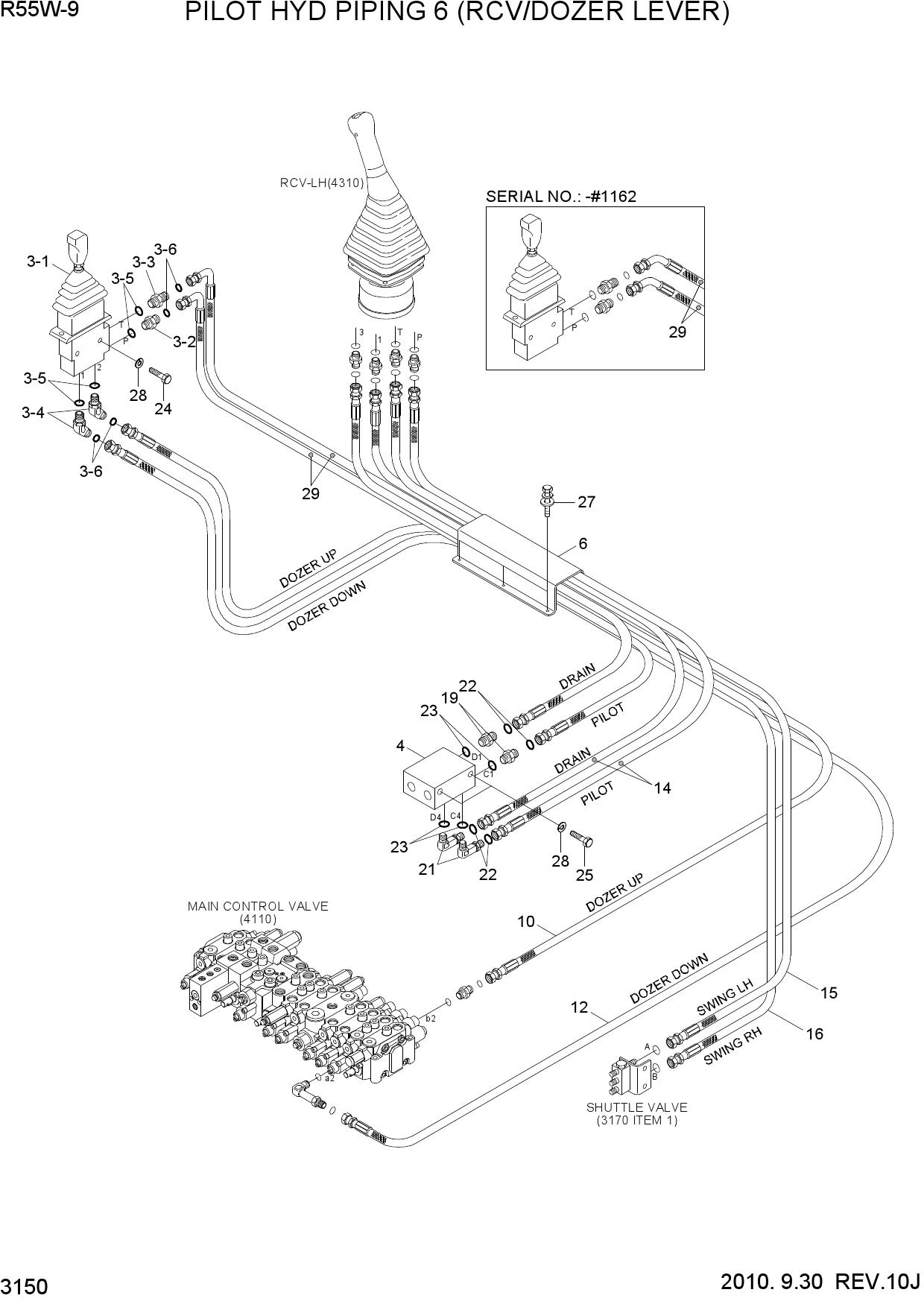

PILOT HYD PIPING 6 (RCV/DOZER LEVER)Открыть схему -

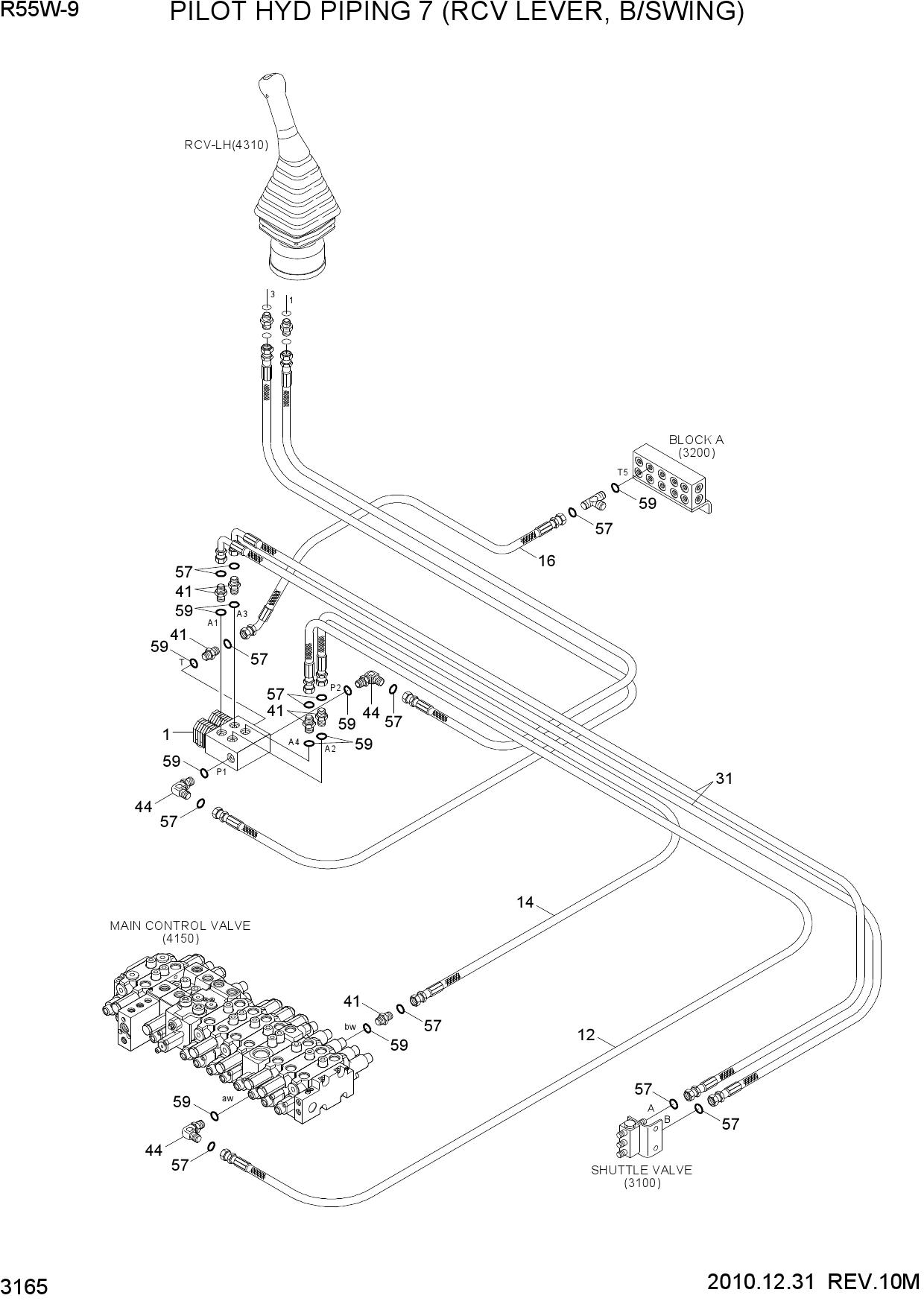

PILOT HYD PIPING 7 (RCV LEVER,B/SWING)Открыть схему -

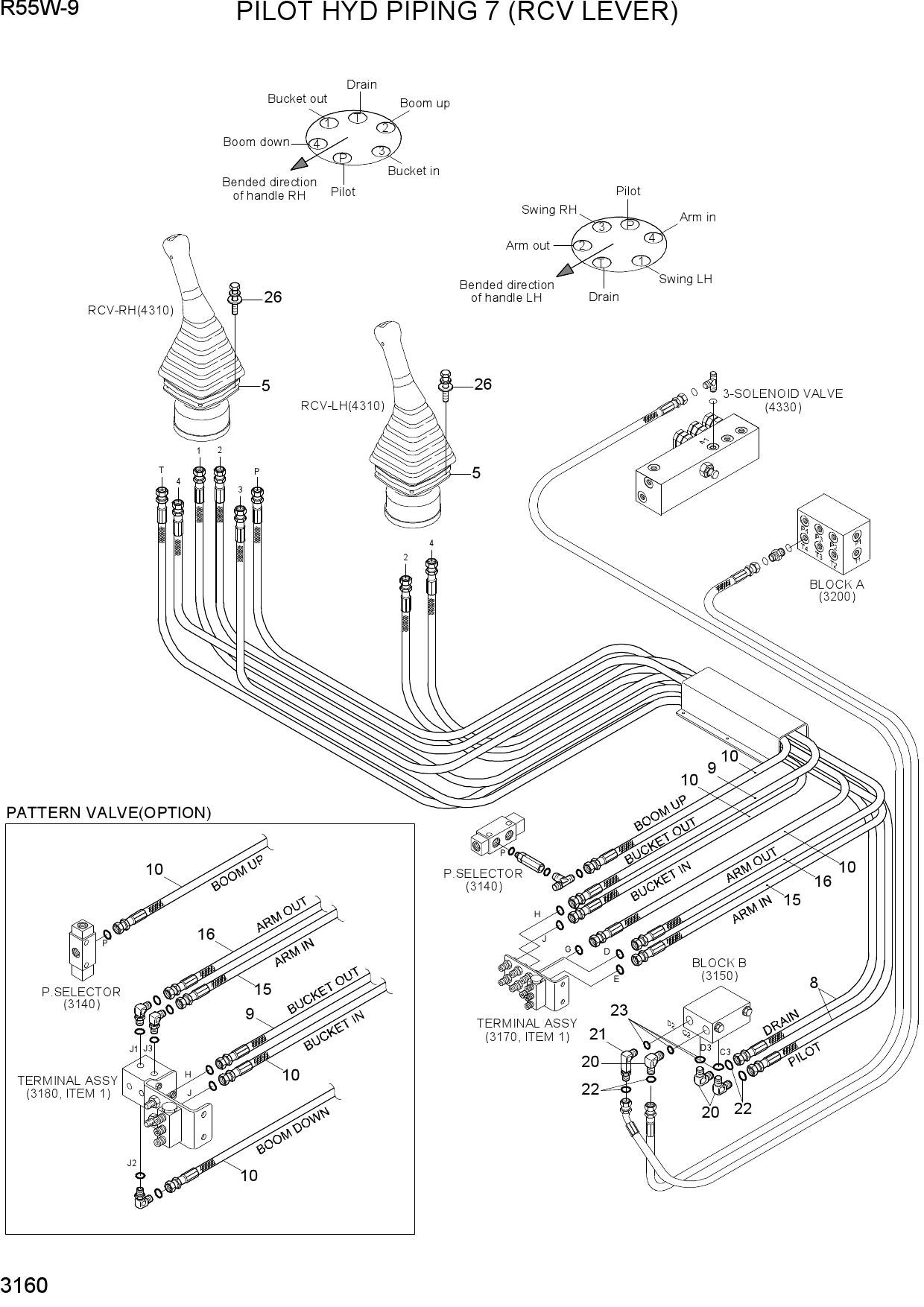

PILOT HYD PIPING 7 (RCV LEVER)Открыть схему -

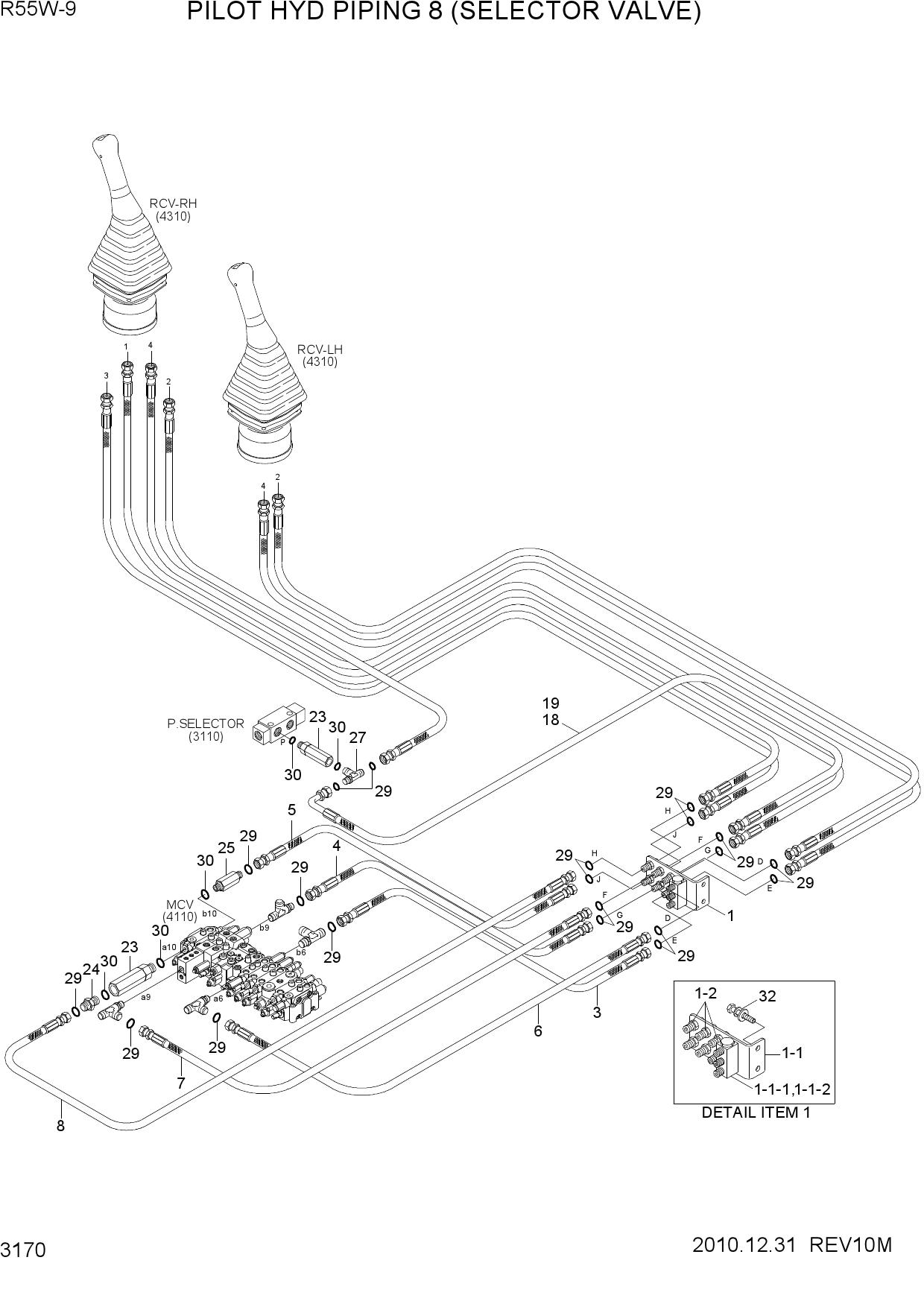

PILOT HYD PIPING 8 (SELECTOR VALVE)Открыть схему -

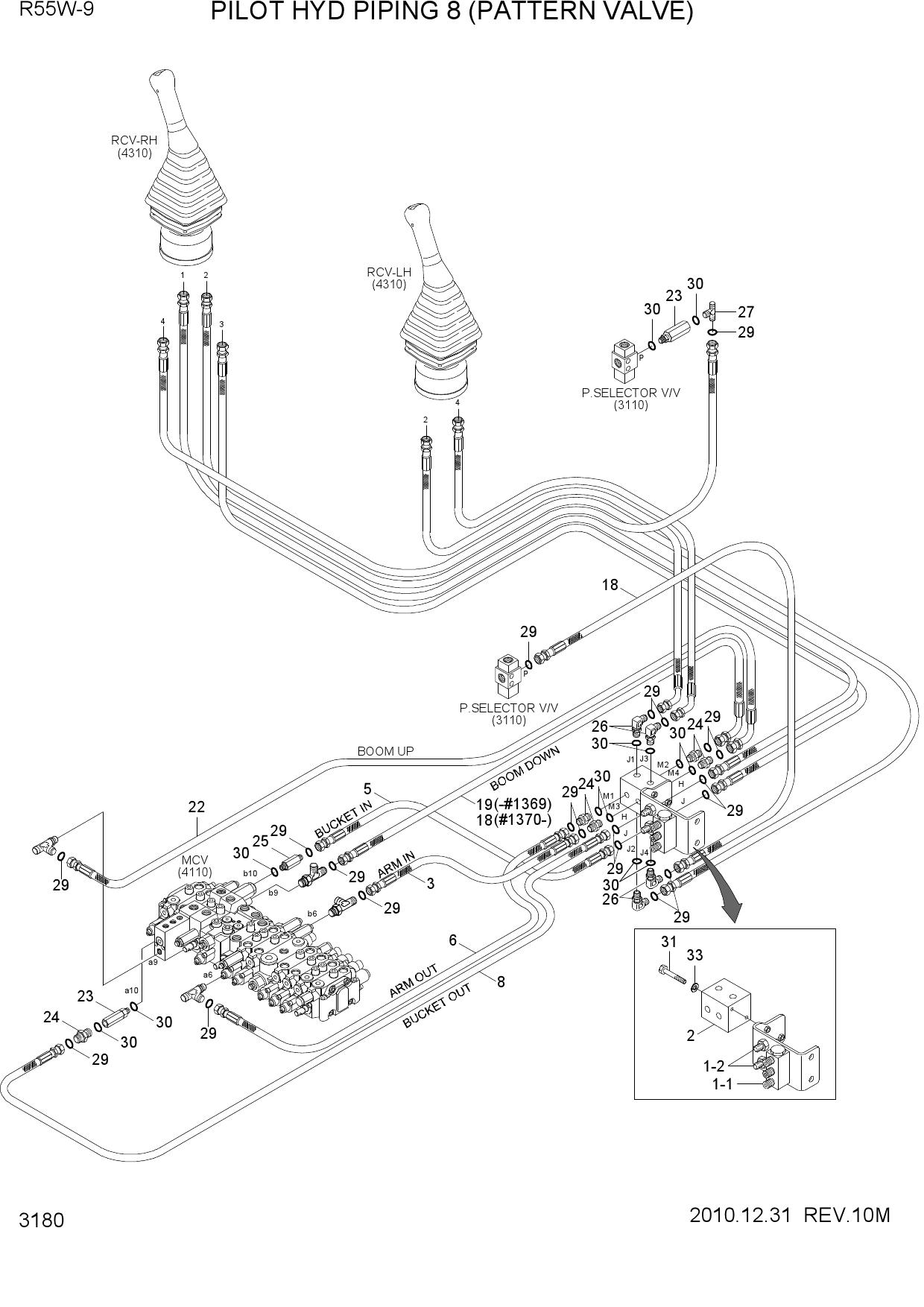

PILOT HYD PIPING 9 (PATTERN VALVE)Открыть схему -

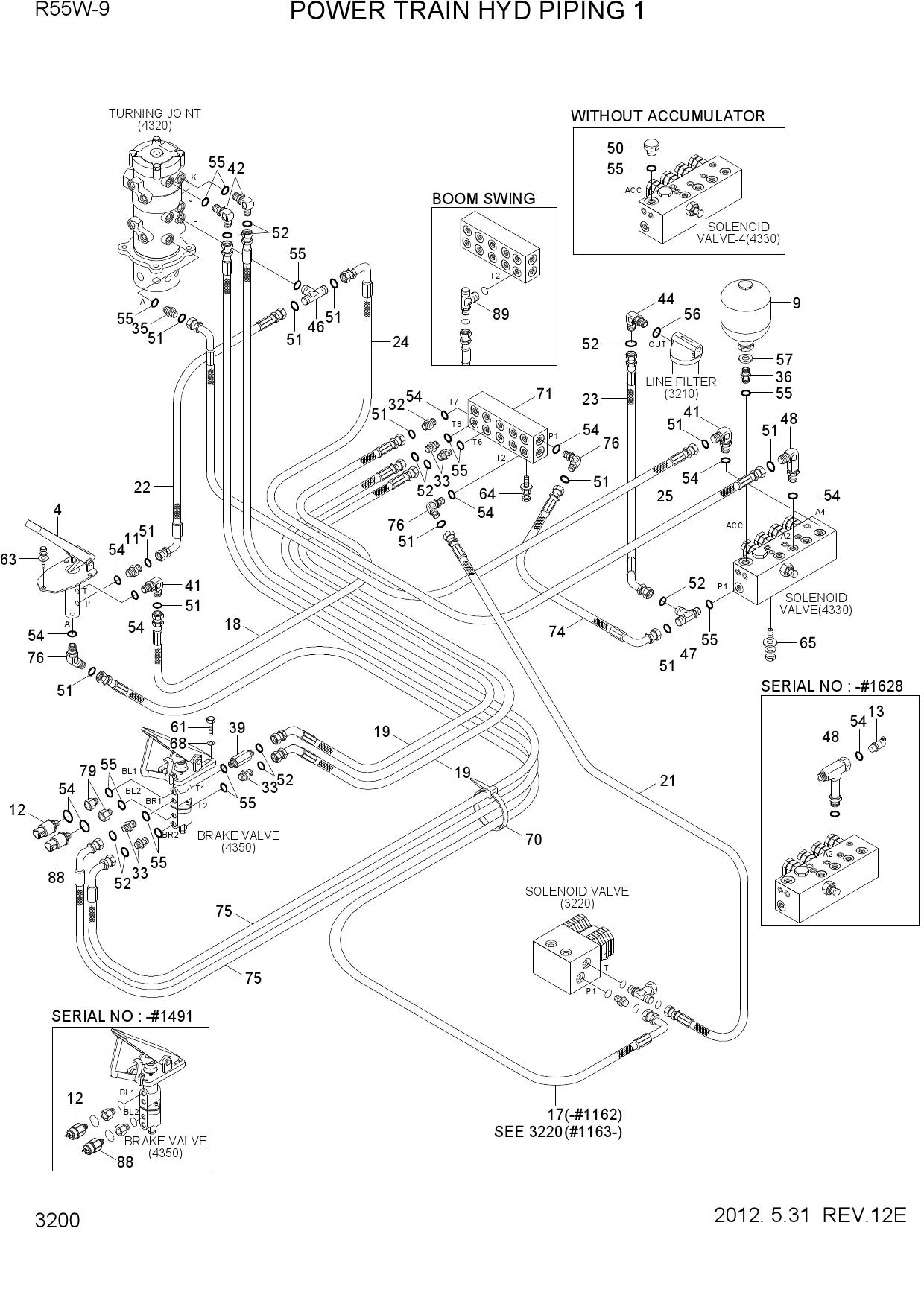

POWER TRAIN HYD PIPING 1Открыть схему -

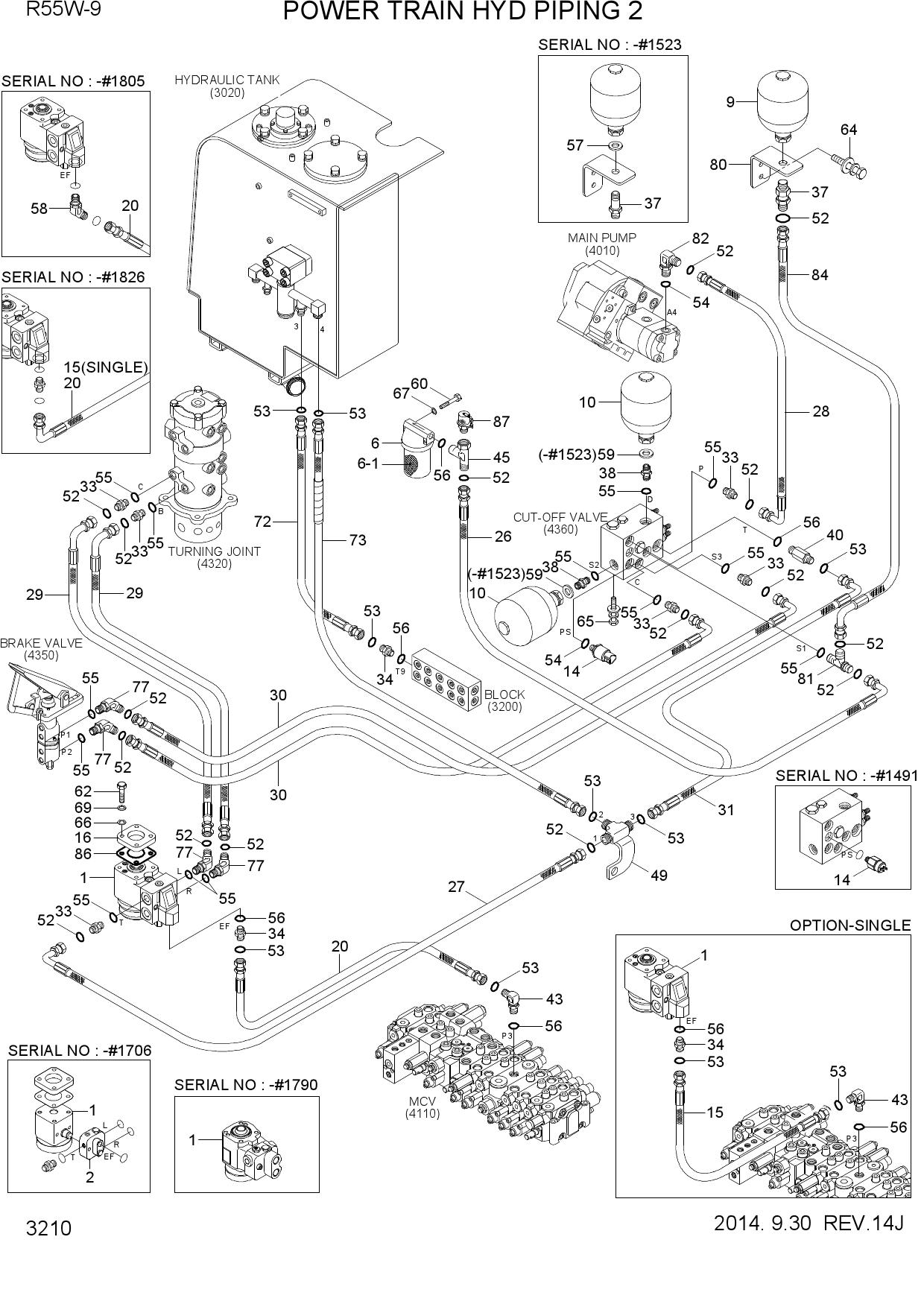

POWER TRAIN HYD PIPING 2Открыть схему -

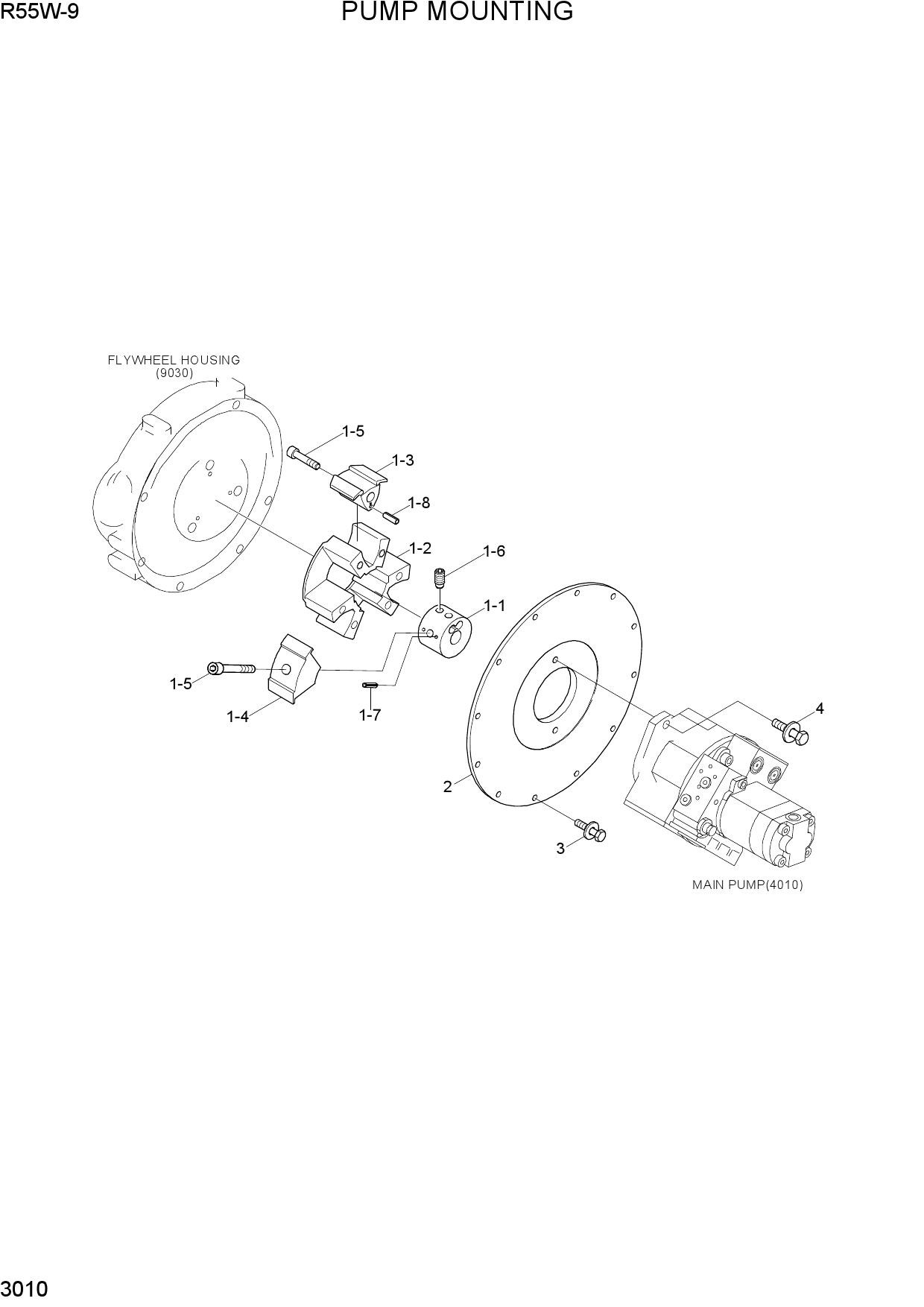

PUMP MOUNTINGОткрыть схему -

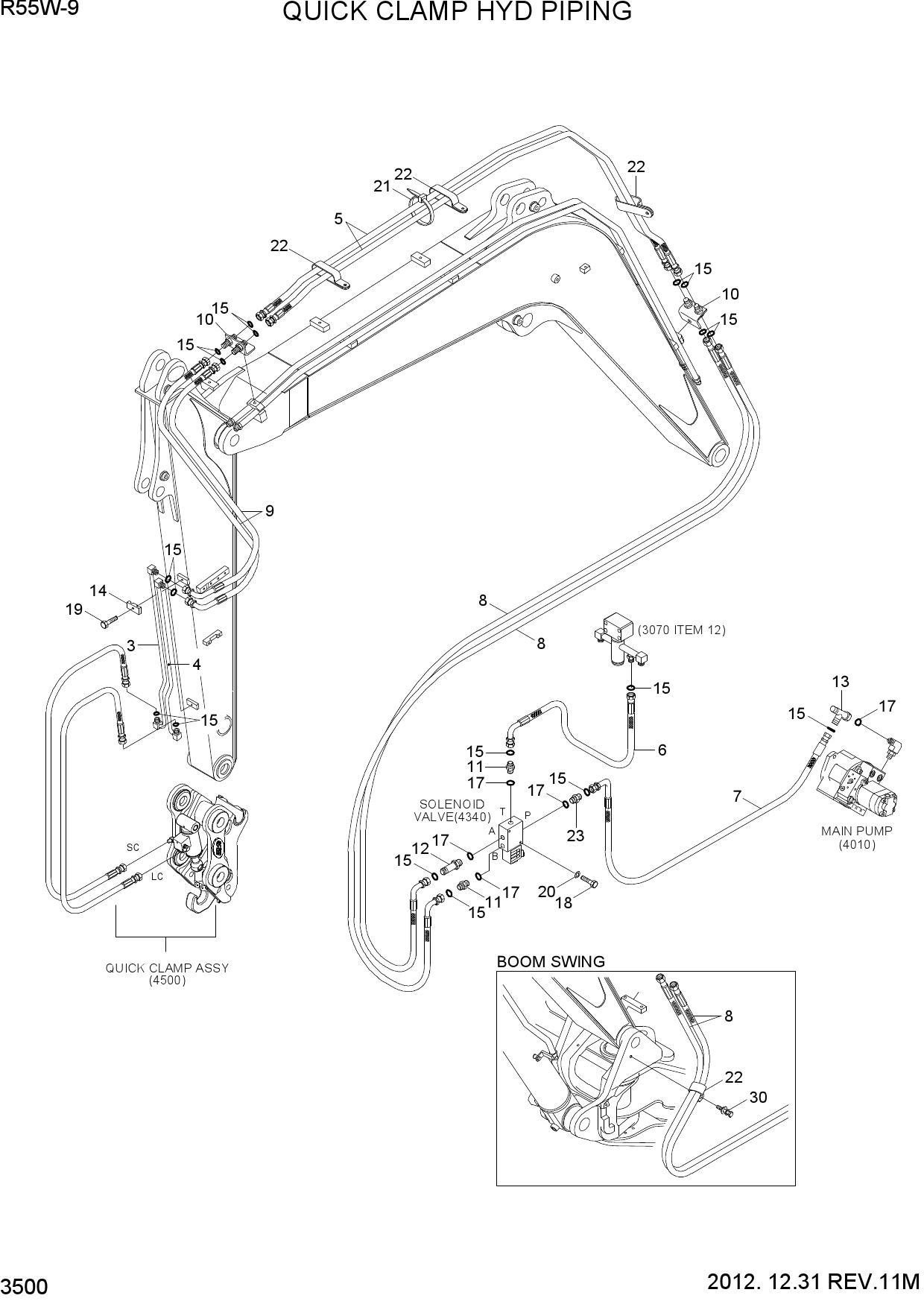

QUICK CLAMP HYD PIPINGОткрыть схему -

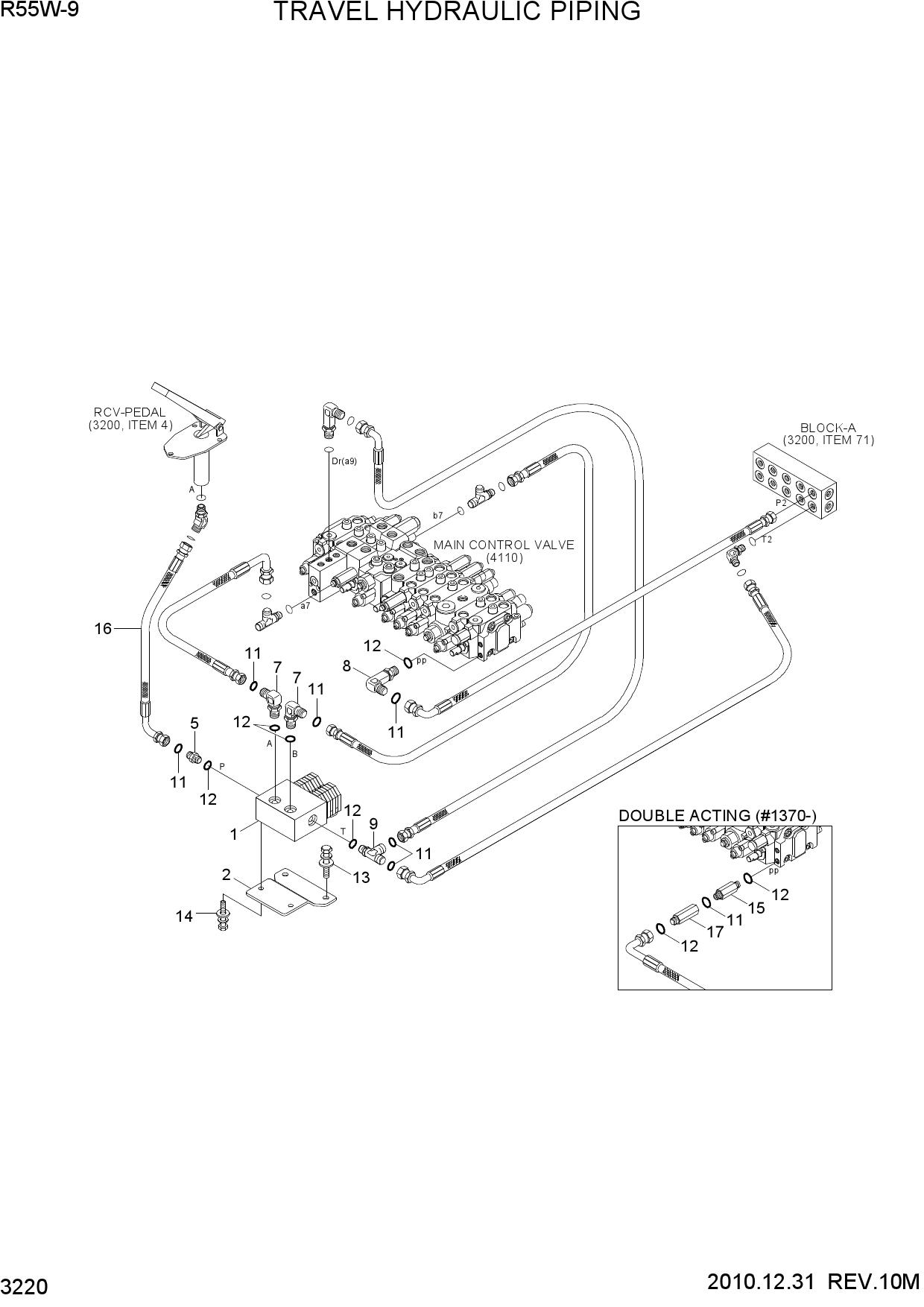

TRAVEL HYDRAULIC PIPINGОткрыть схему -

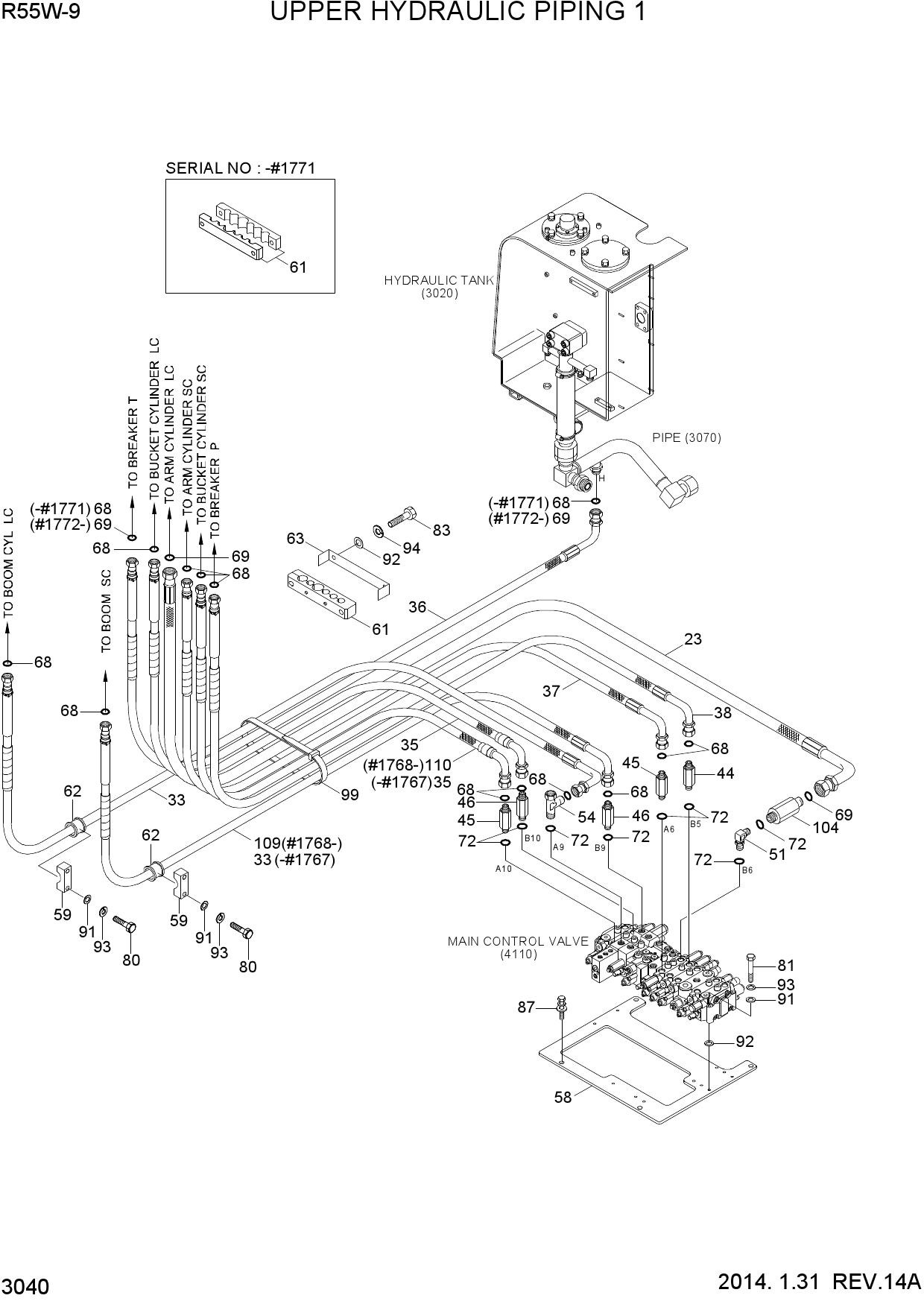

UPPER HYDRAULIC PIPING 1Открыть схему -

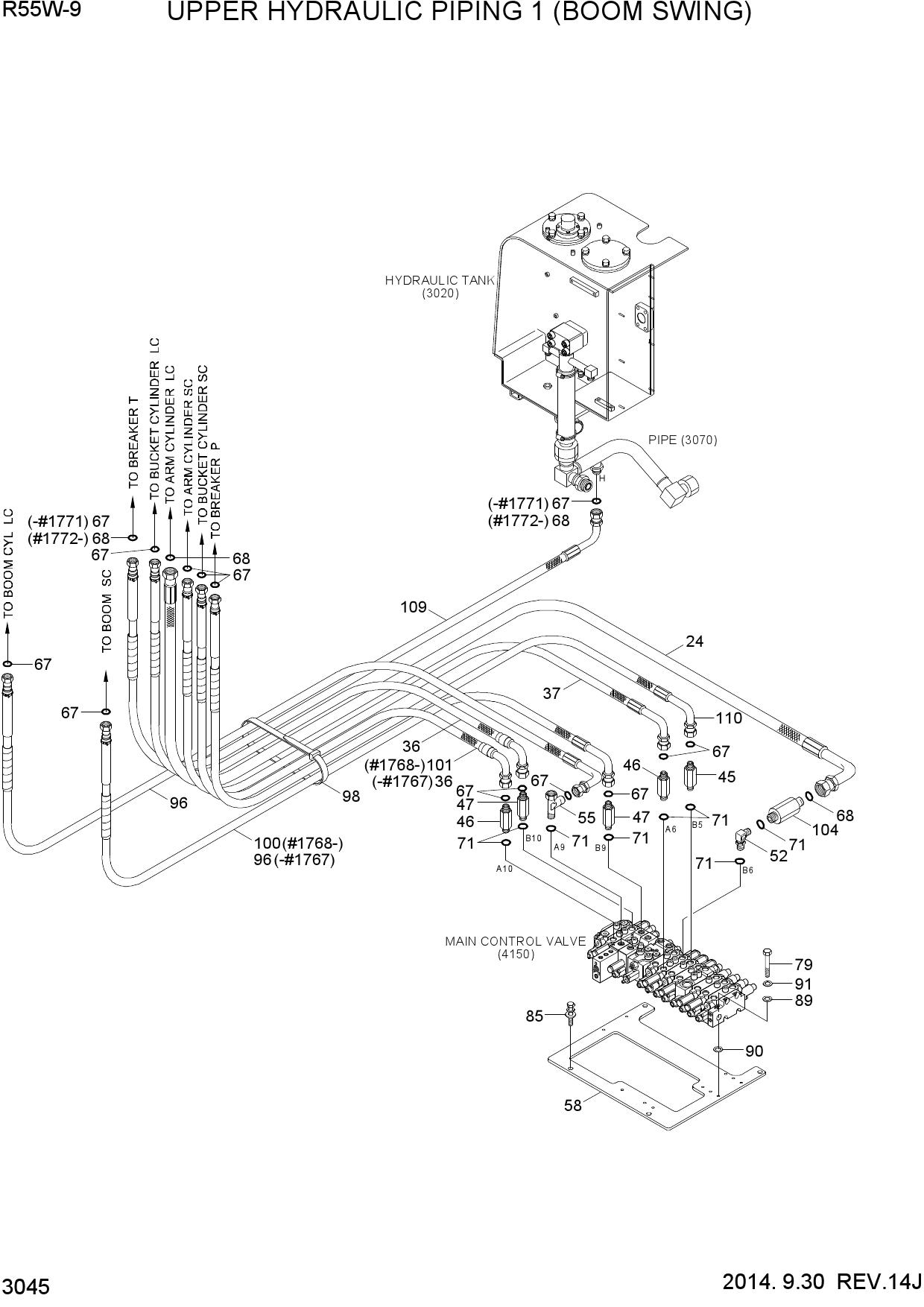

UPPER HYDRAULIC PIPING 1 (BOOM SWING)Открыть схему -

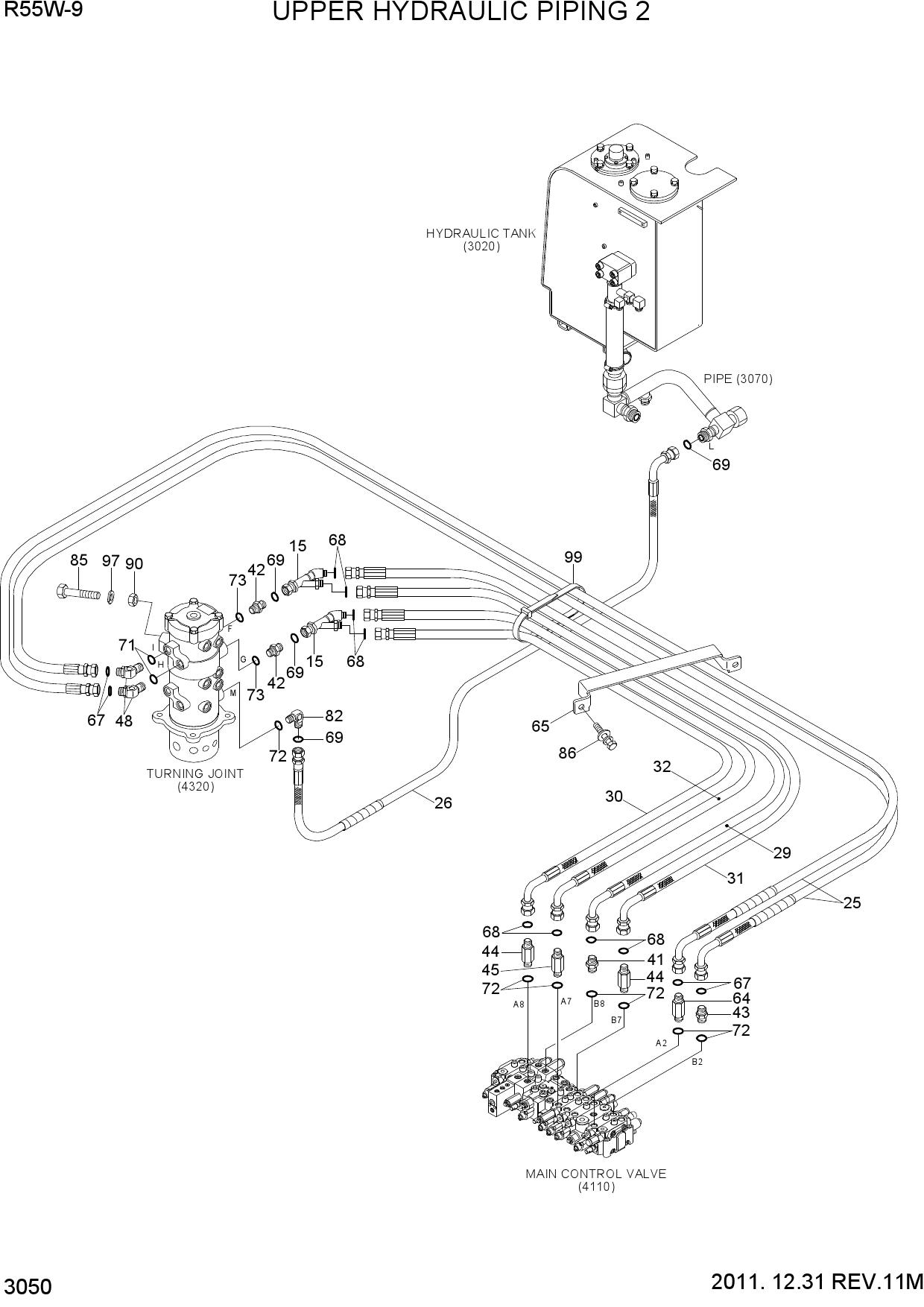

UPPER HYDRAULIC PIPING 2Открыть схему -

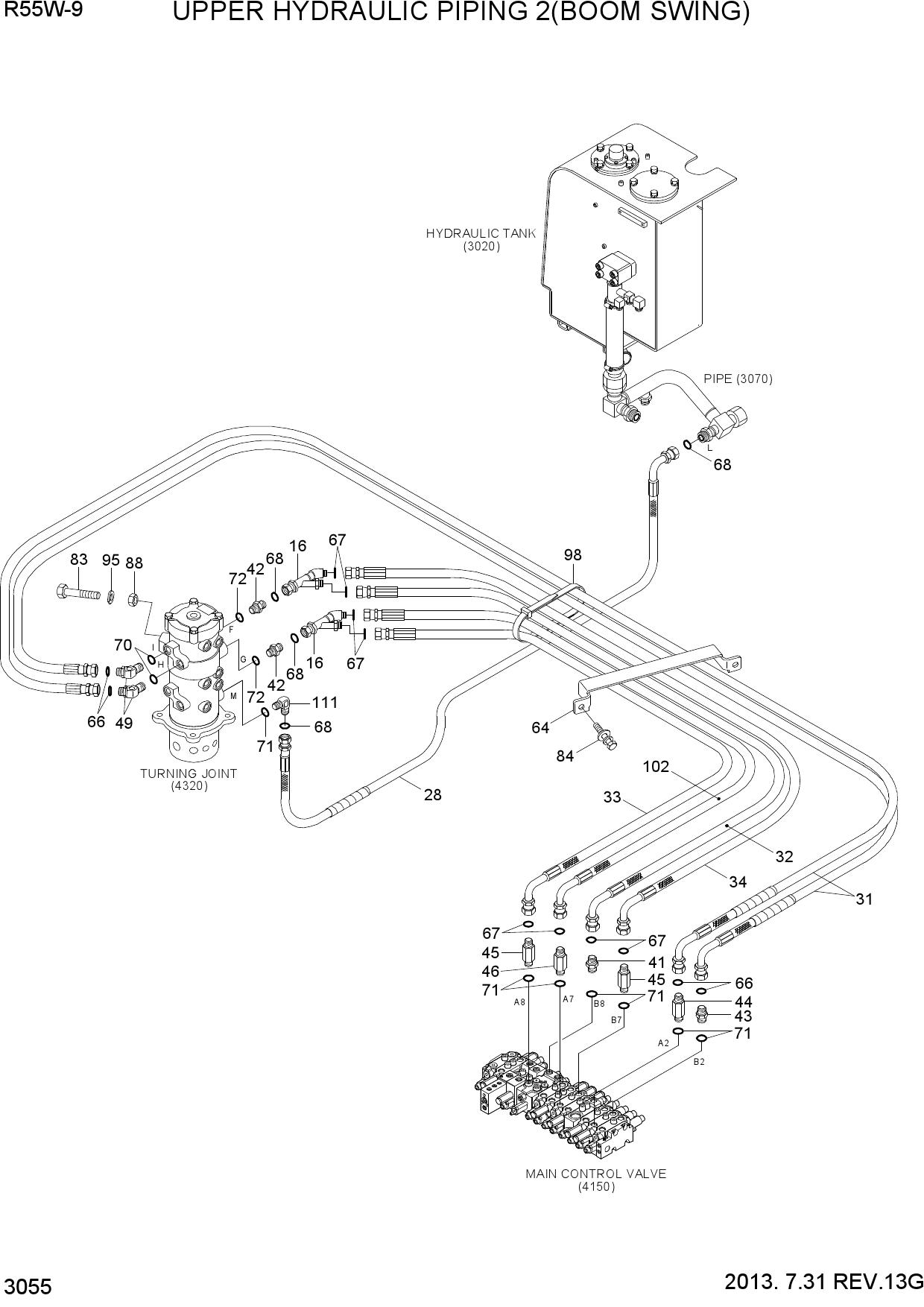

UPPER HYDRAULIC PIPING 2(BOOM SWING)Открыть схему -

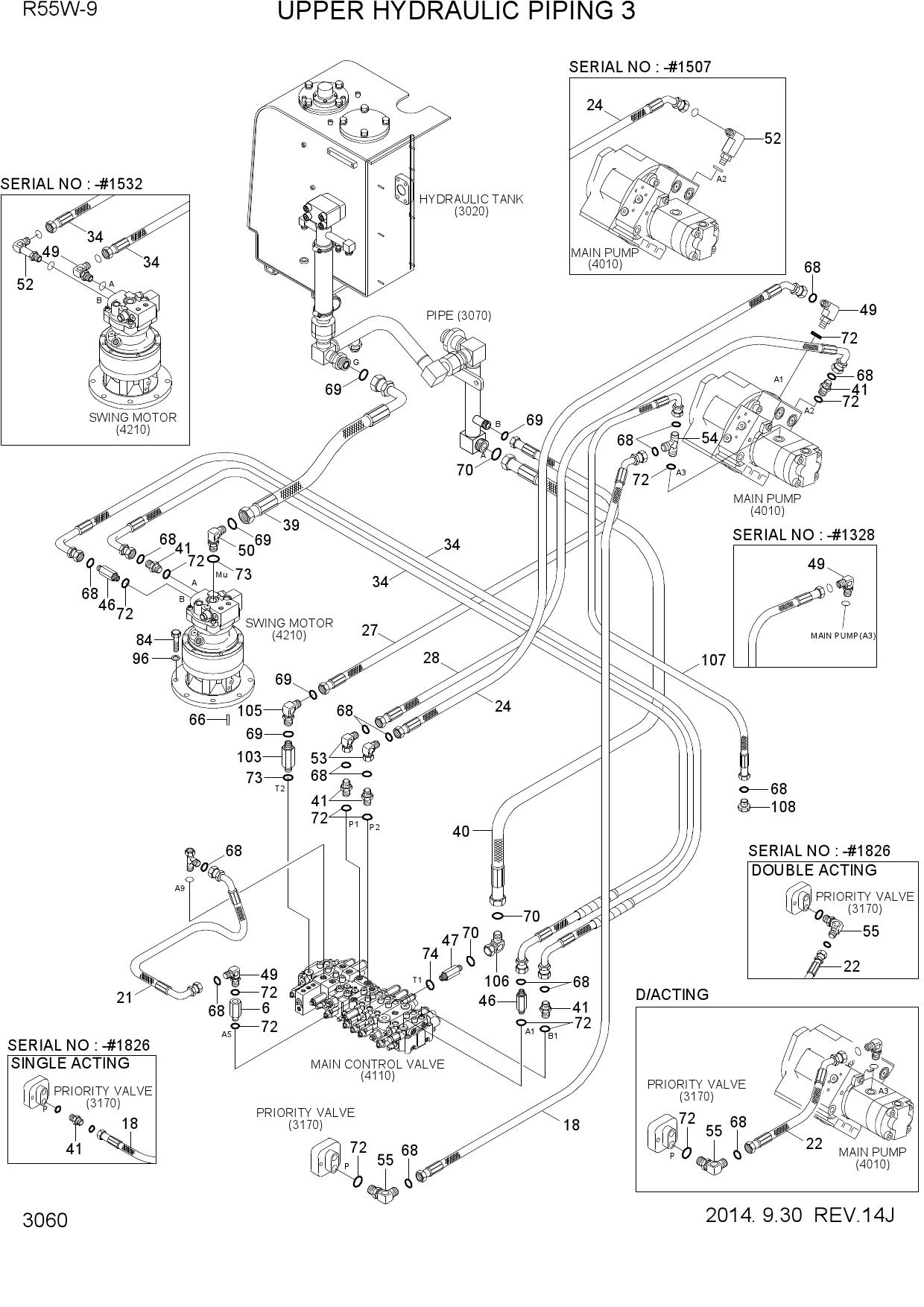

UPPER HYDRAULIC PIPING 3Открыть схему -

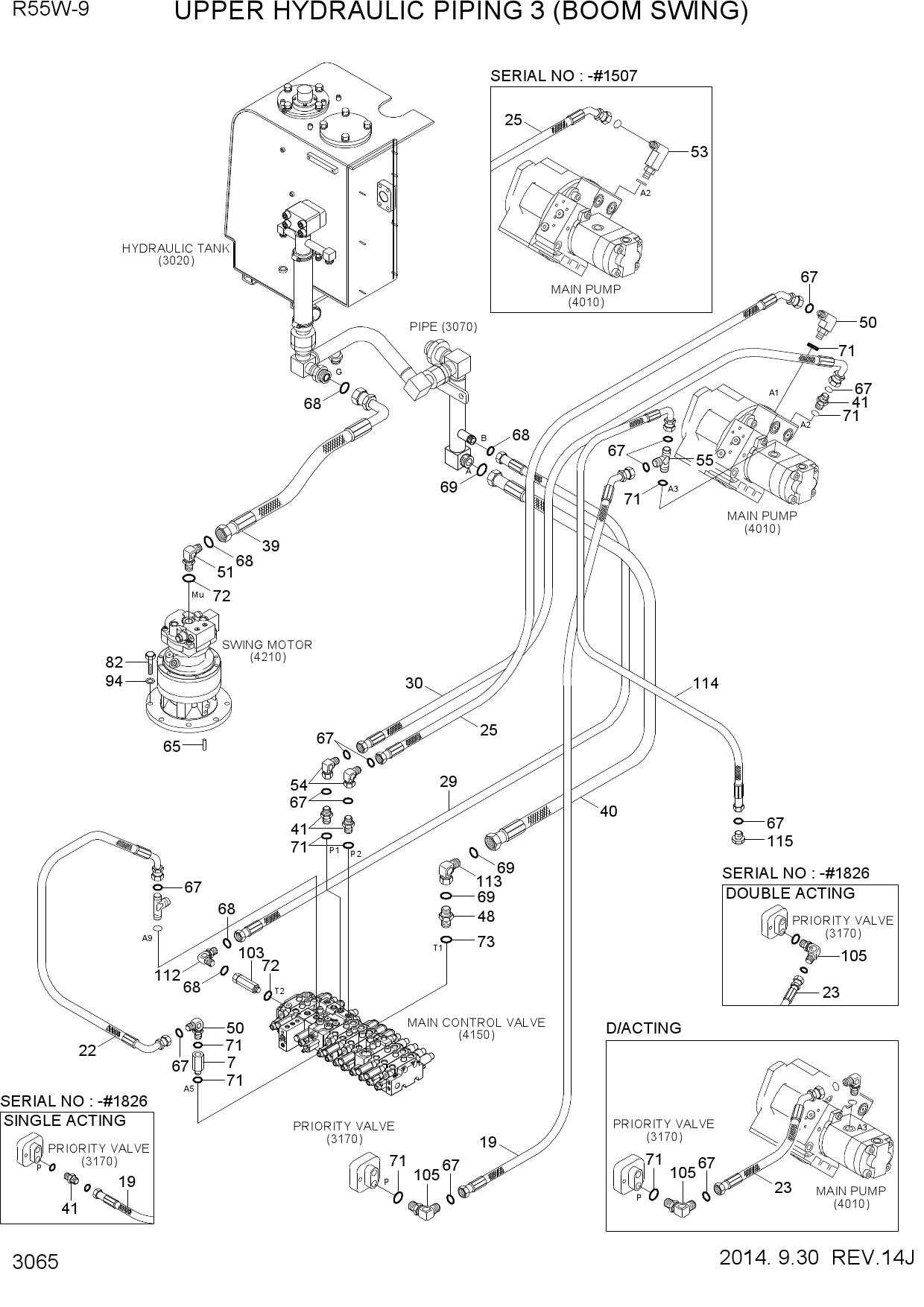

UPPER HYDRAULIC PIPING 3 (BOOM SWING)Открыть схему -

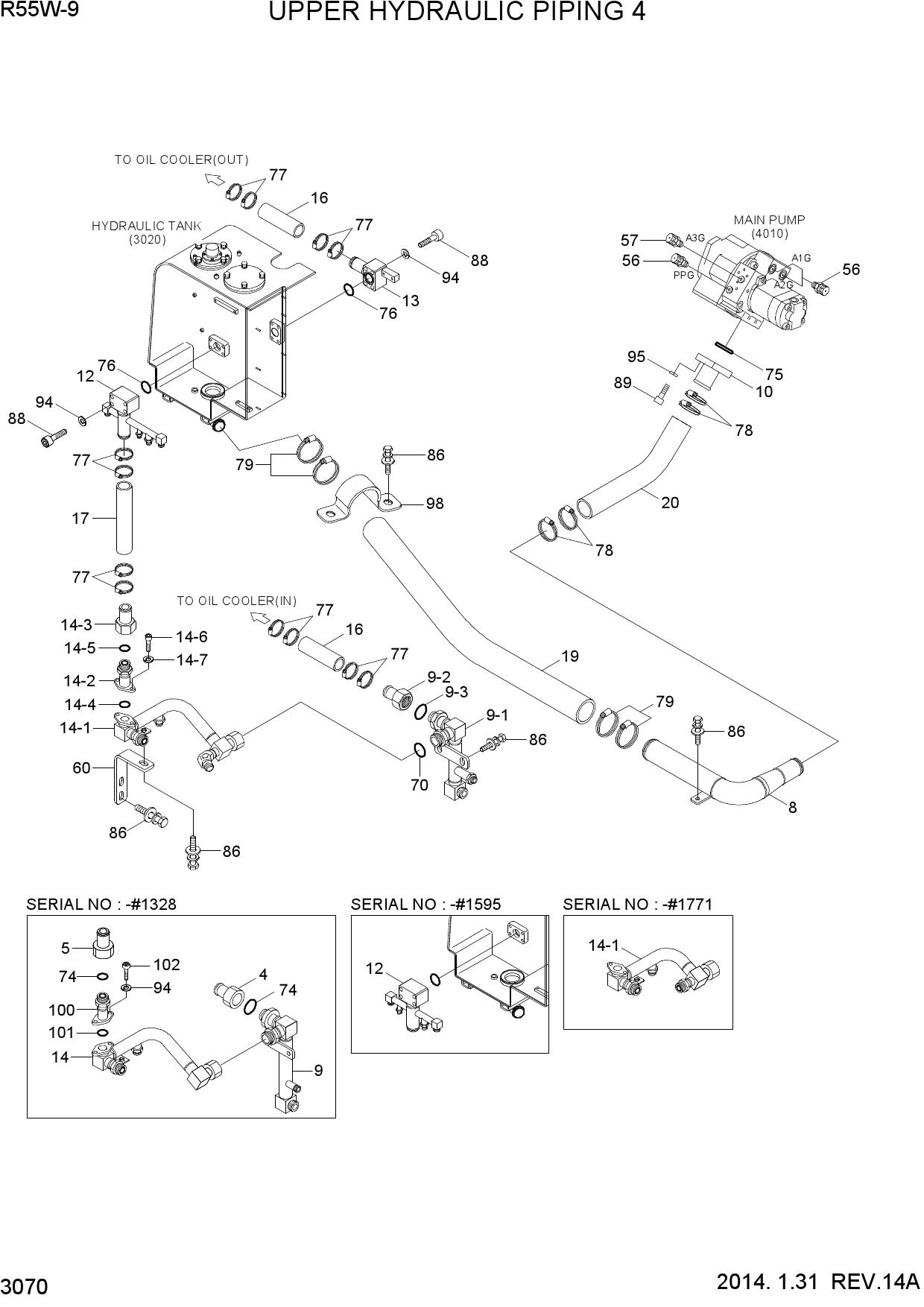

UPPER HYDRAULIC PIPING 4Открыть схему -

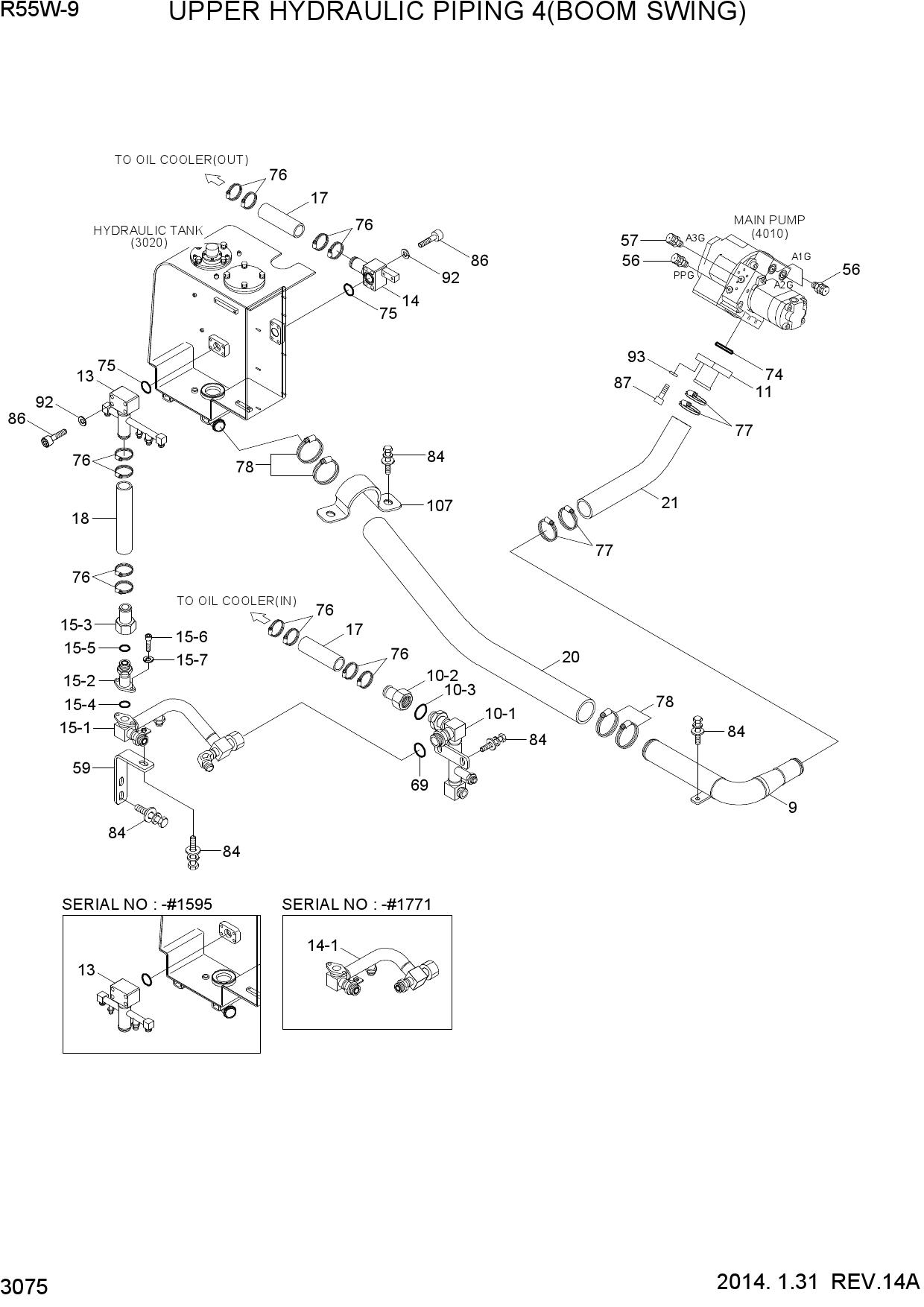

UPPER HYDRAULIC PIPING 4(BOOM SWING)Открыть схему -

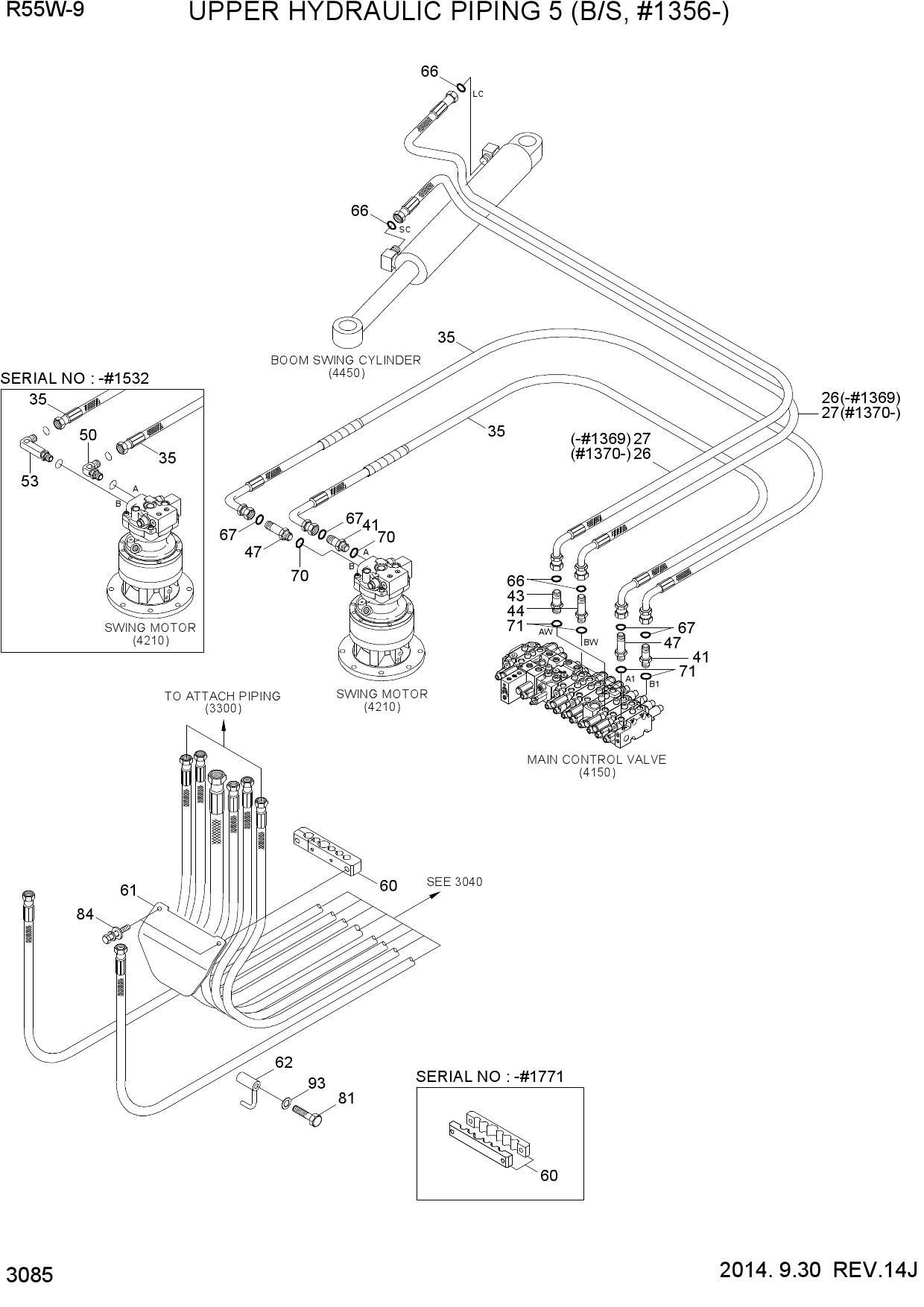

UPPER HYDRAULIC PIPING 5 (B/S, #1356-)Открыть схему -

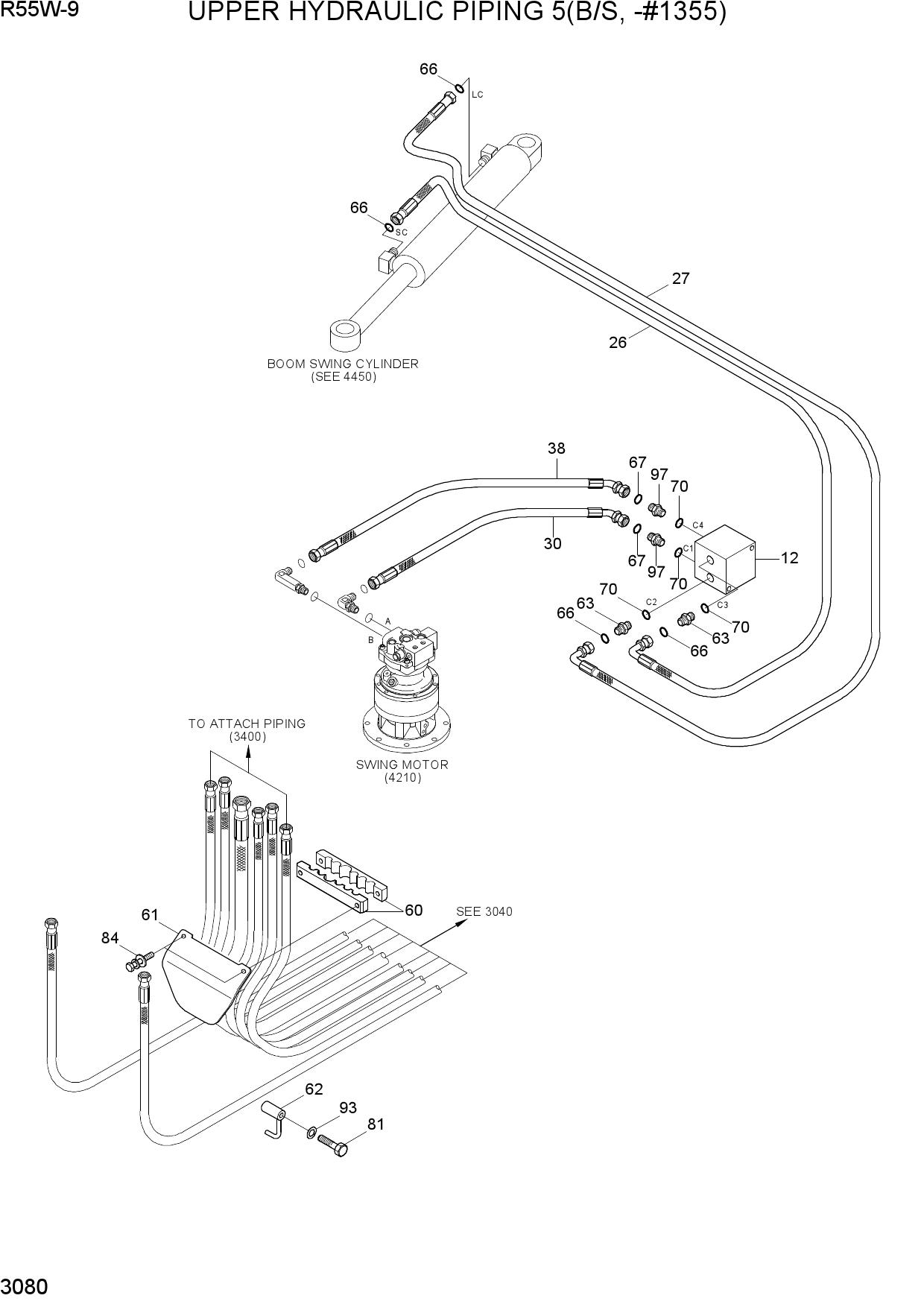

UPPER HYDRAULIC PIPING 5(B/S, -#1355)Открыть схему
