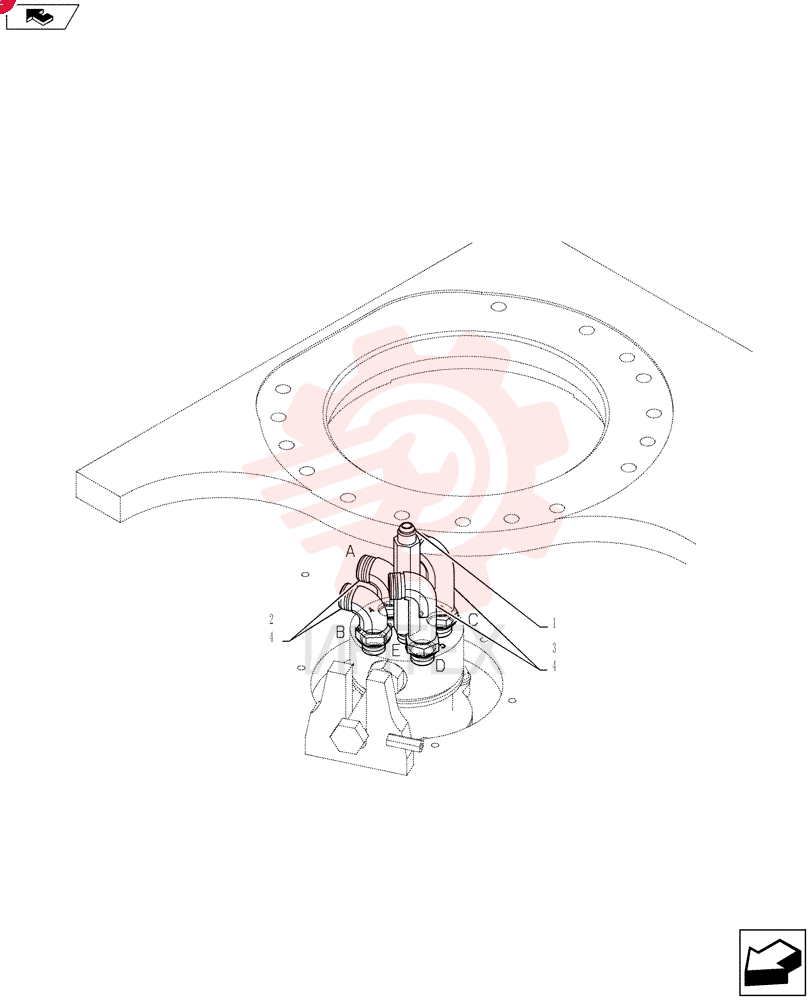

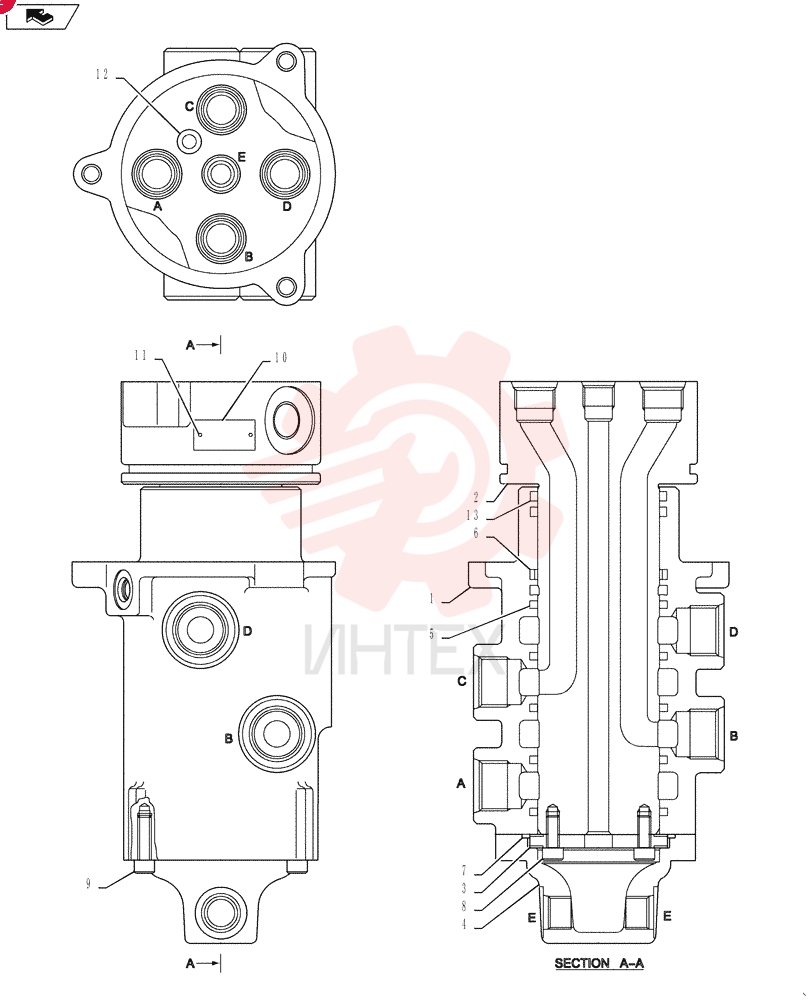

(230SR-3) - Экскаватор гидравлический с серийного № LA07-03001 - TIER 4 (11/12-12/13) — схемы, страница 2
-

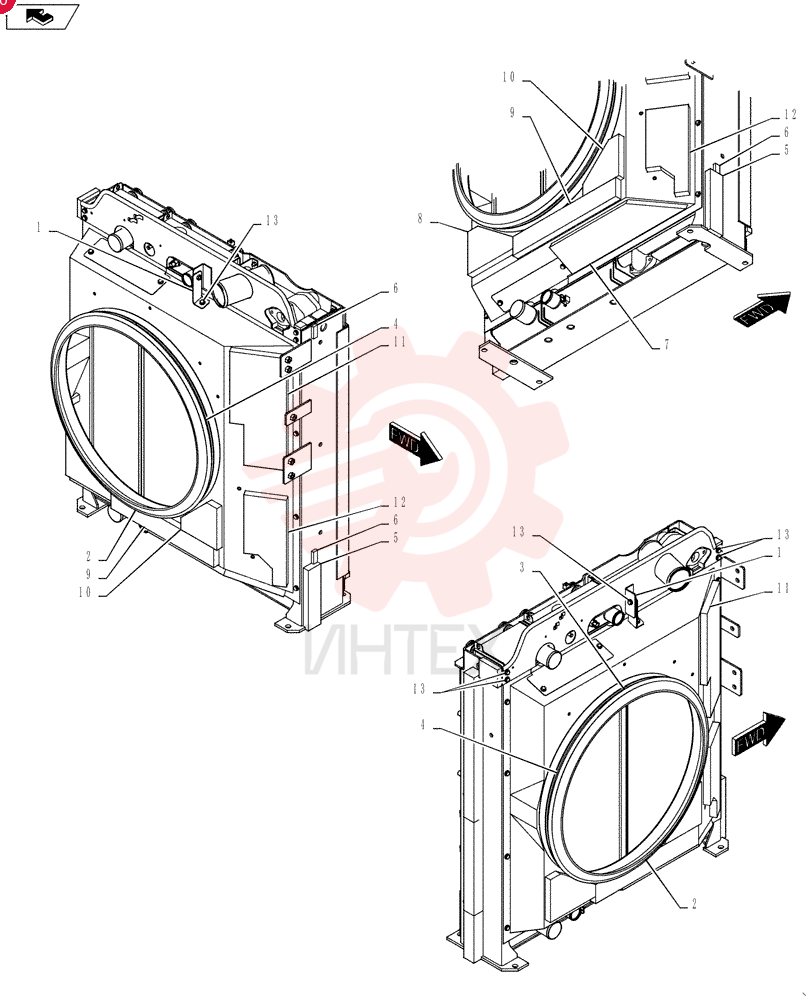

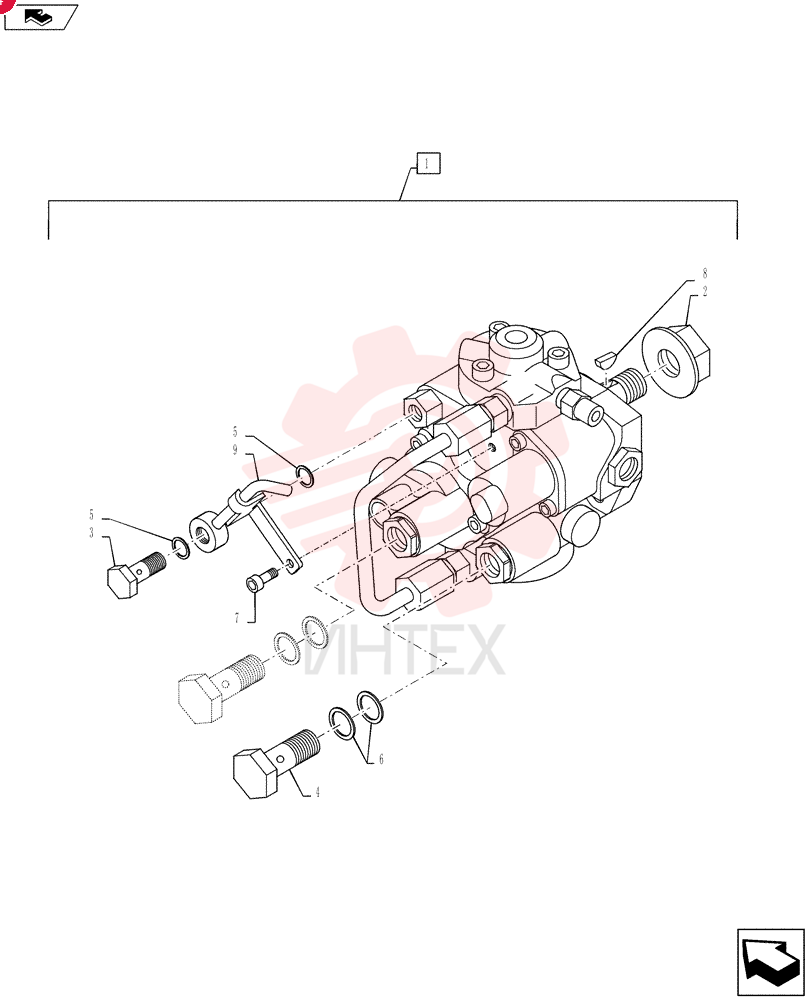

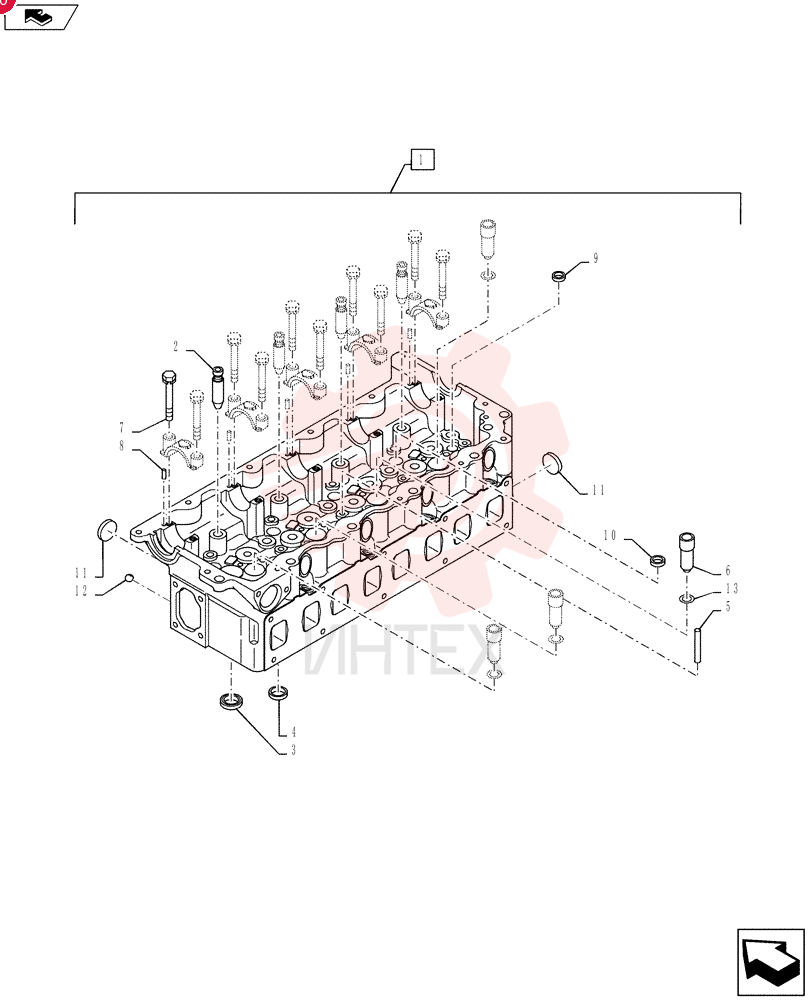

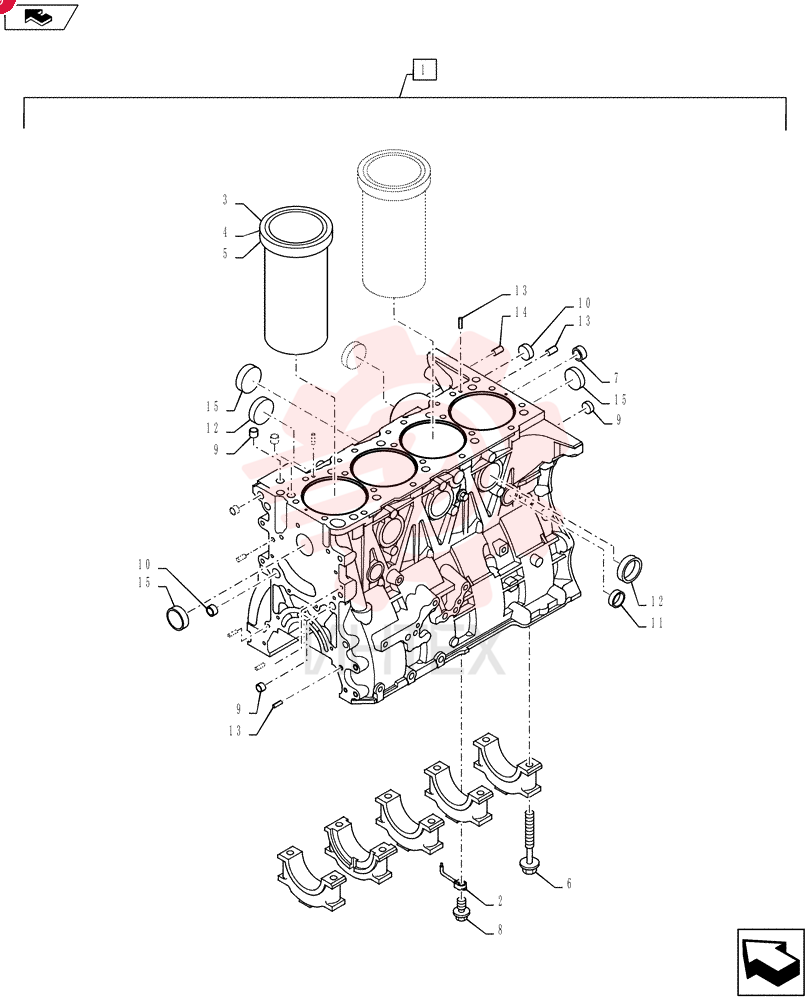

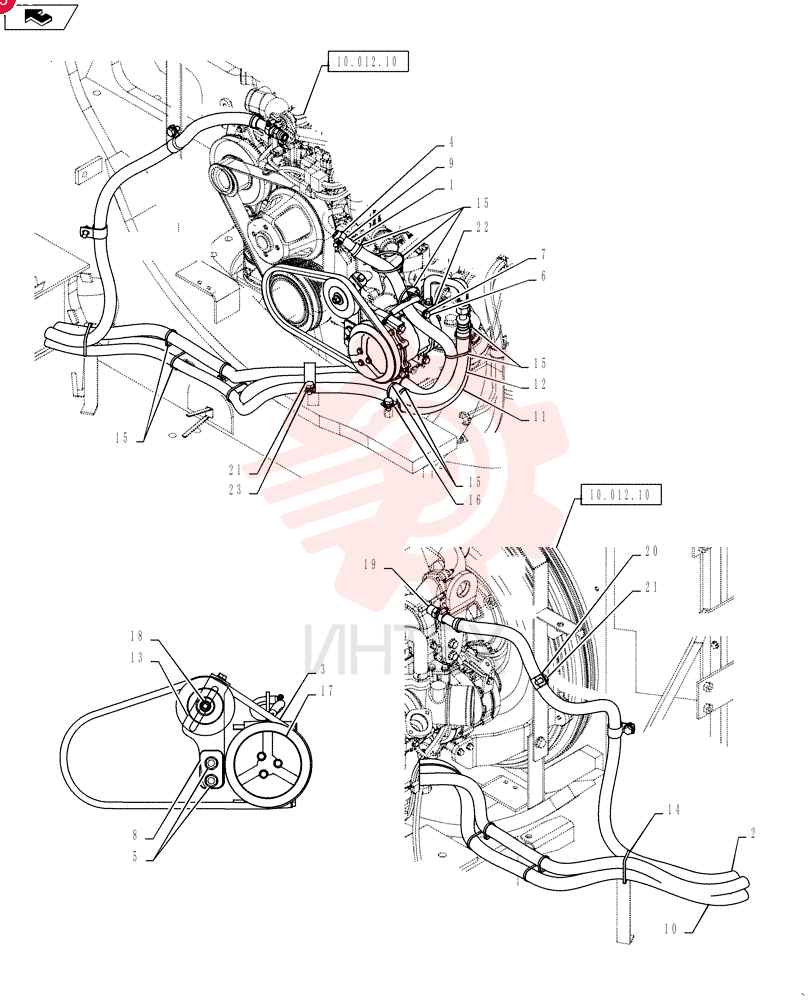

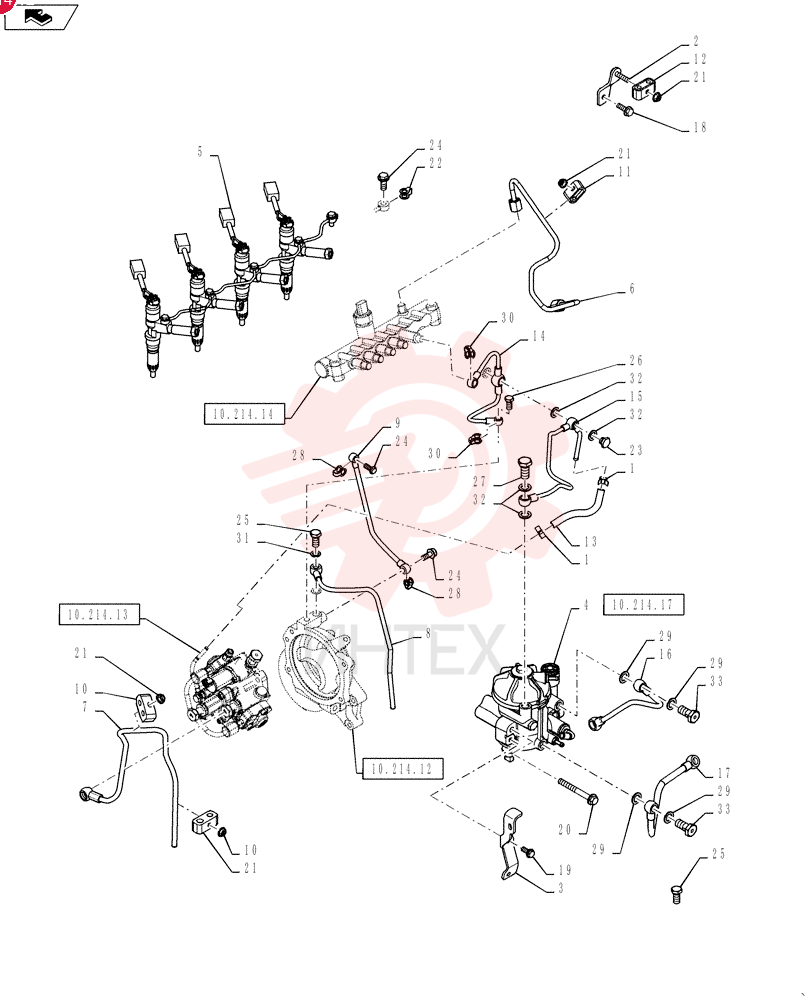

VH22100E0580 Насос высокого давленияОткрыть схему -

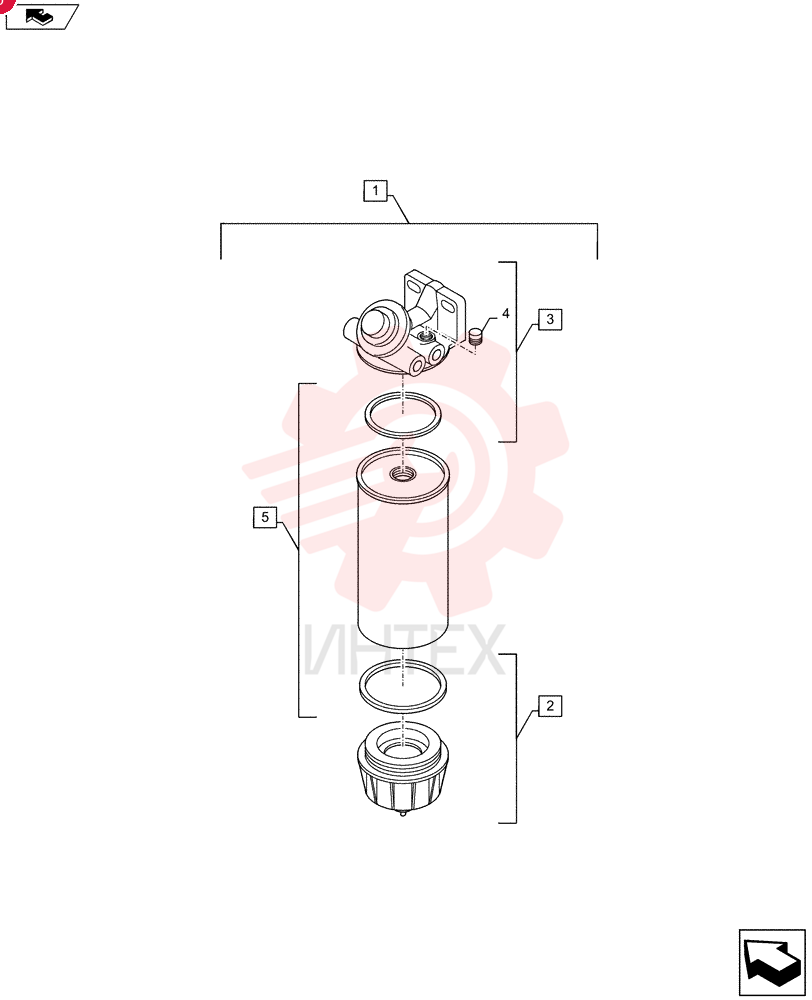

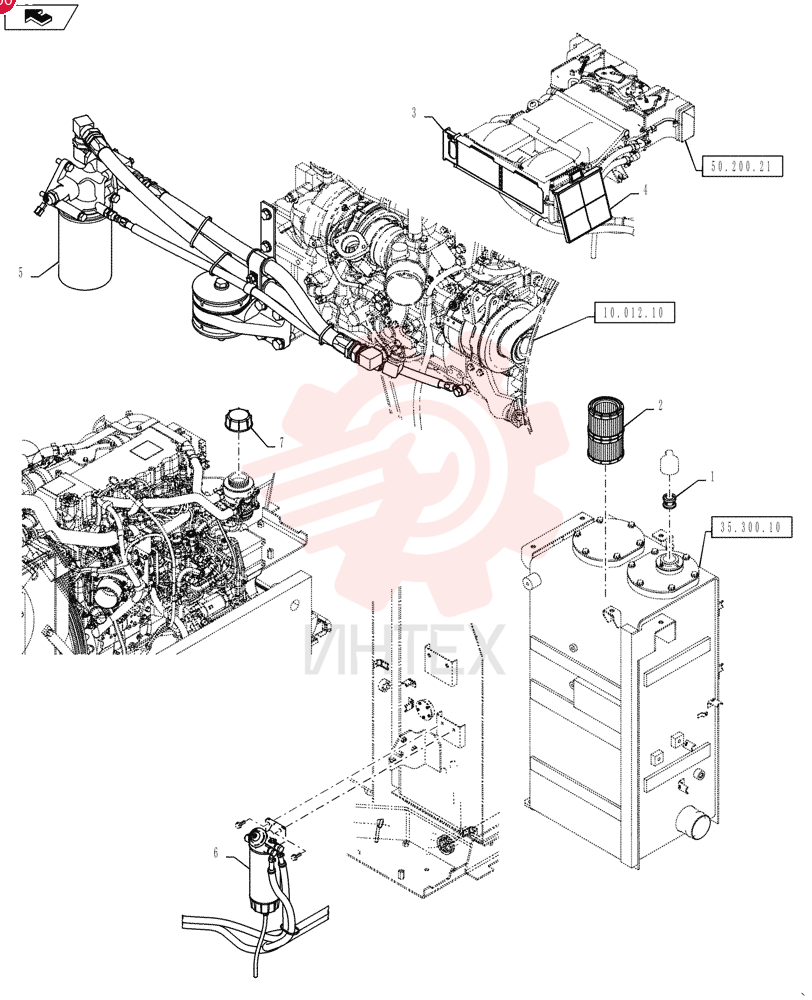

VH23300E0260 Фильтр топливныйОткрыть схему -

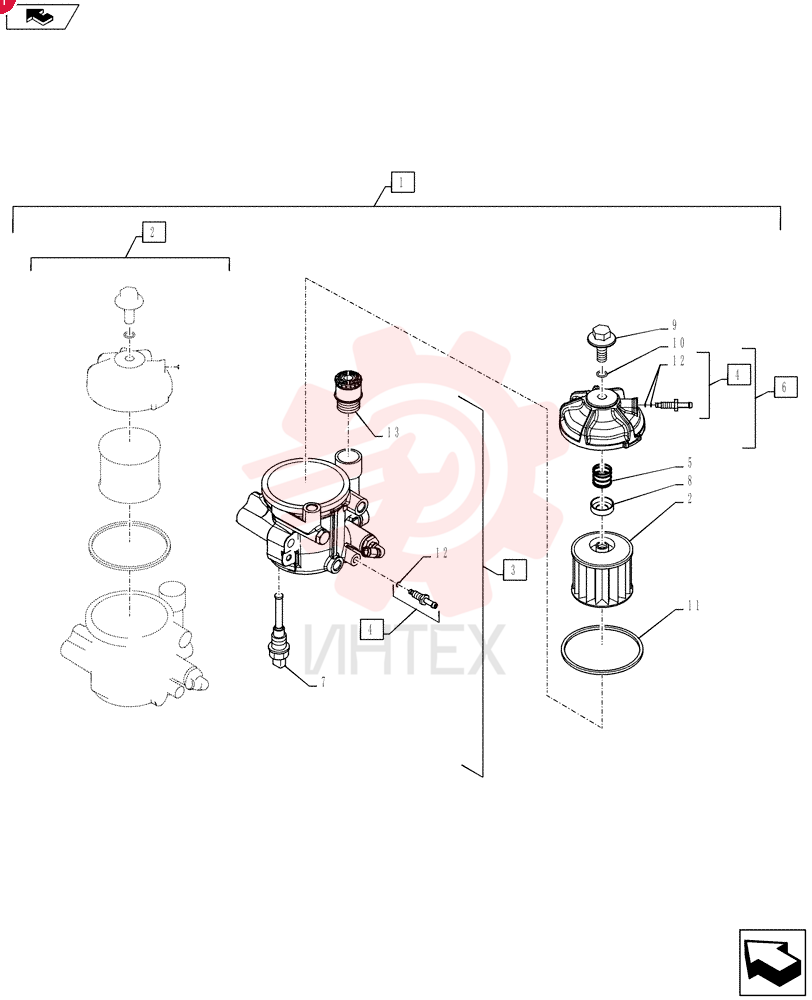

VH23300E0411 Фильтр топливныйОткрыть схему -
VH82121E1X10 Жгут проводовОткрыть схему -

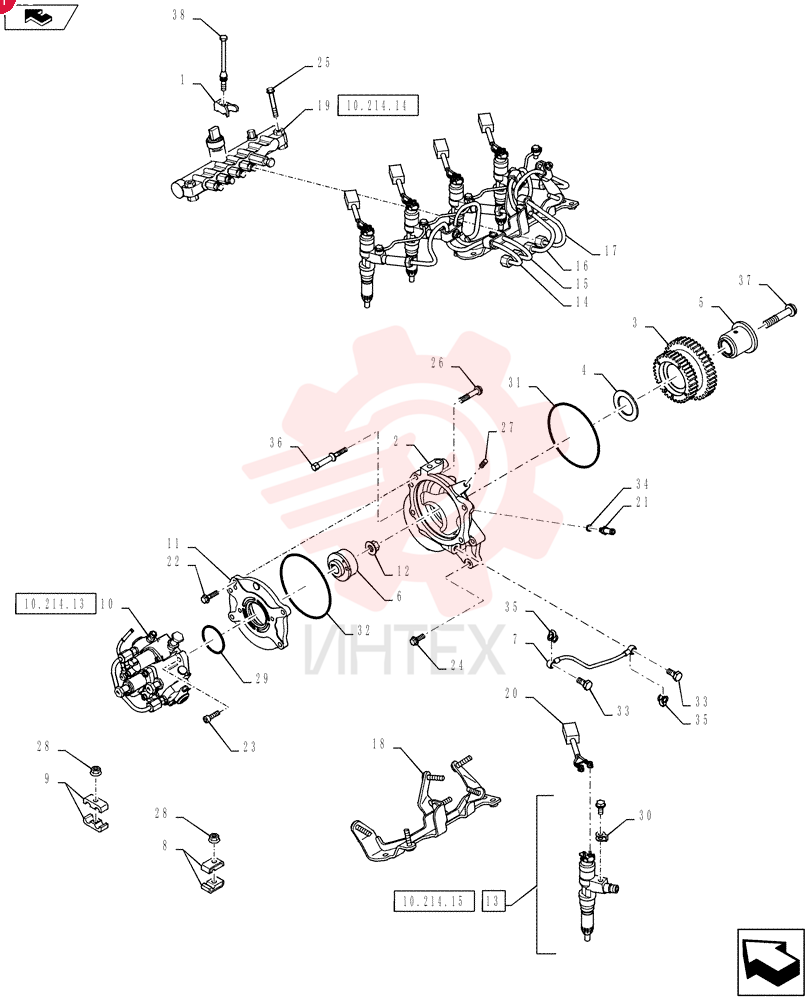

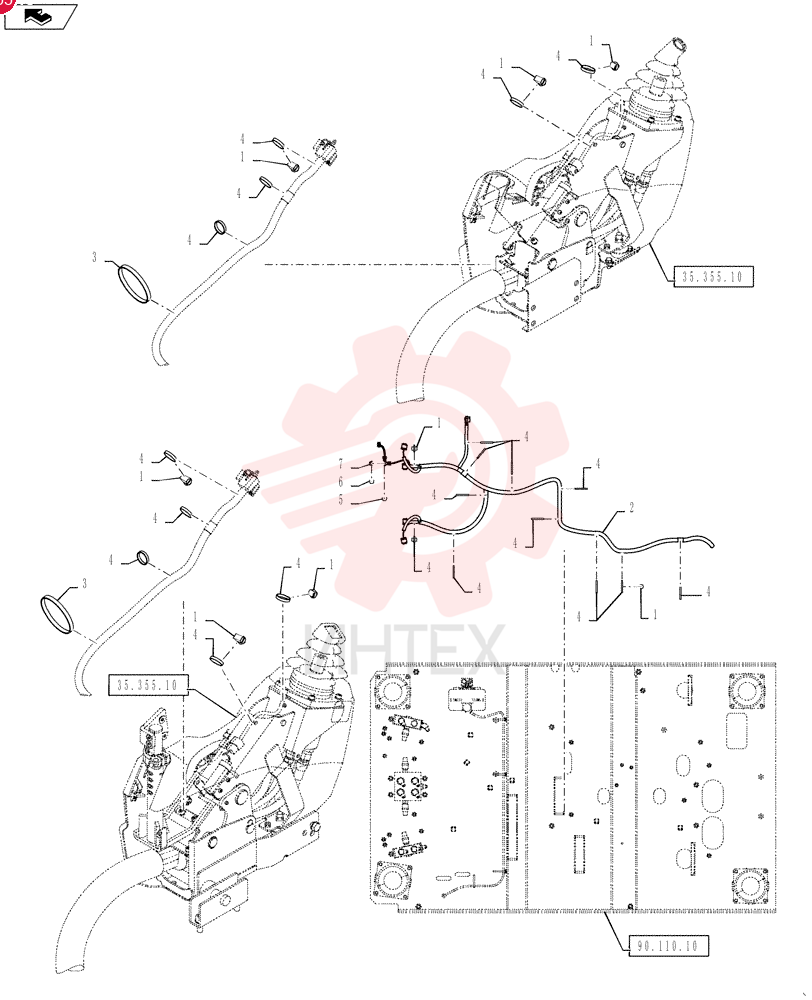

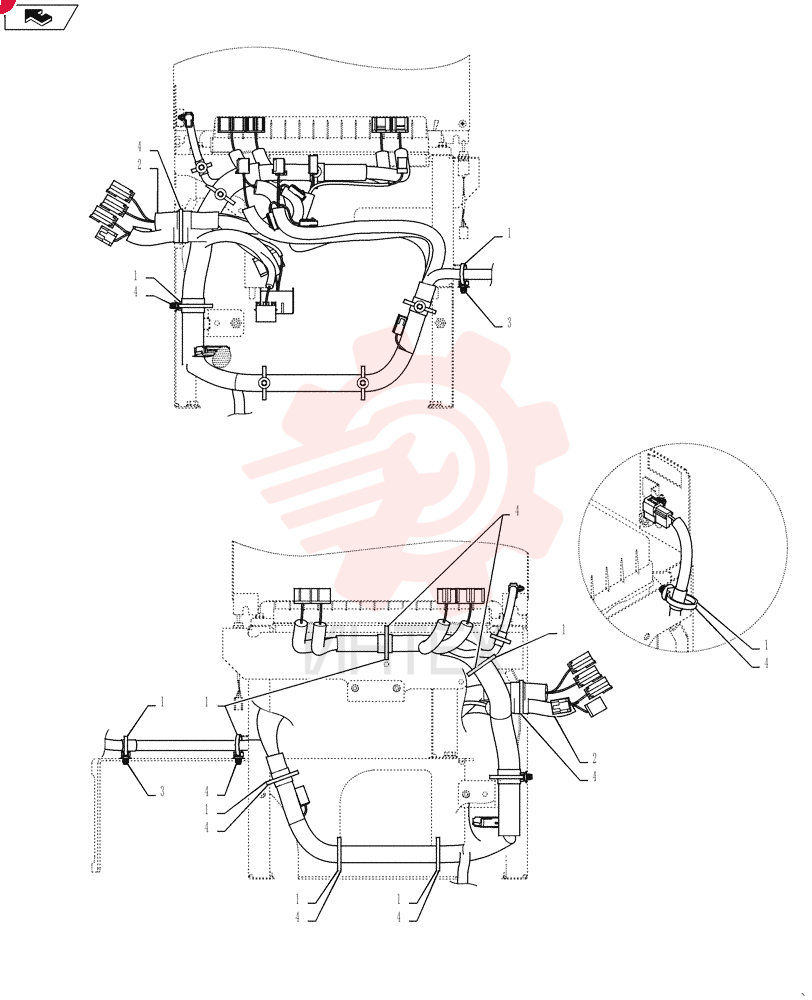

VHS111951180 ЗажимОткрыть схему -

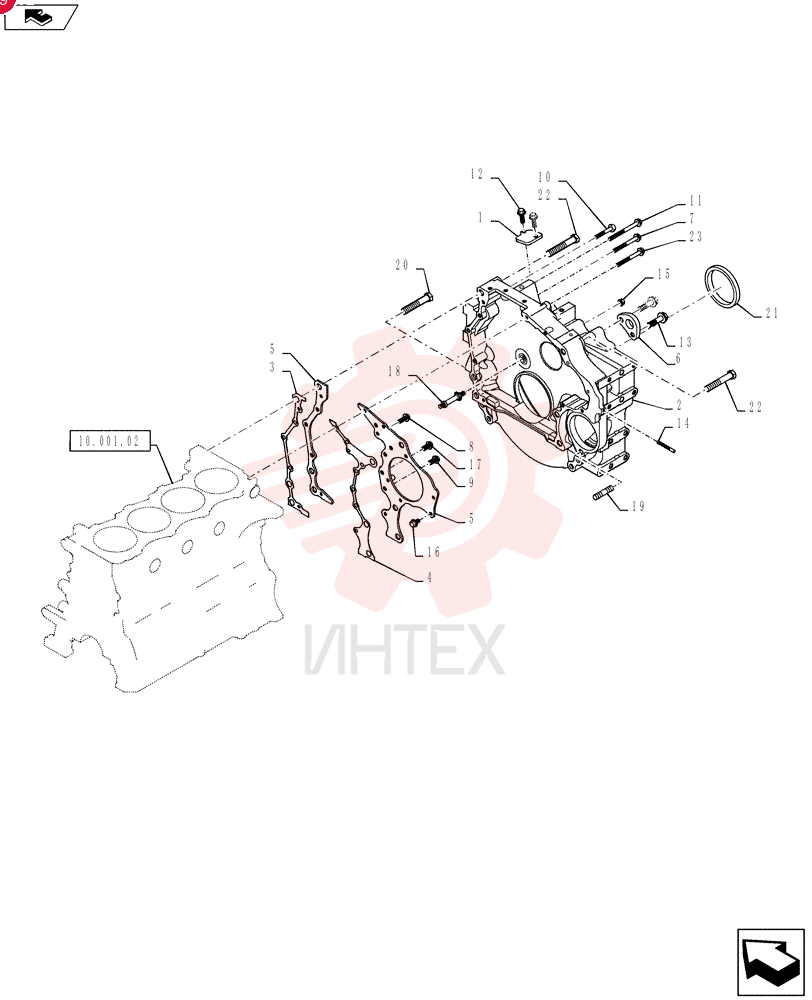

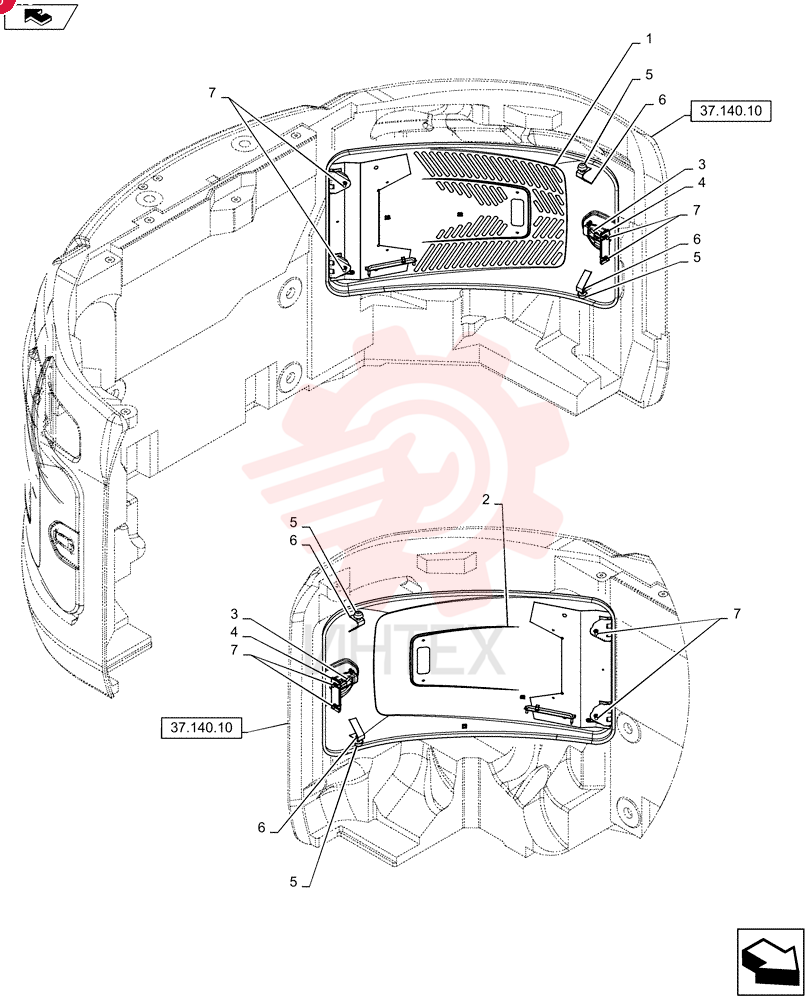

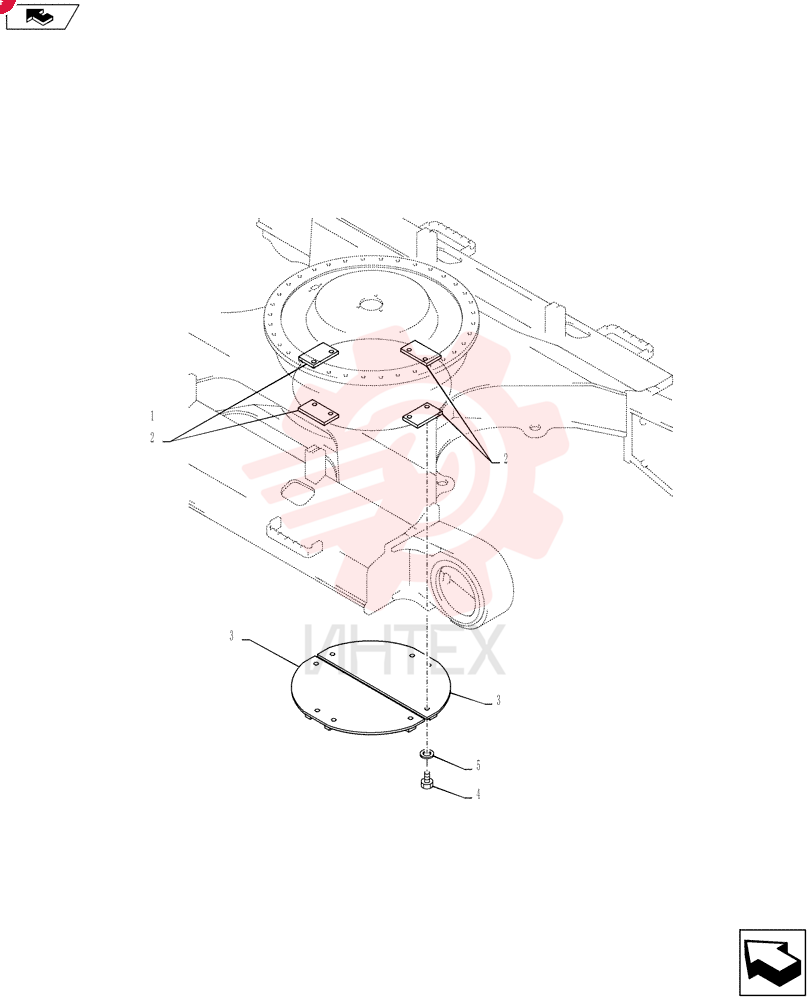

VHS113061480 Крышка в сбореОткрыть схему -

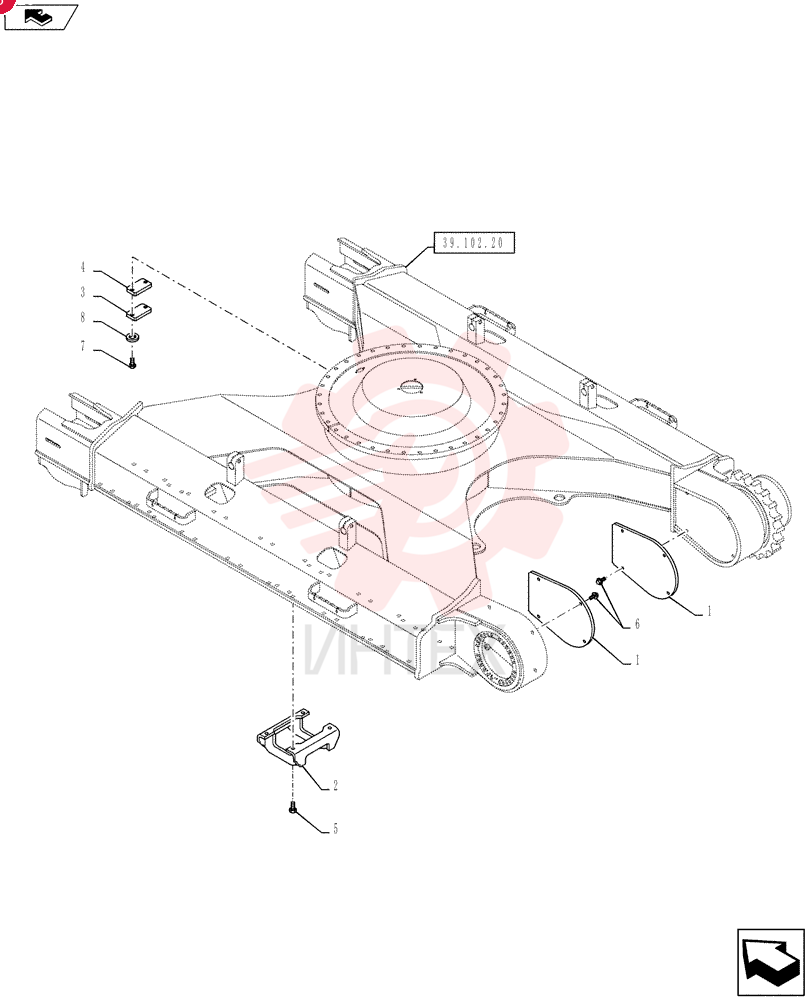

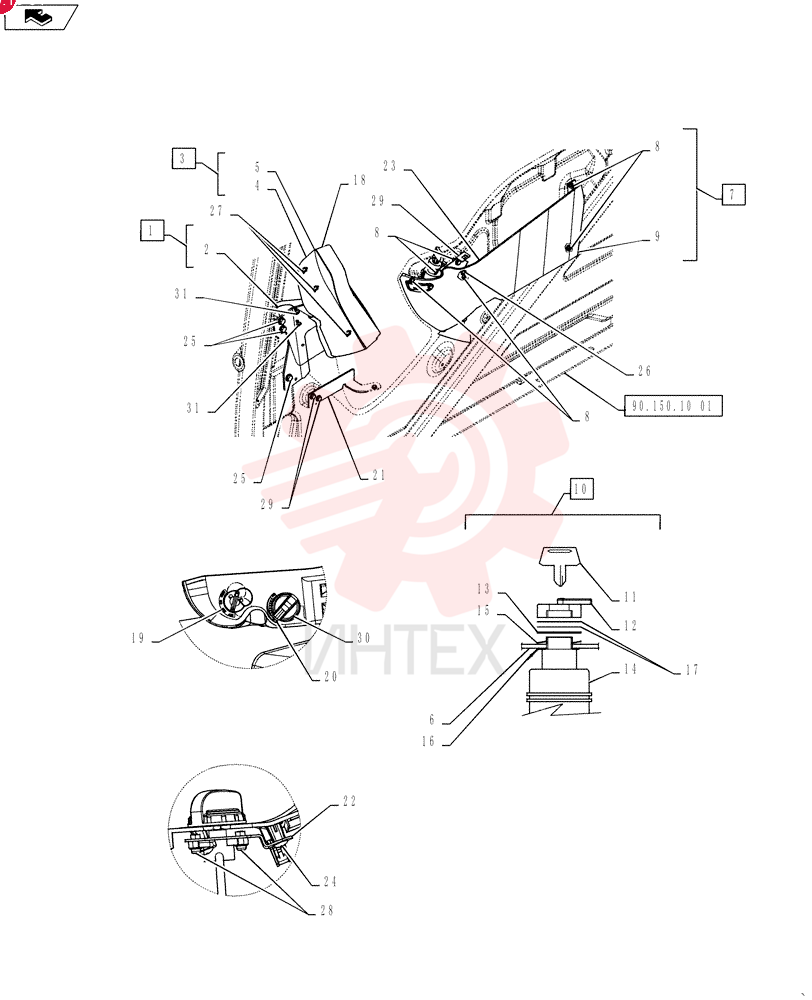

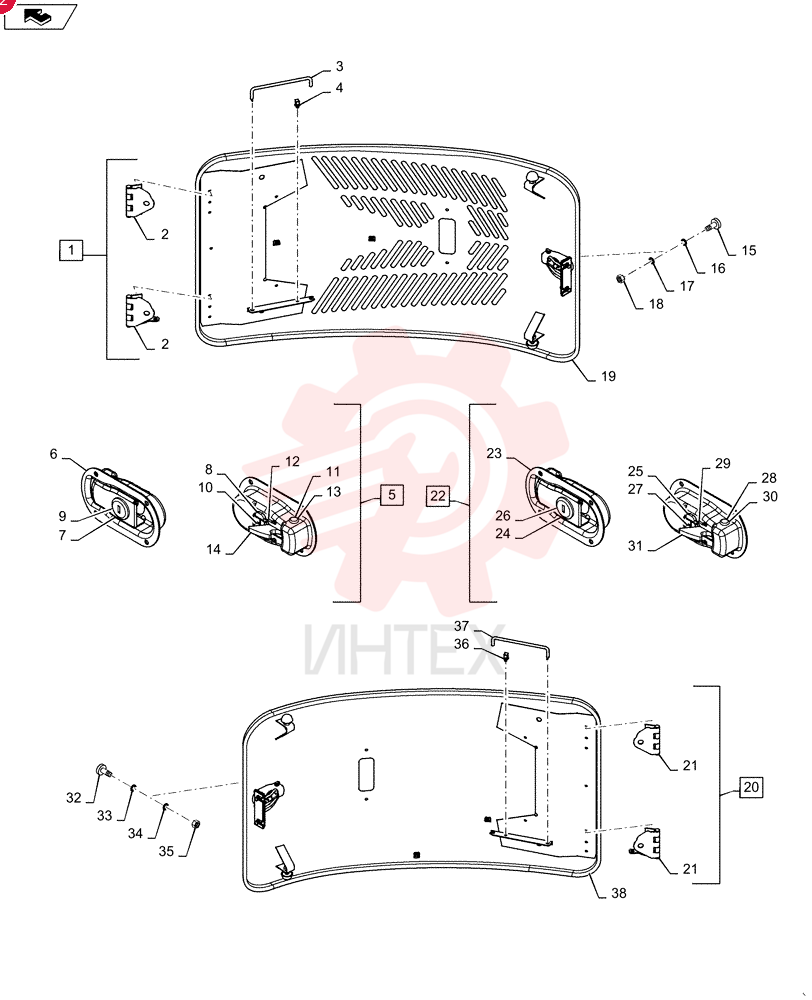

VHS122061020 КрышкаОткрыть схему -

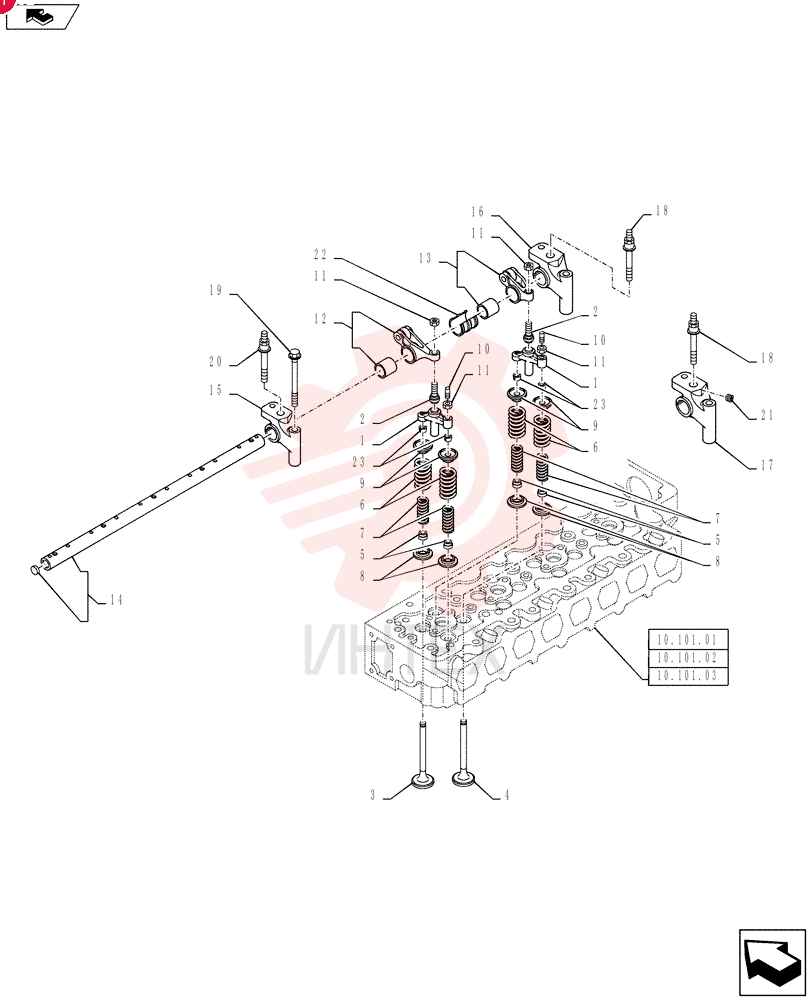

VHS125114170 КронштейнОткрыть схему -
VHS125751131 СайлентблокОткрыть схему -

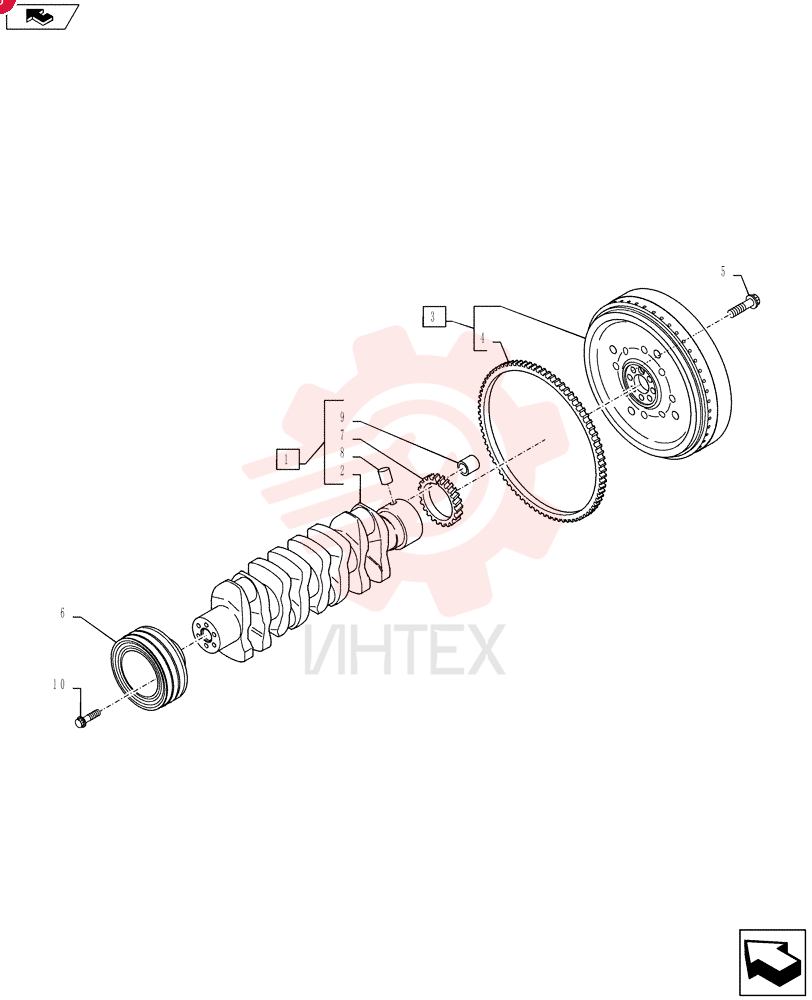

VHS134003572 Вал коленчатый (коленвал)Открыть схему -

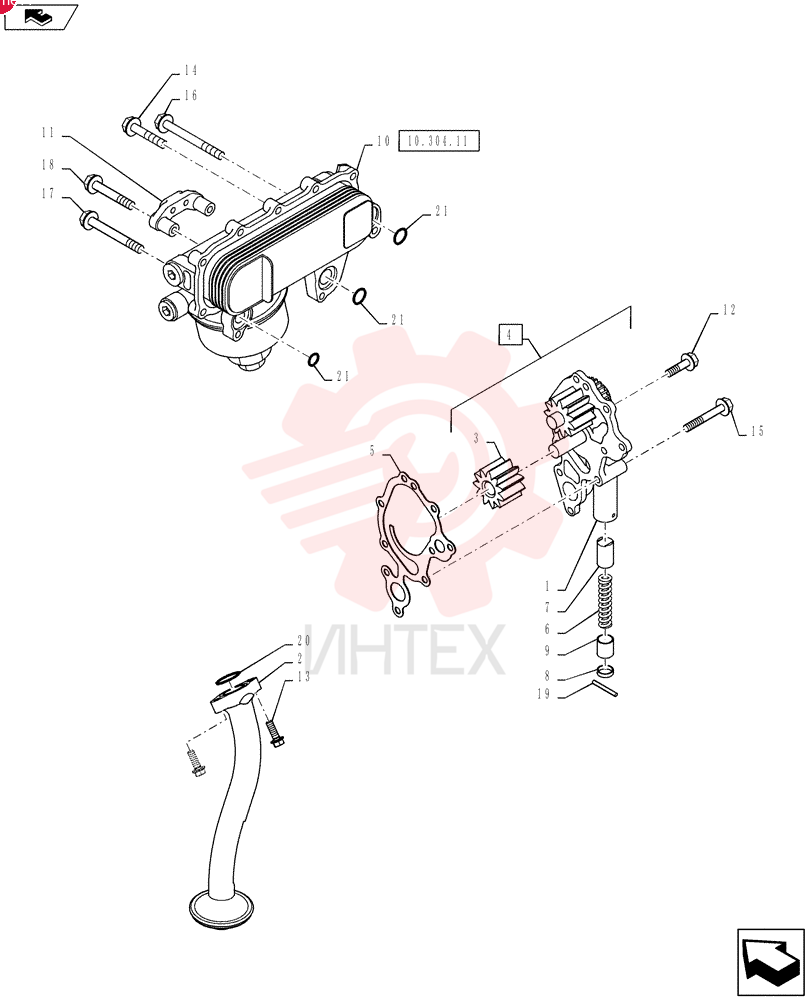

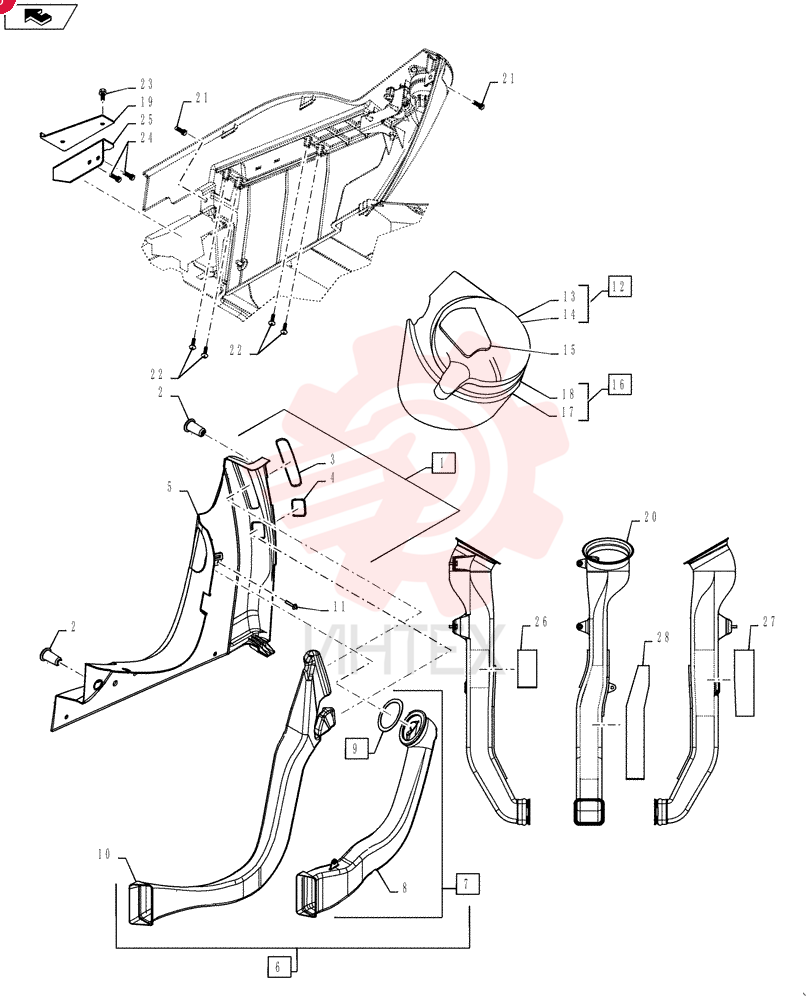

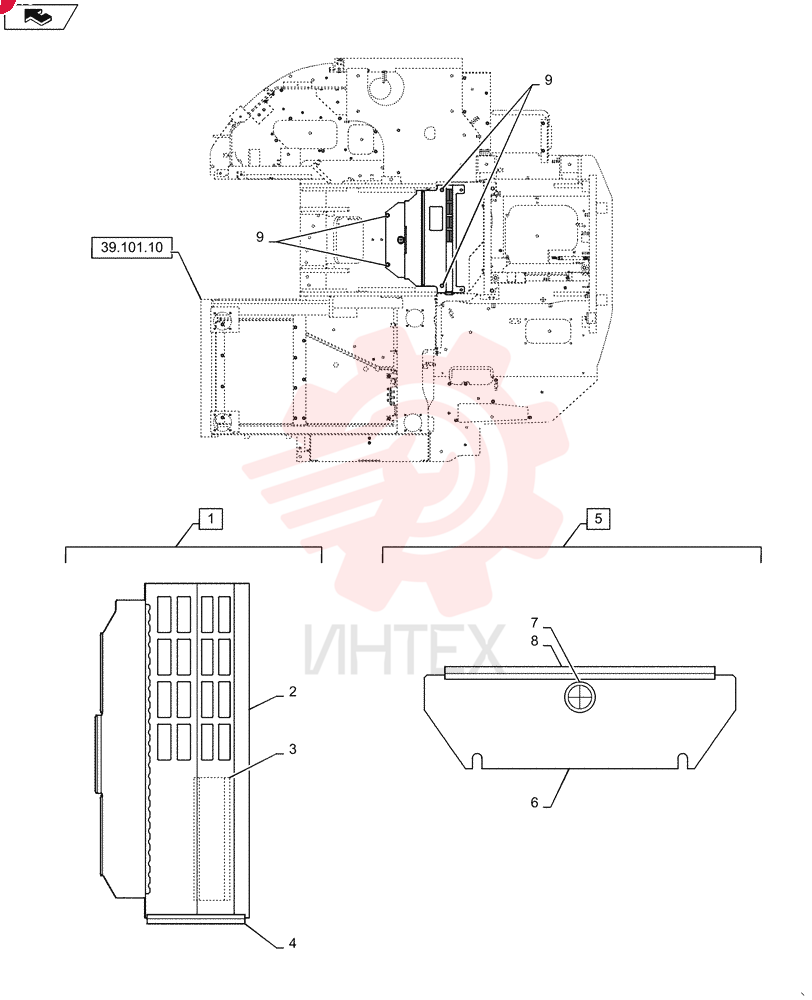

VHS150121460 Крышка в сбореОткрыть схему -

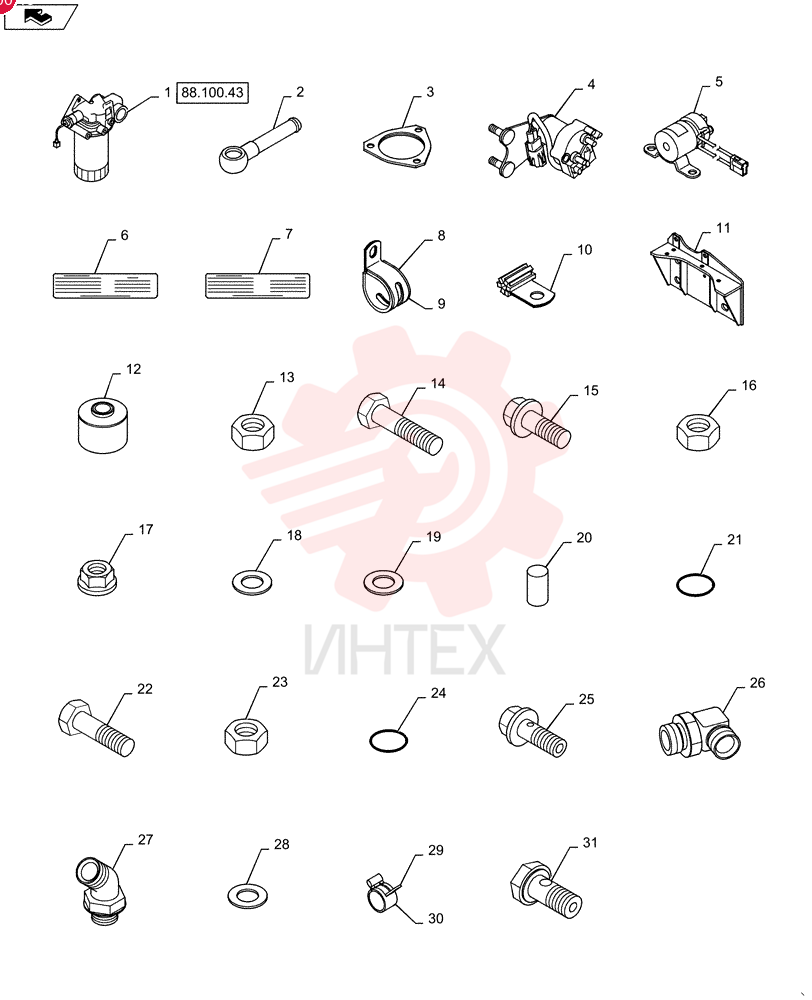

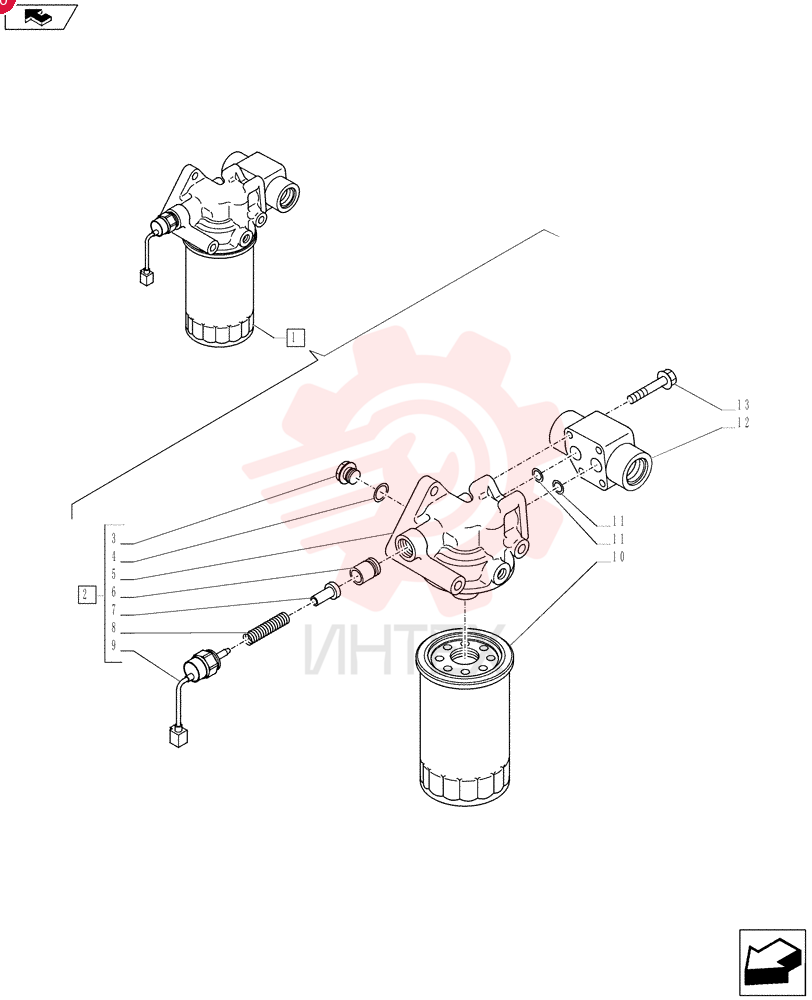

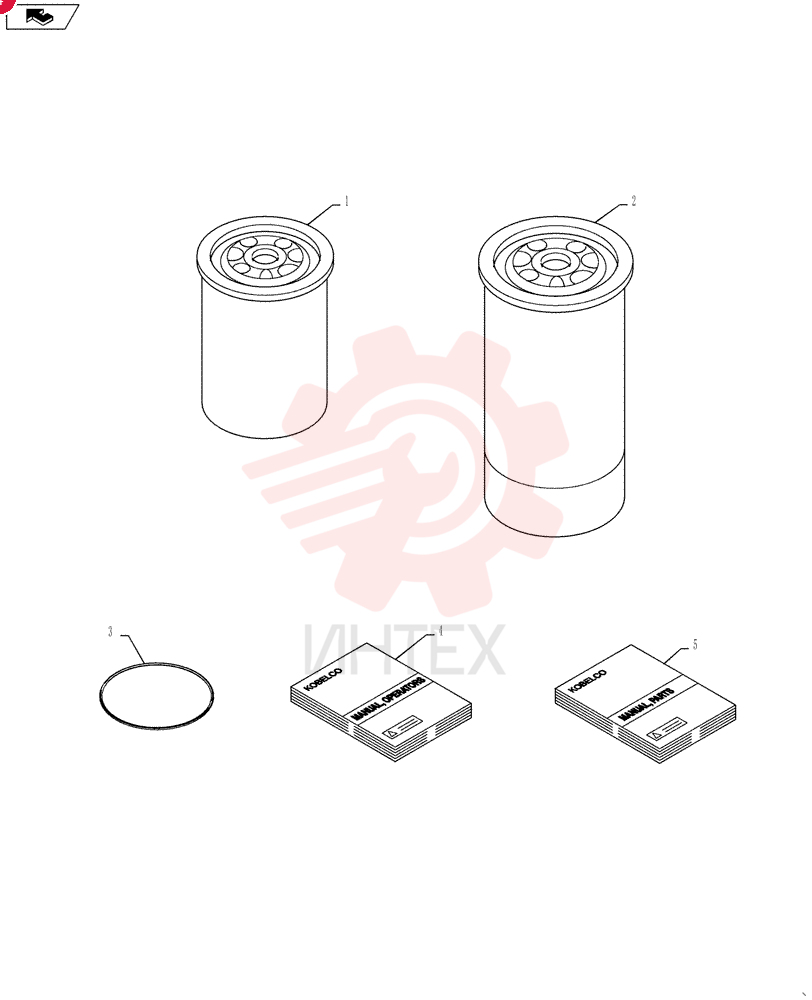

VHS156004110 Фильтр в сборе (часть 1)Открыть схему -
VHS156004110 Фильтр в сборе (часть 2)Открыть схему -
VHS156511780 БолтОткрыть схему -

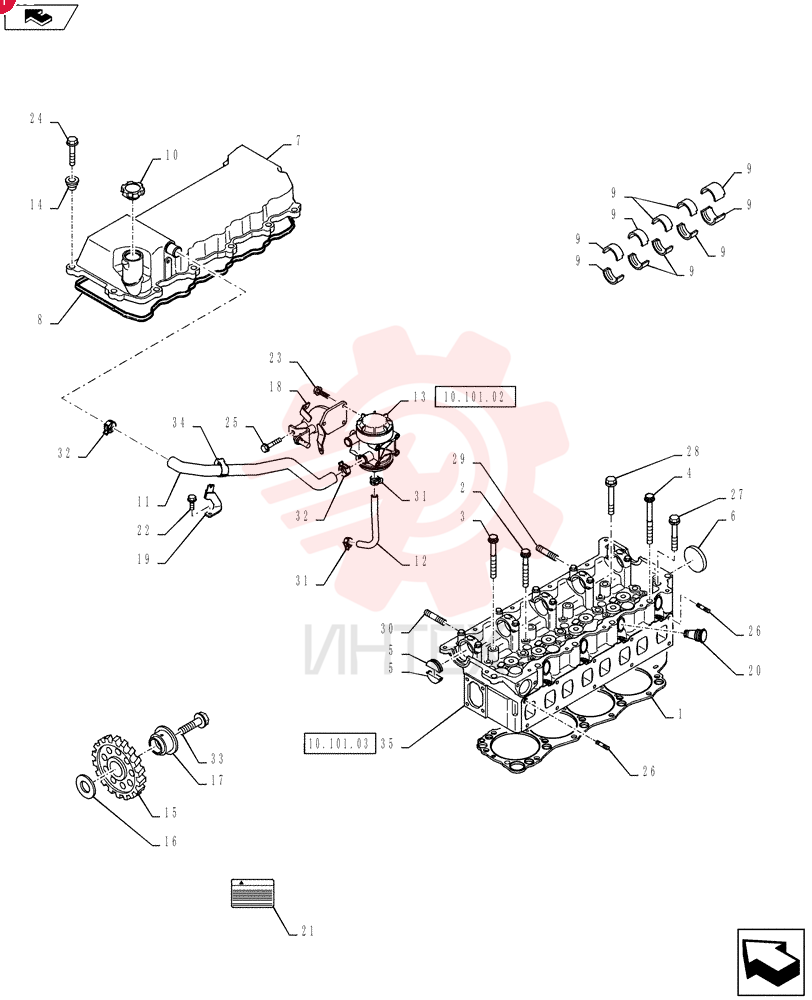

VHS171041610 ПрокладкаОткрыть схему -
VHS191121201 ПроводОткрыть схему -
VHS228351570 БолтОткрыть схему -
VHS228351610 БолтОткрыть схему -

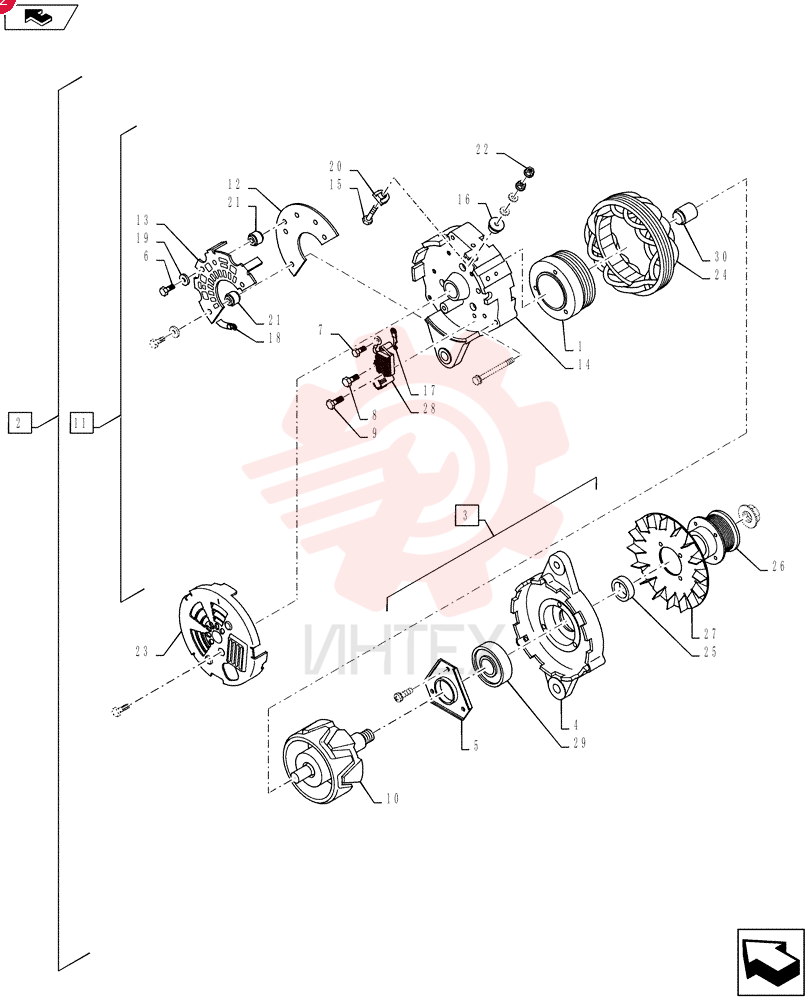

VHS270171300 КатушкаОткрыть схему -

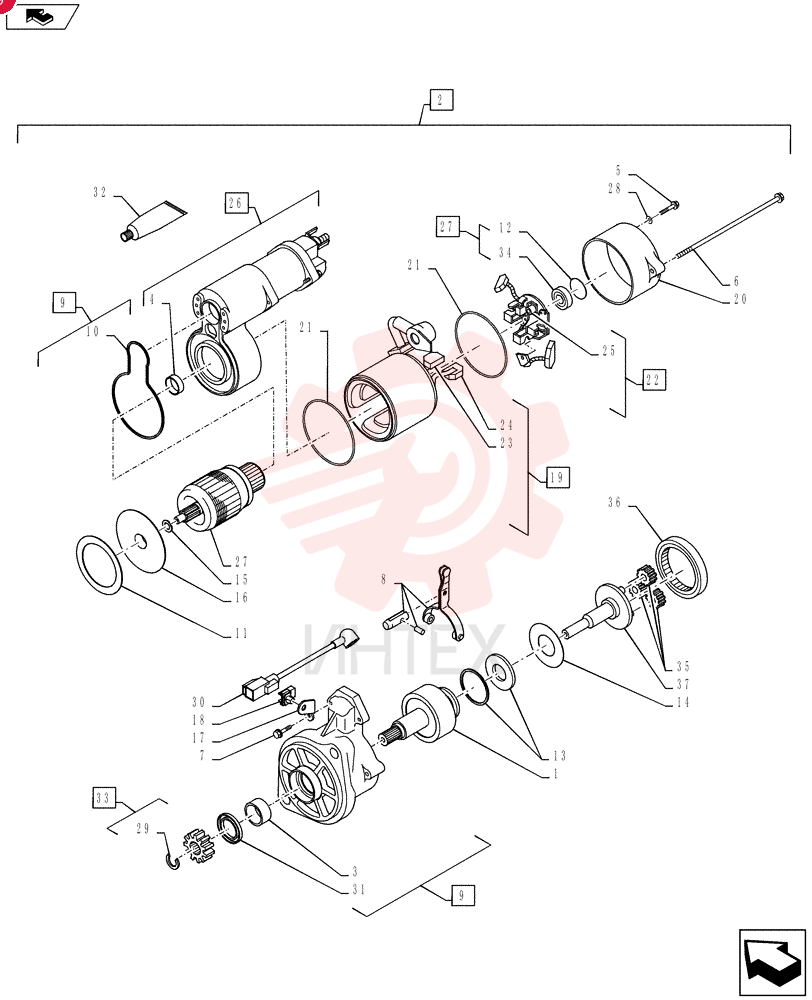

VHS280111640 СцеплениеОткрыть схему -
YB01V00022F1 Рукоять (рычаг)Открыть схему -
YB01V00033F1 Цилиндр подъемаОткрыть схему -
YB01V00037F1 Цилиндр ковшаОткрыть схему -
YB02B00106F1 СтрелаОткрыть схему -
YB02B01061P1 ПалецОткрыть схему -
YB02B01116P1 ПалецОткрыть схему -
YB11P00010F1 Фильтр воздушный (часть 1)Открыть схему -
YB11P00010F1 Фильтр воздушный (часть 2)Открыть схему -
YB12B00198F1 Рукоять (рычаг)Открыть схему -
YB12B01098P1 ПалецОткрыть схему -
YB12B01100P1 ПалецОткрыть схему -
YB13E01061P1 ПластинаОткрыть схему -
YB13E01073P1 Жгут проводовОткрыть схему -

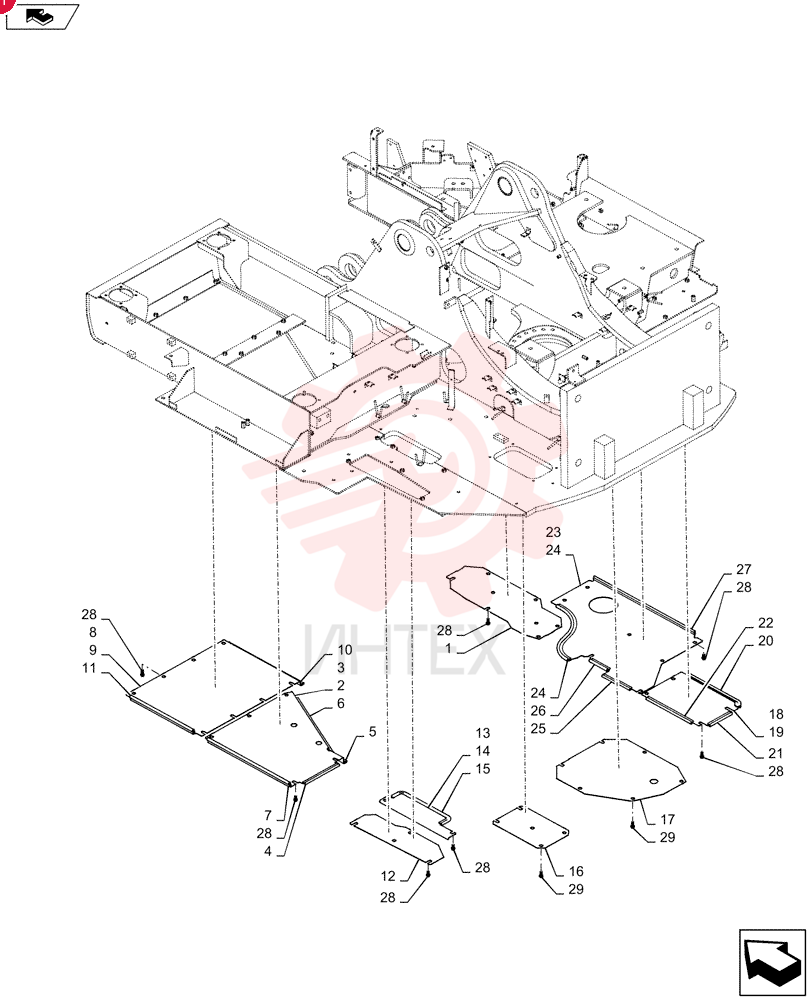

YB15E01007P1 ЗащитаОткрыть схему -

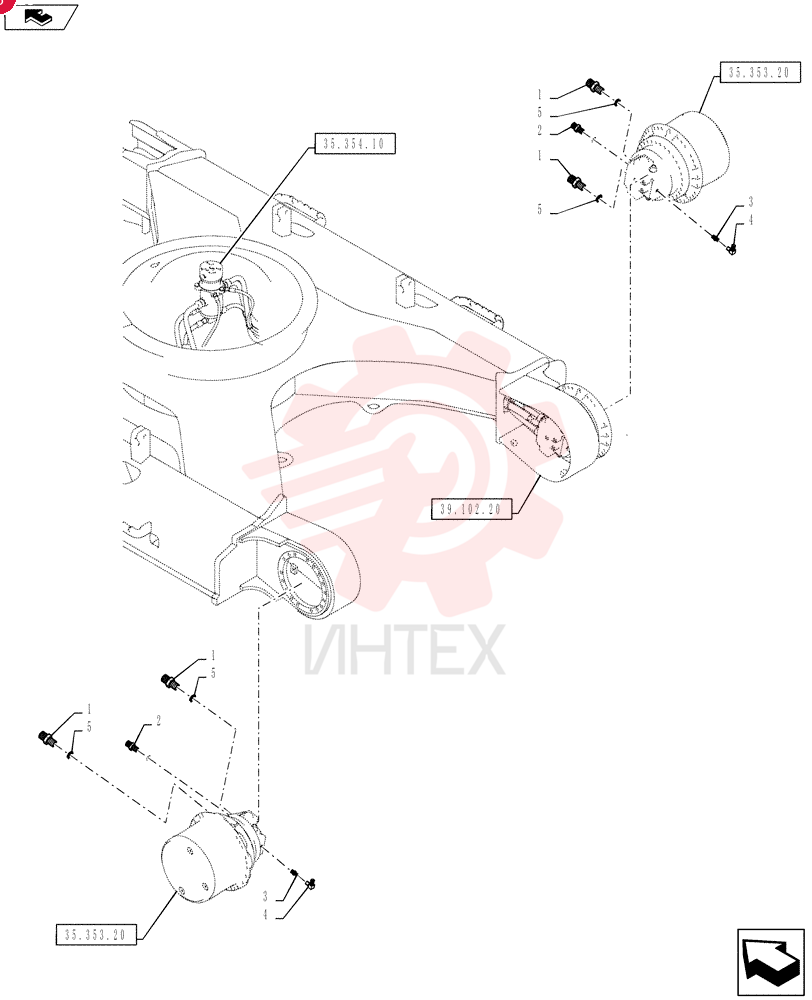

YB15V00018F1 Гидромотор (часть 1)Открыть схему -
YB15V00018F1 Гидромотор (часть 2)Открыть схему -
YB15V00018F1 Гидромотор (часть 3)Открыть схему -
YB20M01086P1 КронштейнОткрыть схему -
YB20T01130P1 ЛистОткрыть схему -

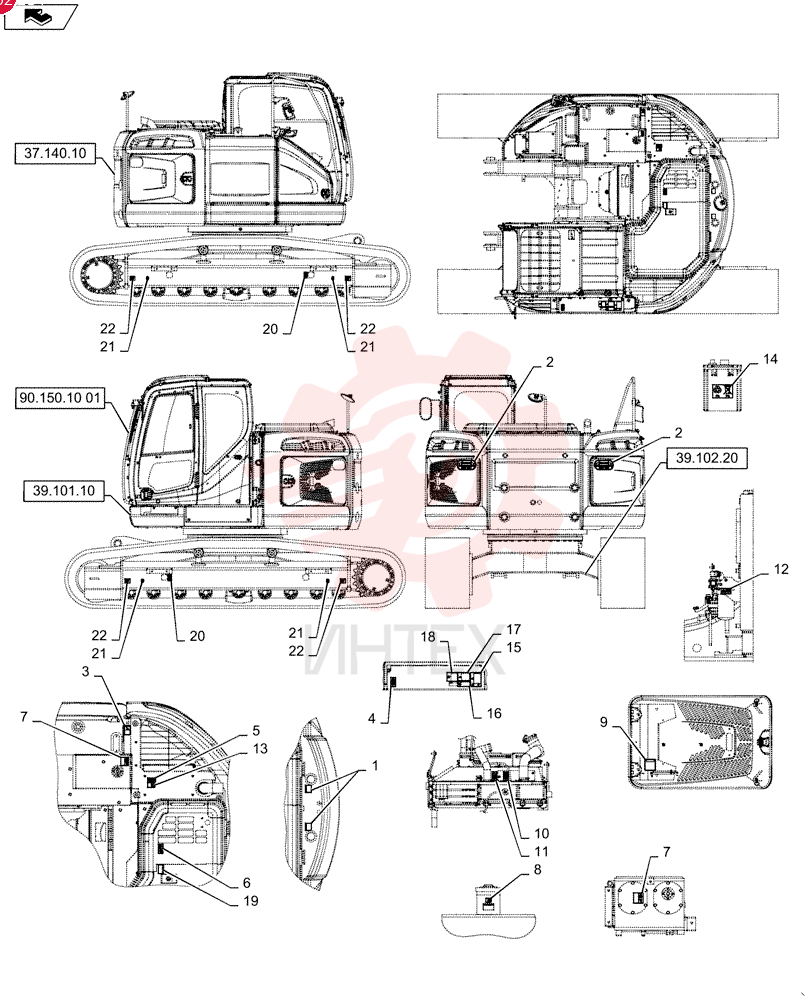

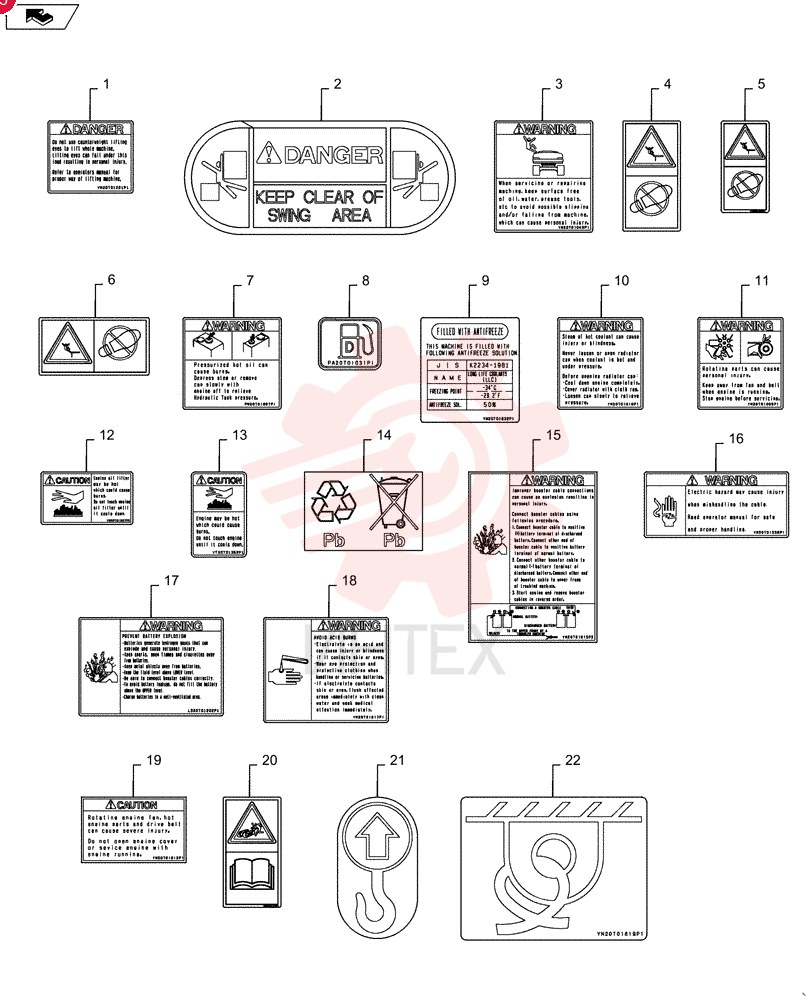

YB20T01206P1 НаклейкаОткрыть схему -
YB22T00096P1 Табличка фирменнаяОткрыть схему -

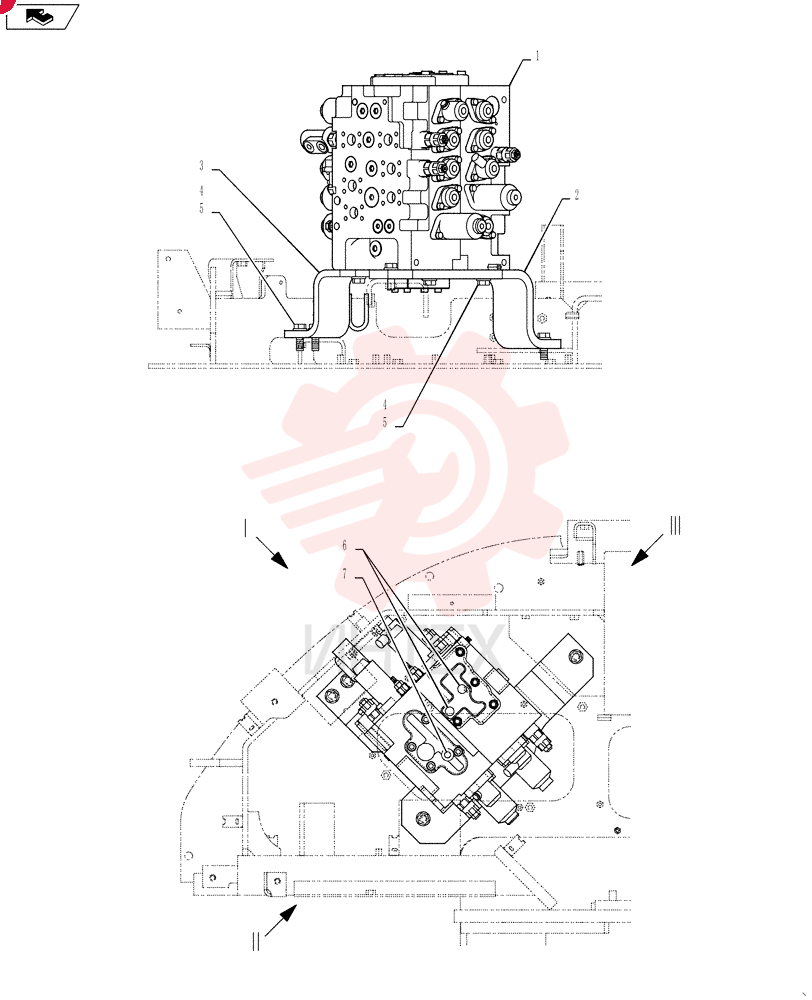

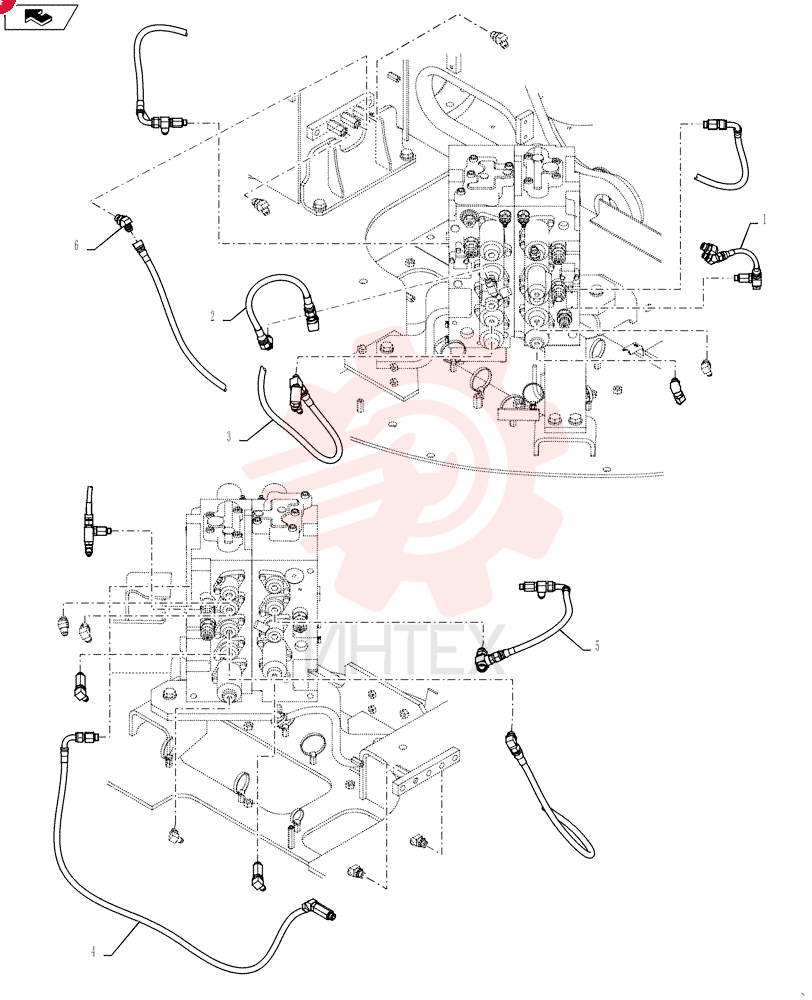

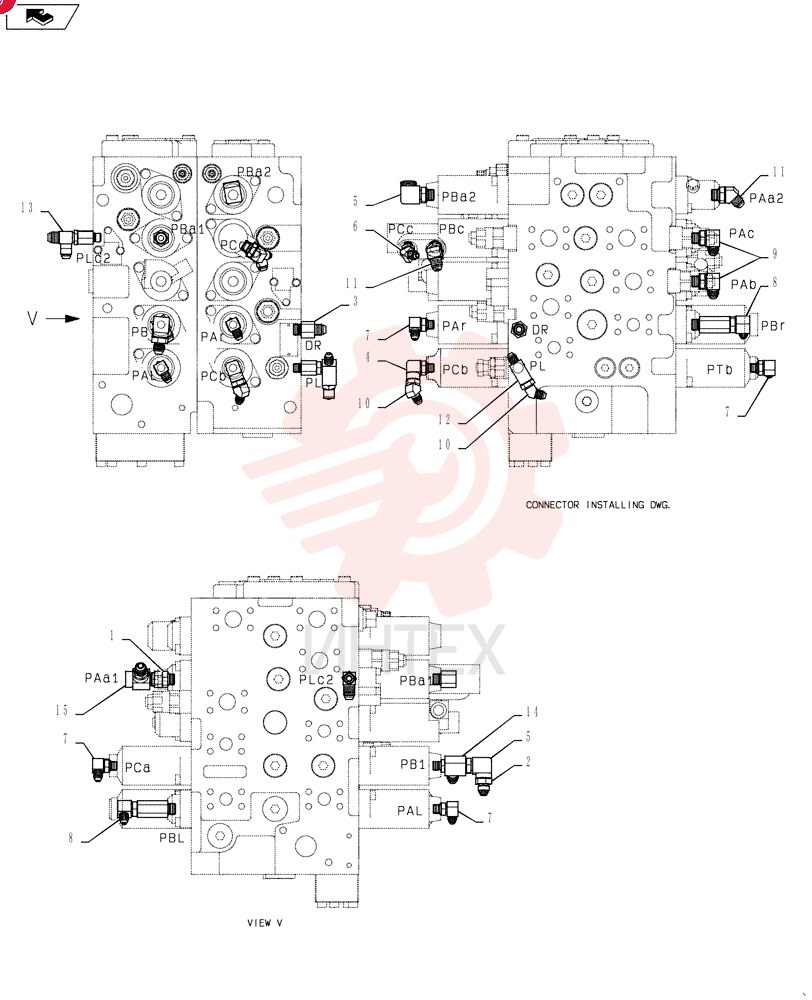

YB30V00024F1 Клапан регулирующий (распределительный)Открыть схему -
YB32W00012F1 РедукторОткрыть схему -
YB40F00011F1 КольцоОткрыть схему -

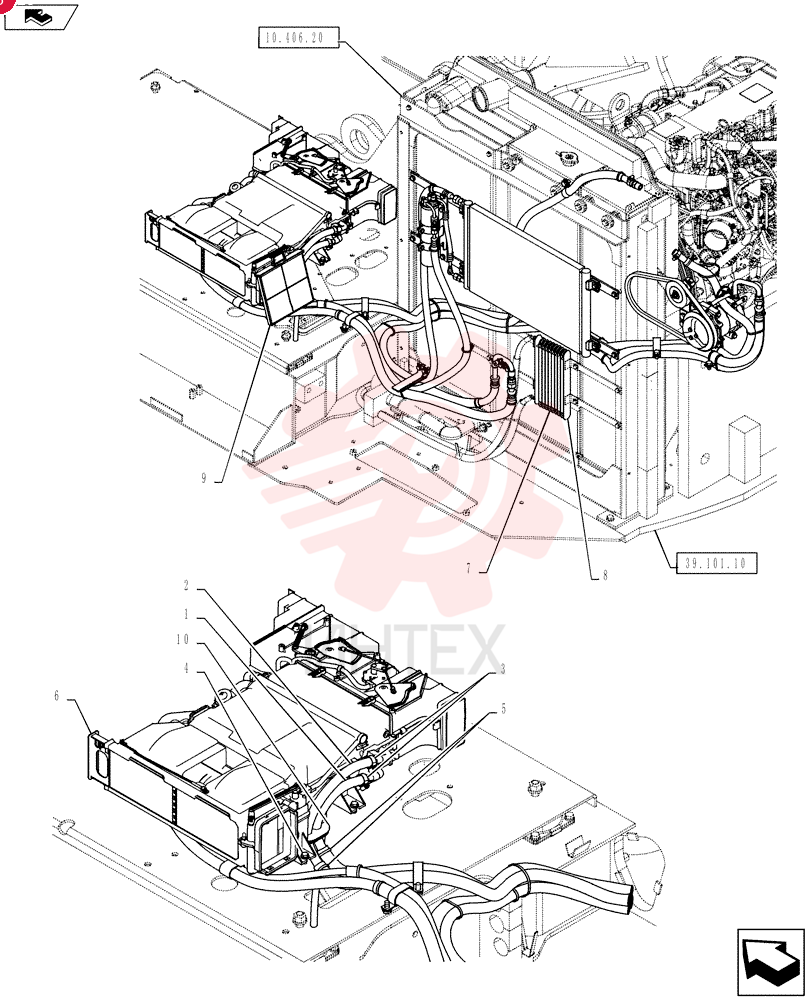

YB42H01180P1 ТрубкаОткрыть схему -
YB42H01343P1 ТрубкаОткрыть схему -
YB42H01347P1 ТрубкаОткрыть схему -
YB43H01052P1 ТрубкаОткрыть схему -
YB43H01059P1 ТрубкаОткрыть схему -
YB80E01004P1 Жгут проводовОткрыть схему -

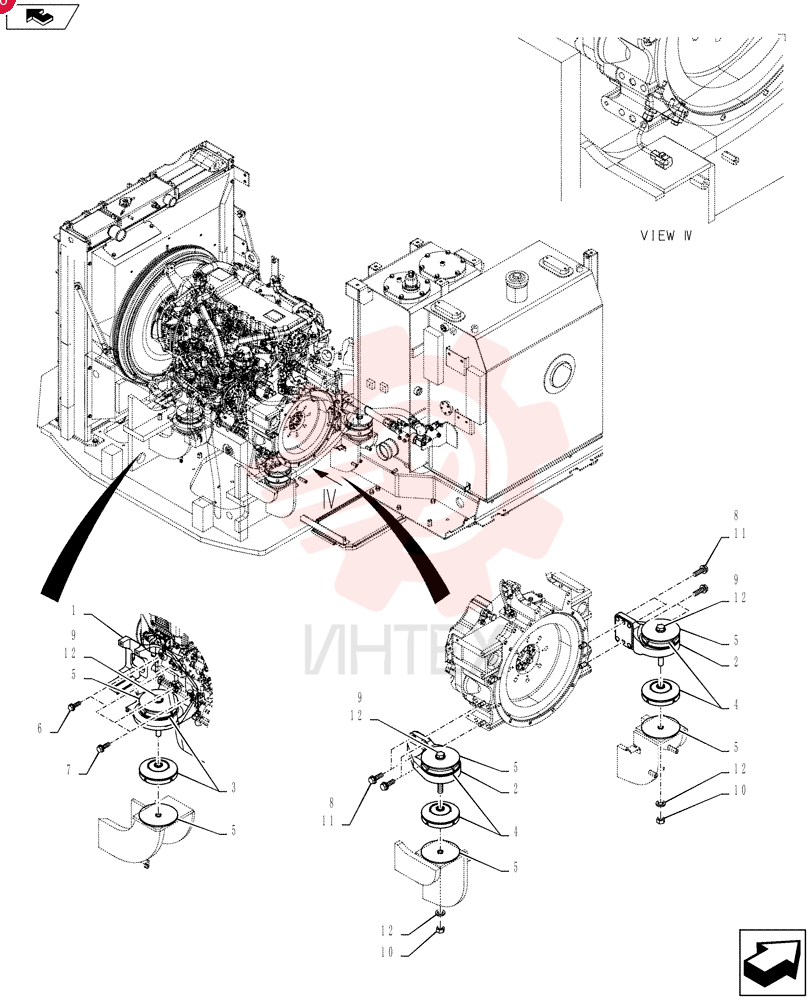

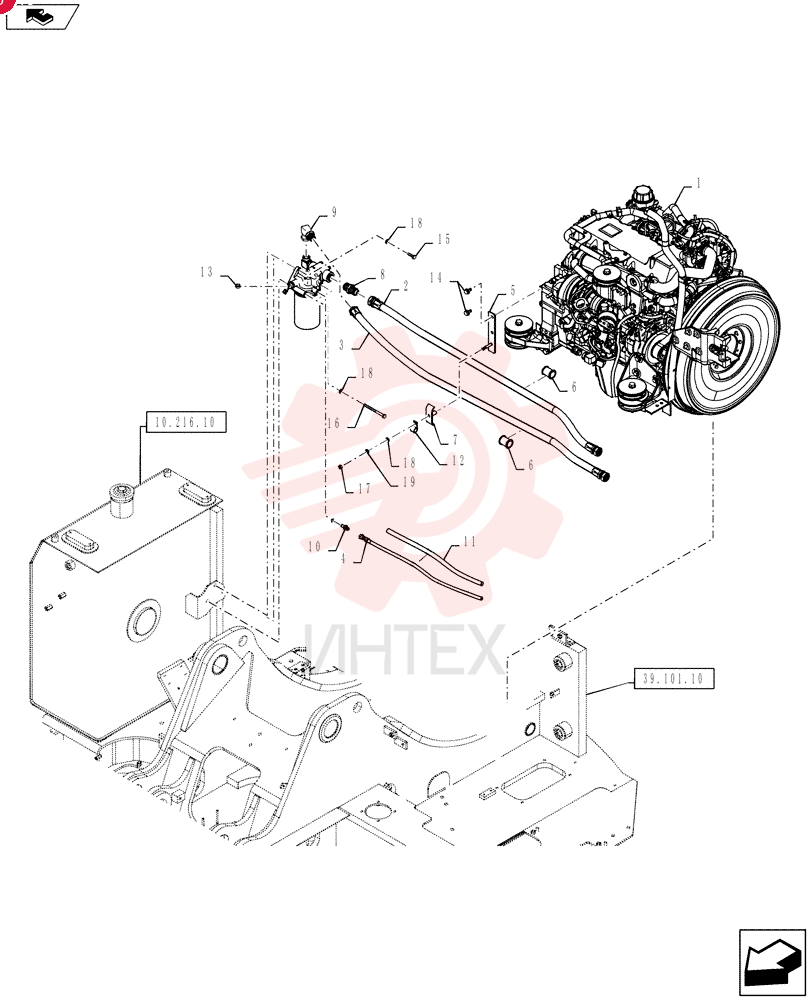

YF02P00008F1 Установка двигателяОткрыть схему
