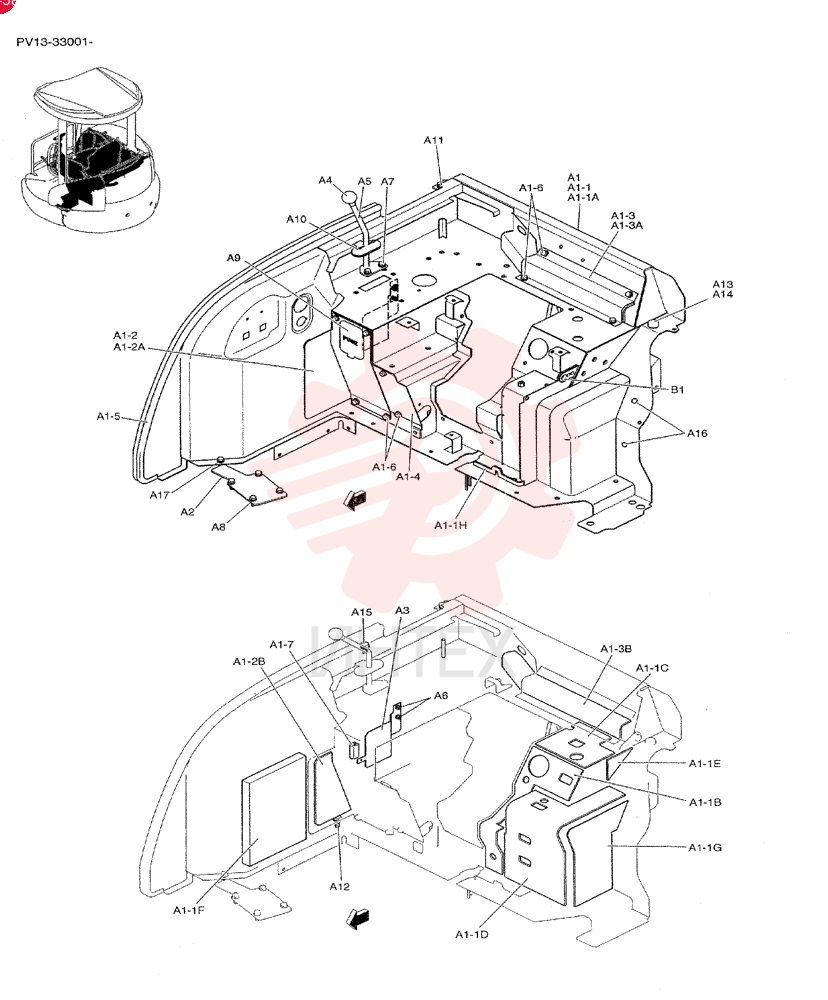

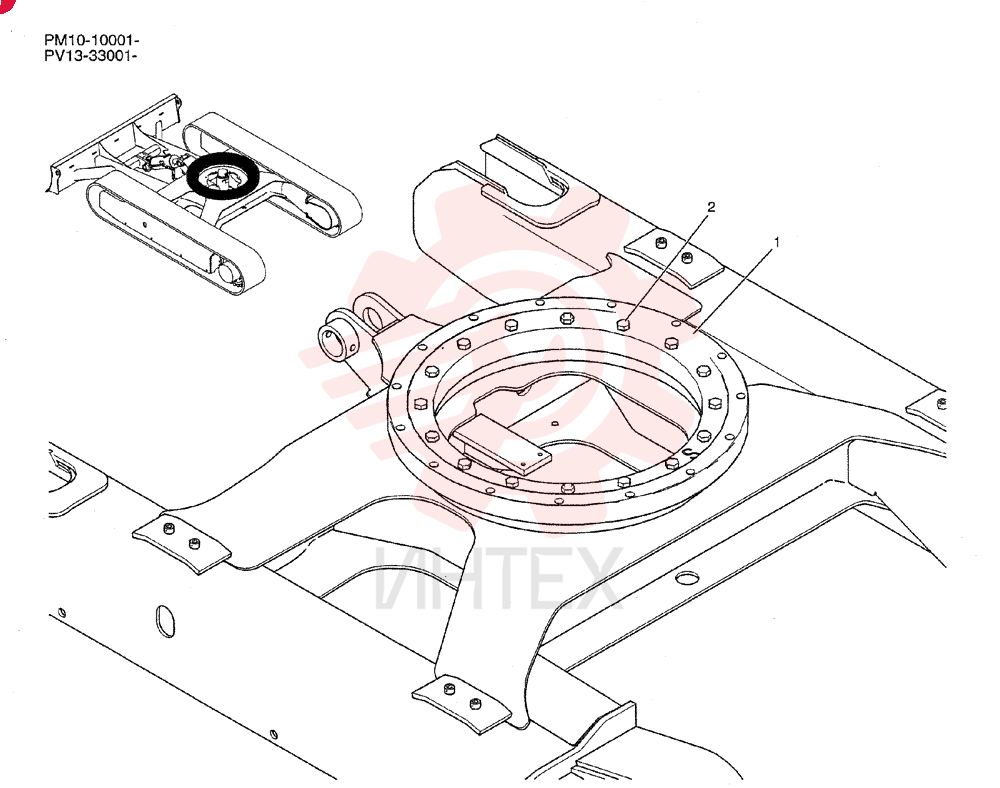

(27SR BTW) - Мини-экскаватор гусеничный ACERA - серийные № PV13-33001 – 33291 (Северная Америка) (6/04-12/12) — схемы, страница 4
-

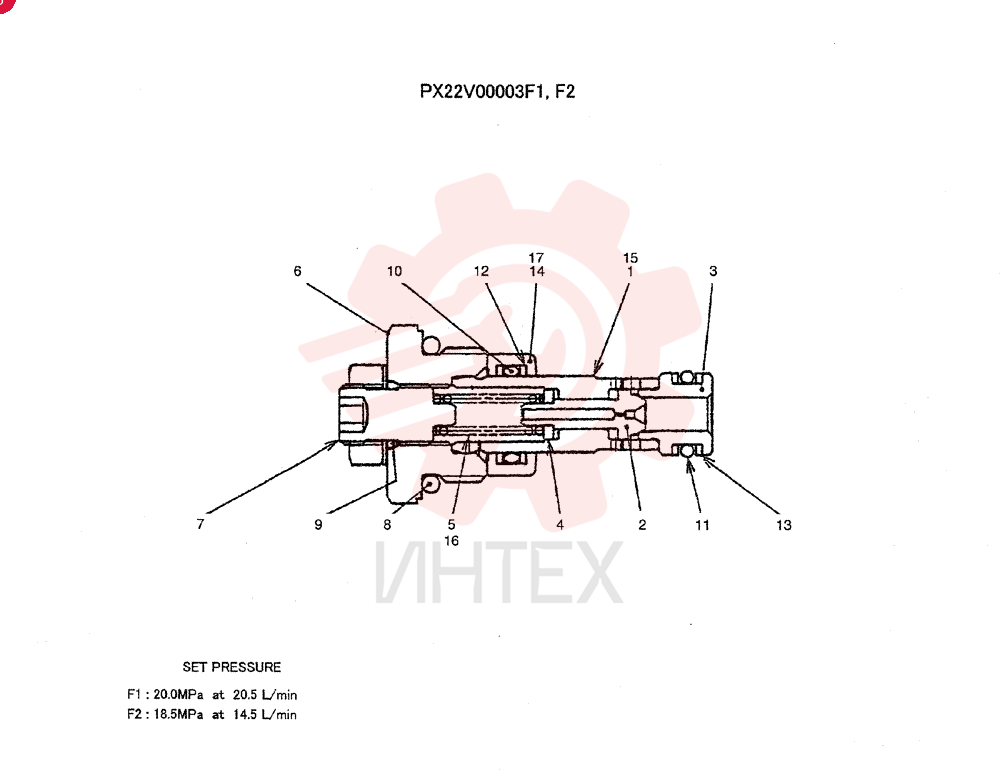

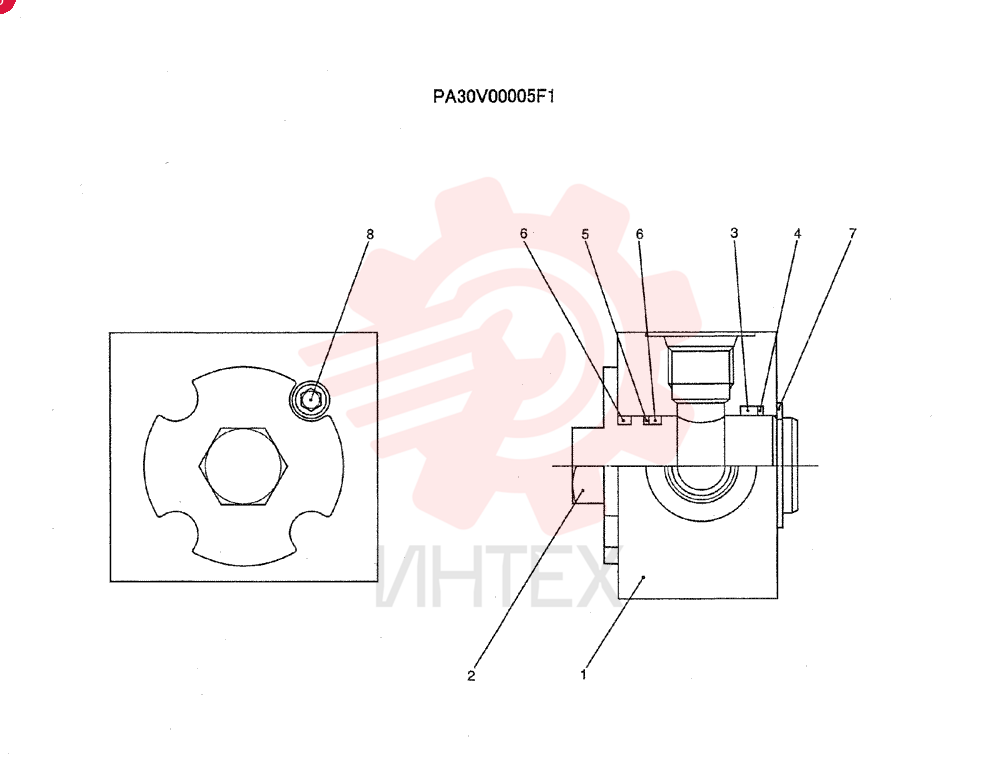

PX22V00003F1 КлапанОткрыть схему -

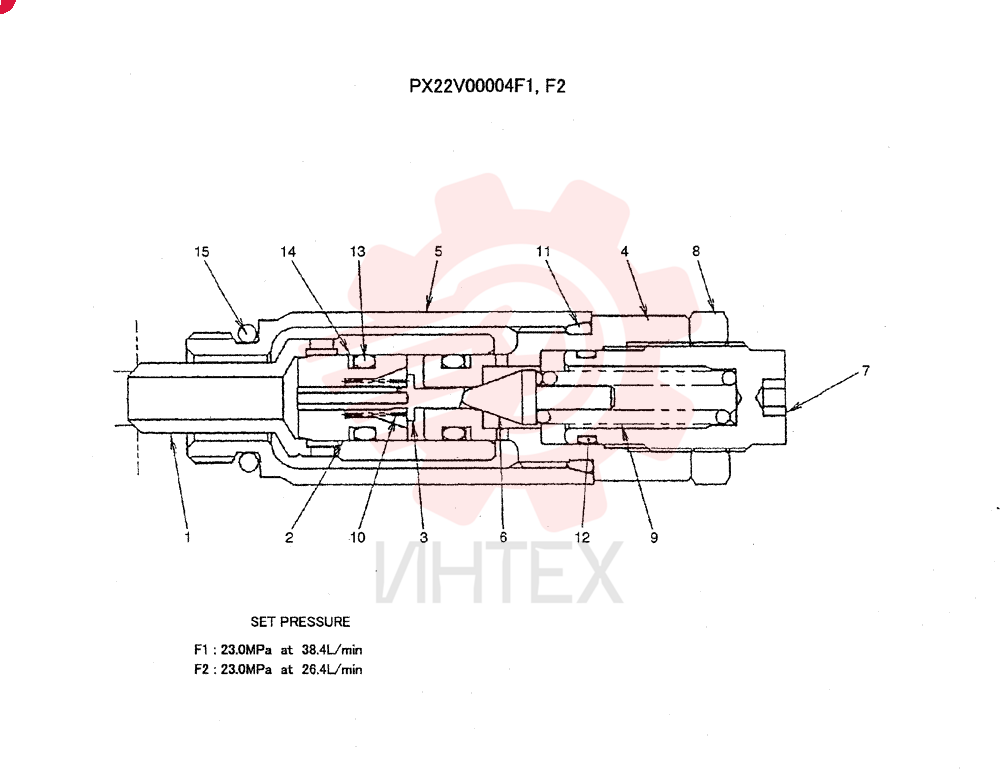

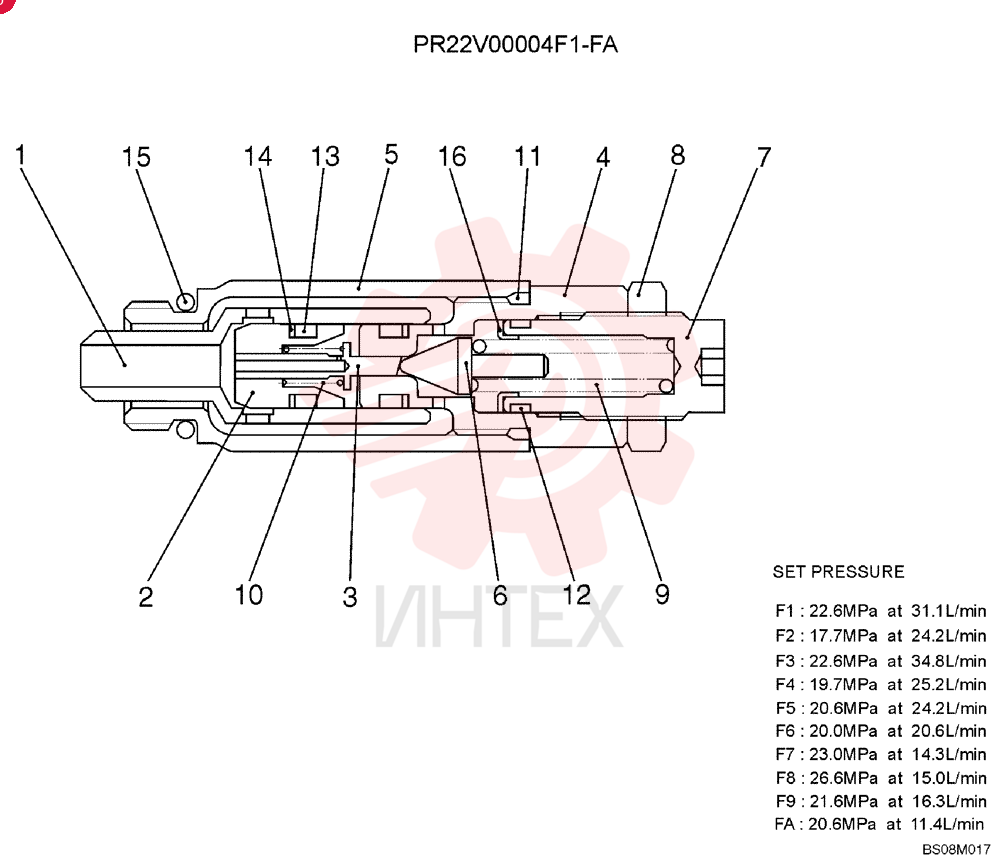

PX22V00004F1 Клапан предохранительныйОткрыть схему -

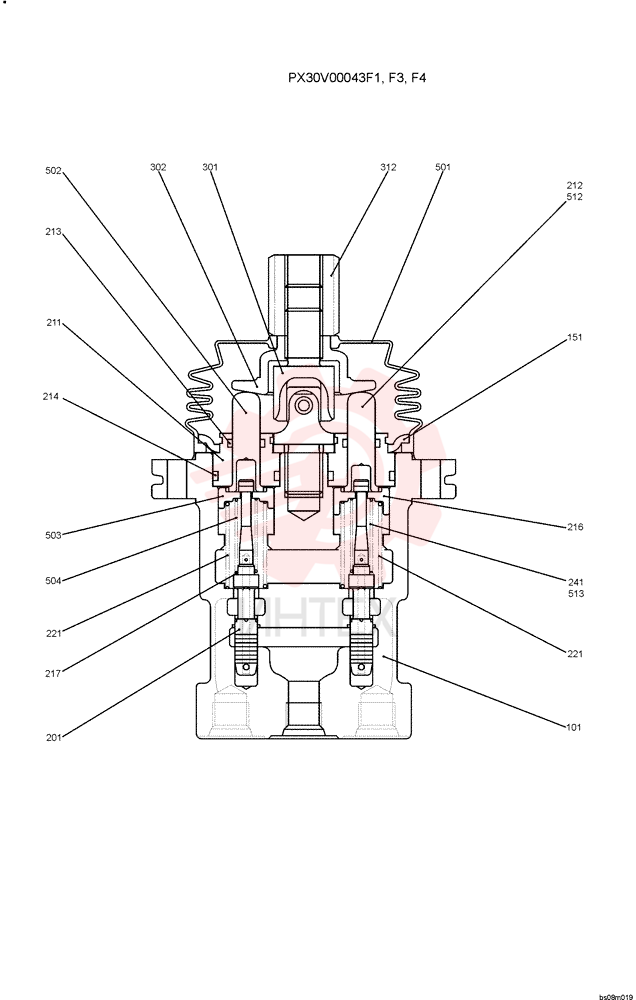

PX30V00043F1 Клапан (часть 1)Открыть схему -

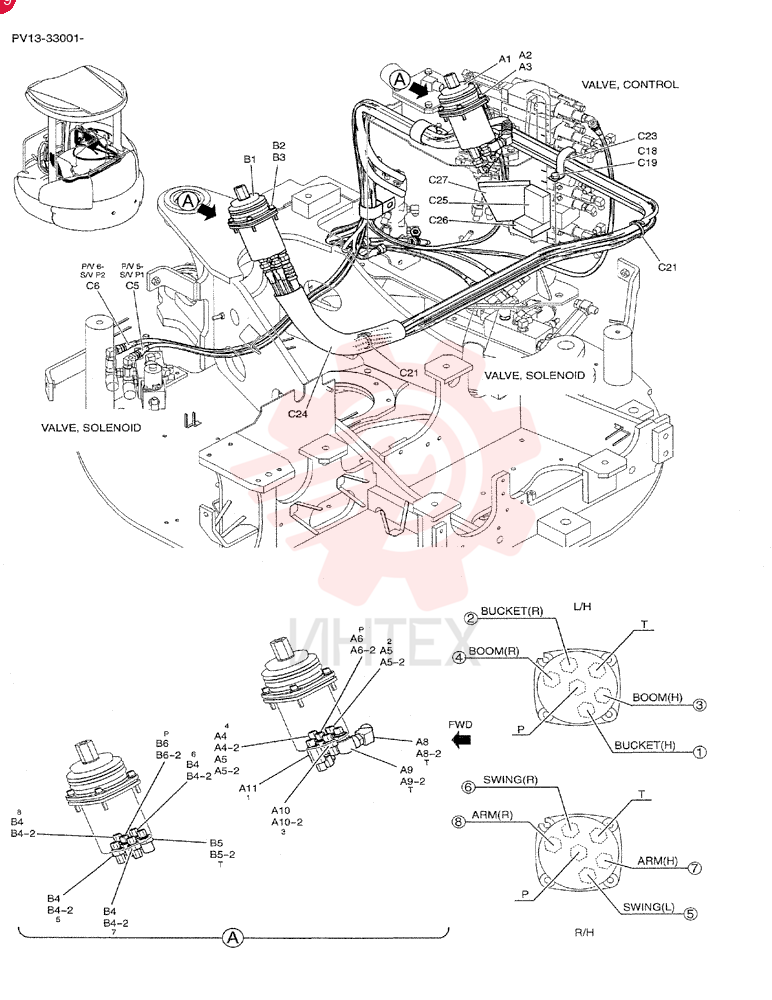

PX30V00043F1 Клапан (часть 2)Открыть схему -

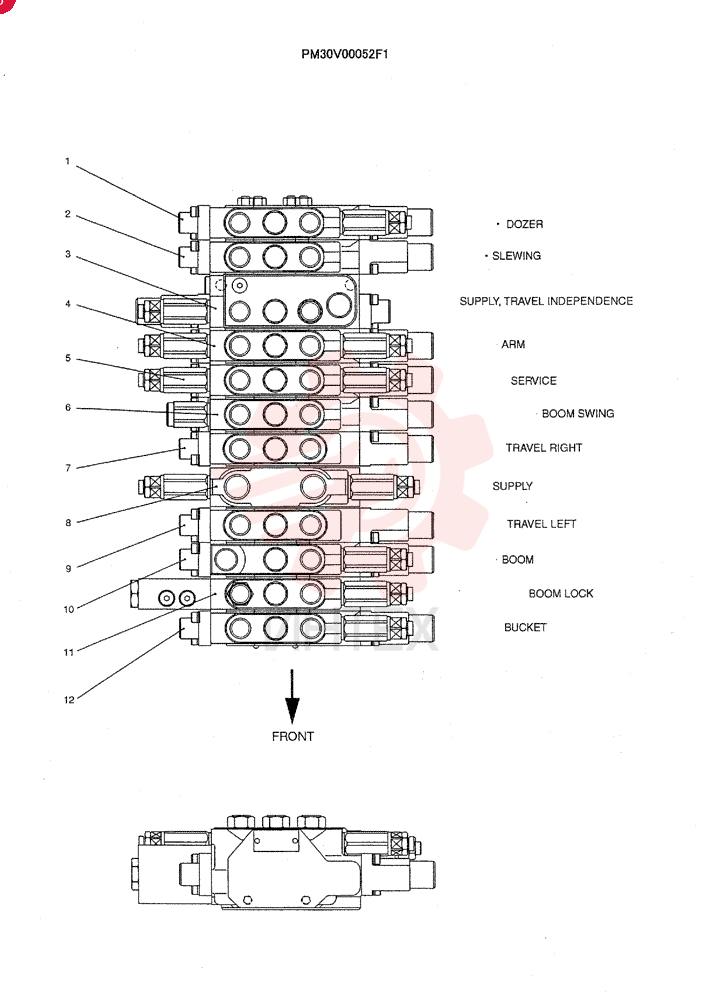

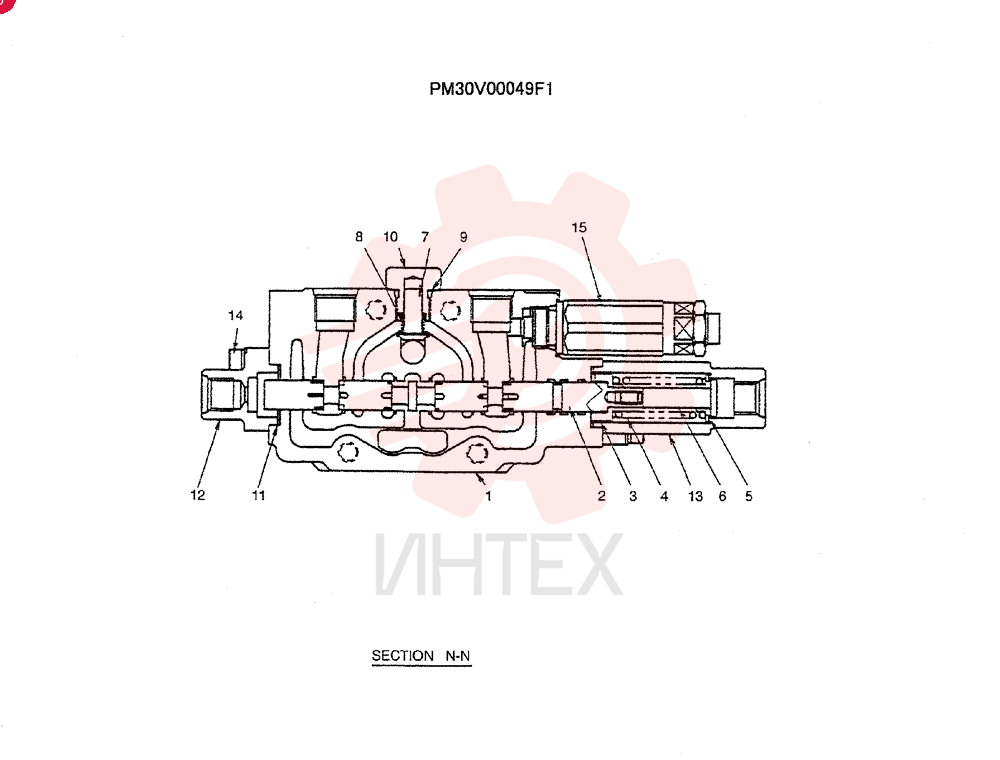

PX30V00060F1 Клапан регулирующий (распределительный)Открыть схему -

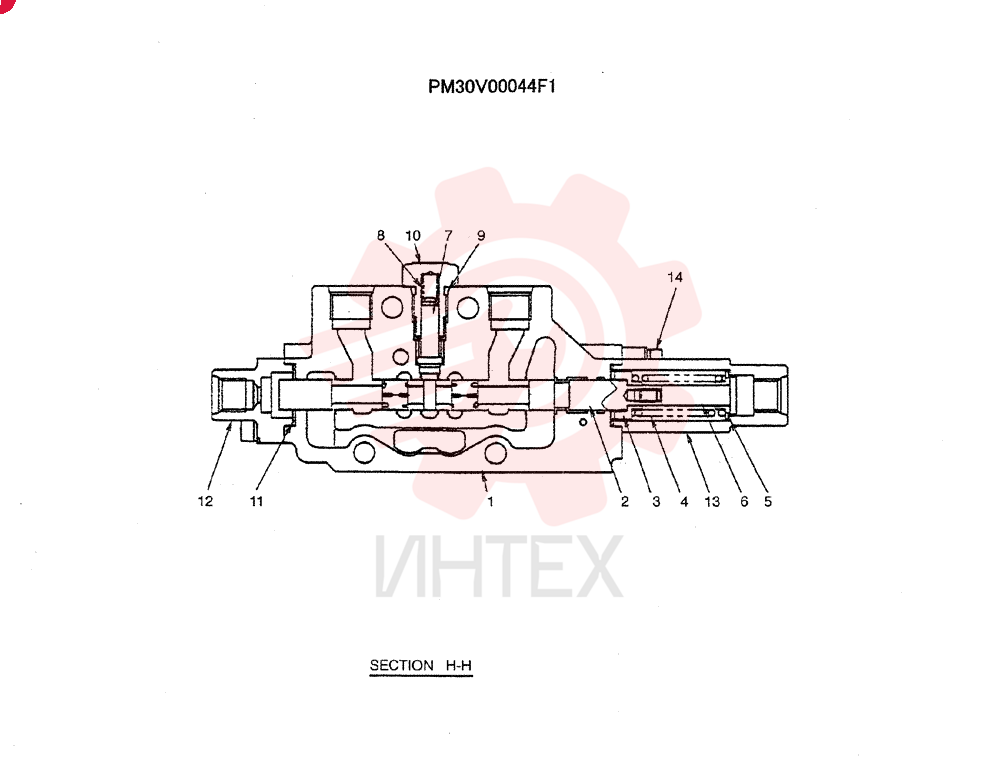

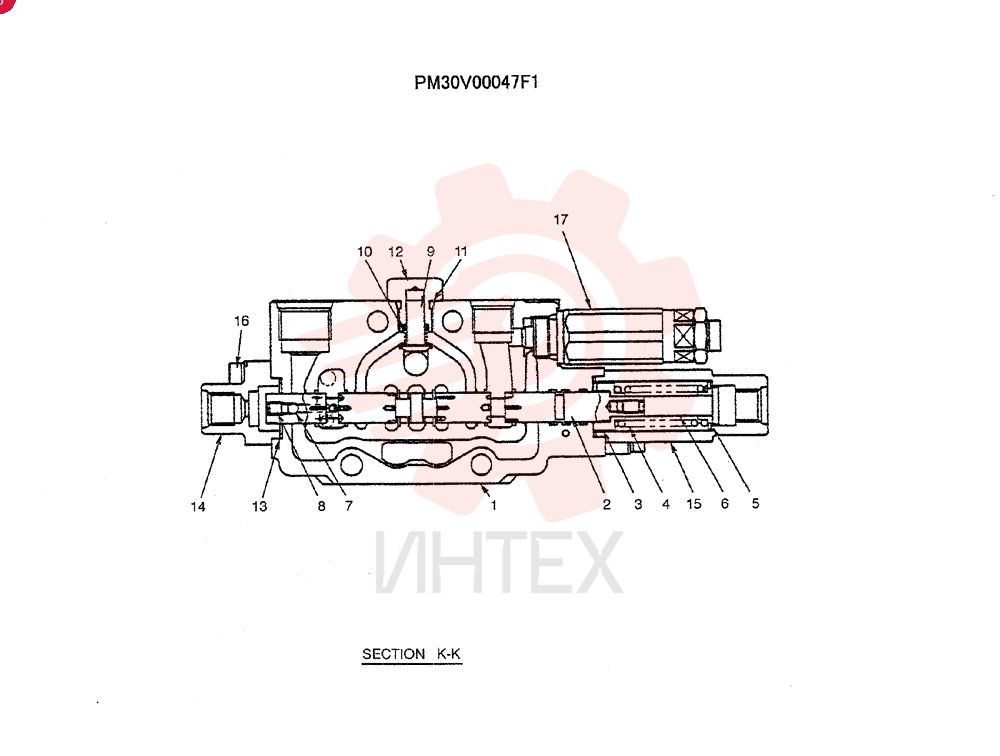

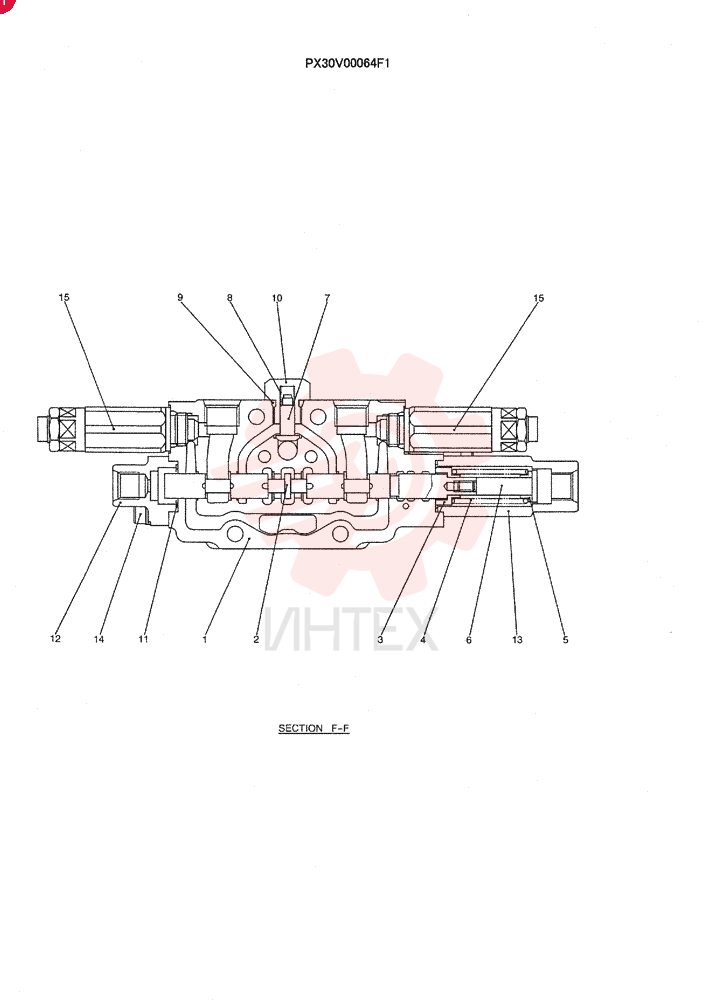

PX30V00064F1 Секция клапанаОткрыть схему -

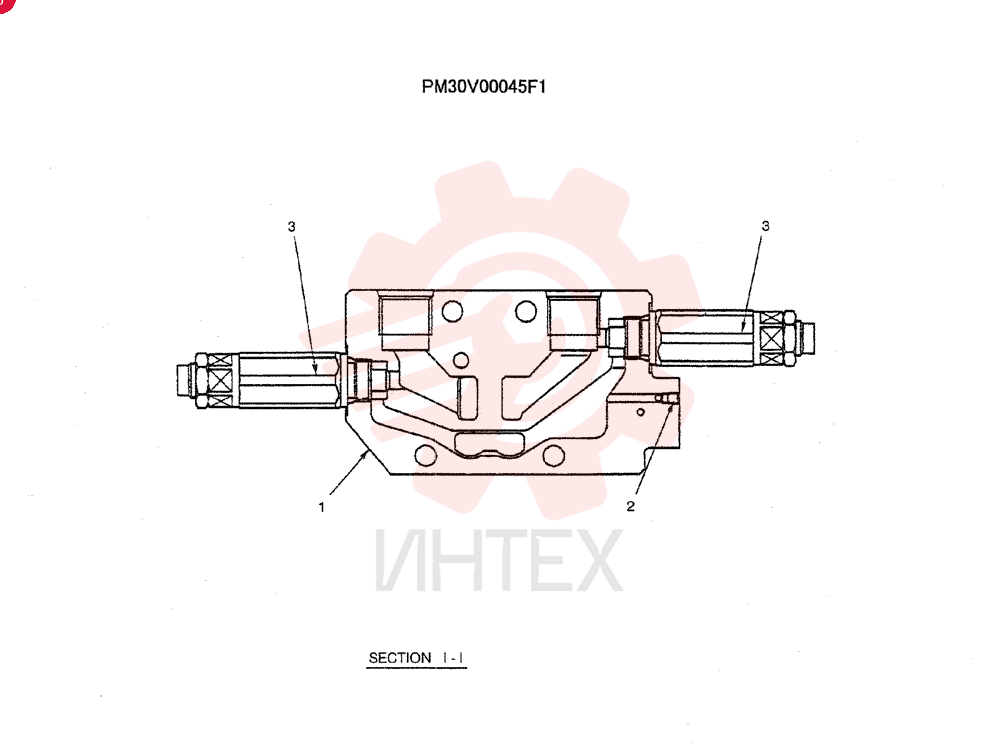

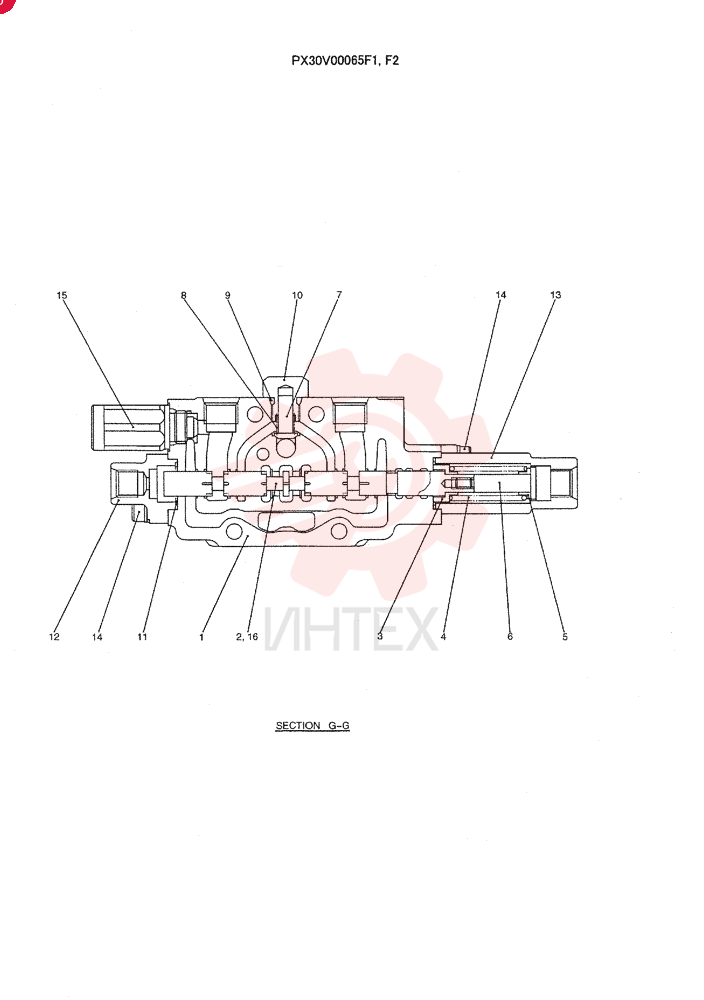

PX30V00065F1 Секция клапанаОткрыть схему -

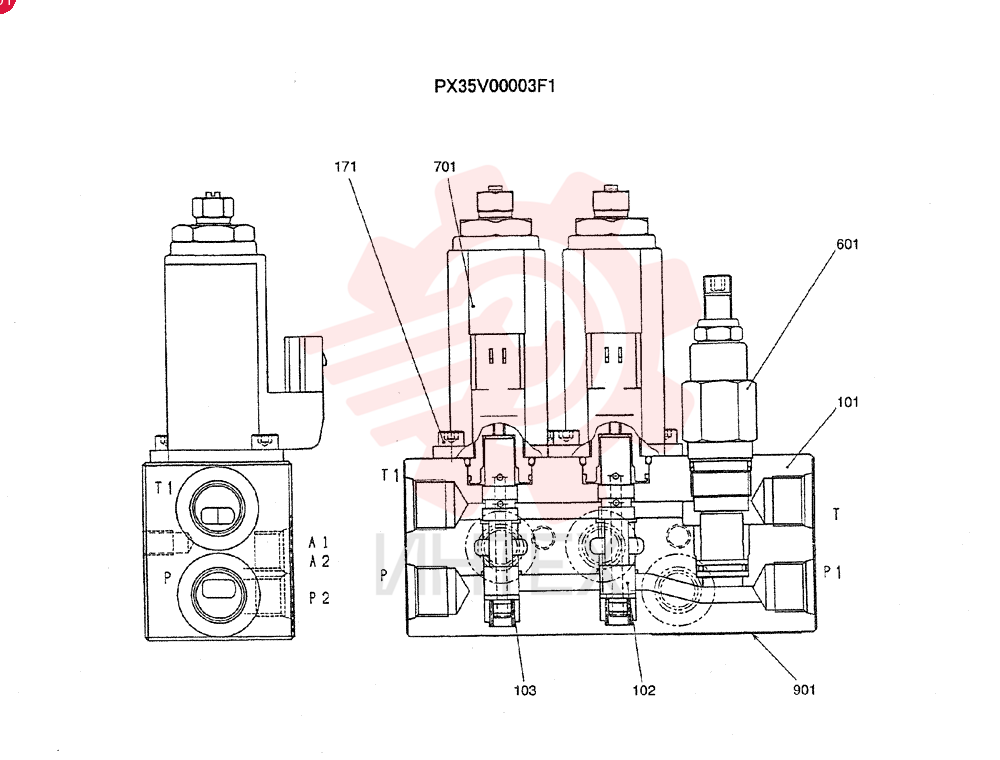

PX35V00003F1 Клапан (часть 1)Открыть схему -

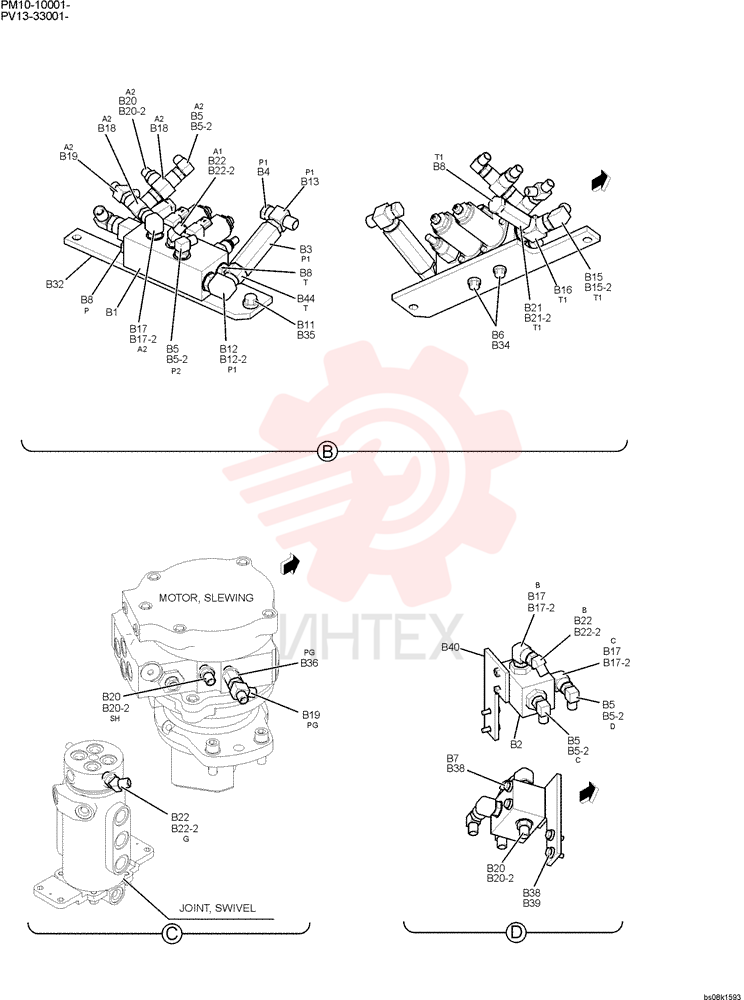

PX35V00003F1 Клапан (часть 2)Открыть схему -
PY20T01087P1 НаклейкаОткрыть схему -

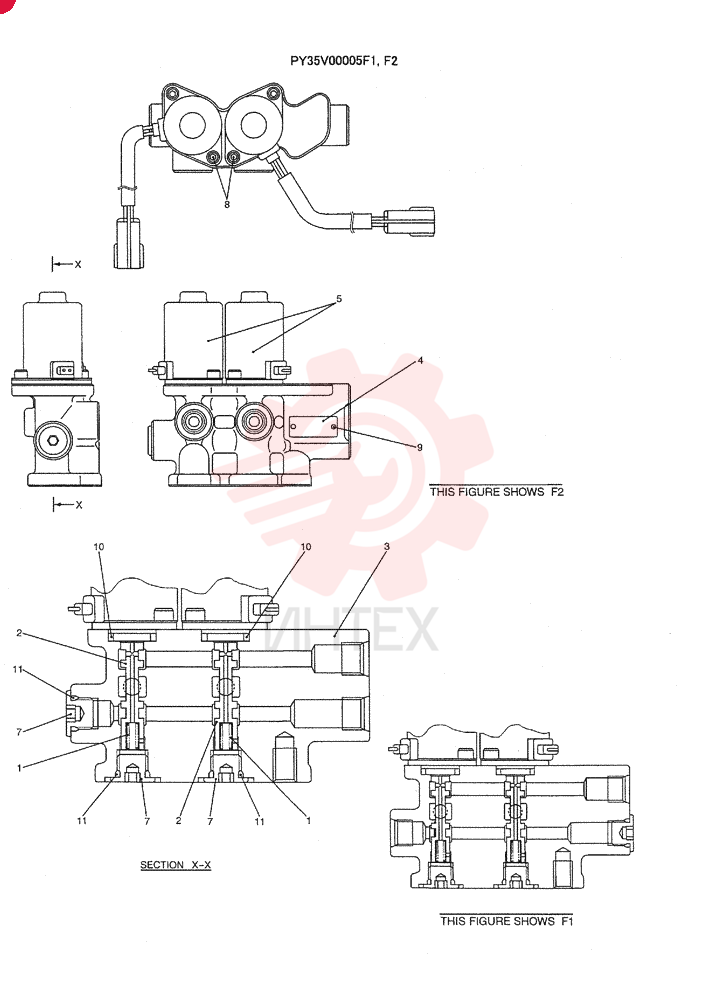

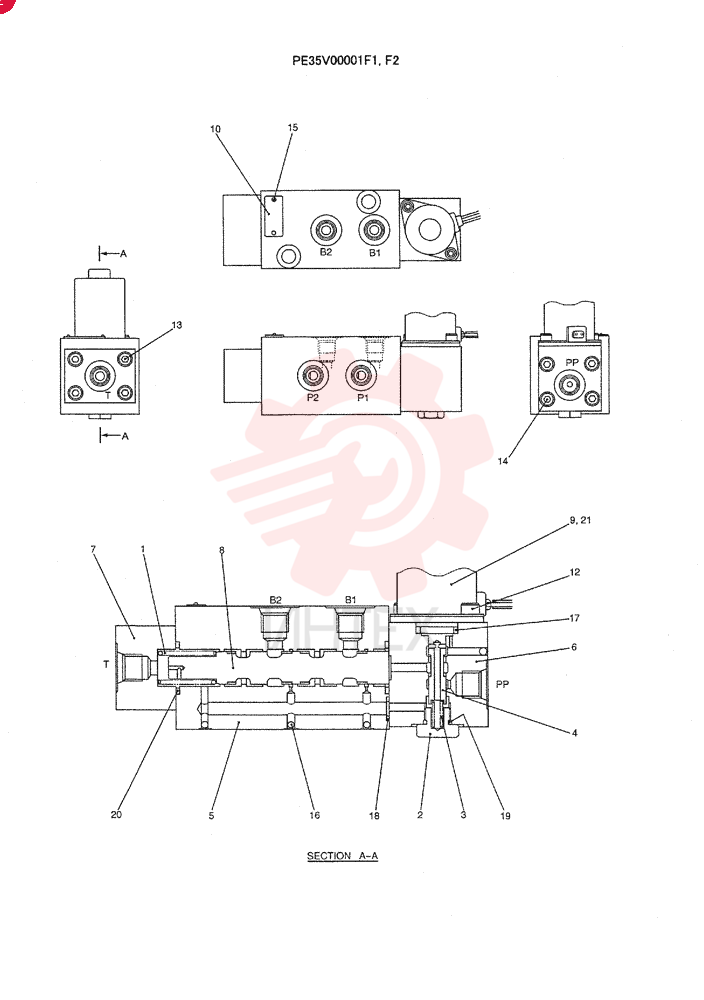

PY35V00005F1 Соленоид (электромагнитная катушка)Открыть схему -

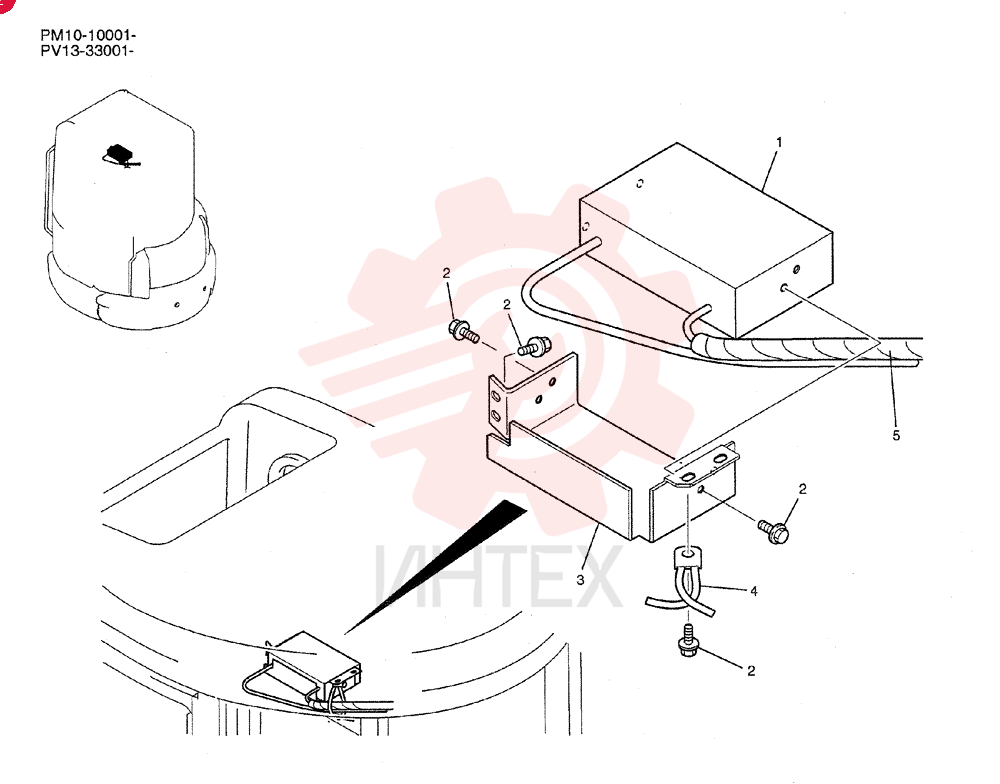

PY54S00001P1 РадиоприемникОткрыть схему -
VV11980213129 Коллектор выпускаОткрыть схему -
VV11980221001 Вал коленчатый (коленвал)Открыть схему -
VV11980234801 ЩупОткрыть схему -

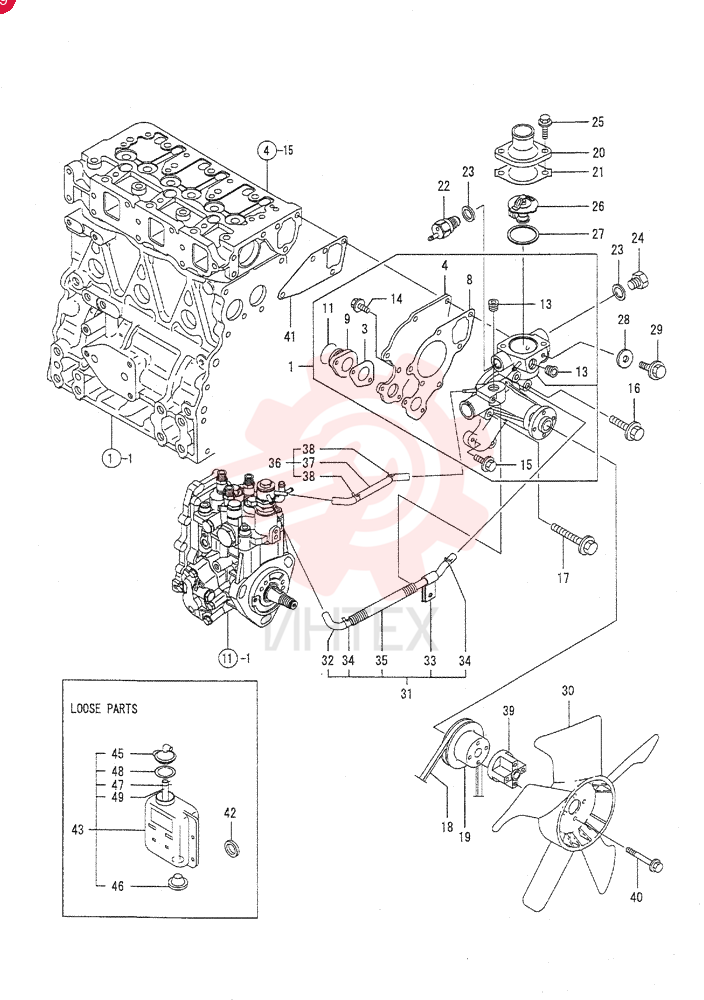

VV11980242000 Насос водянойОткрыть схему -
VV11994077310 РегуляторОткрыть схему -
VV12900455610 КронштейнОткрыть схему -

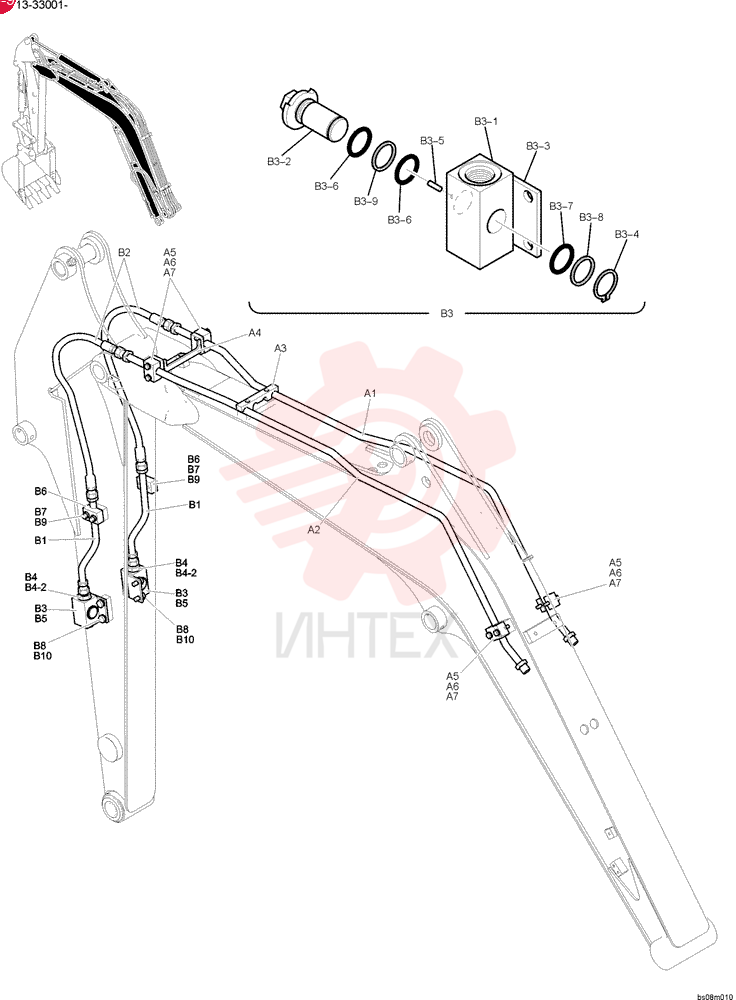

VV12900503080 ТрубаОткрыть схему -
VV12990007900 Подъёмник зернаОткрыть схему -

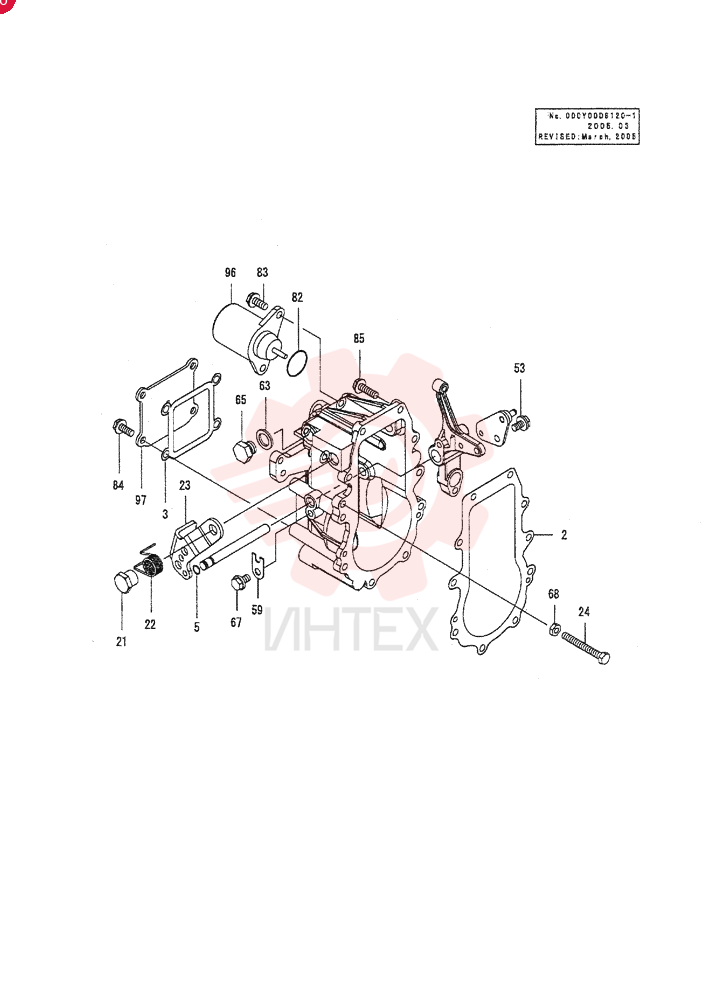

VV15855361050 УплотнениеОткрыть схему -
VV26116120252 БолтОткрыть схему -
VV71980201500 Корпус в сбореОткрыть схему -
VV71980201560 Блок цилиндровОткрыть схему -
VV71980292620 ПрокладкаОткрыть схему -
VV71994051340 Насос высокого давления (часть 1)Открыть схему -
VV71994051340 Насос высокого давления (часть 2)Открыть схему -
VV72964653100 Форсунка топливная (инжектор)Открыть схему -
YB03M01003F1 РукояткаОткрыть схему -
YN20T01407P1 НаклейкаОткрыть схему -
YN20T01644P1 НаклейкаОткрыть схему -
YR22V00001F1 Клапан гидравлическийОткрыть схему -
YR52V01003P1 ФильтрОткрыть схему -

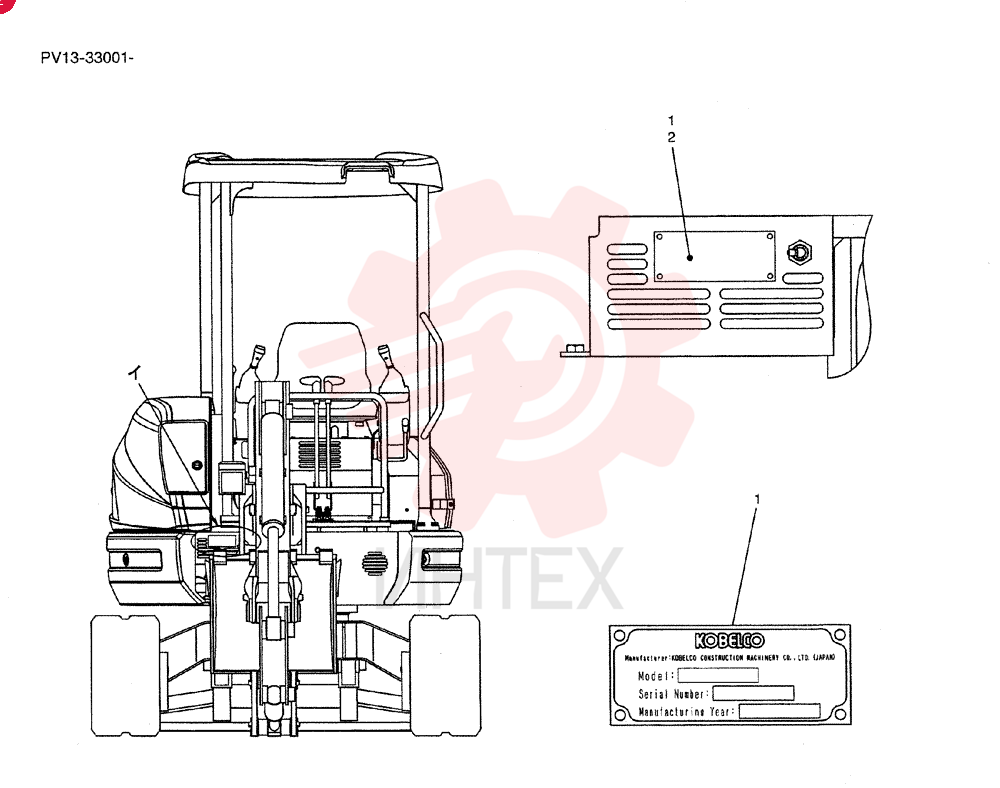

YT20T01092P2 ПластинаОткрыть схему -
ZA93N10000 ГайкаОткрыть схему -

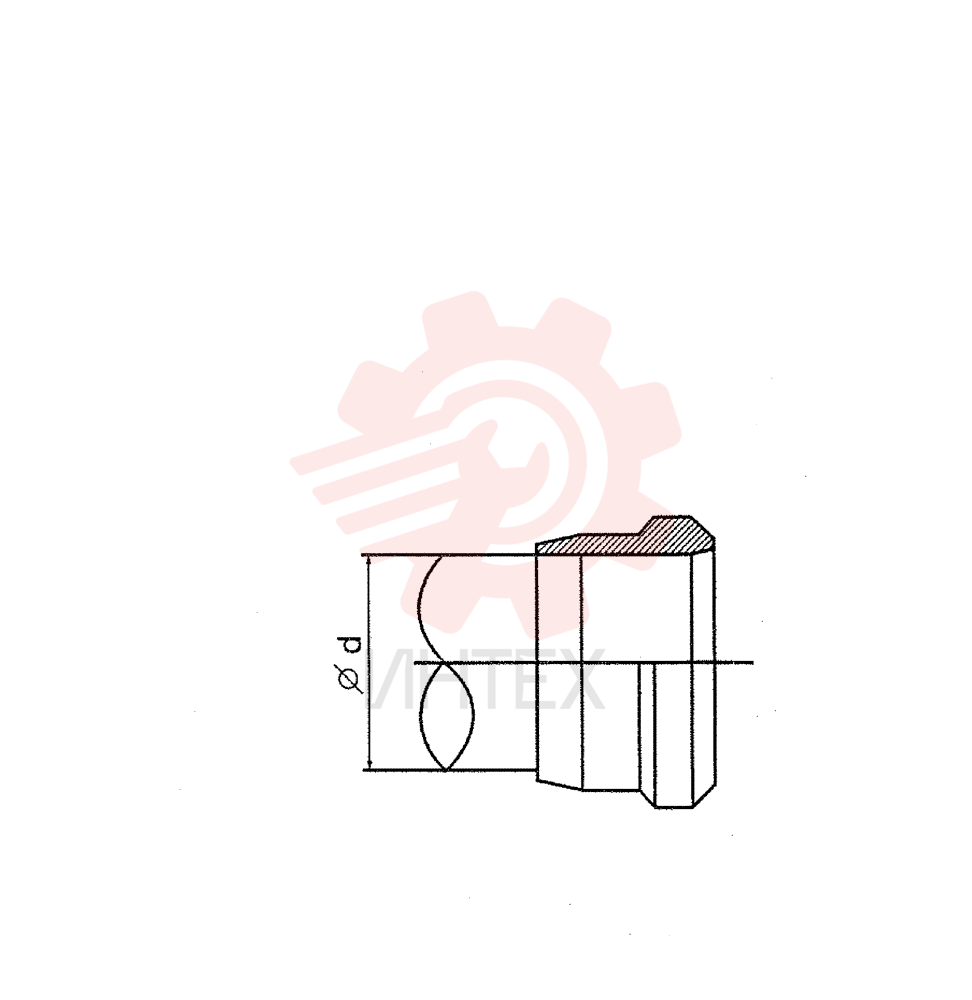

ZA93S10000 Гайка трубкиОткрыть схему -
Дверь кабины левая PM51C00006F1%LDОткрыть схему -
Детали для профилактического обслуживанияОткрыть схему -
Кабель, 1268mm LОткрыть схему -

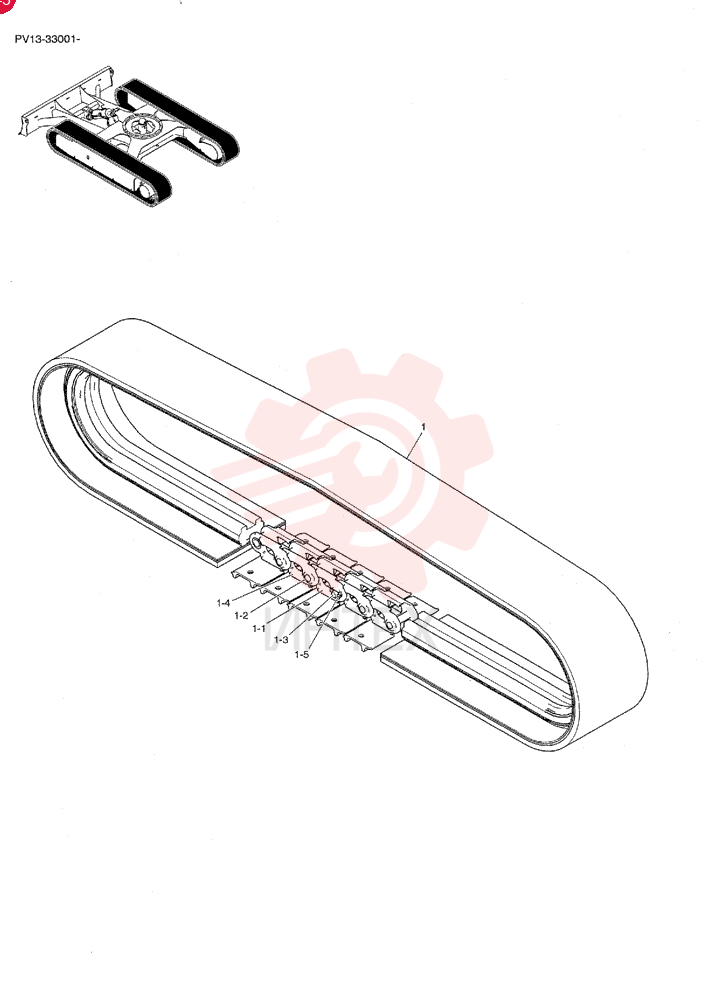

Колесо направляющее, 271mm OD x 461mm WОткрыть схему -
Корпус, навесное оборудование; цвет краски: жёлтый ACERA; полиуретан 16kg банкаОткрыть схему -
Отдельно не поставляется (часть 1)Открыть схему -
Отдельно не поставляется (часть 2)Открыть схему -
Палец, M8 x 16mmОткрыть схему -

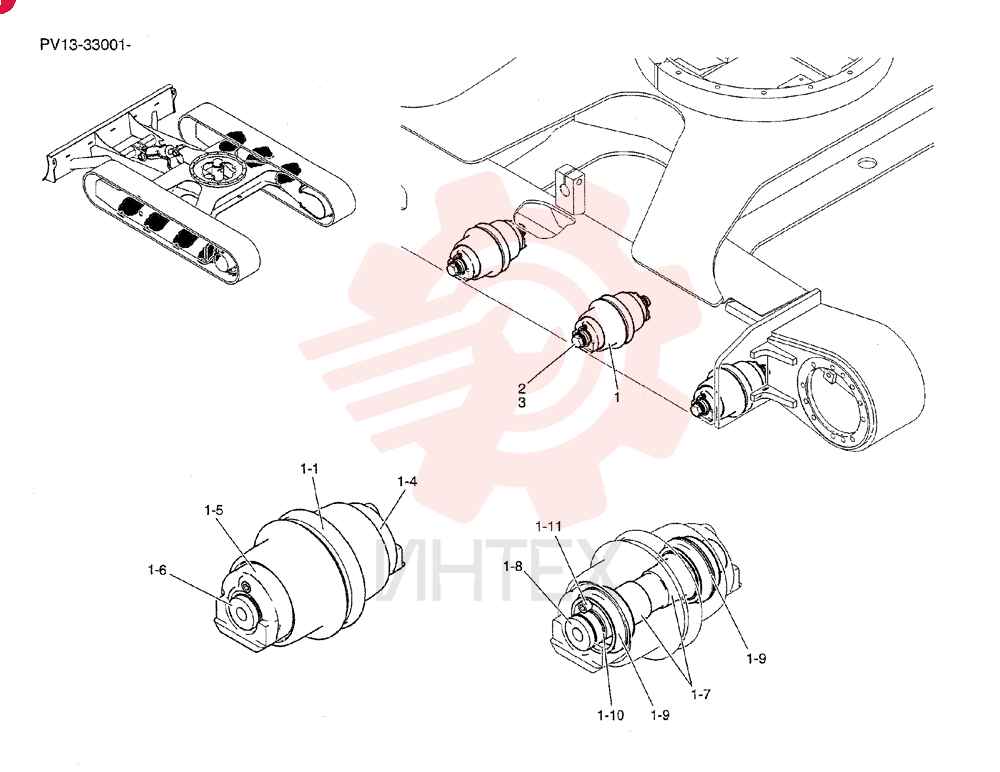

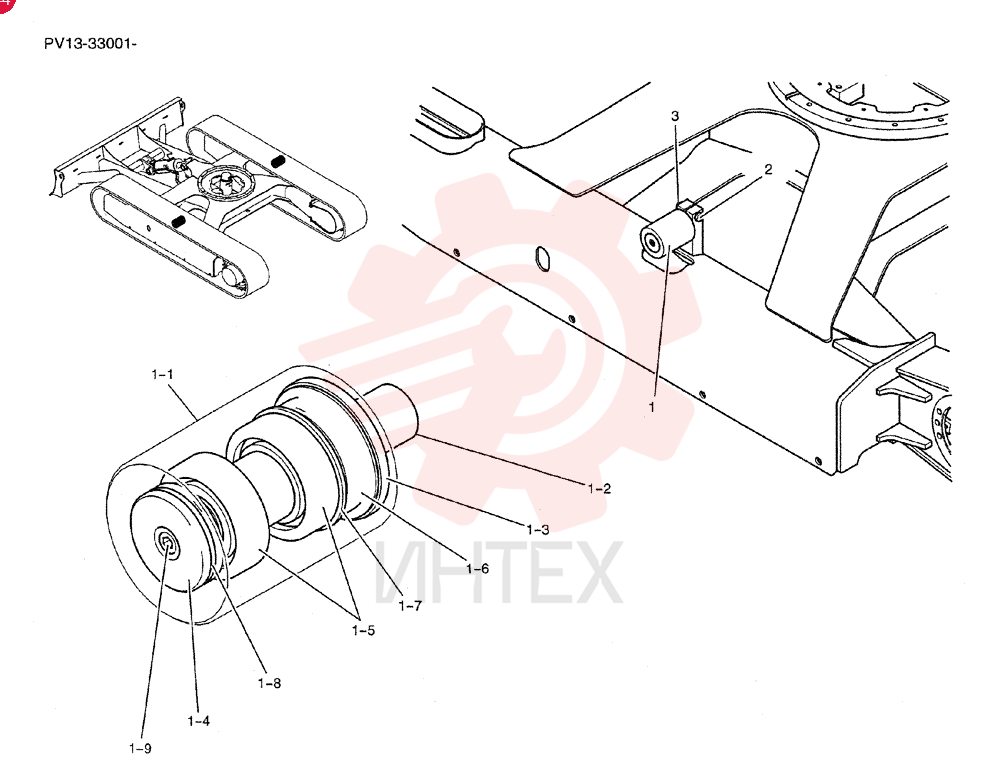

Ролик в сборе, 107mm OD x 171mm WОткрыть схему -
Схема (27SR BTW) - ACERA COMPACT CRAWLER EXCAVATOR - BTW PV13-33001 - 33291 (NA) (6/04-12/12)Открыть схему -
Угольник 90Открыть схему -
Угольник 90, 90 градусов, 3/8″ PF x 3/8″ PF x 60mm LОткрыть схему -
Цилиндр двойного действия, шток 35mm, ход 417mmОткрыть схему -
Цилиндр двойного действия, шток 40mm, ход 455mmОткрыть схему -
Шланг, 4.8mm ID x 1900mm LОткрыть схему
