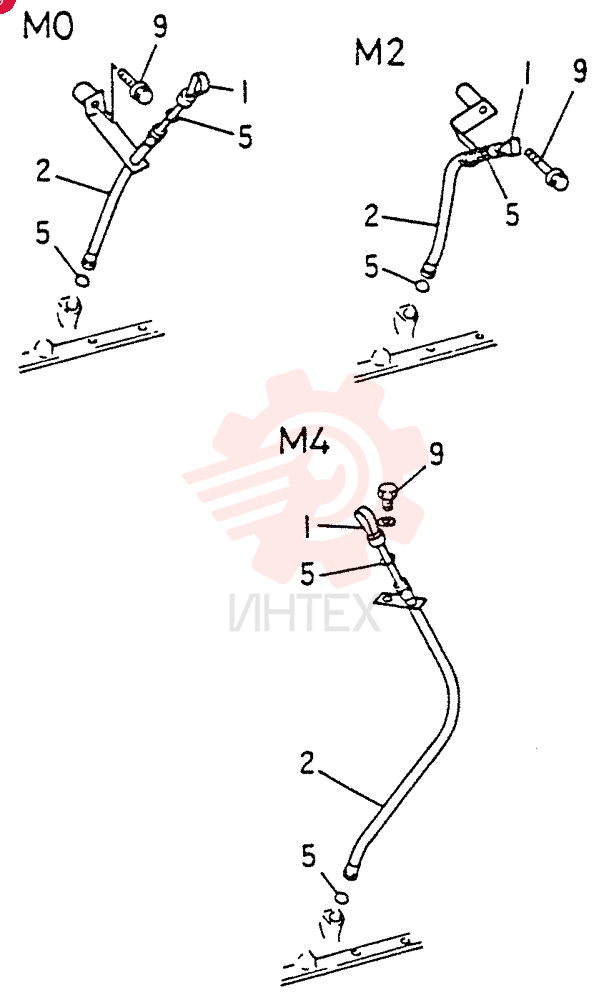

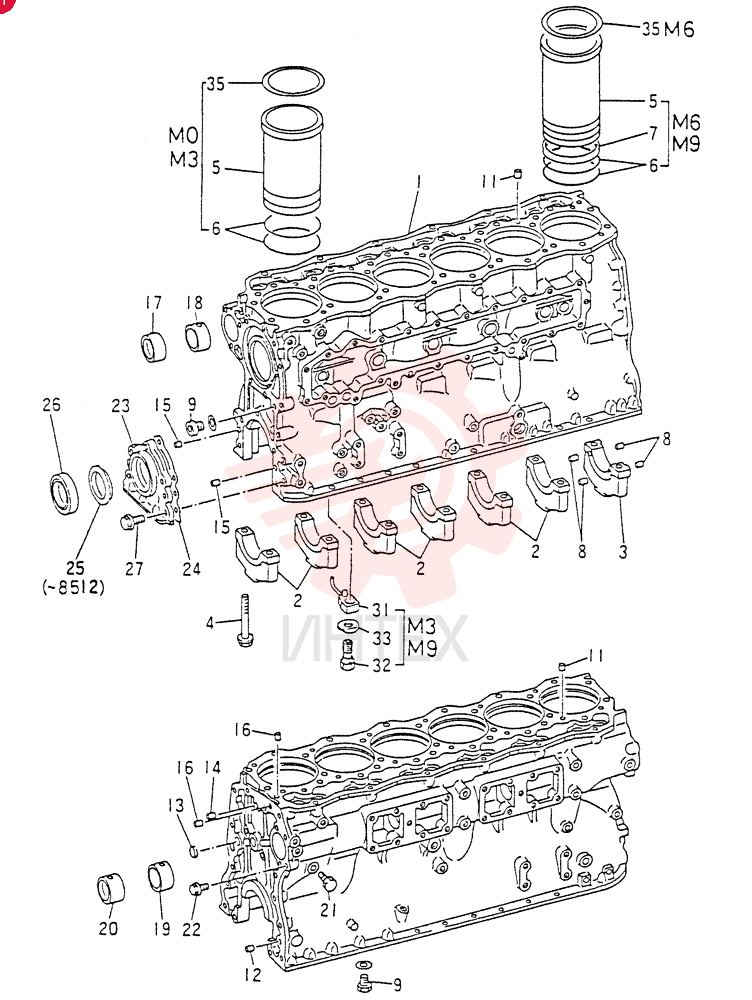

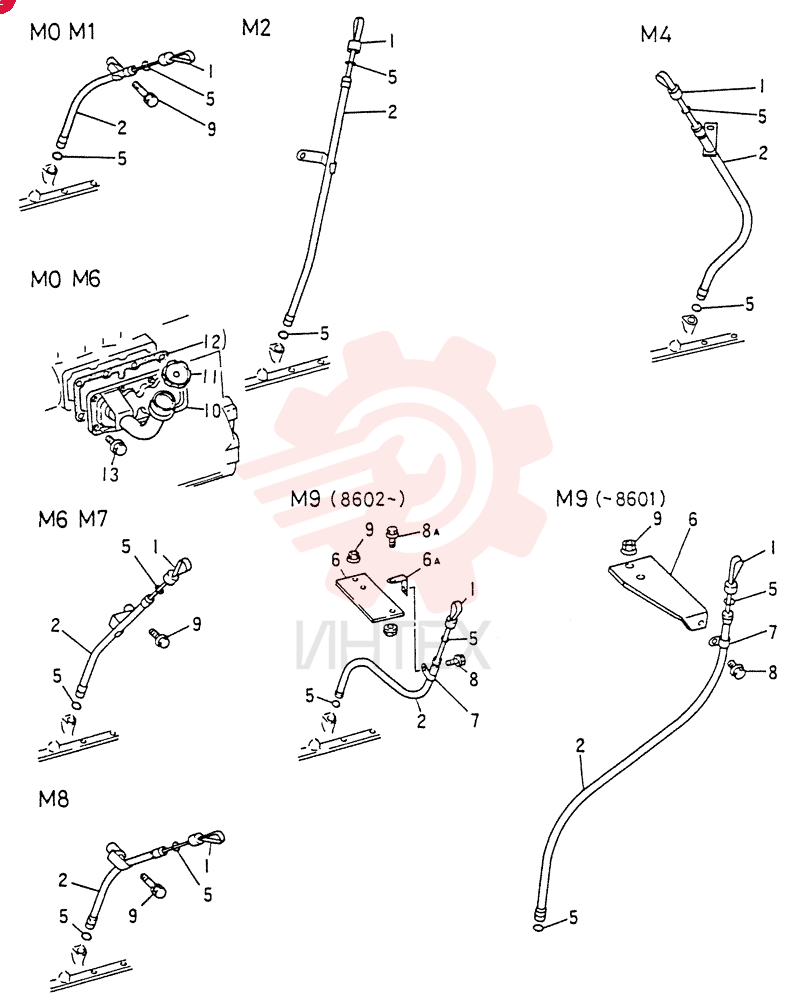

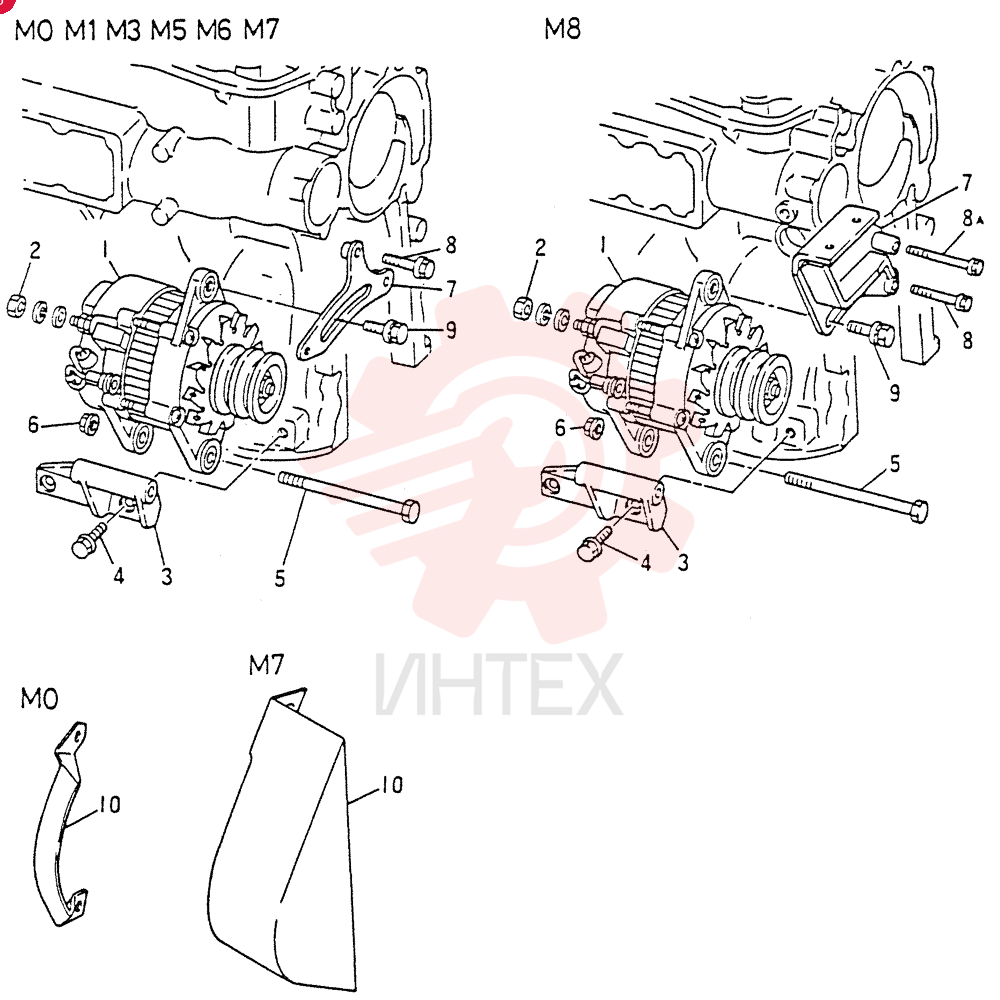

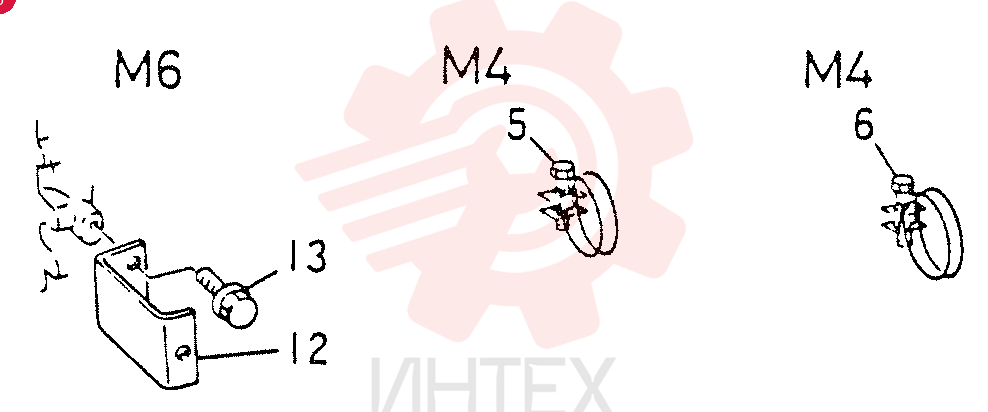

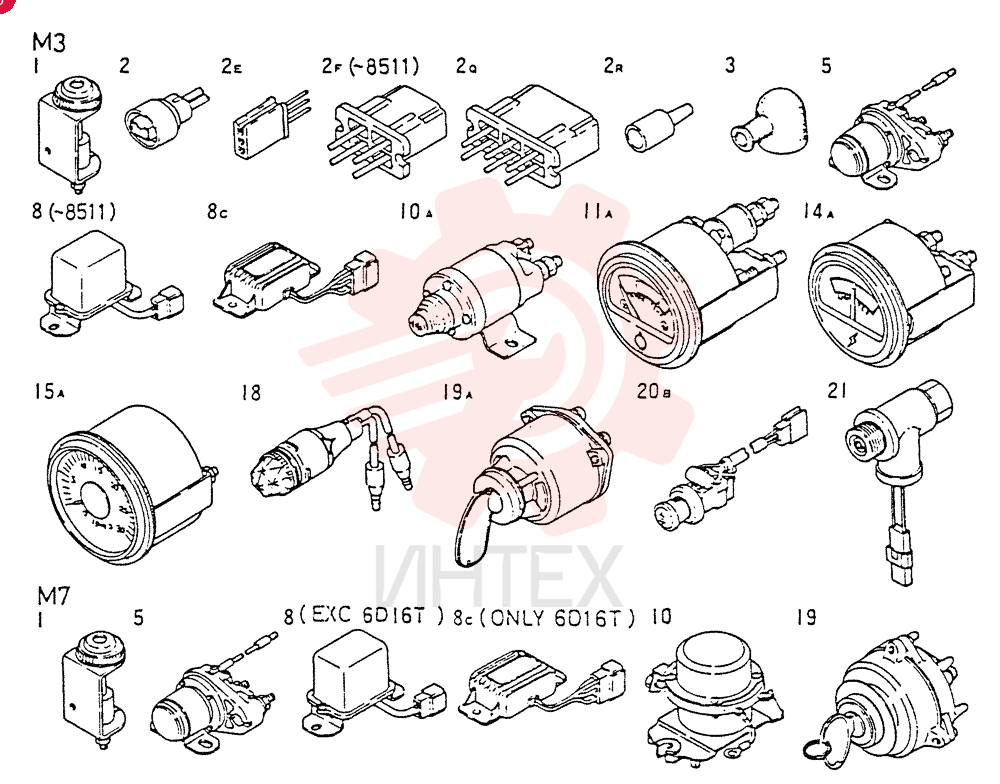

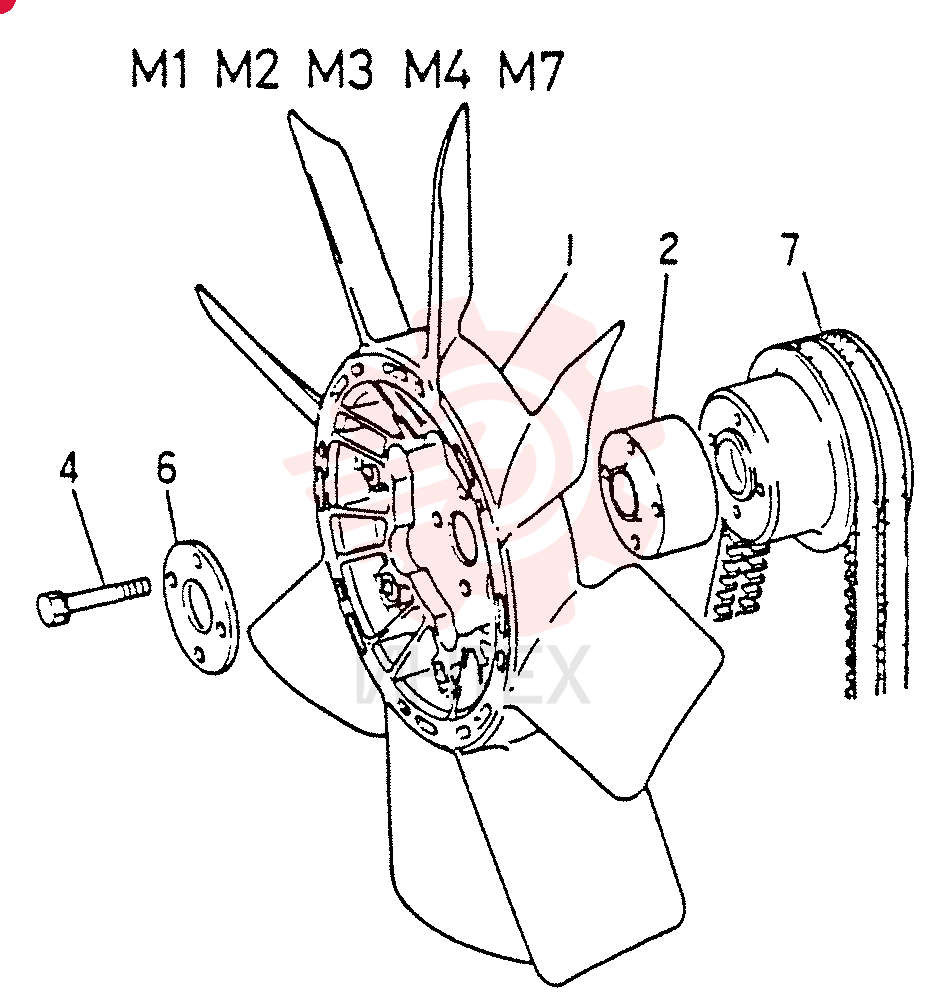

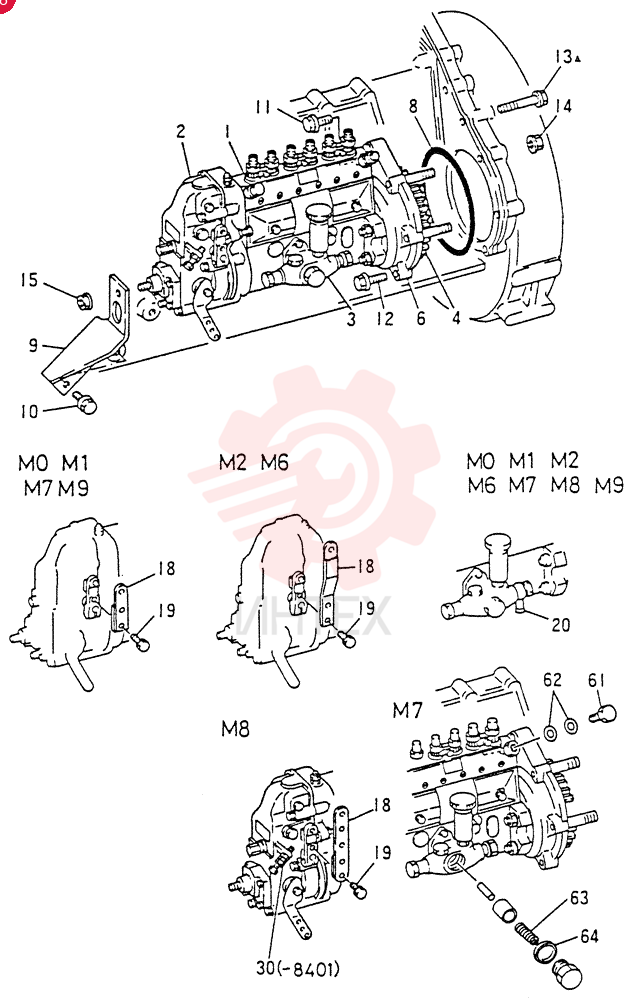

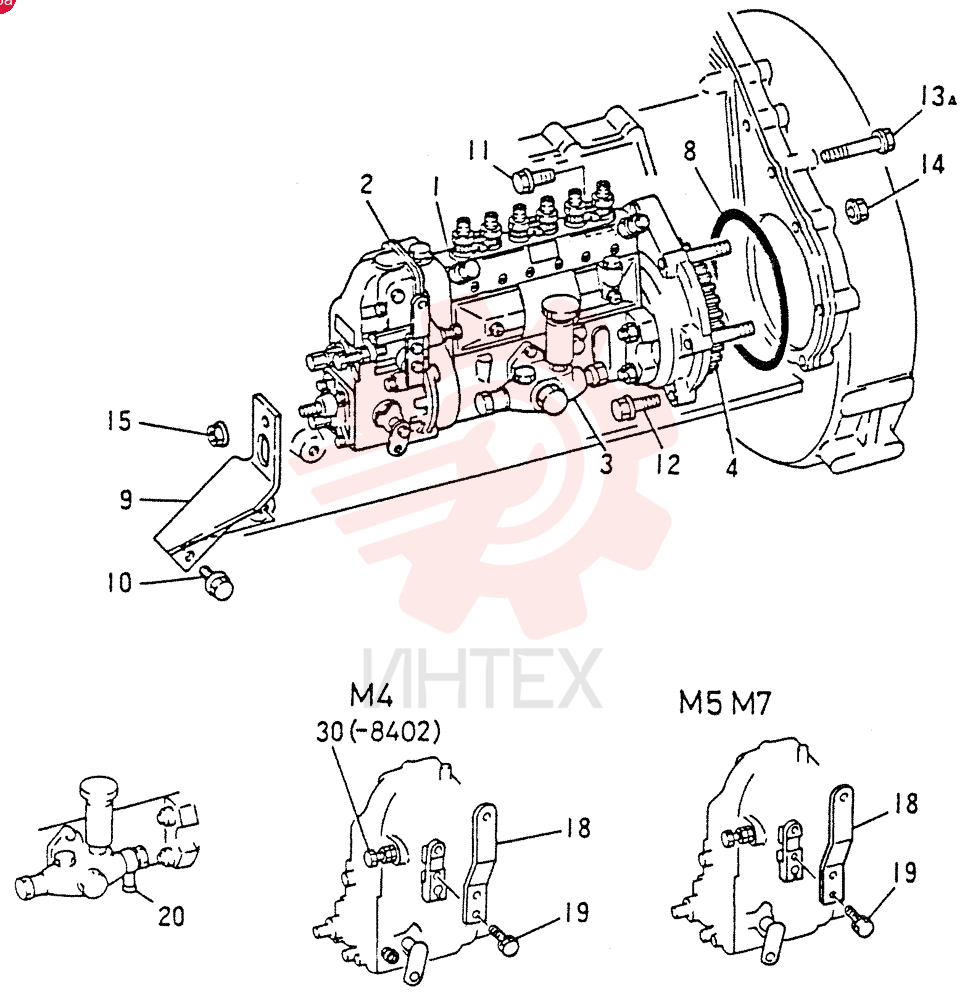

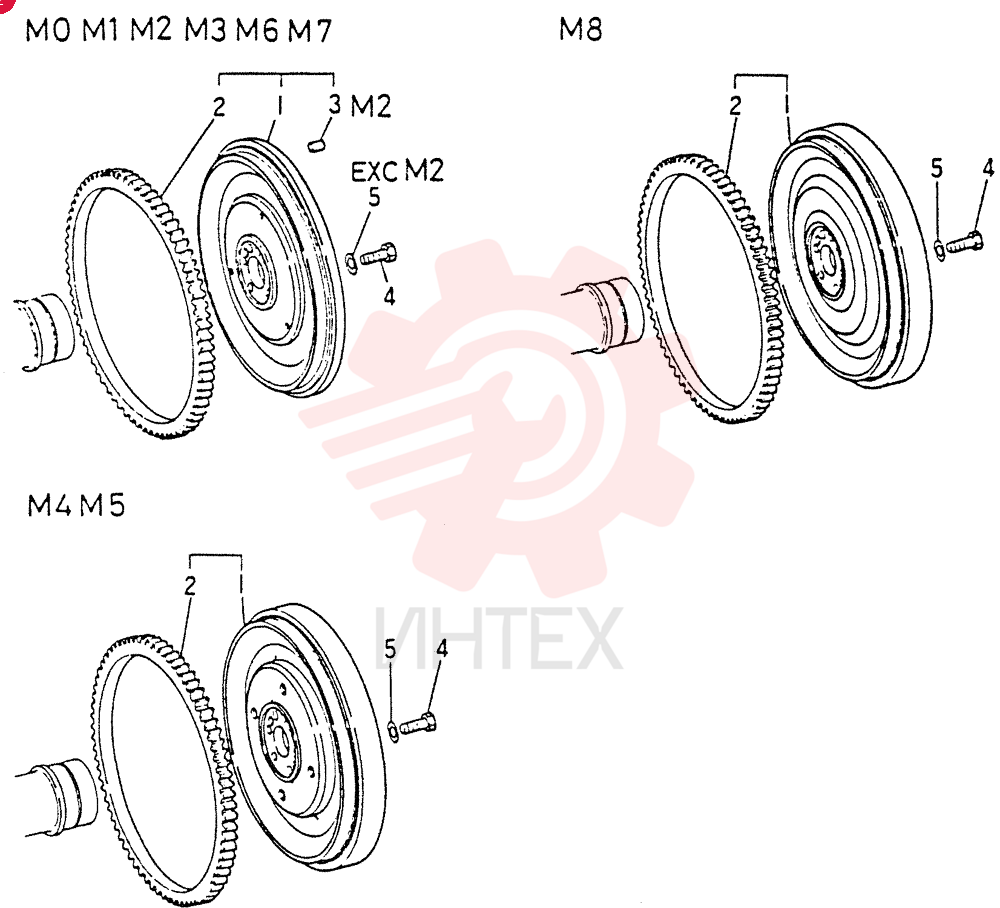

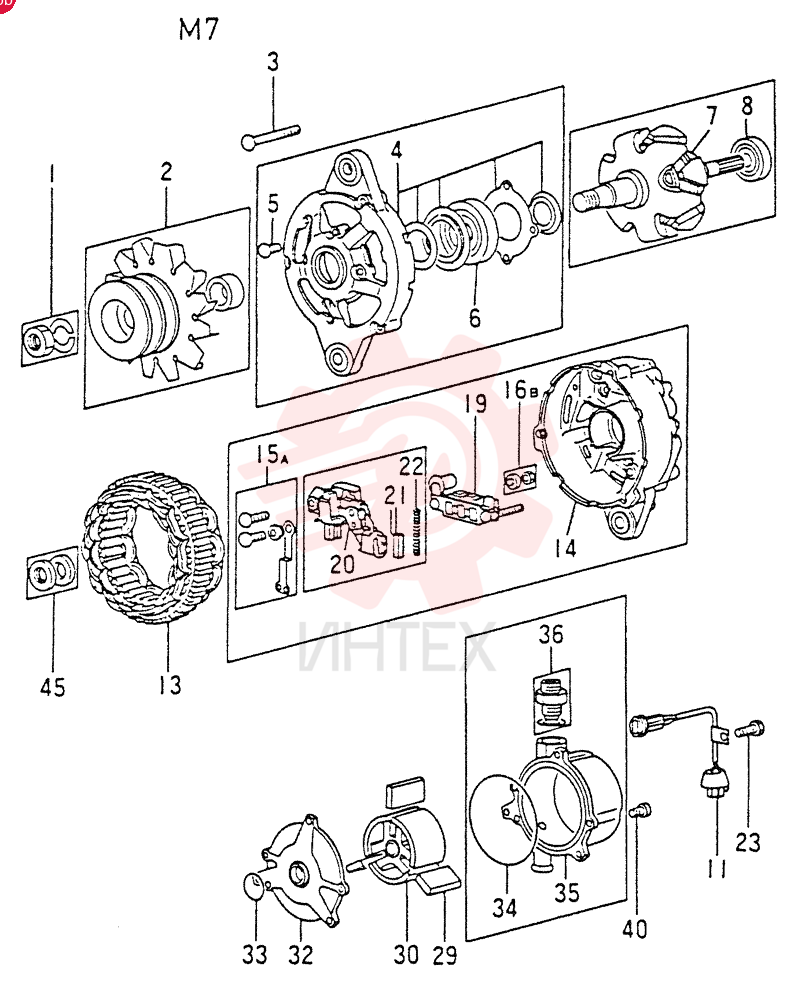

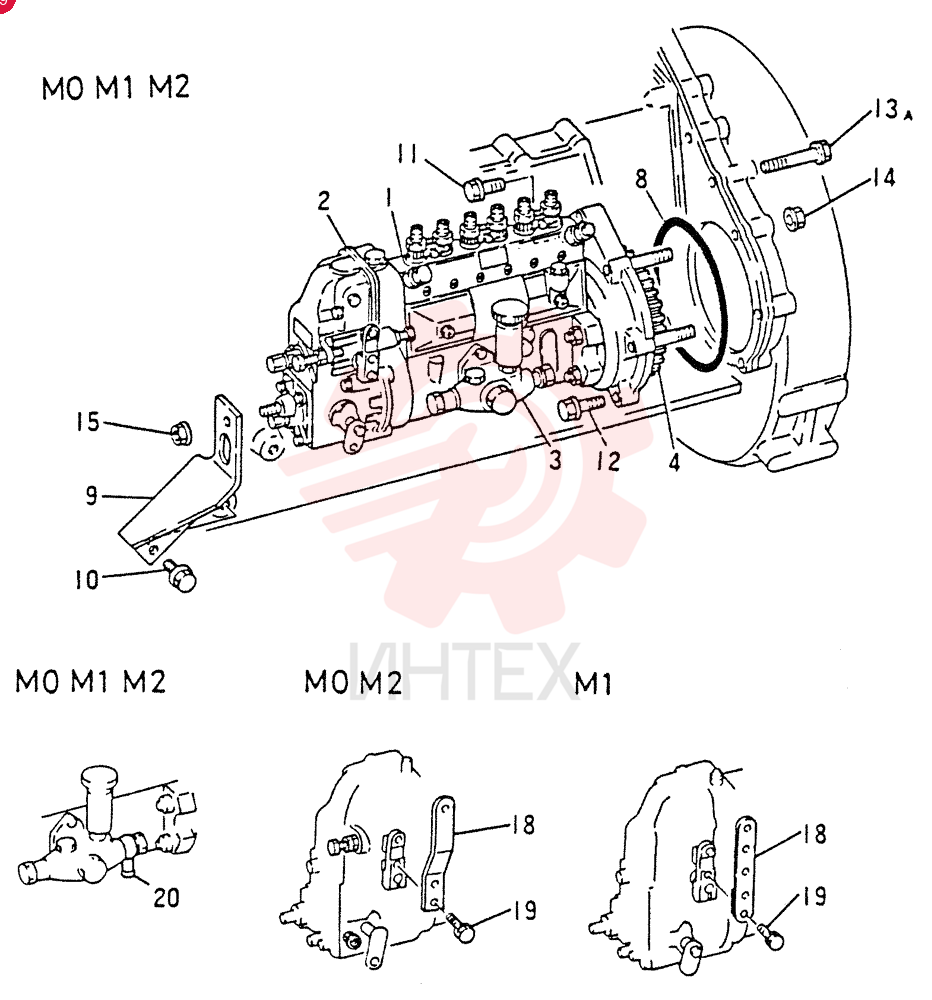

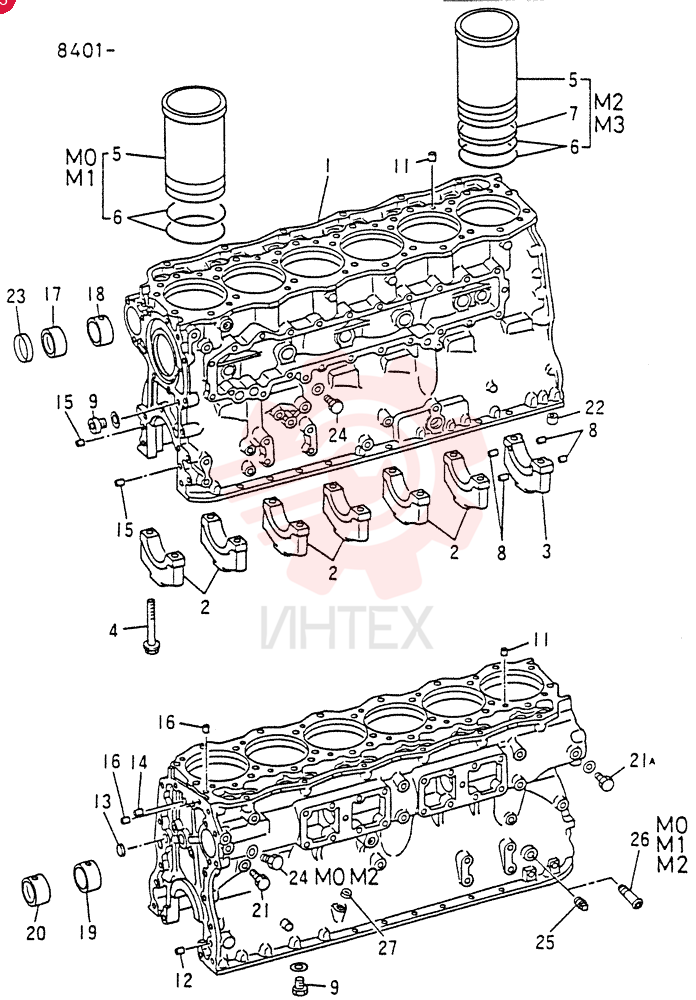

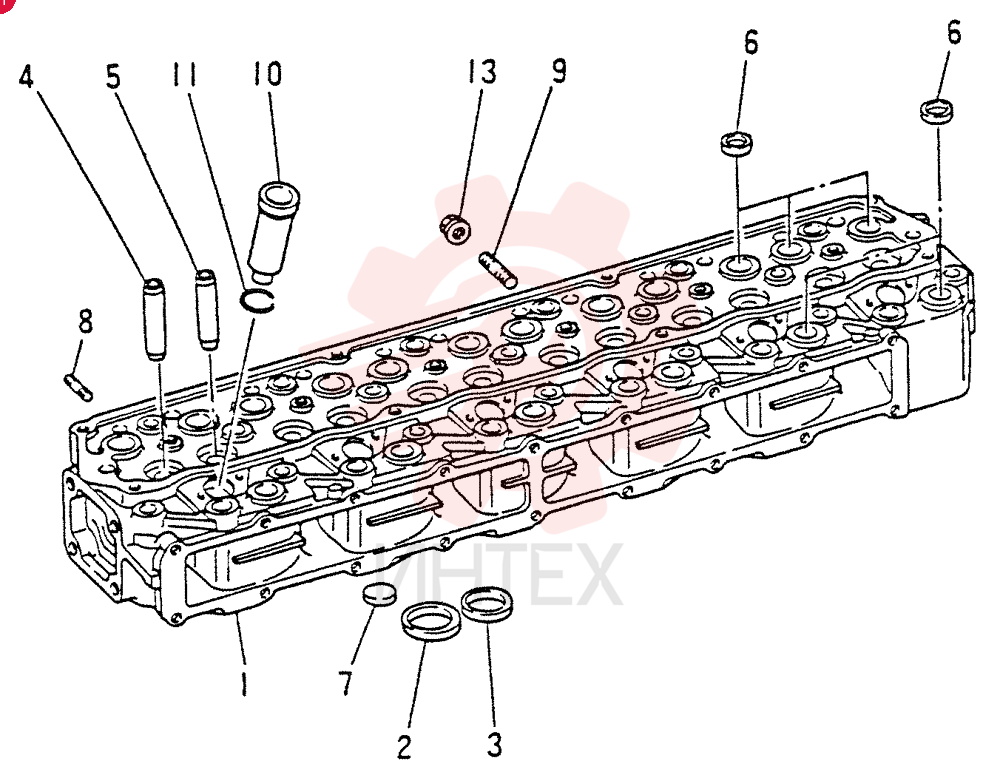

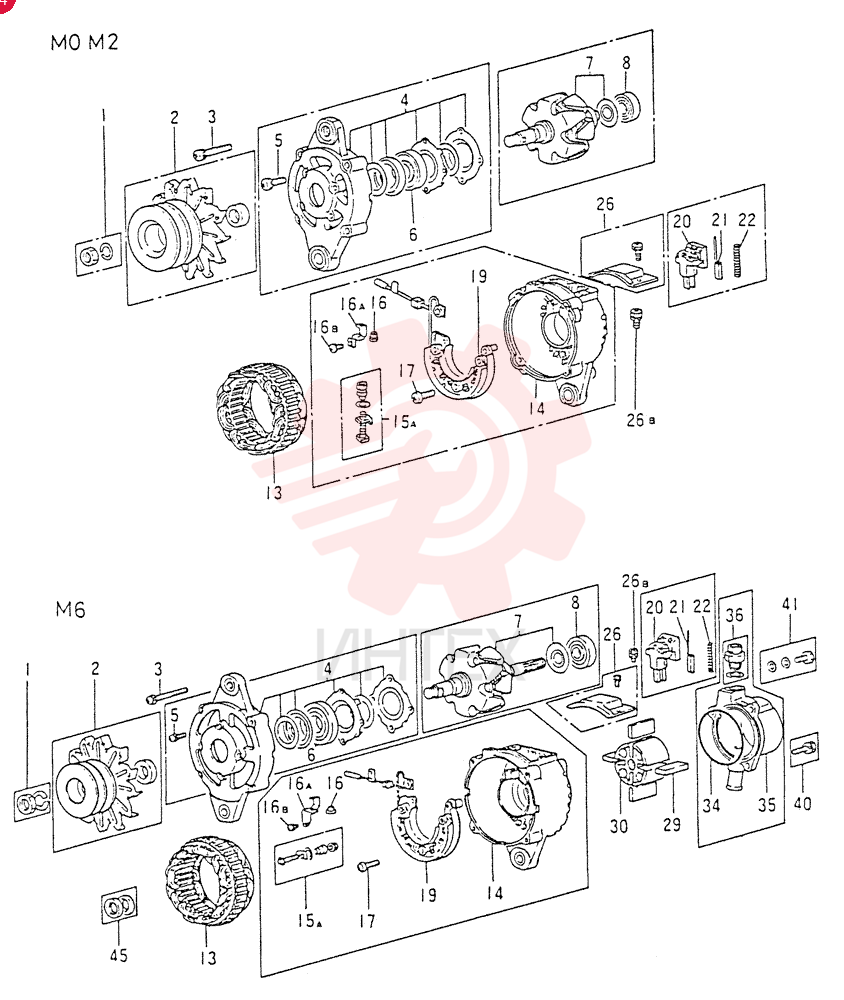

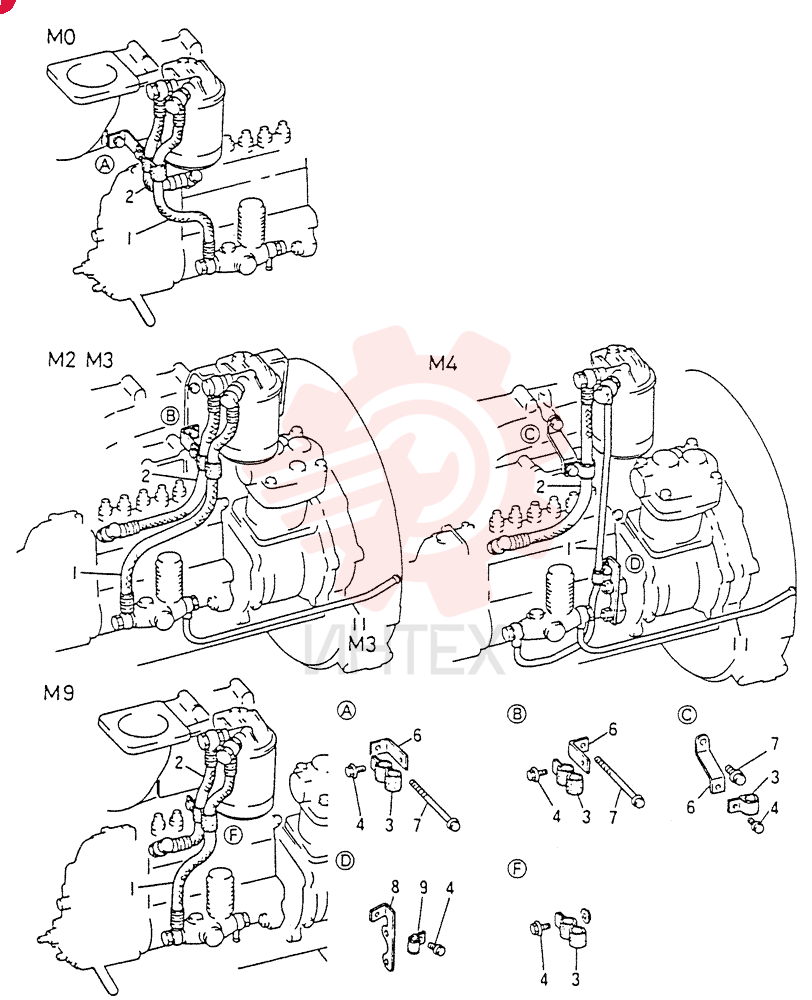

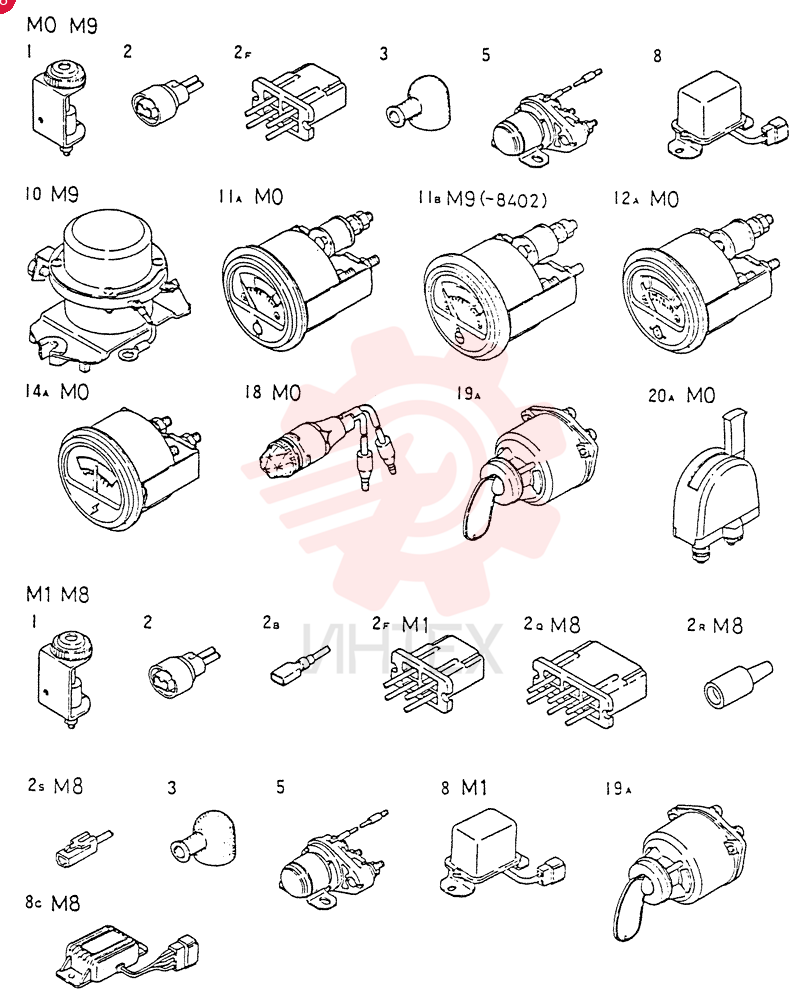

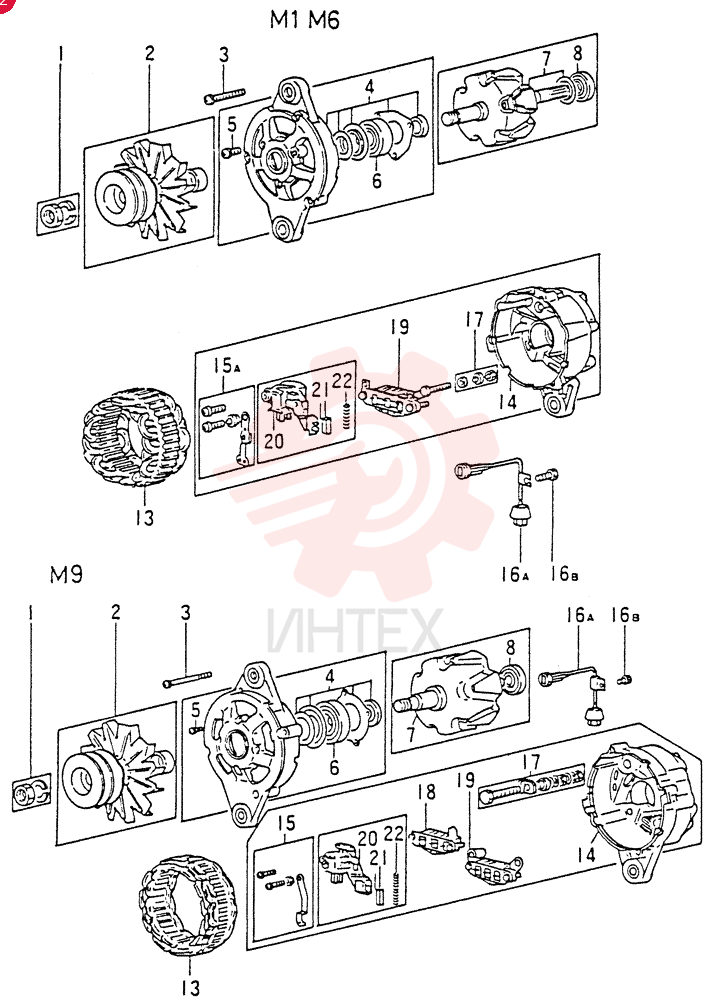

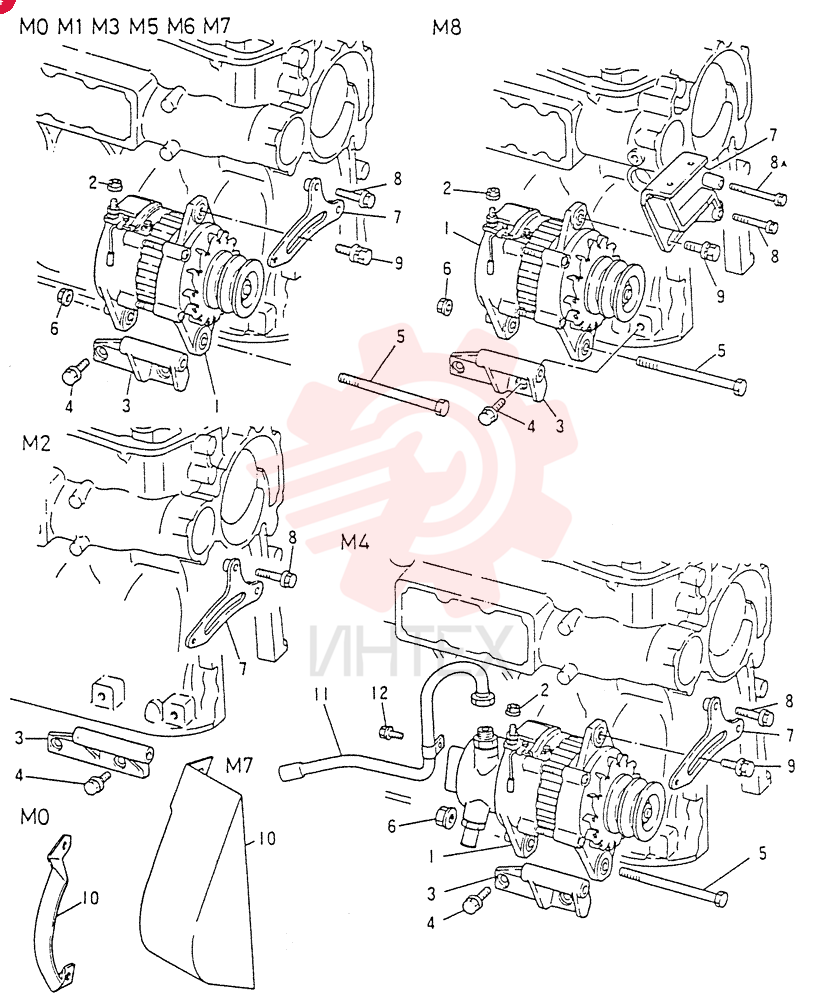

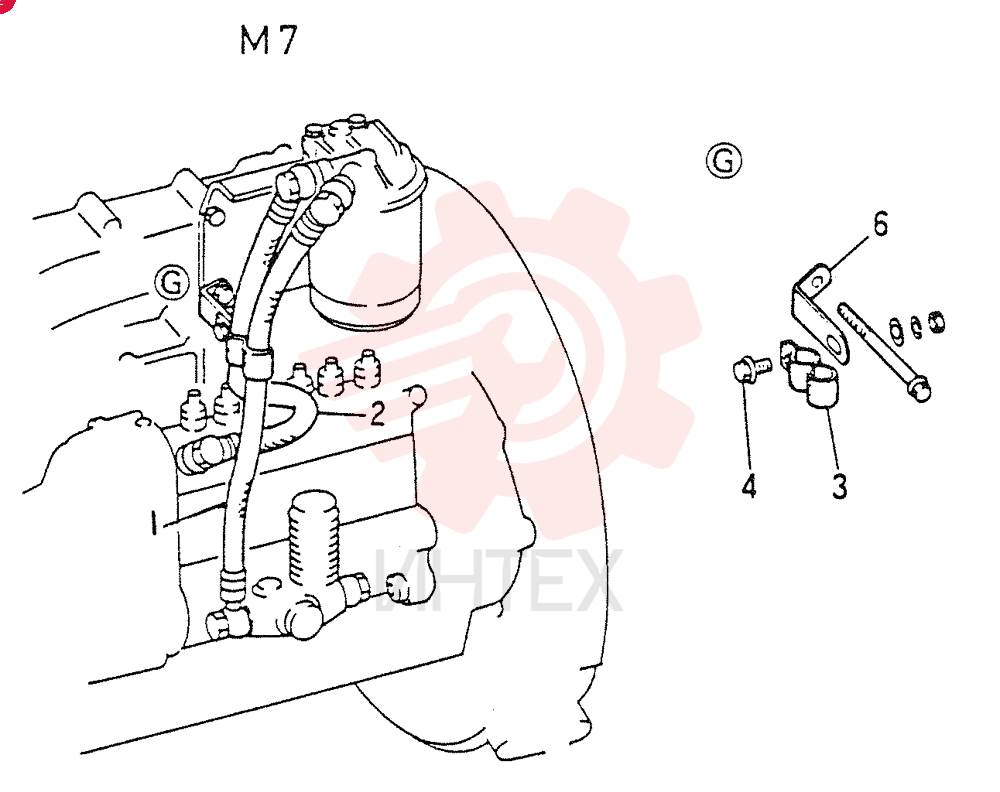

(6D15) - Двигатели дизельные MITSUBISHI - экскаваторы K907D и K907LC (1/86-12/06) — схемы
-

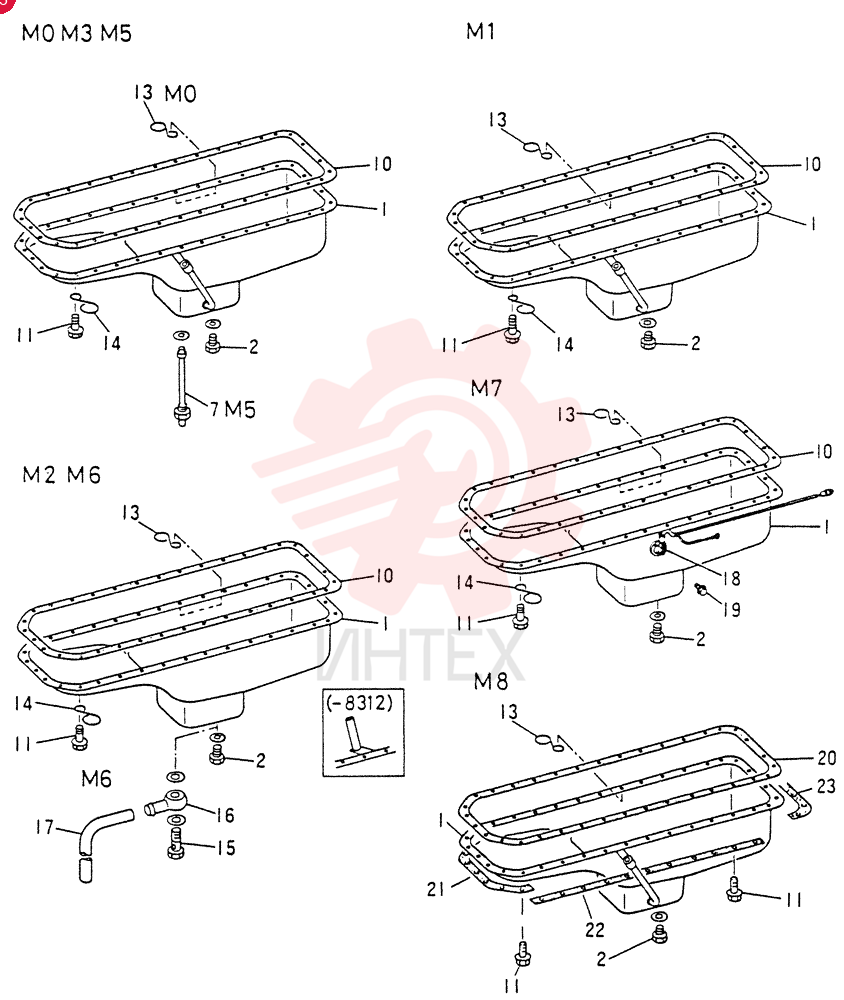

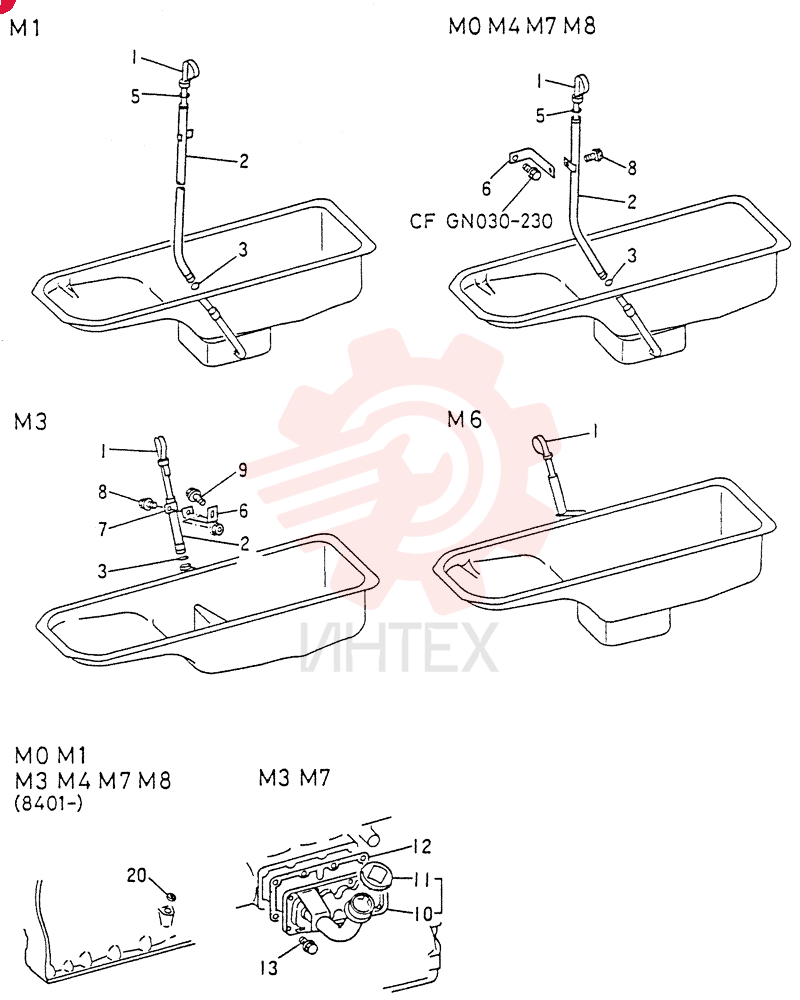

VA3181392100 Поддон масляный двигателяОткрыть схему -
VA3186081040 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06)Открыть схему -

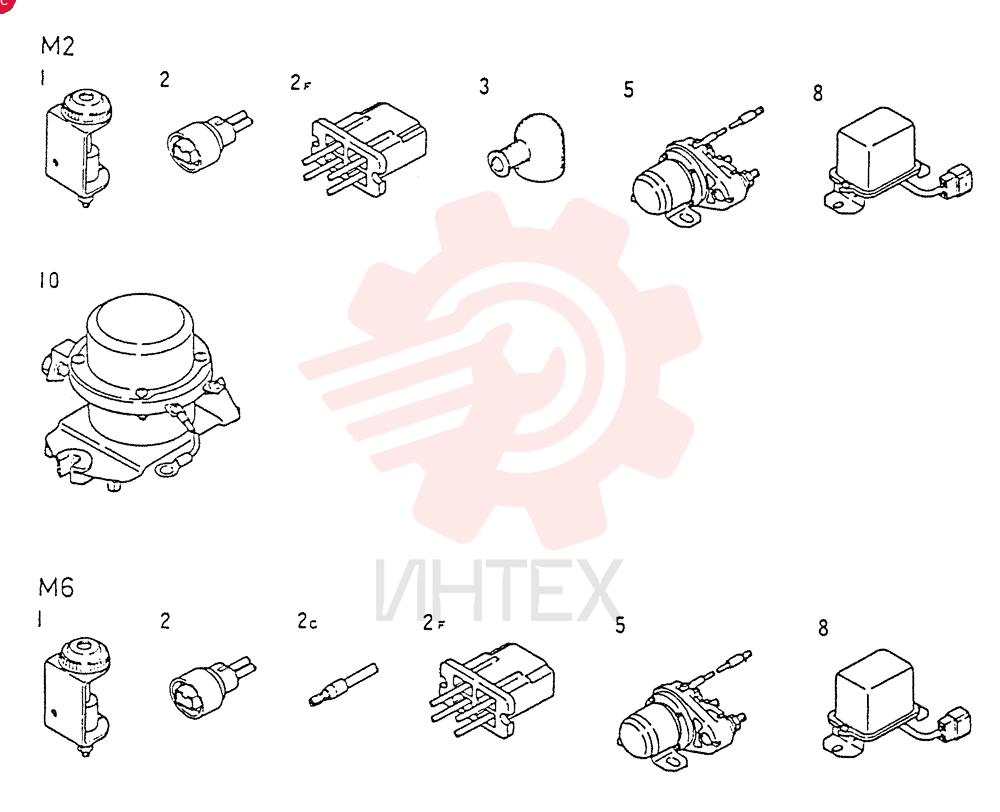

VAMC840219 ПереключательОткрыть схему -
VAMC850070 ПереключательОткрыть схему -
VAME030984 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06)Открыть схему -

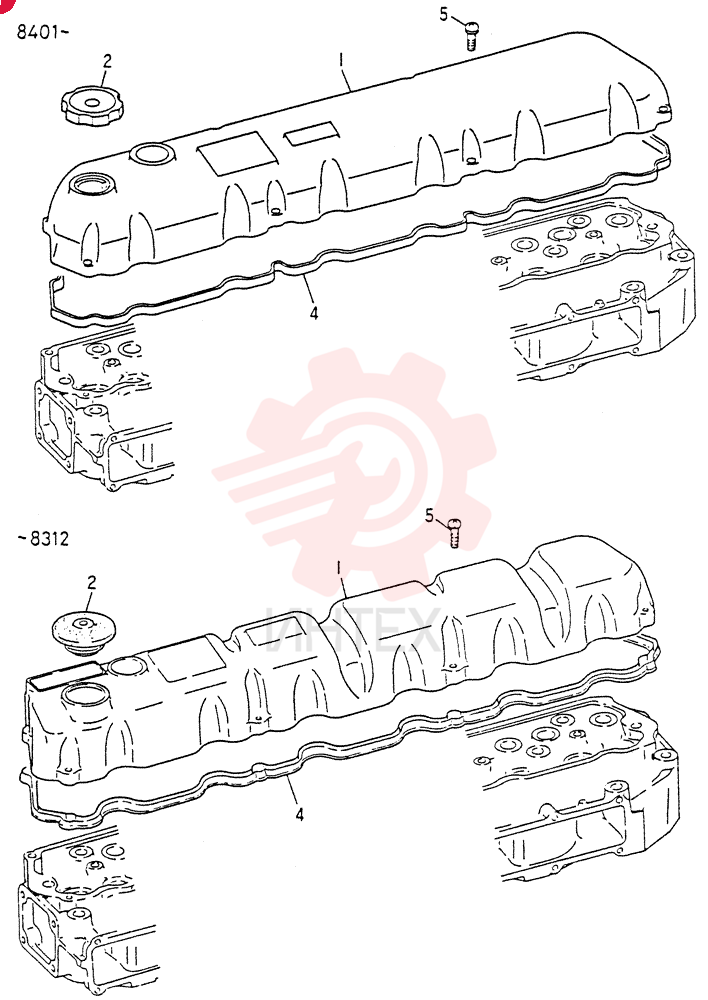

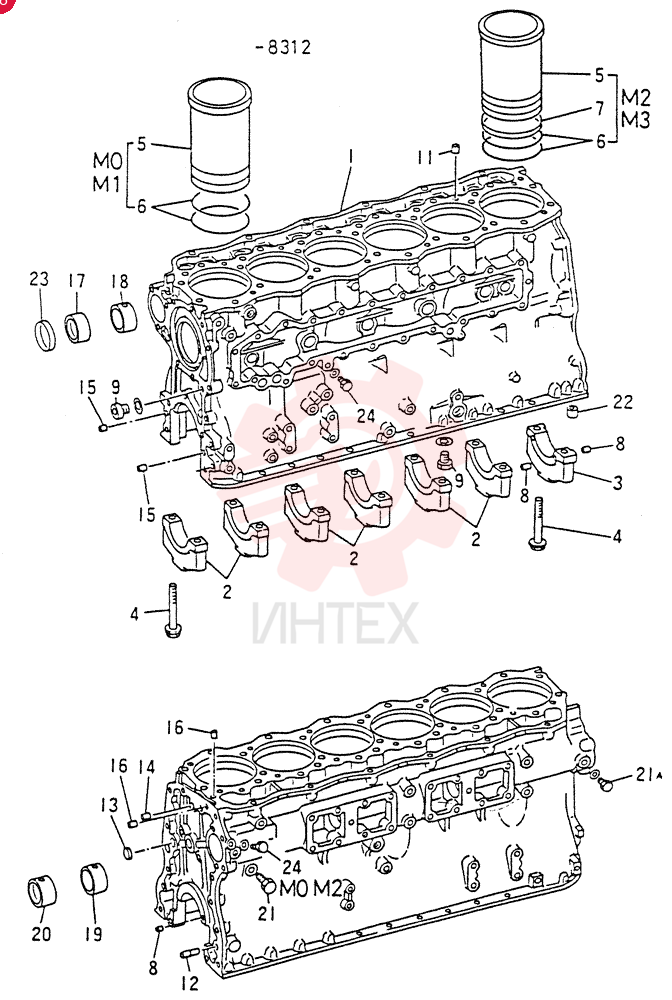

VAME030995 КорпусОткрыть схему -

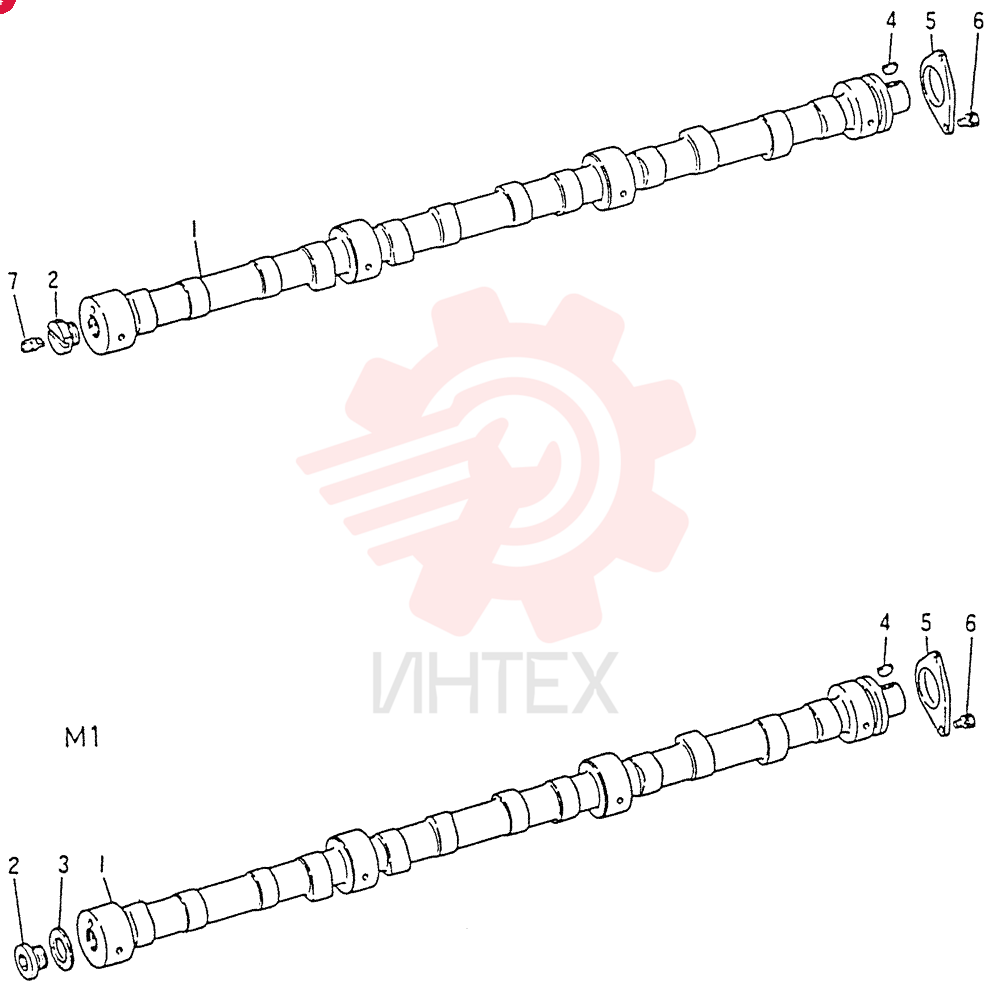

VAME030999 РаспредвалОткрыть схему -
VAME031928 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06)Открыть схему -
VAME031938 Клапан впускной STDОткрыть схему -

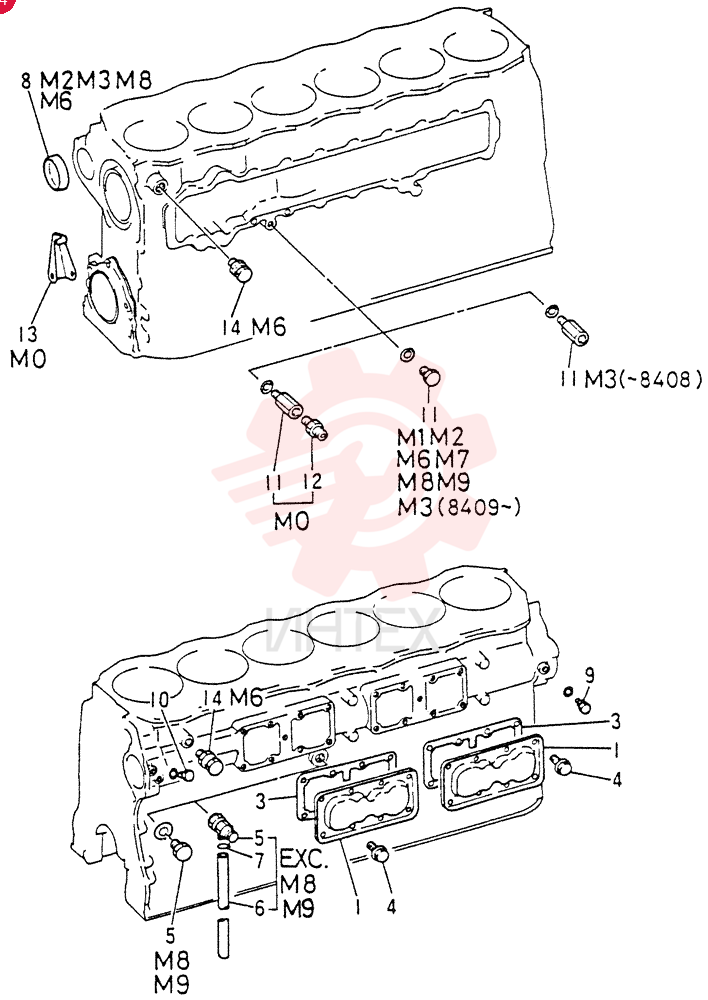

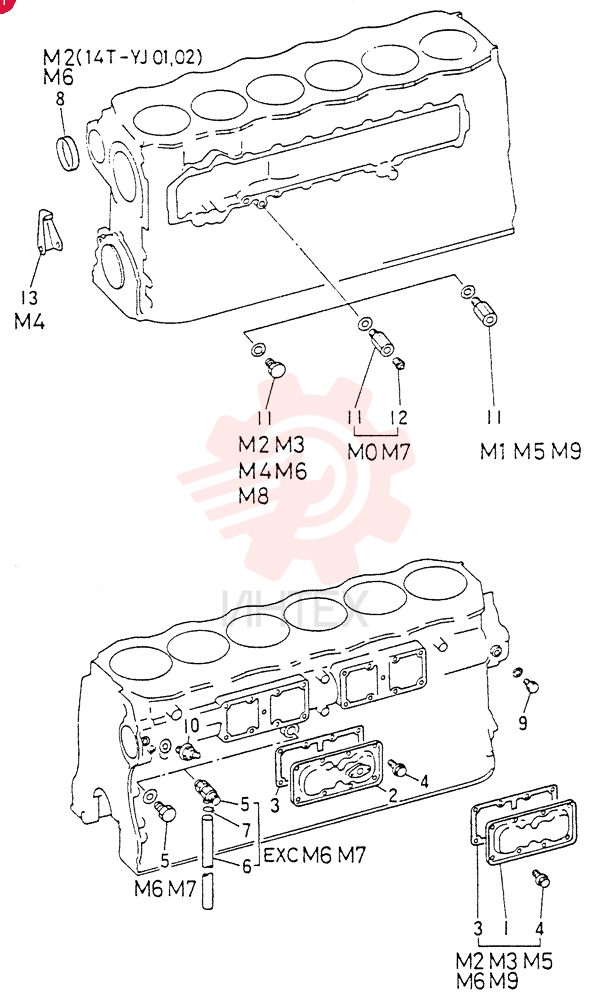

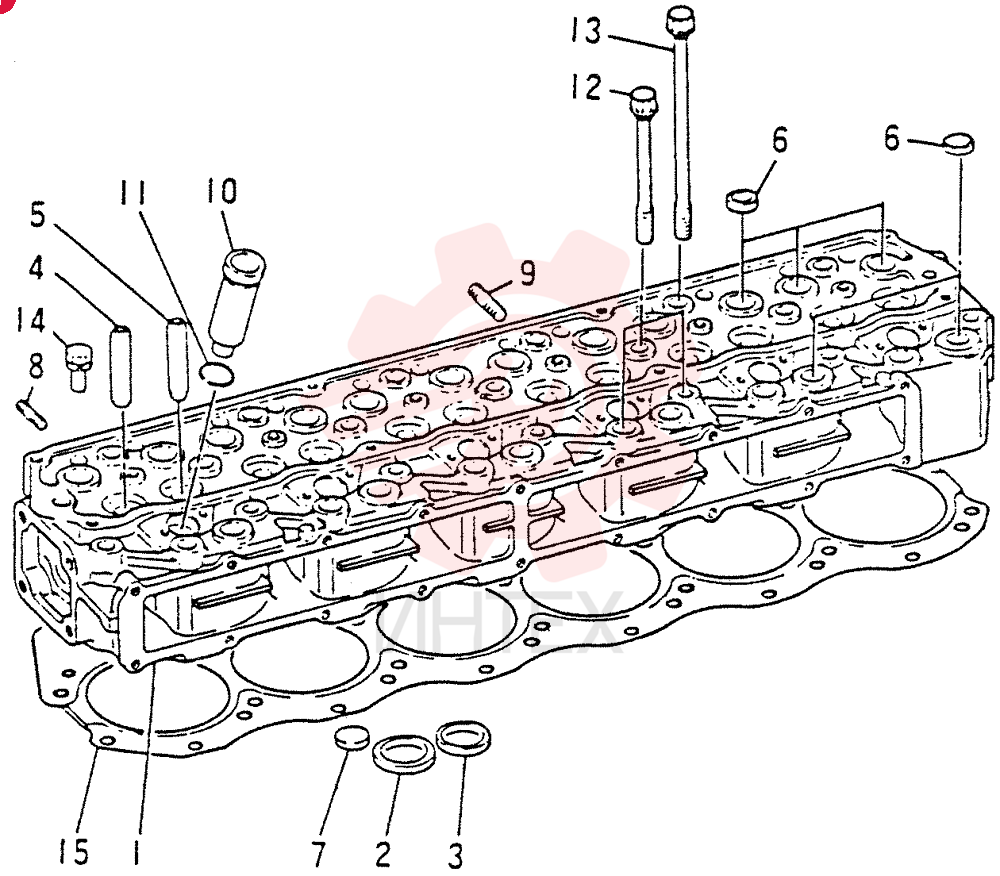

VAME031944 Крышка (часть 1)Открыть схему -

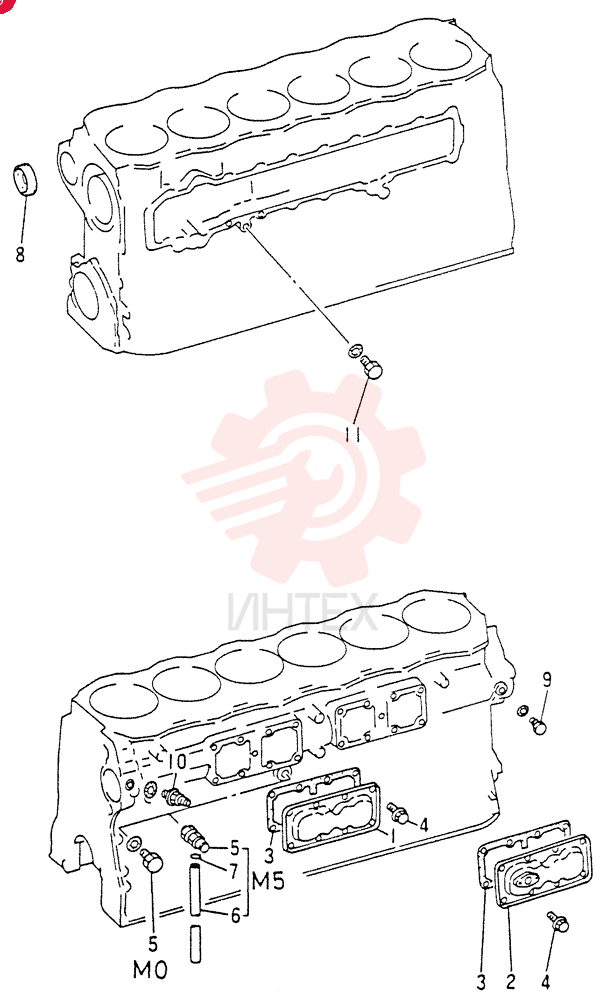

VAME031944 Крышка (часть 2)Открыть схему -
VAME031944 Крышка (часть 3)Открыть схему -

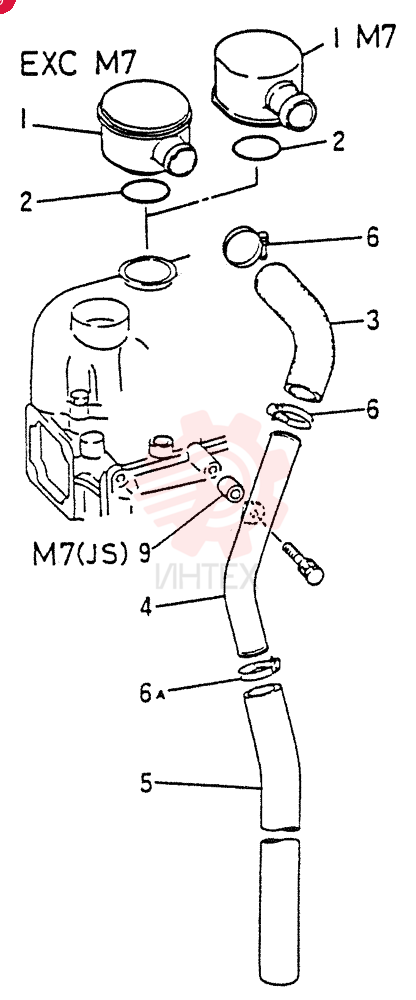

VAME031999 СапунОткрыть схему -
VAME032357 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06)Открыть схему -

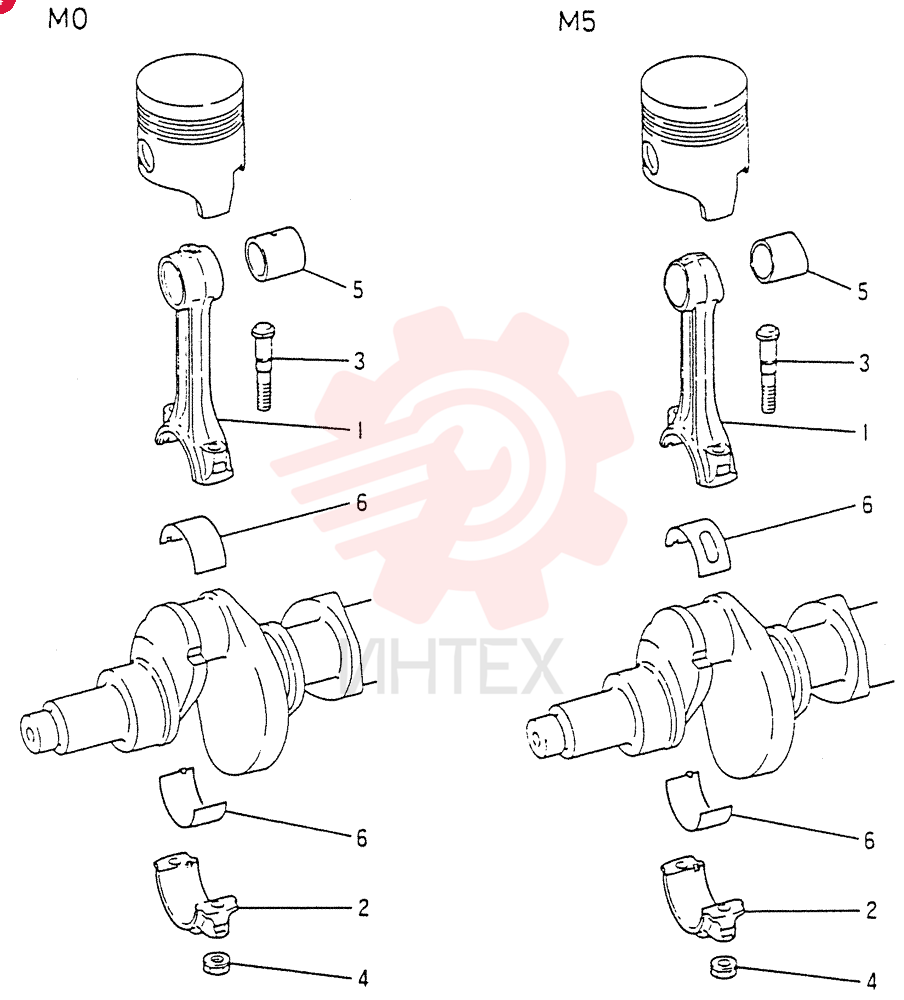

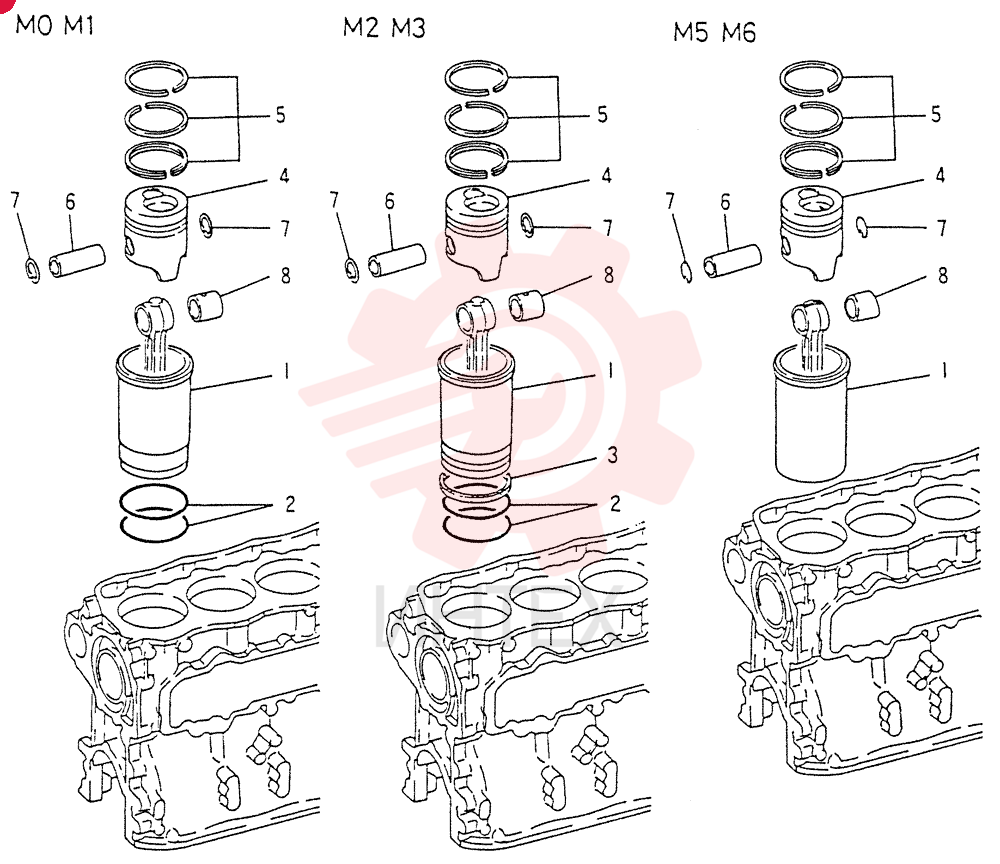

VAME032546 ШатунОткрыть схему -

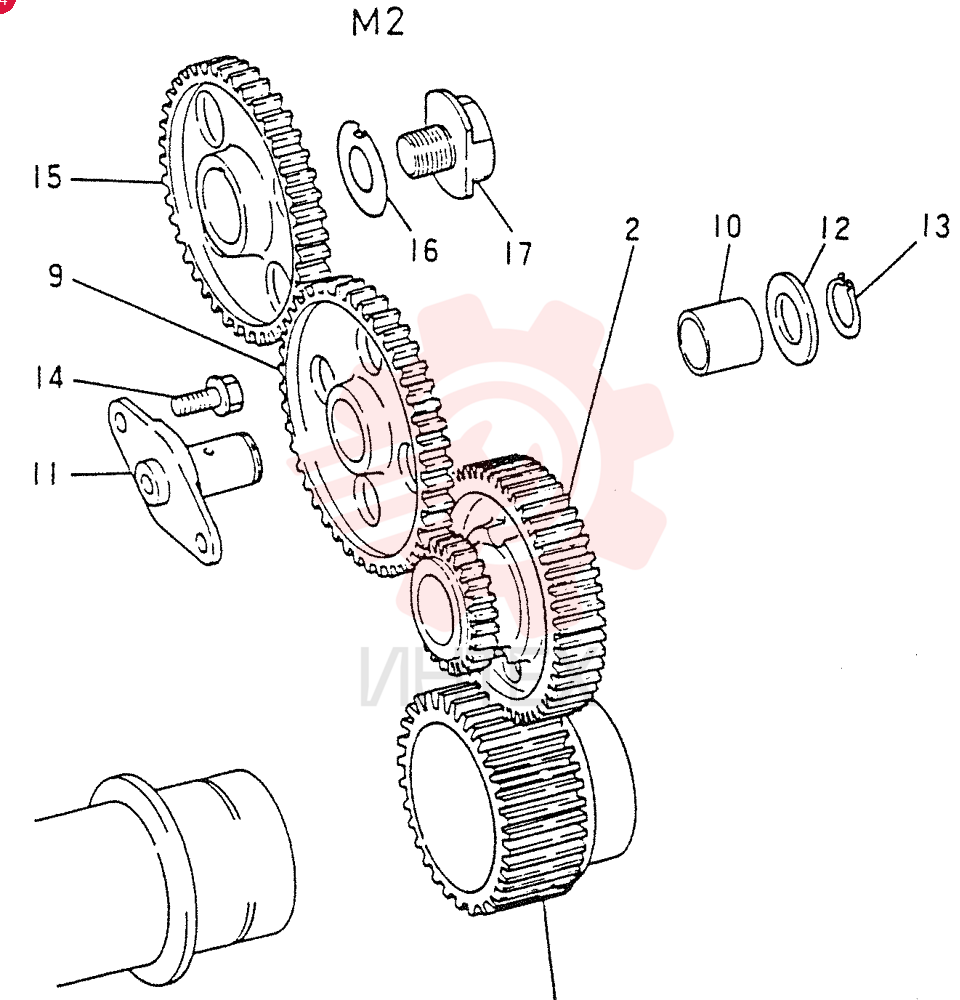

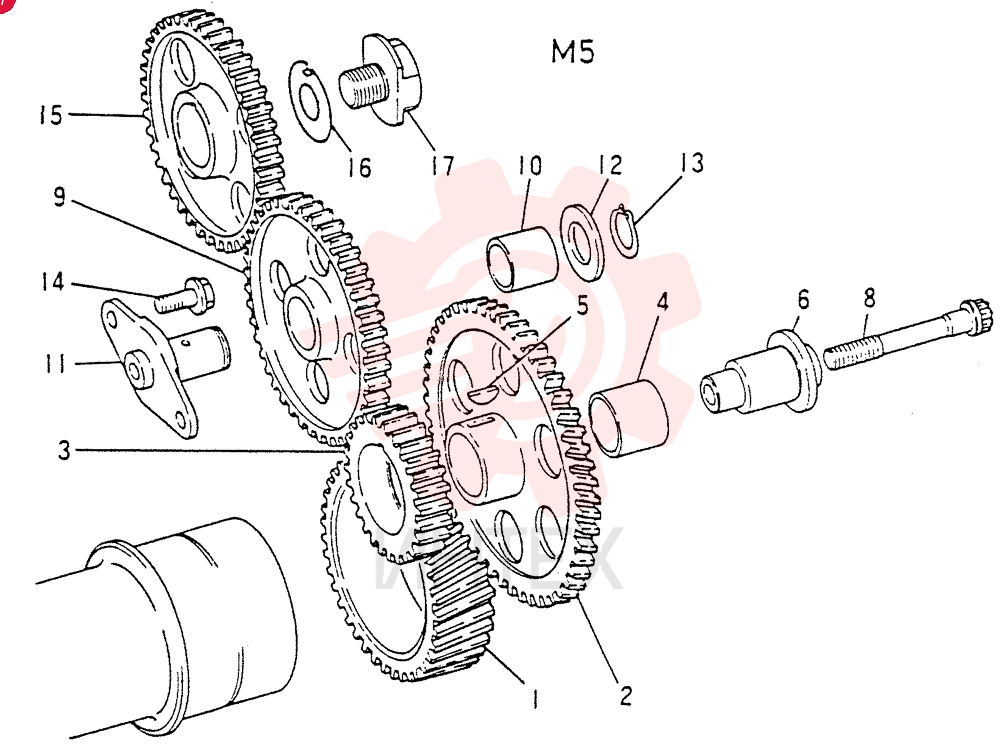

VAME032652 Шестерня ведущая (часть 1)Открыть схему -
VAME032652 Шестерня ведущая (часть 2)Открыть схему -

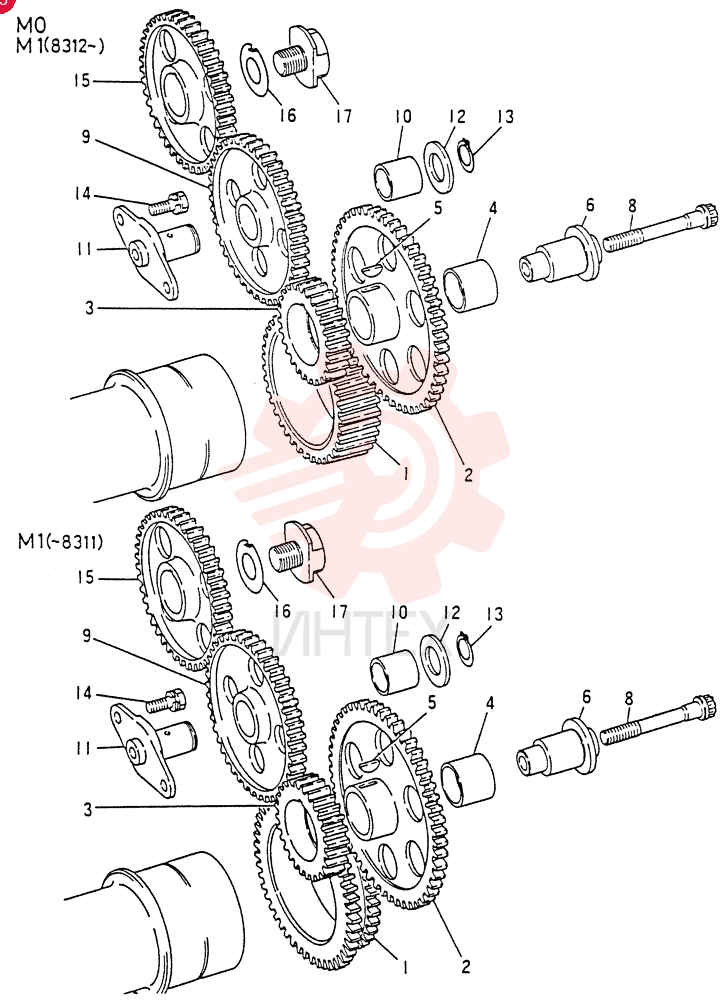

VAME032652 Шестерня ведущая (часть 3)Открыть схему -
VAME032700 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06)Открыть схему -

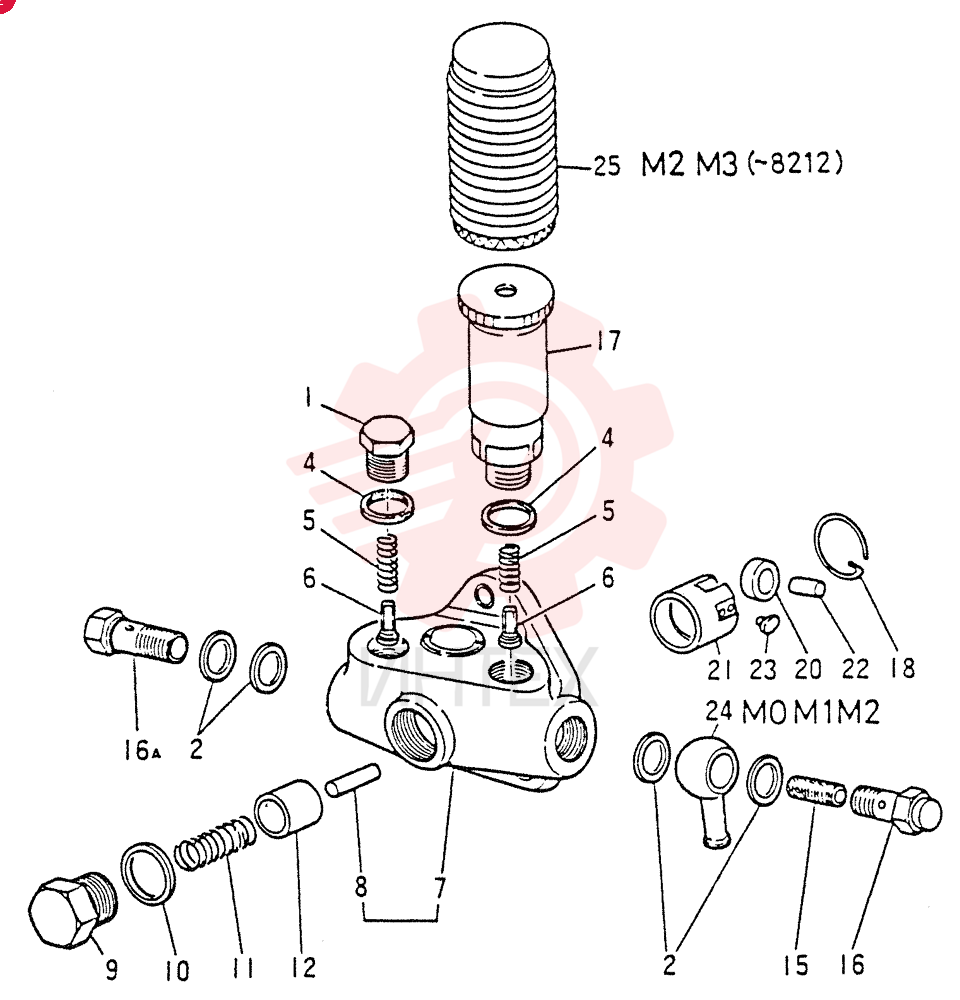

VAME032814 Насос подкачкиОткрыть схему -
VAME032938 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06) (часть 1)Открыть схему -
VAME032938 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06) (часть 2)Открыть схему -
VAME033379 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06) (часть 1)Открыть схему -
VAME033379 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06) (часть 2)Открыть схему -
VAME034126 Маслозаборник в сборе (только для M0) (часть 1)Открыть схему -
VAME034126 Маслозаборник в сборе (только для M0) (часть 2)Открыть схему -

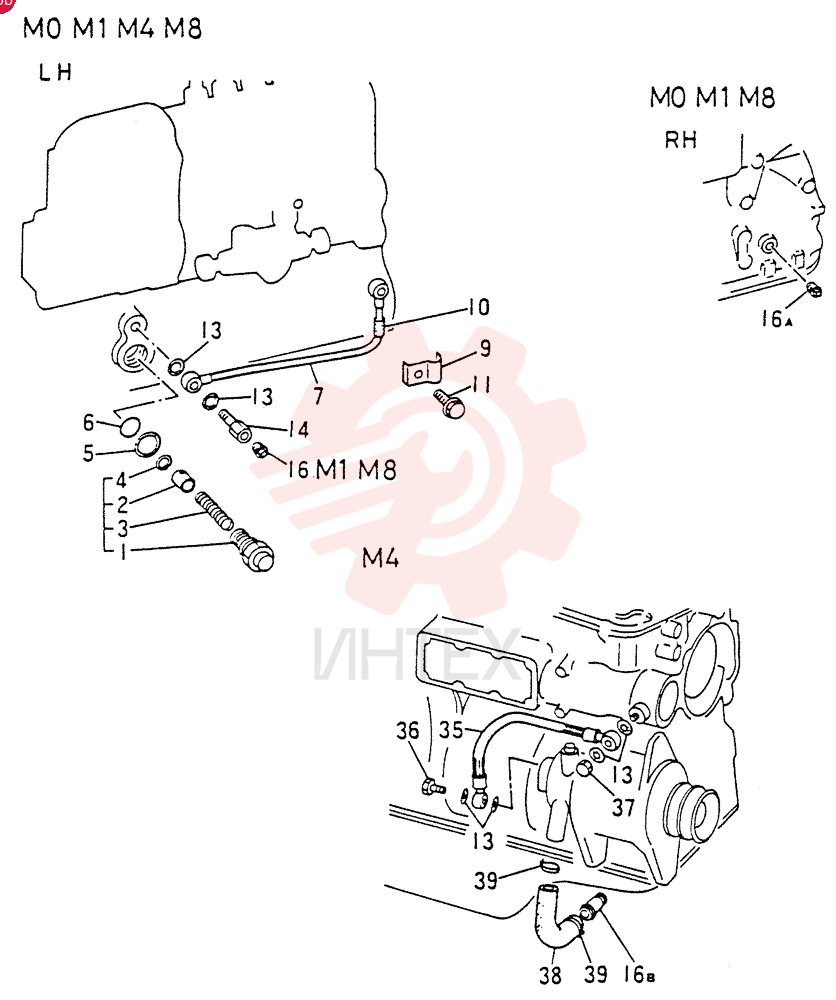

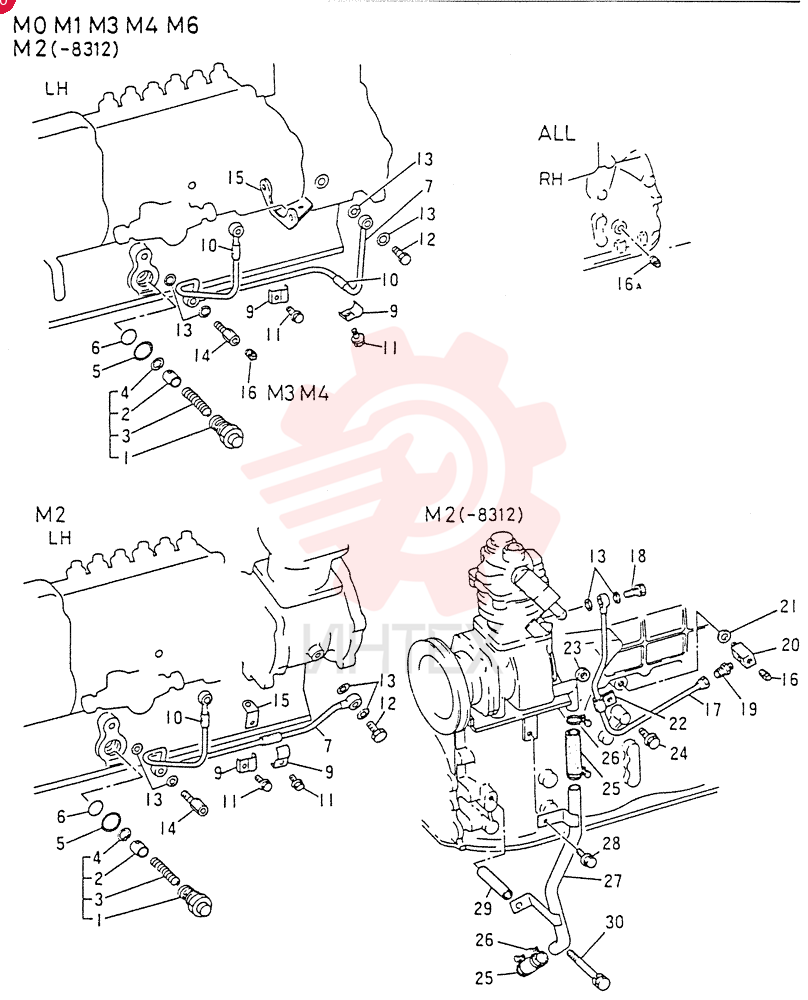

VAME034545 Направляющая впускного клапана (часть 1)Открыть схему -
VAME034545 Направляющая впускного клапана (часть 2)Открыть схему -
VAME034570 Радиатор масляныйОткрыть схему -

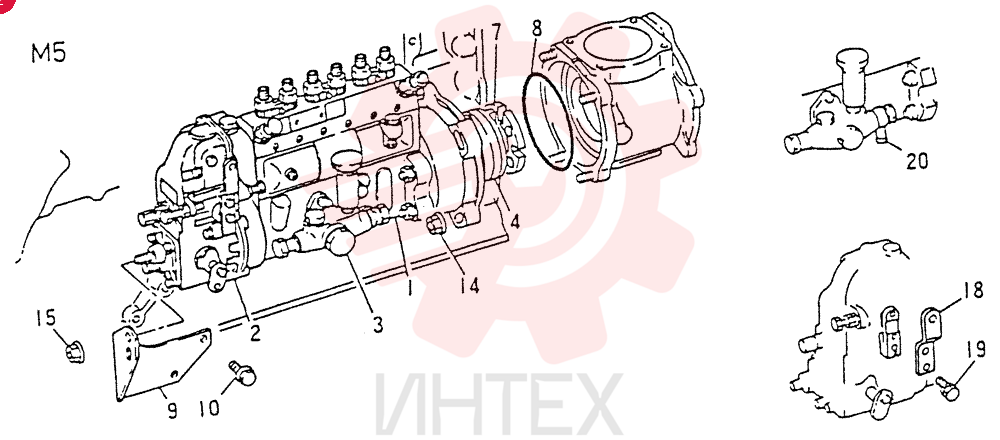

VAME034720 НасосОткрыть схему -

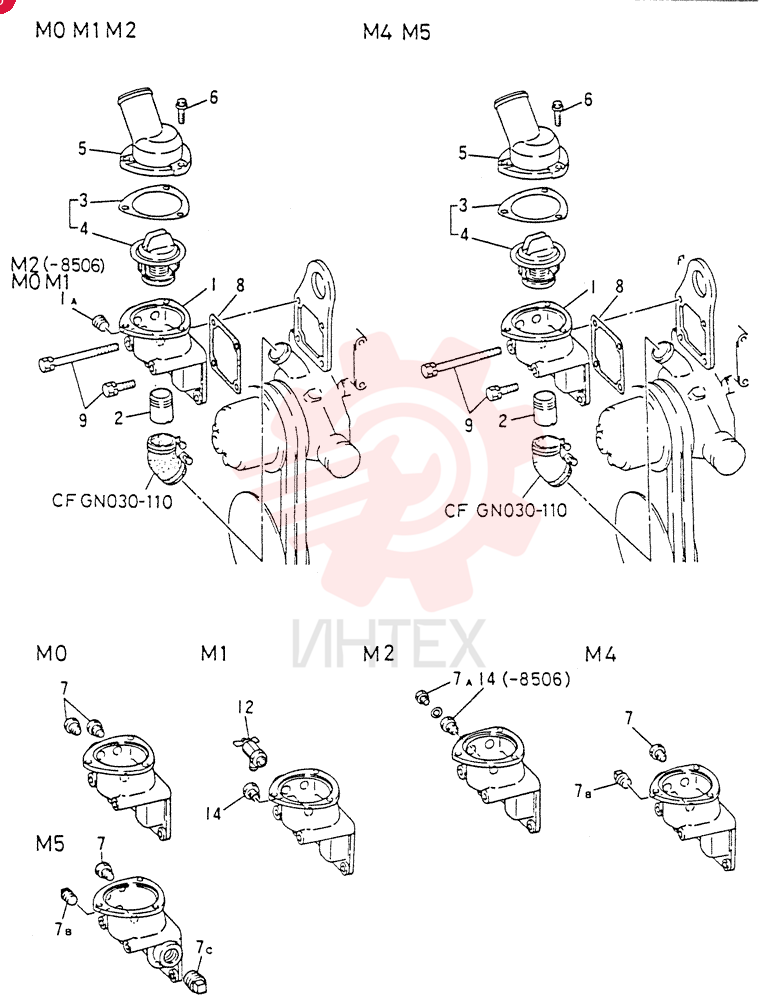

VAME035272 КорпусОткрыть схему -
VAME035735 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06) (часть 1)Открыть схему -
VAME035735 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06) (часть 2)Открыть схему -
VAME035735 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06) (часть 3)Открыть схему -
VAME035827 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06) (часть 1)Открыть схему -
VAME035827 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06) (часть 2)Открыть схему -
VAME035957 Труба (часть 1)Открыть схему -
VAME035957 Труба (часть 2)Открыть схему -
VAME036723 Труба (часть 1)Открыть схему -
VAME036723 Труба (часть 2)Открыть схему -
VAME036723 Труба (часть 3)Открыть схему -
VAME036723 Труба (часть 4)Открыть схему -
VAME036780 ФорсункаОткрыть схему -
VAME037700 Турбокомпрессор в сборе TD06-17A (только для M0), с года выпуска: 01-JAN-84 (часть 1)Открыть схему -
VAME037700 Турбокомпрессор в сборе TD06-17A (только для M0), с года выпуска: 01-JAN-84 (часть 2)Открыть схему -
VAME037709 Насос водяной (часть 1)Открыть схему -
VAME037709 Насос водяной (часть 2)Открыть схему -

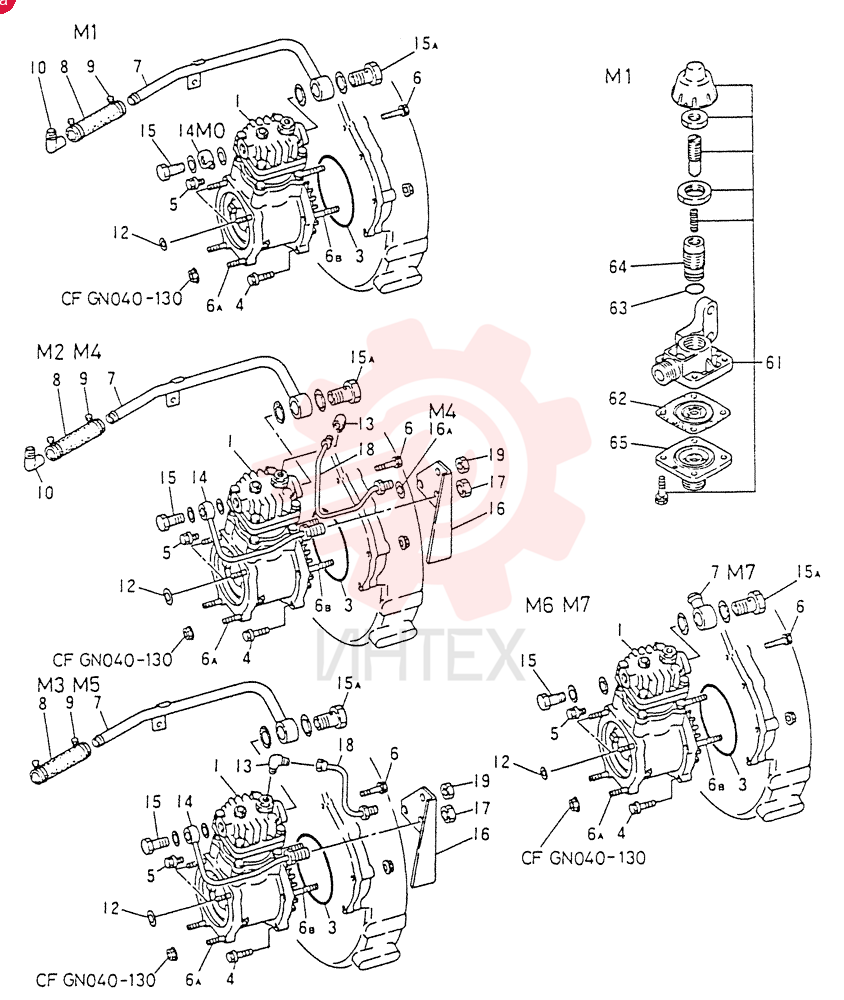

VAME037710 КомпрессорОткрыть схему -
VAME038665 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06) (часть 1)Открыть схему -
VAME038665 Схема (6D15) - MITSUBISHI DIESEL ENGINES - K907D & K907LC EXCAVATORS (1/86-12/06) (часть 2)Открыть схему -

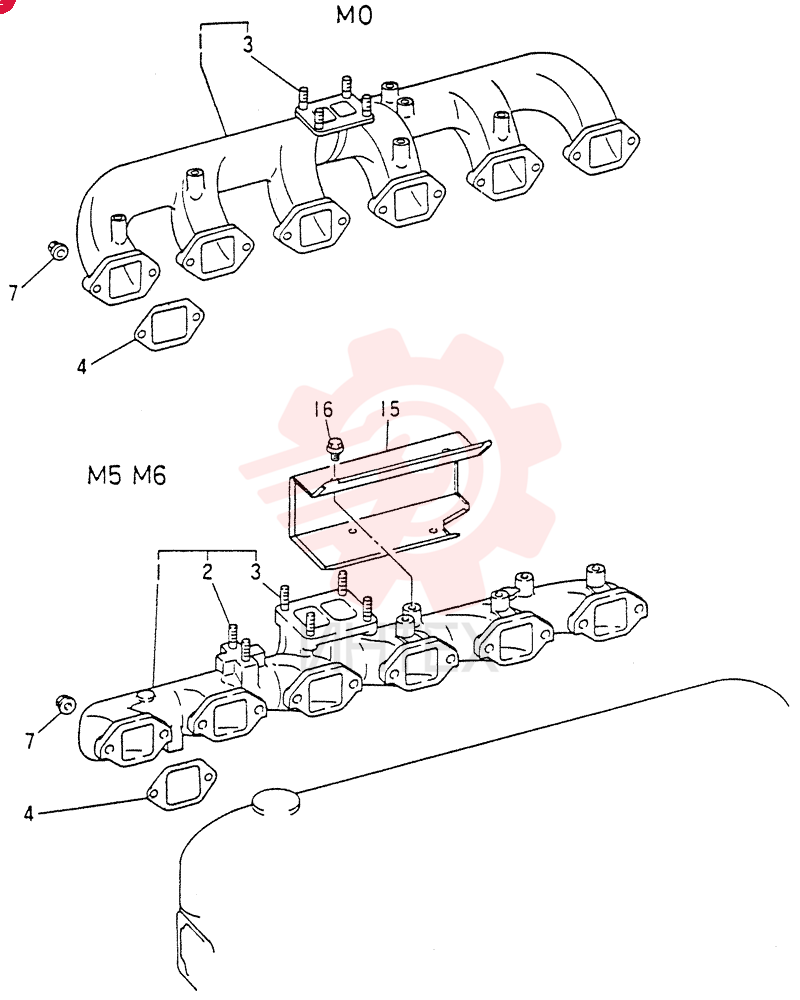

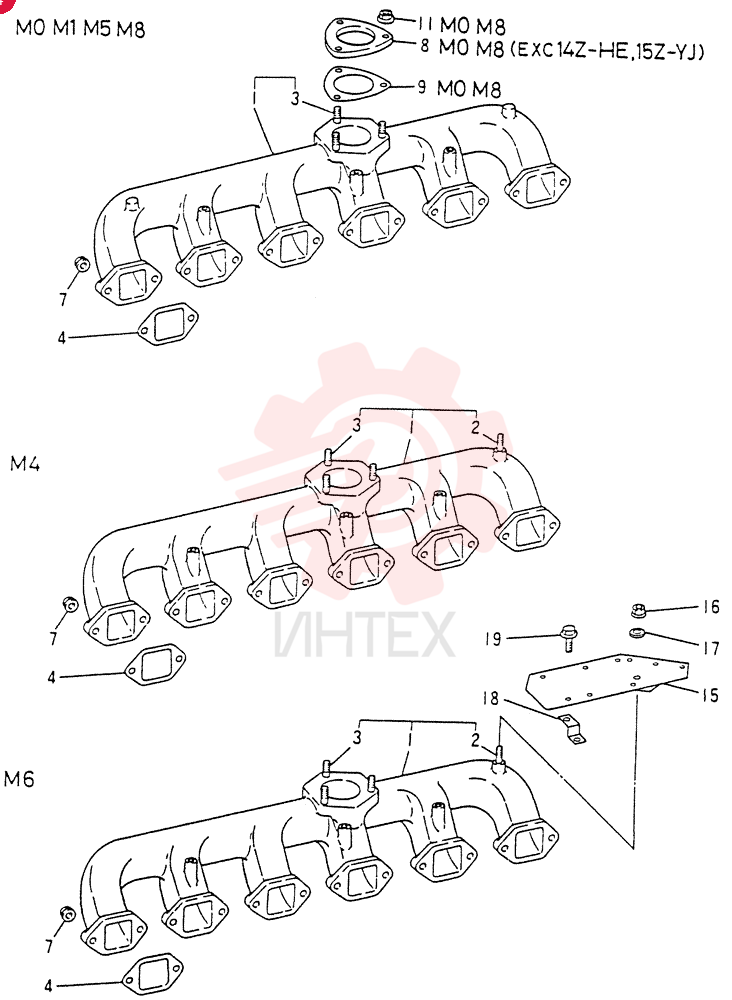

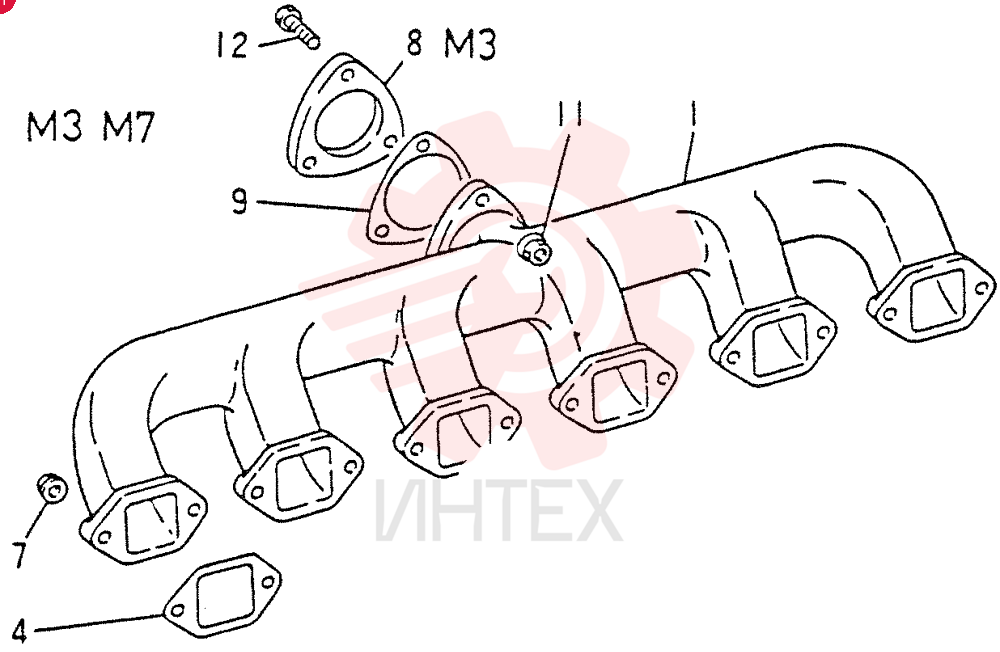

VAME038704 Коллектор выпуска (часть 1)Открыть схему
