(ED150) - BLADE RUNNER ACERA SR EXCAVATOR DOZER (TIER 3 ) ASN YL06-01201 (5/08-12/12) — схемы
-

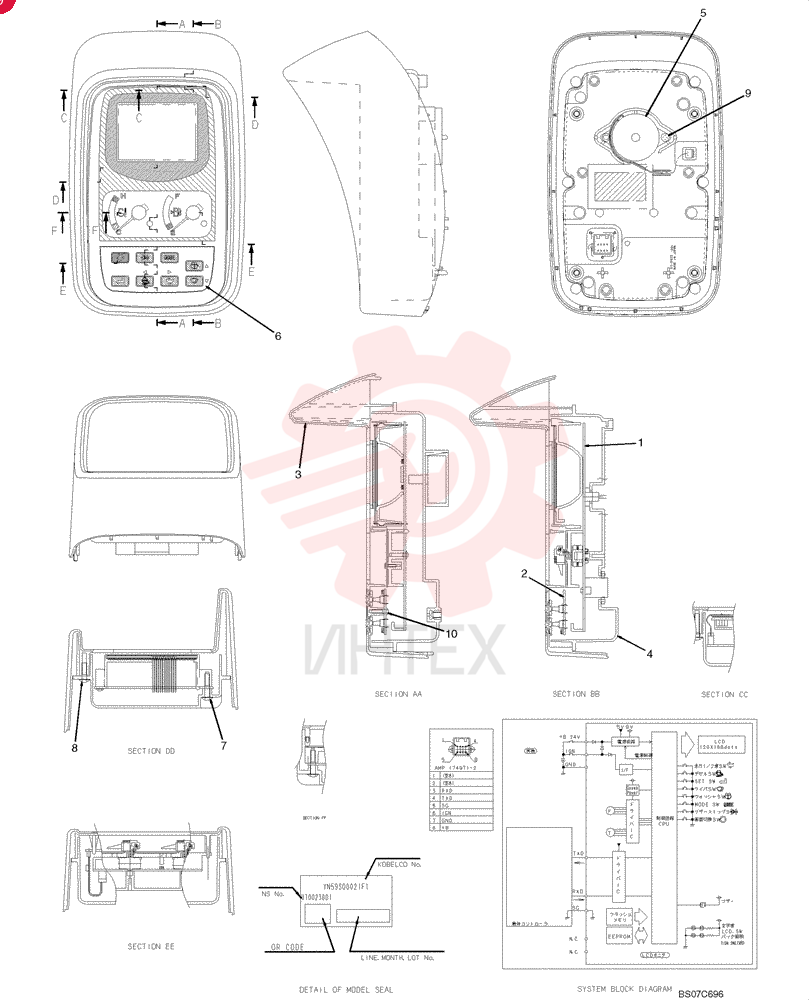

CONTROL MONITOR YN59S00021F3Открыть схему -

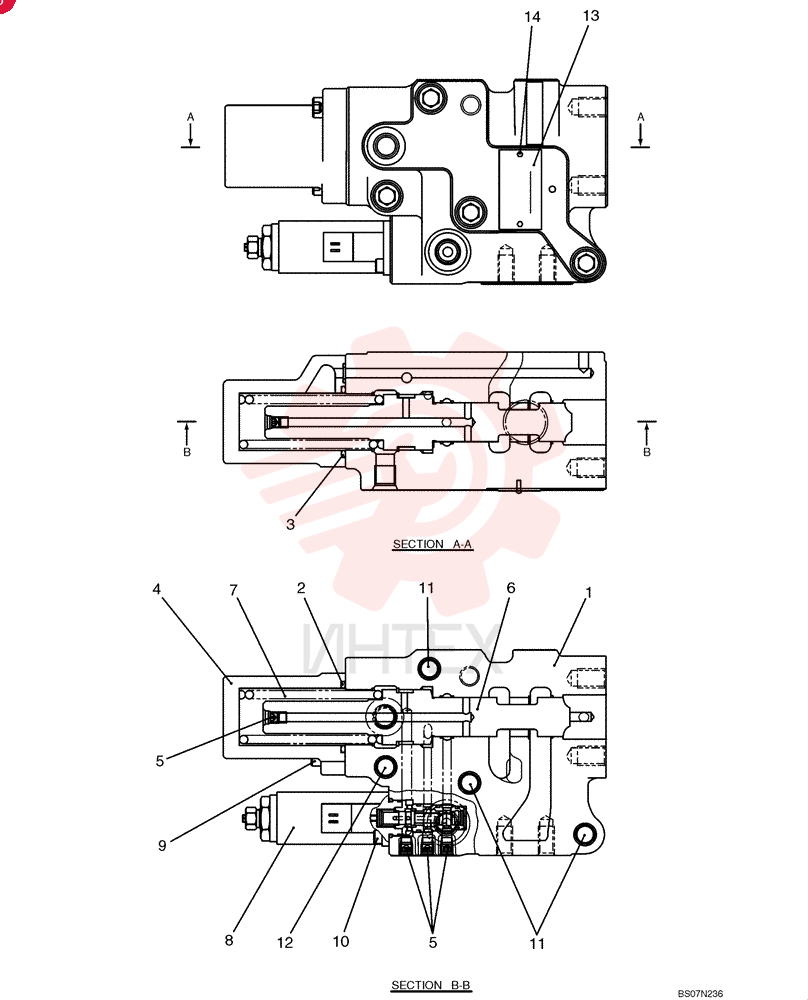

CONTROL VALVE YB30V00018F1 (1)Открыть схему -

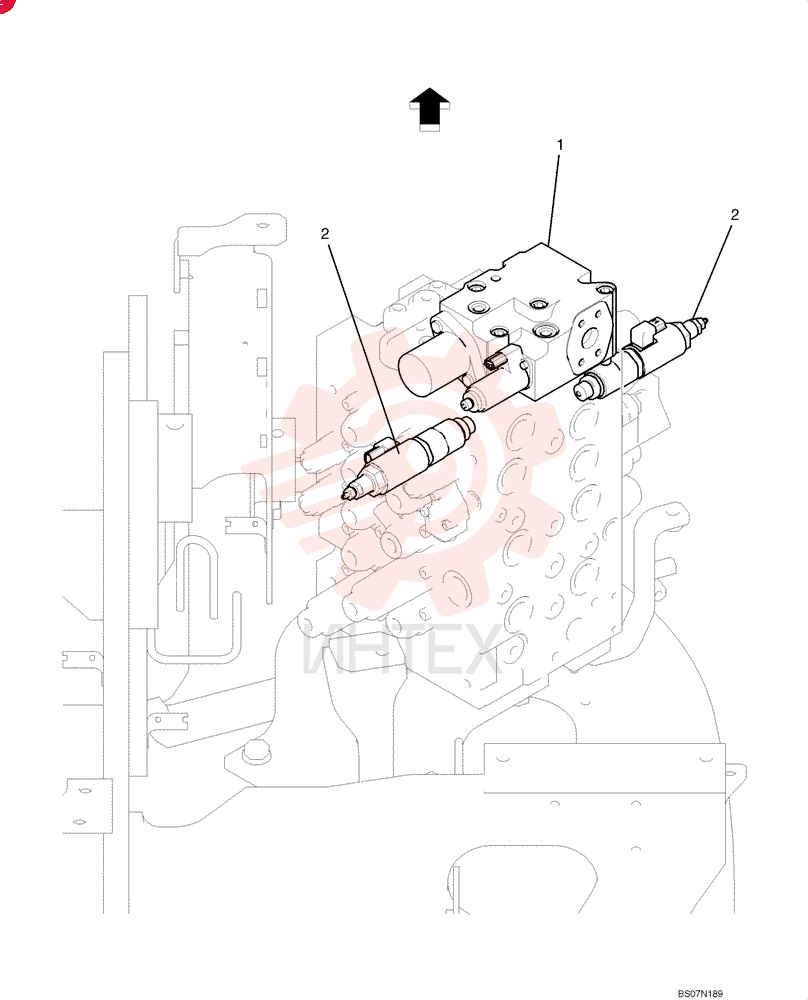

CONTROL VALVE YB30V00018F1 (2)Открыть схему -

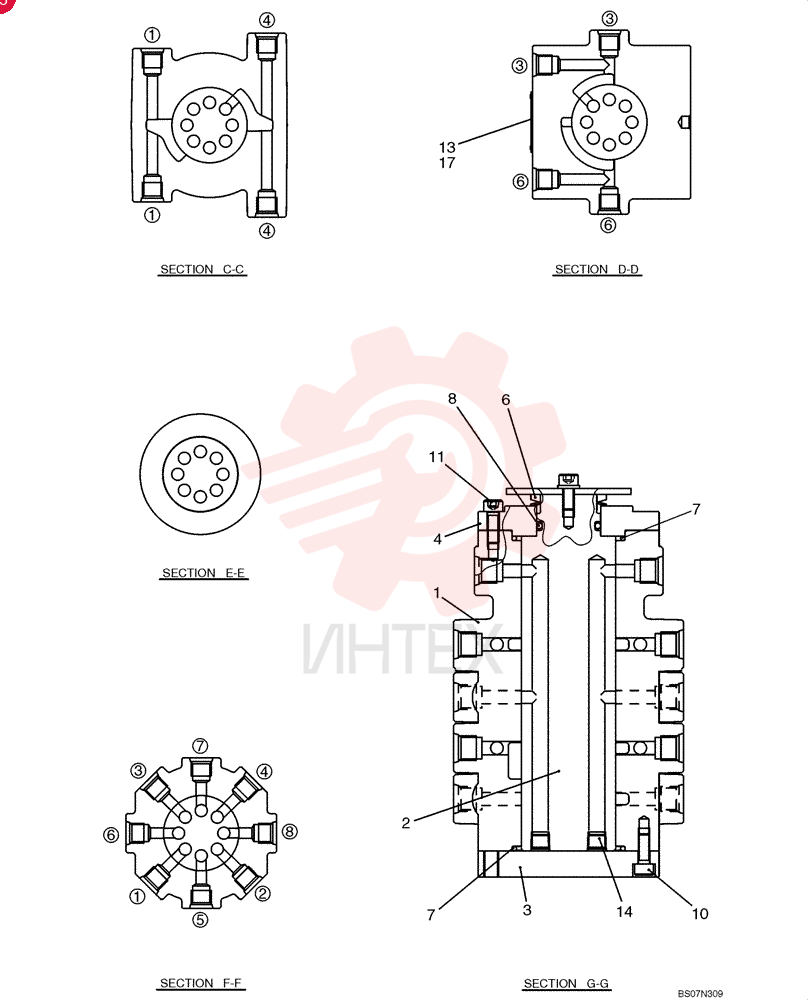

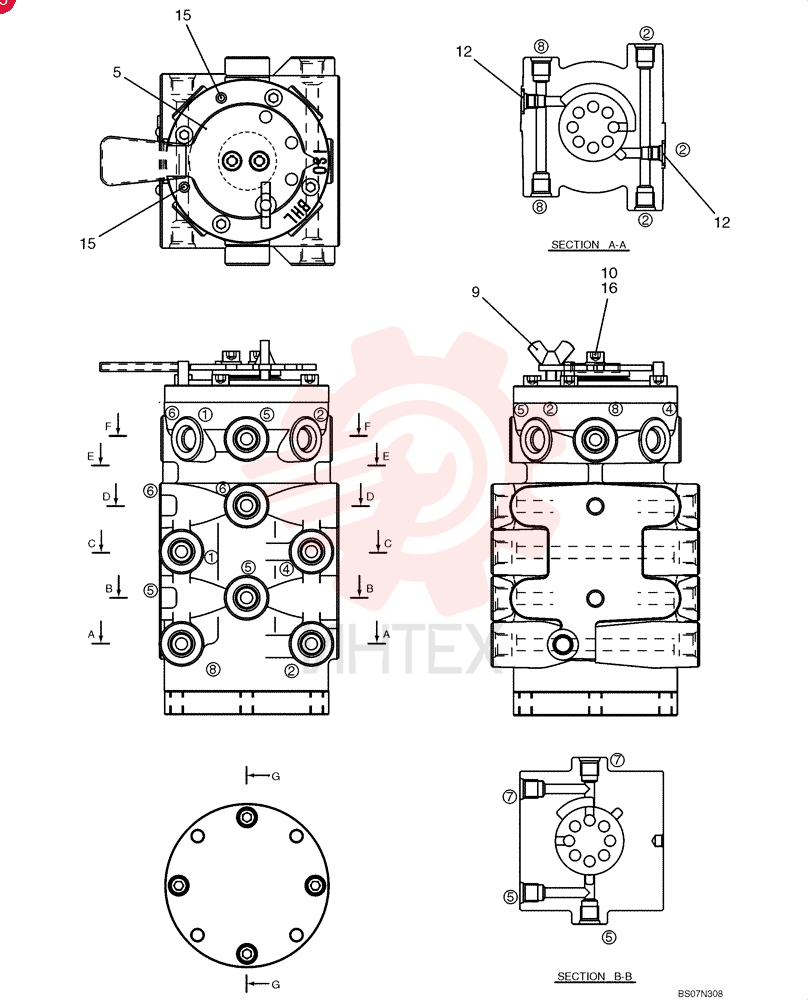

CONTROL VALVE YF30V00013F1 (1)Открыть схему -
CONTROL VALVE YF30V00013F1 (2)Открыть схему -

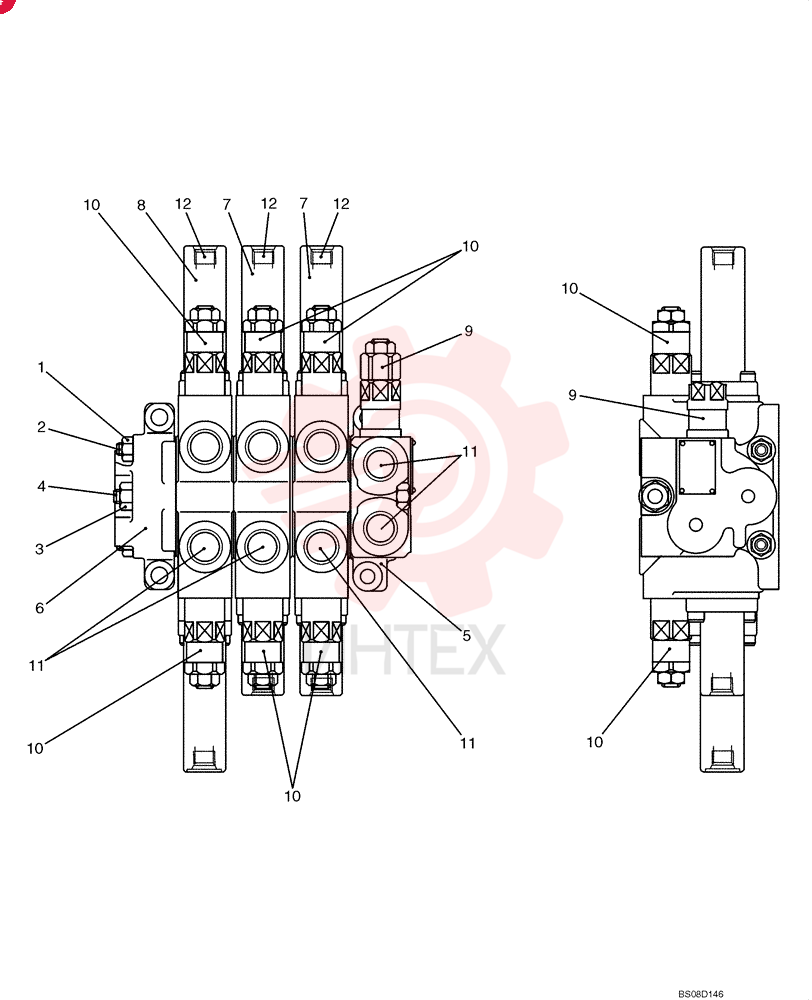

CONTROL VALVE YY30V00048F1 (1)Открыть схему -

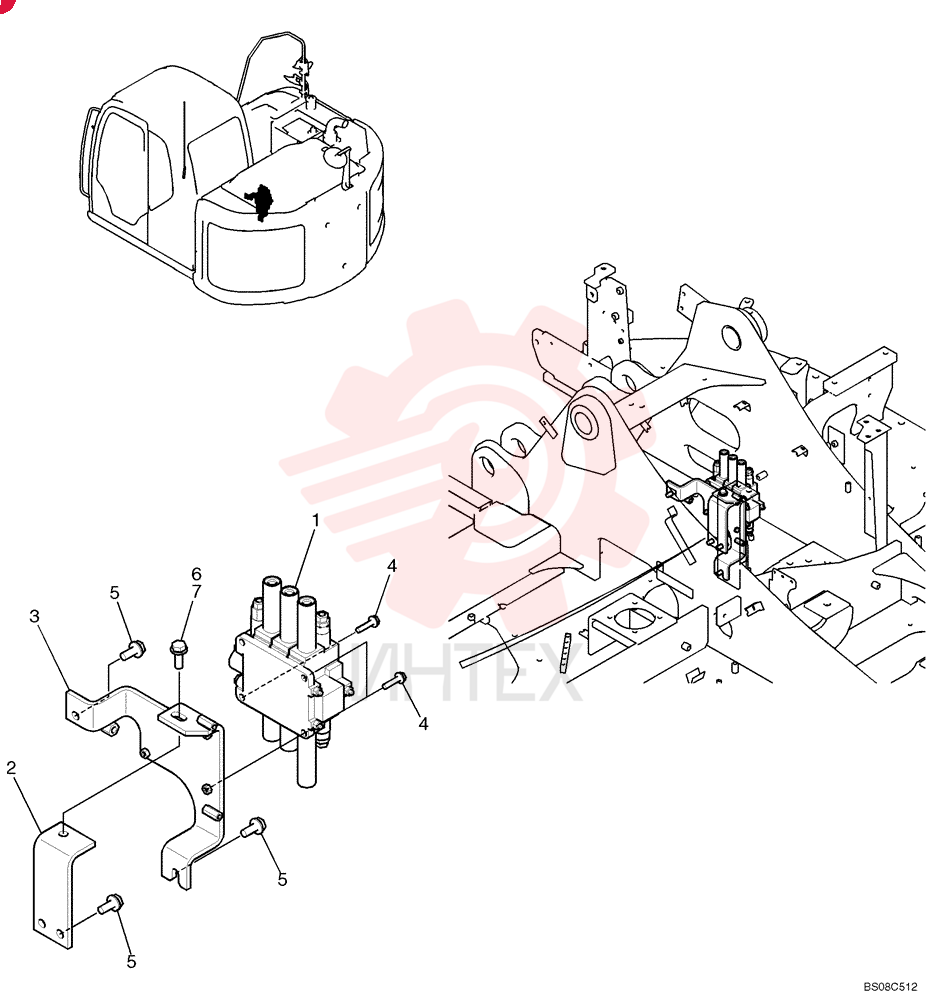

CONTROL VALVE YY30V00048F1 (2)Открыть схему -
COUPLING YM30P01007F1Открыть схему -

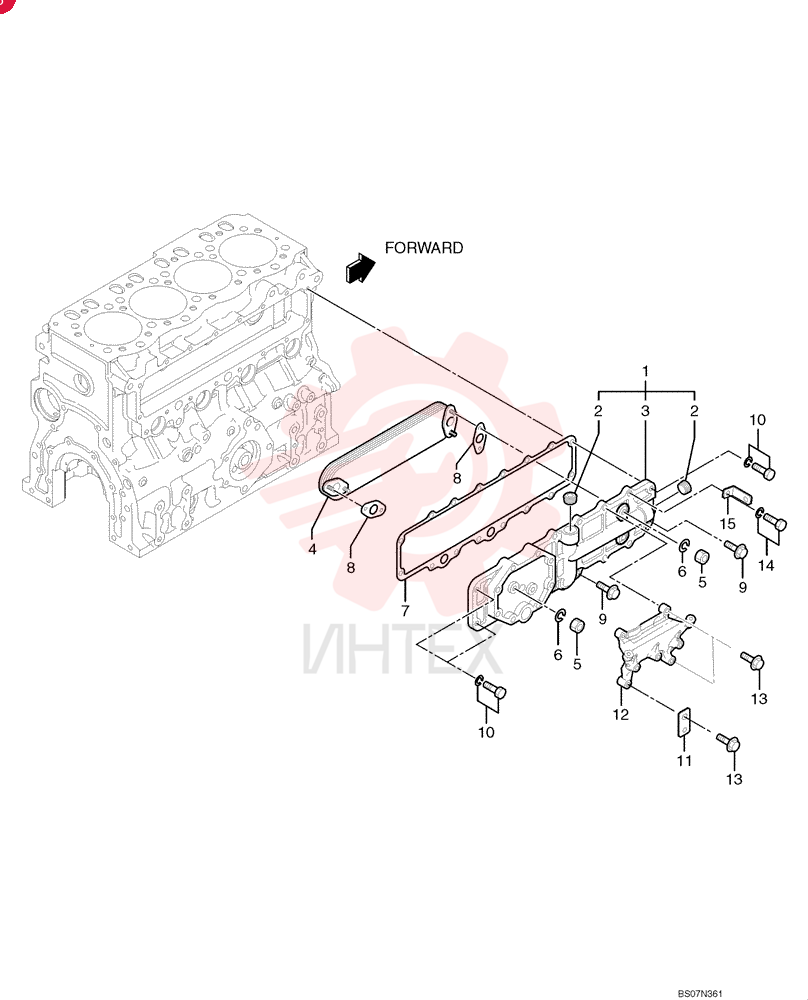

COVER ASSY VA32E3900010Открыть схему -

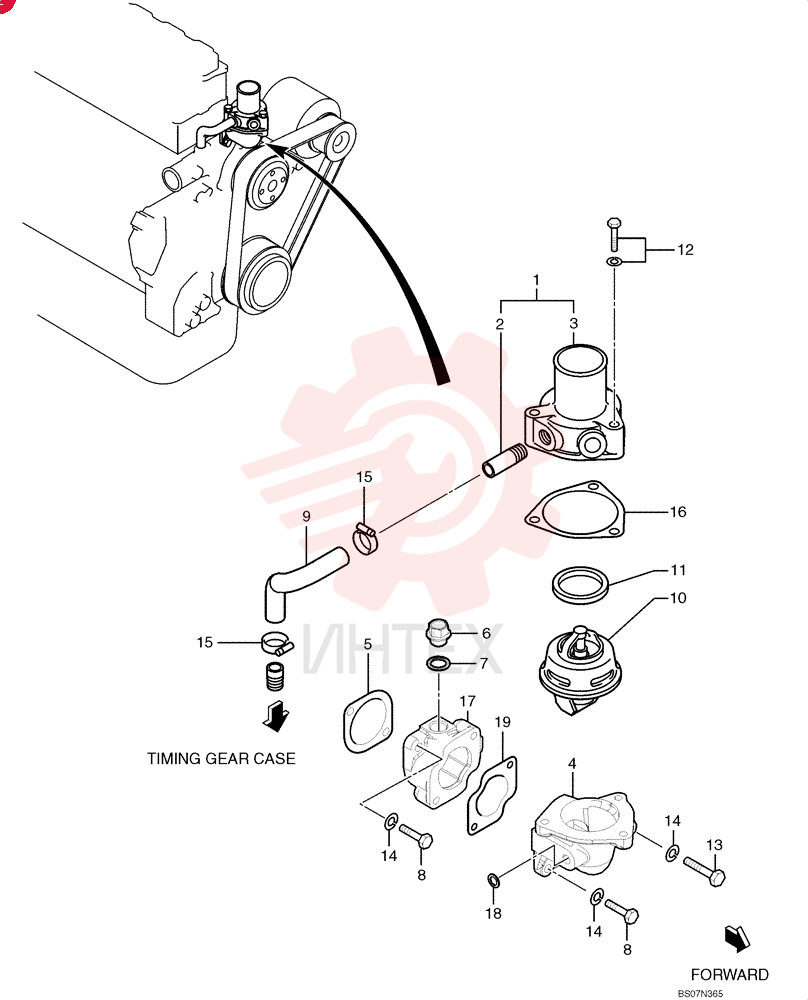

COVER ASSY VA3424600011Открыть схему -

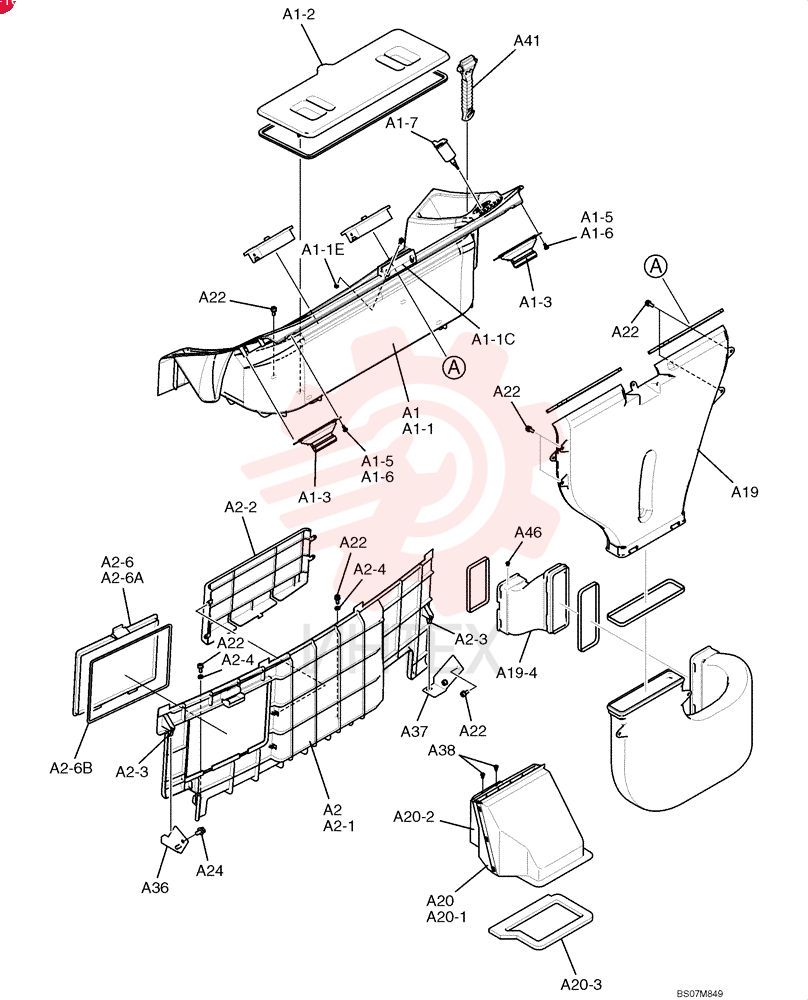

COVER ASSY YN17M01328F1Открыть схему -

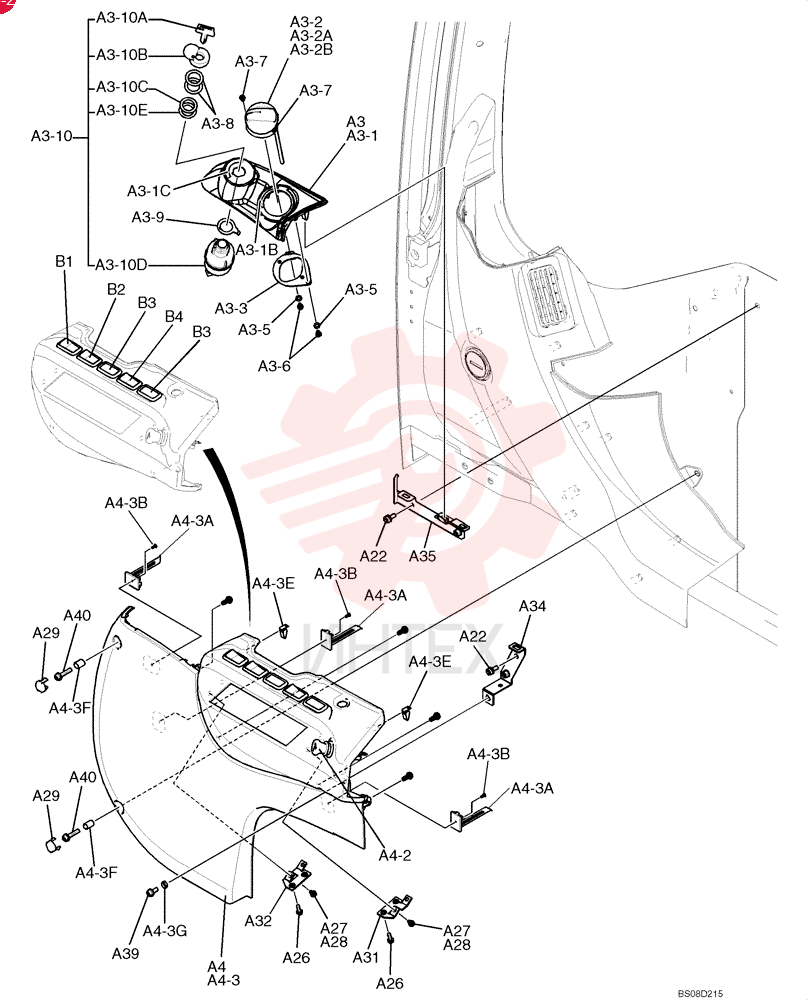

COVER ASSY YN17M01344F2Открыть схему -

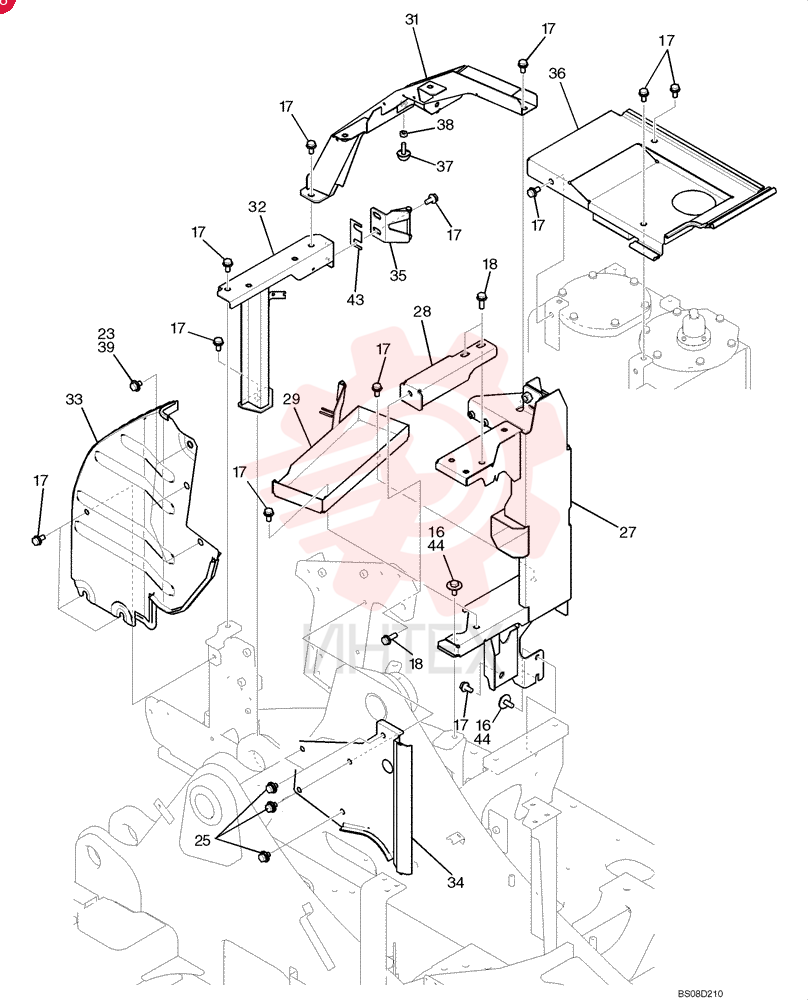

COVER ASSY YY21C02125F1 (1)Открыть схему -

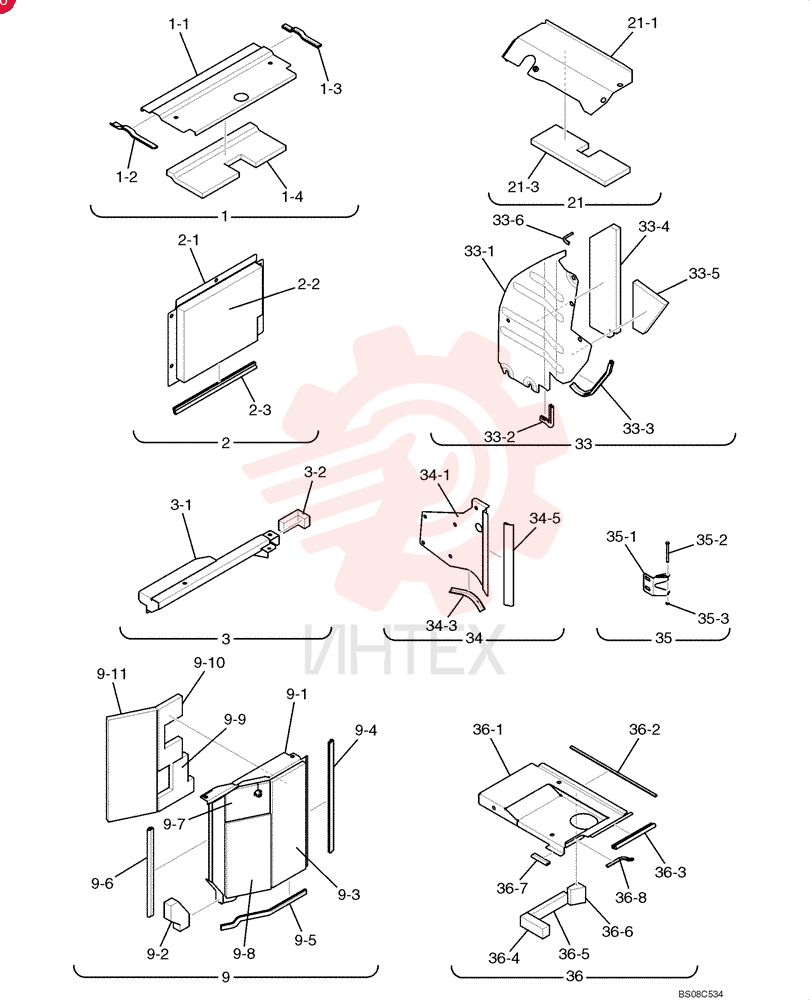

COVER ASSY YY21C02125F1 (2)Открыть схему -

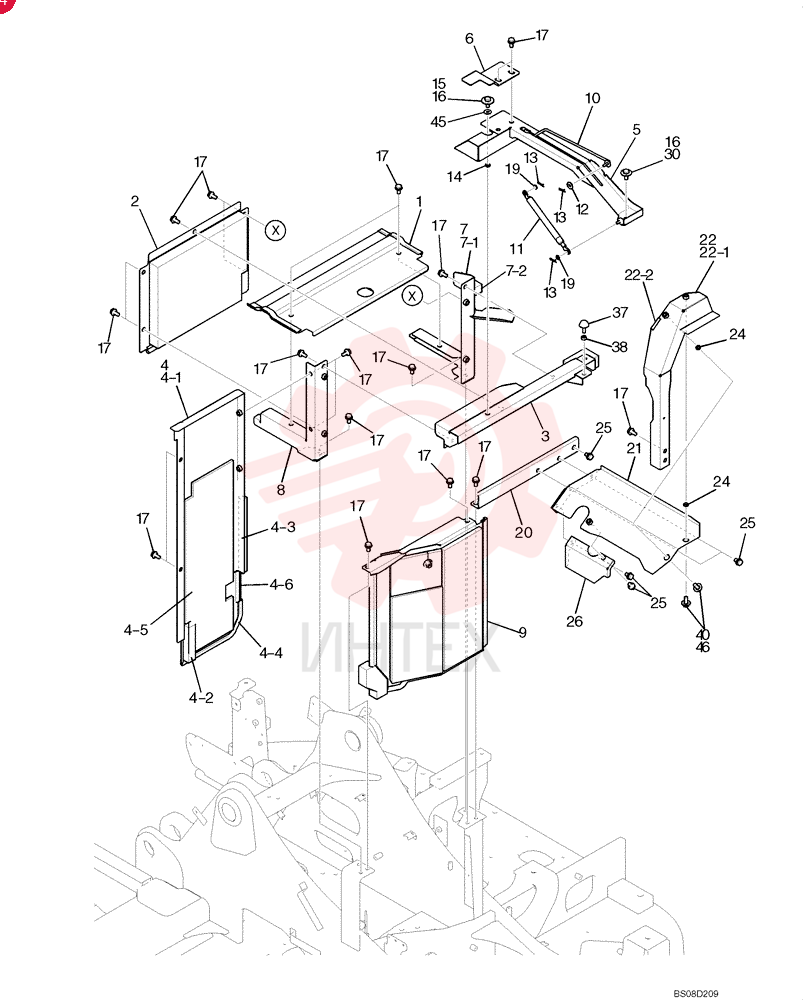

COVER ASSY YY21C02125F1 (3)Открыть схему -

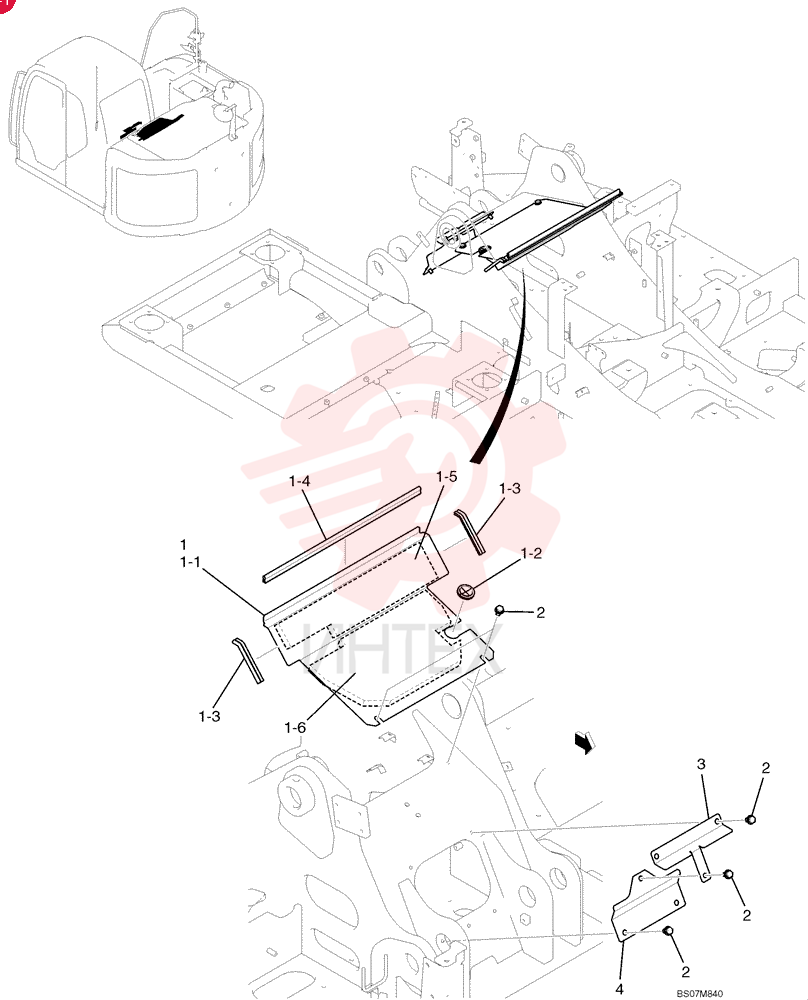

COVER ASSY YY21C02499F1Открыть схему -

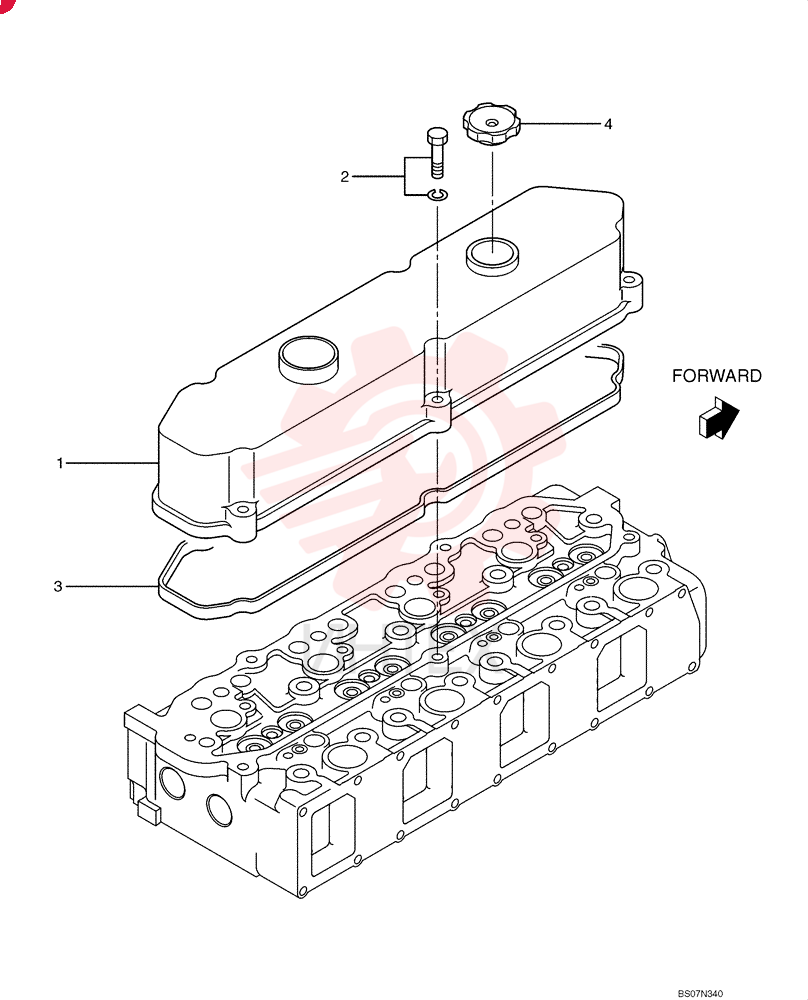

Cover VA32G0400102Открыть схему -

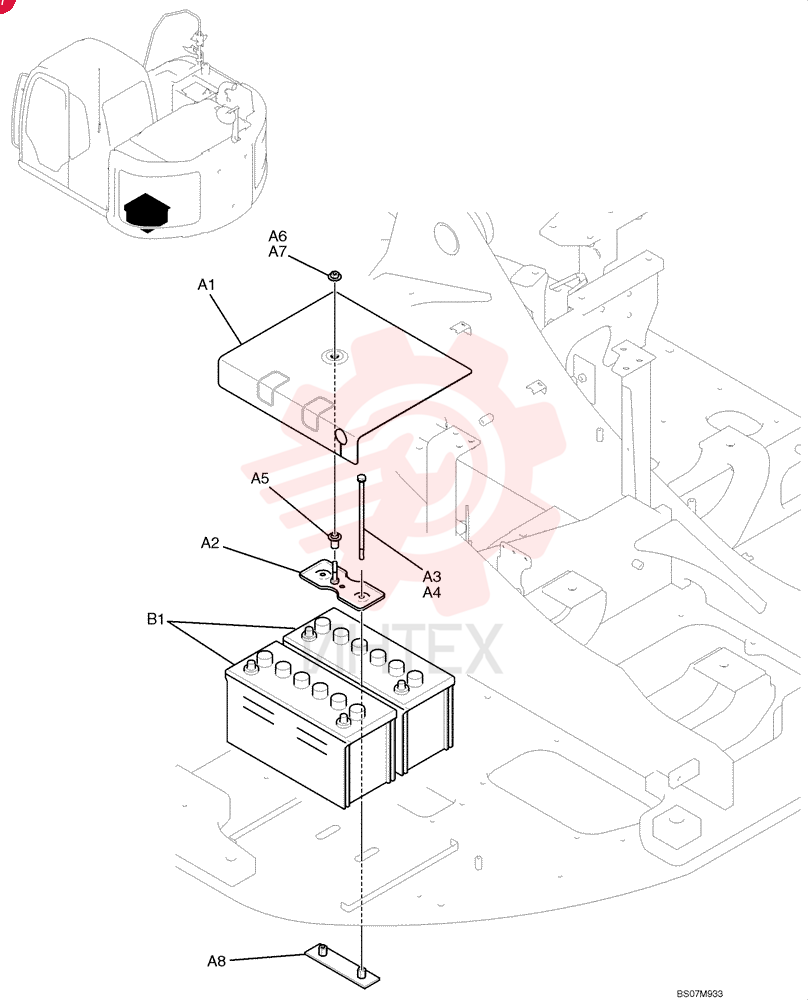

COVER YN72E01033P2Открыть схему -

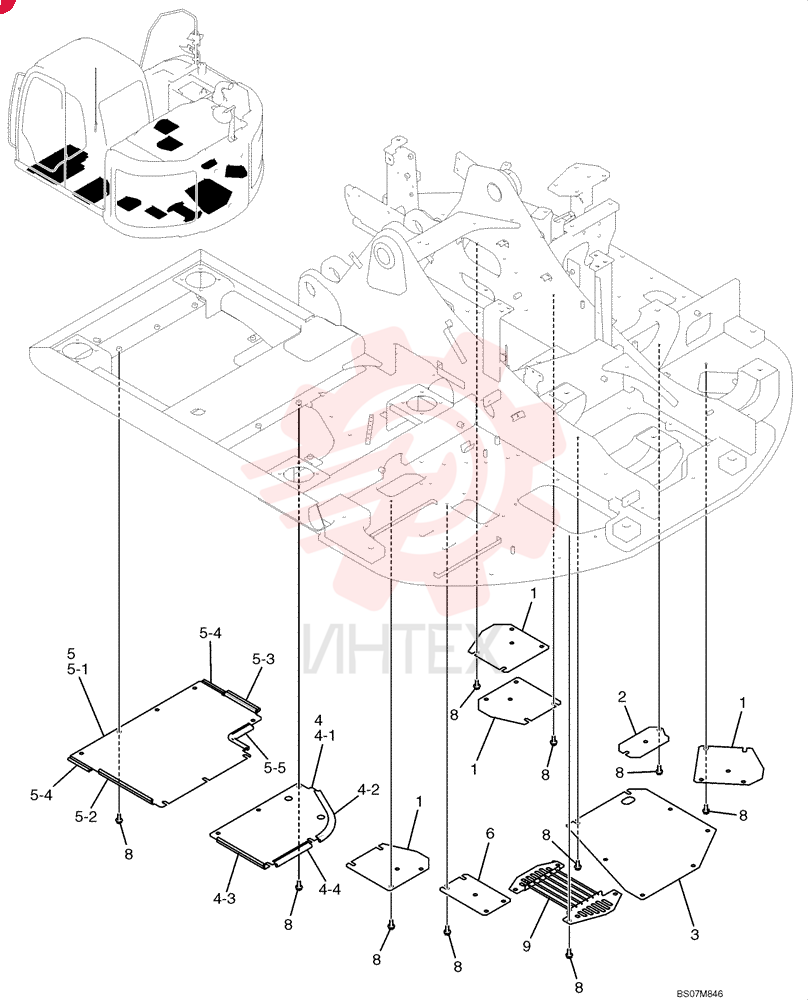

COVER YY24C01080P1Открыть схему -

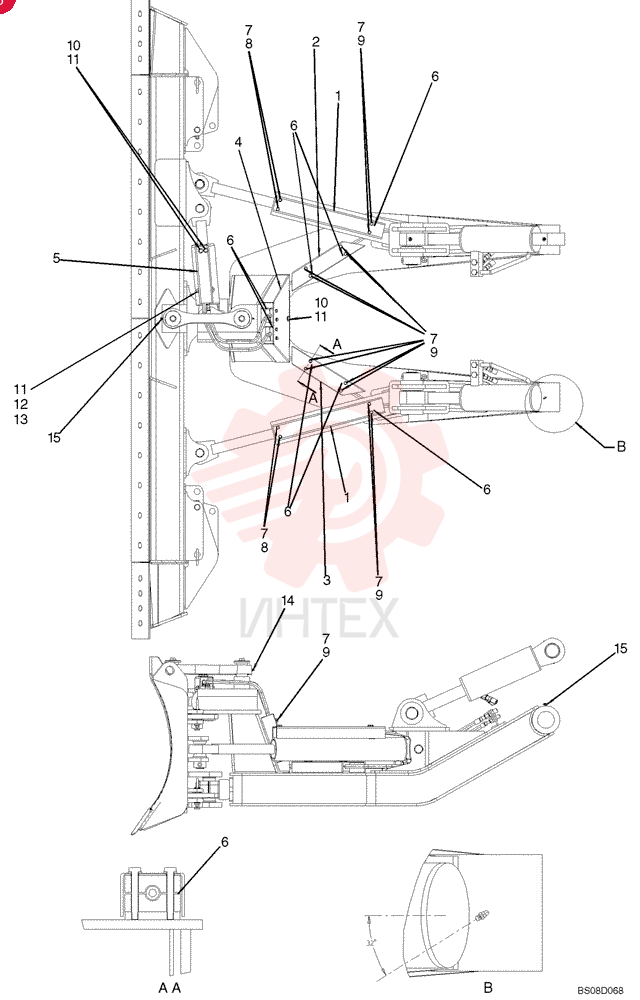

COVER YY51BU1018P1Открыть схему -

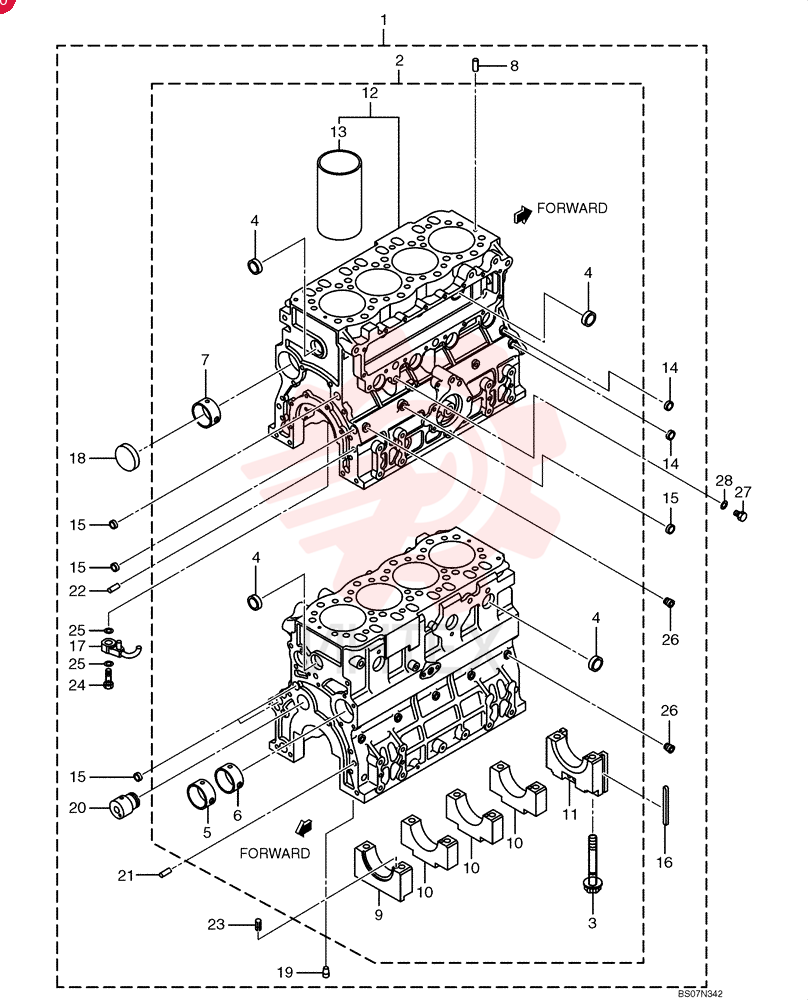

CRANKCASE VA32E0701012Открыть схему -

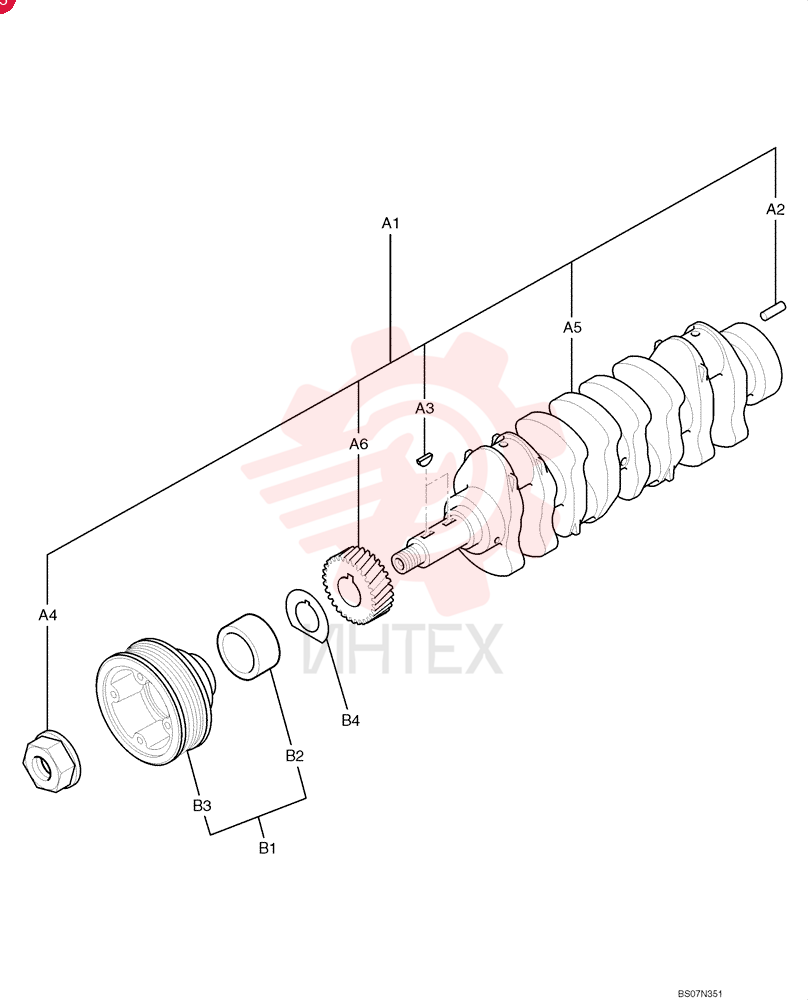

CRANKSHAFT VA32G2000010Открыть схему -

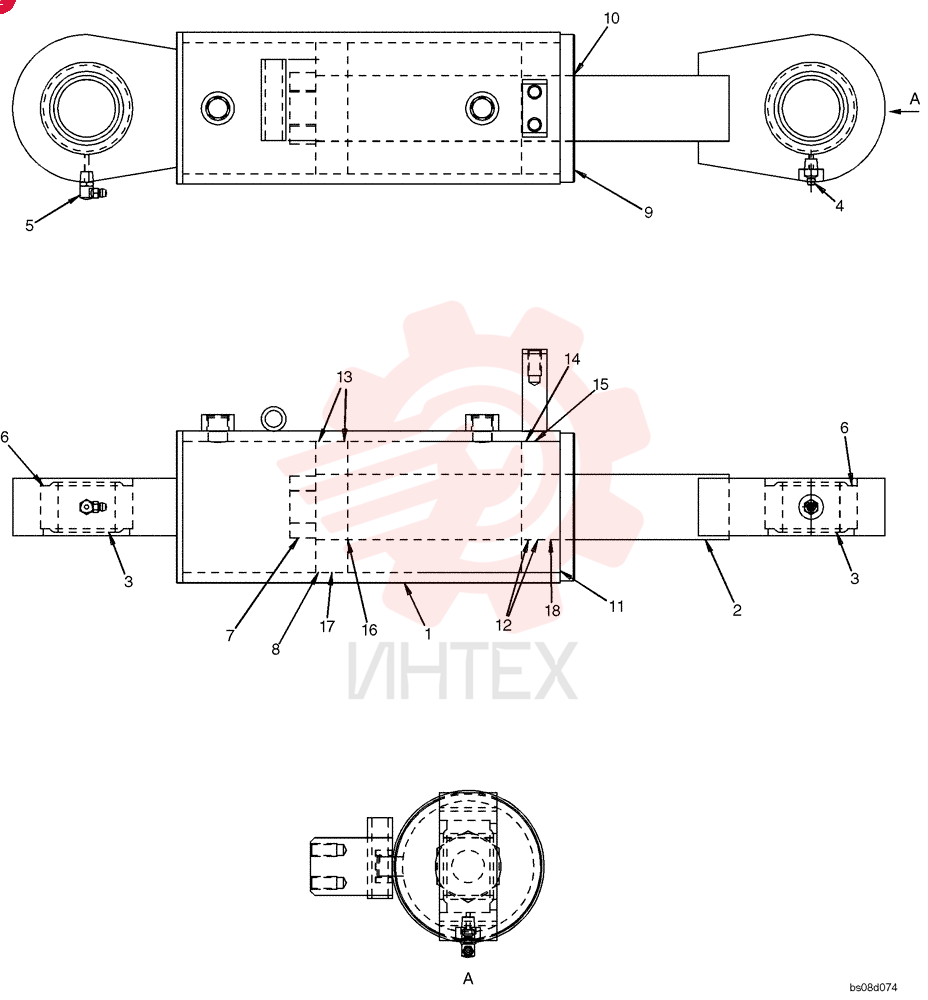

CYLINDER,Double Acting, 50.8mm Rod, 127mm StrokeОткрыть схему -

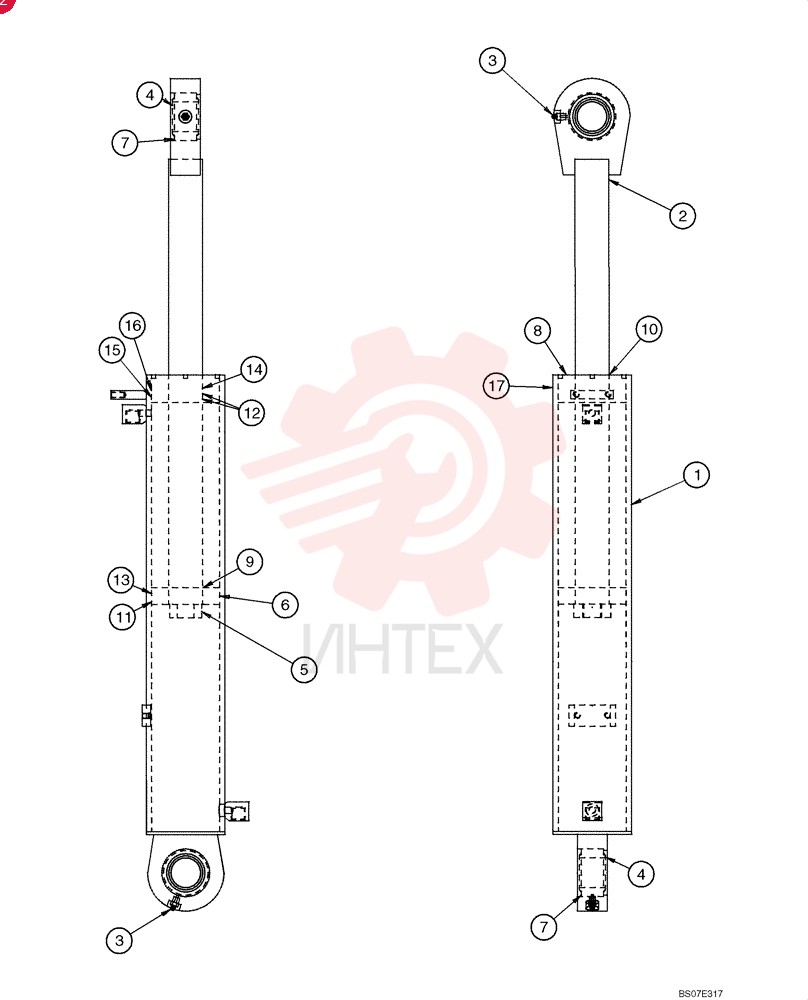

CYLINDER,Double Acting, 50.8mm Rod, 552.45mm StrokeОткрыть схему -

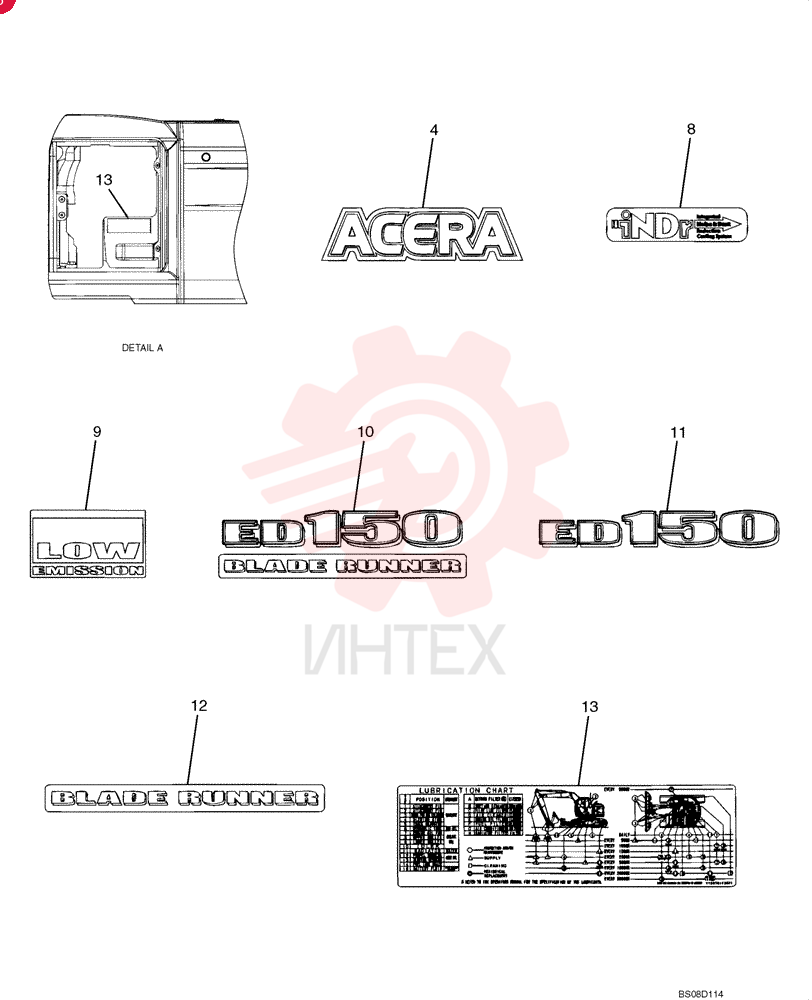

DECAL YF22T00059P1Открыть схему -

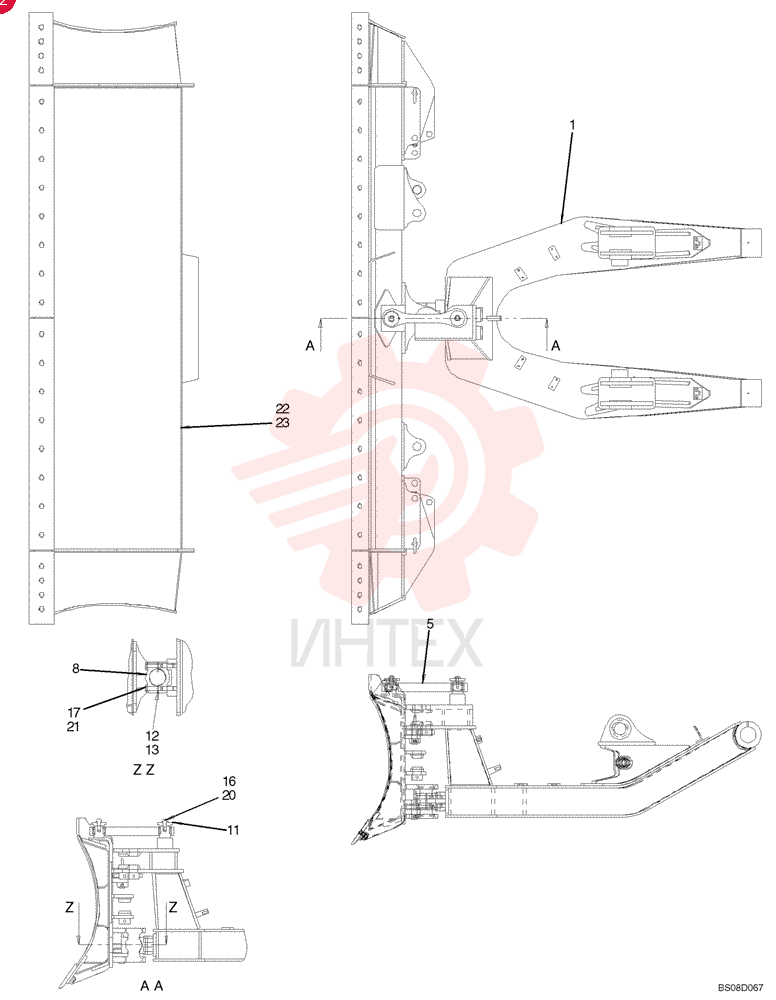

DOZER BLADE YY51BU0003F1Открыть схему -

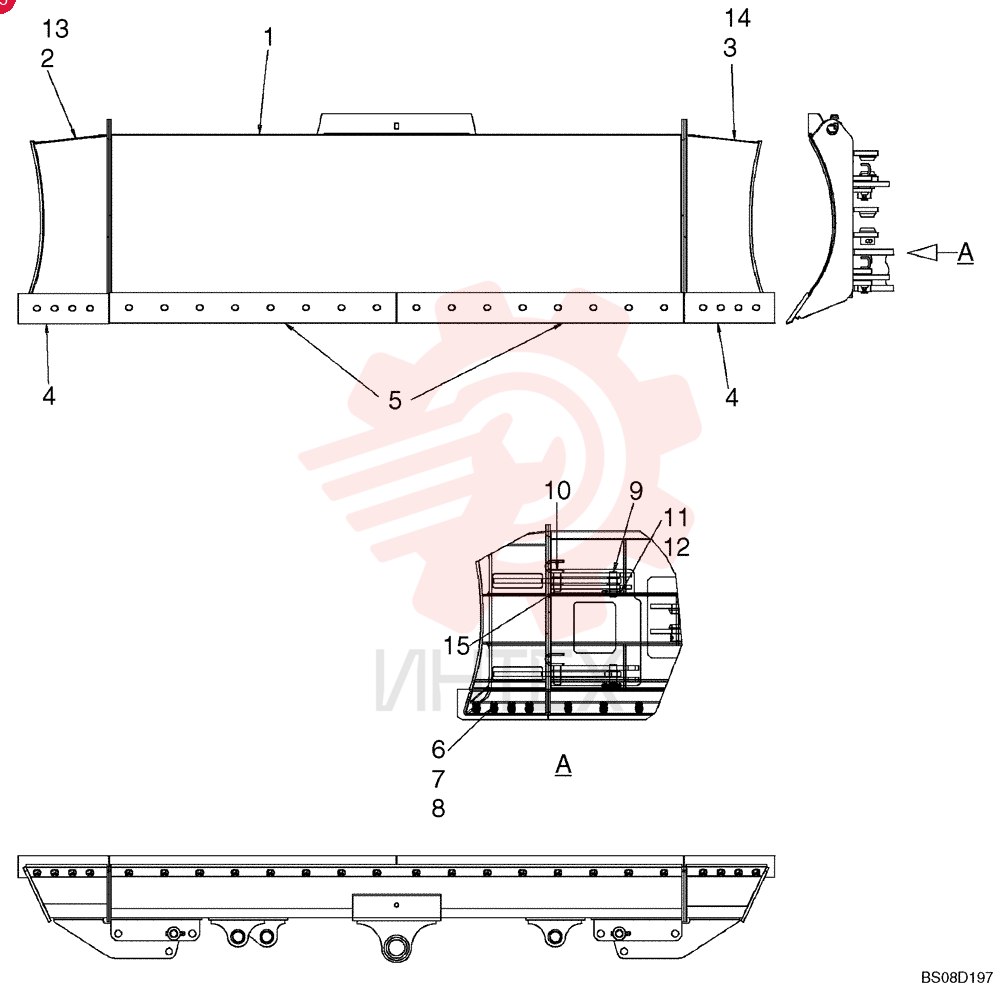

DOZER BLADE YY51BU0004P1Открыть схему -

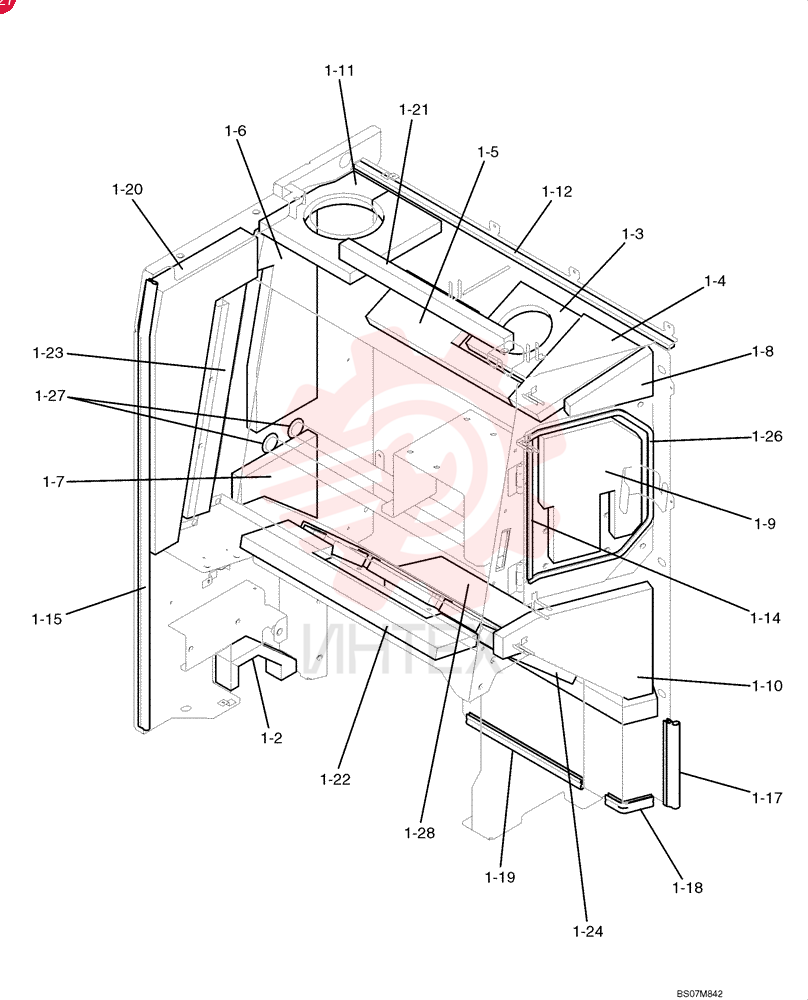

DUCT YY22C01530F1 (1)Открыть схему -

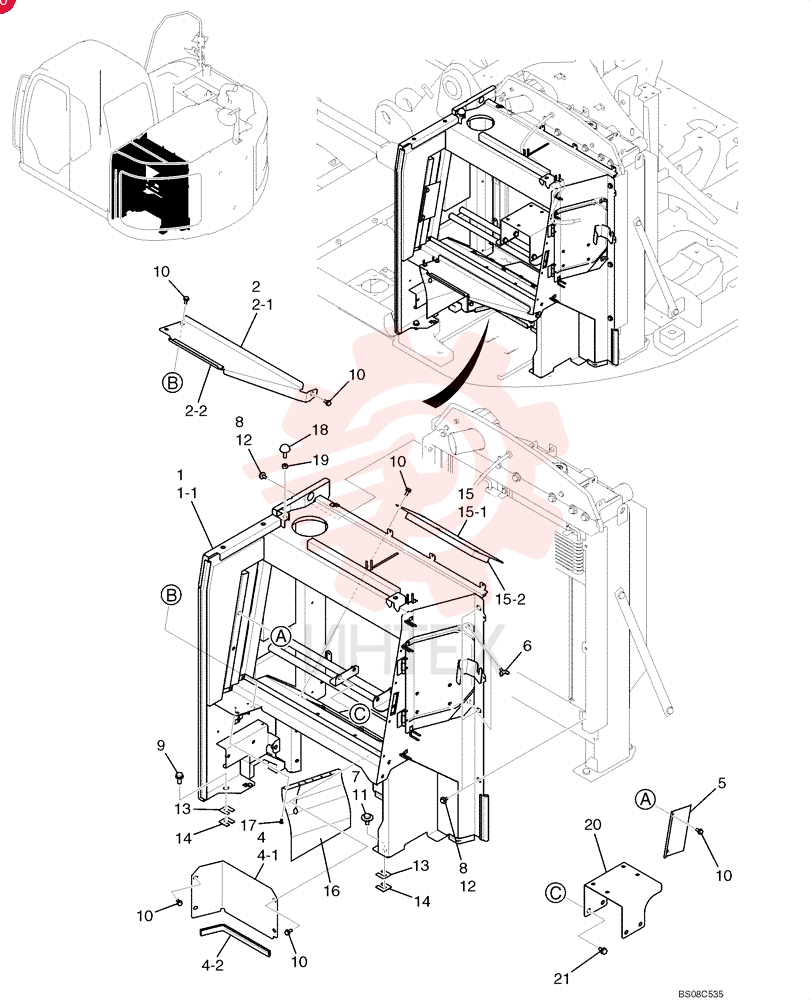

DUCT YY22C01530F1 (2)Открыть схему -

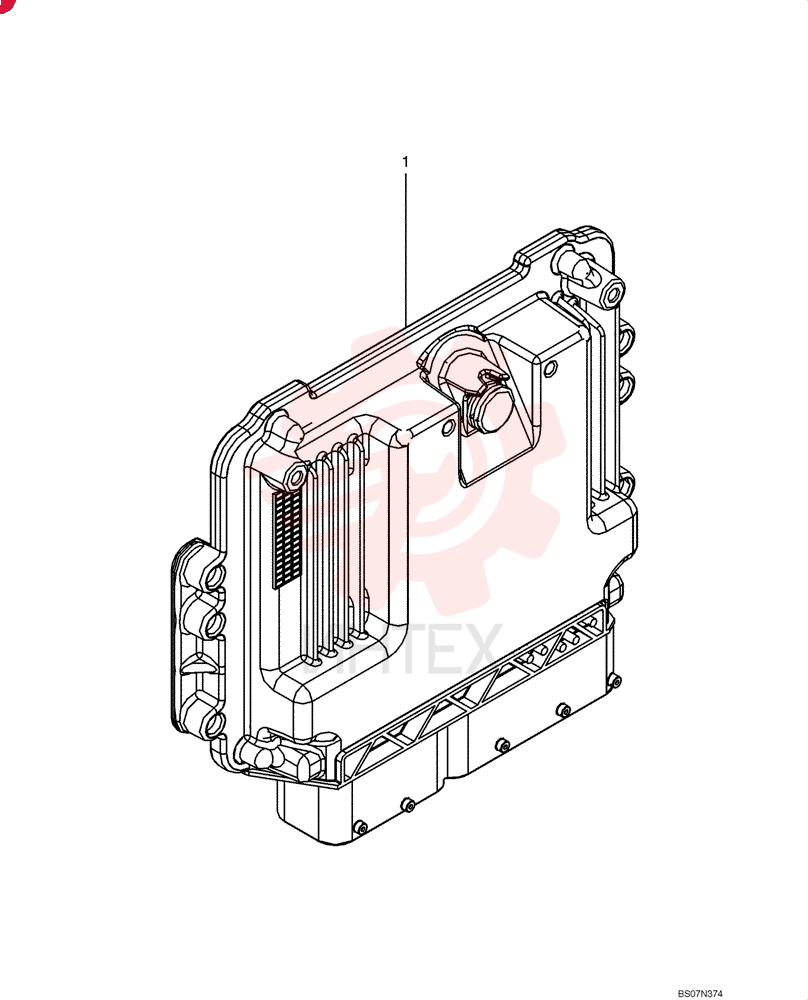

ECU VA32G8701020Открыть схему -

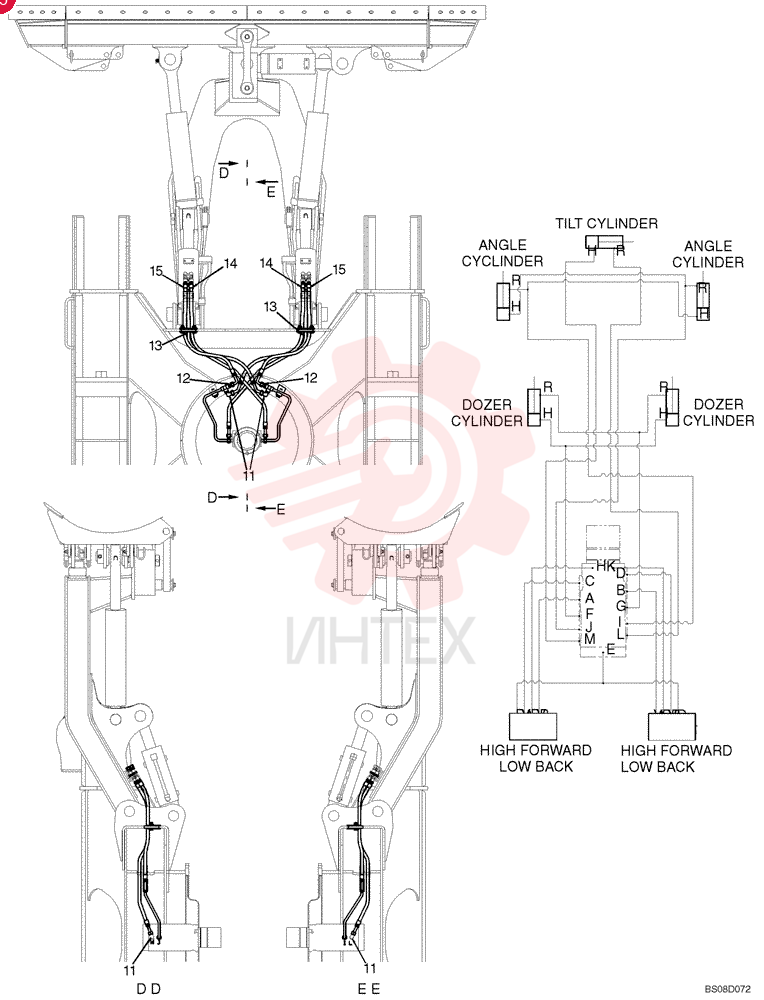

ELBOW YM19HU1001P1Открыть схему -

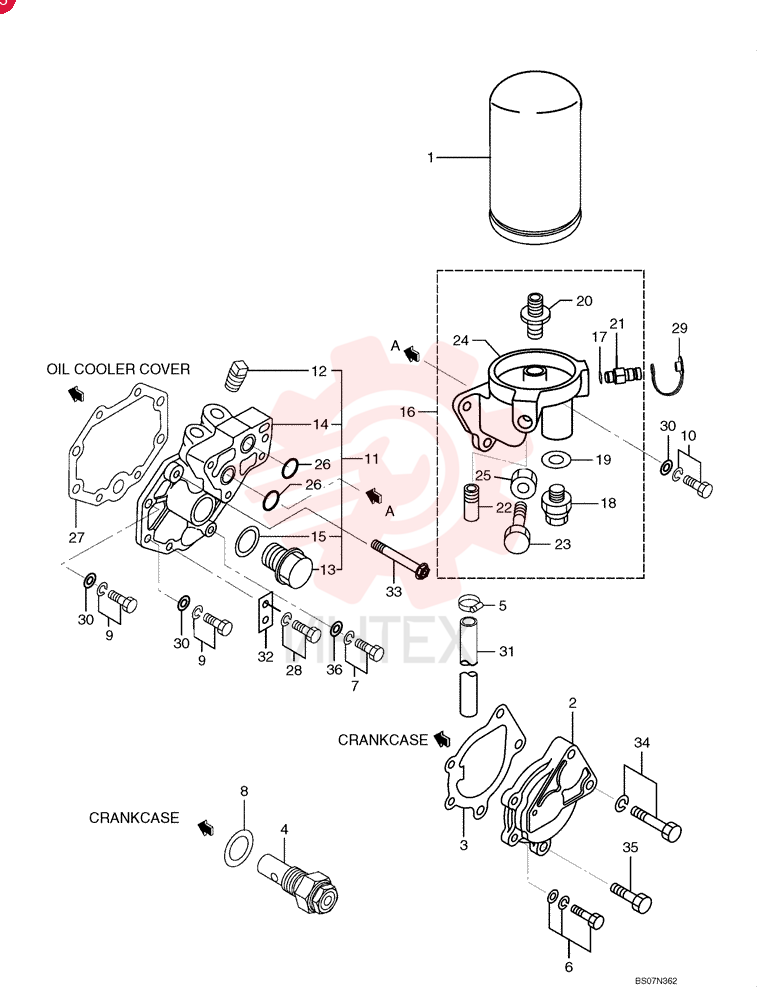

ENGINE OIL FILTER VA3424011101 (1)Открыть схему -

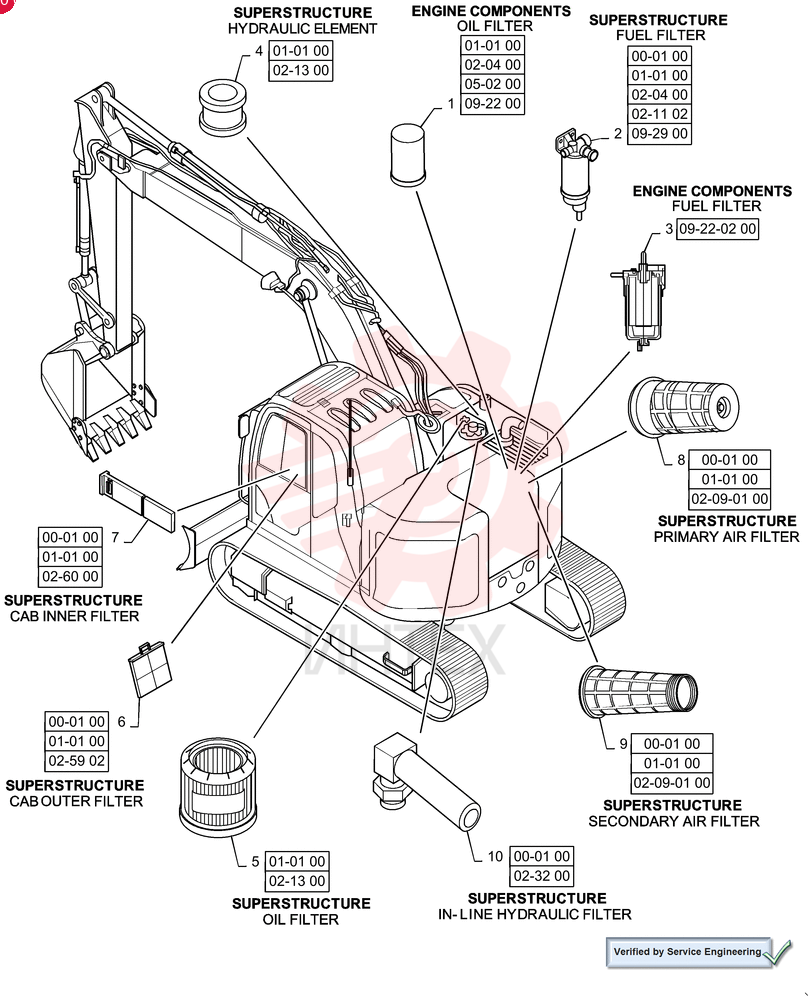

ENGINE OIL FILTER VA3424011101 (2)Открыть схему -
ENGINE OIL FILTER VA3424011101 (3)Открыть схему -

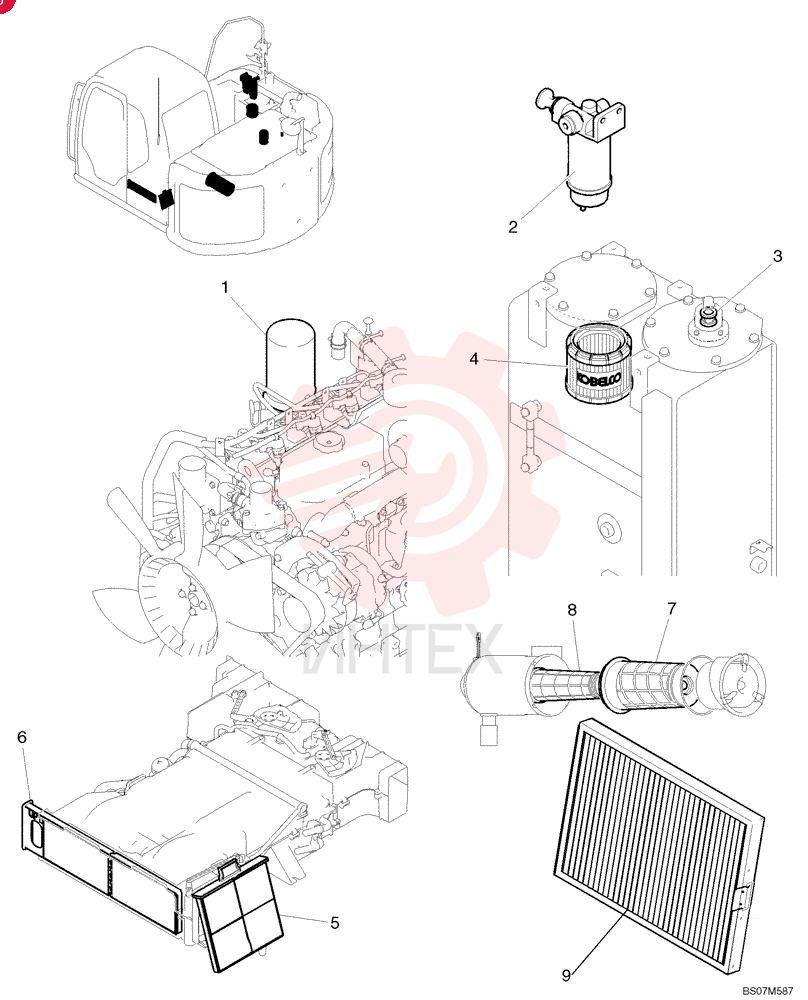

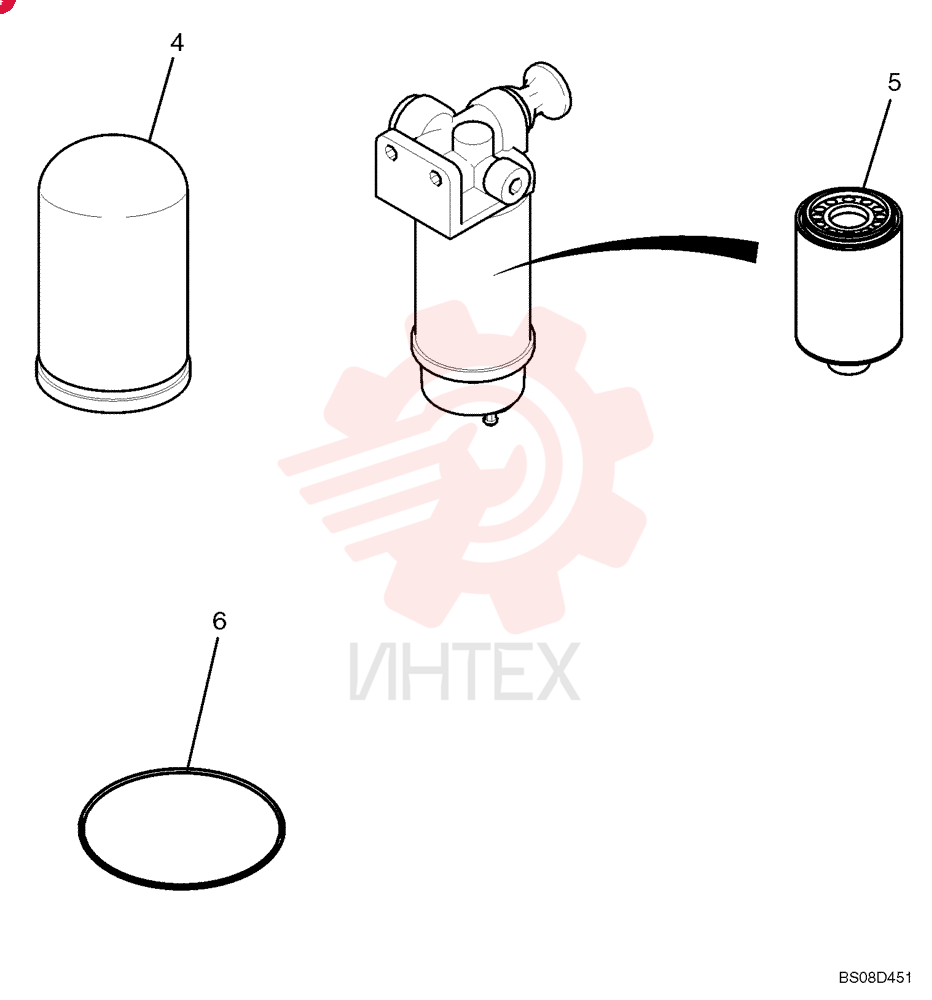

ENGINE OIL FILTER VA3424011101 (4)Открыть схему -

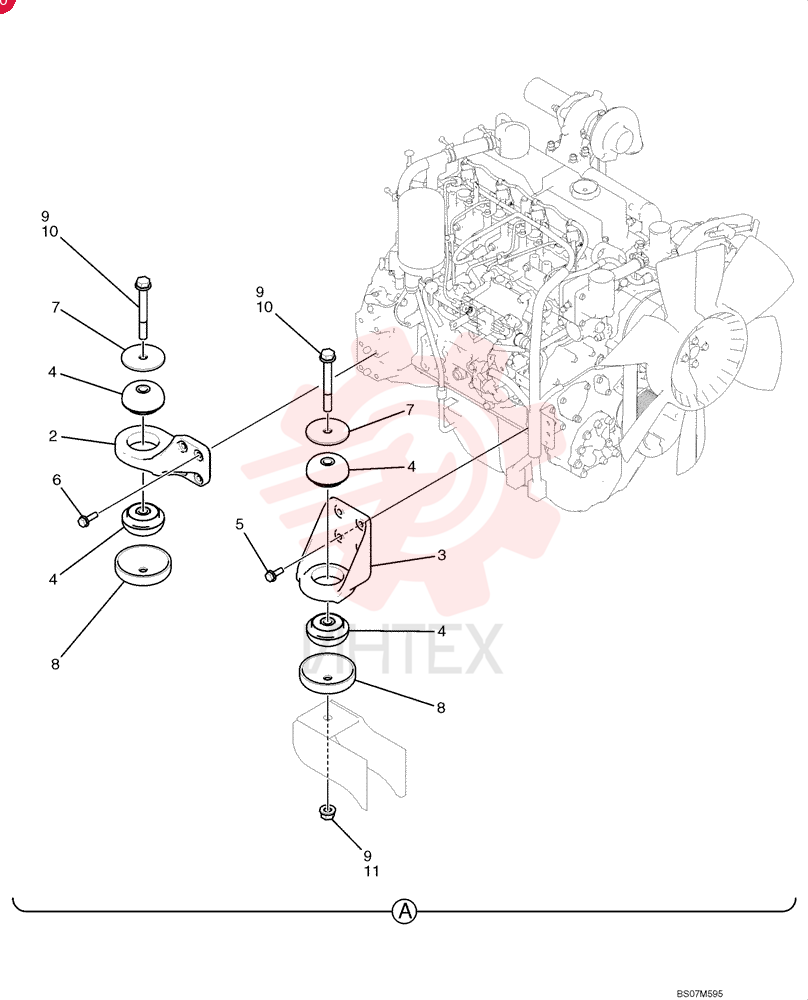

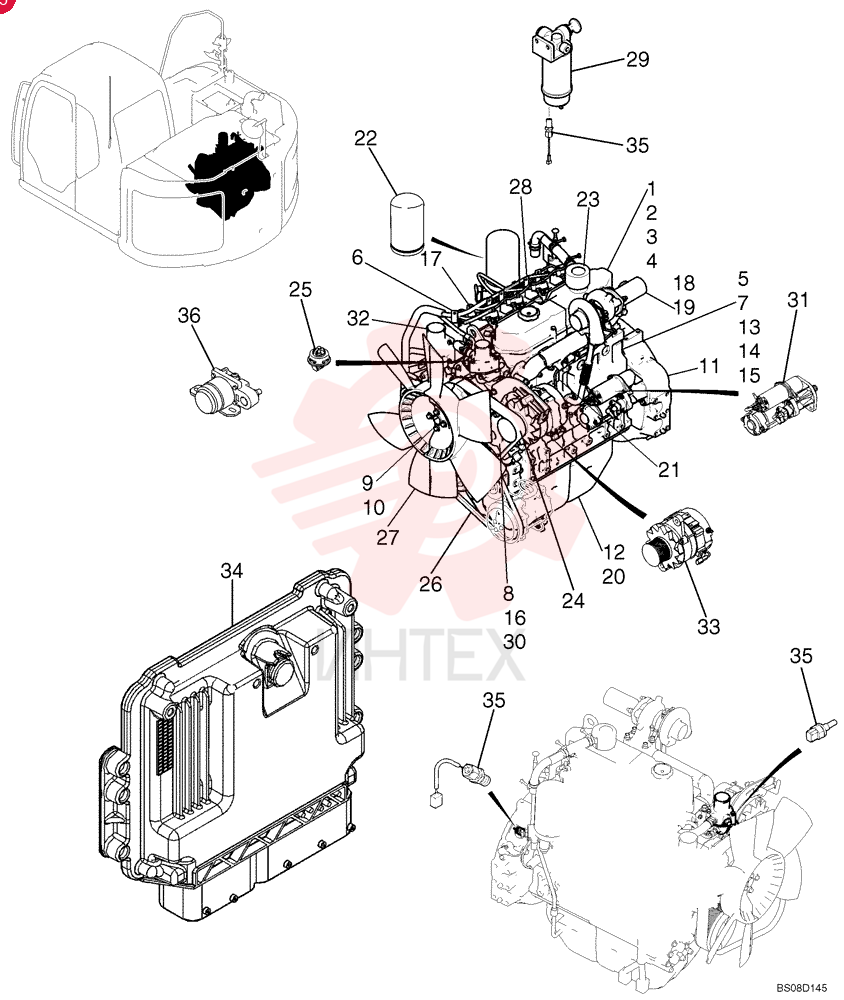

ENGINE YY02P00016F1 (1)Открыть схему -

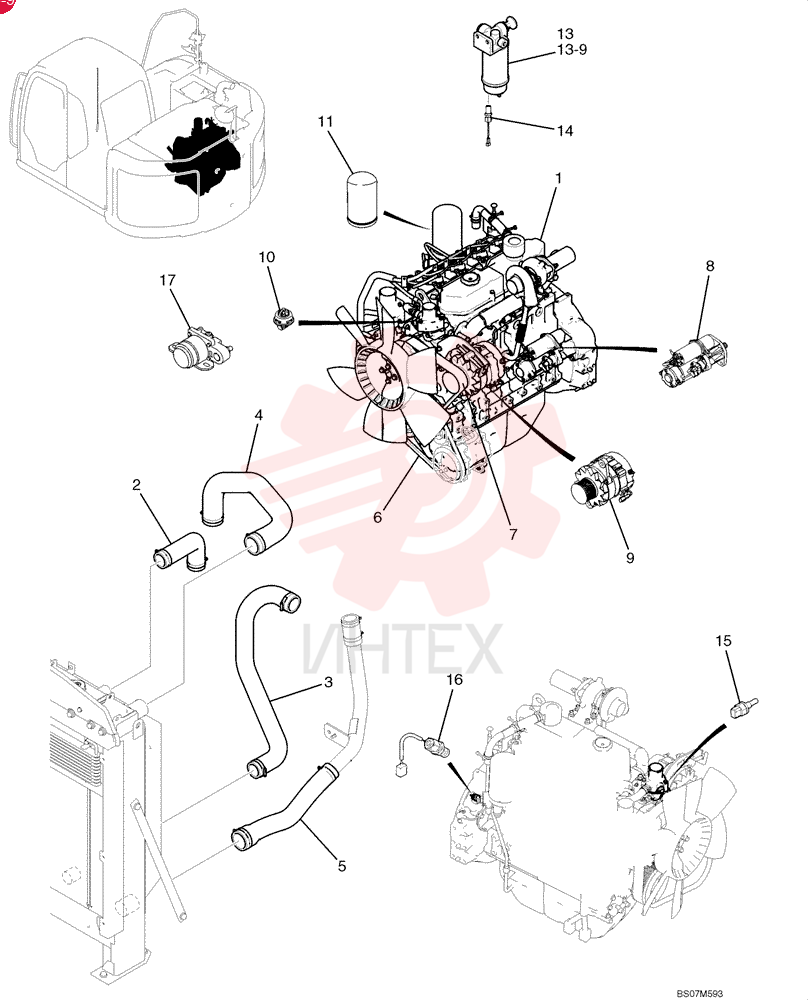

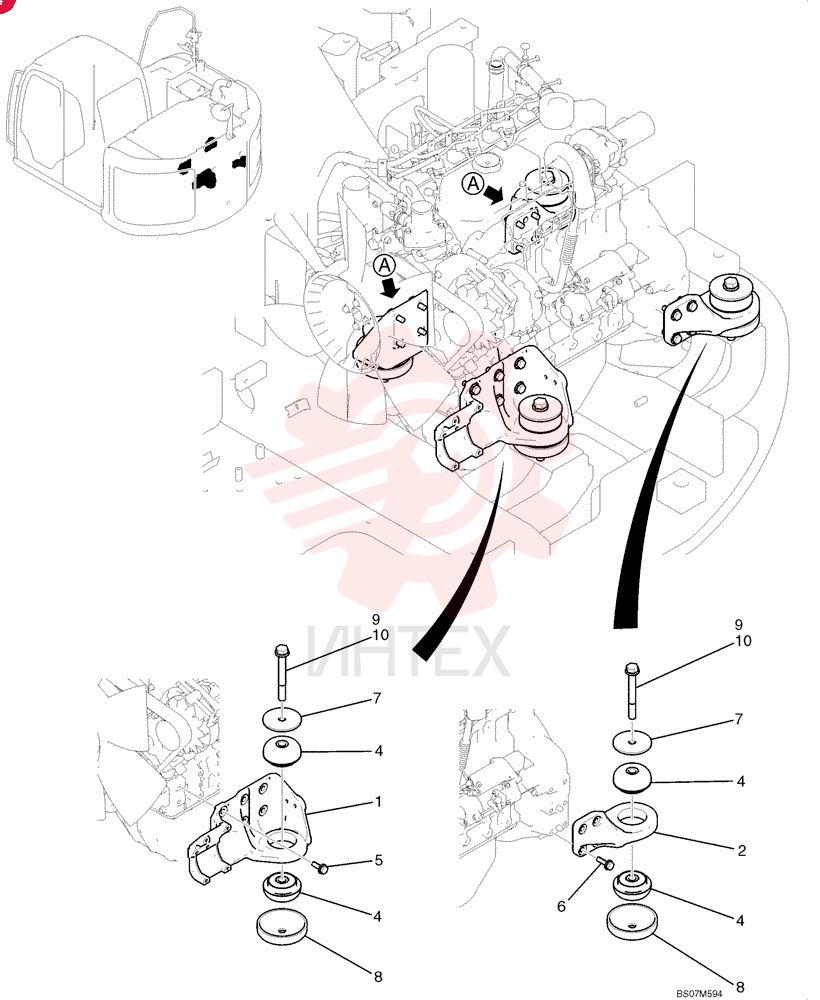

ENGINE YY02P00016F1 (2)Открыть схему -
ENGINE YY02P00016F1 (3)Открыть схему -
ENGINE YY02P00016F1 (4)Открыть схему -

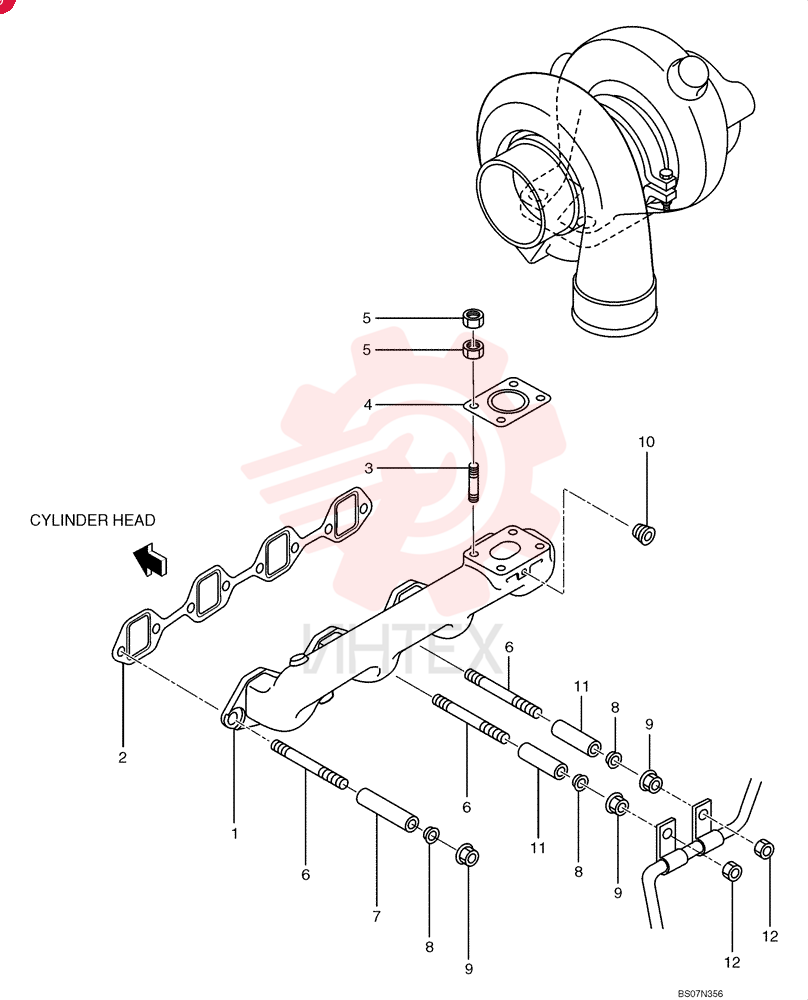

EXHAUST MANIFOLD VA3423221600Открыть схему -

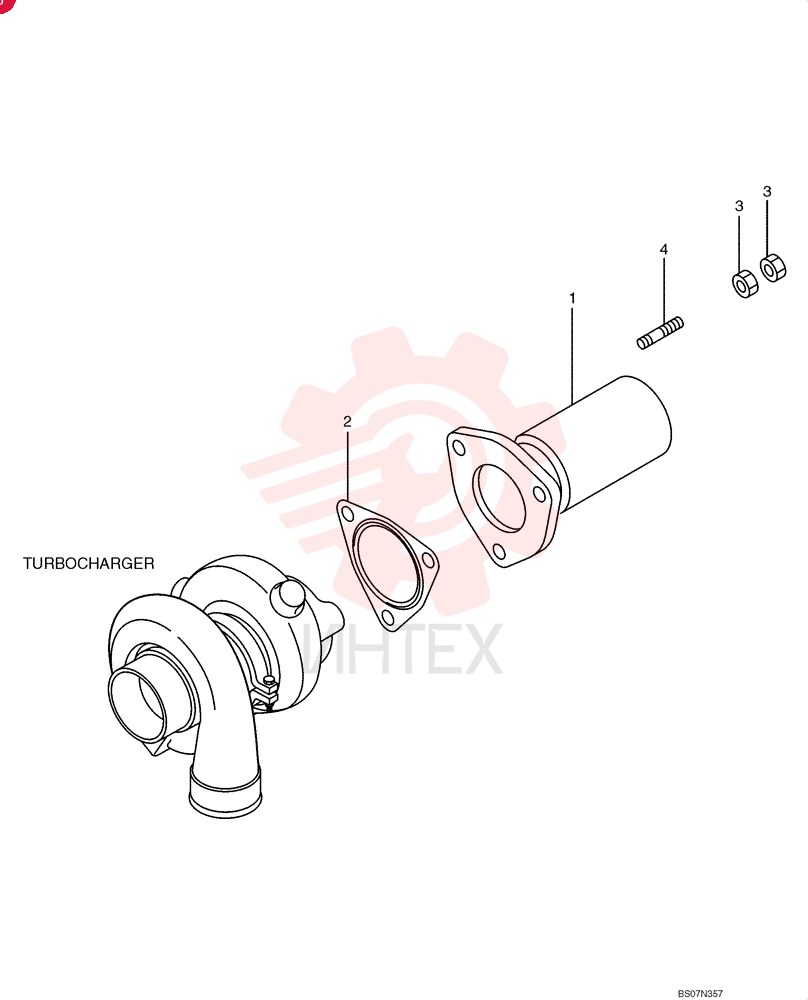

EXHAUST SYSTEM PIPE VA3423203502Открыть схему -

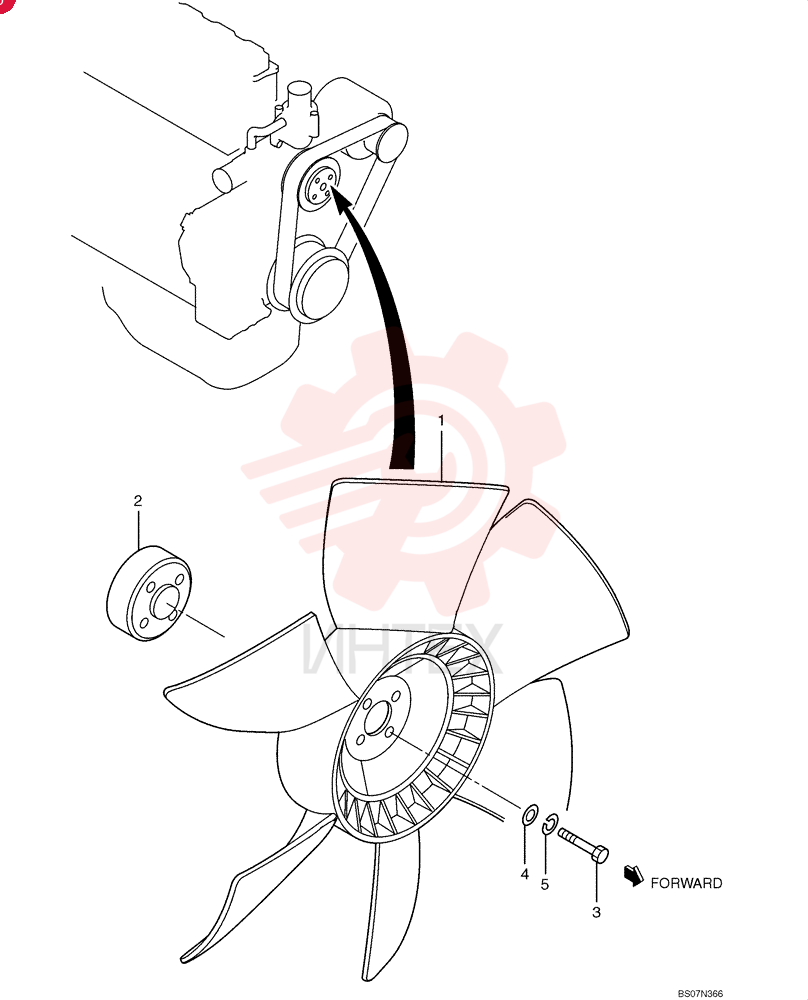

FAN VA32G4800200Открыть схему -

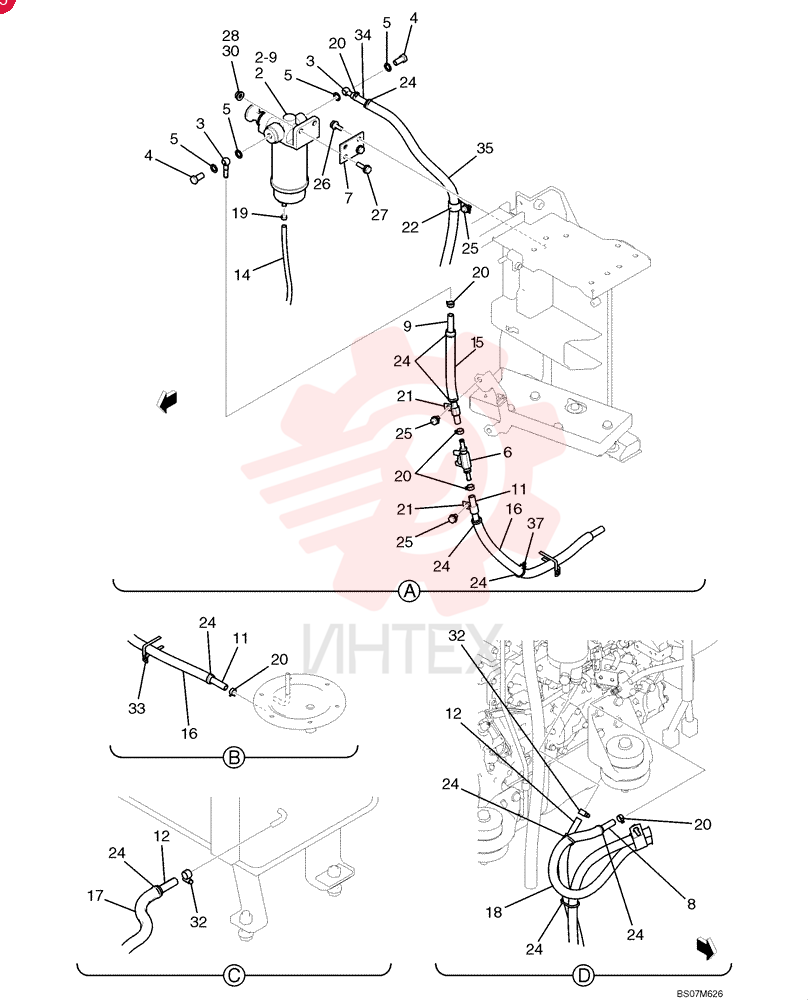

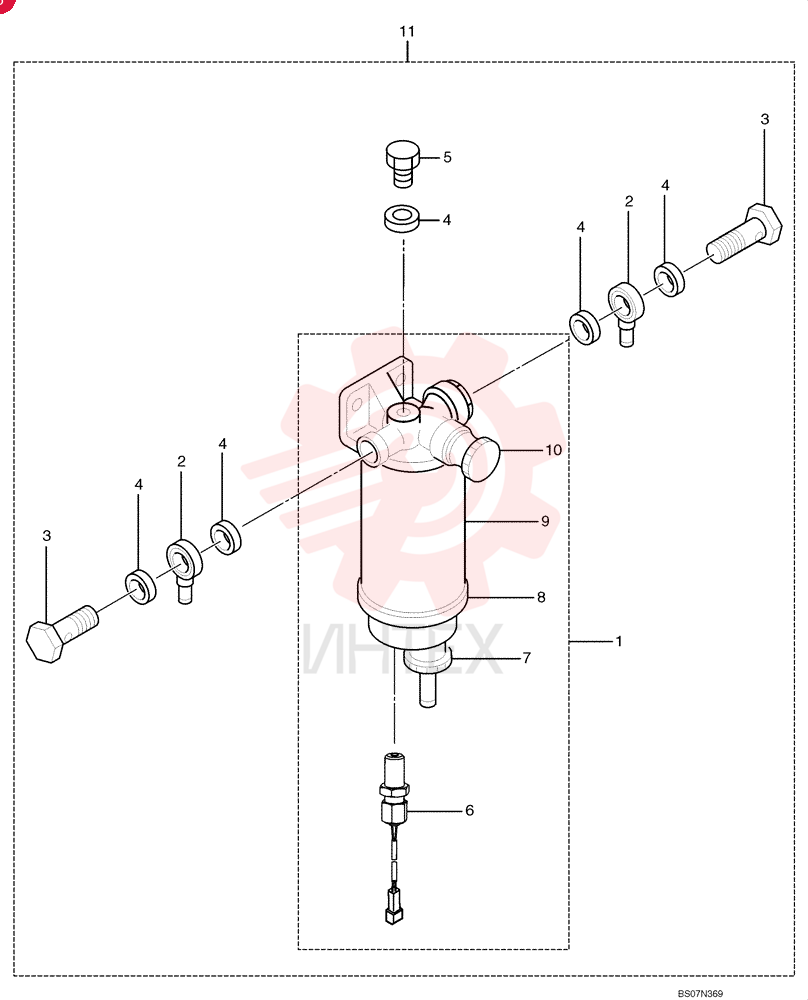

FILTER ASSY VA32G6201010 (1)Открыть схему -
FILTER ASSY VA32G6201010 (2)Открыть схему -

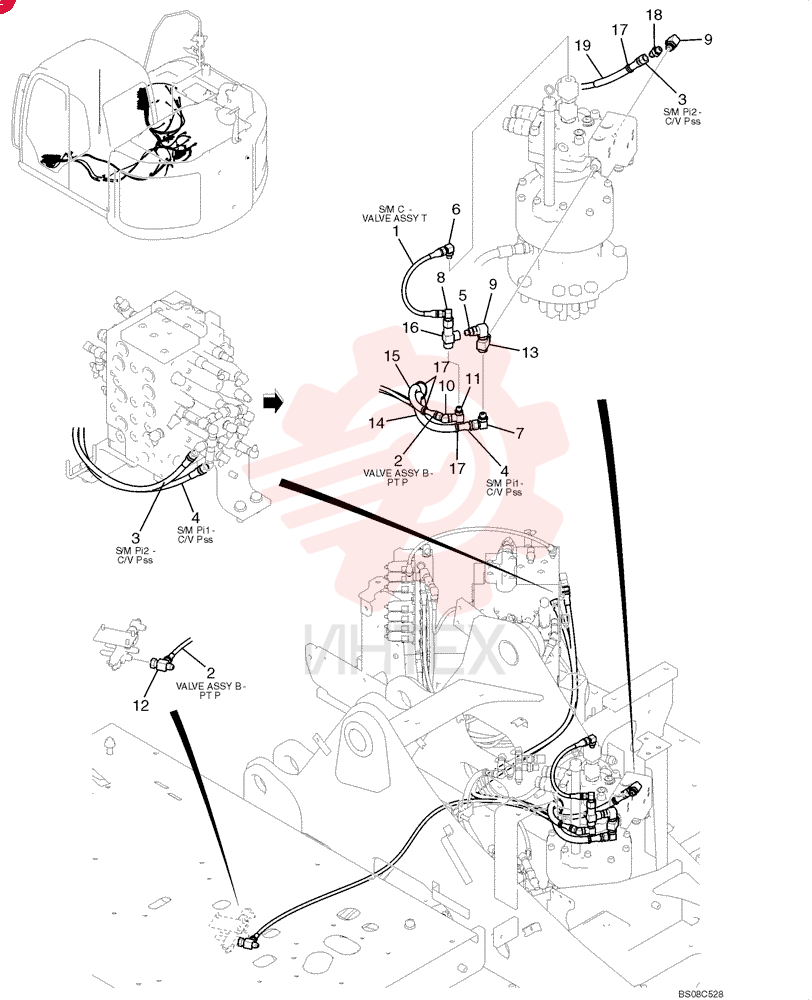

FLEXIBLE HOSE 2420R349D032Открыть схему -

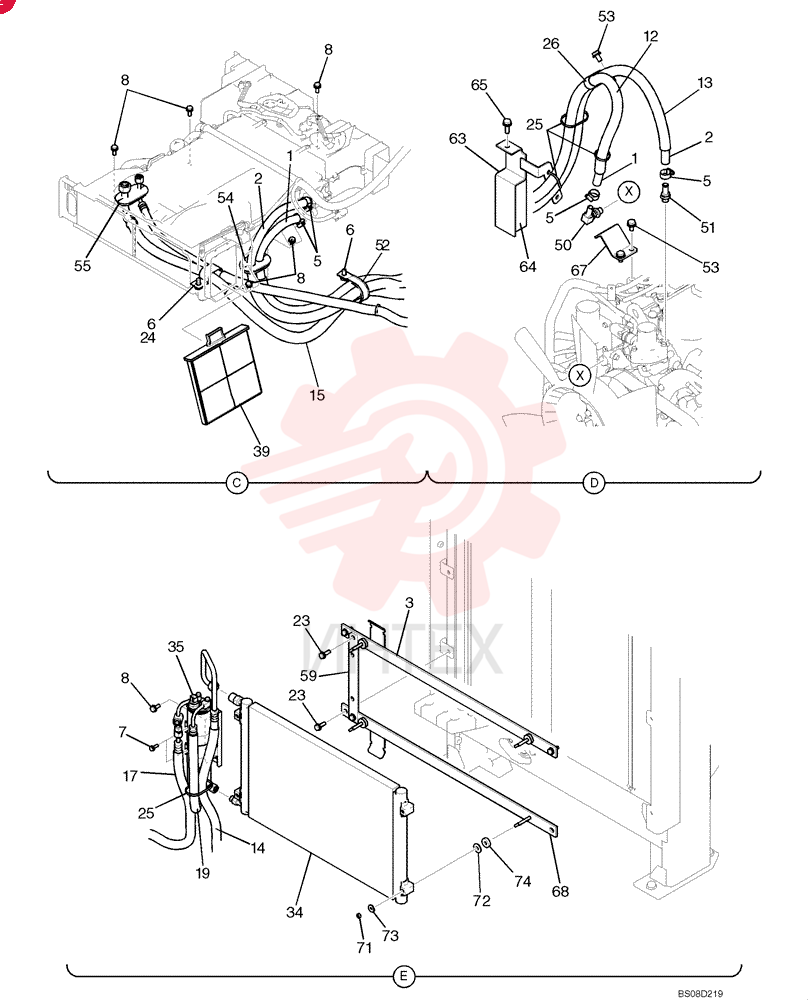

FLEXIBLE HOSE HX11W08270DXОткрыть схему -

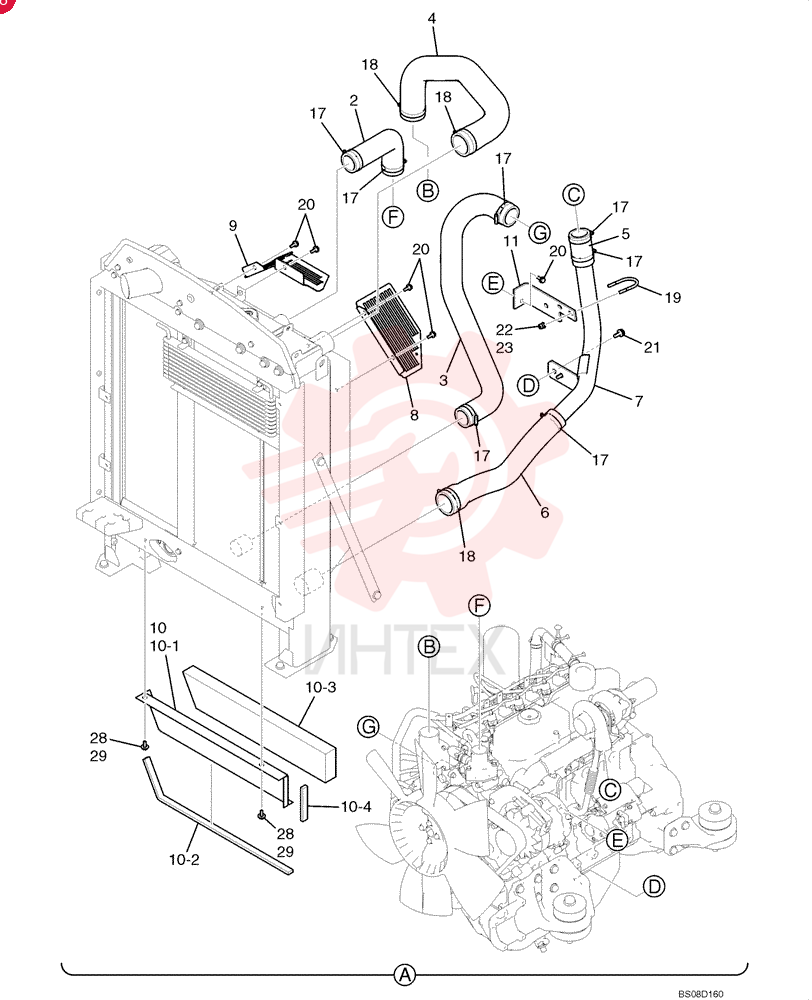

FLEXIBLE HOSE YY05P01230P1Открыть схему -

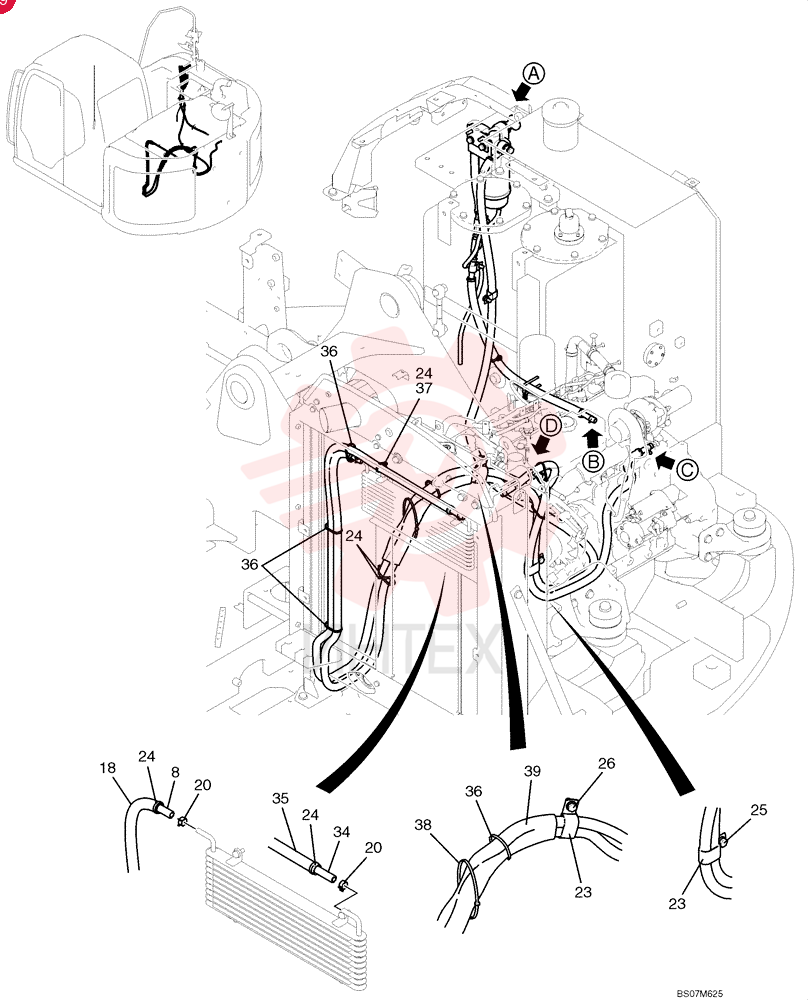

FLEXIBLE HOSE YY21P01011P1Открыть схему -

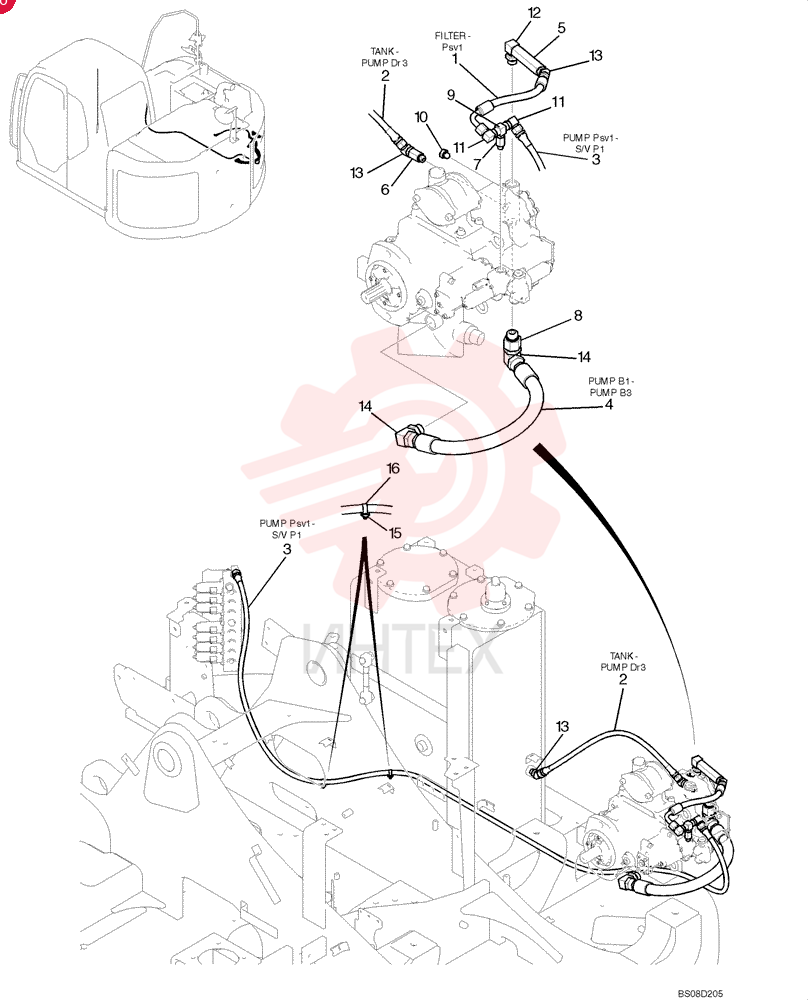

FLEXIBLE HOSE ZX33M06030Открыть схему -

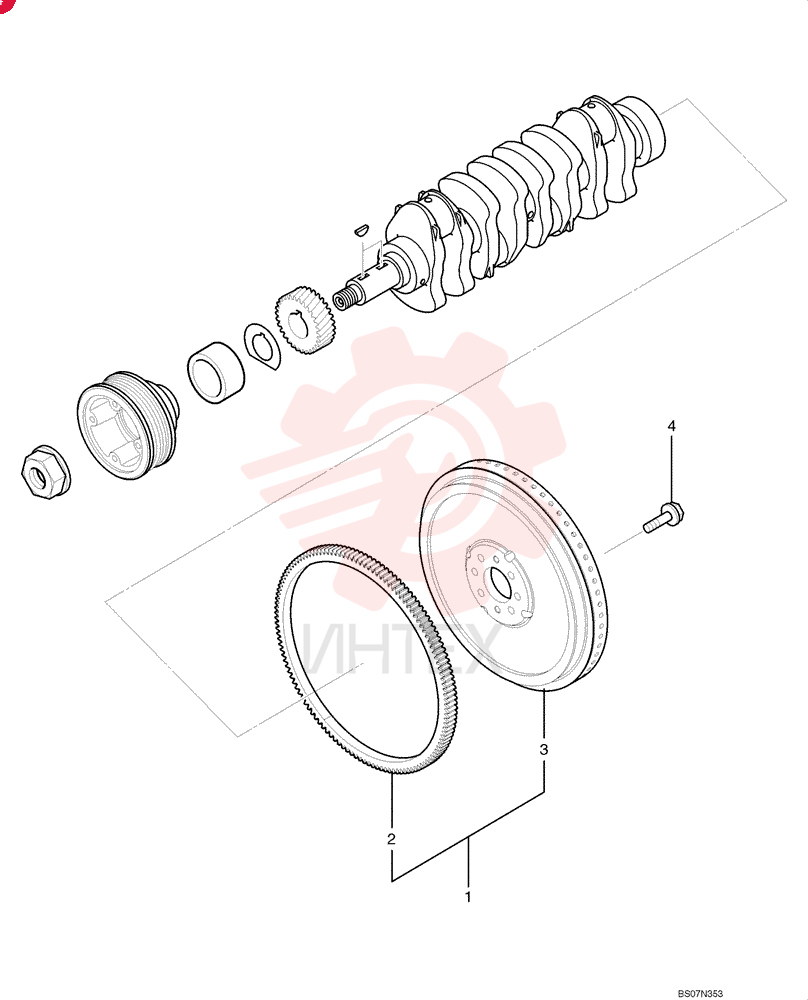

FLYWHEEL VA32G2100010Открыть схему -

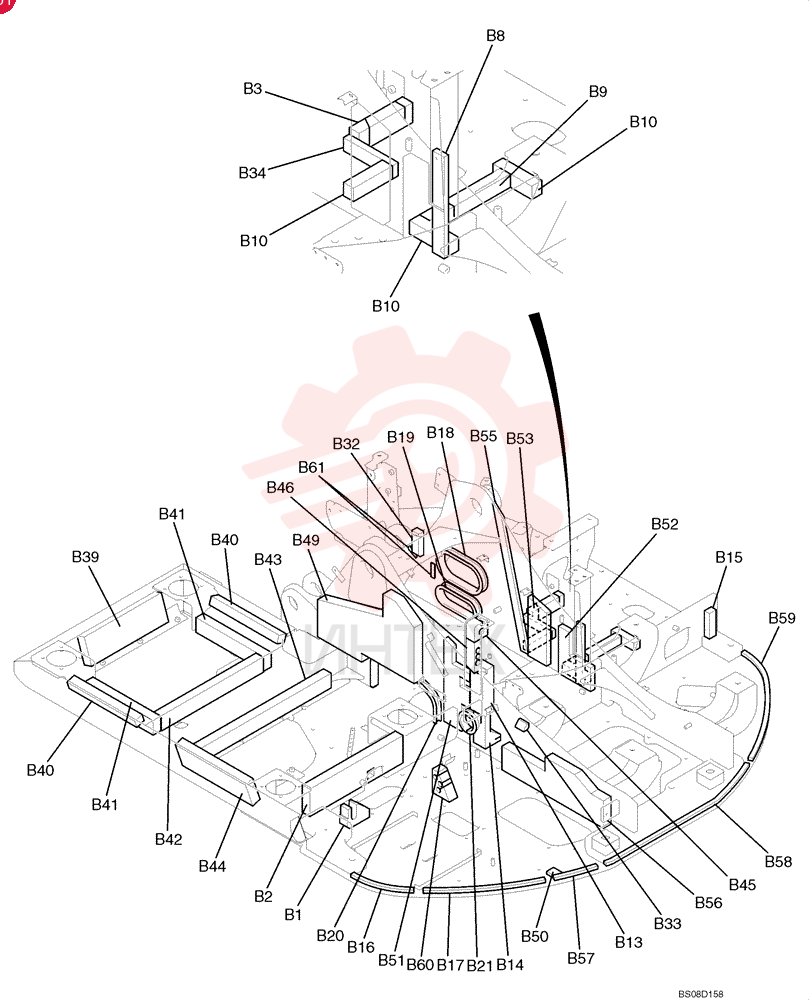

FOAM INSULATION YY52F01577P1Открыть схему
