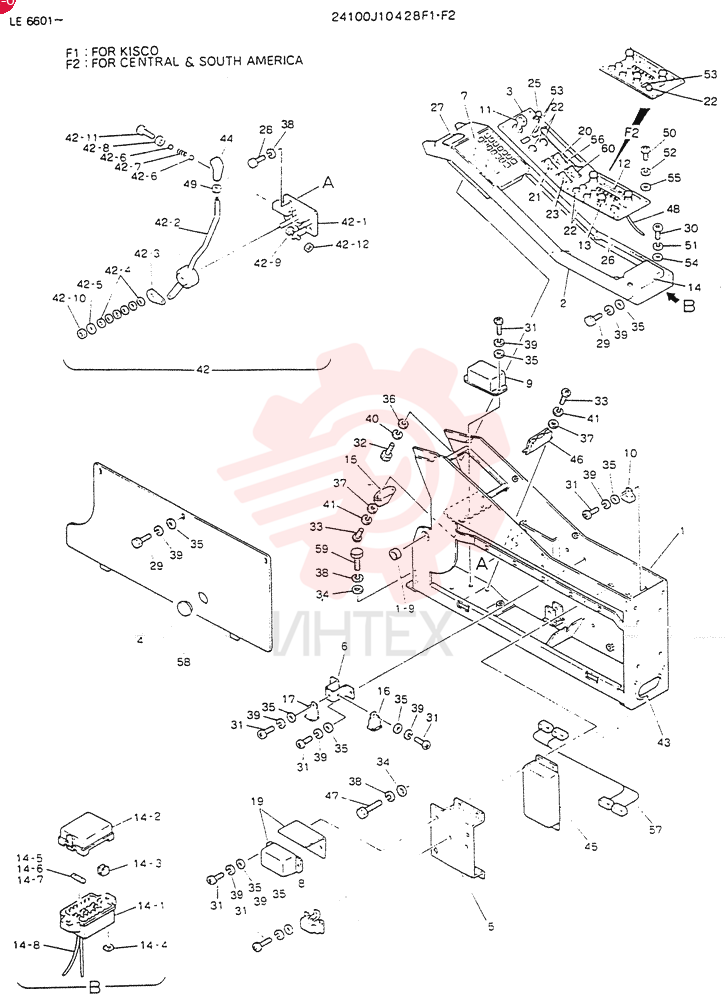

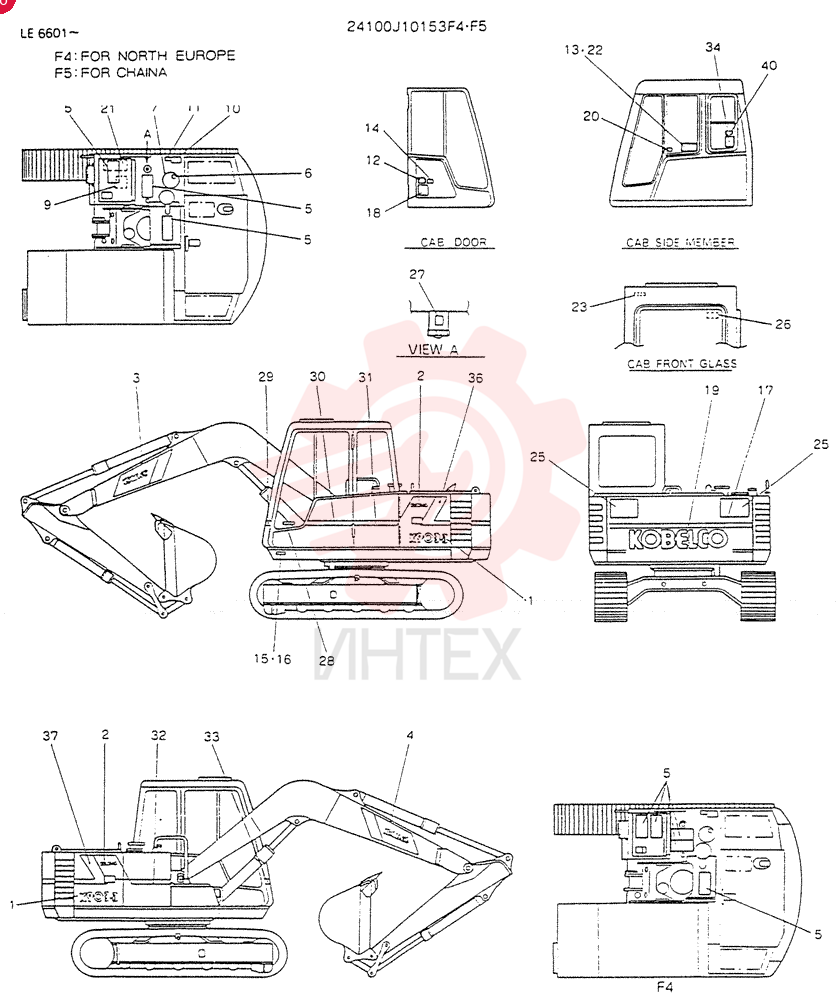

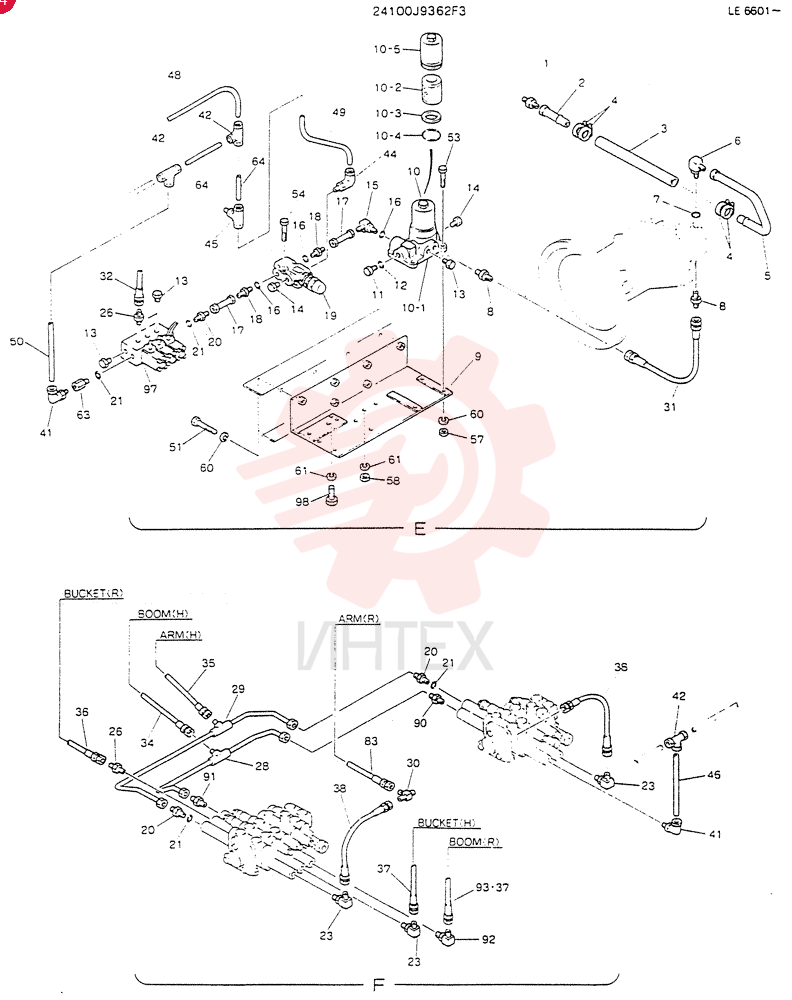

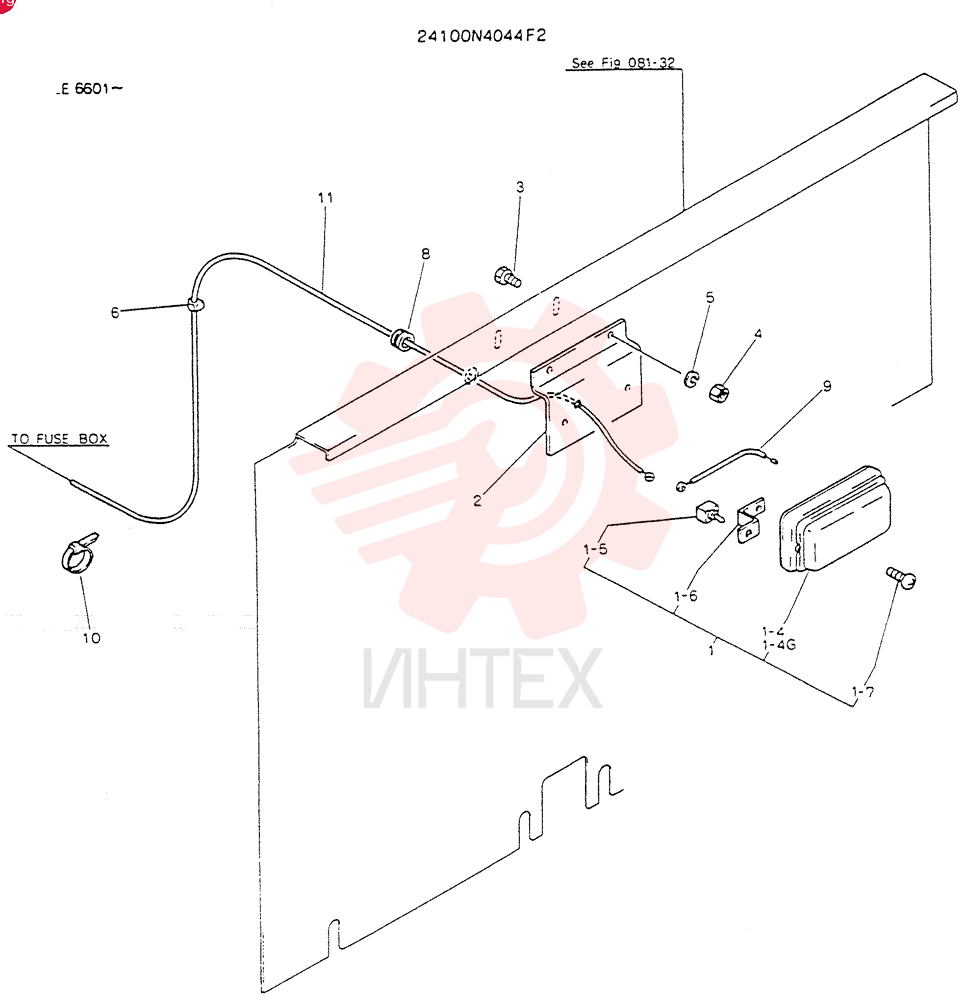

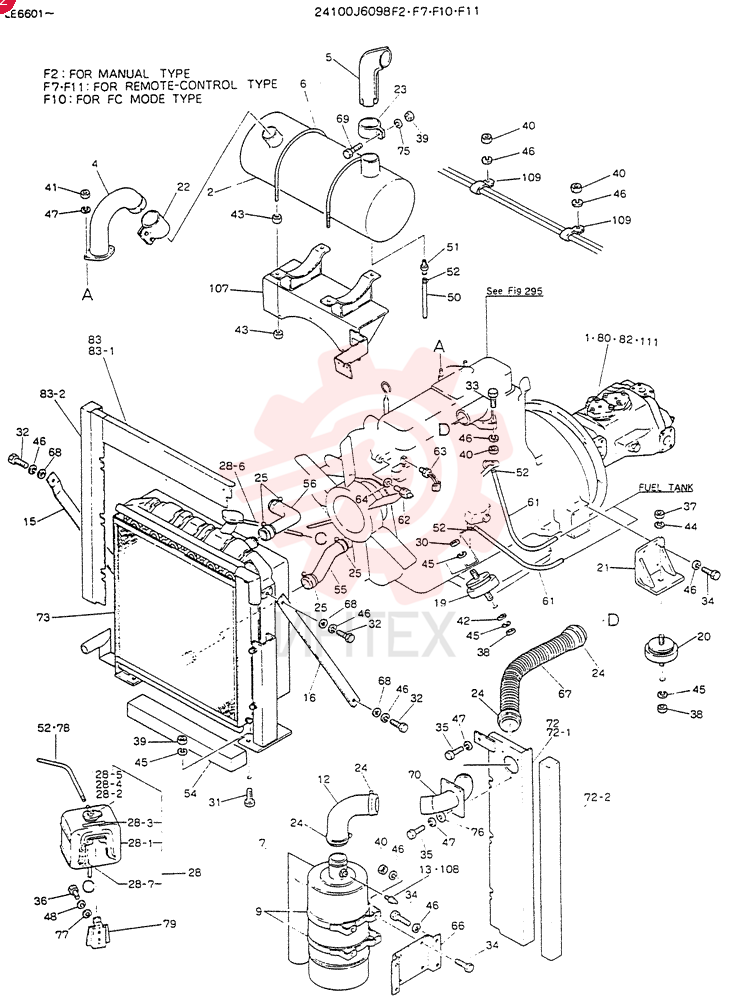

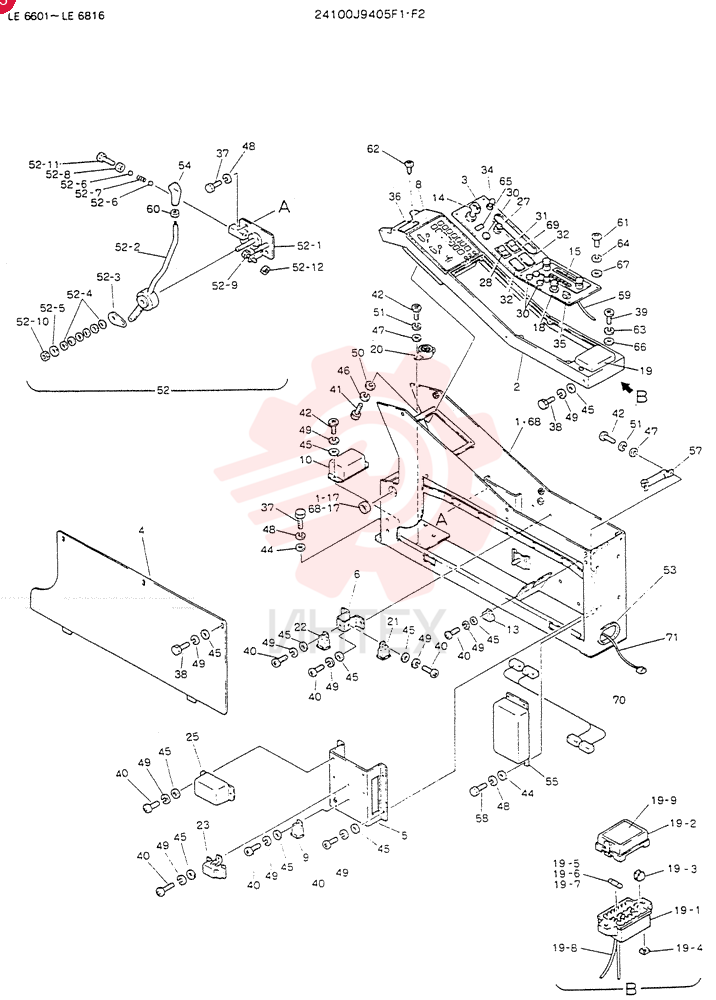

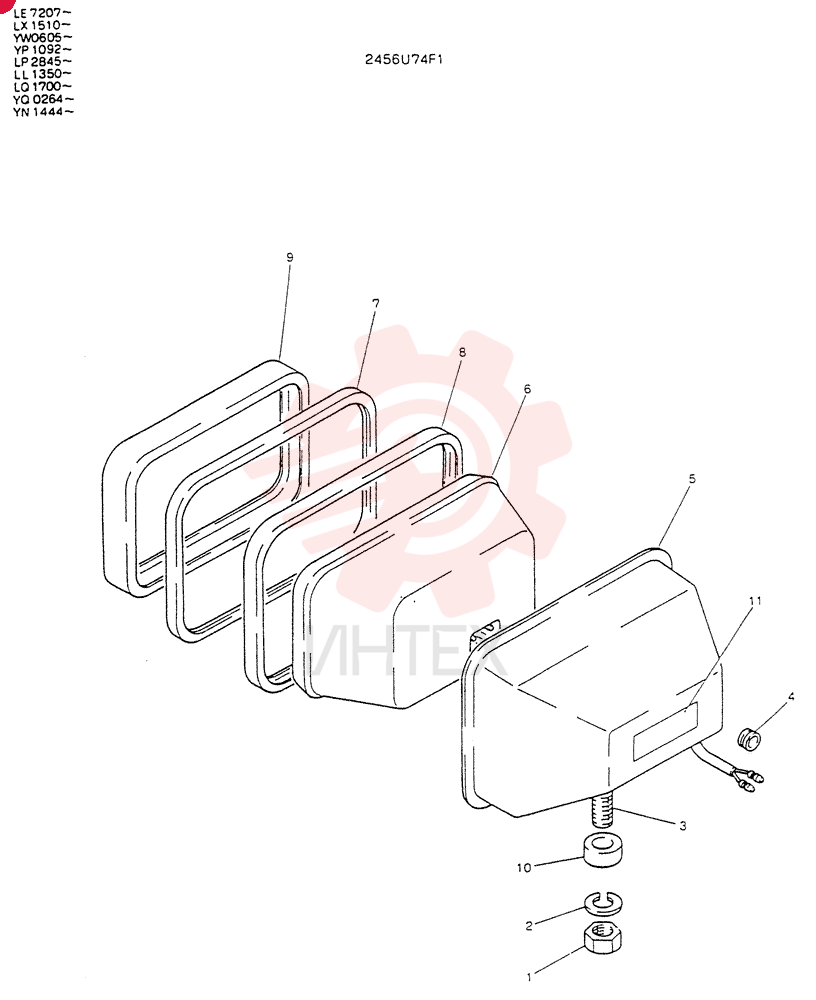

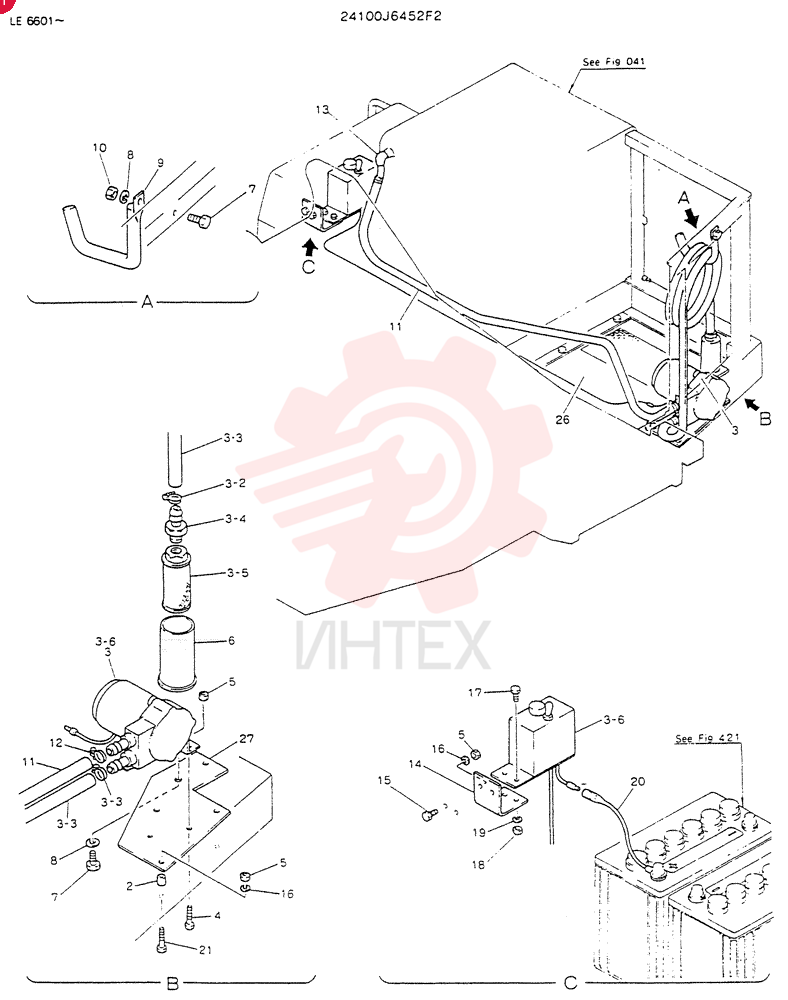

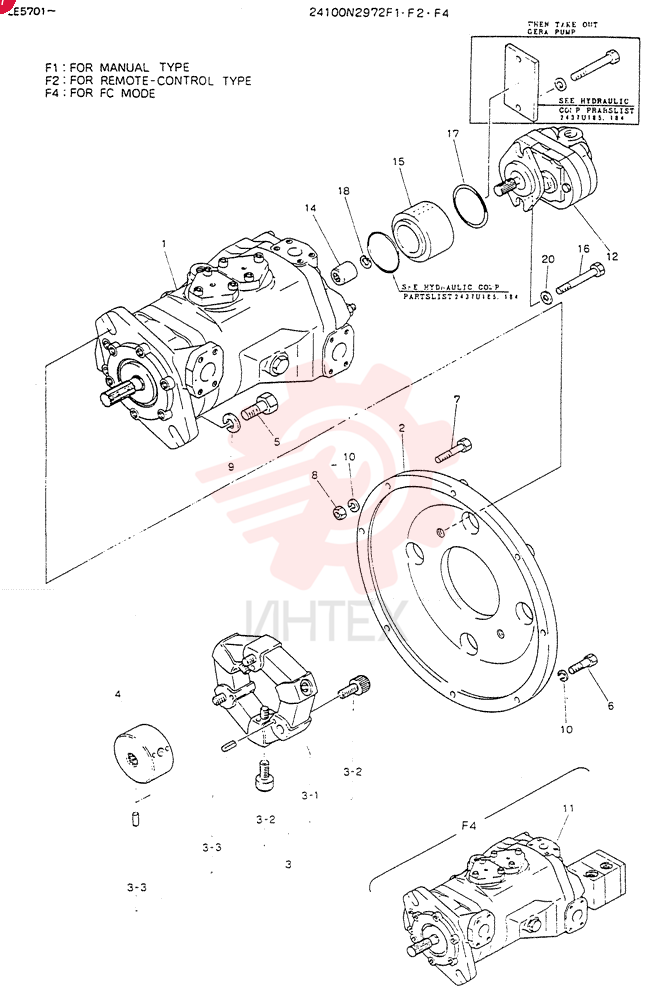

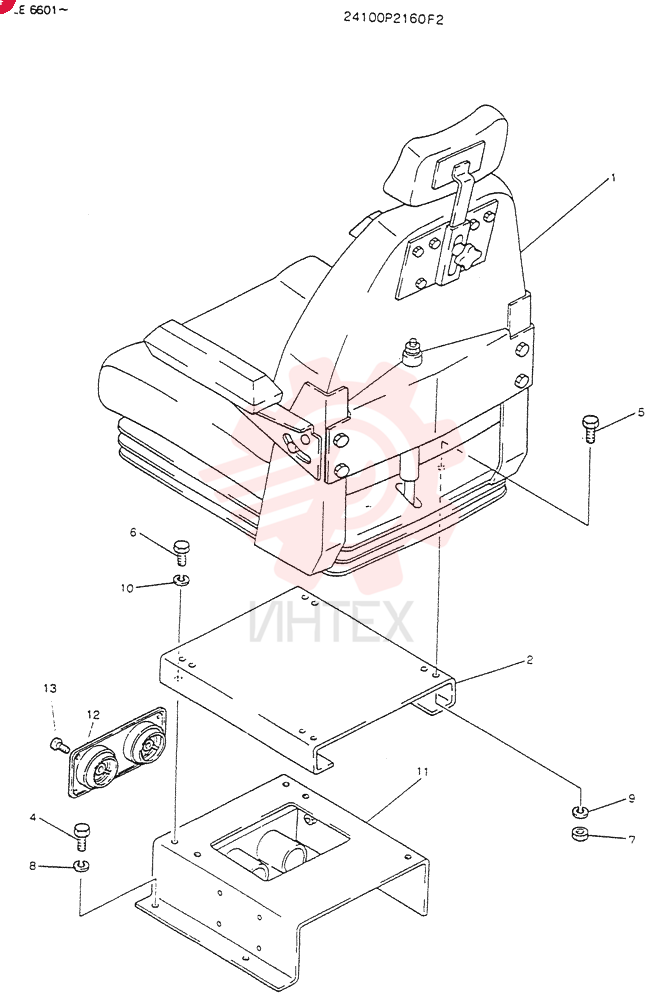

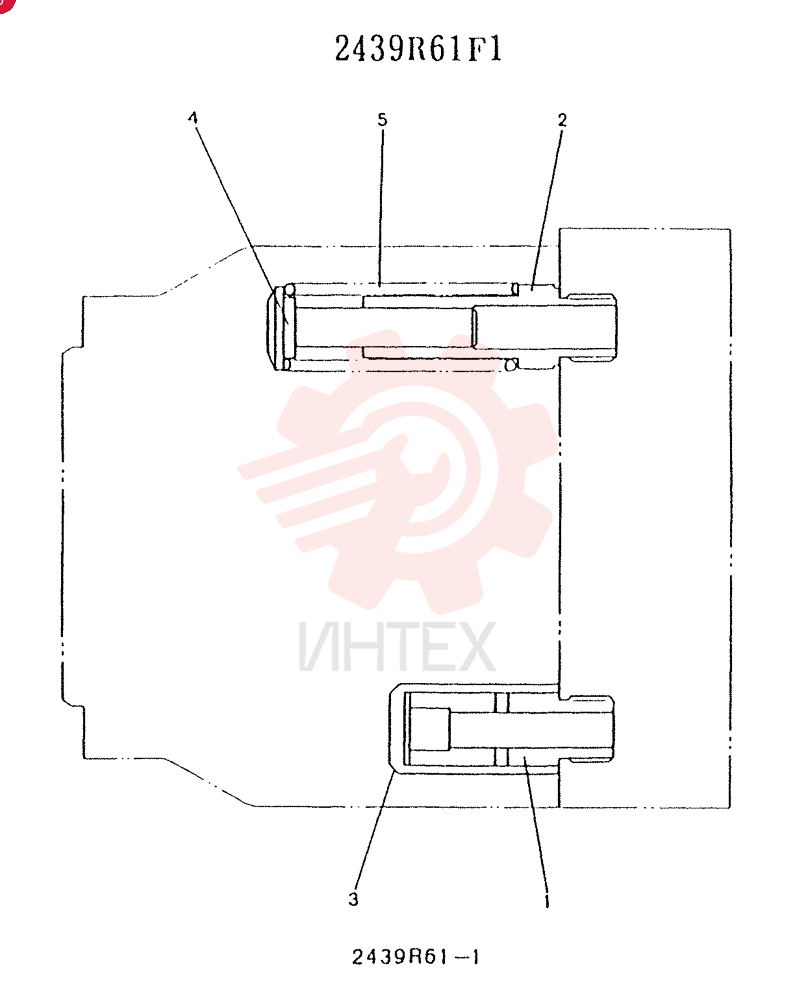

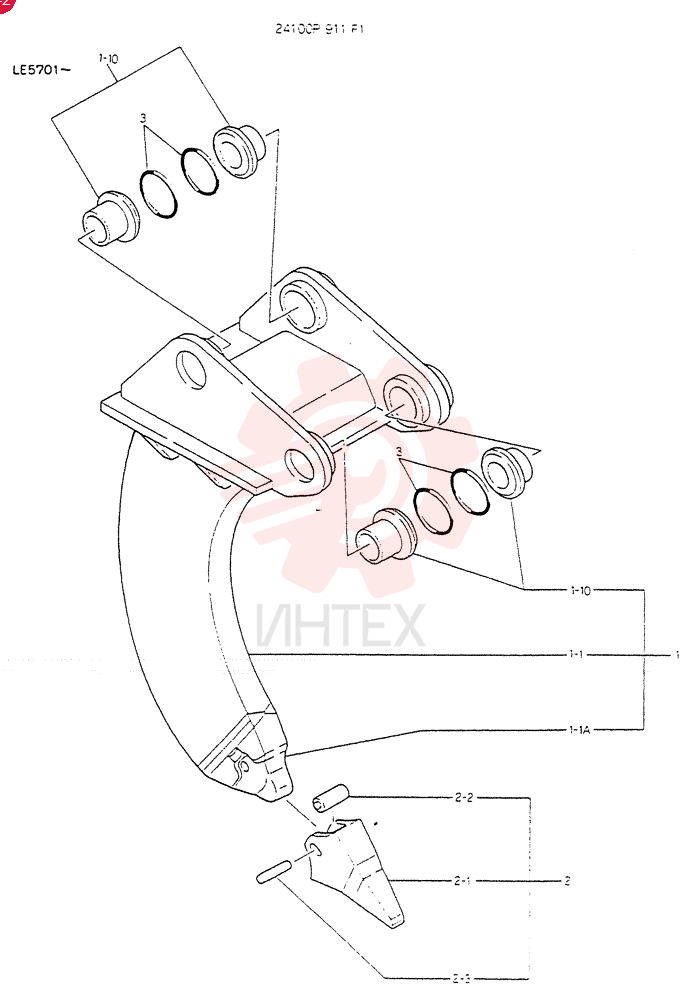

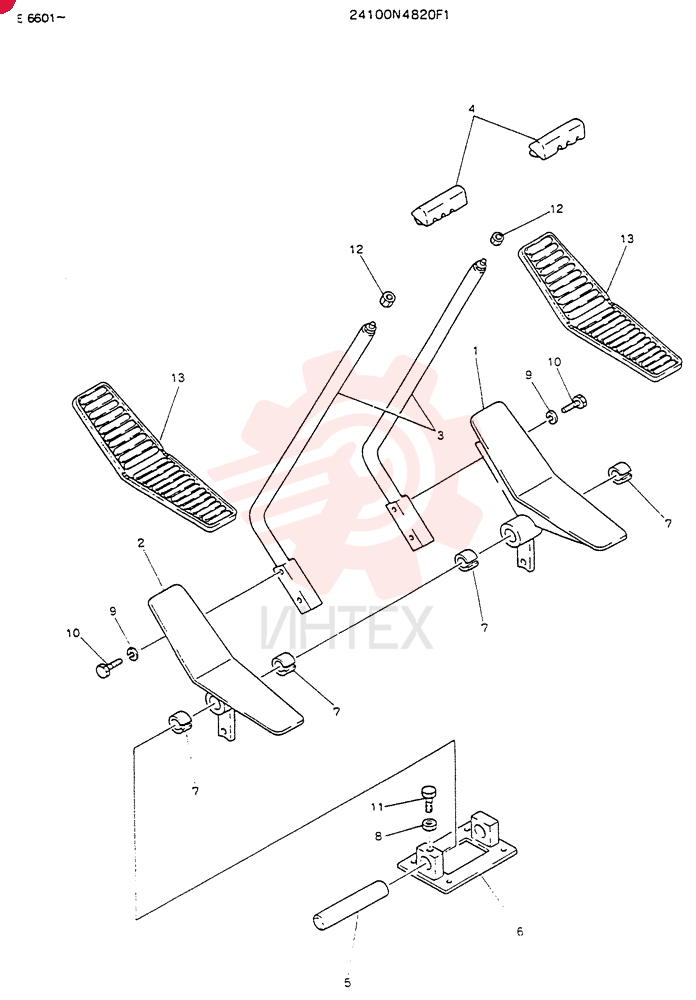

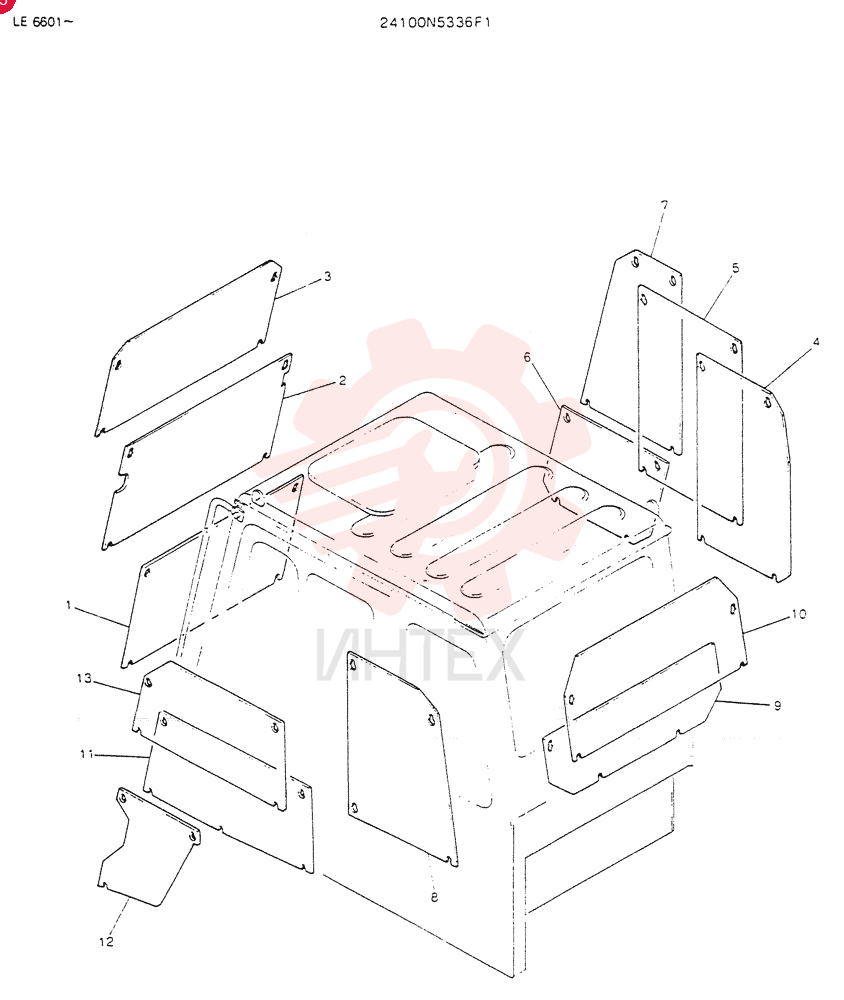

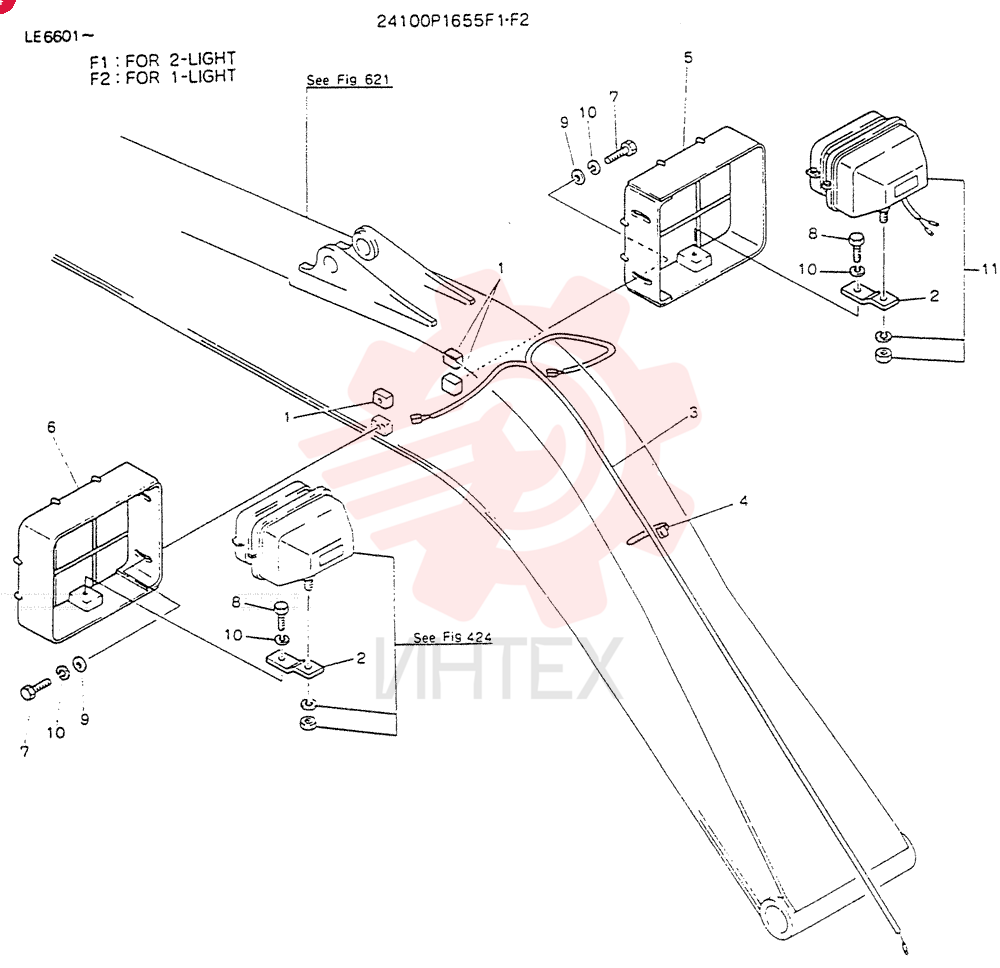

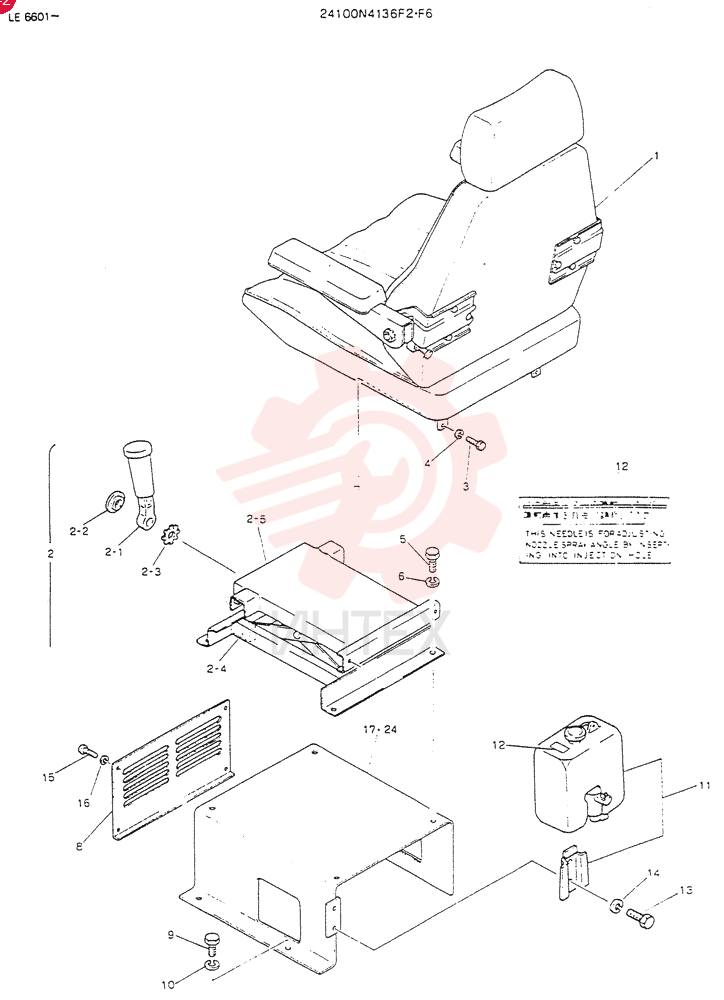

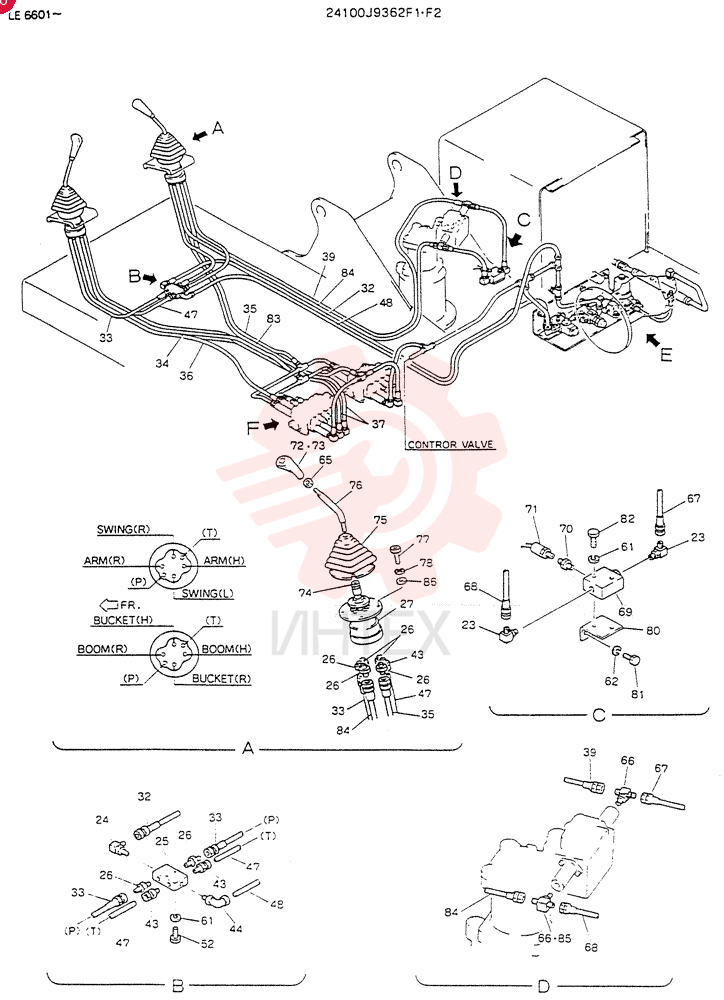

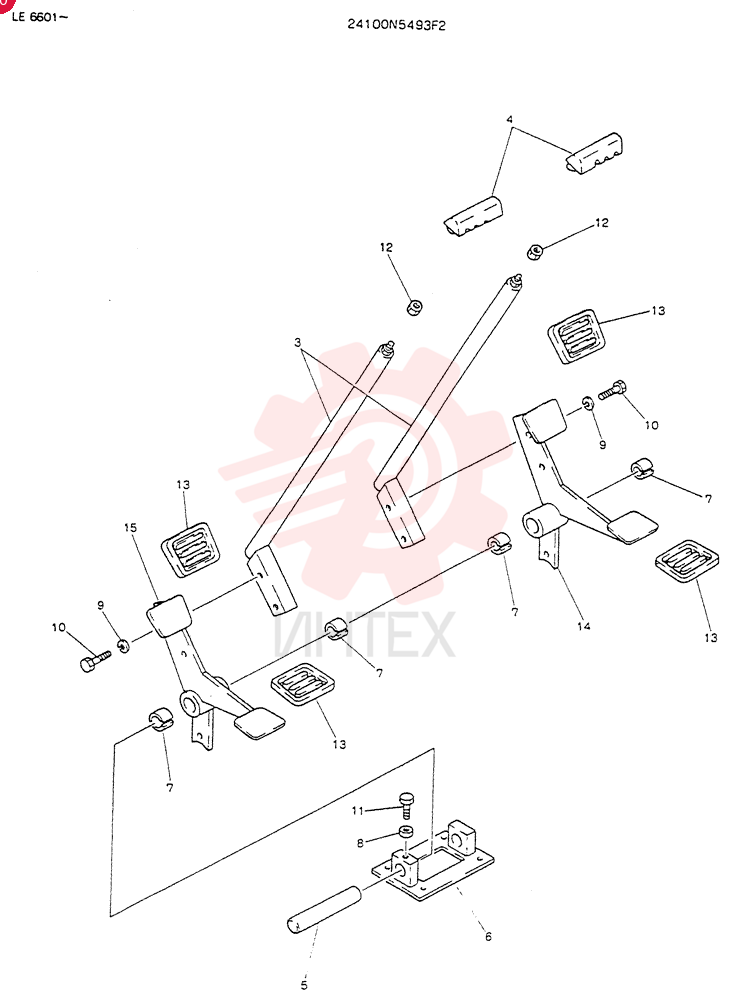

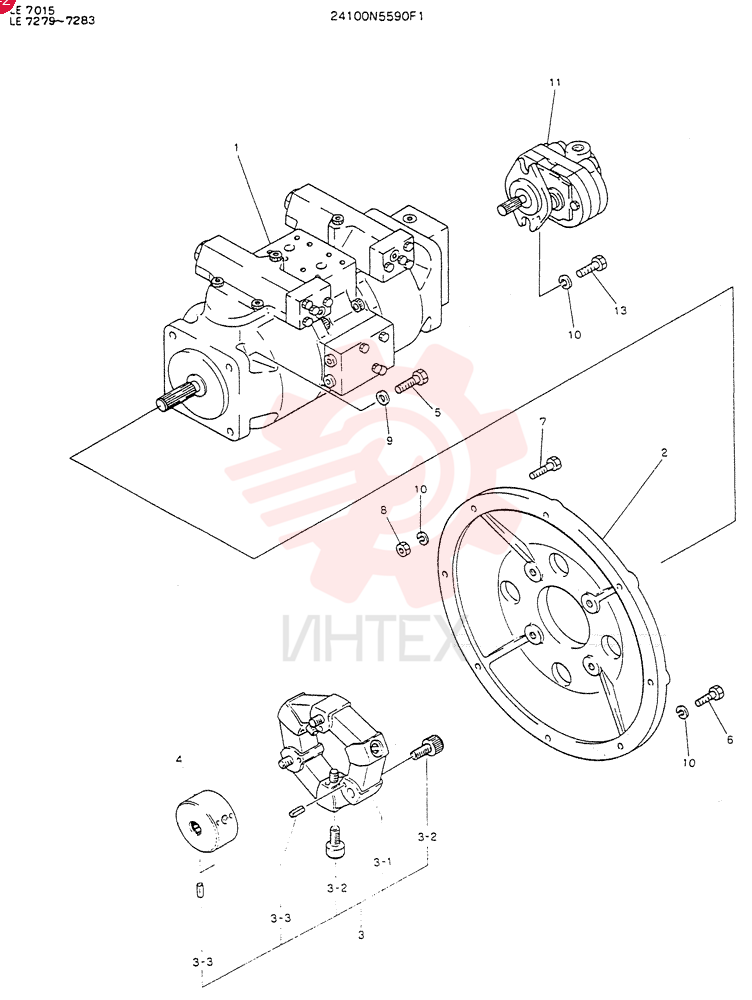

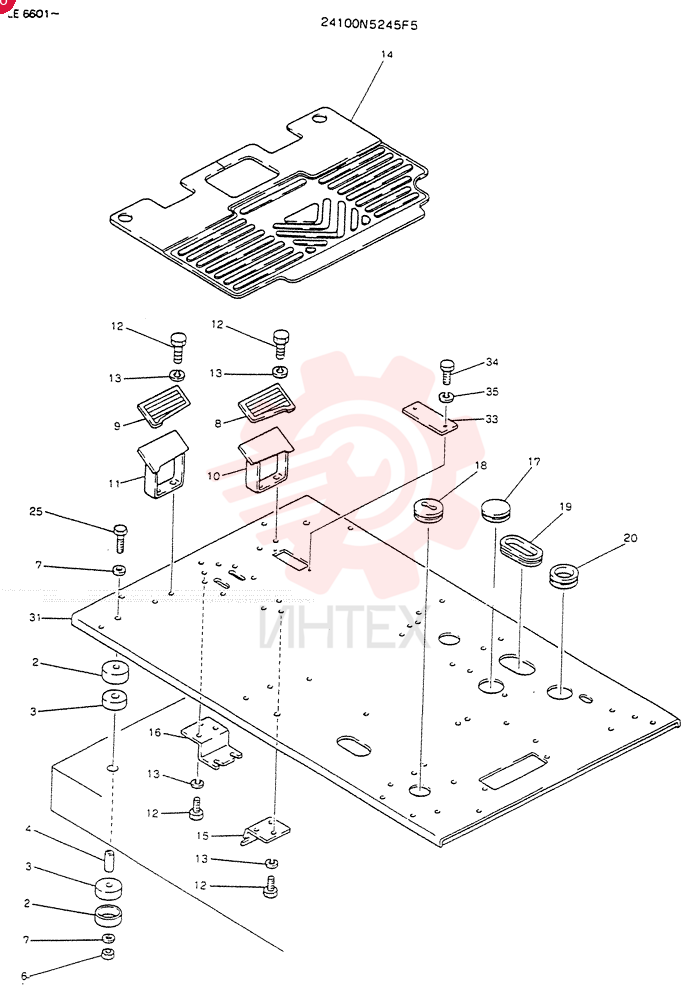

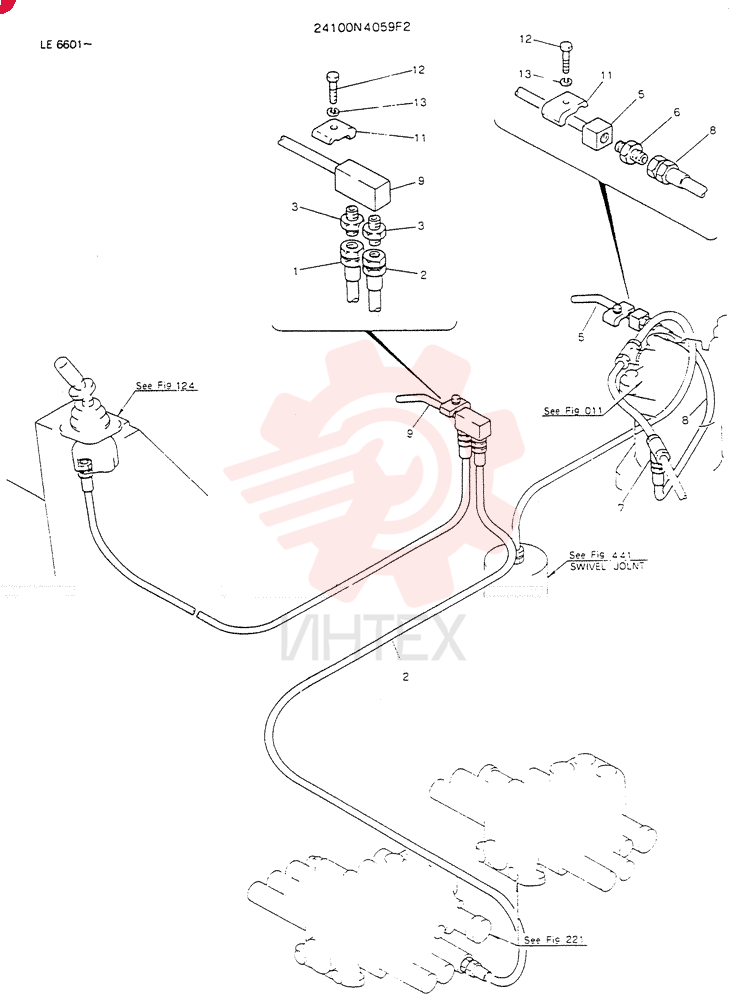

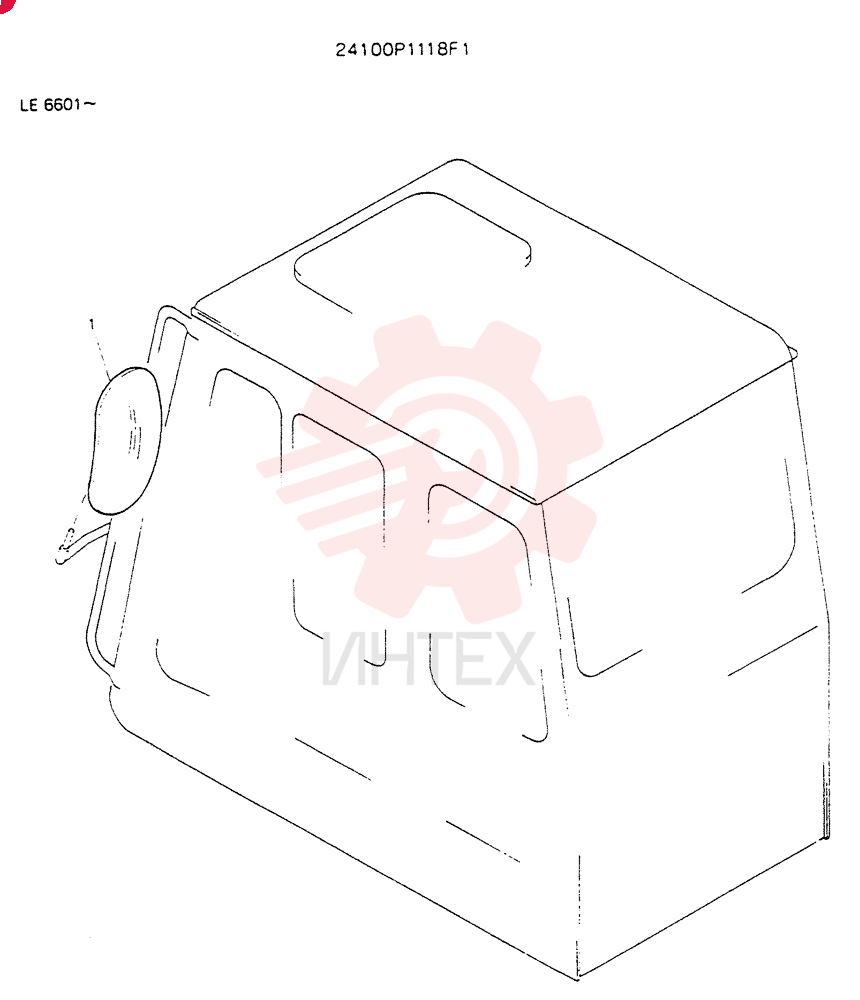

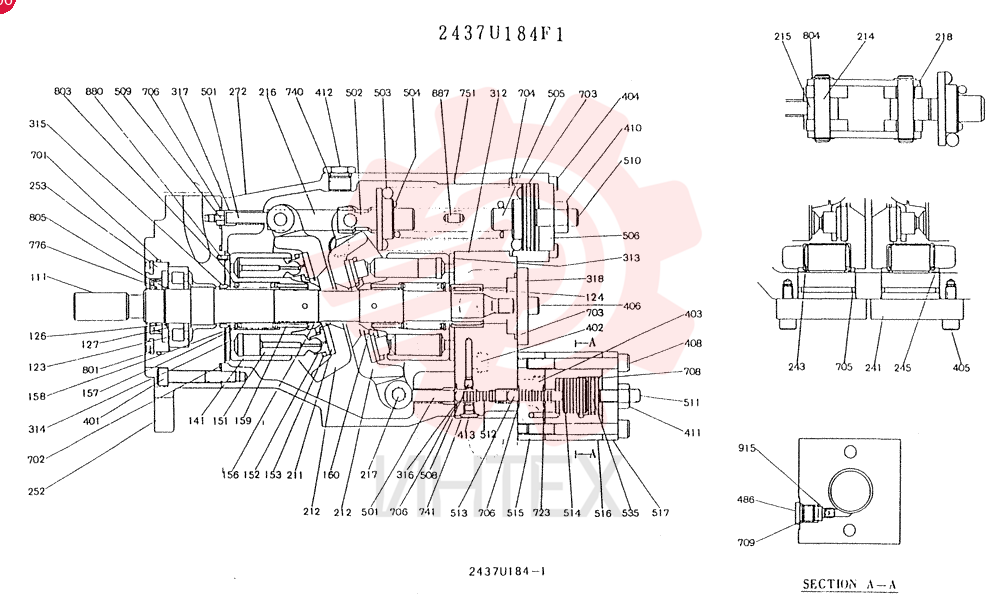

(K903) - Экскаватор MARK II, серийные № LE6601 – LE7871 (1/88-12/03) — схемы, страница 3
-

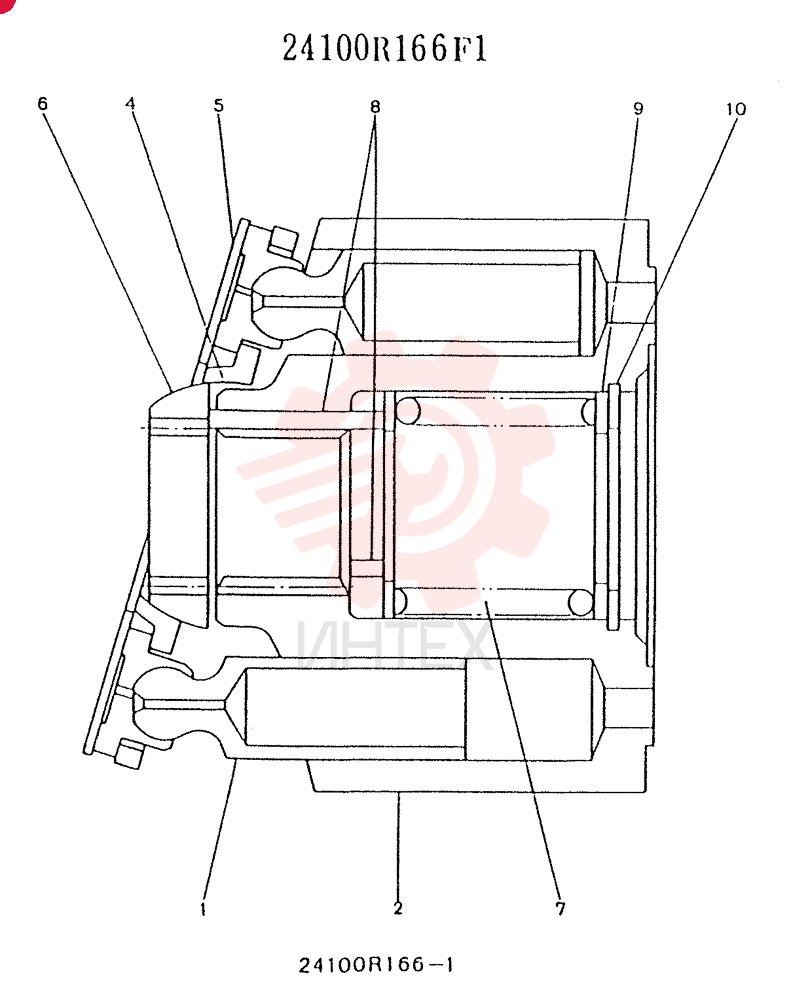

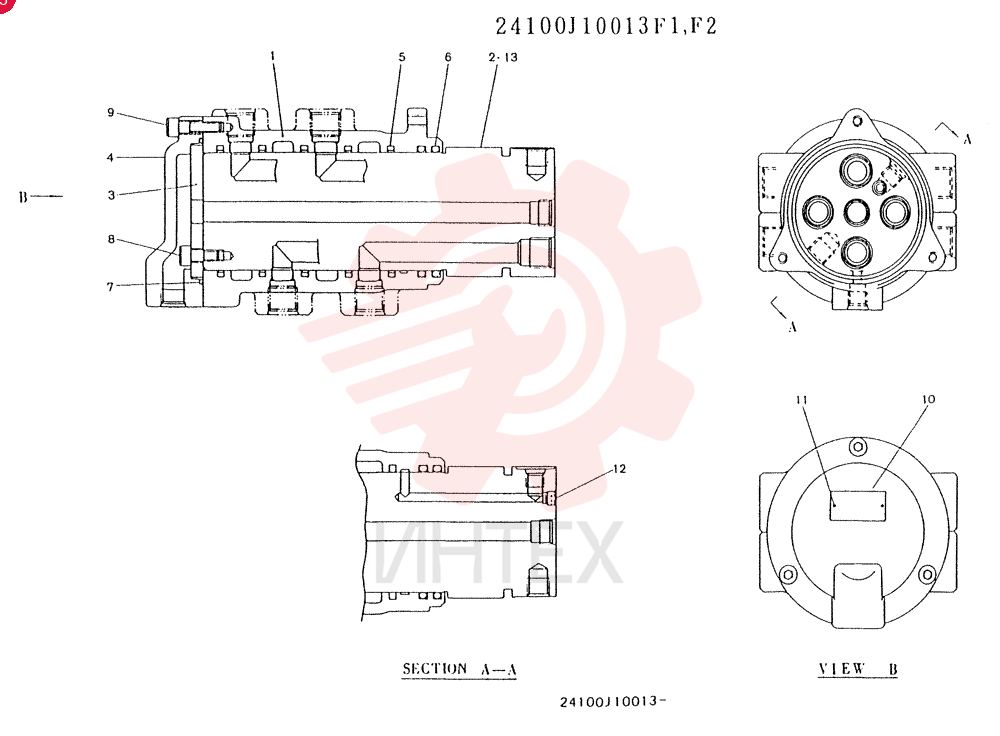

24100R166F1 Делитель потока роторныйОткрыть схему -

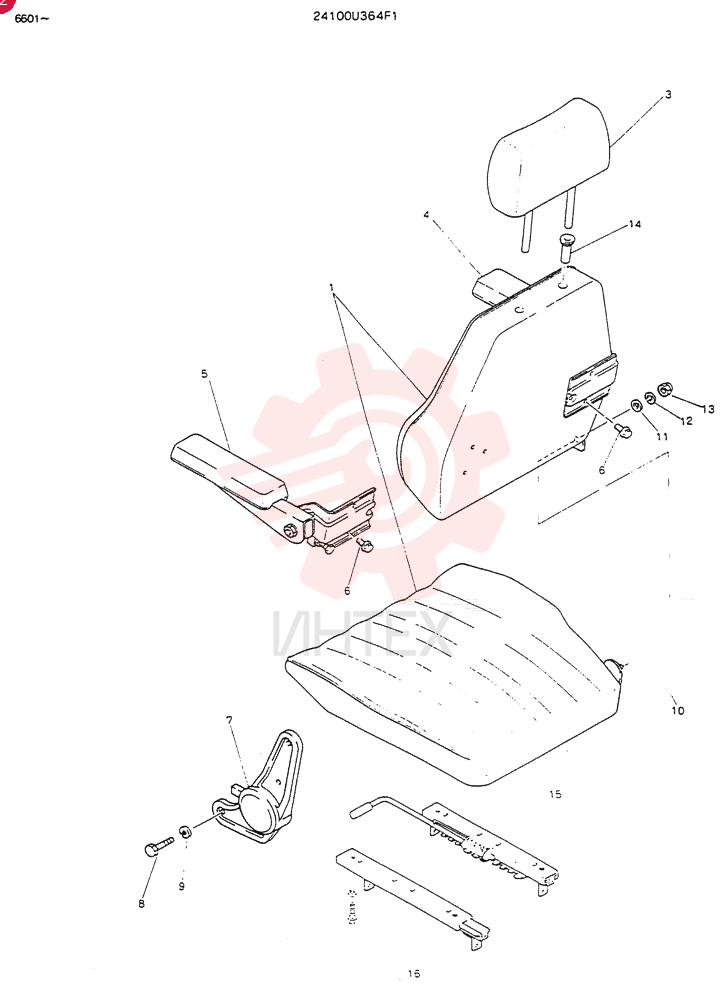

24100U364F1 СедлоОткрыть схему -
24100X1270F3 Ковш в сборе с выталкивателемОткрыть схему -
2410R161F1 Вал в сборе (задний)Открыть схему -
2410R162F1 Вал в сборе (передний)Открыть схему -
241100N4007F2 Комплект инструментов в сборе (на экспорт)Открыть схему -
2414R268F1 КрышкаОткрыть схему -
2414R269F1 Крышка в сборе (регулятор)Открыть схему -
2416R252F1 Подвеска в сбореОткрыть схему -

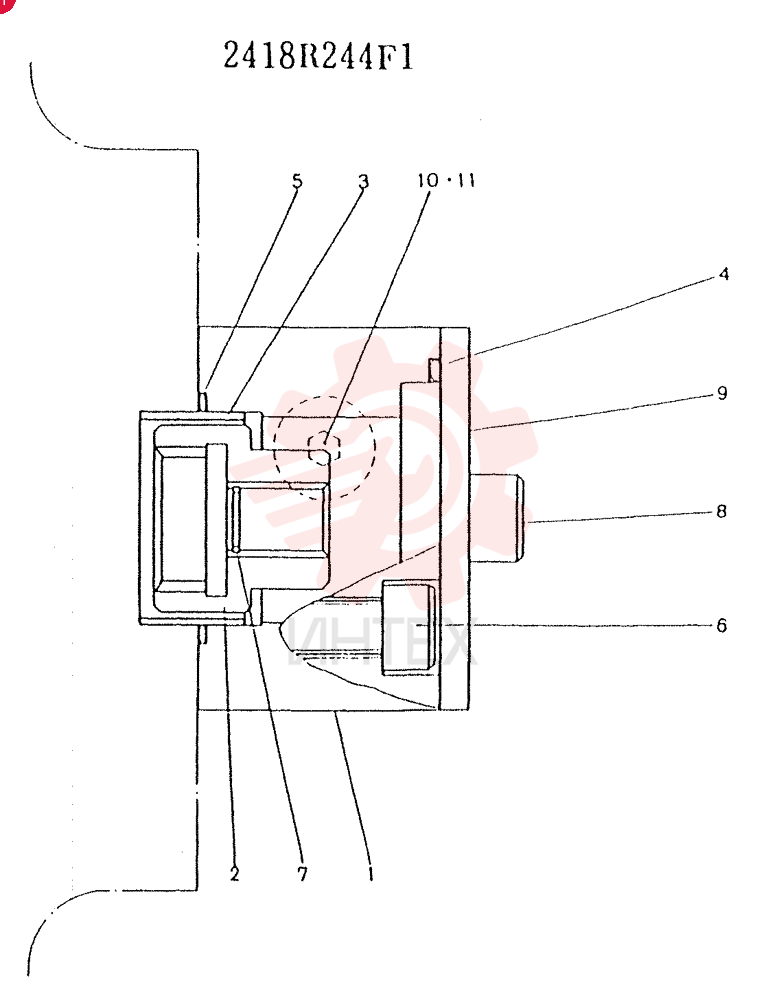

2418R244F1 Пластина в сбореОткрыть схему -
24200J10431F1 Отопитель и обогреватель стекла (для экспорта)Открыть схему -

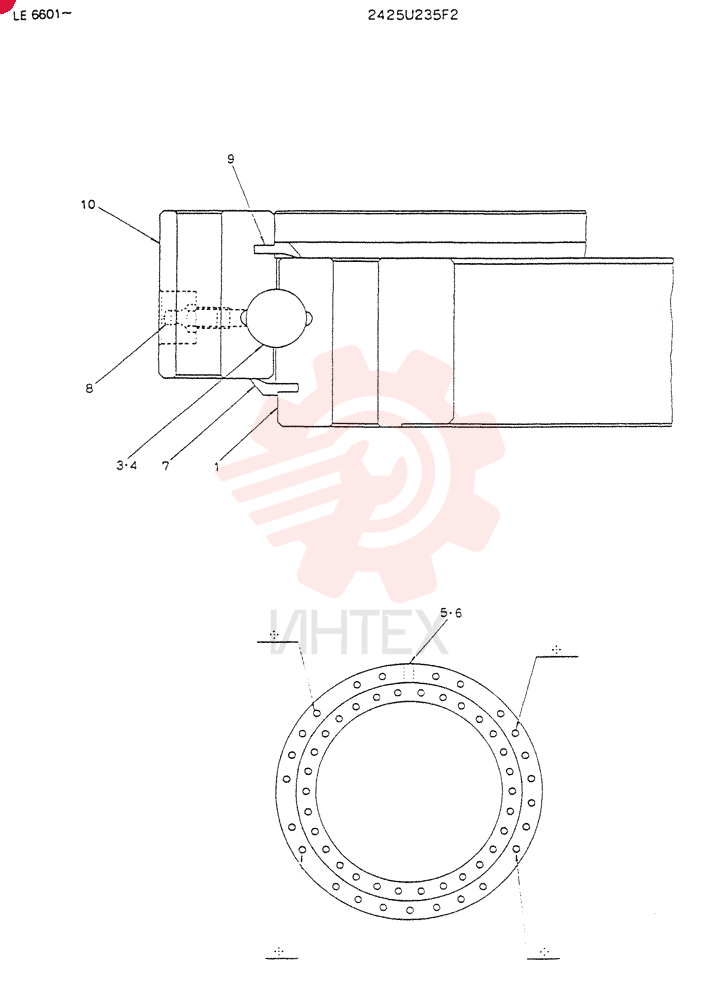

2425U235F2 КольцоОткрыть схему -
243601224F1 Клапан управления в сбореОткрыть схему -
2436R398F1 КлапанОткрыть схему -
2436R531F2 Комплект клапана управленияОткрыть схему -
2436R532F1 Схема (K903) - MARK II EXCAVATOR BTW LE6601 - LE7871 (1/88-12/03)Открыть схему -
2436R543F1 Клапан в сборе, стопорныйОткрыть схему -
2436R544F1 Схема (K903) - MARK II EXCAVATOR BTW LE6601 - LE7871 (1/88-12/03)Открыть схему -

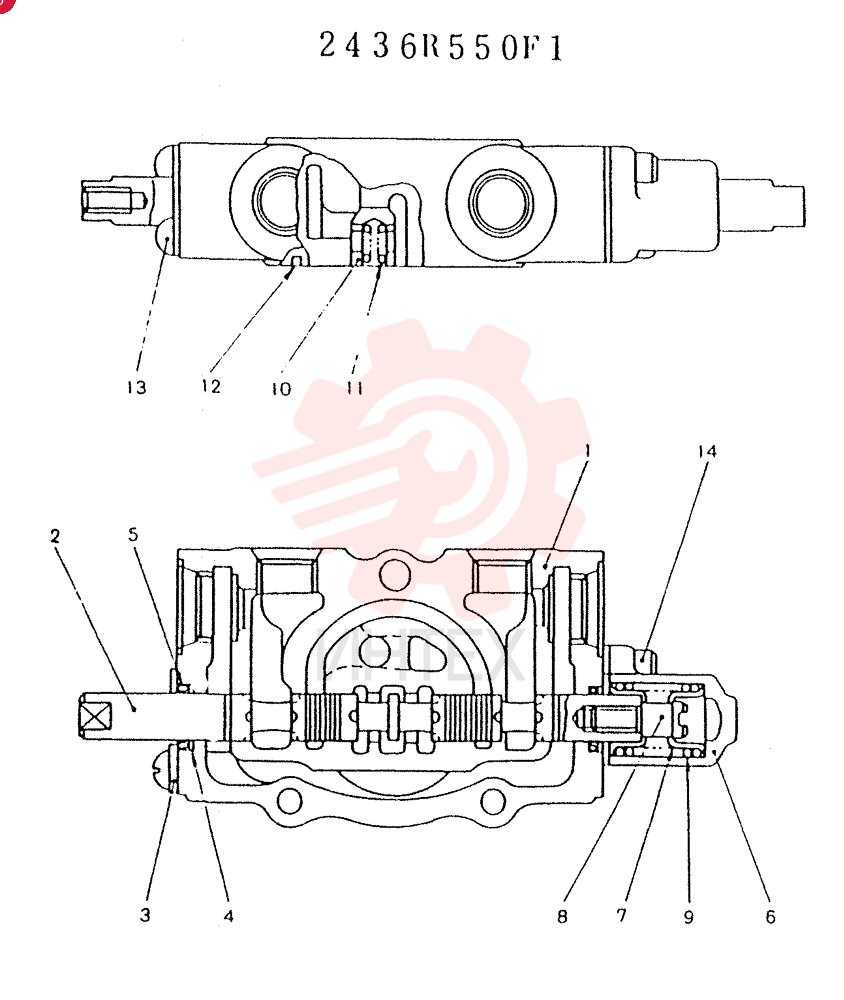

2436R550F1 Секция в сборе, плунжерОткрыть схему -
2436R558F1 Комплект клапана управленияОткрыть схему -
2436R680F1 Клапан предохранительныйОткрыть схему -
2436R688F1 Клапан электромагнитныйОткрыть схему -

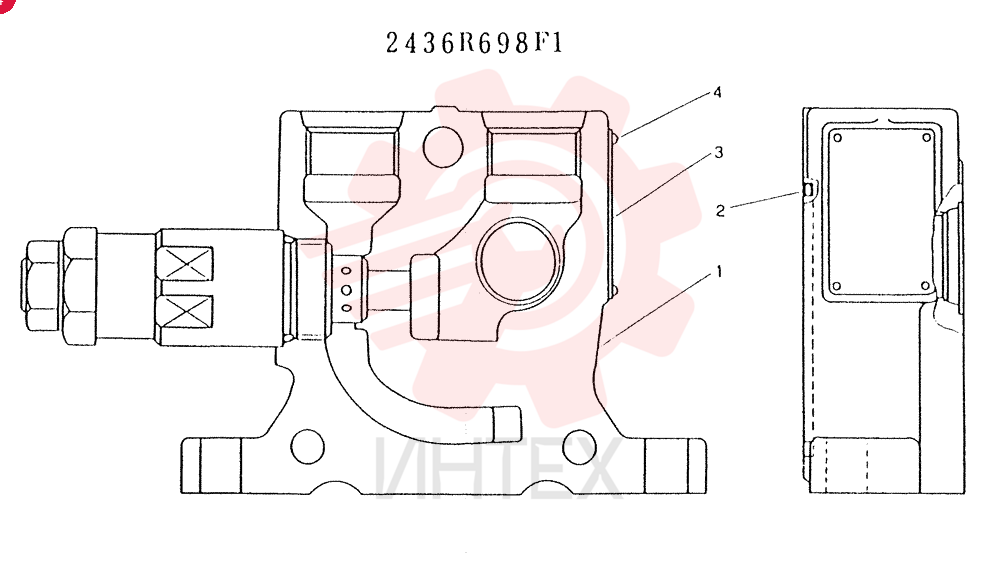

2436R698F1 Секция в сборе, впускнаяОткрыть схему -
2436R699F1 Секция в сборе, впускнаяОткрыть схему -
2436R700F1 Проставка в сбореОткрыть схему -
2436R701F1 Проставка в сбореОткрыть схему -
2436R702F1 Схема (K903) - MARK II EXCAVATOR BTW LE6601 - LE7871 (1/88-12/03)Открыть схему -
2436R703F1 Схема (K903) - MARK II EXCAVATOR BTW LE6601 - LE7871 (1/88-12/03)Открыть схему -

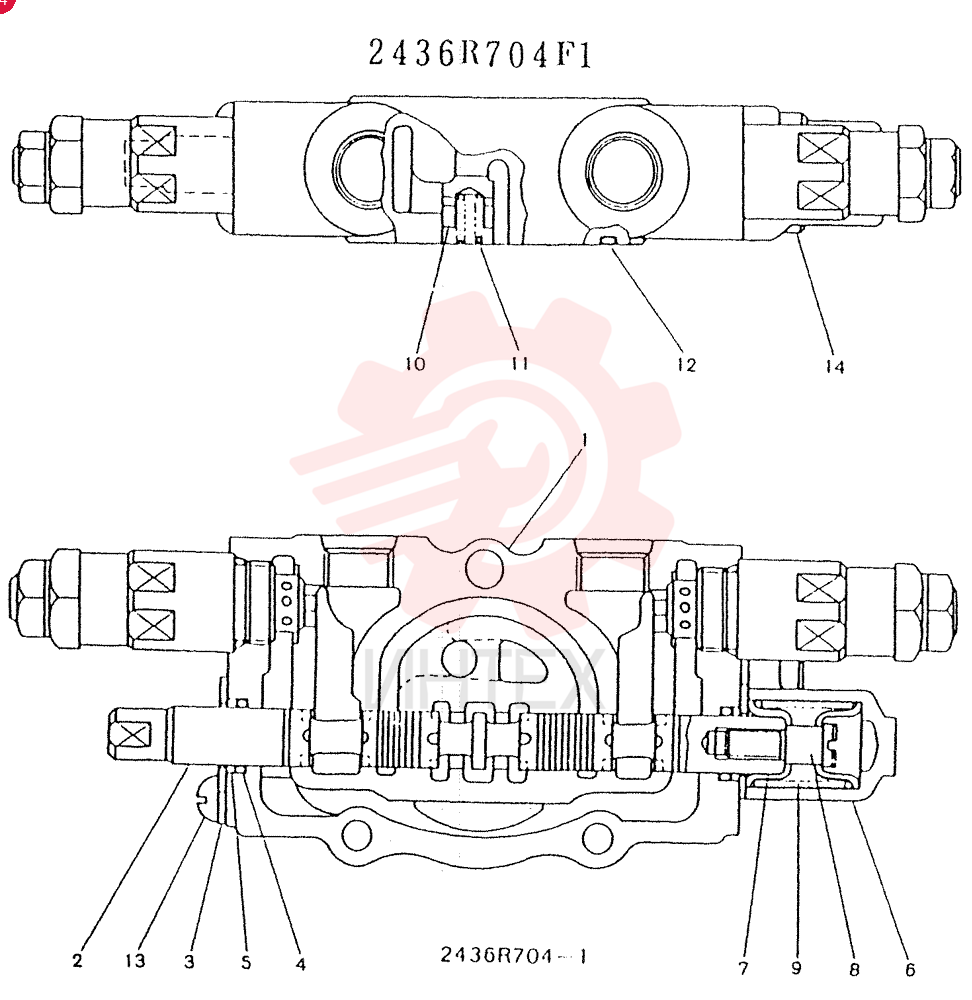

2436R704F1 Секция в сборе, плунжерОткрыть схему -
2436R705F1 Схема (K903) - MARK II EXCAVATOR BTW LE6601 - LE7871 (1/88-12/03)Открыть схему -
2436R706F1 Схема (K903) - MARK II EXCAVATOR BTW LE6601 - LE7871 (1/88-12/03)Открыть схему -

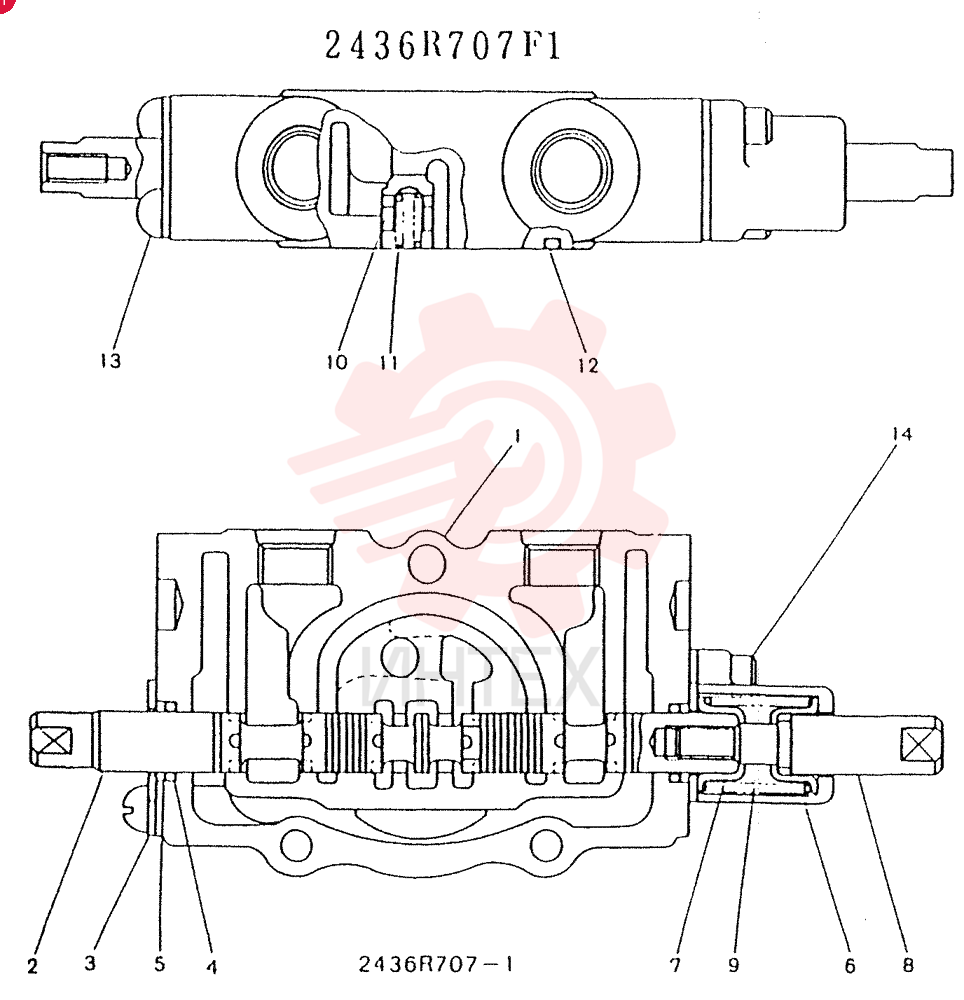

2436R707F1 Секция в сборе, плунжерОткрыть схему -
2436R708F1 Золотник в сбореОткрыть схему -
2436R709F1 Золотник в сбореОткрыть схему -
2436R710F1 Золотник в сбореОткрыть схему -
2436R711F1 Золотник в сбореОткрыть схему -
2436R712F1 ЗолотникОткрыть схему -
2436R715F1 Схема (K903) - MARK II EXCAVATOR BTW LE6601 - LE7871 (1/88-12/03)Открыть схему -
2436R790F1 Клапан в сбореОткрыть схему -

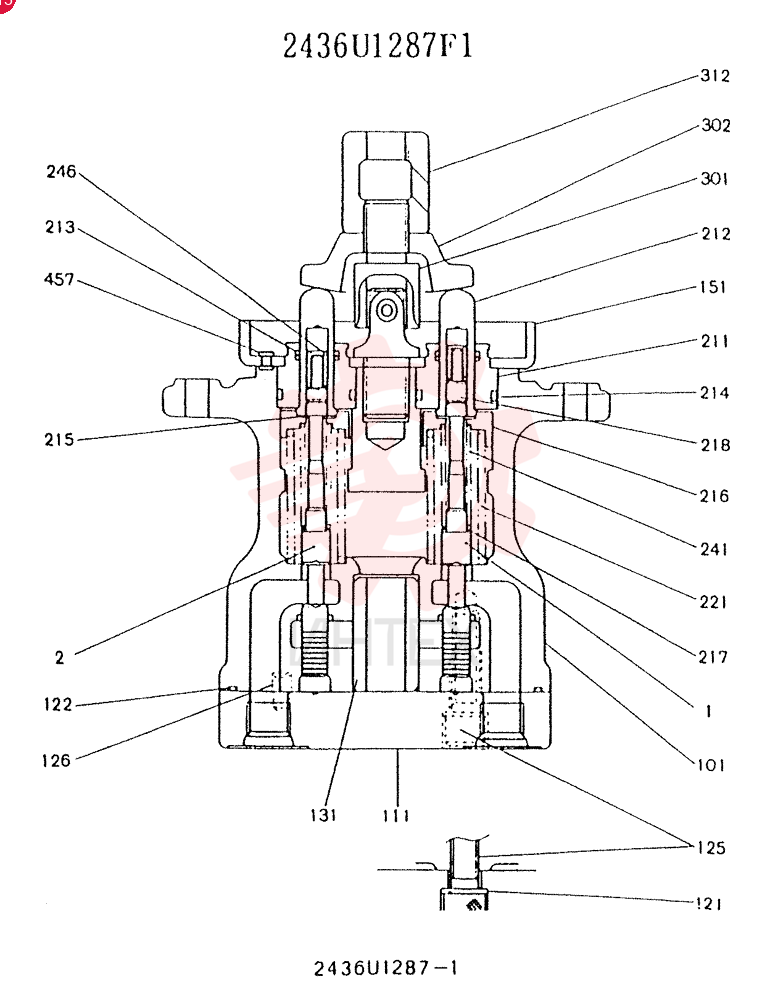

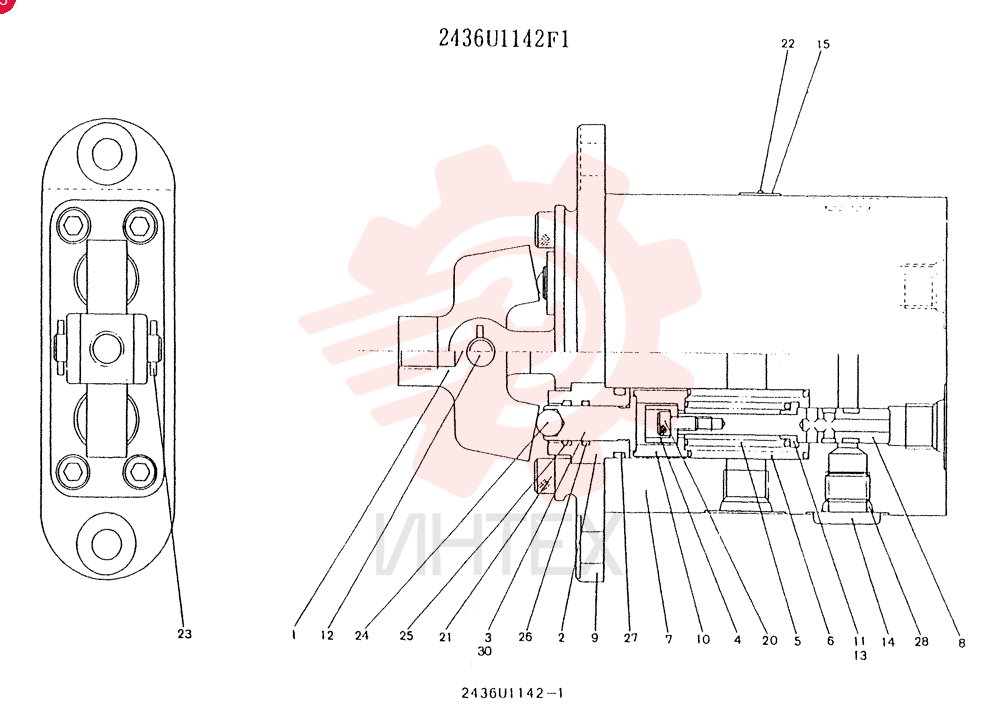

2436U1142F1 Клапан пилотныйОткрыть схему -
2436U1183F1 Клапан управления в сбореОткрыть схему -
2436U1184F1 Клапан управления в сбореОткрыть схему -
2436U1195F1 Схема (K903) - MARK II EXCAVATOR BTW LE6601 - LE7871 (1/88-12/03)Открыть схему -
2436U1196F1 Клапан электромагнитныйОткрыть схему -
2436U1225F1 Клапан управления в сбореОткрыть схему -
2436U1226F1 Клапан регулирующий (распределительный) (часть 1)Открыть схему -
2436U1226F1 Клапан регулирующий (распределительный) (часть 2)Открыть схему -
2436U1238F1 Клапан регулирующий (распределительный)Открыть схему -
2436U1239F1 КлапанОткрыть схему -
2436U1240F1 Клапан электромагнитныйОткрыть схему -

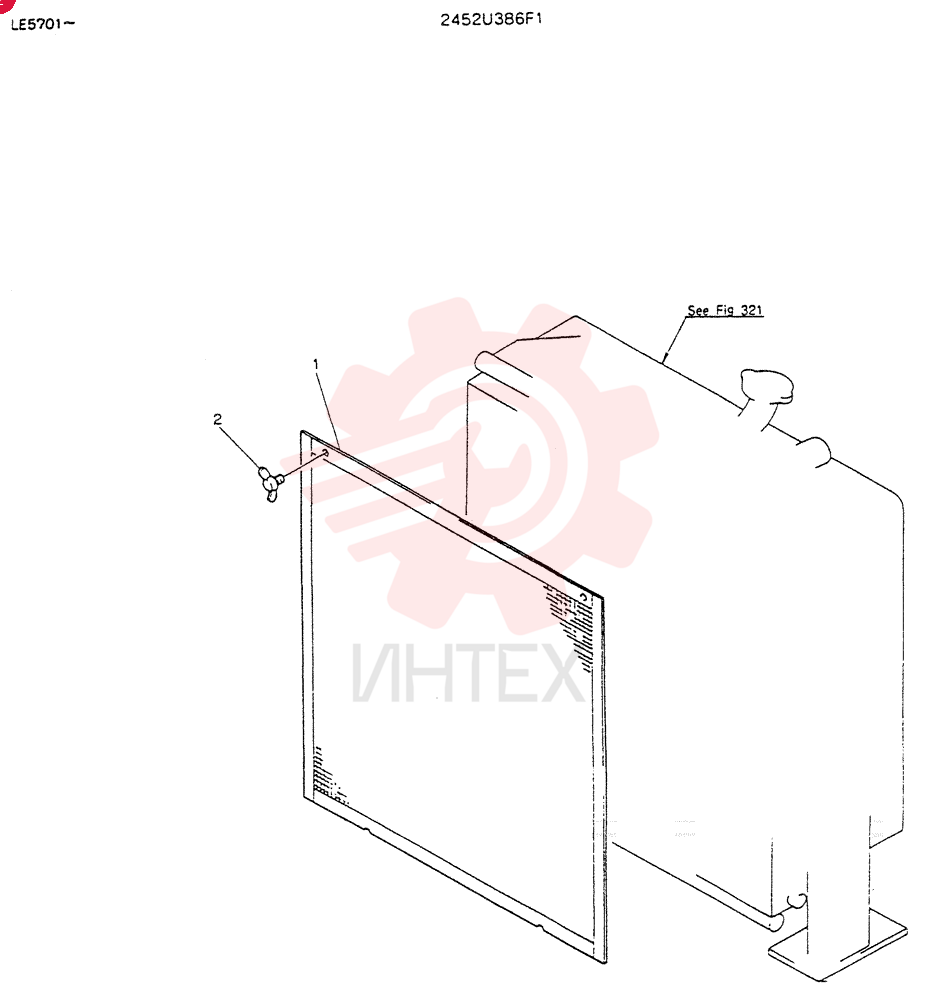

2436U1244F1 КлапанОткрыть схему
