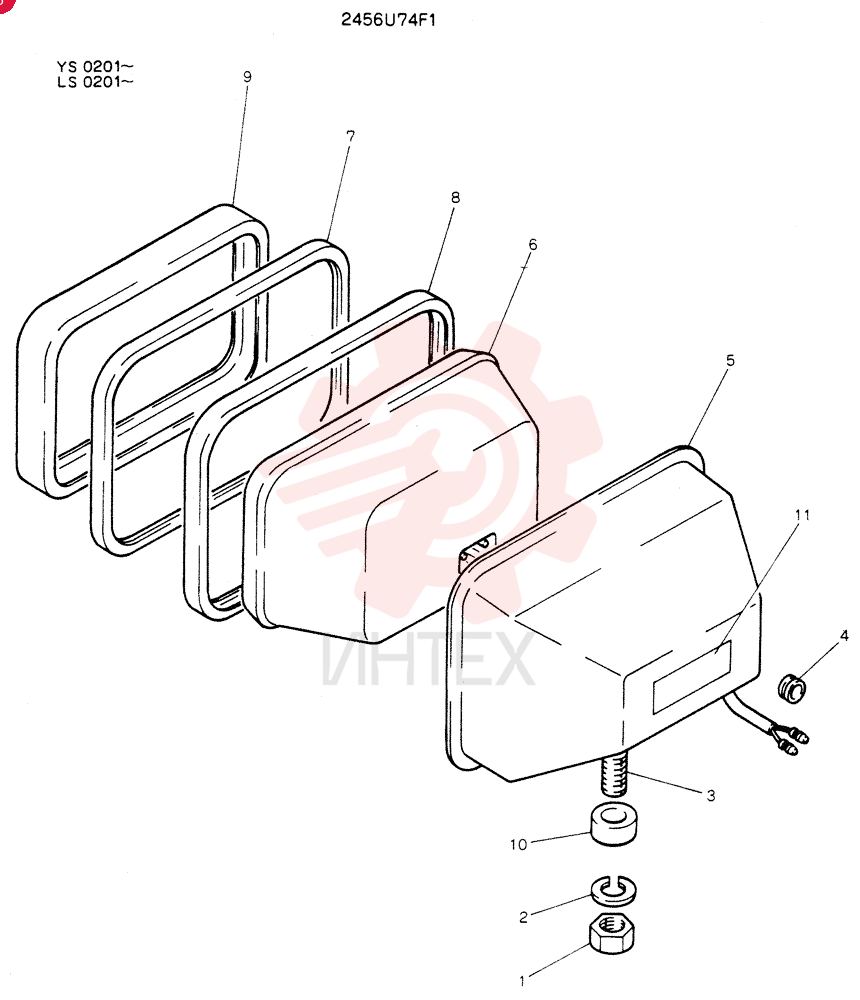

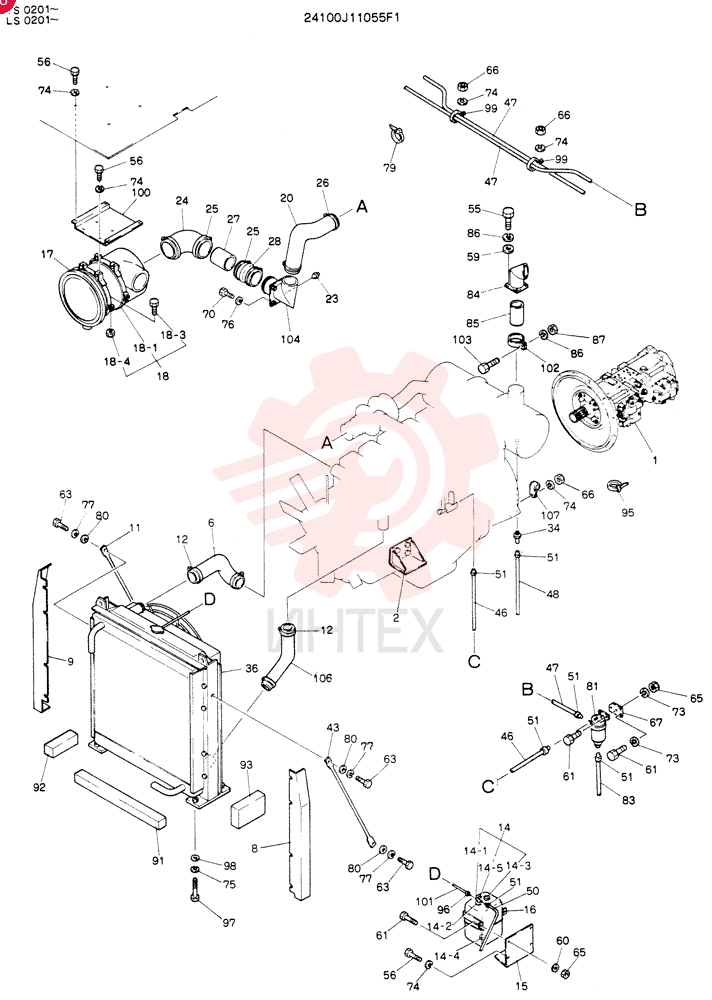

(K916) - Экскаватор MARK II с серийного № LS0201 (1/03-12/04) — схемы, страница 2
-

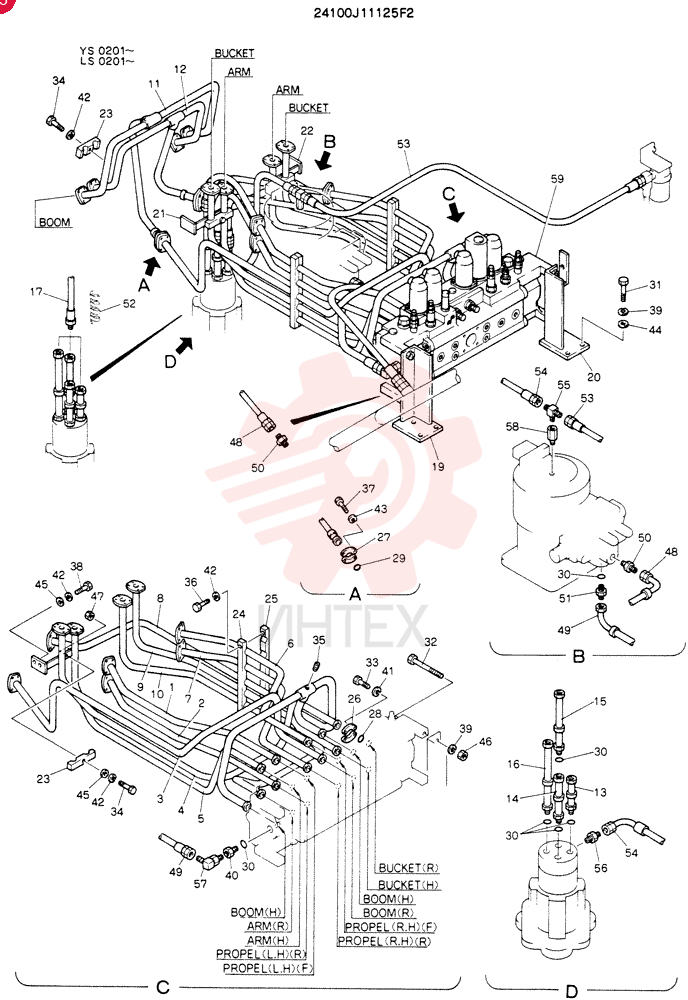

24100J11131F1 Линии воздушные, верхниеОткрыть схему -
24100J11165F1 Электропроводка в сбореОткрыть схему -
24100J11166F1 Электропроводка в сбореОткрыть схему -

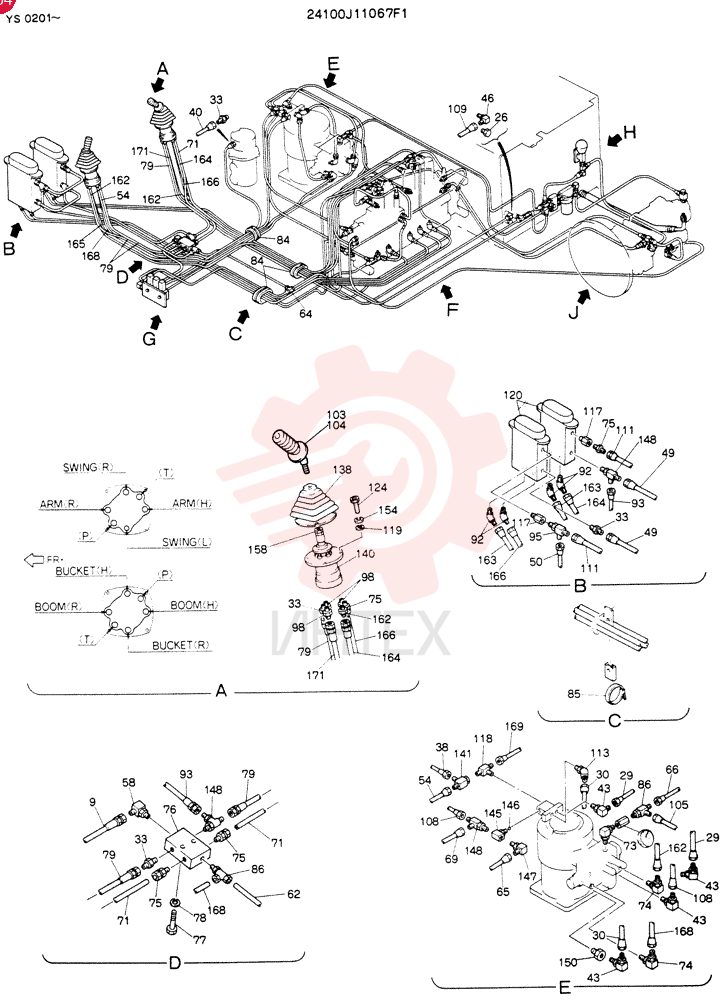

24100J11167F1 Управление дистанционное в сборе (для Северной Америки) (часть 1)Открыть схему -

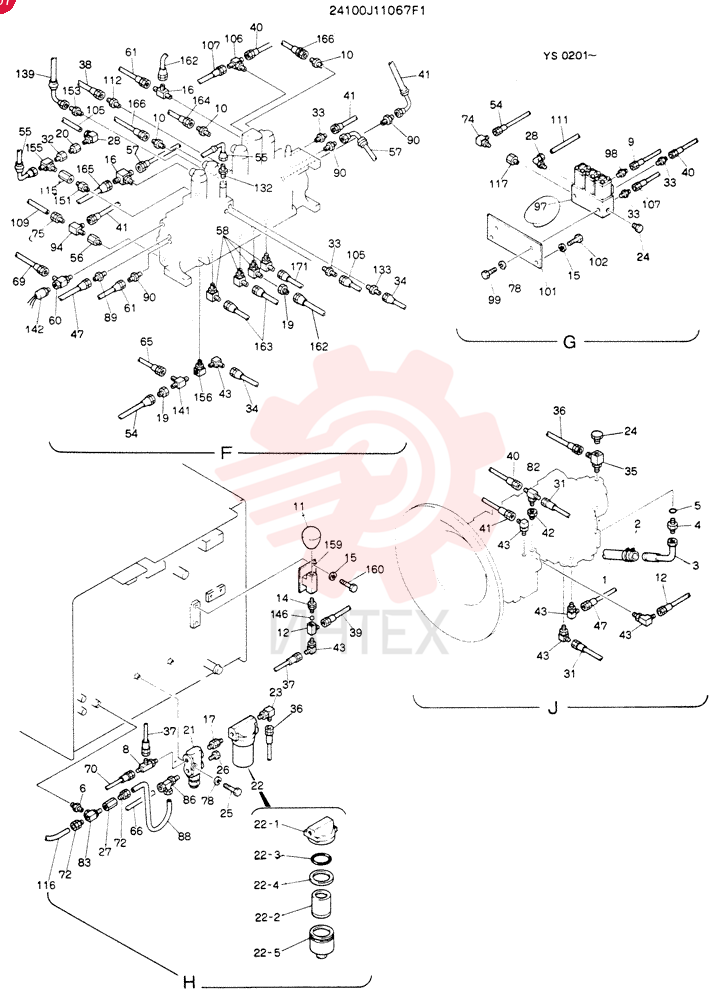

24100J11167F1 Управление дистанционное в сборе (для Северной Америки) (часть 2)Открыть схему -

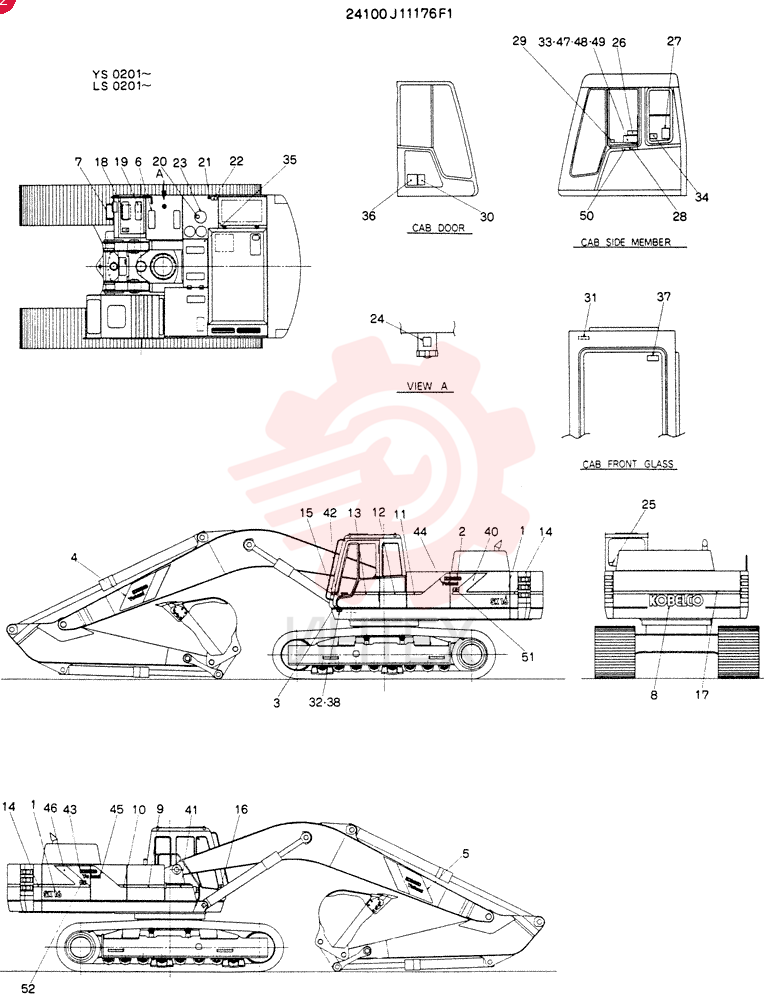

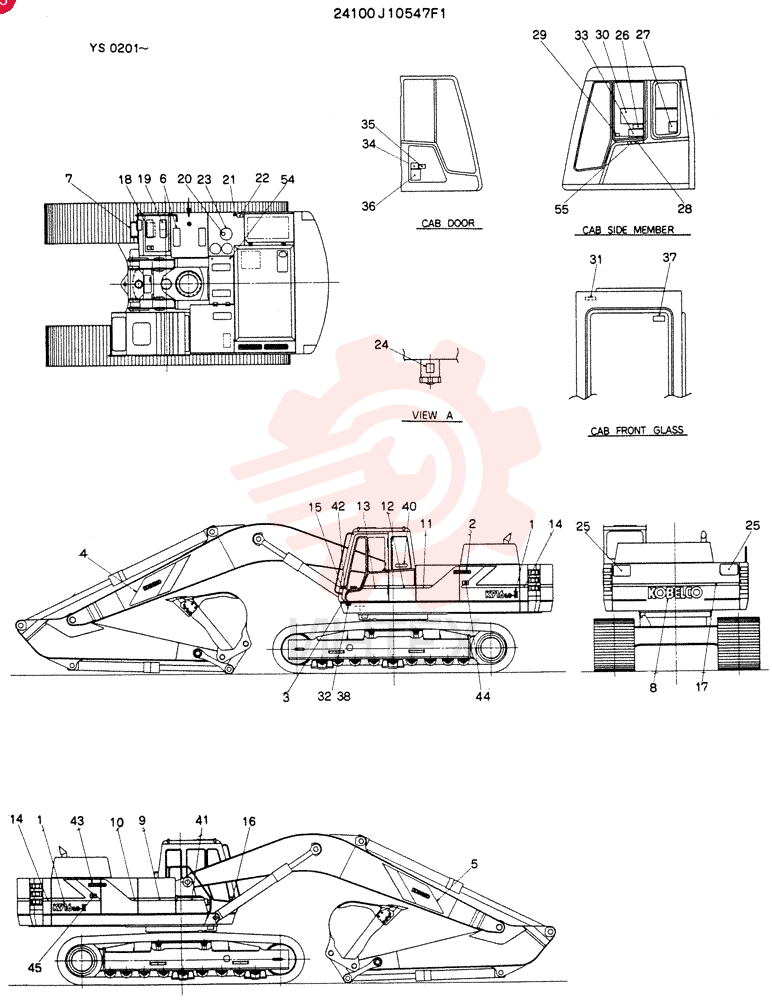

24100J11176F1 Табличка, шильдикОткрыть схему -

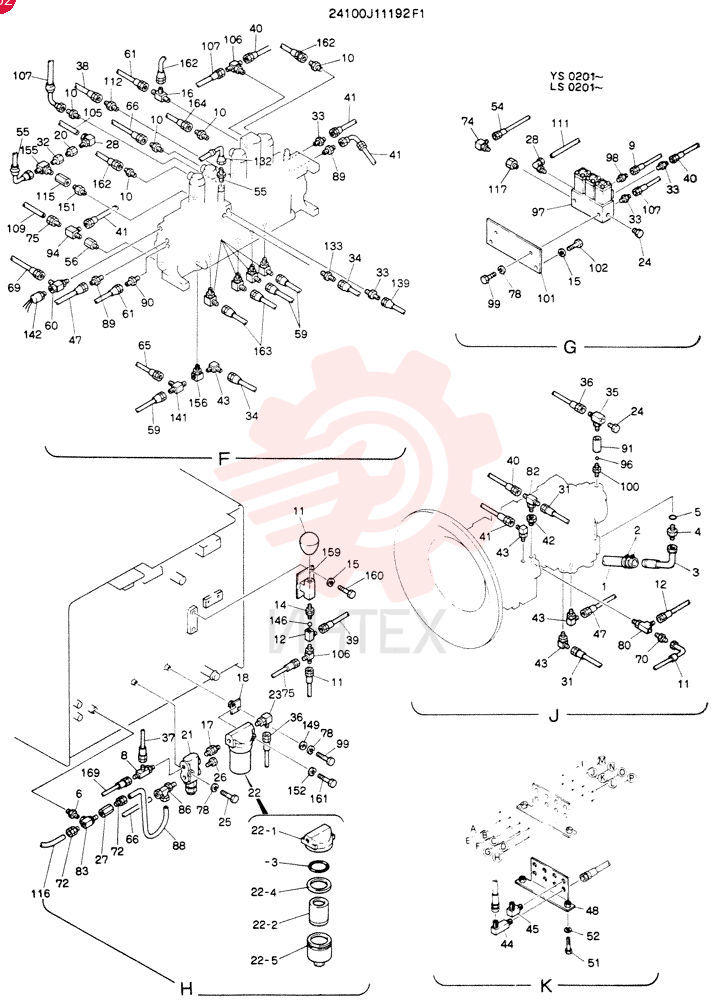

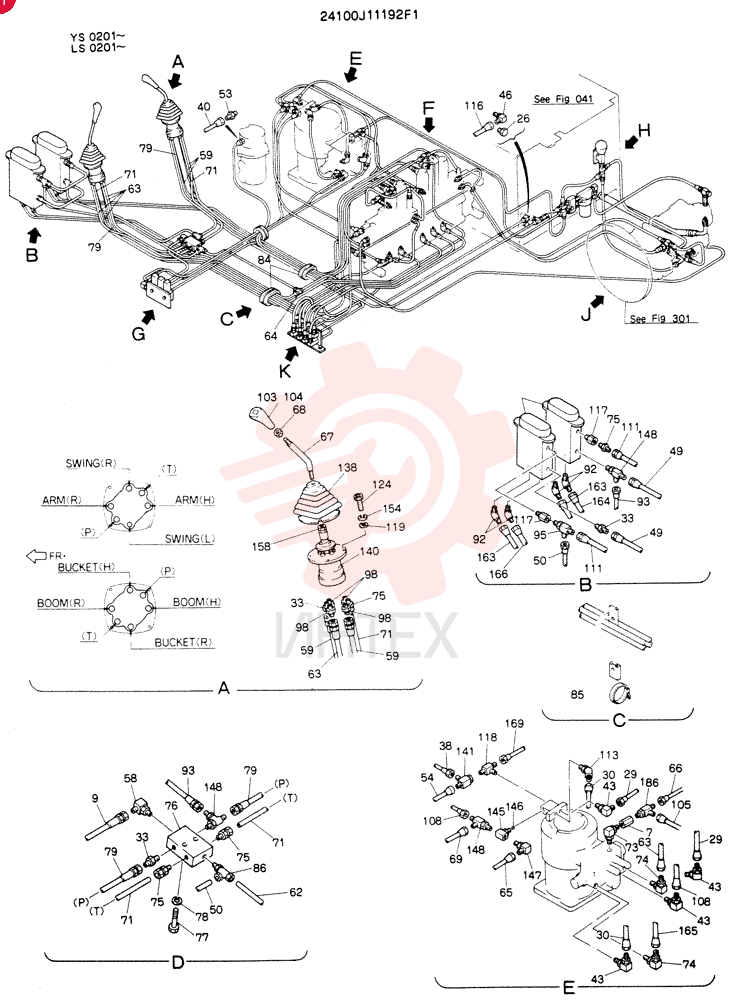

24100J11192F1 Пульт дистанционного управления в сборе (часть 1)Открыть схему -
24100J11192F1 Пульт дистанционного управления в сборе (часть 2)Открыть схему -

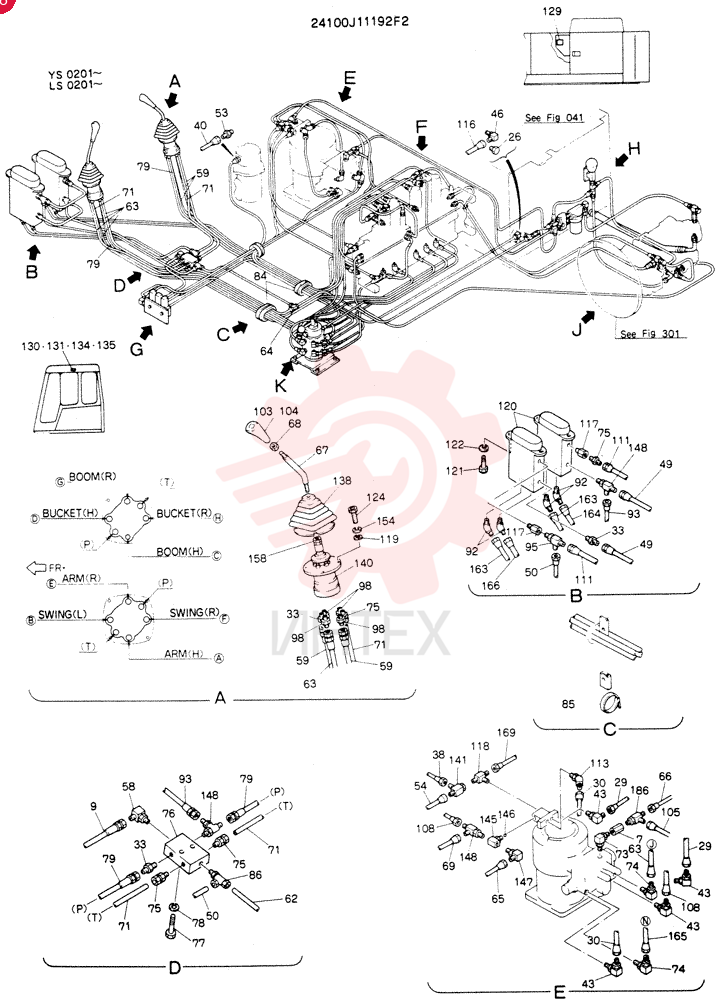

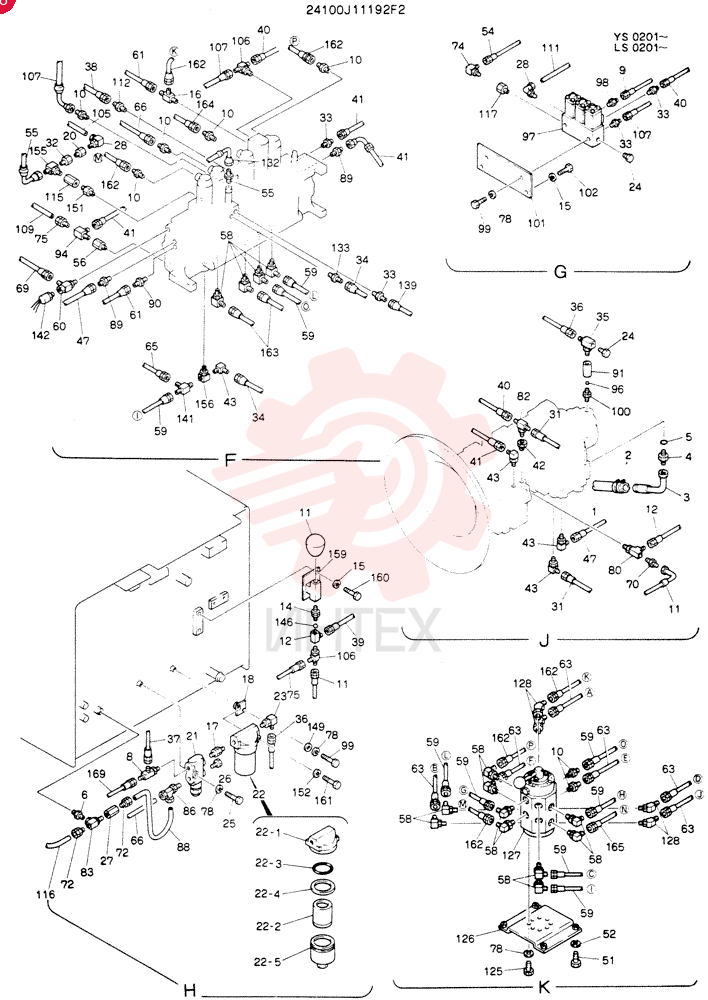

24100J11192F2 Пульт дистанционного управления в сборе (многофункциональный) (часть 1)Открыть схему -
24100J11192F2 Пульт дистанционного управления в сборе (многофункциональный) (часть 2)Открыть схему -
24100J11210F2 Нагреватель в сборе (для экспорта)Открыть схему -
24100J4396F5 Каток опорныйОткрыть схему -

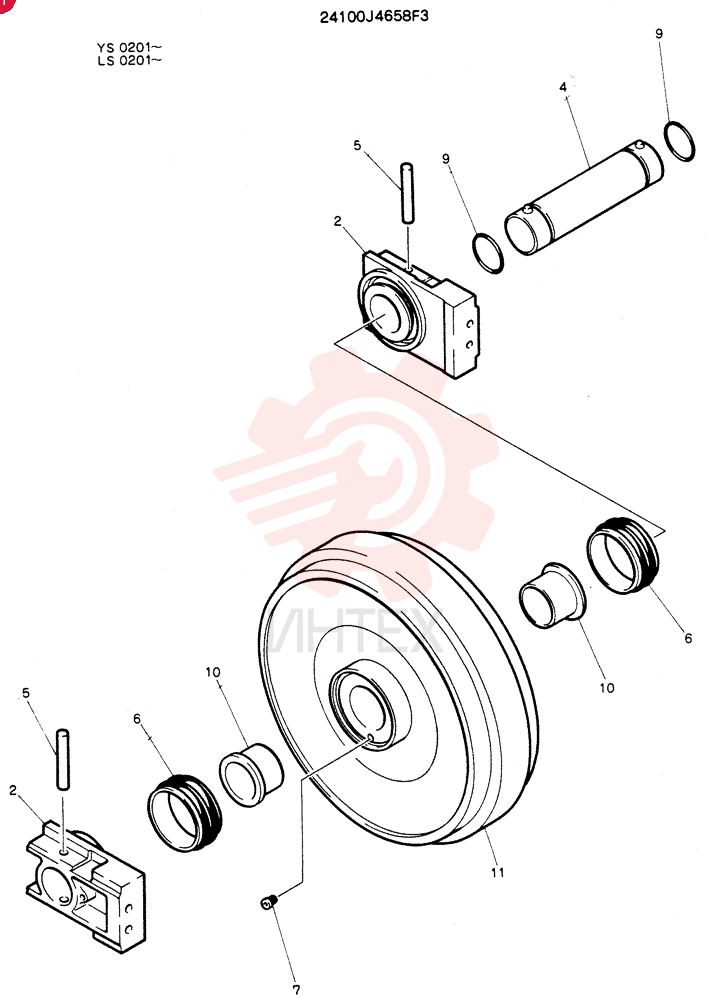

24100J4658F3 Колесо направляющее (ленивец)Открыть схему -
24100J6257F1 ОтопительОткрыть схему -
24100J9381F1 ЗащитаОткрыть схему -

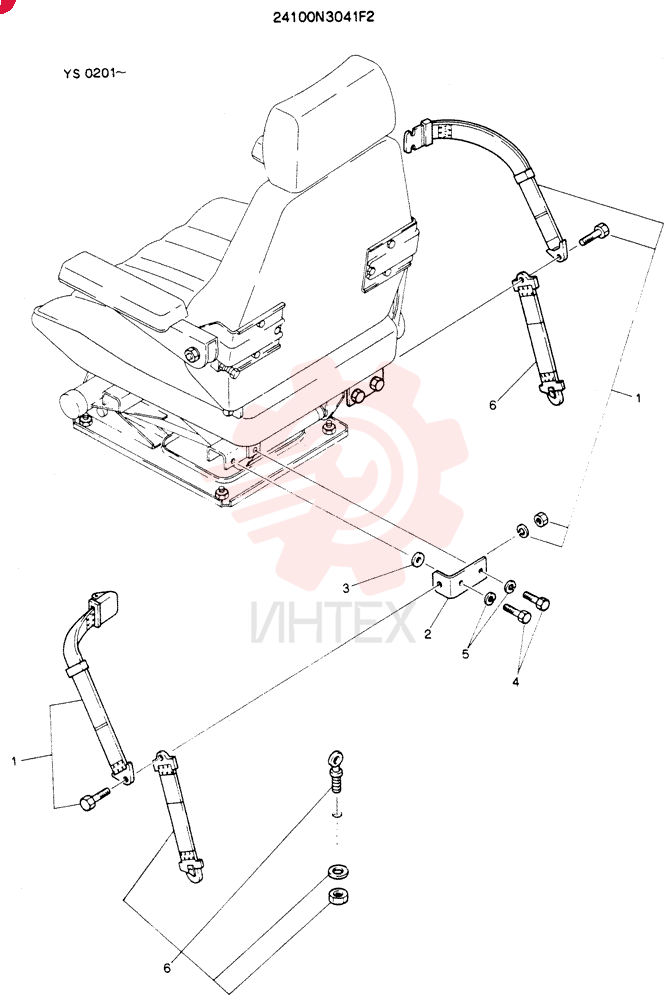

24100N3041F2 Ремень безопасностиОткрыть схему -
24100N3841F2 Каток опорныйОткрыть схему -
24100N4136F10 Схема (K916) - MARK II EXCAVTOR ASN LS0201 (1/03-12/04)Открыть схему -

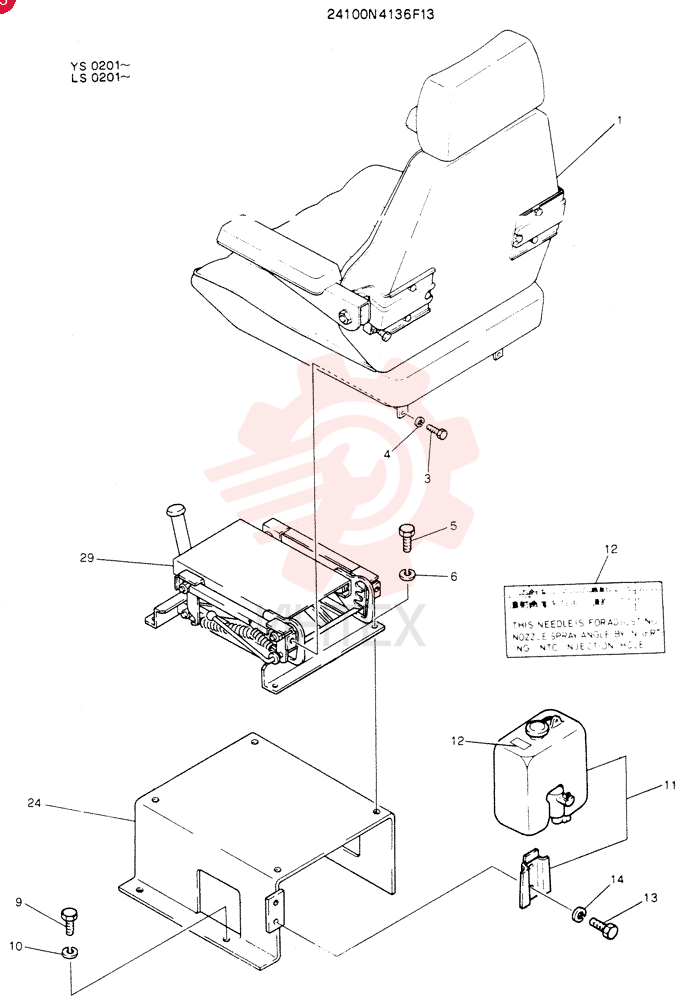

24100N4136F13 Сиденье в сбореОткрыть схему -
24100N4265F6 Инструмент в сбореОткрыть схему -
24100N4265F7 Схема (K916) - MARK II EXCAVTOR ASN LS0201 (1/03-12/04)Открыть схему -

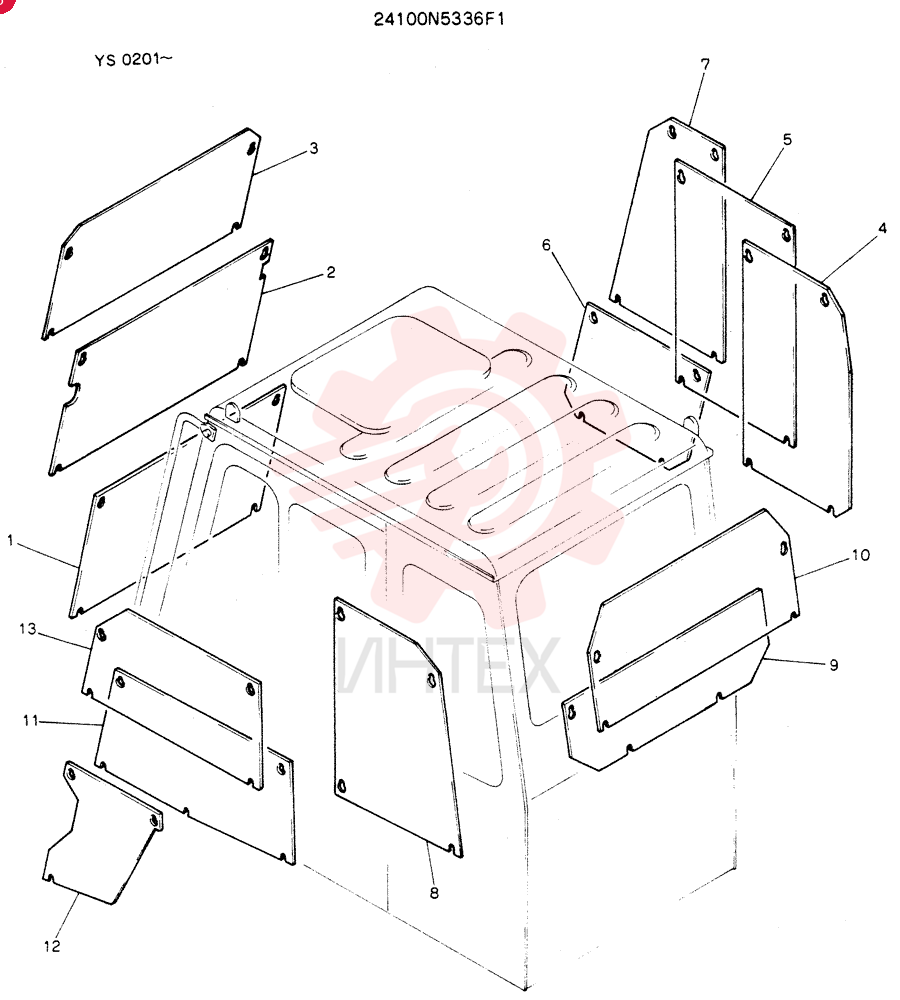

24100N5336F1 КомплектОткрыть схему -

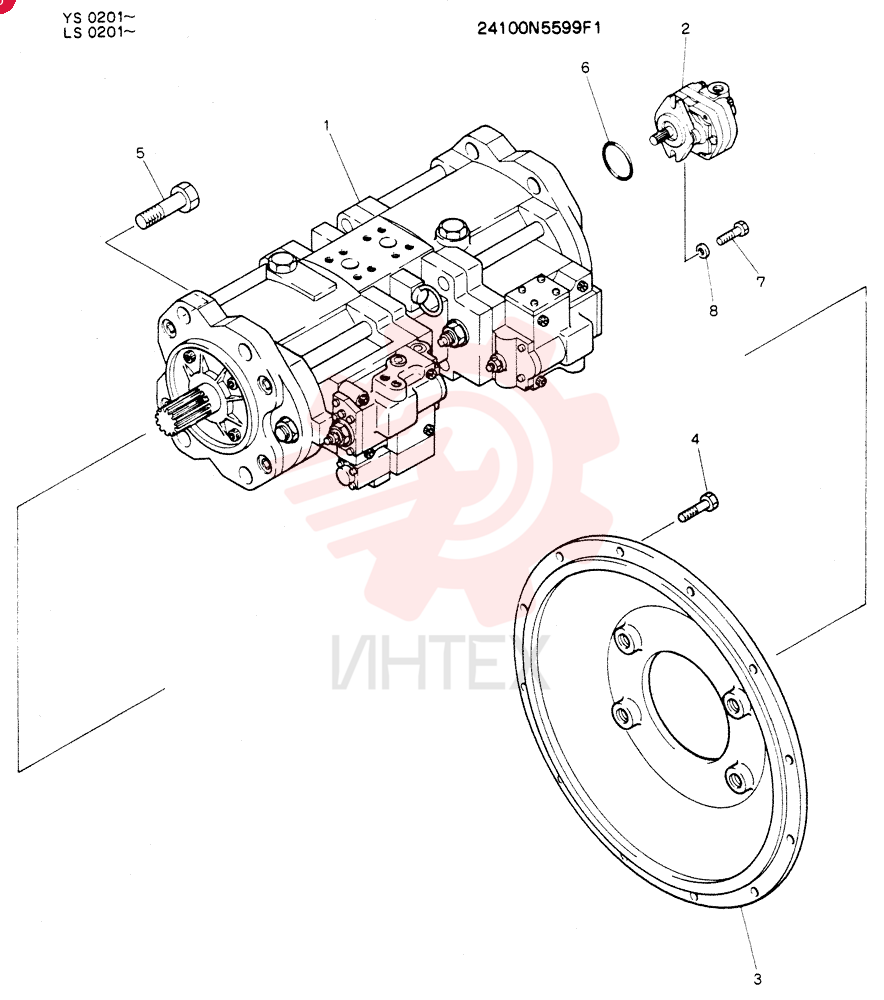

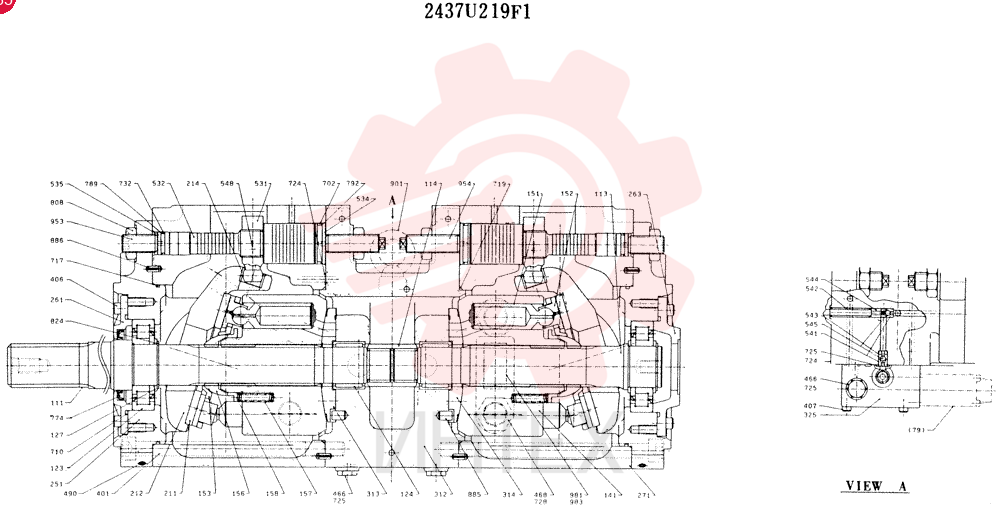

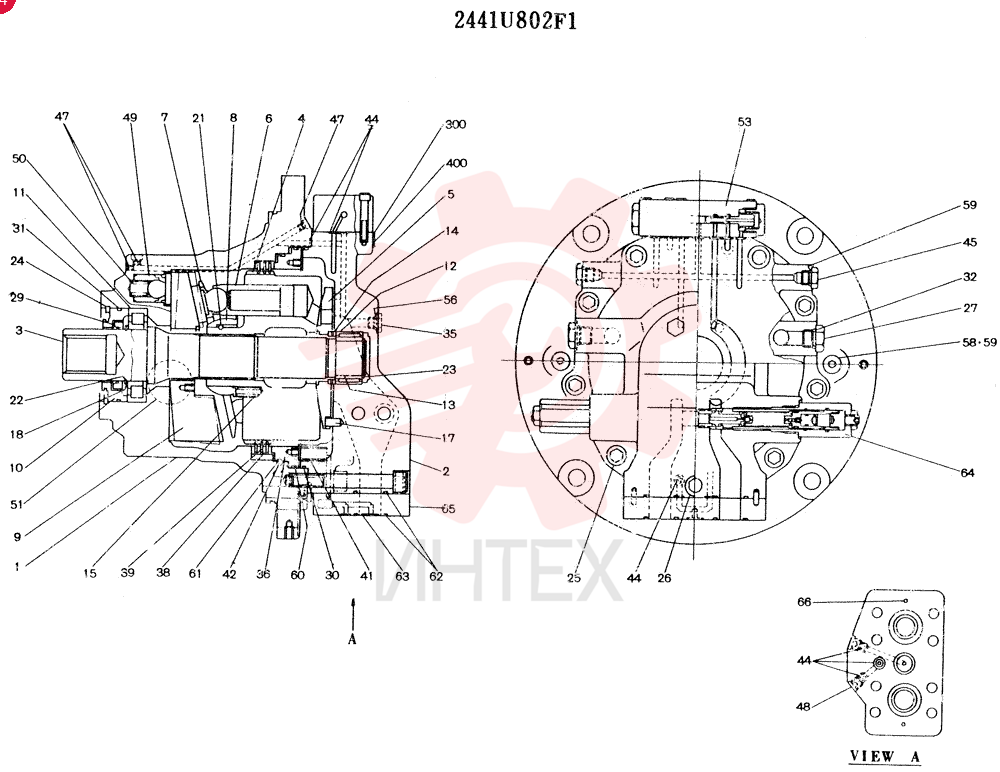

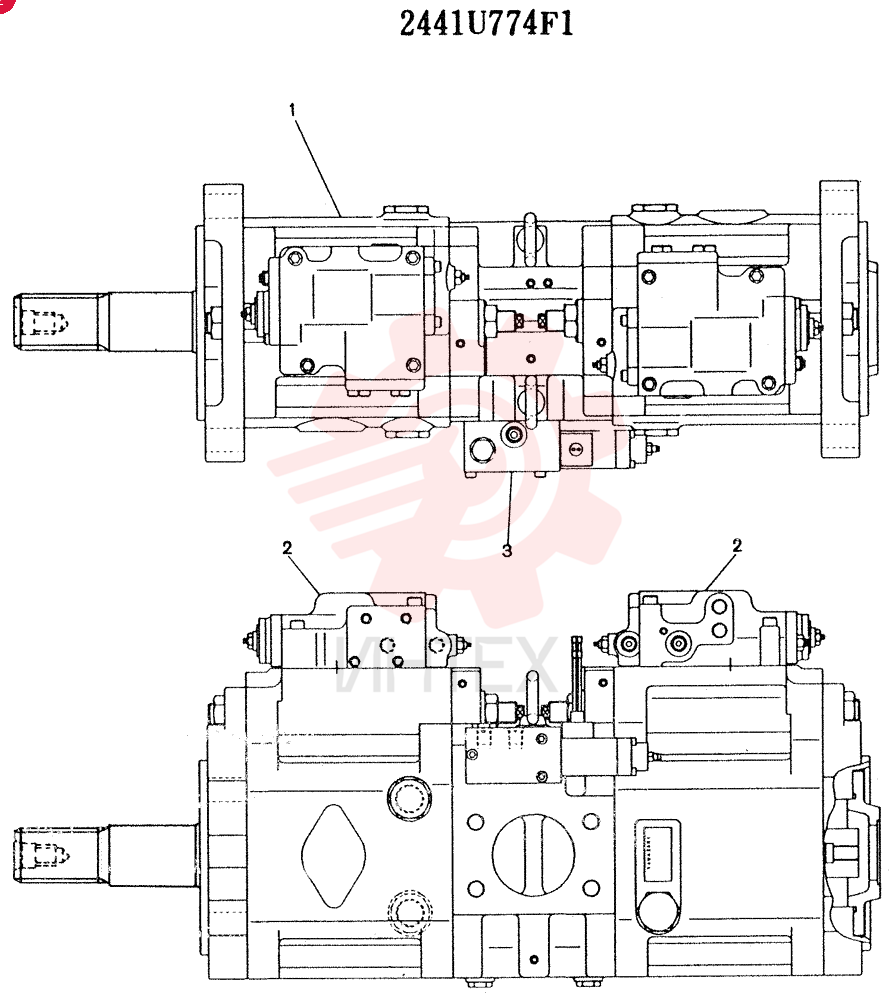

24100N5599F1 Насос в сборе, соединениеОткрыть схему -
24100N5635F1 Схема (K916) - MARK II EXCAVTOR ASN LS0201 (1/03-12/04)Открыть схему -

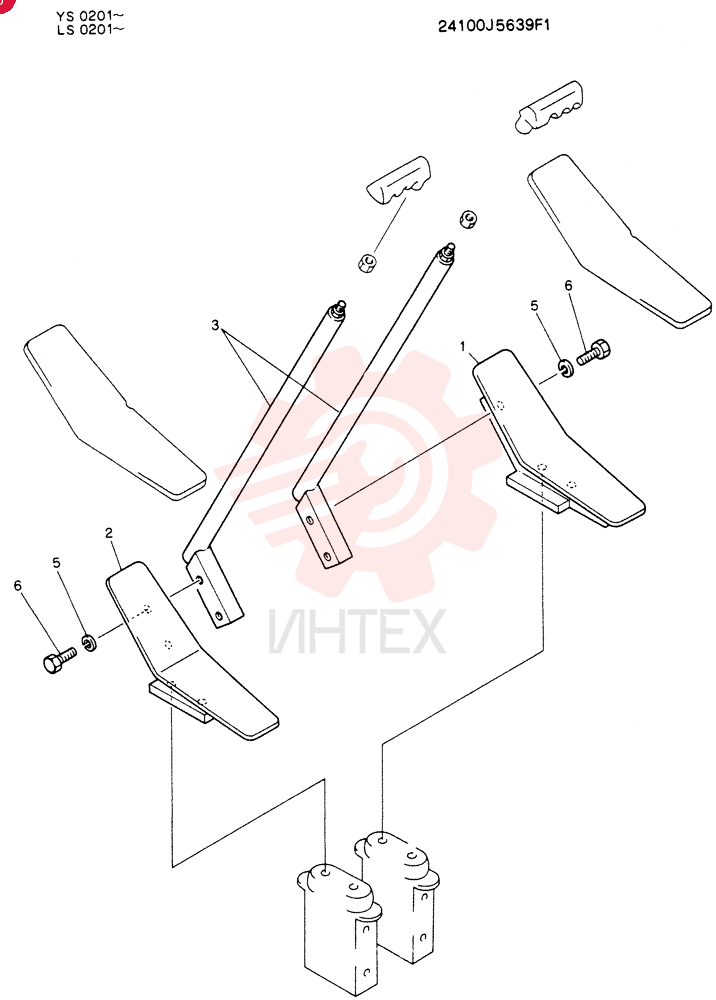

24100N5639F1 Рычаг управления в сбореОткрыть схему -
24100N5662F2 Противовес в сбореОткрыть схему -
24100N5680F2 Схема (K916) - MARK II EXCAVTOR ASN LS0201 (1/03-12/04)Открыть схему -

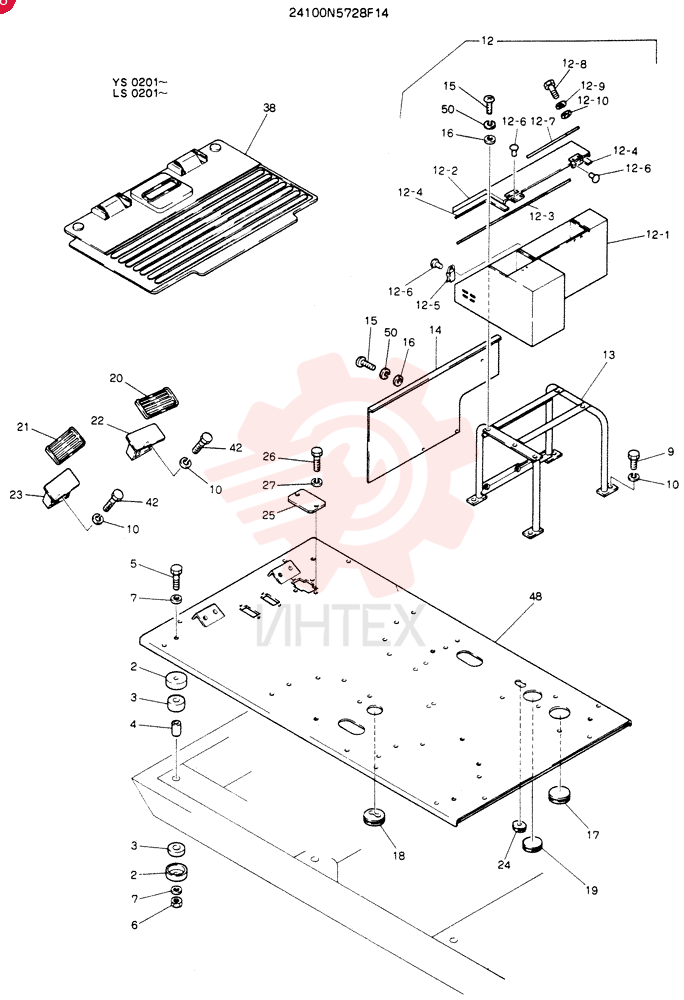

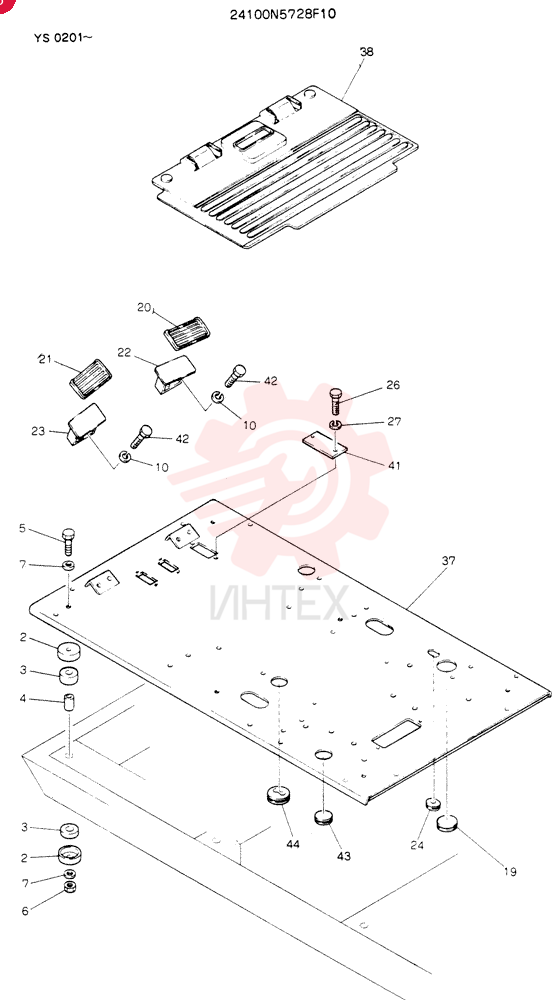

24100N5728F10 Пластина пола в сбореОткрыть схему -
24100N5728F14 Пластина пола в сбореОткрыть схему -

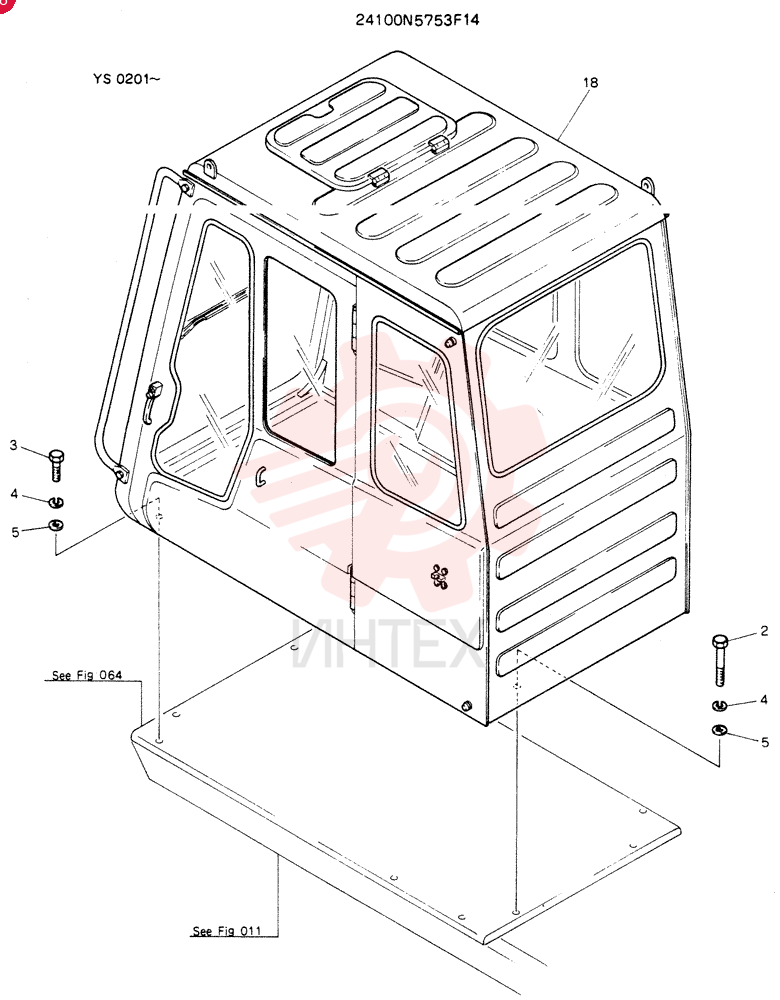

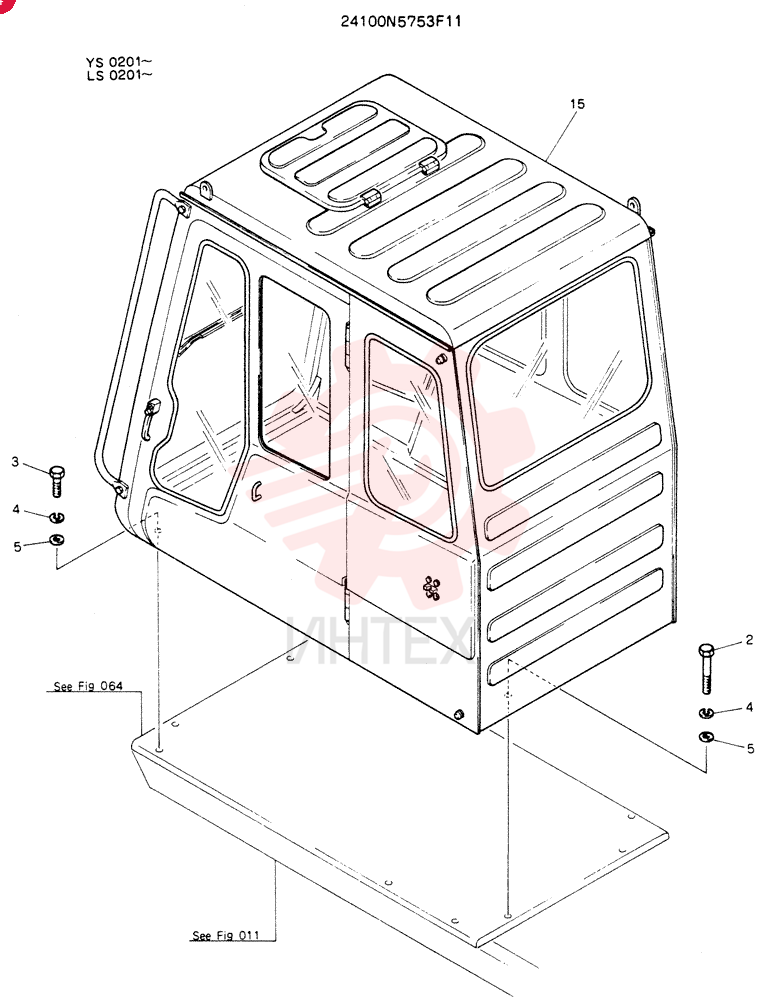

24100N5753F11 Установка кабиныОткрыть схему -
24100N5753F14 Установка кабиныОткрыть схему -

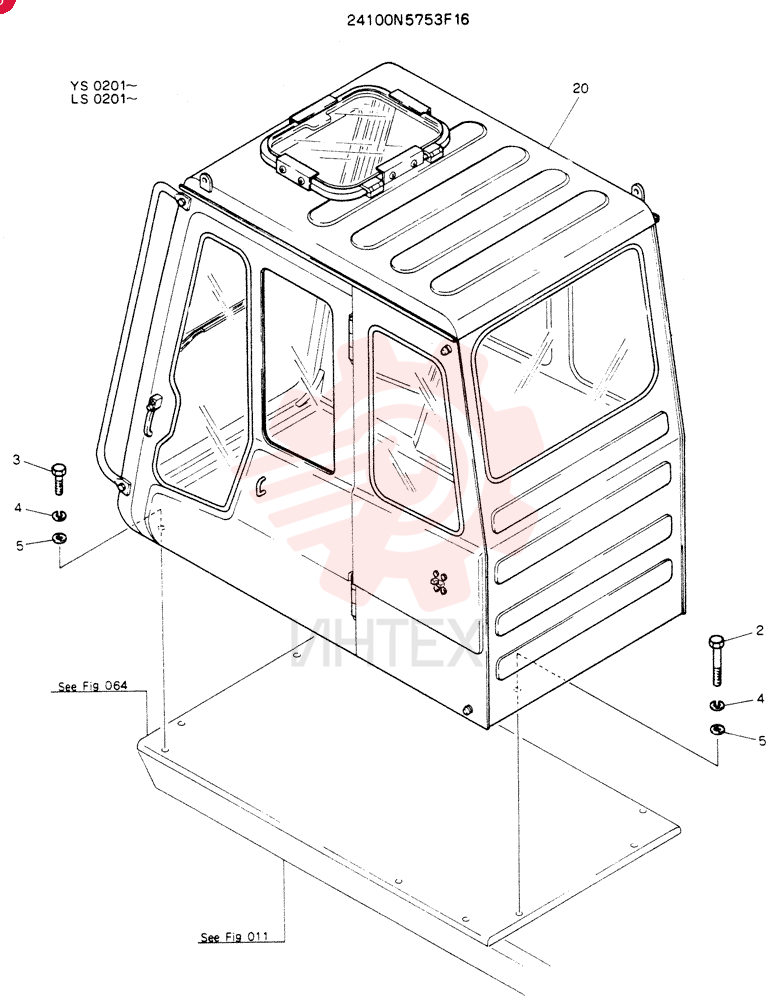

24100N5753F16 Установка кабиныОткрыть схему -
24100N5757F2 Схема (K916) - MARK II EXCAVTOR ASN LS0201 (1/03-12/04)Открыть схему -

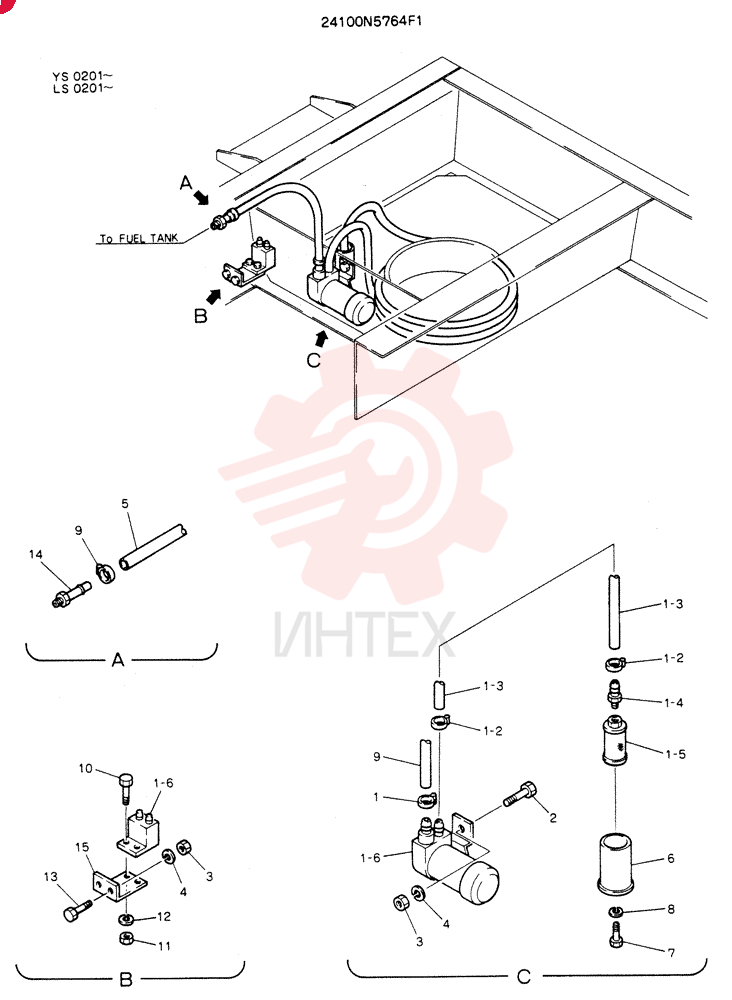

24100N5764F1 Насос топливный в сбореОткрыть схему -
24100N5879F1 Противовес в сбореОткрыть схему -

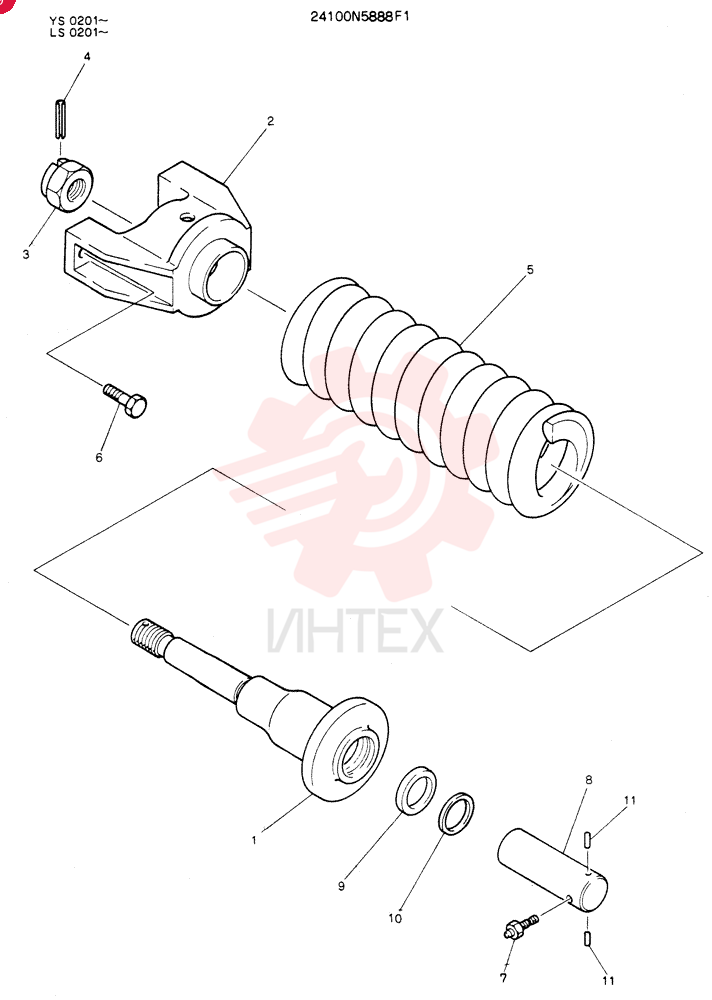

24100N5888F1 ПружинаОткрыть схему -
24100P1794F1 Схема (K916) - MARK II EXCAVTOR ASN LS0201 (1/03-12/04)Открыть схему -

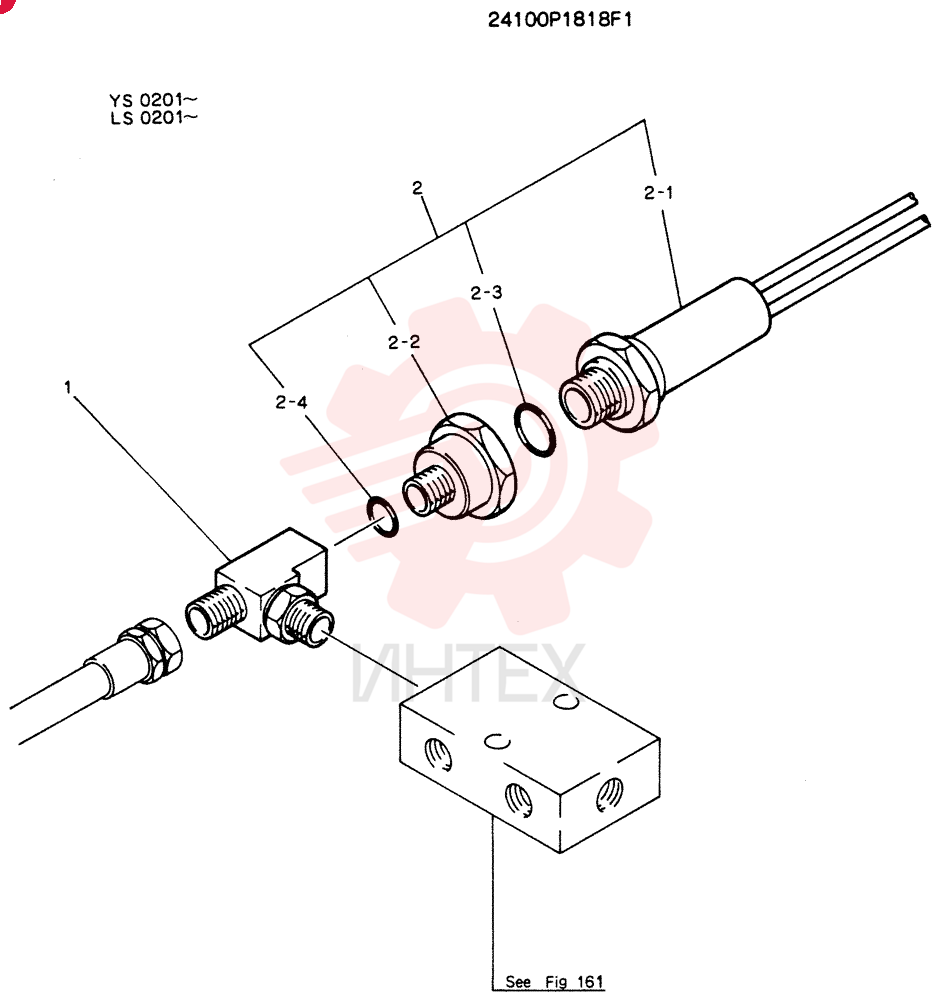

24100P1818F1 Выключатель в сборе, давления (для Северной Европы)Открыть схему -
24100P2648F1 Аккумулятор в сбореОткрыть схему -

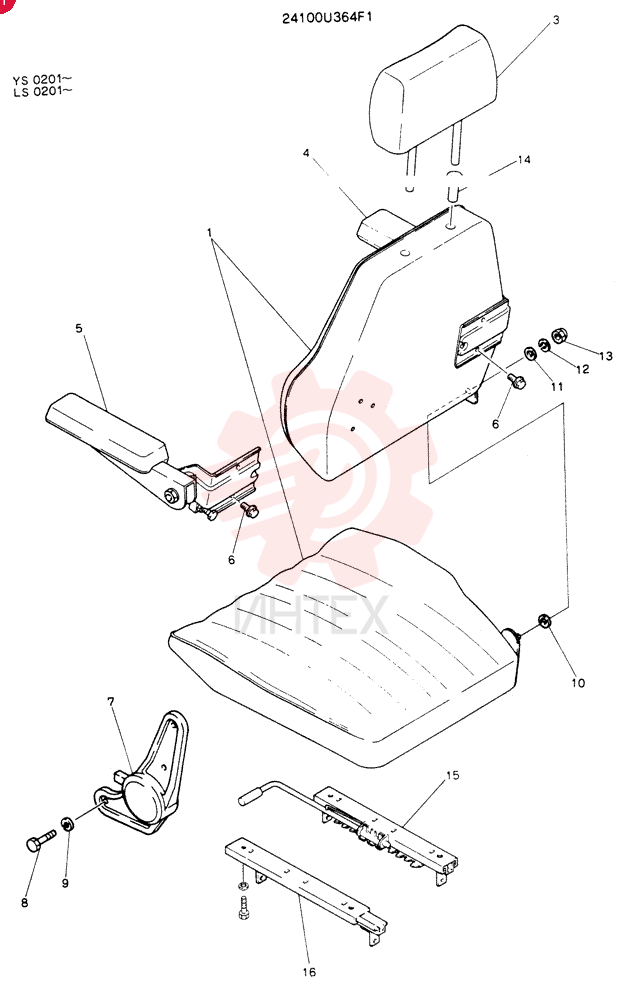

24100U364F1 СедлоОткрыть схему -
2425U239F1 Схема (K916) - MARK II EXCAVTOR ASN LS0201 (1/03-12/04)Открыть схему -

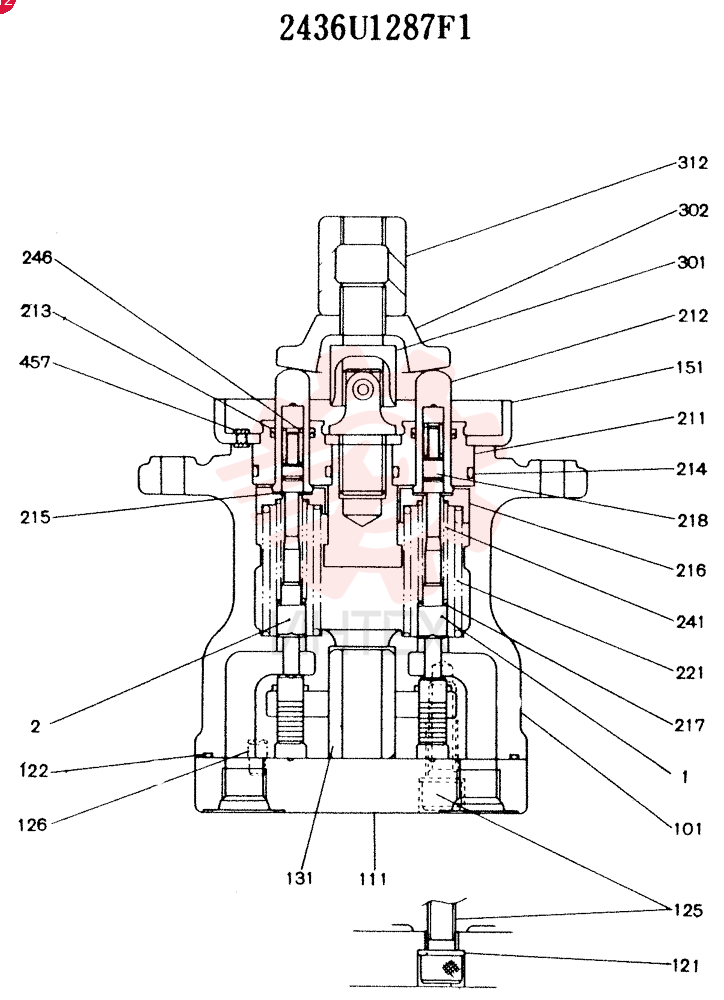

2436R680F1 Клапан предохранительныйОткрыть схему -
2436R835F1 Клапан предохранительныйОткрыть схему -
2436R844F1 КлапанОткрыть схему -
2436R845F1 КлапанОткрыть схему -
2436R846F1 Клапан предохранительныйОткрыть схему -
2436R847F1 КлапанОткрыть схему -
2436R848F1 Клапан предохранительныйОткрыть схему -
2436R851F1 КлапанОткрыть схему -
2436R852F1 КлапанОткрыть схему -

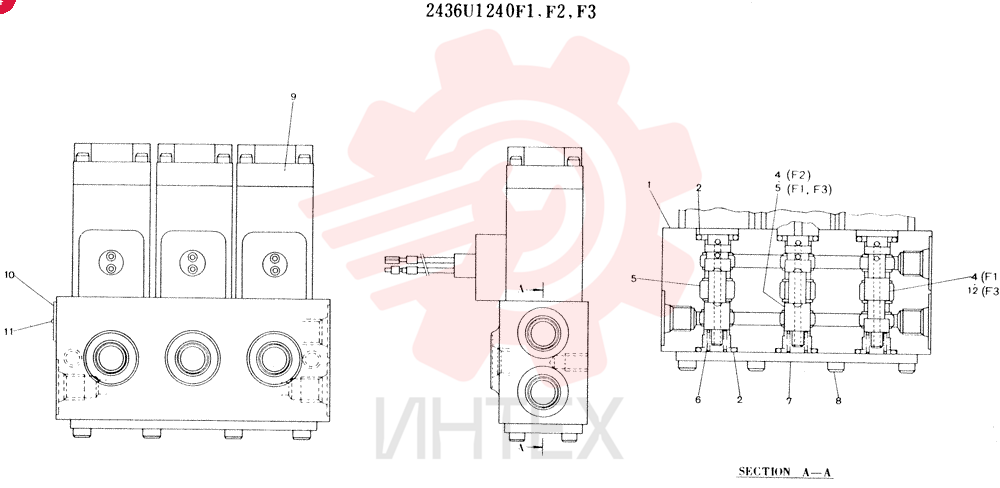

2436U1240F1 Клапан электромагнитныйОткрыть схему
