(LK1500/A) - WHEEL LOADERS BTW RH1022 - RH1052 (1/93-12/03) — схемы

•

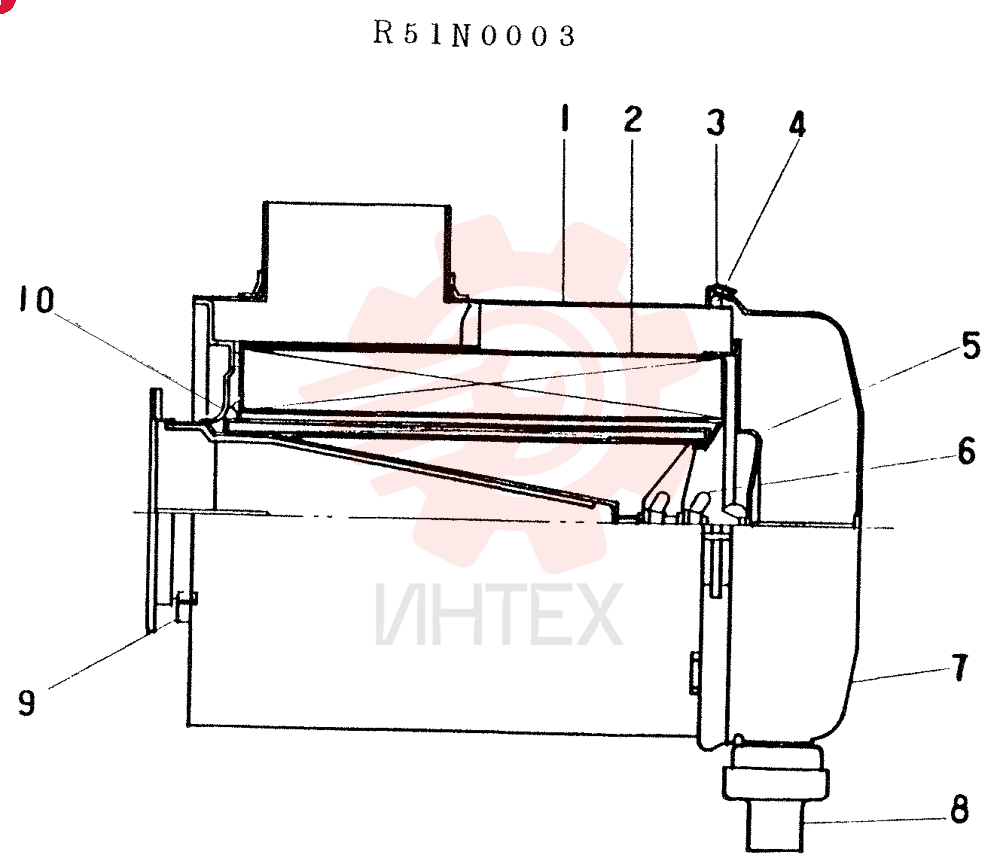

  A1RCLEANER ASSY

  Открыть схему
•

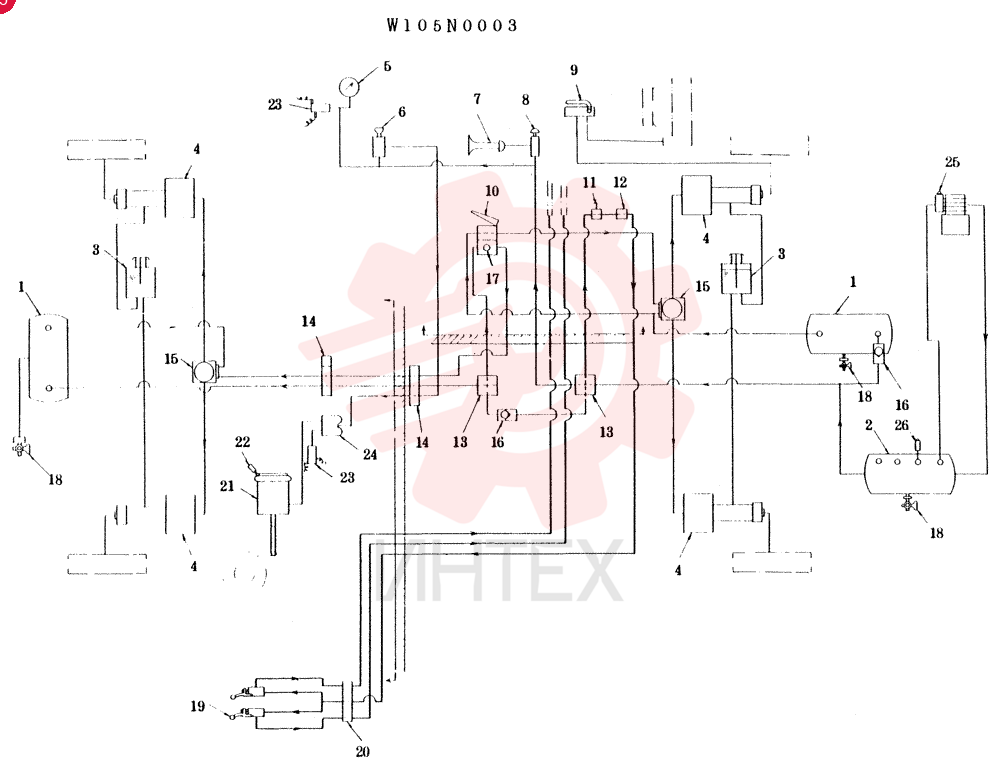

  AIR SYSTEM CONSISTS OF ITEM 1 TO 26

  Открыть схему
•

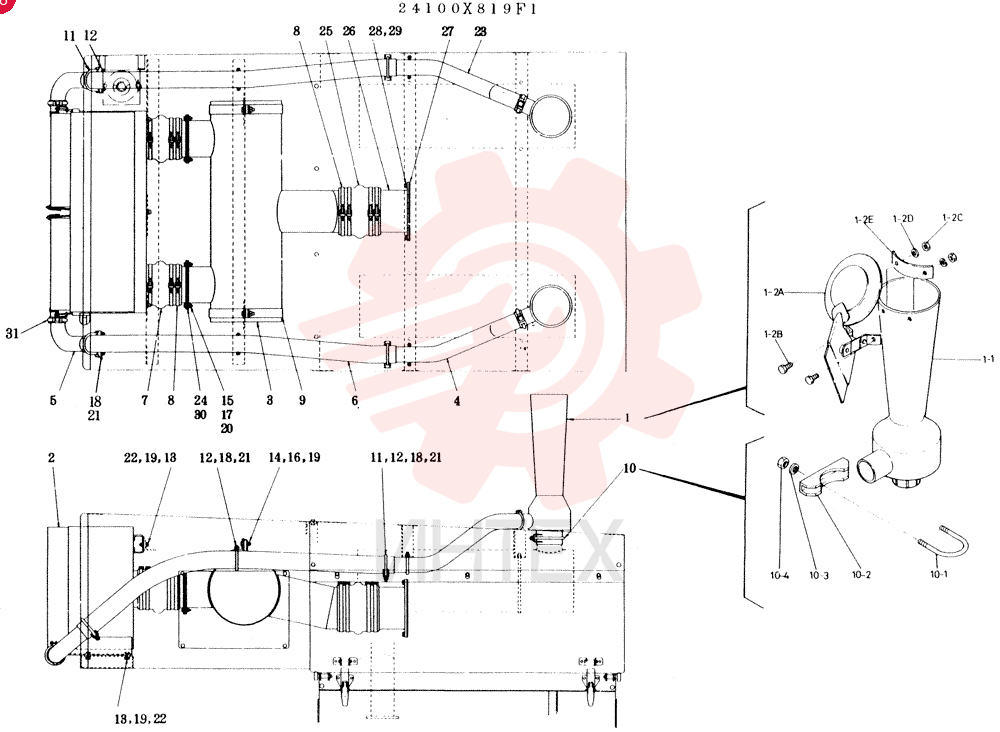

  AIRCLEANEH GROUP 24100X819F1

  Открыть схему
•

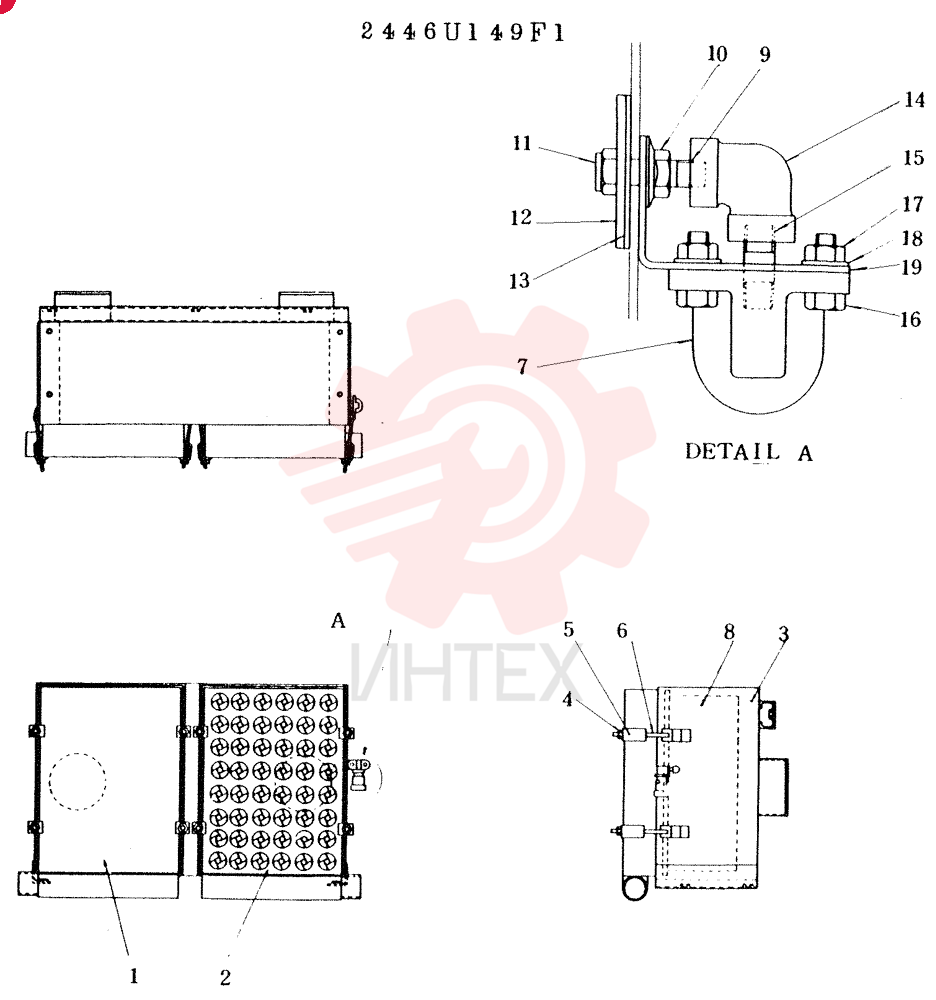

  AIRCLEANER ASSY 2446U149F1

  Открыть схему
•

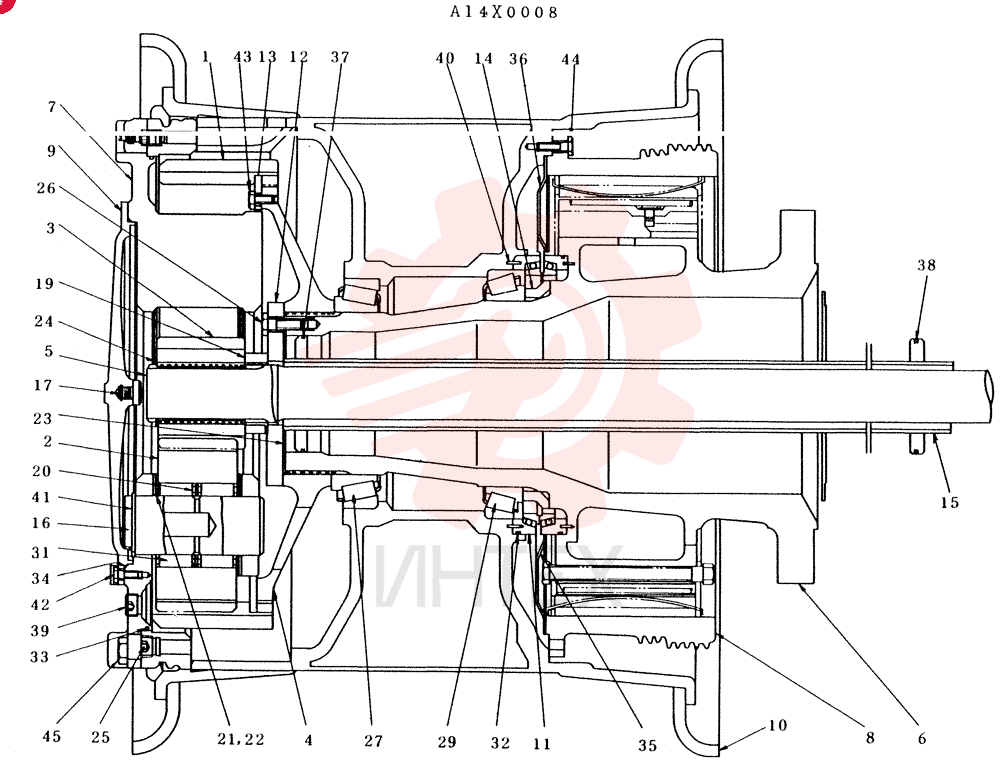

  AXLE & HUB GROUP A14X0008

  Открыть схему
•

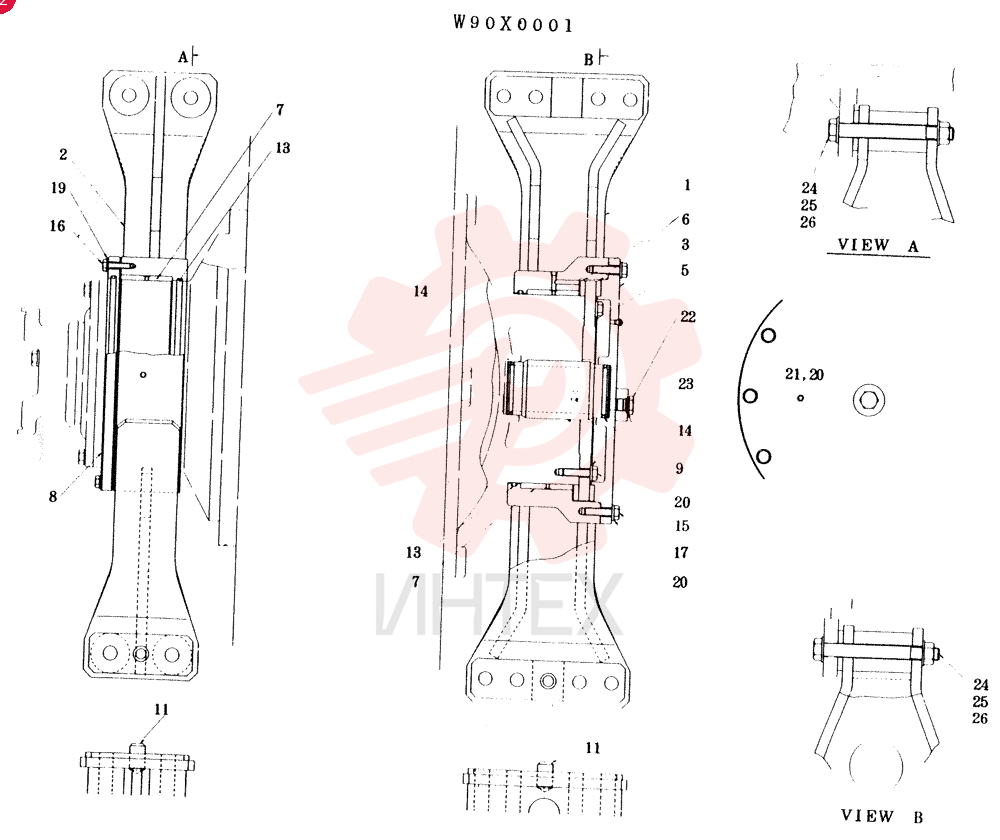

  AXLE SUPPORT ASSEMBLY CONSISTS OF ITEM 1-26

  Открыть схему
•

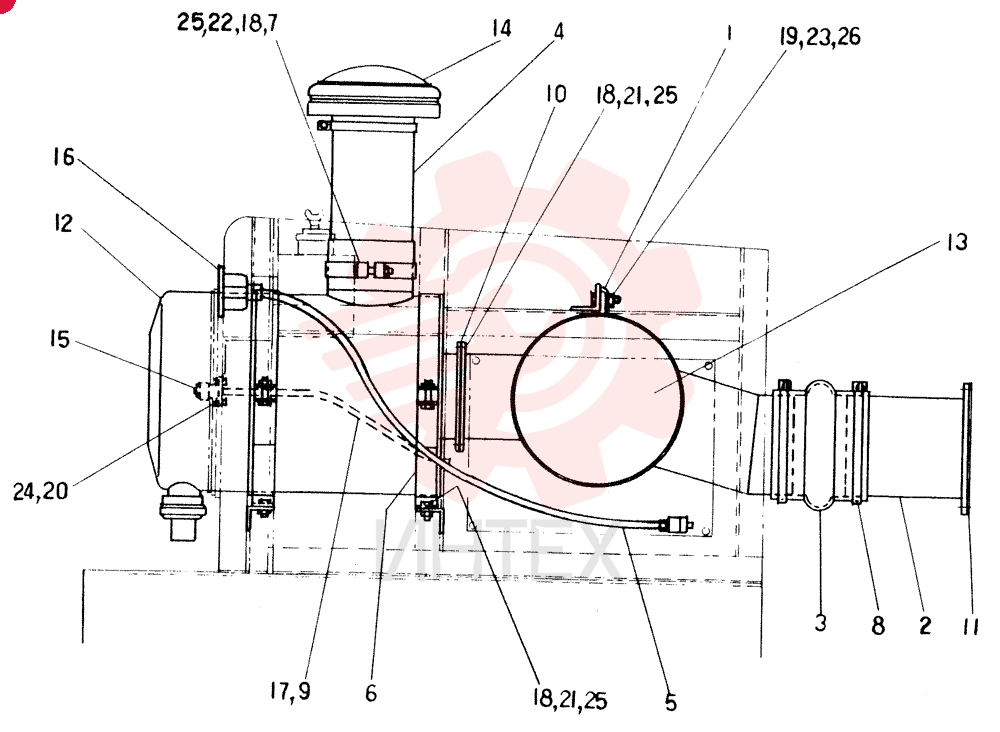

  BAND W16N0003

  Открыть схему
•

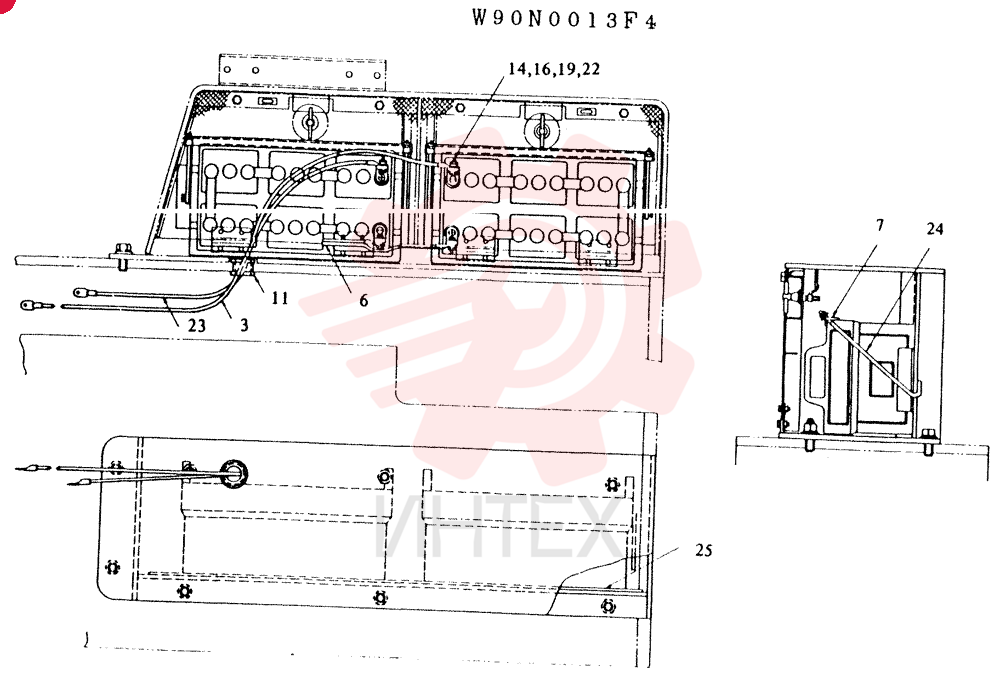

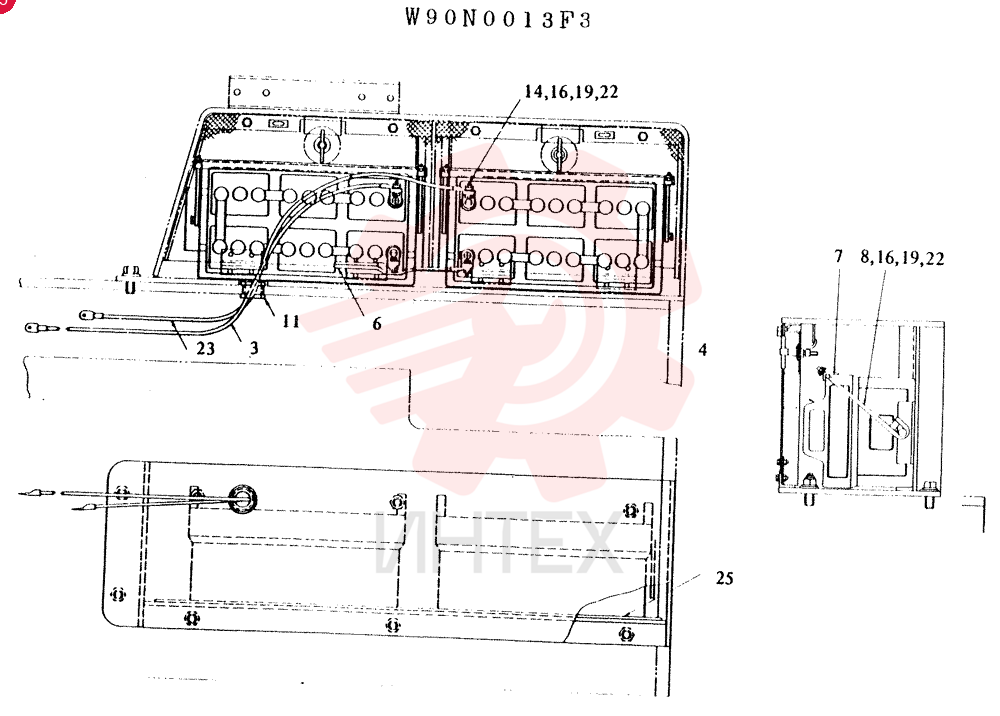

  BATTERY GROUP W90N0013F3

  Открыть схему
•
  BATTERY GROUP W90N0013F4

  Открыть схему
•

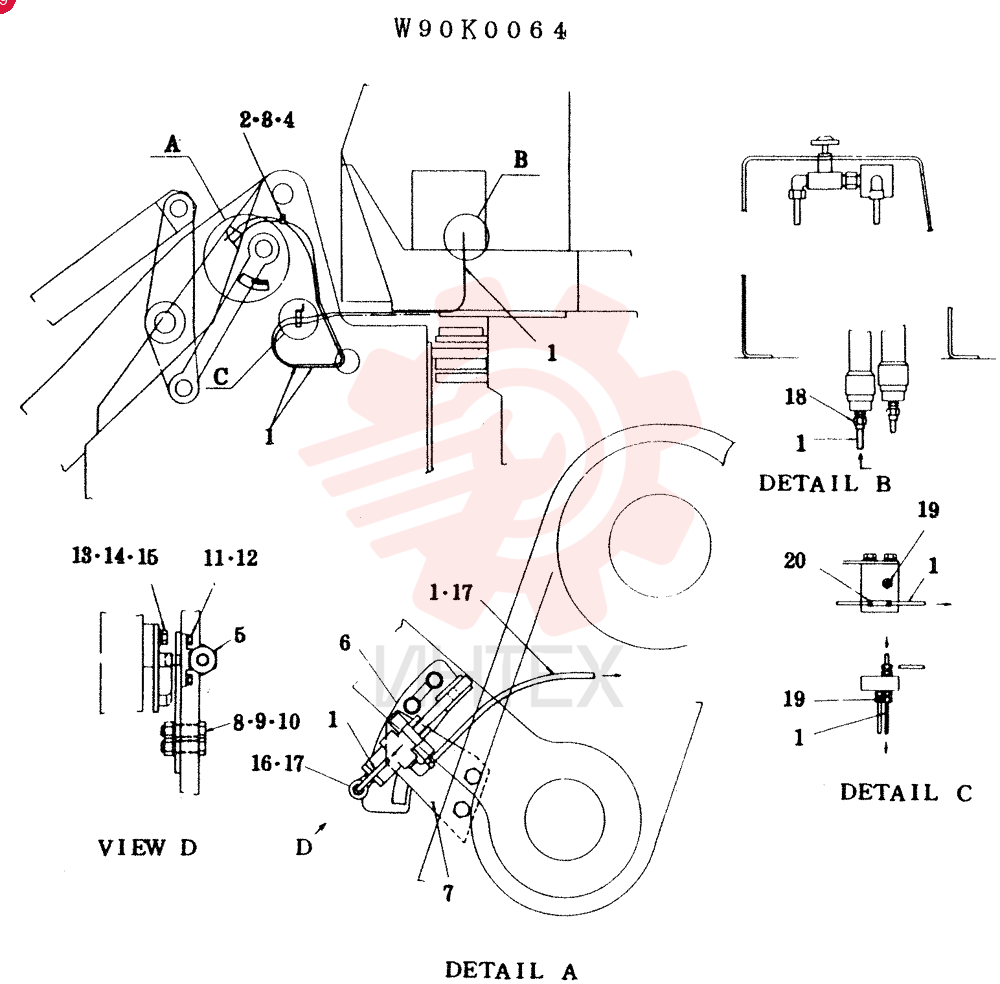

  BOOM KICK-OUT ASSEMBLY W90K0064

  Открыть схему
•

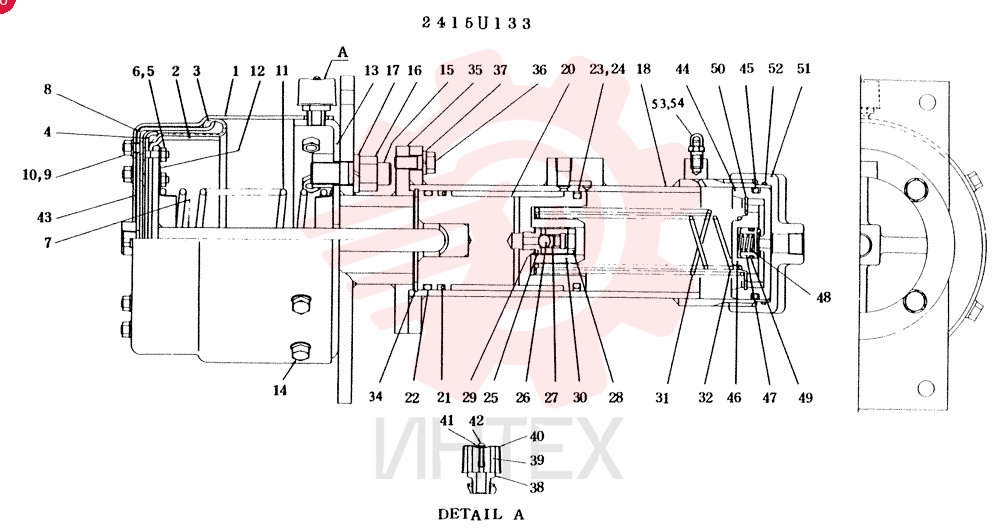

  BOOSTER CONSISTS OF REF 1 TO 54

  Открыть схему
•

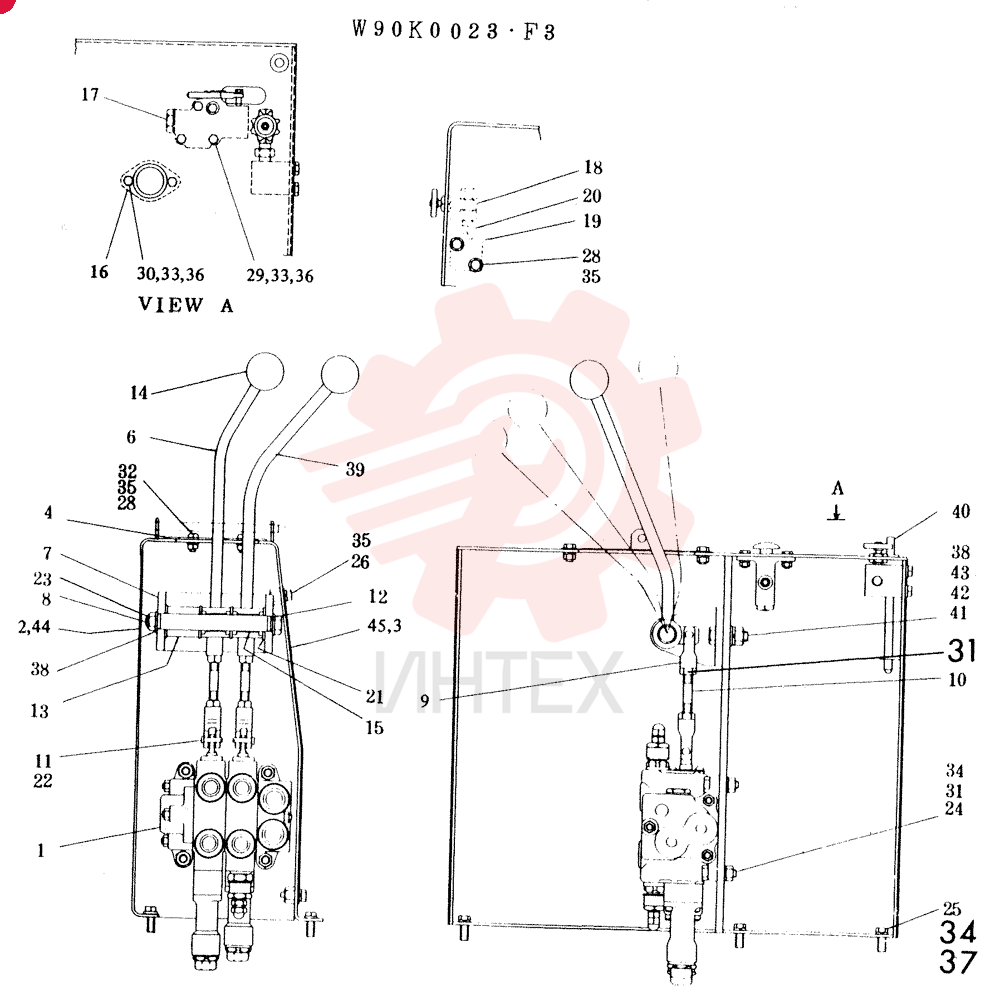

  BOX ASSY, CONTROL CONSISTS OF REF 4 TO 45

  Открыть схему
•

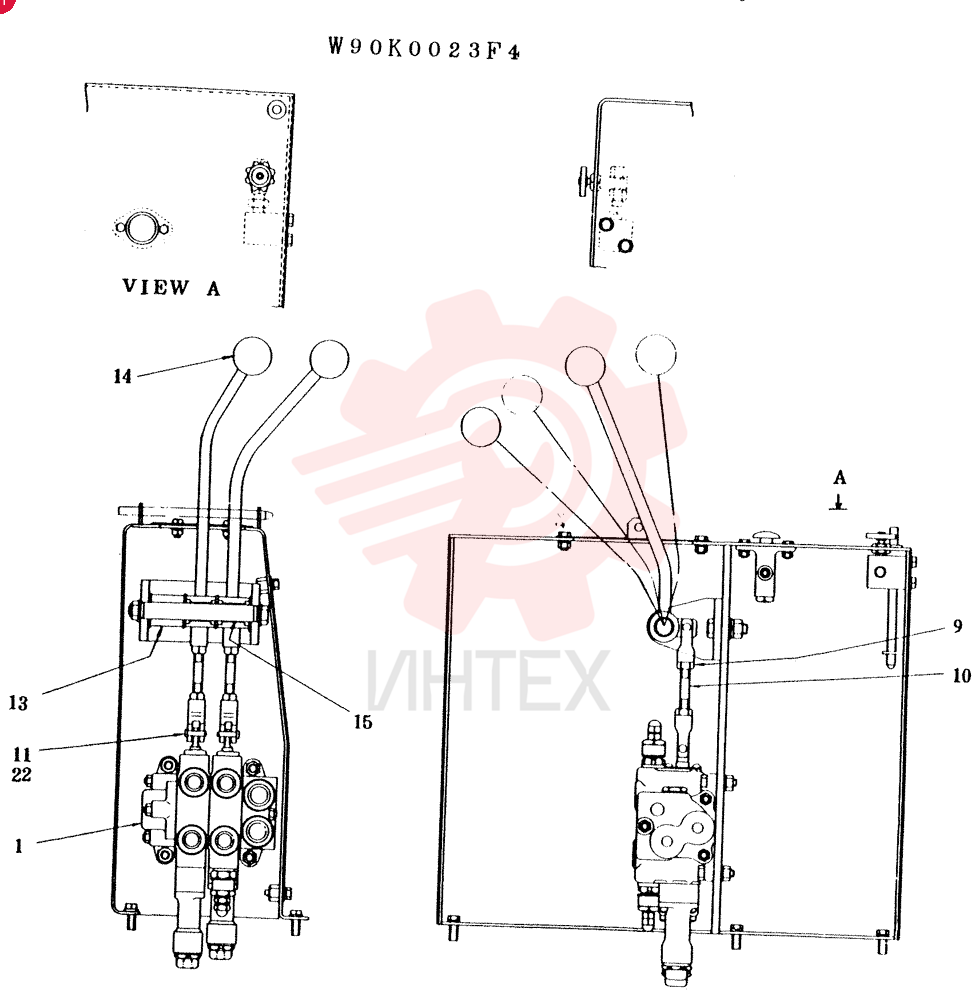

  BOX ASSY. CONTROL CONSISTS OF REF 1 TO 22

  Открыть схему
•

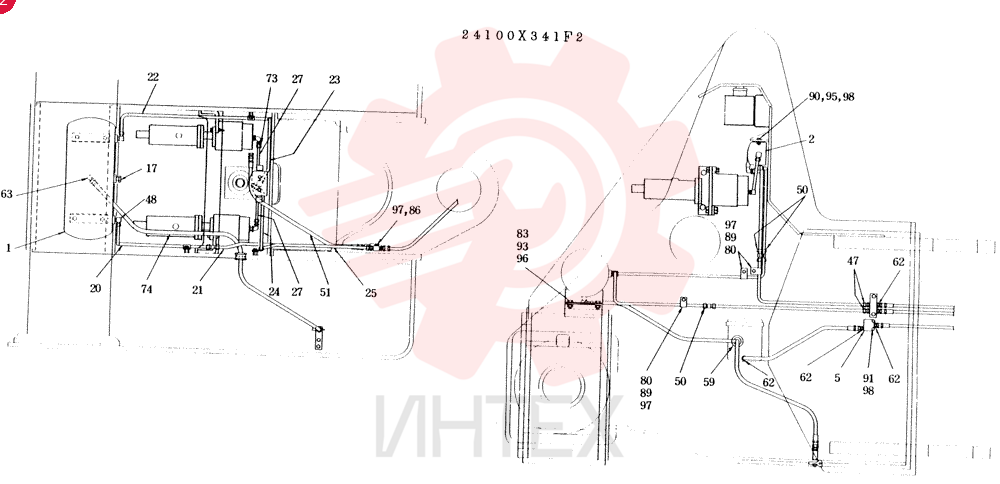

  BRAKE AIR LINES ASSEMBLY CONSISTS OF REF 1 TO 111 24100X341F2 (1)

  Открыть схему
•

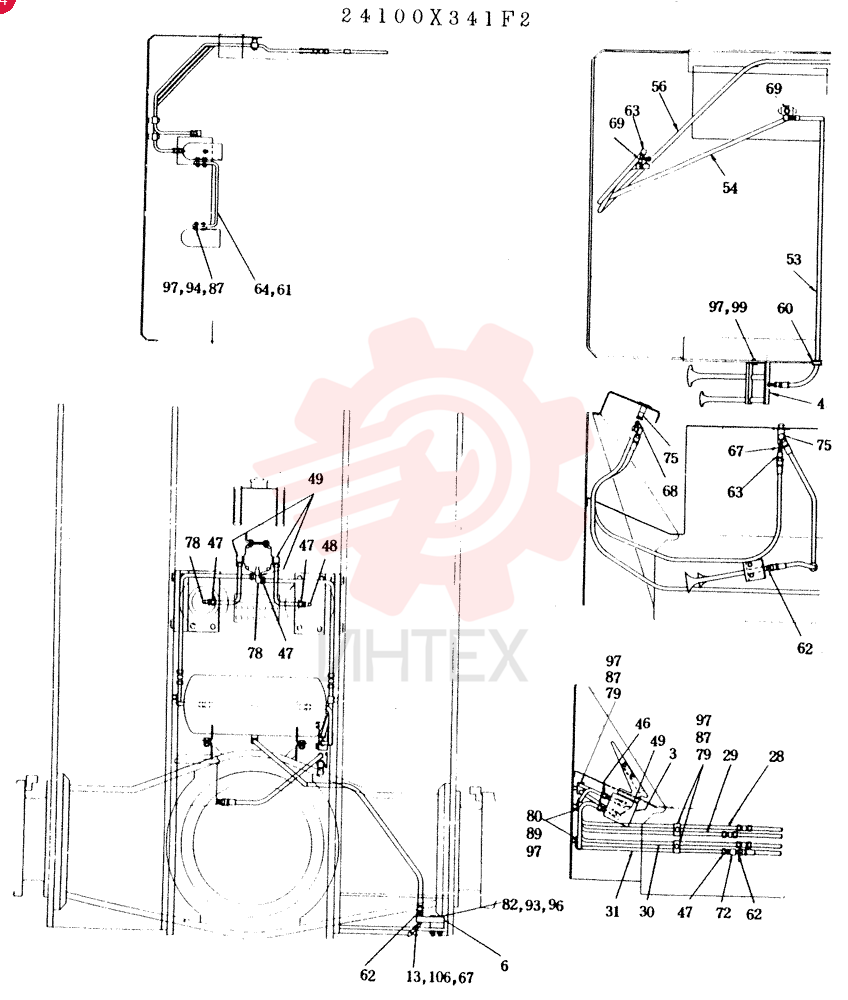

  BRAKE AIR LINES ASSEMBLY CONSISTS OF REF 1 TO 111 24100X341F2 (2)

  Открыть схему
•

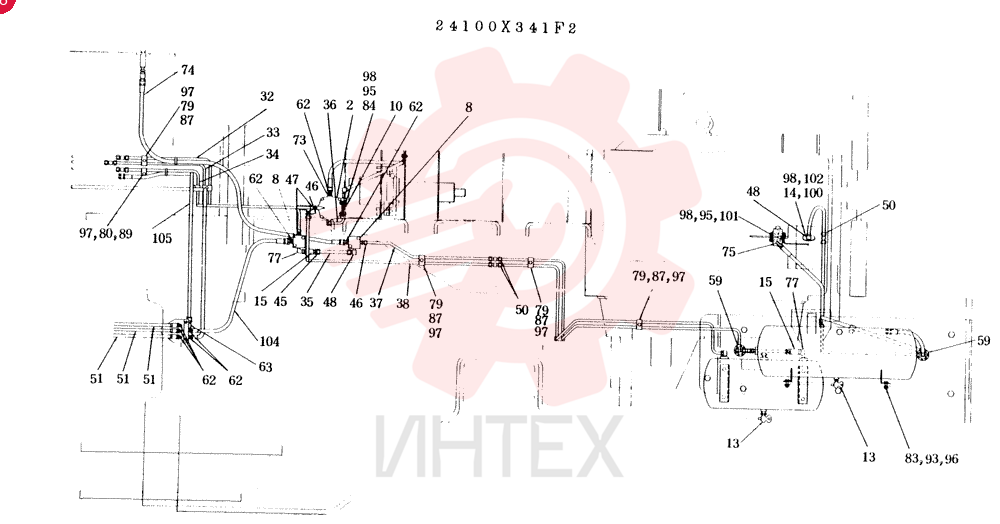

  BRAKE AIR LINES ASSEMBLY CONSISTS OF REF 1 TO 111 24100X341F2 (3)

  Открыть схему
•

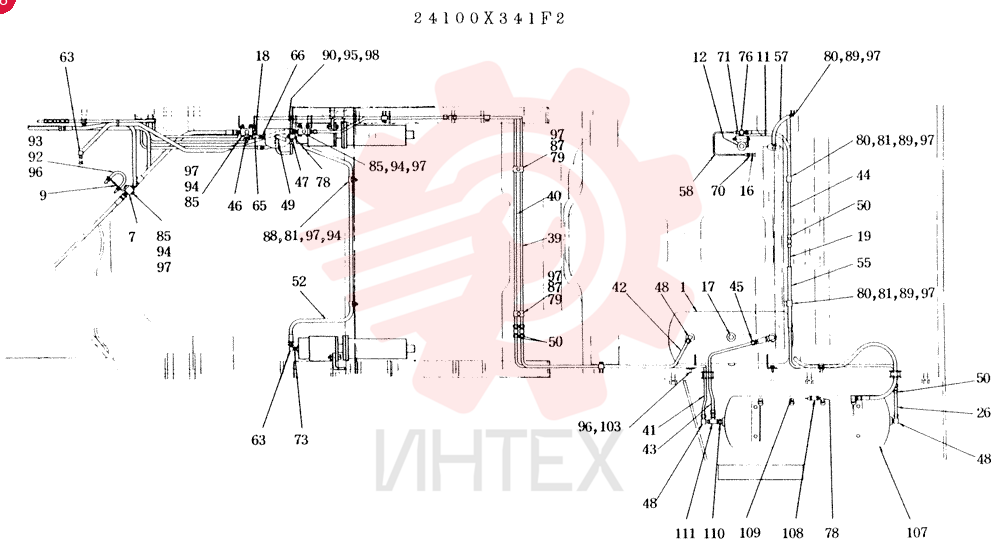

  BRAKE AIR LINES ASSEMBLY CONSISTS OF REF 1 TO 111 24100X341F2 (4)

  Открыть схему
•

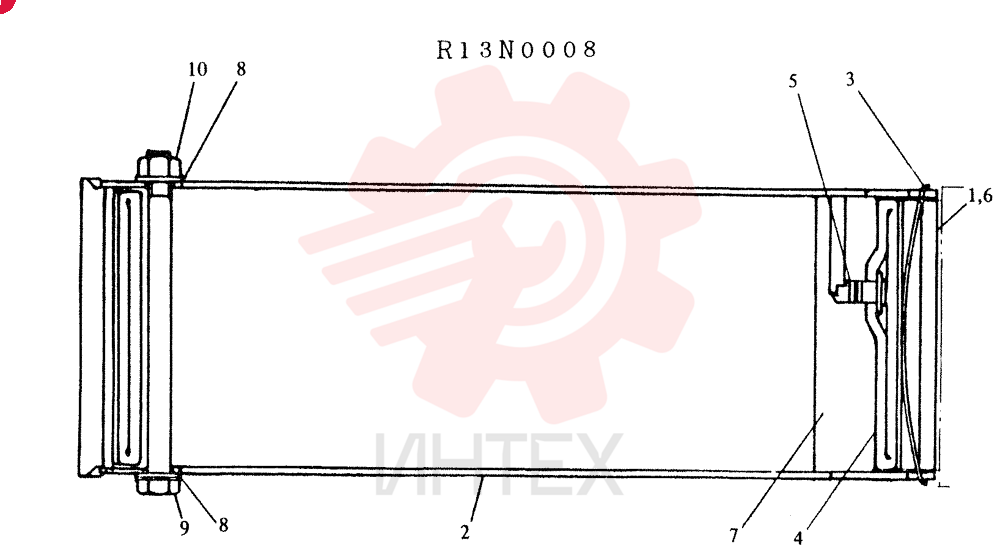

  BRAKE R13N0008

  Открыть схему
•

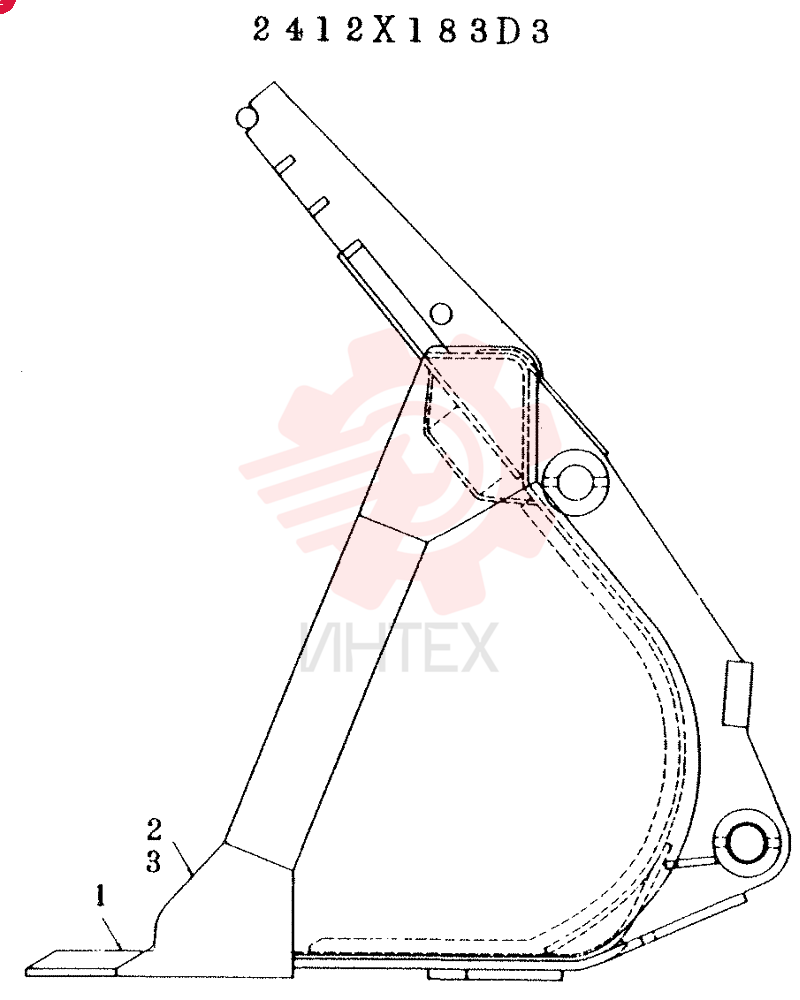

  BUCKET ASSEMBLY 2412X183D3

  Открыть схему
•

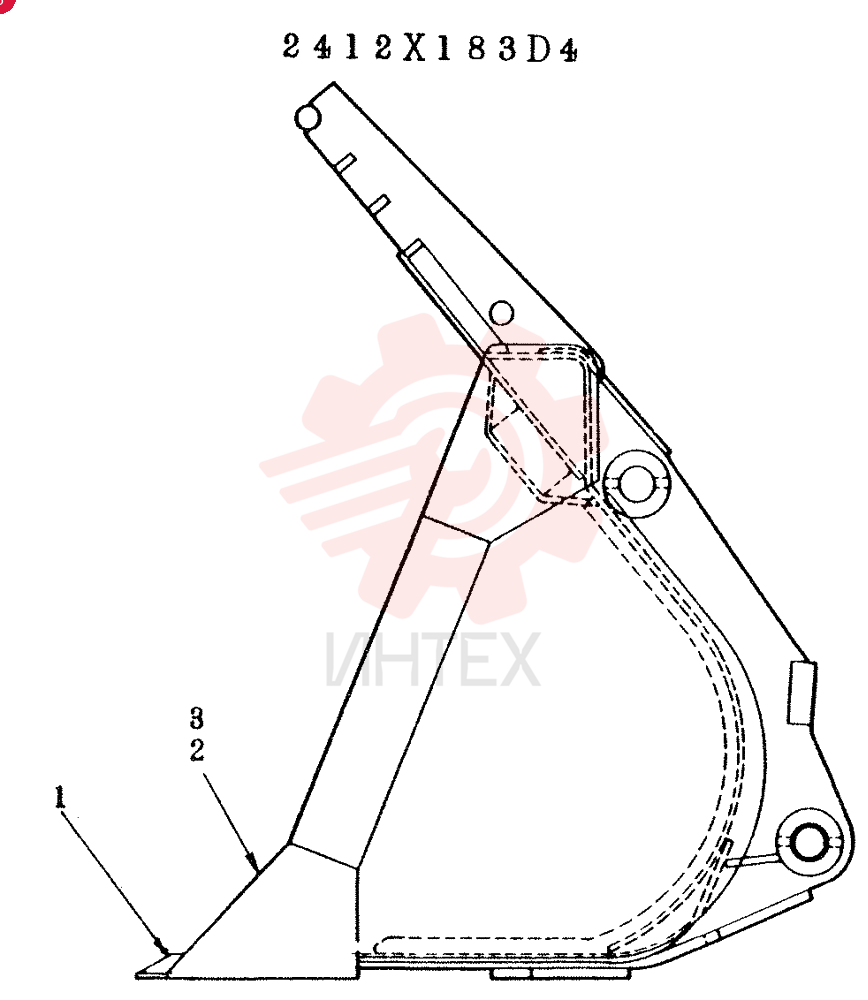

  BUCKET ASSEMBLY STRAIGHT EDGE 2412X183D4

  Открыть схему
•

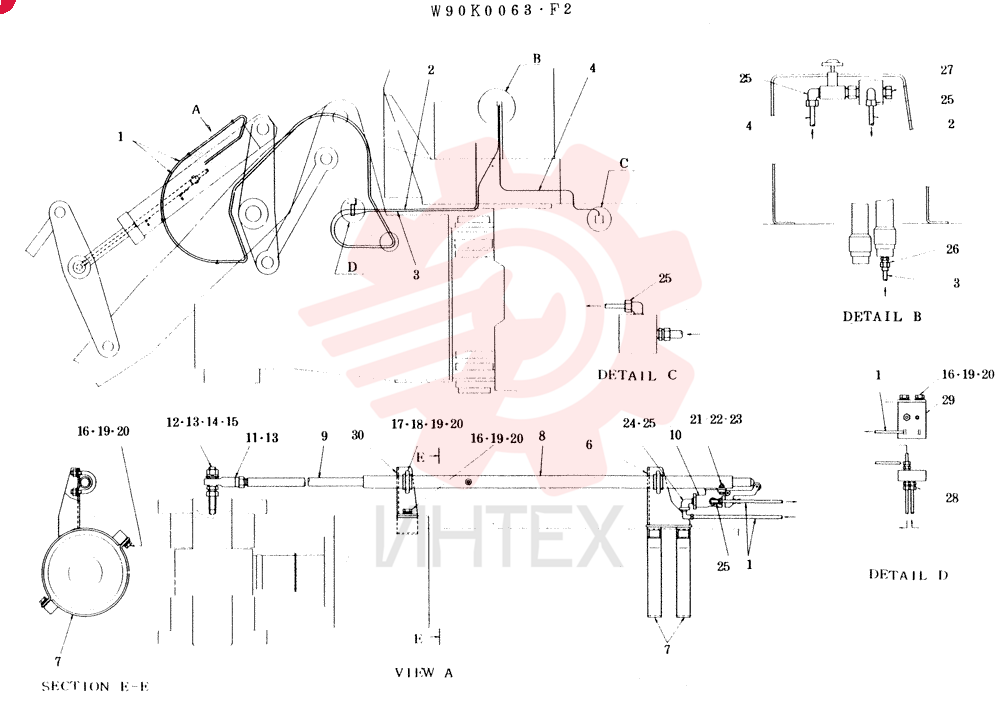

  BUCKET-LEVELER W90K0063

  Открыть схему
•

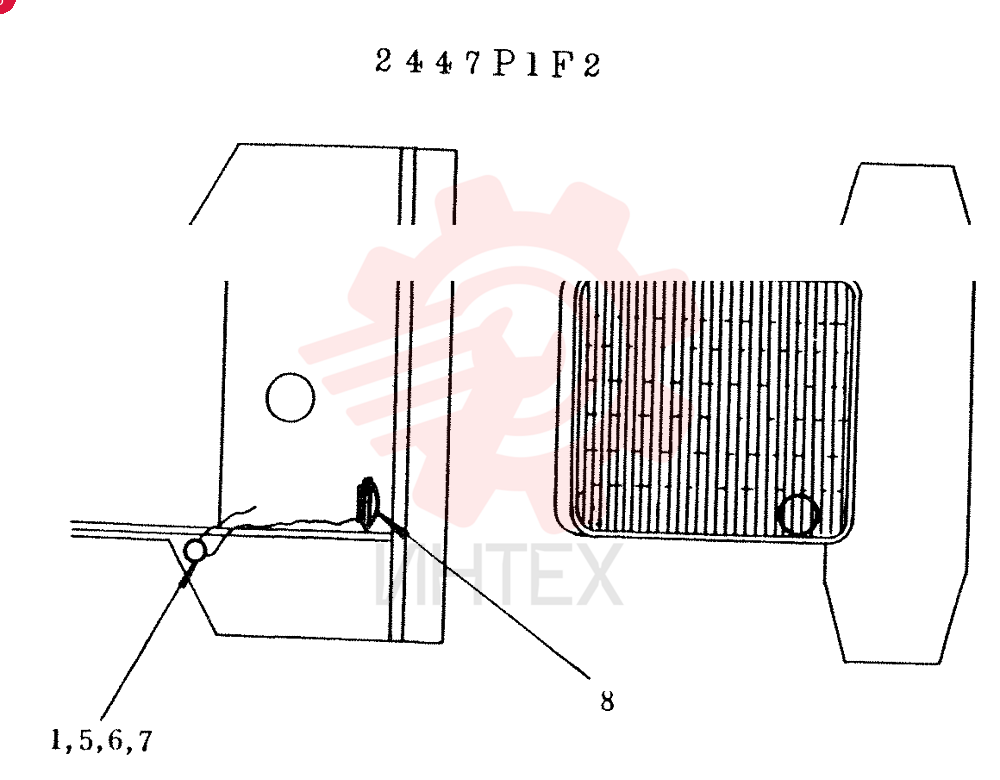

  BUZZER GROUP, BACK 2447P1F2

  Открыть схему
•

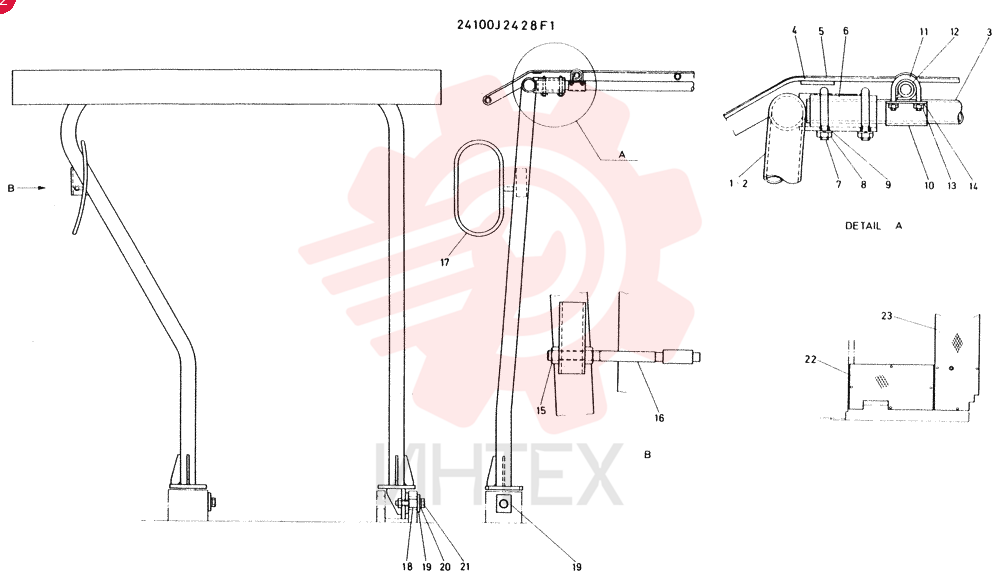

  CANOPY GROUP 24100J2428F1

  Открыть схему
•

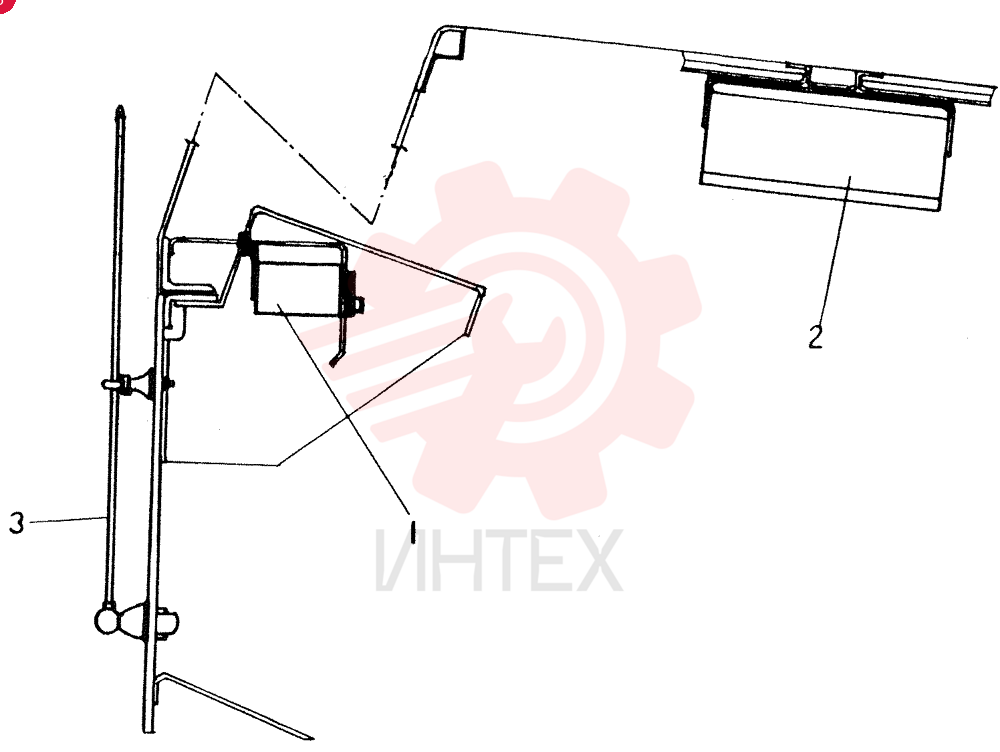

  CAR RADIO INSTALLATION W90N0018

  Открыть схему
•

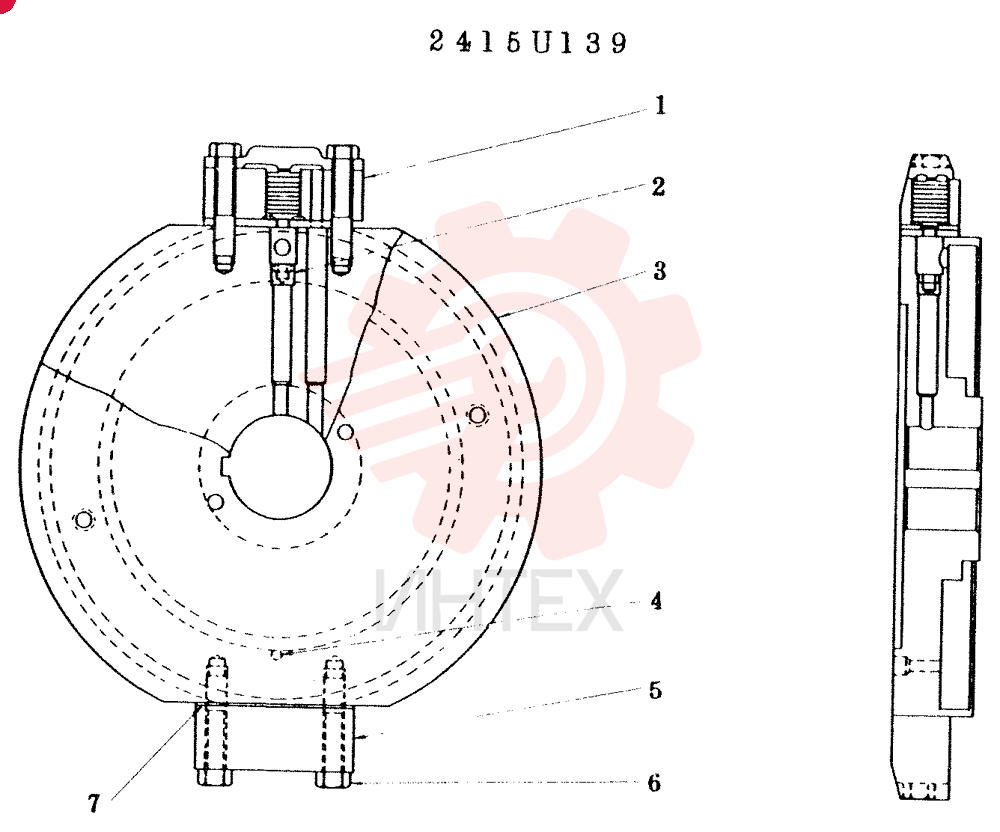

  CARRIER ASSY 2415U139

  Открыть схему
•

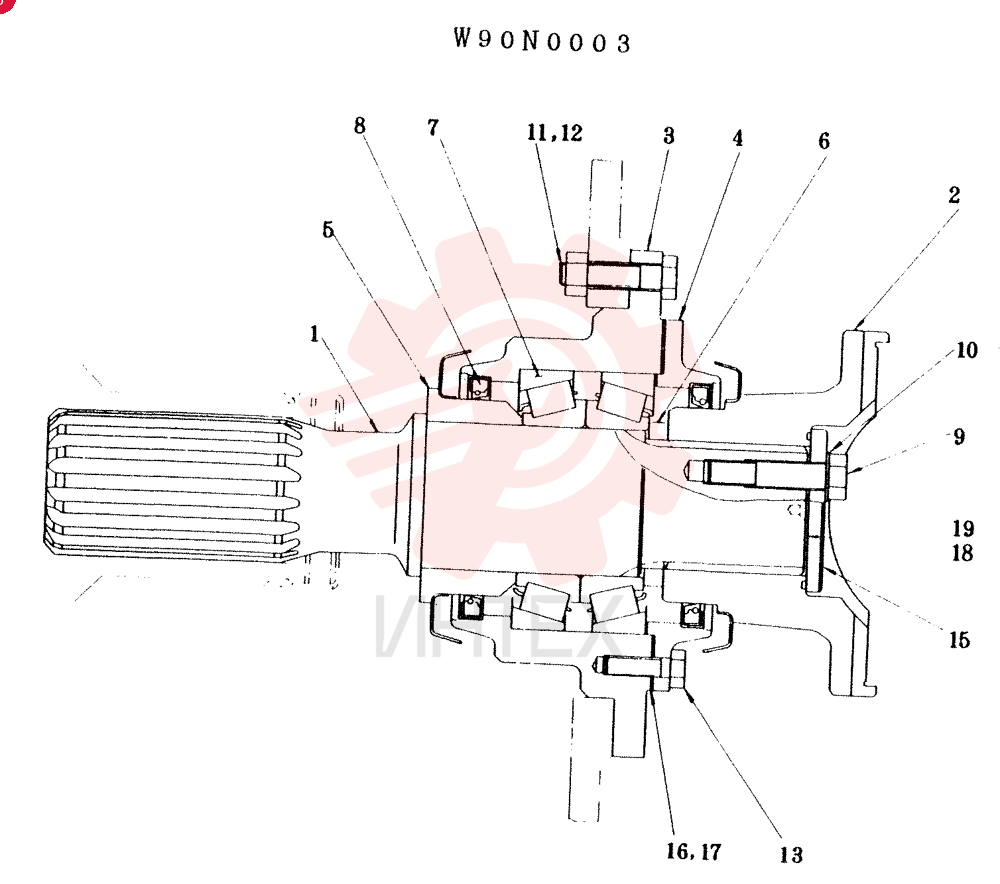

  CARTRIDGE ASSEMBLY CONSISTS OF ITEM 1-19 W90N0003 (1)

  Открыть схему
•

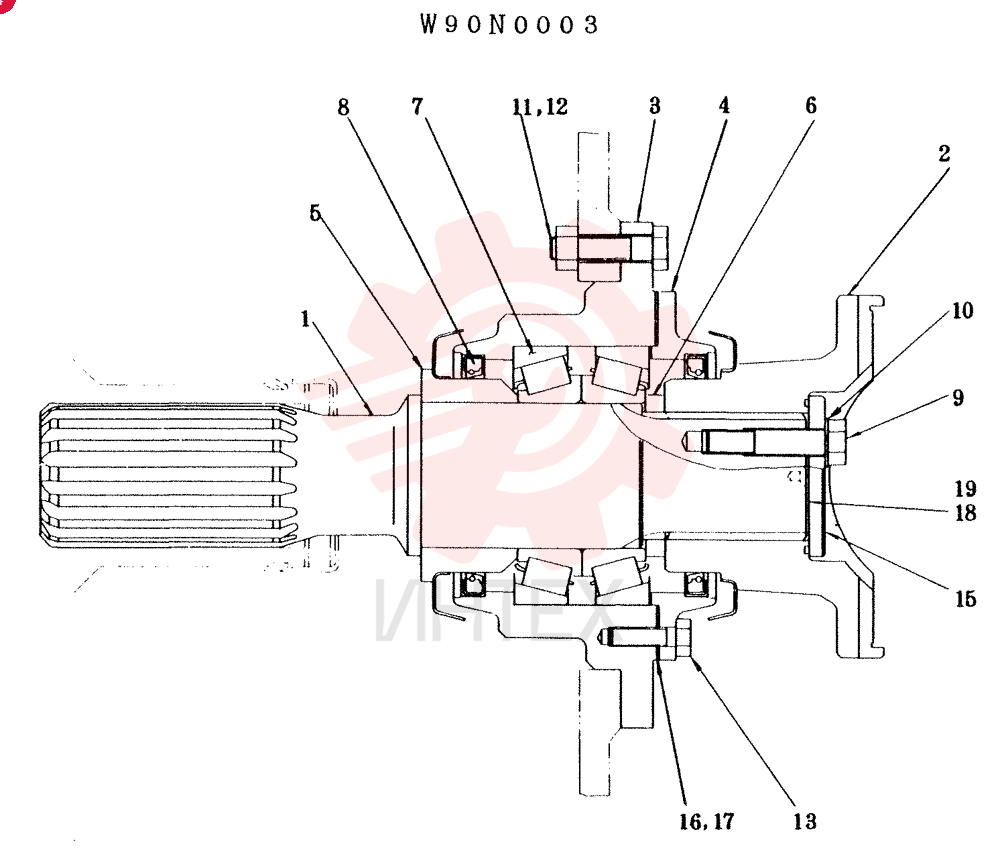

  CARTRIDGE ASSEMBLY CONSISTS OF ITEM 1-19 W90N0003 (2)

  Открыть схему
•

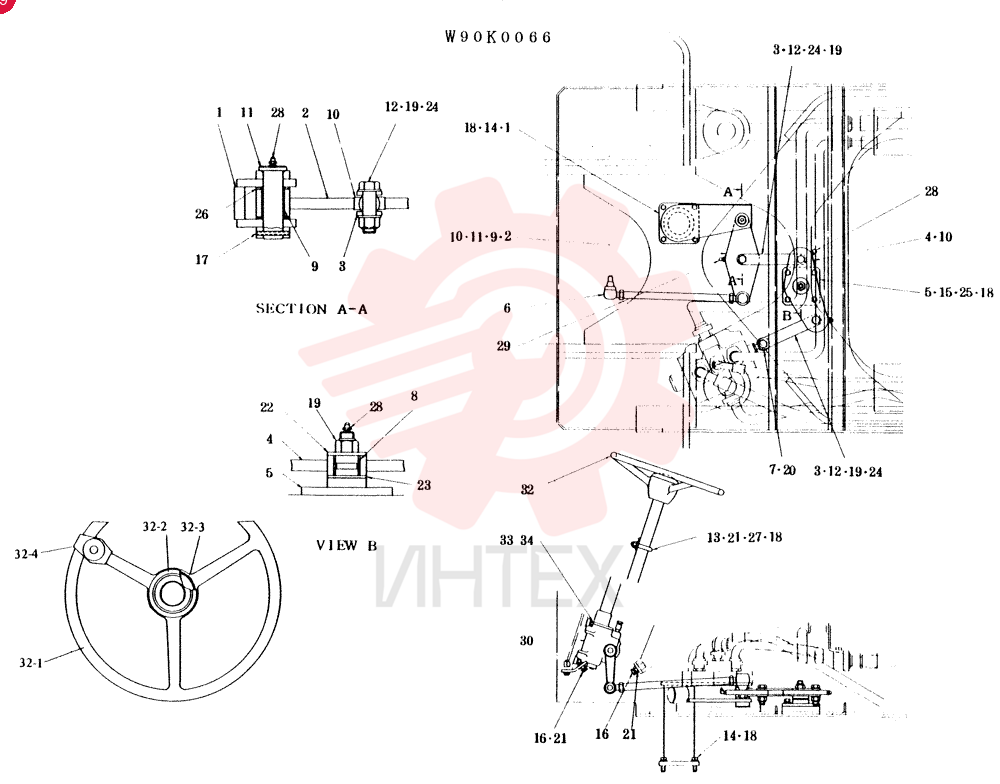

  CONTHOL GROUP, STEER CONSISTS OF ITEM 1 TO 34

  Открыть схему
•
  CONTROL GROUP CONSISTS OF ITEM 1 TO 6

  Открыть схему
•

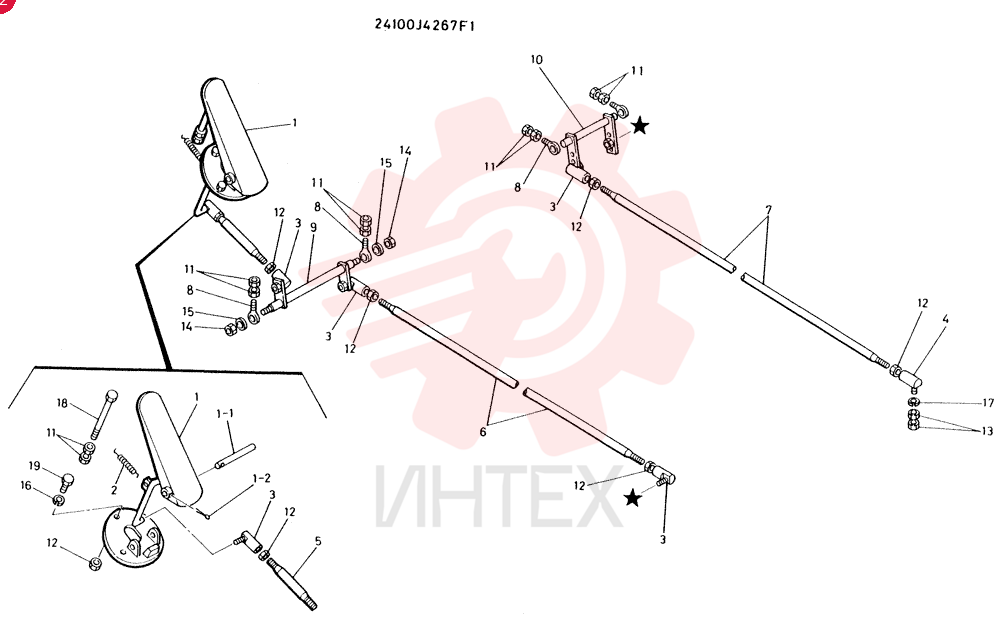

  CONTROL ASSY-ENGINE CONSISTS OF ITEM 1 TO 19

  Открыть схему
•

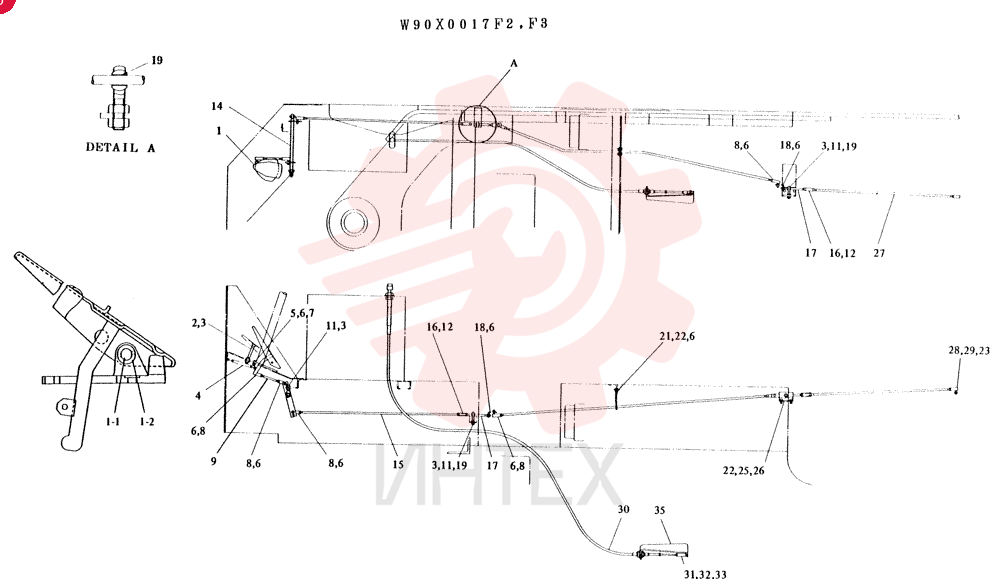

  CONTROL ASSY. ENGINE CONSISTS OF REF 1 TO 29 RH 1032- RH1043

  Открыть схему
•

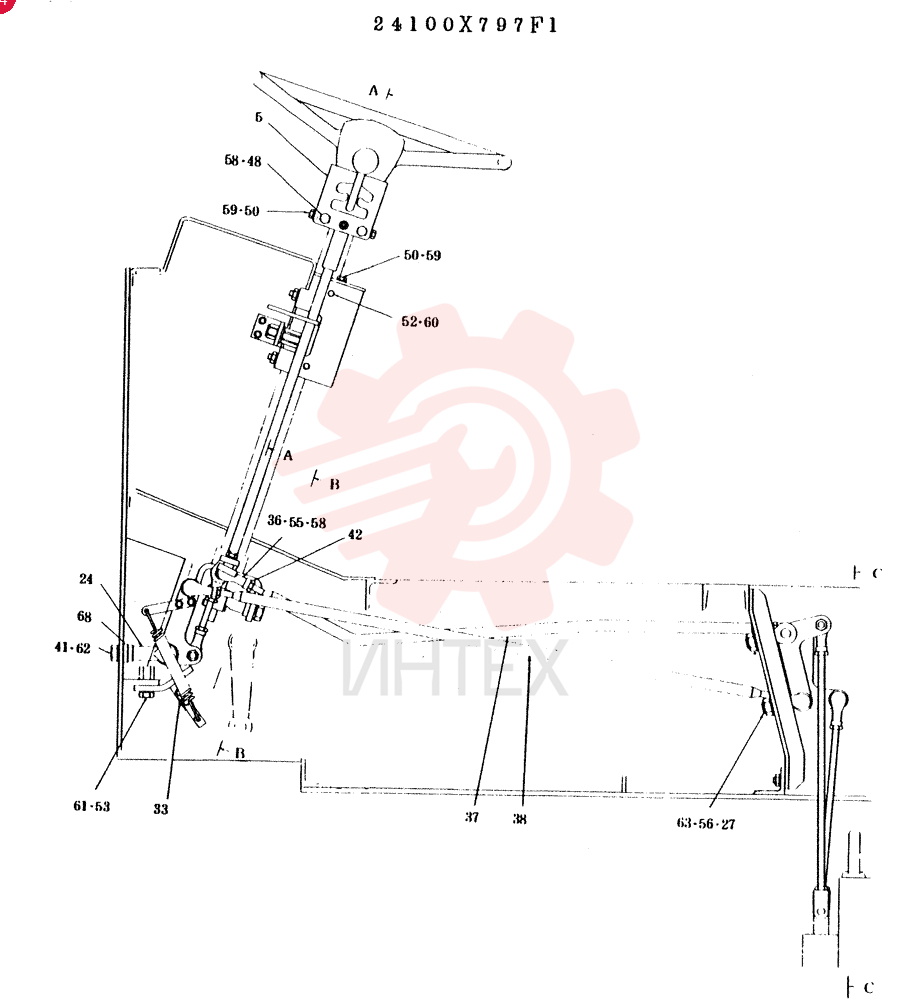

  CONTROL GROUP, SHIFT CONSISTS OF. REF 1 TO 68 24100X797F1 (1)

  Открыть схему
•

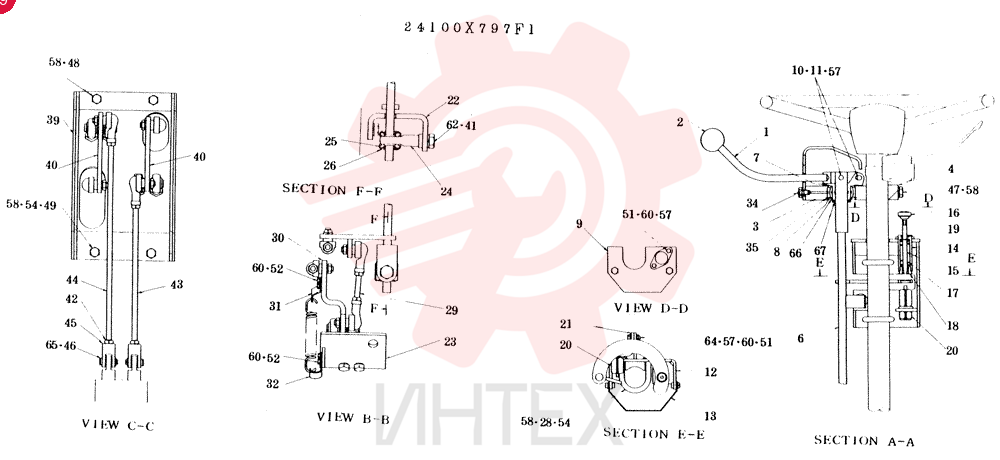

  CONTROL GROUP, SHIFT CONSISTS OF. REF 1 TO 68 24100X797F1 (2)

  Открыть схему
•
  CONTROL GROUP,BRAKE CONSISTS OF REF 1 TO 6

  Открыть схему
•
  COVER A14K0002

  Открыть схему
•

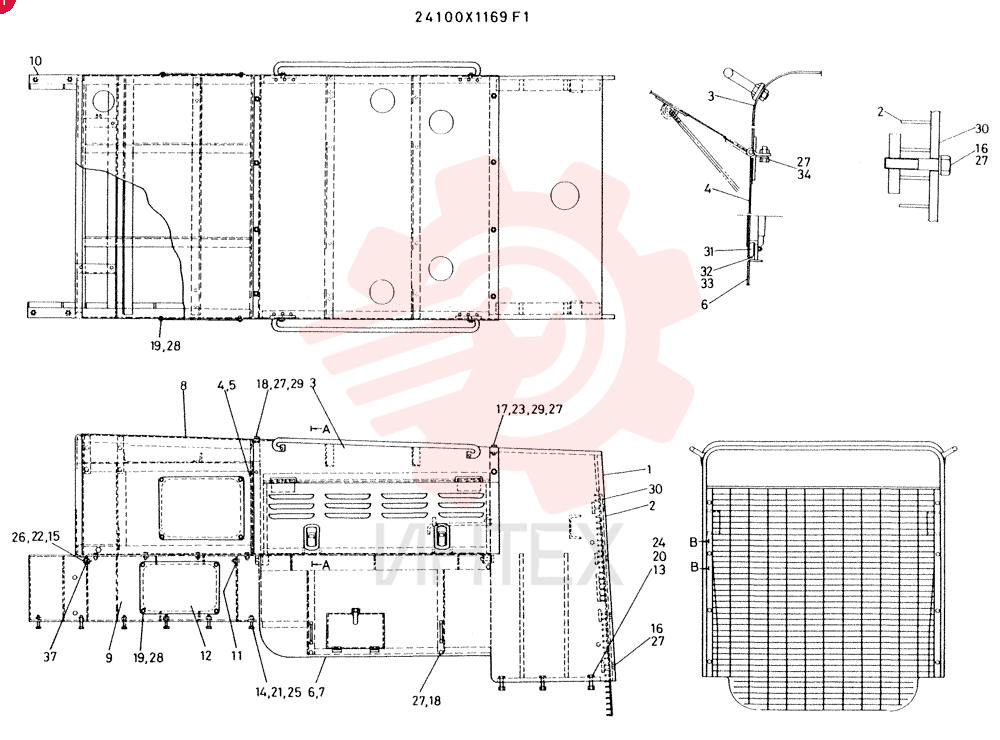

  COVER GROUP, SIDE 24100X1169F1

  Открыть схему
•

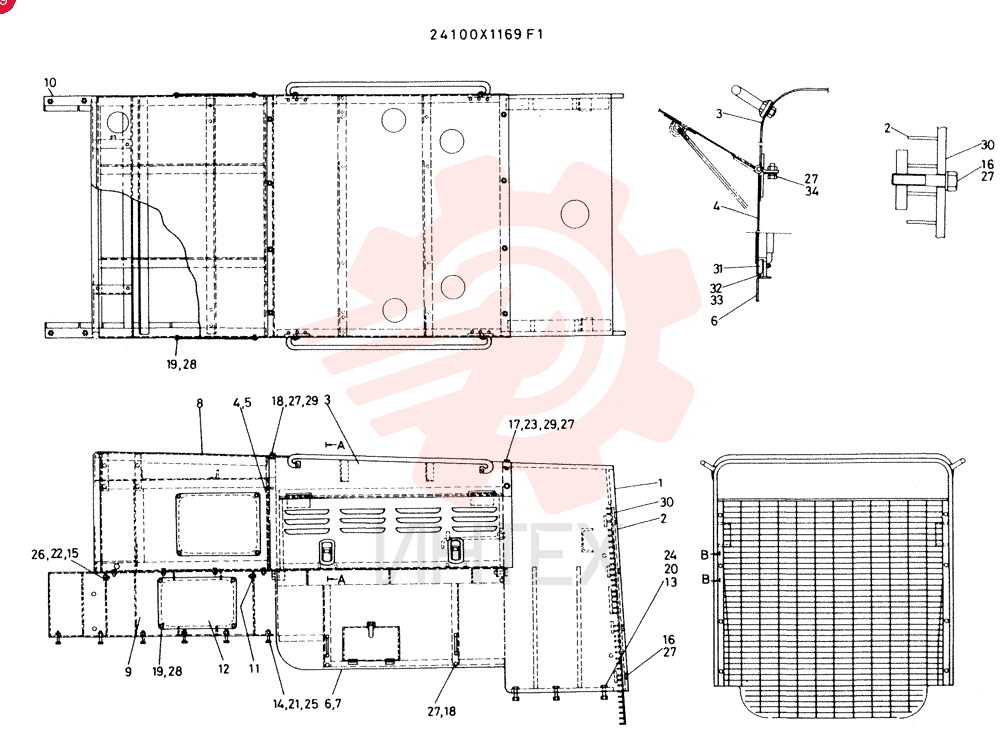

  COVER GROUP,SIDE 24100X1169F1

  Открыть схему
•

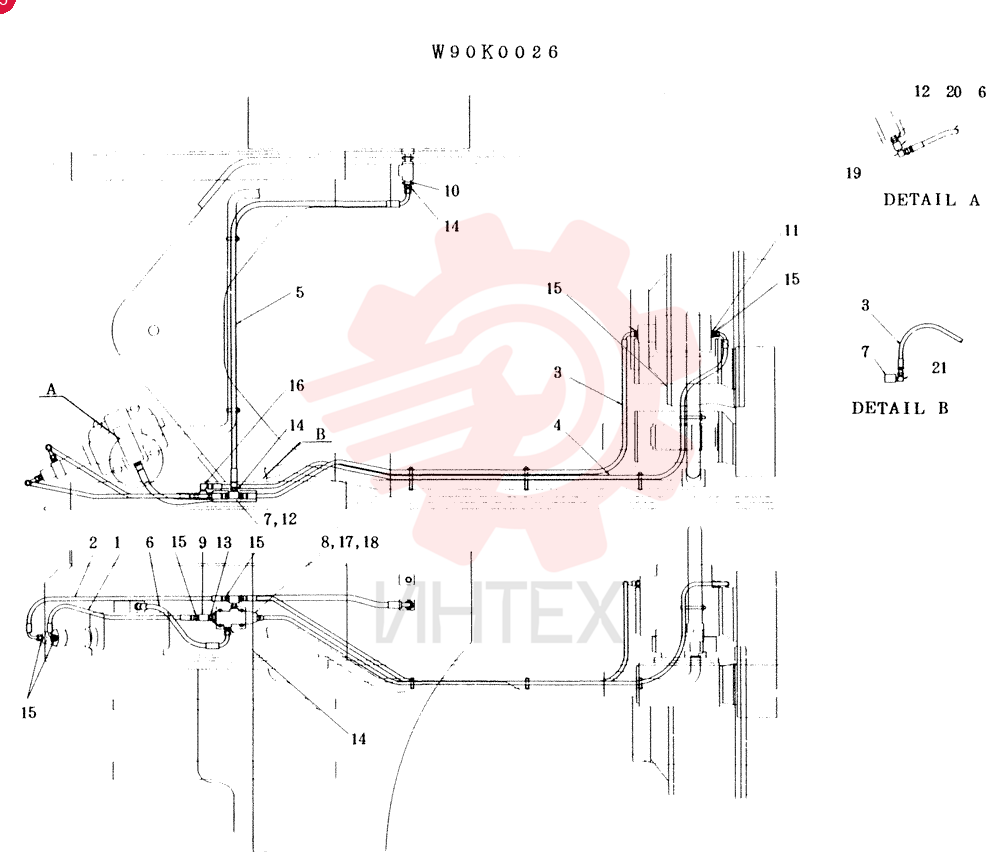

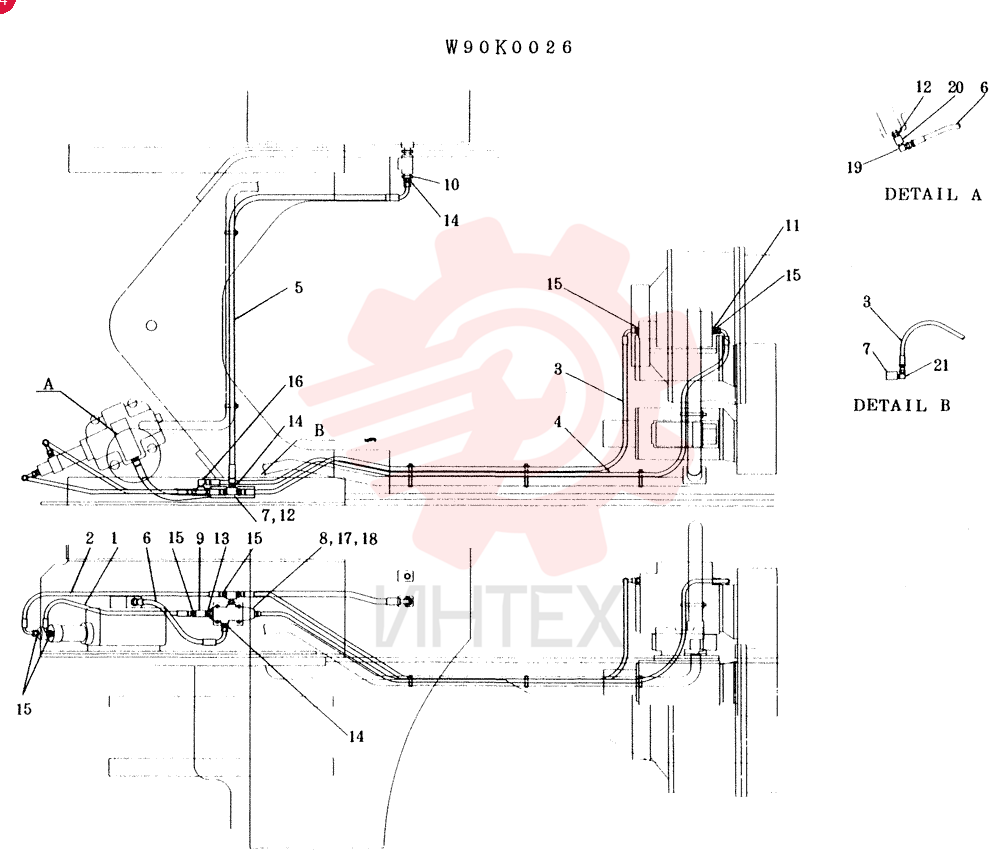

  DEMAND VALVE CONTROL LINES ASSEMBLY CONSISTS OF ITEM 1TO 21

  Открыть схему
•
  DEMAND VALVE CONTROL LINES ASSEMBLY W90K0026

  Открыть схему
•

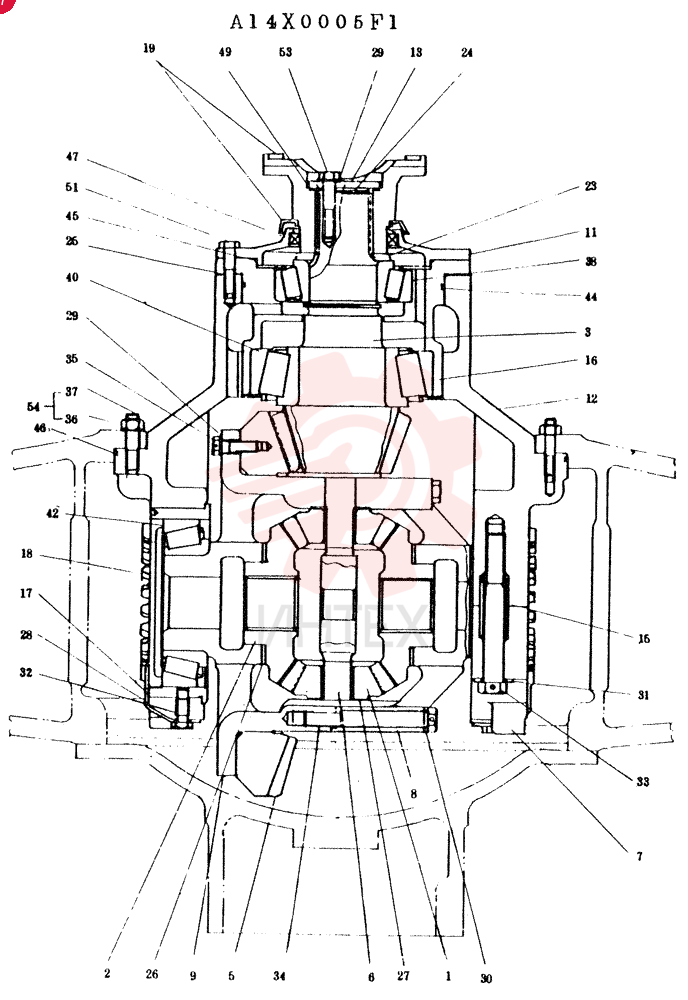

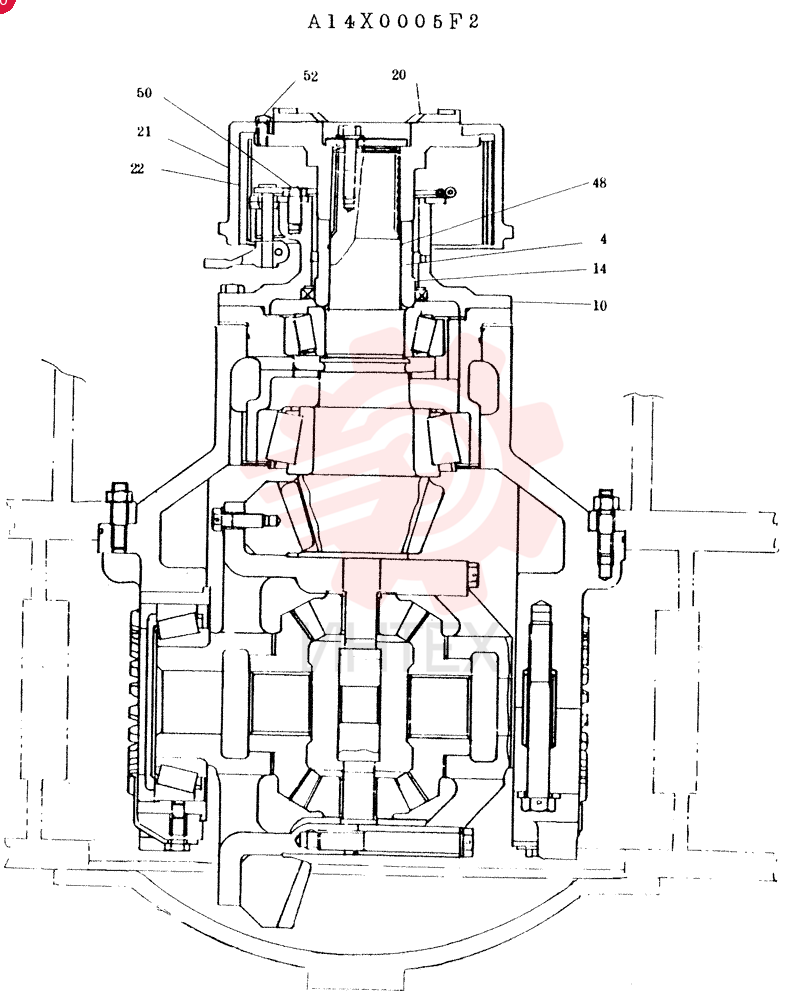

  DIFF CARRIER & GEARS A14X0005F2 (1)

  Открыть схему
•
  DIFF CARRIER & GEARS A14X0005F2 (2)

  Открыть схему
•

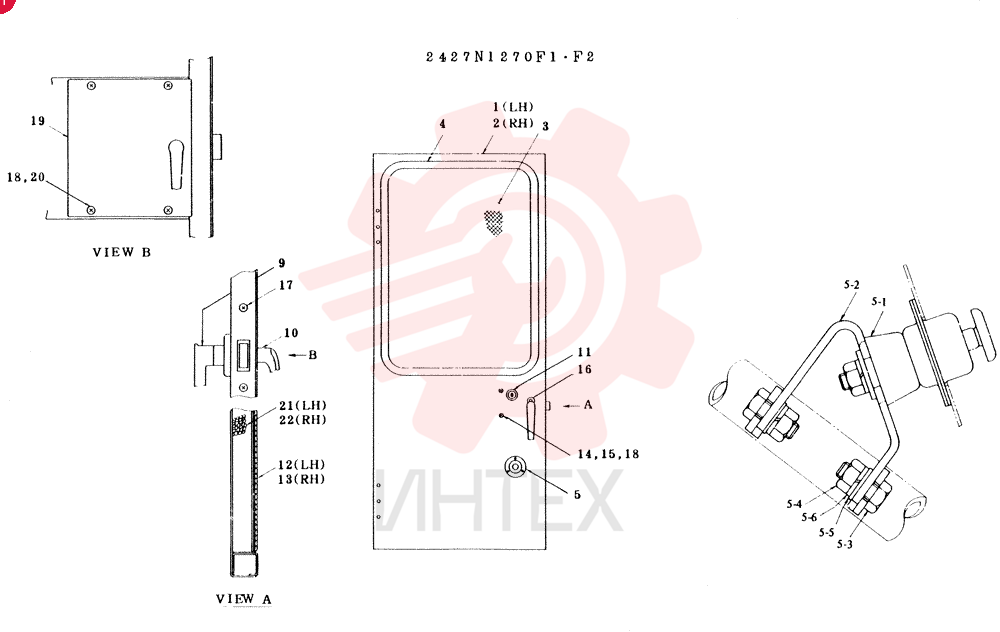

  DOOR ASSEMBLY 2427N1270F1

  Открыть схему
•

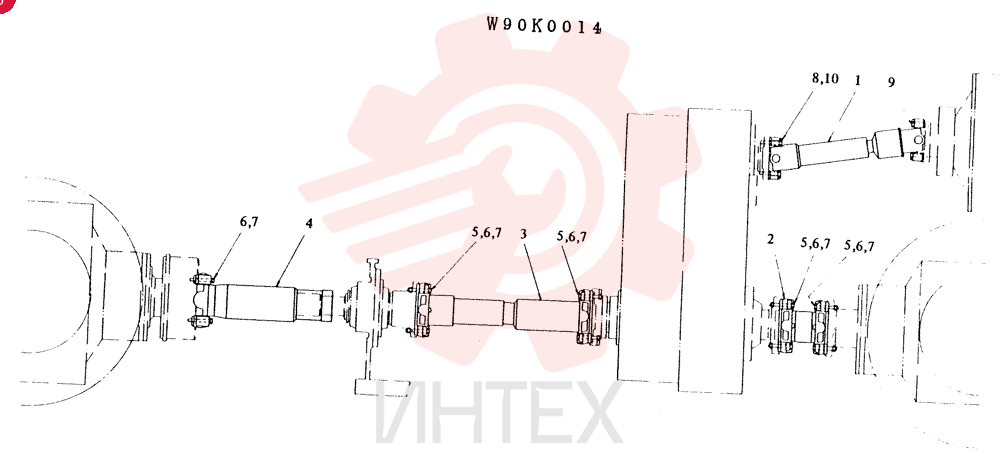

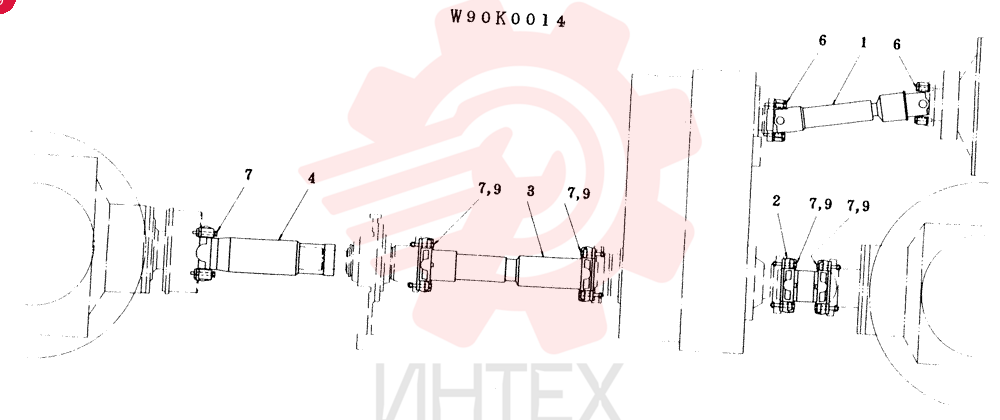

  DRIVE SHAFT INSTALLATION ASSEMBLY CONSISTS OF ITEM 1-9

  Открыть схему
•
  DRIVE SHAFT INSTLLATION CONSISTS OF ITEM 1 TO 10

  Открыть схему
•
  ELEC GROUP W90P0030F3

  Открыть схему
•

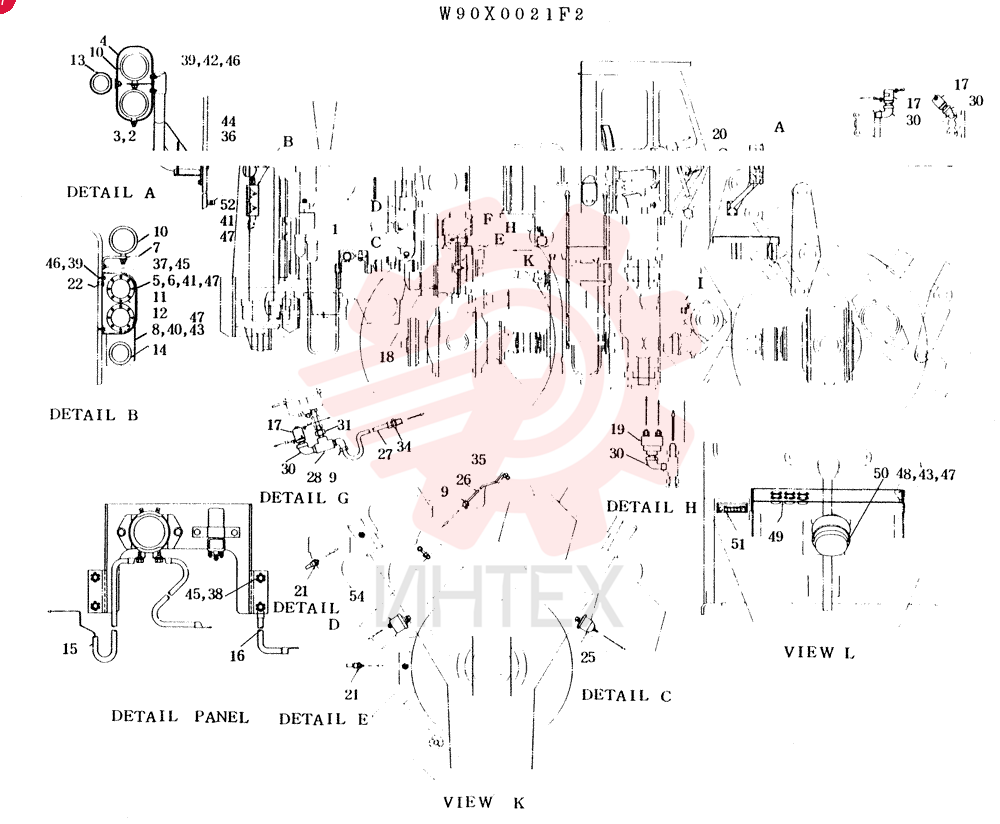

  ELECTRICAL PARTS ASSEMBLY W90X0021F2

  Открыть схему
•

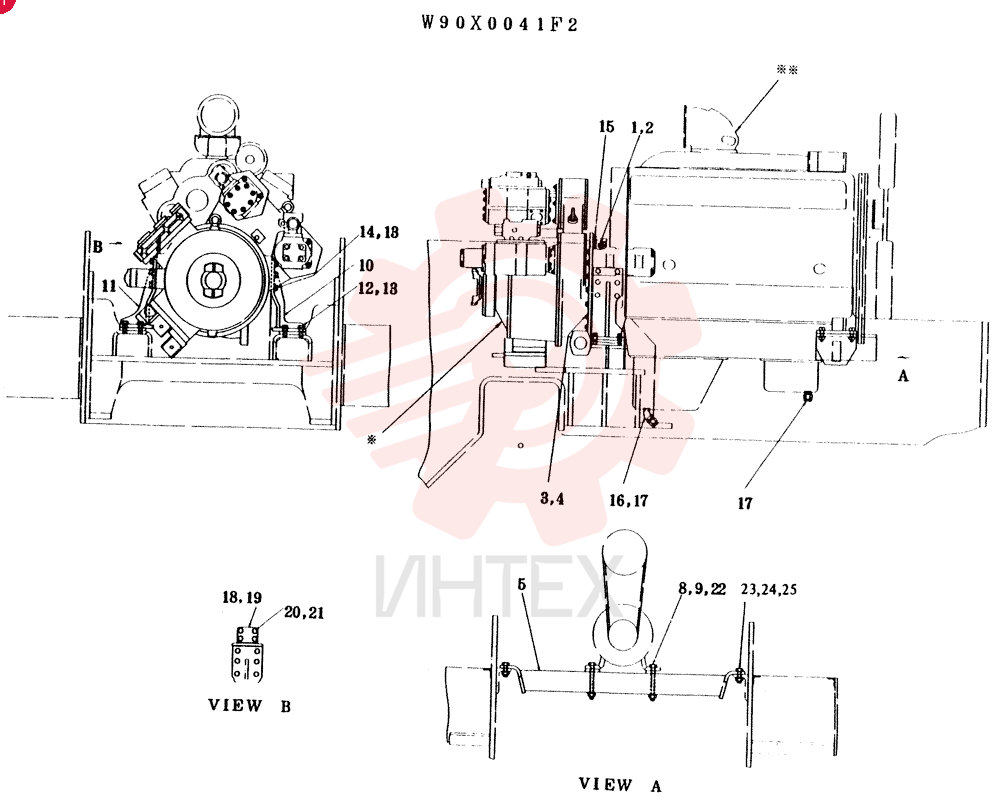

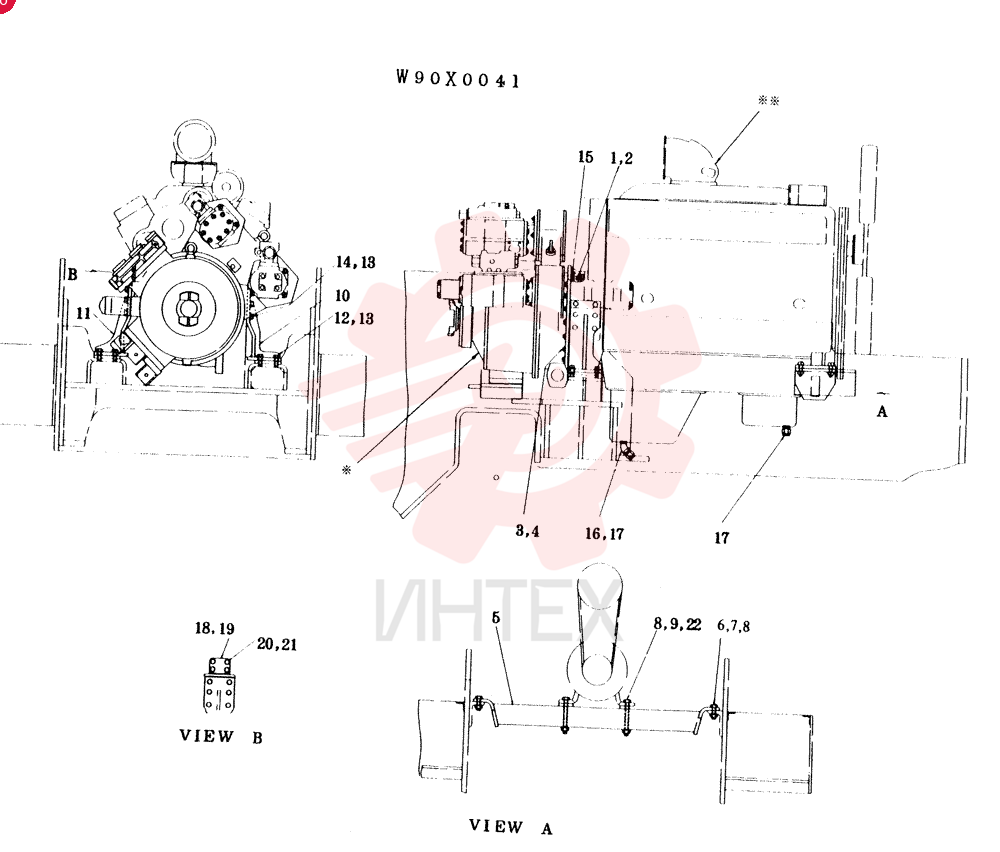

  ENGINE.TORQUE CONVERTER MOUNTING ASSEMBLY W90X0041

  Открыть схему
•
  ENGINE.TORQUE CONVERTER MOUNTING ASSEMBLY W90X0041F2

  Открыть схему
•

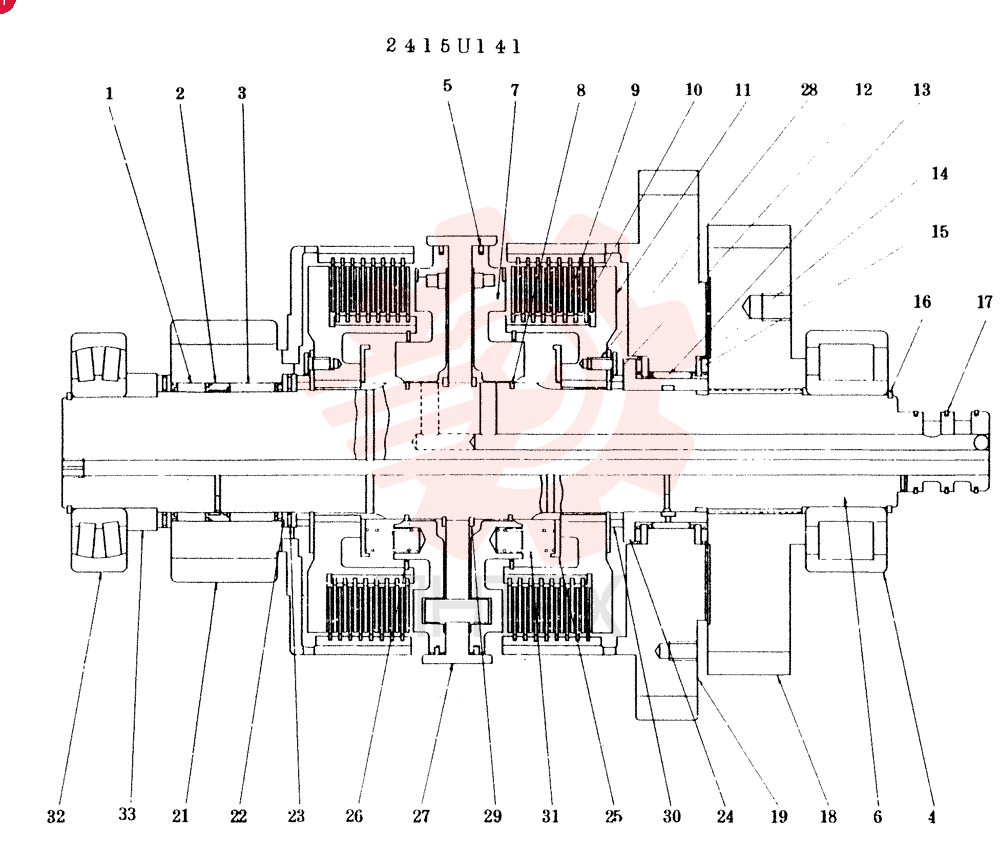

  EXCHANGE CLUTCH ASSY 2415U141

  Открыть схему
•

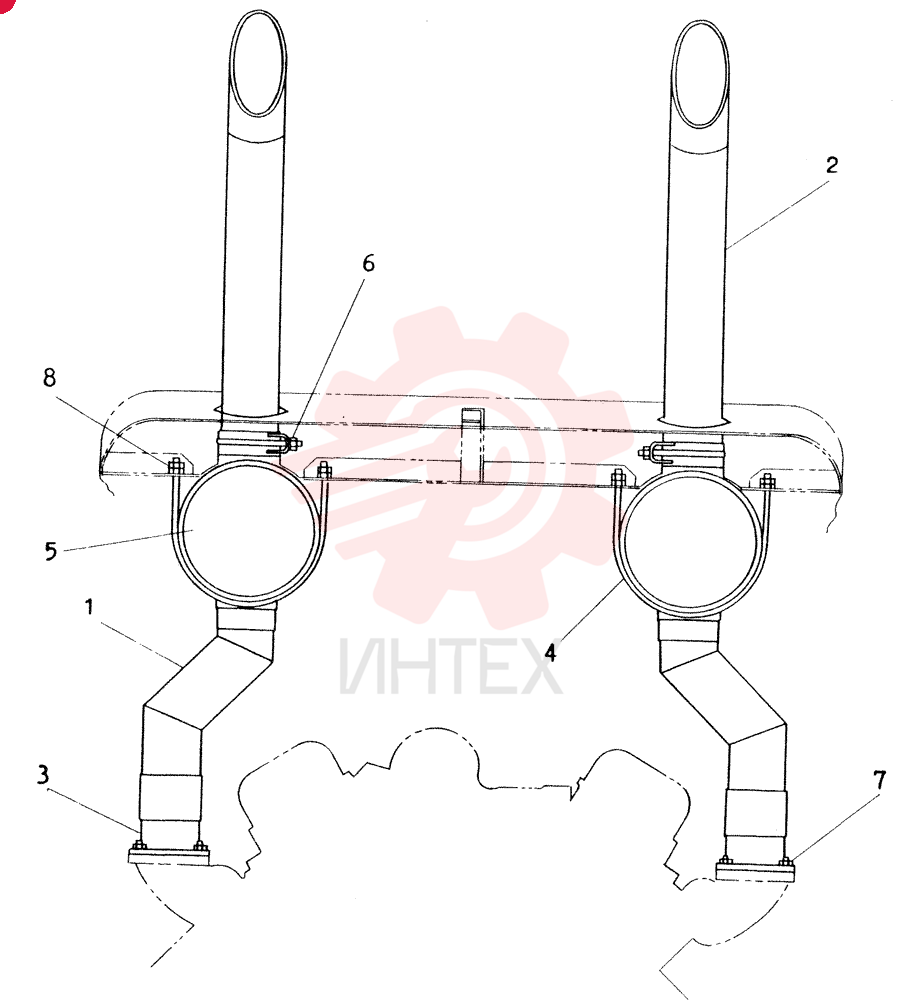

  EXHAUST TUBE W18N0051

  Открыть схему
•

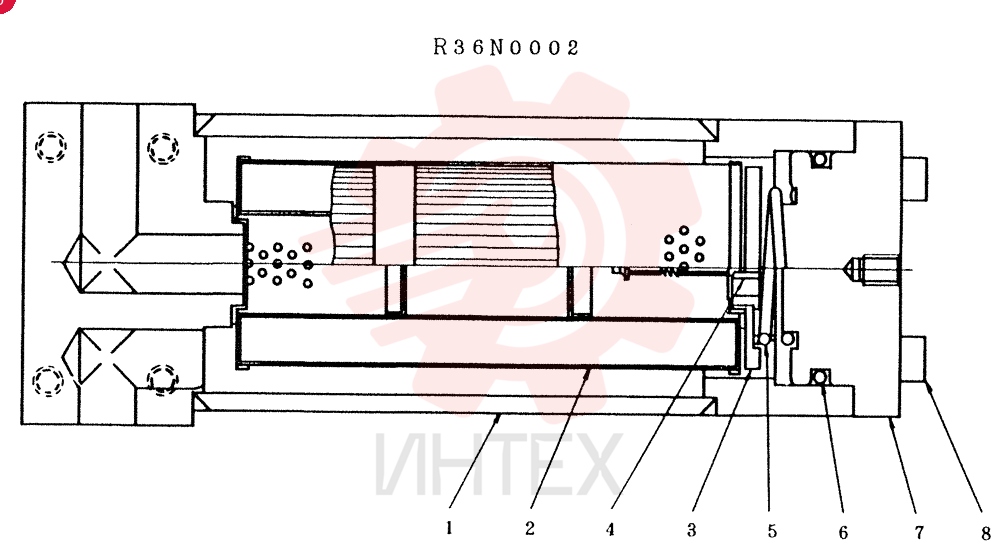

  FILTER ASSY R36N0002
