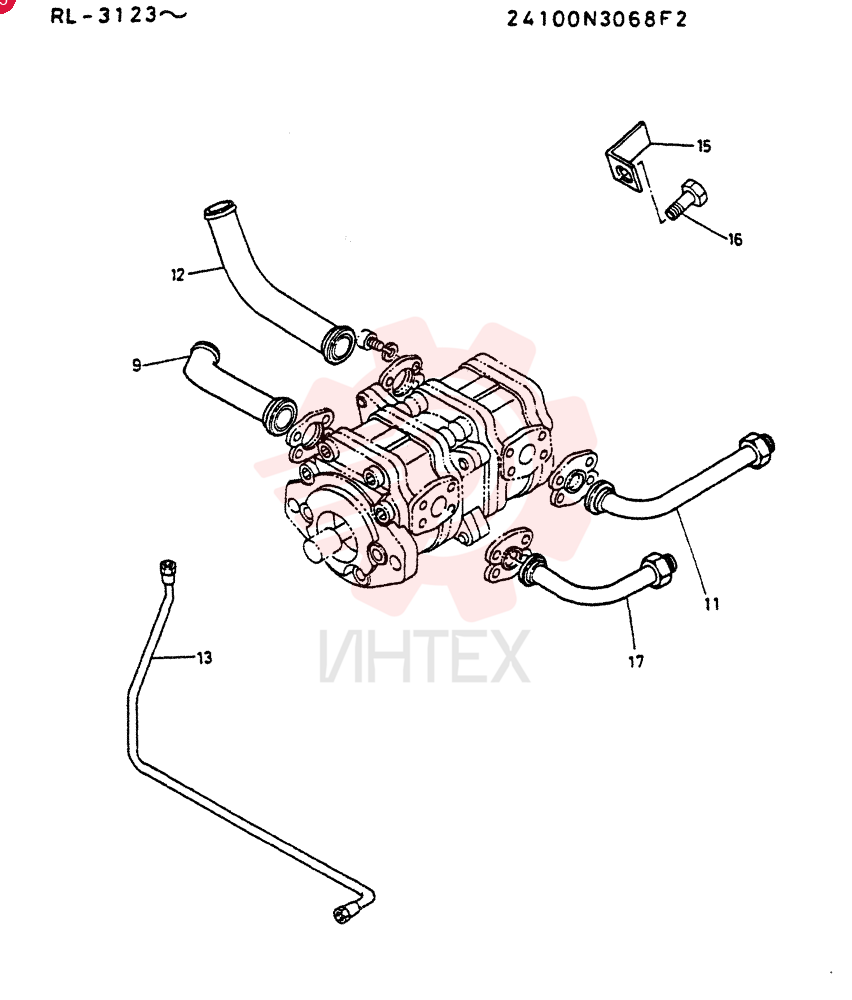

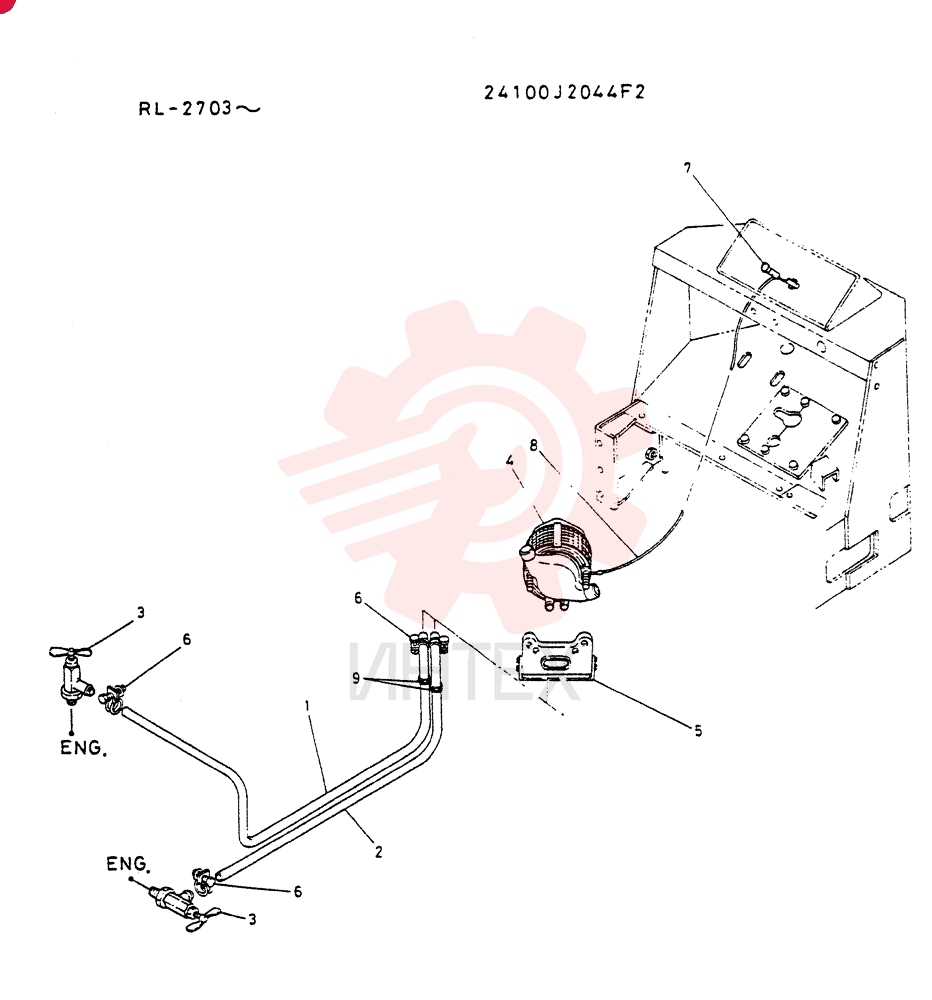

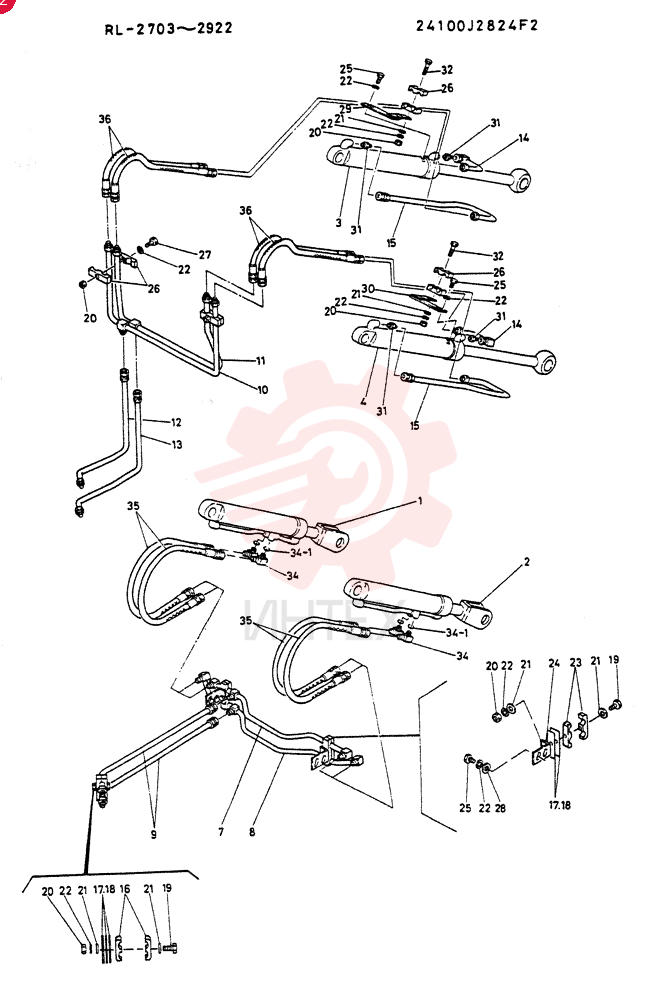

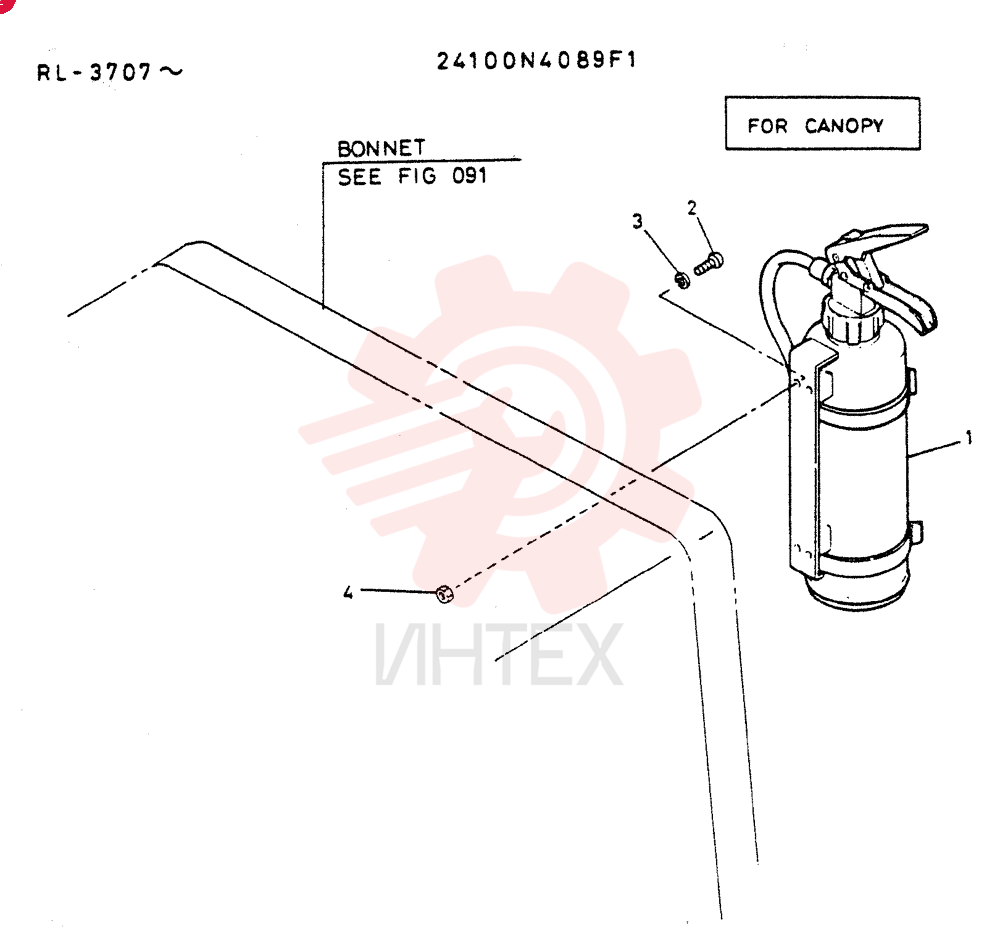

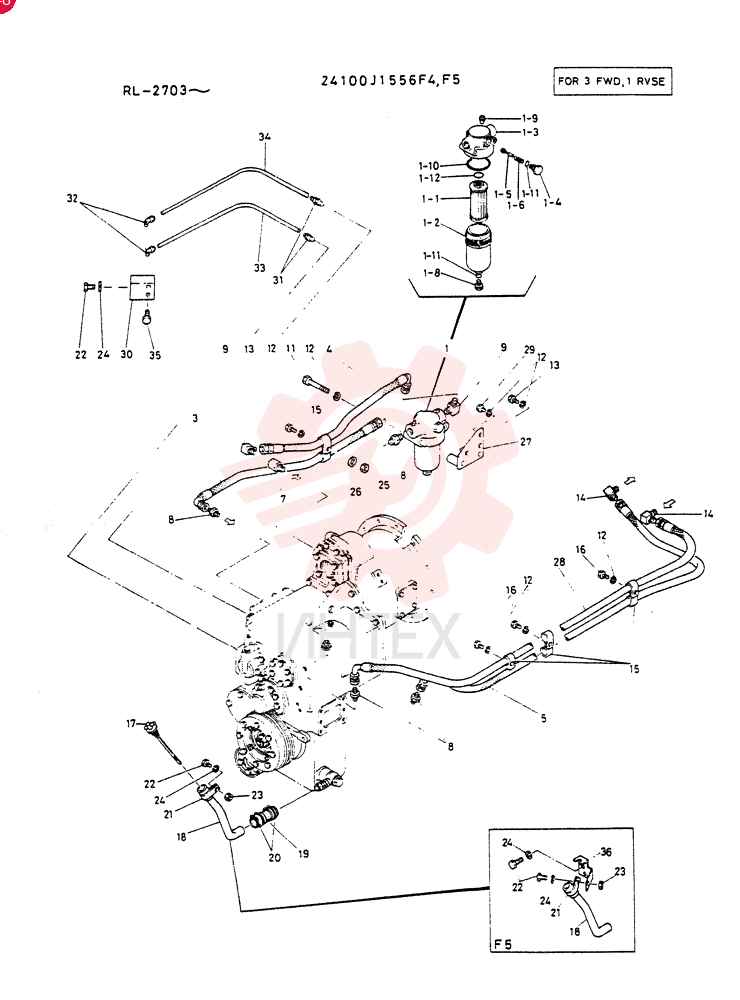

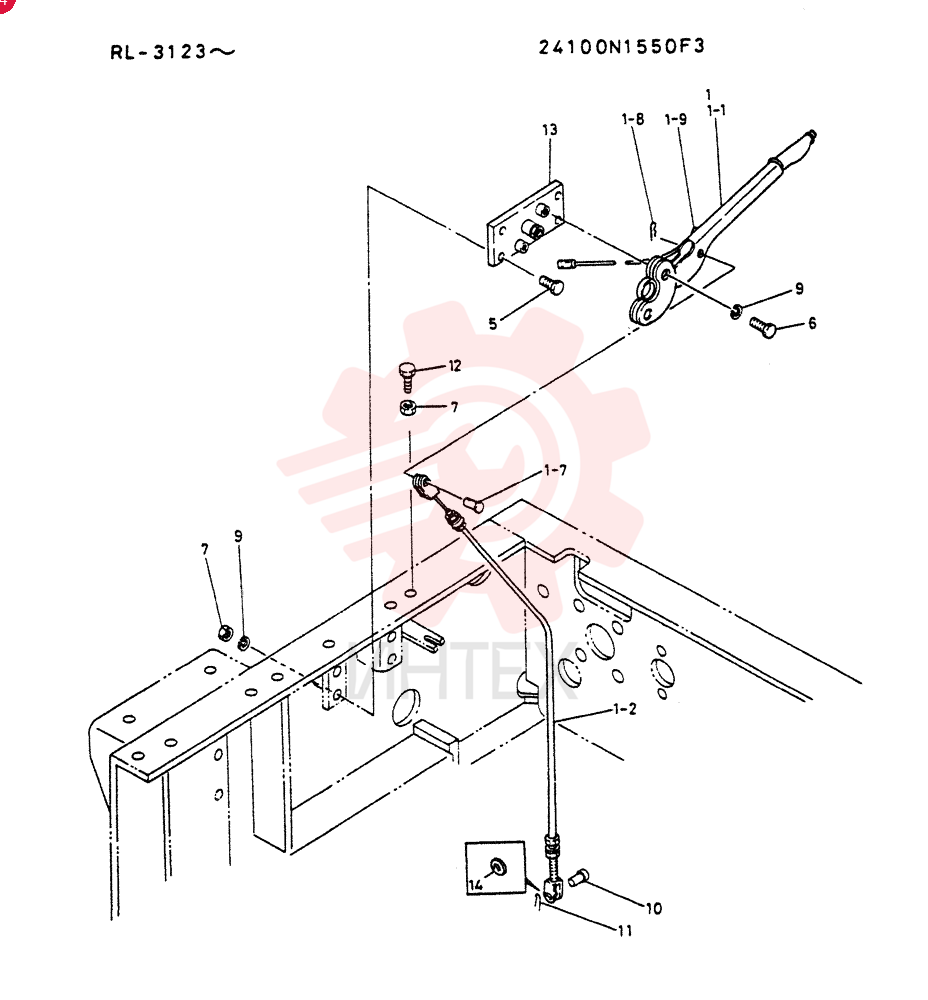

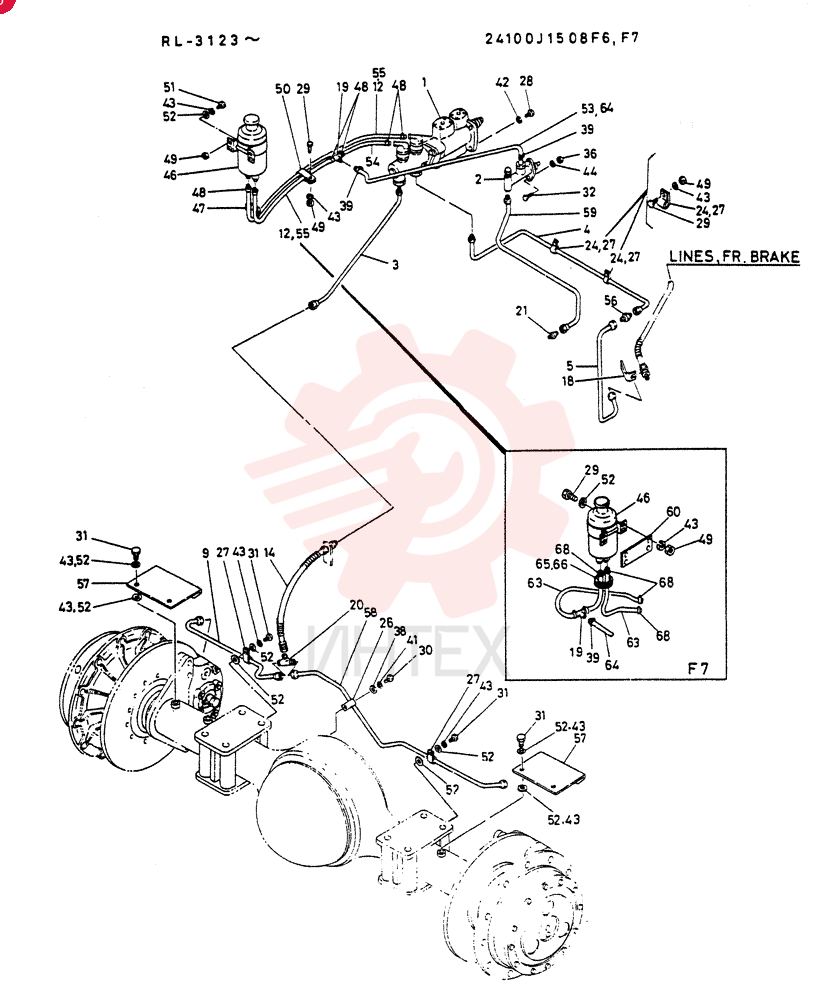

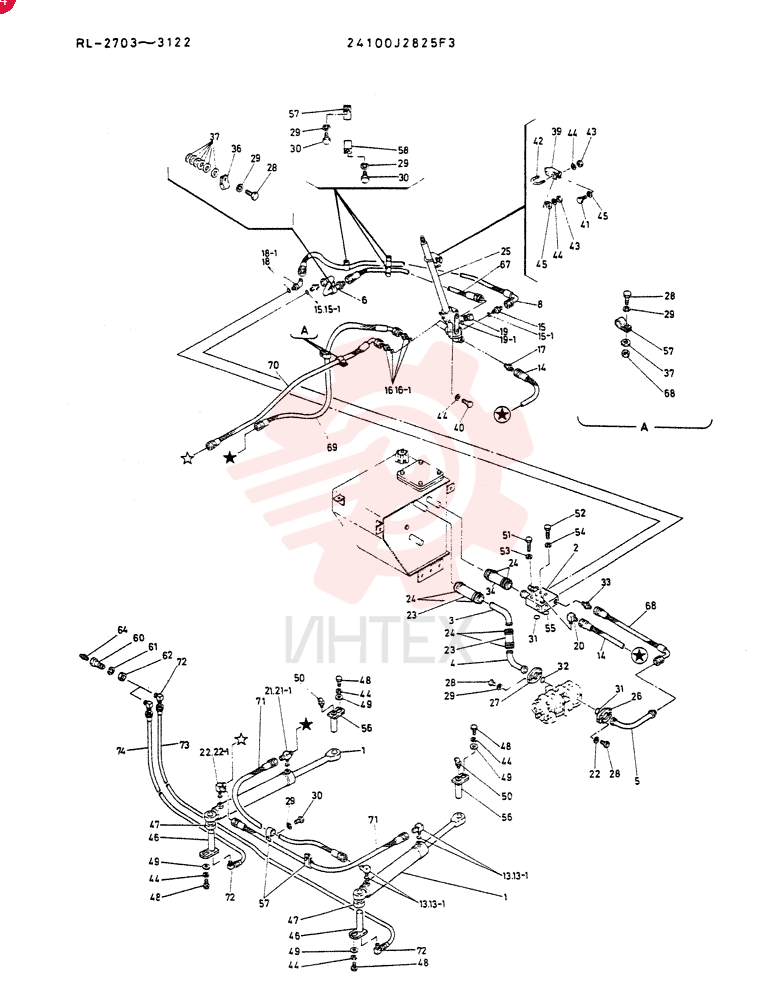

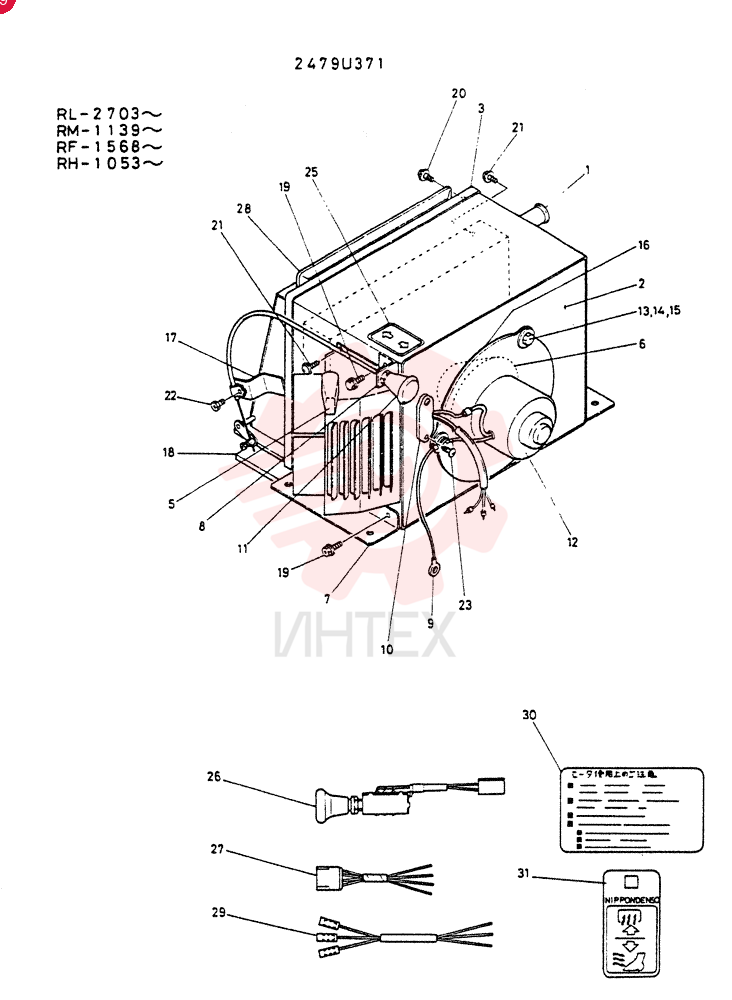

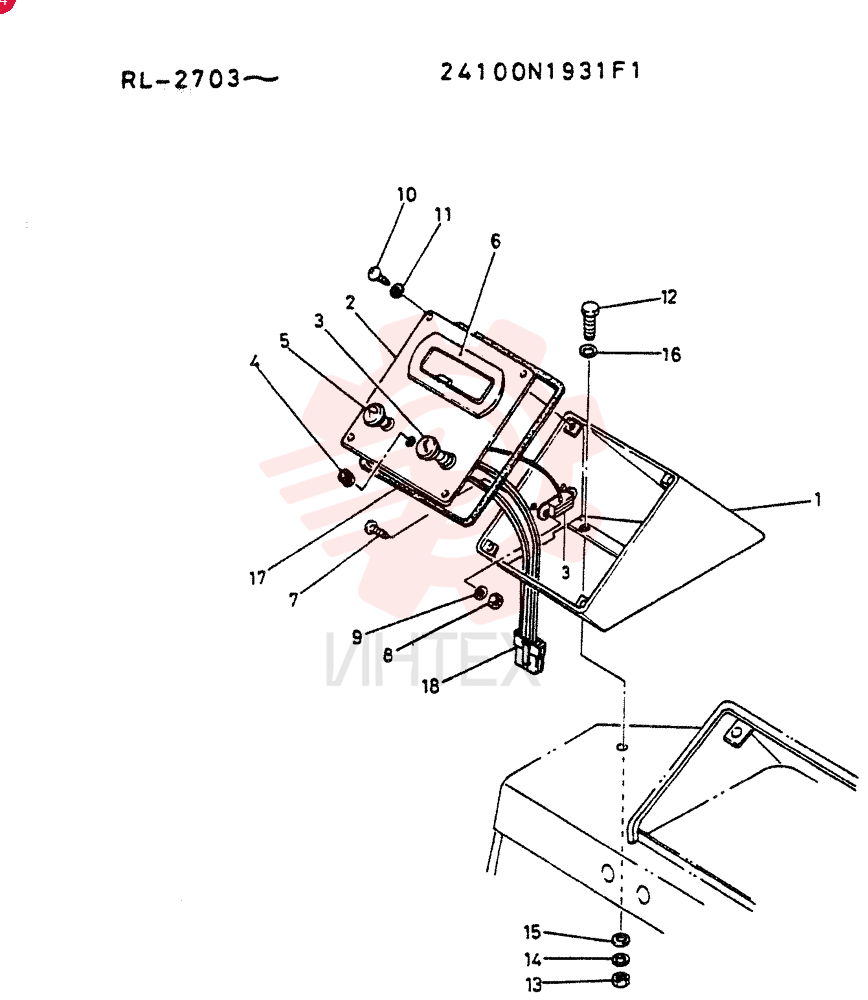

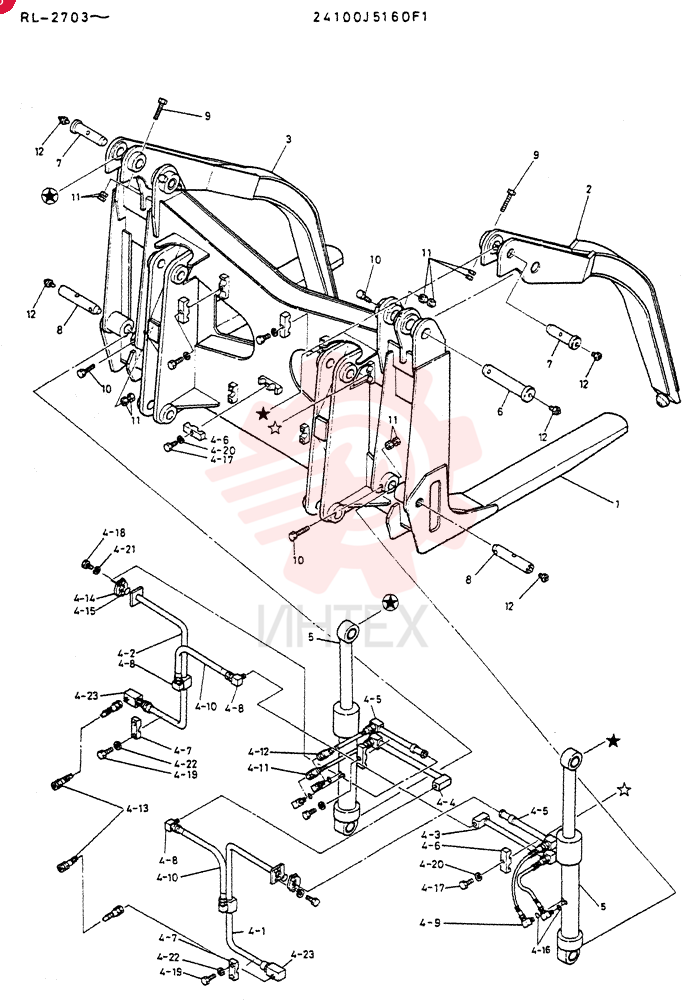

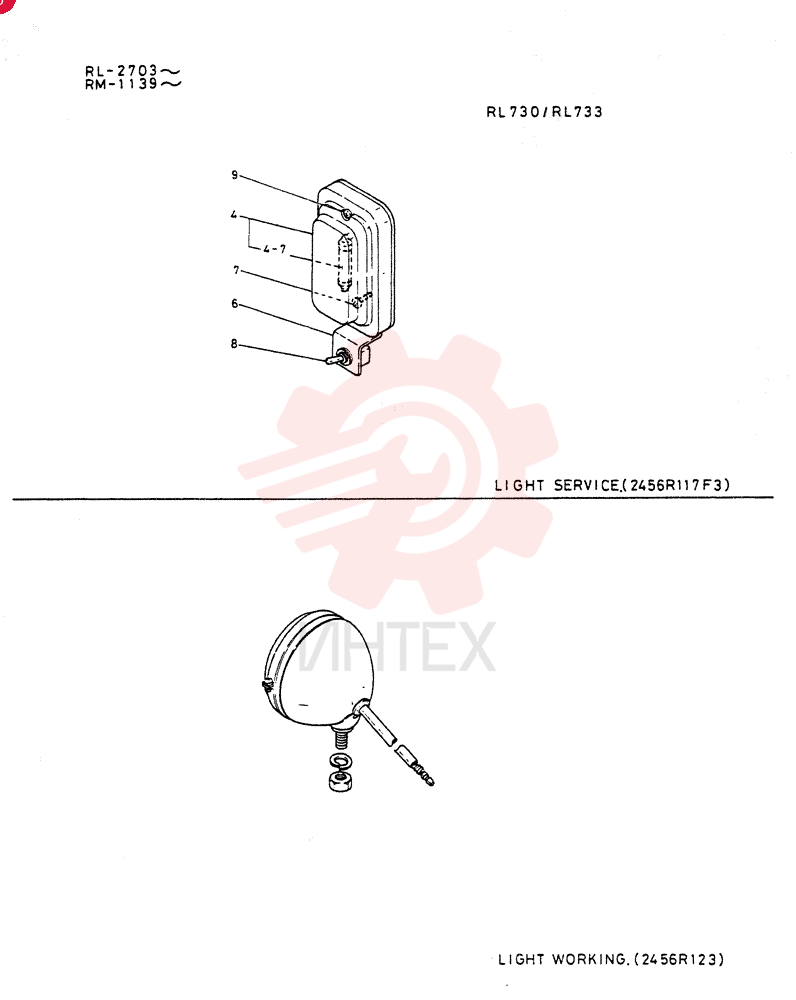

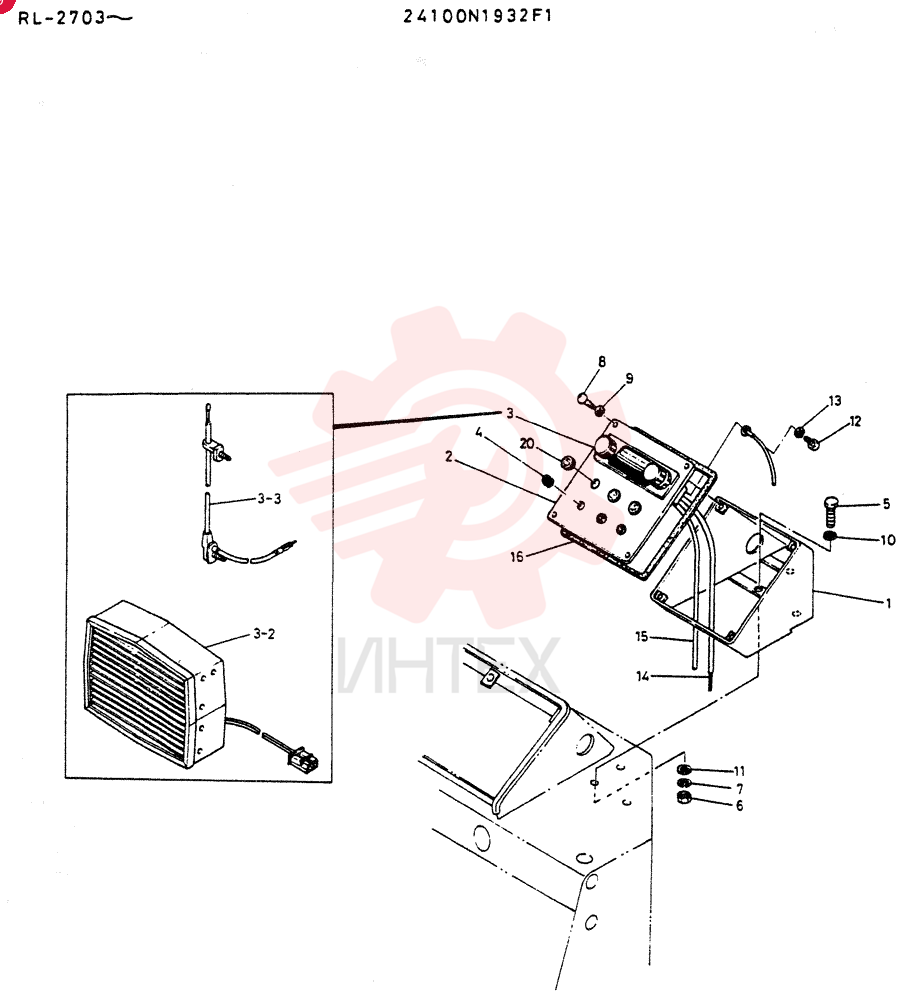

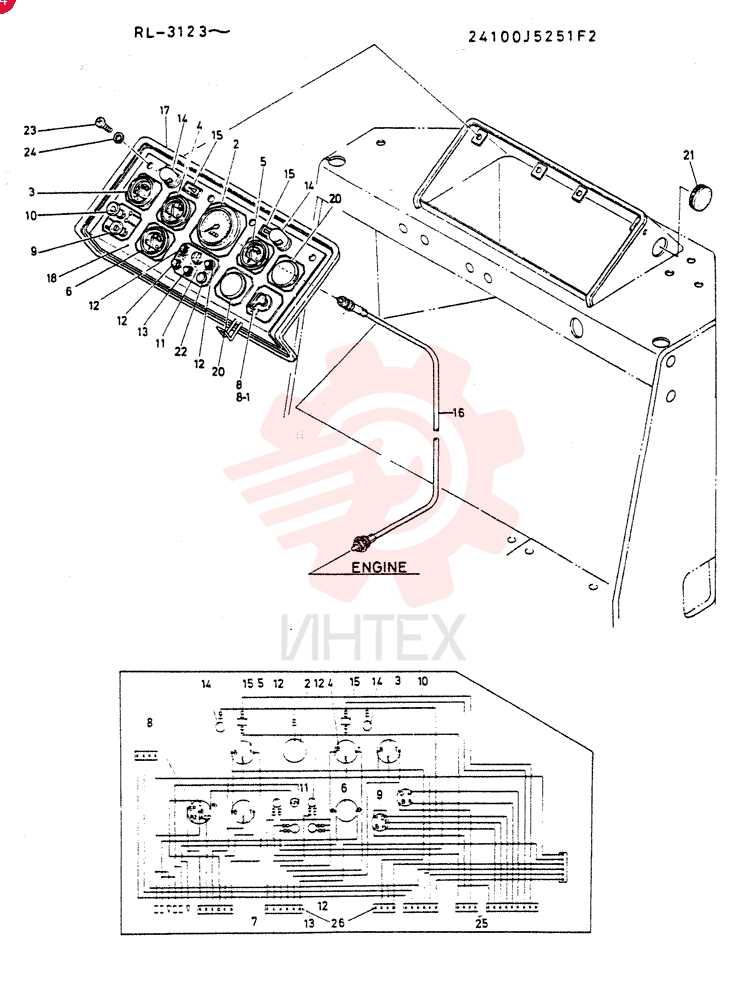

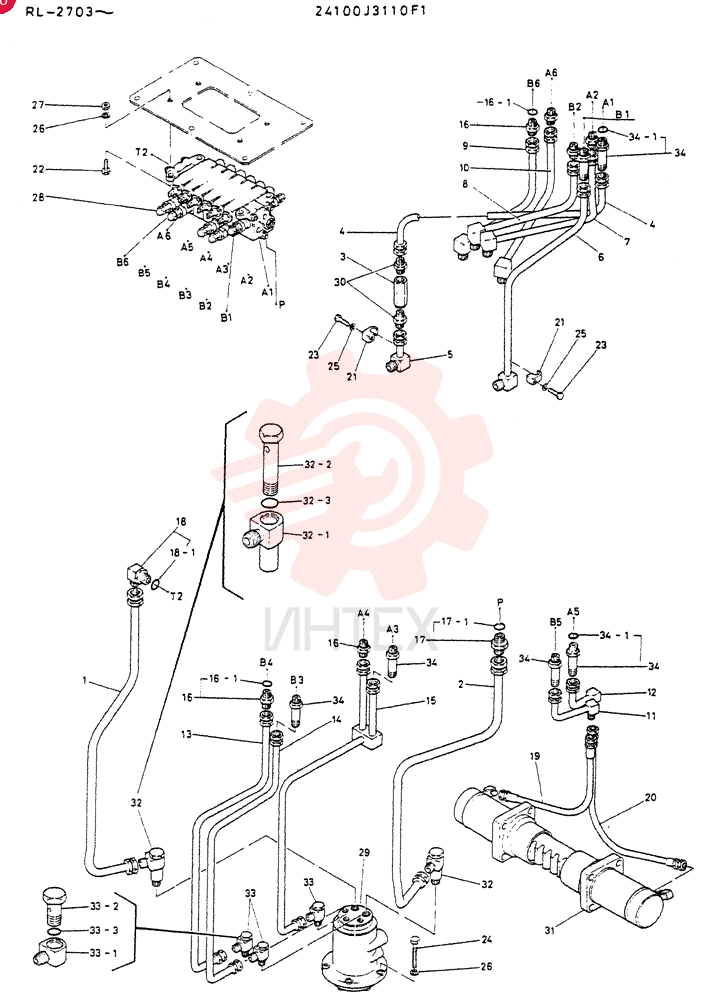

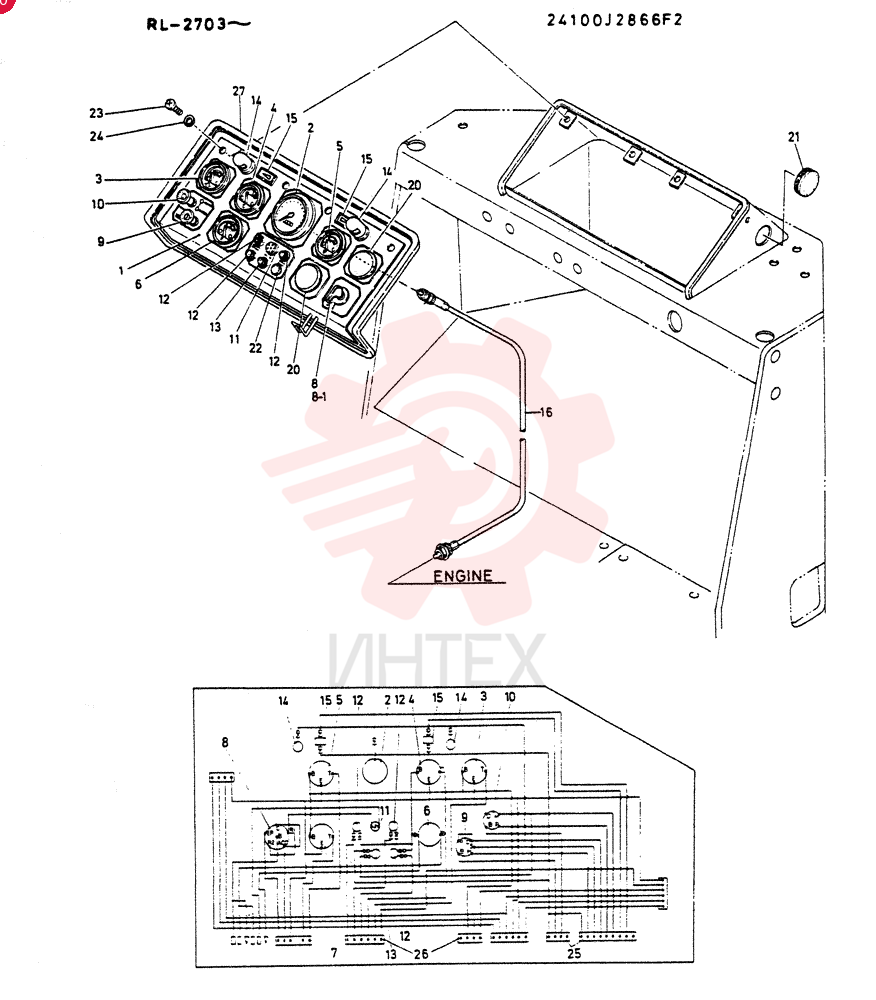

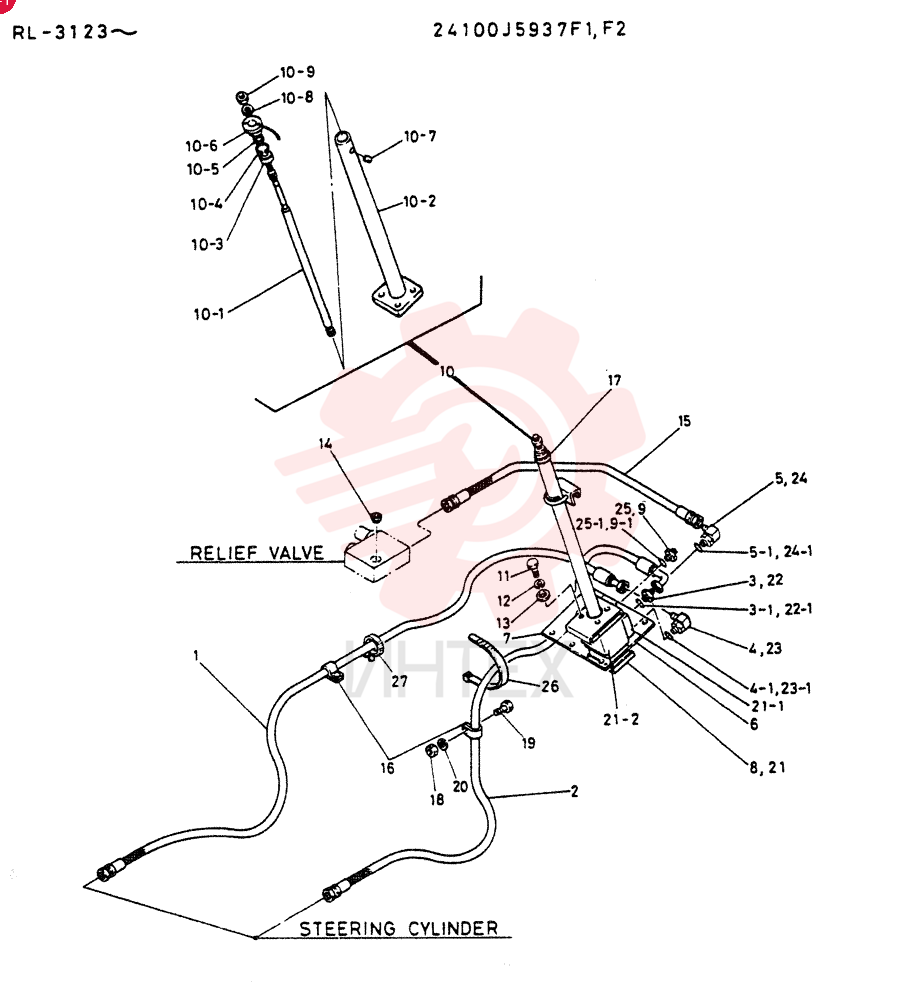

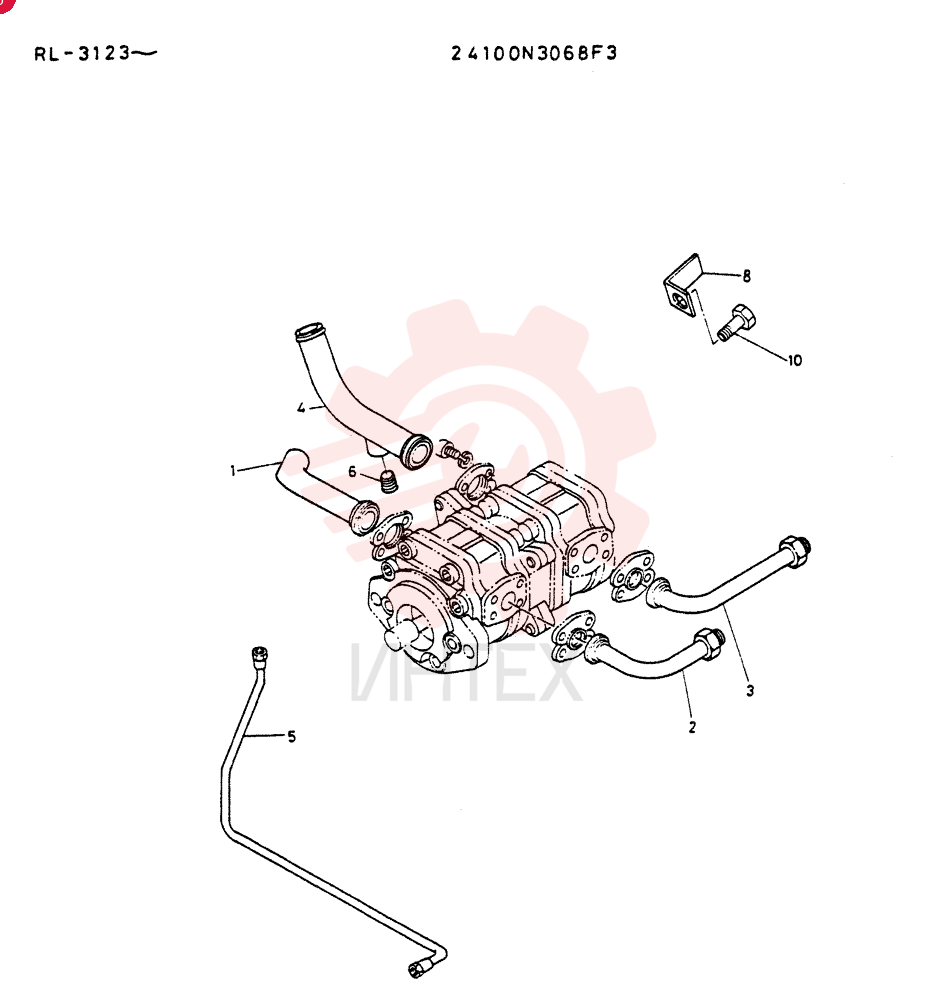

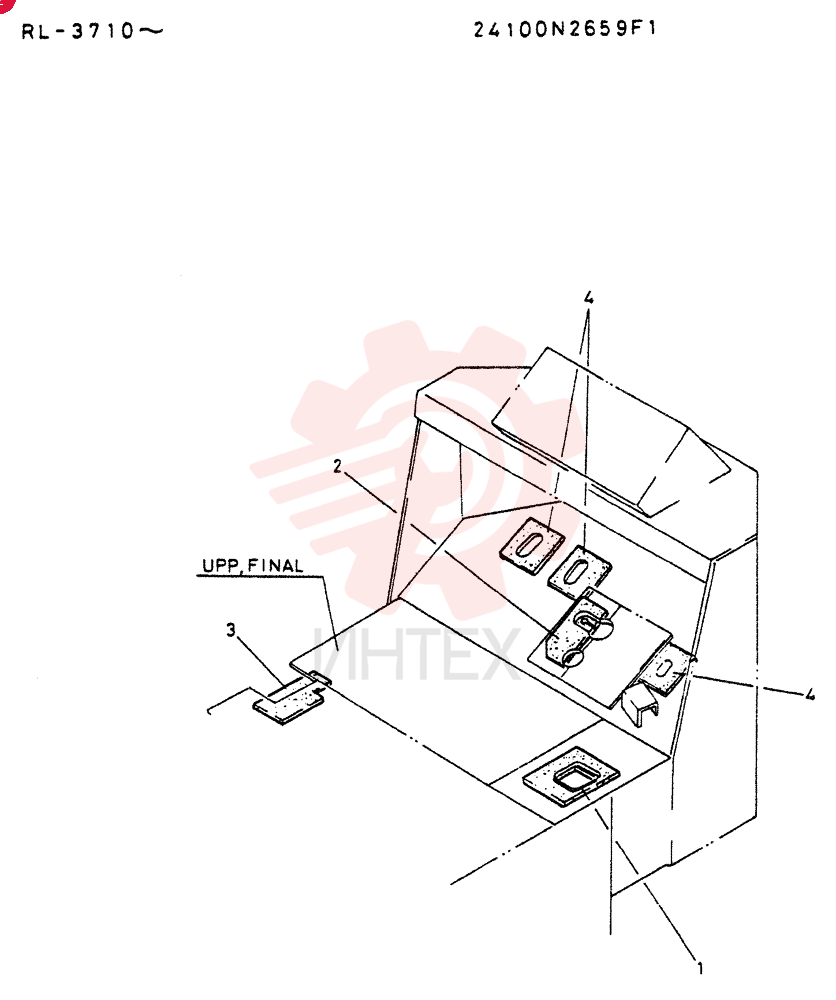

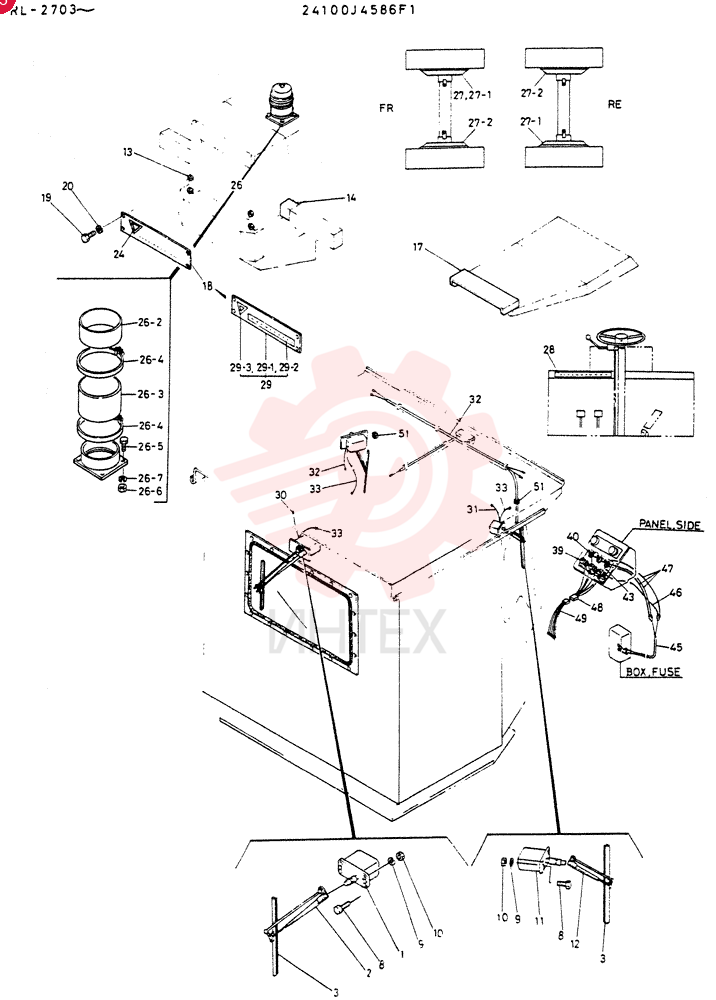

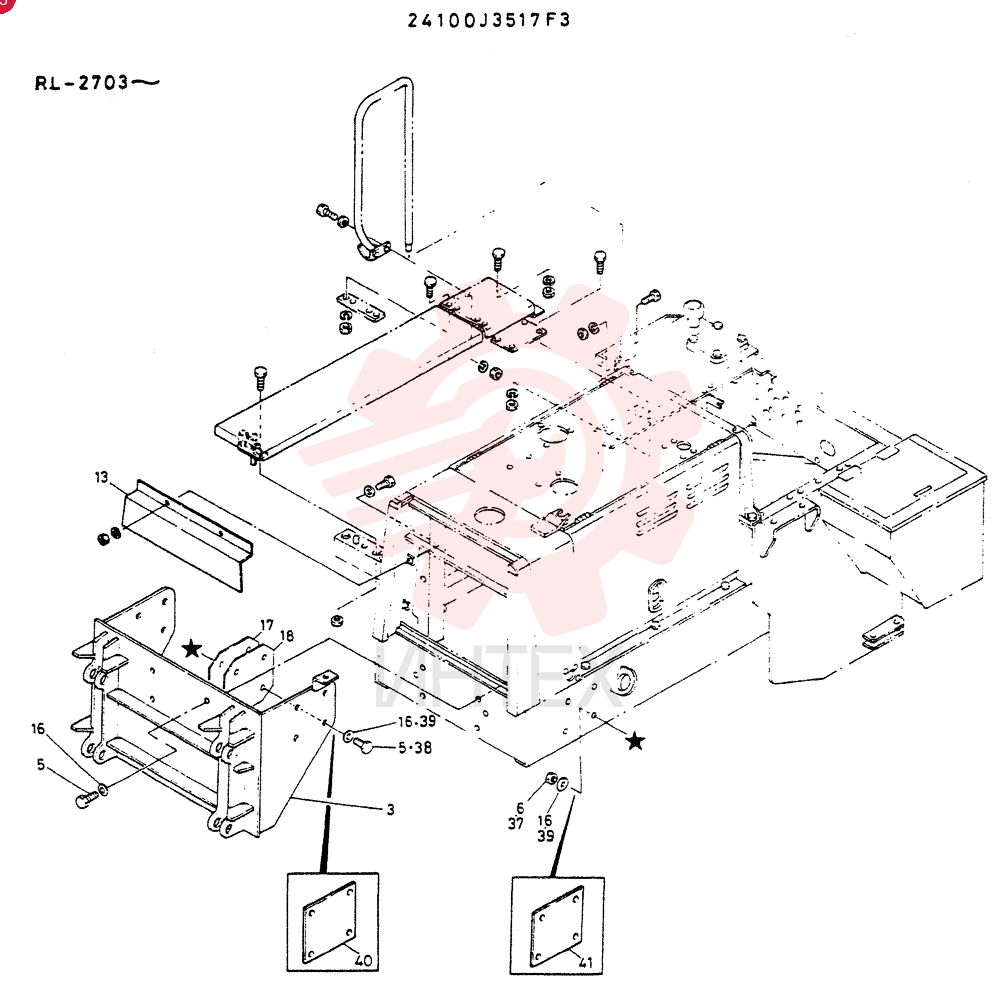

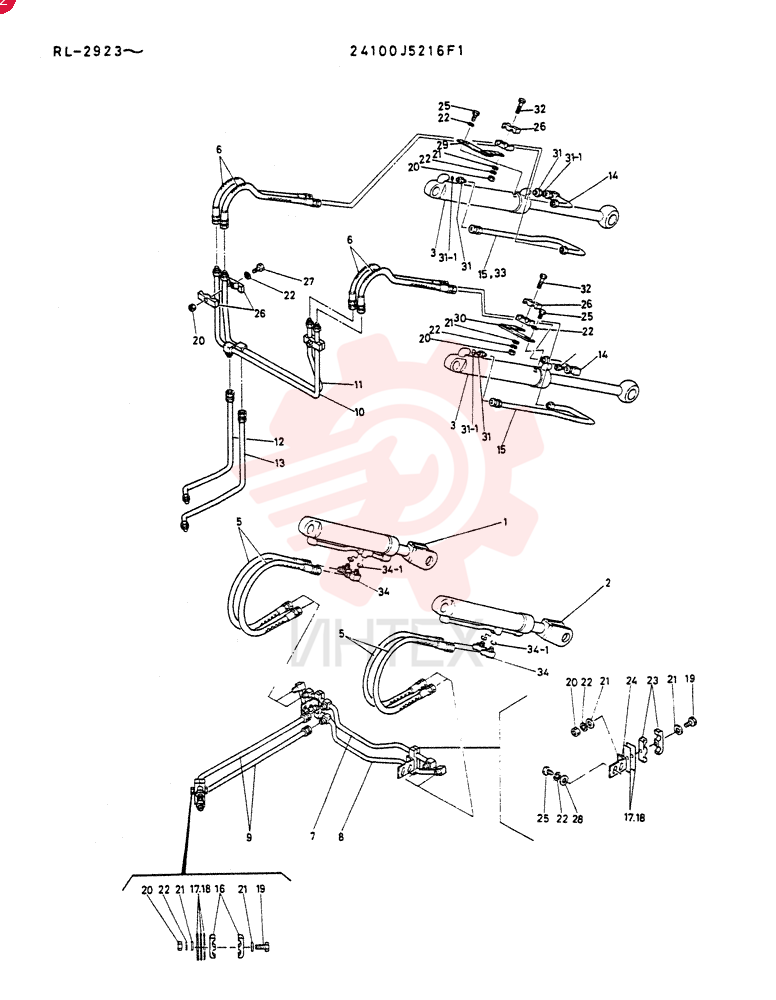

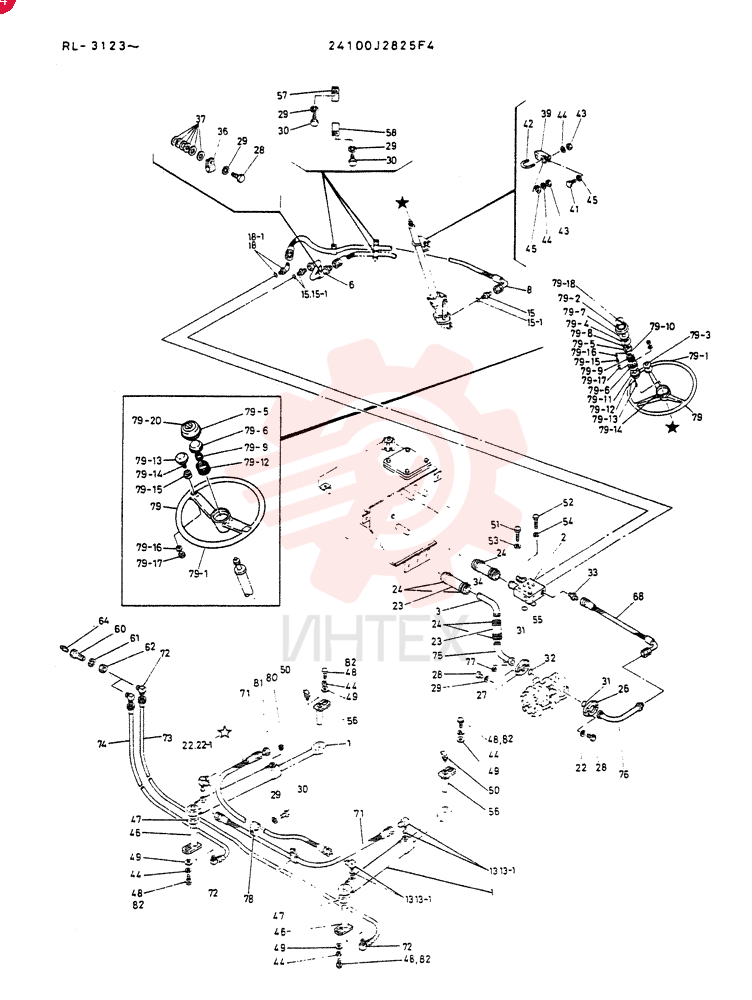

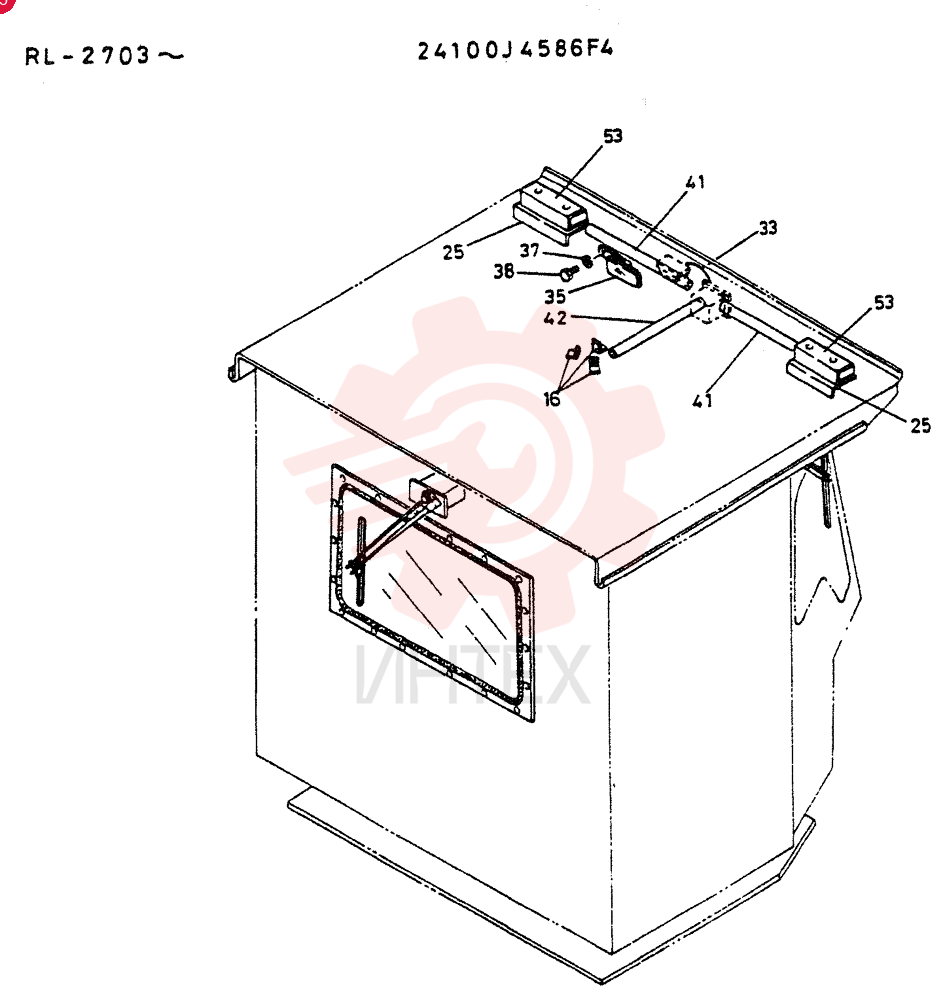

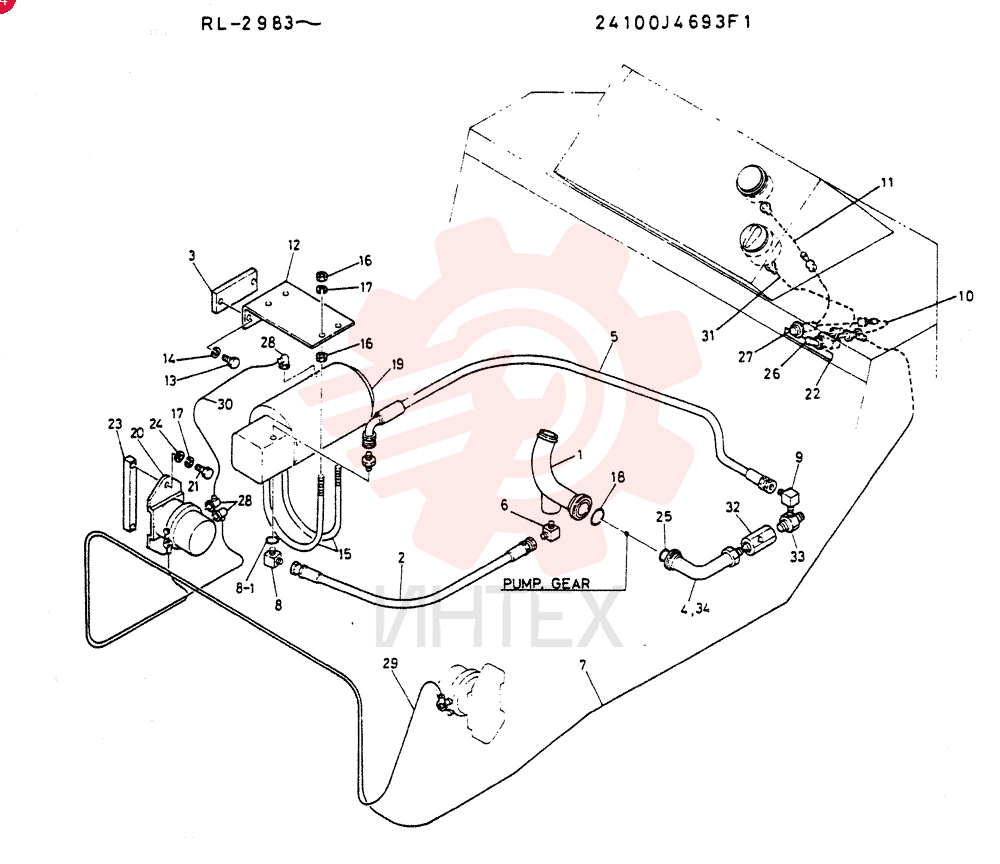

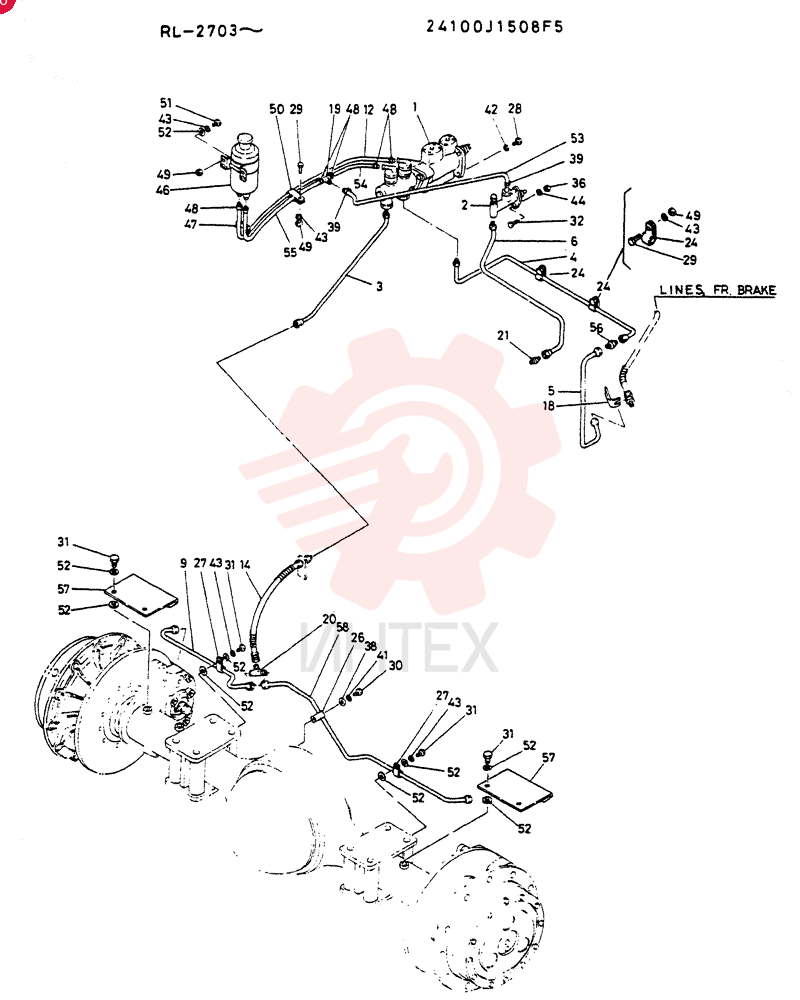

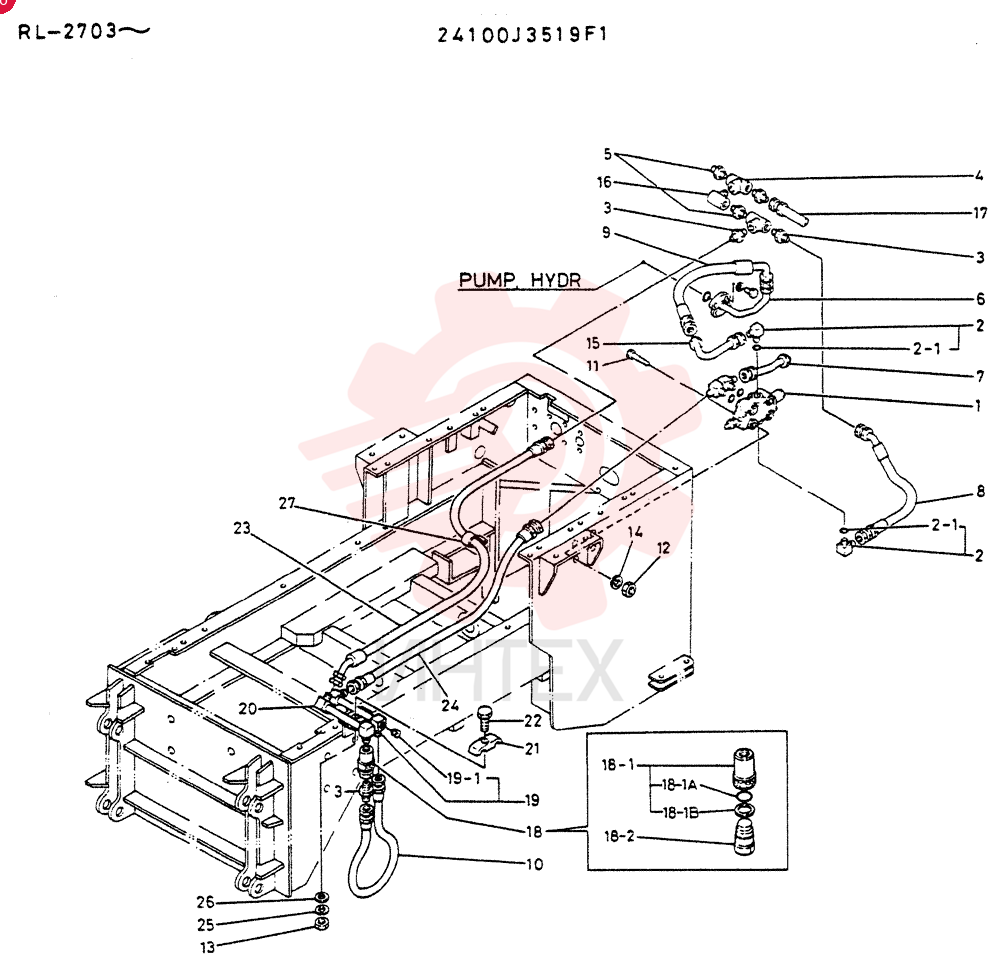

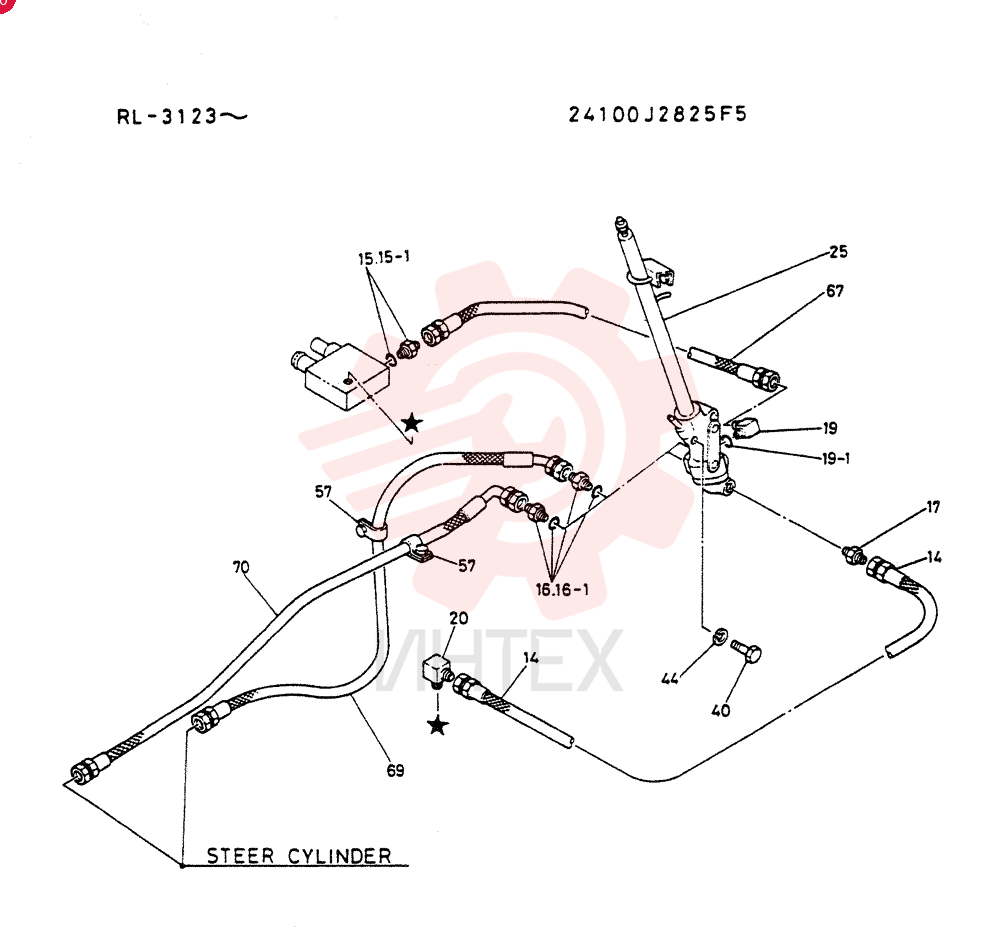

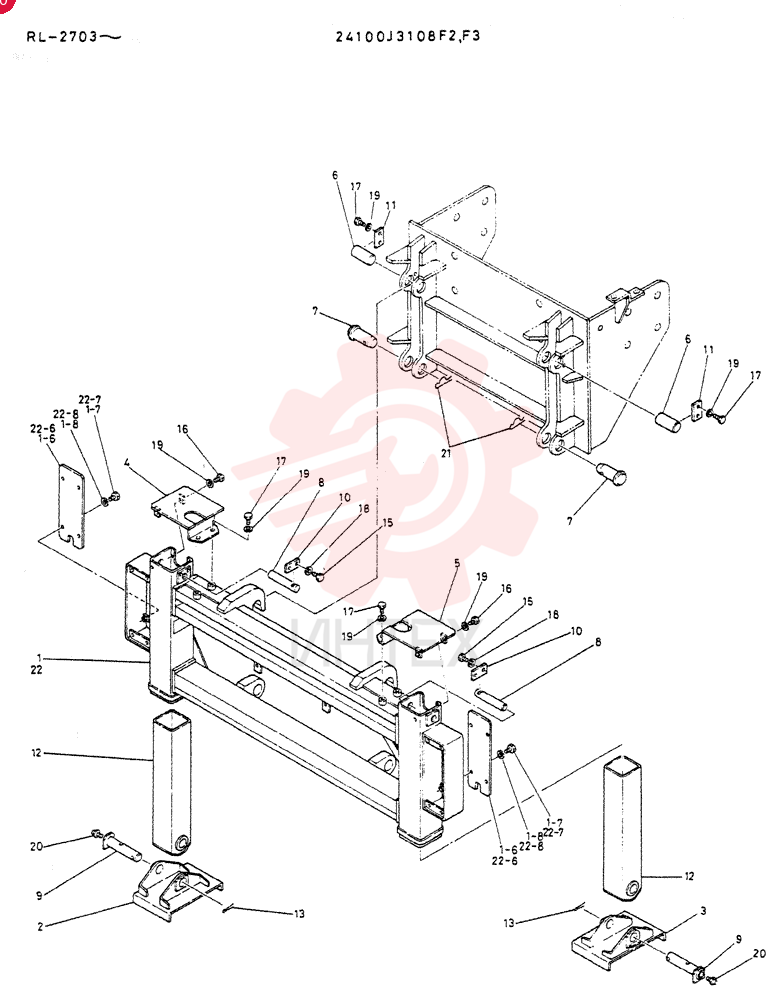

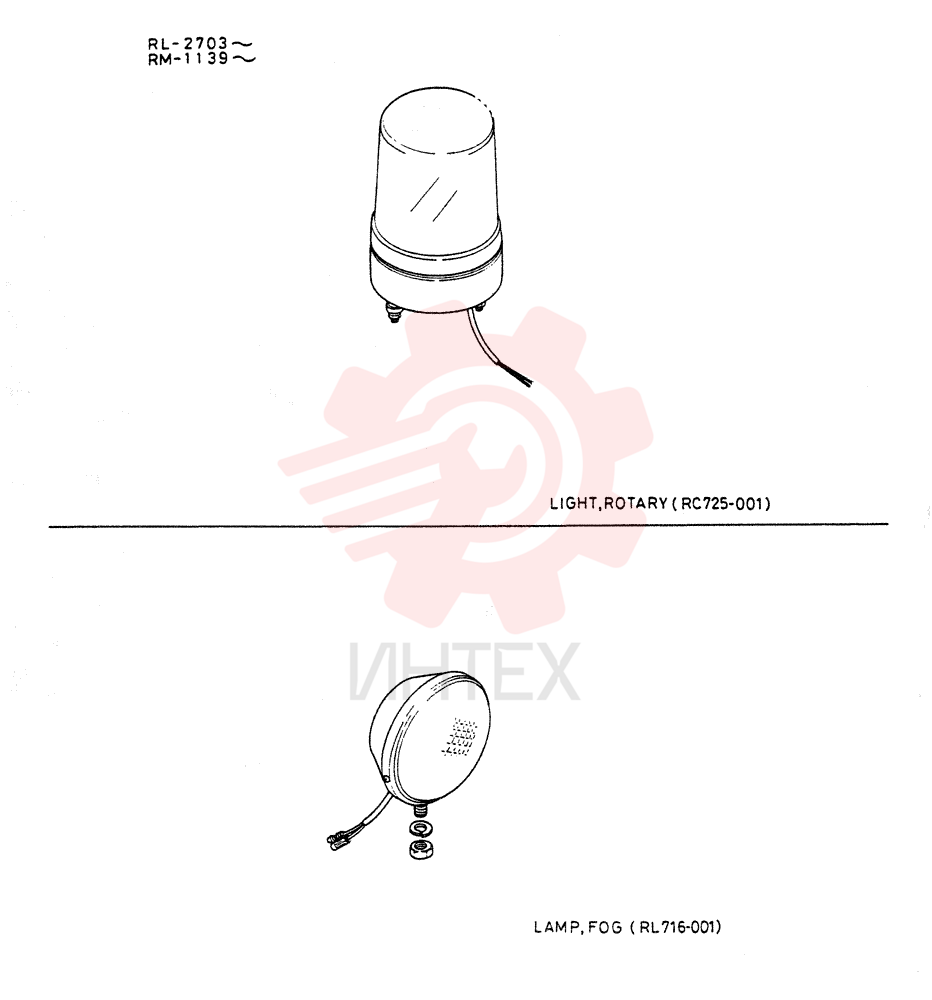

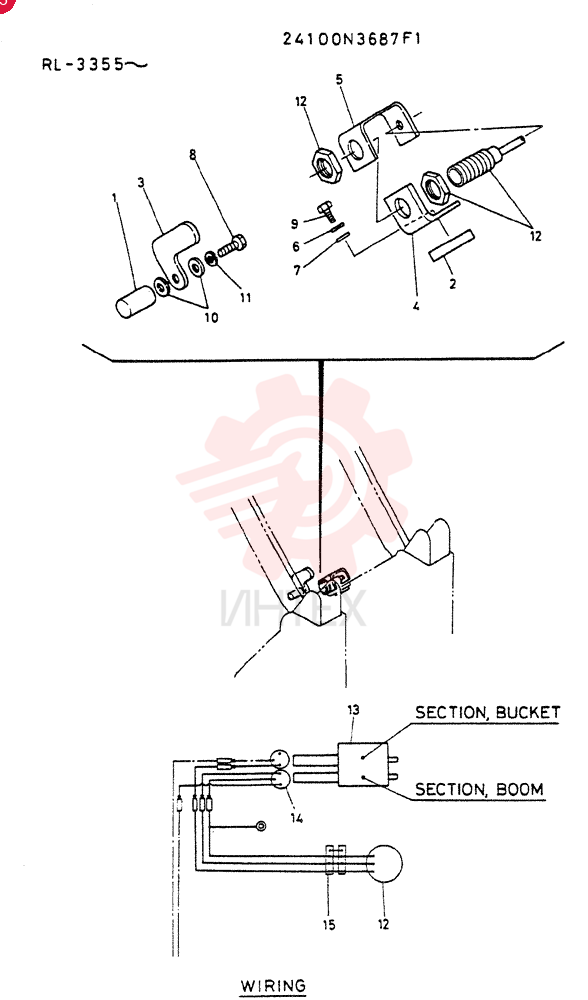

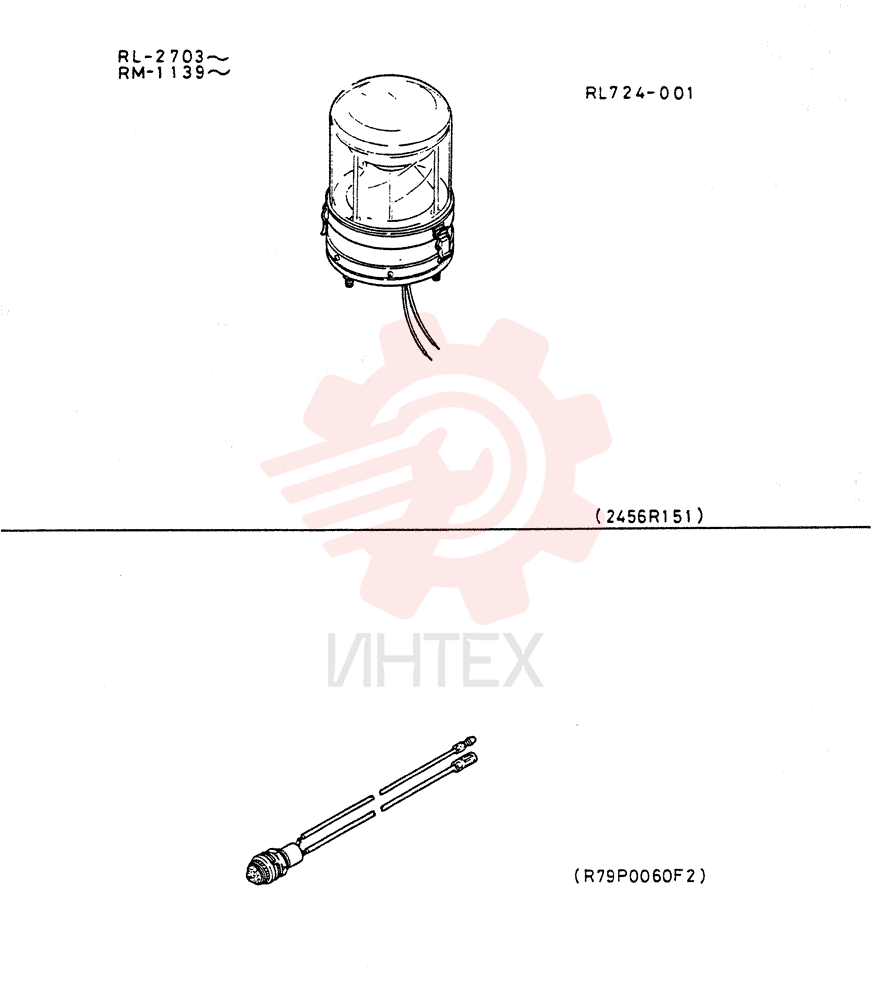

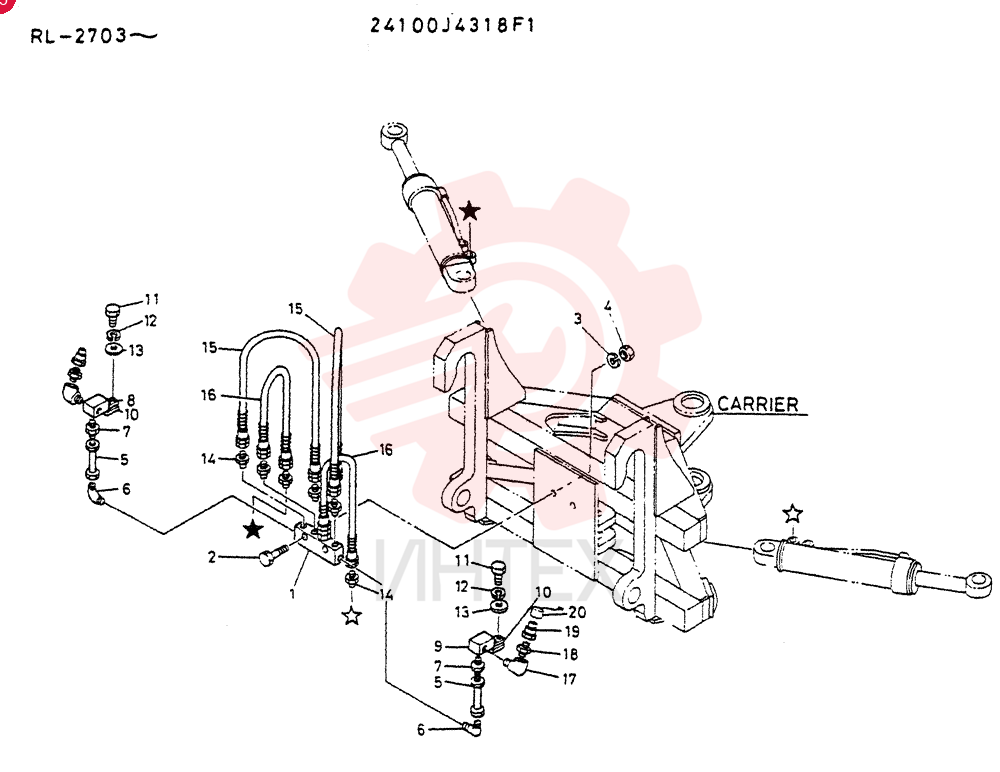

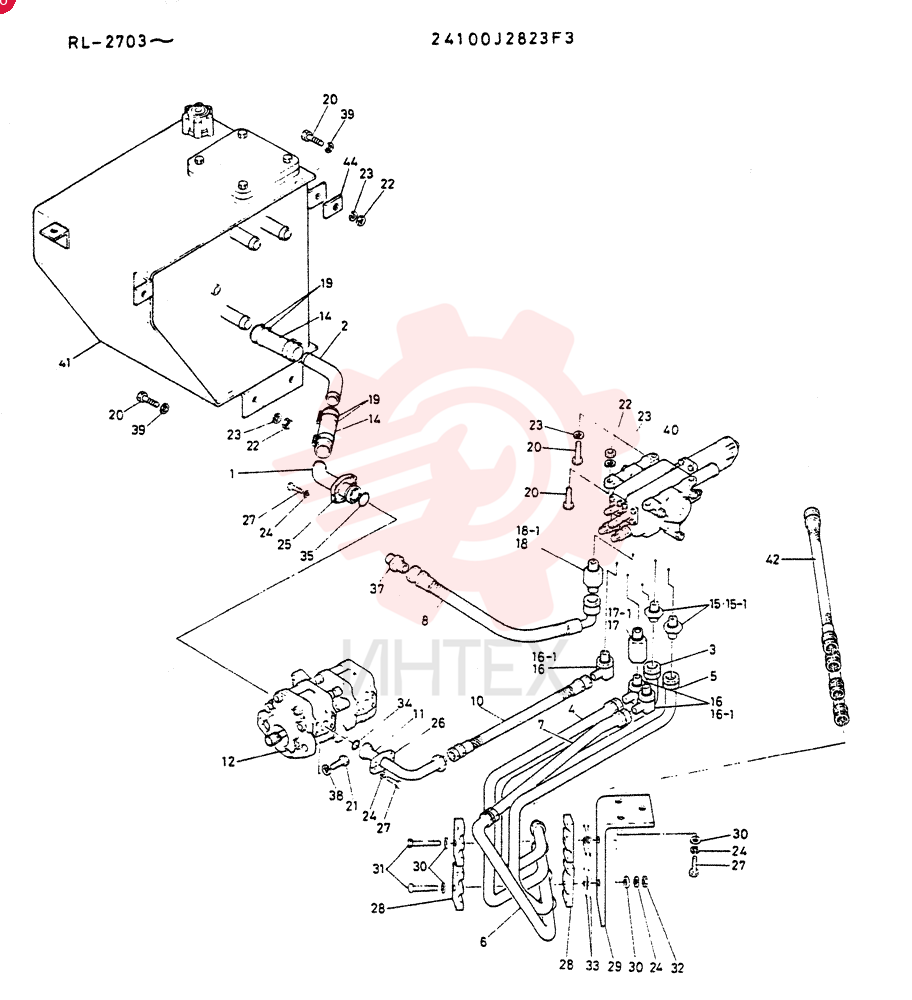

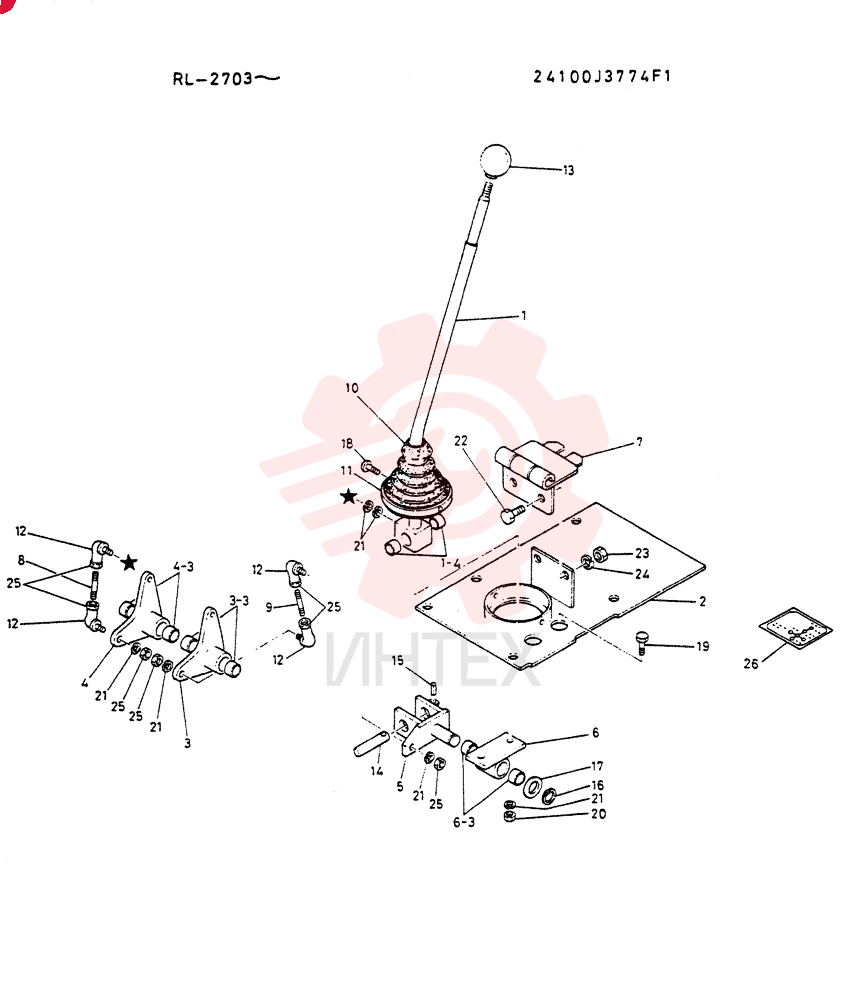

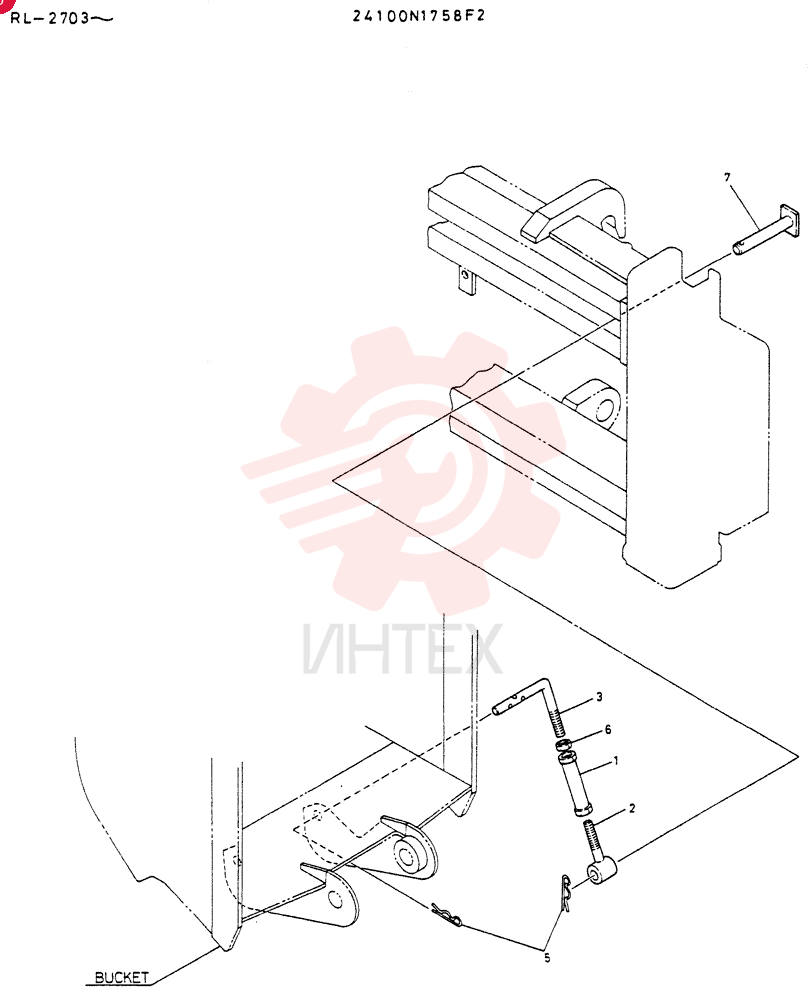

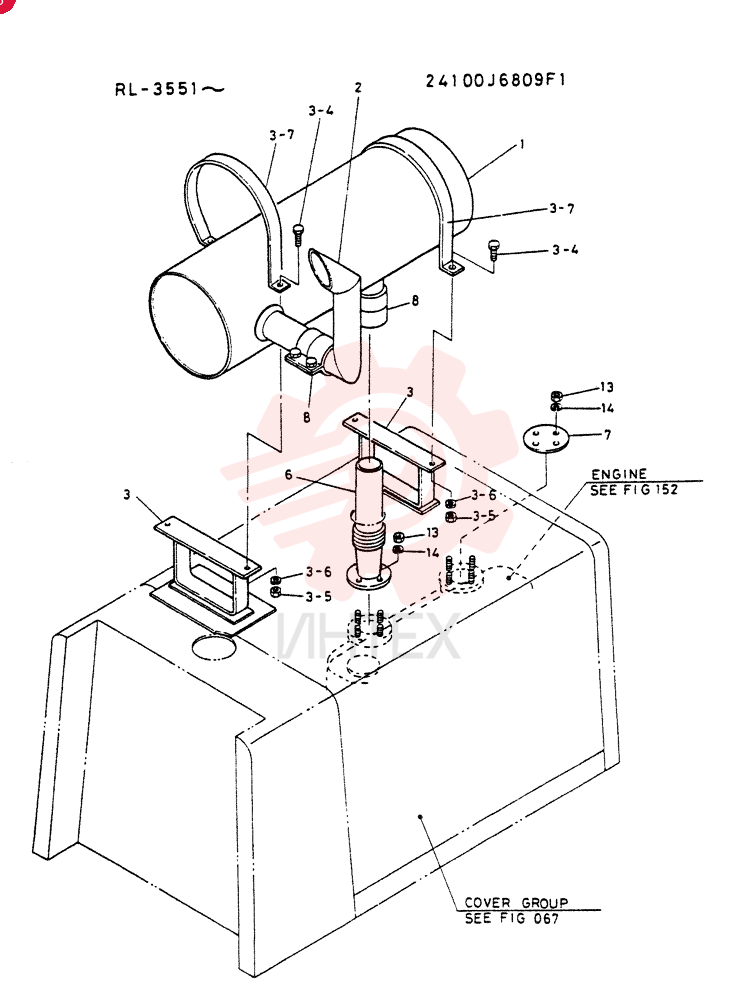

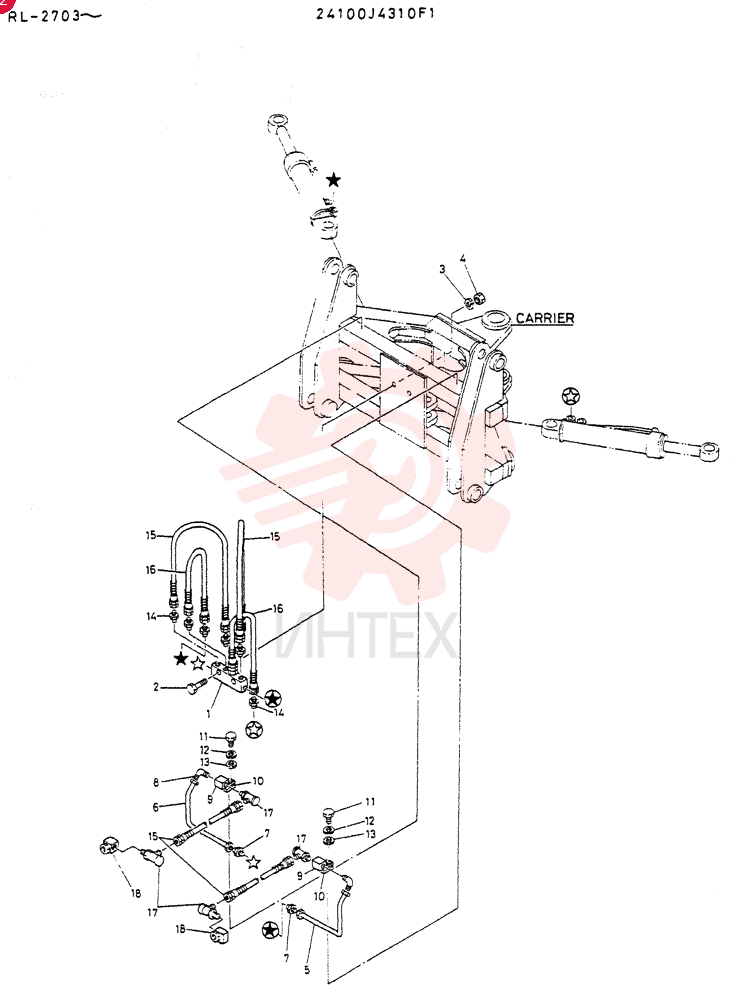

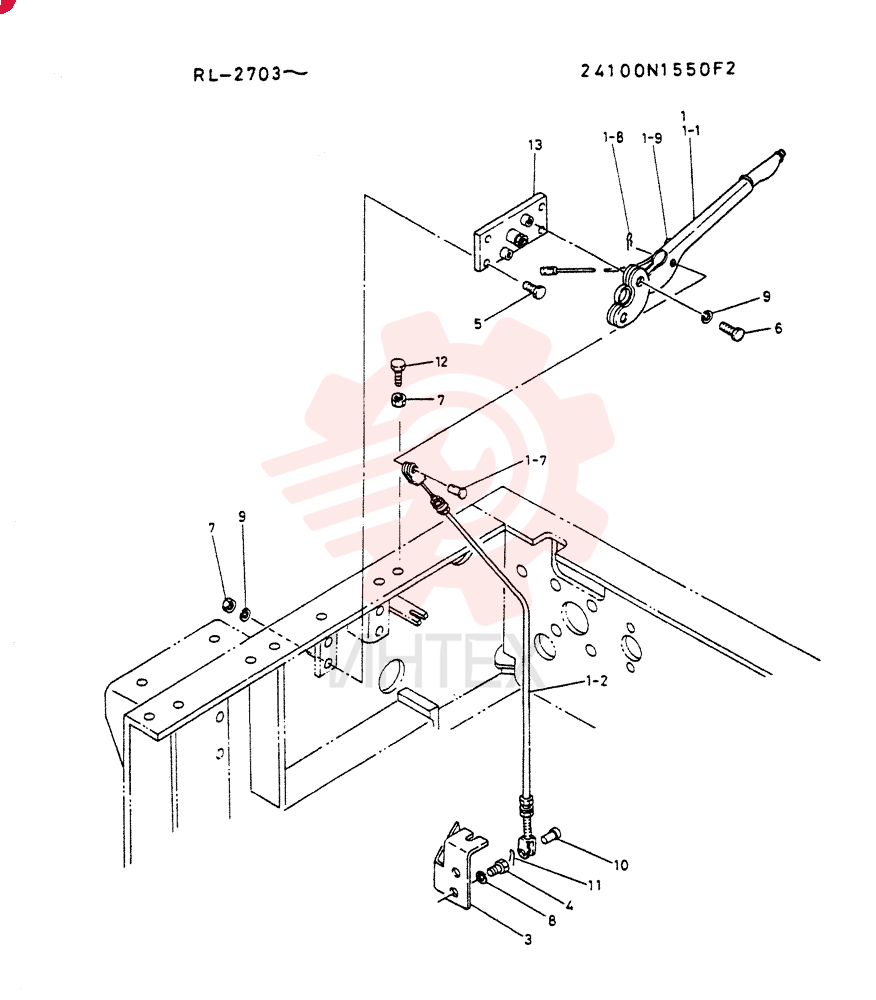

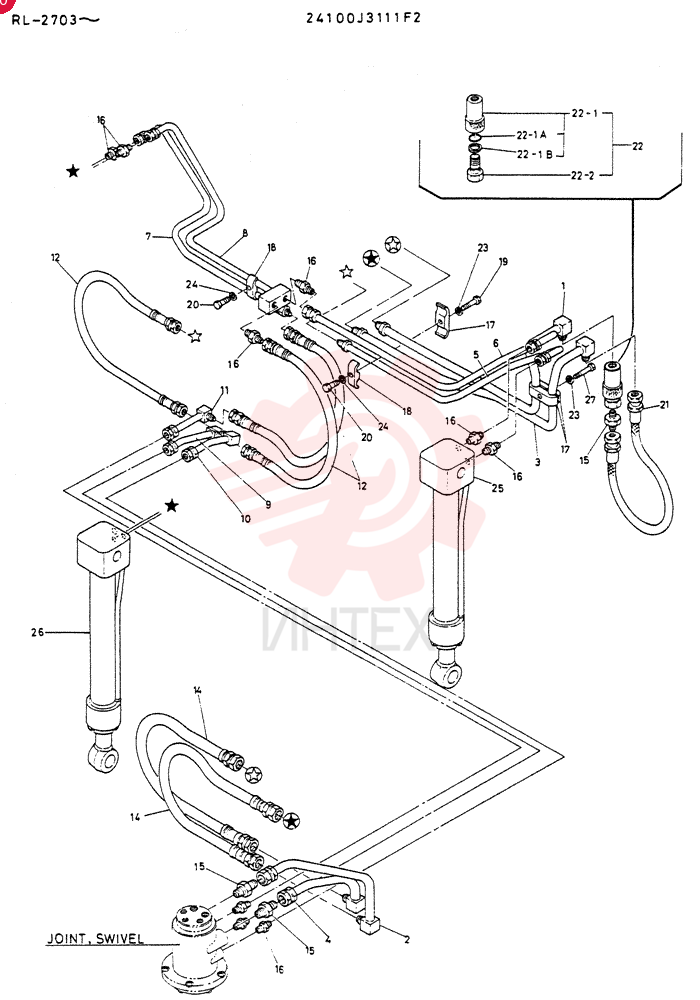

(LK300A) - Погрузчик фронтальный колёсный с серийного № RL2703 (1/03-12/03) — схемы, страница 3
-
24100T138F1 КолесоОткрыть схему -
24100T225F1 Схема (LK300A) - WHEEL LOADER ASN RL2703 (1/03-12/03)Открыть схему -

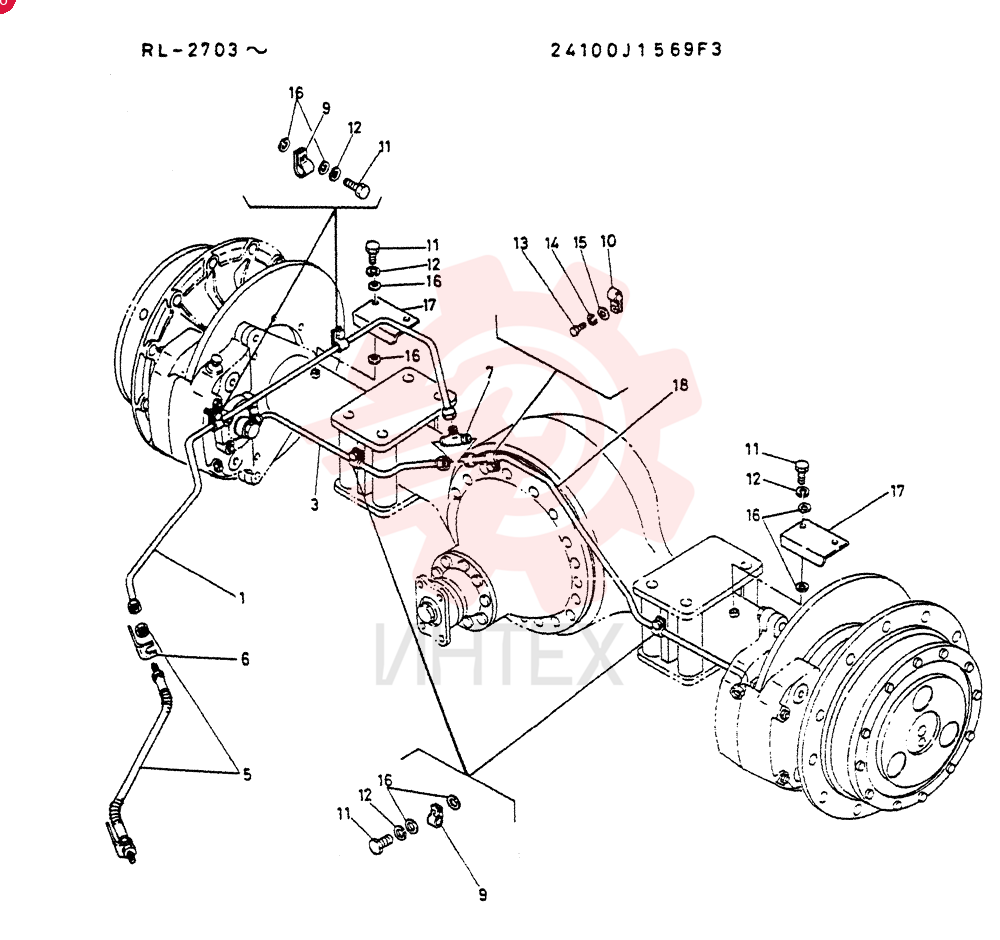

24100U1691F1 Группа тормозовОткрыть схему -
24100U1692F8 Группа вала и ступицыОткрыть схему -

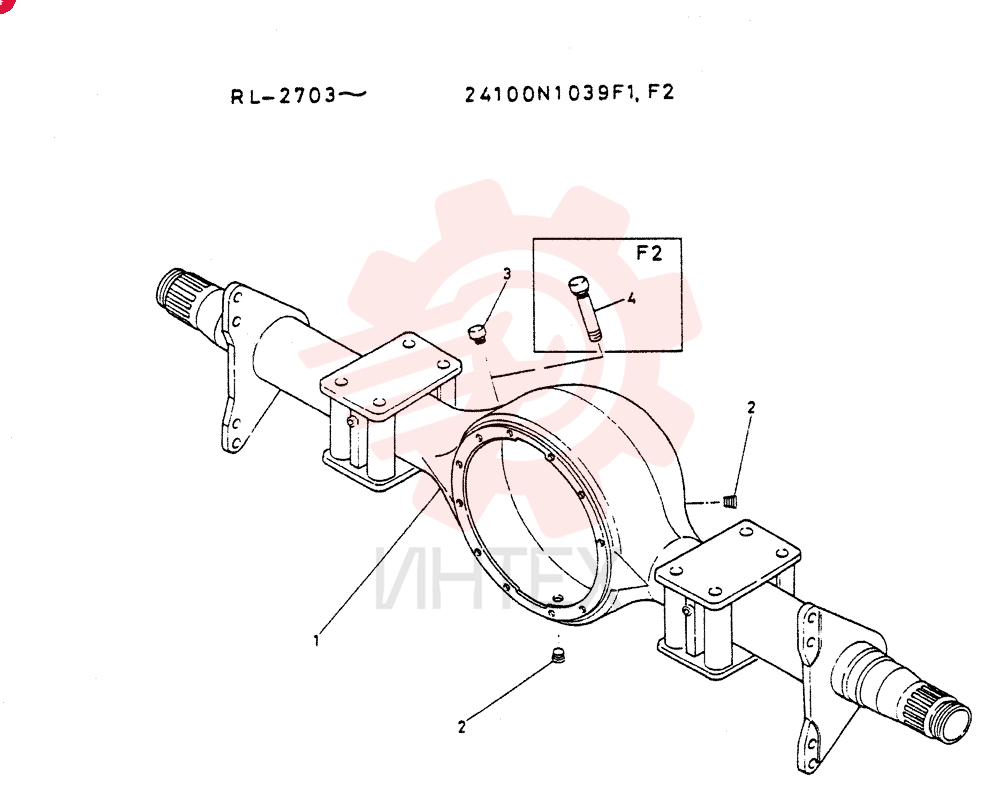

24100X579F7 Мост передний в сбореОткрыть схему -
24100X579F8 Мост в сборе, заднийОткрыть схему -

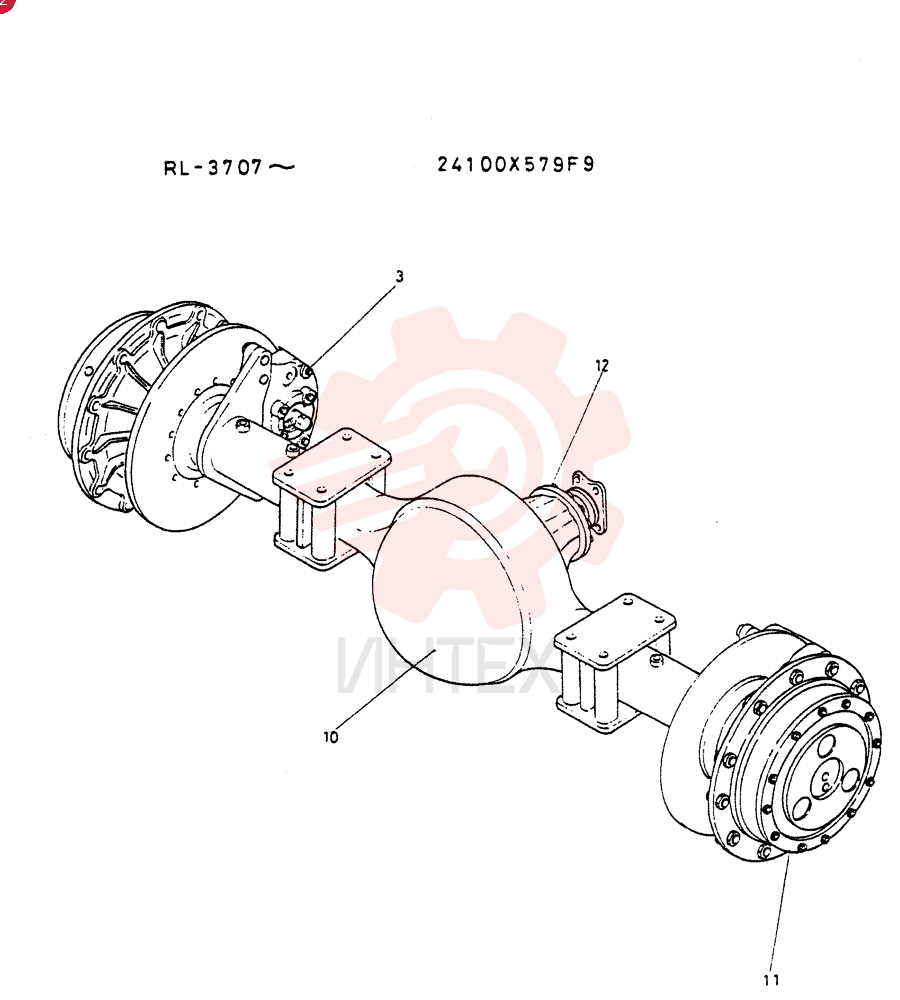

24100X579F9 Мост задний в сборе, без блокировки вращенияОткрыть схему -

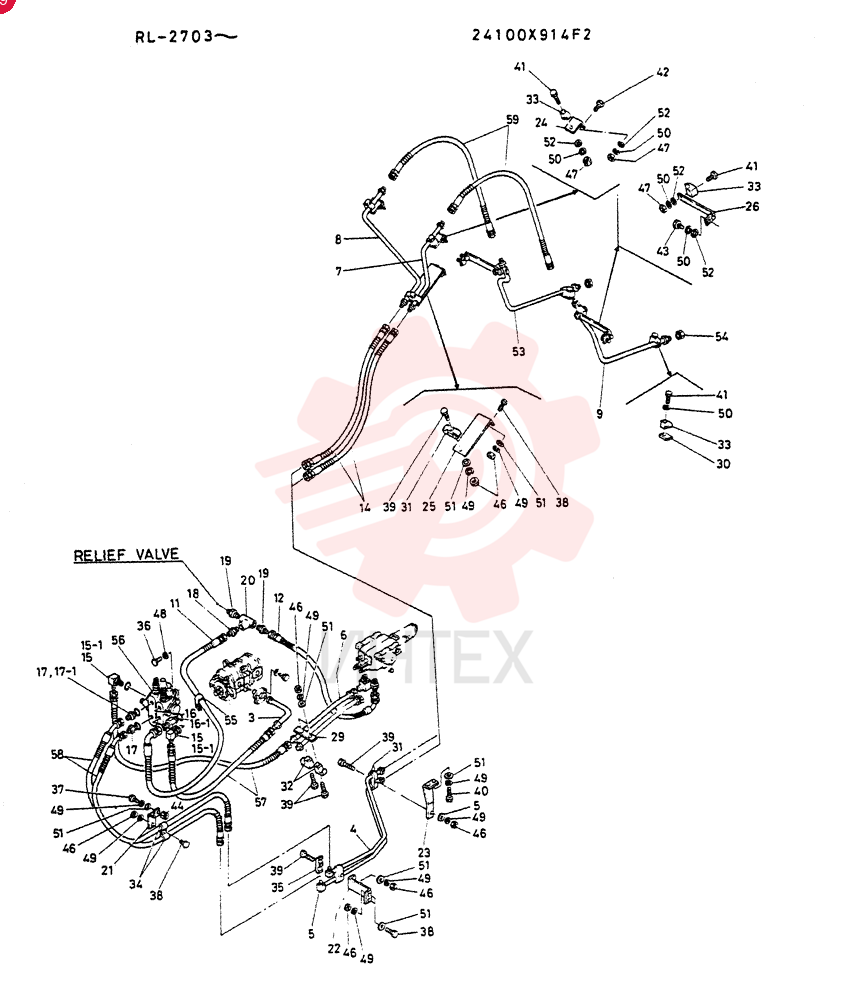

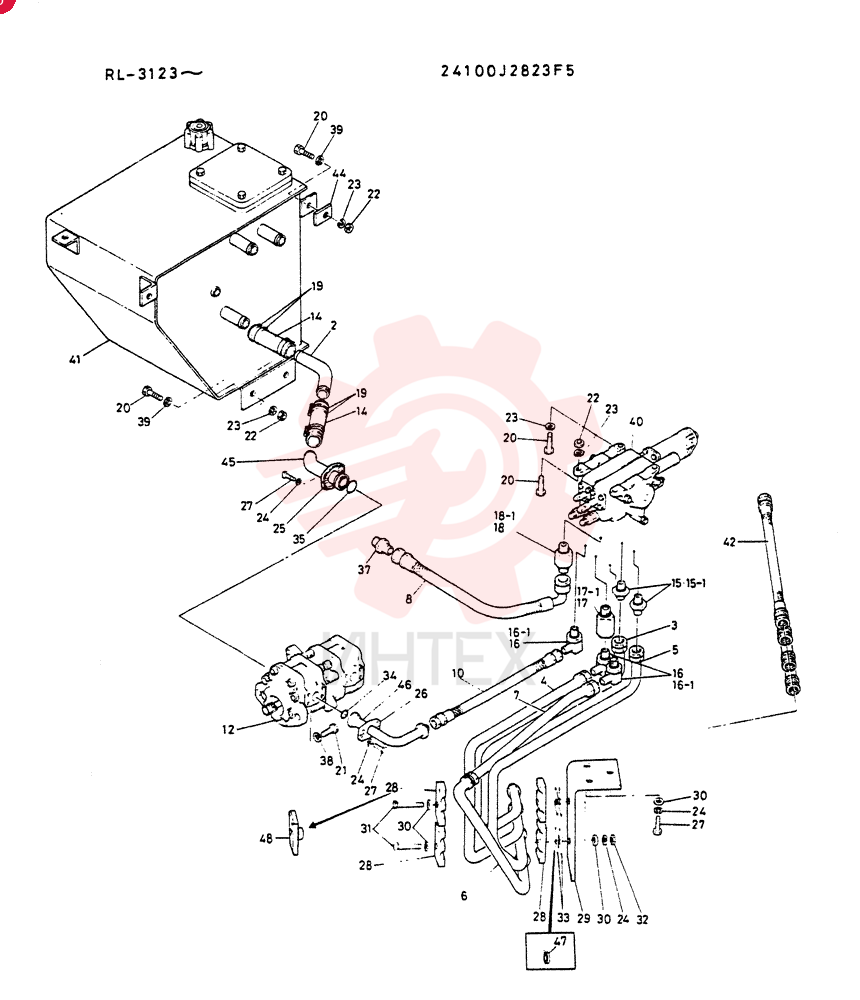

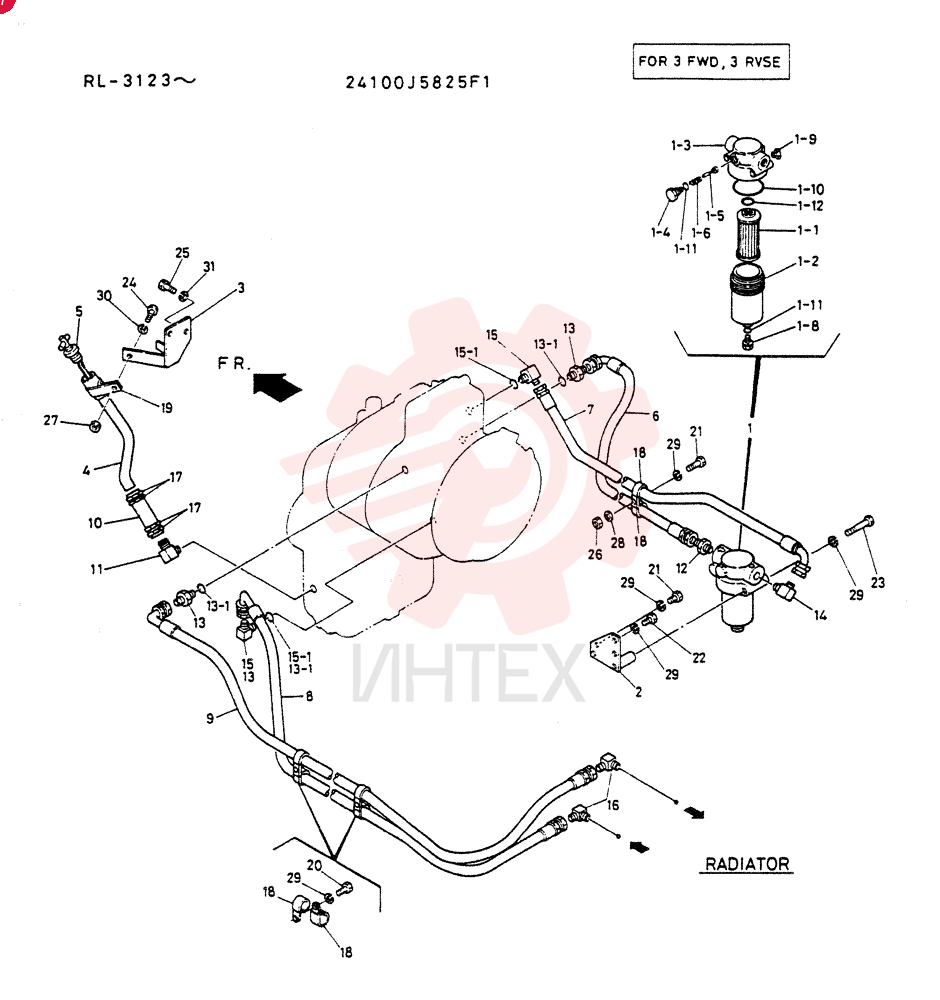

24100X914F2 Трубка гидравлическаяОткрыть схему -
24100X973F3 Стрела в сбореОткрыть схему -
2412U218F1 Кромка боковая в сбореОткрыть схему -

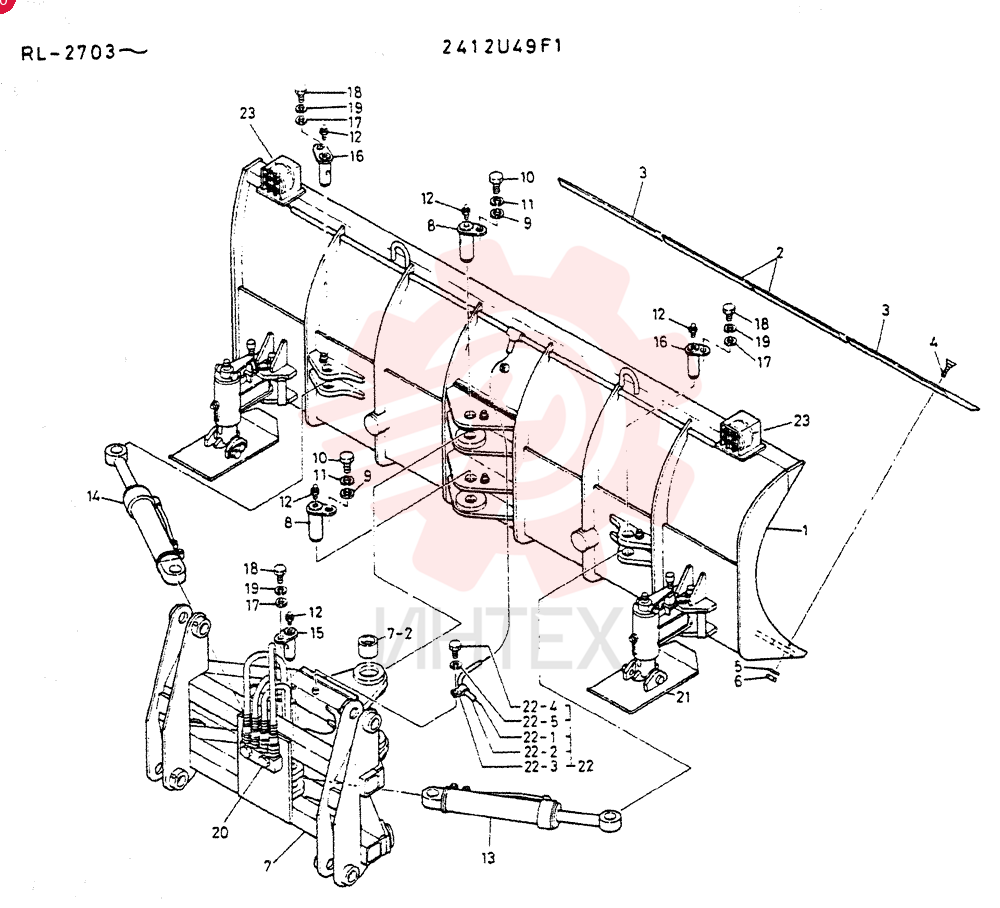

2412U49F1 Отвал в сборе, поворотныйОткрыть схему -

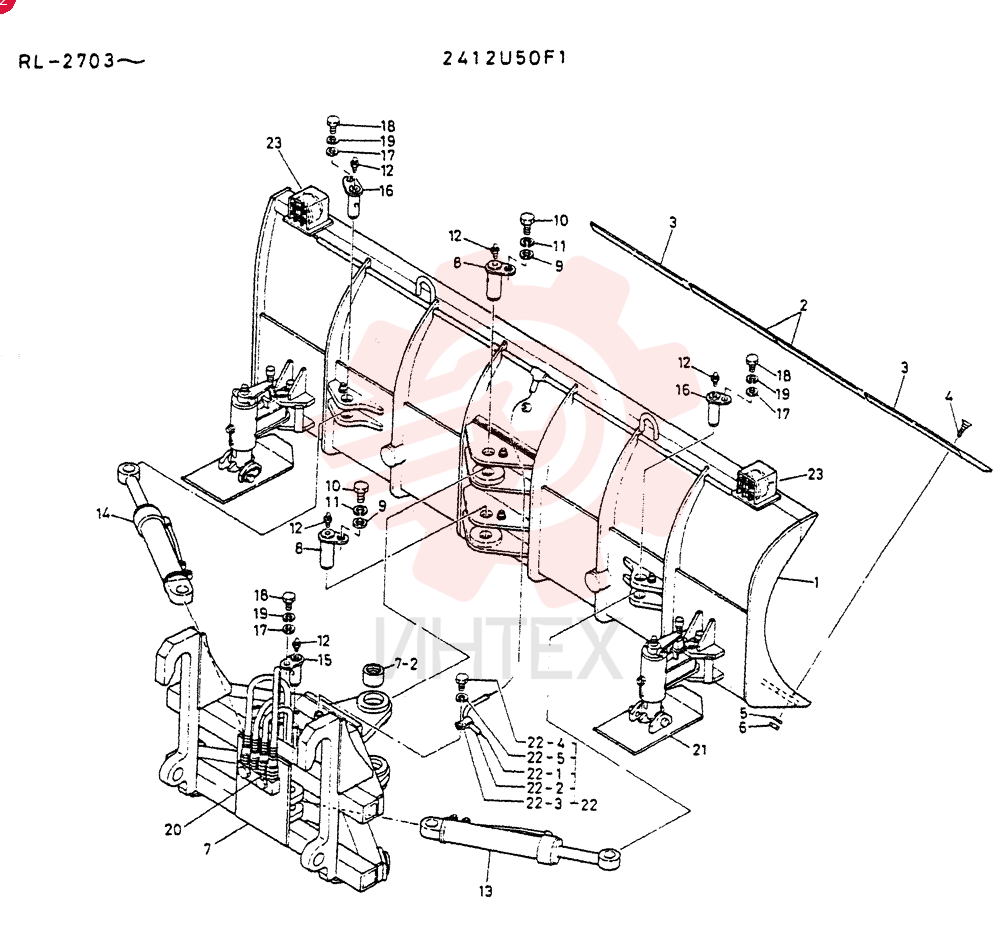

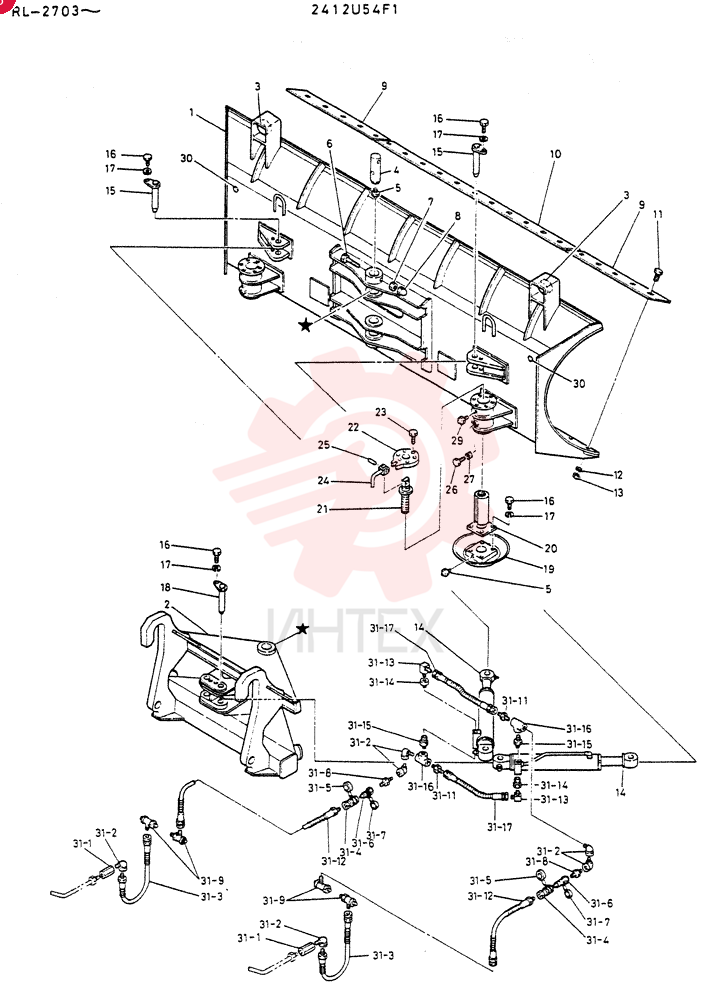

2412U50F1 Отвал в сборе, быстросъёмный поворотныйОткрыть схему -

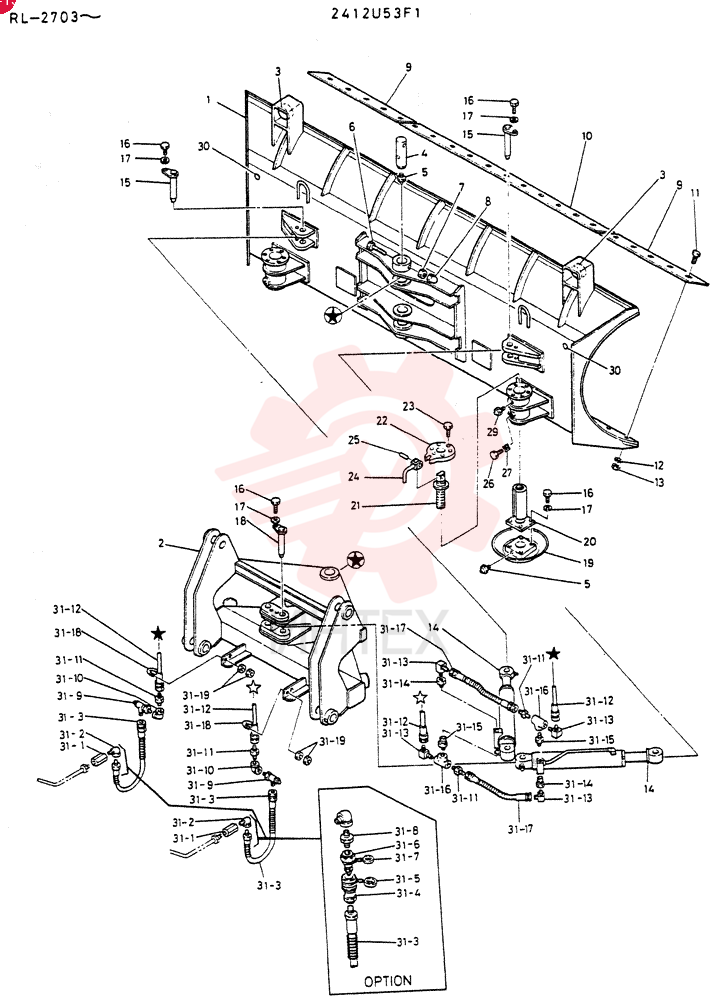

2412U53F1 Отвал в сборе, поворотныйОткрыть схему -
2414U108 ДифференциалОткрыть схему -

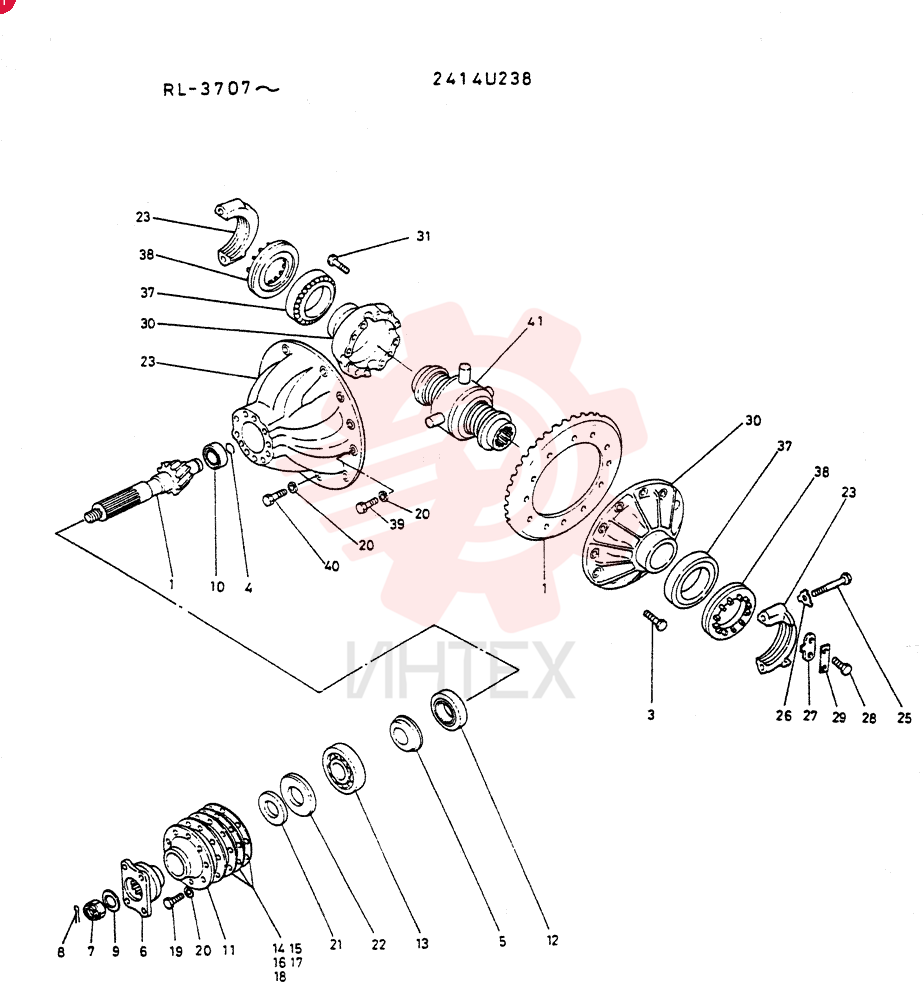

2414U238 Дифференциал в сборе, NOSPINОткрыть схему -
2415U119 Тормоз в сбореОткрыть схему -
2415U154 Схема (LK300A) - WHEEL LOADER ASN RL2703 (1/03-12/03)Открыть схему -
2415U155 Схема (LK300A) - WHEEL LOADER ASN RL2703 (1/03-12/03)Открыть схему -
2415U168 Схема (LK300A) - WHEEL LOADER ASN RL2703 (1/03-12/03)Открыть схему -
2418U458D2 Цилиндр стрелы в сборе, состоит из поз. 1 - 22Открыть схему -
2421P137F2 Комплект инструментаОткрыть схему -
2421T141F1 Комплект инструментаОткрыть схему -
2427J1132F1 Схема (LK300A) - WHEEL LOADER ASN RL2703 (1/03-12/03)Открыть схему -
2427U142 БакОткрыть схему -
2427X252F2 Схема (LK300A) - WHEEL LOADER ASN RL2703 (1/03-12/03)Открыть схему -
2427X252F3 Кабина в сбореОткрыть схему -
2435U281F2 Клапан управления в сборе, состоит из поз. 1 - 10 (часть 1)Открыть схему -
2435U281F2 Клапан управления в сборе, состоит из поз. 1 - 10 (часть 2)Открыть схему -
2436R378D1 КлапанОткрыть схему -
2436R379D2 Схема (LK300A) - WHEEL LOADER ASN RL2703 (1/03-12/03)Открыть схему -
2436U1073 Схема (LK300A) - WHEEL LOADER ASN RL2703 (1/03-12/03)Открыть схему -
2436U1084D1 Механизм рулевойОткрыть схему -
2436U1085 КлапанОткрыть схему -
2436U428F2 КлапанОткрыть схему -
2436U429 КлапанОткрыть схему -
2436U489 КлапанОткрыть схему -
2436U490F2 КлапанОткрыть схему -
2436U494 Соединение гибкоеОткрыть схему -
2437U133 НасосОткрыть схему -
2437U146 НасосОткрыть схему -
24381U458D1 Цилиндр стрелы в сборе, состоит из поз. 1 - 22Открыть схему -
2438U310F2 ЦилиндрОткрыть схему -
2438U316 ЦилиндрОткрыть схему -
2438U410D1 ЦилиндрОткрыть схему -
2438U459D1 ЦилиндрОткрыть схему -
2438U459D2 ЦилиндрОткрыть схему -
2438U460 ЦилиндрОткрыть схему -
2438U475 ЦилиндрОткрыть схему -
2438U477 ЦилиндрОткрыть схему -
2438U478D1 ЦилиндрОткрыть схему -
2438U478D2 ЦилиндрОткрыть схему
