(LK600) - WHEEL LOADER ASN RE1002 (1/03-12/03) — схемы

•

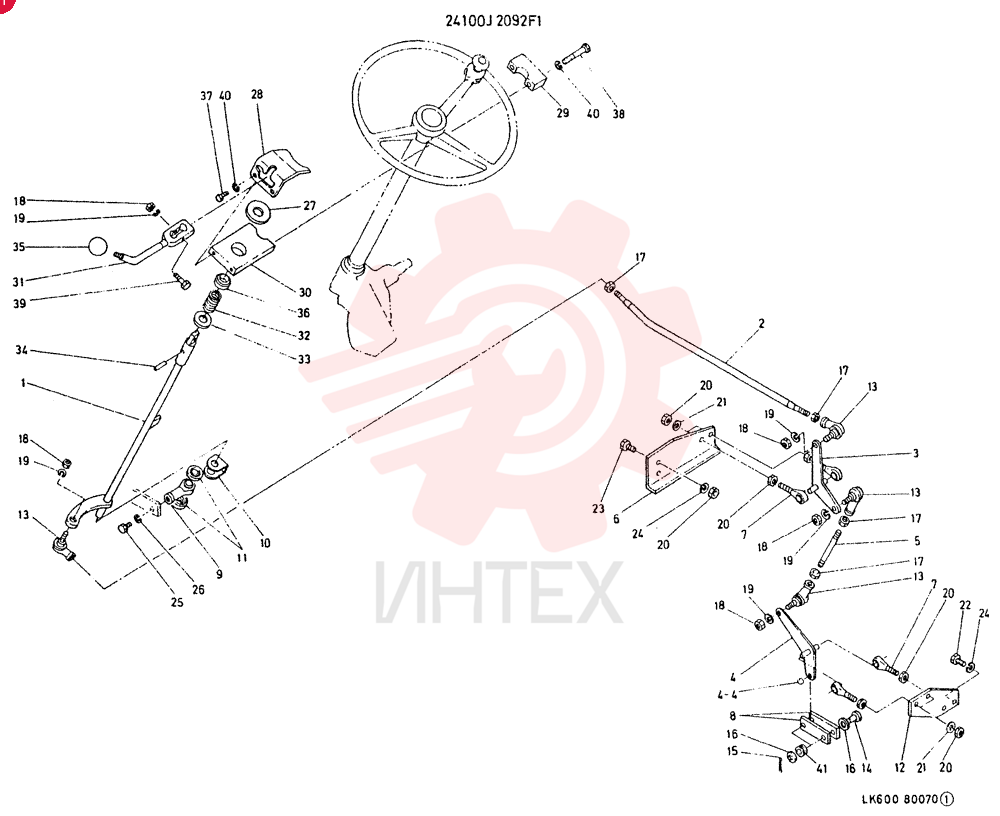

  CONTROL GROUP, SHIFT CONSISTS OF REF 1 TO 41 24100J2092F1 (1)

  Открыть схему
•

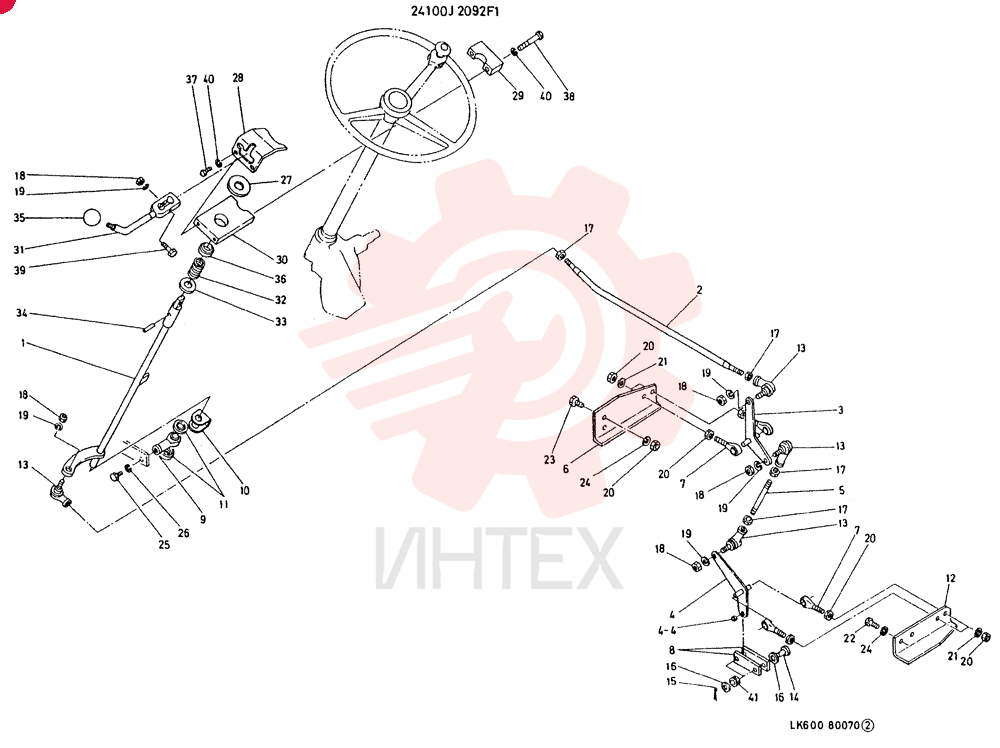

  CONTROL GROUP, SHIFT CONSISTS OF REF 1 TO 41 24100J2092F1 (2)

  Открыть схему
•
  CONTROL GROUP, STEER CONSISTS OF REF 4 TO 49

  Открыть схему
•

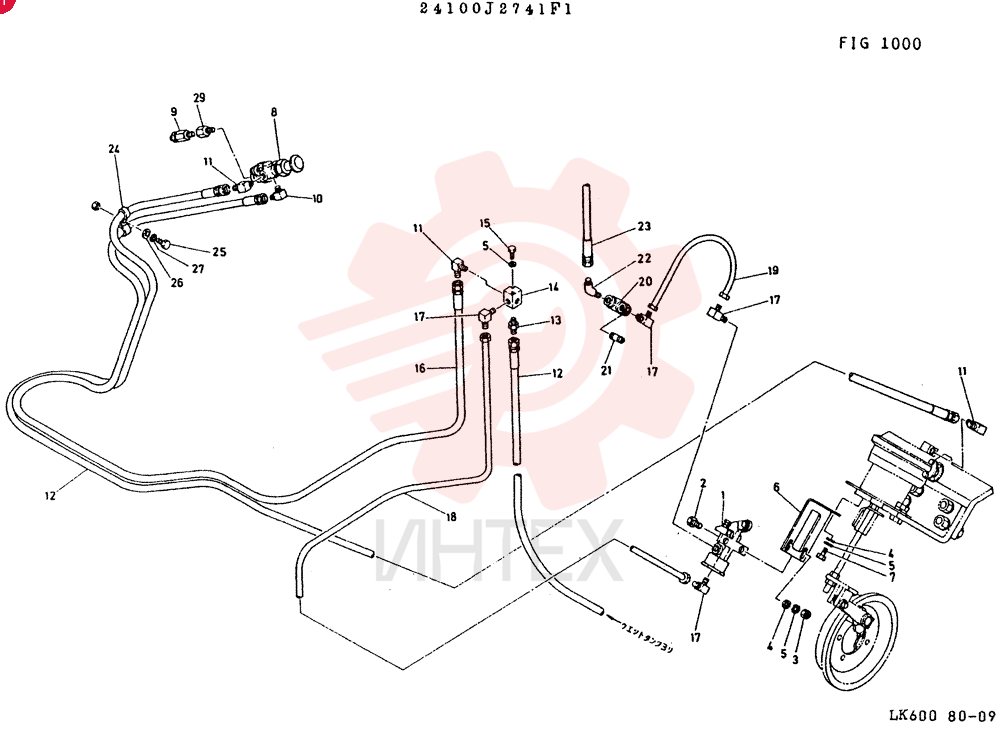

  CONTROL GROUP,BRAKE 24100J2732F1

  Открыть схему
•

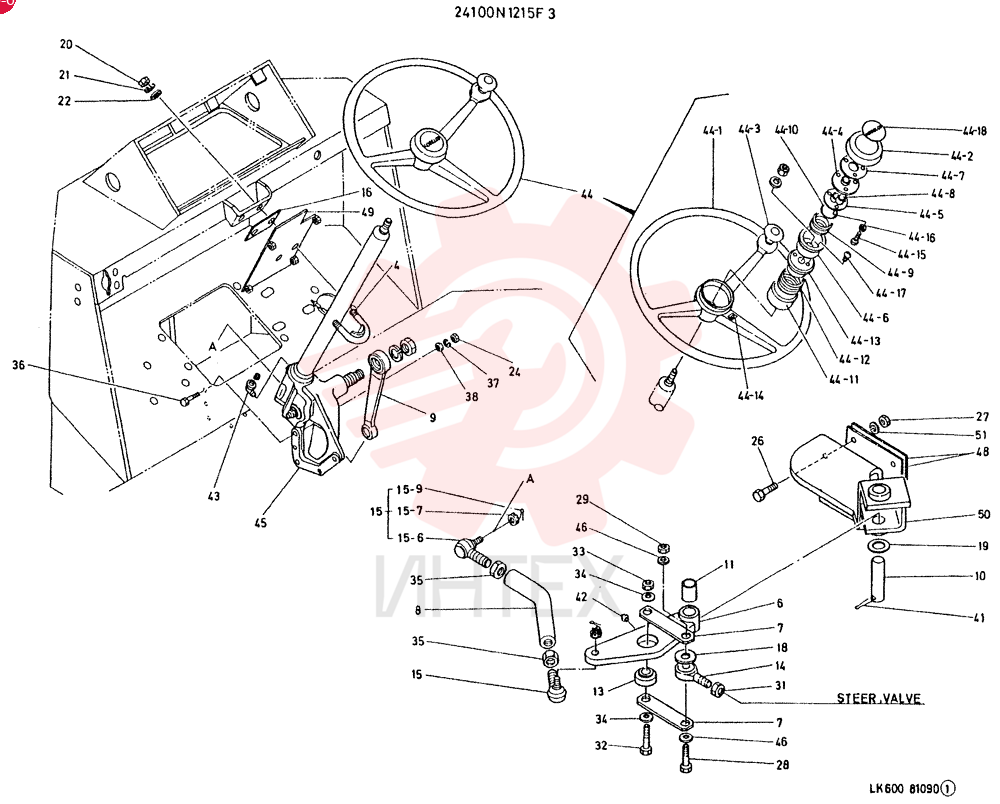

  CONTROL GROUP,STEER CONSISTS OF REF 4 TO 51

  Открыть схему
•

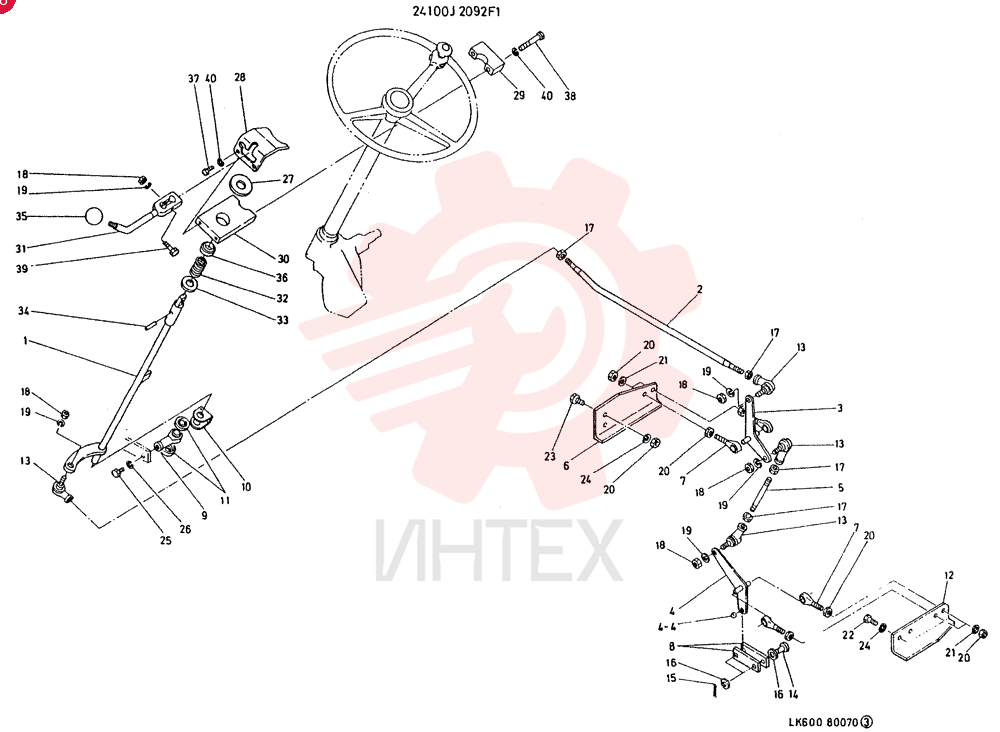

  CONTROL GROUP. SHIFT CONSISTS OF REF TO 40

  Открыть схему
•

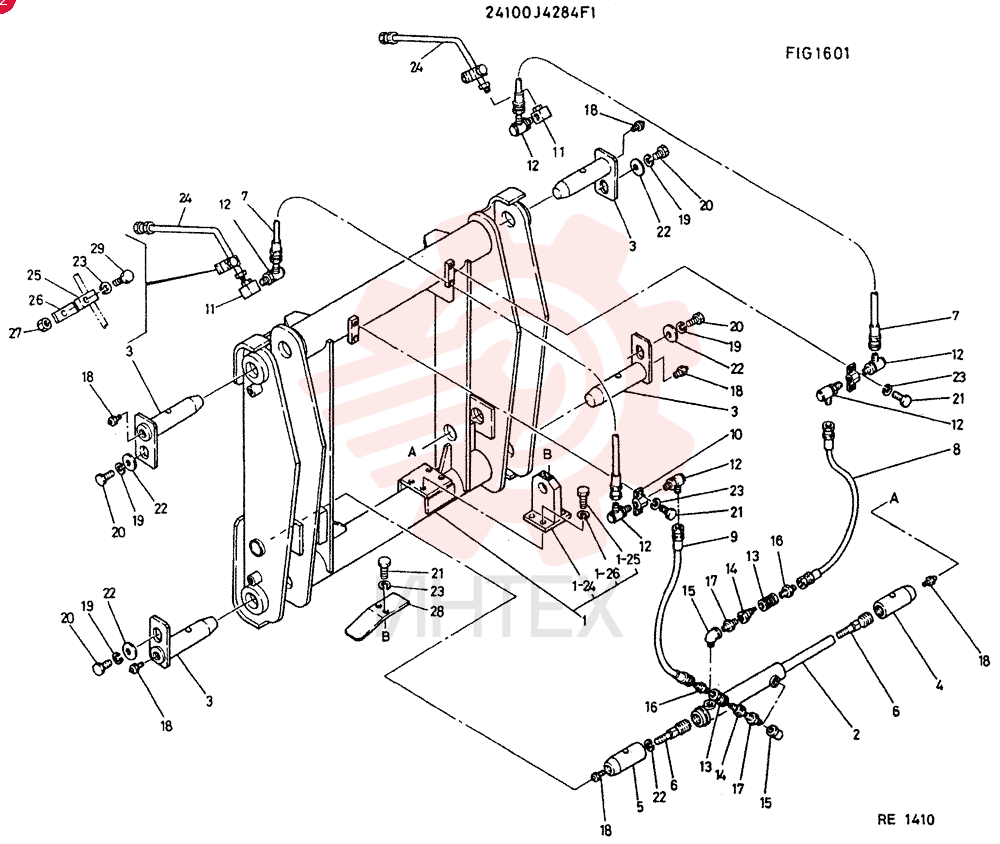

  COUPLER ASSY,QUICK CONSISTS OF REF 1 TO 29

  Открыть схему
•

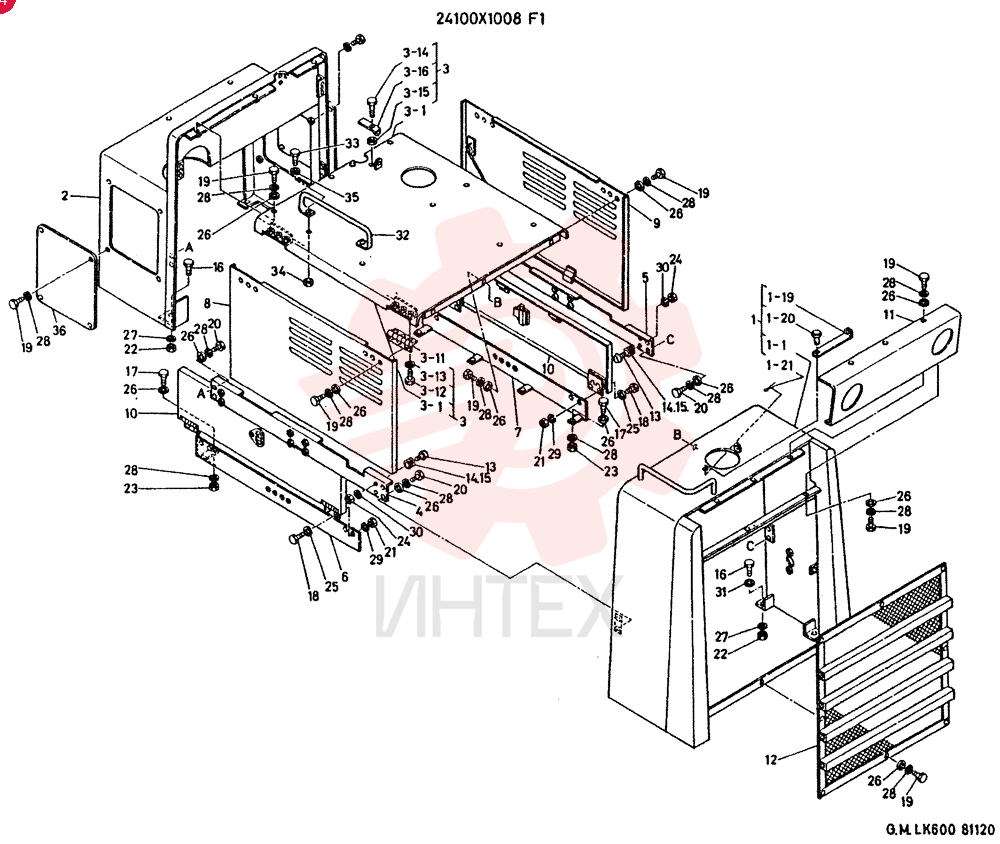

  COVER GR0UP, SIDE CONSISTS OF REF 1 TO 36

  Открыть схему
•

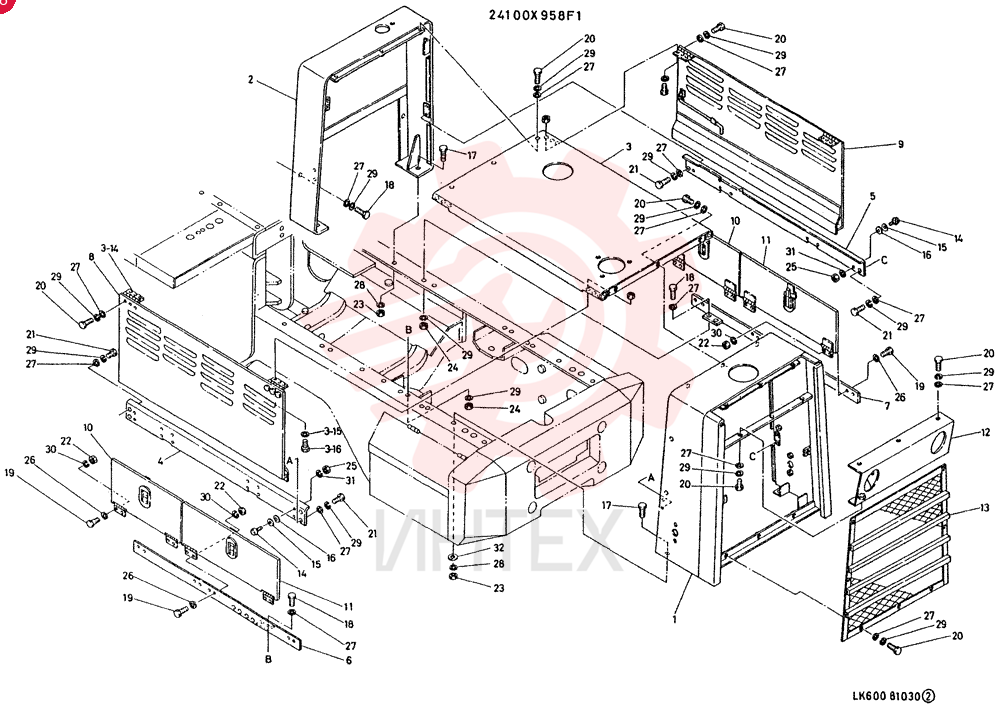

  COVER GROUP SIDE CONSISTS OF REF1 TO 32

  Открыть схему
•

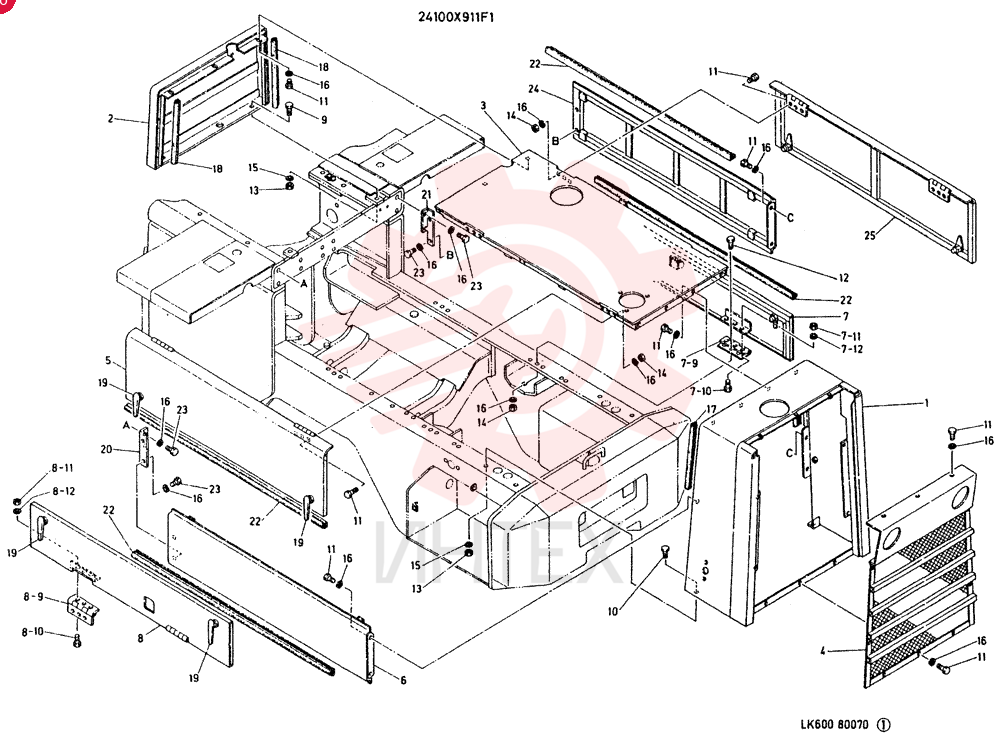

  COVER GROUP, SIDE CONSISTS OF REF1 TO 25

  Открыть схему
•

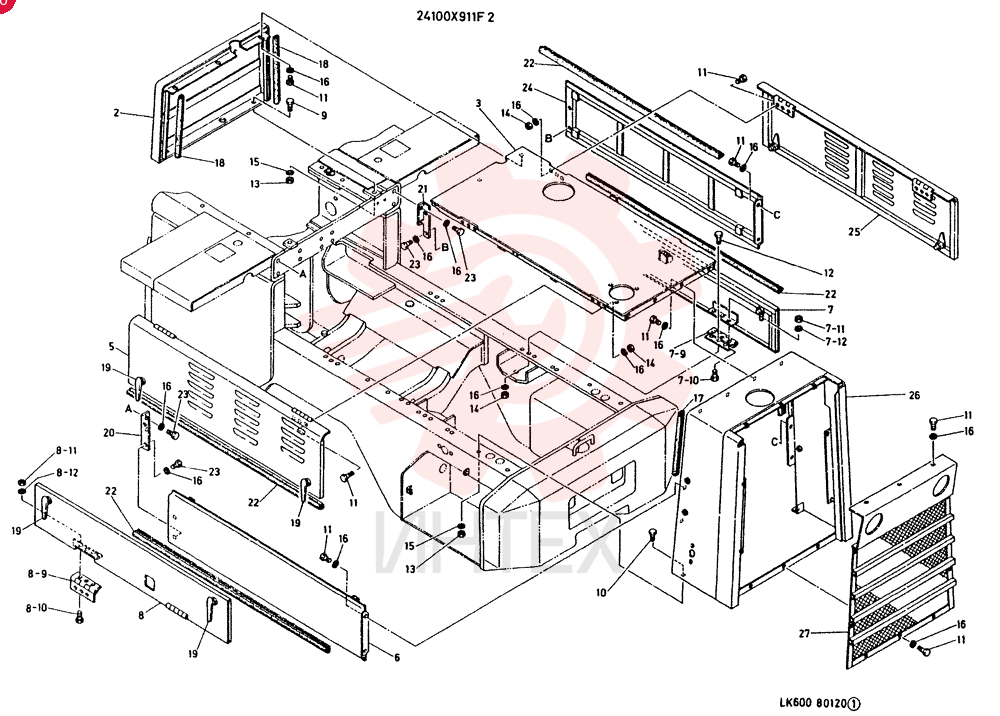

  COVER GROUP, SIDE CONSISTS OF REF2 TO 27

  Открыть схему
•

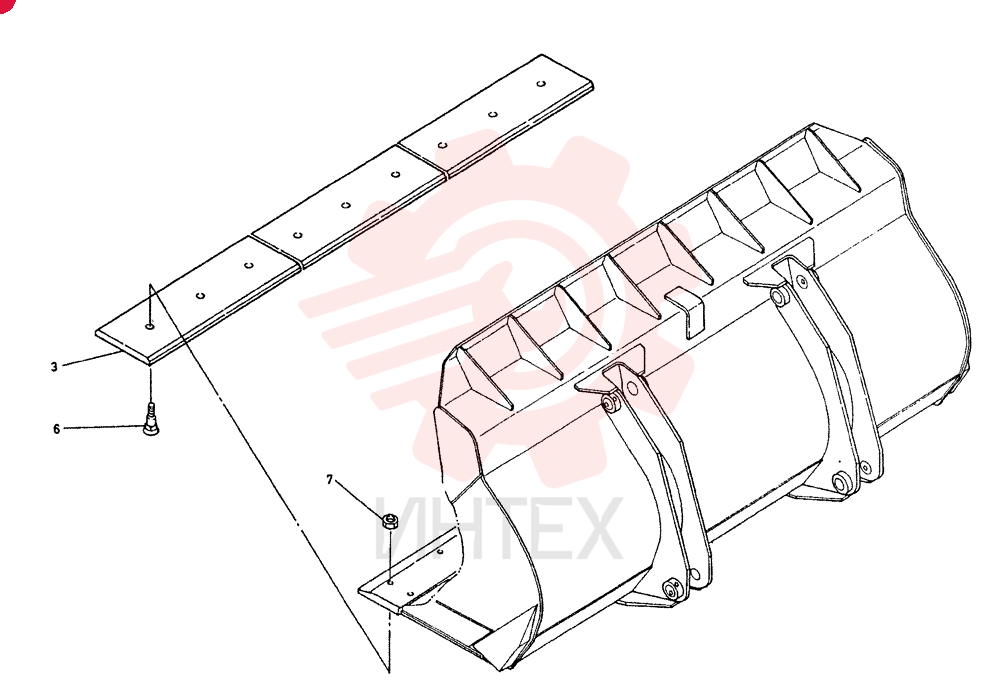

  CUTTING EDGE 24100N1646F2

  Открыть схему
•

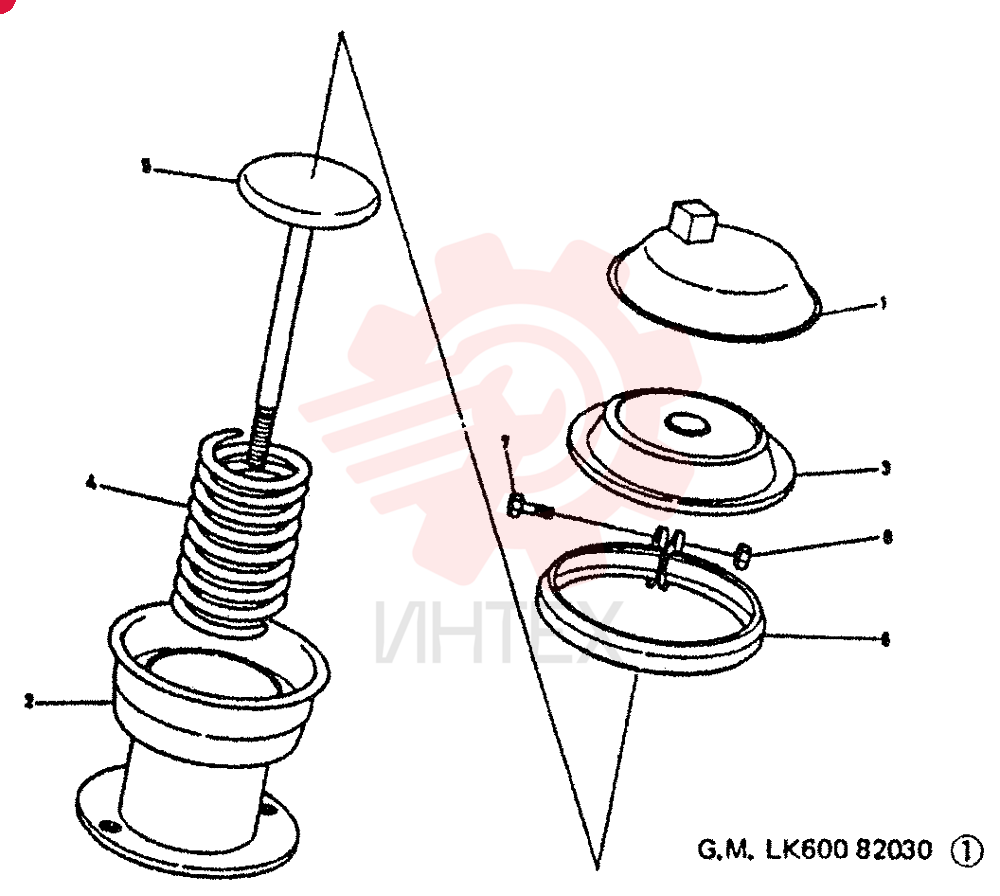

  CYLINDER BLOCK 2438U470 (1)

  Открыть схему
•

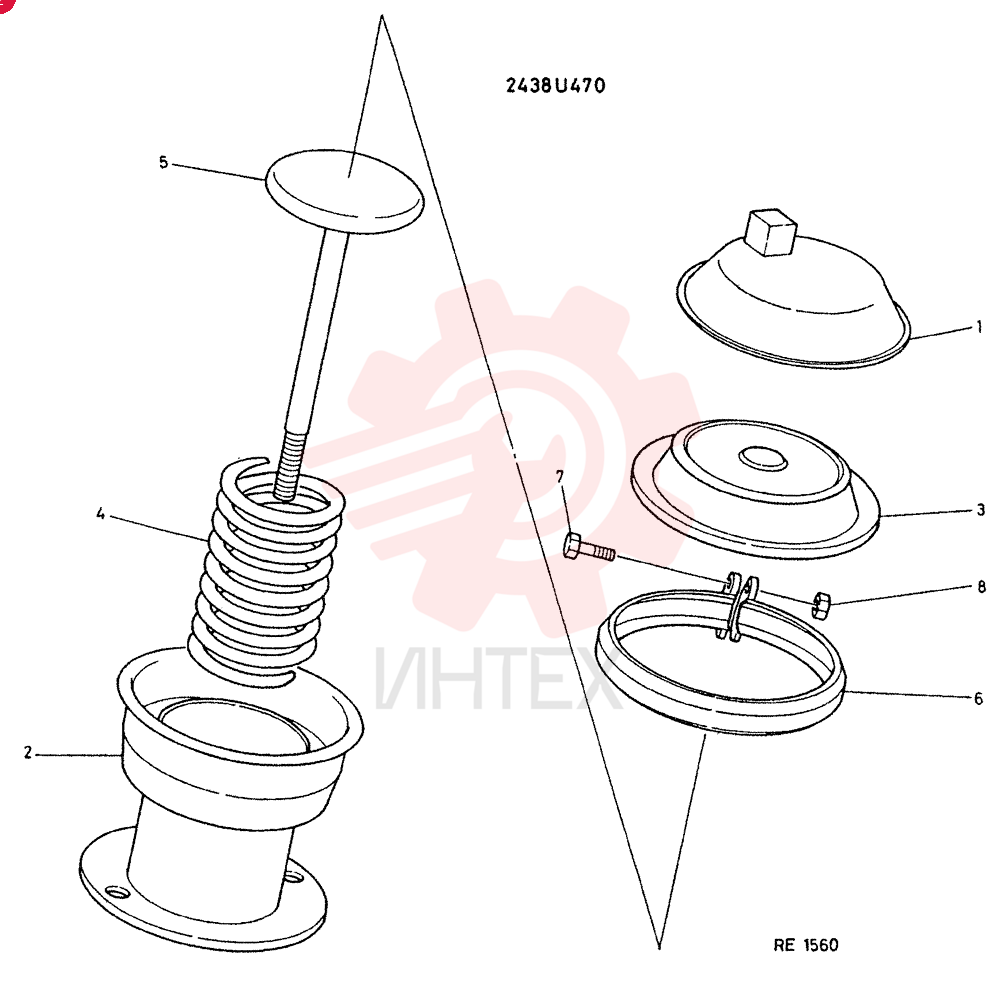

  CYLINDER BLOCK 2438U470 (2)

  Открыть схему
•

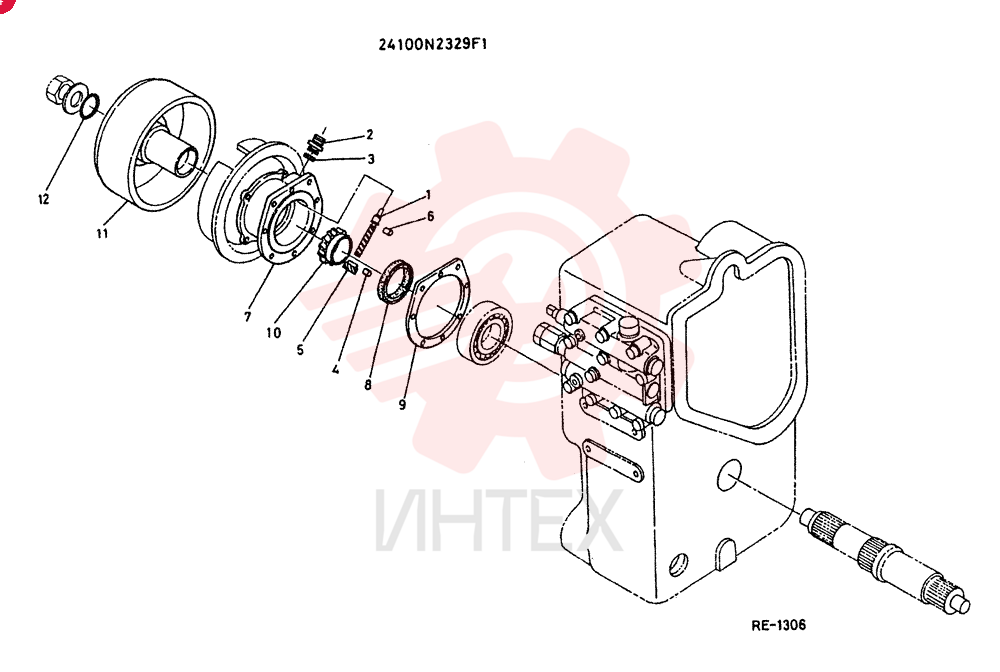

  D1VICE, SPEED-METER CONSISTS OF REF 1 TO 12

  Открыть схему
•

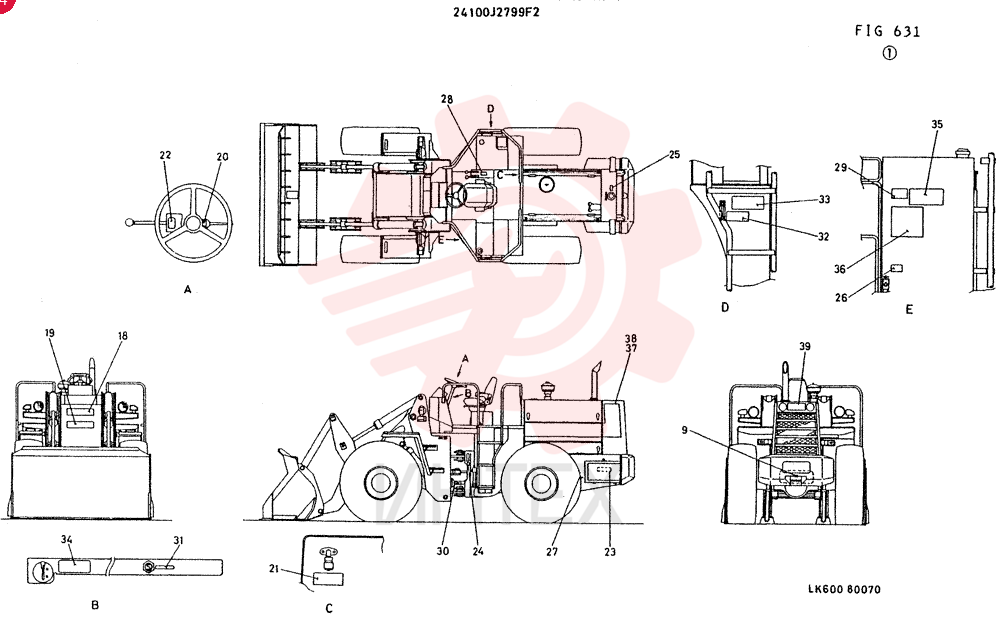

  DECAL 24100J2799F4 (1)

  Открыть схему
•

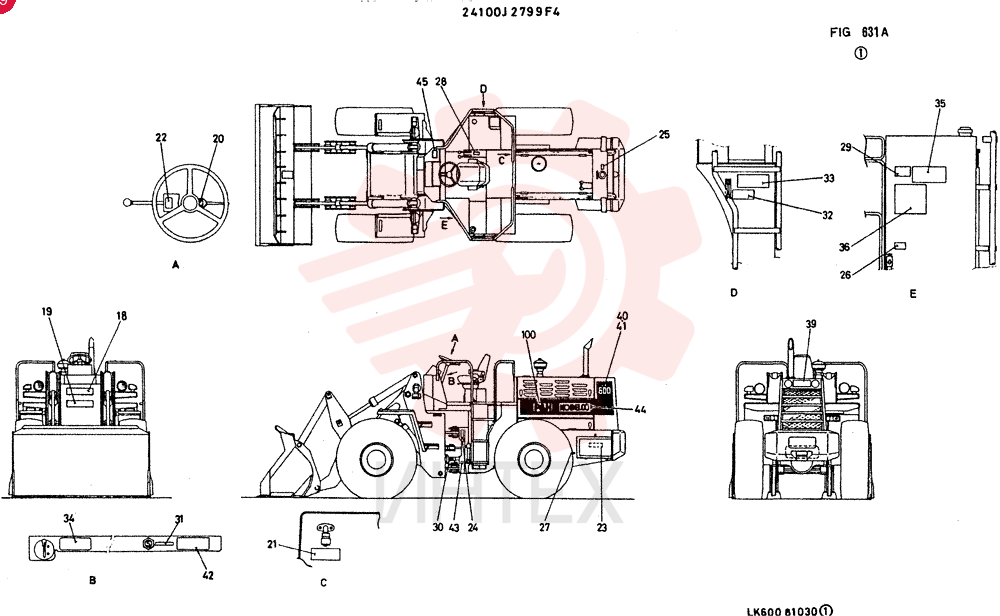

  DECAL 24100J2799F4 (2)

  Открыть схему
•

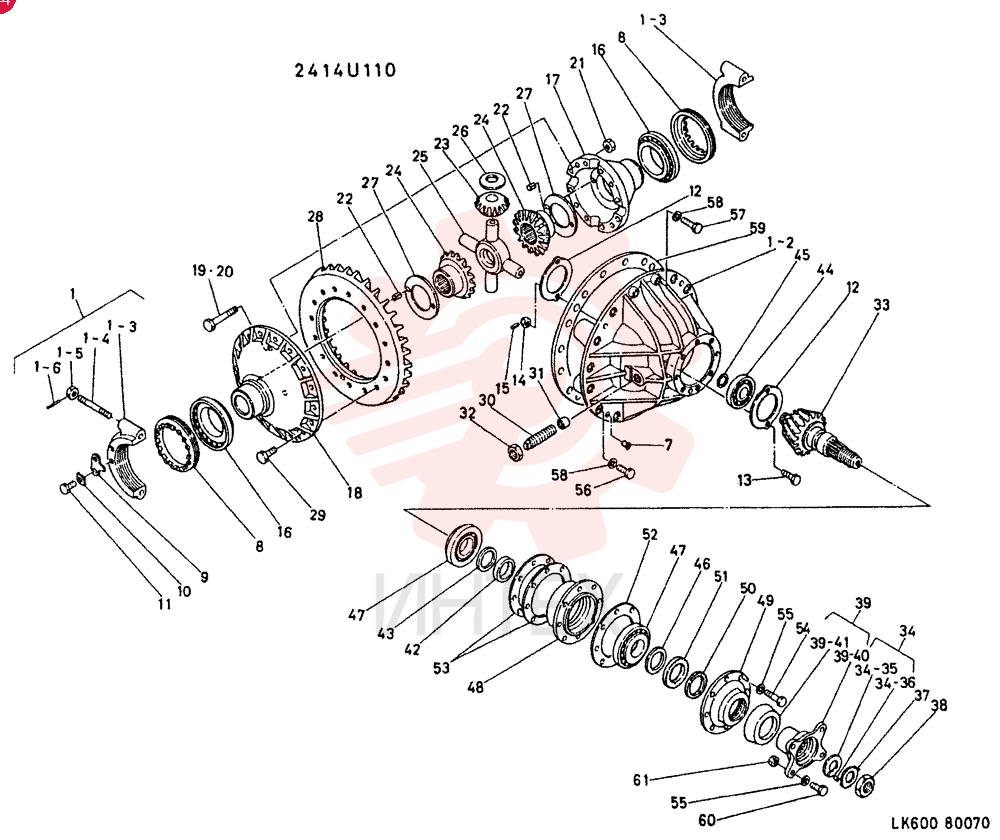

  DIFFERENTIAL 2414U110

  Открыть схему
•

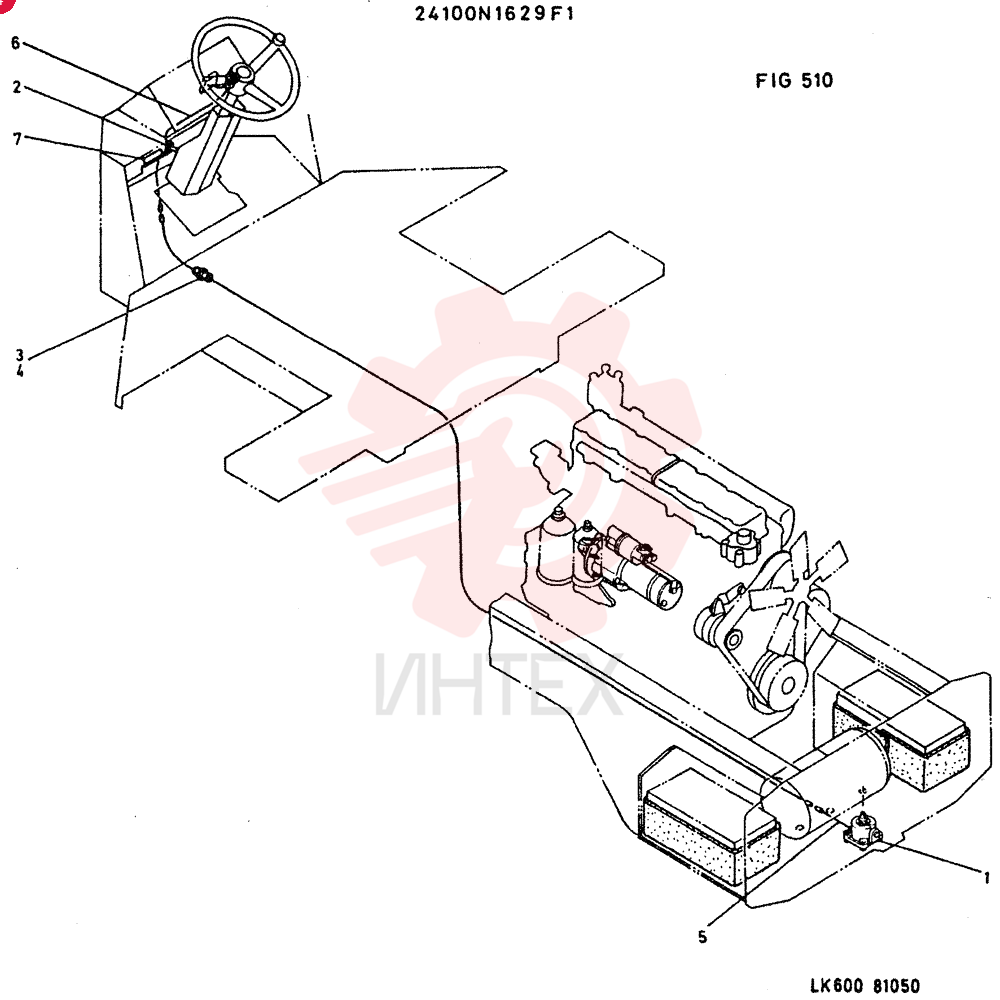

  DRAIN PLUG 24100N1629F1

  Открыть схему
•

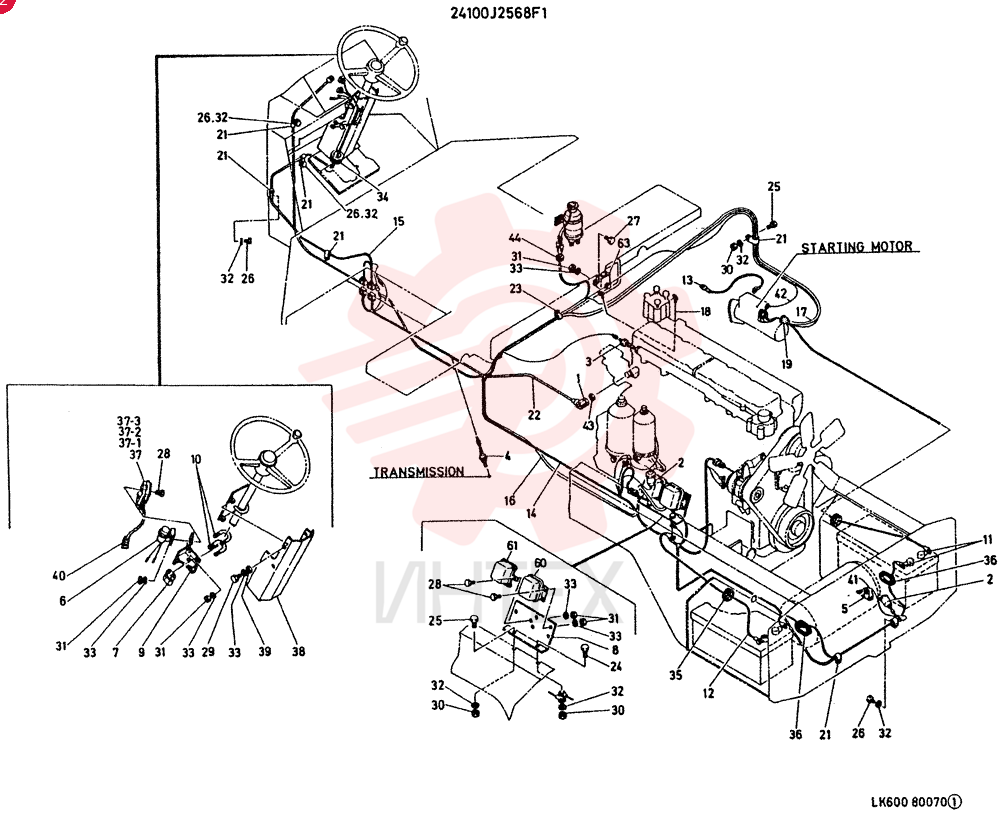

  ELEC GPOUP. ENGINE CONSISTS OF REF 1 TO 63

  Открыть схему
•

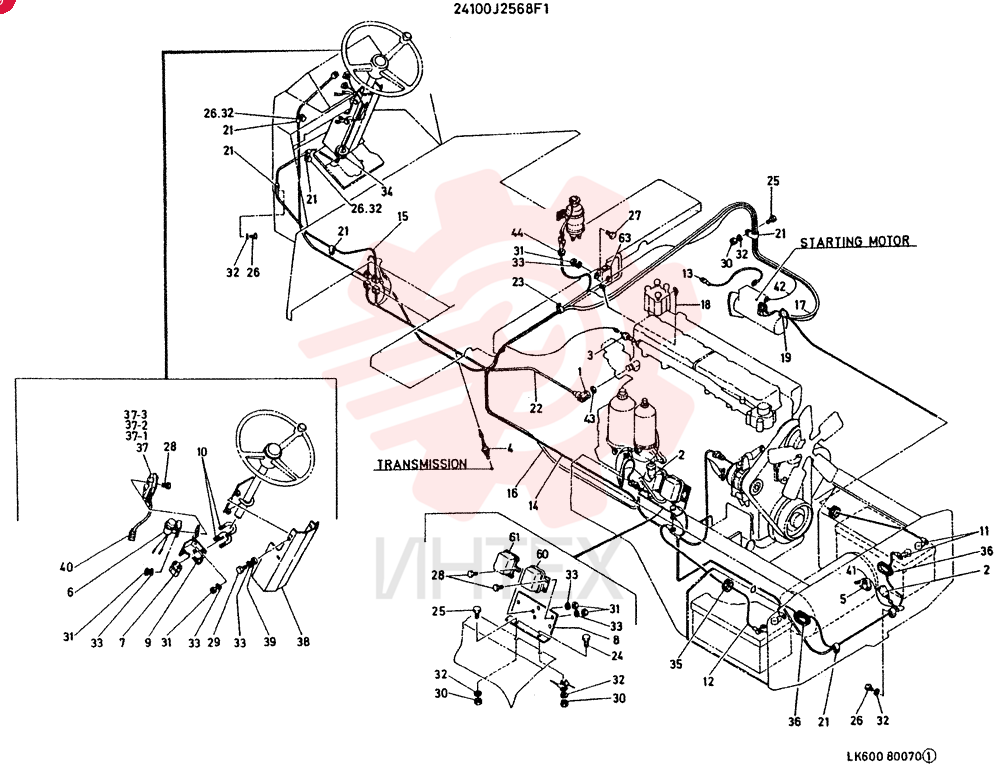

  ELEC GROUP, ENGINE CONSISTS ITEM 1 TO 42 SEE.P. 152A

  Открыть схему
•

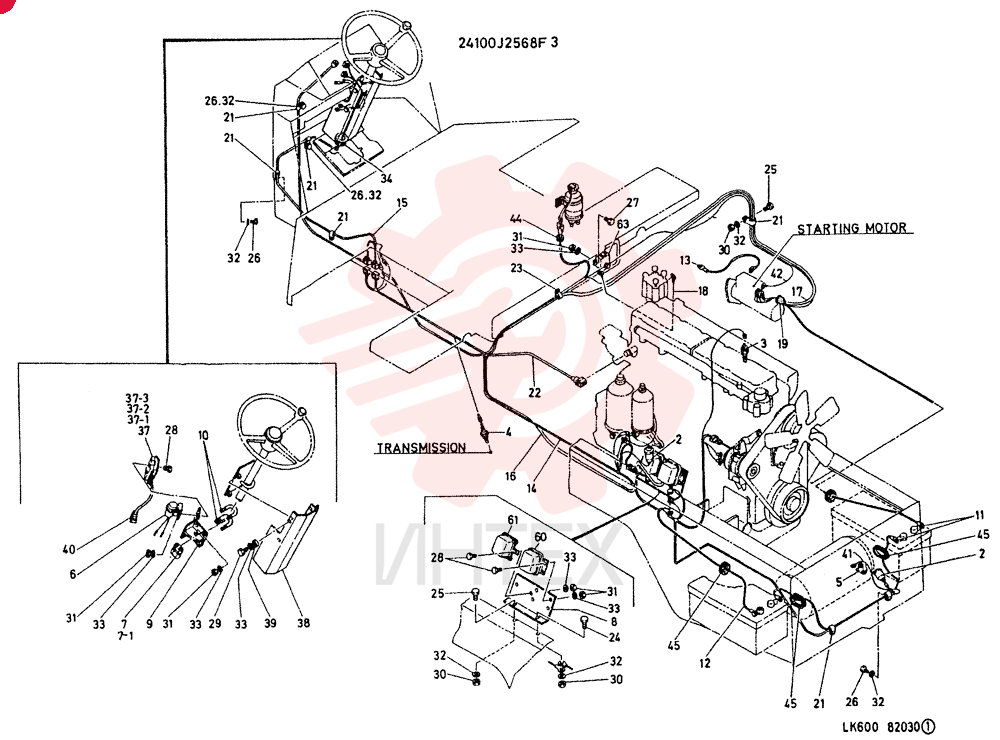

  ELEC GROUP, ENGINE CONSISTS OF REF 2 TO 63

  Открыть схему
•

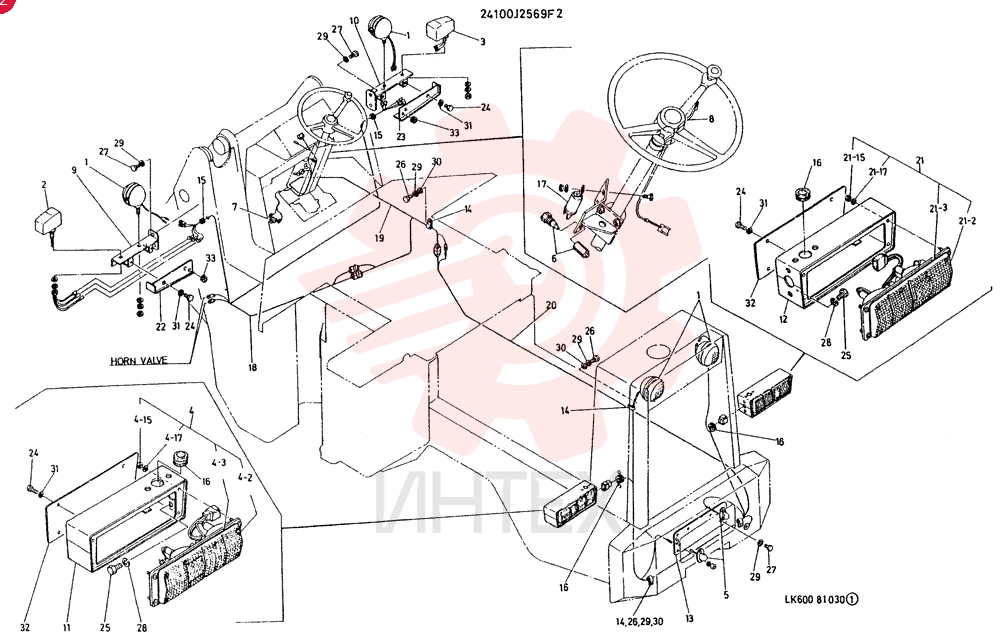

  ELEC GROUP, LIGHT CONSISTS OF REF1 TO 33 24100J2569F2 (1)

  Открыть схему
•

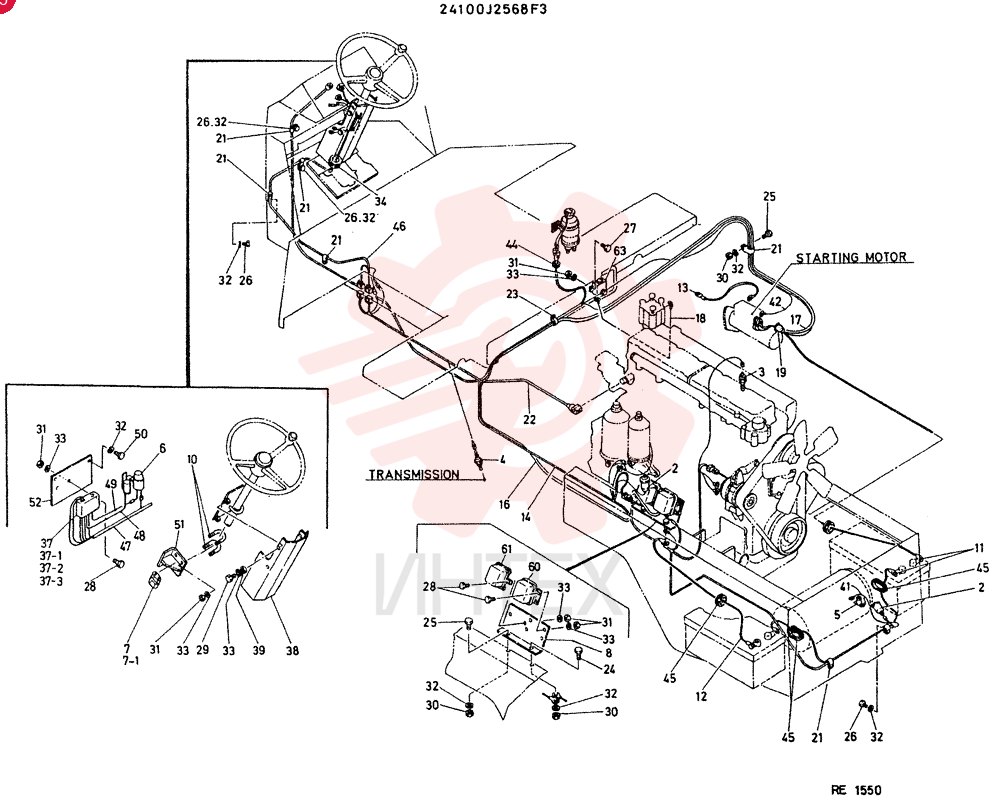

  ELEC GROUP, LIGHT CONSISTS OF REF1 TO 33 24100J2569F2 (2)

  Открыть схему
•

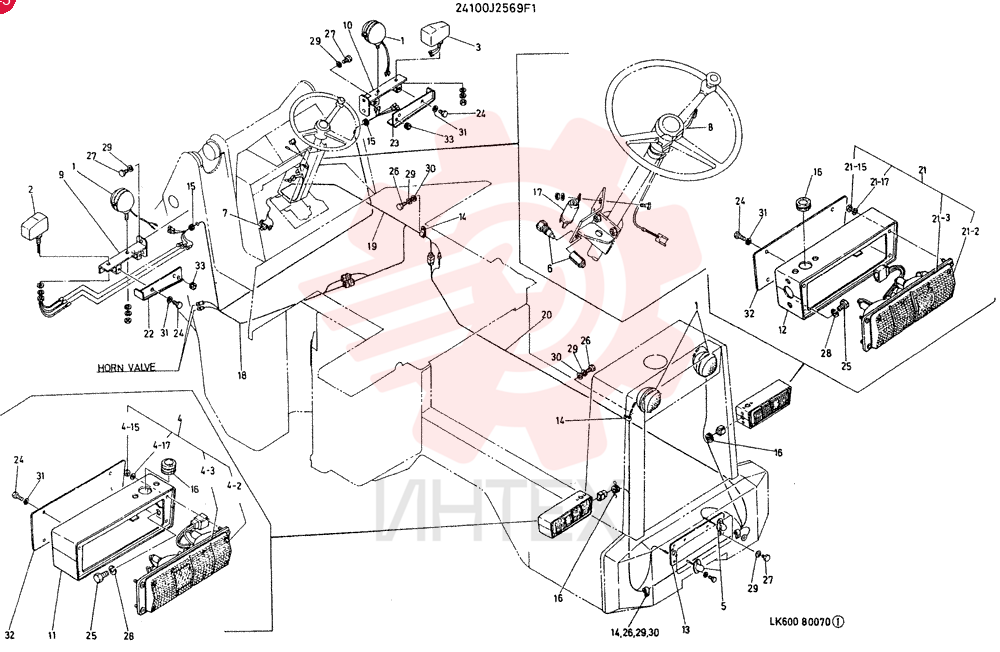

  ELEC GROUP. LIGHT CONSISTS OF ITEM 1 TO 33

  Открыть схему
•

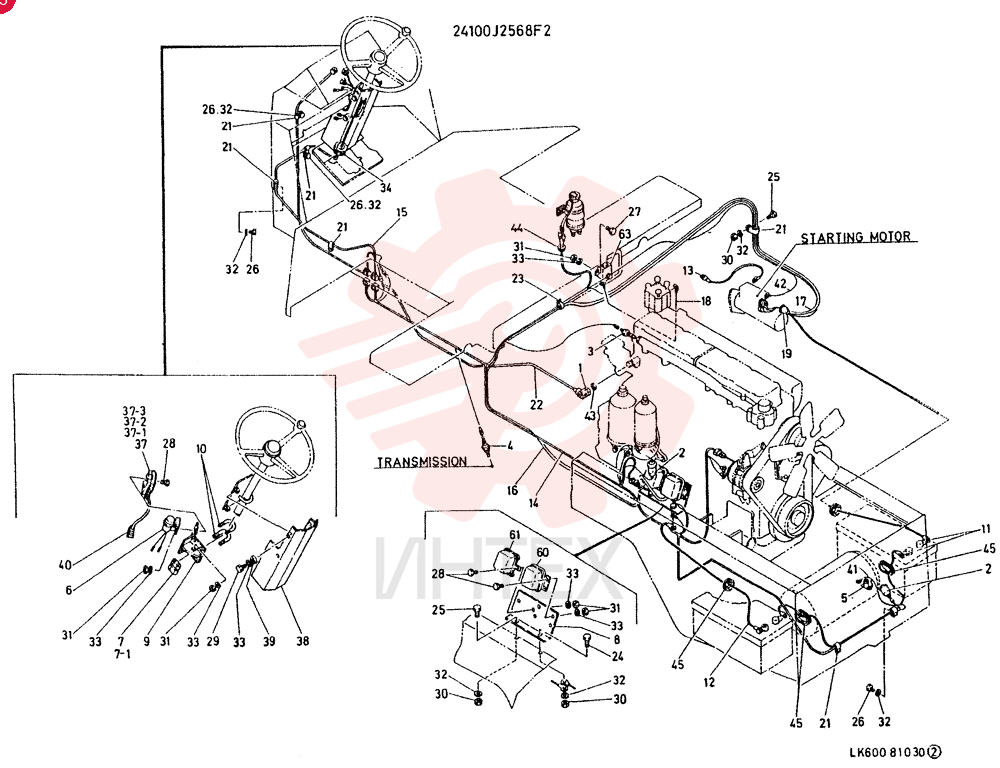

  ELEC.GROUP ENGINE CONSISTS OF REF1 TO 63

  Открыть схему
•

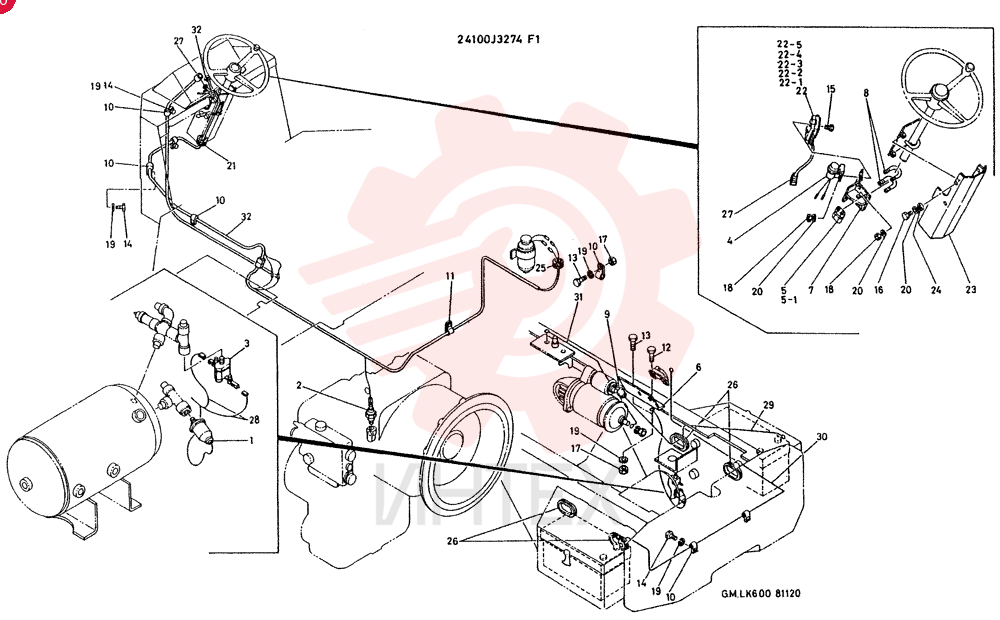

  ELECT.GROUP, ENGINE CONSISTS OF REF 1 TO 32

  Открыть схему
•

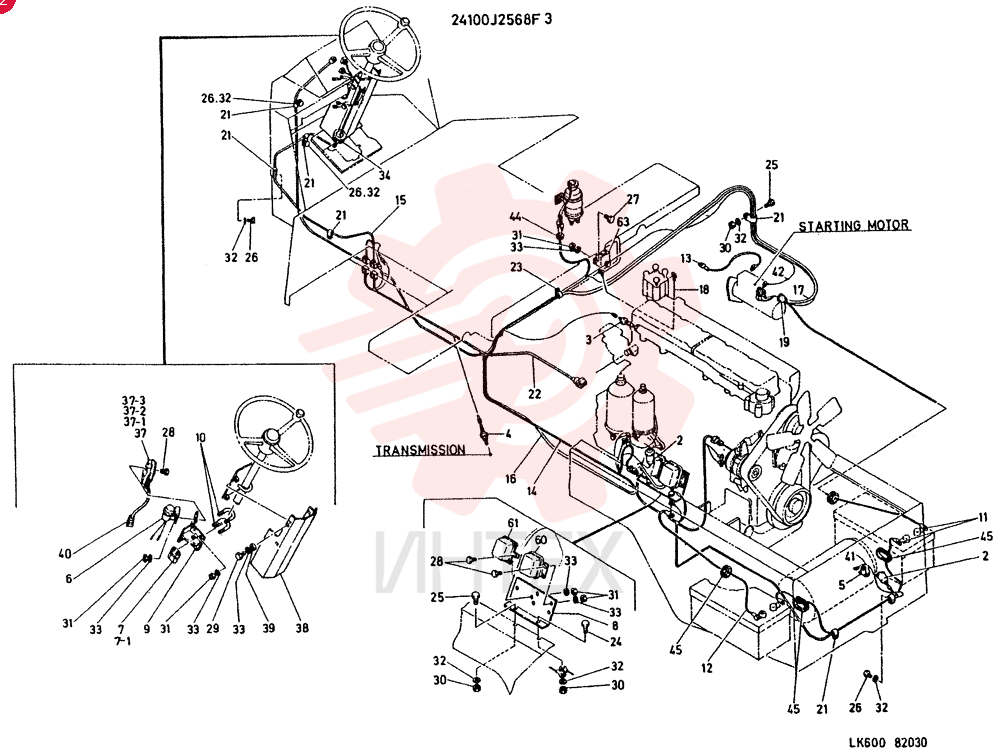

  ELECT.GROUP, ENGINE CONSISTS OF REF 1 TO 63

  Открыть схему
•

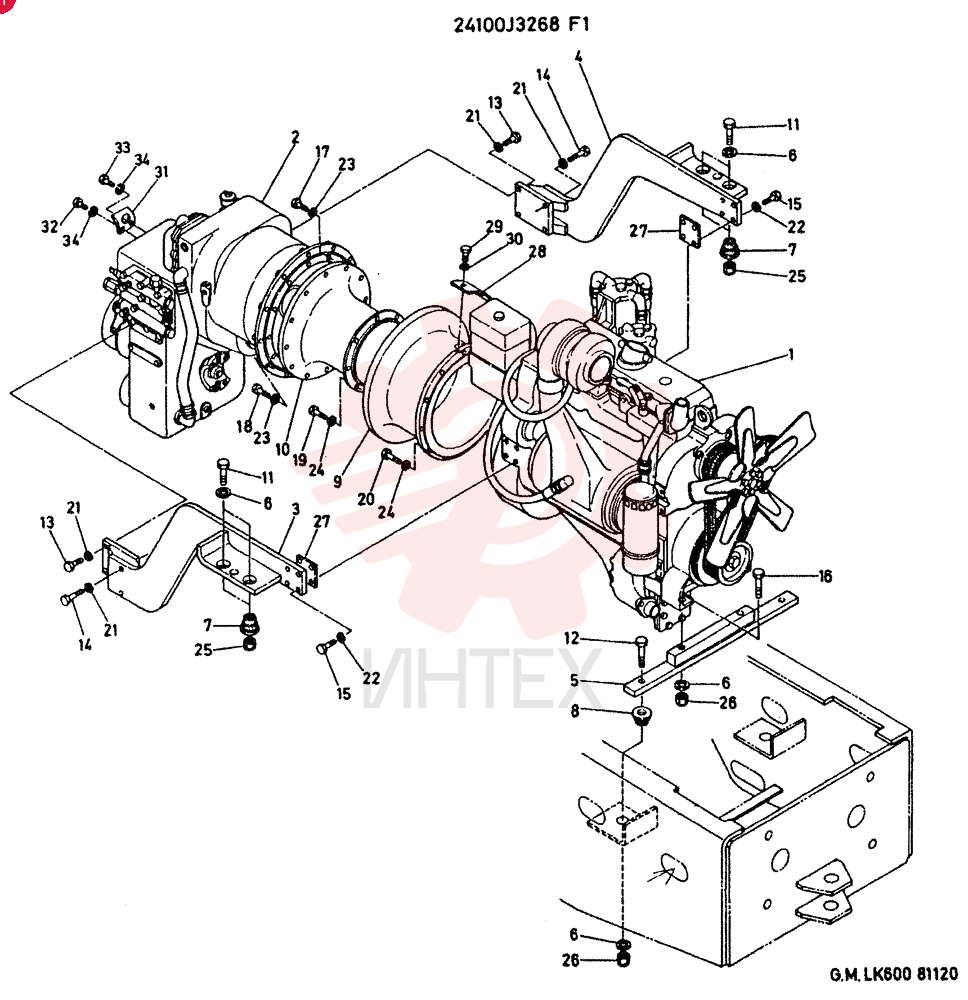

  ENGINE-MISSION CONSISTS OF REF 1 TO 34

  Открыть схему
•

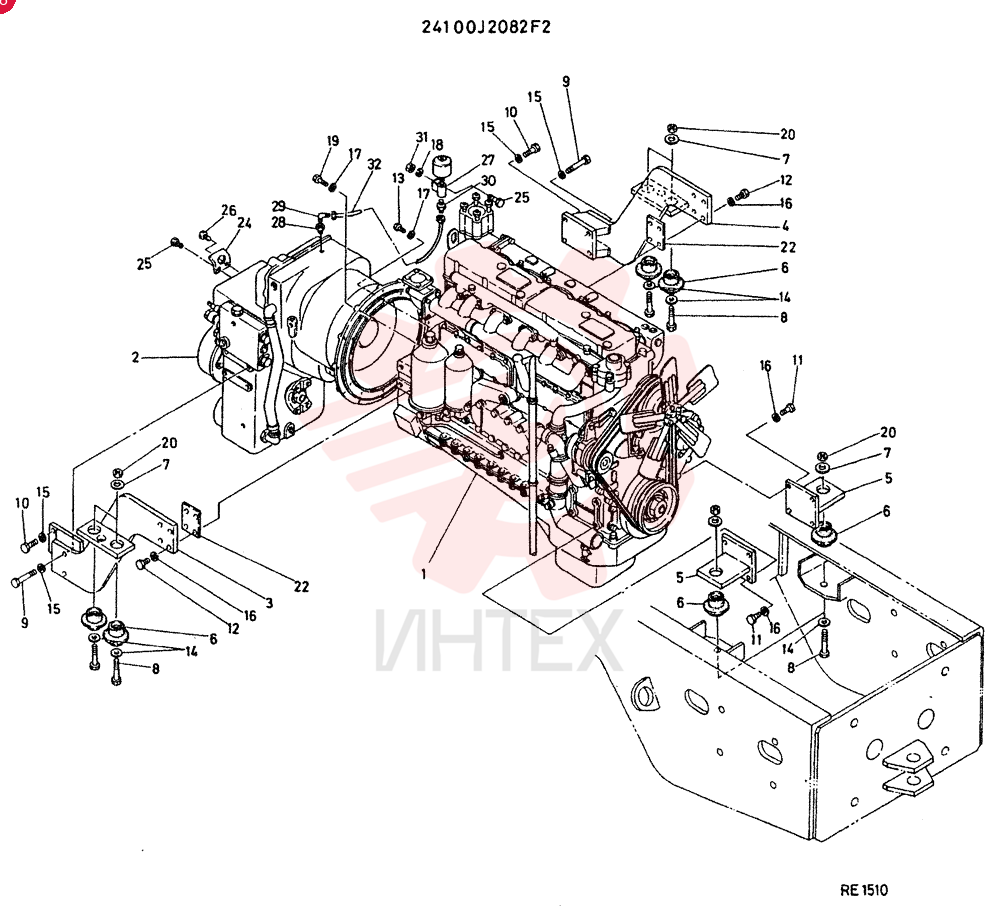

  ENGINE-MISSION GROUP CONSISTS OF ITEM 1 TO 26

  Открыть схему
•

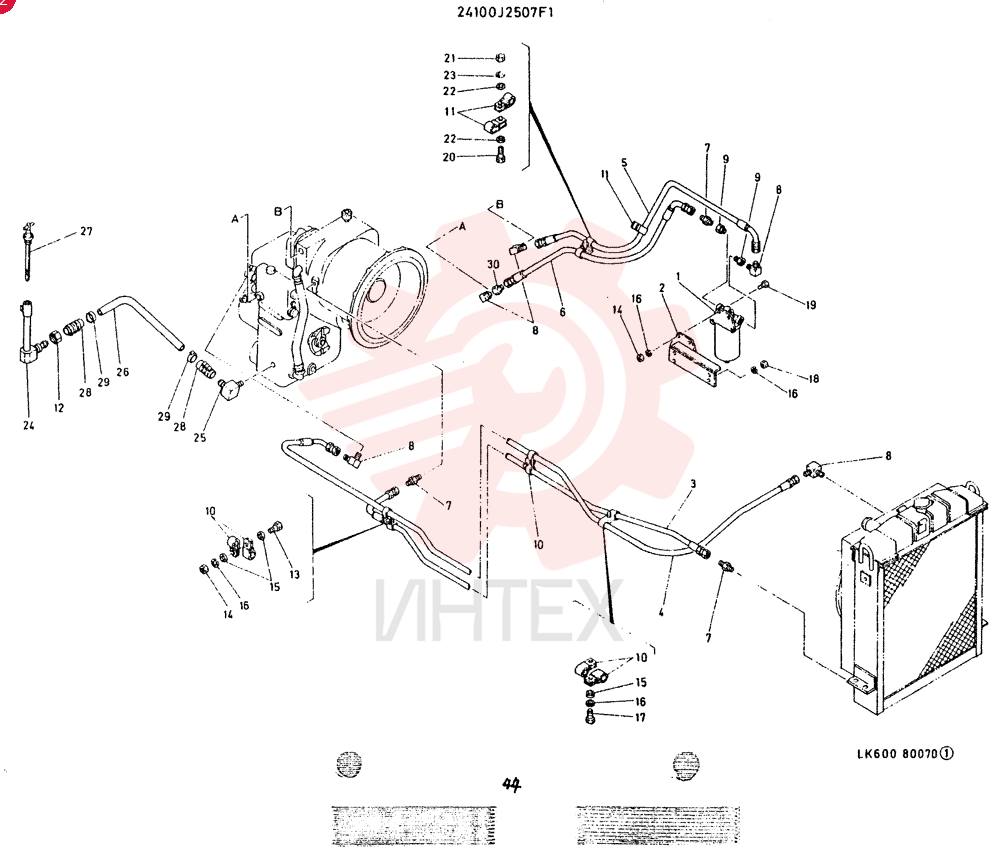

  ENGINE-MISSION GROUP CONSISTS OF ITEM 1 TO 32

  Открыть схему
•

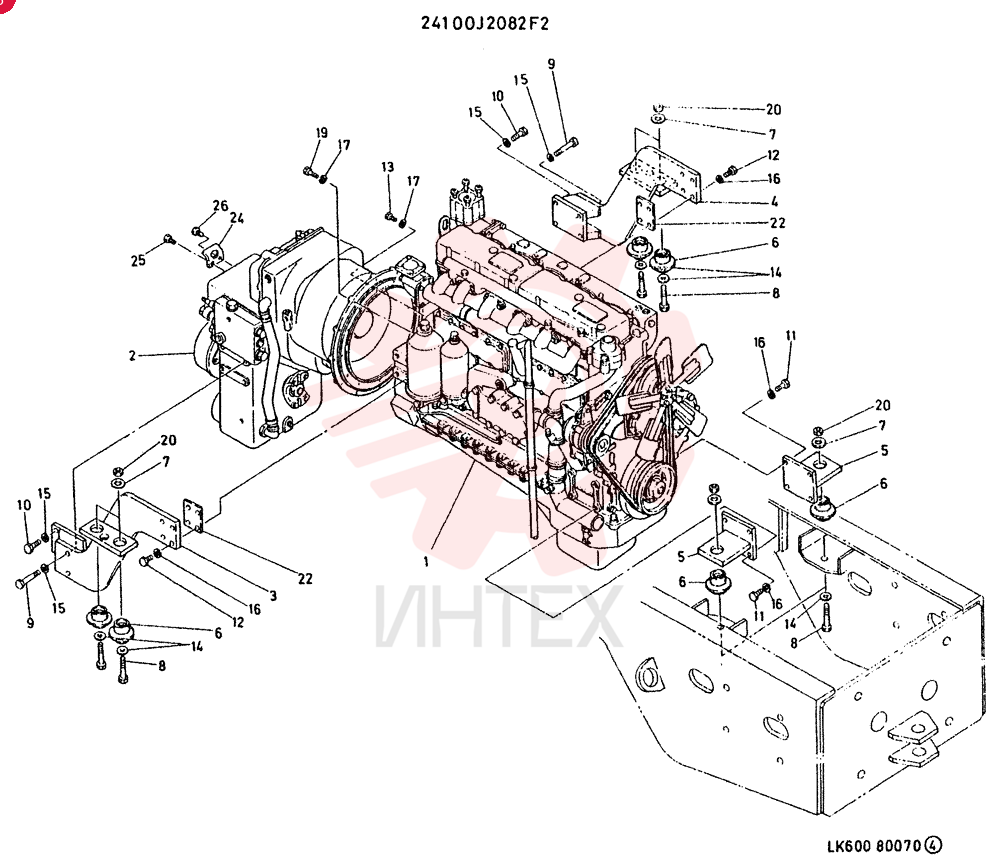

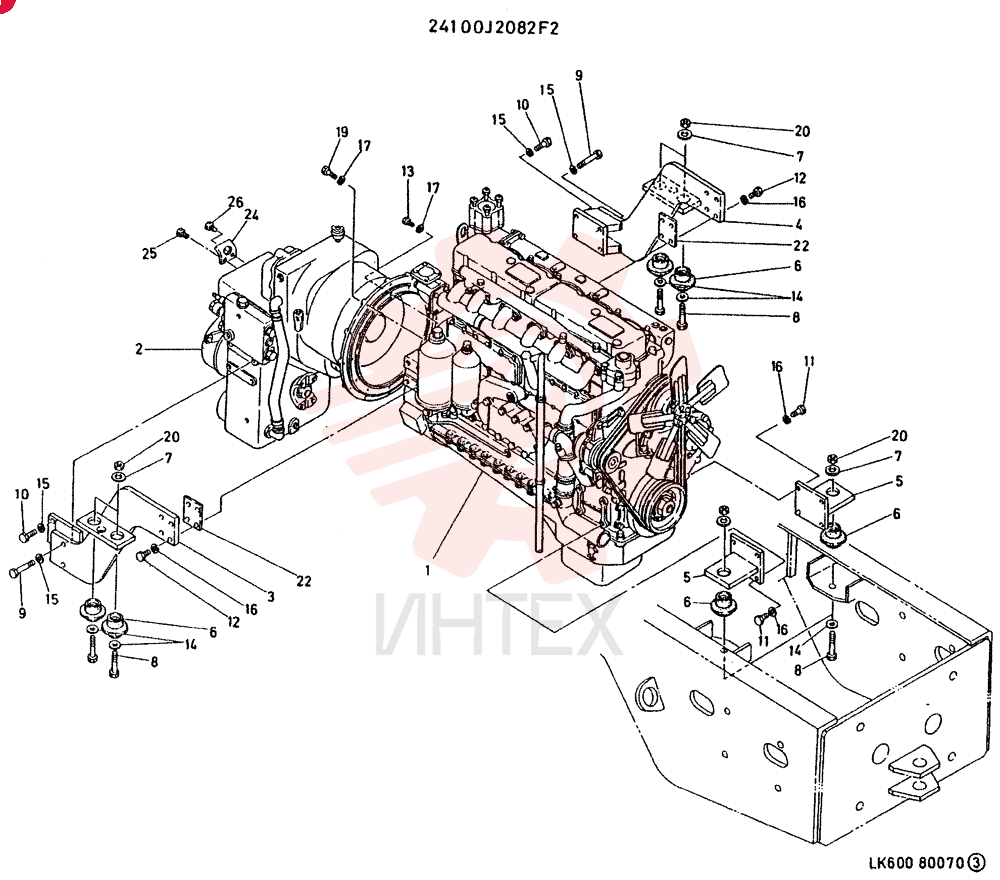

  ENGINE-MISSION GROUP CONSISTS OF REF 1 TO 26

  Открыть схему
•
  ENGINE-MISSION GROUP CONSISTS OF REF 1 TO 32

  Открыть схему
•

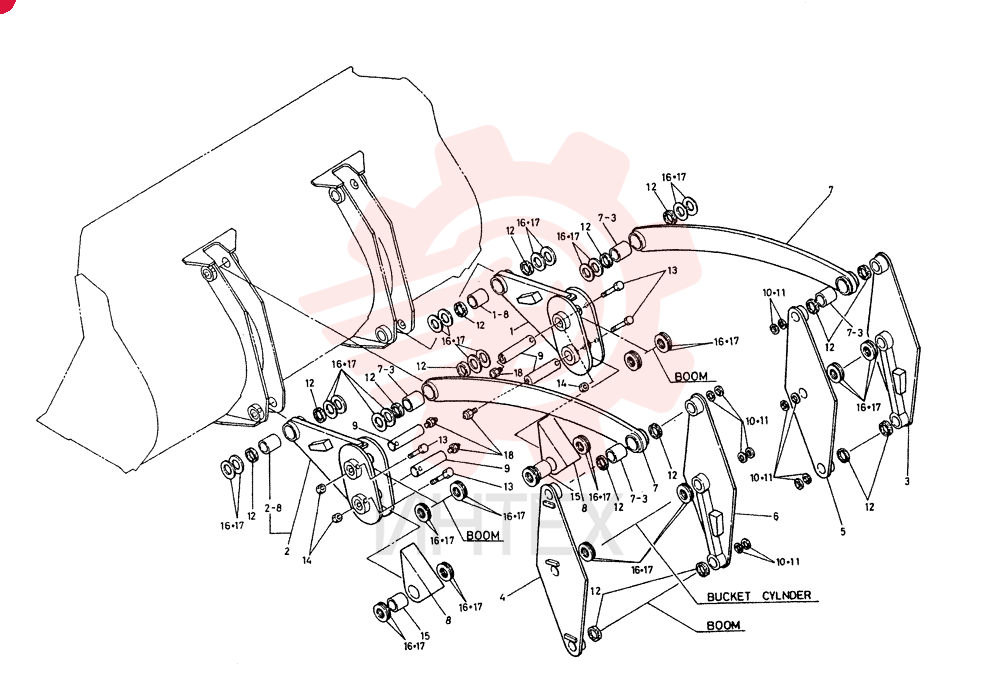

  EXTENSION-BOOM GROUP CONSISTS OF REF 1 TO 18

  Открыть схему
•

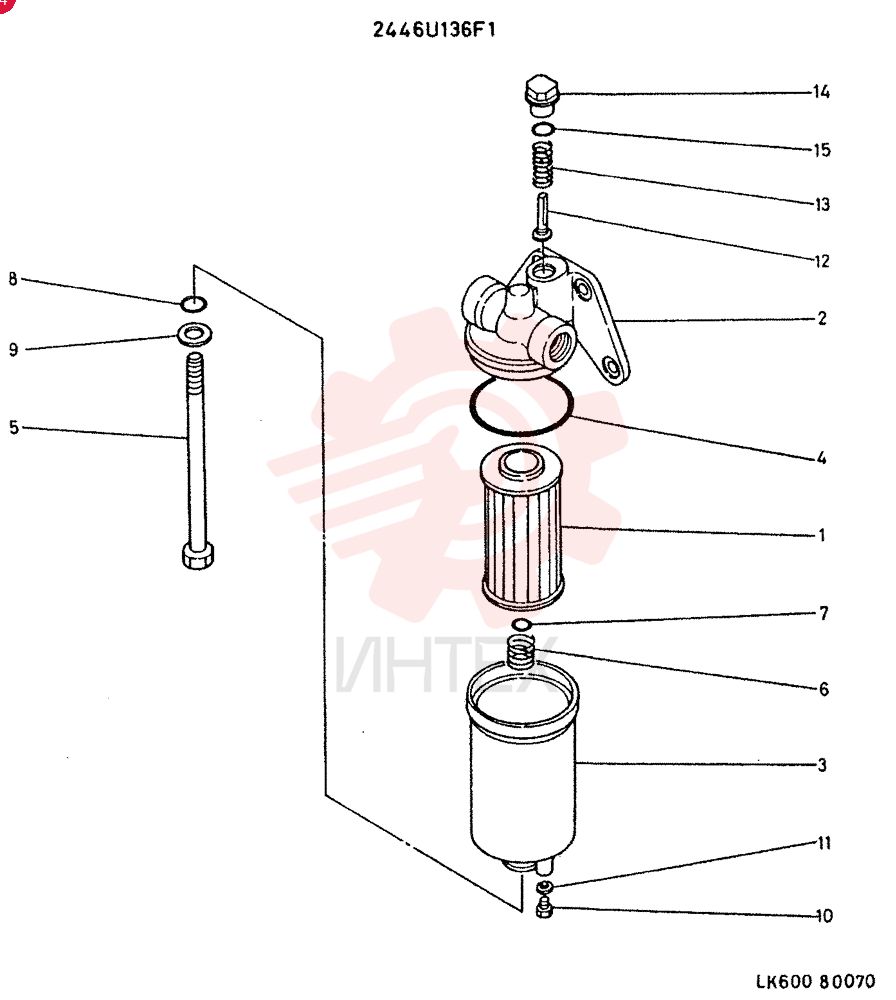

  FILTER 2446U136F1

  Открыть схему
•

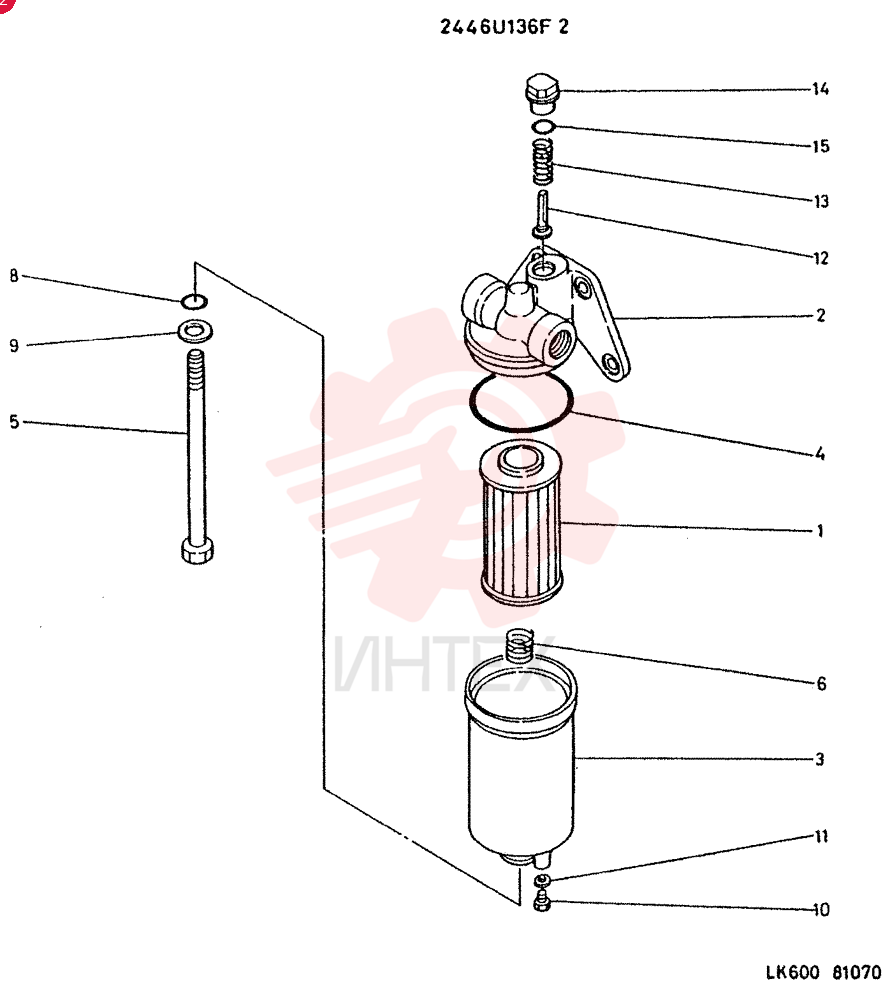

  FILTER ASSY 2446U136F2

  Открыть схему
•

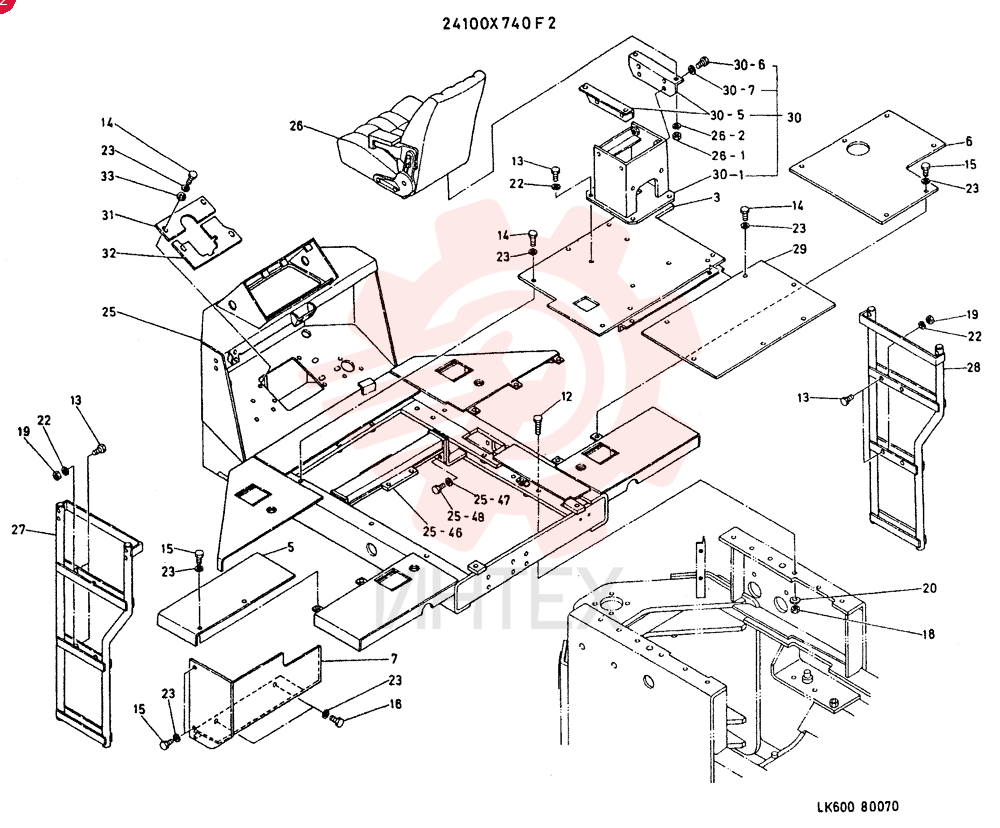

  FINAL GROUP CONSISTS OF REF 3 TO 33

  Открыть схему
•

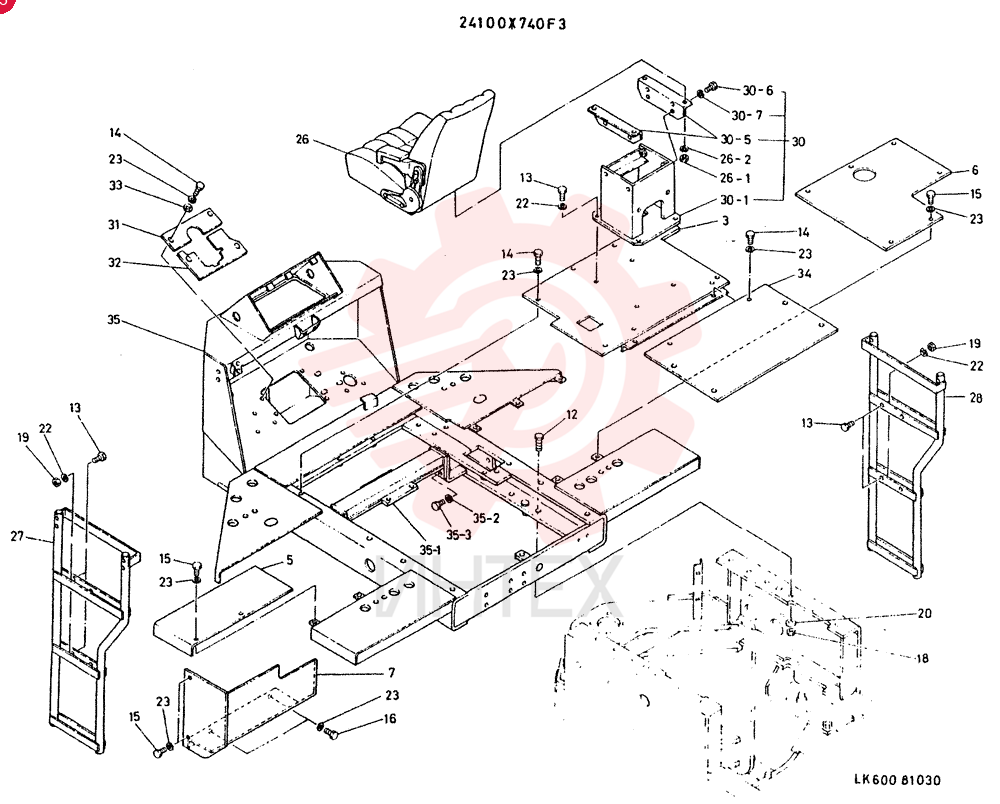

  FINAL GROUP CONSISTS OF REF 3 TO 35

  Открыть схему
•

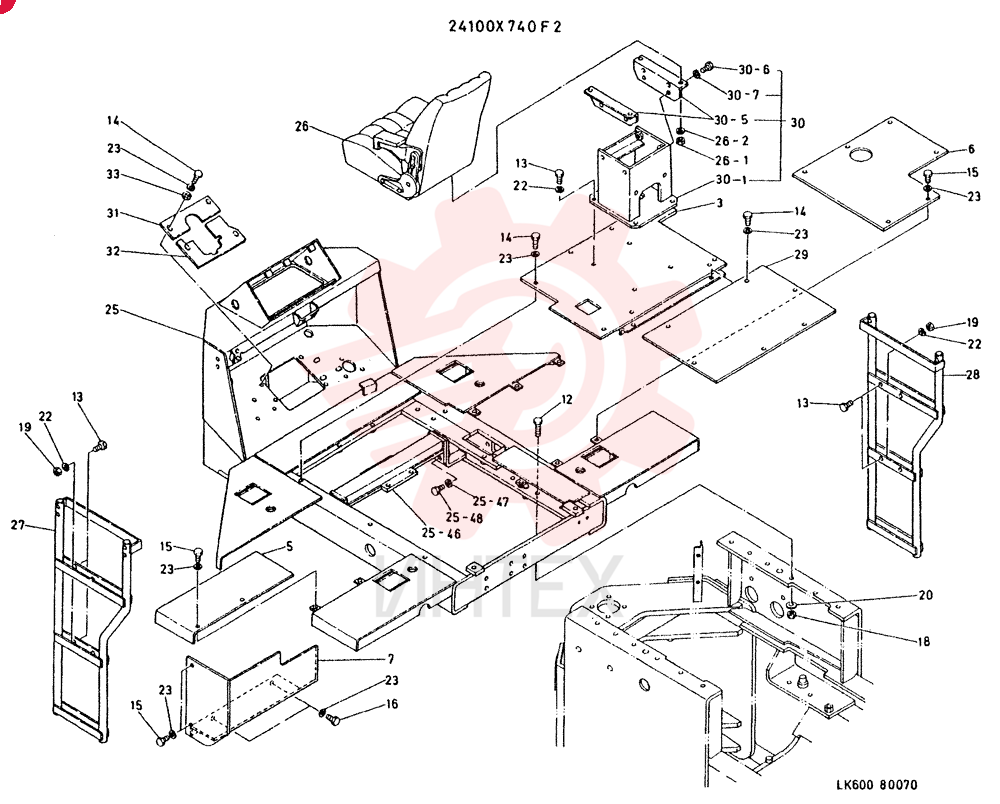

  FINAL GROUP CONSISTS OF REF3 TO 33

  Открыть схему
•

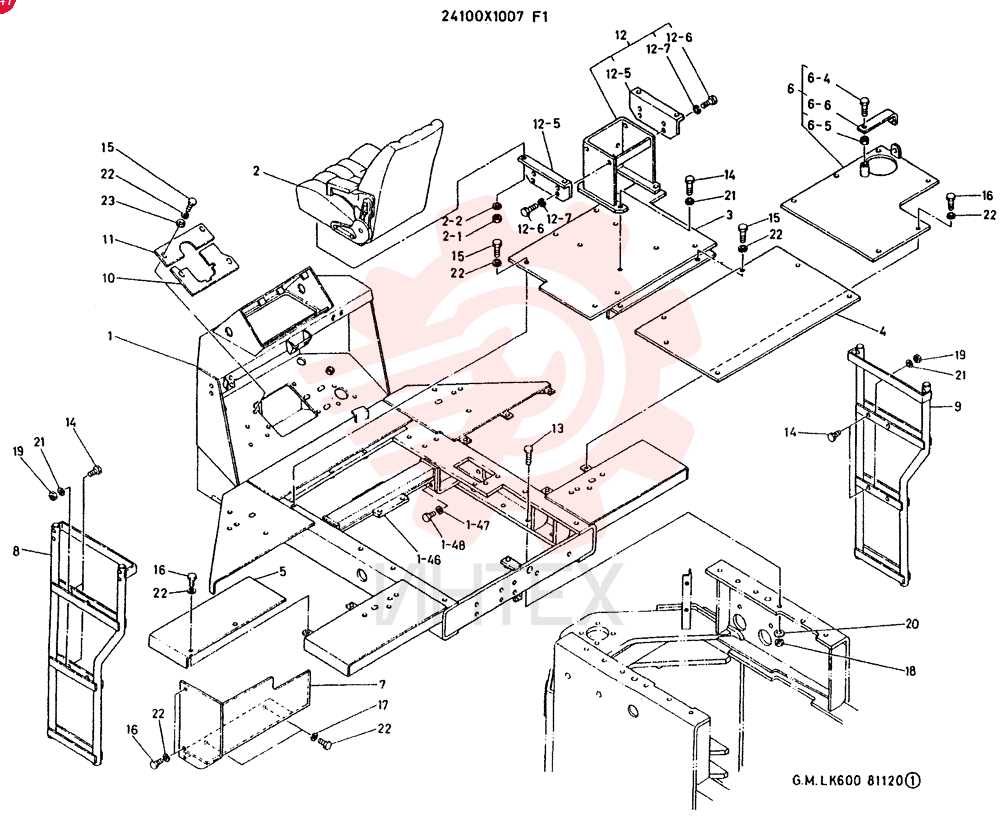

  FINAL GROUP OF REF 1 TO 23

  Открыть схему
•

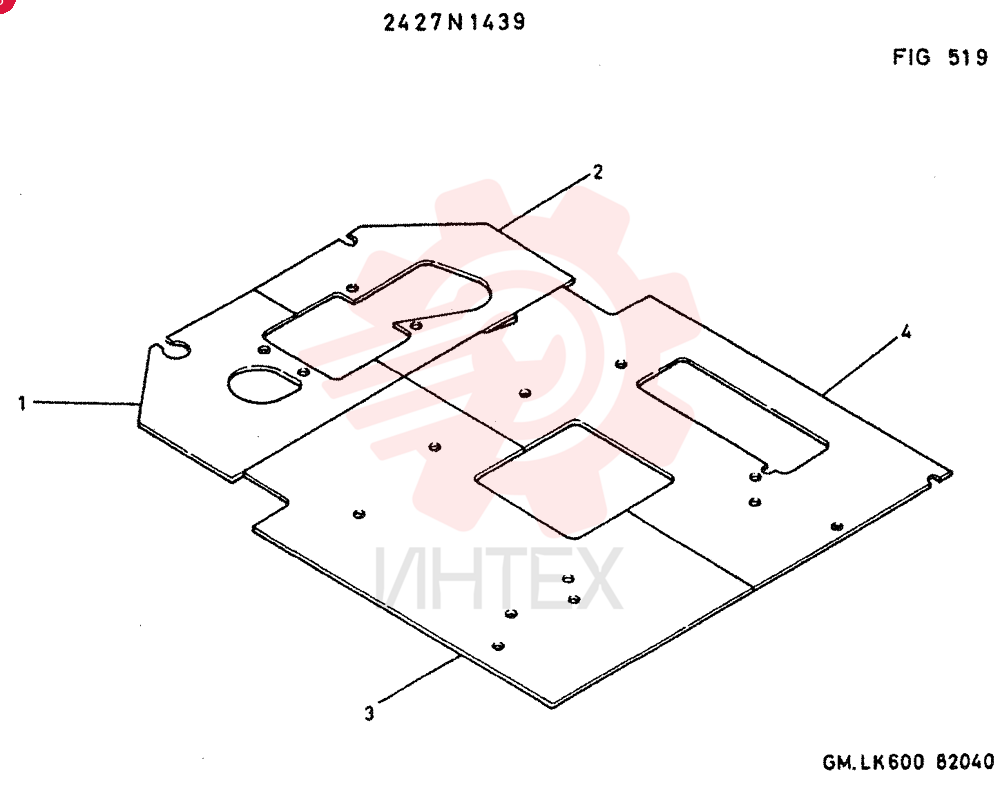

  FLOOR MAT 2427N1439

  Открыть схему
•

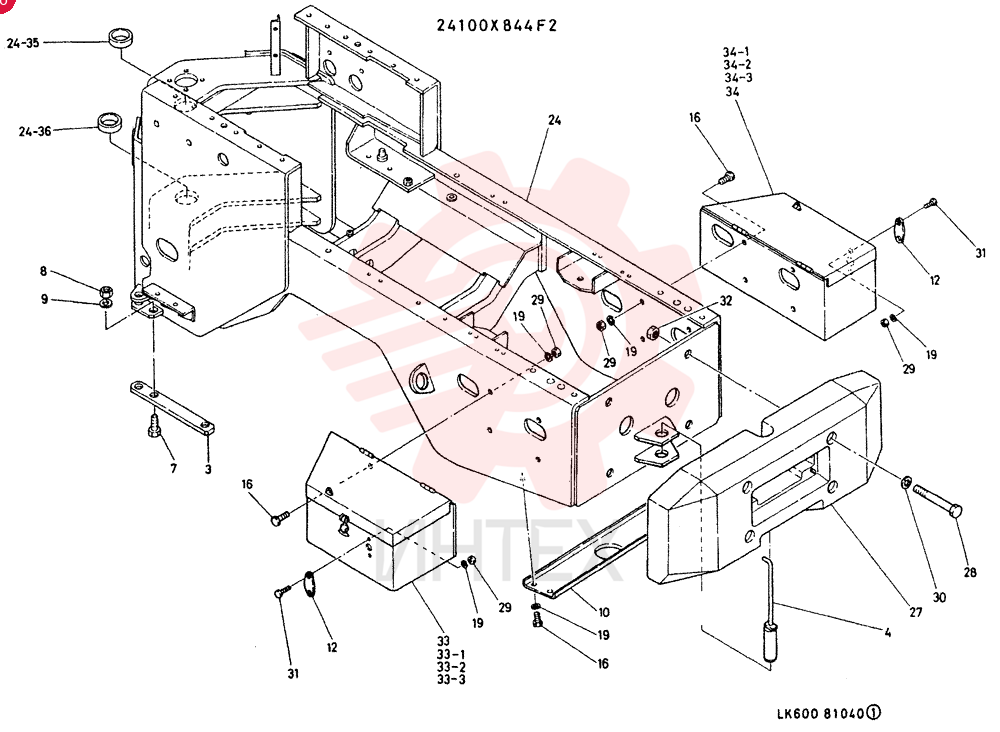

  FRAME GROUP RE. INCL.REF3 TO 34

  Открыть схему
•

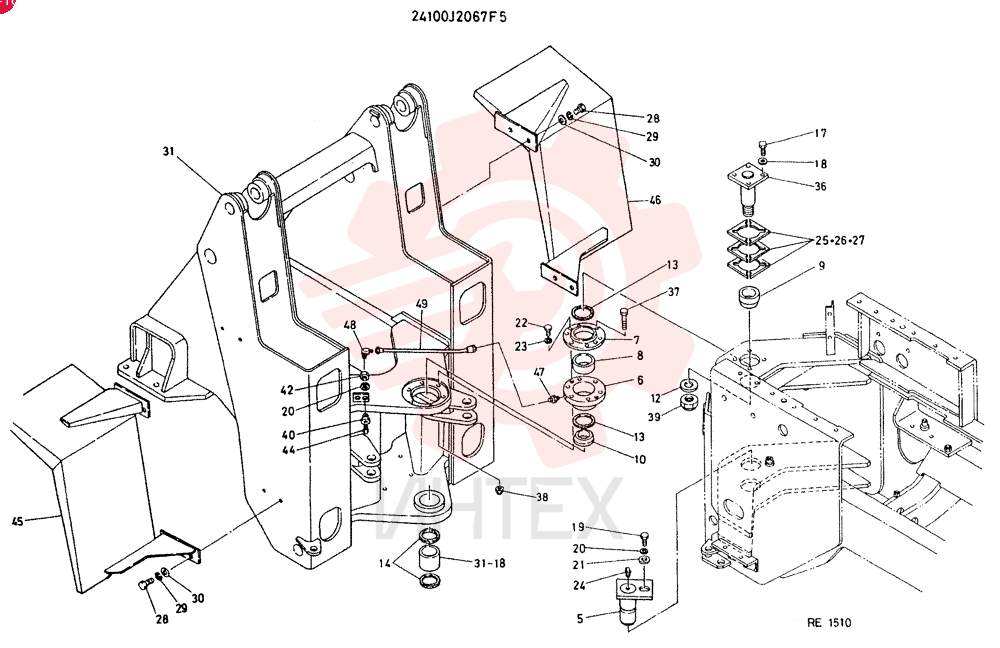

  FRAME GROUP, FR. CONSISTS OF REF 5 TO 49

  Открыть схему
•

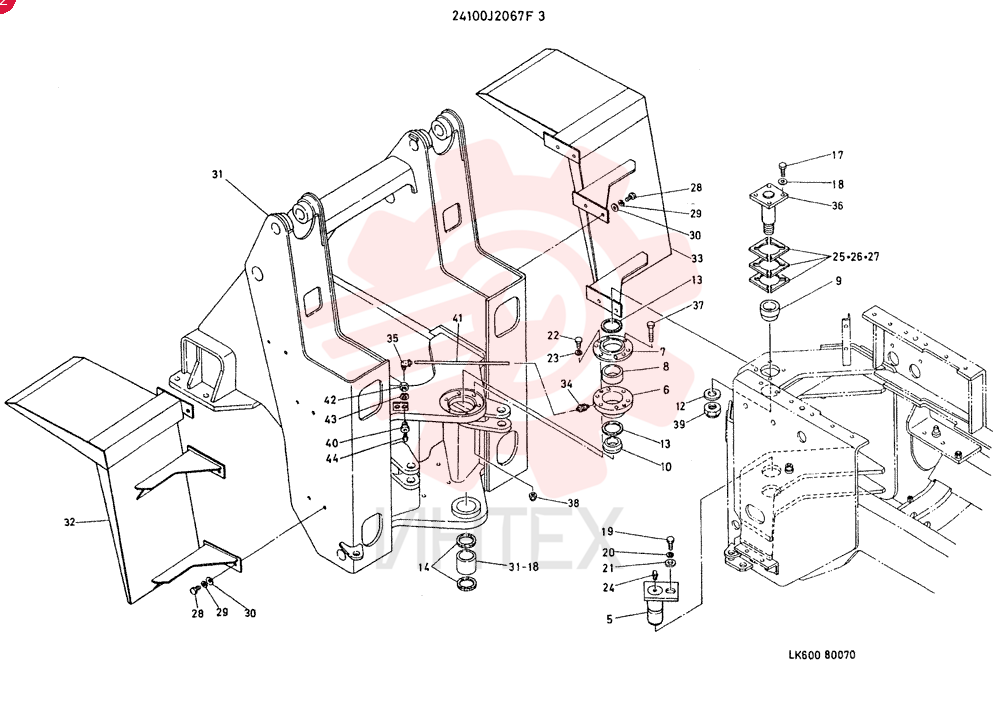

  FRAME GROUP, FR. CONSISTS OF REF 5 TO 44

  Открыть схему
•

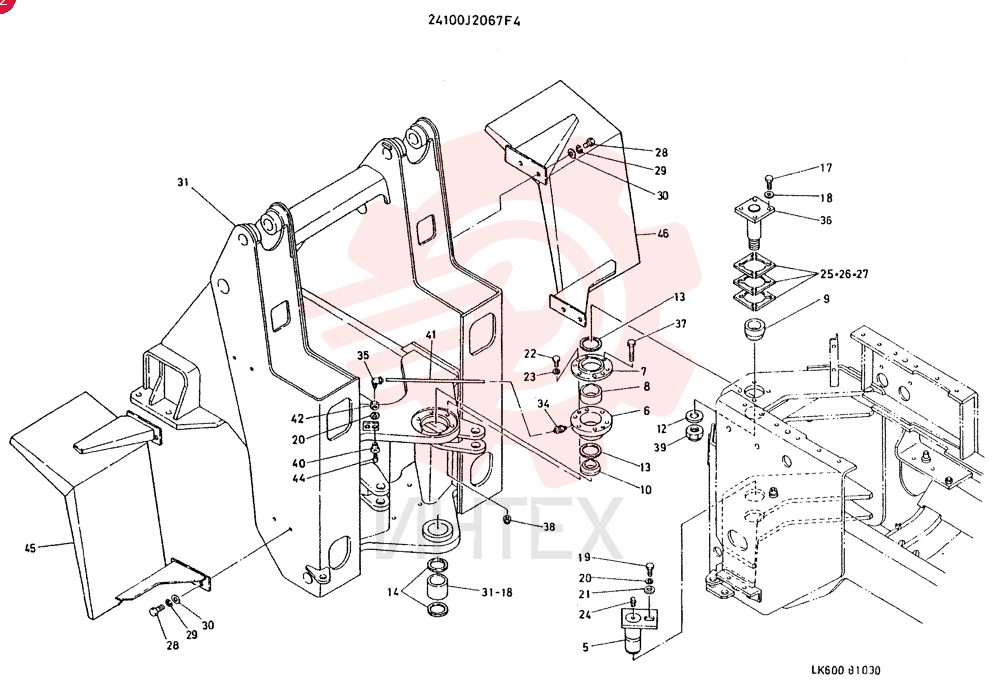

  FRAME GROUP, FR. CONSISTS OF REF 5 TO 46

  Открыть схему
•

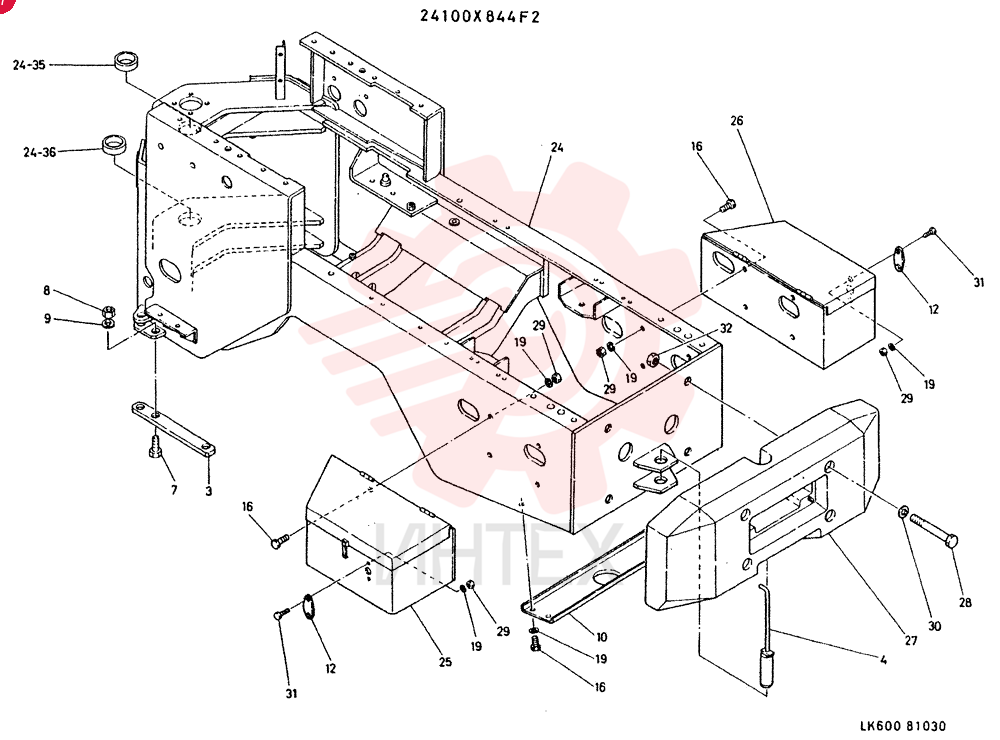

  FRAME GROUP, RE INCL REF 3 TO 32

  Открыть схему
•

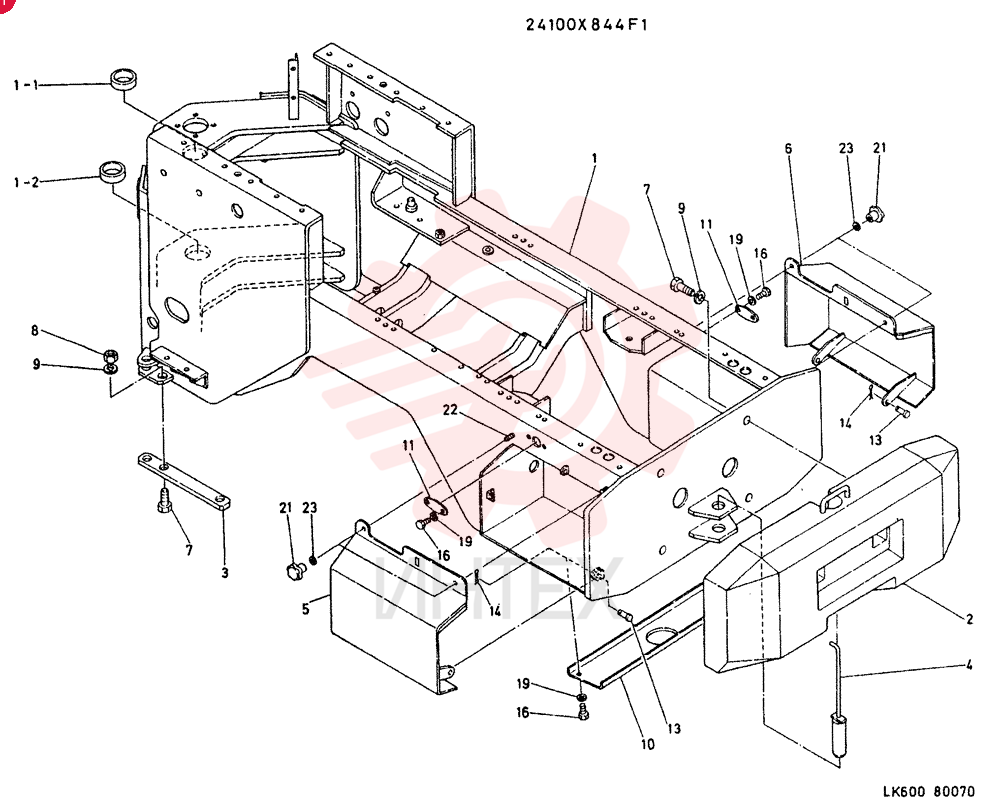

  FRAME GROUP, RE. CONSISTS OF REF 1 TO 23

  Открыть схему
•

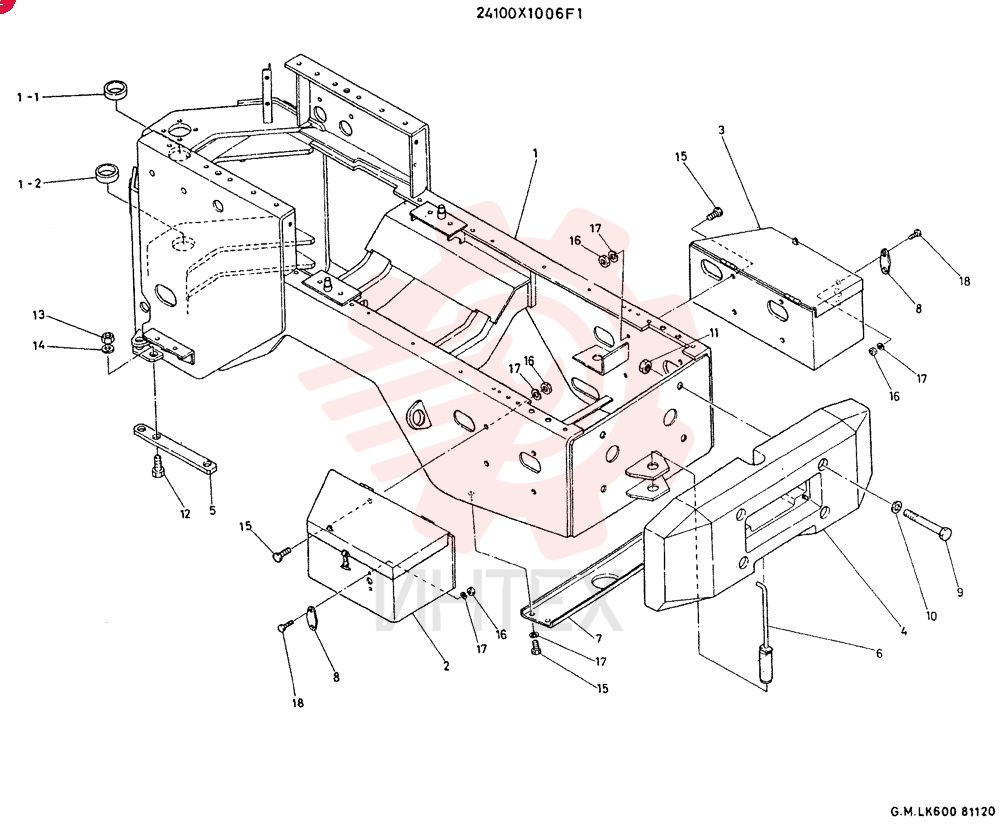

  FRAME GROUP, RE. CONSISTS OF REF 1 TO 18

  Открыть схему
•

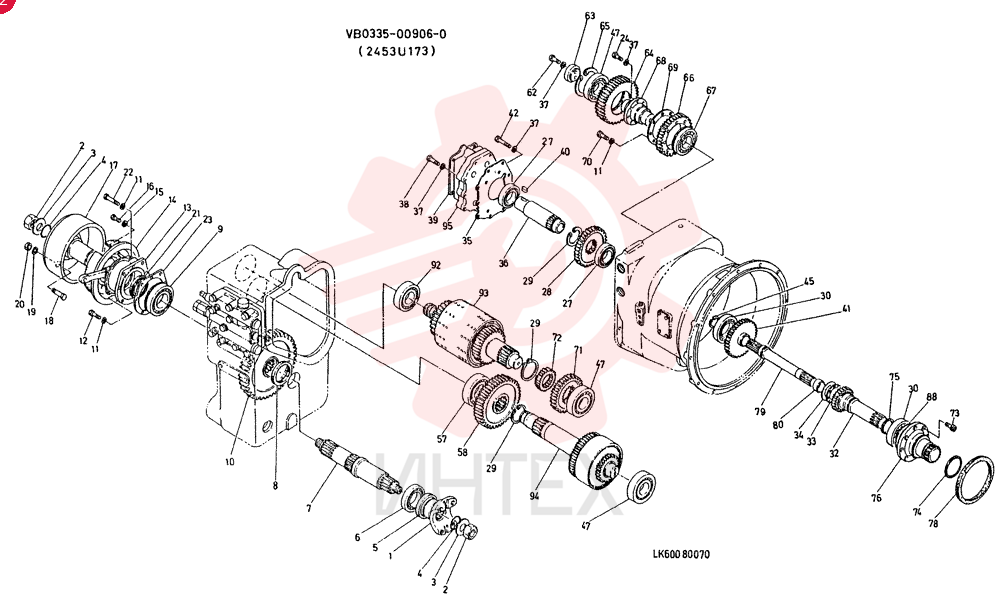

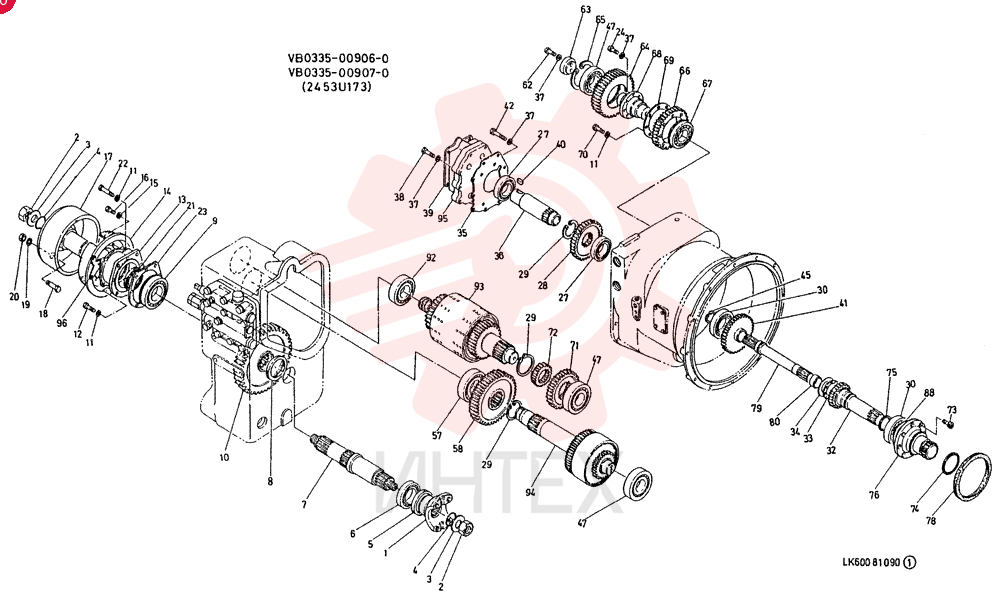

  GEAR VB0335-00906-0 (1)

  Открыть схему
•
  GEAR VB0335-00906-0 (2)

  Открыть схему
•

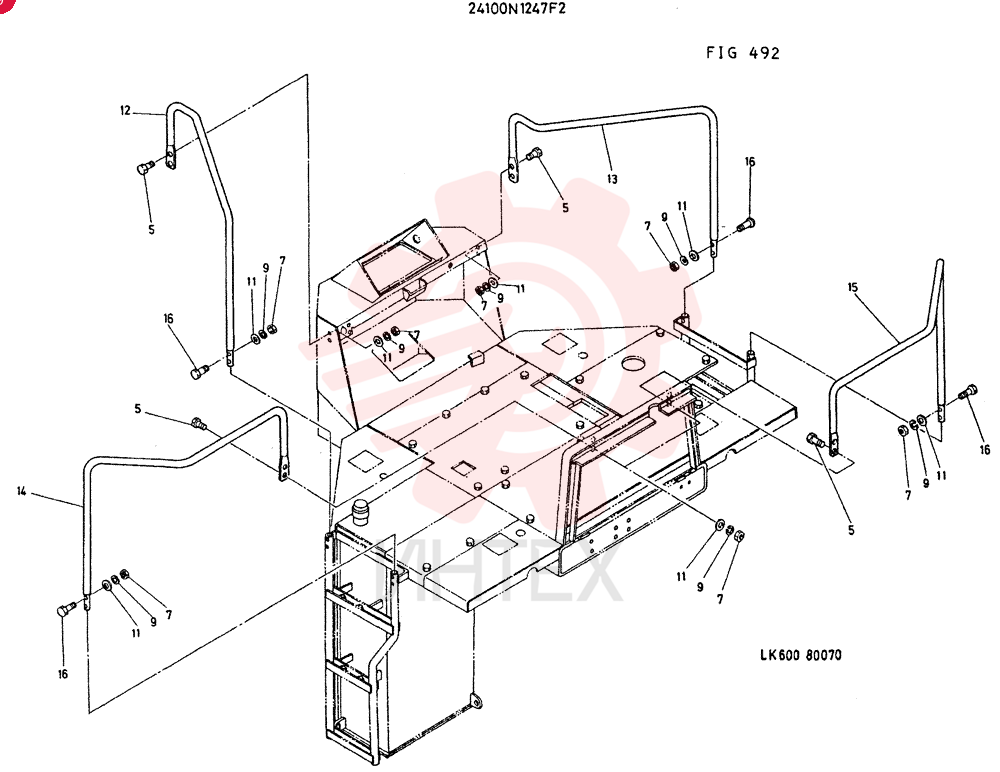

  HANDRAIL GROUP CONSISTS OF REF 5 TO 11
