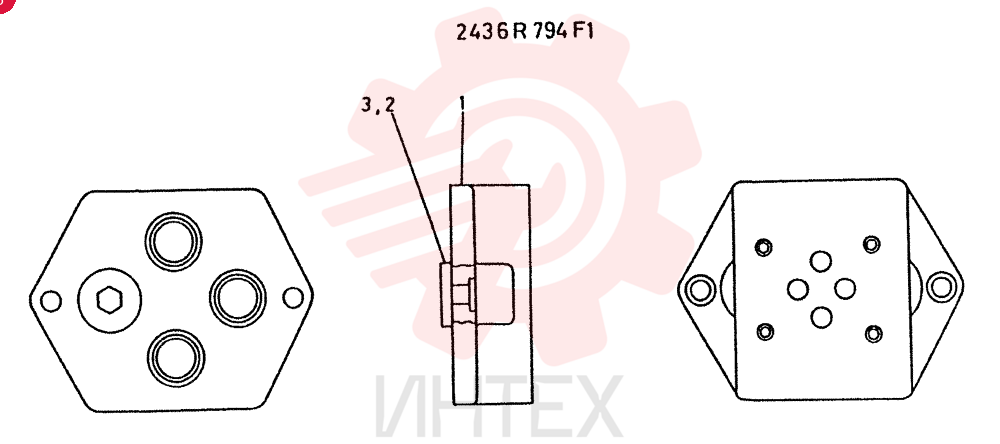

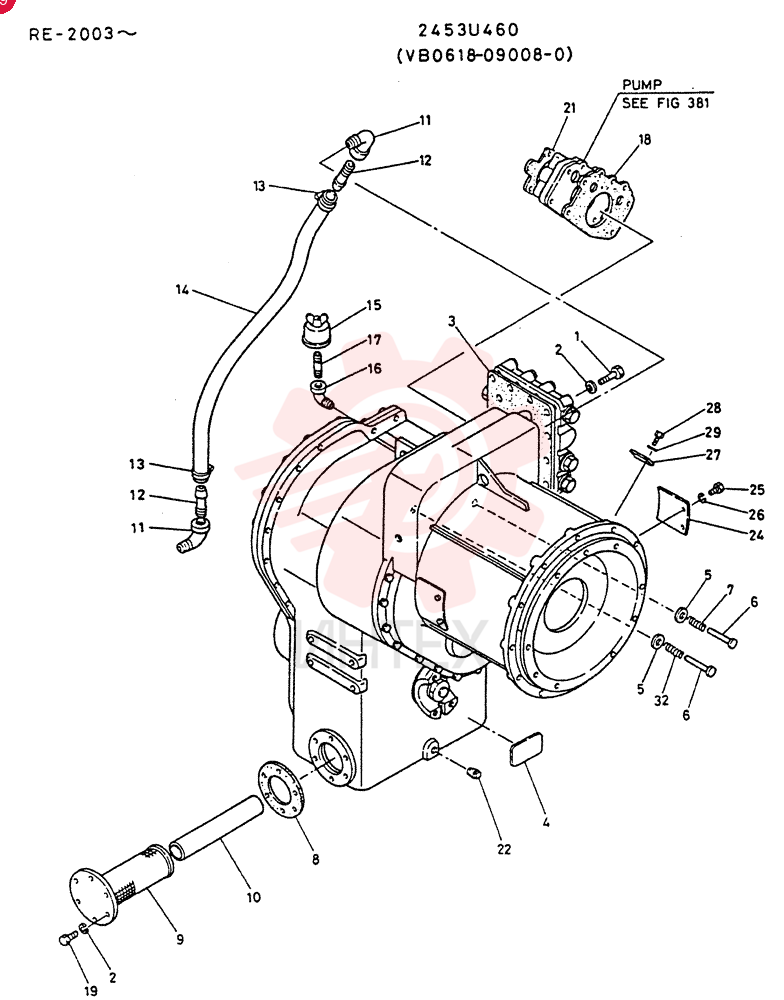

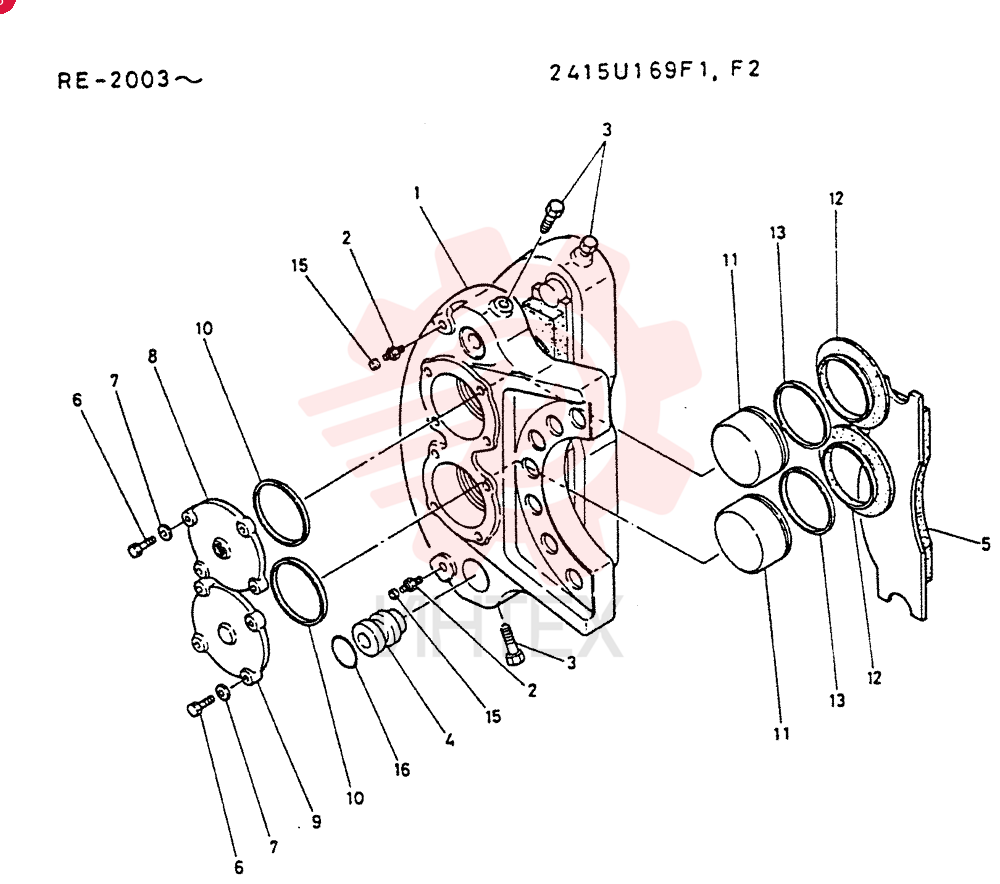

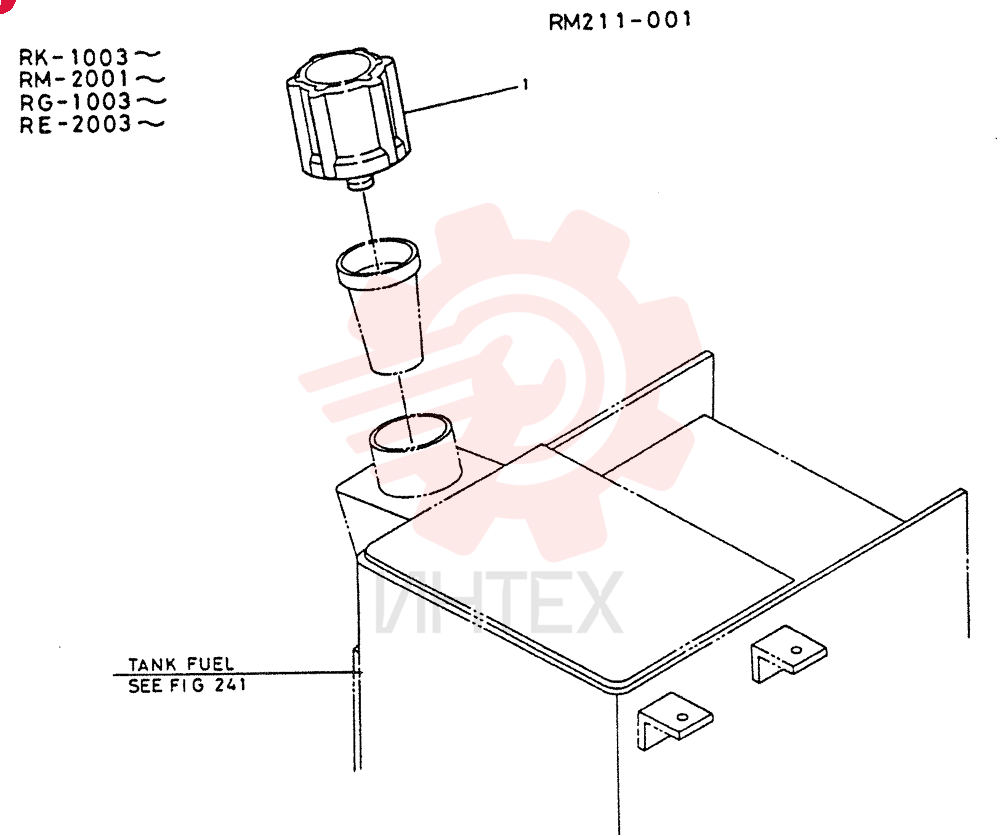

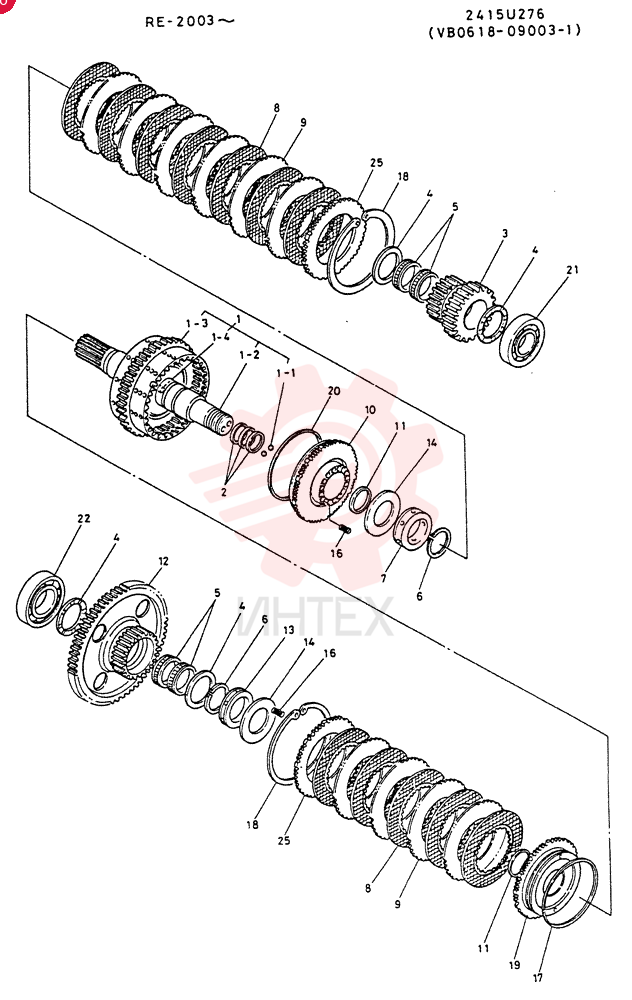

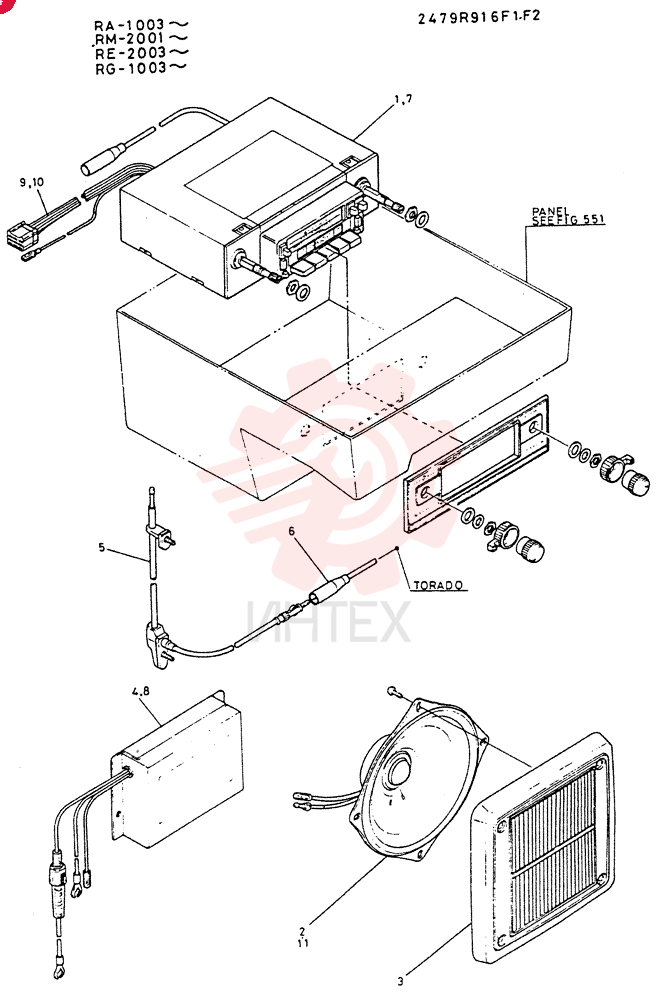

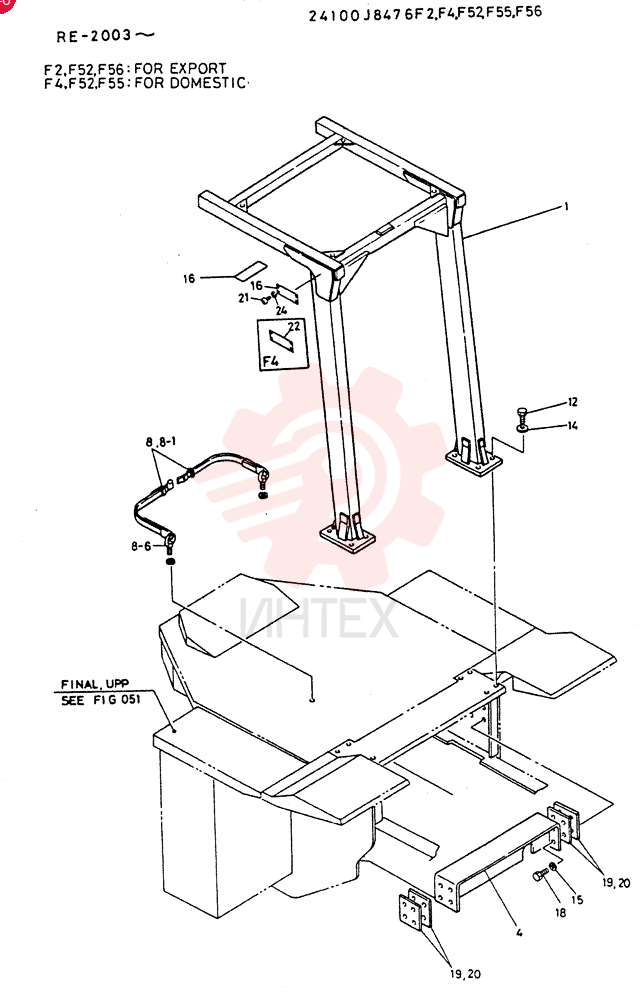

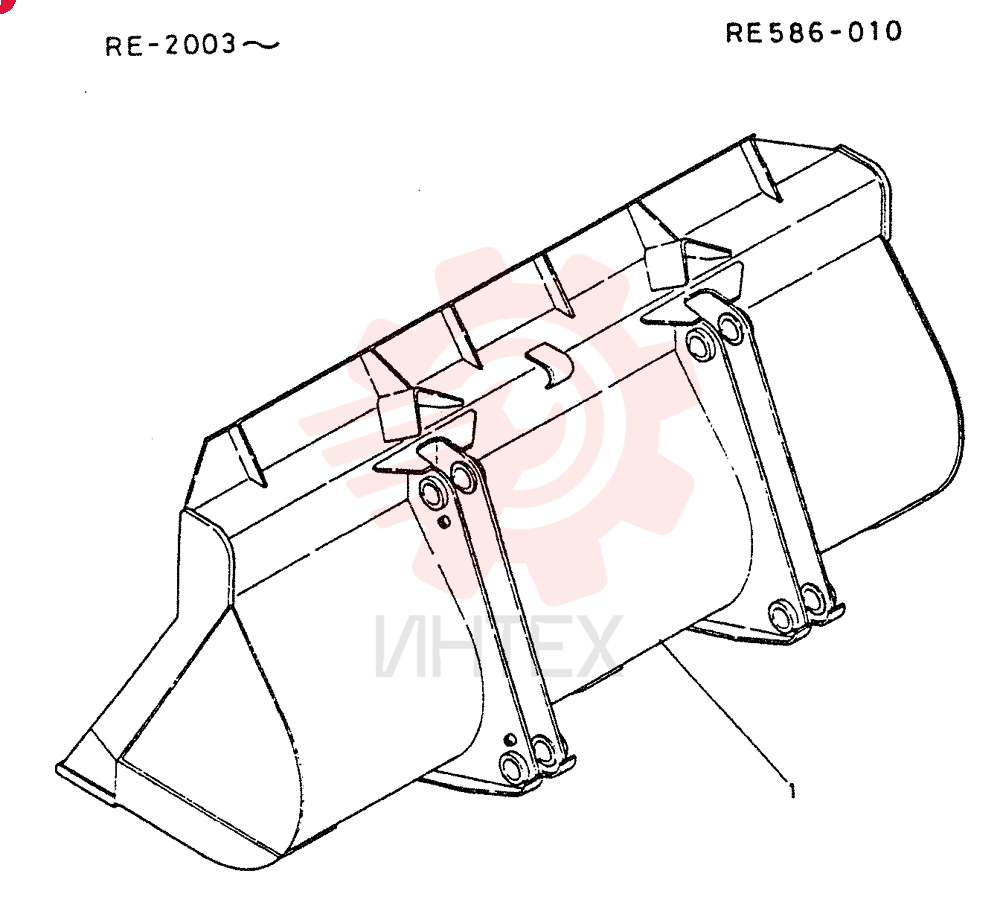

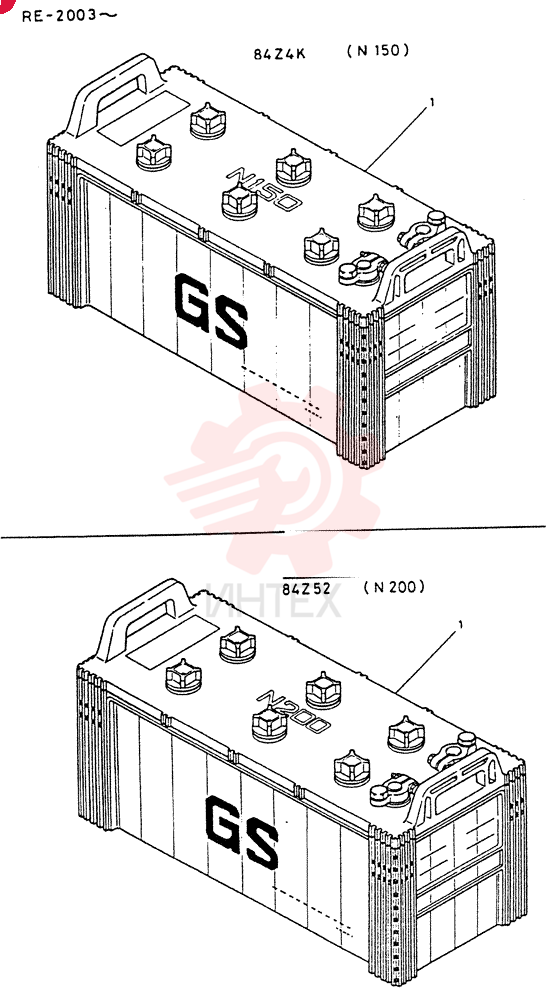

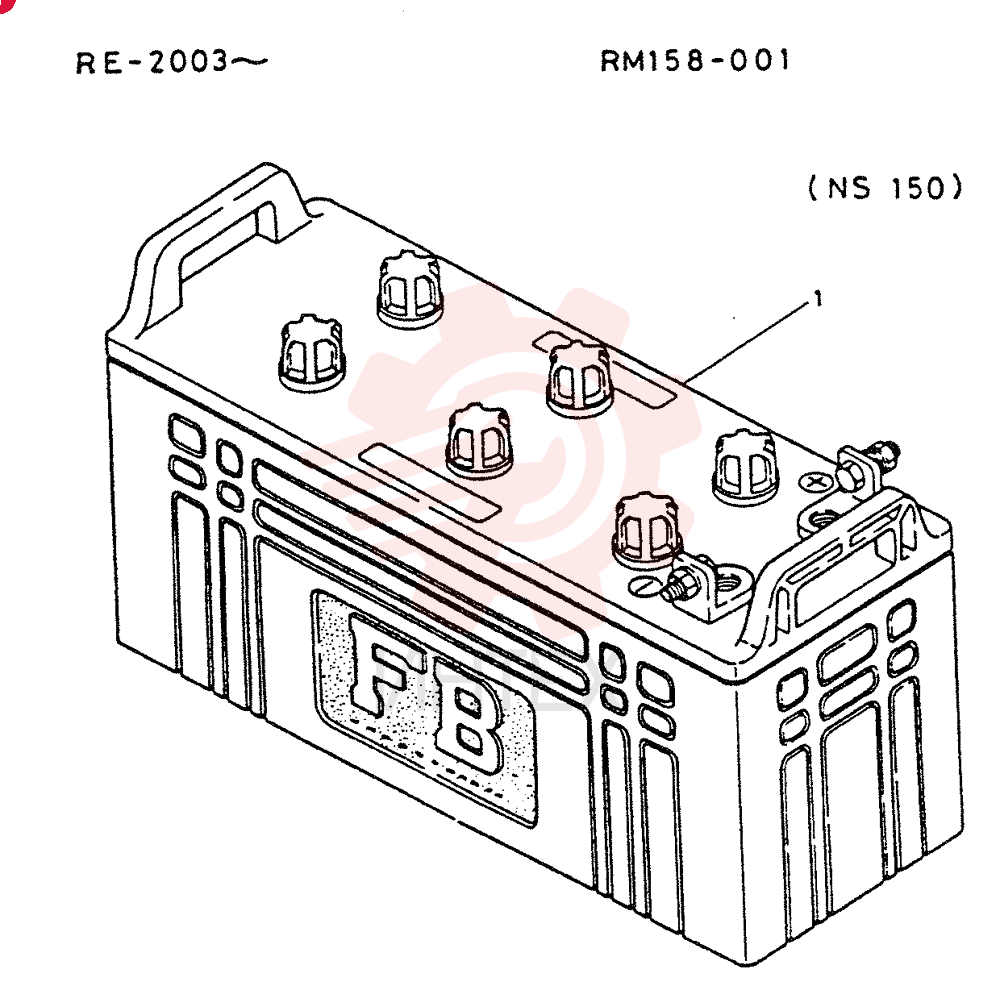

(LK600A) - Погрузчик фронтальный колёсный с серийного № RE2003 (1/03-12/03) — схемы
-

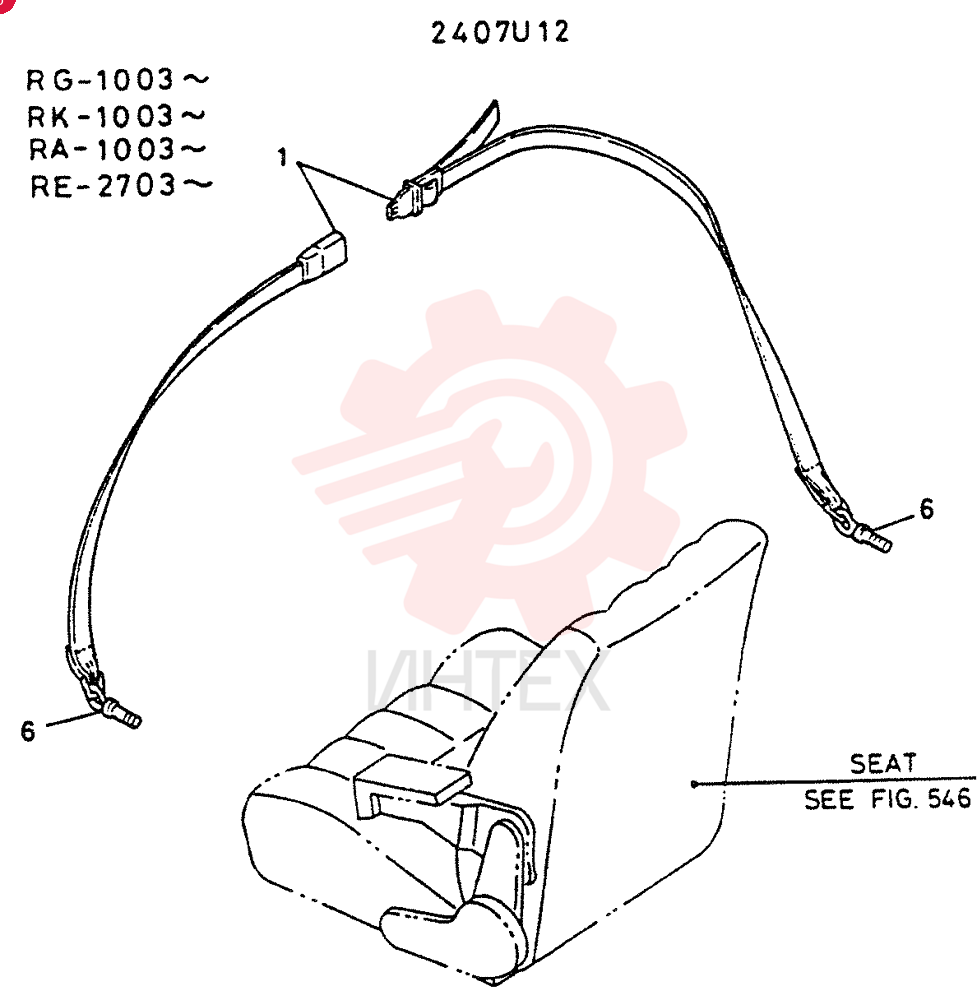

2407U12 РеменьОткрыть схему -
24100J10057F1 Тахограф в сбореОткрыть схему -
24100J10157F1 Группа демпфера вибрацийОткрыть схему -

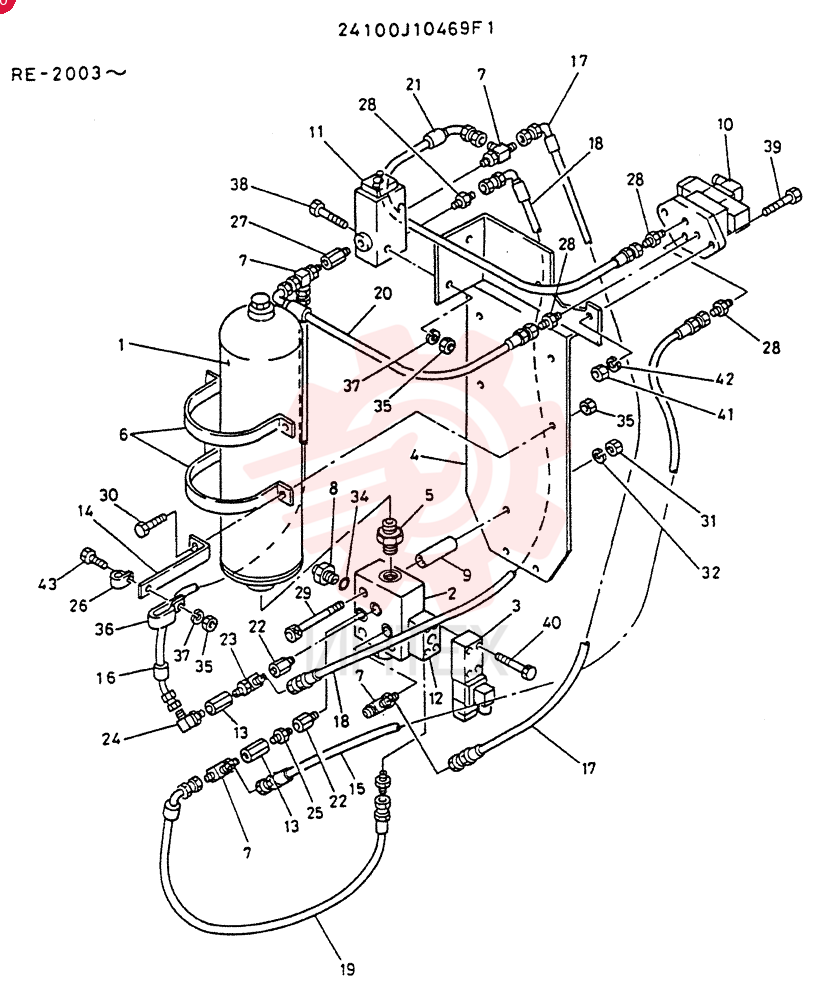

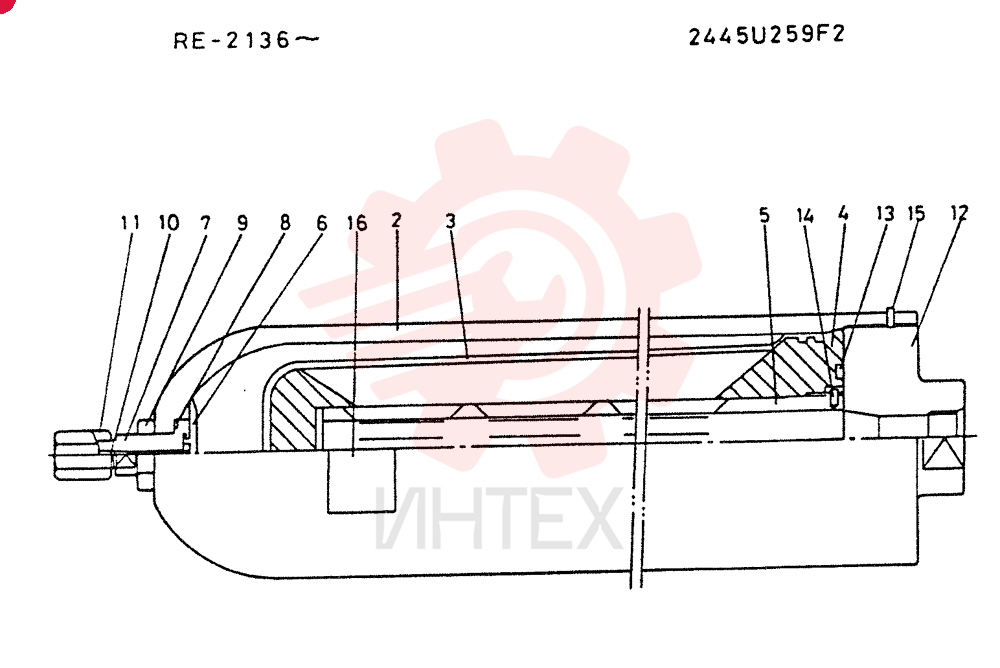

24100J10469F1 Аккумулятор гидравлический в сбореОткрыть схему -

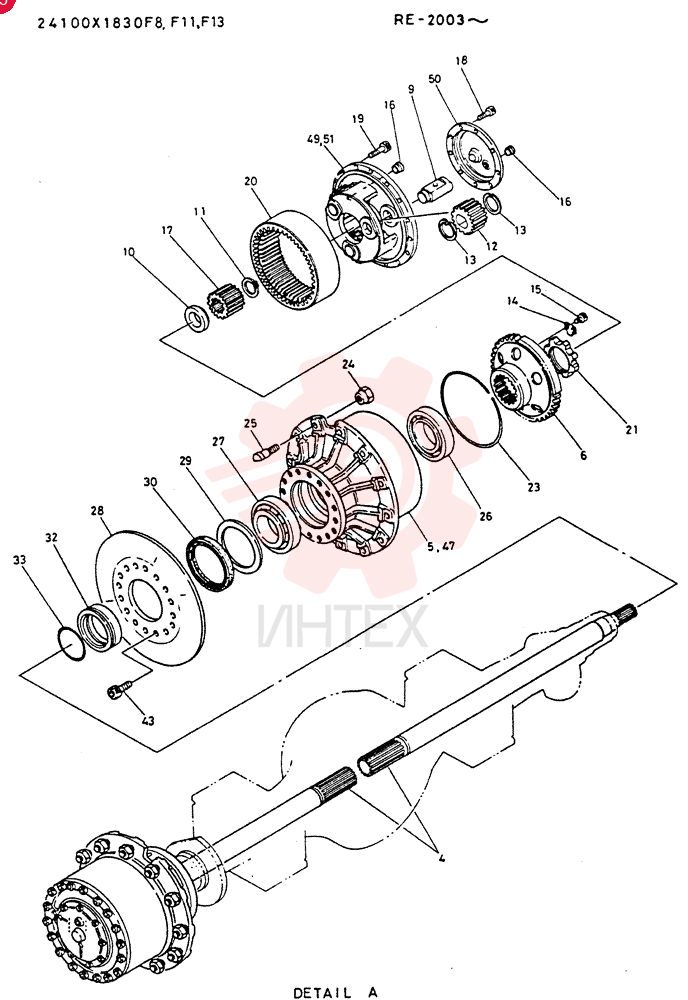

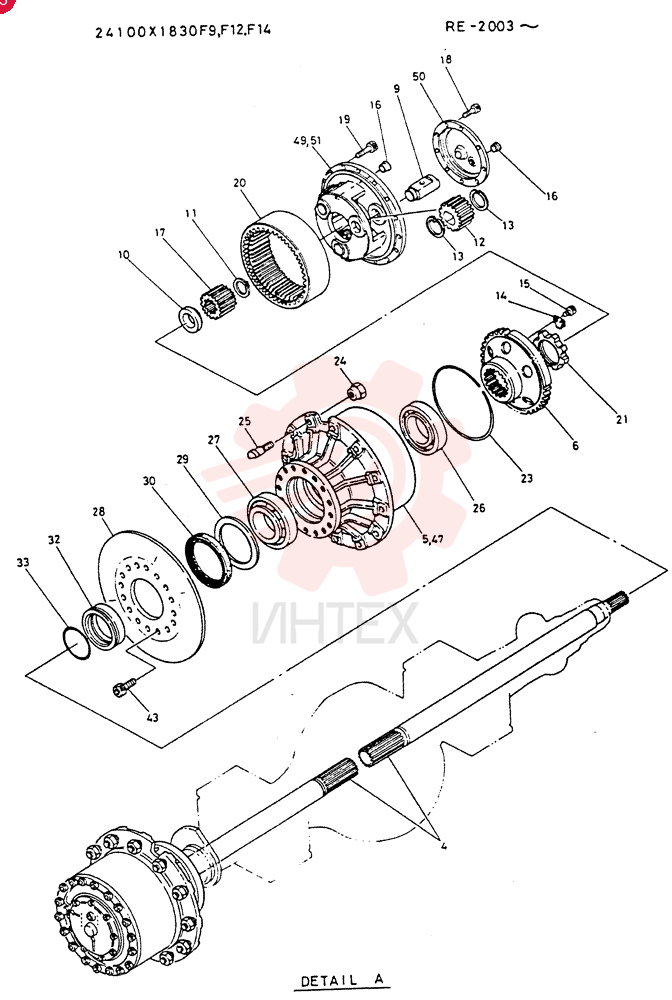

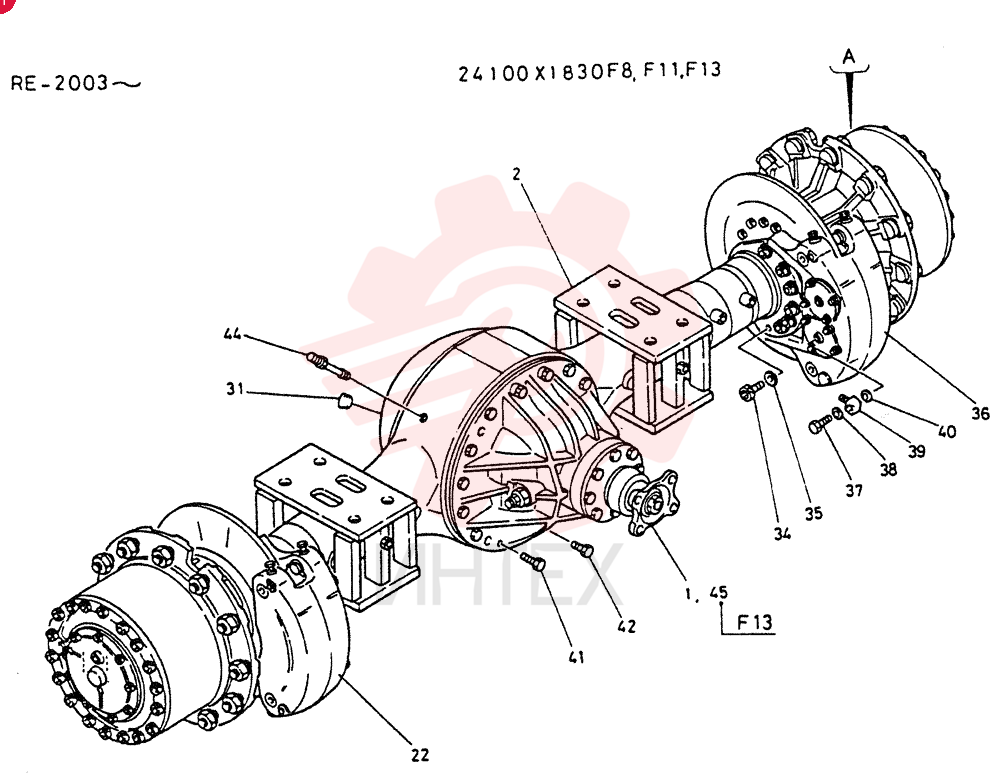

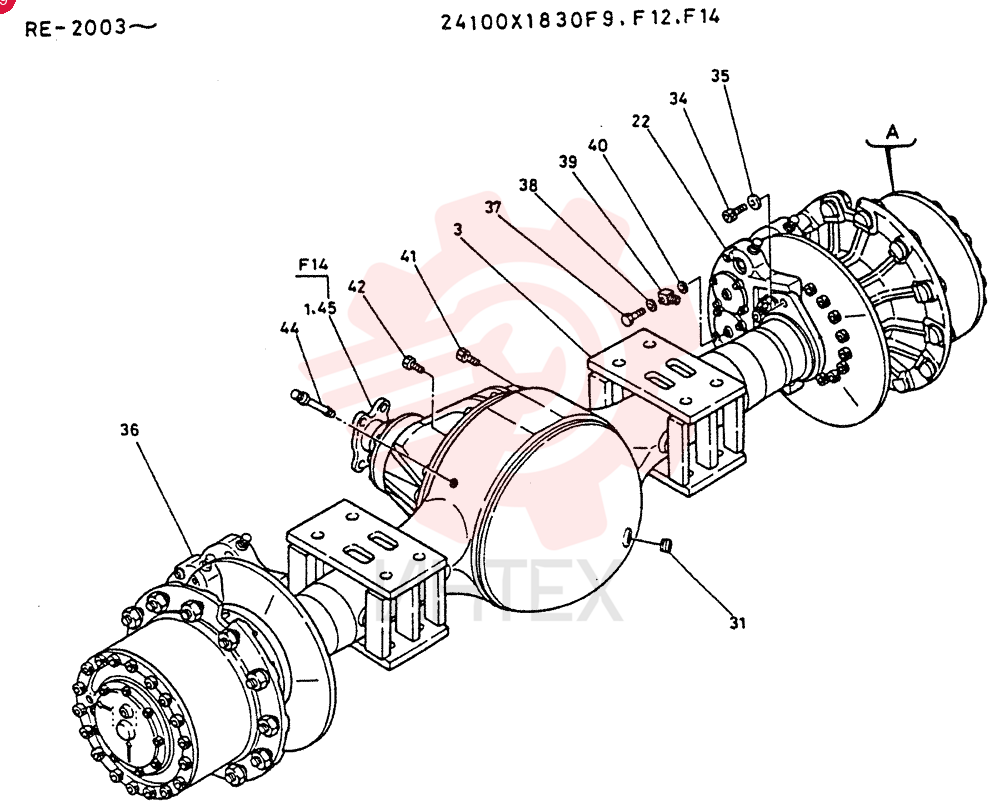

24100J1830F10 Ось с блокировкой в сборе, RE (часть 1)Открыть схему -
24100J1830F10 Ось с блокировкой в сборе, RE (часть 2)Открыть схему -
24100J2986F2 Гидролинии, передниеОткрыть схему -
24100J3073F4 Вилы в сборе для лесаОткрыть схему -

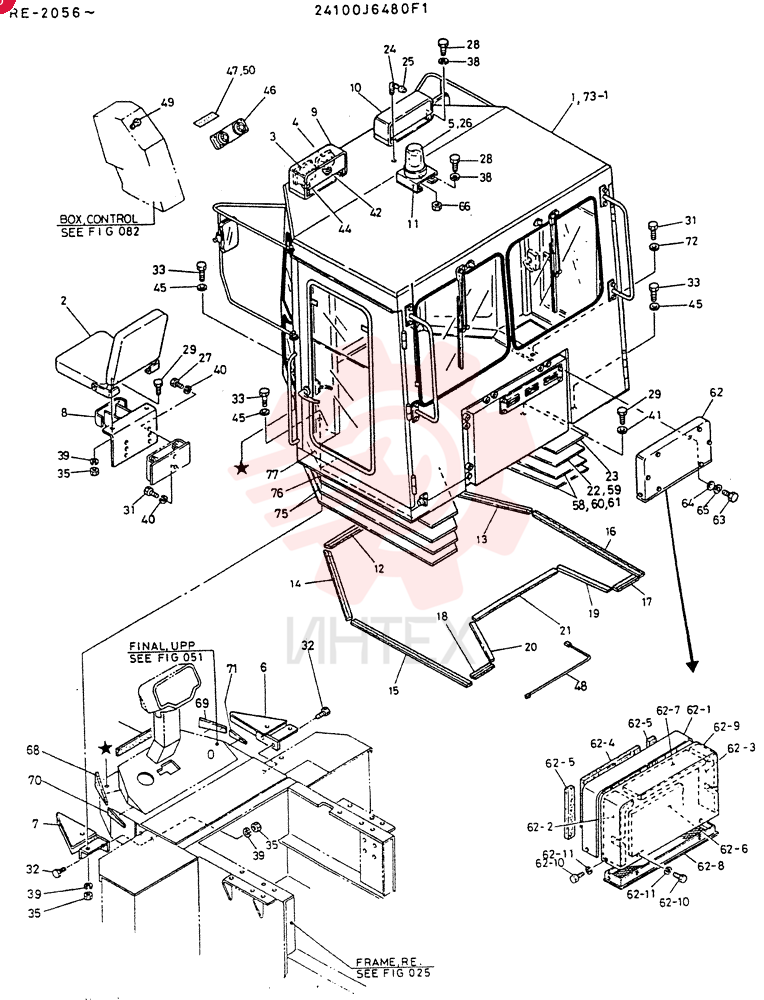

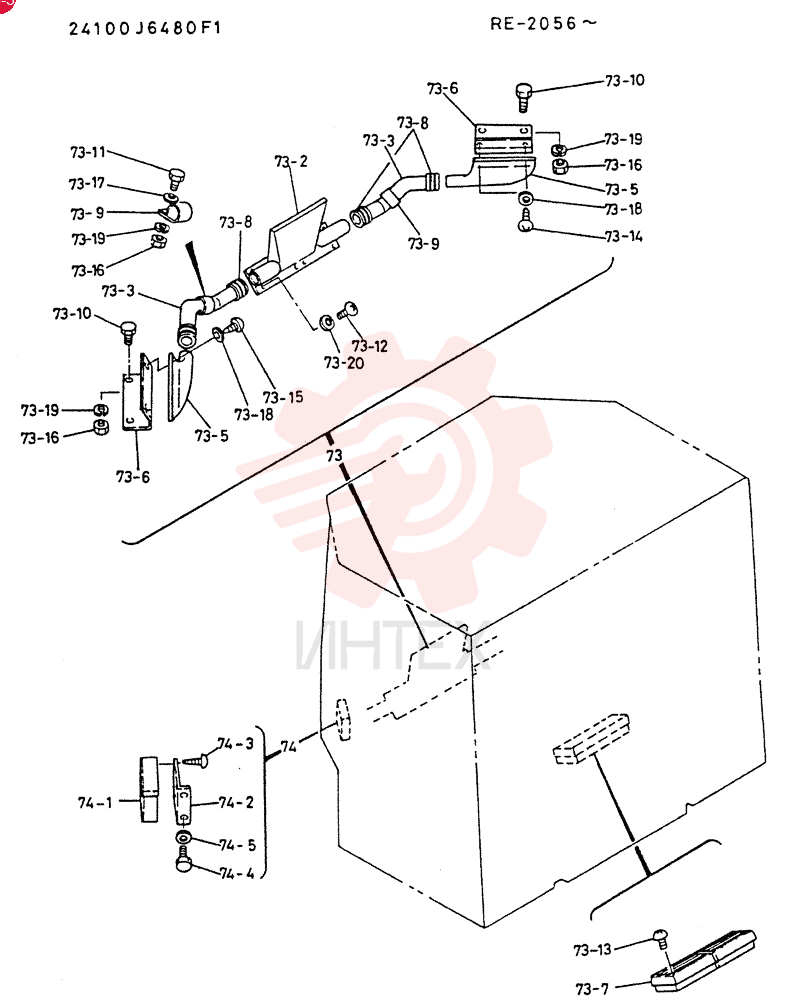

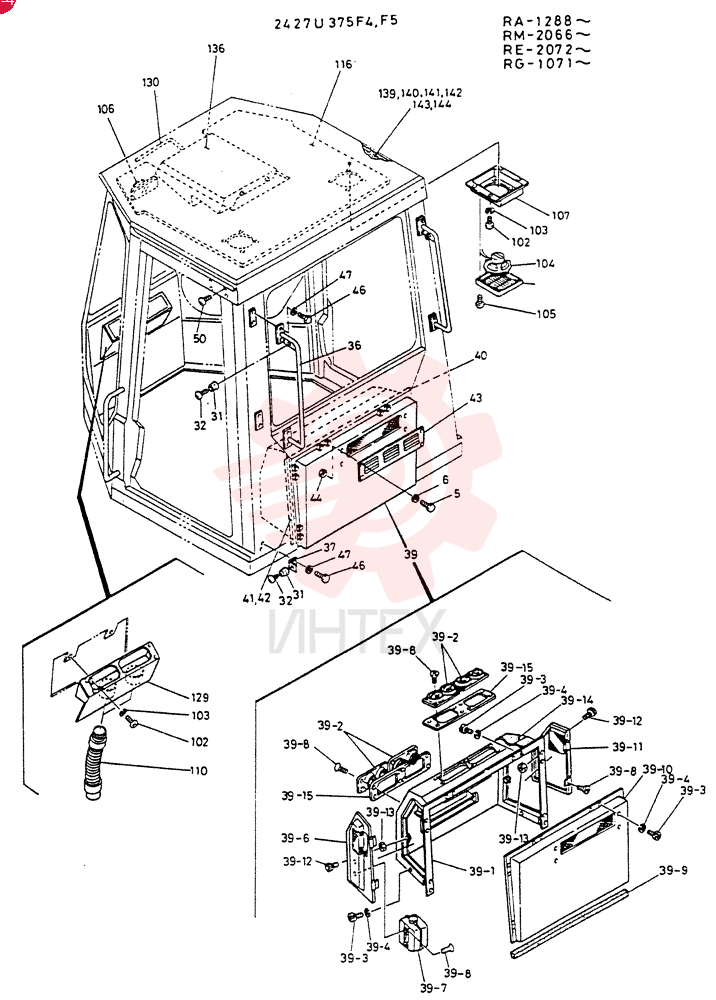

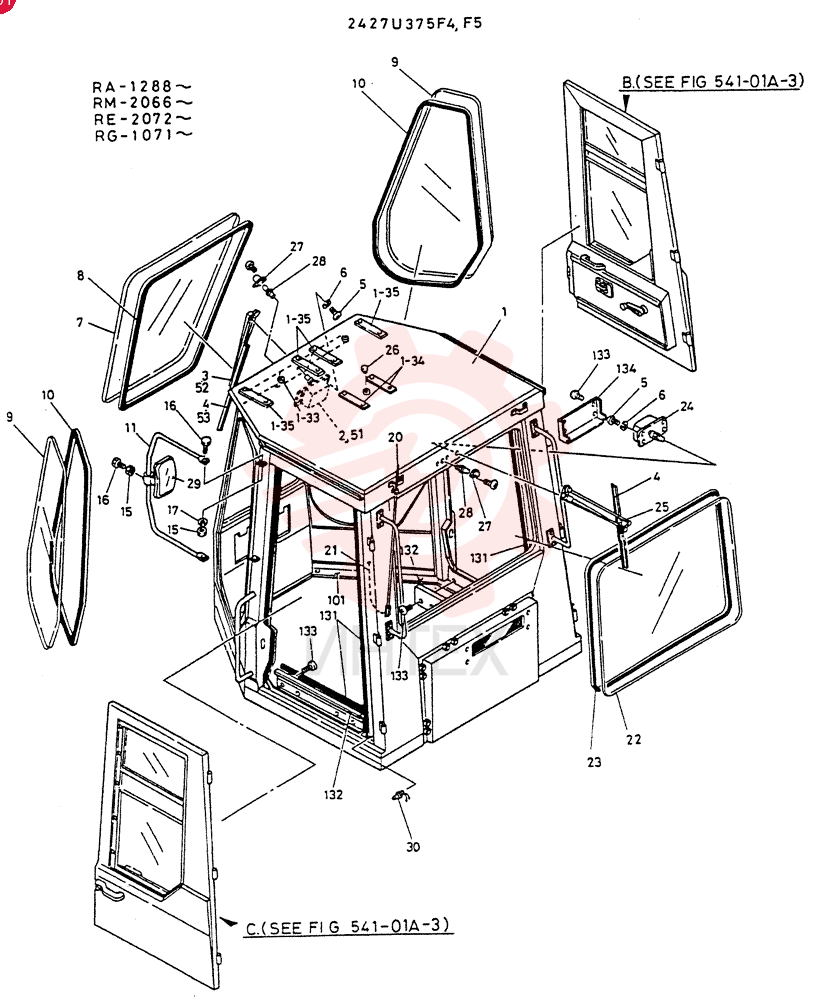

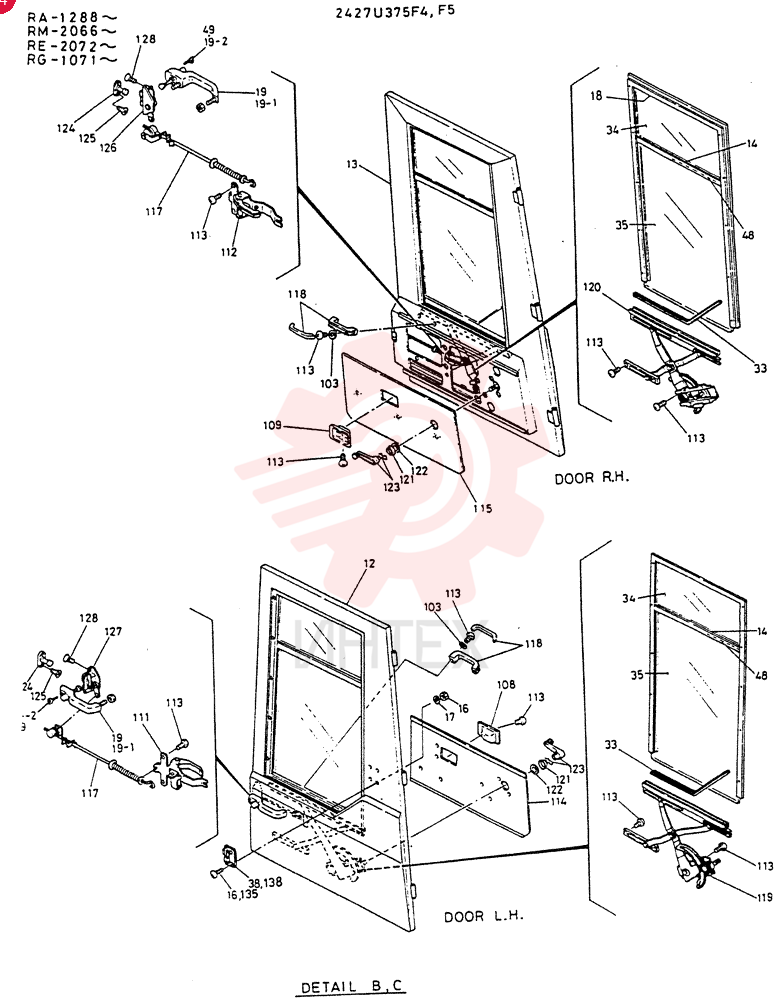

24100J6480F1 Кабина (2-местная), узлы (часть 1)Открыть схему -

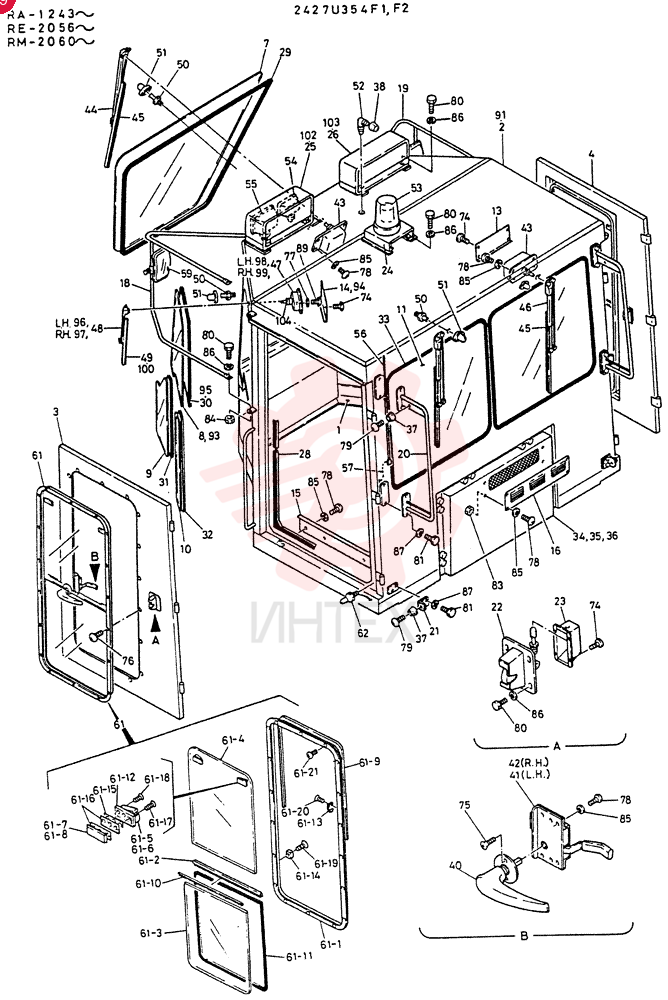

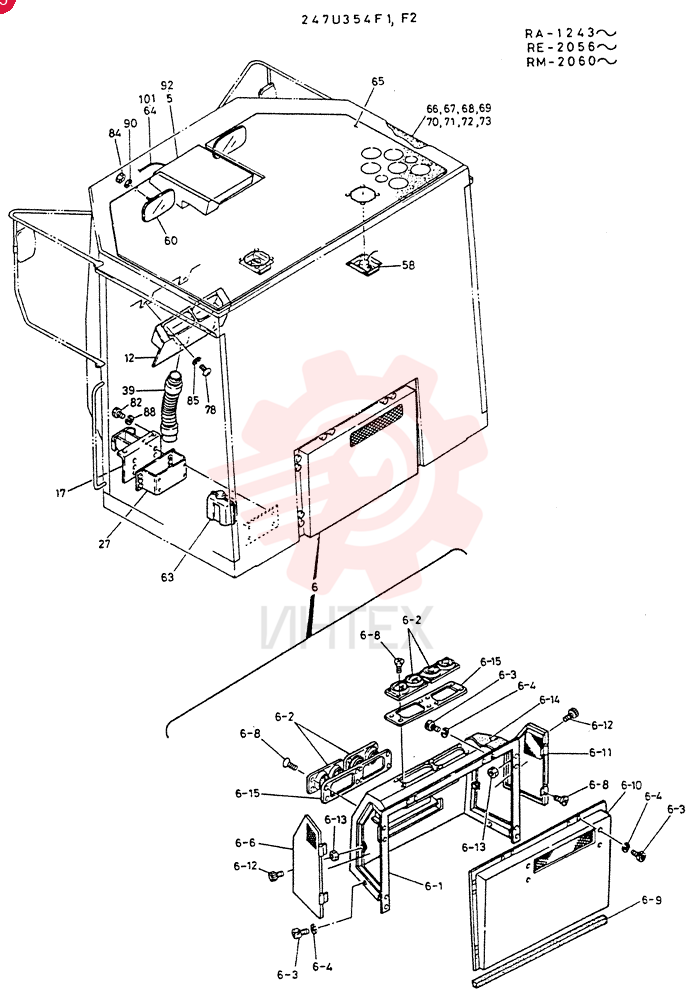

24100J6480F1 Кабина (2-местная), узлы (часть 2)Открыть схему -

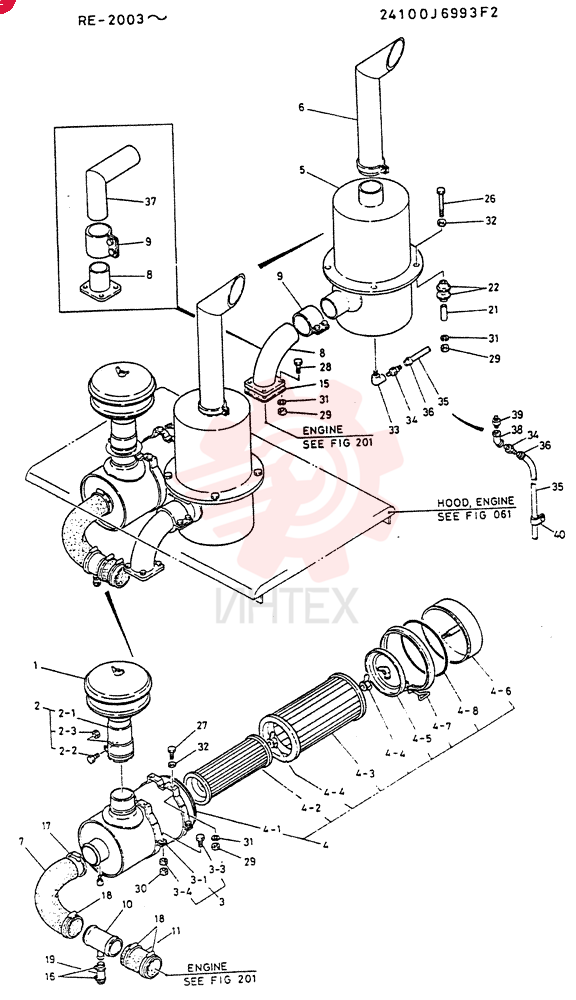

24100J6993F2 Группа воздухоочистителяОткрыть схему -

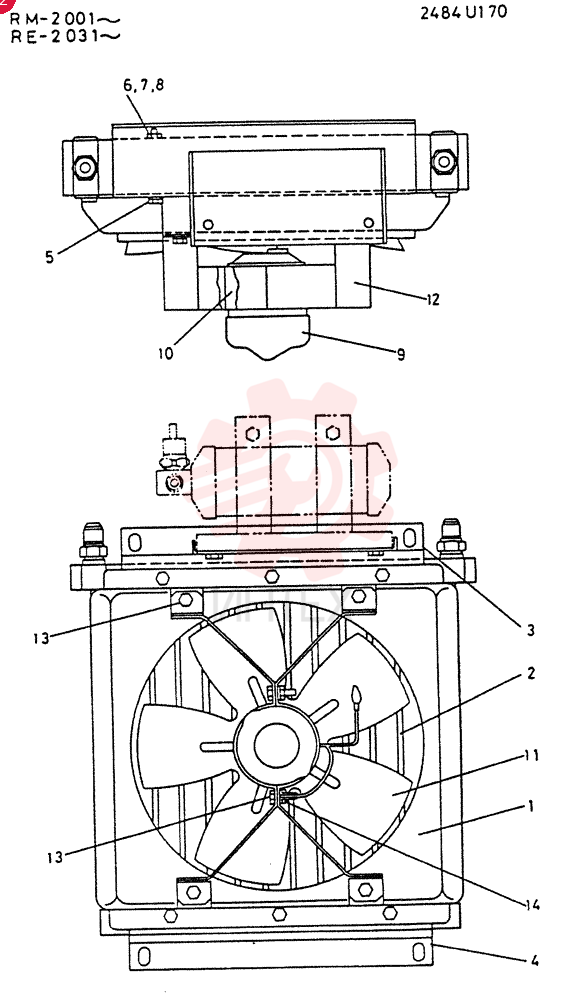

24100J7045F2 Группа радиатораОткрыть схему -
24100J7053F1 Линии тормоза моста rеОткрыть схему -

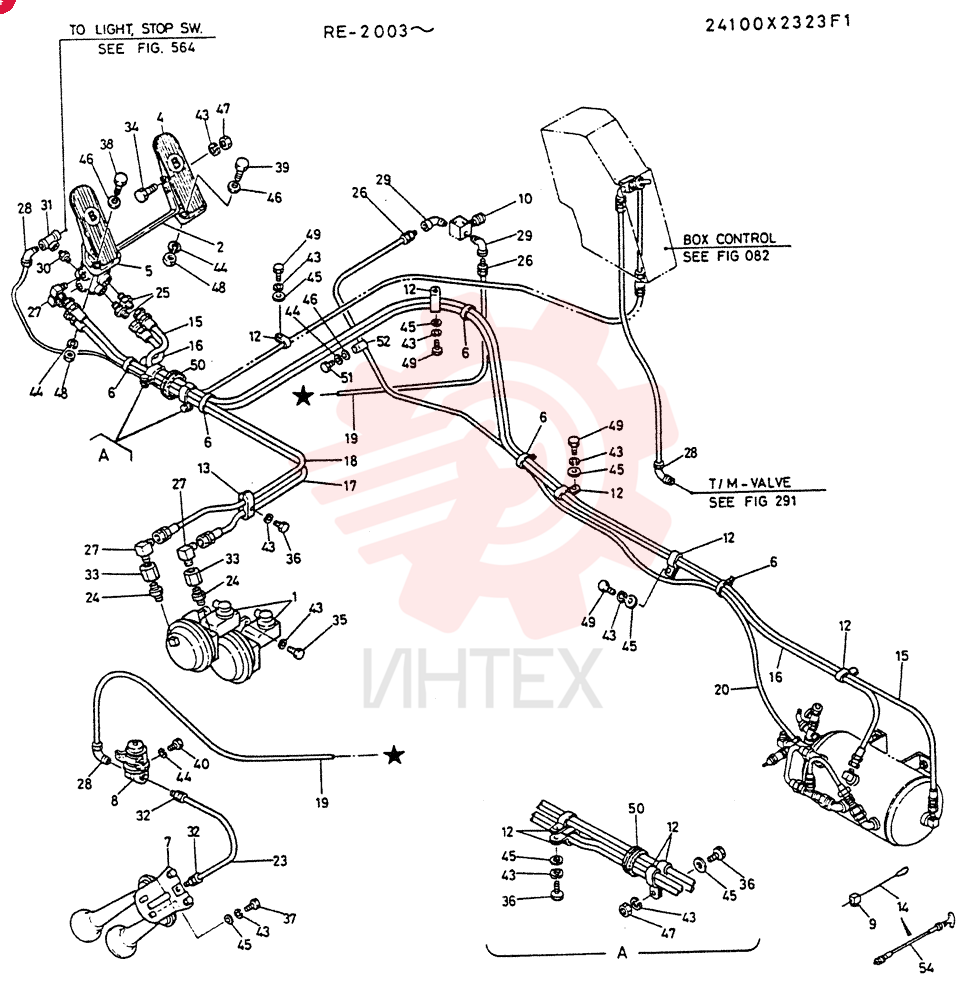

24100J7053F2 Линии тормоза, мост переднийОткрыть схему -
24100J7079F2 Группа вала приводногоОткрыть схему -
24100J7100F2 Группа рамы, передняяОткрыть схему -
24100J7311F1 Схема (LK600A) - WHEEL LOADER ASN RE2003 (1/03-12/03)Открыть схему -

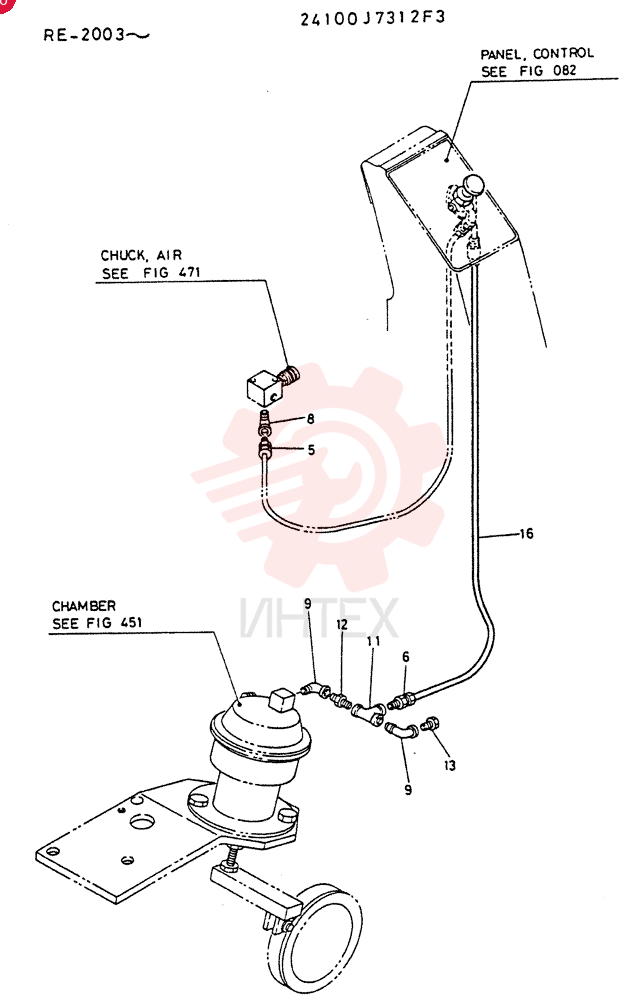

24100J7312F3 Пневмолинии стояночного тормозаОткрыть схему -
24100J7322F4 Изоляция кабиныОткрыть схему -
24100J7385F2 Группа автоматического возврата стрелыОткрыть схему -
24100J7591F3 Схема (LK600A) - WHEEL LOADER ASN RE2003 (1/03-12/03)Открыть схему -

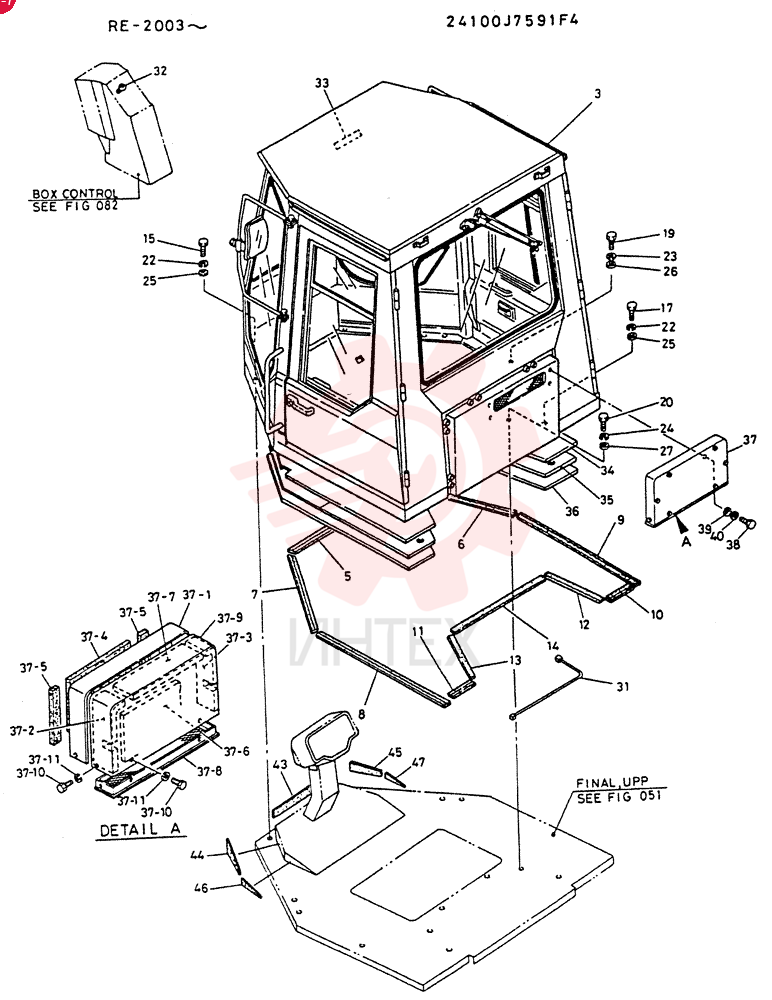

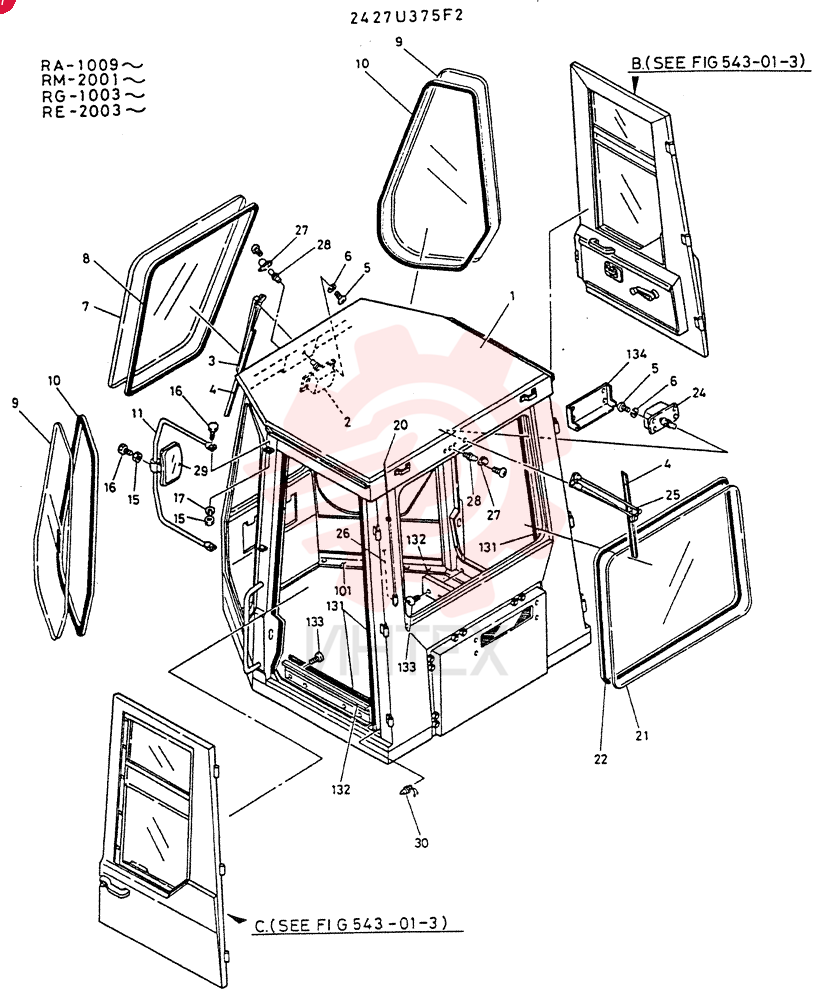

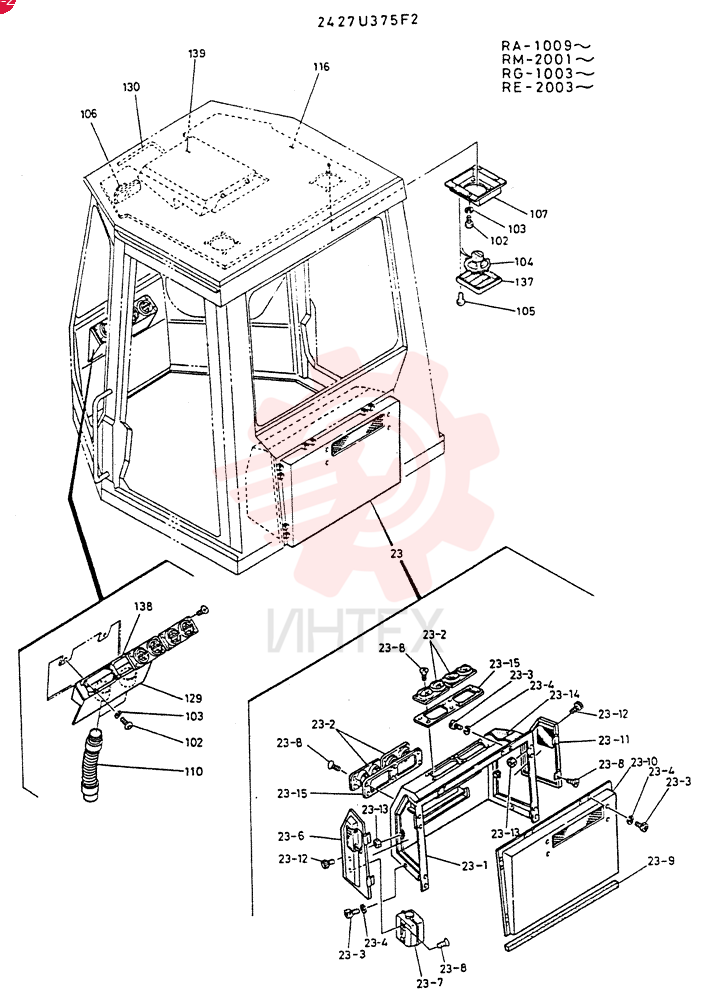

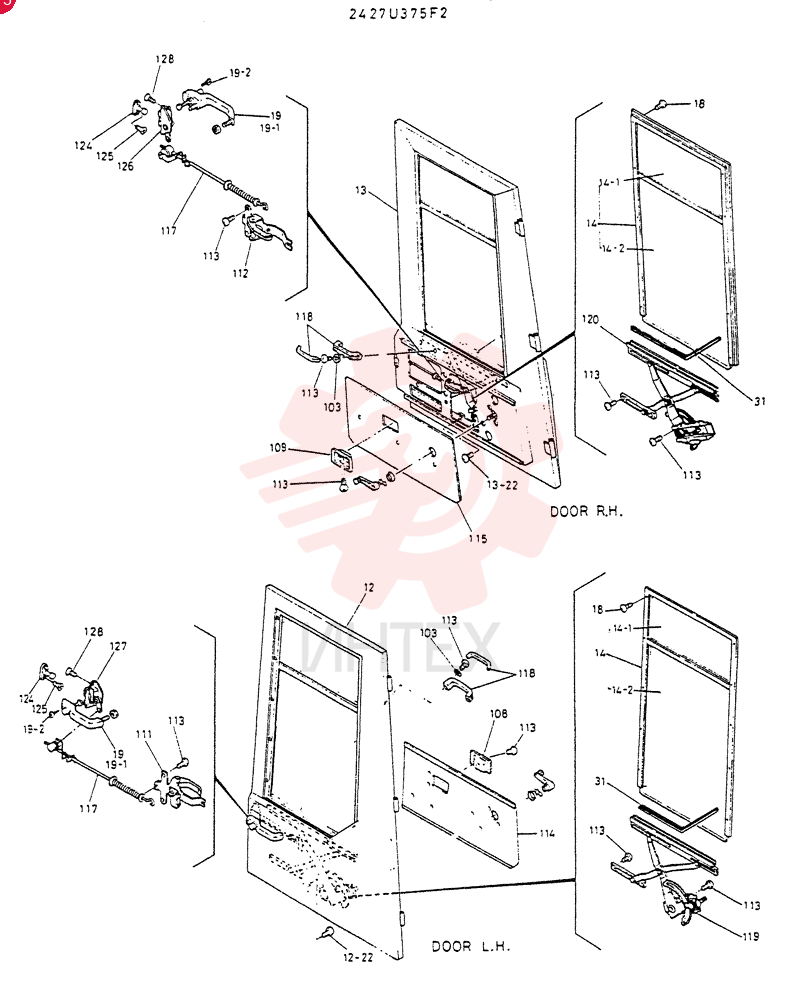

24100J7591F4 Группа кабины, комфортнаяОткрыть схему -

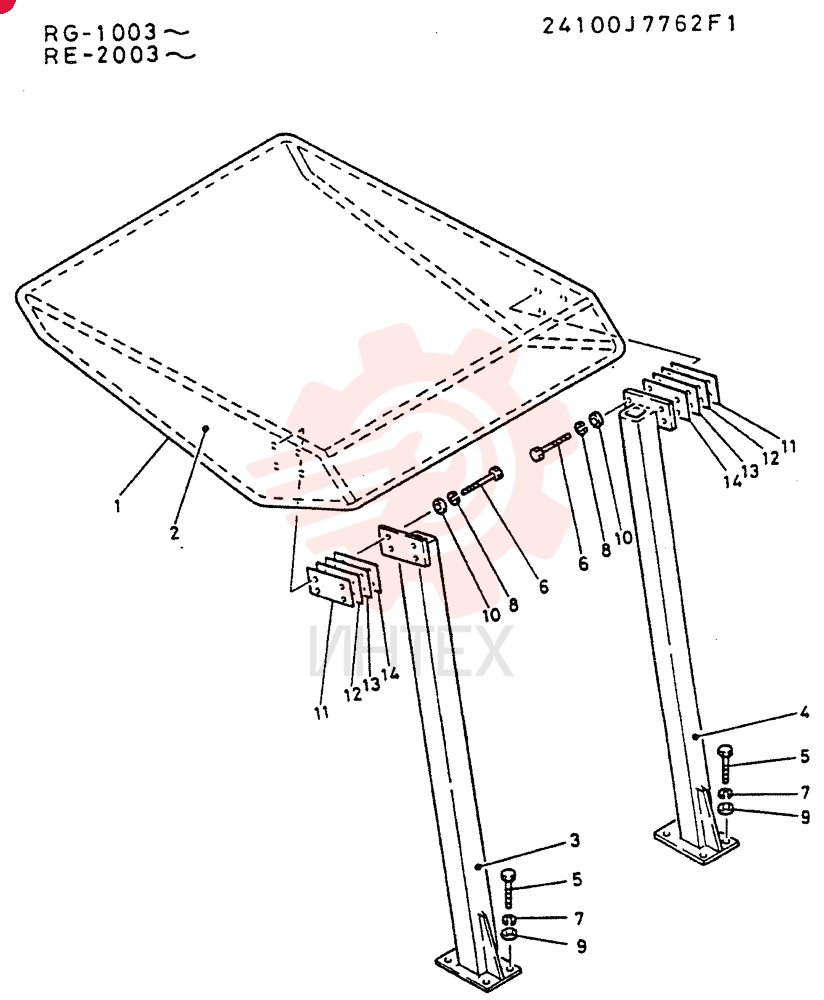

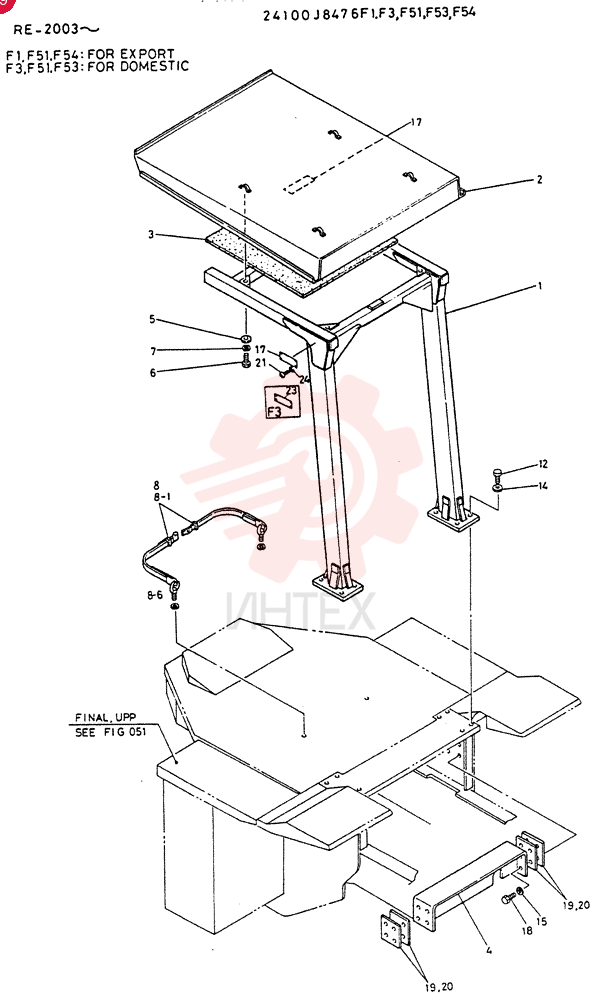

24100J7762F1 Группа навесаОткрыть схему -

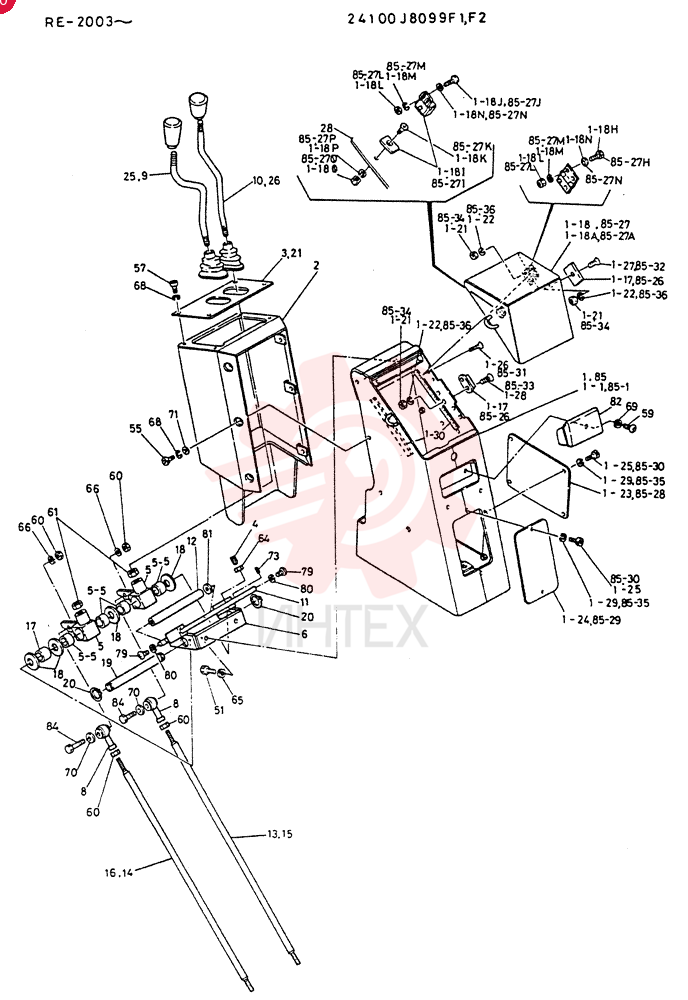

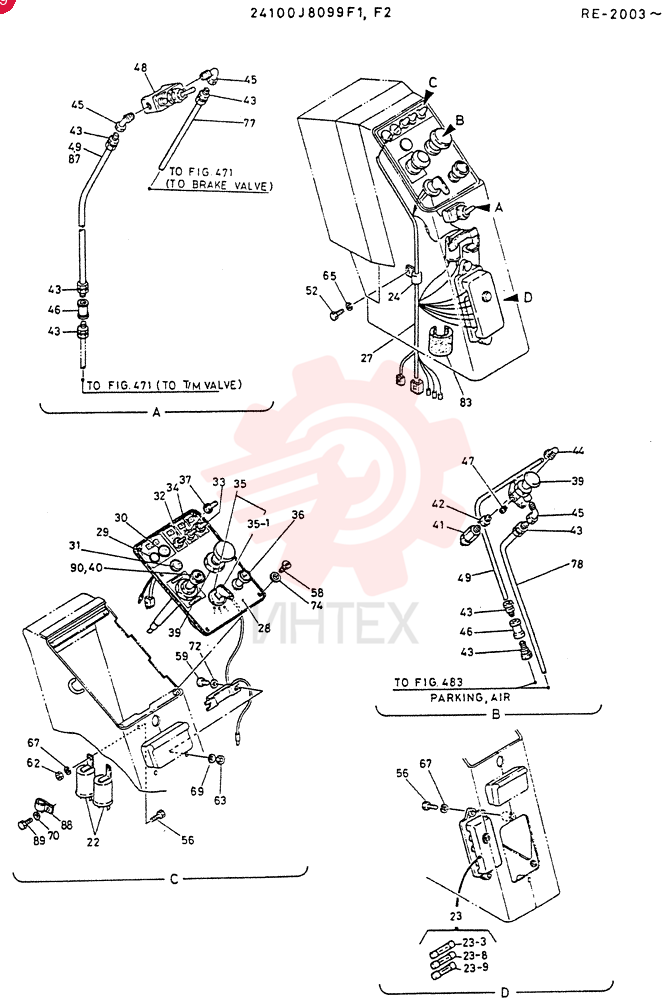

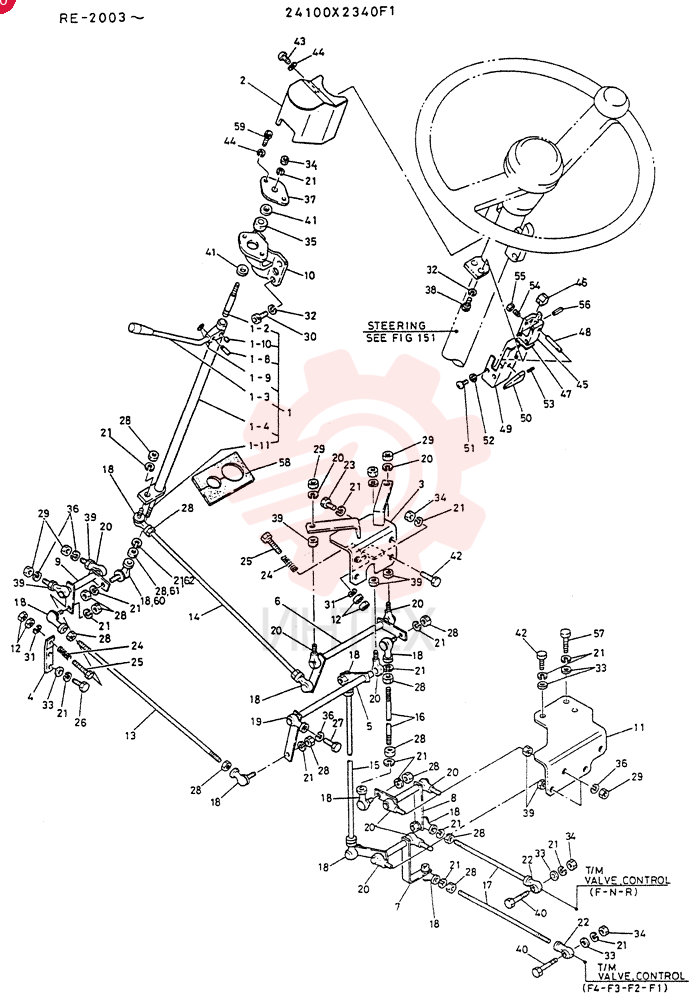

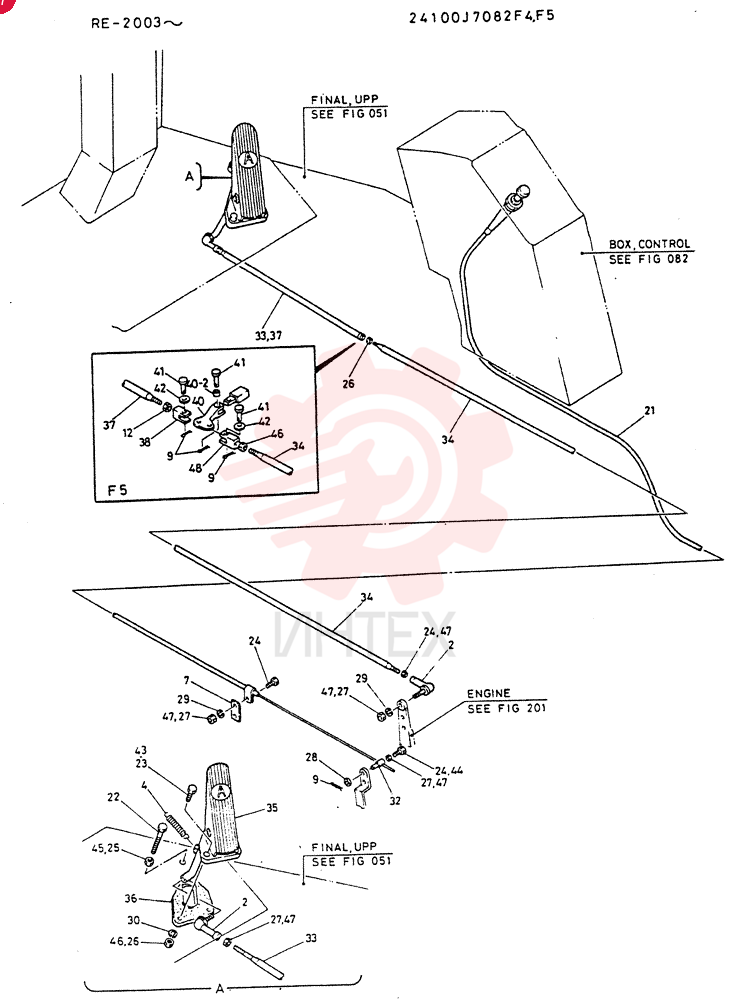

24100J8099F1 Управление в сборе, боковое, диапазон серийных номеров: RE.2003-RE.2055 (часть 1)Открыть схему -
24100J8099F1 Управление в сборе, боковое, диапазон серийных номеров: RE.2003-RE.2055 (часть 2)Открыть схему -
24100J8296F1 Группа приборной панелиОткрыть схему -
24100J8311F3 Схема (LK600A) - WHEEL LOADER ASN RE2003 (1/03-12/03)Открыть схему -
24100J8311F4 Группа поручнейОткрыть схему -
24100J8311F5 Группа поручнейОткрыть схему -
24100J8318F1 ТопливопроводыОткрыть схему -
24100J8345F1 Магистрали задние воздушныеОткрыть схему -

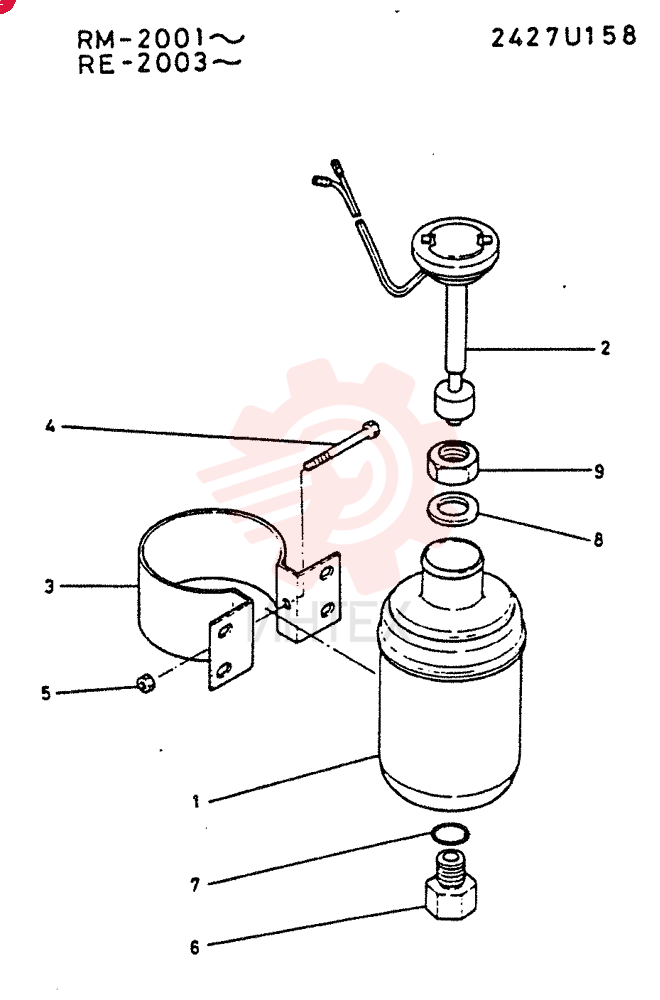

24100J8351F1 Ресивер в сборе, воздушныйОткрыть схему -

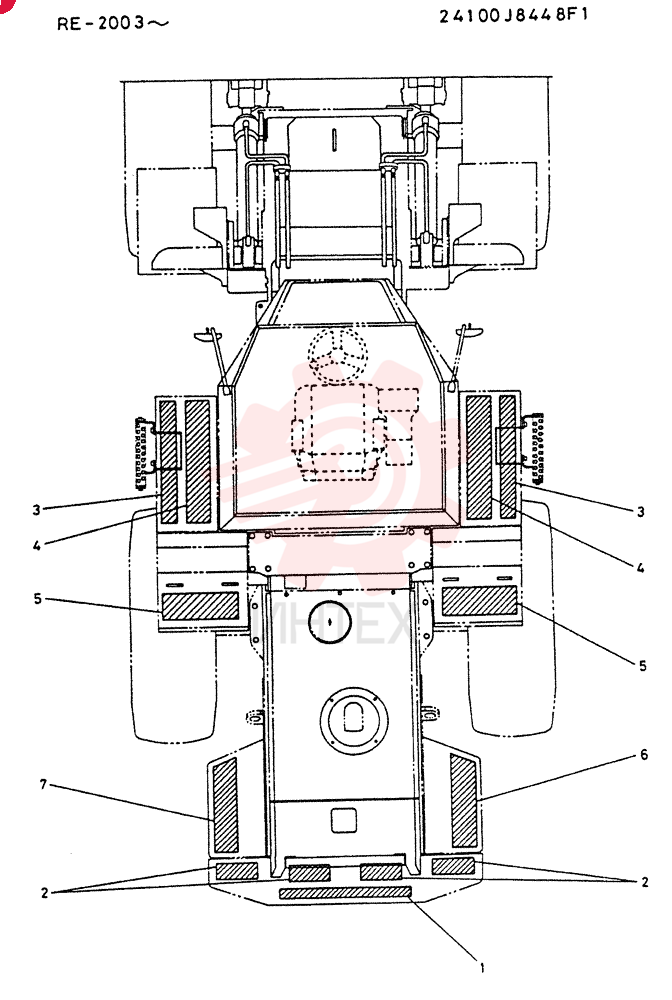

24100J8448F1 Полоса противоскользящаяОткрыть схему -
24100J8560F1 Фонарь проблесковыйОткрыть схему -
24100J8585F1 Крышка в сбореОткрыть схему -
24100J8642F1 Блок аварийного рулевого управленияОткрыть схему -
24100J9273F1 Группа вилочного лесозахватаОткрыть схему -
24100J9352F1 Установка фонаряОткрыть схему -

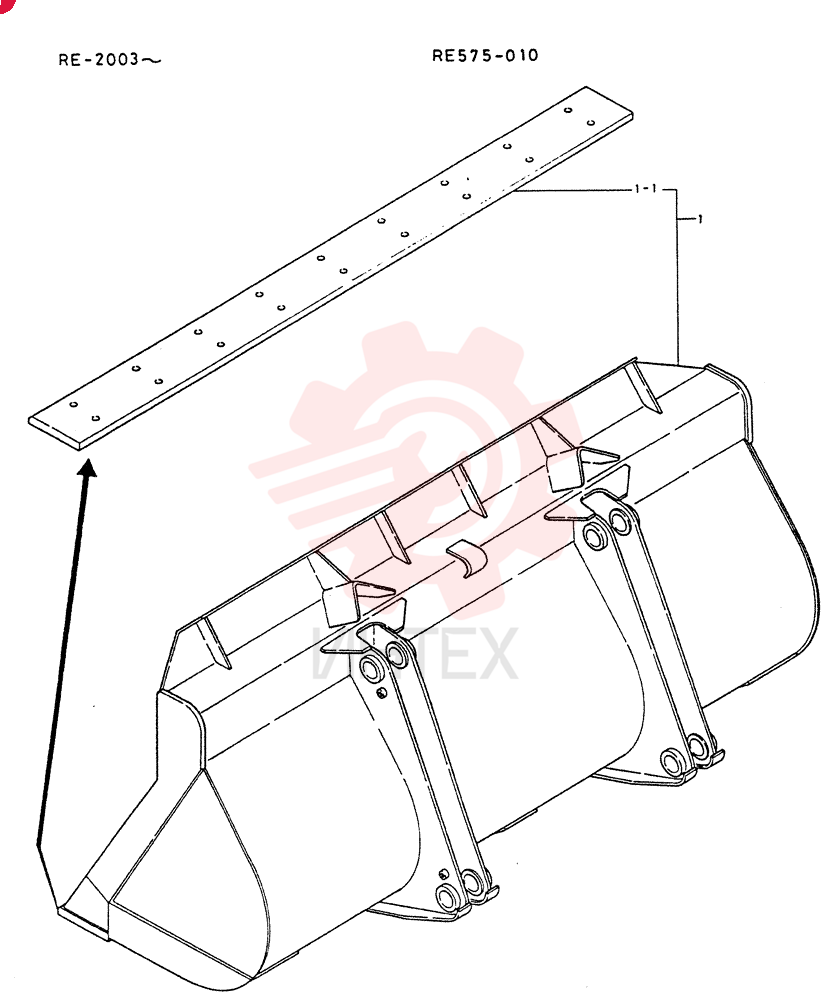

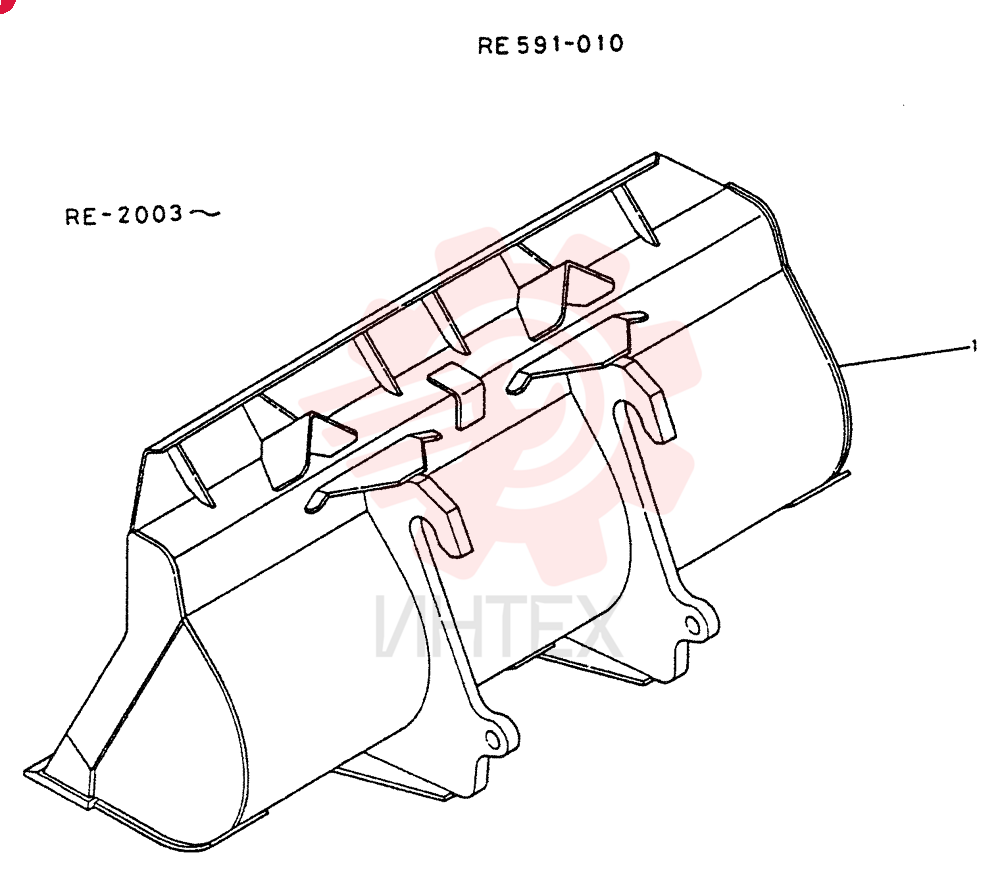

24100N1646F18 Группа режущей кромкиОткрыть схему -

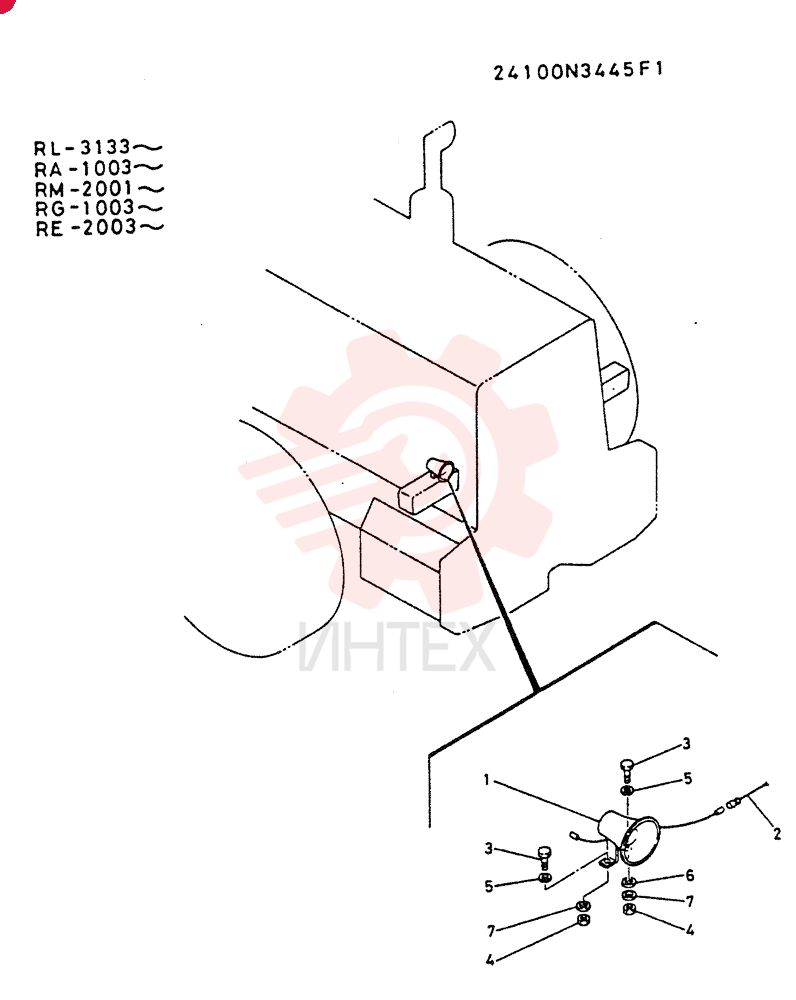

24100N3445F1 ЗуммерОткрыть схему -

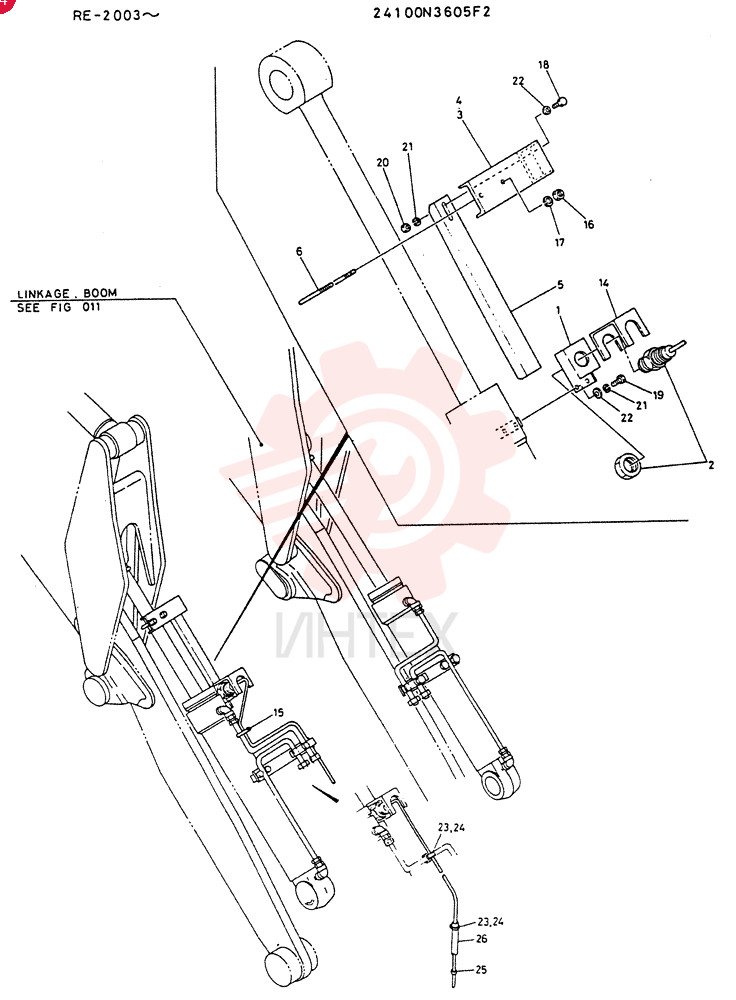

24100N3605F2 Группа выравнивателя ковшаОткрыть схему -

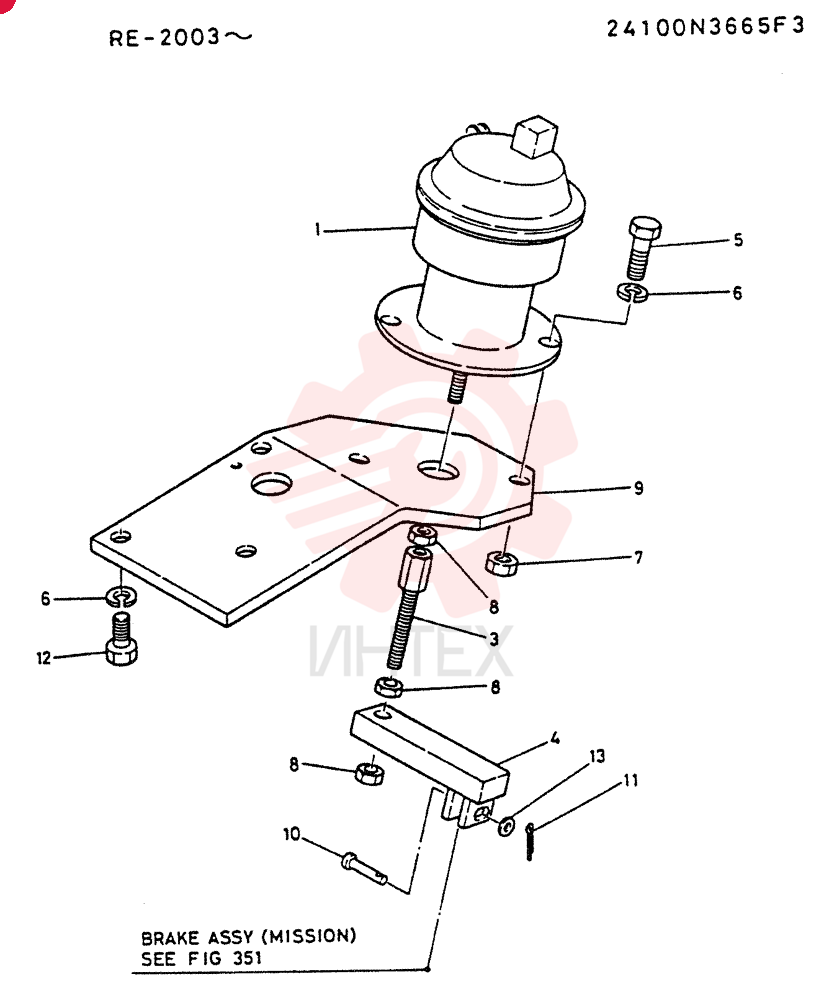

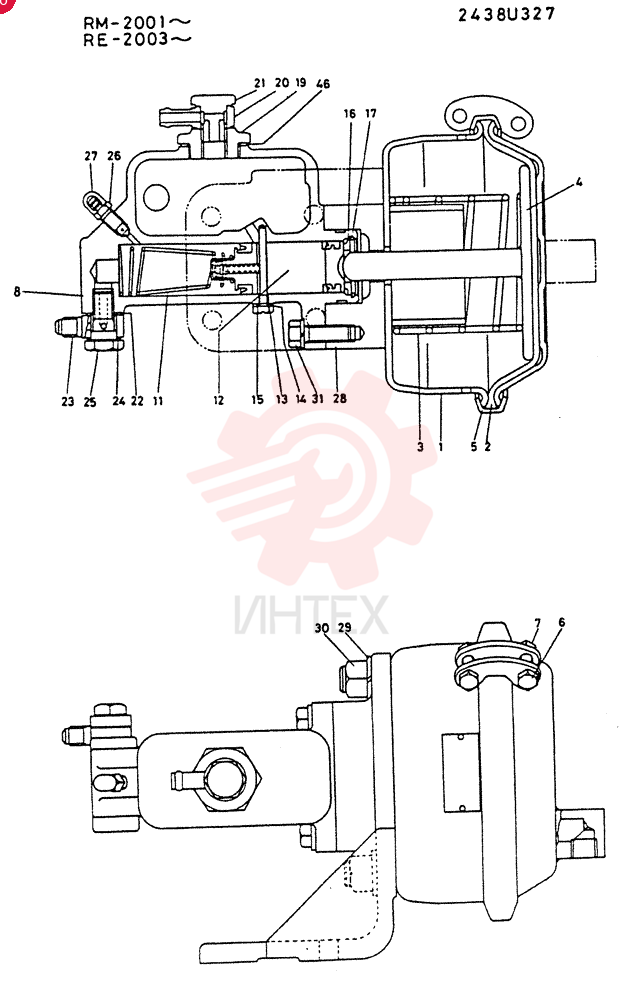

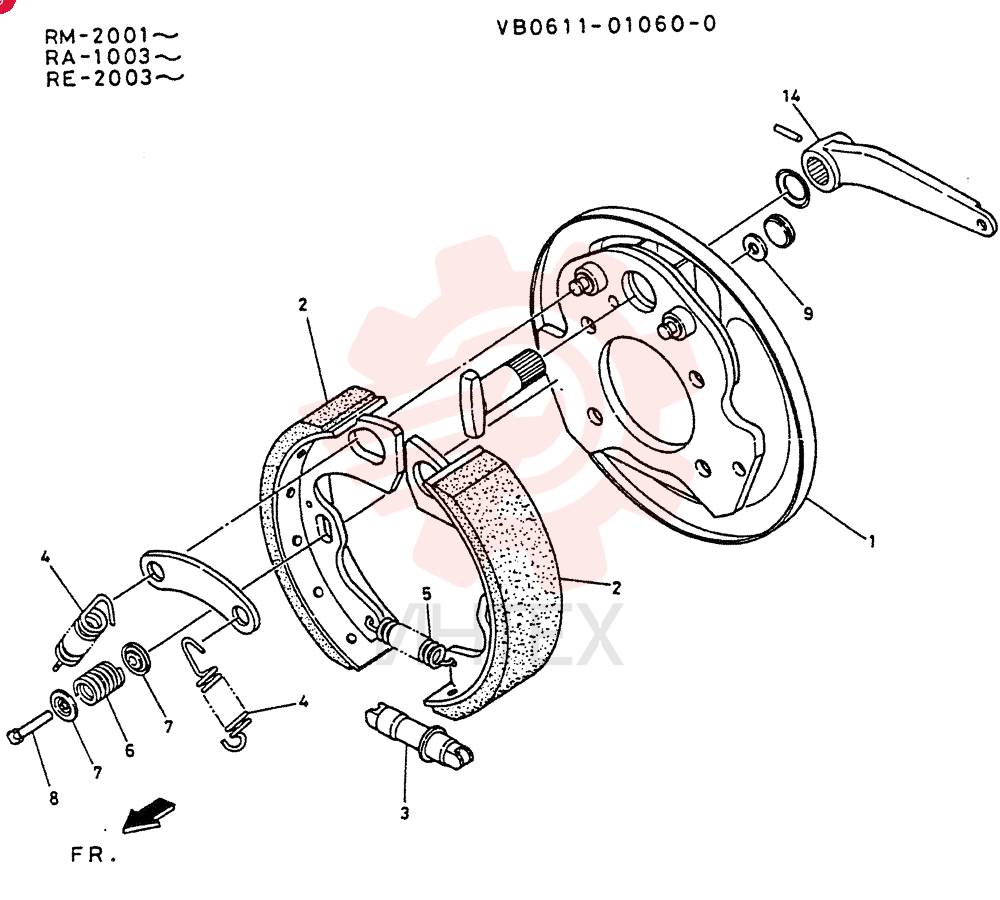

24100N3665F3 Группа управления, тормозОткрыть схему -

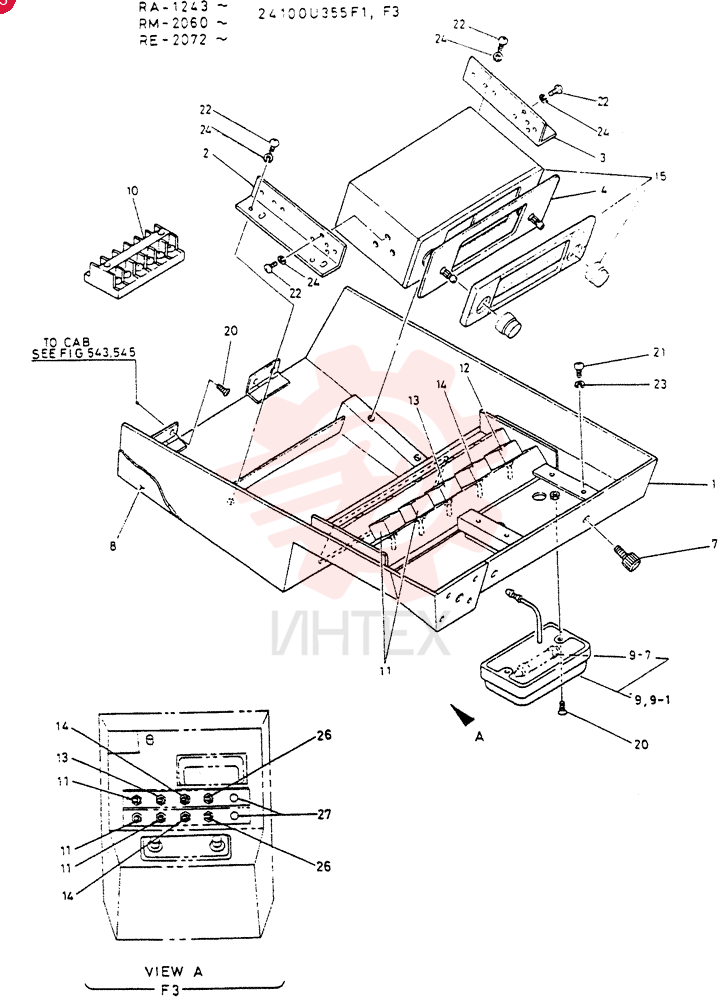

24100N3935F2 ПанельОткрыть схему -
24100N3935F4 Группа панели, установкаОткрыть схему -
24100N4063F1 Установка огнетушителяОткрыть схему -
24100N4093F1 Установка огнетушителяОткрыть схему -
24100N4132F1 Комплект инструментаОткрыть схему -
24100N4132F2 Комплект инструментаОткрыть схему -
24100N5241F1 Фонарь в сбореОткрыть схему -

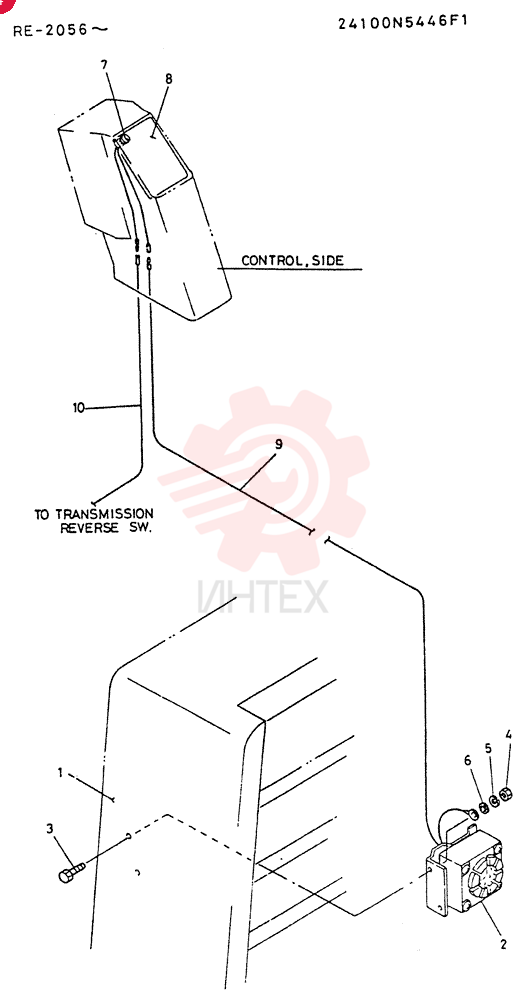

24100N5446F1 Зуммер (группа), заднийОткрыть схему -
24100P1178F4 Группа зеркал, нижняяОткрыть схему
