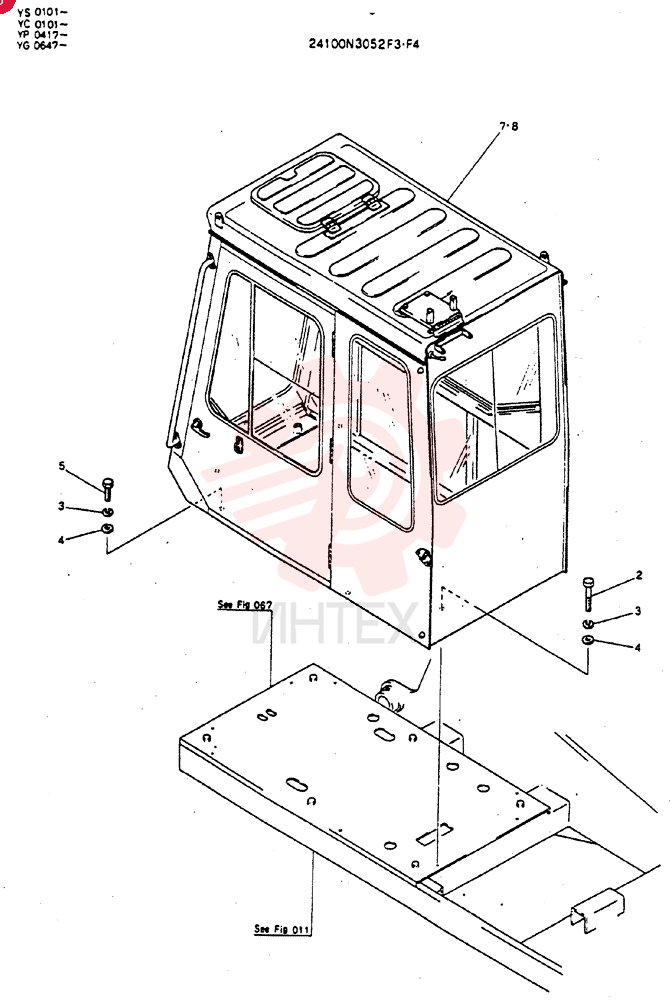

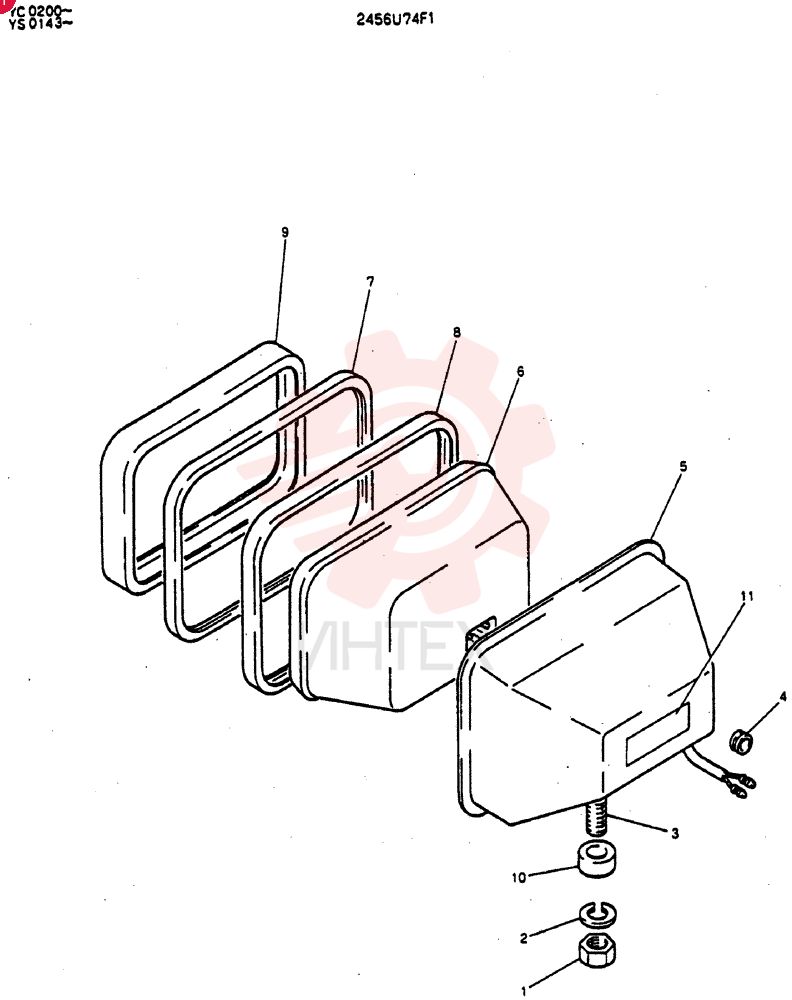

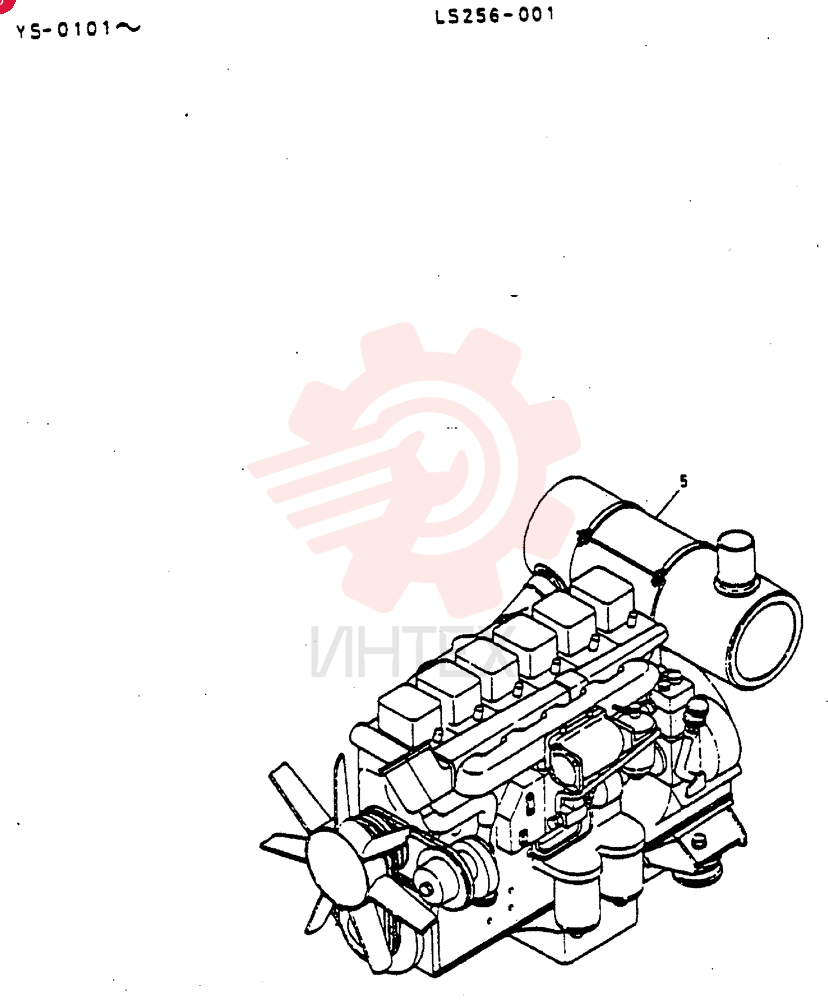

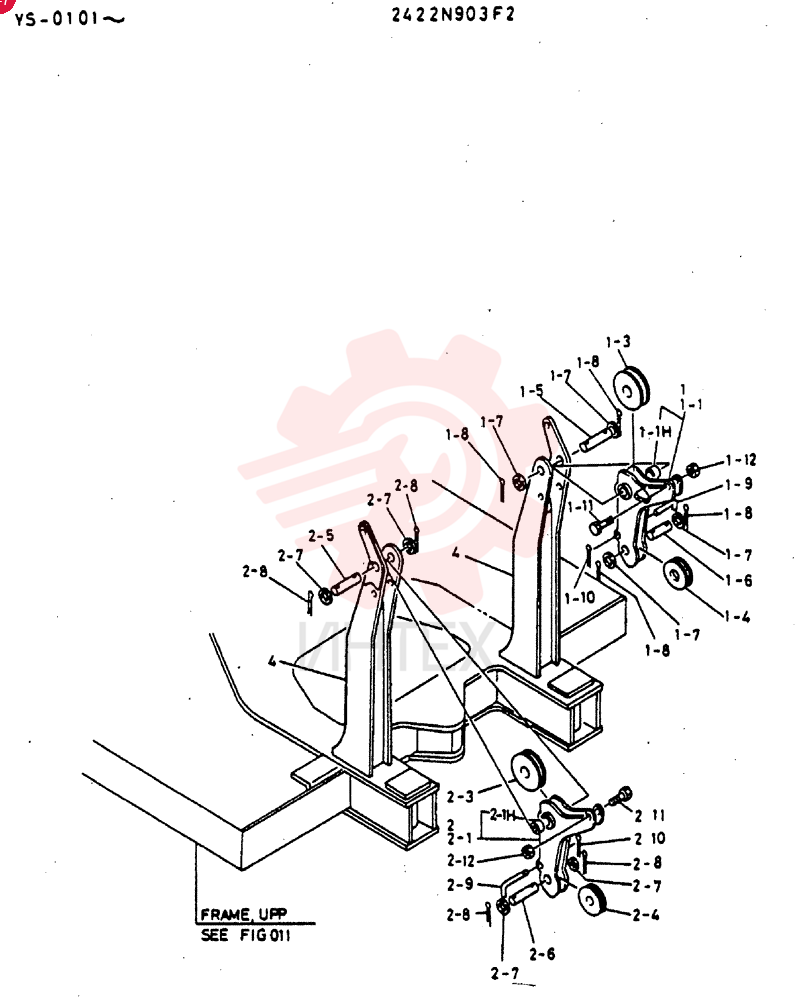

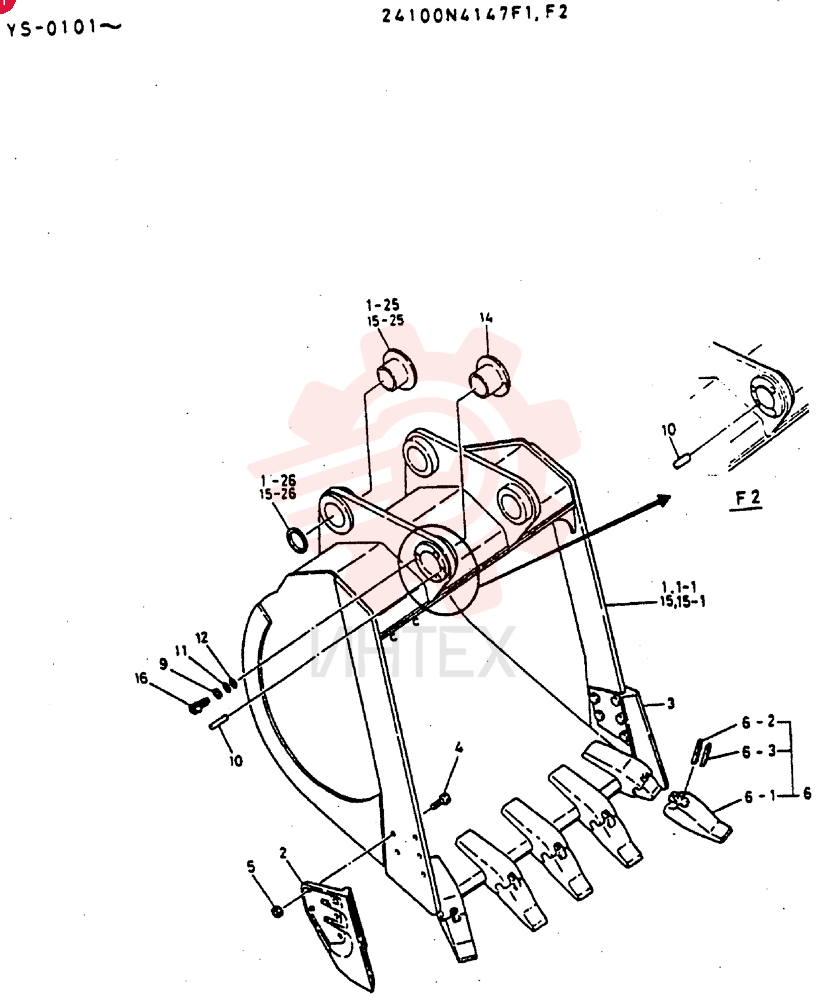

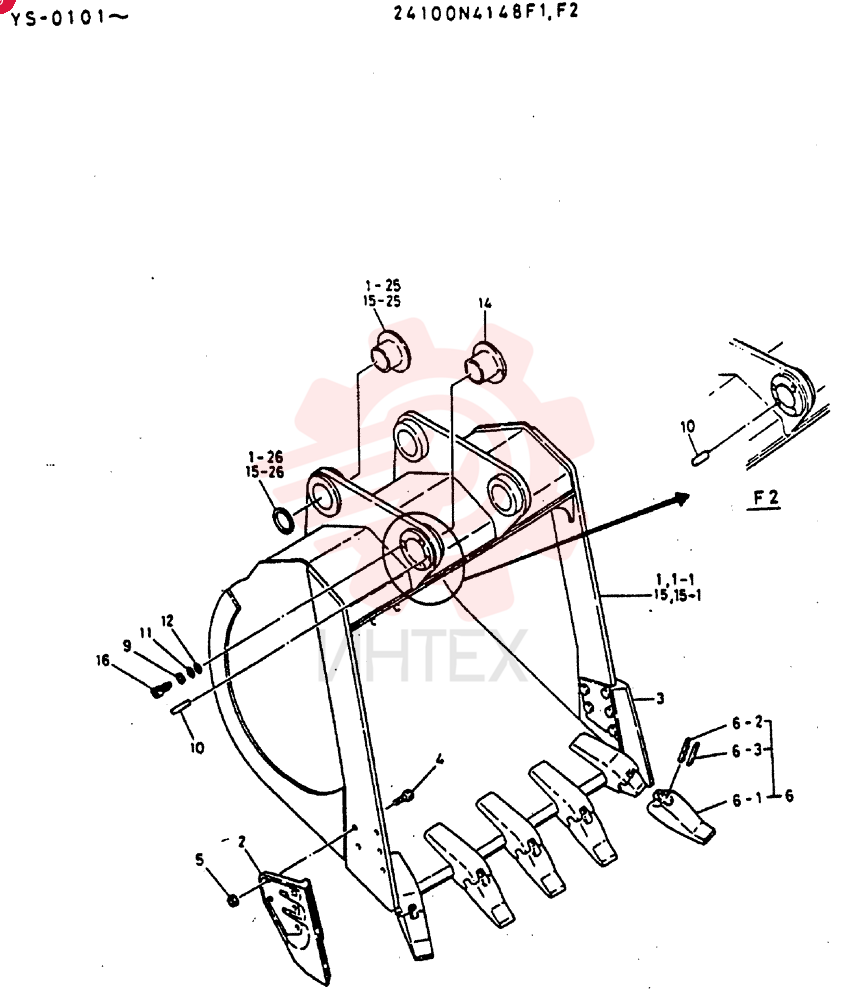

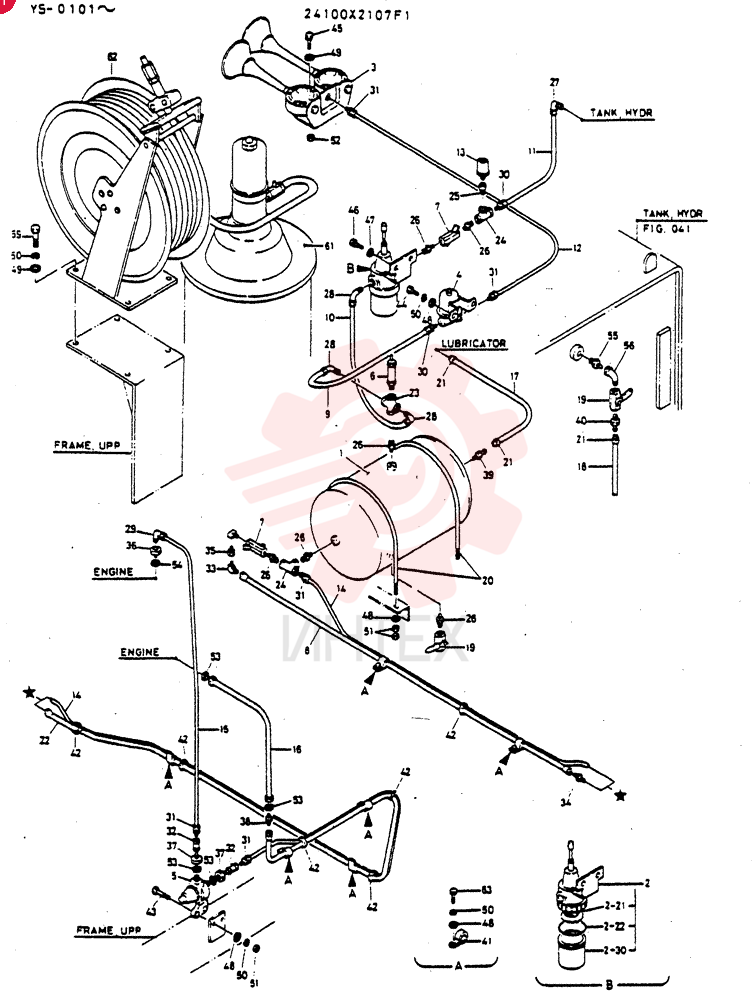

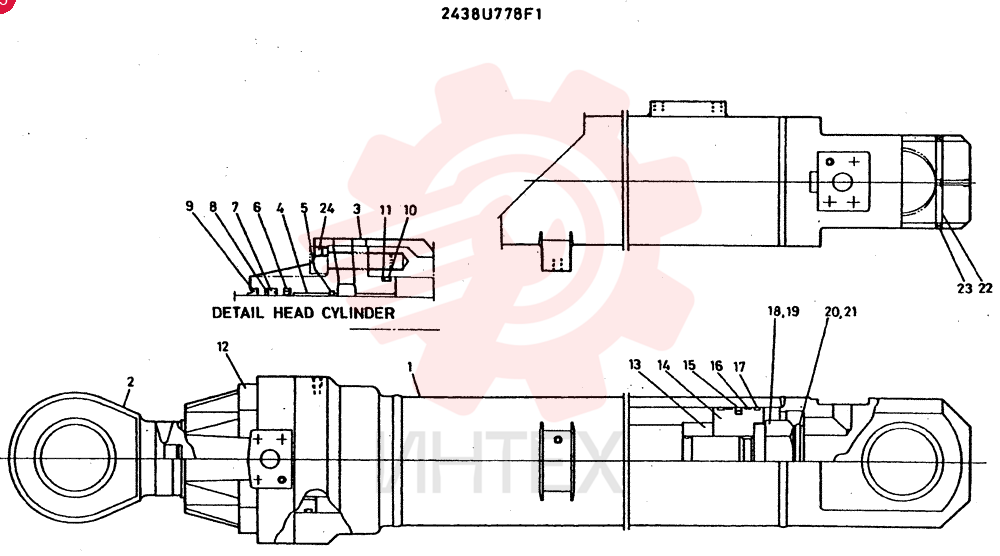

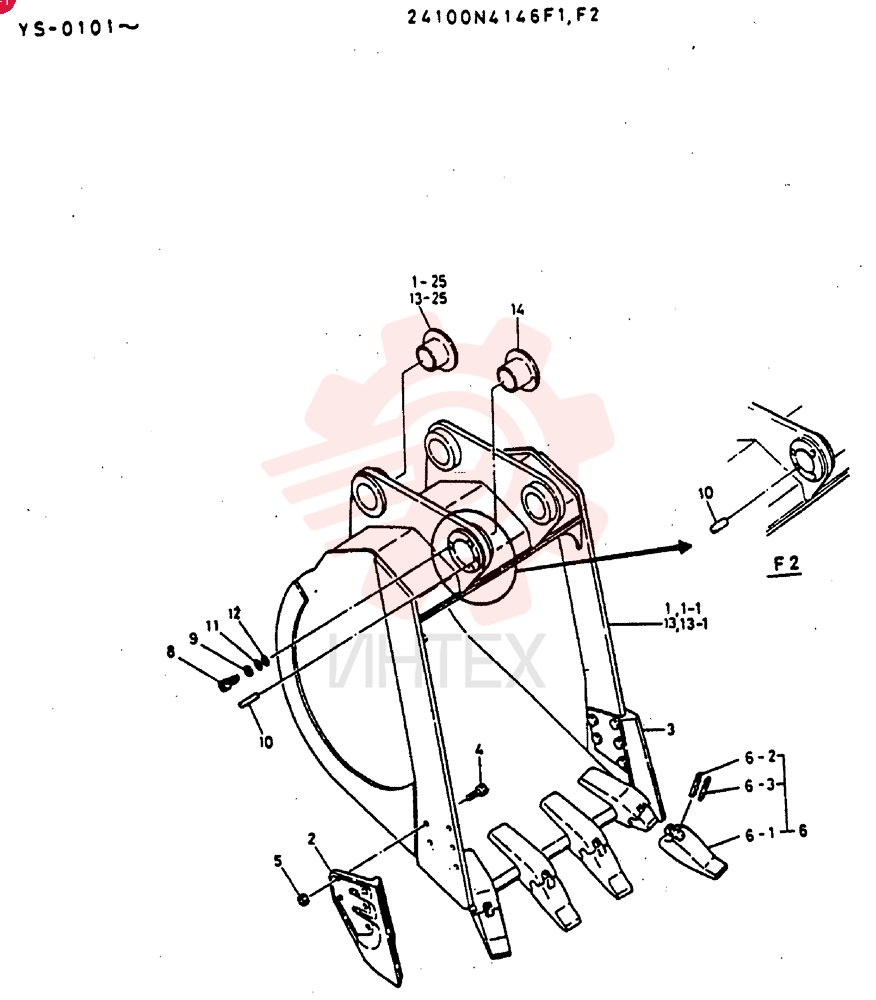

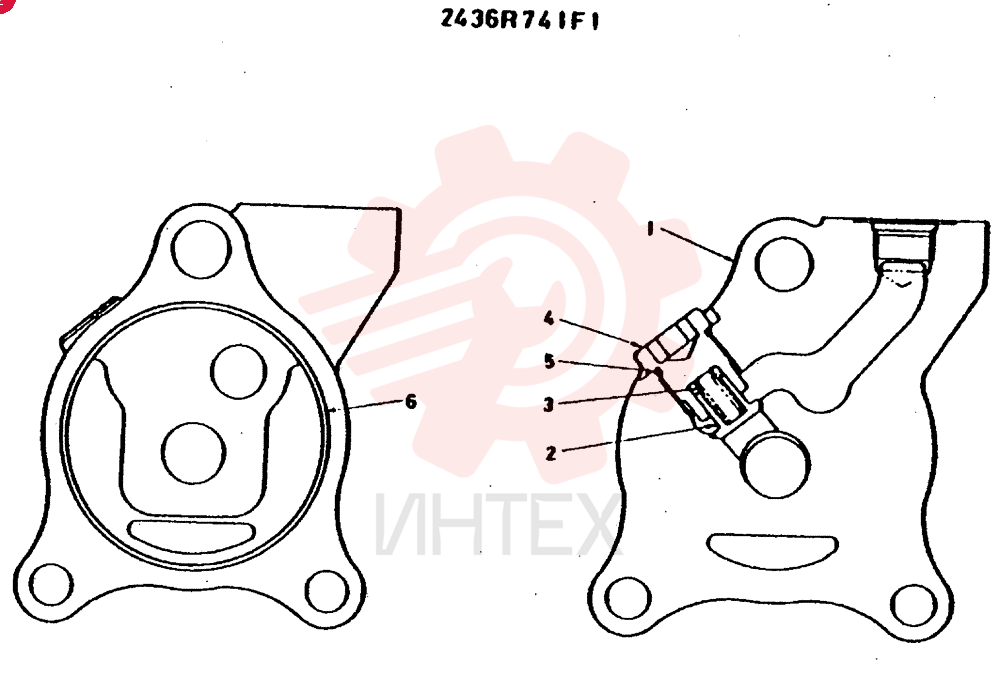

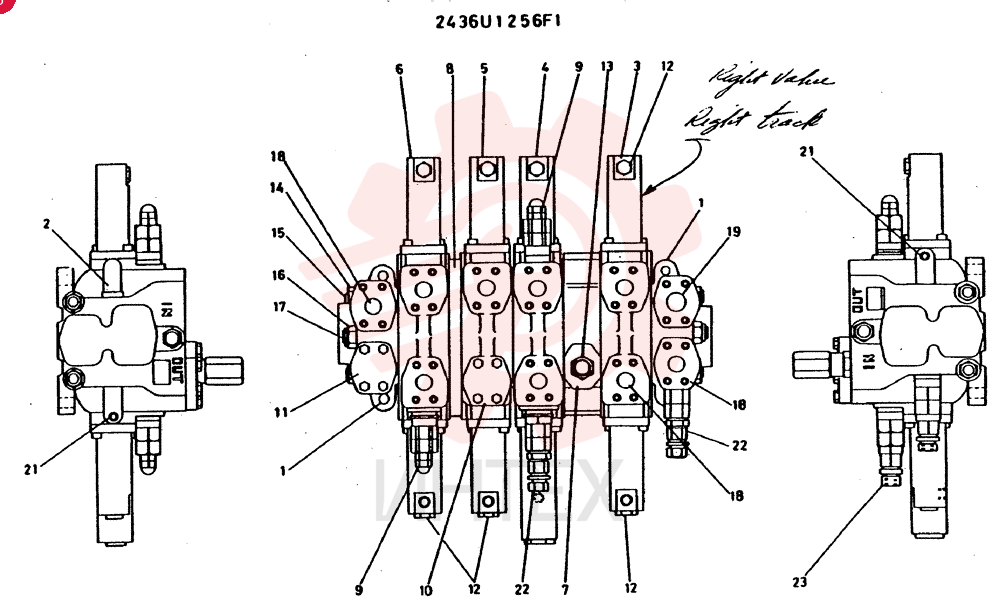

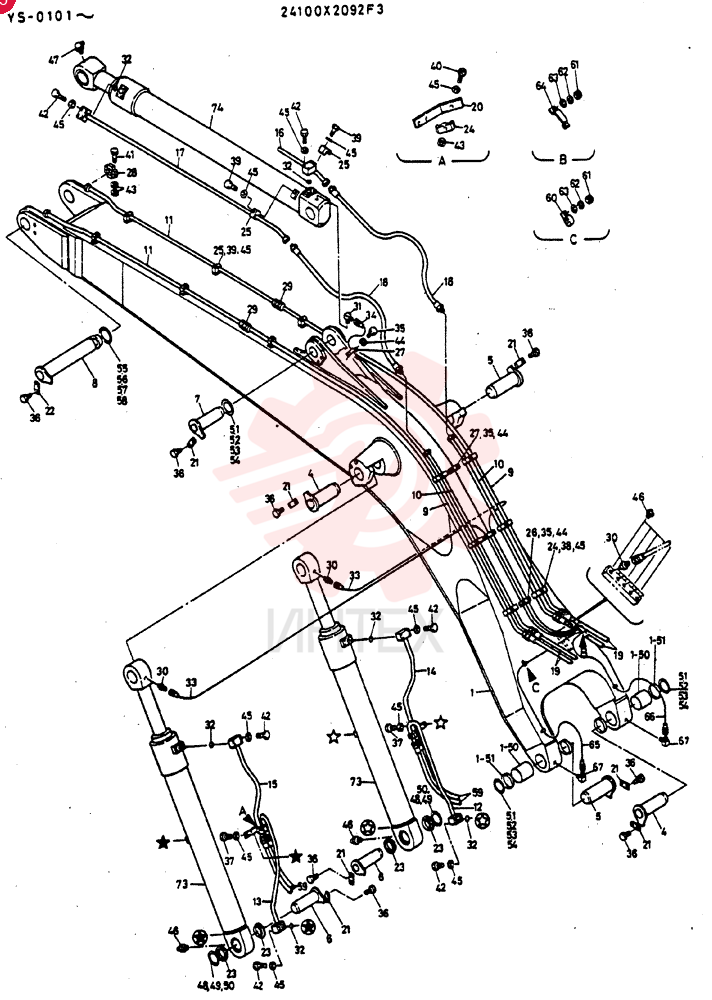

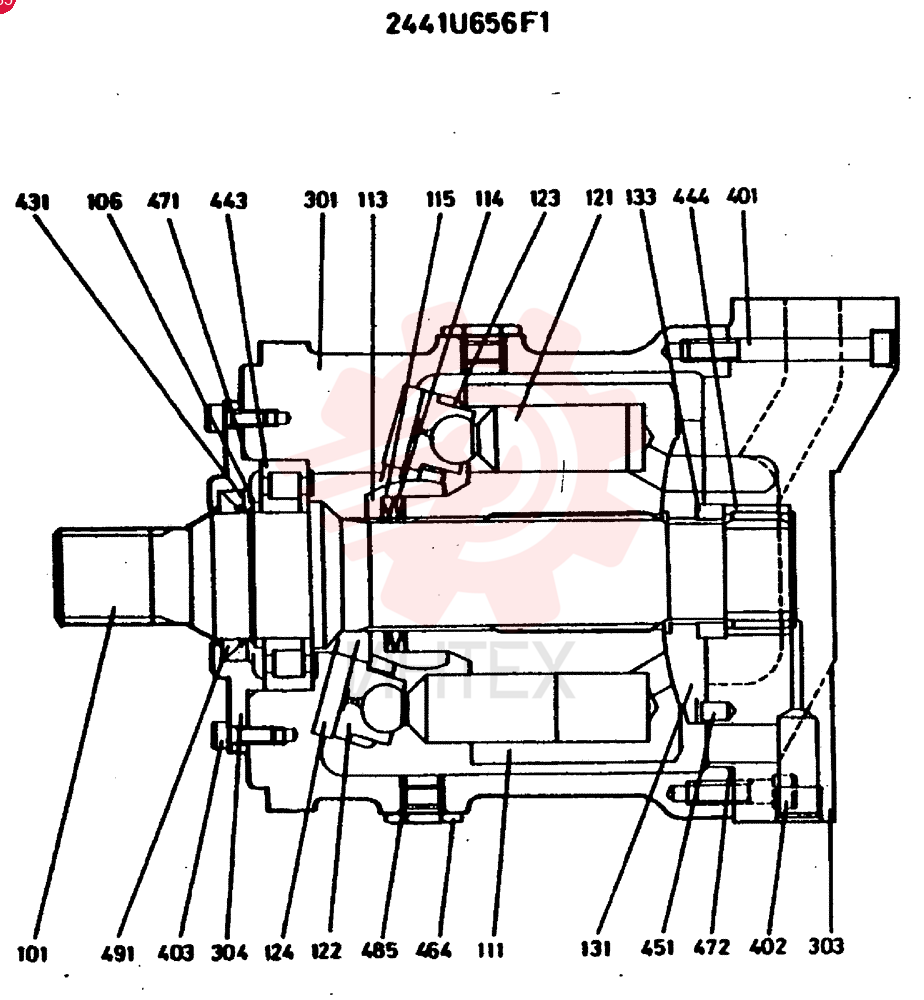

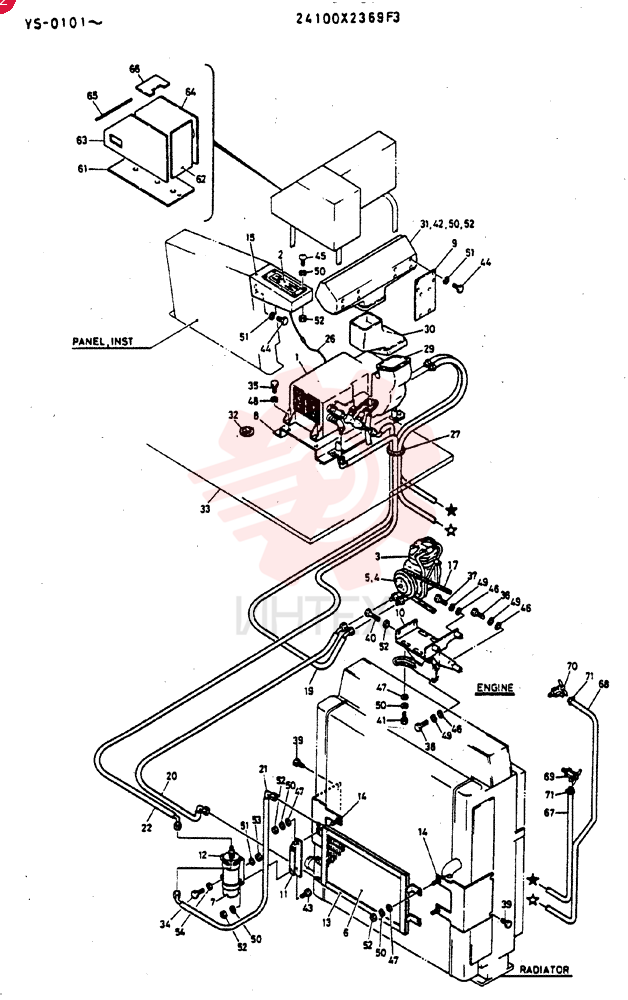

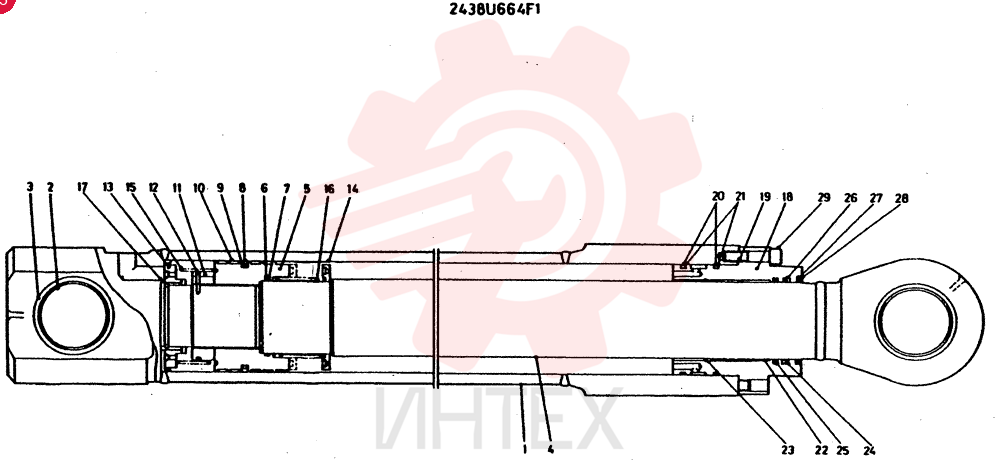

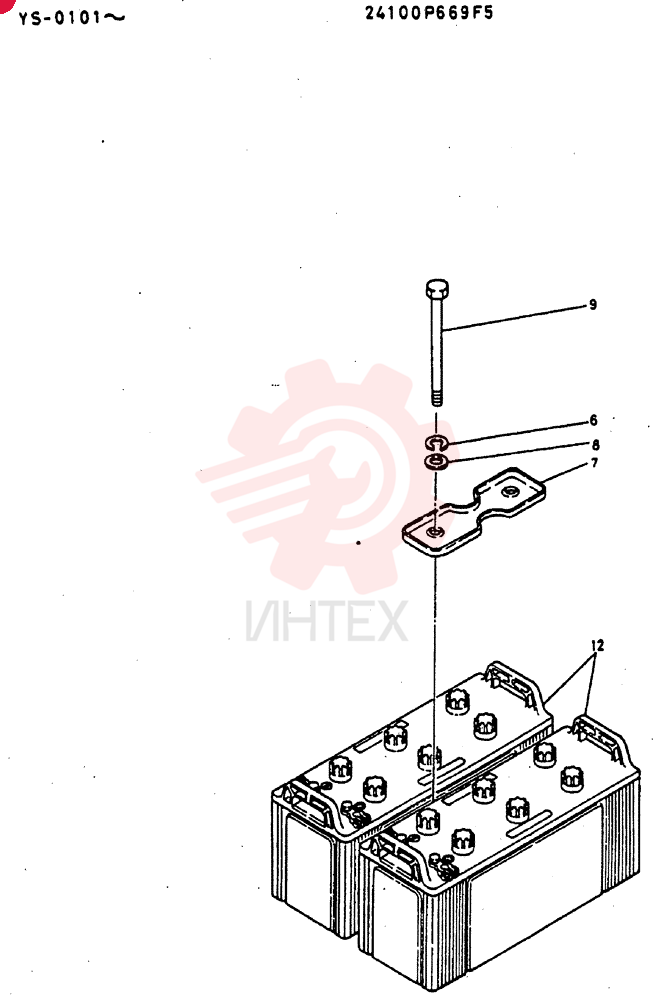

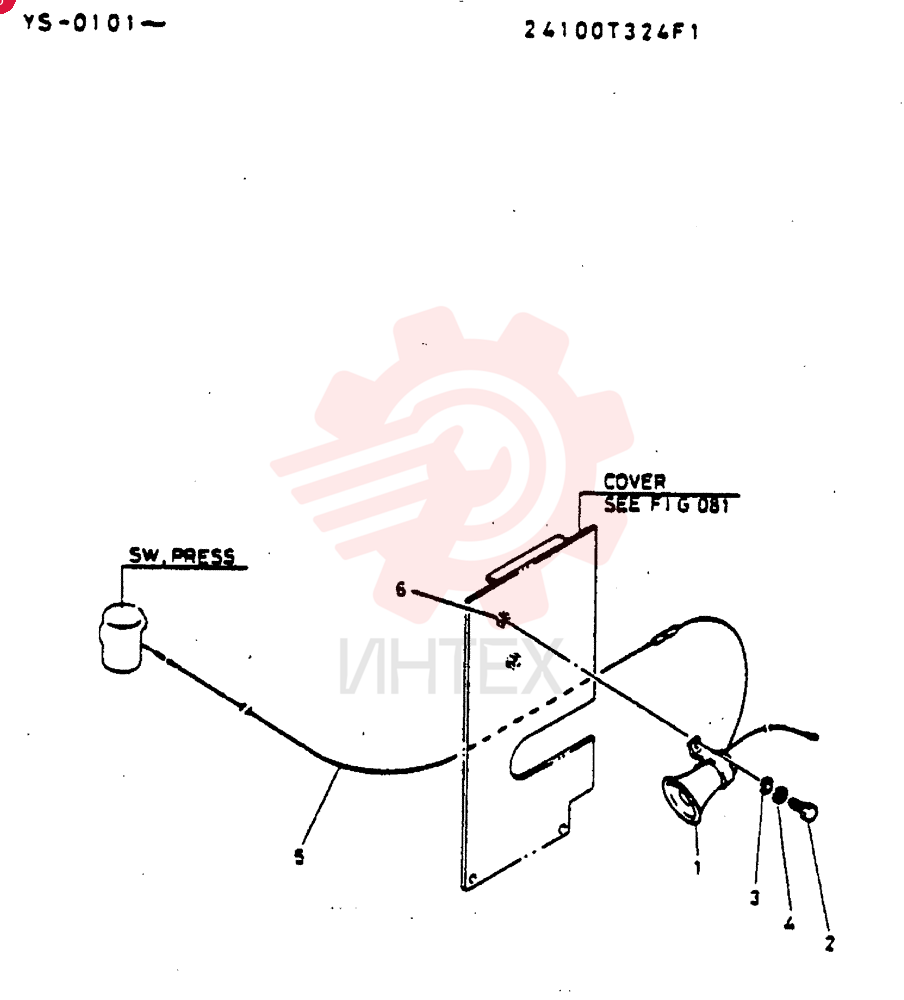

(MD400LC) - Экскаватор, серийные № YS0101 – YS0200 (1/80-12/06) — схемы
-
24100J10265F1 ПереходникОткрыть схему -
24100J4396F5 Каток опорныйОткрыть схему -
24100J4649F4 Схема (MD400LC) - EXCAVATOR BTW YS0101 - YS0200 (1/80-12/06)Открыть схему -

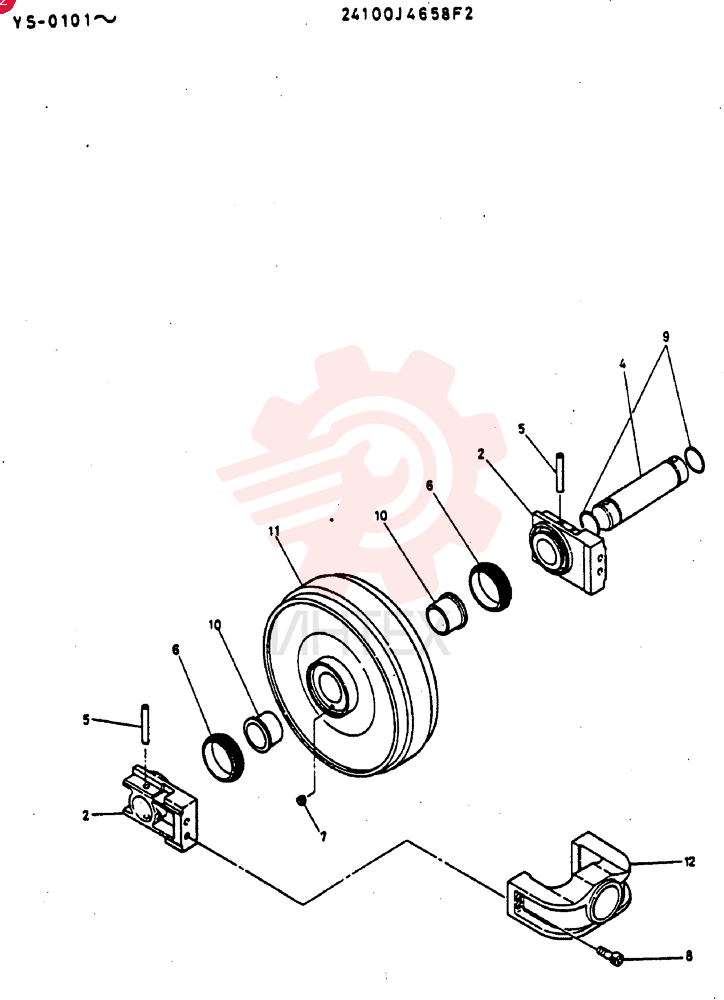

24100J4658F2 Колесо направляющее (ленивец)Открыть схему -

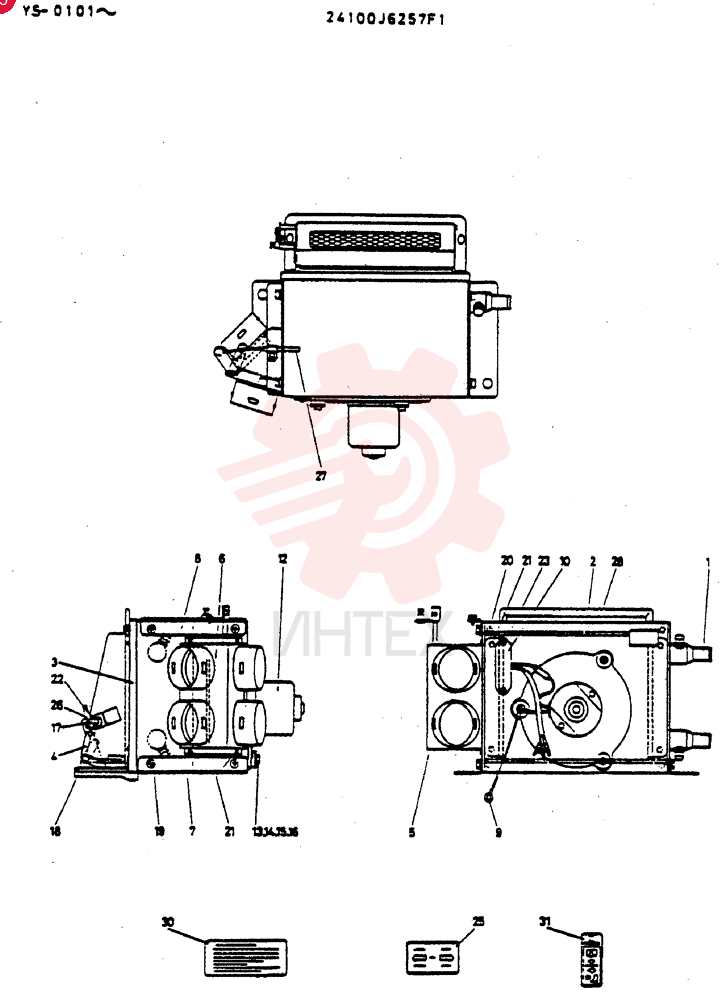

24100J6257F1 ОтопительОткрыть схему -
24100J6436F1 Схема (MD400LC) - EXCAVATOR BTW YS0101 - YS0200 (1/80-12/06) (часть 1)Открыть схему -
24100J6436F1 Схема (MD400LC) - EXCAVATOR BTW YS0101 - YS0200 (1/80-12/06) (часть 2)Открыть схему -

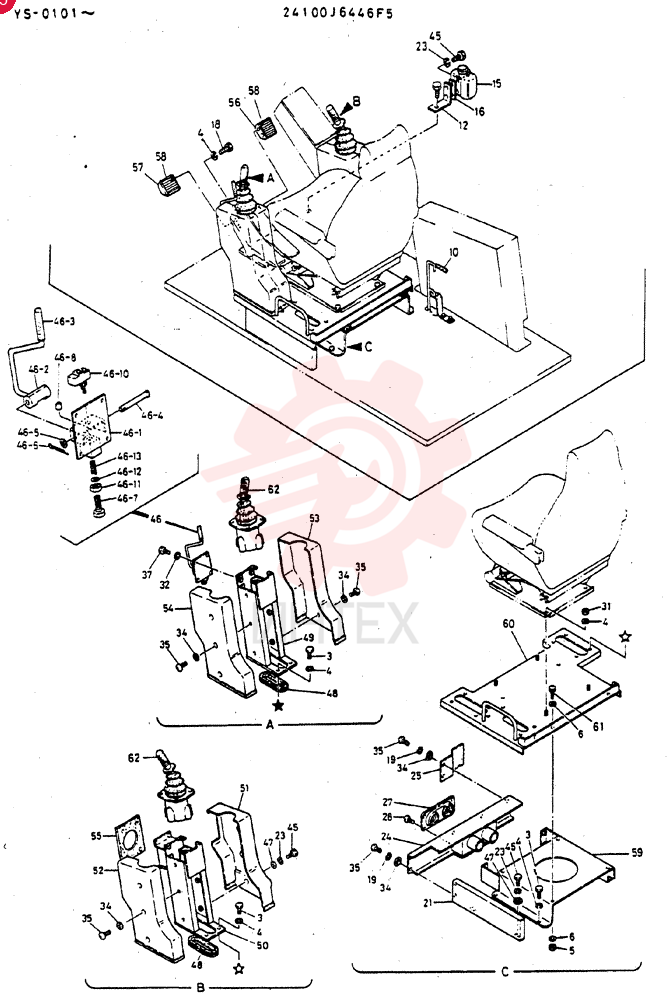

24100J6446F5 Управление в сборе, запястьеОткрыть схему -

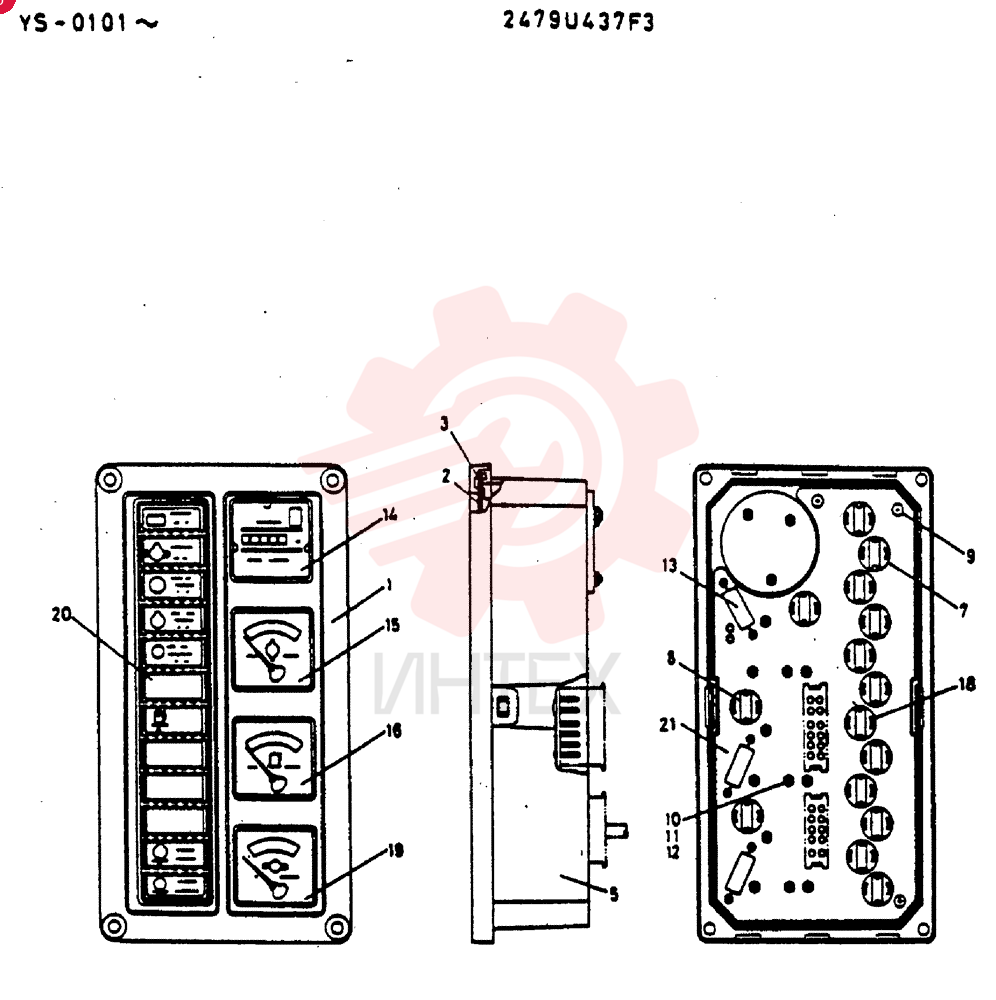

24100J6478F3 Панель приборов в сбореОткрыть схему -

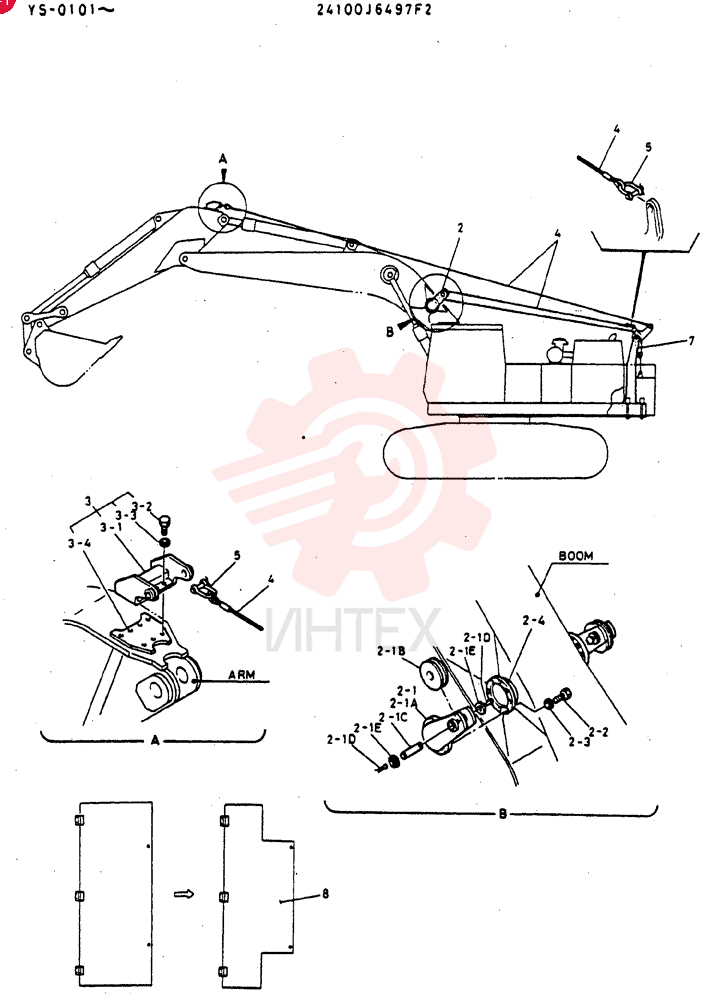

24100J6497F2 Противовес, снятиеОткрыть схему -

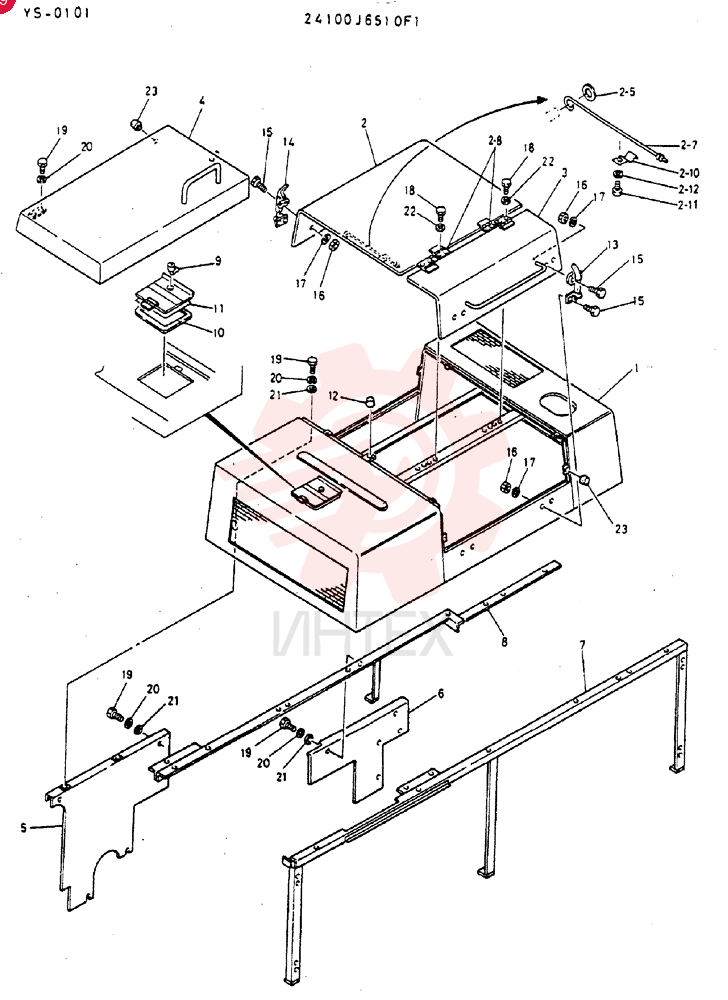

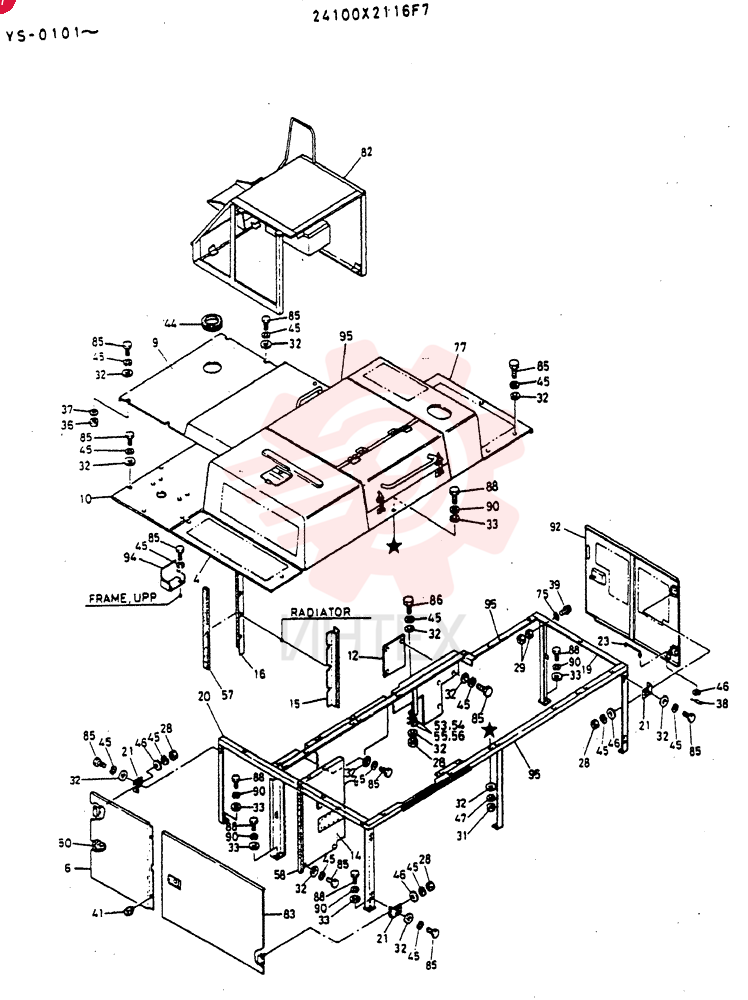

24100J6510F1 Защита в сбореОткрыть схему -

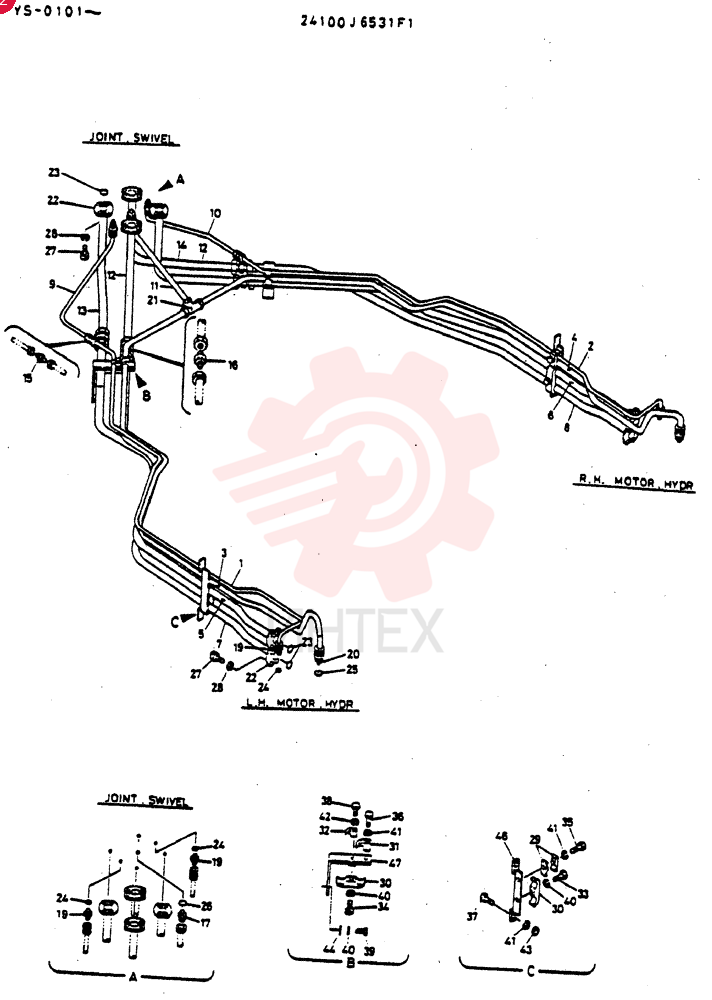

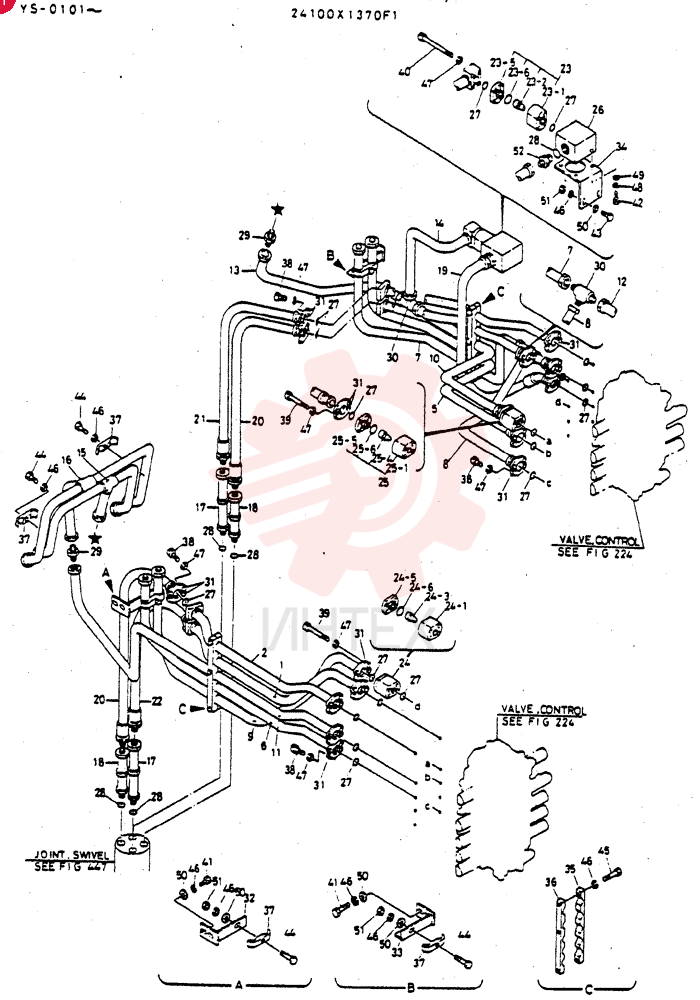

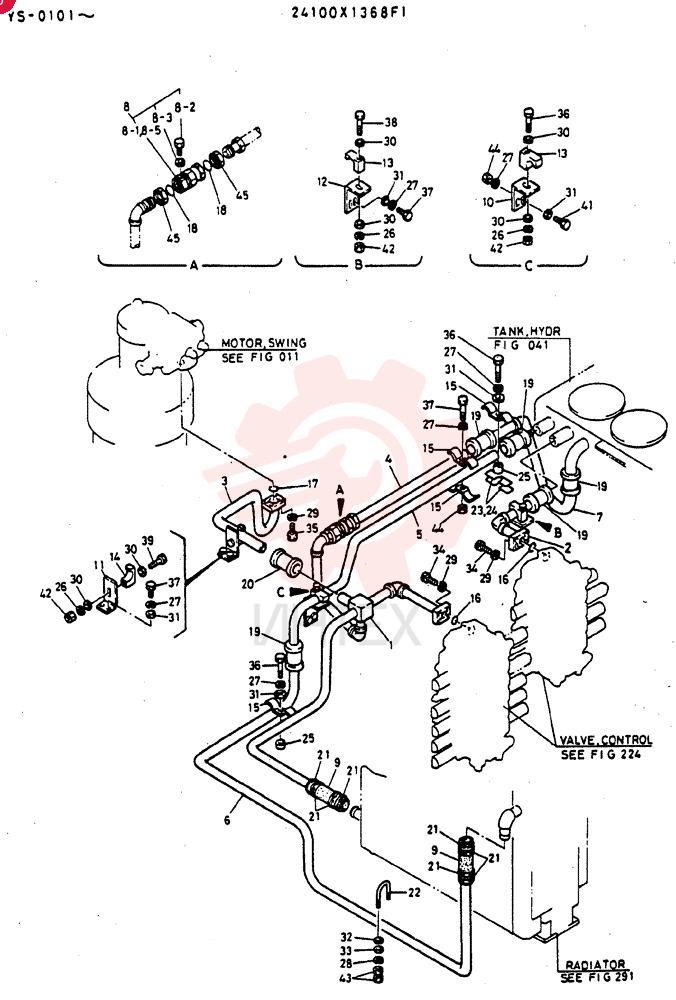

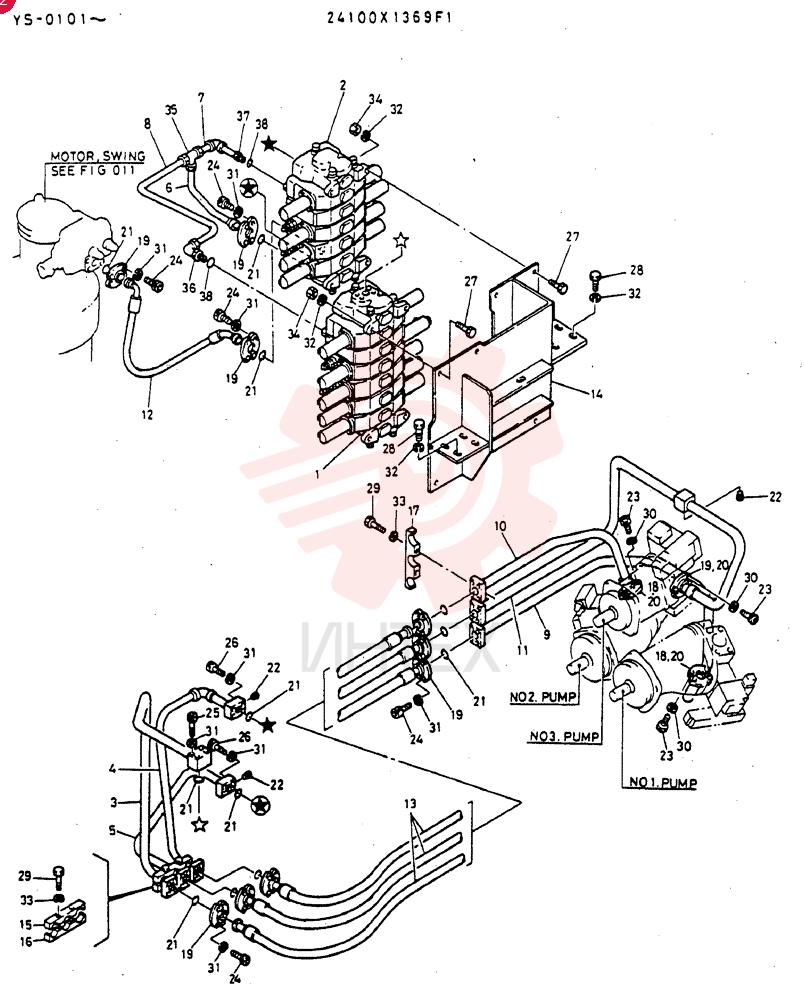

24100J6531F1 Трубопроводы гидравлические верхниеОткрыть схему -
24100J6533F3 Пульт дистанционного управления в сбореОткрыть схему -
24100J6627F1 Схема (MD400LC) - EXCAVATOR BTW YS0101 - YS0200 (1/80-12/06)Открыть схему -
24100J7670F3 Бак топливный в сбореОткрыть схему -
24100J7702F1 Гусеница в сбореОткрыть схему -
24100J7727F2 Схема (MD400LC) - EXCAVATOR BTW YS0101 - YS0200 (1/80-12/06)Открыть схему -

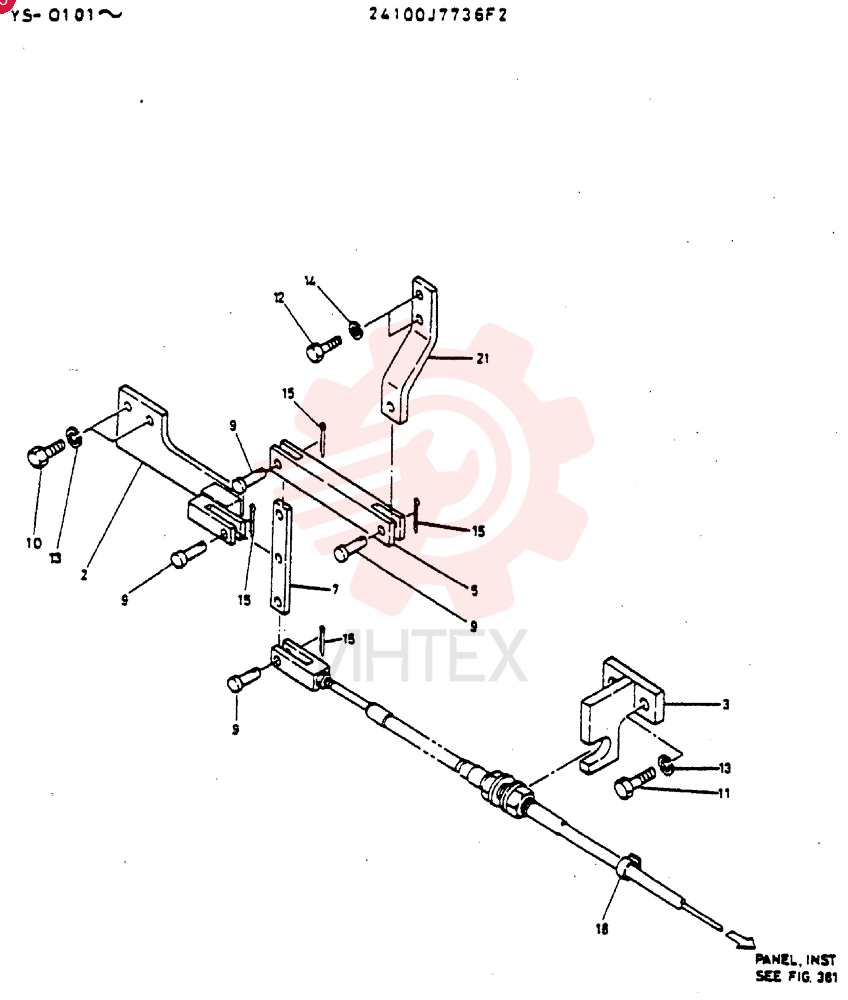

24100J7736F2 Орган управления двигателем в сбореОткрыть схему -

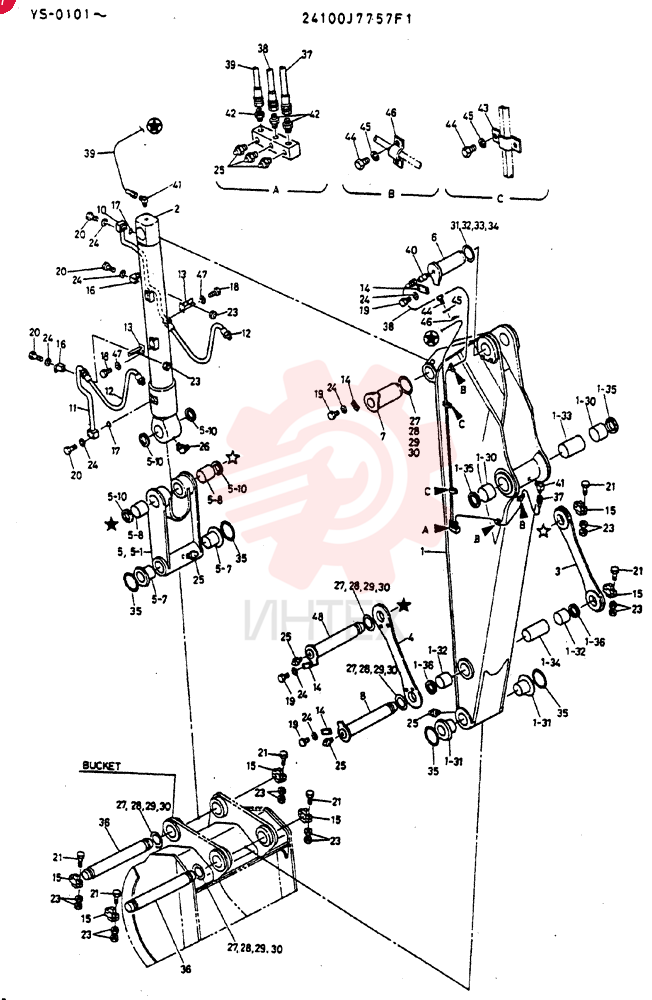

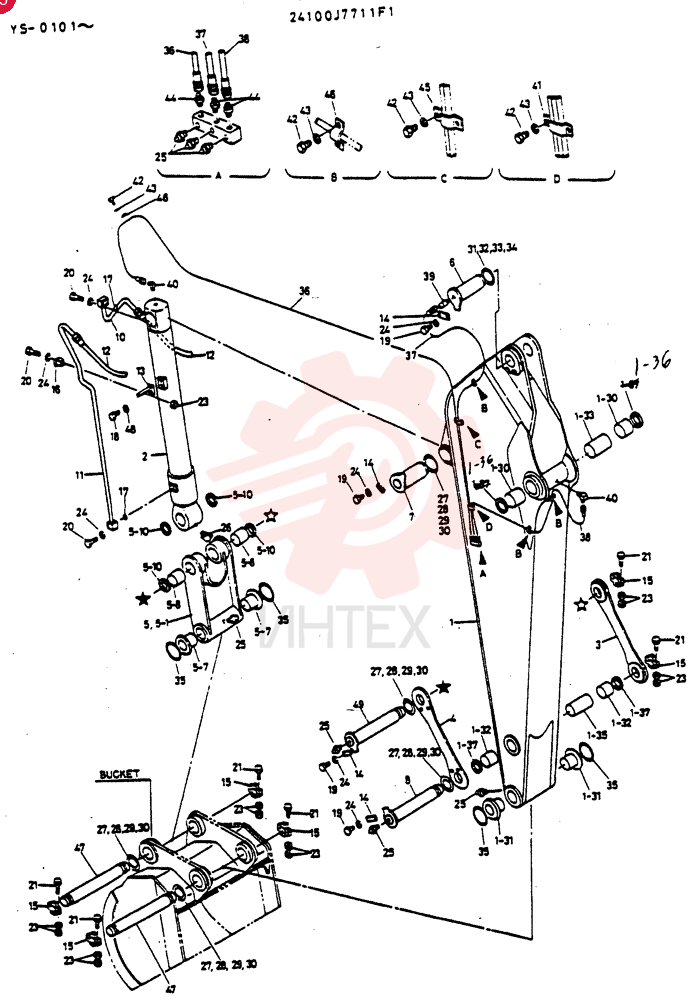

24100J7757F1 Рукоять в сборе, короткаяОткрыть схему -

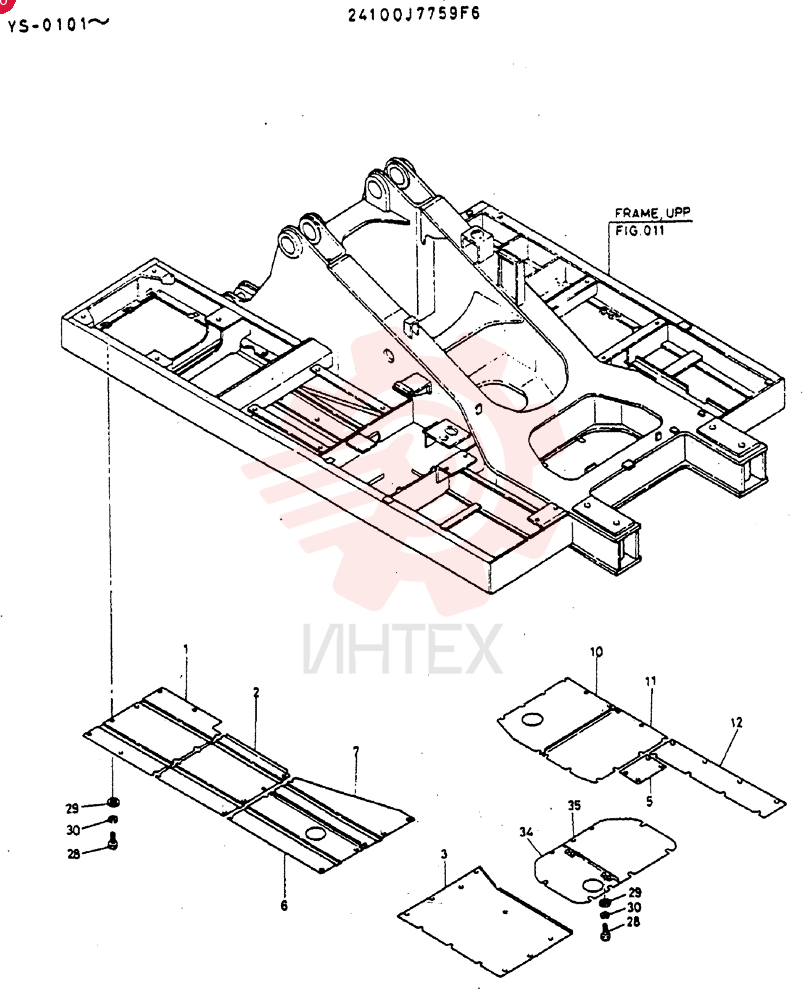

24100J7759F6 Крышка нижняя в сбореОткрыть схему -

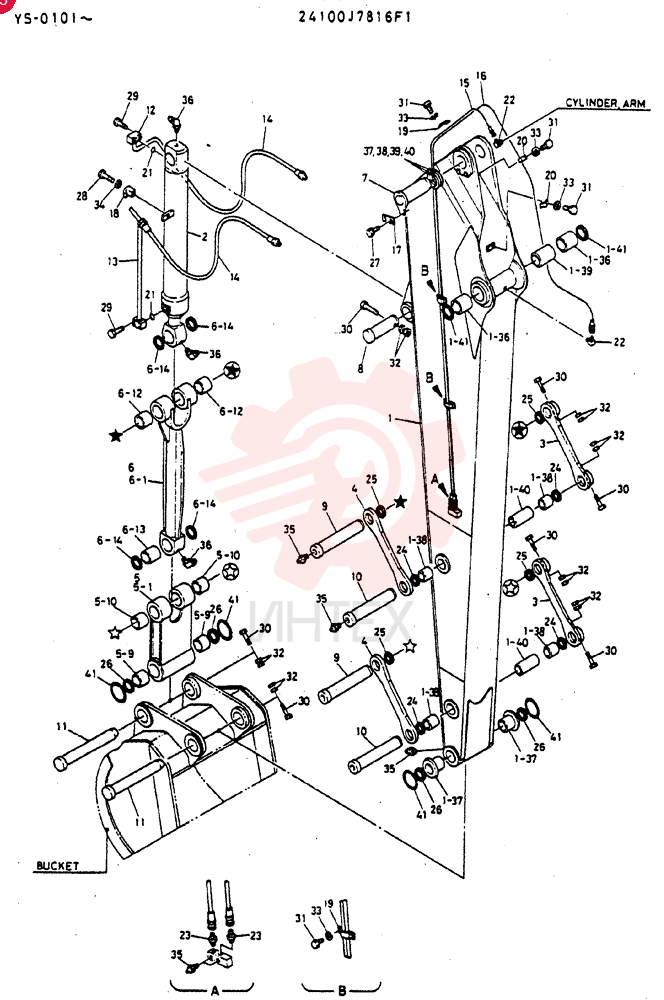

24100J7816F1 Рукоять в сборе, длиннаяОткрыть схему -

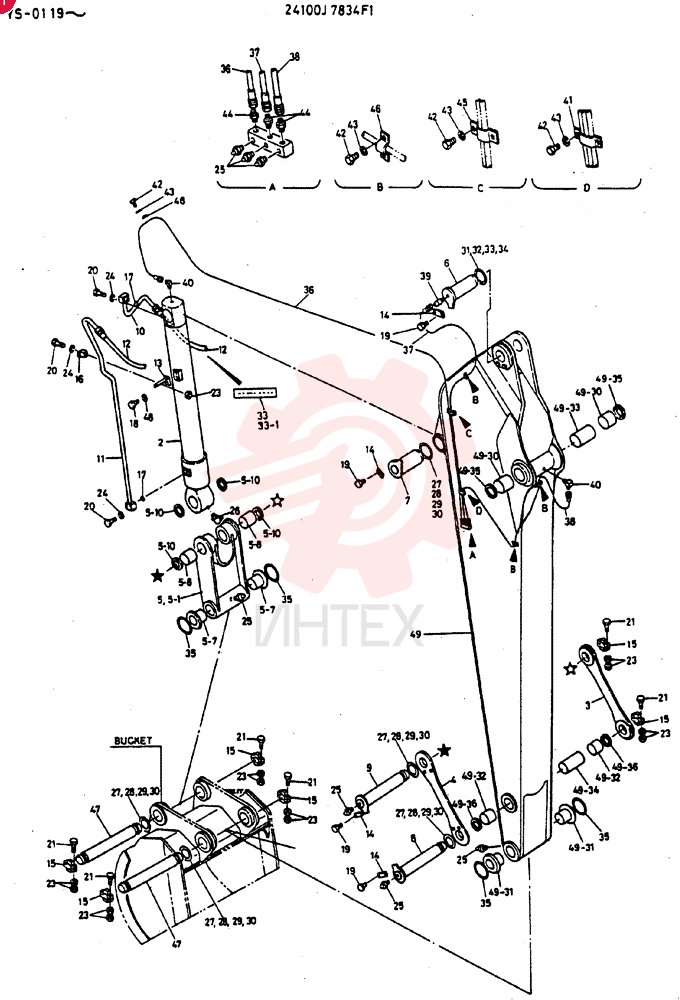

24100J7834F1 Рукоять в сборе, средней длиныОткрыть схему -
24100J8373F4 Жгут проводовОткрыть схему -

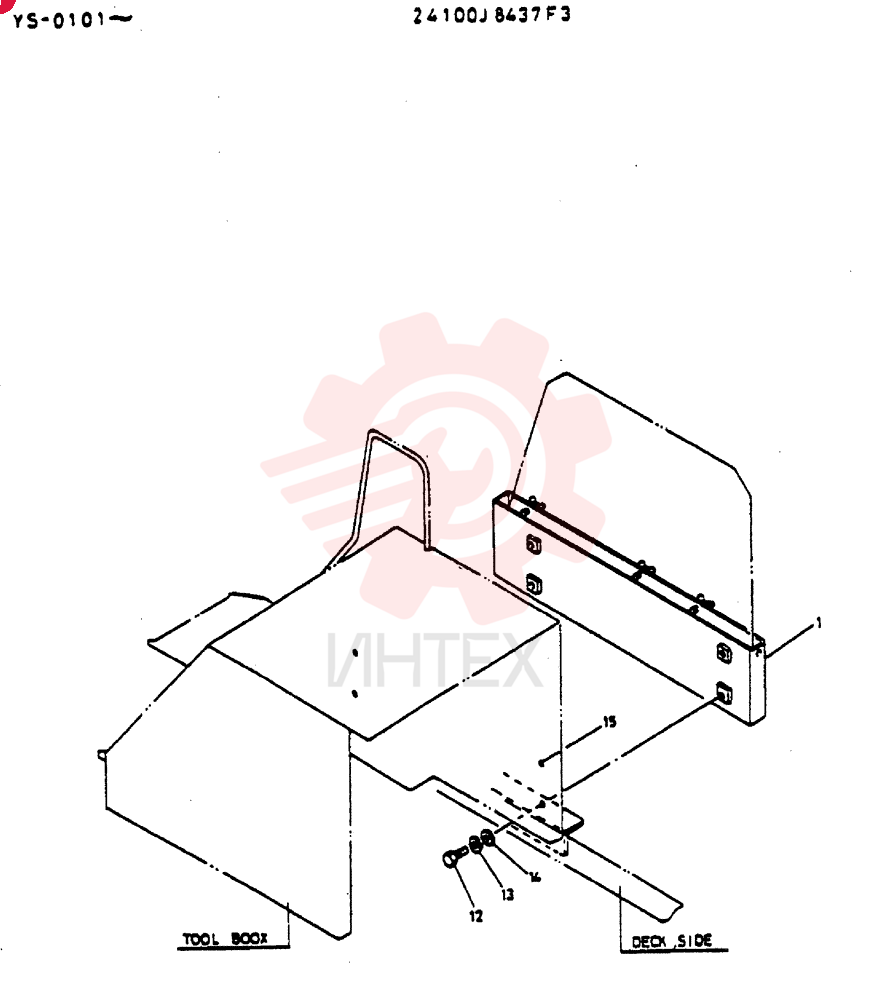

24100J843TF3 Защита от вандализма в сбореОткрыть схему -

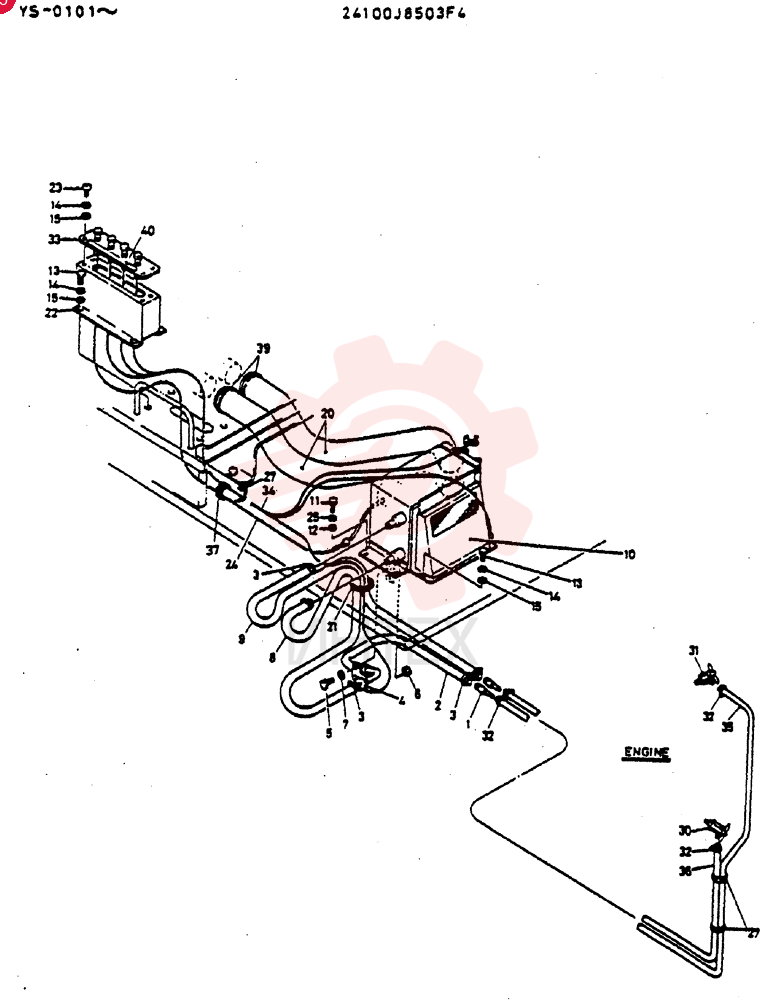

24100J8503F4 Обогреватель и обдув стеклаОткрыть схему -
24100J8862F1 Бак гидравлический в сбореОткрыть схему -

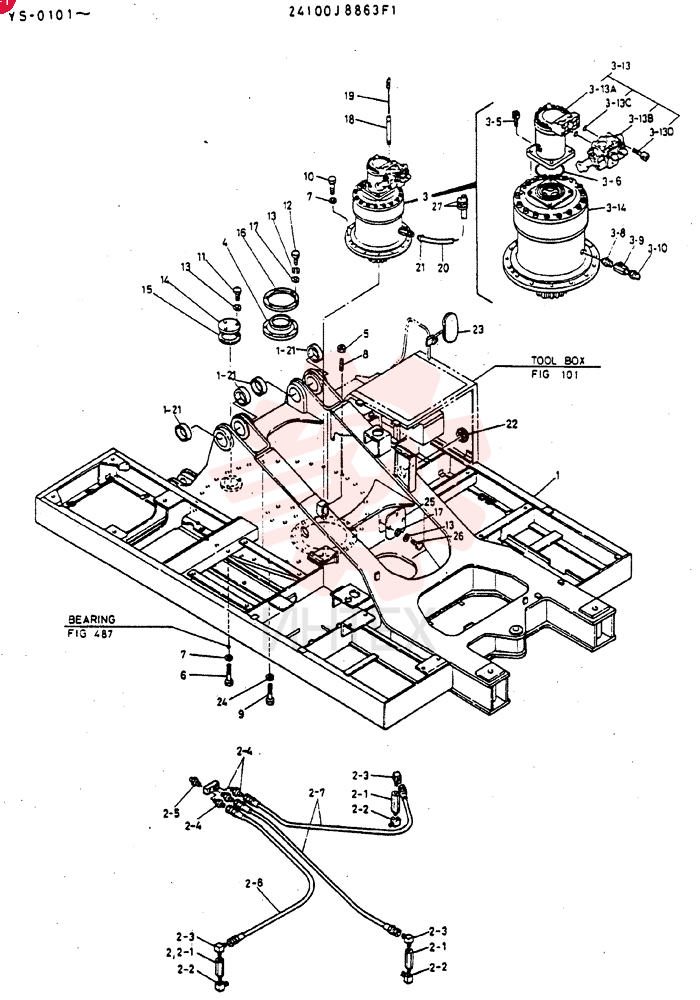

24100J8863F1 Рама верхняя в сбореОткрыть схему -
24100N144F1 Группа защиты от вандализмаОткрыть схему -
24100N2977F8 Сиденье в сбореОткрыть схему -
24100N3041F2 Ремень безопасностиОткрыть схему -
24100N3815F1 Схема (MD400LC) - EXCAVATOR BTW YS0101 - YS0200 (1/80-12/06)Открыть схему -
24100N3841F2 Каток опорныйОткрыть схему -

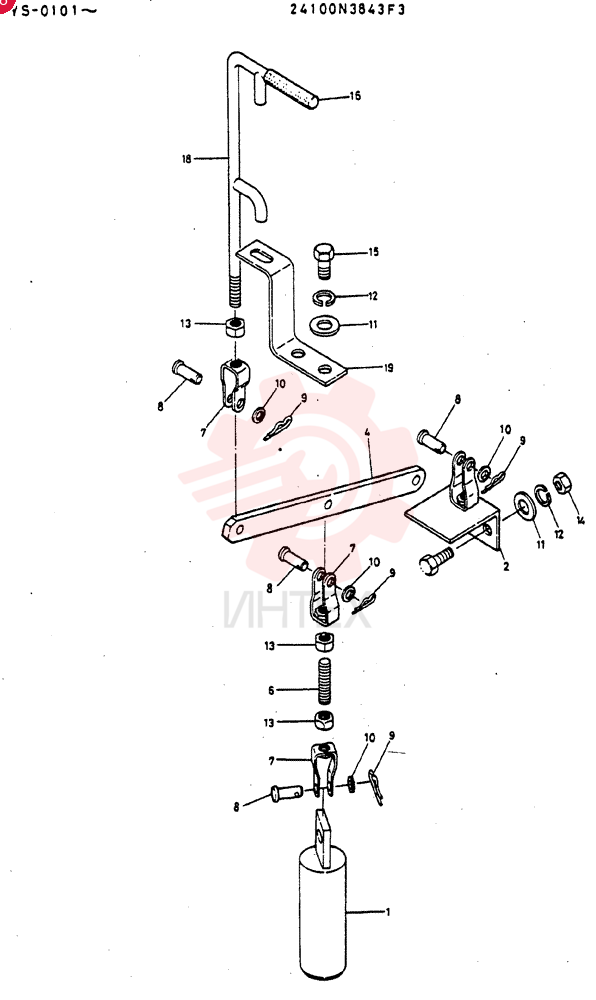

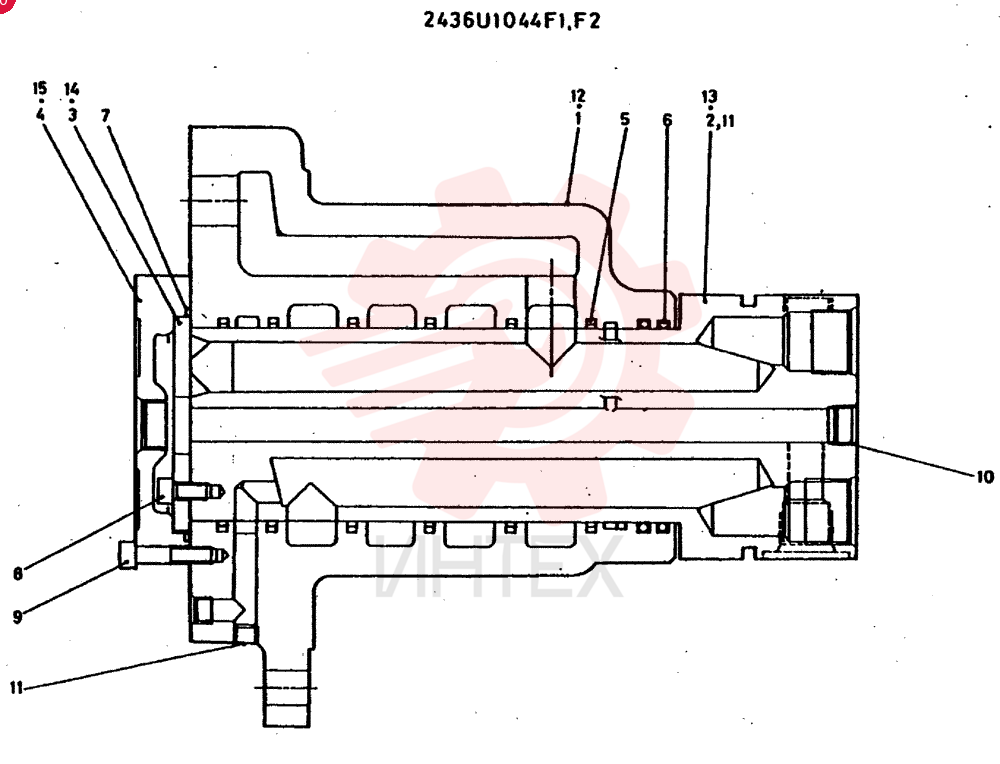

24100N3843F3 Замок в сборе, поворотОткрыть схему -
24100N3847F1 БакОткрыть схему -
24100N3968F1 Насос топливный в сбореОткрыть схему -
24100N4025F14 Пластина пола в сбореОткрыть схему -

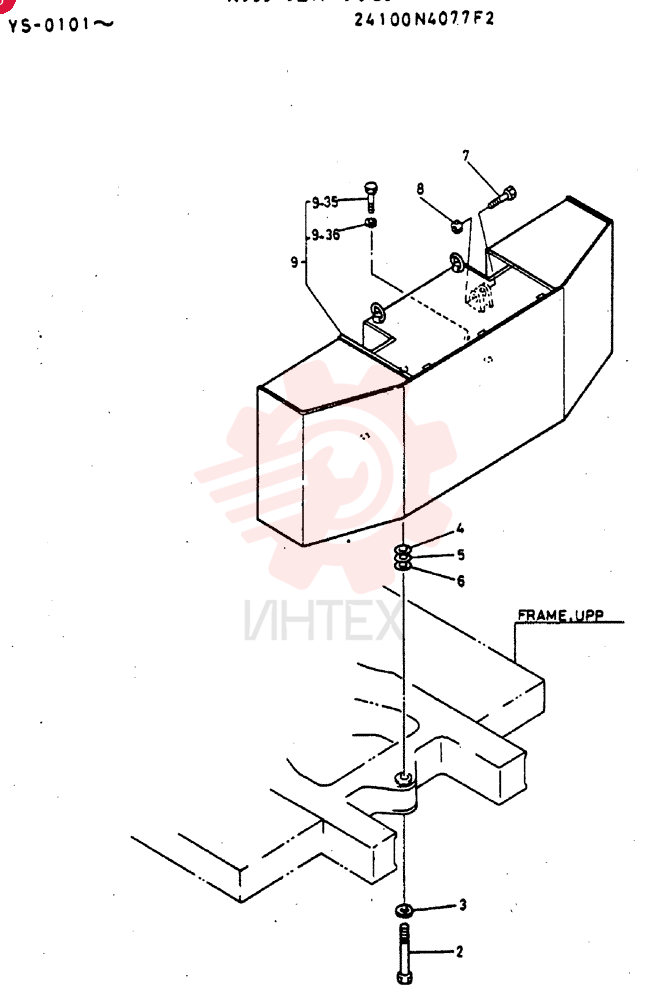

24100N4077F2 Противовес в сбореОткрыть схему -
24100N4102F4 Схема (MD400LC) - EXCAVATOR BTW YS0101 - YS0200 (1/80-12/06)Открыть схему -

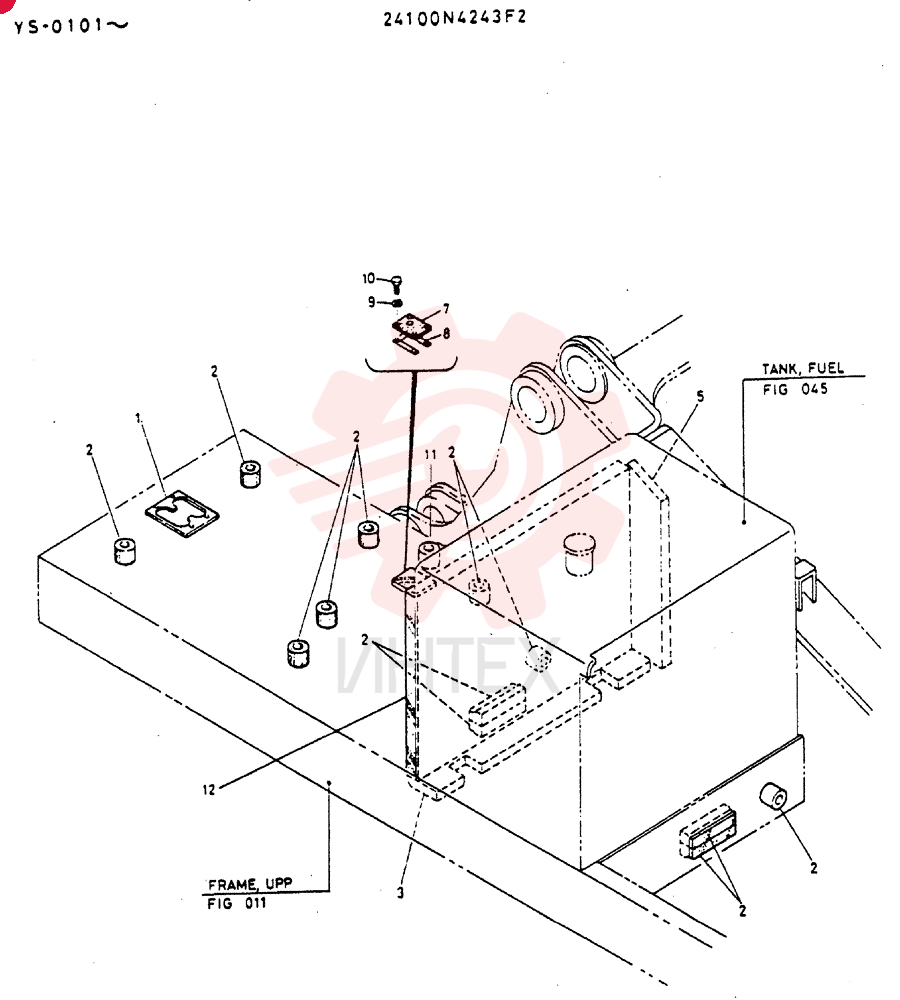

24100N4243F2 Изолятор звуковой в сбореОткрыть схему -
24100N4265F5 Схема (MD400LC) - EXCAVATOR BTW YS0101 - YS0200 (1/80-12/06)Открыть схему -
24100N4776F3 Проводка в сбореОткрыть схему -
24100N5519F1 Мотор в сборе, ходОткрыть схему -
24100N5555F19 Пластина пола в сбореОткрыть схему -

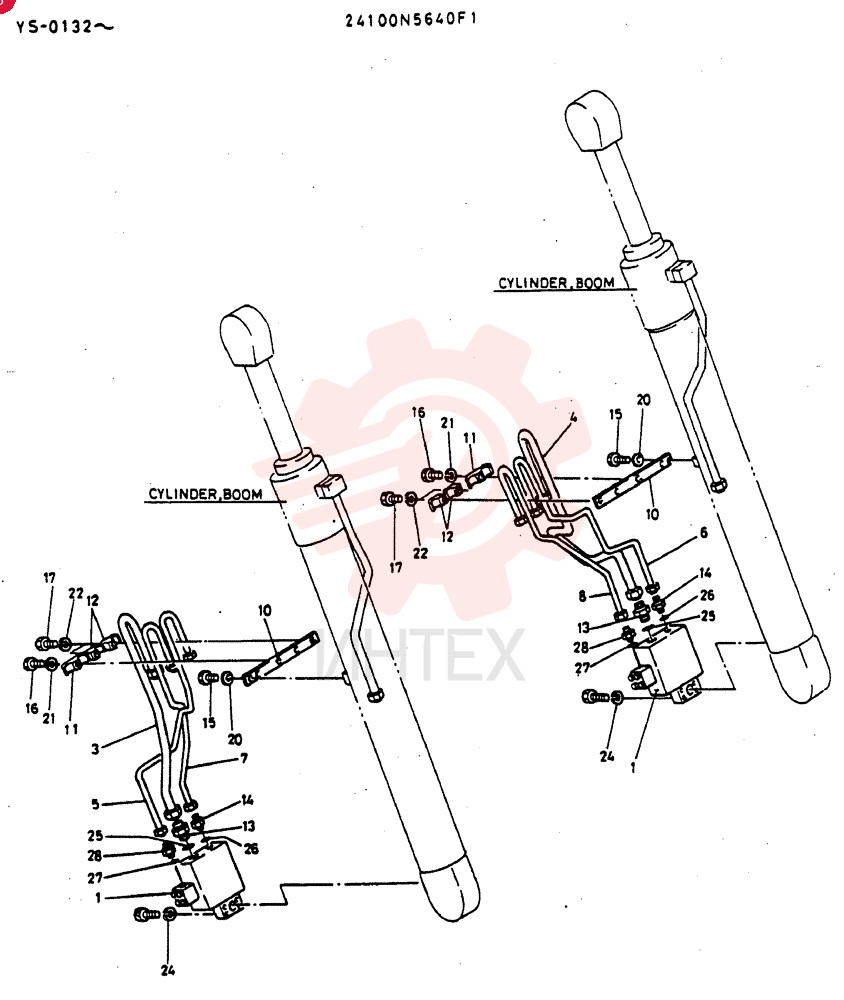

24100N5640F1 ГидролинииОткрыть схему -

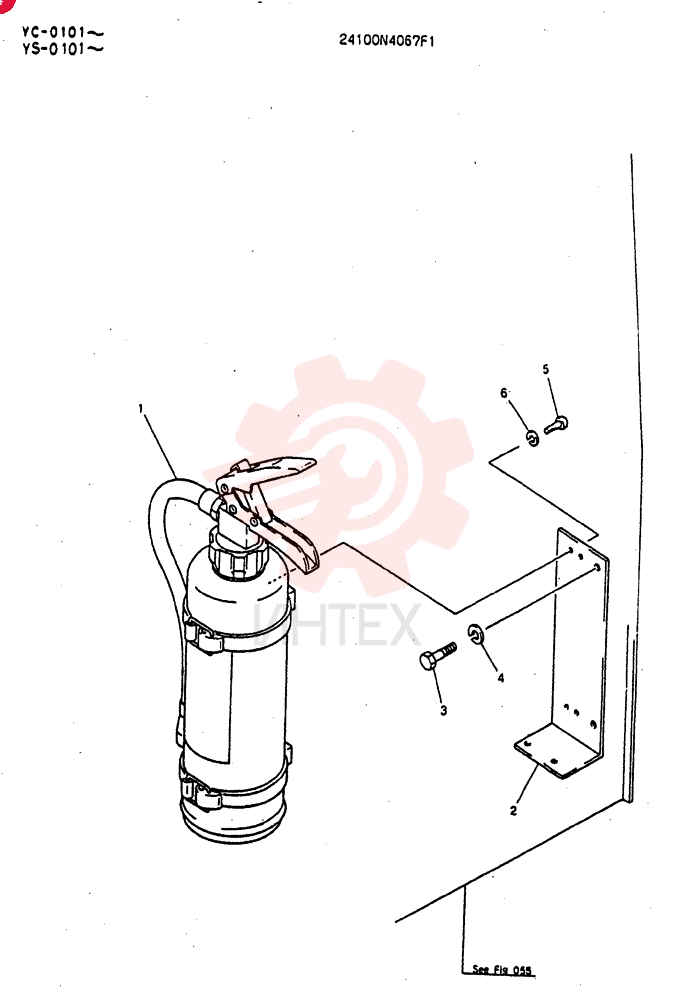

24100NO67F1 Установка, огнетушительОткрыть схему -

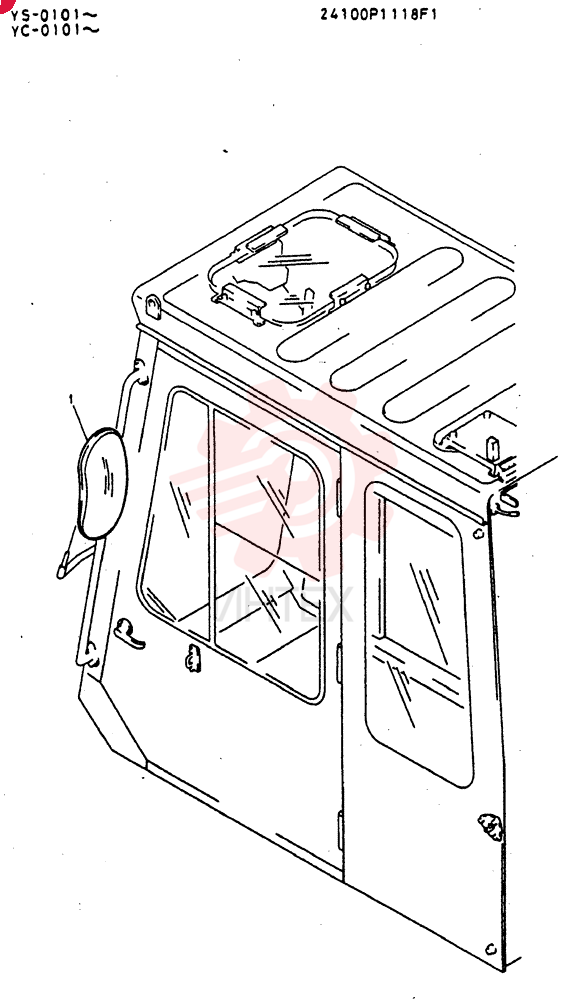

24100P1118F1 ЗеркалоОткрыть схему -
24100P1119F1 Схема (MD400LC) - EXCAVATOR BTW YS0101 - YS0200 (1/80-12/06)Открыть схему -
24100P1707F1 Проводка в сбореОткрыть схему -

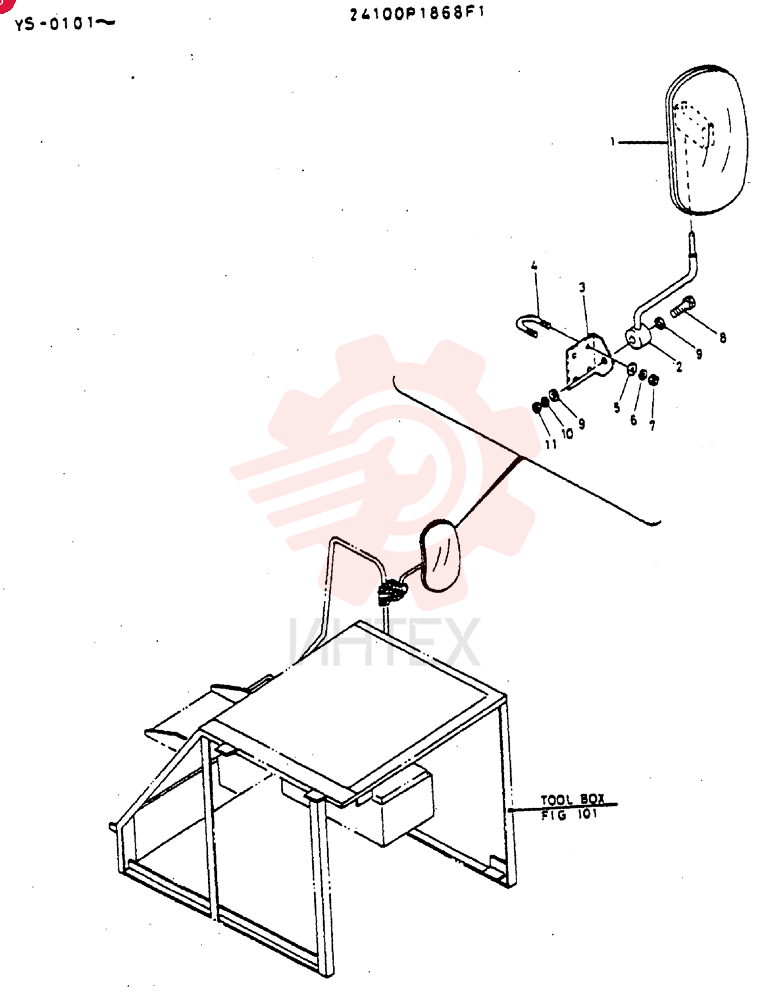

24100P1868F1 Зеркало заднего вида в сбореОткрыть схему -
24100P1893F2 Детали транспортируемыеОткрыть схему -

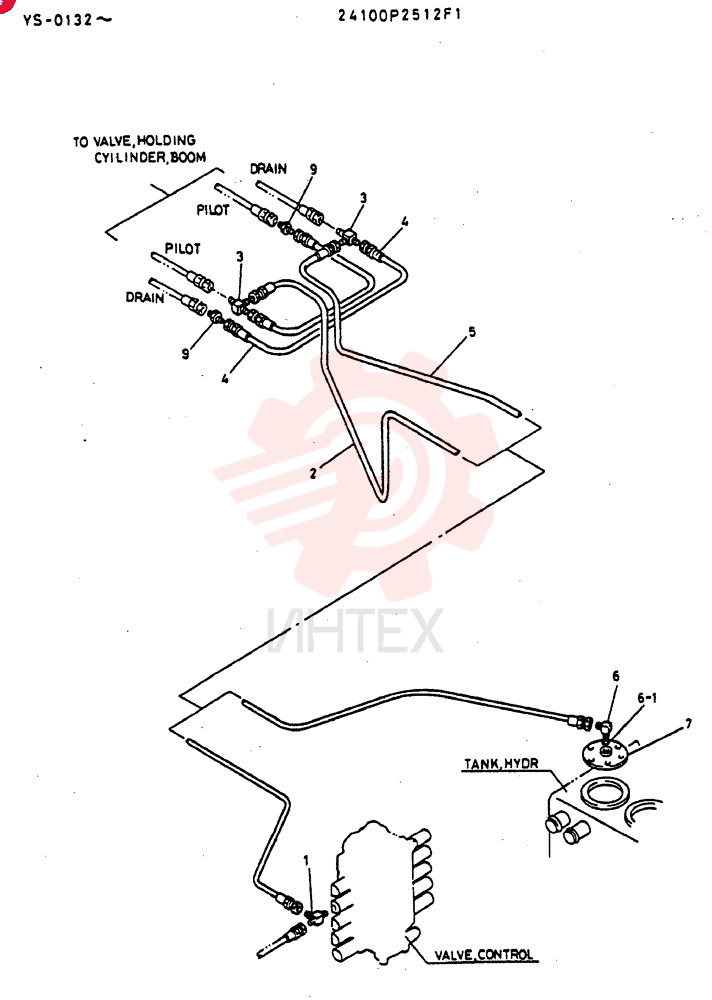

24100P2512F1 ГидролинииОткрыть схему
