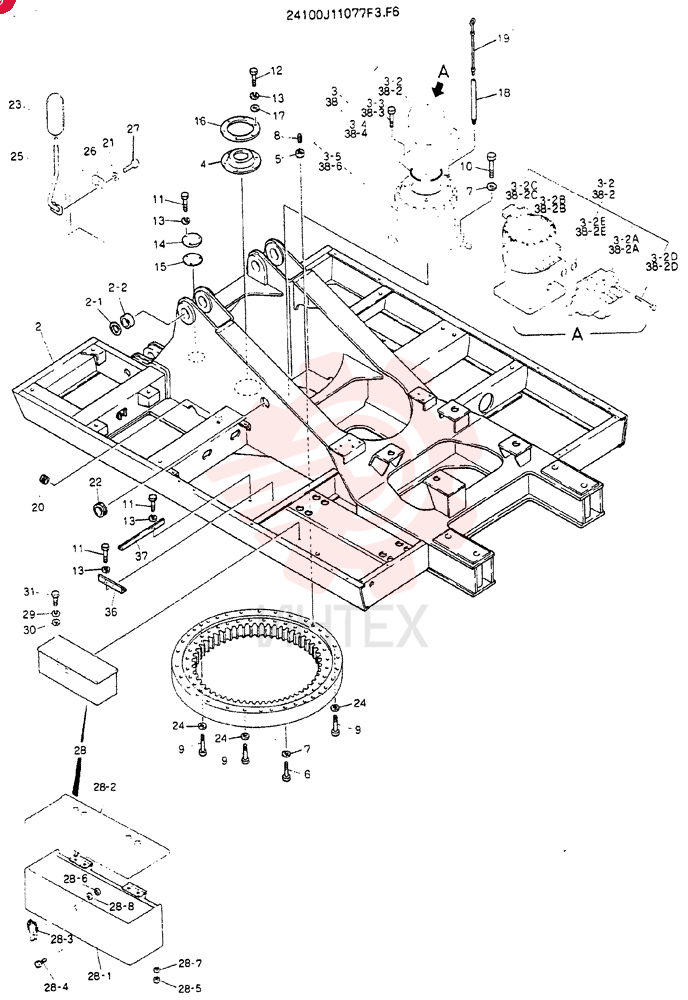

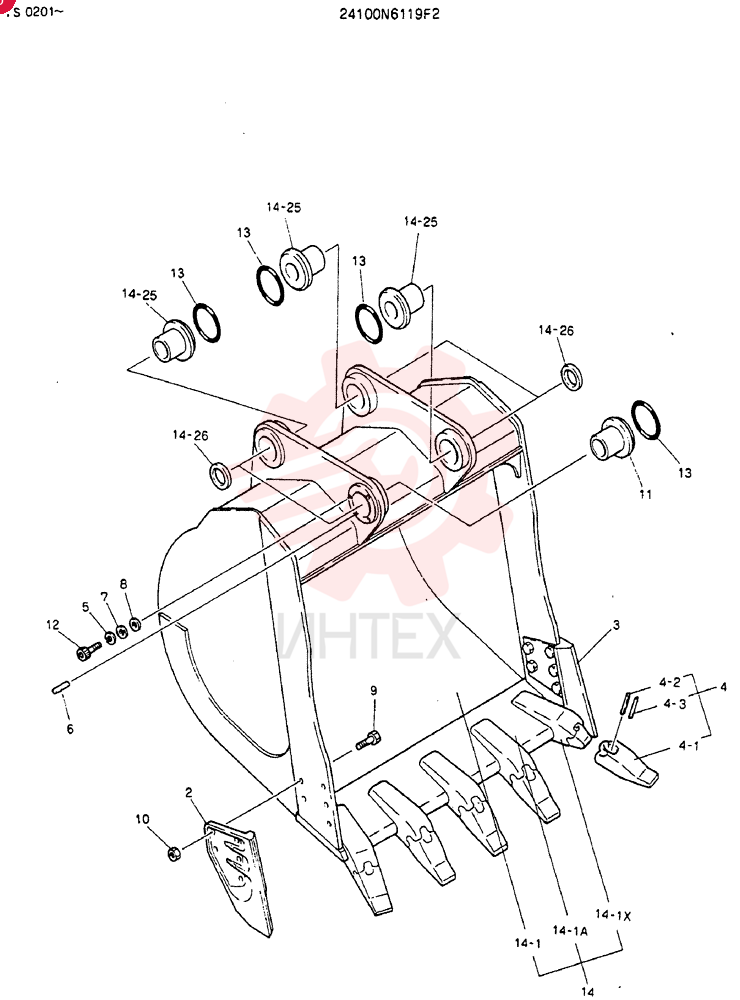

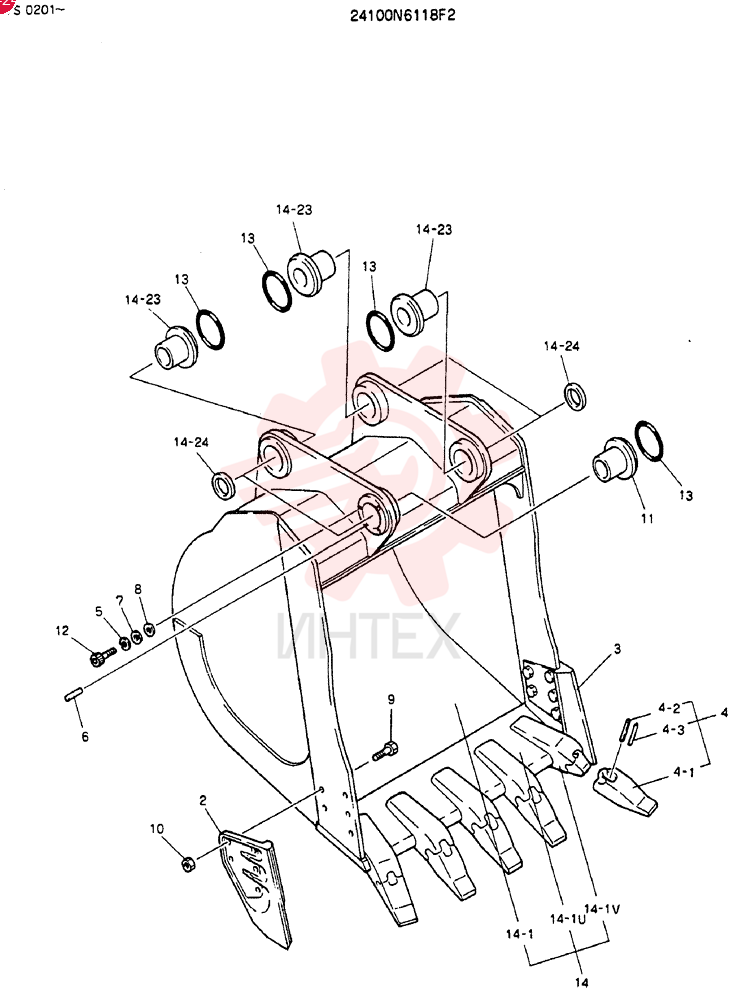

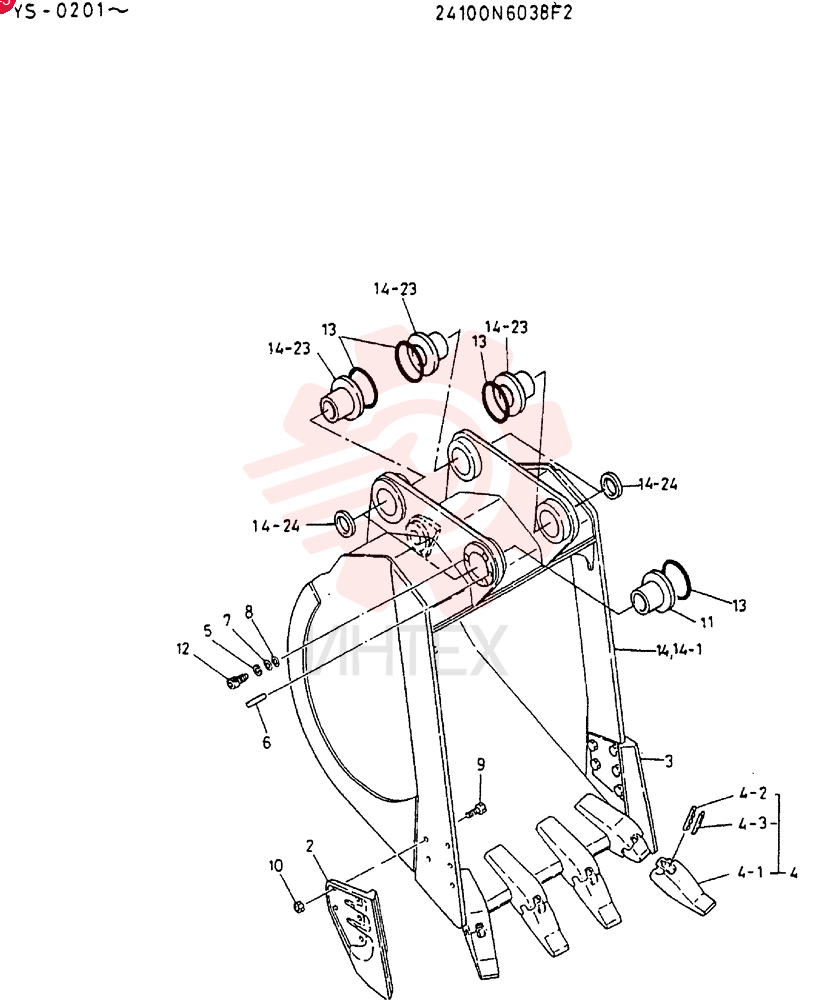

(MD450BLC) - Экскаватор, серийные № TS0201 – TS0394 (1/80-12/06) — схемы
-

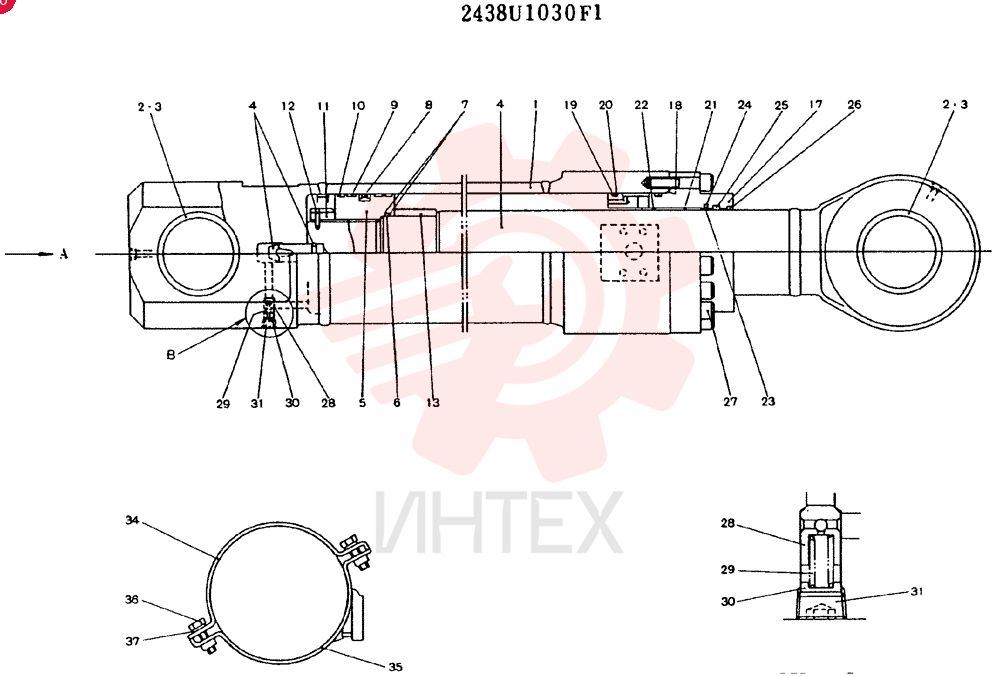

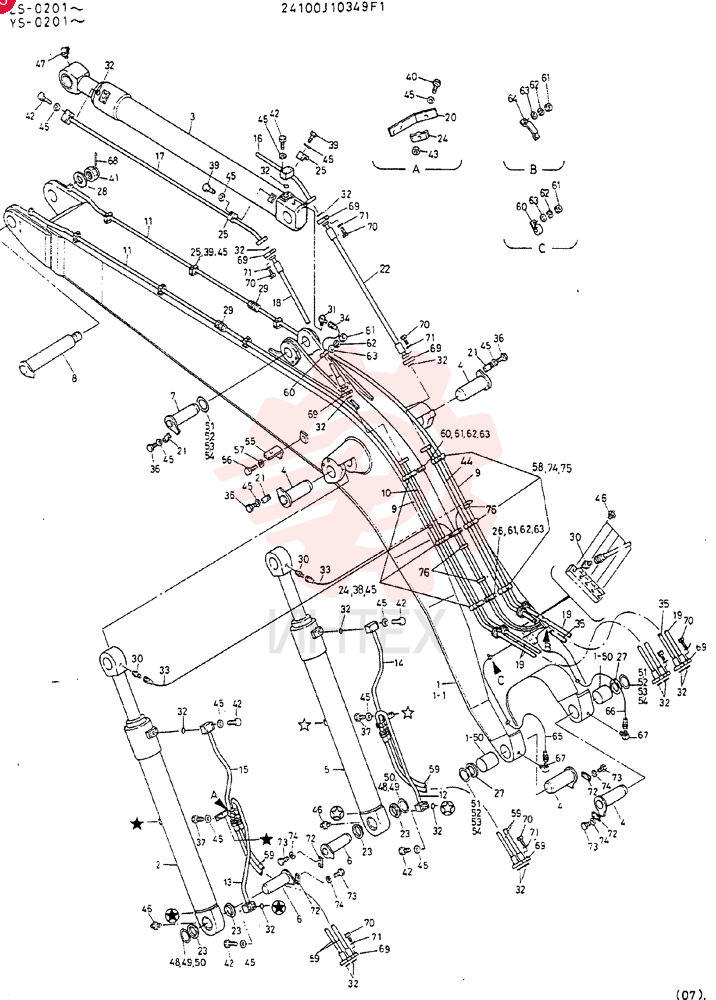

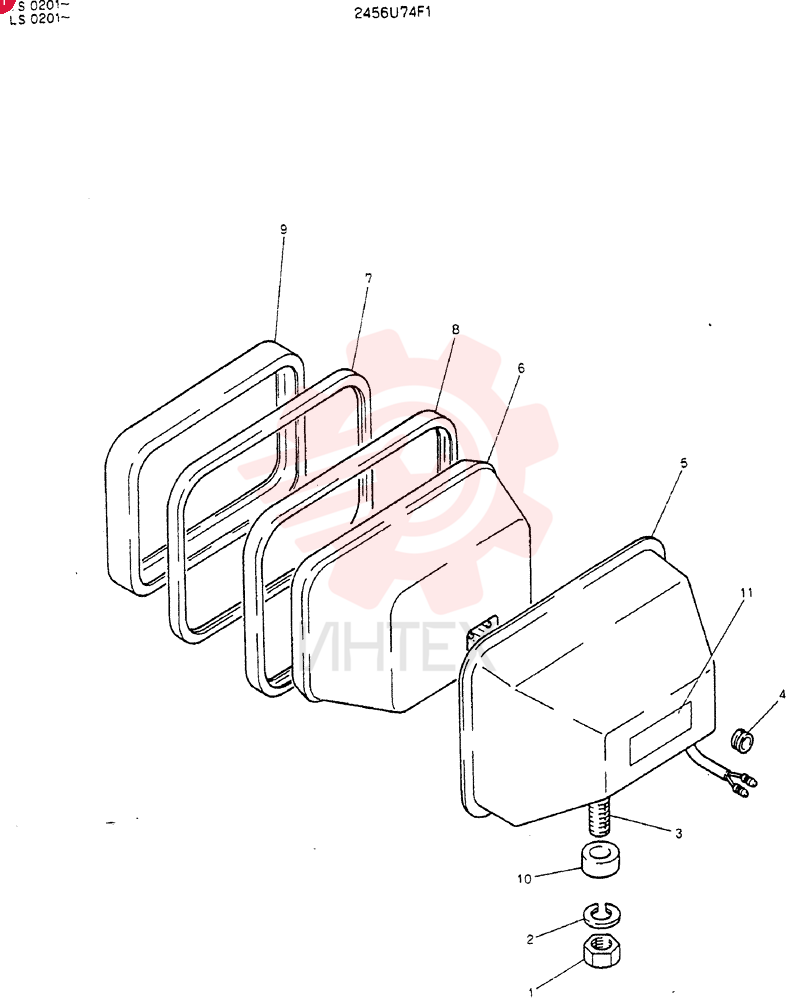

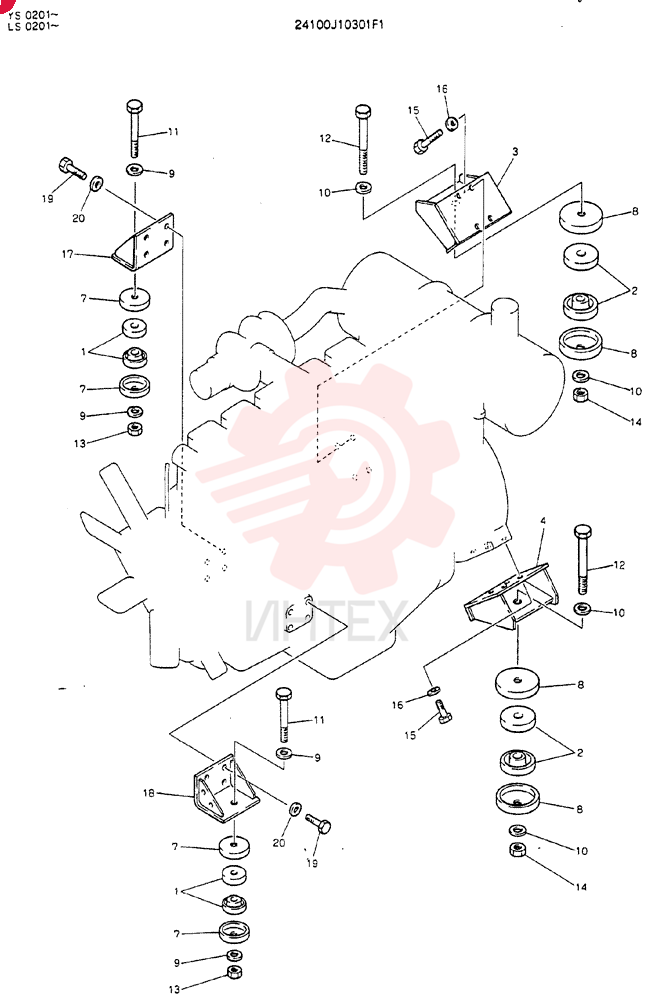

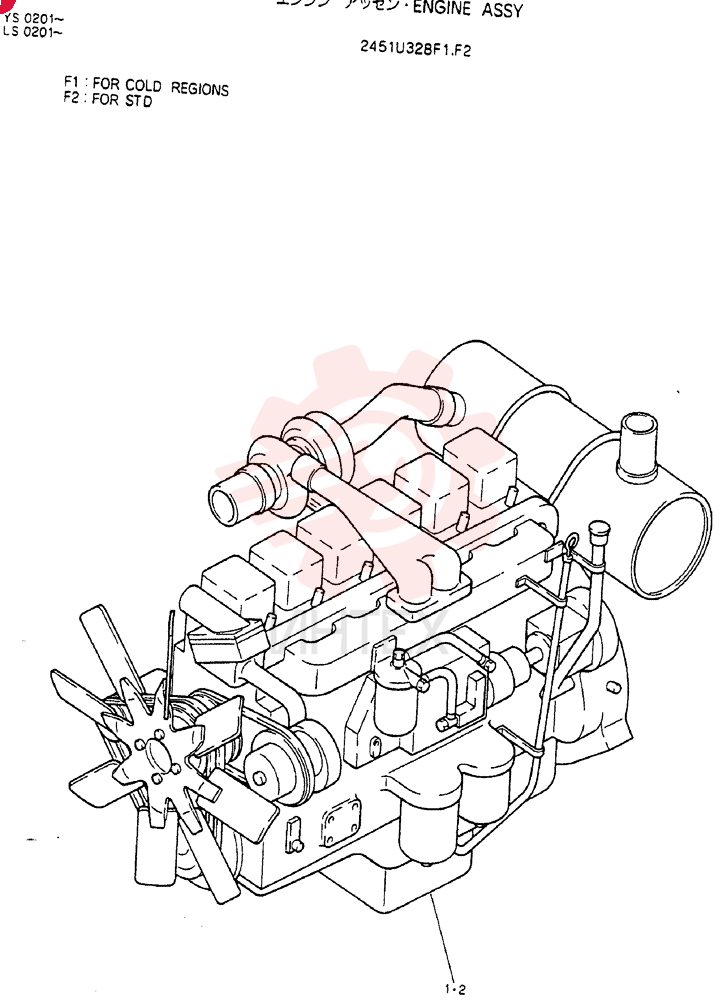

24100J10301F1 Опора двигателяОткрыть схему -
24100J10363F2 Схема (MD450BLC) - EXCAVATOR BTW TS0201 - TS0394 (1/80-12/06)Открыть схему -

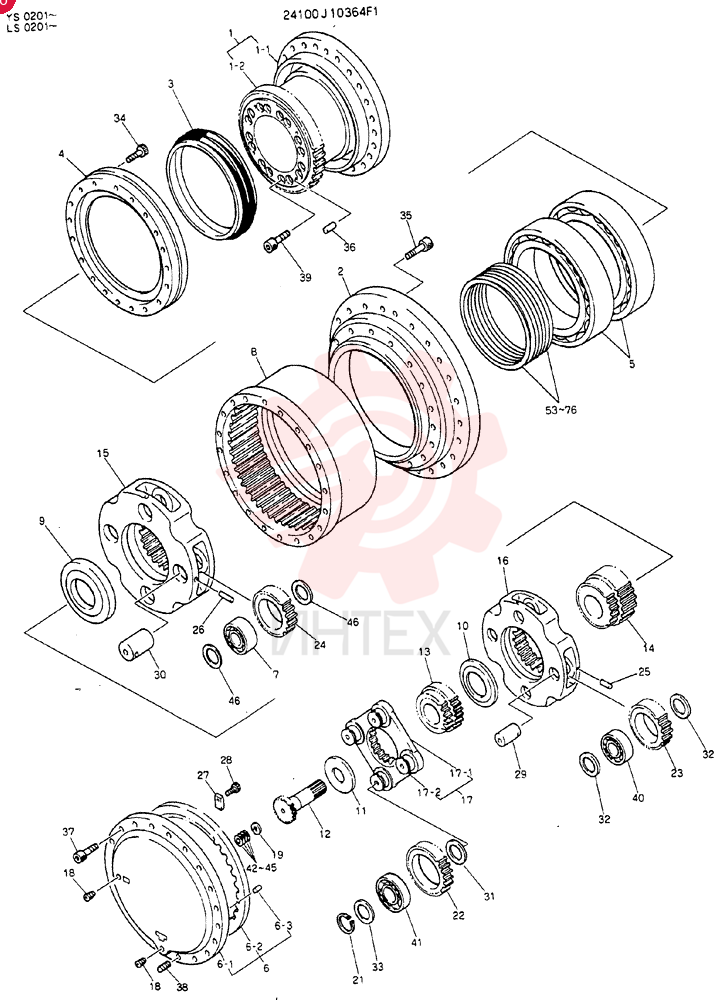

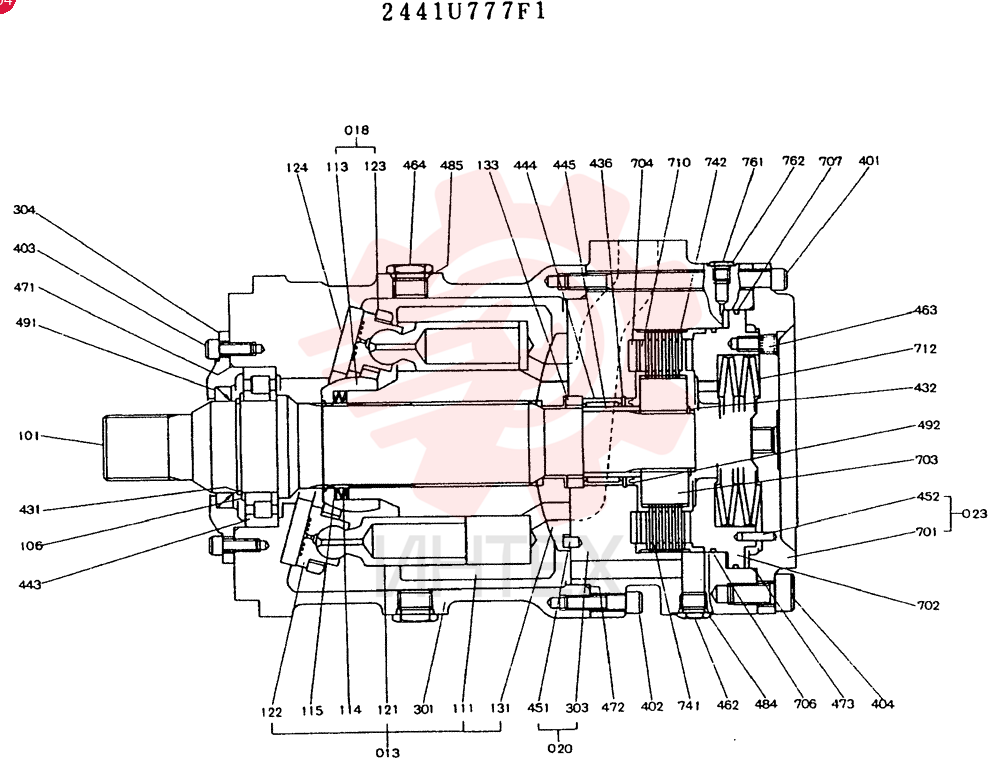

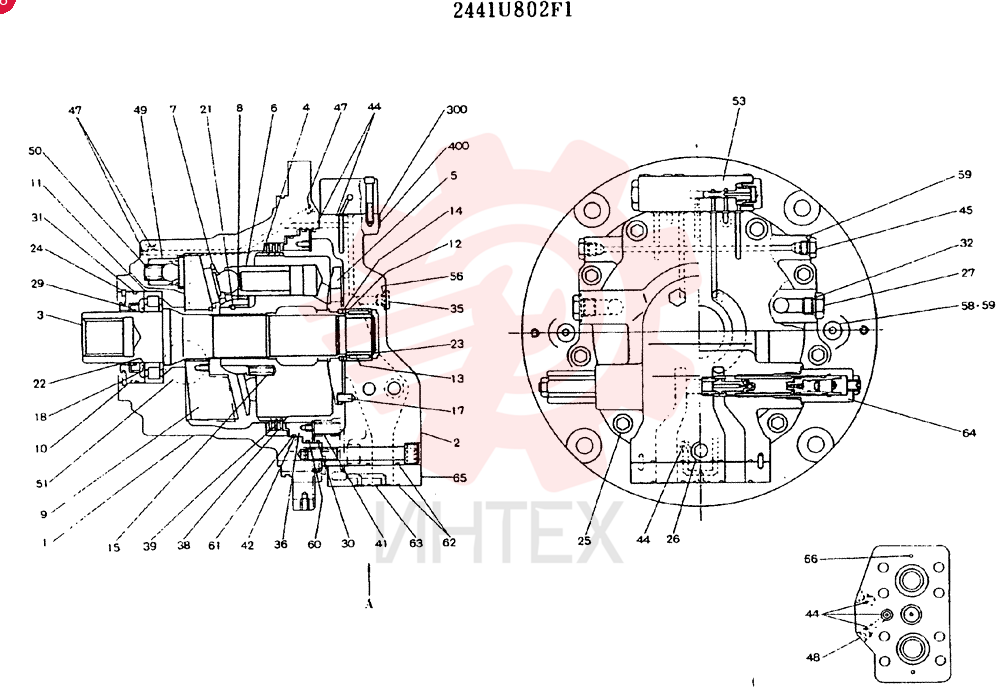

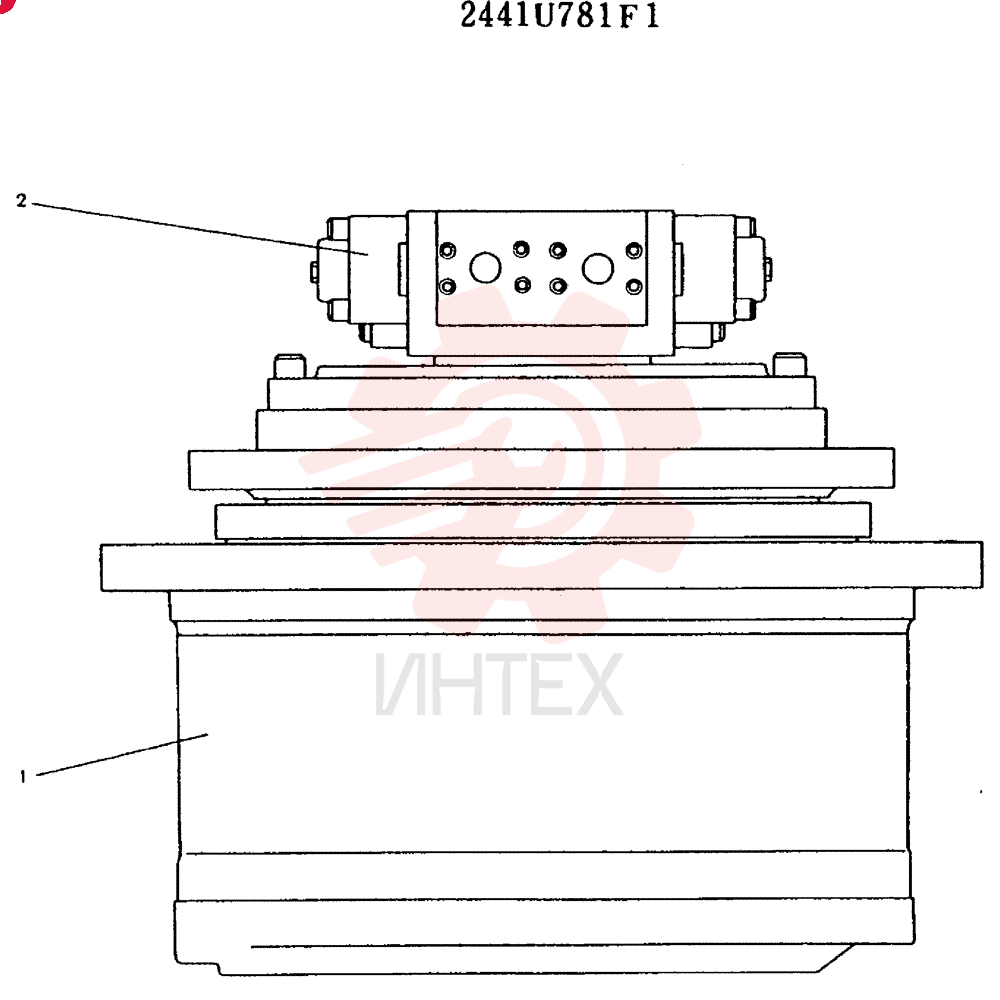

24100J10364F1 ГидромоторОткрыть схему -

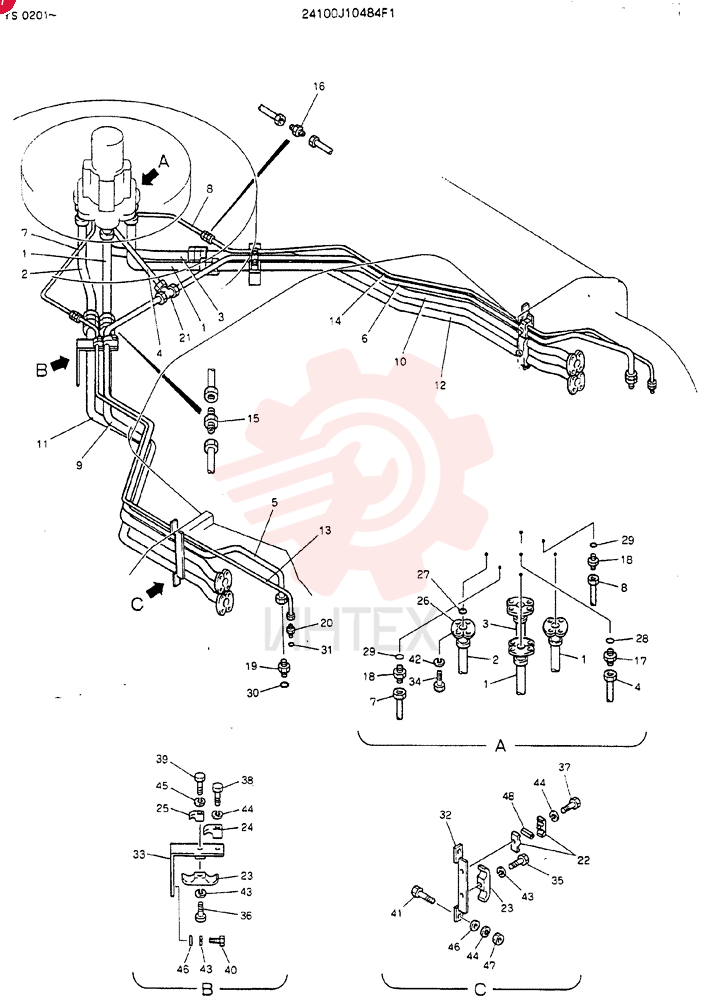

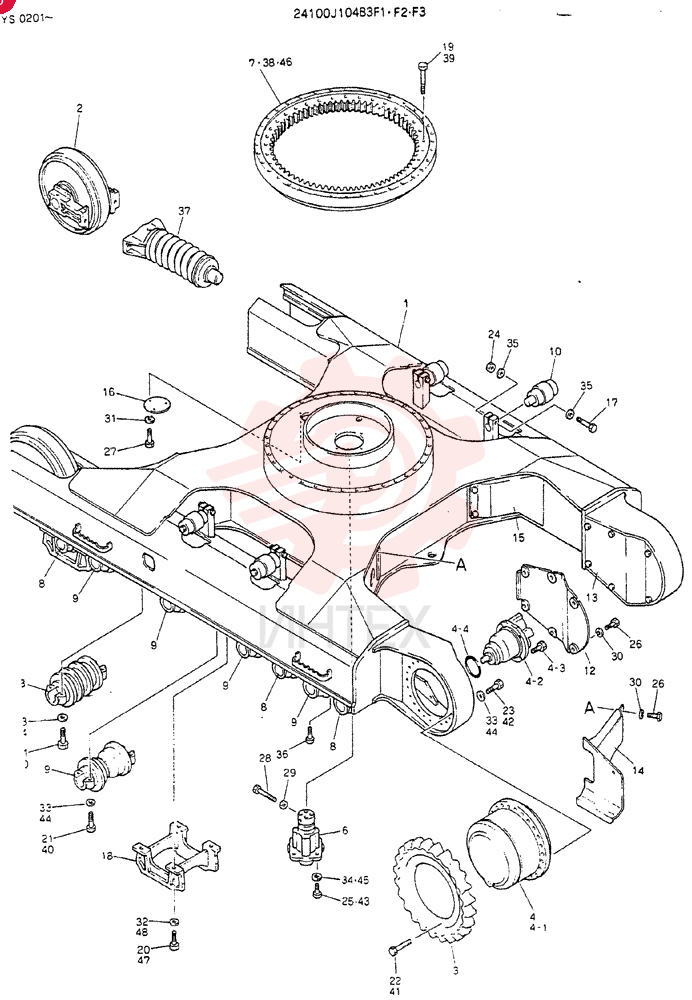

24100J10484F1 Линии гидравлические нижниеОткрыть схему -
24100J10510F2 Схема (MD450BLC) - EXCAVATOR BTW TS0201 - TS0394 (1/80-12/06)Открыть схему -

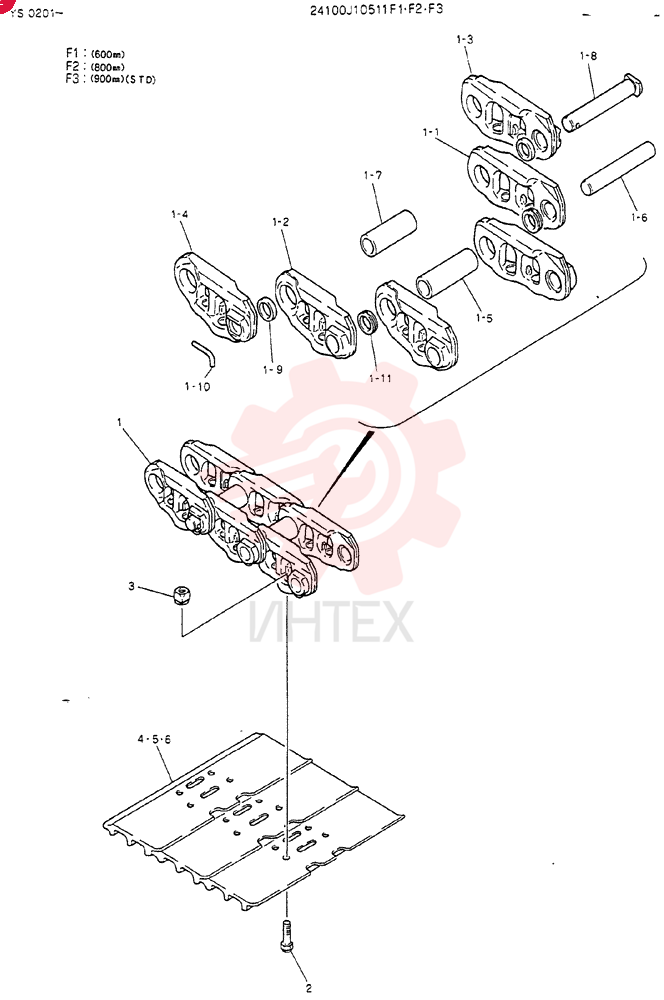

24100J10511F1 Установка гусеницыОткрыть схему -
24100J10570F1 Схема (MD450BLC) - EXCAVATOR BTW TS0201 - TS0394 (1/80-12/06)Открыть схему -

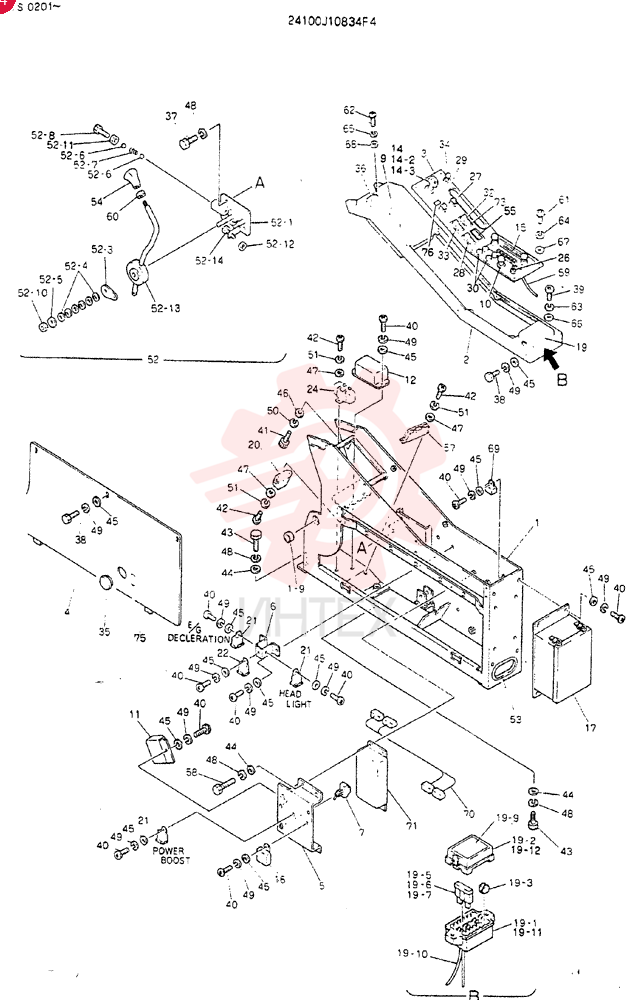

24100J10834F4 Панель приборов в сбореОткрыть схему -

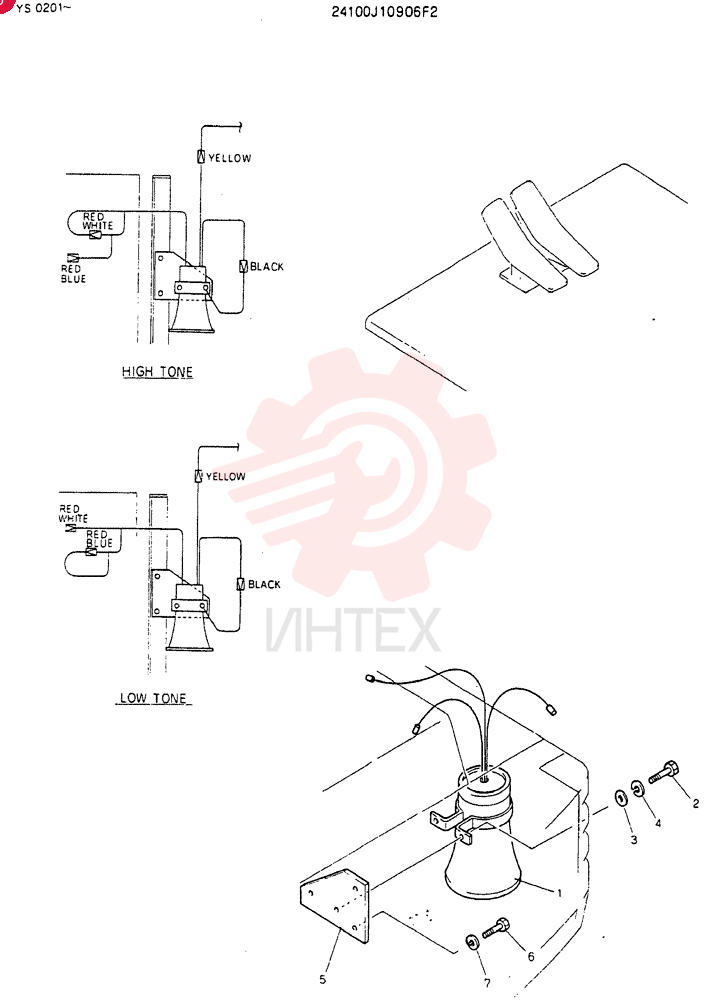

24100J10906F2 ЗуммерОткрыть схему -

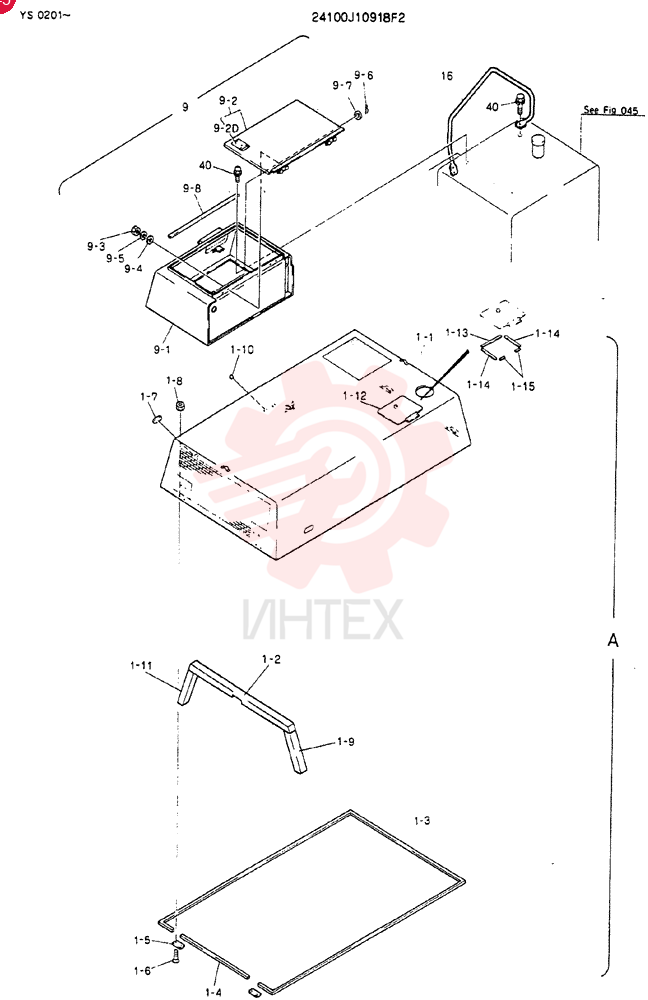

24100J10918F2 Защита (часть 1)Открыть схему -

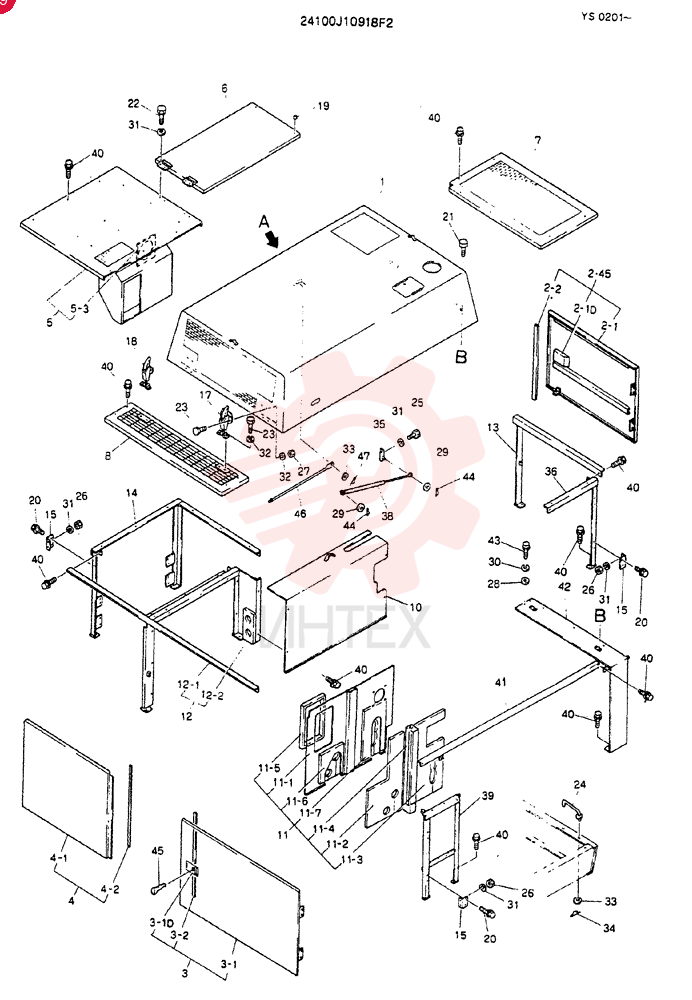

24100J10918F2 Защита (часть 2)Открыть схему -

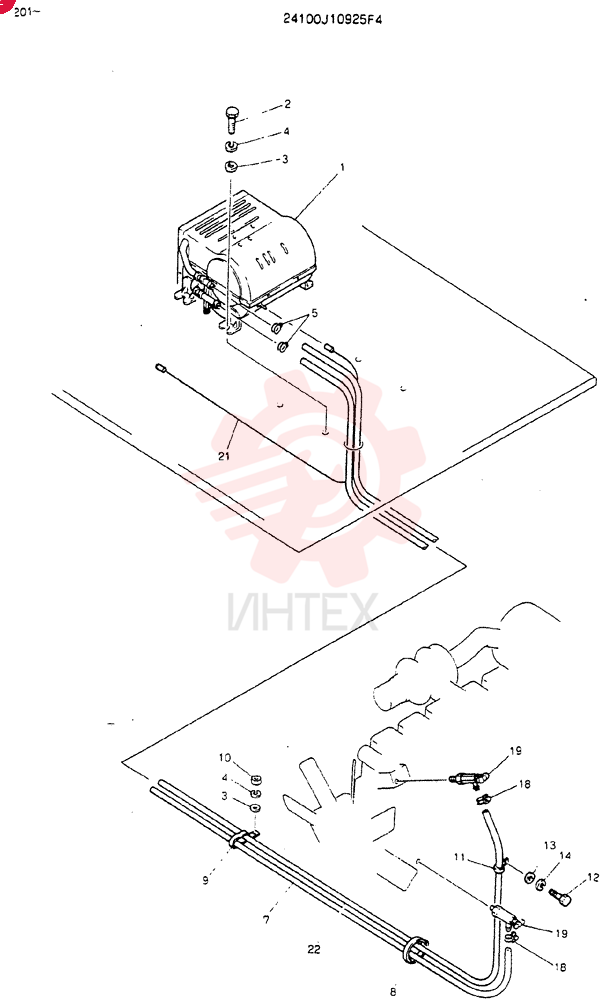

24100J10925F4 Отопитель в сбореОткрыть схему -

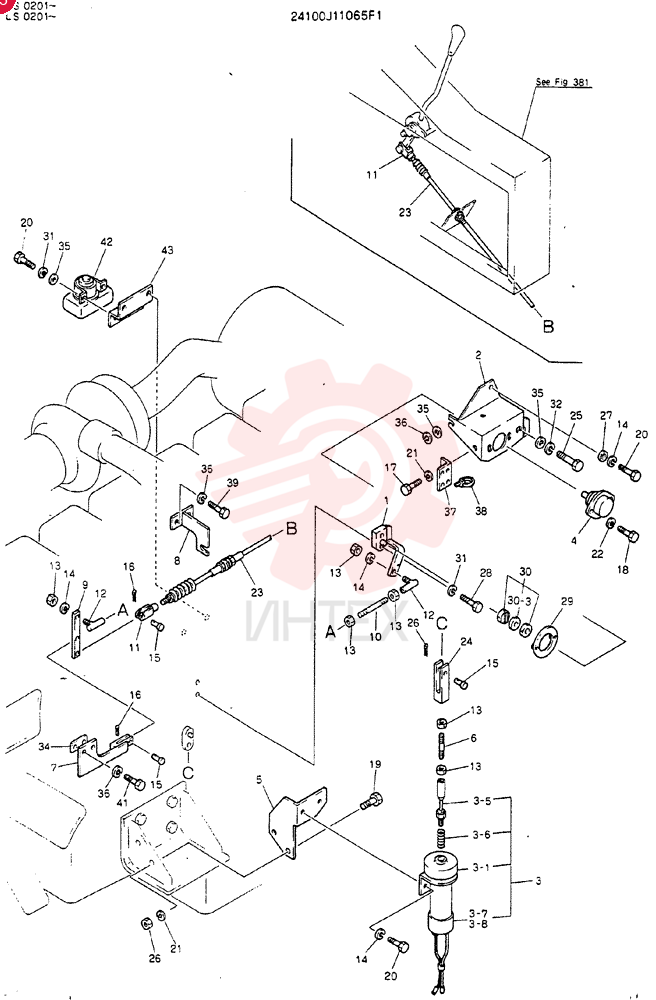

24100J11065F1 Орган управления двигателем в сбореОткрыть схему -
24100J11066F3 Схема (MD450BLC) - EXCAVATOR BTW TS0201 - TS0394 (1/80-12/06) (часть 1)Открыть схему -
24100J11066F3 Схема (MD450BLC) - EXCAVATOR BTW TS0201 - TS0394 (1/80-12/06) (часть 2)Открыть схему -
24100J11067F2 Пульт дистанционного управления в сборе (часть 1)Открыть схему -
24100J11067F2 Пульт дистанционного управления в сборе (часть 2)Открыть схему -
24100J11087F1 Бак гидравлический в сбореОткрыть схему -

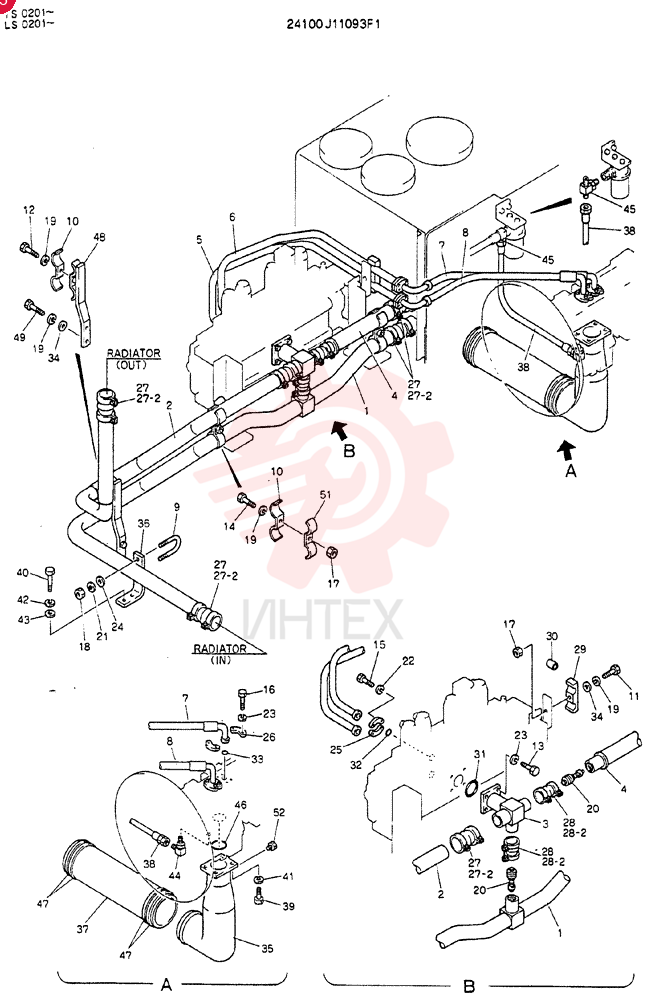

24100J11093F1 Трубопроводы гидравлические верхниеОткрыть схему -

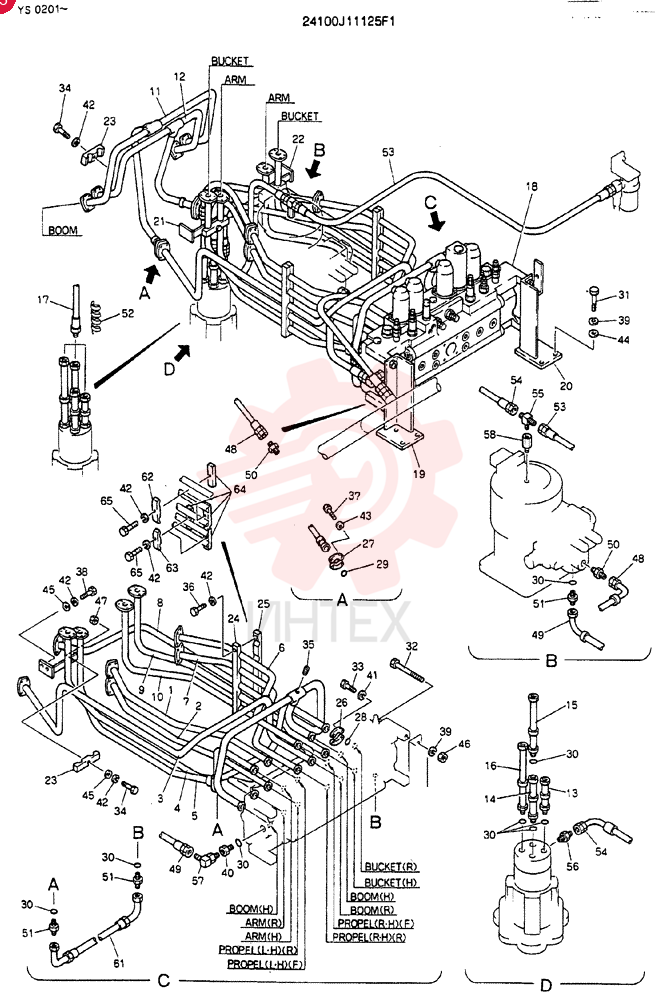

24100J11125F1 Трубопроводы гидравлические верхниеОткрыть схему -

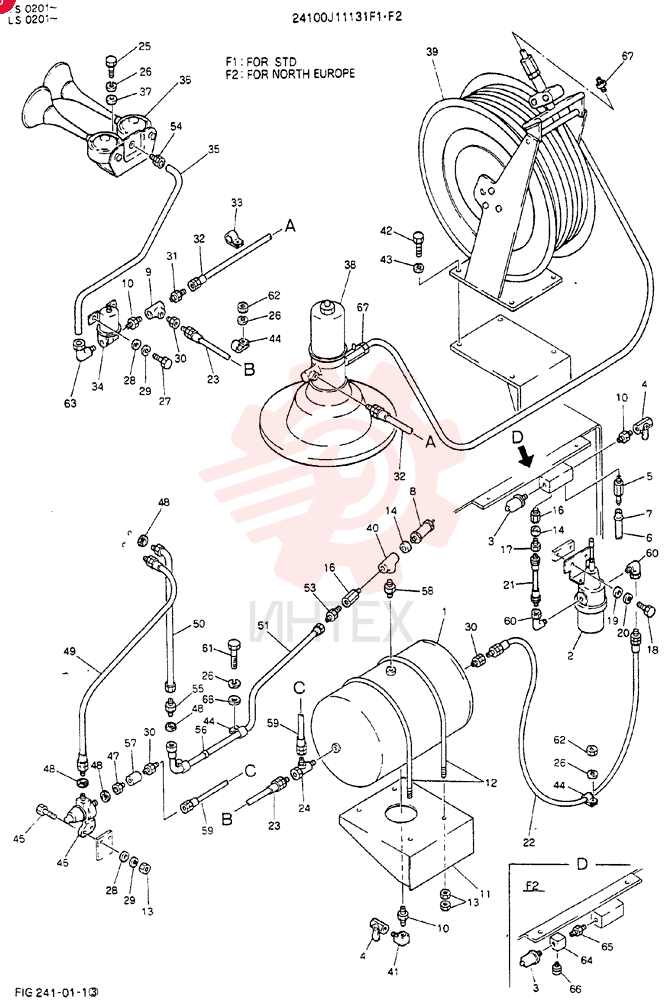

24100J11131P1 Линии воздушные верхниеОткрыть схему -
24100J11167F1 Электропроводка в сбореОткрыть схему -

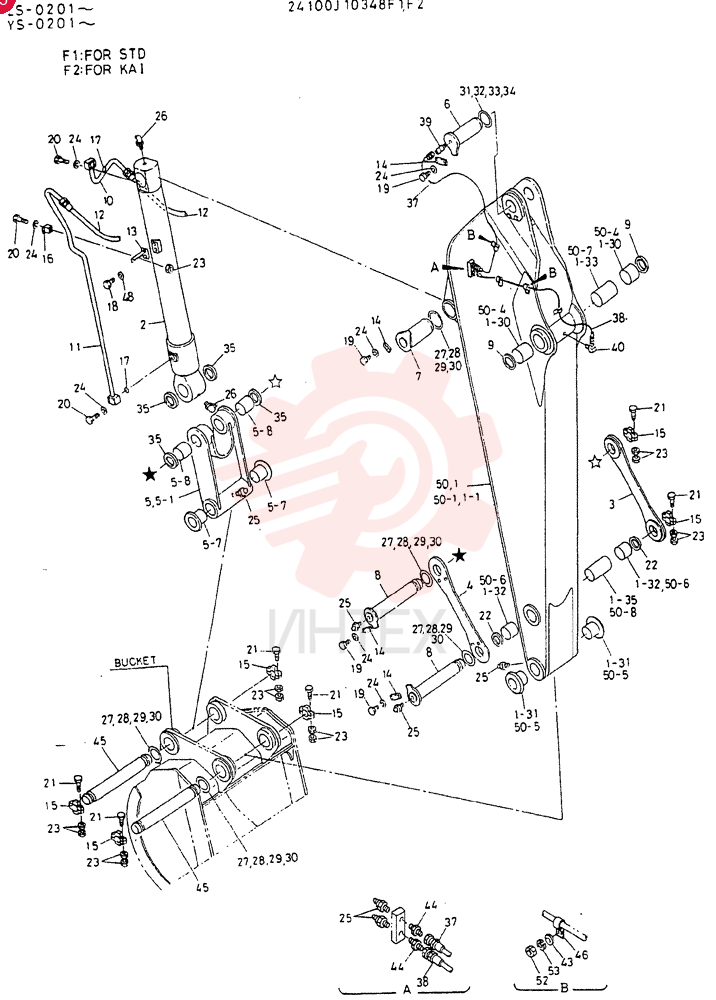

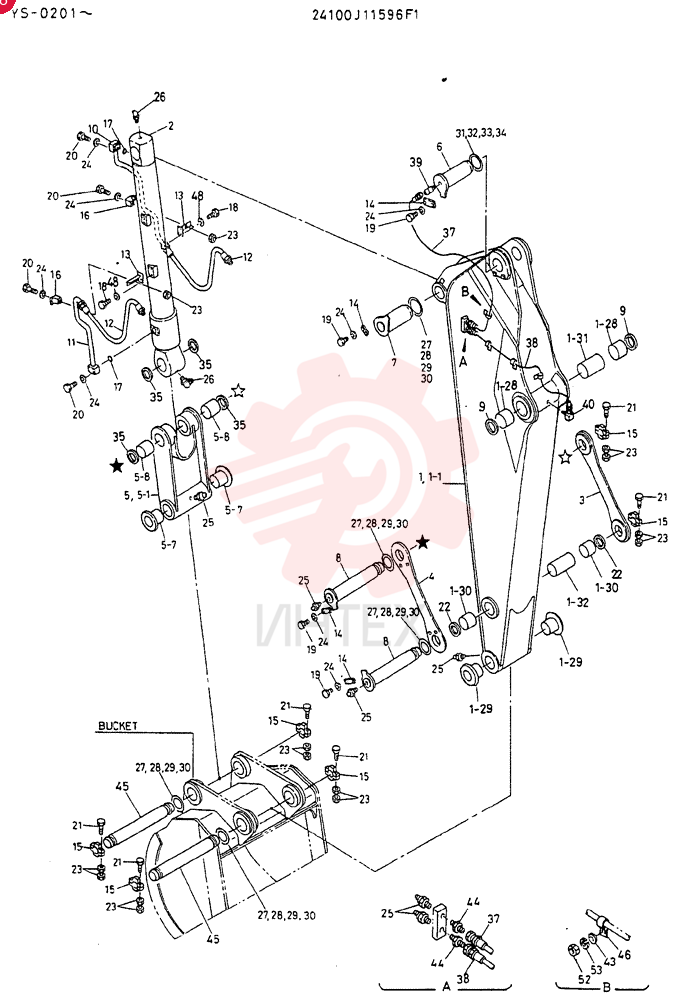

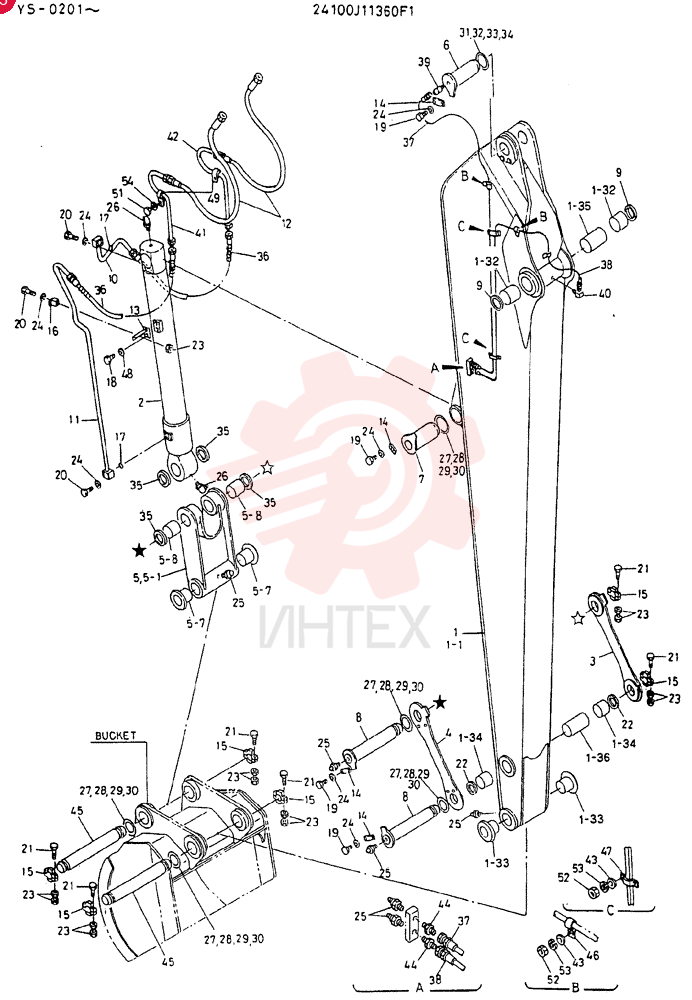

24100J11596F1 Рукоять в сборе, короткаяОткрыть схему -
24100J4396F5 Каток опорныйОткрыть схему -

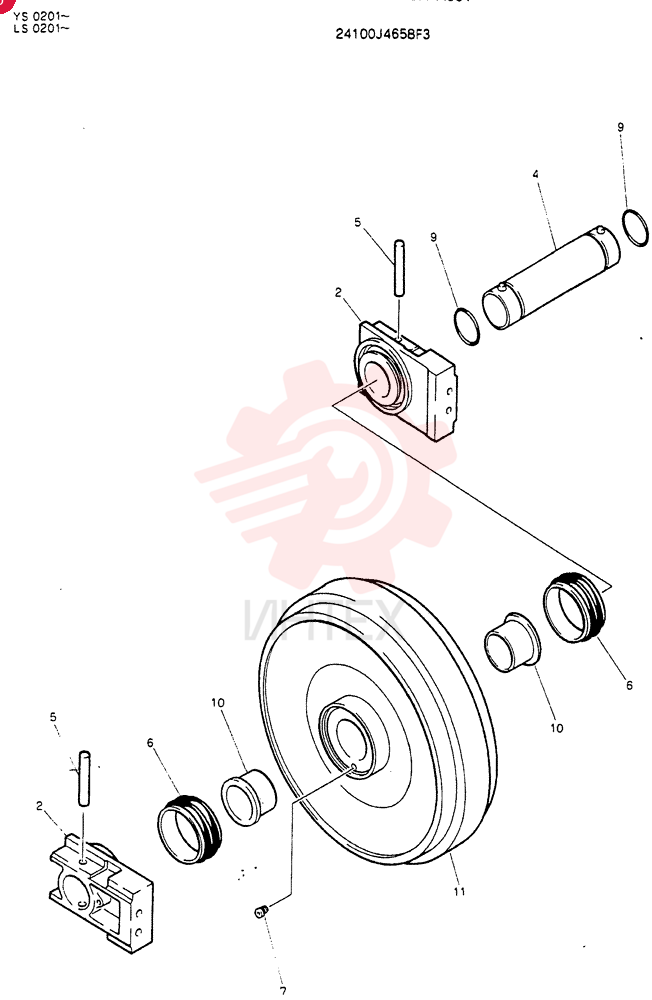

24100J4658F3 Колесо направляющее (ленивец)Открыть схему -

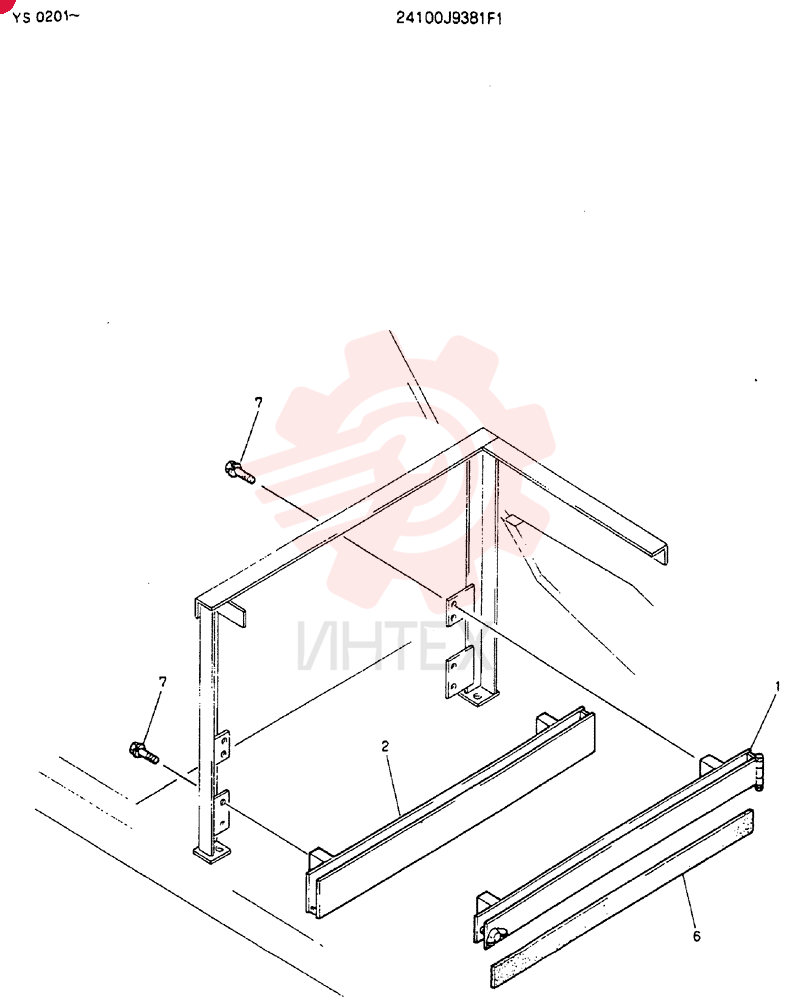

24100J9381F1 ЗащитаОткрыть схему -
24100N3041F2 Ремень безопасностиОткрыть схему -
24100N3841F2 Каток опорныйОткрыть схему -
24100N4136F11 Схема (MD450BLC) - EXCAVATOR BTW TS0201 - TS0394 (1/80-12/06)Открыть схему -

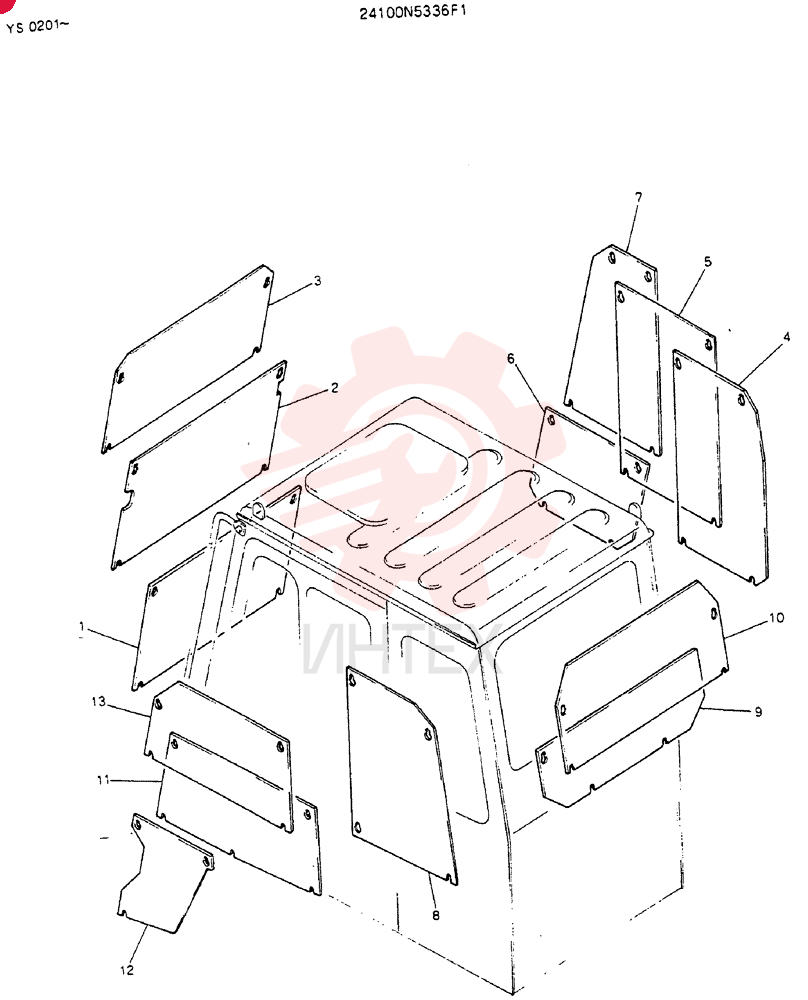

24100N5336F1 КомплектОткрыть схему -
24100N5635F1 Схема (MD450BLC) - EXCAVATOR BTW TS0201 - TS0394 (1/80-12/06)Открыть схему -

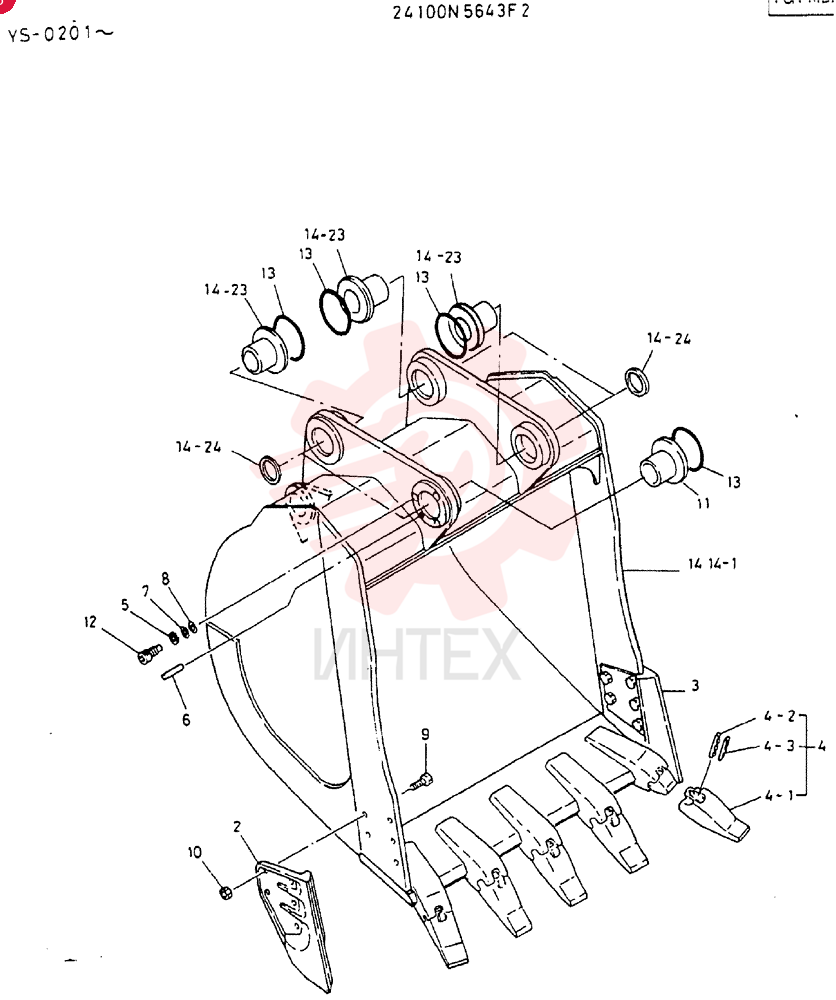

24100N5680F3 Доработка, управление в сбореОткрыть схему -
24100N5728F15 Пластина пола в сбореОткрыть схему -

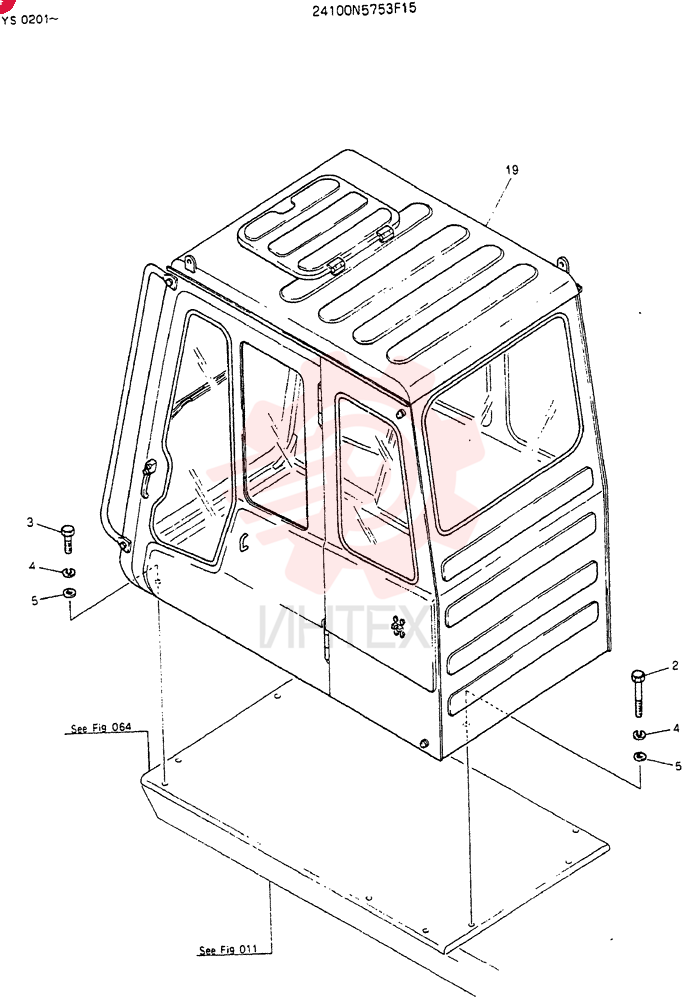

24100N5753F15 Установка кабиныОткрыть схему -
24100N5757F2 Схема (MD450BLC) - EXCAVATOR BTW TS0201 - TS0394 (1/80-12/06)Открыть схему -
24100N5888F1 ПружинаОткрыть схему -

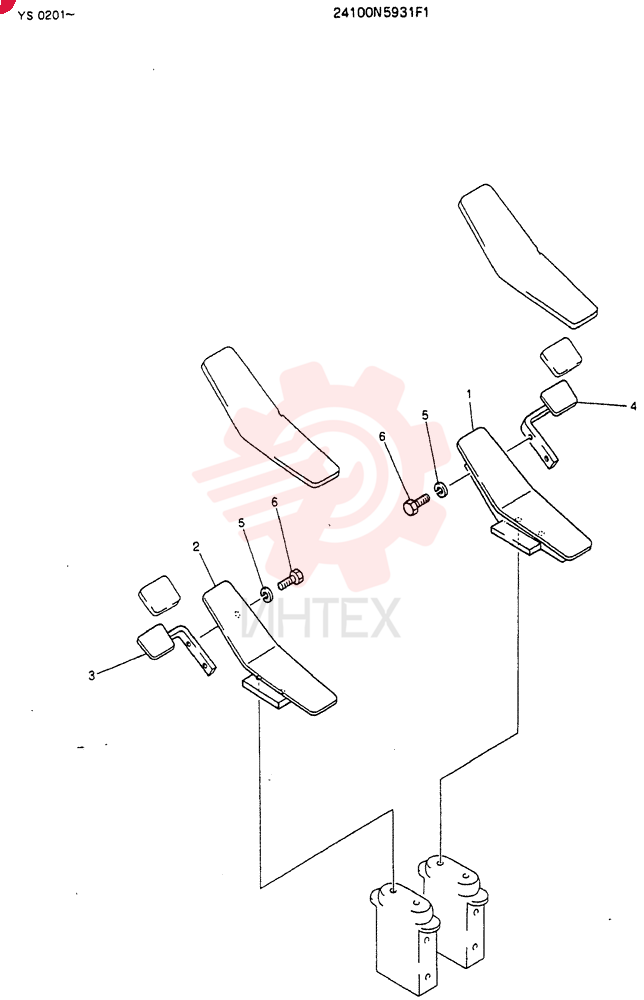

24100N5931F1 Педаль в сбореОткрыть схему -

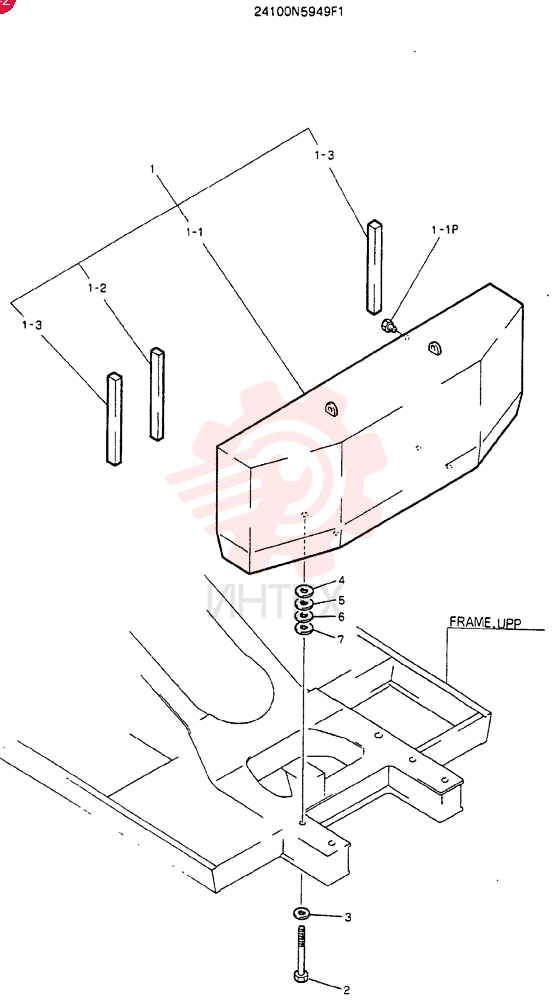

24100N5949F1 Противовес в сбореОткрыть схему -

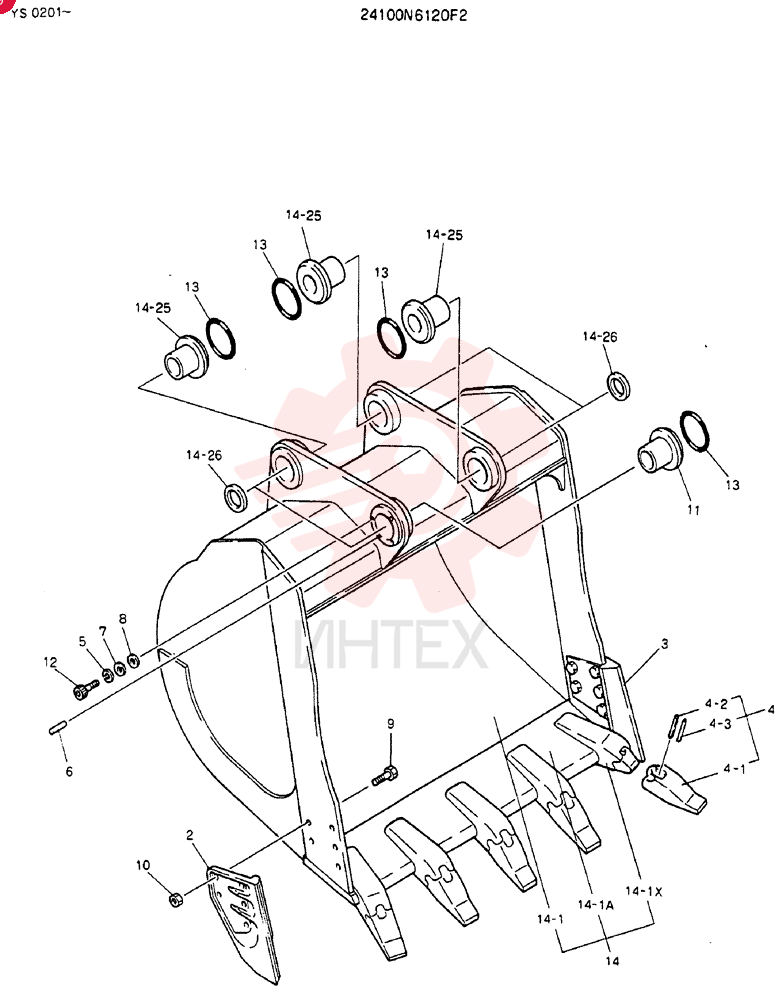

24100P1794F1 Схема (MD450BLC) - EXCAVATOR BTW TS0201 - TS0394 (1/80-12/06)Открыть схему -

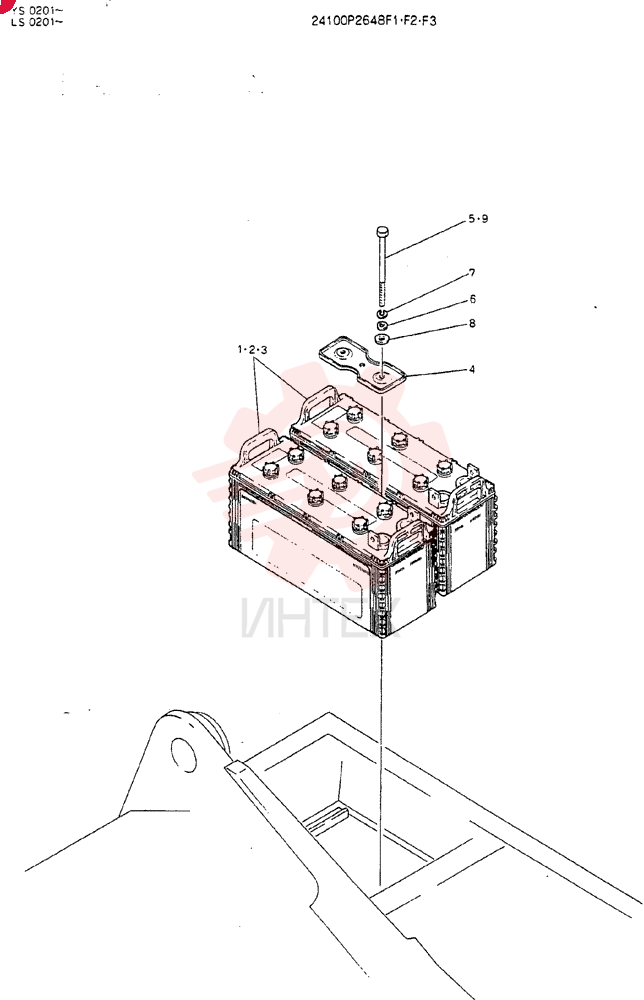

24100P2648P1 Аккумулятор в сбореОткрыть схему -
24100U364F2 СедлоОткрыть схему -
2425U239F1 Схема (MD450BLC) - EXCAVATOR BTW TS0201 - TS0394 (1/80-12/06)Открыть схему -

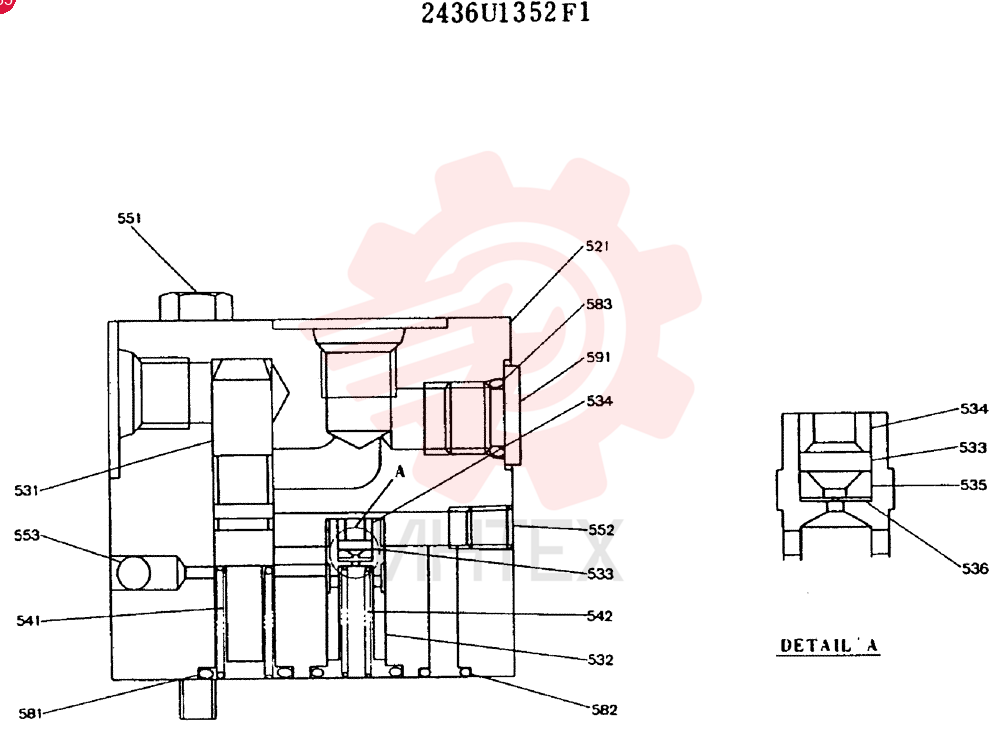

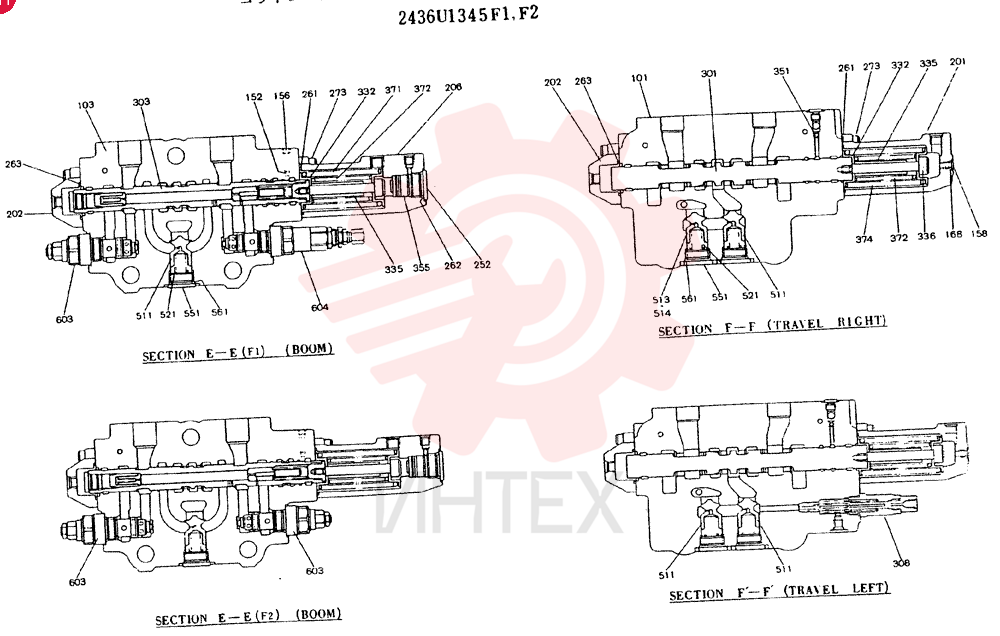

2436R680F1 Клапан предохранительныйОткрыть схему -
2436R732F1 Клапан электромагнитныйОткрыть схему -
2436R753F1 Клапан электромагнитныйОткрыть схему -
2436R757F1 Схема (MD450BLC) - EXCAVATOR BTW TS0201 - TS0394 (1/80-12/06)Открыть схему -
2436R759F1 Клапан предохранительныйОткрыть схему -
2436R835F1 Клапан предохранительныйОткрыть схему -

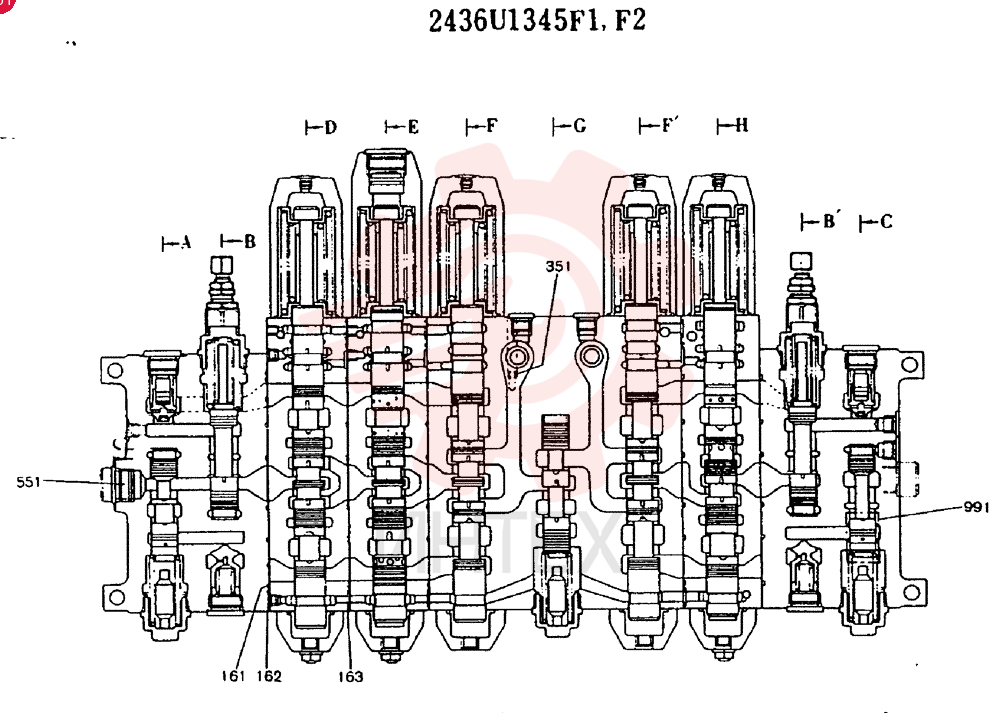

2436R844F1 КлапанОткрыть схему -
2436R845F1 КлапанОткрыть схему -

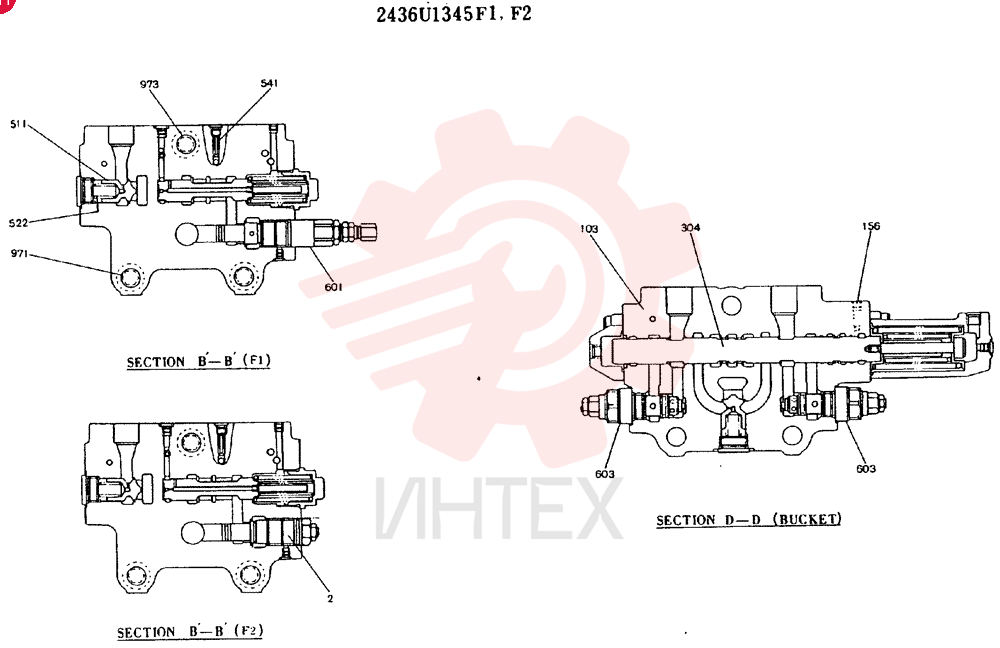

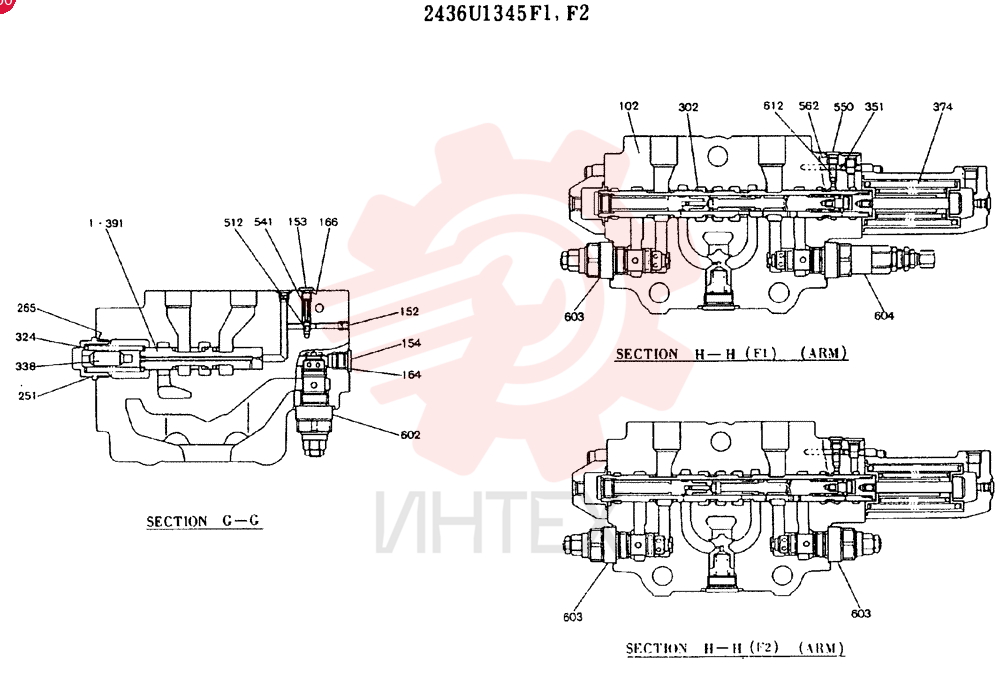

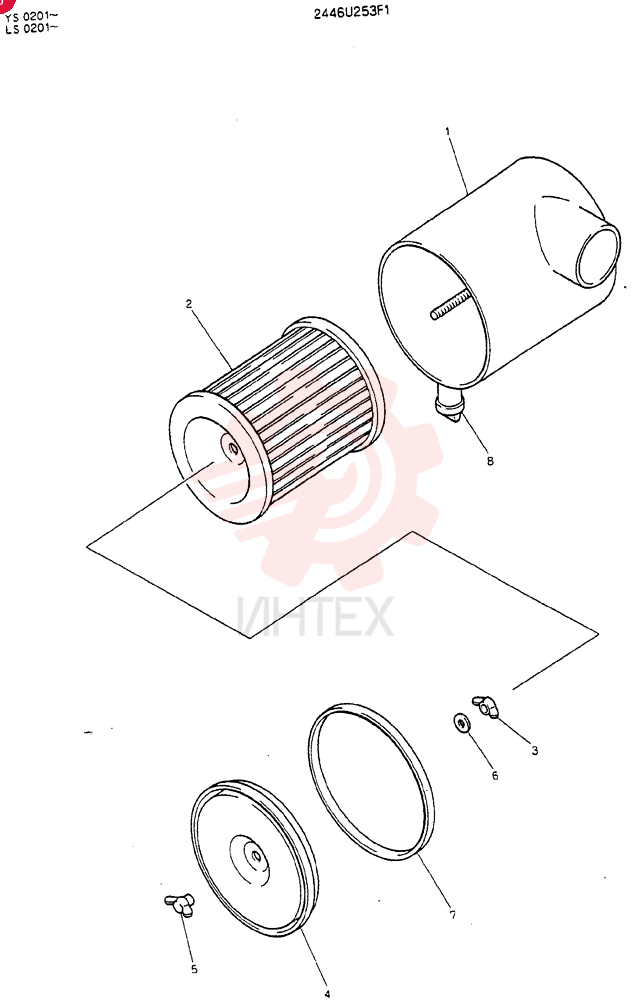

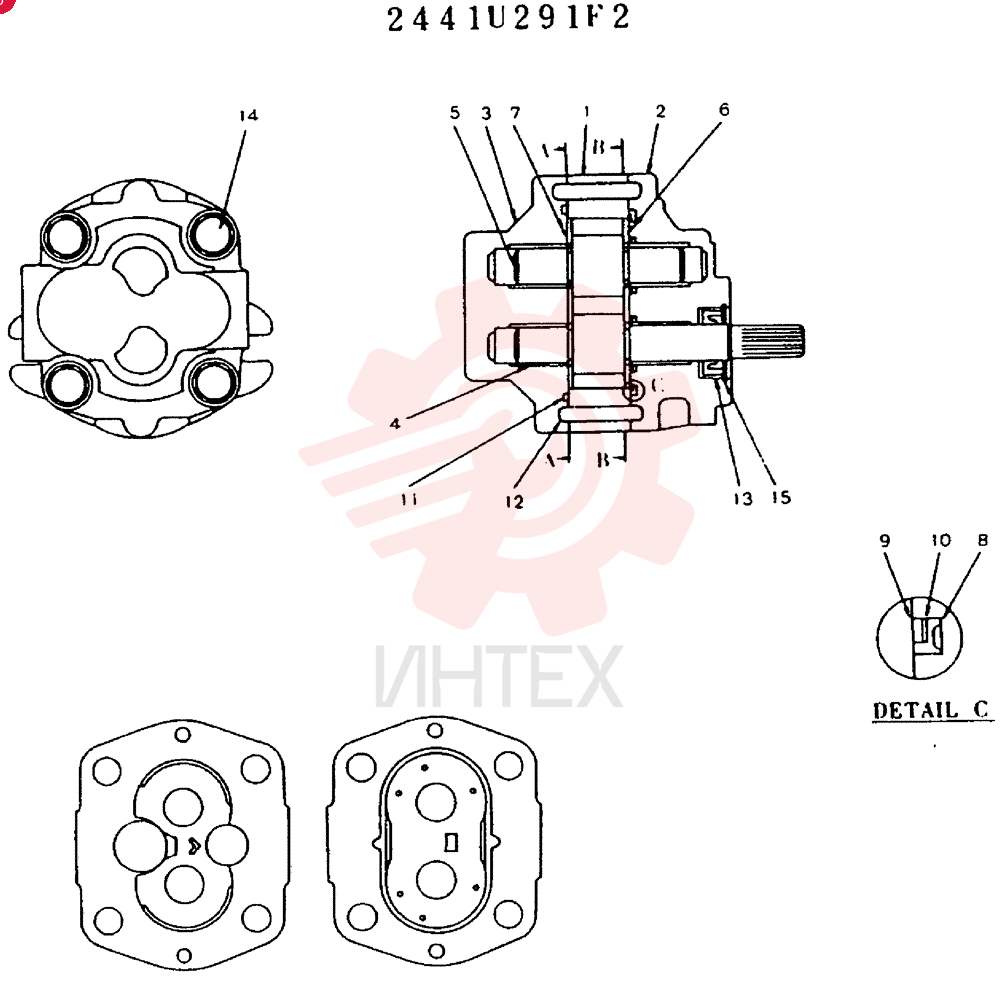

2436R848F1 Клапан предохранительныйОткрыть схему
