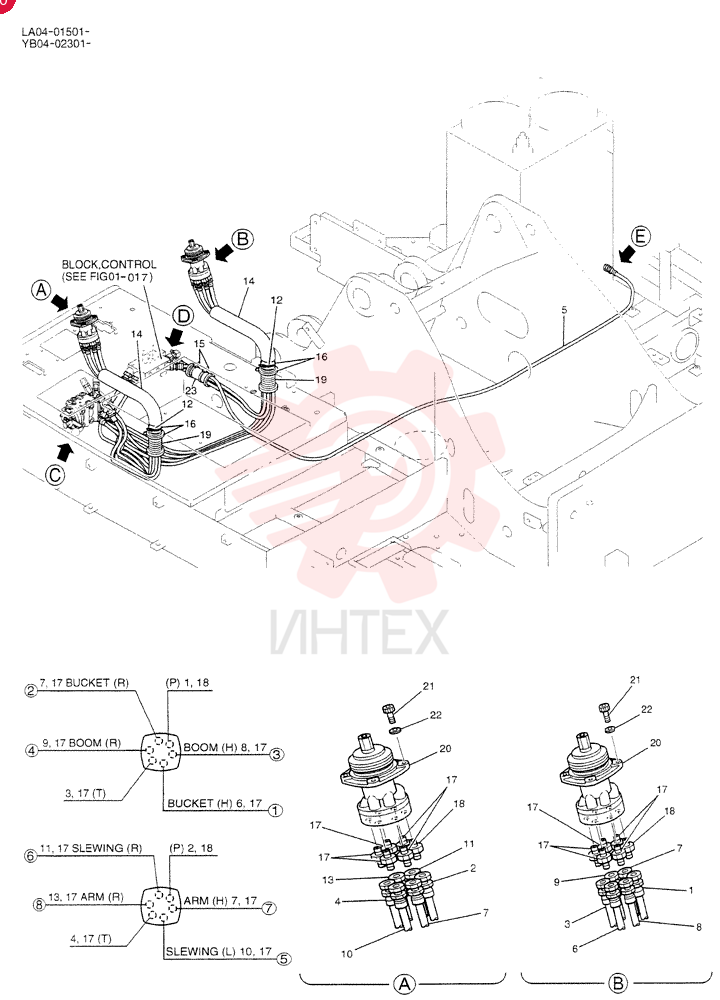

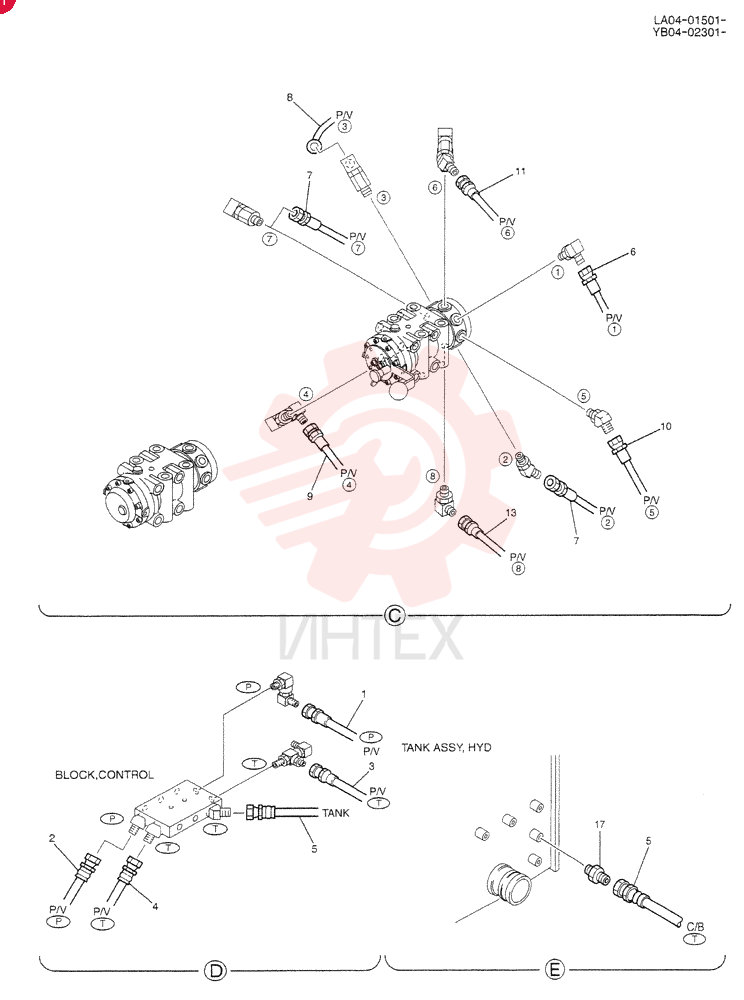

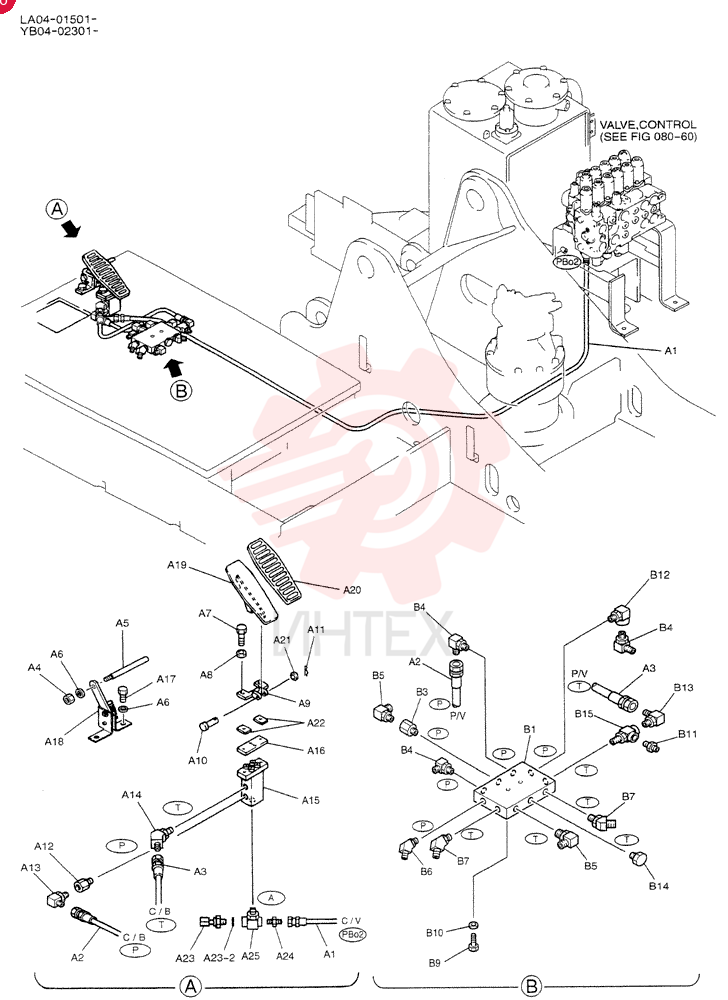

(NIBBLER) - Оборудование навесное: гидроножницы/гидромолот - SK200SR(-1S) и SK200SRLC(-1S) (1/91-12/01) — схемы
-

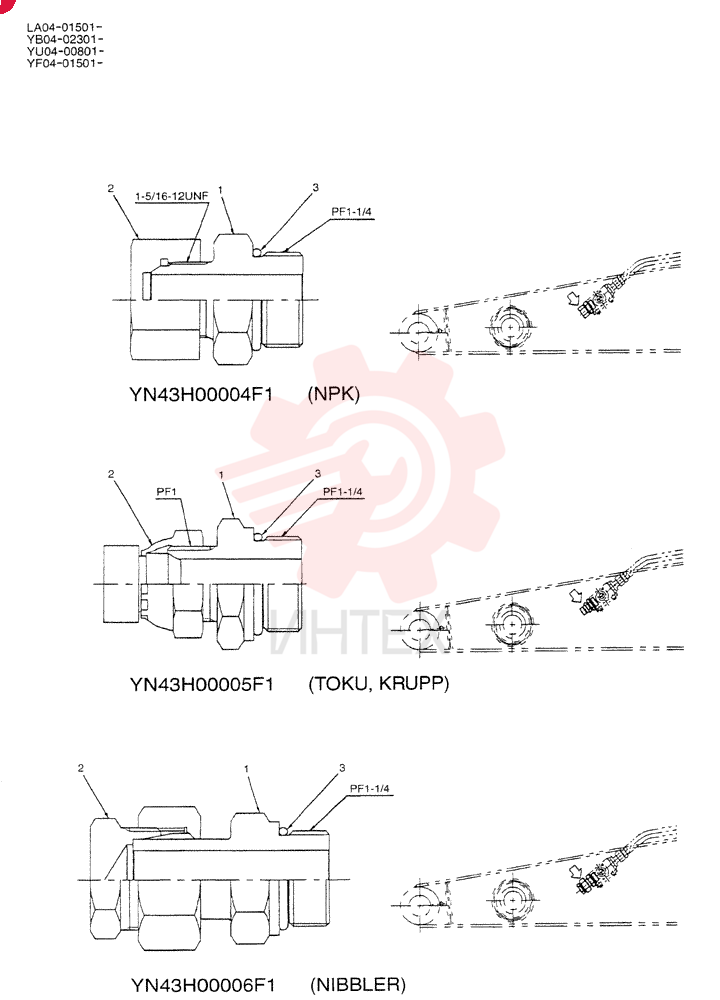

2444P1744D3 Соединитель гидравлическийОткрыть схему -

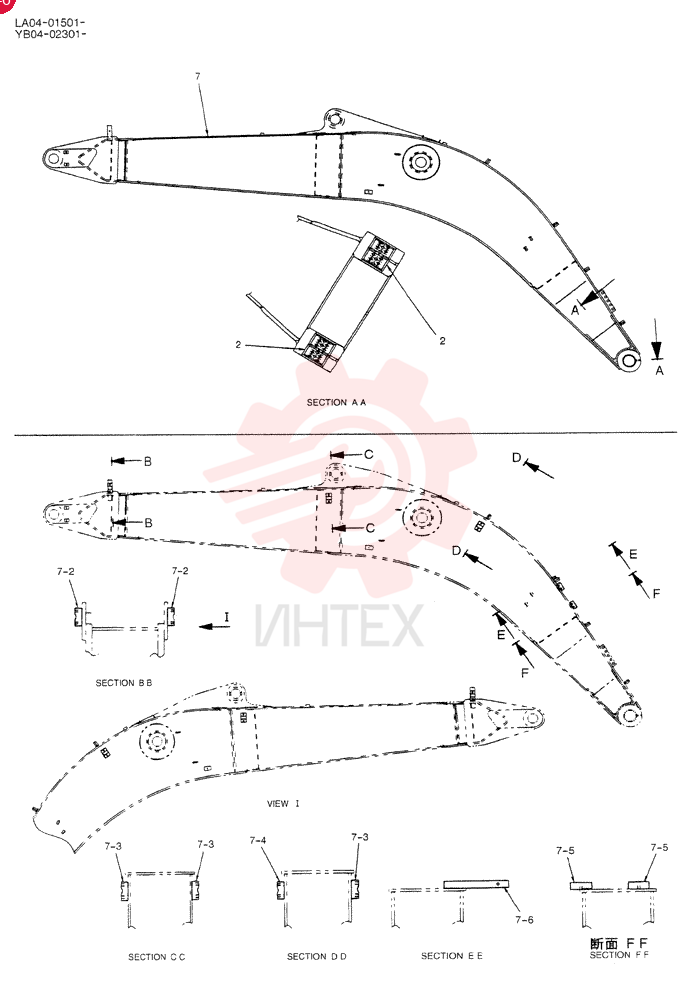

YB02B00051F4 СтрелаОткрыть схему -

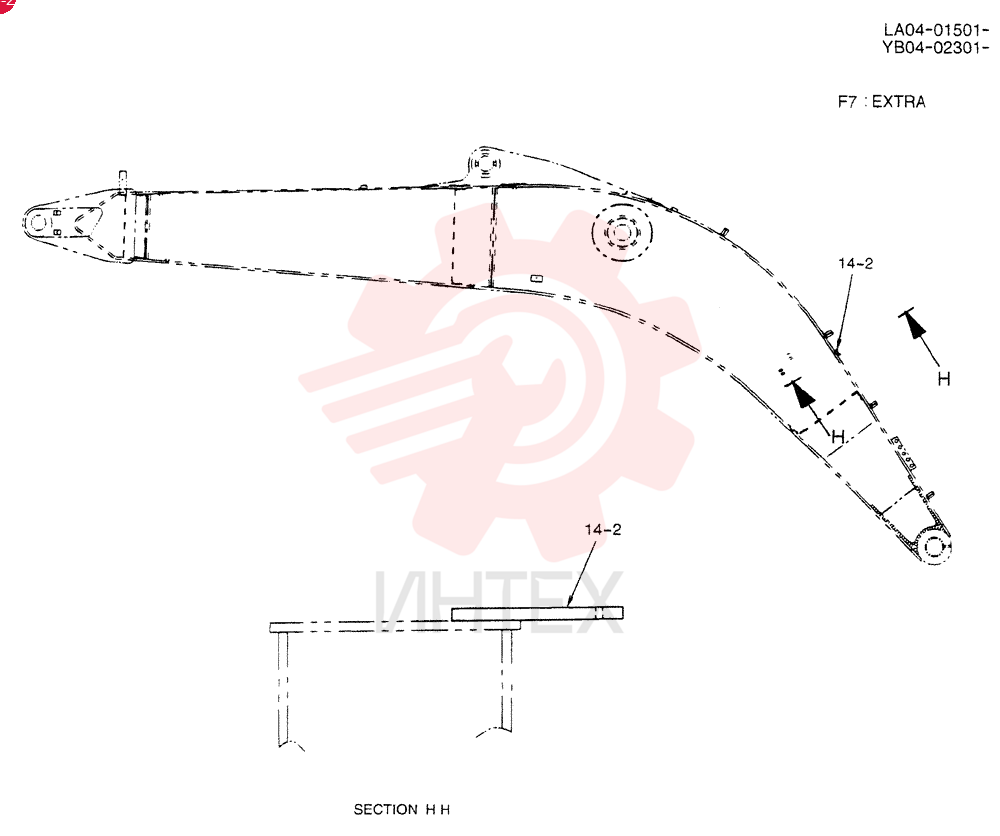

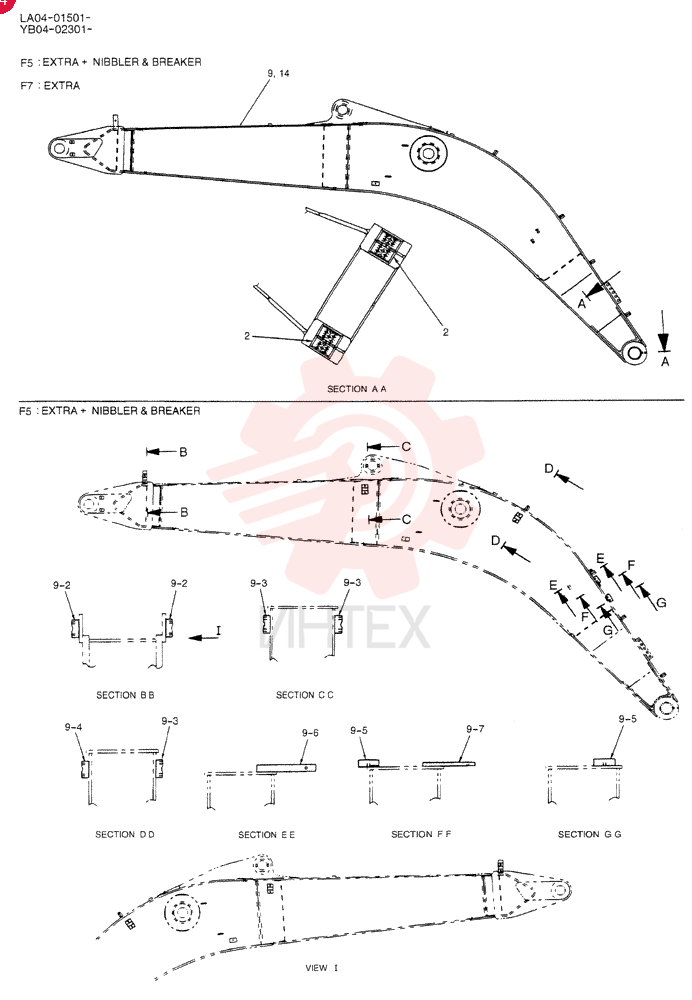

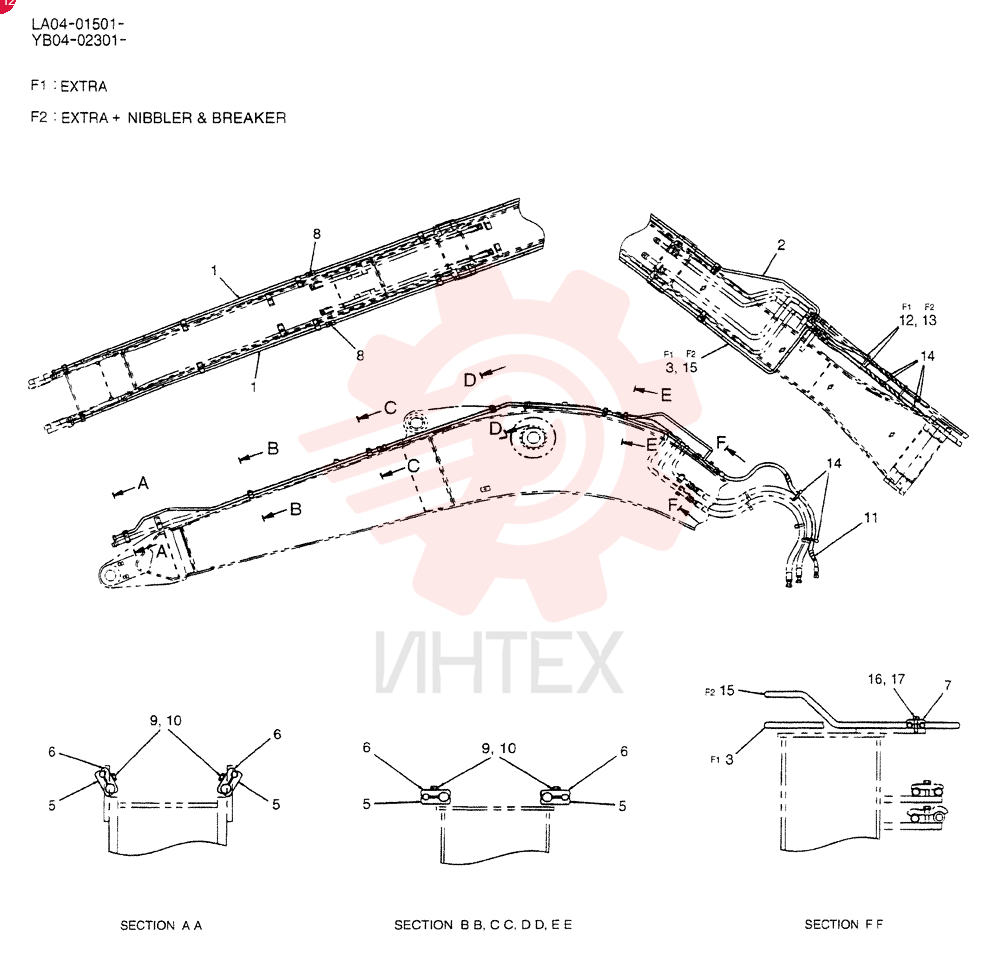

YB02B00051F5 Стрела в сборе, экскаватор 5. 05M (дополнительная + щипцы и гидромолот) (часть 1)Открыть схему -
YB02B00051F5 Стрела в сборе, экскаватор 5. 05M (дополнительная + щипцы и гидромолот) (часть 2)Открыть схему -

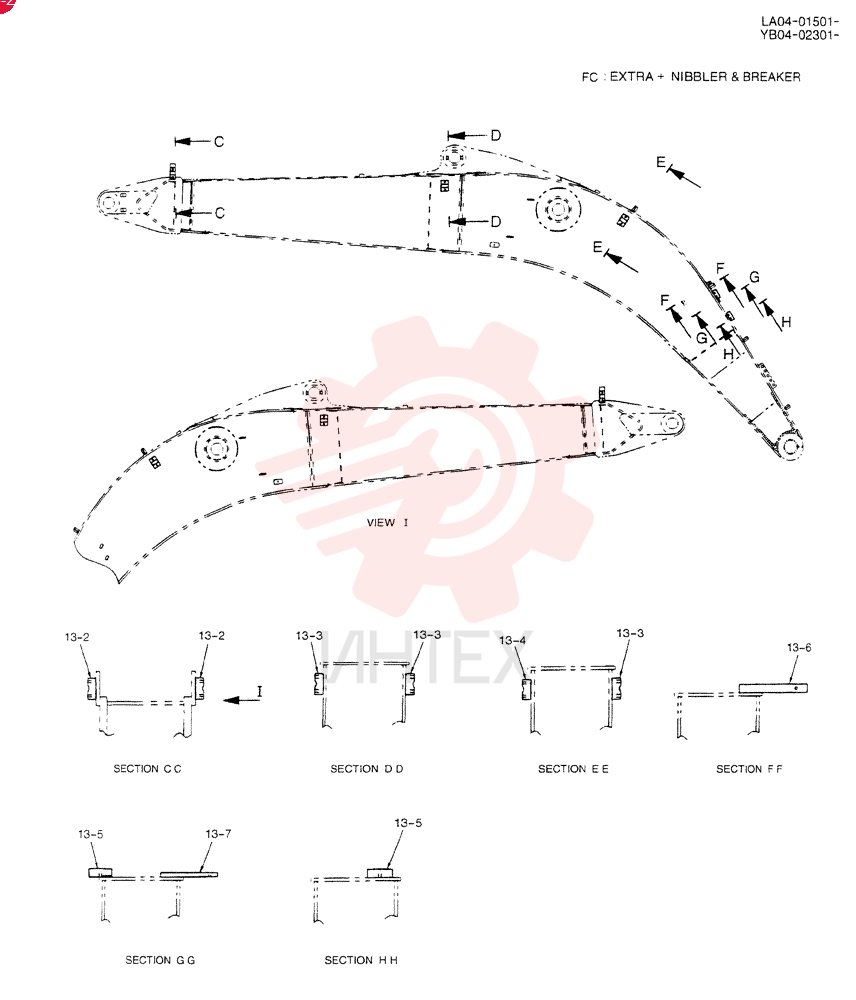

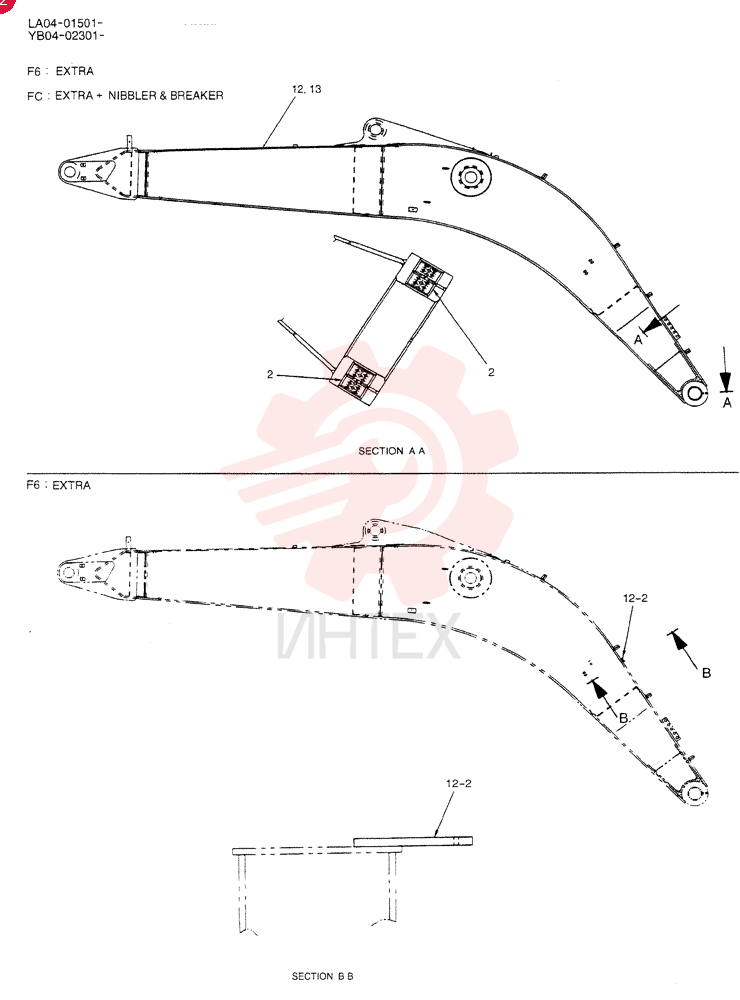

YB02B00051F6 Стрела в сборе, экскаватор 5. 05M (дополнительная) (часть 1)Открыть схему -
YB02B00051F6 Стрела в сборе, экскаватор 5. 05M (дополнительная) (часть 2)Открыть схему -
YB03H00002F1 Трубка (часть 1)Открыть схему -
YB03H00002F1 Трубка (часть 2)Открыть схему -
YB03H00019F1 Трубопроводы гидравлические верхние (часть 1)Открыть схему -
YB03H00019F1 Трубопроводы гидравлические верхние (часть 2)Открыть схему -

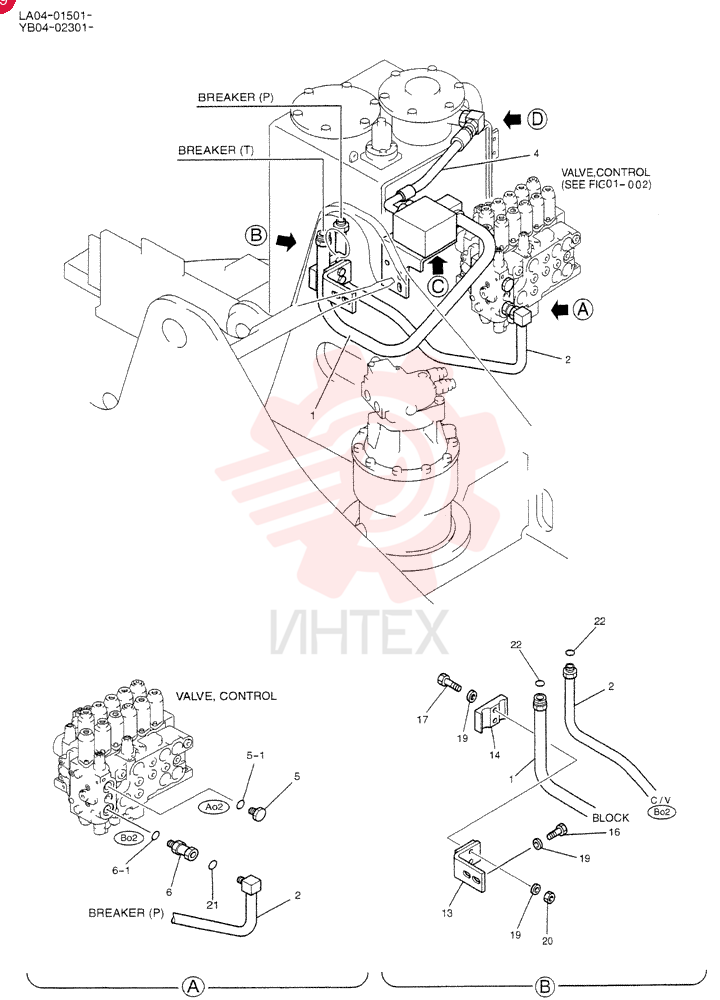

YB03H00023F1 Трубопроводы гидравлические верхние (часть 1)Открыть схему -

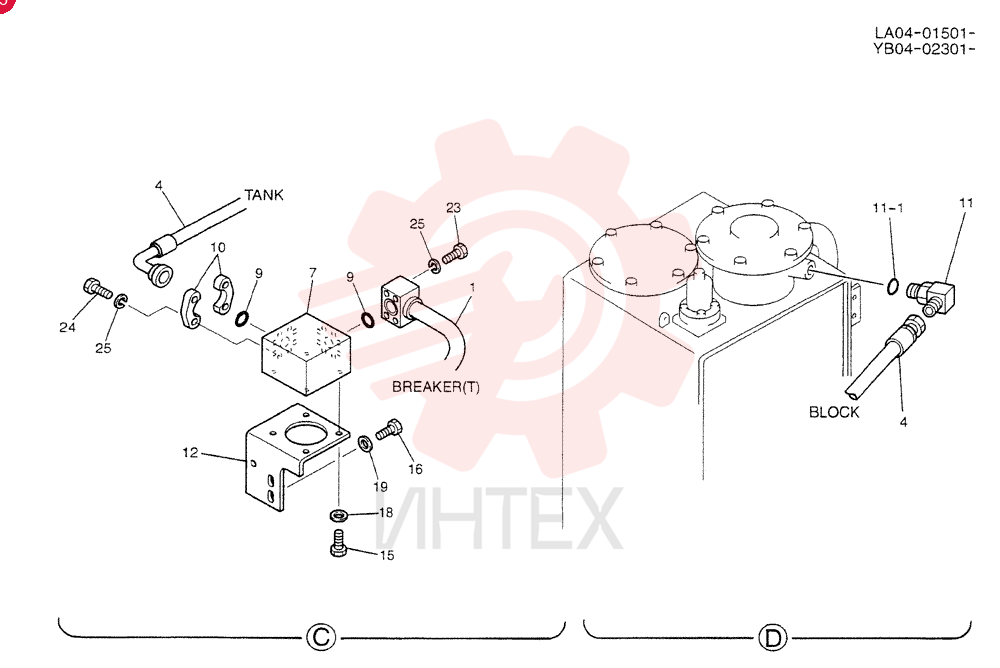

YB03H00023F1 Трубопроводы гидравлические верхние (часть 2)Открыть схему -

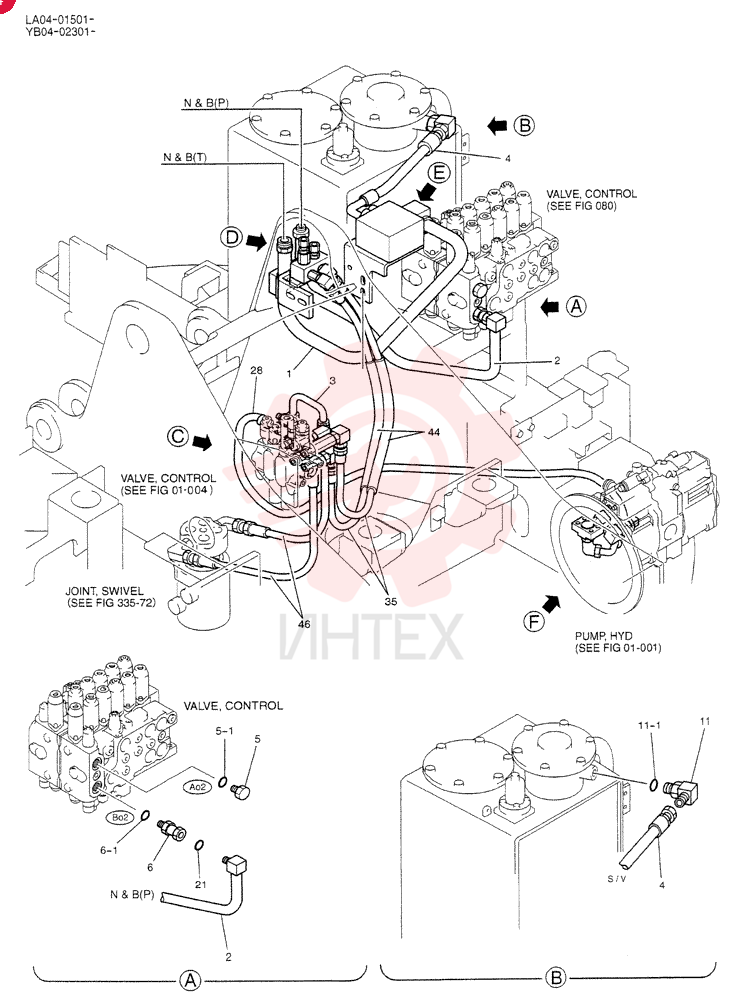

YB03H00027F1 Трубопроводы гидравлические верхние (часть 1)Открыть схему -

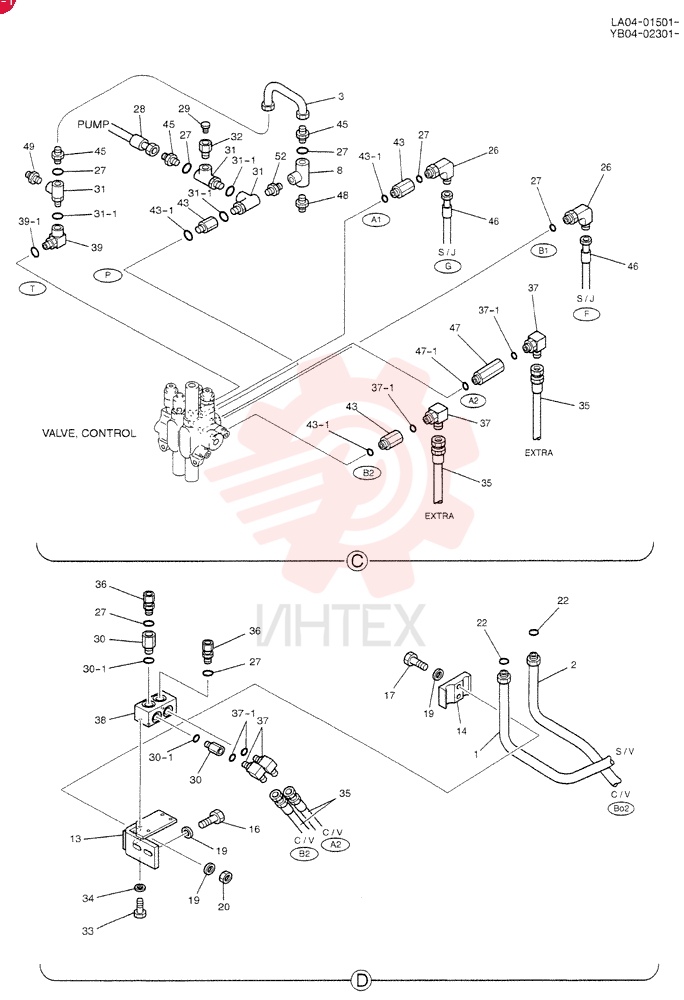

YB03H00027F1 Трубопроводы гидравлические верхние (часть 2)Открыть схему -

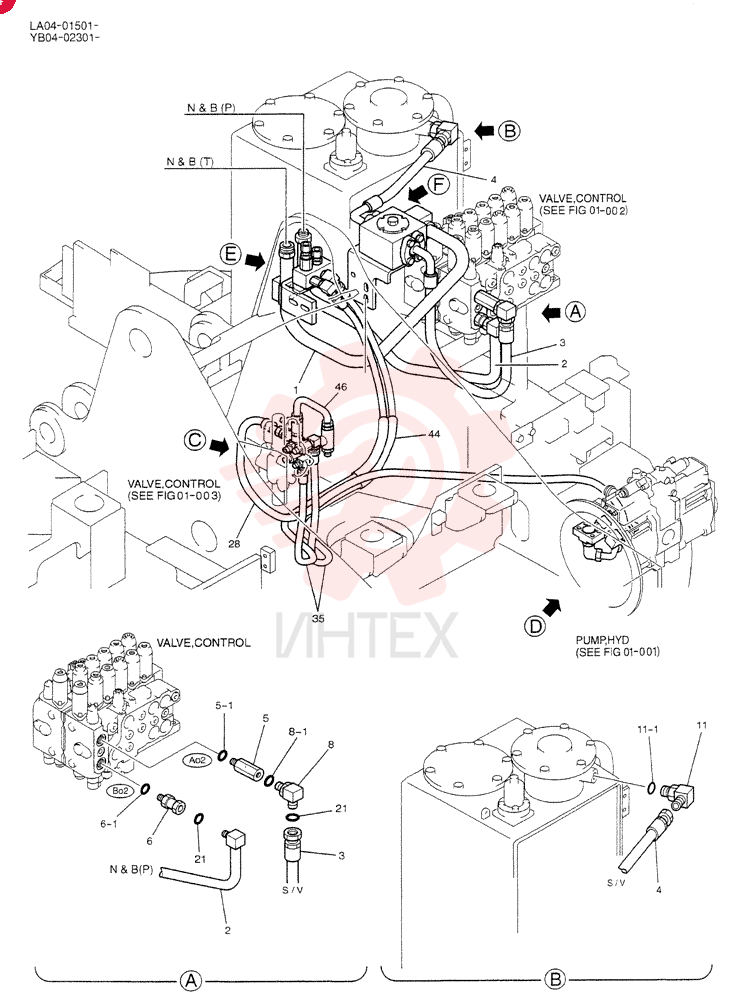

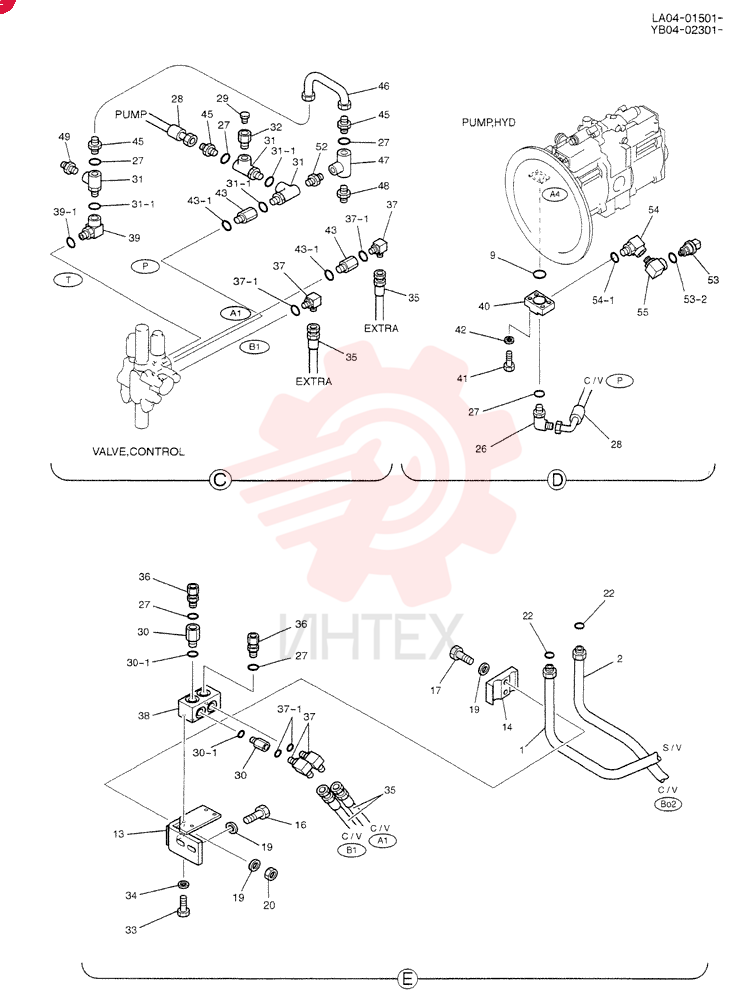

YB03H00028F1 Трубопроводы гидравлические верхние (часть 1)Открыть схему -
YB03H00028F1 Трубопроводы гидравлические верхние (часть 2)Открыть схему -

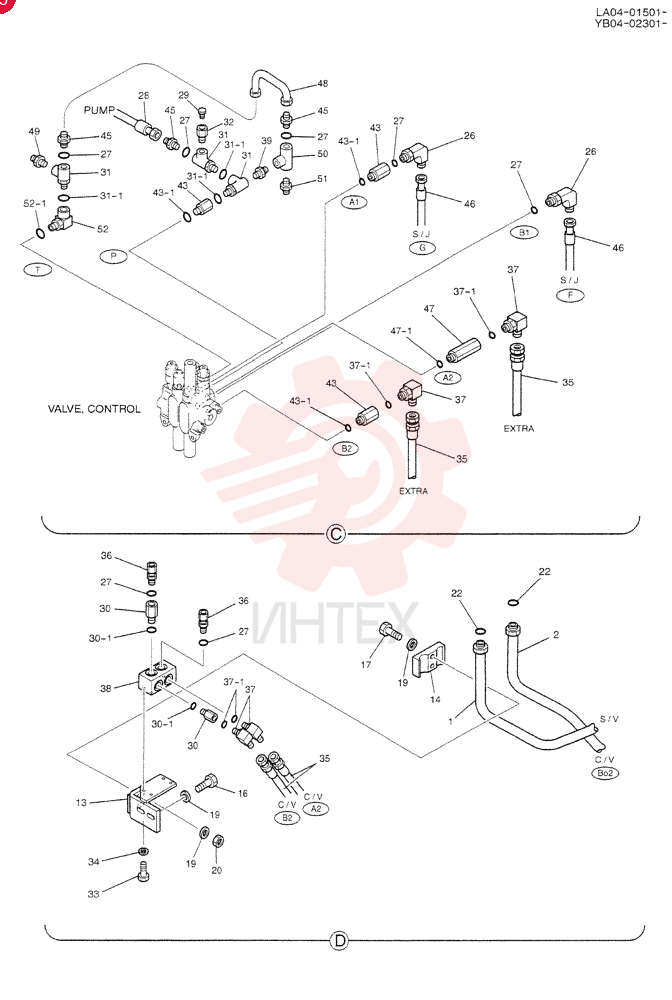

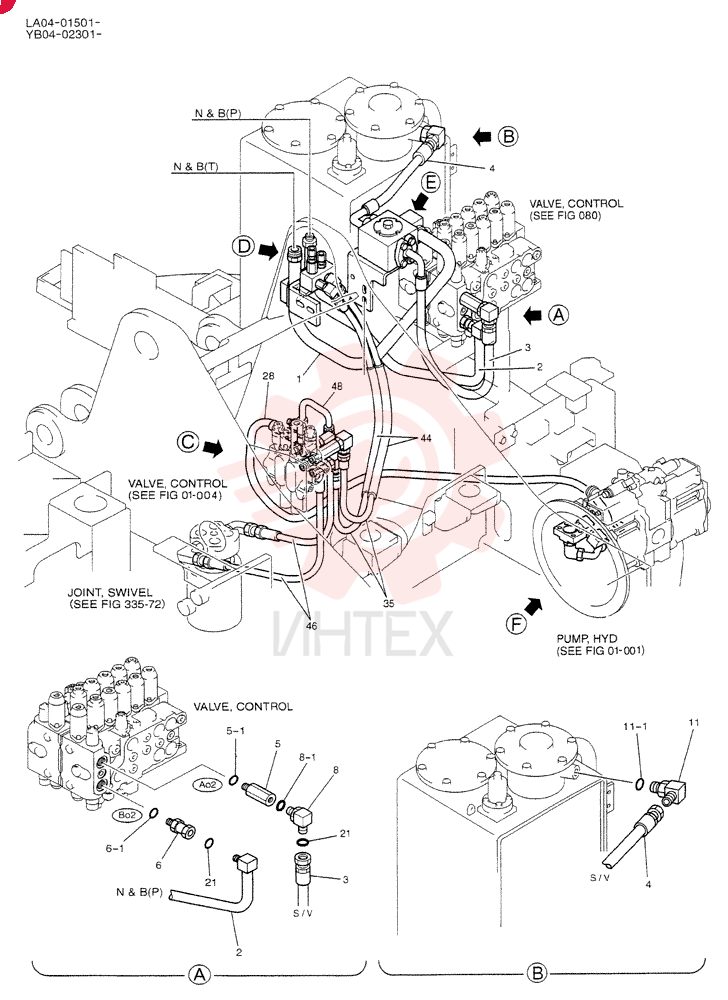

YB03H00029F1 Трубопроводы гидравлические верхние (часть 1)Открыть схему -
YB03H00029F1 Трубопроводы гидравлические верхние (часть 2)Открыть схему -
YB03H00033F1 Трубопроводы гидравлические верхние (часть 1)Открыть схему -
YB03H00033F1 Трубопроводы гидравлические верхние (часть 2)Открыть схему -
YB03H01052P1 Трубка жесткая (часть 1)Открыть схему -
YB03H01052P1 Трубка жесткая (часть 2)Открыть схему -
YB03H01052P1 Трубка жесткая (часть 3)Открыть схему -
YB03M00003F2 Группа пластин, пол (нибблер и гидромолот)Открыть схему -

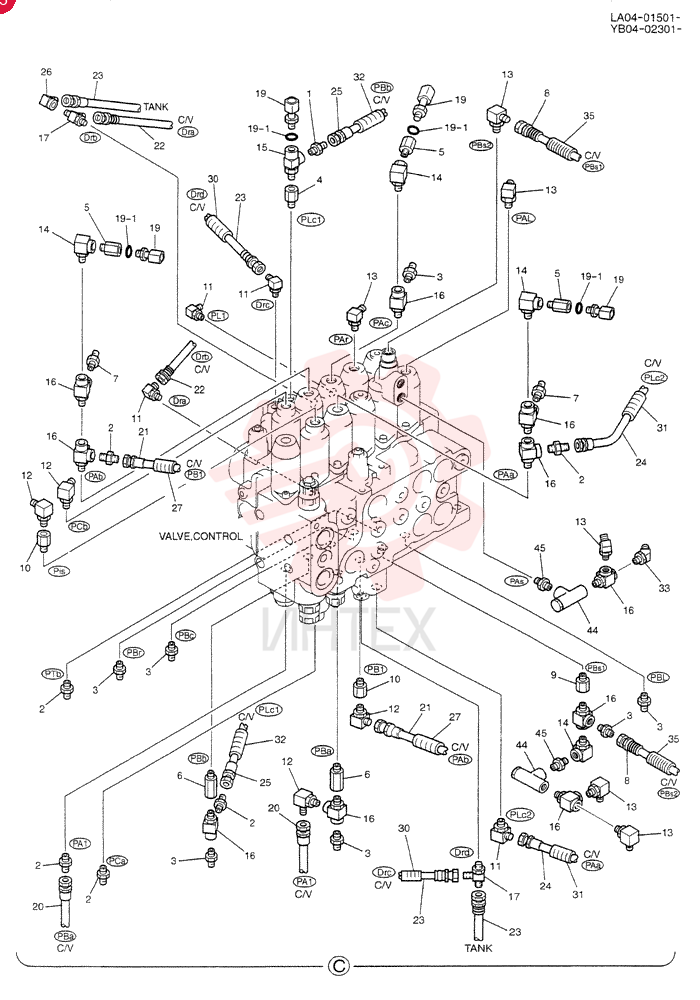

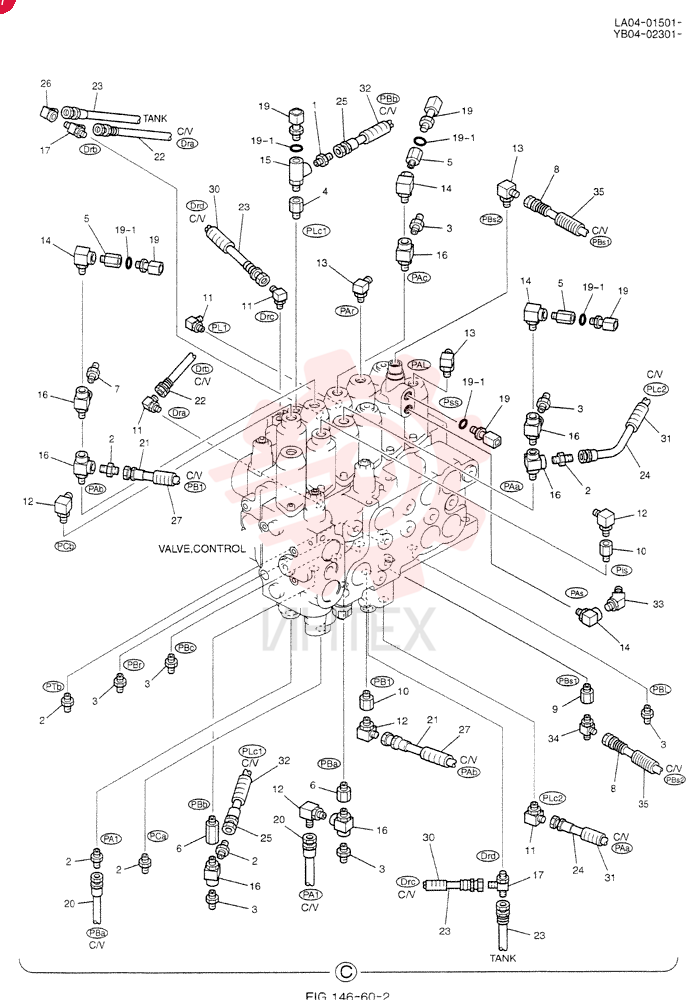

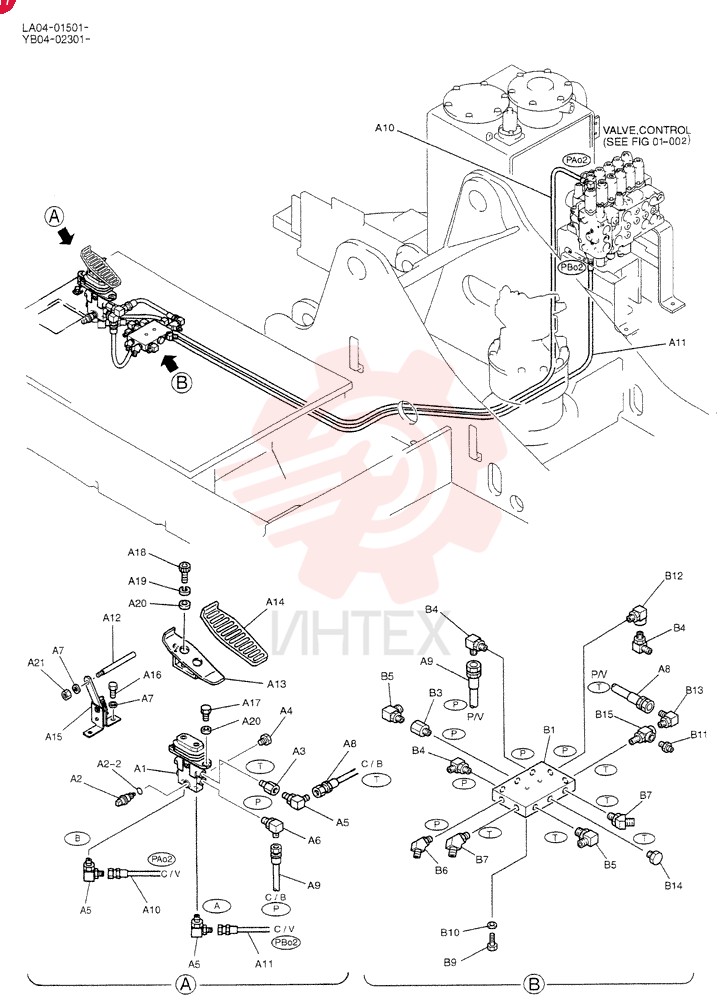

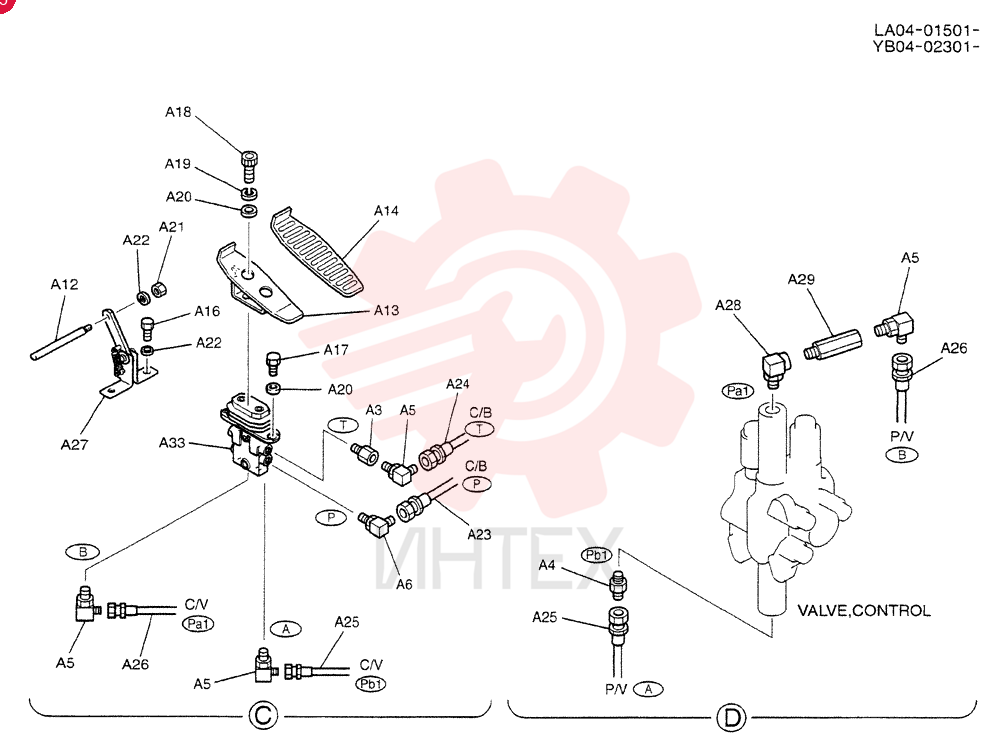

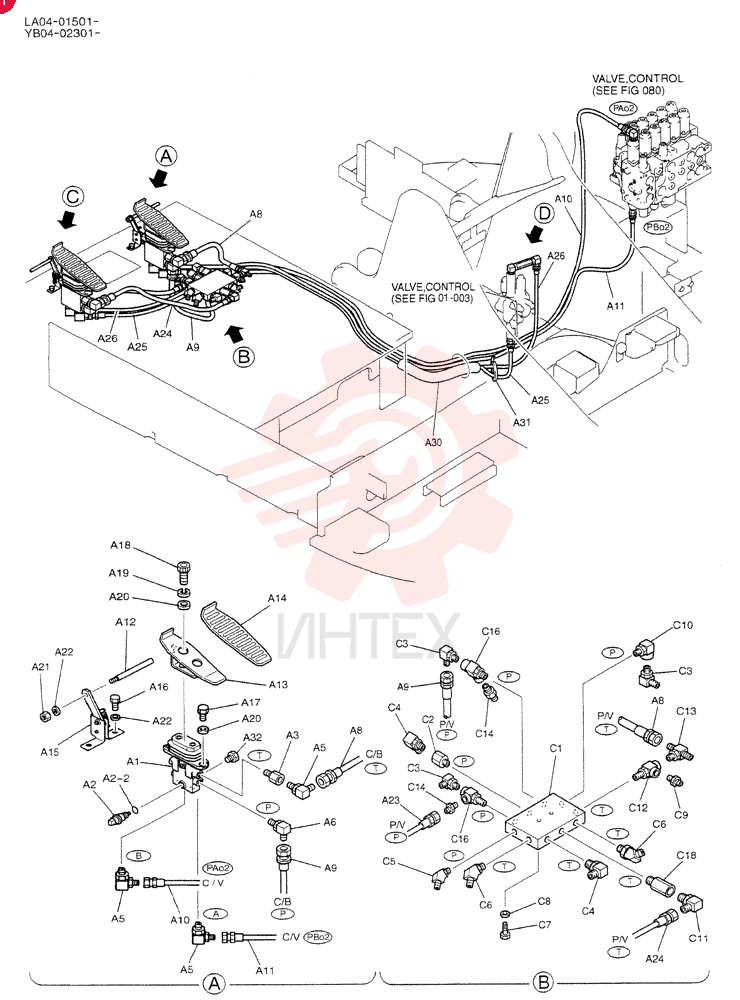

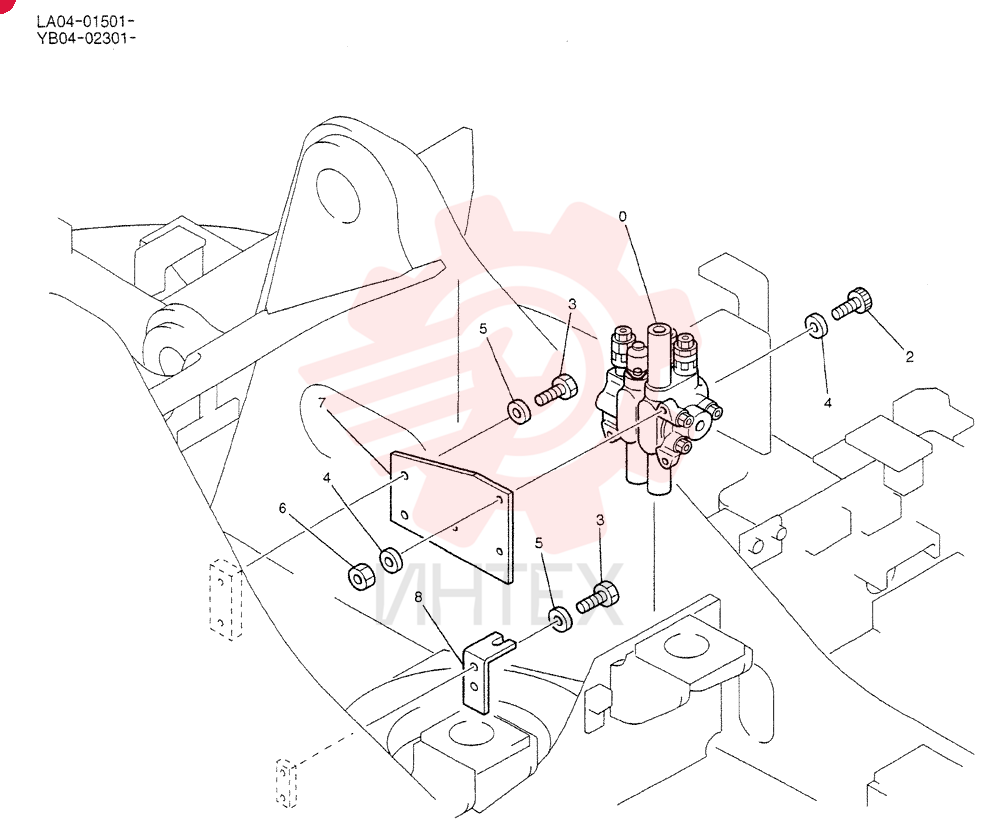

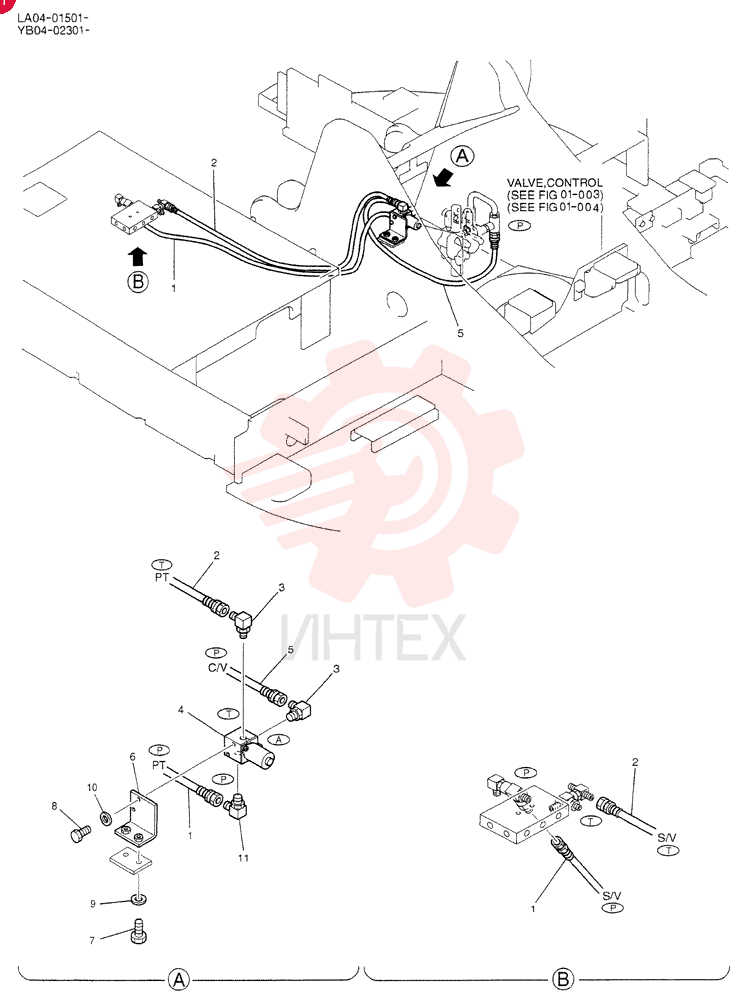

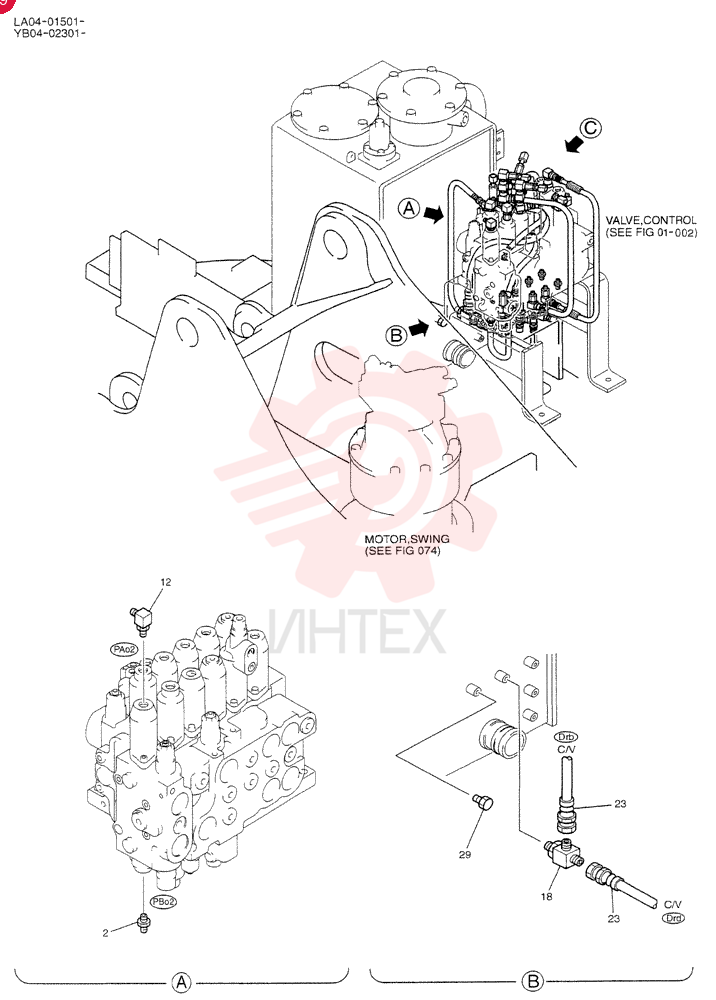

YB06H00008F2 Линии управляющие основные (часть 1)Открыть схему -
YB06H00008F2 Линии управляющие основные (часть 2)Открыть схему -

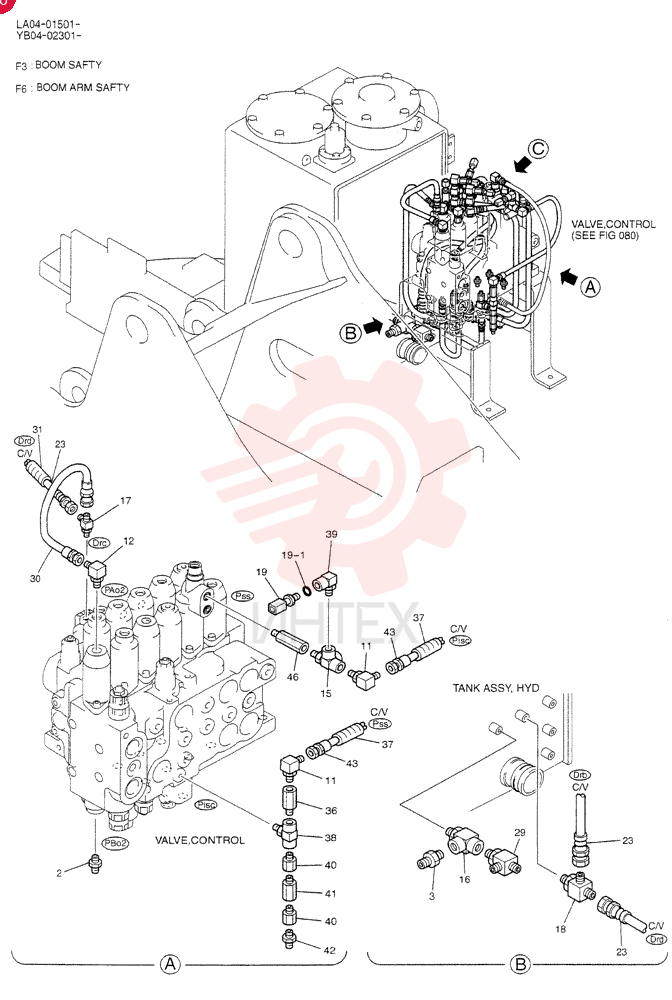

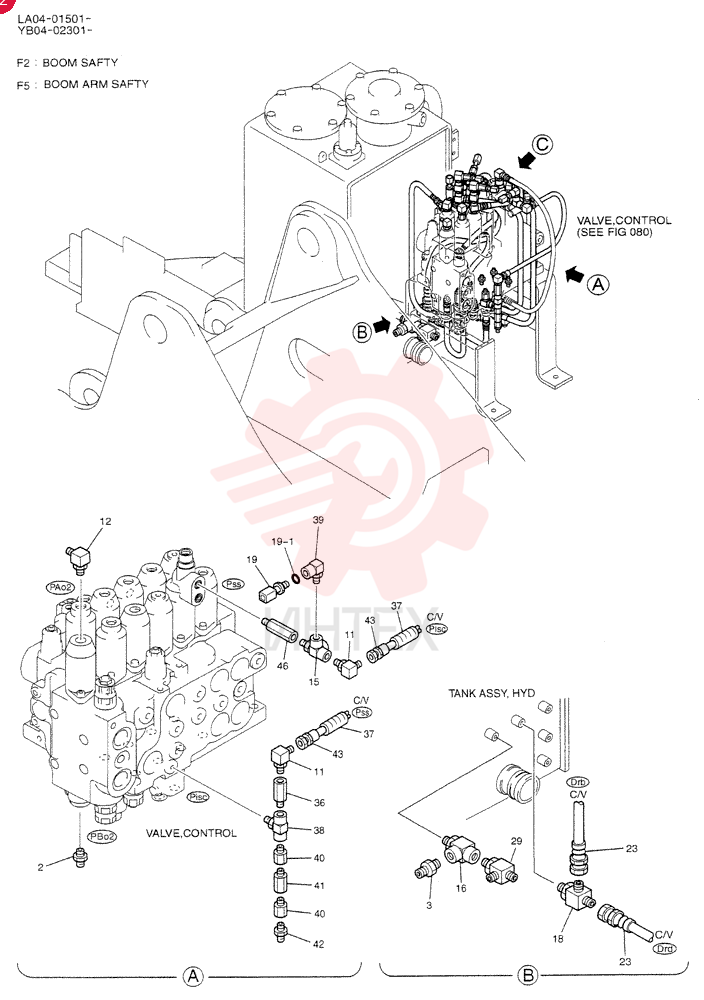

YB06H00014F2 Линии управления, основные (безопасность стрелы) (часть 1)Открыть схему -

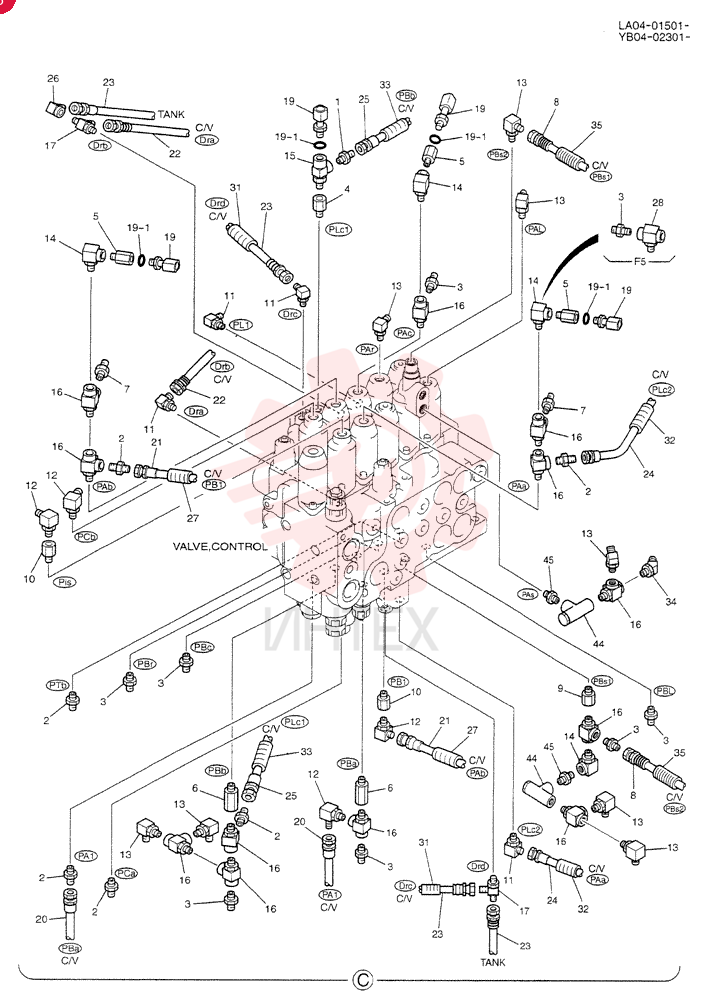

YB06H00014F2 Линии управления, основные (безопасность стрелы) (часть 2)Открыть схему -

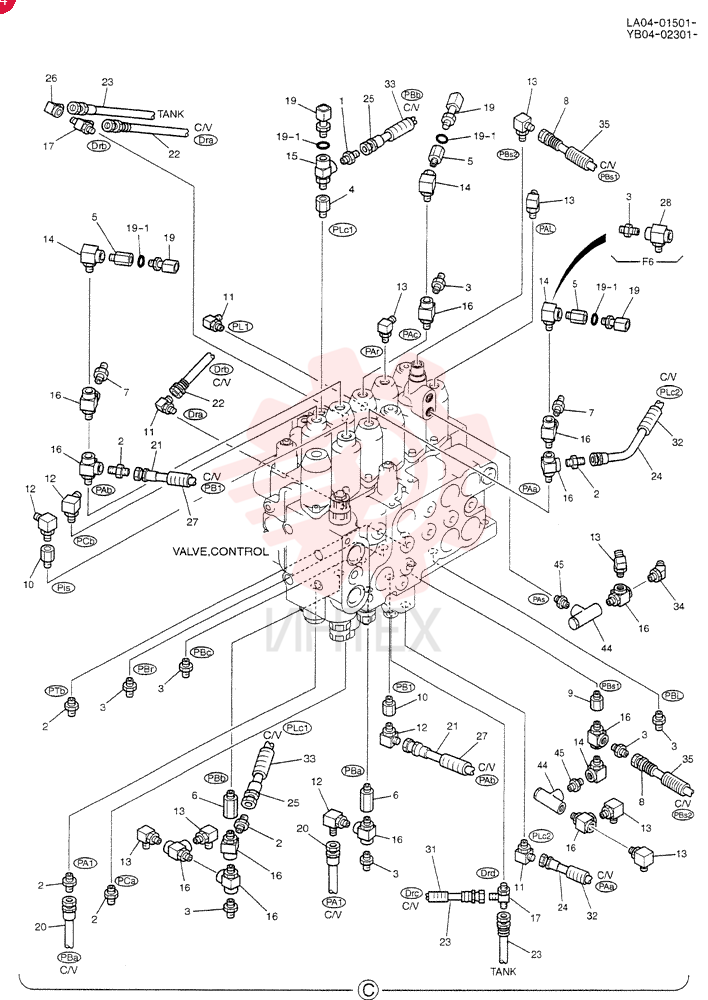

YB06H00014F3 Линии управления основные (безопасность стрелы) (часть 1)Открыть схему -
YB06H00014F3 Линии управления основные (безопасность стрелы) (часть 2)Открыть схему -

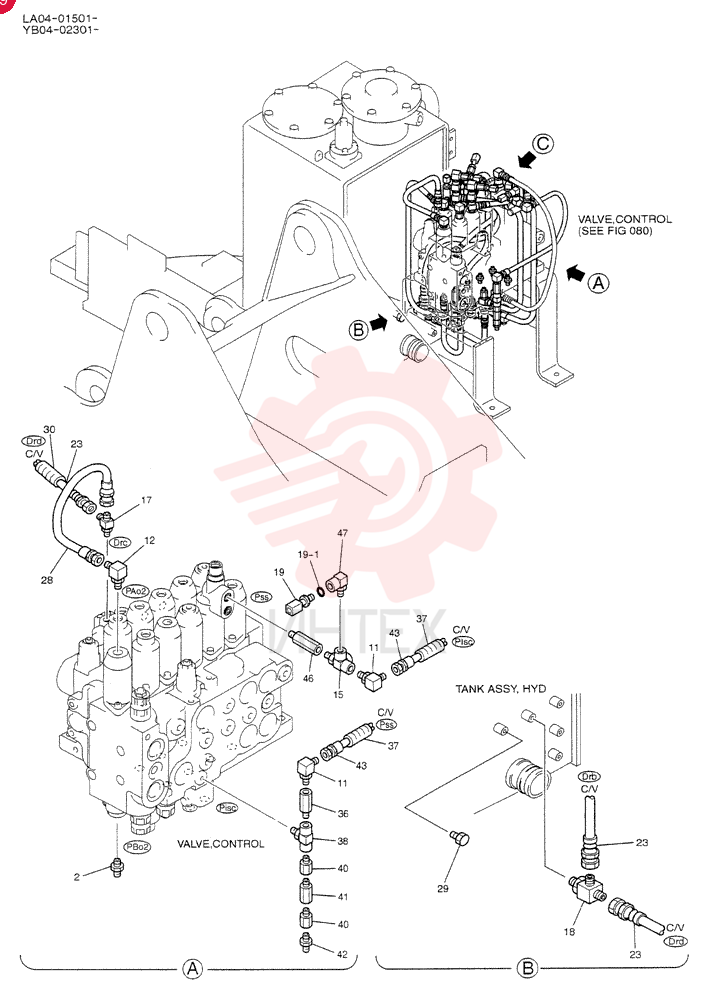

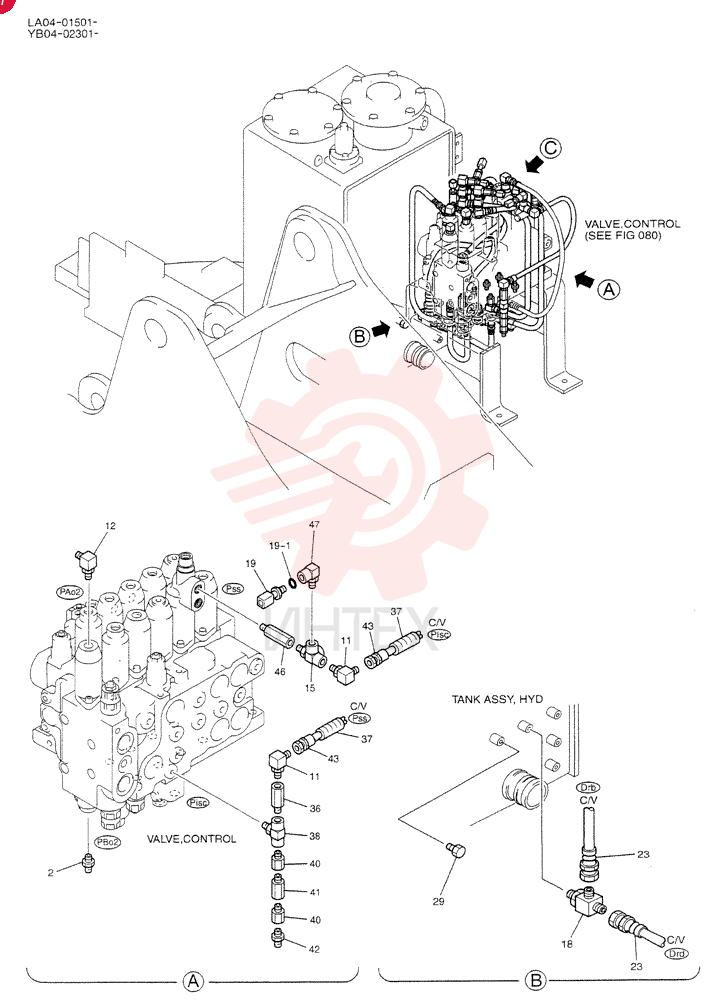

YB06H00016F2 Трубопроводы управления главные (часть 1)Открыть схему -
YB06H00016F2 Трубопроводы управления главные (часть 2)Открыть схему -

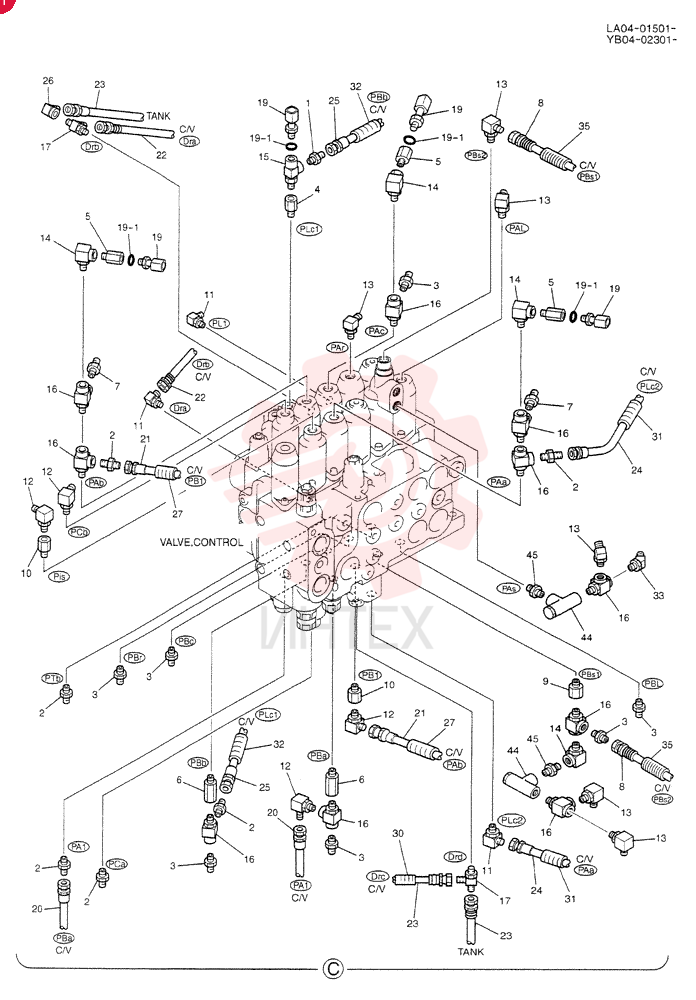

YB06H00016F3 Линии управляющие основные (часть 1)Открыть схему -
YB06H00016F3 Линии управляющие основные (часть 2)Открыть схему -
YB10V00003F1 НасосОткрыть схему -

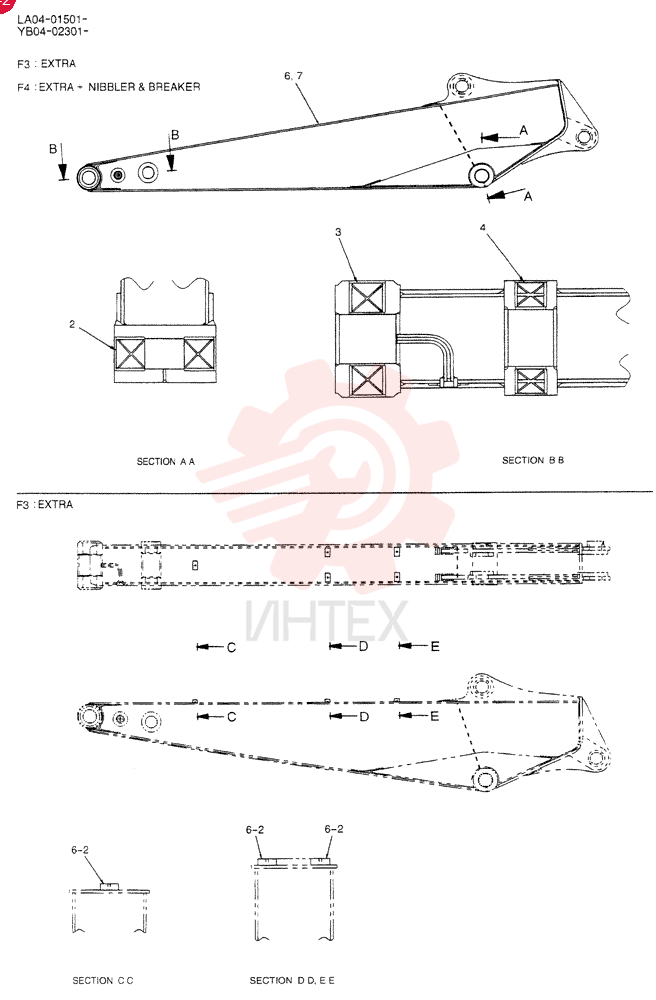

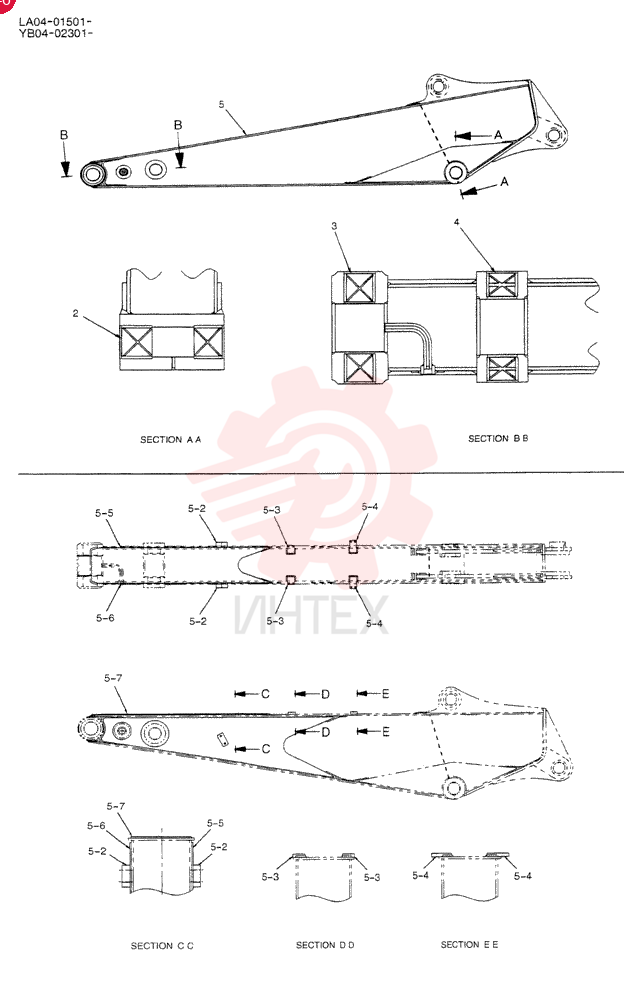

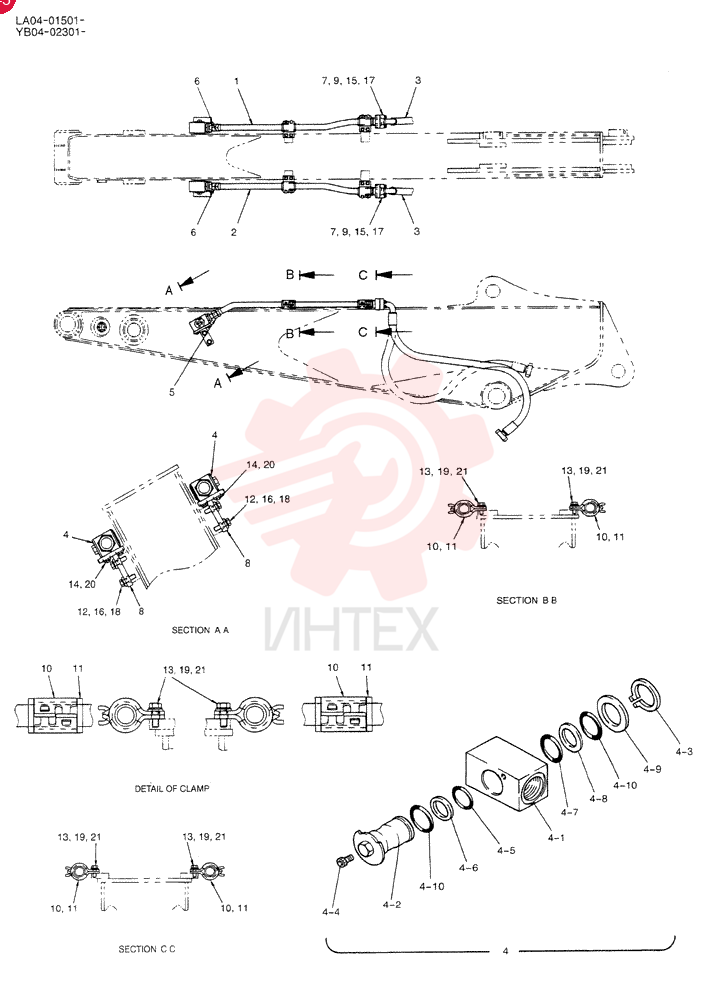

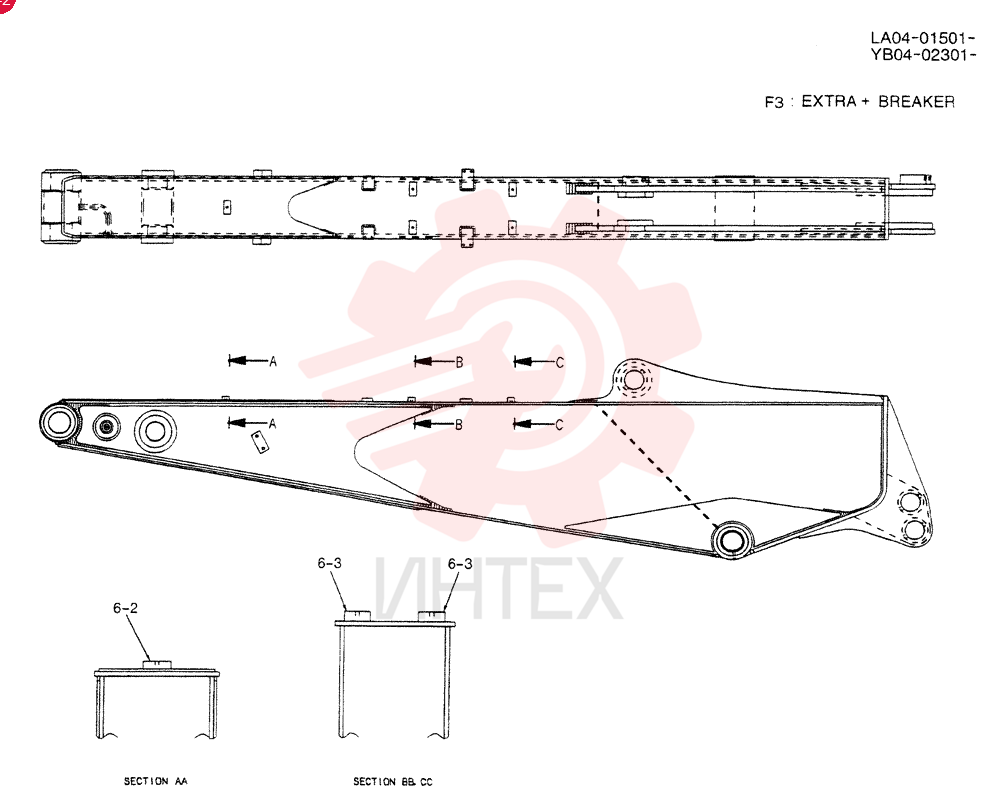

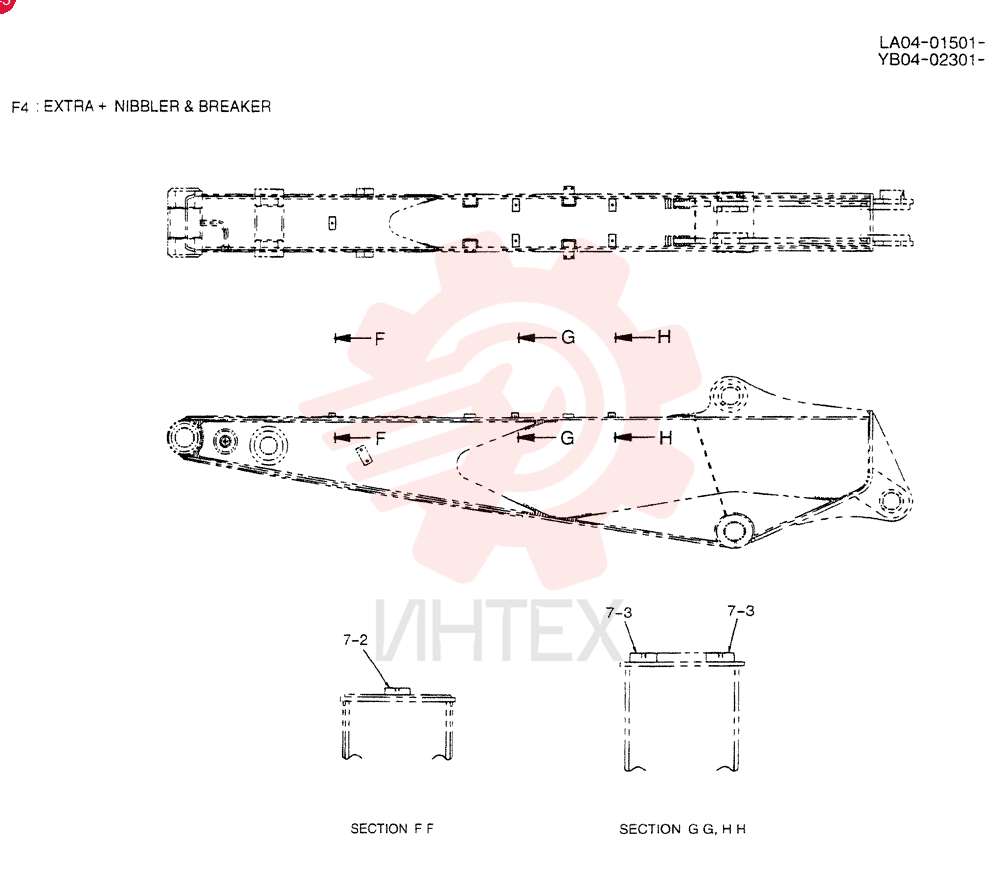

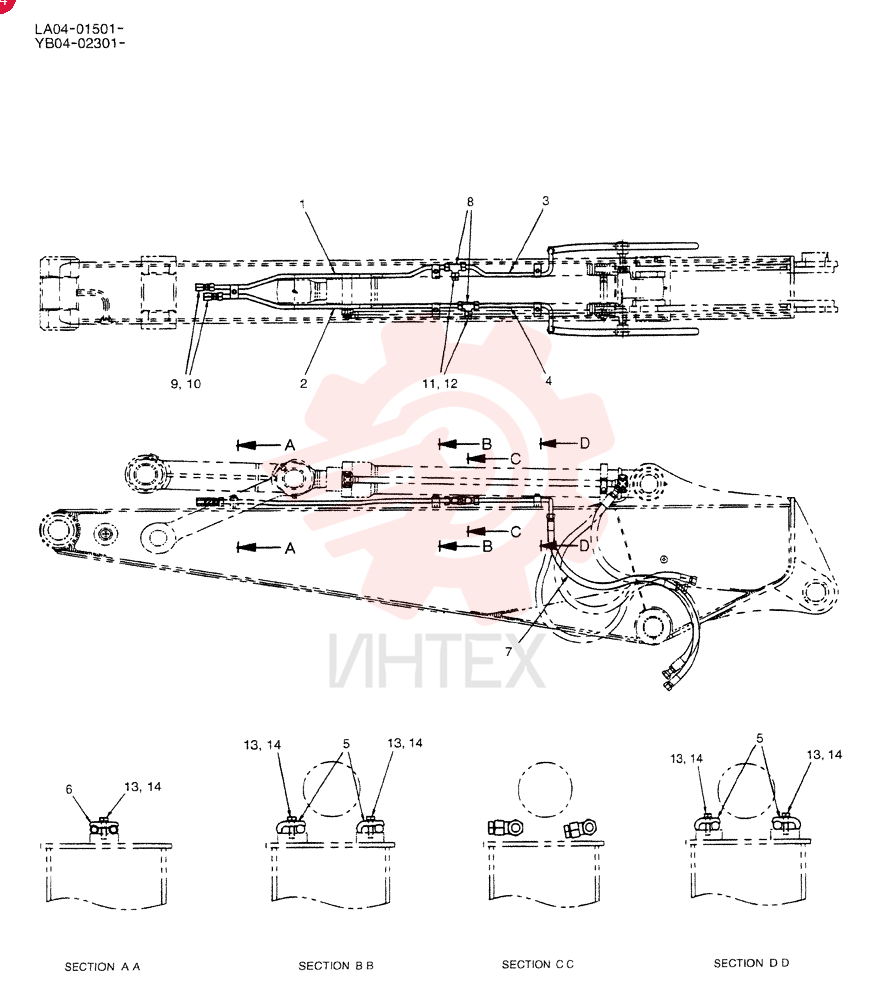

YB12B00013F3 Рычаг в сборе, 2. 6M (дополнительный) (часть 1)Открыть схему -
YB12B00013F3 Рычаг в сборе, 2. 6M (дополнительный) (часть 2)Открыть схему -

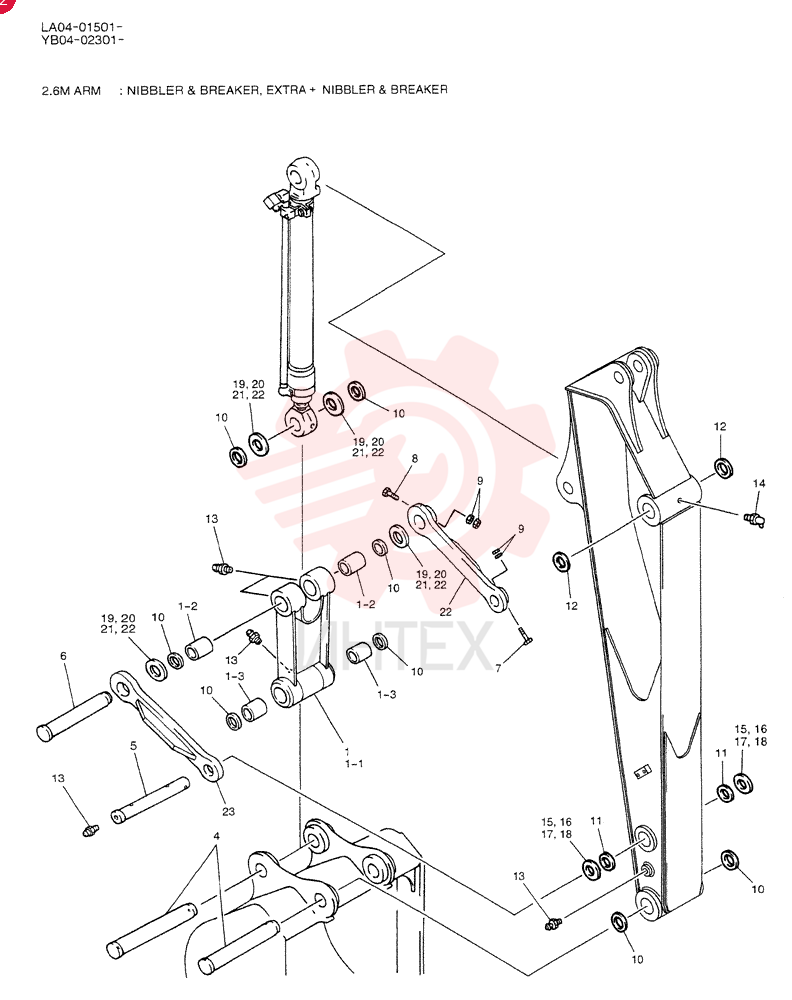

YB12B00045F2 Группа рукоятиОткрыть схему -
YB17M00002F3 Панель приборов в сборе (стандартная)Открыть схему -

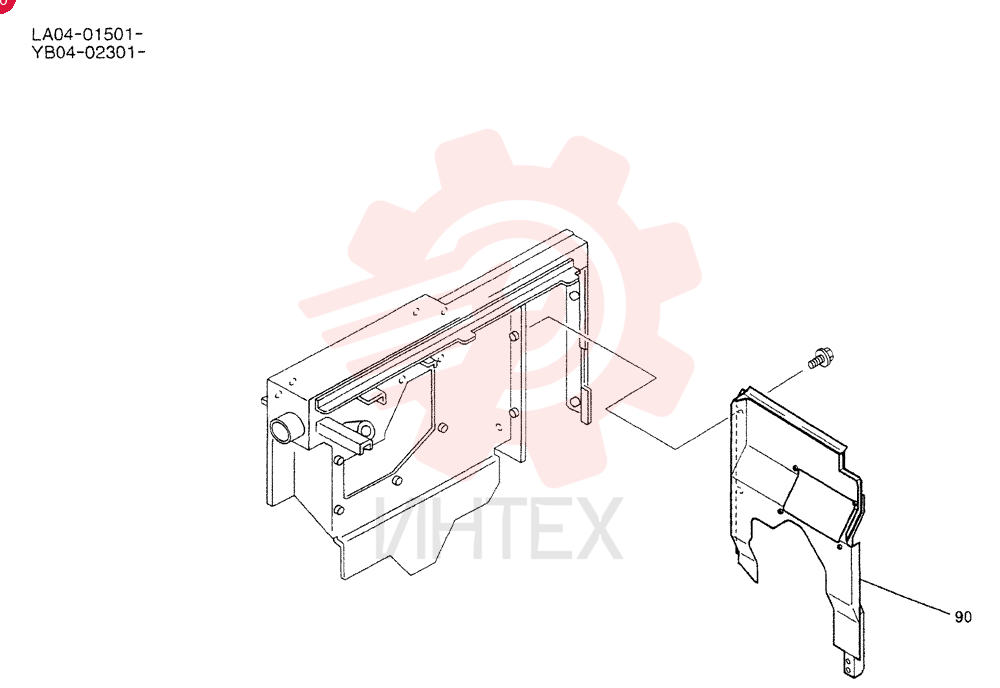

YB21C00001F8 Установка защитыОткрыть схему -
YB22T00012F6 Установка табличкиОткрыть схему -

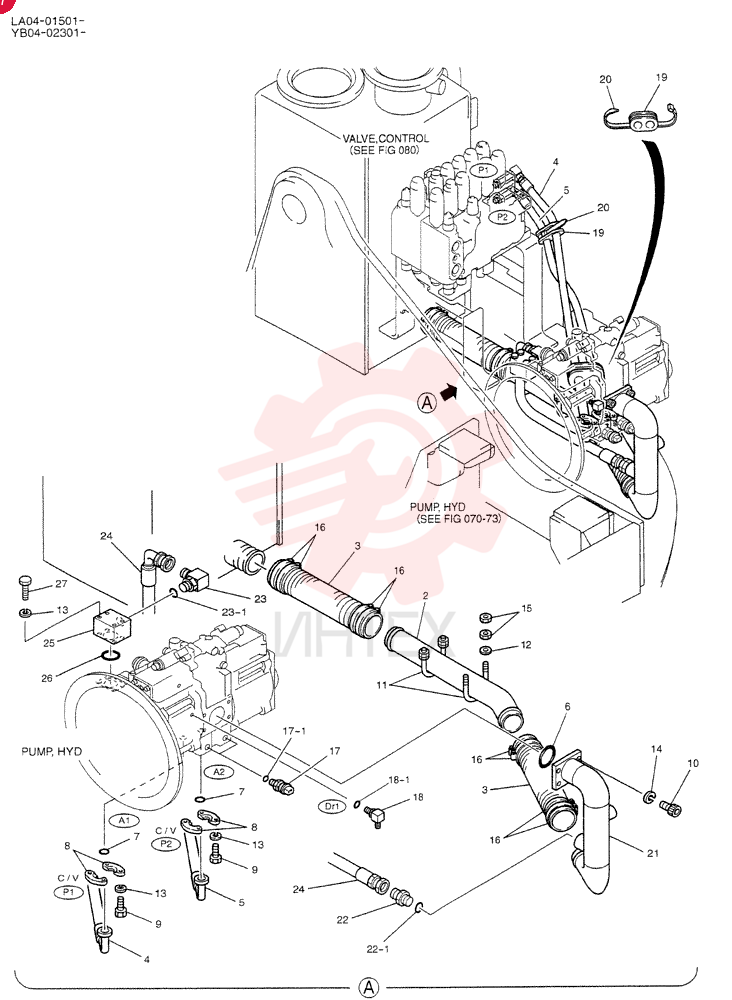

YB30H00002F2 Трубопроводы гидравлические насосаОткрыть схему -

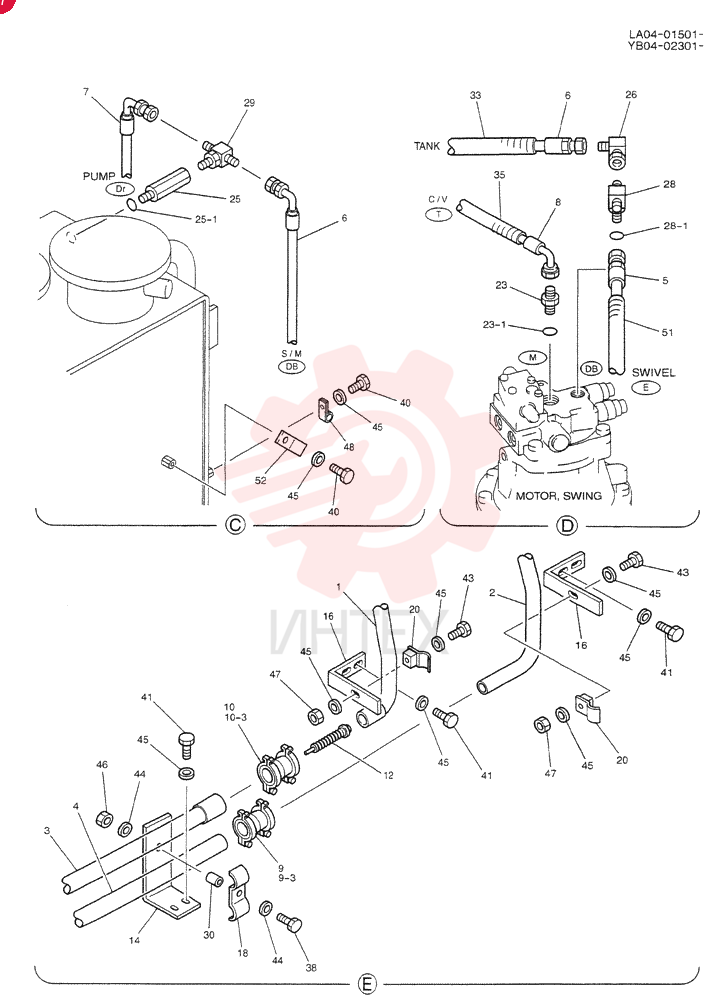

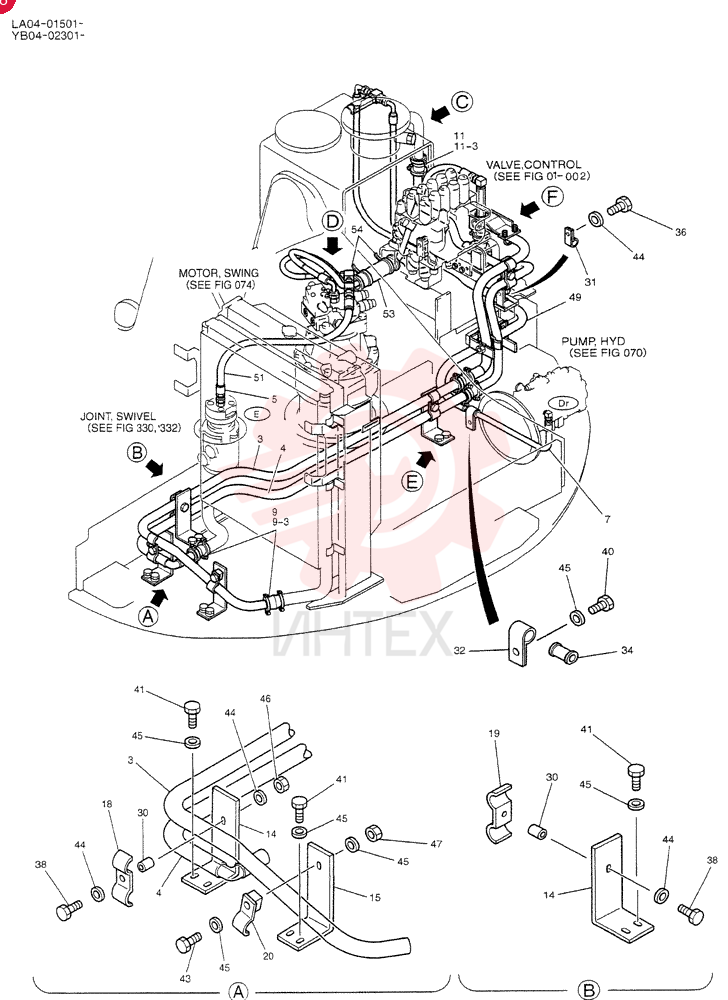

YB32H00003F2 Трубопроводы гидравлические сливные (часть 1)Открыть схему -
YB32H00003F2 Трубопроводы гидравлические сливные (часть 2)Открыть схему -
YB32H00003F2 Трубопроводы гидравлические сливные (часть 3)Открыть схему -
YB32H00003F3 Гидролинии, возвратные (дополнительные) (часть 1)Открыть схему -
YB32H00003F3 Гидролинии, возвратные (дополнительные) (часть 2)Открыть схему -
YB32H00003F3 Гидролинии, возвратные (дополнительные) (часть 3)Открыть схему -
YB32H00003F5 Гидролинии, возвратные (дополнительные) (часть 1)Открыть схему -
YB32H00003F5 Гидролинии, возвратные (дополнительные) (часть 2)Открыть схему -
YB42H00008F1 ТрубопроводОткрыть схему
