(OFFSET BOOM) - Оборудование навесное - экскаватор 140SR (с серийного № YH05-07001) (12/07-12/12) — схемы
-

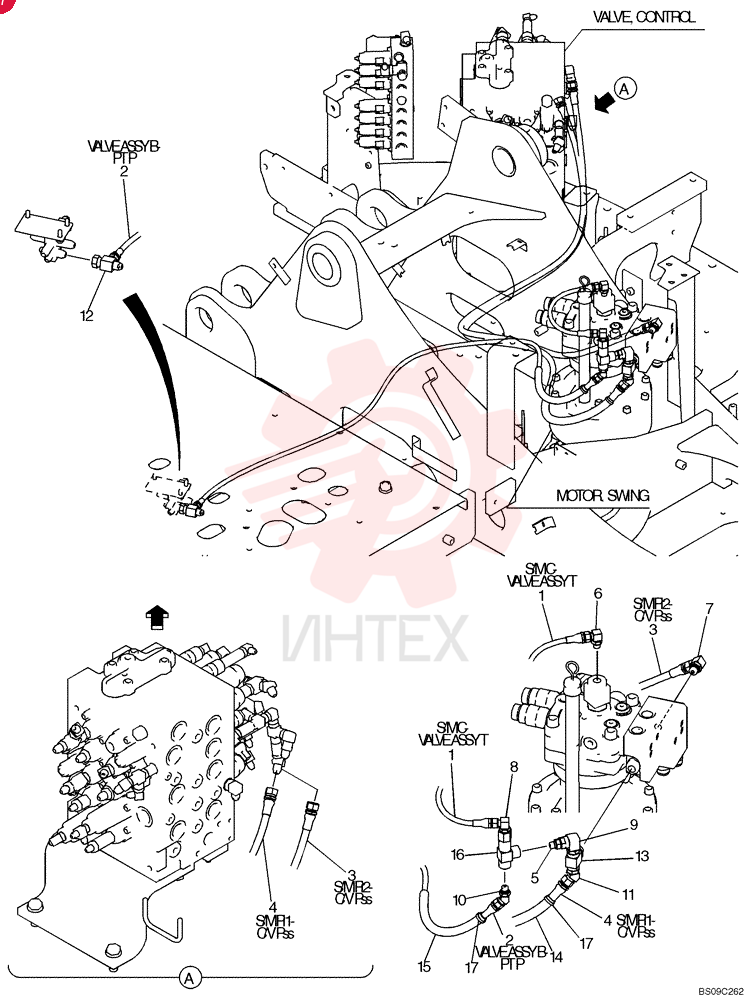

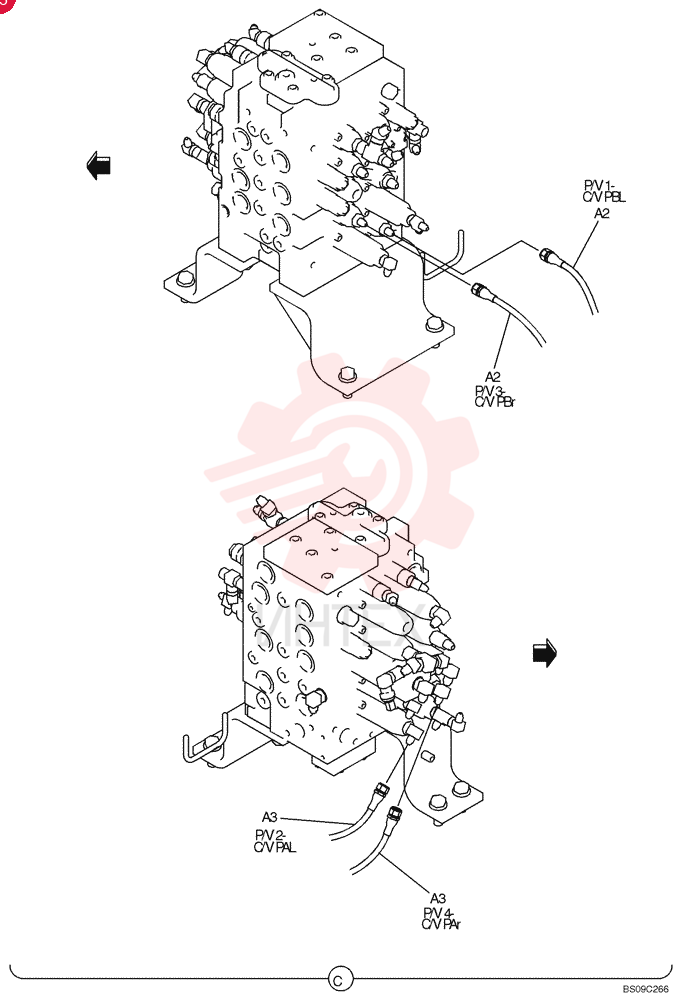

2420R349D032 Шланг гибкийОткрыть схему -

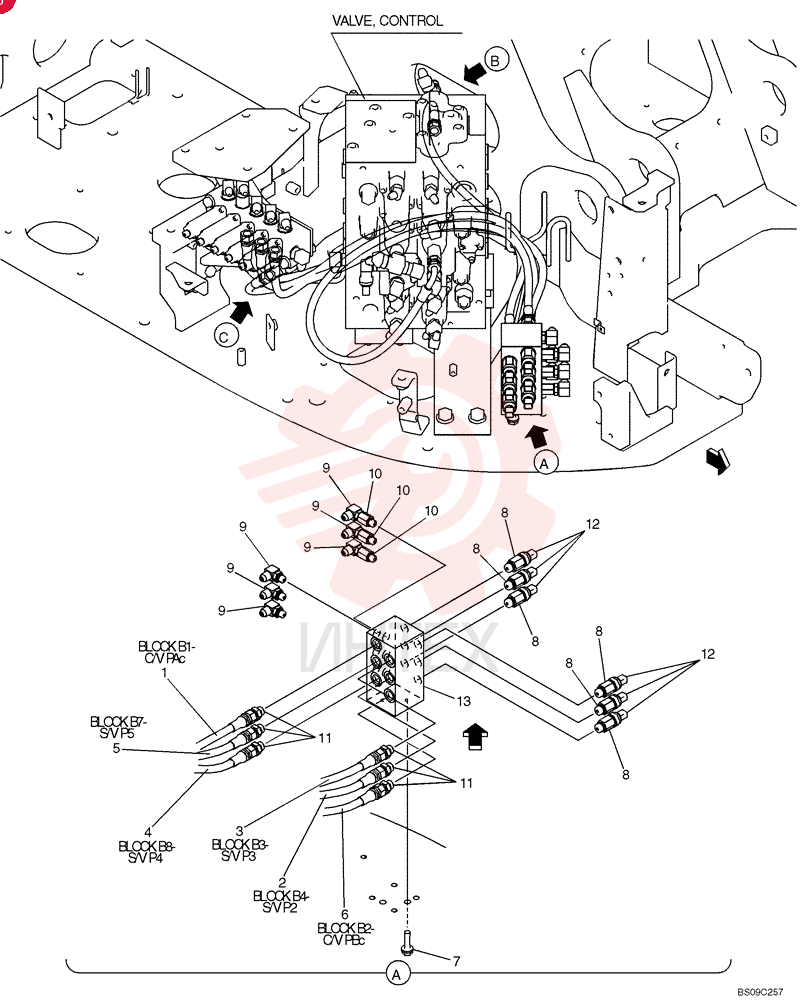

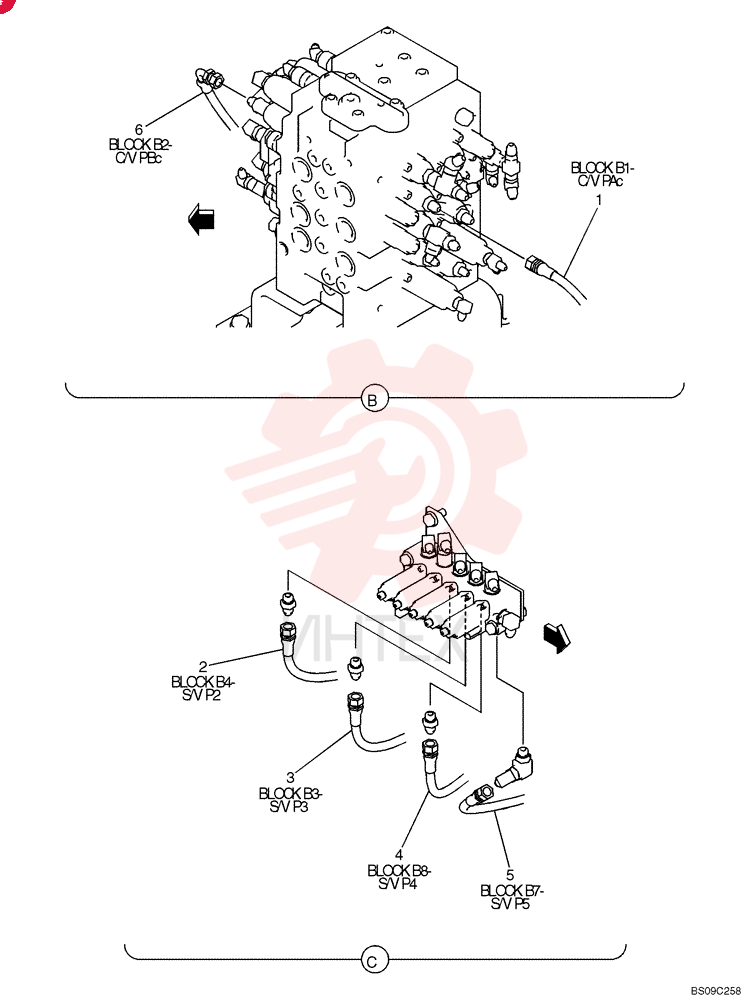

2420R537D090 Шланг гибкий, 9.60mm ID x 900mm L (часть 1)Открыть схему -
2420R537D090 Шланг гибкий, 9.60mm ID x 900mm L (часть 2)Открыть схему -

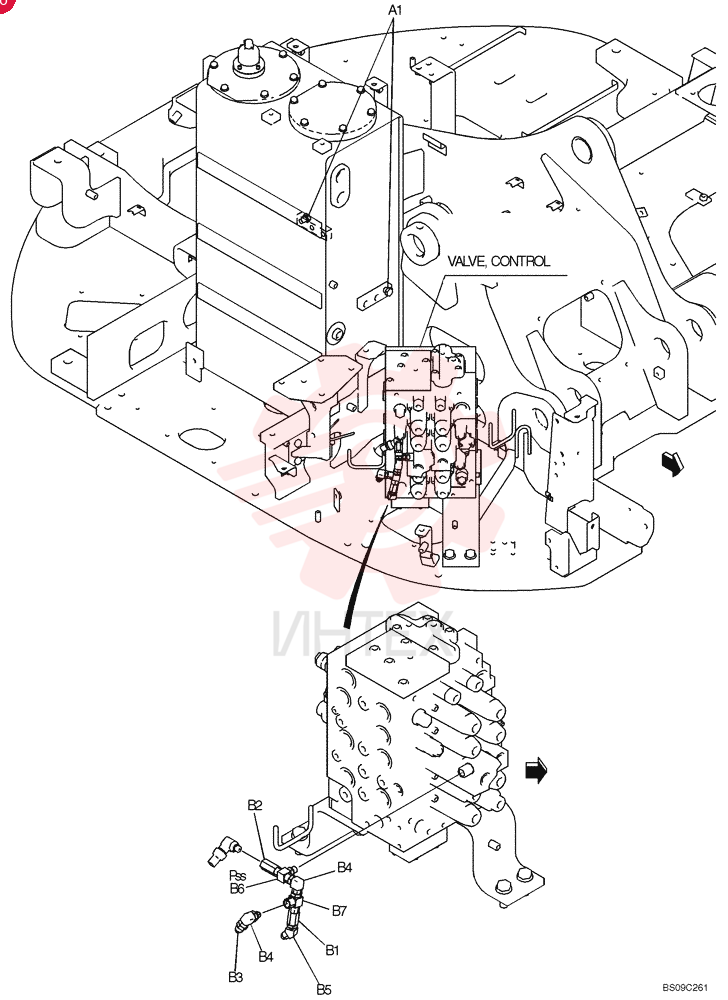

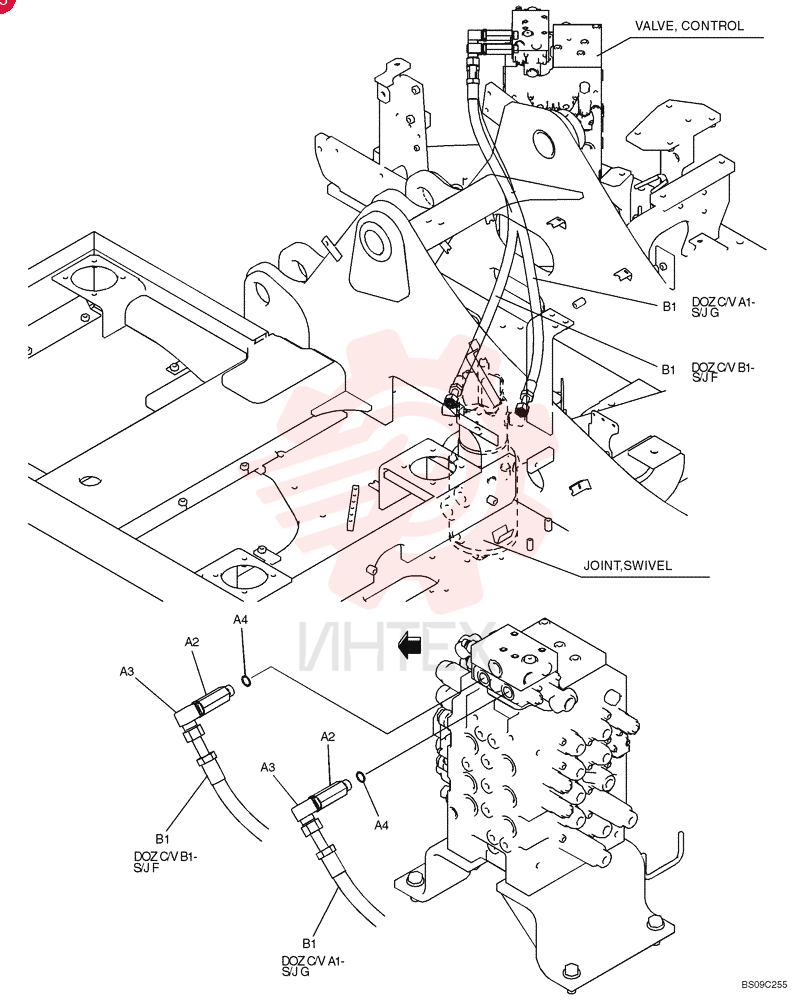

2444Z3714 Соединитель гидравлическийОткрыть схему -

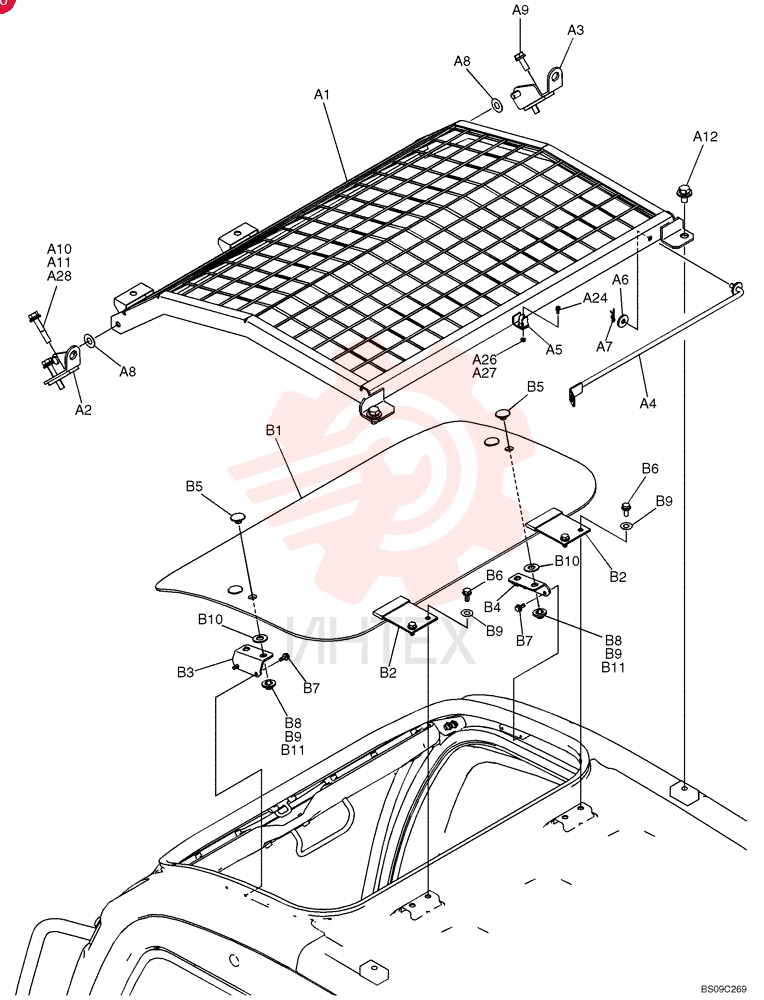

YB02C01110F1 ЗащитаОткрыть схему -

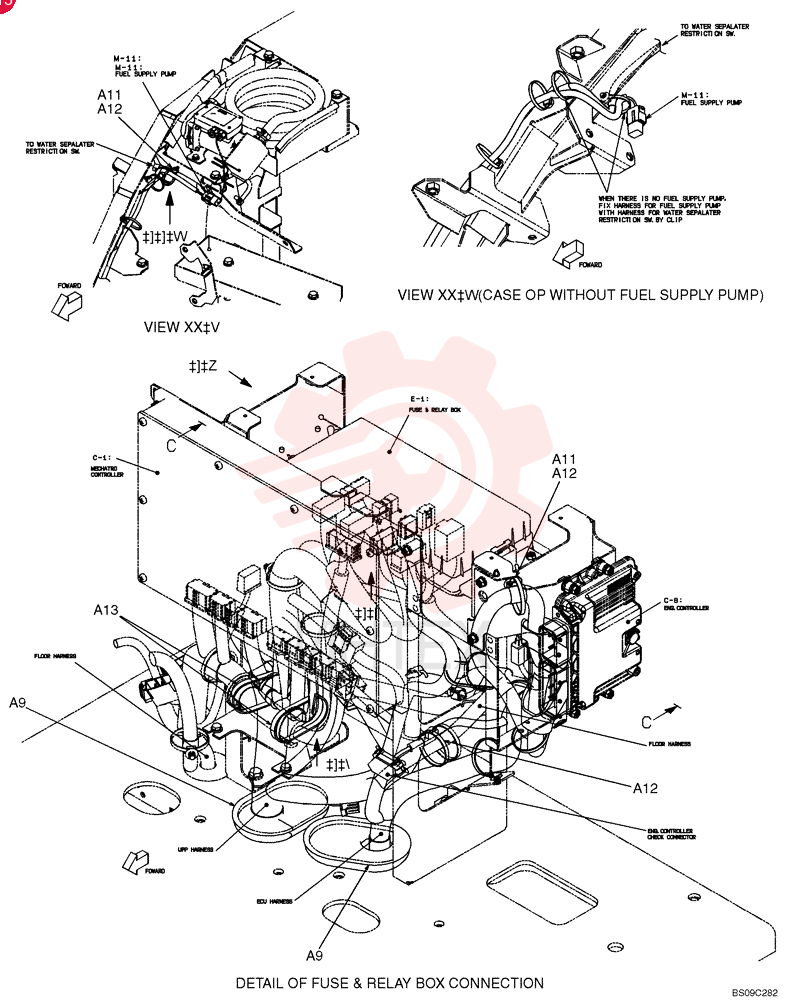

YB13E01050P1 Втулка уплотнительнаяОткрыть схему -

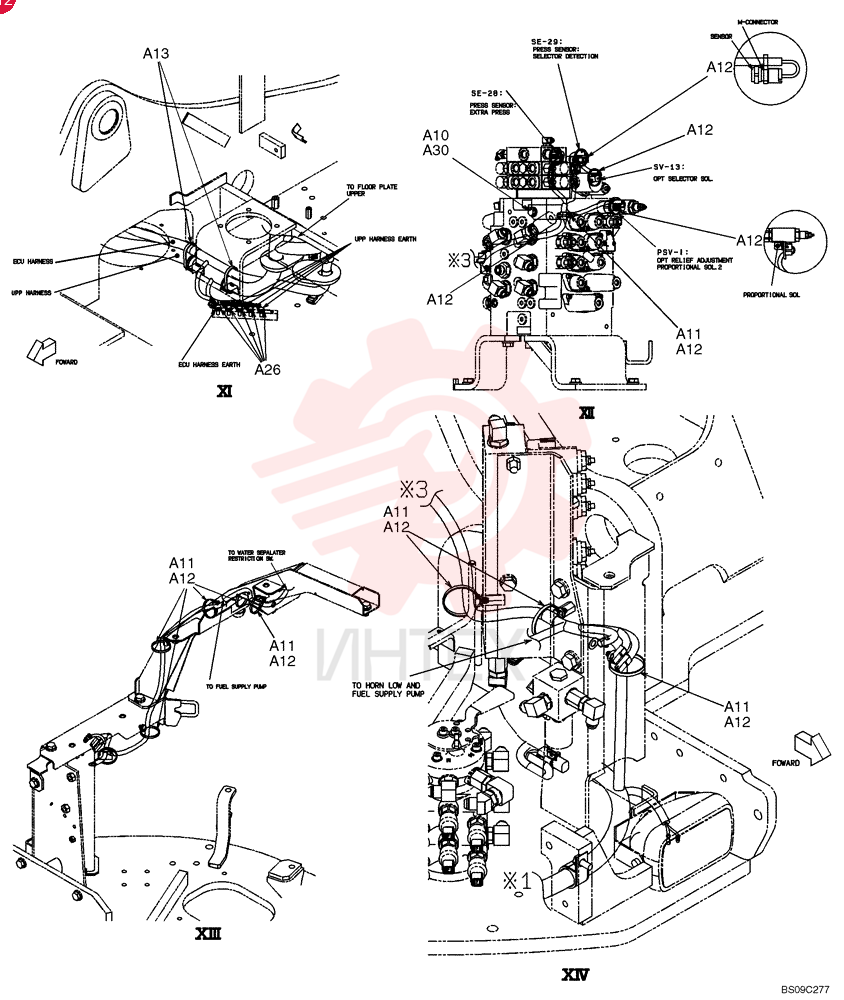

YB13E01061P1 ПластинаОткрыть схему -

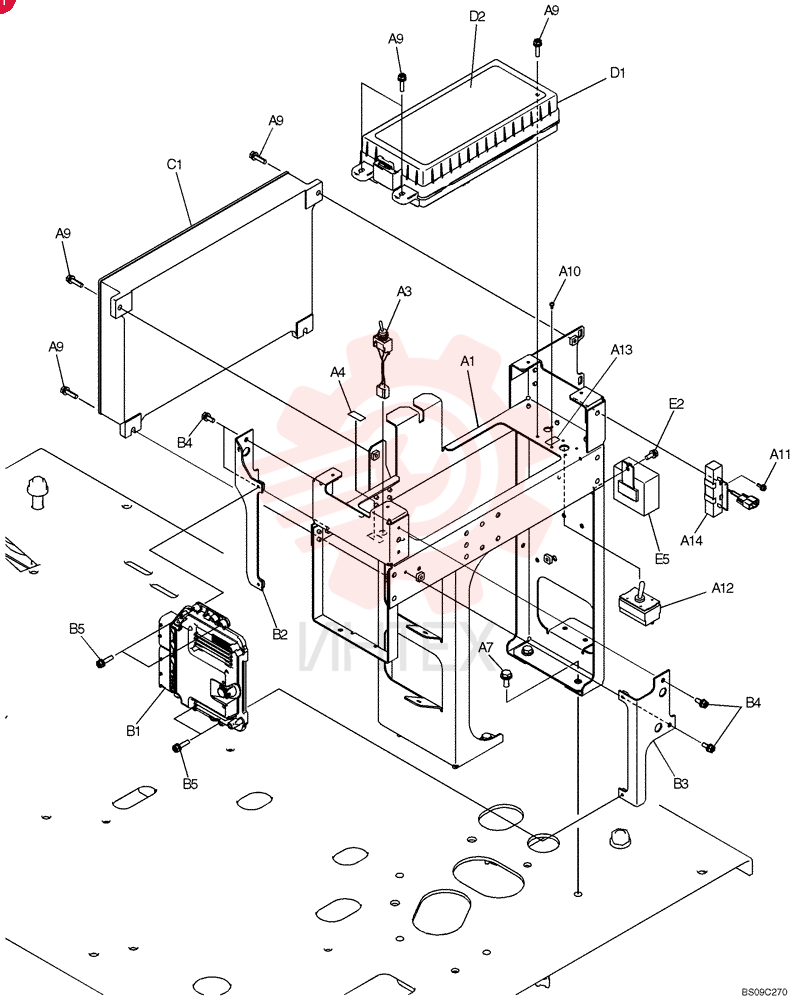

YB22E01027P3 ОпораОткрыть схему -

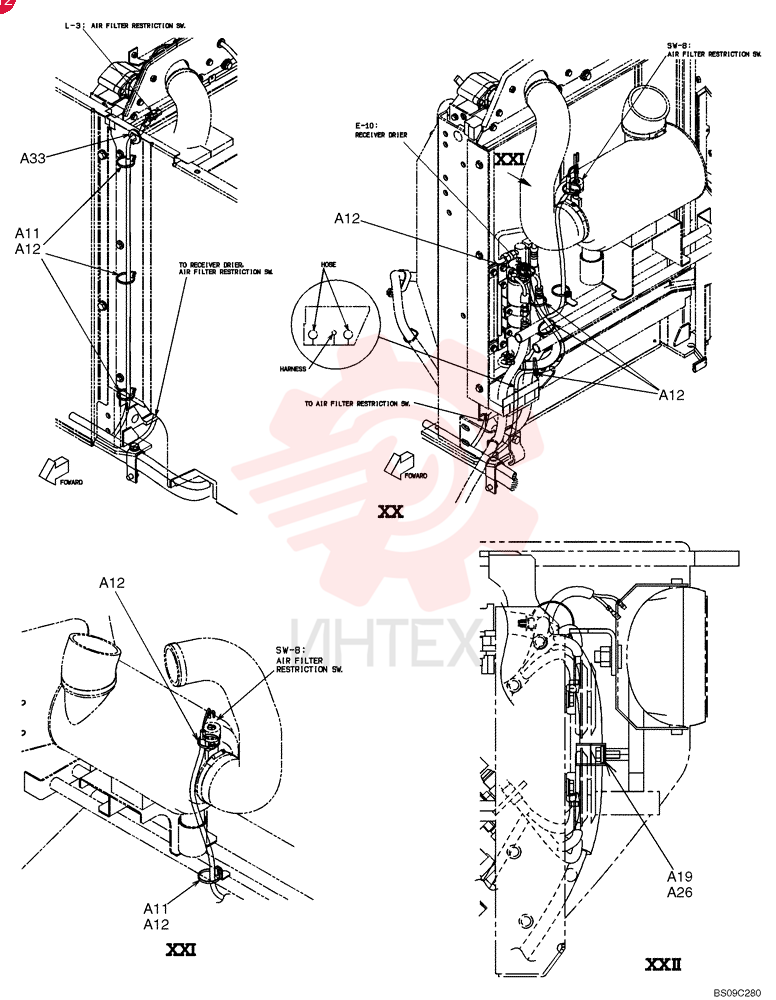

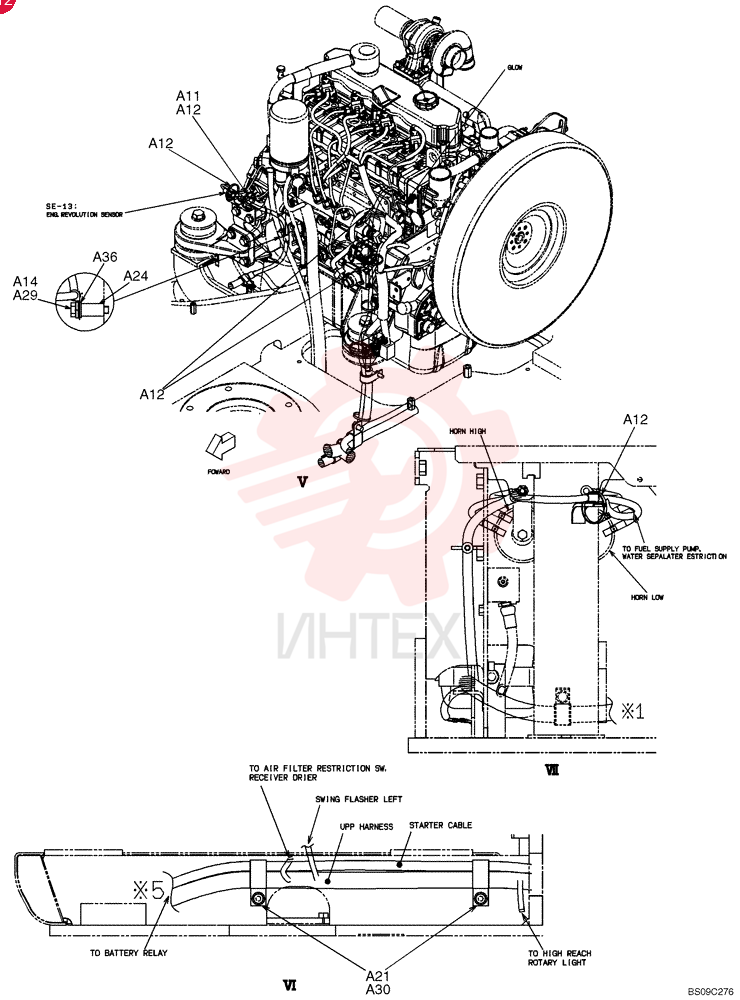

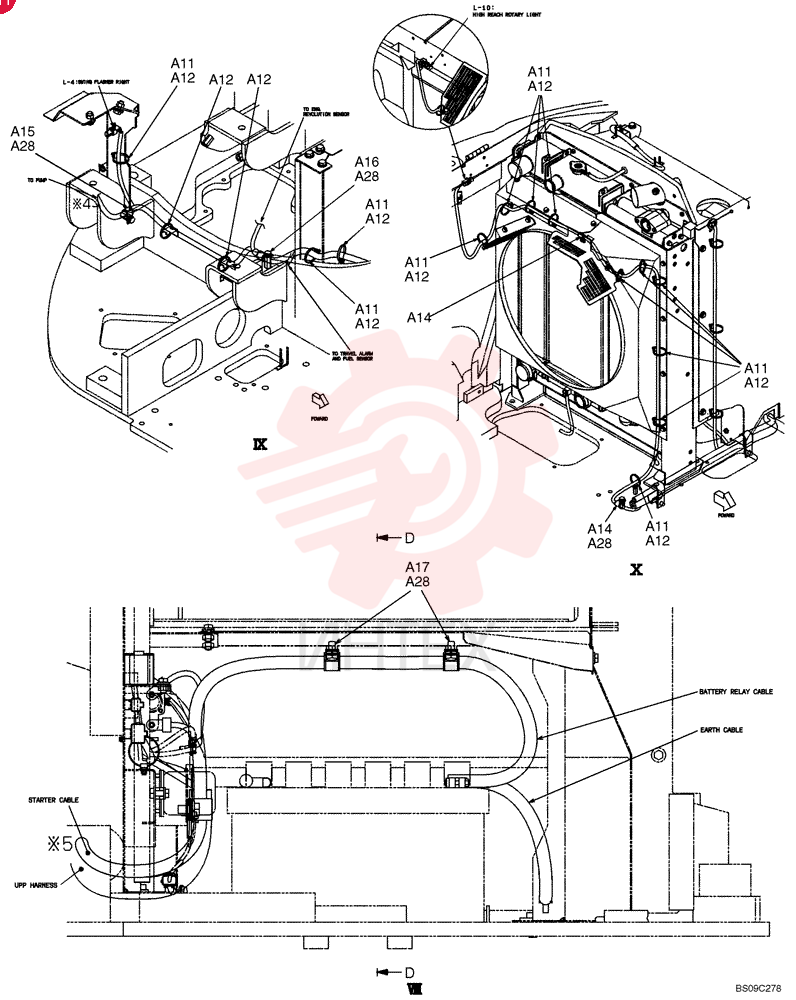

YN13E01375P1 Зажим, M8 x 8.20mm стержень (часть 1)Открыть схему -

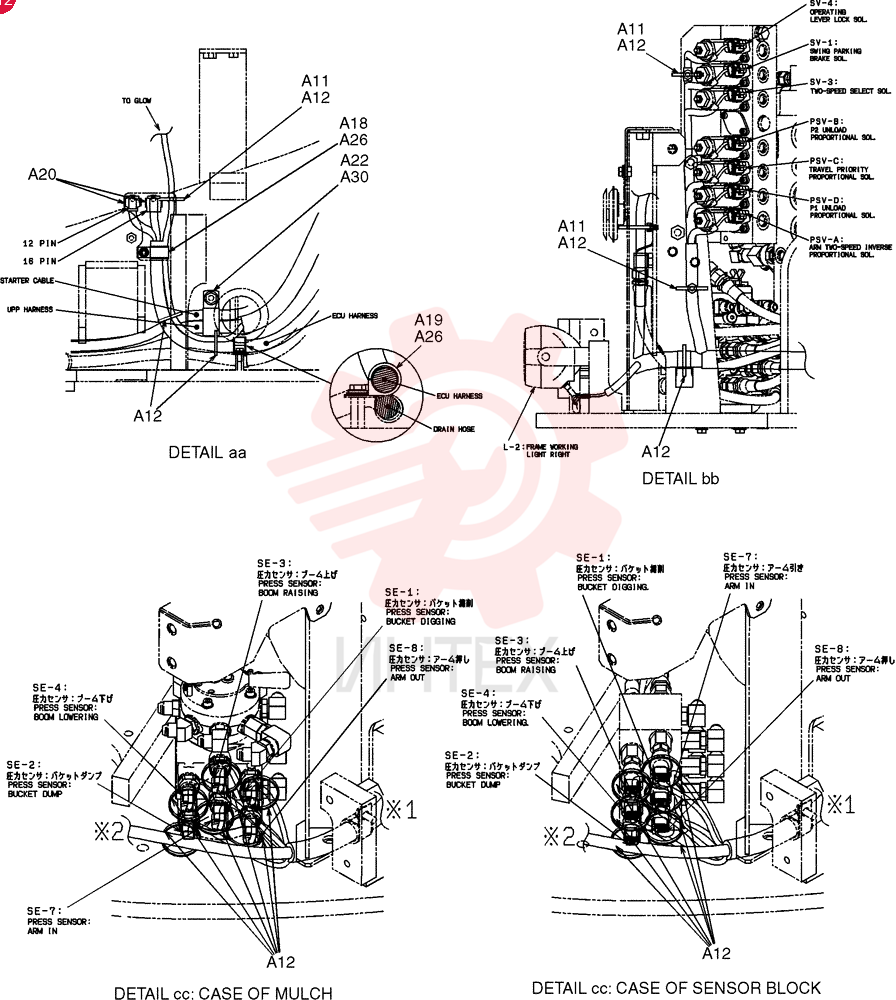

YN13E01375P1 Зажим, M8 x 8.20mm стержень (часть 2)Открыть схему -

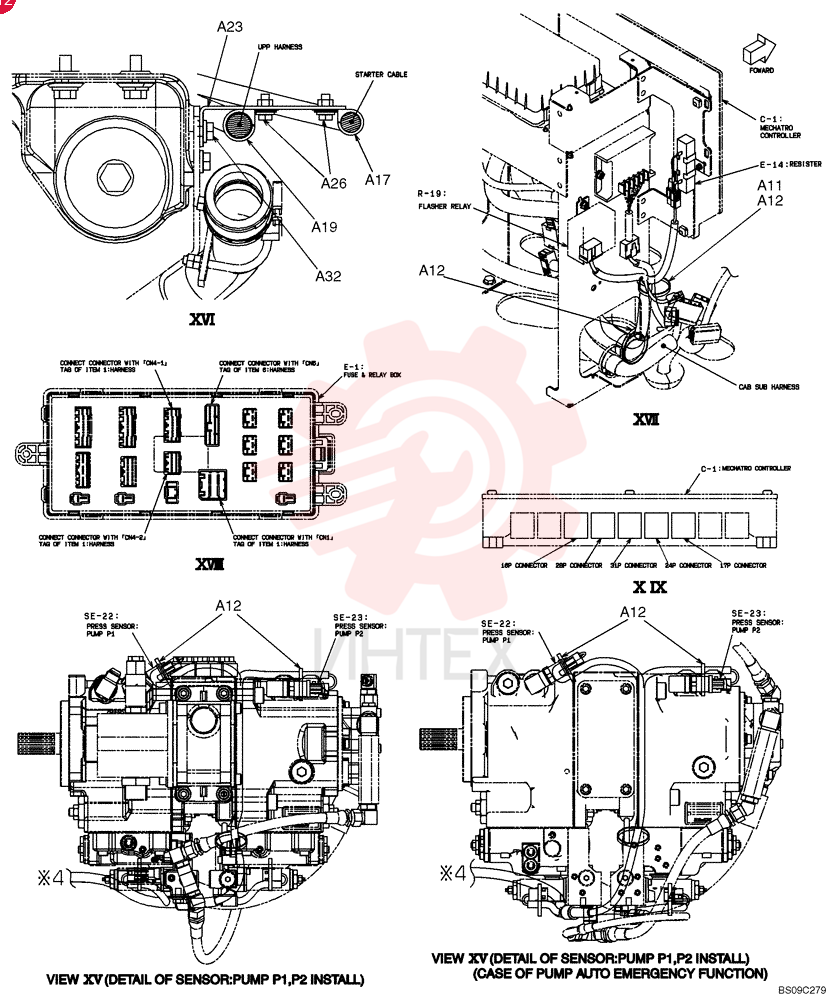

YN13E01375P1 Зажим, M8 x 8.20mm стержень (часть 3)Открыть схему -

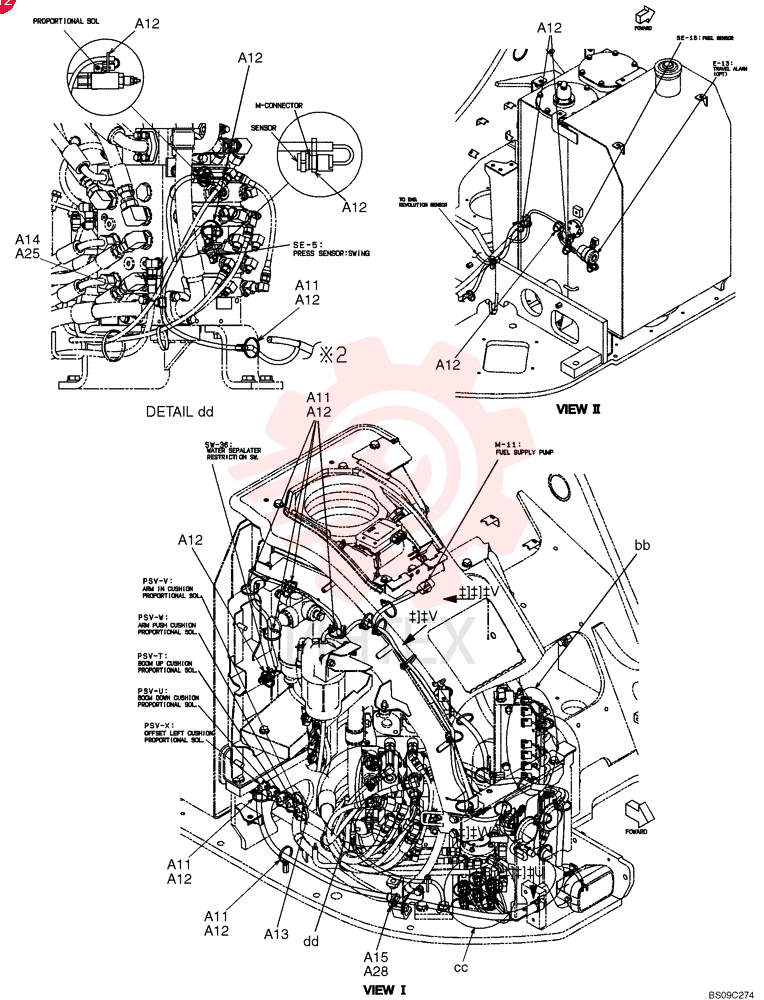

YN13E01375P1 Зажим, M8 x 8.20mm стержень (часть 4)Открыть схему -
YN13E01375P1 Зажим, M8 x 8.20mm стержень (часть 5)Открыть схему -
YN13E01375P1 Зажим, M8 x 8.20mm стержень (часть 6)Открыть схему -

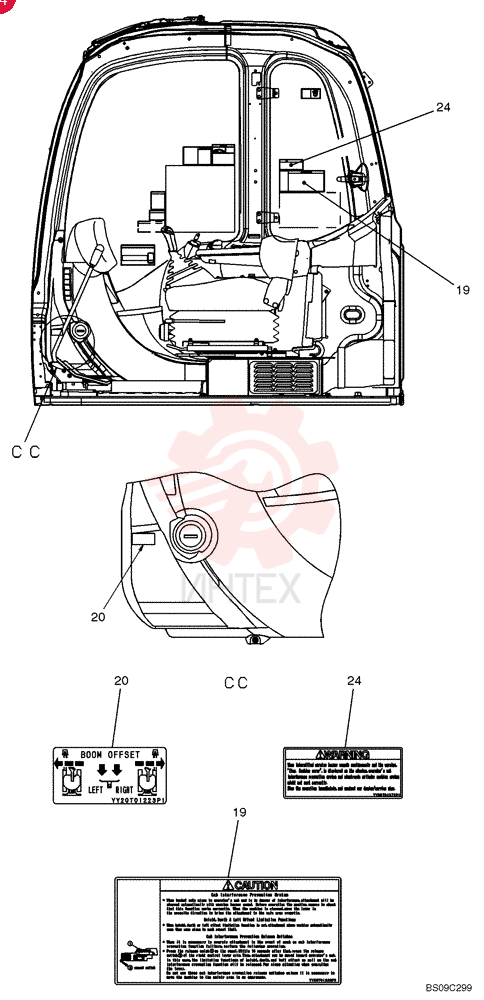

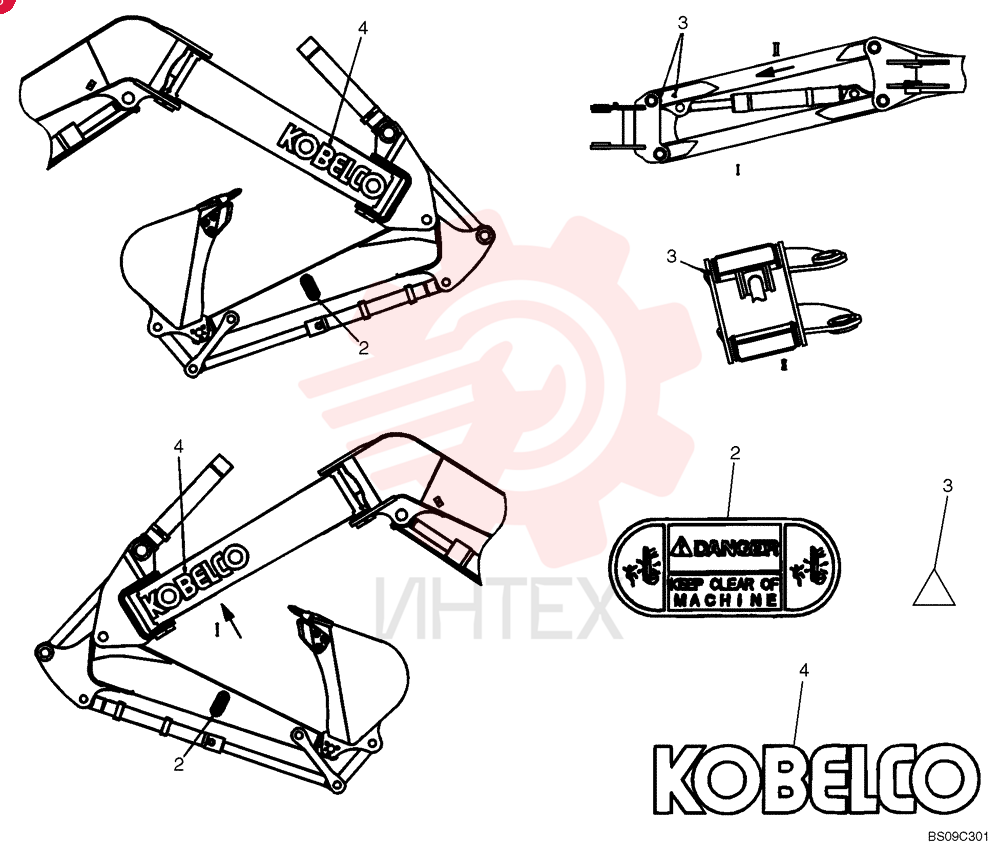

YN20T01337P1 НаклейкаОткрыть схему -

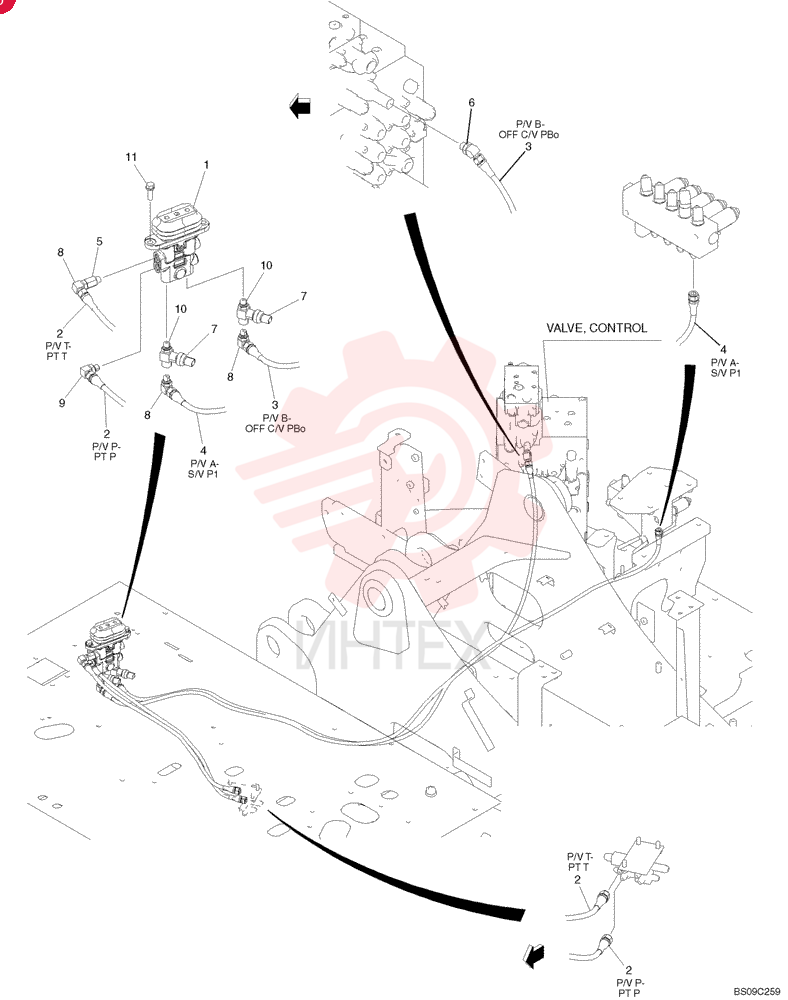

YR30V00020F1 КлапанОткрыть схему -

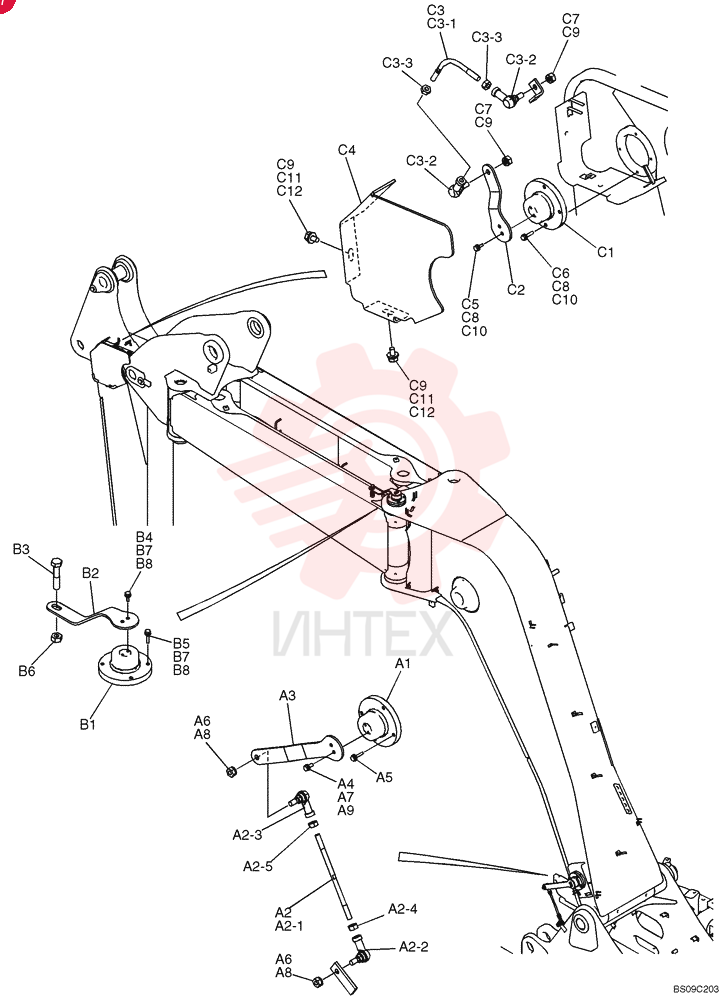

YR52S00016P1 ДатчикОткрыть схему -

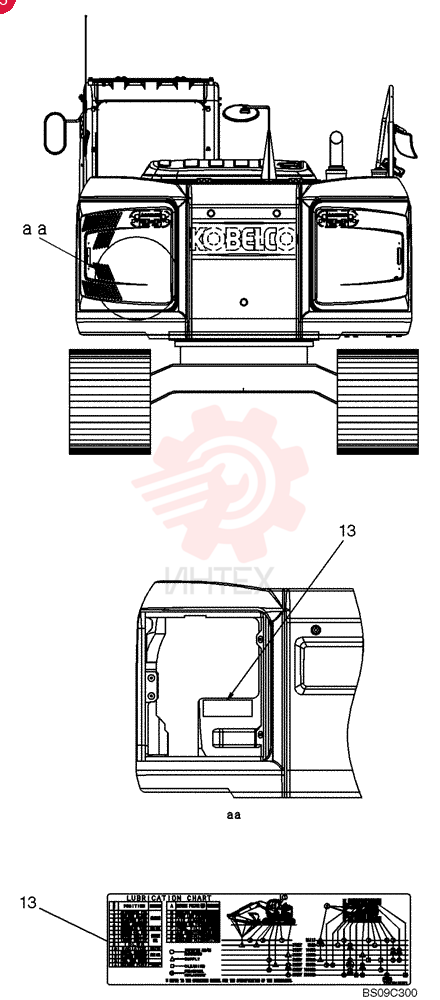

YV20T01060P1 Наклейка, схема смазкиОткрыть схему -

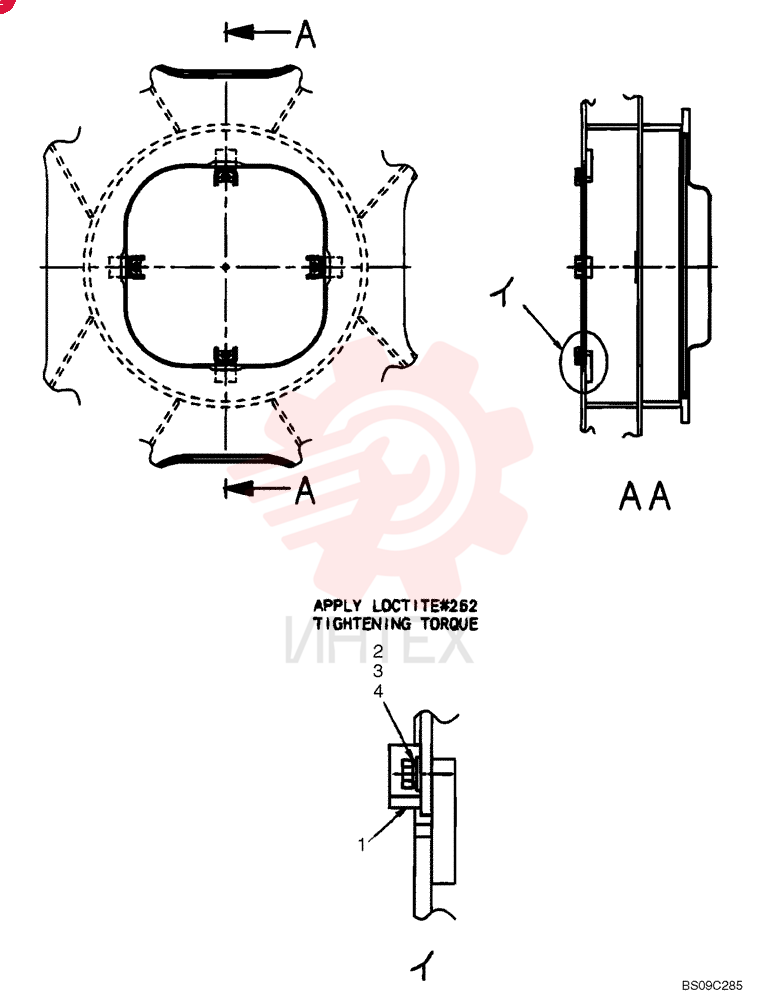

YV24C00002F1 Крышка в сбореОткрыть схему -

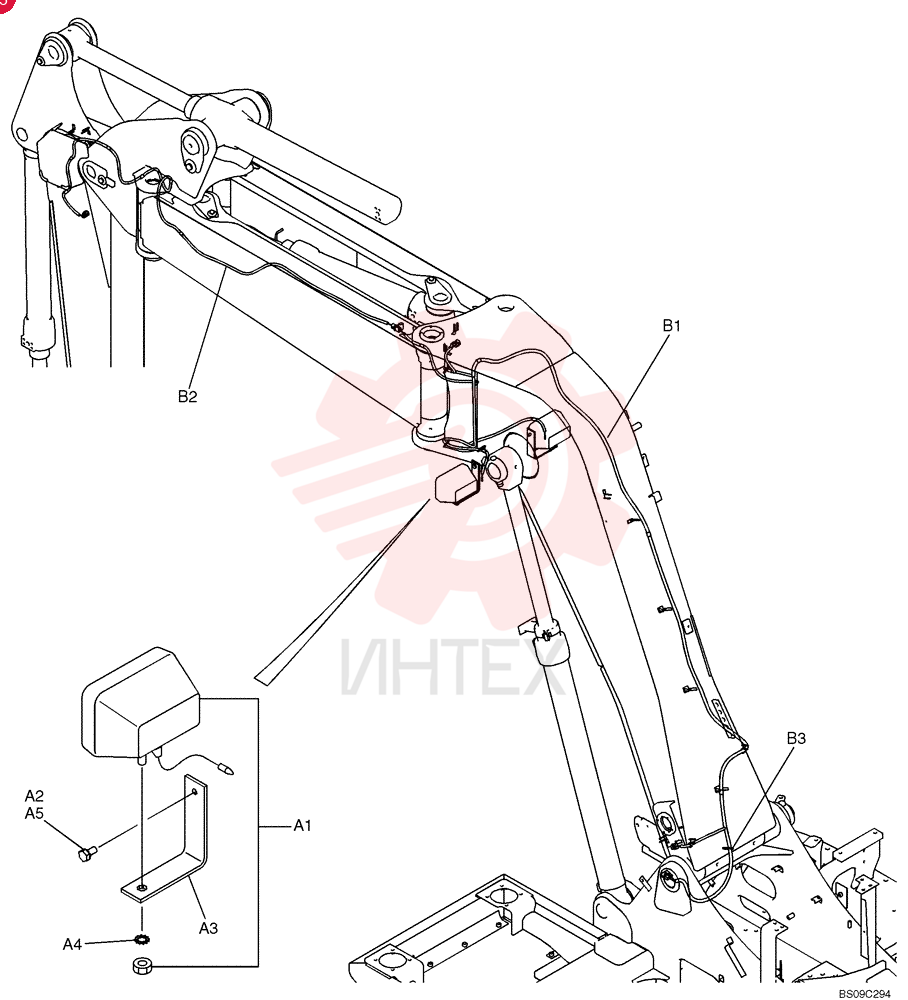

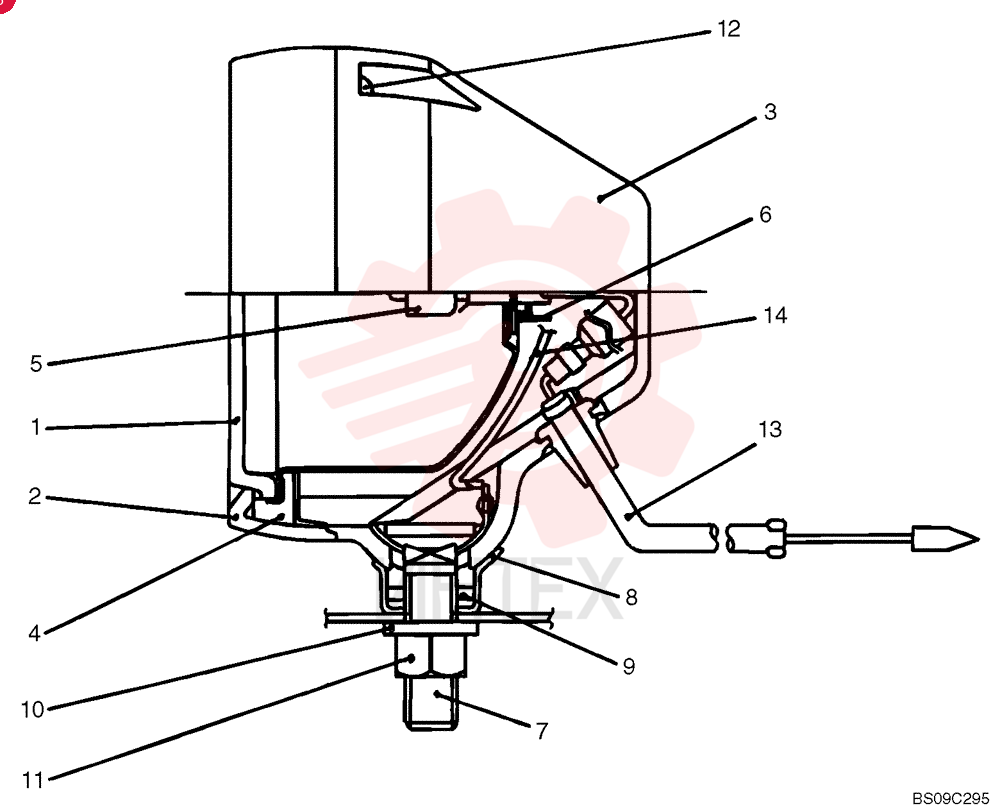

YW80S00001F1 Фонарь в сборе (часть 1)Открыть схему -
YW80S00001F1 Фонарь в сборе (часть 2)Открыть схему -

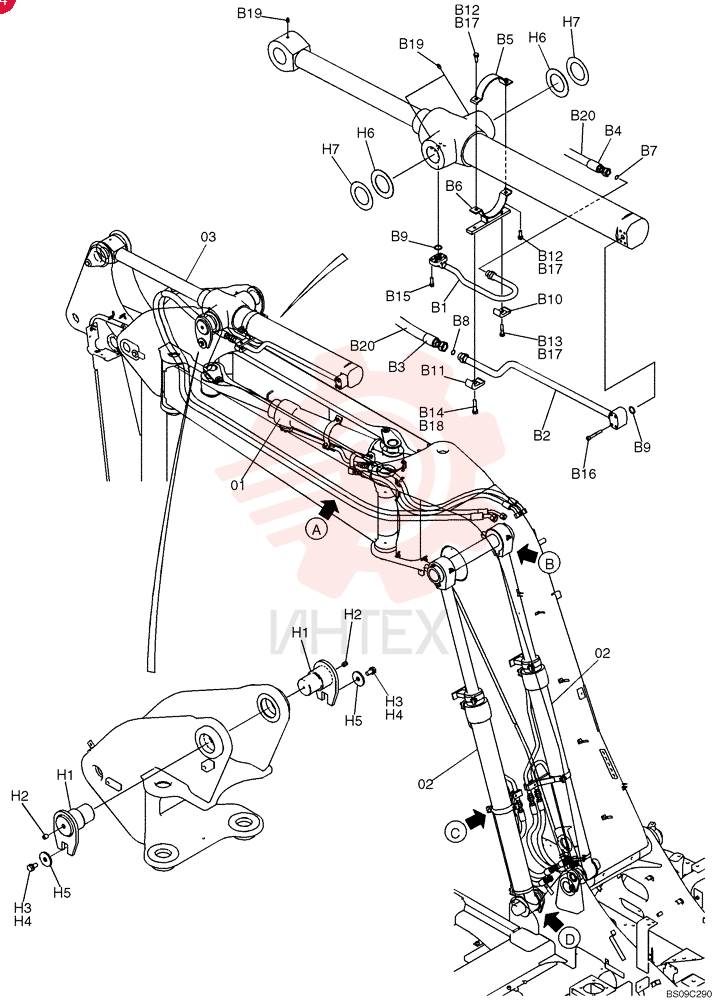

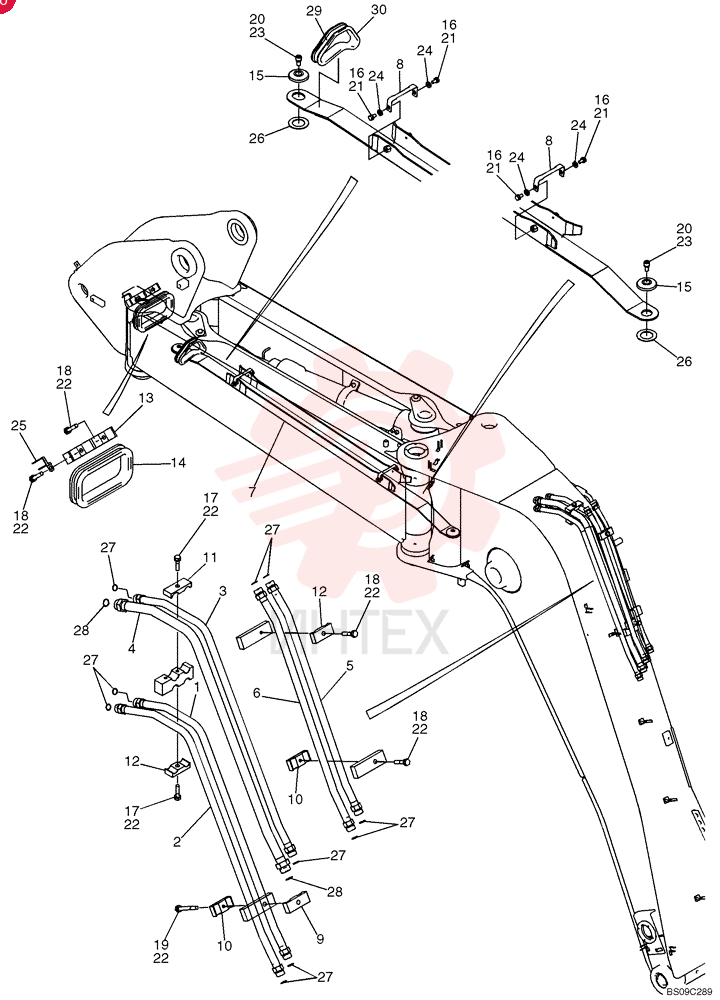

YX42H01034P1 ТрубкаОткрыть схему -

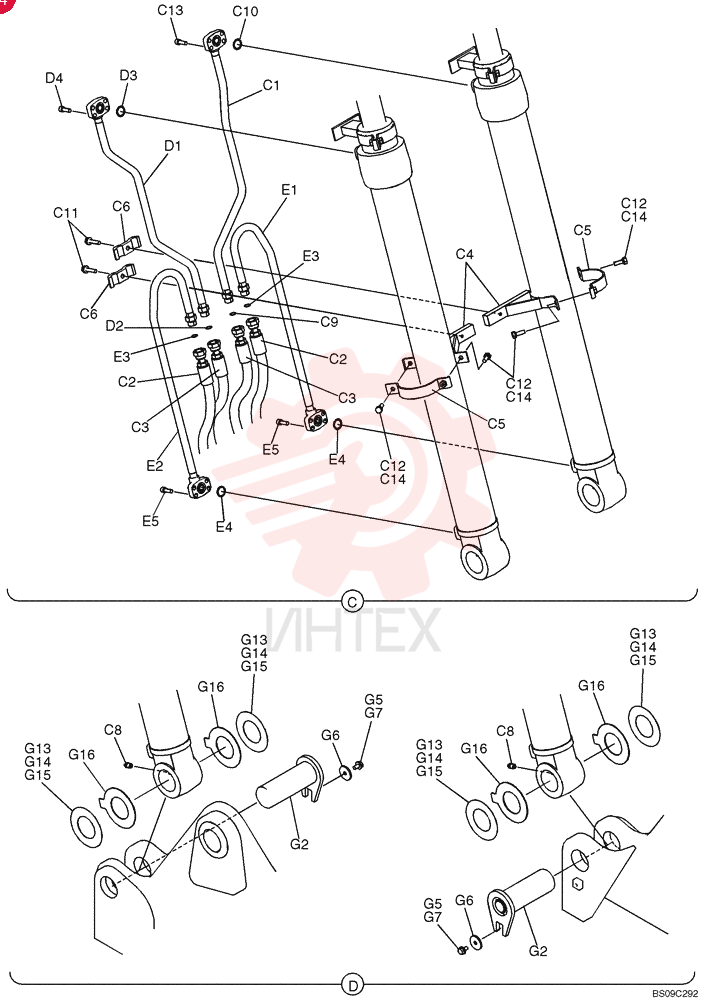

YX42H01051P1 ТрубкаОткрыть схему -
YX42H01146P1 ТрубкаОткрыть схему -
YX42H01157P1 ТрубкаОткрыть схему -

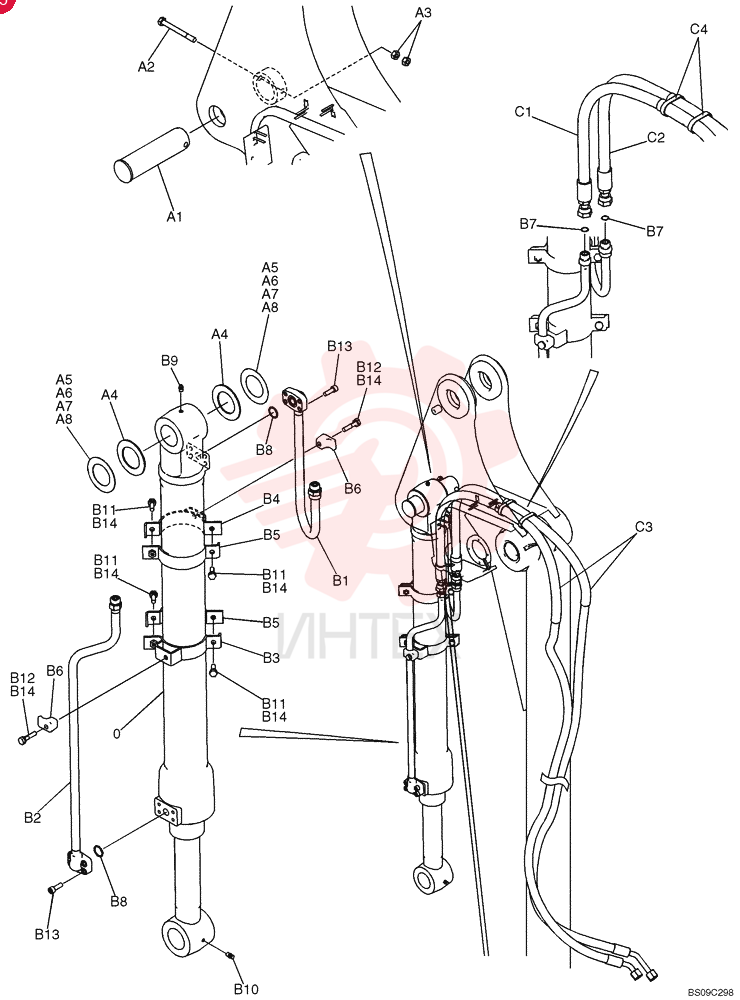

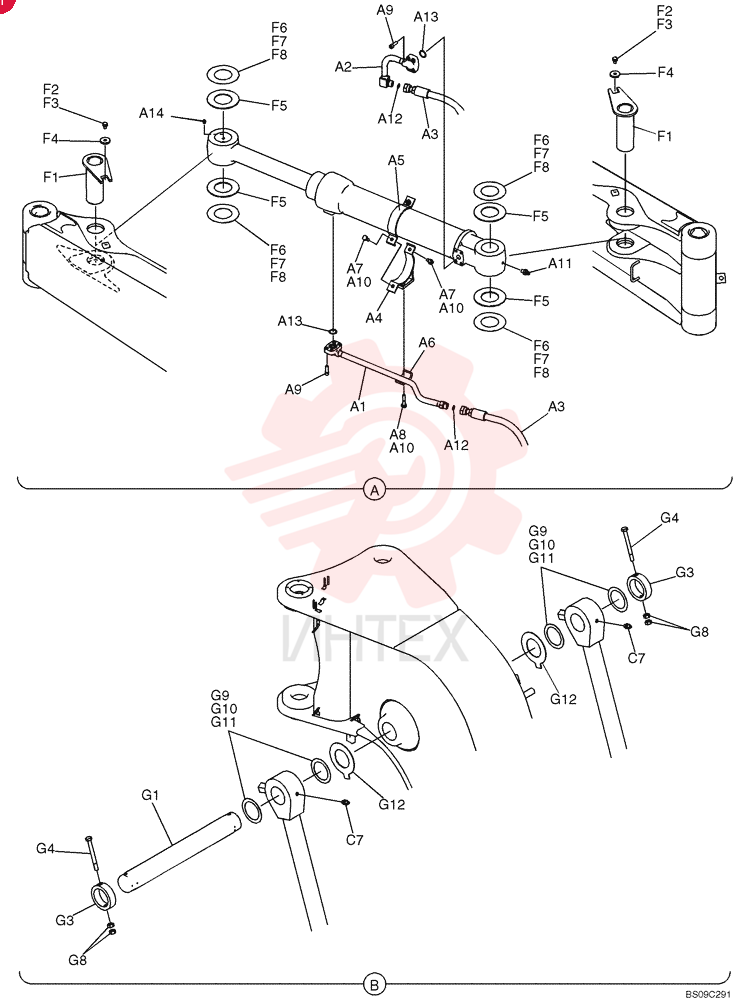

YY01V00060F1 Цилиндр ковшаОткрыть схему -

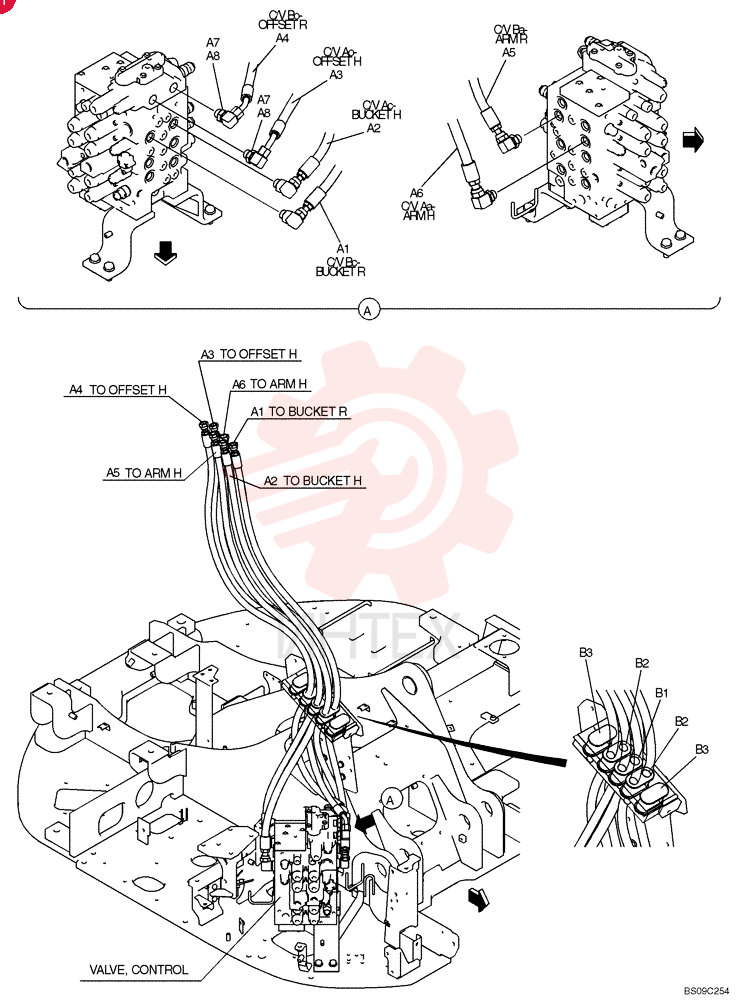

YY03H01229D2 ШлангОткрыть схему -

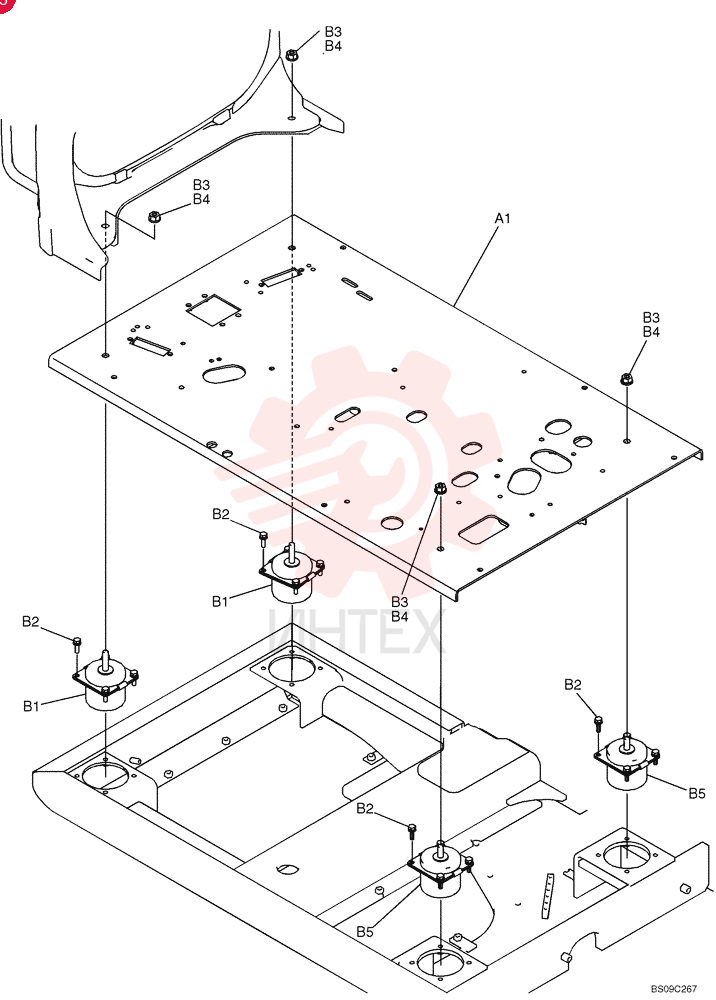

YY03M00057P1 ПластинаОткрыть схему -

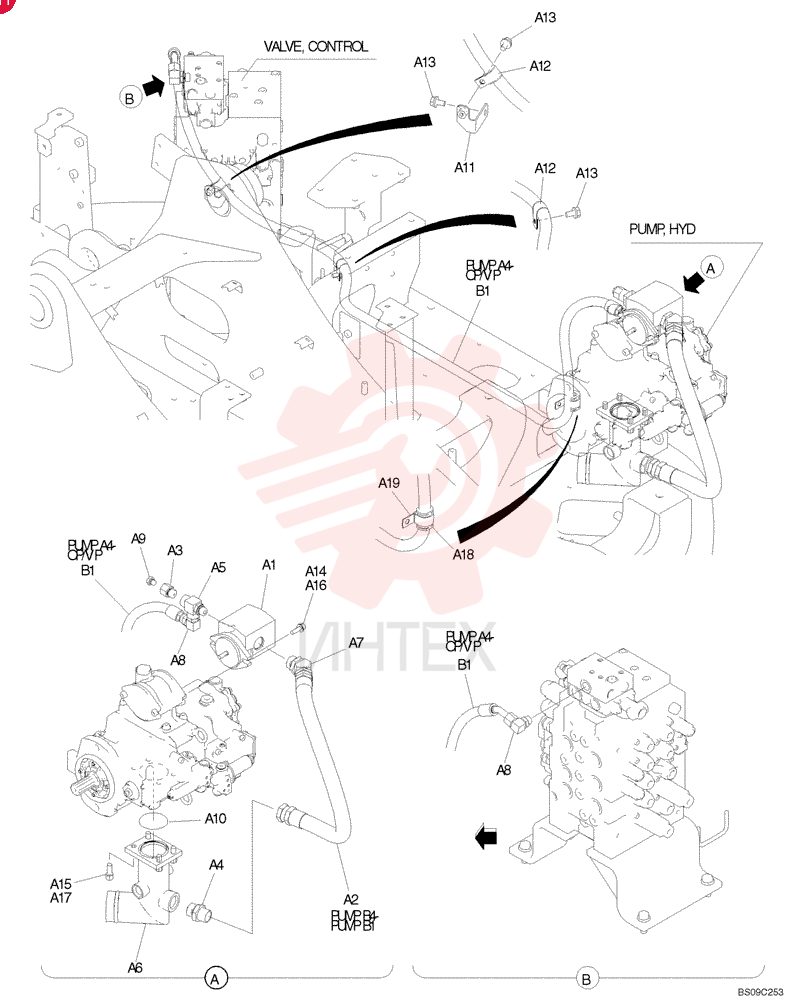

YY10V00011F1 НасосОткрыть схему -

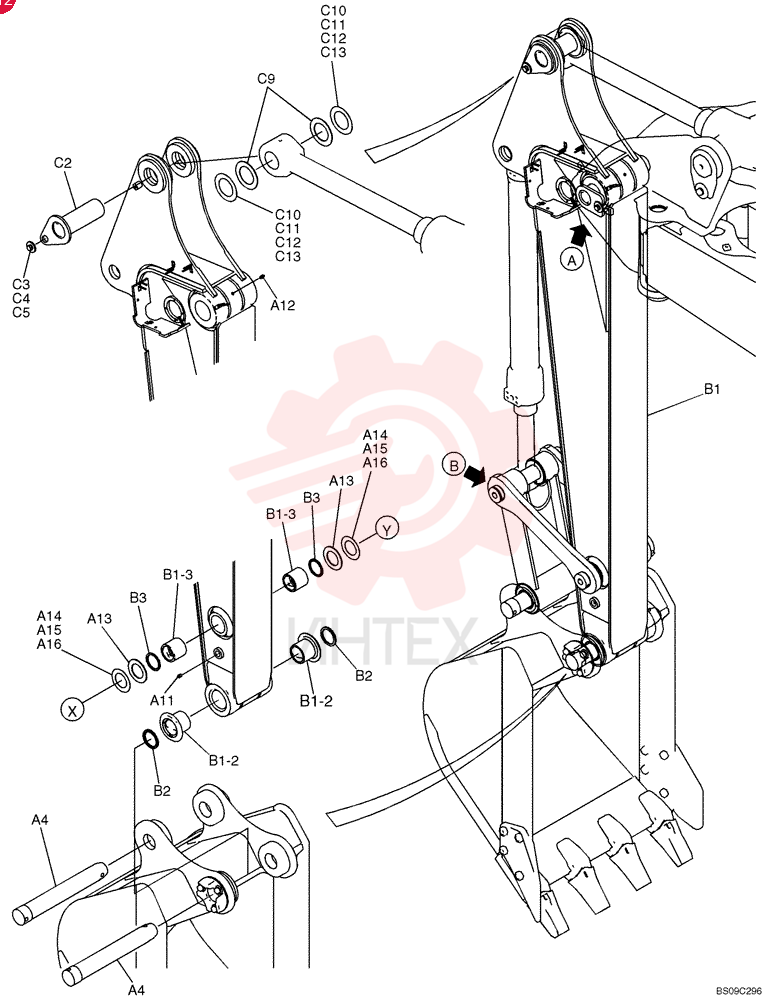

YY12B01242P1 ПалецОткрыть схему -

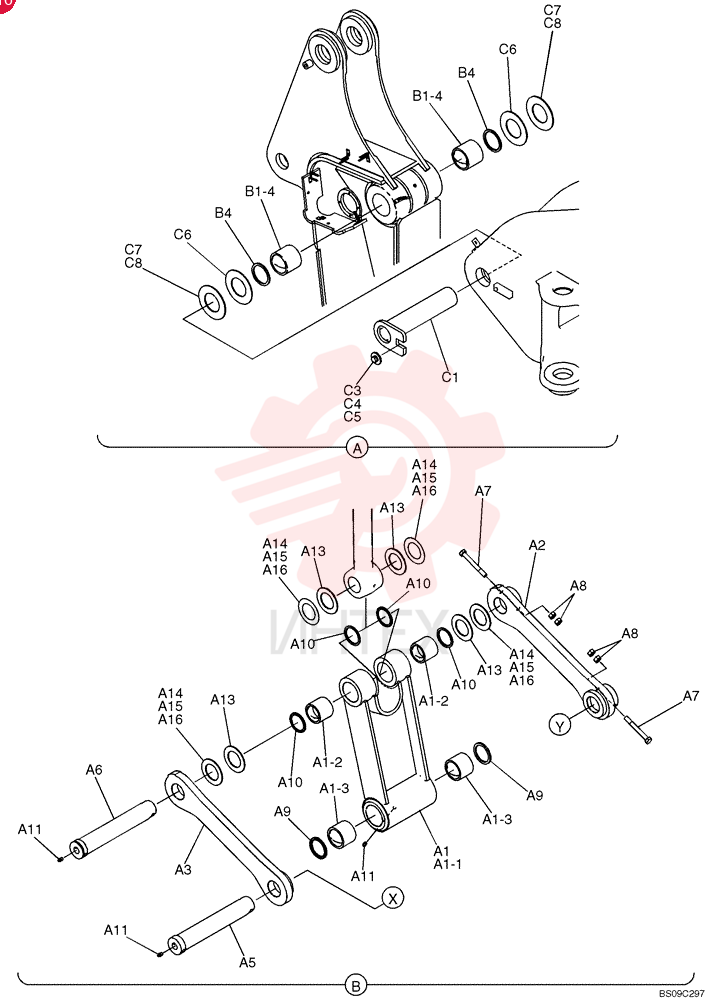

YY12B01249F1 ЗвеноОткрыть схему -

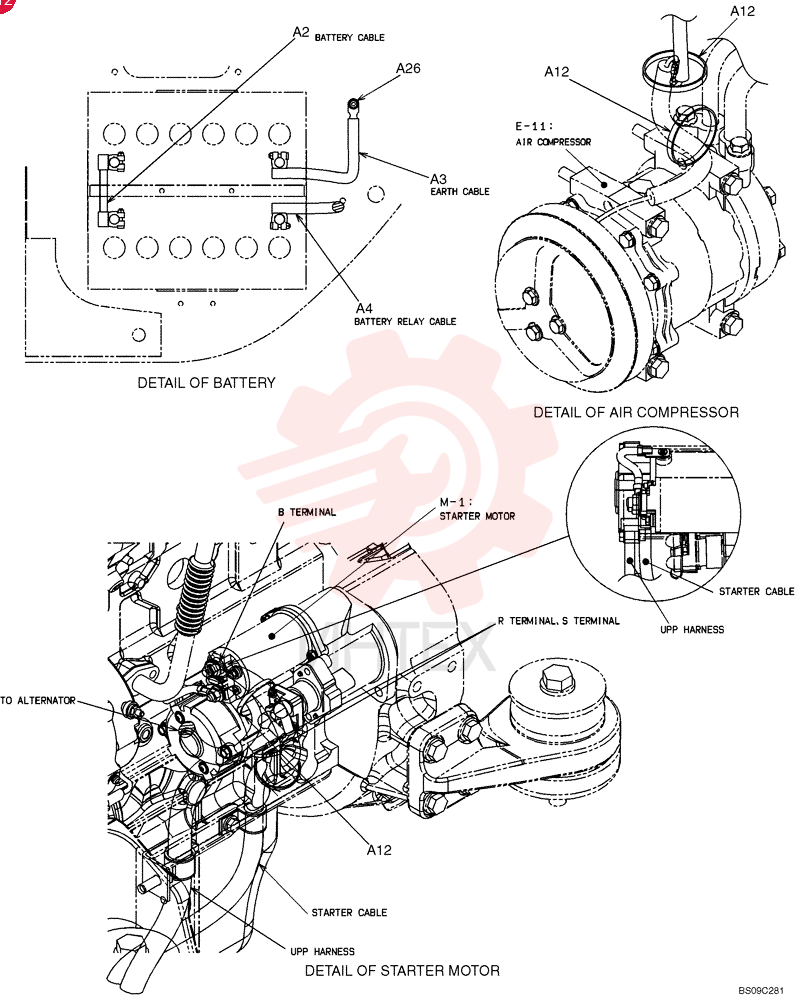

YY13E01144P1 КабельОткрыть схему -

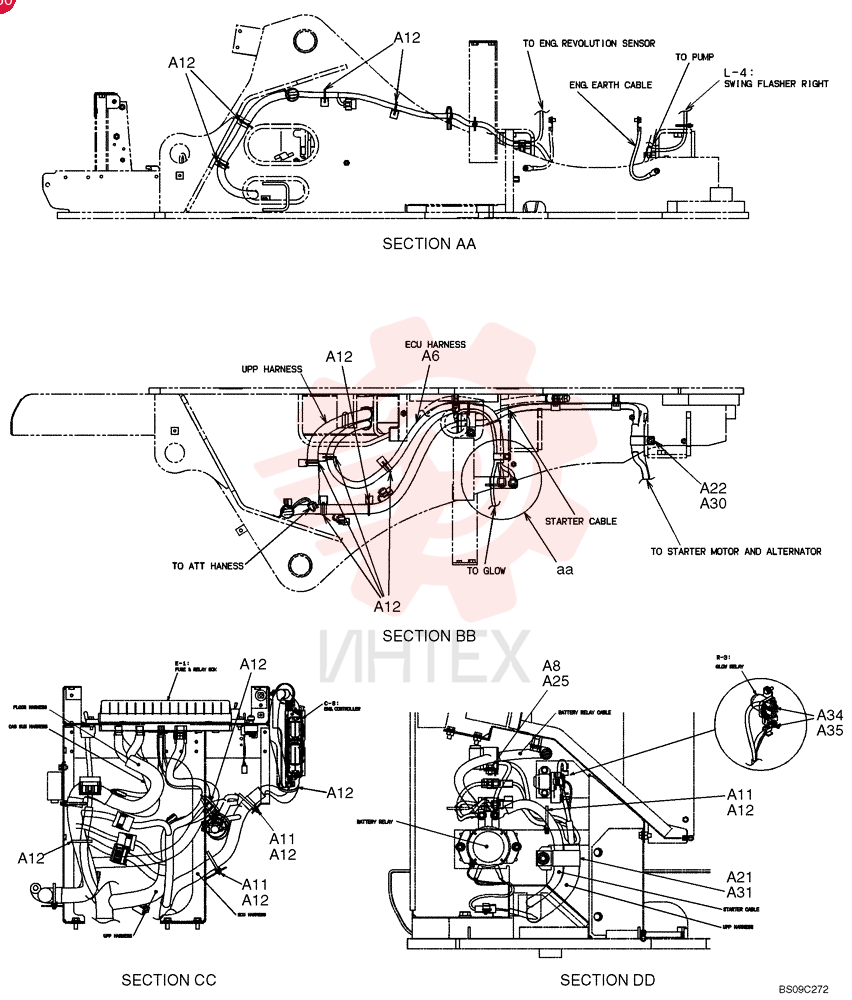

YY13E01148P1 Жгут проводовОткрыть схему -
YY13E01180P3 Жгут проводовОткрыть схему -
YY13E01181P1 Жгут проводовОткрыть схему -

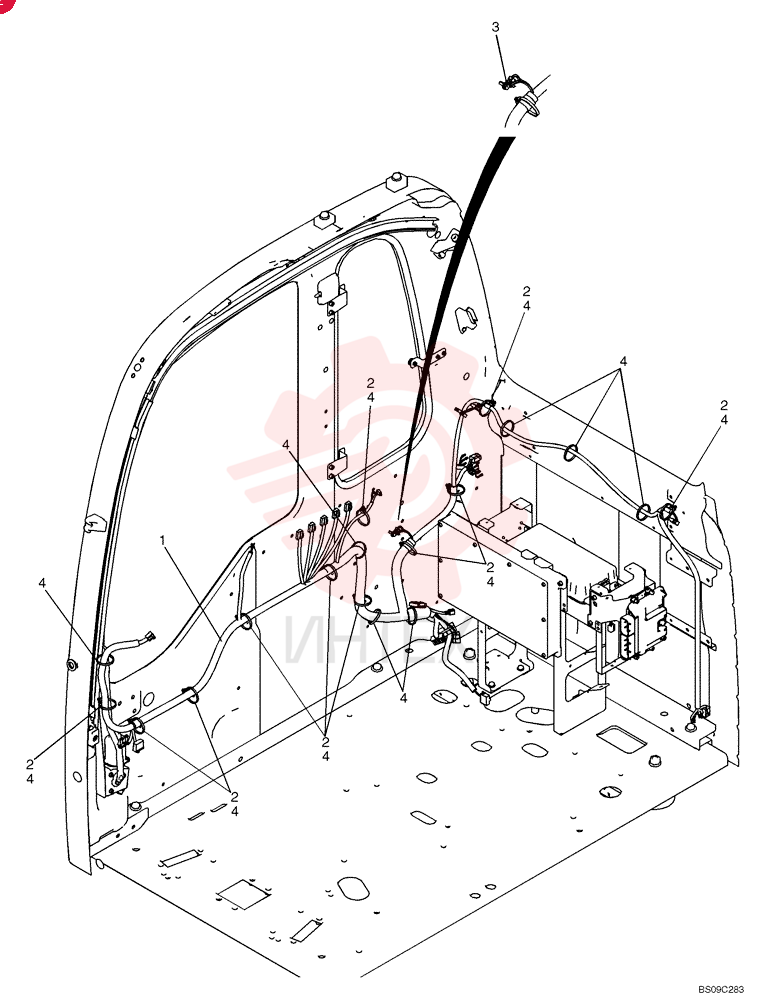

YY14E01080P1 Жгут проводовОткрыть схему -
YY20T01222P2 НаклейкаОткрыть схему -

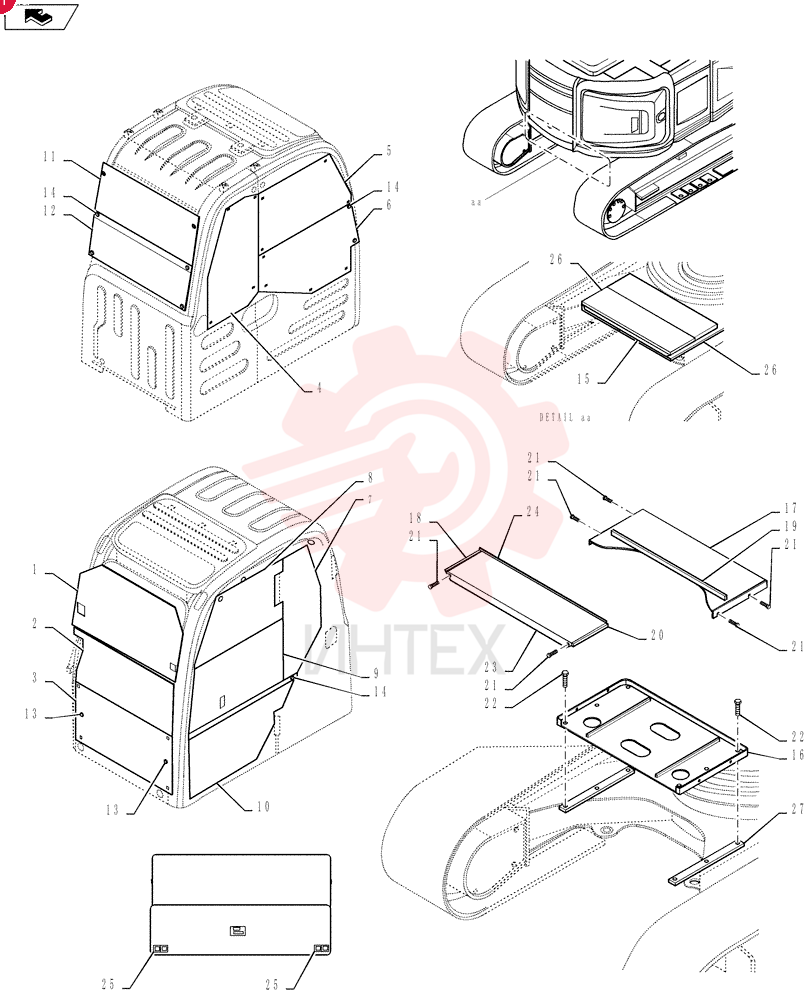

YY25C00001F1 Защита в сбореОткрыть схему -

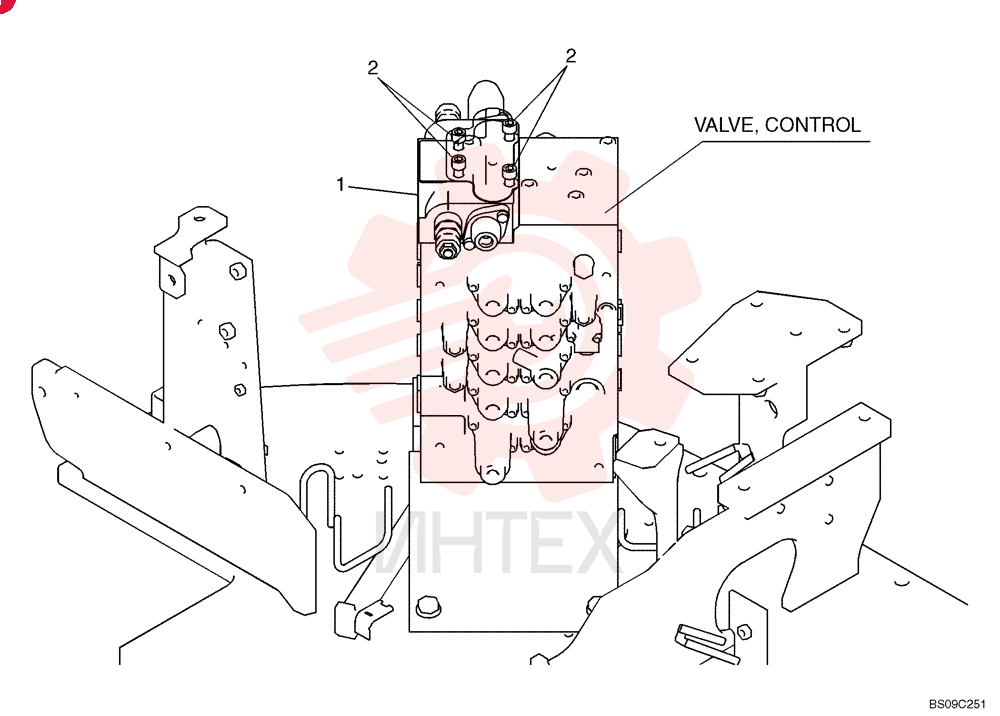

YY30V00037F3 Клапан регулирующий (распределительный)Открыть схему -

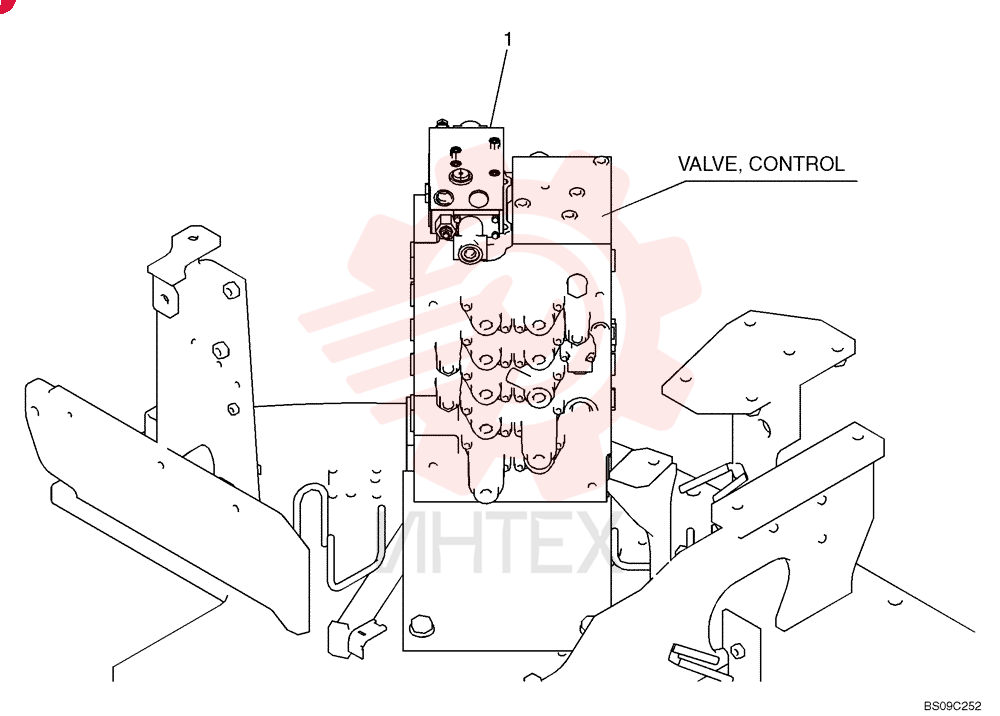

YY30V00059F1 Клапан регулирующий (распределительный) (часть 1)Открыть схему -
YY30V00059F1 Клапан регулирующий (распределительный) (часть 2)Открыть схему -

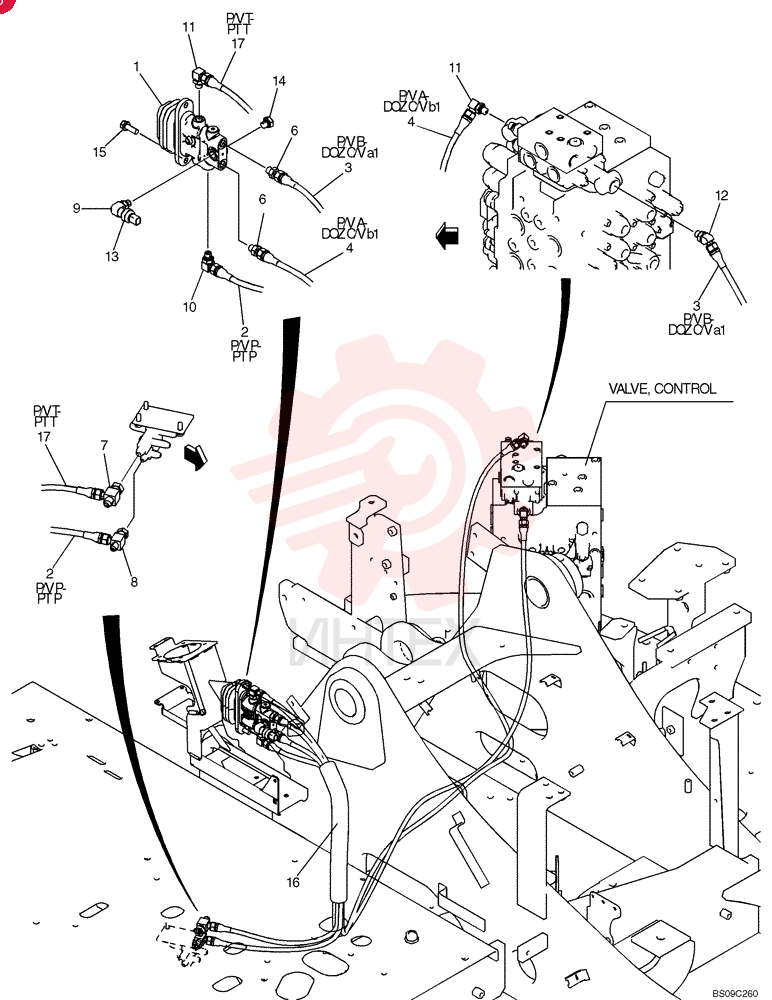

YY30V00061F1 Клапан пилотныйОткрыть схему -

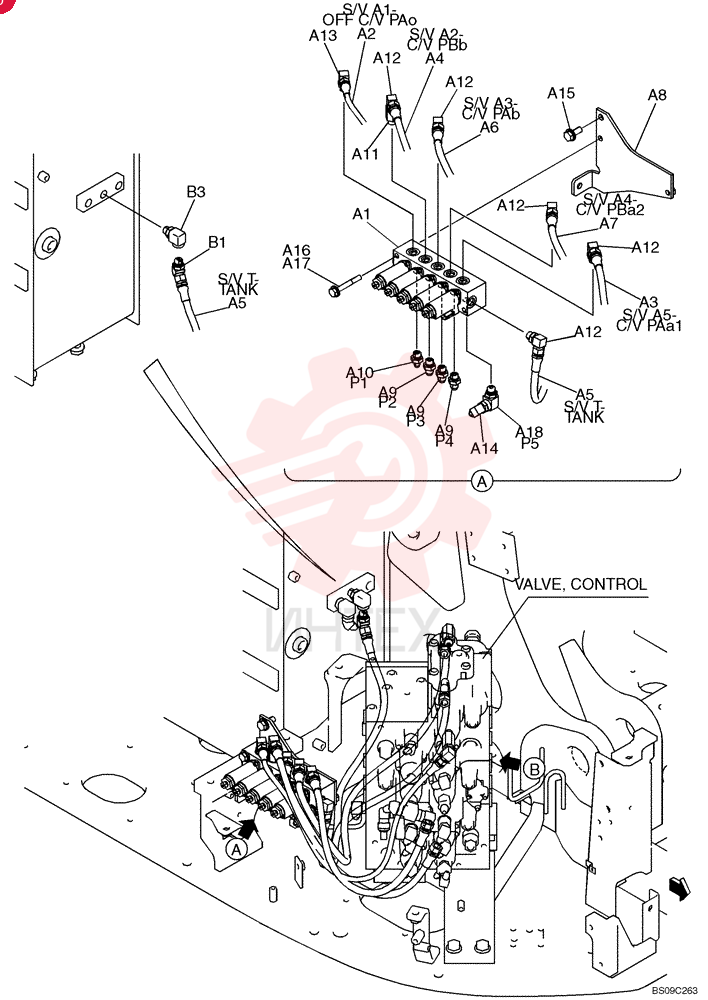

YY35V00014F1 Клапан электромагнитныйОткрыть схему -

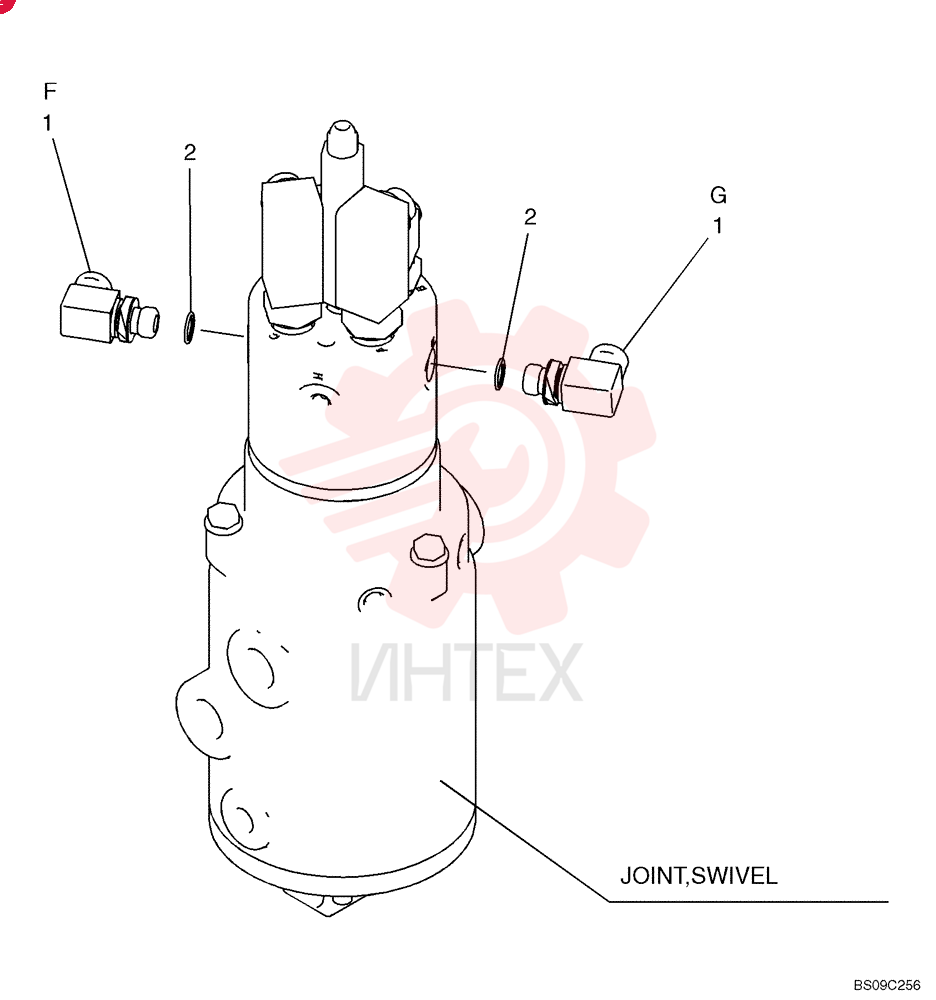

ZA38F18008 Соединитель гидравлическийОткрыть схему -
ZE72X06000 Пробка (заглушка)Открыть схему -

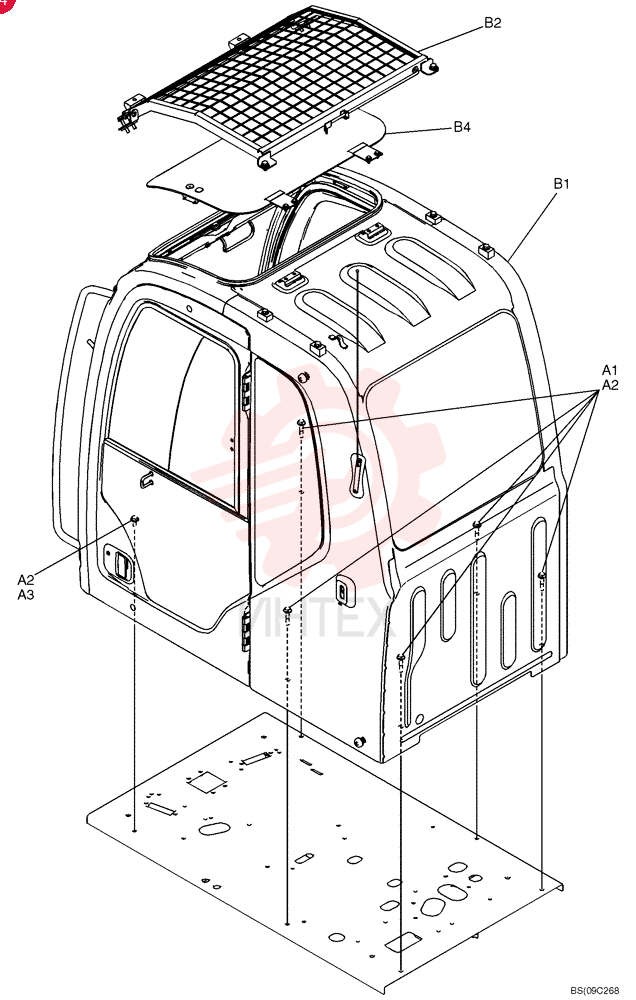

Винт с шестигранной головкой, M12 x 65mmОткрыть схему -

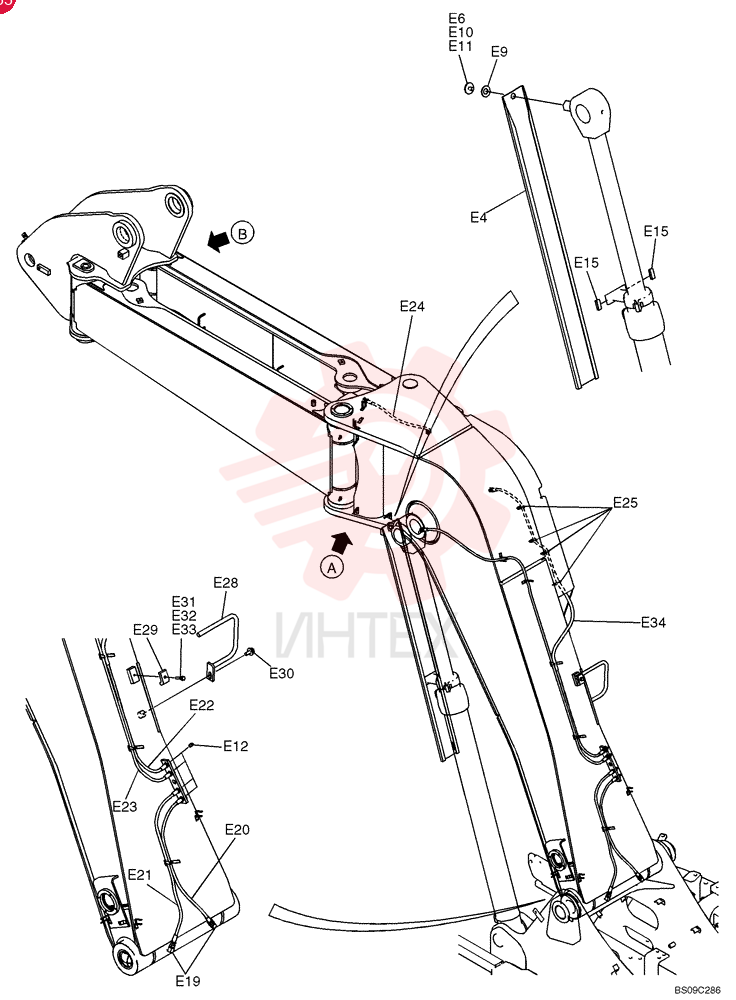

Группа стрелы, включает ссылки E1 - E36Открыть схему -

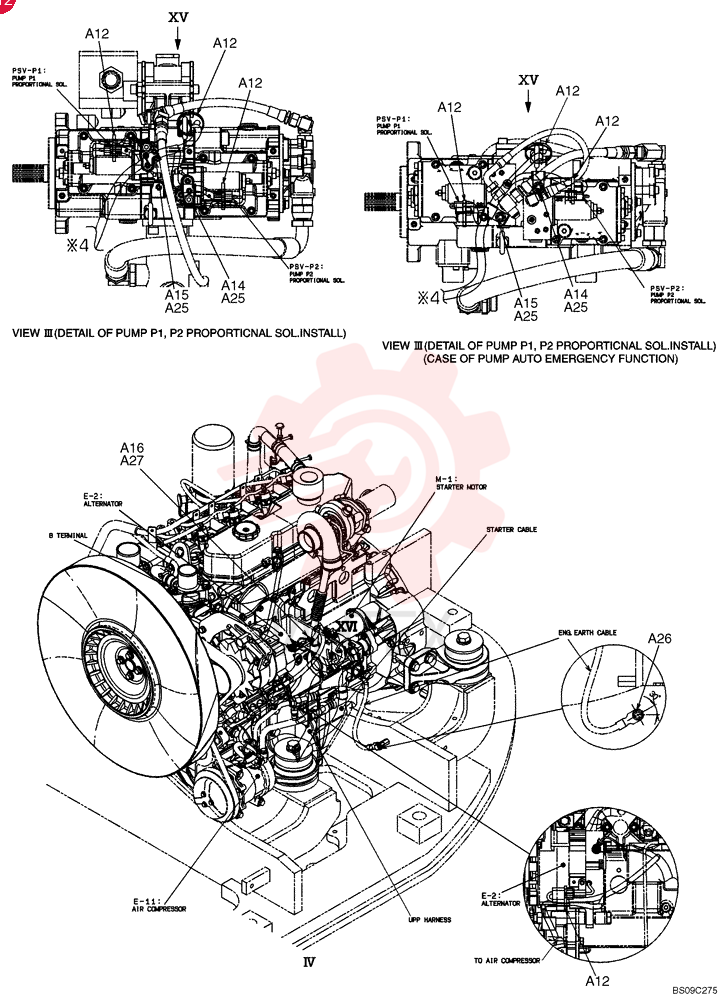

Стяжка кабельная, 188mm LОткрыть схему -

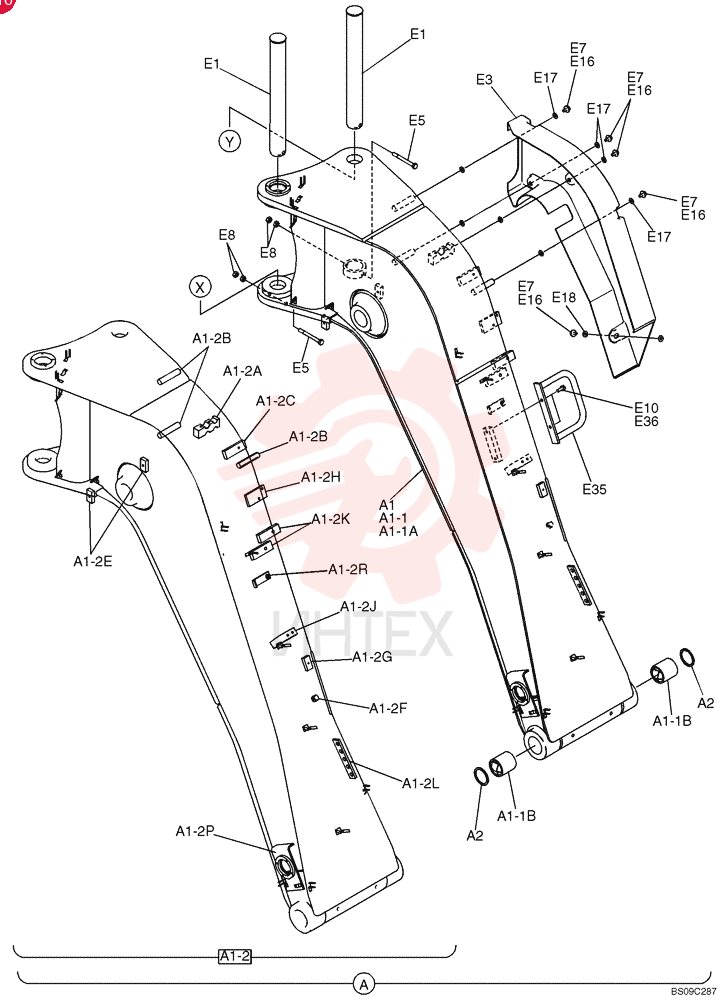

Узел задней стрелы в сборе, включает поз. A1 и A2Открыть схему -

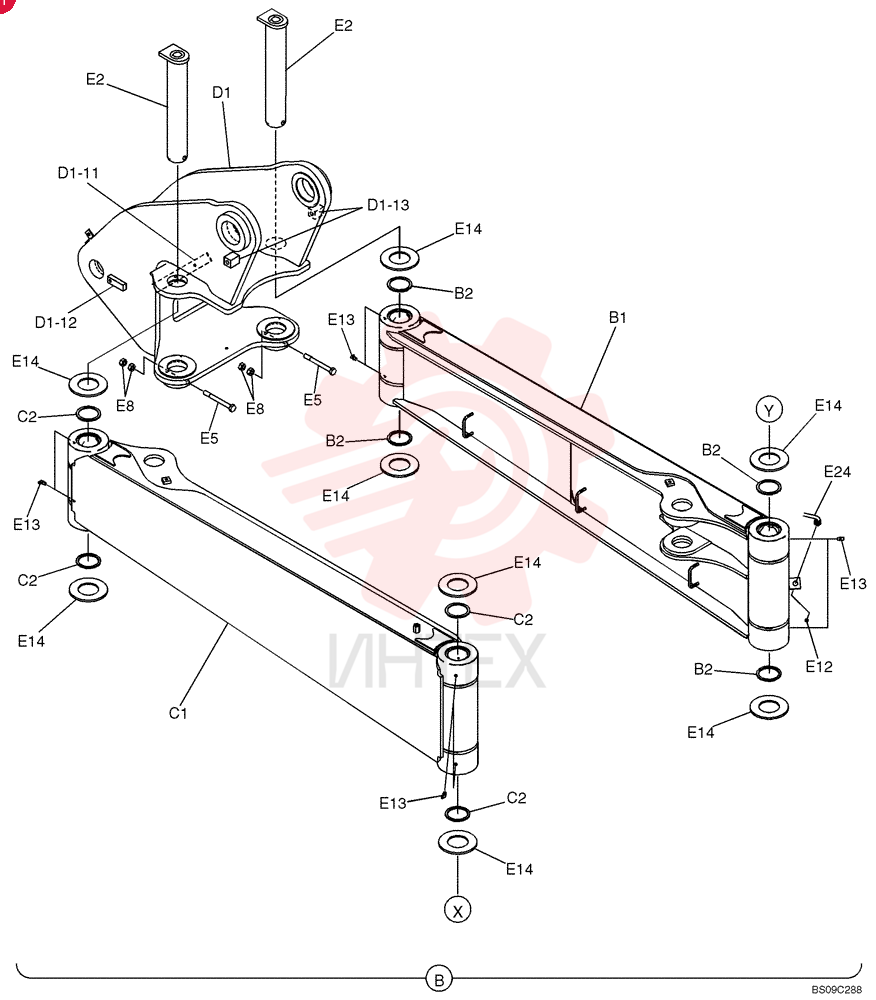

Узел правой передней стрелы в сборе, включает поз. B1 и B2Открыть схему -

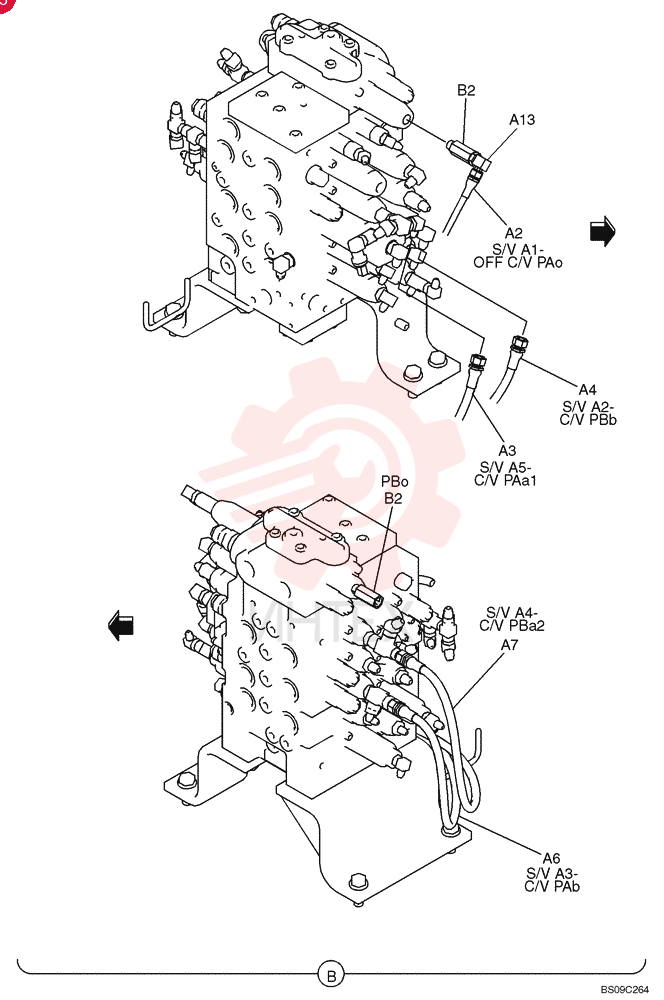

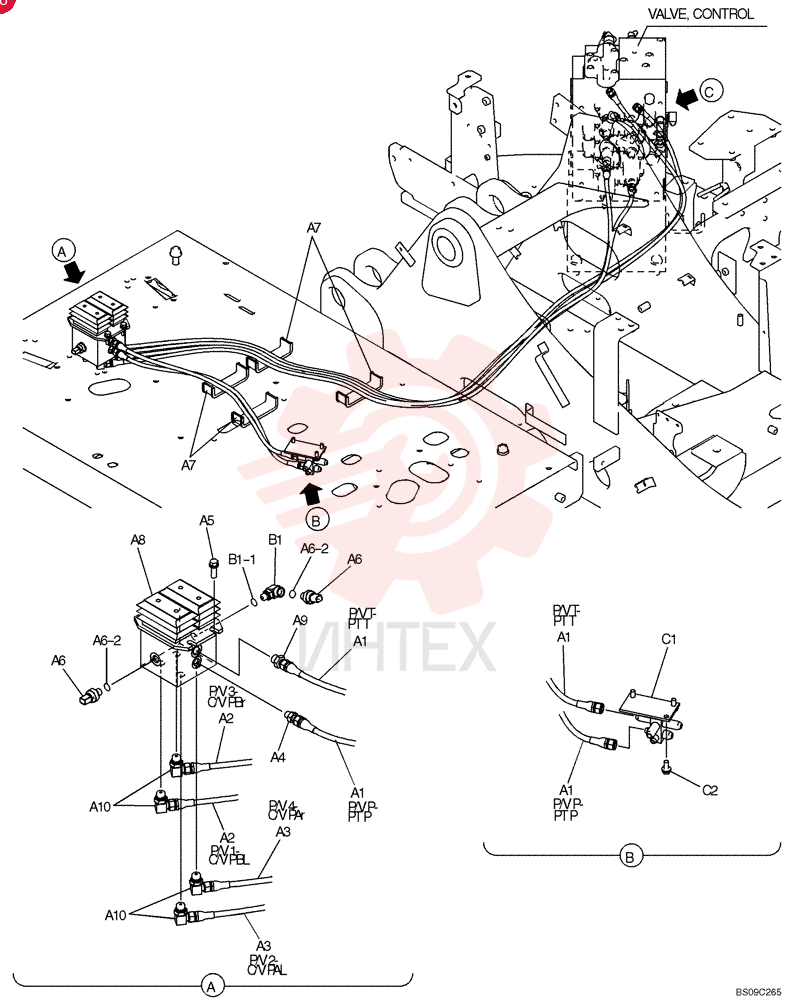

Шланг гидравлический, 6.35 mm ID x 840.00 mm, SAE 100R7Открыть схему
