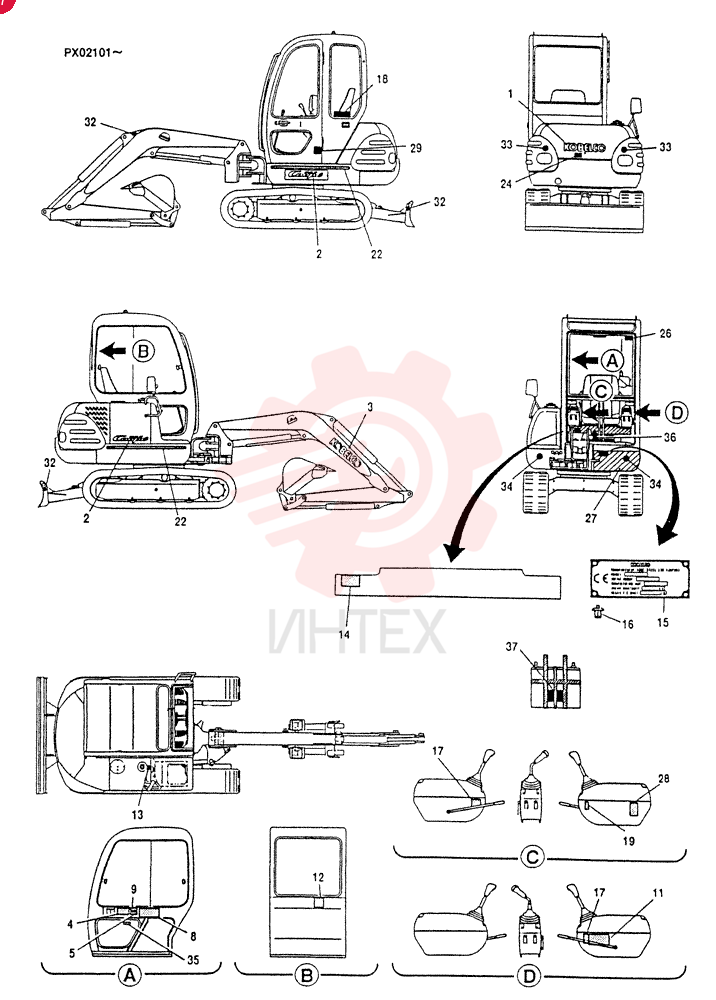

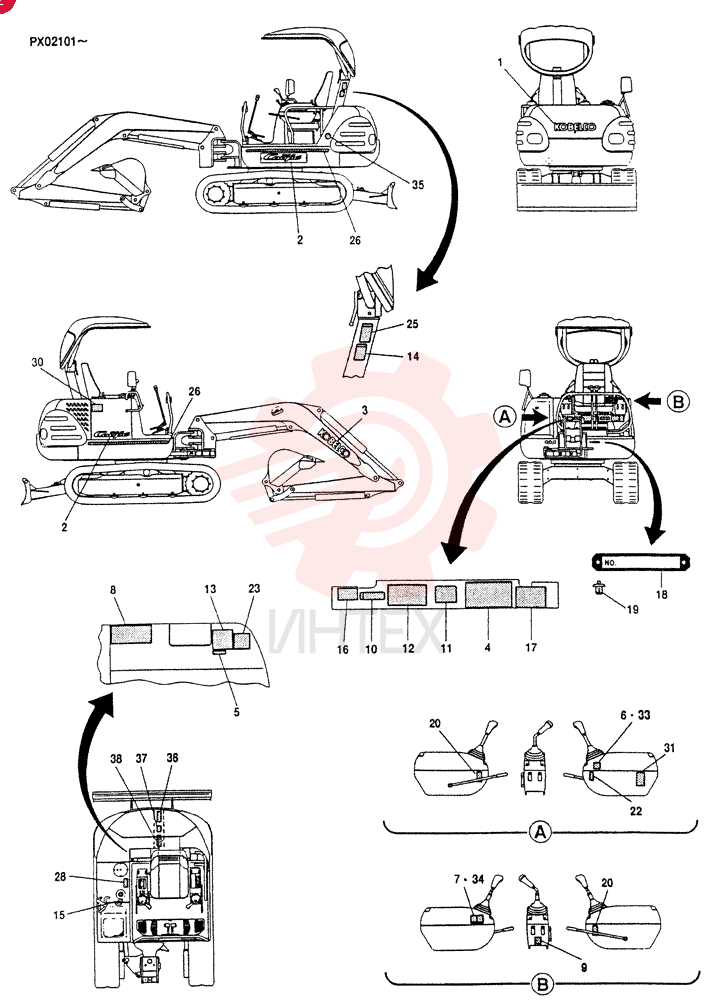

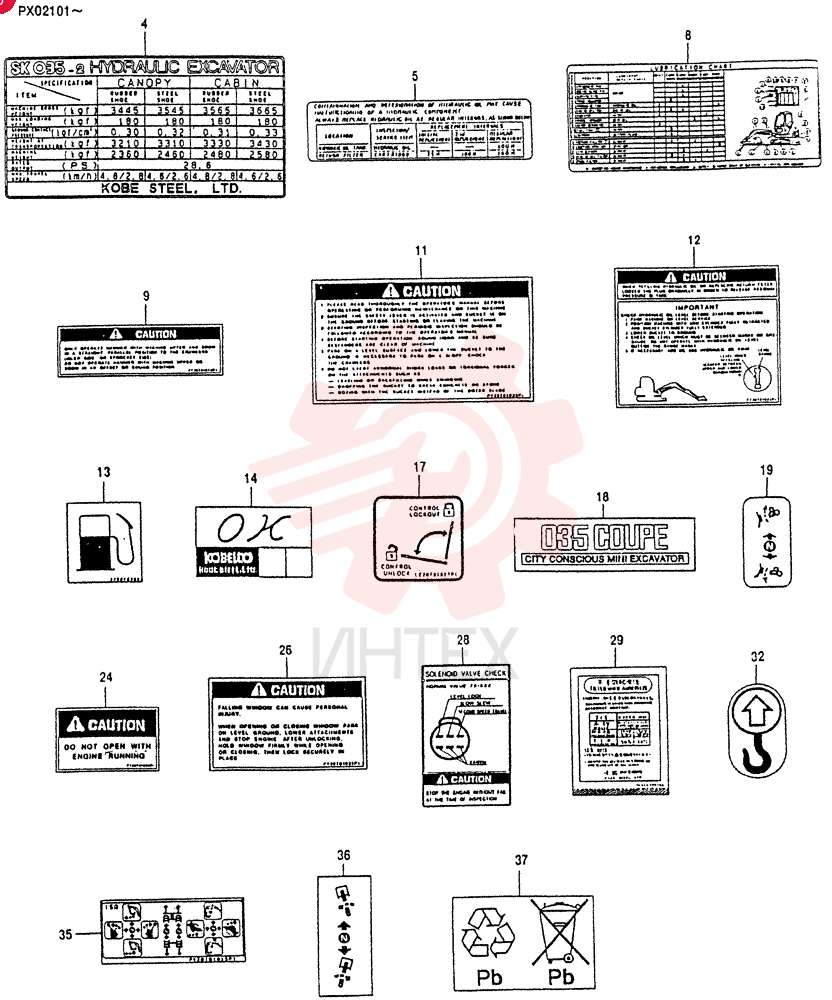

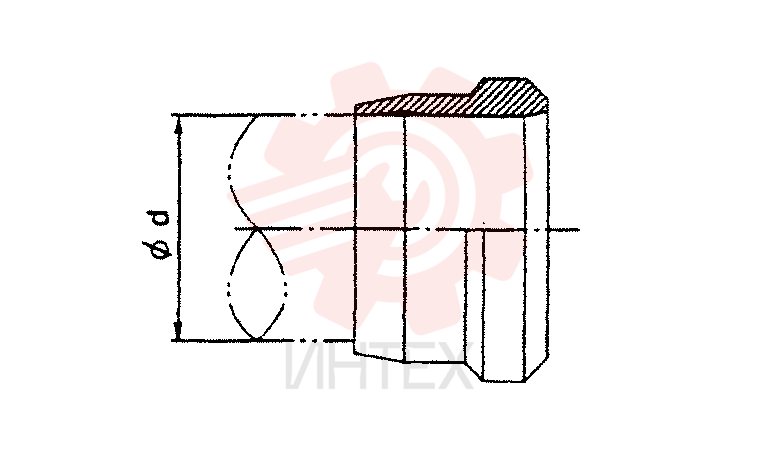

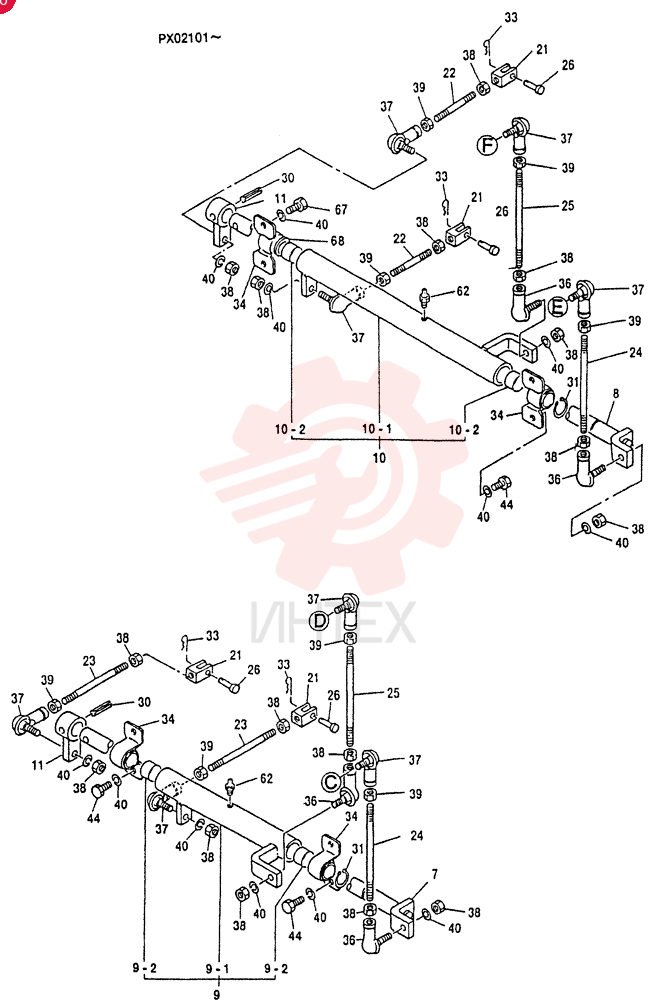

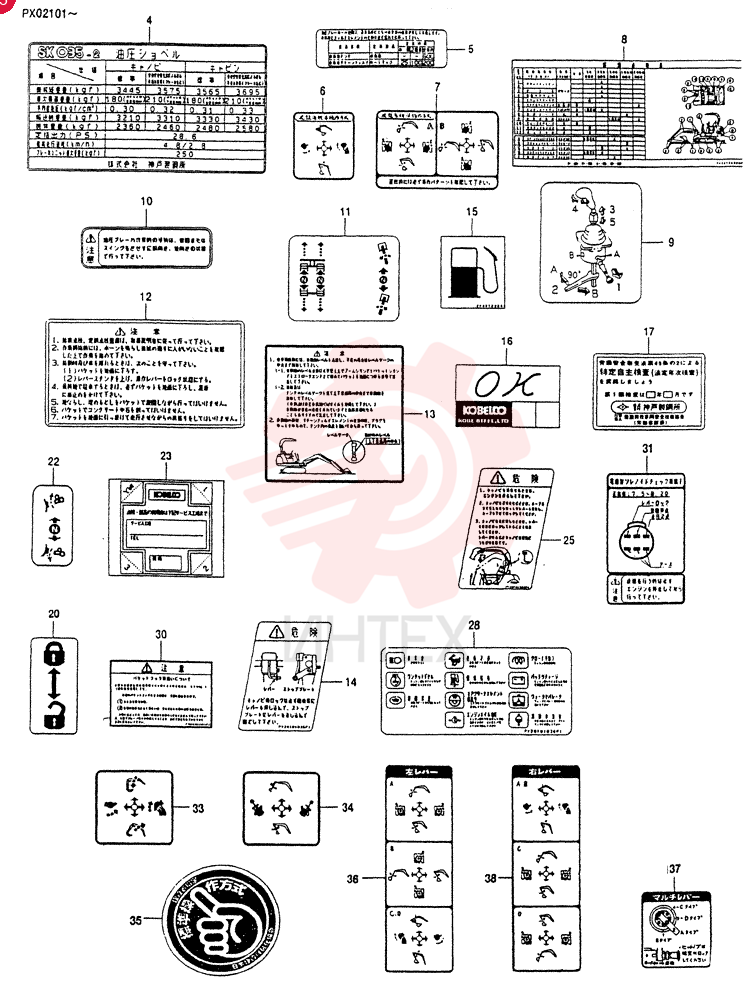

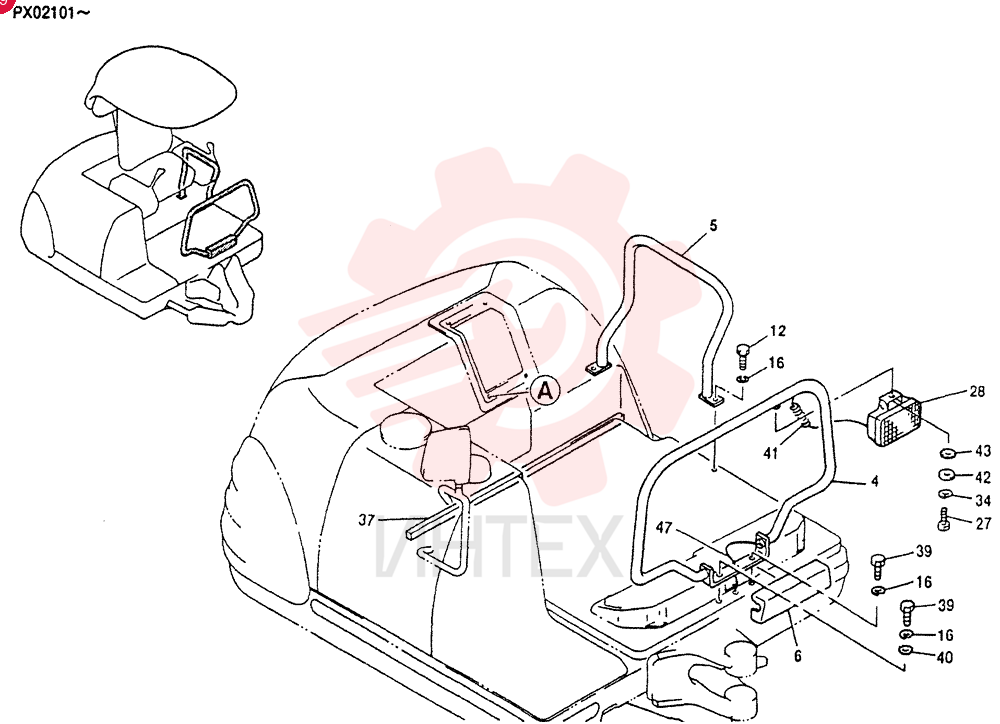

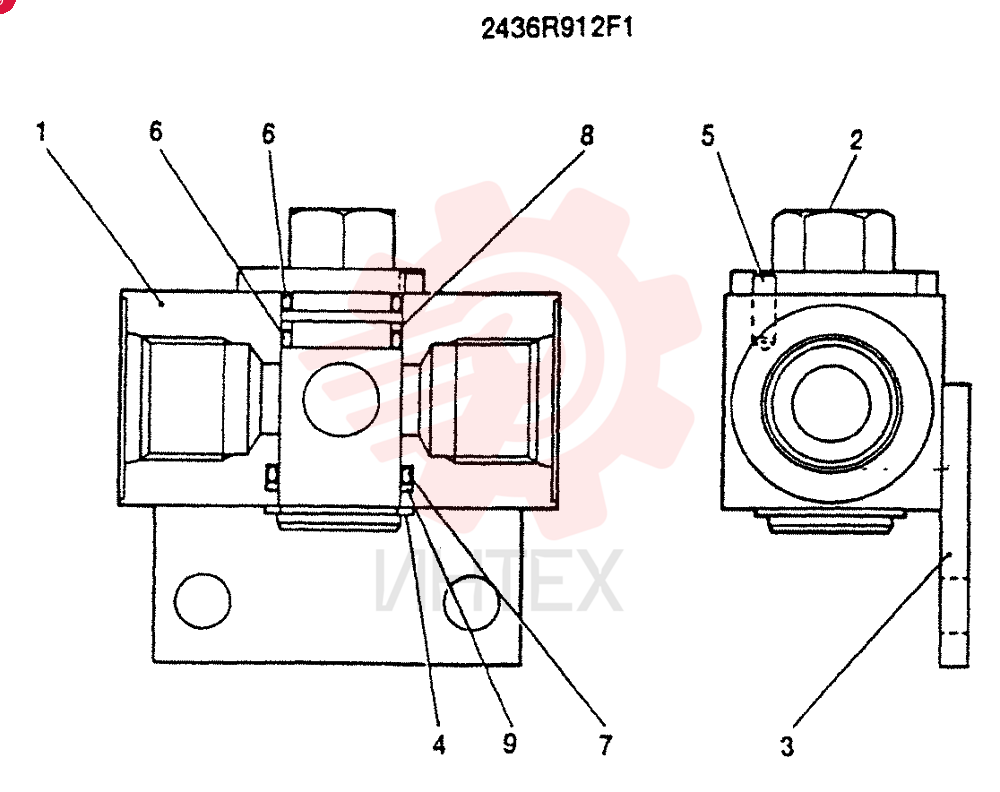

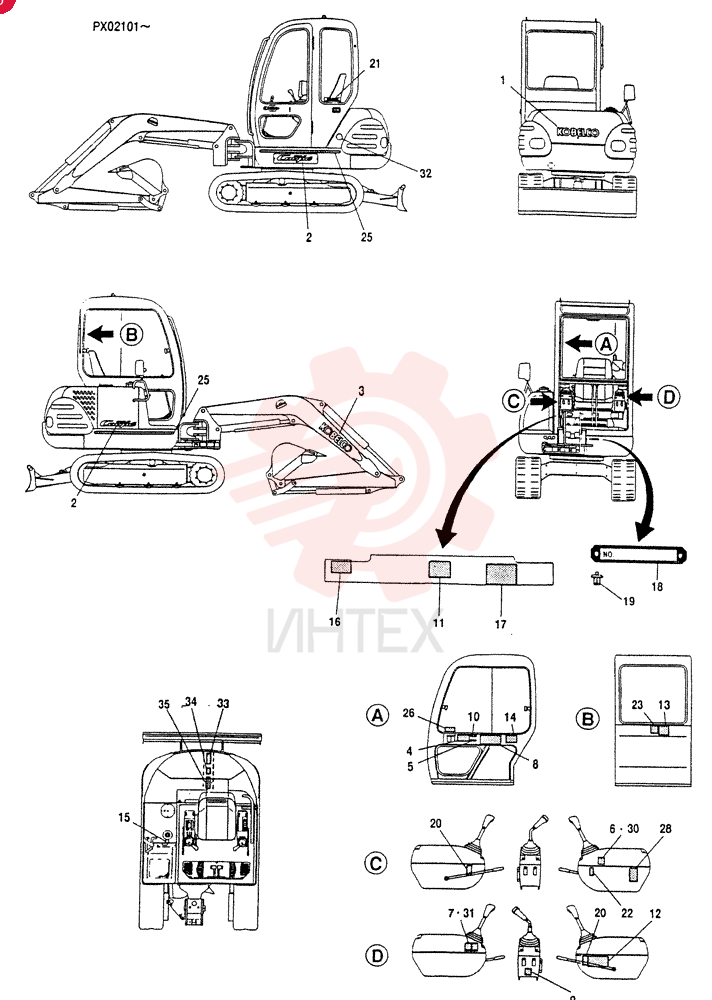

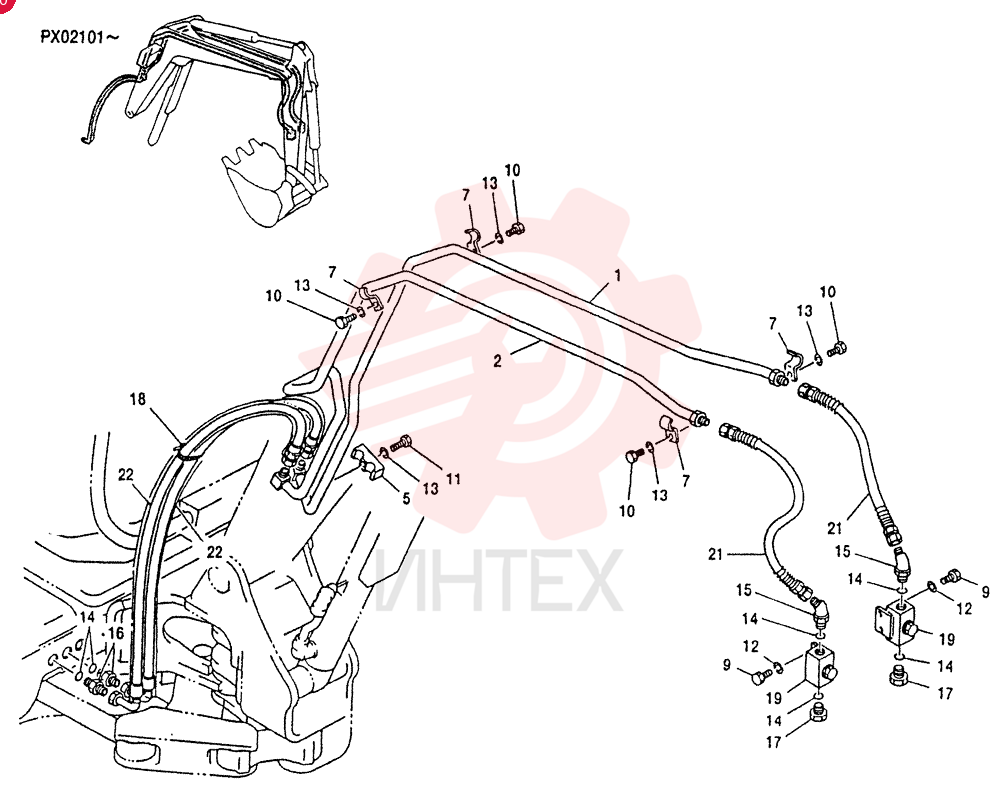

(SK035-2) - Мини-экскаватор с серийного № PX02101 (1/98-12/03) — схемы, страница 2
-
PV64D00002F1 Каток опорныйОткрыть схему -
PV64D00003F2 Установка катка, гусеницаОткрыть схему -
PV68H00010F2 Линии управления, операторОткрыть схему -
PV68H00012F1 Линии дистанционного управленияОткрыть схему -
PV72E00002F1 Установка аккумулятораОткрыть схему -
PV72E00002F2 Установка аккумулятораОткрыть схему -

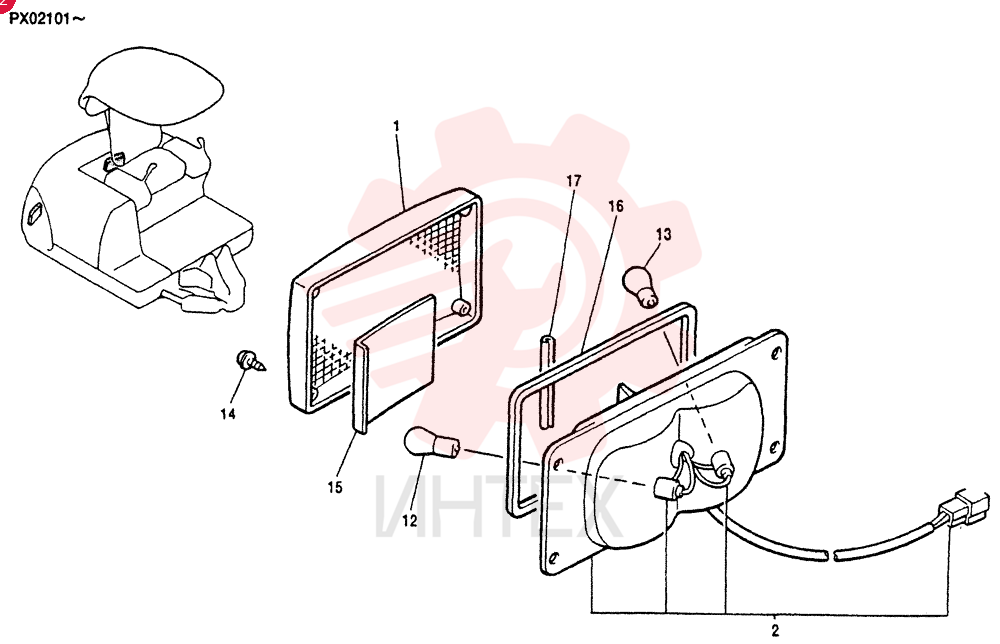

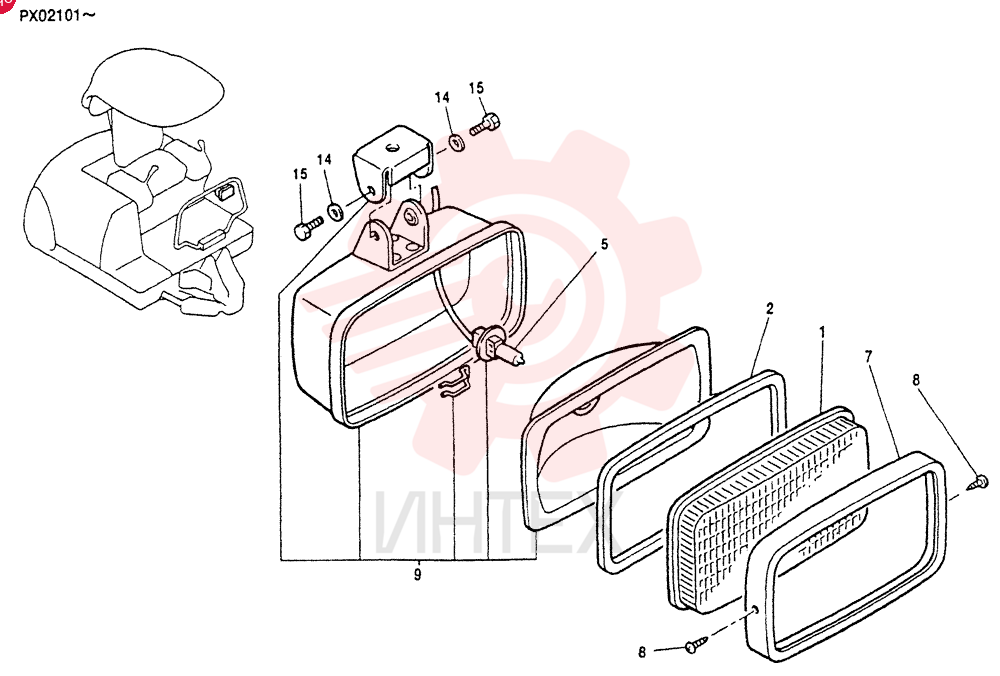

PV80S00003F1 ФонарьОткрыть схему -

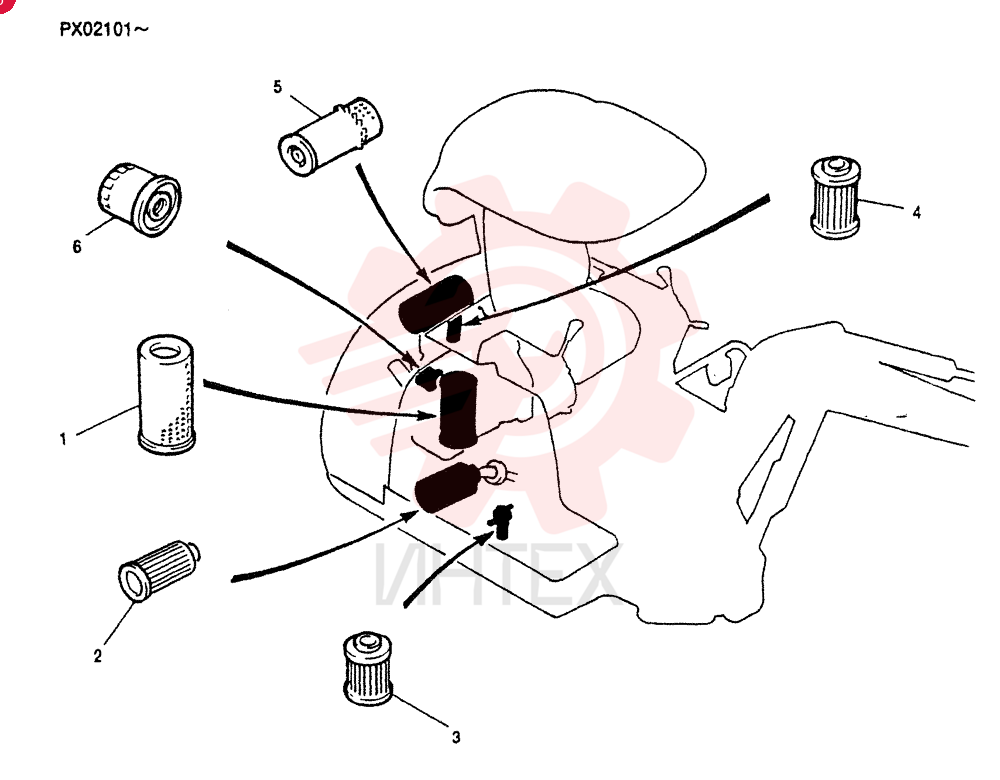

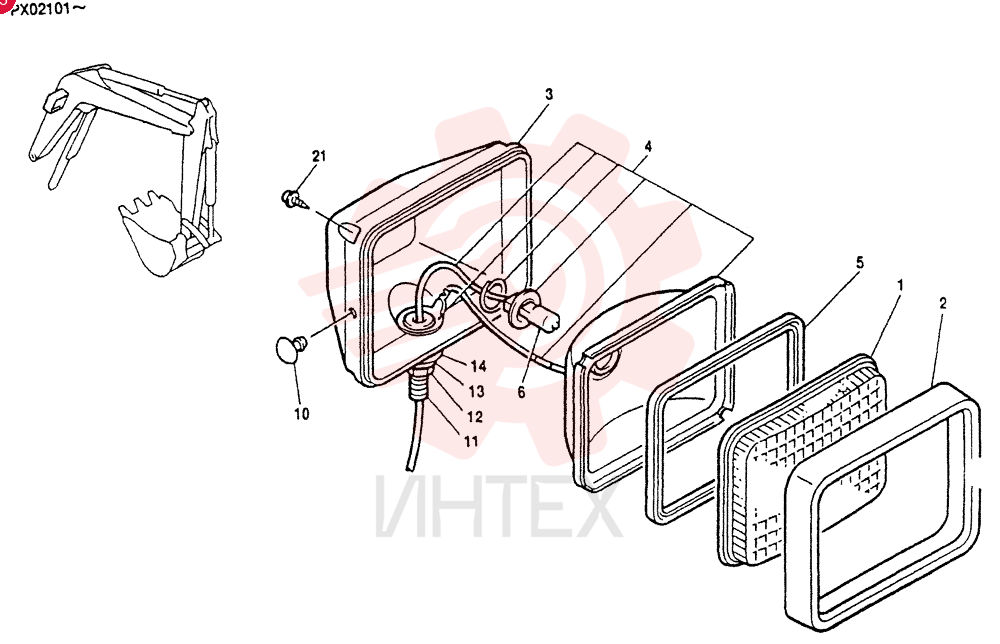

PV80S00004F1 Фильтр в сбореОткрыть схему -

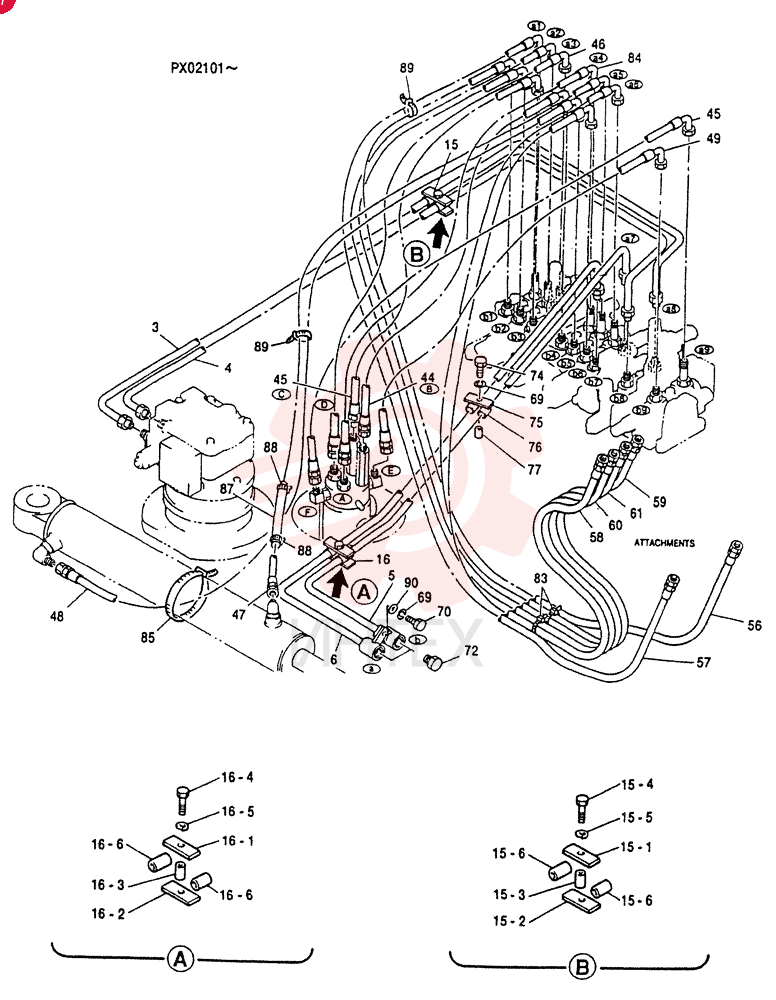

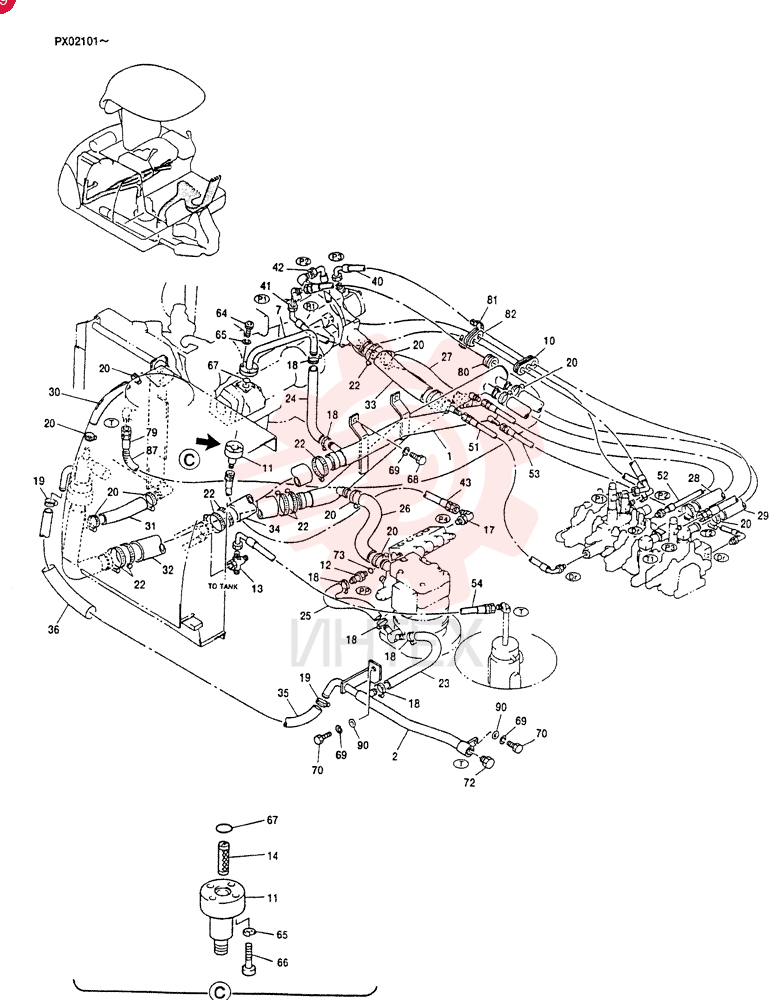

PW03H00010F1 Трубопроводы гидравлические верхние (часть 1)Открыть схему -
PW03H00010F1 Трубопроводы гидравлические верхние (часть 2)Открыть схему -

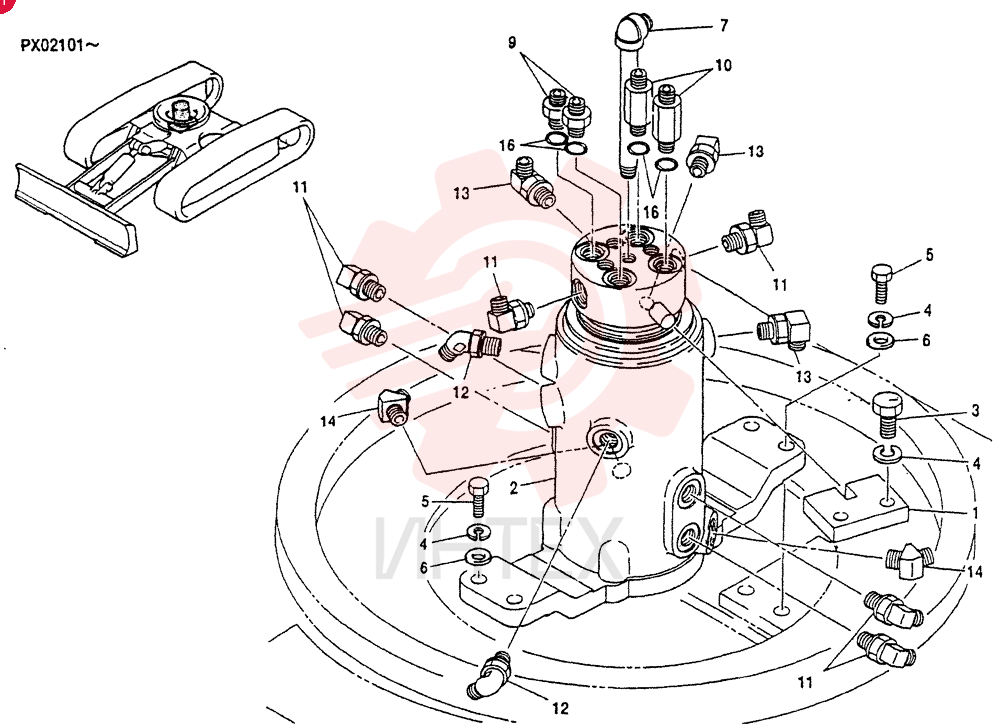

PW19H00001F1 Установка шарнира, поворотныйОткрыть схему -

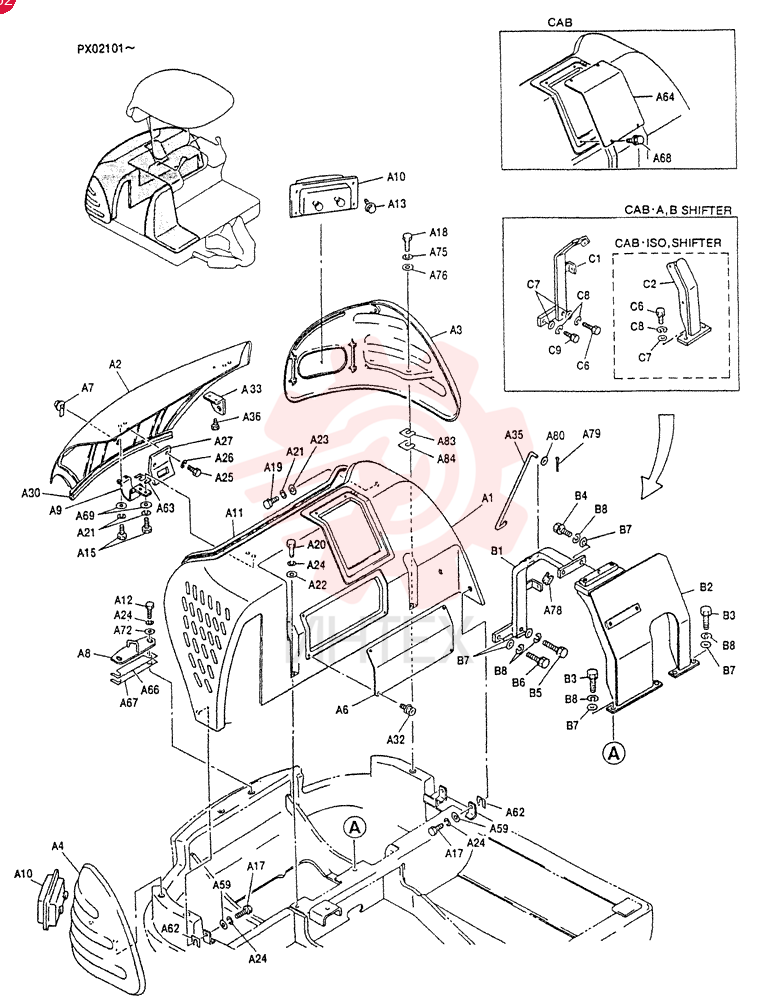

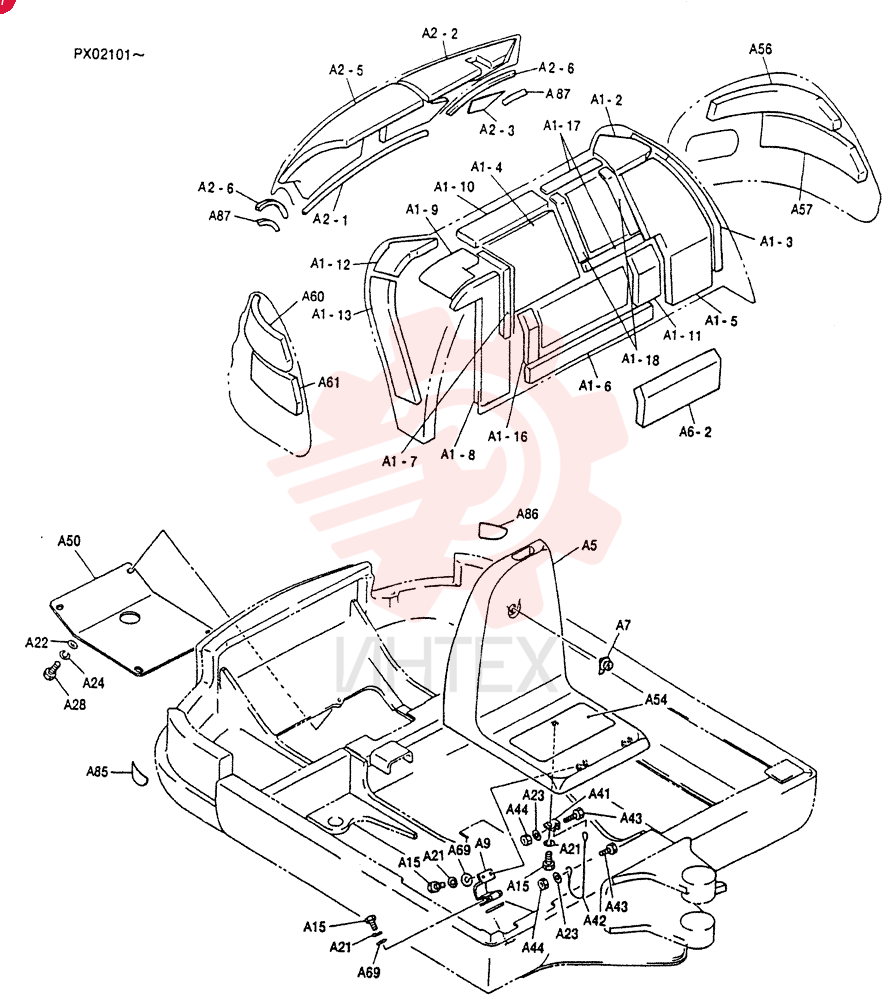

PW21C00003F1 Защита в сборе (часть 1)Открыть схему -
PW21C00003F1 Защита в сборе (часть 2)Открыть схему -

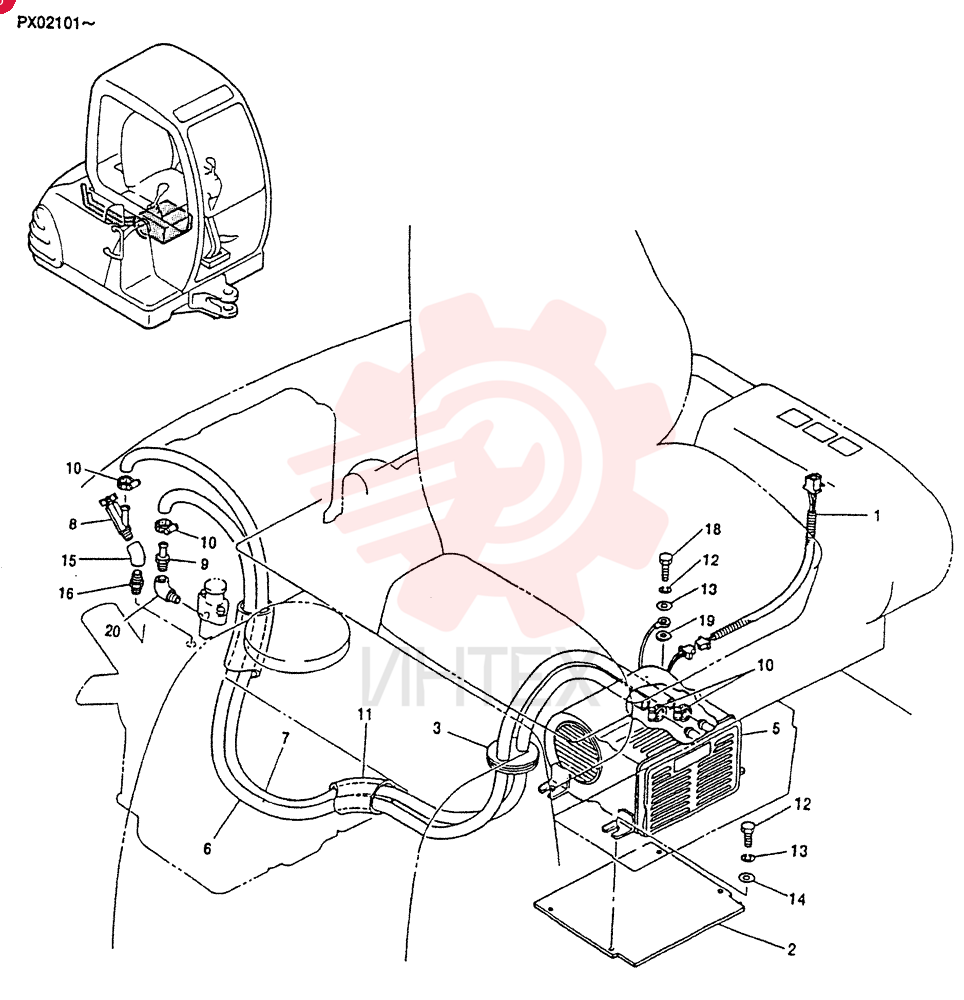

PW21M00001F1 Отопитель в сбореОткрыть схему -
PW22V00002F1 КлапанОткрыть схему -
PW30V00007F1 КлапанОткрыть схему -
PW30V00010F1 КлапанОткрыть схему -
PW30V00011F1 Клапан регулирующий (распределительный)Открыть схему -

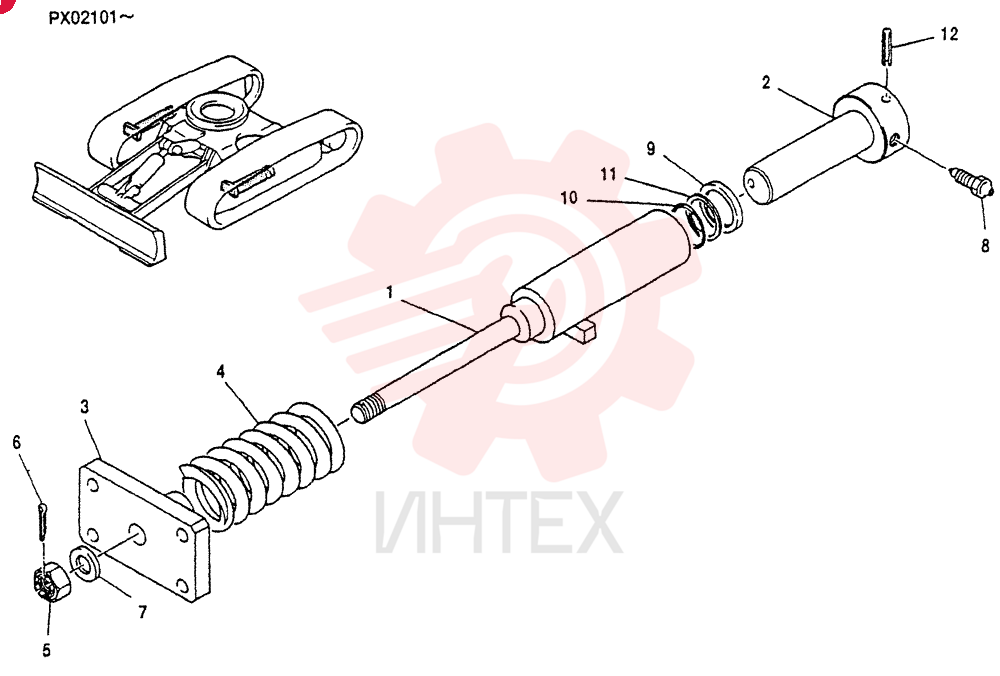

PW54D00002F1 Ролик холостойОткрыть схему -

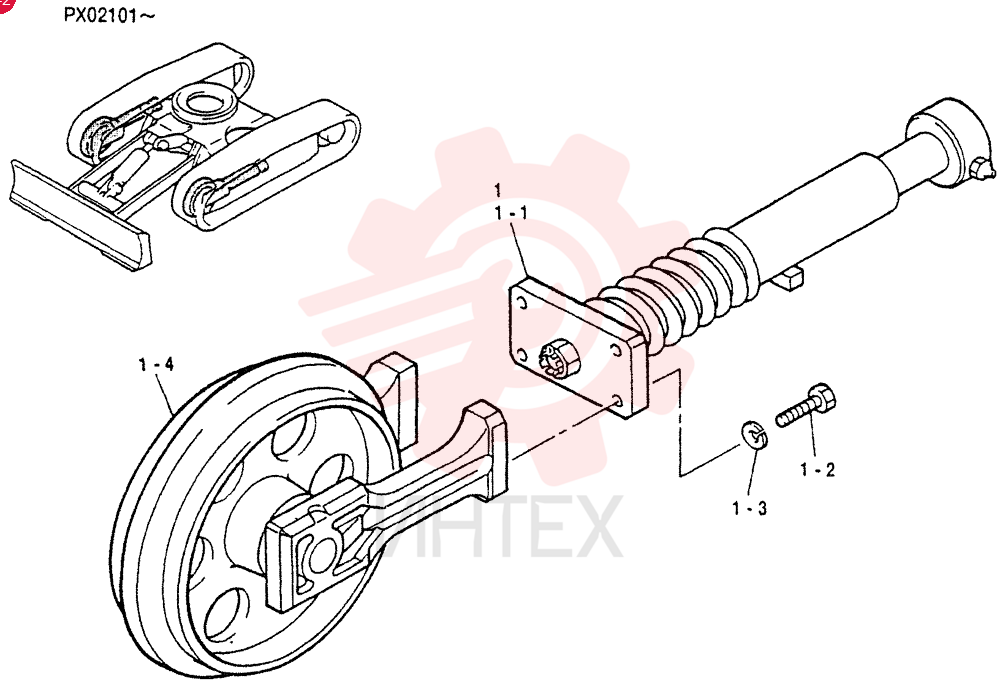

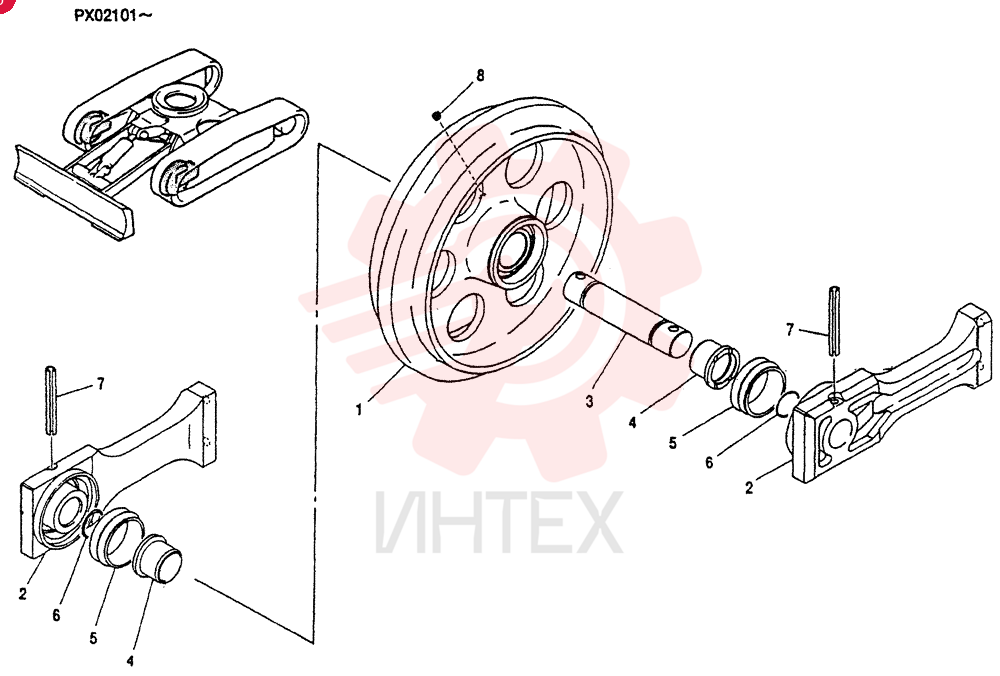

PW54D00003F1 Колесо направляющее гусеницы в сбореОткрыть схему -

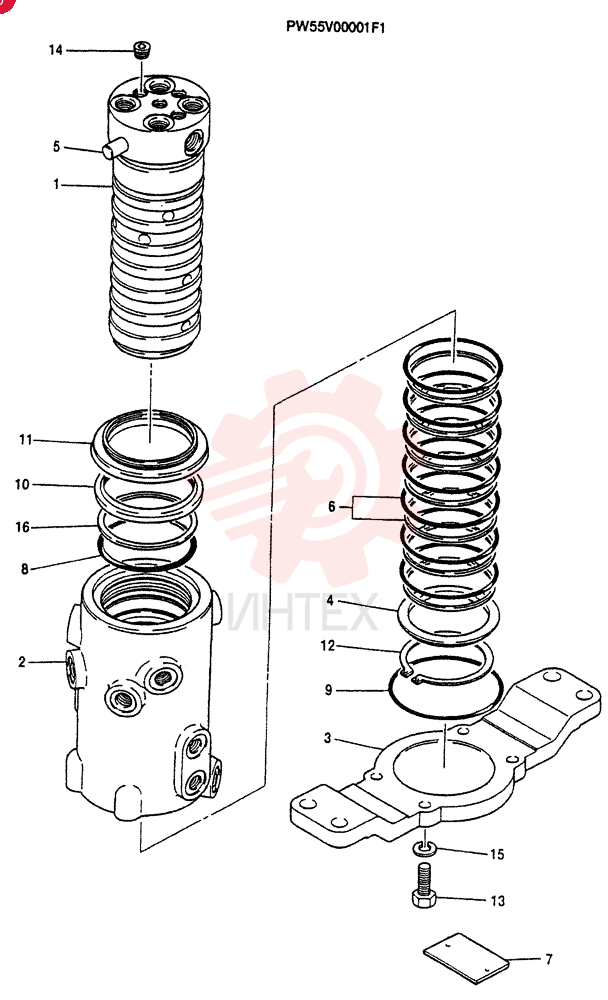

PW55V00001F1 Соединение гибкоеОткрыть схему -
PW68H00010F1 Линии дистанционного управления (часть 1)Открыть схему -
PW68H00010F1 Линии дистанционного управления (часть 2)Открыть схему -
PX01P00002F1 Установка силовая в сборе (часть 1)Открыть схему -
PX01P00002F1 Установка силовая в сборе (часть 2)Открыть схему -
PX01V00010F1 СтрелаОткрыть схему -

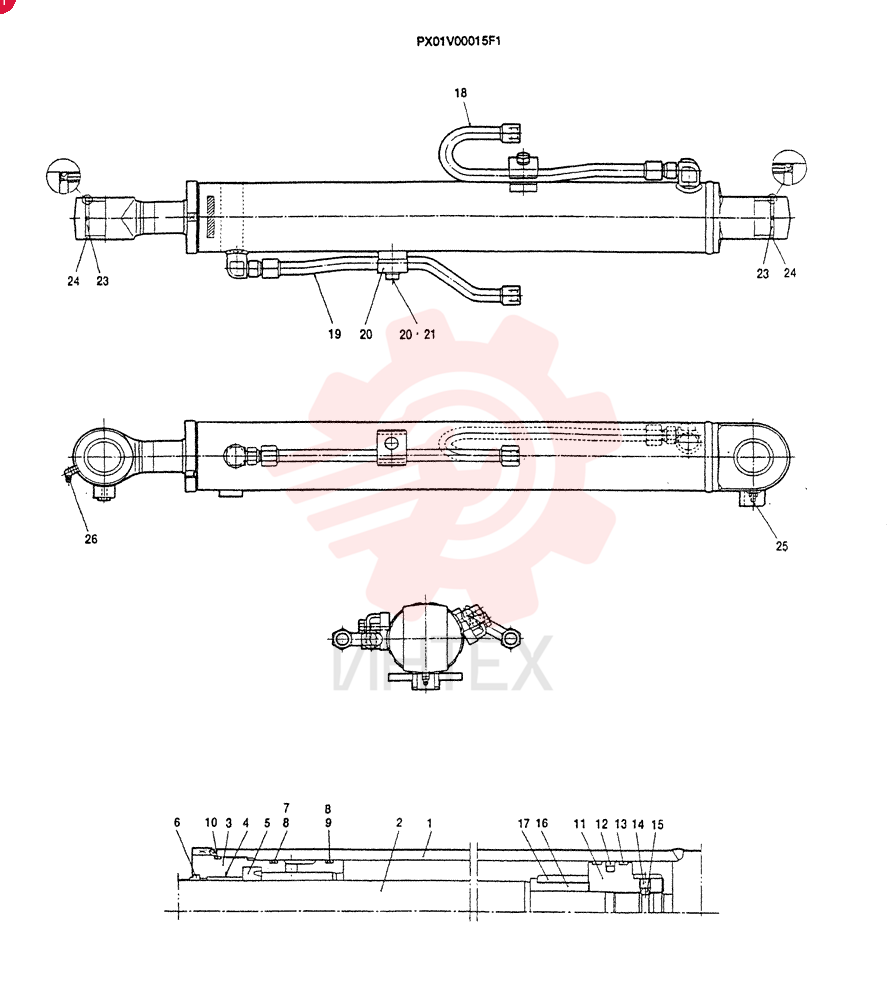

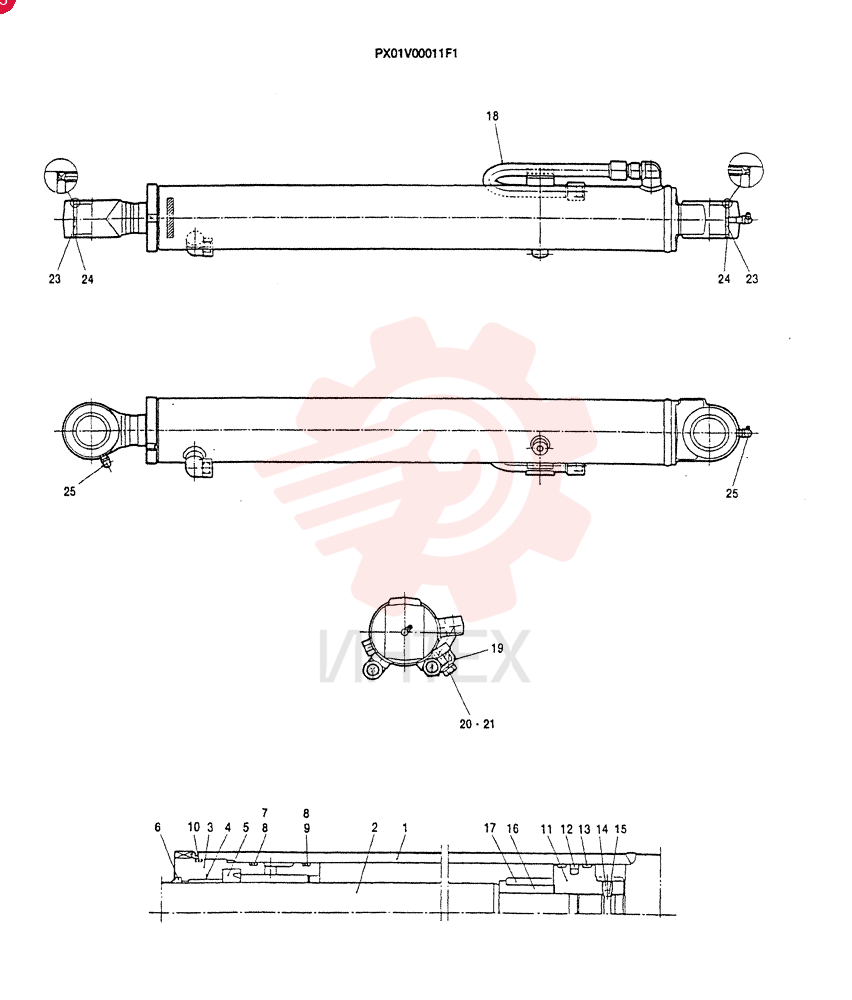

PX01V00011F1 ГидроцилиндрОткрыть схему -
PX01V00012F1 Цилиндр ковшаОткрыть схему -
PX01V00013F1 ЦилиндрОткрыть схему -
PX01V00014F1 ЦилиндрОткрыть схему -
PX01V00015F1 ГидроцилиндрОткрыть схему -
PX02B00016F1 Кронштейн поворота в сбореОткрыть схему -
PX02B00017F1 Стрела главная в сборе (для навеса)Открыть схему -
PX02B00017F3 Стрела главная в сборе (для навеса)Открыть схему -
PX02B00024F1 Стрела в сборе, основная (для навеса)Открыть схему -
PX02B00024F3 Стрела в сборе, основная (для навеса)Открыть схему -

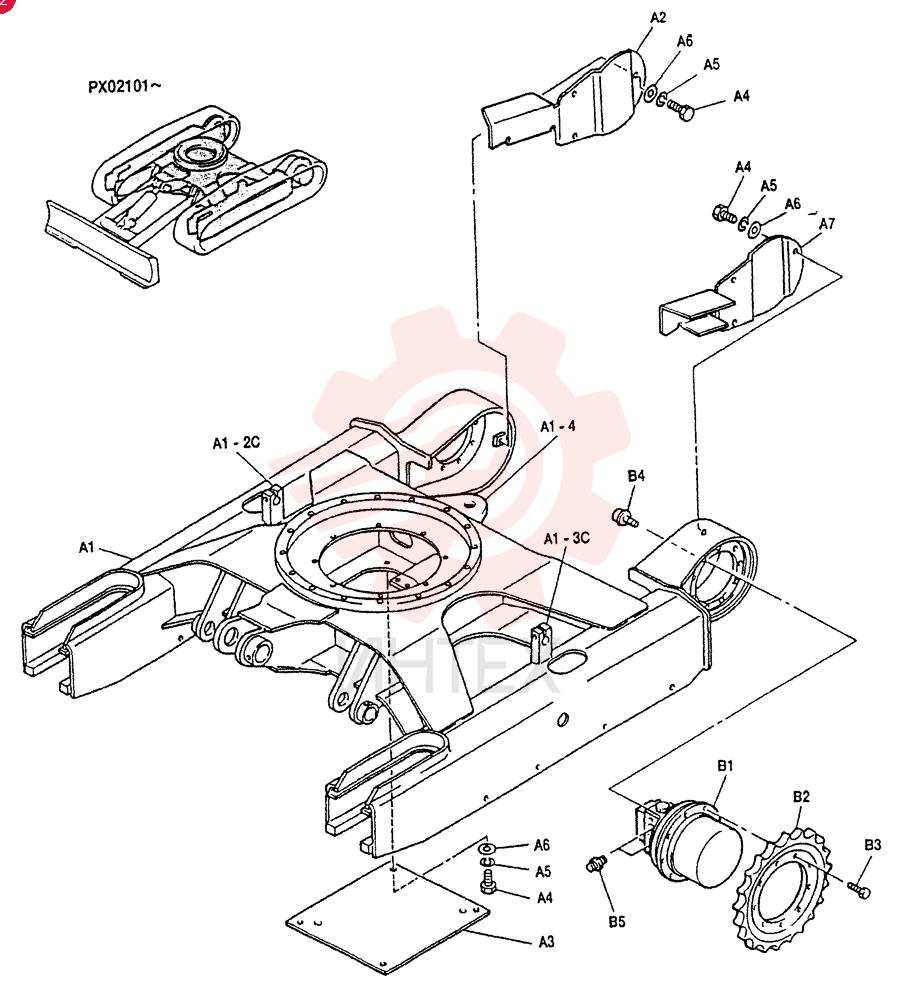

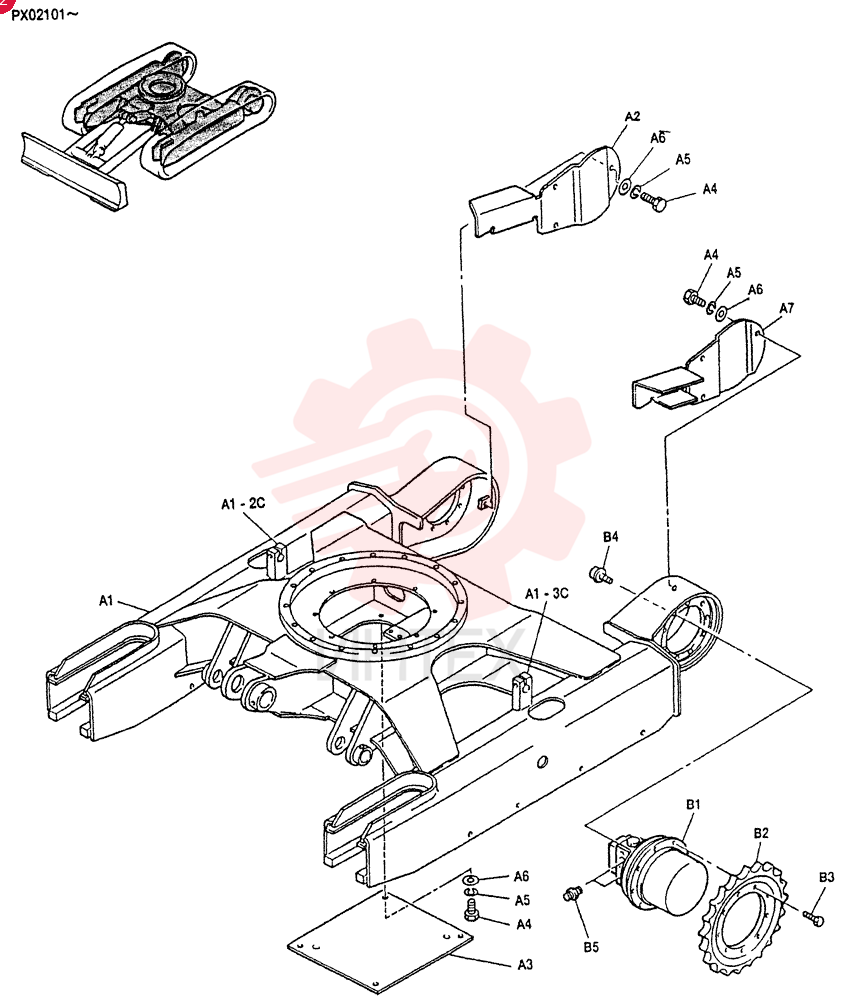

PX02F00023F1 Рама нижняя в сбореОткрыть схему -

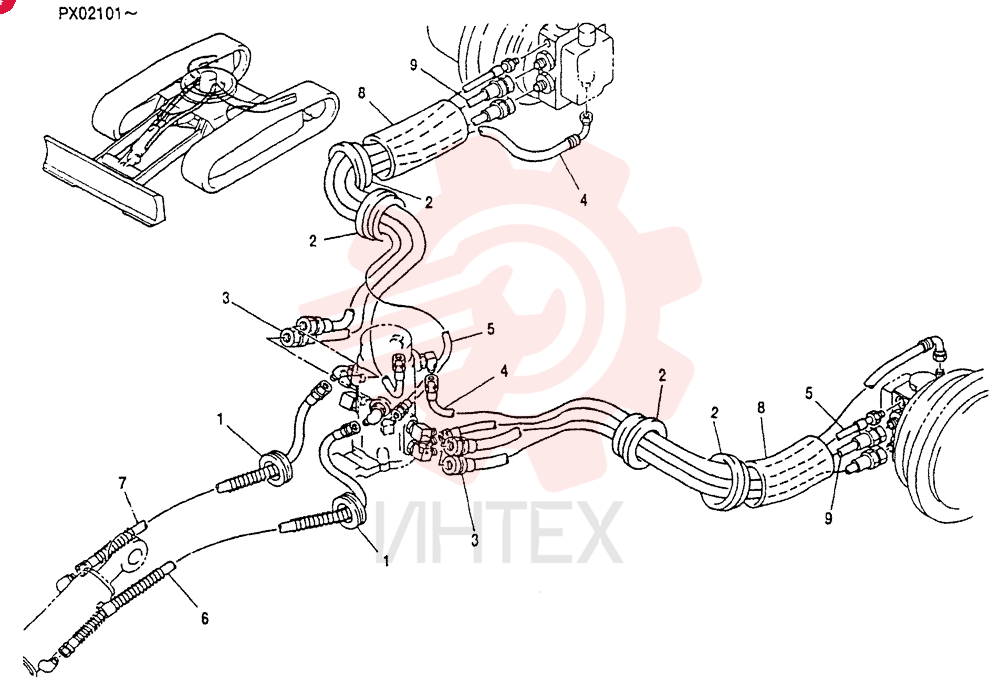

PX02H00002F1 Трубопроводы гидравлические нижниеОткрыть схему -

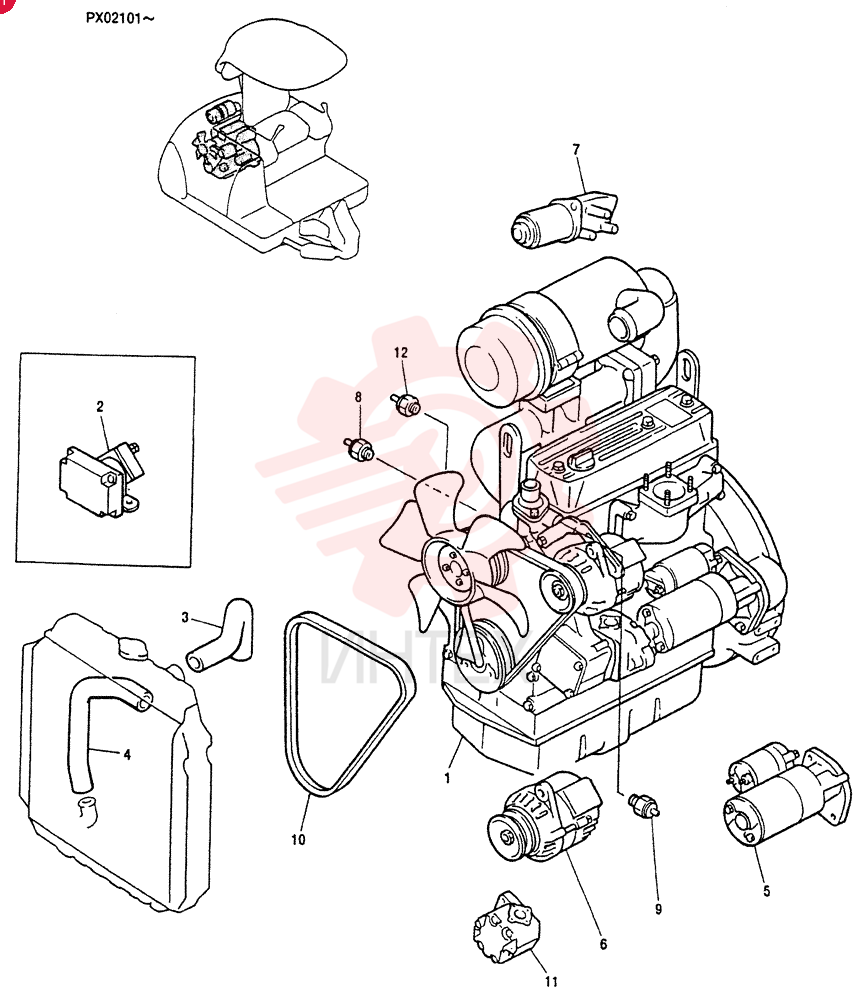

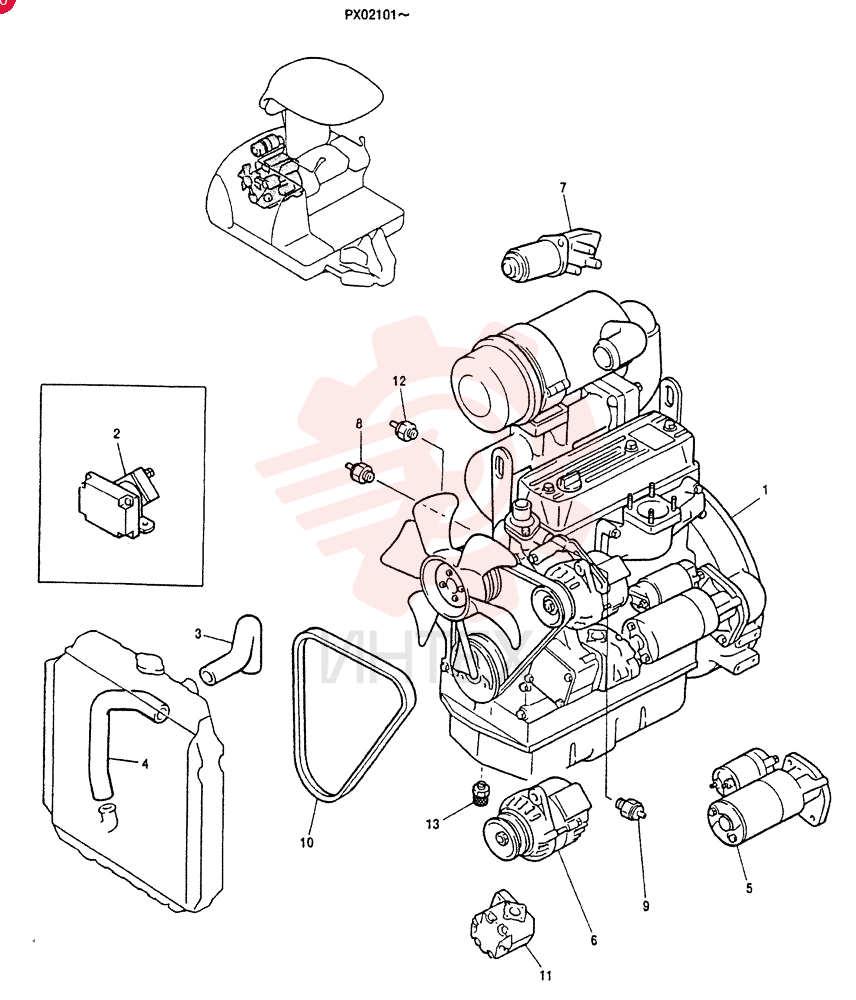

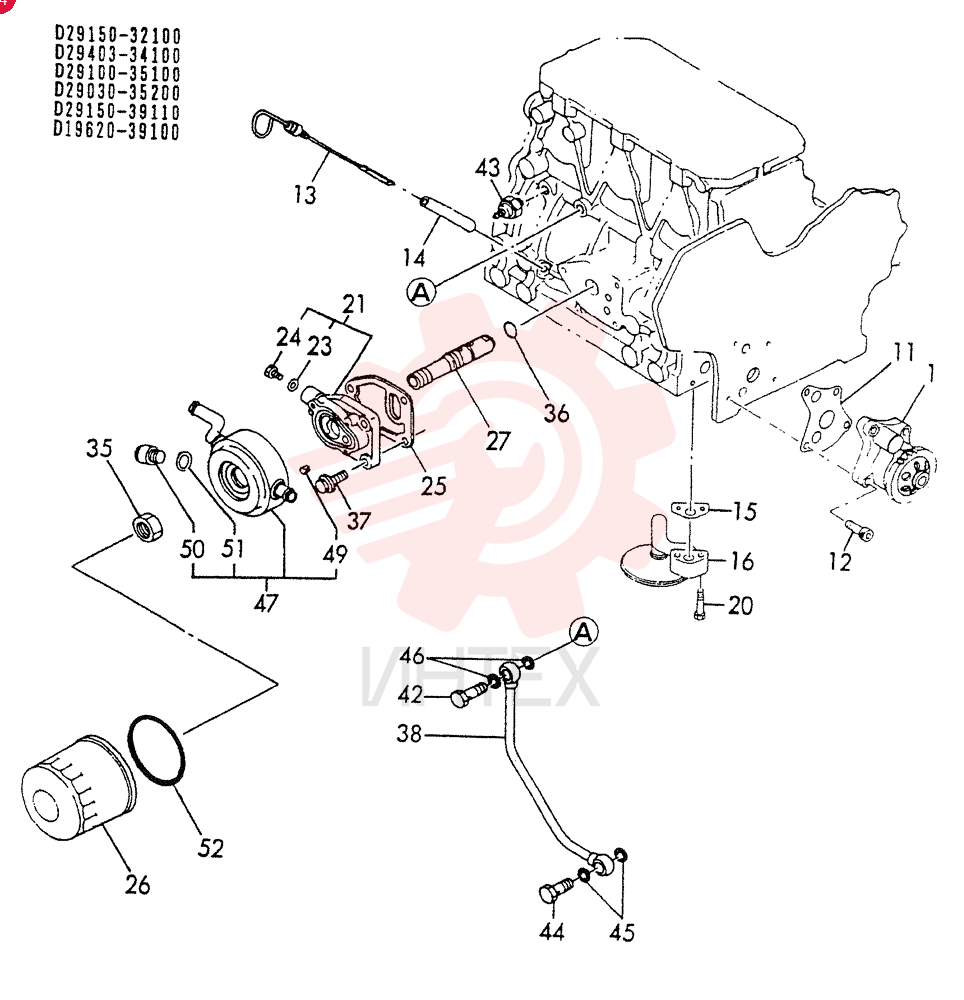

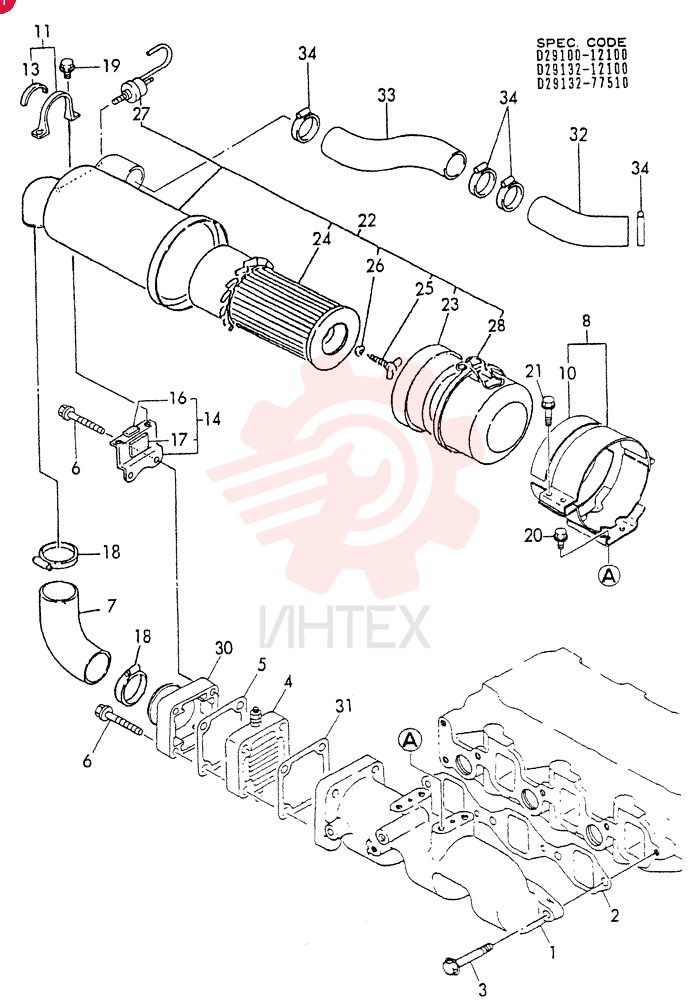

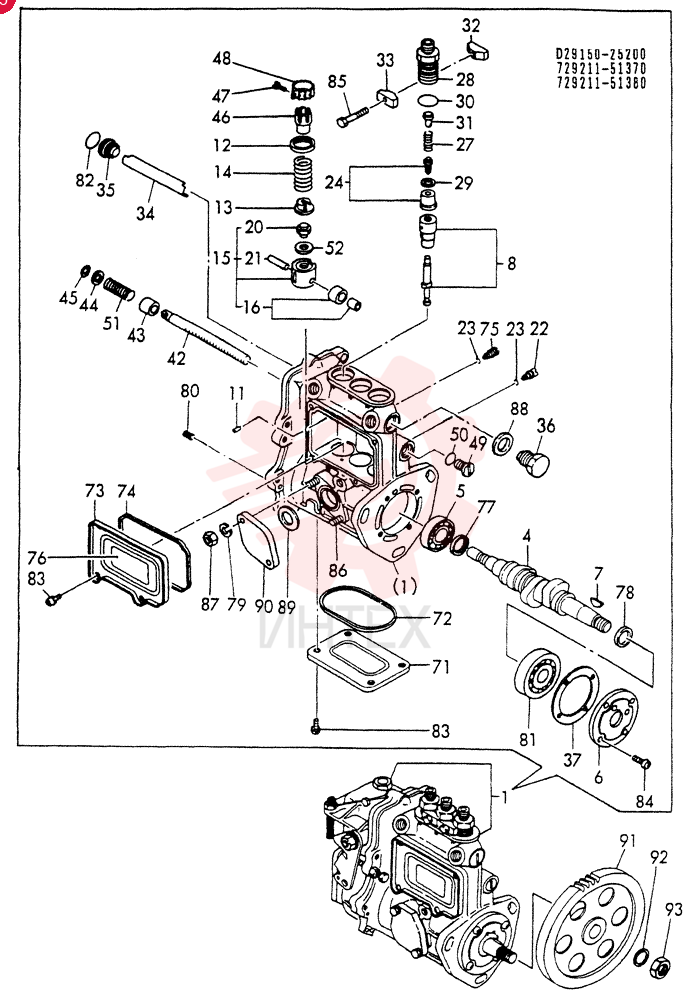

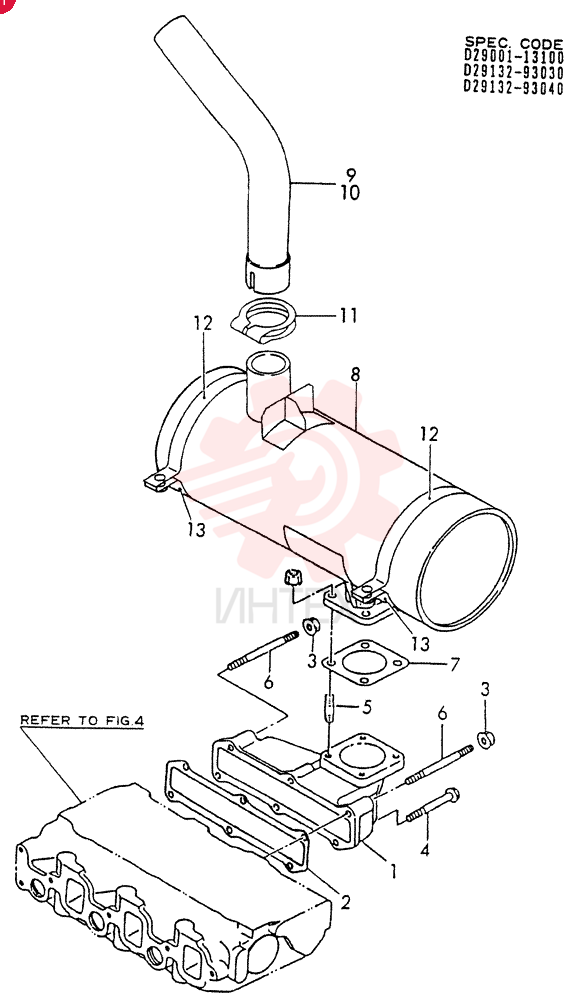

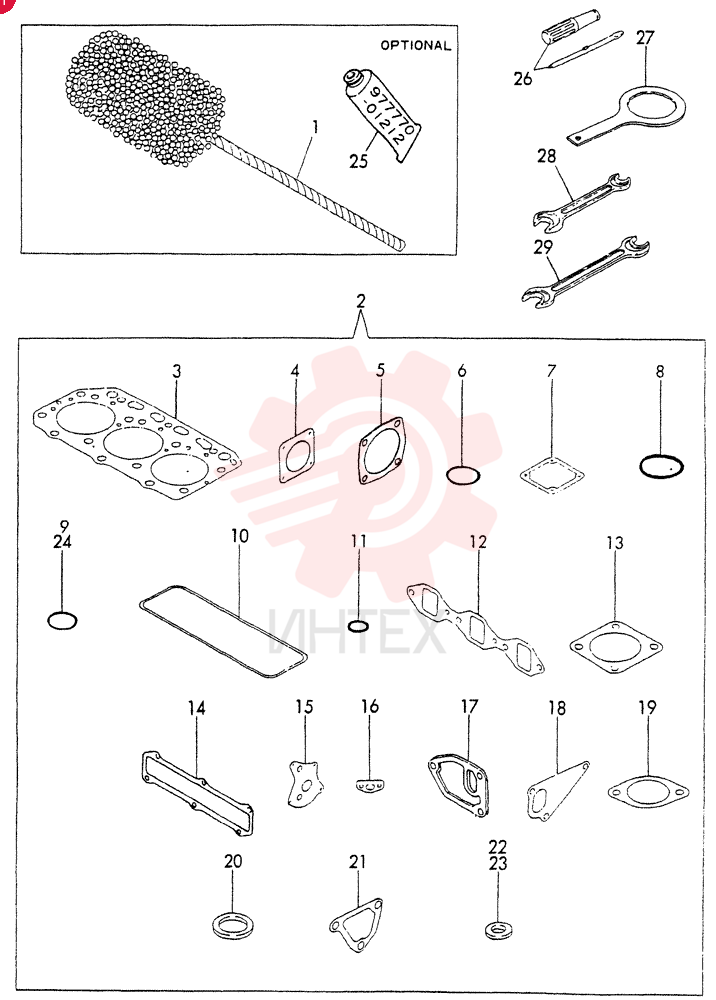

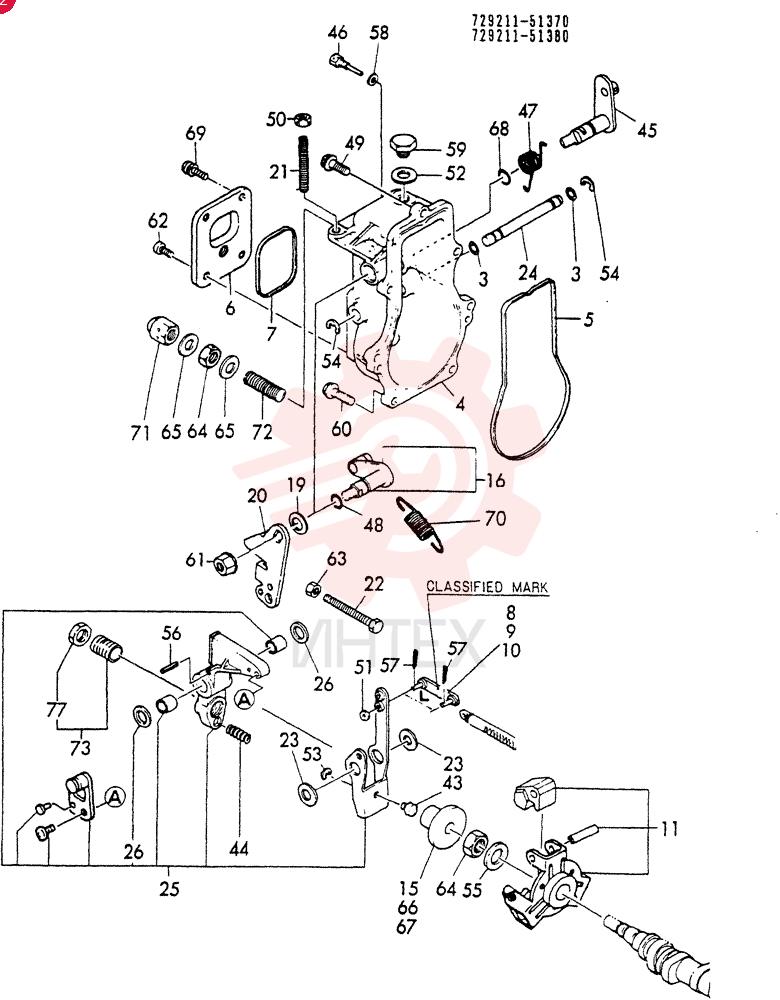

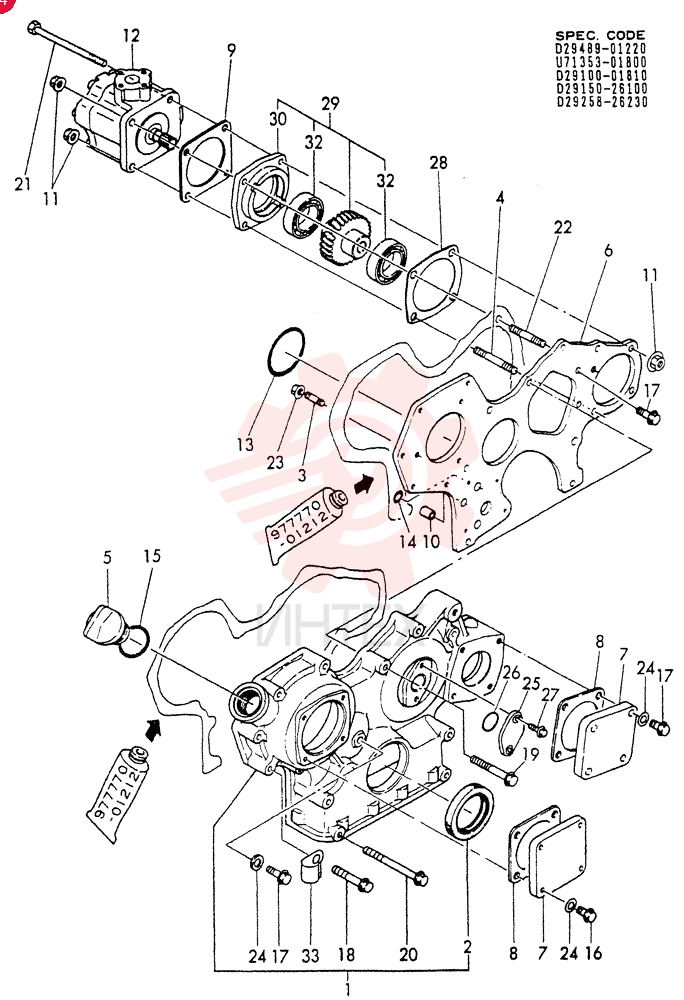

PX02P00004F1 Двигатель (часть 1)Открыть схему -
PX02P00004F1 Двигатель (часть 2)Открыть схему -
PX03H01036F2 Клапан управления в сбореОткрыть схему -

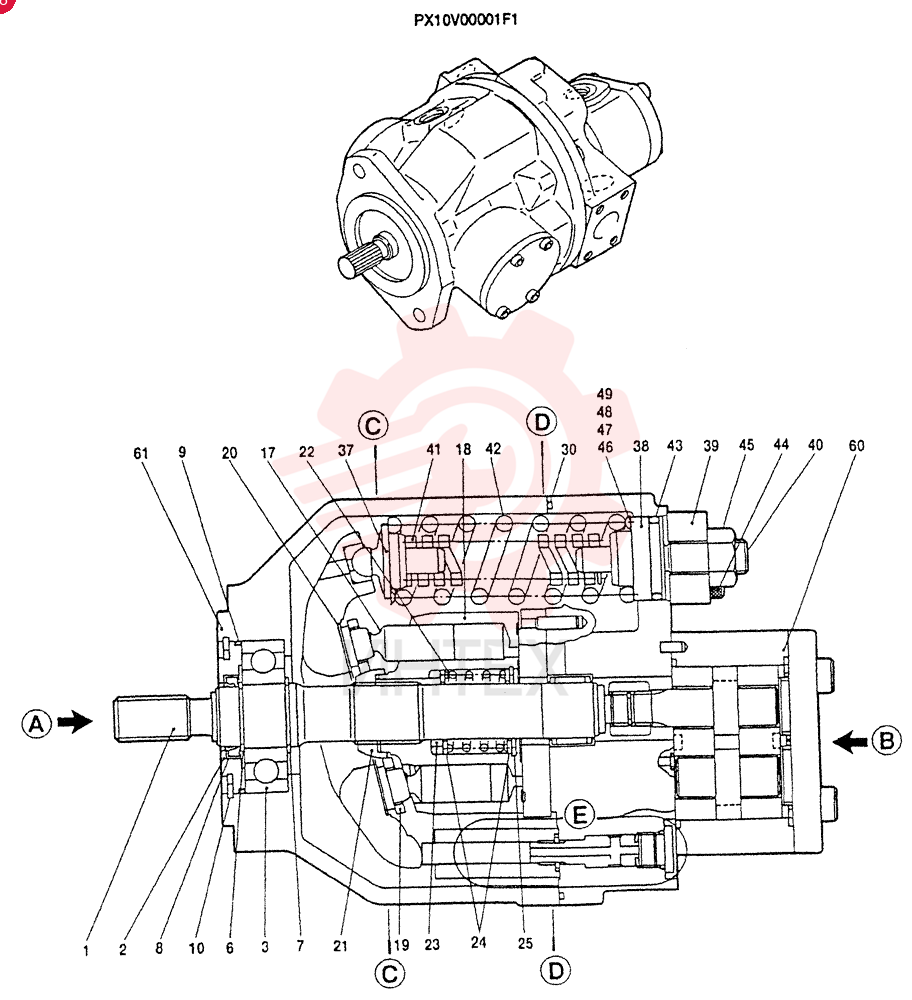

PX10V00001F1 Гидронасос (часть 1)Открыть схему -

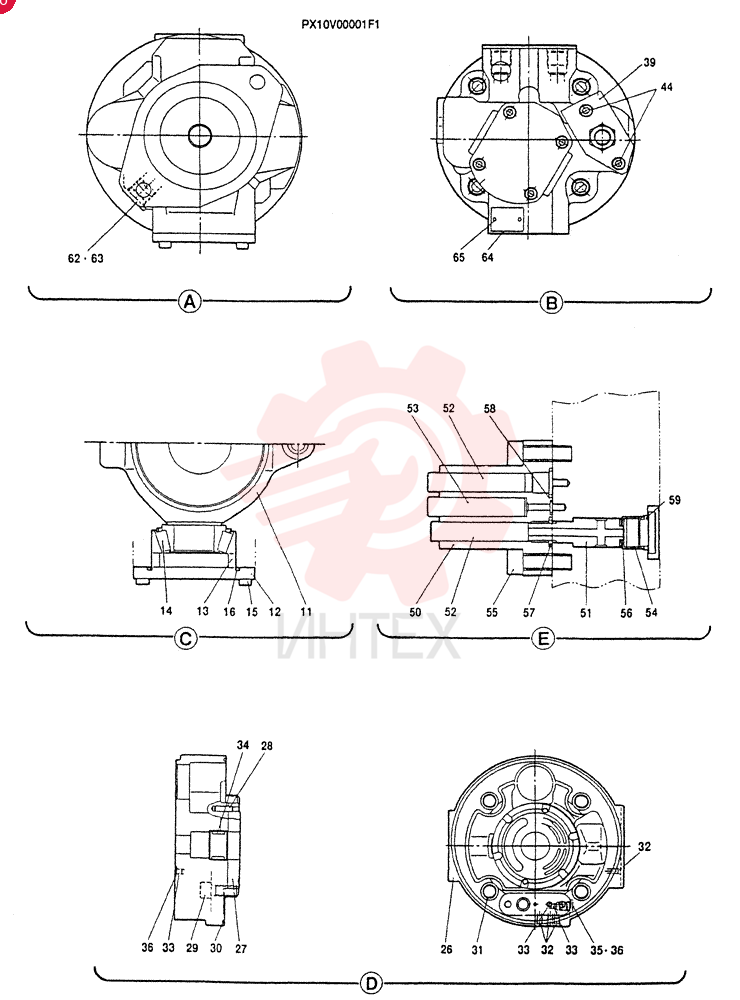

PX10V00001F1 Гидронасос (часть 2)Открыть схему -
PX12B00008F1 Рукоять (рычаг) в сбореОткрыть схему -
PX12B00008F2 Рукоять (рычаг) в сбореОткрыть схему -
PX12B00008F3 Рукоять (рычаг) в сбореОткрыть схему -

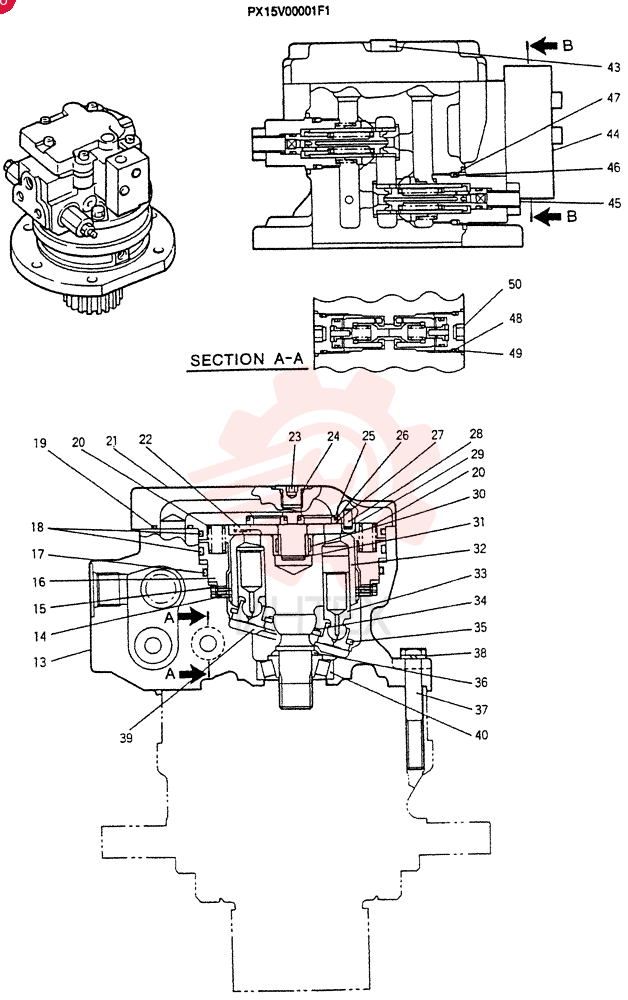

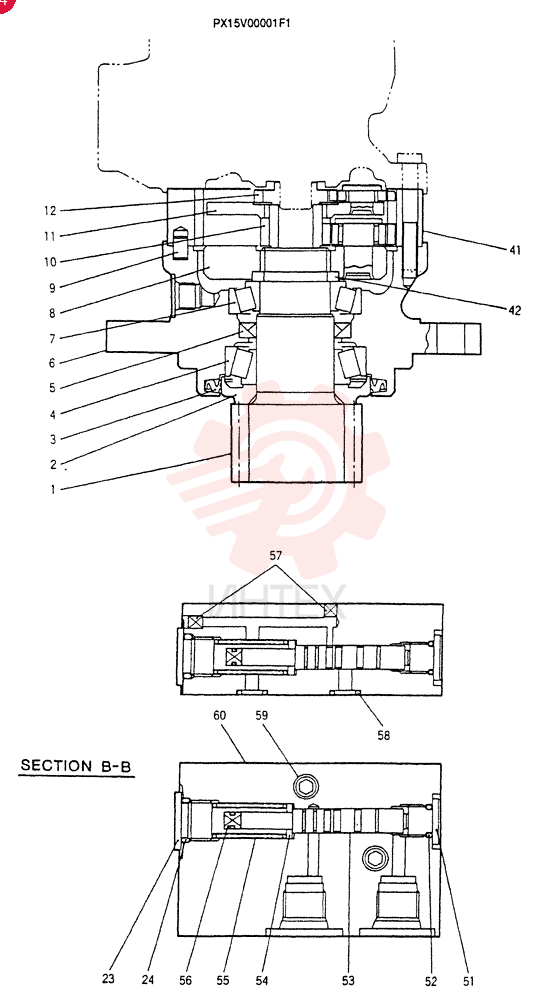

PX15V00001F1 Гидромотор (часть 1)Открыть схему -
PX15V00001F1 Гидромотор (часть 2)Открыть схему -

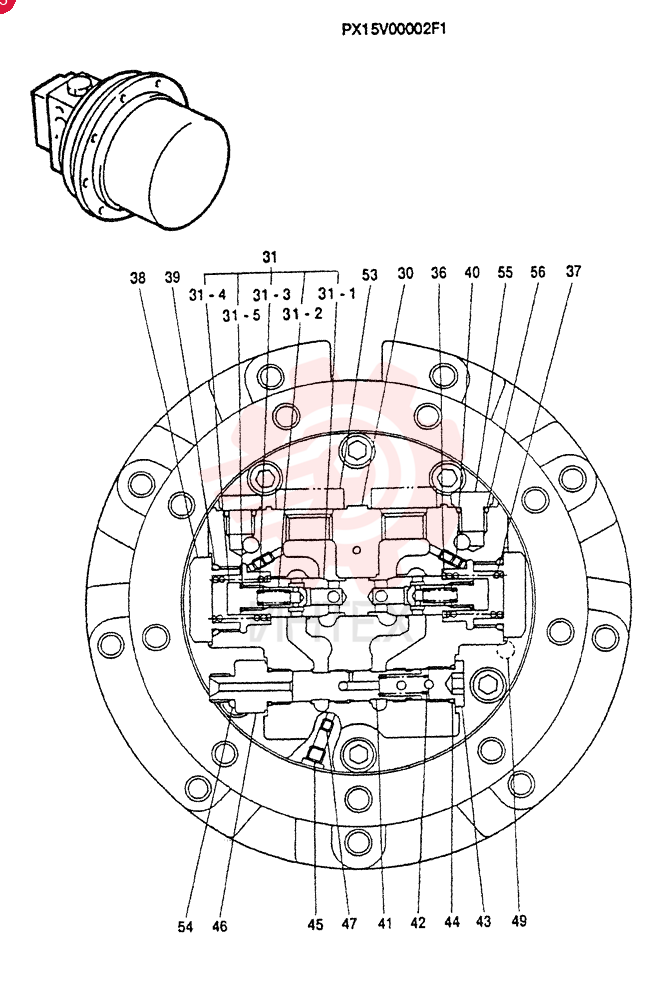

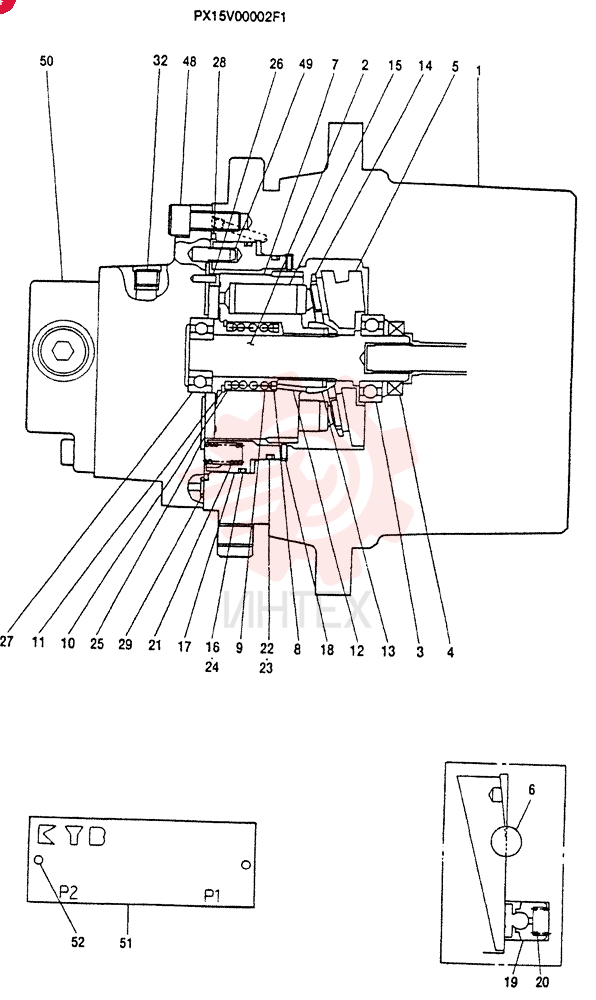

PX15V00002F1 Гидромотор (часть 1)Открыть схему -
PX15V00002F1 Гидромотор (часть 2)Открыть схему -

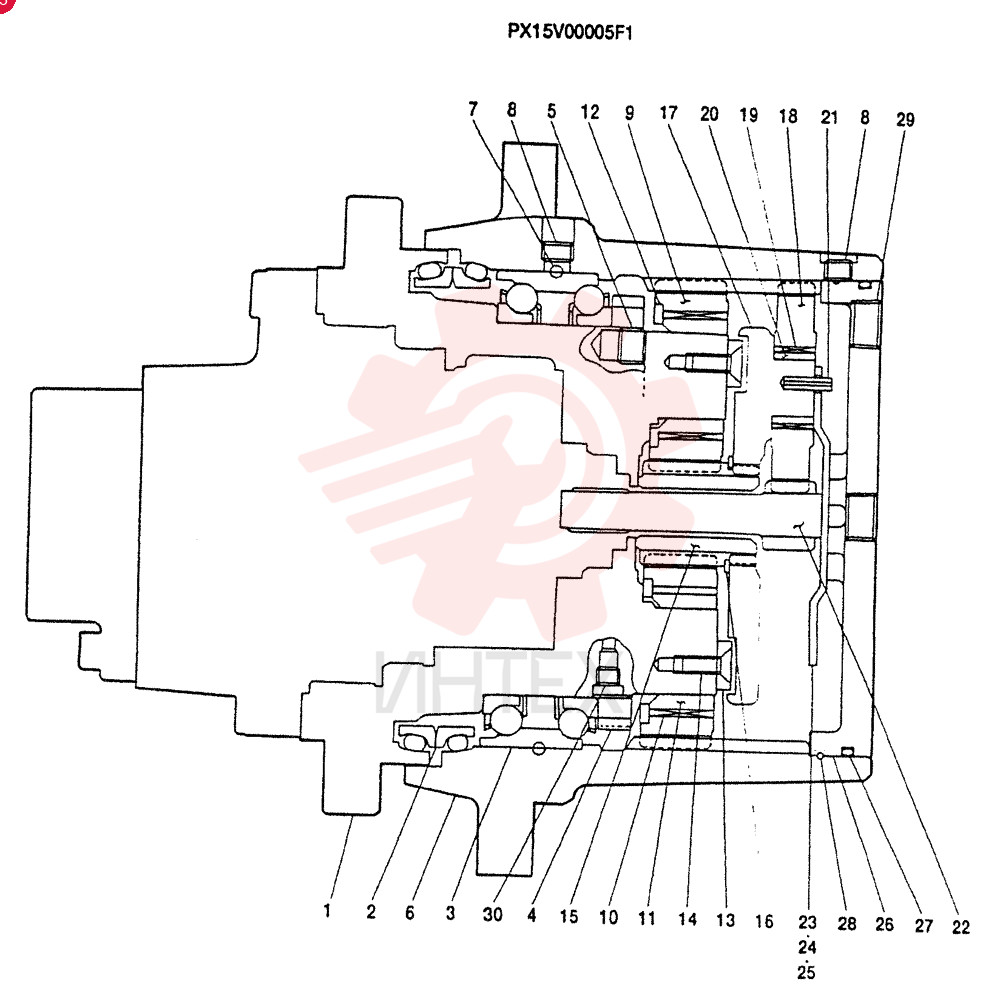

PX15V00005F1 ГидромоторОткрыть схему
