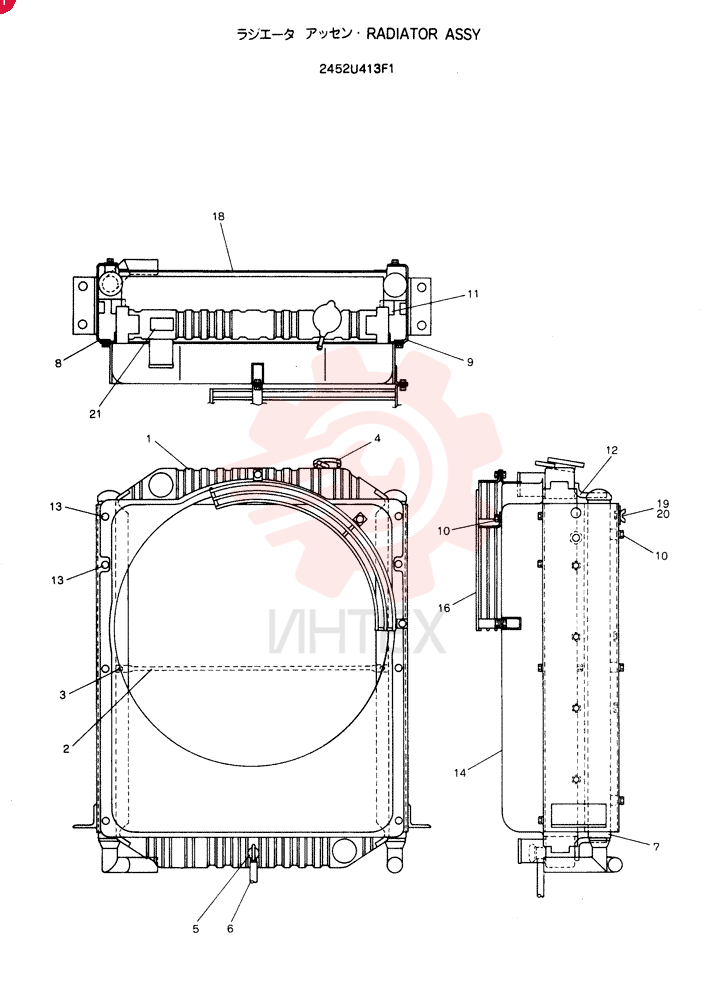

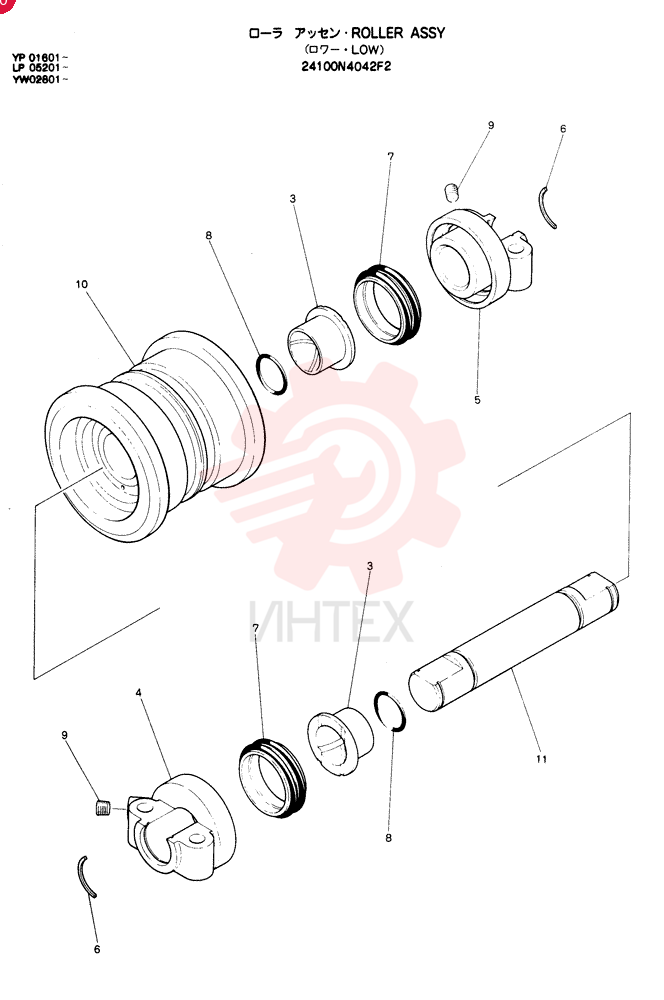

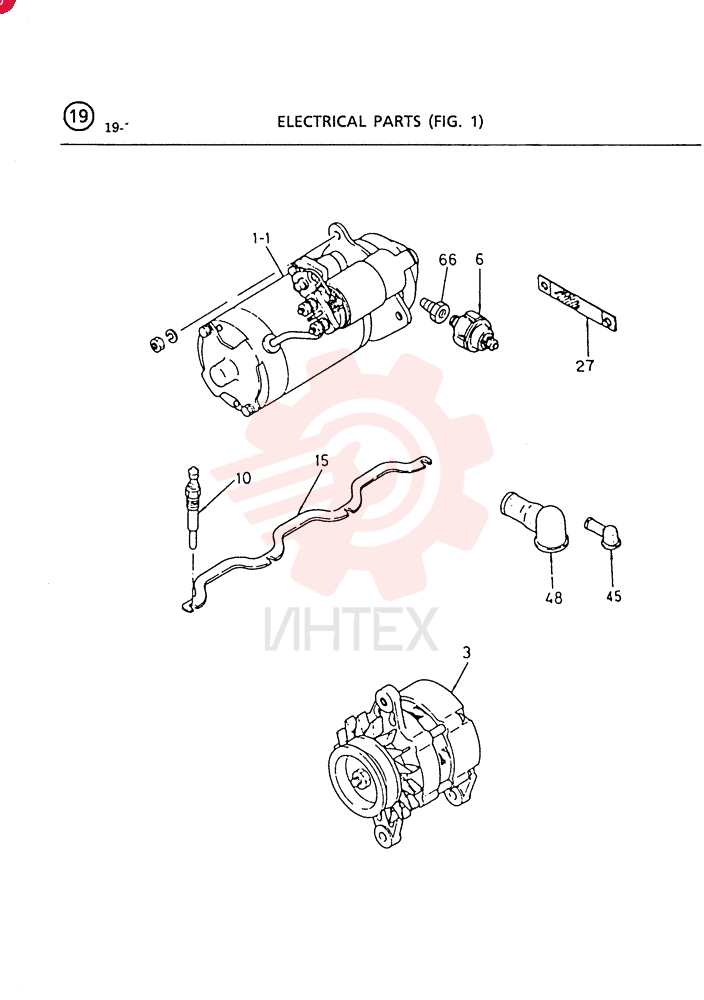

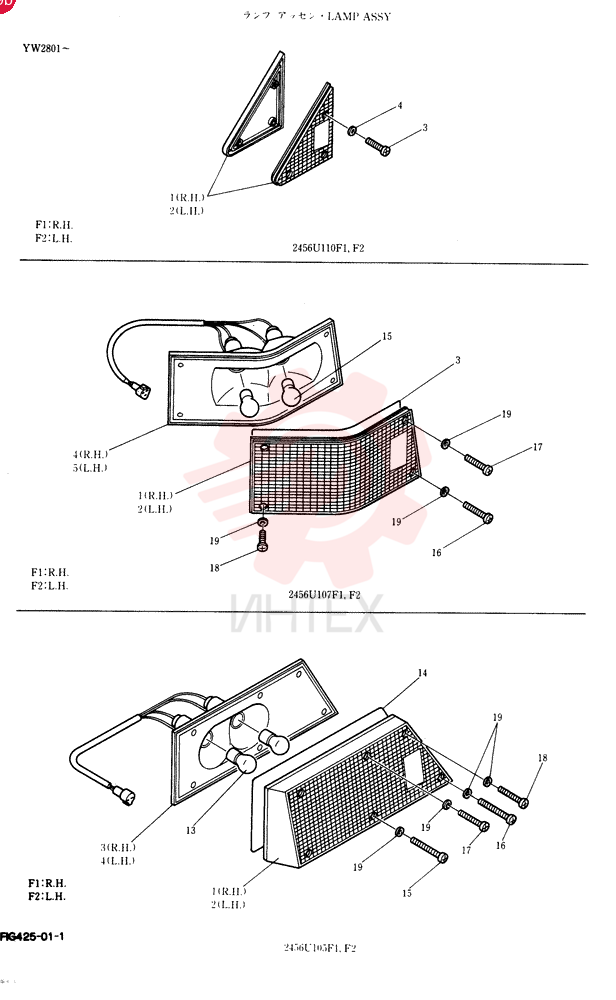

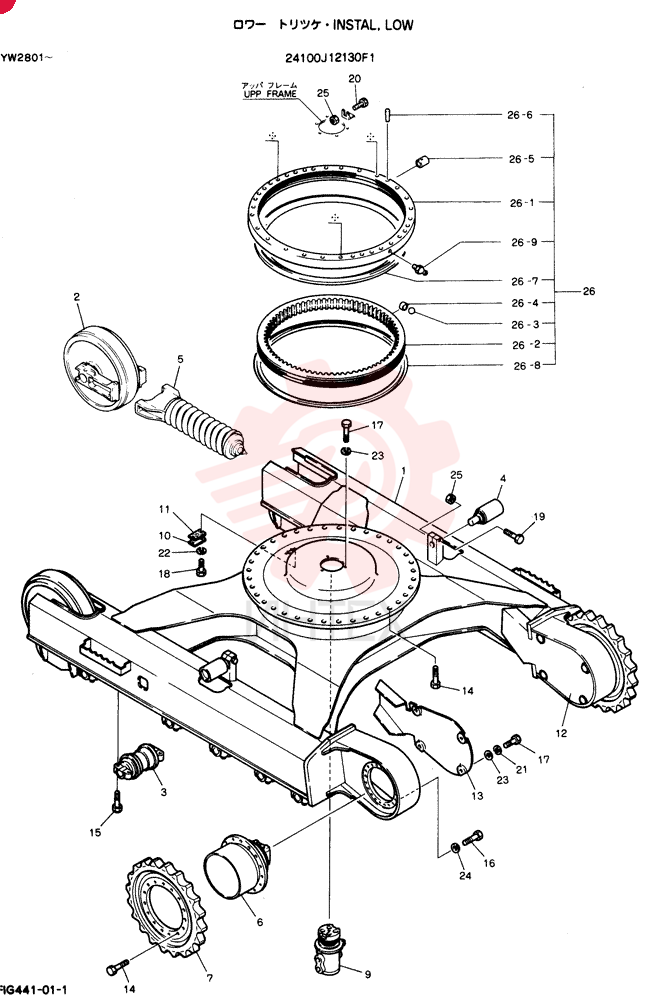

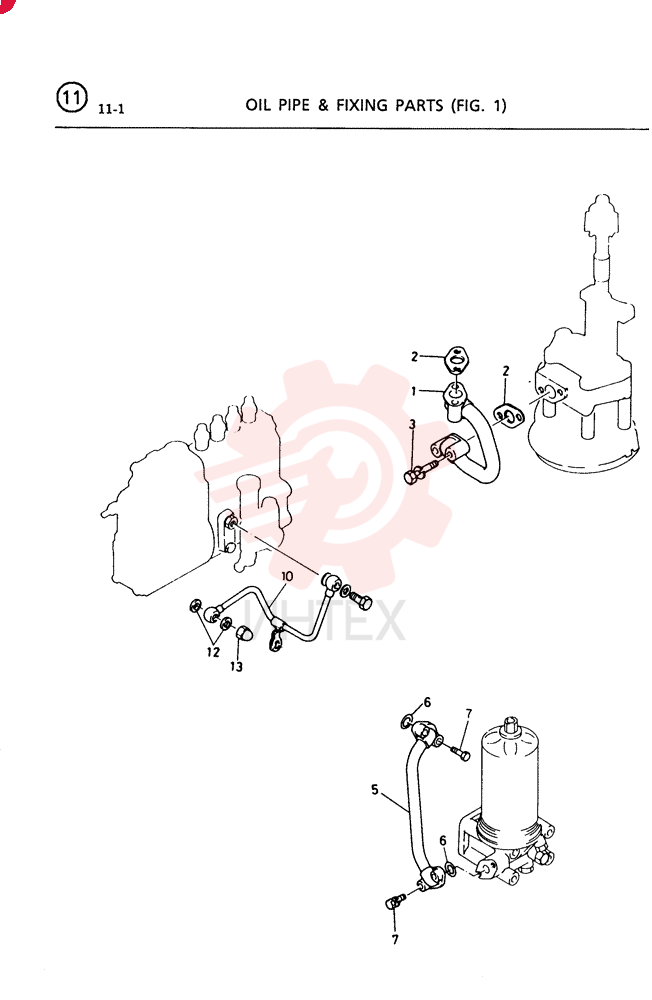

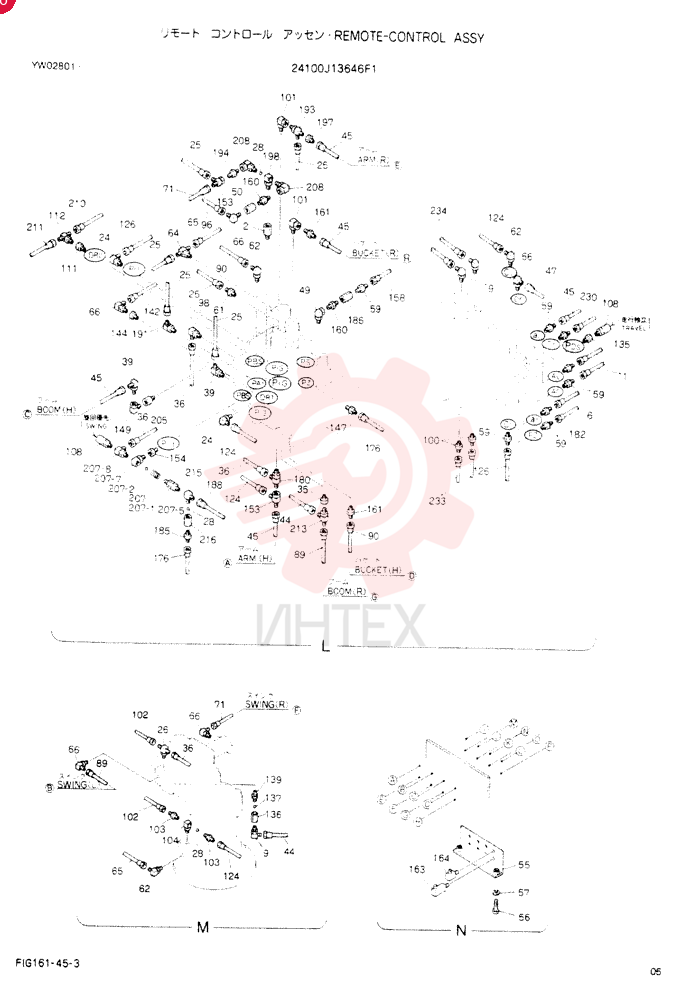

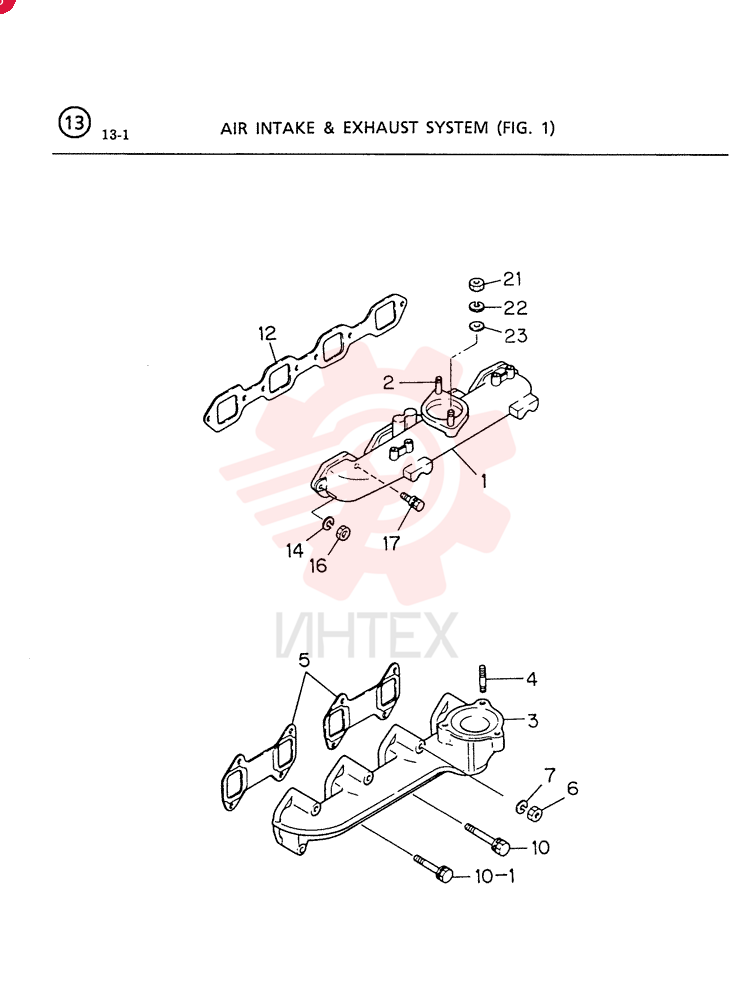

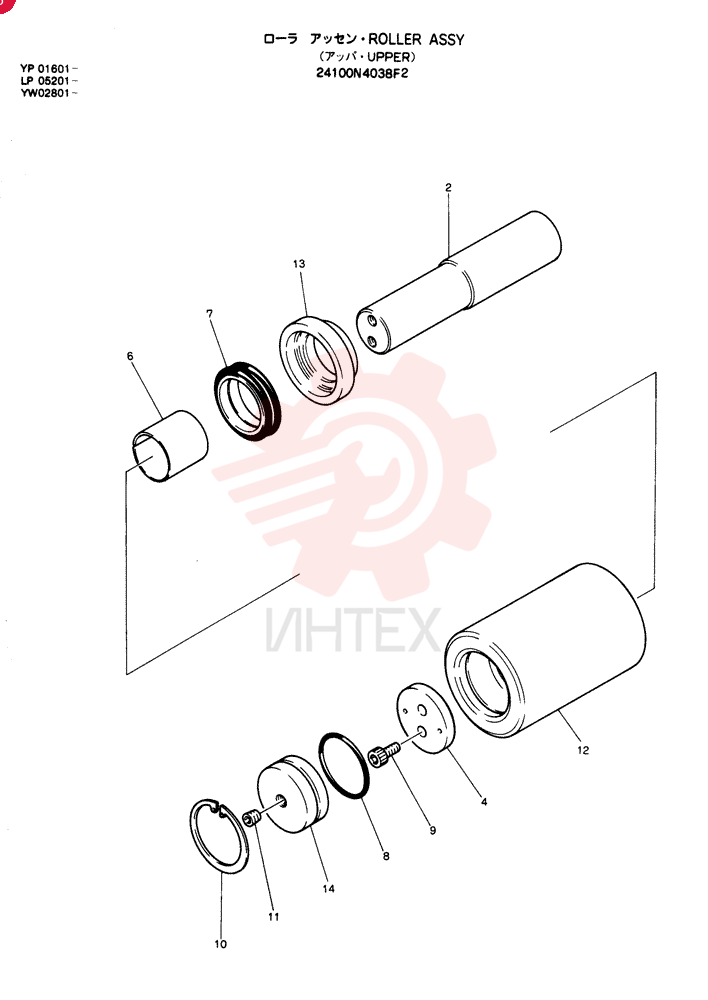

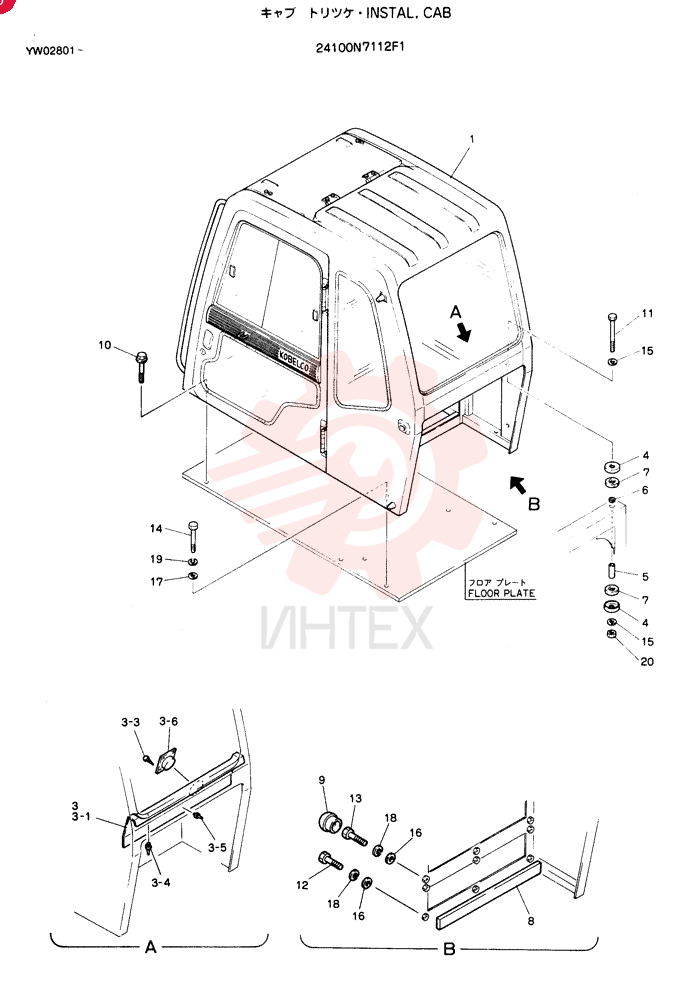

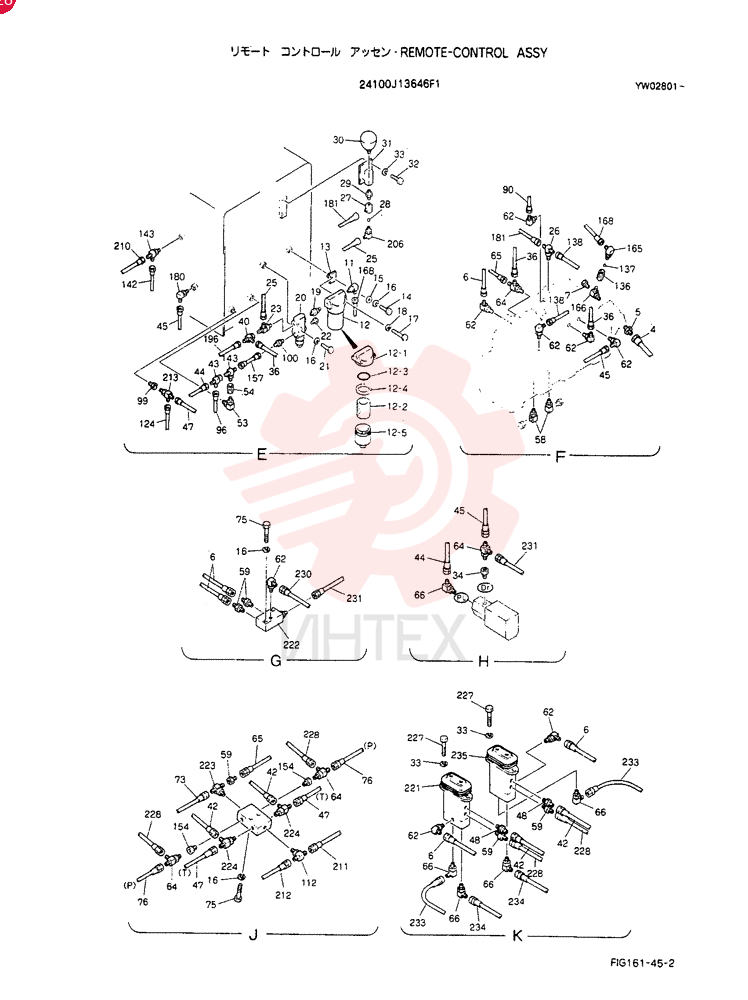

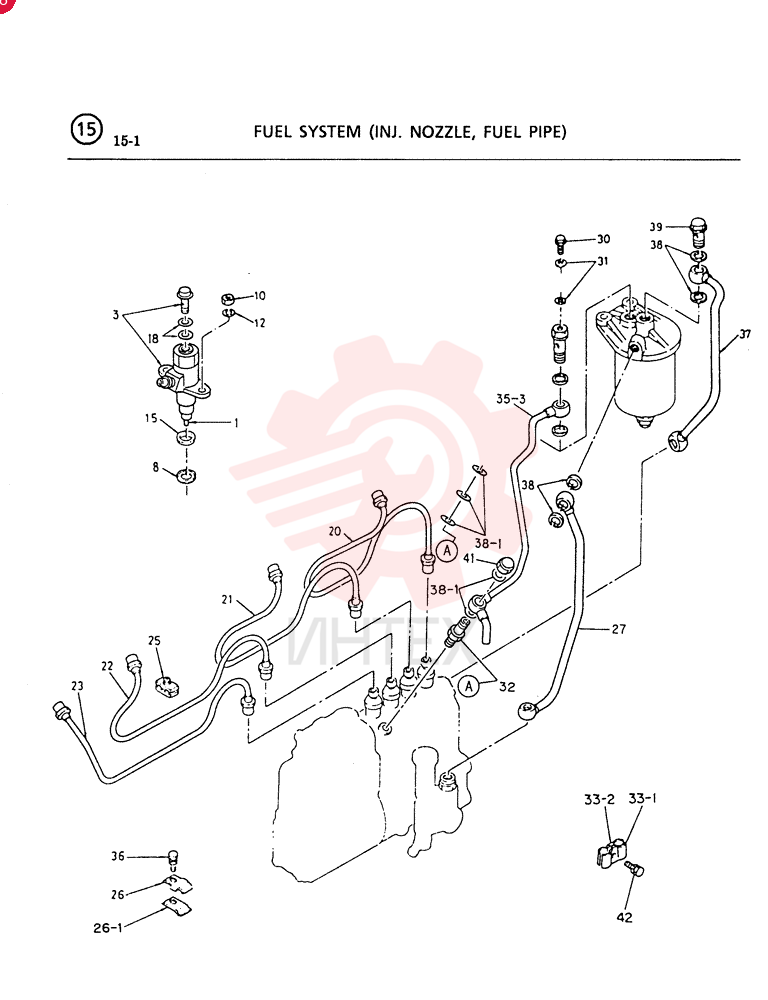

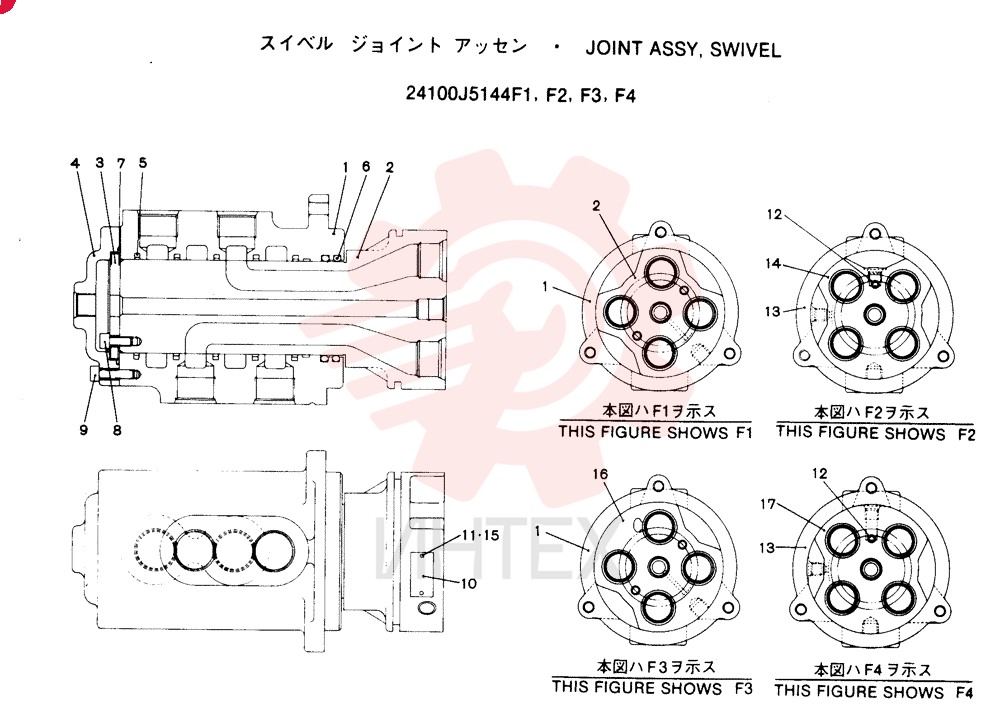

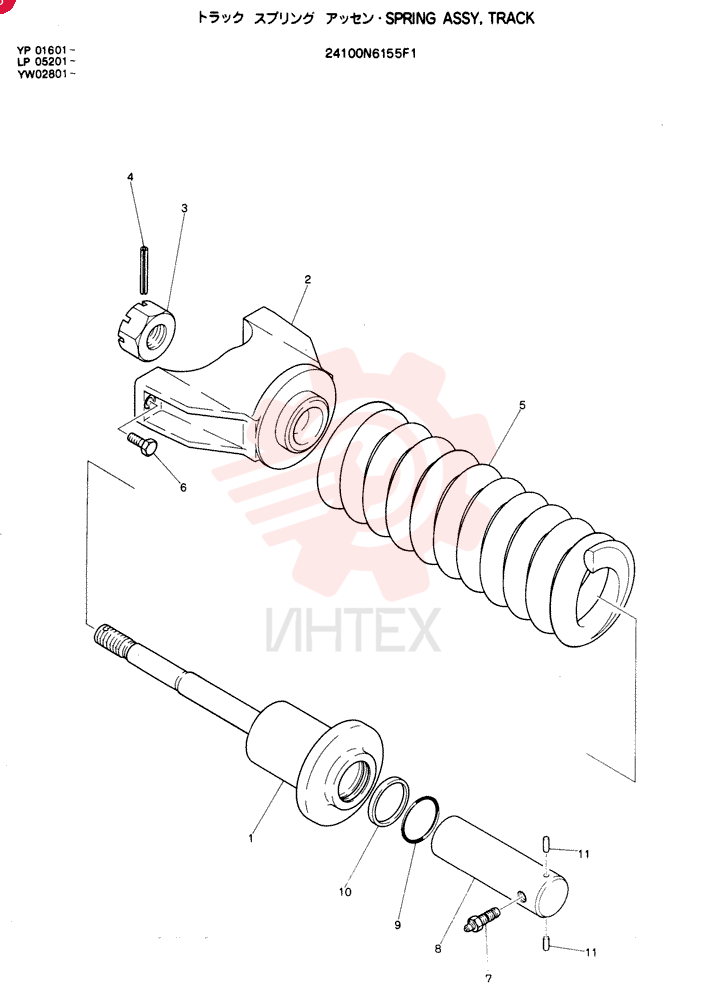

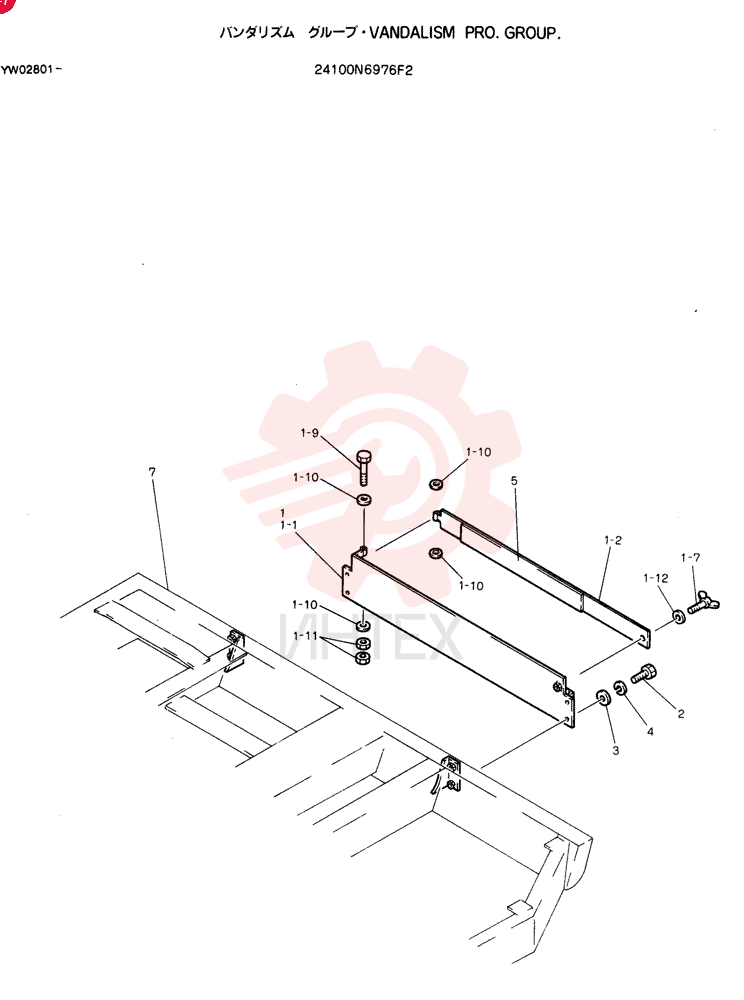

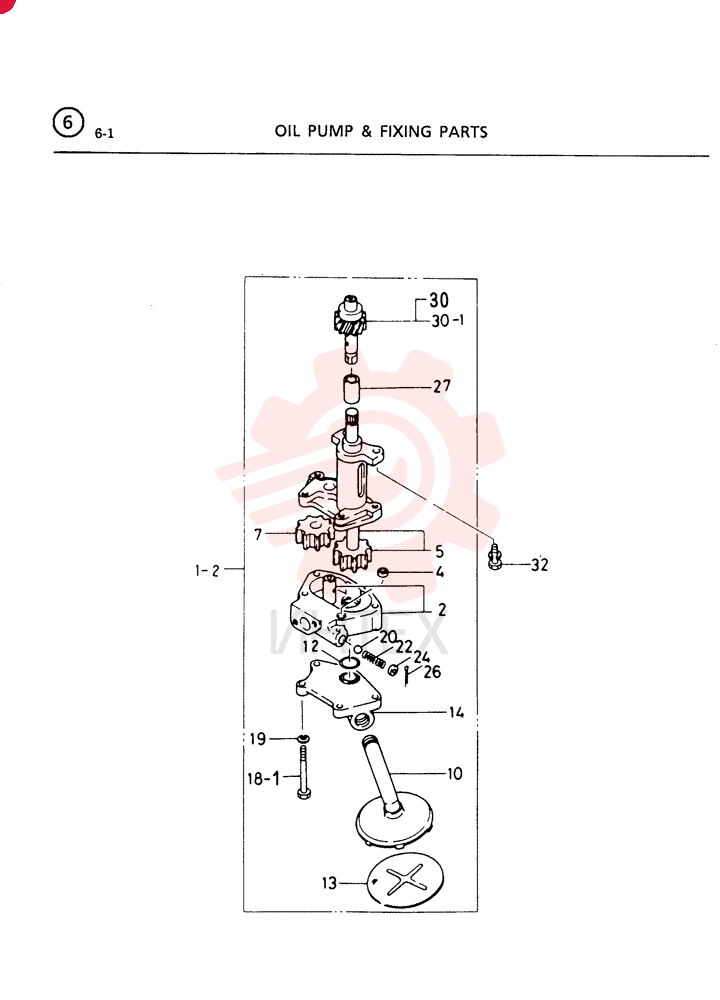

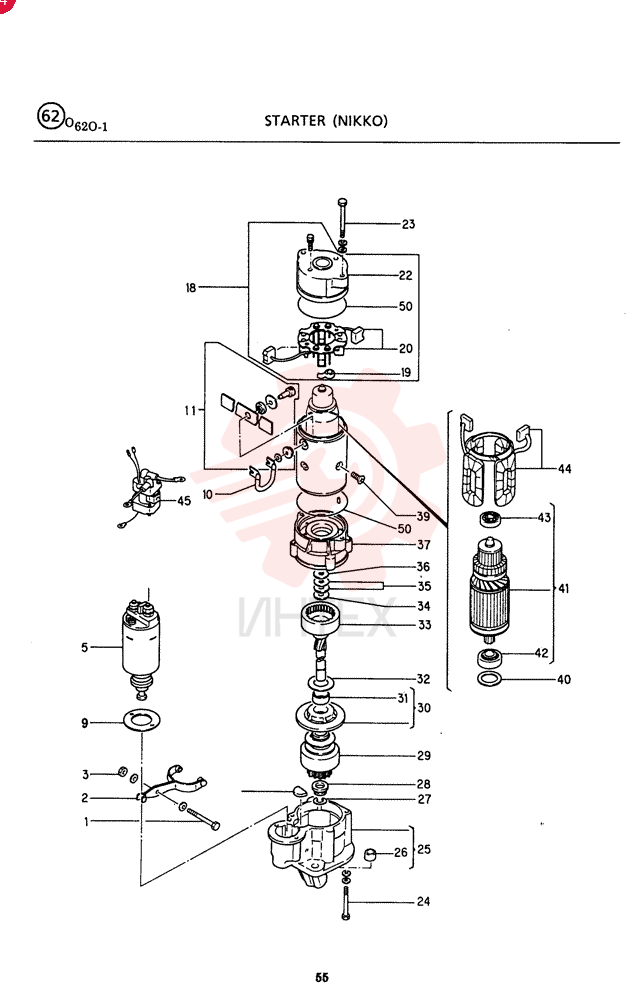

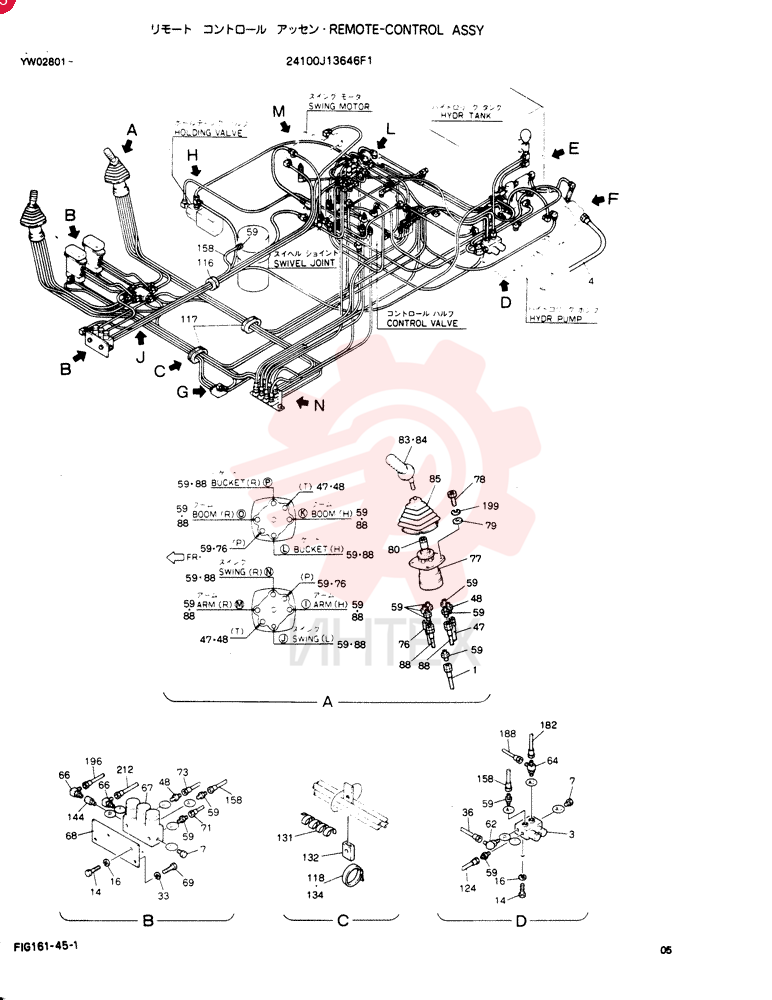

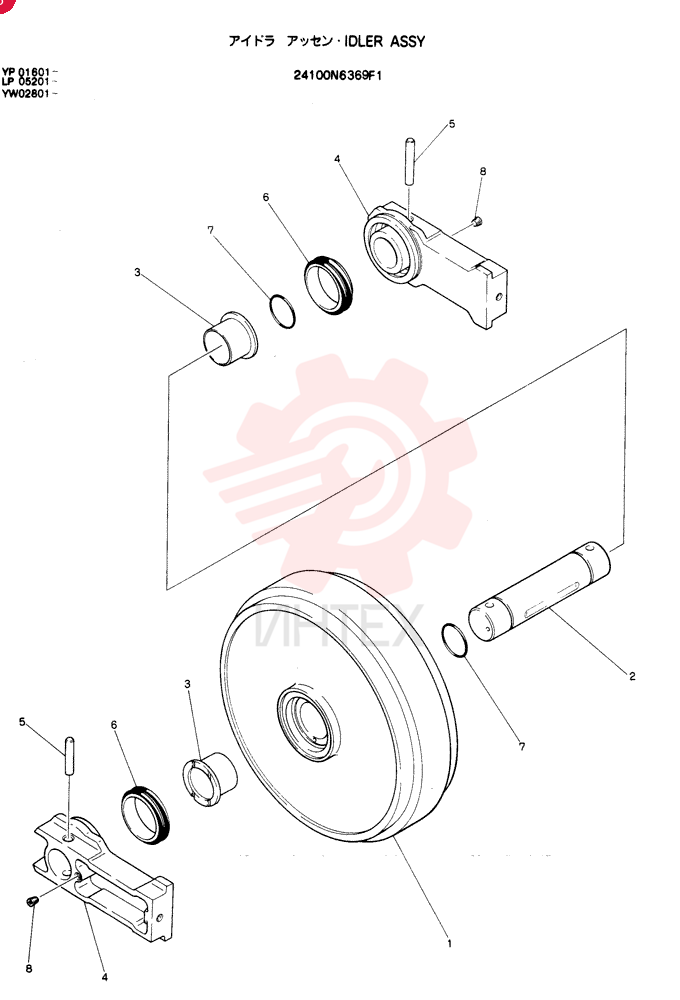

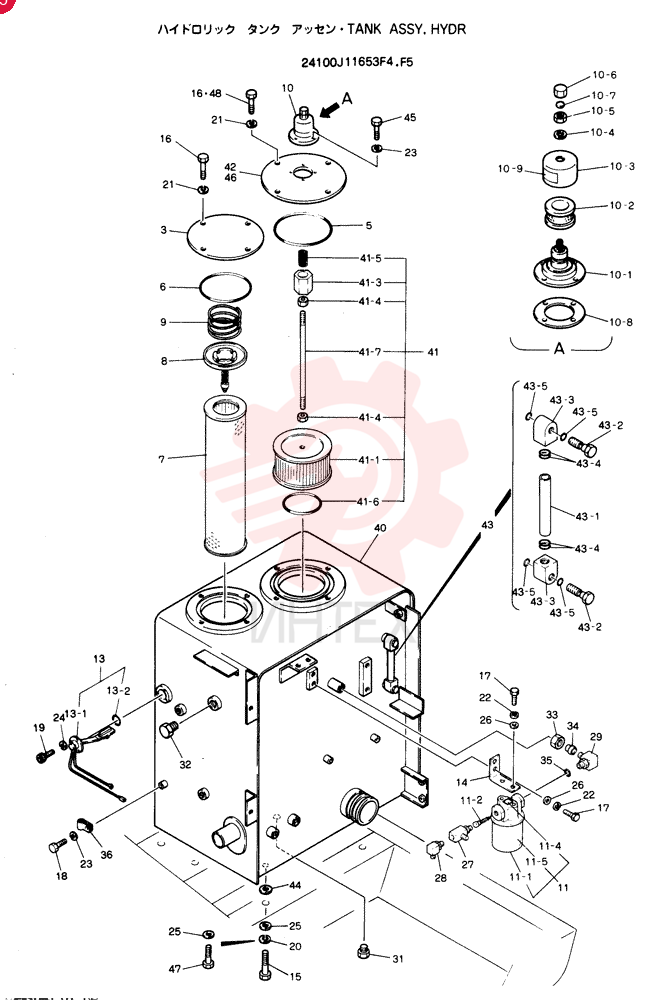

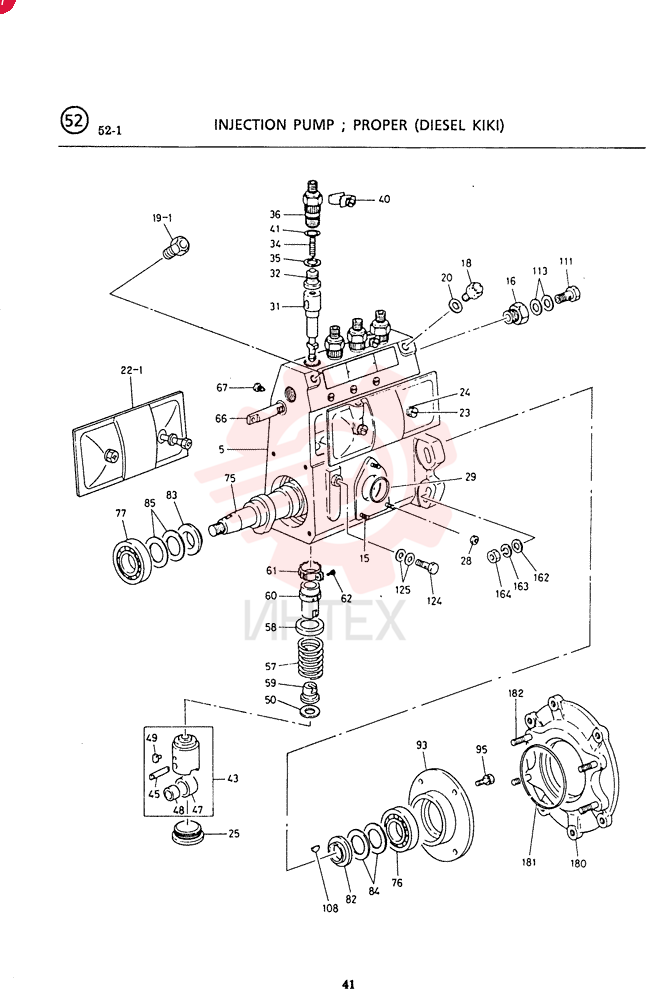

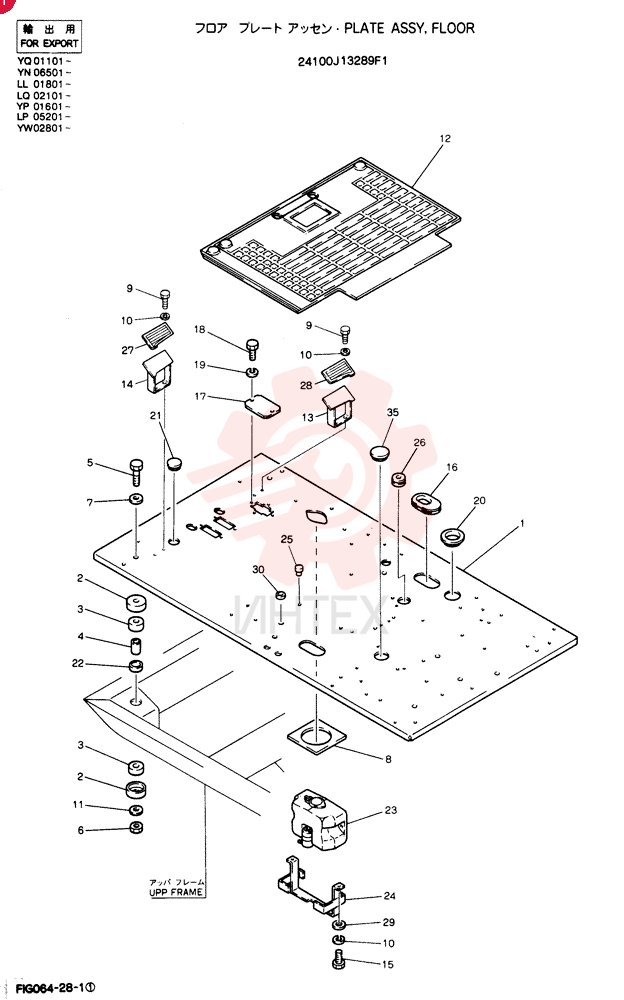

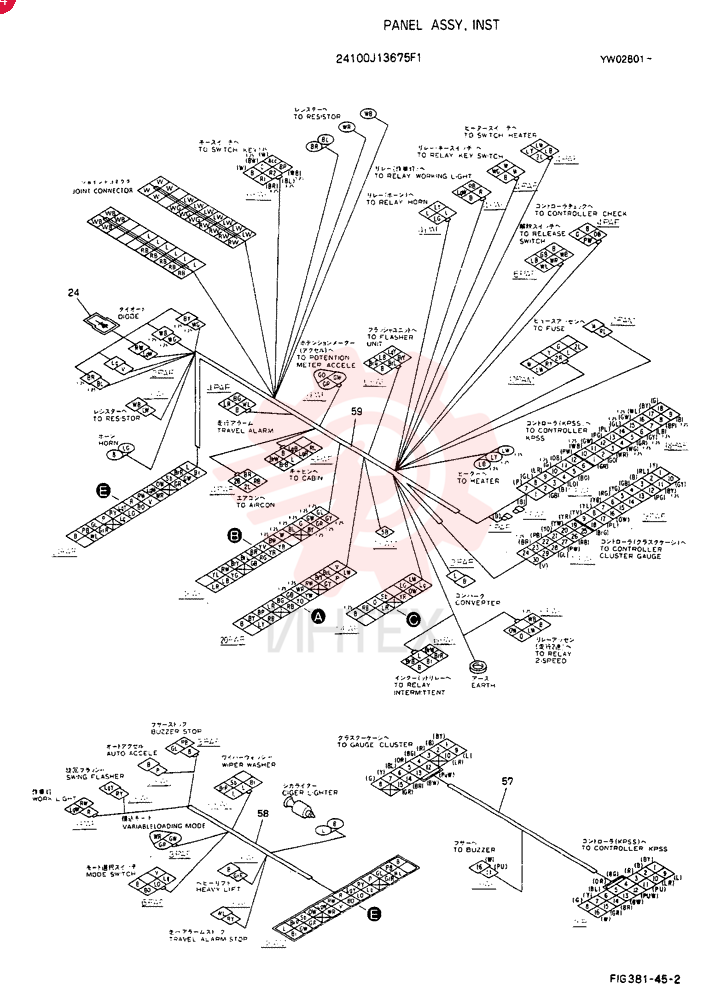

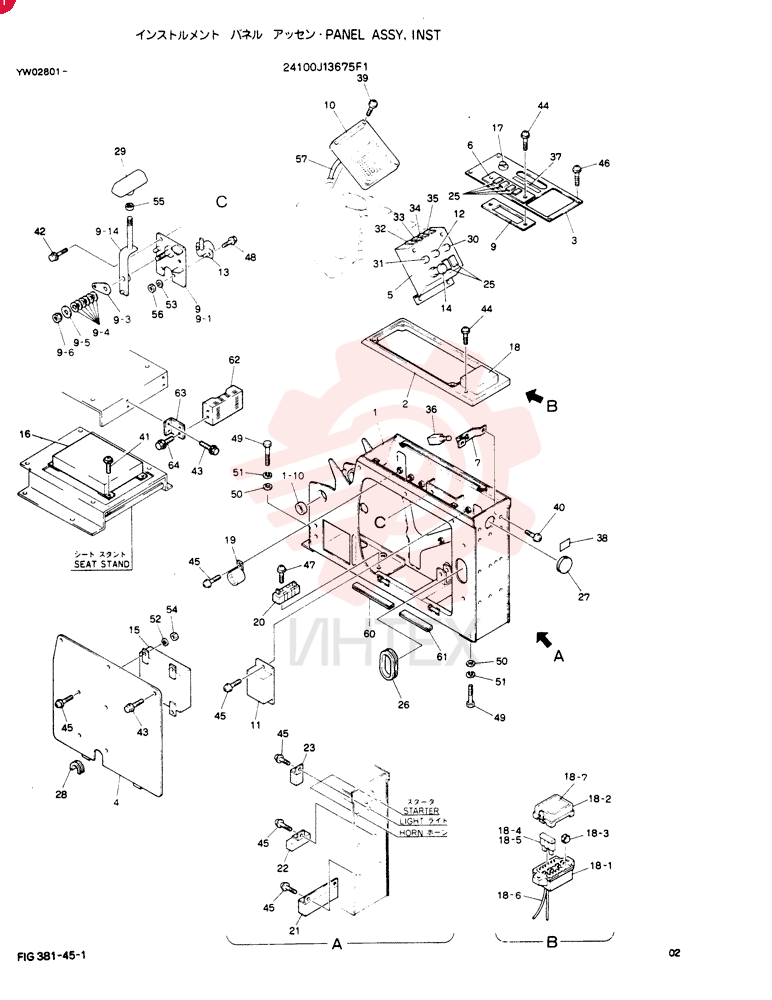

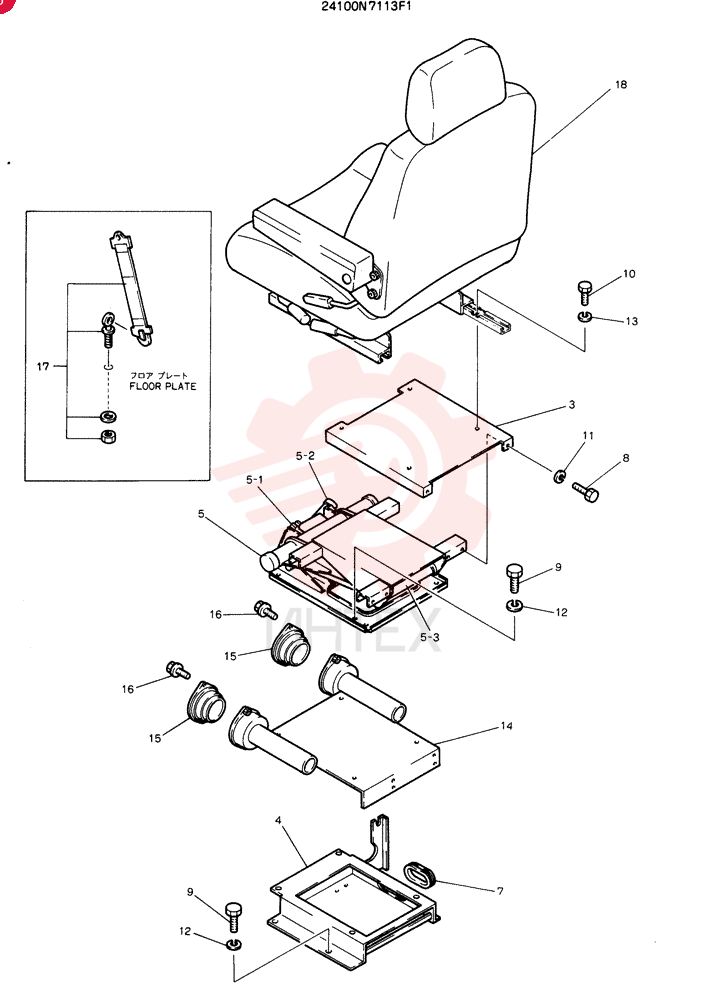

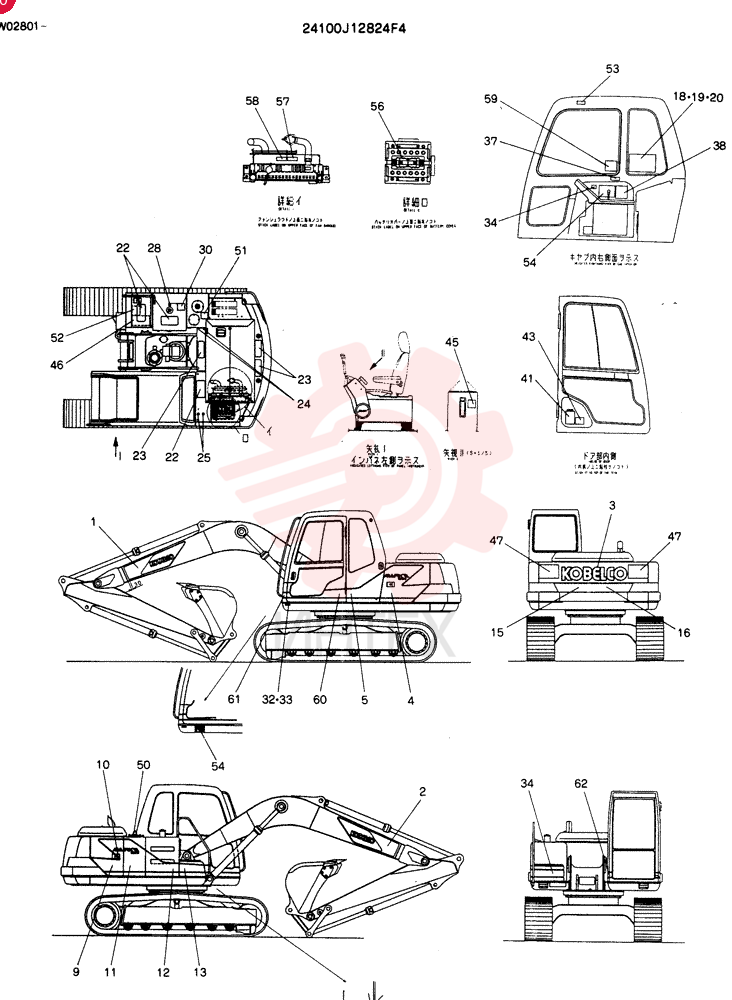

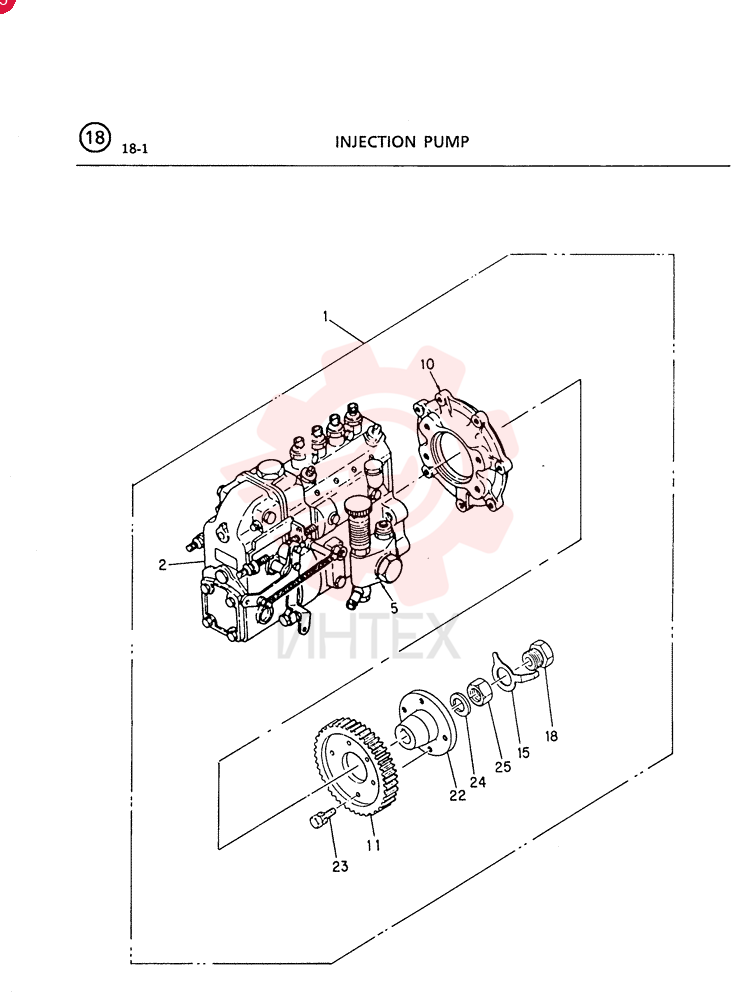

(SK100) - Экскаватор MARK III с серийного № YW02801 (1/90-12/95) — схемы, страница 2
-

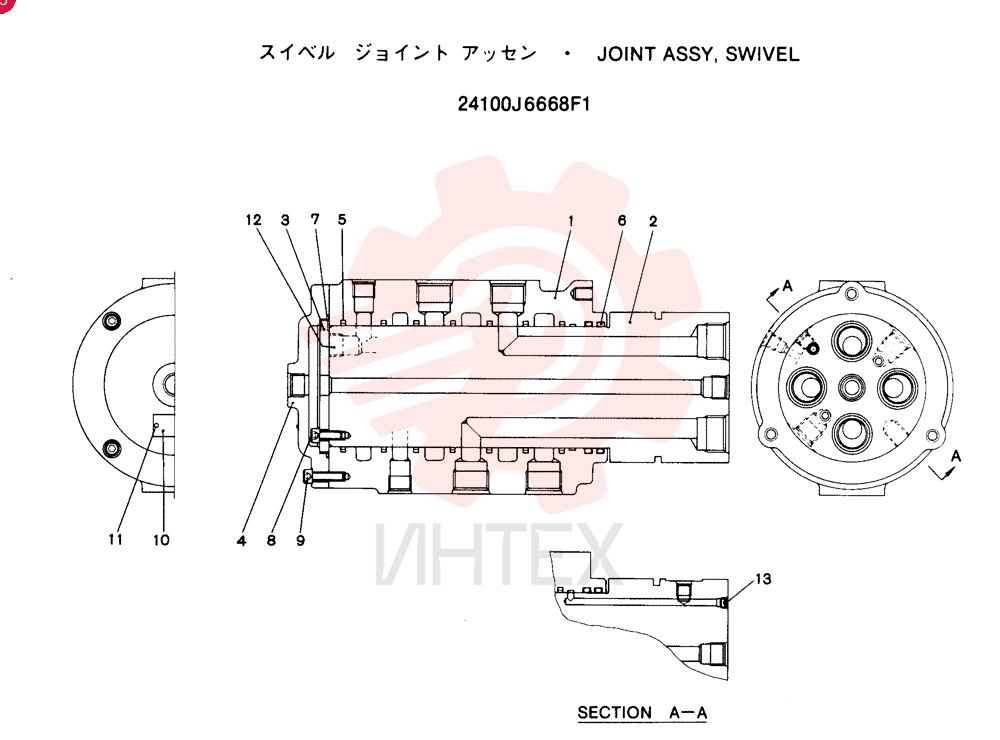

24100P3237F1 Вентилятор автомобильный в сбореОткрыть схему -

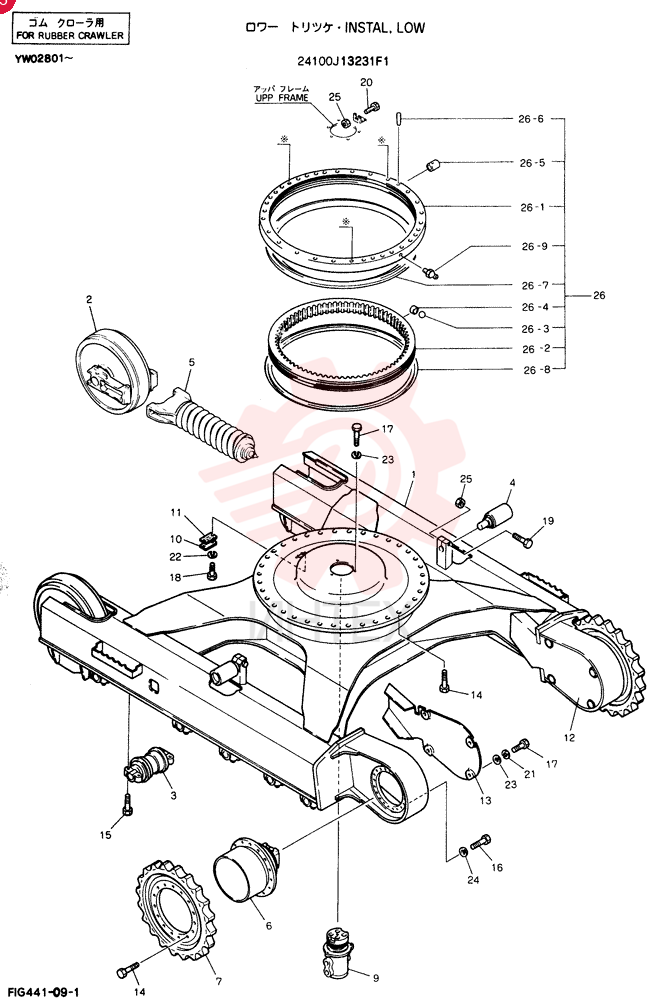

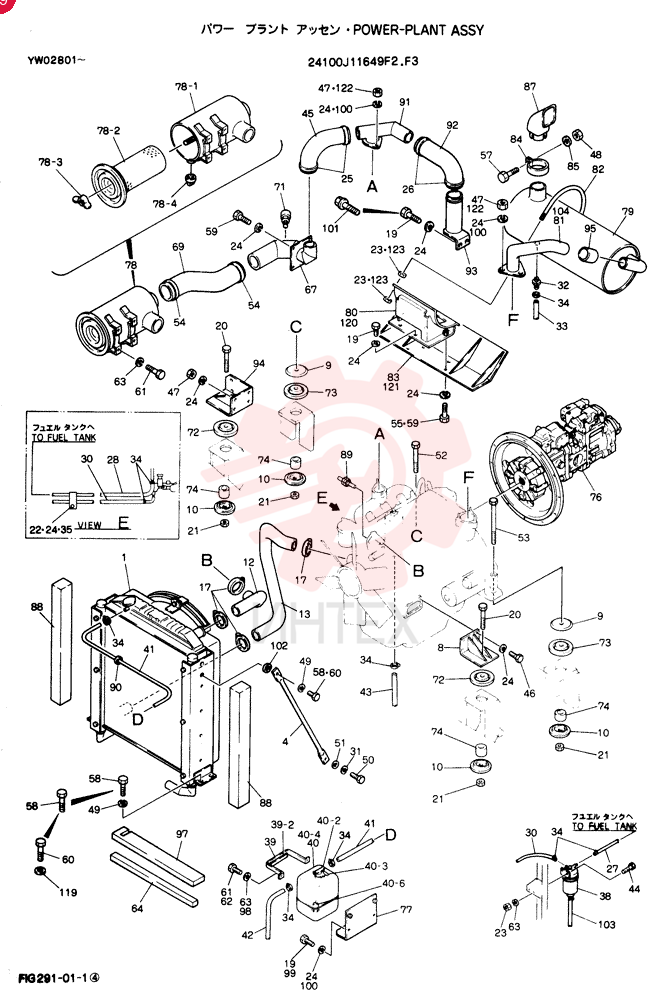

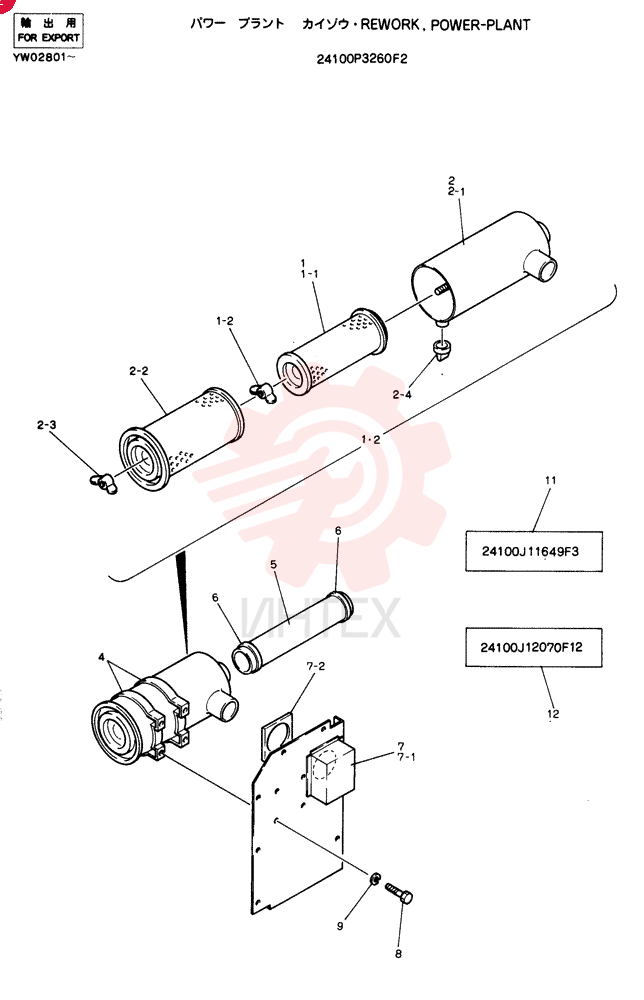

24100P3260F2 Доработка силовой установкиОткрыть схему -

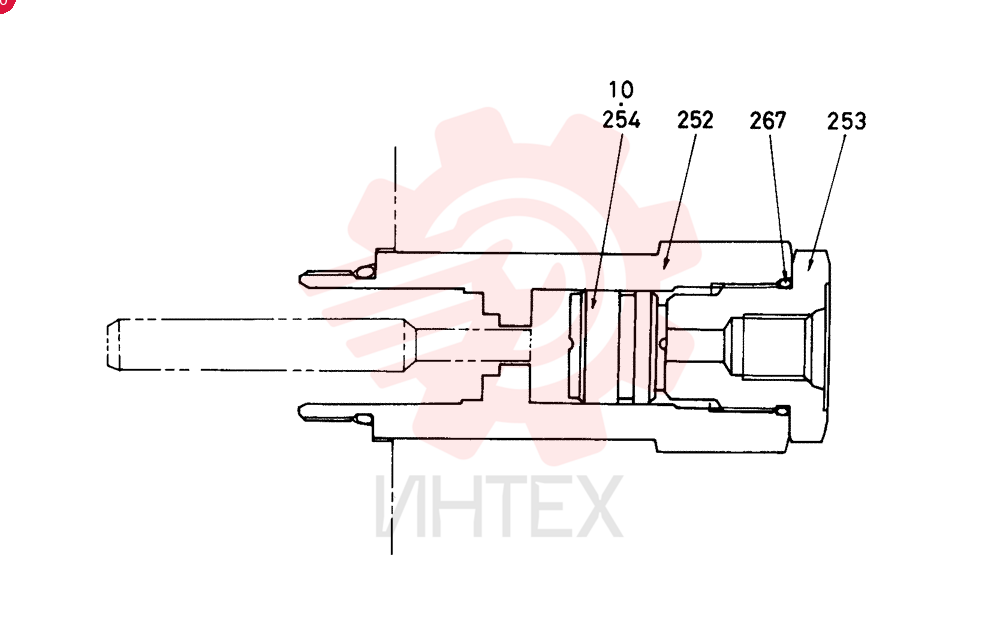

2420U235F1 Пробка (заглушка)Открыть схему -

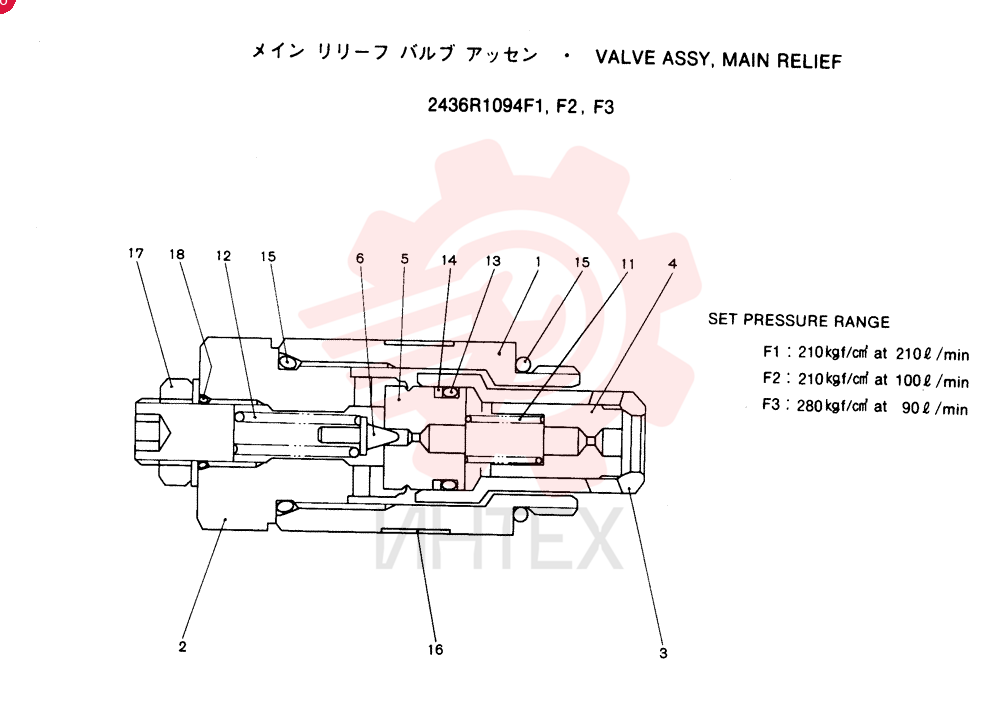

2436R1094F1 КлапанОткрыть схему -

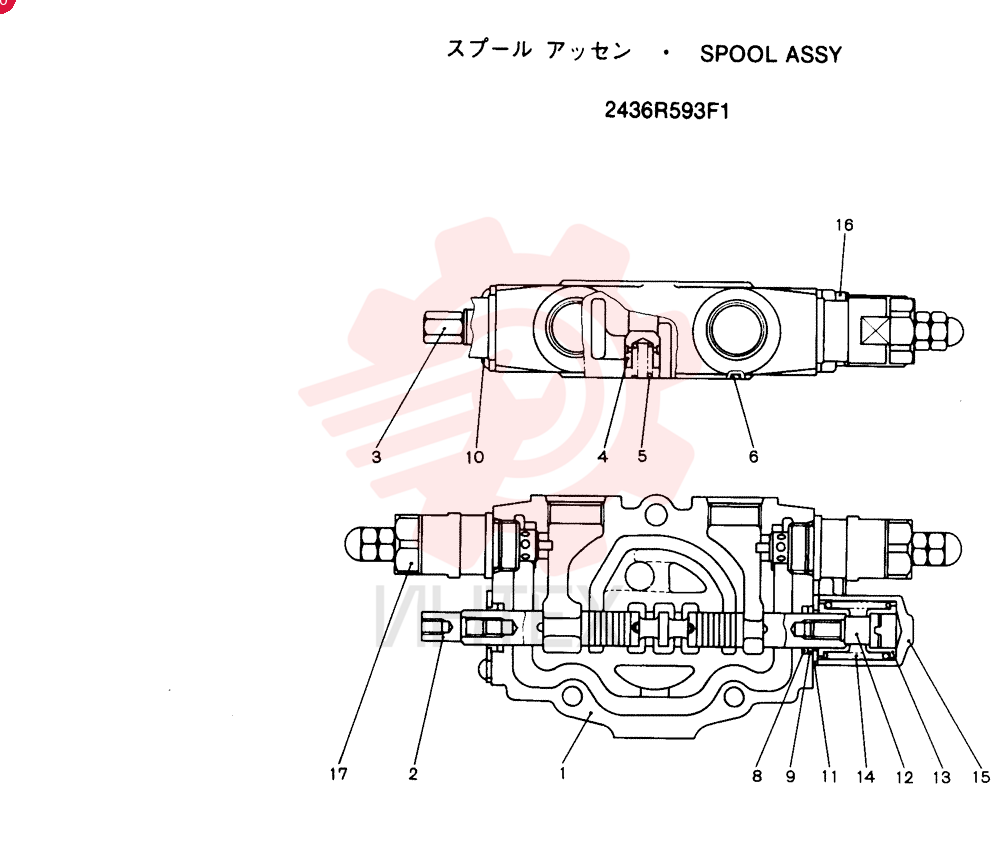

2436R593F1 ПлунжерОткрыть схему -
2436R680F1-F4 Клапан предохранительный в сборе, примечание: состоит из следующих деталейОткрыть схему -

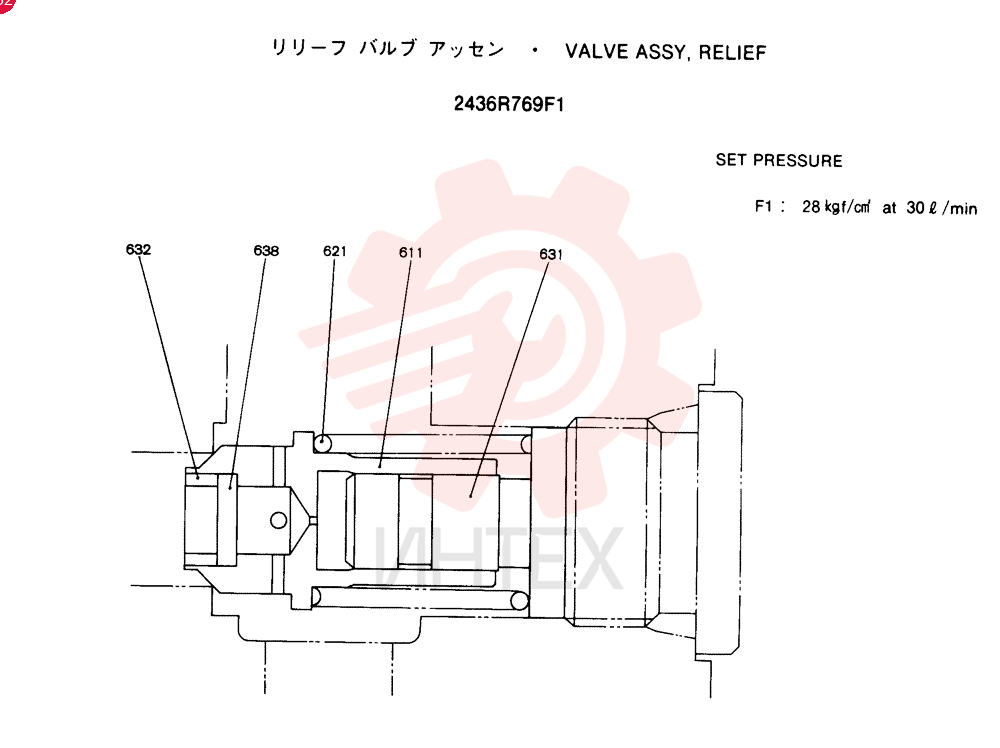

2436R769F1 КлапанОткрыть схему -
2436R790F1-F4 Клапан в сборе, примечание: состоит из следующих деталейОткрыть схему -

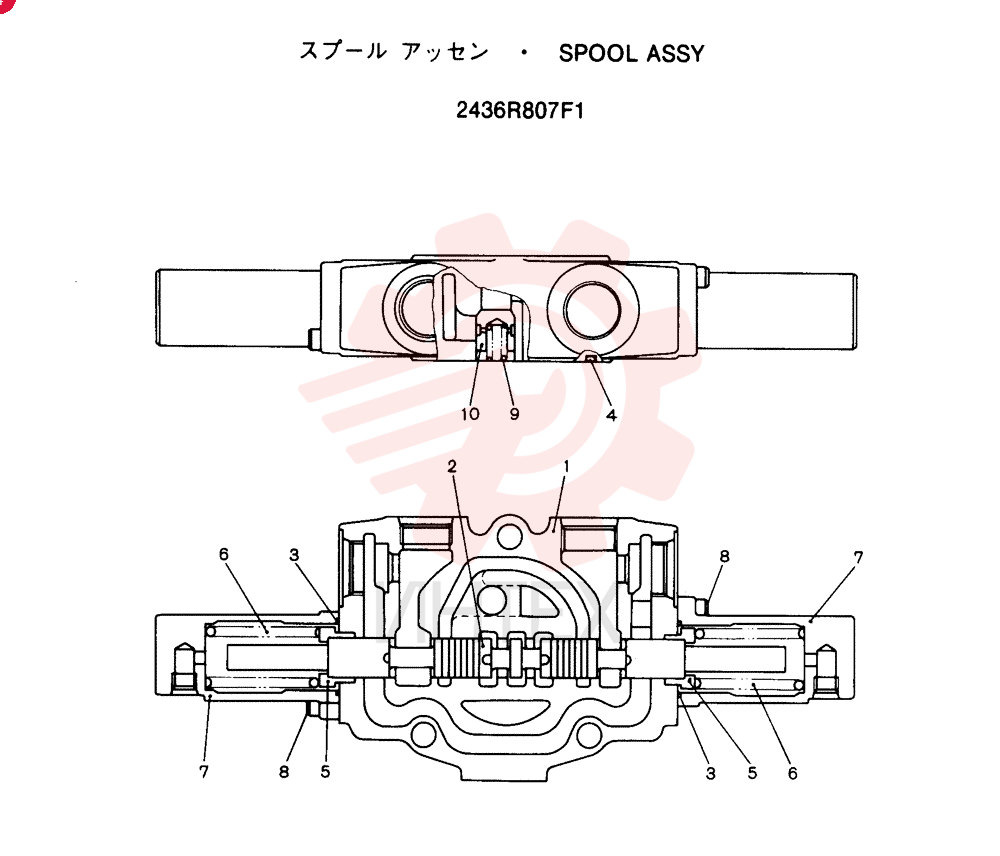

2436R807F1 ЗолотникОткрыть схему -
2436R837F1 Клапан предохранительный линии в сборе, состоит из следующих деталейОткрыть схему -
2436R839F1 Клапан предохранительный главный в сборе, примечание: состоит из следующих деталейОткрыть схему -
2436R884F1 КлапанОткрыть схему -

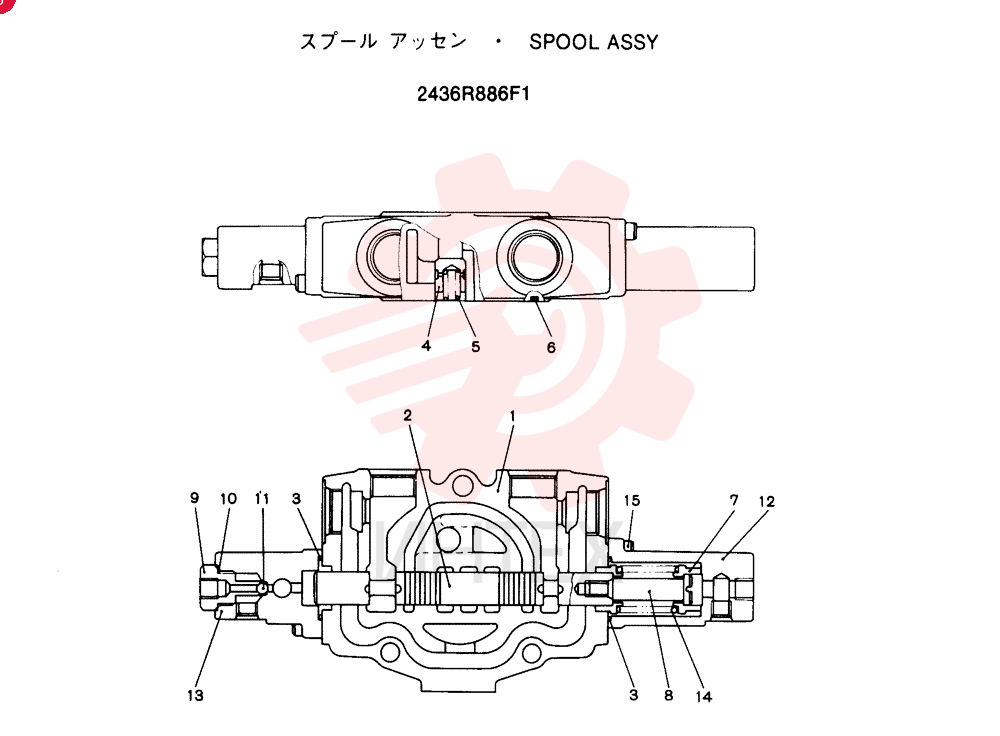

2436R886F1 Золотник в сборе, примечание: состоит из следующих деталейОткрыть схему -
2436R906F1 КлапанОткрыть схему -
2436R913F1 КлапанОткрыть схему -

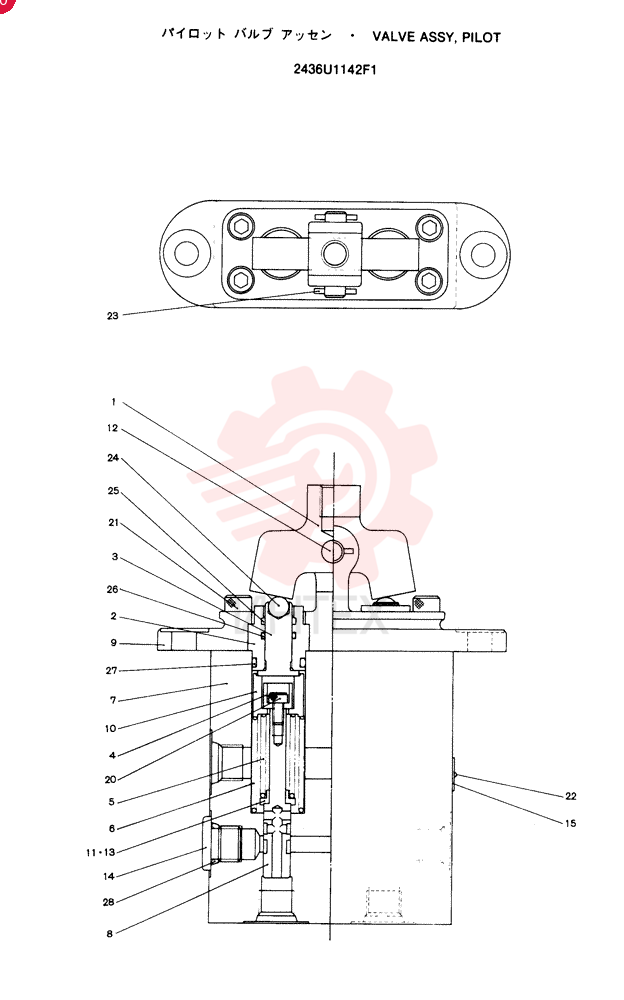

2436U1142F1 Клапан пилотныйОткрыть схему -
2436U1200F1 Схема (SK100) - MARK III EXCAVATOR ASN YW02801 (1/90-12/95)Открыть схему -
2436U1213F2 Клапан регулирующий (распределительный)Открыть схему -
2436U1236F1 Схема (SK100) - MARK III EXCAVATOR ASN YW02801 (1/90-12/95)Открыть схему -

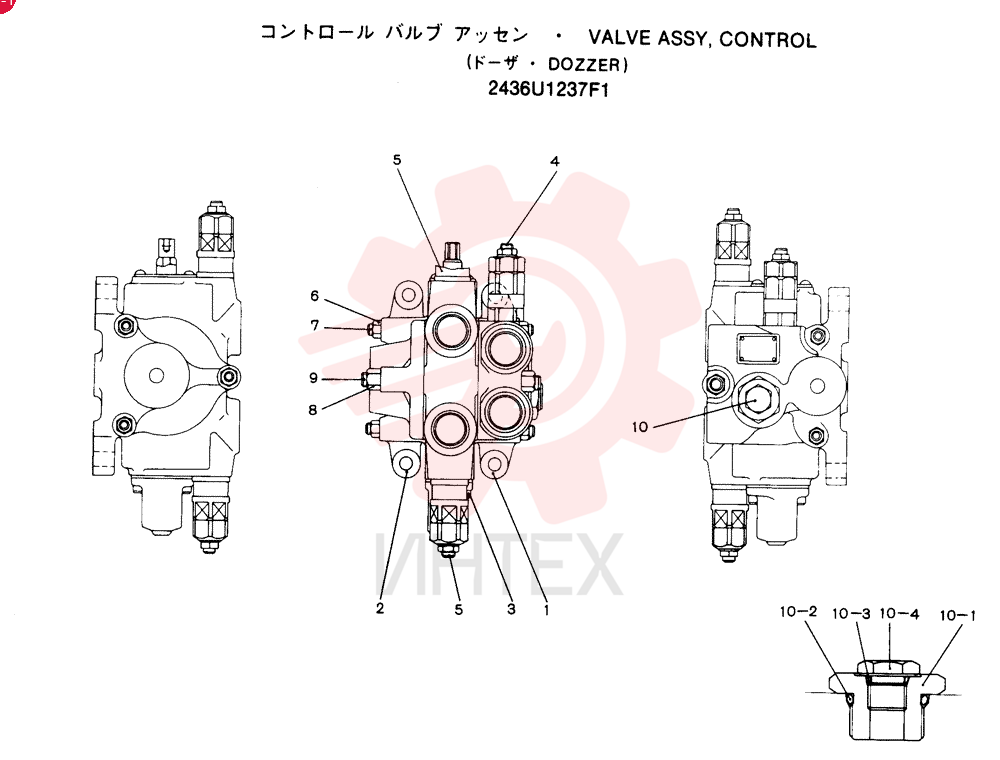

2436U1237F1 Клапан гидравлическийОткрыть схему -
2436U1283F1 Клапан предохранительныйОткрыть схему -

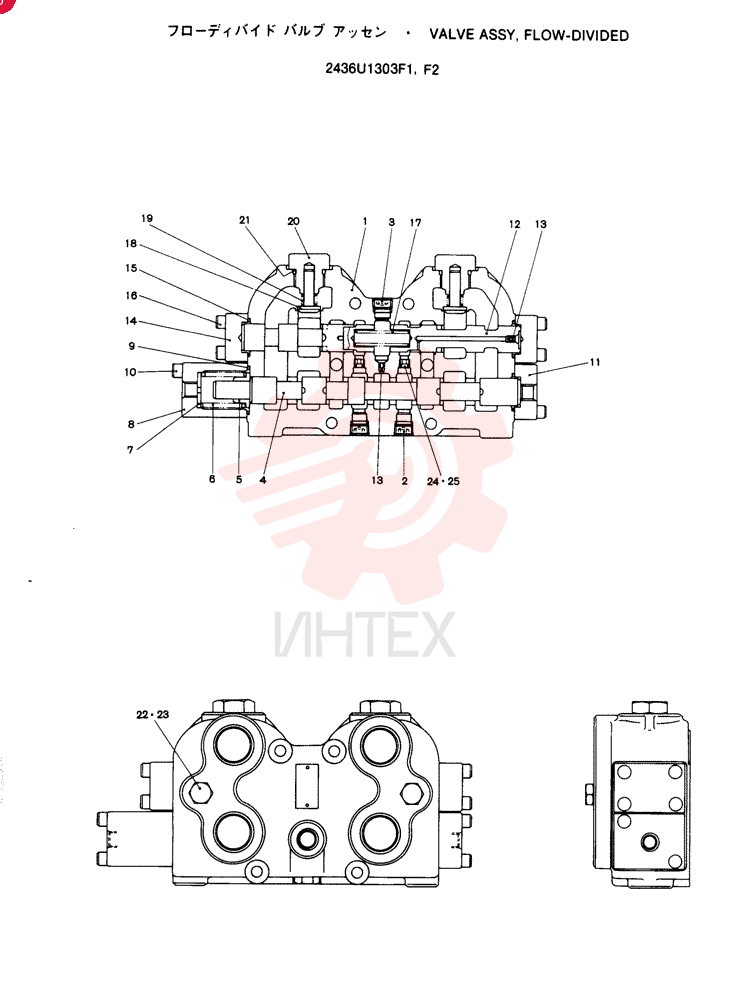

2436U1303F1 Клапан пилотныйОткрыть схему -
2436U1310F1 КлапанОткрыть схему -
2436U1314F1 КлапанОткрыть схему -
2436U1421F1 Клапан регулирующий (распределительный)Открыть схему -
2436U1426F1 Клапан управления в сборе, примечания: состоит из следующих деталейОткрыть схему -

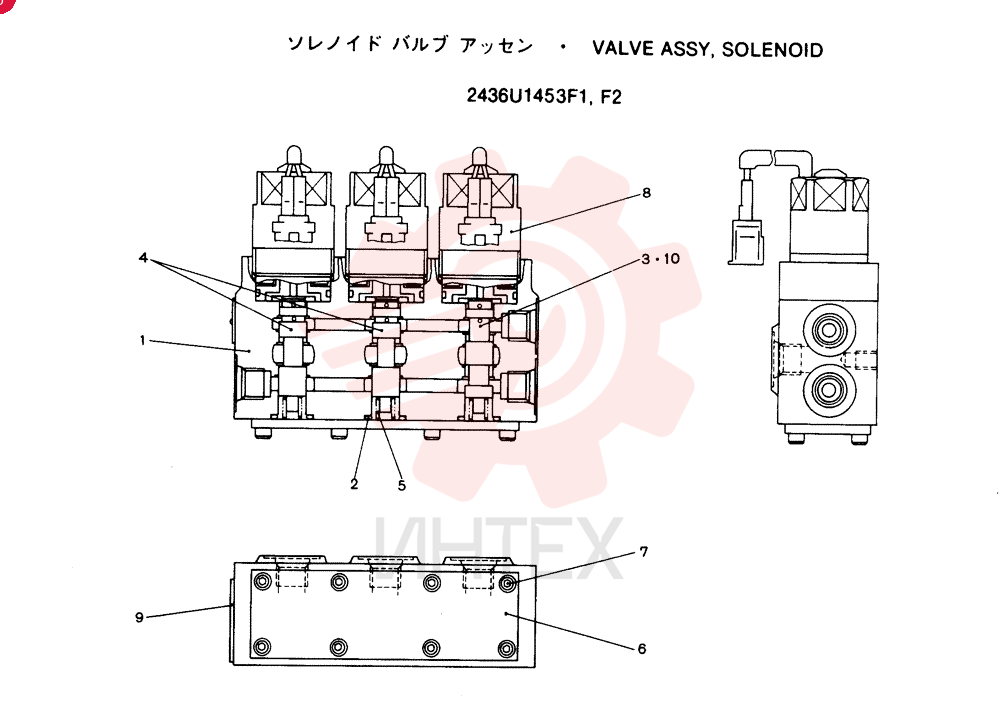

2436U1453F1 Клапан электромагнитныйОткрыть схему -
2436U1456F1-F4 Клапан управления в сборе, примечание: состоит из следующих деталейОткрыть схему -

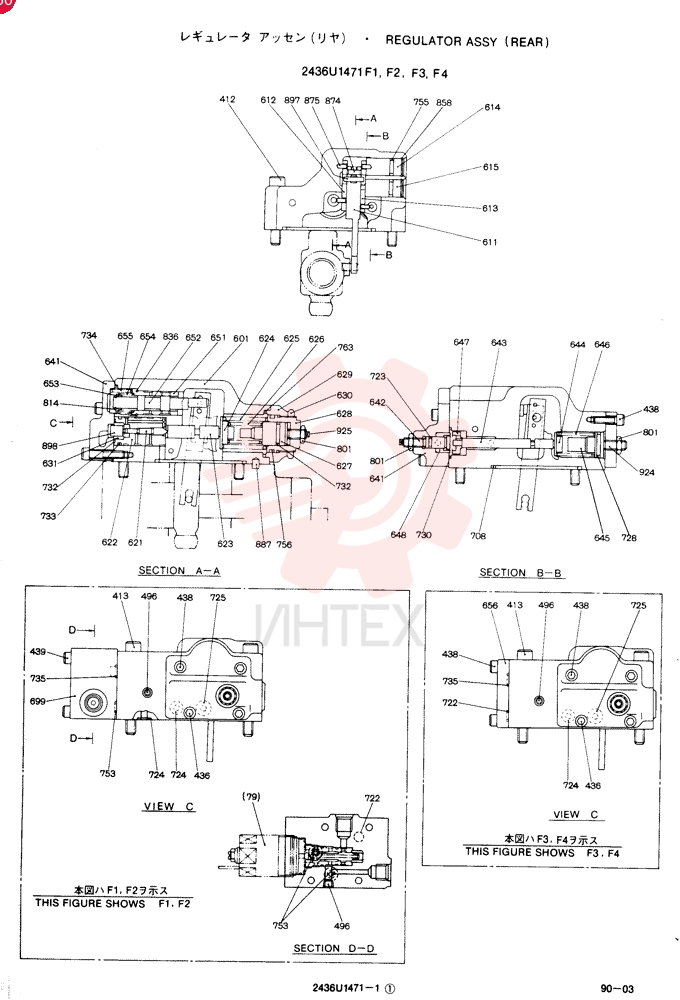

2436U1471F1-F4 Регулятор в сборе (задний), примечание: состоит из следующих деталейОткрыть схему -

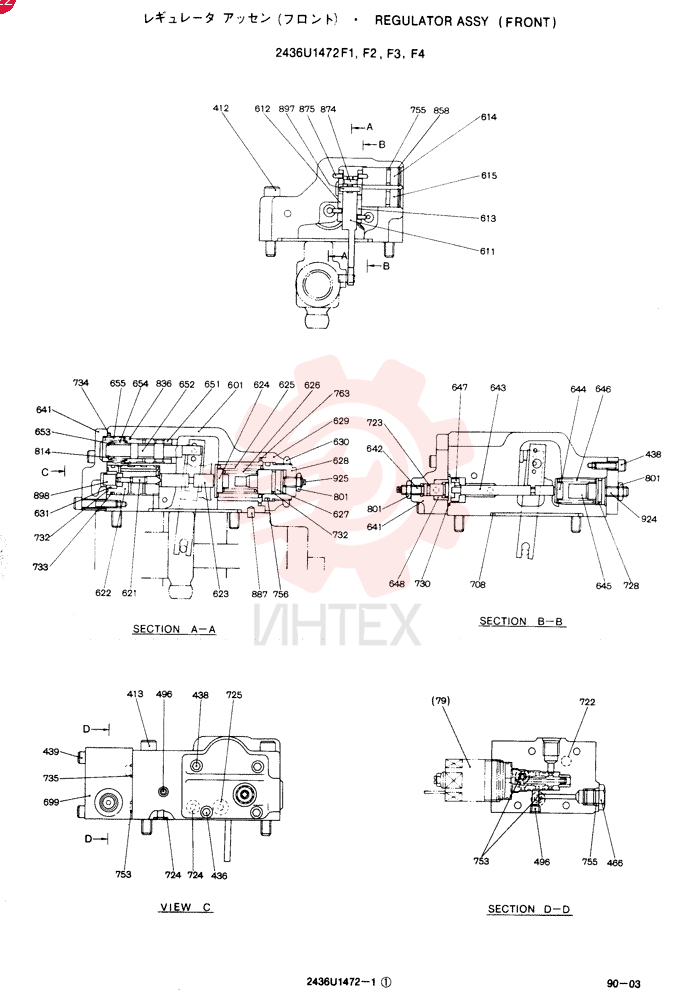

2436U1472F1-F4 Регулятор в сборе (передний), примечание: состоит из следующих деталейОткрыть схему -
2436U2529F1 Клапан предохранительныйОткрыть схему -

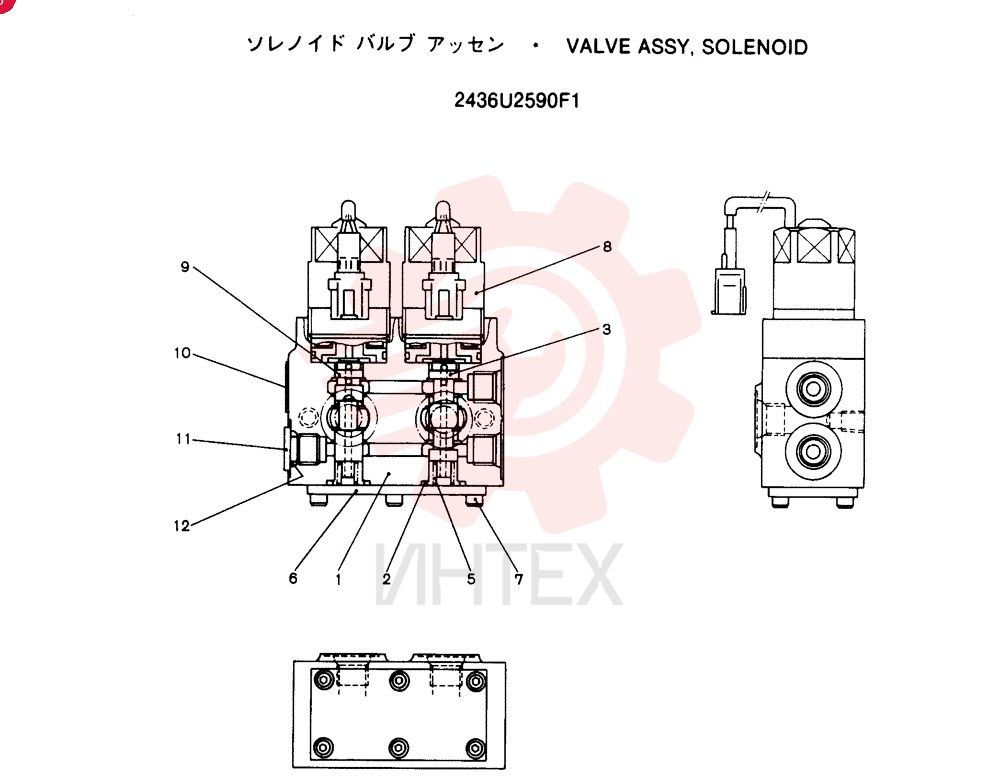

2436U2590F1 Клапан электромагнитныйОткрыть схему -

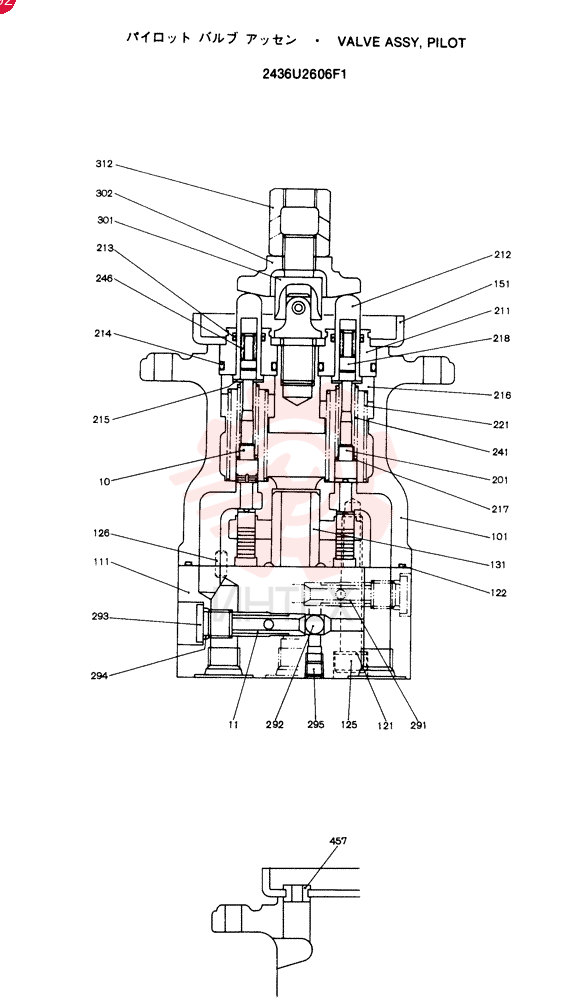

2436U2606F1 Клапан пилотныйОткрыть схему -
2436U2623F1 Схема (SK100) - MARK III EXCAVATOR ASN YW02801 (1/90-12/95)Открыть схему -

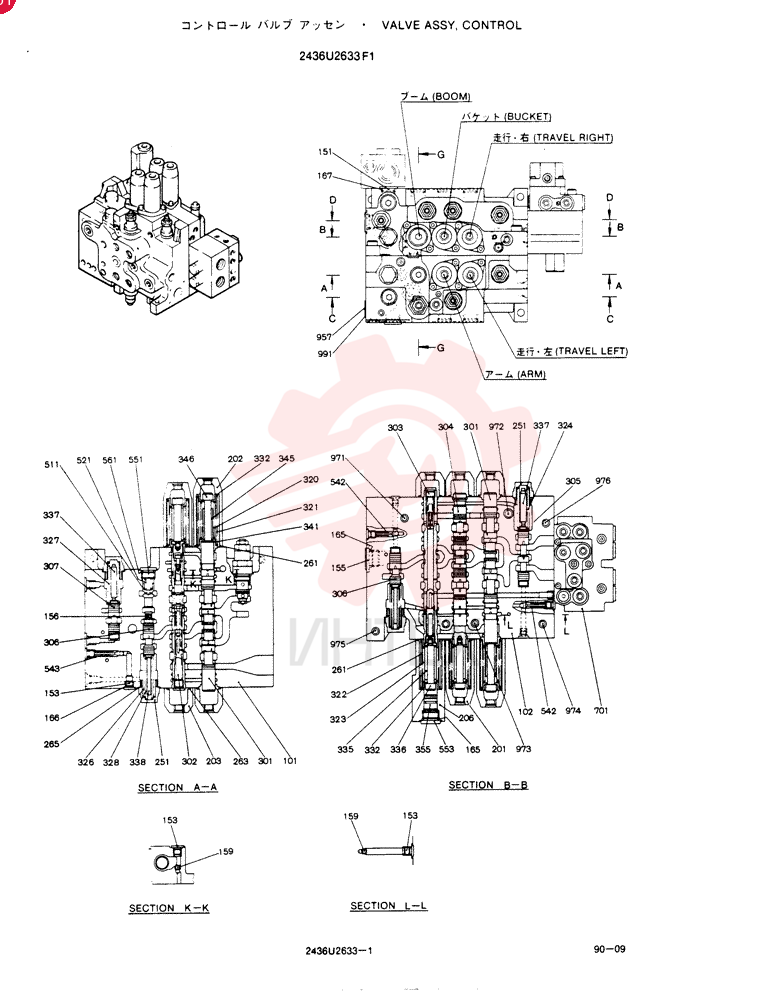

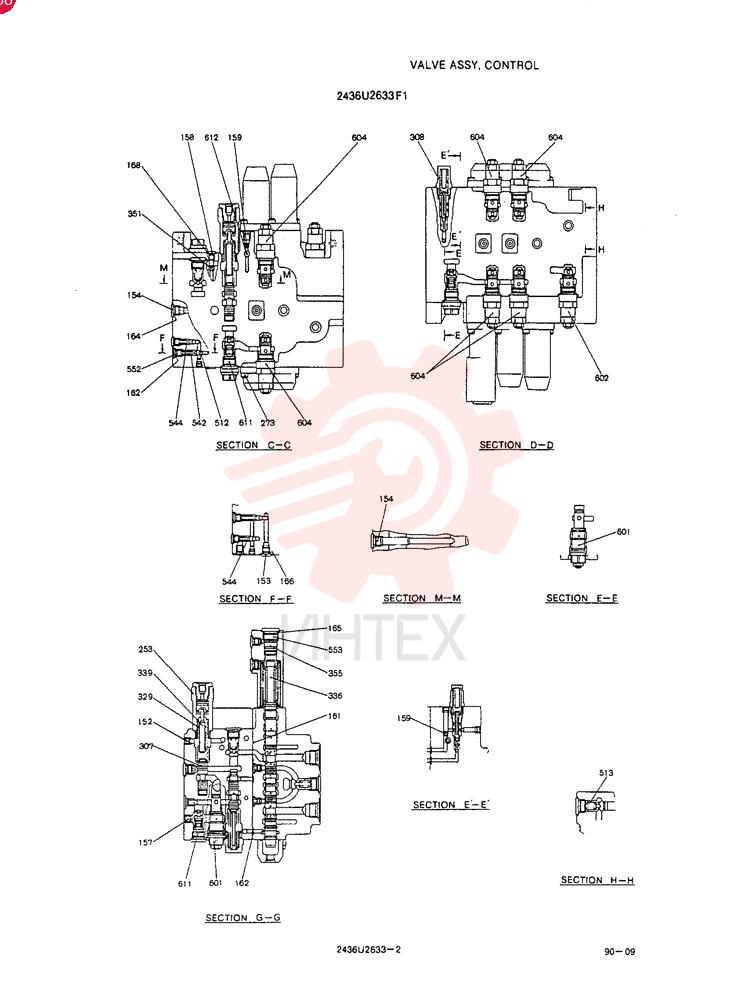

2436U2633F1 Клапан гидравлический (часть 1)Открыть схему -
2436U2633F1 Клапан гидравлический (часть 2)Открыть схему -

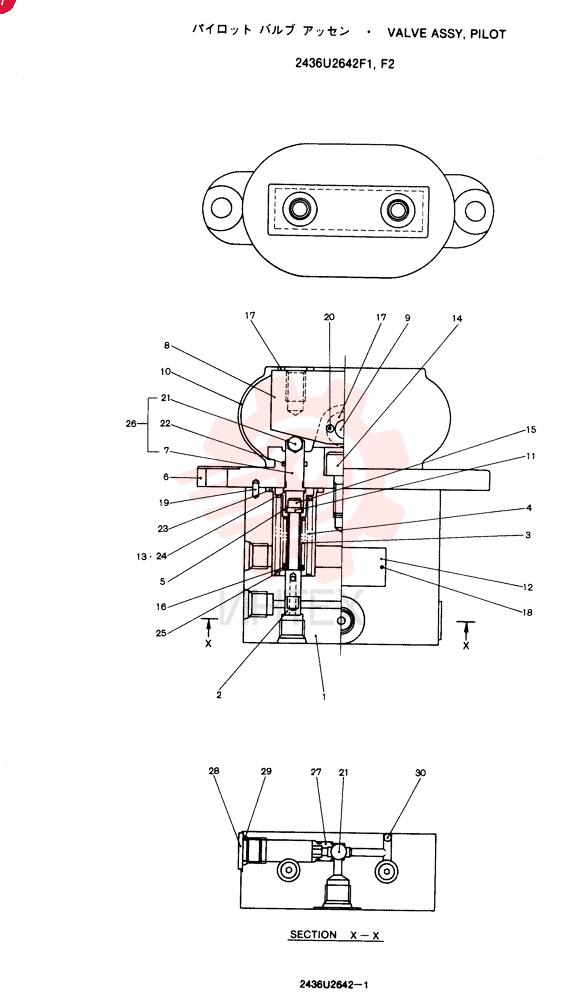

2436U2642F1 Клапан гидравлическийОткрыть схему -
2436Z416F1 Схема (SK100) - MARK III EXCAVATOR ASN YW02801 (1/90-12/95)Открыть схему -
2437U157F1 ГидронасосОткрыть схему -

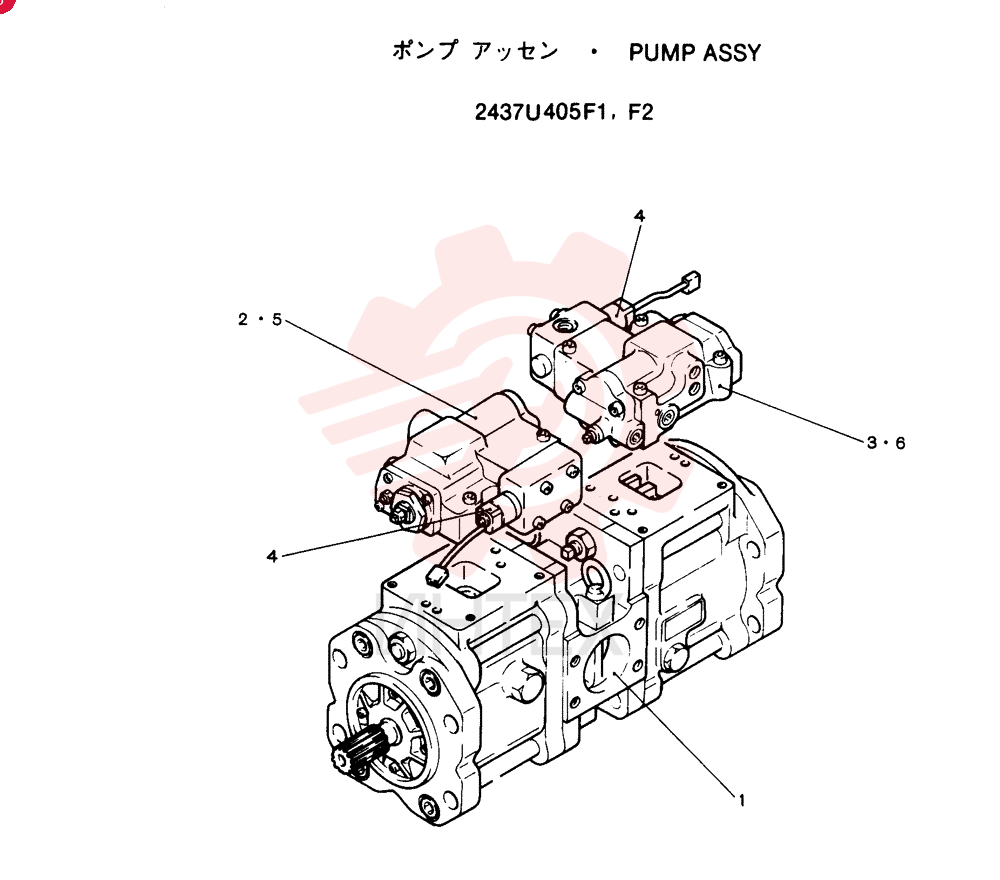

2437U405F1 ГидронасосОткрыть схему -

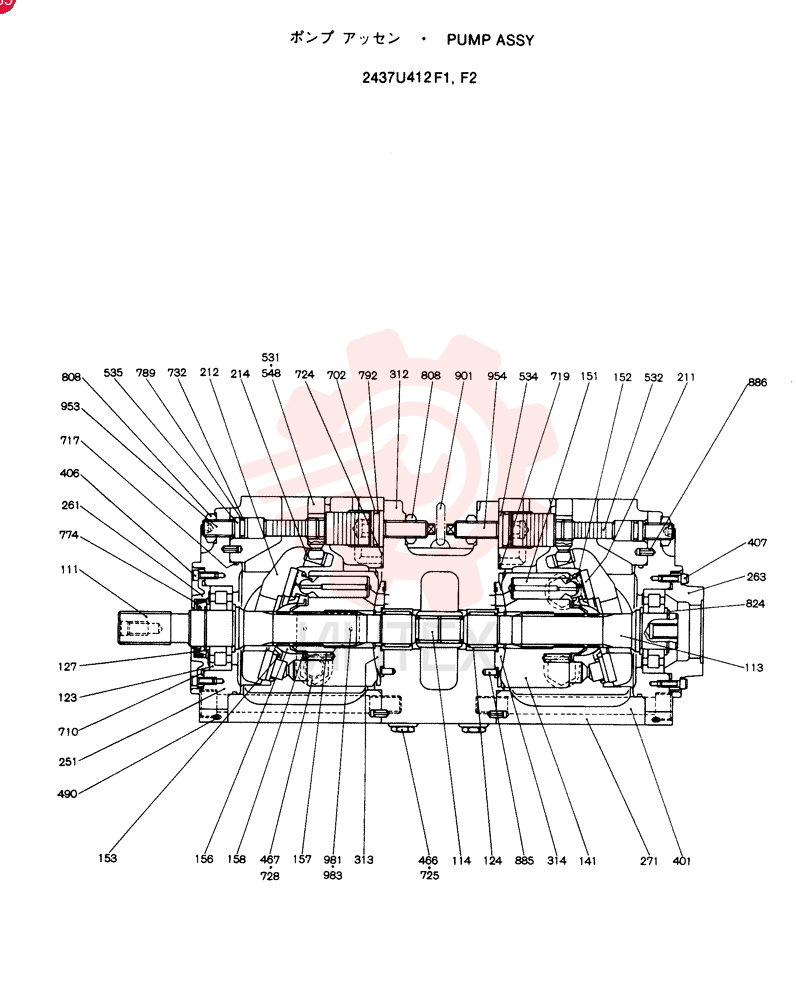

2437U412F1 НасосОткрыть схему -
2438U1013F1 Схема (SK100) - MARK III EXCAVATOR ASN YW02801 (1/90-12/95)Открыть схему -
2438U1097F1 Схема (SK100) - MARK III EXCAVATOR ASN YW02801 (1/90-12/95)Открыть схему -
2438U1123F1 ЦилиндрОткрыть схему -
2438U1125F1 ЦилиндрОткрыть схему -
2438U1126F1 ЦилиндрОткрыть схему -
2438U1131F1 ЦилиндрОткрыть схему -
2438U1157F1 Цилиндр в сборе, примечания: состоит из следующих деталейОткрыть схему -
2438U696F1 Цилиндр в сборе, состоит из следующих деталейОткрыть схему -
2438U738F1 ЦилиндрОткрыть схему -

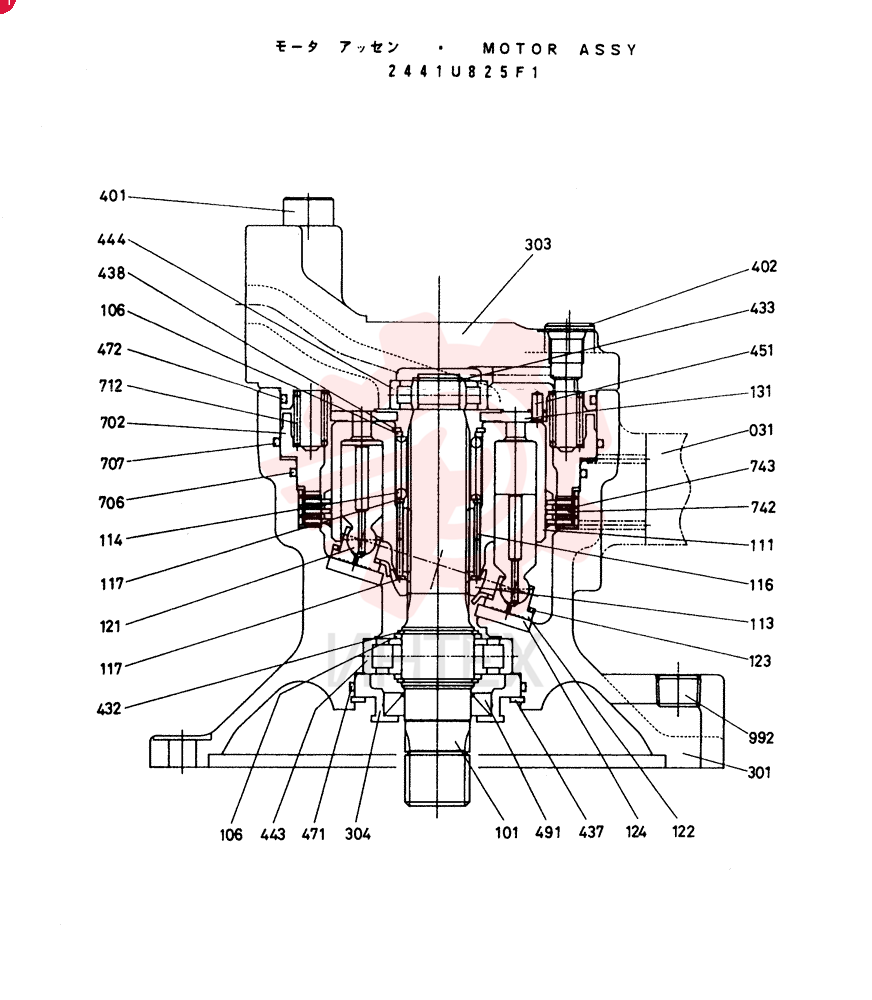

2441U825F1 МоторОткрыть схему
