(SK130) - Экскаватор, серийные № LPU1001 – LPU2000 (1/98-12/98) — схемы
-
24046R37F5 Комплект элементаОткрыть схему -
24100J11681F3 РедукторОткрыть схему -

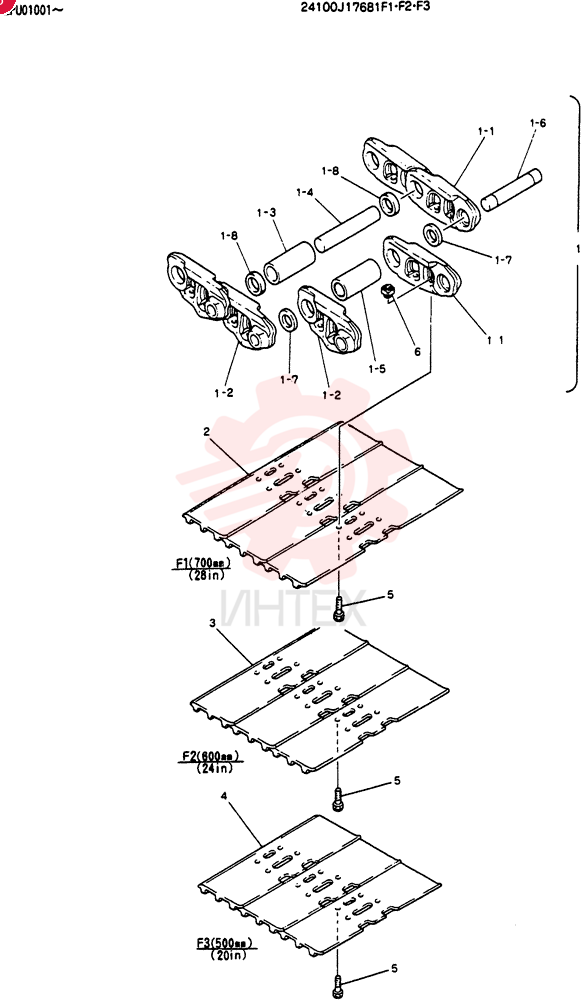

24100J12284F2 Цепь гусеницыОткрыть схему -
24100J14301F2 Трубопроводы гидравлические нижниеОткрыть схему -
24100J14373F1 Трубопроводы гидравлические нижниеОткрыть схему -

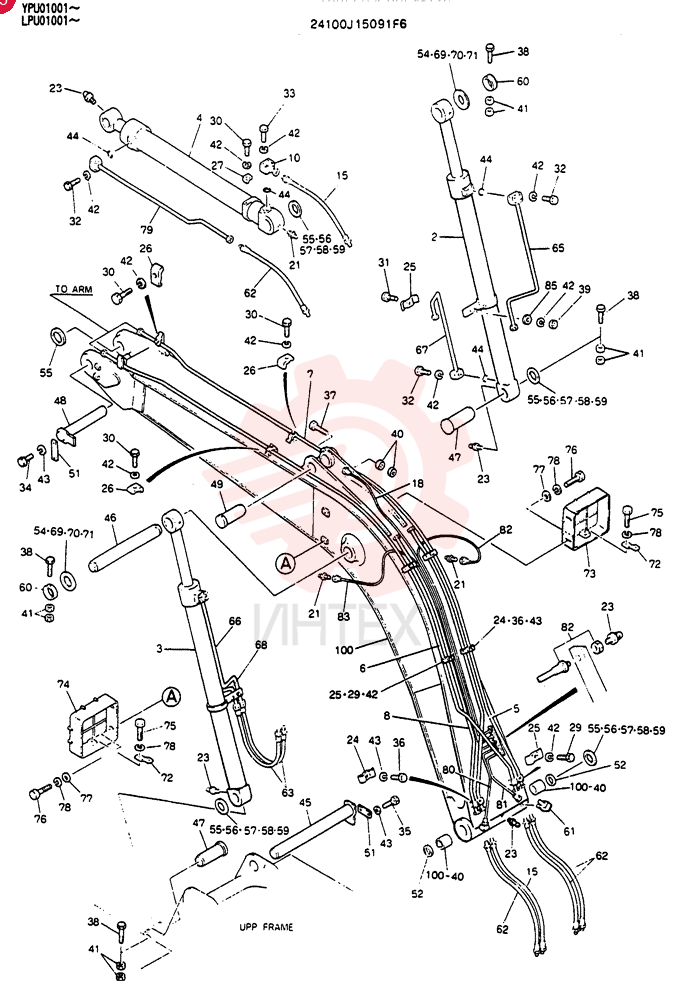

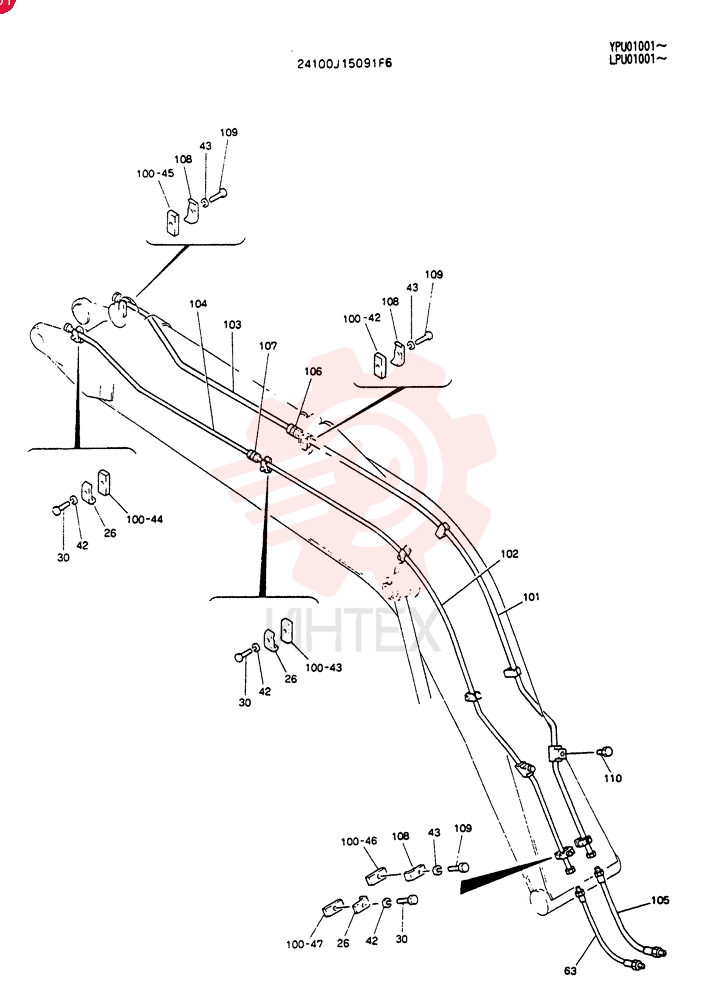

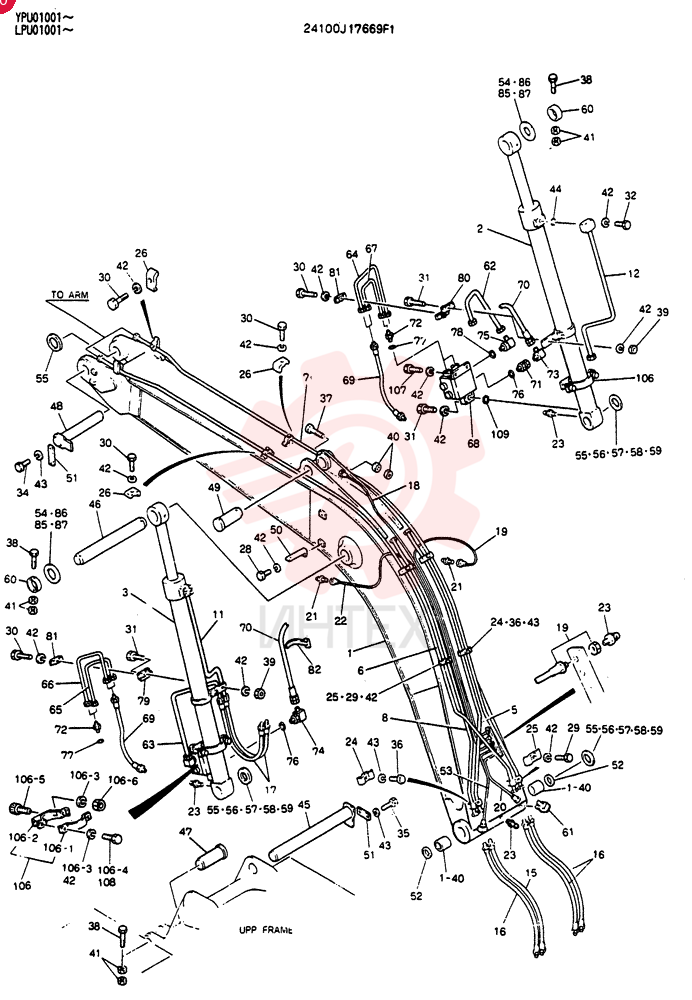

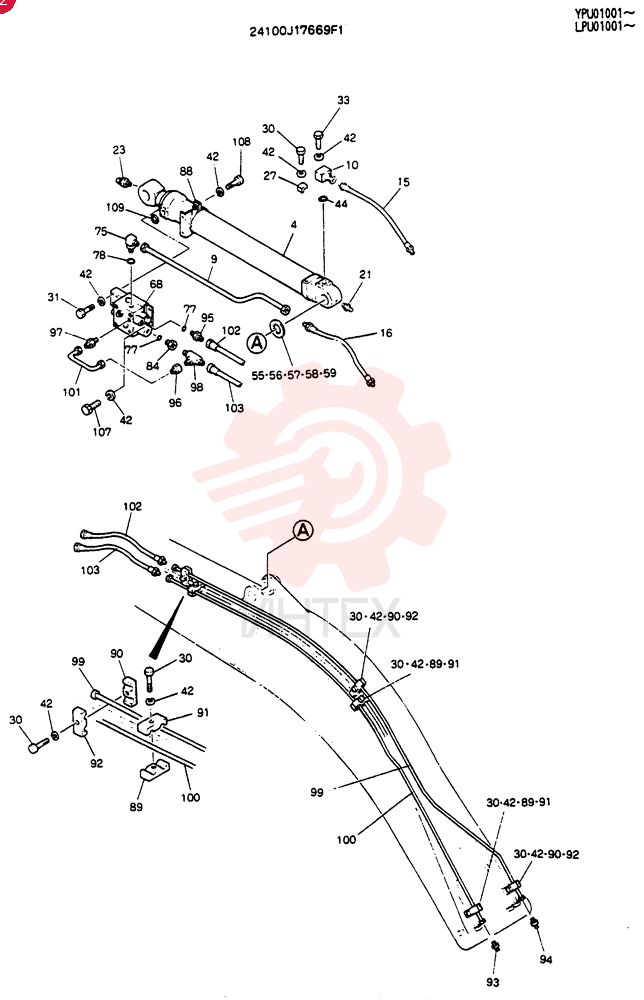

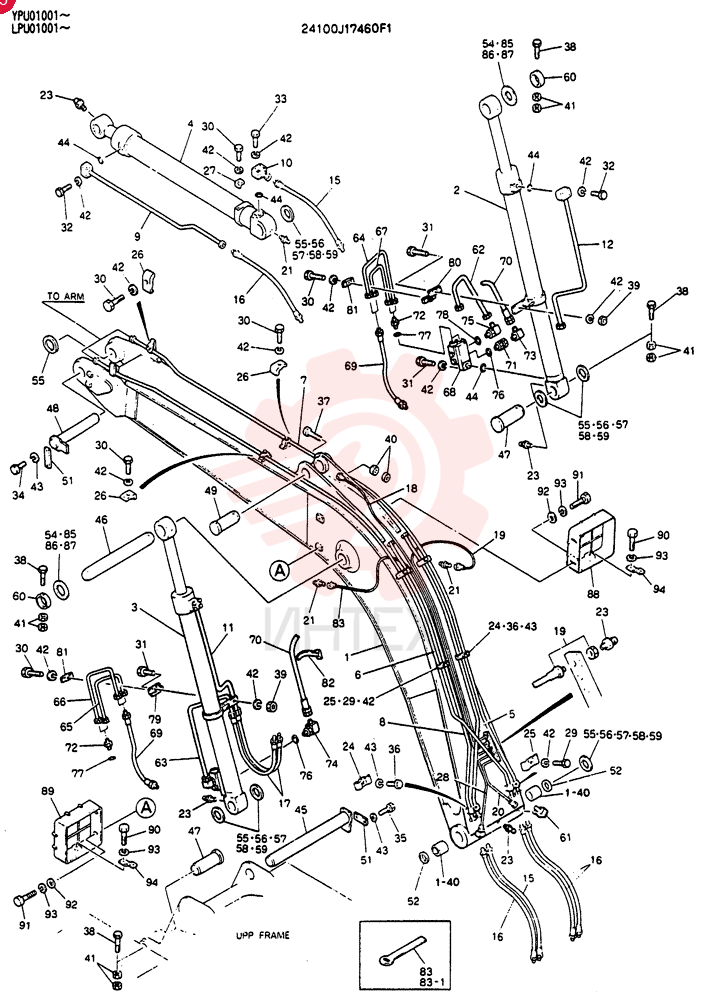

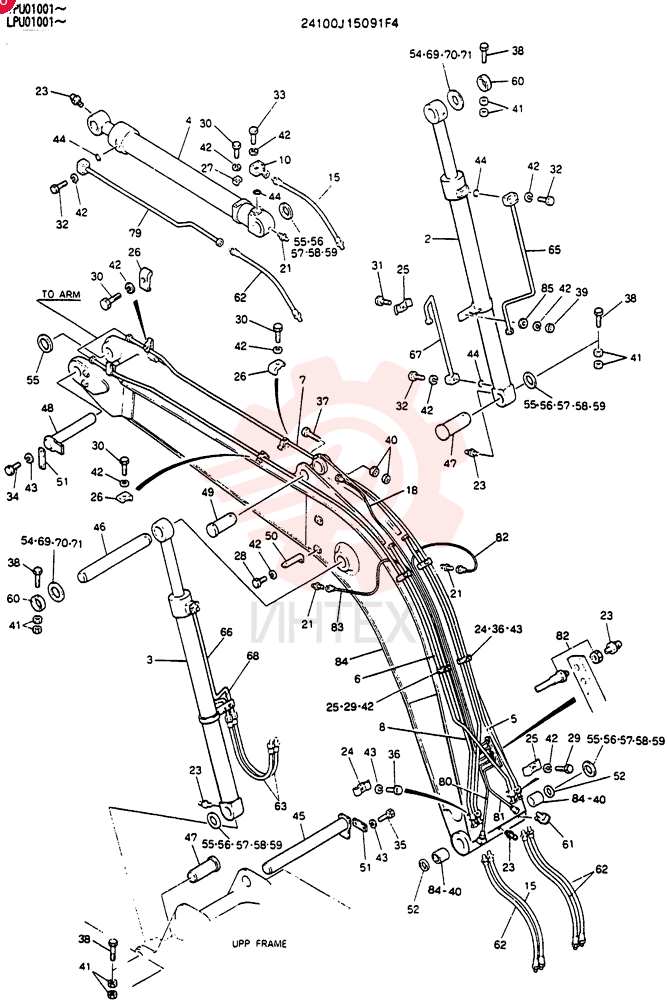

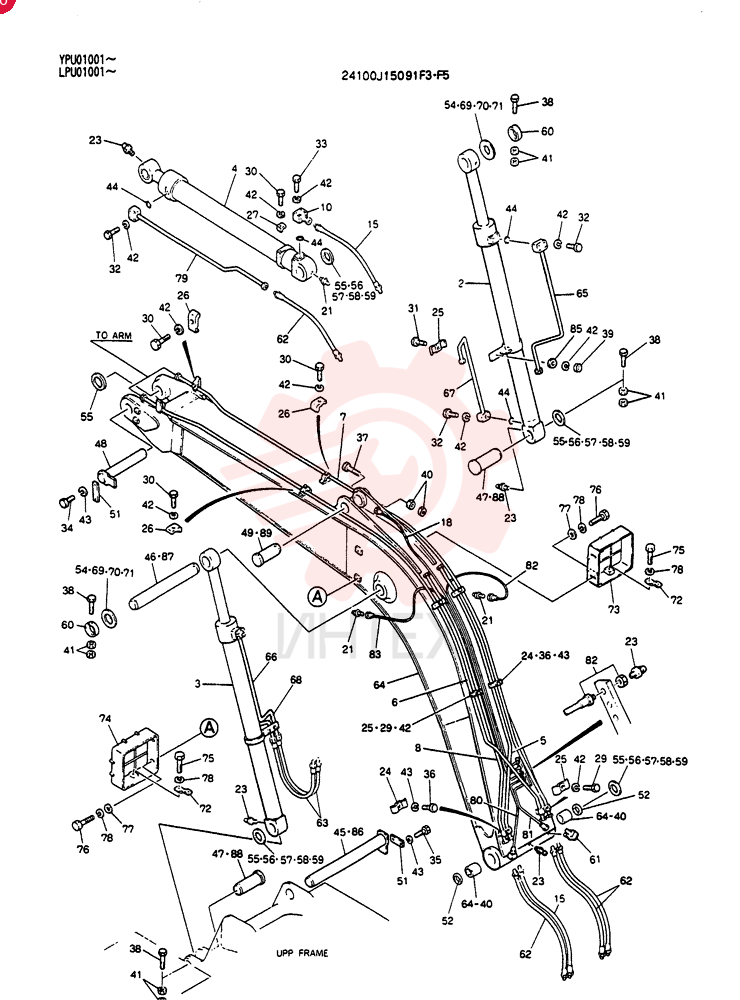

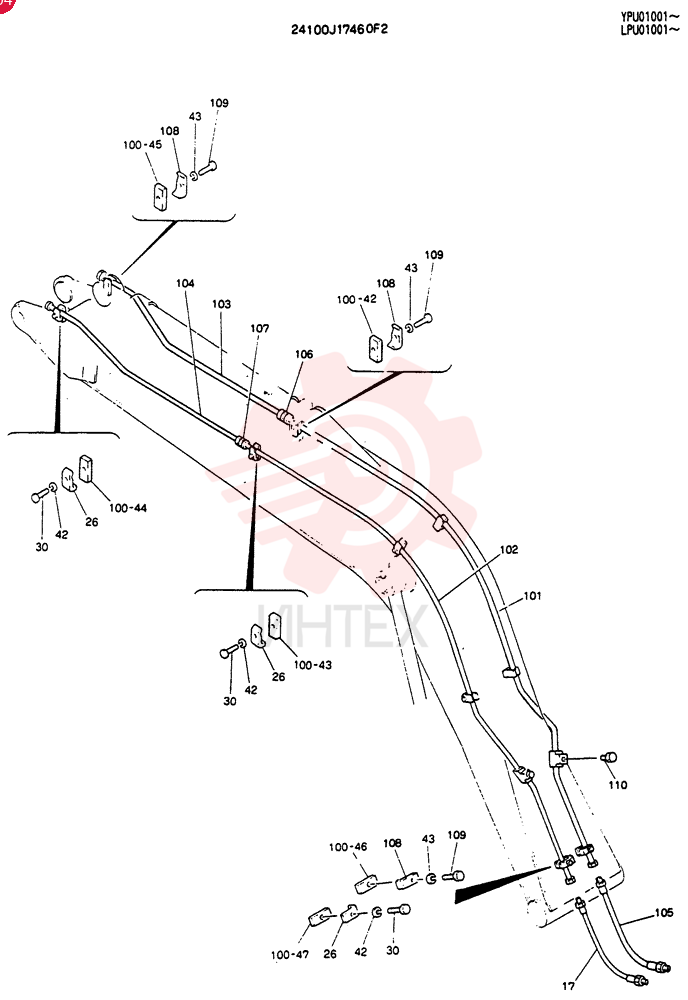

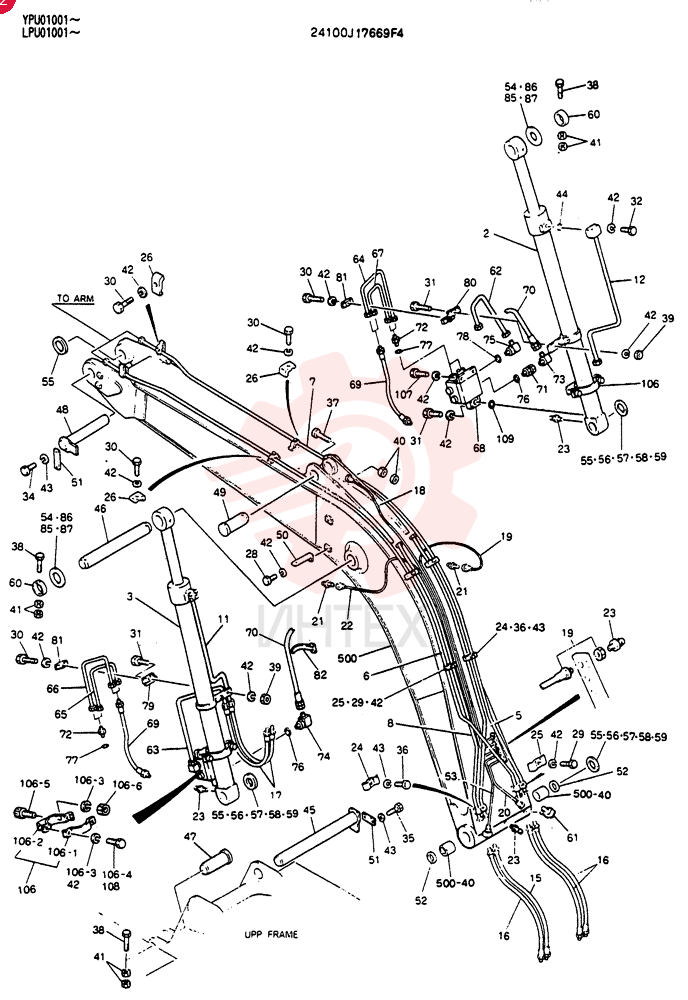

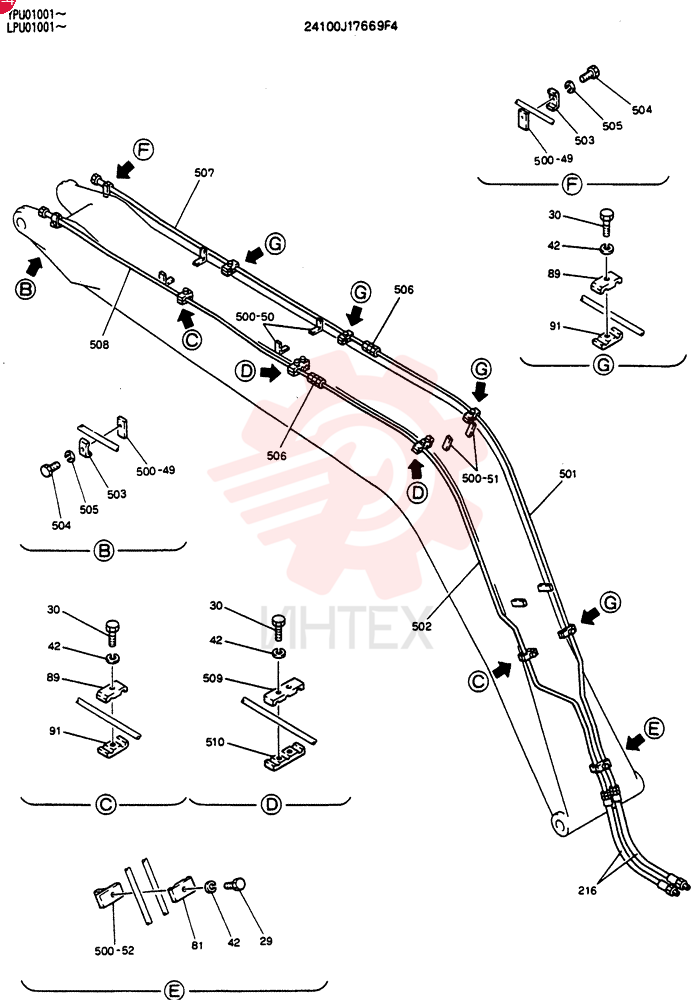

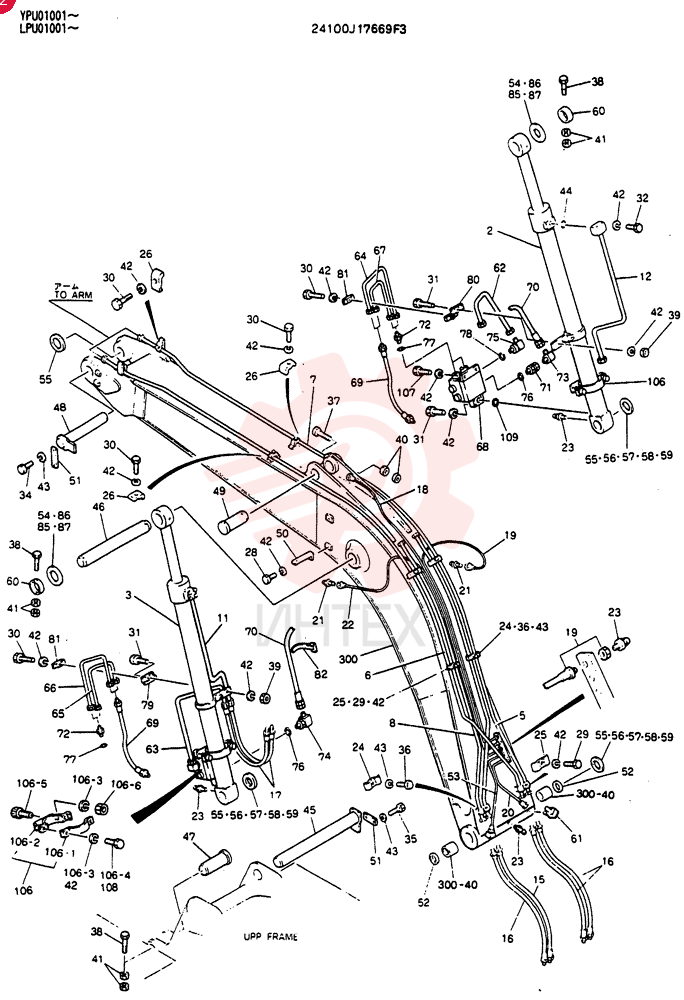

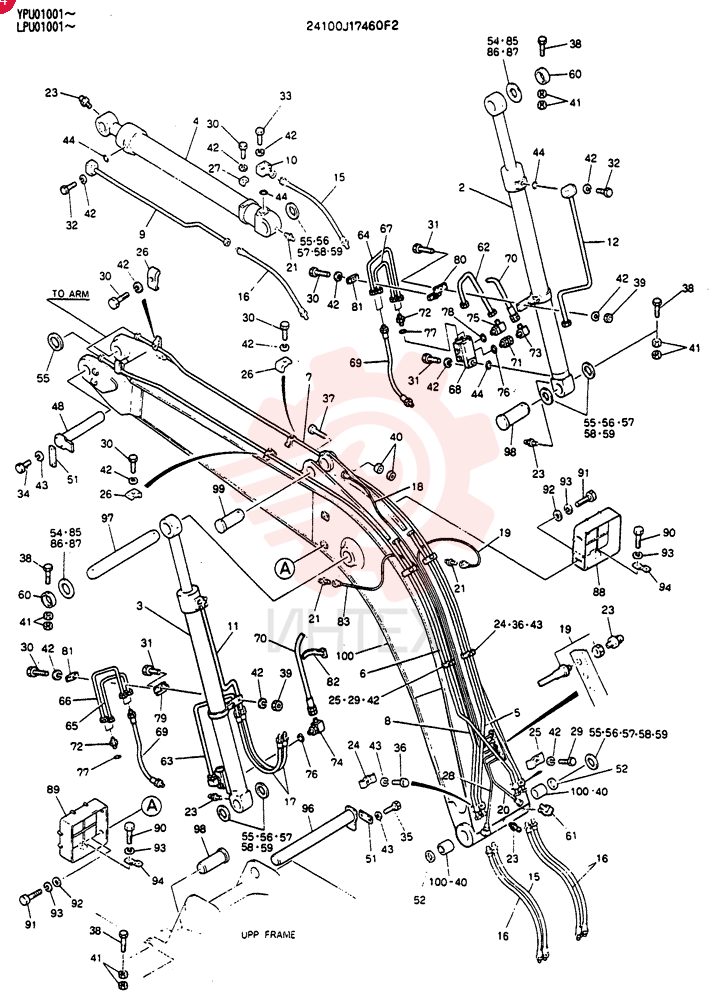

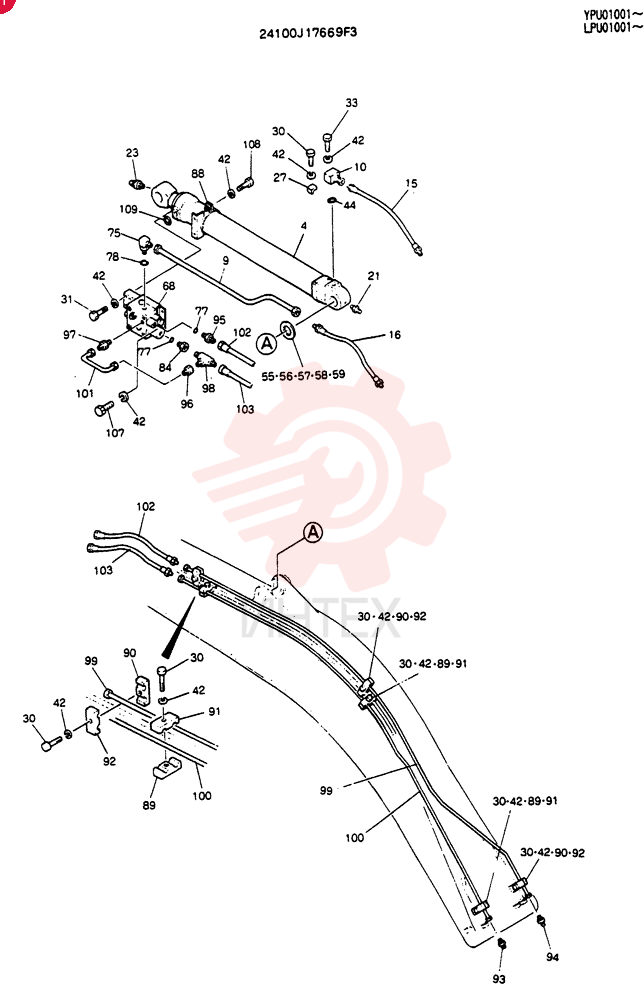

24100J15091F6 Стрела в сборе, 4.6M (15 FT-1 IN) (щипцы и гидромолот) (часть 1)Открыть схему -

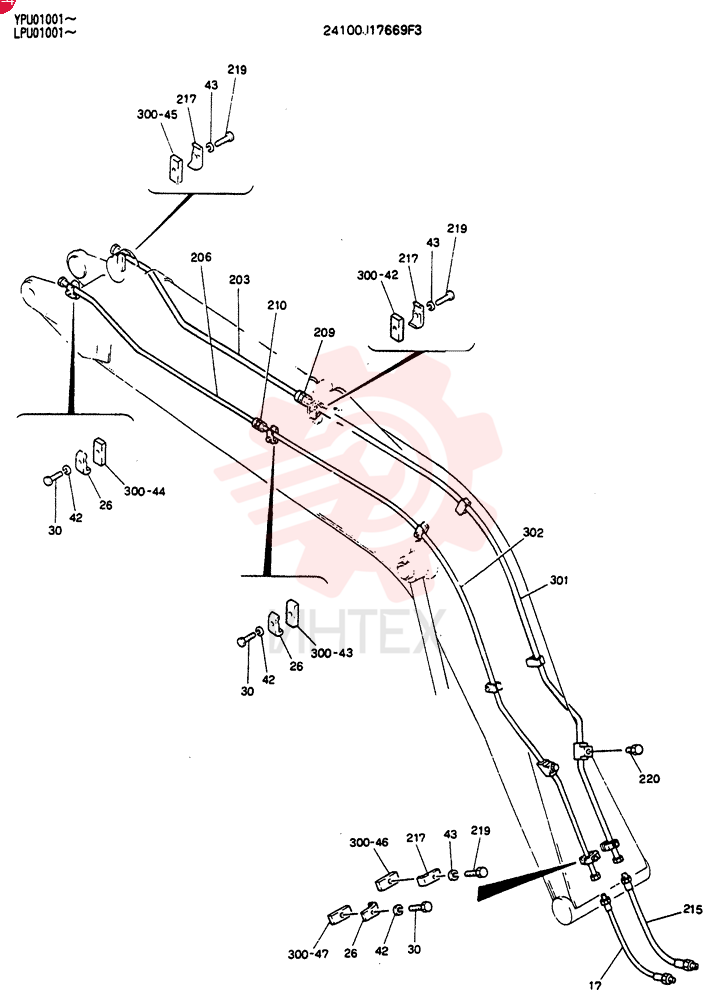

24100J15091F6 Стрела в сборе, 4.6M (15 FT-1 IN) (щипцы и гидромолот) (часть 2)Открыть схему -

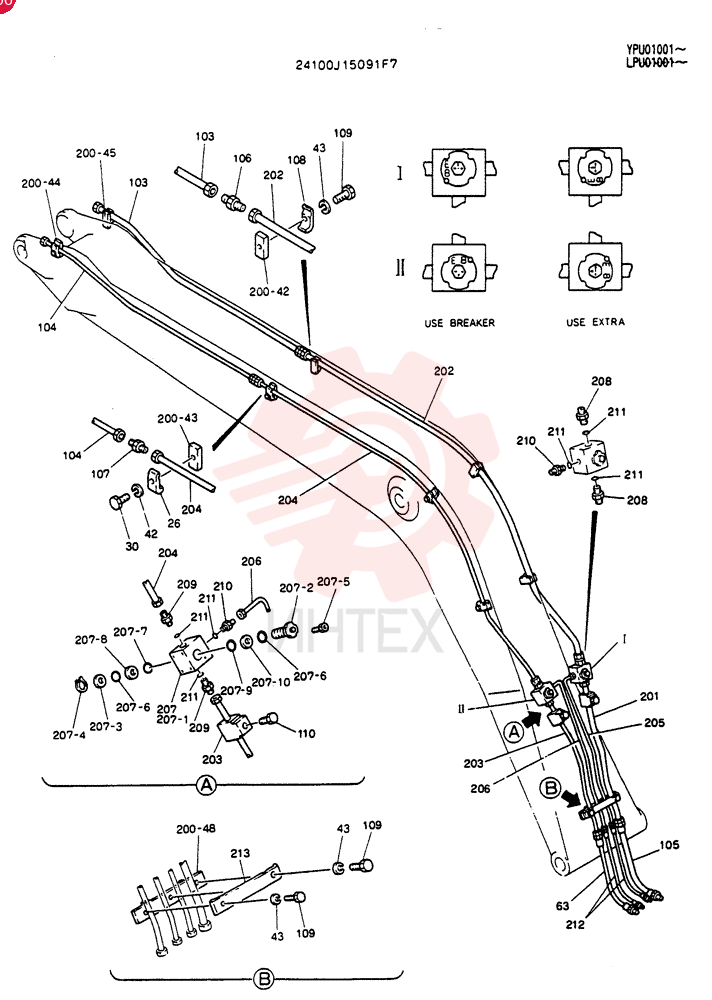

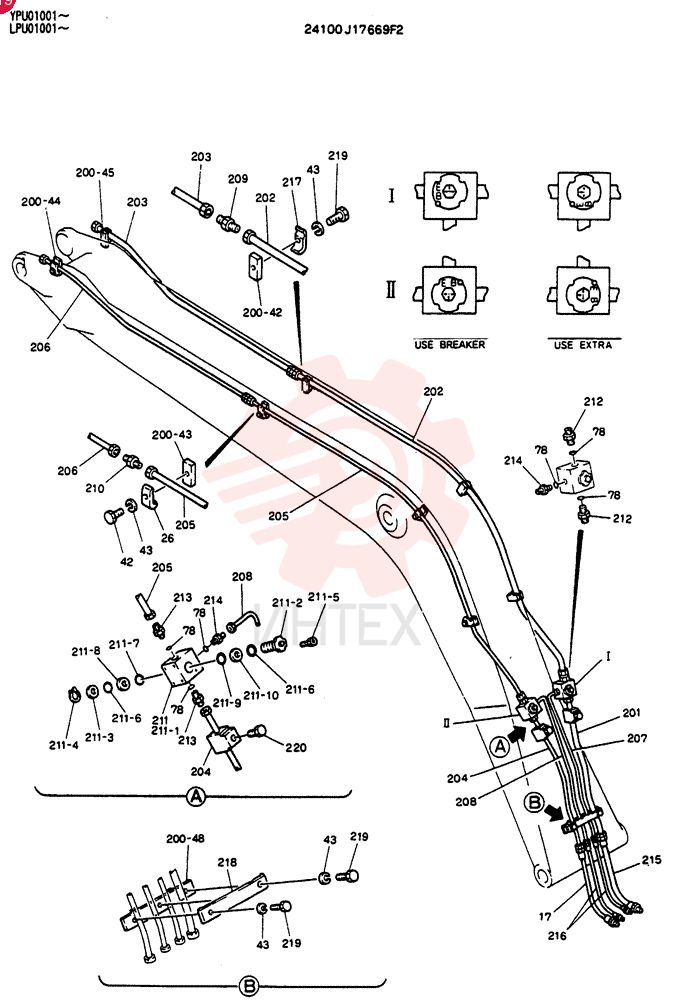

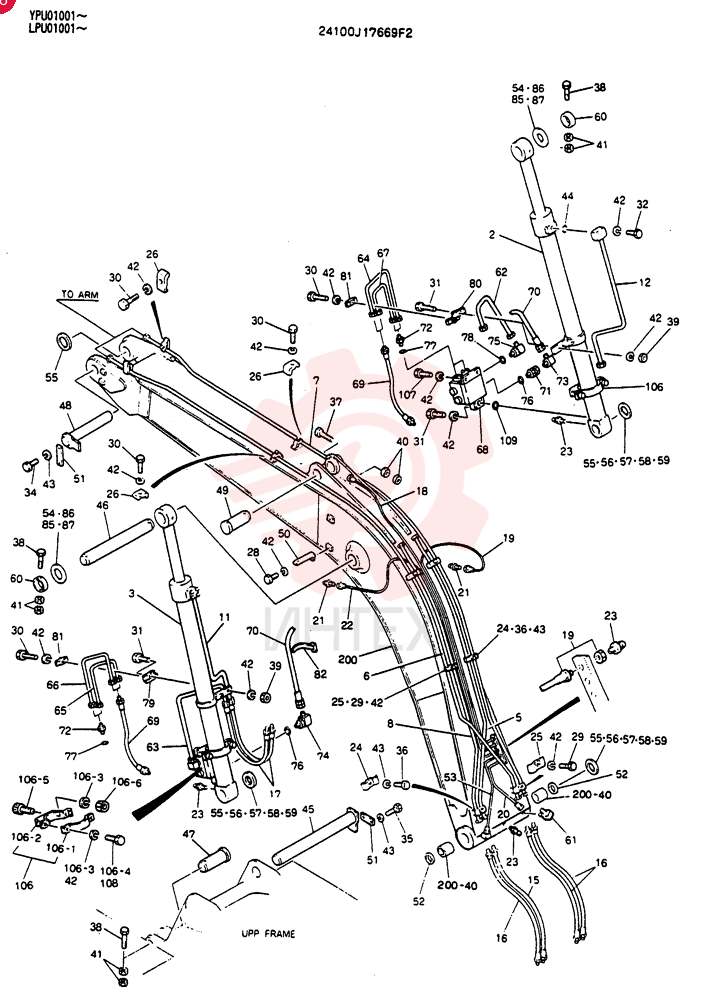

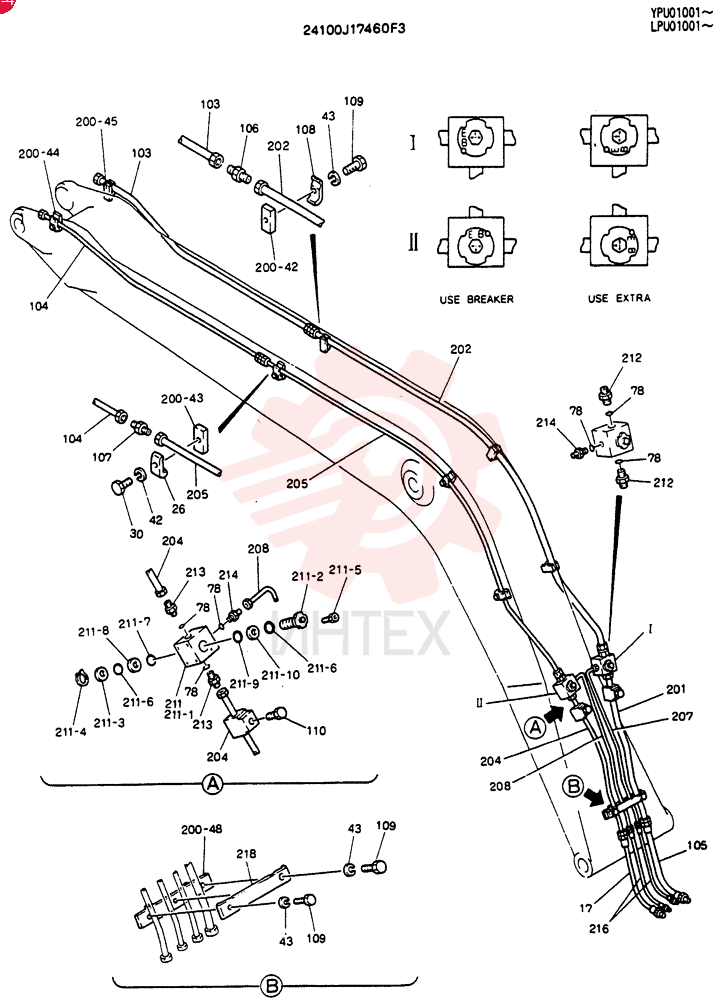

24100J15091F7 Стрела в сборе, 4.6M (15 FT - 1 INCH) (дополнительная и гидромолот) (часть 1)Открыть схему -

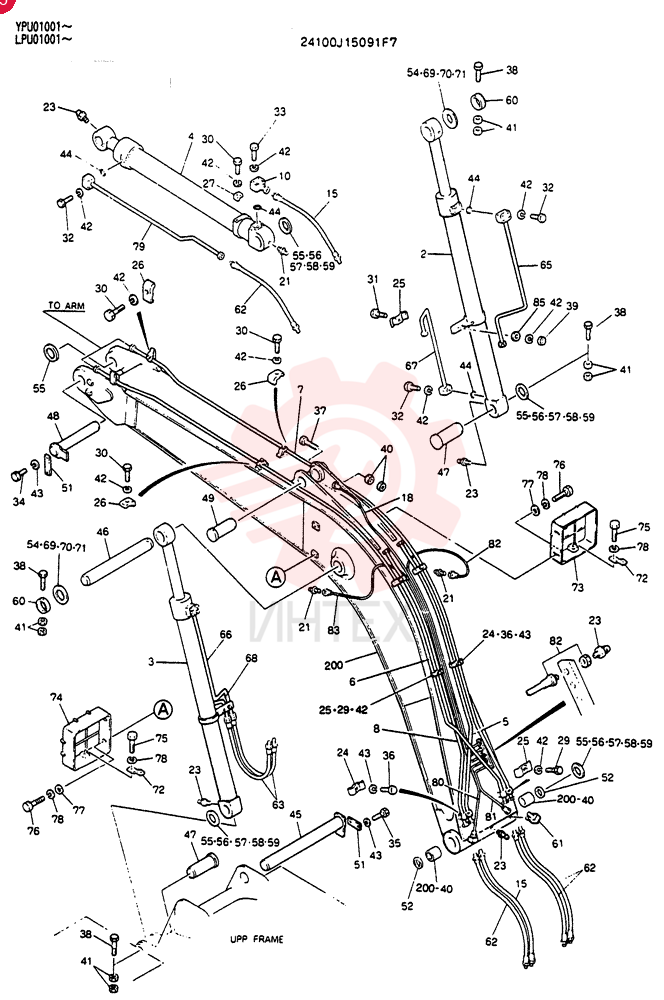

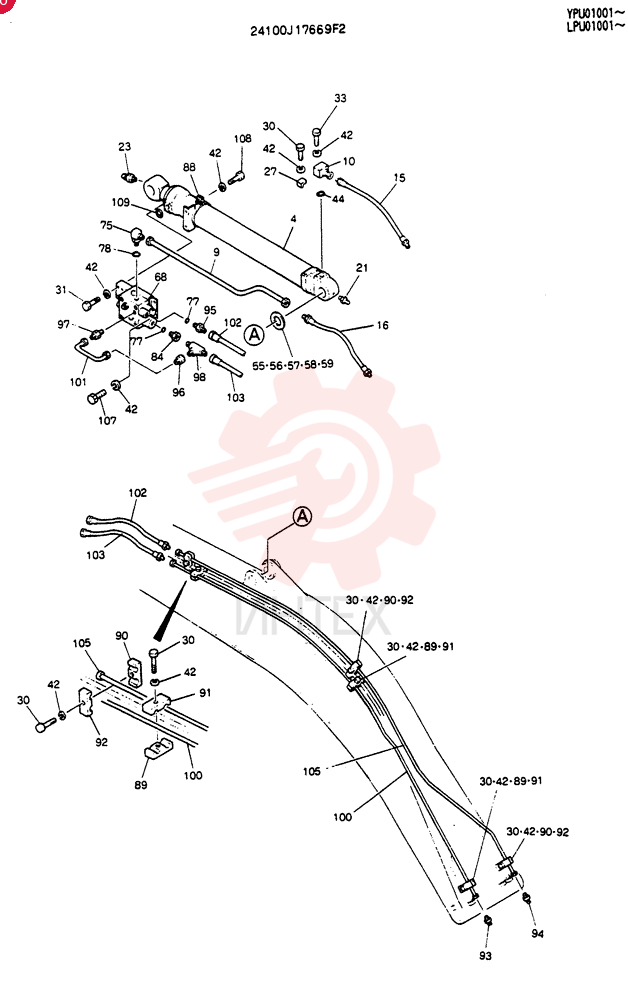

24100J15091F7 Стрела в сборе, 4.6M (15 FT - 1 INCH) (дополнительная и гидромолот) (часть 2)Открыть схему -

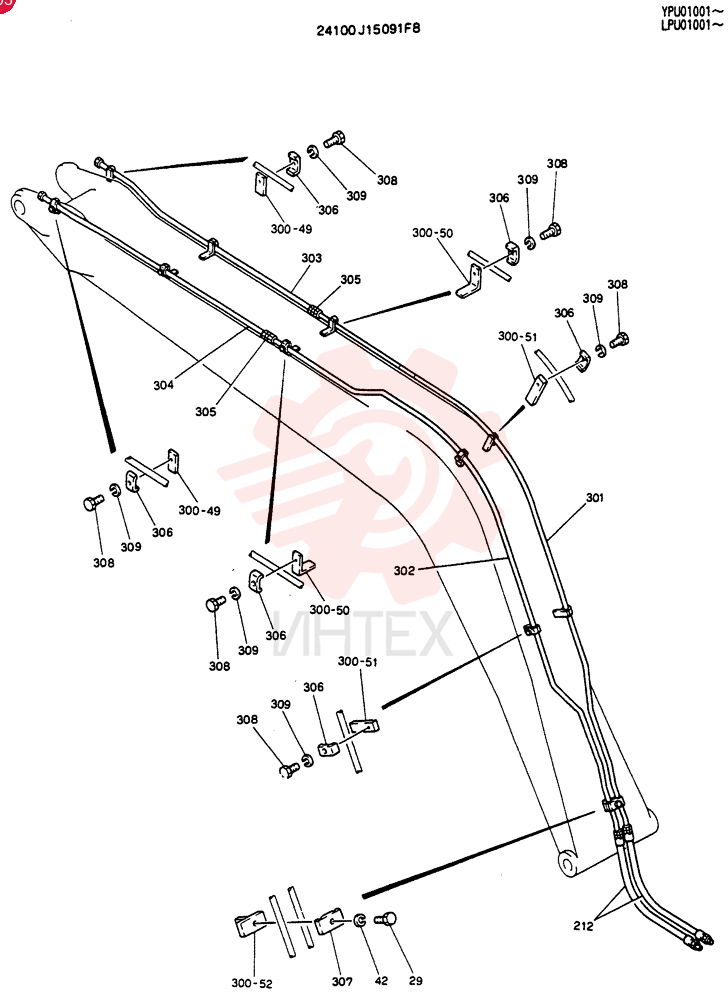

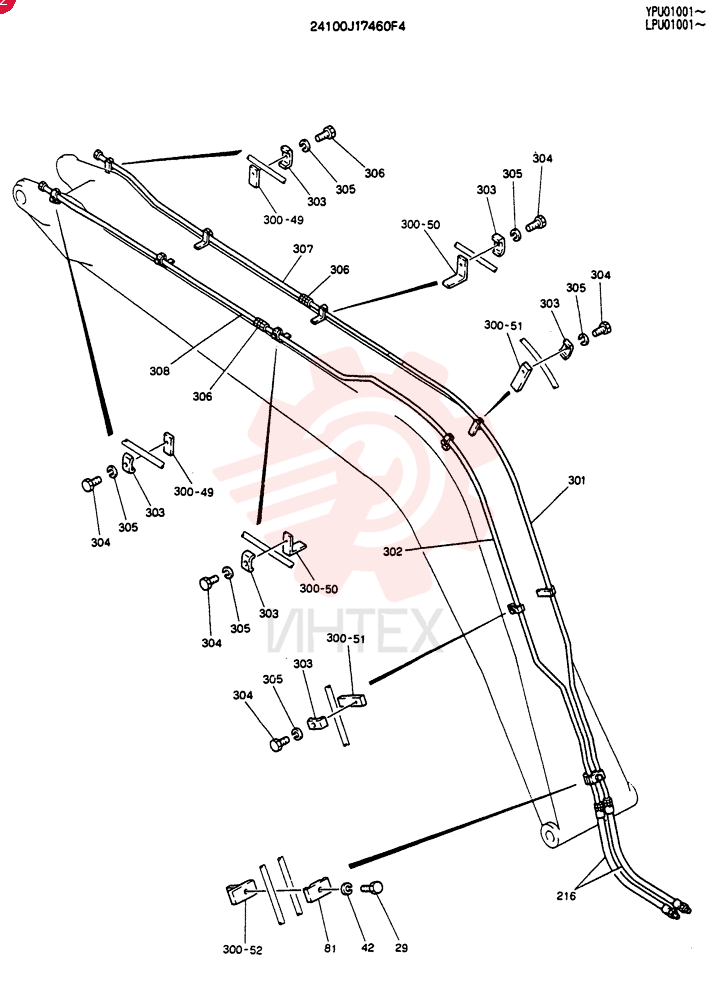

24100J15091F8 Стрела в сборе, 4.6M (15 FT-1 INCH) (дополнительная) (часть 1)Открыть схему -

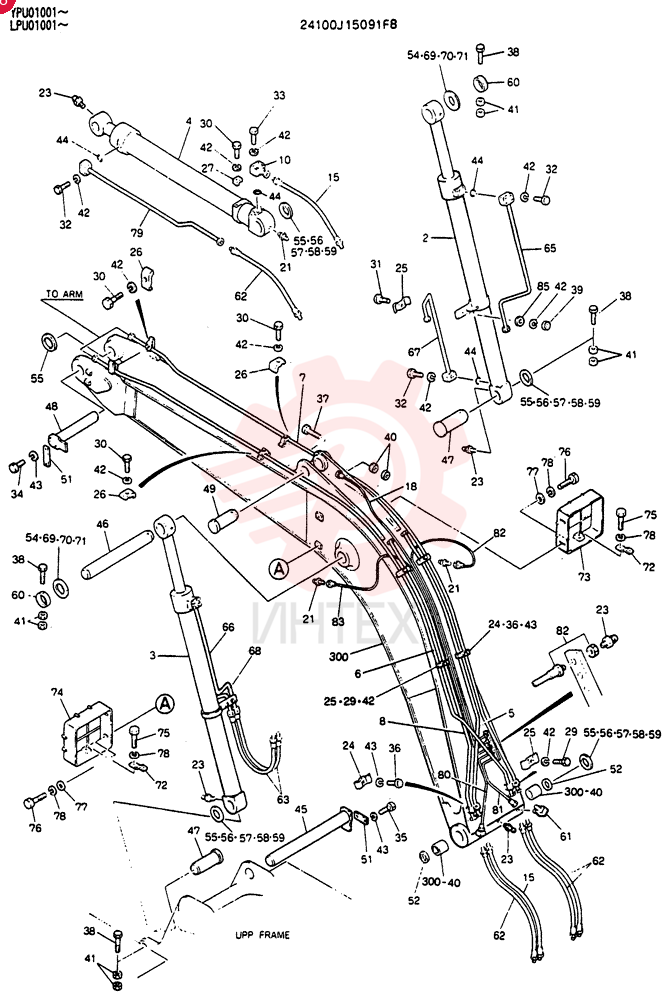

24100J15091F8 Стрела в сборе, 4.6M (15 FT-1 INCH) (дополнительная) (часть 2)Открыть схему -

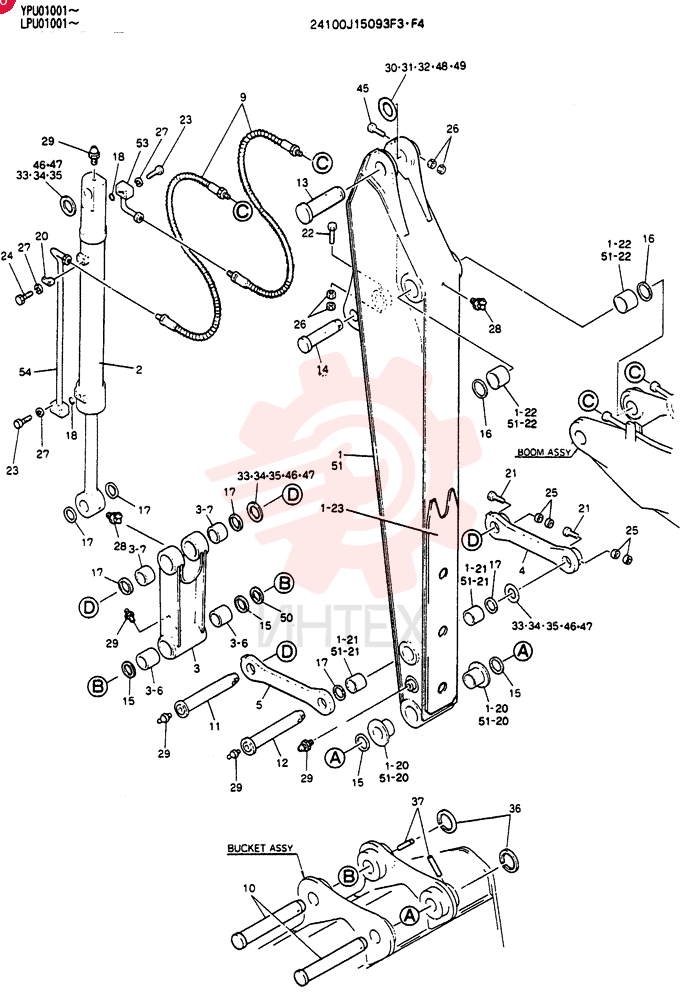

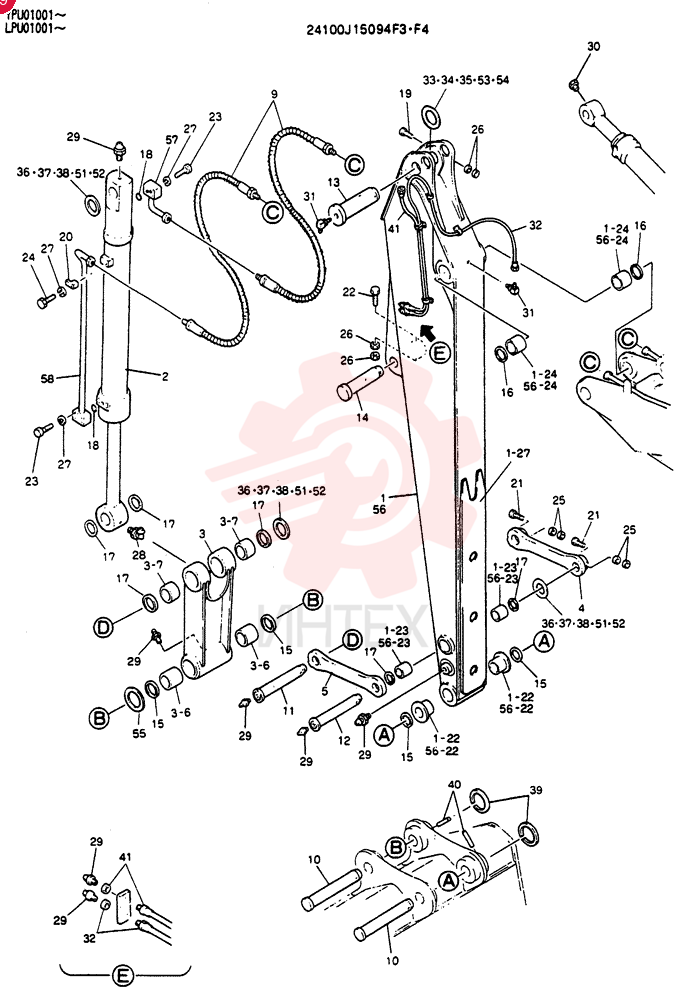

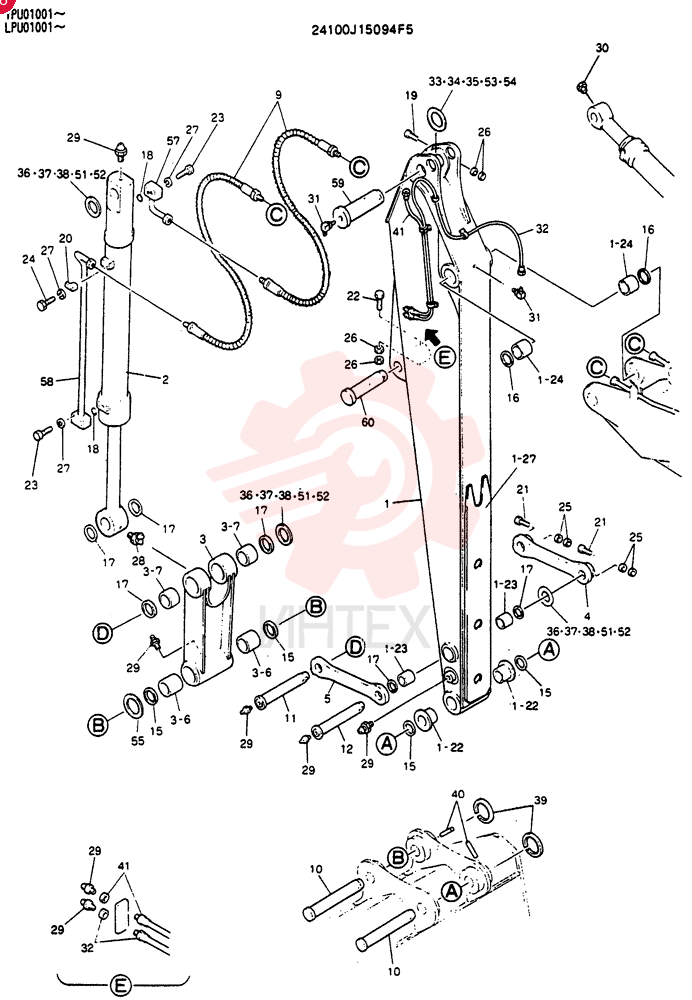

24100J15093F3 Рукоять в сборе 2.5MОткрыть схему -

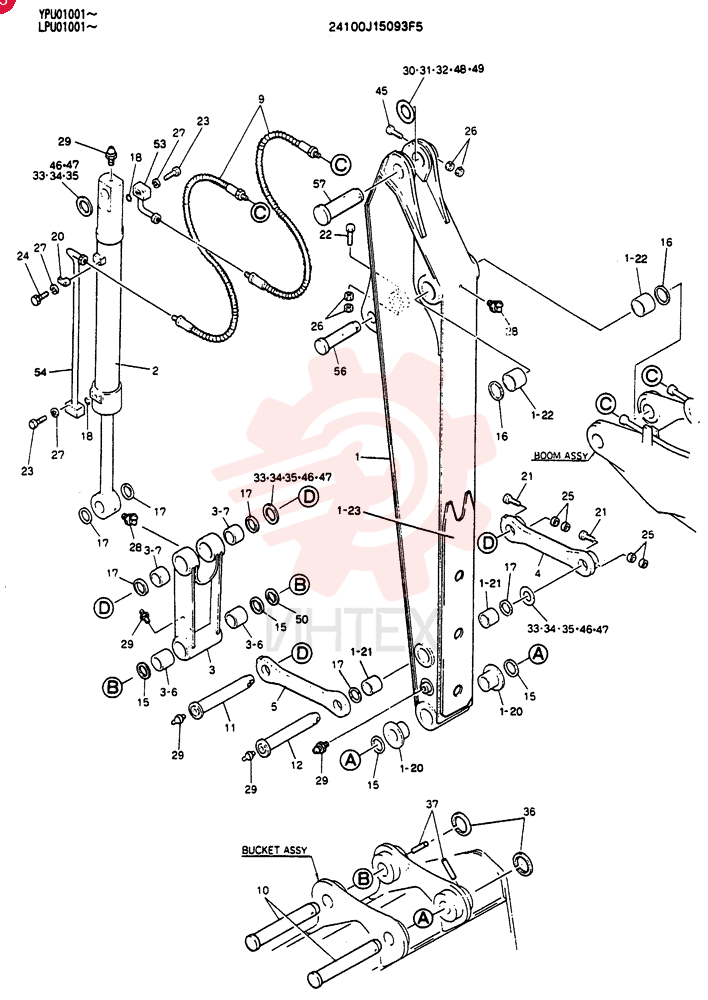

24100J15093F5 Рукоять в сборе 2.5MОткрыть схему -

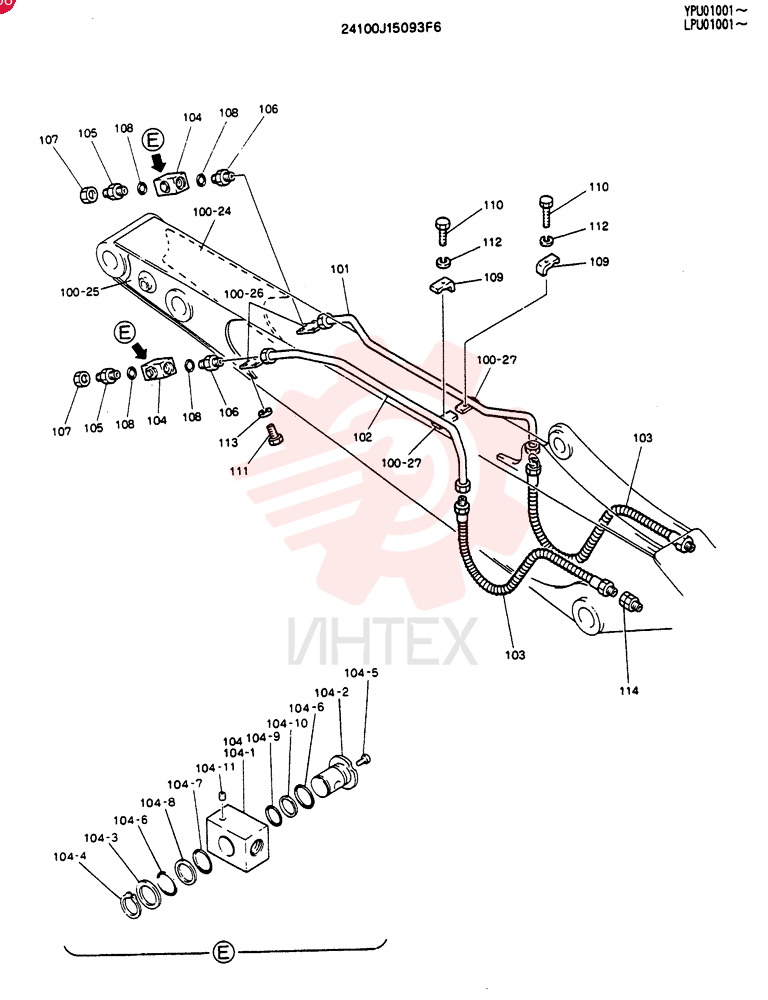

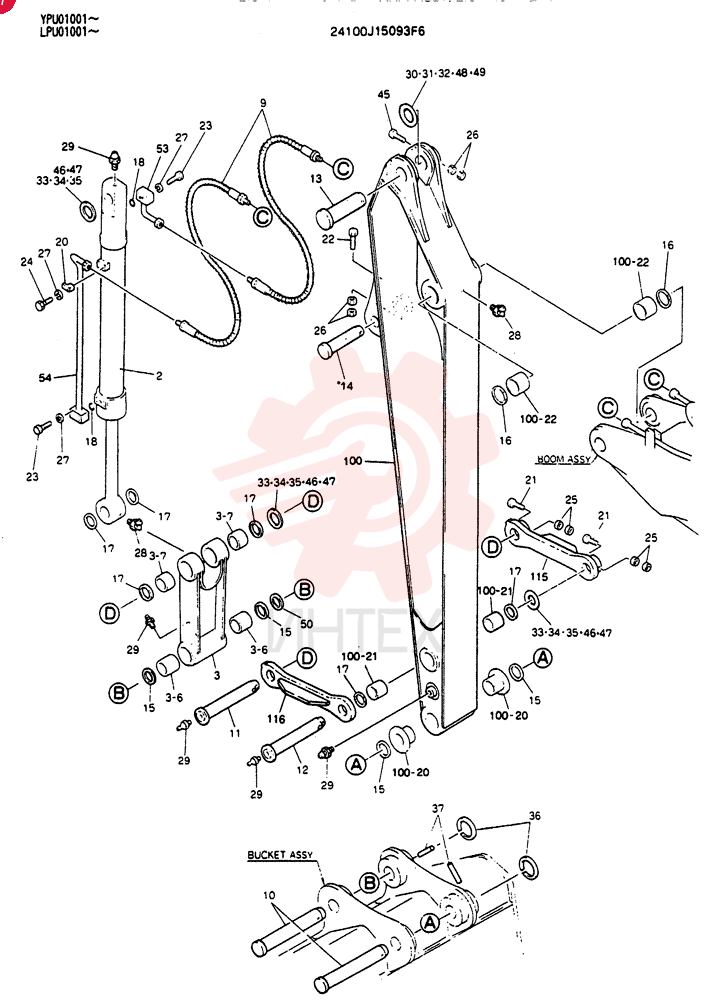

24100J15093F6 Рукоять в сборе 2.5M (часть 1)Открыть схему -
24100J15093F6 Рукоять в сборе 2.5M (часть 2)Открыть схему -

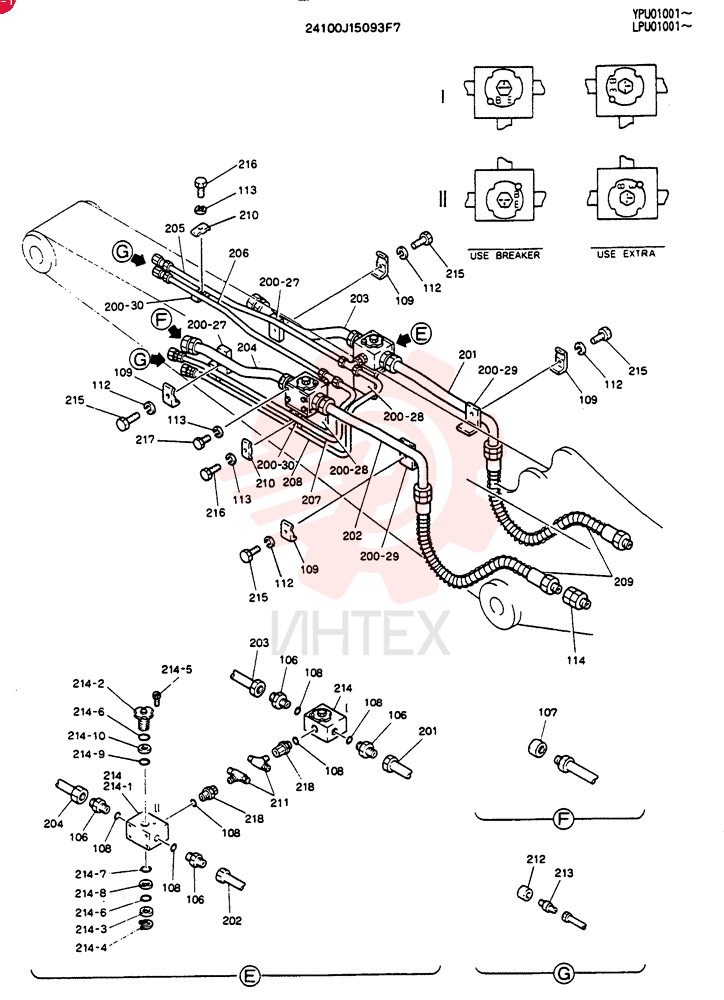

24100J15093F7 Рукоять в сборе, 2. 5M (8 FT-2 INCH) (дополнительная и гидромолот) (часть 1)Открыть схему -

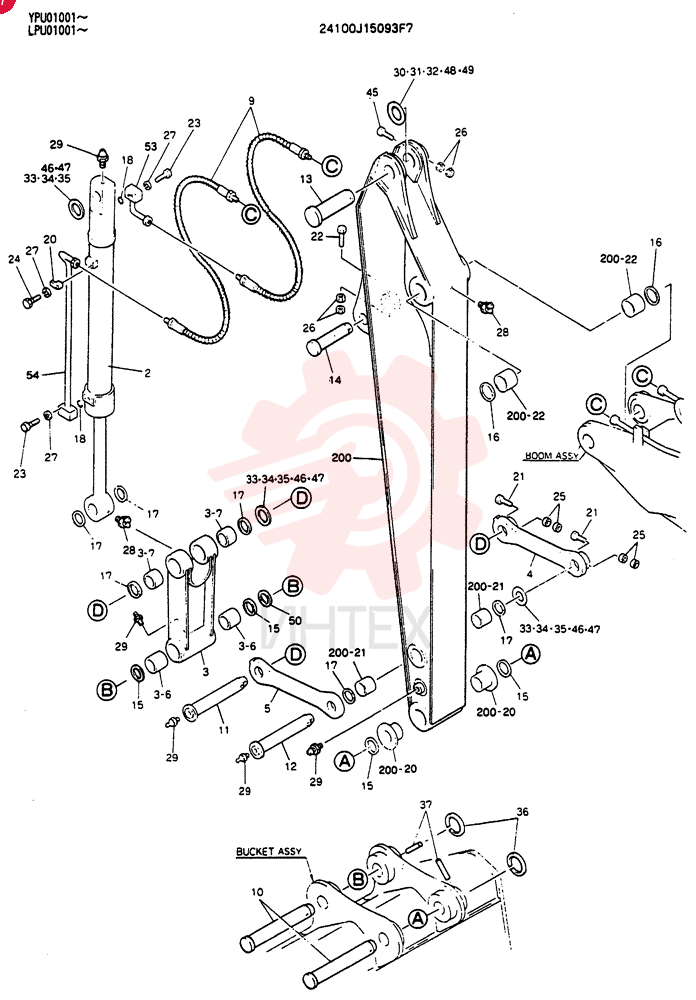

24100J15093F7 Рукоять в сборе, 2. 5M (8 FT-2 INCH) (дополнительная и гидромолот) (часть 2)Открыть схему -

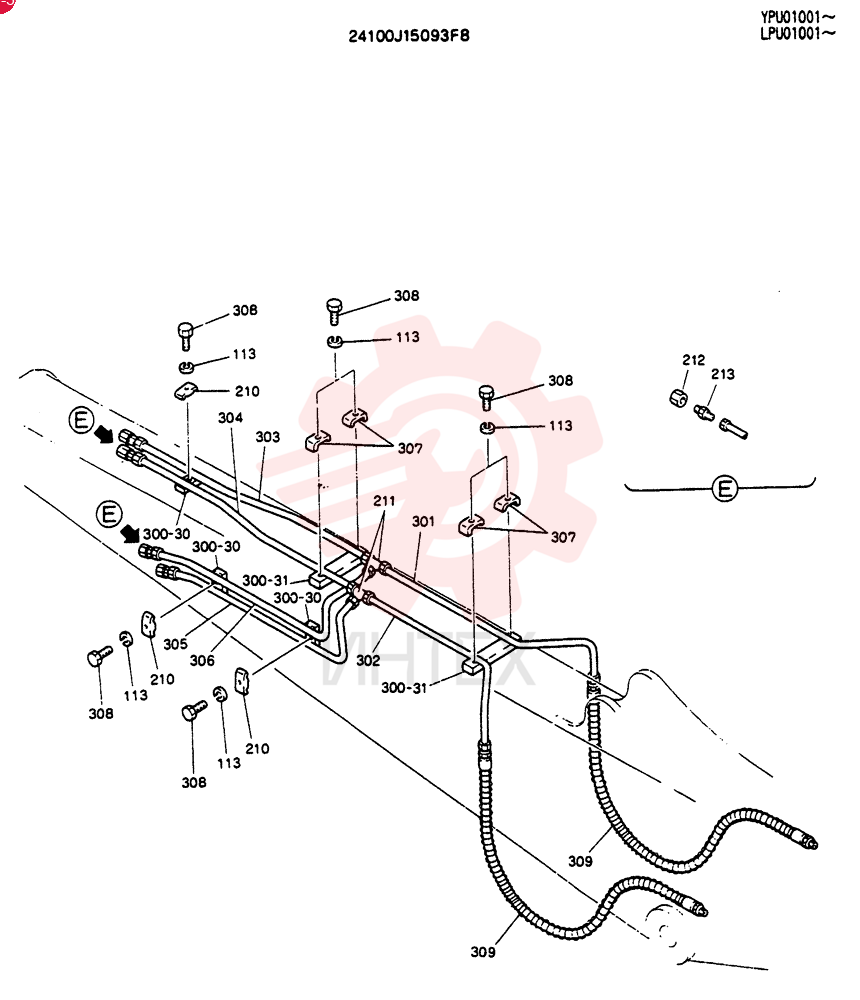

24100J15093F8 Рукоять в сборе, 2.5M (8 FT-2 IN) (дополнительная) (часть 1)Открыть схему -

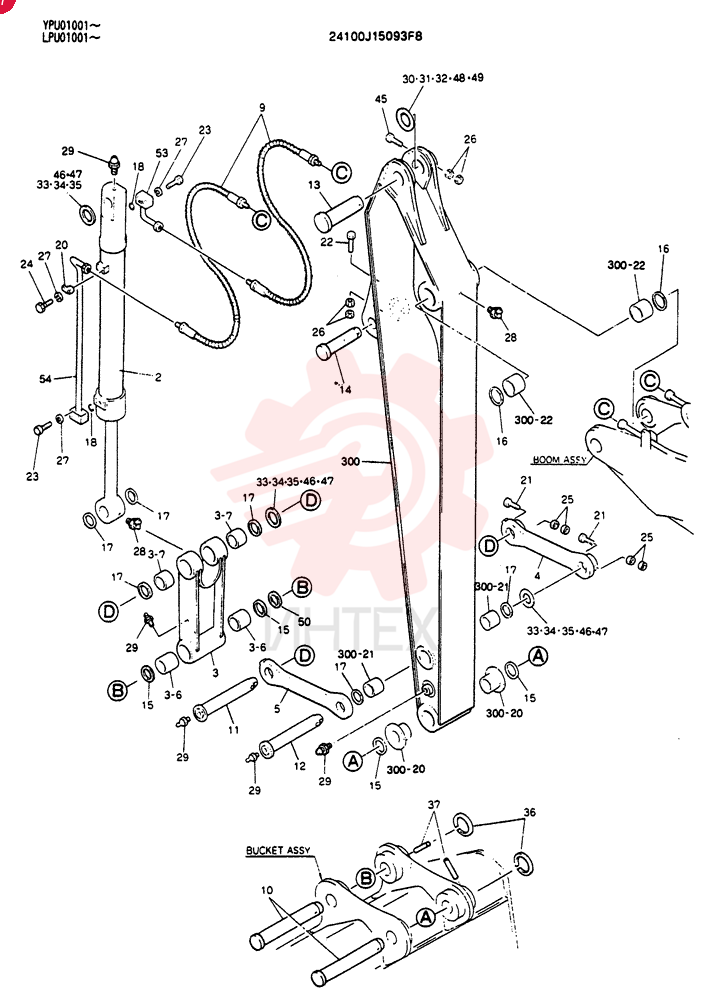

24100J15093F8 Рукоять в сборе, 2.5M (8 FT-2 IN) (дополнительная) (часть 2)Открыть схему -

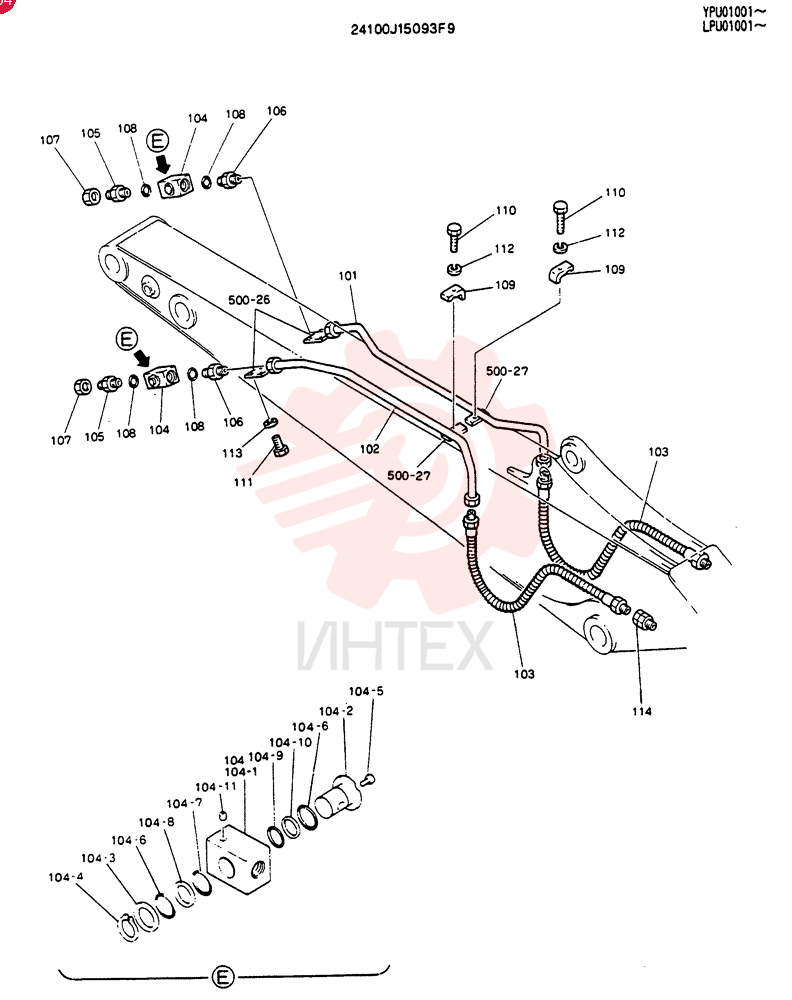

24100J15093F9 Рукоять в сборе, 2.5M (8 FT - 2 IN)(дополнительная) (часть 1)Открыть схему -

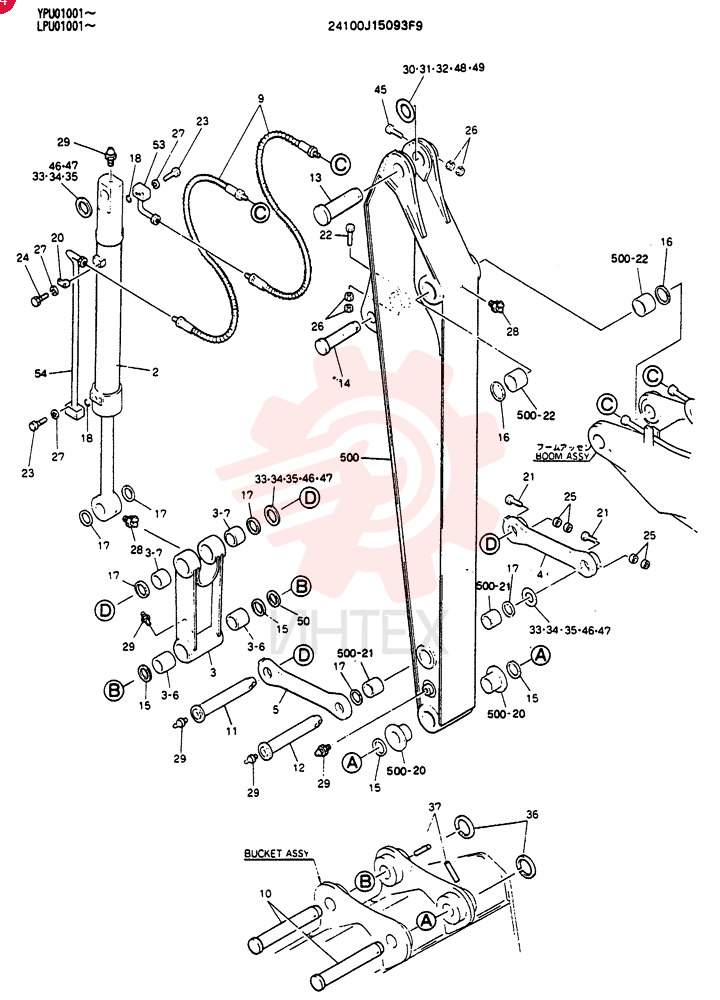

24100J15093F9 Рукоять в сборе, 2.5M (8 FT - 2 IN)(дополнительная) (часть 2)Открыть схему -
24100J16930F1 Установка низкаяОткрыть схему -
24100J16964F1 Проводка электрическая в сборе (часть 1)Открыть схему -
24100J16964F1 Проводка электрическая в сборе (часть 2)Открыть схему -

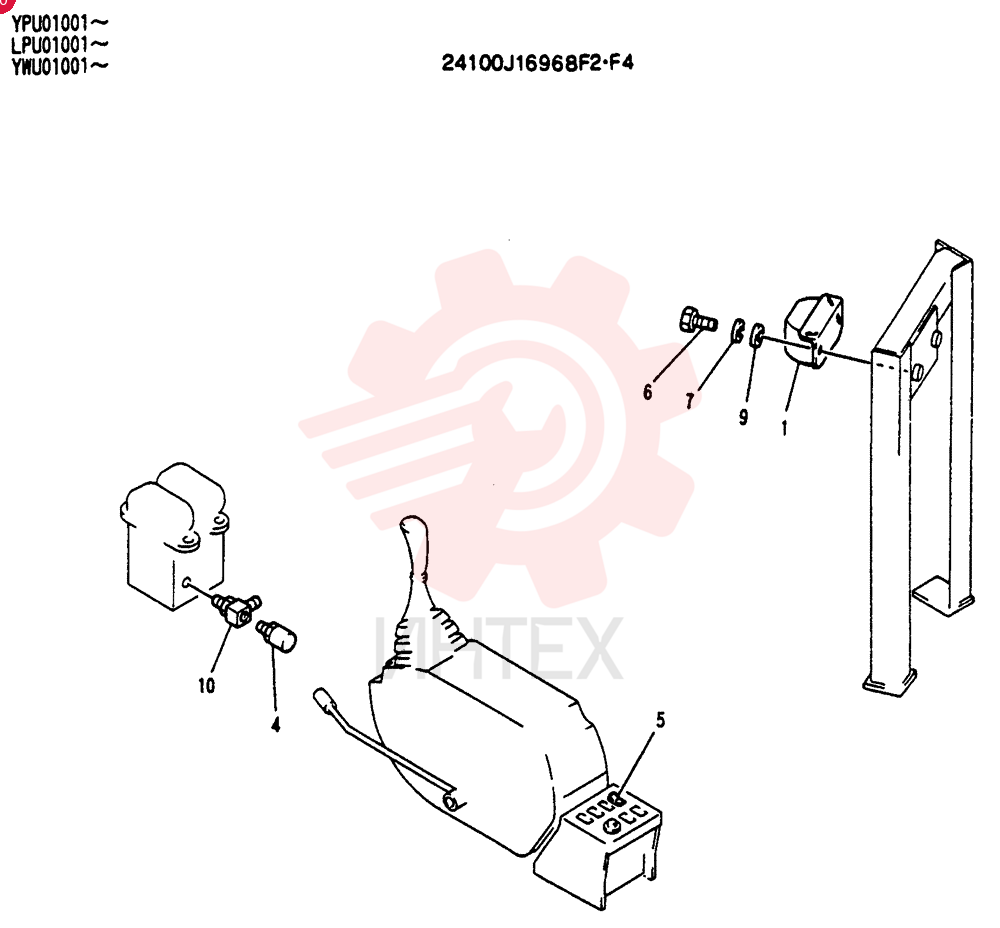

24100J16968F2 Сигнализатор в сбореОткрыть схему -
24100J17010F1 Трубопроводы дистанционного управления (часть 1)Открыть схему -
24100J17010F1 Трубопроводы дистанционного управления (часть 2)Открыть схему -
24100J17010F1 Трубопроводы дистанционного управления (часть 3)Открыть схему -

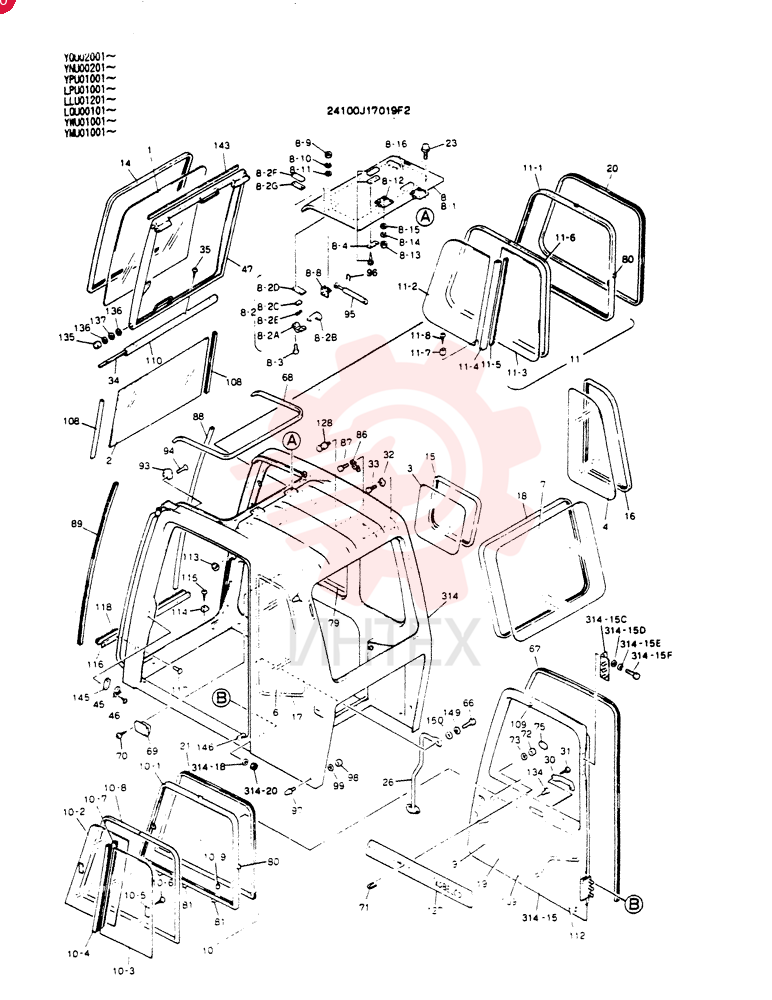

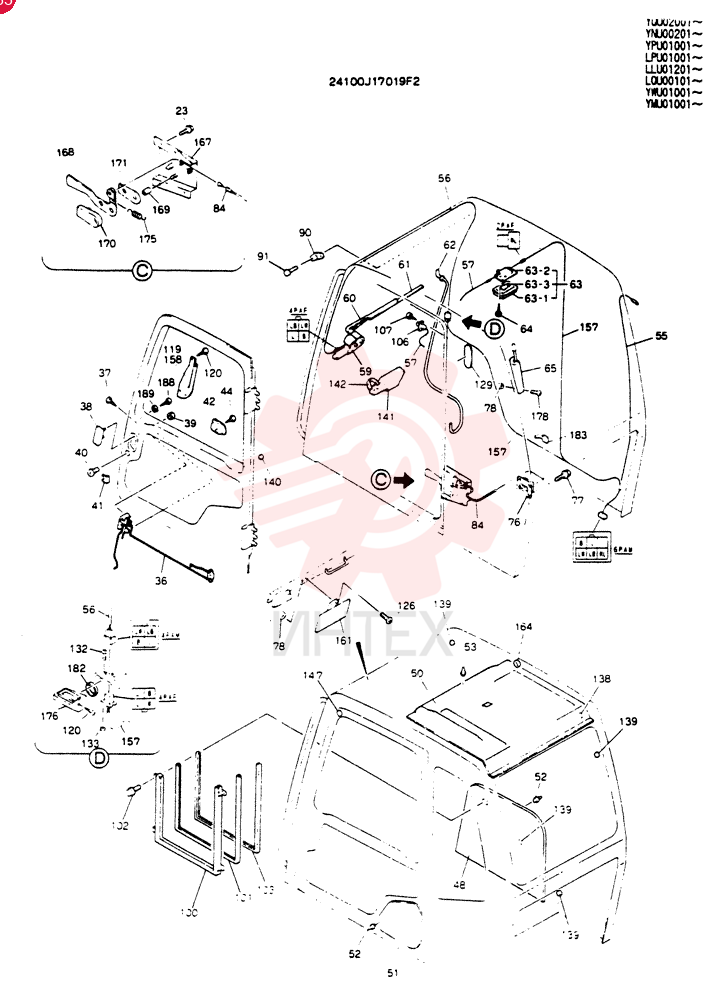

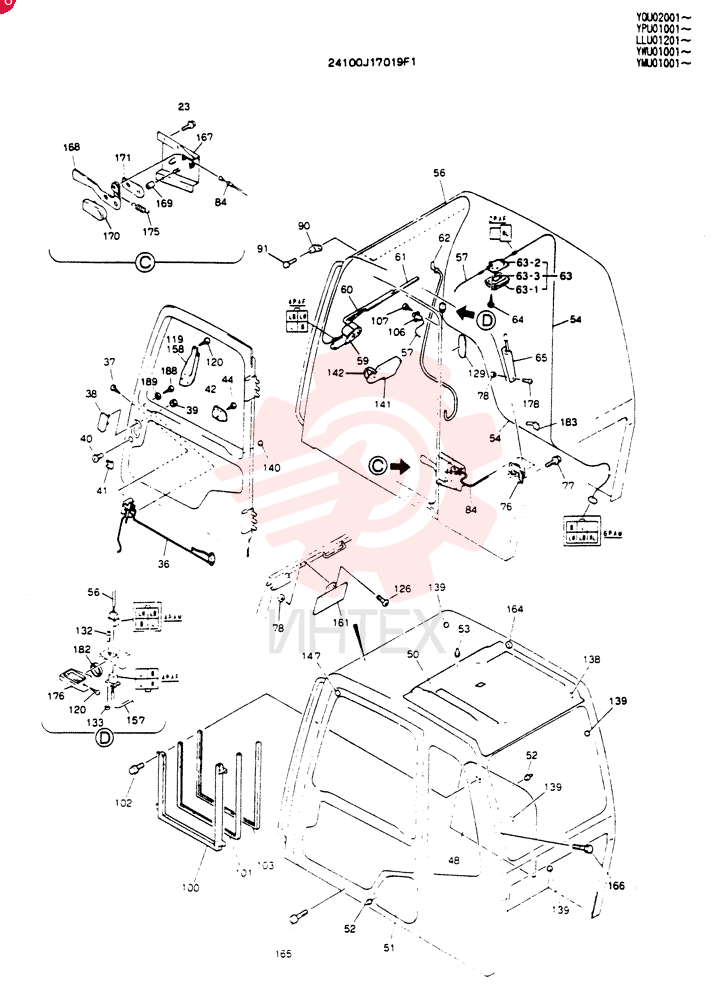

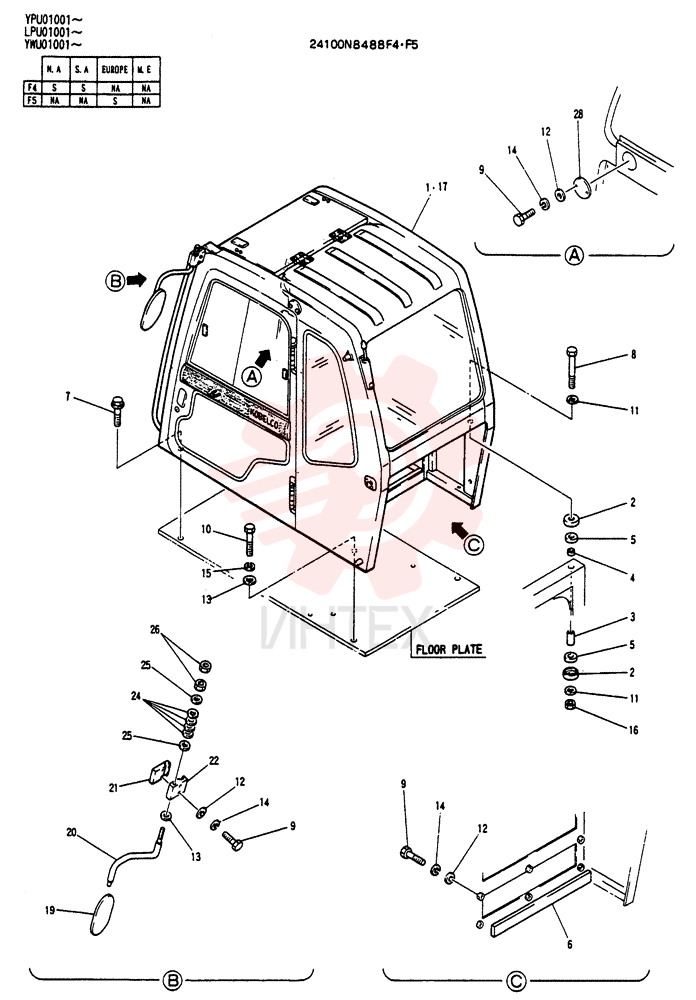

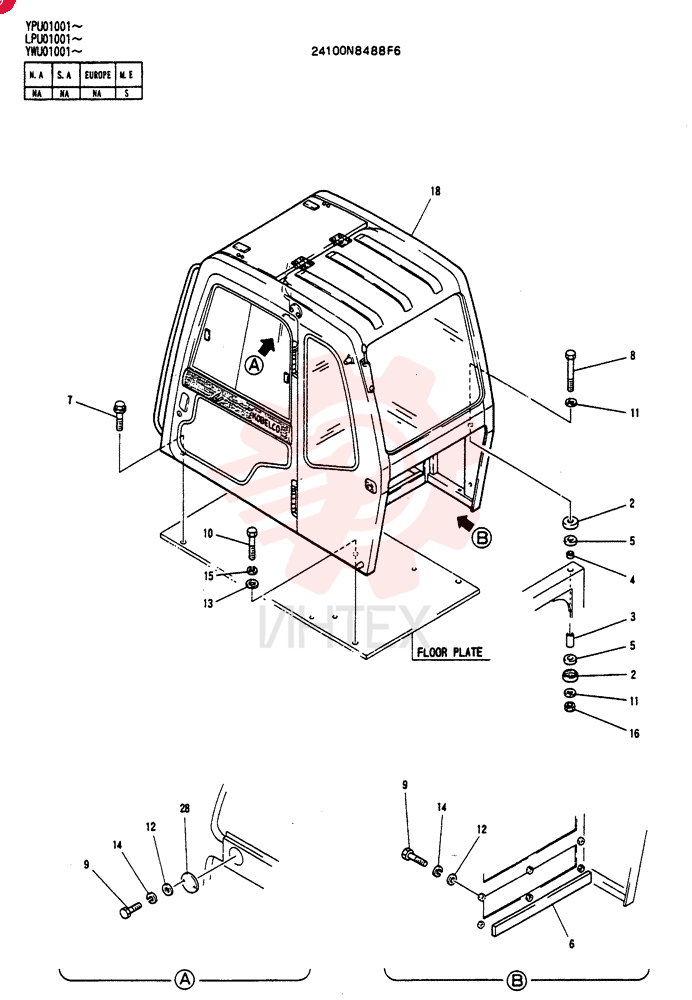

24100J17019F1 Кабина (часть 1)Открыть схему -

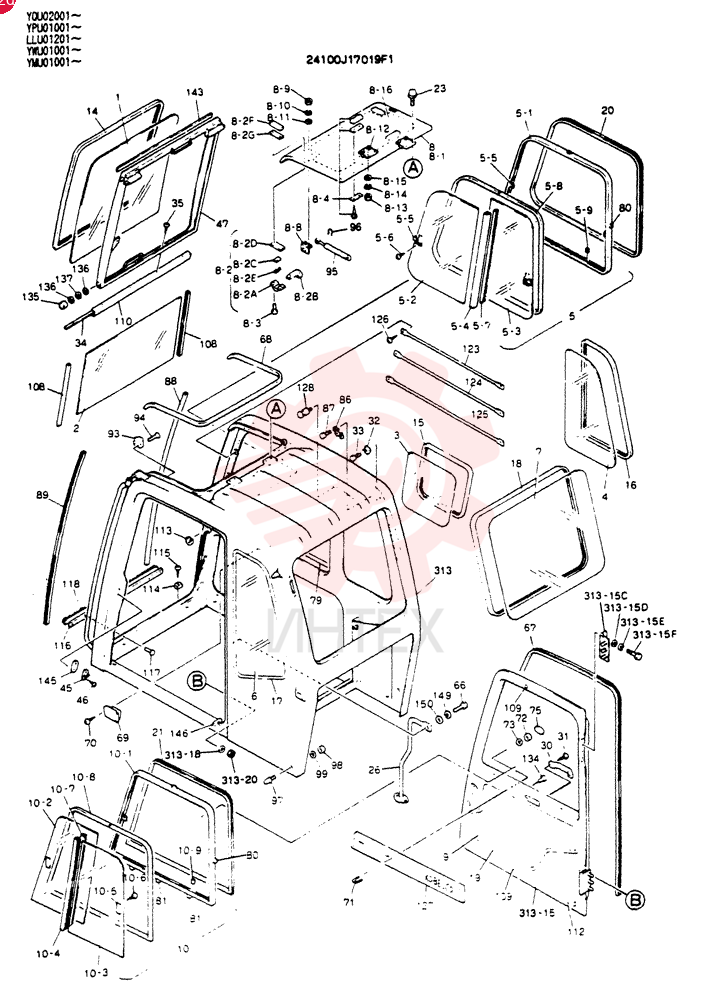

24100J17019F1 Кабина (часть 2)Открыть схему -
24100J17019F2 Кабина (часть 1)Открыть схему -
24100J17019F2 Кабина (часть 2)Открыть схему -

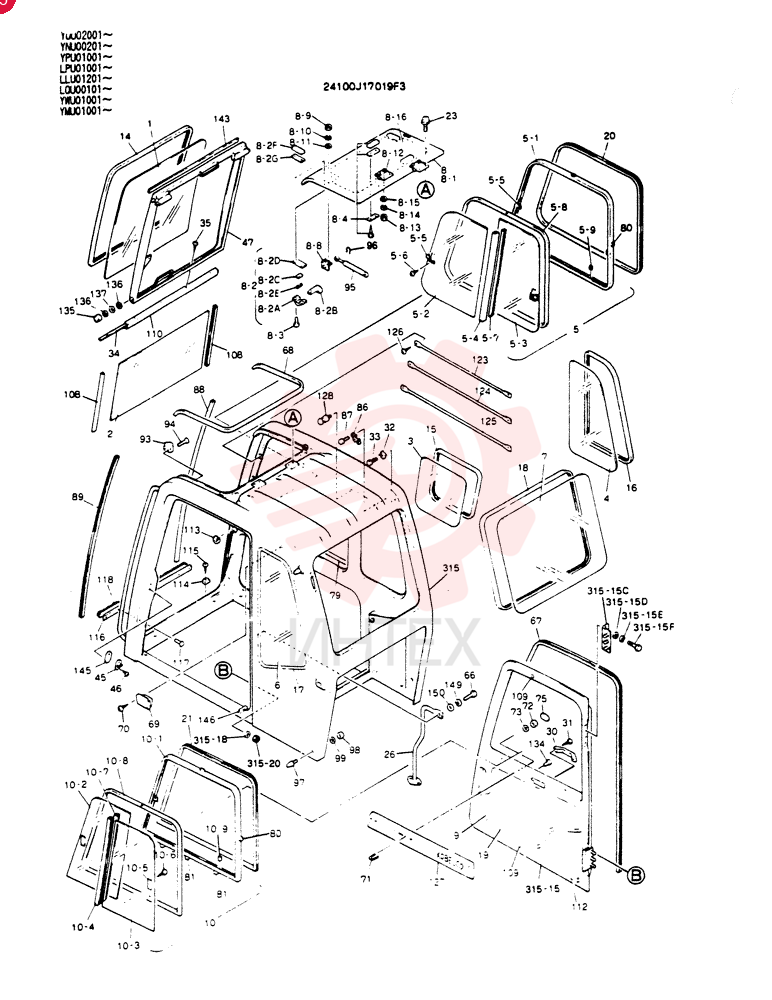

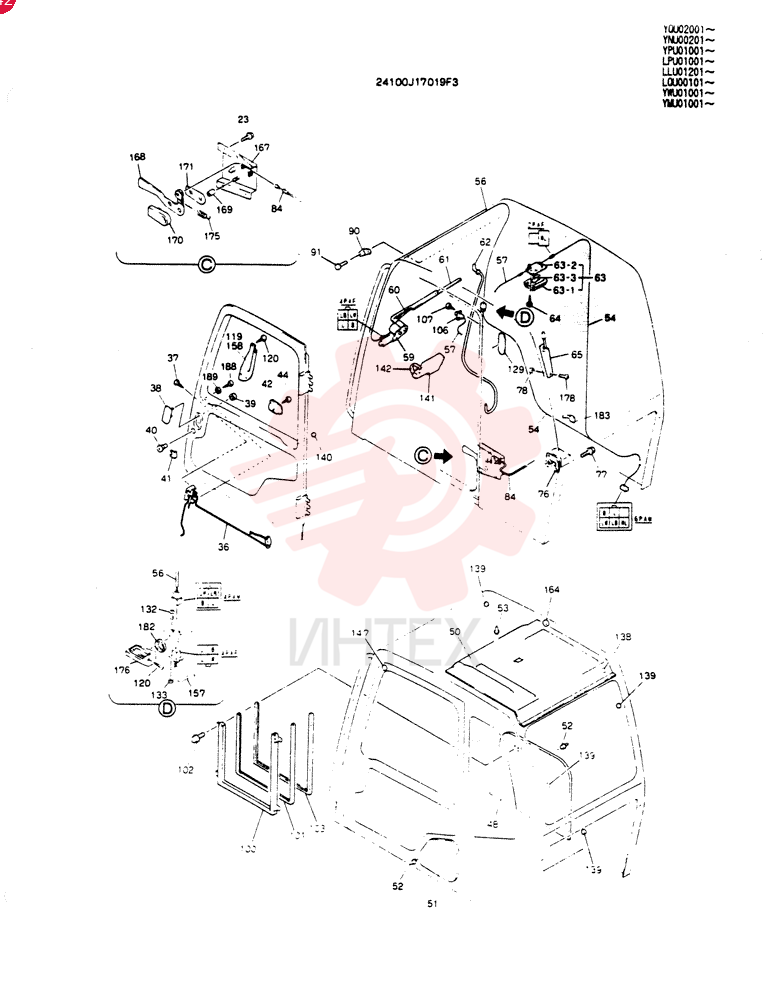

24100J17019F3 Кабина (часть 1)Открыть схему -
24100J17019F3 Кабина (часть 2)Открыть схему -
24100J17020F2 Бак гидравлический в сбореОткрыть схему -
24100J17033F1 Трубопроводы гидравлические верхние (часть 1)Открыть схему -
24100J17033F1 Трубопроводы гидравлические верхние (часть 2)Открыть схему -
24100J17033F1 Трубопроводы гидравлические верхние (часть 3)Открыть схему -
24100J17037F1 Блок управления (часть 1)Открыть схему -
24100J17037F1 Блок управления (часть 2)Открыть схему -
24100J17038F1 Органы управления оператора (часть 1)Открыть схему -
24100J17038F1 Органы управления оператора (часть 2)Открыть схему -
24100J17058F1 Управление в сборе, двигатель (дроссель)Открыть схему -

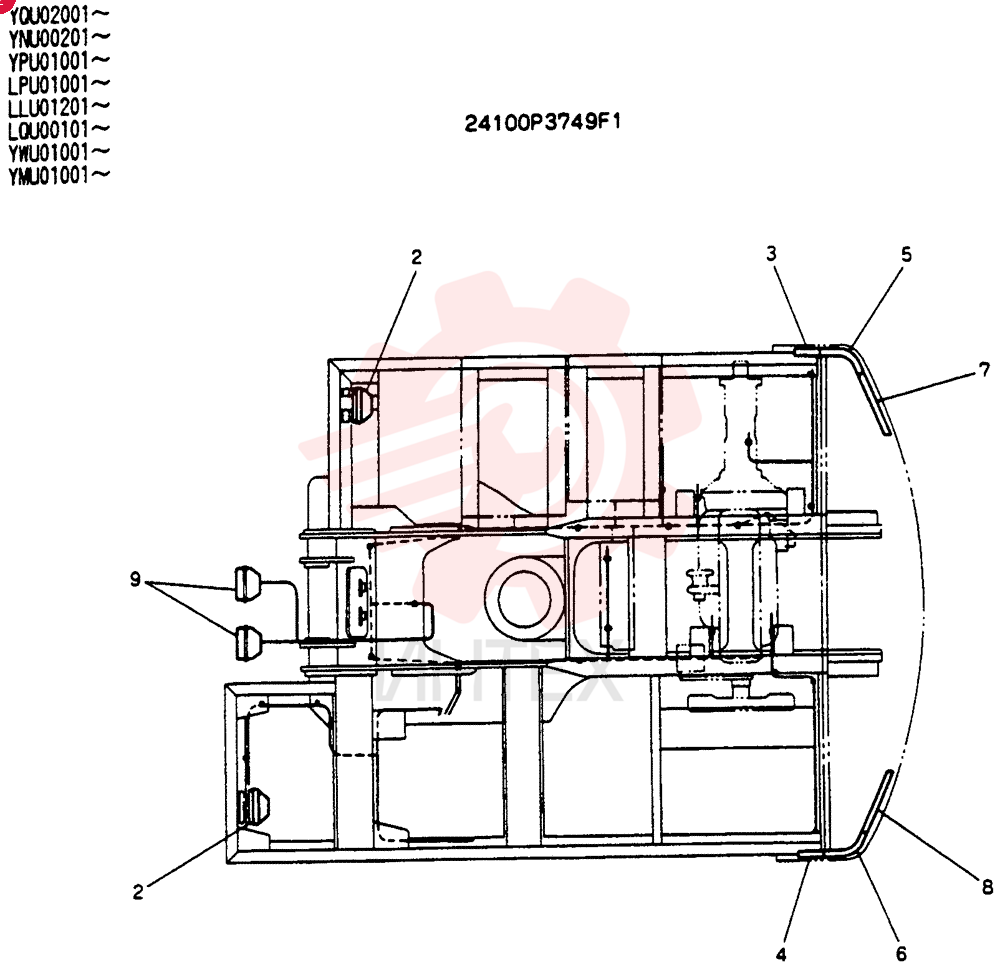

24100J17064F1 Рама верхняя в сбореОткрыть схему -
24100J17064F2 Рама верхняя в сборе (ножницы-измельчитель и гидромолот)Открыть схему -
24100J17120F1 Жгут проводов в сборе (панель приборов)Открыть схему -
24100J17121F1 Жгут проводовОткрыть схему -
24100J17263F1 Установка силовая в сборе (установка двигателя) (часть 1)Открыть схему -
24100J17263F1 Установка силовая в сборе (установка двигателя) (часть 2)Открыть схему -
24100J17263F3 Установка силовая в сборе (установка двигателя) (часть 1)Открыть схему -
24100J17263F3 Установка силовая в сборе (установка двигателя) (часть 2)Открыть схему
