(SK130) - MARK IV EXCAVATOR ASN LPU0201 (NA) (9/02-12/03) — схемы

•

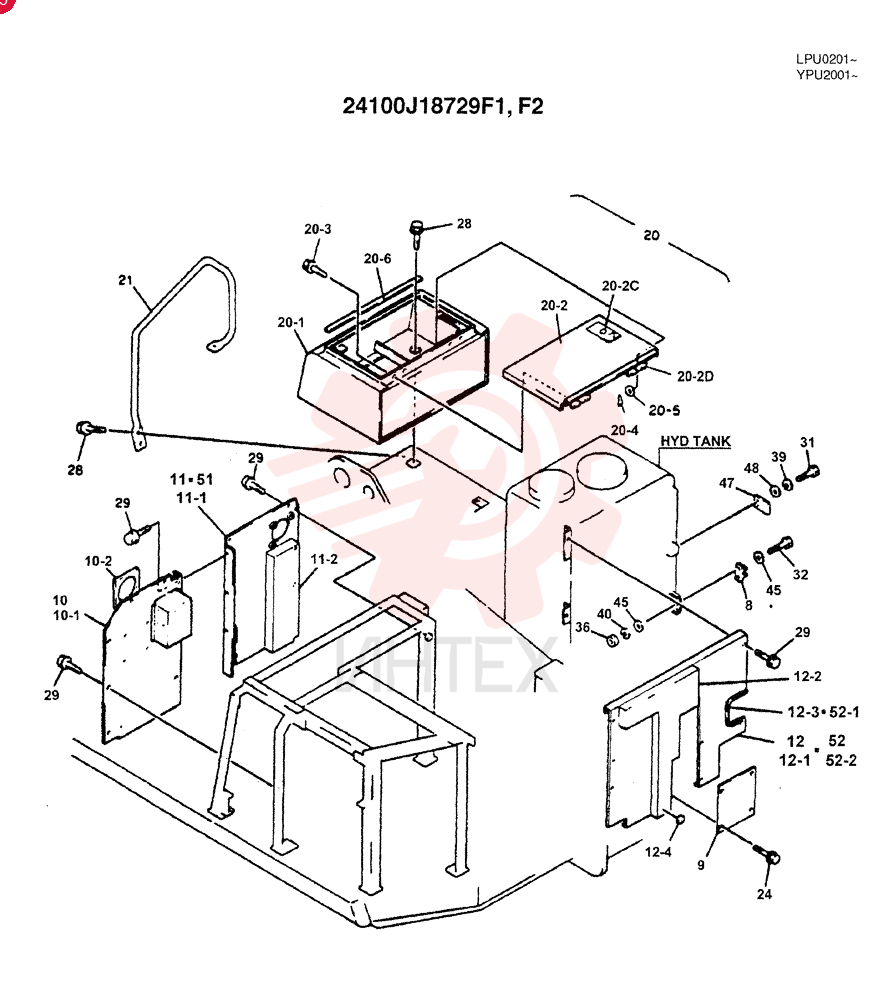

  GUARD ASSY 24100J18729F1 (1)

  Открыть схему
•

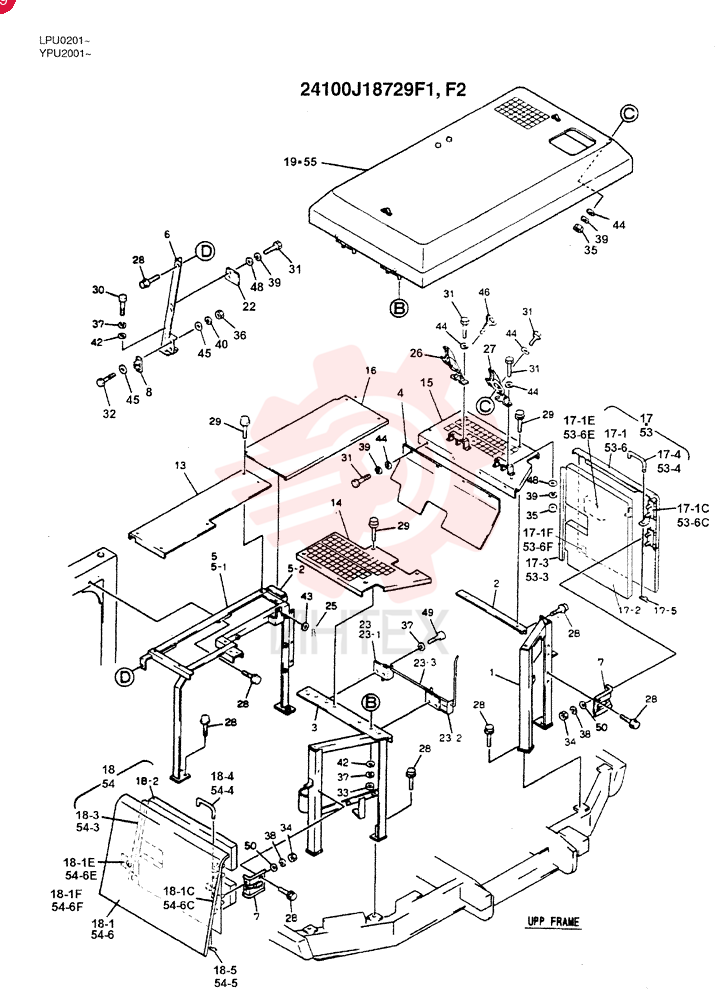

  GUARD ASSY 24100J18729F1 (2)

  Открыть схему
•

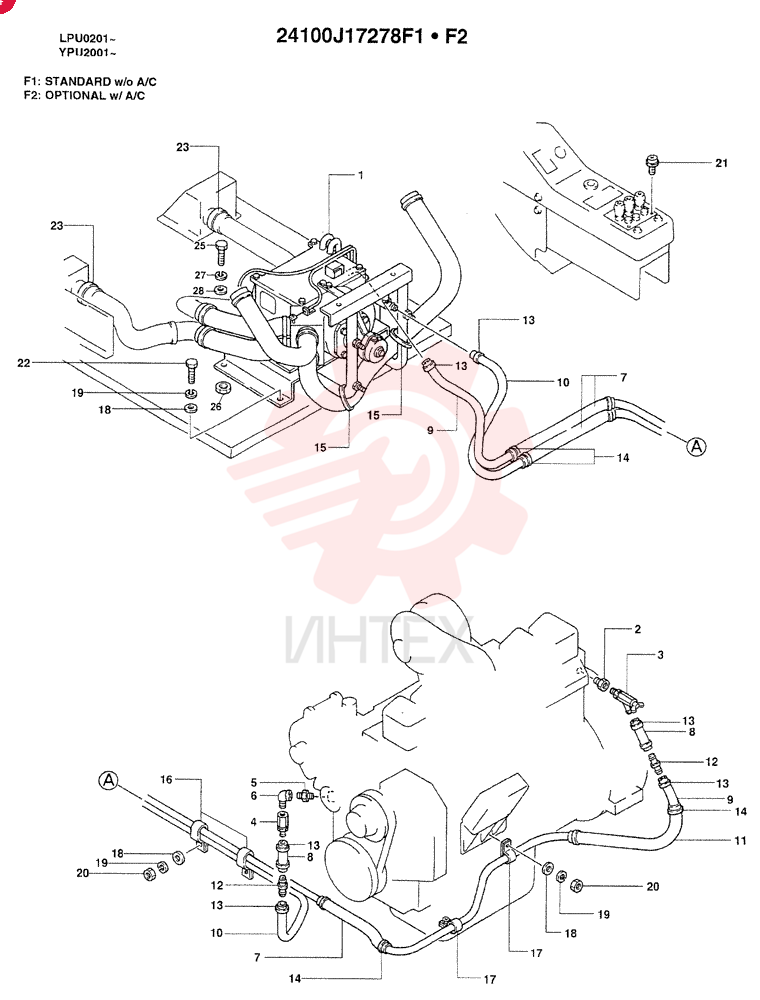

  HEATER & DEFROSTER(W/O A/C) 24100J17278F1

  Открыть схему
•

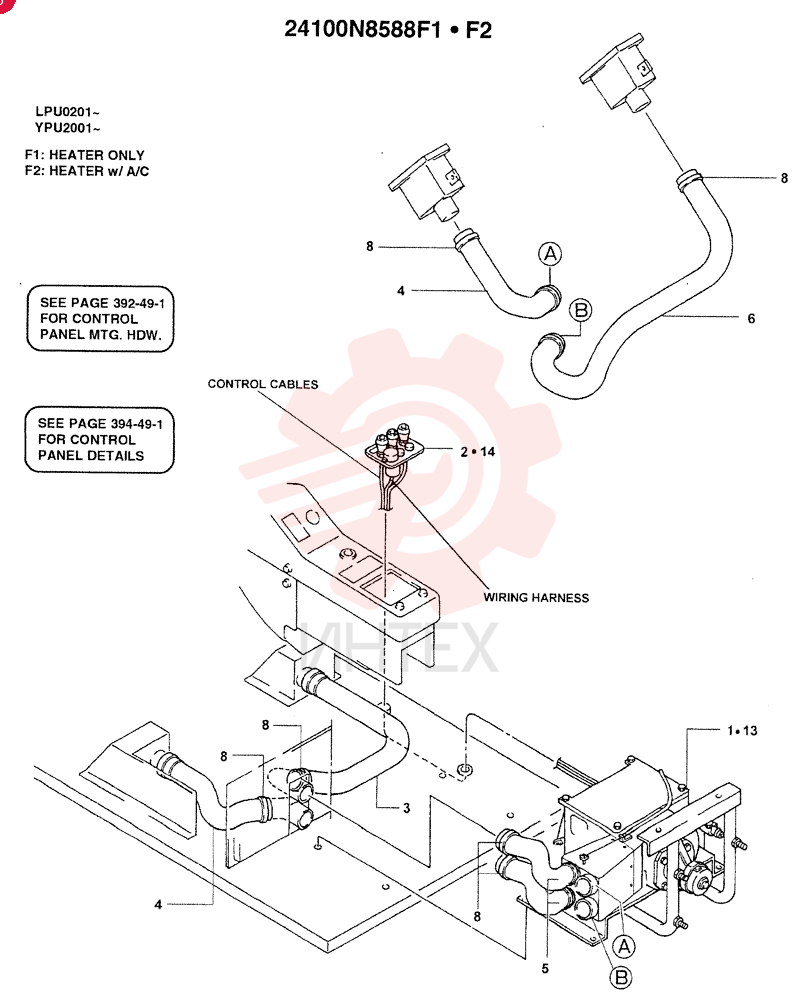

  HEATER 24100N8588F1

  Открыть схему
•

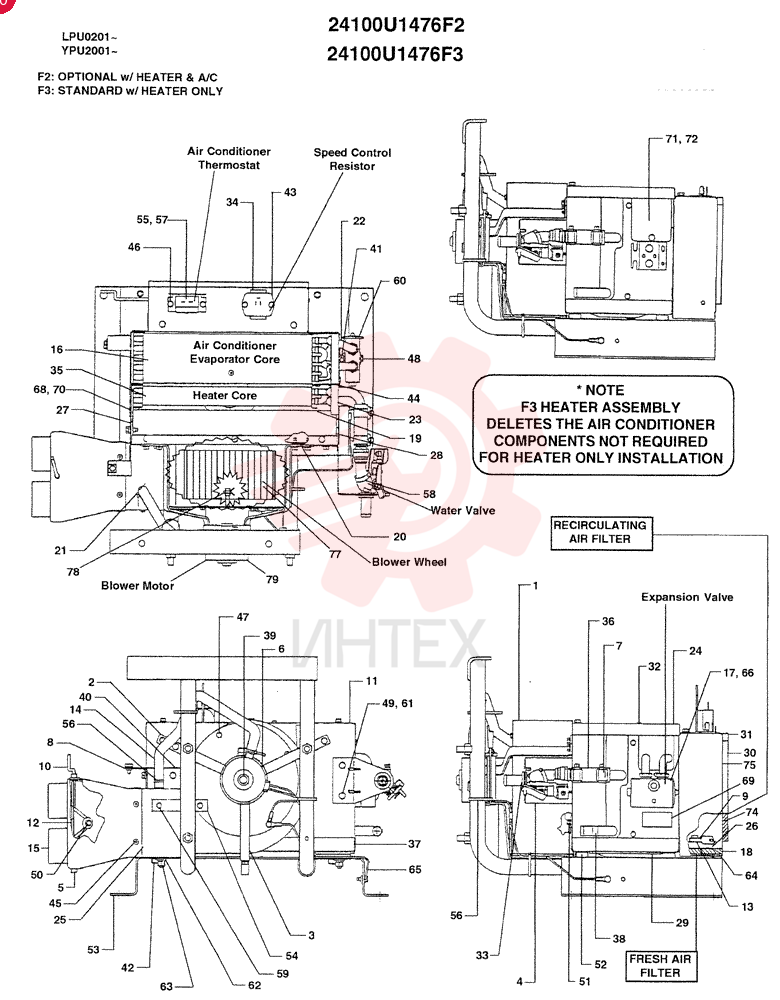

  HEATER 24100U1476F2

  Открыть схему
•

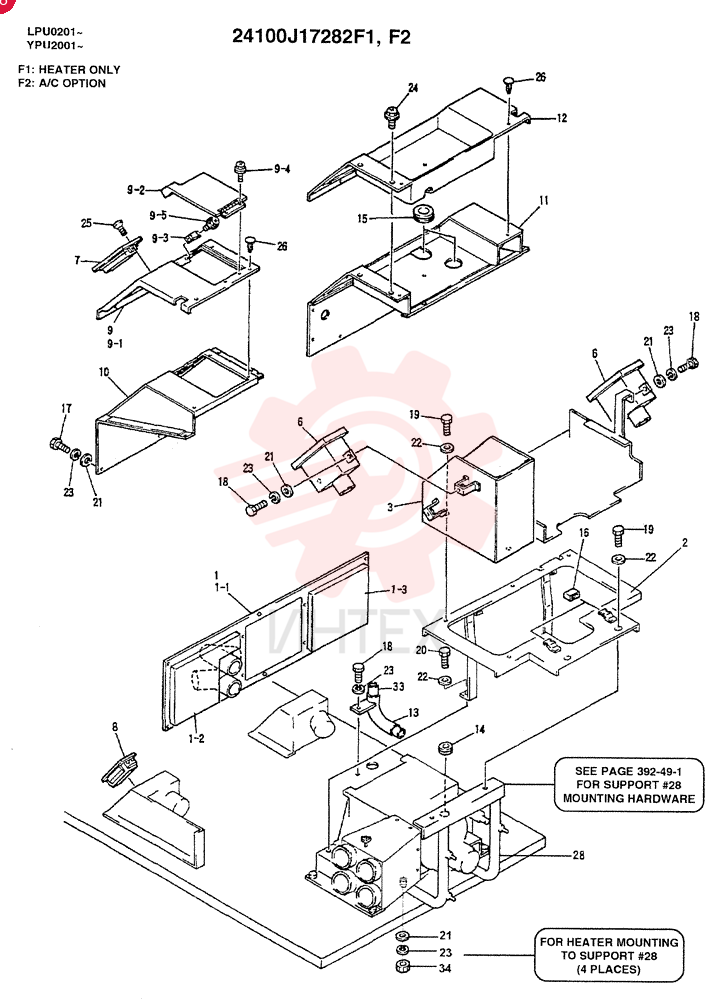

  HEATER INSTALL(N.A., S.A., EUROPE) 24100J17282F1

  Открыть схему
•

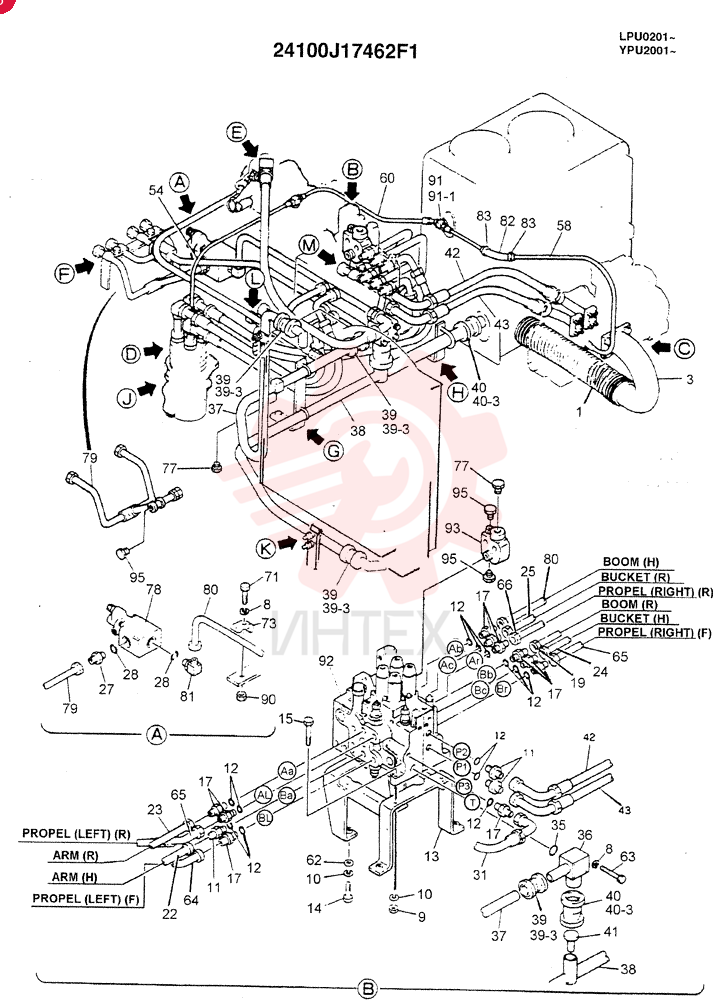

  HYD LINES, UPP(EC) 24100J17462F1 (1)

  Открыть схему
•

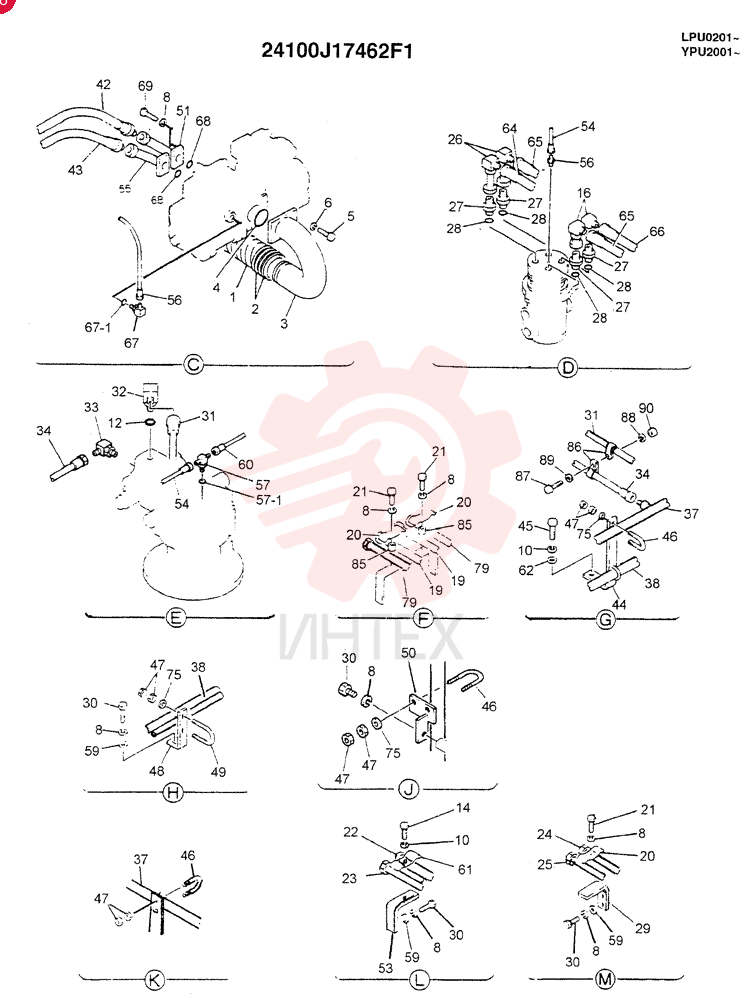

  HYD LINES, UPP(EC) 24100J17462F1 (2)

  Открыть схему
•

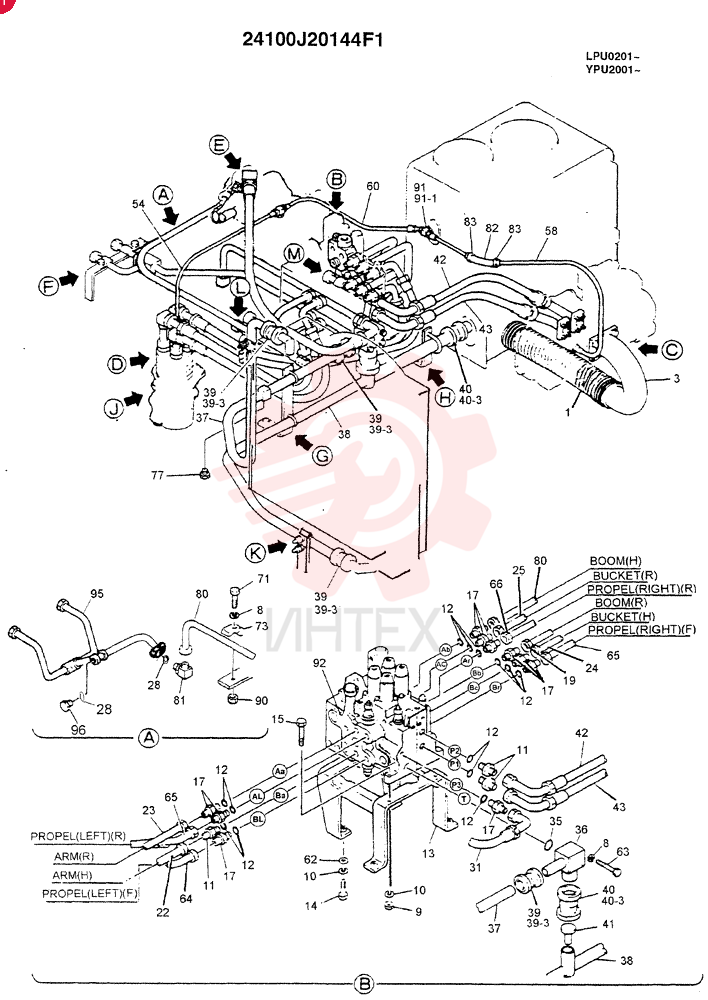

  HYD. LINES, UPPER(KAI & SA BOOM SAFETY, BOOM &ARM SAFETY) 24100J20144F1 (1)

  Открыть схему
•

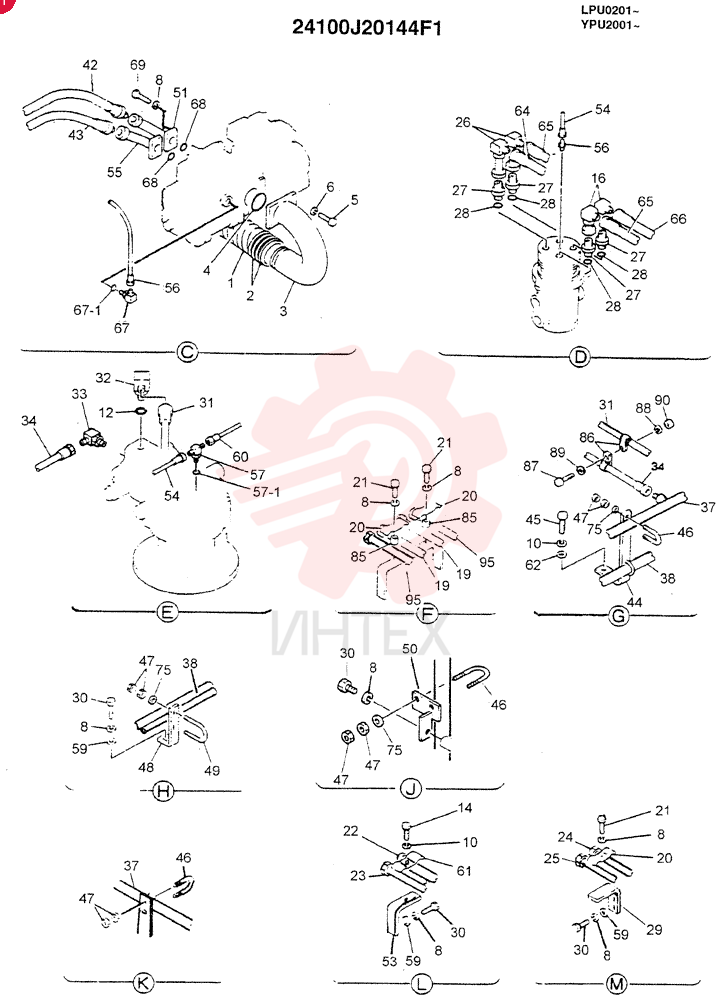

  HYD. LINES, UPPER(KAI & SA BOOM SAFETY, BOOM &ARM SAFETY) 24100J20144F1 (2)

  Открыть схему
•

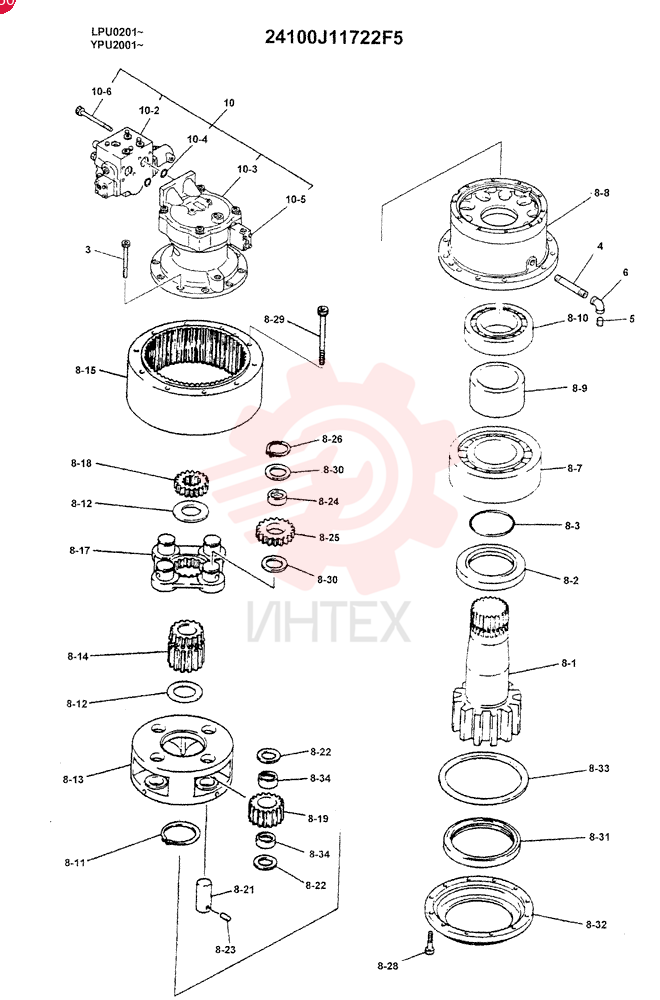

  HYDRAULIC MOTOR 24100J11722F5

  Открыть схему
•

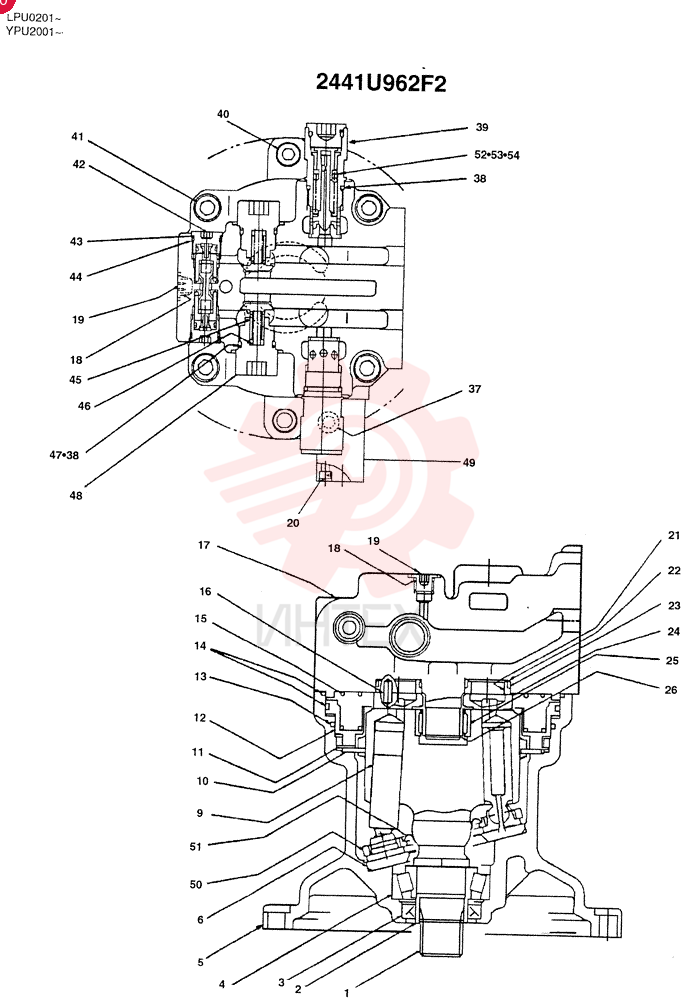

  HYDRAULIC MOTOR 2441U962F2

  Открыть схему
•

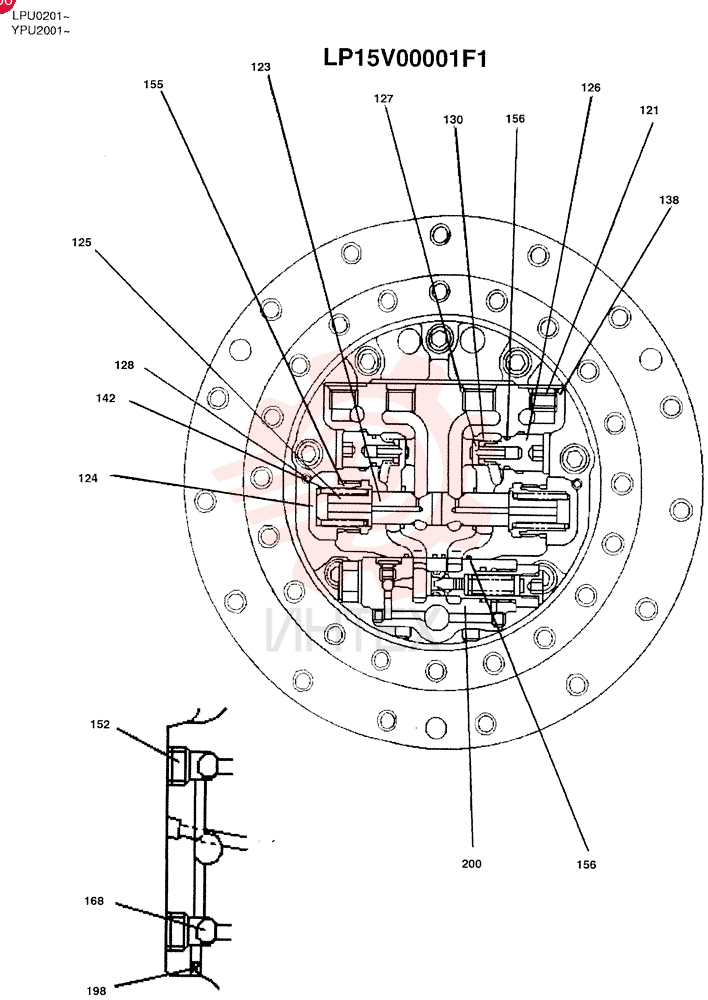

  HYDRAULIC MOTOR LP15V00001F1 (1)

  Открыть схему
•

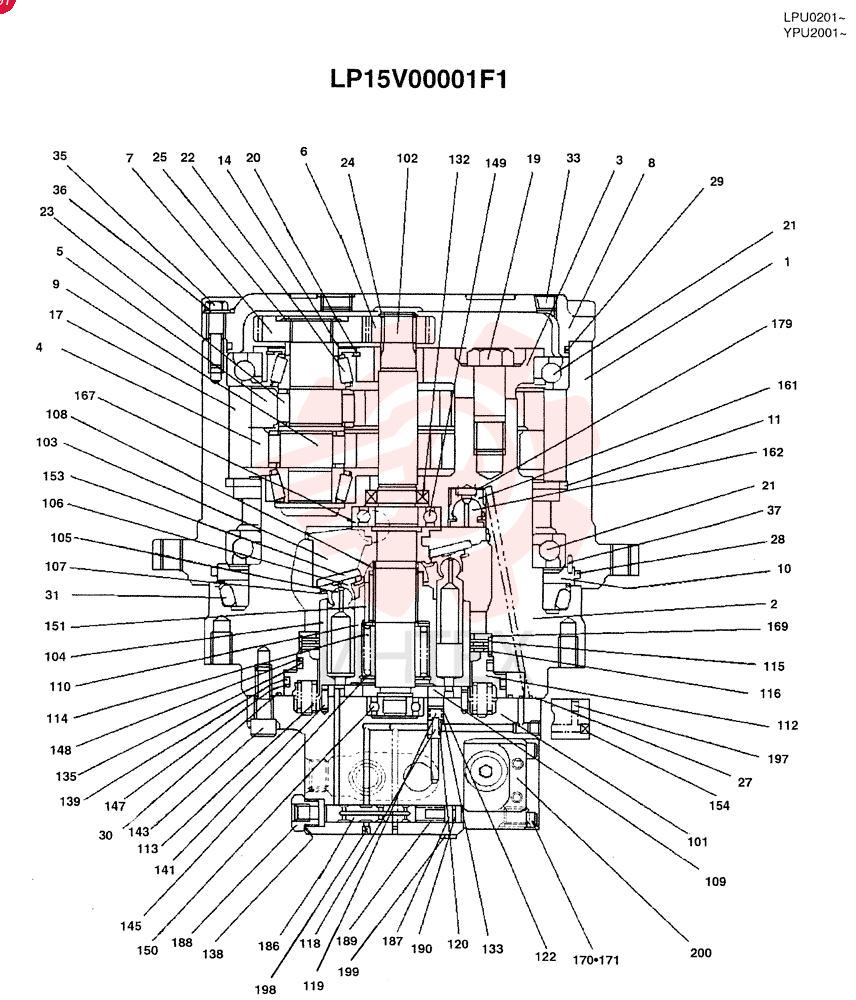

  HYDRAULIC MOTOR LP15V00001F1 (2)

  Открыть схему
•

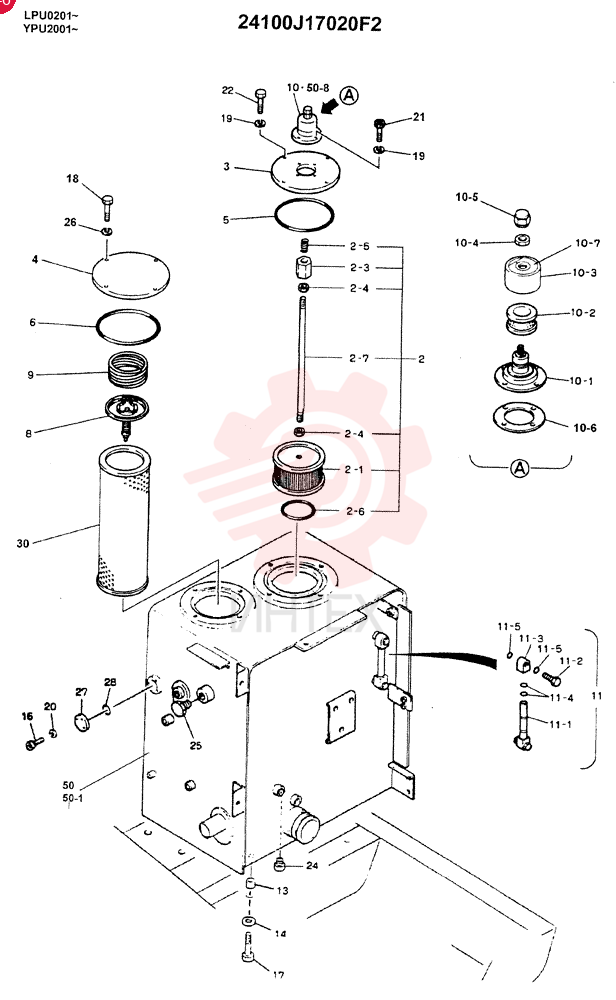

  HYDRAULIC TANK ASSY 24100J17020F2

  Открыть схему
•

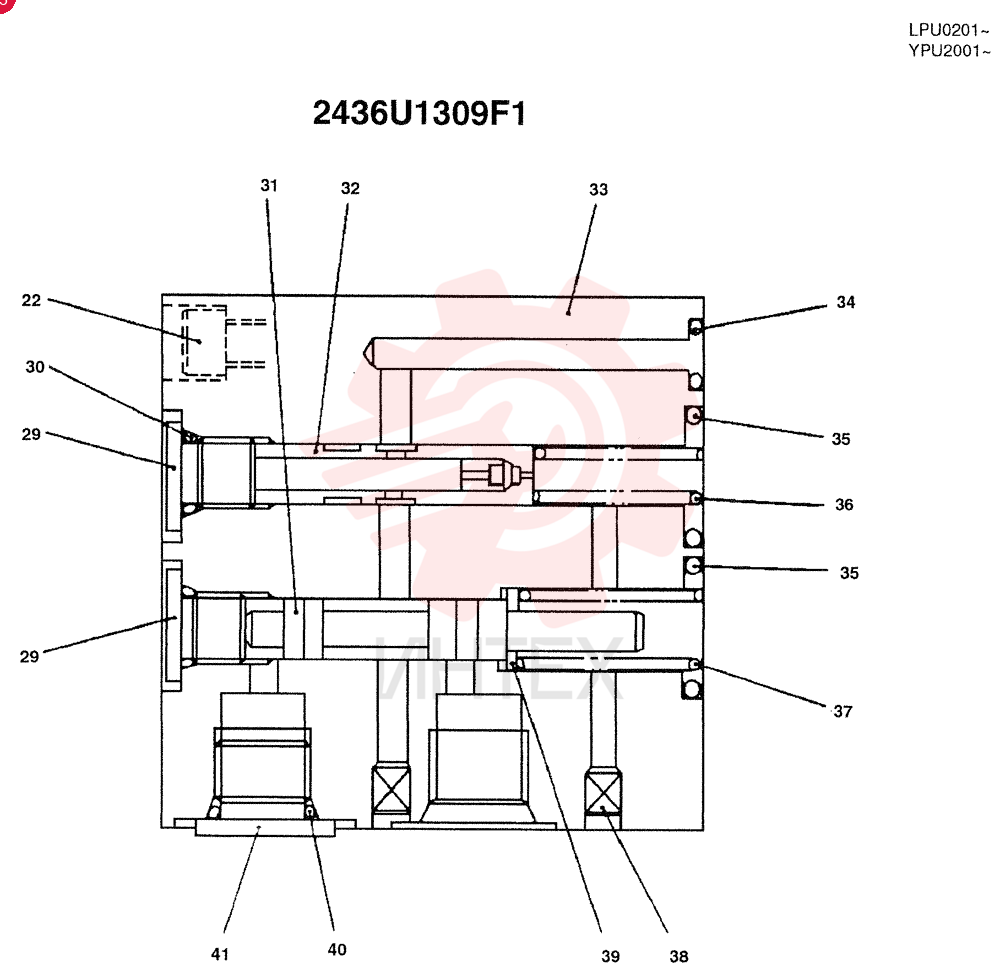

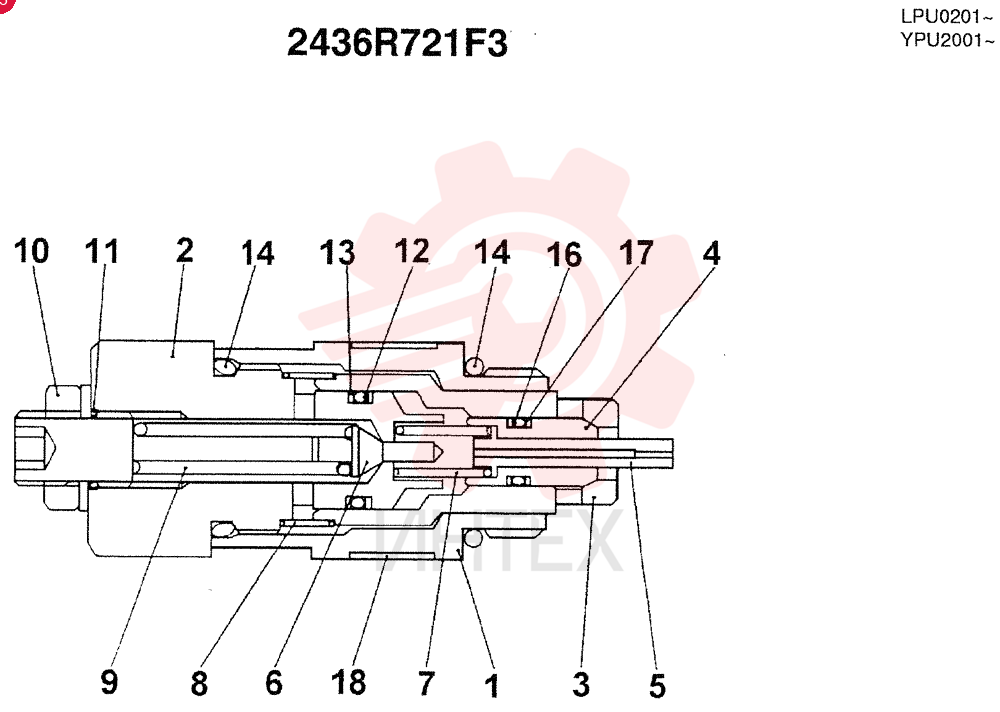

  HYDRAULIC VALVE 2436R721F3

  Открыть схему
•

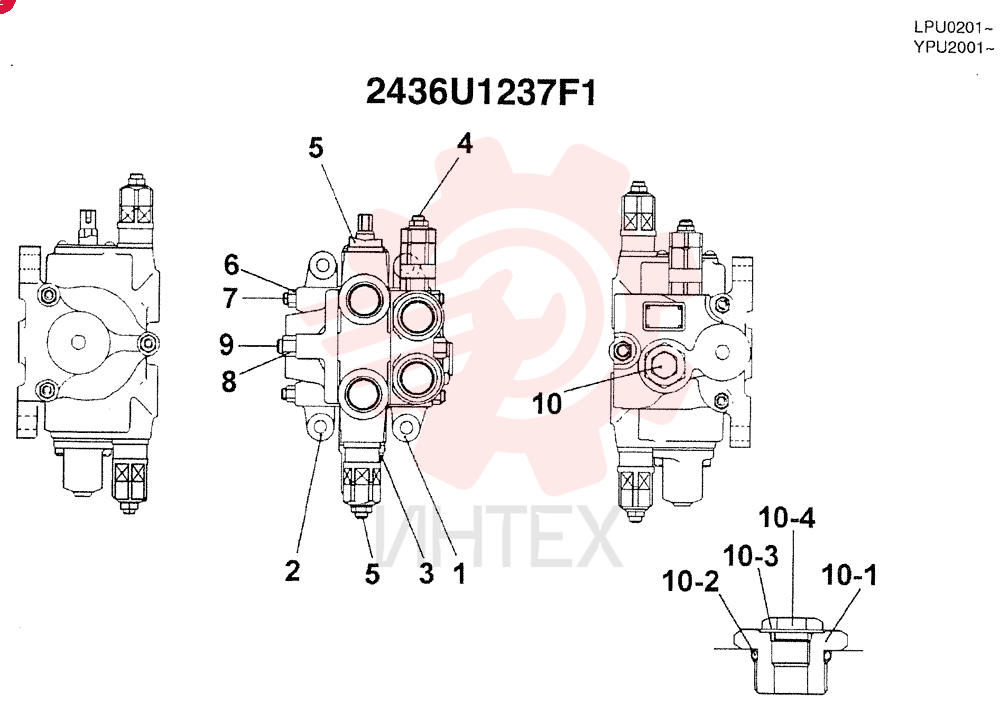

  HYDRAULIC VALVE 2436U1237F1

  Открыть схему
•
  HYDRAULIC VALVE 2436U1309F1

  Открыть схему
•

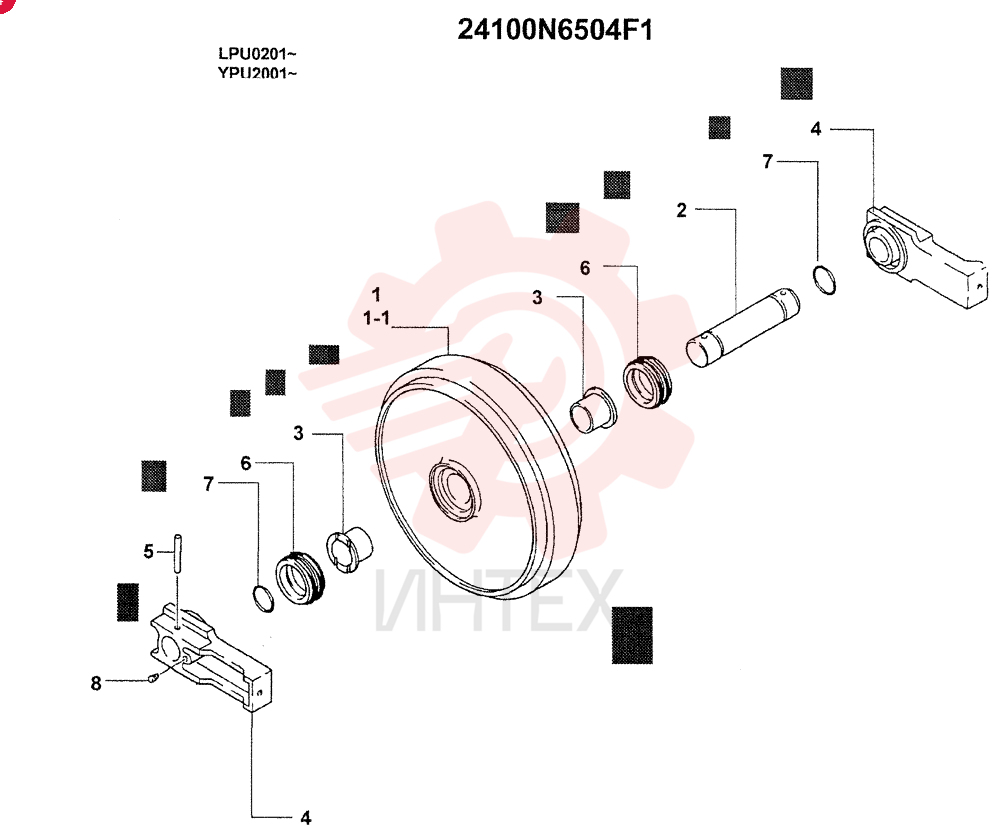

  IDLER 24100N6504F1

  Открыть схему
•

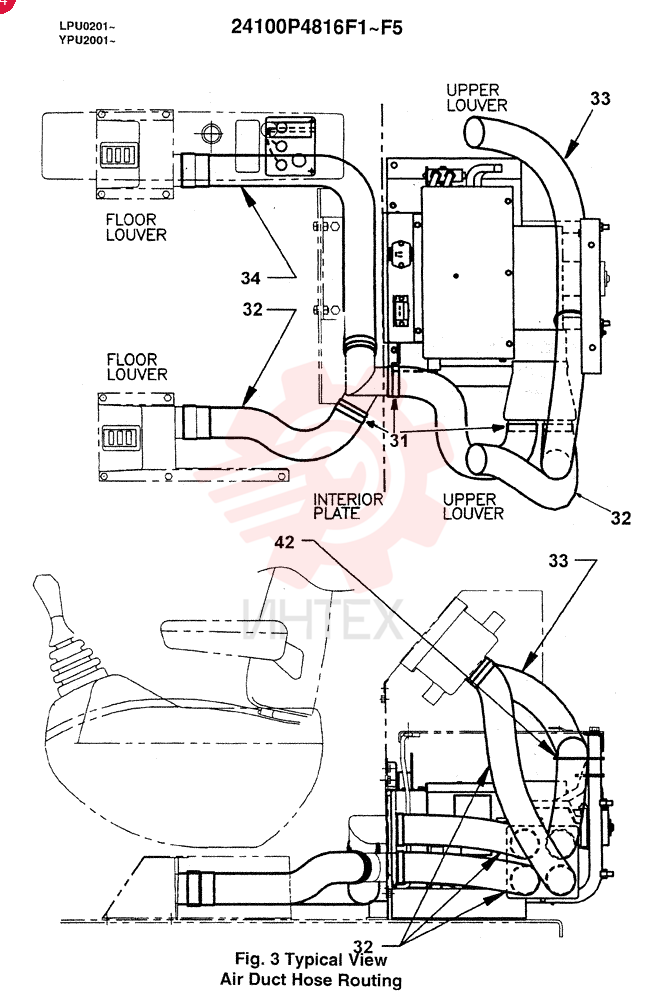

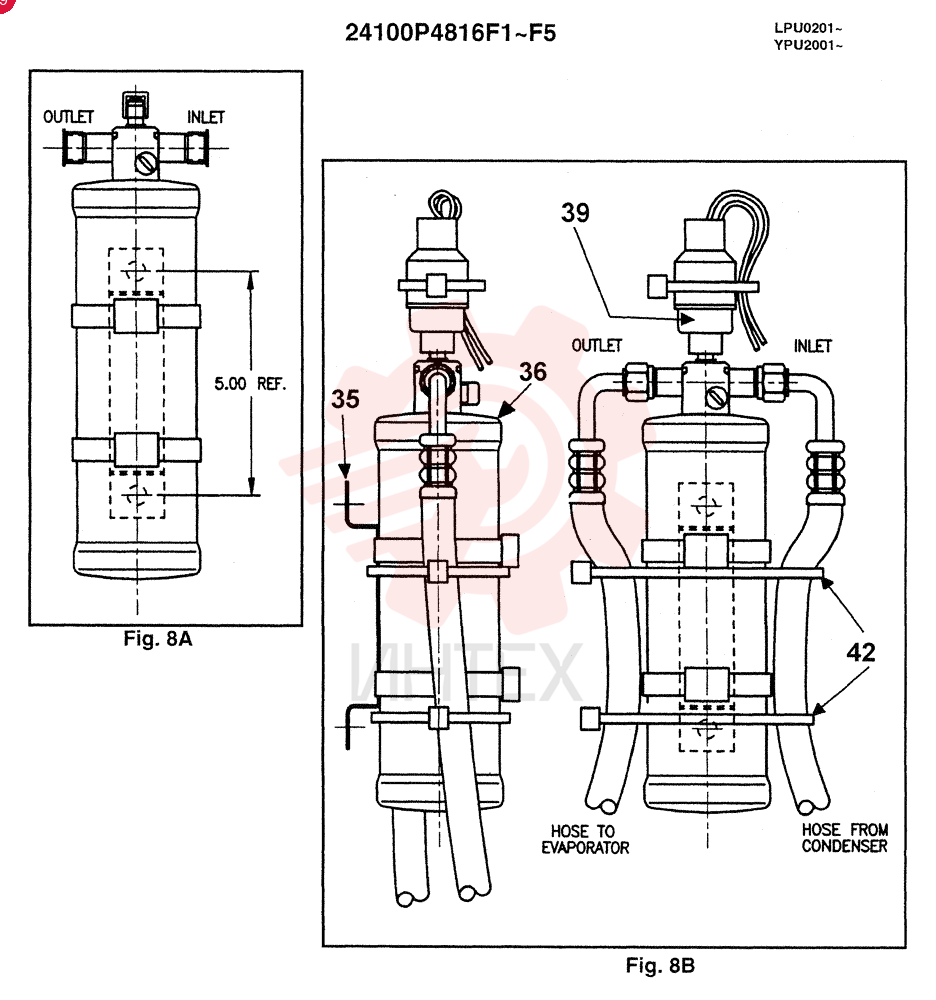

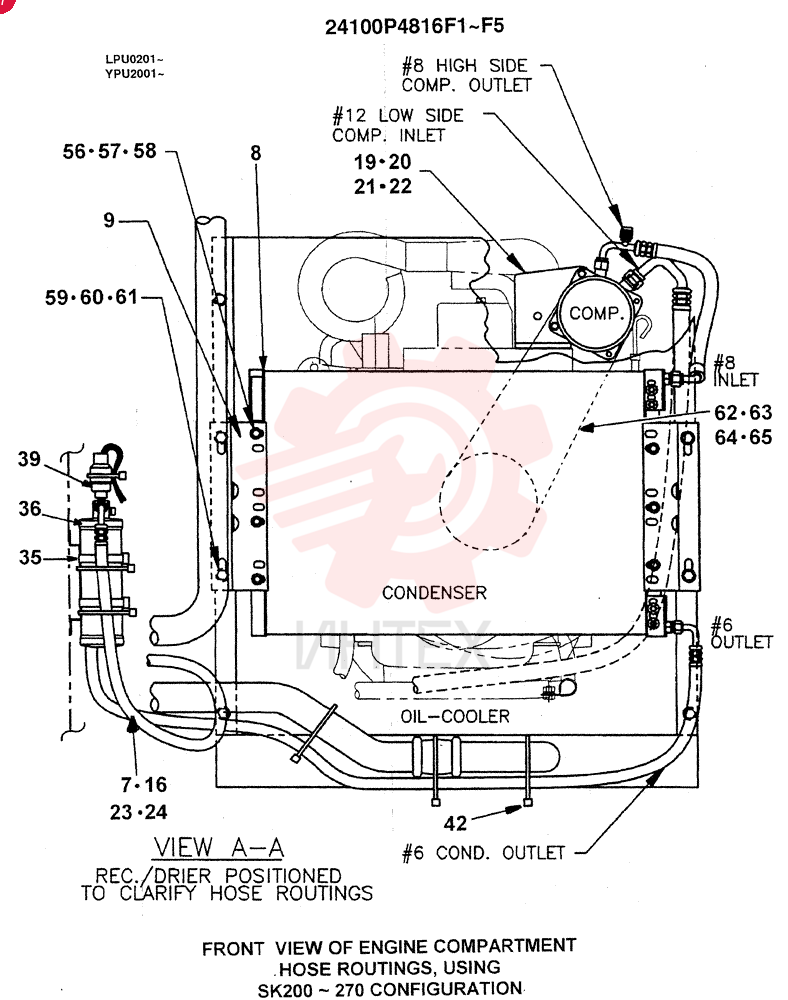

  KIT 24100P4816F1 (1)

  Открыть схему
•

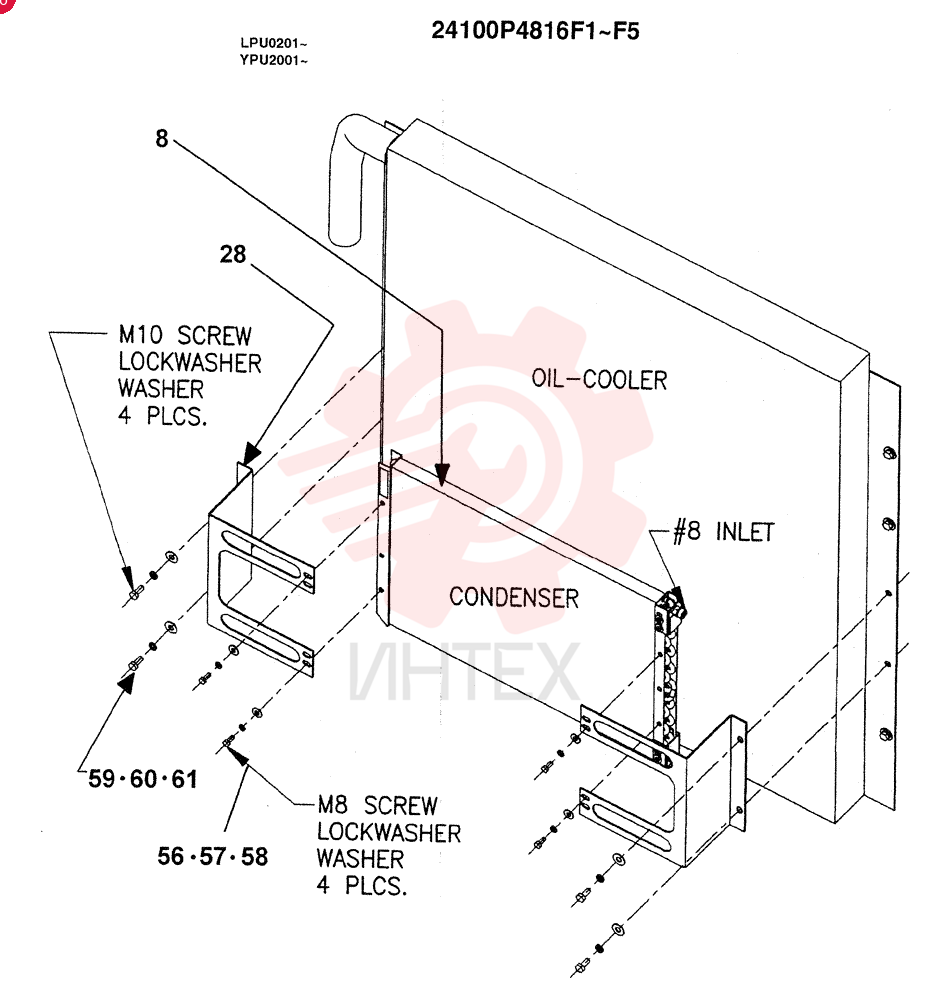

  KIT 24100P4816F1 (10)

  Открыть схему
•
  KIT 24100P4816F1 (11)

  Открыть схему
•

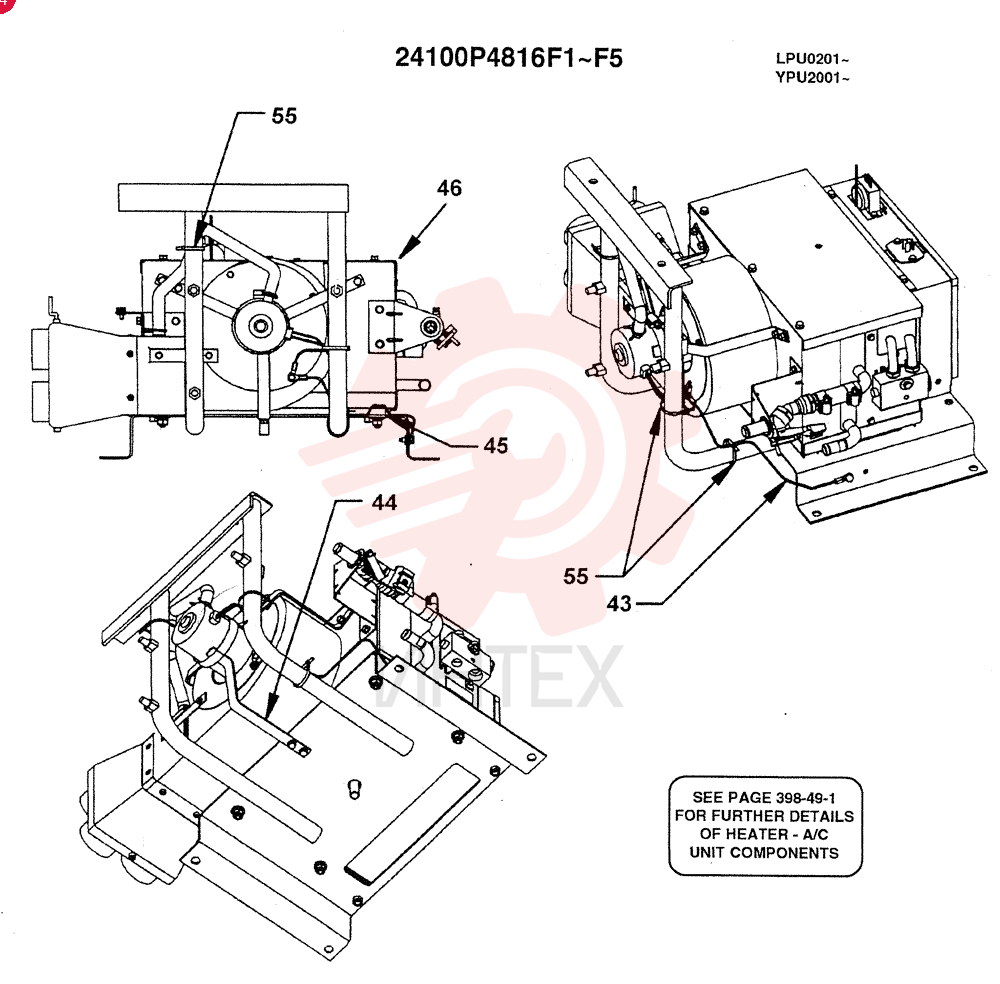

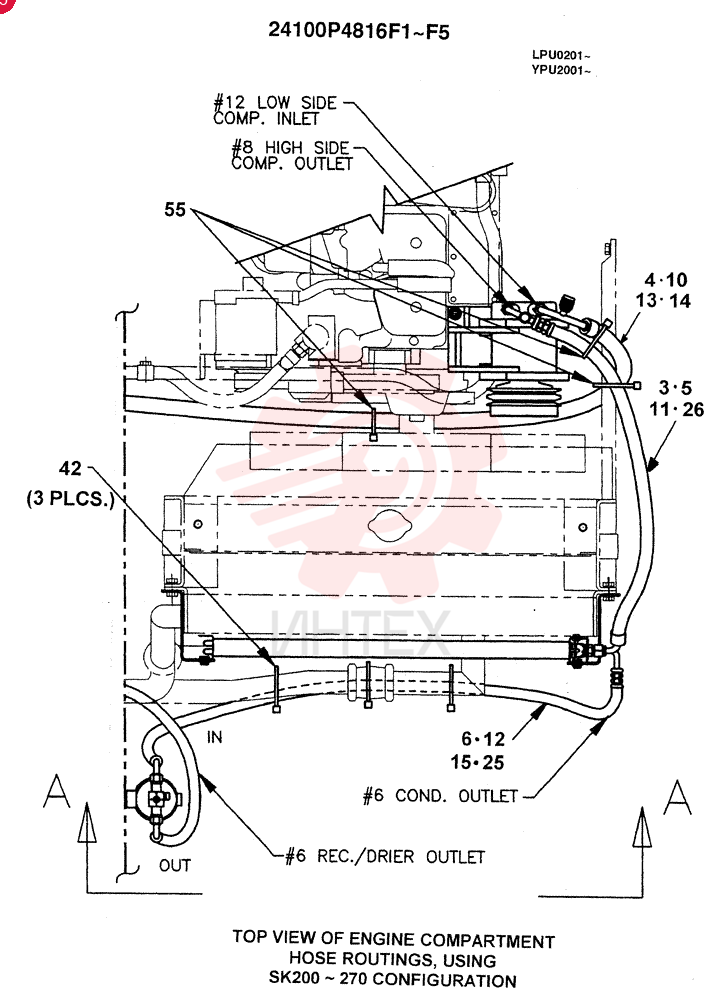

  KIT 24100P4816F1 (2)

  Открыть схему
•
  KIT 24100P4816F1 (3)

  Открыть схему
•
  KIT 24100P4816F1 (4)

  Открыть схему
•

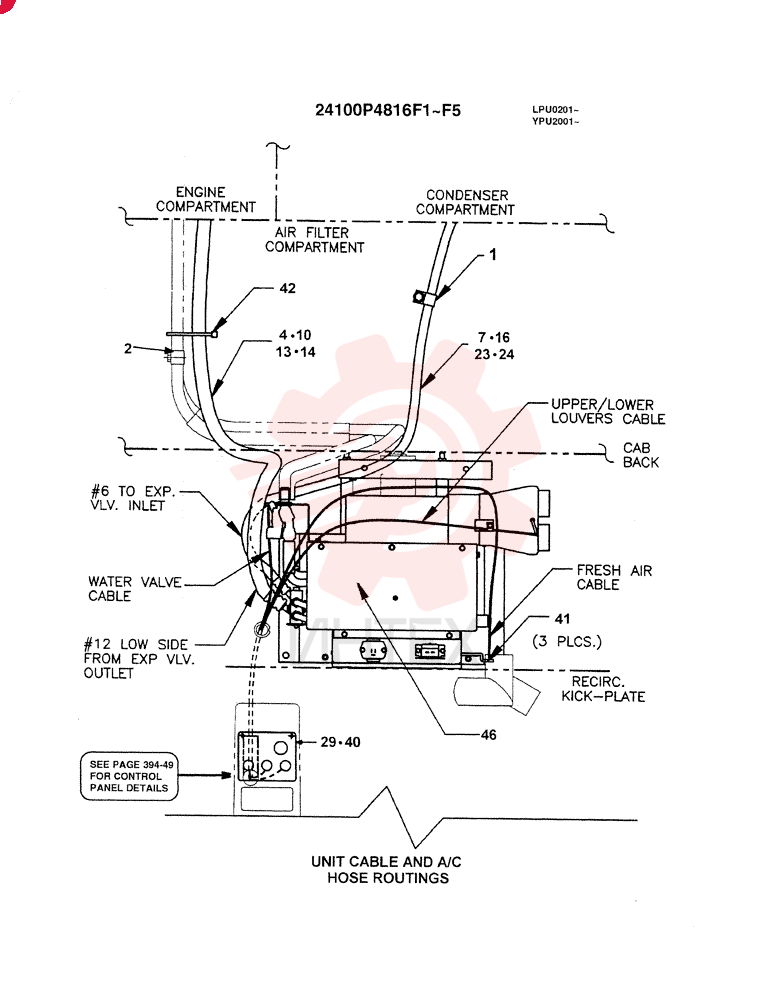

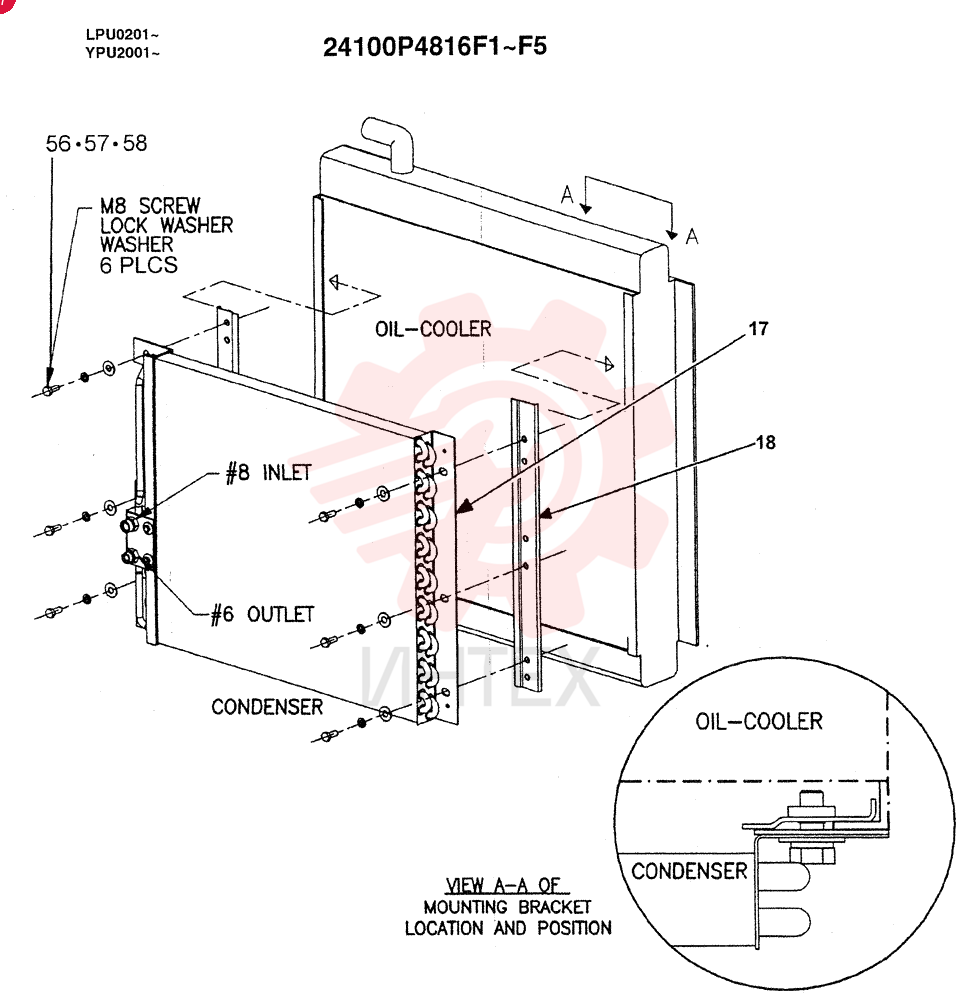

  KIT 24100P4816F1 (5)

  Открыть схему
•
  KIT 24100P4816F1 (6)

  Открыть схему
•

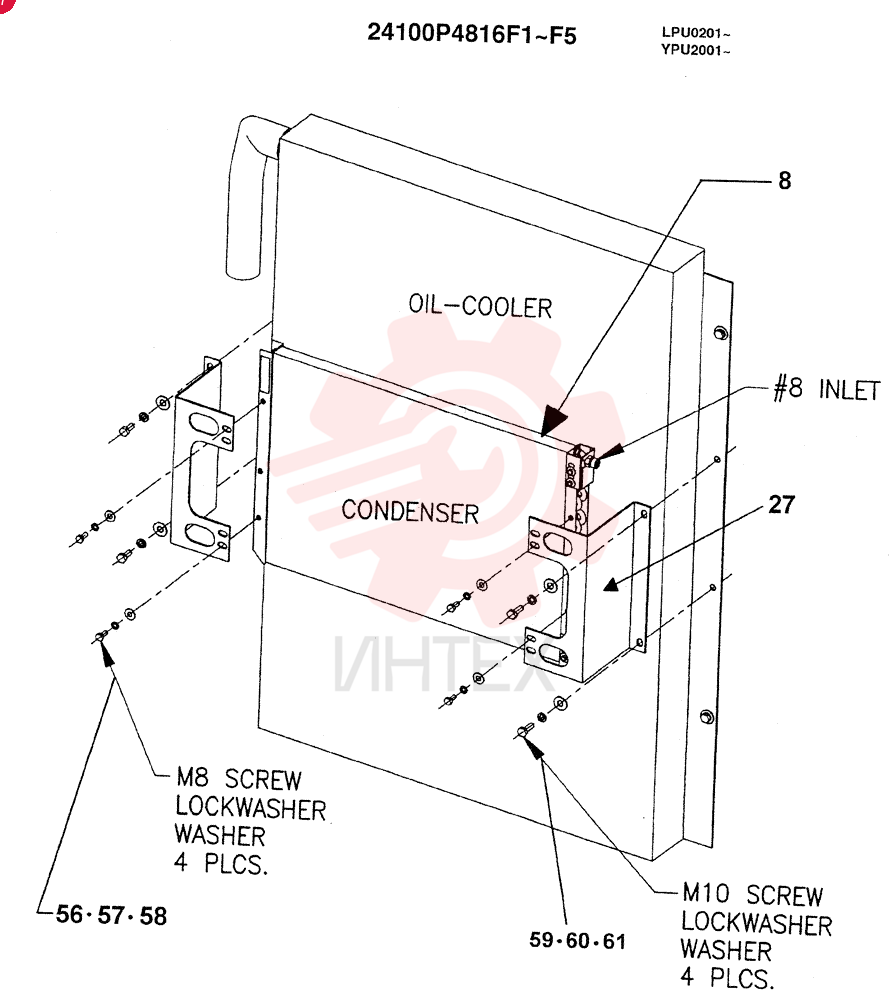

  KIT 24100P4816F1 (7)

  Открыть схему
•
  KIT 24100P4816F1 (8)

  Открыть схему
•

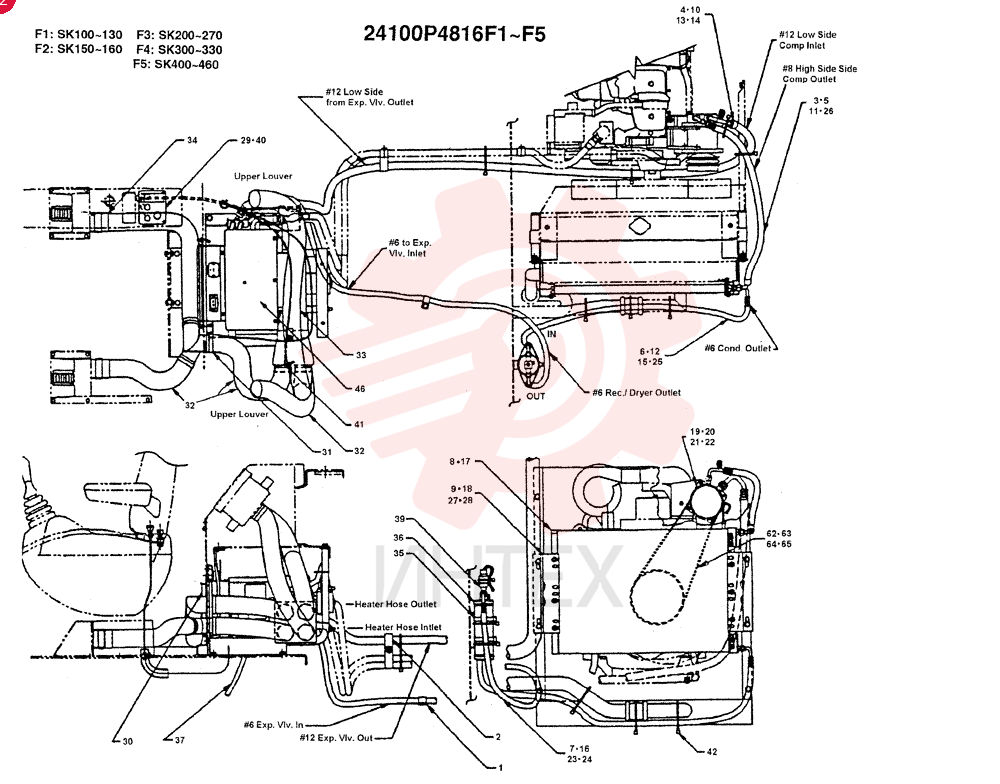

  KIT 24100P4816F1 (9)

  Открыть схему
•

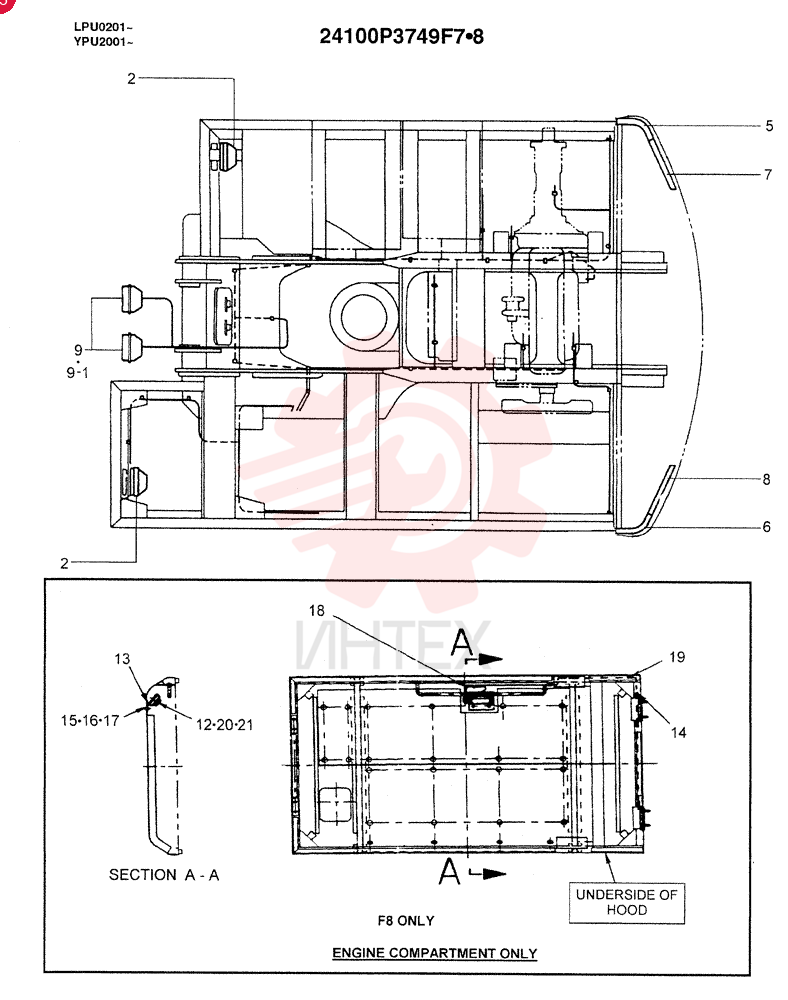

  LAMP ASSY(N.A.) 24100P3749F7

  Открыть схему
•

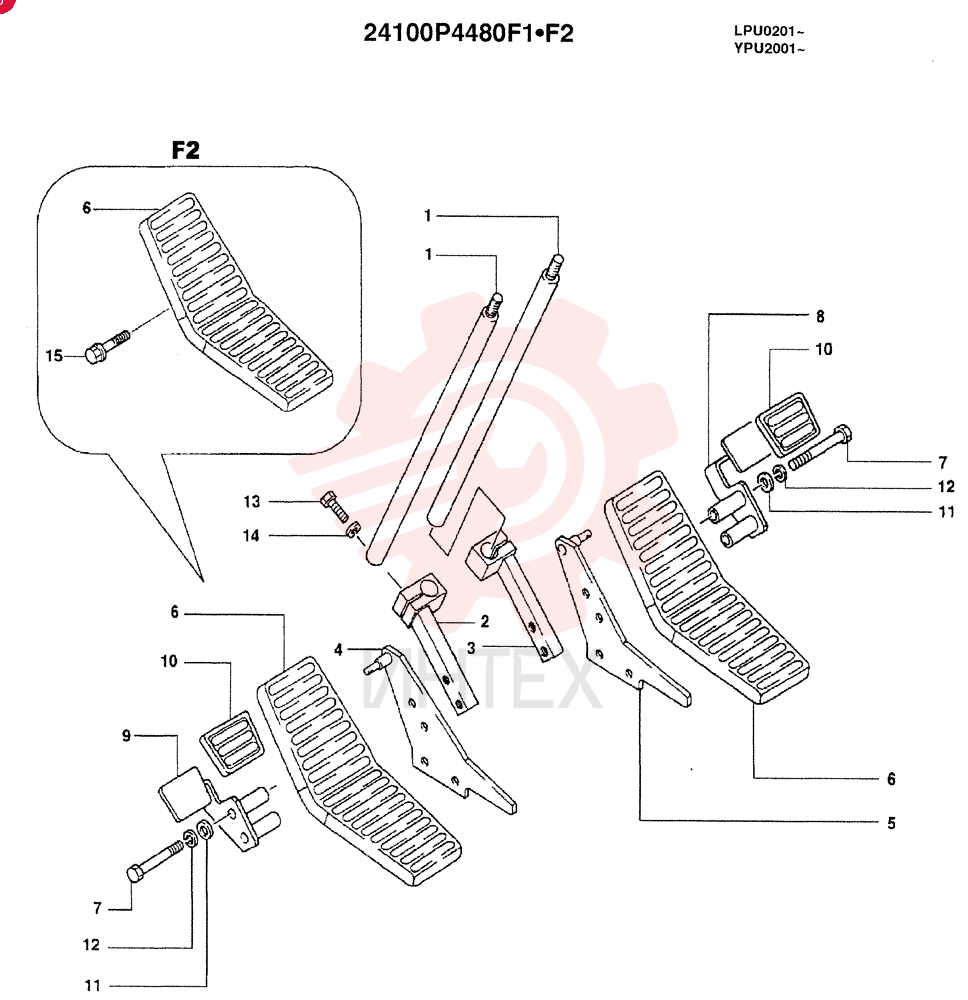

  LEVER 24100P4480F1

  Открыть схему
•

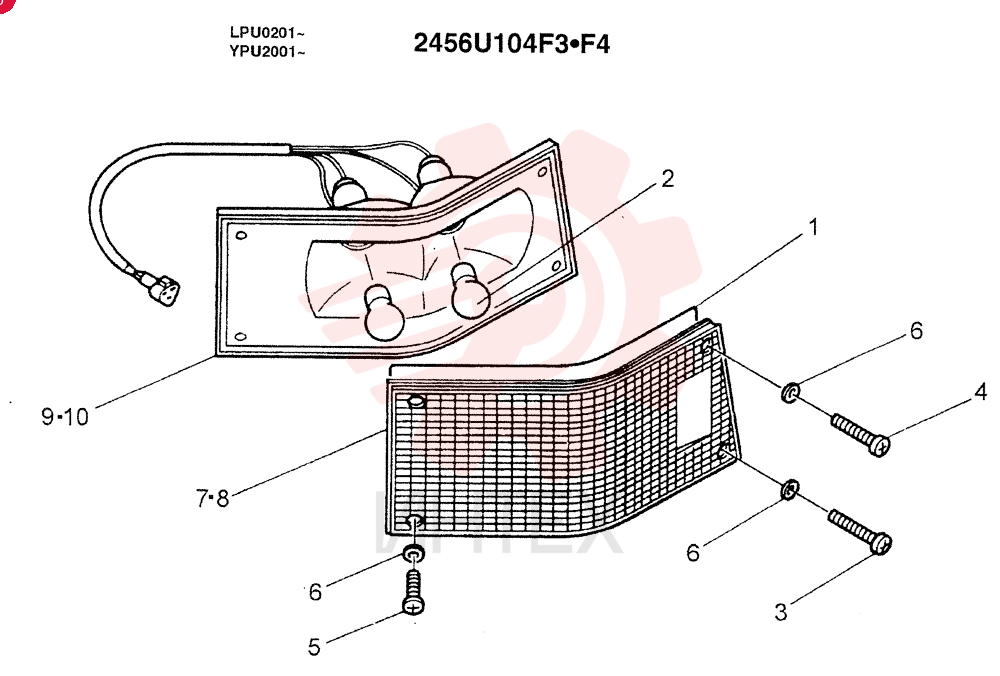

  LIGHT,RH, 24V, 25W 2456U104F3

  Открыть схему
•

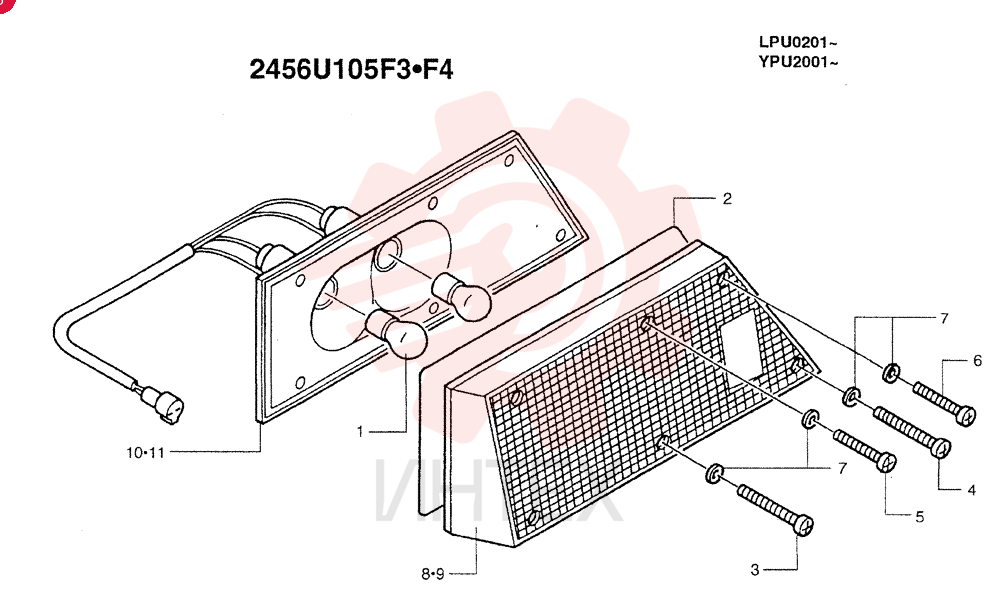

  LIGHT,RH, 24V, 25W 2456U105F3

  Открыть схему
•

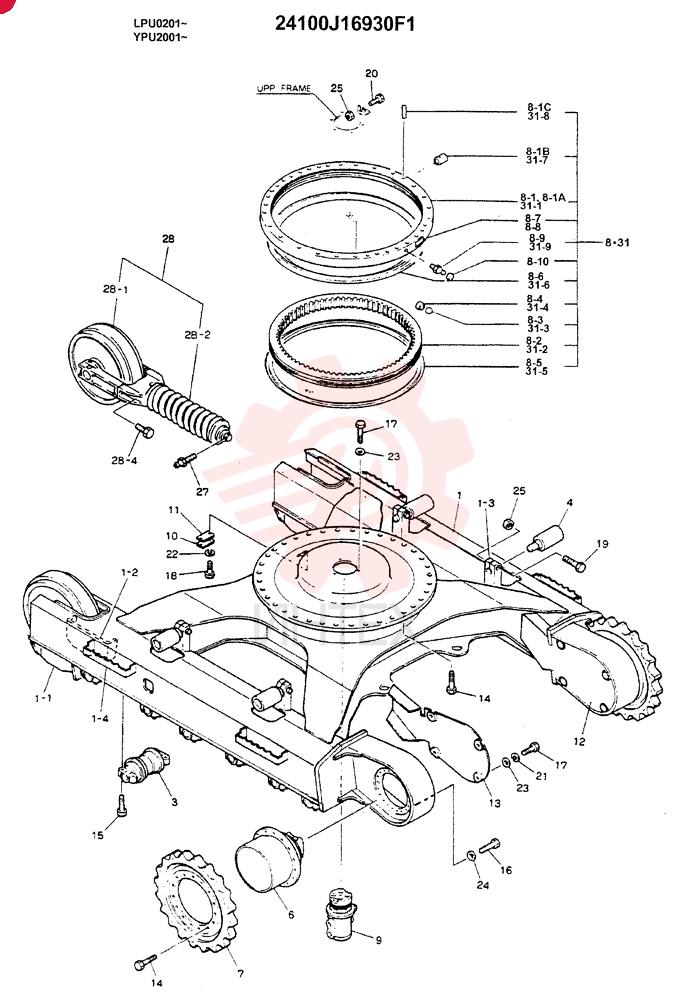

  LOW INSTALLATION(LONG CRAWLER) 24100J16930F1

  Открыть схему
•

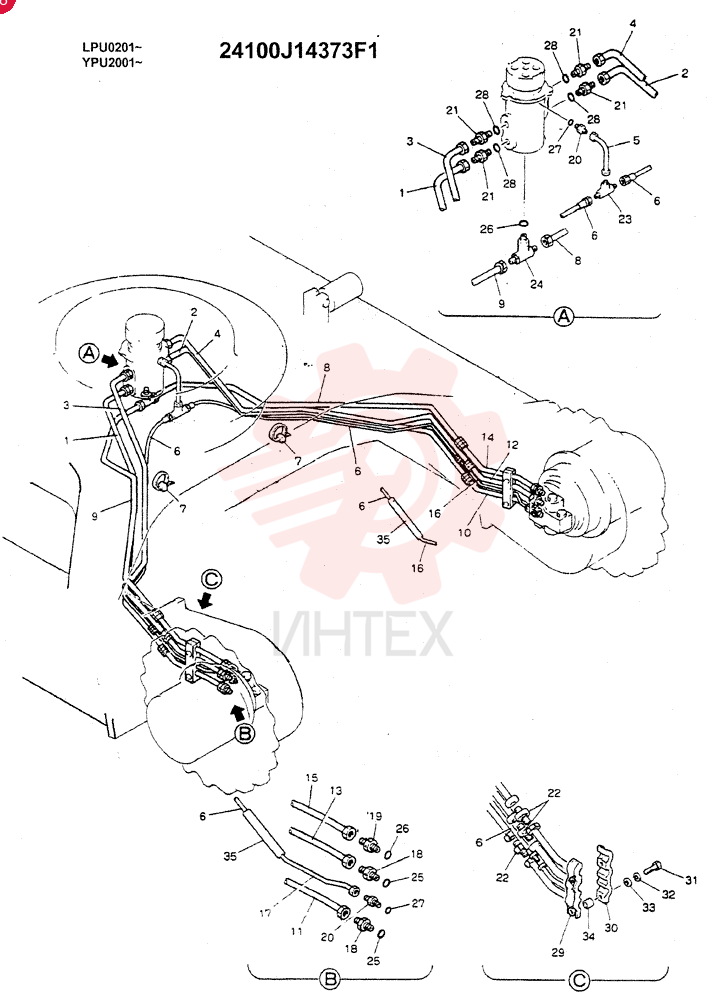

  LOWER HYD LINES(SHORT CRAWLER) 24100J14373F1 (1)

  Открыть схему
•

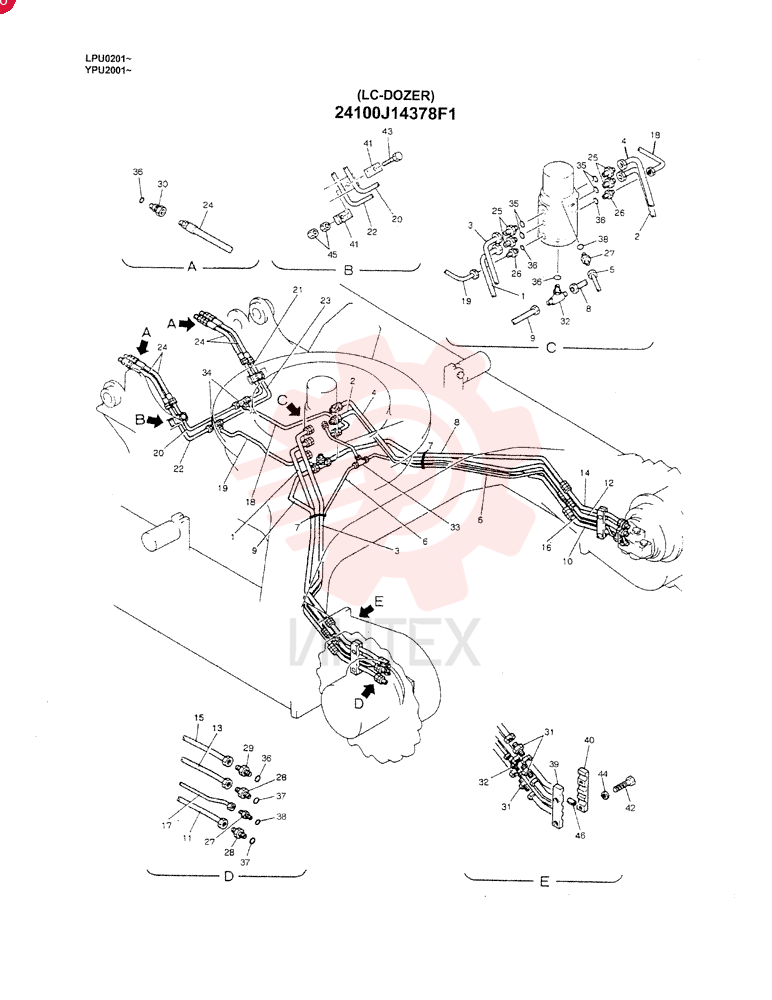

  LOWER HYD LINES(SHORT CRAWLER) 24100J14373F1 (2)

  Открыть схему
•

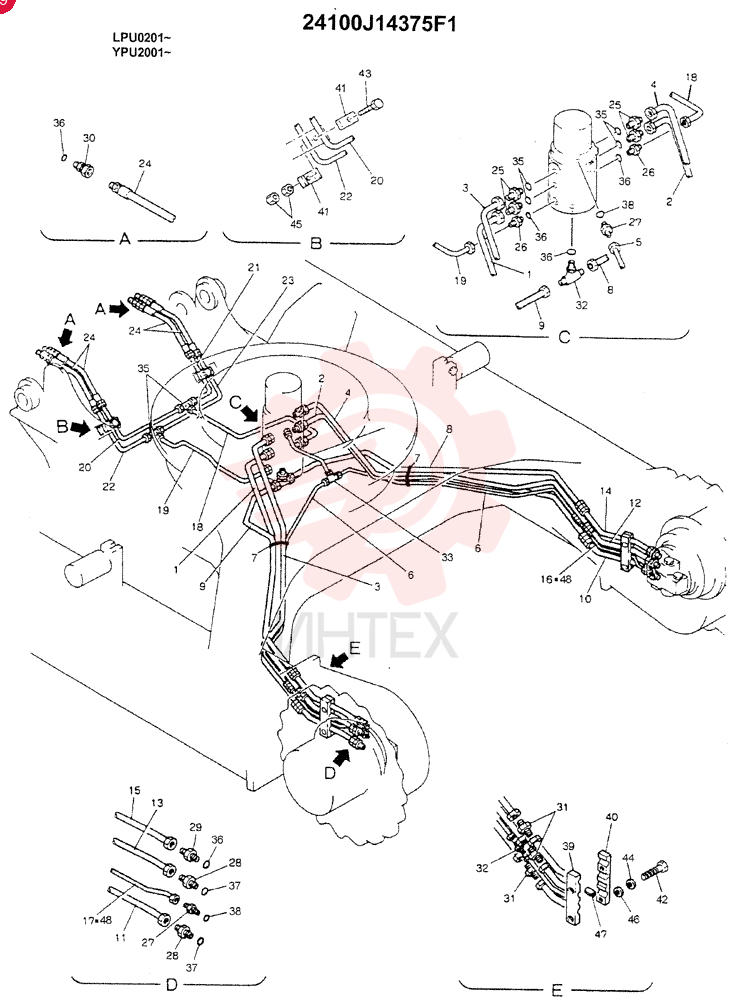

  LOWER HYDRAULIC LINES(DOZER) 24100J14375F1

  Открыть схему
•

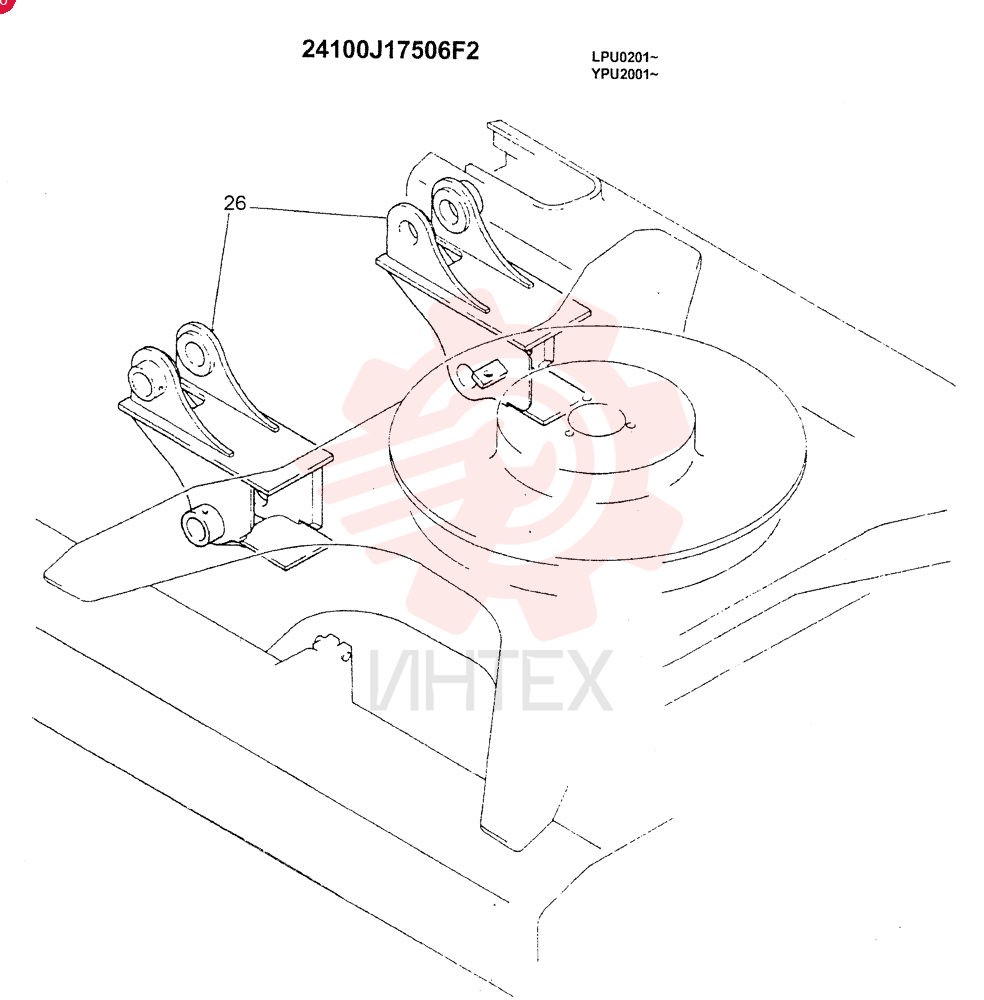

  LOWER INSTALLATION (DOZER) 24100J17506F2 (1)

  Открыть схему
•

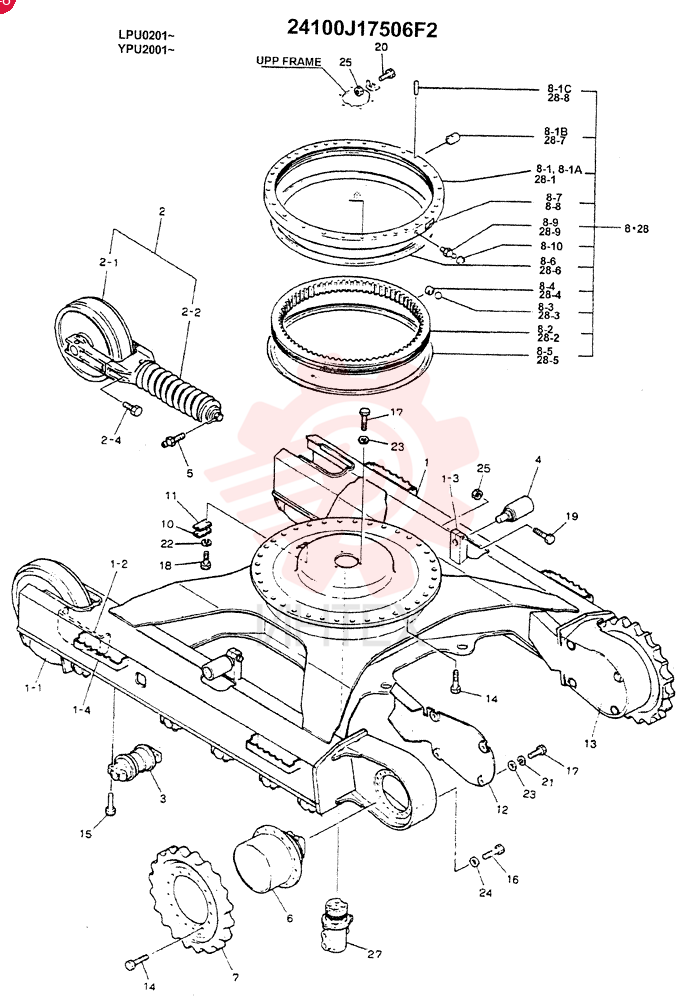

  LOWER INSTALLATION (DOZER) 24100J17506F2 (2)

  Открыть схему
•

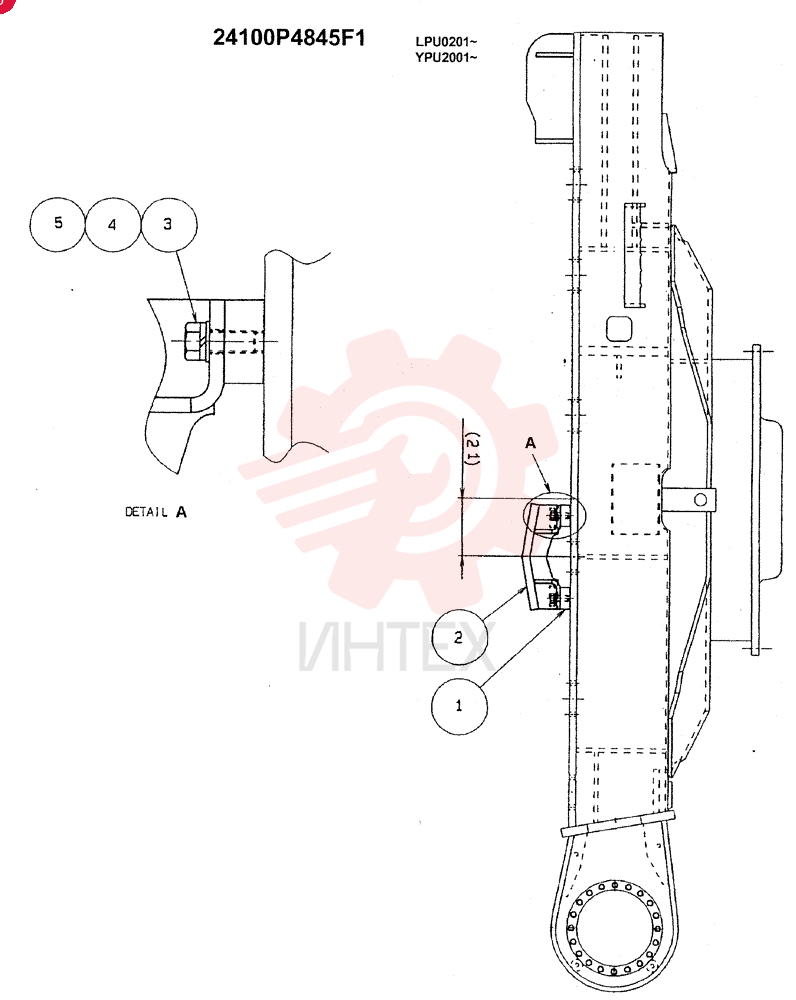

  LOWER INSTALLATION, REWORK (LC - GUIDE ASSY TRACK) 24100P4845F1

  Открыть схему
•

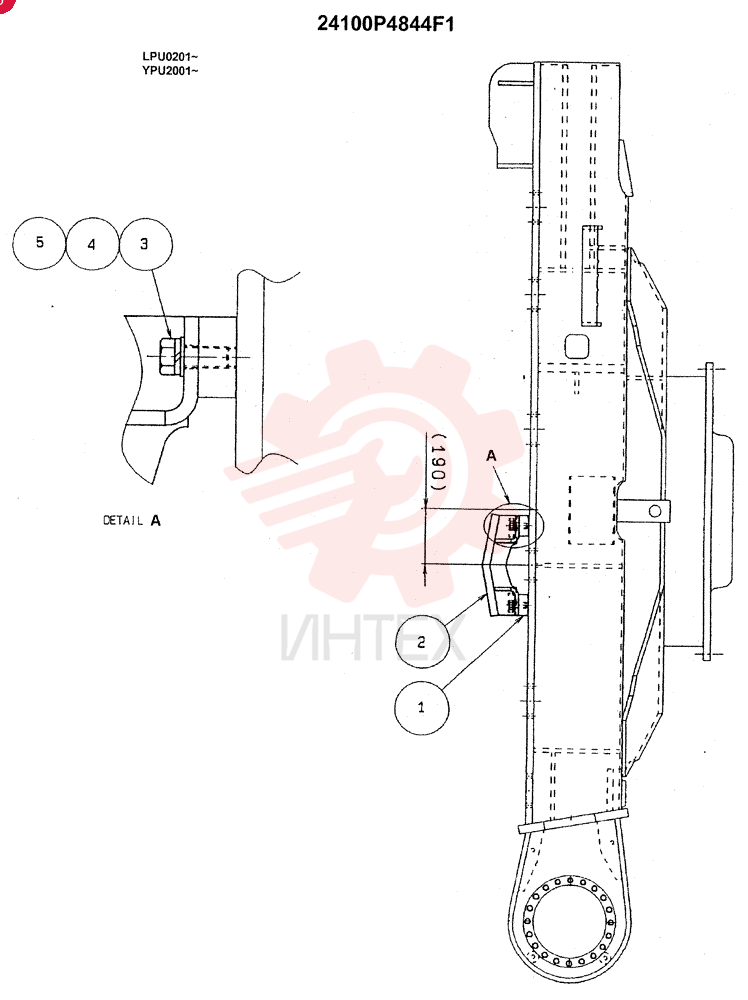

  LOWER INSTALLATION, REWORK (SC - GUIDE ASSY TRACK) 24100P4844F1

  Открыть схему
•

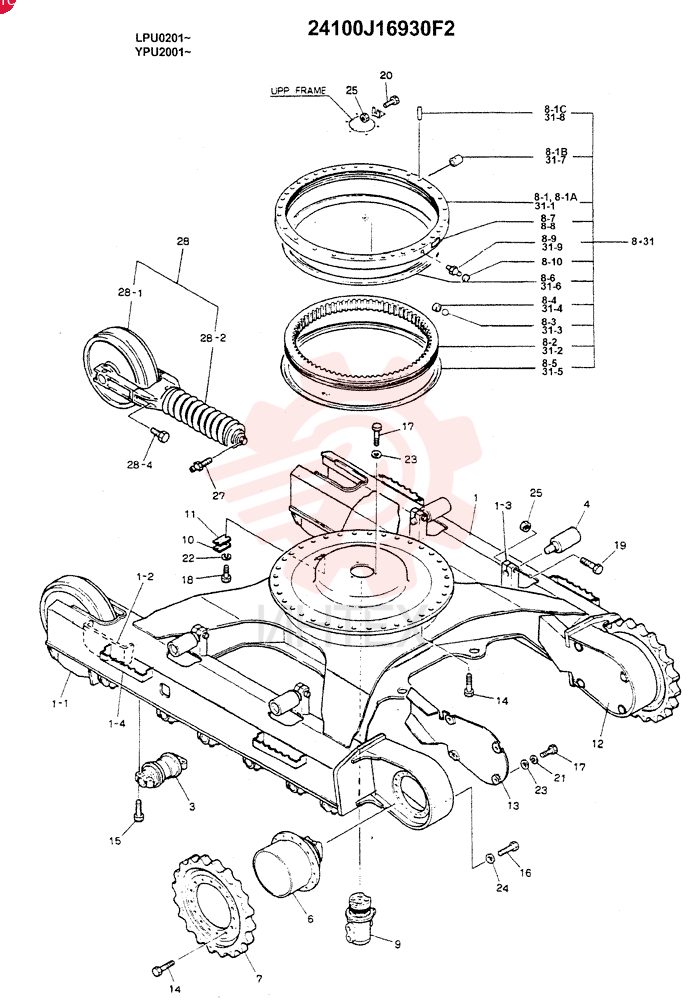

  LOWER INSTALLATION(DOZER, LONG CRAWLER) 24100J16930F2

  Открыть схему
•

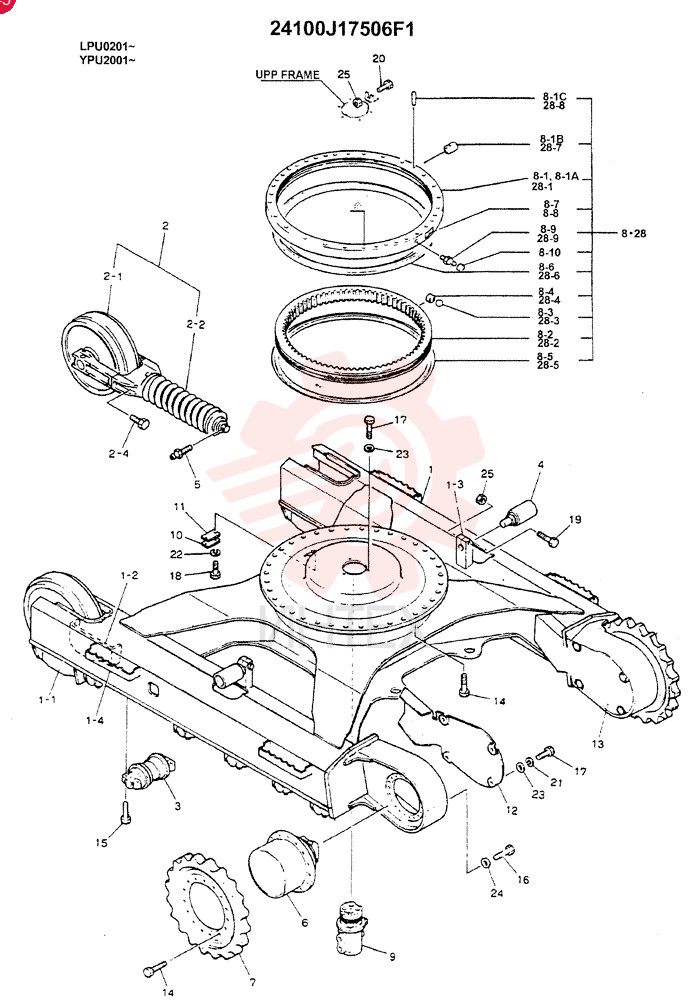

  LOWER INSTALLATION(SHORT CRAWLER) 24100J17506F1

  Открыть схему
•

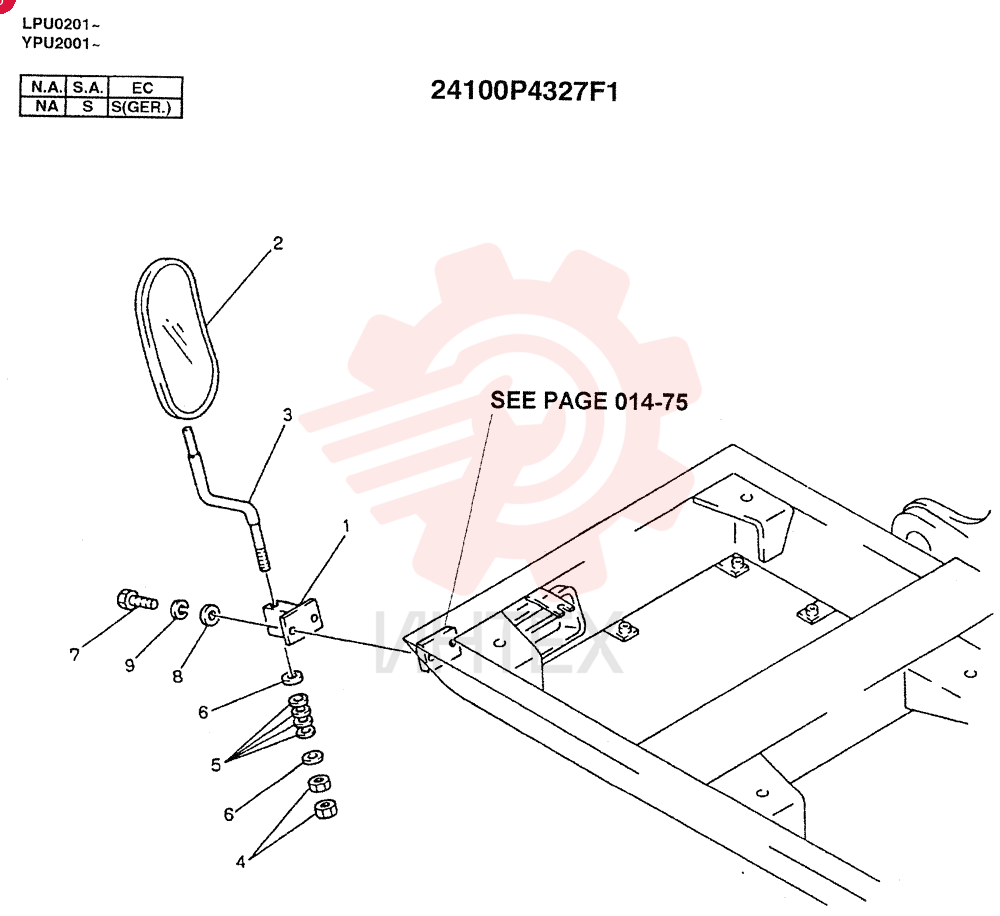

  MIRROR INSTALLATION(FRAME) 24100P4327F1

  Открыть схему
•

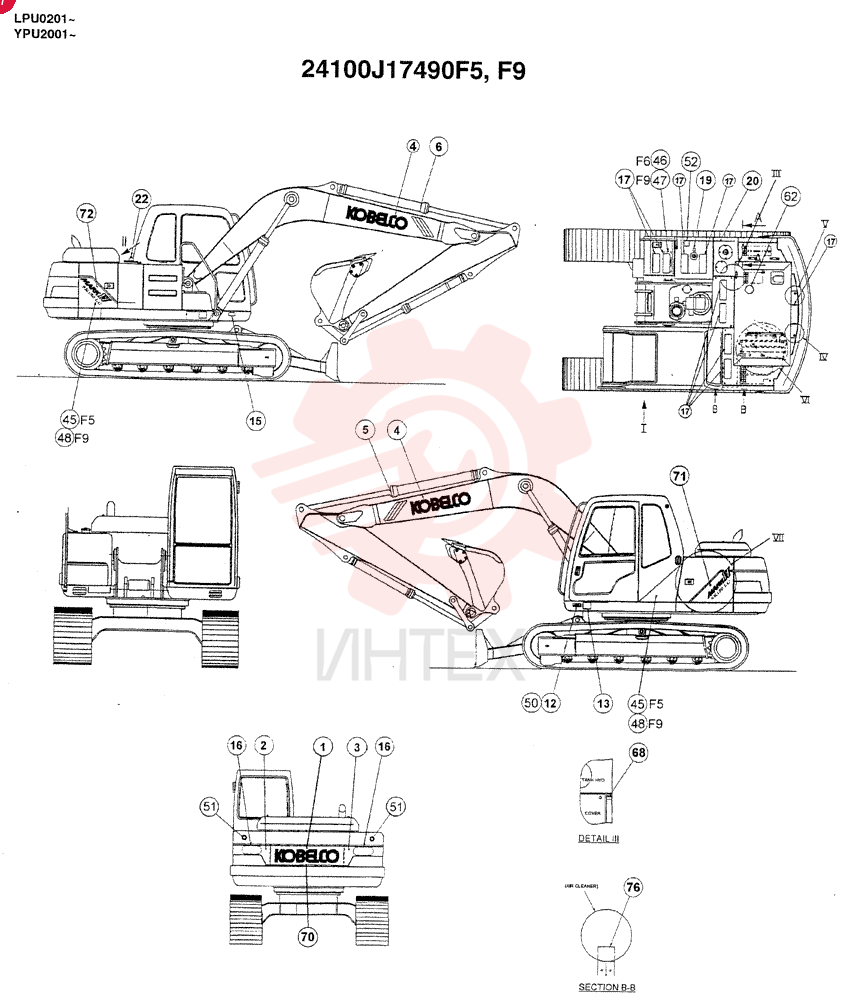

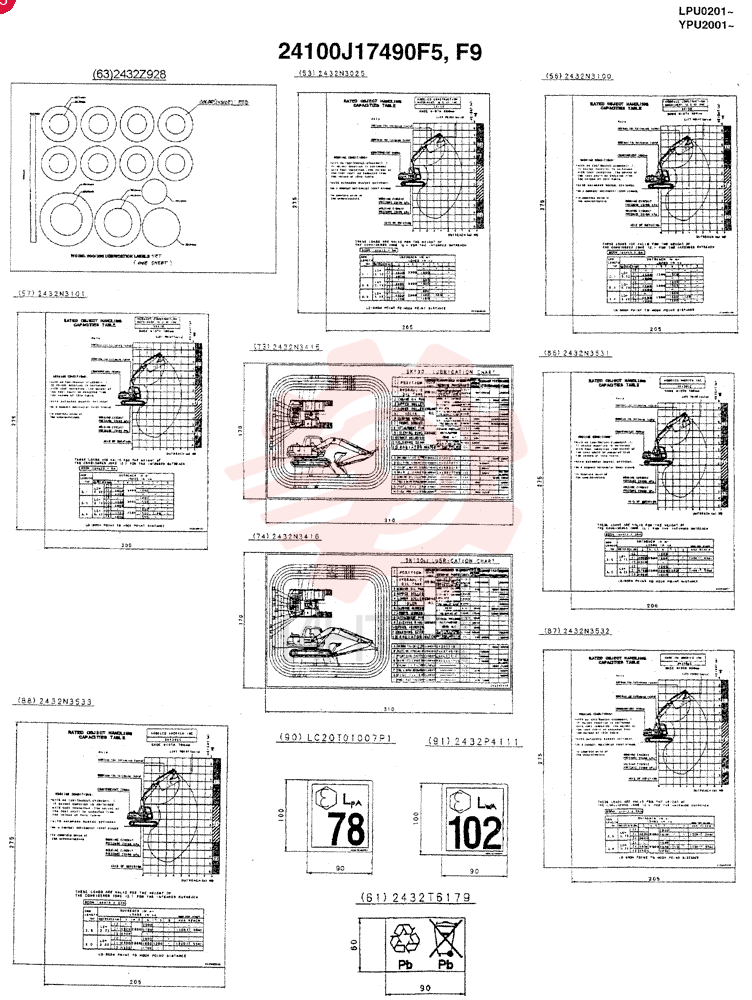

  NAME PLATE ASSY(EC STD CRAWLER) 24100J17490F5 (1)

  Открыть схему
•

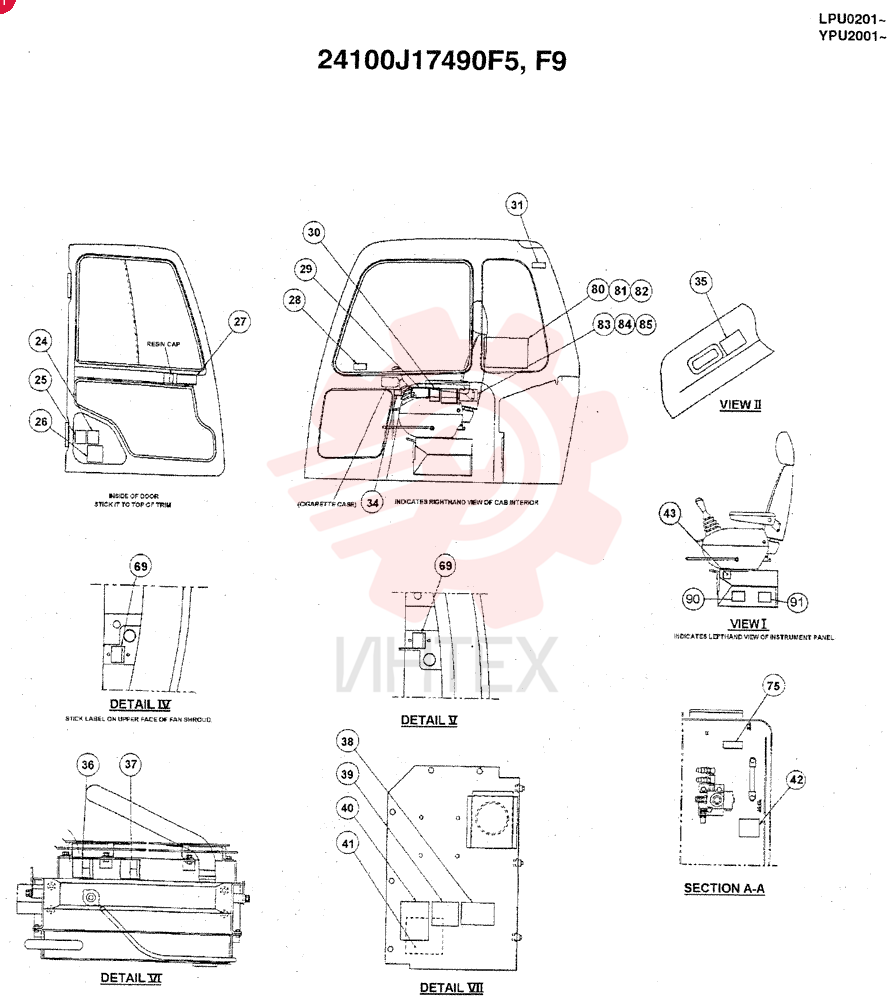

  NAME PLATE ASSY(EC STD CRAWLER) 24100J17490F5 (2)

  Открыть схему
•
  NAME PLATE ASSY(EC STD CRAWLER) 24100J17490F5 (3)

  Открыть схему
•

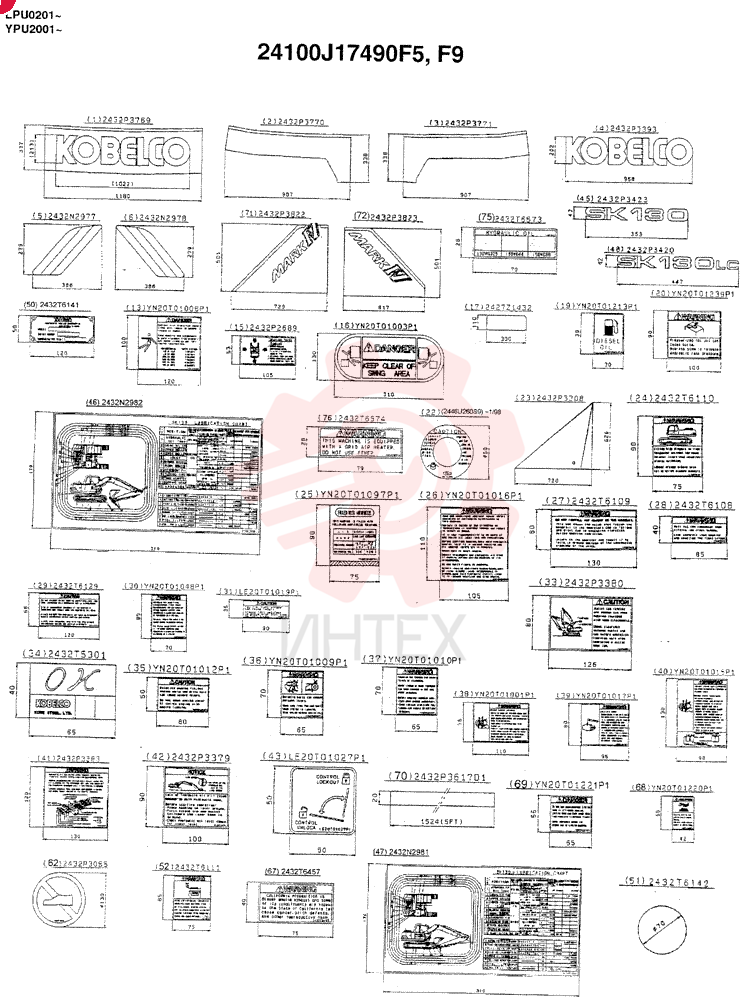

  NAME PLATE ASSY(EC STD CRAWLER) 24100J17490F5 (4)

  Открыть схему
•

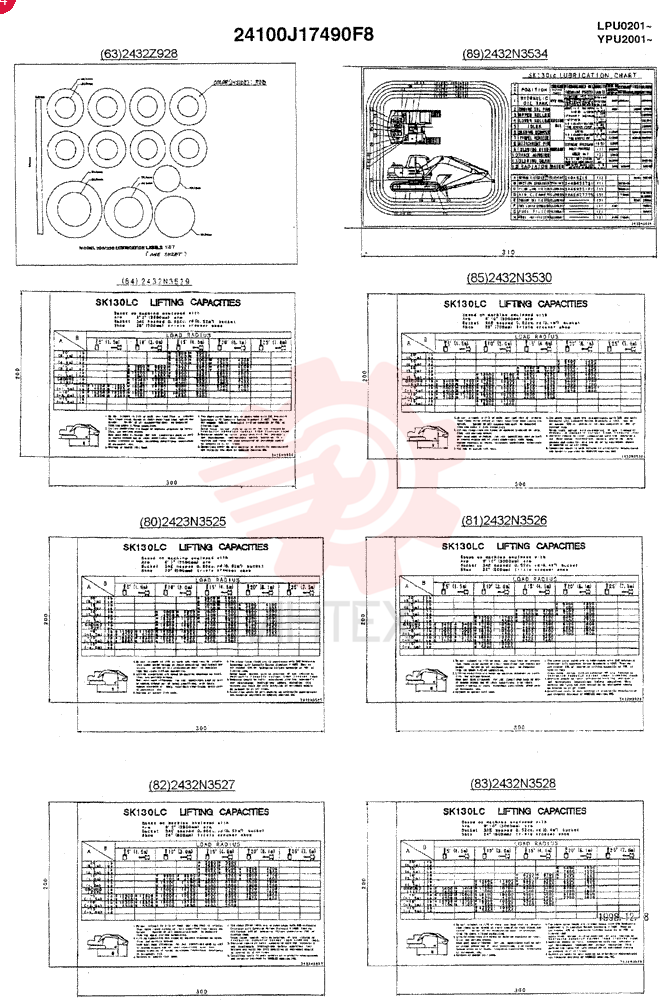

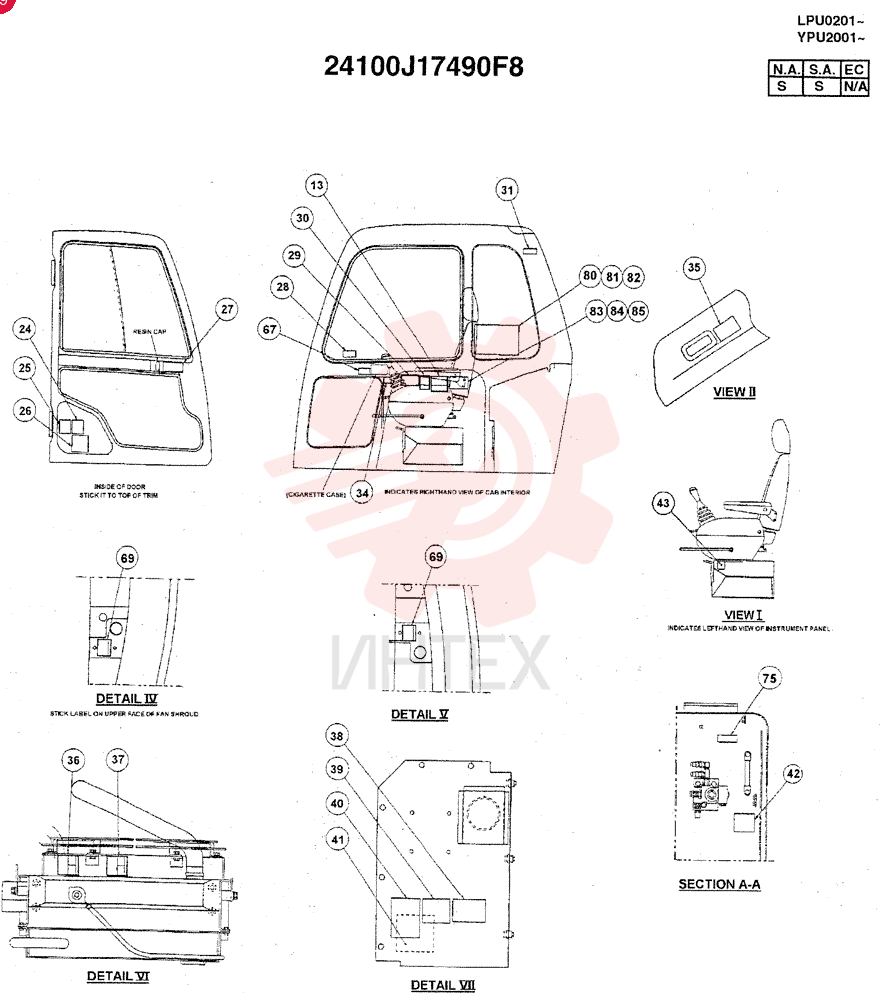

  NAME PLATE ASSY(N.A. & S.A.) 24100J17490F8 (1)

  Открыть схему
•
  NAME PLATE ASSY(N.A. & S.A.) 24100J17490F8 (2)
