(SK135SR-1E) - SHORT RADIUS EXCAVATOR ASN YY03-04555 (1/02-12/03) — схемы

•

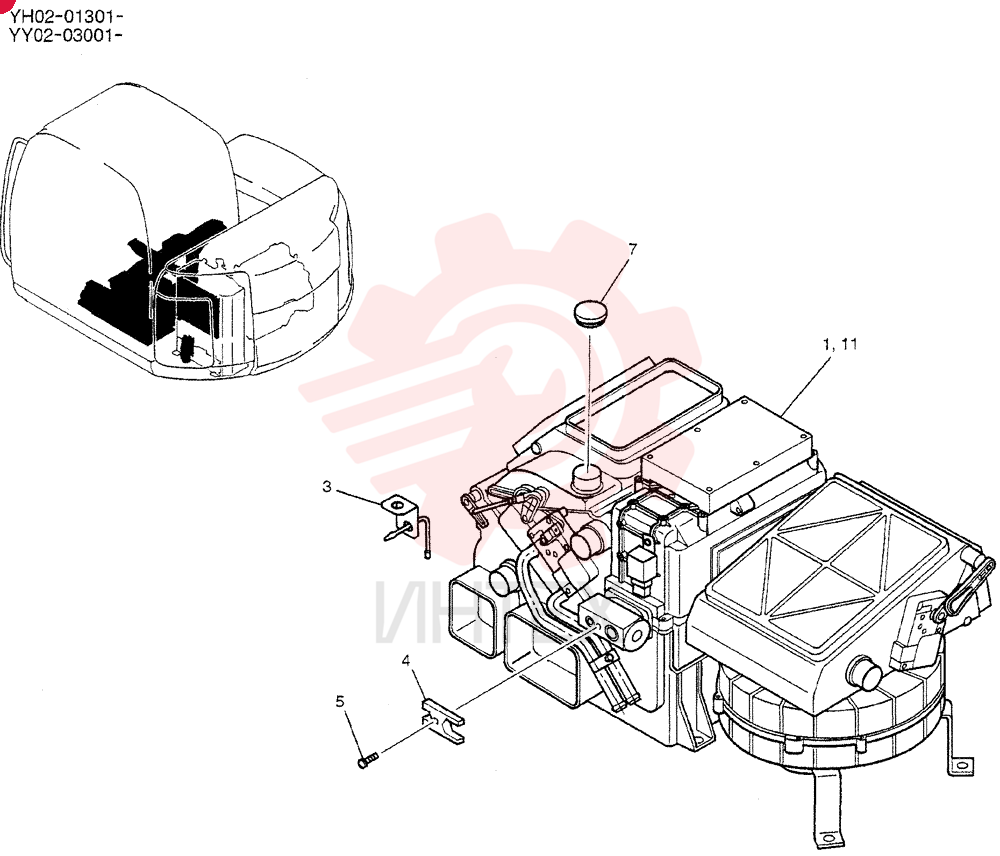

  AIR CONDITIONER YT20M00009F1

  Открыть схему
•

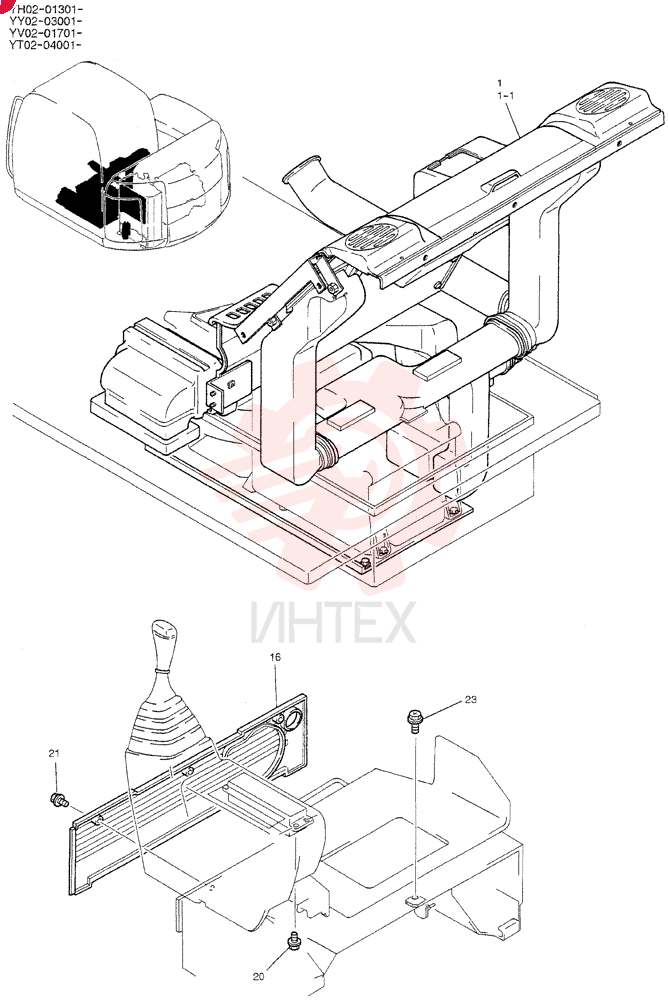

  AIR CONDITIONER YT20M00010F1 (1)

  Открыть схему
•

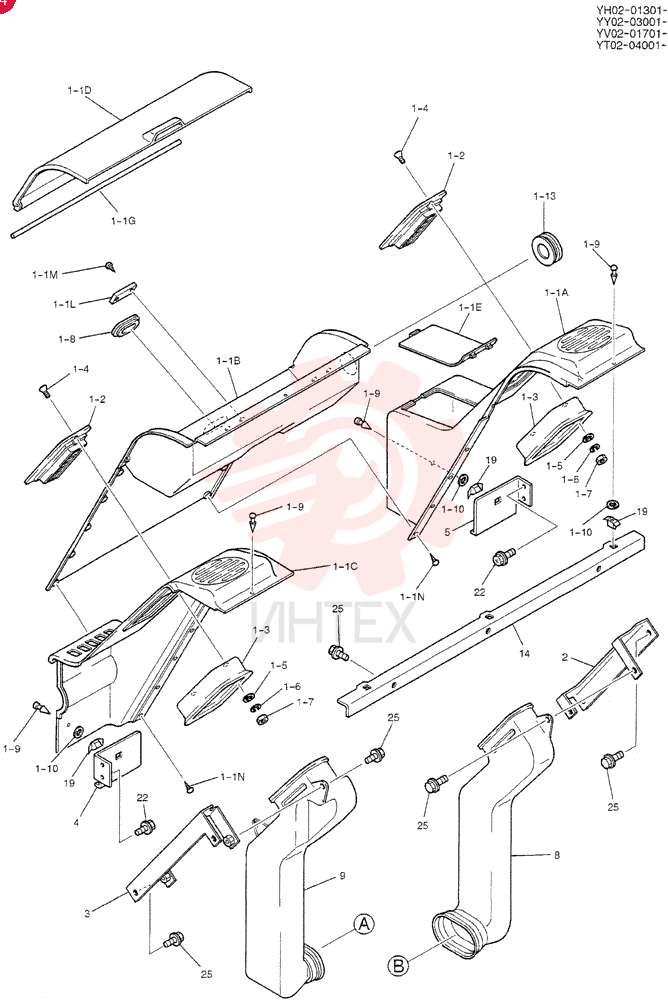

  AIR CONDITIONER YT20M00010F1 (2)

  Открыть схему
•

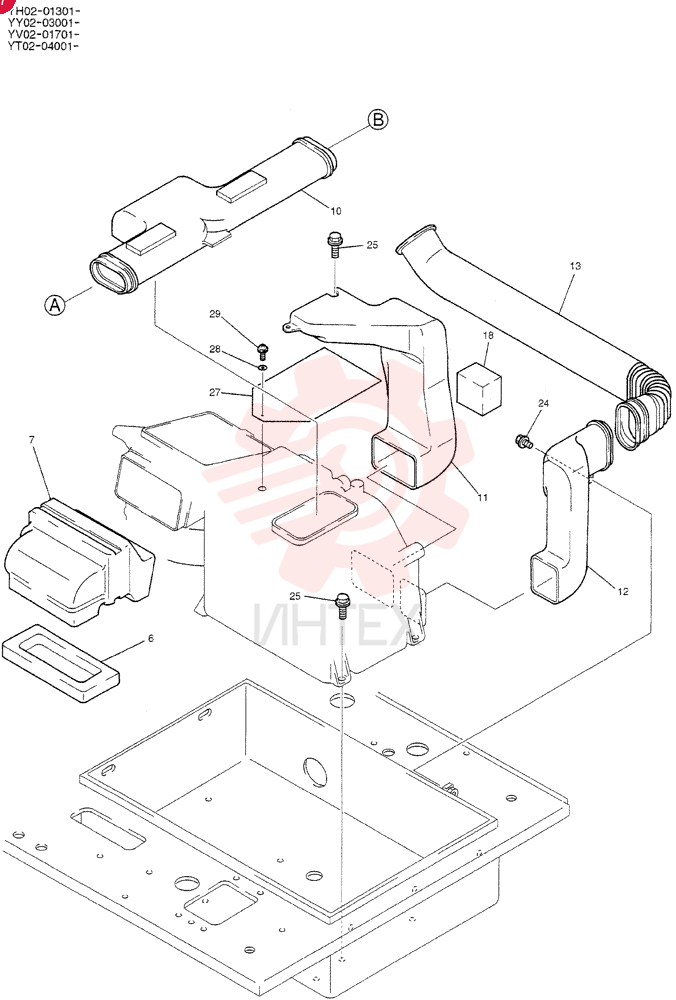

  AIR CONDITIONER YT20M00010F1 (3)

  Открыть схему
•

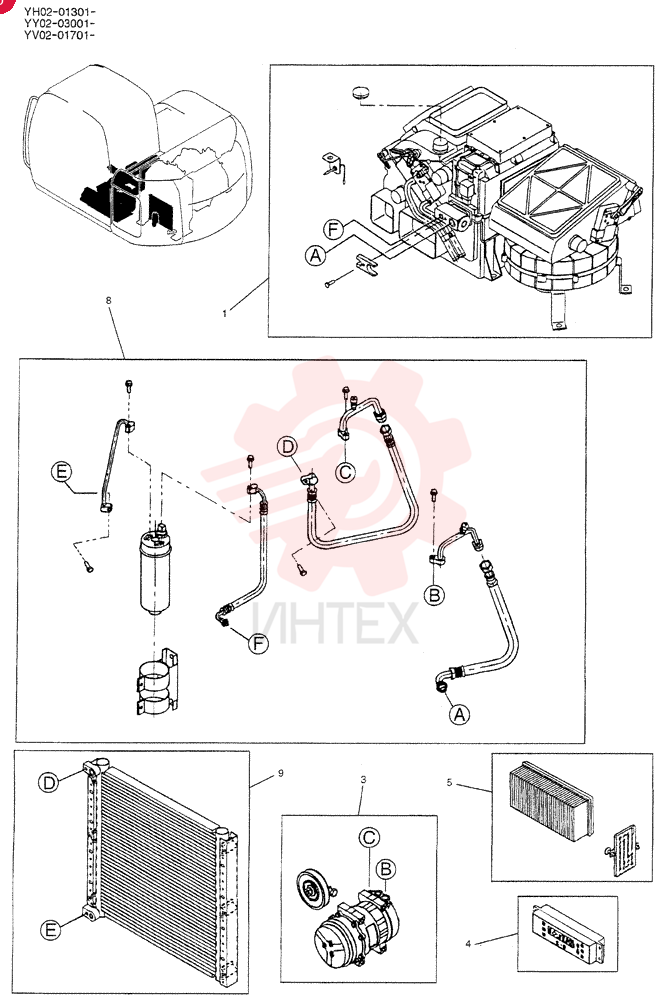

  AIR CONDITIONER YV20M00003F3

  Открыть схему
•

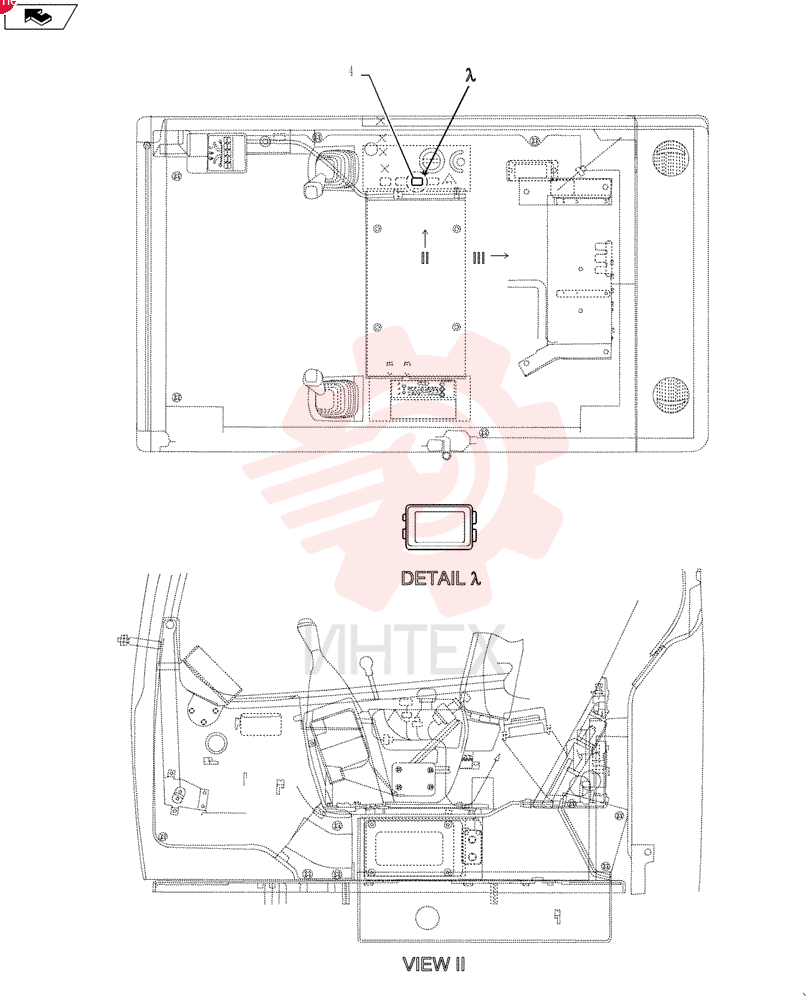

  BOLT ZM61C06012

  Открыть схему
•

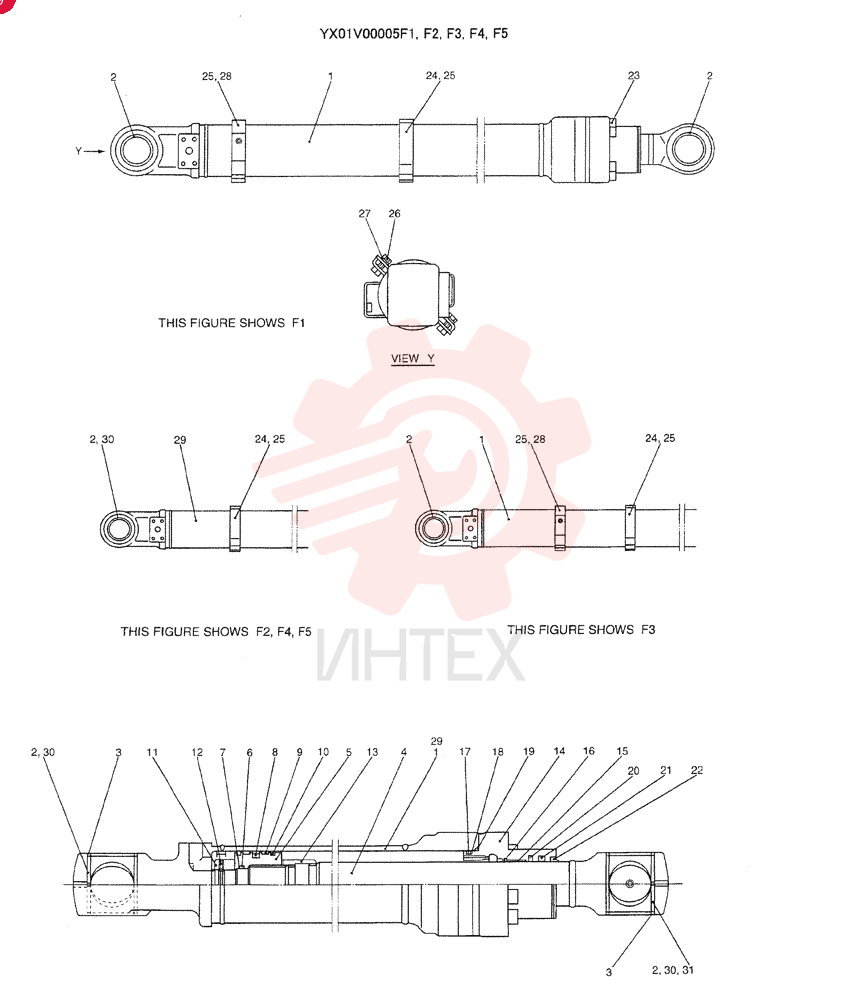

  BUCKET CYLINDER YX01V00005F1

  Открыть схему
•

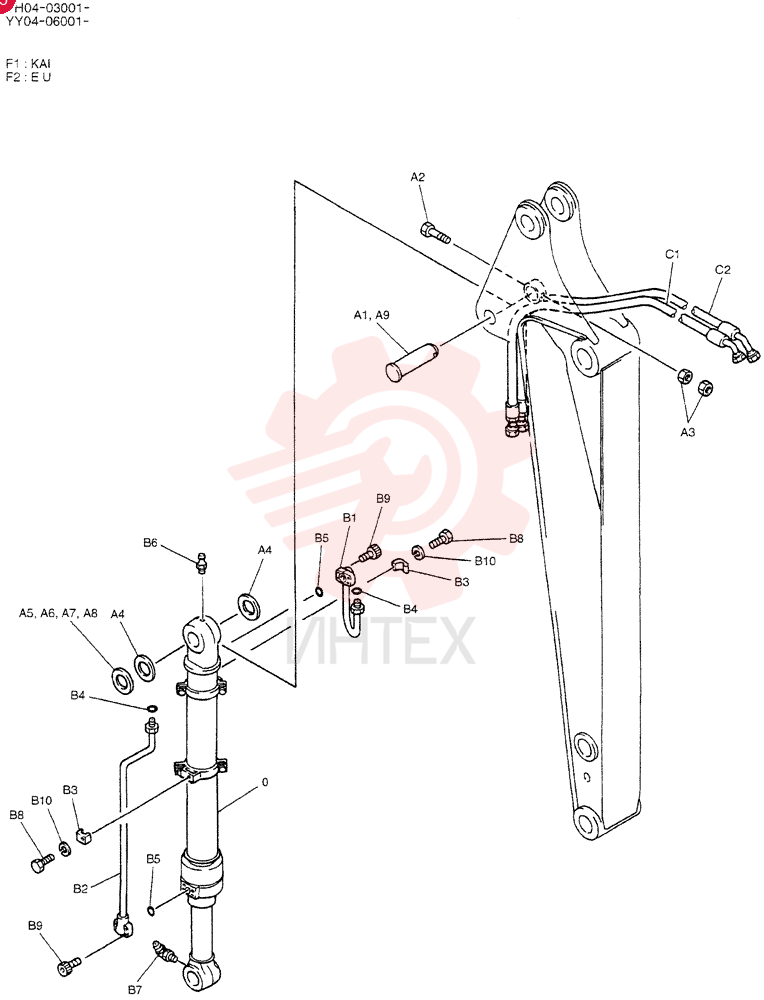

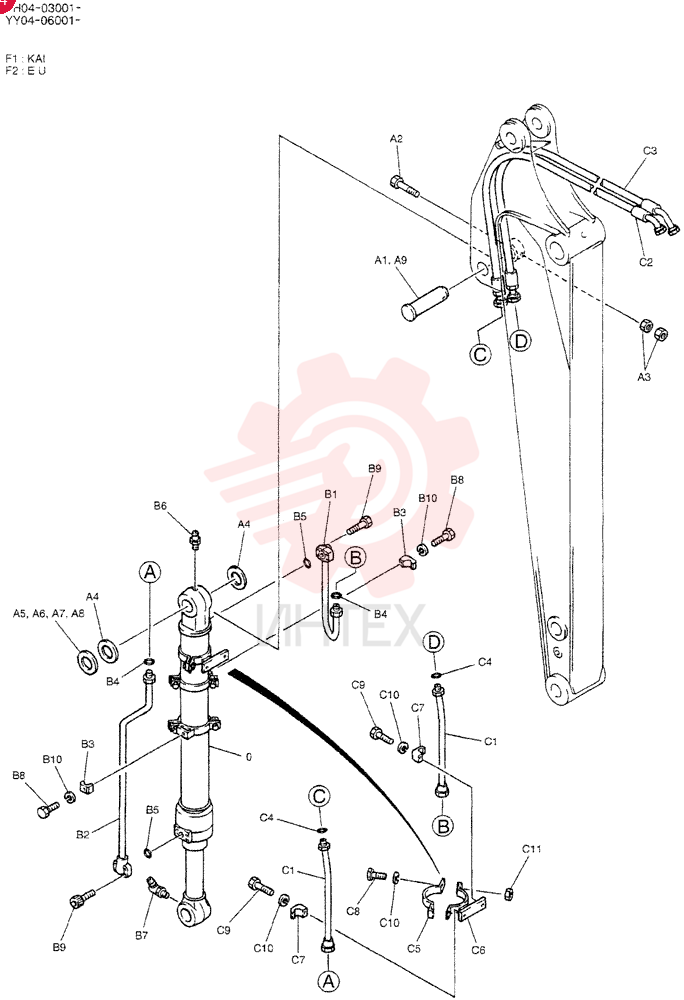

  BUCKET CYLINDER YX01V00005F3 (1)

  Открыть схему
•
  BUCKET CYLINDER YX01V00005F3 (2)

  Открыть схему
•

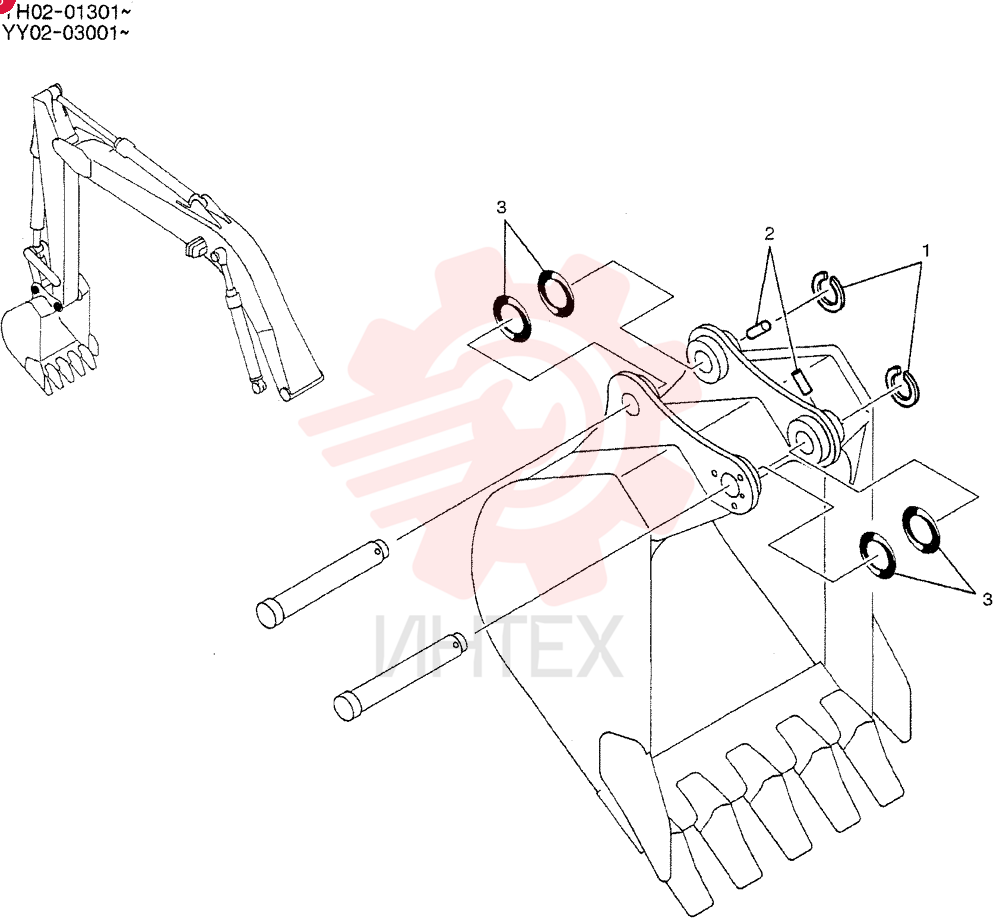

  BUCKET LP61B00008F1

  Открыть схему
•

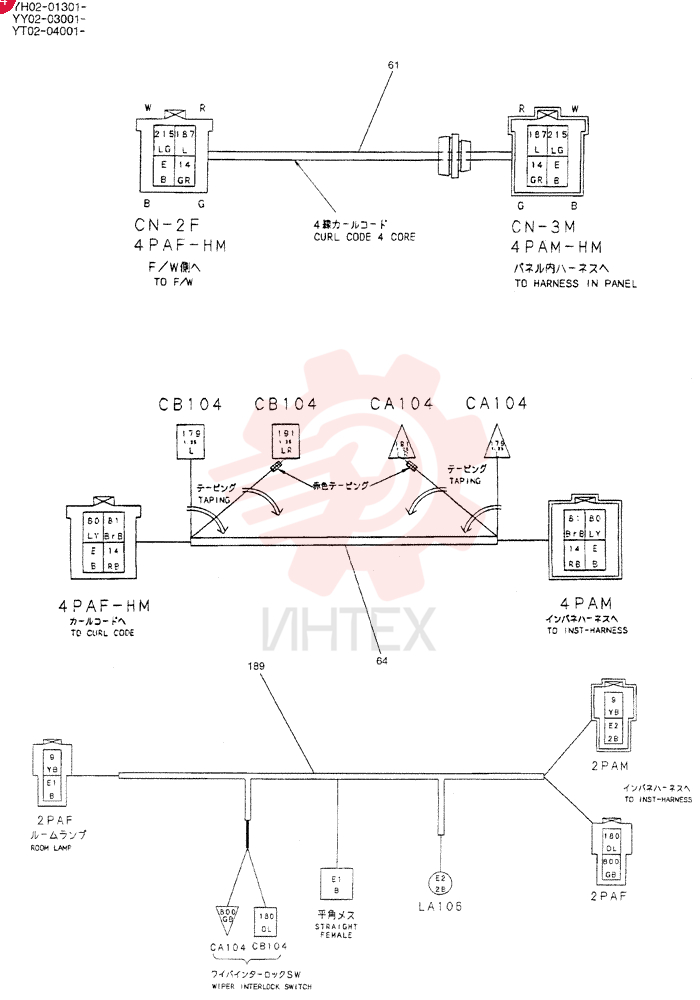

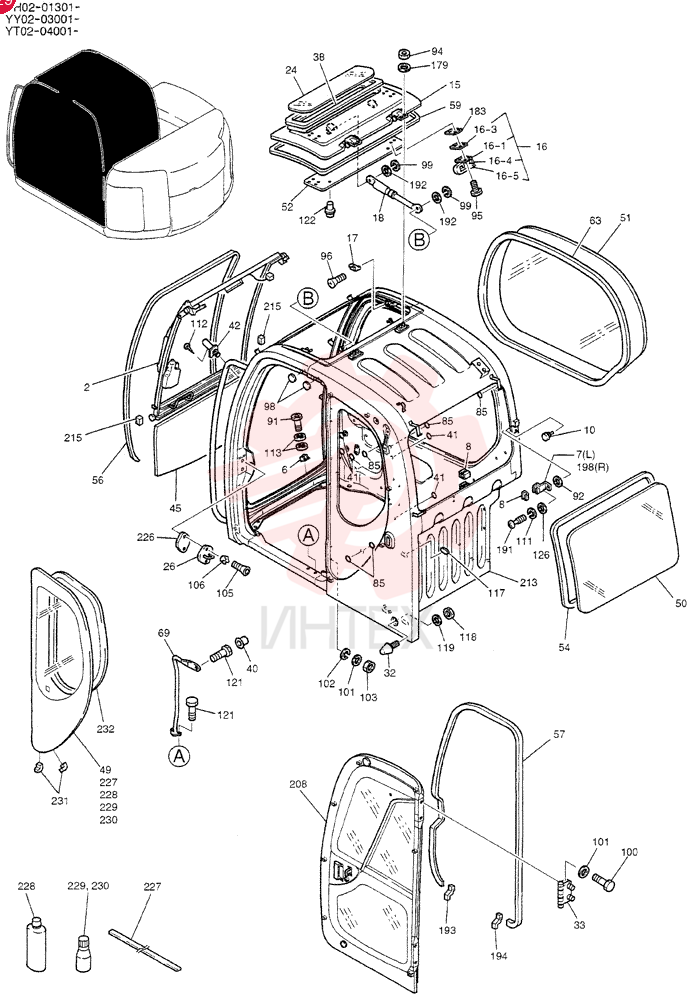

  CAB YT02C00030F9 (1)

  Открыть схему
•

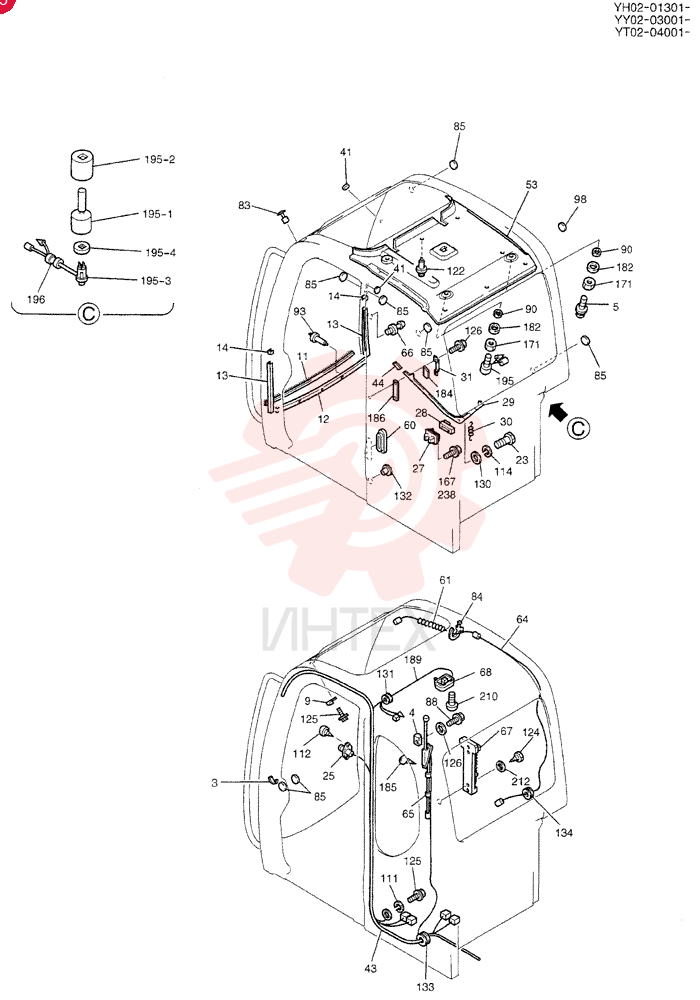

  CAB YT02C00030F9 (2)

  Открыть схему
•
  CAB YT02C00030F9 (3)

  Открыть схему
•

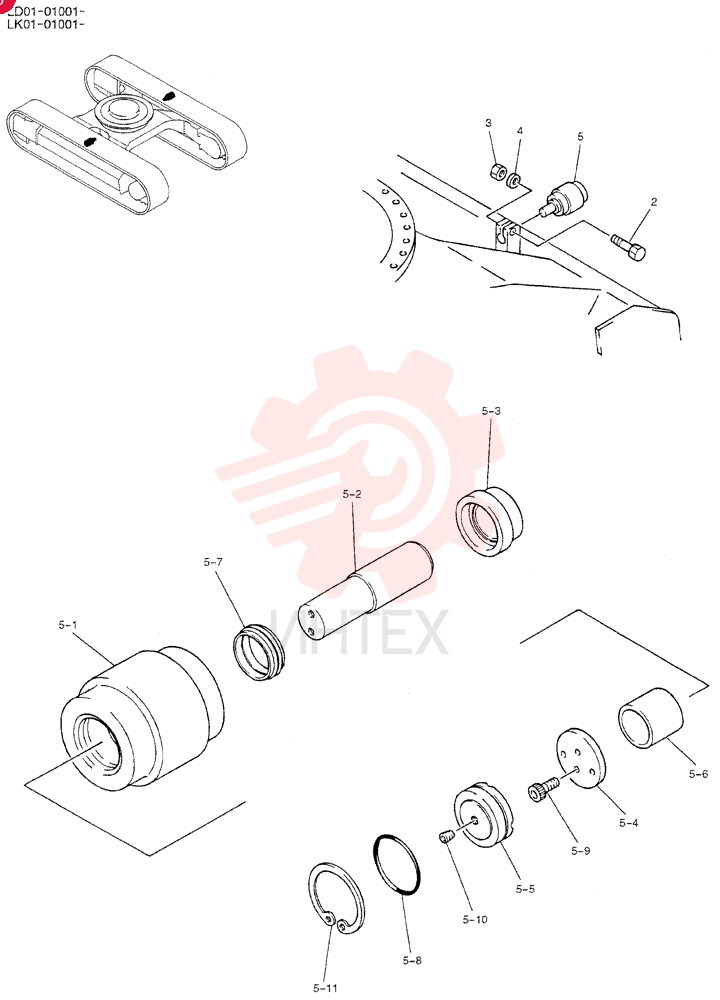

  CAP YN64D01012P1

  Открыть схему
•

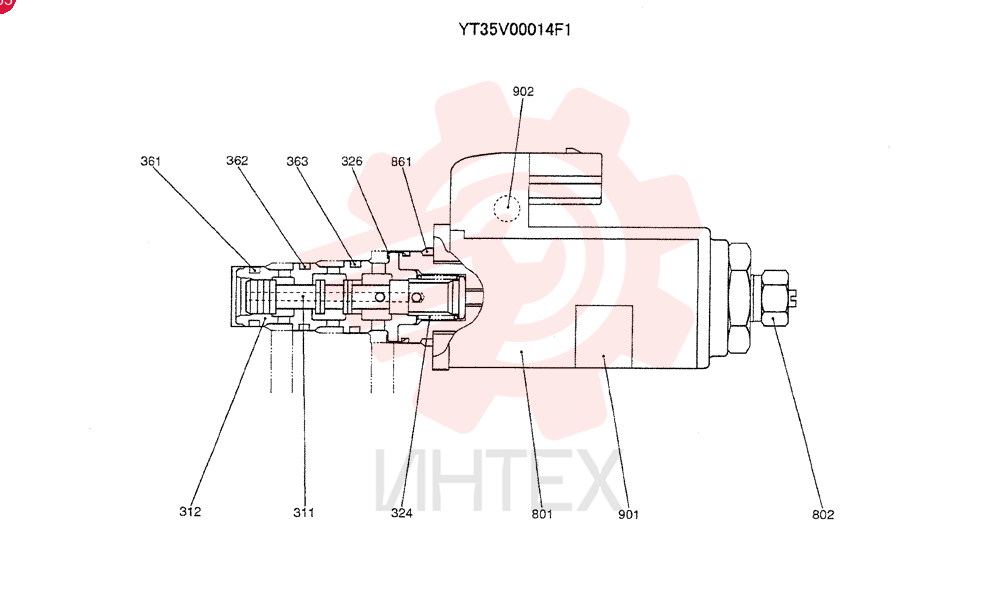

  CARTRIDGE YT35V00014F1

  Открыть схему
•

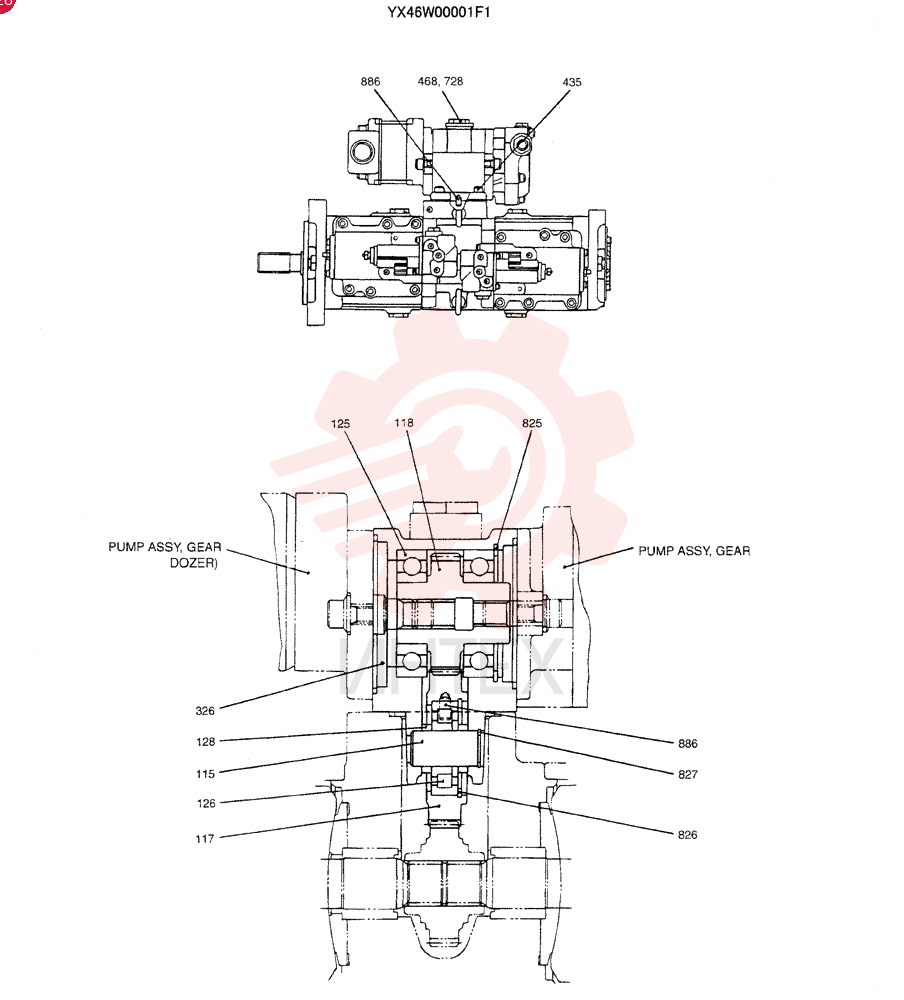

  CASE ASSY. YX46W00001F1

  Открыть схему
•

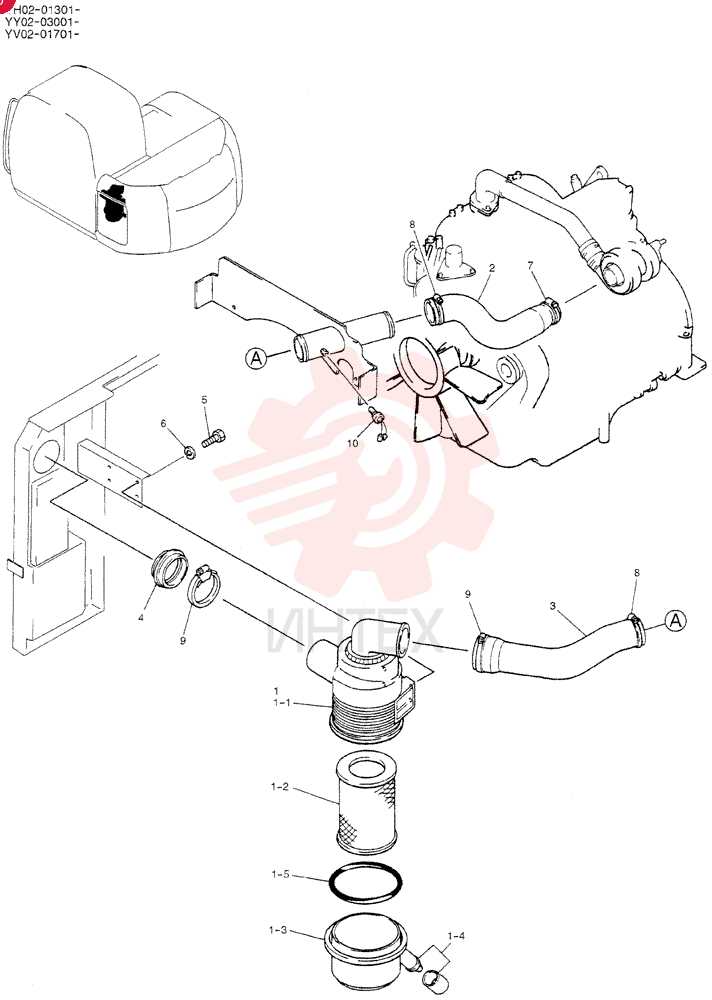

  CLEANER YY11P00001F1

  Открыть схему
•

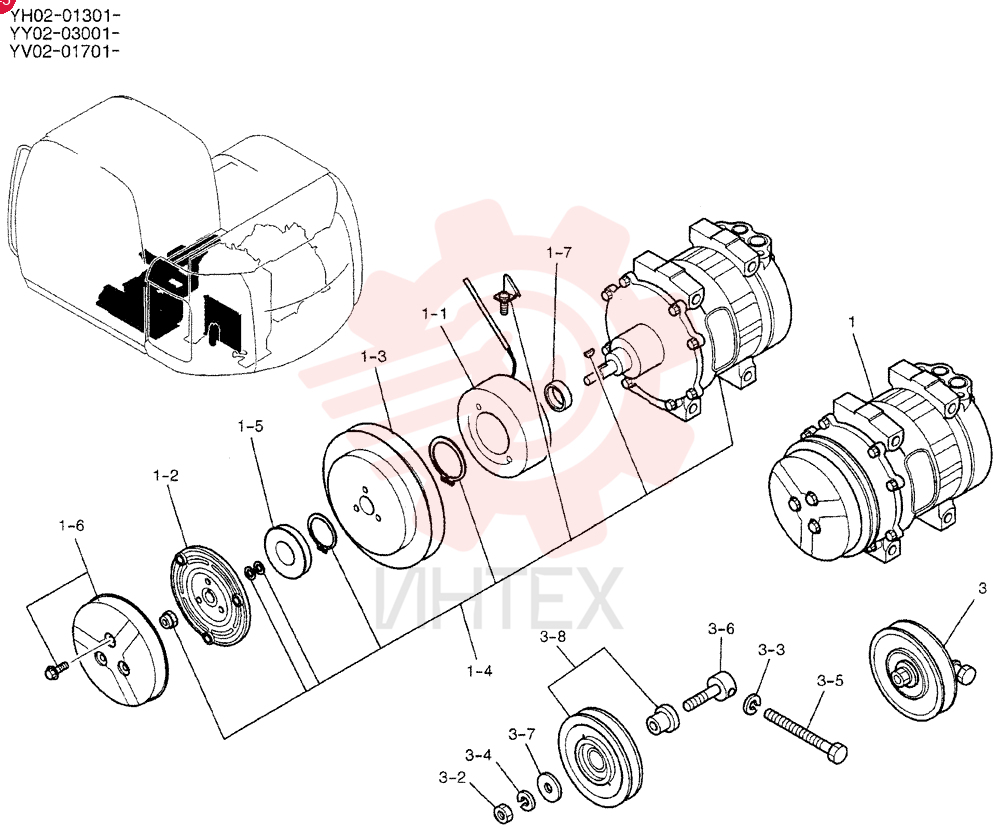

  COMPRESSOR YX91V00002F2

  Открыть схему
•

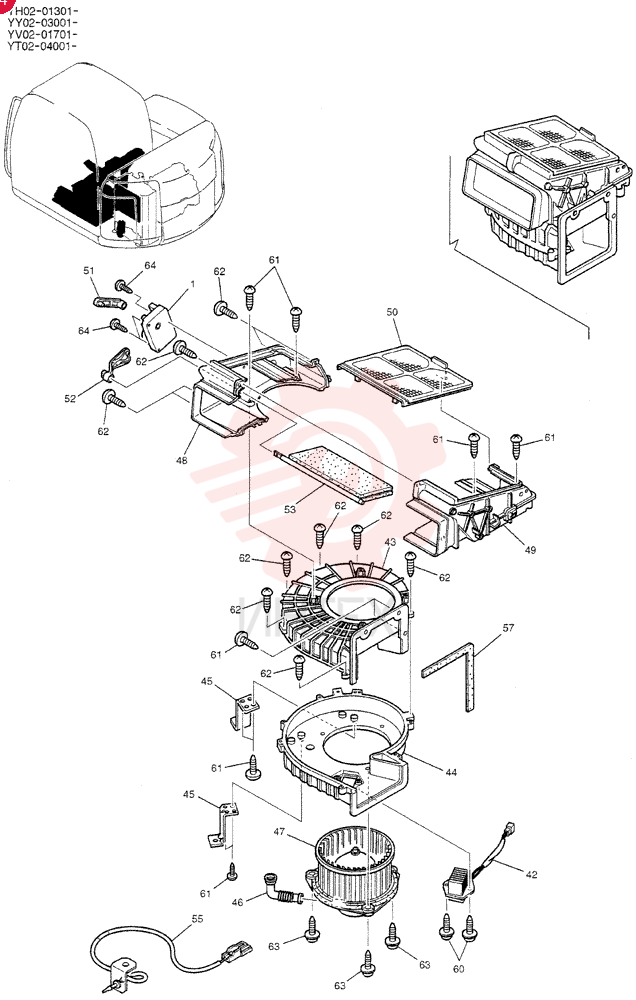

  CONDITIONING UNIT YT20M00004F1 (1)

  Открыть схему
•

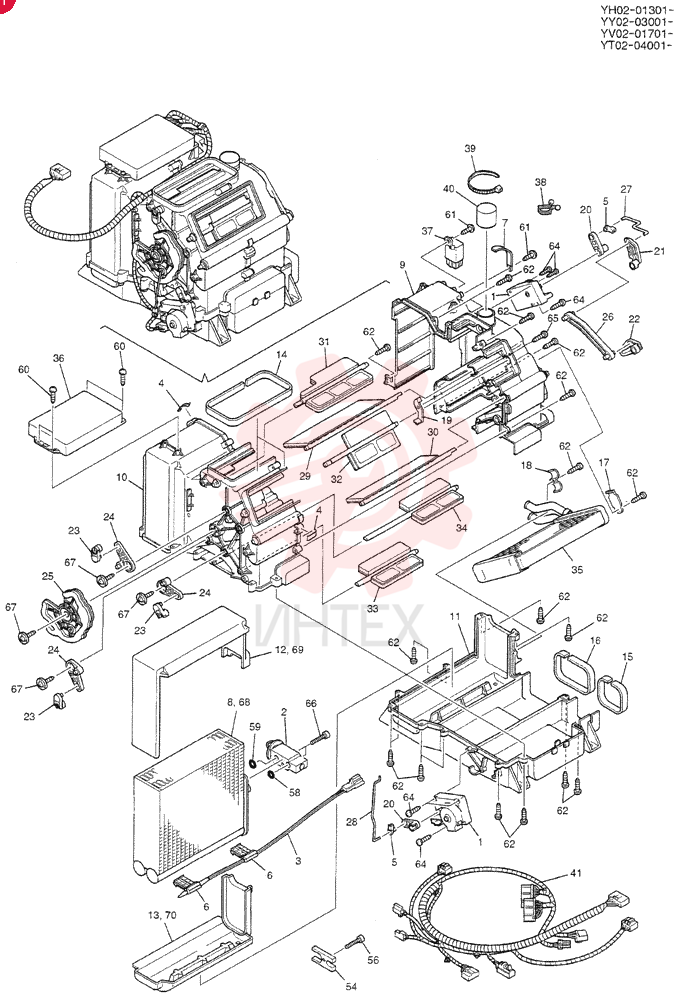

  CONDITIONING UNIT YT20M00004F1 (2)

  Открыть схему
•

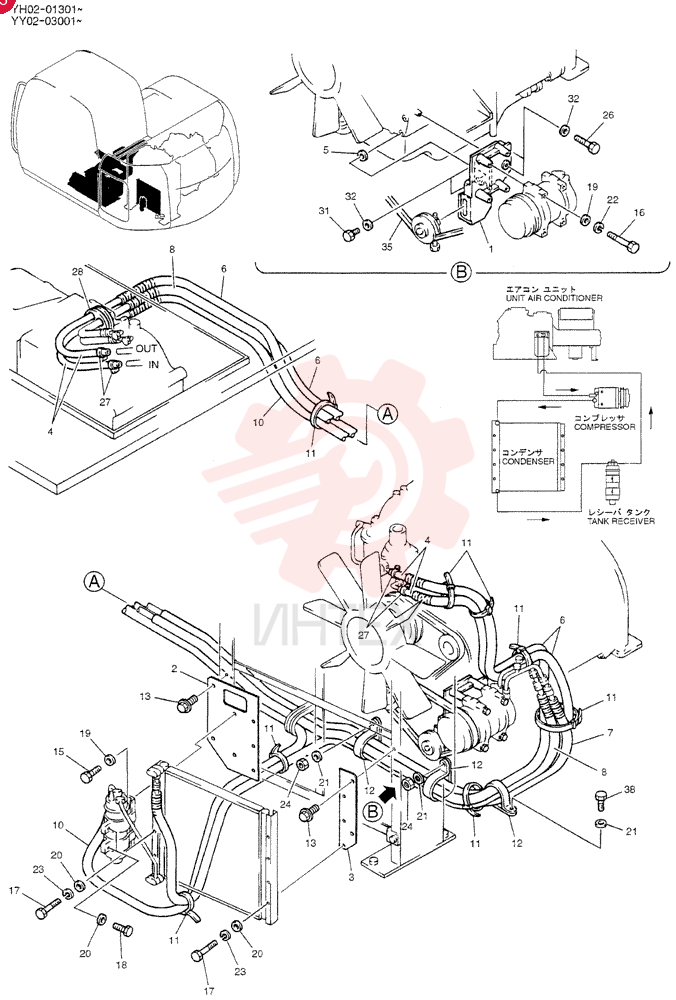

  CONDITIONING UNIT YY20M00007F1

  Открыть схему
•

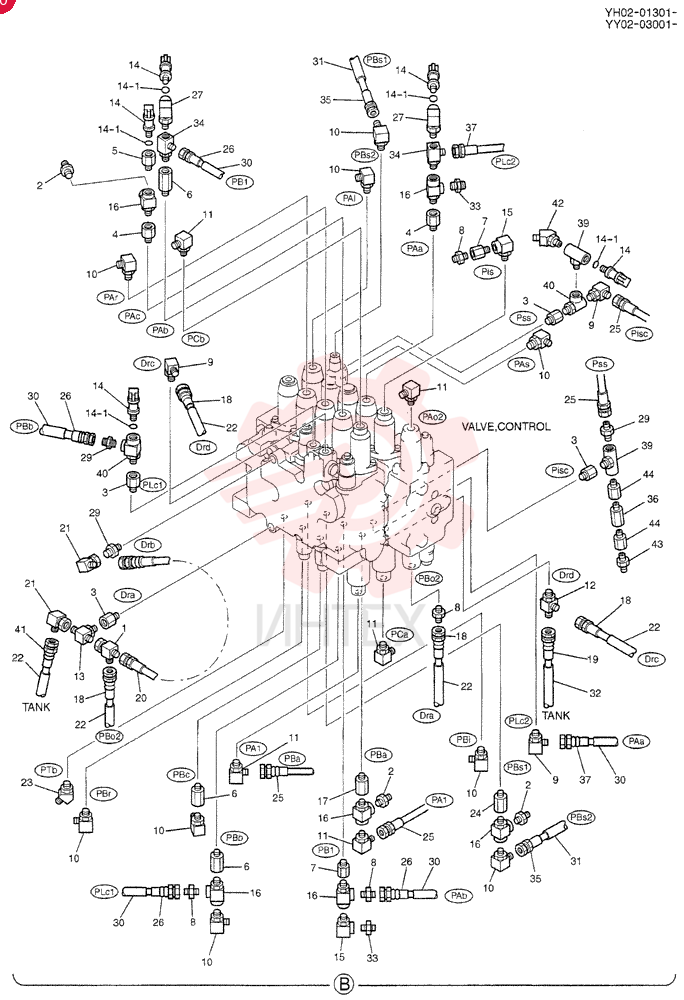

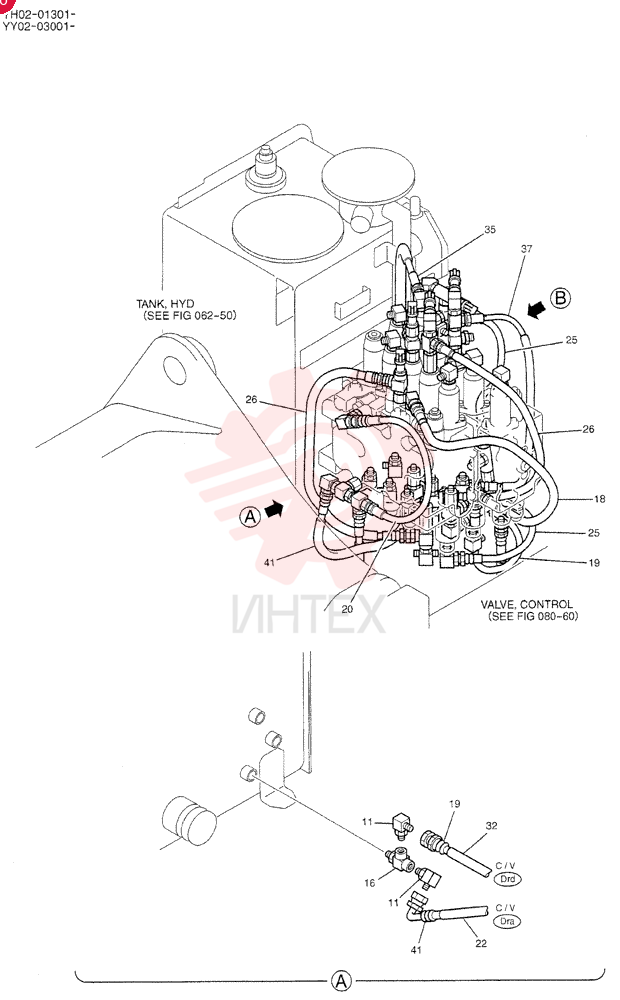

  CONTROL LINES,MAIN YY06H00018F3 (1)

  Открыть схему
•
  CONTROL LINES,MAIN YY06H00018F3 (2)

  Открыть схему
•

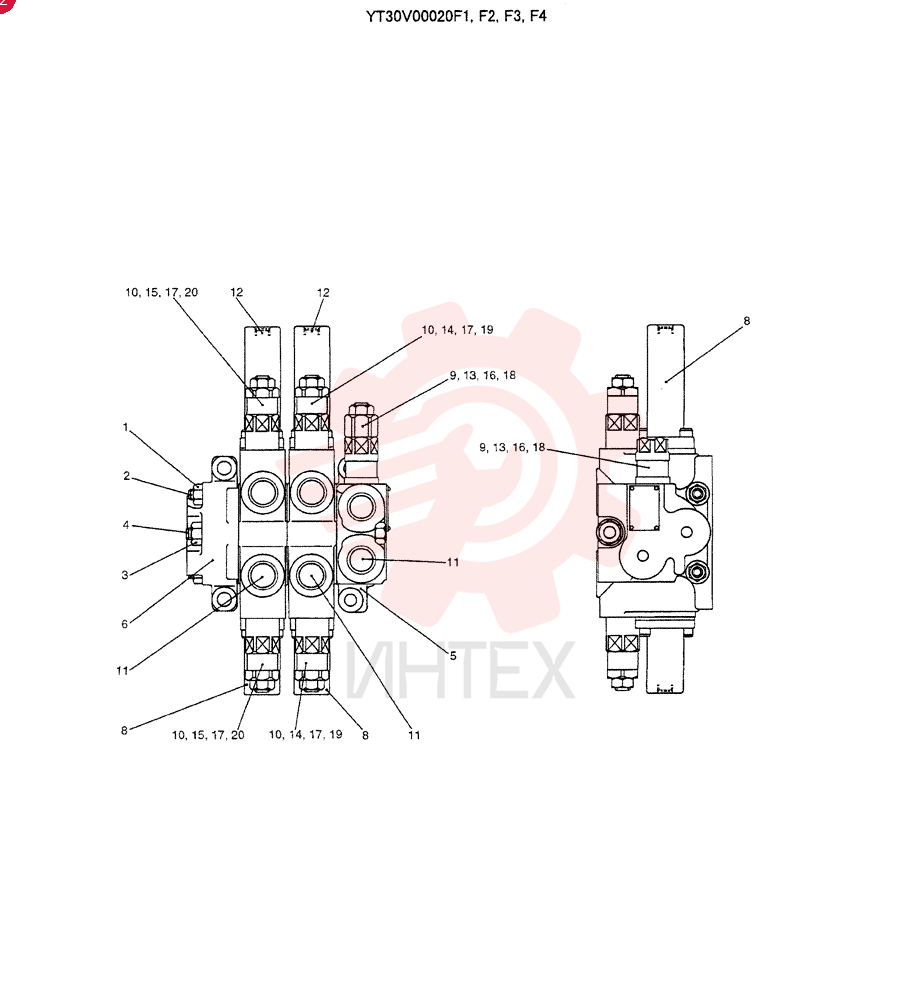

  CONTROL VALVE YT30V00020F1

  Открыть схему
•

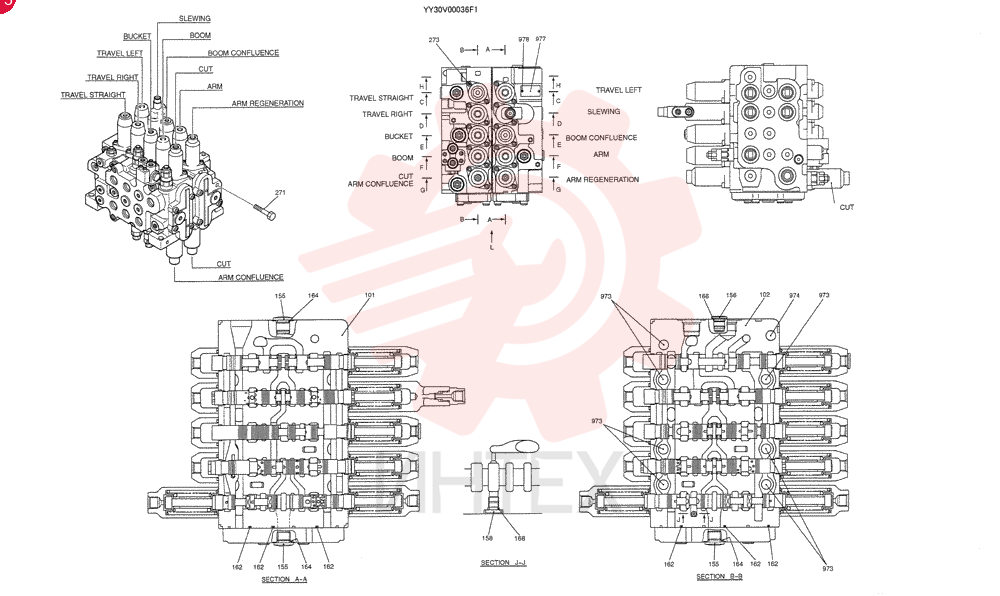

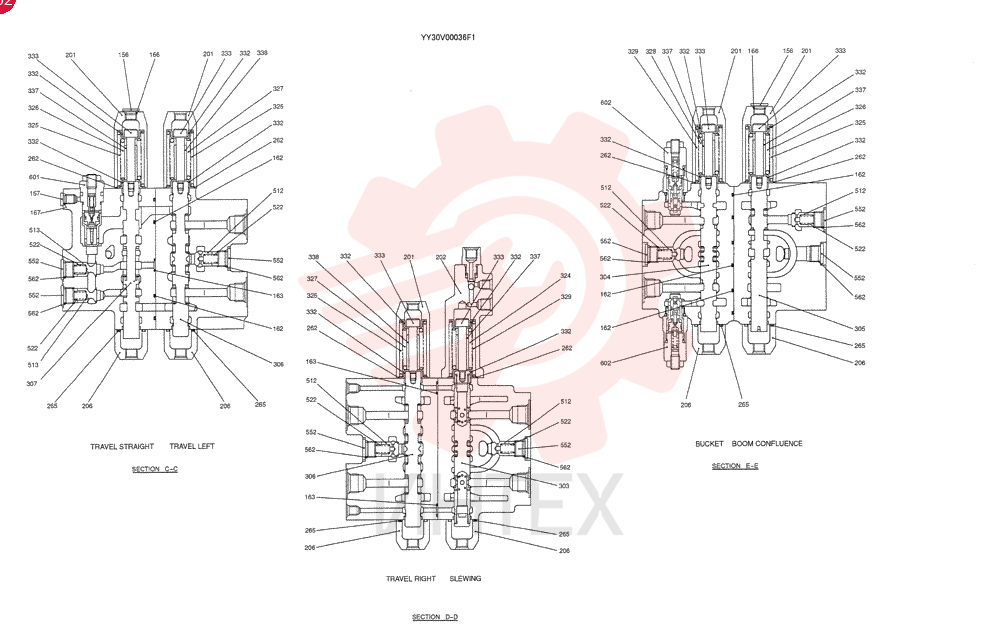

  CONTROL VALVE YY30V00036F1 (1)

  Открыть схему
•
  CONTROL VALVE YY30V00036F1 (2)

  Открыть схему
•

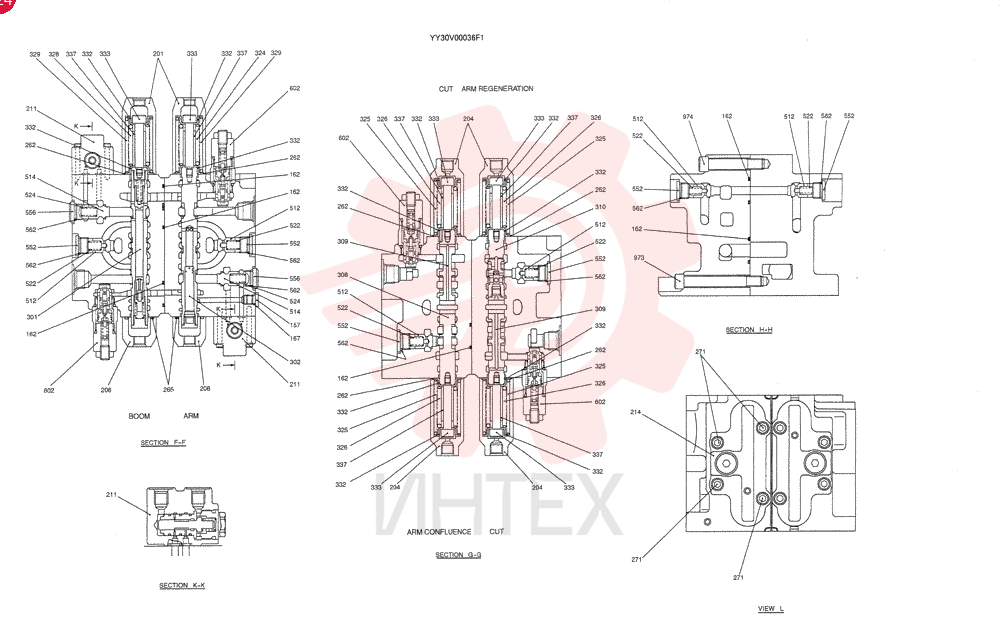

  CONTROL VALVE YY30V00036F1 (3)

  Открыть схему
•

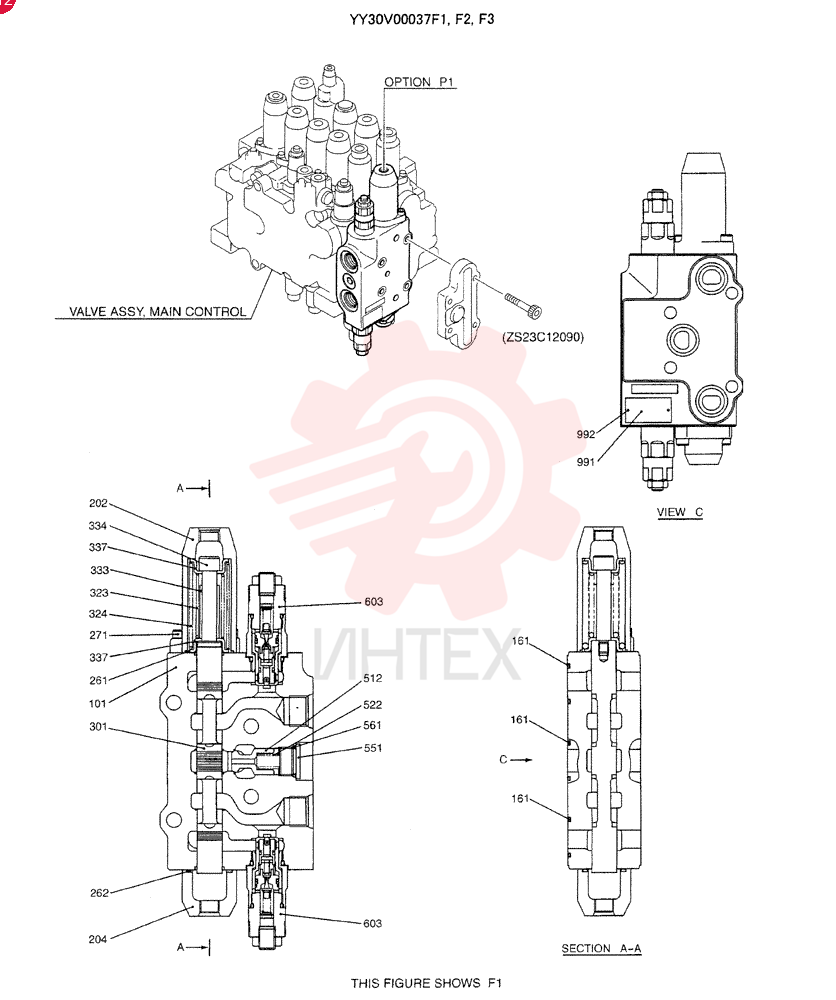

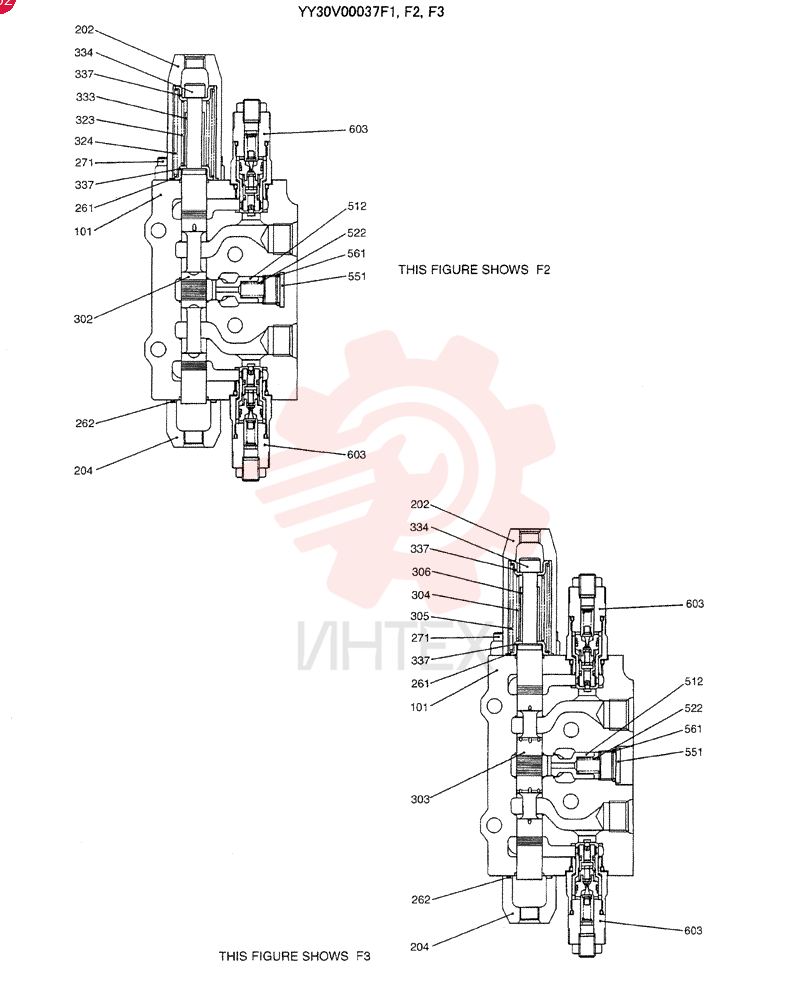

  CONTROL VALVE YY30V00037F1 (1)

  Открыть схему
•
  CONTROL VALVE YY30V00037F1 (2)

  Открыть схему
•

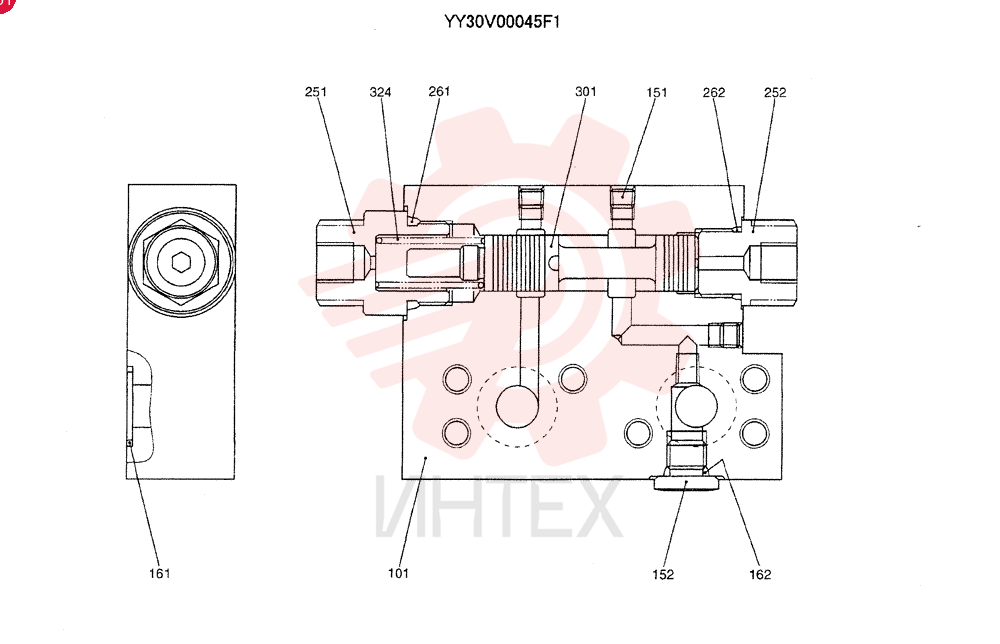

  CONTROL VALVE YY30V00045F1

  Открыть схему
•

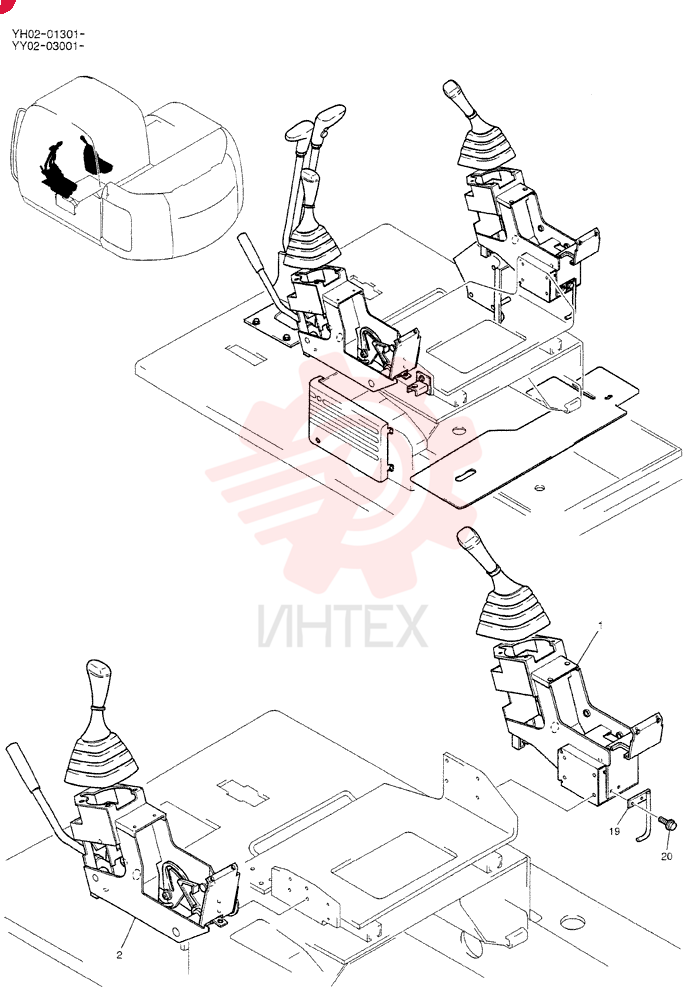

  CONTROL YY03M00011F5 (1)

  Открыть схему
•

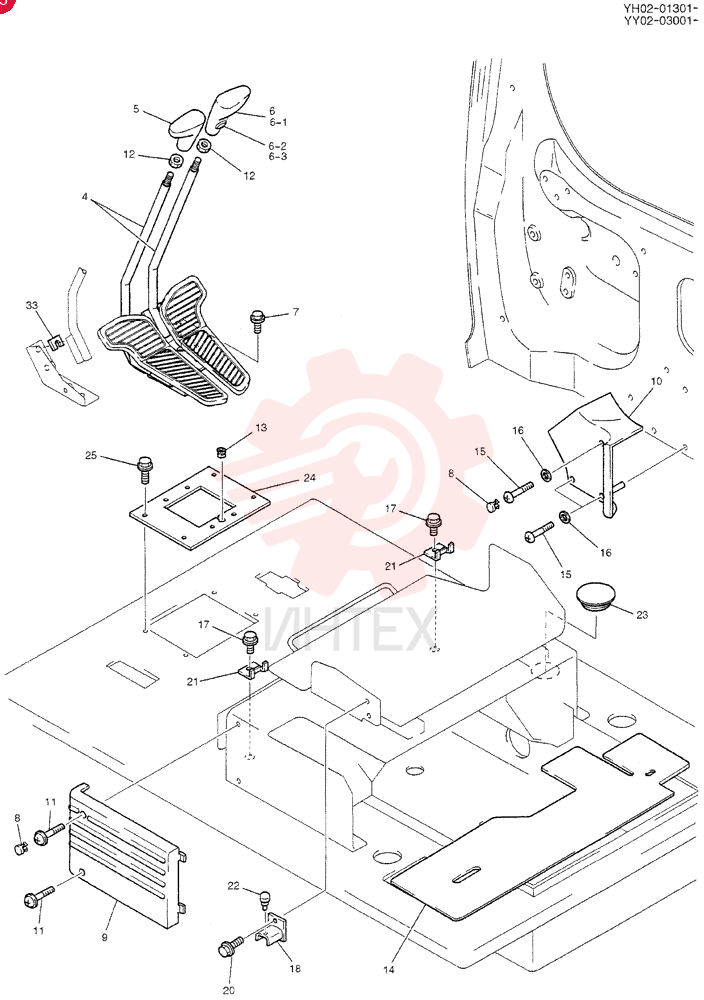

  CONTROL YY03M00011F5 (2)

  Открыть схему
•

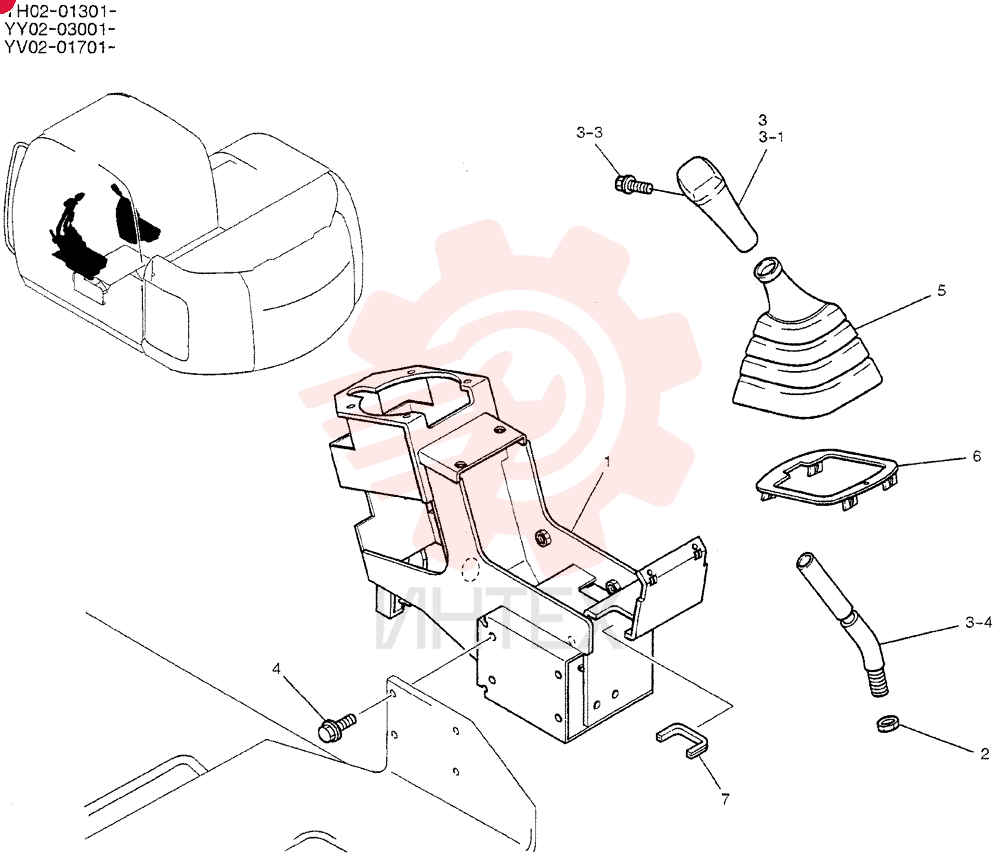

  CONTROL YY03M00012F1

  Открыть схему
•

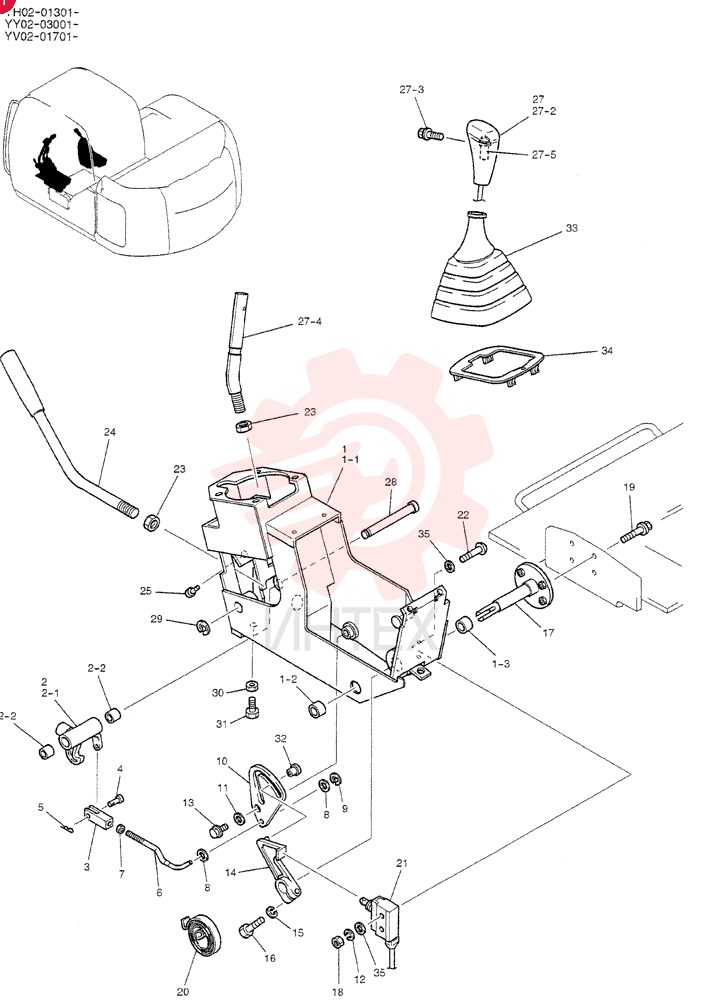

  CONTROL YY03M00013F1

  Открыть схему
•

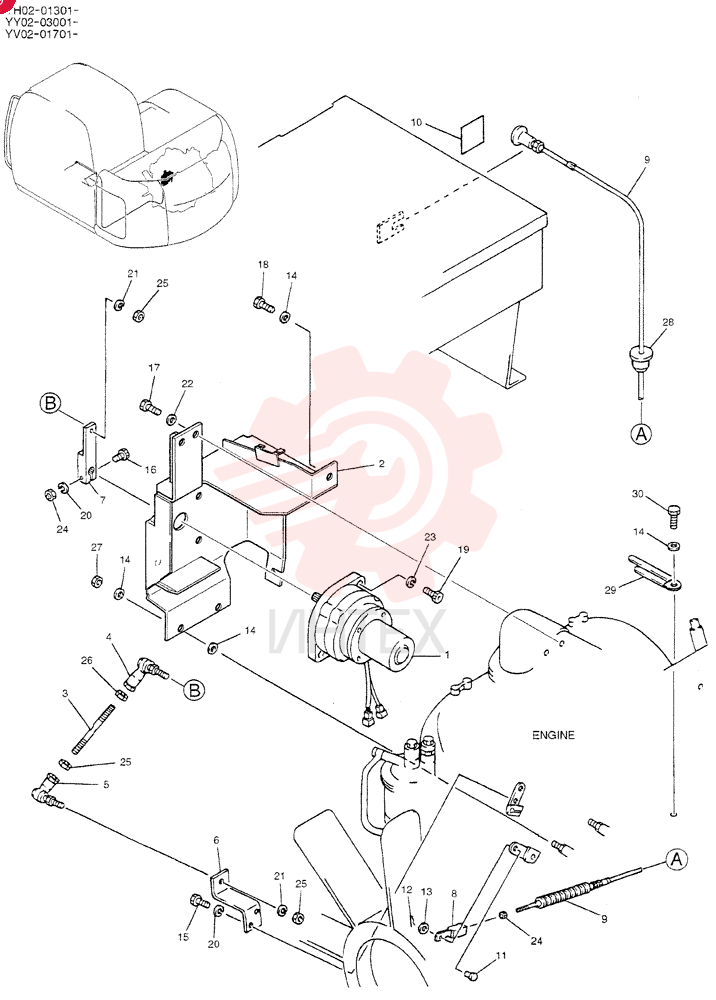

  CONTROL YY11M00002F1

  Открыть схему
•

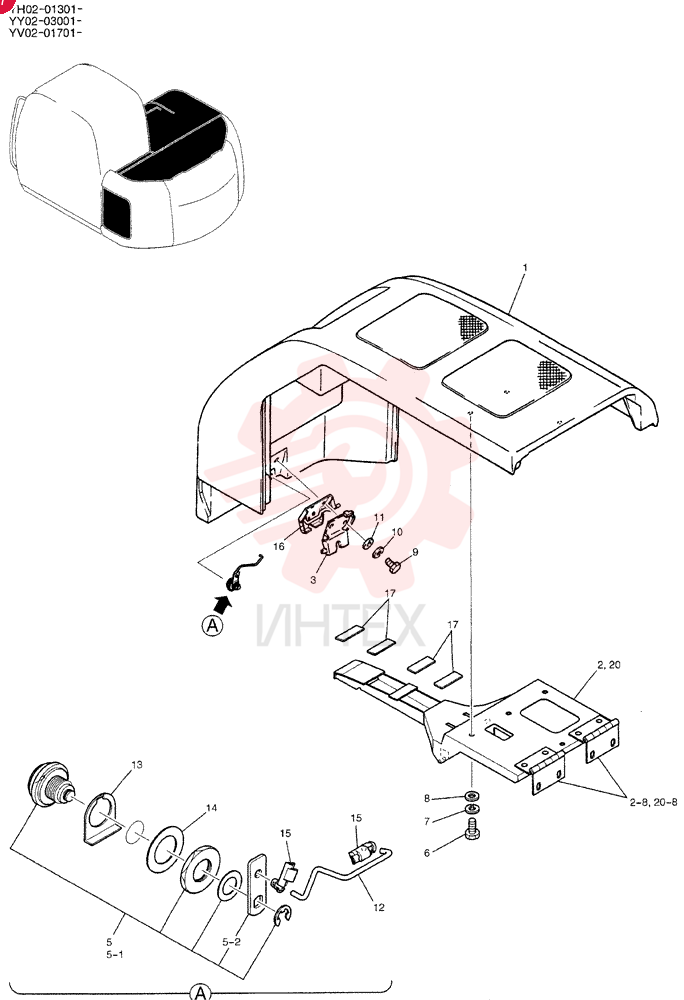

  COVER ASSY YY21C01114F1

  Открыть схему
•

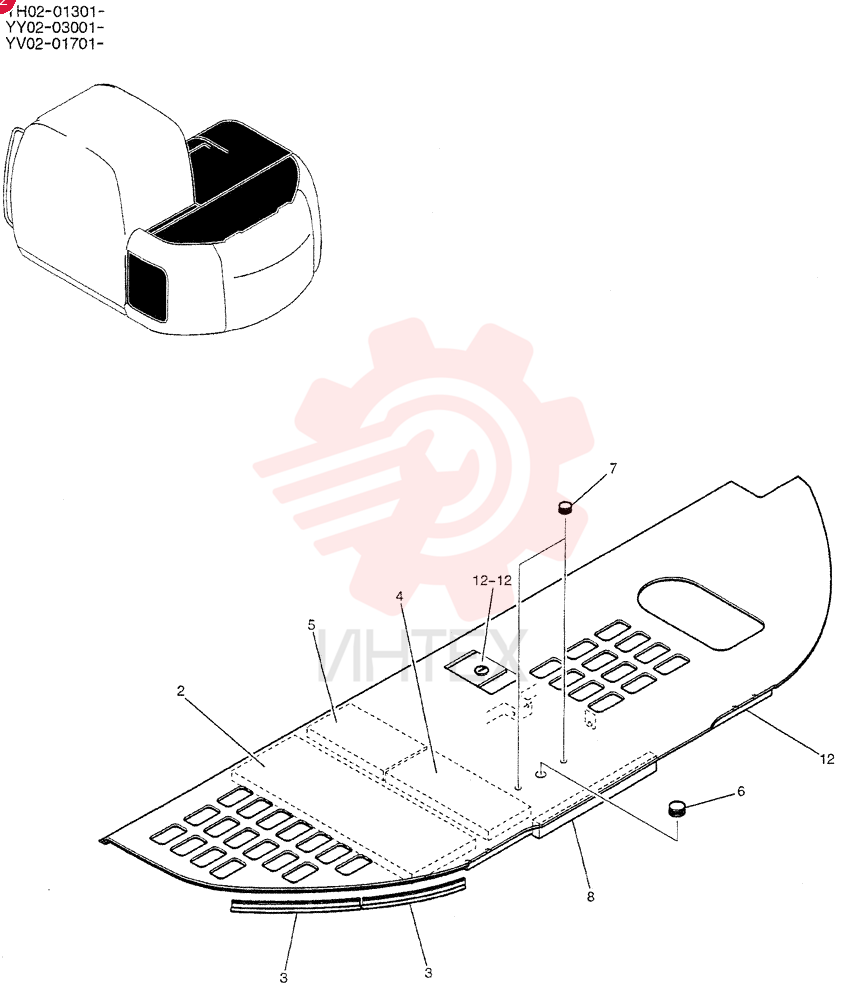

  COVER ASSY YY22C00004F5

  Открыть схему
•

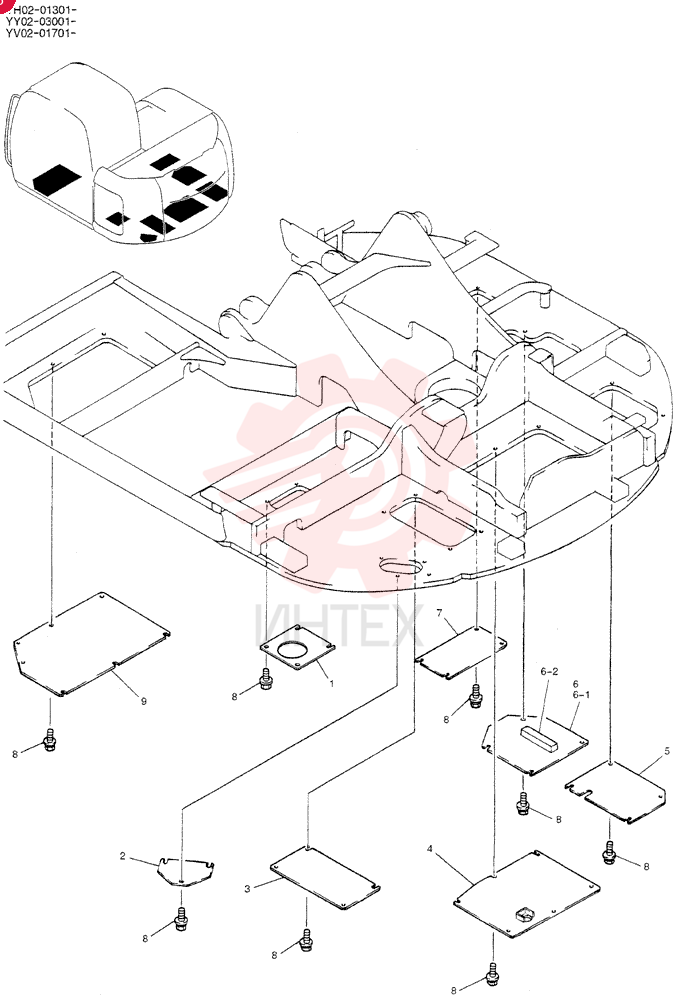

  COVER ASSY YY24C00005F1

  Открыть схему
•

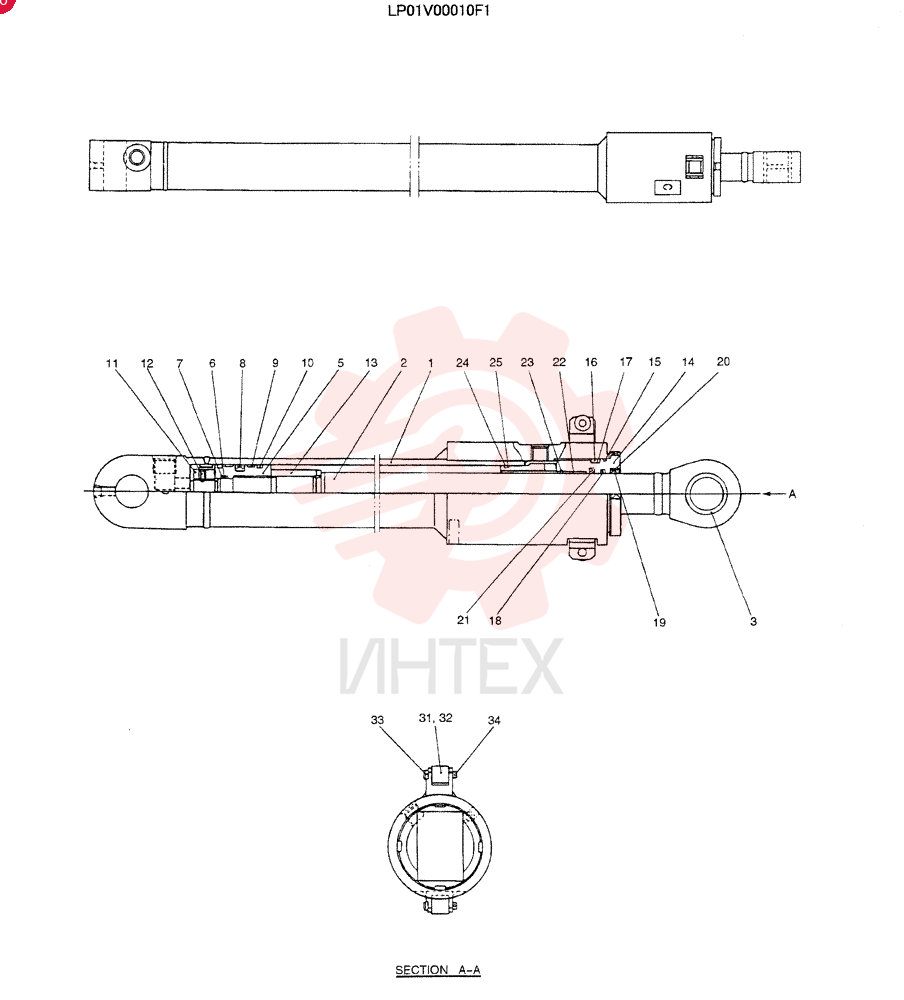

  CYLINDER ASSY. LP01V00010F1

  Открыть схему
•

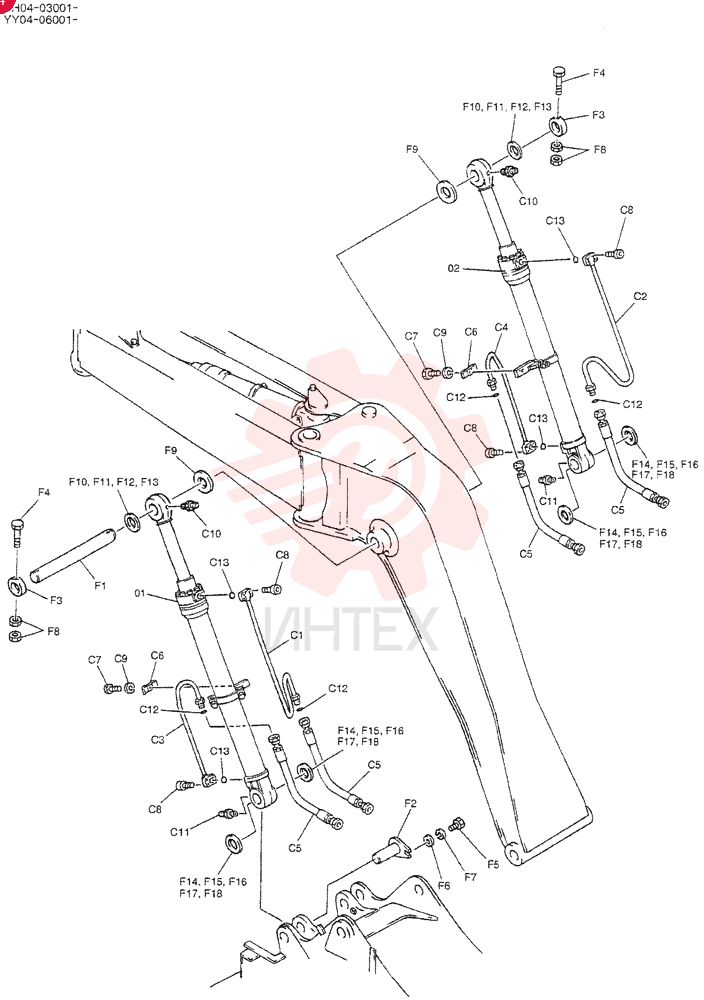

  CYLINDER ASSY. YY01V00001F1 (1)

  Открыть схему
•

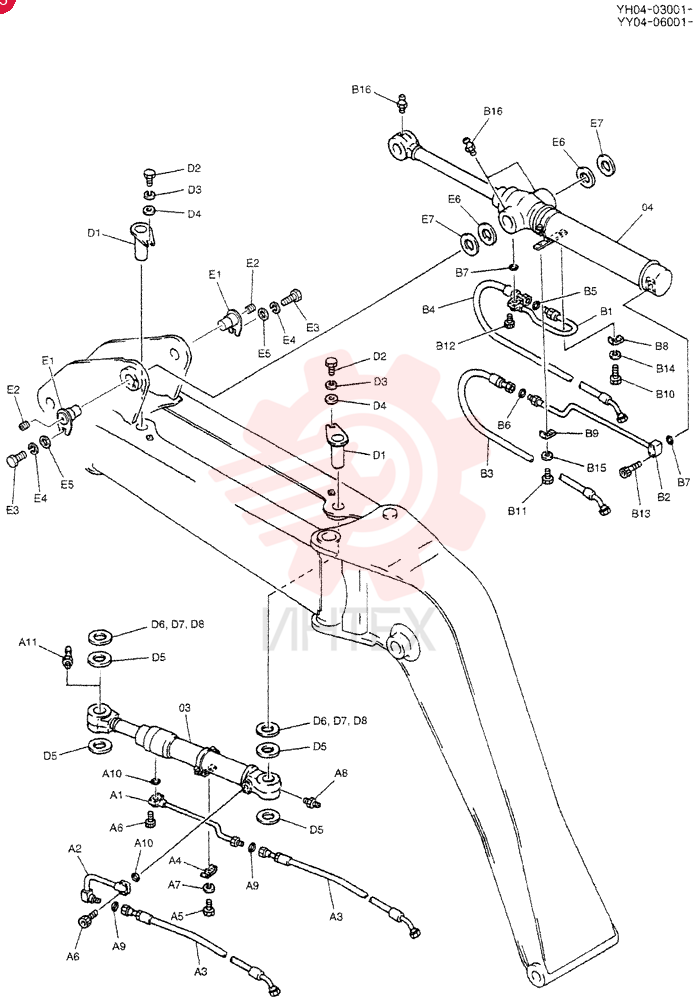

  CYLINDER ASSY. YY01V00001F1 (2)

  Открыть схему
•

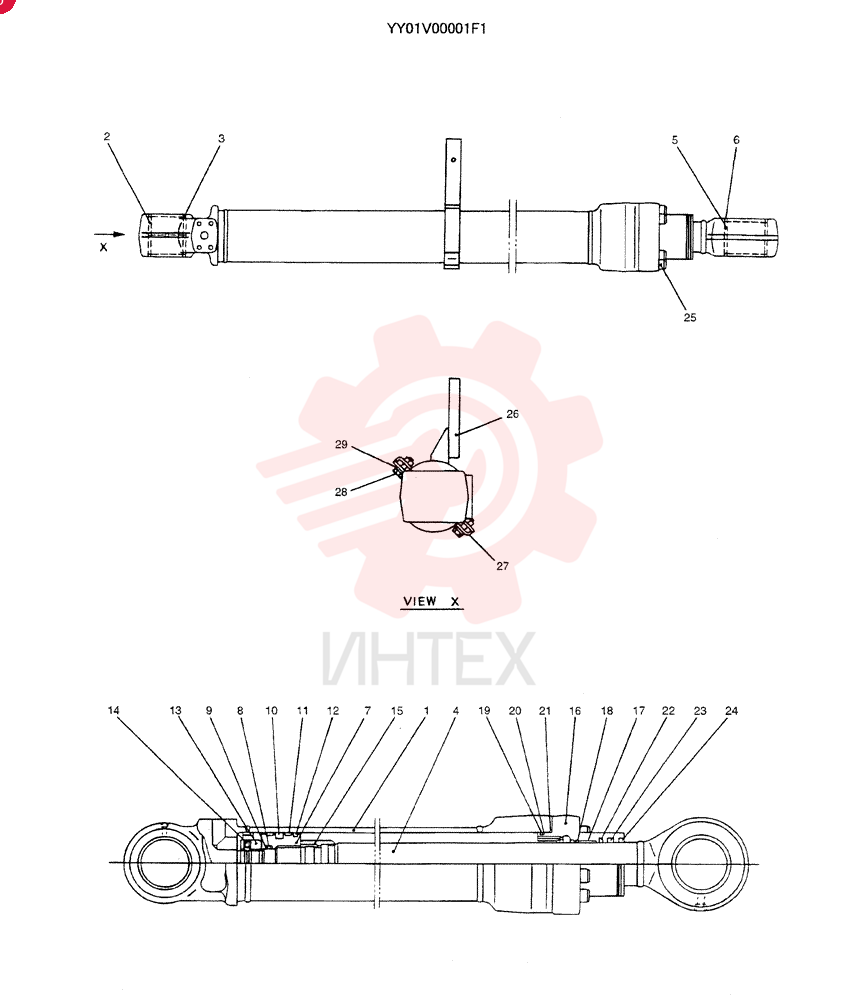

  CYLINDER ASSY. YY01V00001F1 (3)

  Открыть схему
•

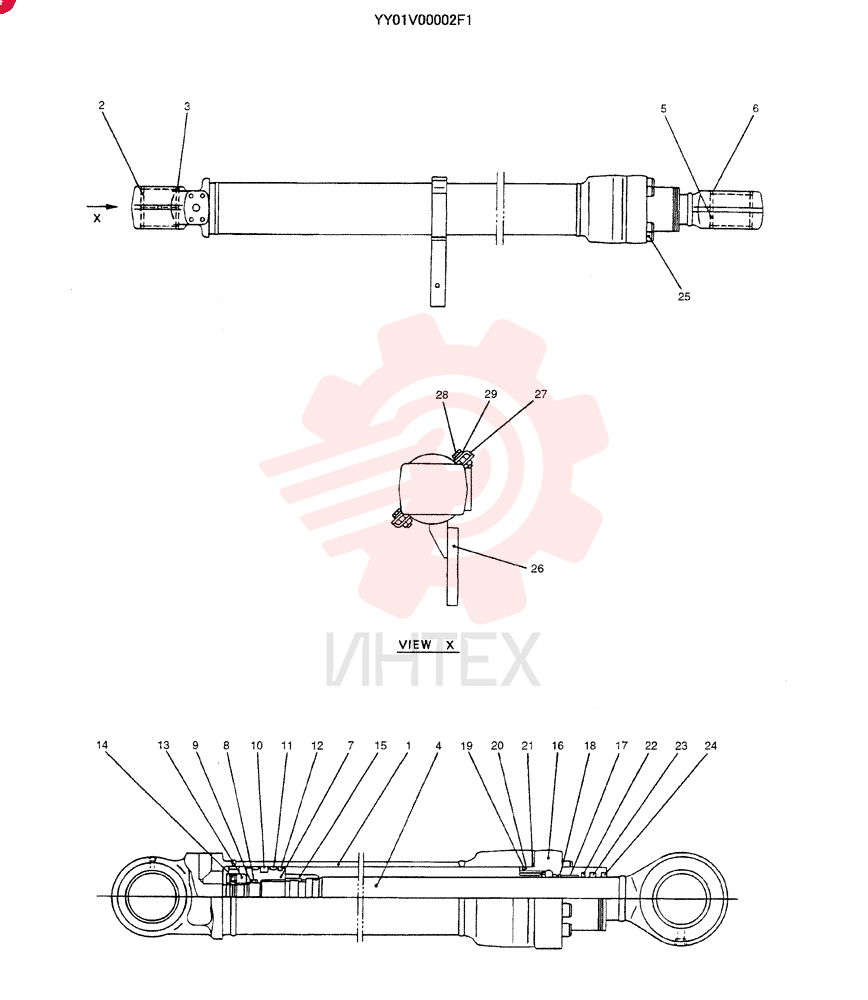

  CYLINDER ASSY. YY01V00002F1

  Открыть схему
•

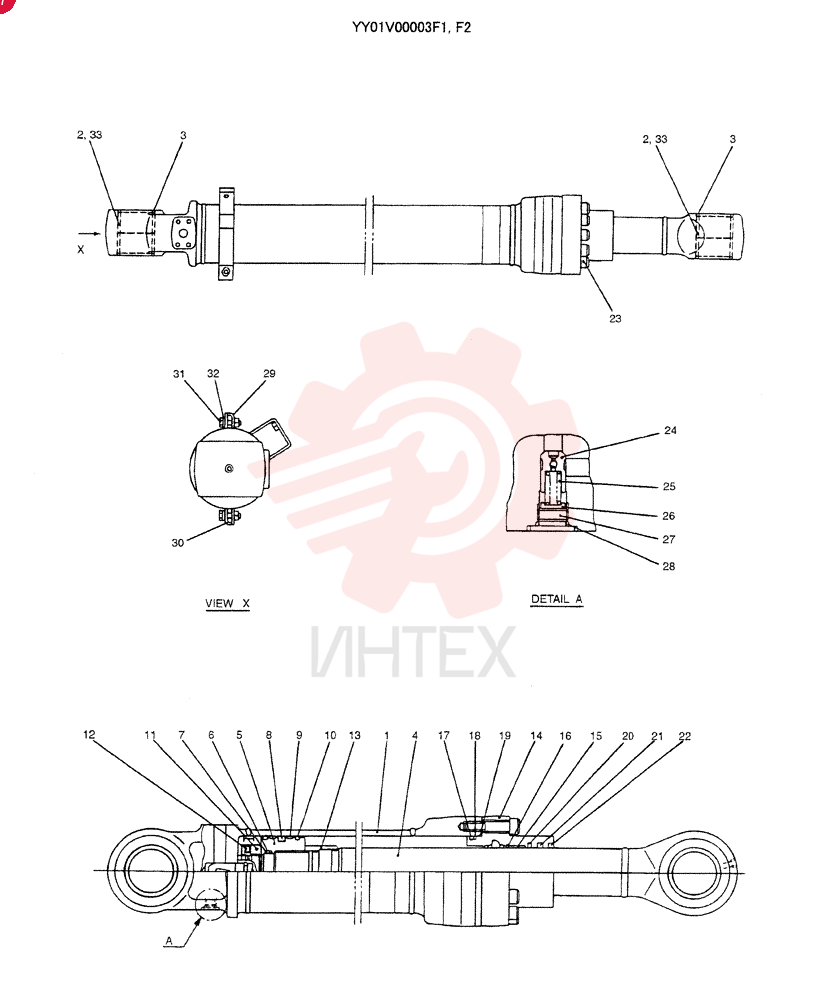

  CYLINDER ASSY. YY01V00003F1

  Открыть схему
•

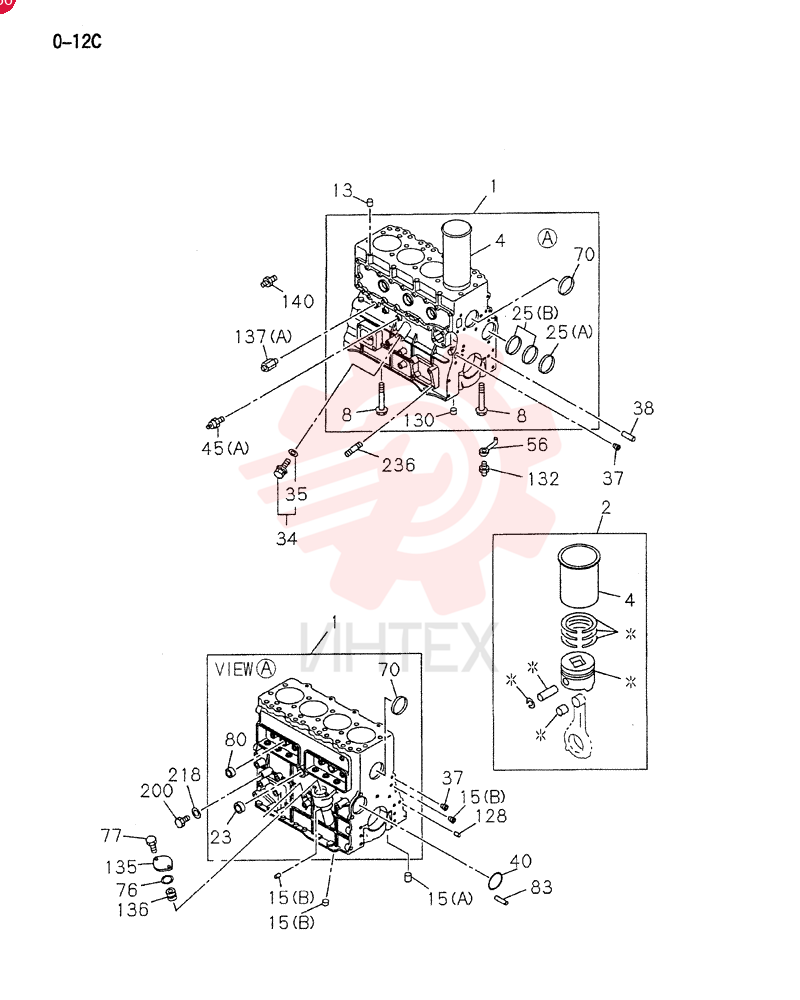

  CYLINDER BLOCK 8971239542

  Открыть схему
•

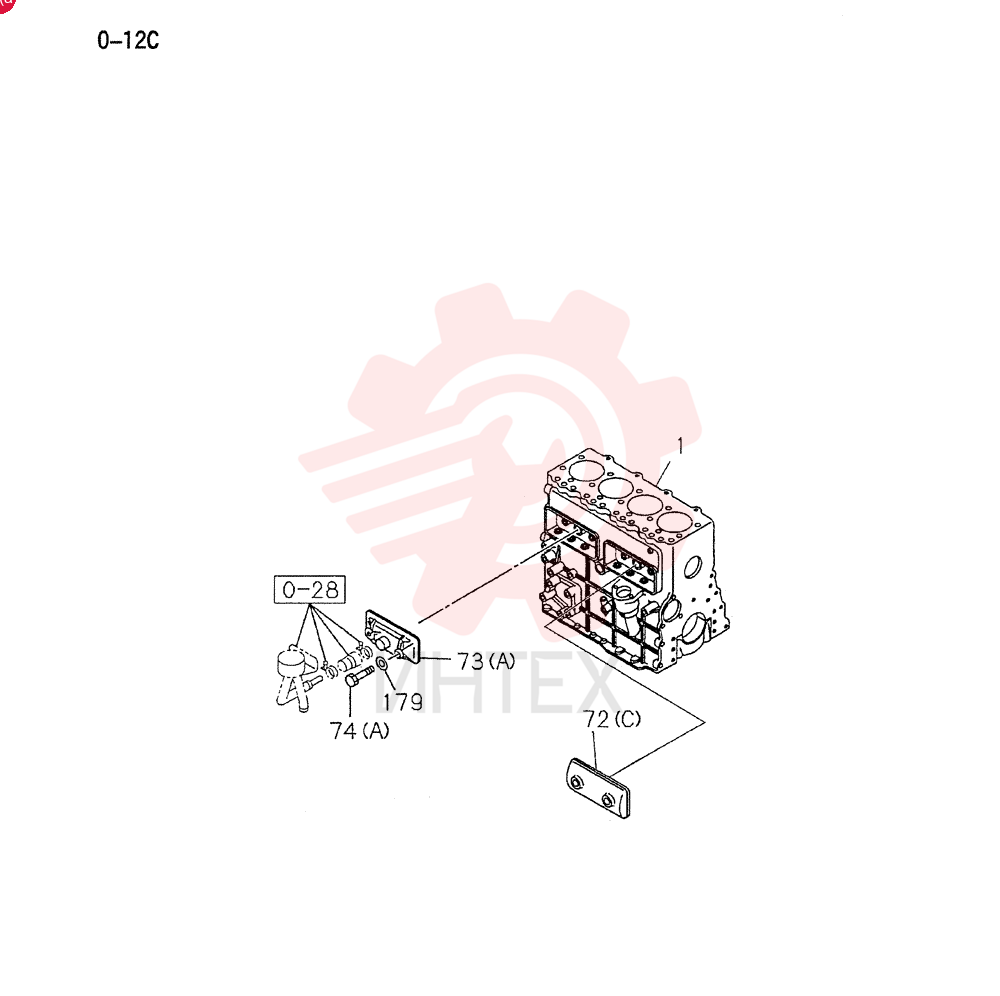

  CYLINDER BLOCK VI8971239542

  Открыть схему
•

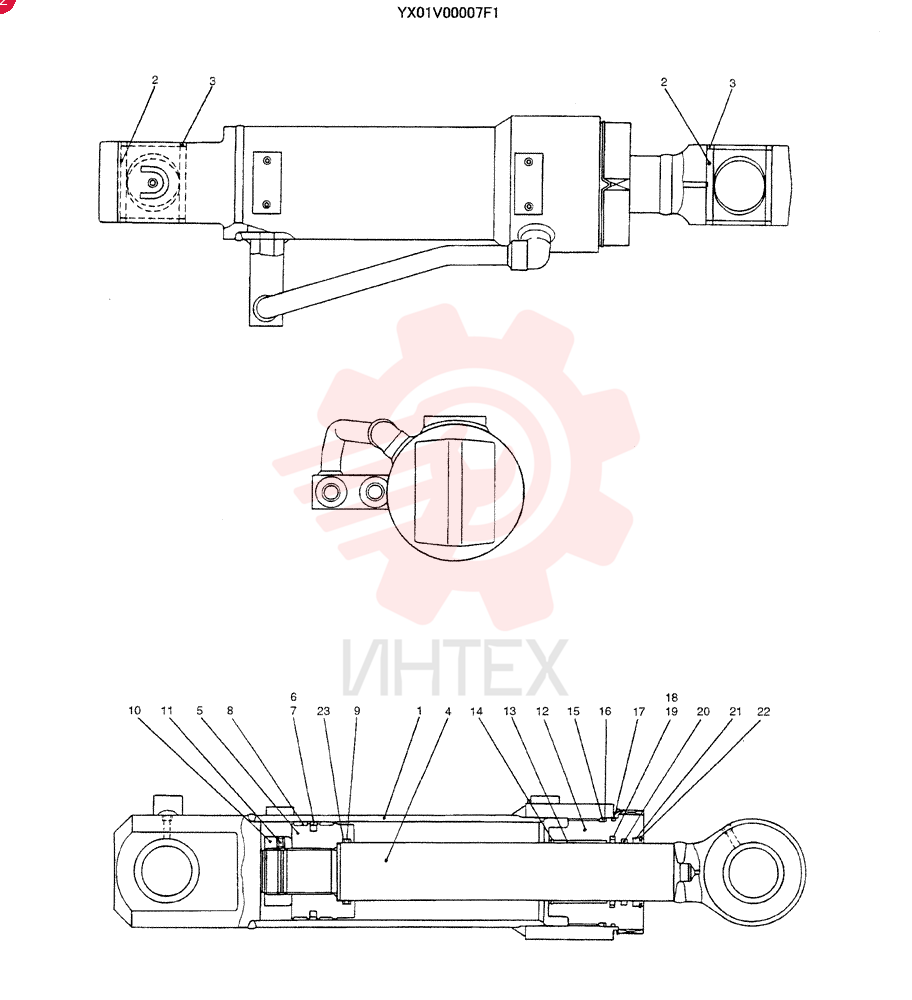

  CYLINDER YX01V00007F1

  Открыть схему
•

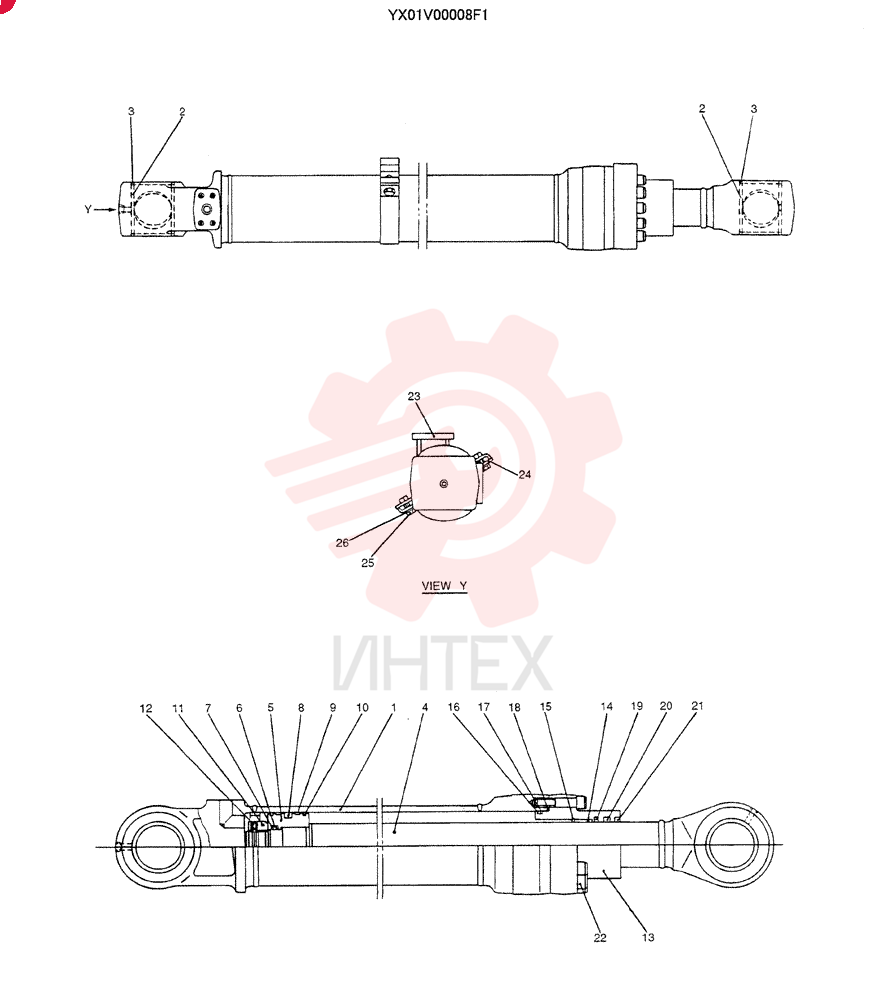

  CYLINDER YX01V00008F1

  Открыть схему
•

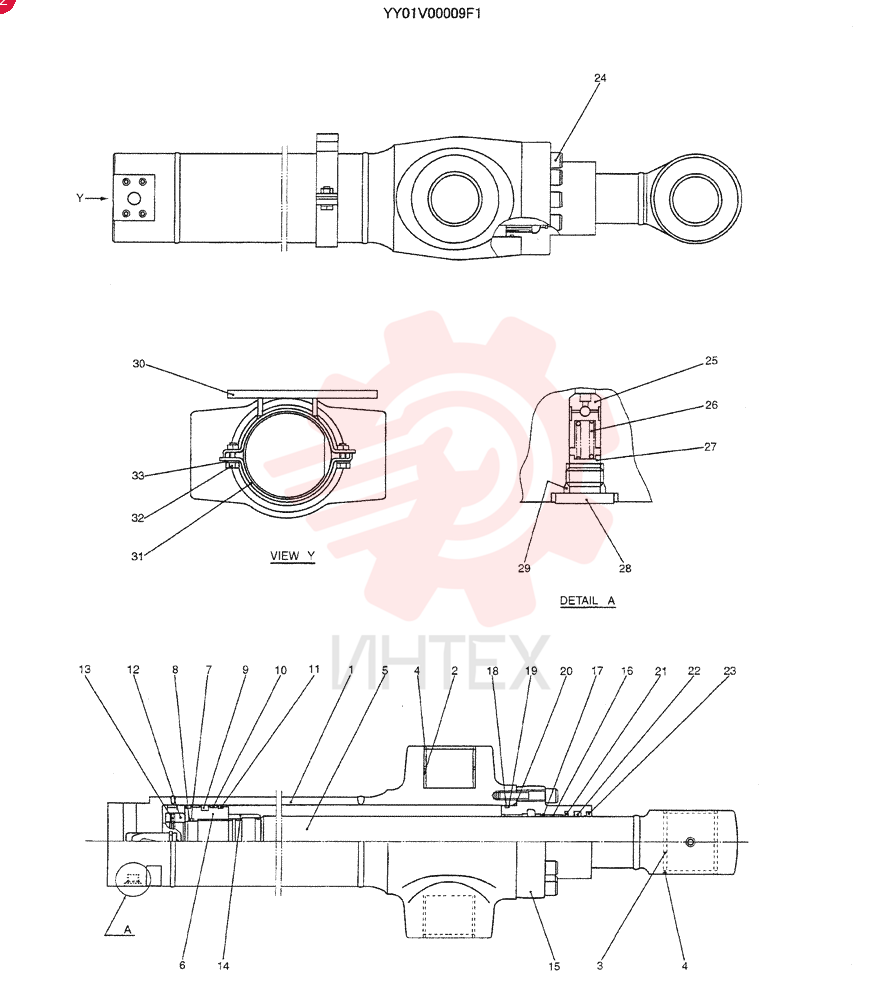

  CYLINDER YY01V00009F1

  Открыть схему
•

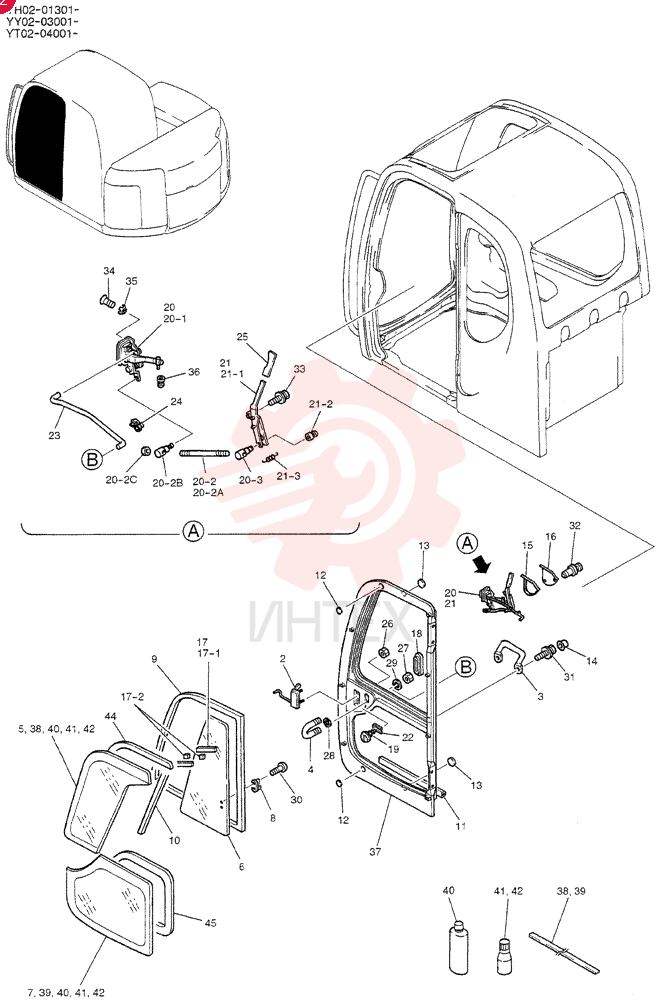

  DOOR ASSY. YT51C00003F2

  Открыть схему
•

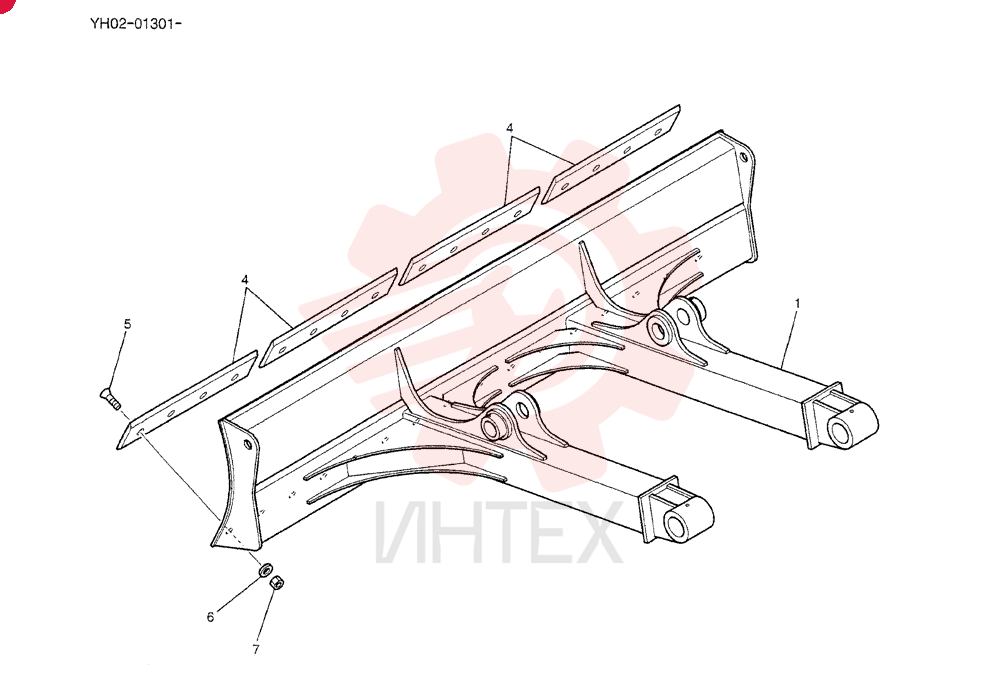

  DOZER YY51B00039F1

  Открыть схему
