(SK135SRLC-1E) - SHORT RADIUS EXCAVATOR ASN YH04-03001 (1/98-12/06) — схемы

•

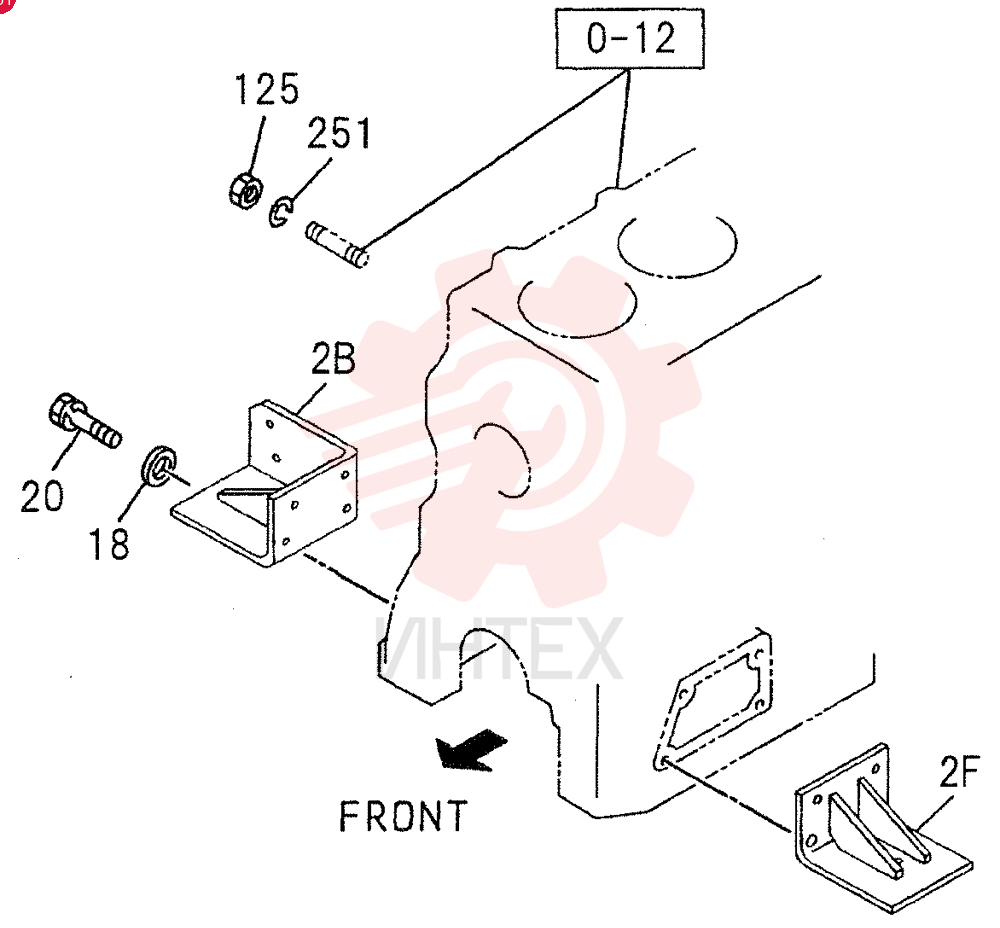

  ENGINE MOUNTING 0-22C

  Открыть схему
•

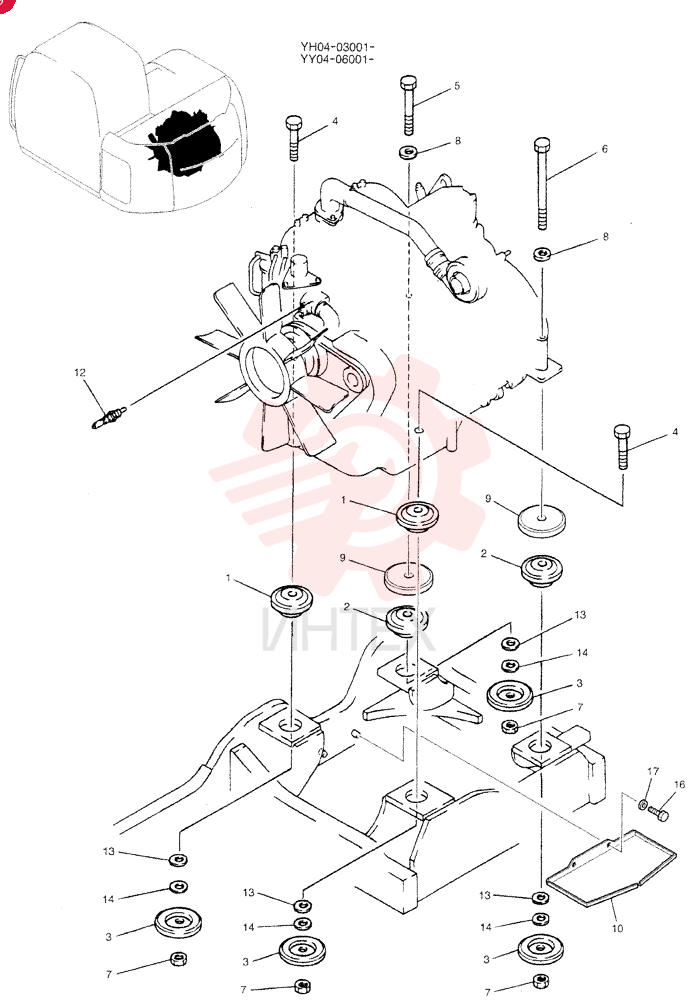

  ENGINE YY02P00008F1

  Открыть схему
•

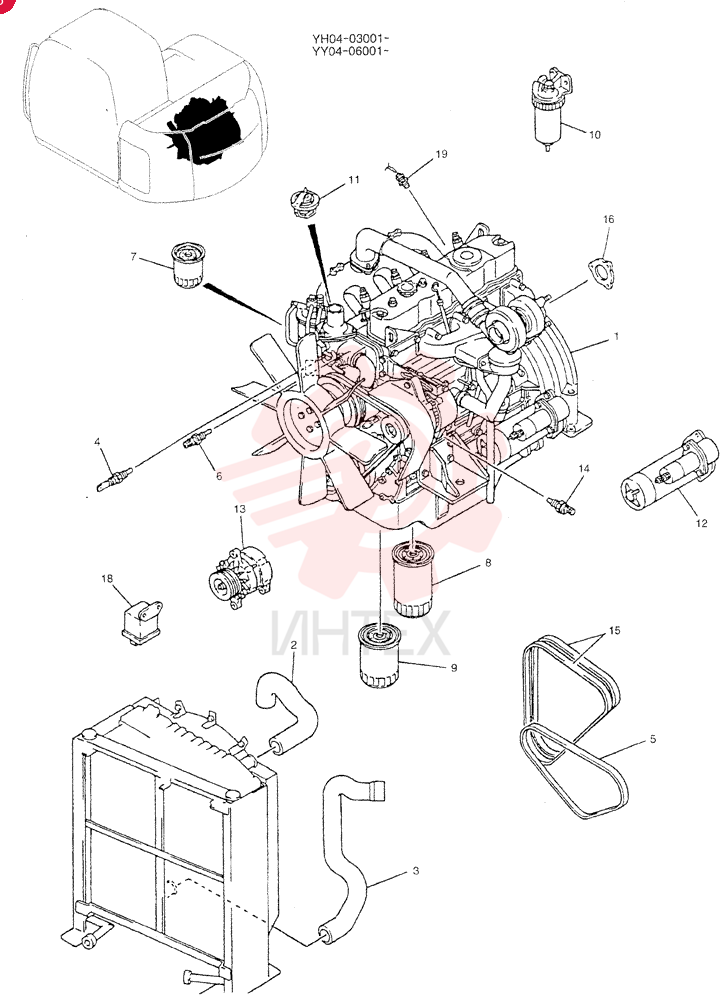

  ENGINE YY02P00011F1

  Открыть схему
•

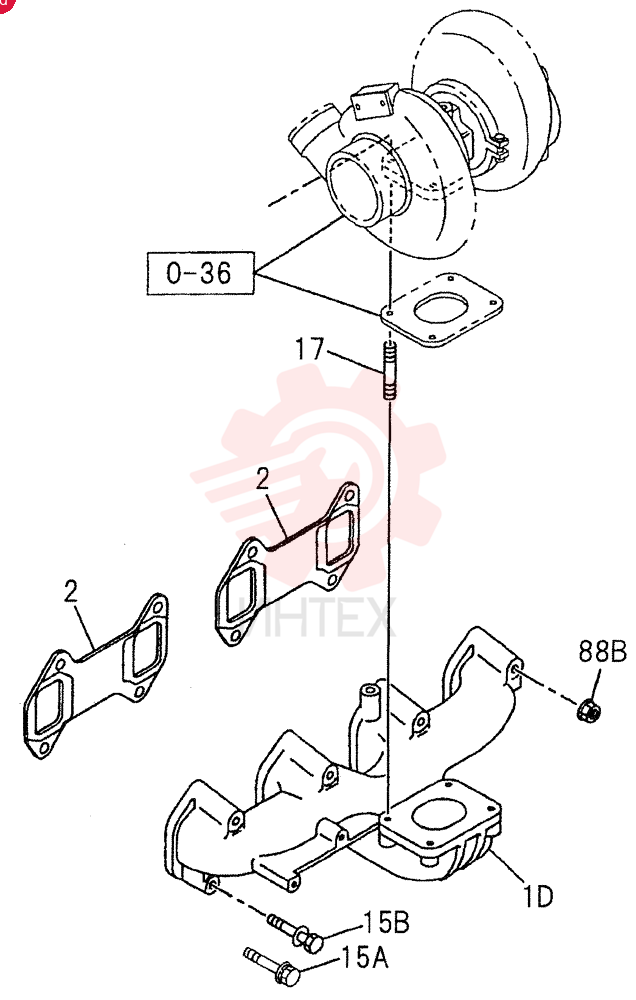

  EXHAUST MANIFOLD 0-27C

  Открыть схему
•
  EYEBOLT ZS91C03600

  Открыть схему
•

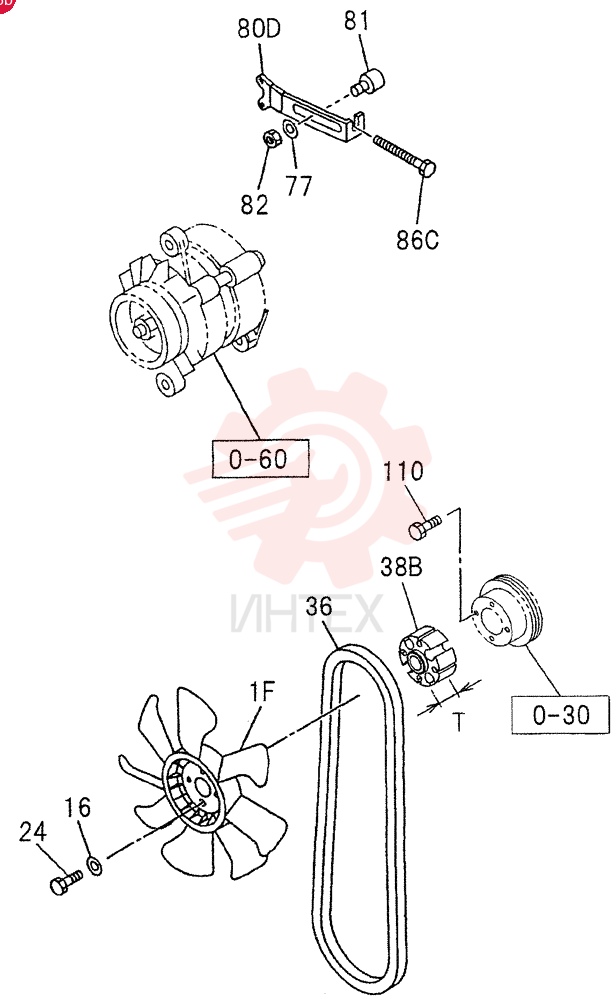

  FAN AND FAN BELT 0-33C

  Открыть схему
•

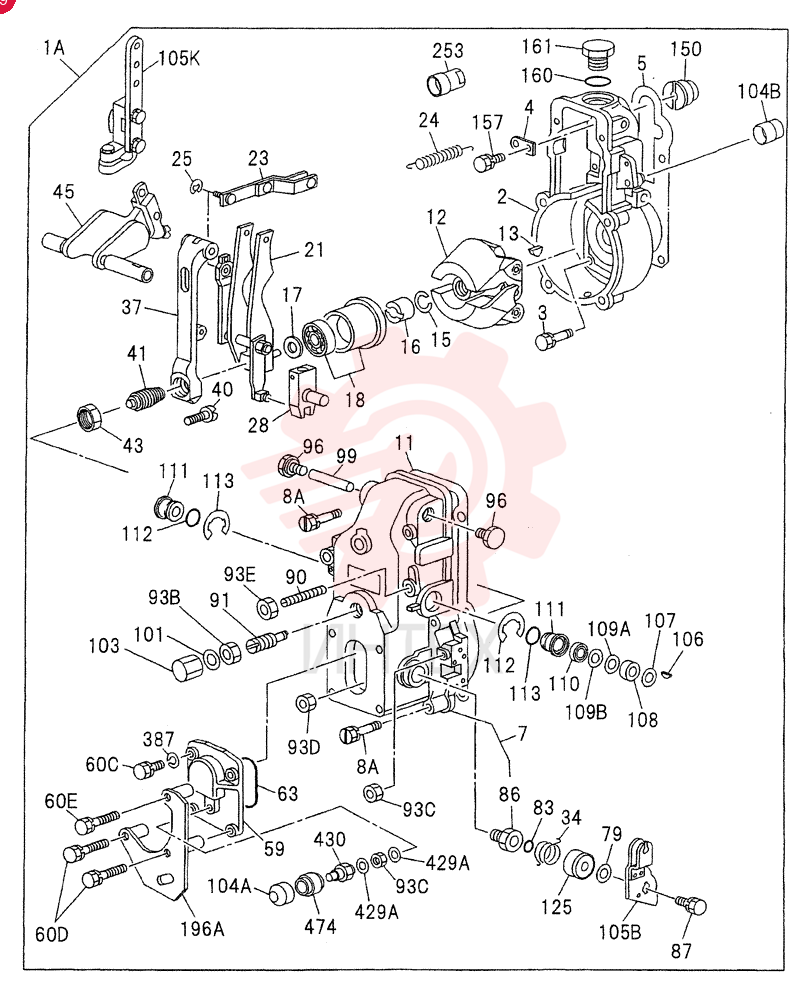

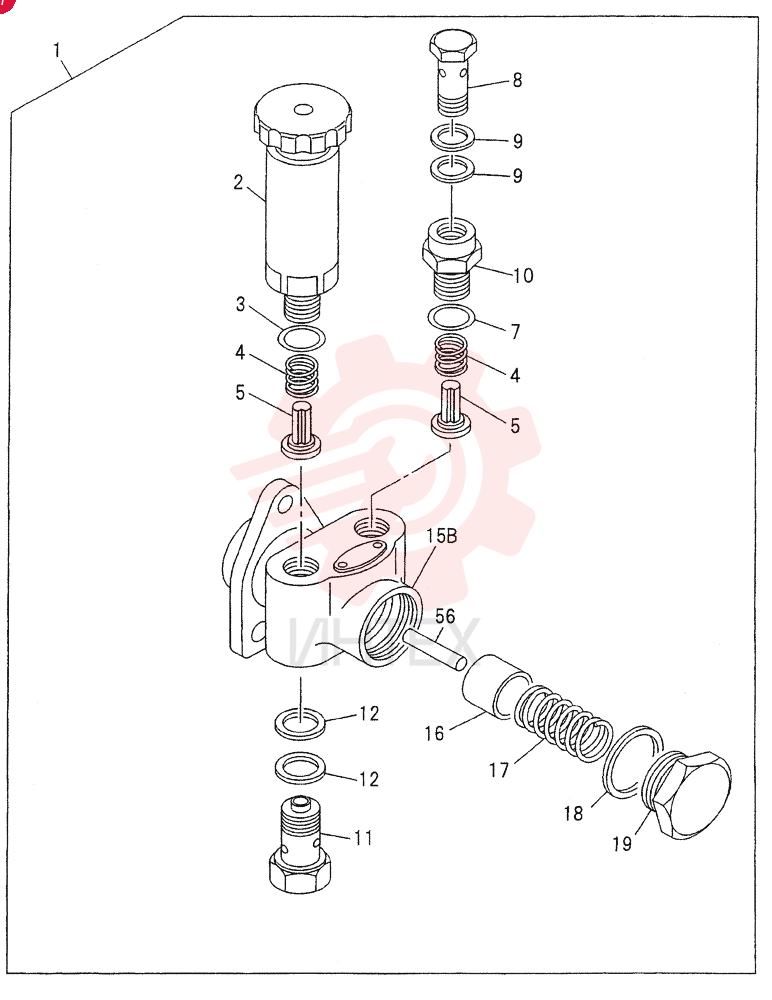

  FEED PUMP; INJECTION PUMP 0-84C

  Открыть схему
•
  FILTER ASSY YT95V00001F1

  Открыть схему
•
  FILTER LP11P01013P1

  Открыть схему
•

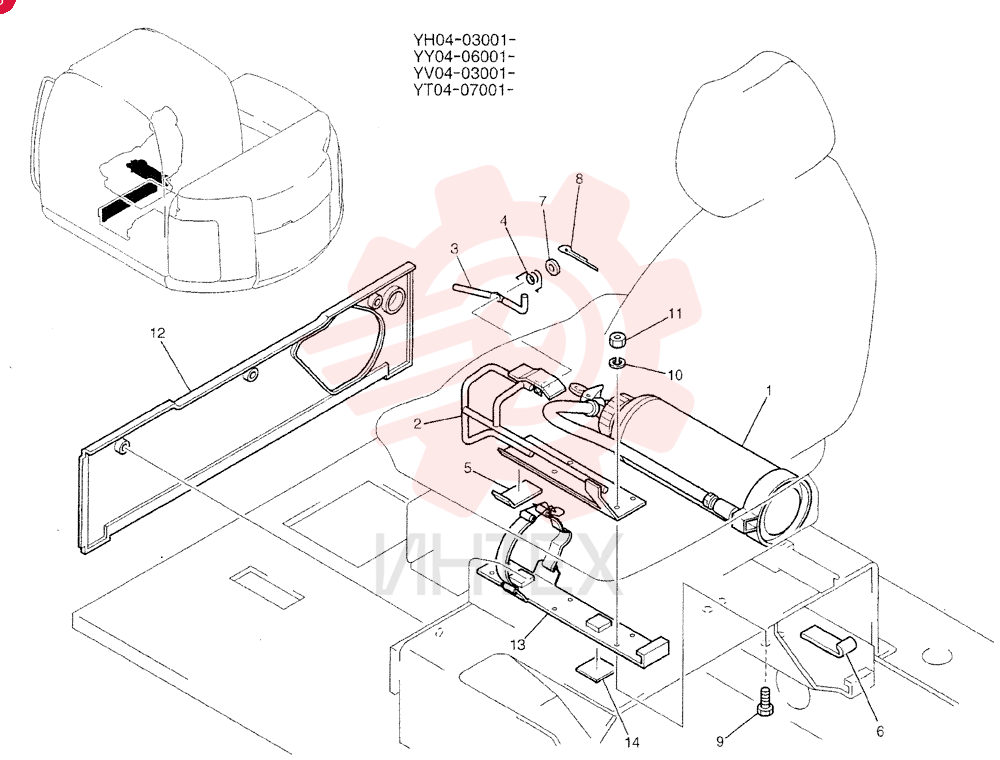

  FIRE EXTINGUISHER YT71M00001F1

  Открыть схему
•

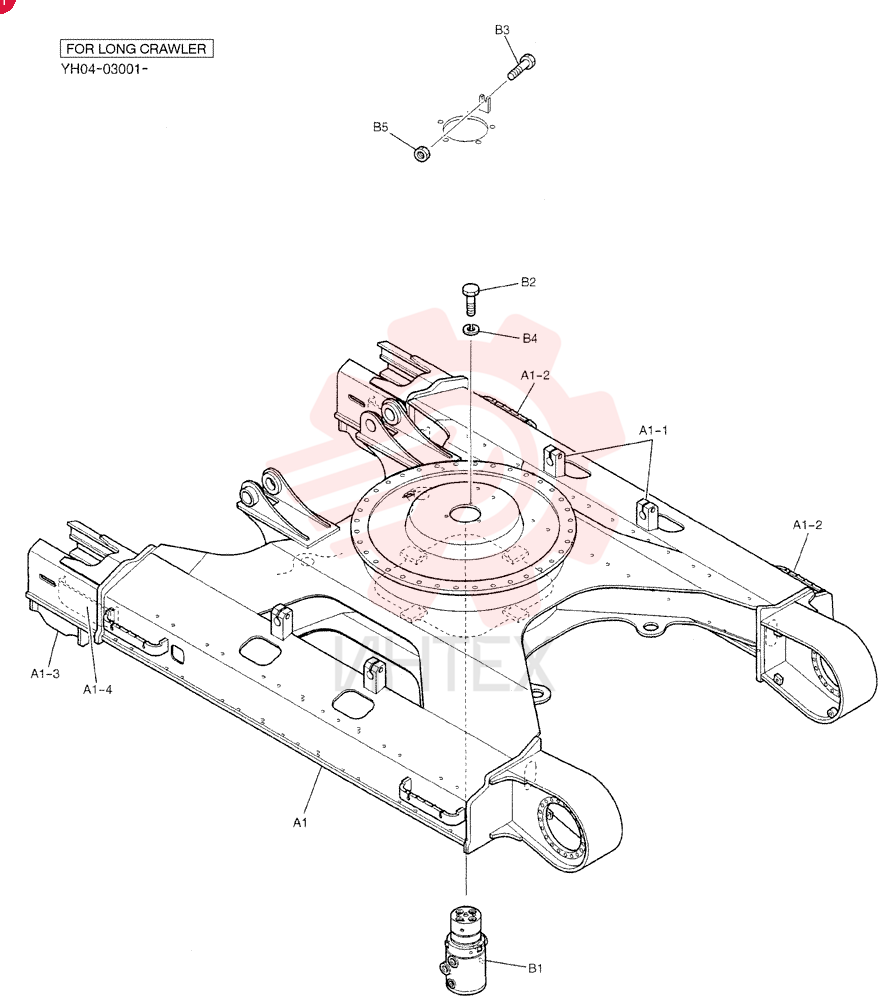

  FRAME LOW YY02F00055P1 (1)

  Открыть схему
•
  FRAME LOW YY02F00055P1 (2)

  Открыть схему
•

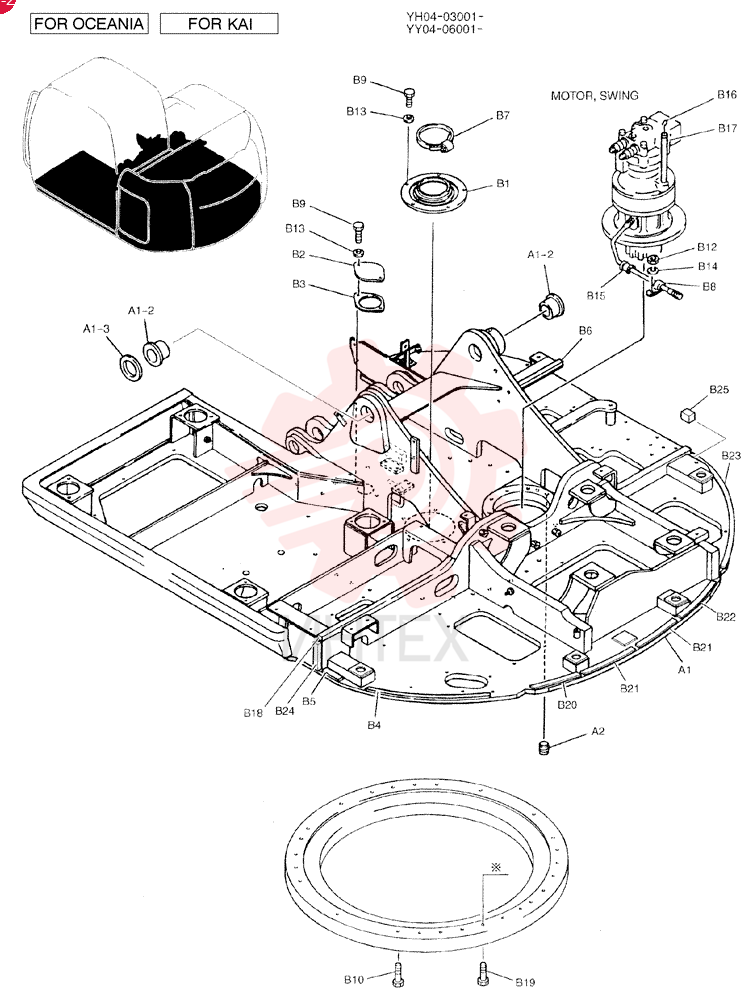

  FRAME YY52F00027F5

  Открыть схему
•
  FRAME, LOW (FOR IRON) YY02F00062P1 (1)

  Открыть схему
•

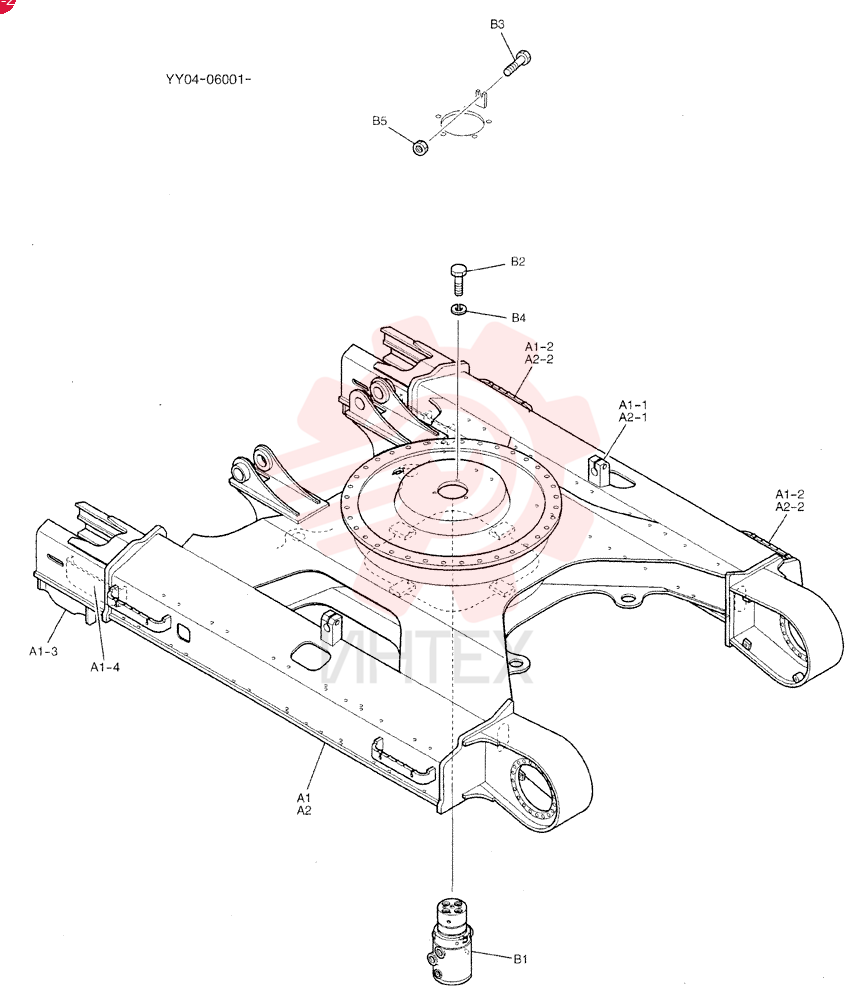

  FRAME, LOW (FOR IRON) YY02F00062P1 (2)

  Открыть схему
•
  FUEL FILTER AND BRACKET 0-41C (1)

  Открыть схему
•
  FUEL FILTER AND BRACKET 0-41C (2)

  Открыть схему
•

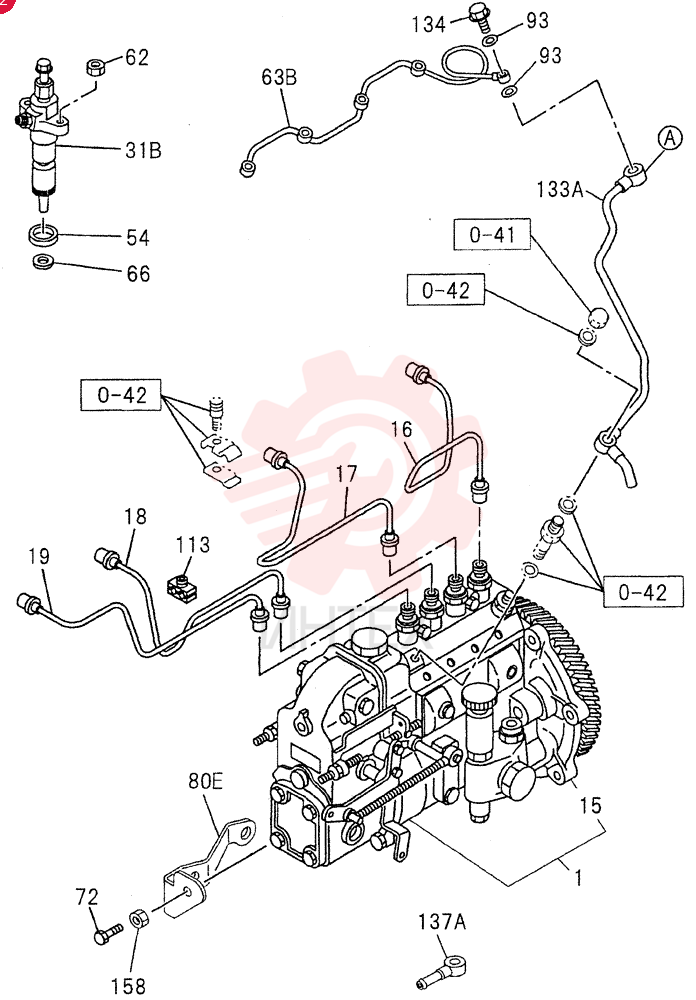

  FUEL INJECTION SYSTEM 0-40C (1)

  Открыть схему
•

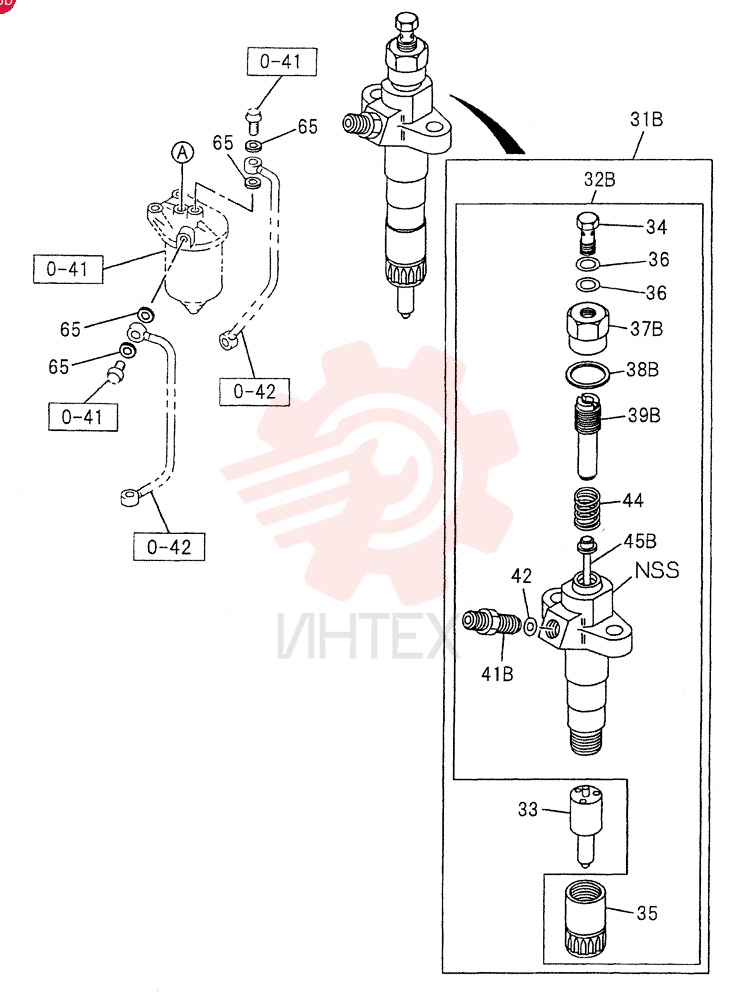

  FUEL INJECTION SYSTEM 0-40C (2)

  Открыть схему
•

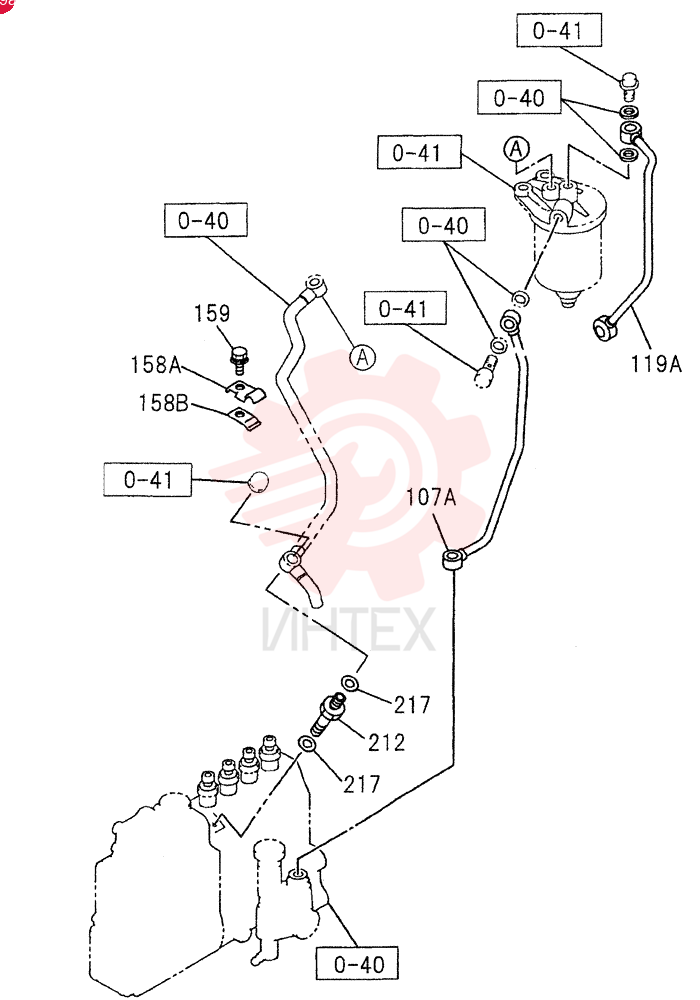

  FUEL PUMP AND PIPE 0-42C

  Открыть схему
•

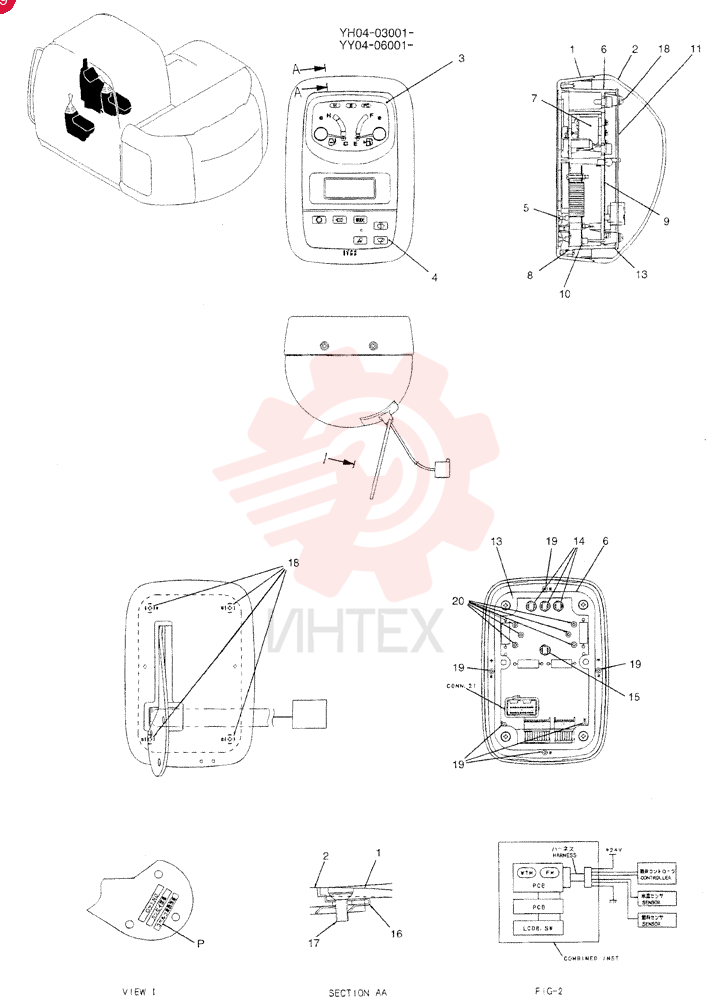

  GAUGE YY59S00003F1

  Открыть схему
•

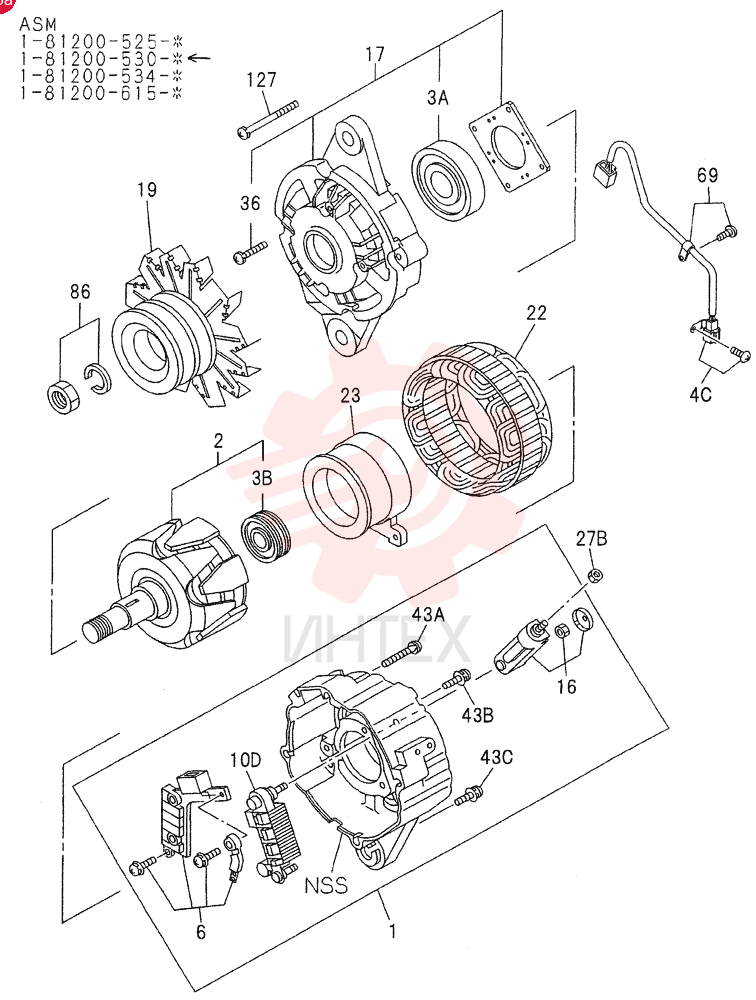

  GENERATOR 0-66

  Открыть схему
•
  GOVERNOR; INJECTION PUMP 0-81C

  Открыть схему
•

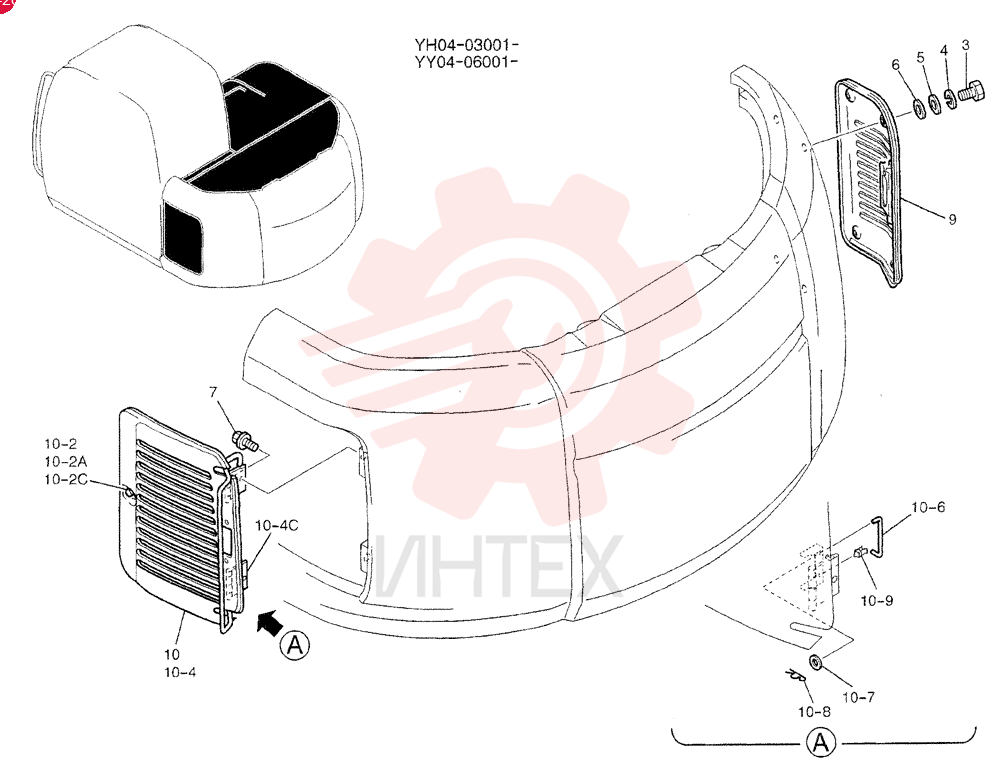

  GUARD ASSY. YY21C00007F3

  Открыть схему
•

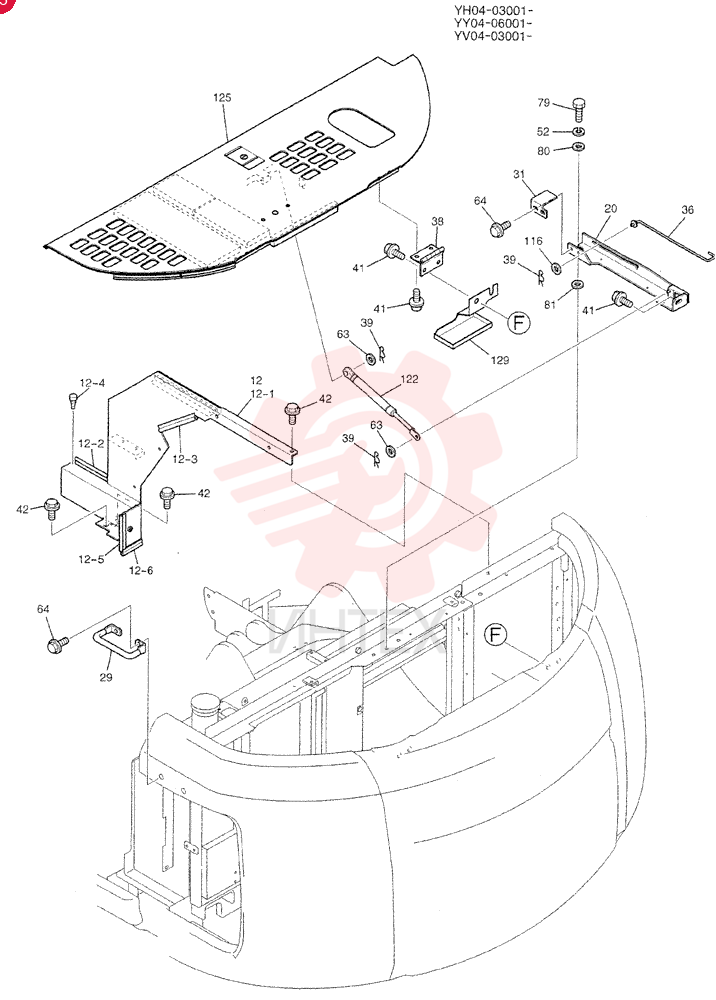

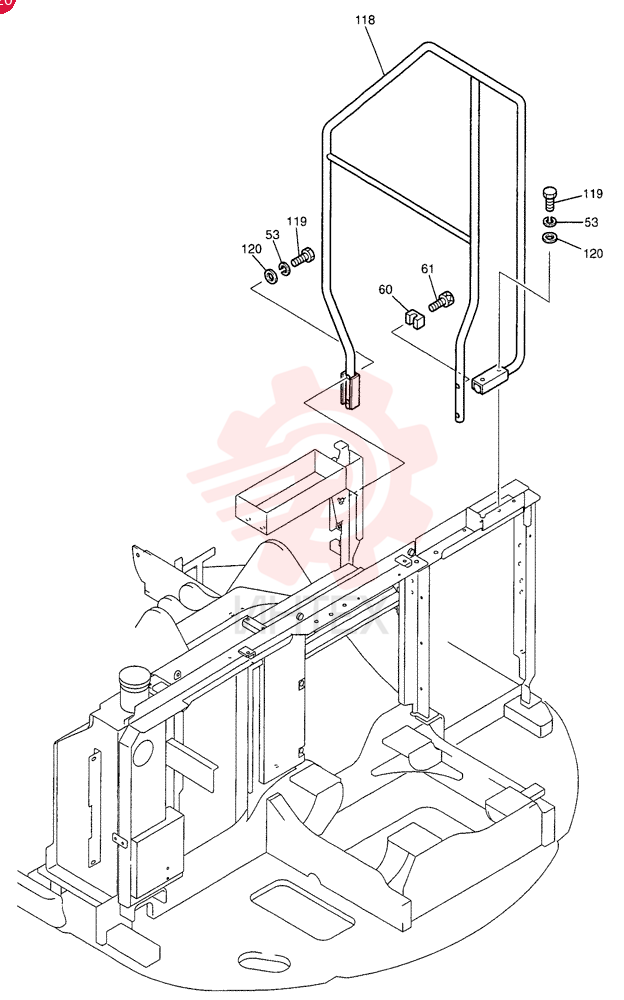

  GUARD ASSY. YY21C00010F1 (1)

  Открыть схему
•
  GUARD ASSY. YY21C00010F1 (2)

  Открыть схему
•

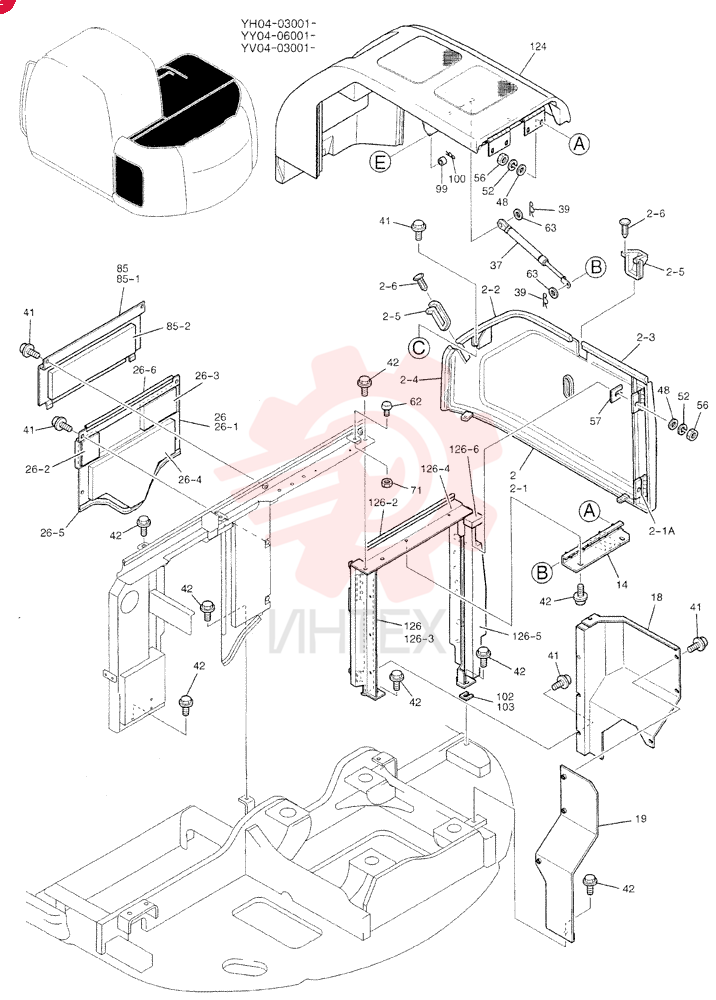

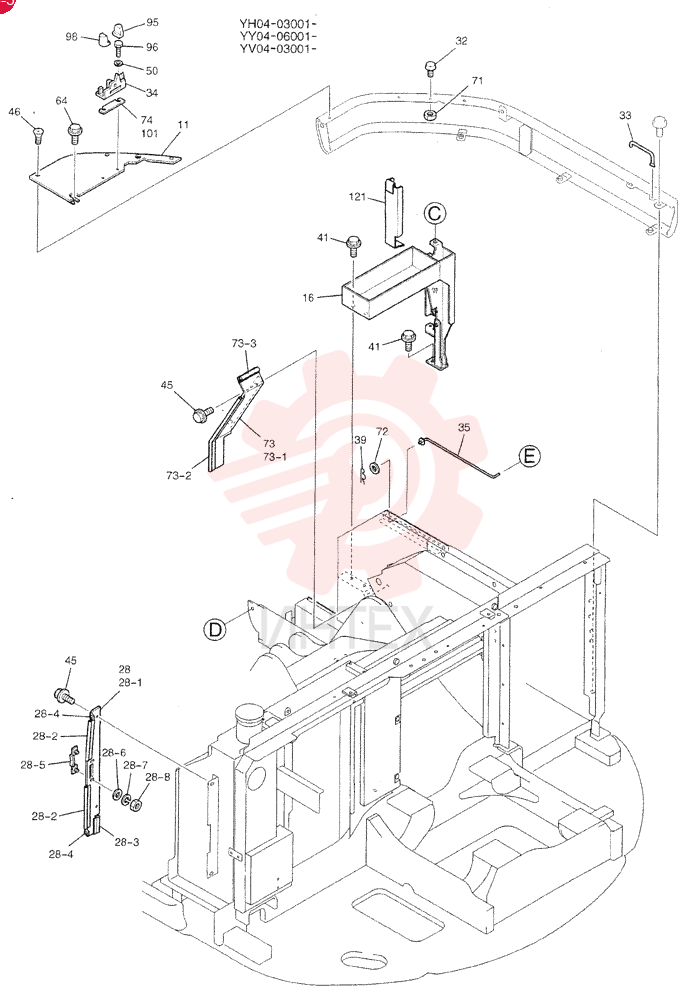

  GUARD ASSY. YY21C00010F1 (3)

  Открыть схему
•
  GUARD ASSY. YY21C00010F1 (4)

  Открыть схему
•

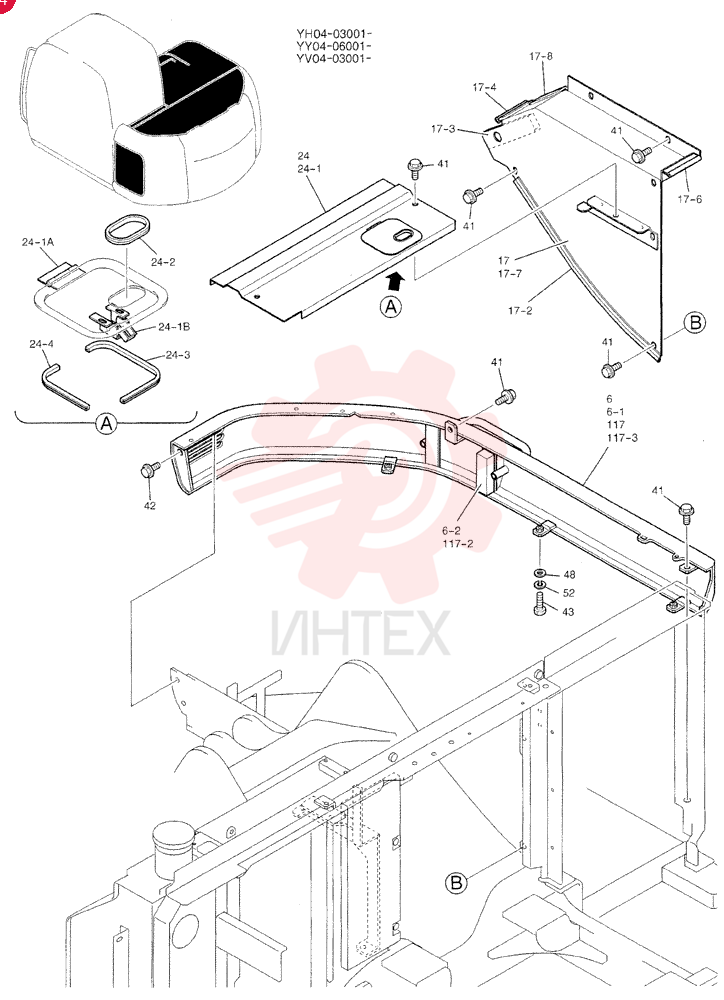

  GUARD ASSY. YY21C00010F2

  Открыть схему
•

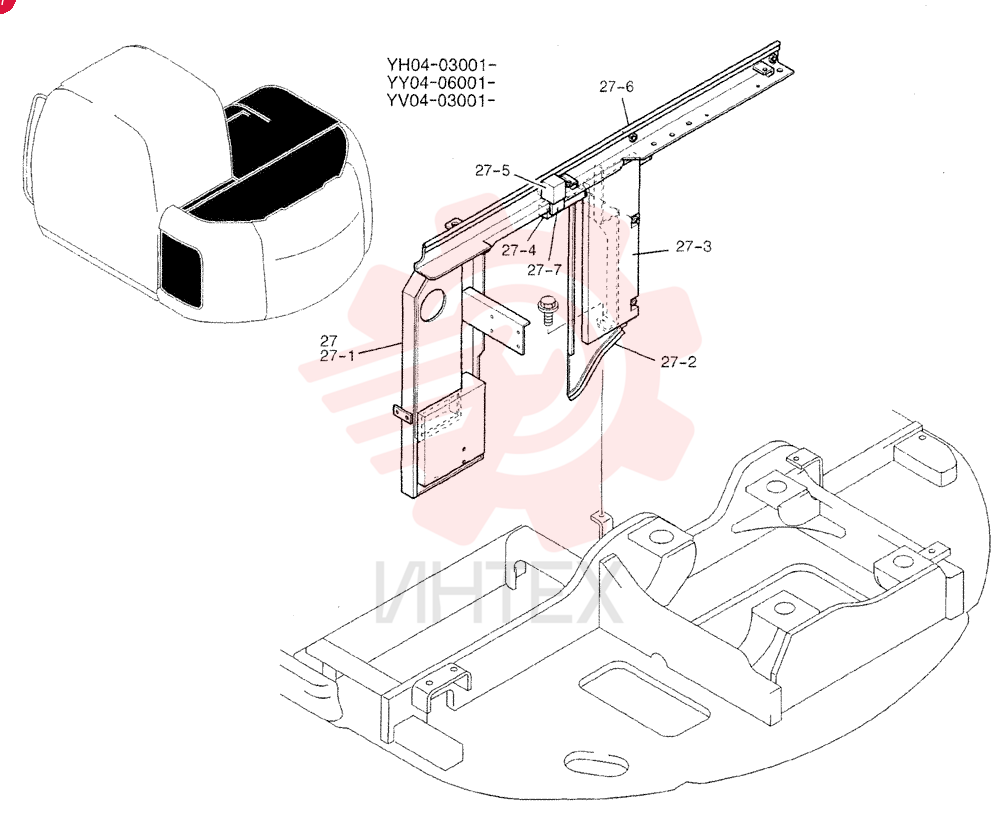

  GUARD ASSY. YY21C00010F9

  Открыть схему
•

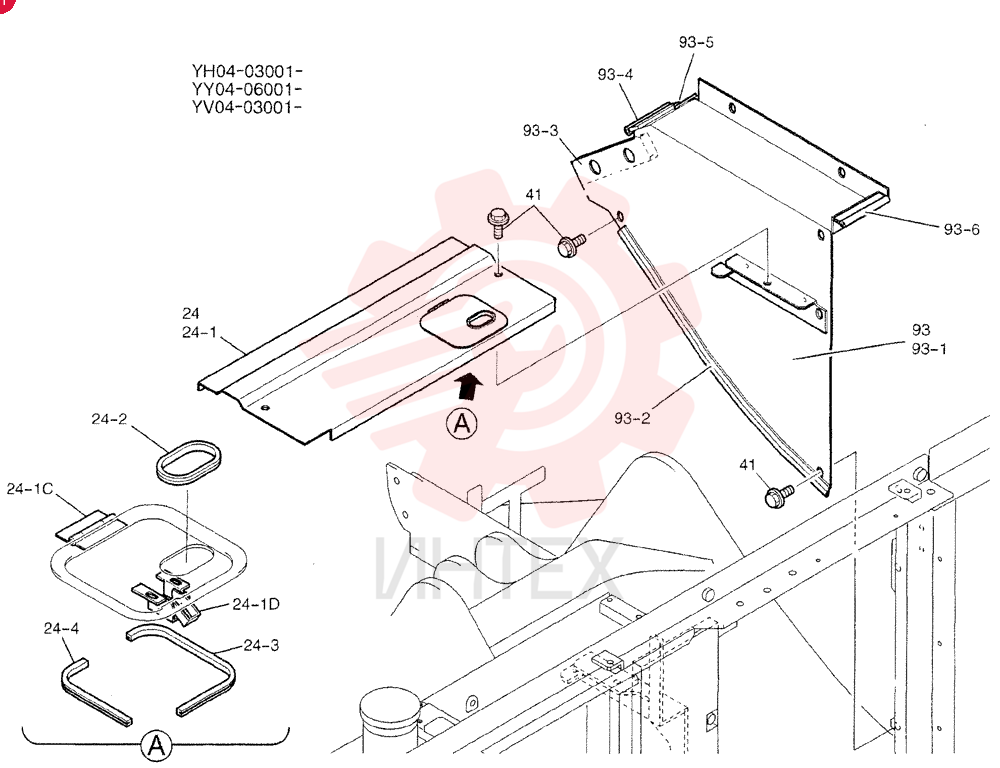

  GUARD YY21C00010F3

  Открыть схему
•

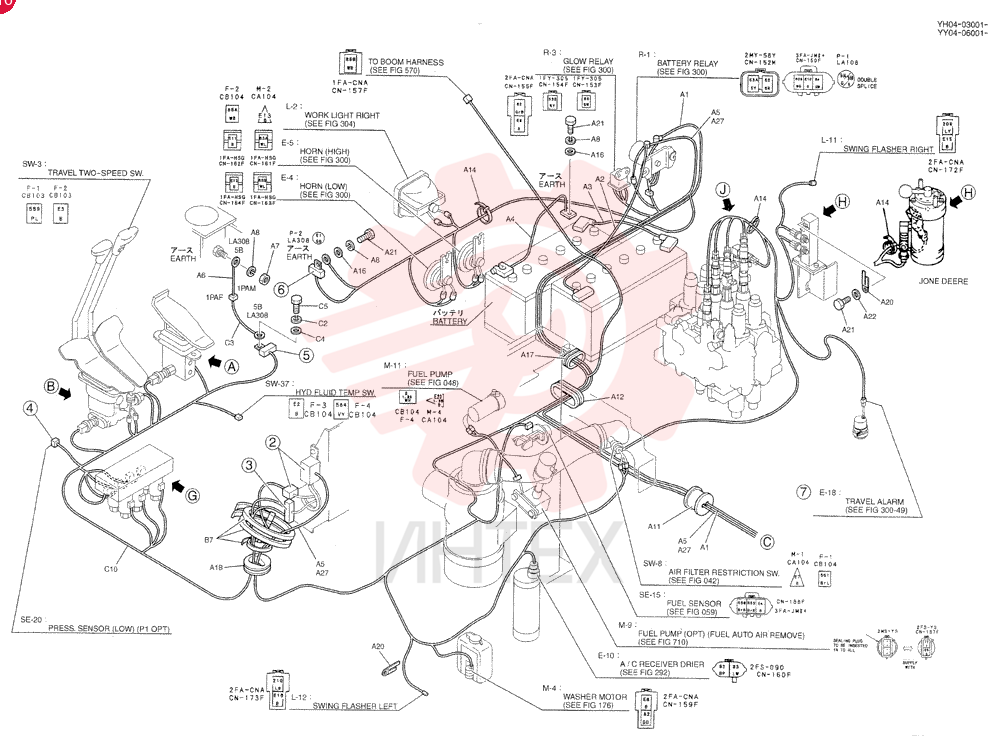

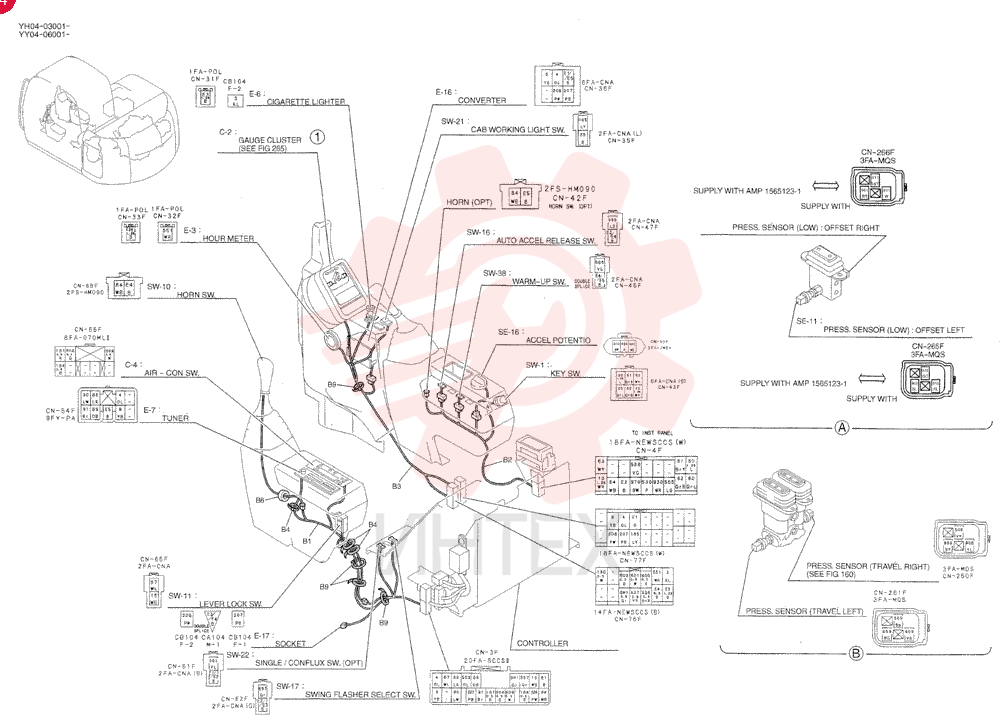

  HARNESS YY13E00009F1 (1)

  Открыть схему
•

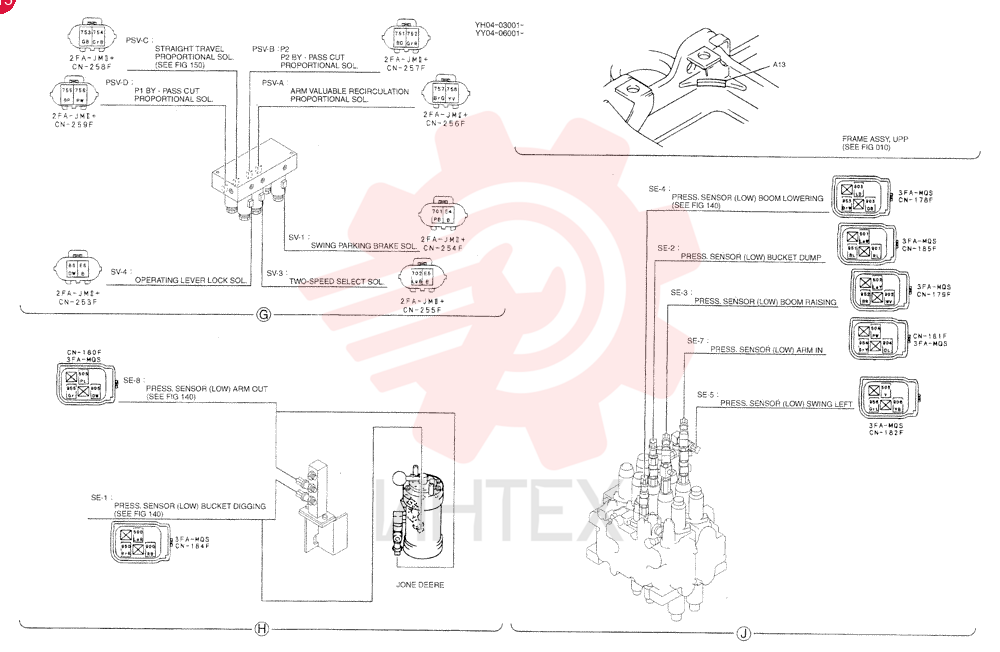

  HARNESS YY13E00009F1 (2)

  Открыть схему
•

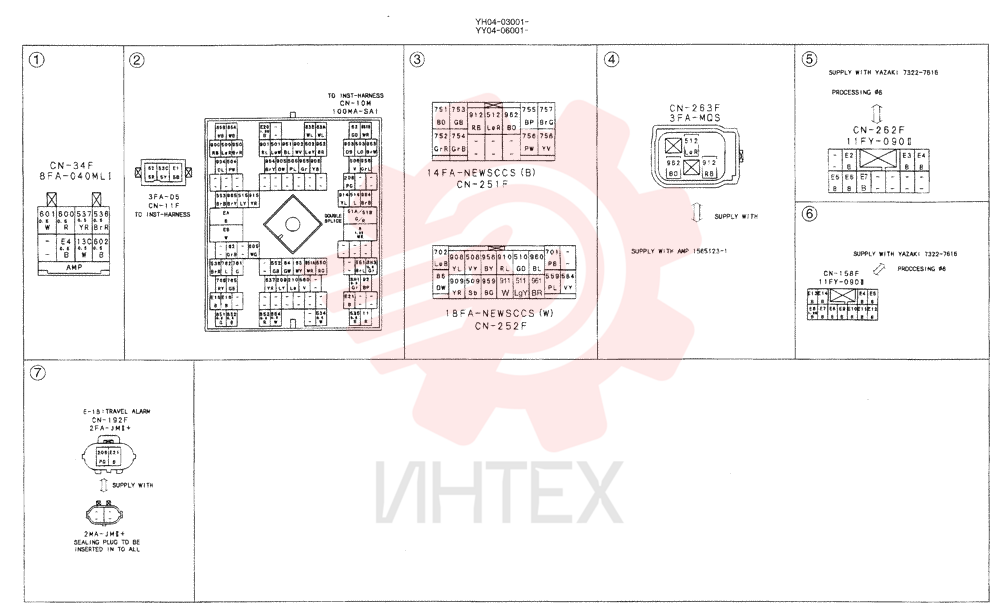

  HARNESS YY13E00009F1 (3)

  Открыть схему
•
  HARNESS YY13E00009F1 (4)

  Открыть схему
•

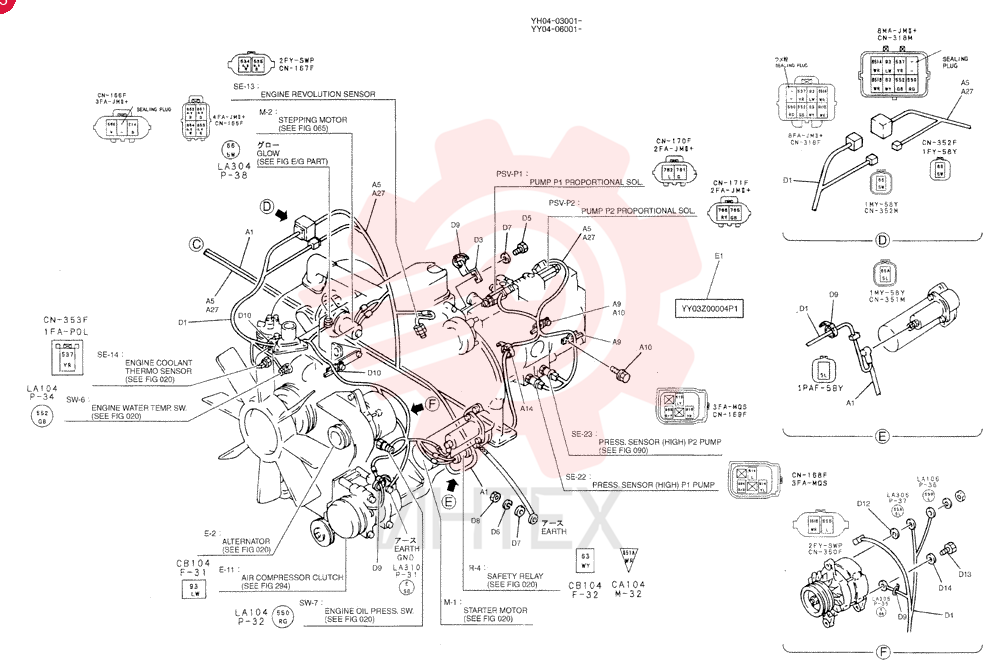

  HARNESS YY13E00009F1 (5)

  Открыть схему
•

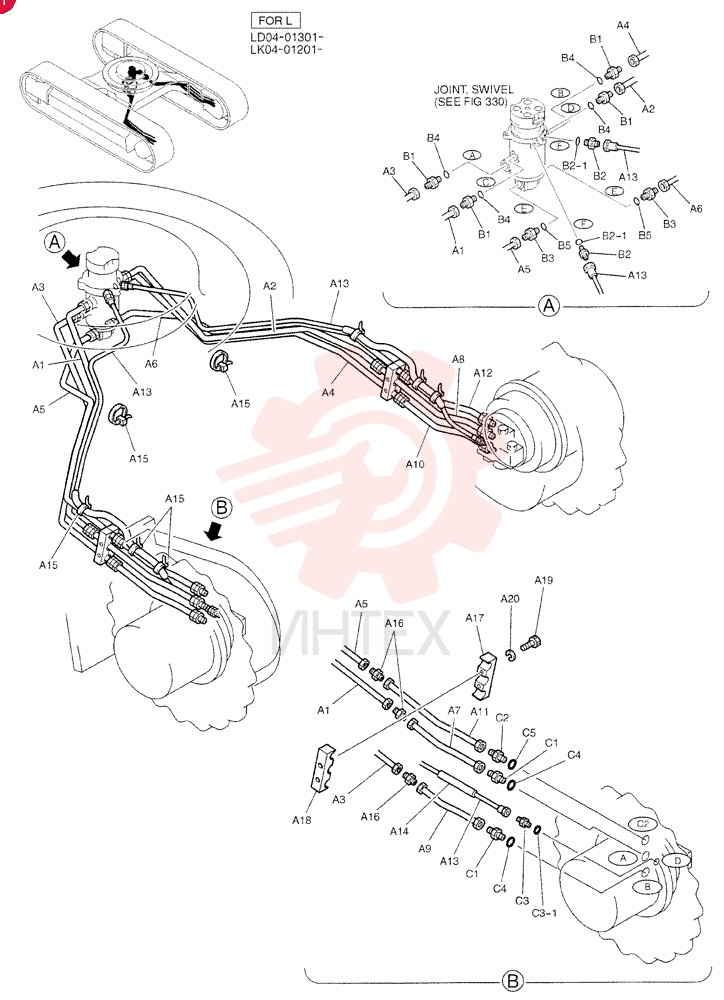

  HYD LINES, LOW YY02H00047F1

  Открыть схему
•

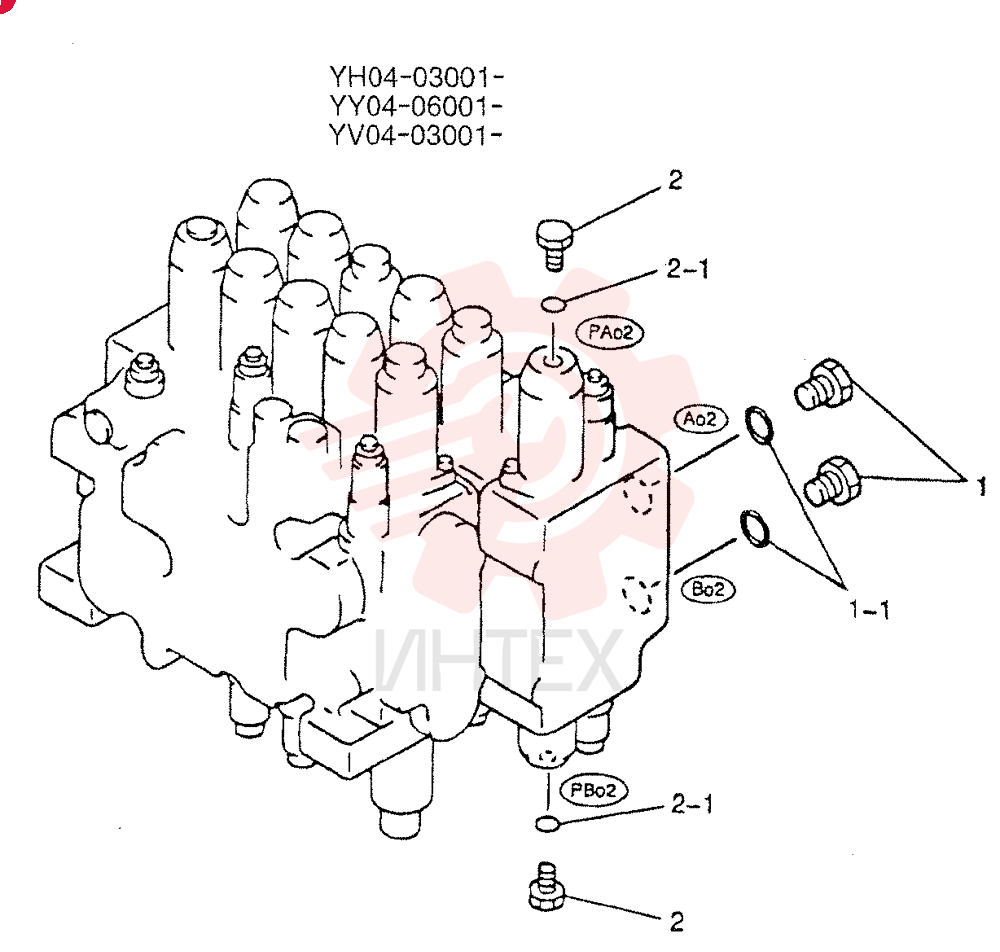

  HYD LINES, UPP YY03H00009F1

  Открыть схему
•

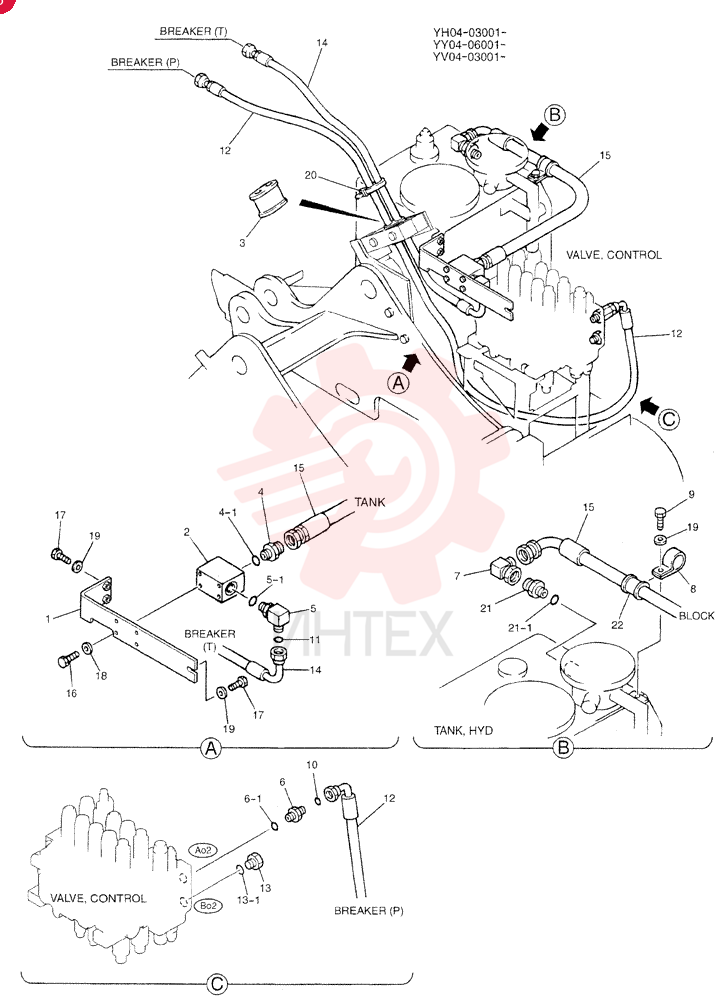

  HYD LINES, UPP YY03H00032F1

  Открыть схему
•
  HYDRAULIC CYLINDER YX01V00006F1 (1)

  Открыть схему
•

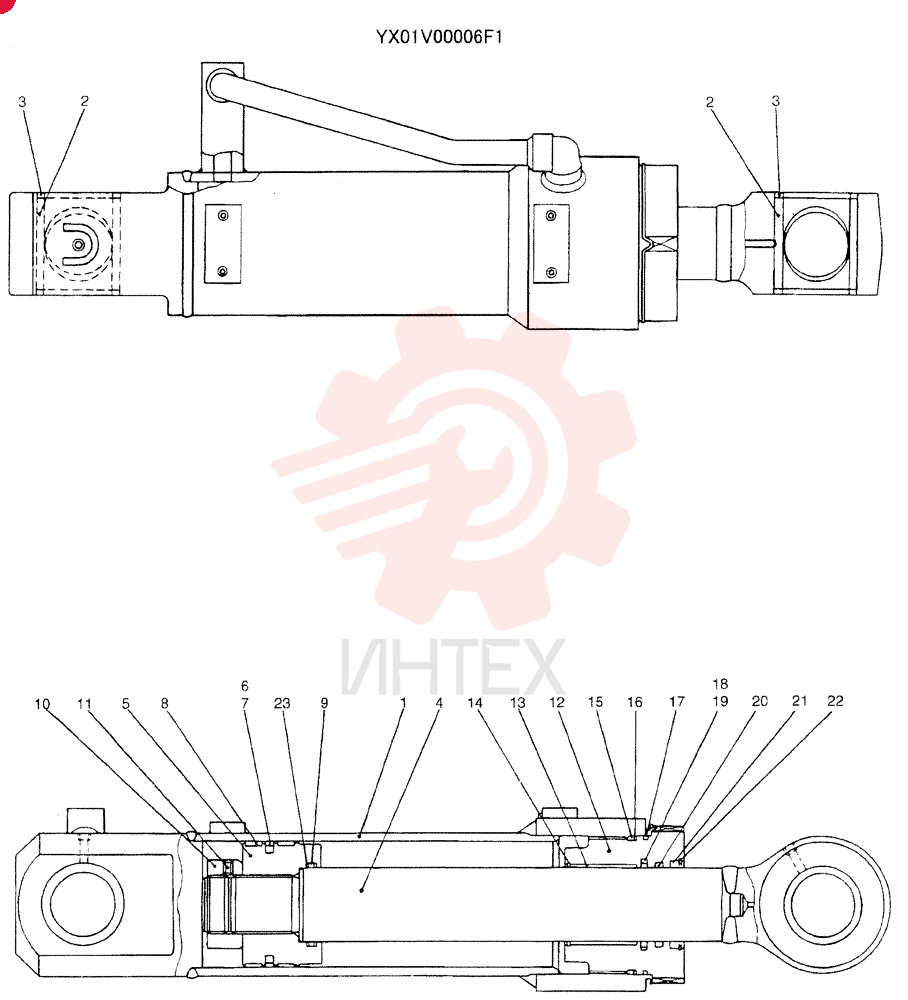

  HYDRAULIC CYLINDER YX01V00006F1 (2)

  Открыть схему
•

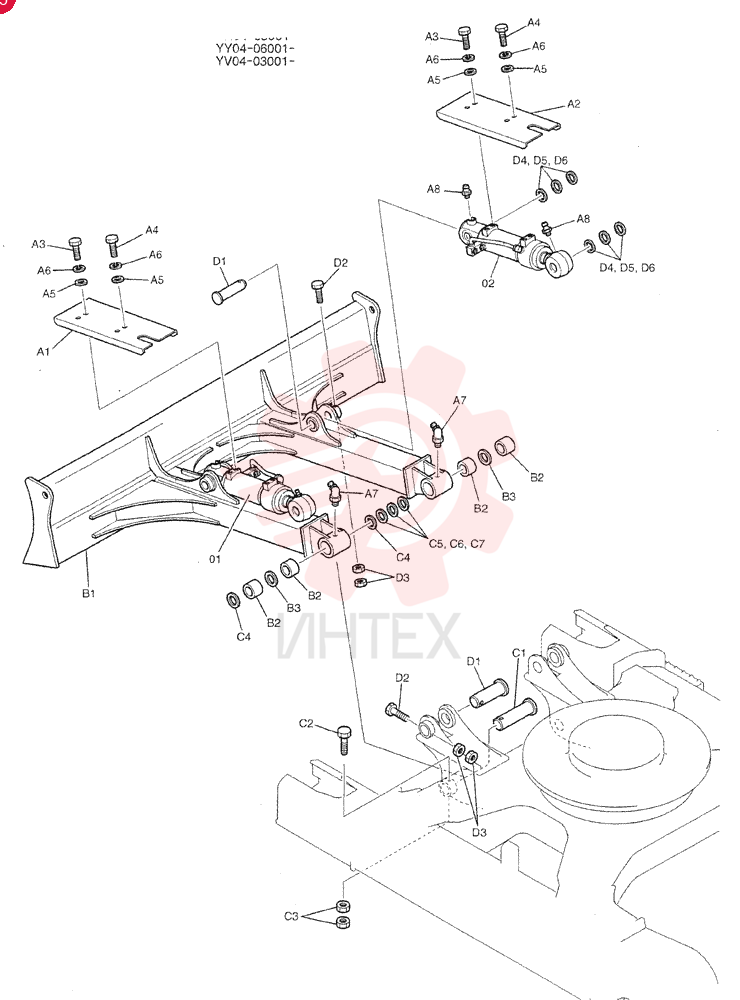

  HYDRAULIC CYLINDER YX01V00006F1 (3)

  Открыть схему
•

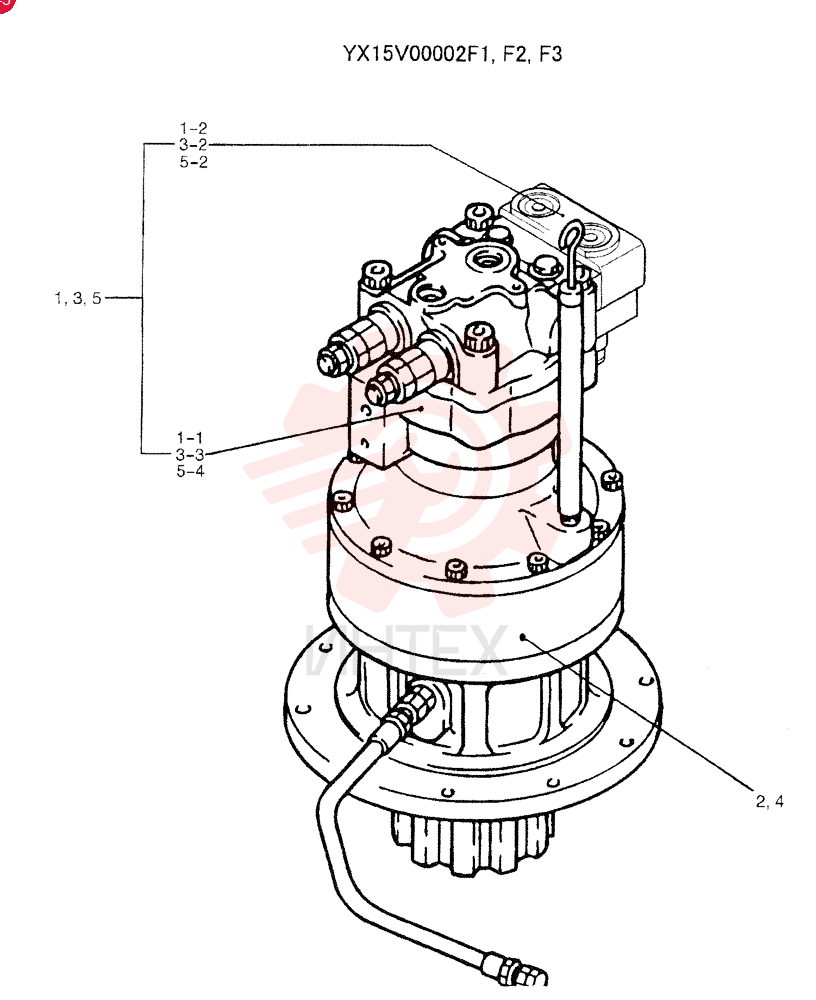

  HYDRAULIC MOTOR YX15V00002F1

  Открыть схему
•

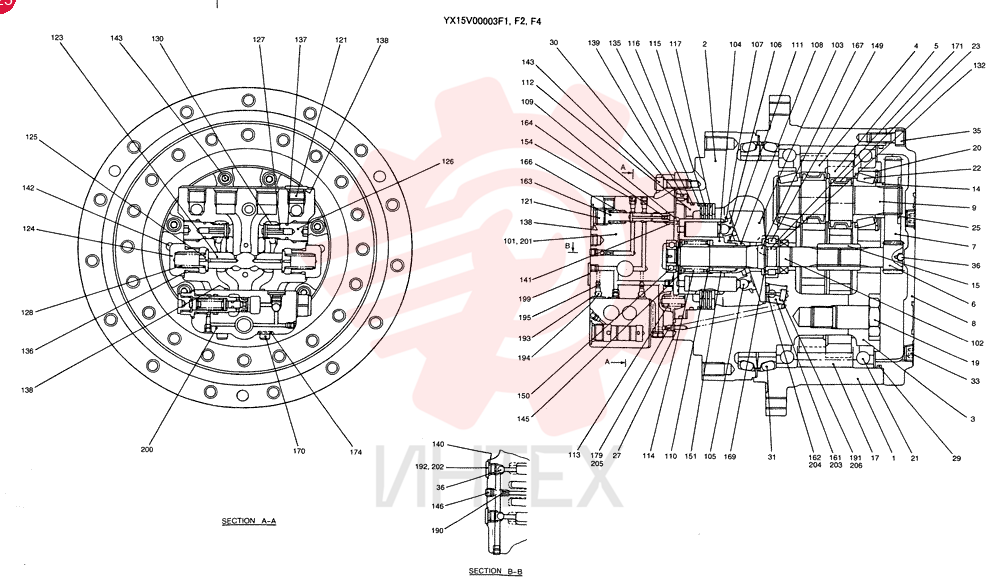

  HYDRAULIC MOTOR YX15V00003F1

  Открыть схему
•

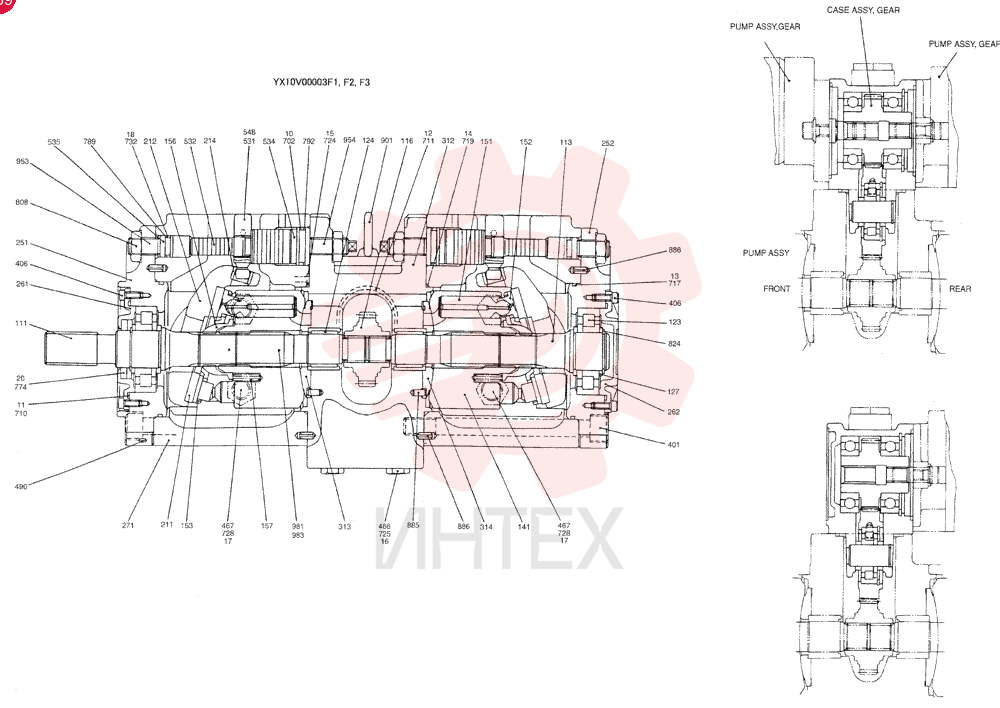

  HYDRAULIC PUMP YX10V00003F1

  Открыть схему
•

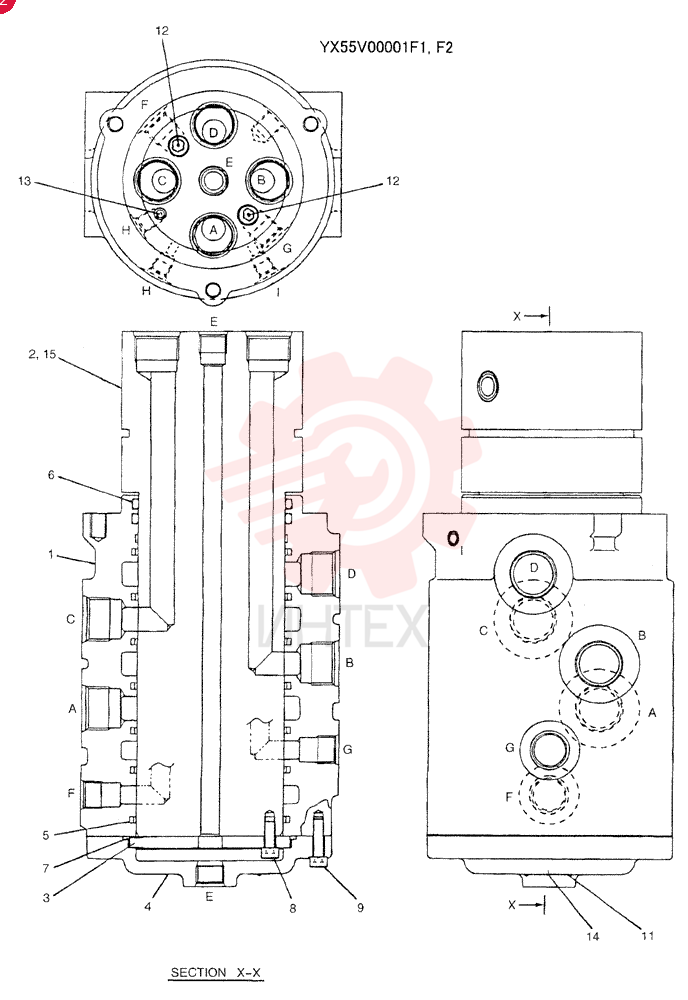

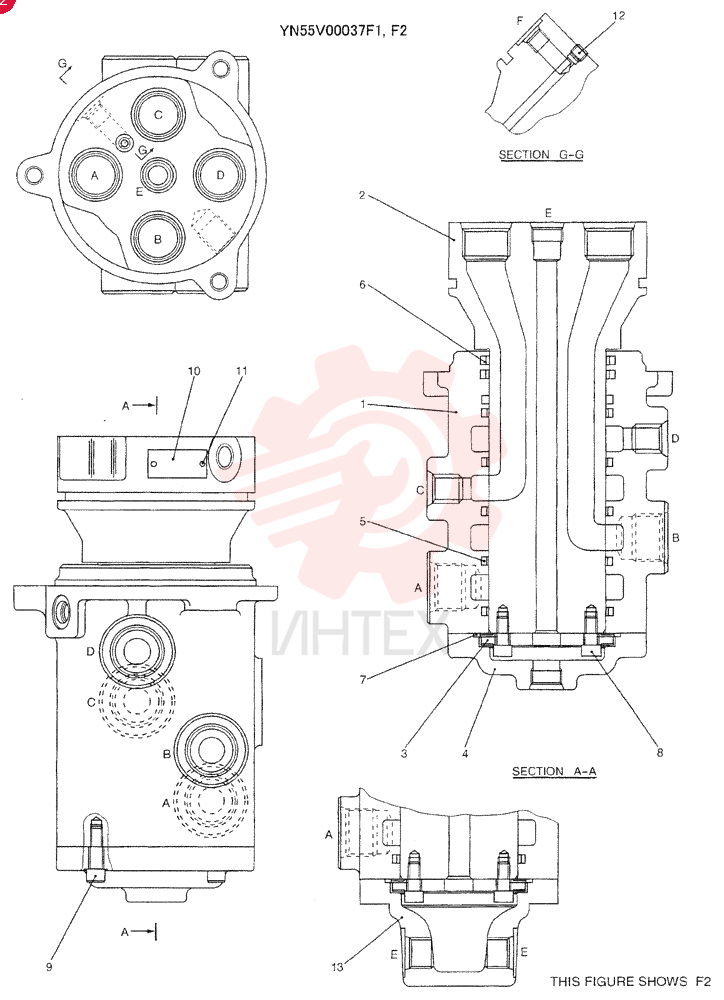

  HYDRAULIC SWIVEL YN55V00037F1

  Открыть схему
•
  HYDRAULIC SWIVEL YX55V00001F1

  Открыть схему
•

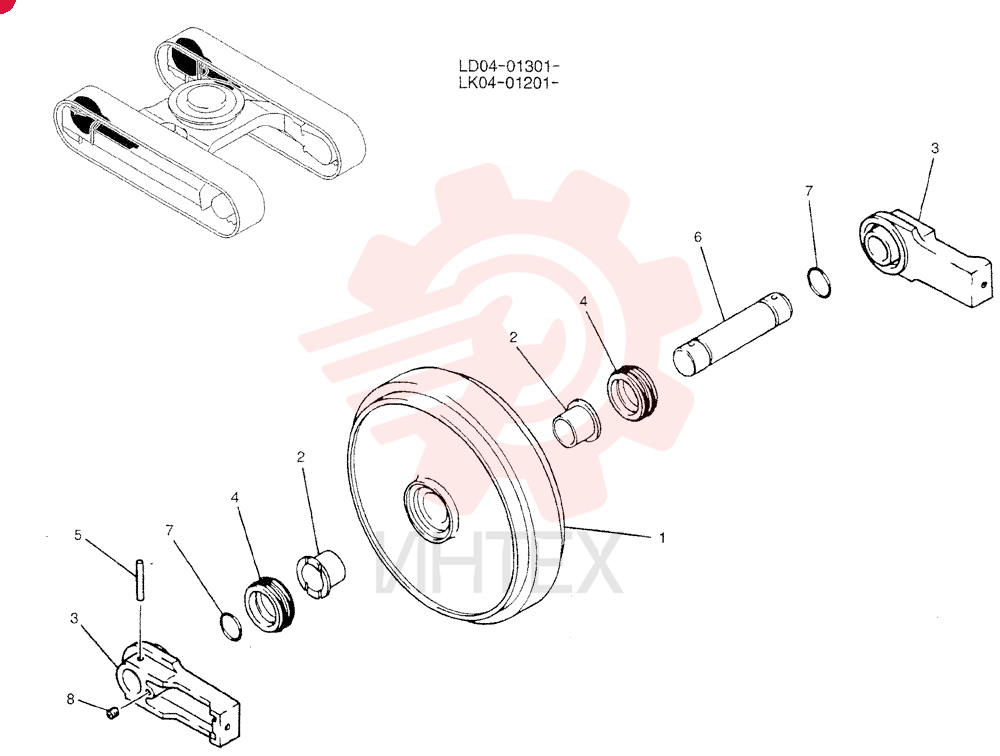

  IDLER YN52D00009F1

  Открыть схему
•

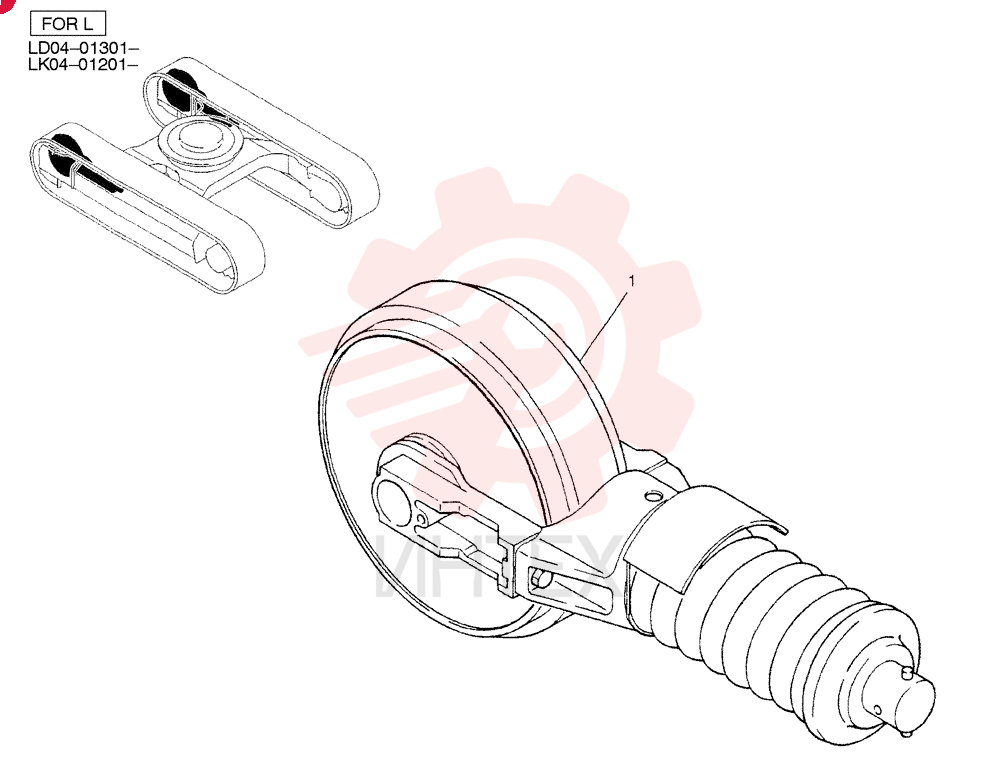

  IDLER YN52D00023F2

  Открыть схему
•

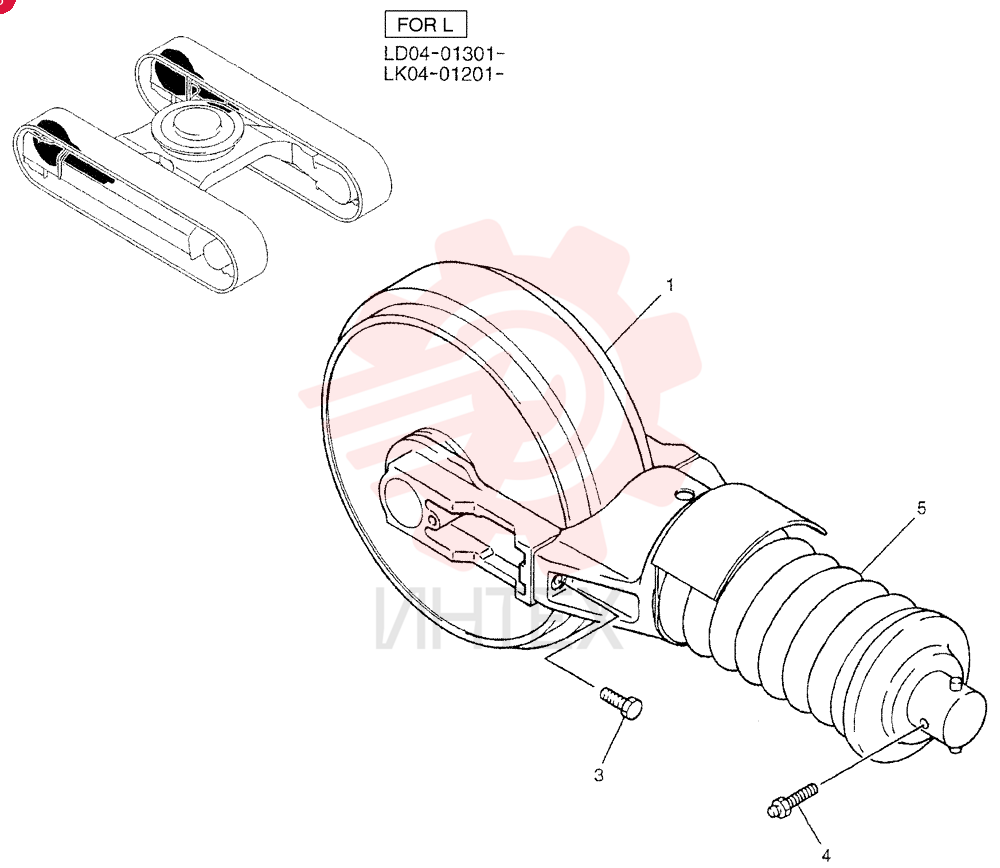

  IDLER YN52D00024F2

  Открыть схему
•

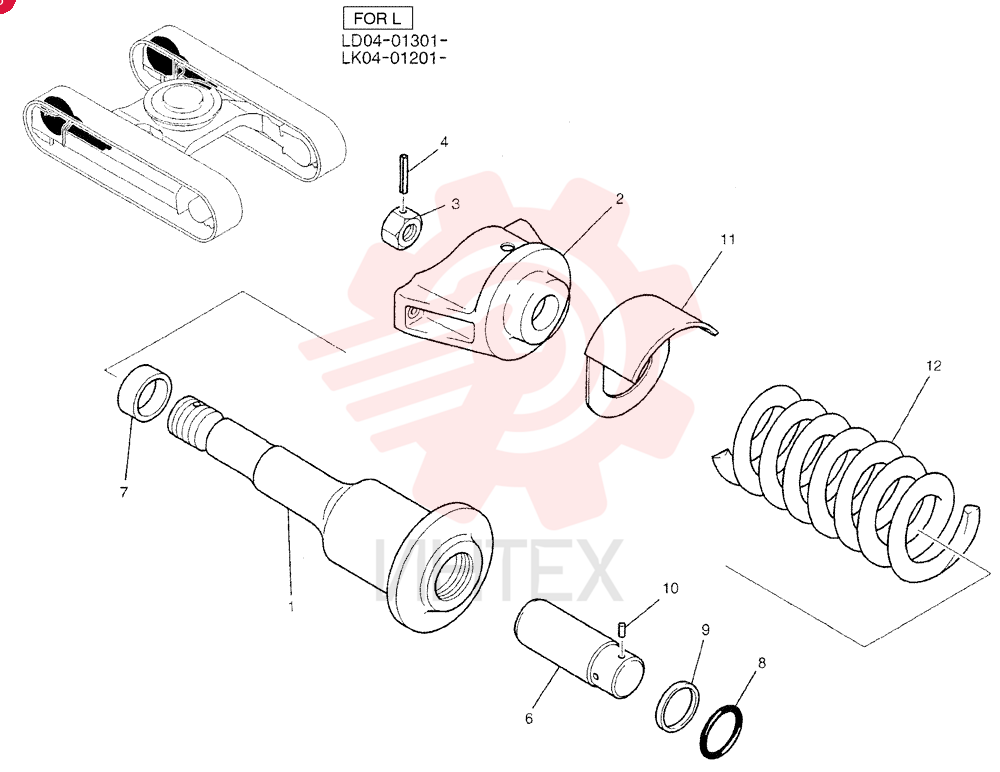

  IDLER YN54D00010F2

  Открыть схему
