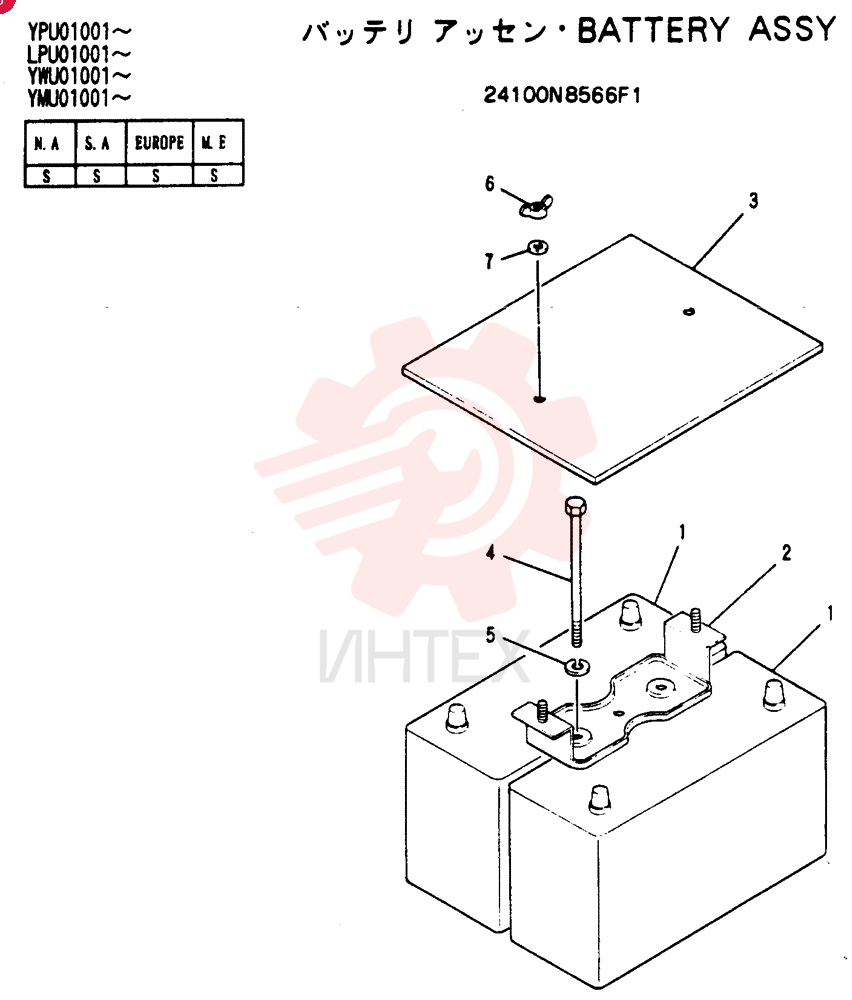

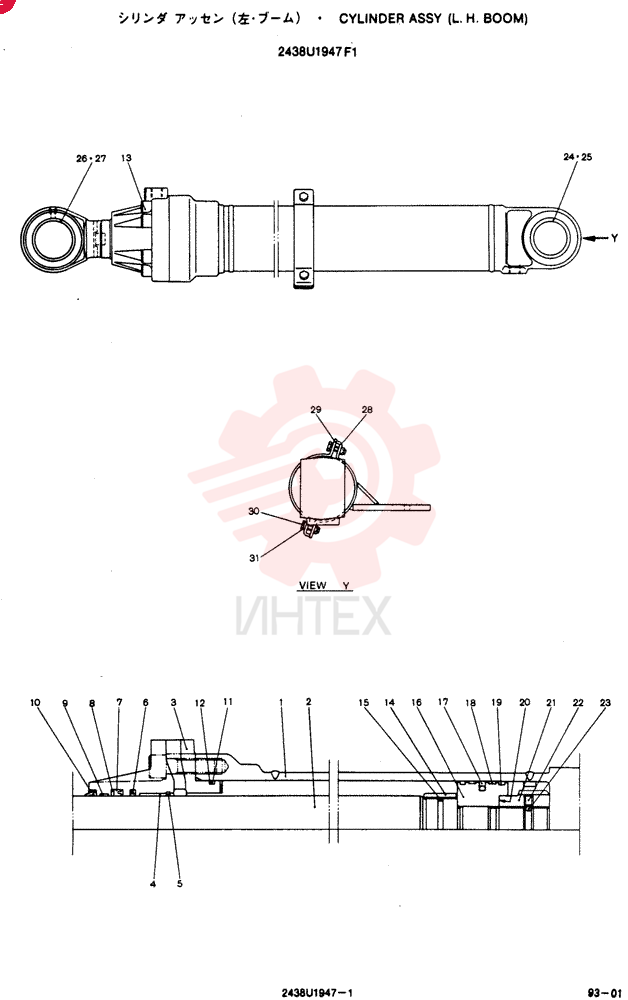

(SK150LC) - Экскаватор MARK IV, серийные № YMU01001 – YMU01500 (1/95-12/99) — схемы
-
24046R37F7 Комплект элементаОткрыть схему -
24100J16122F2 ГидромоторОткрыть схему -
24100J16892F1 Установка низкаяОткрыть схему -
24100J16893F1 Трубопроводы гидравлические нижниеОткрыть схему -
24100J16938F1 Схема (SK150LC) - MARK IV EXCAVATOR BTW YMU01001 - YMU01500 (1/95-12/99)Открыть схему -

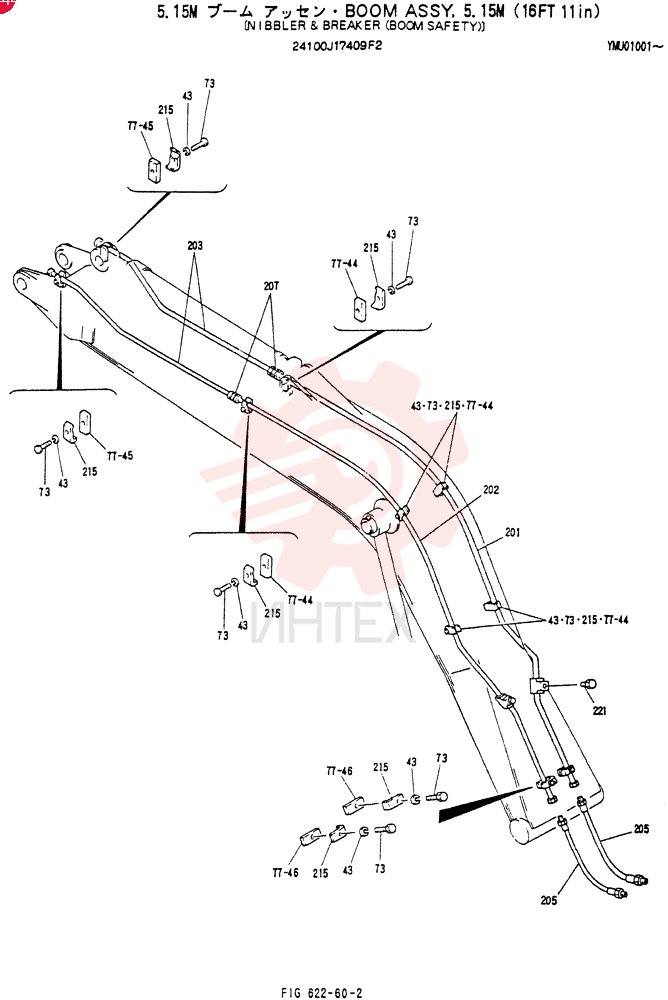

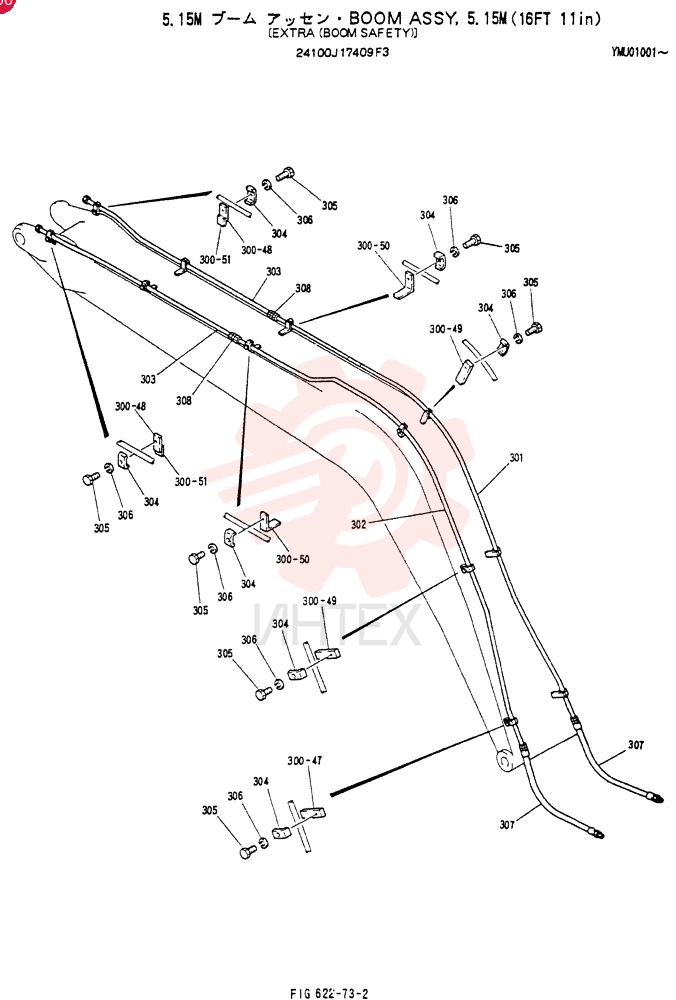

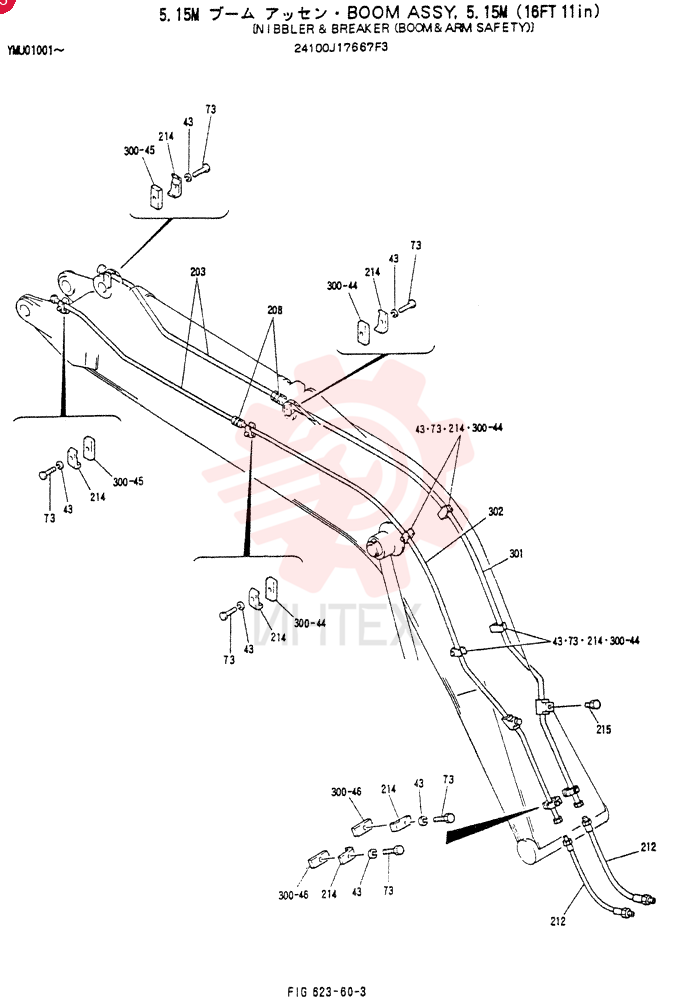

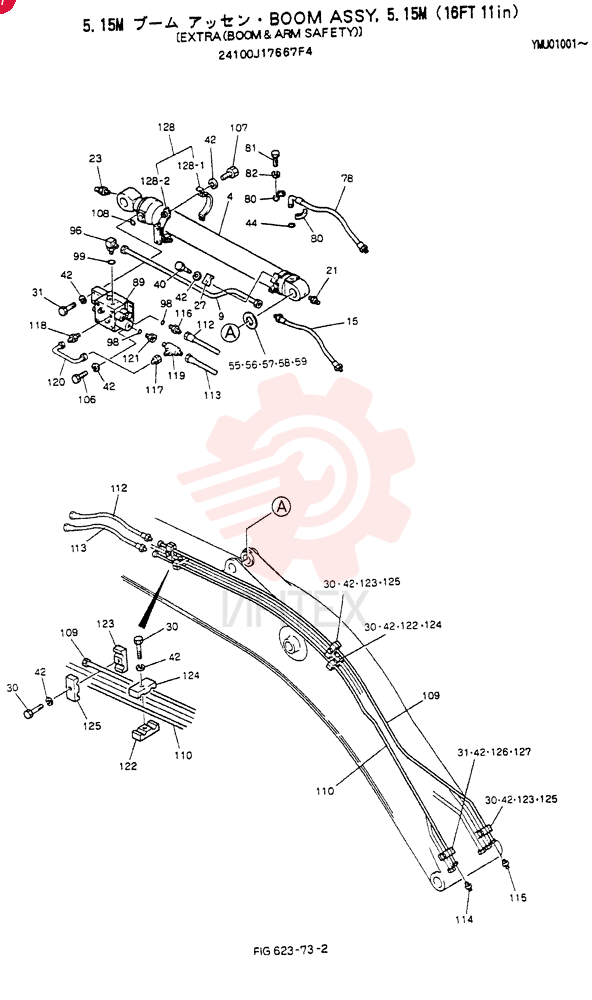

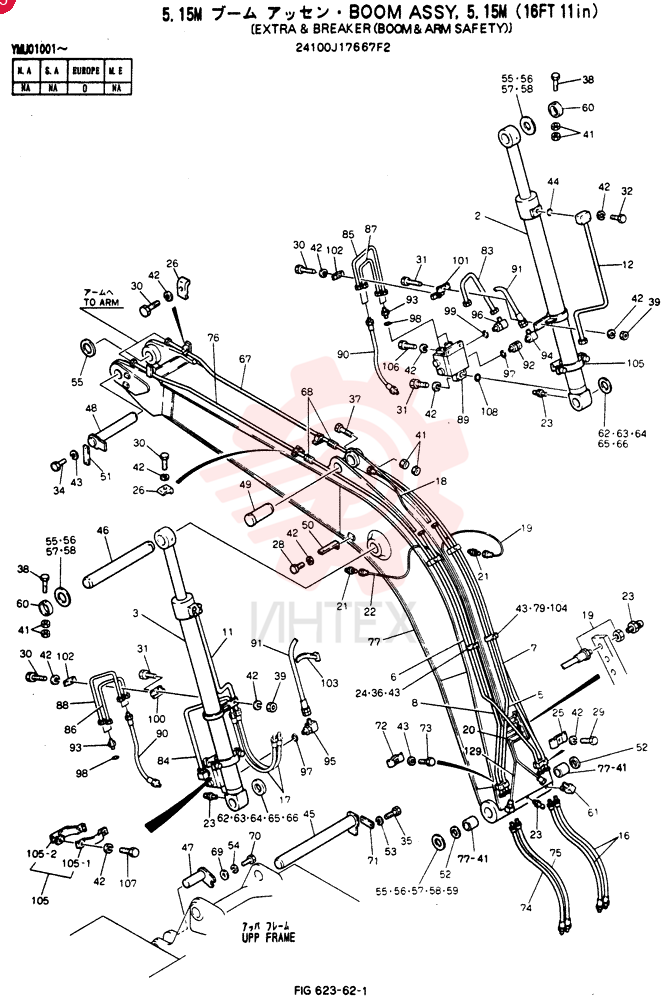

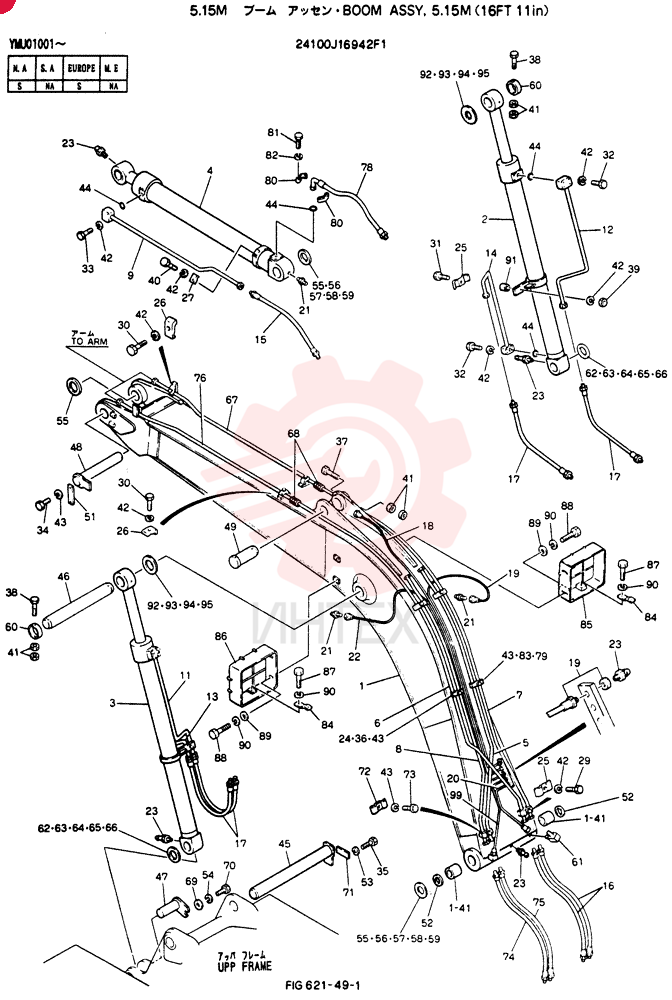

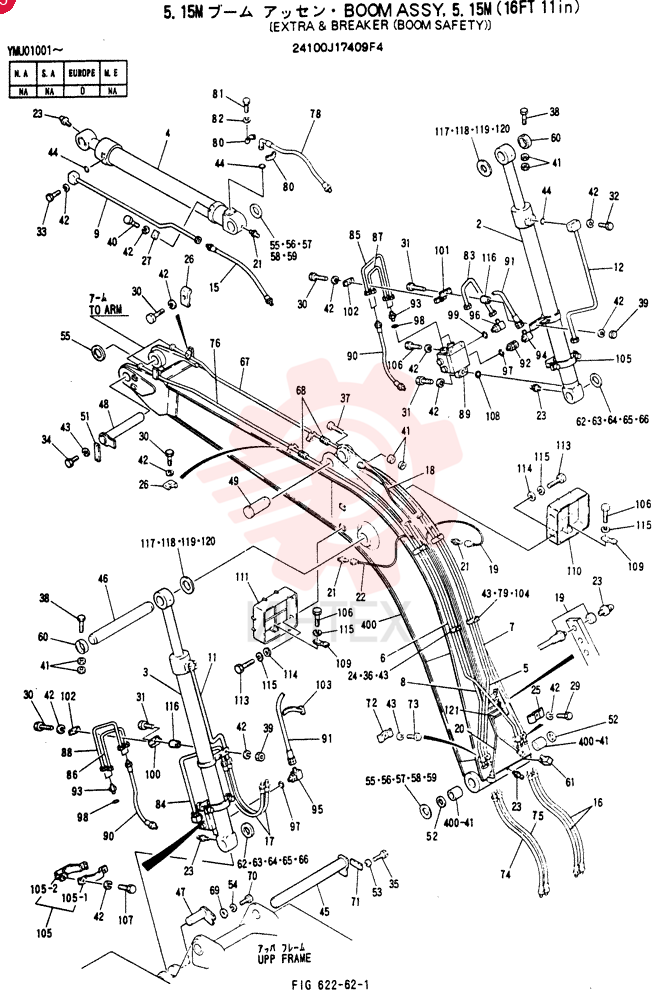

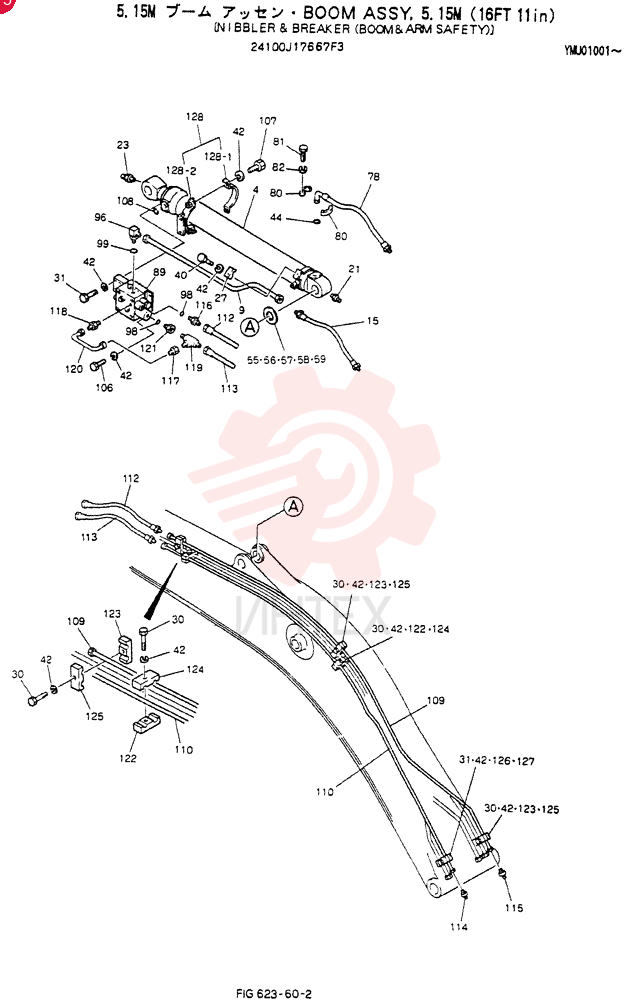

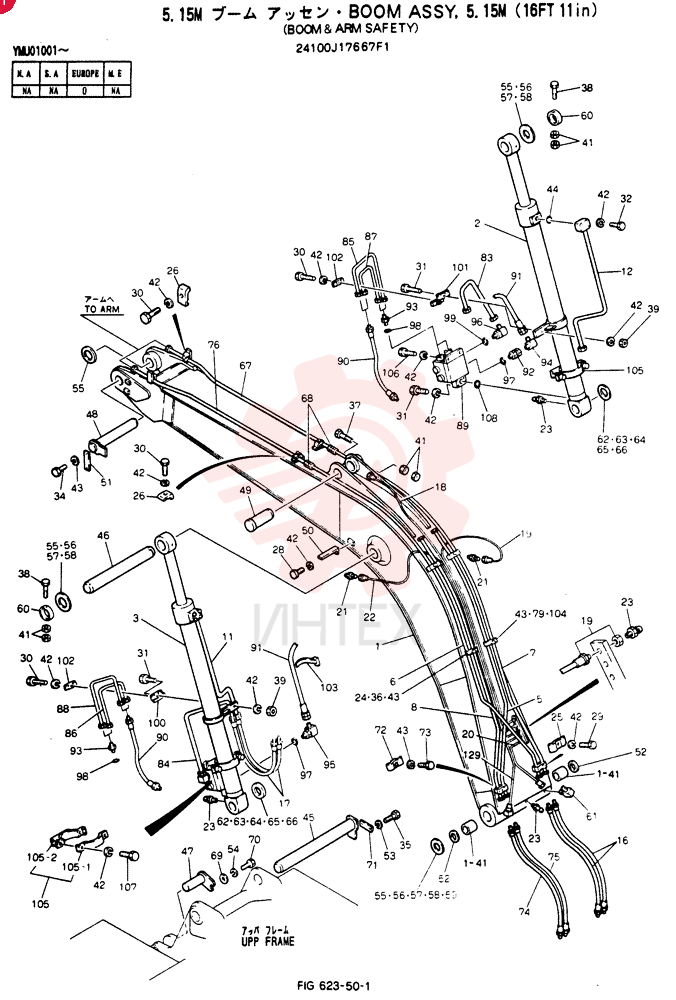

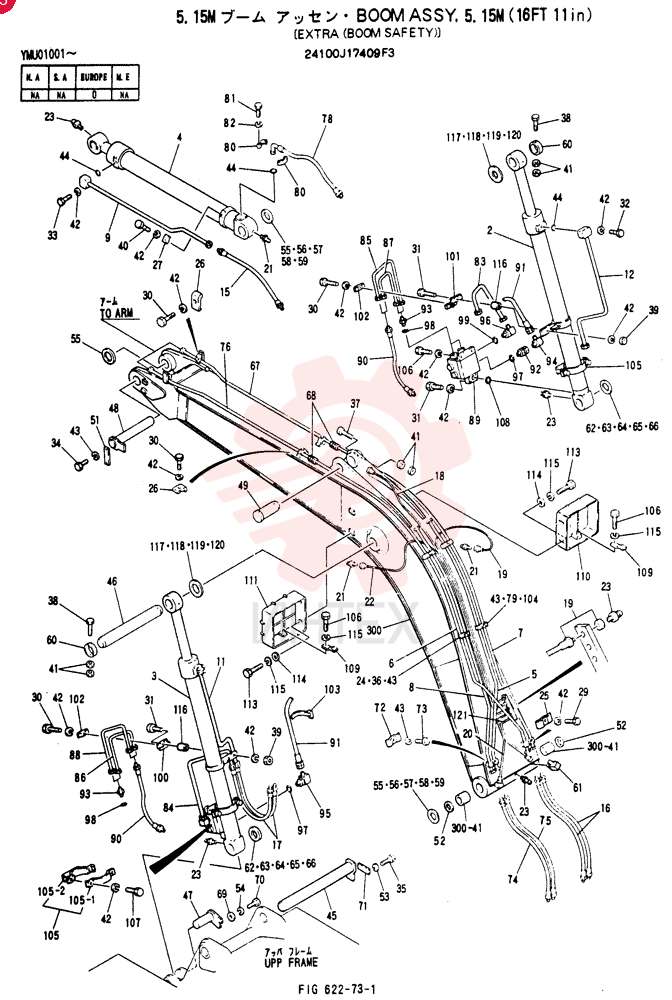

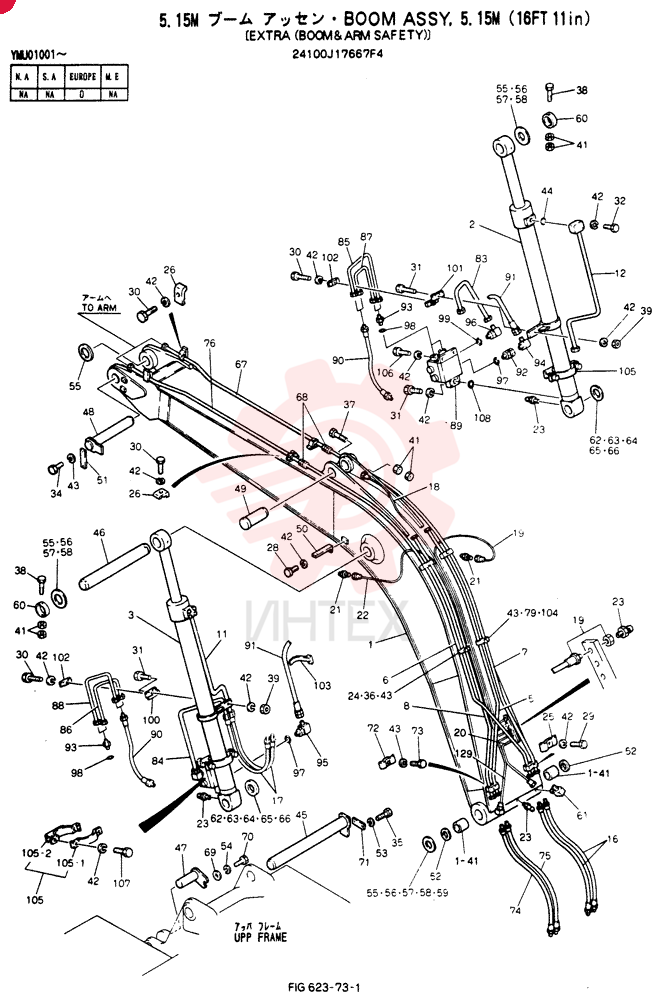

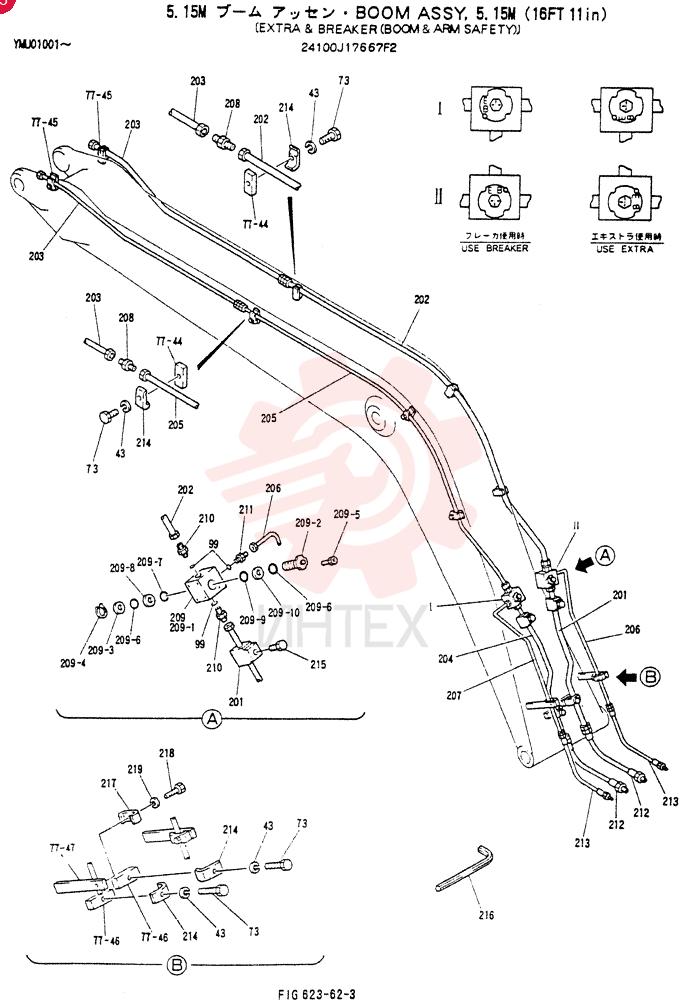

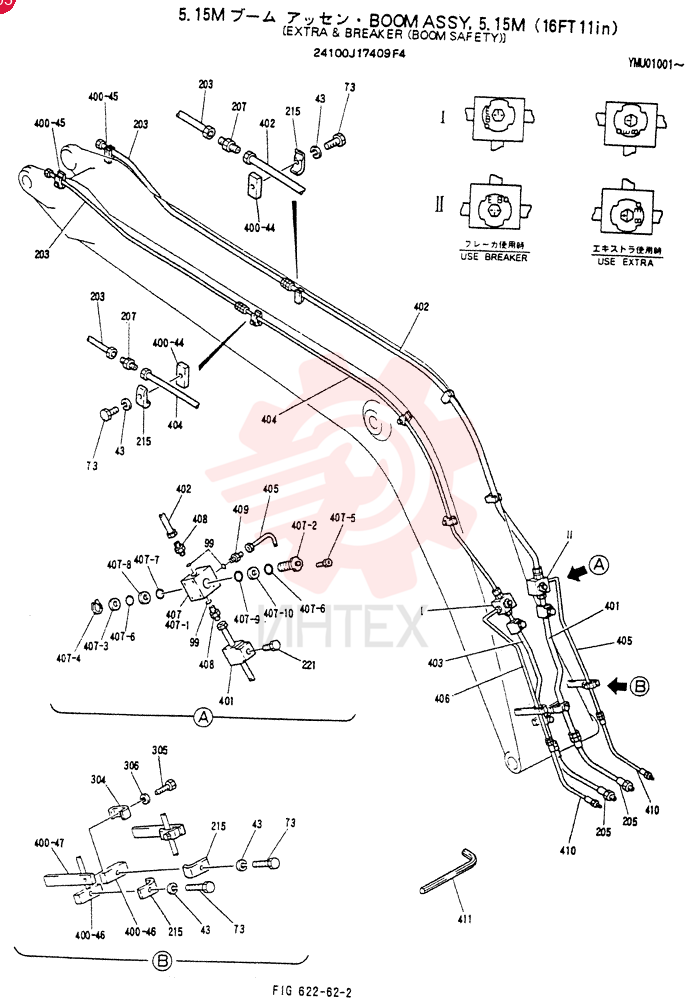

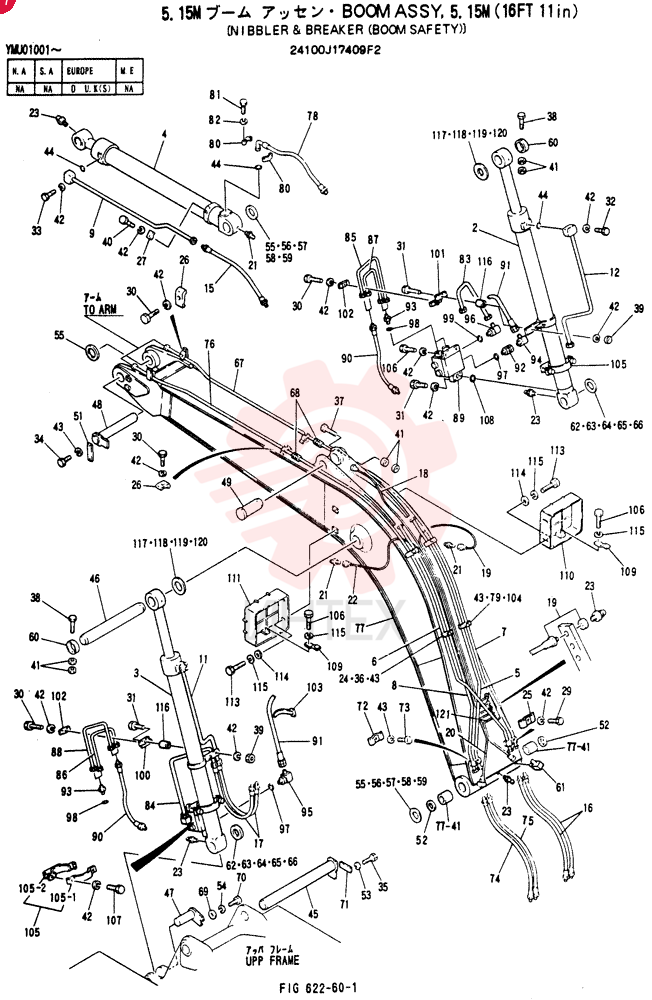

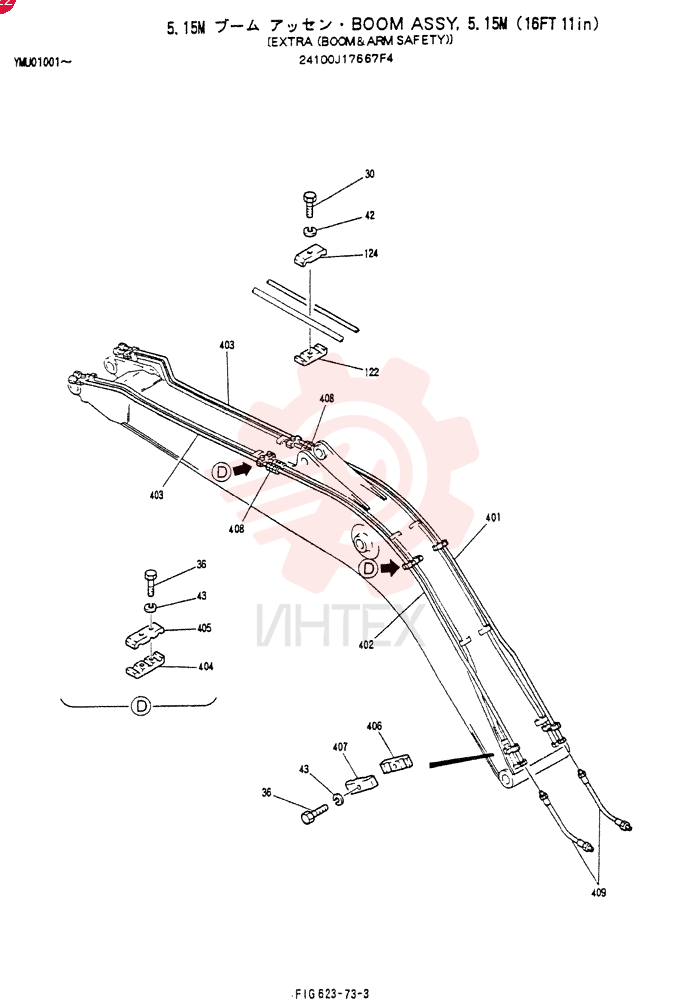

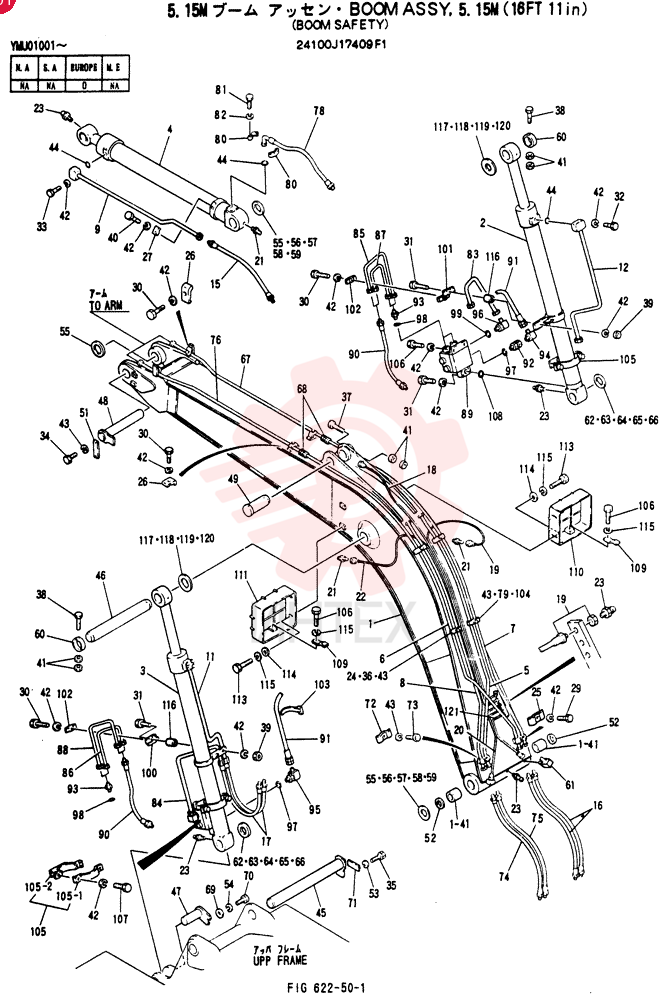

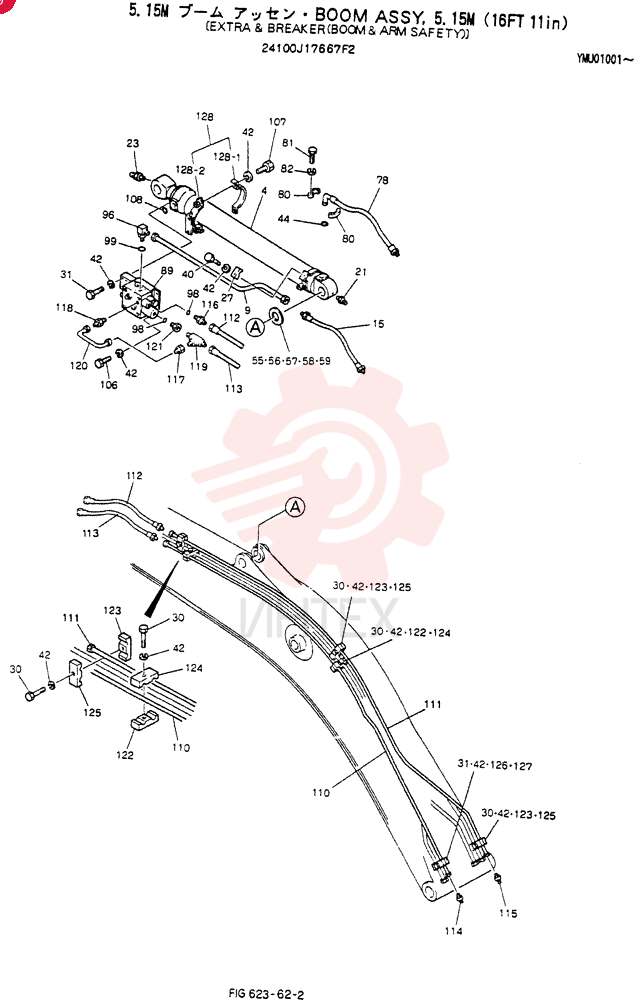

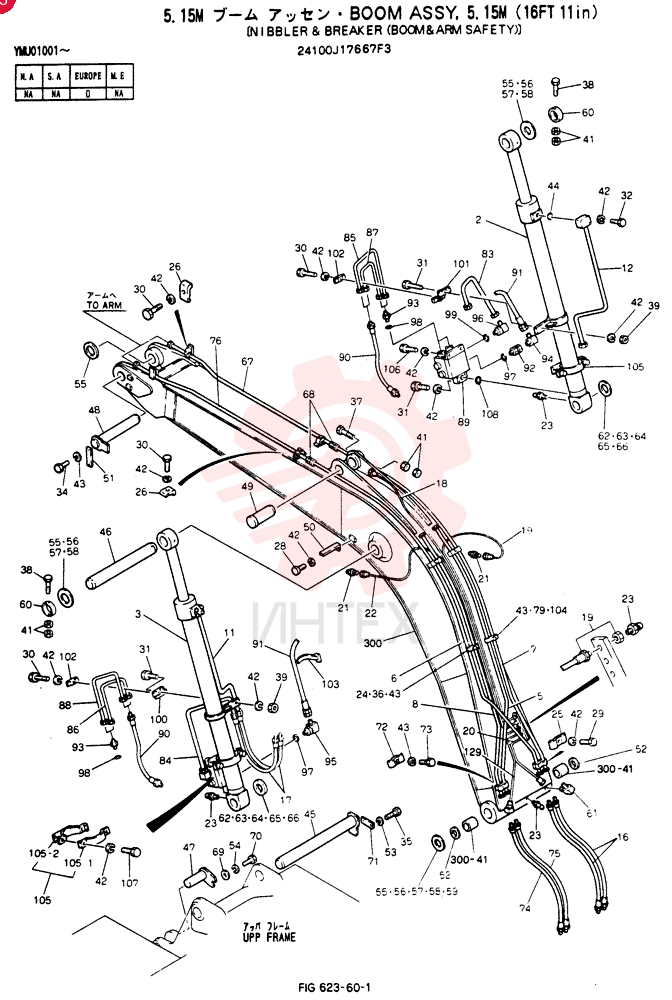

24100J16942F1 Стрела в сборе, 5.15MОткрыть схему -

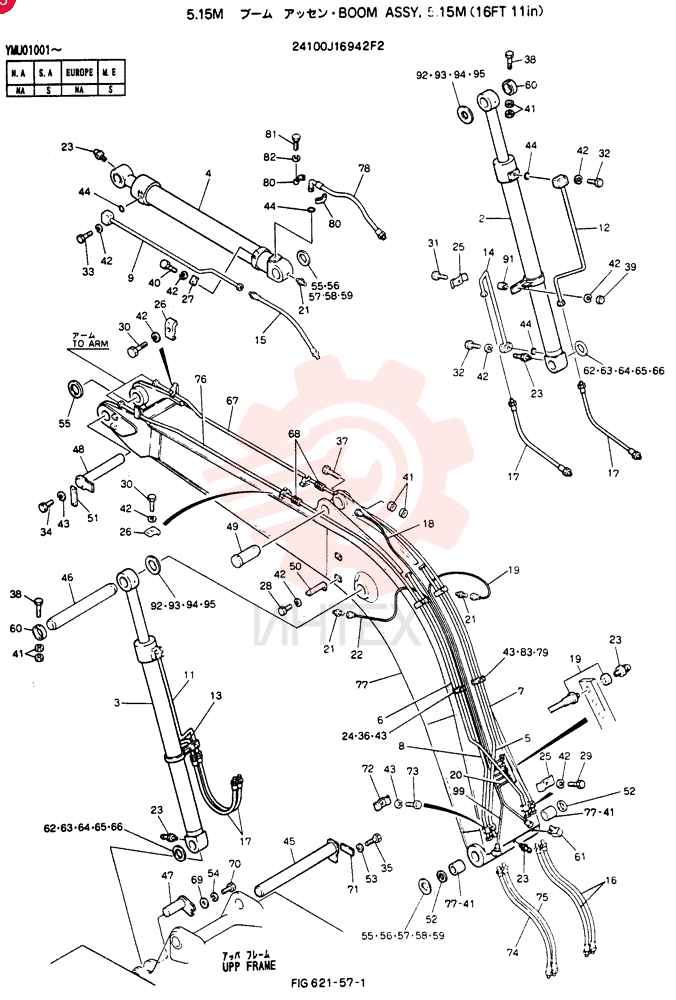

24100J16942F2 Стрела в сборе, 5.15MОткрыть схему -

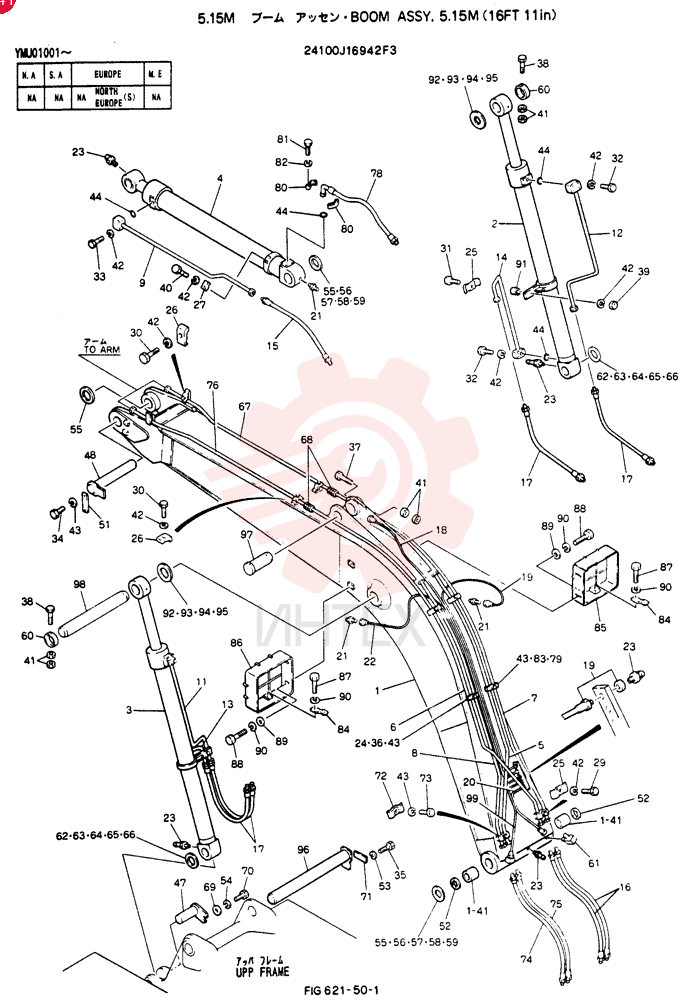

24100J16942F3 Стрела в сборе, 5.15MОткрыть схему -

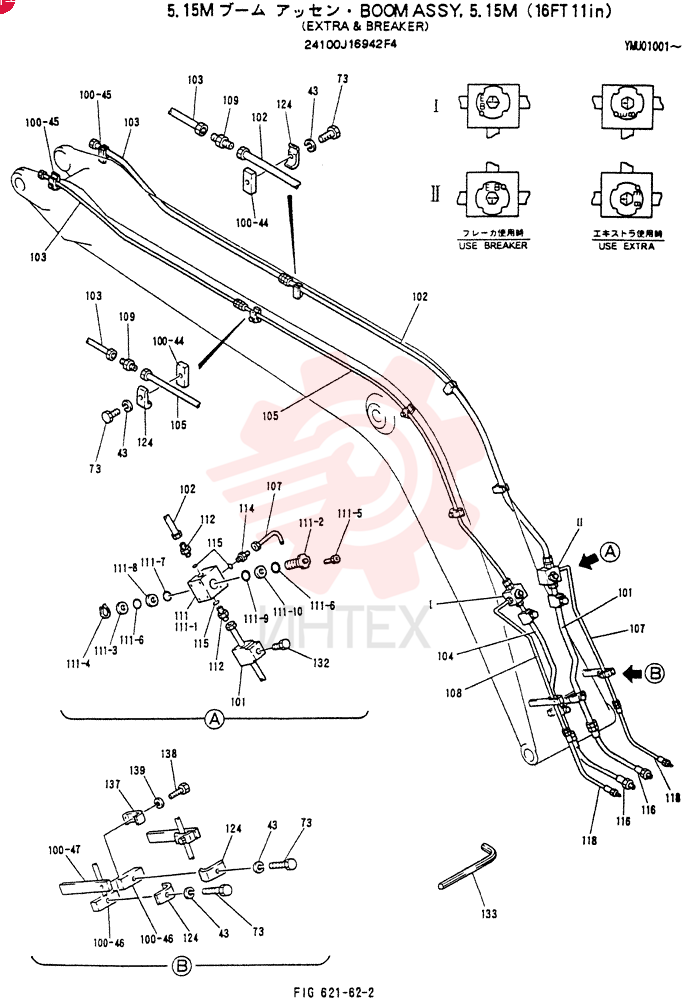

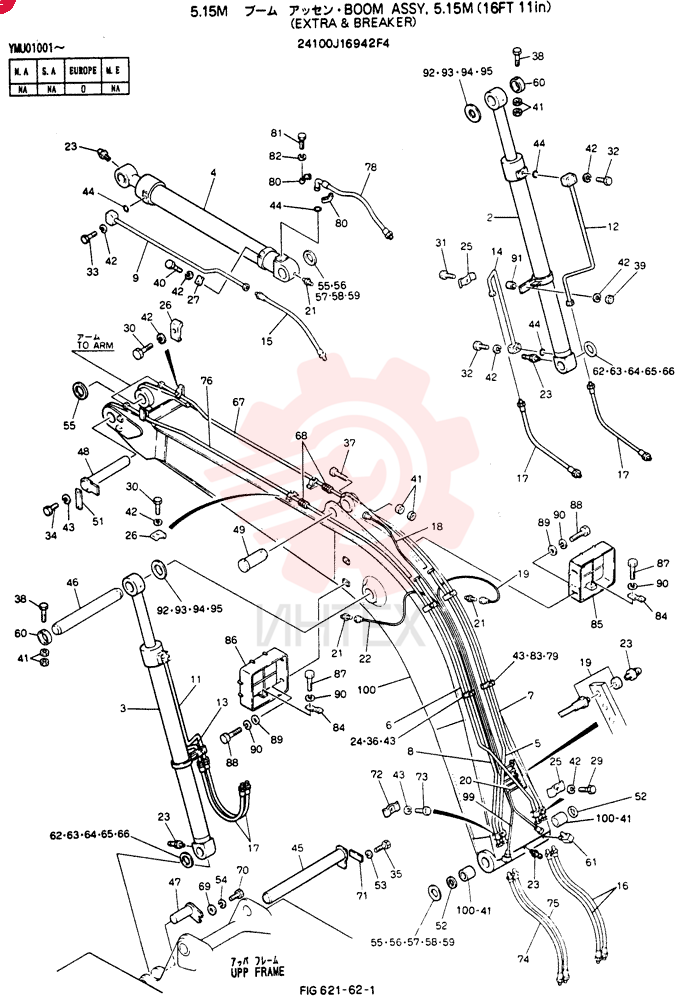

24100J16942F4 Стрела в сборе, 5.15M (часть 1)Открыть схему -
24100J16942F4 Стрела в сборе, 5.15M (часть 2)Открыть схему -

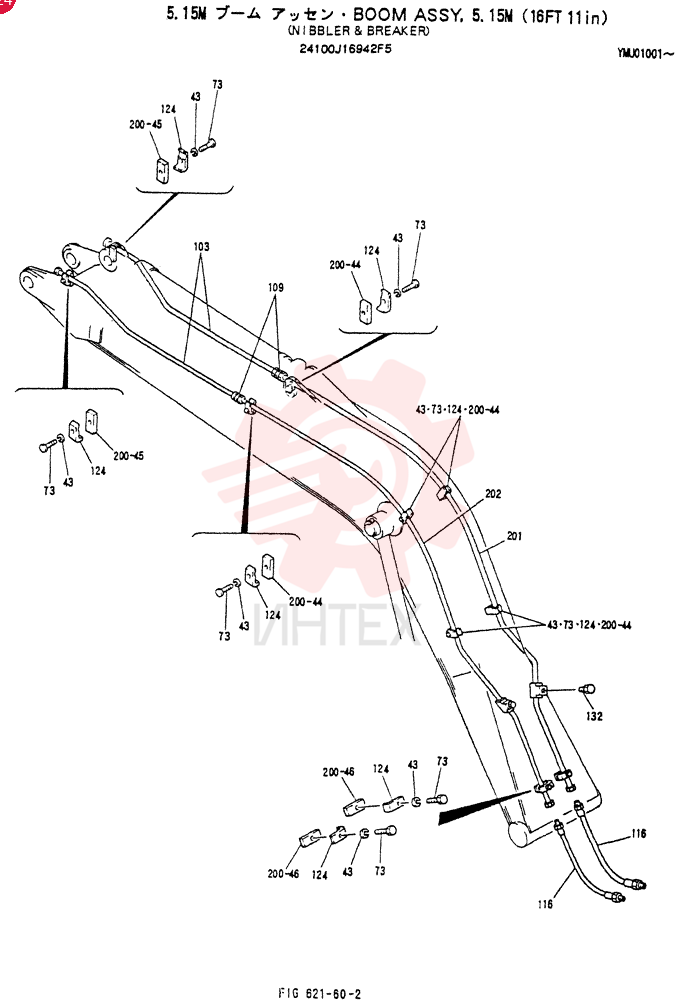

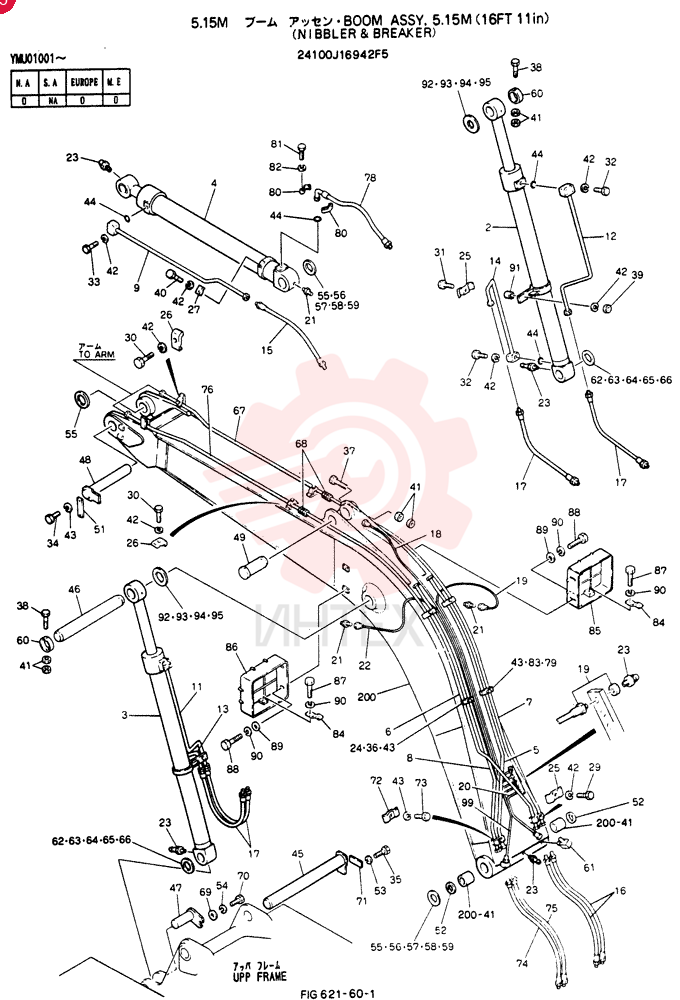

24100J16942F5 Стрела в сборе, 5.15M (часть 1)Открыть схему -
24100J16942F5 Стрела в сборе, 5.15M (часть 2)Открыть схему -

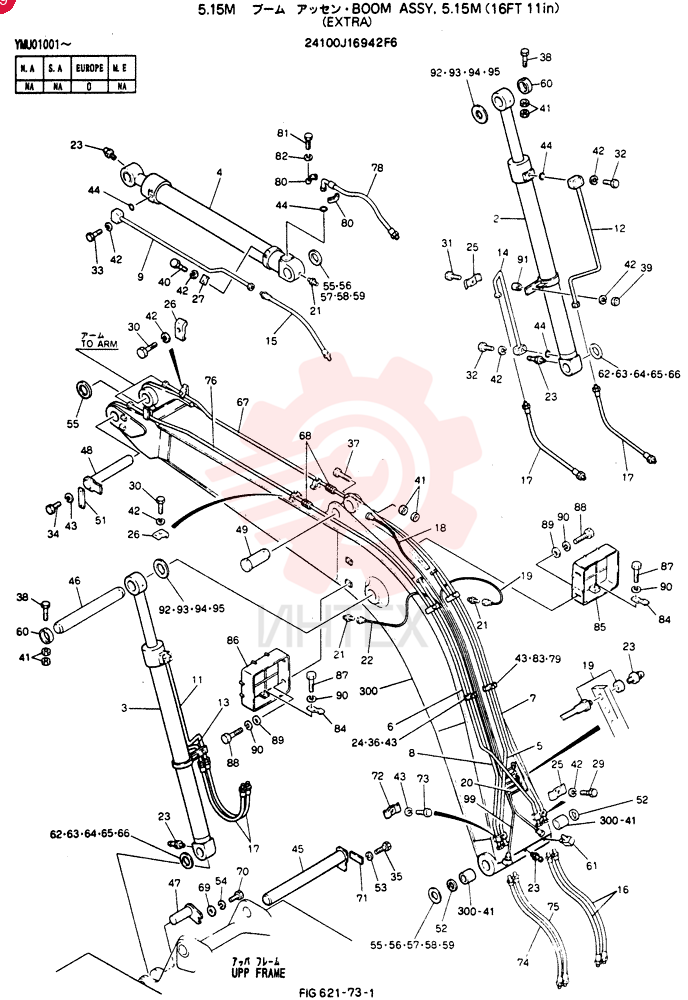

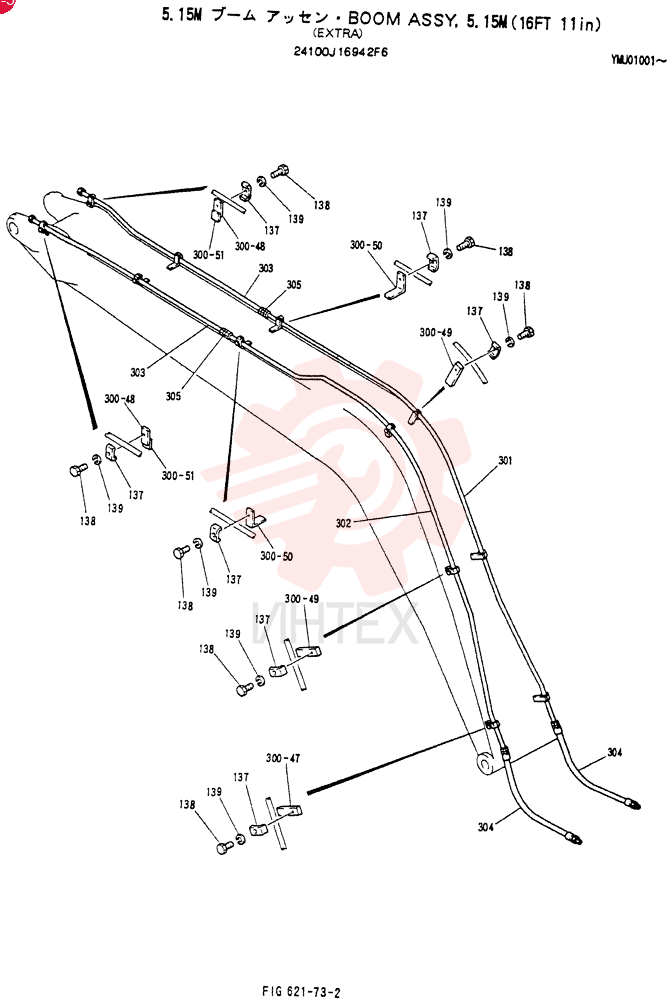

24100J16942F6 Стрела в сборе, 5.15M (часть 1)Открыть схему -
24100J16942F6 Стрела в сборе, 5.15M (часть 2)Открыть схему -

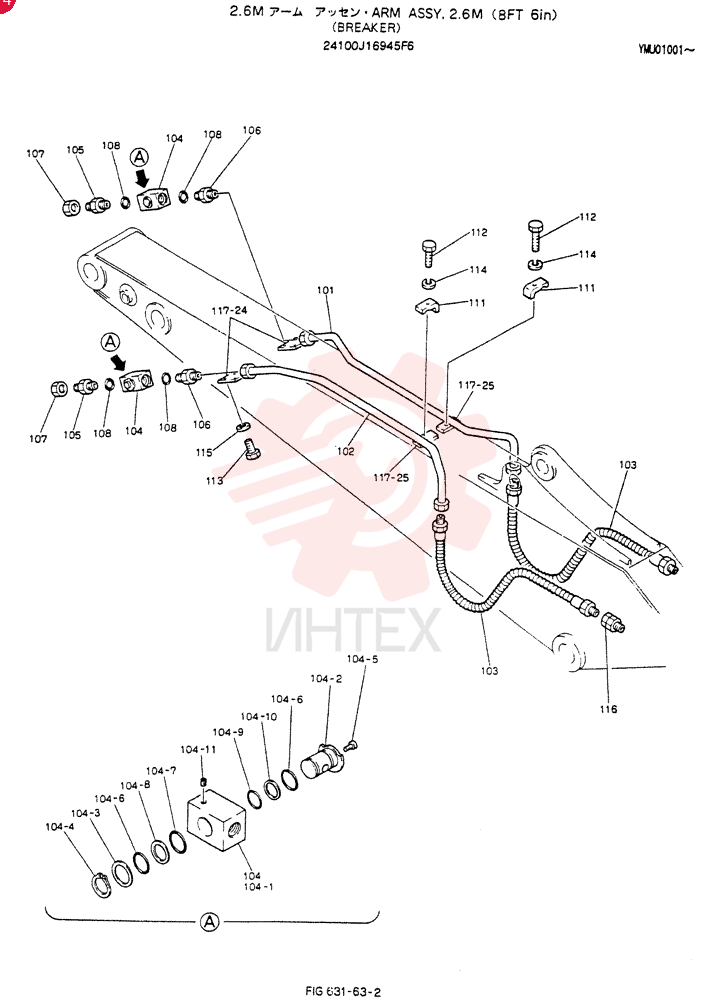

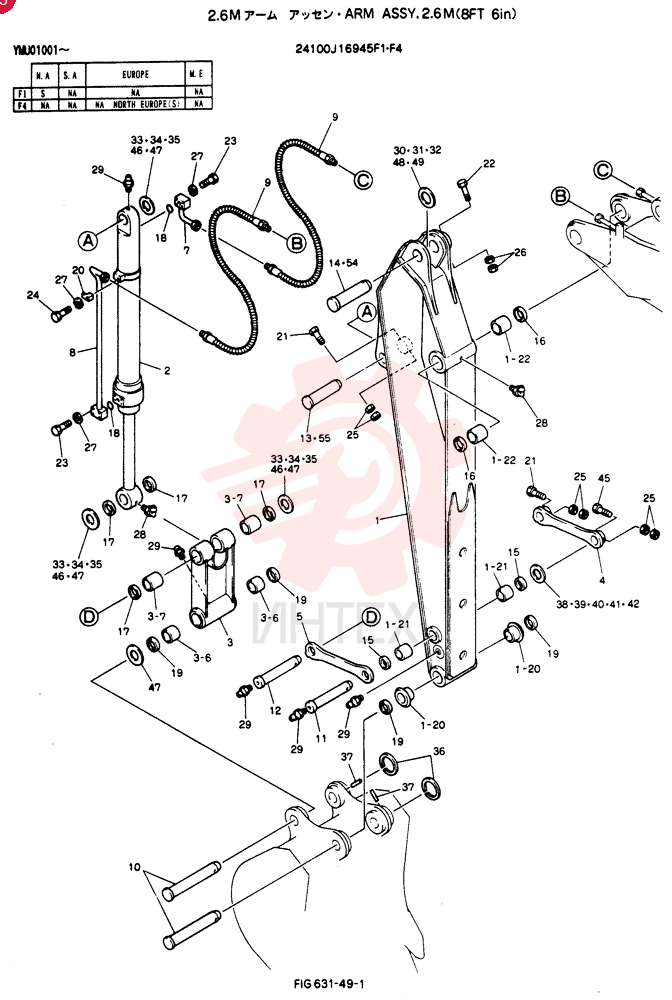

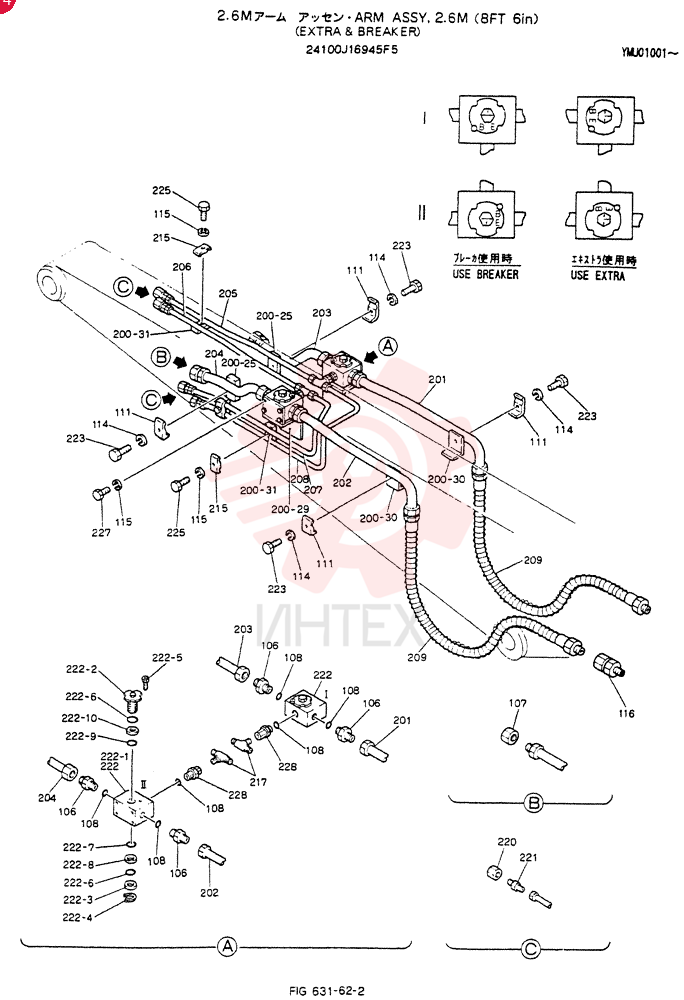

24100J16945F1 Рукоять в сборе, 2.6MОткрыть схему -

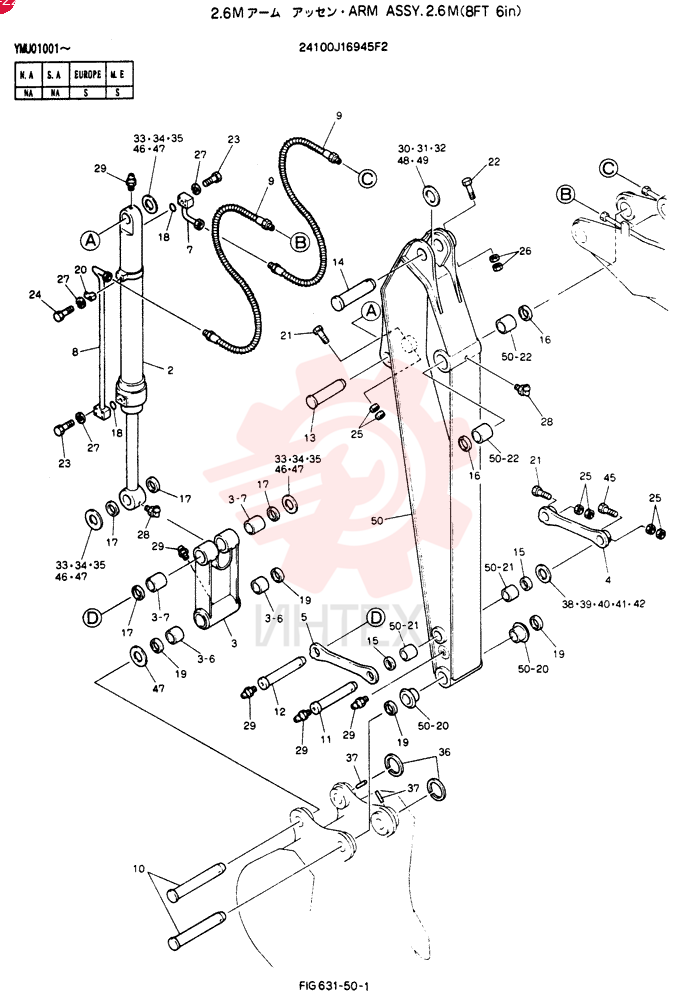

24100J16945F2 Рукоять в сборе, 2.6MОткрыть схему -
24100J16945F3 Рукоять в сборе, 2.6M (часть 1)Открыть схему -

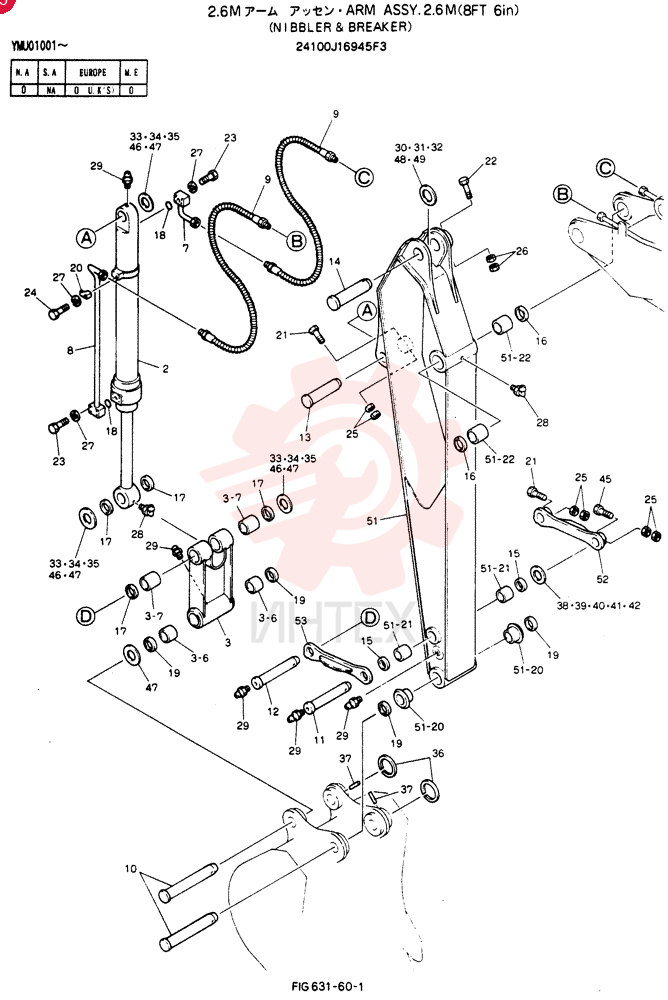

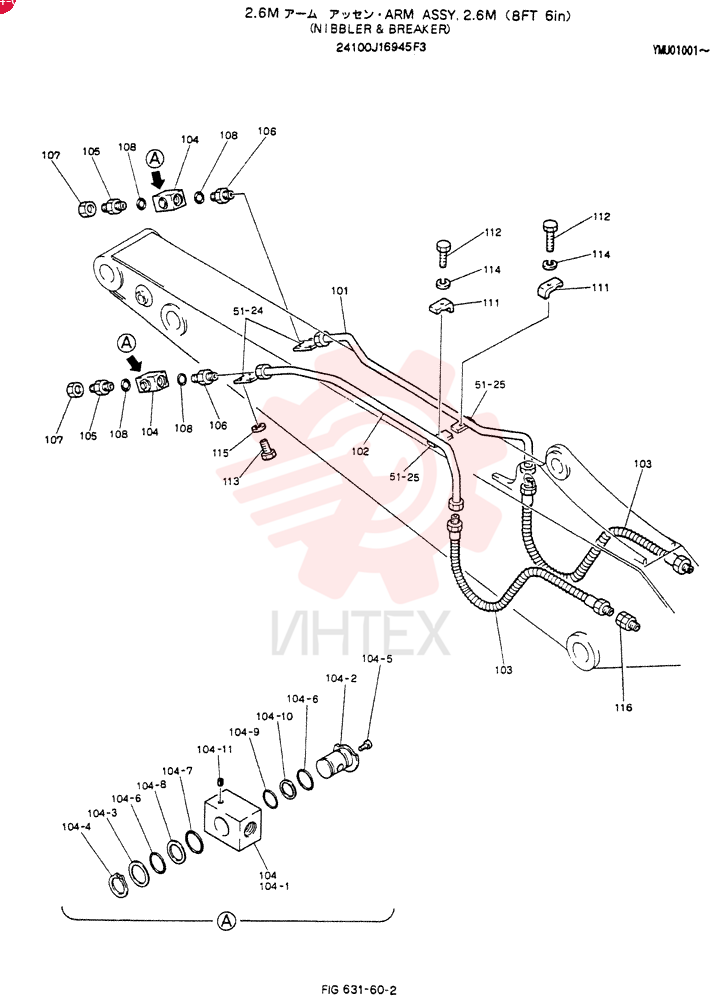

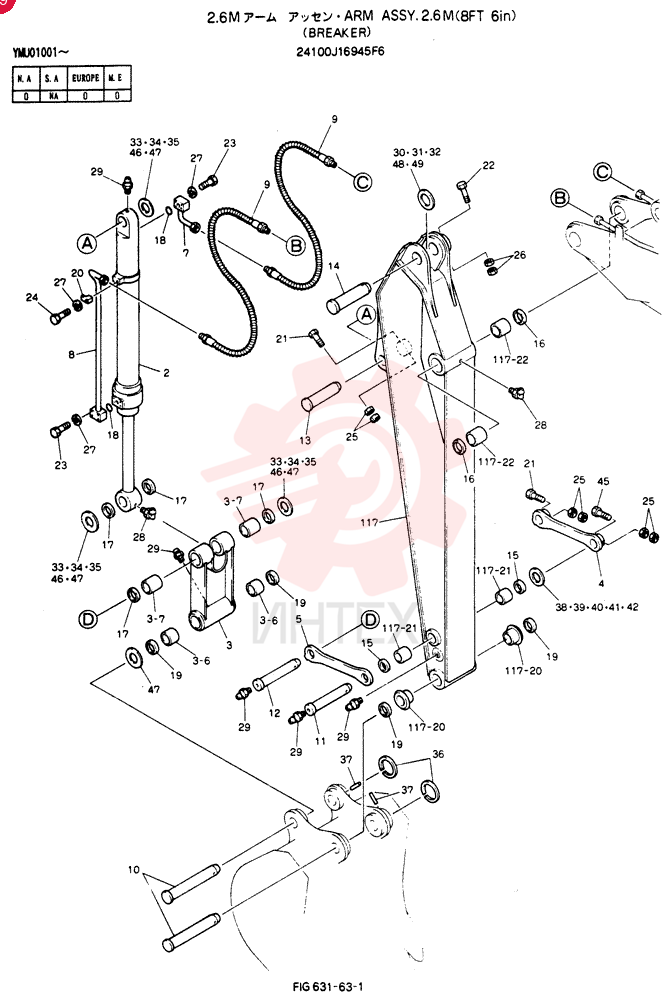

24100J16945F3 Рукоять в сборе, 2.6M (часть 2)Открыть схему -

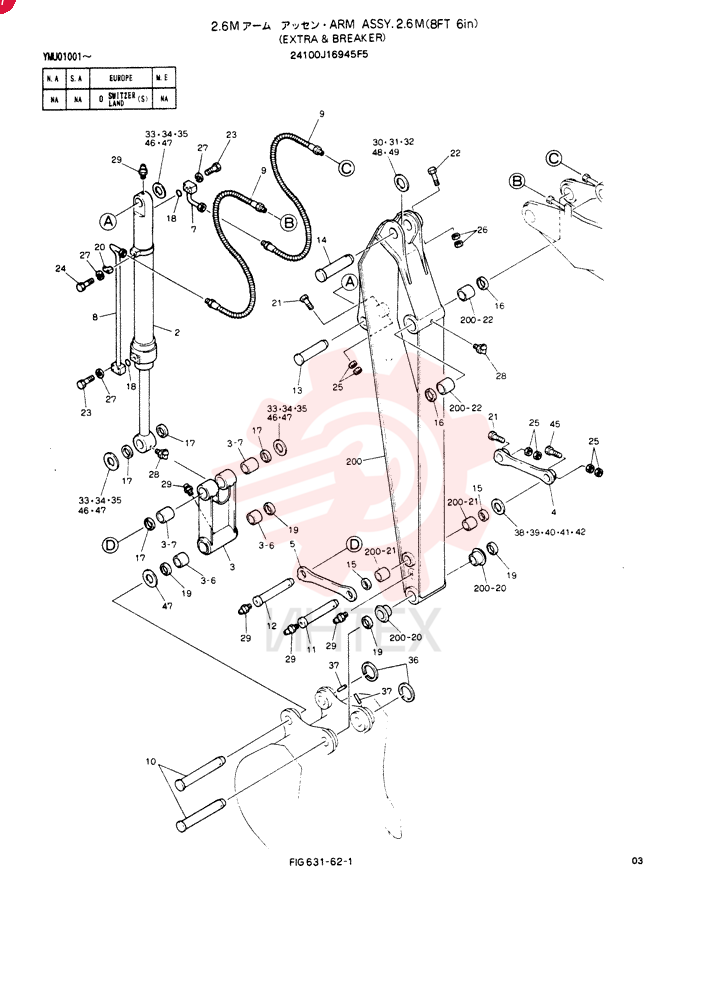

24100J16945F5 Рукоять в сборе, 2.6M (часть 1)Открыть схему -
24100J16945F5 Рукоять в сборе, 2.6M (часть 2)Открыть схему -
24100J16945F6 Рукоять в сборе, 2.6M (часть 1)Открыть схему -
24100J16945F6 Рукоять в сборе, 2.6M (часть 2)Открыть схему -
24100J16945F7 Рукоять в сборе, 2.6M (часть 1)Открыть схему -

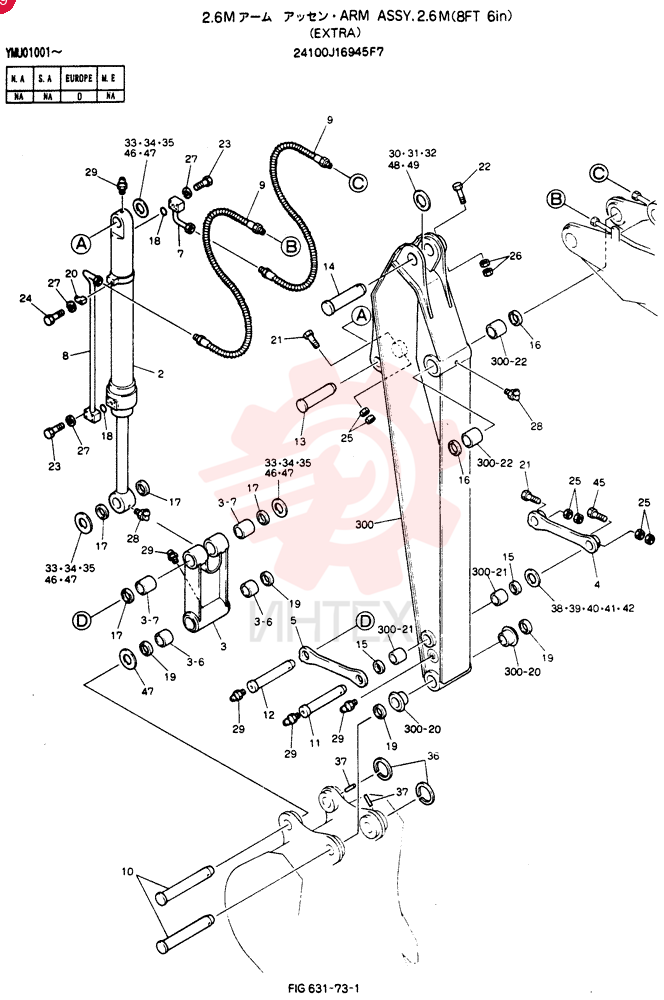

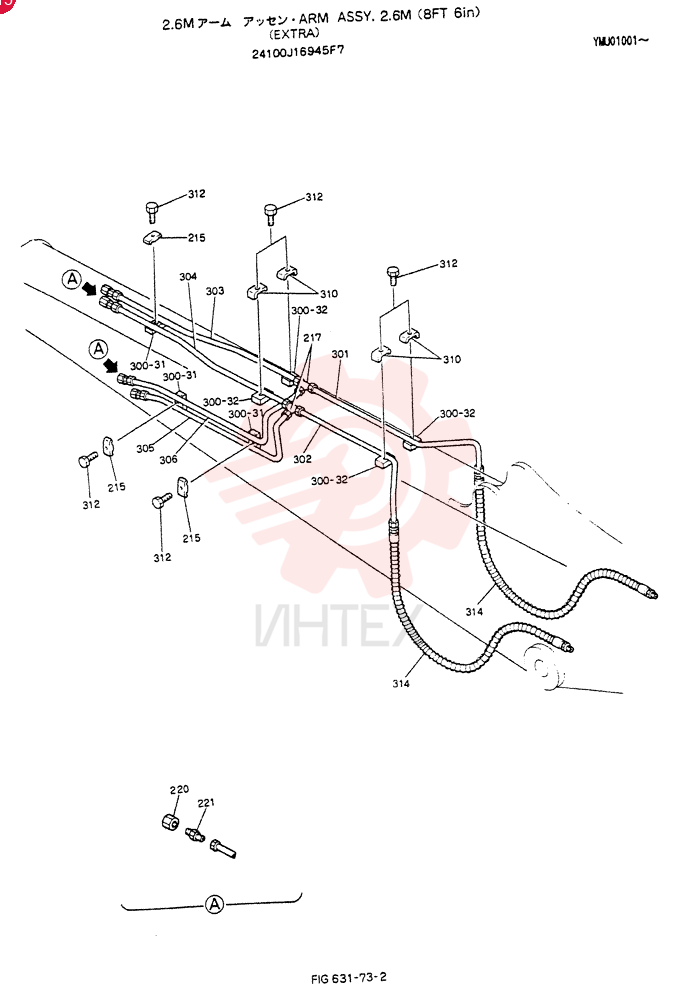

24100J16945F7 Рукоять в сборе, 2.6M (часть 2)Открыть схему -

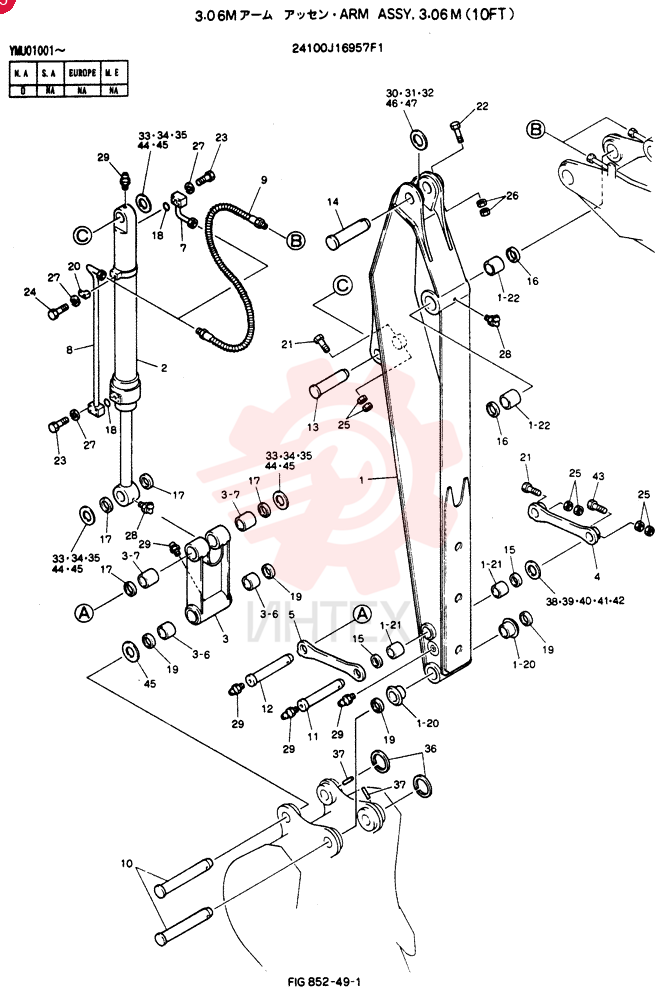

24100J16957F1 Рукоять в сборе, 3.06MОткрыть схему -

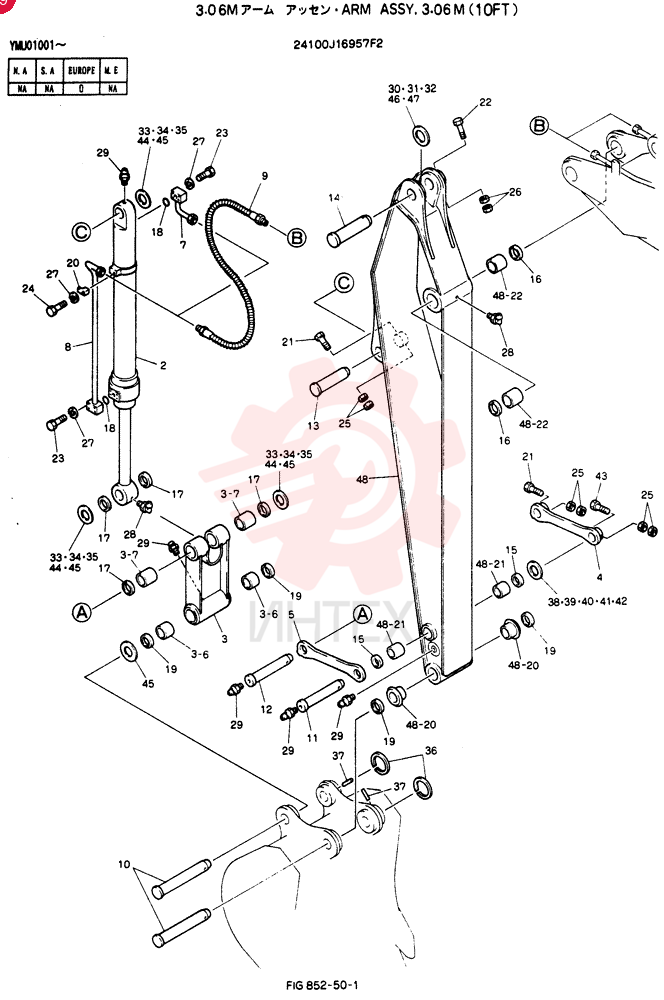

24100J16957F2 Рукоять в сборе, 3.06MОткрыть схему -

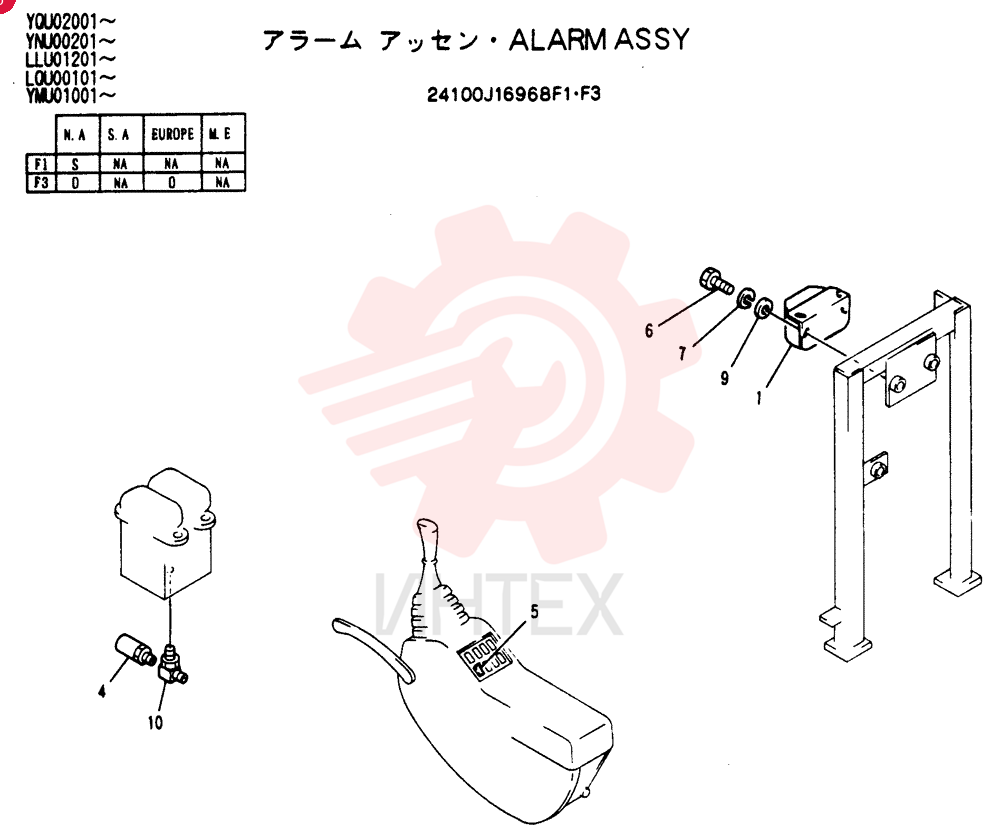

24100J16968F1 Сигнализатор в сбореОткрыть схему -
24100J16999F1 Блок управленияОткрыть схему -
24100J17002F2 Органы управления оператора (часть 1)Открыть схему -
24100J17002F2 Органы управления оператора (часть 2)Открыть схему -
24100J17002F4 Органы управления оператора (часть 1)Открыть схему -
24100J17002F4 Органы управления оператора (часть 2)Открыть схему -
24100J17011F2 Панель приборов в сборе (без радио)Открыть схему -
24100J17011F6 Панель приборная в сбореОткрыть схему -
24100J17011F8 Панель приборная в сбореОткрыть схему -

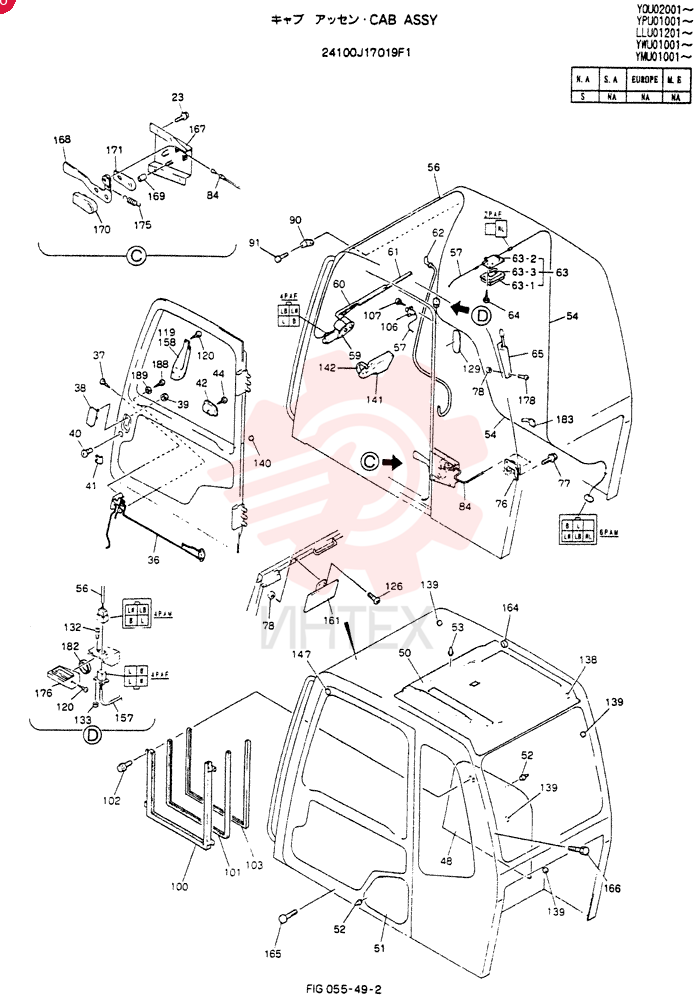

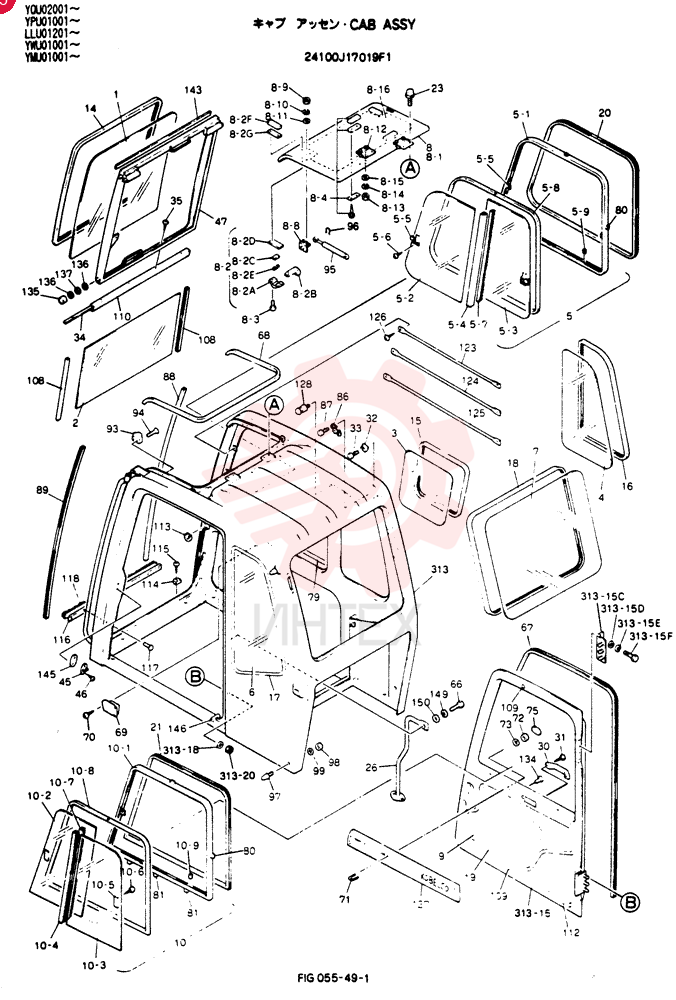

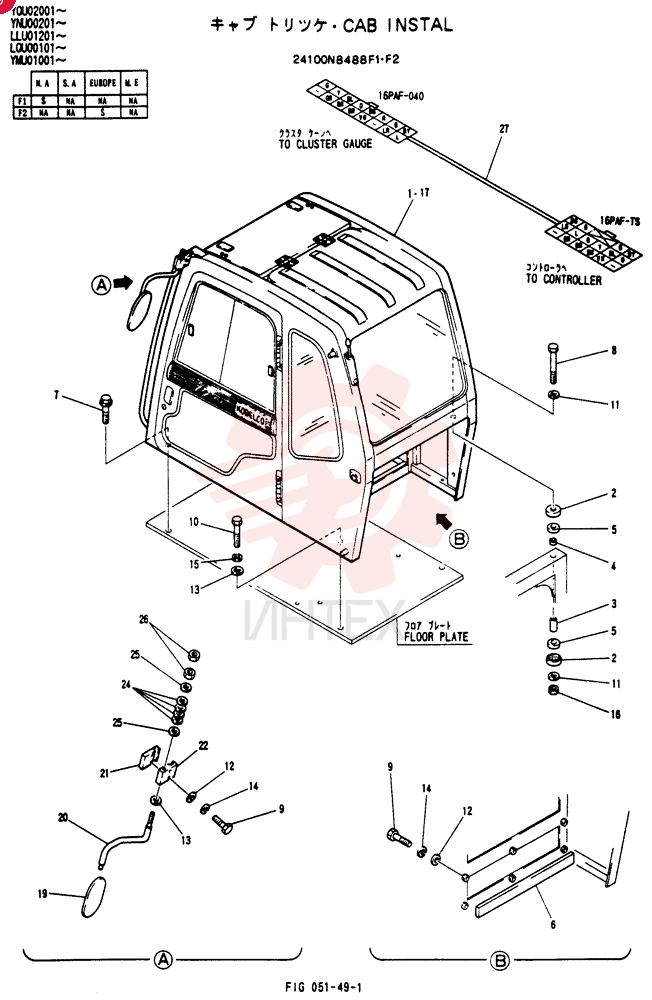

24100J17019F1 Кабина (часть 1)Открыть схему -
24100J17019F1 Кабина (часть 2)Открыть схему -

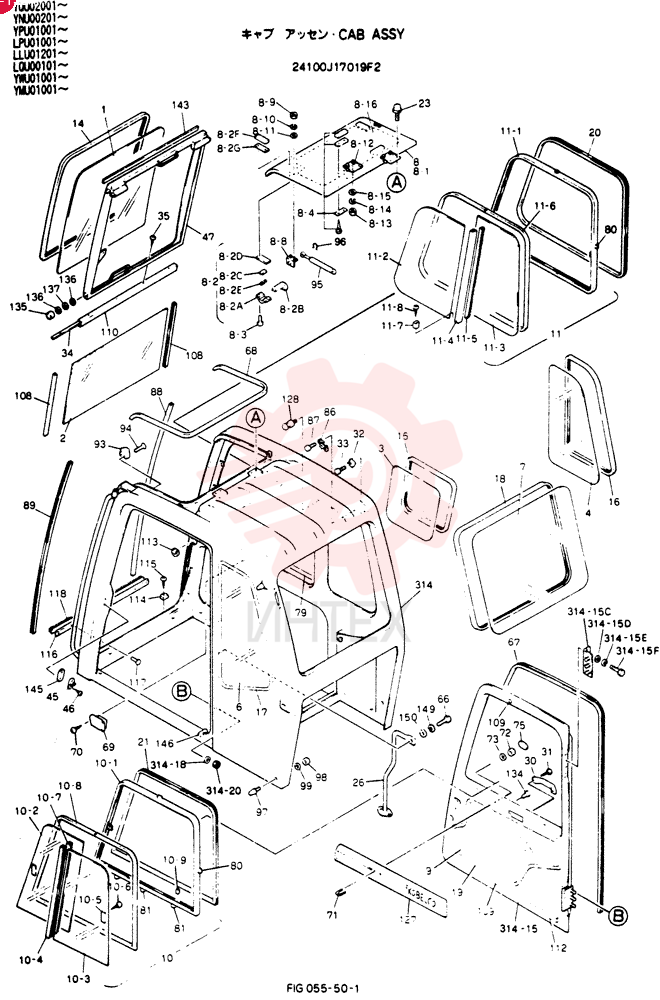

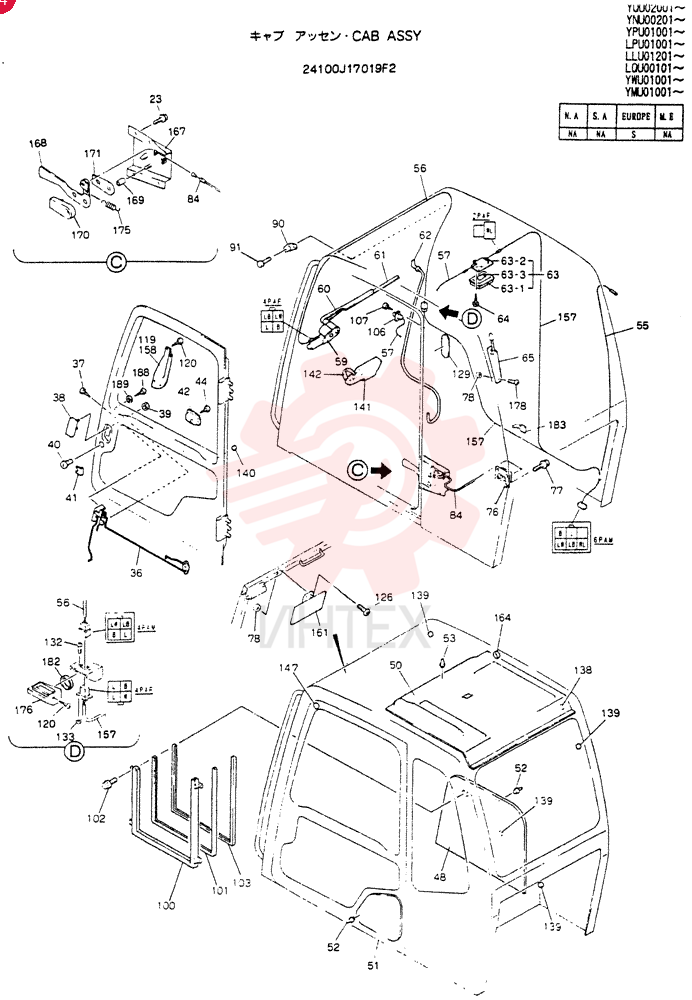

24100J17019F2 Кабина (часть 1)Открыть схему -
24100J17019F2 Кабина (часть 2)Открыть схему -

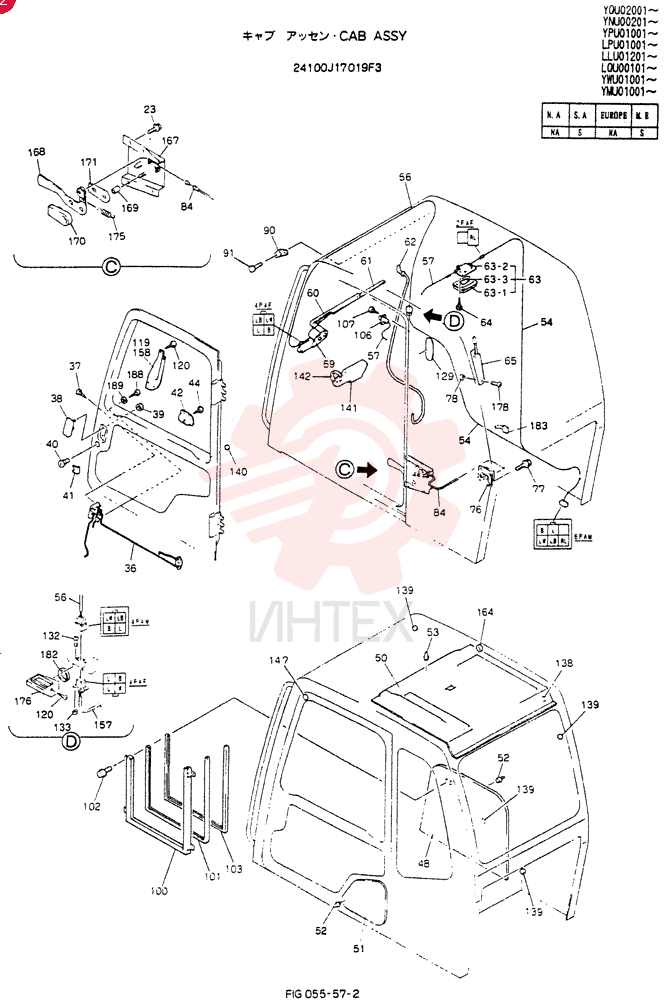

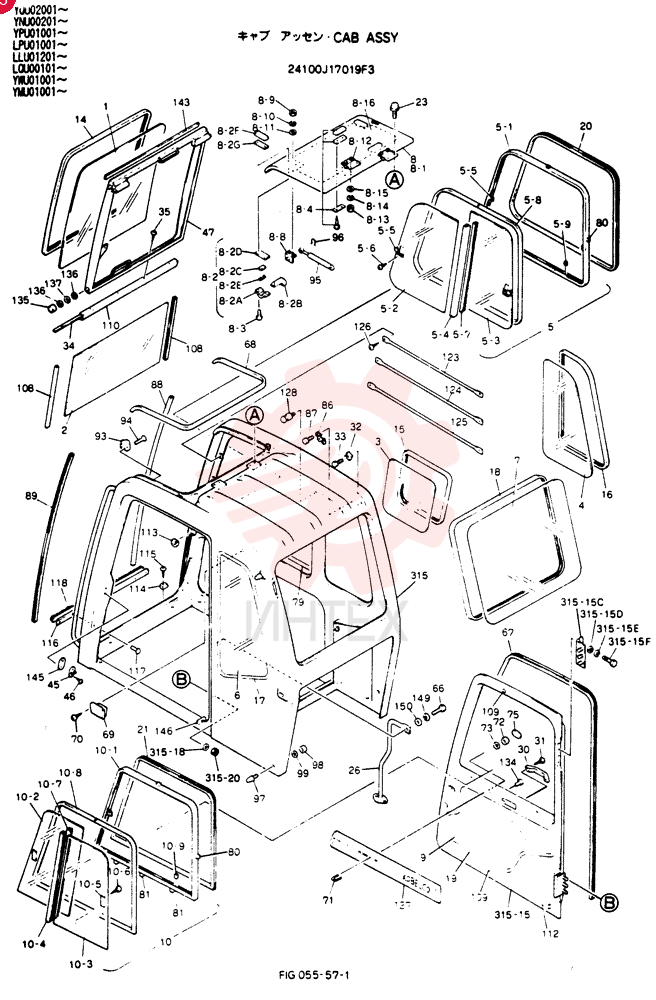

24100J17019F3 Кабина (часть 1)Открыть схему -
24100J17019F3 Кабина (часть 2)Открыть схему -
24100J17020F1 Бачок гидравлическийОткрыть схему -

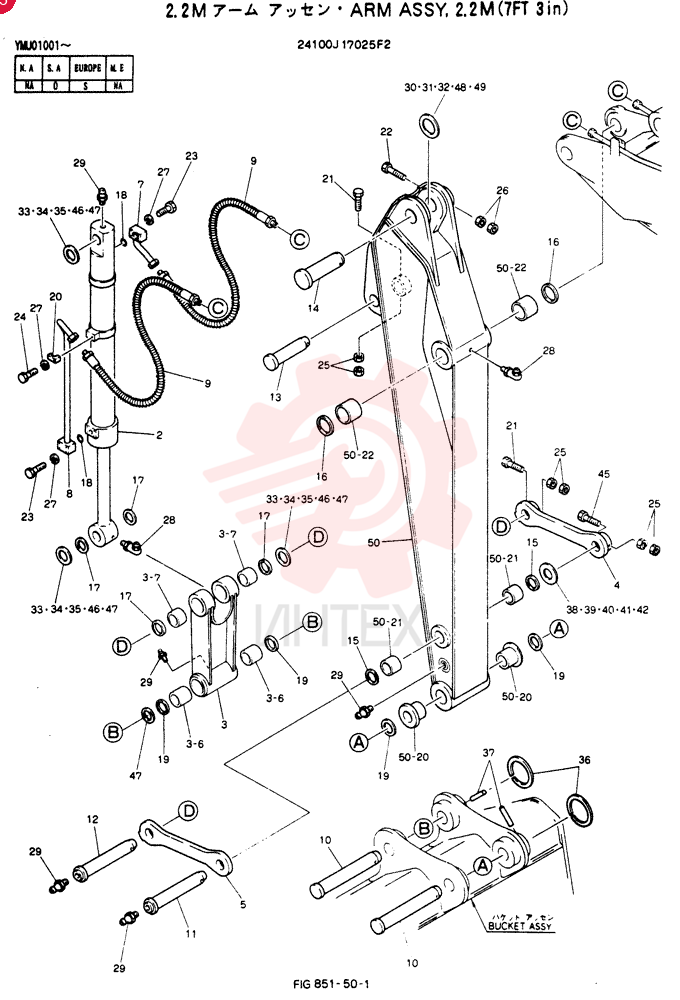

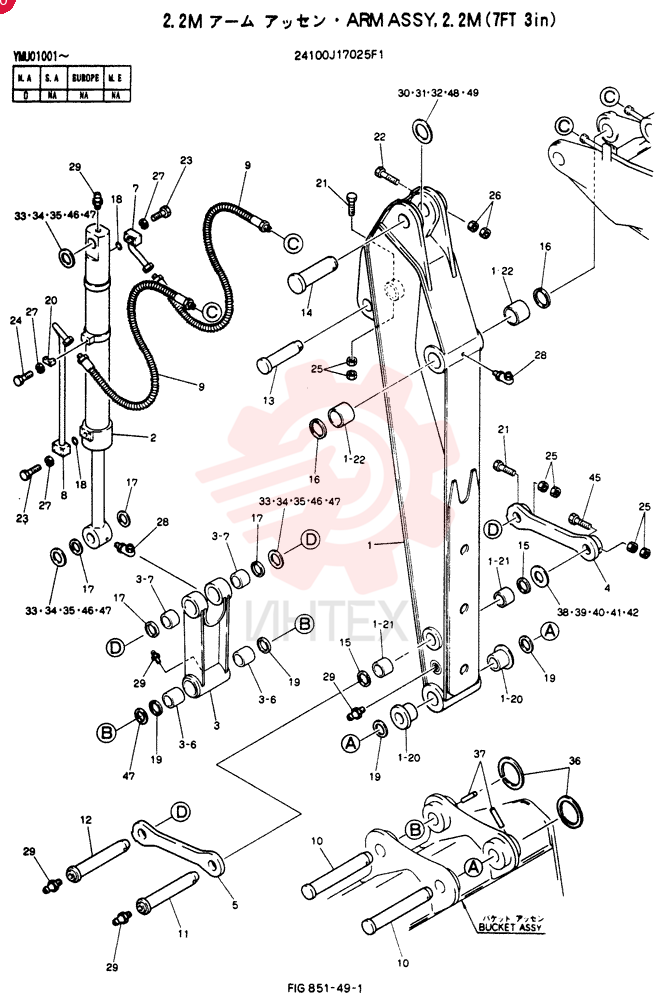

24100J17025F1 Рукоять в сборе, 2.2MОткрыть схему -
24100J17025F2 Рукоять в сборе, 2.2MОткрыть схему -
24100J17034F1 Трубопроводы гидравлические верхние (часть 1)Открыть схему -
24100J17034F1 Трубопроводы гидравлические верхние (часть 2)Открыть схему -
24100J17042F1 Орган дистанционного управления в сборе (часть 1)Открыть схему -
24100J17042F1 Орган дистанционного управления в сборе (часть 2)Открыть схему -
24100J17042F1 Орган дистанционного управления в сборе (часть 3)Открыть схему -
24100J17063F1 Орган управления двигателем в сбореОткрыть схему -
24100J17066F1 Рама верхняя в сбореОткрыть схему
