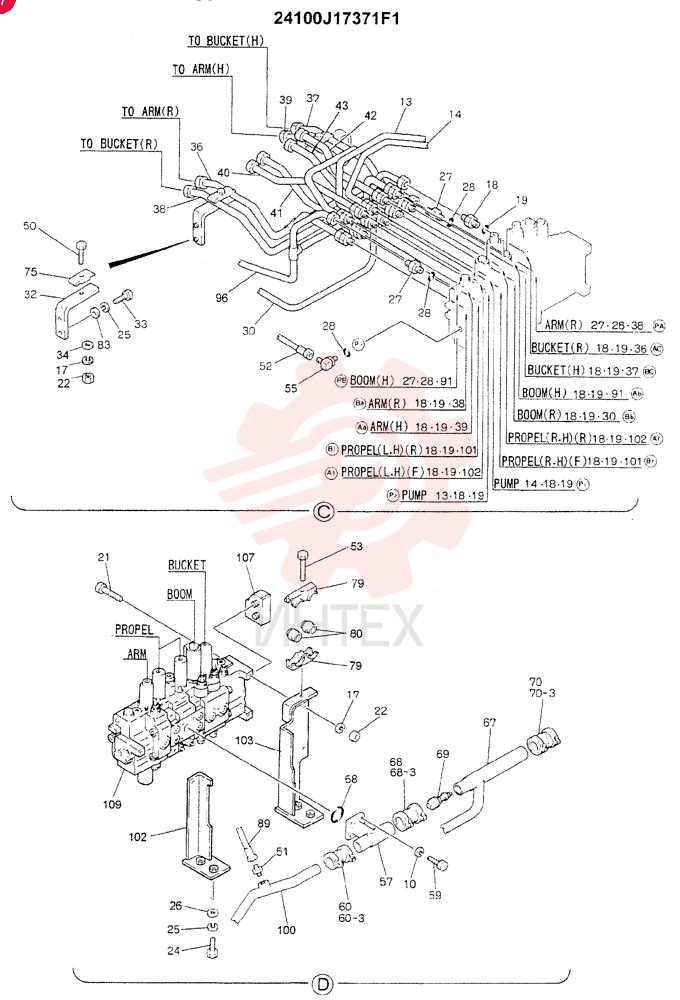

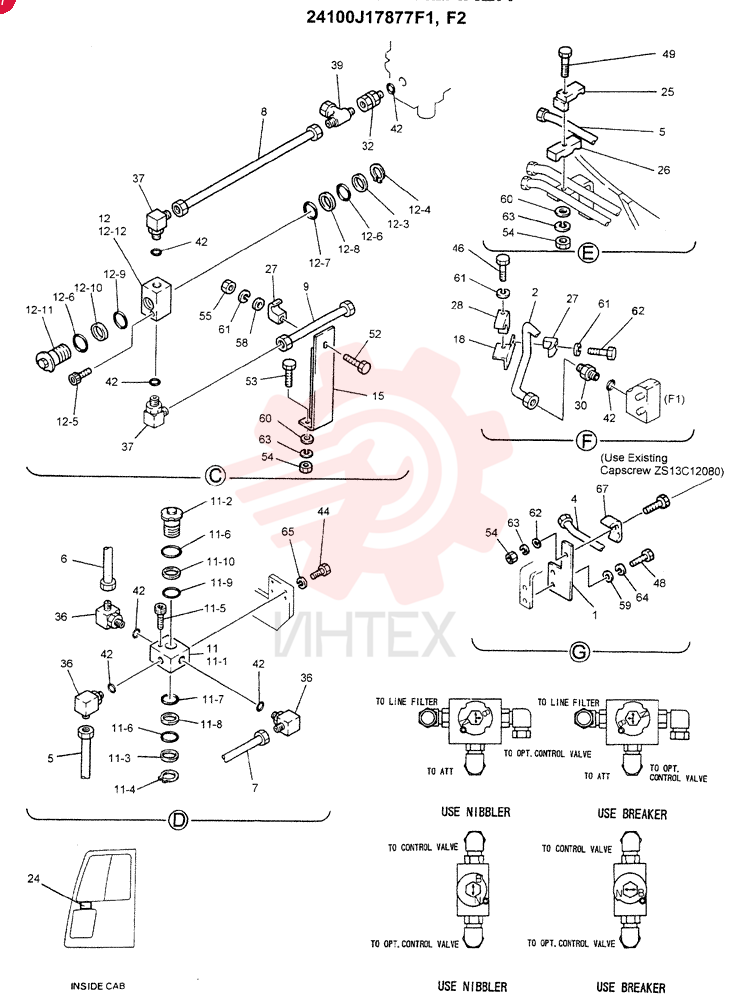

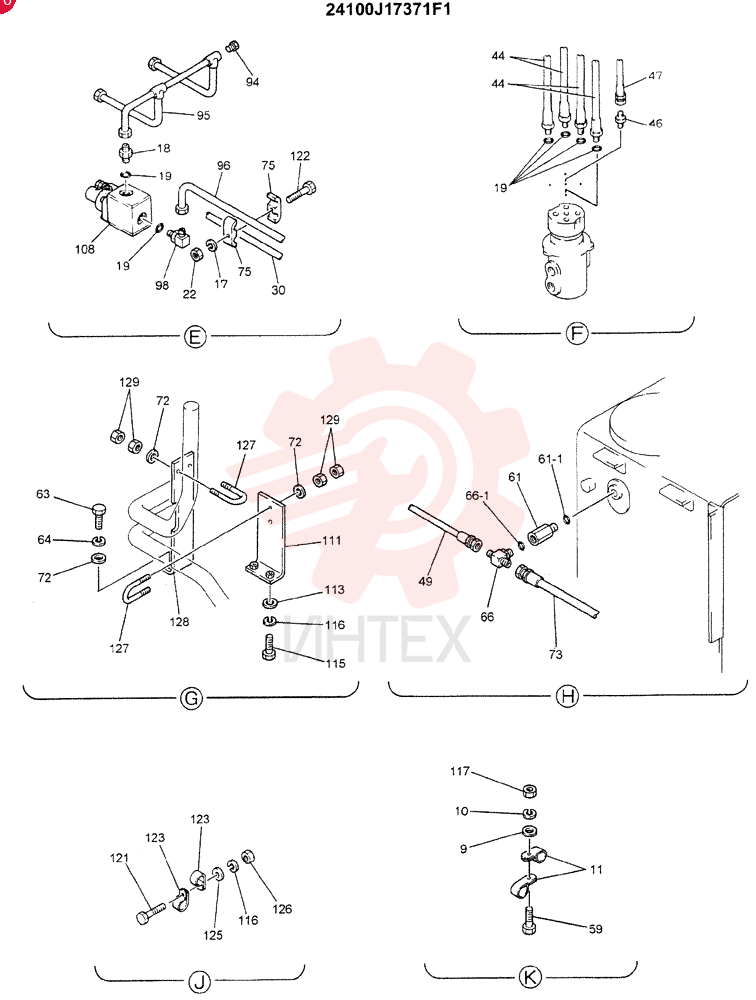

(SK200) - Экскаватор MARK IV с серийного № YNU0501 (1/95-12/97) — схемы, страница 5
-
2438U1104S1 ГильзаОткрыть схему -
2438U1105F1 Цилиндр (часть 1)Открыть схему -
2438U1105F1 Цилиндр (часть 2)Открыть схему -
2438U1105S1 ГильзаОткрыть схему -
2444Z2728D1 Пробка (заглушка)Открыть схему -
2444Z2729D1 Пробка (заглушка)Открыть схему -
2446R255F1 Фильтр воздушныйОткрыть схему -
2456U104F3 Фонарь правый, 24V, 25WОткрыть схему -
2456U105F3 Фонарь правый, 24V, 25WОткрыть схему -
2487U41F2 Блок предохранителейОткрыть схему -
2489U276F6 УказательОткрыть схему -
36″ 1.375 Cu. Yrd. Heavy Duty Type Bucket, WT-Lbs: 2160, (Kg): (1640), (Total # of teeth: 4)Открыть схему -
KSP4000-101S КраскаОткрыть схему -
SA 24100J18787F1 Контроллер в сборе, NA &Открыть схему -

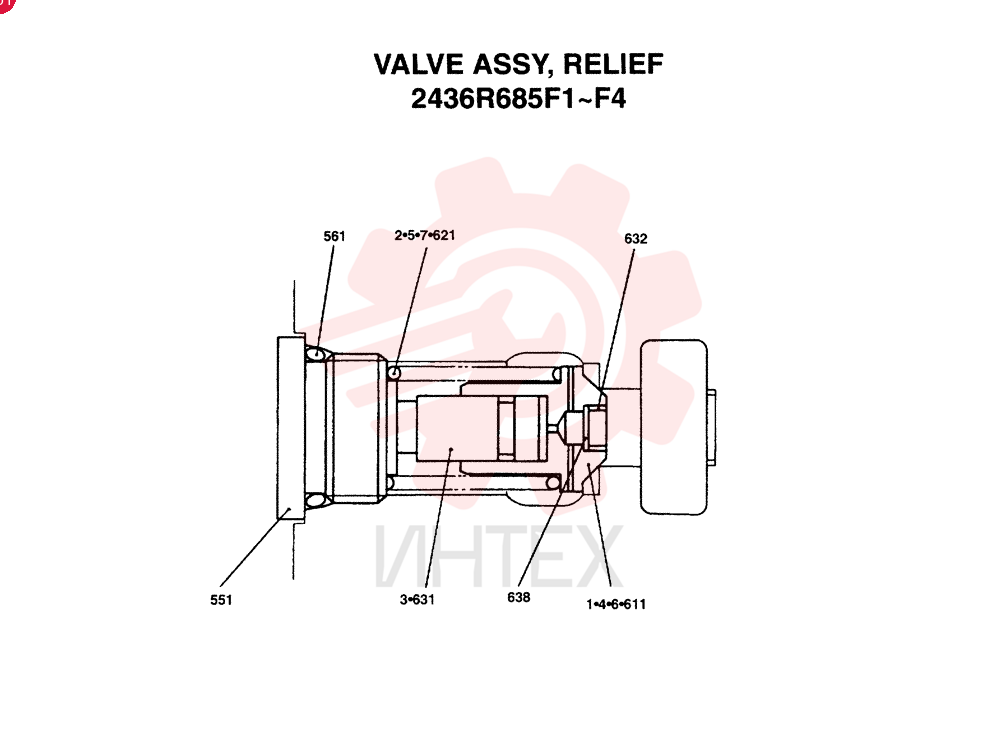

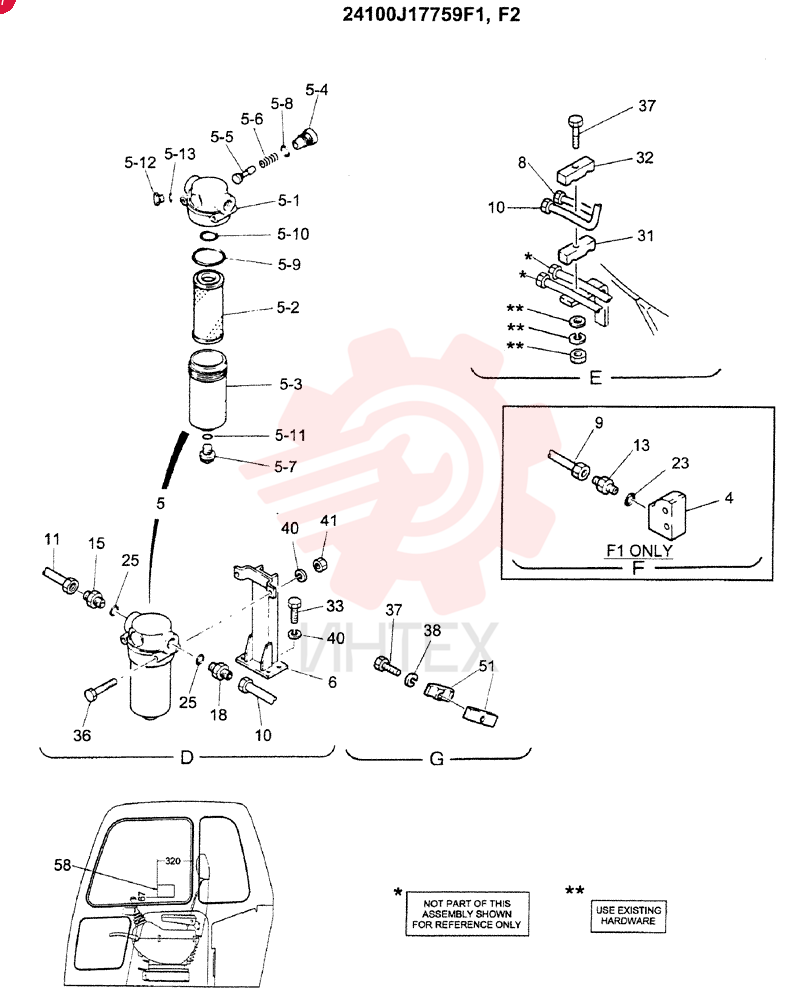

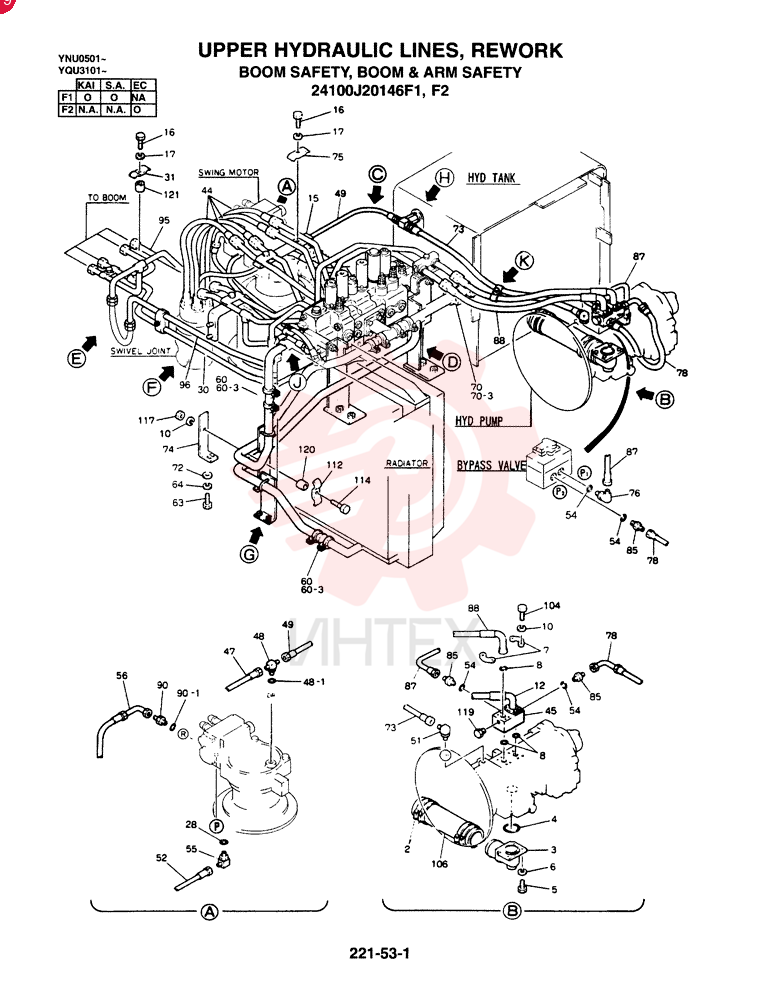

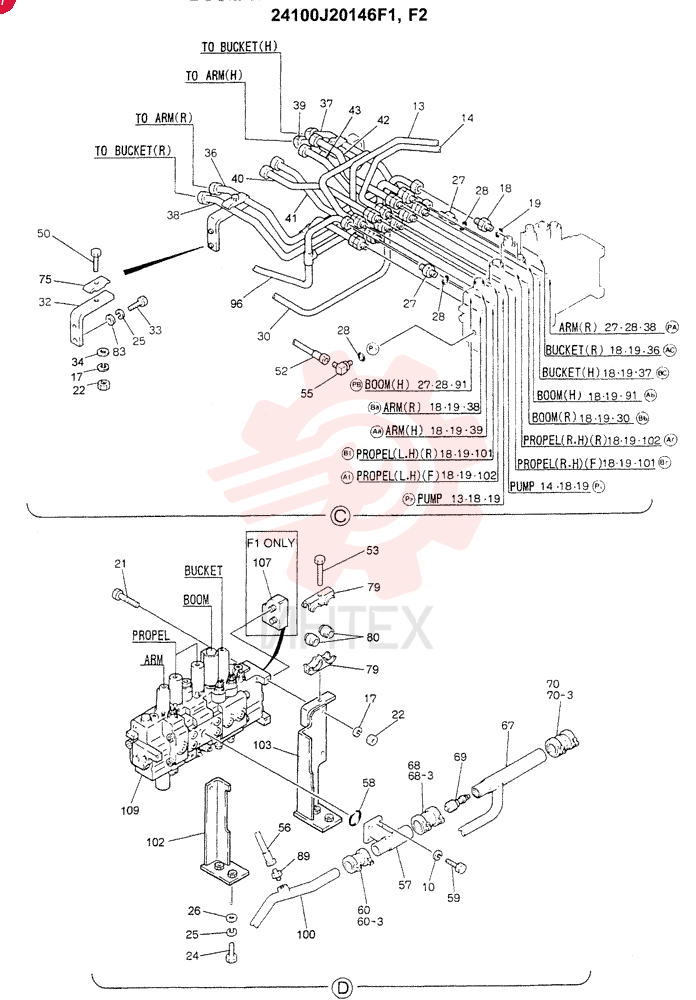

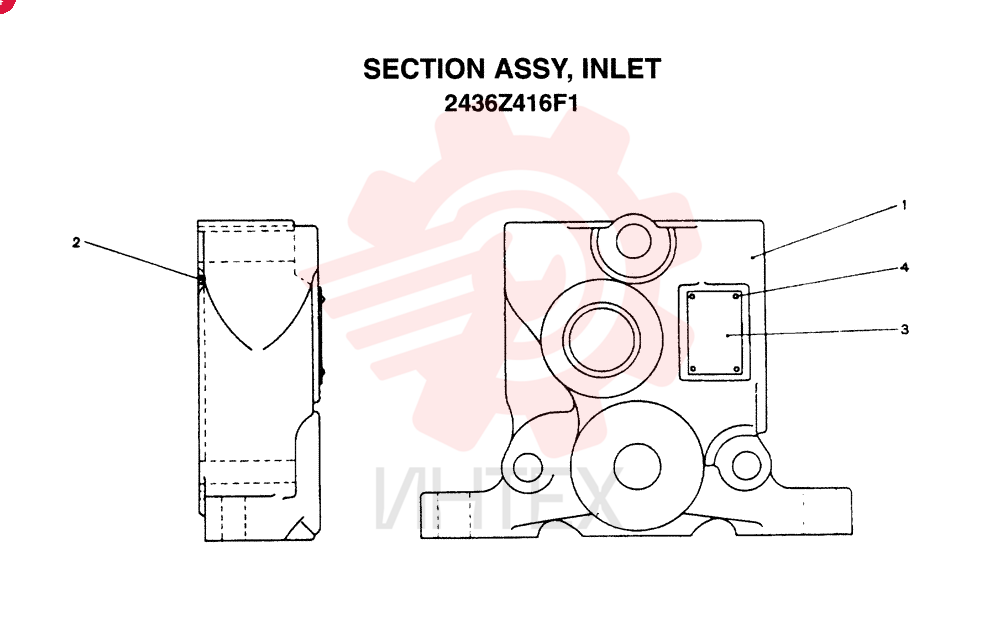

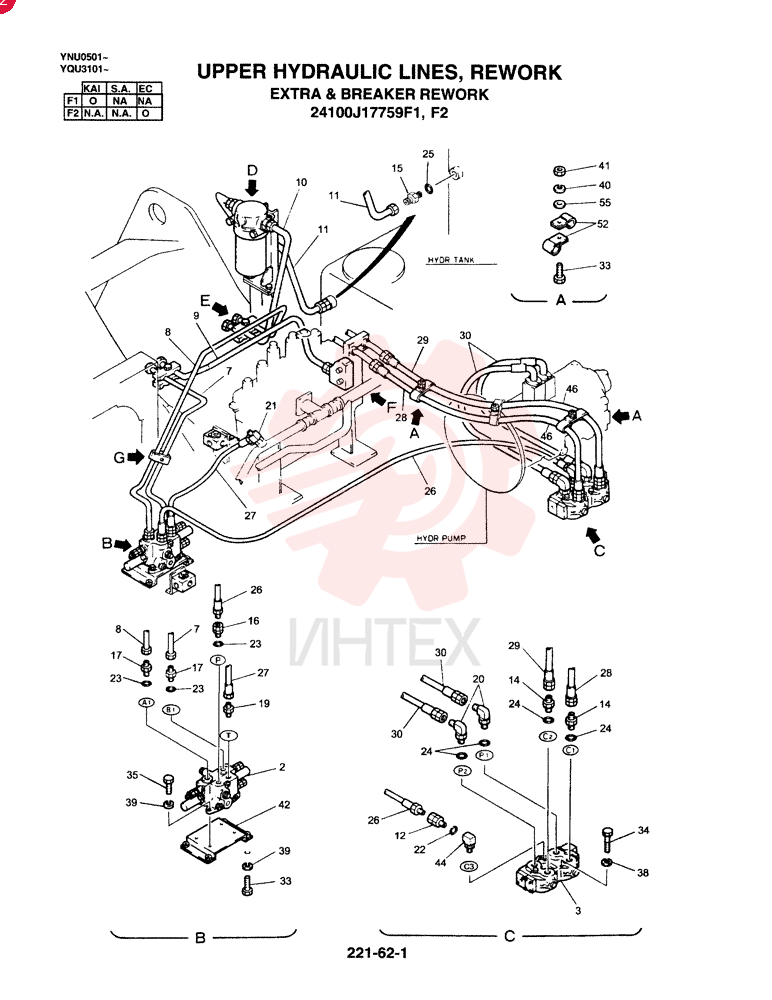

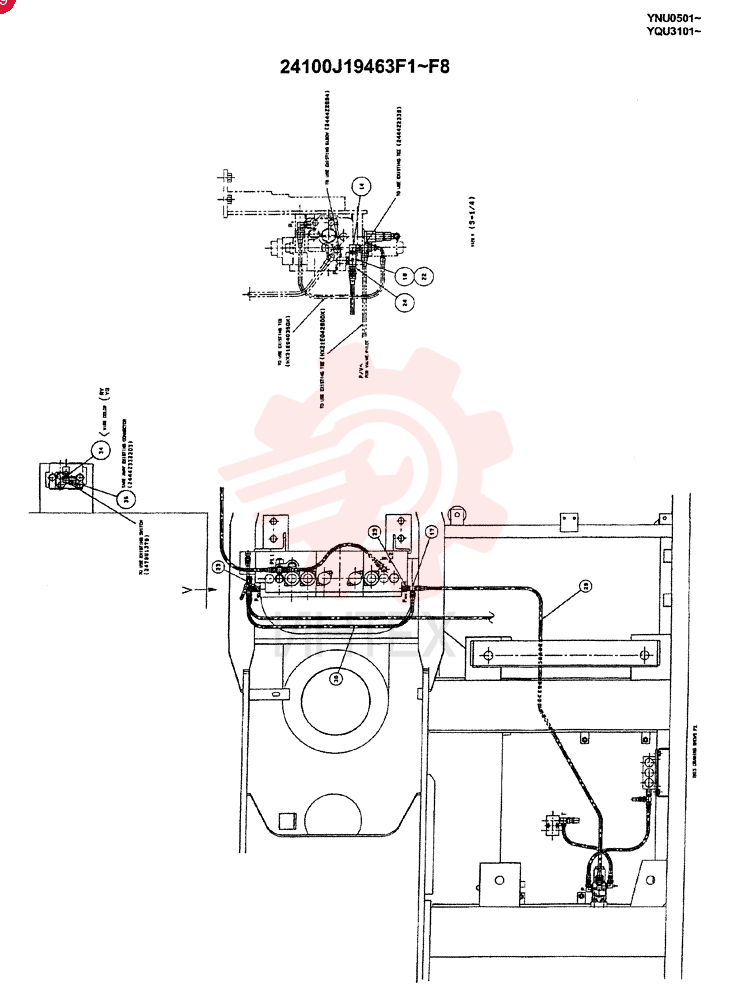

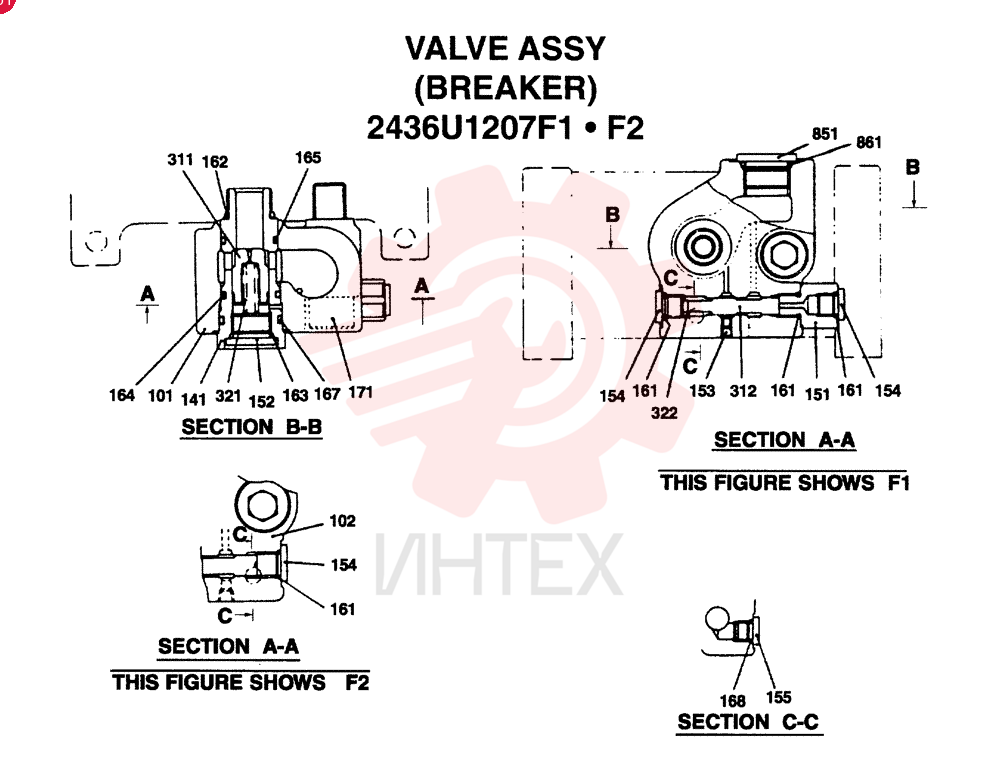

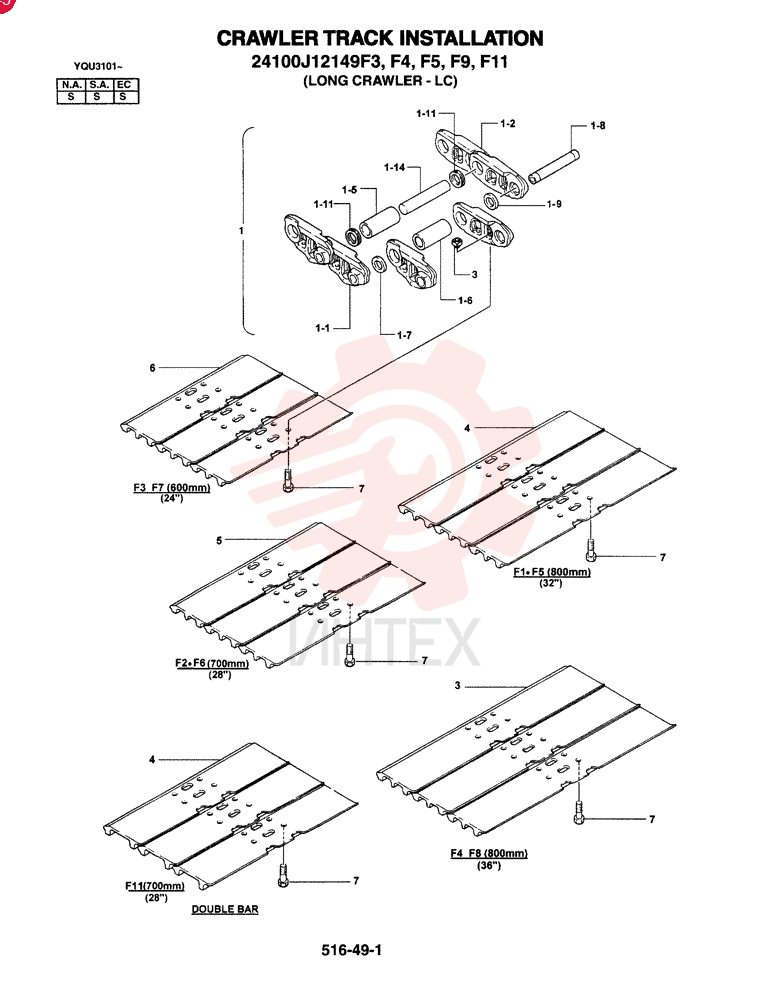

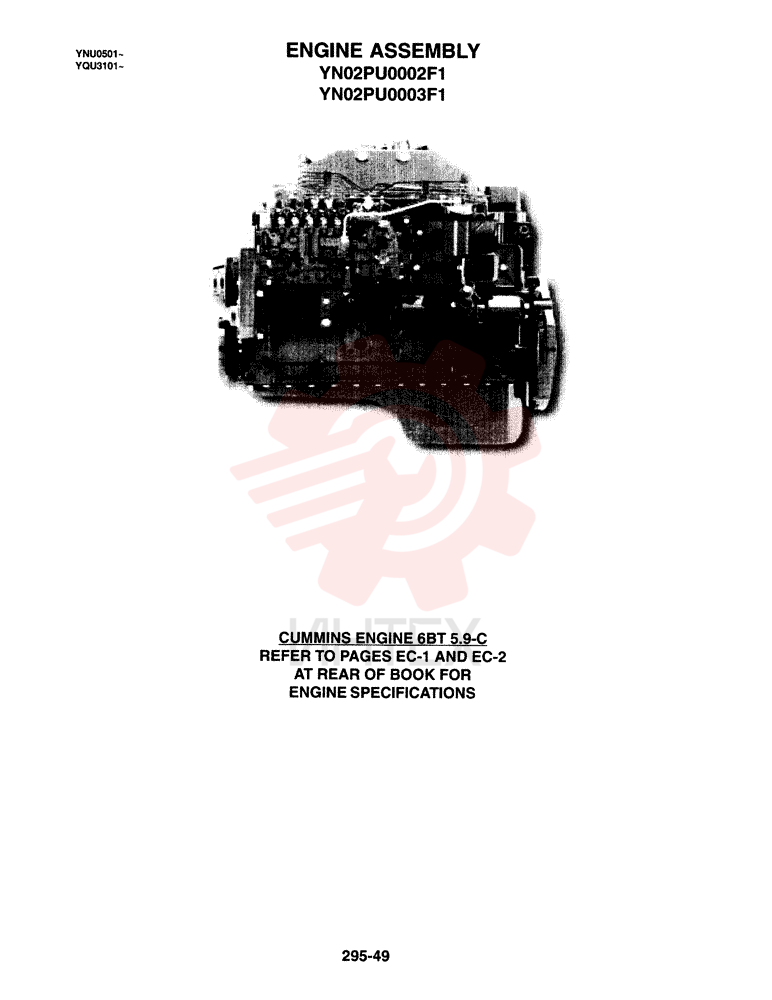

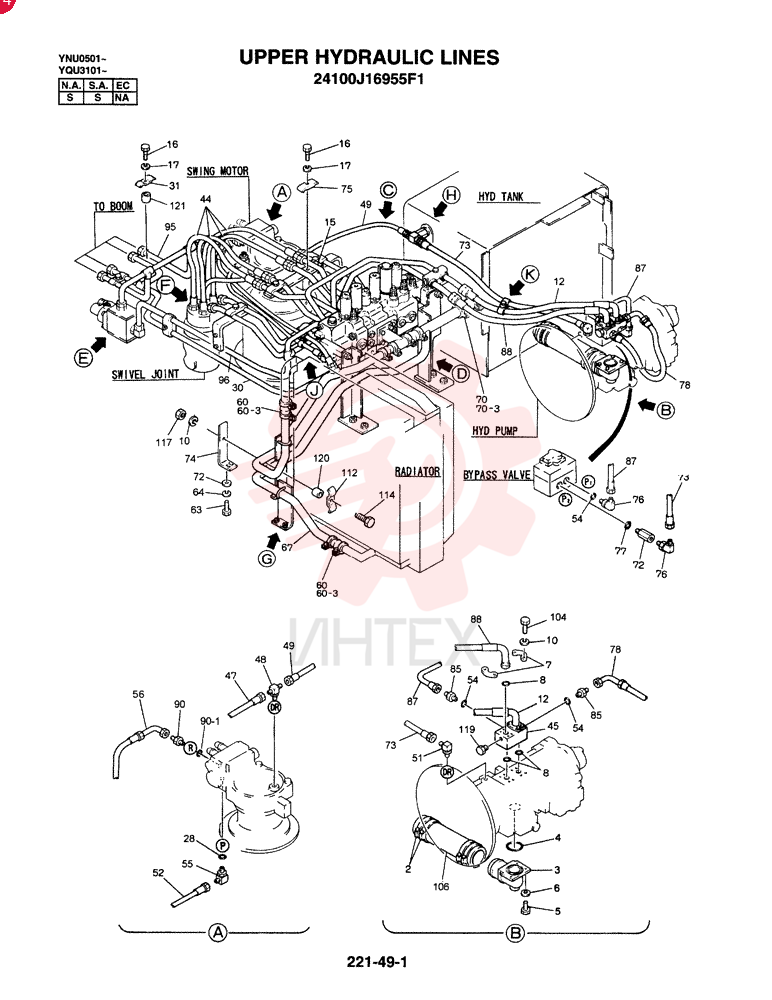

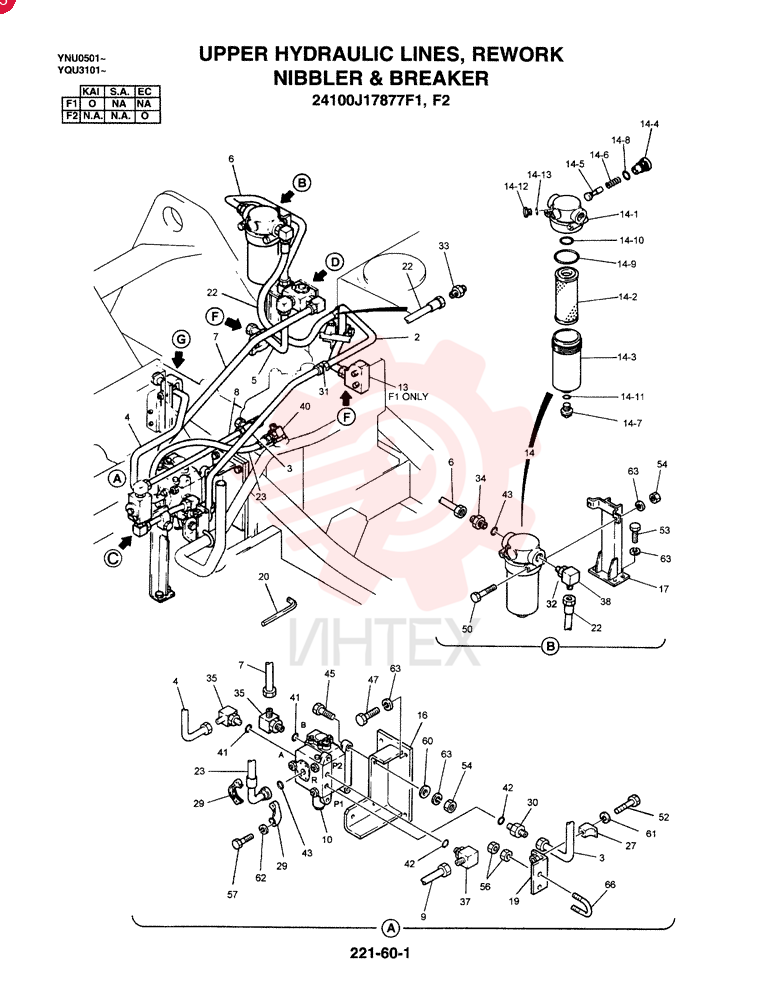

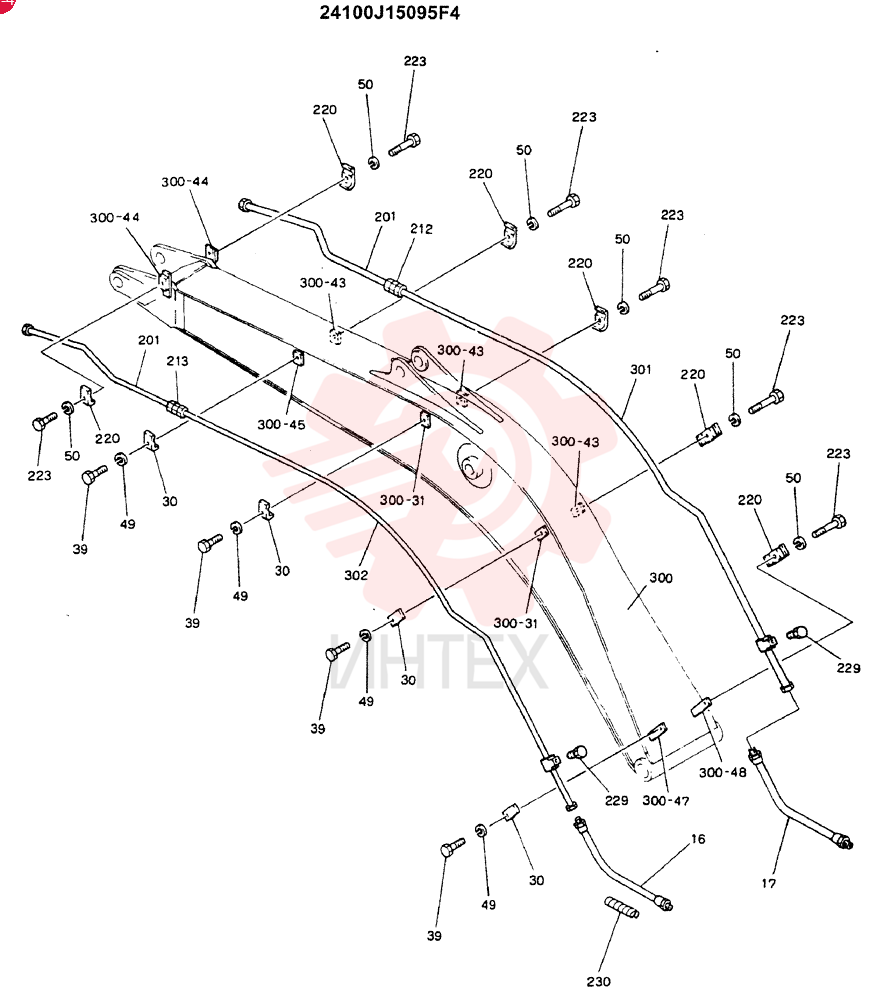

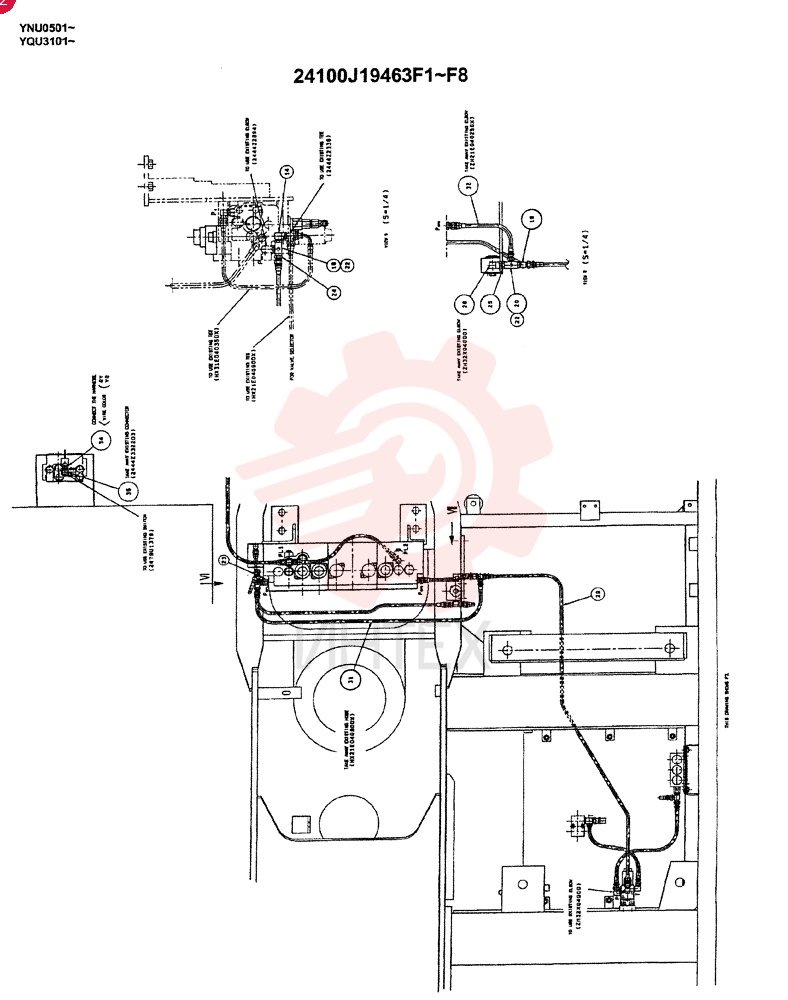

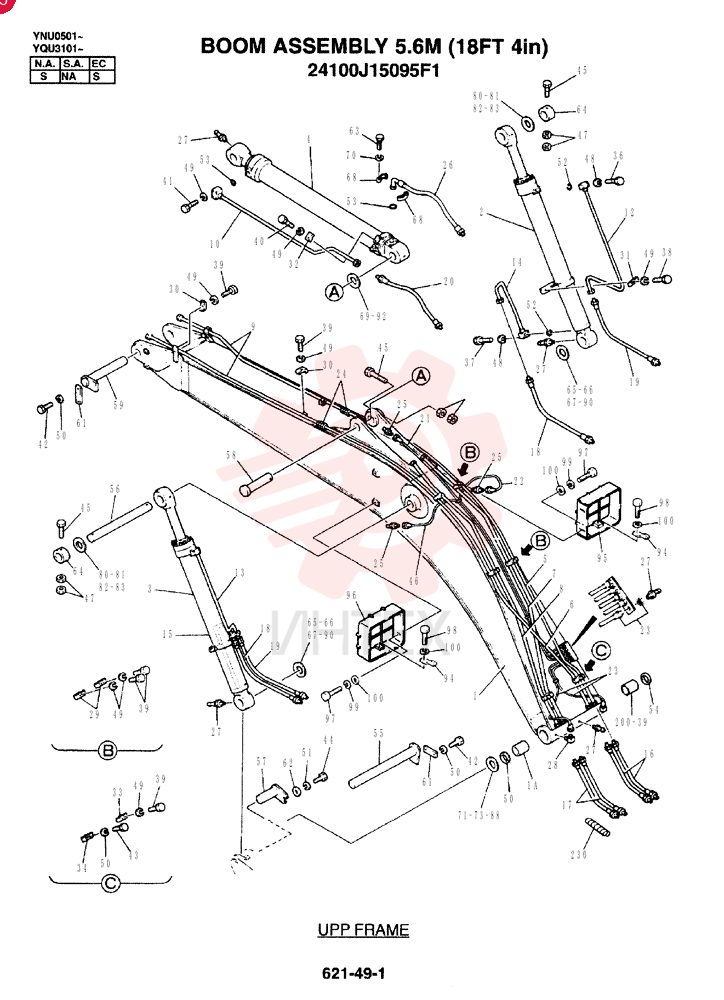

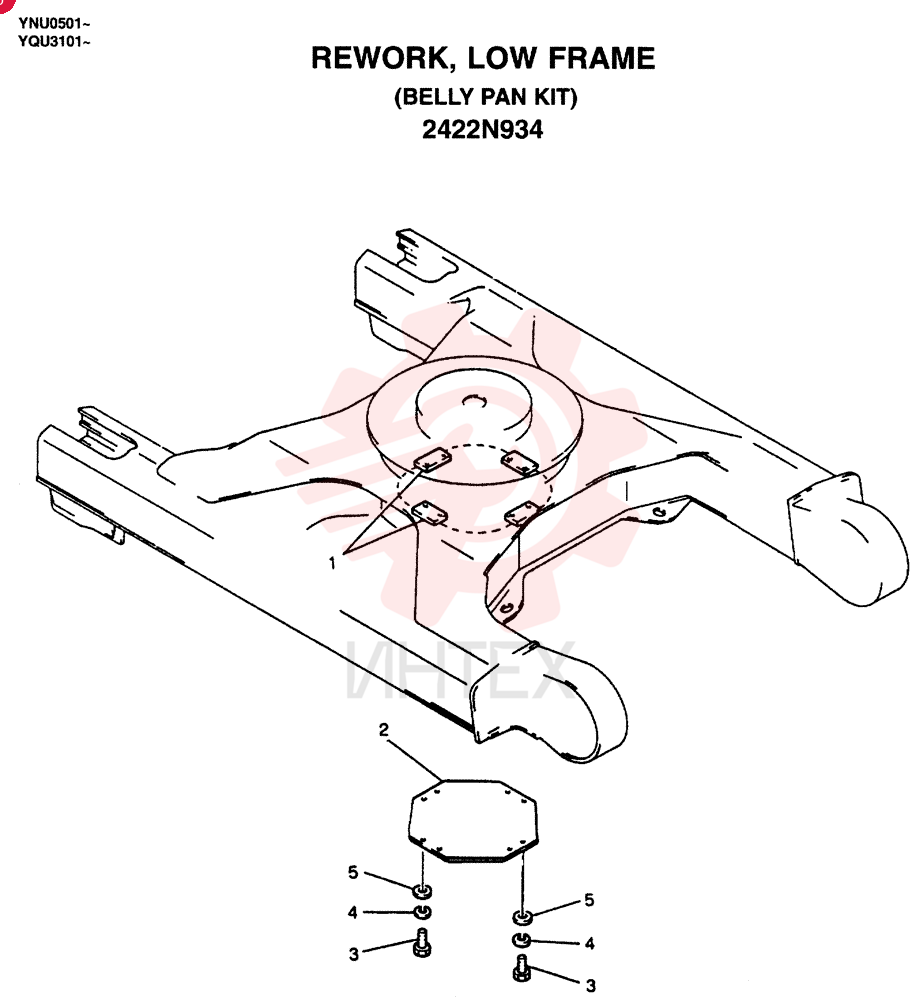

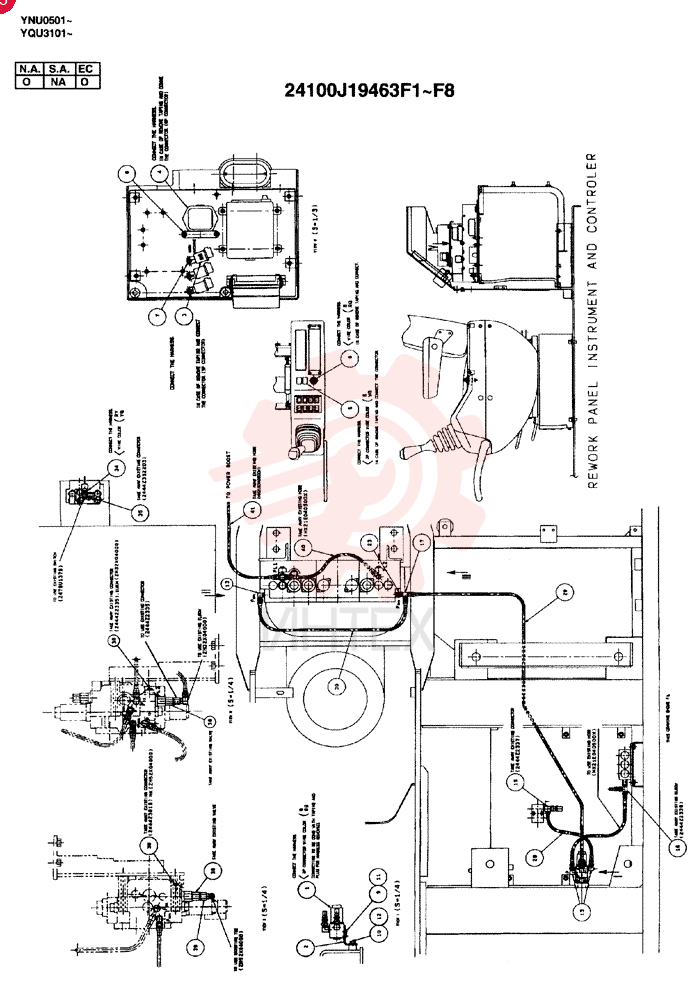

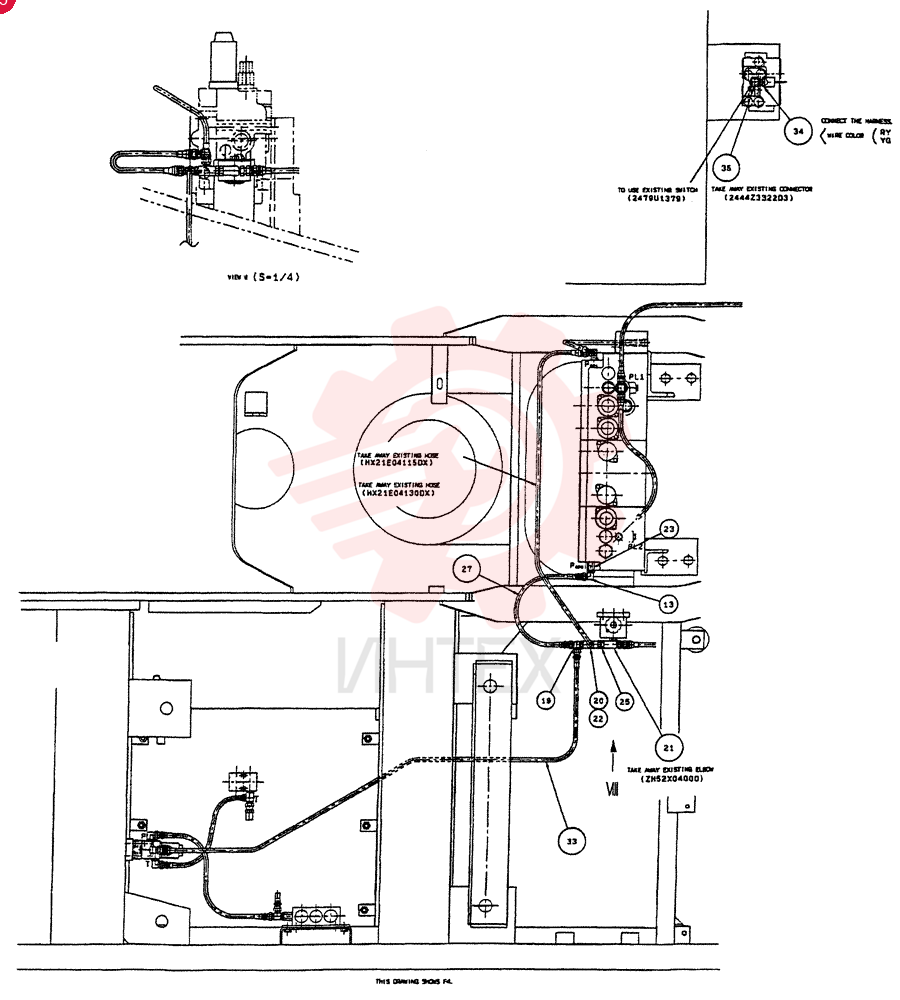

YN02PU0002F1 Схема (SK200) - MARK IV EXCAVATOR ASN YNU0501 (1/95-12/97)Открыть схему -
YN05PU0002F1 РадиаторОткрыть схему -
YN15V00007F1 ГидромоторОткрыть схему -
YN15V00009F1 ГидромоторОткрыть схему -
YN20VU0001F1 Коллектор впускнойОткрыть схему -
YN21CU1066F1 Крышка в сбореОткрыть схему -

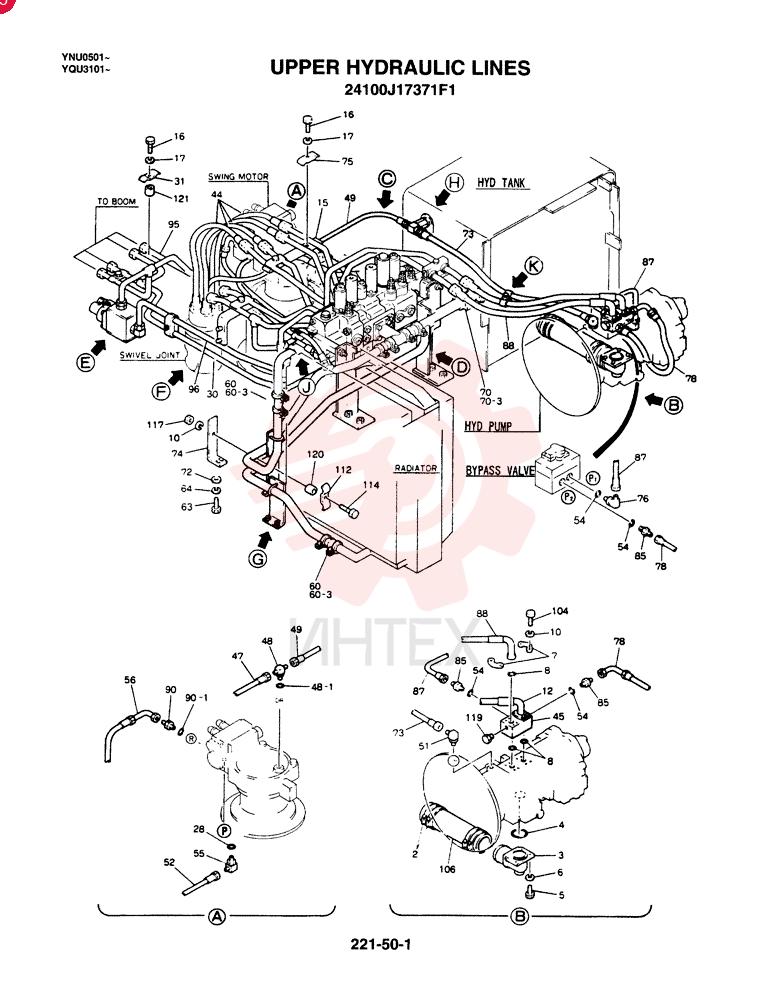

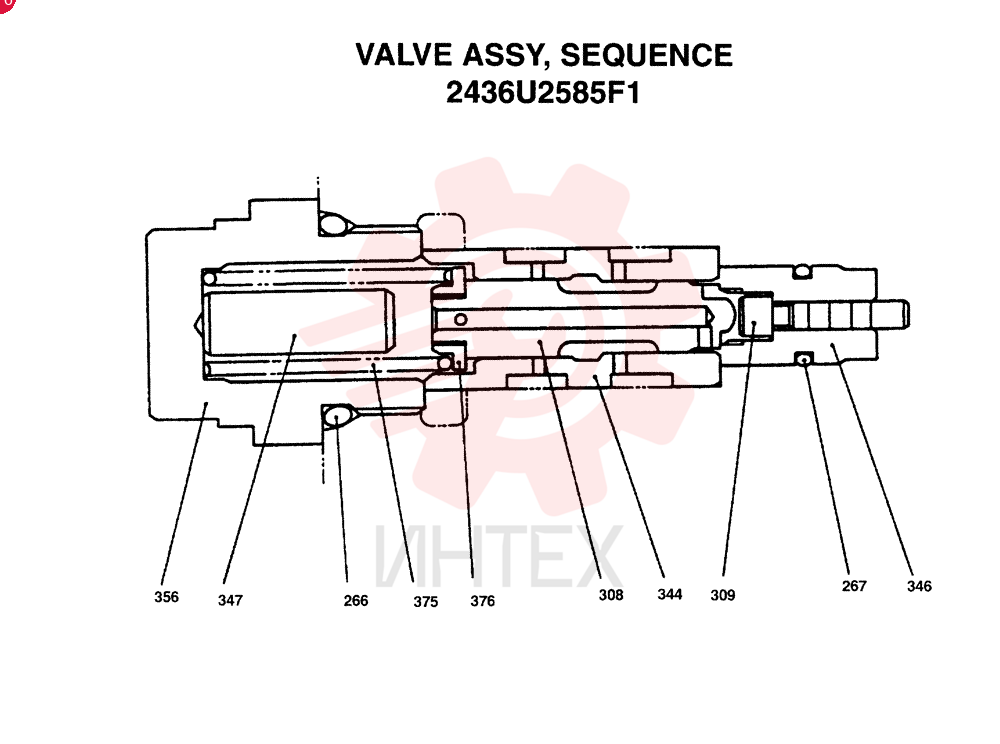

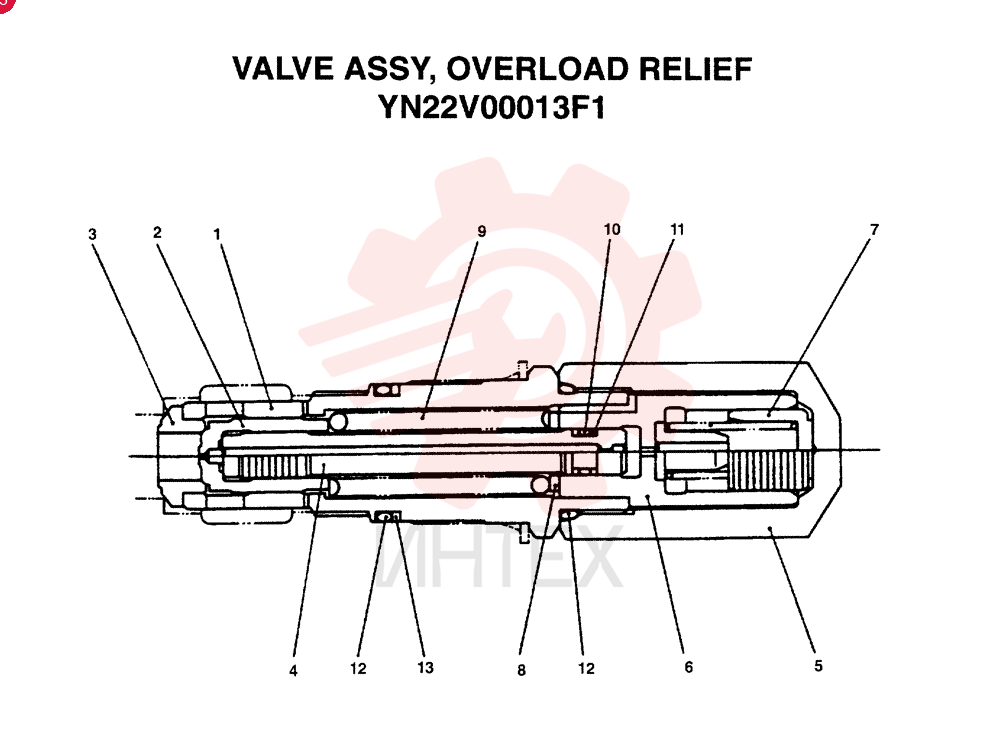

YN22V00013F1 КлапанОткрыть схему -
YN23V00001F1 Клапан тормознойОткрыть схему -
YN25MU0002F1 СедлоОткрыть схему -
YN50VU0001DA Фильтр масляный двигателяОткрыть схему -
YN53D00004F1 РедукторОткрыть схему -

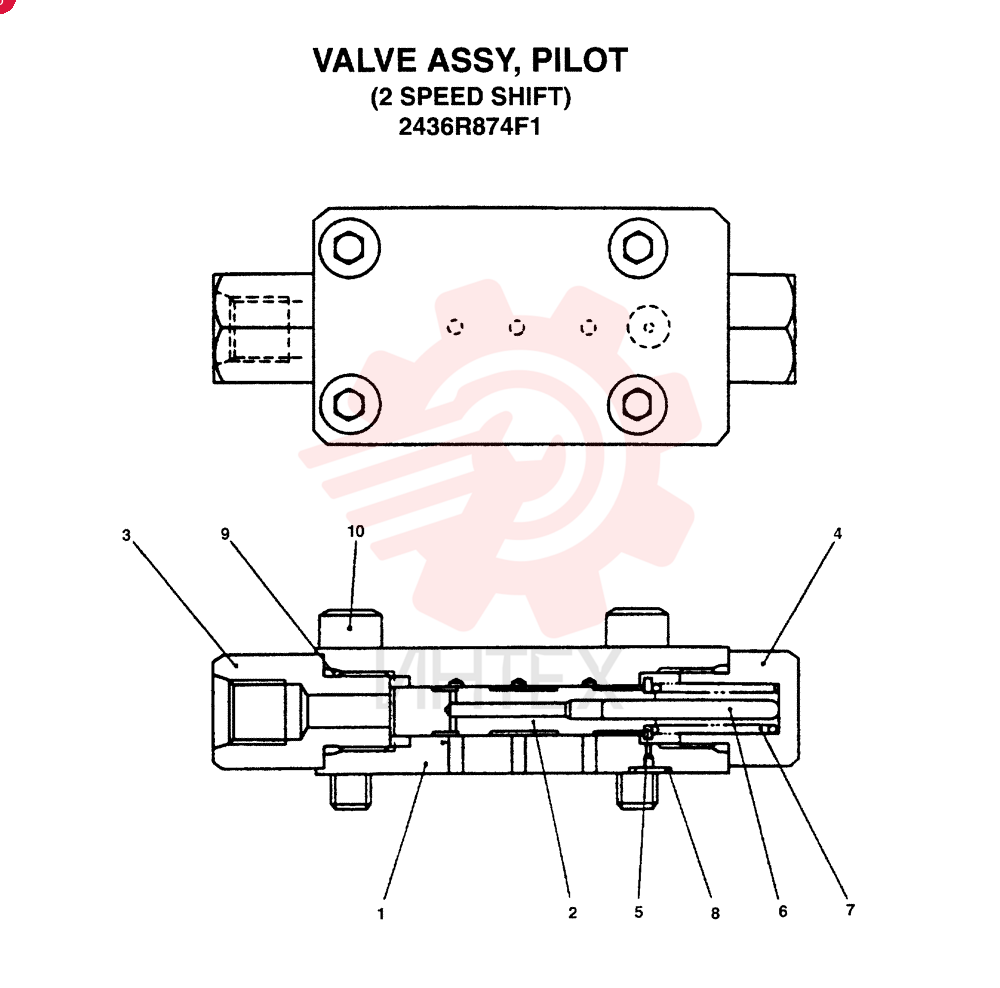

YR30V00004F1 Клапан пилотныйОткрыть схему -
ZE13Q08000 ФланецОткрыть схему -
ZF83P10000 Пробка (заглушка)Открыть схему -
ZF93N06000 ГайкаОткрыть схему -
ZF93S06000 Втулка обжимнаяОткрыть схему -
Замена пальца навесного оборудования (Северная Европа), QTY-F1: F1Открыть схему -
Золотник, кол-во, F1: -, F2: -, F3: 1, F4: -, F6: -Открыть схему -
Зуб 414PОткрыть схему -
Инструмент и принадлежности, QTY-F2: F2Открыть схему -

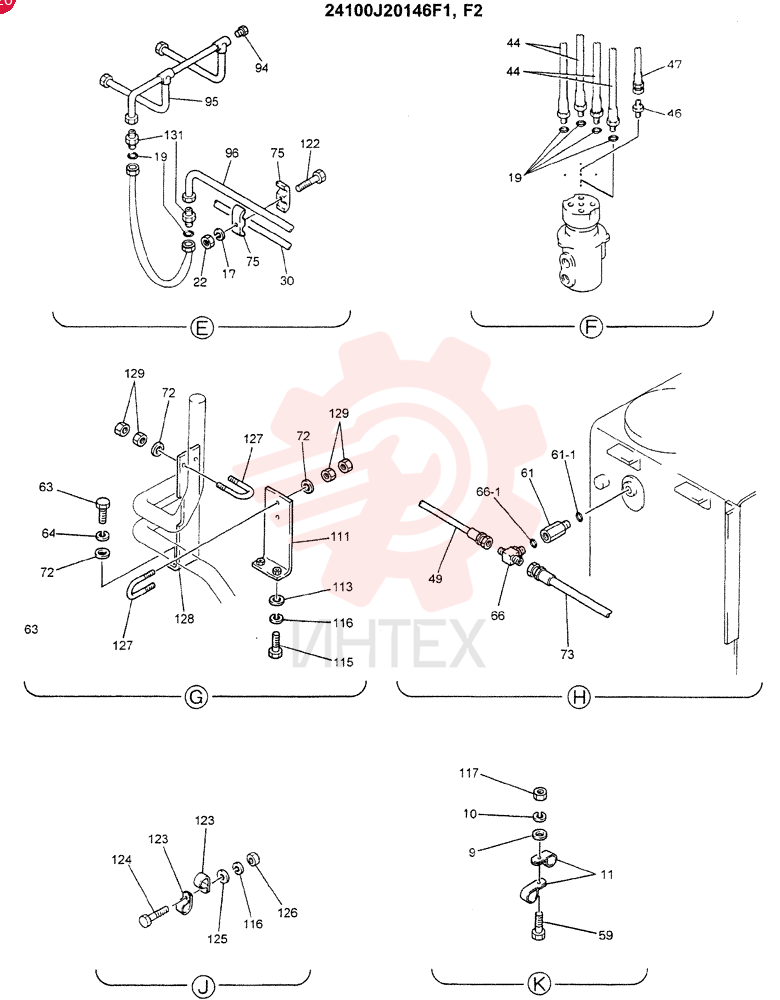

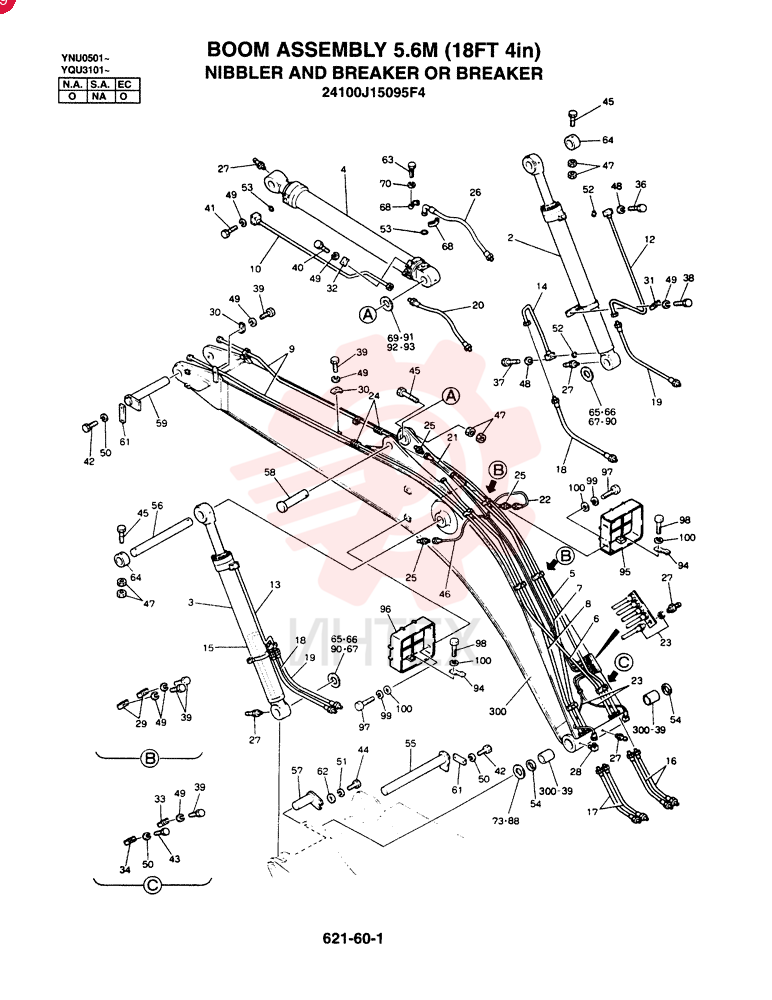

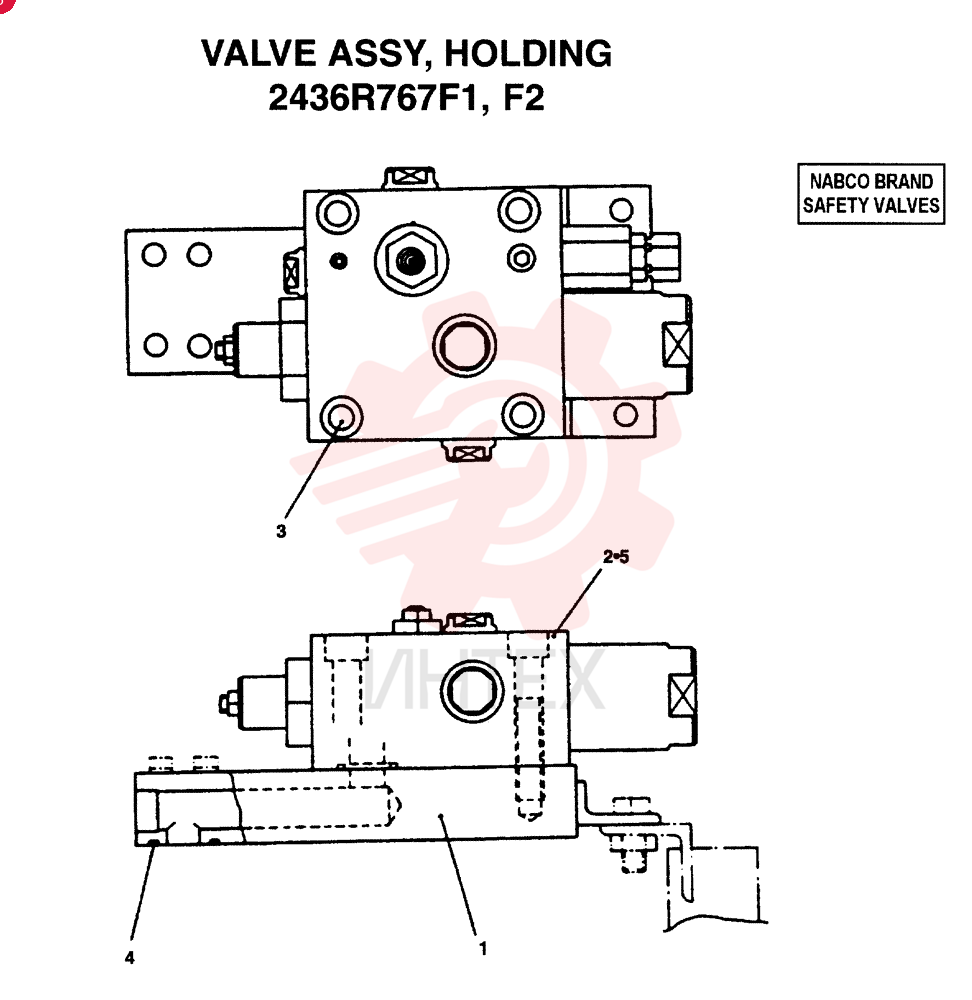

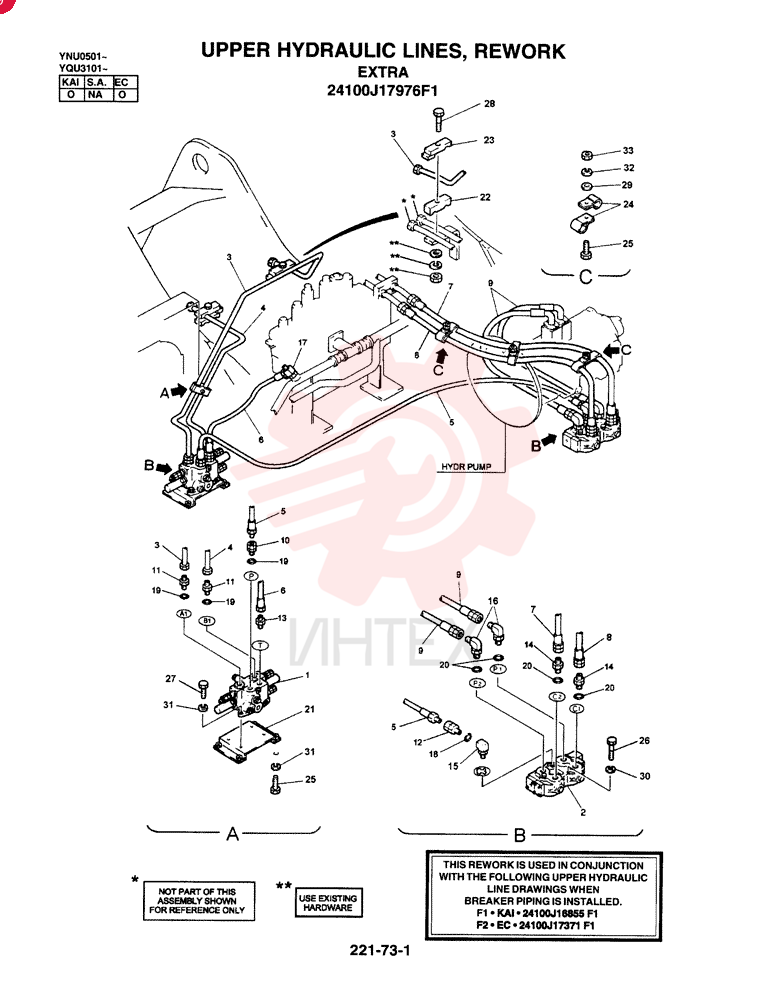

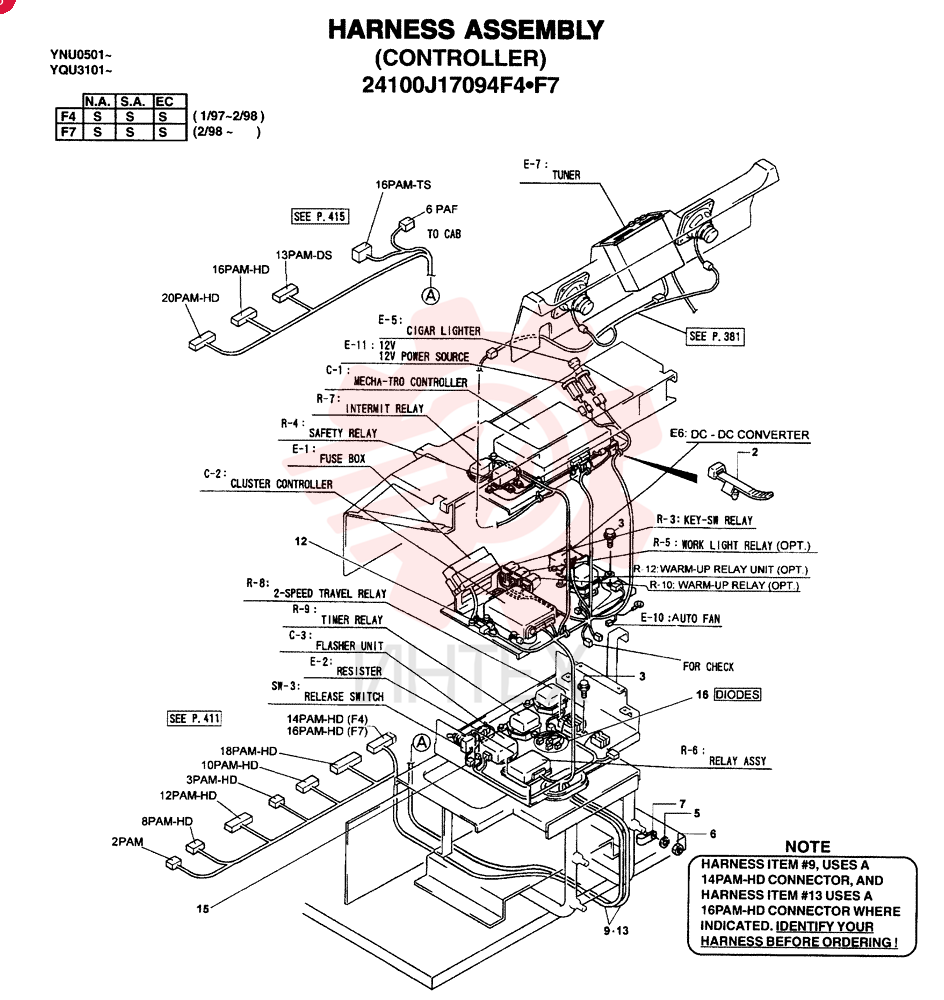

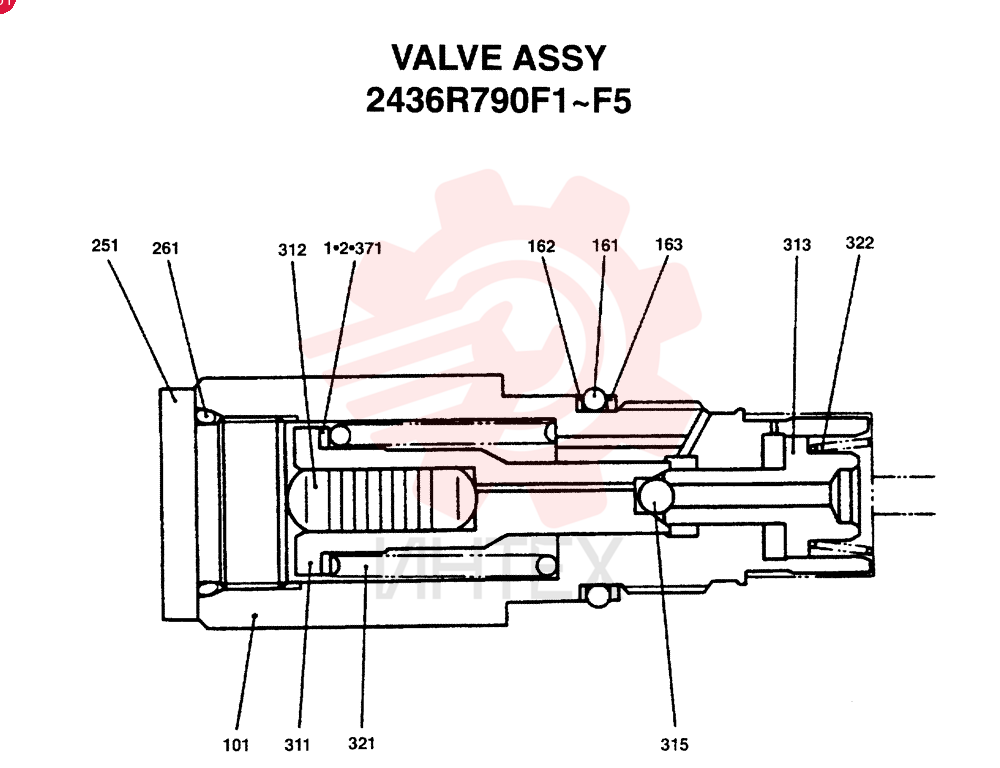

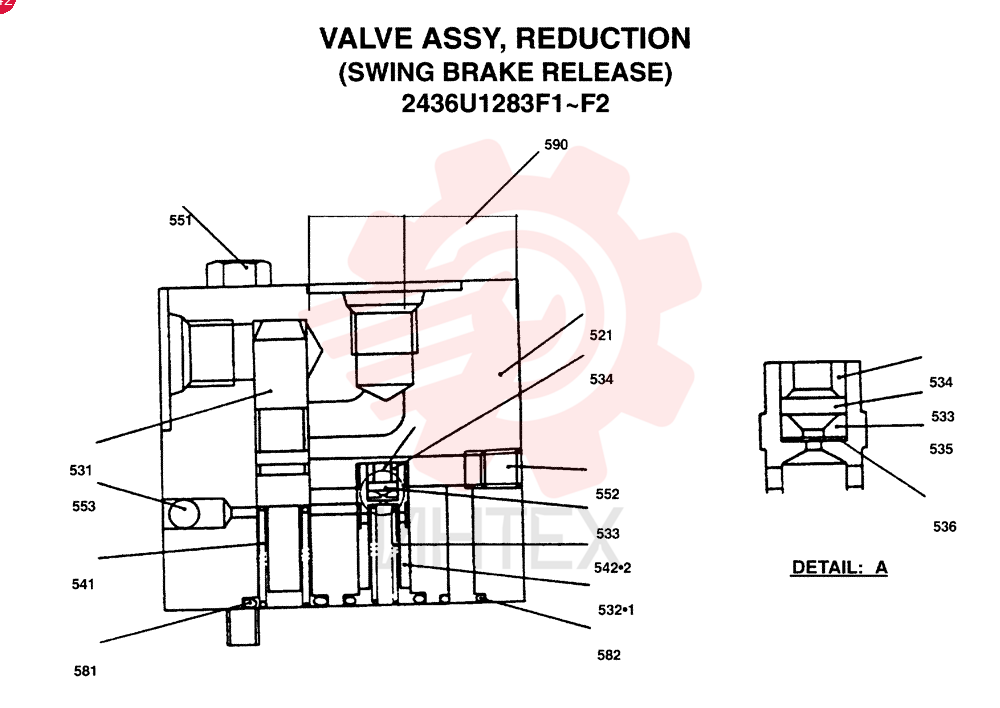

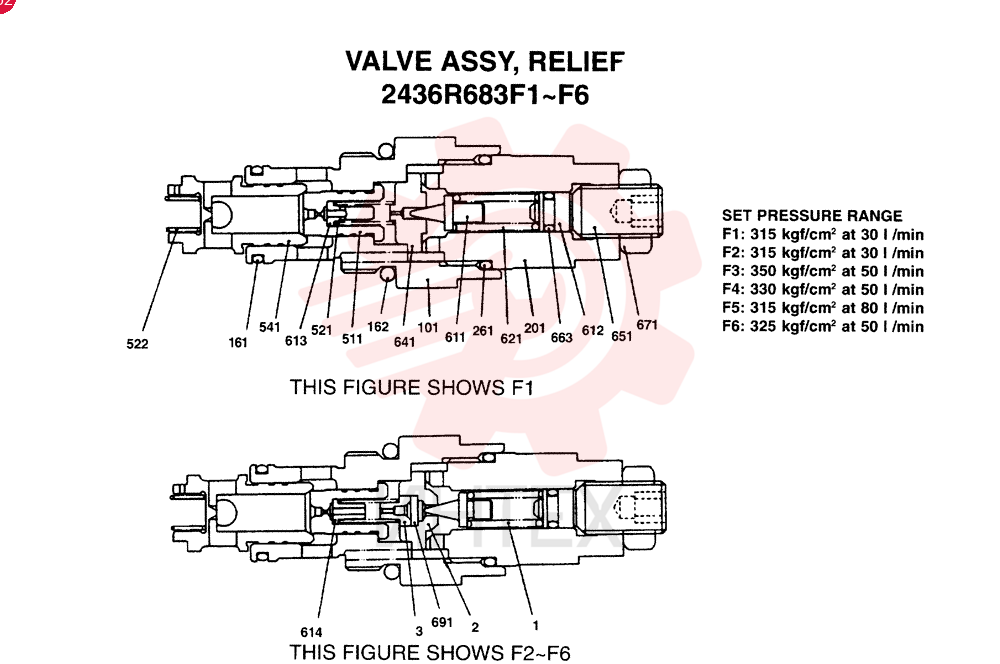

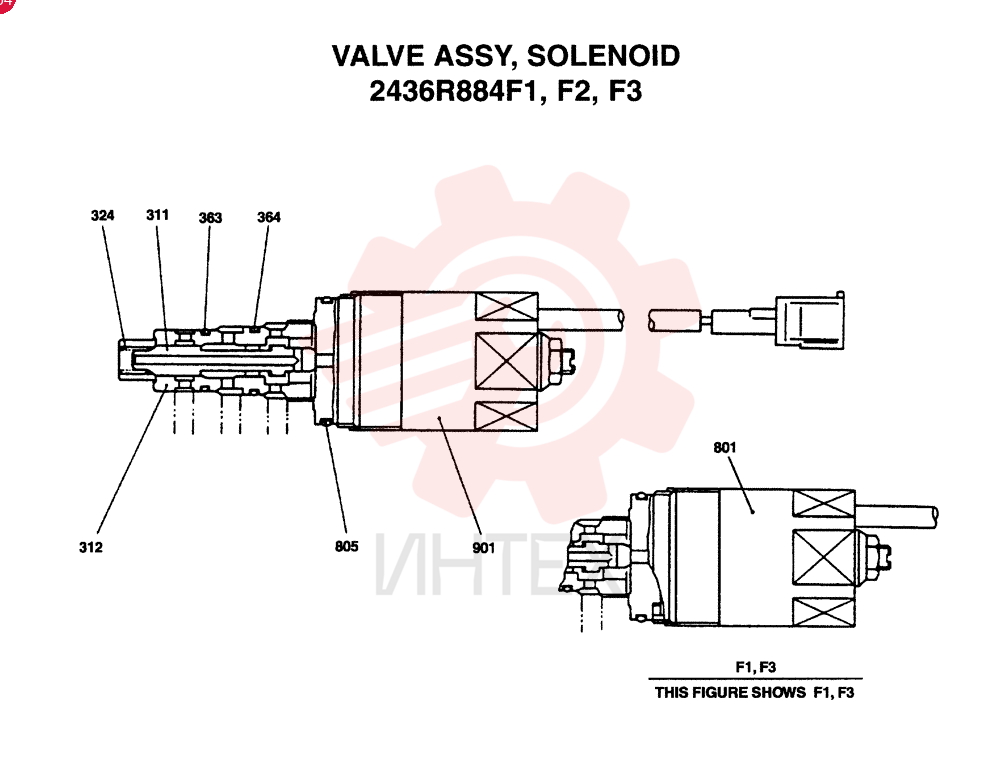

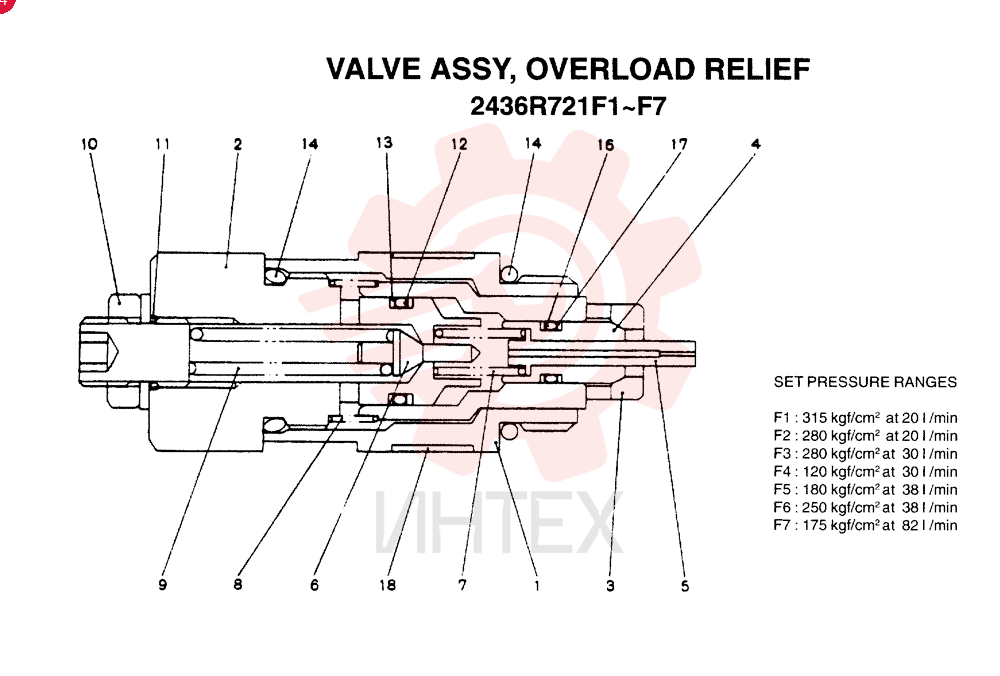

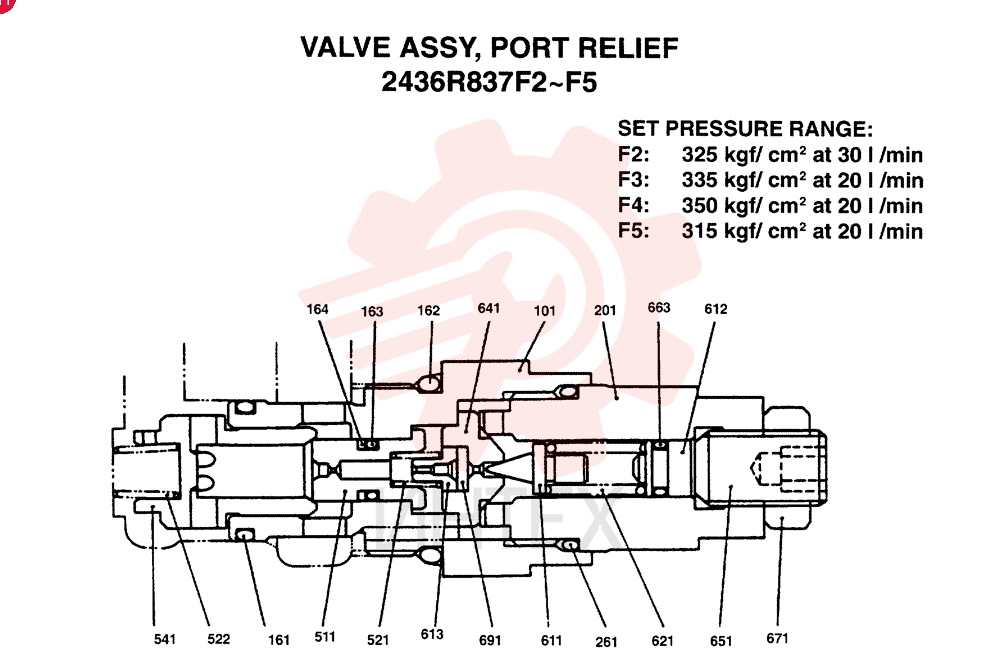

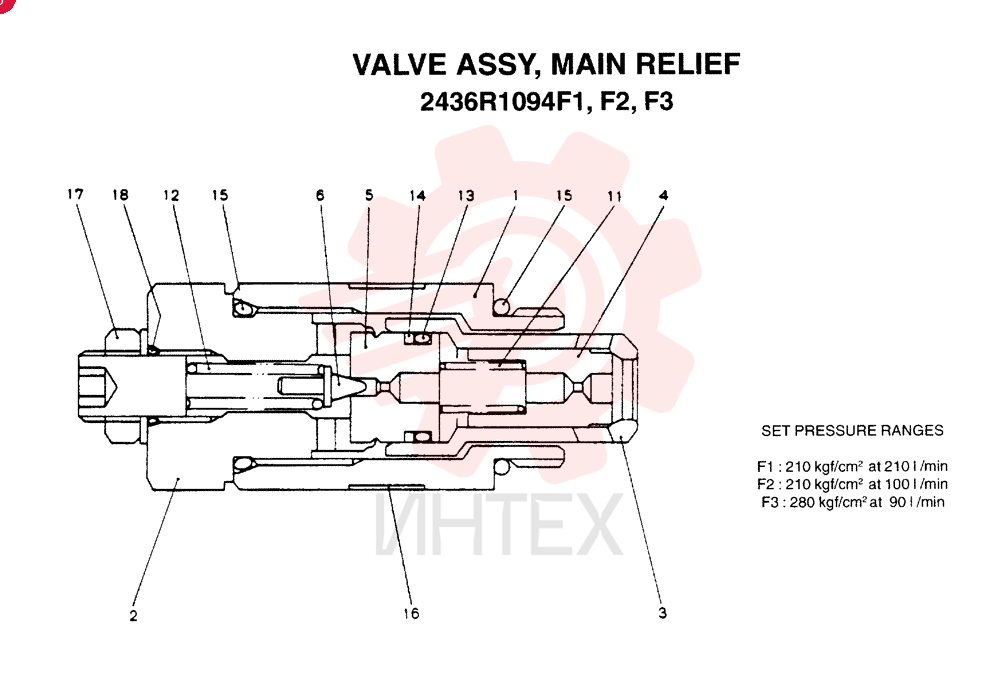

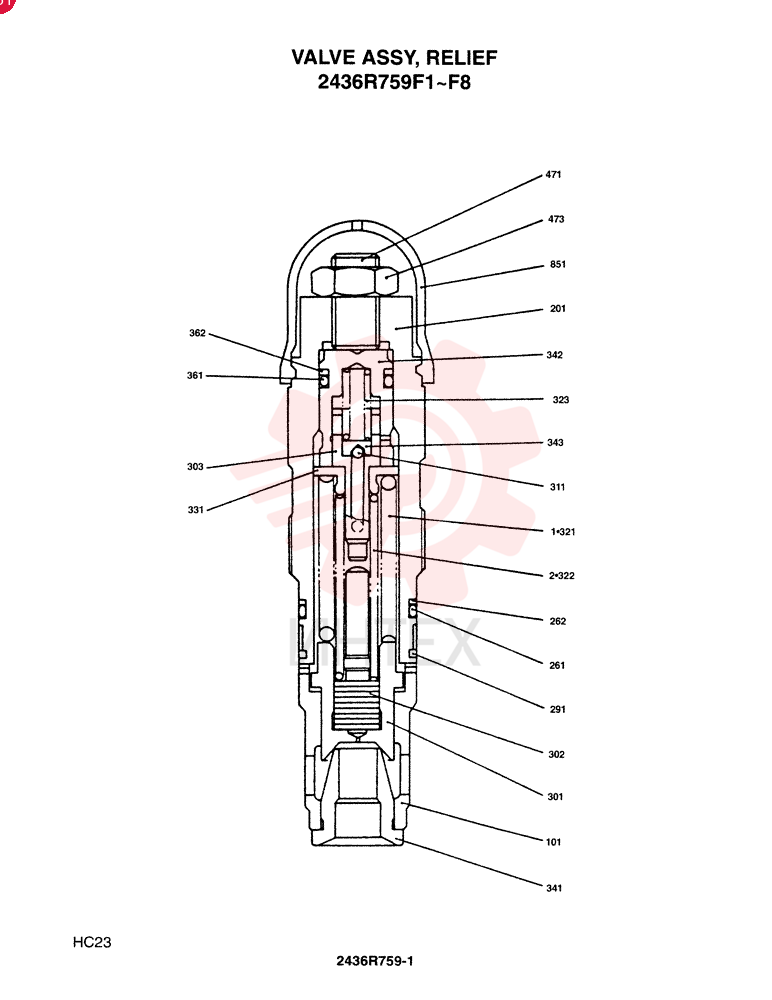

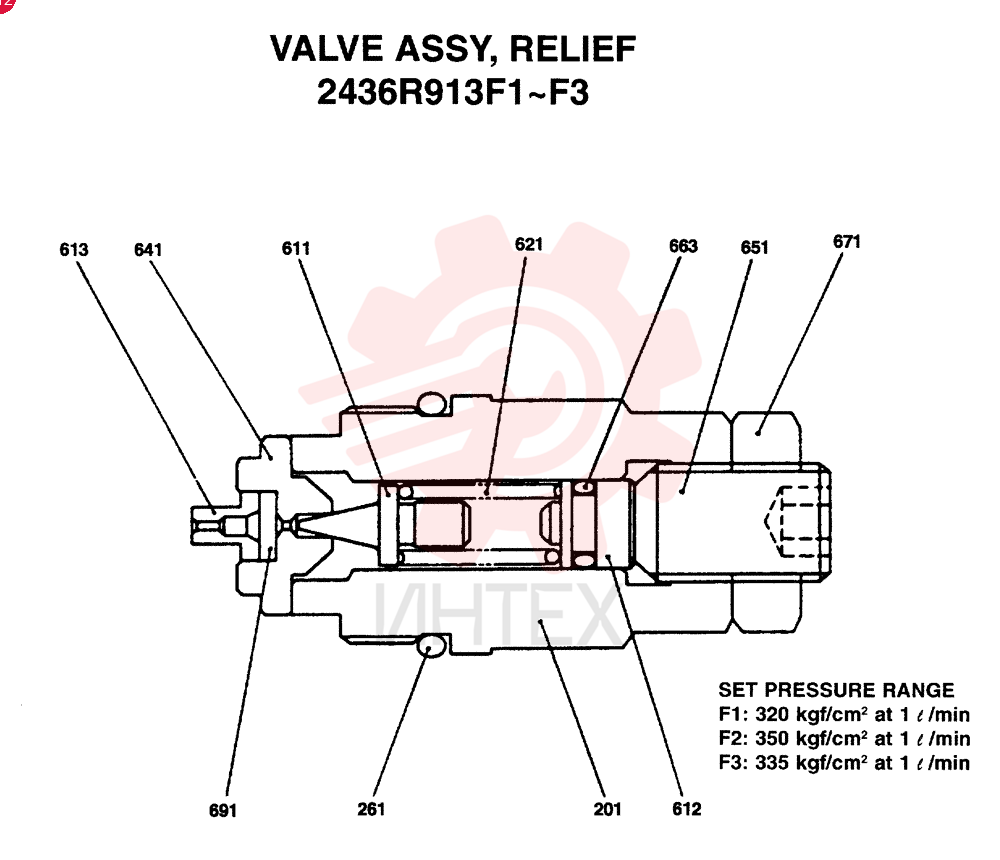

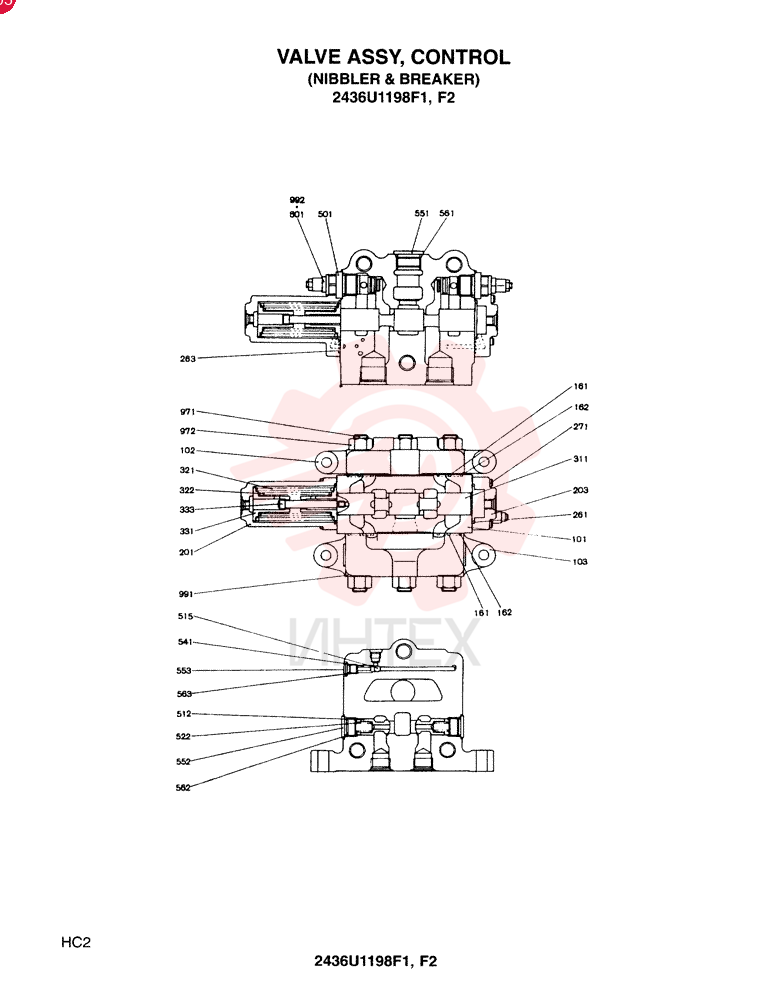

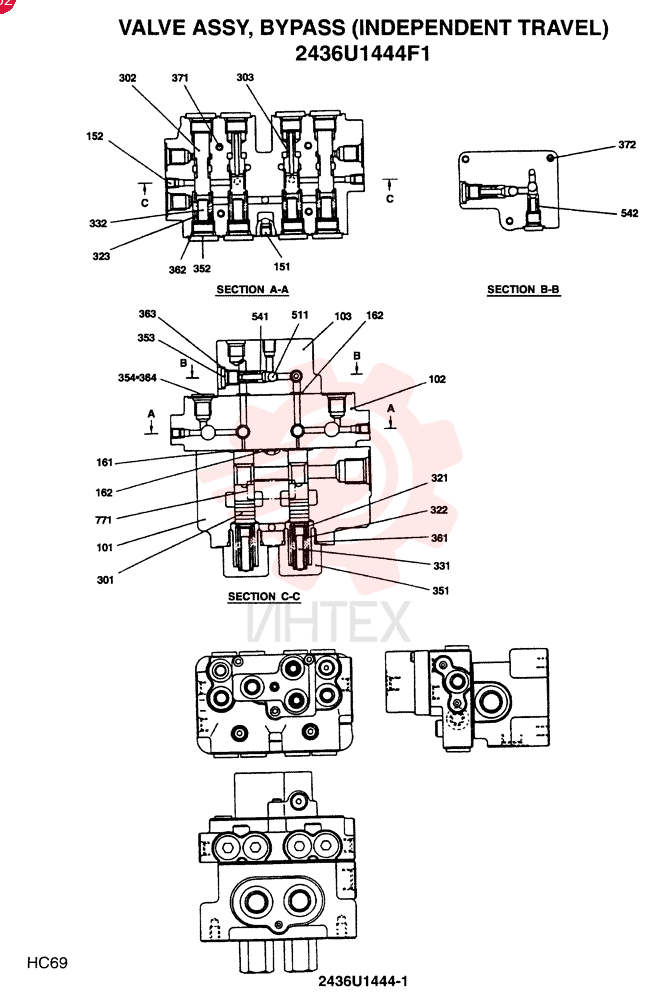

Клапан в сборе состоит из следующих деталей:, QTY-F1: F1, QTY-F2: F2, QTY-F3: F3, QTY-F4: F4, QTY-F5: F5Открыть схему -
Клапан в сборе, удерживающий состоит из следующих деталей:, QTY-F1: F1, QTY-F2: F2Открыть схему -
Ковш в сборе, (50' длинная стрела)Открыть схему -

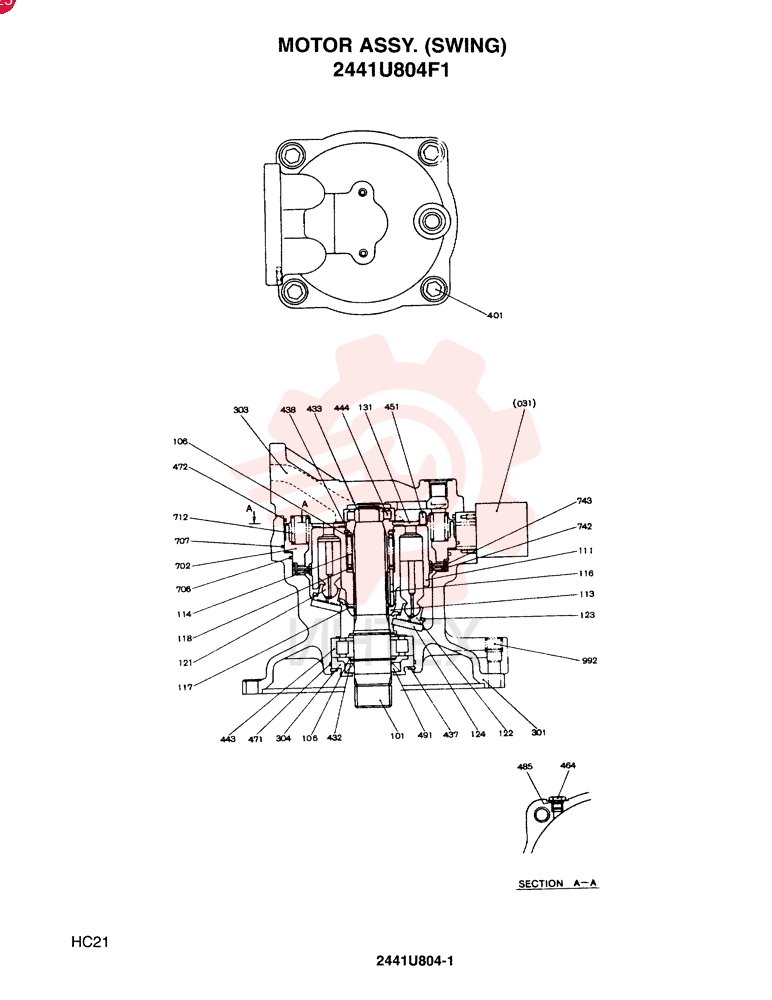

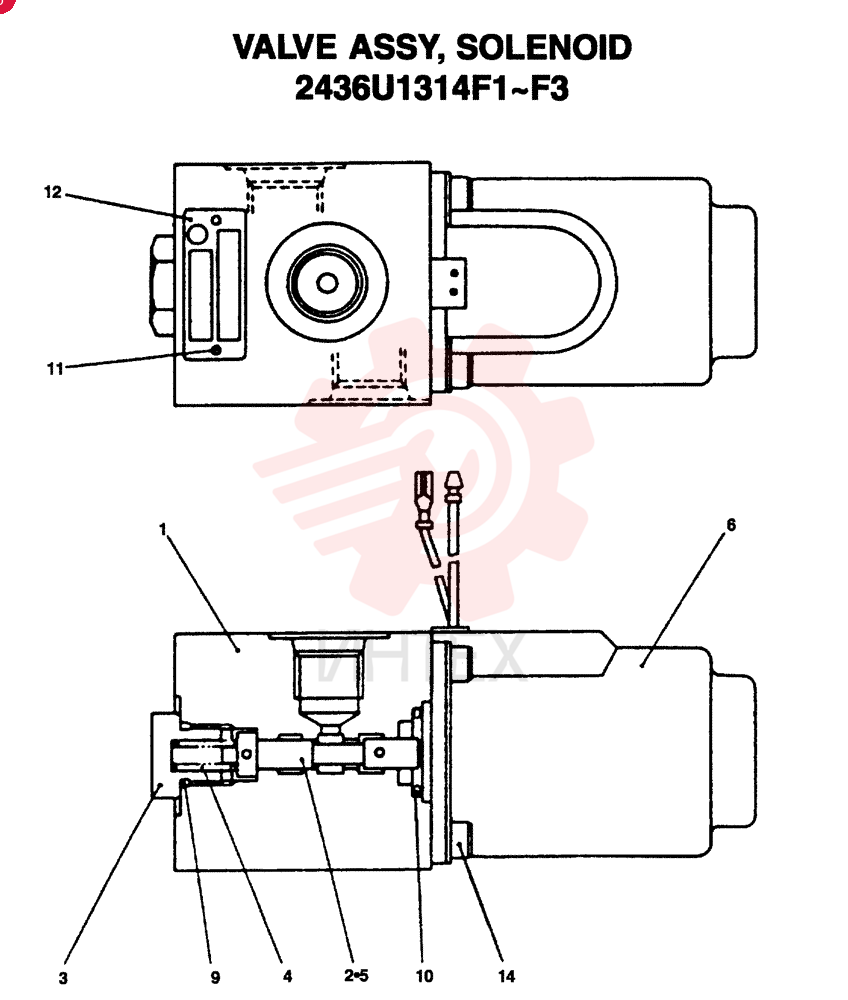

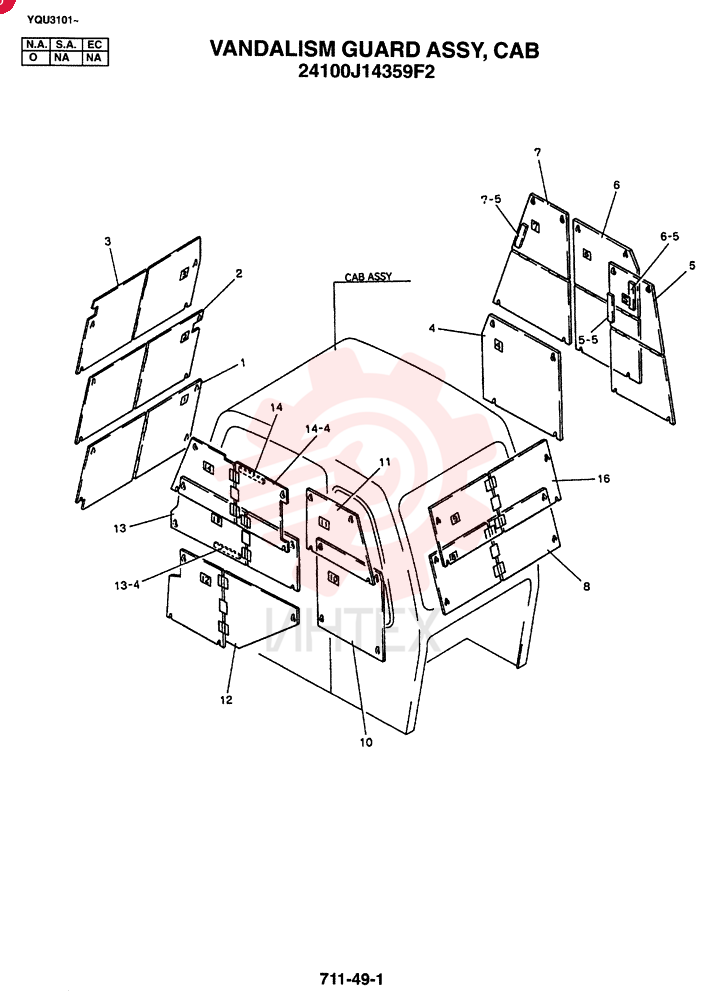

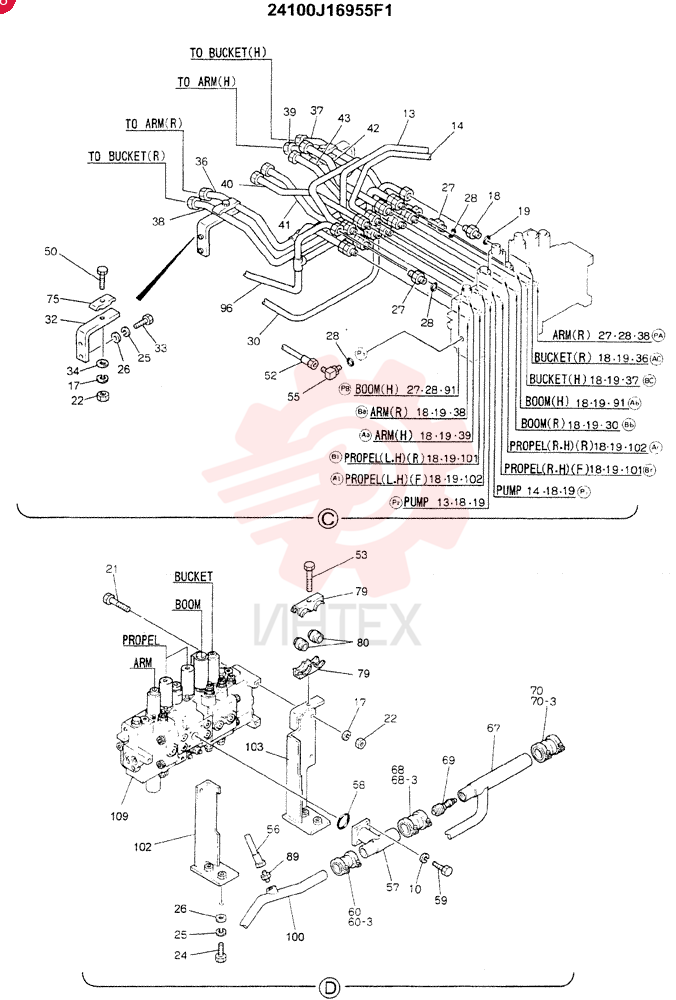

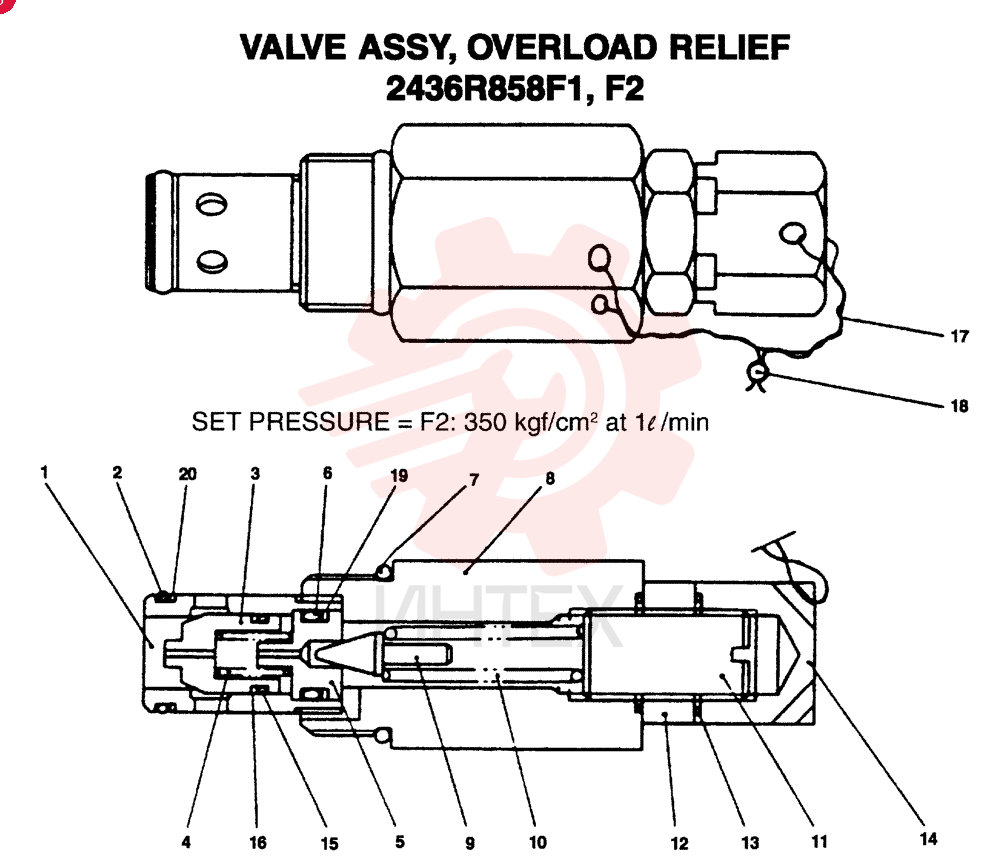

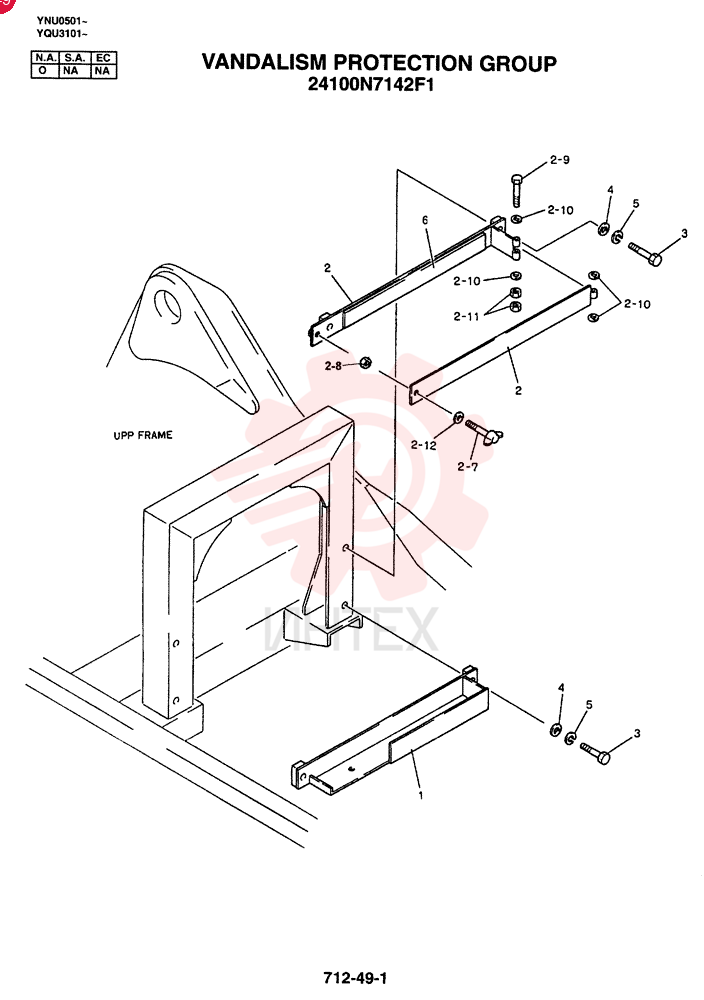

Комплект защиты от вандализма (включает: 24100J14359F2 и 24100N7142F1) KSP9220-VKIT (часть 1)Открыть схему -
Комплект защиты от вандализма (включает: 24100J14359F2 и 24100N7142F1) KSP9220-VKIT (часть 2)Открыть схему -
Комплект усиливающий (стрела и рукоять), QTY-F1:Открыть схему -
Комплект элементов (N.A. и S.A.), QTY-F5: F5Открыть схему -
Масло двигателя - SAE 15W/40 (кварты)Открыть схему -
Отдельно не поставляется (часть 1)Открыть схему -
Отдельно не поставляется (часть 2)Открыть схему -
Отдельно не поставляется (часть 3)Открыть схему -
Отдельно не поставляется (часть 4)Открыть схему -
Отдельно не поставляется (часть 5)Открыть схему -
Рукоять в сборе 1.95MОткрыть схему -
Сигнализатор движения в сборе (стандарт - N.A., SA), QTY-F1: F1Открыть схему
