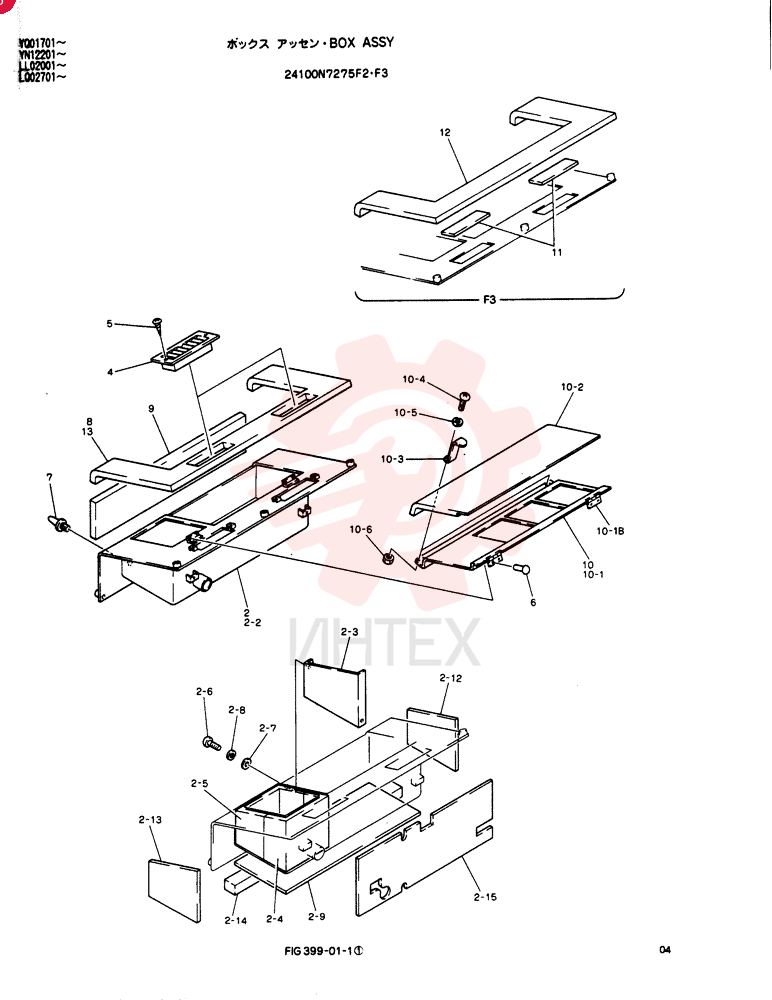

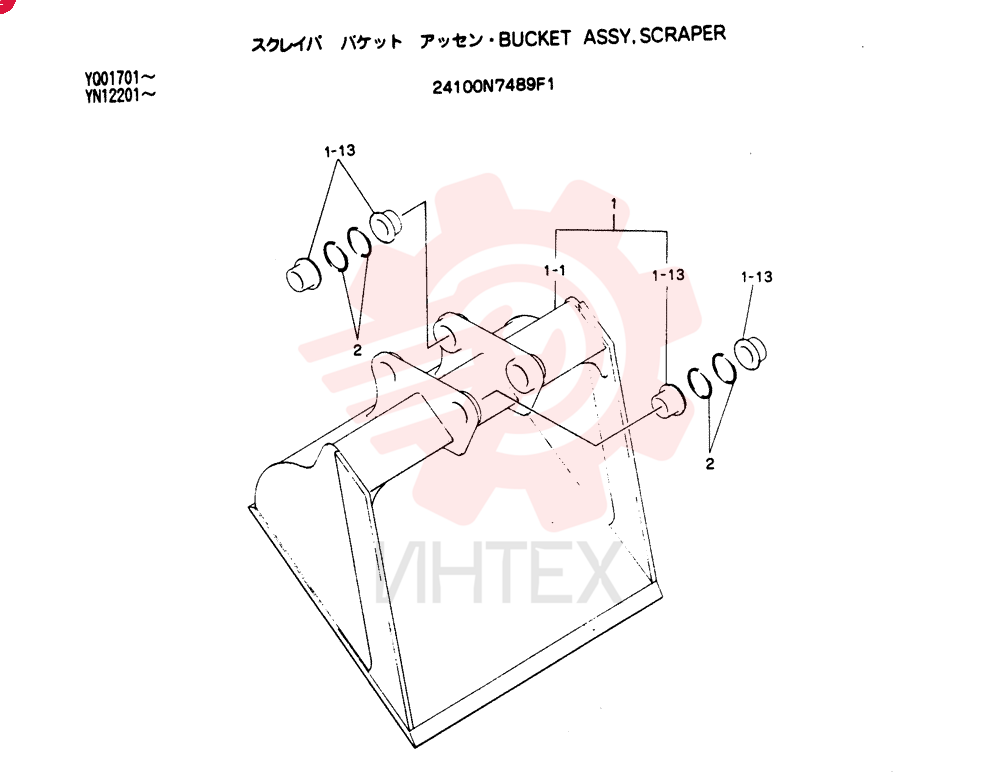

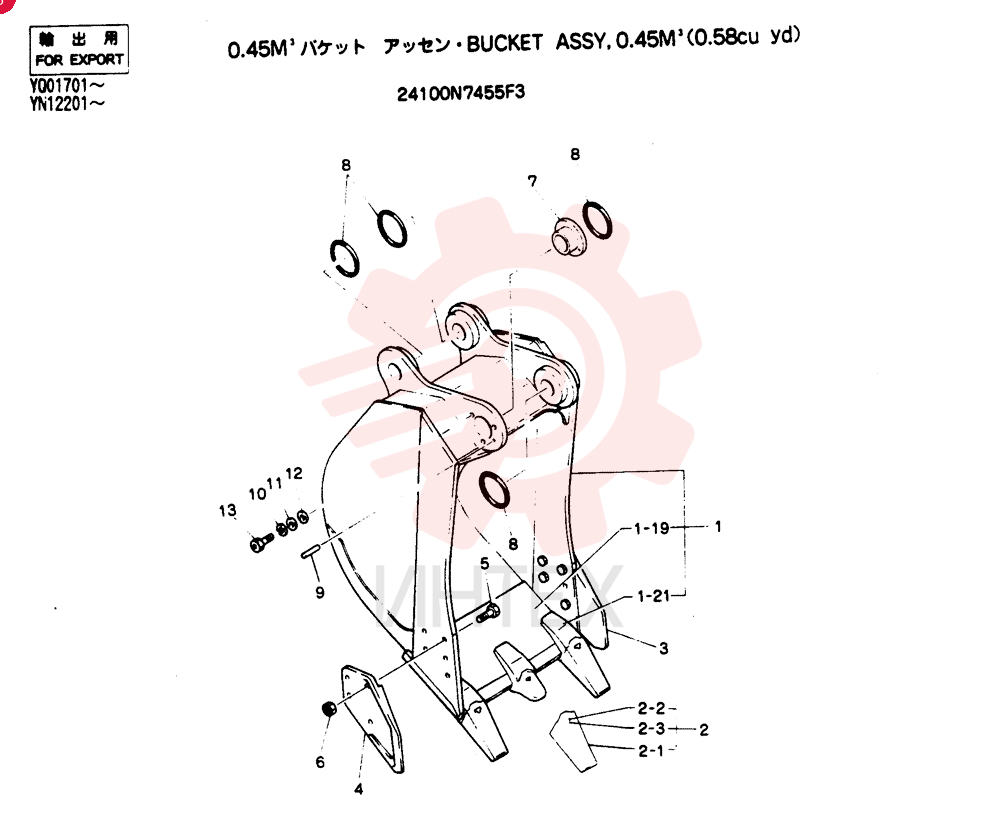

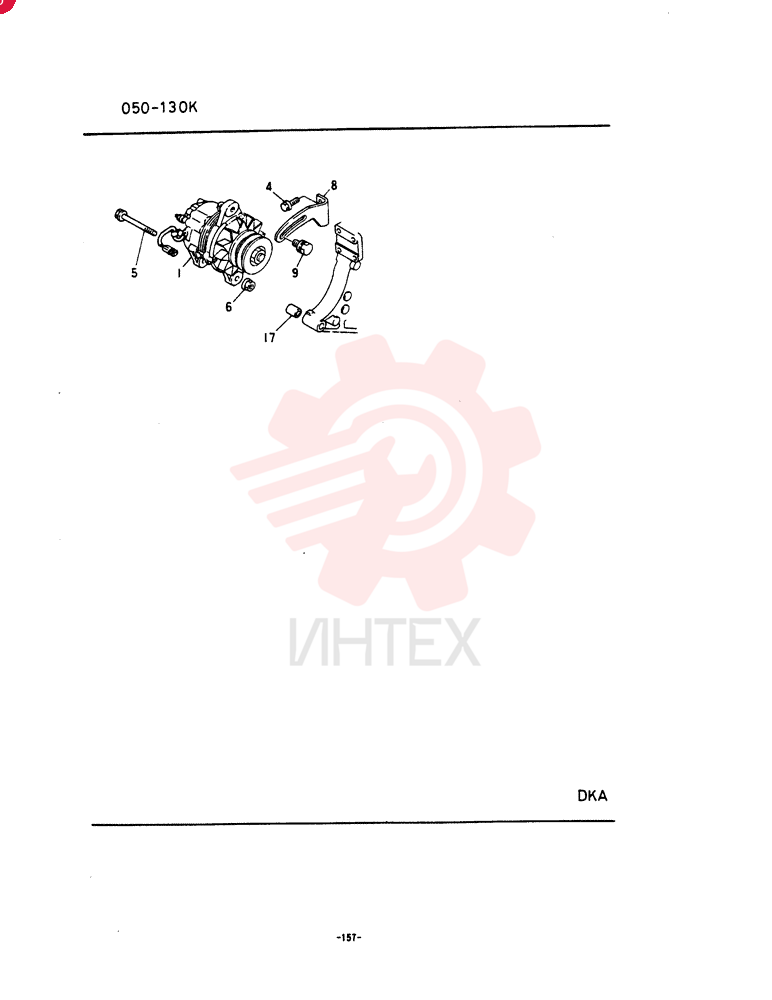

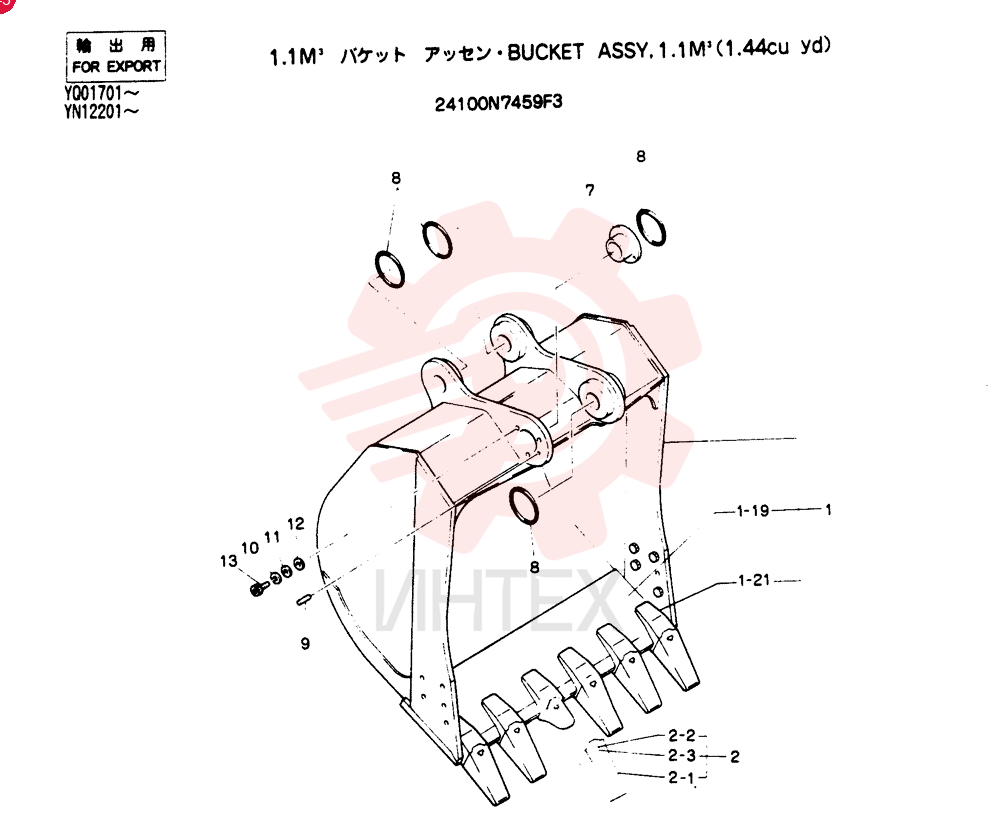

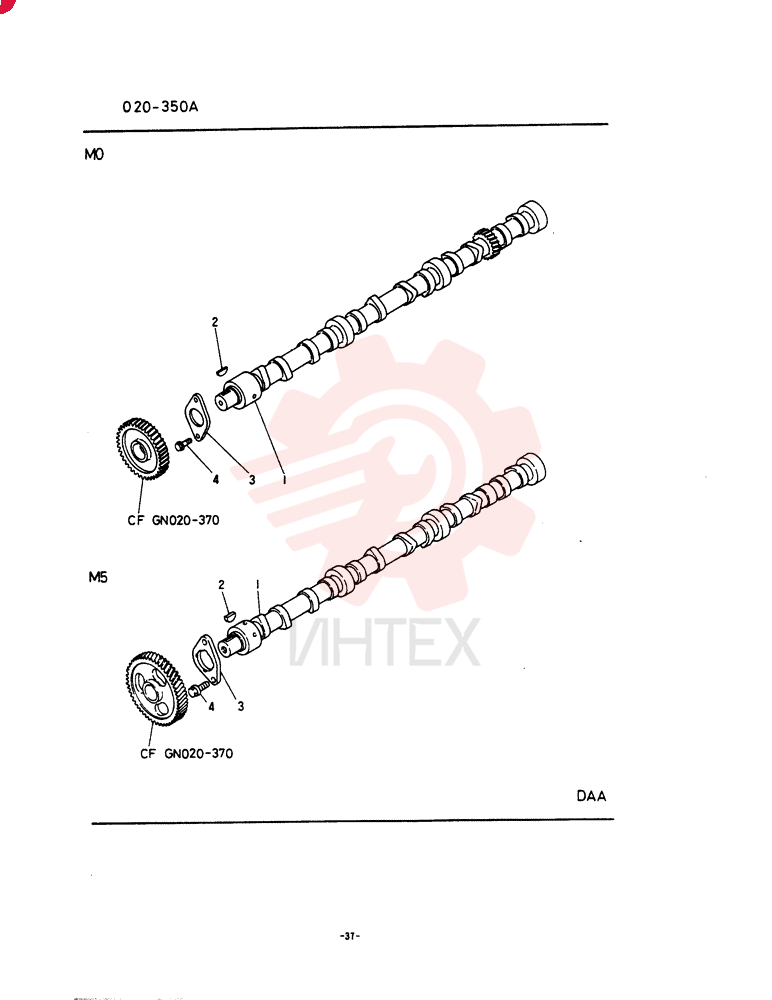

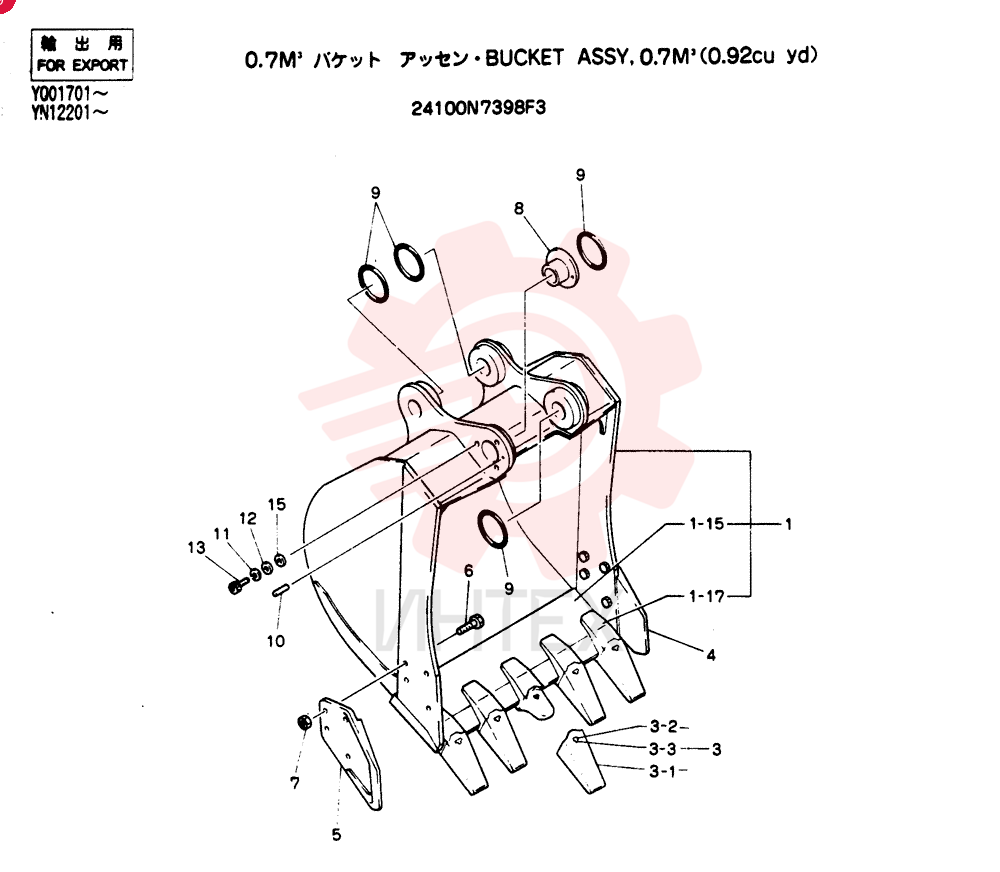

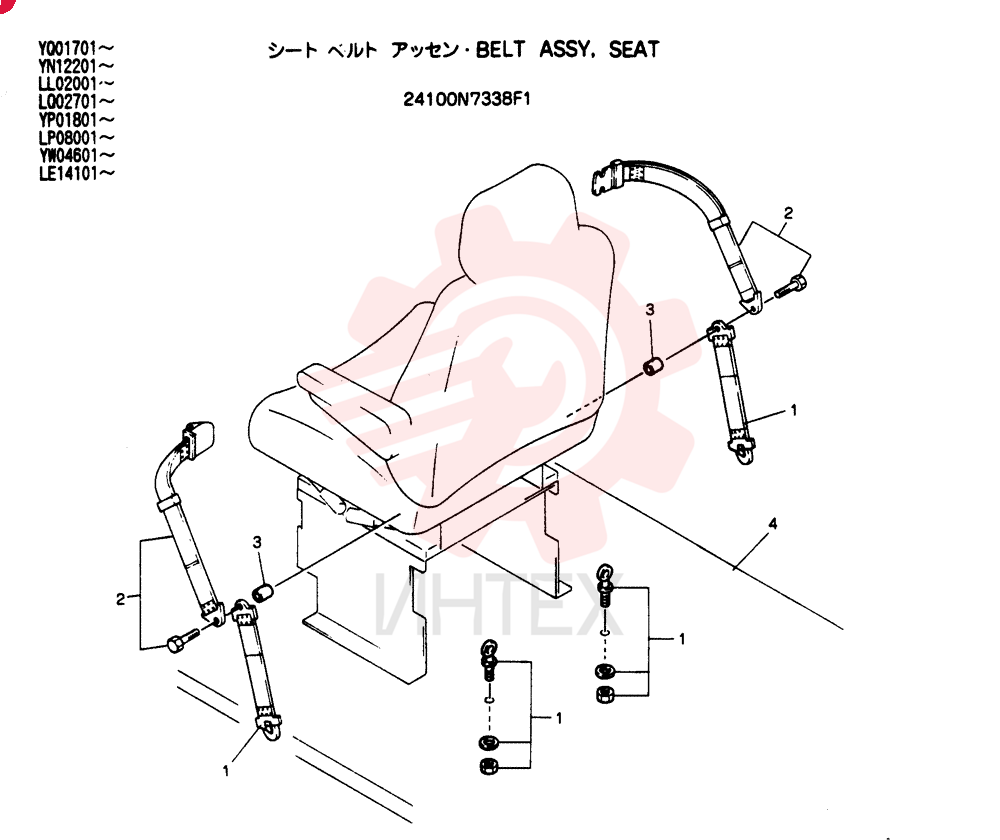

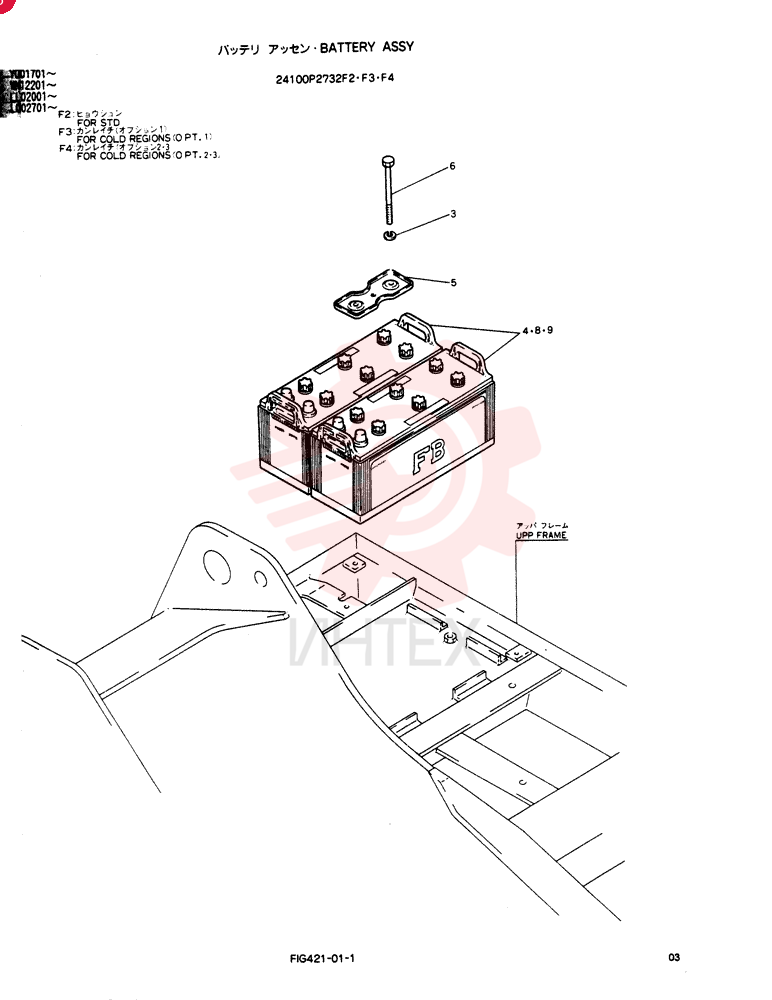

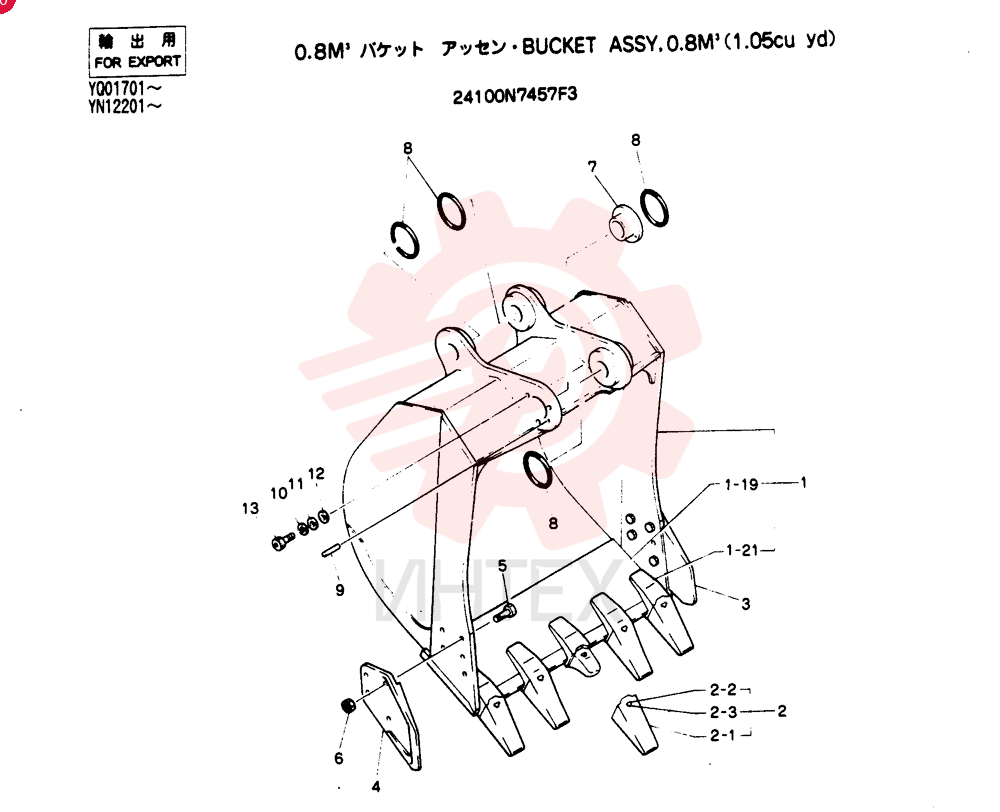

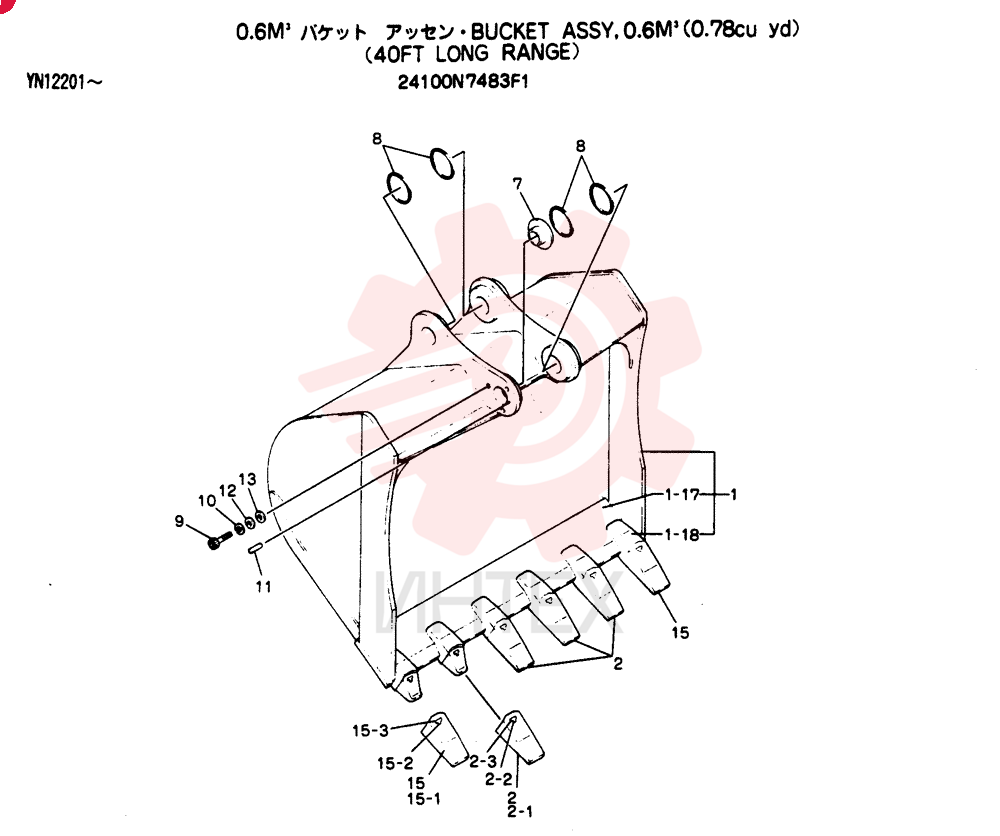

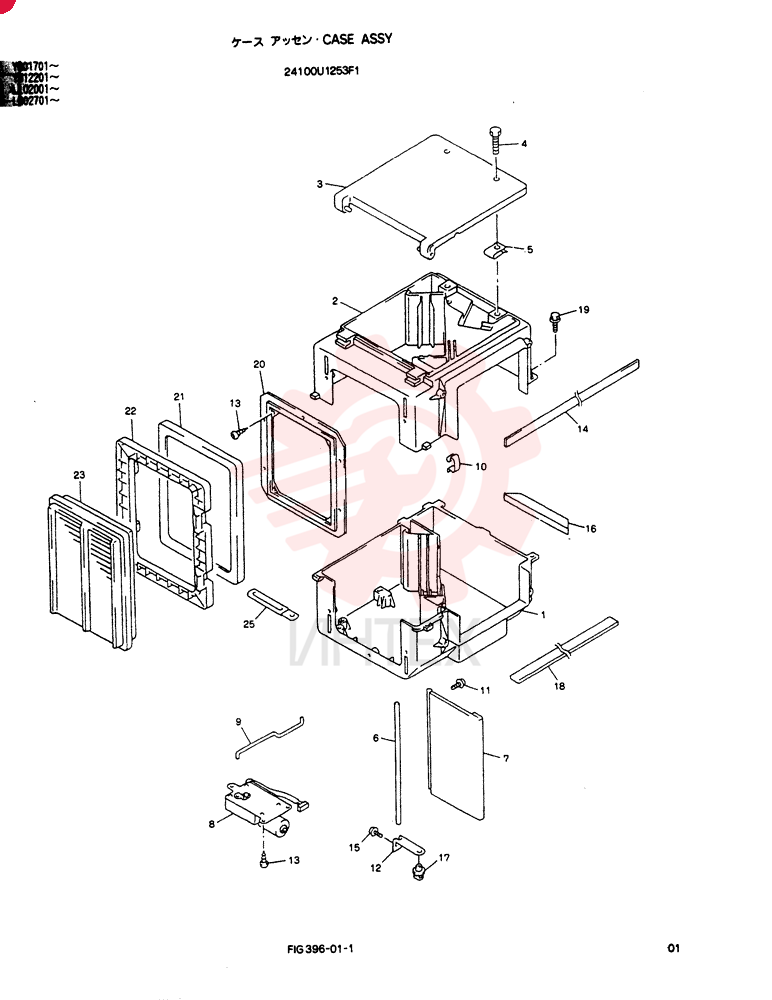

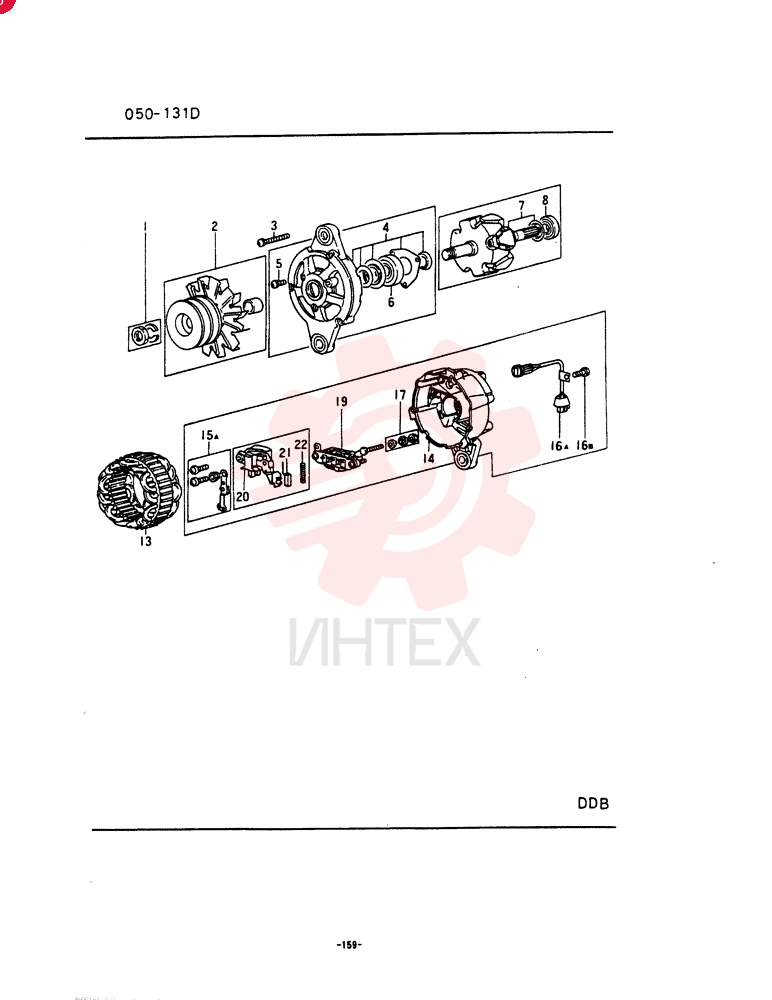

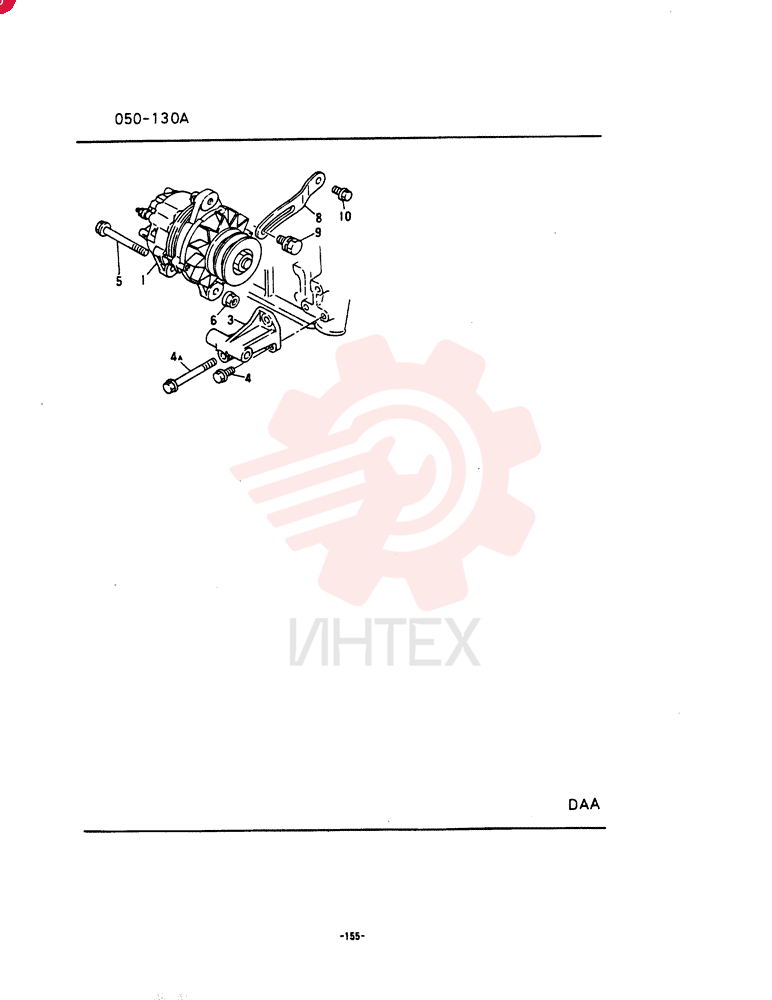

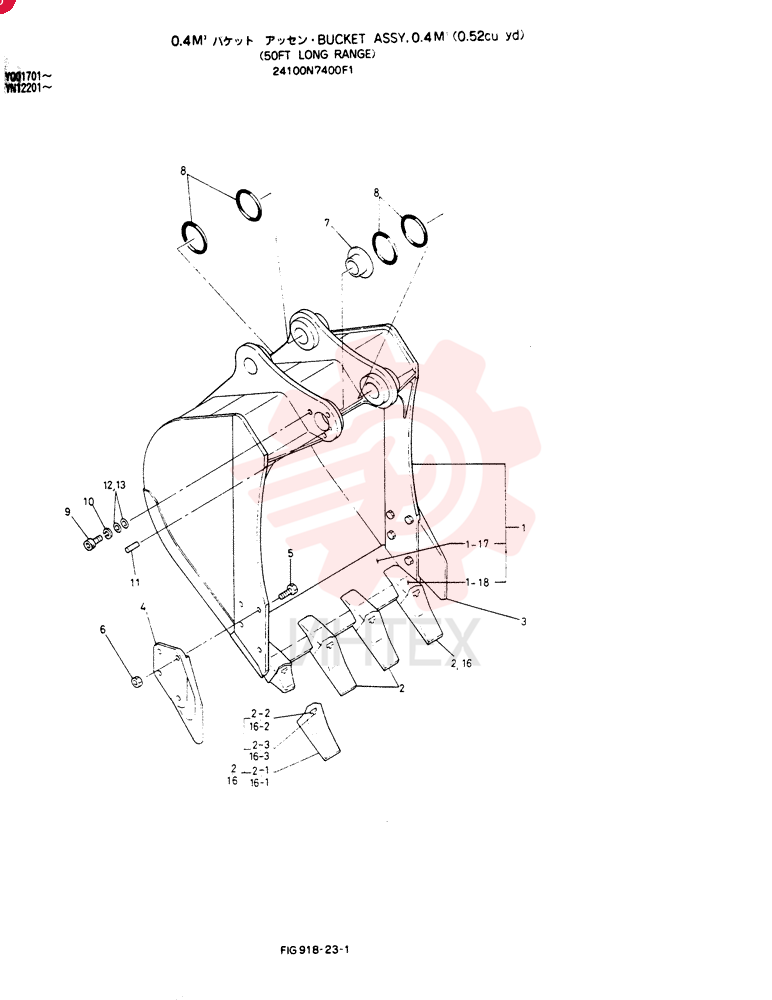

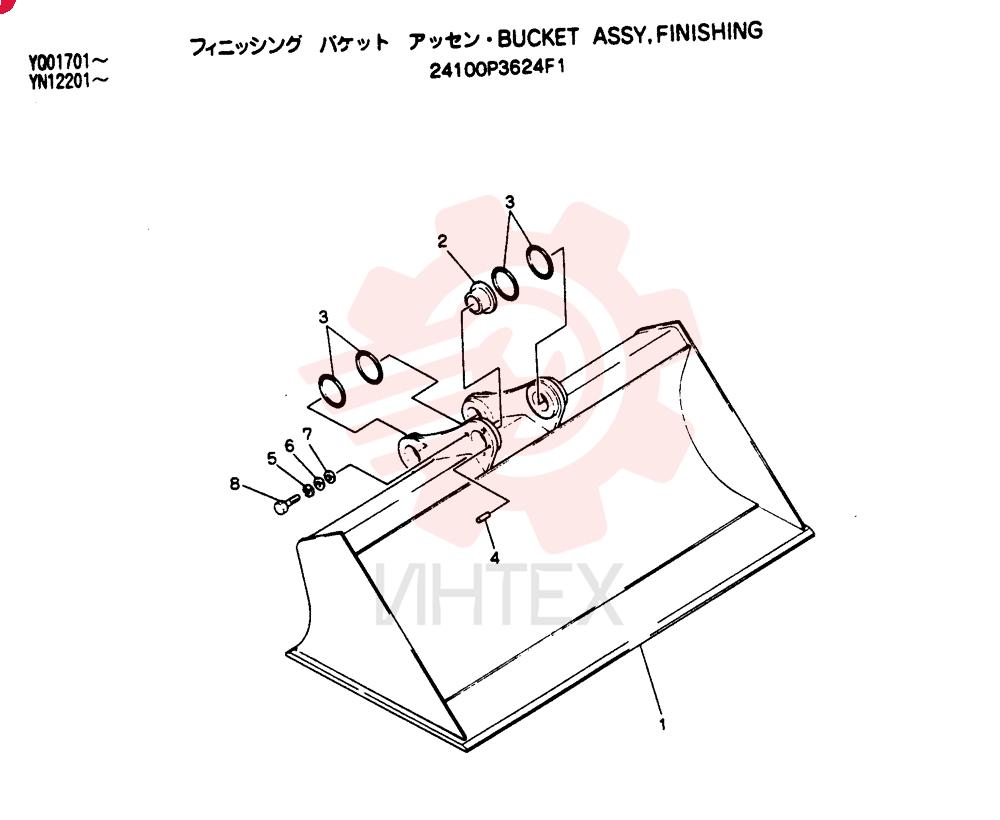

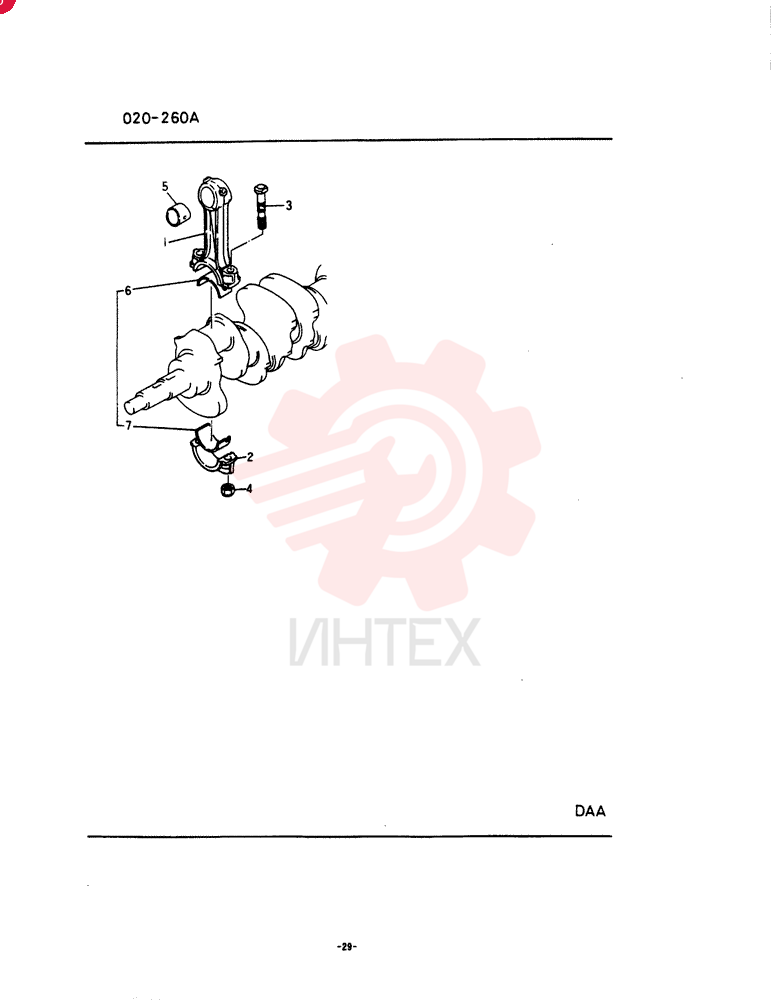

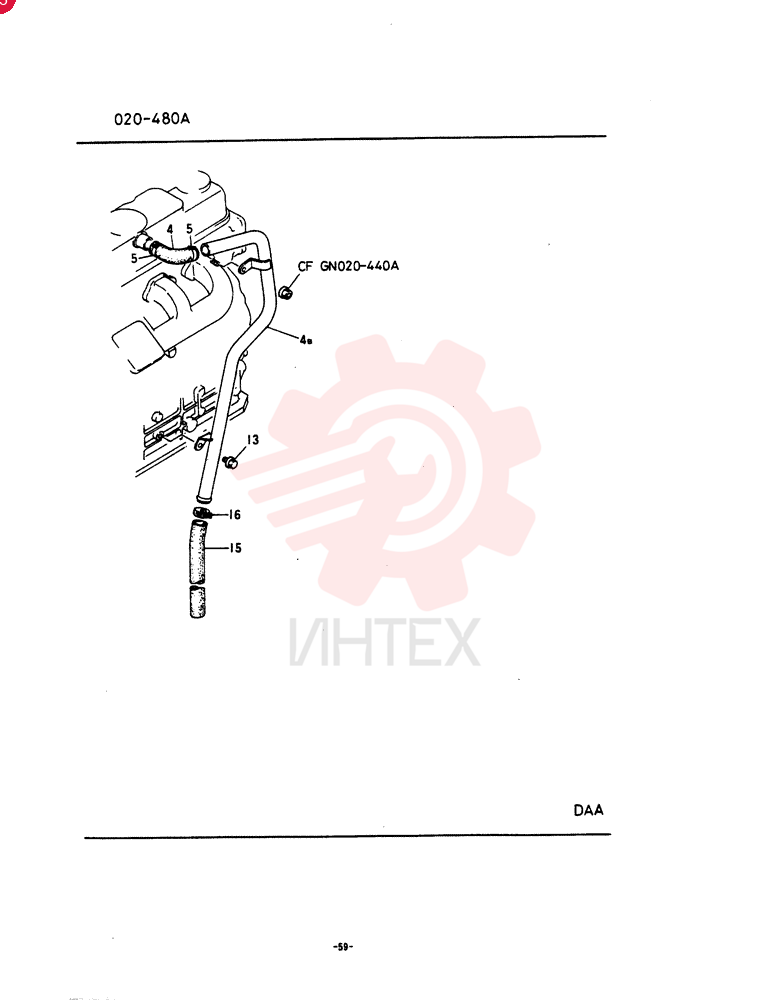

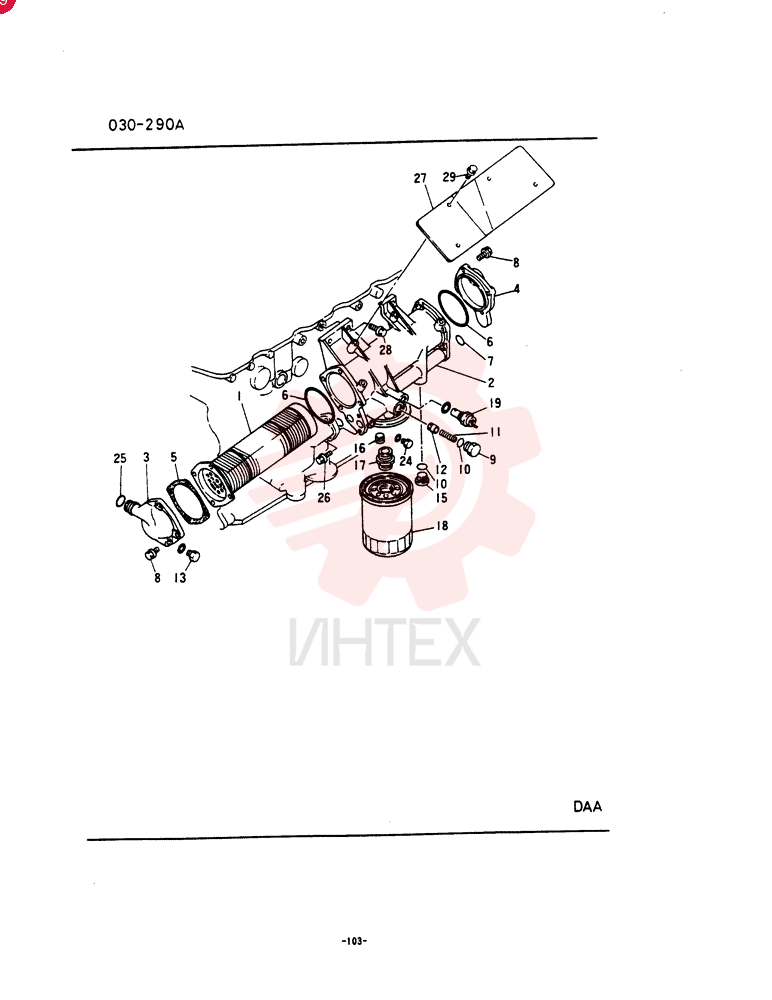

(SK200LC) - Экскаватор MARK III (1/91-12/91) — схемы
-
1054022351 Регулятор в сборе, тип RSV, 6D311CT-YJ01: 1, примечание: 9105- ZXLОткрыть схему -
14100J14680F1 Крышка нижняя в сбореОткрыть схему -
24036R78F1 КлапанОткрыть схему -

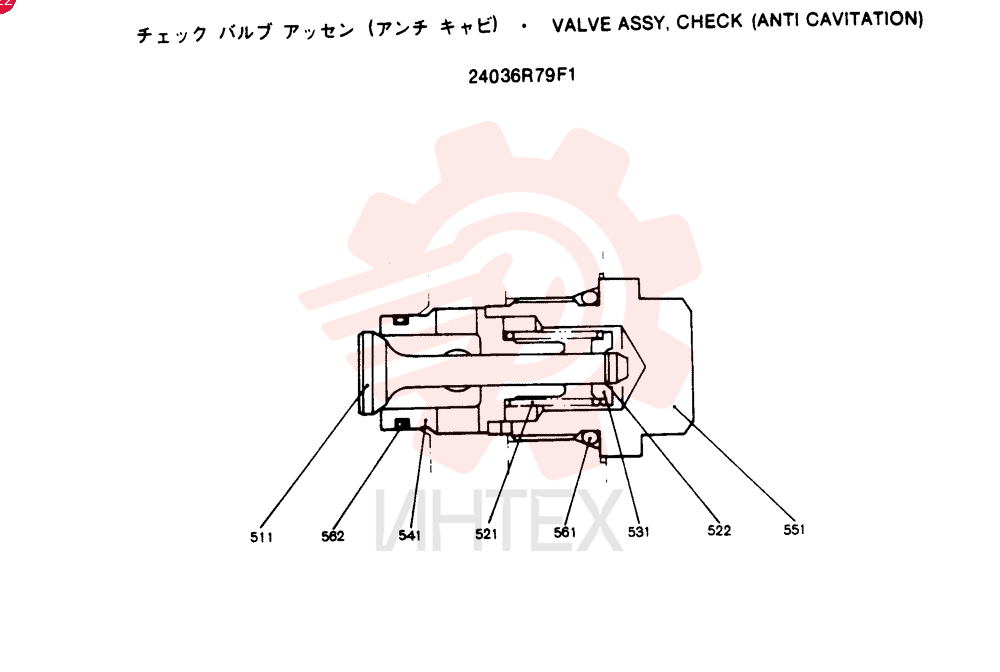

24036R79F1 Клапан обратныйОткрыть схему -
24046U1F33 Комплект элементаОткрыть схему -
24100J11090F3 ГидромоторОткрыть схему -
24100J11091F3 Схема (SK200LC) - MARK III EXCAVATOR (1/91-12/91)Открыть схему -
24100J11278F3 Установка нижняяОткрыть схему -
24100J11385F3 Установка нижняяОткрыть схему -
24100J12026F6 Установка гусеницыОткрыть схему -

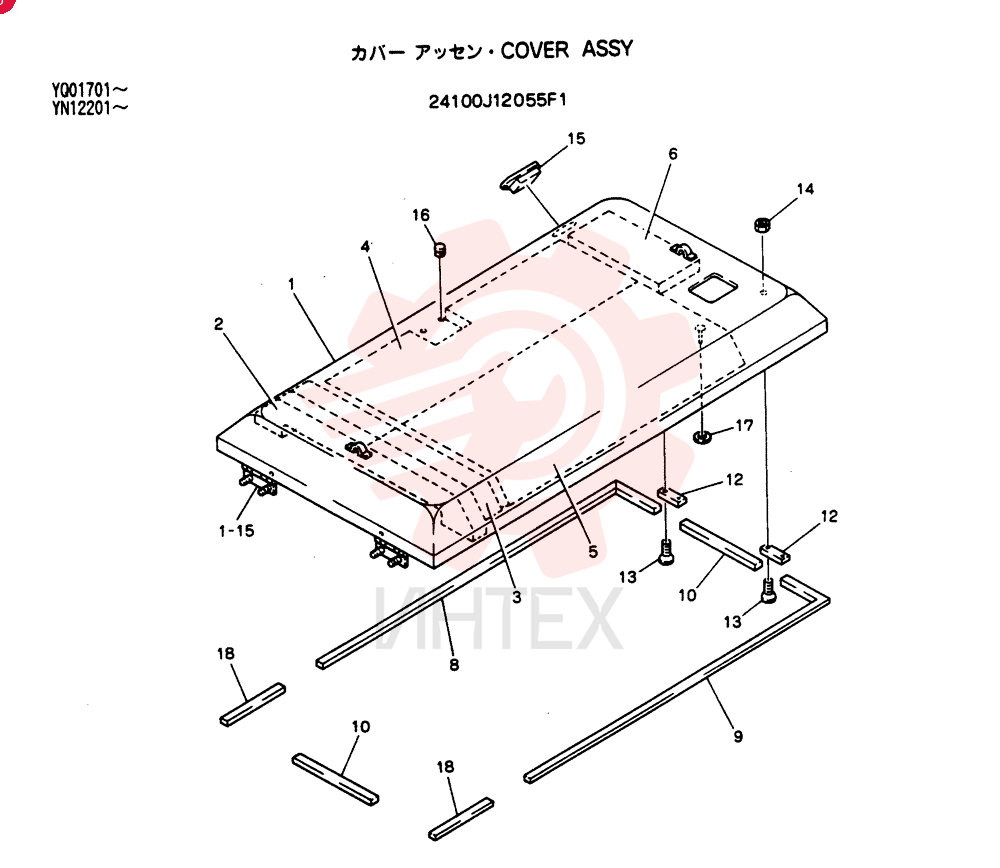

24100J12055F1 КрышкаОткрыть схему -
24100J12064F3 Схема (SK200LC) - MARK III EXCAVATOR (1/91-12/91)Открыть схему -

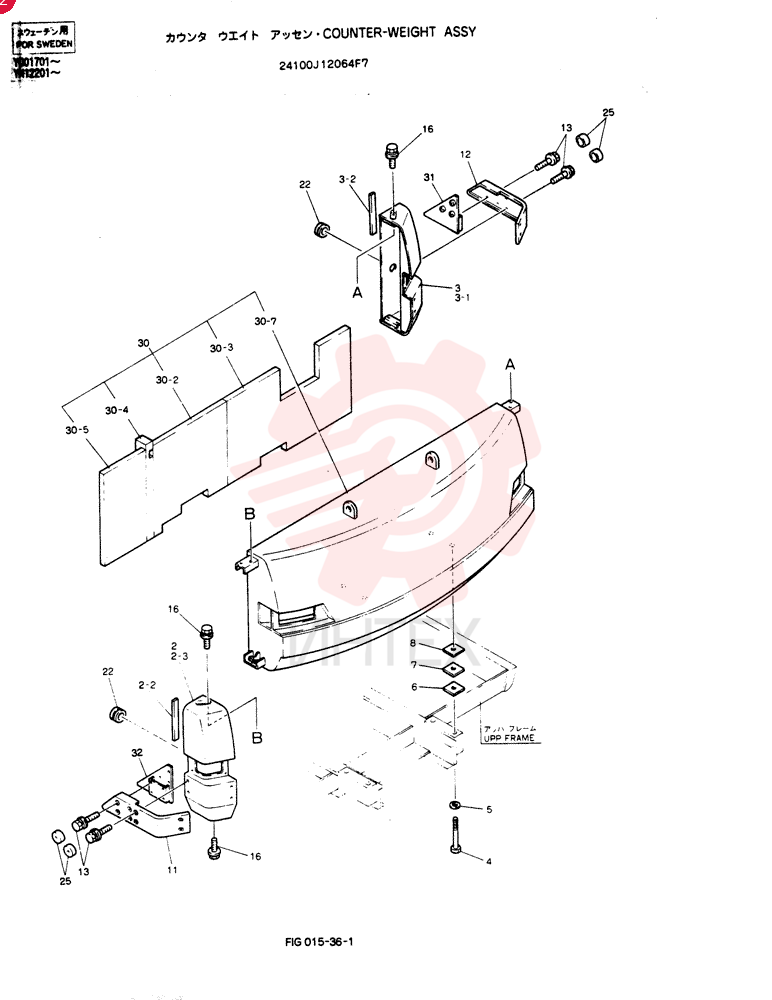

24100J12064F7 Противовес в сбореОткрыть схему -
24100J12556F1 Крышка в сбореОткрыть схему -

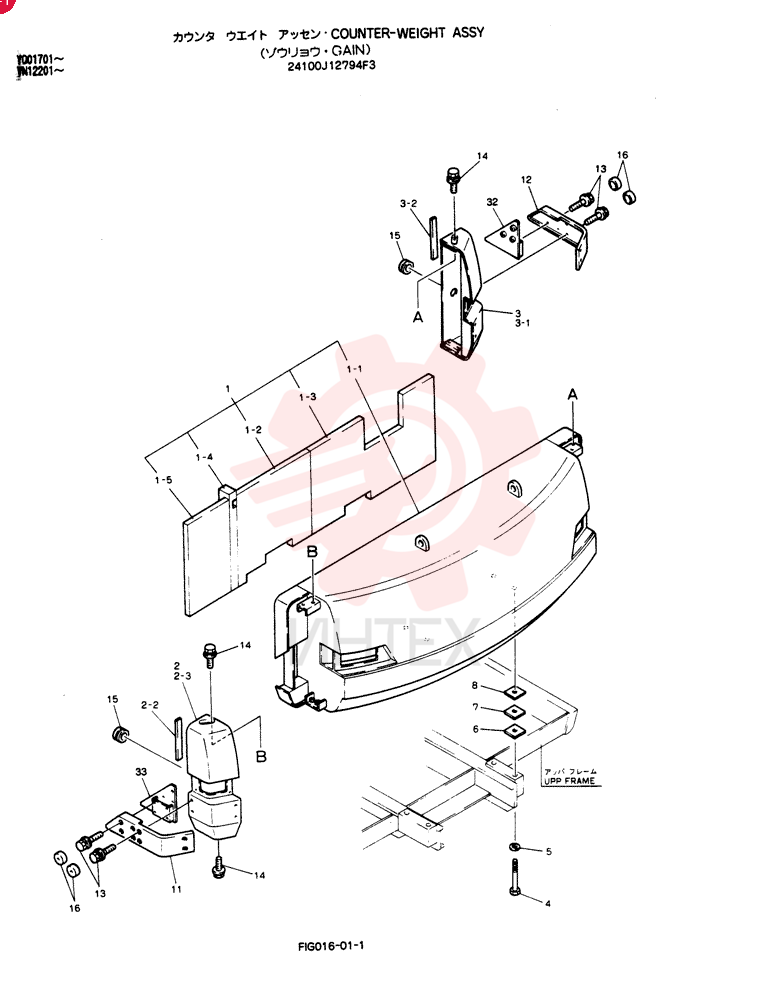

24100J12794F3 Противовес в сбореОткрыть схему -
24100J12950F3 Доработка, гидролинииОткрыть схему -
24100J13010F3 НасосОткрыть схему -
24100J13114F1 Схема (SK200LC) - MARK III EXCAVATOR (1/91-12/91)Открыть схему -
24100J13672F3 НаклейкаОткрыть схему -
24100J14242F1 КоллекторОткрыть схему -
24100J14324F1 Пластина пола в сбореОткрыть схему -
24100J14333F1 Пульт дистанционного управления в сбореОткрыть схему -
24100J14333F2 Пульт дистанционного управления в сбореОткрыть схему -
24100J14342F1 Линии гидравлические нижниеОткрыть схему -
24100J14343F1 Линии гидравлические нижниеОткрыть схему -

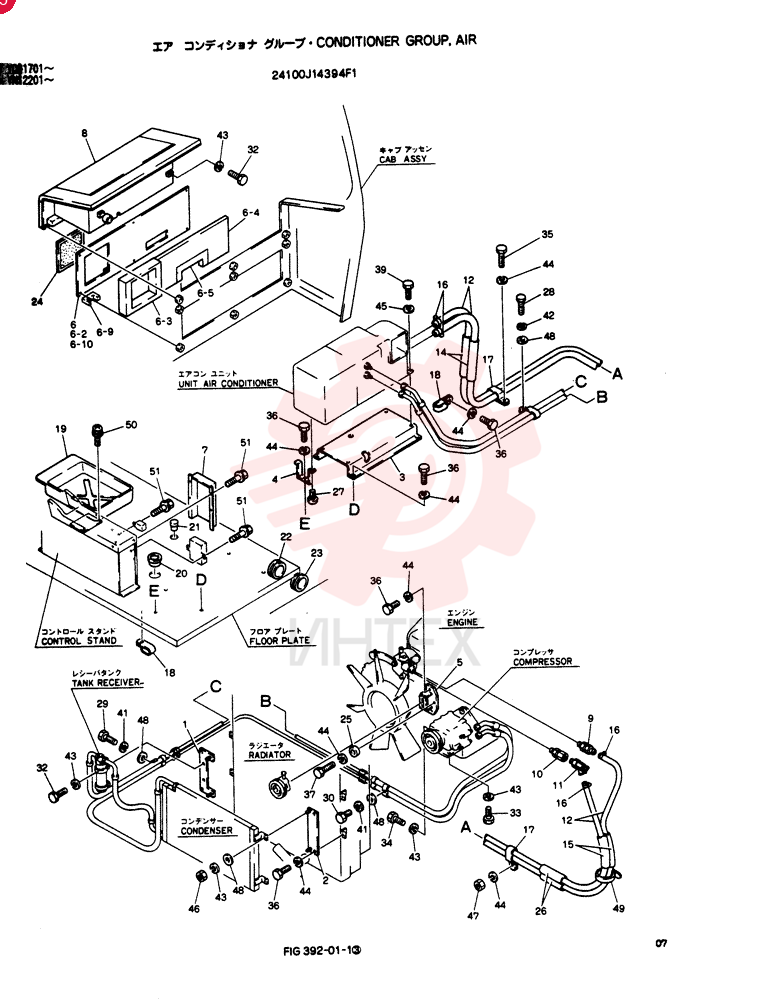

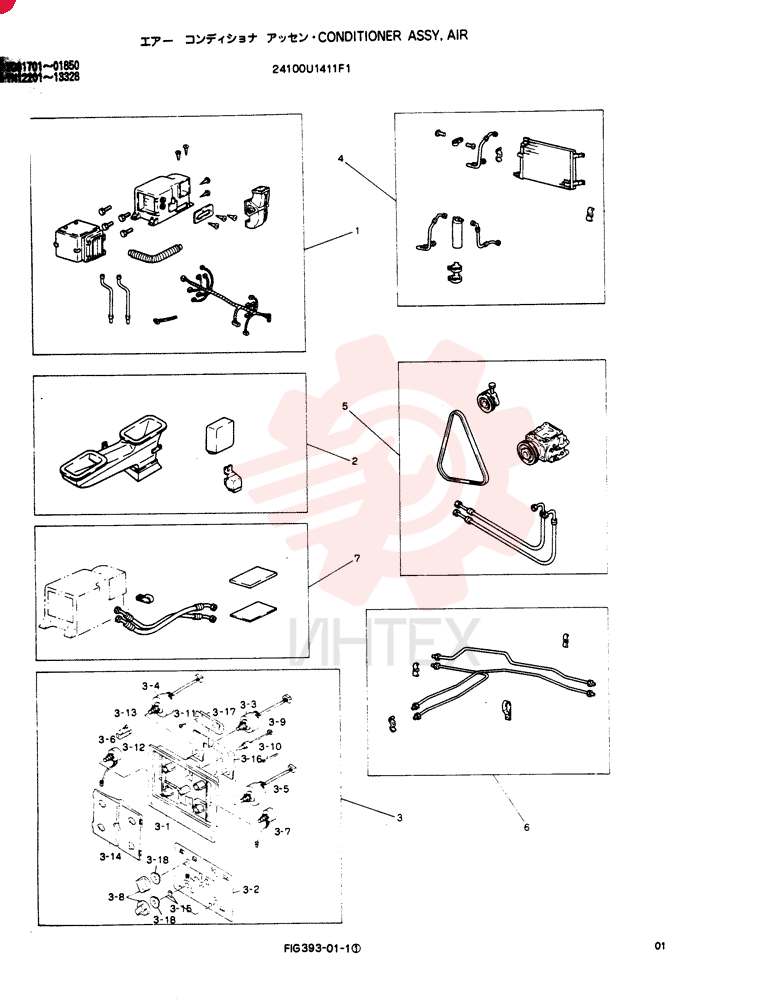

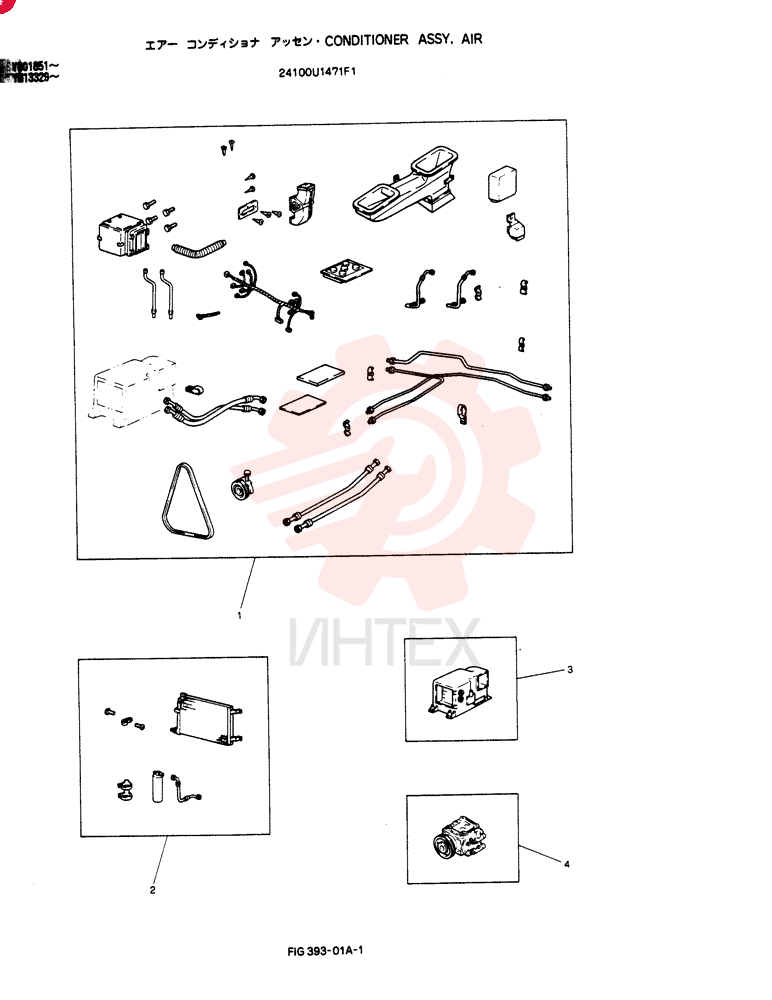

24100J14394F1 Группа кондиционераОткрыть схему -
24100J14396F1 Схема (SK200LC) - MARK III EXCAVATOR (1/91-12/91)Открыть схему -

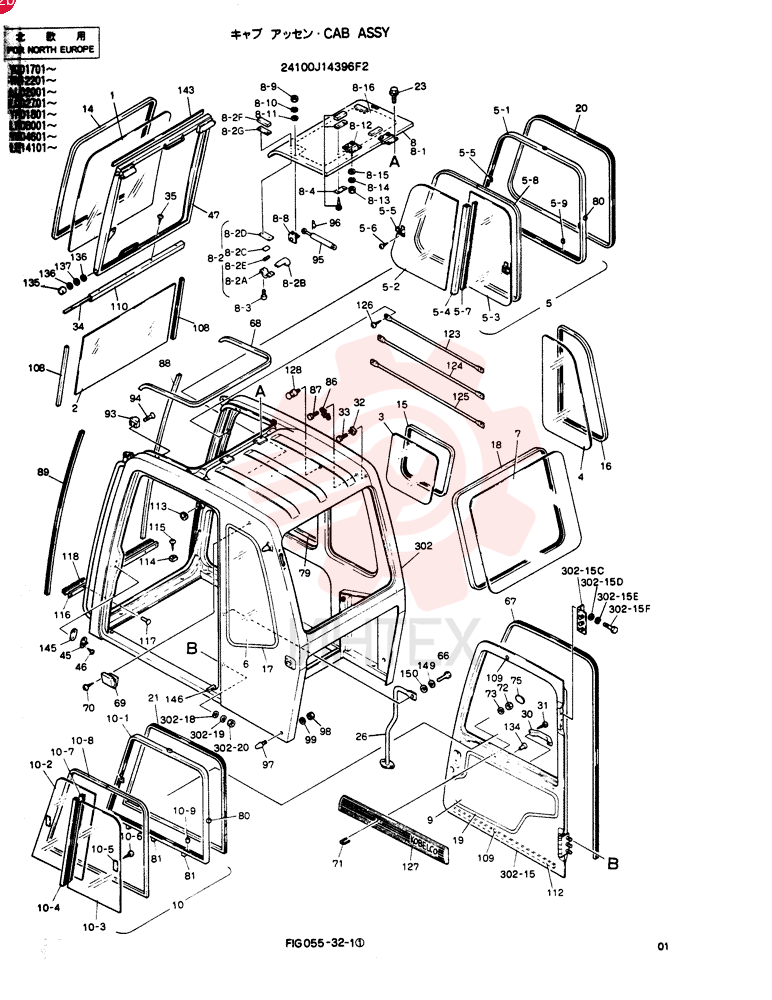

24100J14396F2 КабинаОткрыть схему -
24100J14401F1 Защита в сбореОткрыть схему -
24100J14401F2 Защита в сбореОткрыть схему -
24100J14401F3 Защита в сбореОткрыть схему -
24100J14440F1 Трубопроводы гидравлические верхниеОткрыть схему -

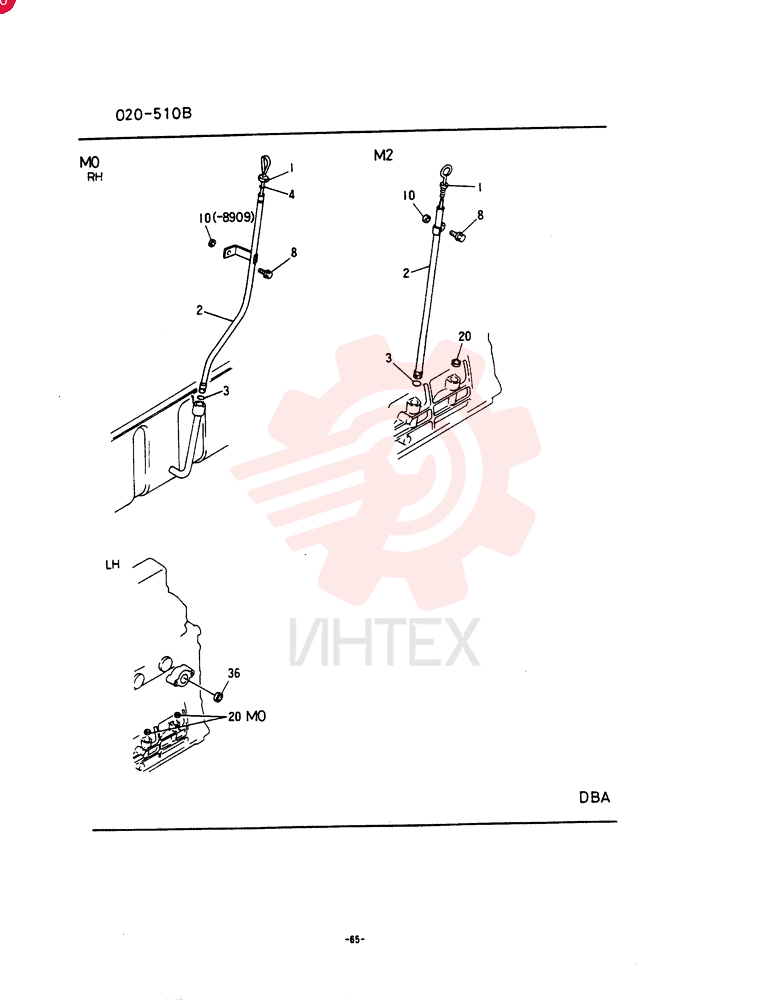

24100J14453F1 Установка силовая в сбореОткрыть схему -

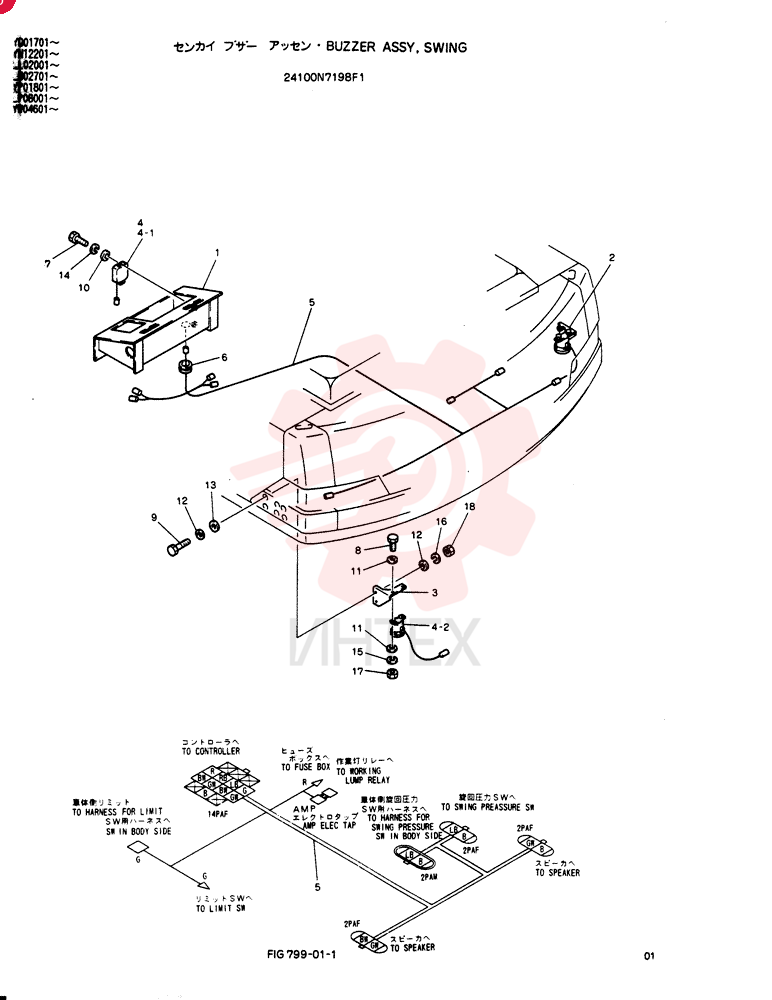

24100J14481F1 Жгут проводовОткрыть схему -
24100J14481F2 Электропроводка в сбореОткрыть схему -

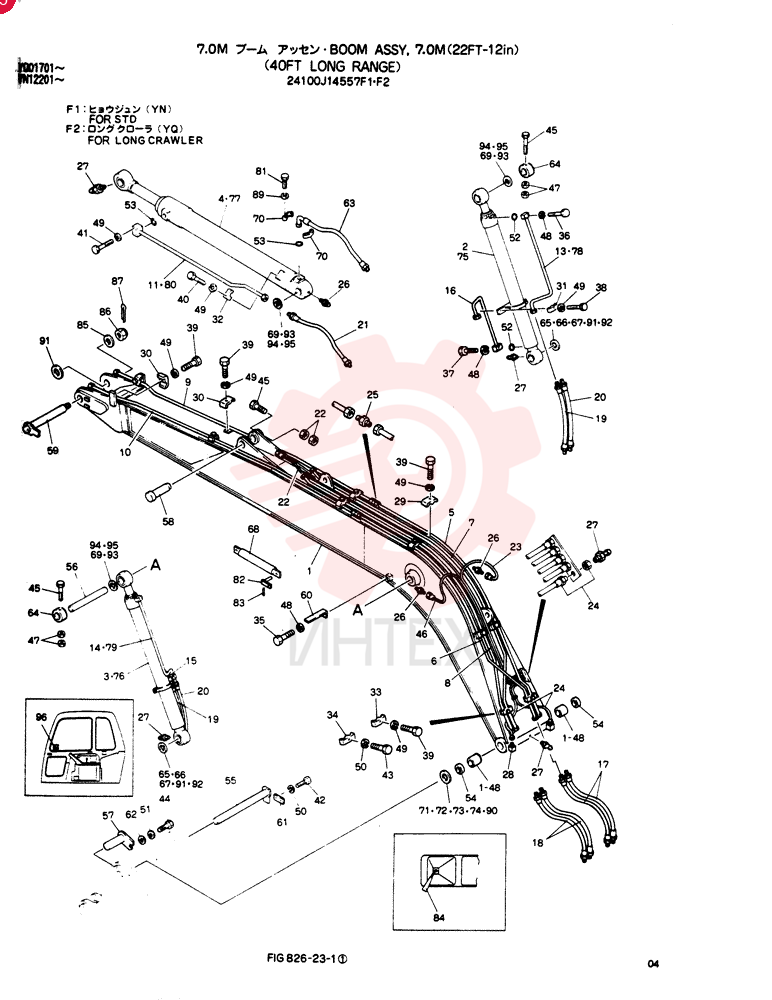

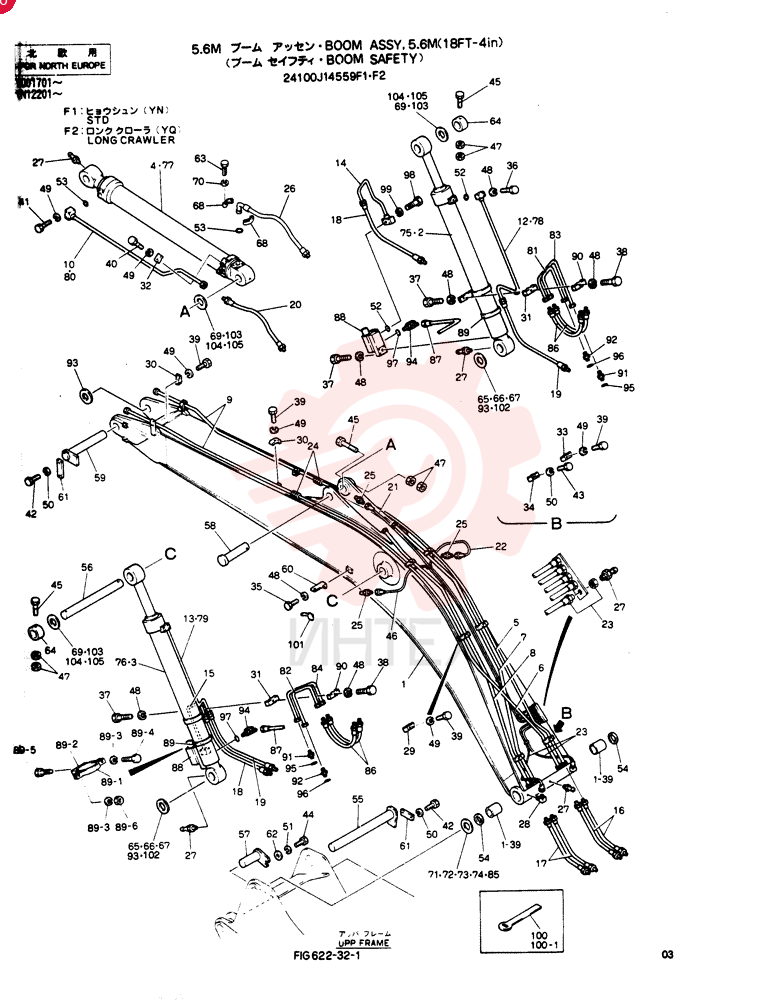

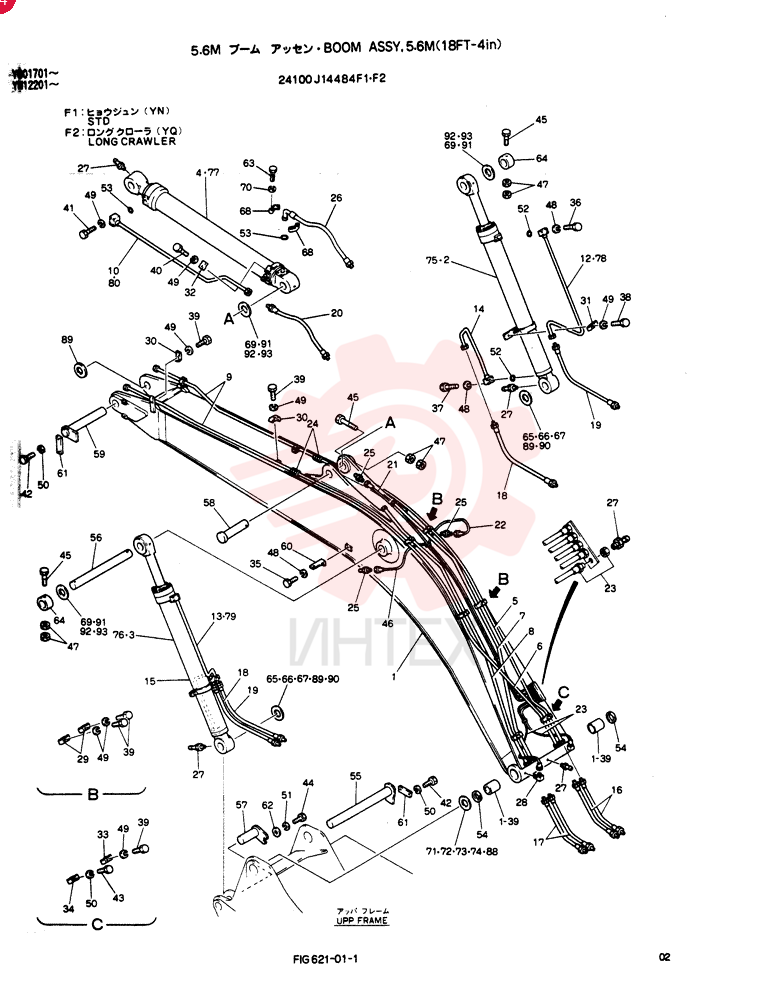

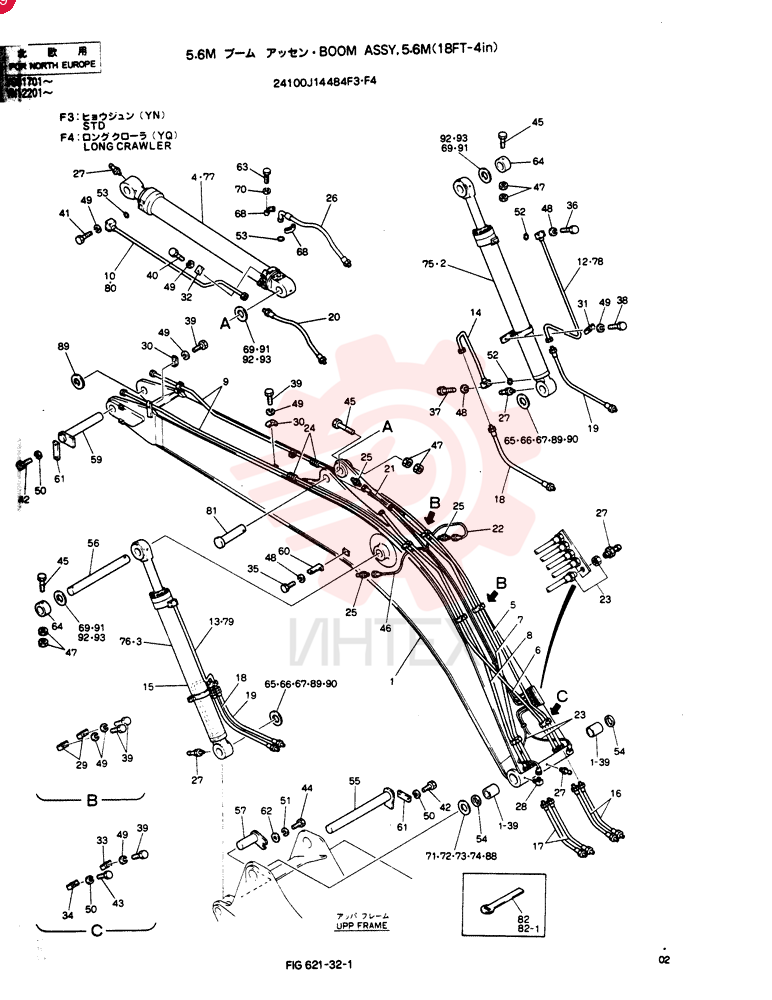

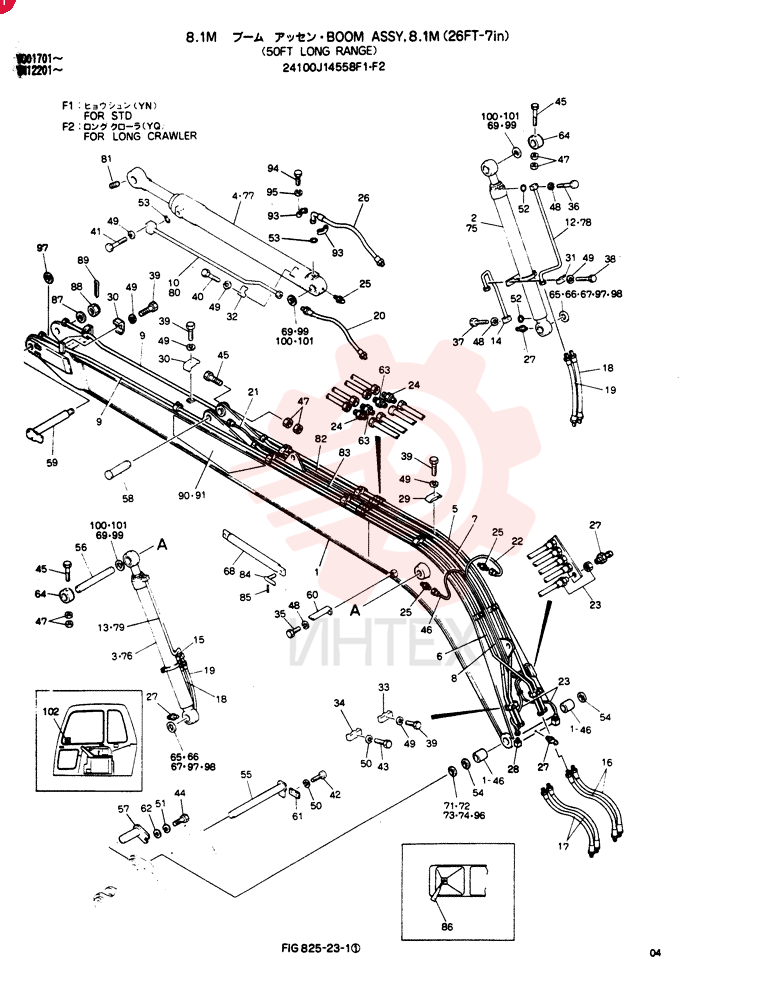

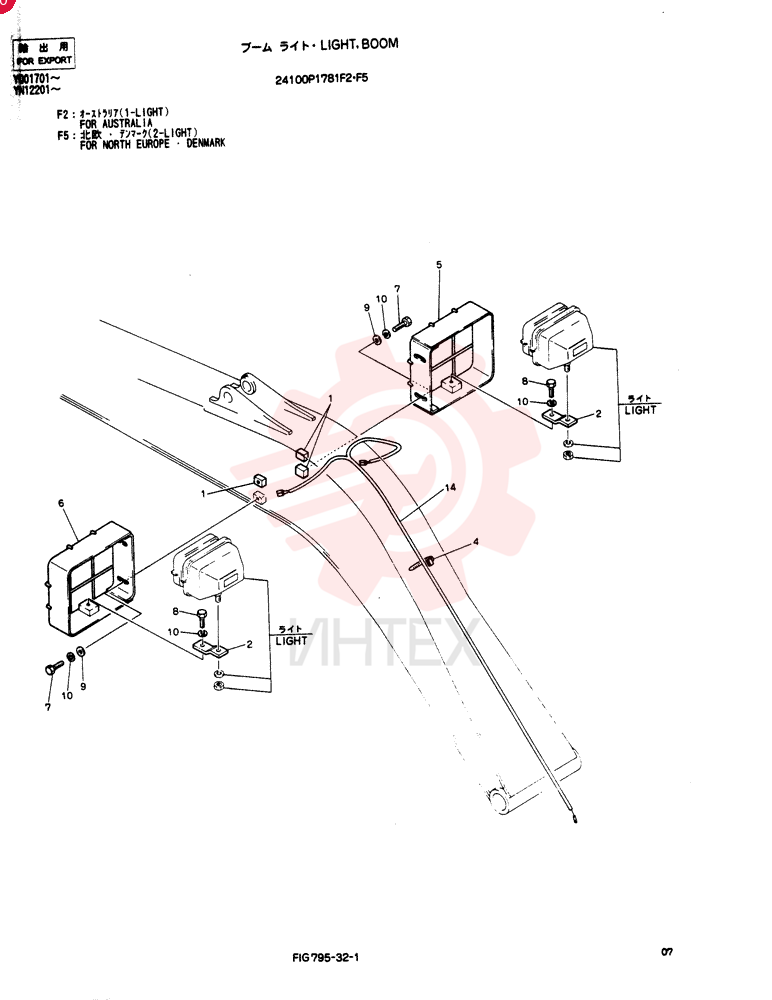

24100J14484F1 Стрела в сборе, 5.6M, примечания: (Y N)Открыть схему -
24100J14484F3 Стрела в сборе, 5.6M, примечания: (Y N)Открыть схему -
24100J14487F1 Схема (SK200LC) - MARK III EXCAVATOR (1/91-12/91)Открыть схему -

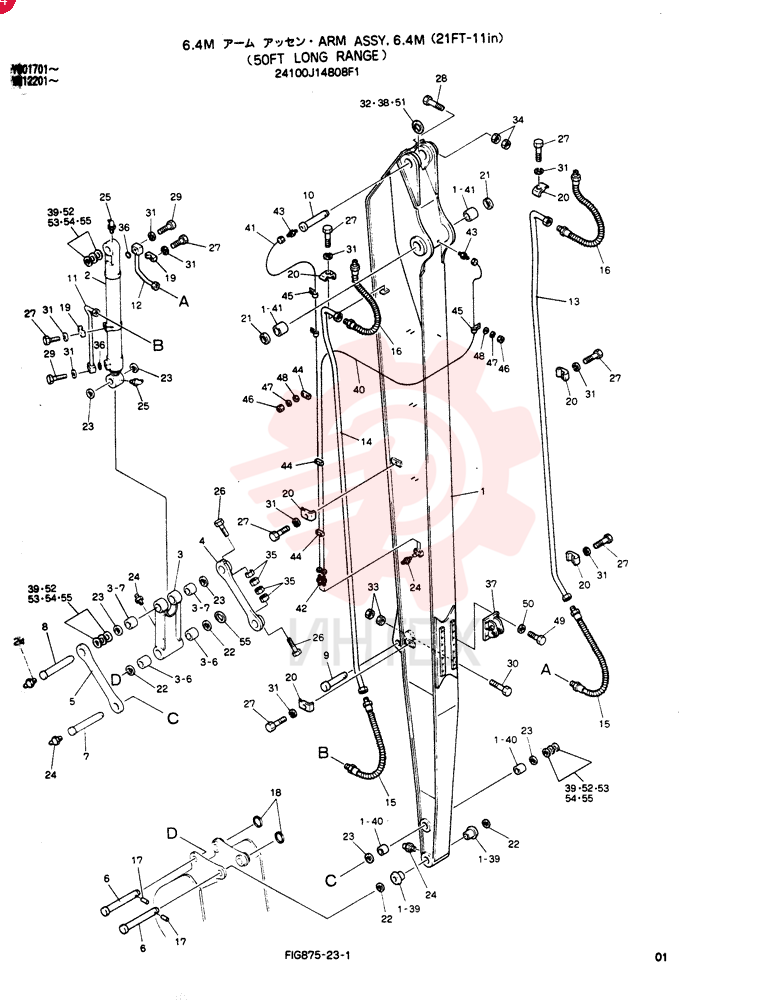

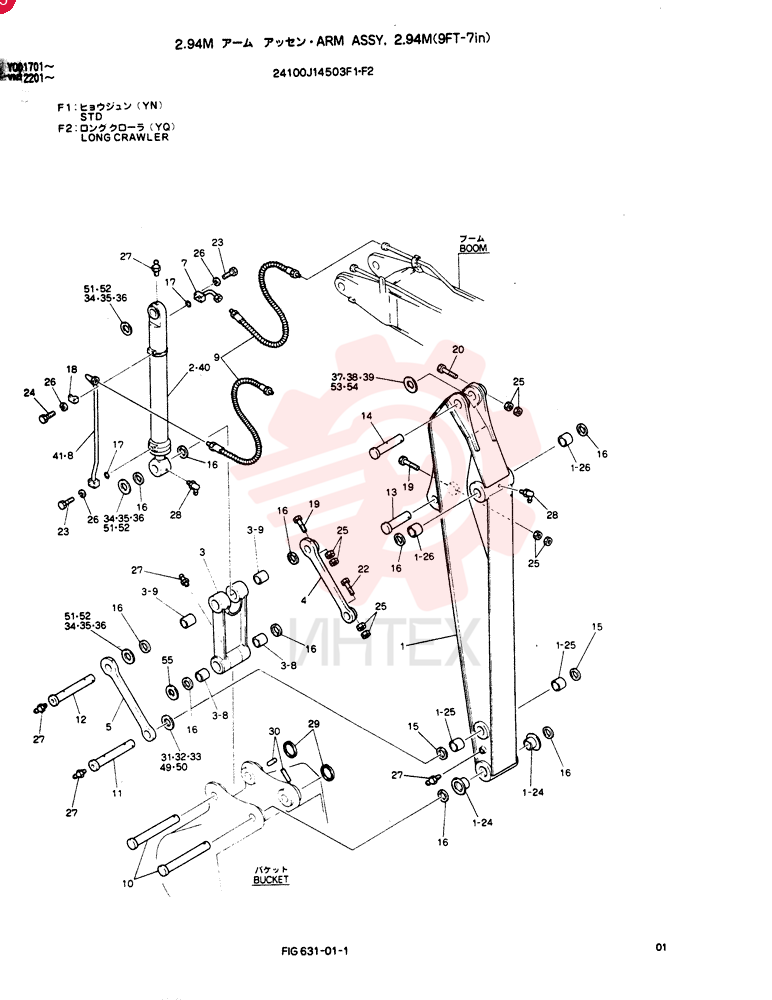

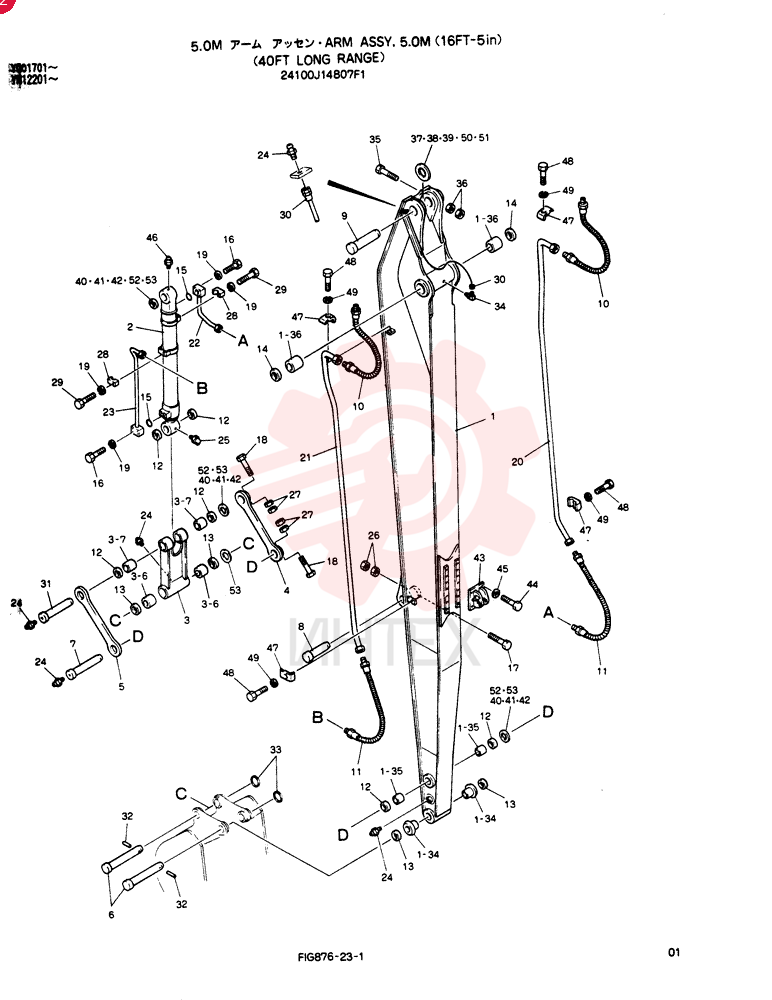

24100J14503F1 Рукоять в сборе, 2.94M, примечание: (Y N)Открыть схему -

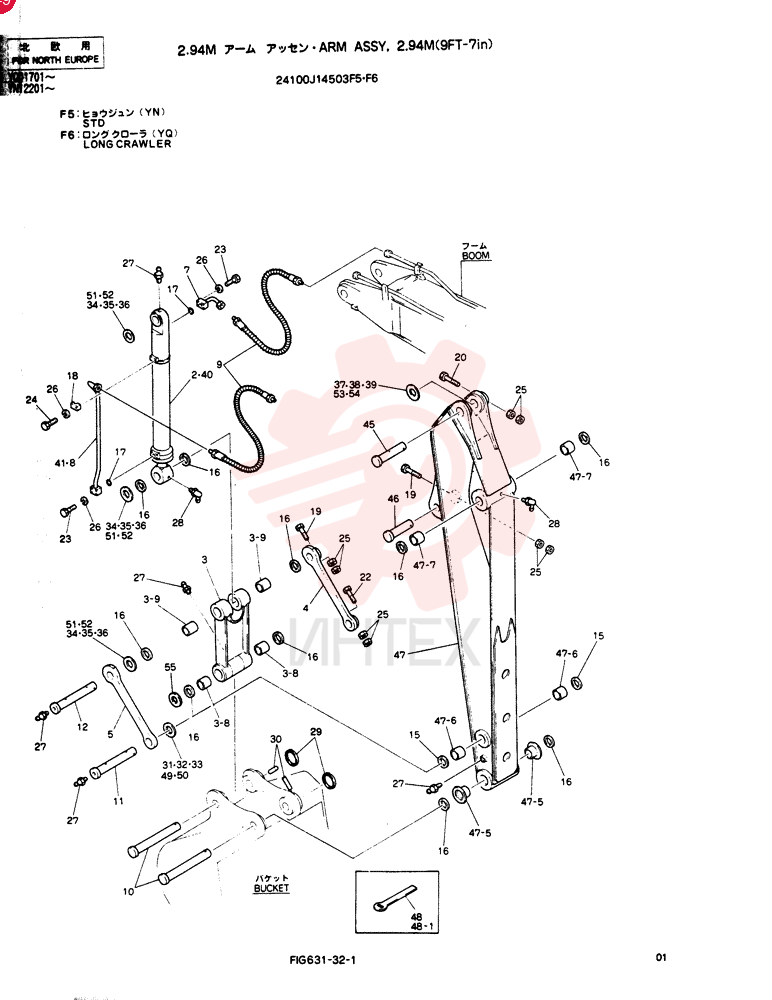

24100J14503F5 Рукоять в сборе, 2.94M, примечание: (Y N)Открыть схему -
24100J14511F1 Схема (SK200LC) - MARK III EXCAVATOR (1/91-12/91)Открыть схему -
24100J14515F1 Рама верхняя в сбореОткрыть схему -

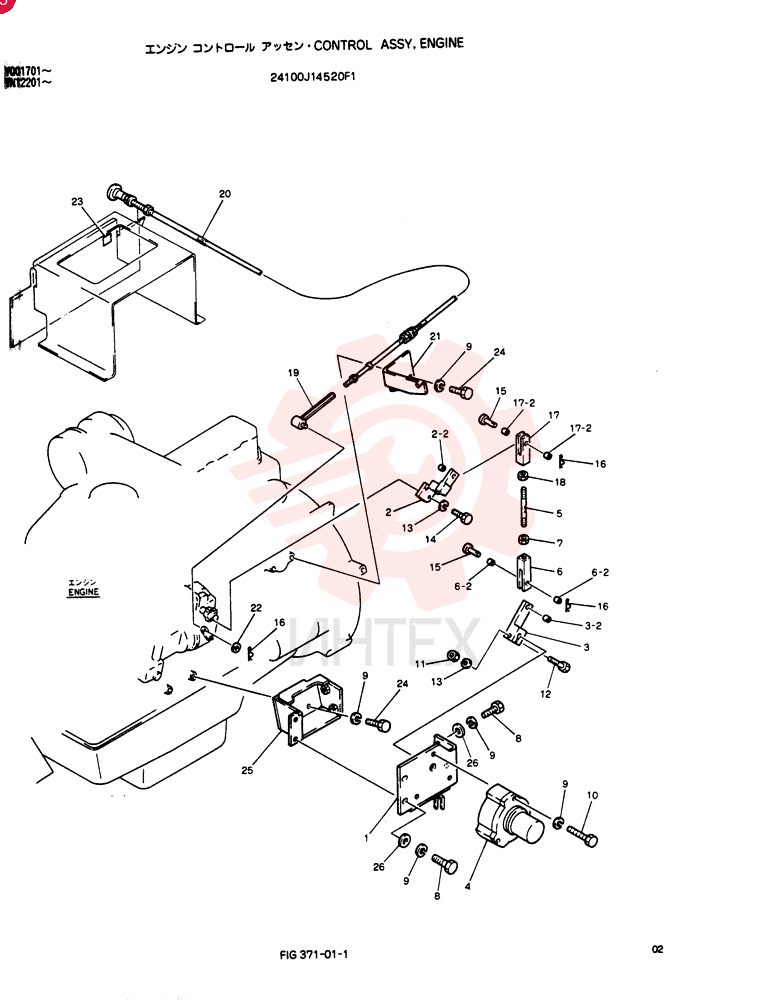

24100J14520F1 Блок управленияОткрыть схему -
24100J14522F3 Панель приборов в сбореОткрыть схему -
24100J14549F1 Отопитель и обогрев стеклаОткрыть схему -

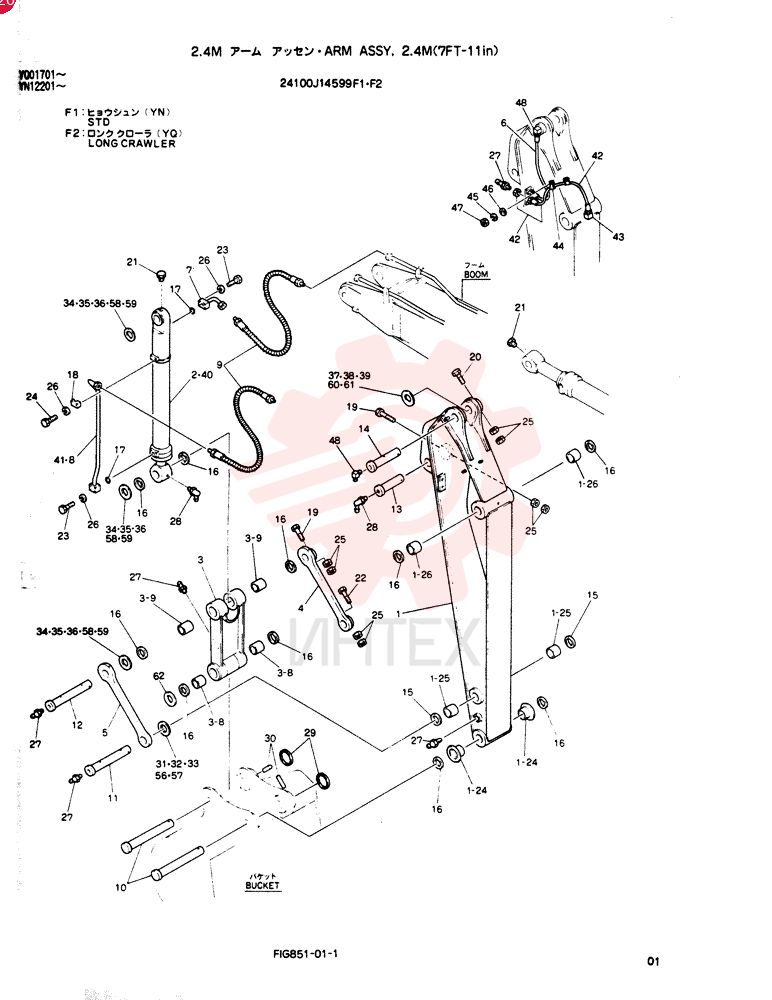

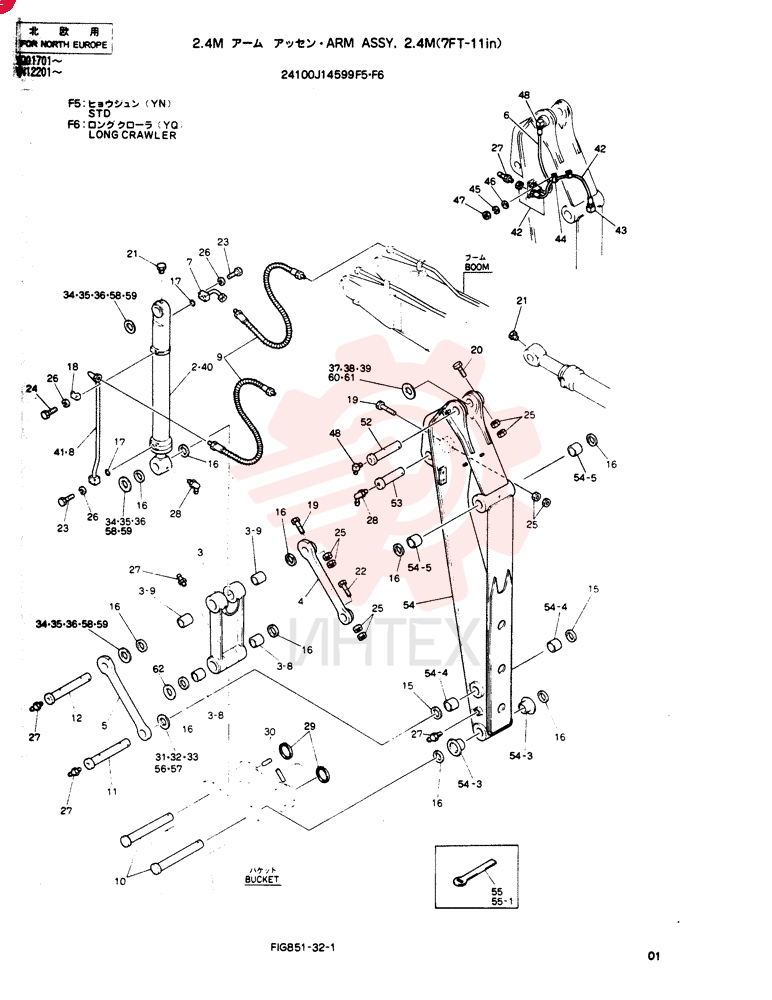

24100J14599F1 Рукоять в сборе, 2.4M, примечание: (Y N)Открыть схему -
24100J14599F5 Рукоять в сборе, 2.4M, примечание: (Y N)Открыть схему -

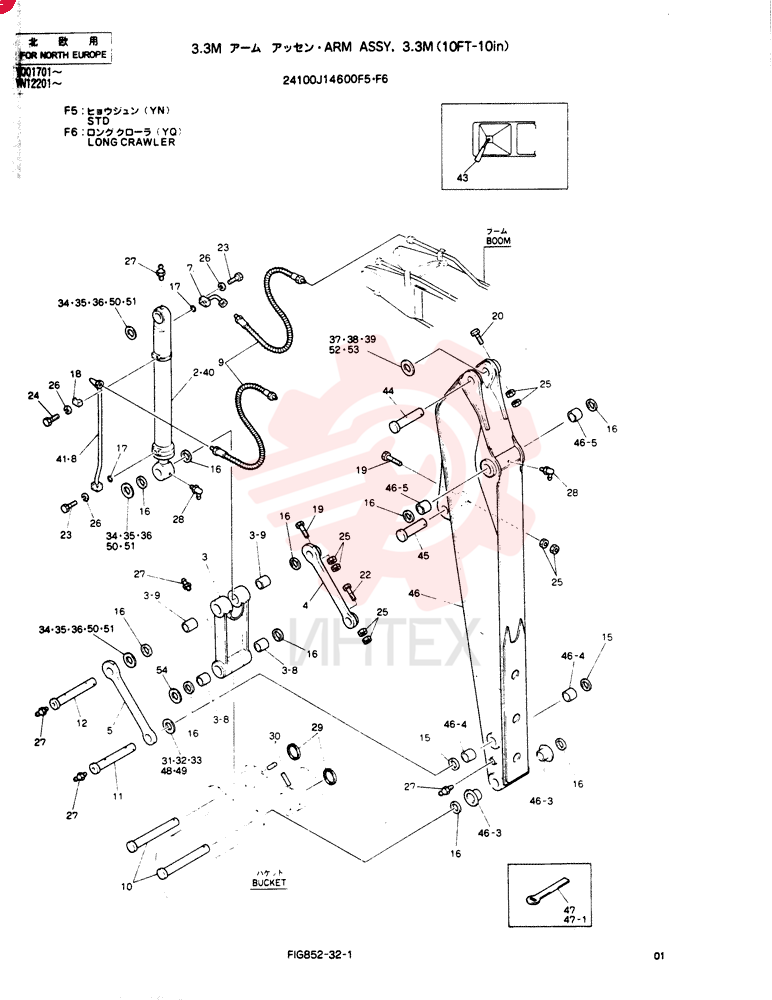

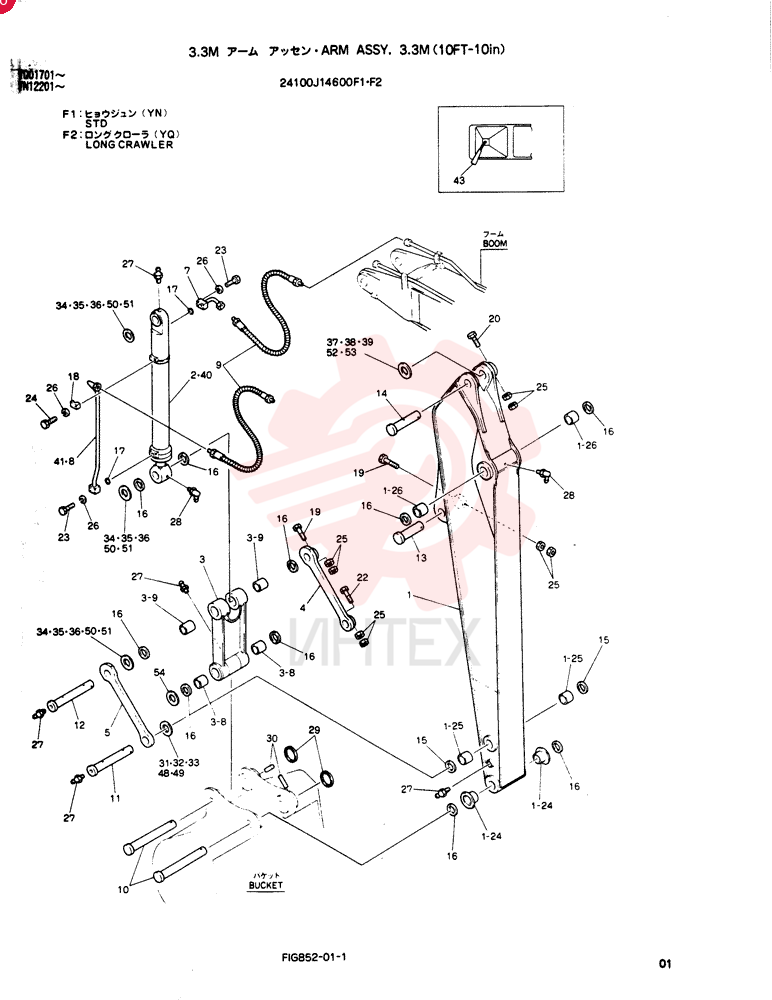

24100J14600F1 Рукоять в сборе, 3.3M, примечание: (Y N)Открыть схему -
24100J14600F5 Рукоять в сборе, 3.3M, примечание: (Y N)Открыть схему -
24100J14614F1 Панель приборов в сбореОткрыть схему -

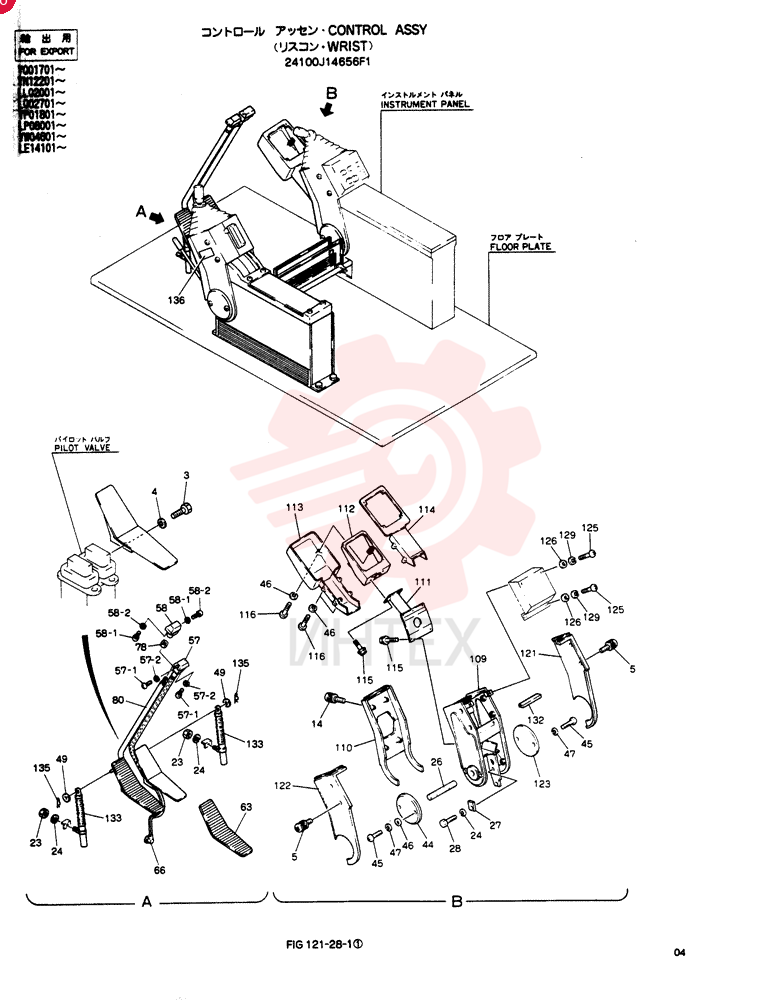

24100J14656F1 Орган управления в сбореОткрыть схему
