(SK200SR) - SHORT RADIUS EXCAVATOR BTW YB02-01601 - YB02-02049 (1/01-12/03) — схемы

•

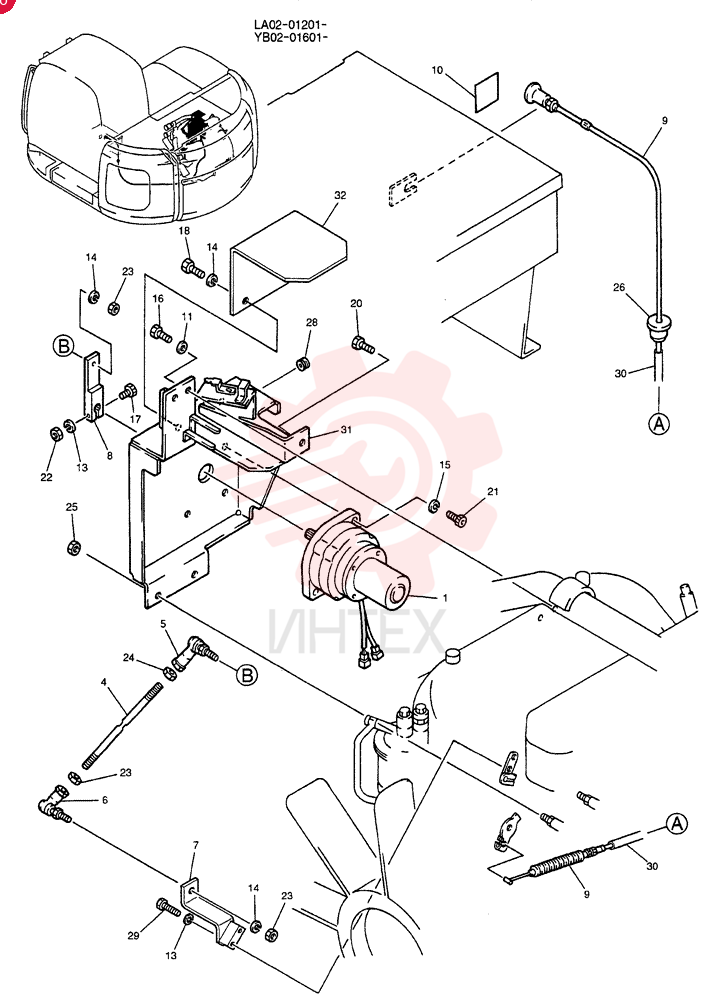

  CONTROL ASSY, ENGINE YB11M00001F2

  Открыть схему
•

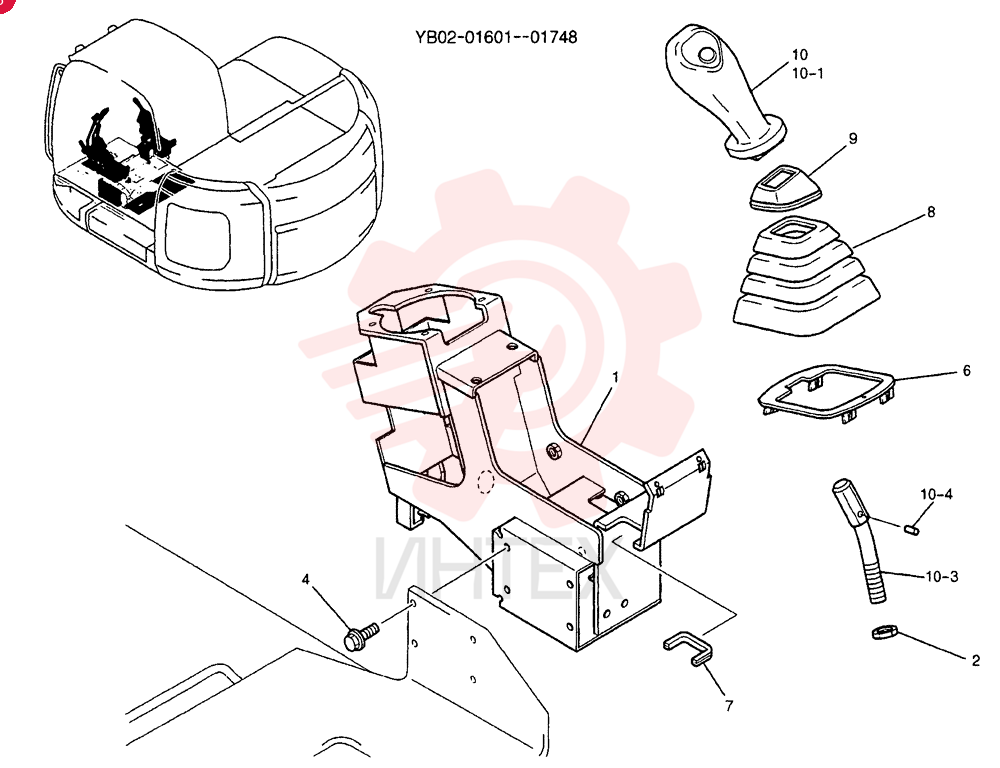

  CONTROL BOX ASSY LF03M00005F2

  Открыть схему
•

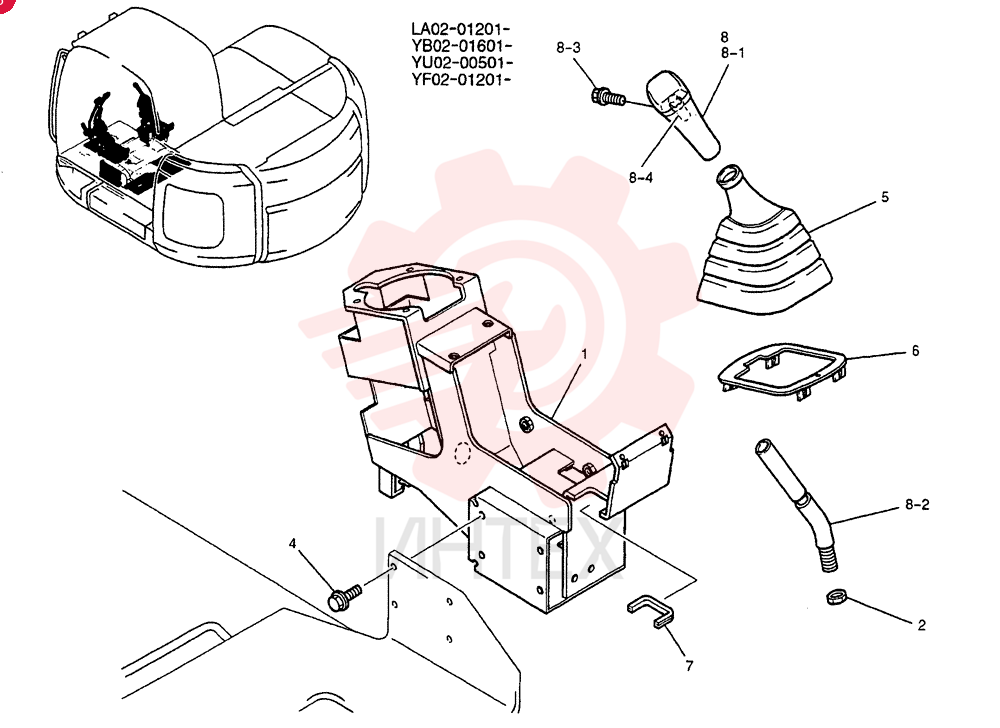

  CONTROL BOX ASSY YY03M00012F2

  Открыть схему
•

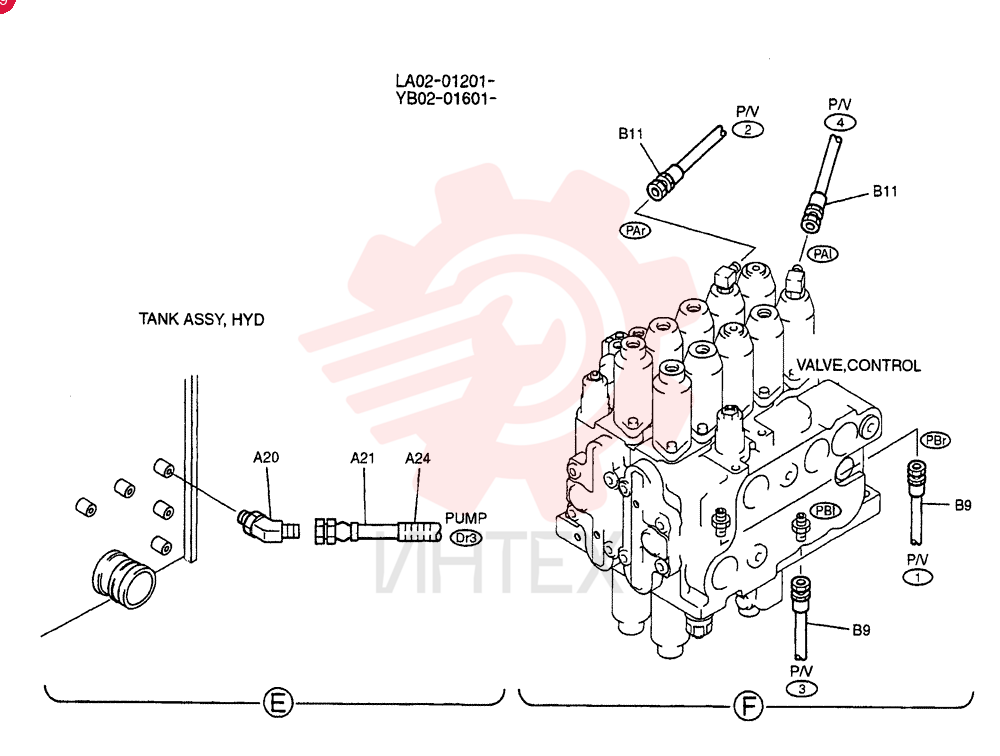

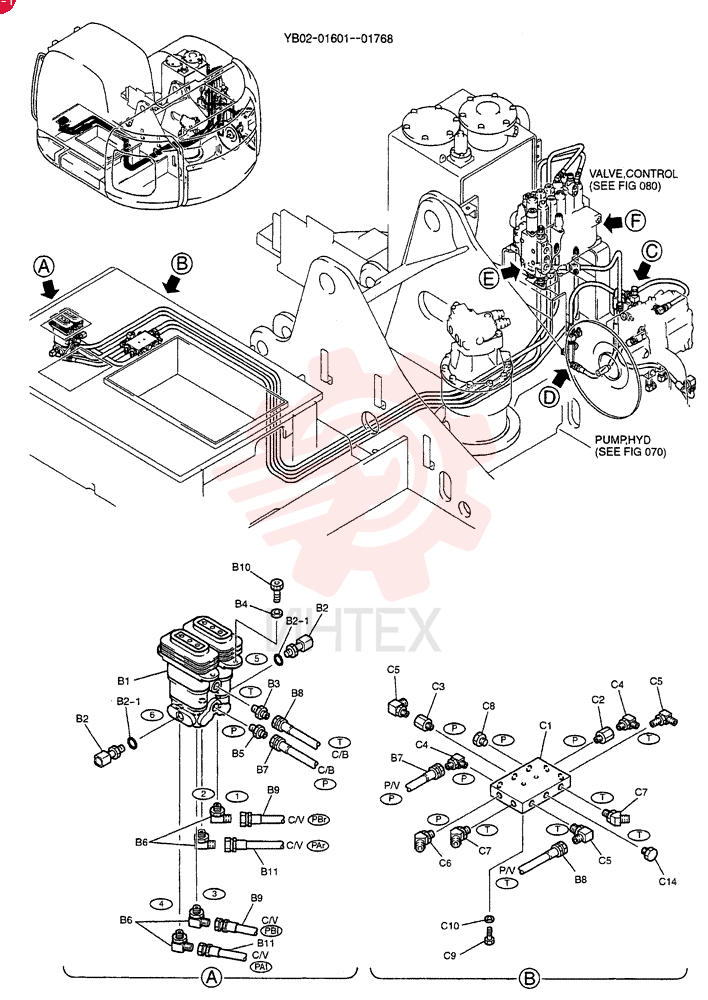

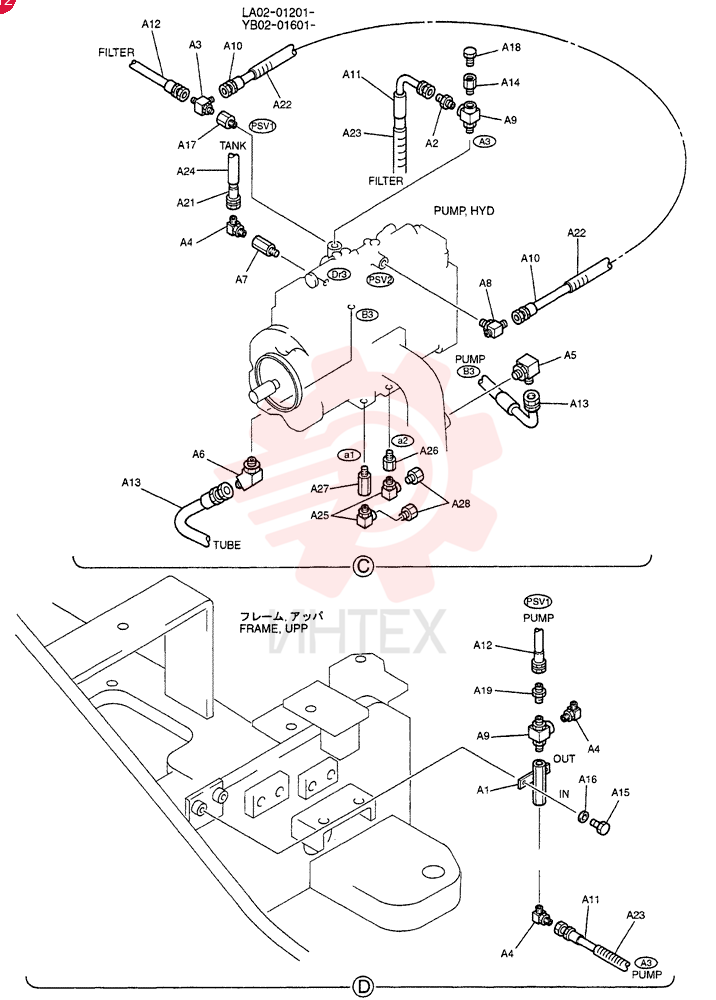

  CONTROL LINES, PUMP YB06H00010F1 (1)

  Открыть схему
•

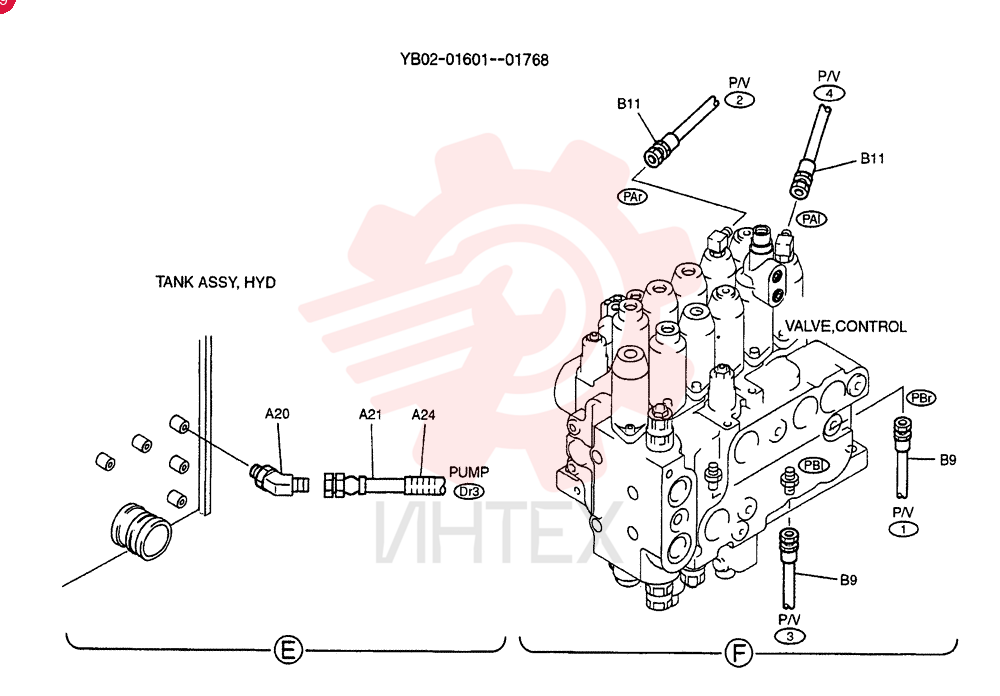

  CONTROL LINES, PUMP YB06H00010F1 (2)

  Открыть схему
•
  CONTROL LINES, PUMP YB06H00010F1 (3)

  Открыть схему
•
  CONTROL LINES, PUMP YB06H00010F1 (4)

  Открыть схему
•

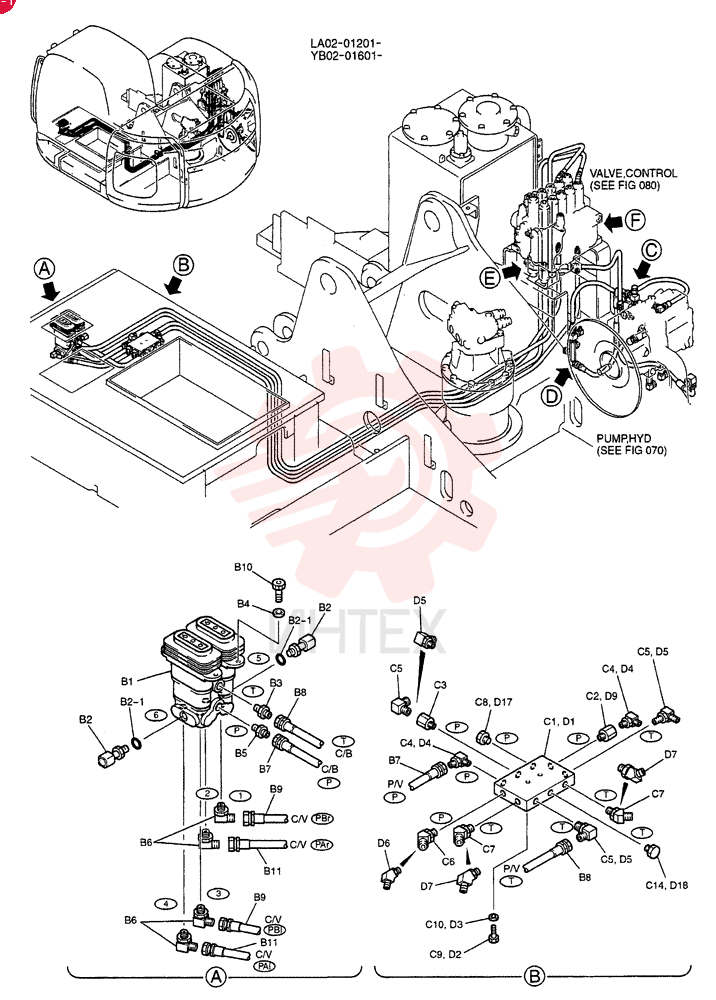

  CONTROL LINES, PUMP YB06H00010F1 (5)

  Открыть схему
•

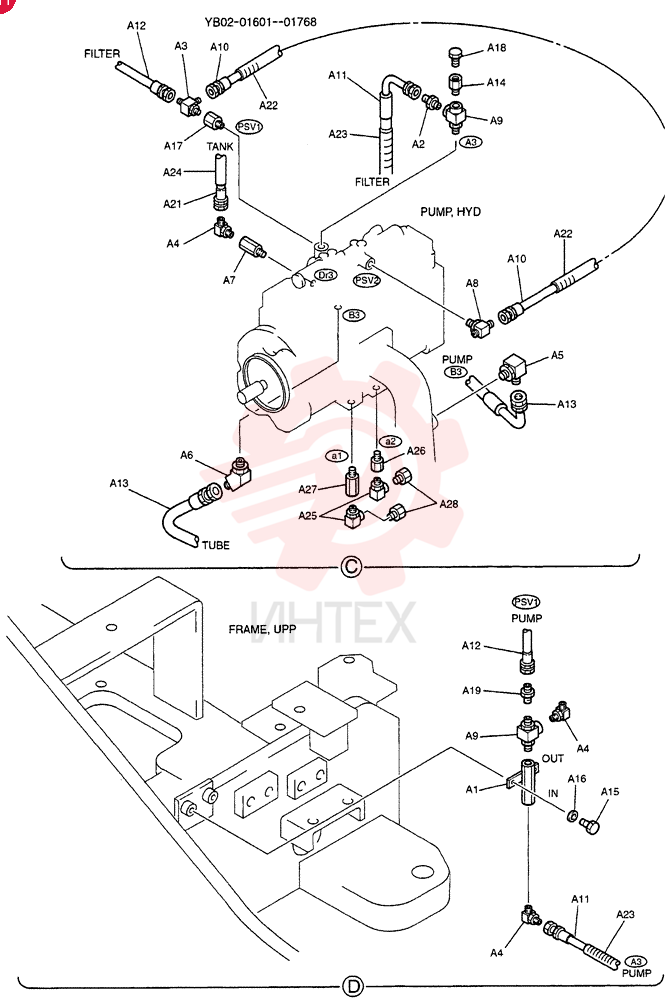

  CONTROL LINES, PUMP YB06H00010F1 (6)

  Открыть схему
•

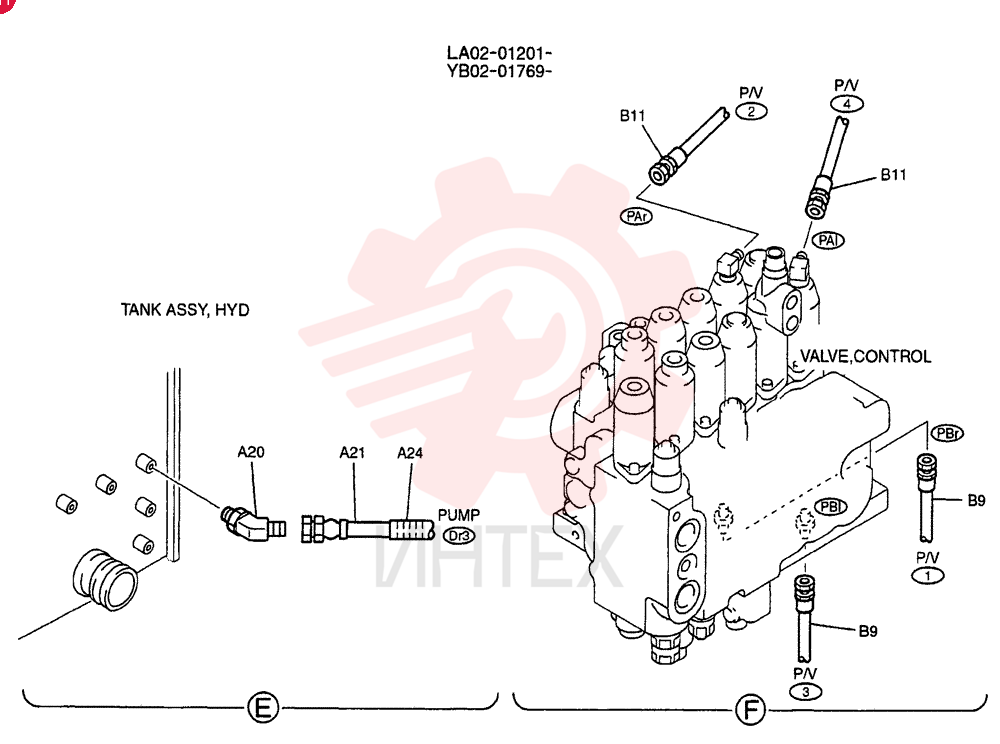

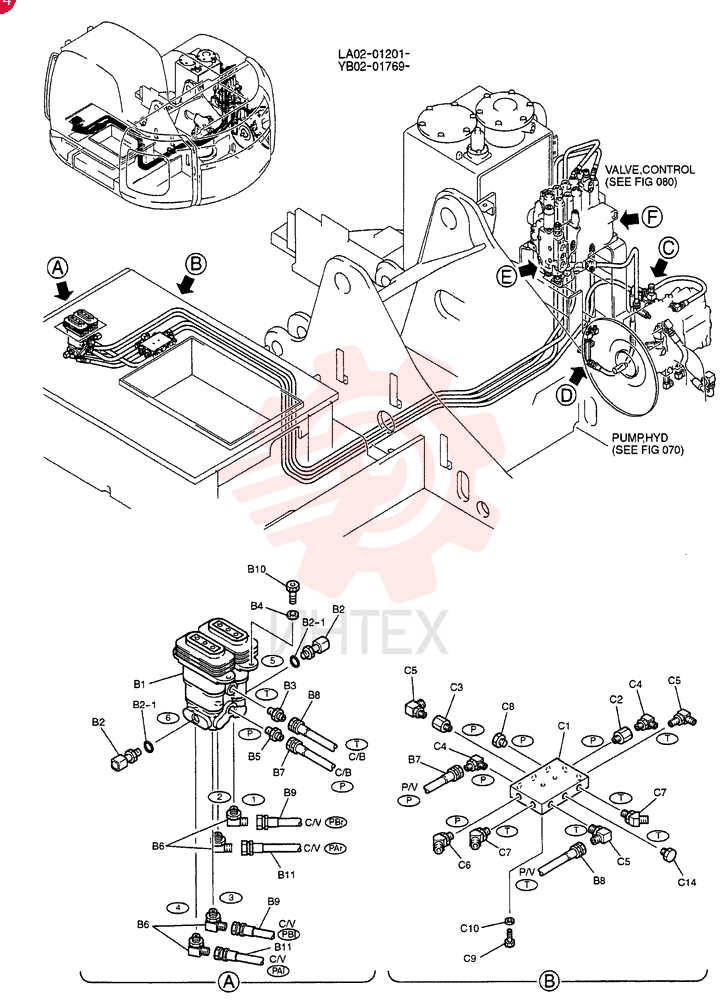

  CONTROL LINES, PUMP YB06H00015F1 (1)

  Открыть схему
•
  CONTROL LINES, PUMP YB06H00015F1 (2)

  Открыть схему
•

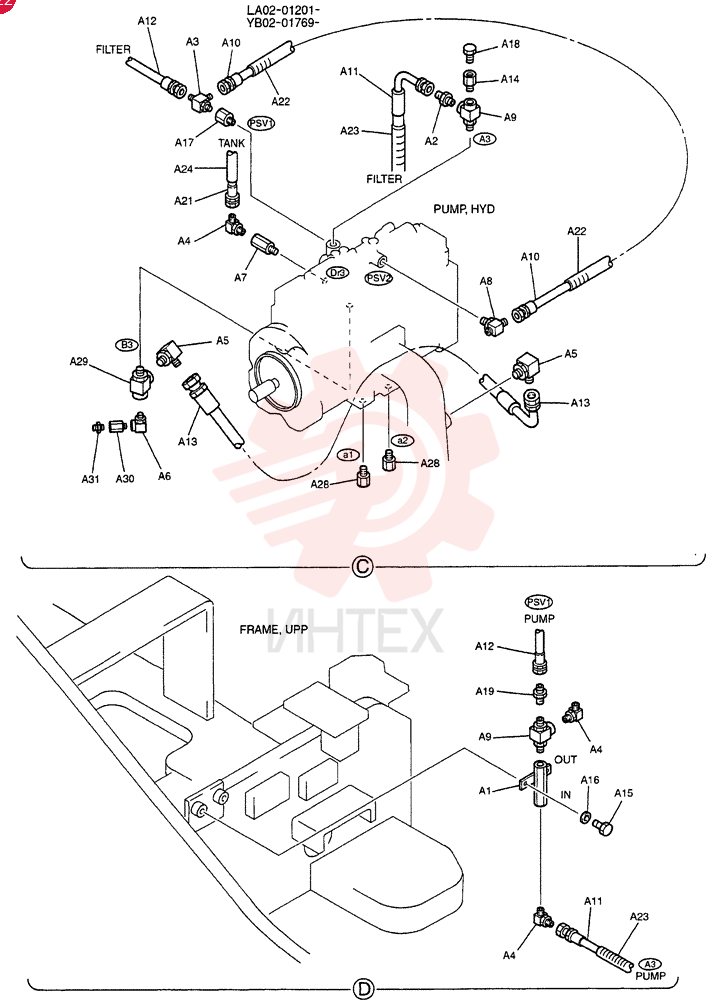

  CONTROL LINES, PUMP YB06H00015F1 (3)

  Открыть схему
•

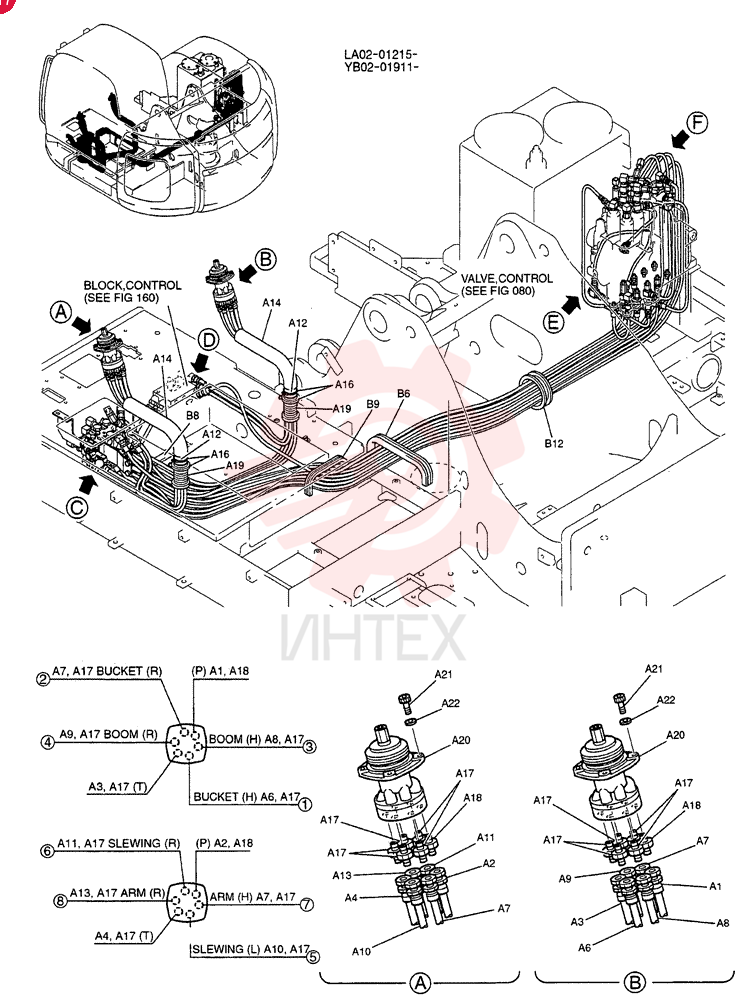

  CONTROL LINES, REMOTE YB68H00021F1 (1)

  Открыть схему
•

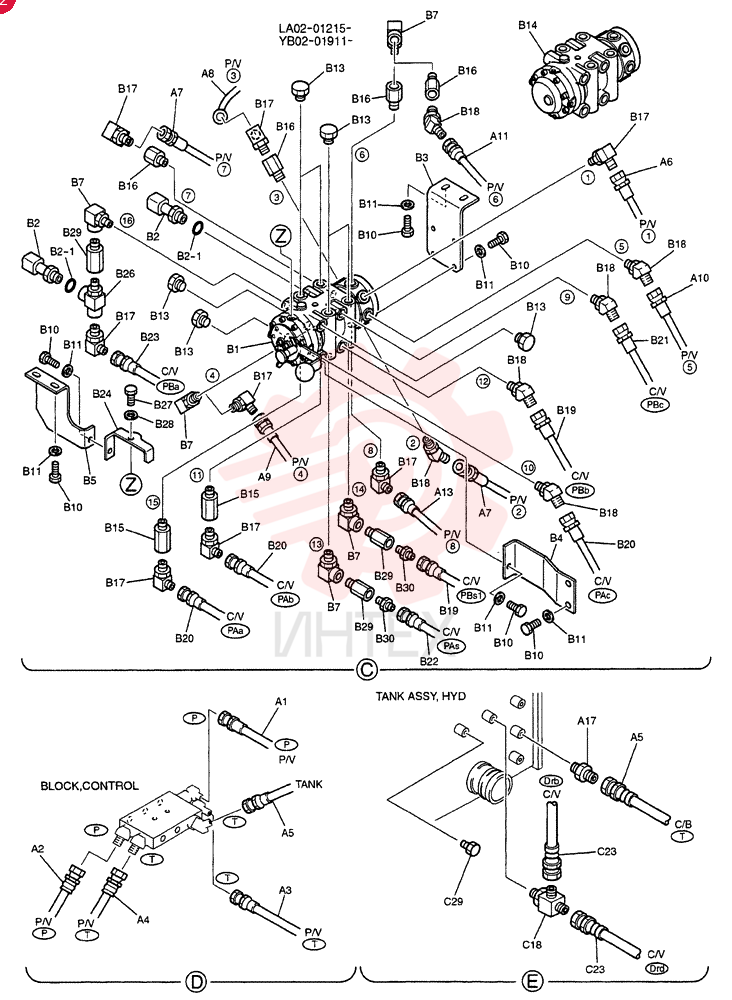

  CONTROL LINES, REMOTE YB68H00021F1 (2)

  Открыть схему
•

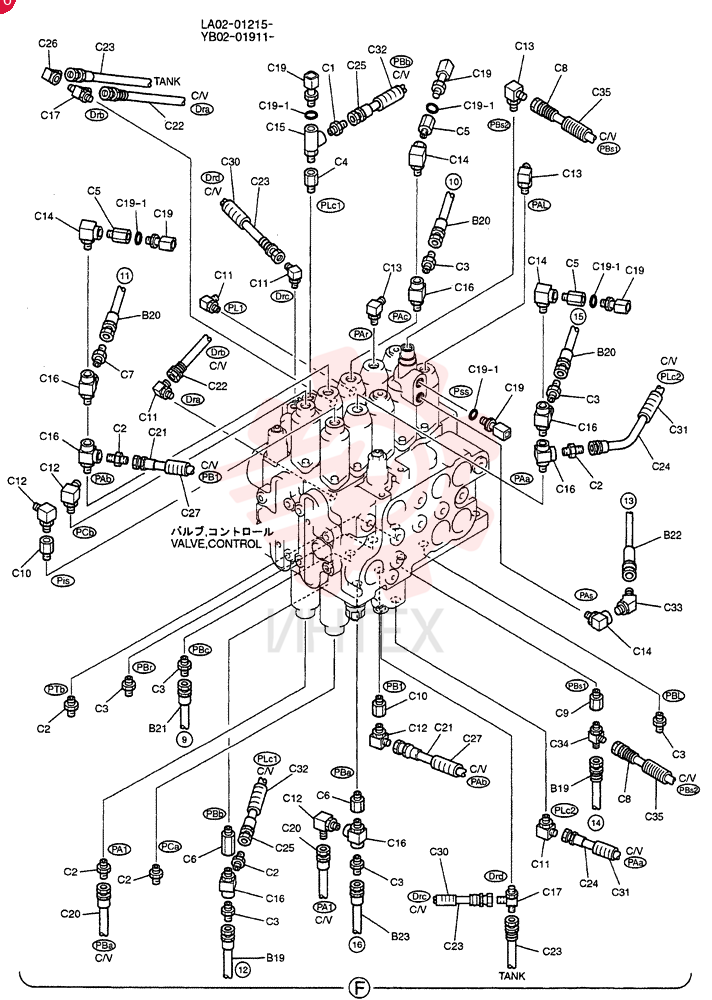

  CONTROL LINES, REMOTE YB68H00021F1 (3)

  Открыть схему
•

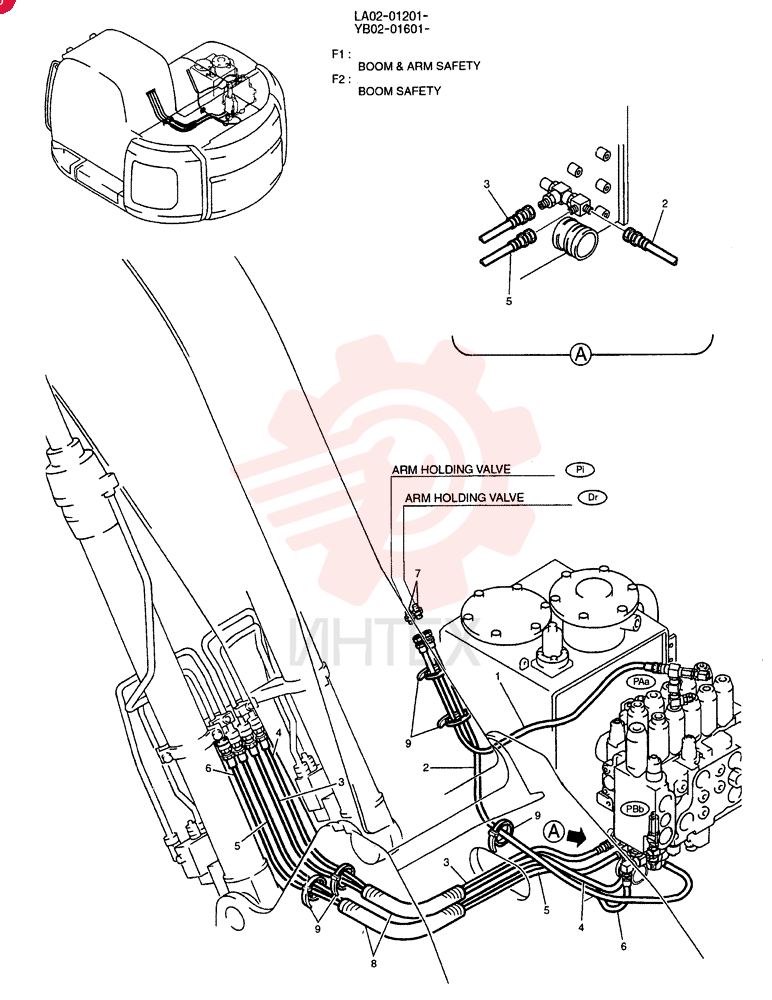

  CONTROL LINES, VALVE (BOOM & ARM SAFETY) YB64H00004F1

  Открыть схему
•

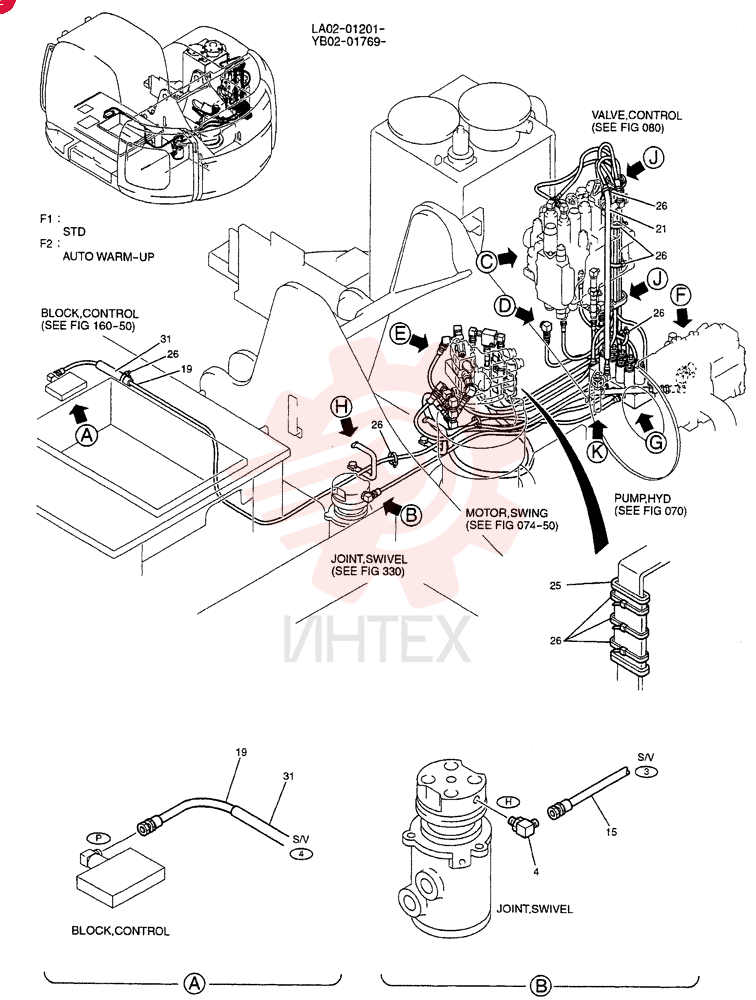

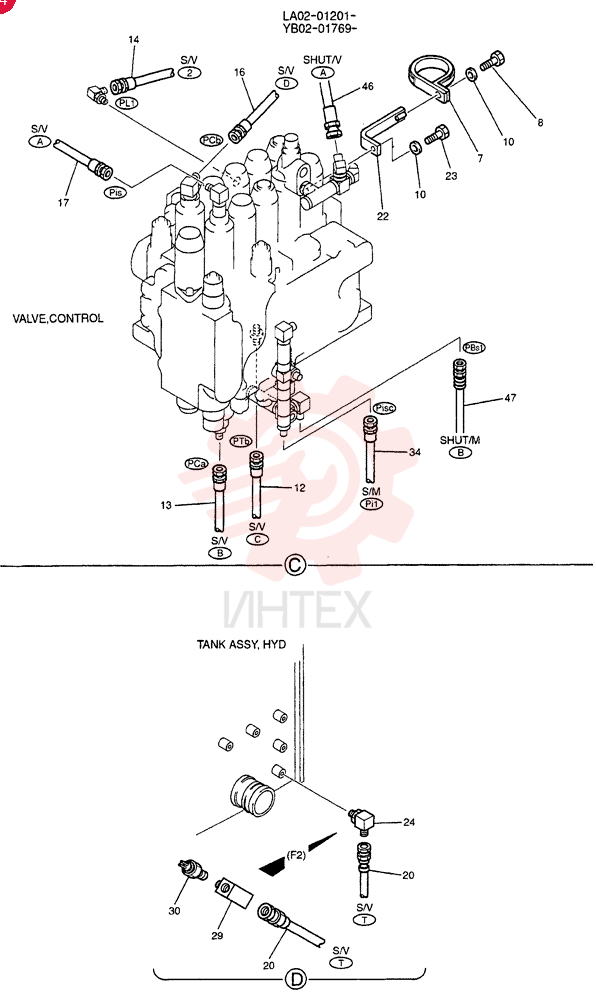

  CONTROL LINES, VALVE (STD) YB64H00023F1 (1)

  Открыть схему
•

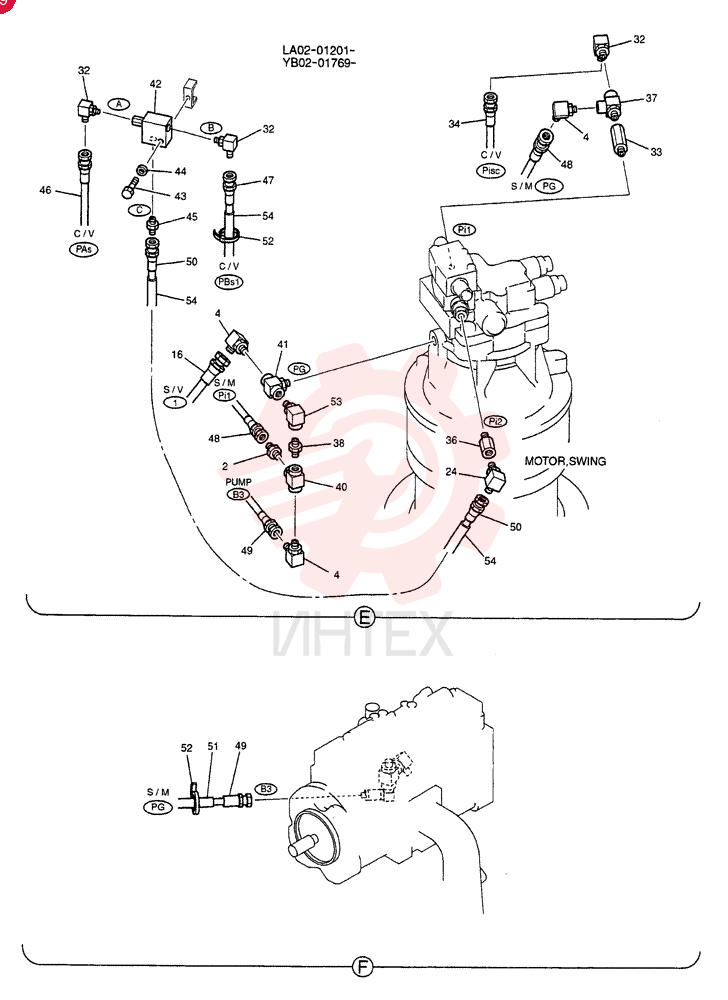

  CONTROL LINES, VALVE (STD) YB64H00023F1 (2)

  Открыть схему
•
  CONTROL LINES, VALVE (STD) YB64H00023F1 (3)

  Открыть схему
•

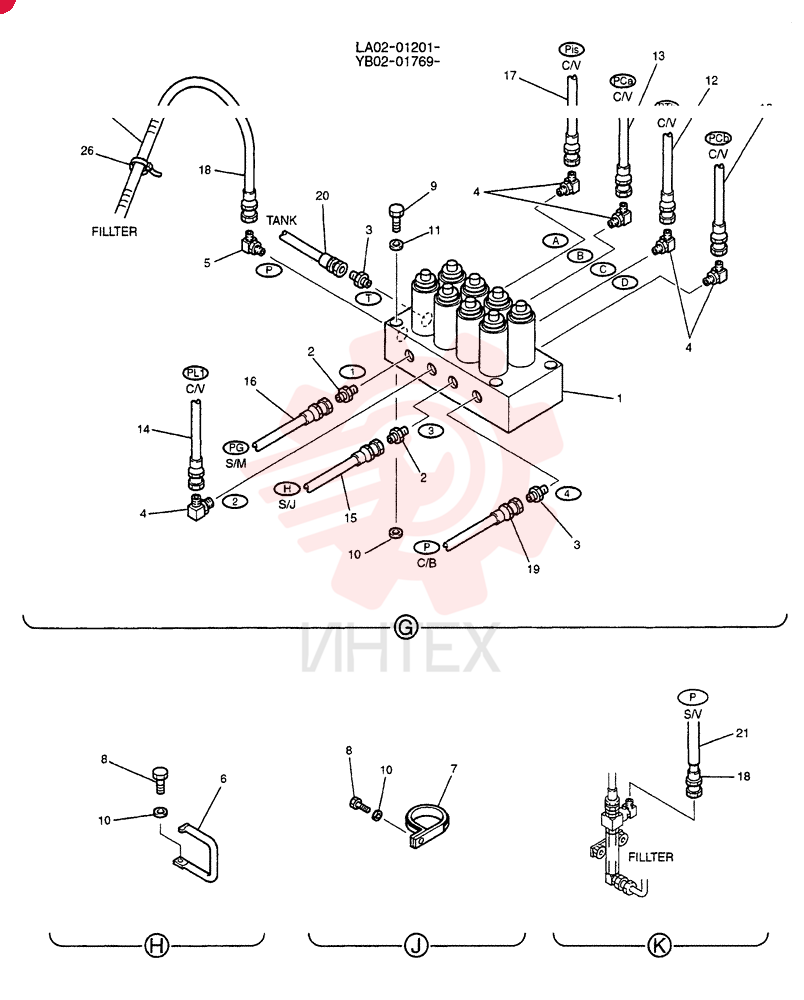

  CONTROL LINES, VALVE (STD) YB64H00023F1 (4)

  Открыть схему
•

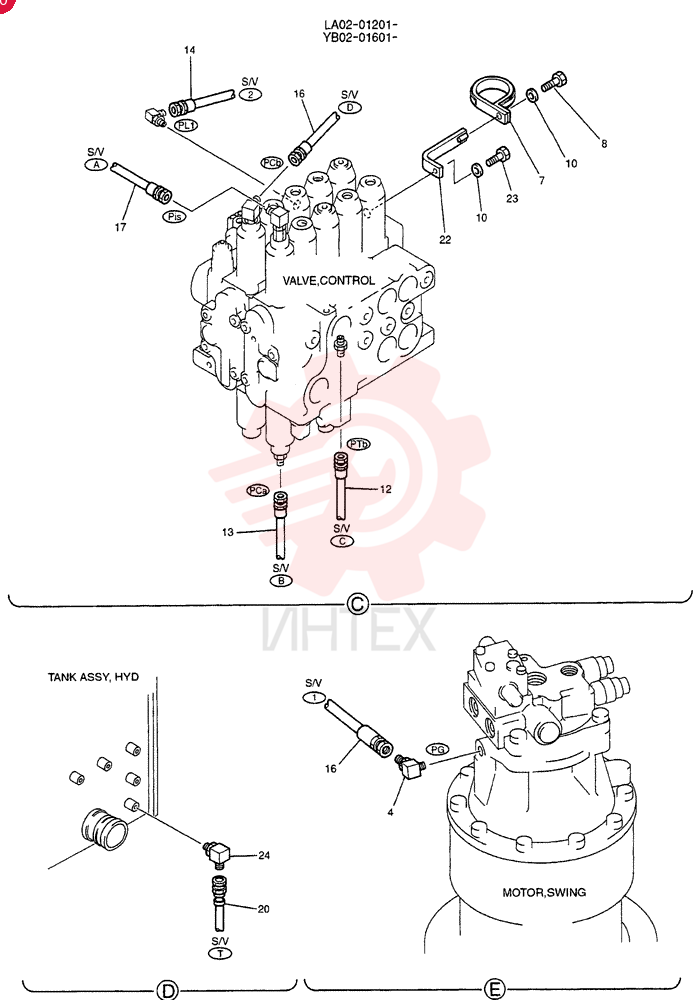

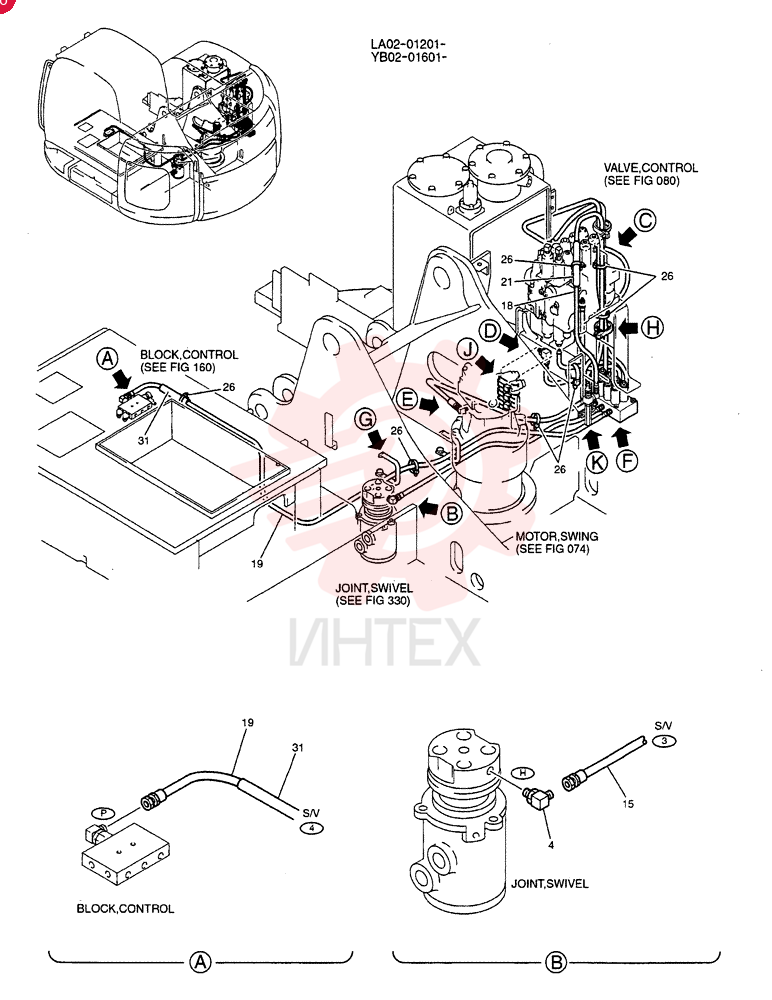

  CONTROL LINES, VALVE YB64H00015F1 (1)

  Открыть схему
•
  CONTROL LINES, VALVE YB64H00015F1 (2)

  Открыть схему
•

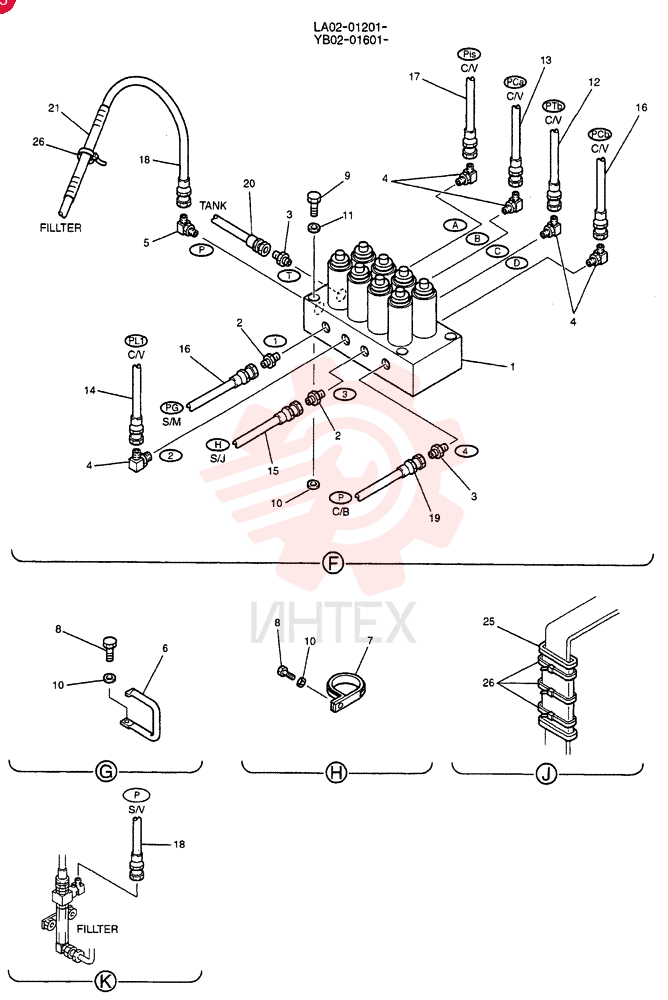

  CONTROL LINES, VALVE YB64H00015F1 (3)

  Открыть схему
•

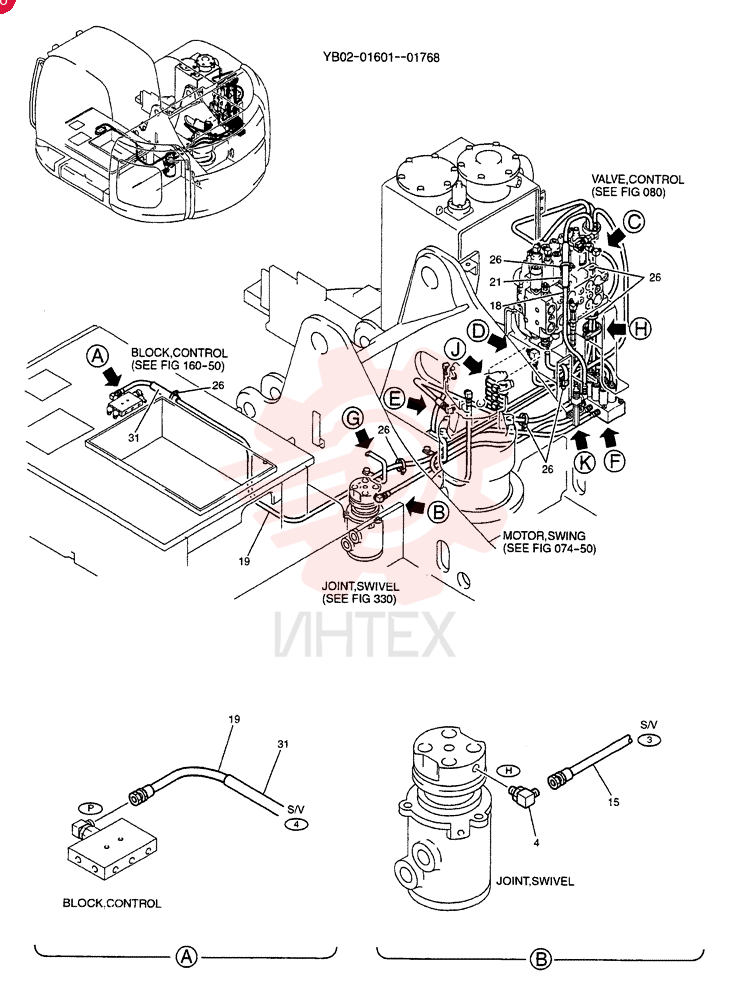

  CONTROL LINES, VALVE YB64H00015F2 (1)

  Открыть схему
•

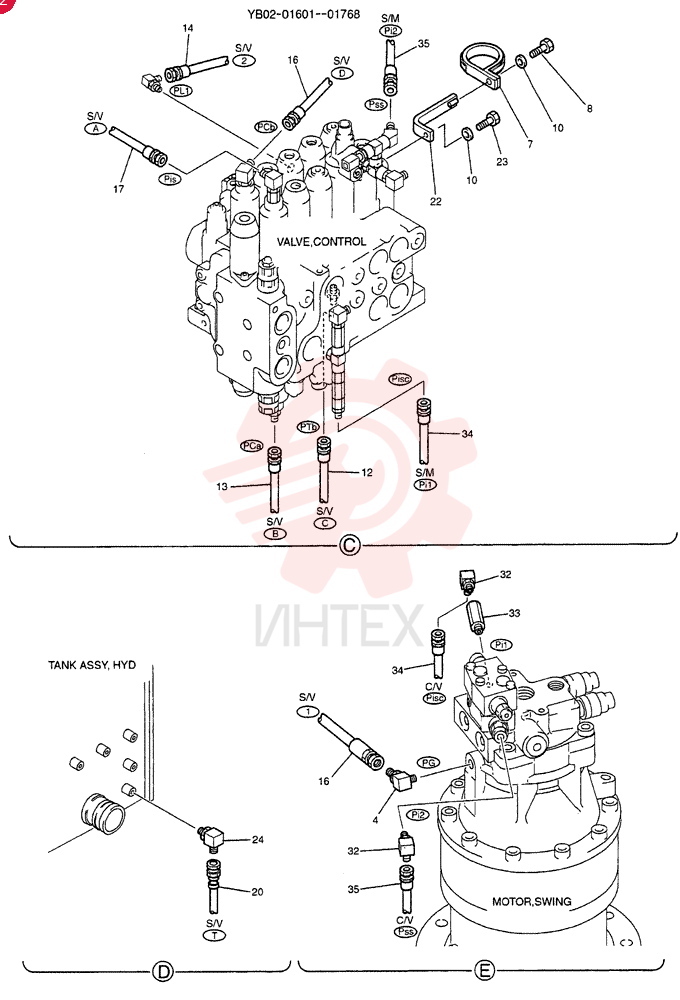

  CONTROL LINES, VALVE YB64H00015F2 (2)

  Открыть схему
•

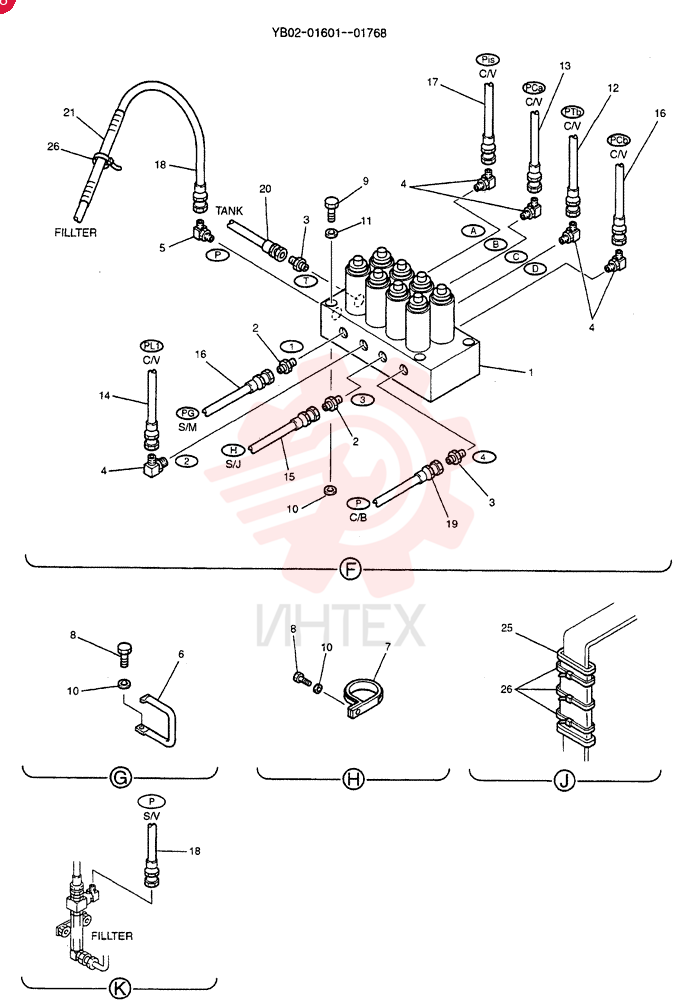

  CONTROL LINES, VALVE YB64H00015F2 (3)

  Открыть схему
•

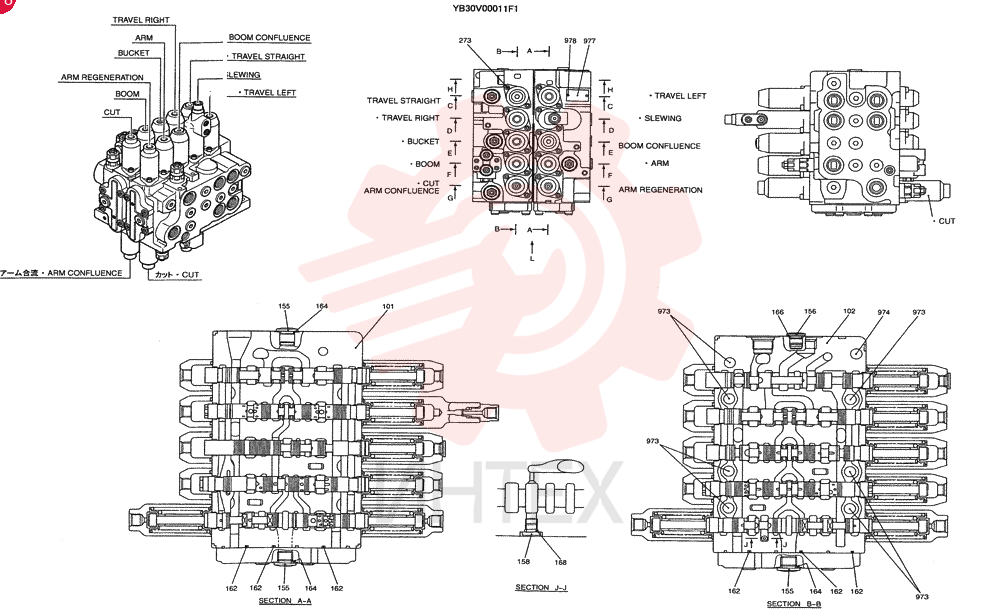

  CONTROL VALVE YB30V00011F1 (1)

  Открыть схему
•

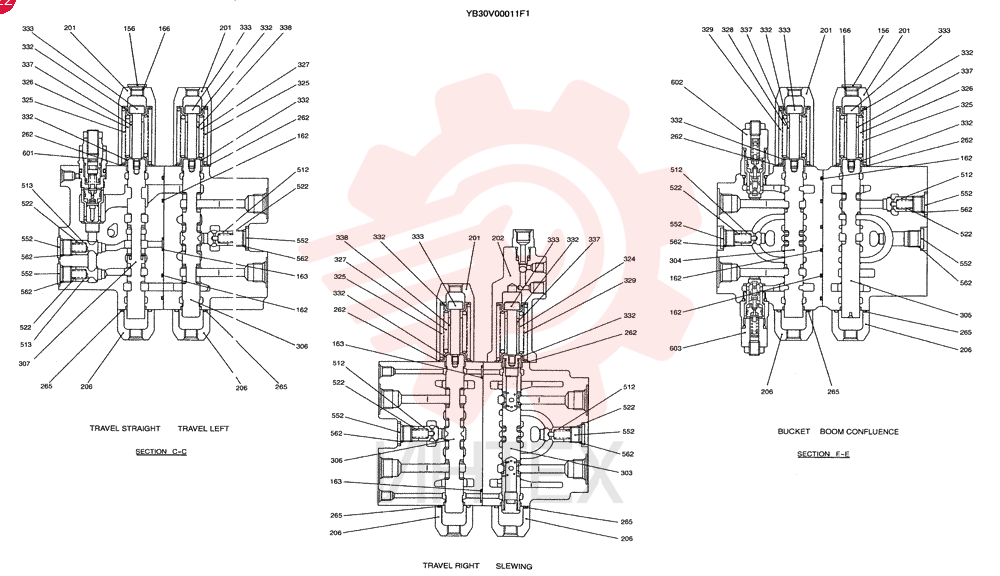

  CONTROL VALVE YB30V00011F1 (2)

  Открыть схему
•

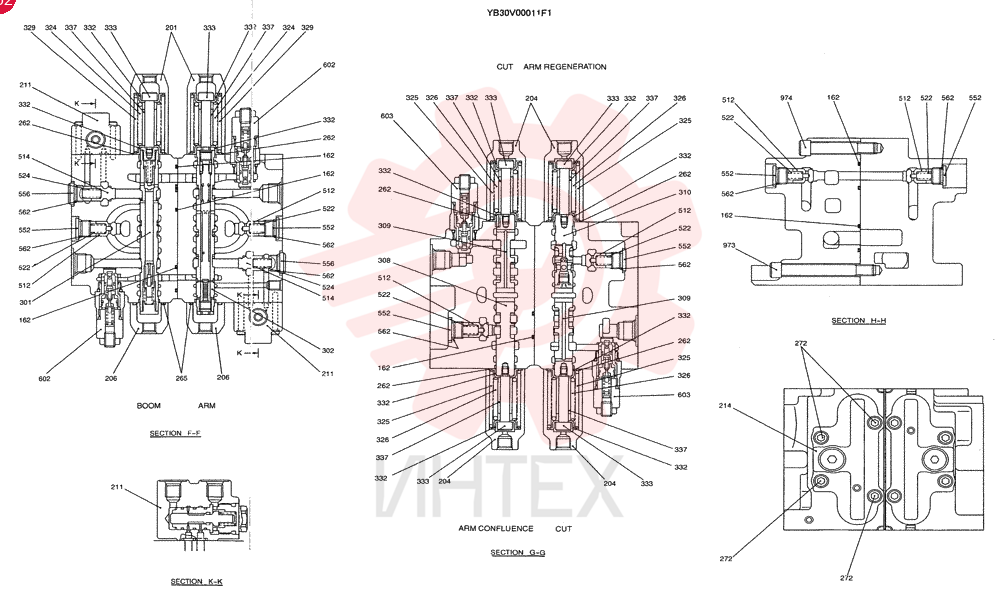

  CONTROL VALVE YB30V00011F1 (3)

  Открыть схему
•
  CONTROL VALVE YB30V00011F1 (4)

  Открыть схему
•

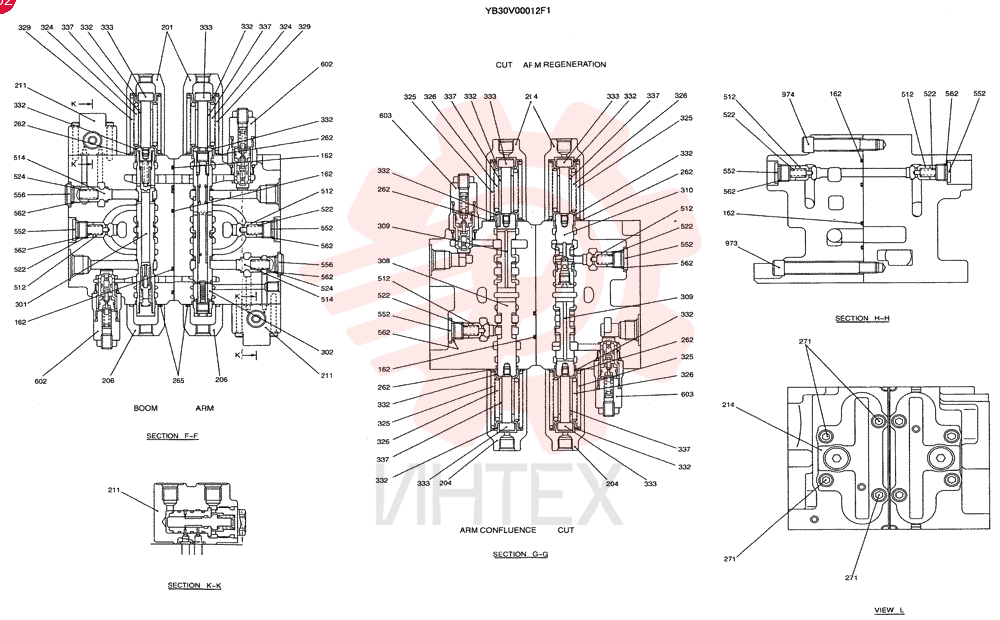

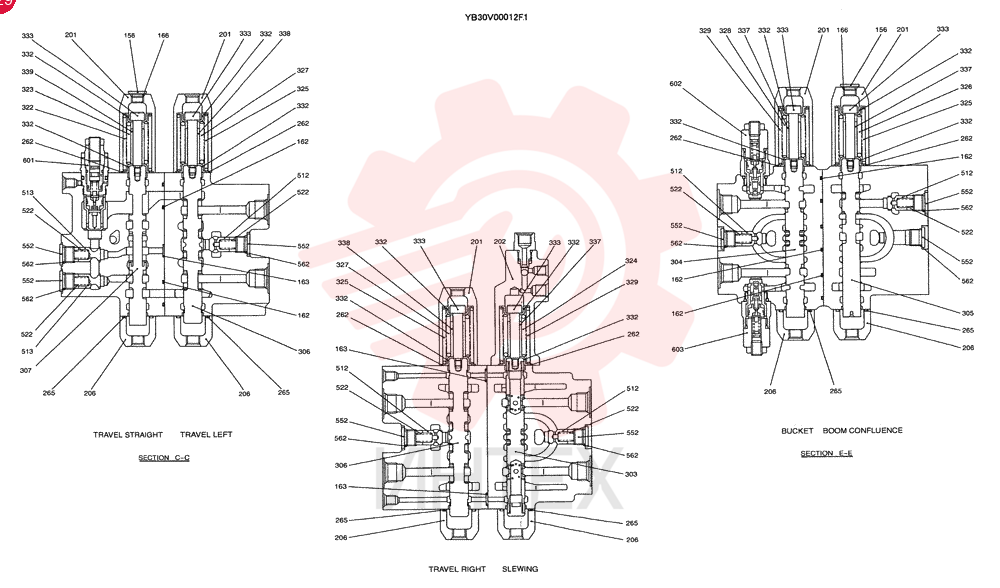

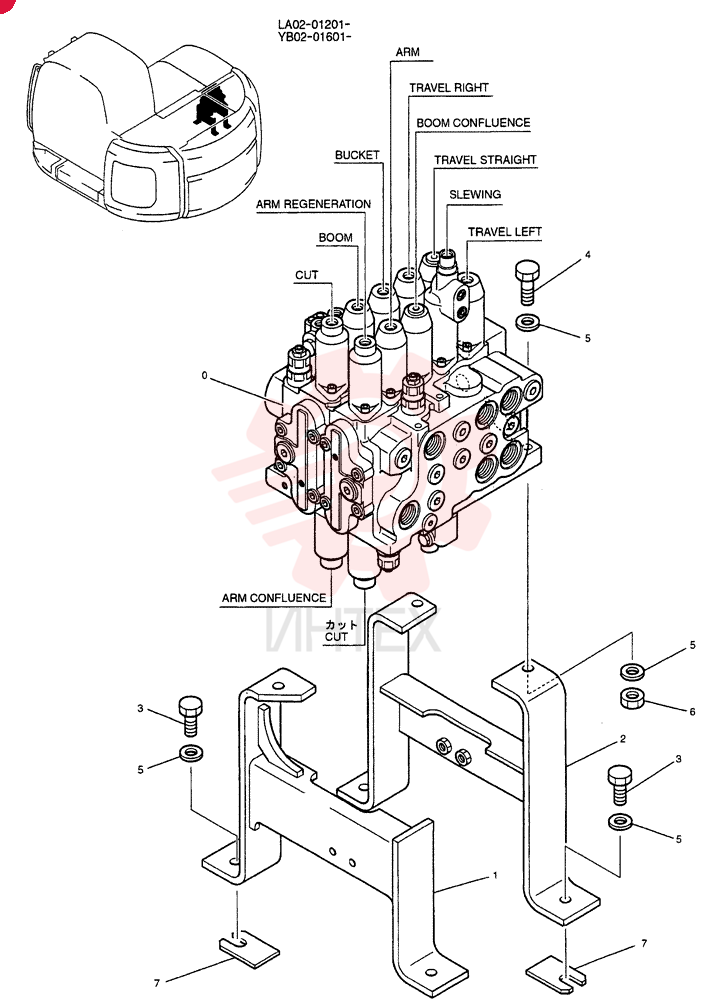

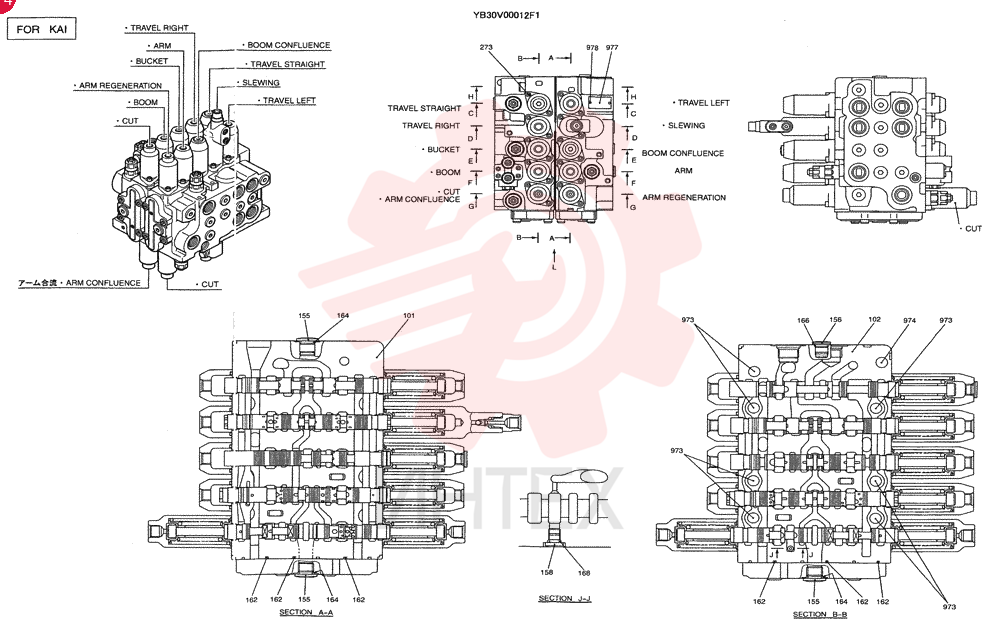

  CONTROL VALVE YB30V00012F1 (1)

  Открыть схему
•
  CONTROL VALVE YB30V00012F1 (2)

  Открыть схему
•
  CONTROL VALVE YB30V00012F1 (3)

  Открыть схему
•

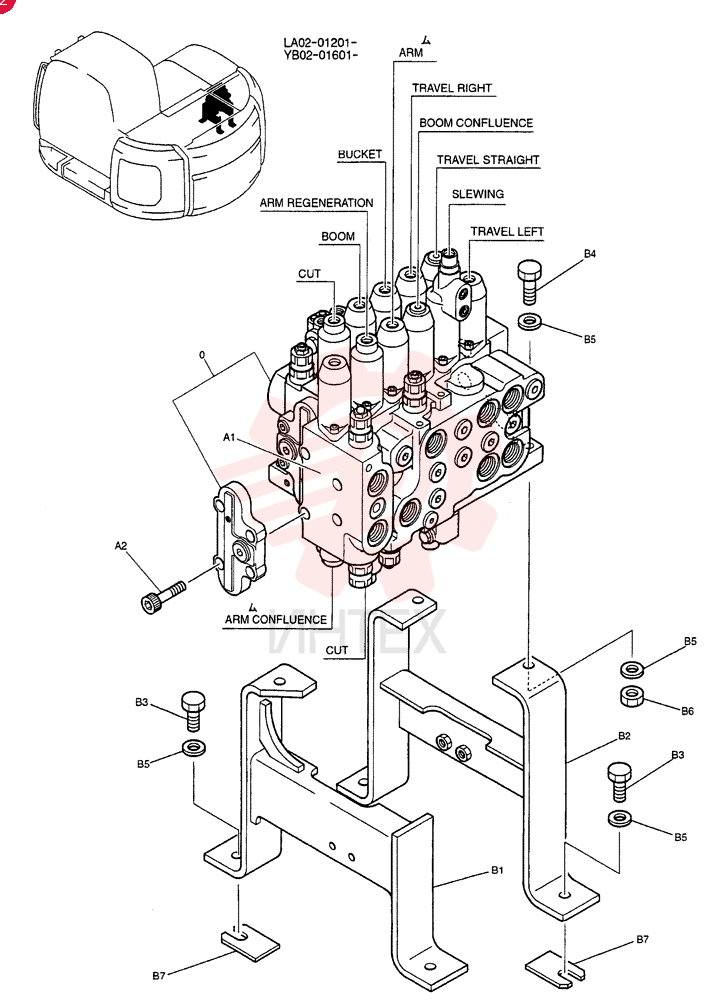

  CONTROL VALVE YB30V00012F1 (4)

  Открыть схему
•

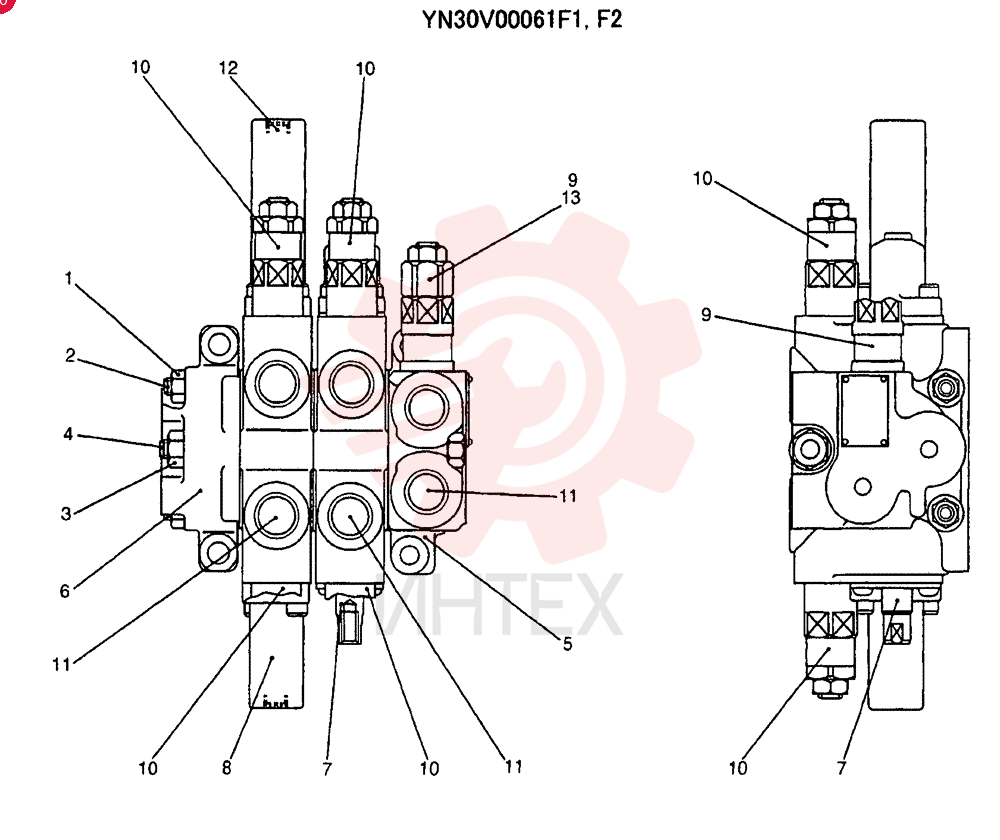

  CONTROL VALVE YN30V00061F1

  Открыть схему
•

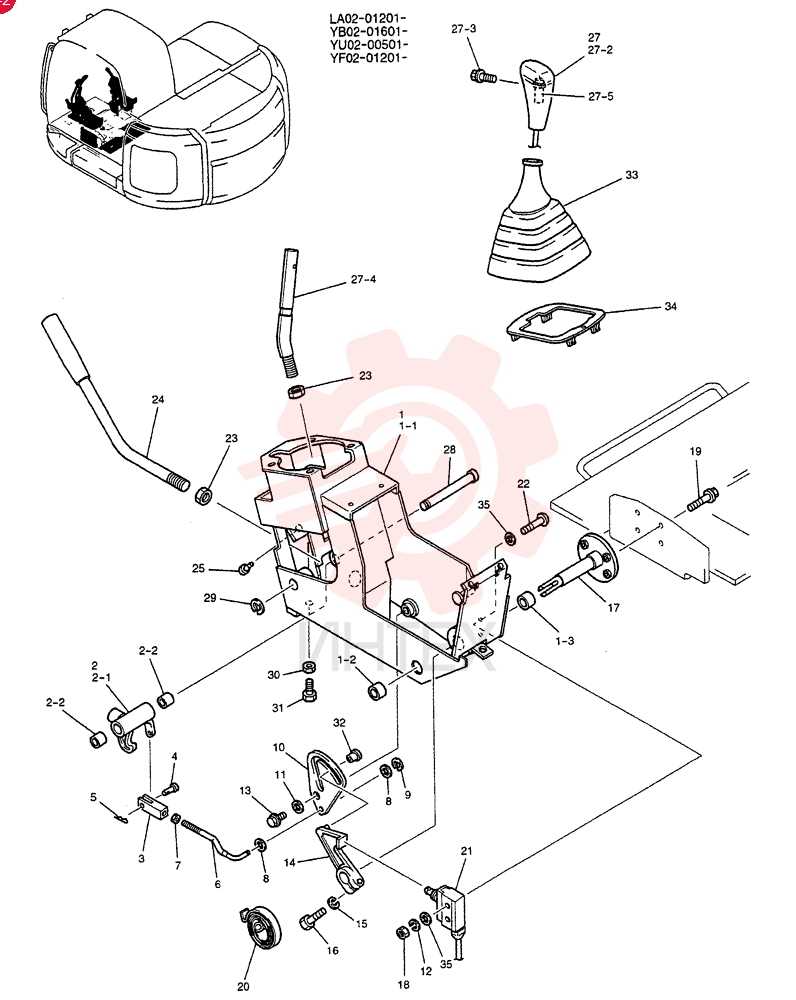

  CONTROL YY03M00013F1

  Открыть схему
•

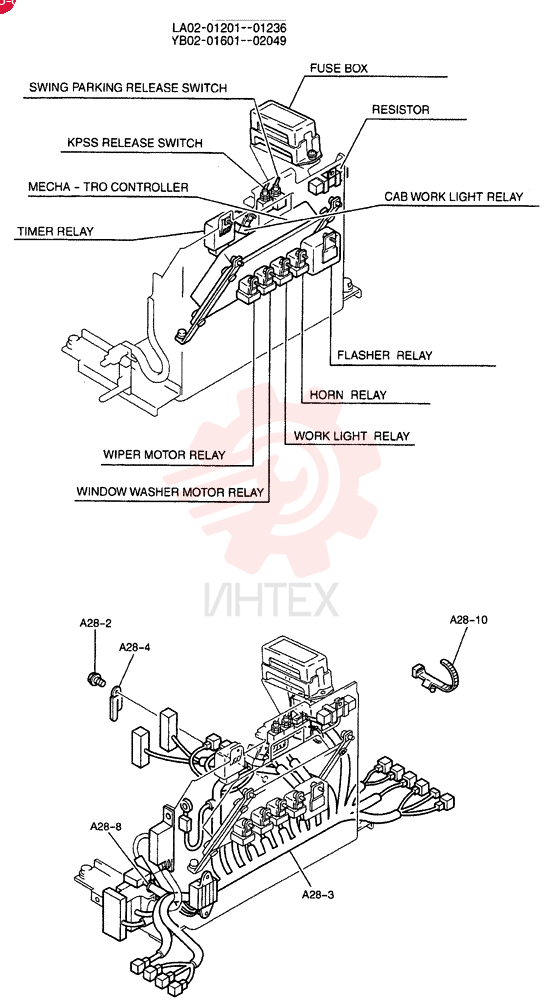

  CONTROLLER ASSY YB22E00014F5 (1)

  Открыть схему
•

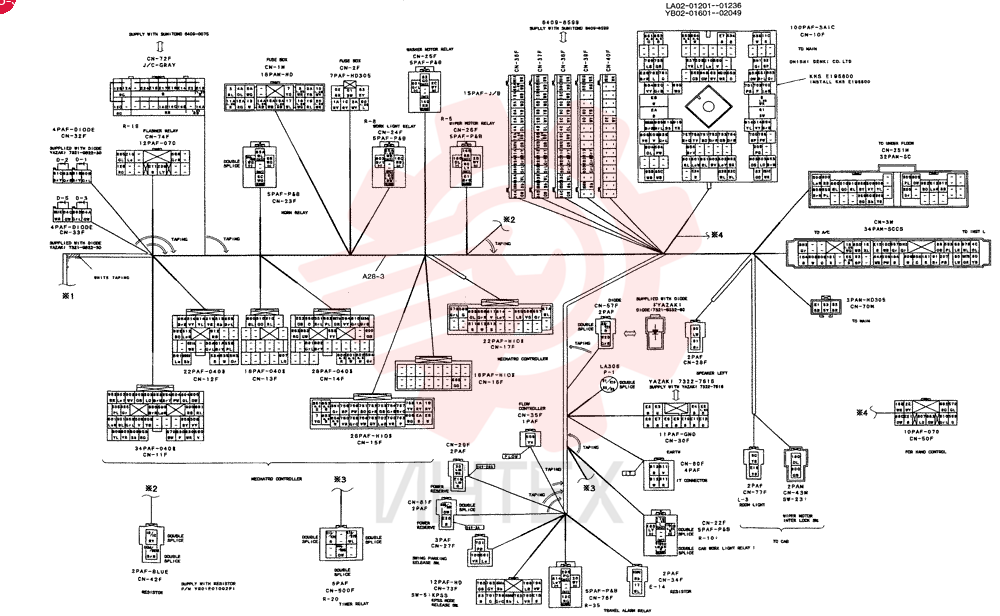

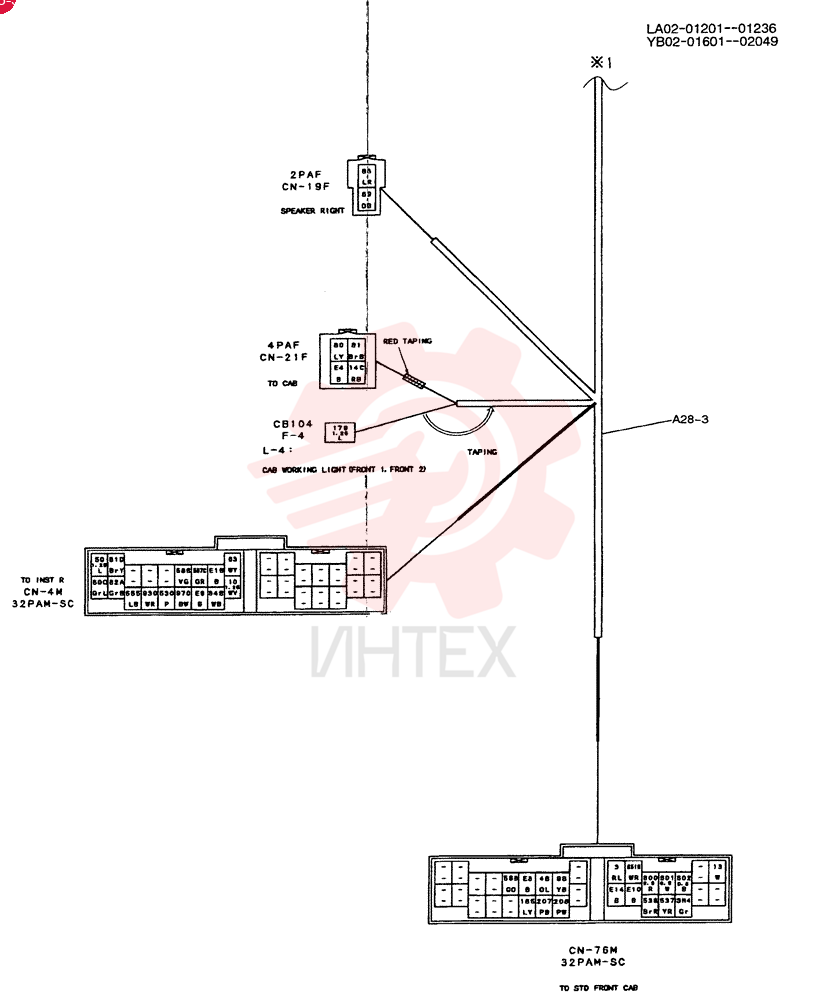

  CONTROLLER ASSY YB22E00014F5 (2)

  Открыть схему
•
  CONTROLLER ASSY YB22E00014F5 (3)

  Открыть схему
•

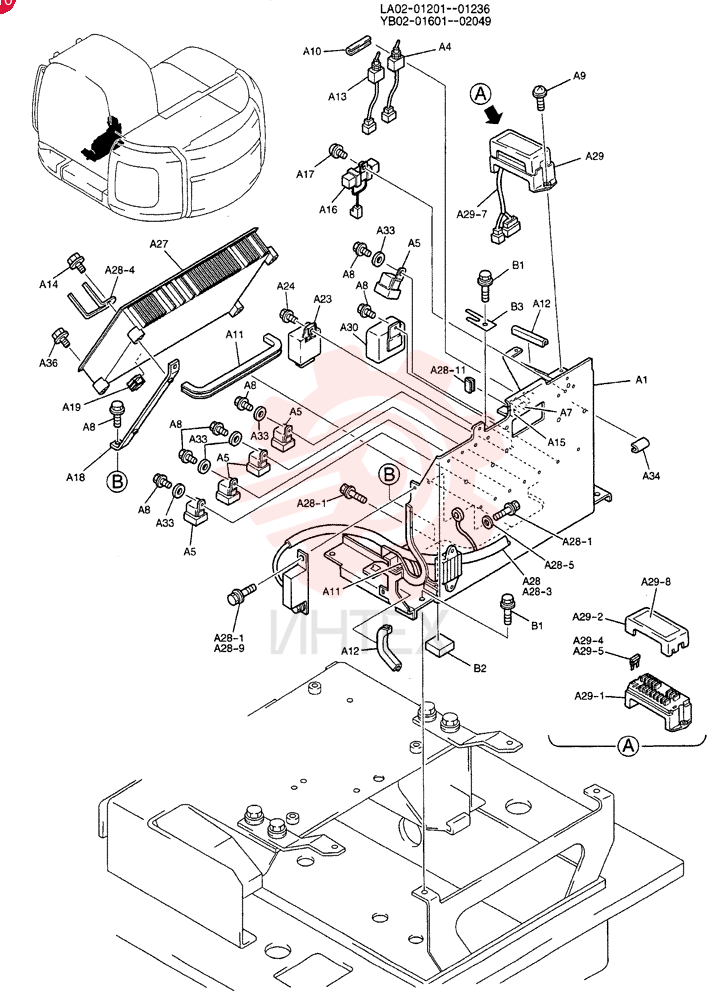

  CONTROLLER ASSY YB22E00014F5 (4)

  Открыть схему
•

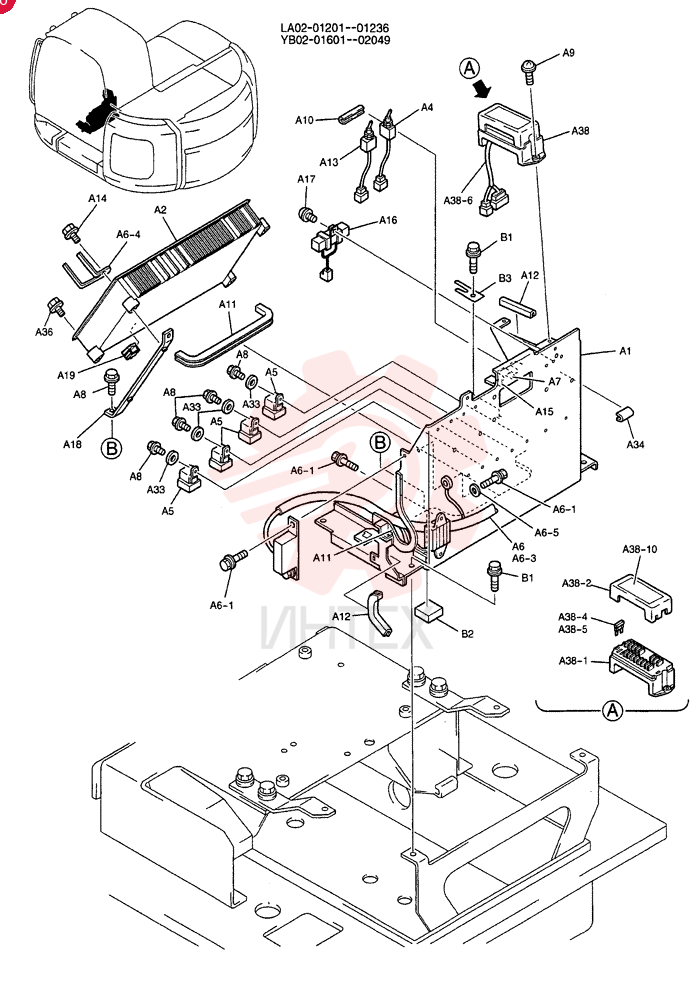

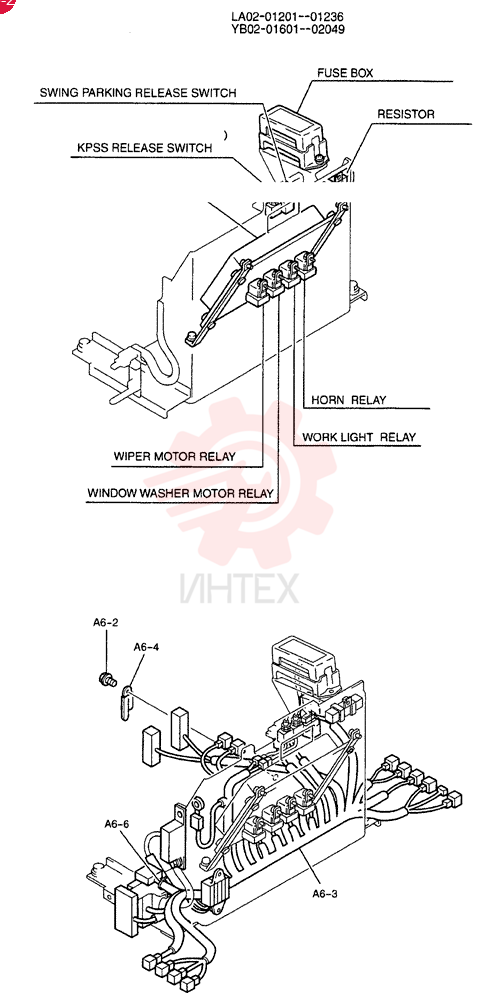

  CONTROLLER ASSY YB22E00014FC (1)

  Открыть схему
•

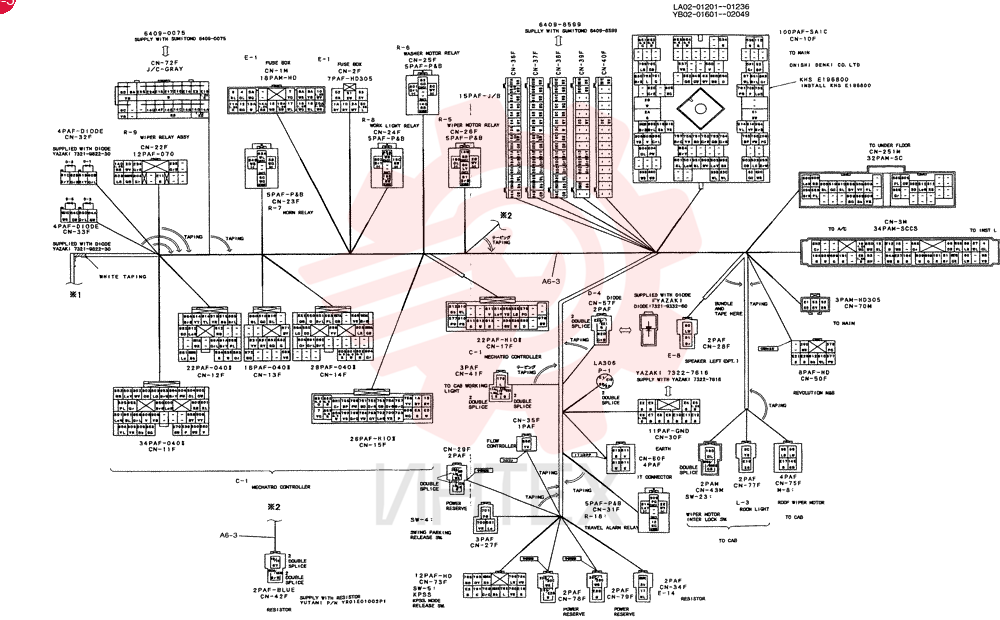

  CONTROLLER ASSY YB22E00014FC (2)

  Открыть схему
•
  CONTROLLER ASSY YB22E00014FC (3)

  Открыть схему
•

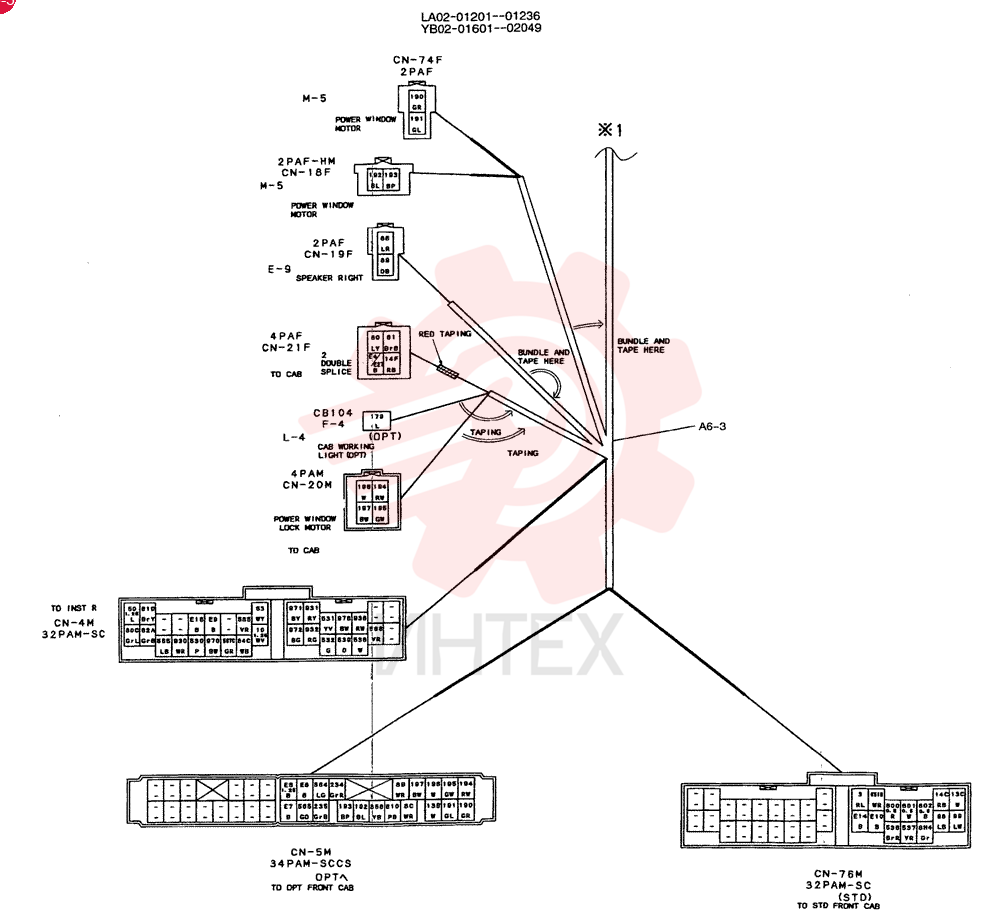

  CONTROLLER ASSY YB22E00014FC (4)

  Открыть схему
•

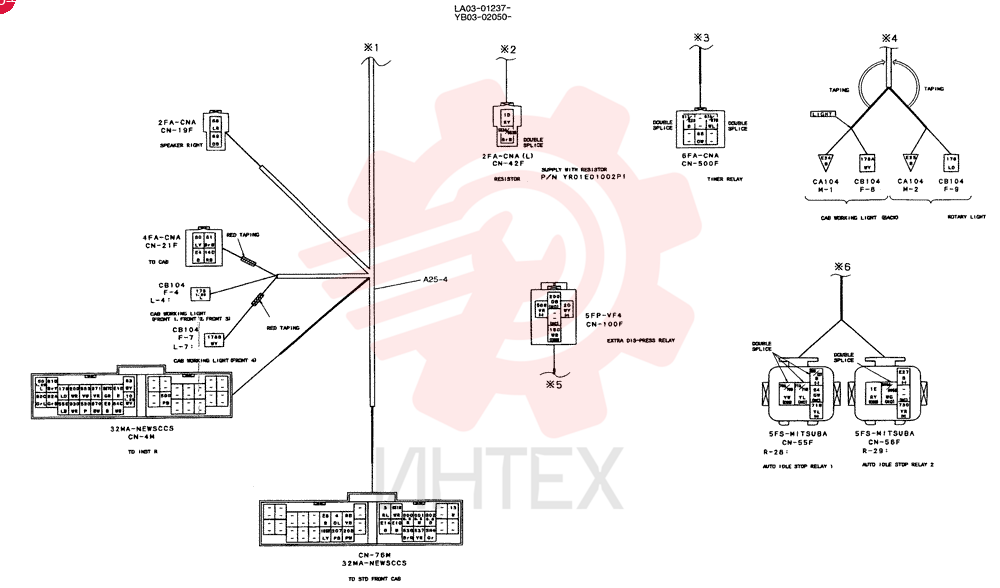

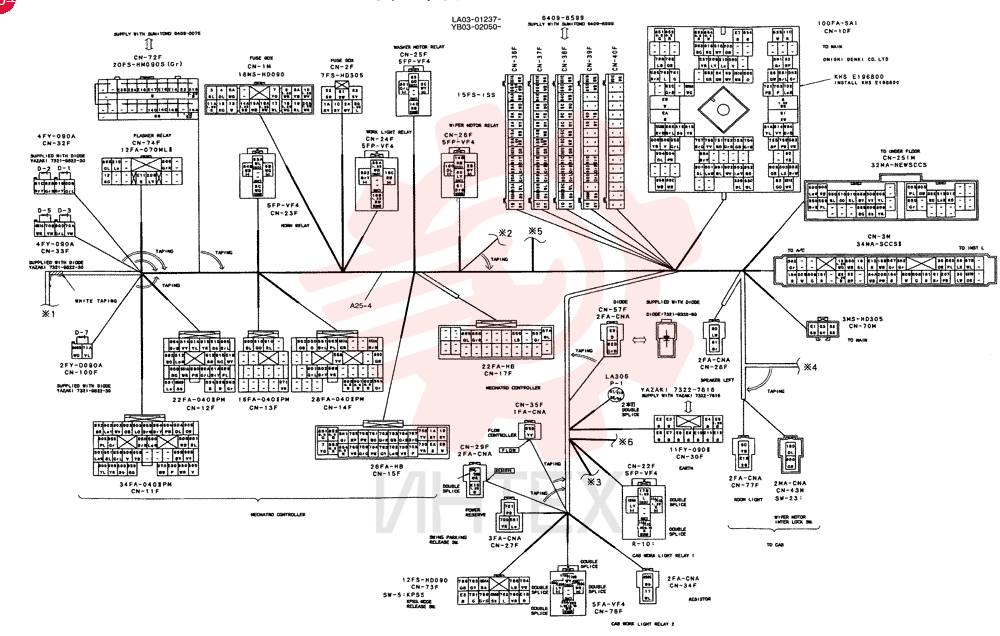

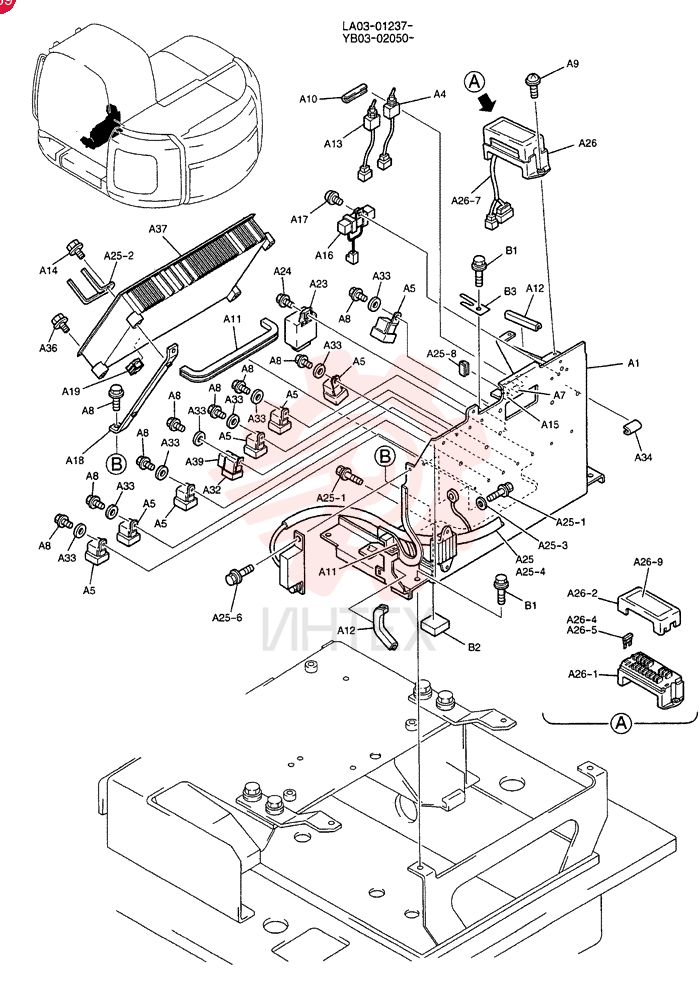

  CONTROLLER ASSY YB22E00018F1 (1)

  Открыть схему
•
  CONTROLLER ASSY YB22E00018F1 (2)

  Открыть схему
•

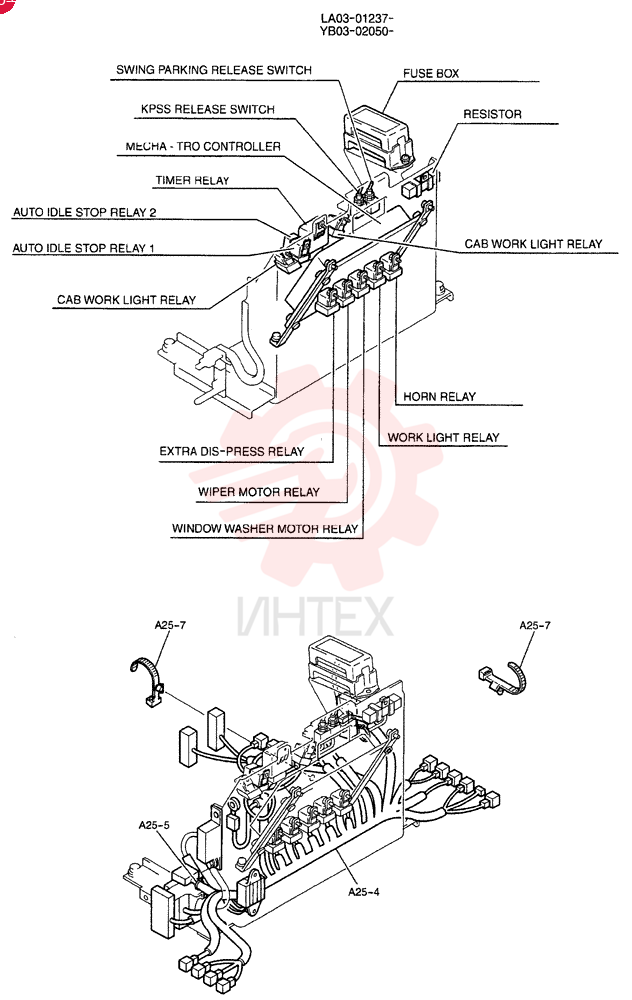

  CONTROLLER ASSY YB22E00018F1 (3)

  Открыть схему
•
  CONTROLLER ASSY YB22E00018F1 (4)

  Открыть схему
•

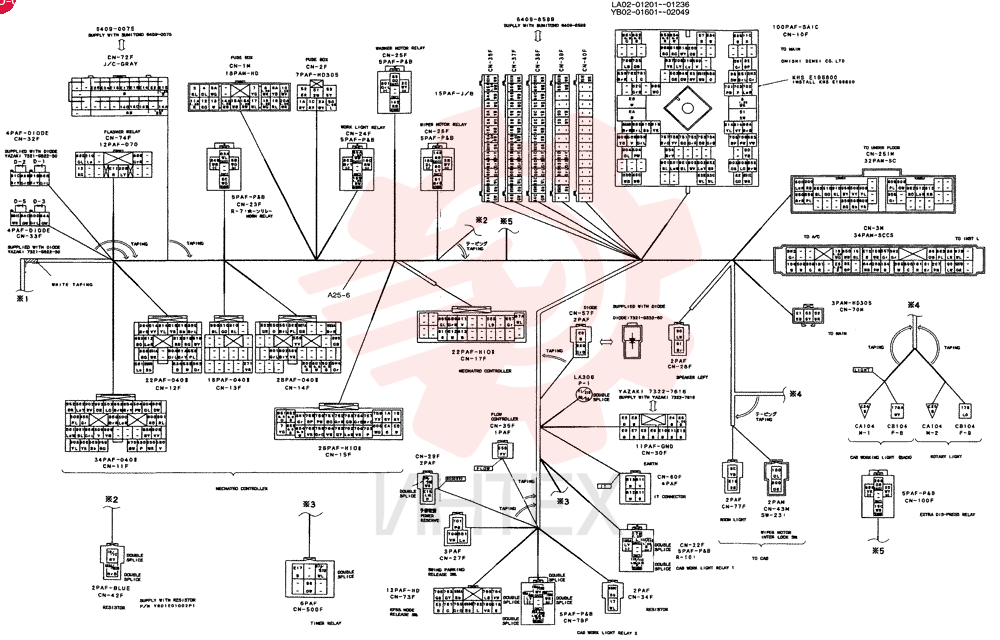

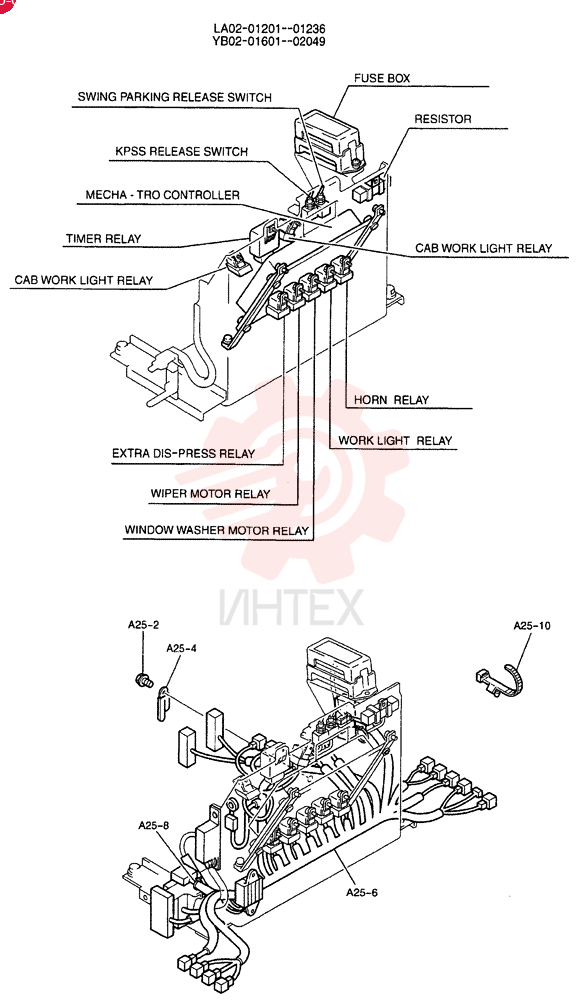

  CONTROLLER ASSY, Serial Range: LA02-01201-LA02-01213 YB22E00014FA (1)

  Открыть схему
•

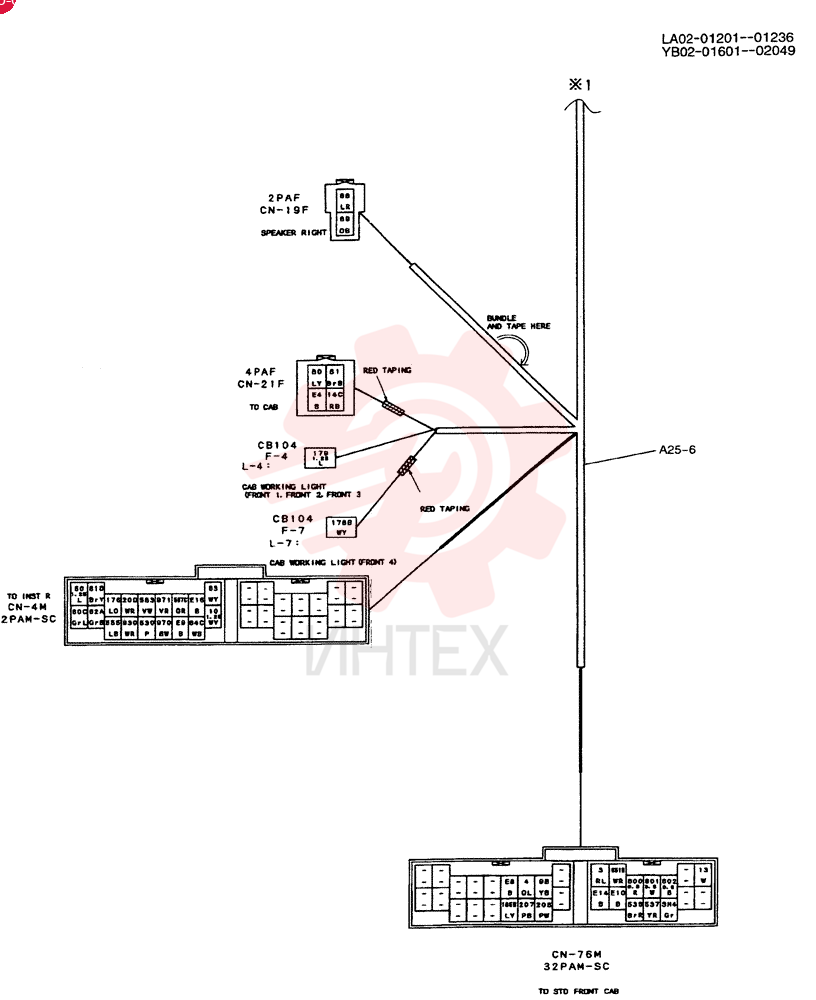

  CONTROLLER ASSY, Serial Range: LA02-01201-LA02-01213 YB22E00014FA (2)

  Открыть схему
•
  CONTROLLER ASSY, Serial Range: LA02-01201-LA02-01213 YB22E00014FA (3)

  Открыть схему
