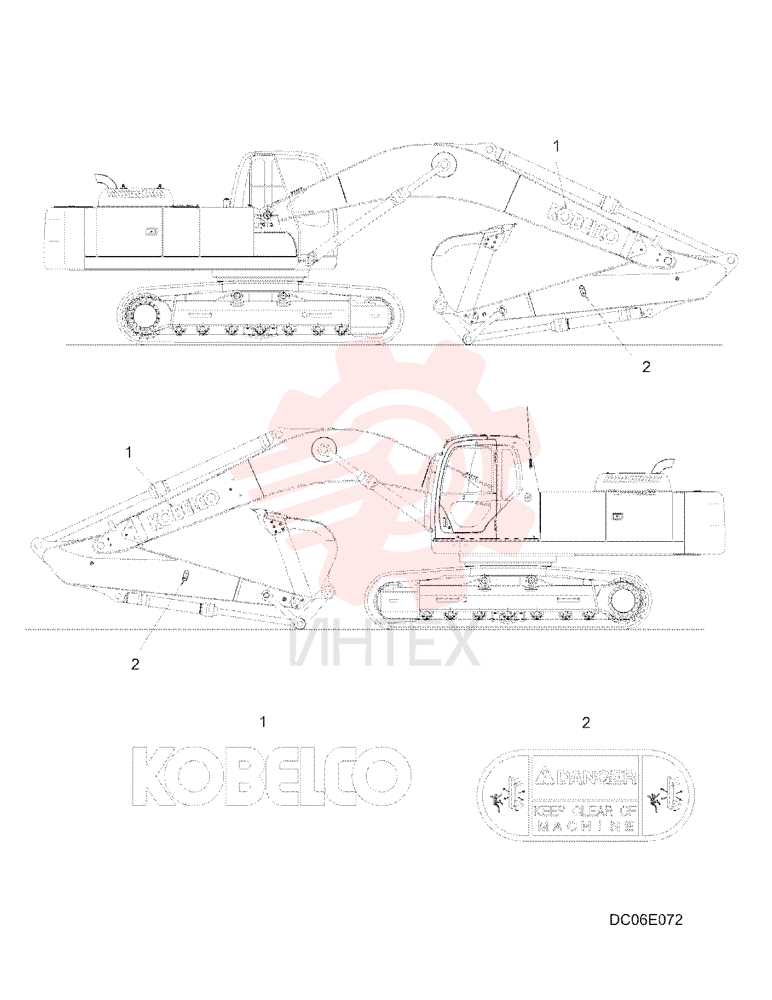

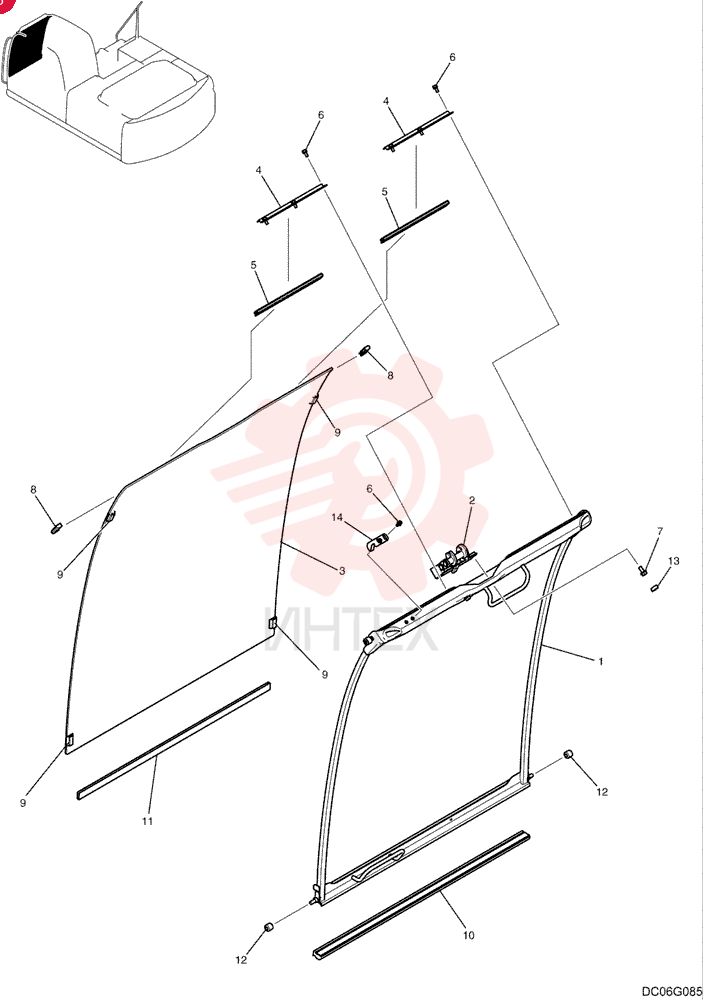

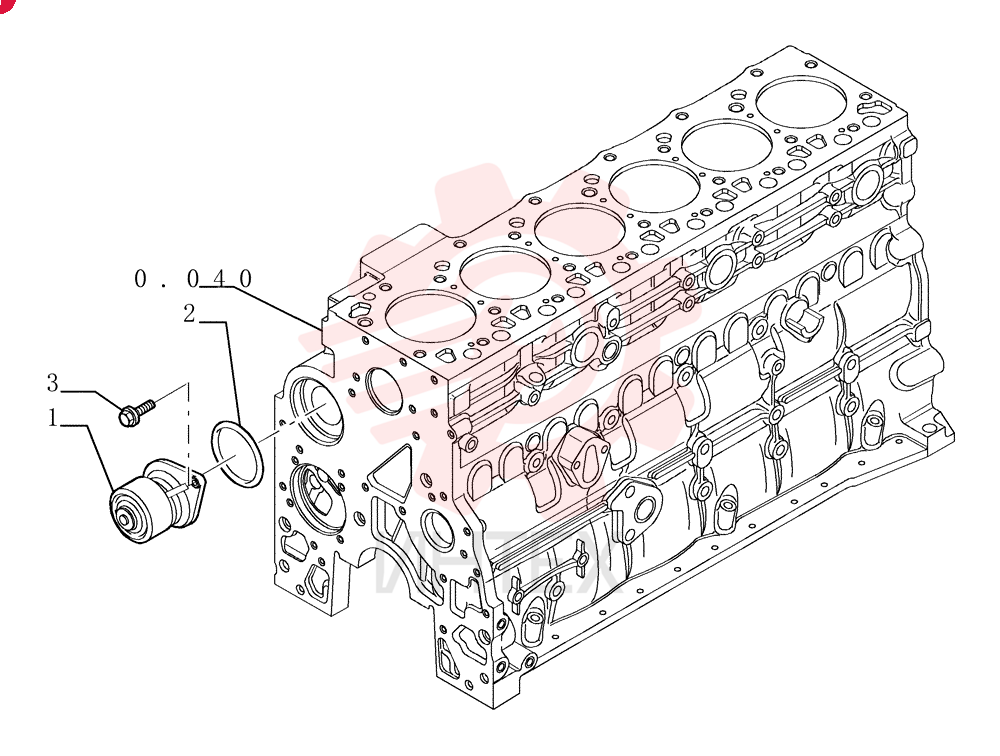

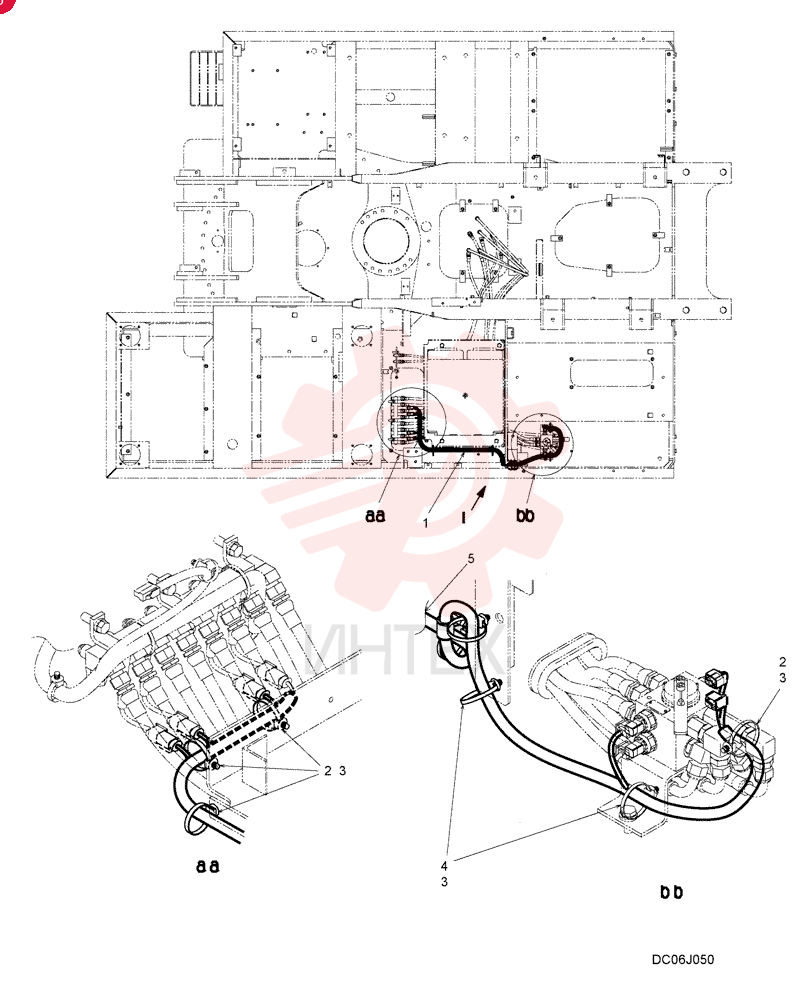

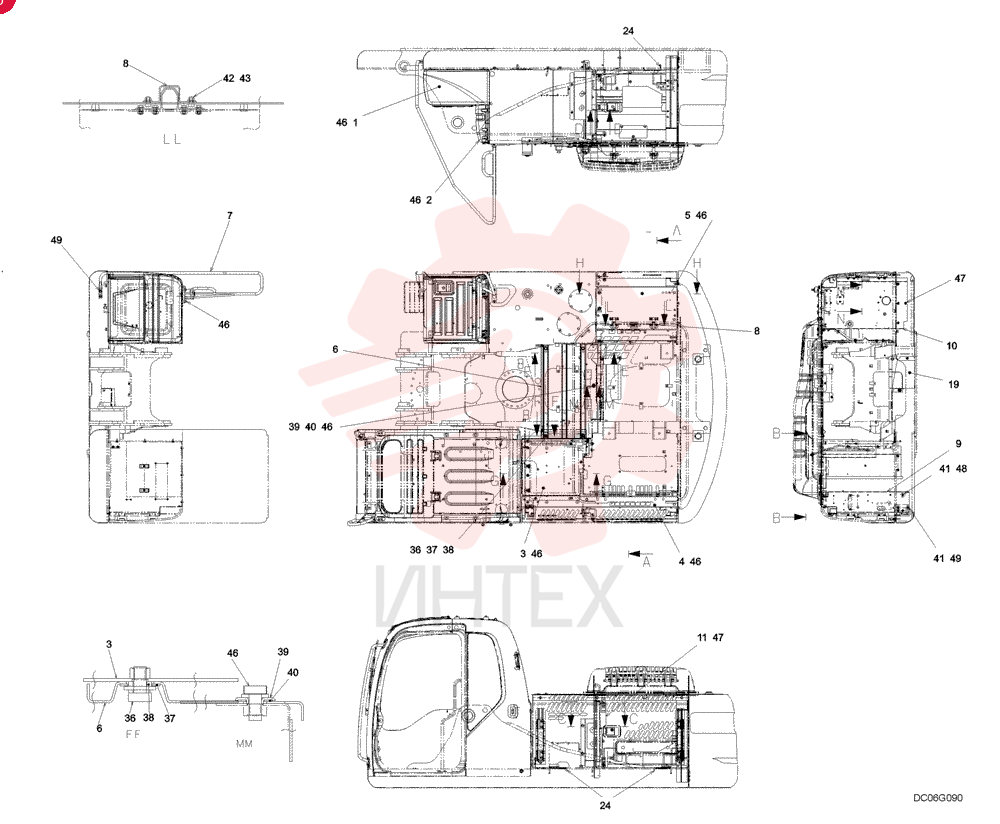

(SK210LC-8) - Экскаватор ACERA MARK 8 с серийного № YQ09U3301 TIER 3 (Северная Америка) (12/06-12/12) — схемы, страница 7
-
ZS13C16040 Винт (часть 3)Открыть схему -
ZS13C16040 Винт (часть 4)Открыть схему -
ZX22M12048 Шланг (часть 1)Открыть схему -
ZX22M12048 Шланг (часть 2)Открыть схему -
ZX30H12240 Шланг в сбореОткрыть схему -

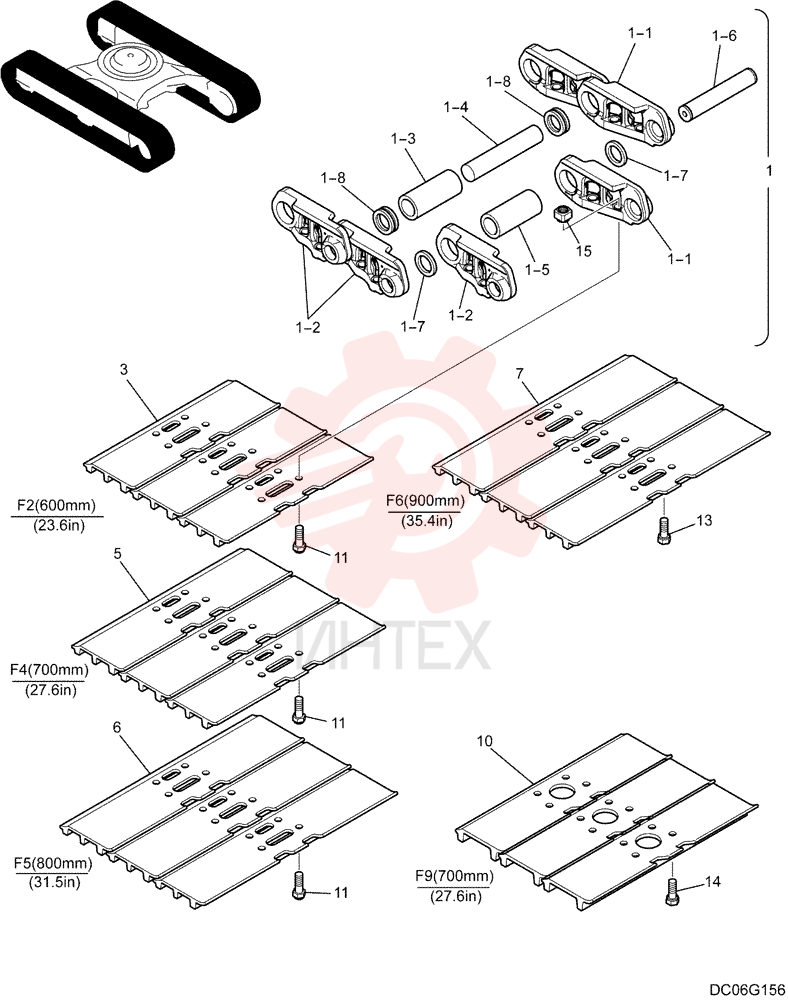

Башмак в сборе, включает 1, 3, 11 и 15Открыть схему -
Блок цилиндров, цилиндров: 6Открыть схему -
Болт с шестигранной головкой, M8 x 1.25 x 20mm, полная резьбаОткрыть схему -
Болт, M10x25mm - крупная резьбаОткрыть схему -
Винт с невыпадающей шайбой, головка с буртом, M12 x 1.75 x 73Открыть схему -
Винт с шестигранной головкой и фланцем, M10 x 1.5 x 25Открыть схему -
Винт с шестигранной головкой и фланцем, M8 x 1.25 x 35Открыть схему -
Винт с шестигранной головкой и фланцем, M8 x 1.25 x 40.00mmОткрыть схему -
Винт специальный, M8 x 20Открыть схему -
Винт, M10Открыть схему -
Гайка с фланцем шестигранная, M10 x 1.5Открыть схему -
Генератор, 24V, 70A, со шкивомОткрыть схему -
Звёздочка ведущая, 21 зубьев с 30 отверстиямиОткрыть схему -

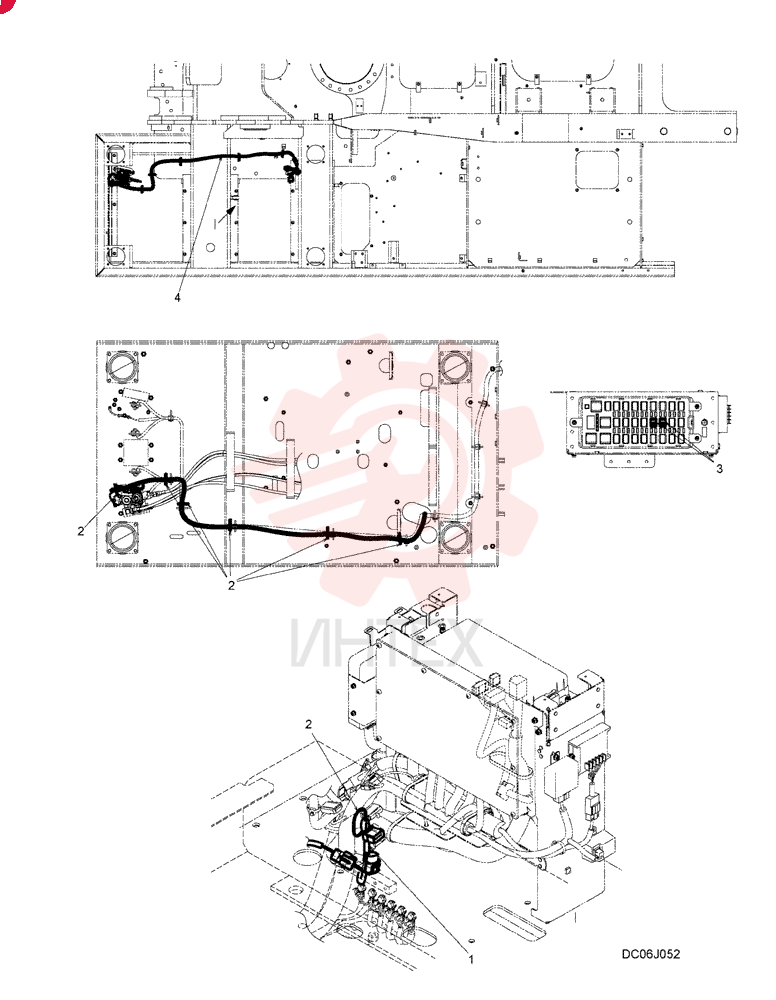

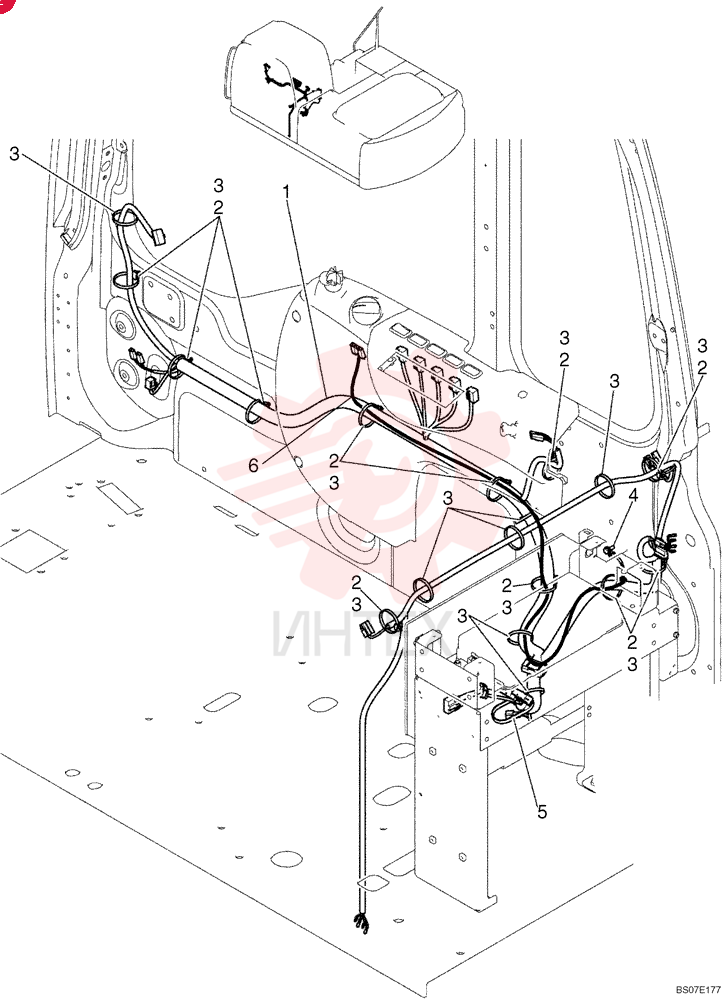

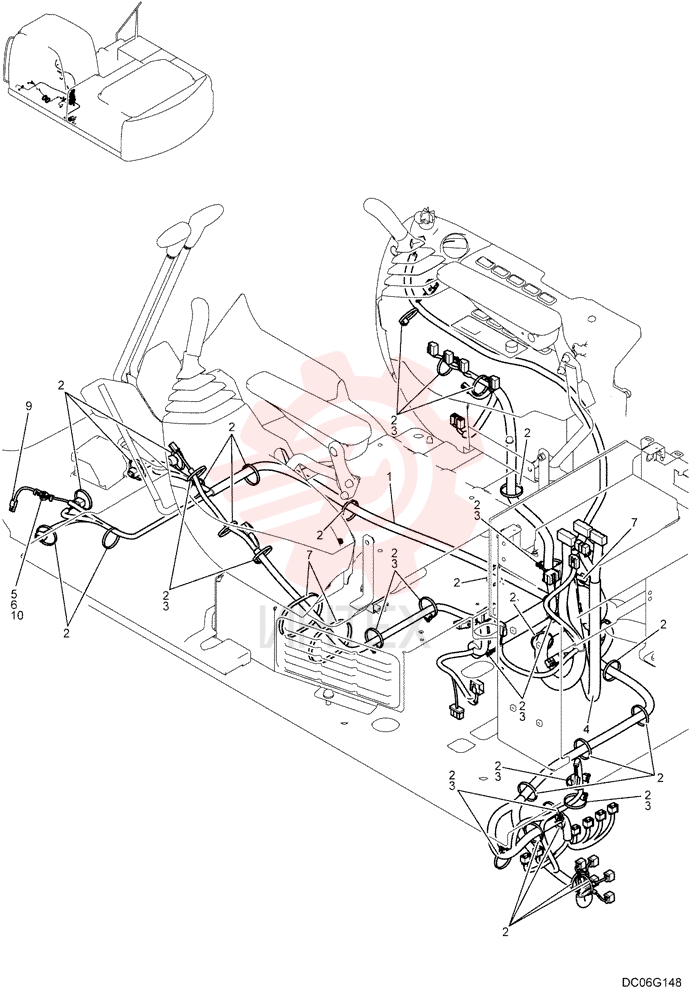

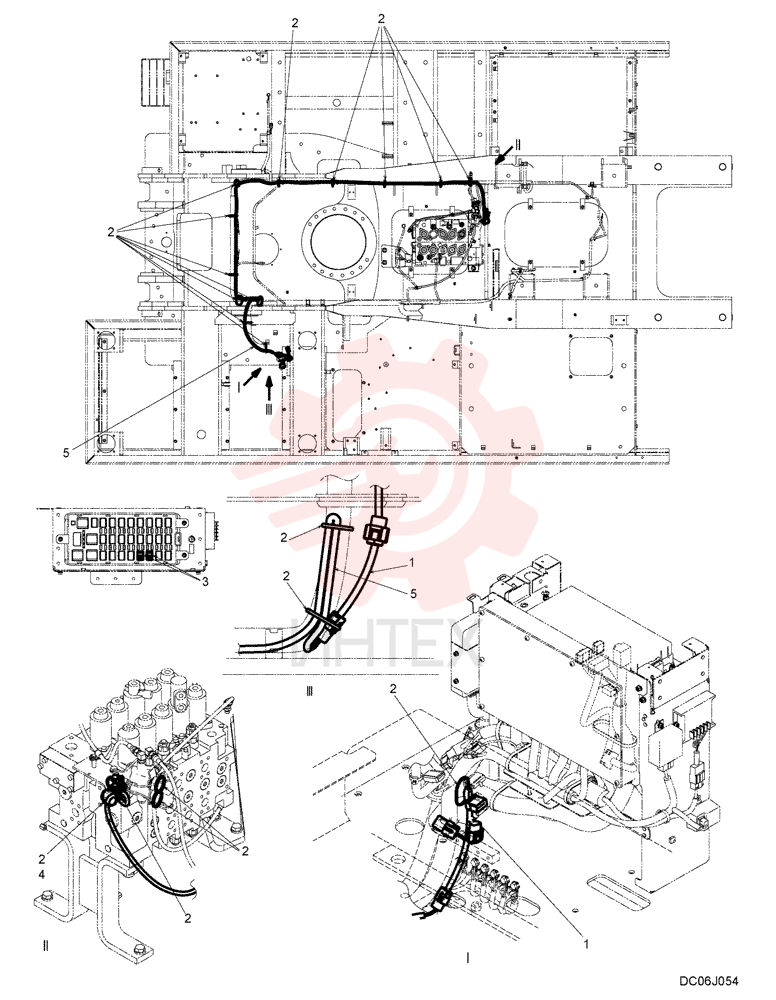

Кабель, 300mm LОткрыть схему -

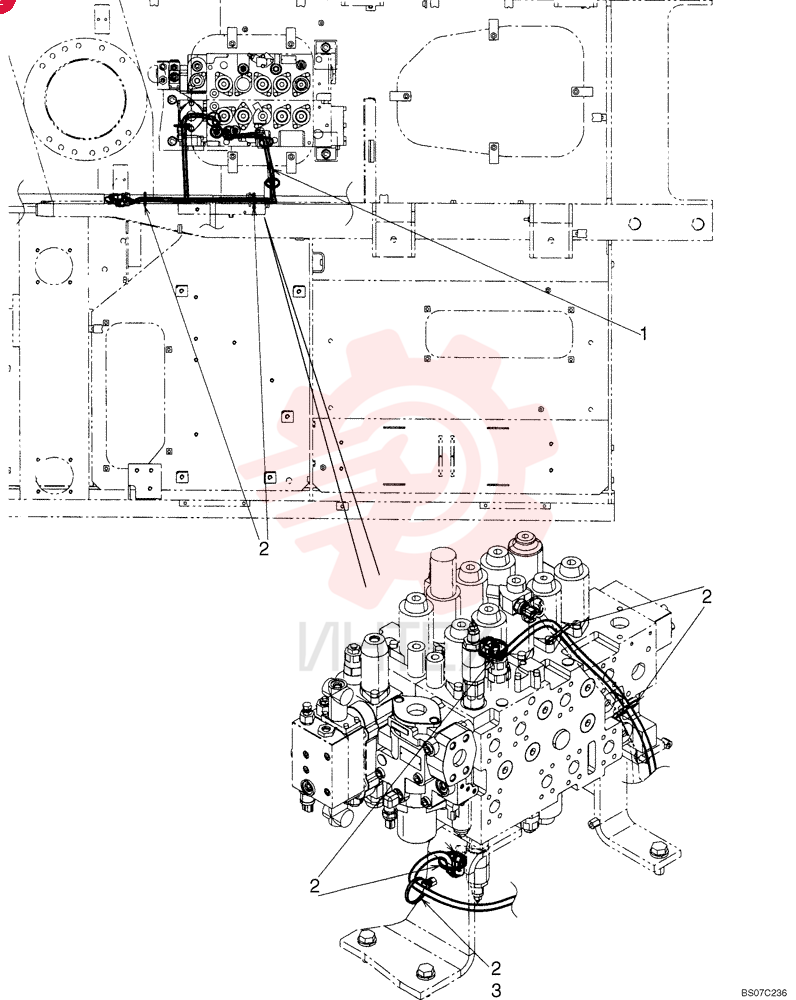

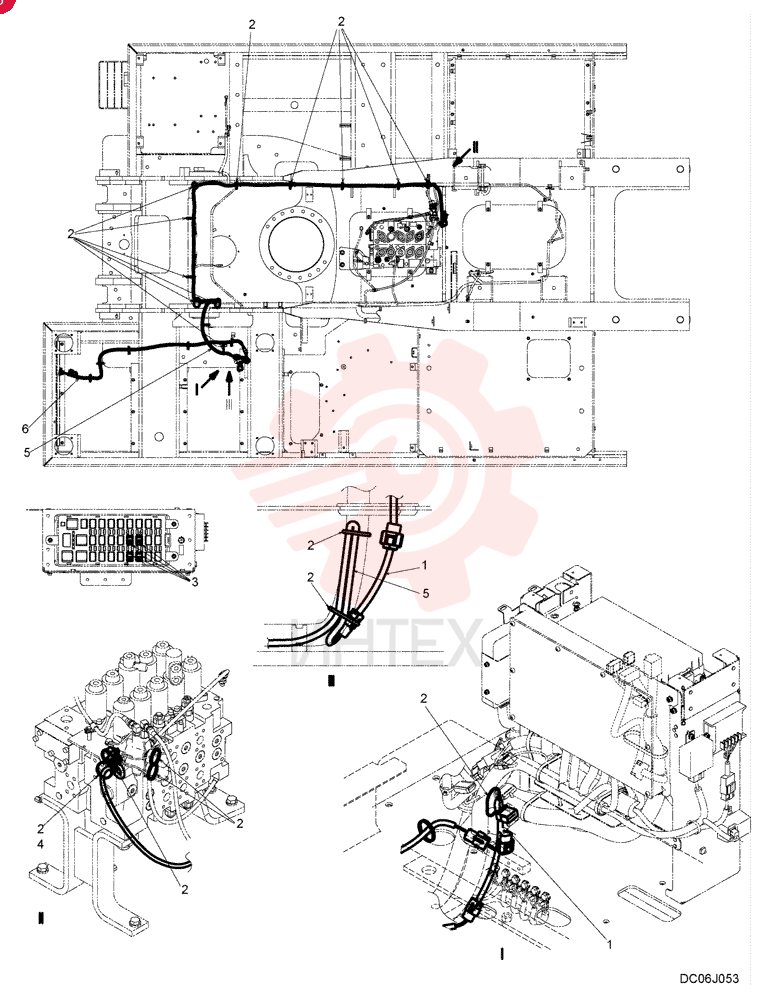

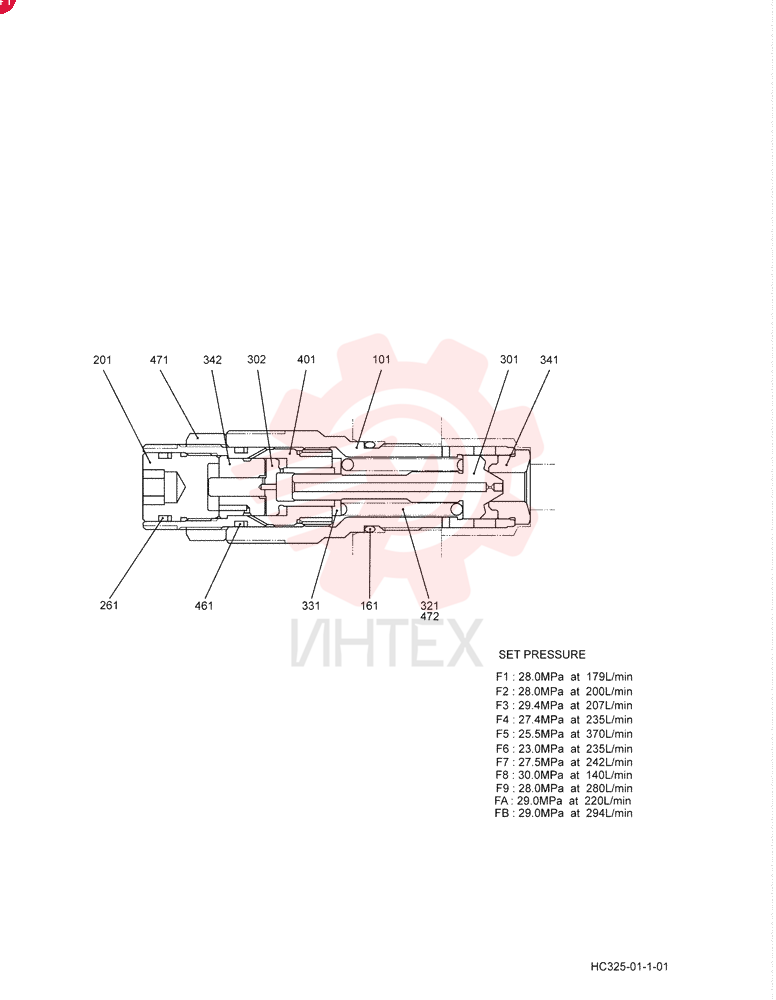

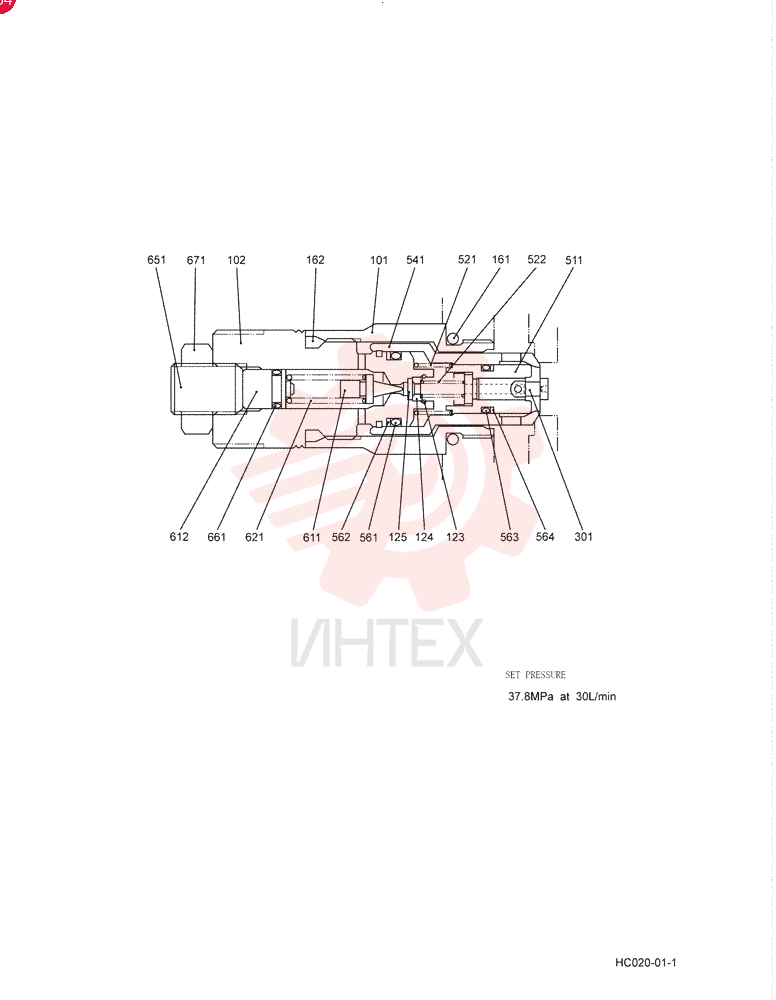

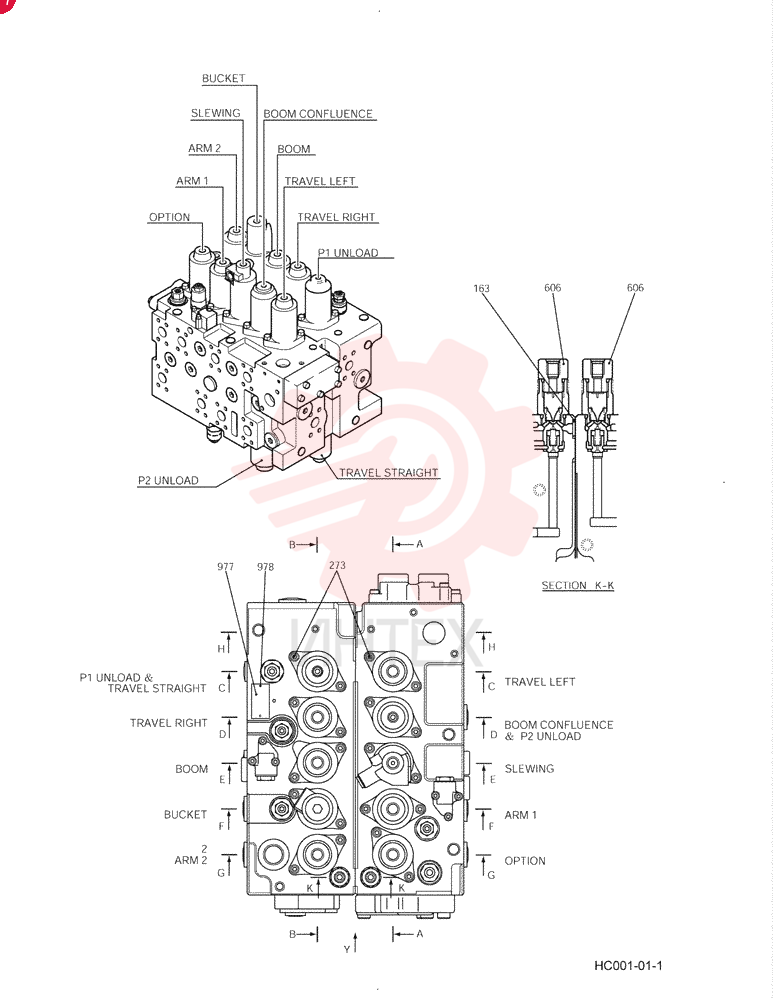

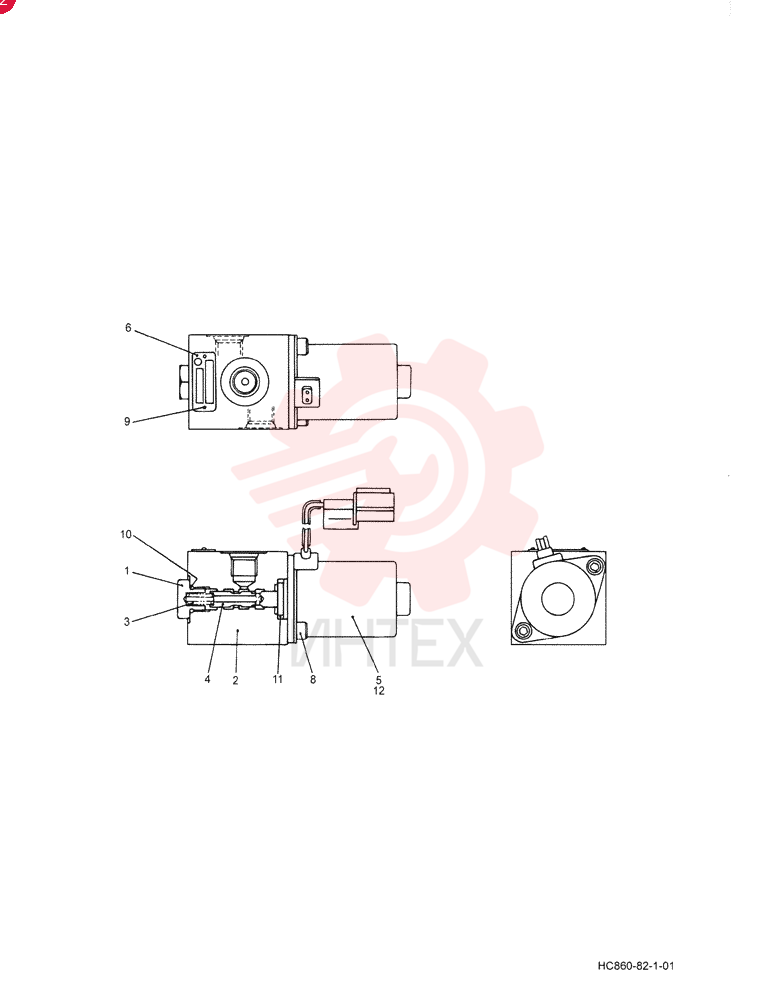

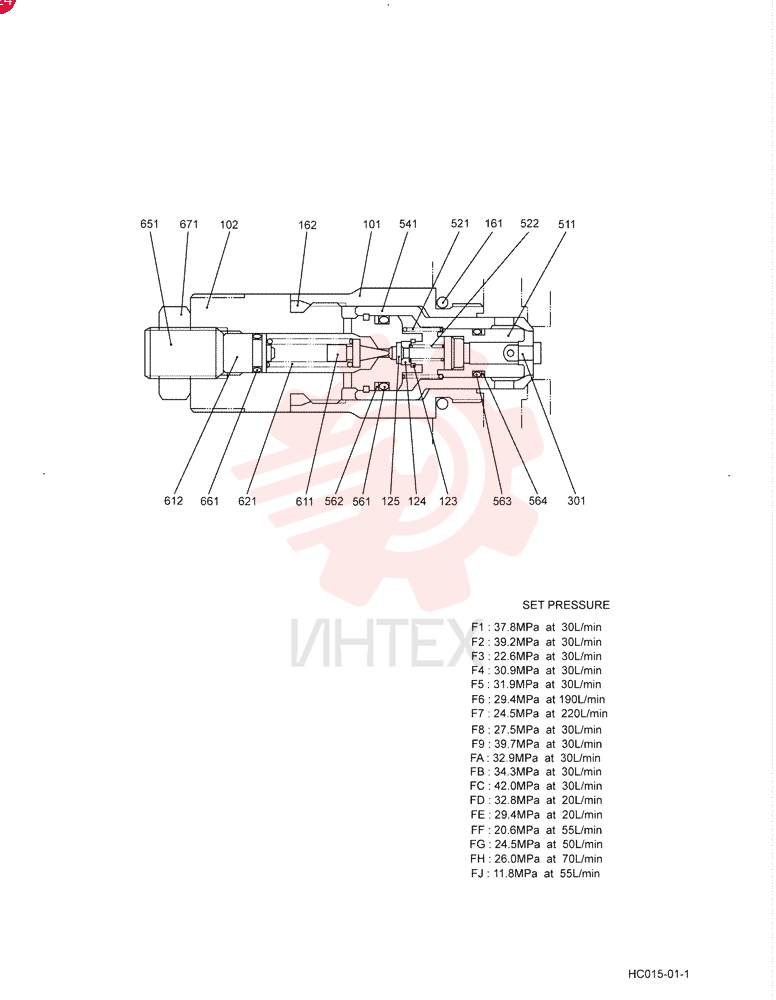

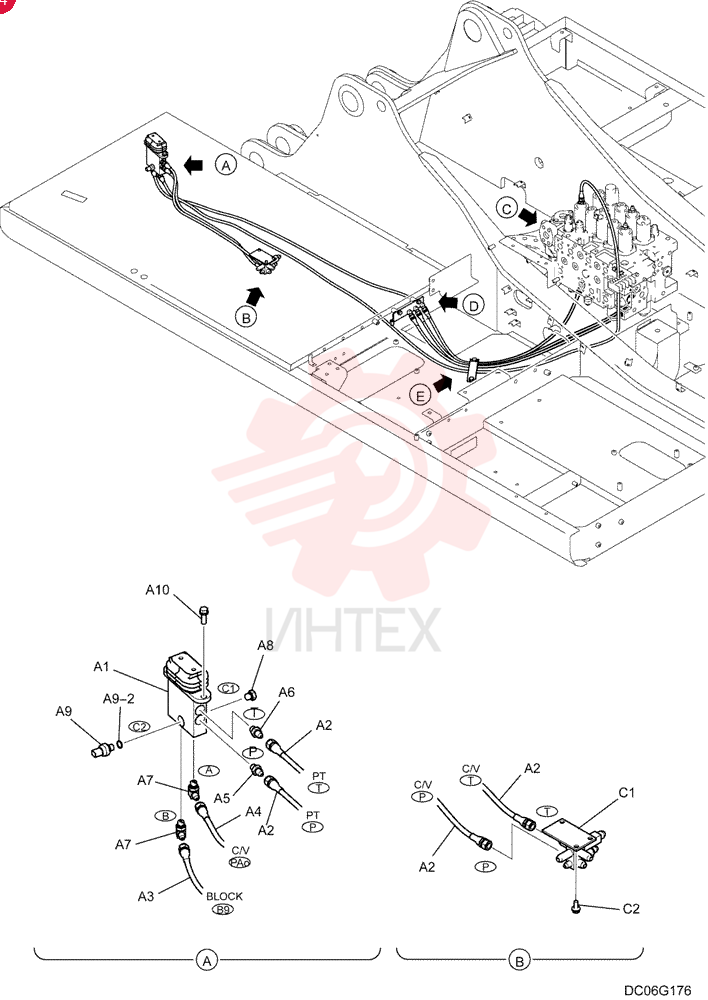

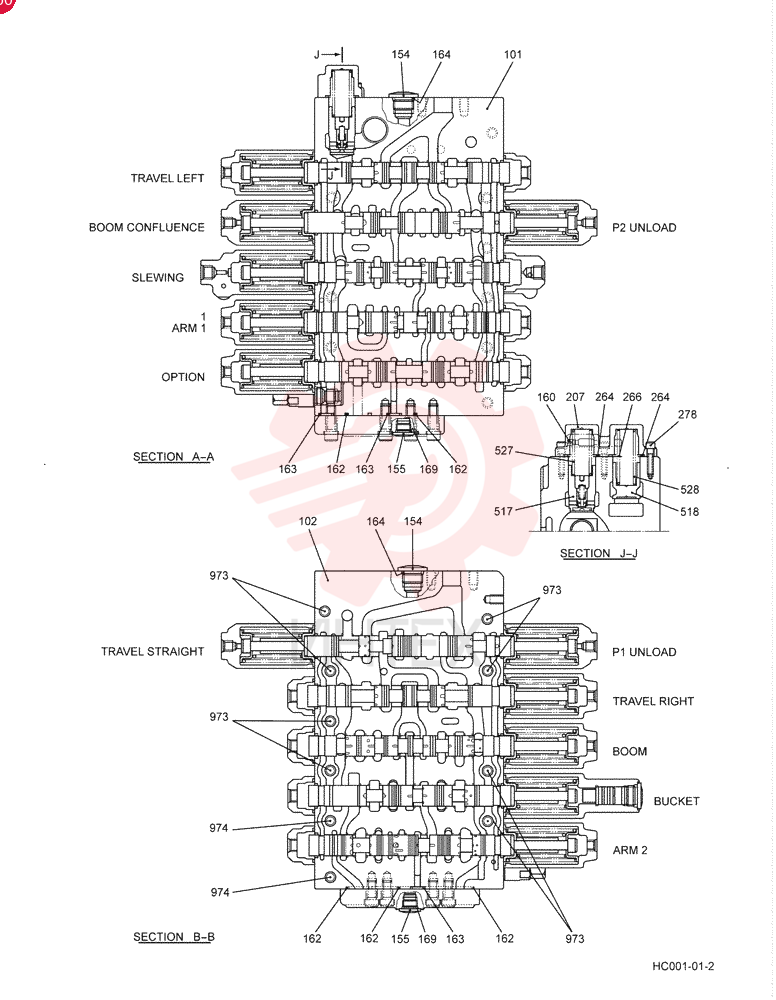

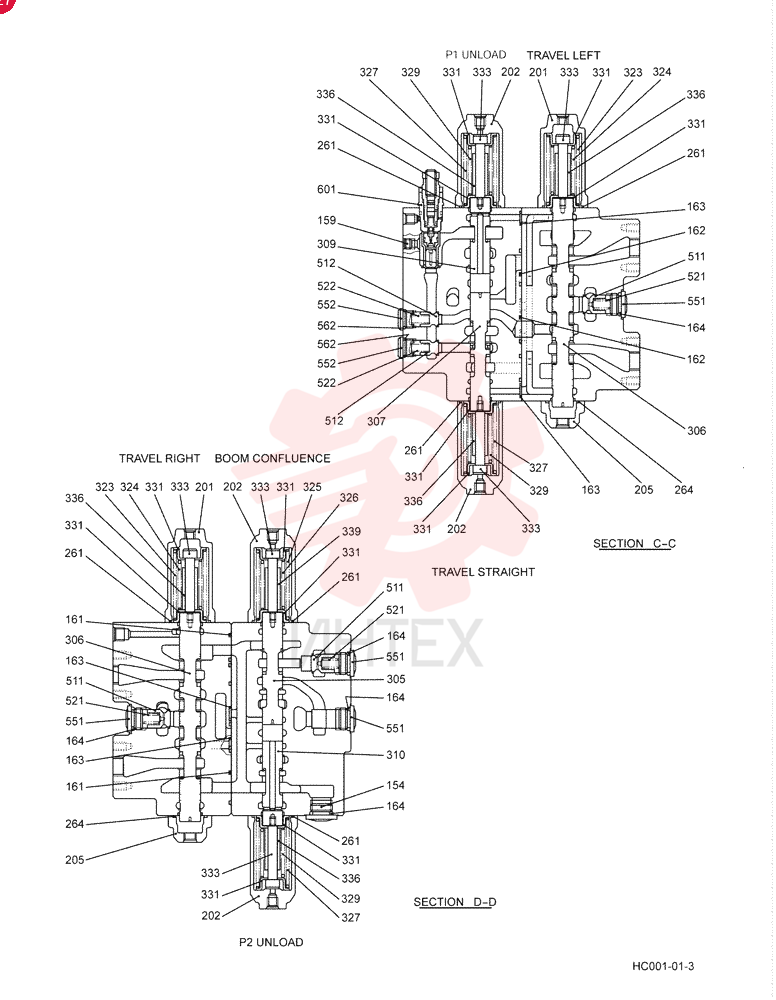

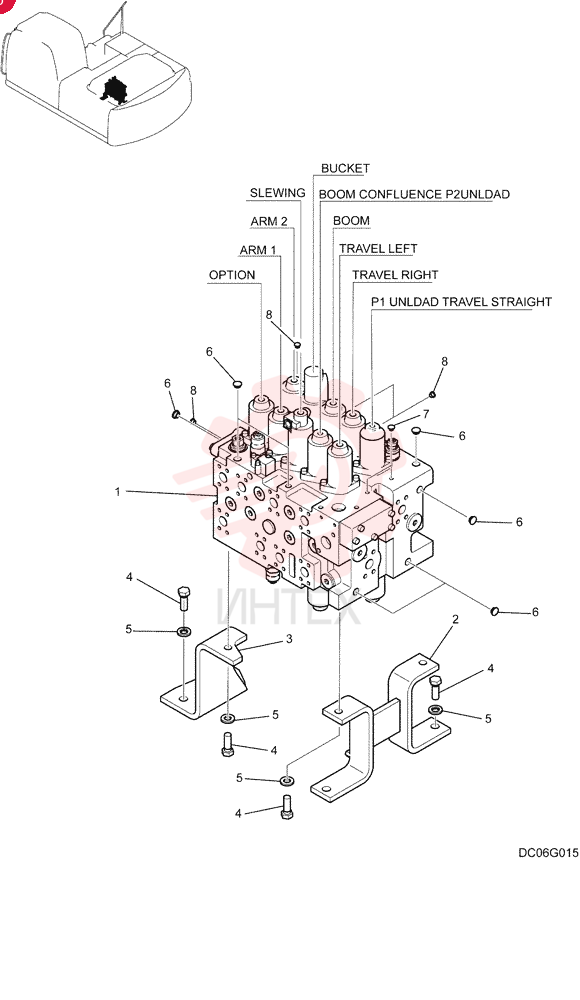

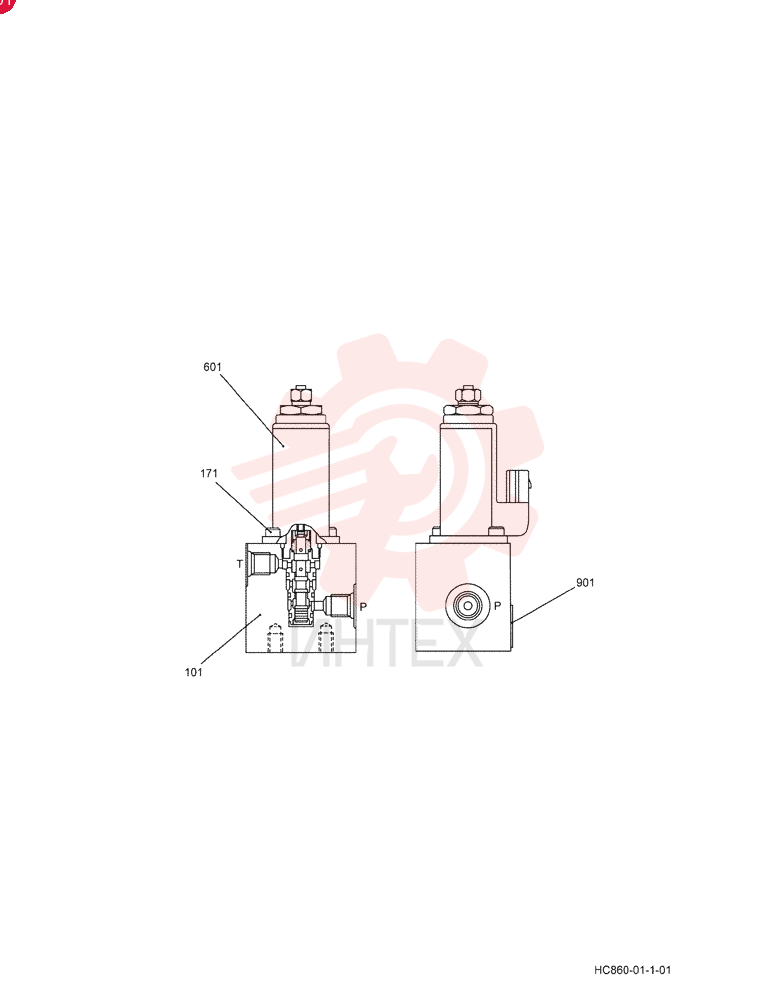

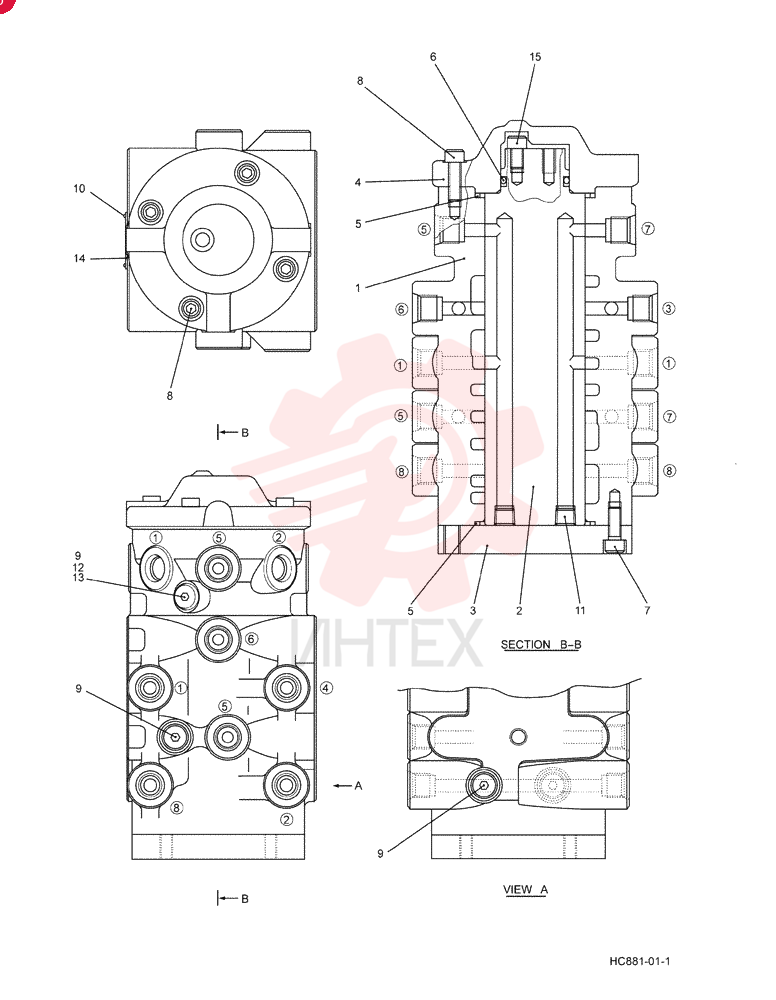

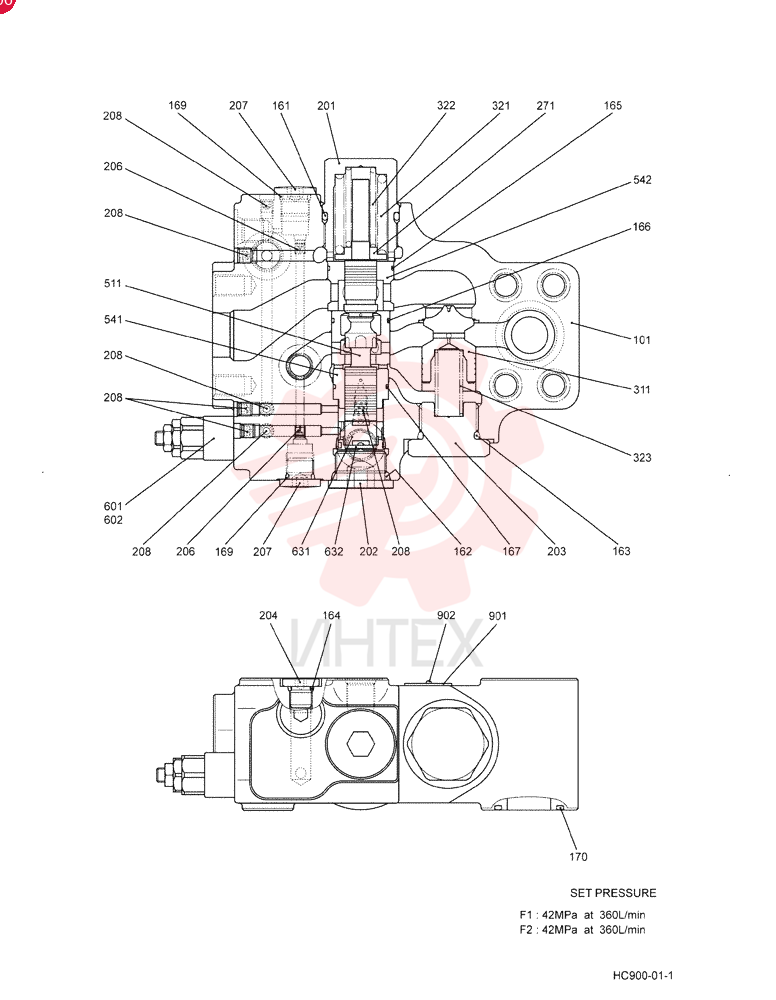

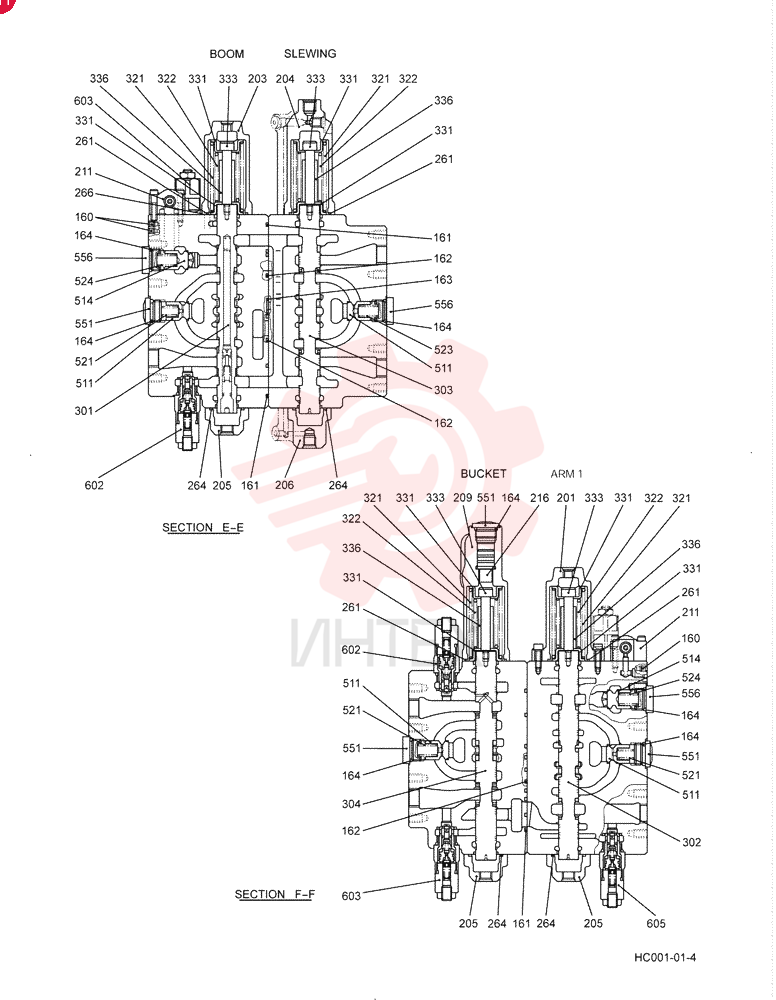

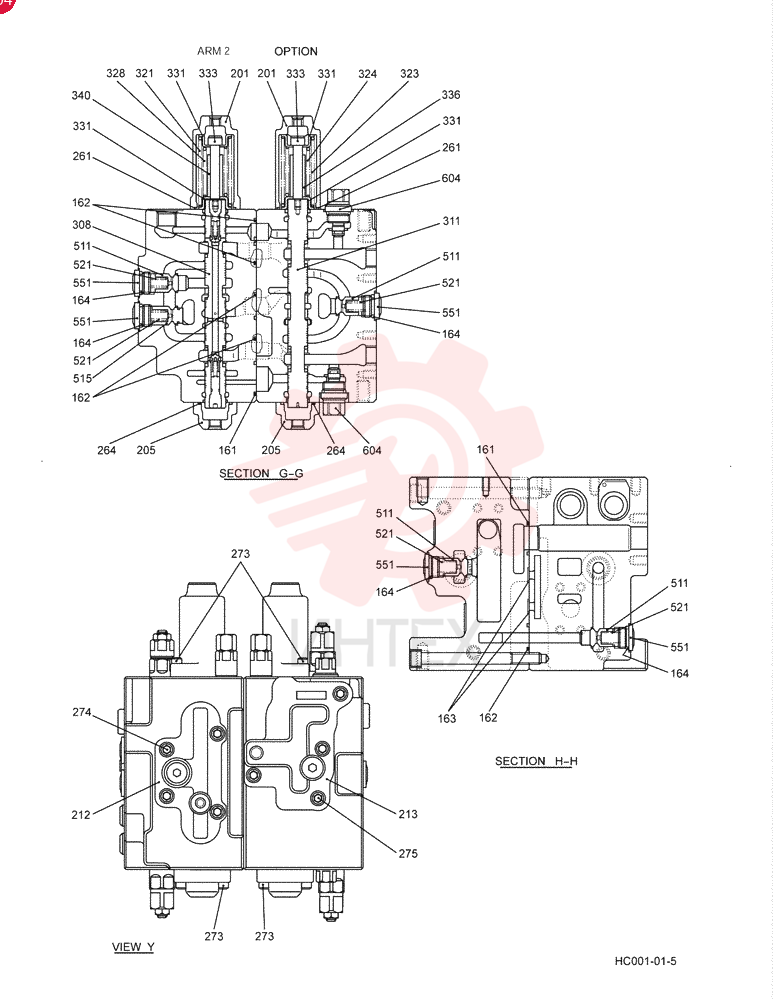

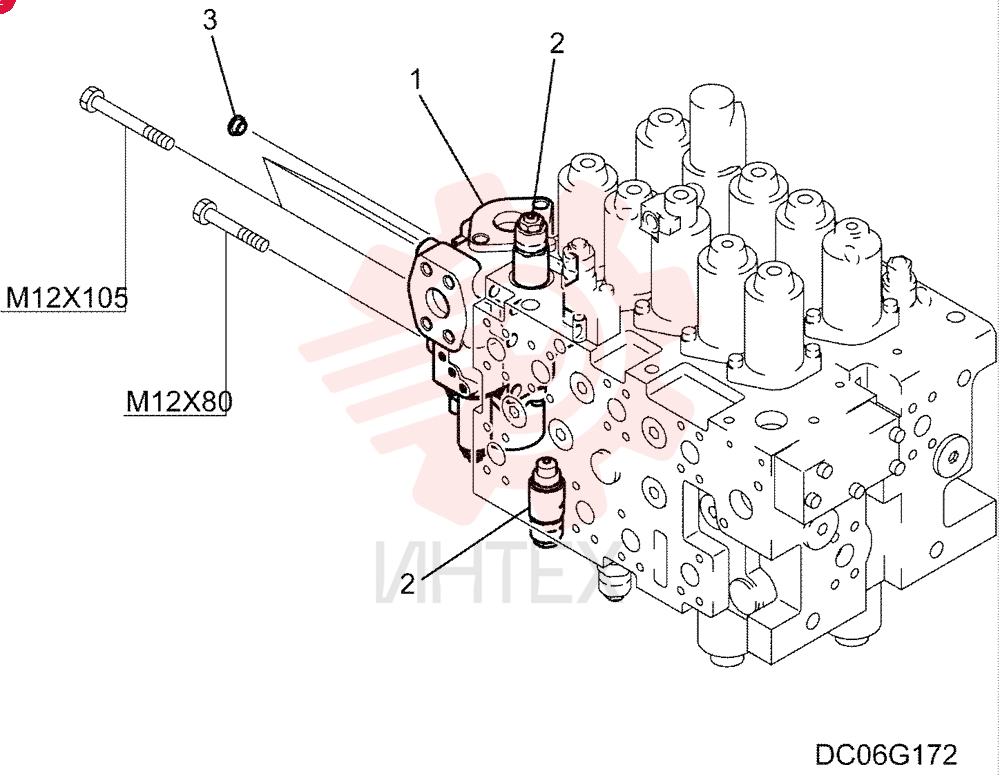

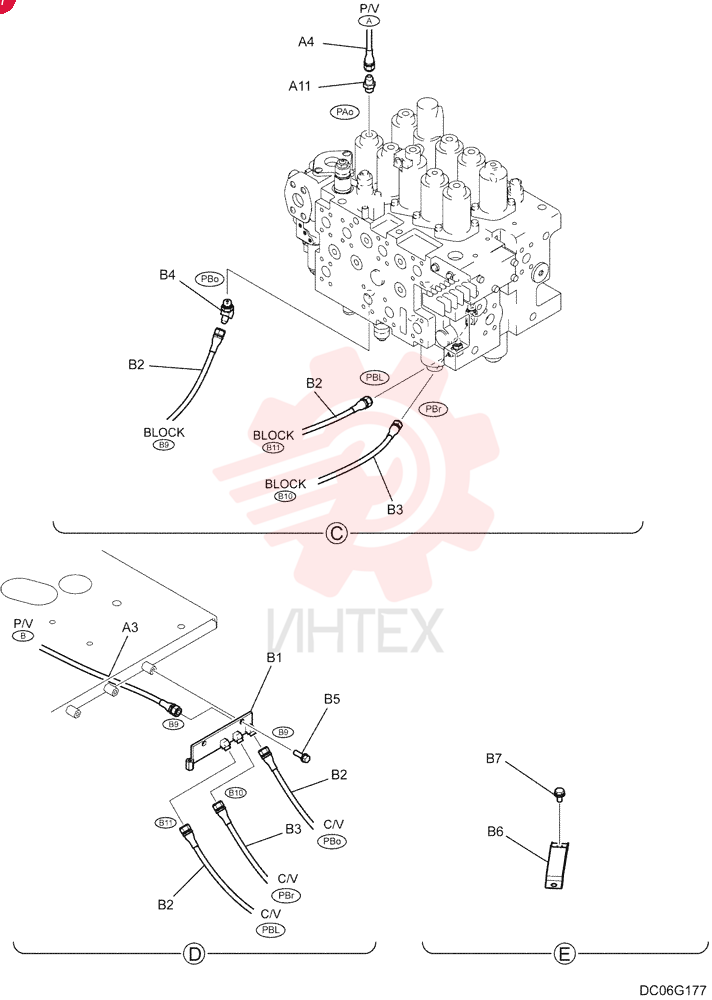

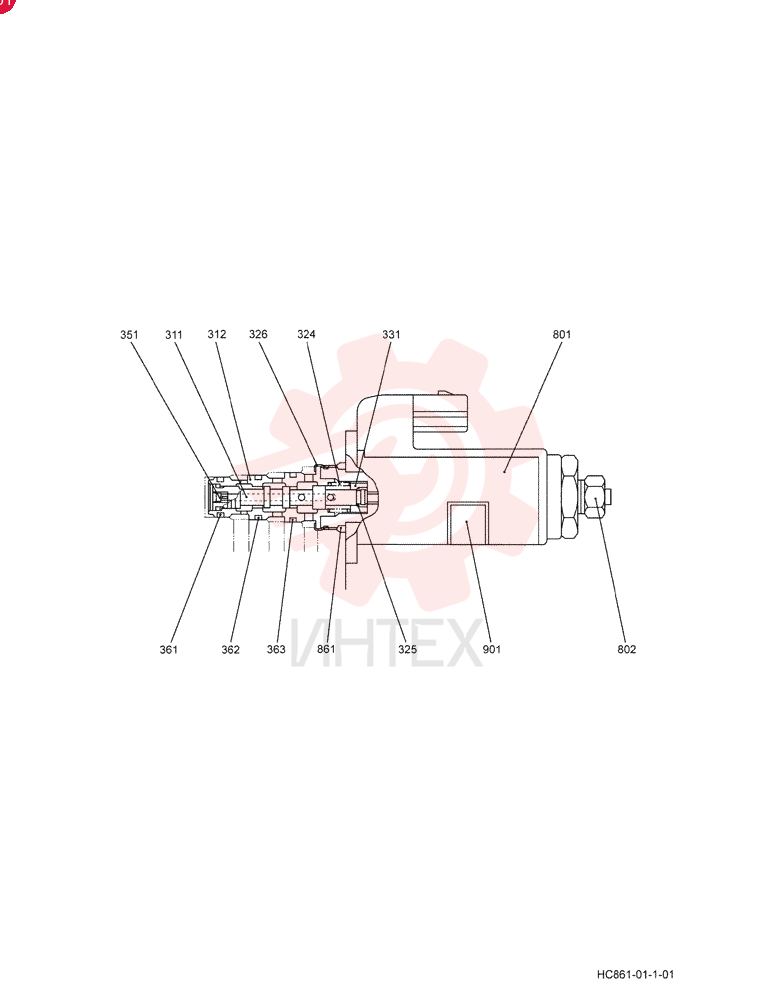

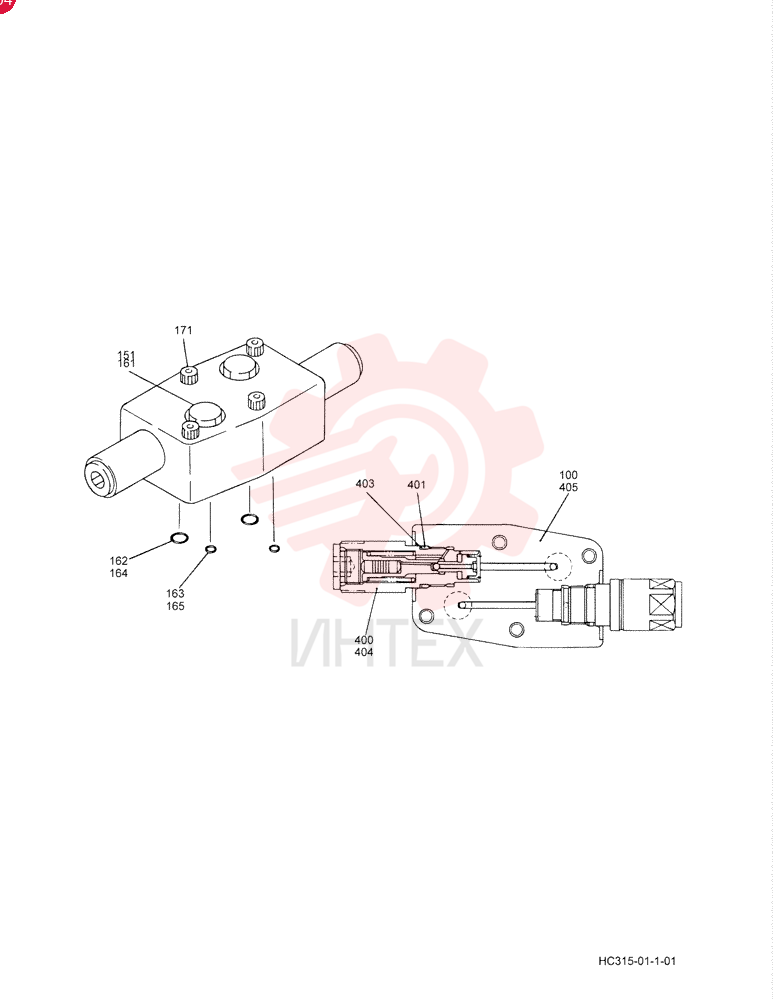

Клапан в сборе предохранительный, с серийного номера 6Открыть схему -
Коробка управления в сборе (см. 1.025)Открыть схему -
Коробка управления в сборе (см. 1.029)Открыть схему -
Крышка, M3 x 8mmОткрыть схему -
Магистрали гидравлические верхние (основание), см. 1.018,1.019Открыть схему -
Магистрали гидравлические верхние, см. 1.018 & 1.019Открыть схему -
Муфта, M14 x 1.5 x 12mm ID x 7mm IDОткрыть схему -

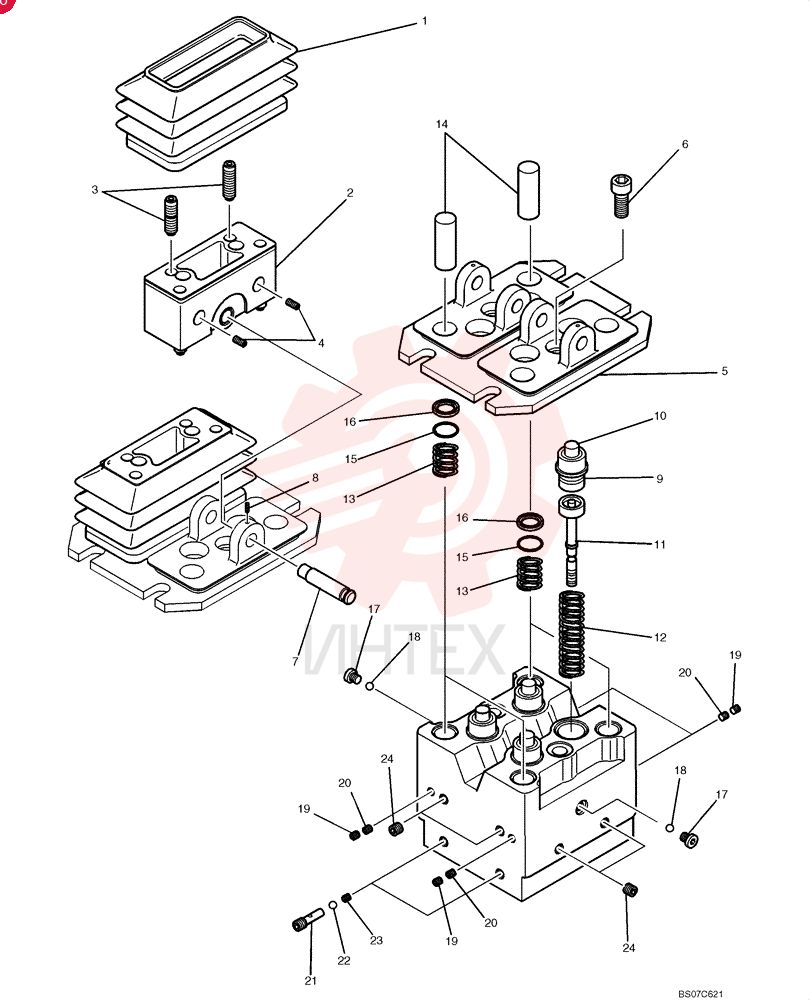

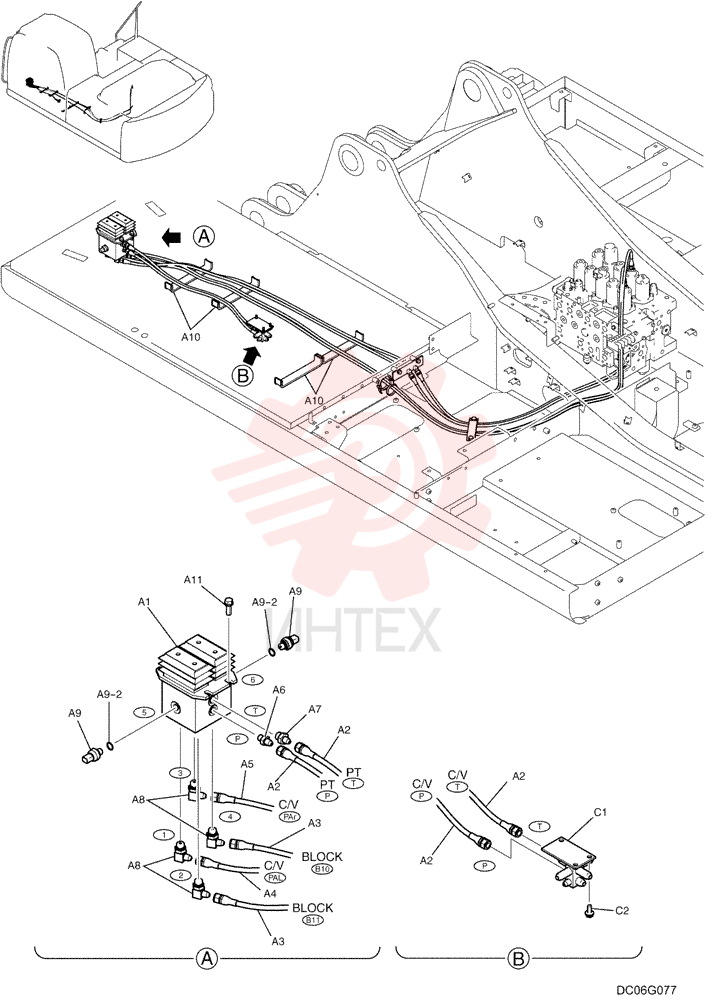

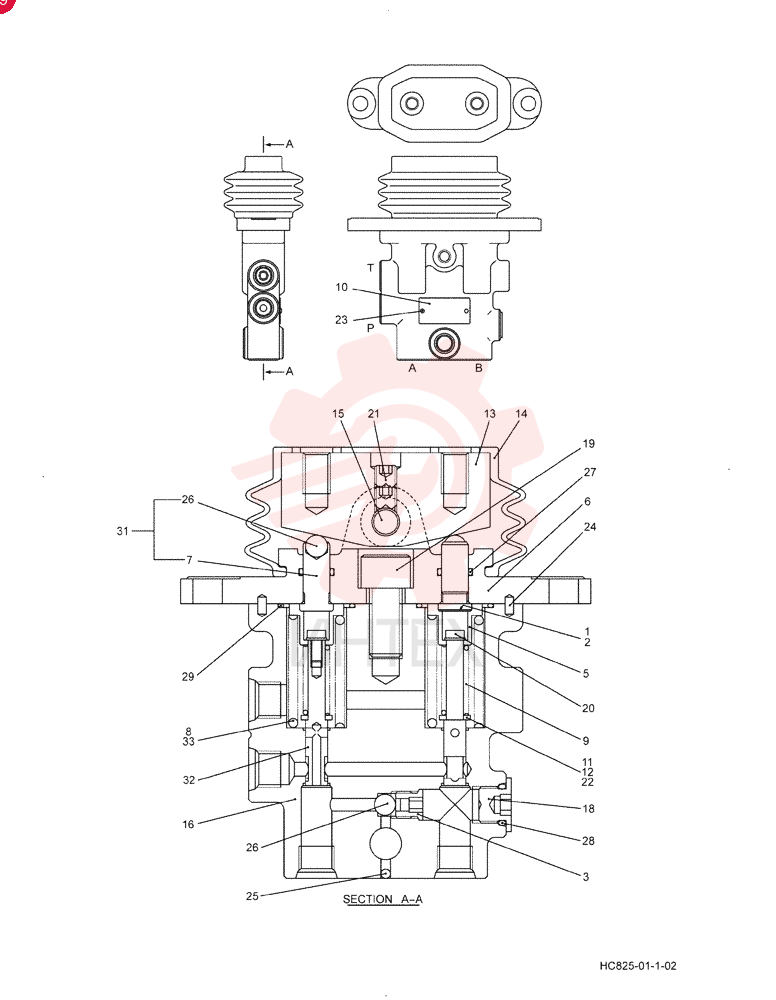

Органы управления оператора (3 кнопка)Открыть схему -
Отдельно не поставляется (часть 1)Открыть схему -
Отдельно не поставляется (часть 2)Открыть схему -
Палец, 80mm OD x 252mm LОткрыть схему -
Палец, 85mm OD x 280mm LОткрыть схему -
Панель в сборе приборная, см. 1.055,1.056,1.057Открыть схему -
Противовес, 6.22 метрических тоннОткрыть схему -
Рама нижняя, включает поз. A1-1 - A1-4Открыть схему -
Ремень безопасности, 48mm W x 1250mm L, чёрныйОткрыть схему -

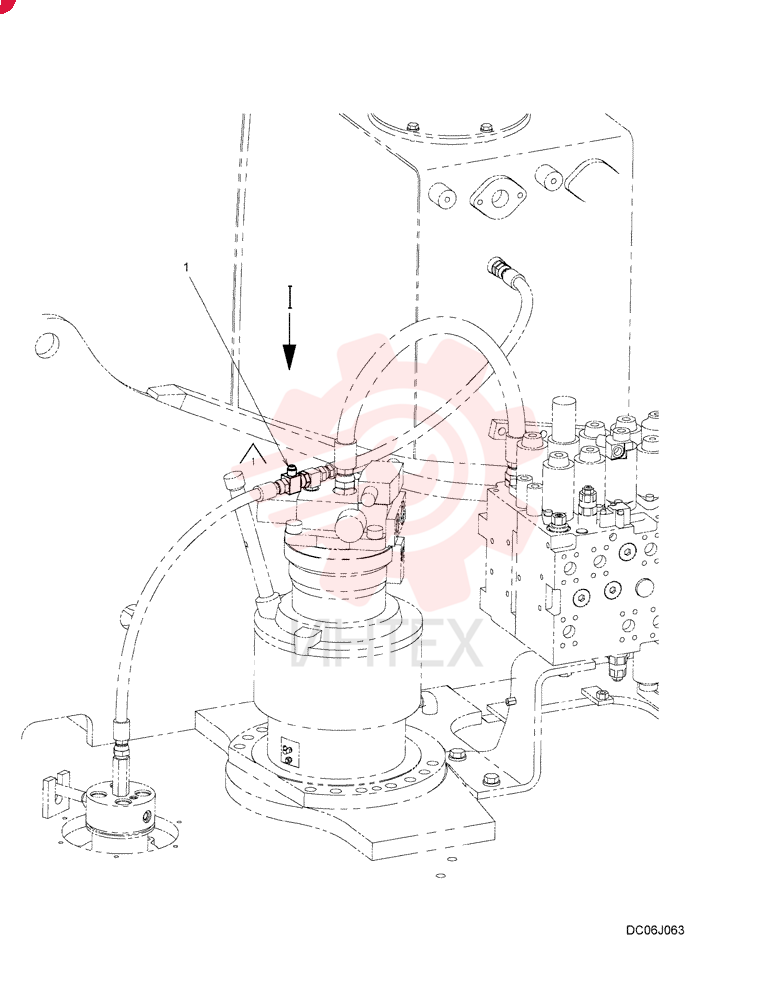

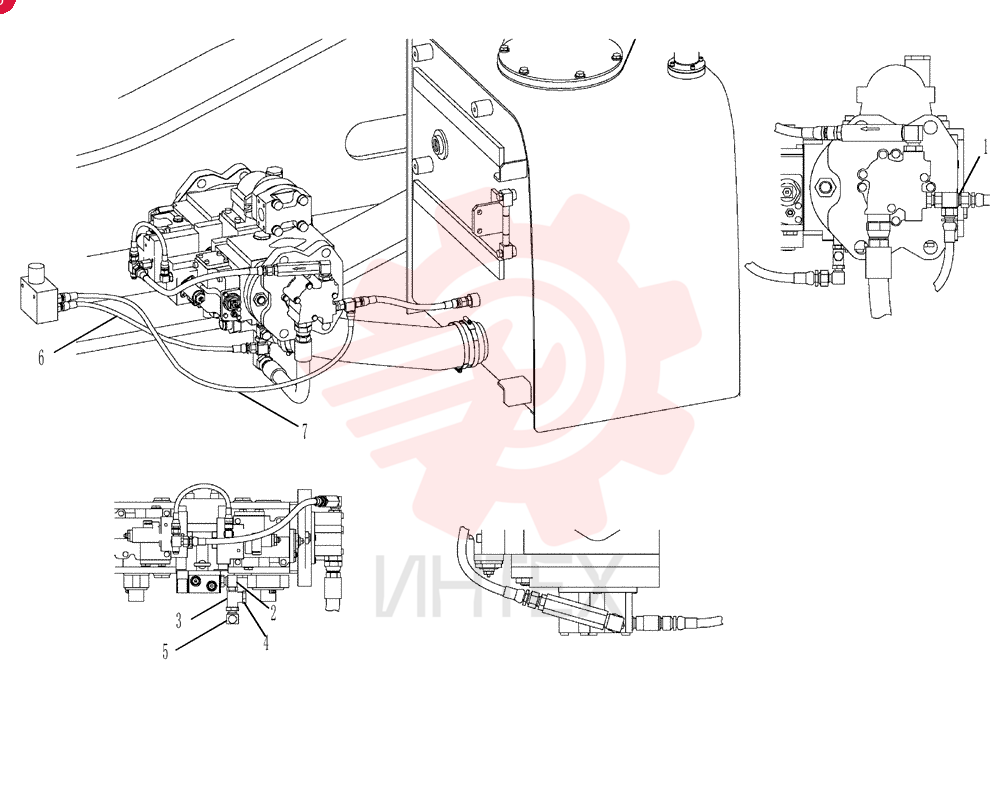

Соединитель гидравлический, 1/4″ NPT x 1/4″ NPTОткрыть схему -
Стяжка кабельная, 4.80mm W x 251mm LОткрыть схему -

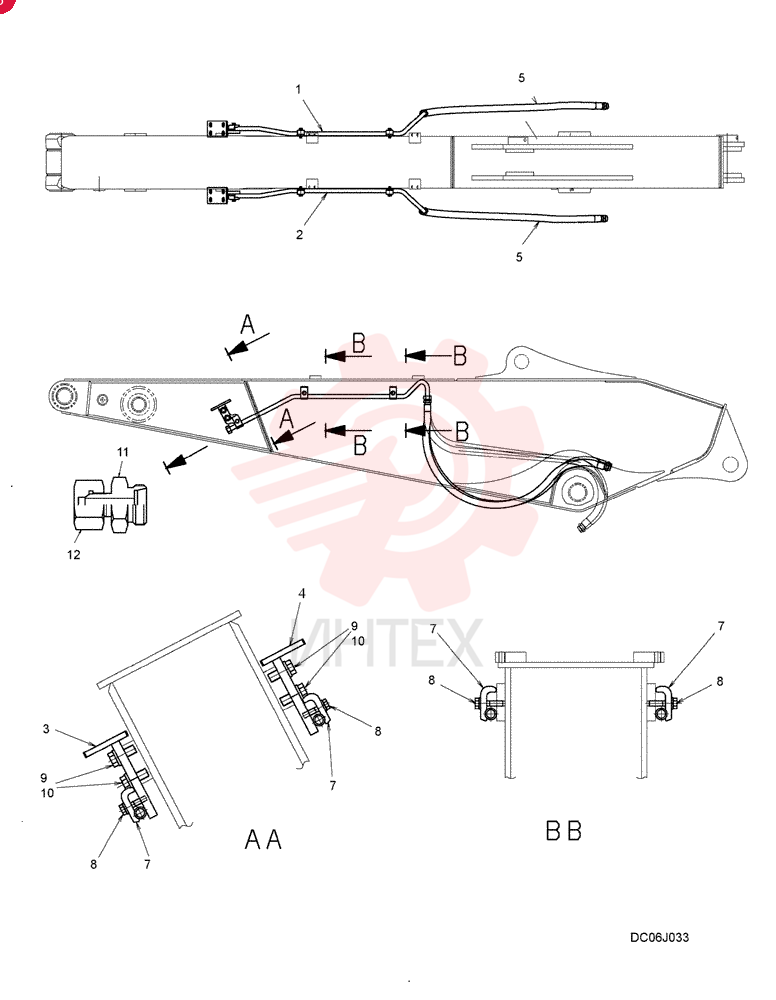

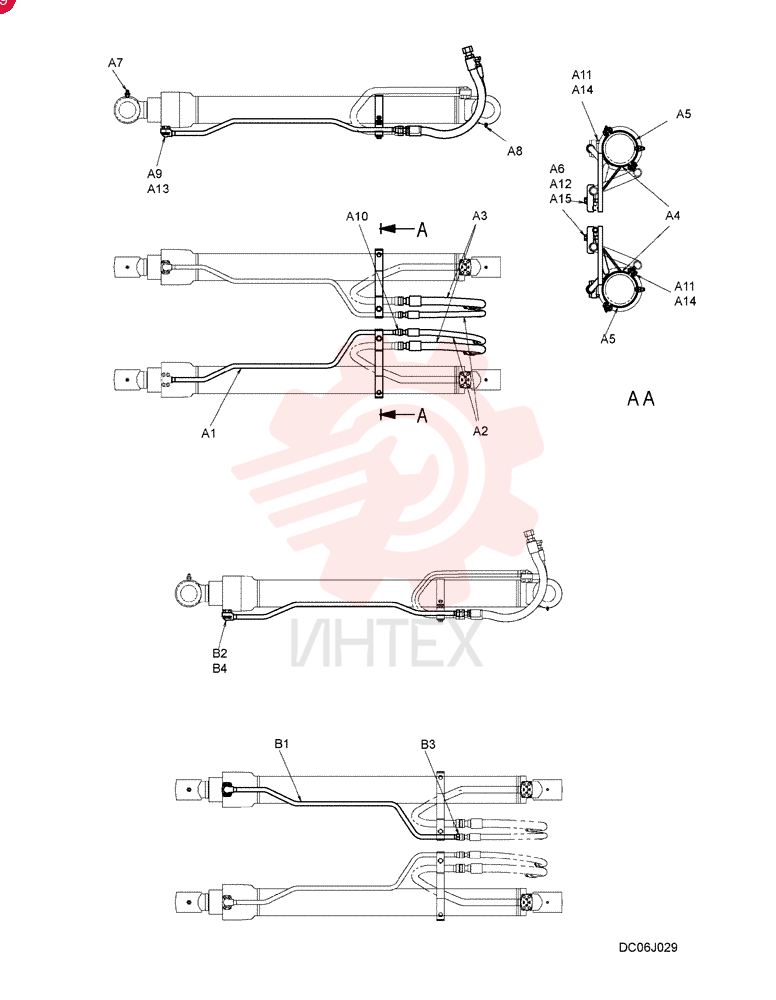

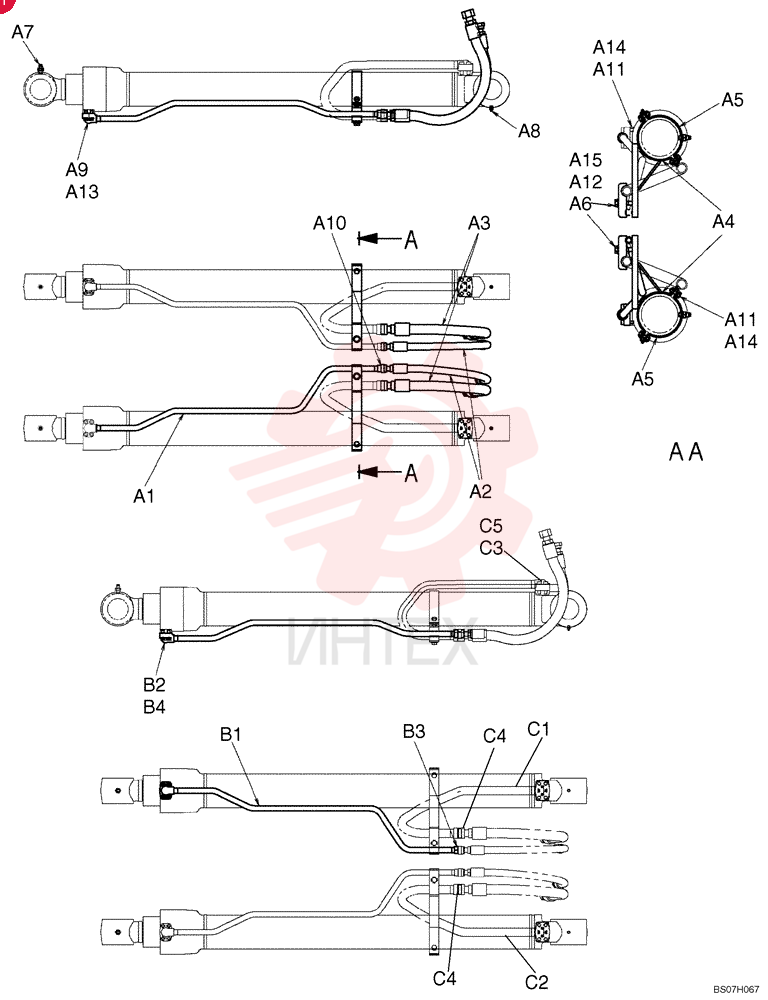

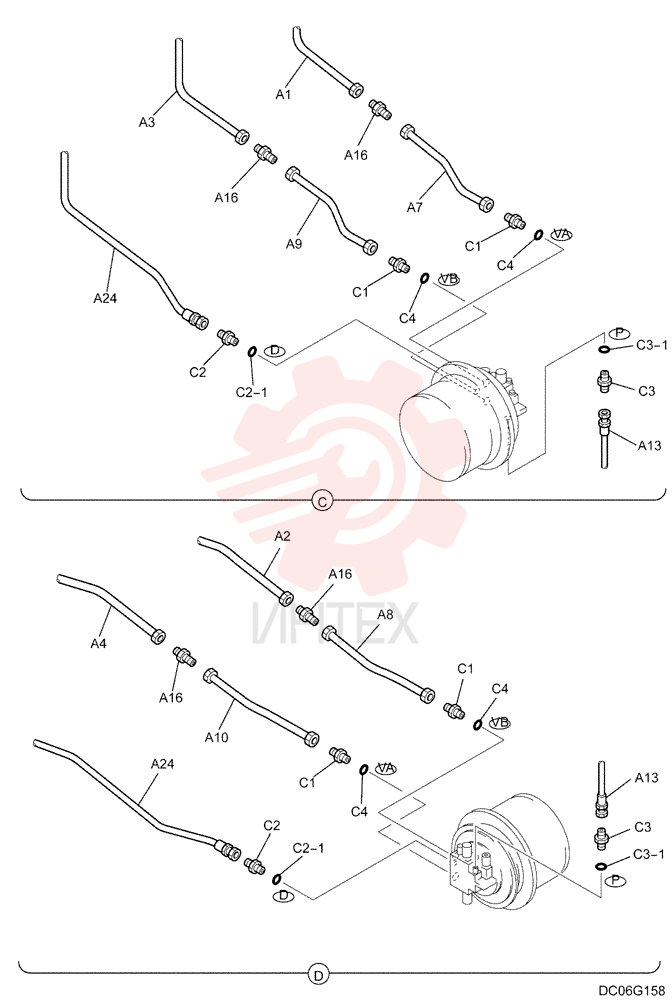

Трубка, 21.7 mm OD x 1210.5, длина 224.1 mmОткрыть схему -

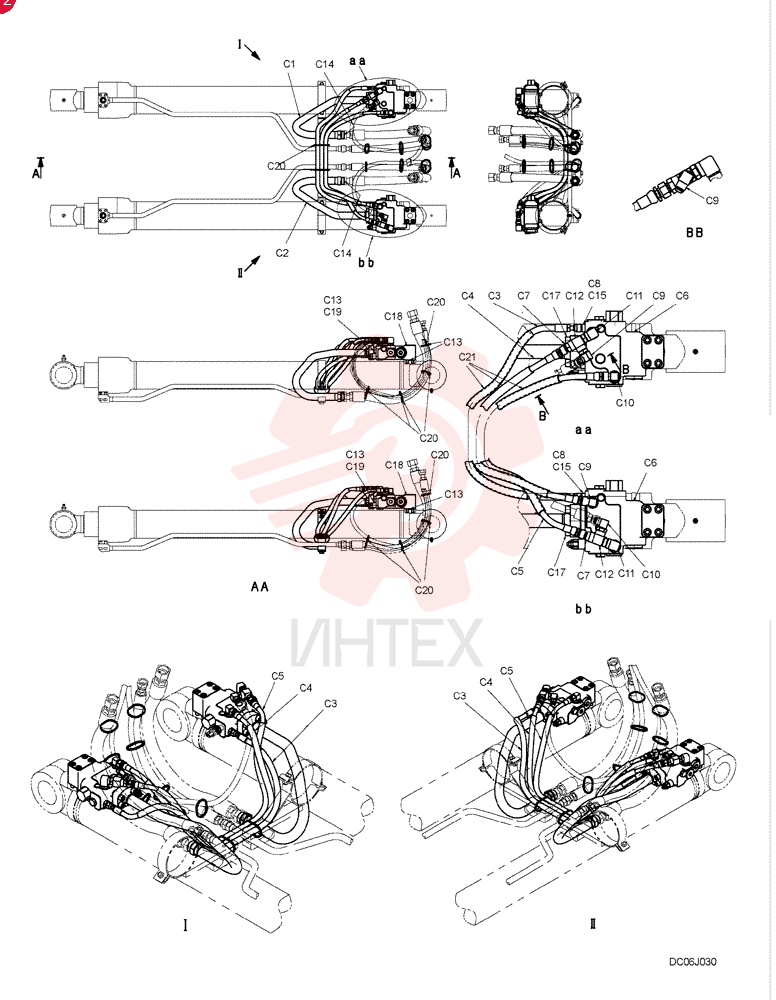

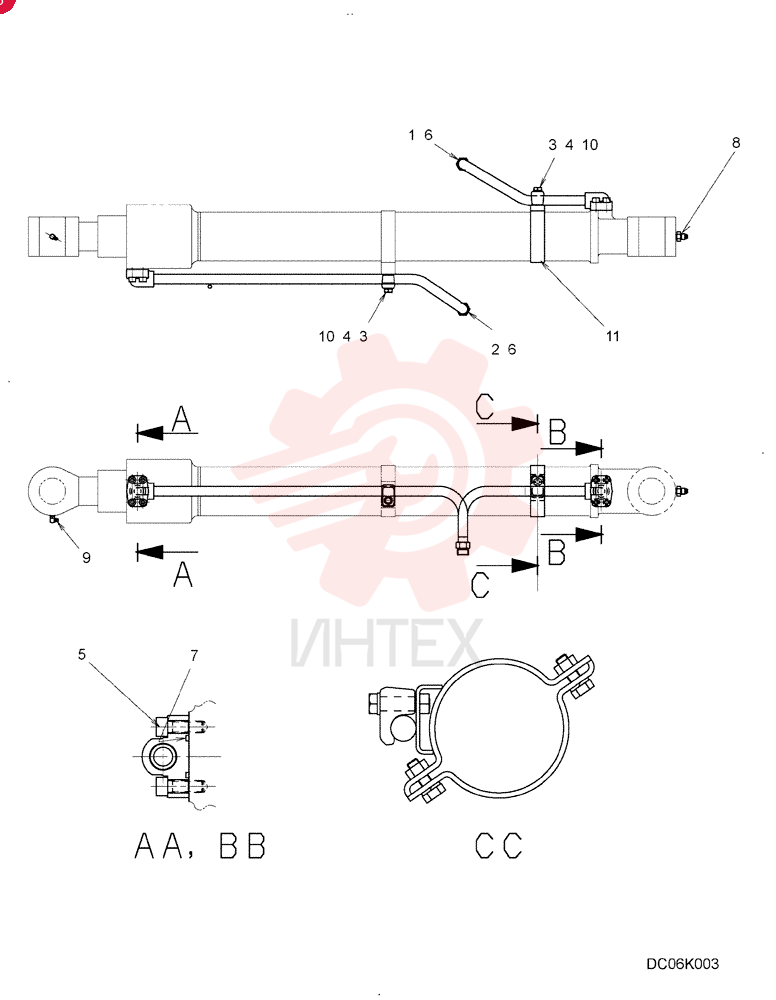

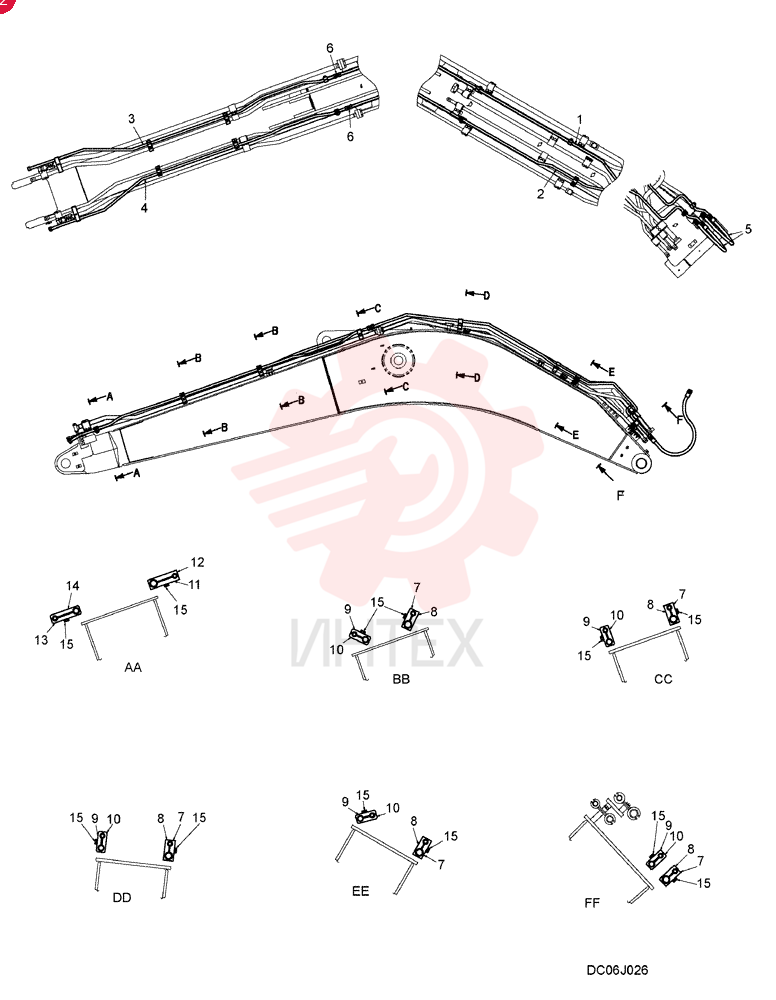

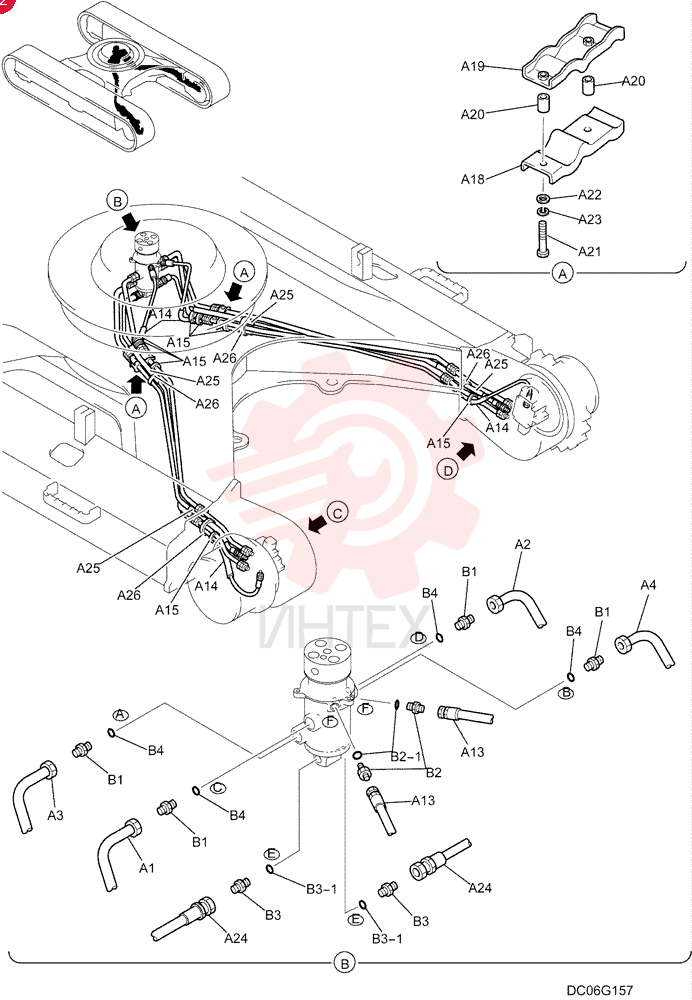

Трубка, 21.7 mm OD x 315, длина 145 mmОткрыть схему -

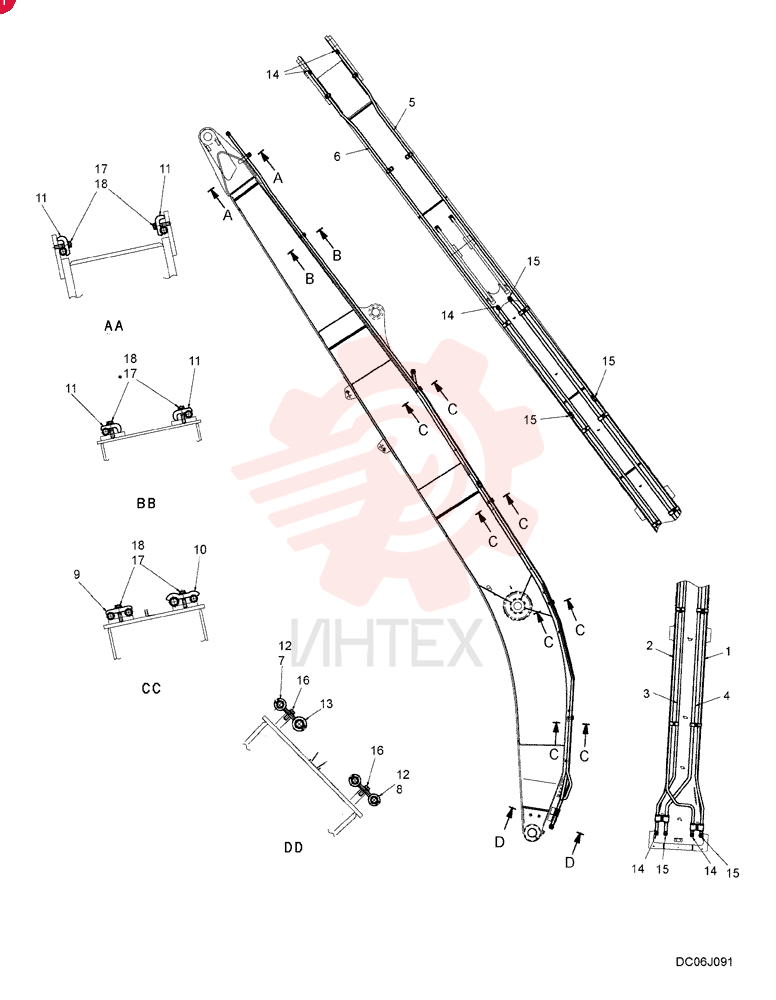

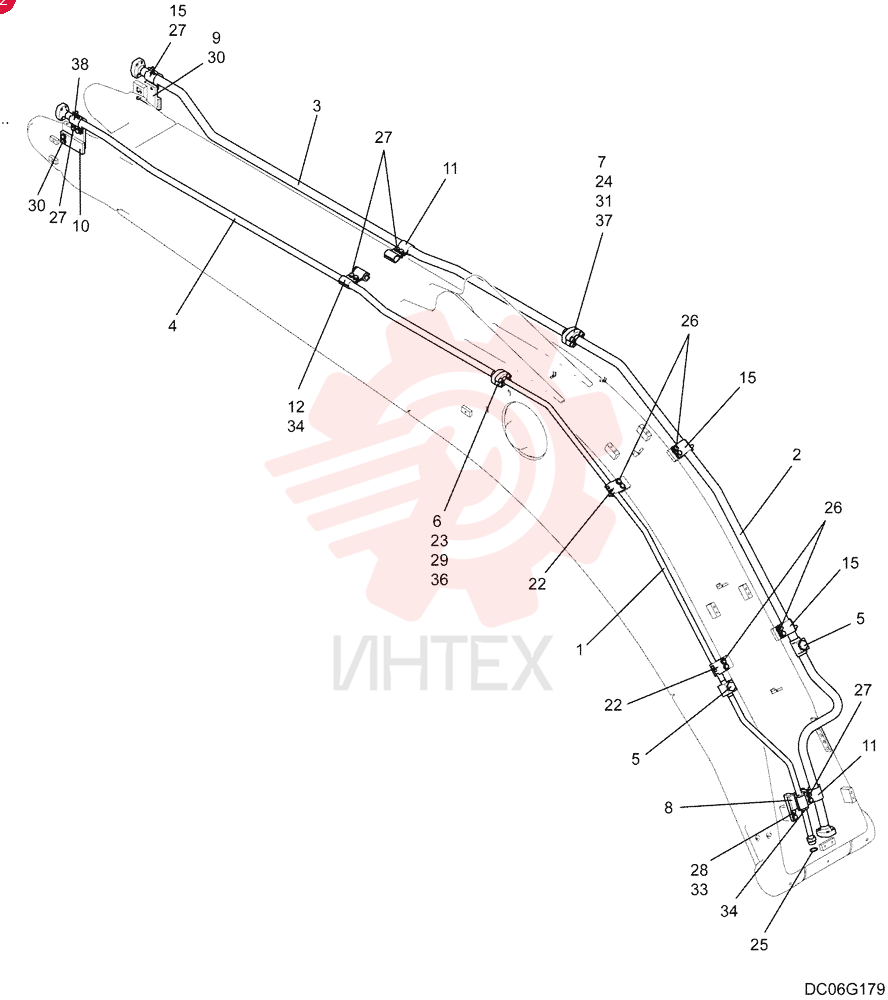

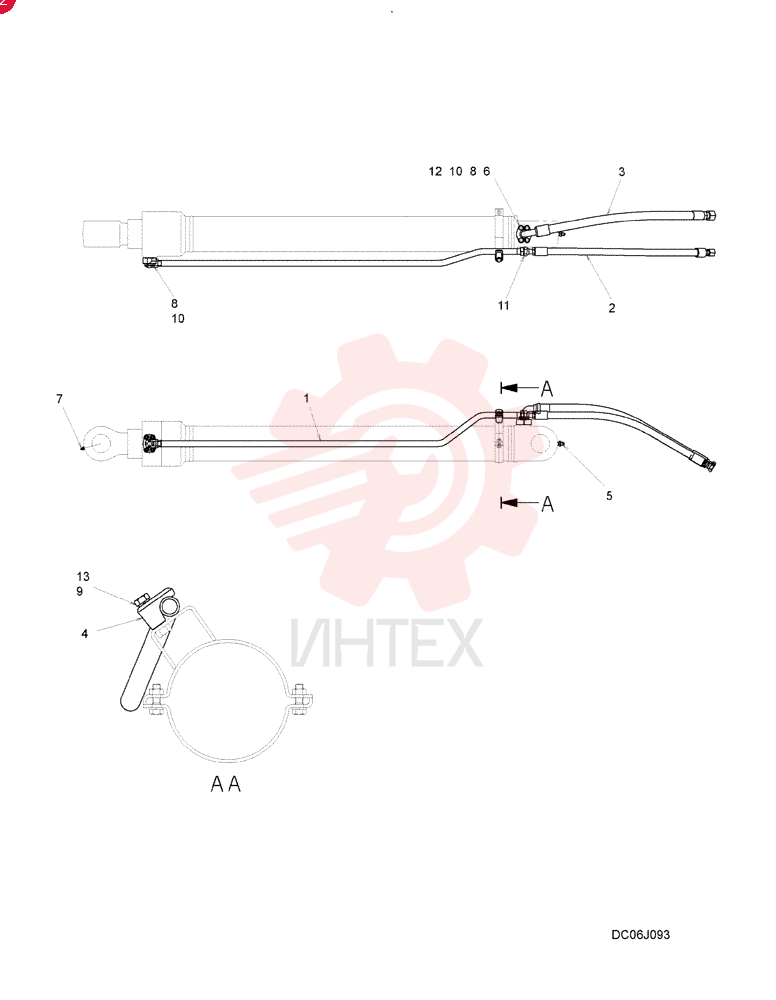

Трубка, 27.2 mm OD x 1746, длина 131 mmОткрыть схему -

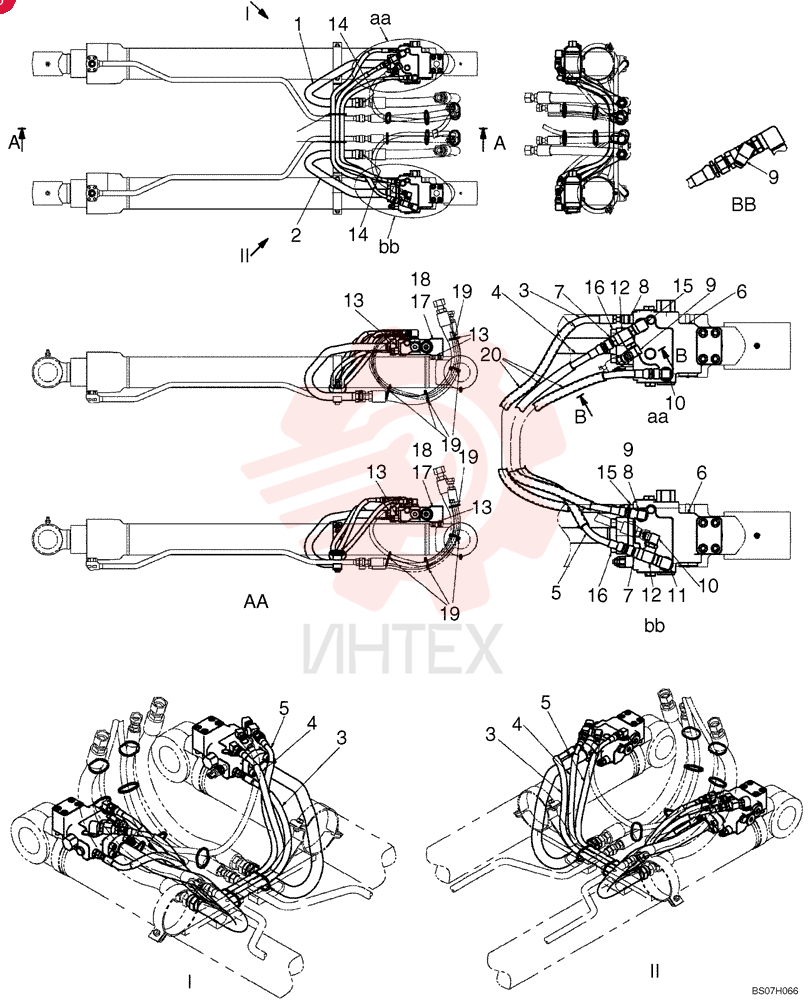

Трубка, 34.0 mm ODОткрыть схему -

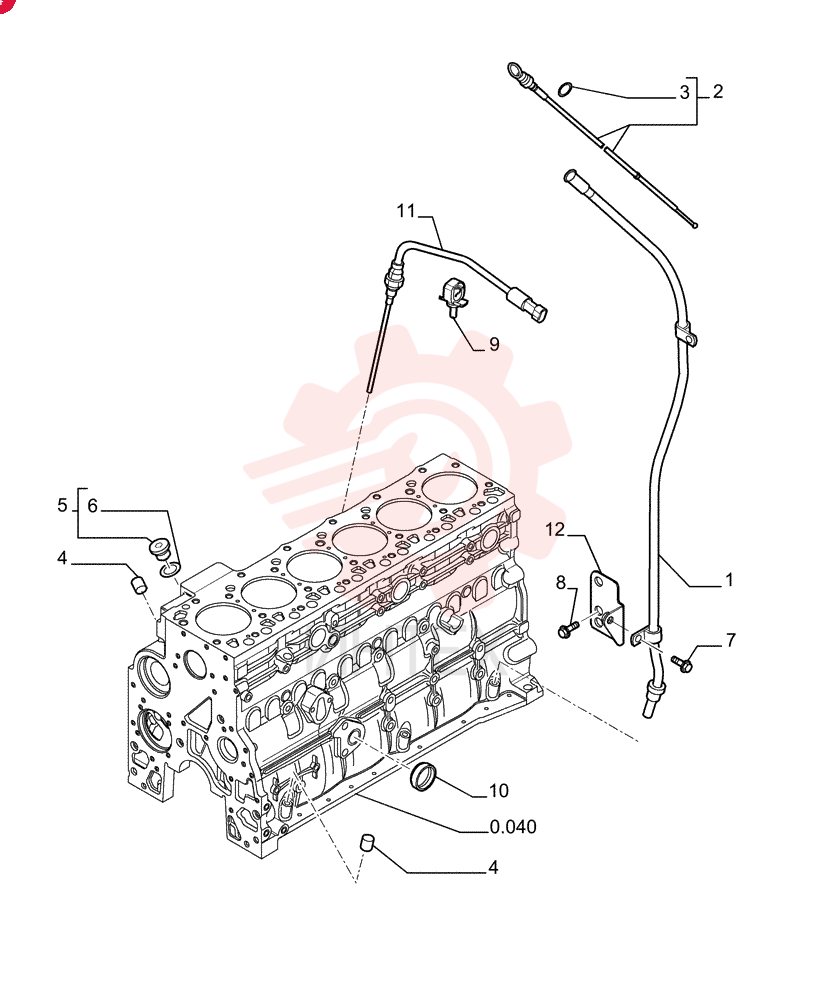

Трубка, длина 630 mmОткрыть схему -
Фонарь, 28V, 60WОткрыть схему -
Цилиндр двойного действия, шток 65mm, ход 885mmОткрыть схему -
Цилиндр двойного действия, шток 95mm, ход 1558mmОткрыть схему -
Шкив, 212mm ODОткрыть схему -
Шланг, 12mm ID x 4150mm LОткрыть схему -
Шланг, 6.35mm ID x 500mm LОткрыть схему -
Шланг, 6.4mm ID x 800mm LОткрыть схему
