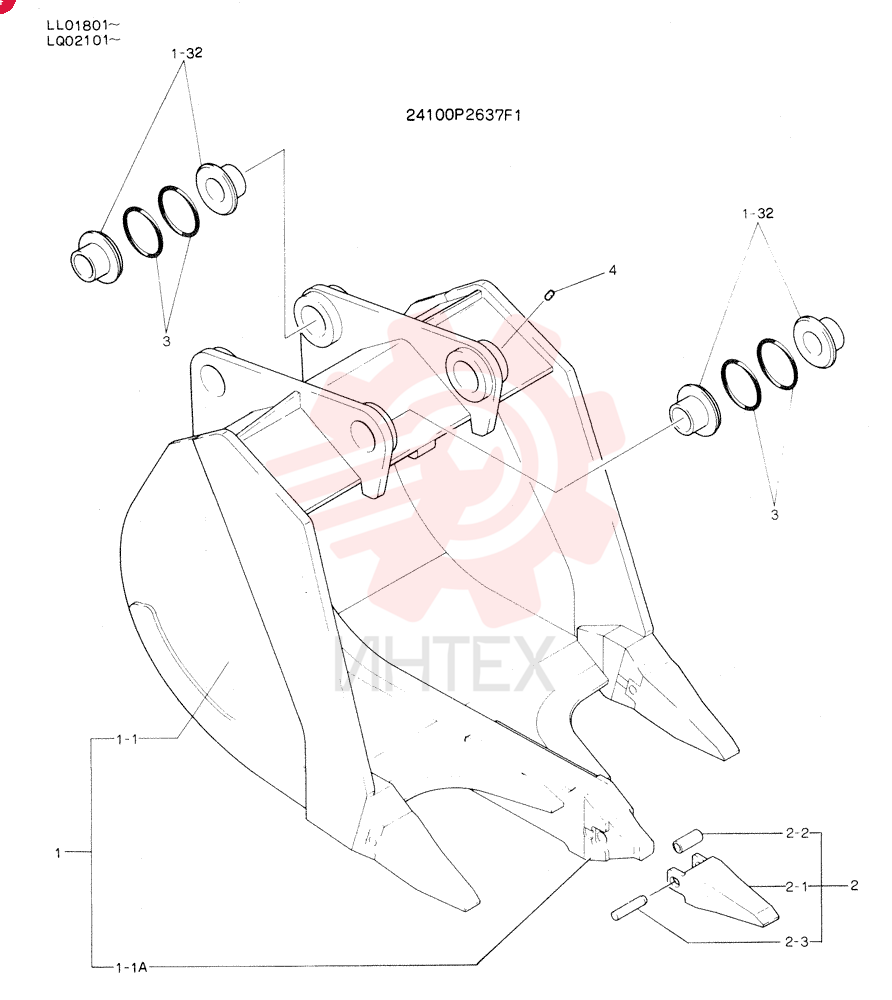

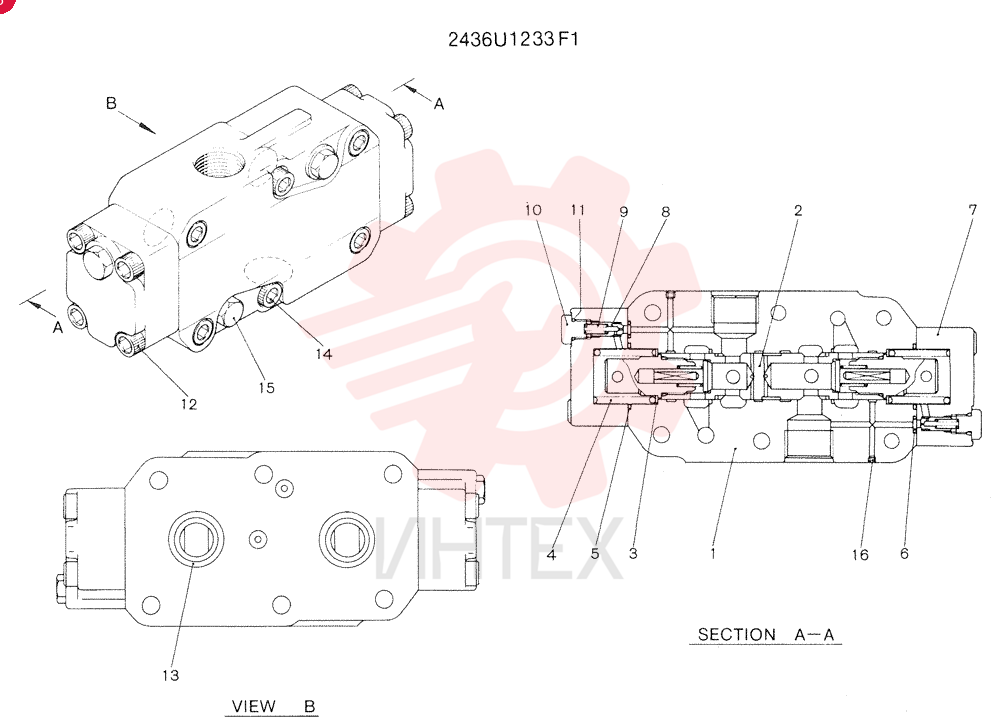

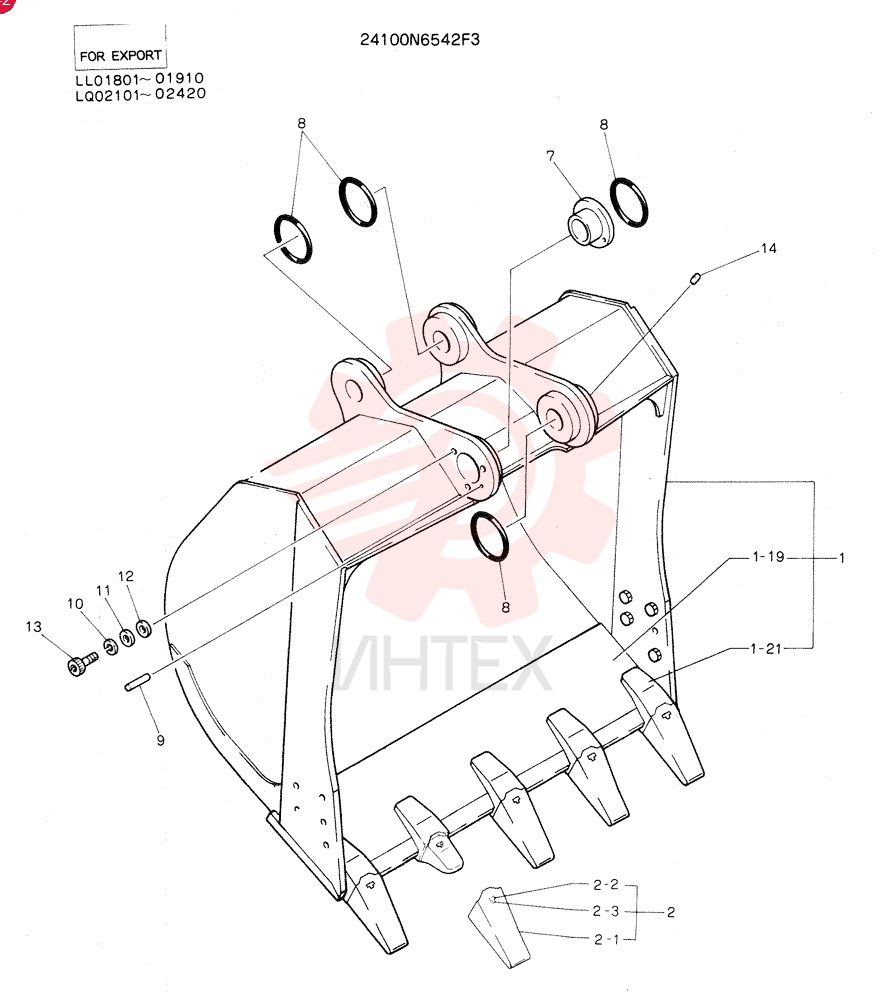

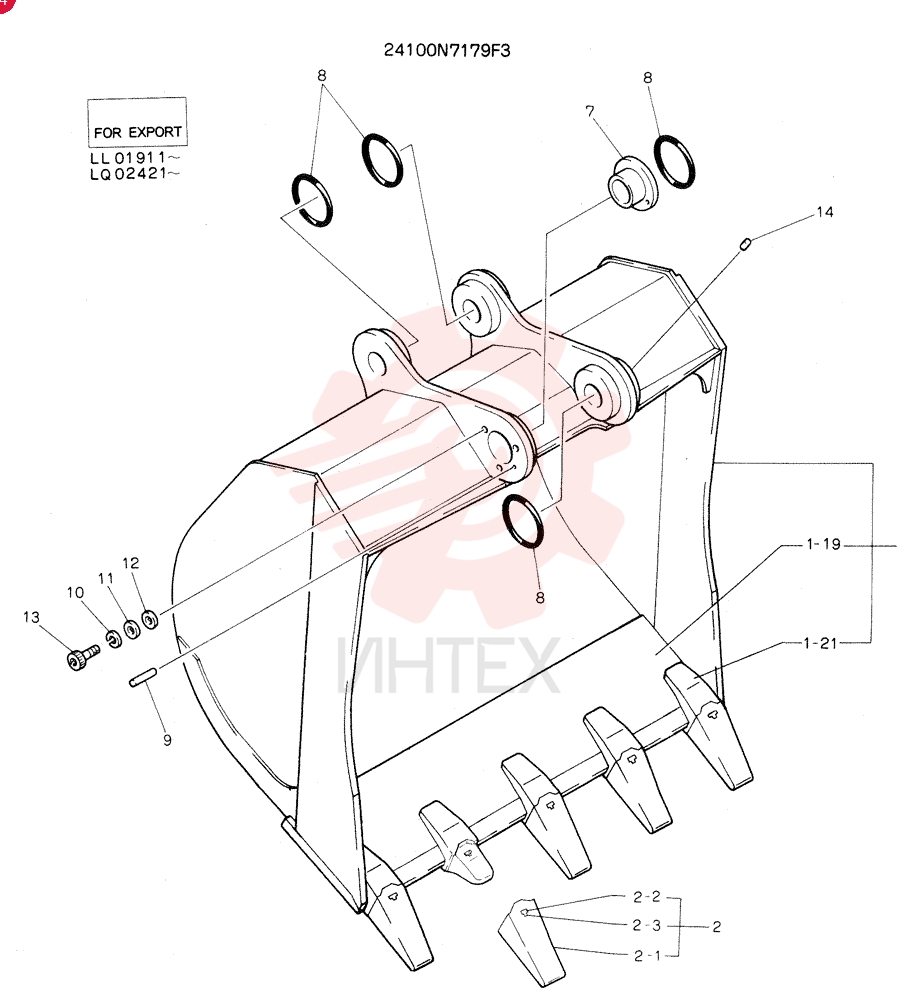

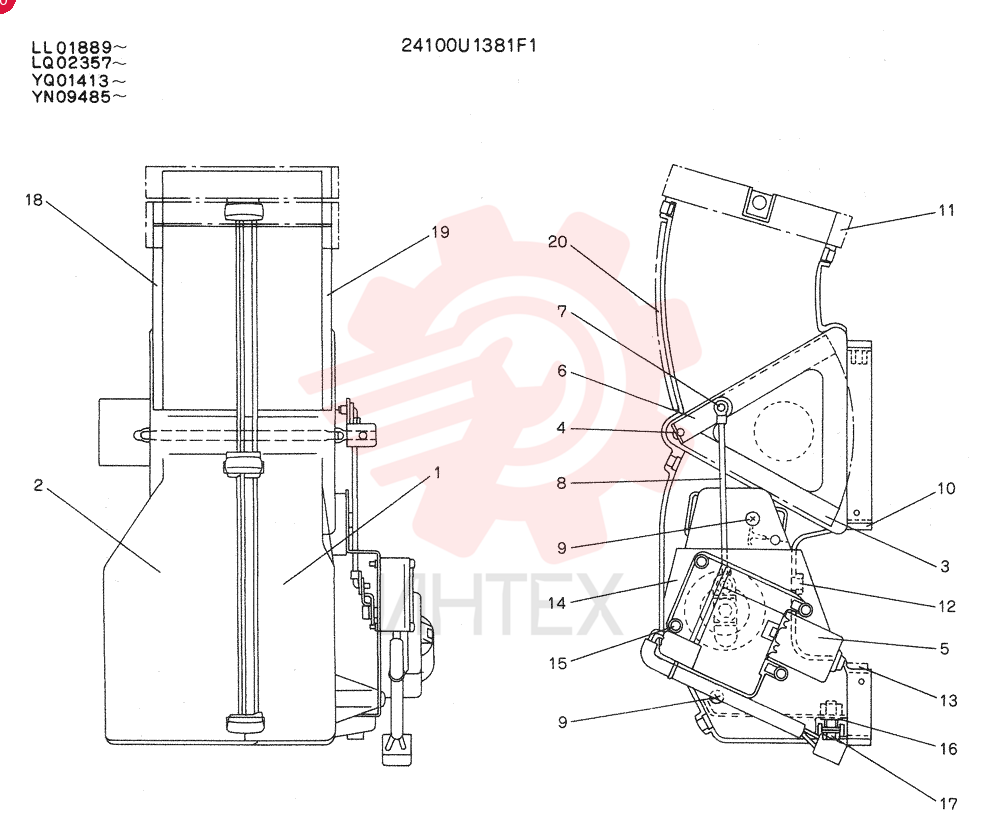

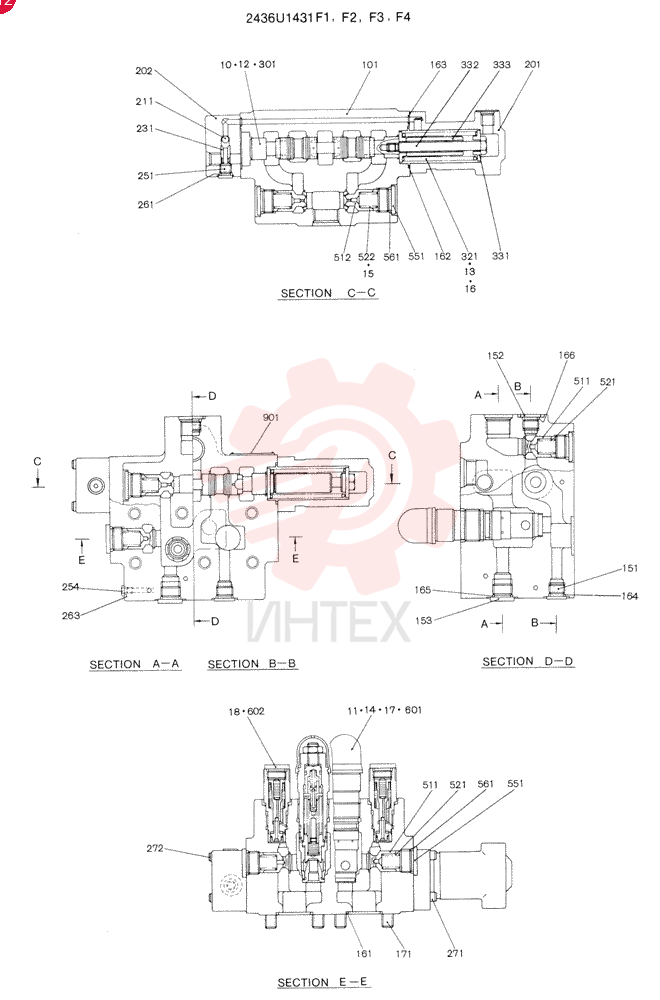

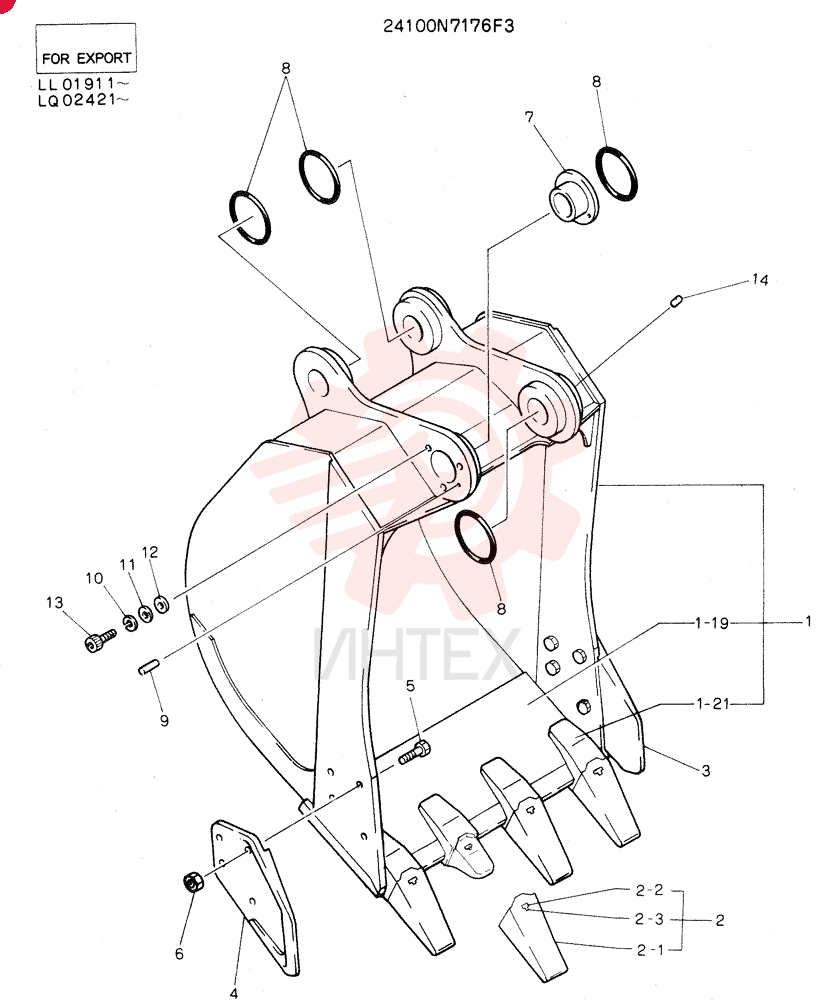

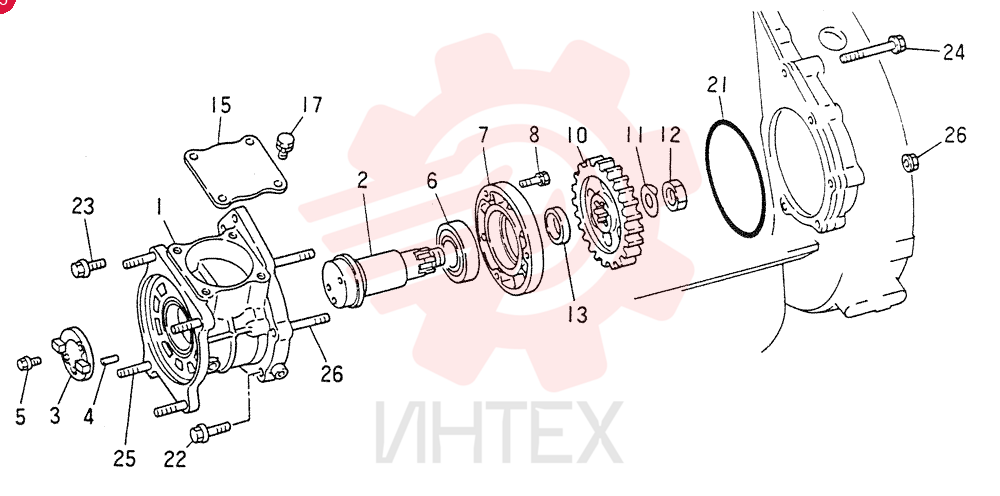

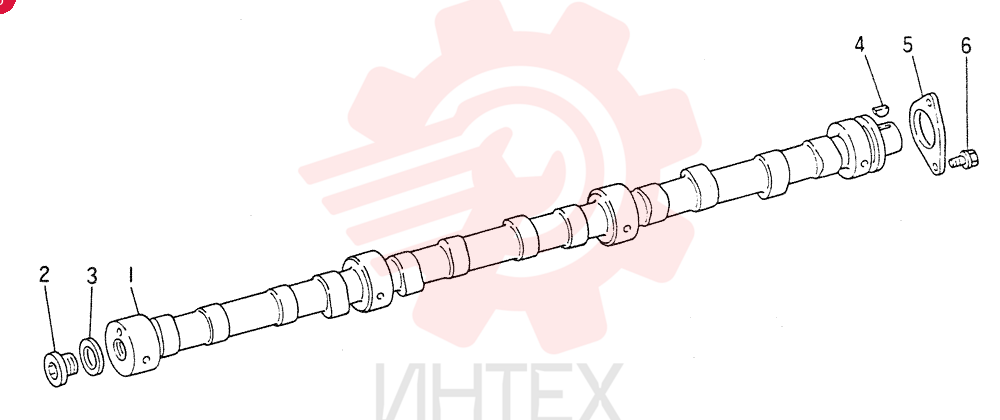

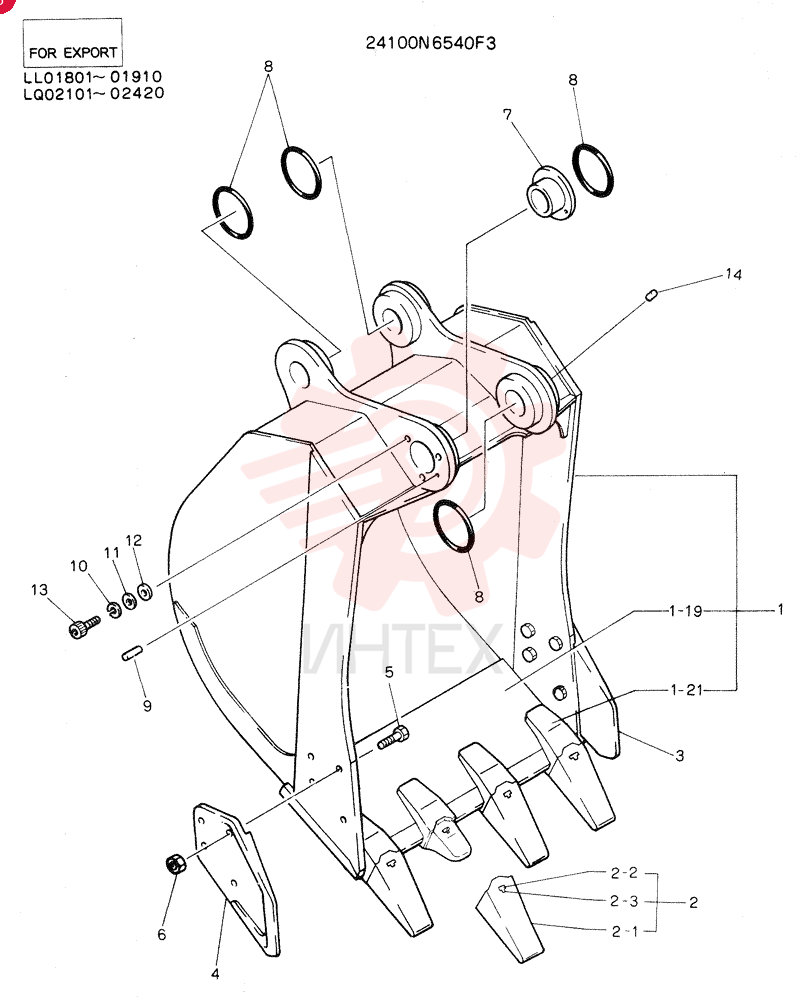

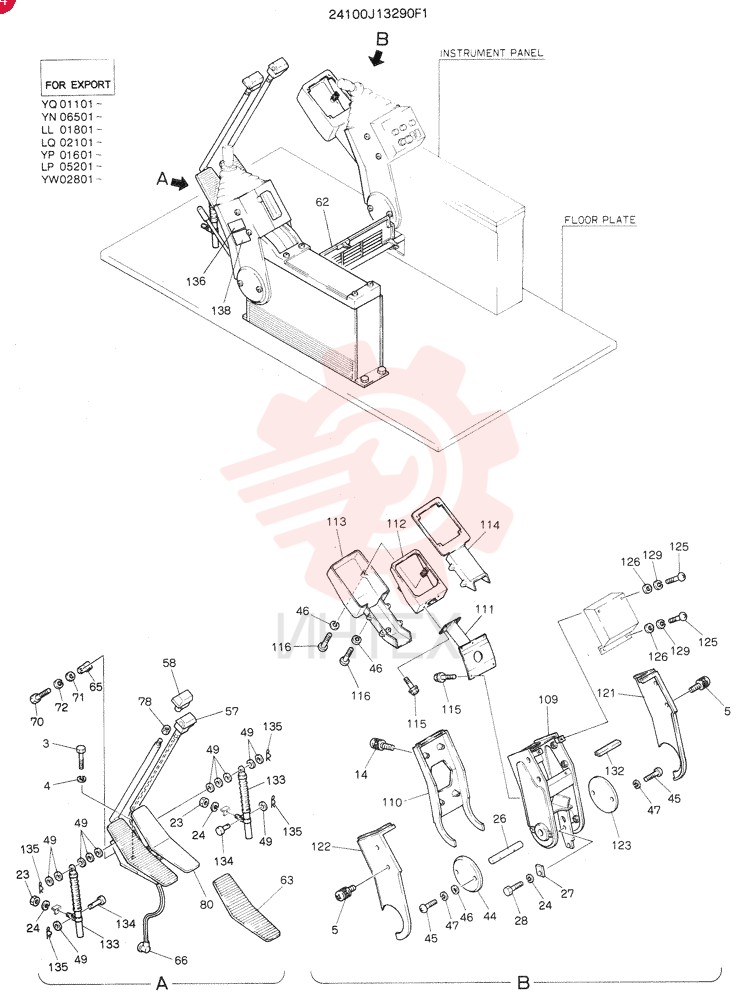

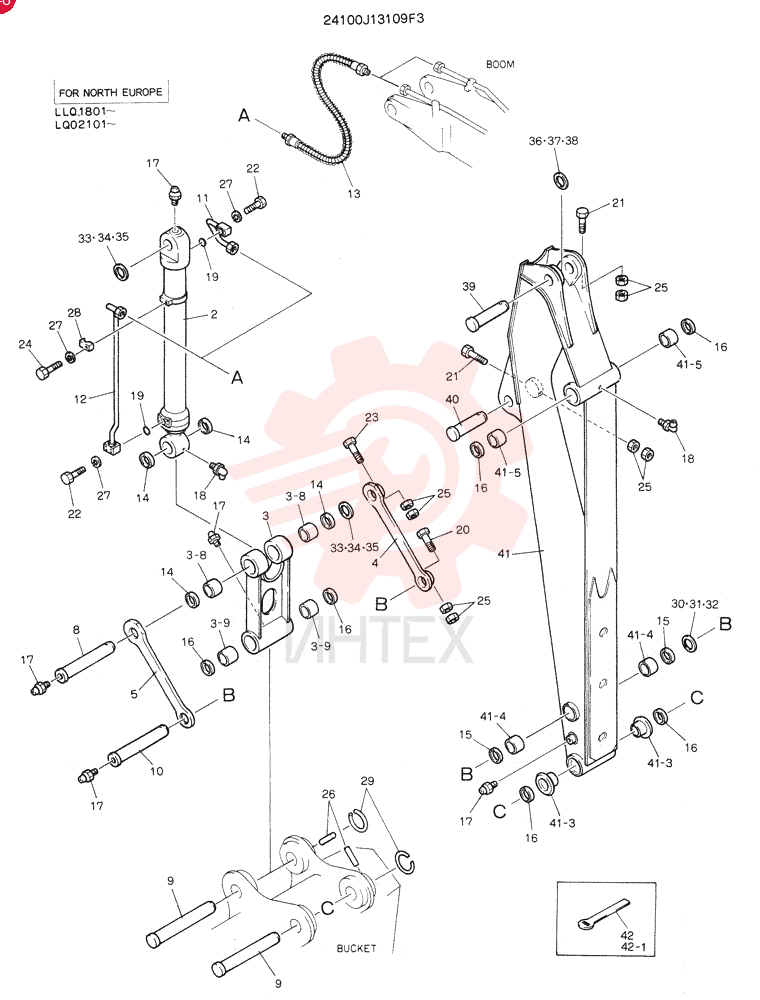

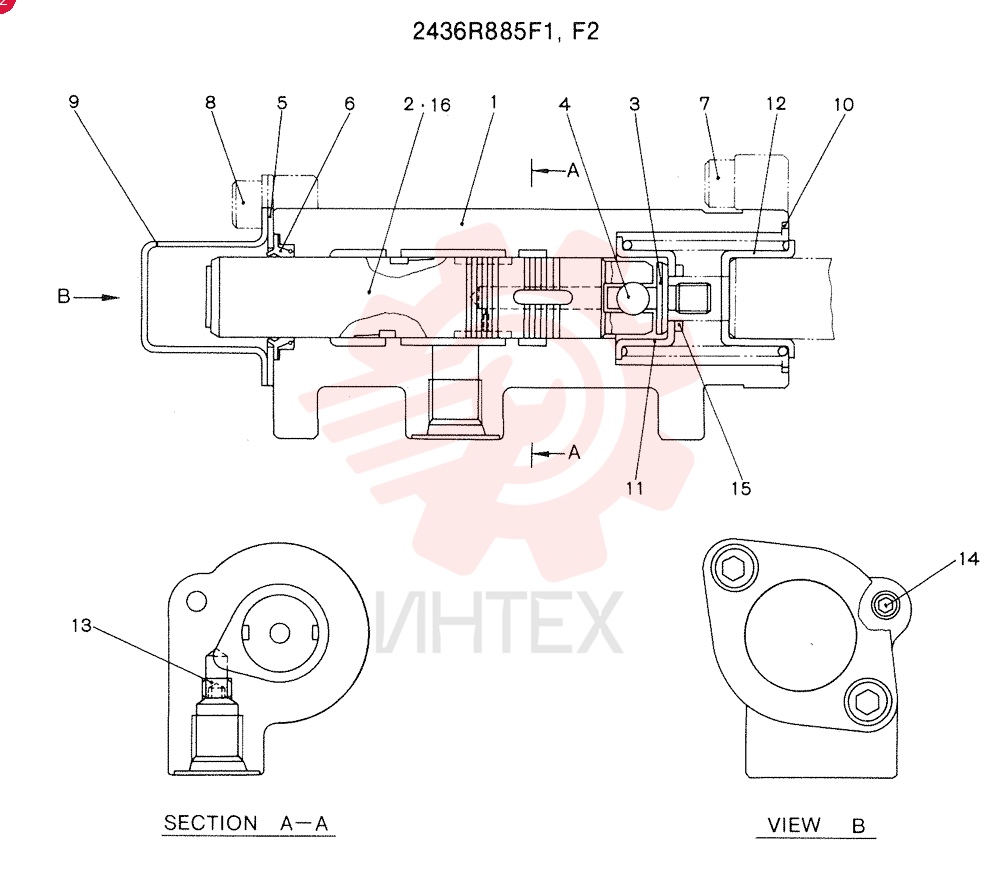

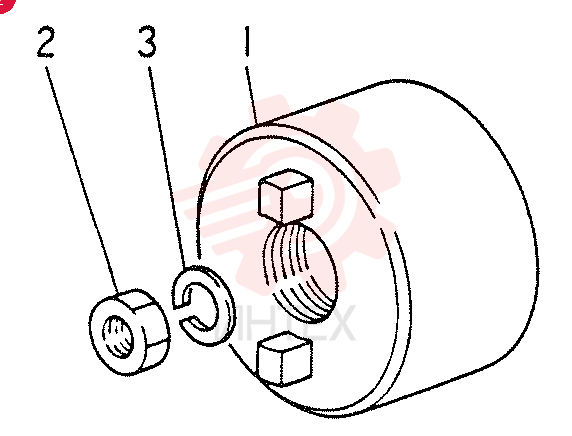

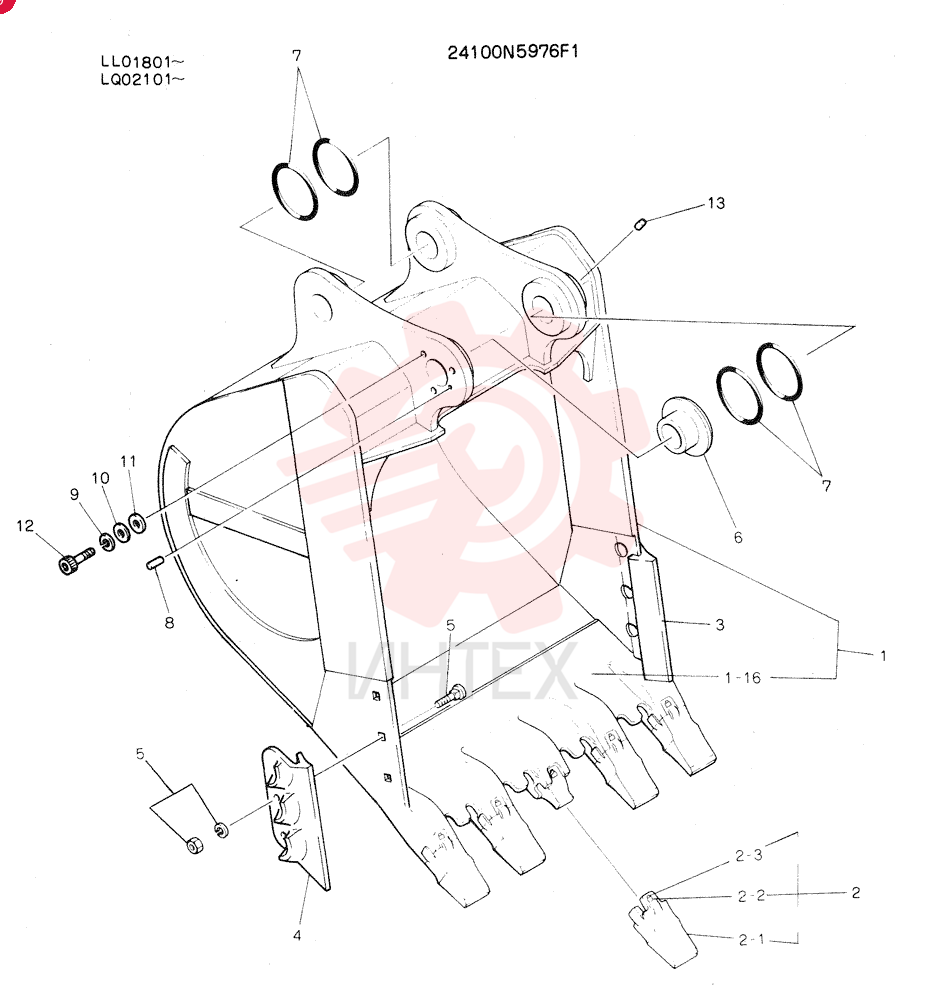

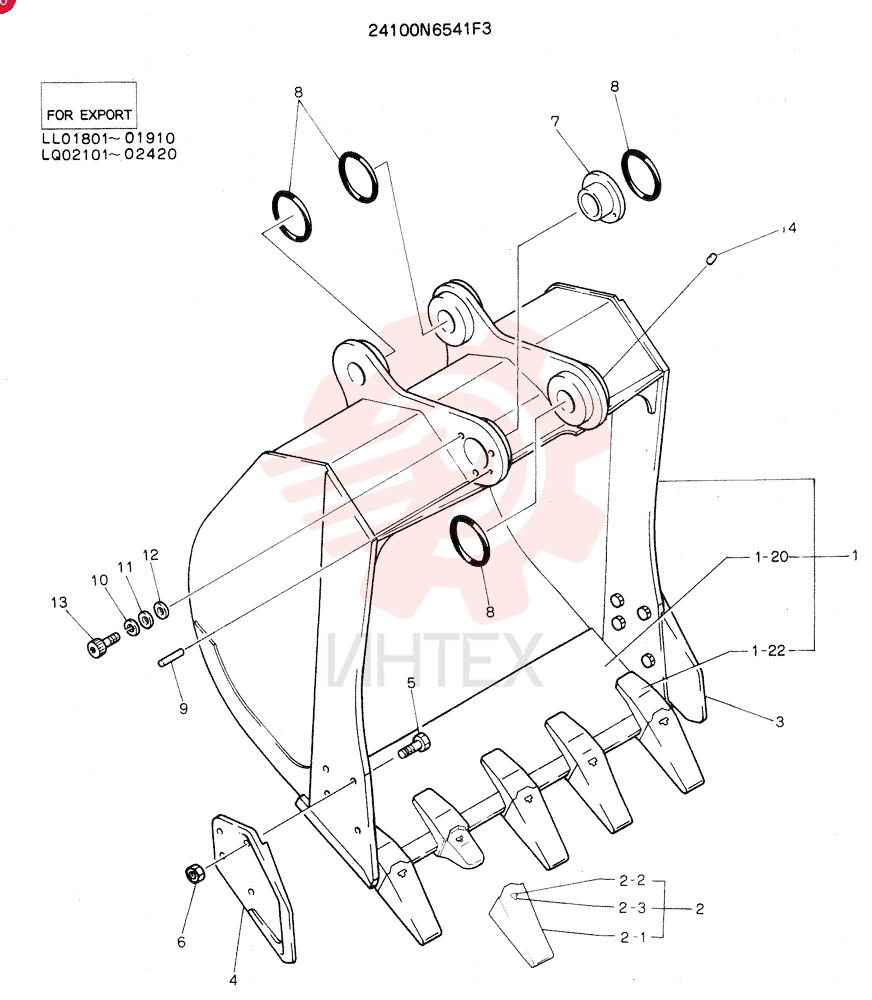

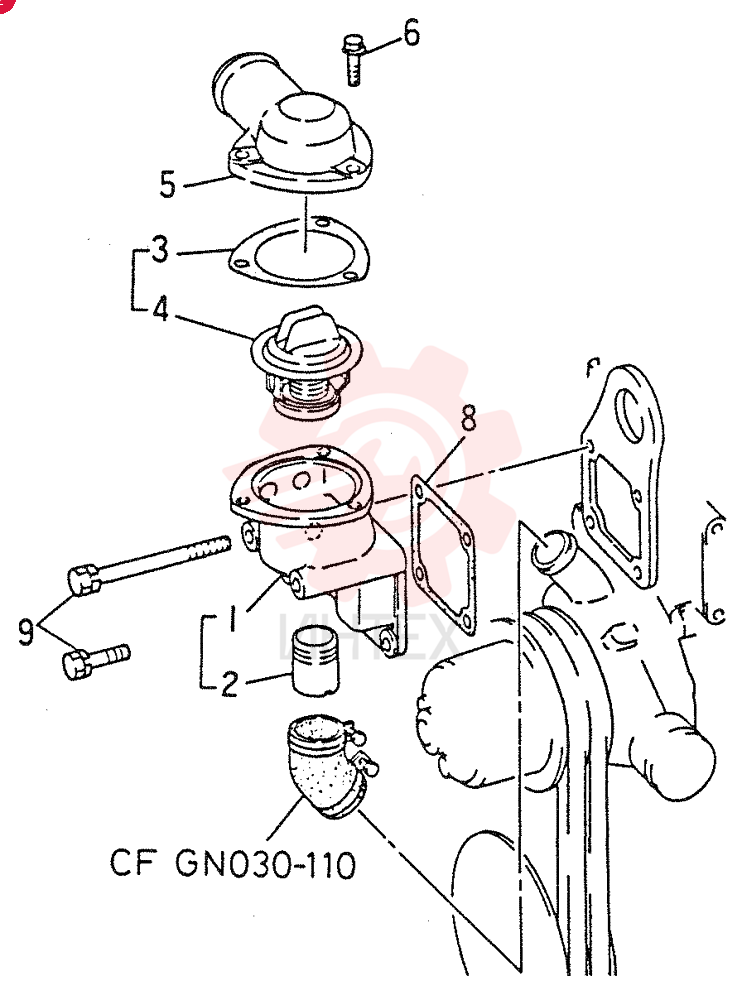

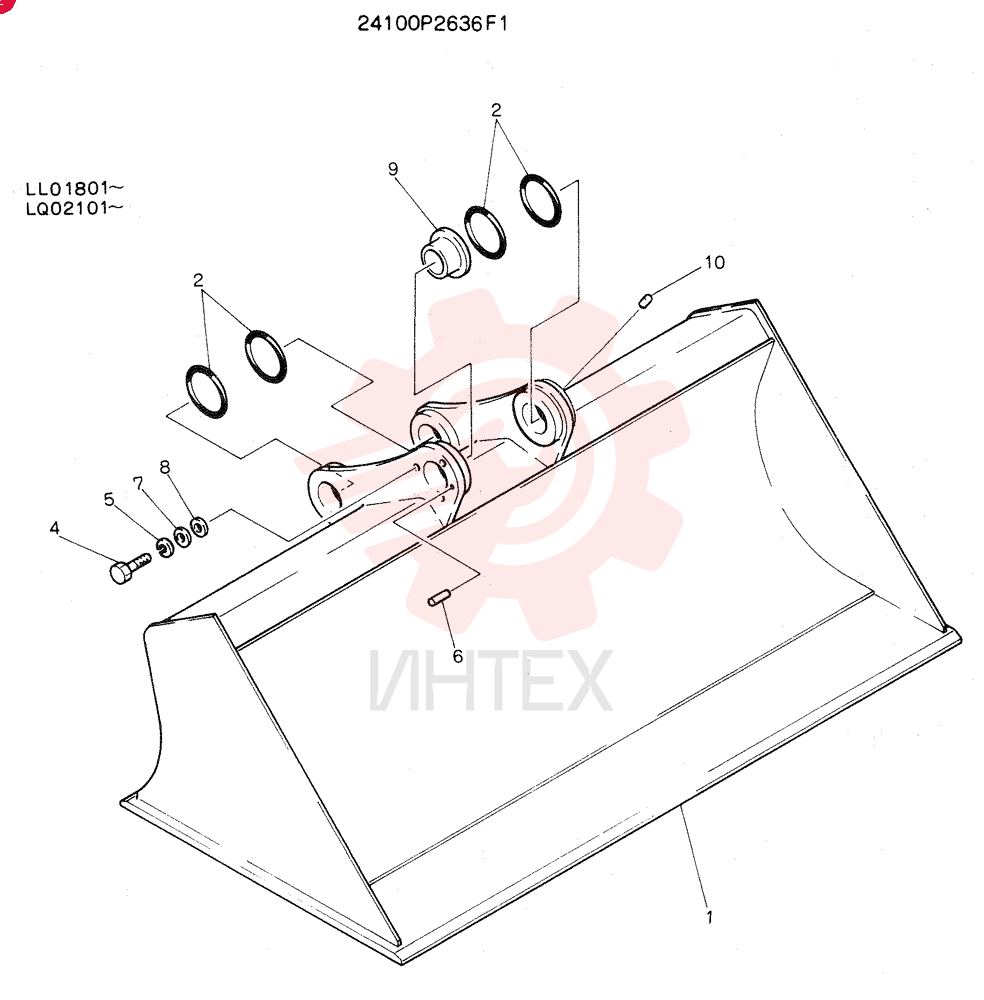

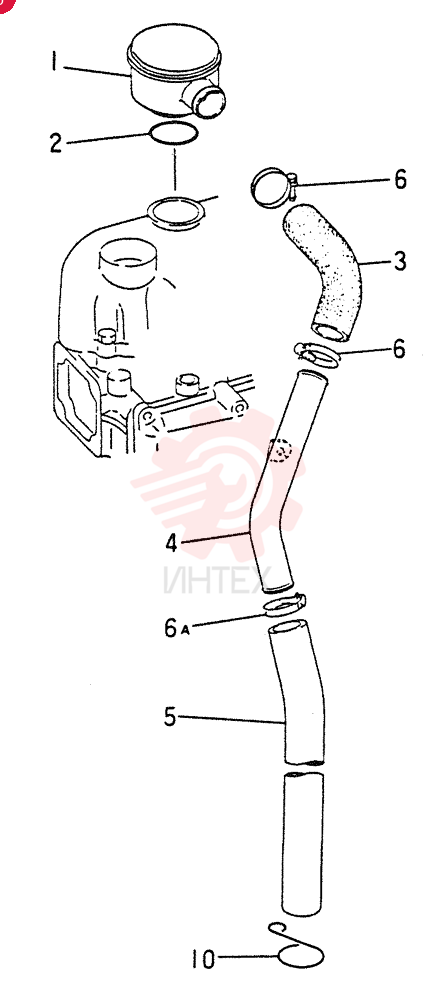

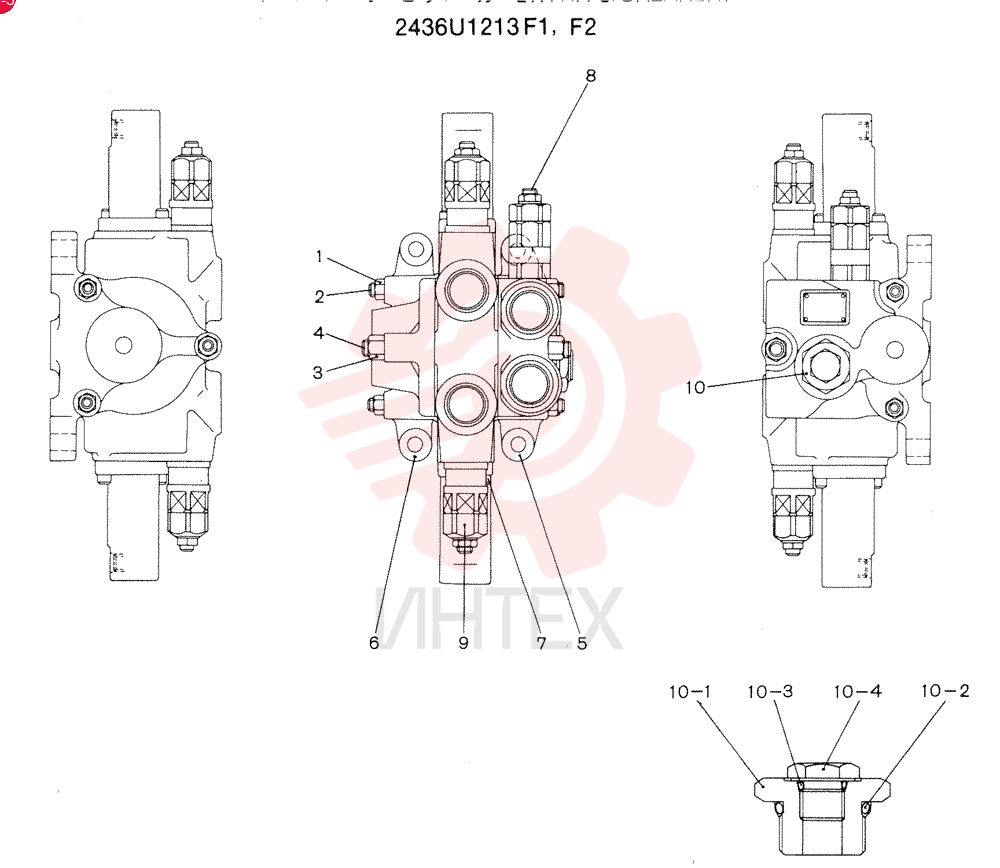

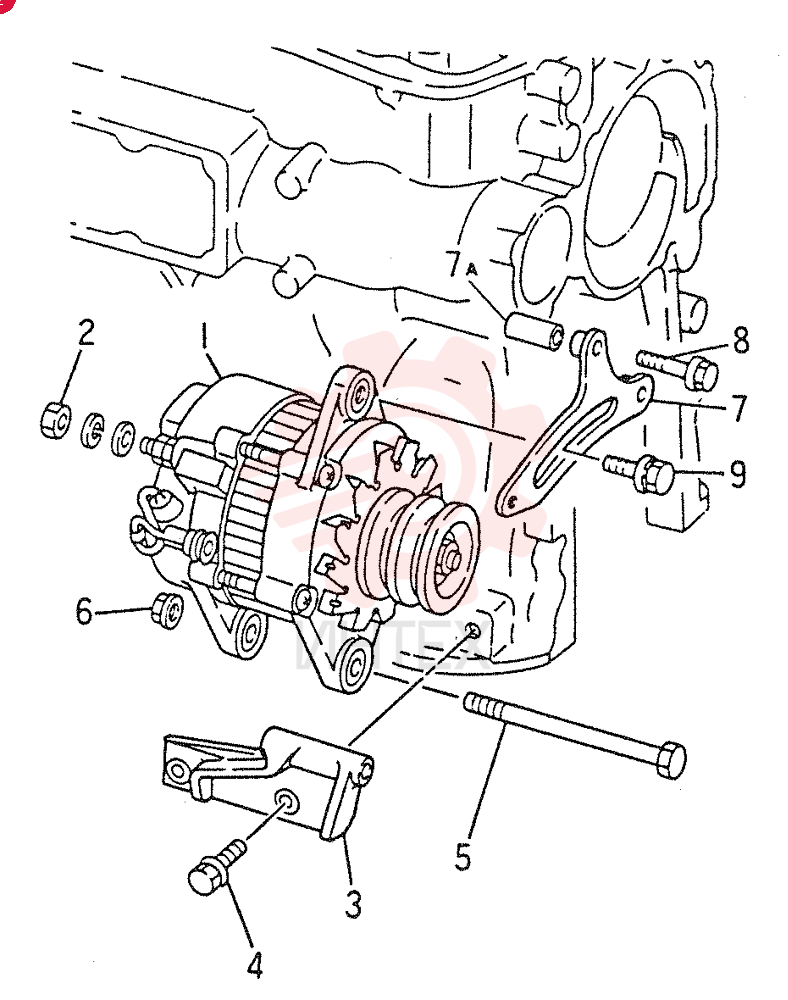

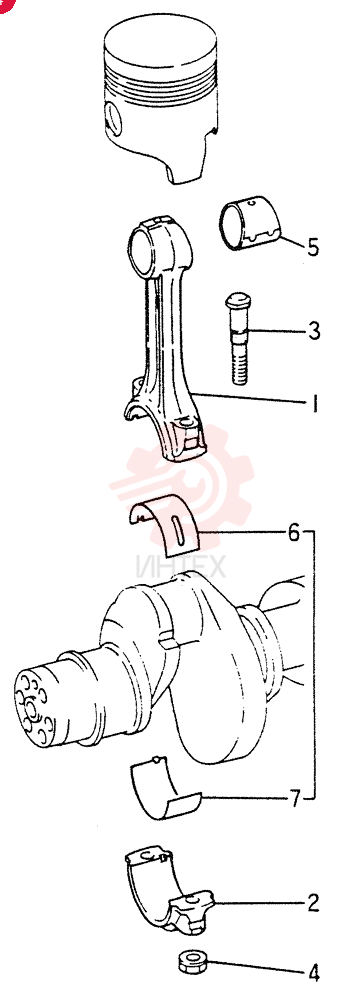

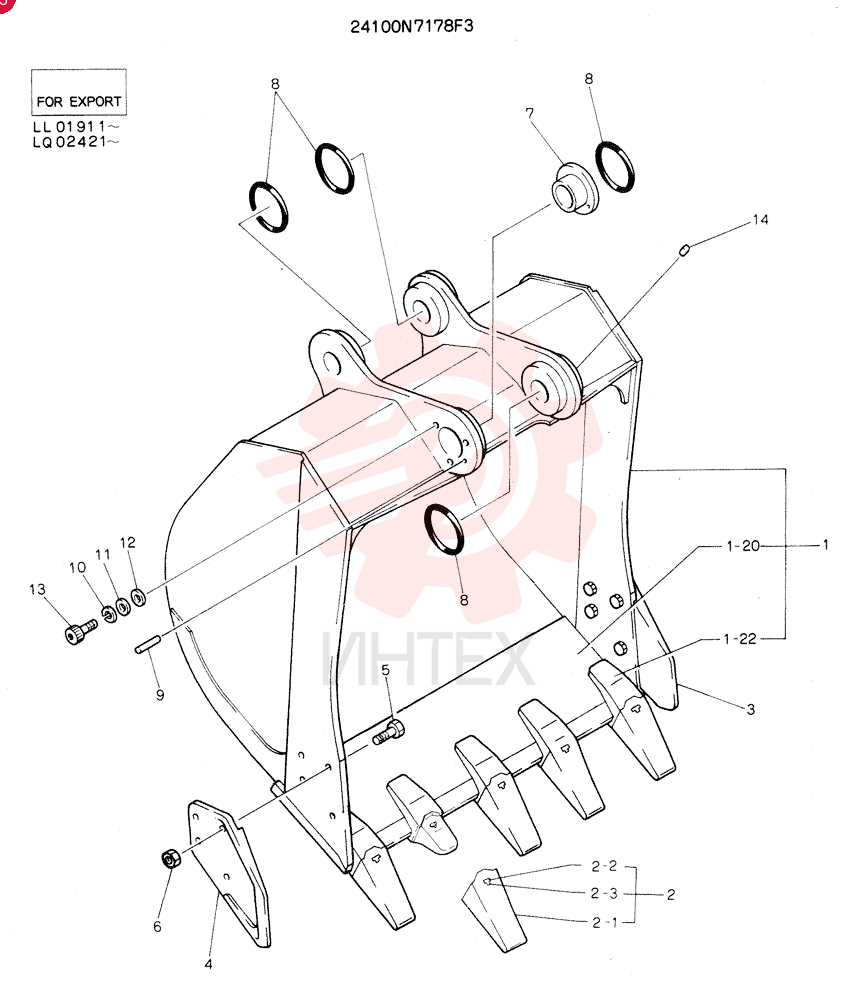

(SK220) - Экскаватор MARK IV с серийного № LQ02101 (1/95-12/00) — схемы
-

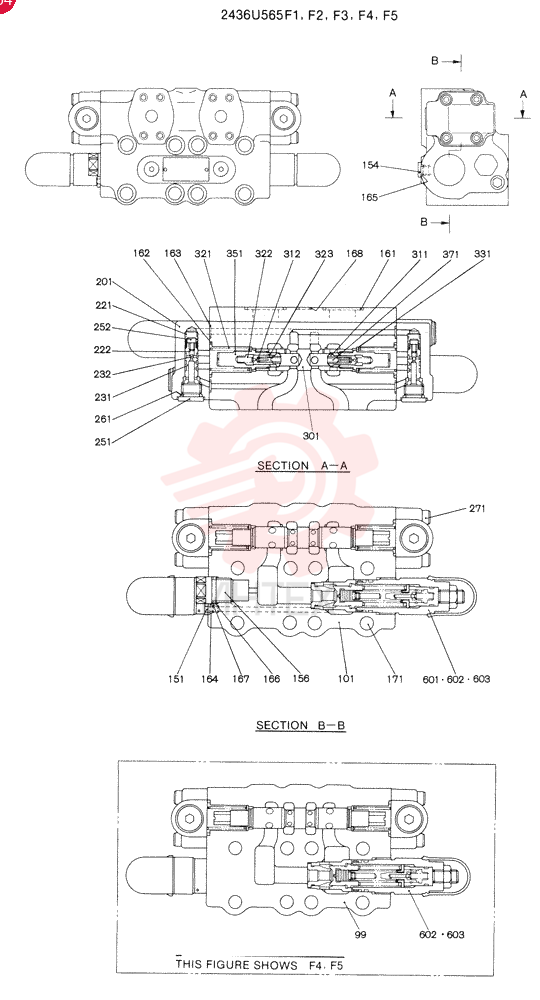

24036R56F1 Клапан предохранительныйОткрыть схему -
24036R76F1 Клапан предохранительныйОткрыть схему -
24036R77F1 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00)Открыть схему -

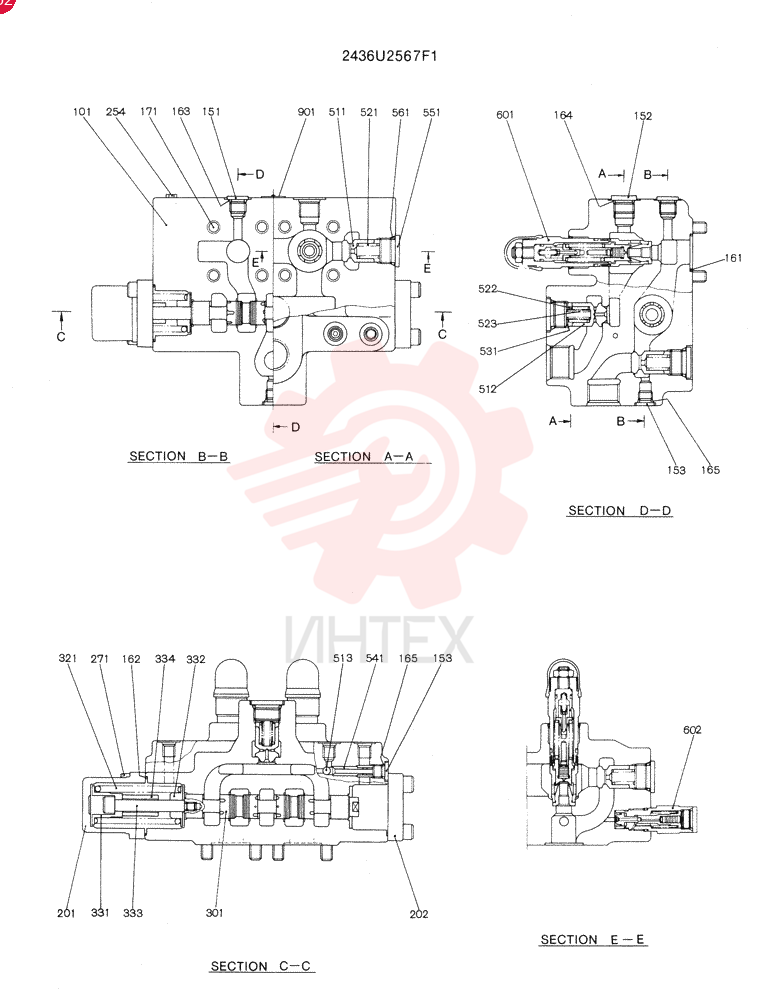

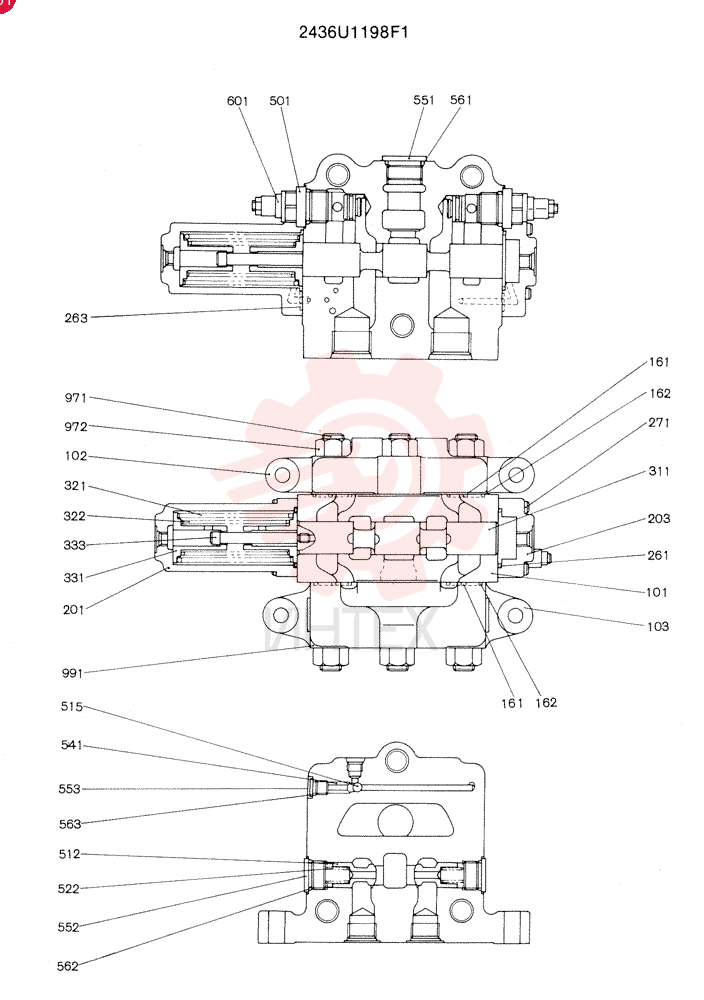

24036R78F1 КлапанОткрыть схему -

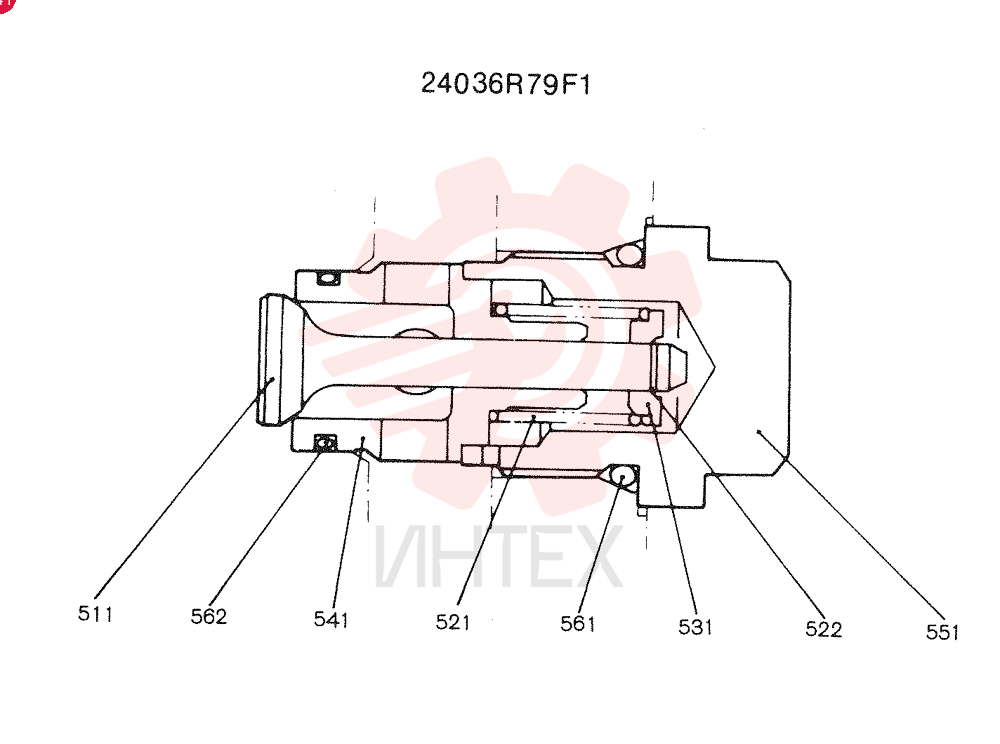

24036R79F1 Клапан обратныйОткрыть схему -
24046U1F6 Комплект элементаОткрыть схему -
24100J11675F2 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00)Открыть схему -
24100J11686F1 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00)Открыть схему -
24100J11697F1 Колесо направляющее (ленивец)Открыть схему -
24100J11720F2 ГидромоторОткрыть схему -
24100J11739F2 Установка нижняяОткрыть схему -
24100J11747F5 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00)Открыть схему -
24100J11777F5 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00)Открыть схему -
24100J11934F2 Установка нижняяОткрыть схему -

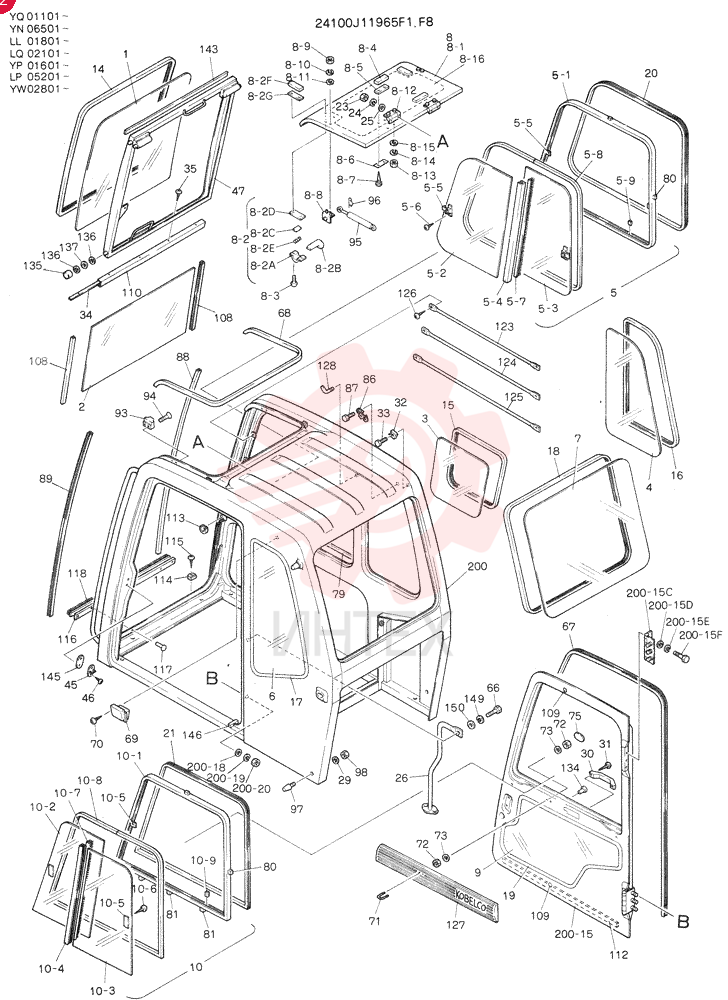

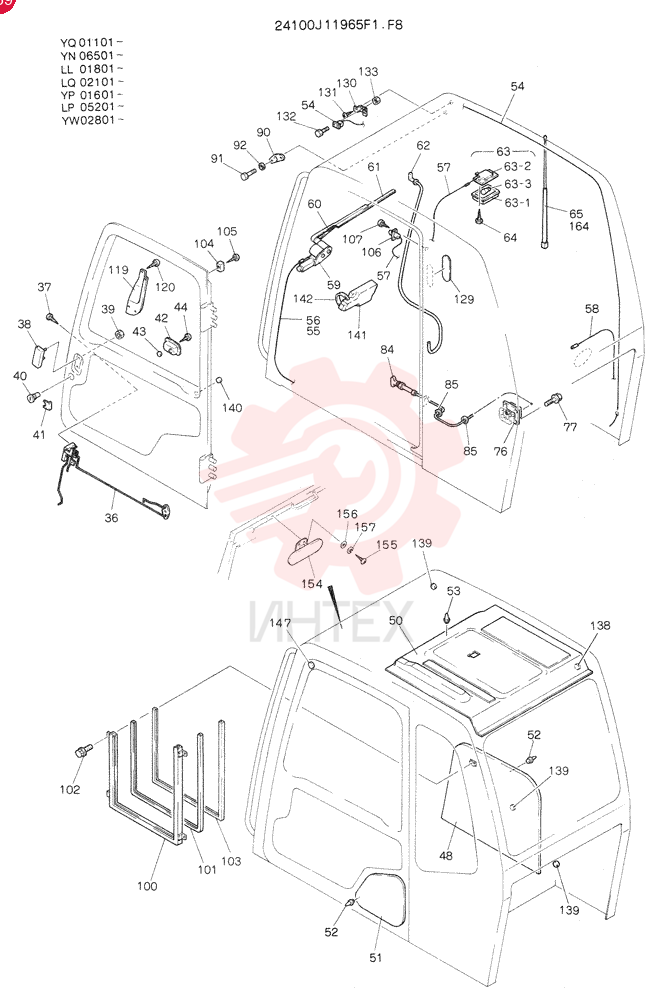

24100J11965F1 Кабина (часть 1)Открыть схему -
24100J11965F1 Кабина (часть 2)Открыть схему -
24100J11965F5 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00) (часть 1)Открыть схему -
24100J11965F5 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00) (часть 2)Открыть схему -
24100J11989F2 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00) (часть 1)Открыть схему -
24100J11989F2 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00) (часть 2)Открыть схему -
24100J12004F4 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00) (часть 1)Открыть схему -
24100J12004F4 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00) (часть 2)Открыть схему -
24100J12064F5 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00)Открыть схему -

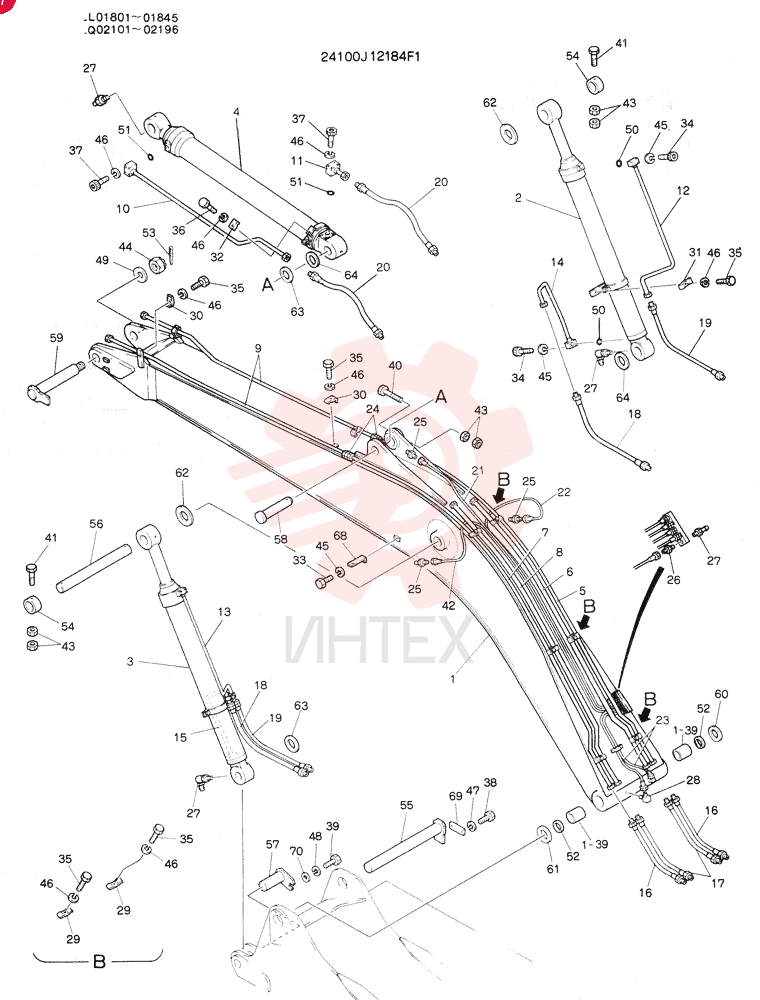

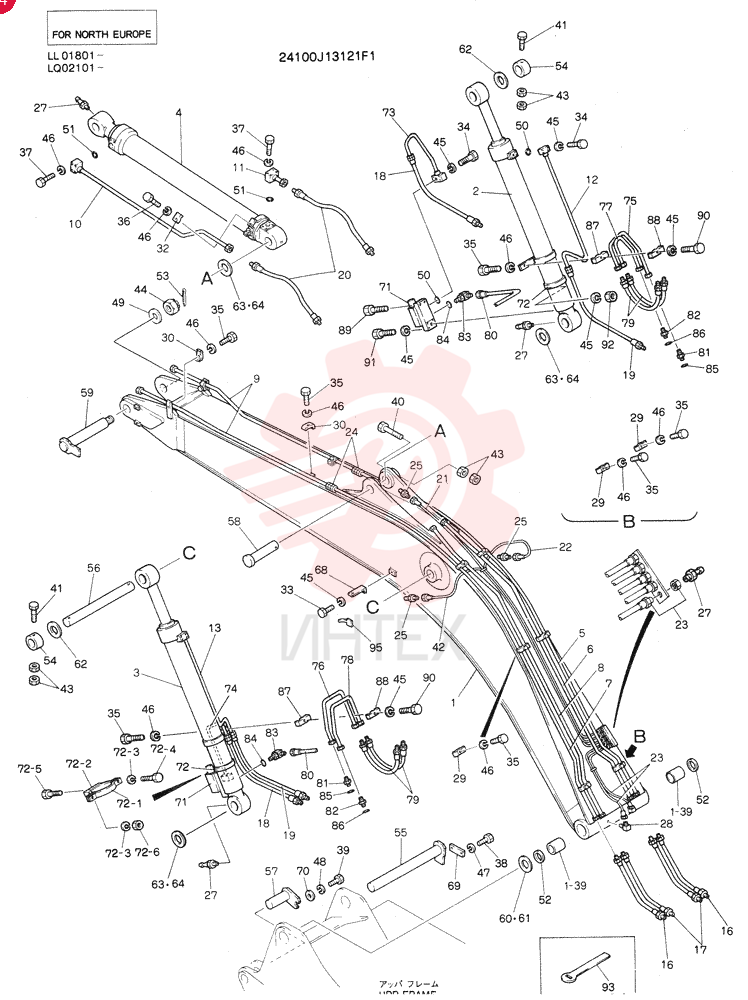

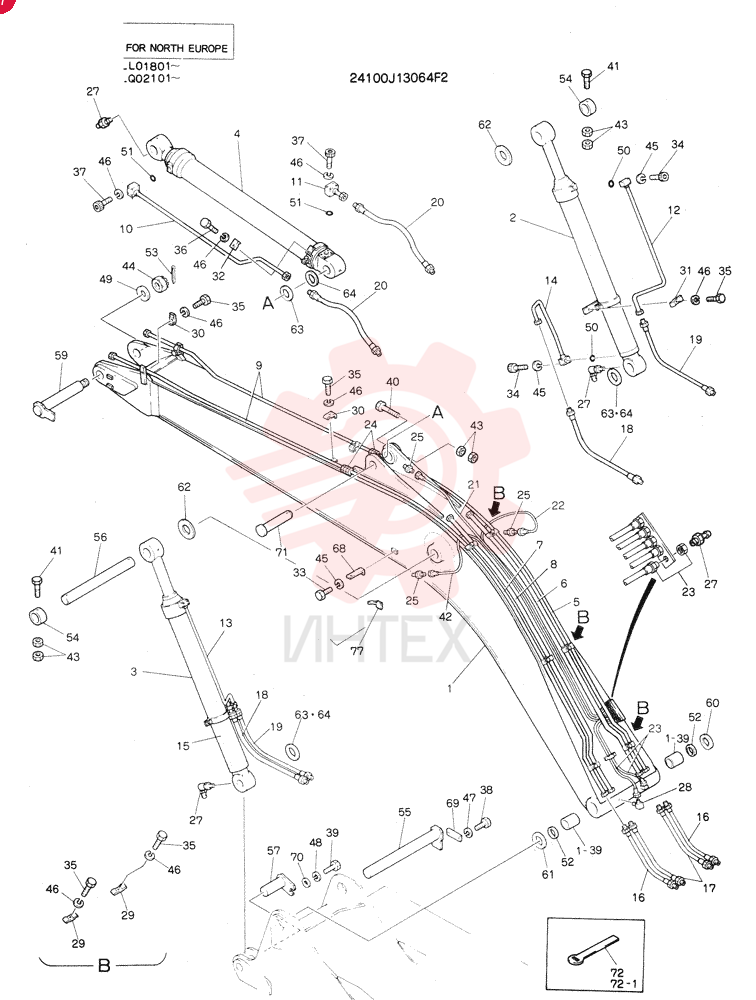

24100J12184F1 Стрела в сборе, 6.02MОткрыть схему -

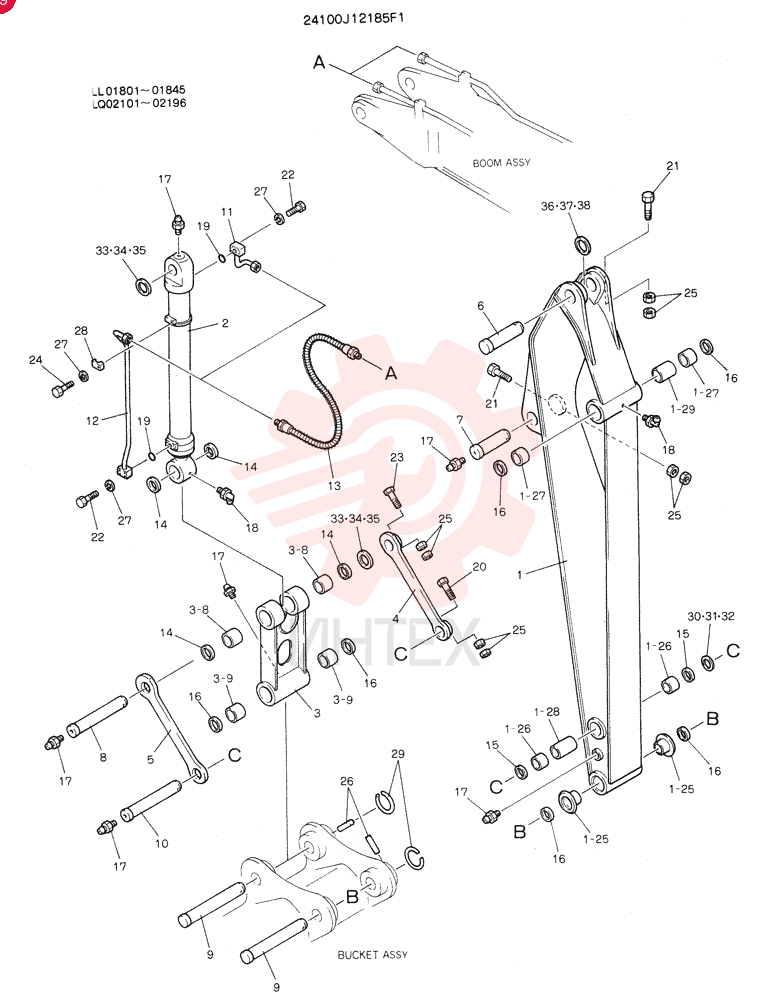

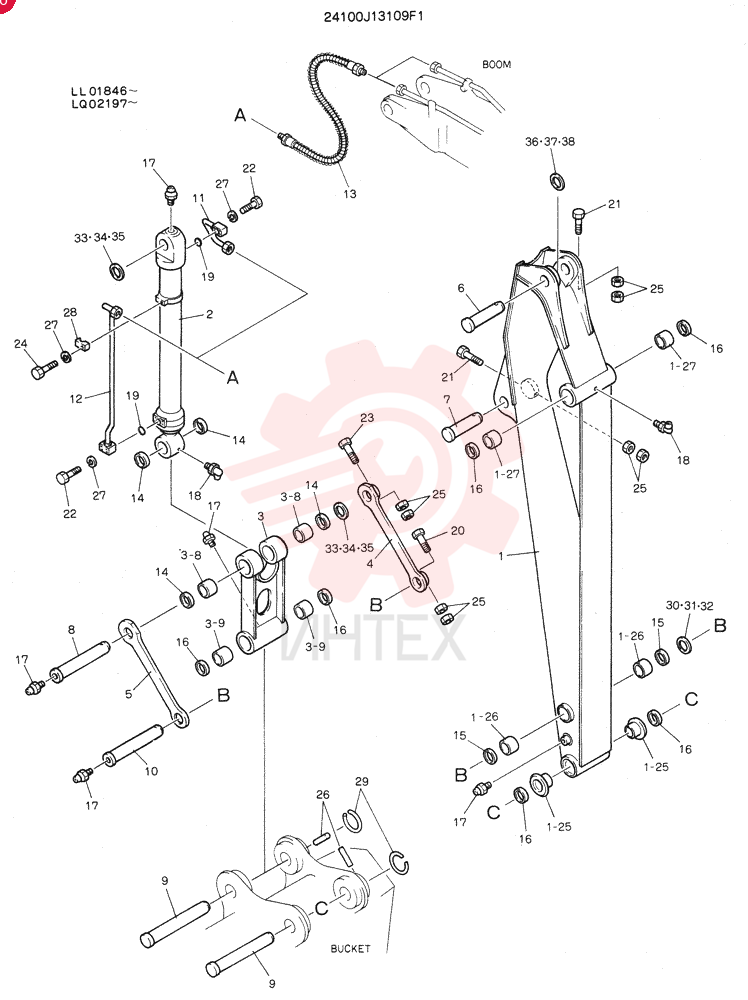

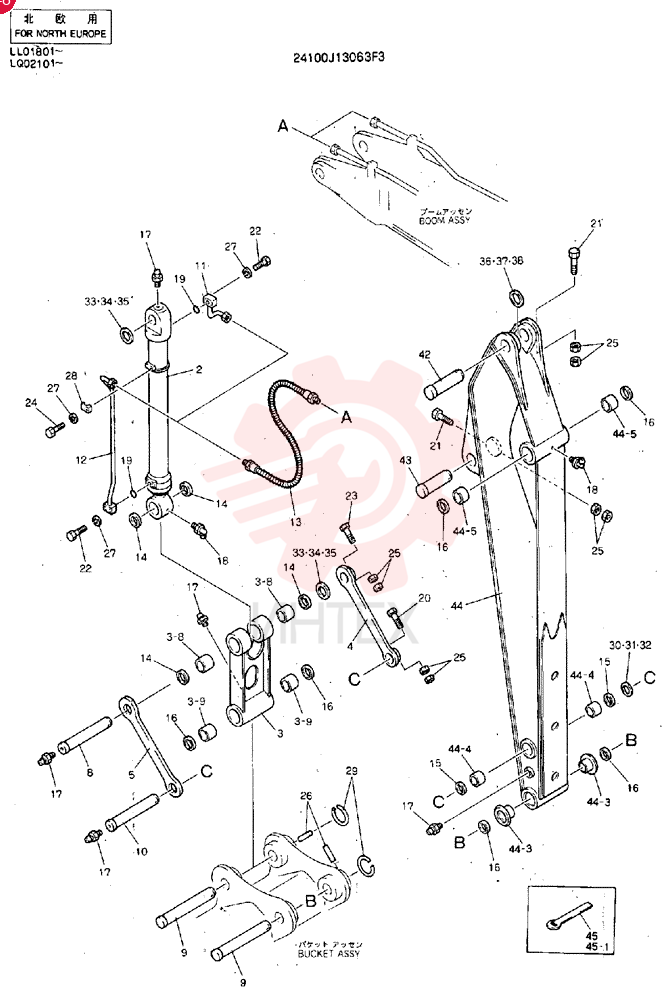

24100J12185F1 Рукоять в сборе, 2.98MОткрыть схему -

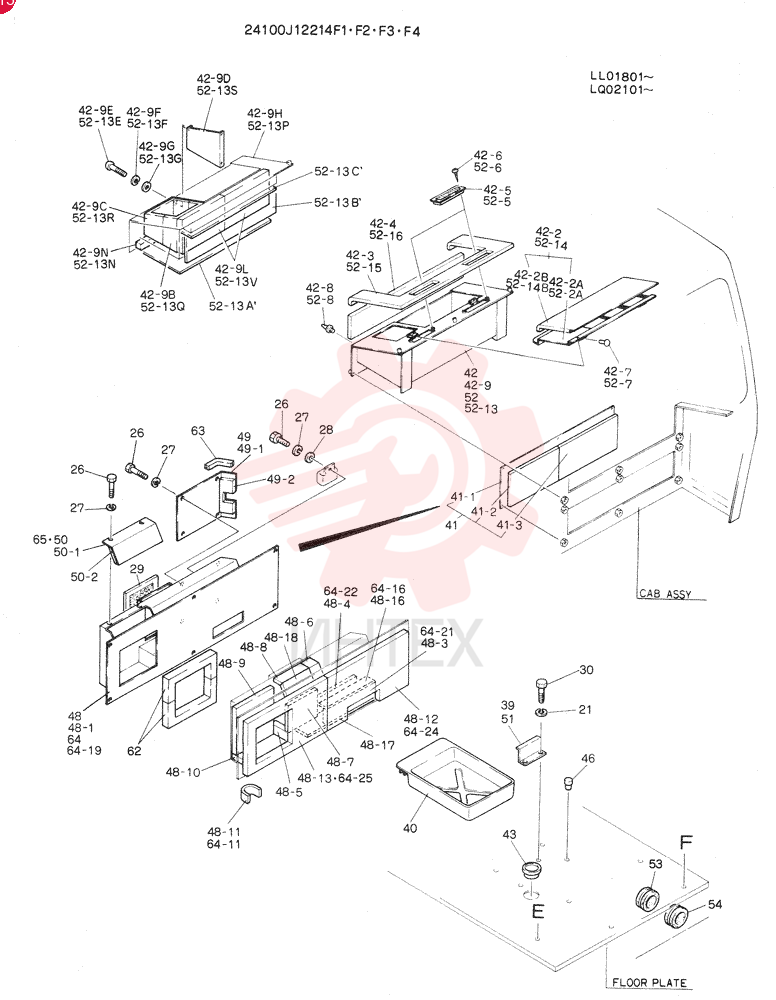

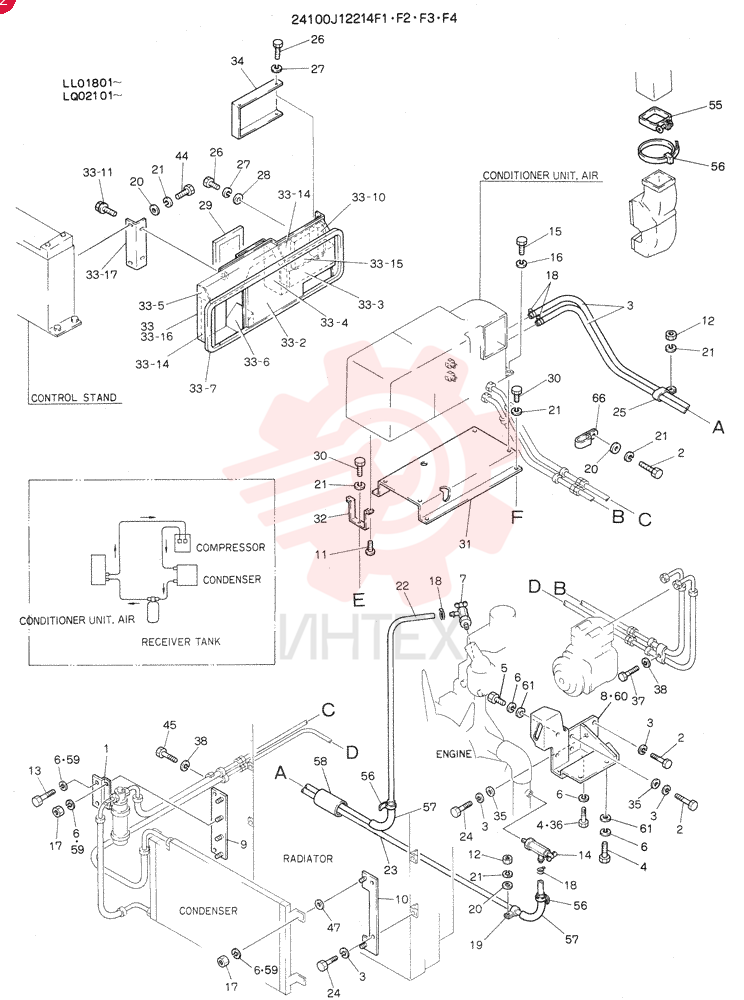

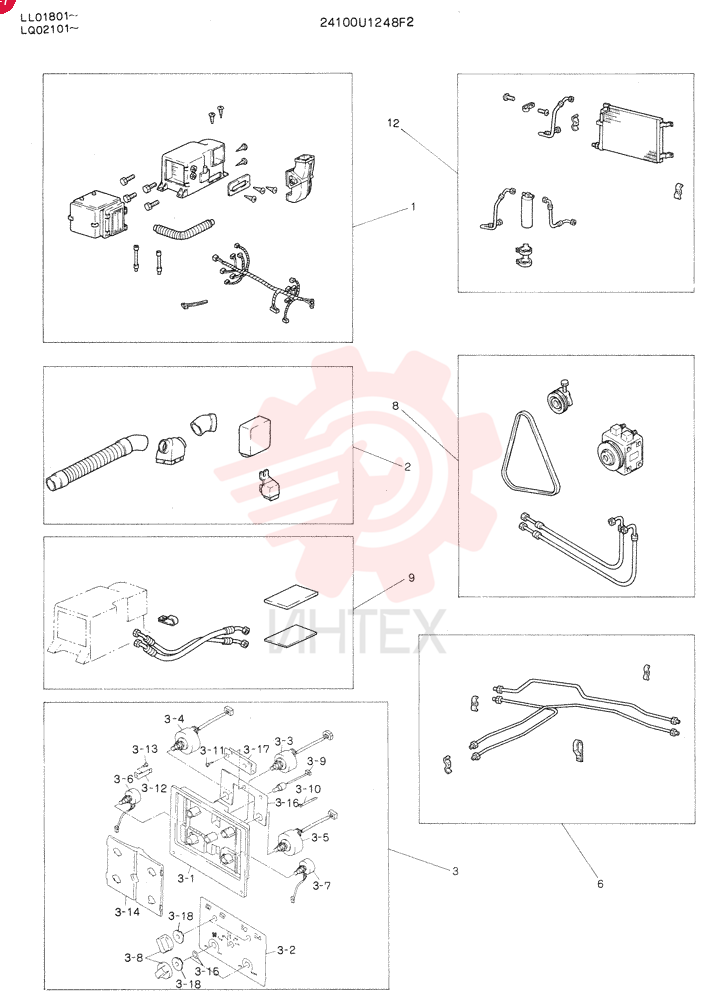

24100J12214F1 Группа кондиционера, воздух LL01801, диапазон серийных номеров: -LL01836 (часть 1)Открыть схему -
24100J12214F1 Группа кондиционера, воздух LL01801, диапазон серийных номеров: -LL01836 (часть 2)Открыть схему -
24100J12227F1 Защита в сборе, диапазон серийных номеров: LL01801-LL01845 (часть 1)Открыть схему -
24100J12227F1 Защита в сборе, диапазон серийных номеров: LL01801-LL01845 (часть 2)Открыть схему -
24100J12227F5 Защита в сборе (часть 1)Открыть схему -
24100J12227F5 Защита в сборе (часть 2)Открыть схему -
24100J12227F6 Защита в сборе (часть 1)Открыть схему -
24100J12227F6 Защита в сборе (часть 2)Открыть схему -
24100J12243F2 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00) (часть 1)Открыть схему -
24100J12243F2 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00) (часть 2)Открыть схему -
24100J12243F5 Гидролинии верхние, диапазон серийных номеров: LL01801-LL01874 (часть 1)Открыть схему -
24100J12243F5 Гидролинии верхние, диапазон серийных номеров: LL01801-LL01874 (часть 2)Открыть схему -

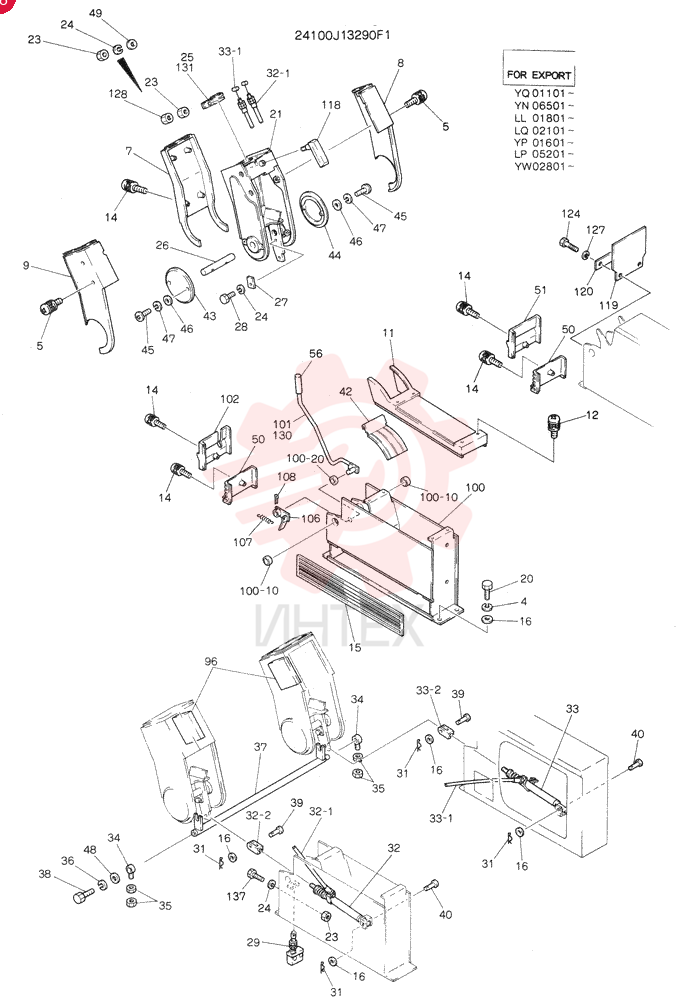

24100J12250F1 Пульт дистанционного управления в сборе (часть 1)Открыть схему -
24100J12250F1 Пульт дистанционного управления в сборе (часть 2)Открыть схему -
24100J12250F1 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00)Открыть схему -
24100J12258F1 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00)Открыть схему -
24100J12271F1 Трубопроводы гидравлические нижниеОткрыть схему -
24100J12292F2 Крышка нижняя в сбореОткрыть схему -
24100J12339F2 Линии гидравлические нижниеОткрыть схему -
24100J12357F1 Крышка в сбореОткрыть схему -

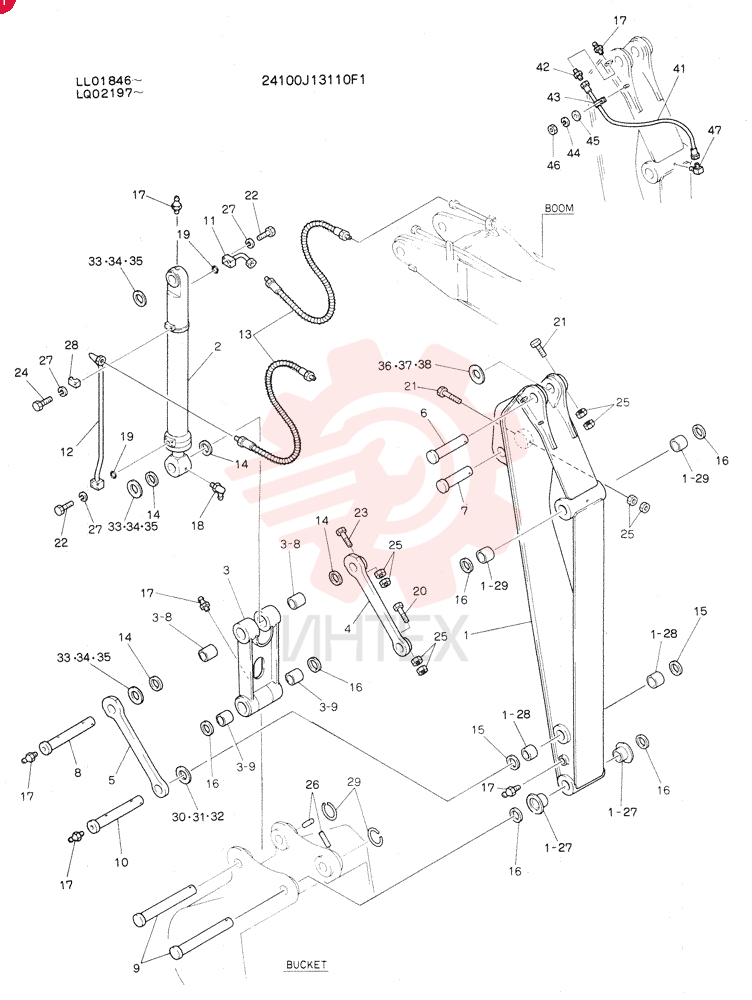

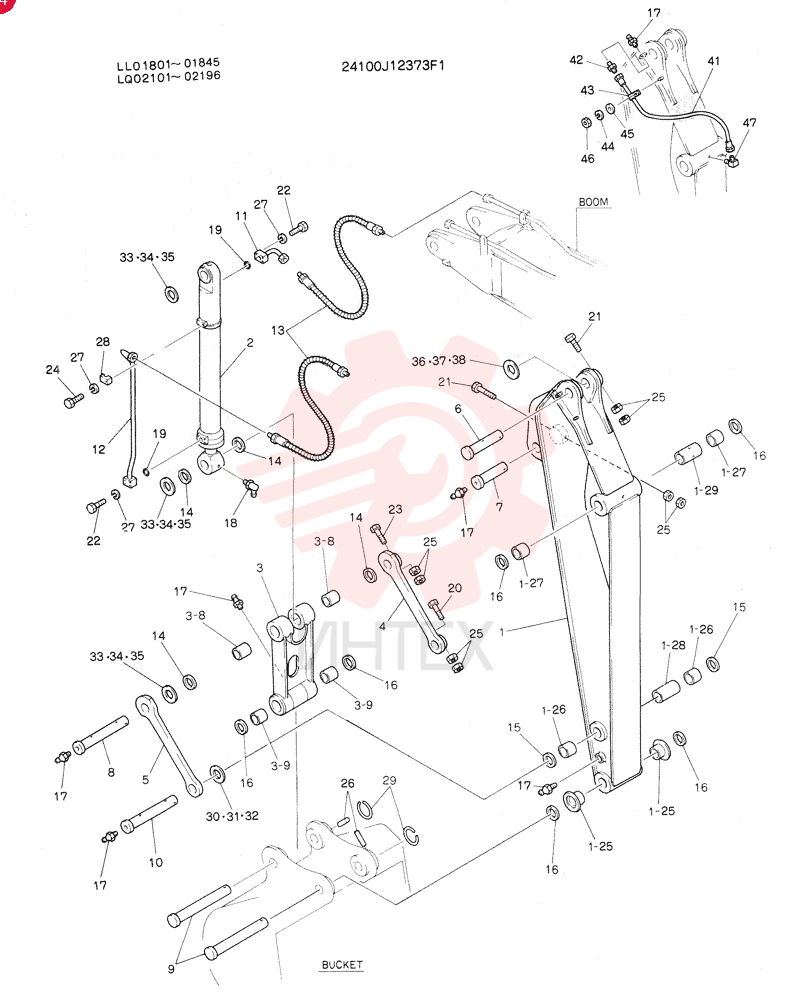

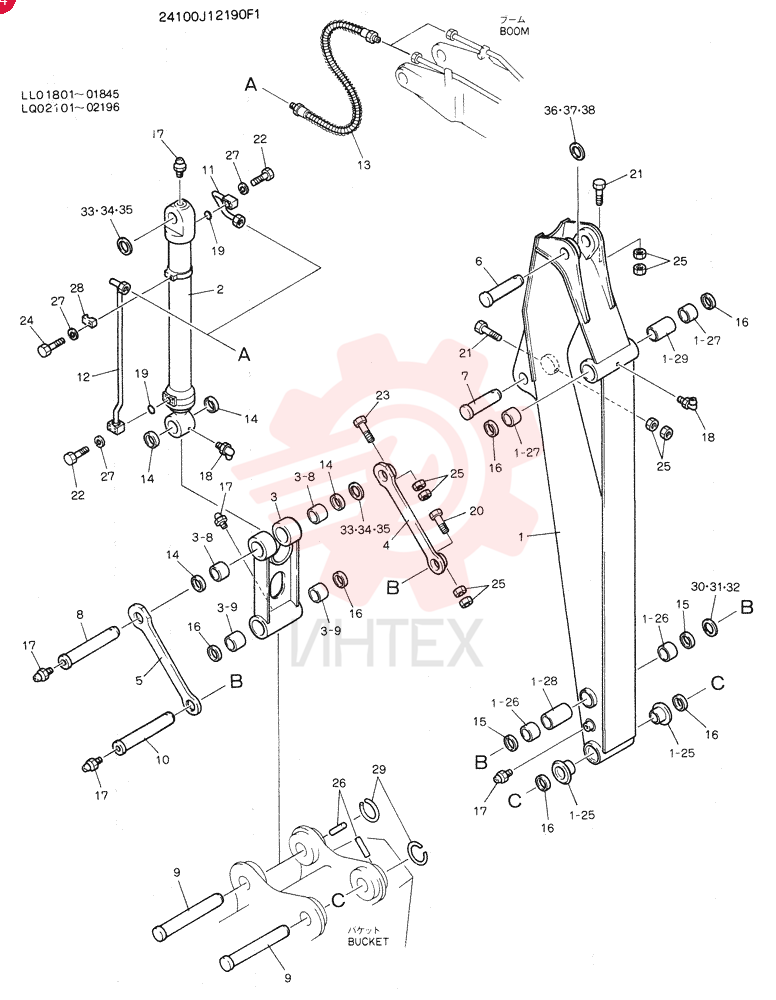

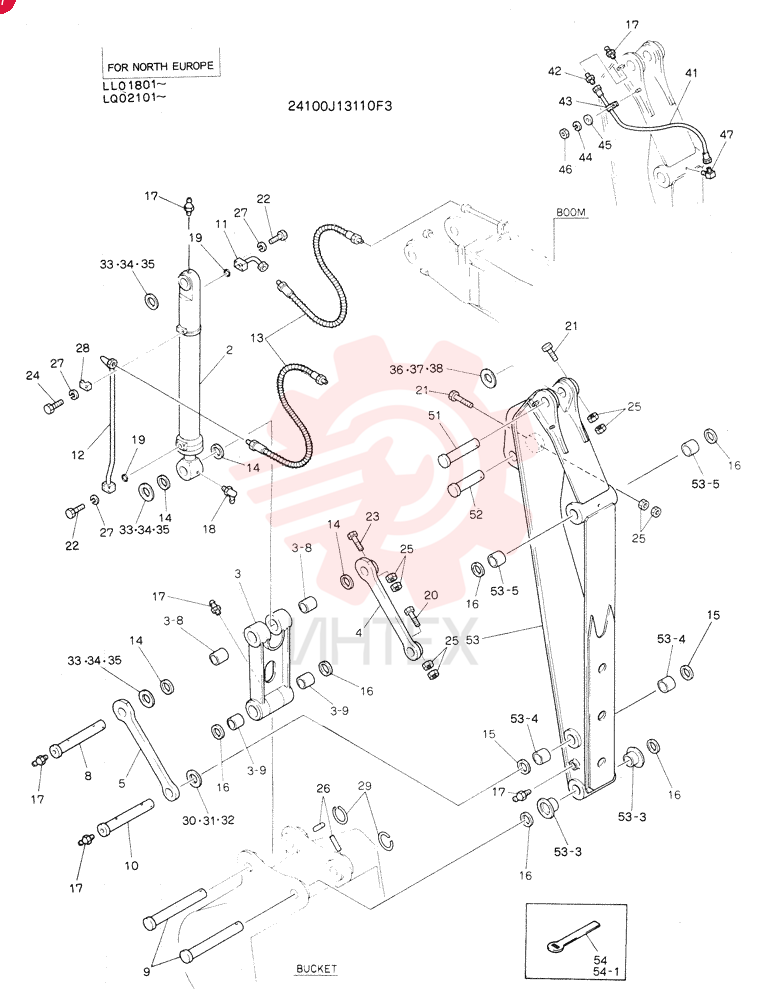

24100J12373F1 Рукоять в сборе, 2.5MОткрыть схему -
24100J12405F1 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00)Открыть схему -
24100J12561F1 Схема (SK220) - MARK IV EXCAVATOR ASN LQ02101 (1/95-12/00)Открыть схему -

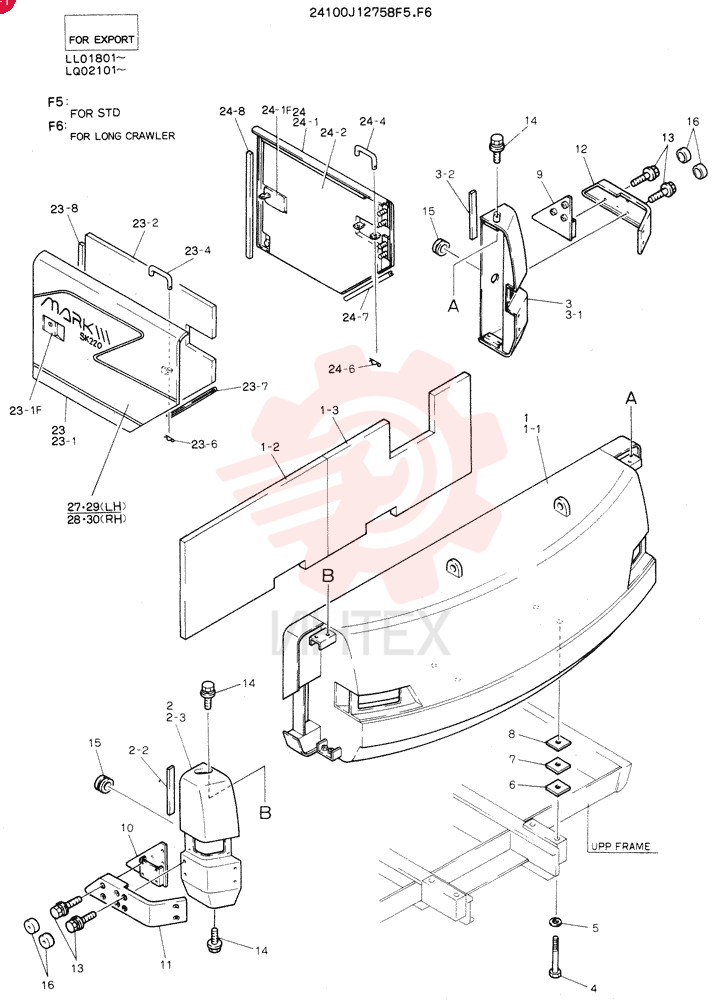

24100J12758F5 Противовес в сборе, (стандартный)Открыть схему -

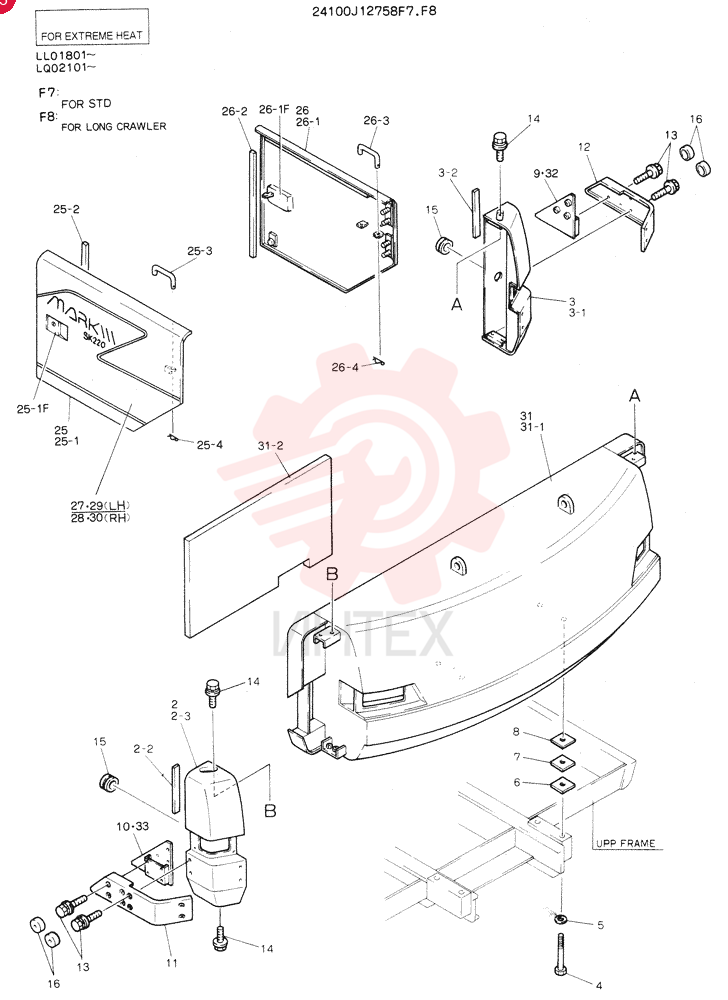

24100J12758F7 Противовес в сборе, (стандартный)Открыть схему -
24100J12807F1 Табличка заводская (часть 1)Открыть схему
