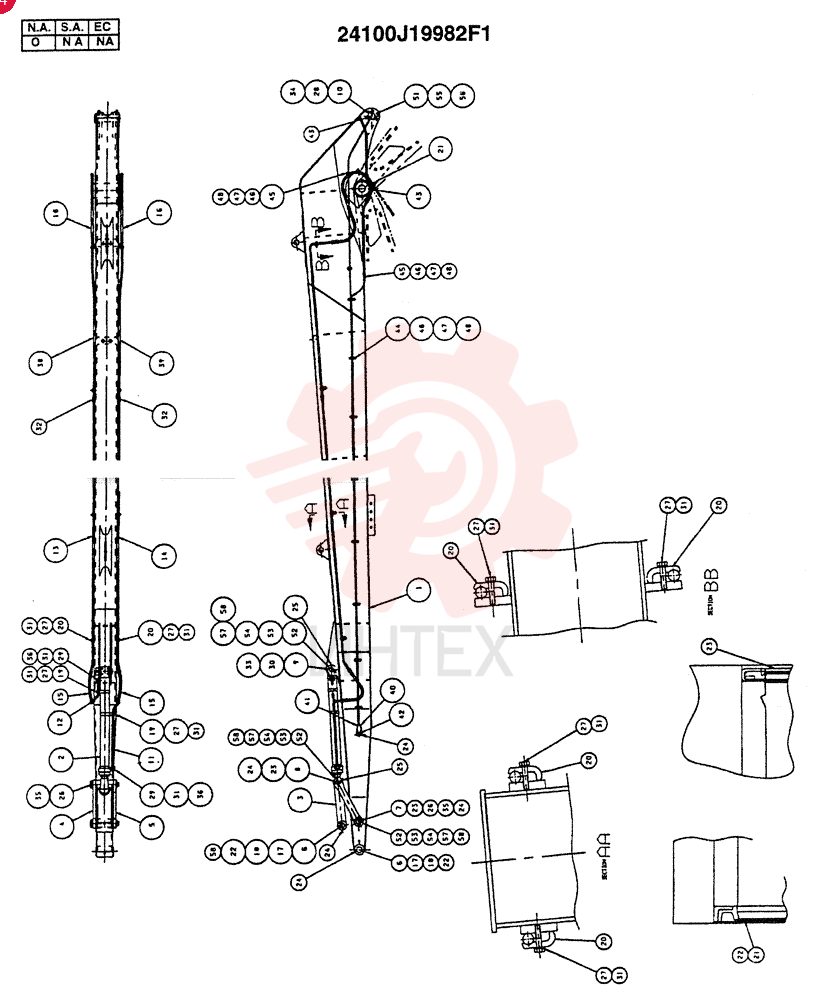

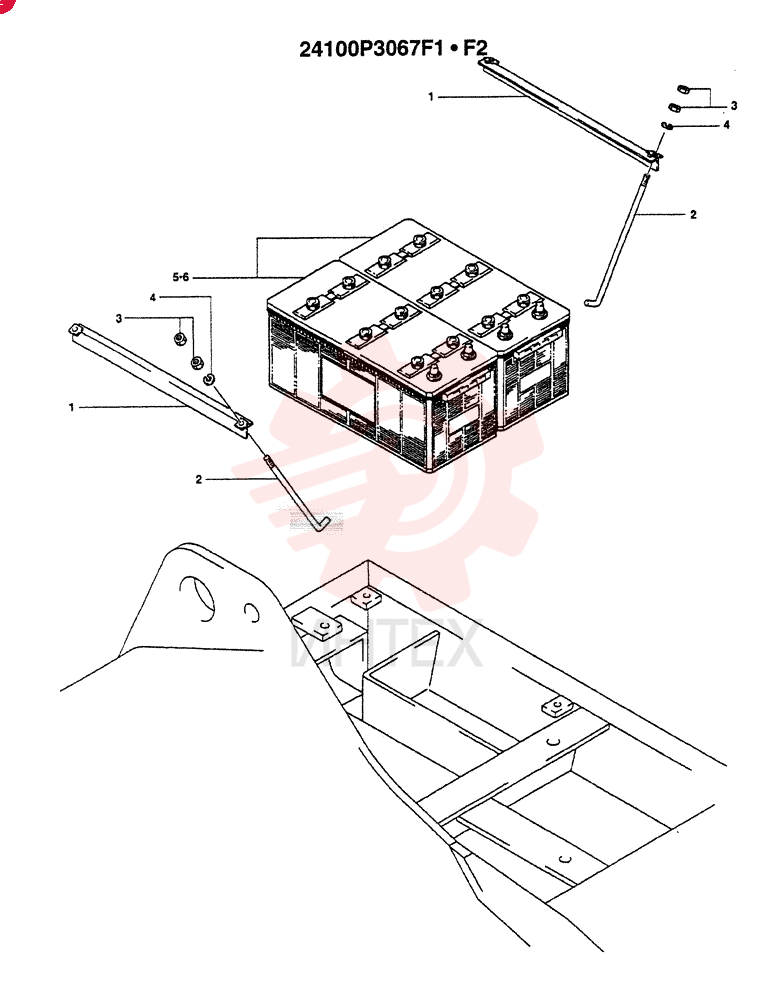

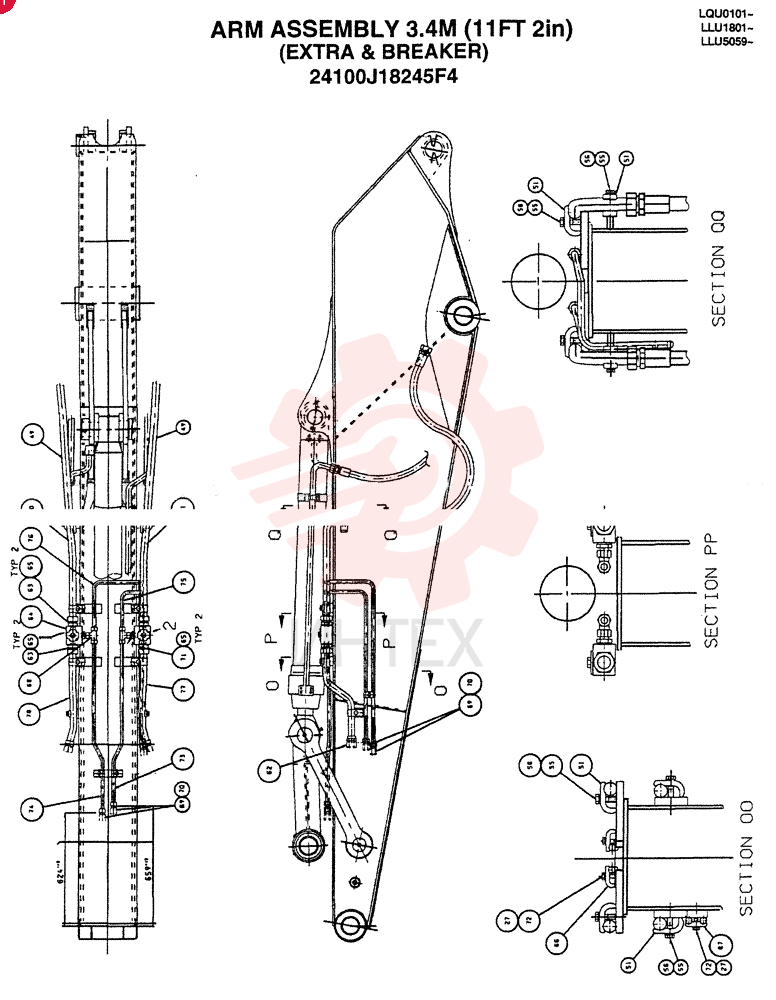

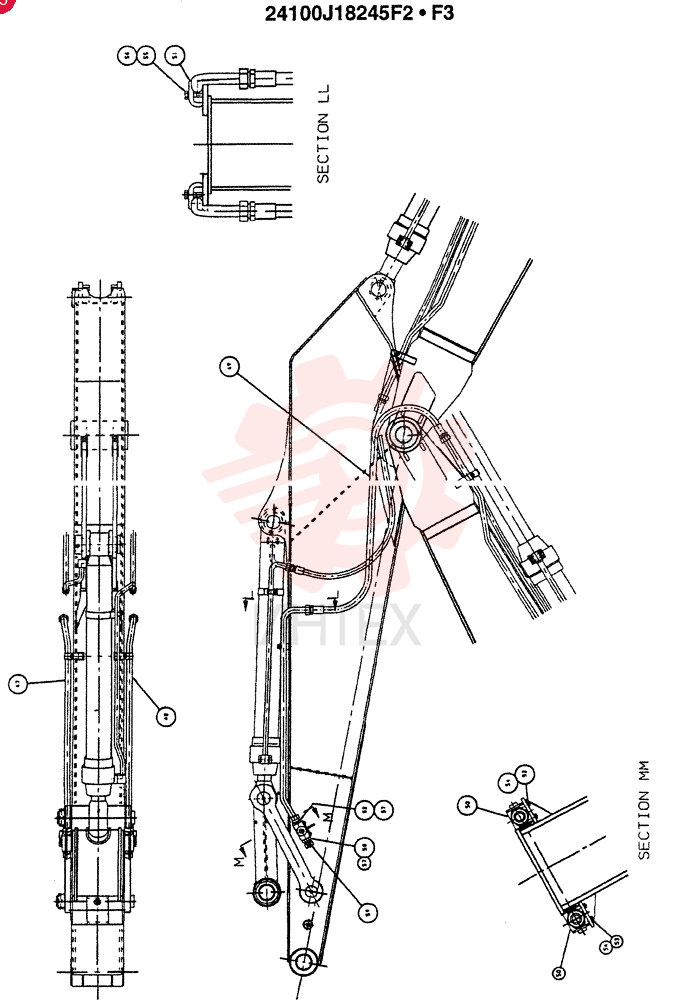

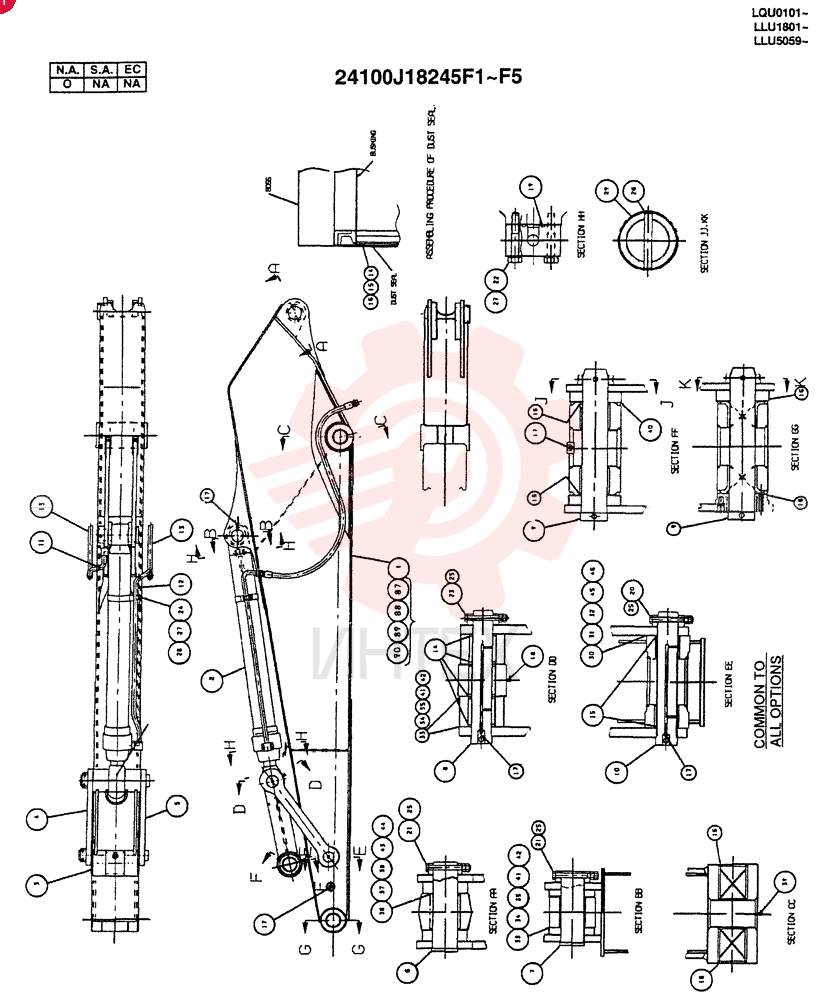

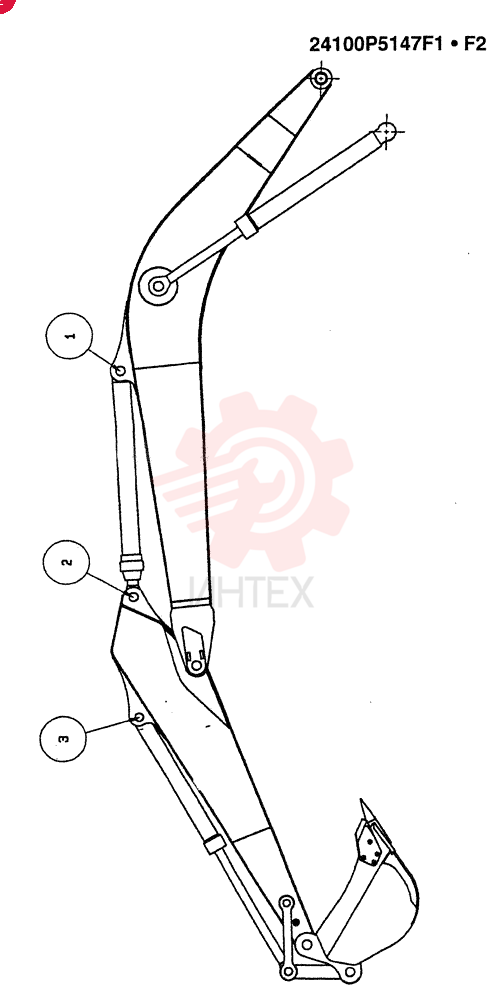

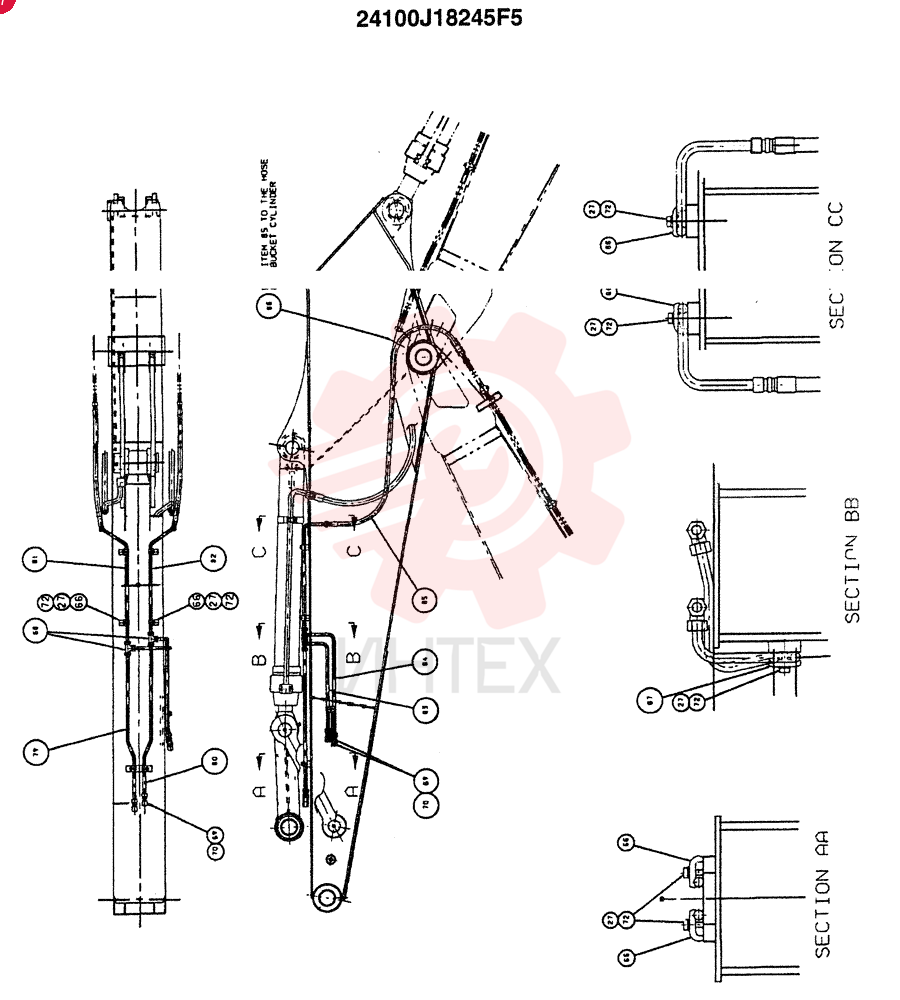

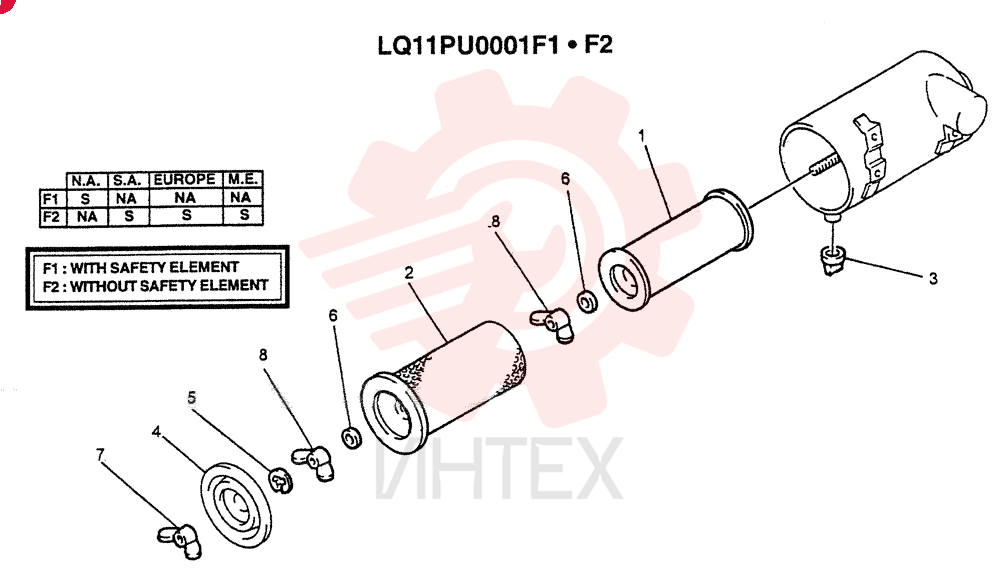

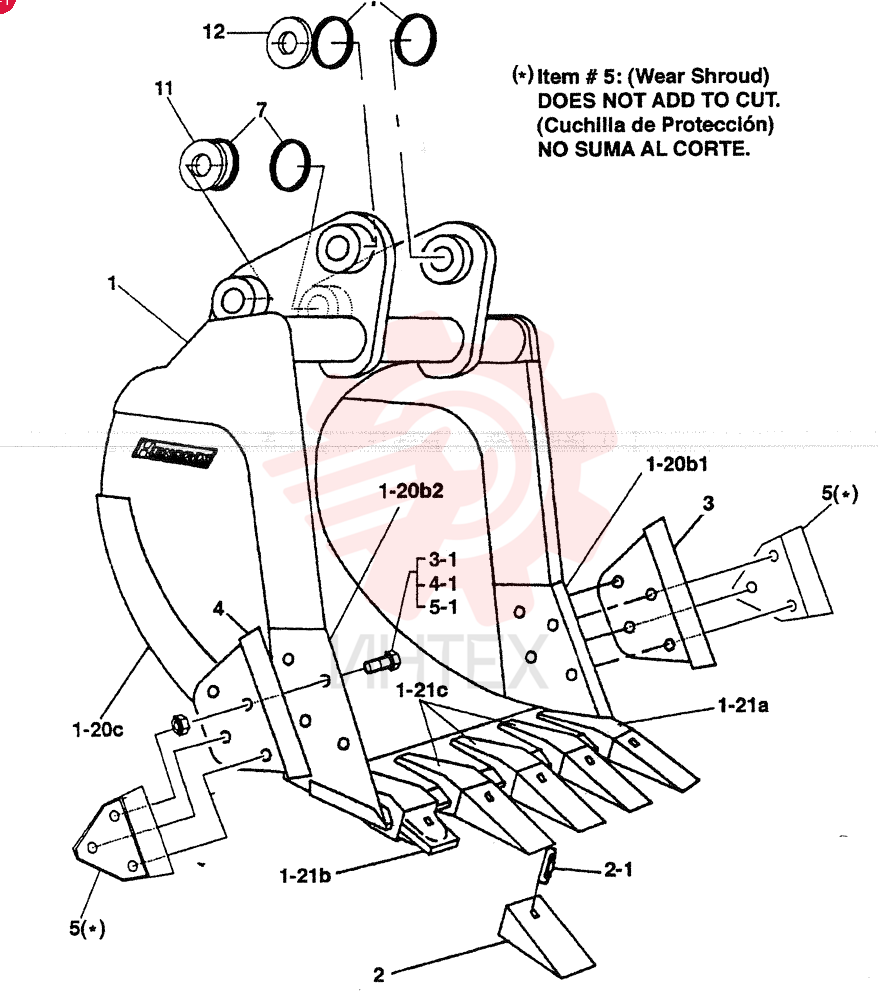

(SK220) - Экскаватор MARK IV с серийного № LQU0101 (1/95-12/00) — схемы
-
059-50 Доработка верхней рамы (крепление левого нижнего зеркала), см. страницуОткрыть схему -
24036R77F1 Схема (SK220) - MARK IV EXCAVATOR ASN LQU0101 (1/95-12/00)Открыть схему -
24036R79F1 Клапан обратныйОткрыть схему -
24046R38F8 Комплект элементов (RA., SA.)Открыть схему -
2406U197F4 Электродвигатель малыйОткрыть схему -

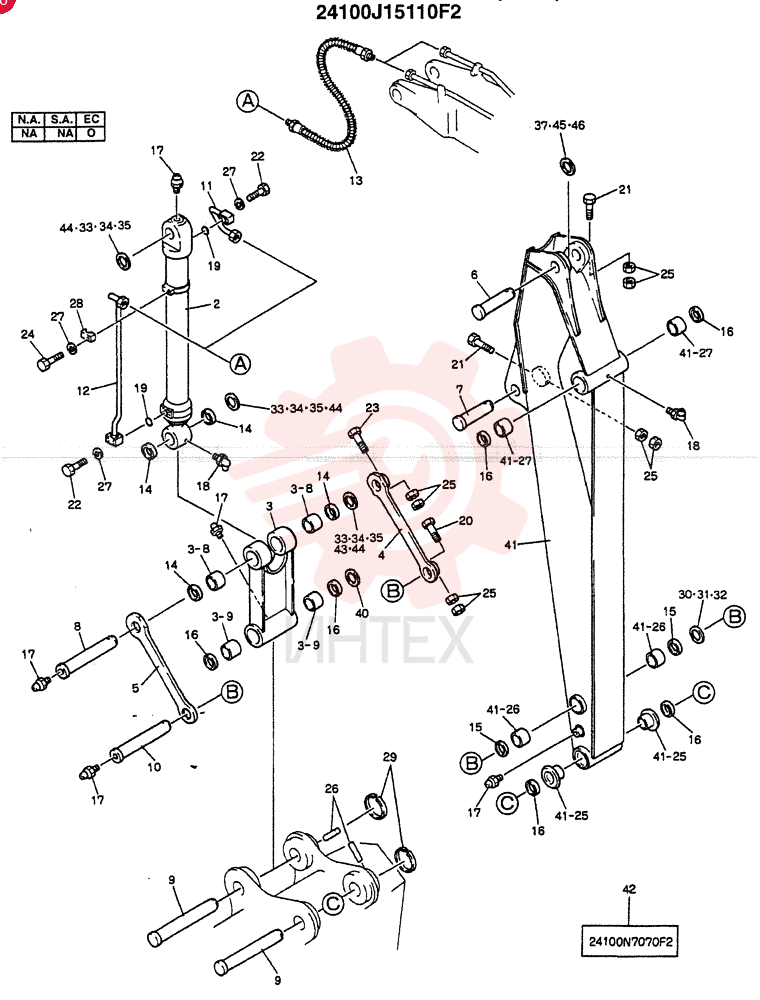

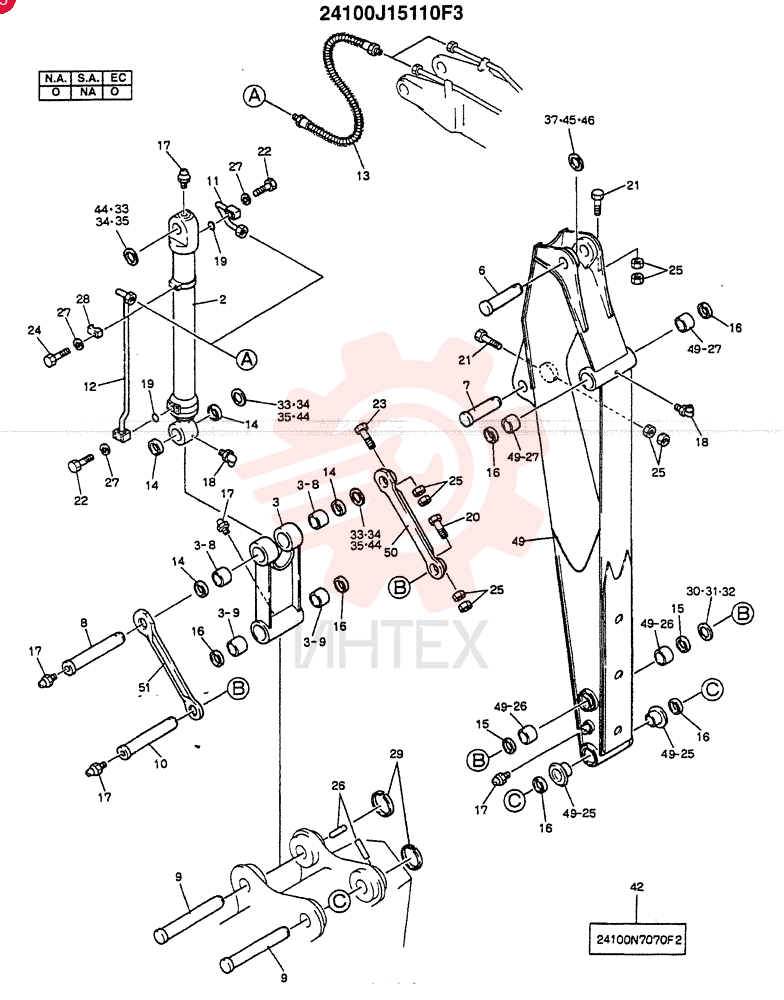

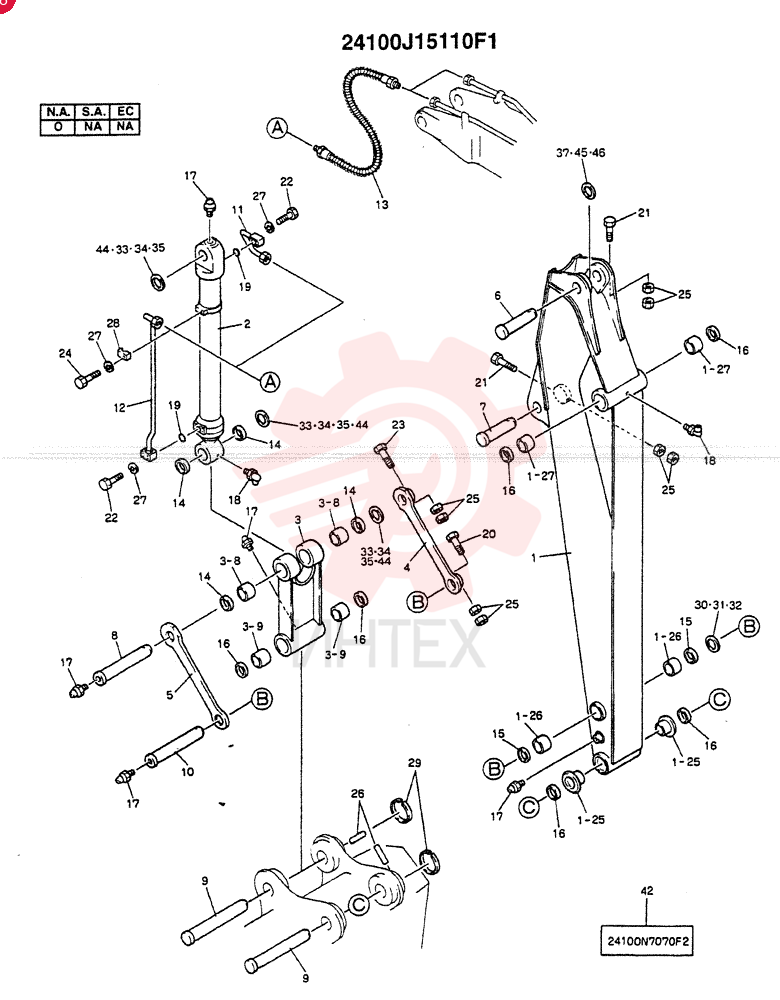

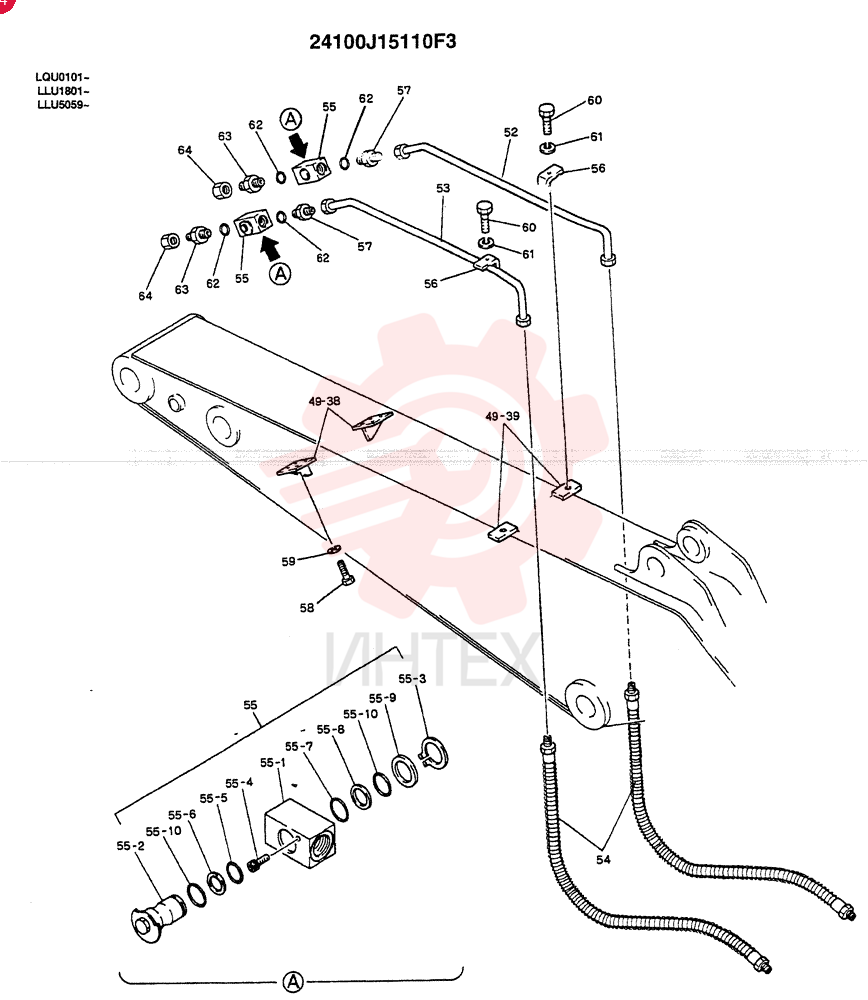

24100115110F3 Рукоять в сборе, 3.66M (щипцы и гидромолот) (опция - N.A., EC.) (часть 1)Открыть схему -
24100115110F3 Рукоять в сборе, 3.66M (щипцы и гидромолот) (опция - N.A., EC.) (часть 2)Открыть схему -
24100J11720F5 МоторОткрыть схему -
24100J12445F1 Ролик холостойОткрыть схему -
24100J12446F1 РоликОткрыть схему -
24100J13010F2 Насос в сборе, дистанционная заправкаОткрыть схему -
24100J14300F3 Линии низкие гидравлические (опция) (усиленная длинная гусеница - HDLC)Открыть схему -
24100J14359F2 Схема (SK220) - MARK IV EXCAVATOR ASN LQU0101 (1/95-12/00)Открыть схему -

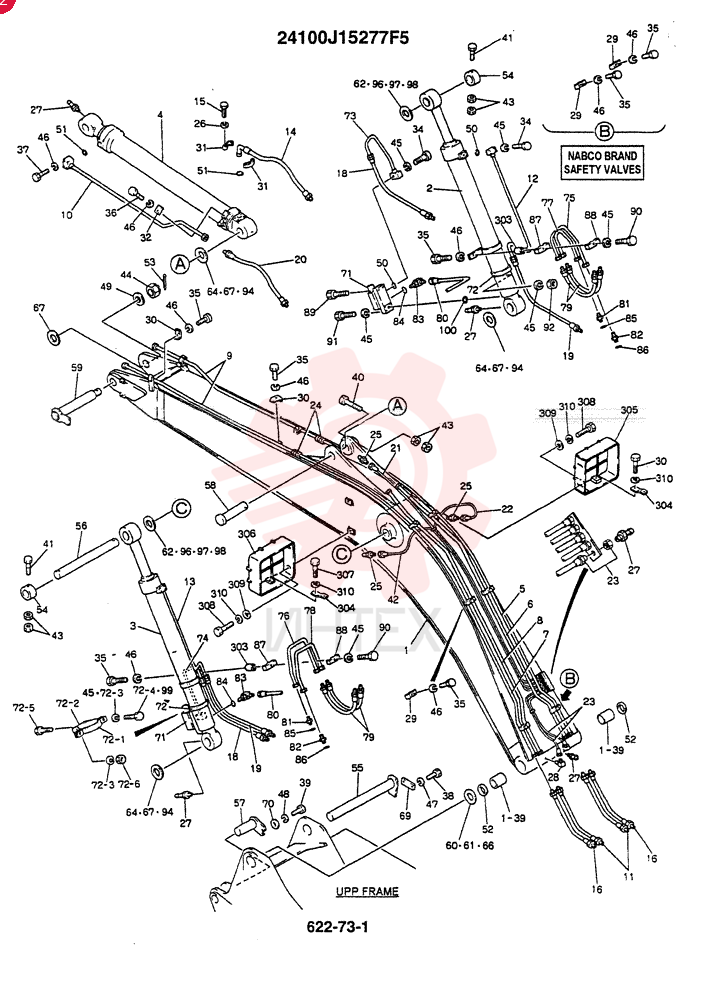

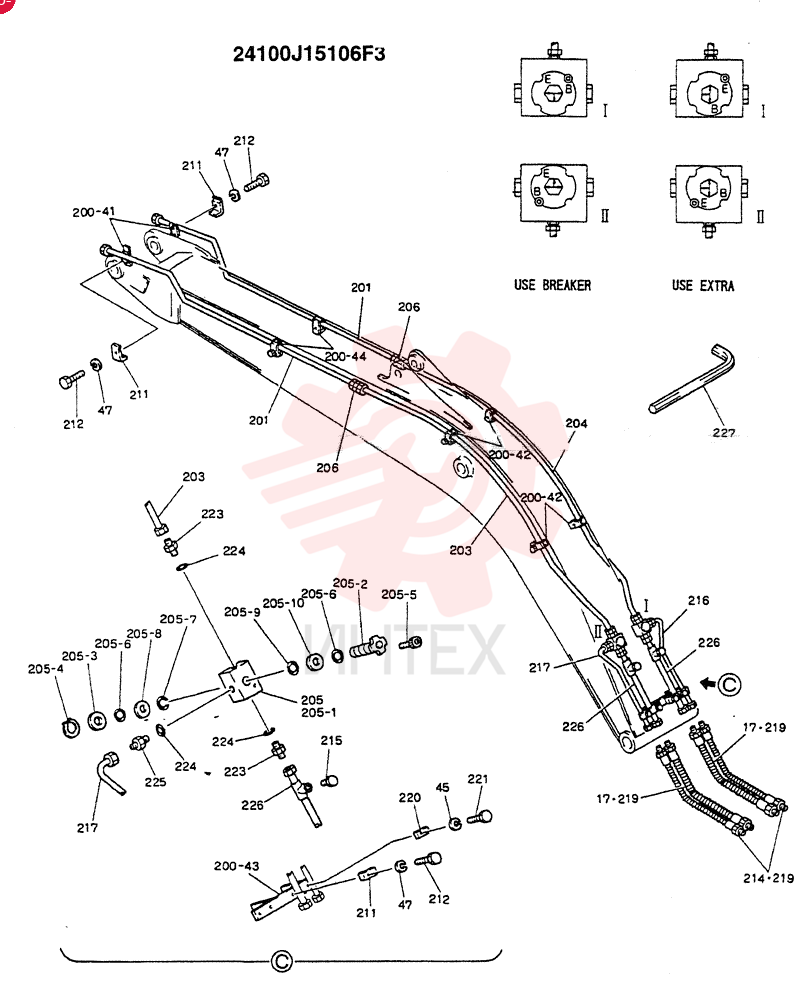

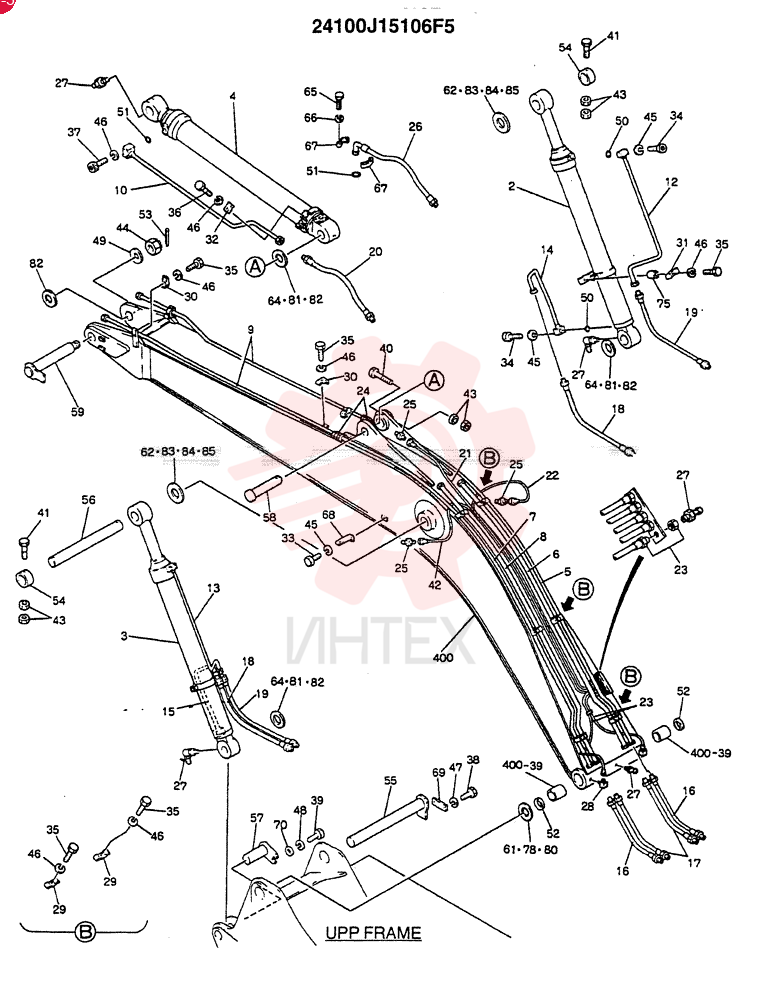

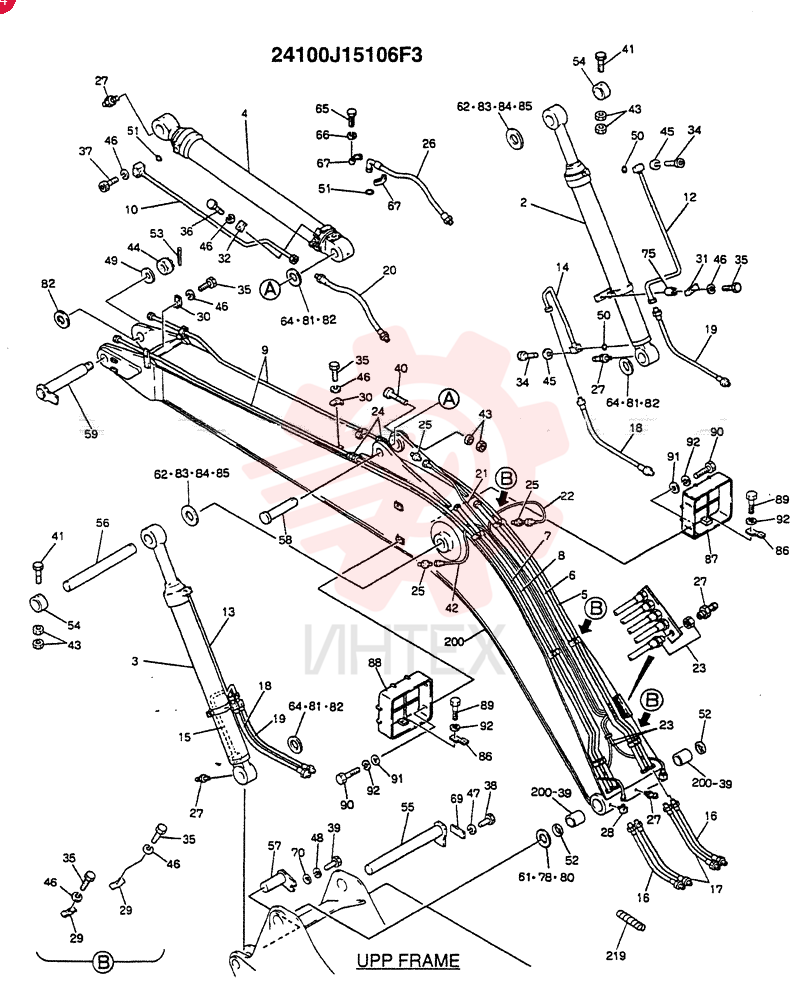

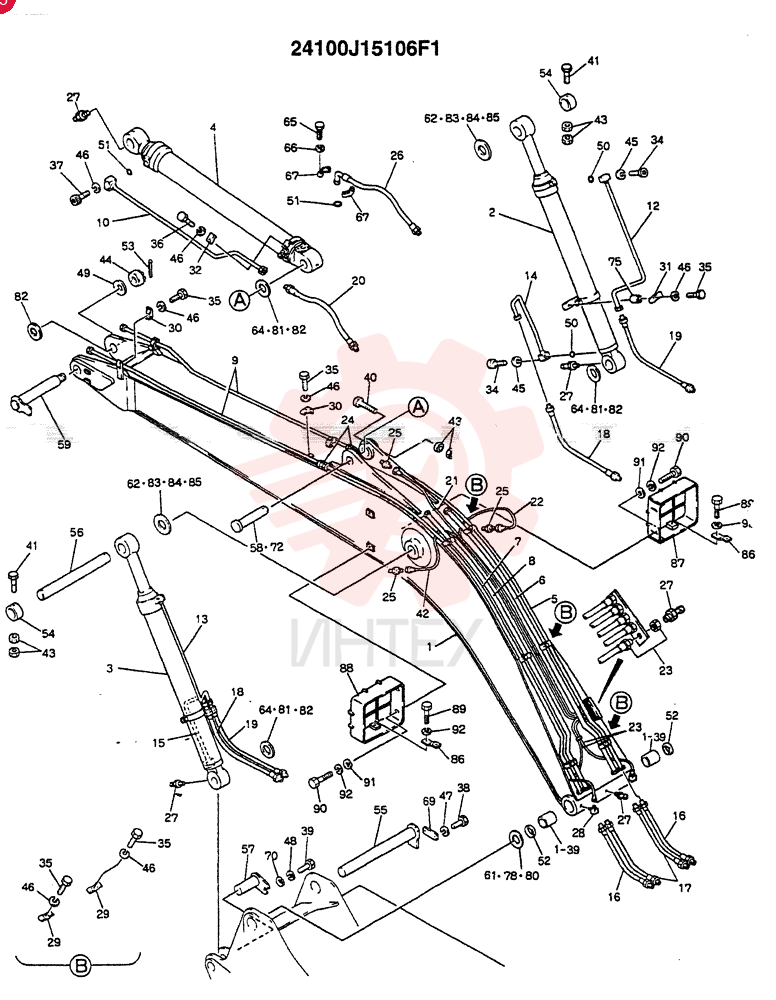

24100J15106F3 Стрела в сборе, 6.02M (дополнительная и гидромолот) (опция - N.A., EQ (часть 1)Открыть схему -
24100J15106F3 Стрела в сборе, 6.02M (дополнительная и гидромолот) (опция - N.A., EQ (часть 2)Открыть схему -

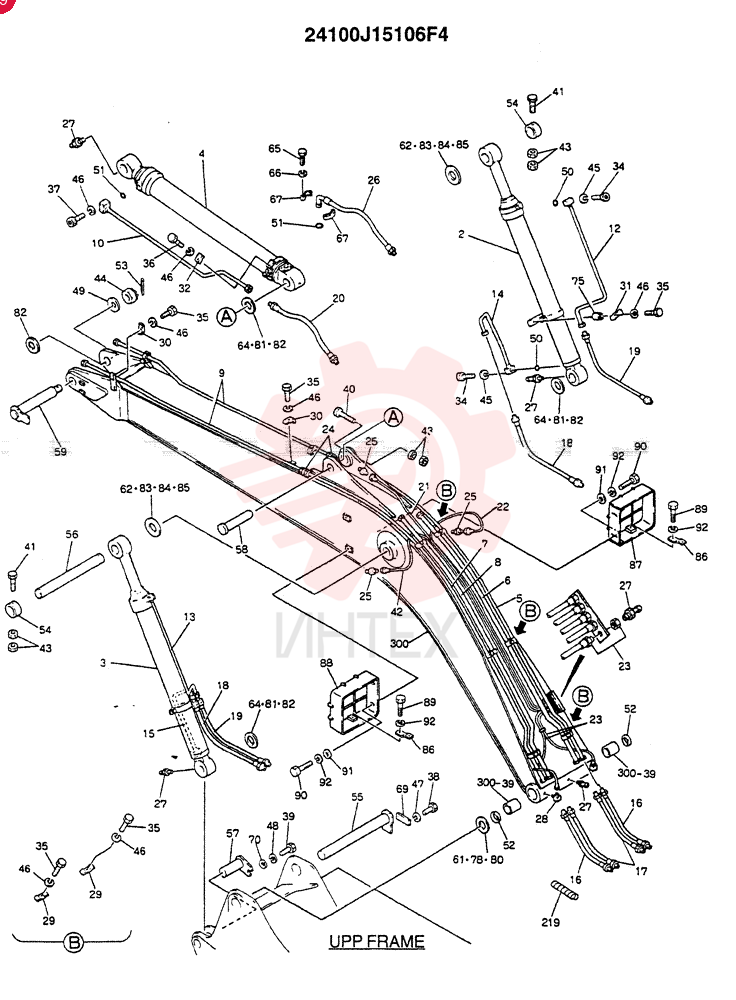

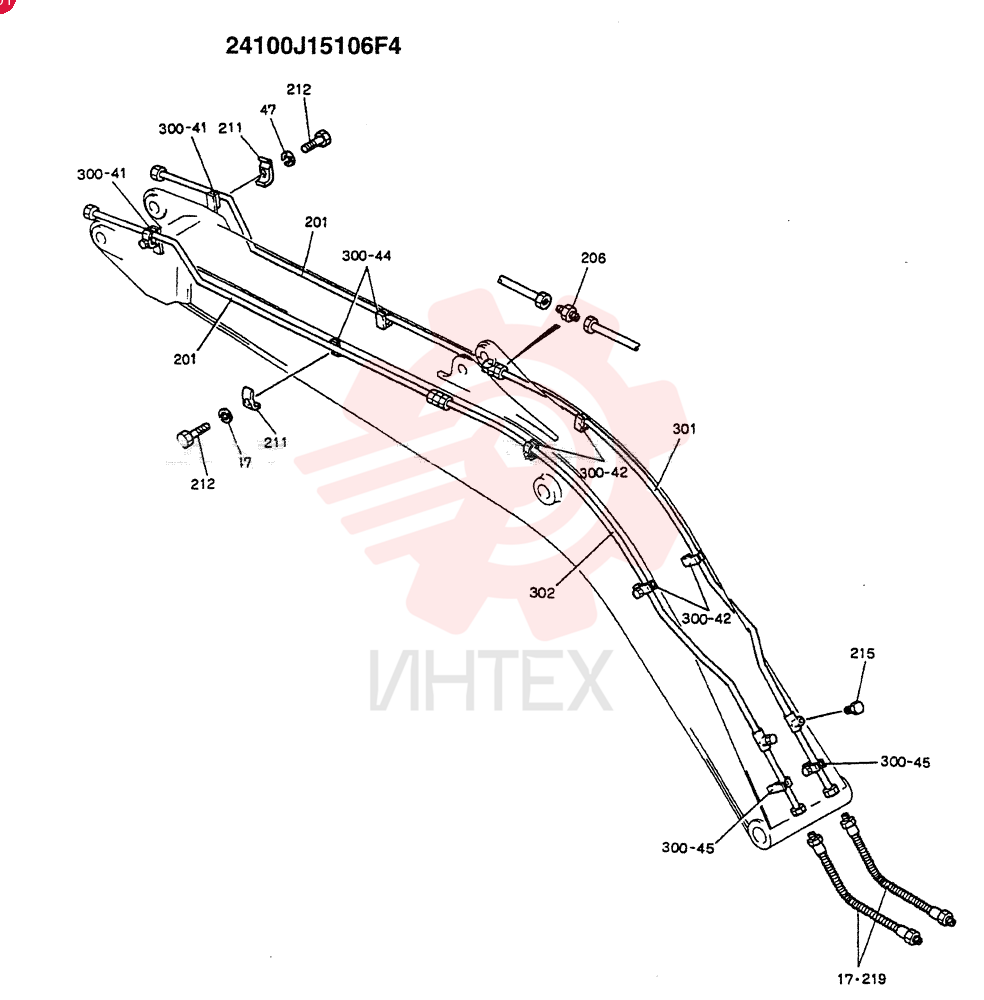

24100J15106F4 Стрела в сборе, 6.02M (щипцы и гидромолот или гидромолот) (опция - N.A., EC) (часть 1)Открыть схему -
24100J15106F4 Стрела в сборе, 6.02M (щипцы и гидромолот или гидромолот) (опция - N.A., EC) (часть 2)Открыть схему -

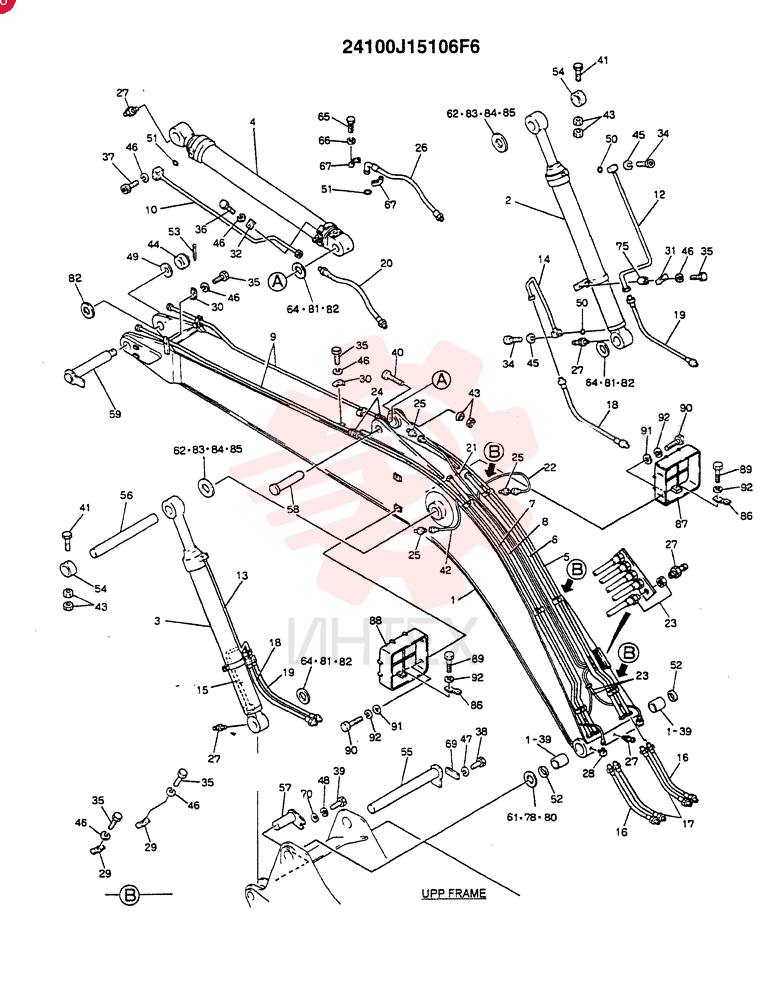

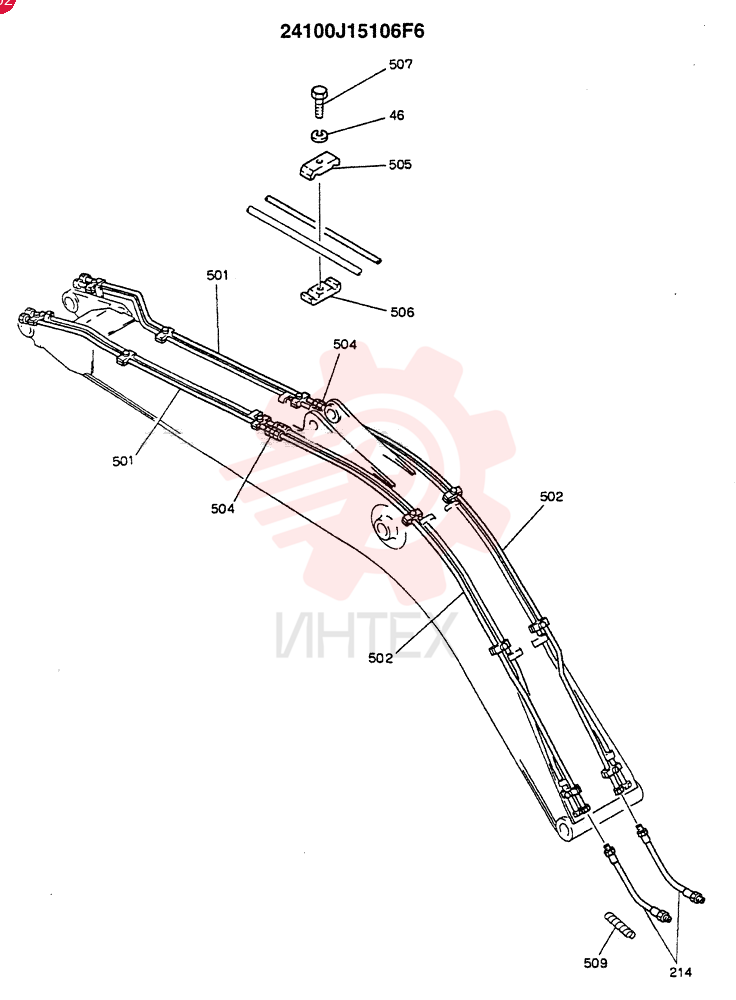

24100J15106F6 Стрела в сборе, 6.02M (дополнительная - опция N.A, EC (часть 1)Открыть схему -
24100J15106F6 Стрела в сборе, 6.02M (дополнительная - опция N.A, EC (часть 2)Открыть схему -

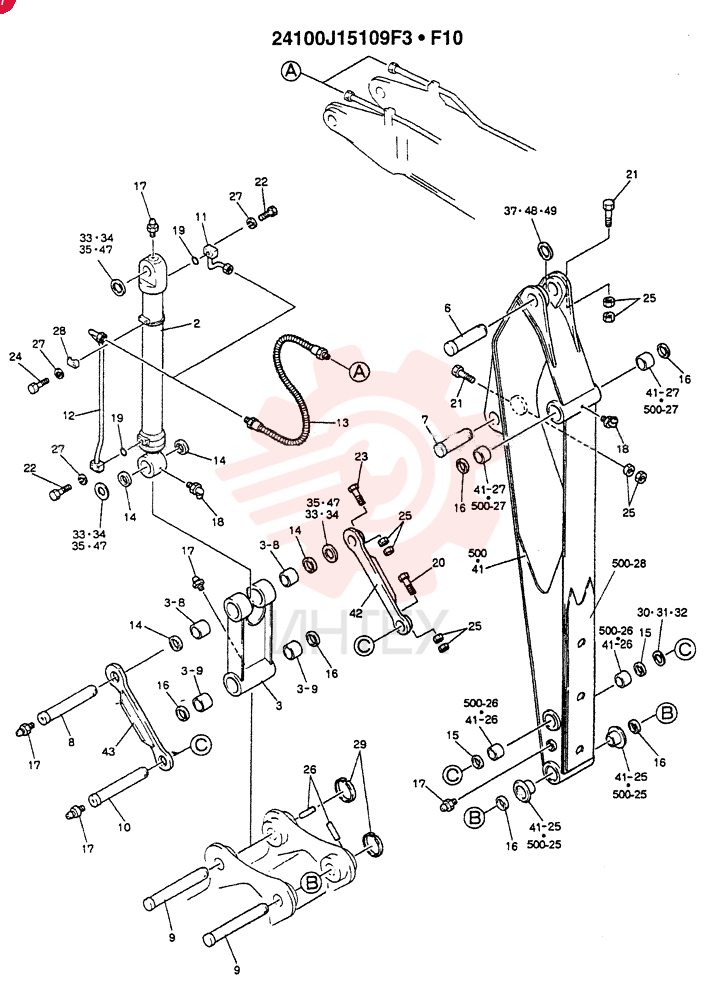

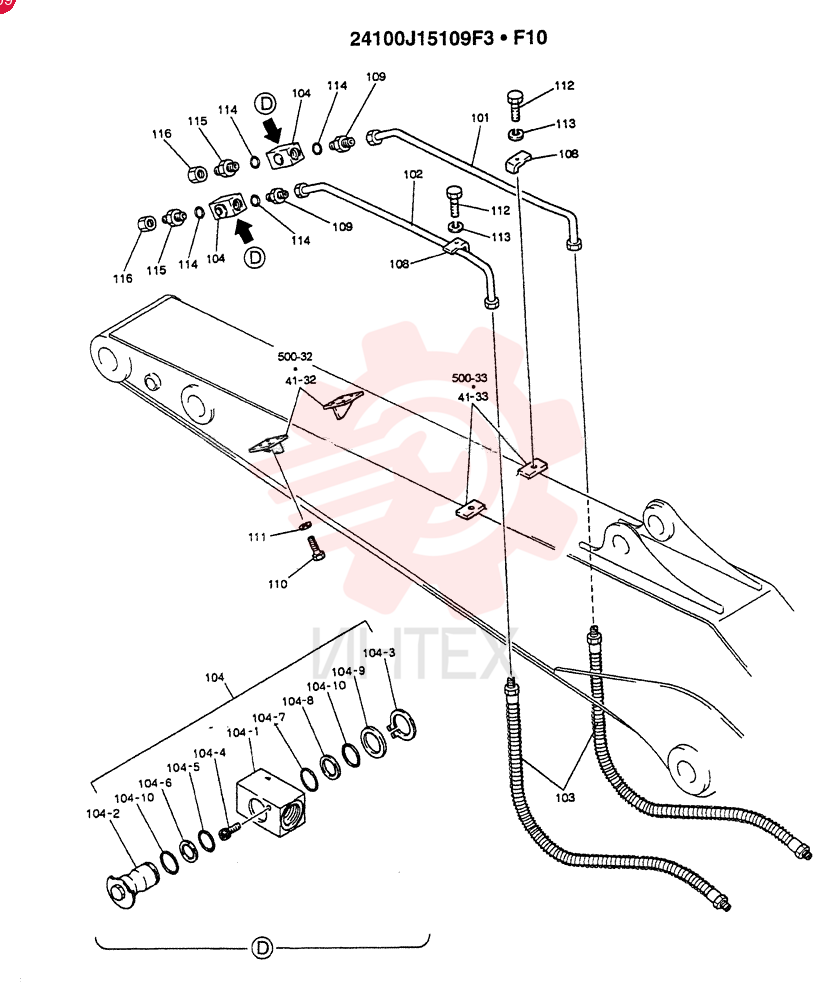

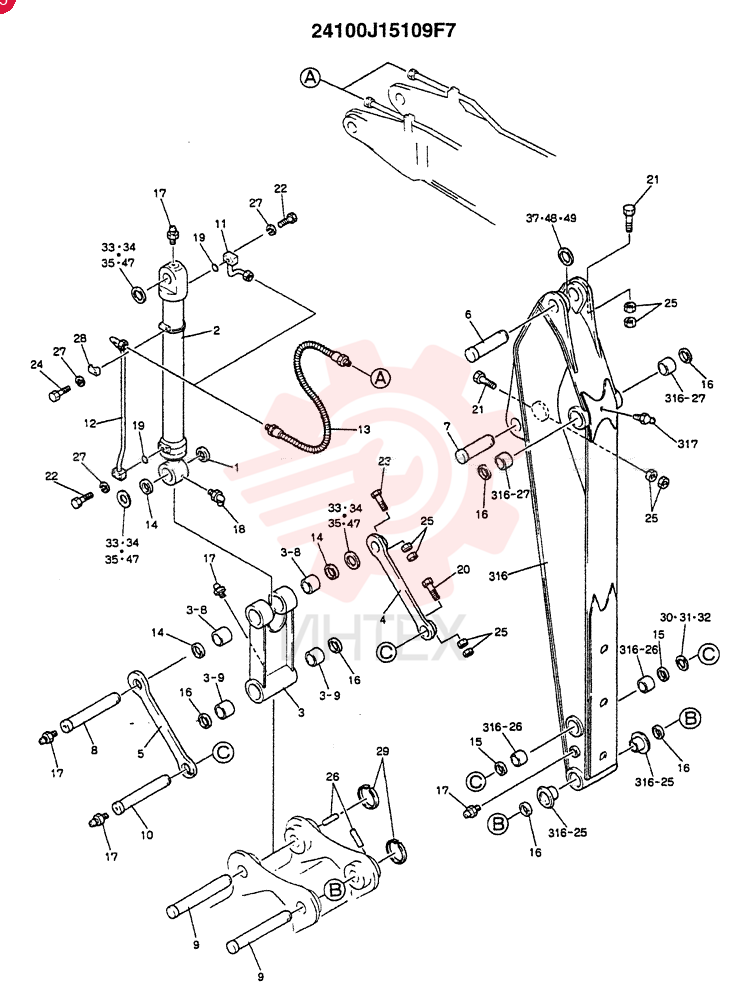

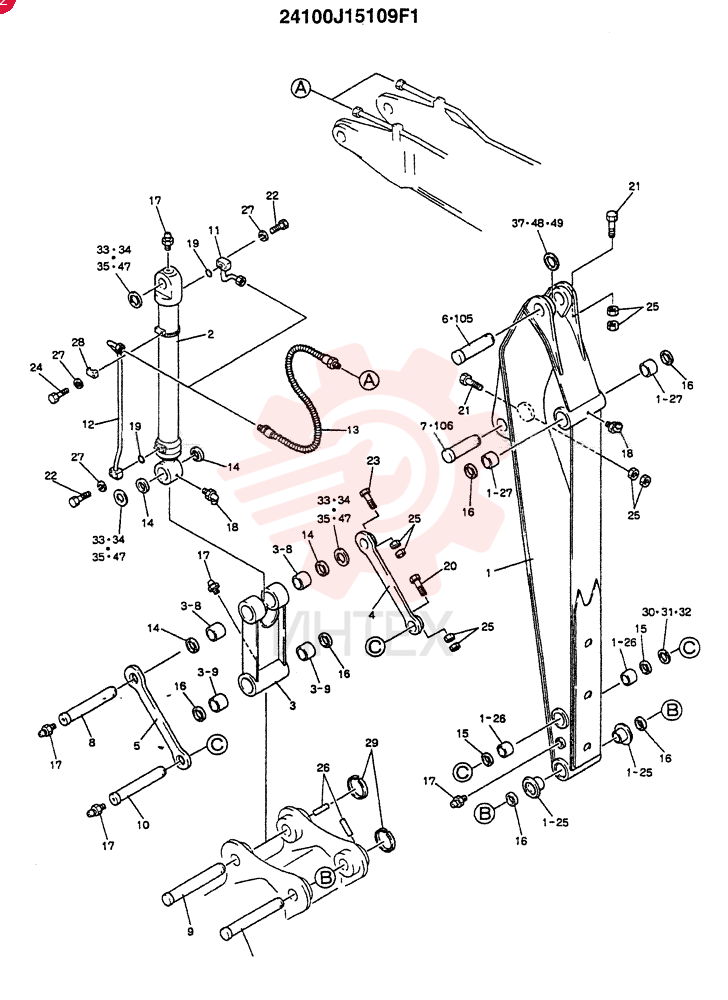

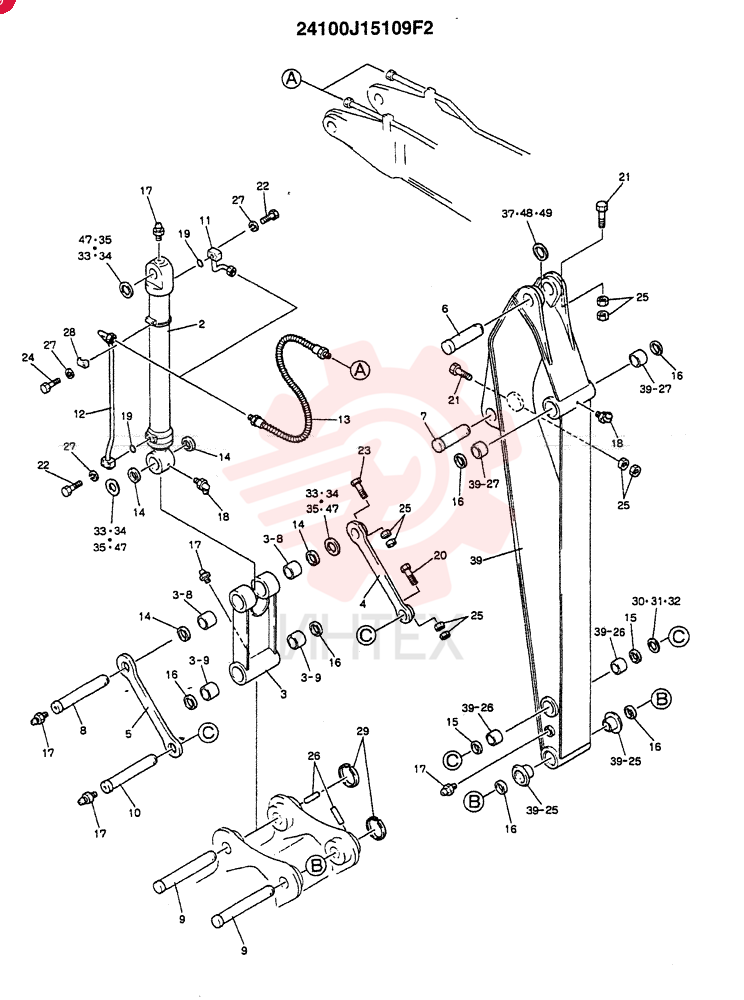

24100J15109F3 Рукоять в сборе, 2.98M (щипцы и гидромолот - EC) (часть 1)Открыть схему -
24100J15109F3 Рукоять в сборе, 2.98M (щипцы и гидромолот - EC) (часть 2)Открыть схему -

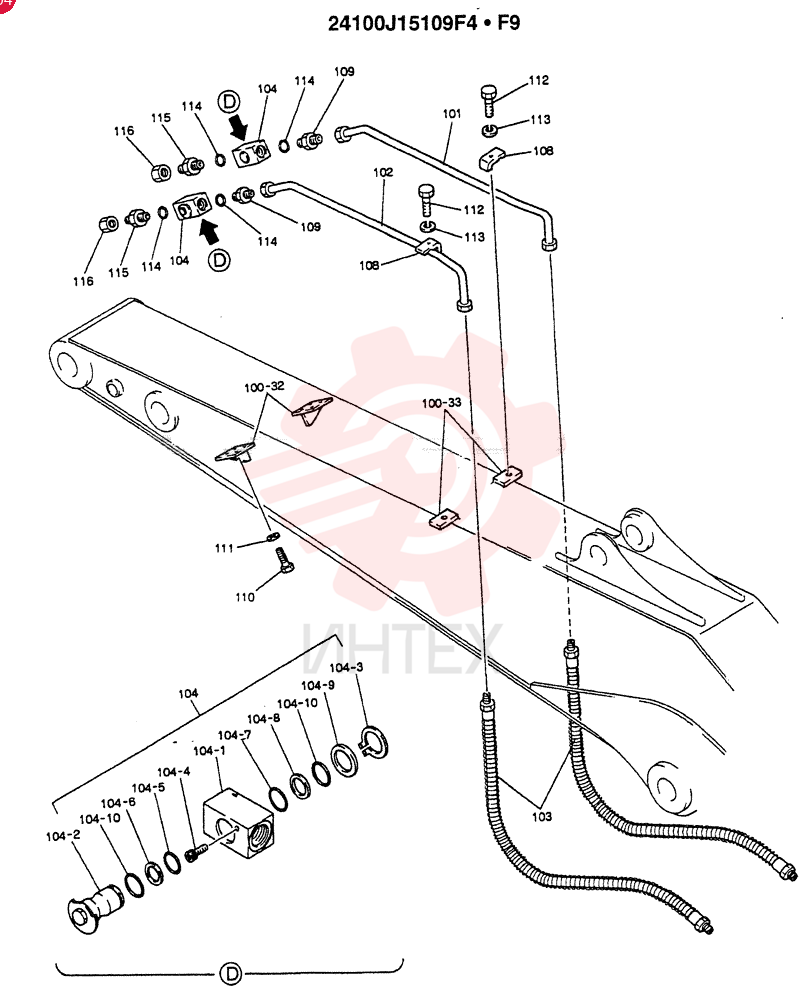

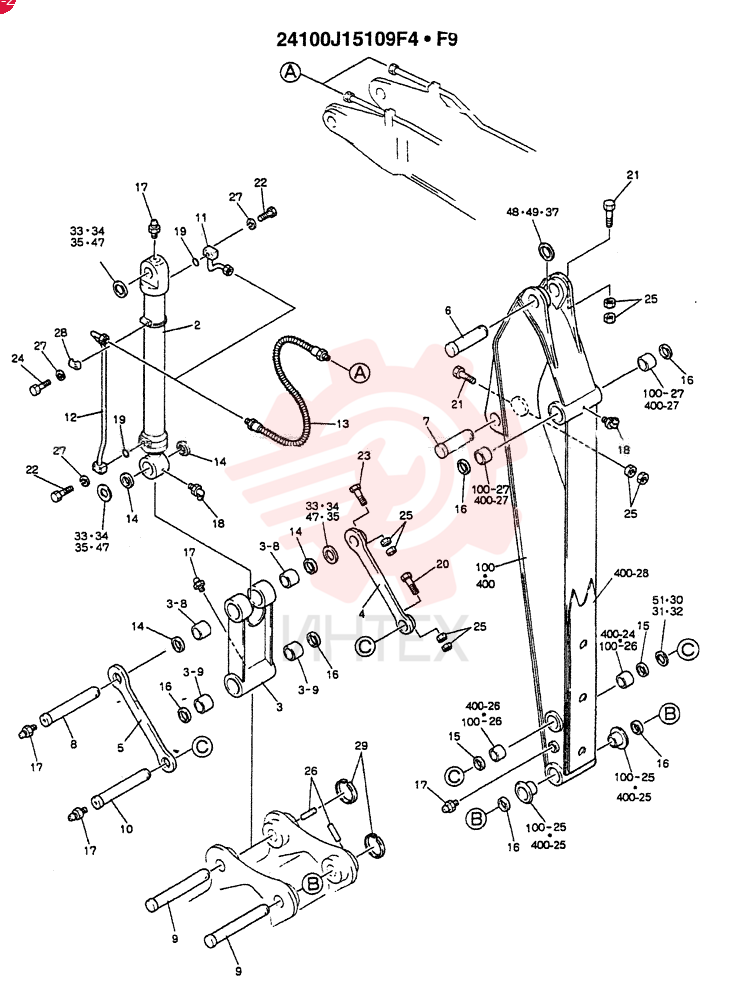

24100J15109F4 Рукоять в сборе, 2.98M (гидромолот) (EC) (часть 1)Открыть схему -
24100J15109F4 Рукоять в сборе, 2.98M (гидромолот) (EC) (часть 2)Открыть схему -

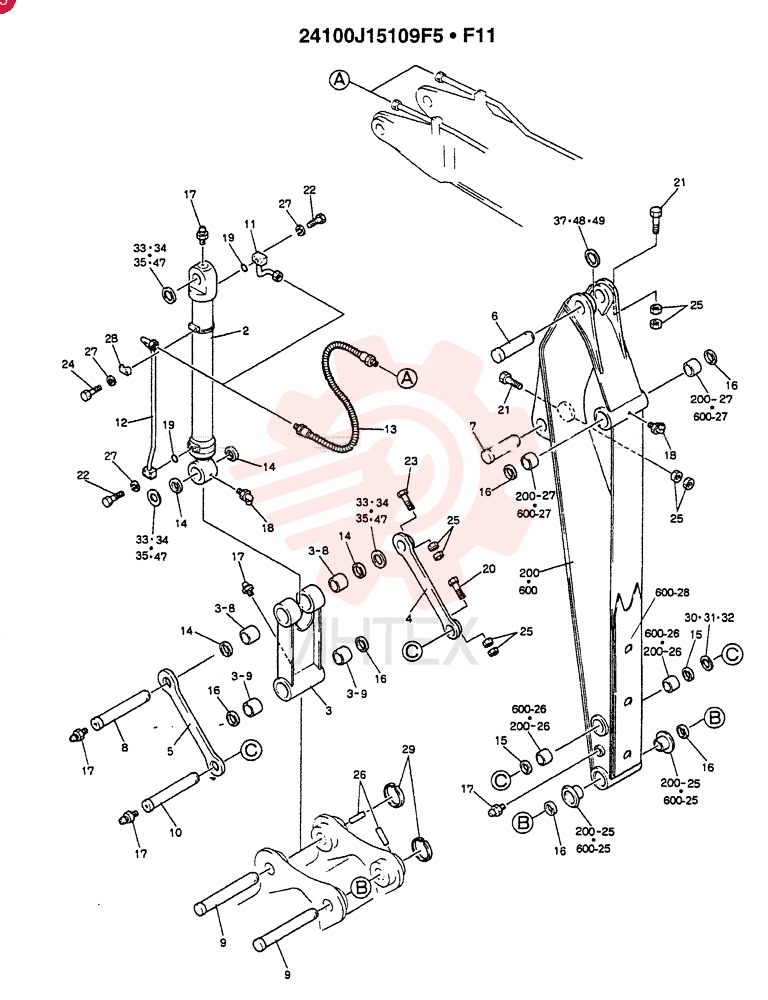

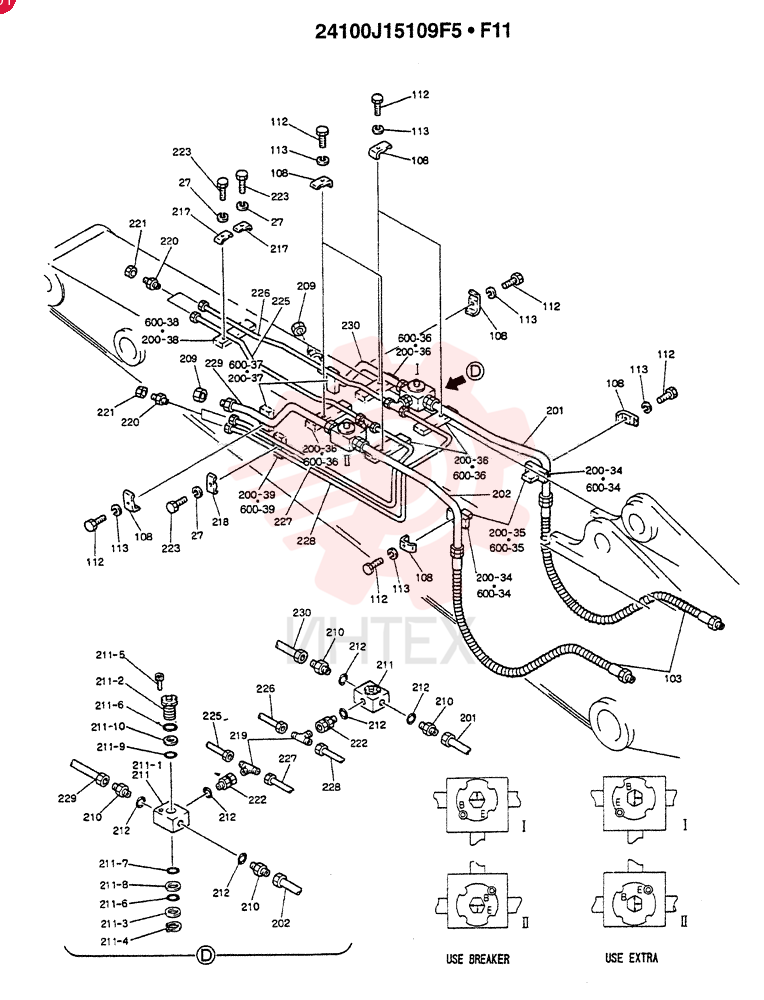

24100J15109F5 Рукоять в сборе, 2.98M (дополнительная и гидромолот) (EC) (часть 1)Открыть схему -
24100J15109F5 Рукоять в сборе, 2.98M (дополнительная и гидромолот) (EC) (часть 2)Открыть схему -

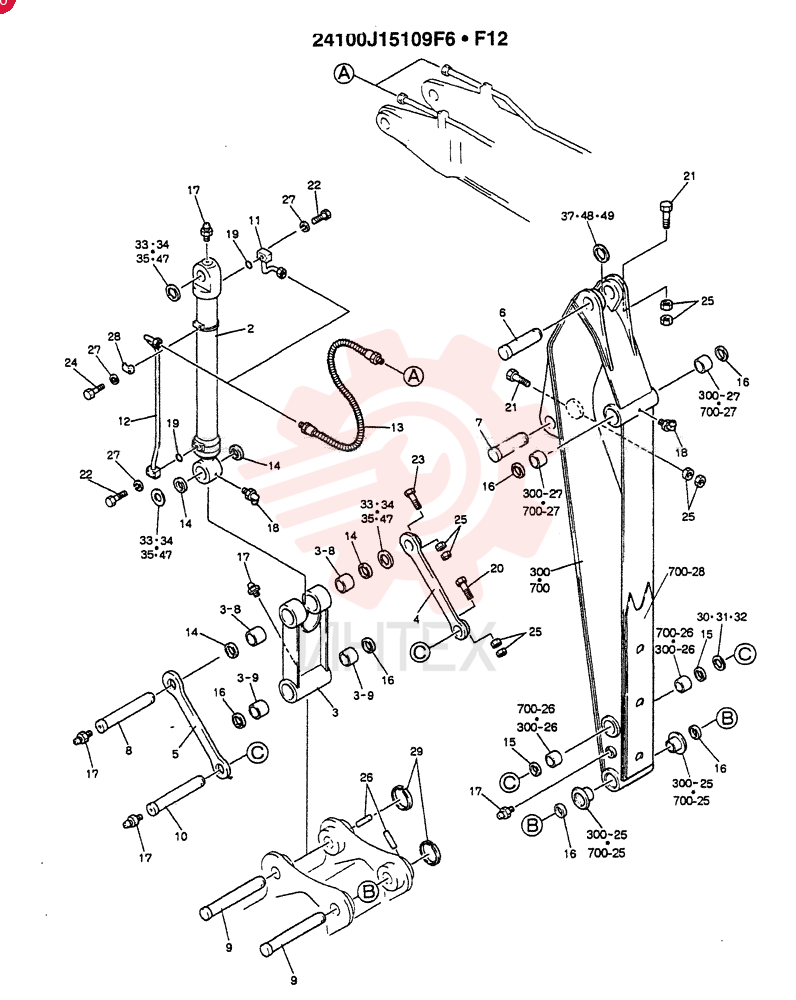

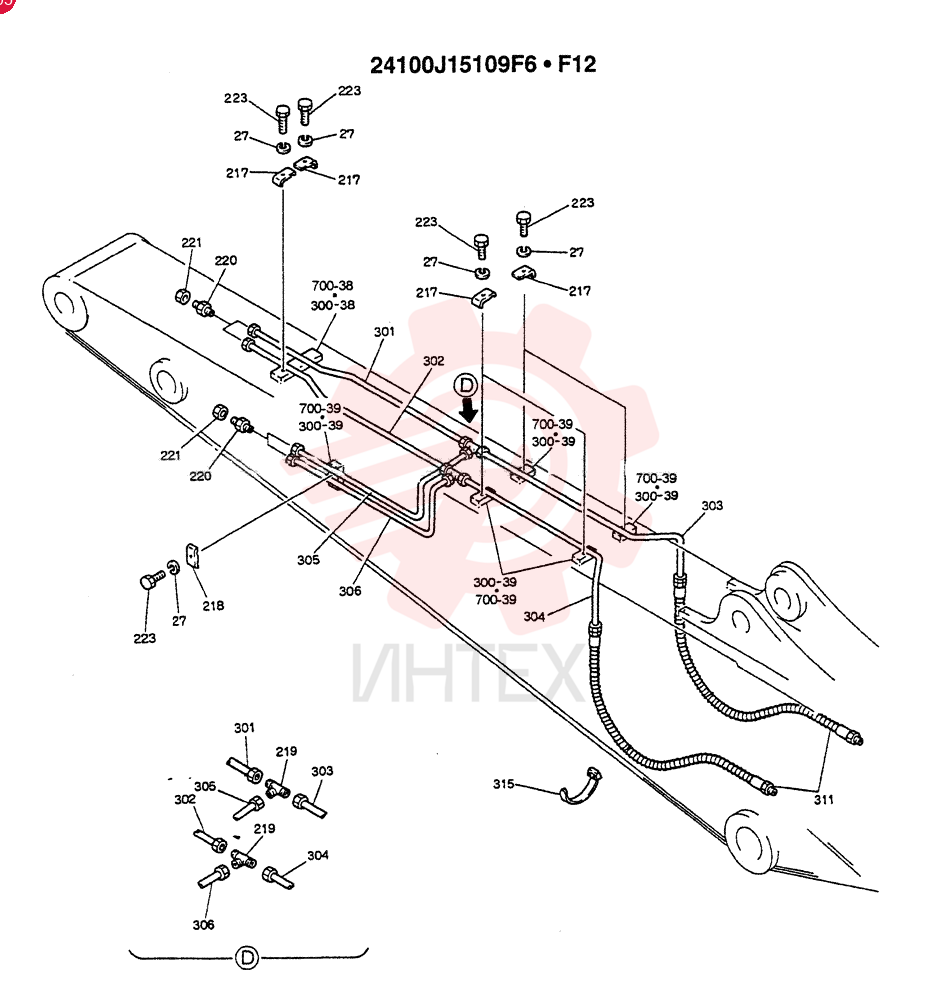

24100J15109F6 Рукоять в сборе, 2.98M (дополнительная - EC) (часть 1)Открыть схему -
24100J15109F6 Рукоять в сборе, 2.98M (дополнительная - EC) (часть 2)Открыть схему -
24100J15272F1 Стрела в сборе, 6.02M (безопасность стрелы и рукояти) (опция - N.A., EC) (часть 1)Открыть схему -
24100J15272F1 Стрела в сборе, 6.02M (безопасность стрелы и рукояти) (опция - N.A., EC) (часть 2)Открыть схему -
24100J15272F3 Стрела в сборе, 6.02M(E&BW/защита стрелы и рукояти)(опция - N.A., EC) (часть 1)Открыть схему -
24100J15272F3 Стрела в сборе, 6.02M(E&BW/защита стрелы и рукояти)(опция - N.A., EC) (часть 2)Открыть схему -
24100J15272F3 Стрела в сборе, 6.02M(E&BW/защита стрелы и рукояти)(опция - N.A., EC) (часть 3)Открыть схему -

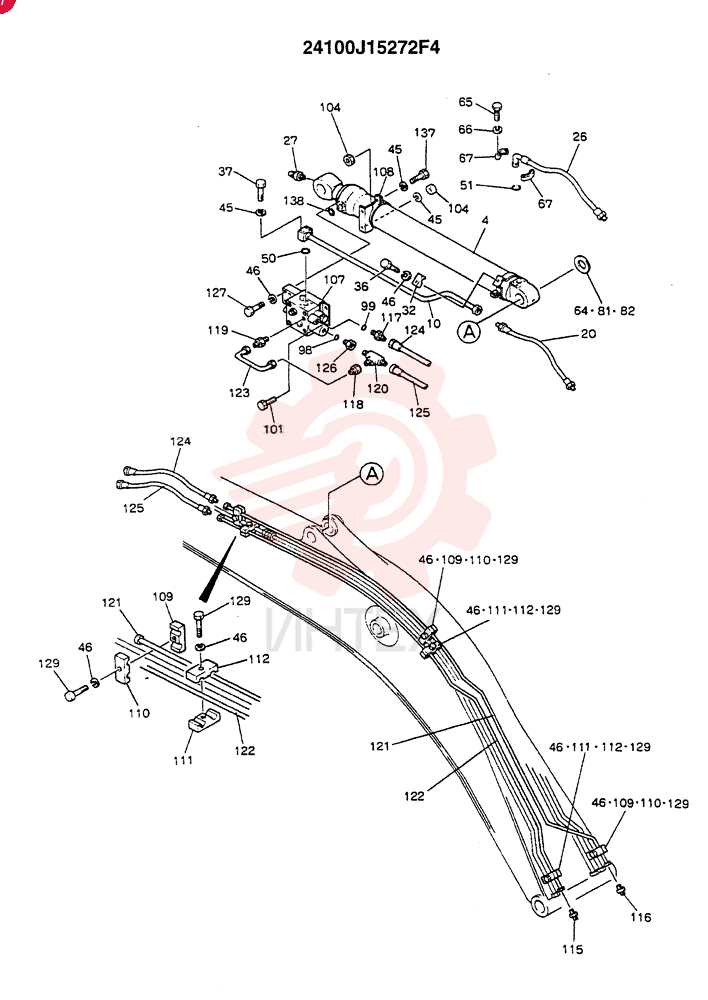

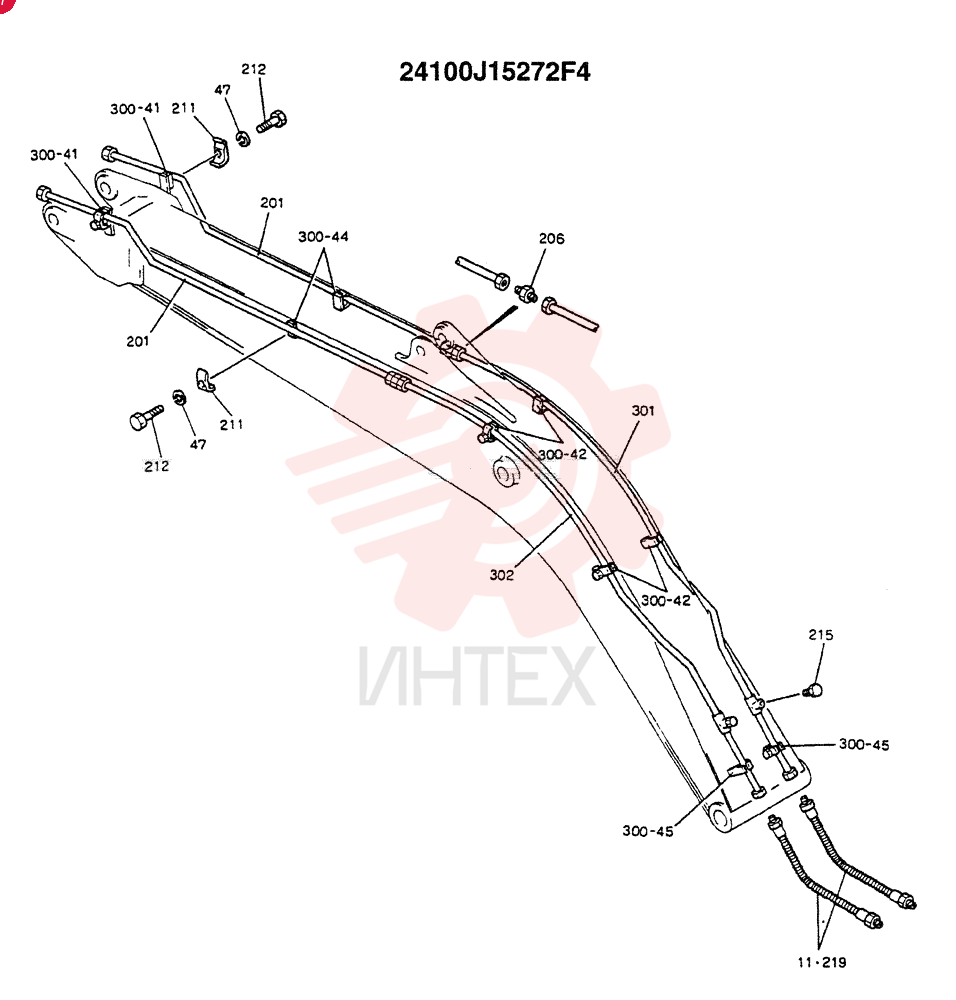

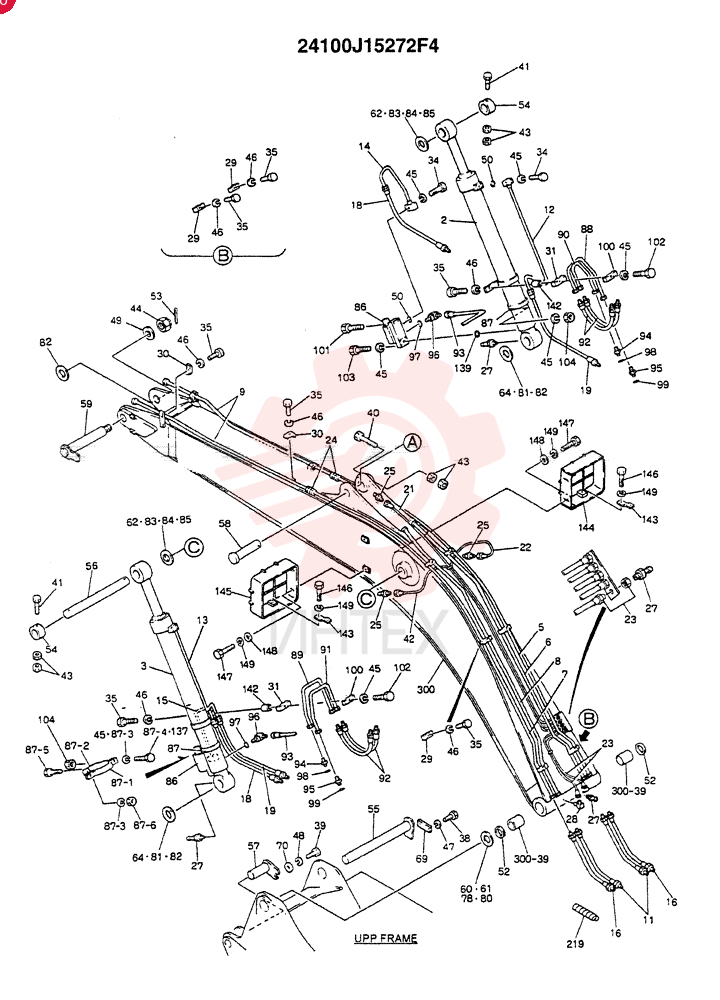

24100J15272F4 Защита стрелы и рукояти, стрела в сборе, 6.02M, (с нибблером и гидромолотом или гидромолотом)(опция - N.A. EC) (часть 1)Открыть схему -
24100J15272F4 Защита стрелы и рукояти, стрела в сборе, 6.02M, (с нибблером и гидромолотом или гидромолотом)(опция - N.A. EC) (часть 2)Открыть схему -
24100J15272F4 Защита стрелы и рукояти, стрела в сборе, 6.02M, (с нибблером и гидромолотом или гидромолотом)(опция - N.A. EC) (часть 3)Открыть схему -

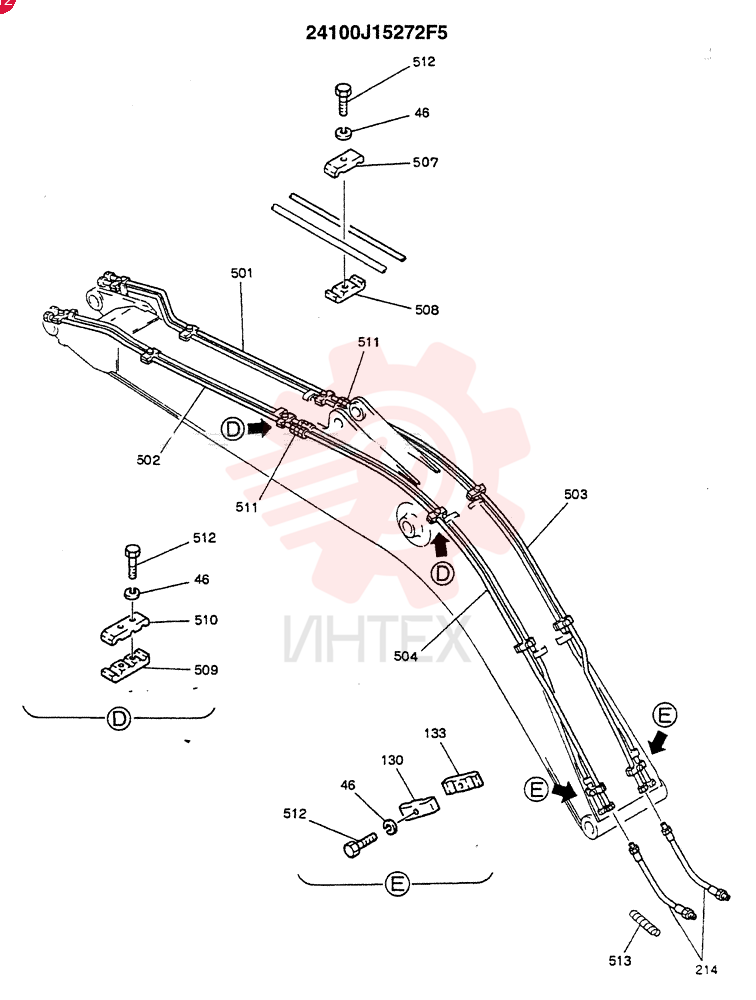

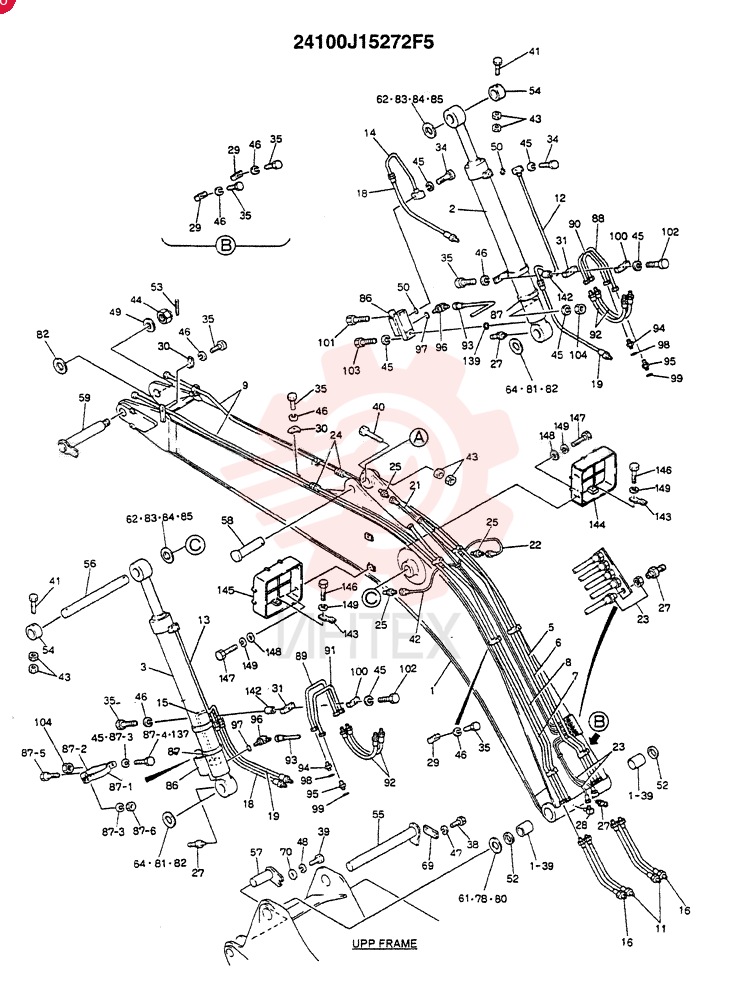

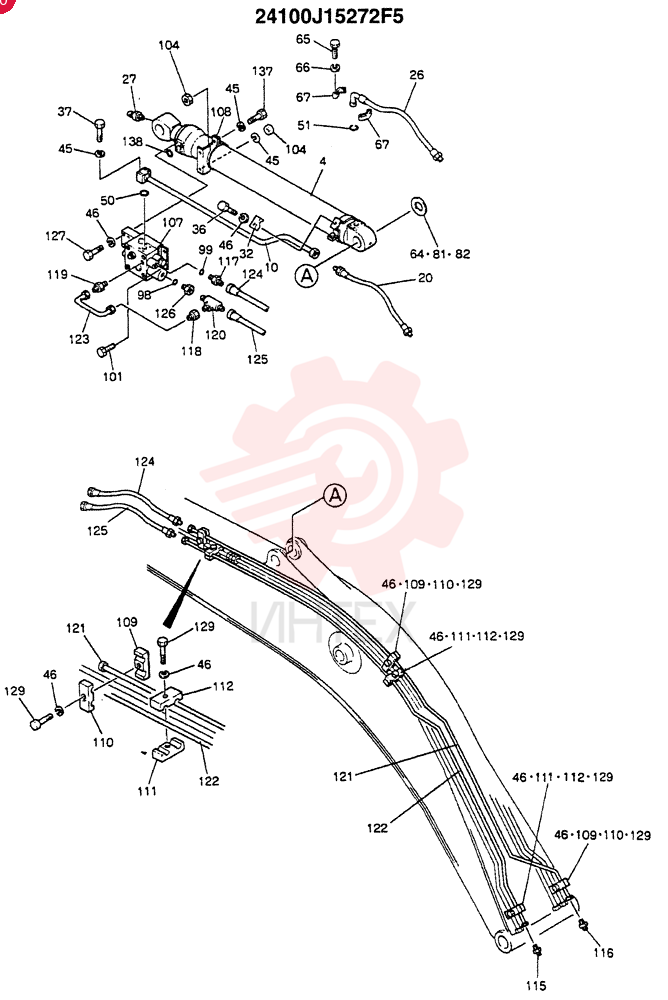

24100J15272F5 Стрела в сборе, 6.02M (дополнительная с защитой B & A) (опция -NA, EC) (часть 1)Открыть схему -
24100J15272F5 Стрела в сборе, 6.02M (дополнительная с защитой B & A) (опция -NA, EC) (часть 2)Открыть схему -
24100J15272F5 Стрела в сборе, 6.02M (дополнительная с защитой B & A) (опция -NA, EC) (часть 3)Открыть схему -

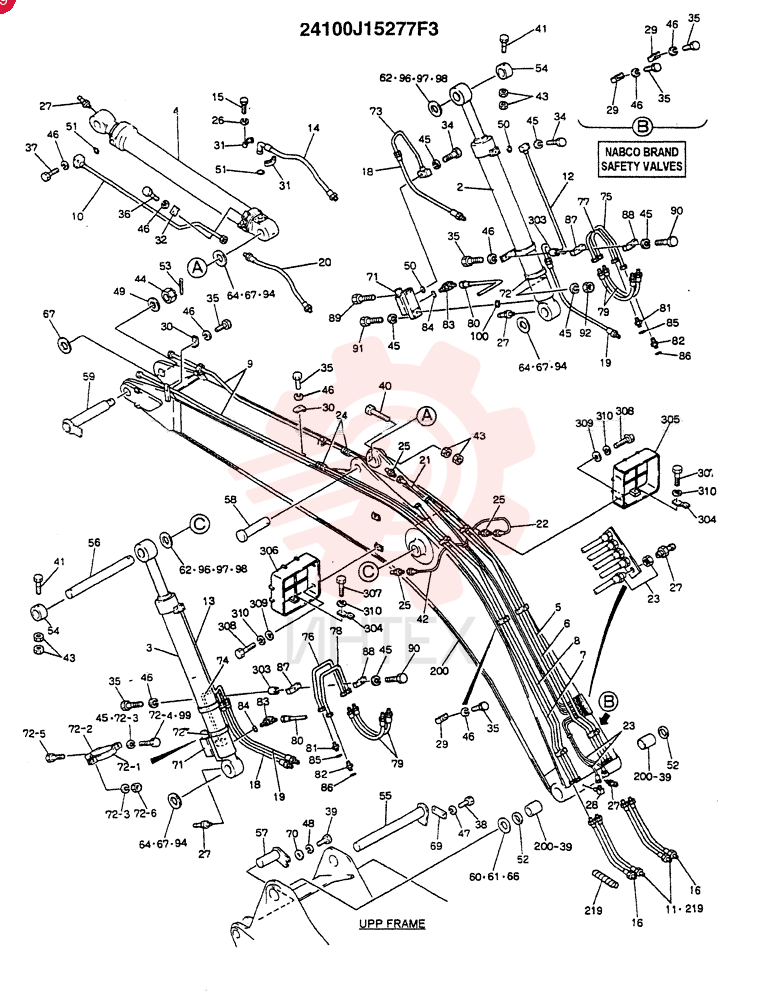

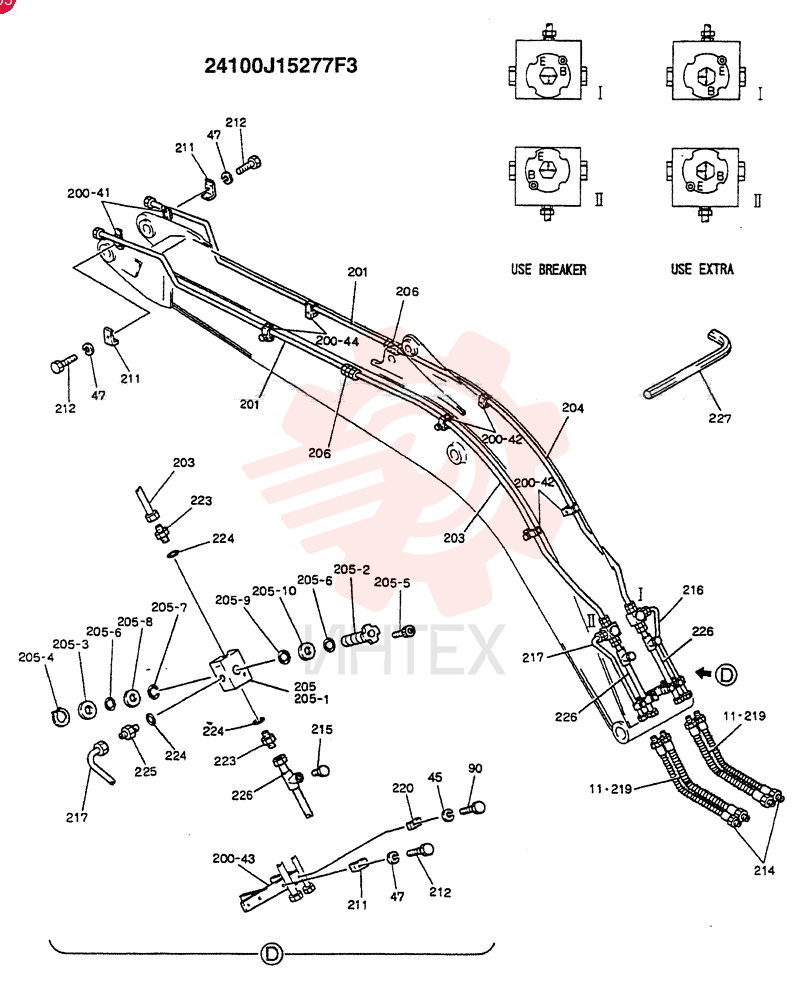

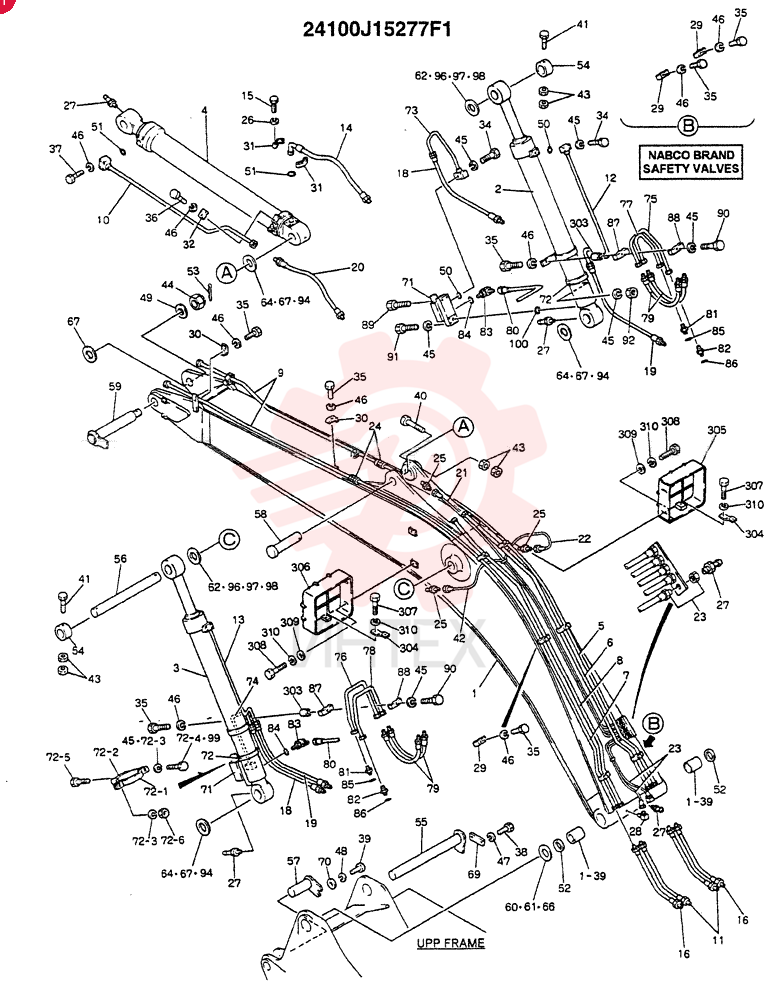

24100J15277F3 Стрела в сборе, 6.02M (E+B - безопасность стрелы) (опция - N.A., EC) (часть 1)Открыть схему -
24100J15277F3 Стрела в сборе, 6.02M (E+B - безопасность стрелы) (опция - N.A., EC) (часть 2)Открыть схему -
24100J15277F4 Стрела в сборе, 6.02M (N+B или B с безопасностью стрелы) (опция - MA., EC)Открыть схему -

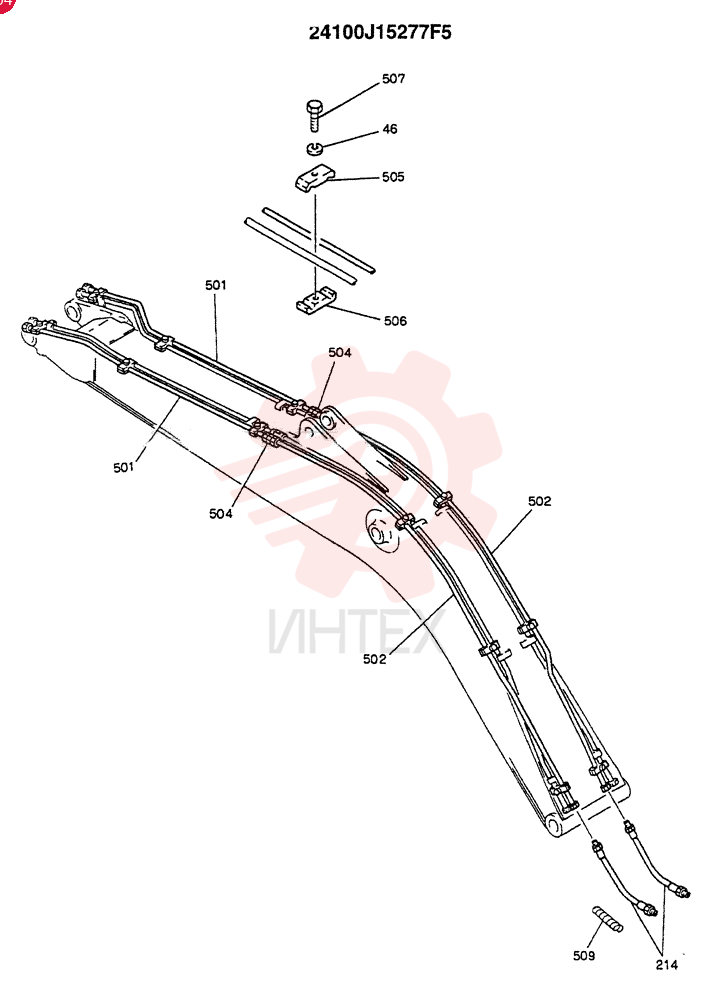

24100J15277F5 Стрела в сборе 6.02M (дополнительная/безопасность стрелы) (опция - N.A., EC) (часть 1)Открыть схему -
24100J15277F5 Стрела в сборе 6.02M (дополнительная/безопасность стрелы) (опция - N.A., EC) (часть 2)Открыть схему -

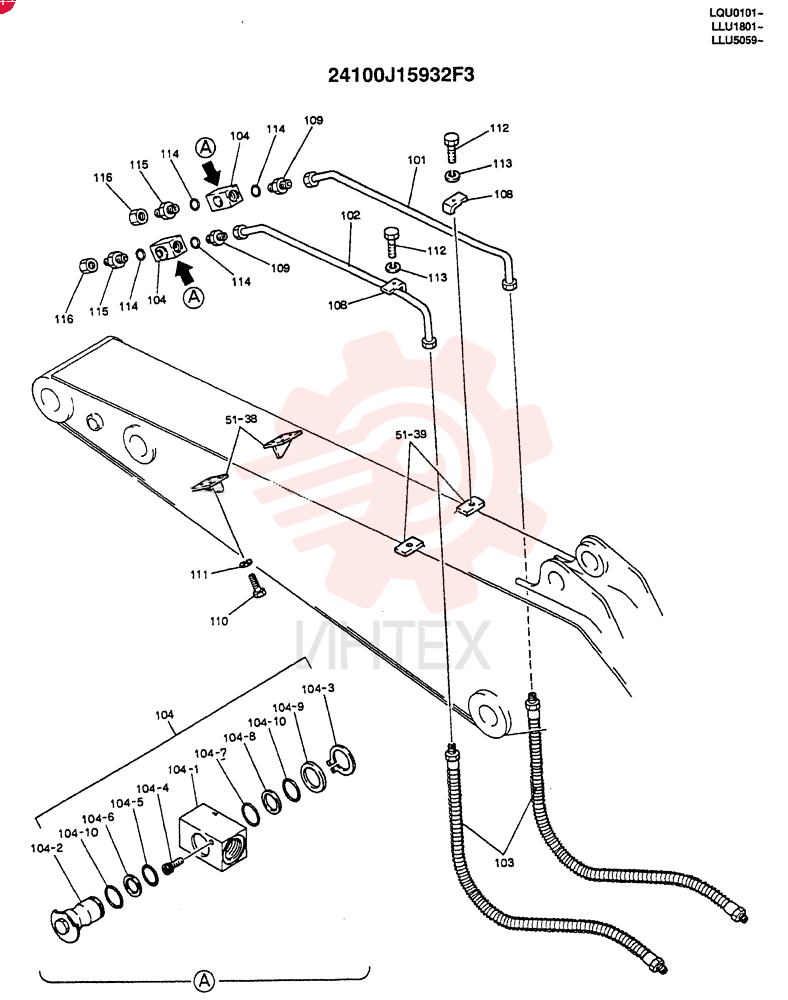

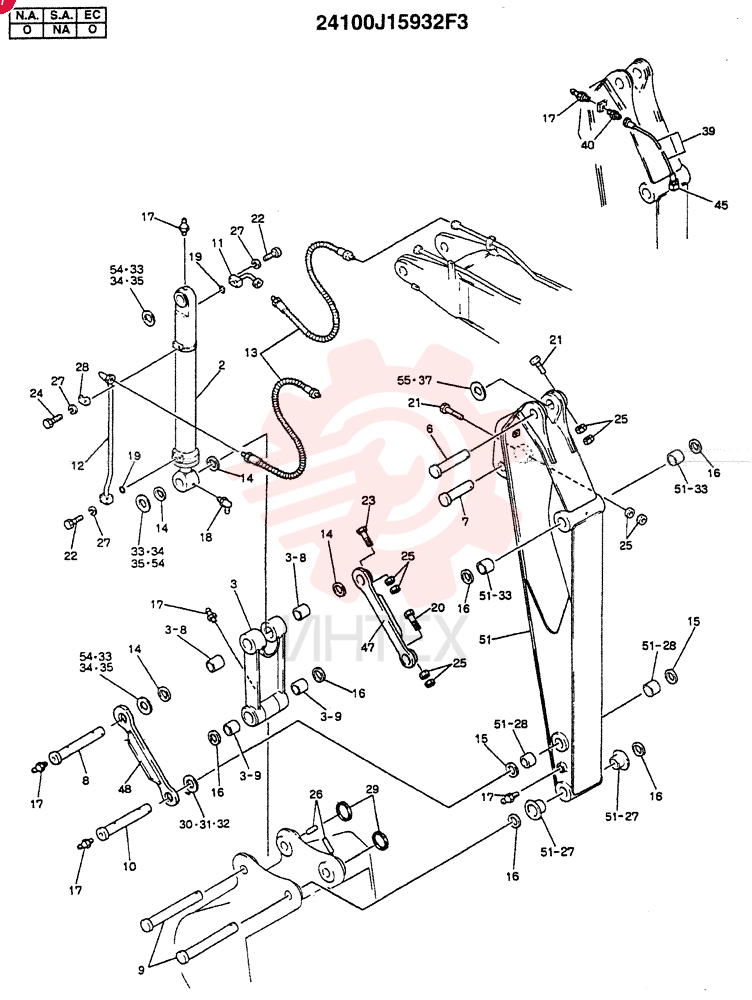

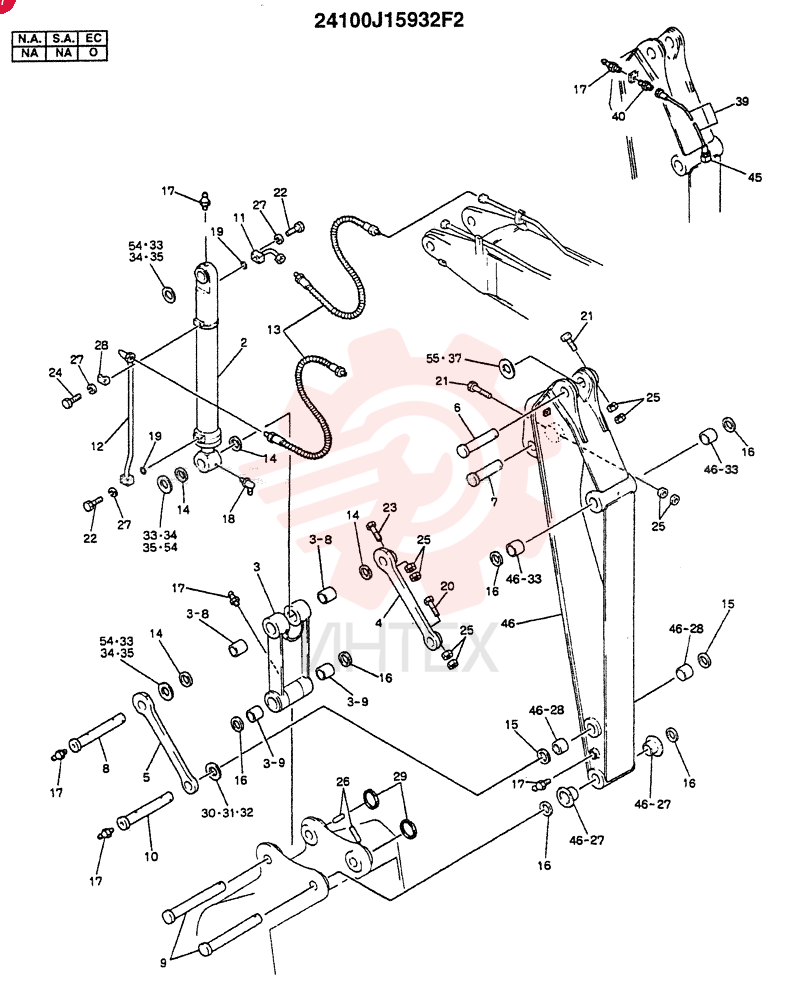

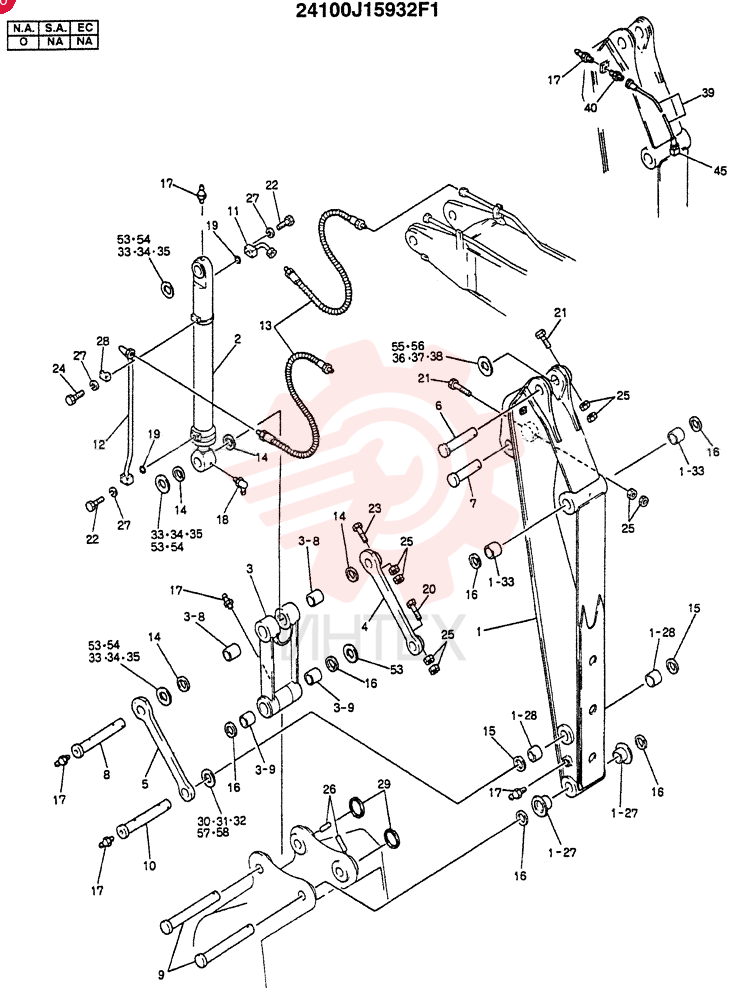

24100J15932F3 Рукоять в сборе, 2.5M (щипцы и гидромолот) (опция - N.A., EC.) (часть 1)Открыть схему -
24100J15932F3 Рукоять в сборе, 2.5M (щипцы и гидромолот) (опция - N.A., EC.) (часть 2)Открыть схему -

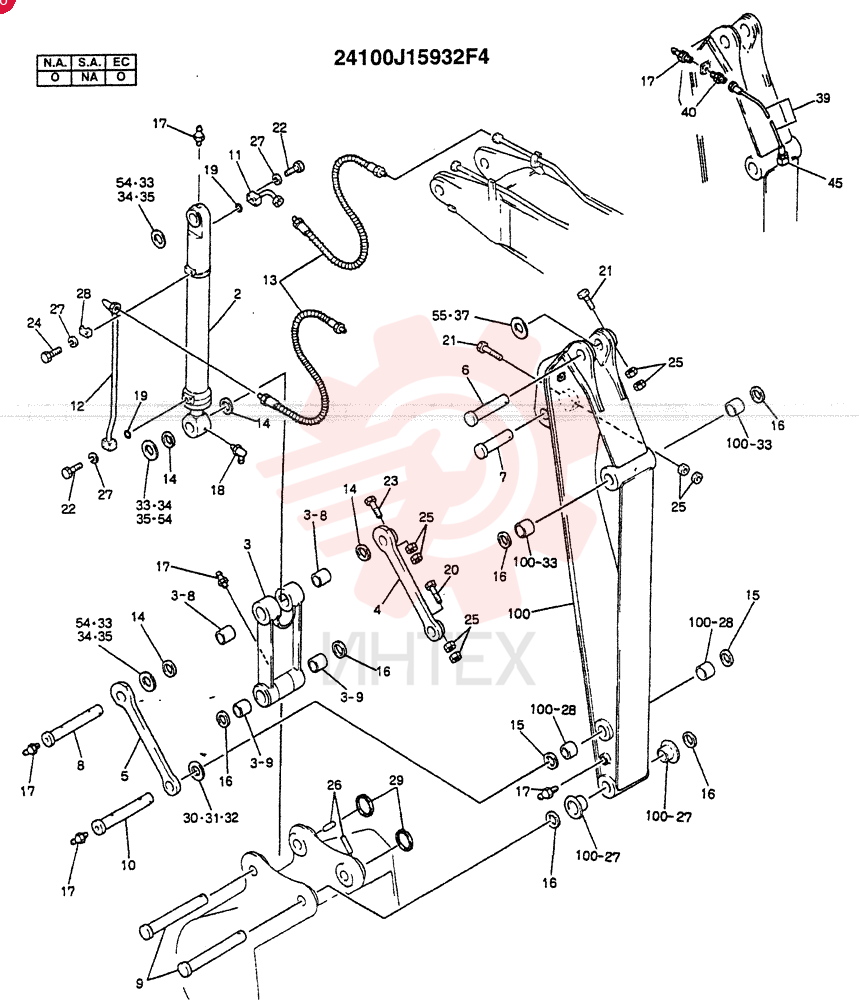

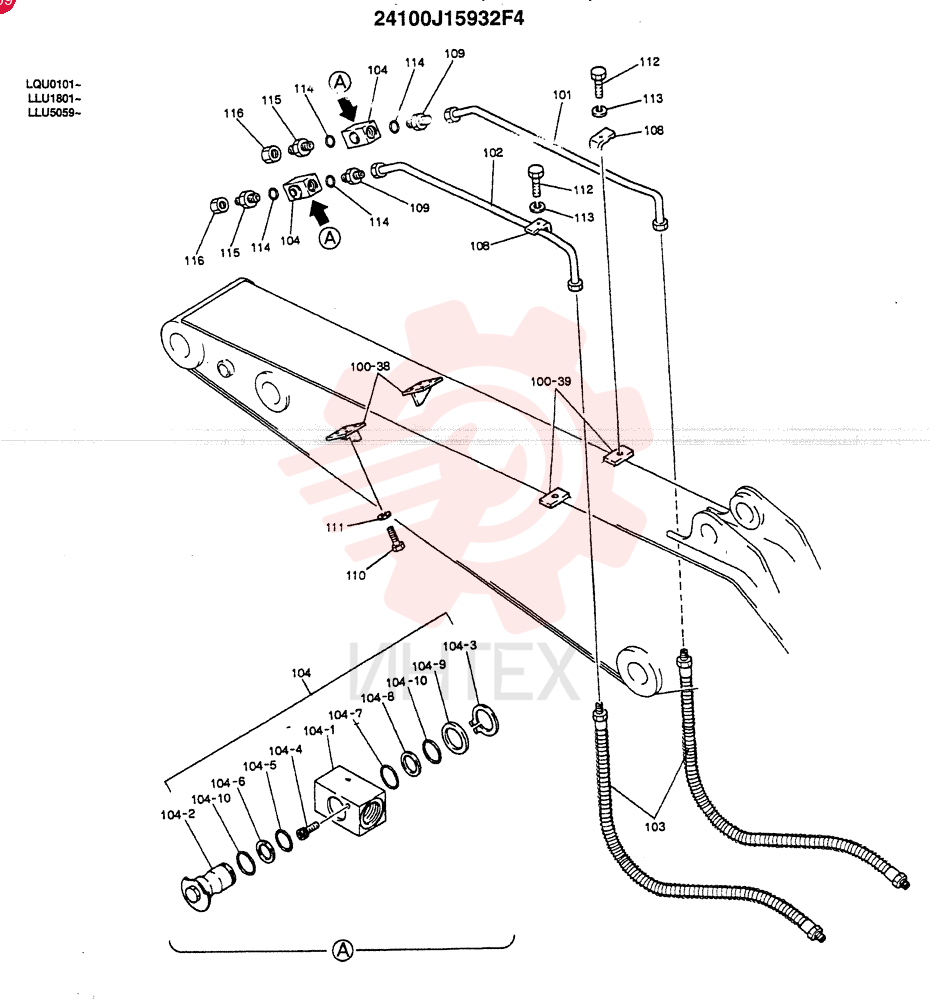

24100J15932F4 Рукоять в сборе, 2.5M (гидромолот) (опция - н/д, E.C.) (часть 1)Открыть схему -
24100J15932F4 Рукоять в сборе, 2.5M (гидромолот) (опция - н/д, E.C.) (часть 2)Открыть схему -

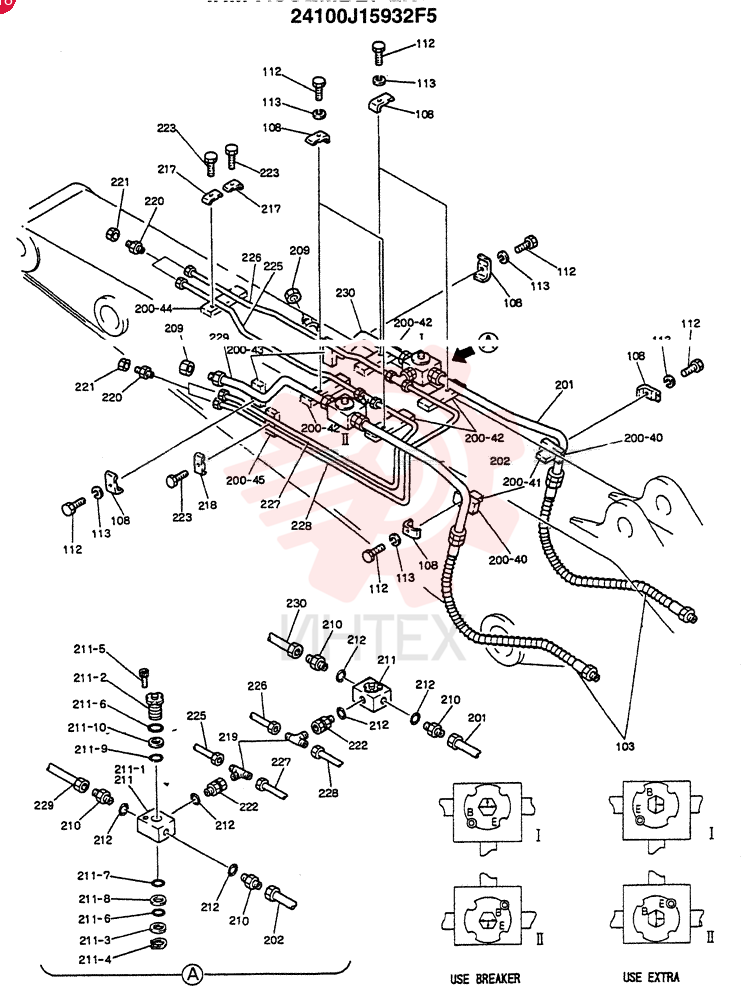

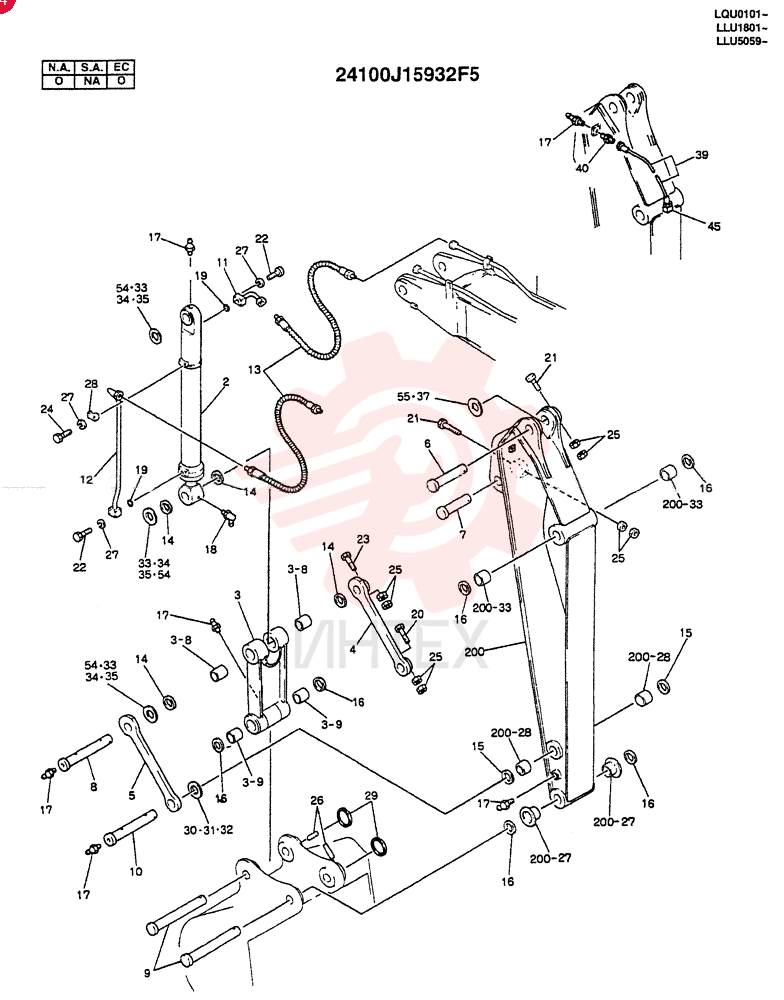

24100J15932F5 Рукоять в сборе, 2.5M (дополнительная и гидромолот) (опция - N.A., EC.) (часть 1)Открыть схему -
24100J15932F5 Рукоять в сборе, 2.5M (дополнительная и гидромолот) (опция - N.A., EC.) (часть 2)Открыть схему -
24100J15Z77F4 Стрела в сборе, 6.02M (N+B или B с безопасностью стрелы) (опция - MA., EC)Открыть схему -
24100J16932F2 Установка нижняя (опция) (сверхмощная длинная гусеница - HDLC)Открыть схему
