(SK220) - MARK IV EXCAVATOR ASN LQU0101 - 1995 (1/95-12/00) — схемы

•

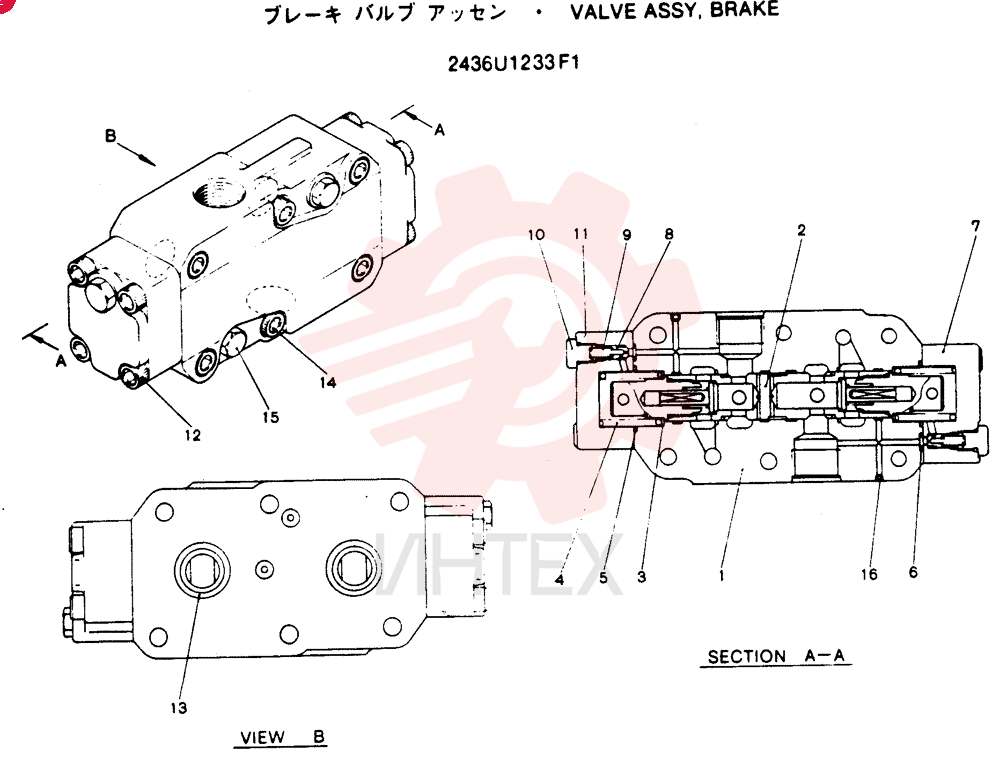

  BRAKE VALVE 2436U1233F1

  Открыть схему
•
  CAB 24100J17019F1 (1)

  Открыть схему
•

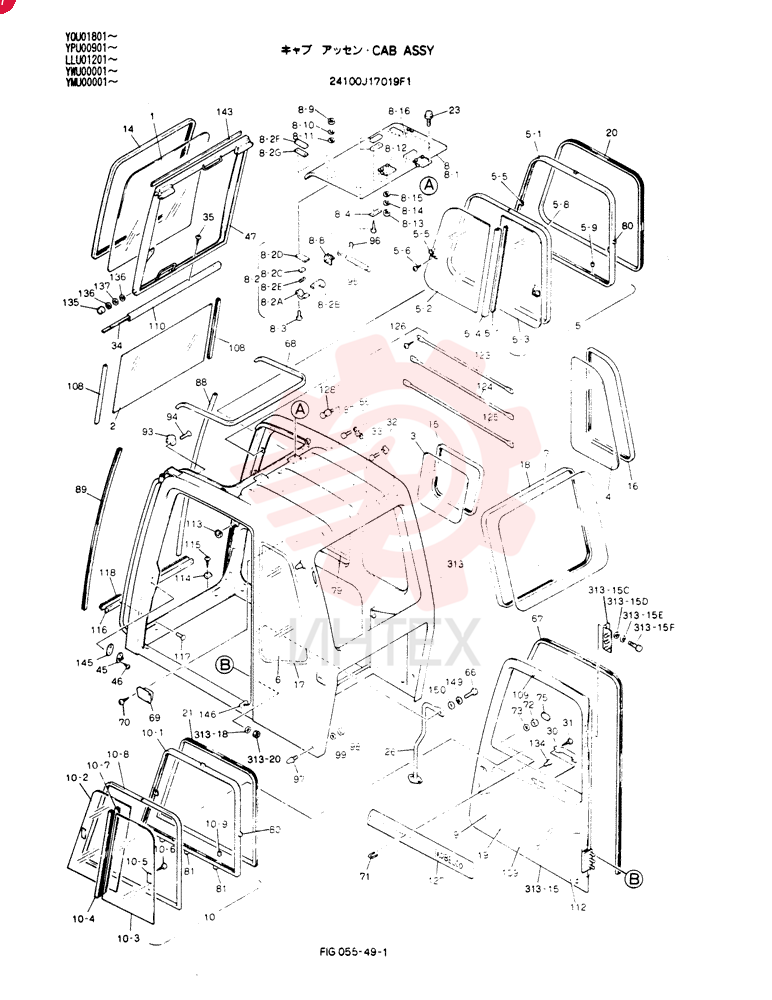

  CAB 24100J17019F1 (2)

  Открыть схему
•

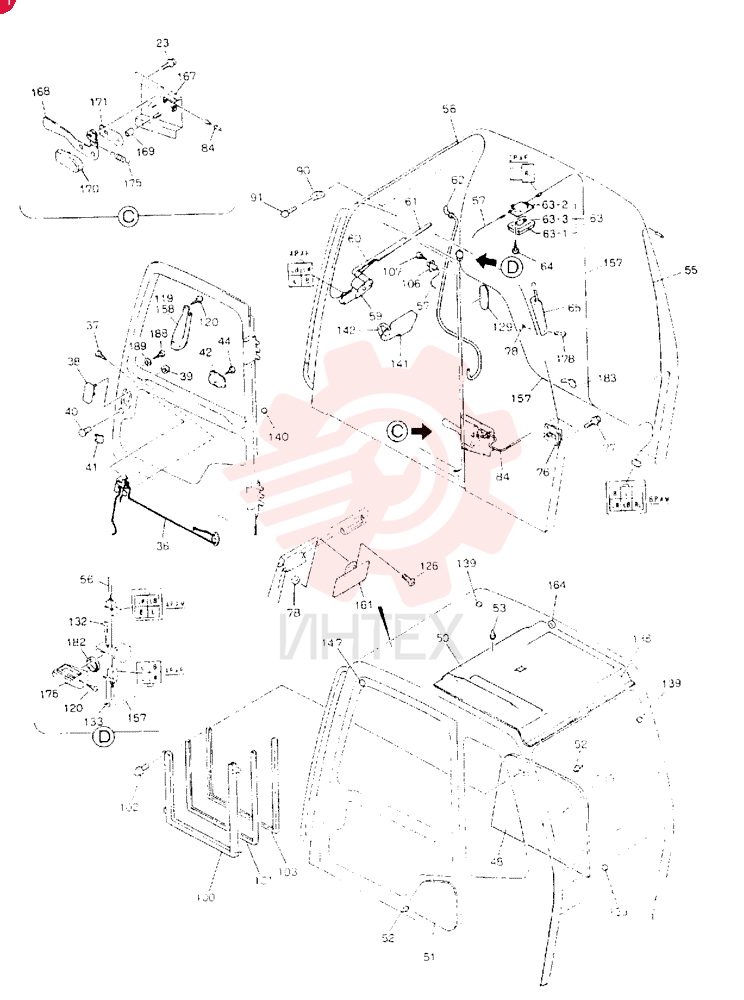

  CAB 24100J17019F2 (1)

  Открыть схему
•
  CAB 24100J17019F2 (2)

  Открыть схему
•

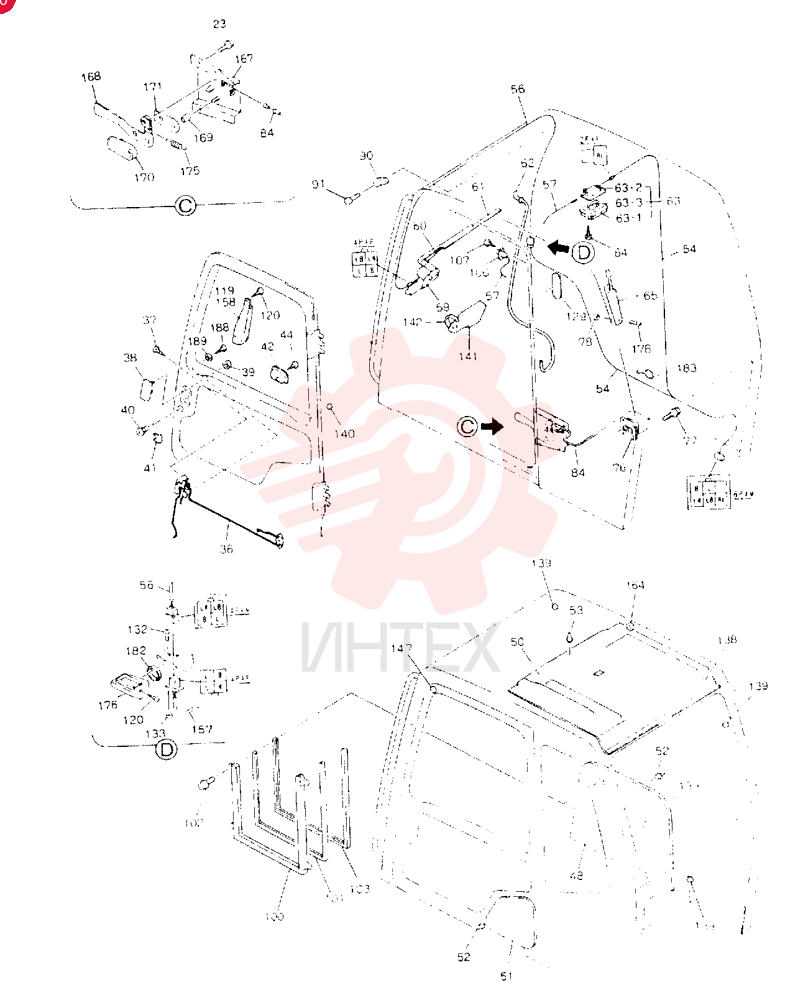

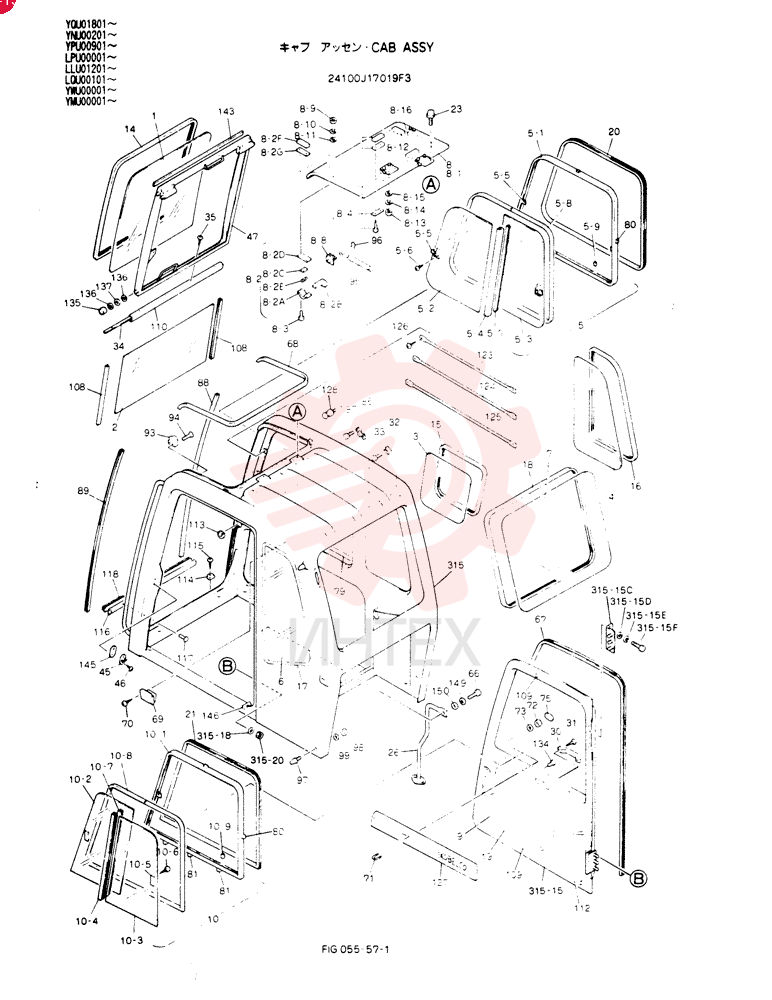

  CAB 24100J17019F3 (1)

  Открыть схему
•
  CAB 24100J17019F3 (2)

  Открыть схему
•

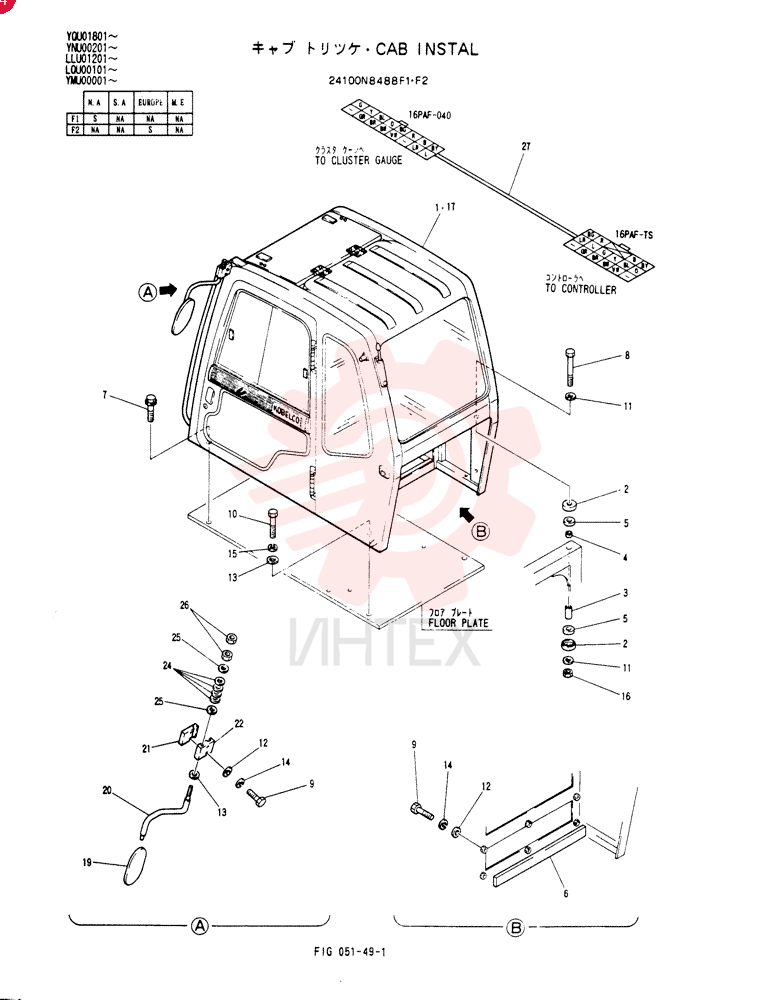

  CAB 24100N8488F1

  Открыть схему
•

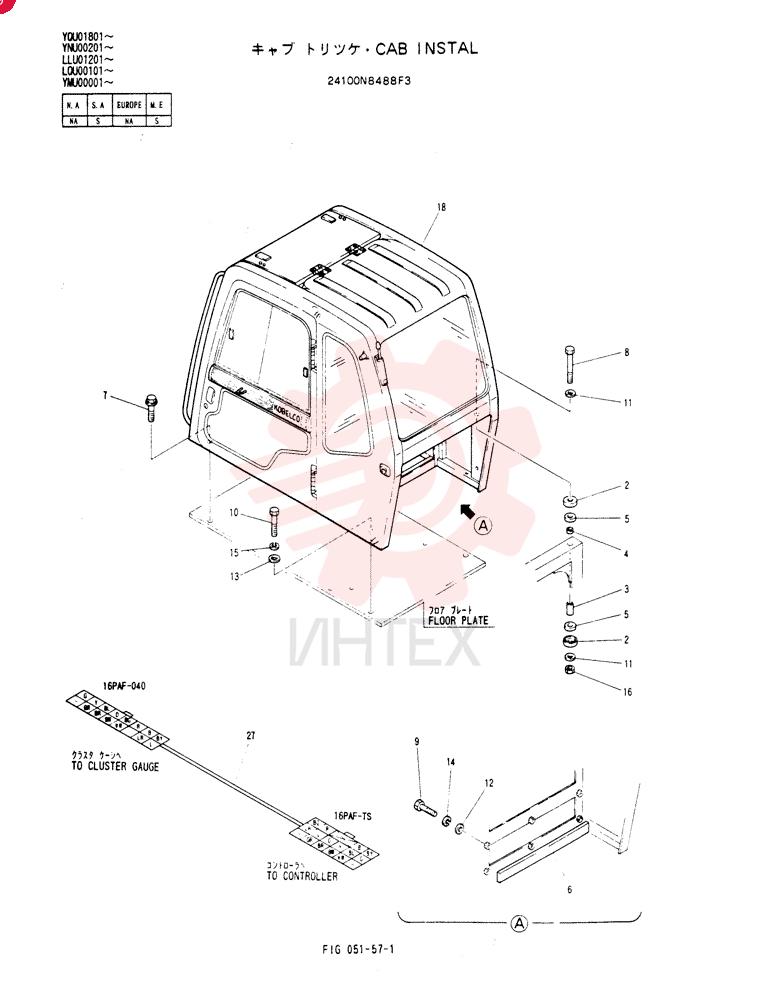

  CAB INSTAL 24100N8488F3

  Открыть схему
•

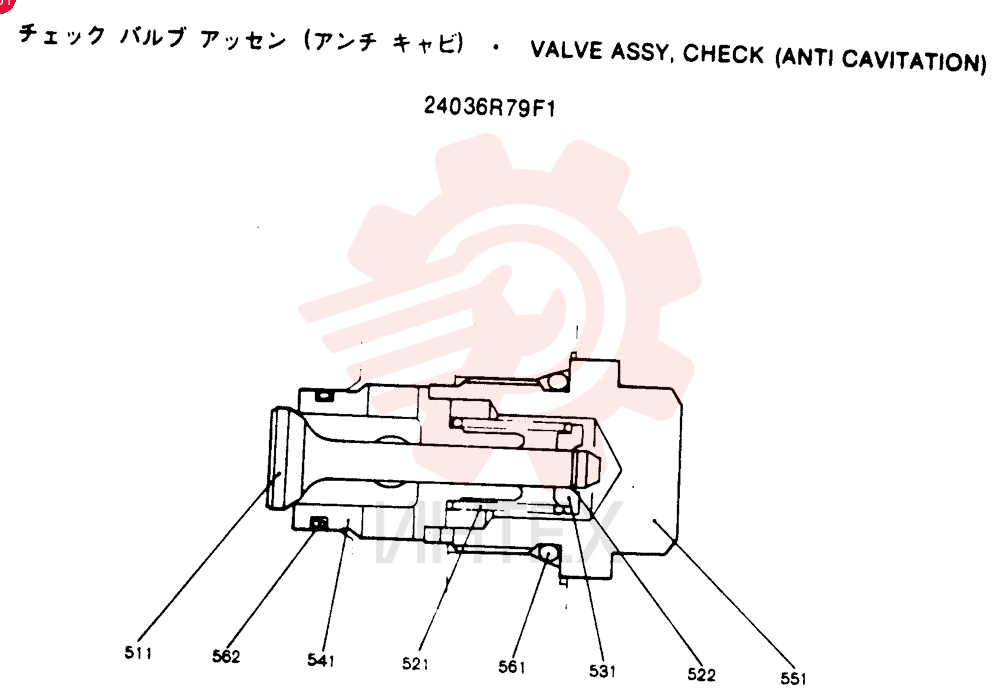

  CHECK VALVE 24036R79F1

  Открыть схему
•

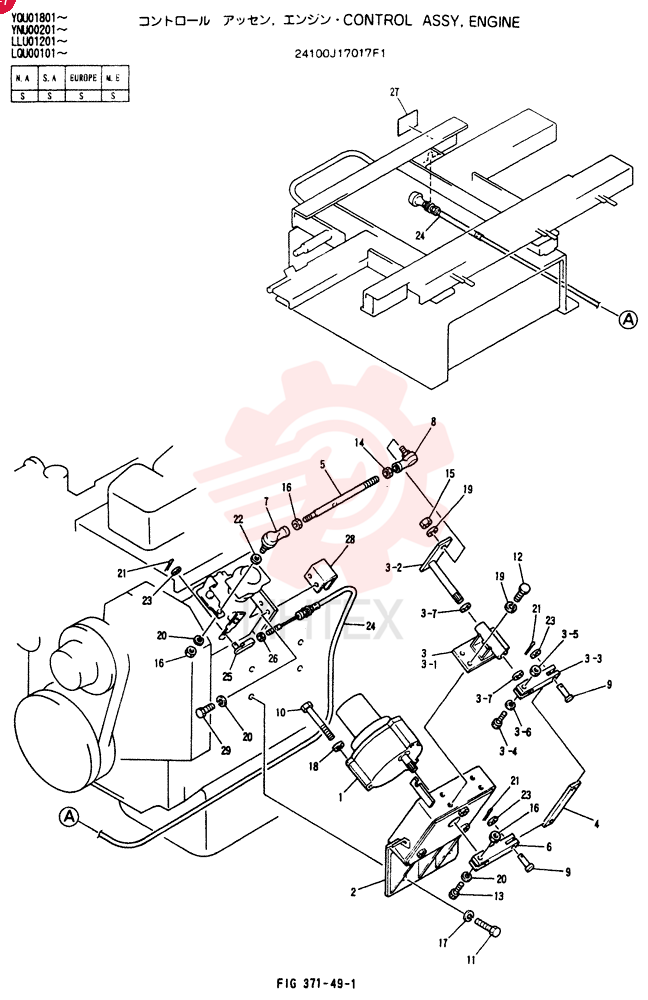

  CONTROL ASSY, ENGINE 24100J17017F1

  Открыть схему
•

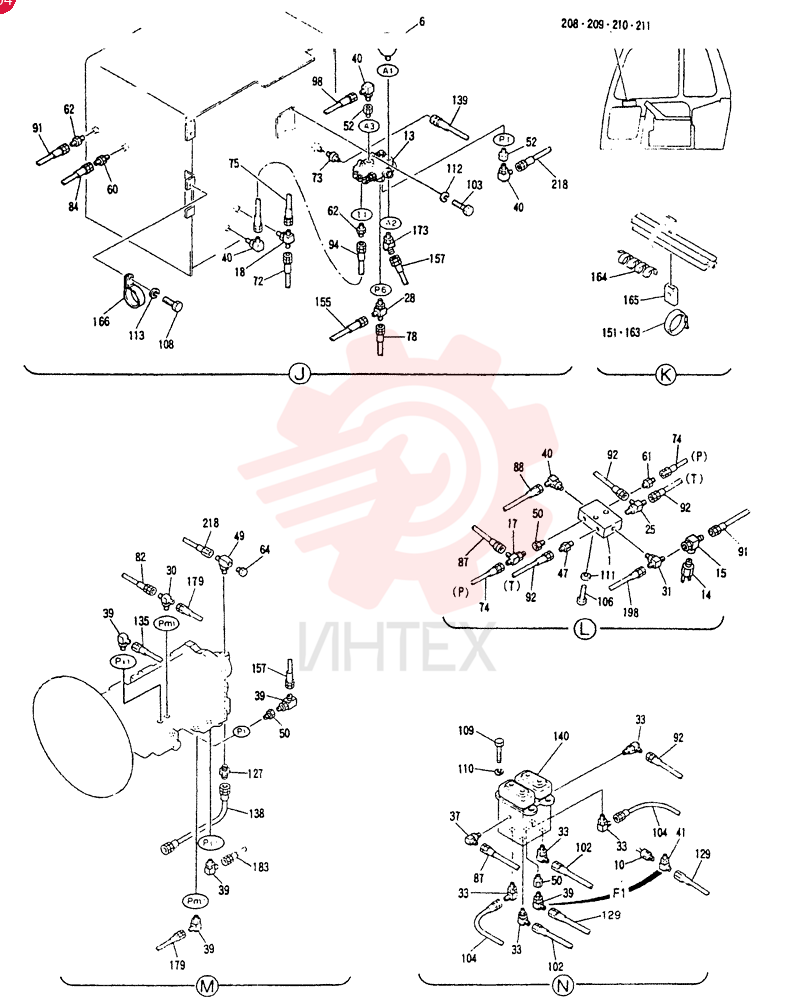

  CONTROL ASSY, REMOTE 24100J16978F1 (1)

  Открыть схему
•

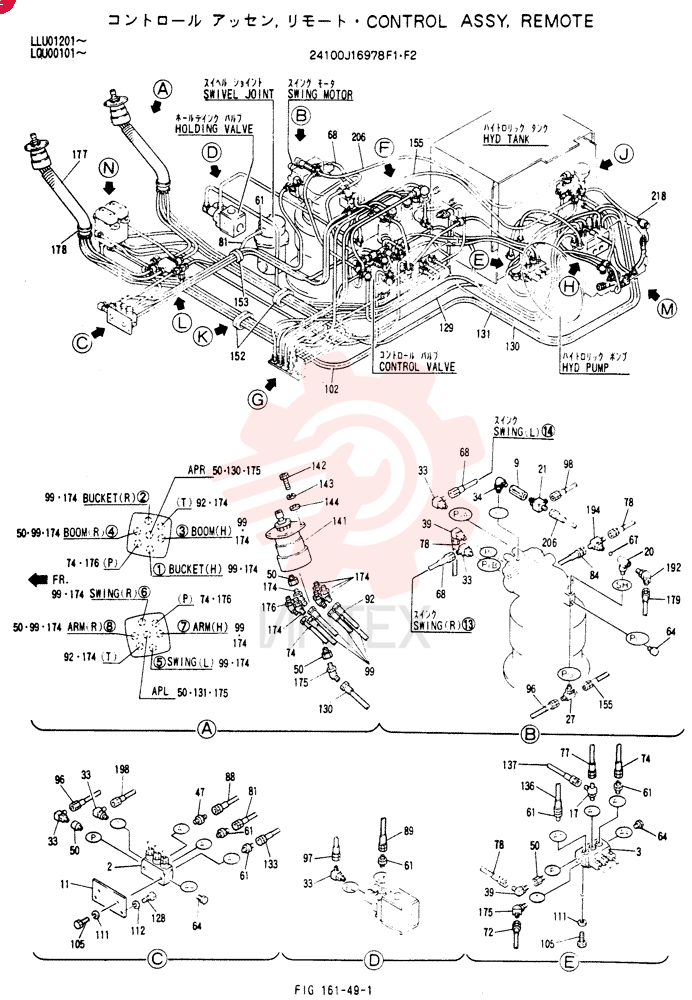

  CONTROL ASSY, REMOTE 24100J16978F1 (2)

  Открыть схему
•

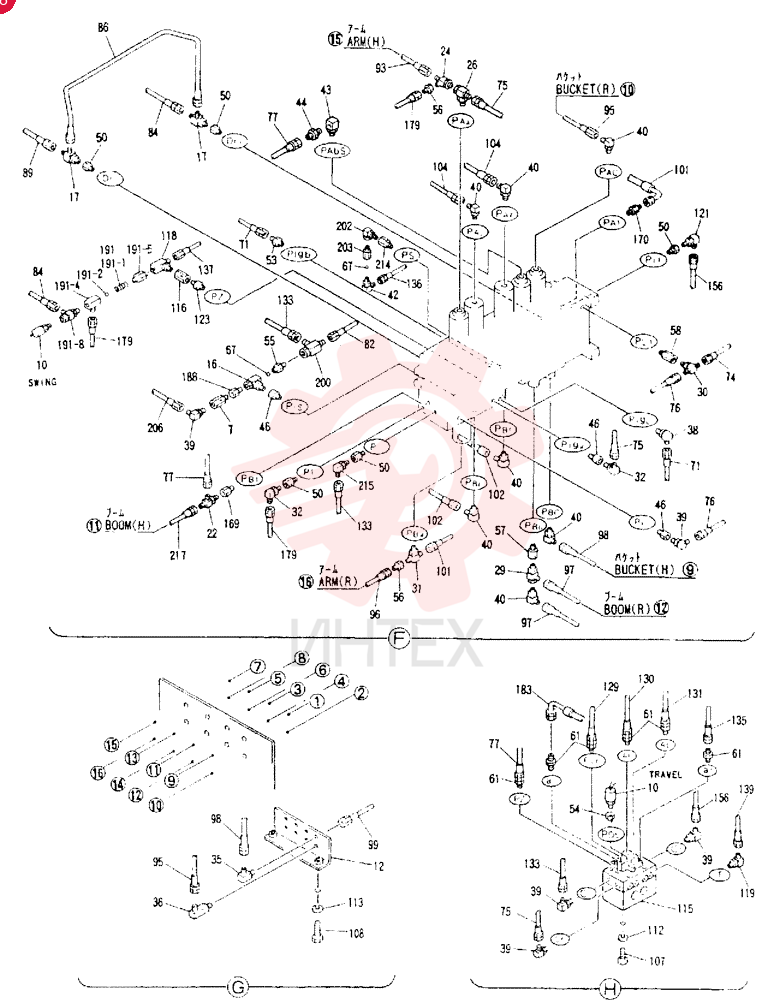

  CONTROL ASSY, REMOTE 24100J16978F1 (3)

  Открыть схему
•

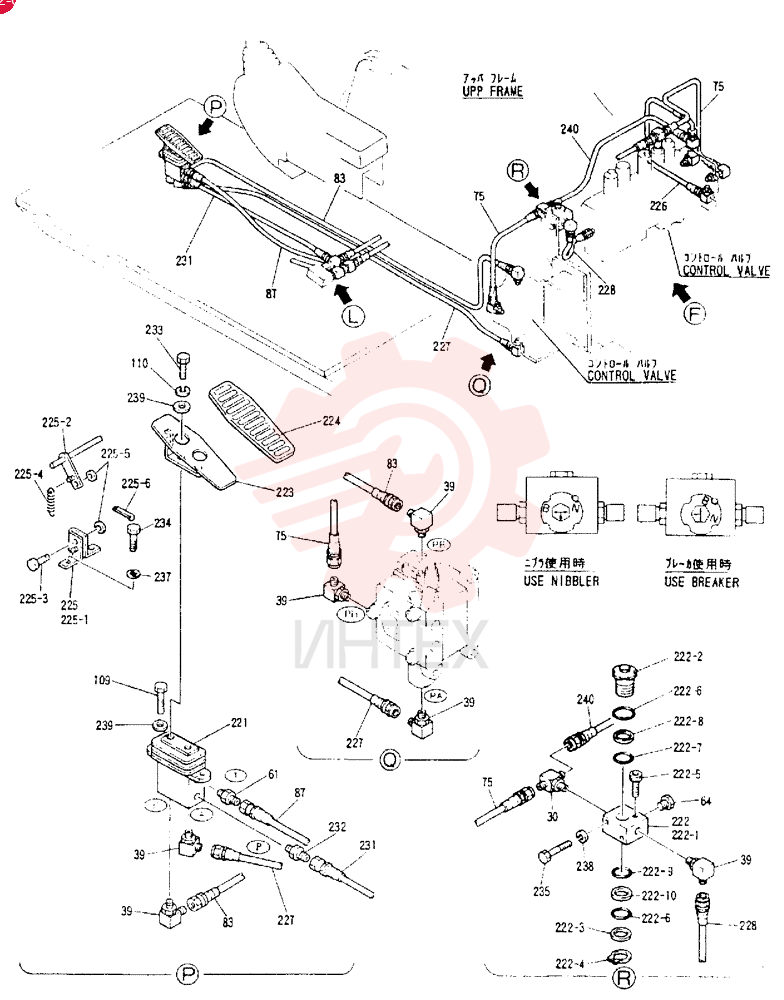

  CONTROL ASSY, REMOTE 24100J17540F1 (1)

  Открыть схему
•

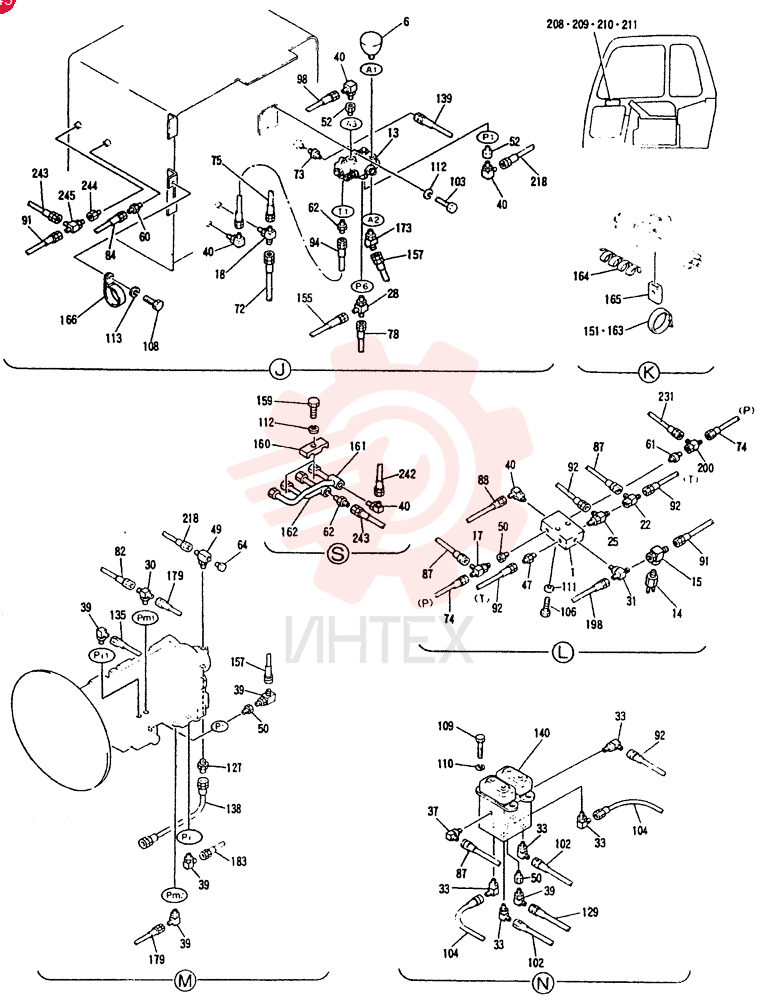

  CONTROL ASSY, REMOTE 24100J17540F1 (2)

  Открыть схему
•

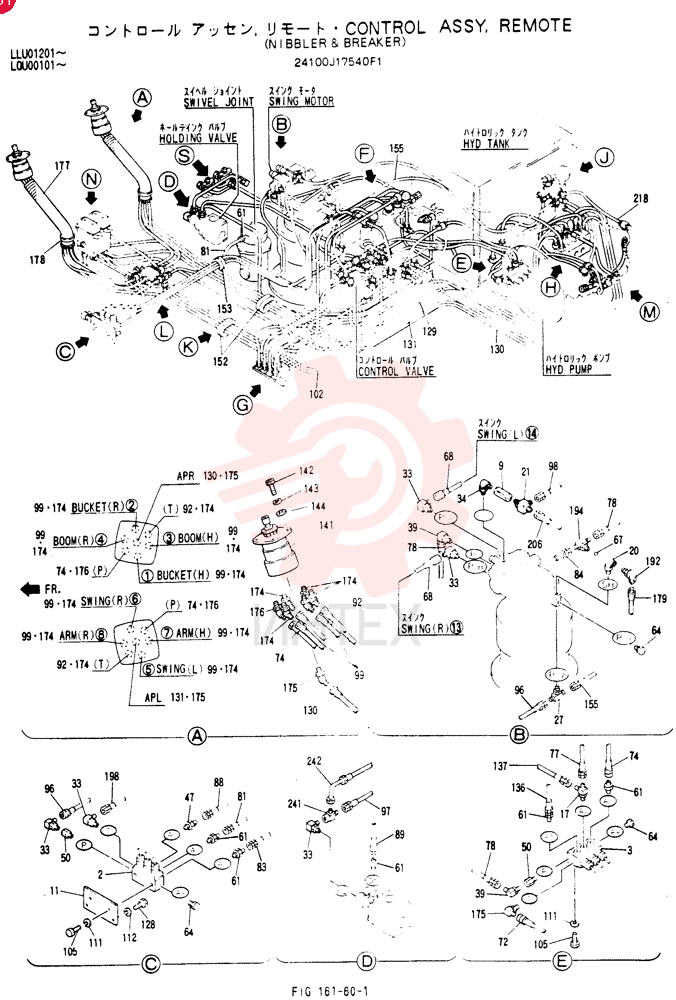

  CONTROL ASSY, REMOTE 24100J17540F1 (3)

  Открыть схему
•

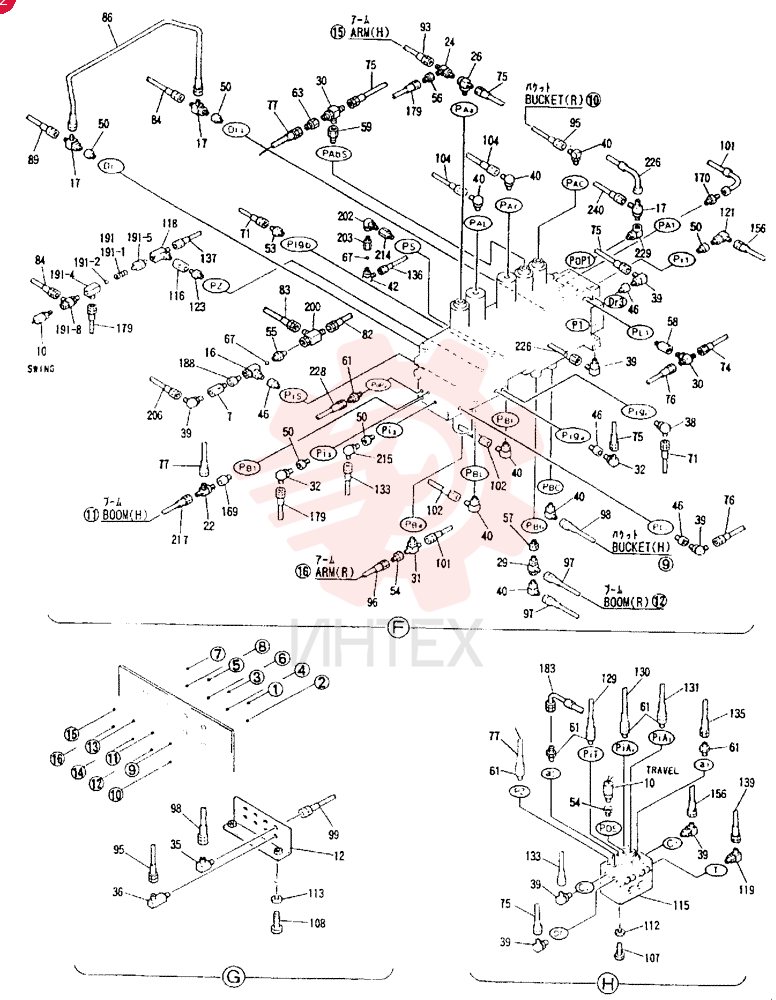

  CONTROL ASSY, REMOTE 24100J17540F1 (4)

  Открыть схему
•

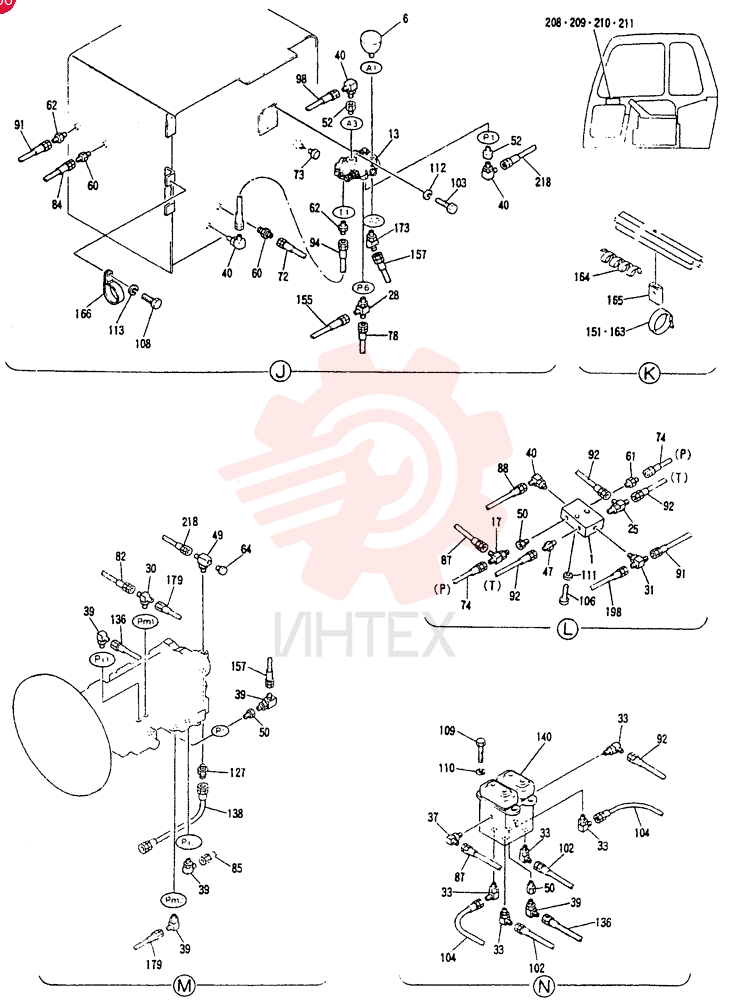

  CONTROL ASSY, REMOTE 24100J17728F1 (1)

  Открыть схему
•

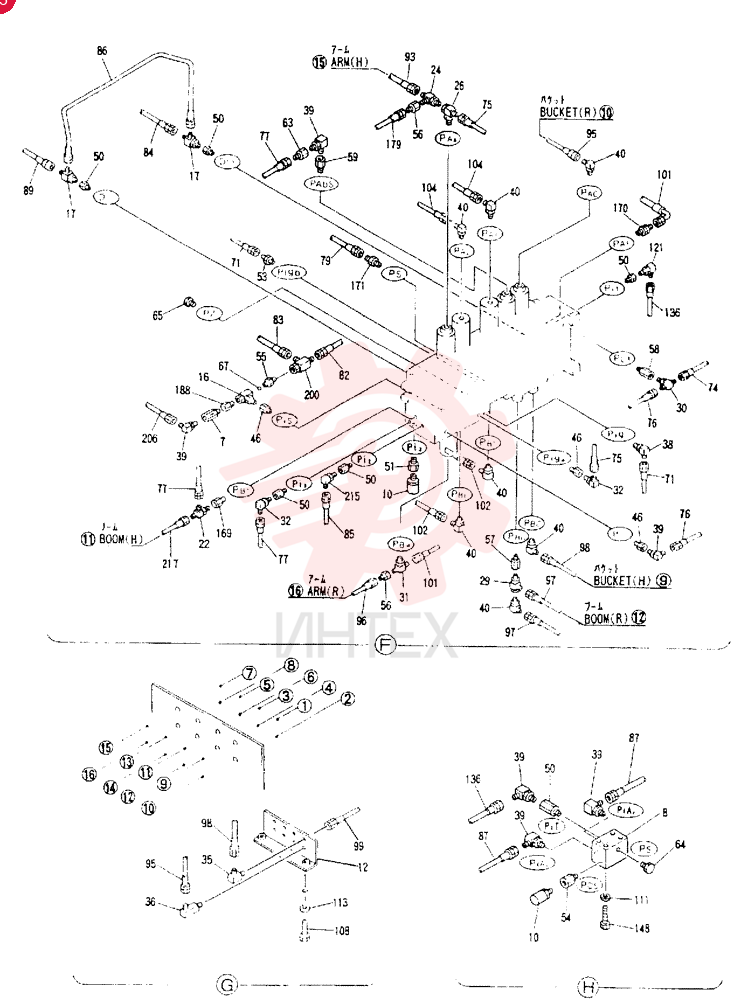

  CONTROL ASSY, REMOTE 24100J17728F1 (2)

  Открыть схему
•

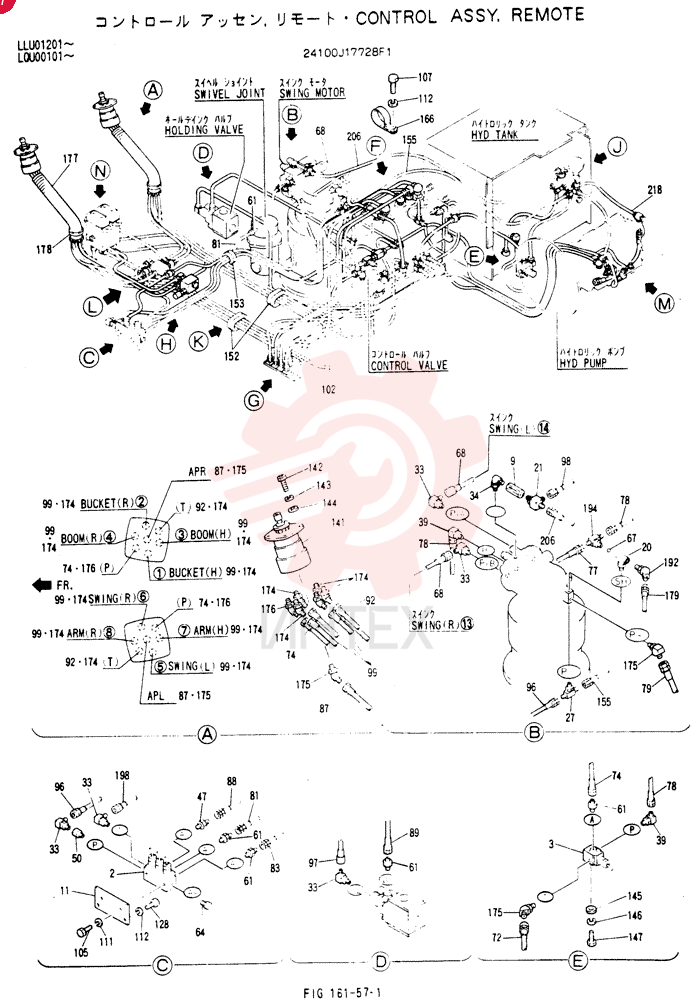

  CONTROL ASSY, REMOTE 24100J17728F1 (3)

  Открыть схему
•
  CONTROL UNIT 24100J16999F1

  Открыть схему
•

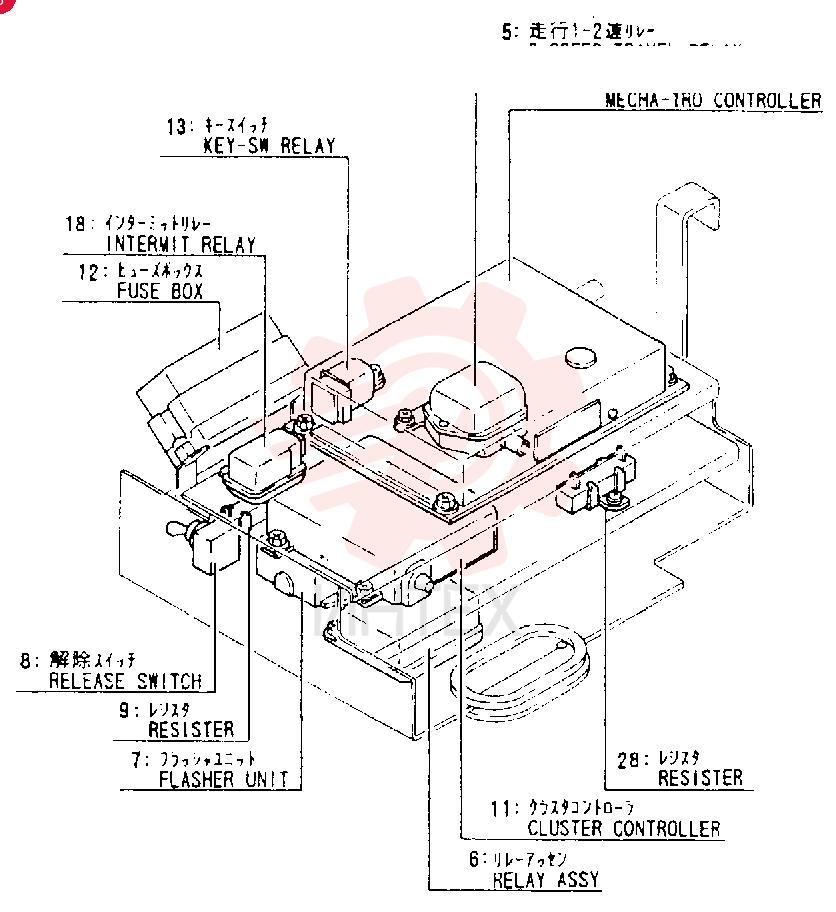

  CONTROL UNIT 24100J17277F10 (1)

  Открыть схему
•

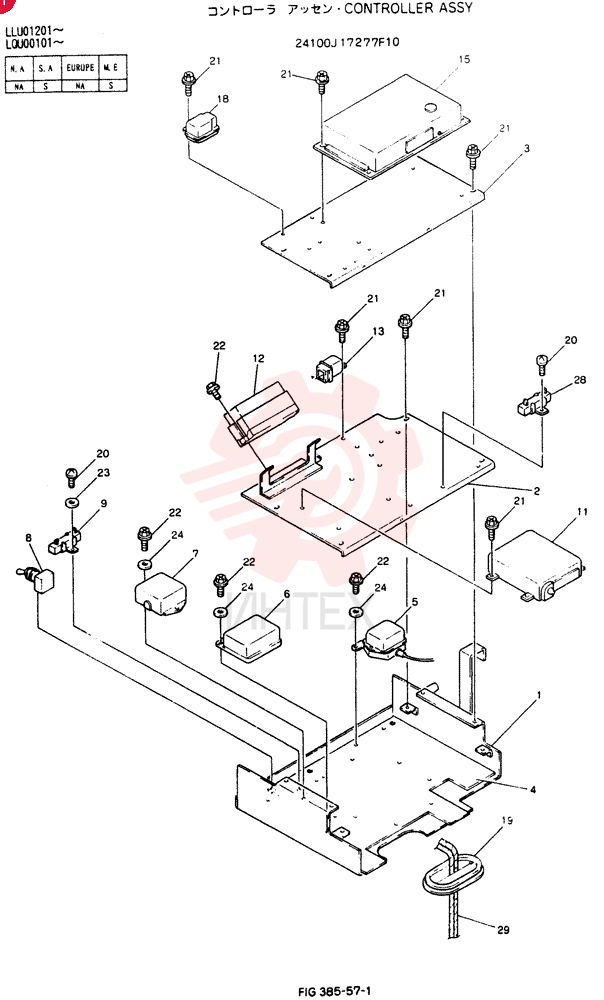

  CONTROL UNIT 24100J17277F10 (2)

  Открыть схему
•

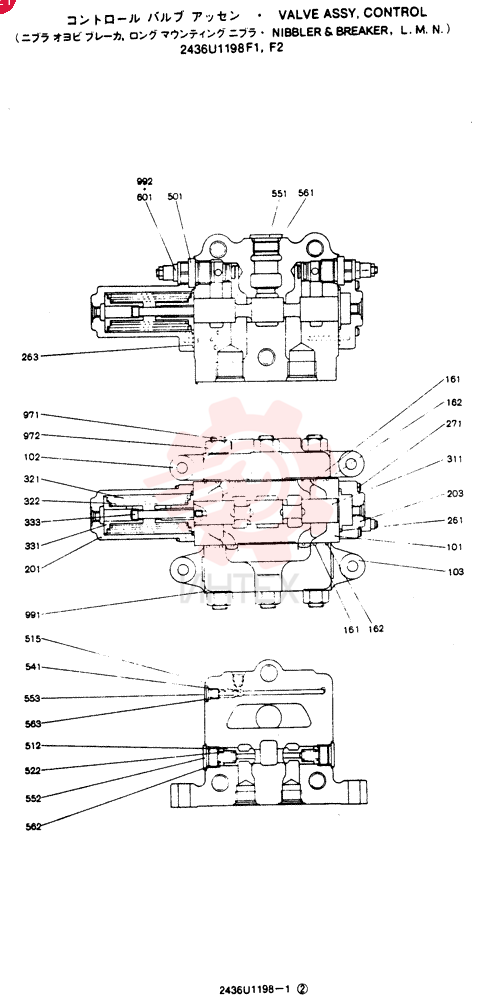

  CONTROL VALVE 2436U1198F1

  Открыть схему
•

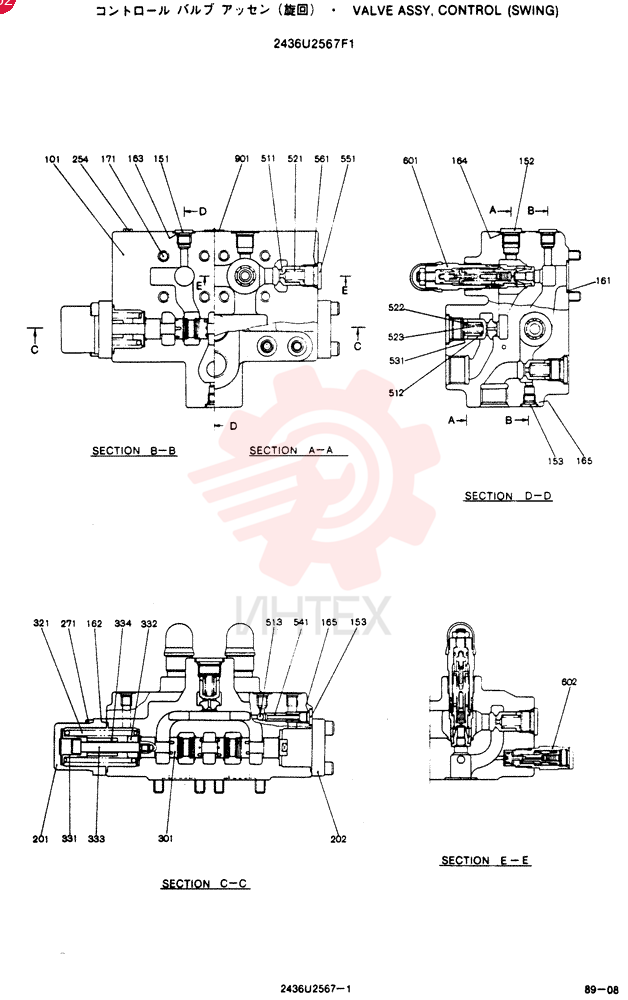

  CONTROL VALVE 2436U2567F1

  Открыть схему
•

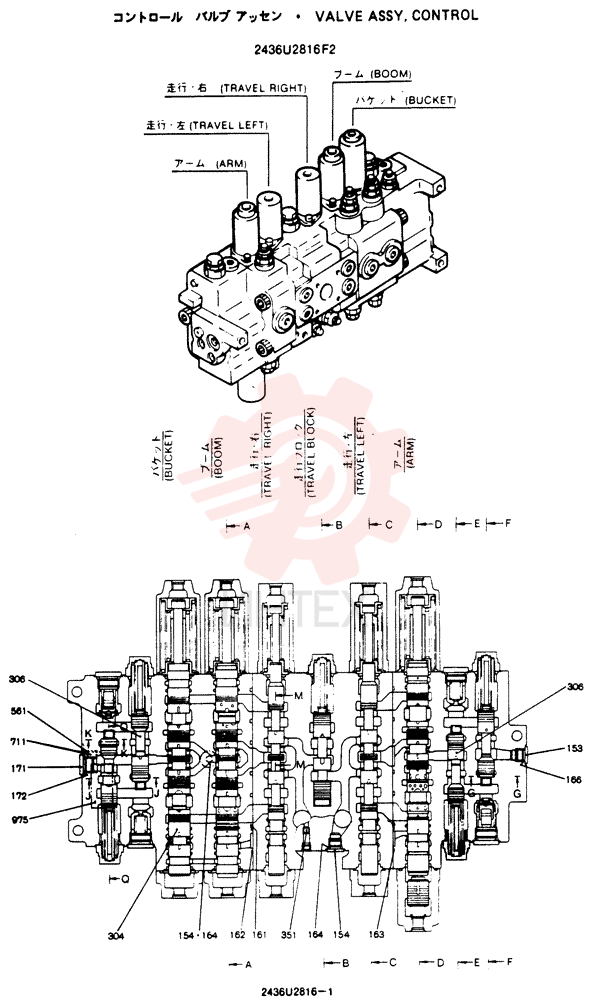

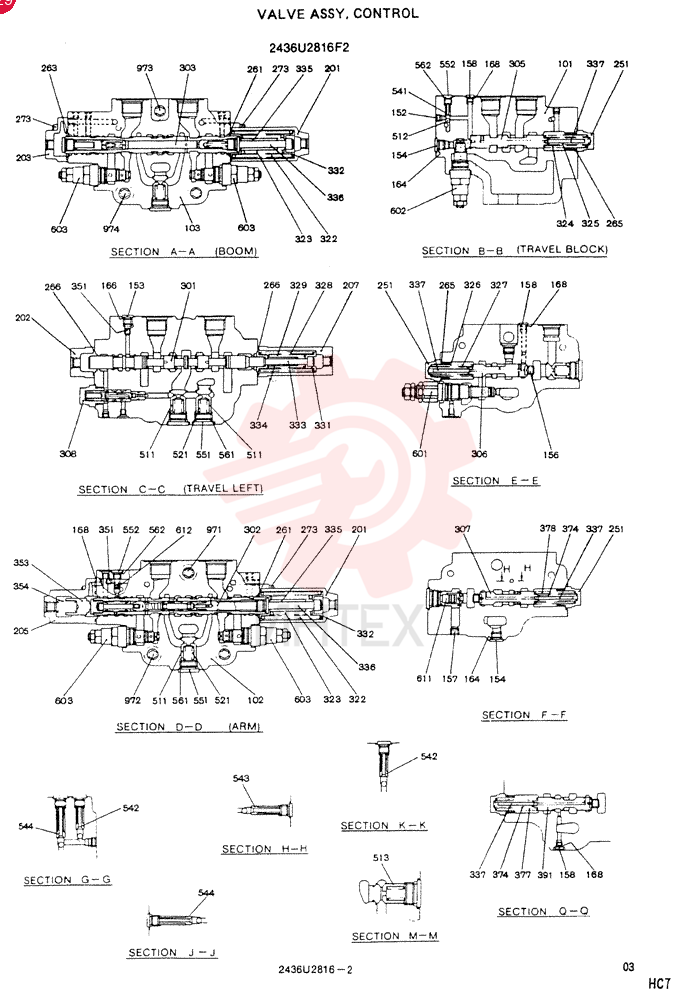

  CONTROL VALVE 2436U2816F2 (1)

  Открыть схему
•
  CONTROL VALVE 2436U2816F2 (2)

  Открыть схему
•

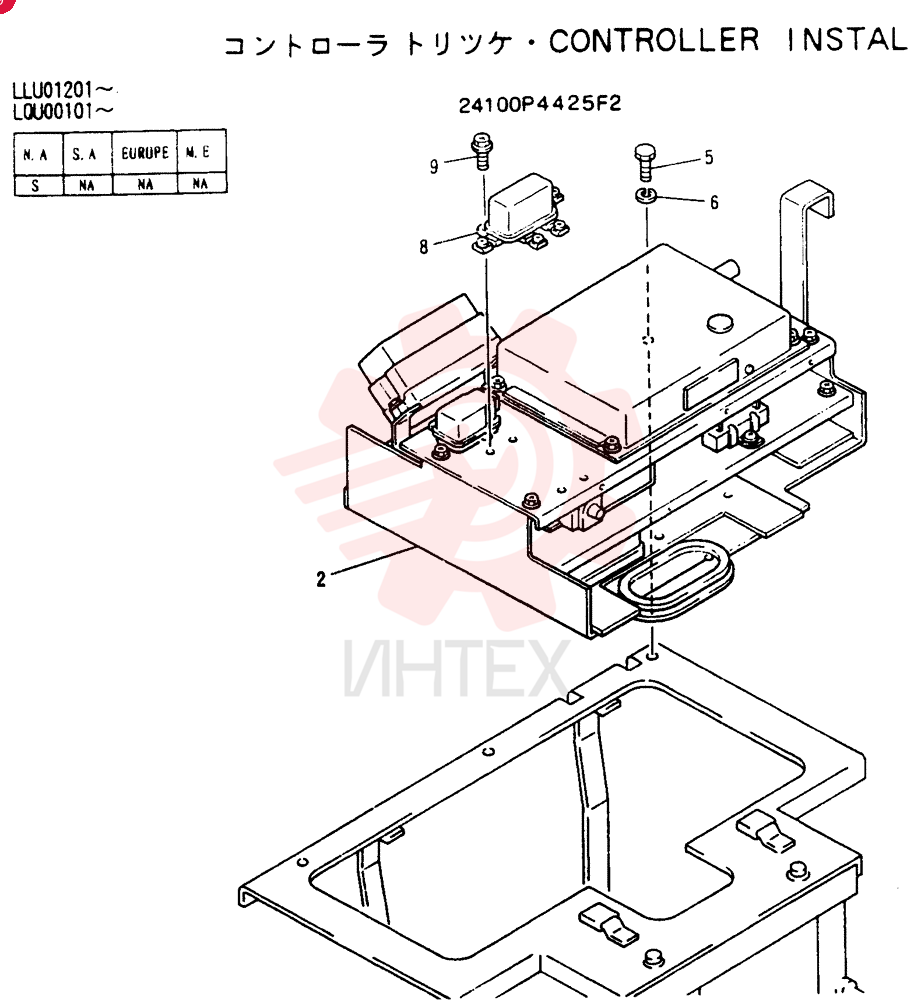

  CONTROLLER INSTAL 24100P4425F2

  Открыть схему
•

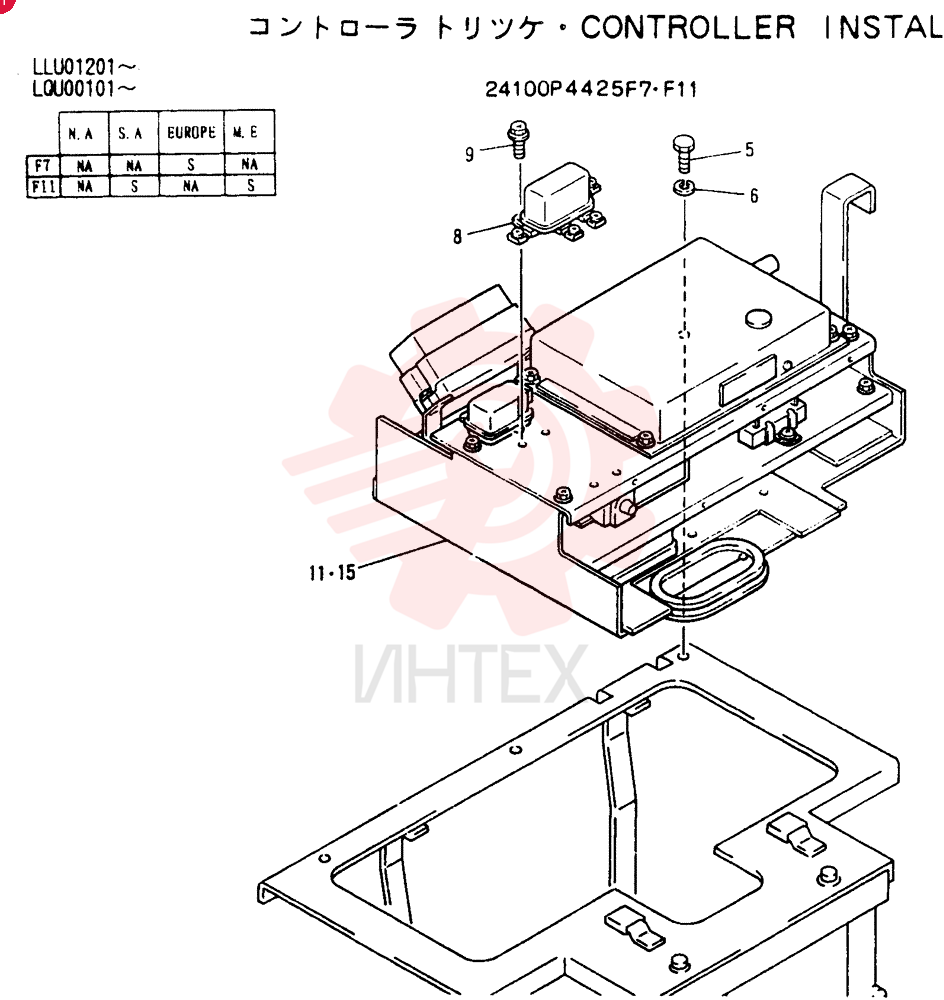

  CONTROLLER INSTAL 24100P4425F7

  Открыть схему
•

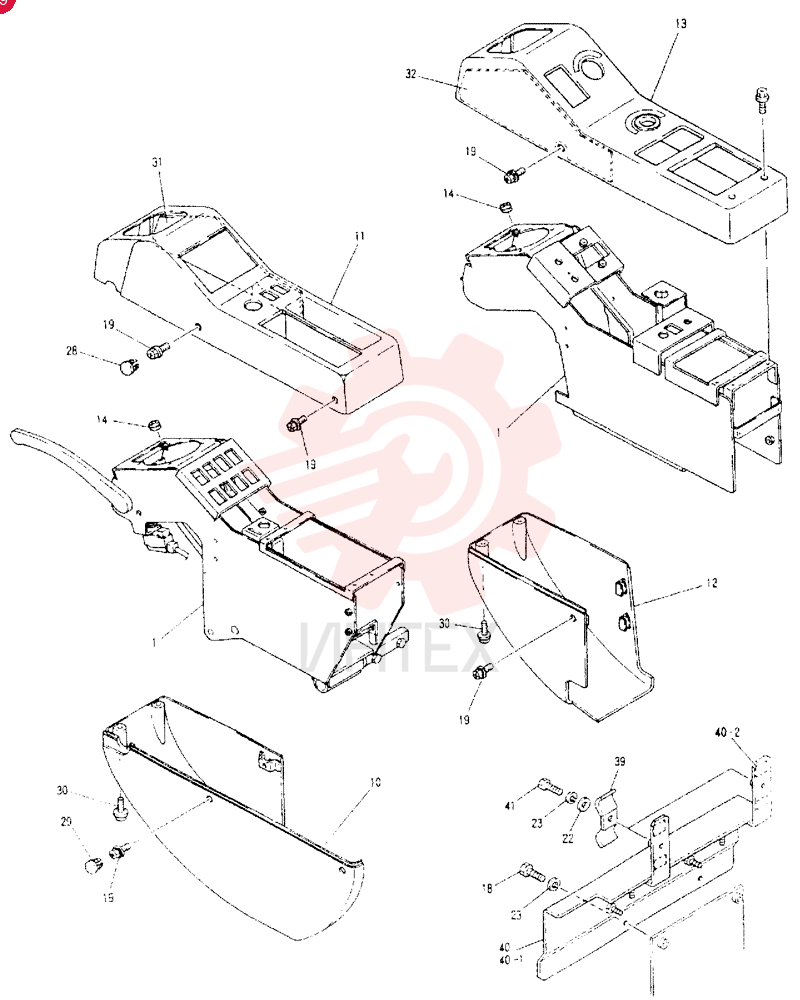

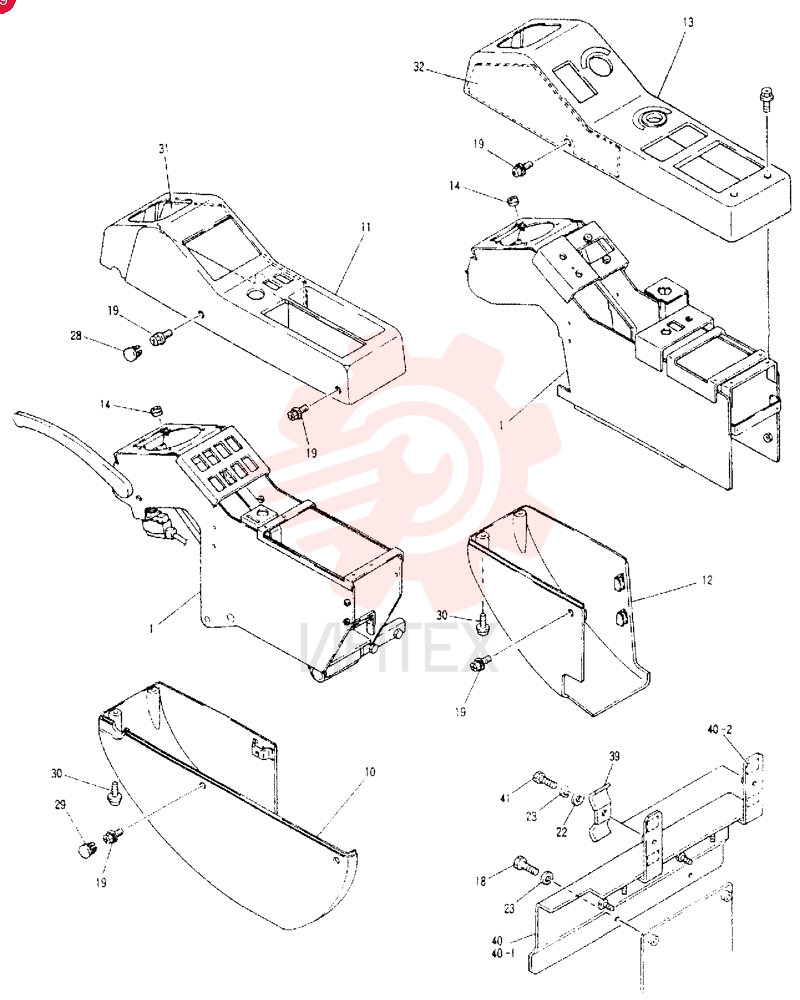

  CONTROLS, OPERATORS 24100J17002F1 (1)

  Открыть схему
•

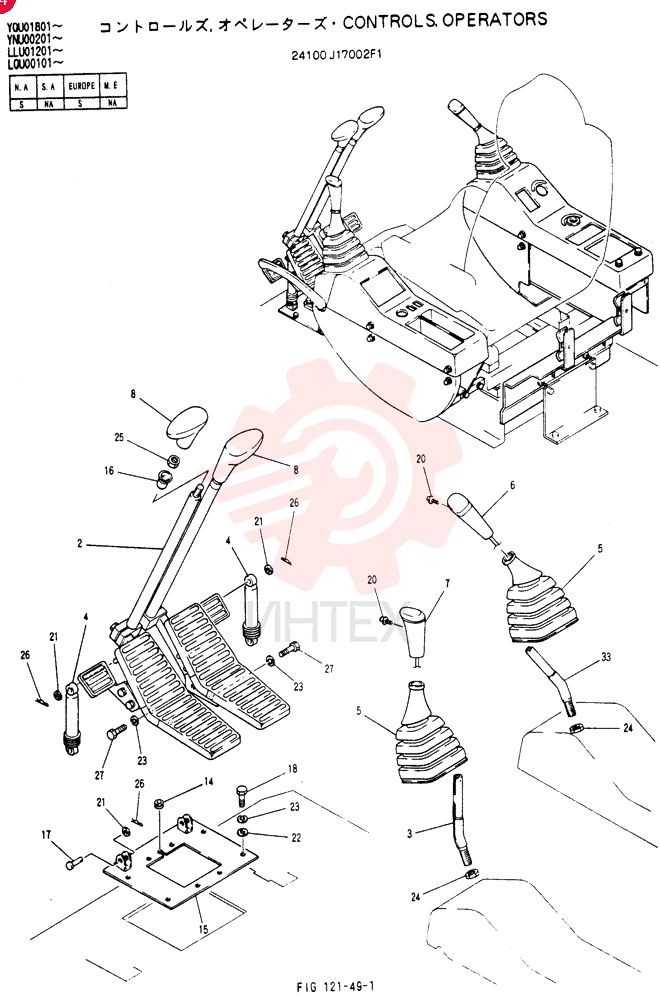

  CONTROLS, OPERATORS 24100J17002F1 (2)

  Открыть схему
•

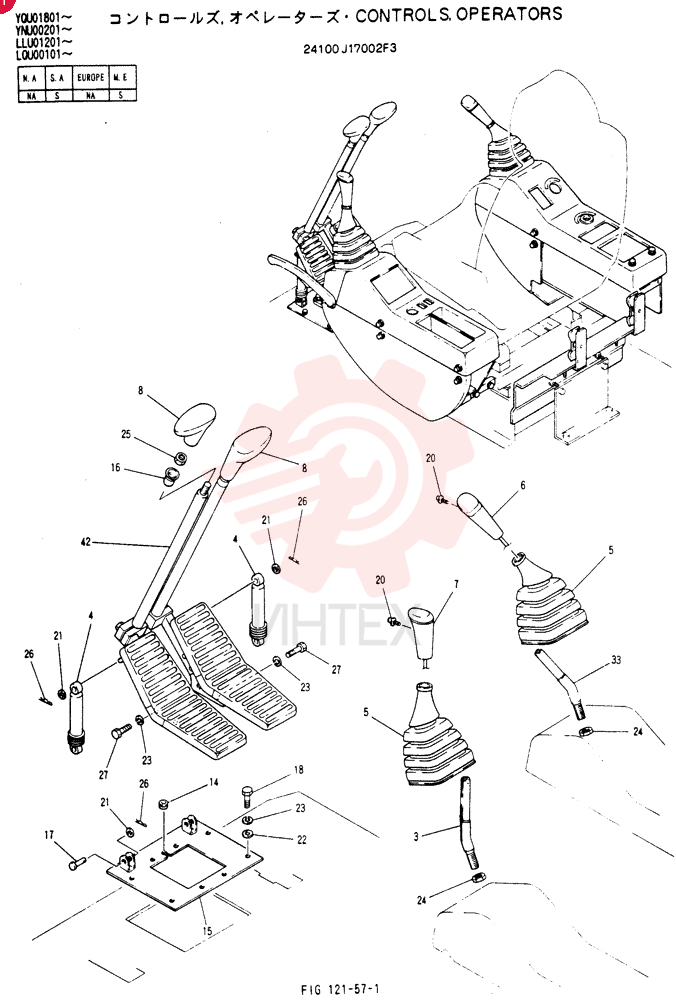

  CONTROLS, OPERATORS 24100J17002F3 (1)

  Открыть схему
•
  CONTROLS, OPERATORS 24100J17002F3 (2)

  Открыть схему
•

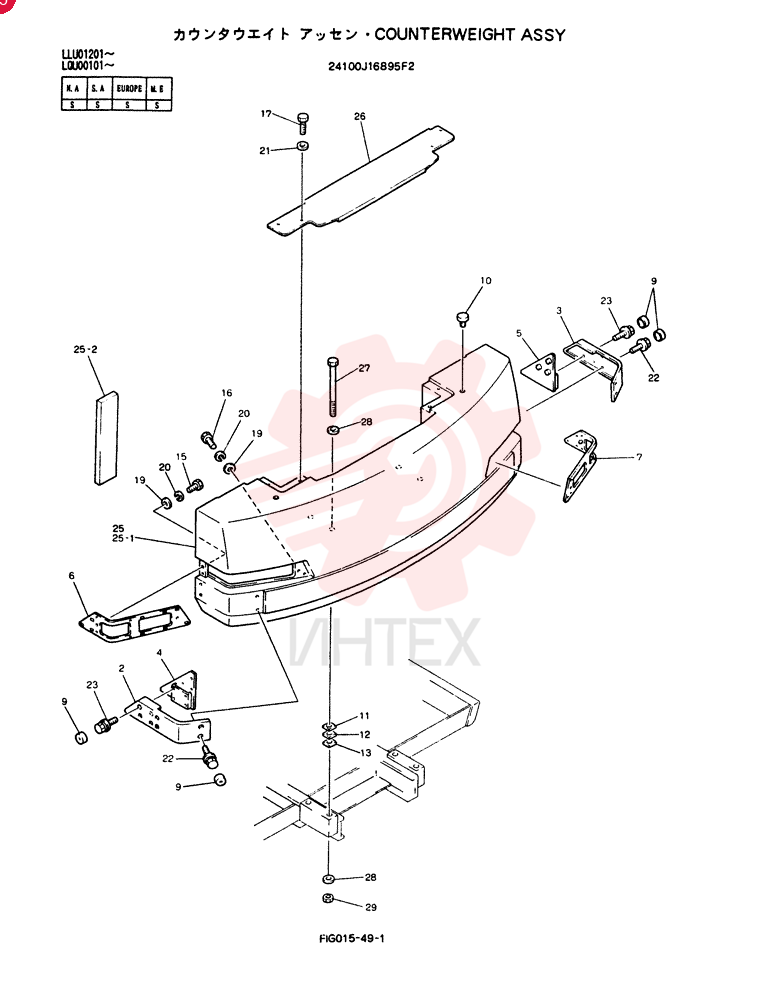

  COUNTERWEIGHT ASSY 24100J16895F2

  Открыть схему
•

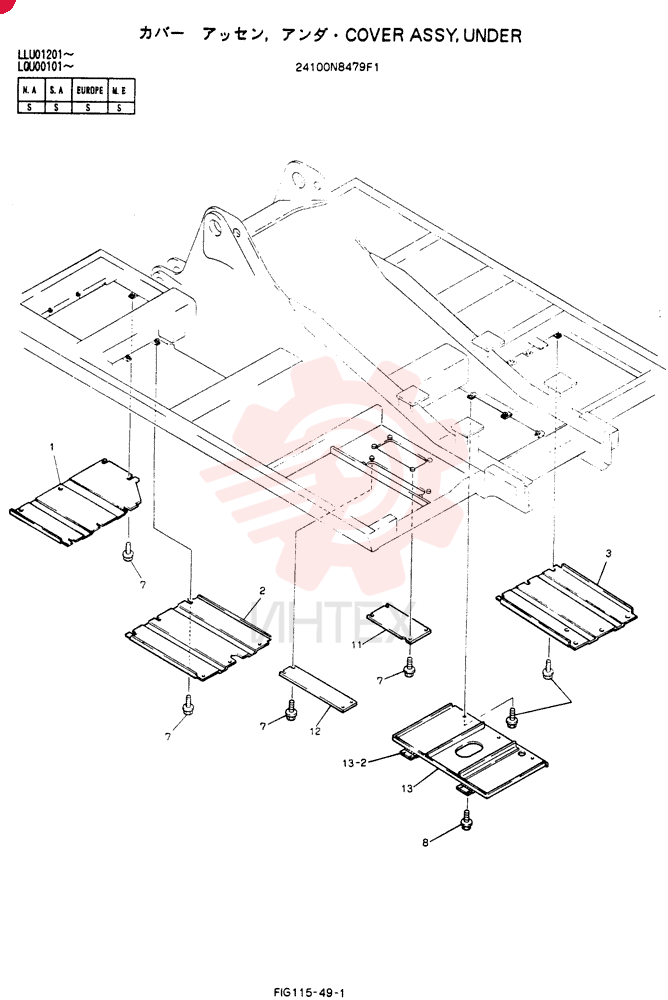

  COVER ASSY, UNDER 24100N8479F1

  Открыть схему
•

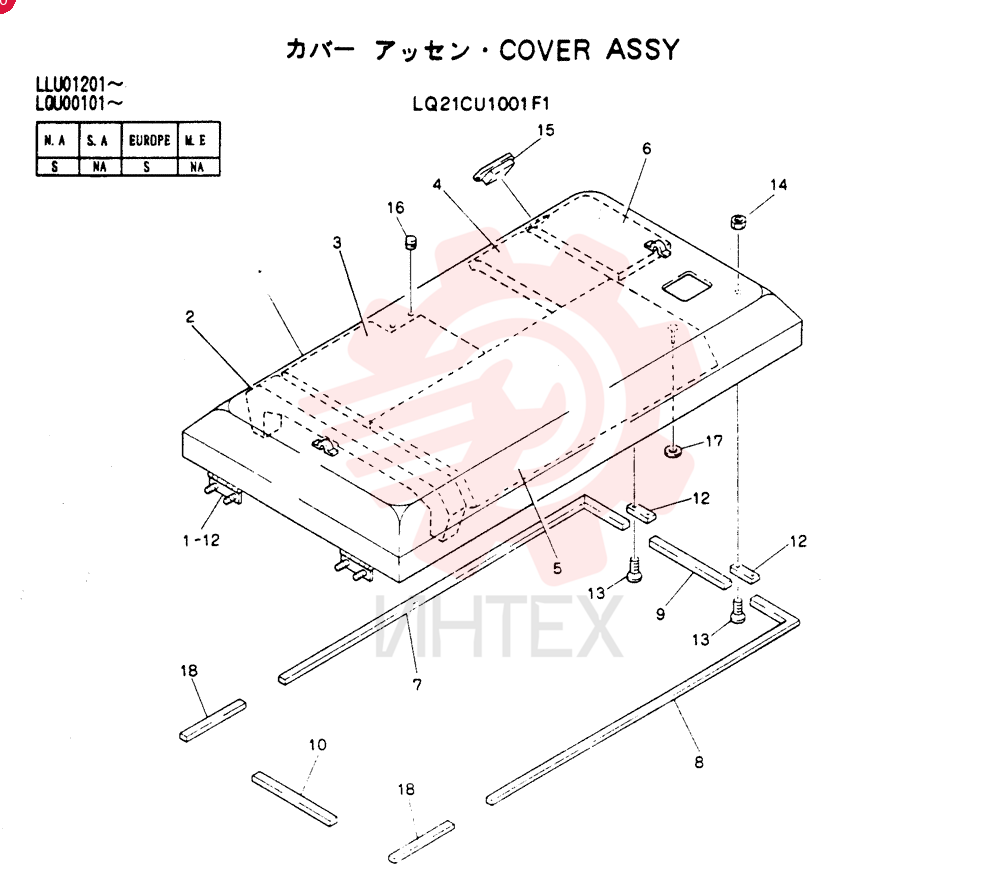

  COVER LQ21CU1001F1

  Открыть схему
•

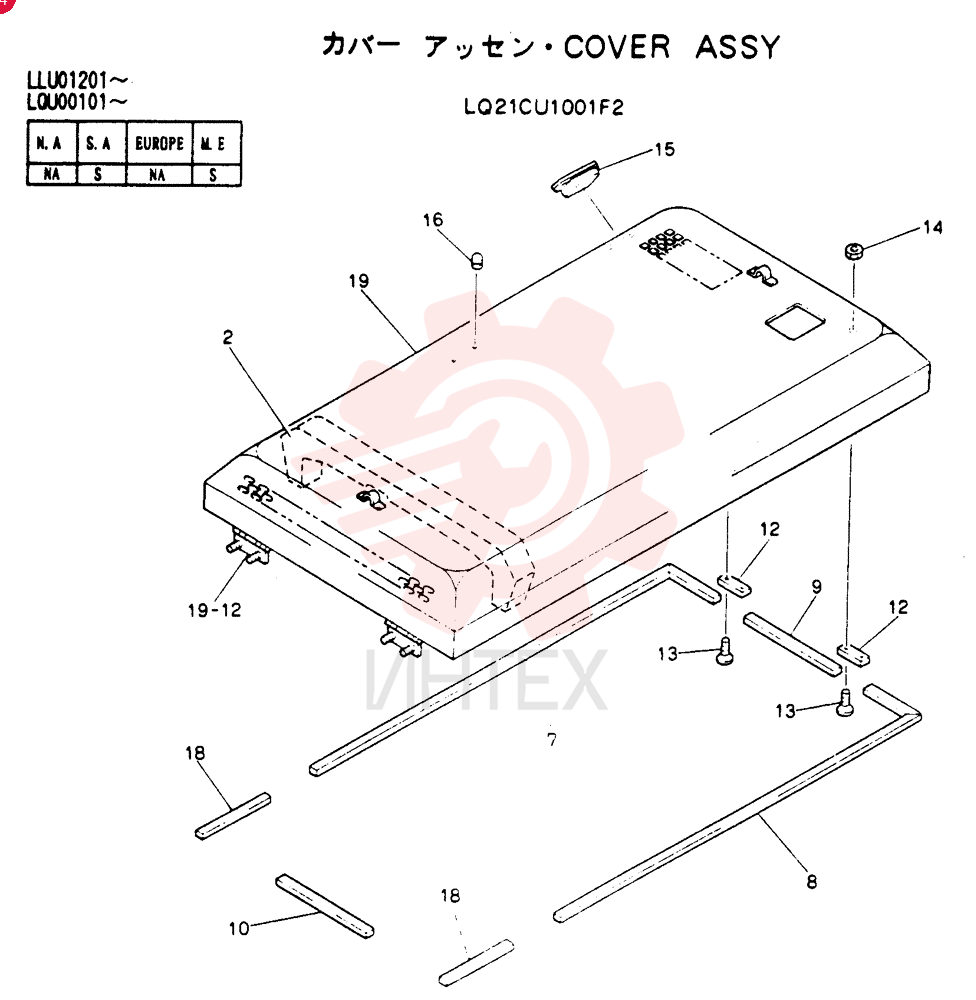

  COVER LQ21CU1001F2

  Открыть схему
•

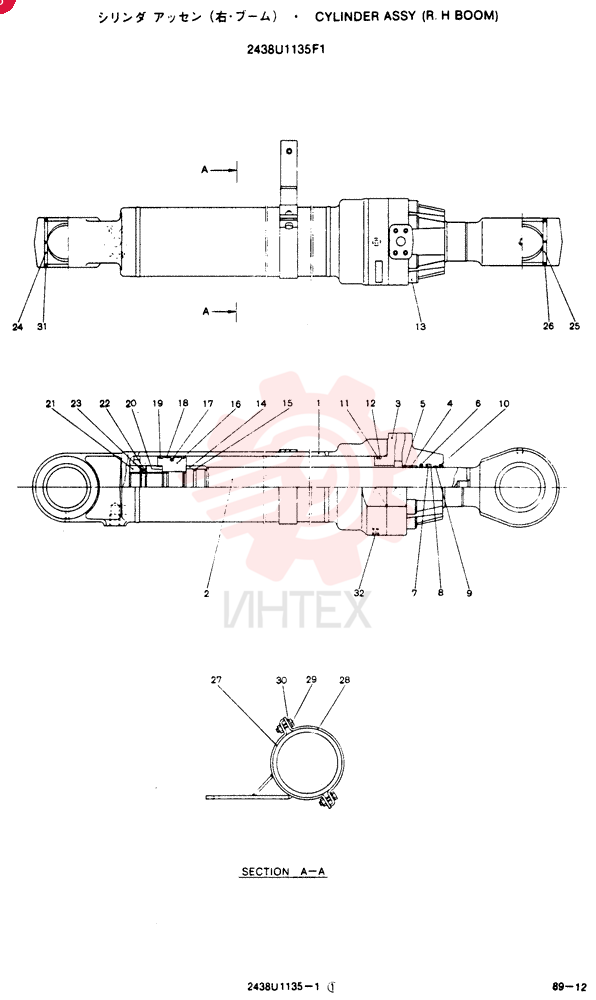

  CYLINDER 2438U1135F1

  Открыть схему
•

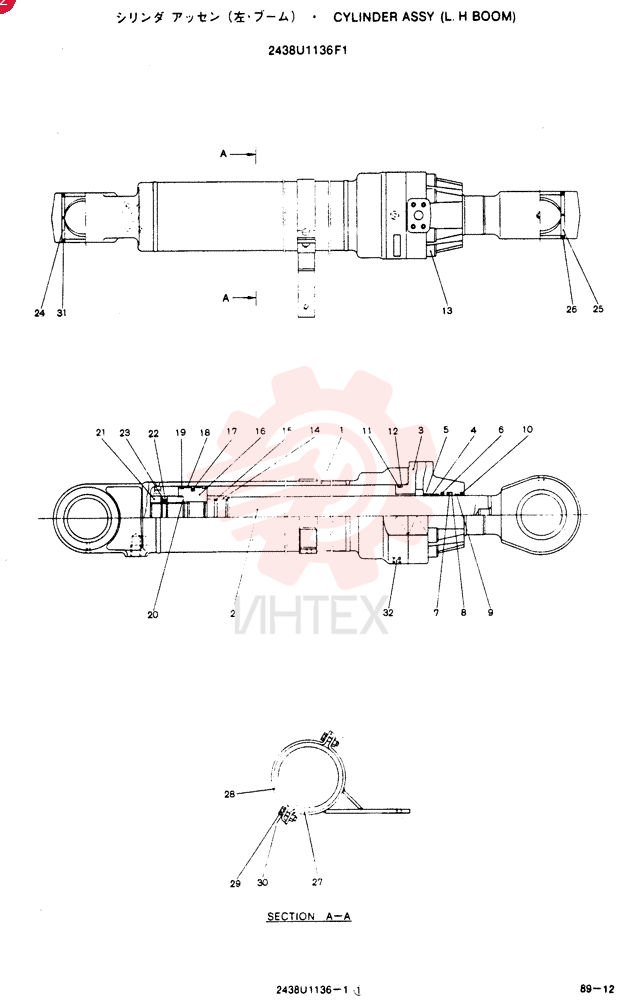

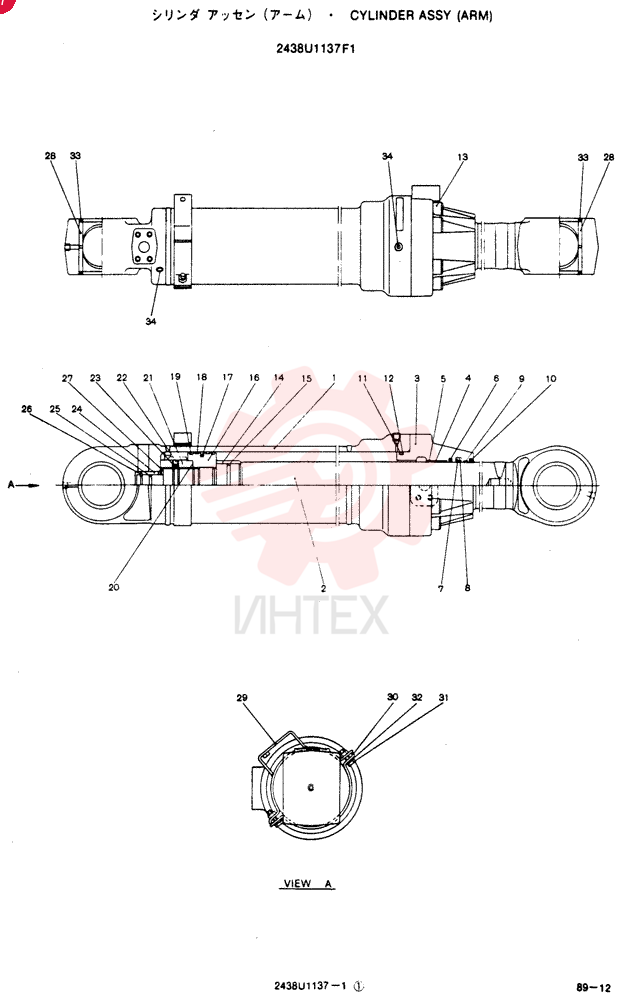

  CYLINDER 2438U1136F1

  Открыть схему
•

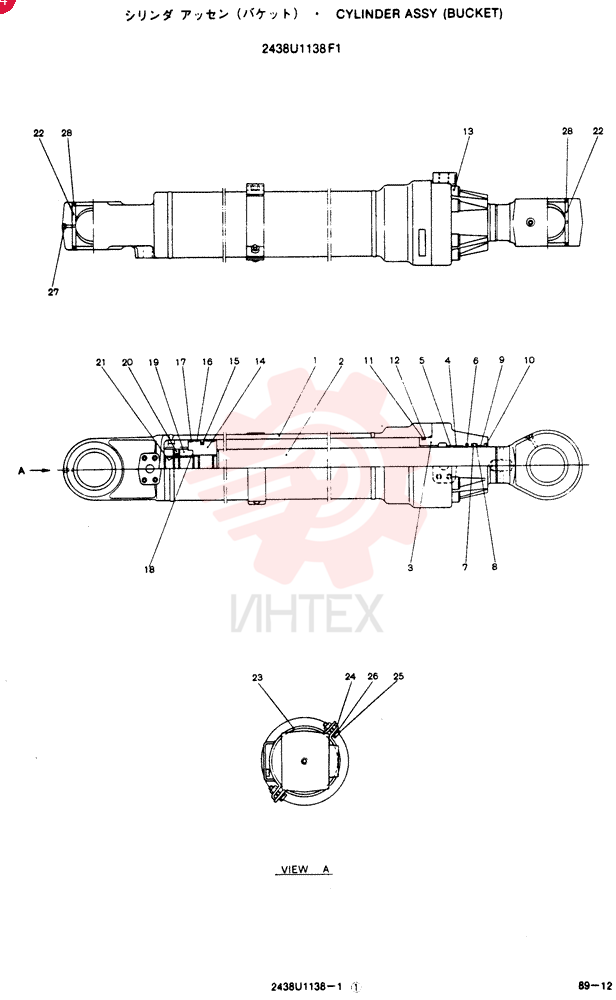

  CYLINDER 2438U1137F1

  Открыть схему
•
  CYLINDER 2438U1138F1

  Открыть схему
•

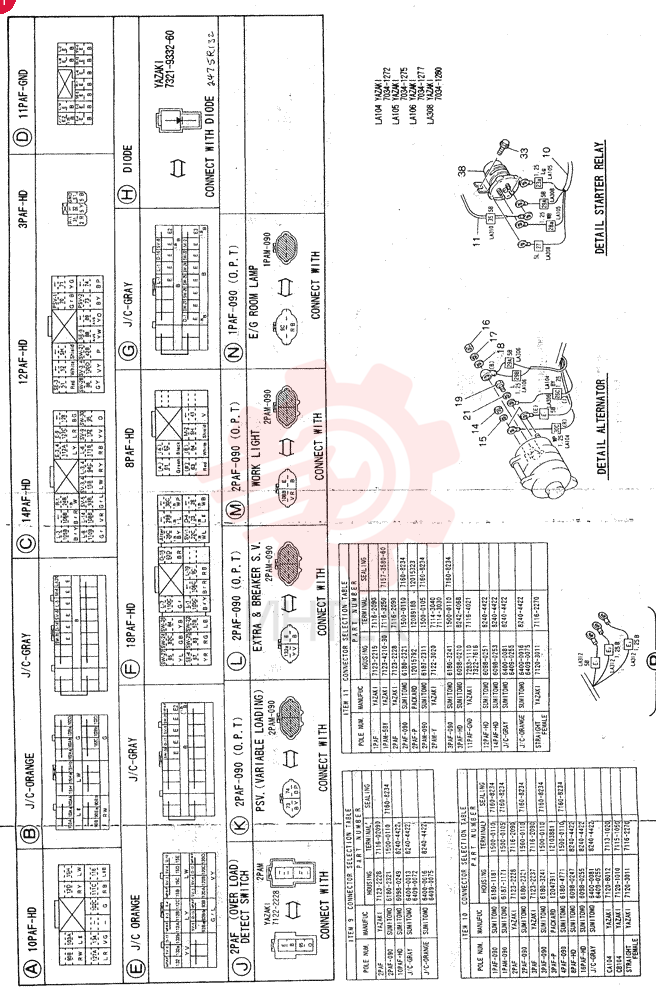

  ELEC WIRING ASSY 24100J16967F1 (1)

  Открыть схему
•

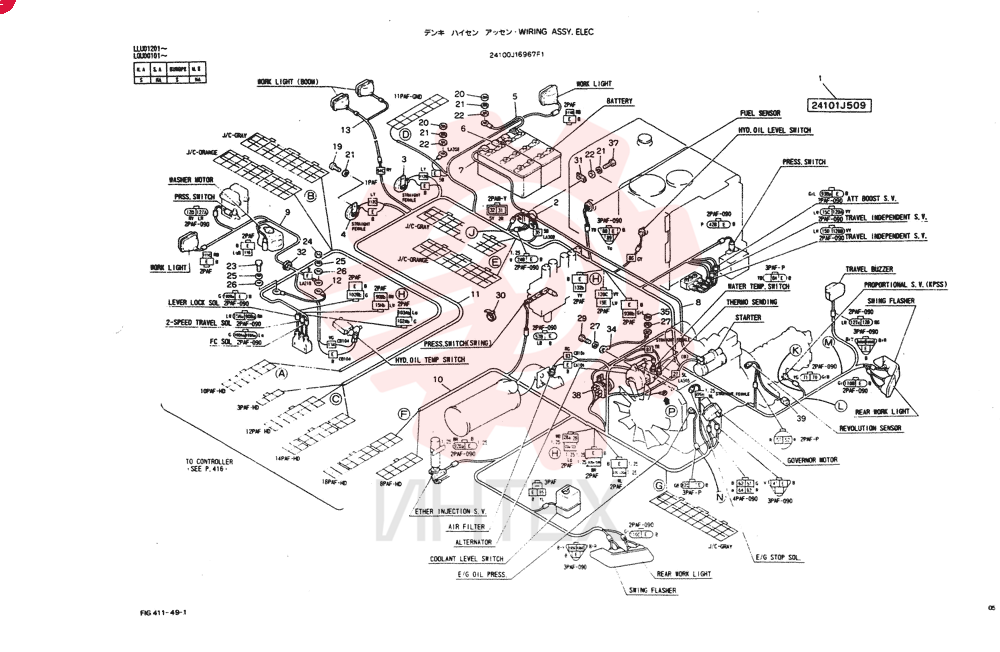

  ELEC WIRING ASSY 24100J16967F1 (2)

  Открыть схему
•

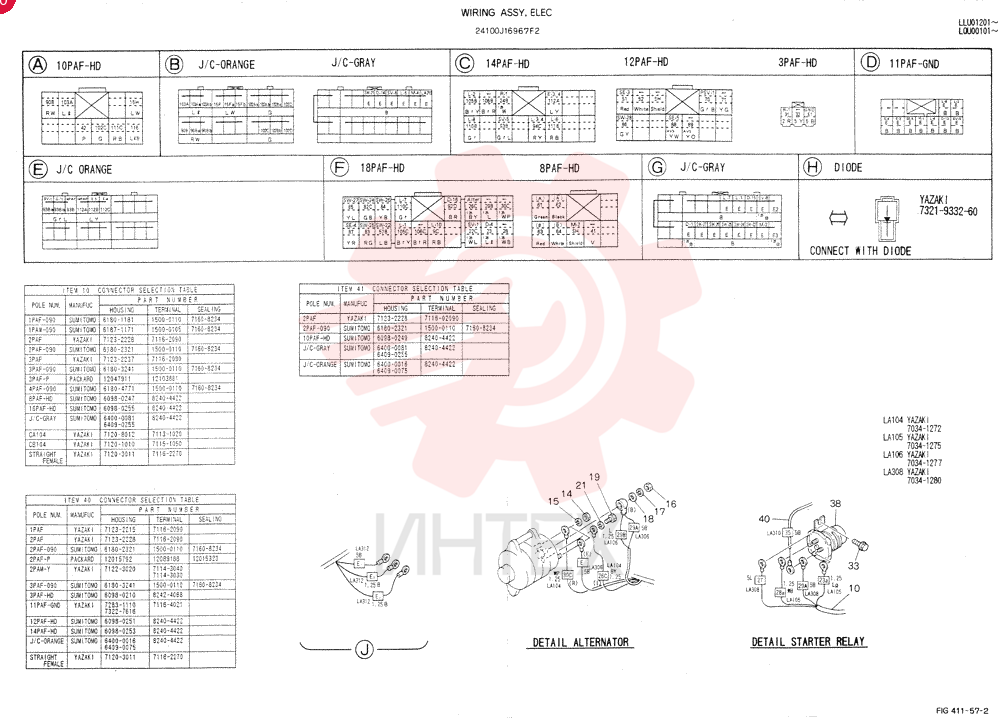

  ELEC WIRING ASSY 24100J16967F2 (1)

  Открыть схему
•

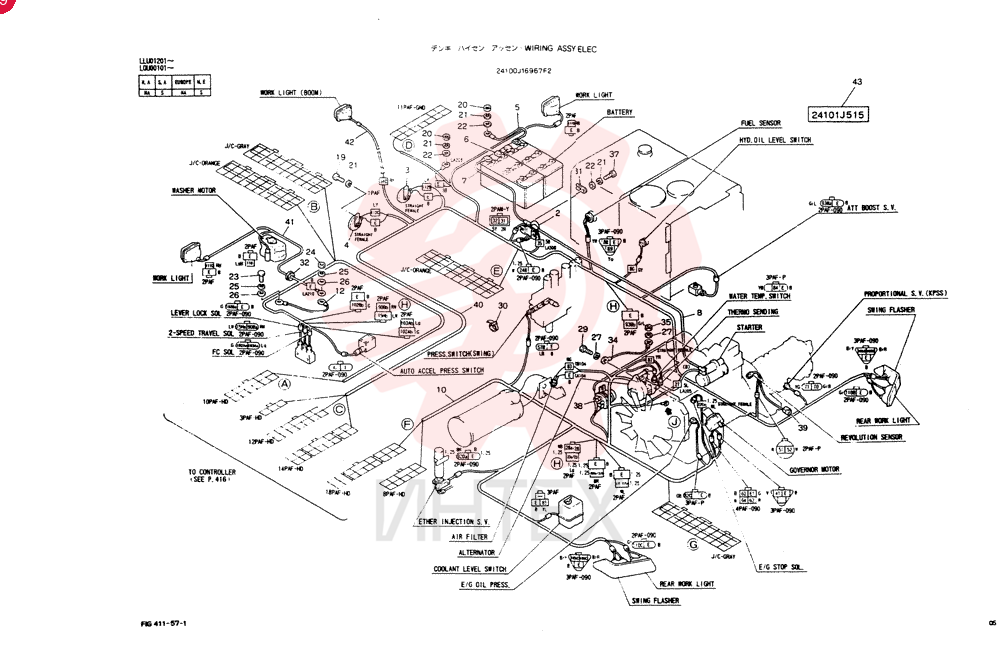

  ELEC WIRING ASSY 24100J16967F2 (2)

  Открыть схему
•

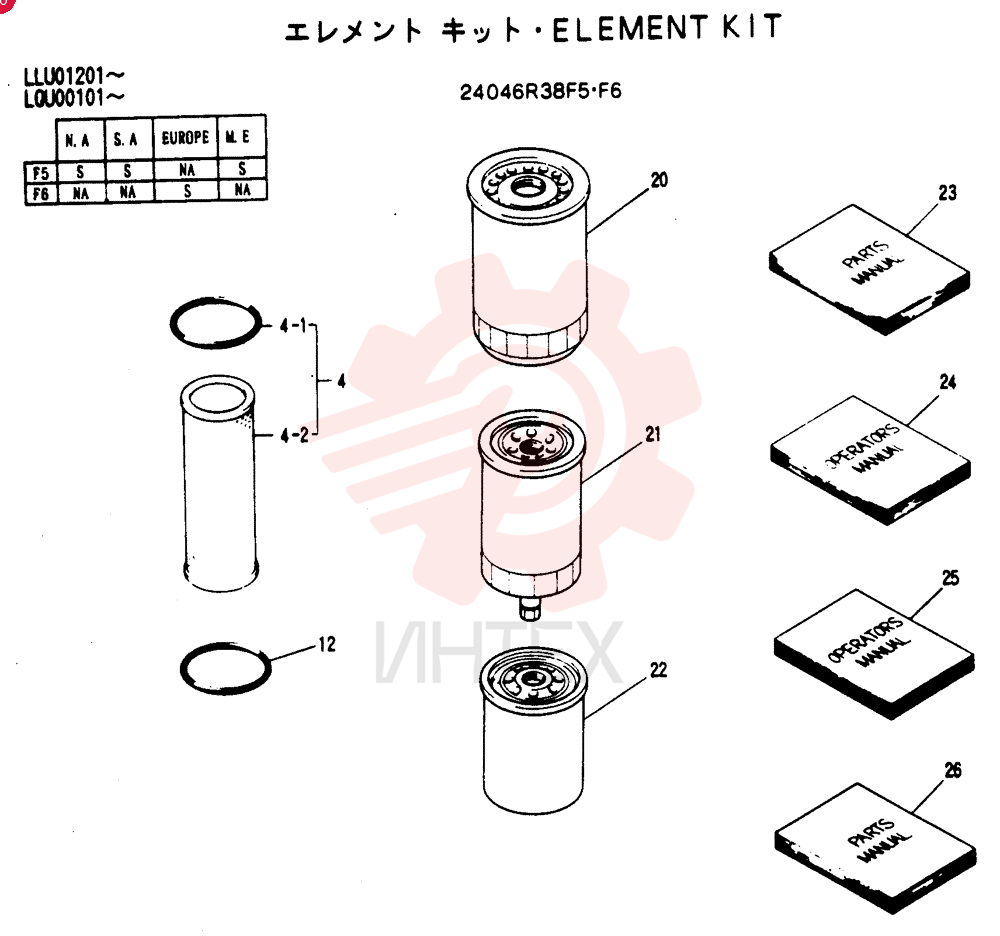

  ELEMENT KIT 24046R38F5

  Открыть схему
•

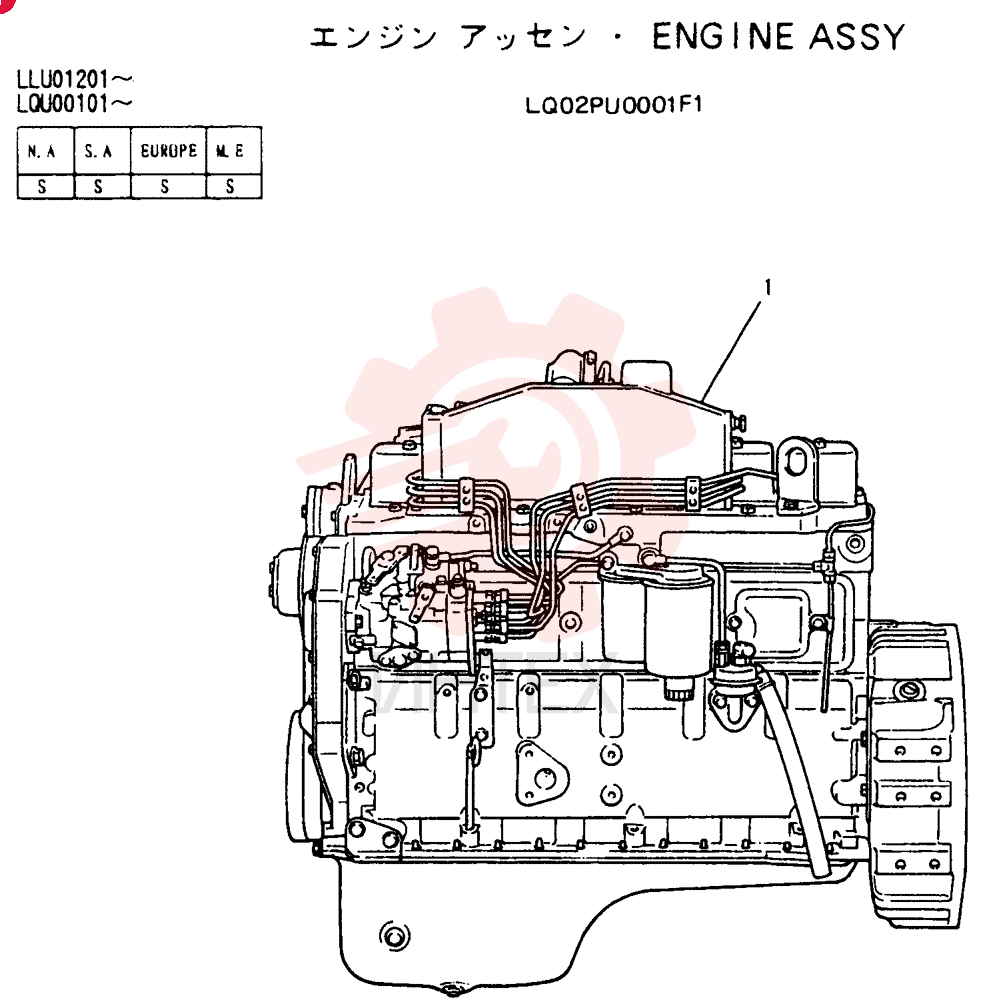

  ENGINE ASSY LQ02PU0001F1

  Открыть схему
•

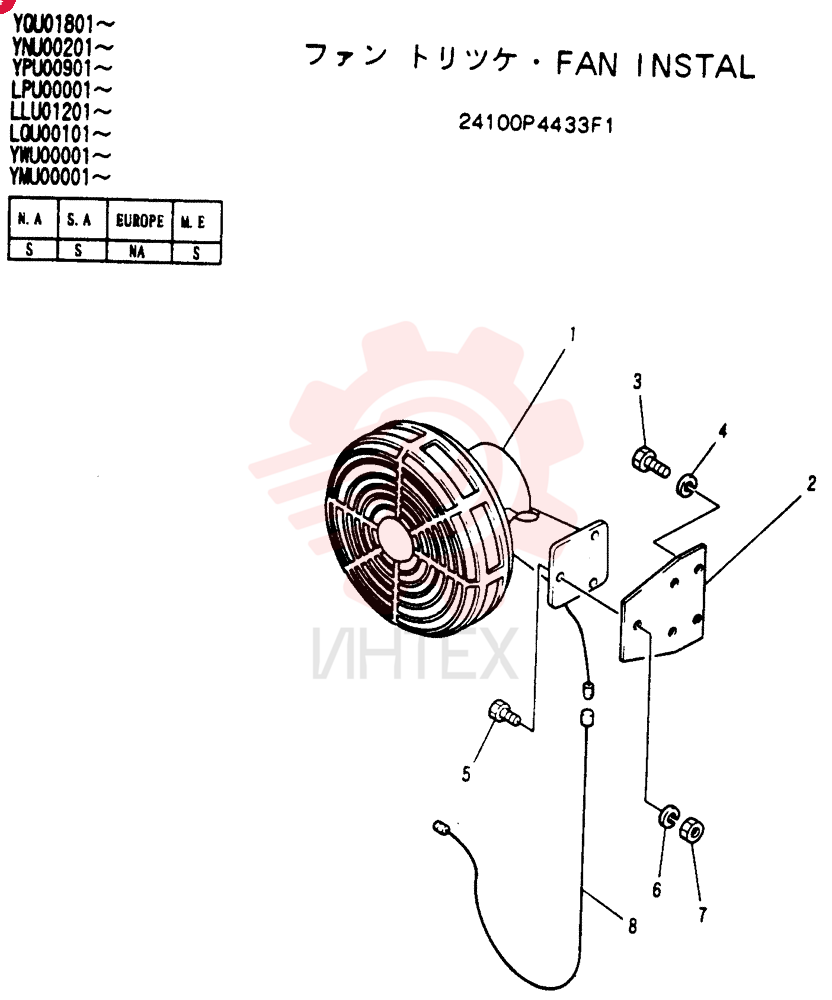

  FAN INSTAL 24100P4433F1

  Открыть схему
•

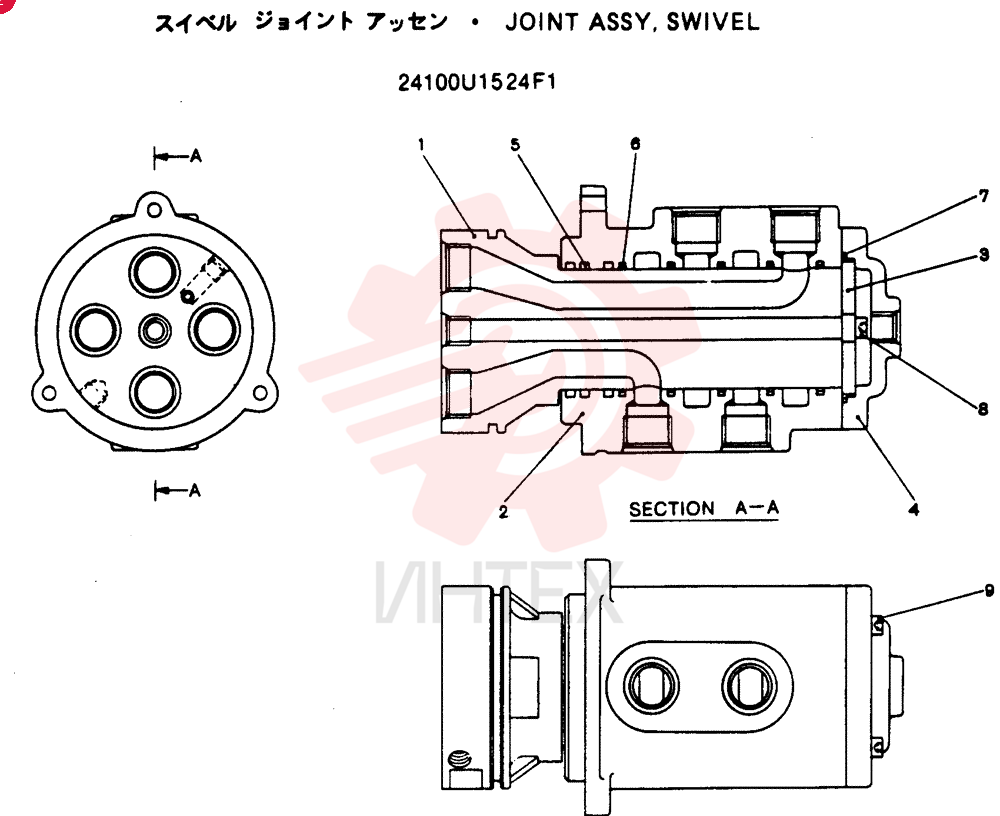

  FLEXIBLE JOINT 24100U1524F1

  Открыть схему
•

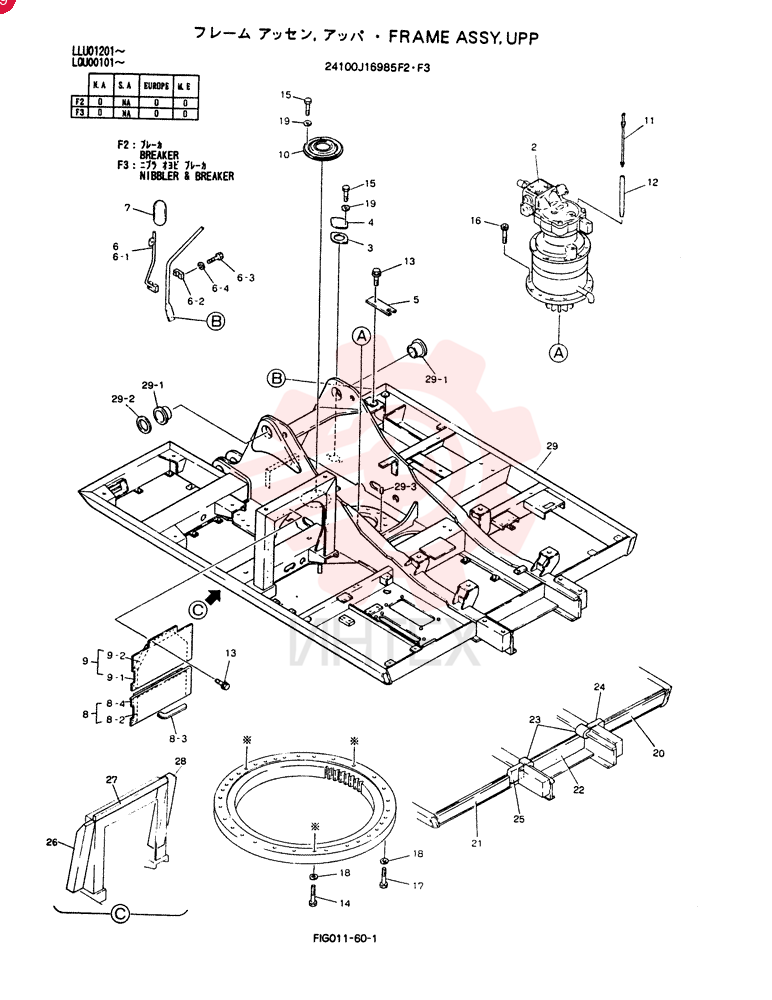

  FRAME ASSY, UPP (BREAKER) 24100J16985F2

  Открыть схему
