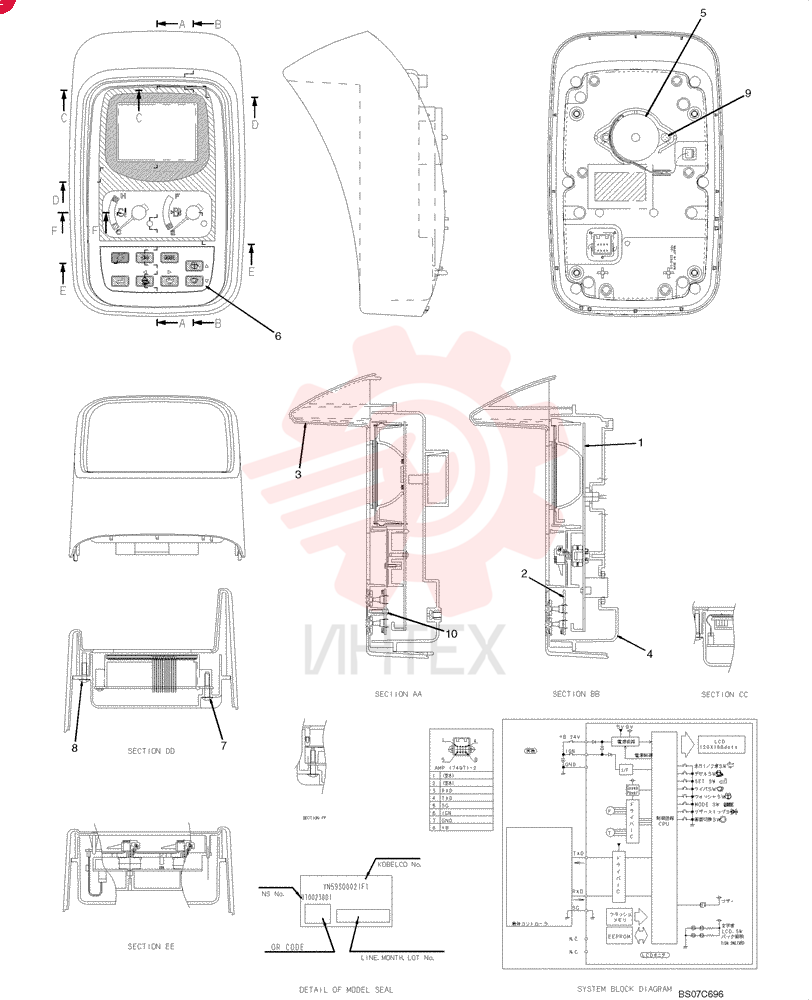

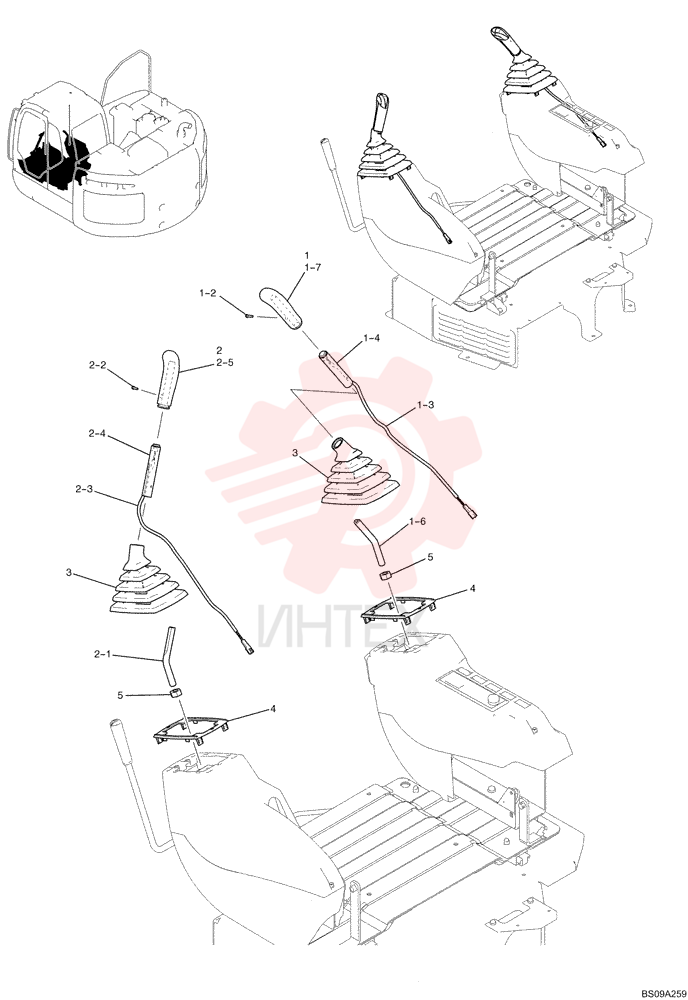

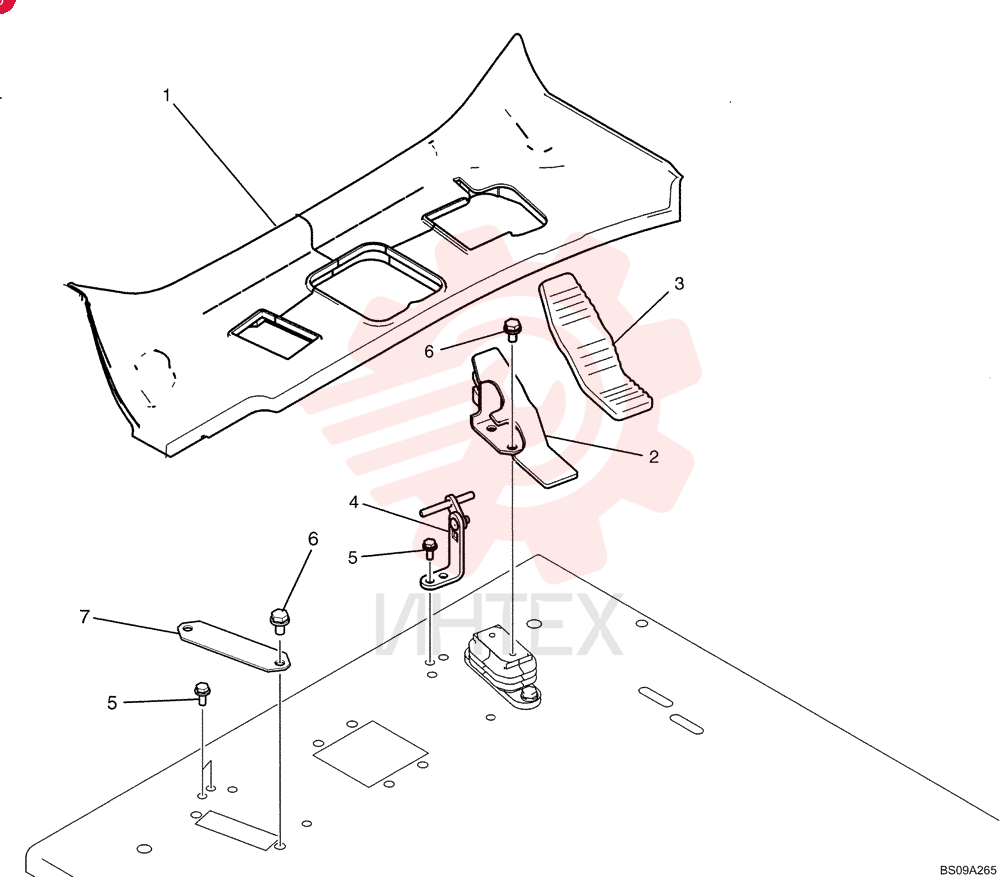

(SK235SRLC-2) - Экскаватор с коротким радиусом поворота - TIER III с серийного № YU05-02001 (1/01-12/06) — схемы, страница 2
-

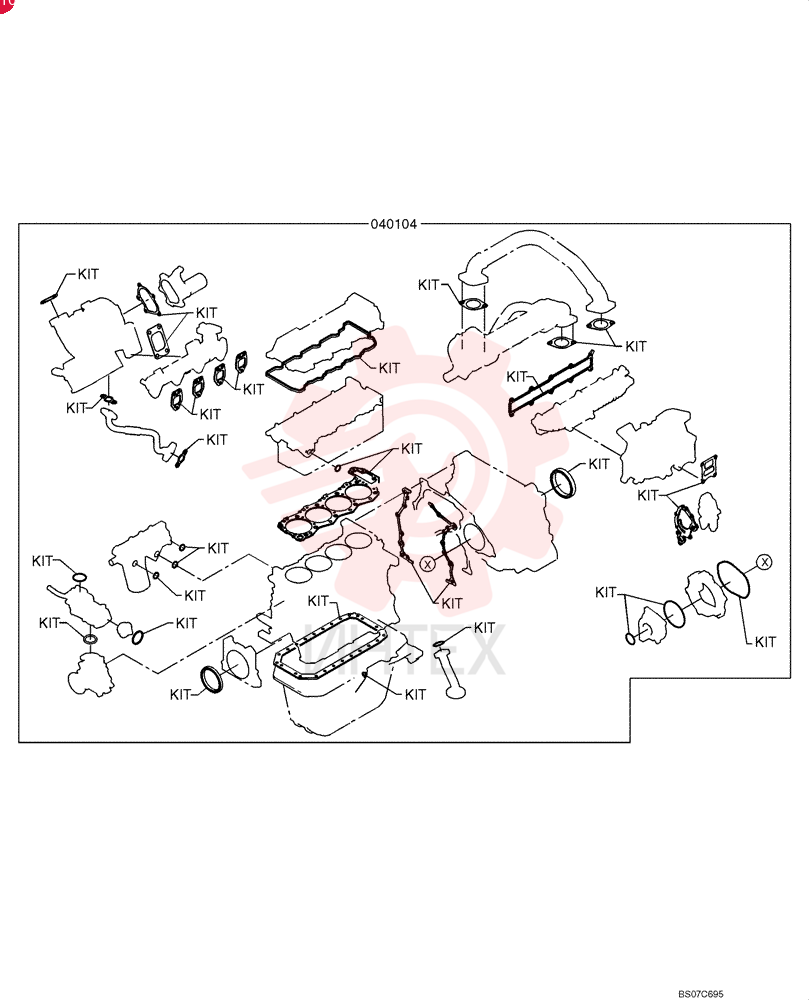

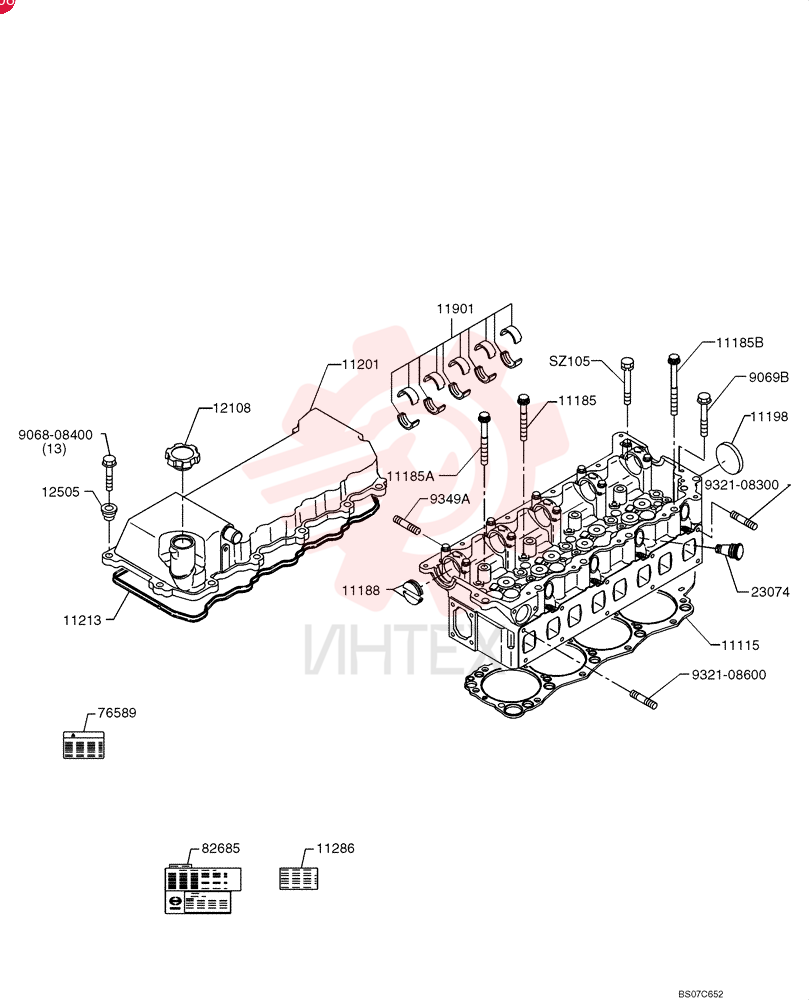

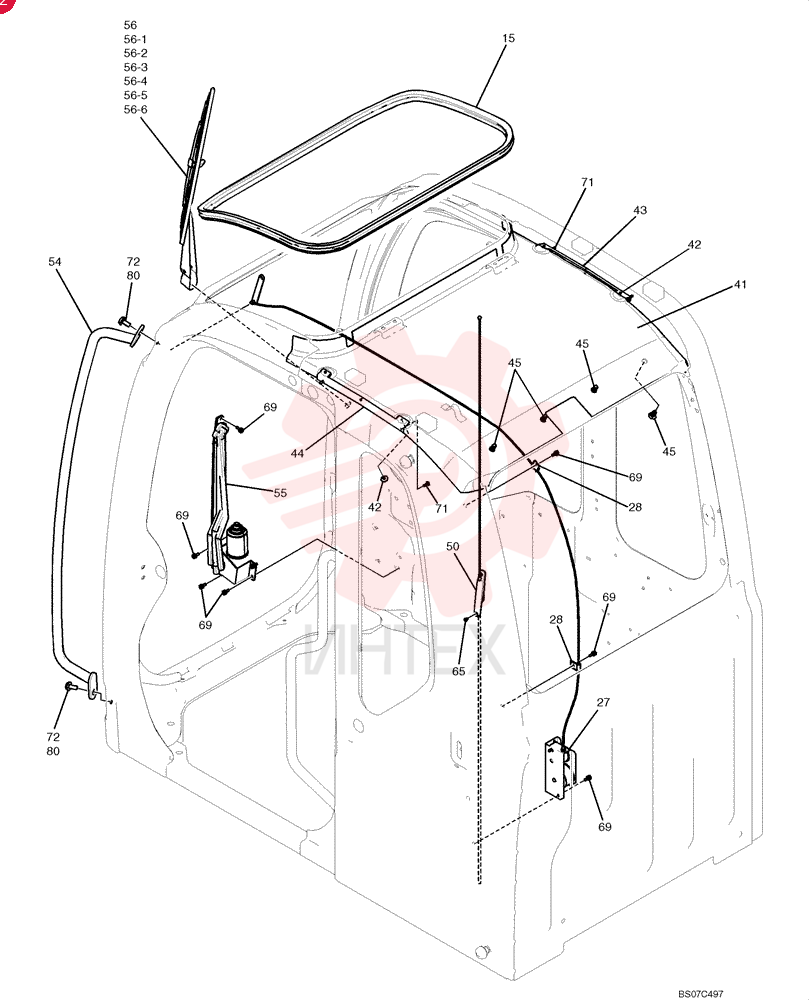

VHS040104193A Комплект прокладокОткрыть схему -
YB01C00001F1 Комплекты дилерской установки (DIA), строительная техникаОткрыть схему -

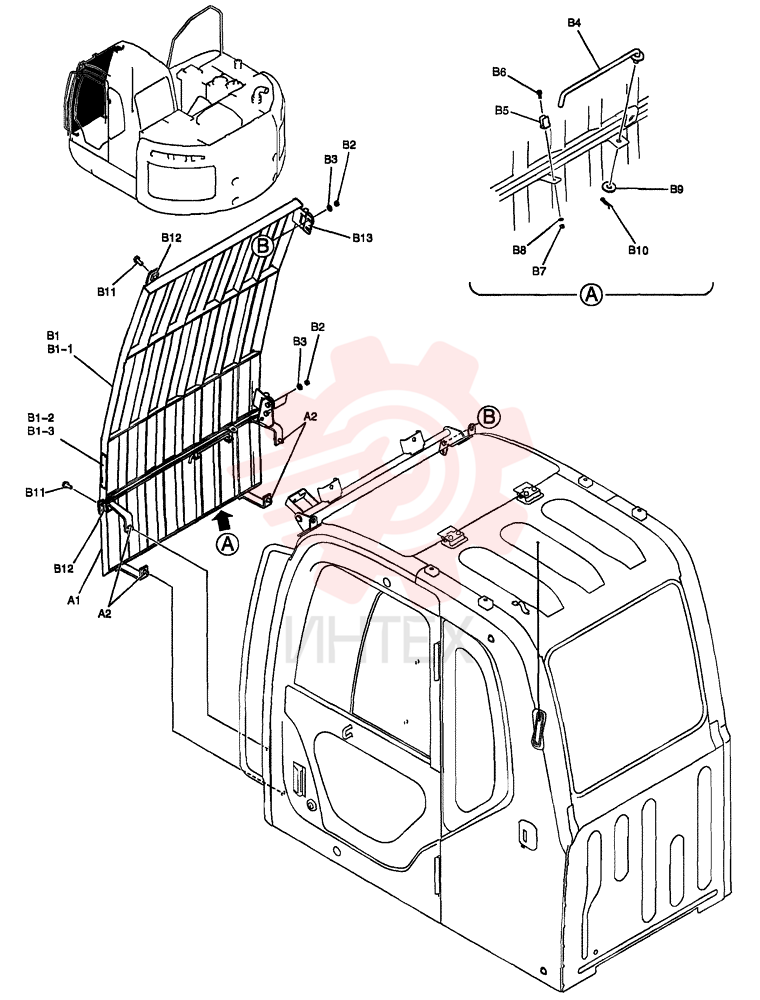

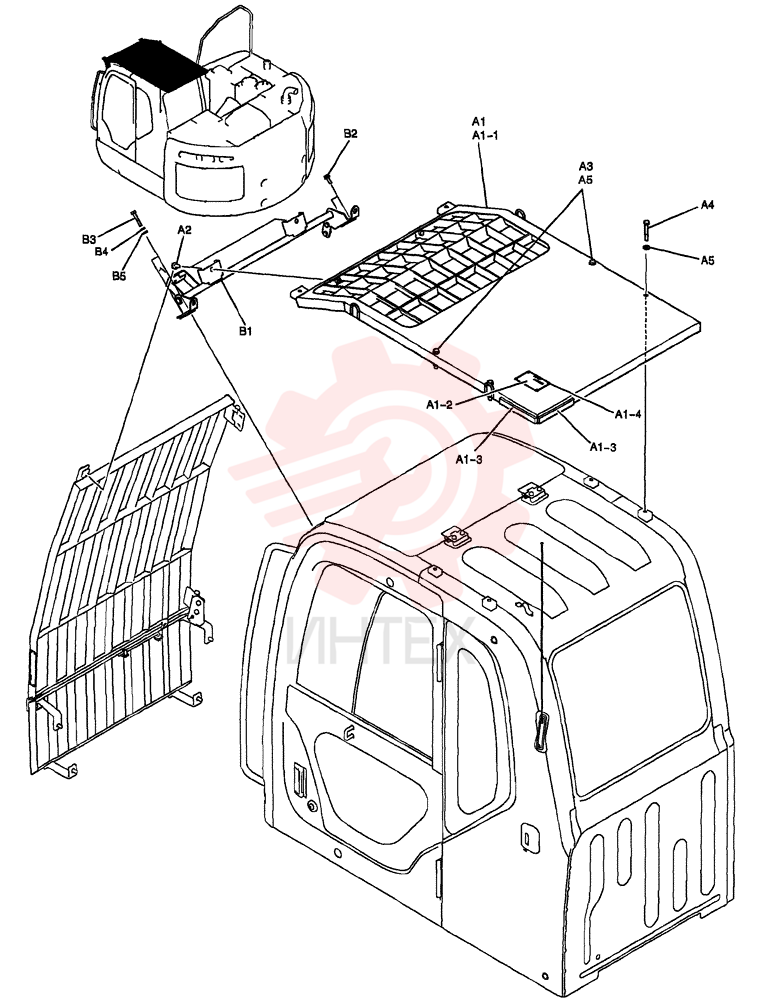

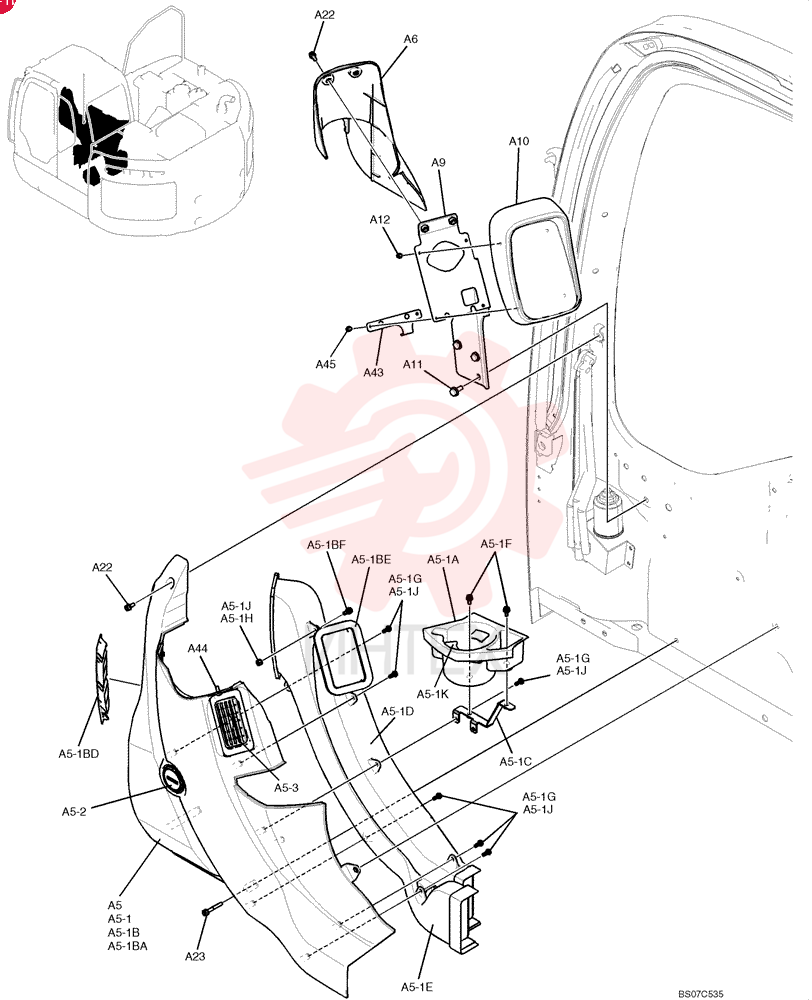

YB01C00003F1 Защита (часть 1)Открыть схему -
YB01C00003F1 Защита (часть 2)Открыть схему -

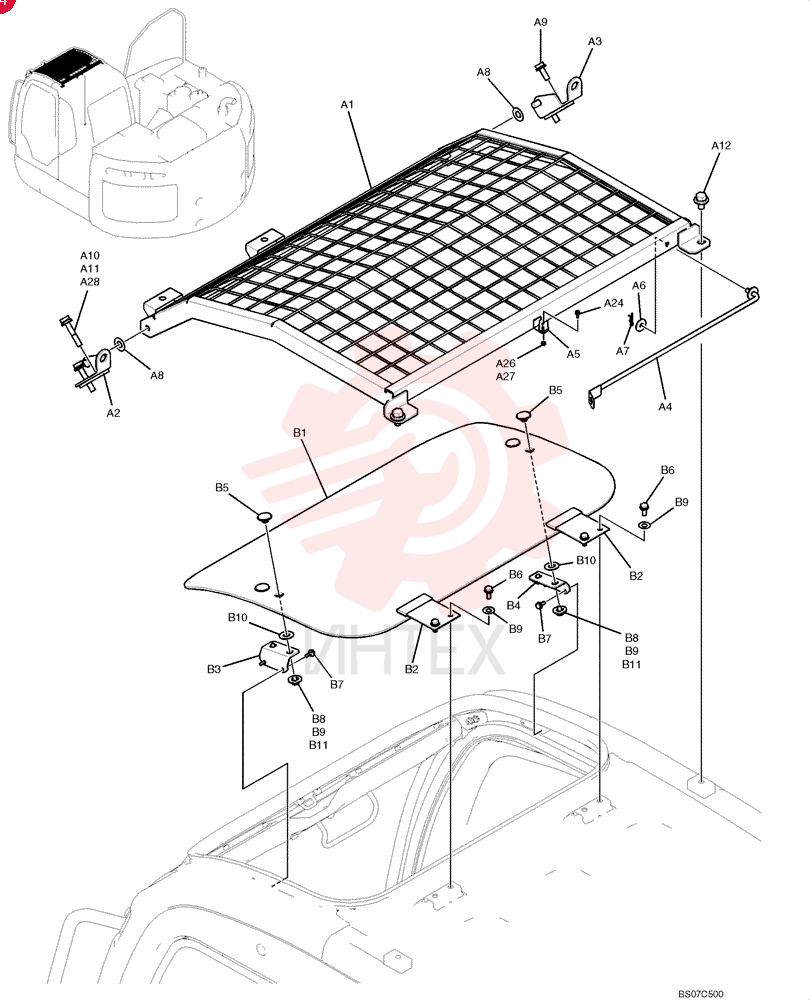

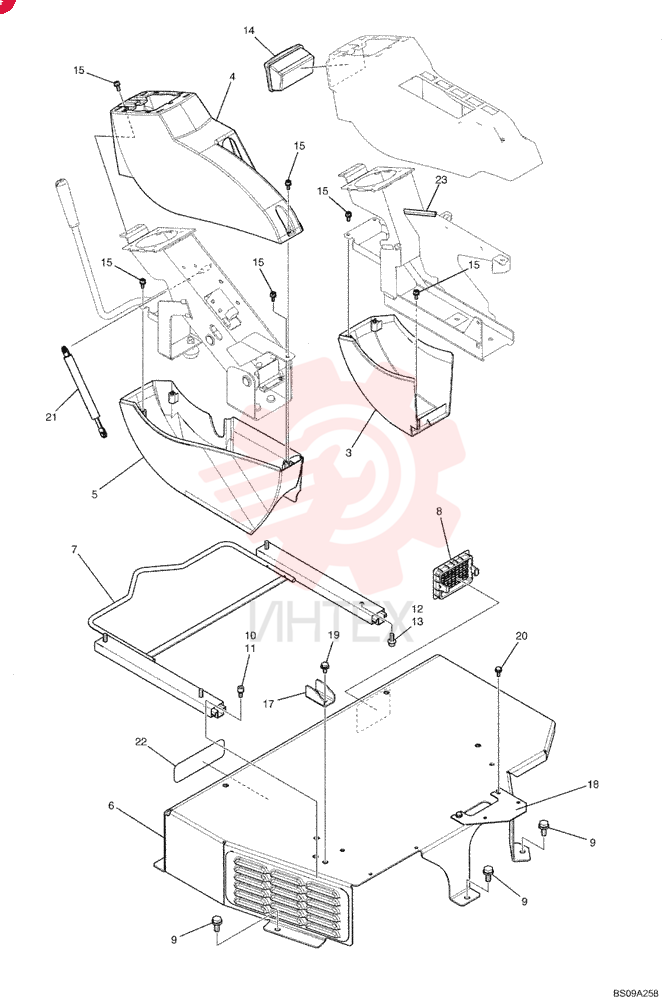

YB02C01110F1 ЗащитаОткрыть схему -
YB03M00022P2 ПластинаОткрыть схему -
YB05P00019F1 РадиаторОткрыть схему -
YB05P00019S005 ИзоляторОткрыть схему -
YB05P01126P1 ШлангОткрыть схему -
YB05P01129P1 СтойкаОткрыть схему -

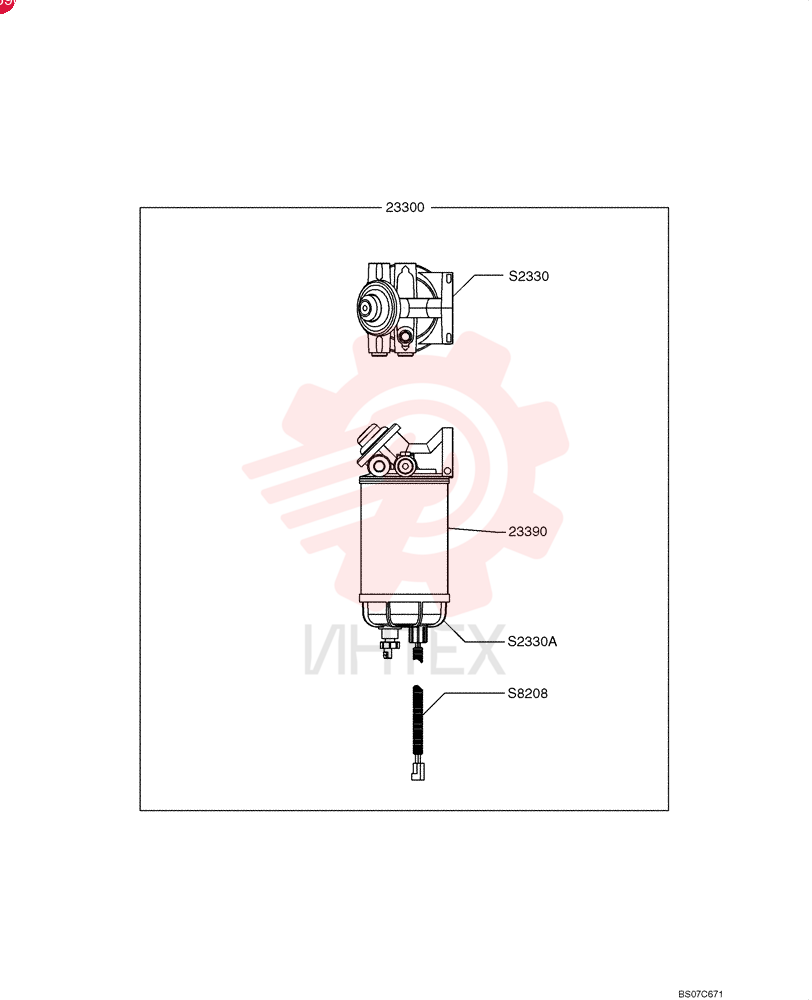

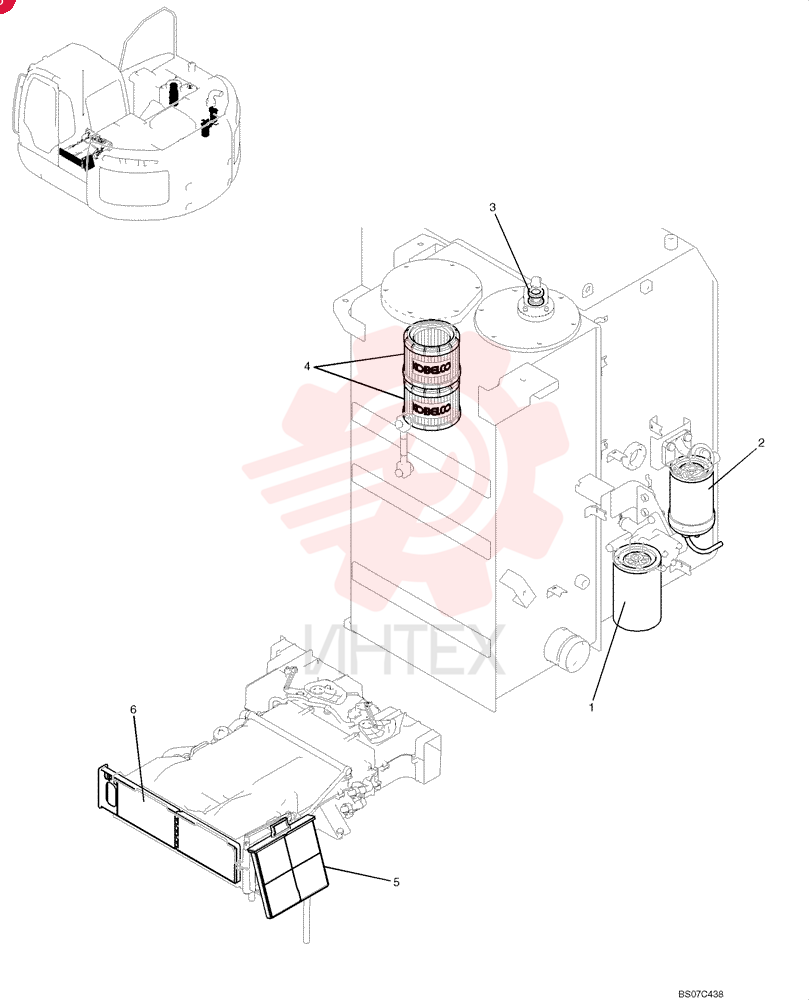

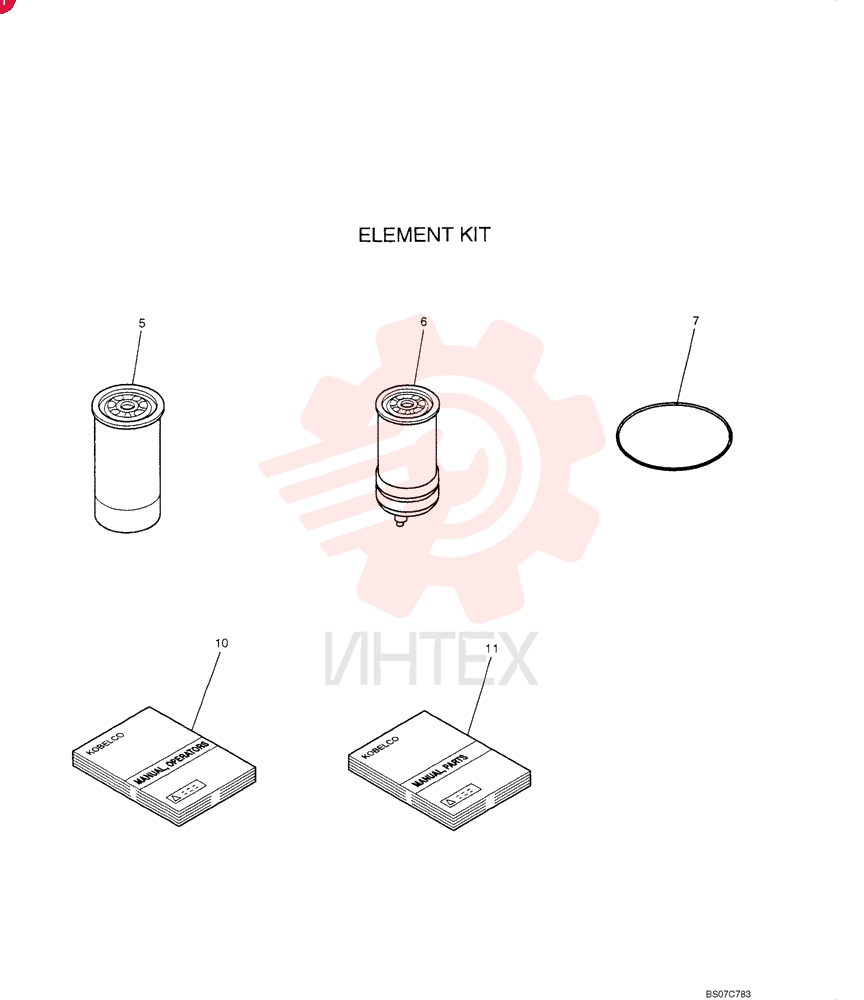

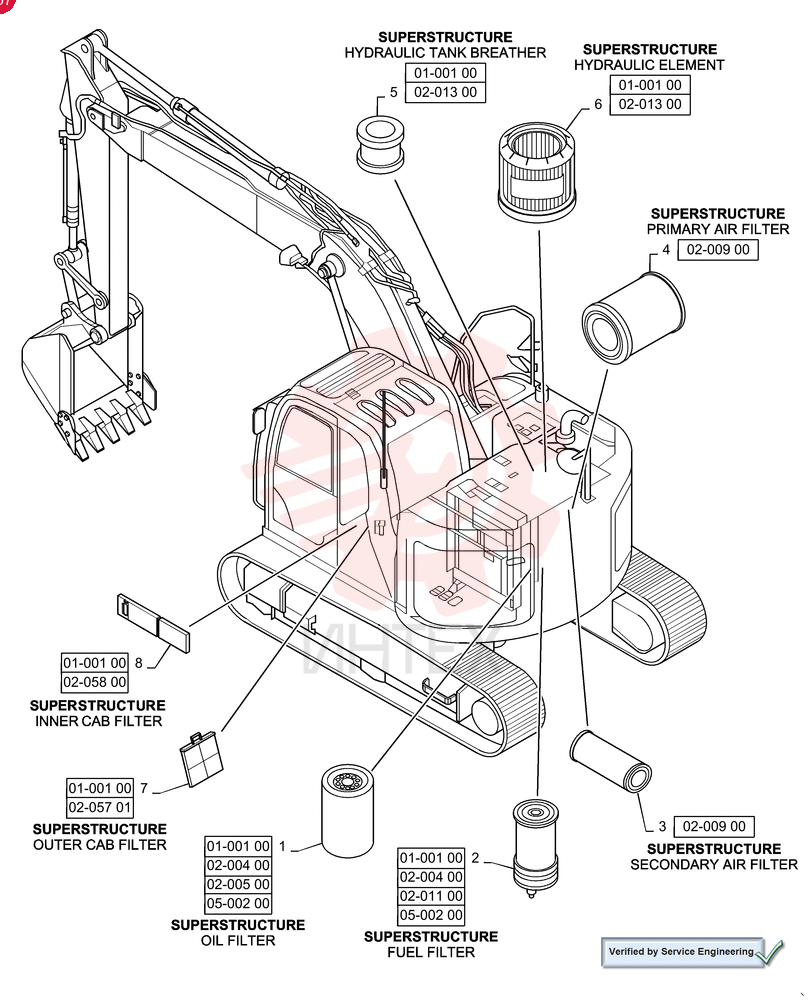

YB11P00003F1 ОчистительОткрыть схему -
YB13E01040P2 КабельОткрыть схему -

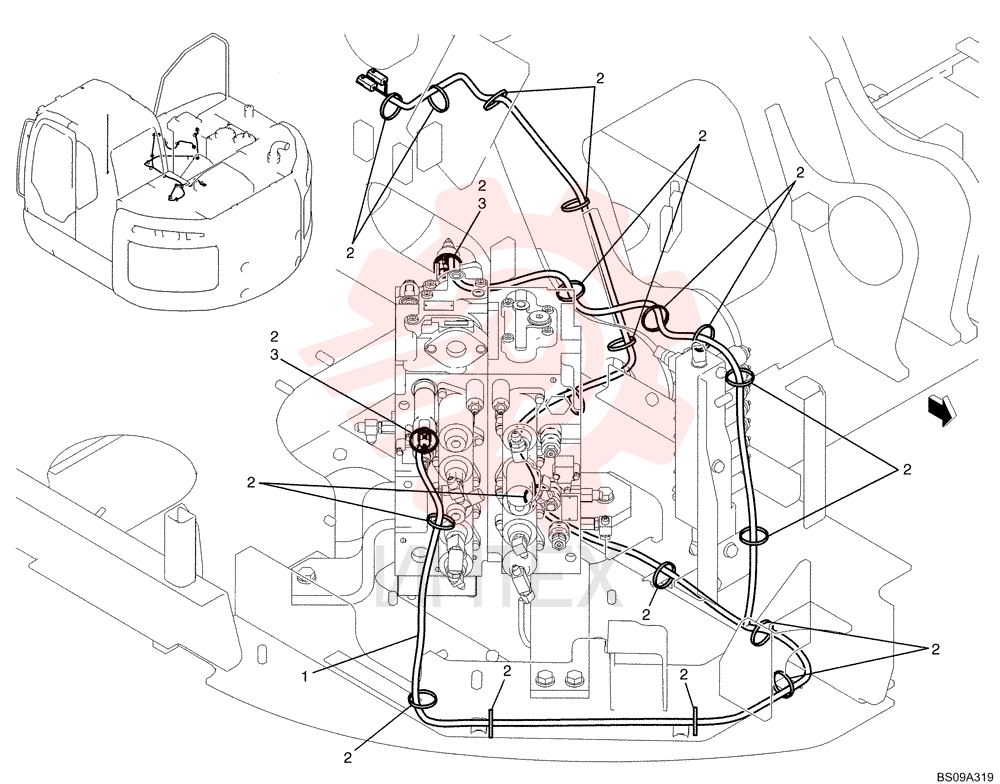

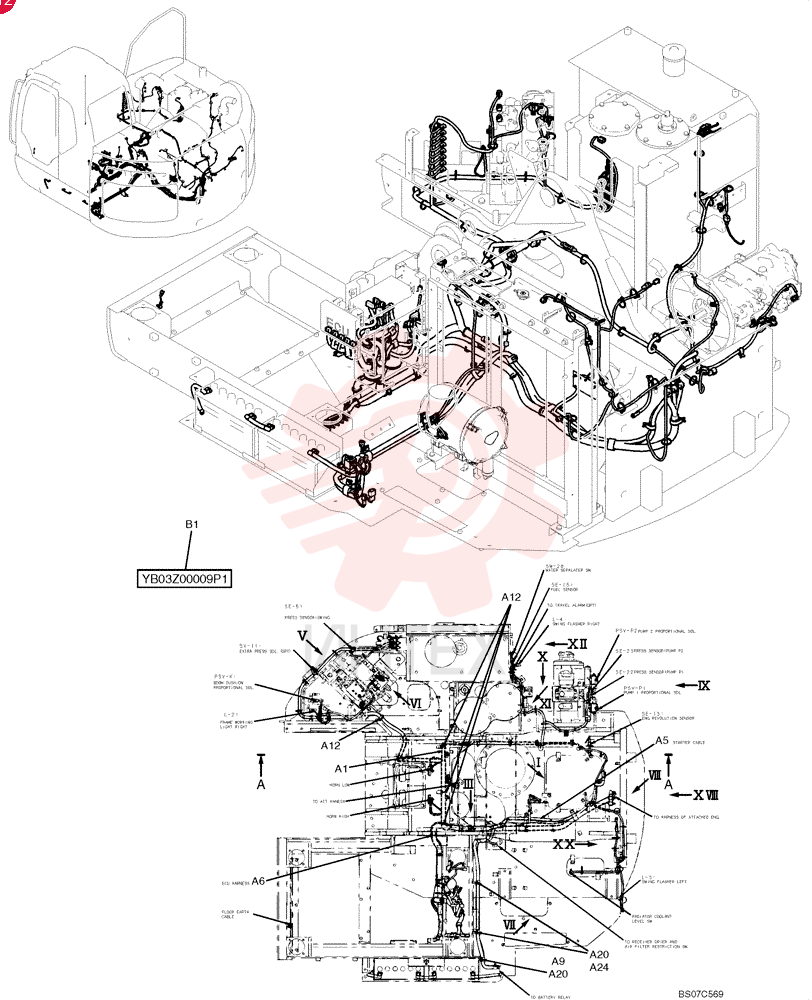

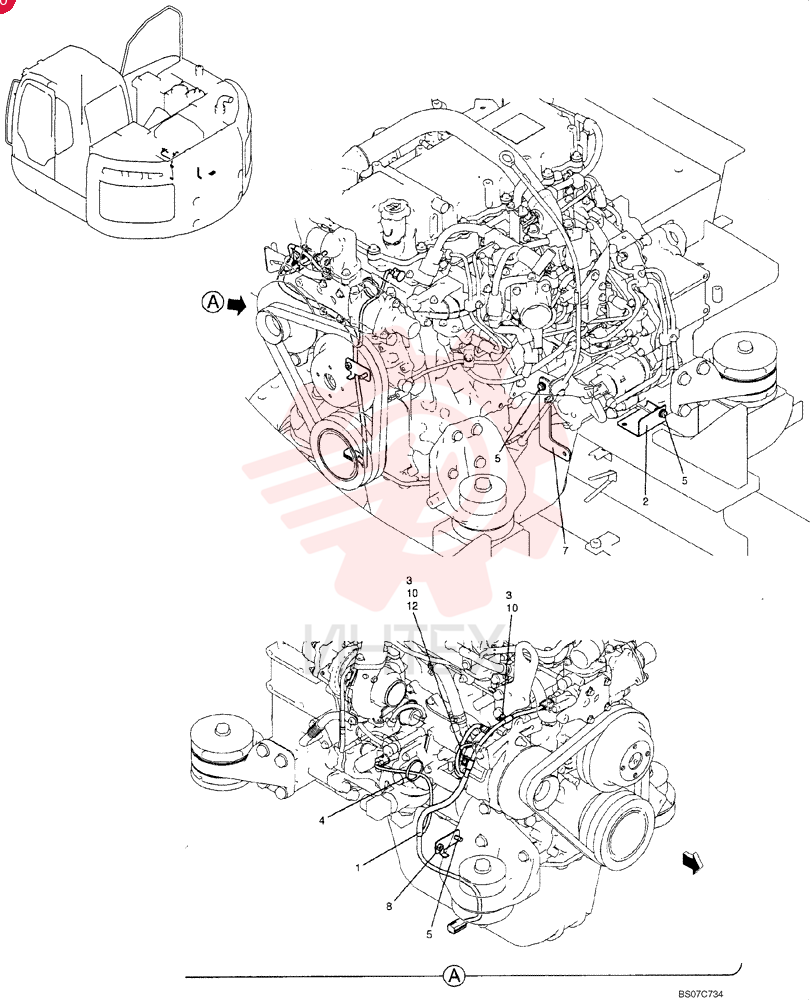

YB13E01070P1 Жгут проводовОткрыть схему -

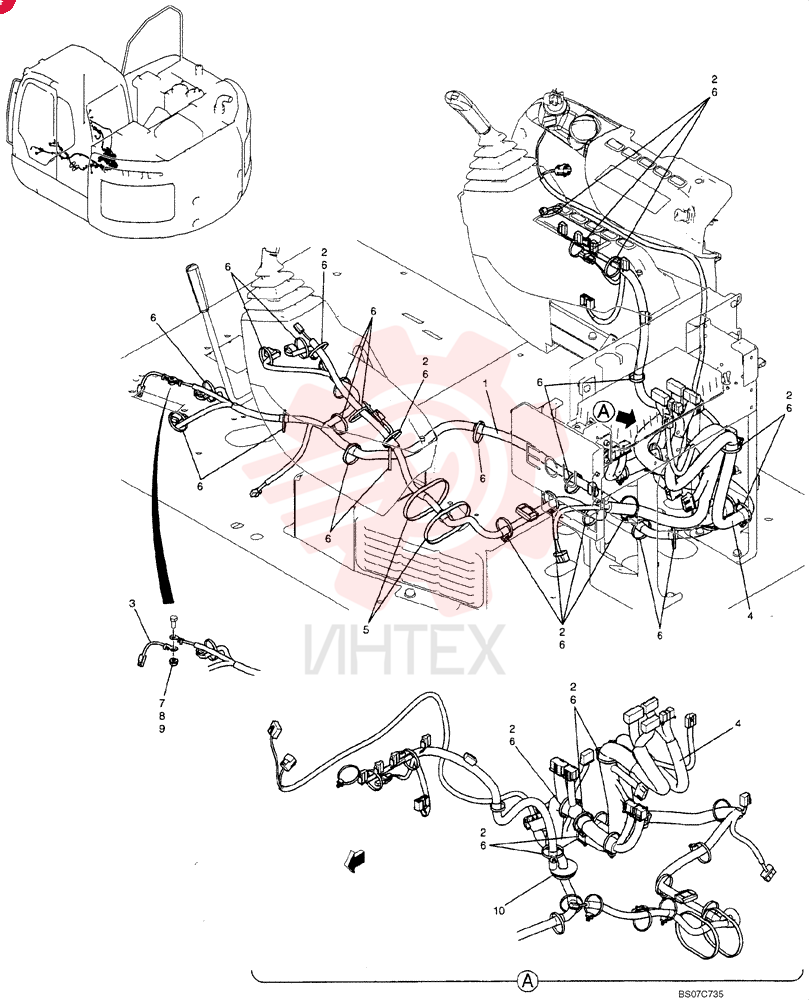

YB13E01071P2 Жгут проводовОткрыть схему -
YB13E01073P1 Жгут проводовОткрыть схему -
YB14E01027P1 Жгут проводовОткрыть схему -
YB20T01130P1 ЛистОткрыть схему -
YB22E01027P2 ОпораОткрыть схему -

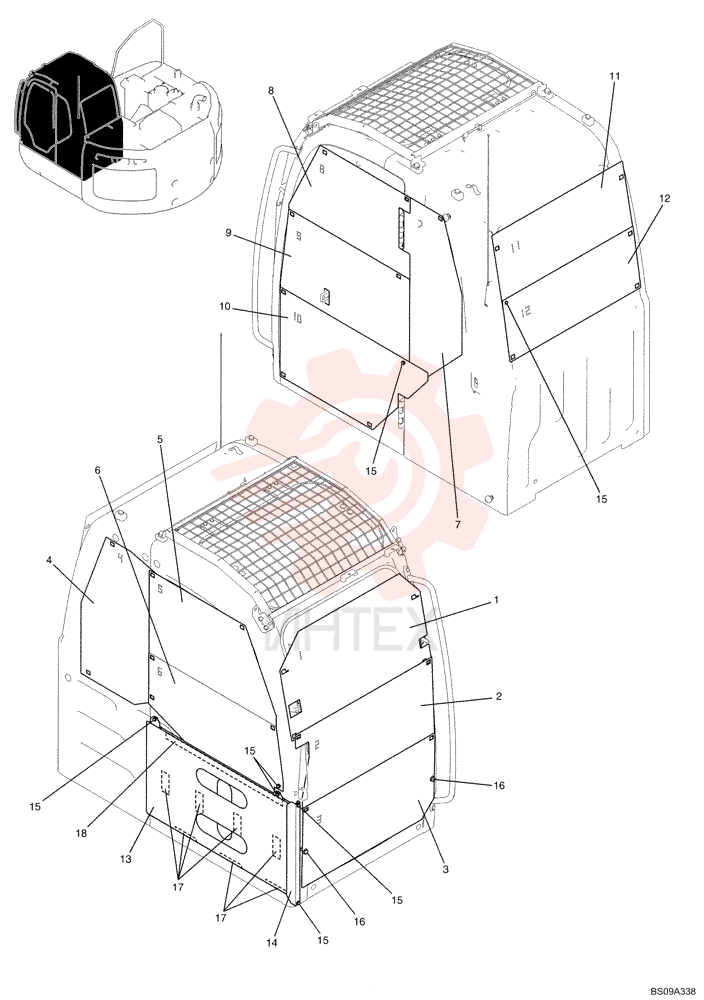

YB25C00002F1 Защита в сбореОткрыть схему -
YB26C01001P1 Лента резиноваяОткрыть схему -
YB51C01021P1 Панель в сбореОткрыть схему -
YB52F01251P1 РезинаОткрыть схему -
YB80E01004P1 Жгут проводовОткрыть схему -
YB80E01005P1 Жгут проводовОткрыть схему -
YE12P00004P2 ГлушительОткрыть схему -

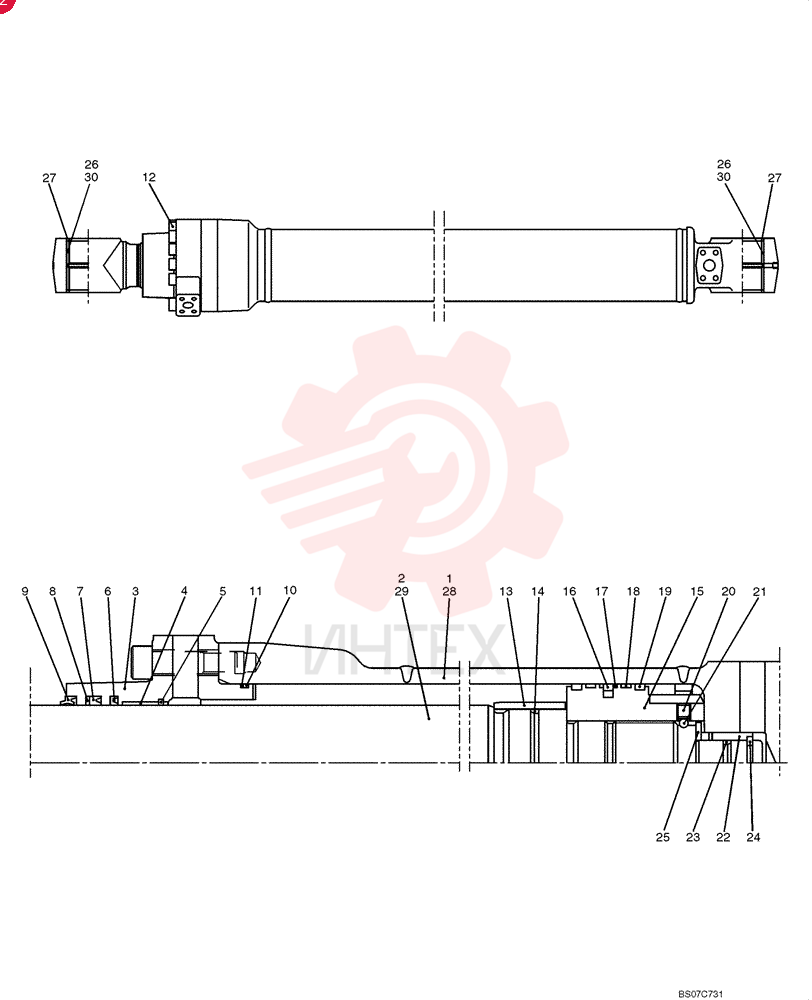

YF01V00001F1 ГидроцилиндрОткрыть схему -

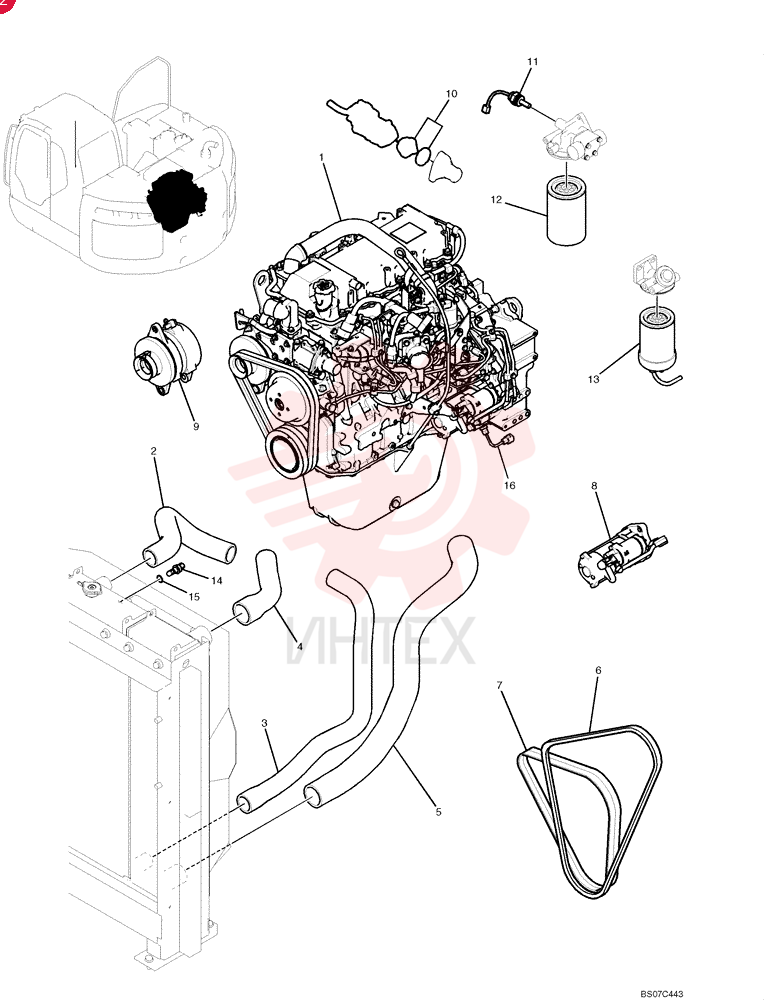

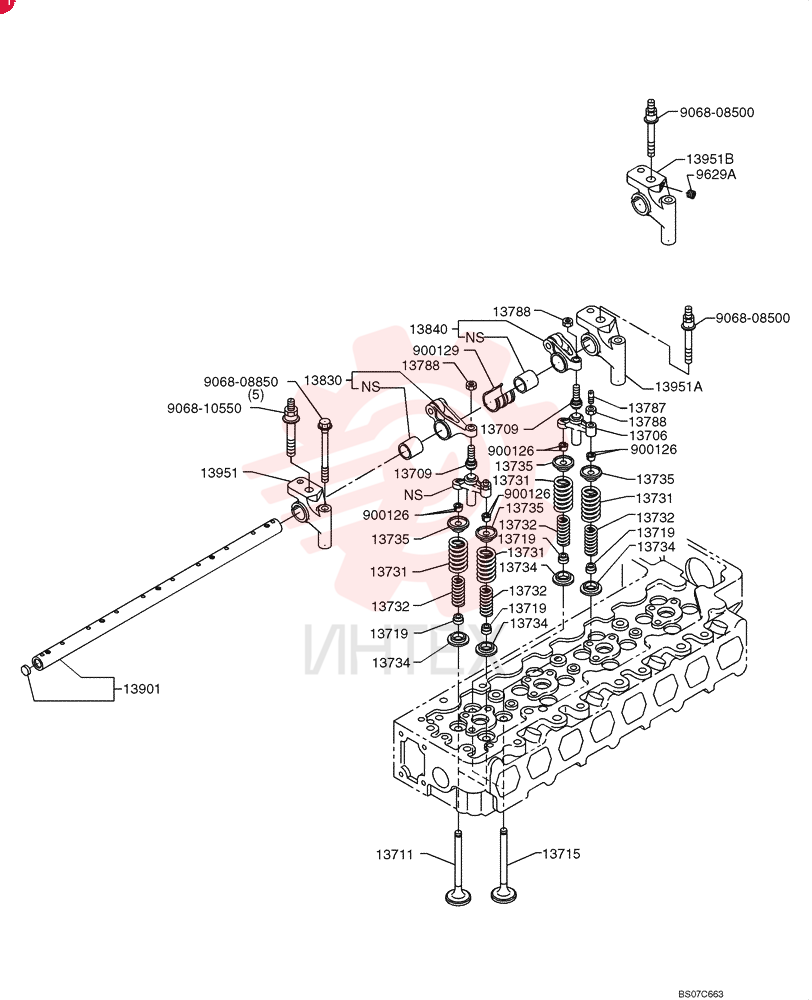

YF02P00003F1 Двигатель (часть 1)Открыть схему -

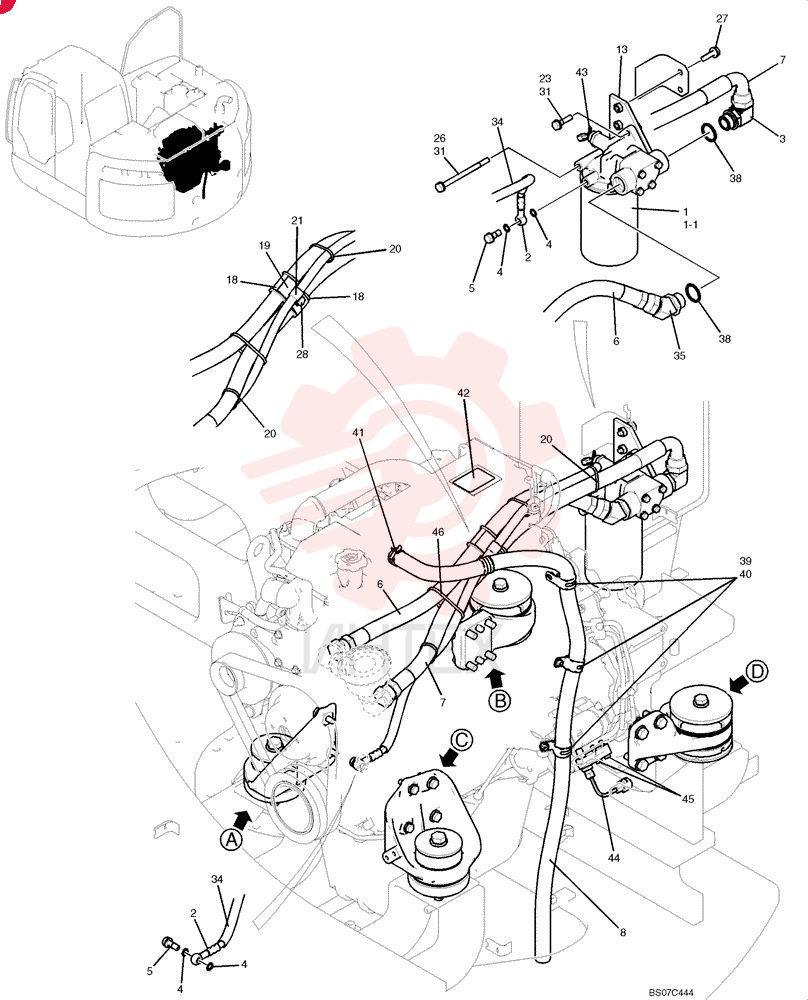

YF02P00003F1 Двигатель (часть 2)Открыть схему -

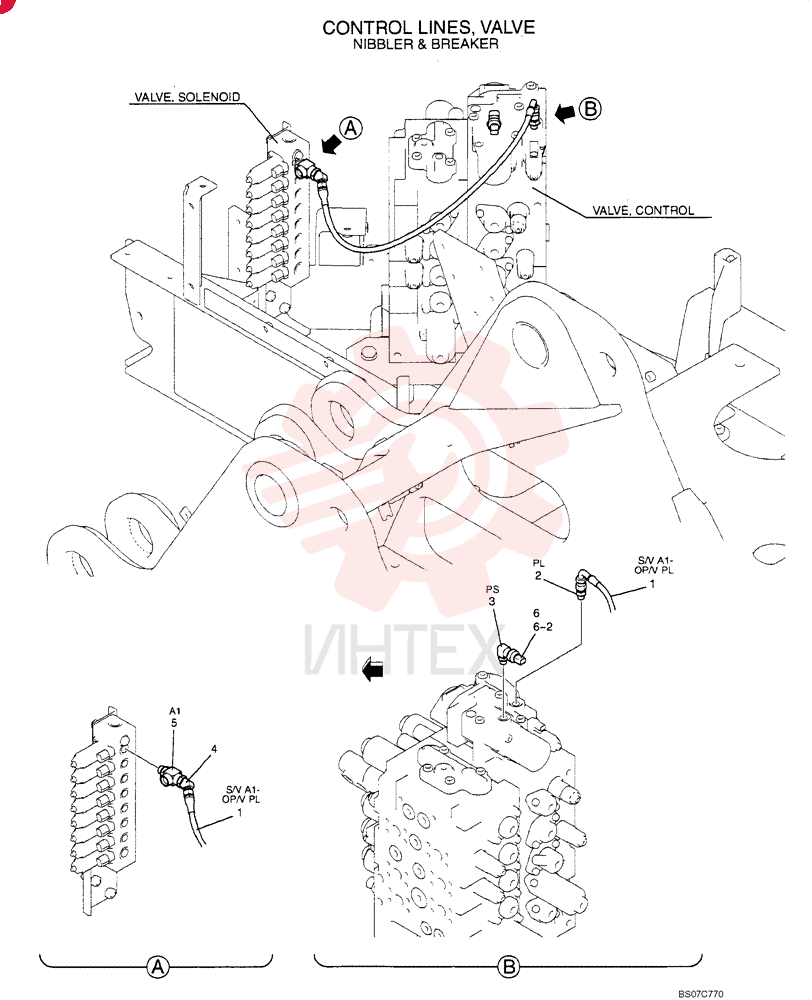

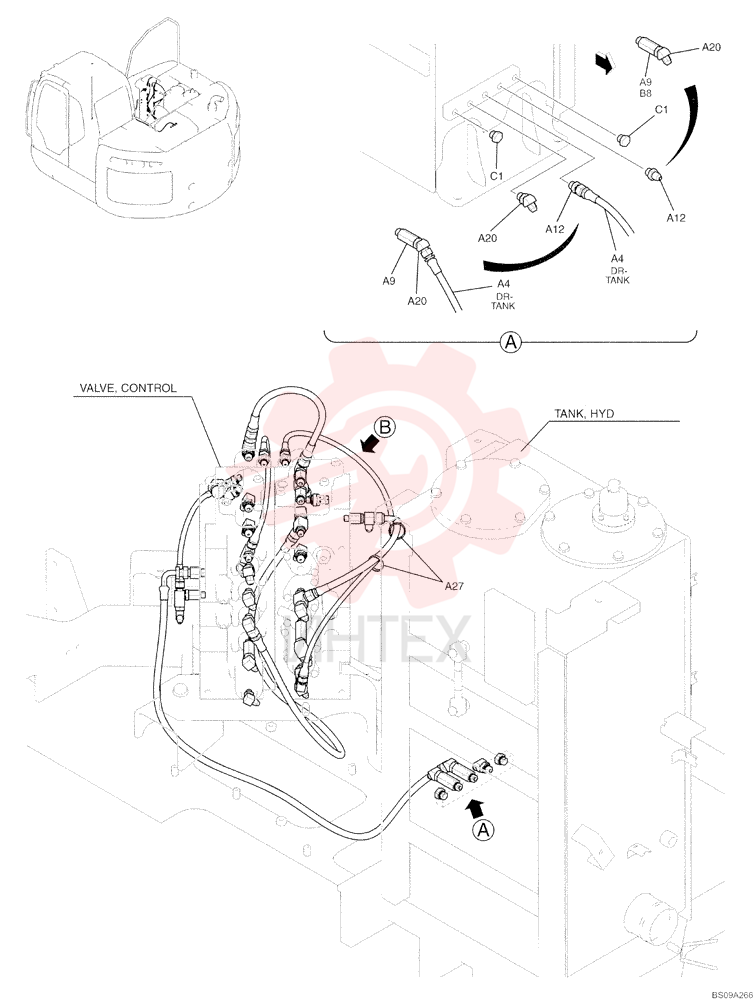

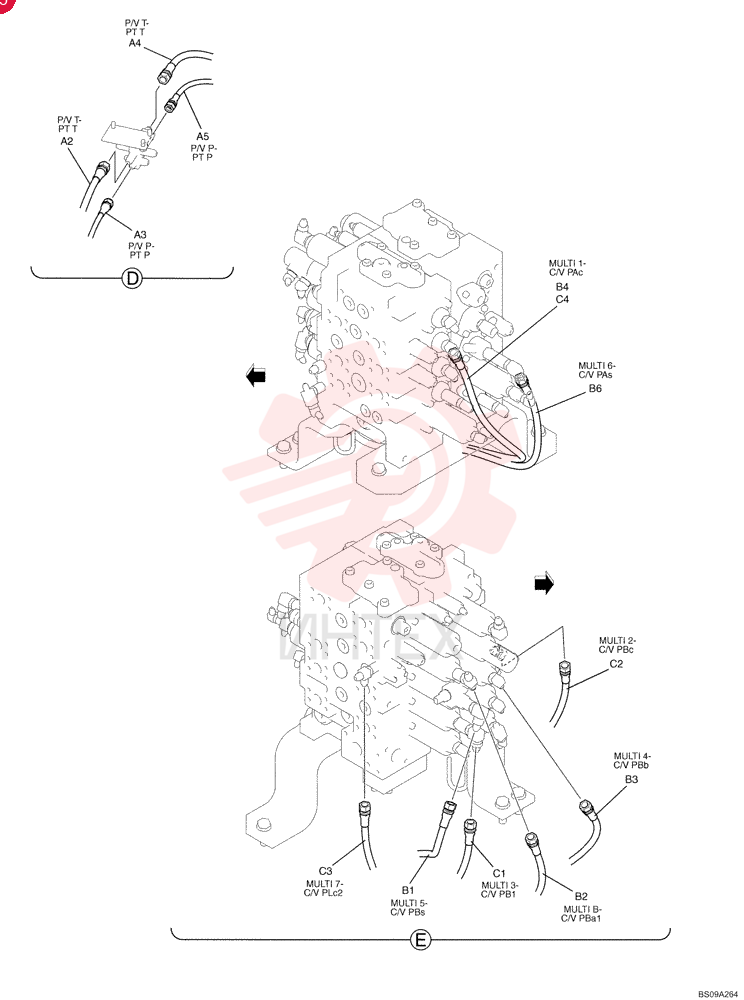

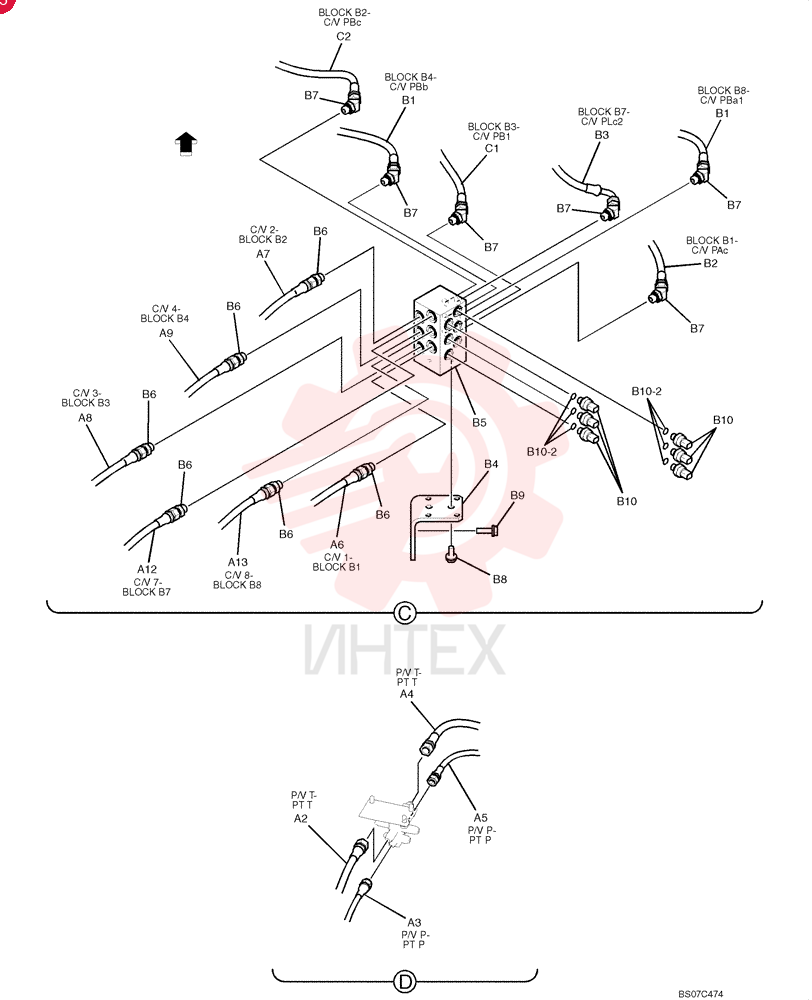

YF03H01086D2 Шланг (часть 1)Открыть схему -
YF03H01086D2 Шланг (часть 2)Открыть схему -
YF03H01199D4 ШлангОткрыть схему -
YF10V00006F1 Гидронасос (часть 1)Открыть схему -
YF10V00006F1 Гидронасос (часть 2)Открыть схему -
YF10V01002F1 РегуляторОткрыть схему -
YF12B00046F1 Рукоять в сборе, длиннаяОткрыть схему -
YF15V00004F1 ГидромоторОткрыть схему -

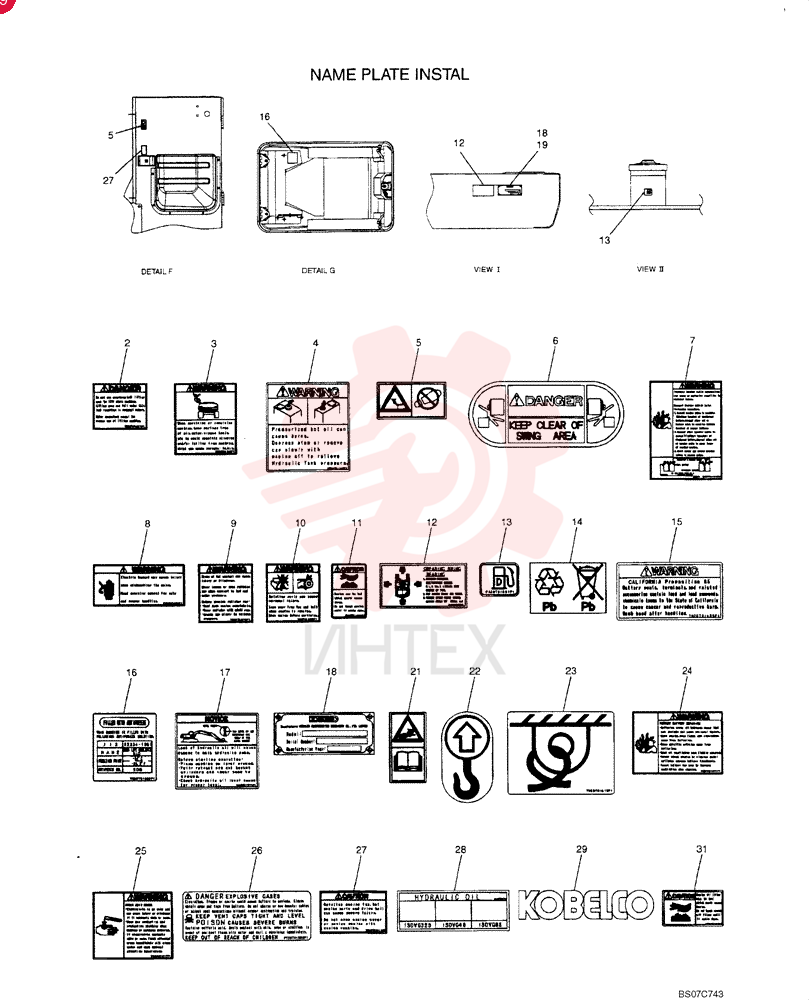

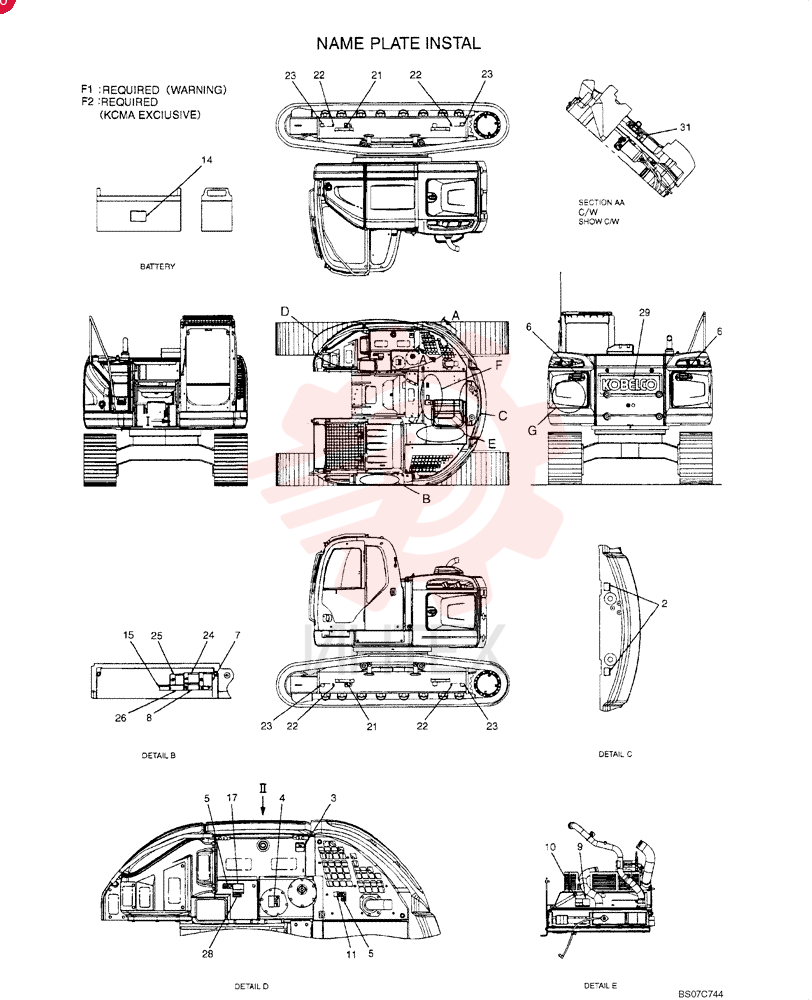

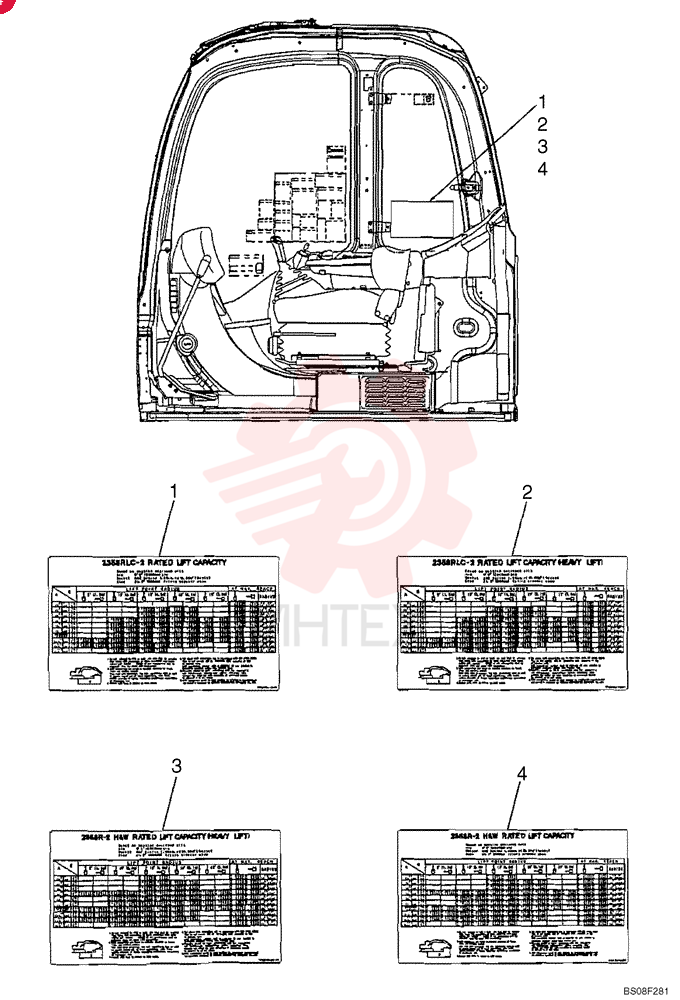

YF20T01194P1 НаклейкаОткрыть схему -
YF21C01567F1 Панель (часть 1)Открыть схему -
YF21C01567F1 Панель (часть 2)Открыть схему -

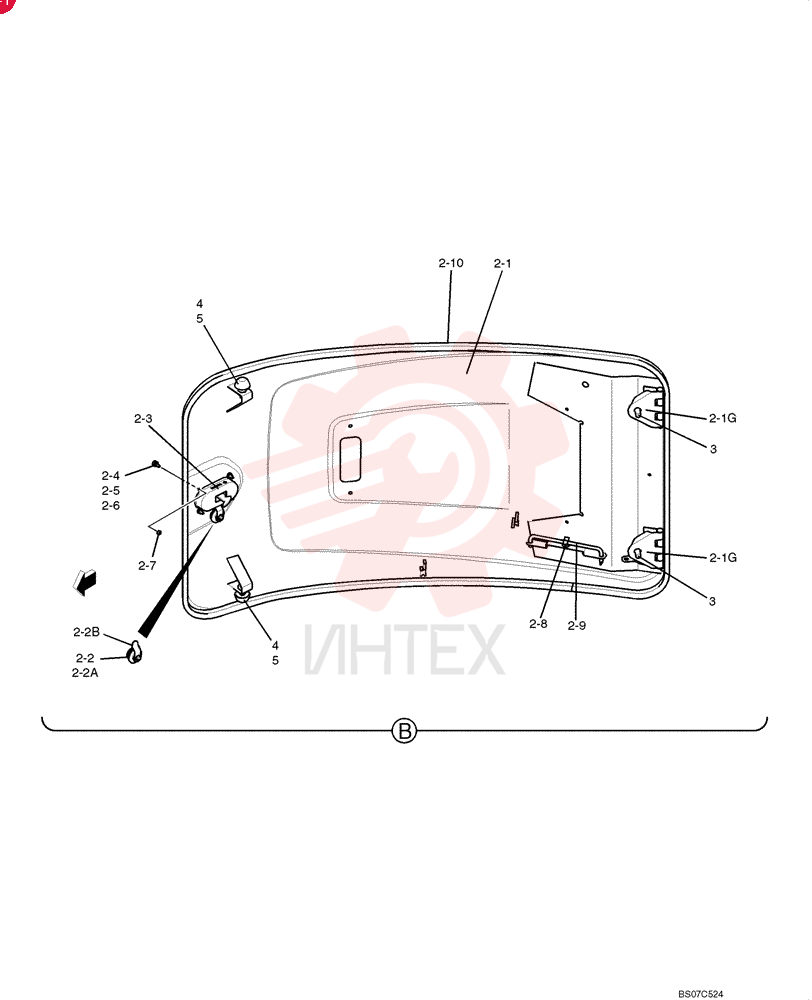

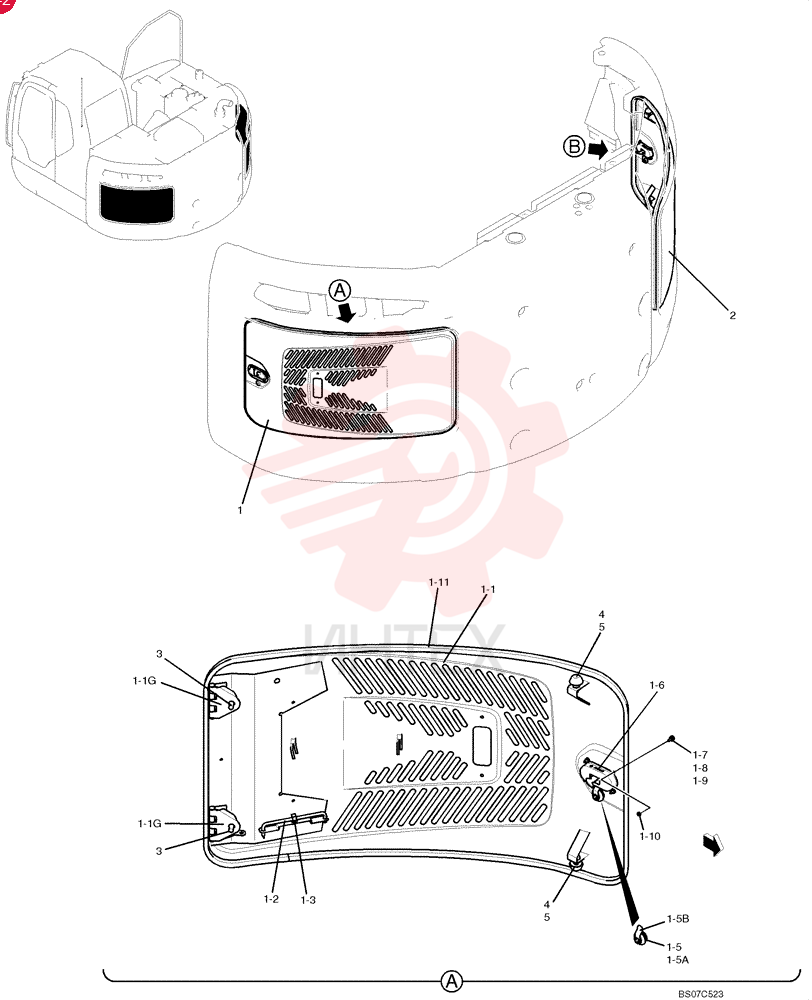

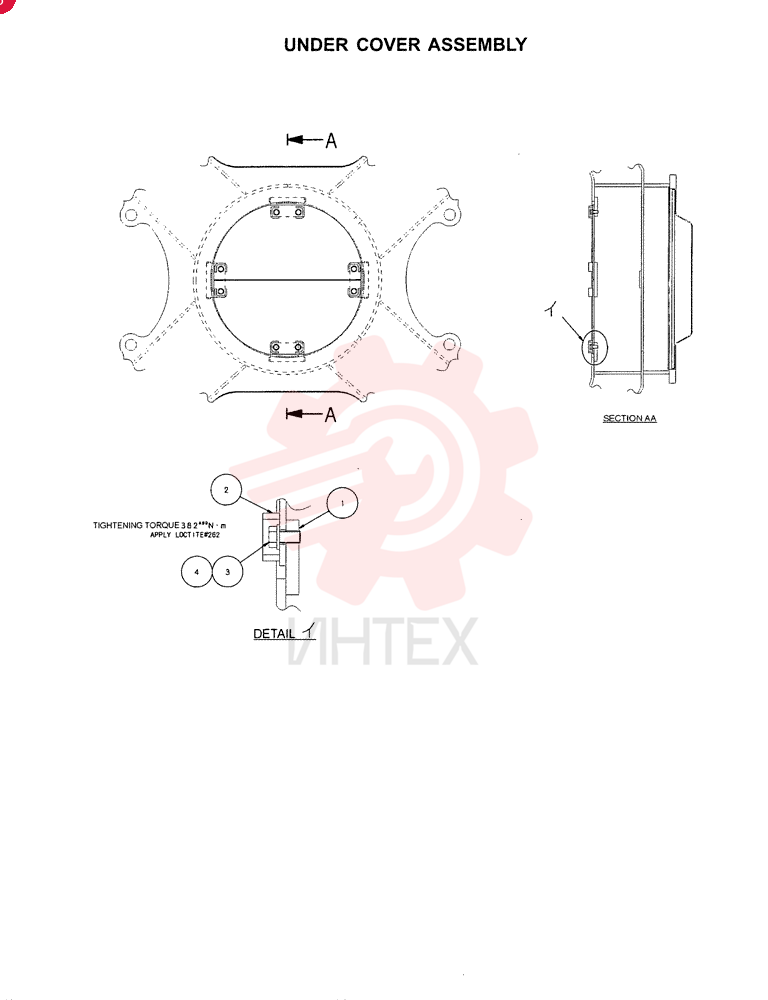

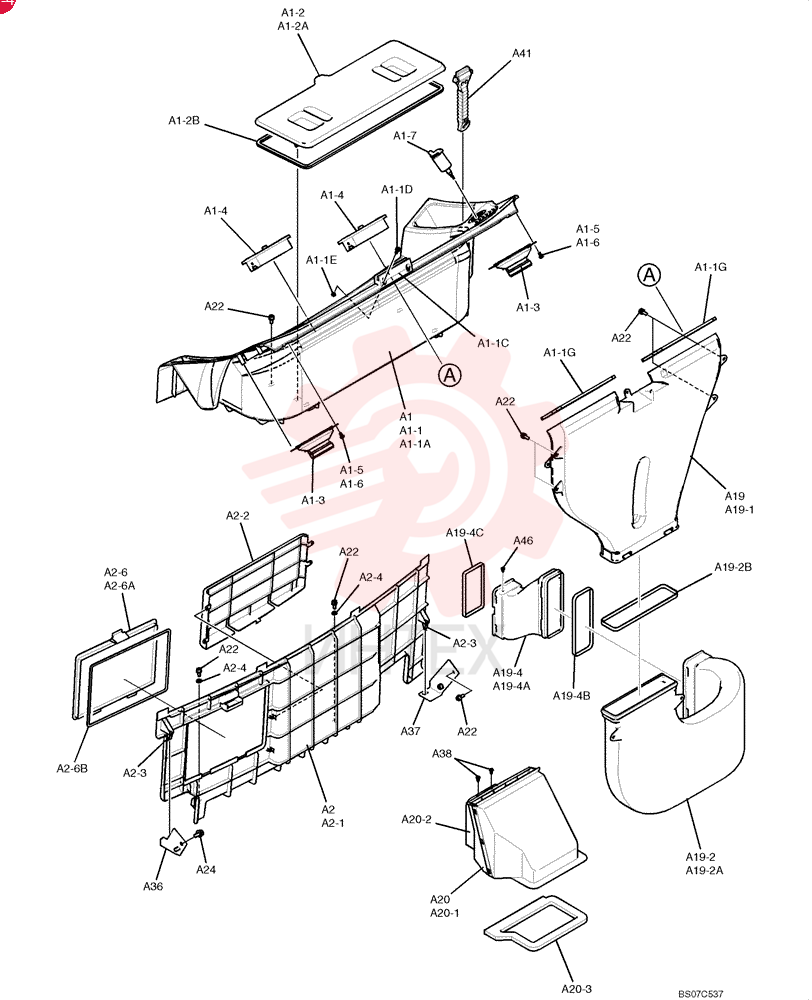

YF21C01576F1 Крышка в сбореОткрыть схему -
YF21C01628F1 Крышка в сбореОткрыть схему -

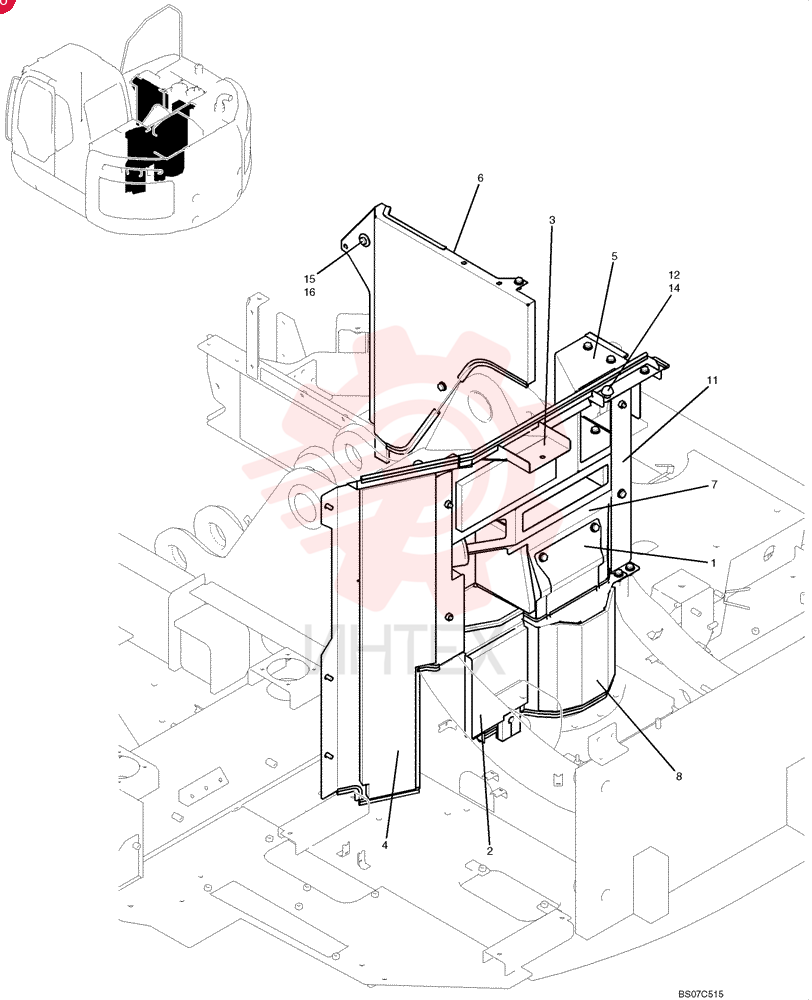

YF21C01634F1 Крышка в сборе (часть 1)Открыть схему -

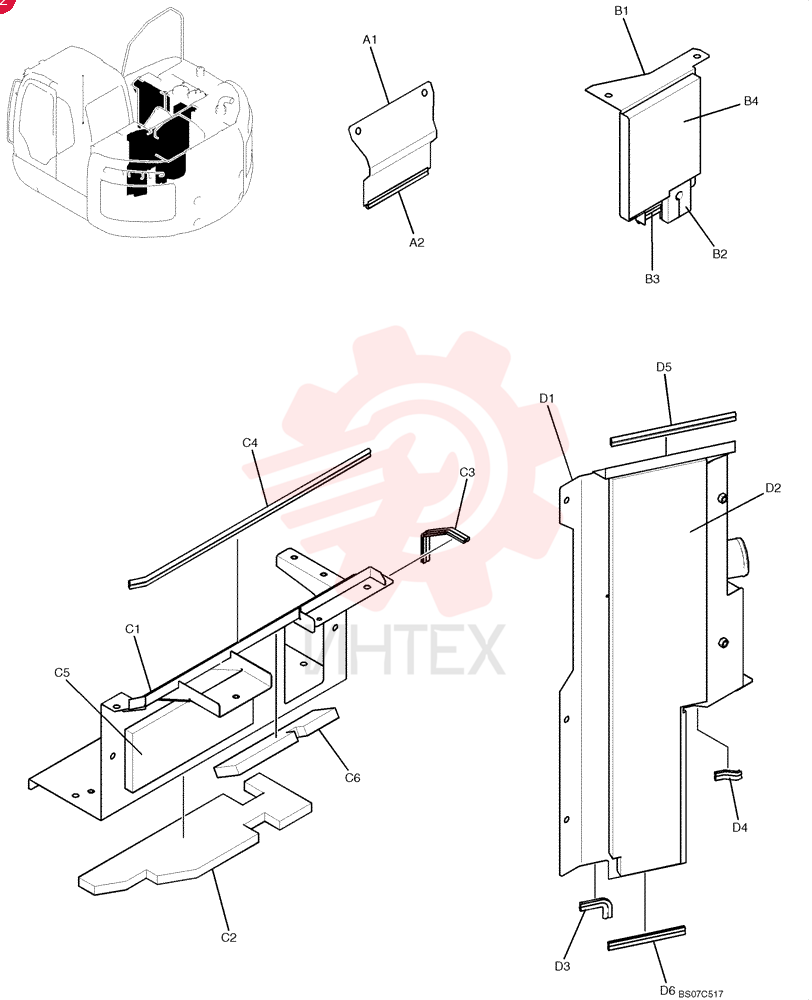

YF21C01634F1 Крышка в сборе (часть 2)Открыть схему -

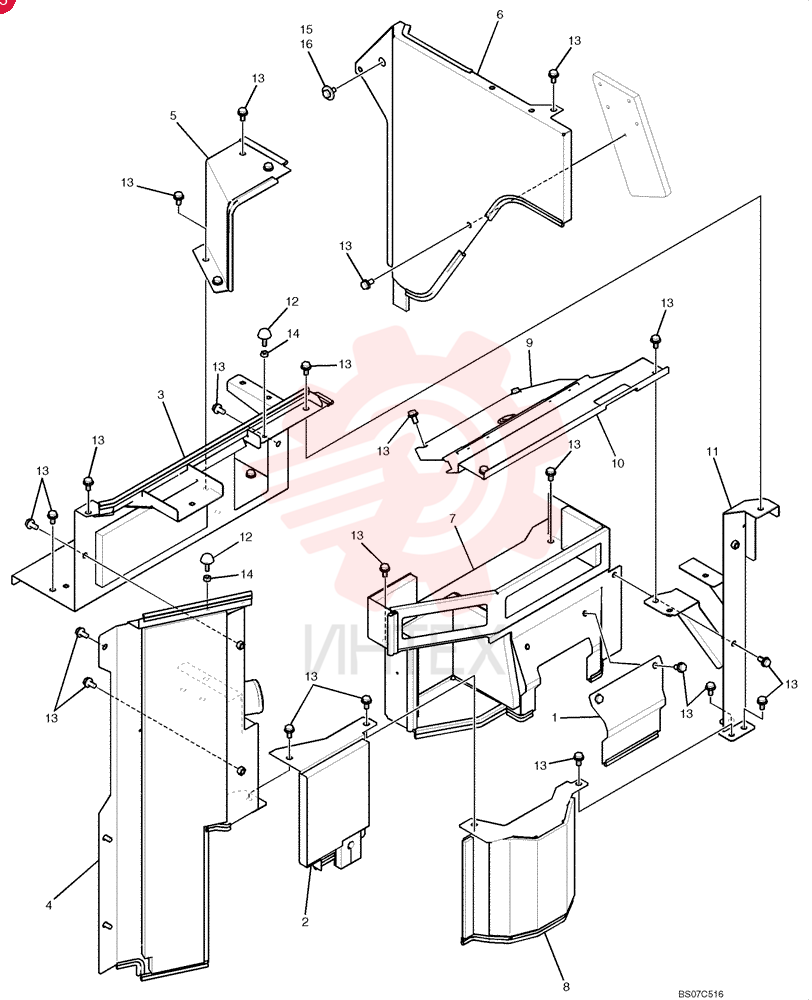

YF21C01634F1 Крышка в сборе (часть 3)Открыть схему -

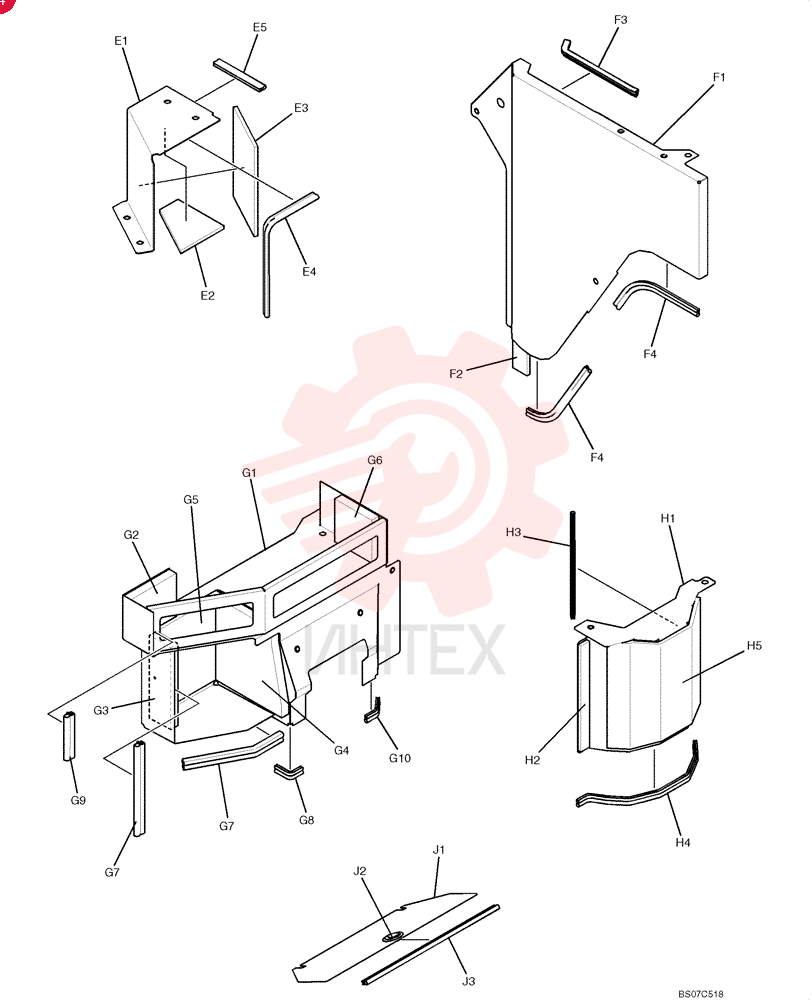

YF21C01647F1 Крышка в сбореОткрыть схему -
YF21C01740F1 ПанельОткрыть схему -

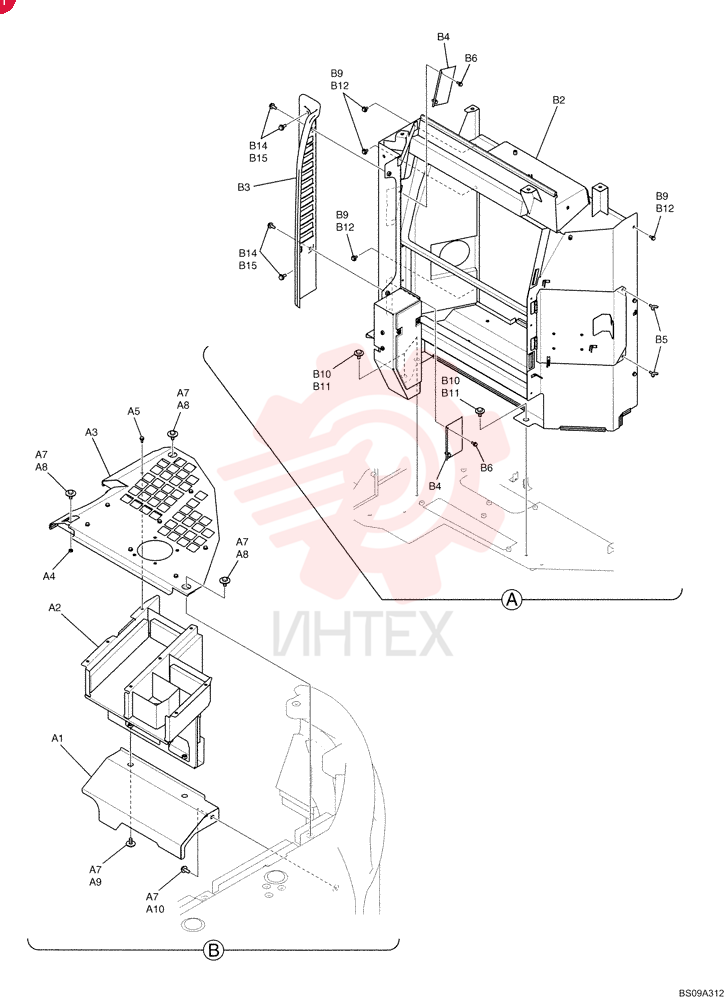

YF21C01747P2 ЗащитаОткрыть схему -
YF21C01824F1 Крышка в сбореОткрыть схему -
YF21C01827F1 Крышка в сбореОткрыть схему -
YF22C00014F1 КапотОткрыть схему -

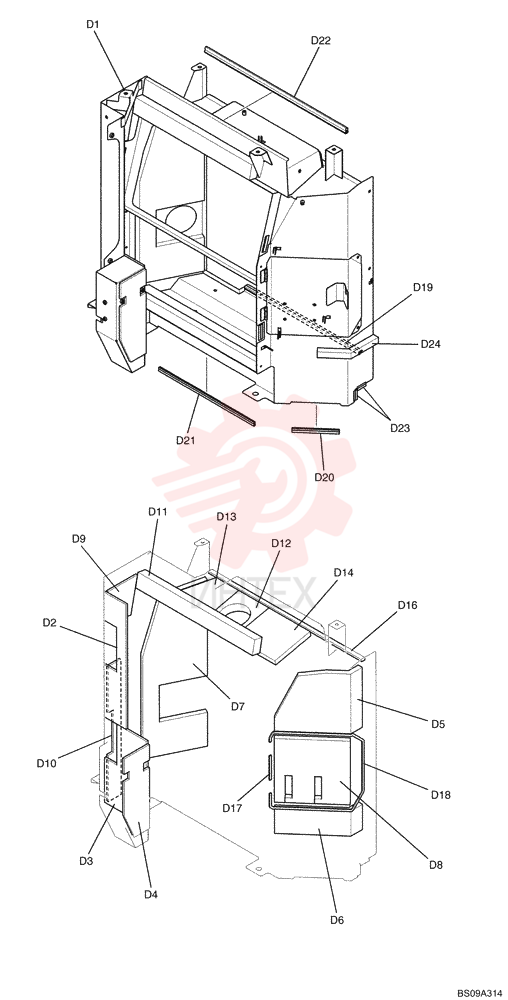

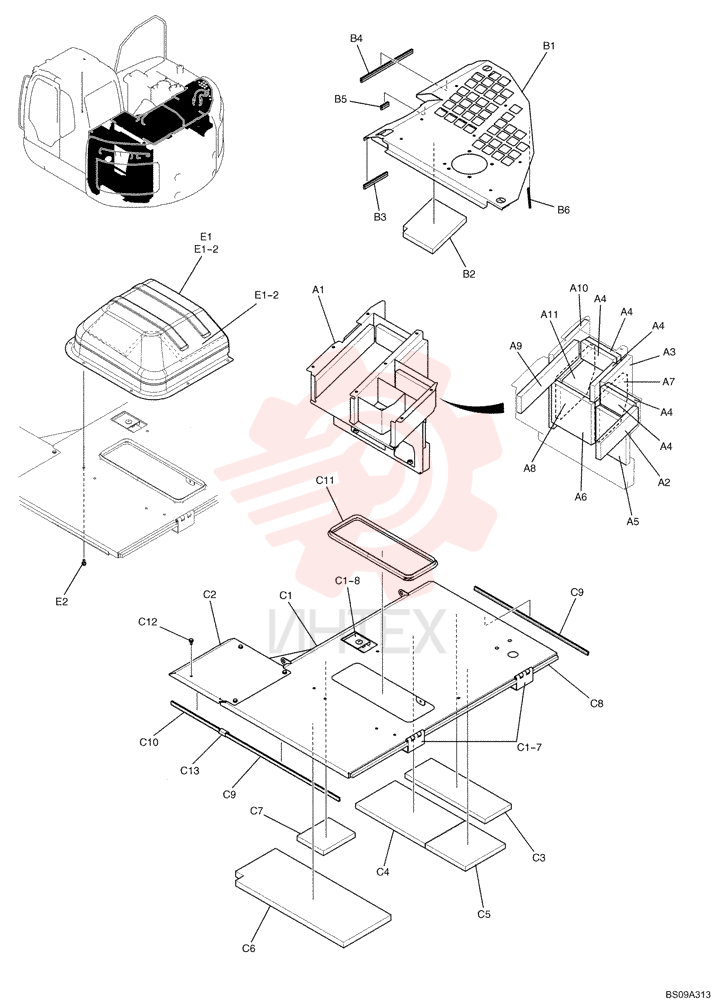

YF22C01327F1 ВоздуховодОткрыть схему
