(SK25SR) - COMPACT EXCAVATOR ASN PV07~ & ASN PV12001 (1/98-12/04) — схемы

•

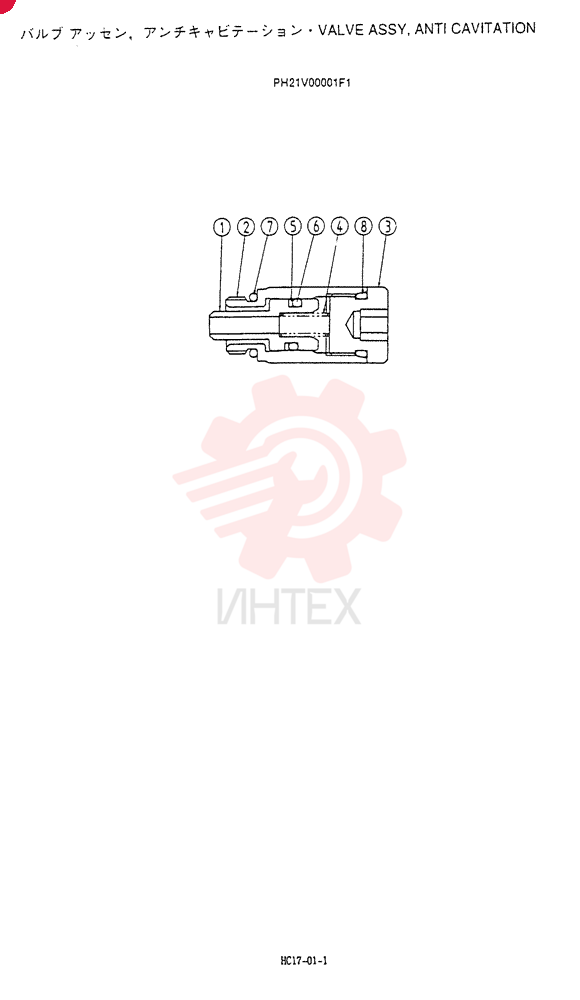

  BLEEDER VALVE PH21V00001F1

  Открыть схему
•

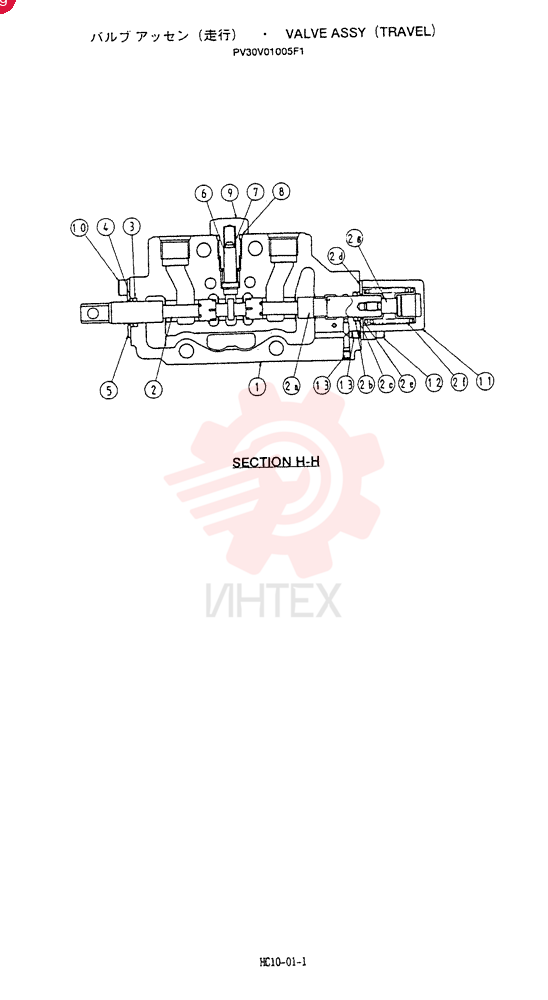

  BLOCK PV30V01005F1

  Открыть схему
•

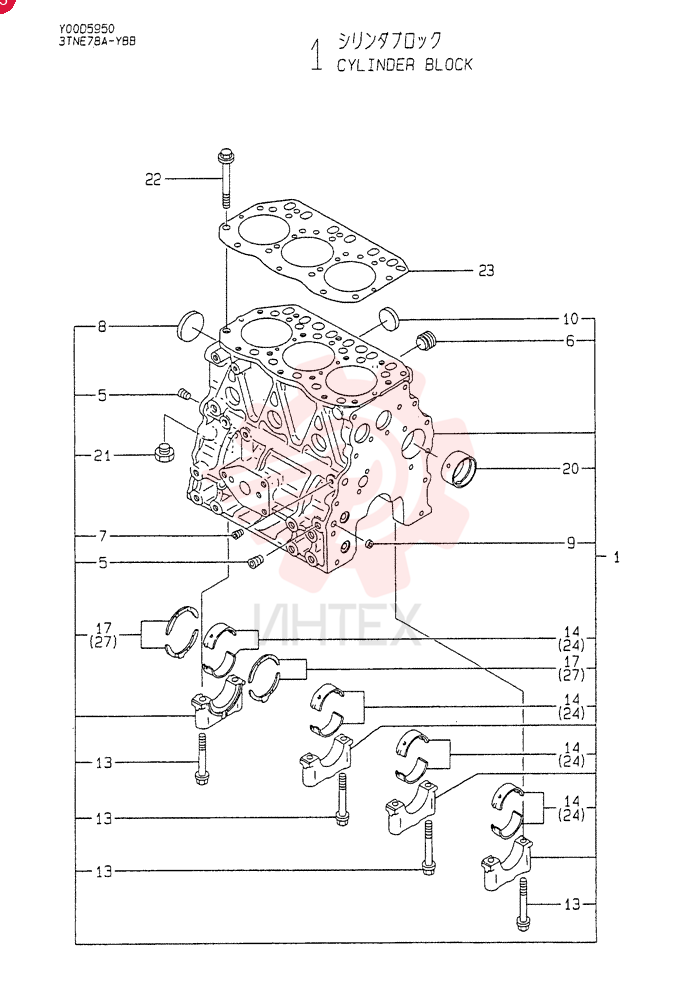

  BLOCK VV71982201560

  Открыть схему
•

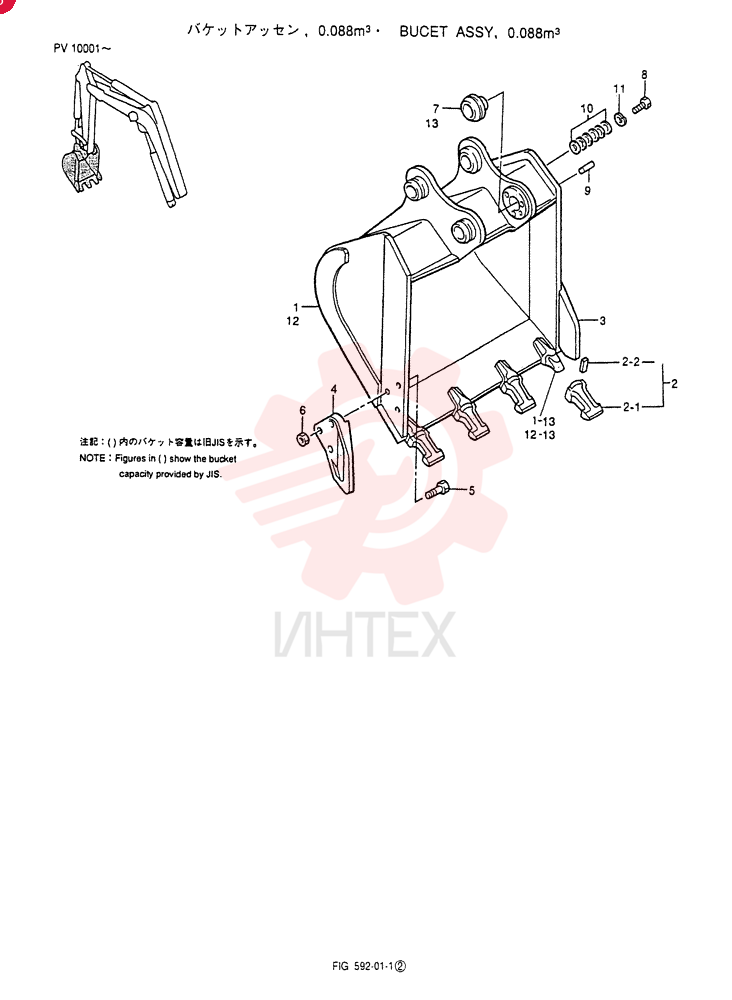

  BUCKET ASSY PV61B00019F1

  Открыть схему
•

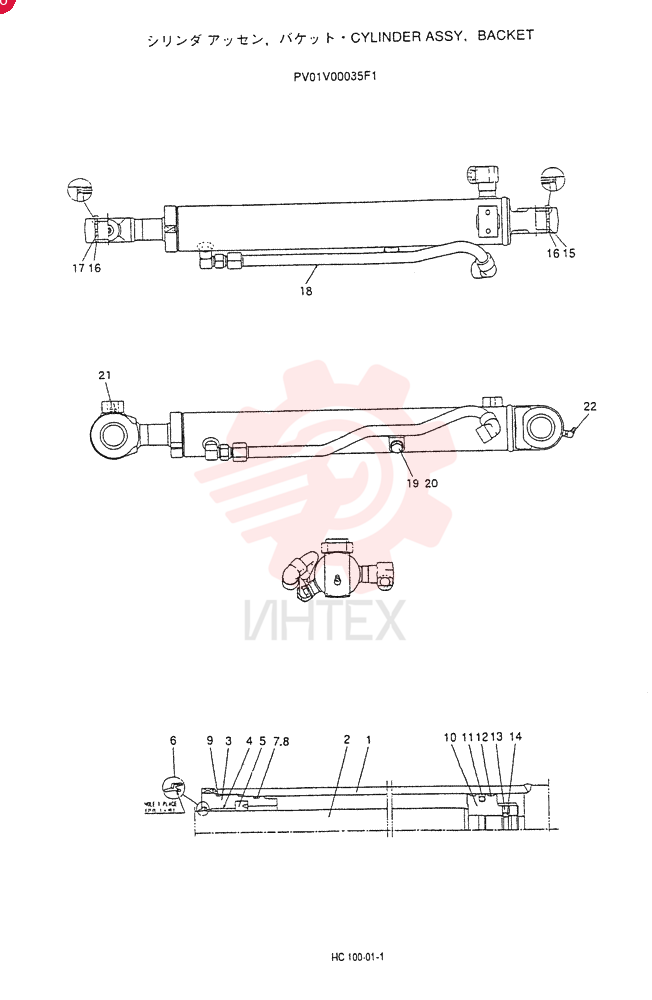

  BUCKET CYLINDER PV01V00035F1

  Открыть схему
•
  CAB PH02C00003F3 (1)

  Открыть схему
•

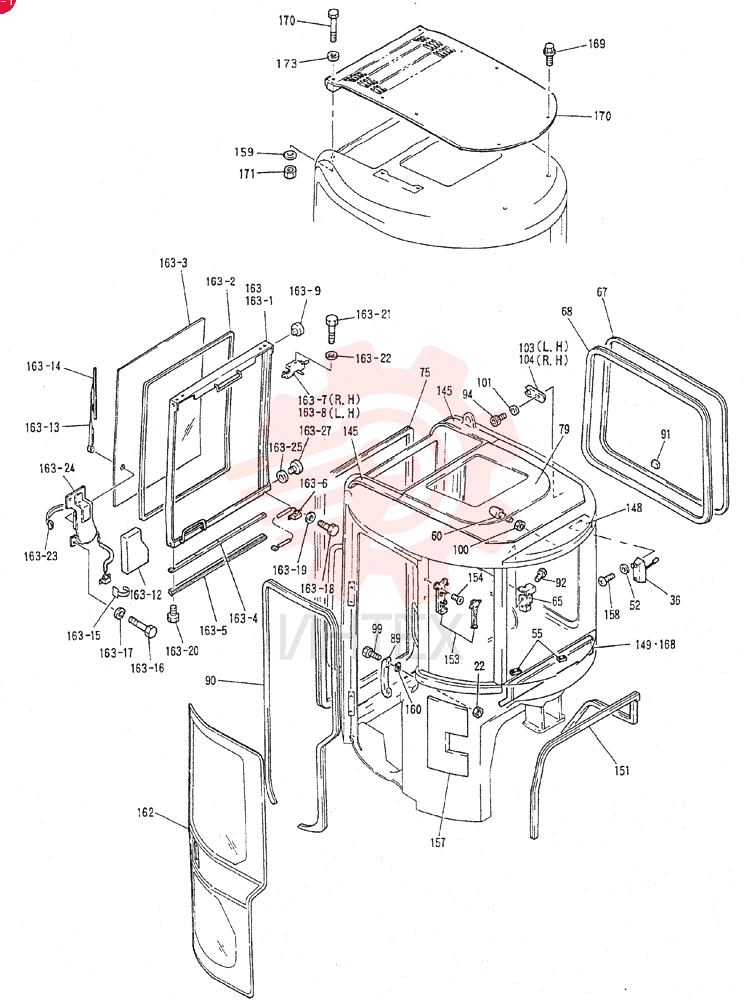

  CAB PH02C00003F3 (2)

  Открыть схему
•

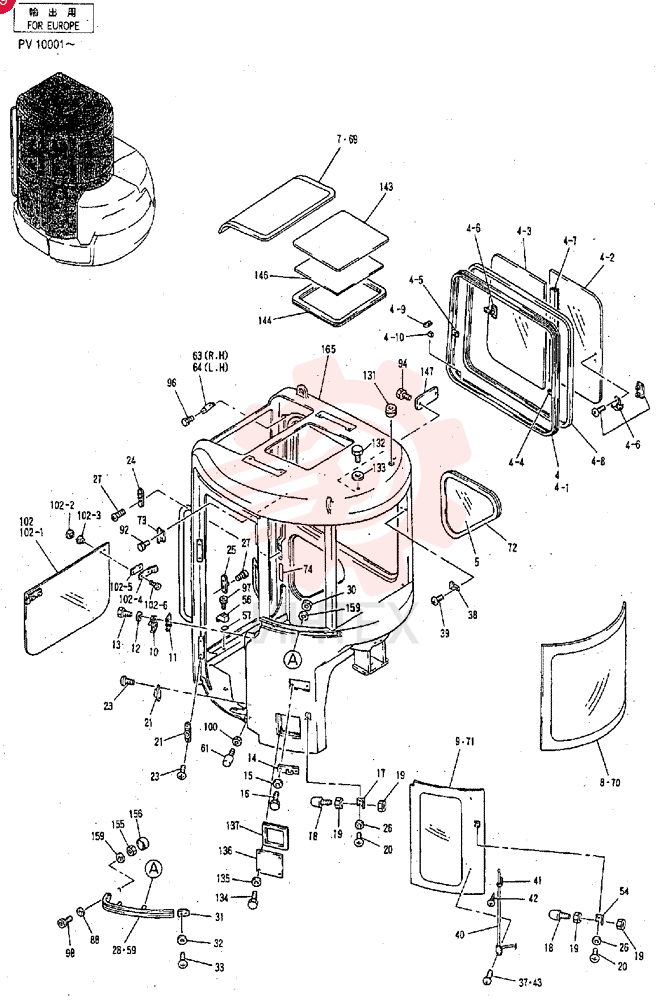

  CAB PH02C00003F3 (3)

  Открыть схему
•

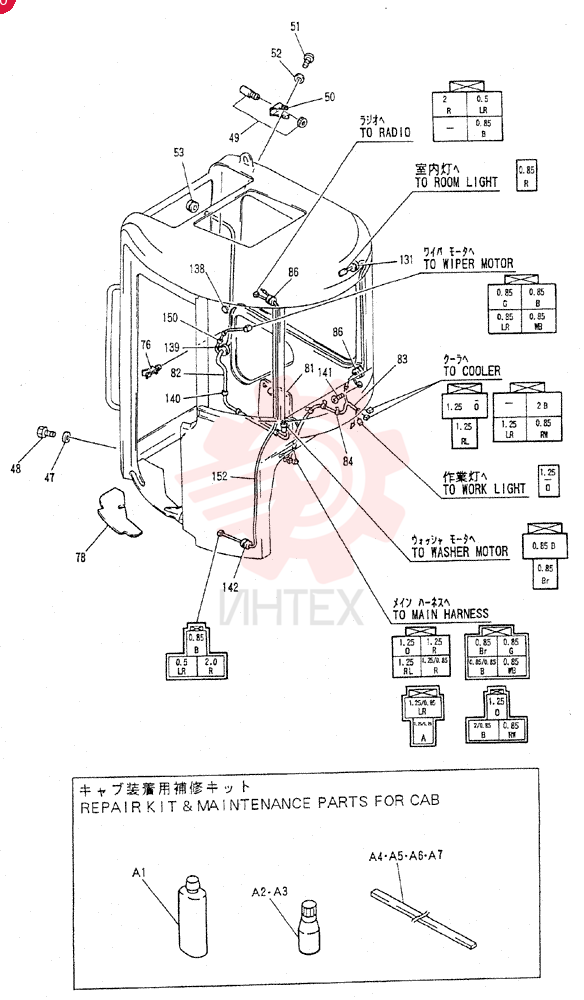

  CAB PH02C00003F4 (1)

  Открыть схему
•
  CAB PH02C00003F4 (2)

  Открыть схему
•

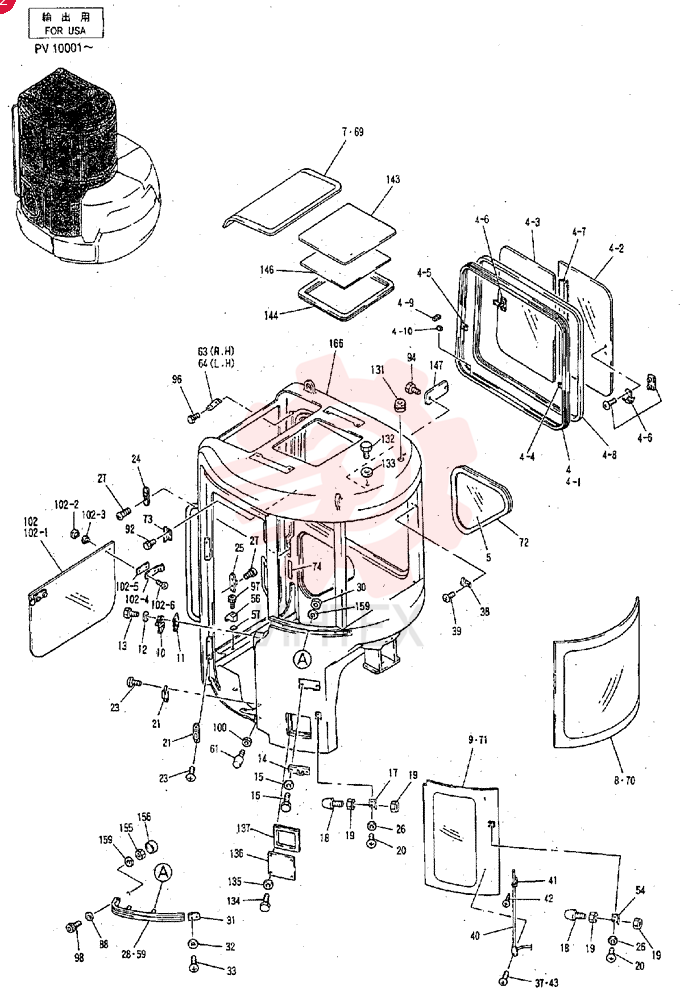

  CAB PH02C00003F4 (3)

  Открыть схему
•

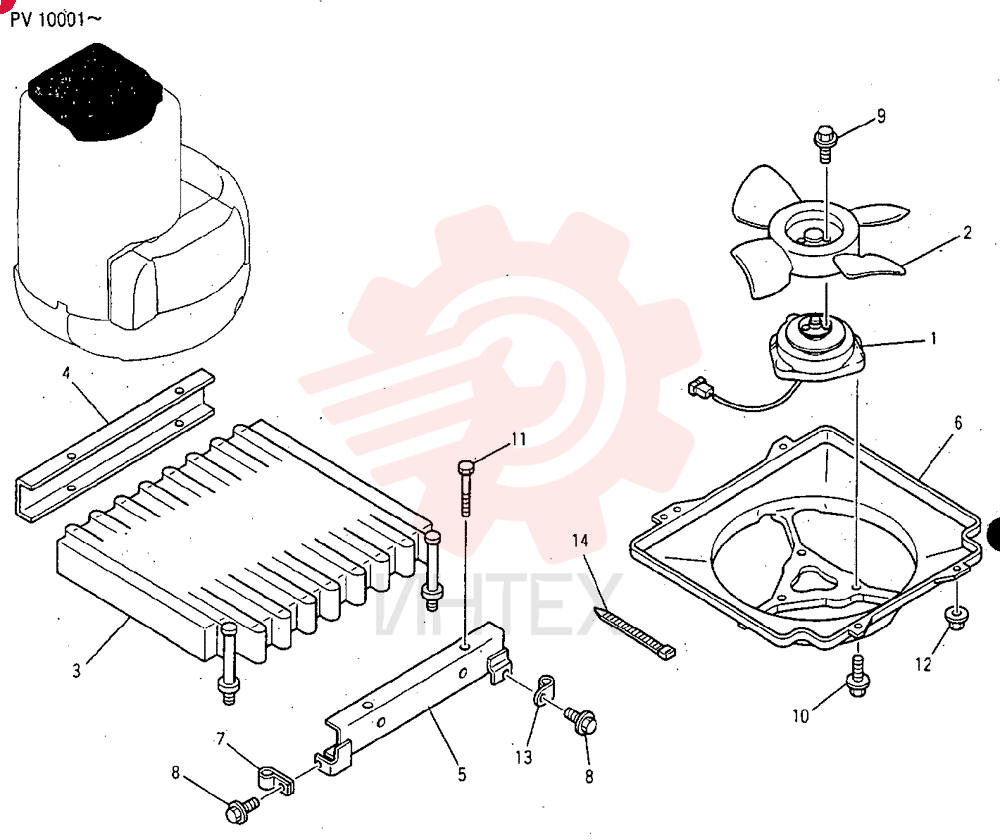

  CONDENSER PH20M01054F1

  Открыть схему
•

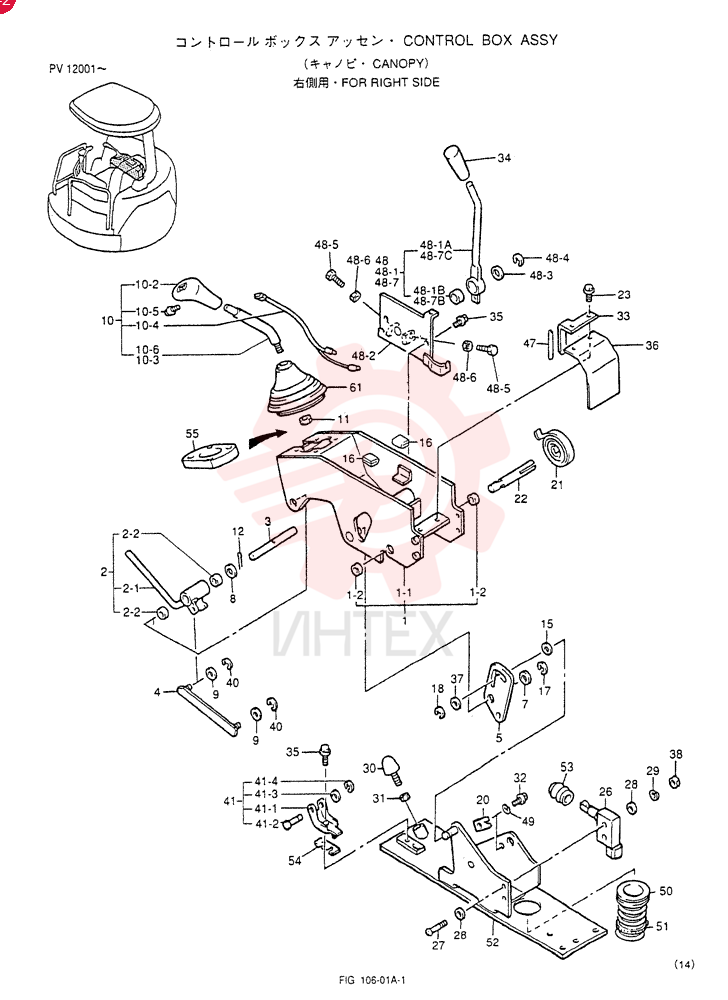

  CONTROL BOX ASSY (For R.H.) PW03M00013F5

  Открыть схему
•

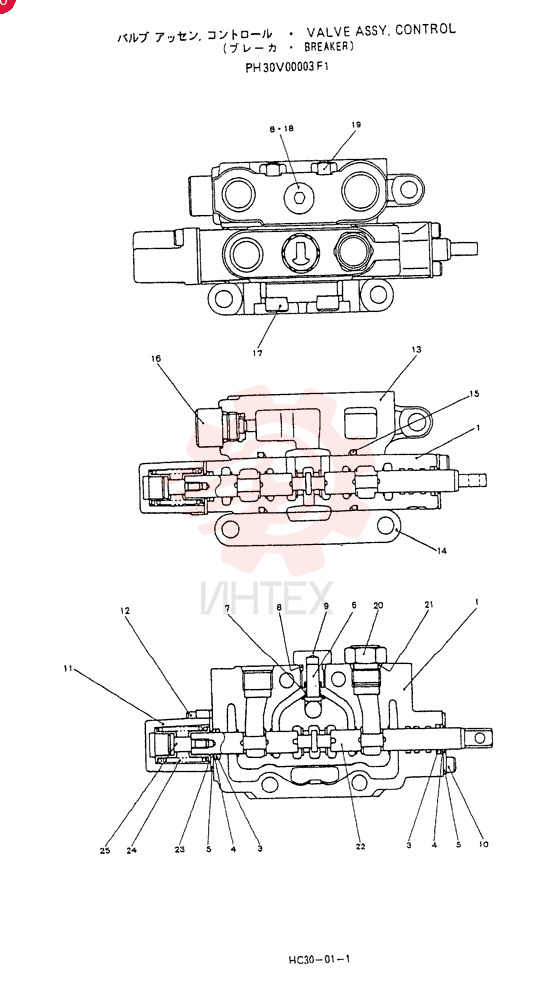

  CONTROL VALVE PH30V00003F1

  Открыть схему
•

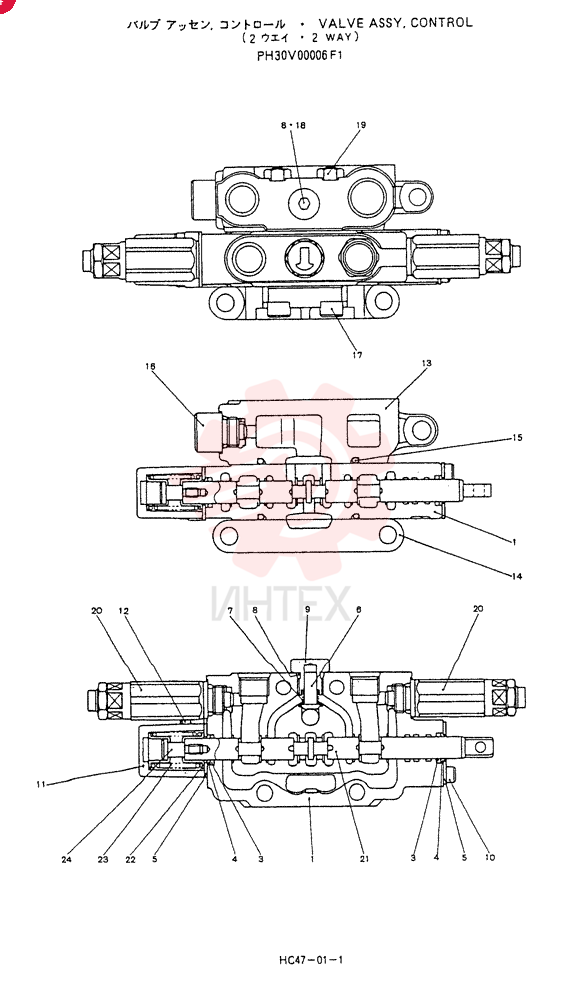

  CONTROL VALVE PH30V00006F1

  Открыть схему
•

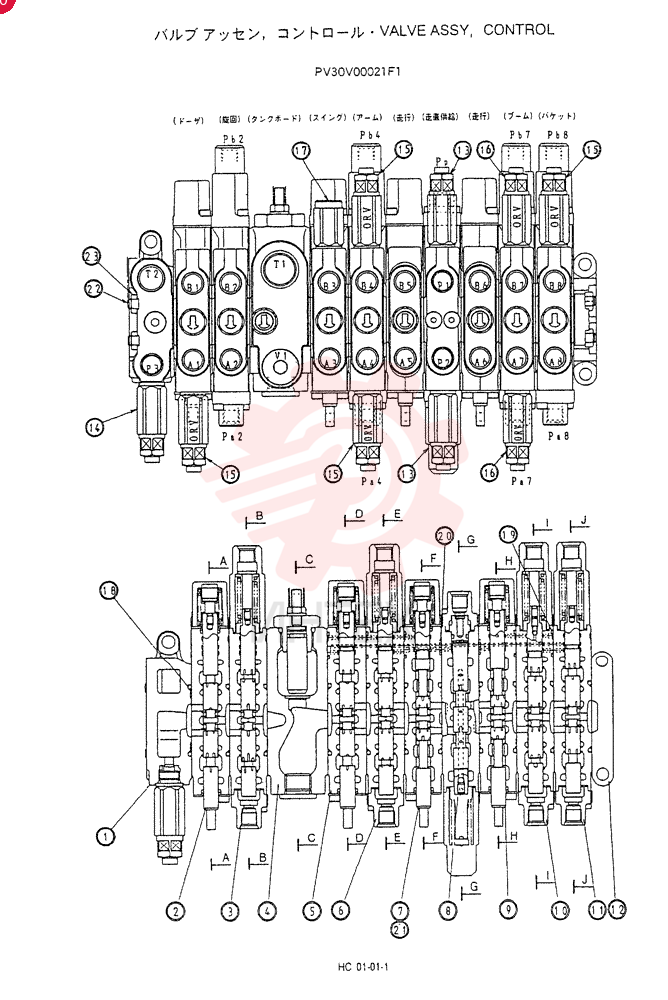

  CONTROL VALVE PV30V00021F1

  Открыть схему
•

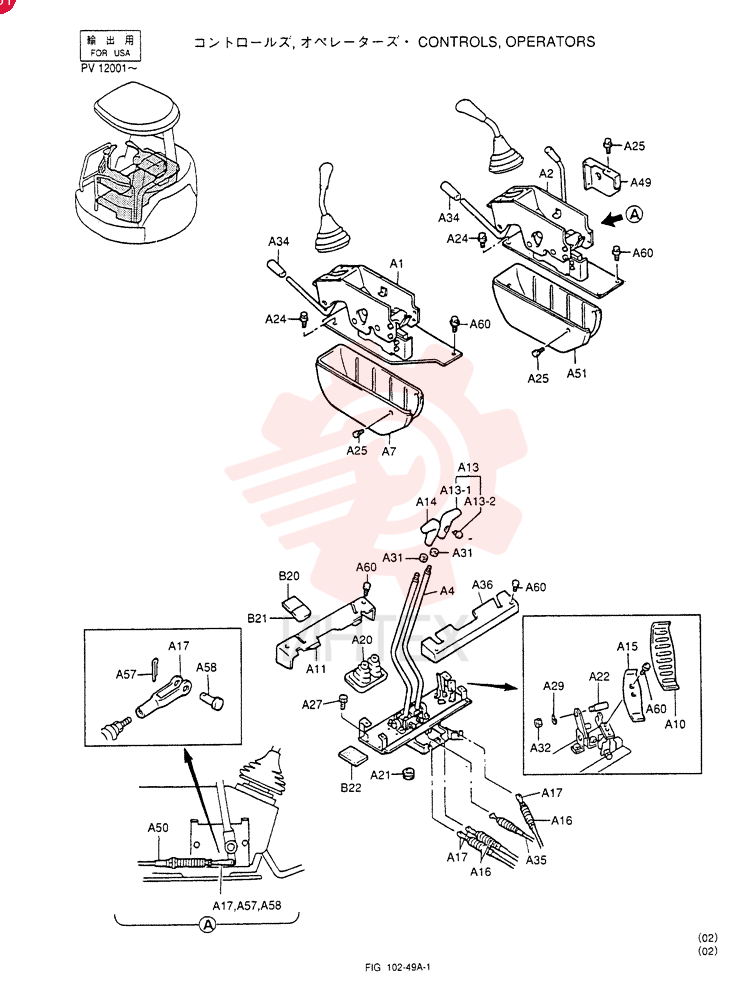

  CONTROLS, OPERATORS (For STD INSTAL) PW03M00019F1

  Открыть схему
•

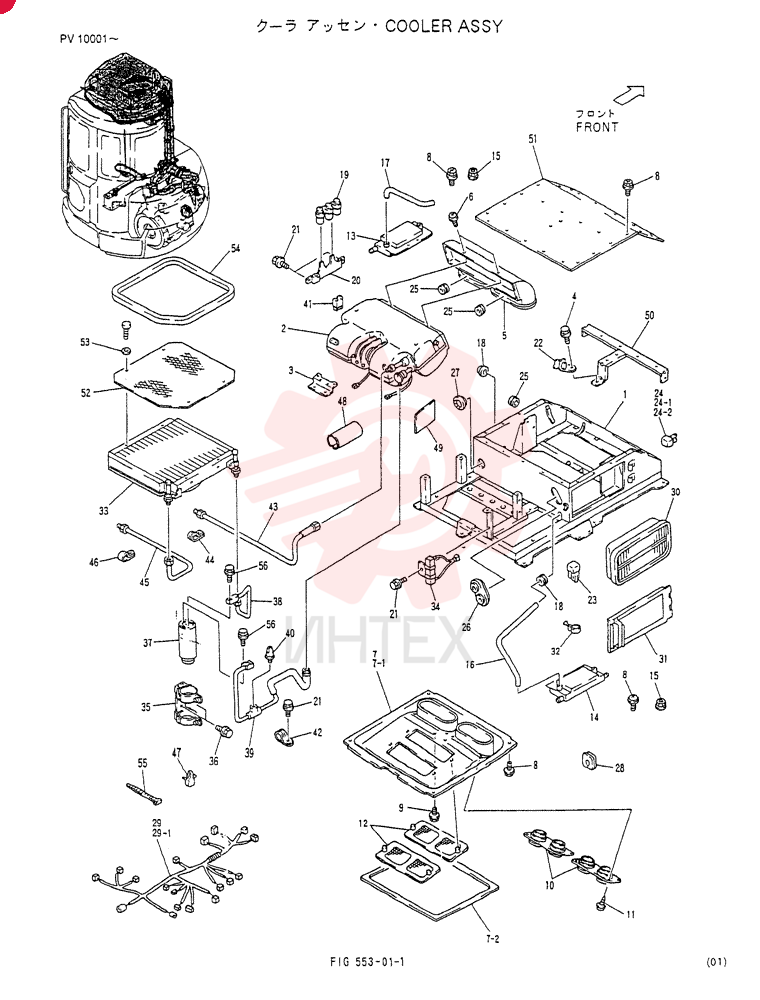

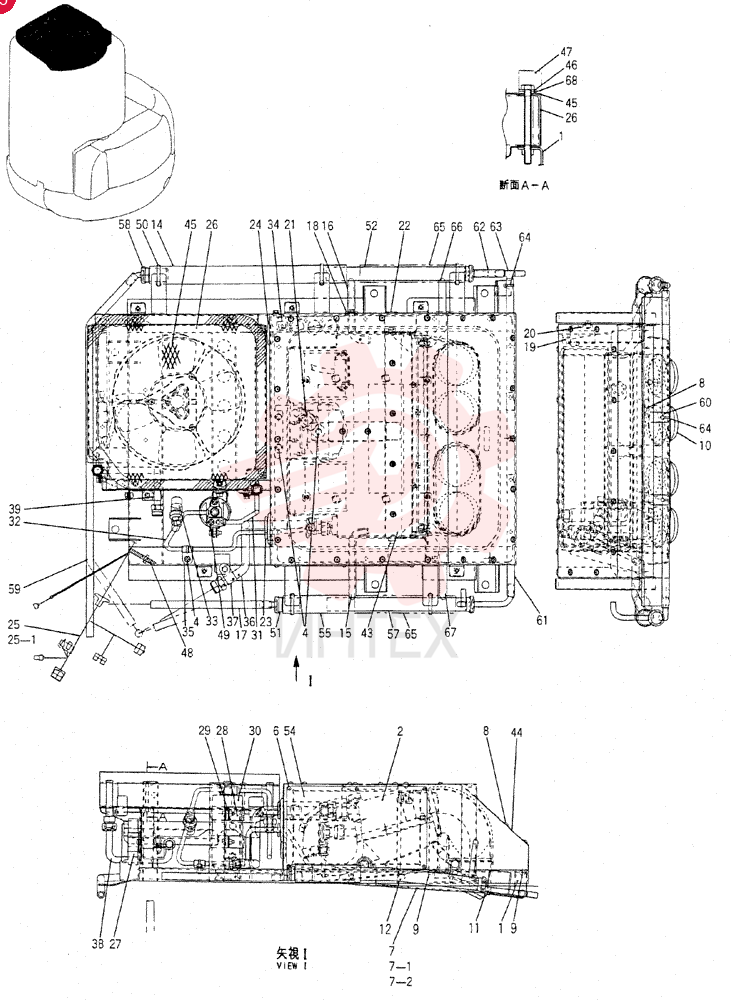

  COOLER ASSY. PH20M00006F1 (1)

  Открыть схему
•
  COOLER ASSY. PH20M00006F1 (2)

  Открыть схему
•

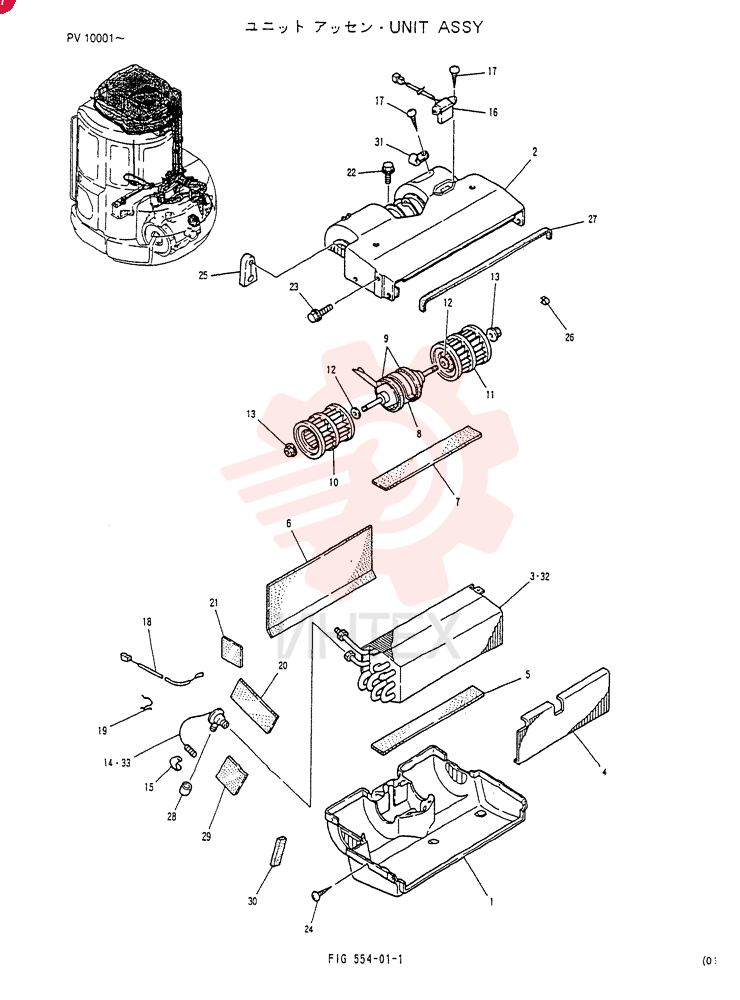

  COOLER ASSY. PH20M00009F1

  Открыть схему
•

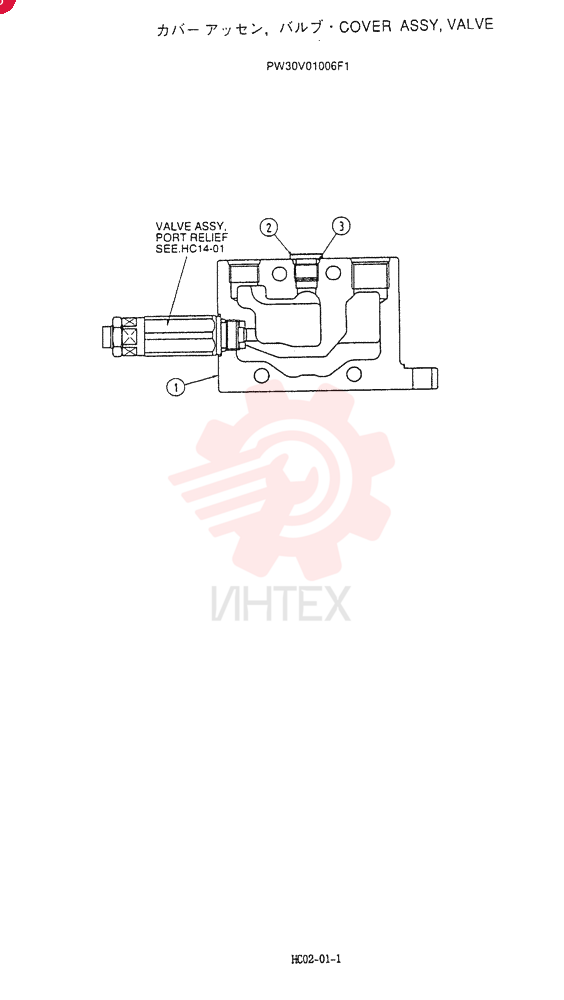

  COVER PW30V01006F1

  Открыть схему
•

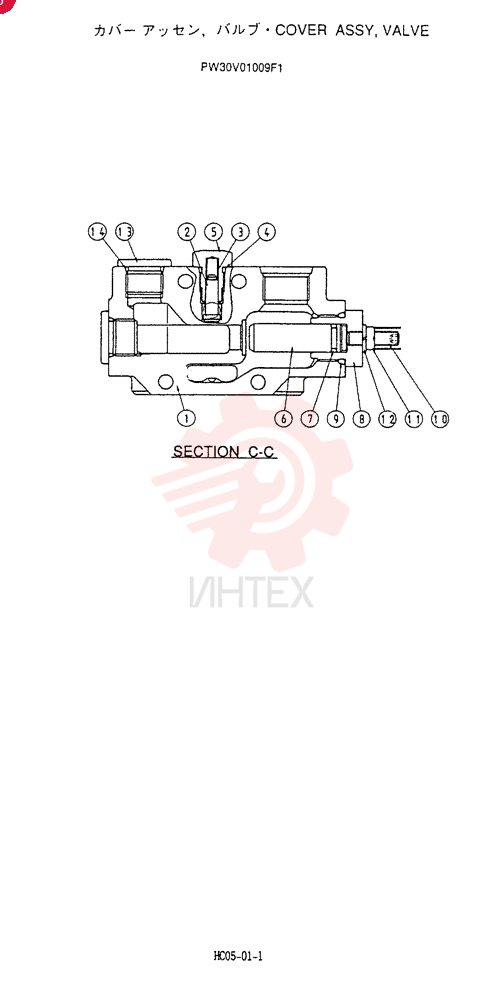

  COVER PW30V01009F1

  Открыть схему
•

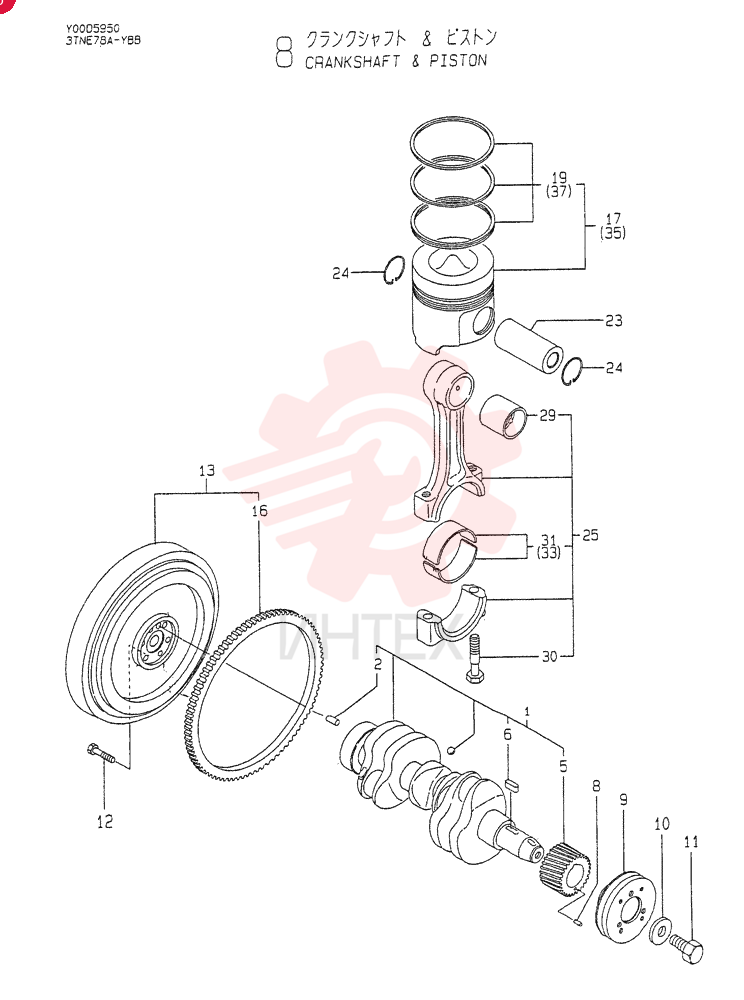

  CRANKSHAFT VV11981321000

  Открыть схему
•

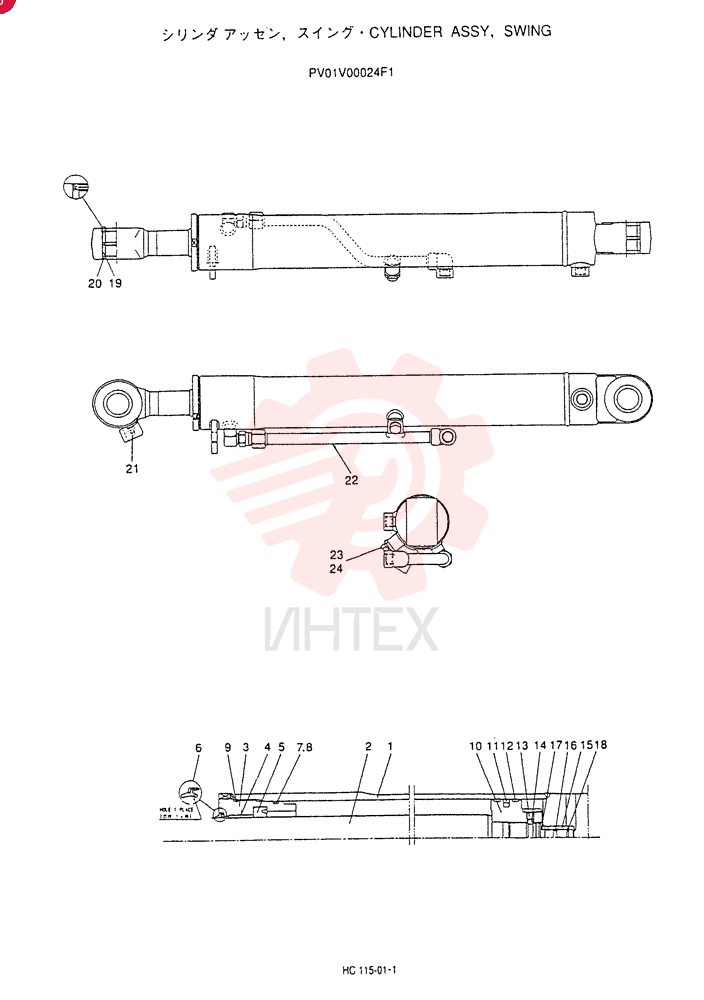

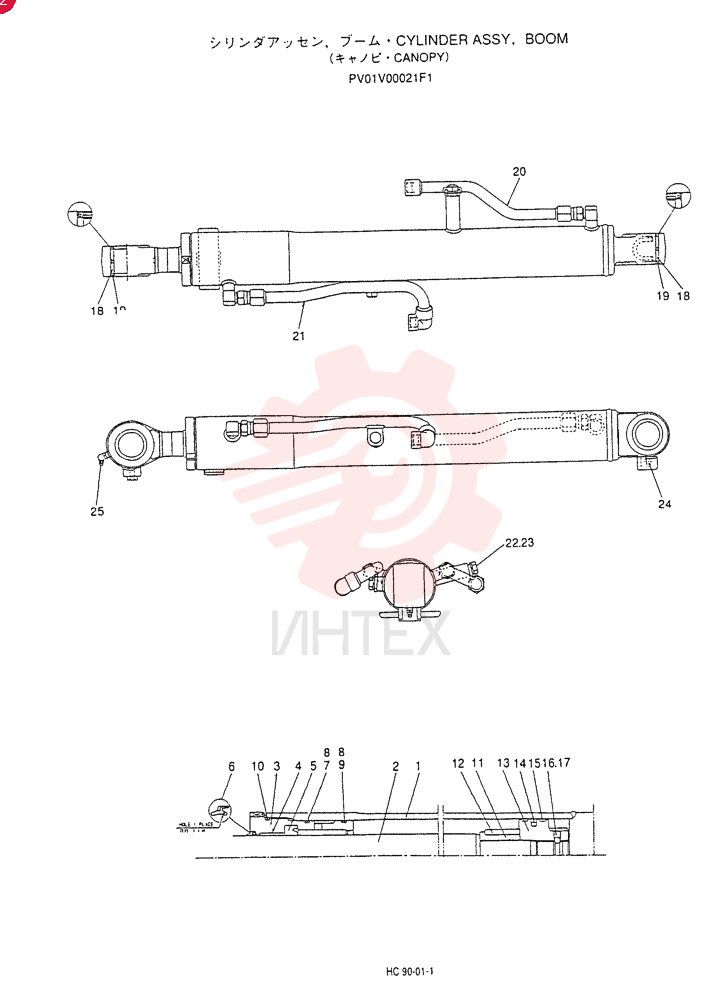

  CYLINDER PV01V00021F1

  Открыть схему
•

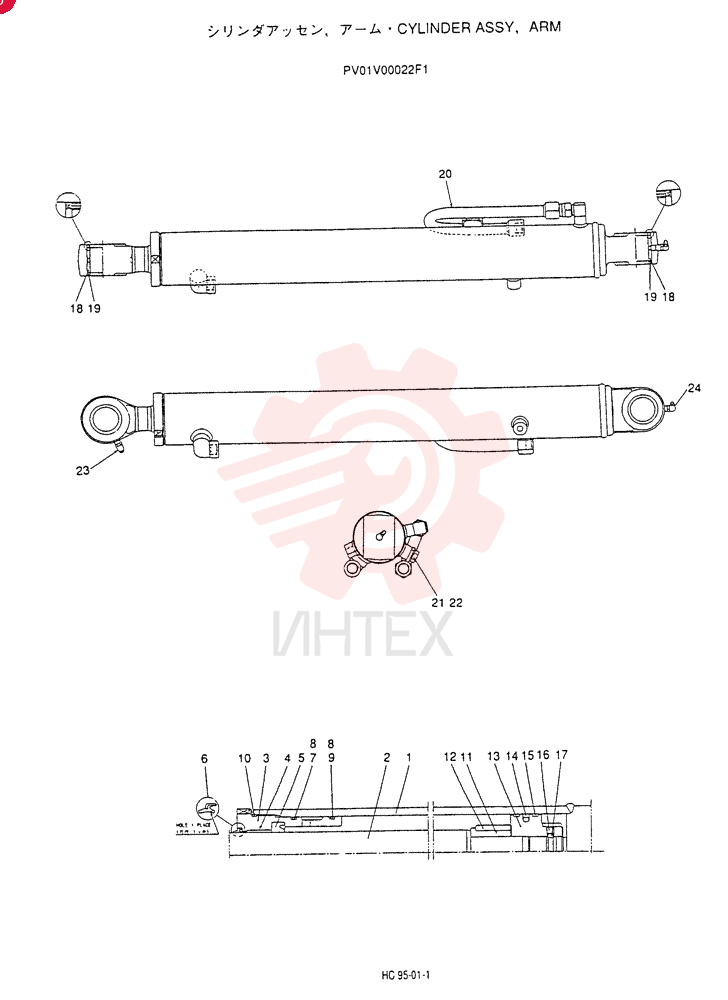

  CYLINDER PV01V00022F1

  Открыть схему
•
  CYLINDER PV01V00024F1

  Открыть схему
•
  CYLINDER PV01V00025F1

  Открыть схему
•

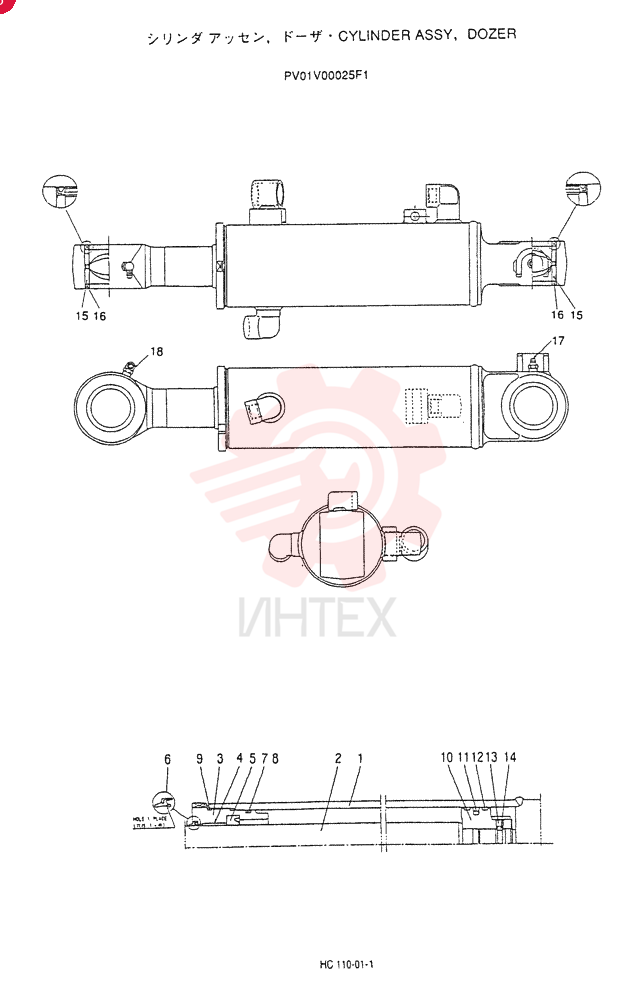

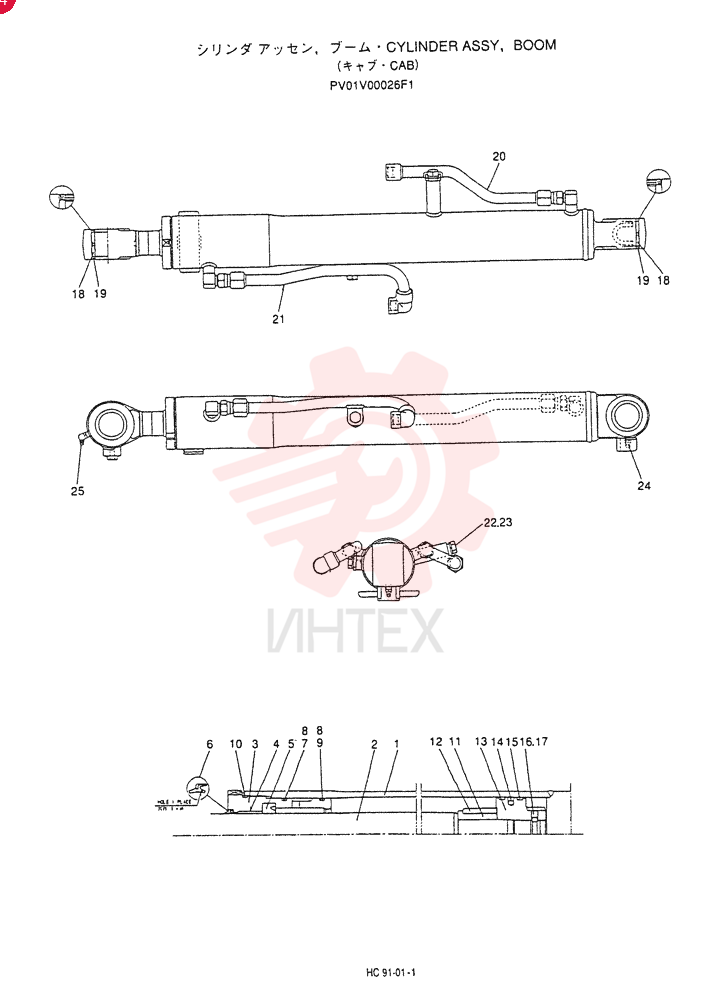

  CYLINDER PV01V00026F1

  Открыть схему
•

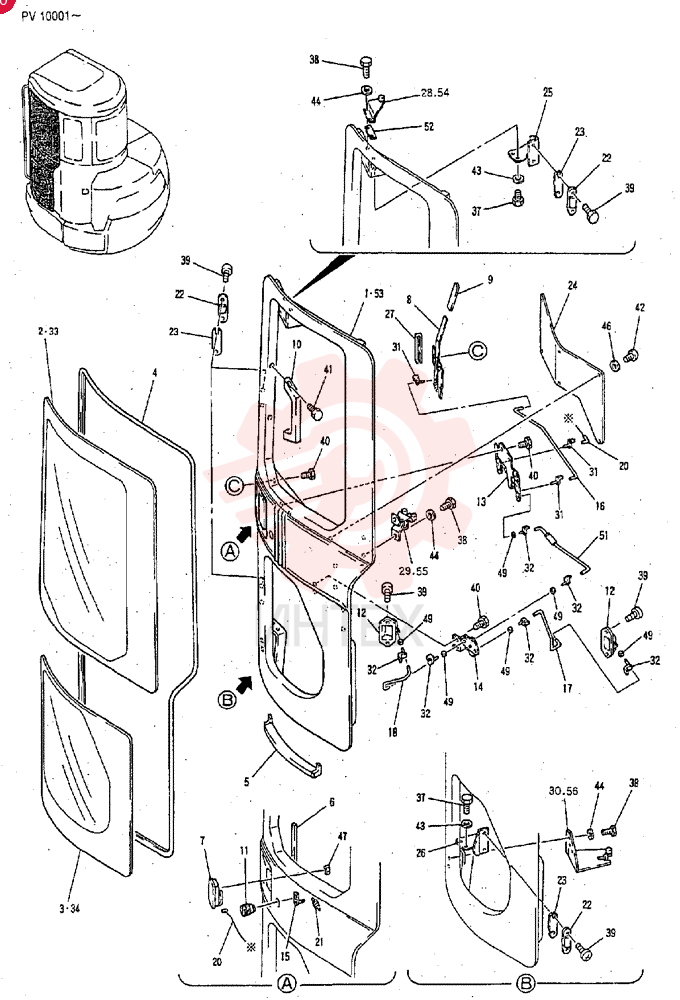

  DOOR PH51C01003F1

  Открыть схему
•

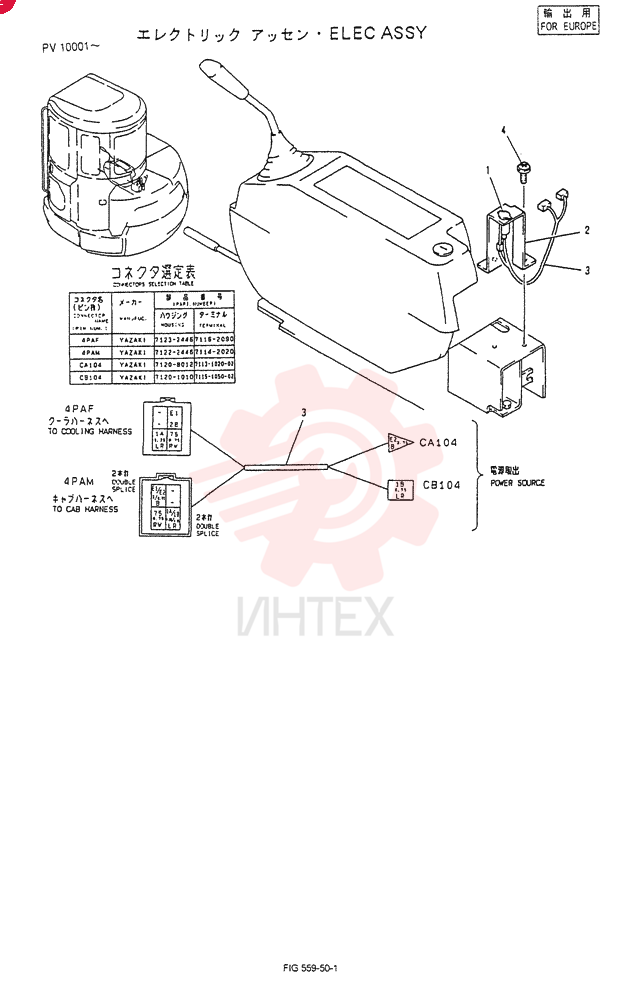

  ELEC ASSY PH01E00001F1

  Открыть схему
•

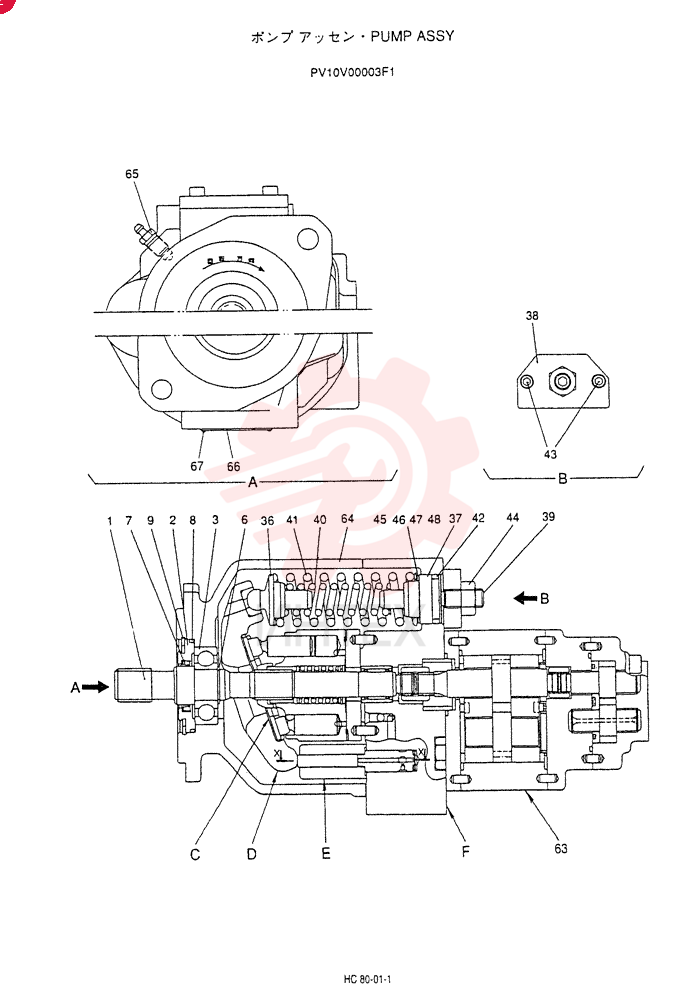

  ENGINE OIL PUMP PV10V00003F1 (1)

  Открыть схему
•

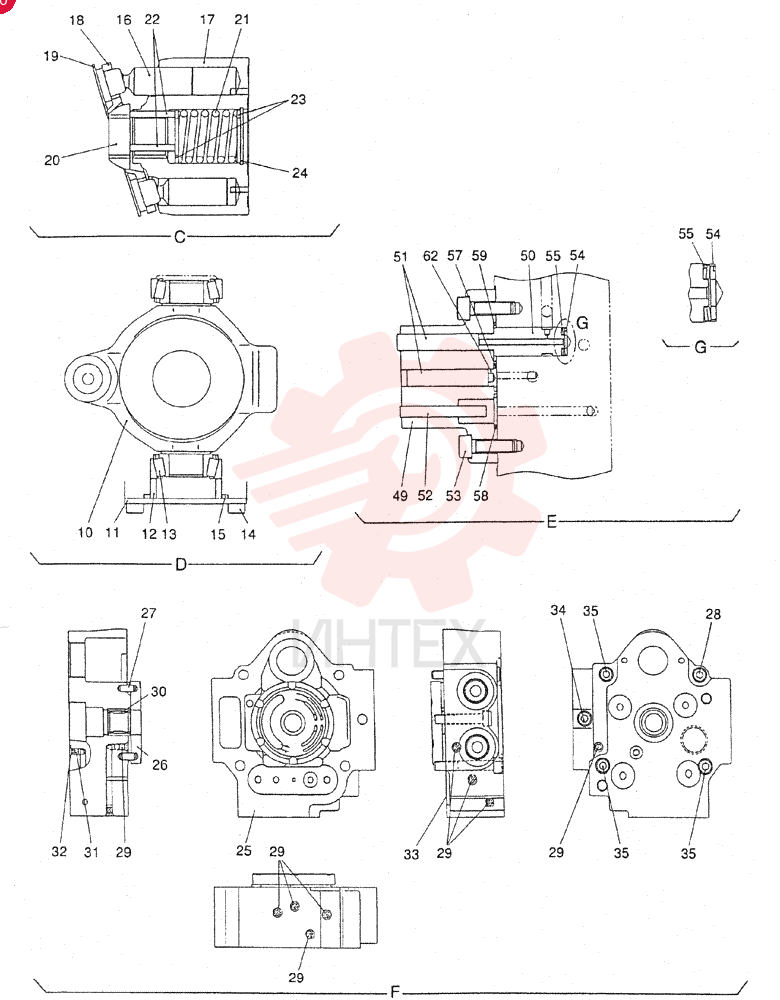

  ENGINE OIL PUMP PV10V00003F1 (2)

  Открыть схему
•

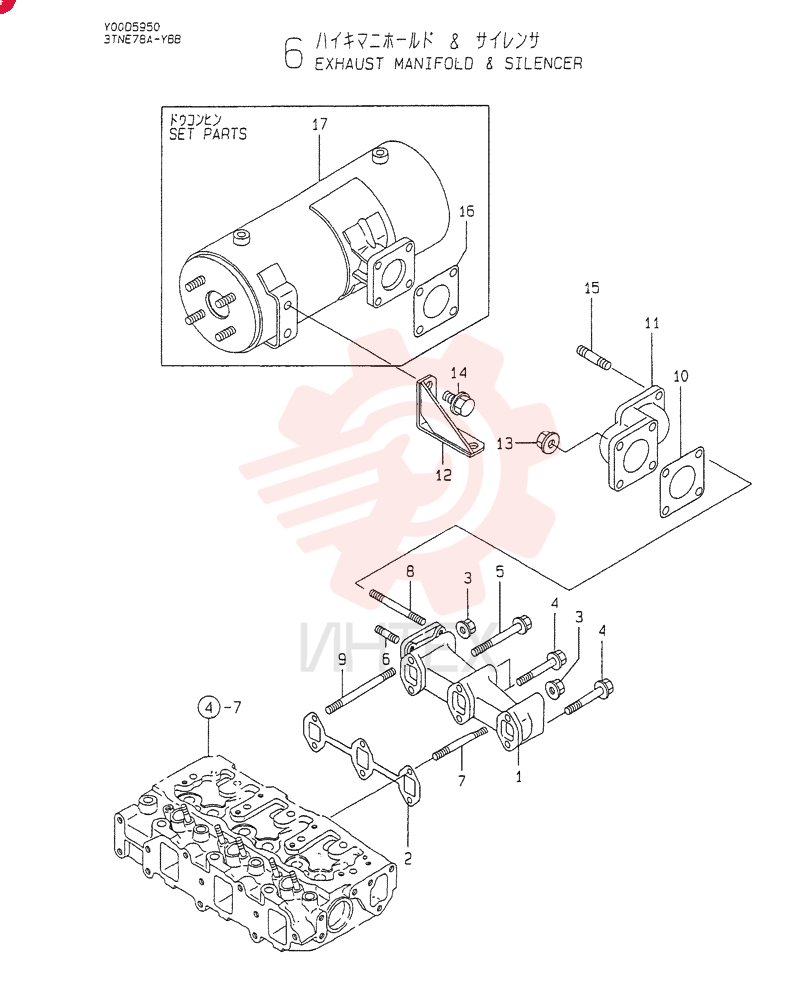

  EXHAUST MANIFOLD VV11984013100

  Открыть схему
•

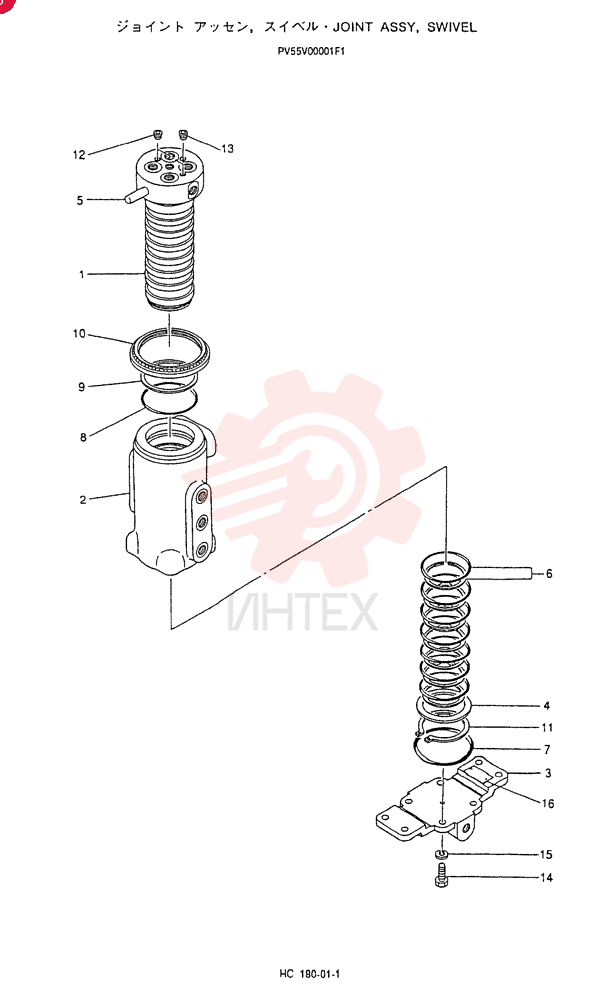

  FLEXIBLE JOINT PV55V00001F1

  Открыть схему
•

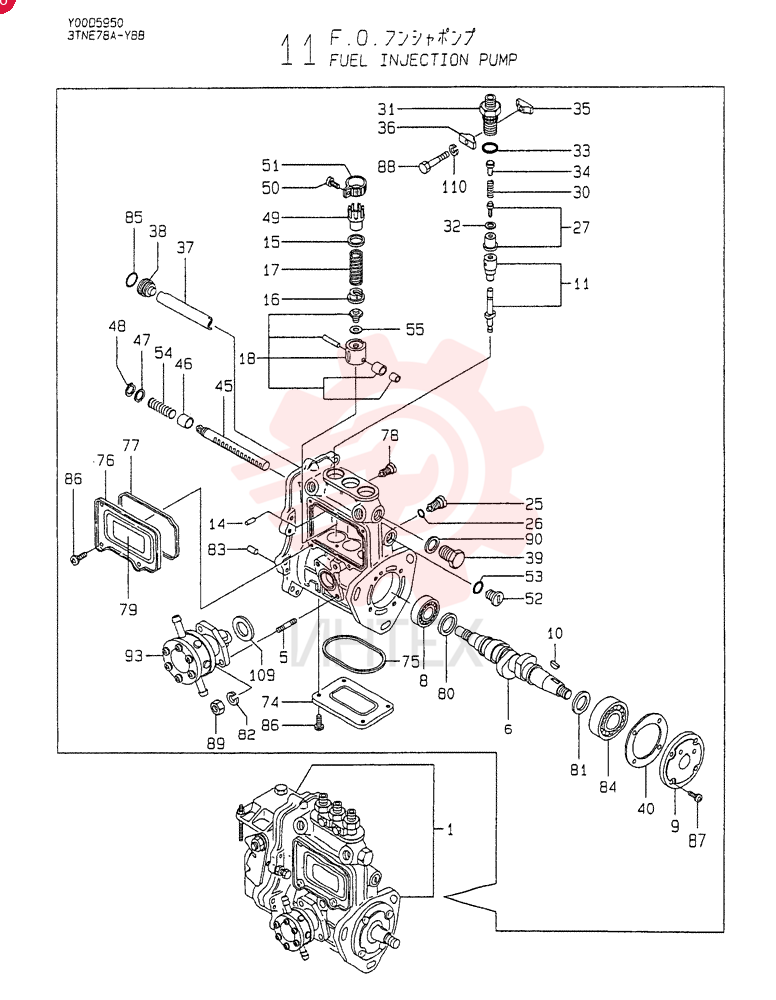

  FUEL INJECTION PUMP VV71991151370

  Открыть схему
•

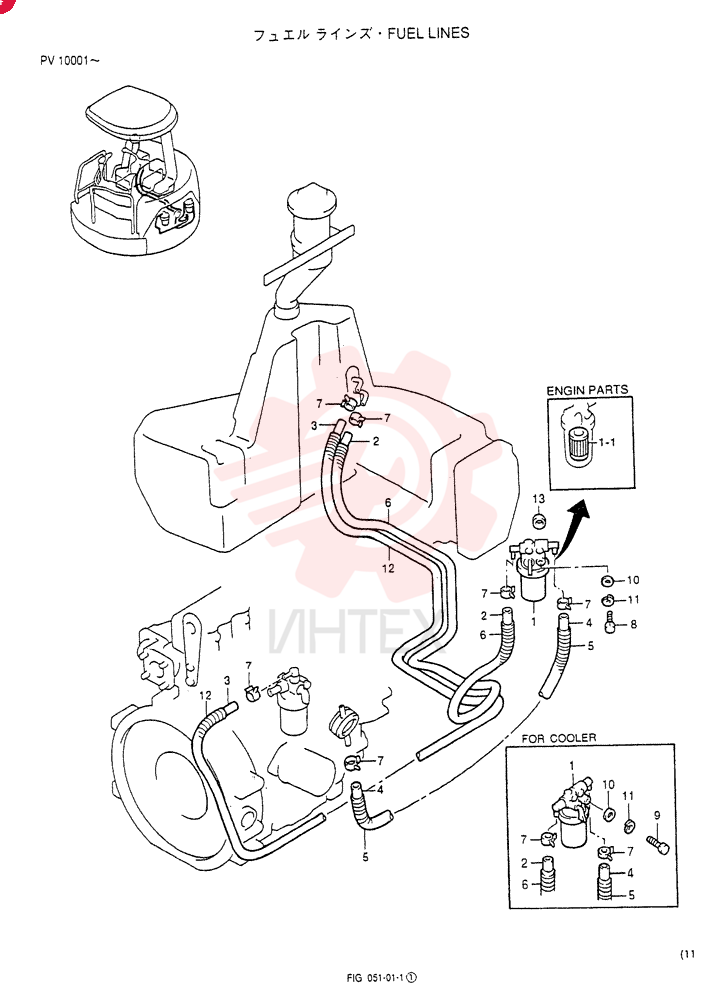

  FUEL LINES (For STD) PW21P00001F1

  Открыть схему
•

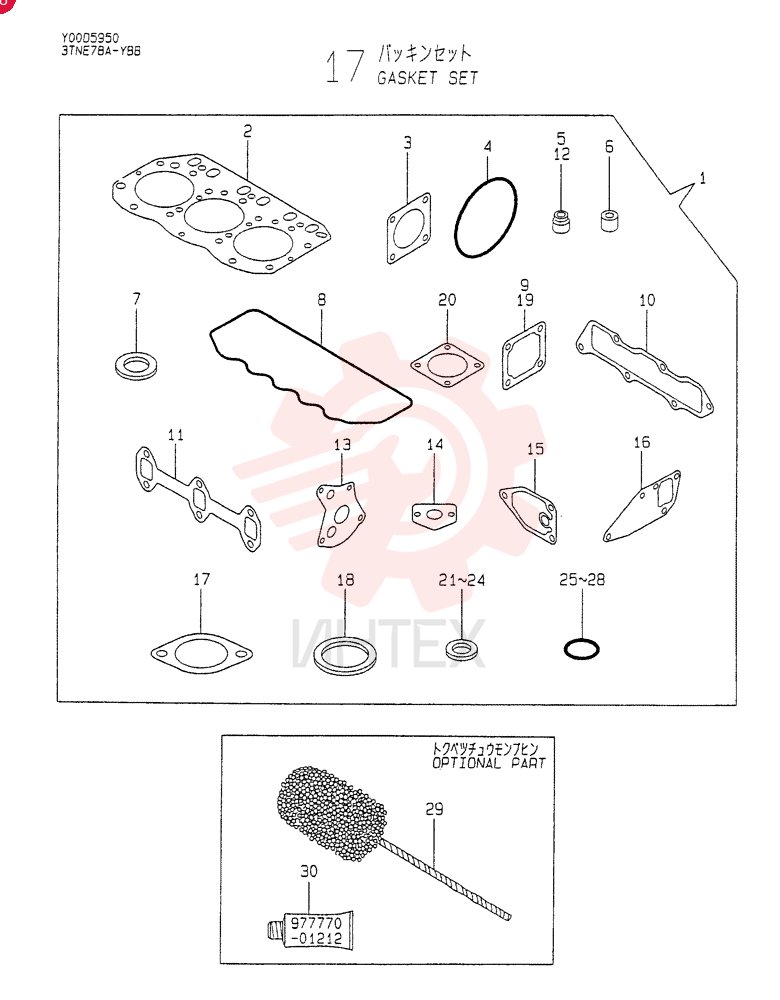

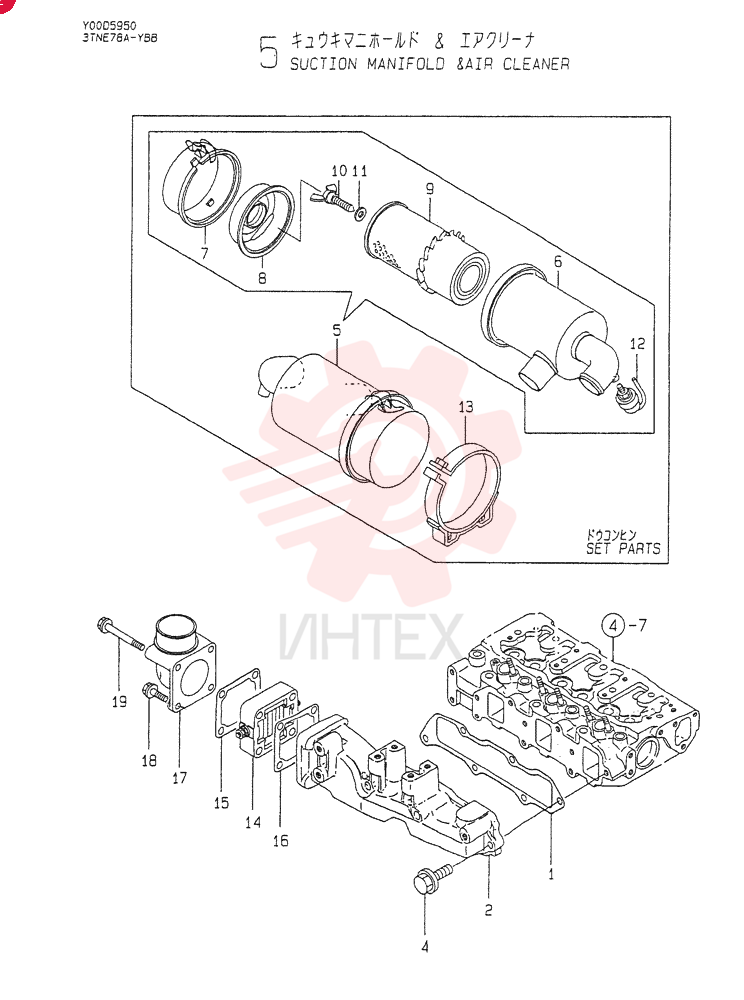

  GASKET VV11981312110

  Открыть схему
•
  GASKET VV71981892610

  Открыть схему
•

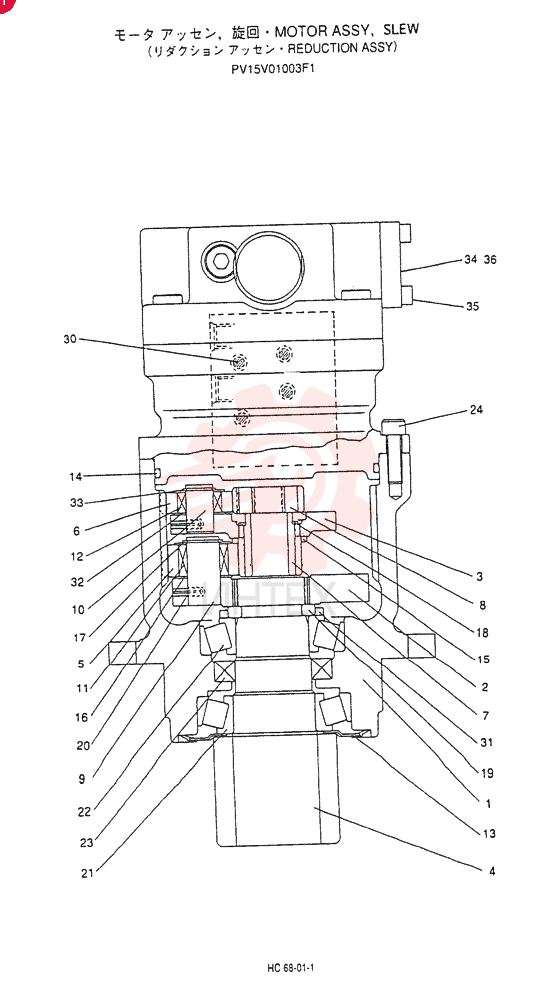

  GEAR REDUCTION UNIT PV15V01003F1

  Открыть схему
•

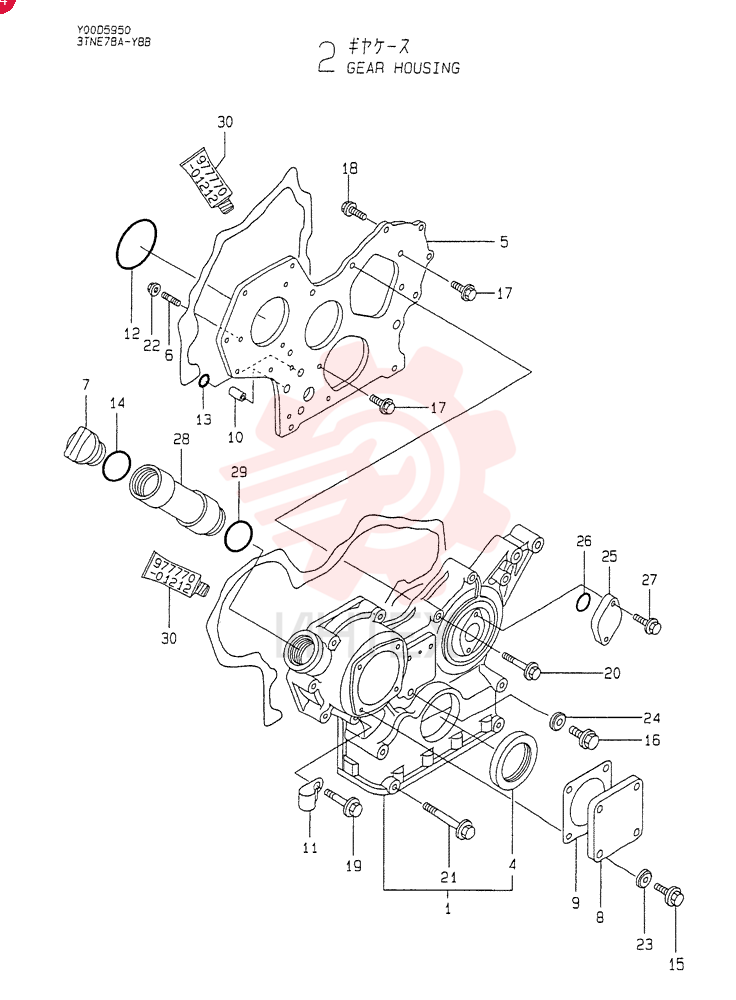

  HOUSING VV71981001500

  Открыть схему
•

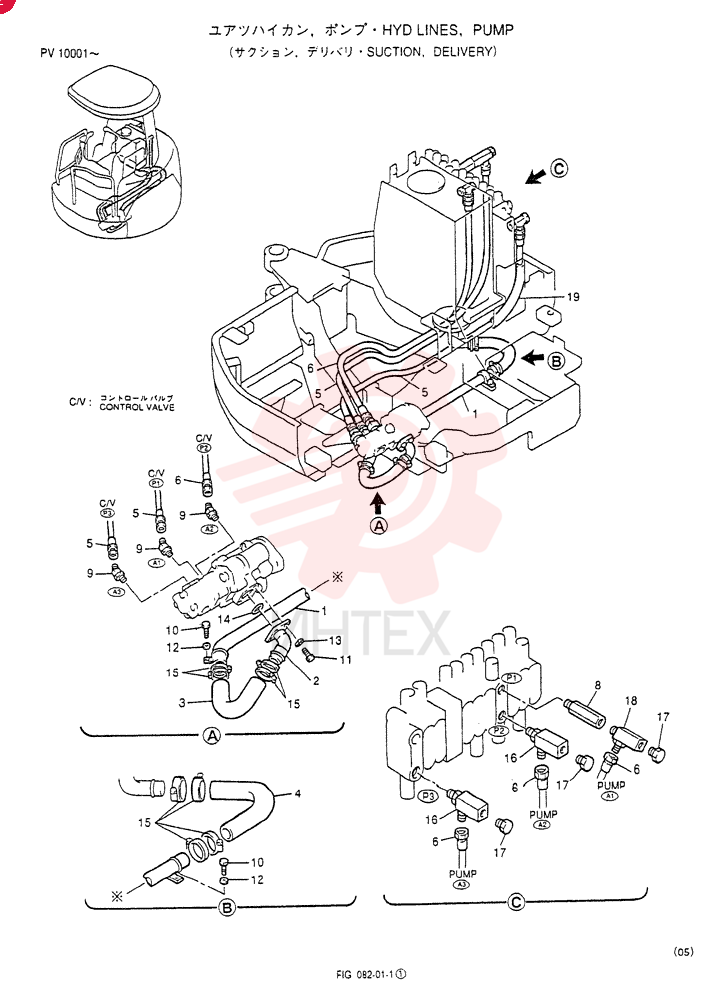

  HYD LINES, PUMP PV30H00002F1

  Открыть схему
•

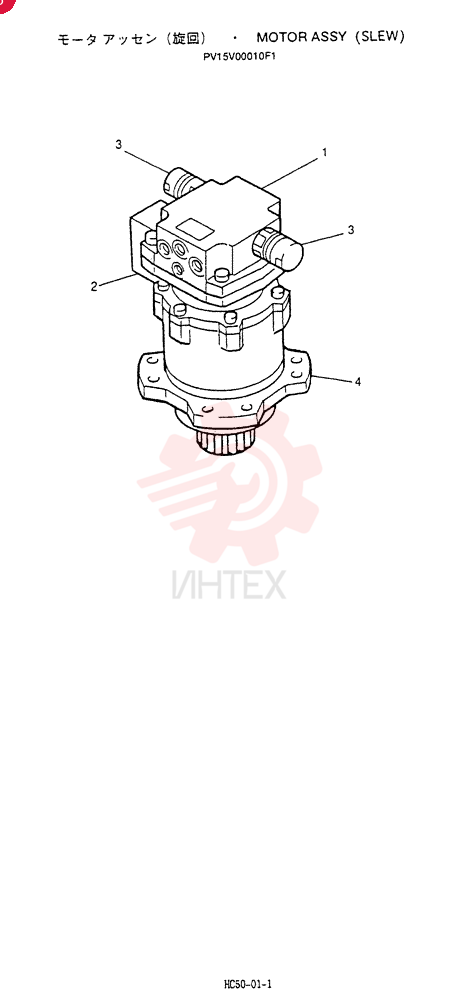

  HYDRAULIC MOTOR PV15V00010F1

  Открыть схему
•

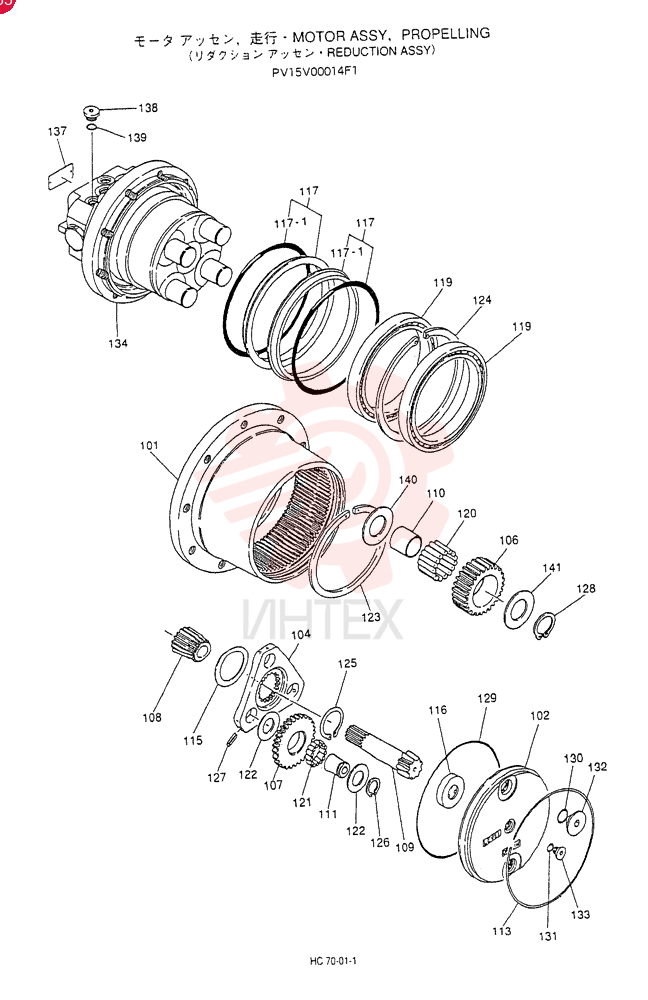

  HYDRAULIC MOTOR PV15V00014F1

  Открыть схему
•

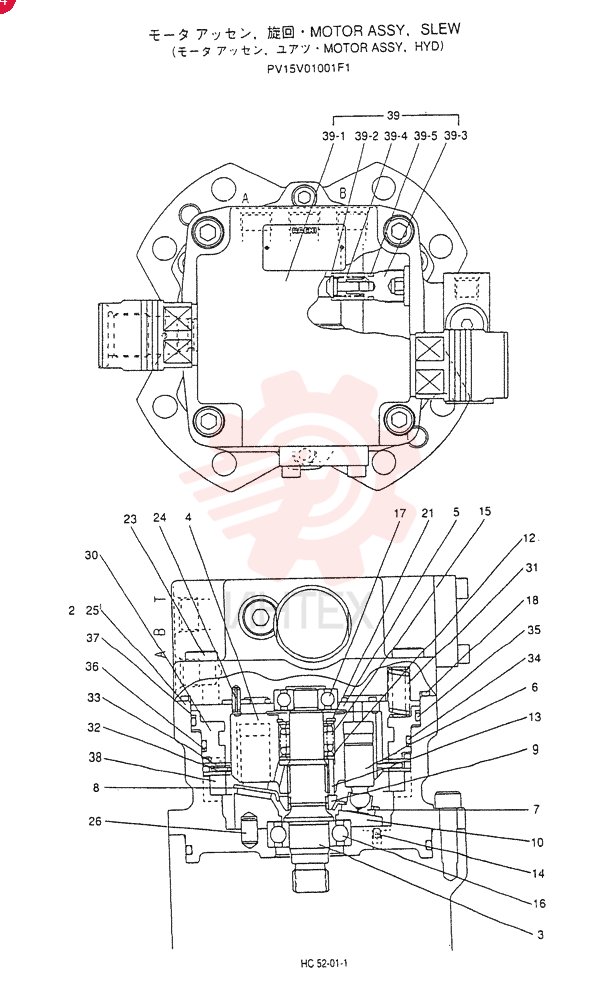

  HYDRAULIC MOTOR PV15V01001F1

  Открыть схему
•

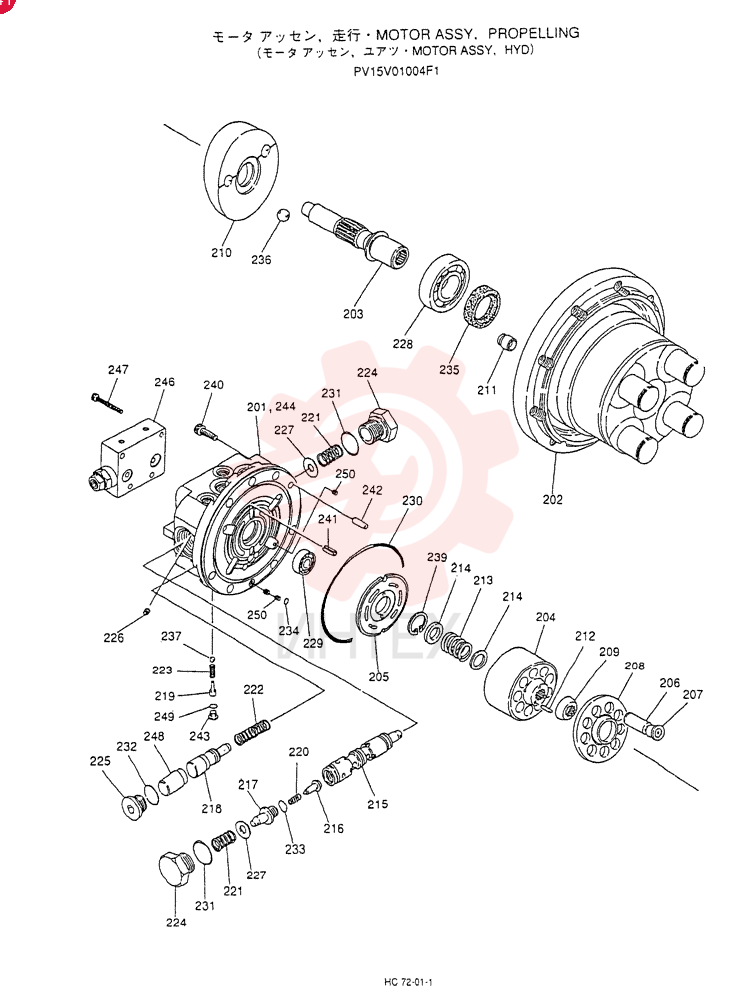

  HYDRAULIC MOTOR PV15V01004F1

  Открыть схему
•

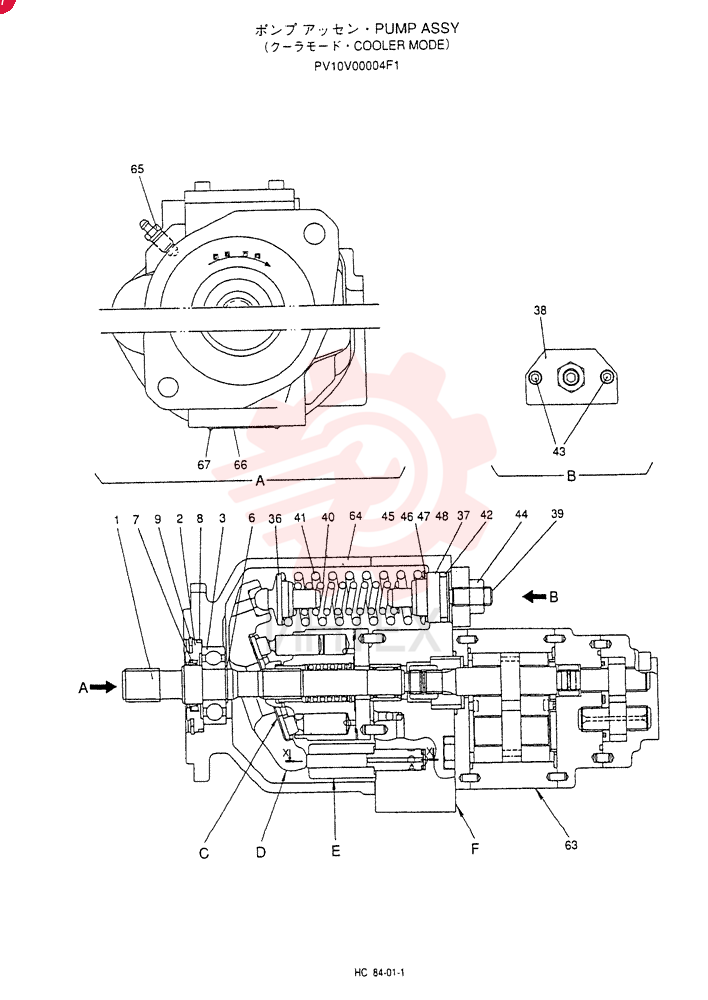

  HYDRAULIC PUMP PV10V00004F1 (1)

  Открыть схему
•

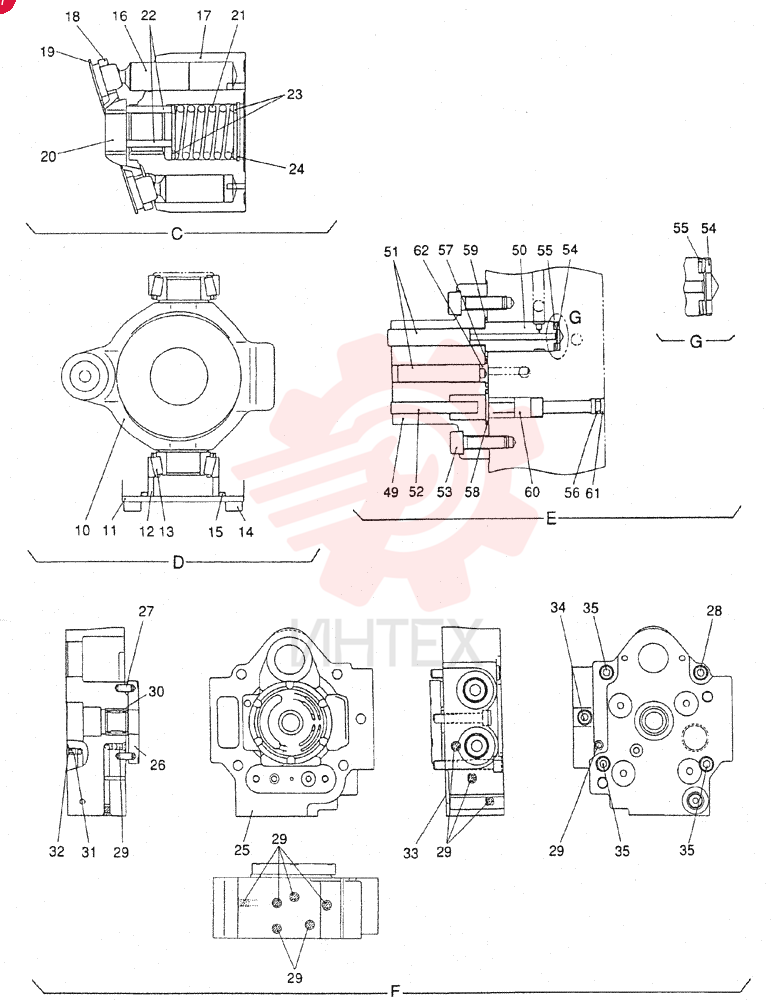

  HYDRAULIC PUMP PV10V00004F1 (2)

  Открыть схему
•

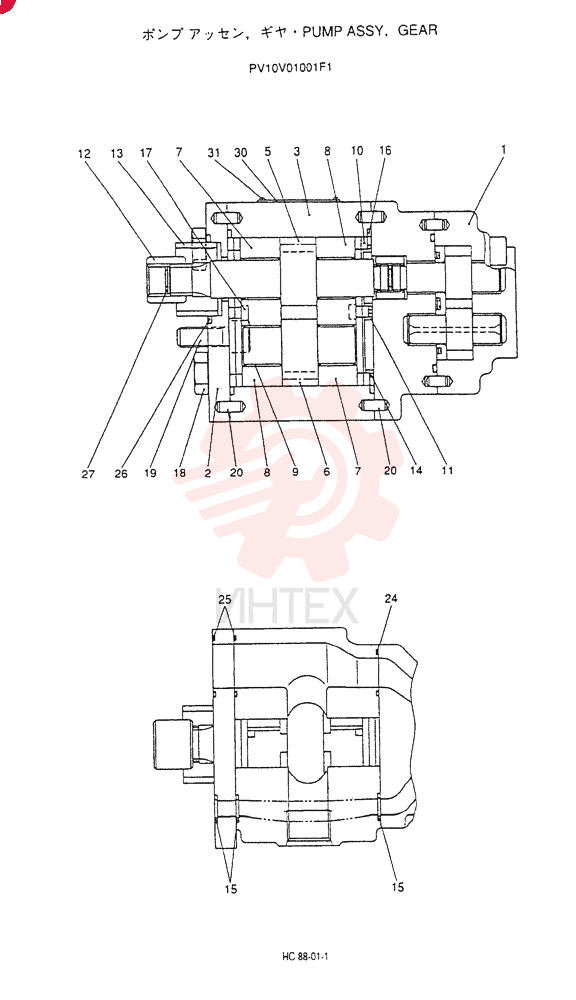

  HYDRAULIC PUMP PV10V01001F1

  Открыть схему
•

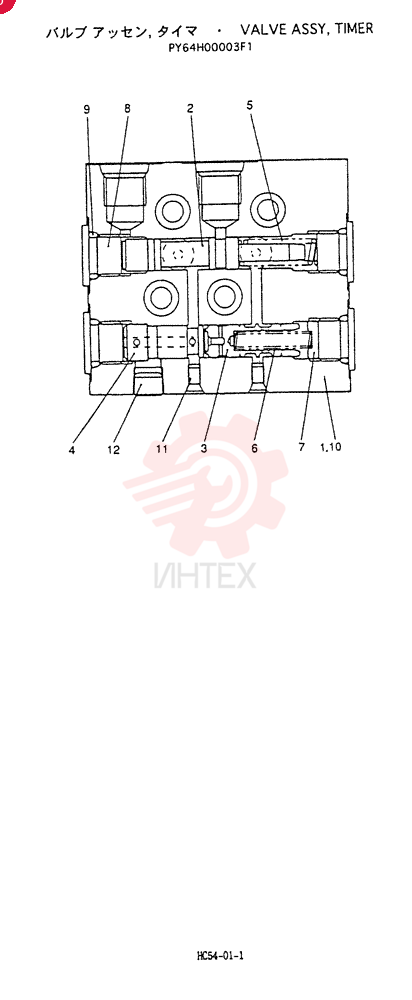

  HYDRAULIC VALVE PY64H00003F1

  Открыть схему
•

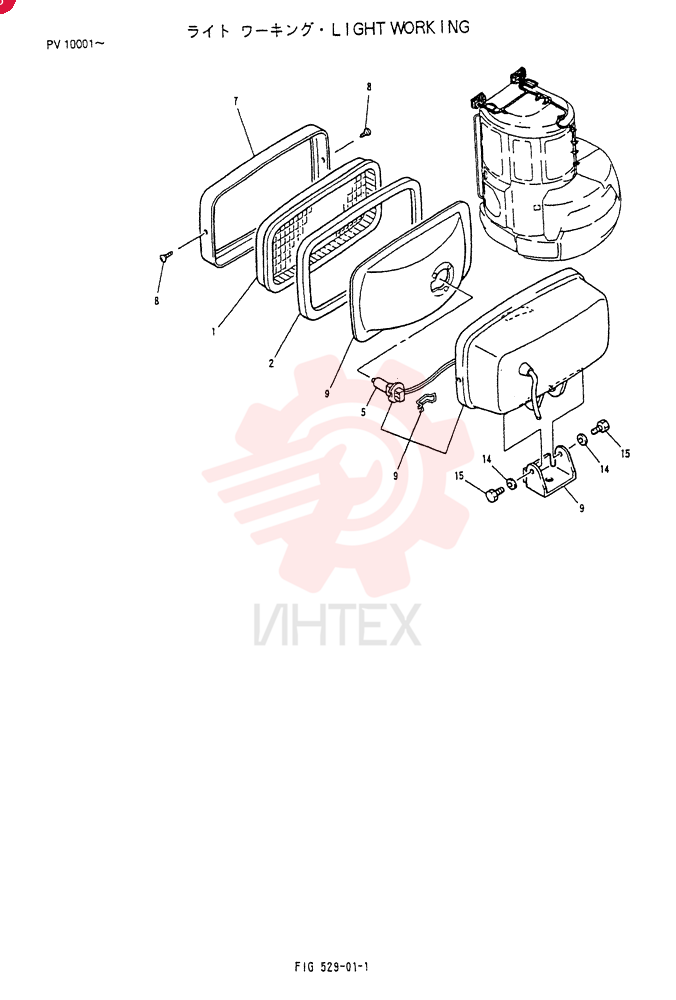

  LAMP PY80S00002F1

  Открыть схему
•

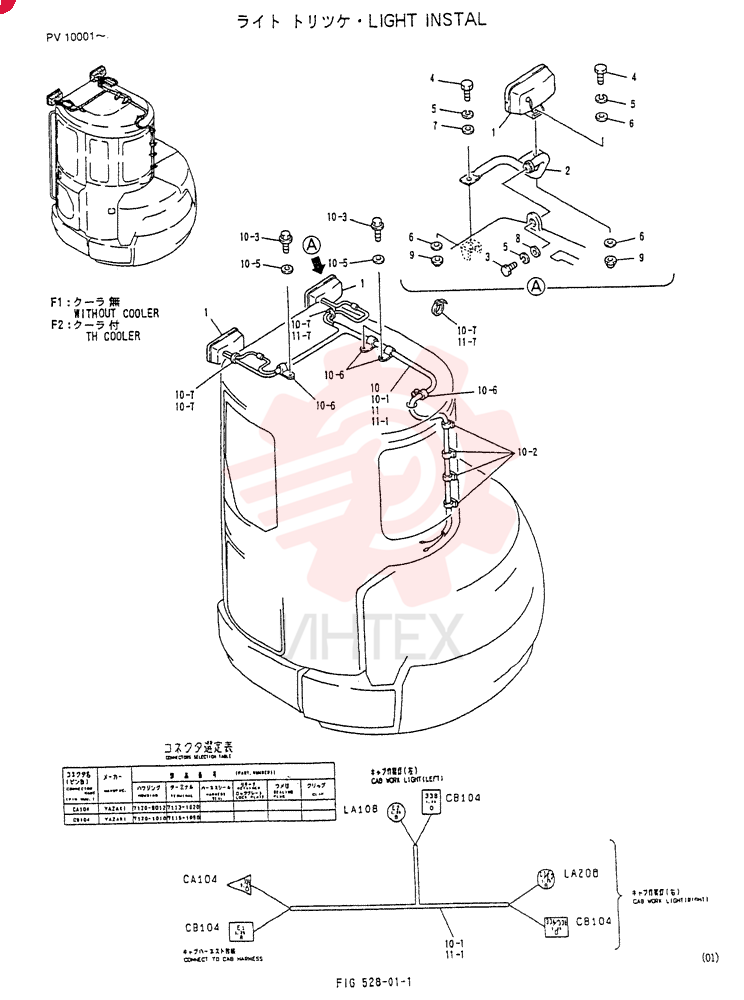

  LIGHT INSTAL (WITHOUT COOLER) PH80E00001F1

  Открыть схему
