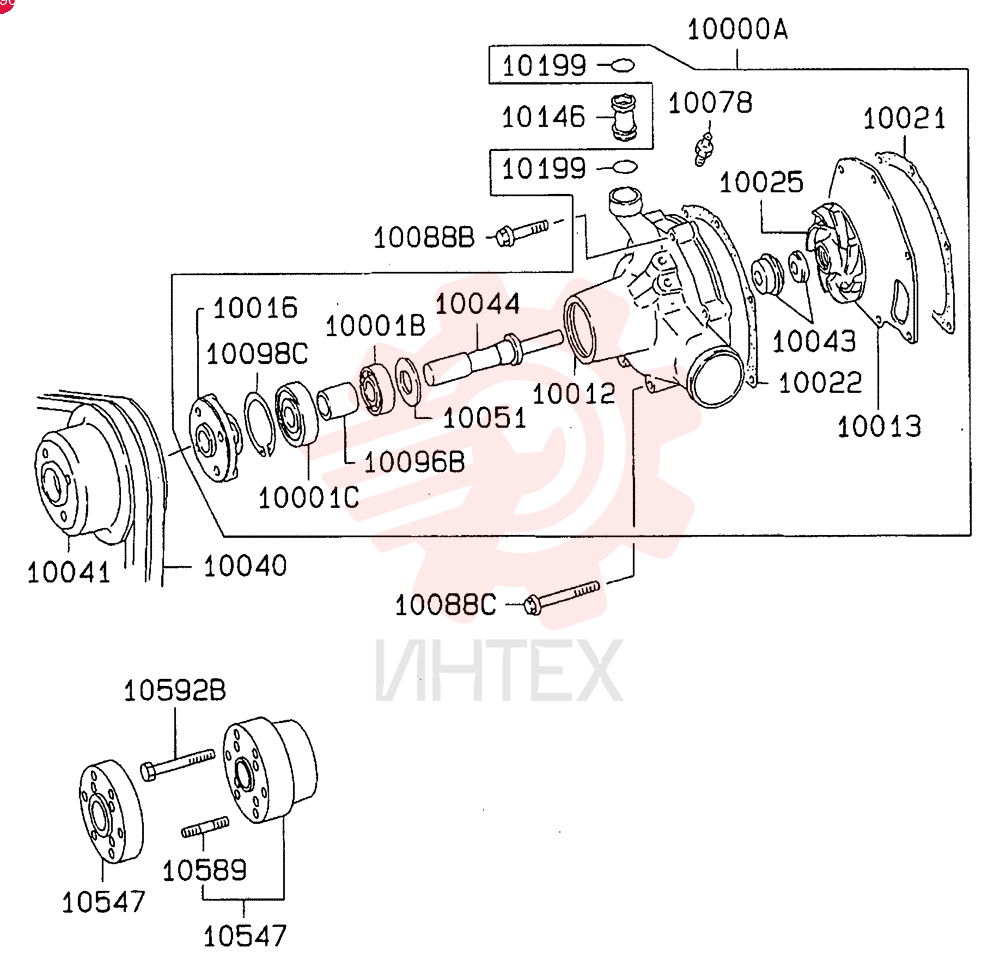

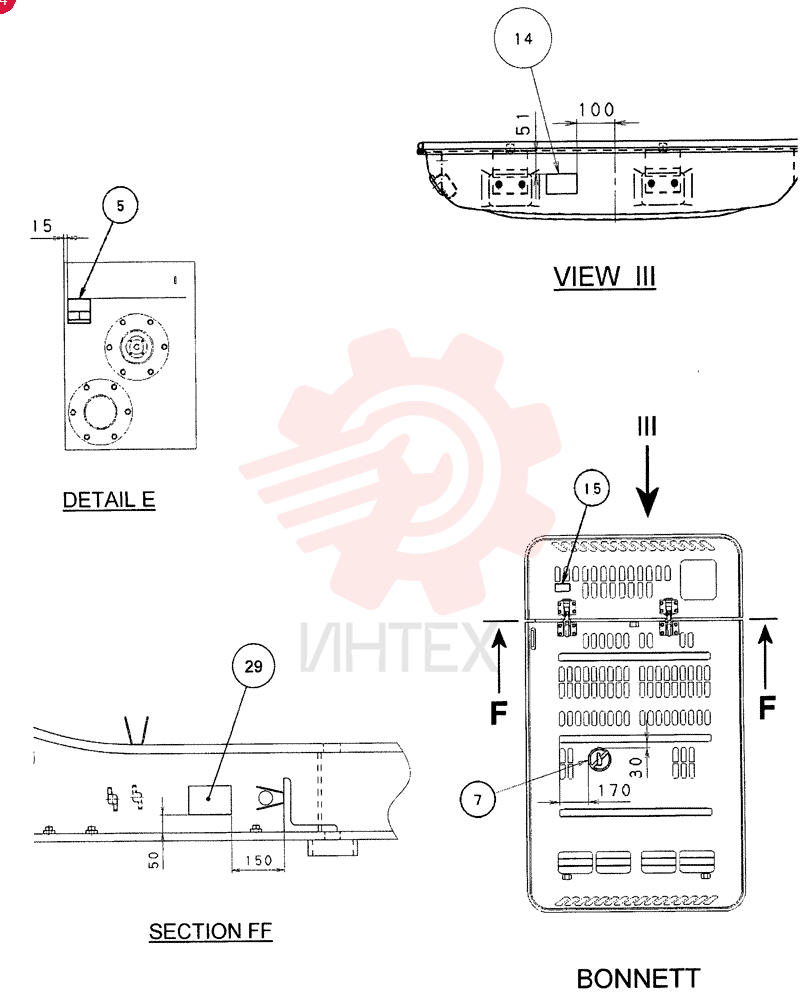

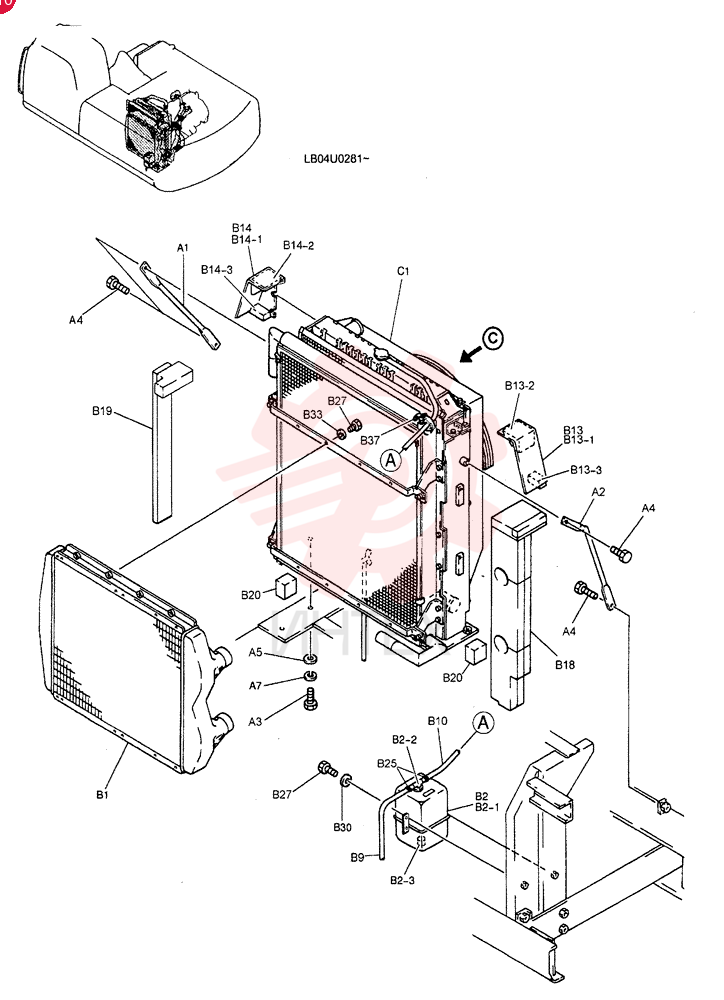

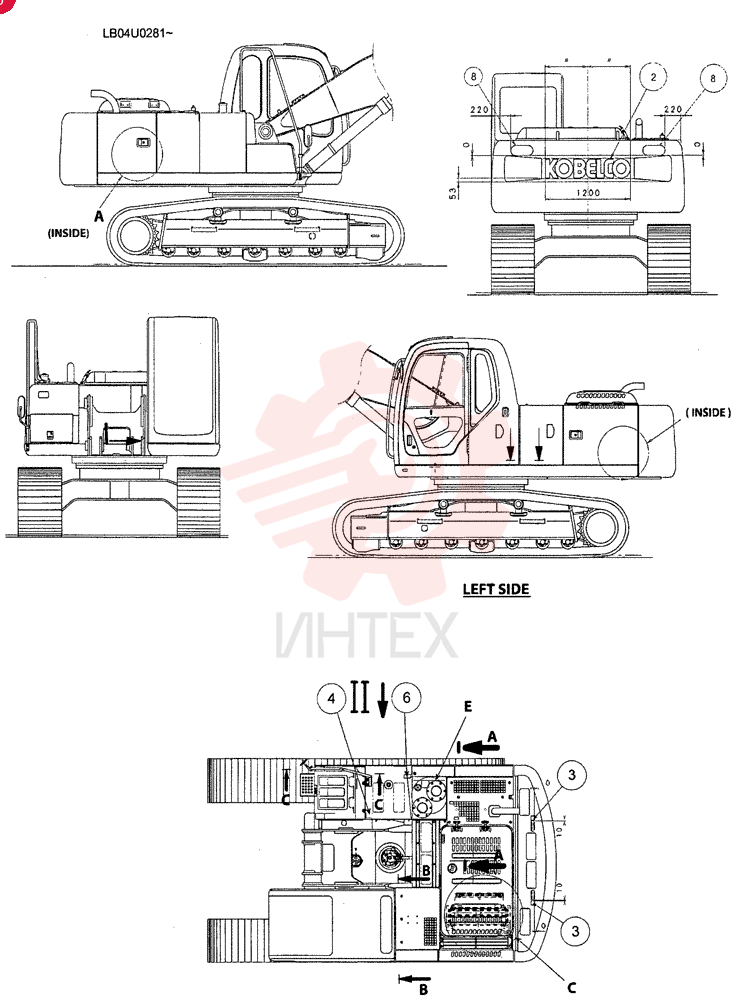

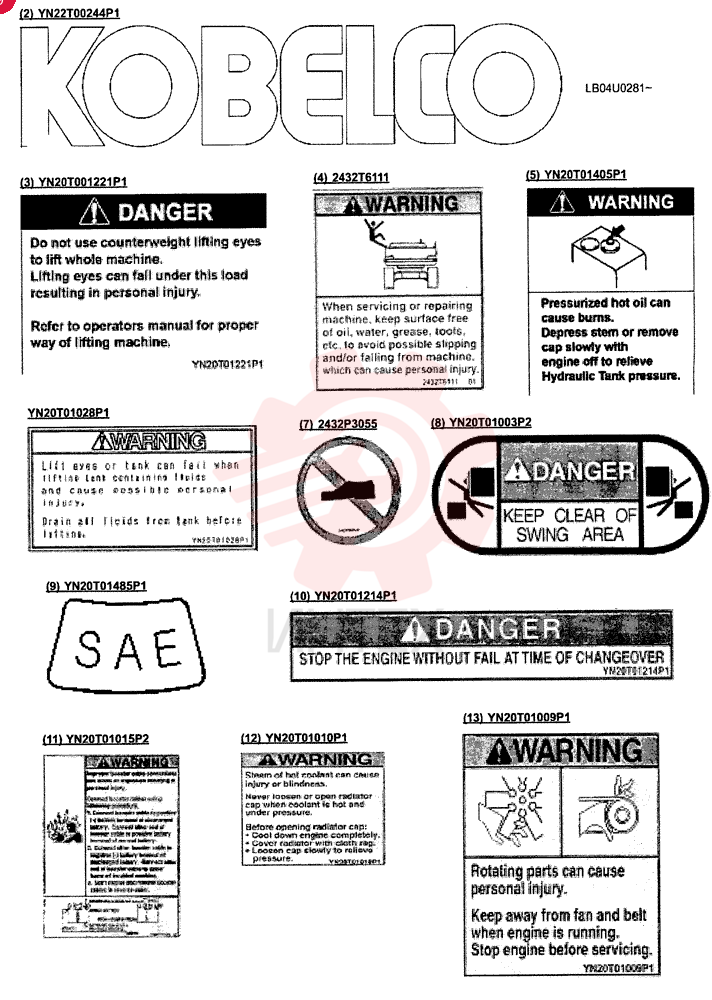

(SK290LC-6E) - Экскаватор DYNAMIC ACERA с серийного № LB04U02801 (11/02-12/07) — схемы, страница 7
-

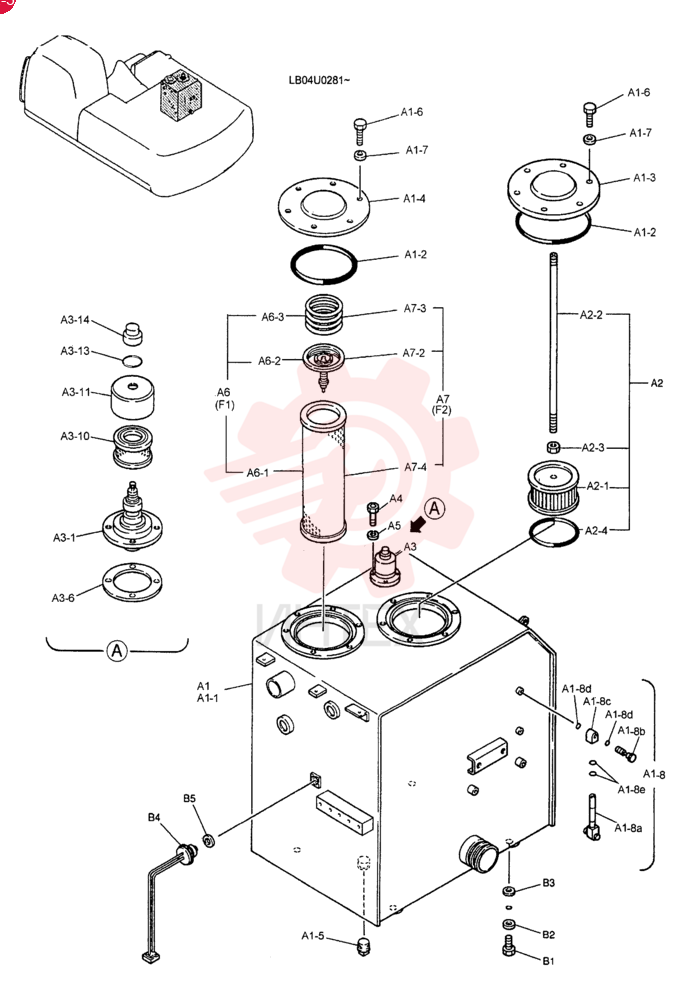

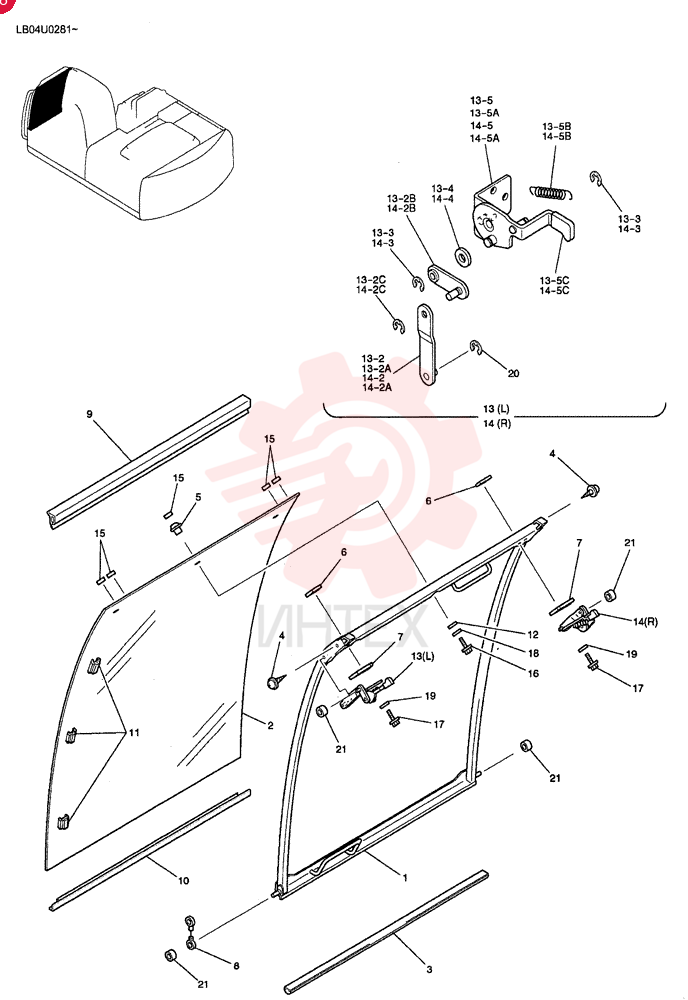

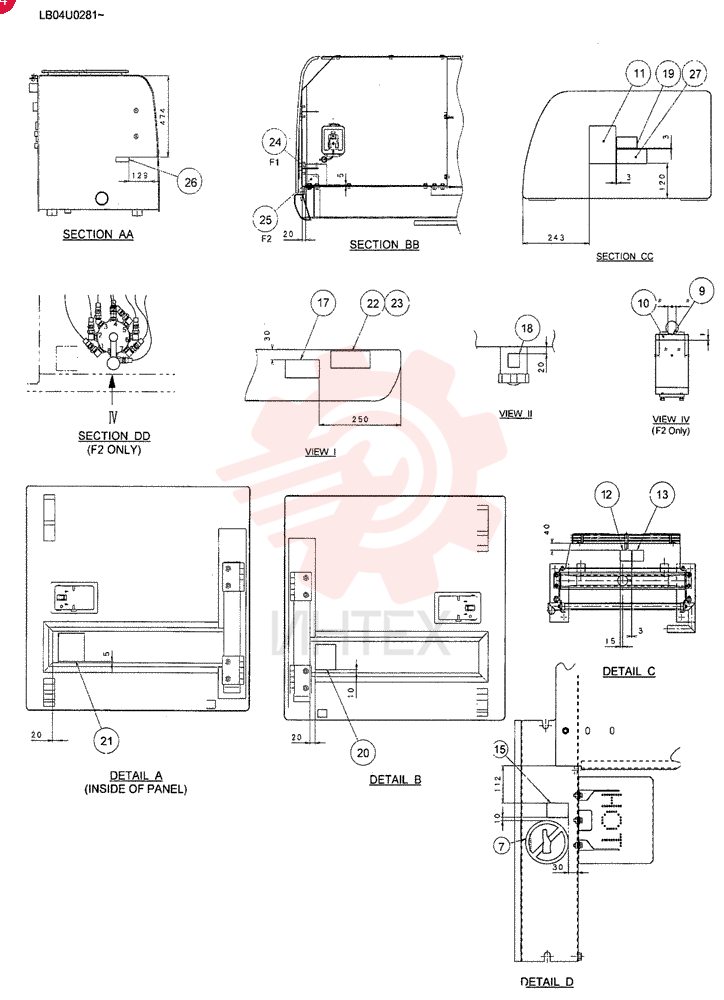

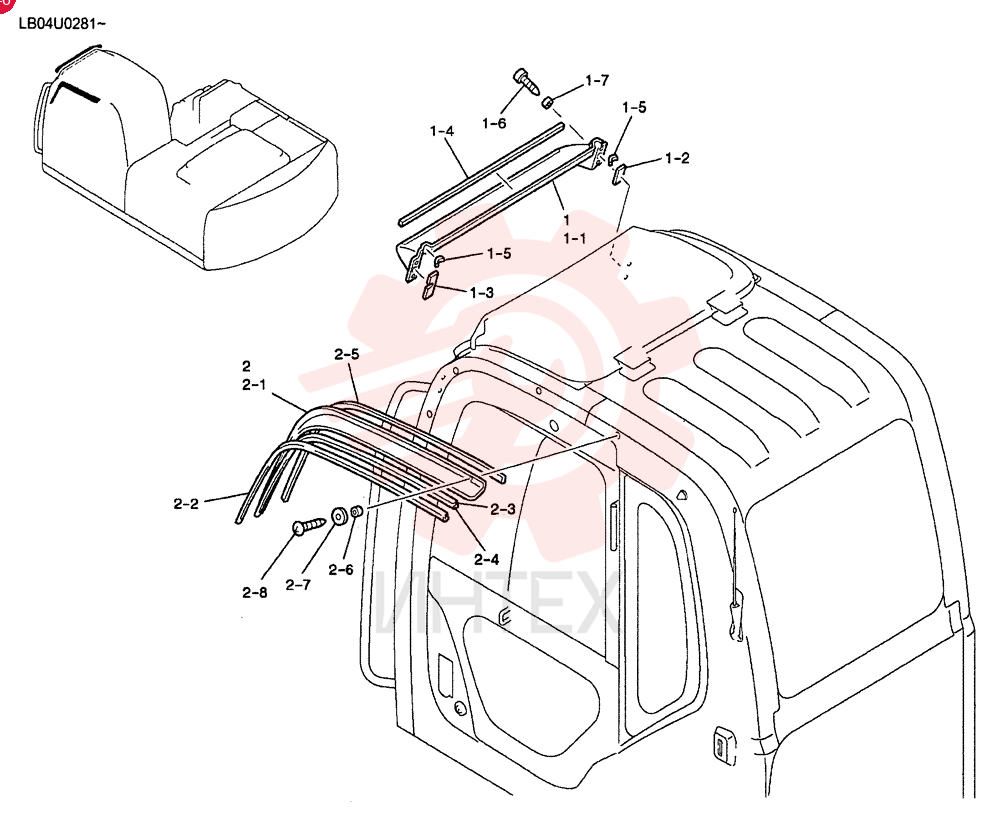

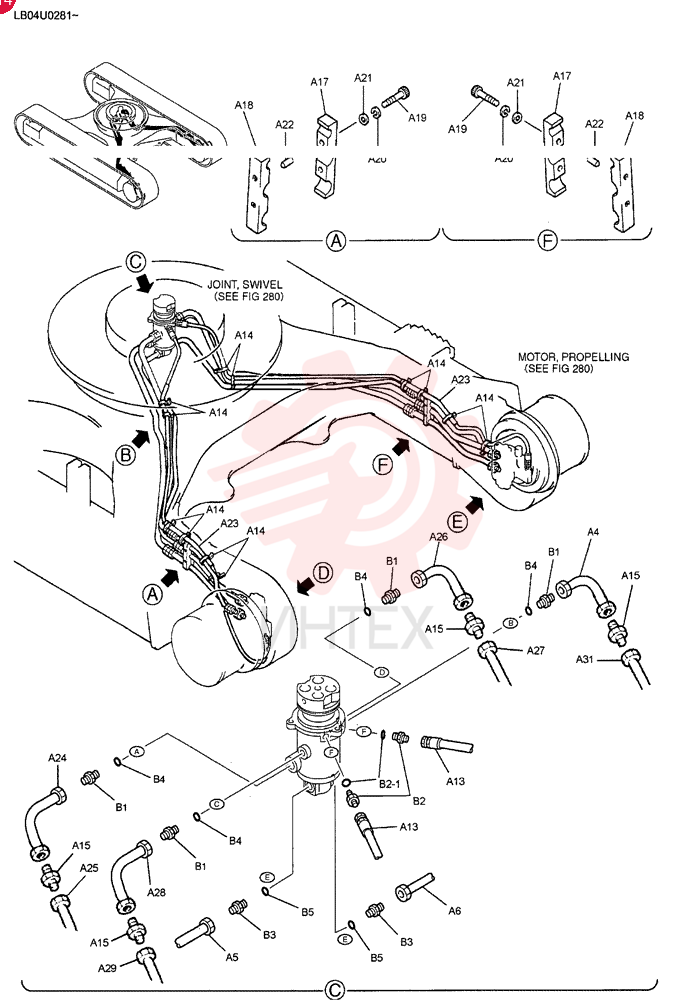

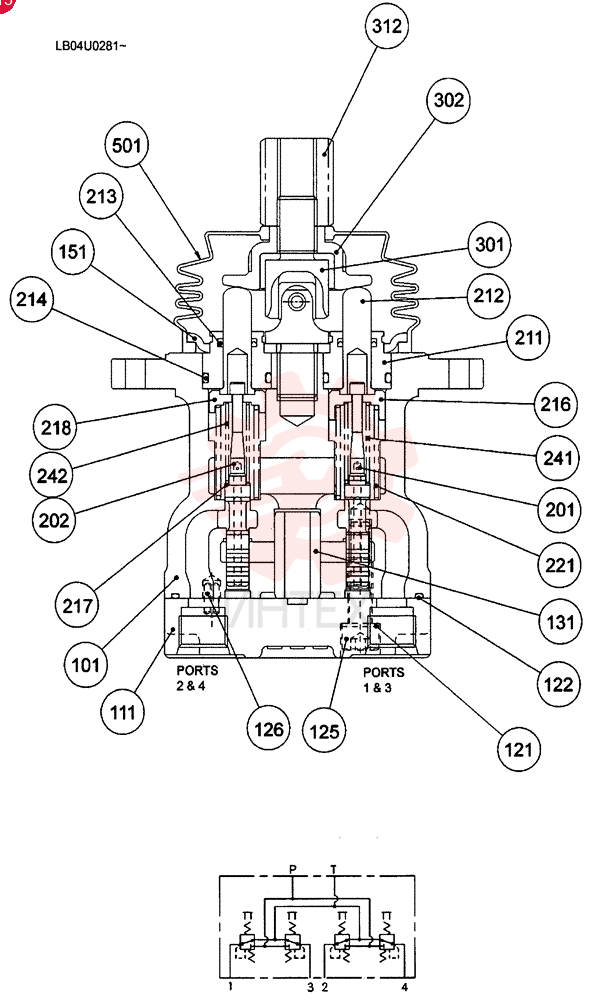

YN55C00003F1 Козырек солнцезащитныйОткрыть схему -
YN55V00037F1 Соединение поворотное гидравлическоеОткрыть схему -

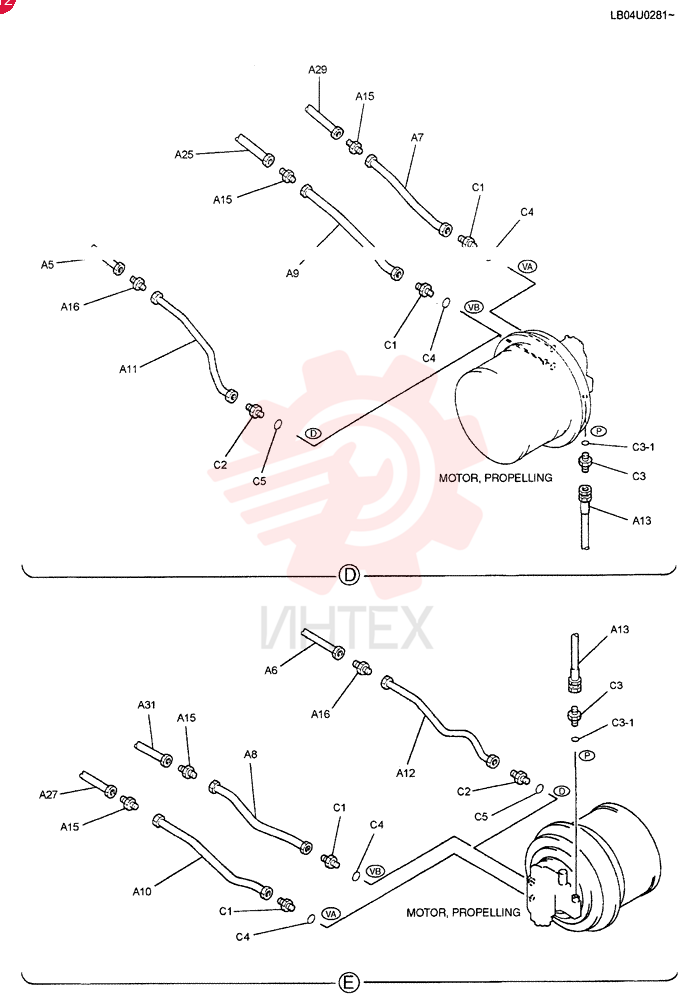

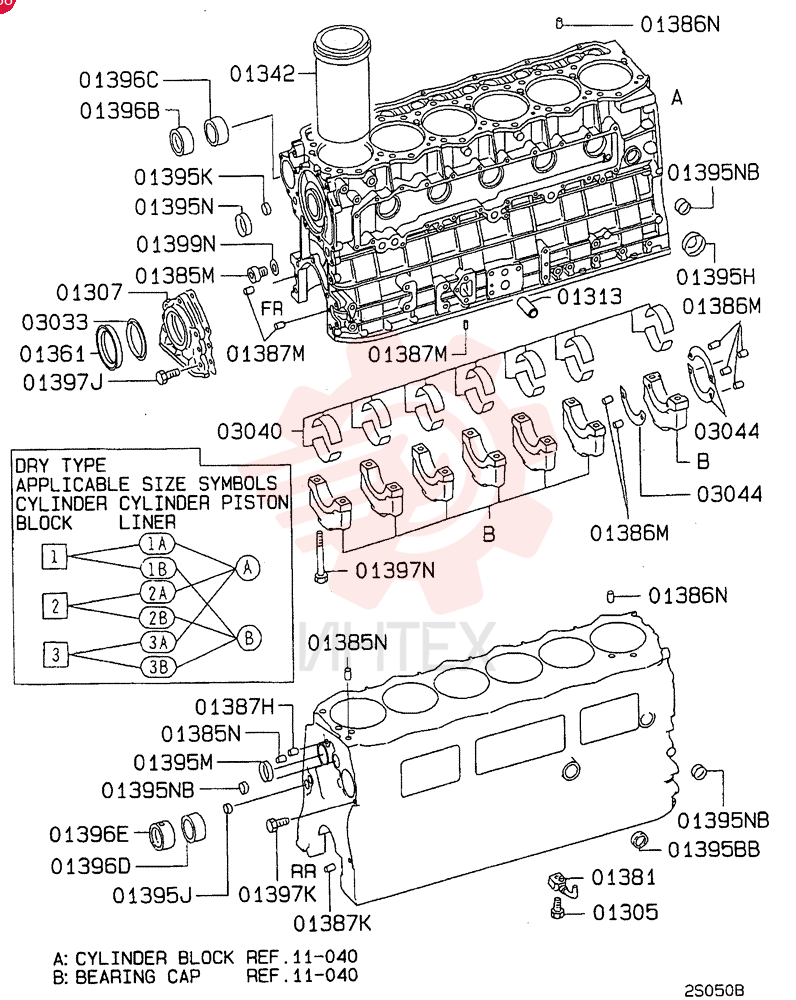

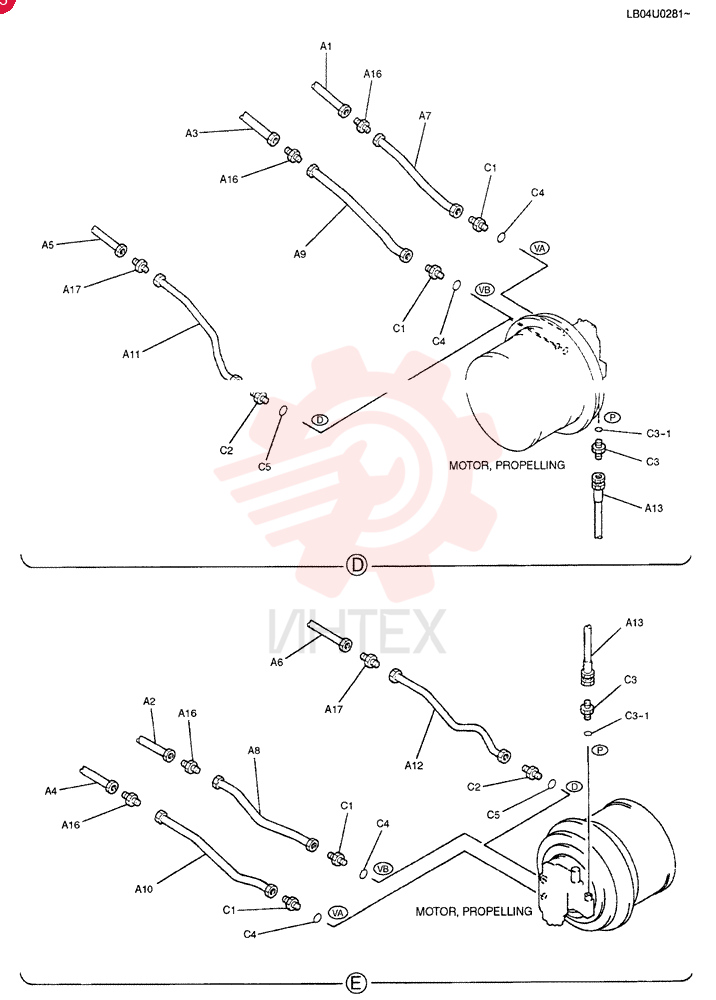

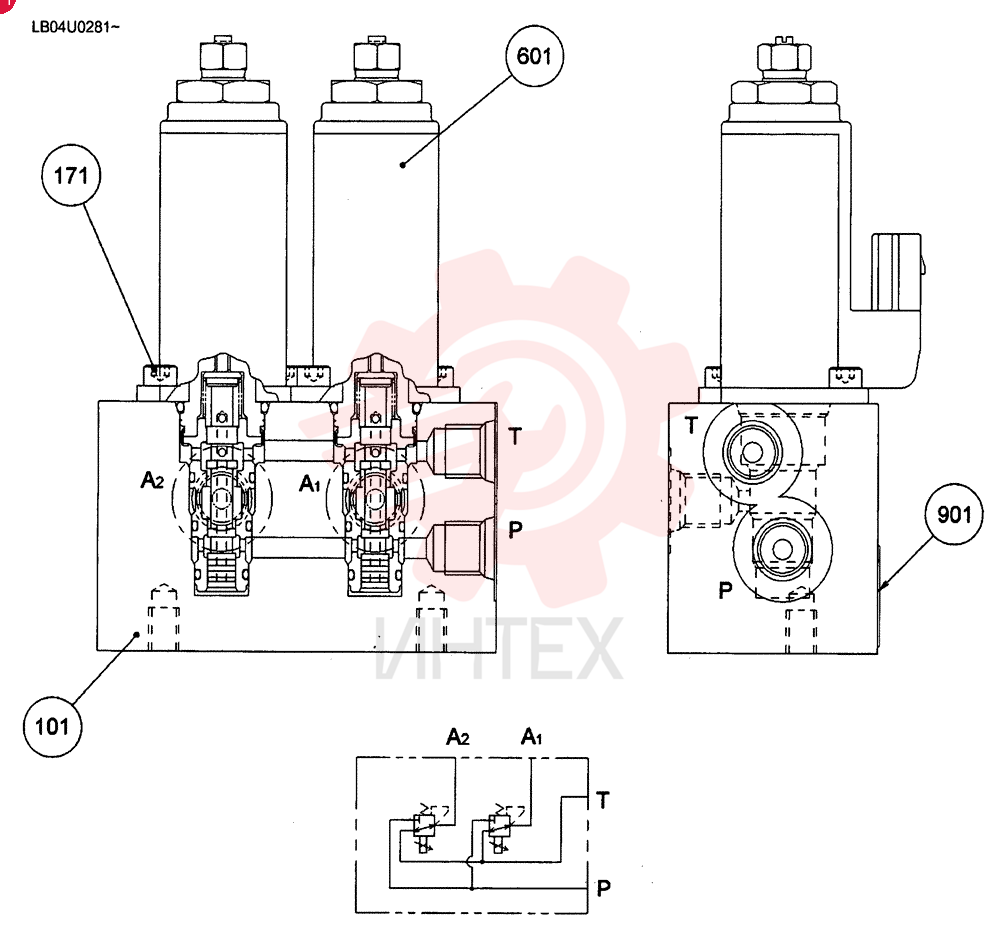

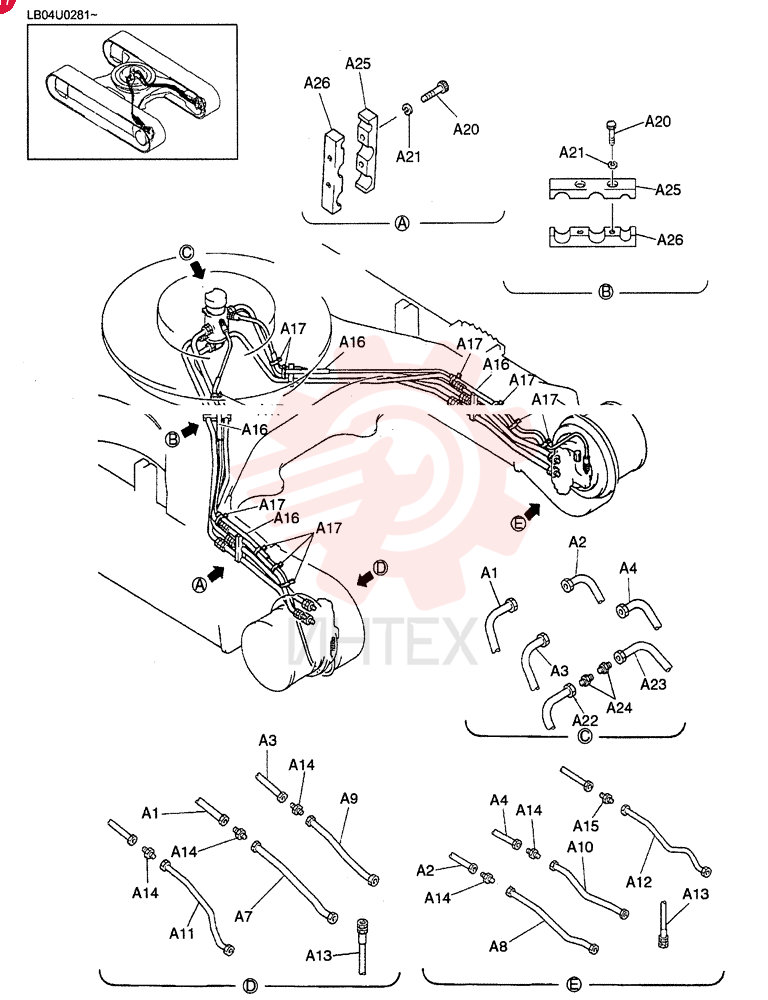

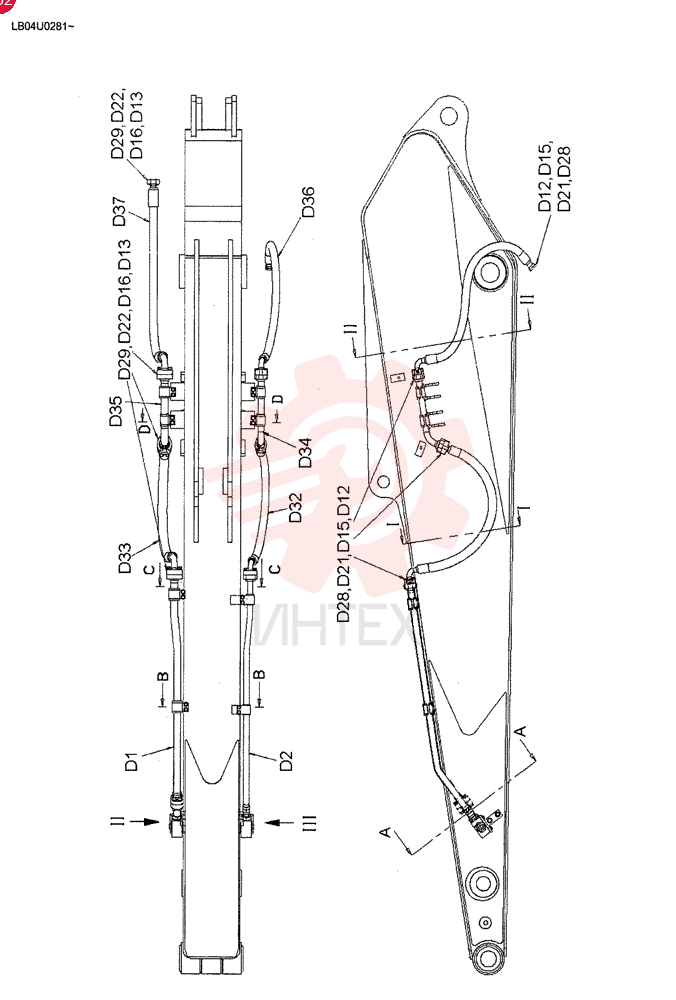

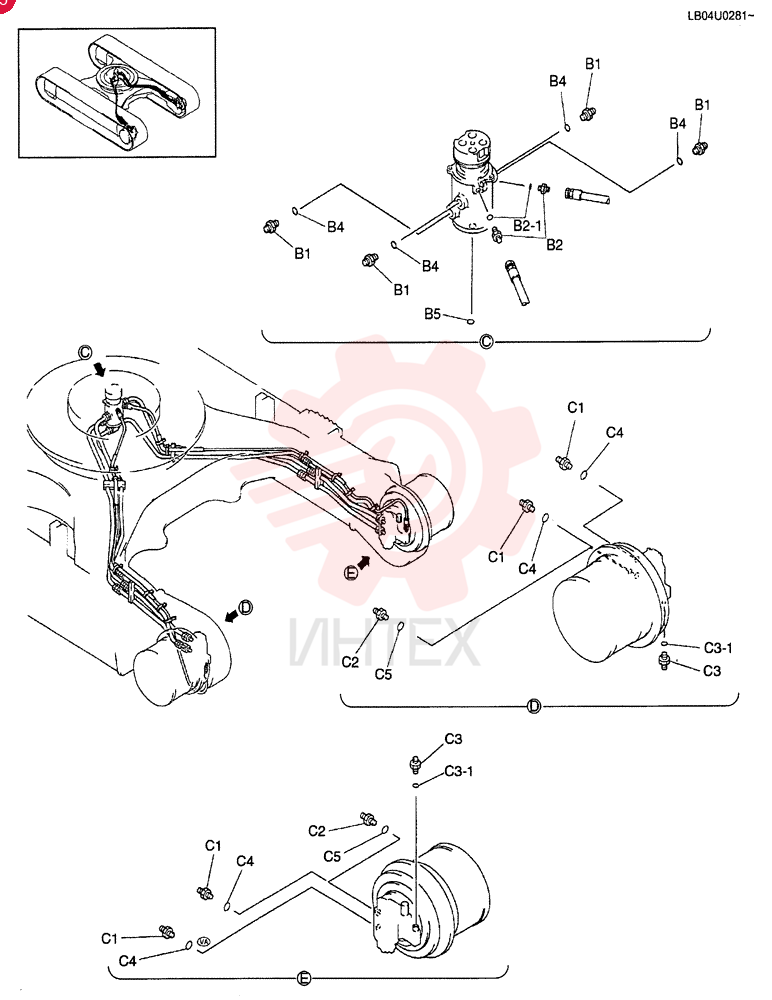

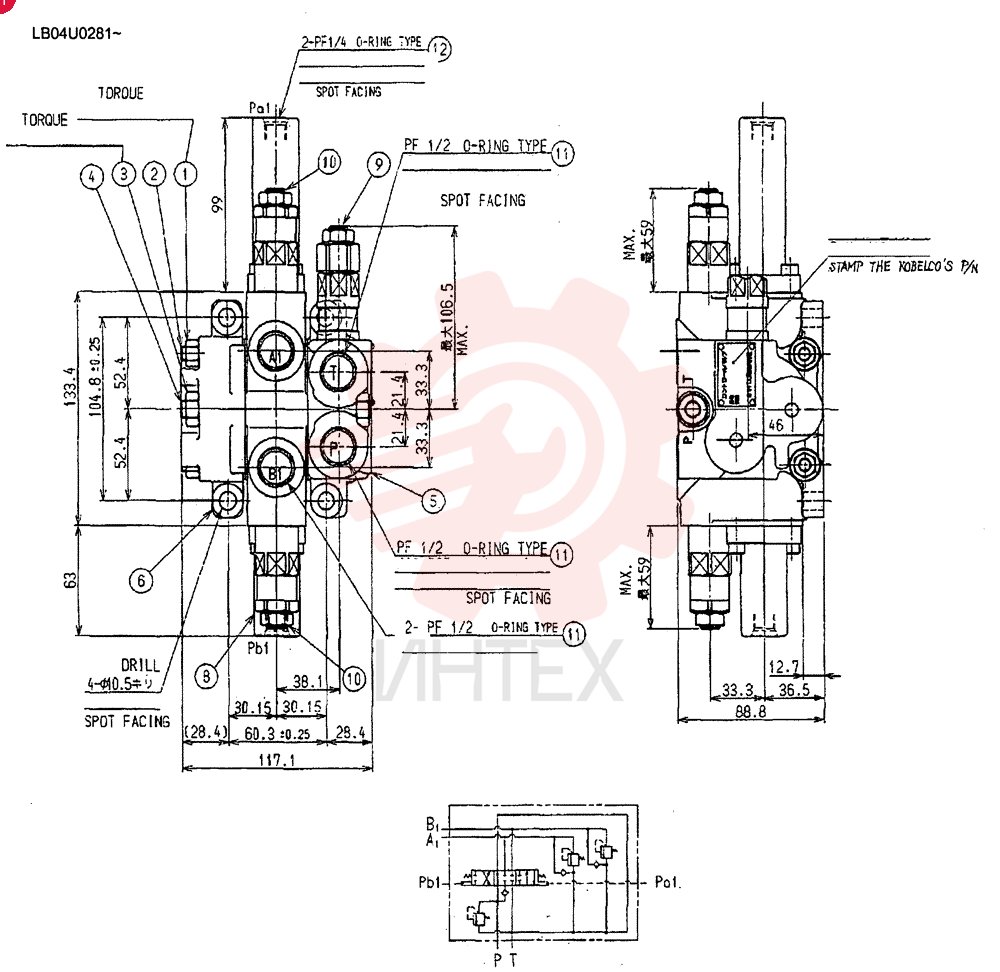

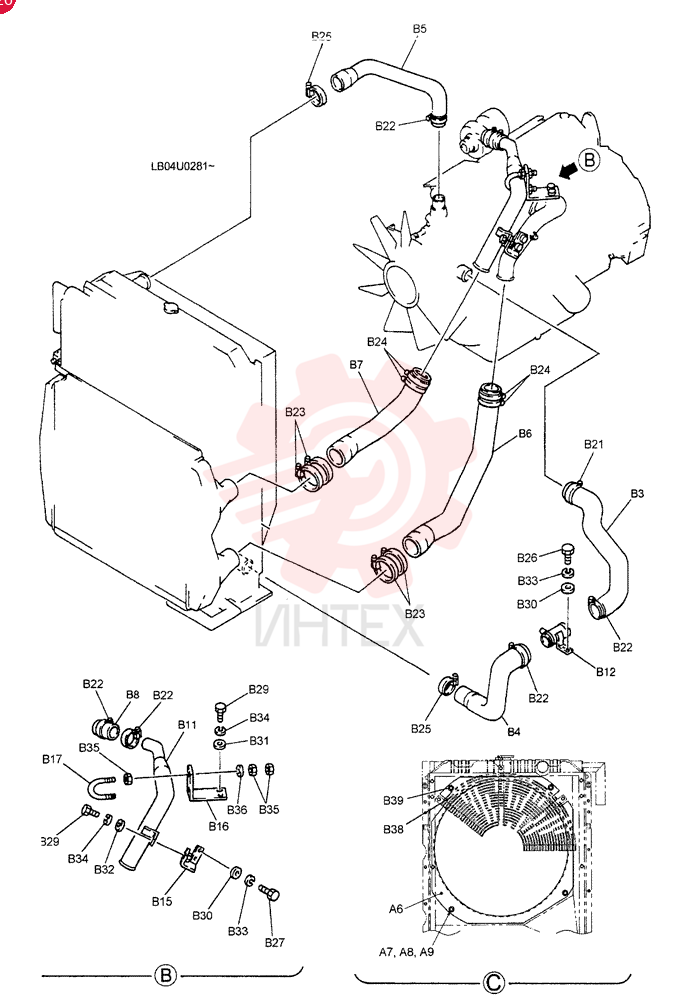

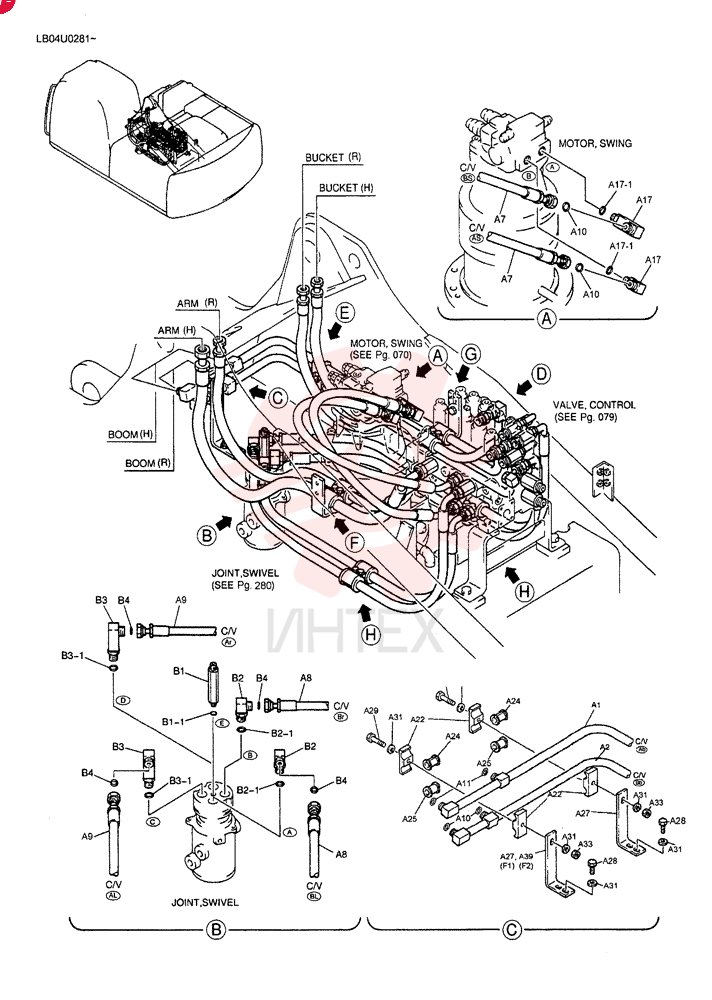

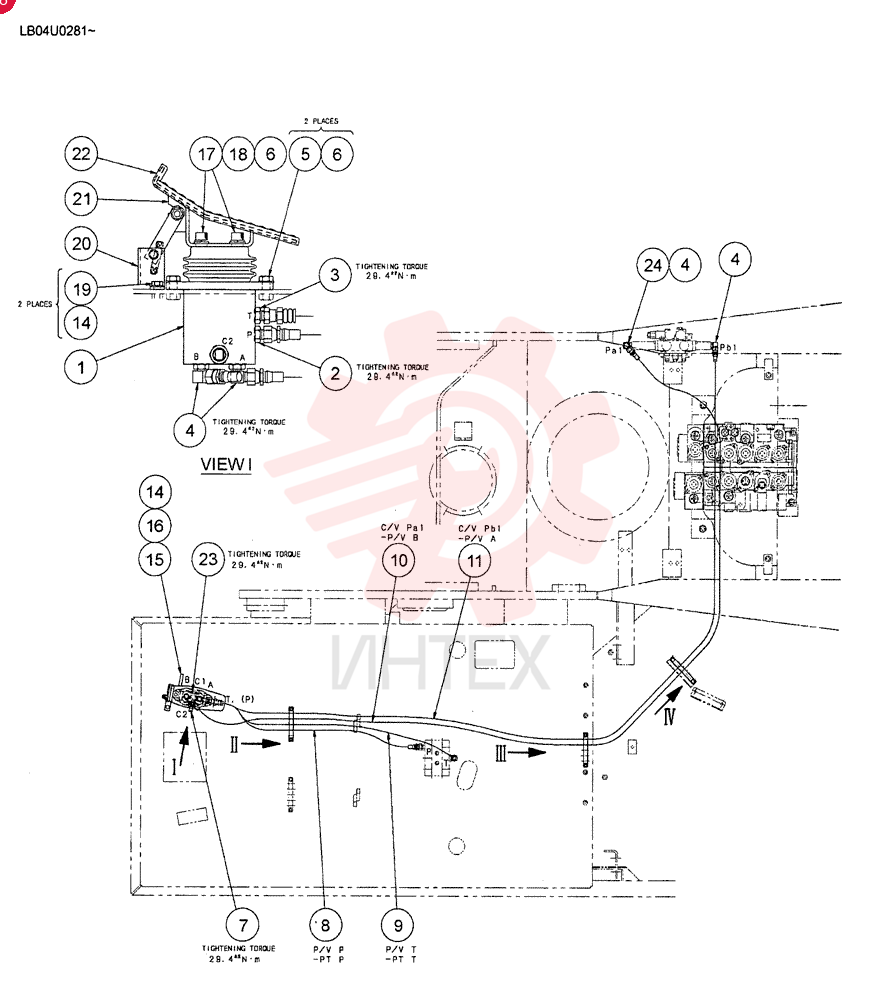

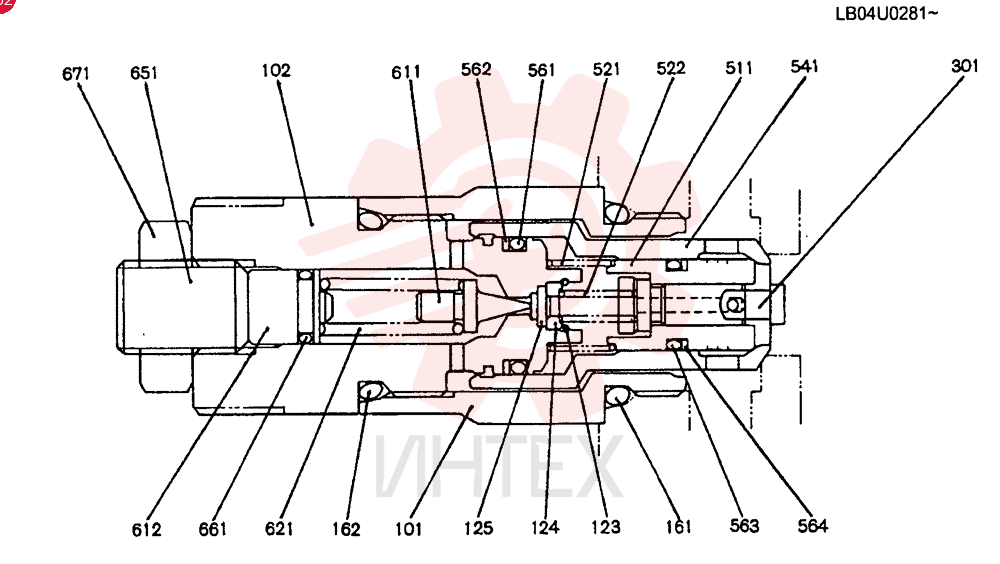

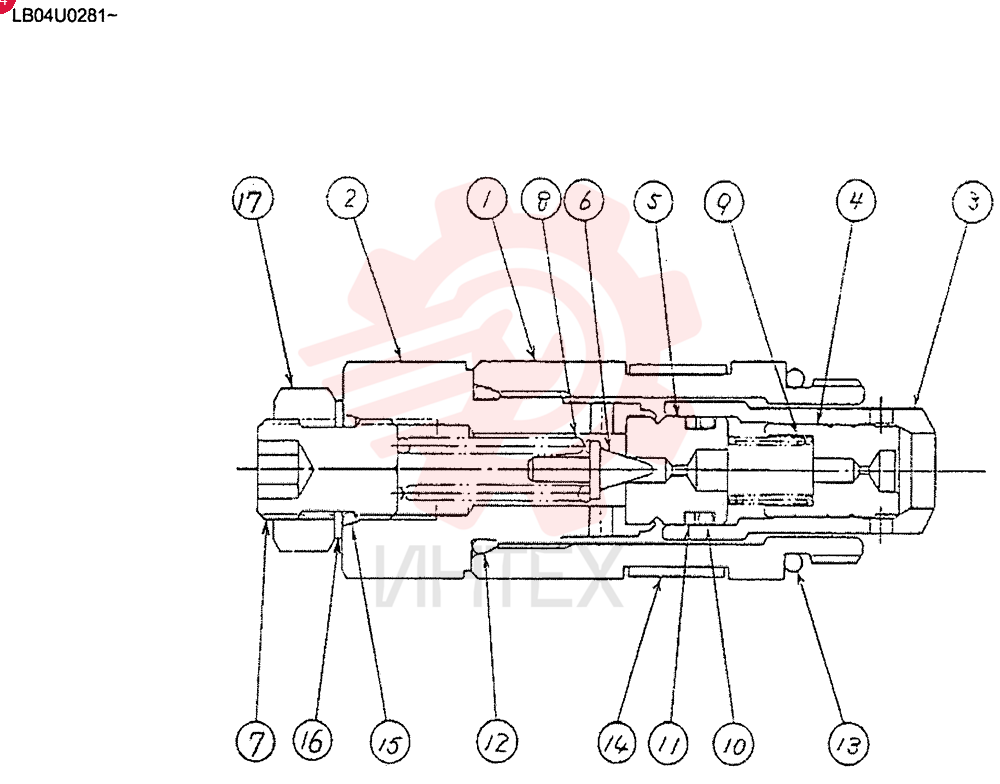

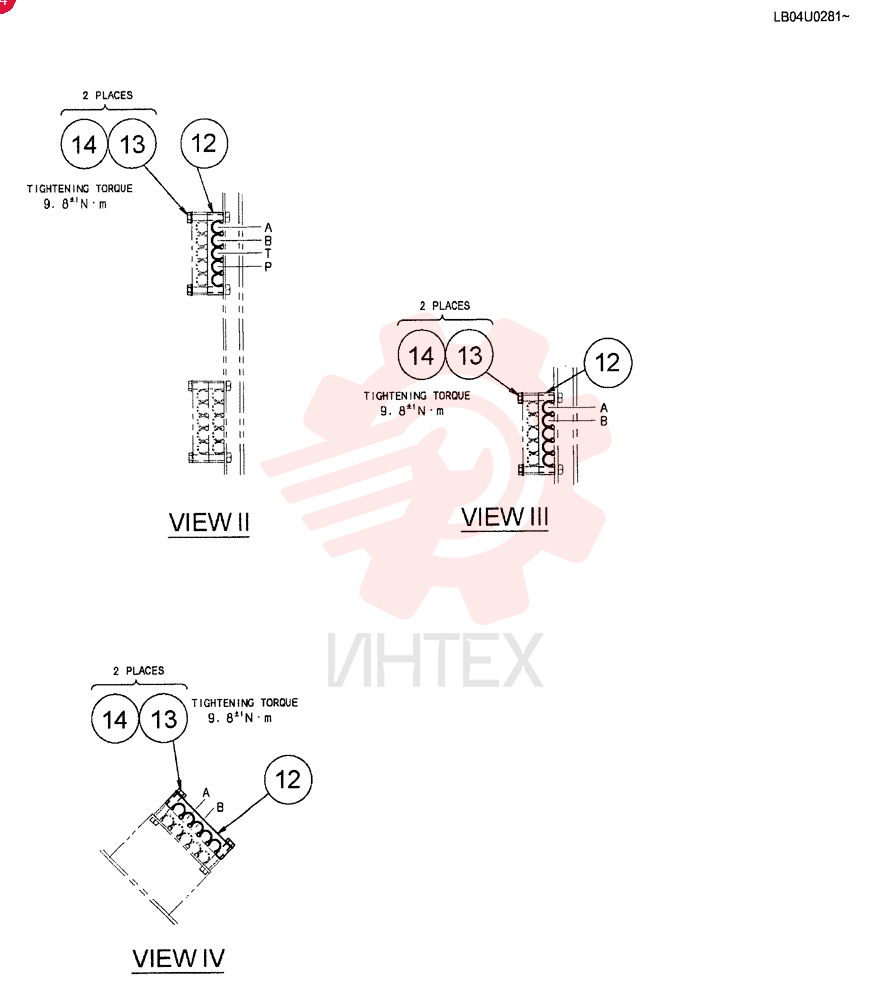

YN64H00143F1 КлапанОткрыть схему -
YN80E00026F1 ФонарьОткрыть схему -
YN80S00015F3 ФонарьОткрыть схему -

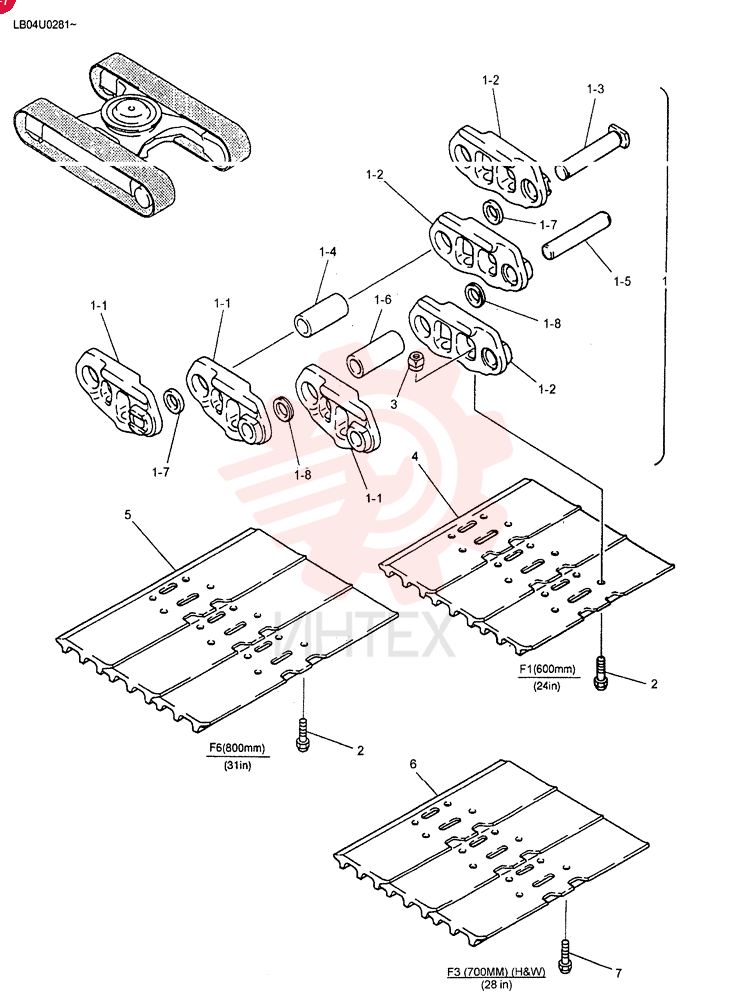

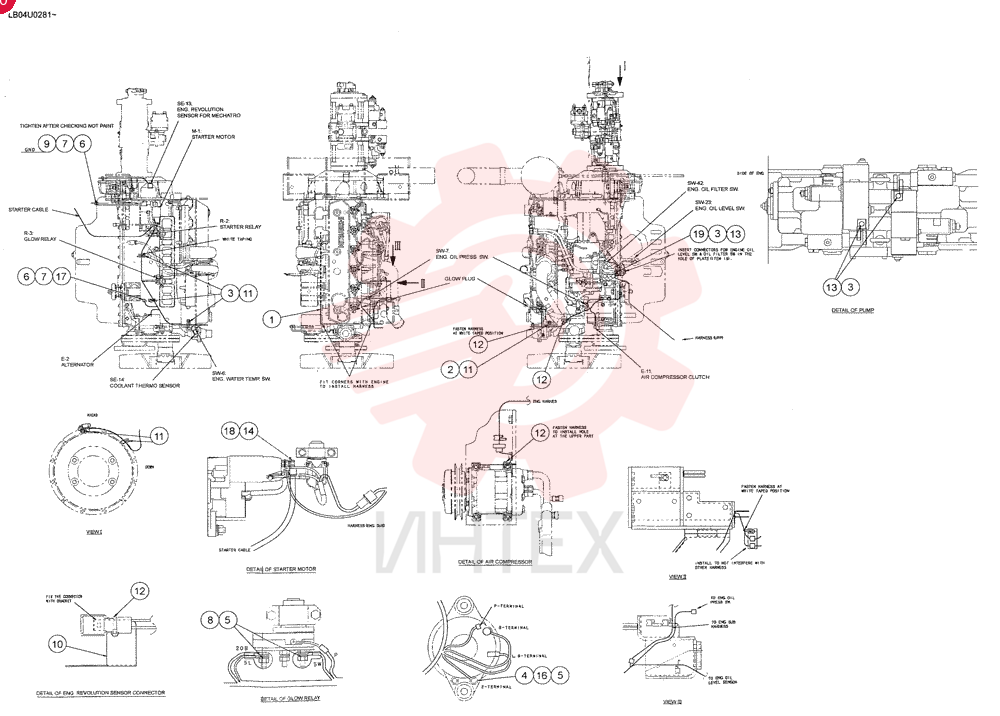

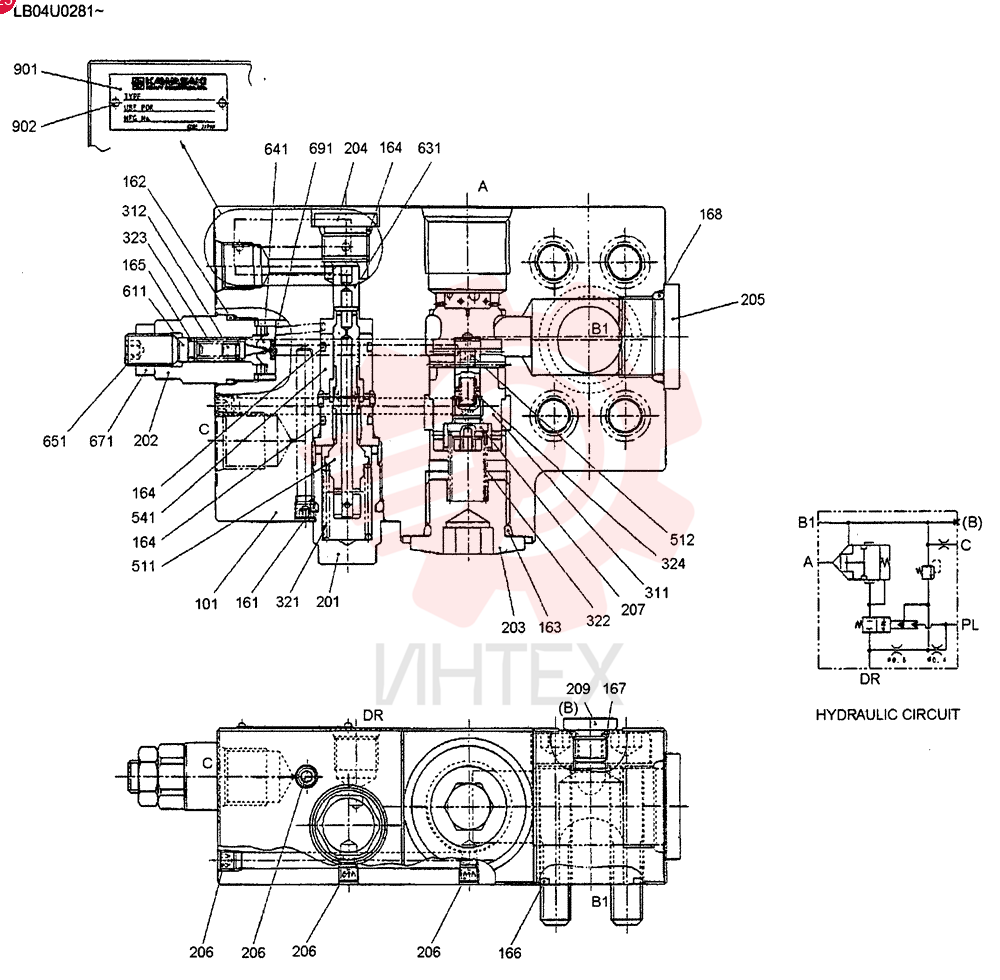

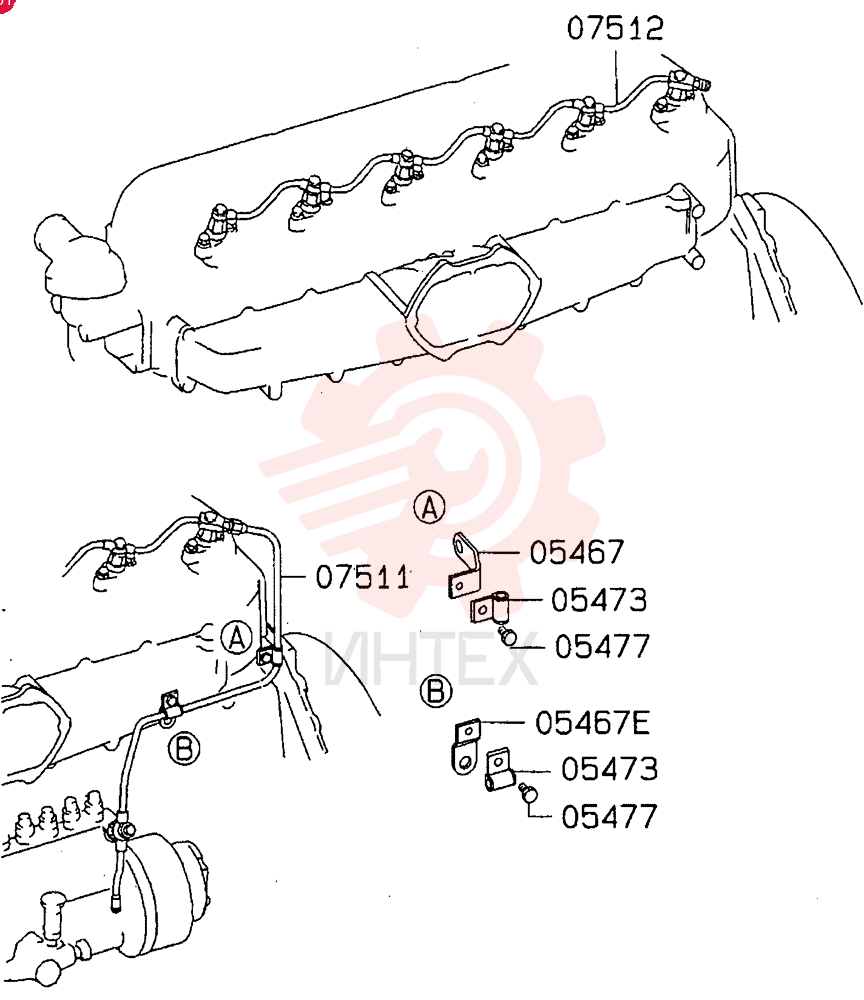

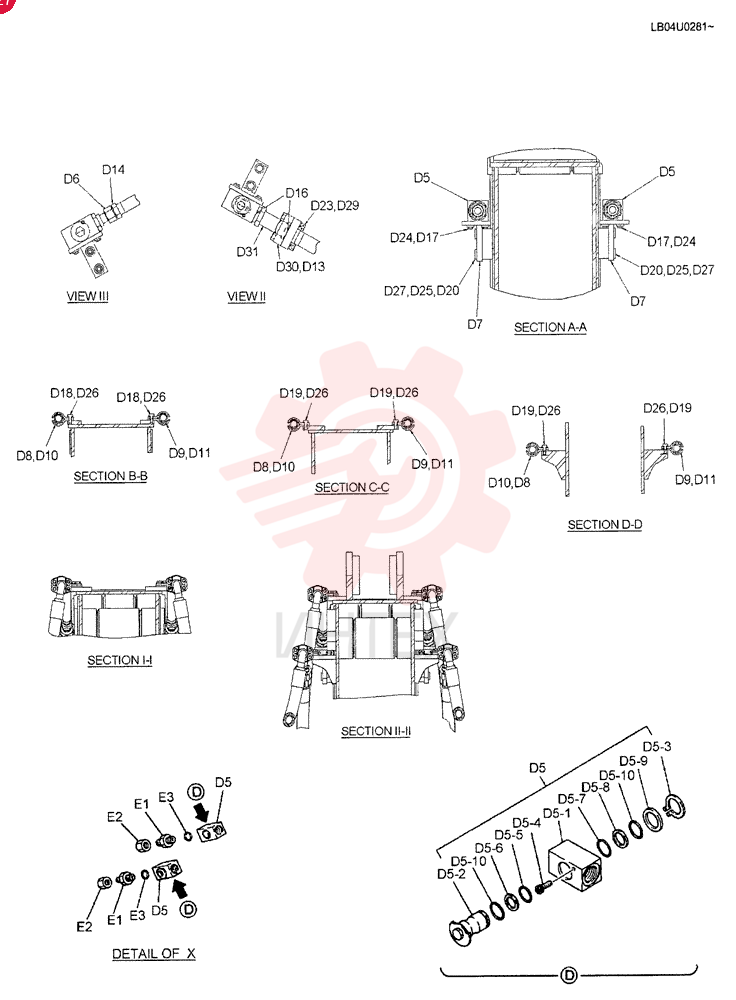

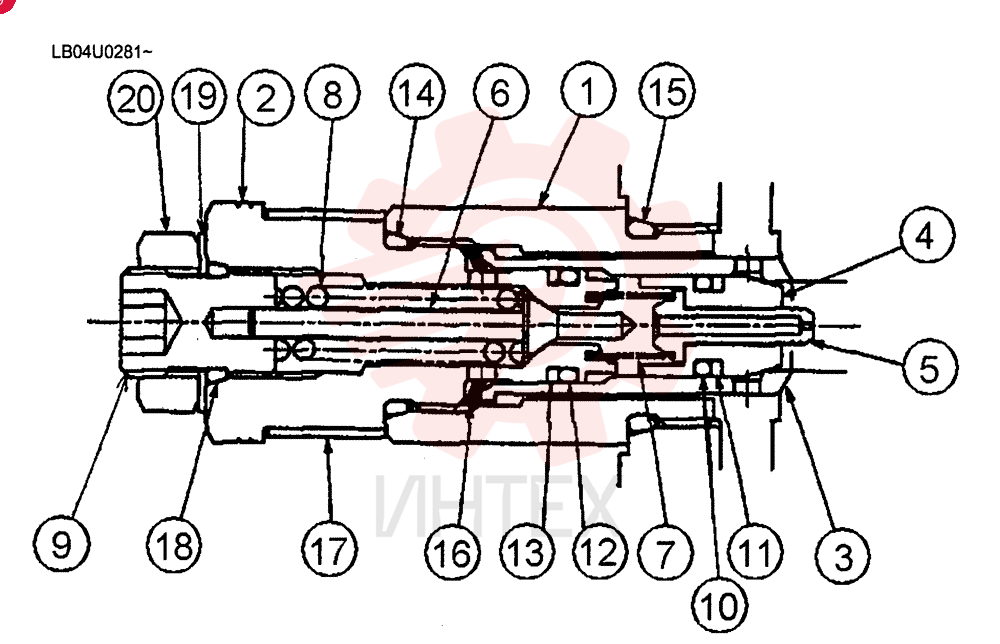

YT22V00006F1 КлапанОткрыть схему -

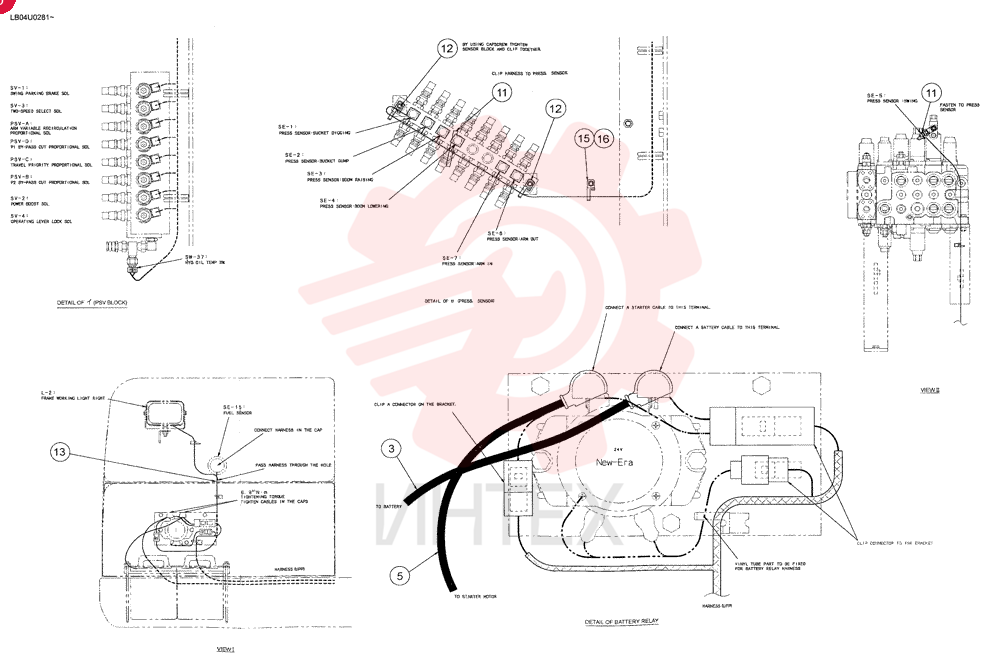

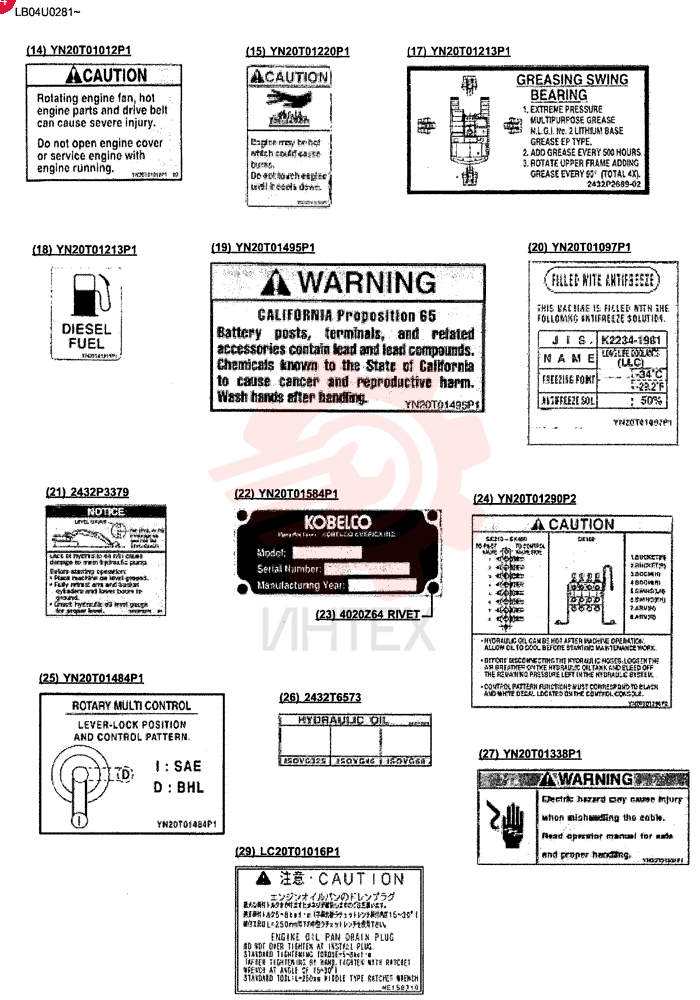

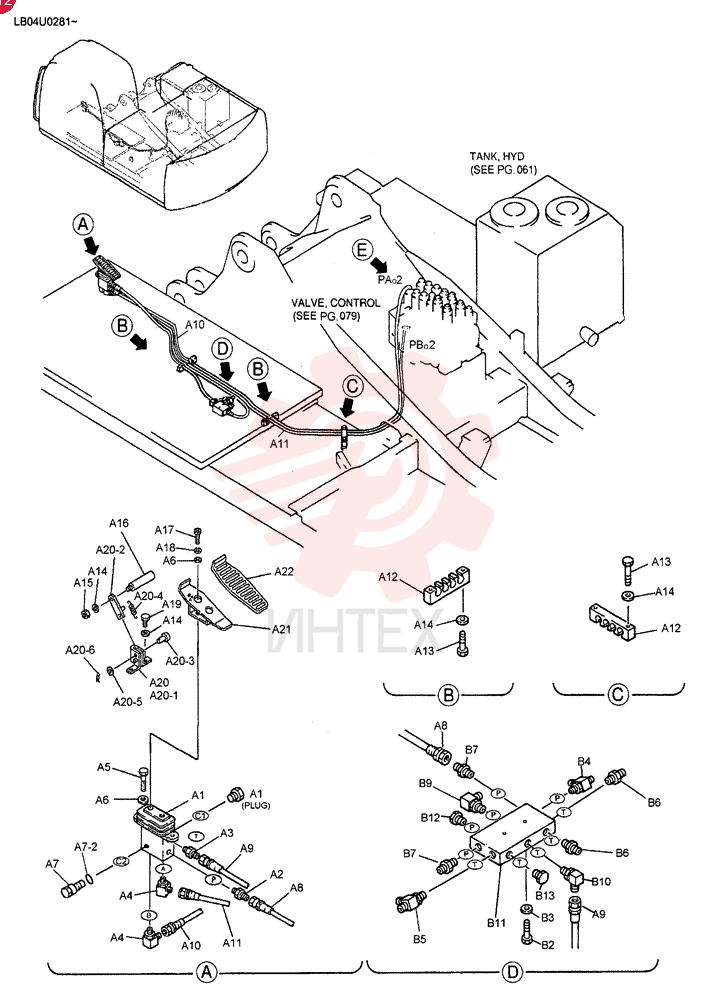

YT35V00013F1 Клапан электромагнитныйОткрыть схему -
YT54S00002P1 Ресивер-осушительОткрыть схему -

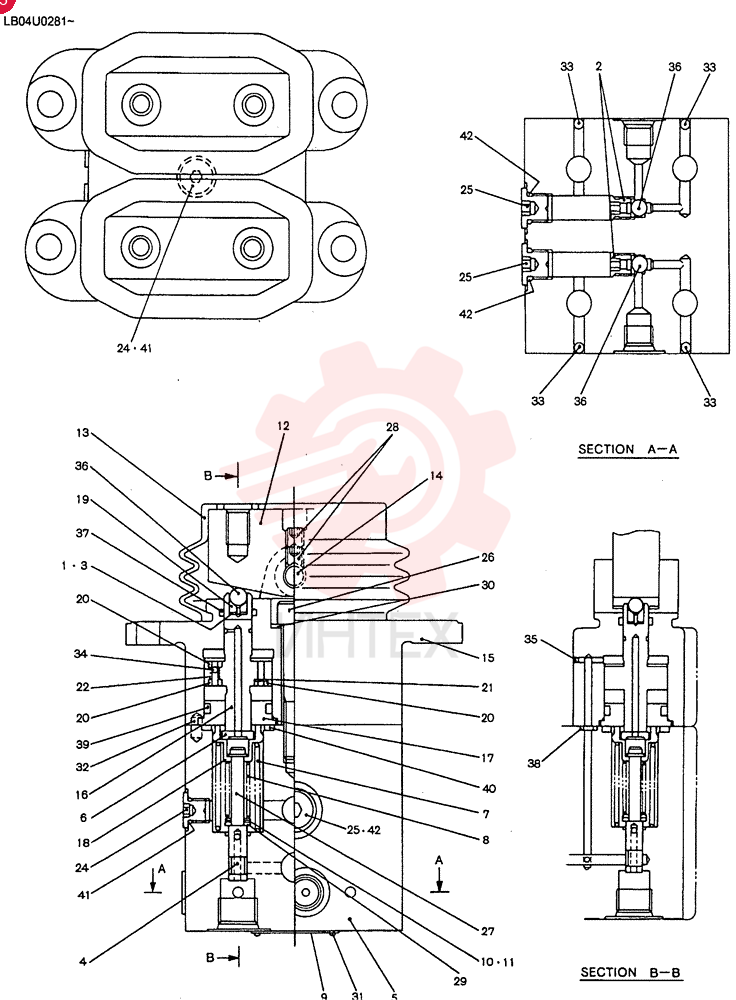

YX30V00004F1 КлапанОткрыть схему -
YX32H01011P1 Втулка, 33mm ID x 49mm OD x 50mm L (часть 1)Открыть схему -
YX32H01011P1 Втулка, 33mm ID x 49mm OD x 50mm L (часть 2)Открыть схему -
YX32H01011P1 Втулка, 33mm ID x 49mm OD x 50mm L (часть 3)Открыть схему -
YY30V00008F1 КлапанОткрыть схему -
ZE13Q08000 ФланецОткрыть схему -
ZF83P15000 Пробка (заглушка)Открыть схему -
ZF93N06000 ГайкаОткрыть схему -
ZF93S06000 Втулка обжимнаяОткрыть схему -
ZH22X04000 Соединитель гидравлический, 1/4″ NPT x 1/4″ NPT (часть 1)Открыть схему -
ZH22X04000 Соединитель гидравлический, 1/4″ NPT x 1/4″ NPT (часть 2)Открыть схему -
ZH22X04000 Соединитель гидравлический, 1/4″ NPT x 1/4″ NPT (часть 3)Открыть схему -
ZS18C12030 Винт с шестигранной головкой, M12 x 30mm (часть 1)Открыть схему -
ZS18C12030 Винт с шестигранной головкой, M12 x 30mm (часть 2)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 1)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 10)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 11)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 12)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 13)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 14)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 15)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 16)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 17)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 18)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 2)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 3)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 4)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 5)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 6)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 7)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 8)Открыть схему -
ZS28C06025 Винт с внутренним шестигранником, M6 x 25mm (часть 9)Открыть схему -
Группа сиденья (заменена на YN25M00049F2)Открыть схему -
Группа сиденья (заменяет YN25M00039F1)Открыть схему -

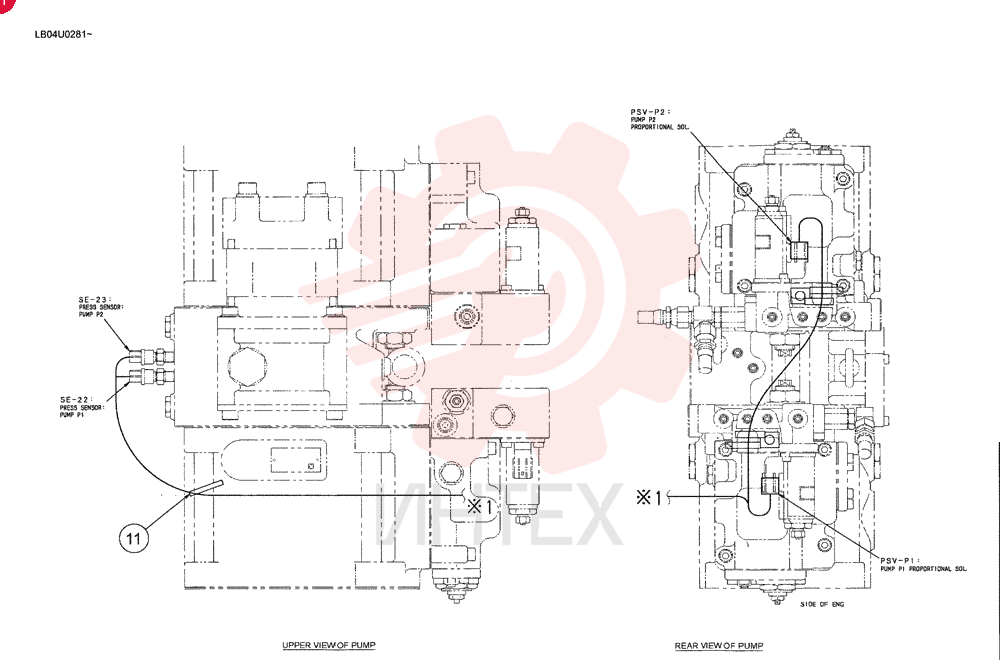

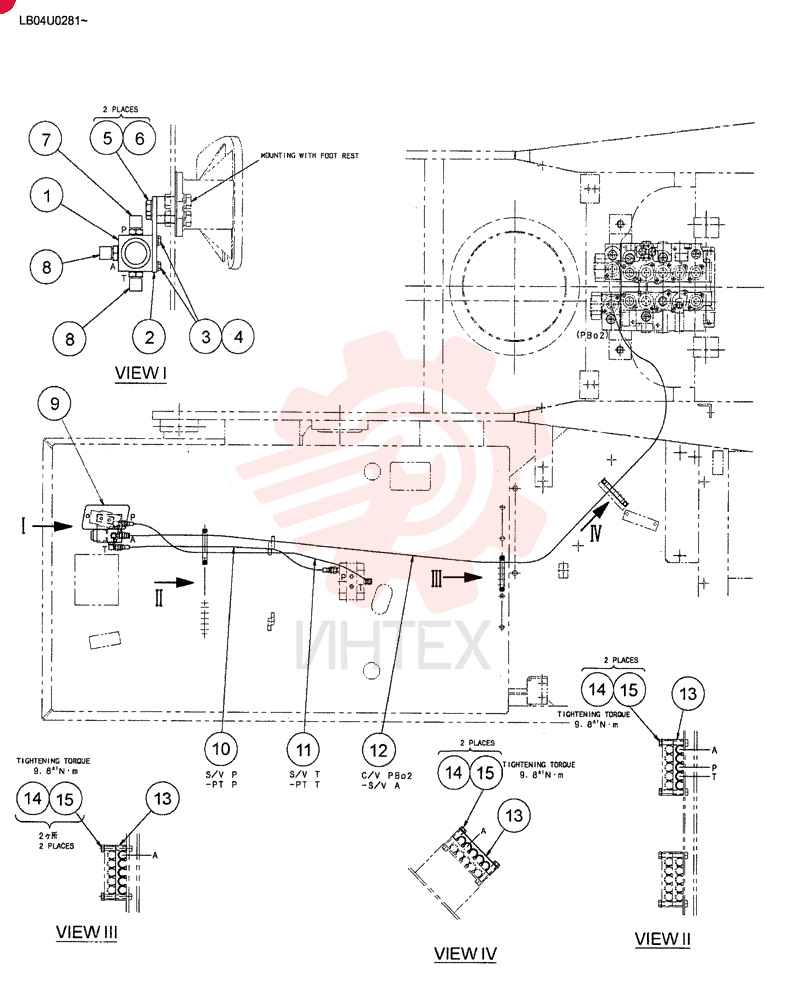

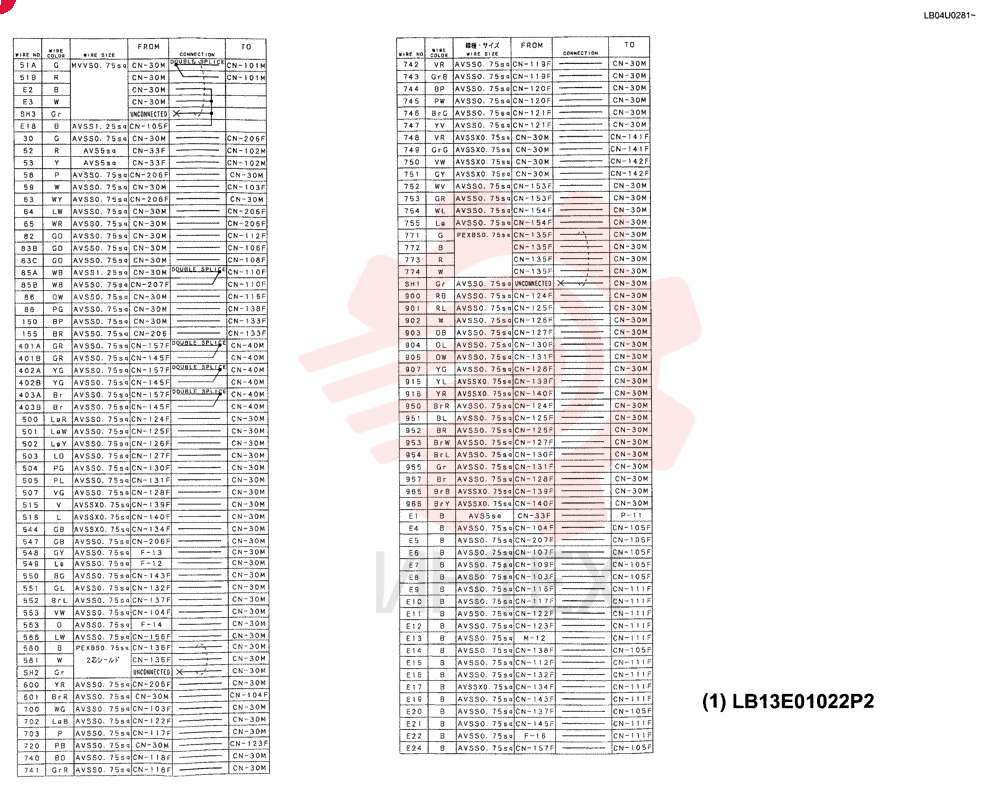

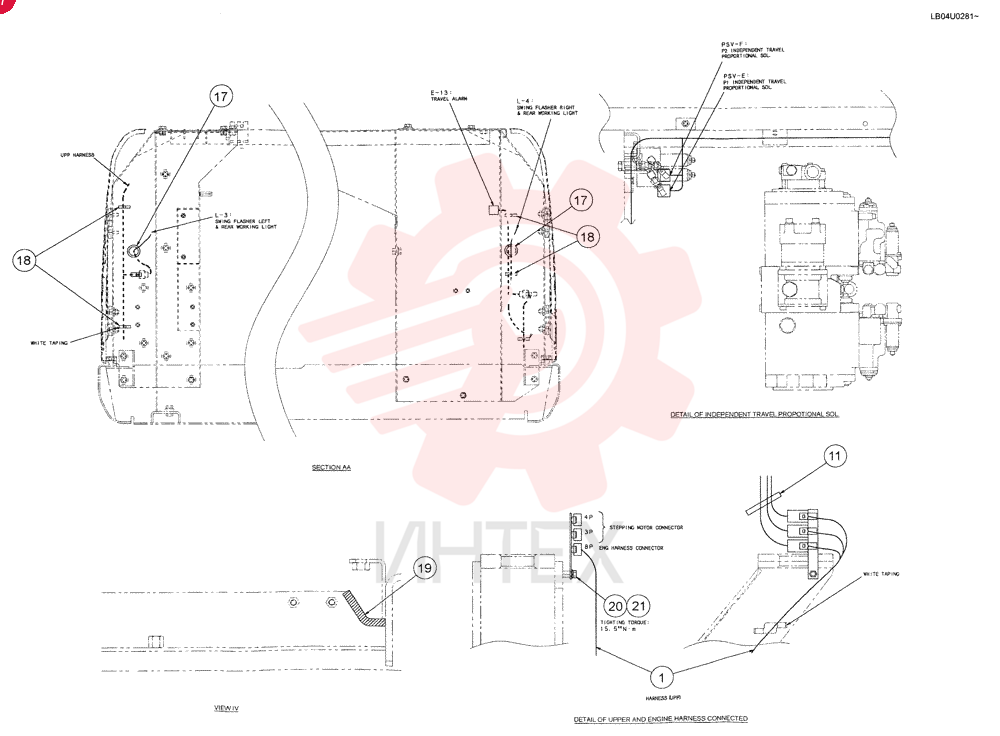

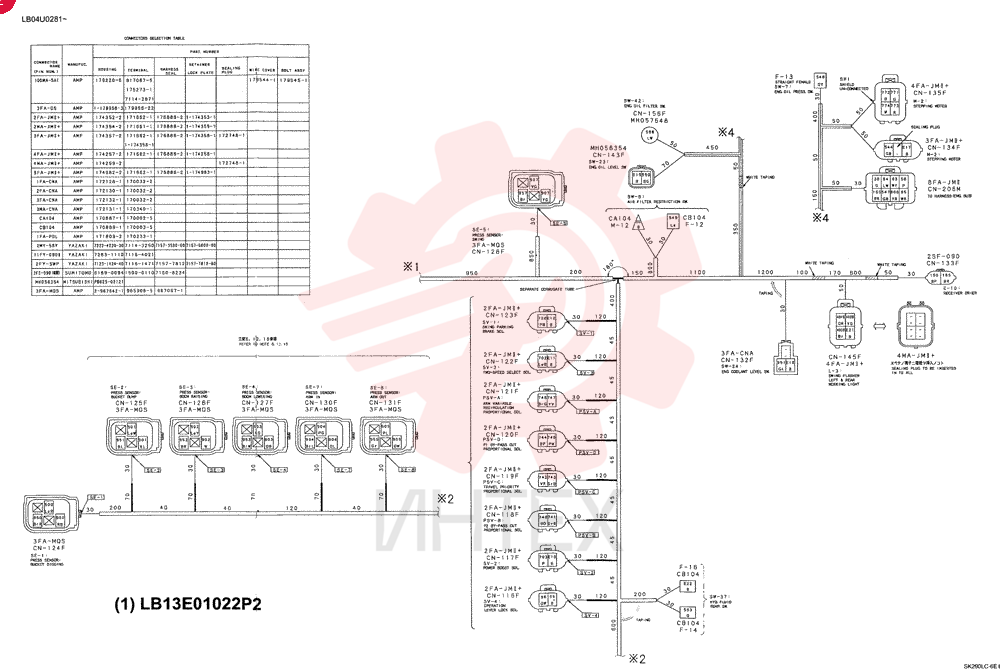

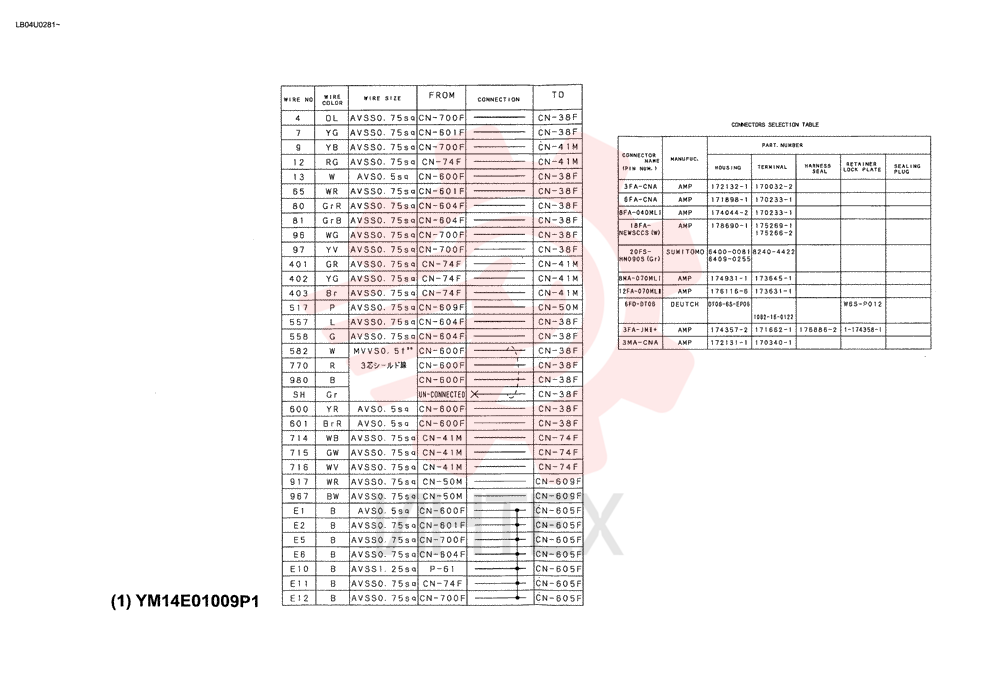

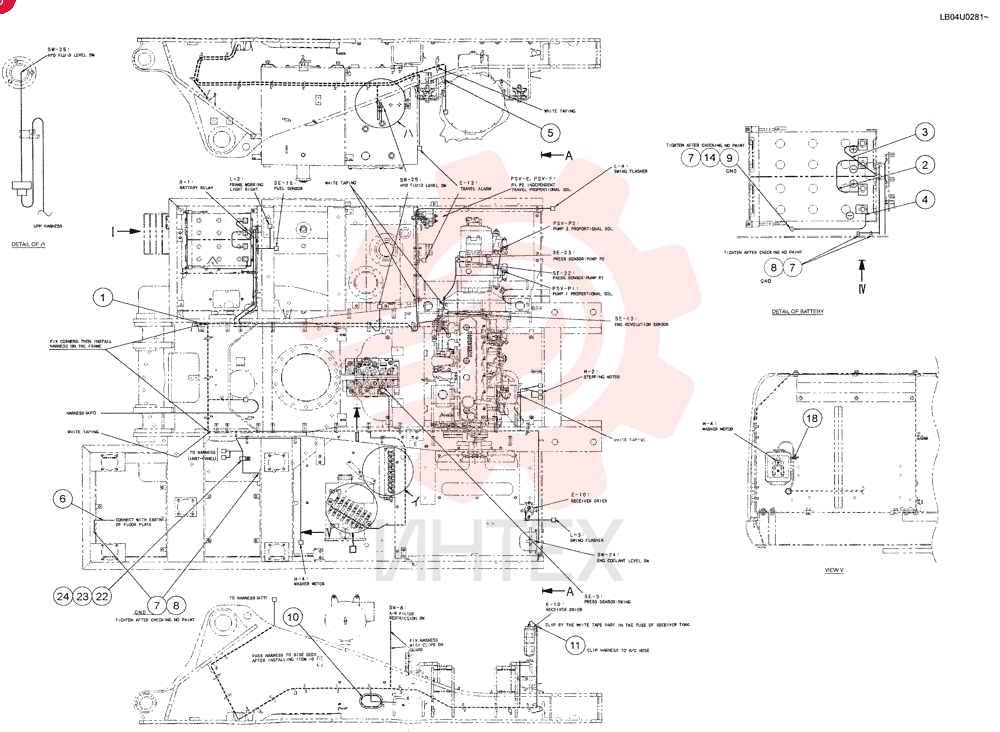

Жгут проводов в сборе верхний (LB13E00005F1)Открыть схему -

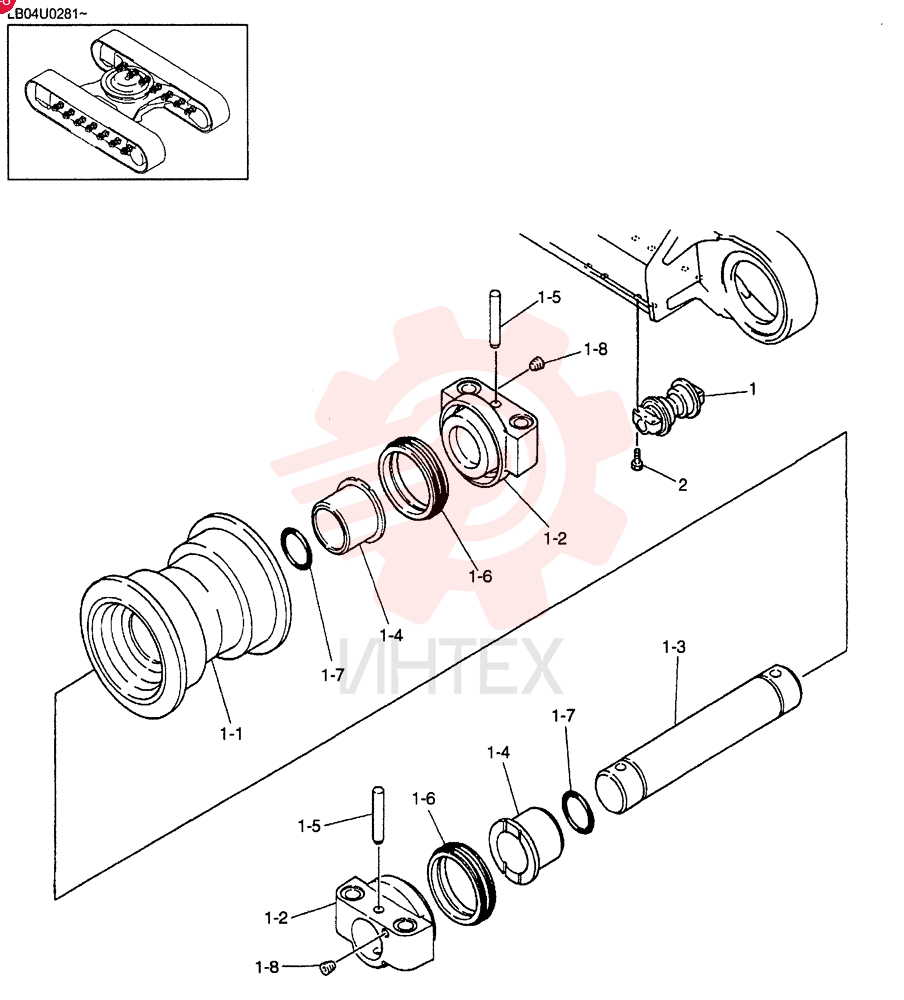

Колесо направляющее в сборе (стандартное) (только для F1)Открыть схему -
Крышка муфты опережения впрыска, 0212-1-Открыть схему -

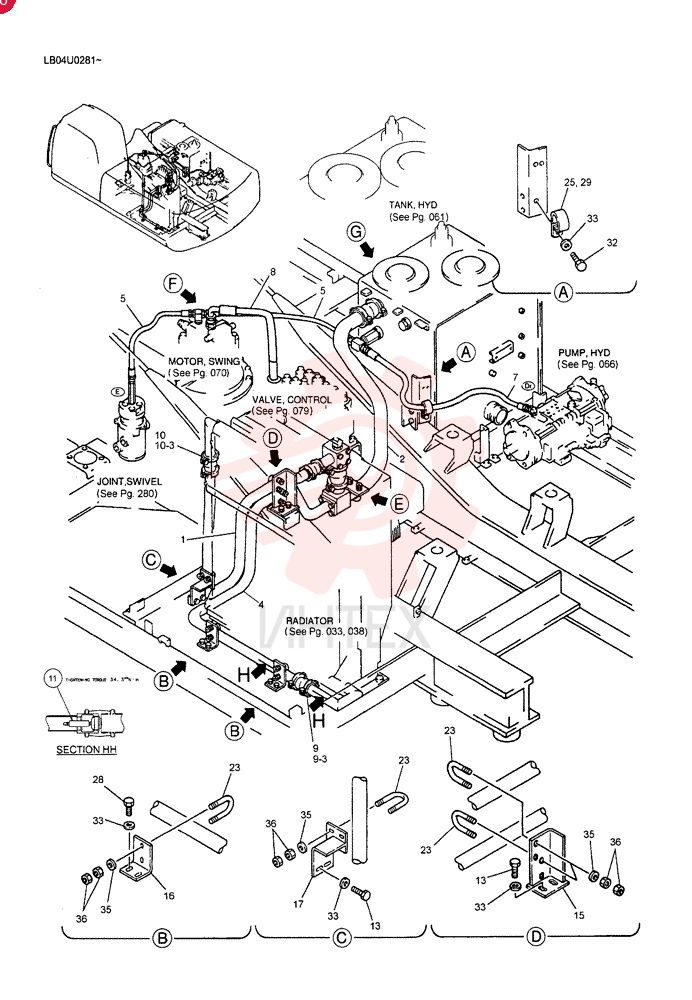

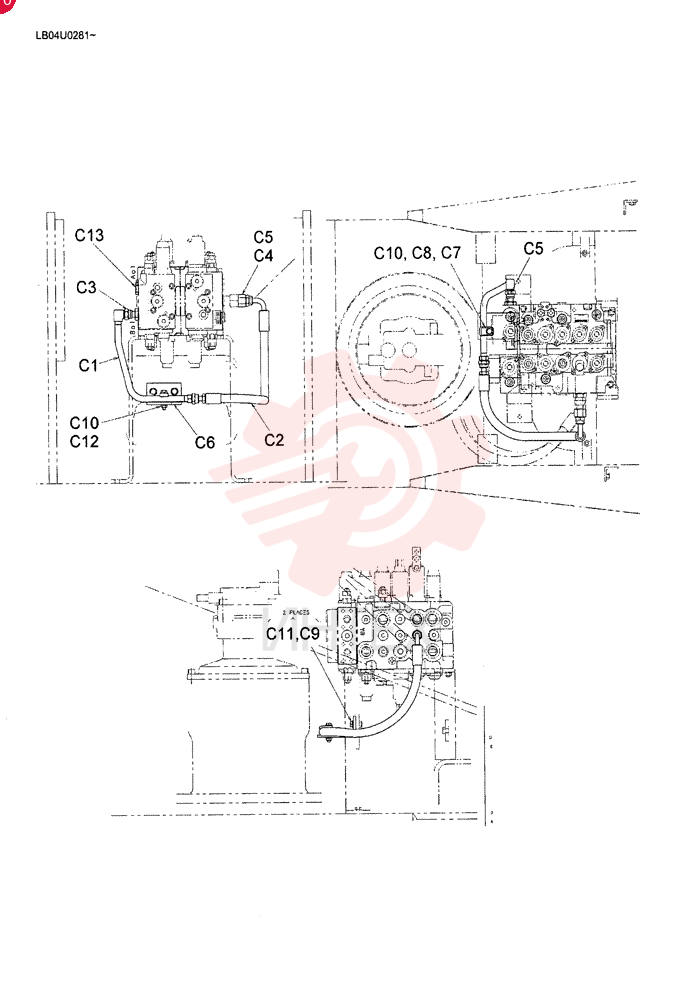

Магистрали гидравлические верхние (насос) (если используется, см. 25-1 & 25-2)Открыть схему -
Масло двигателя - SAE 15W/40 (кварты)Открыть схему -
Насос, 20.3 CCОткрыть схему -
Осушитель воздуха в сборе (см. рис. 01-066)Открыть схему -
Отдельно не поставляется (часть 1)Открыть схему -
Отдельно не поставляется (часть 2)Открыть схему
