(SK300LC) - MARK IV EXCAVATOR BTW YCU0301 - YCU0500 (1/95-12/95) — схемы

•

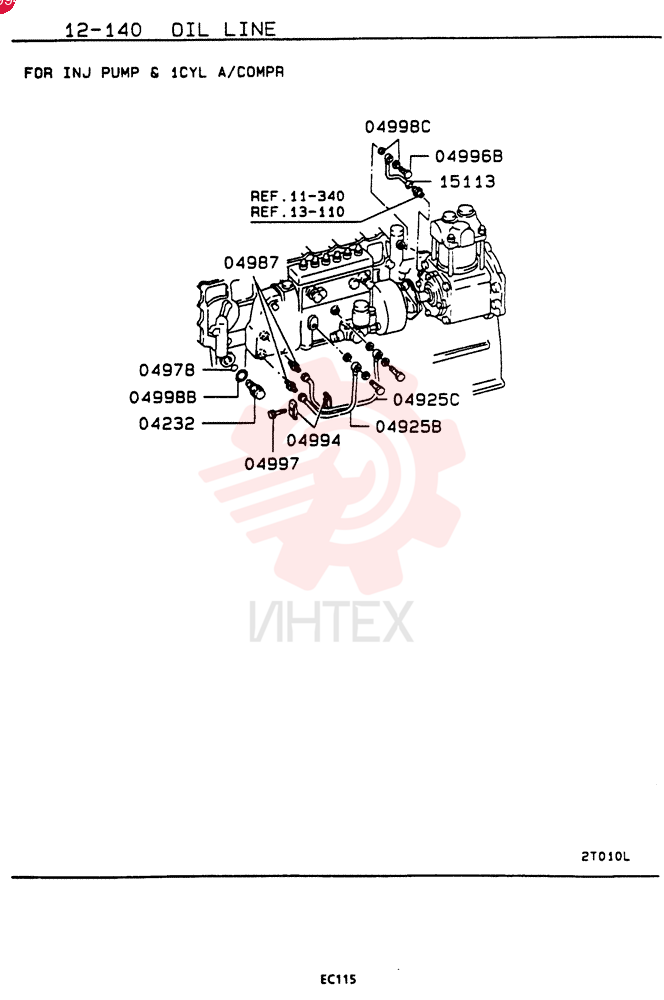

  ADAPTER VAME157529 (1)

  Открыть схему
•

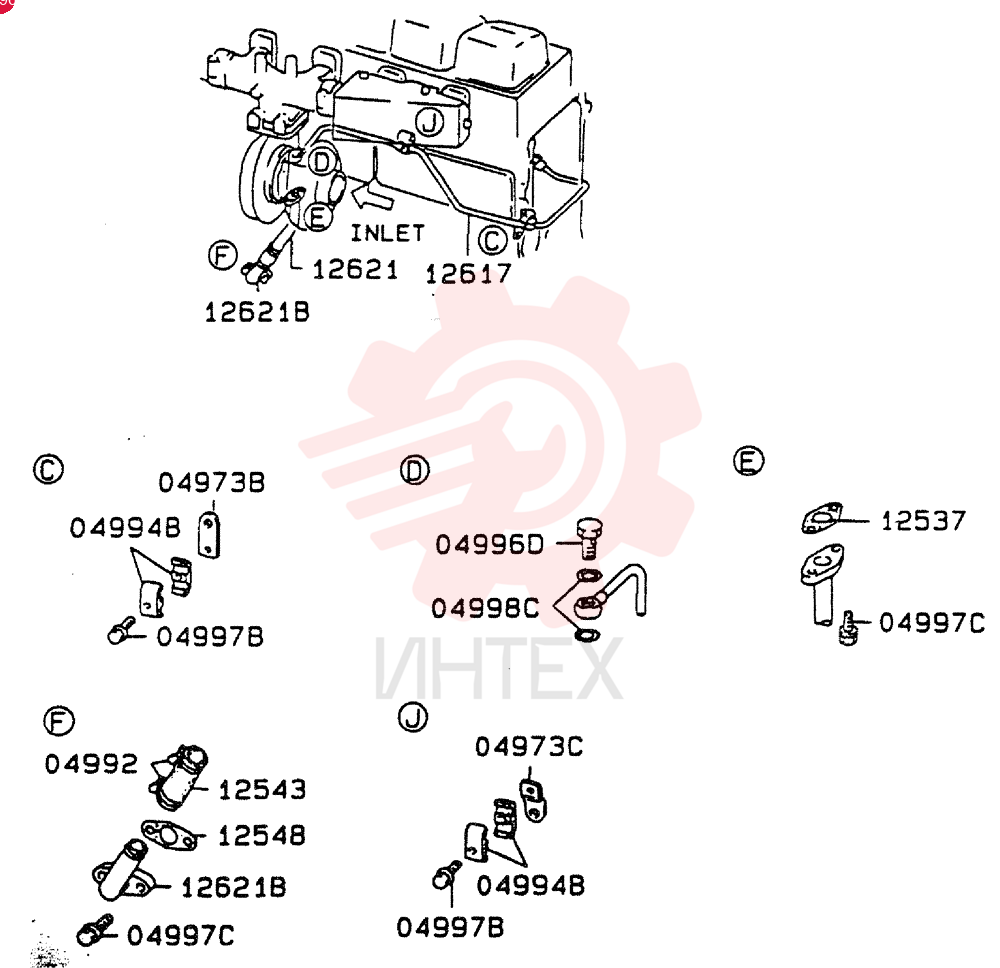

  ADAPTER VAME157529 (2)

  Открыть схему
•

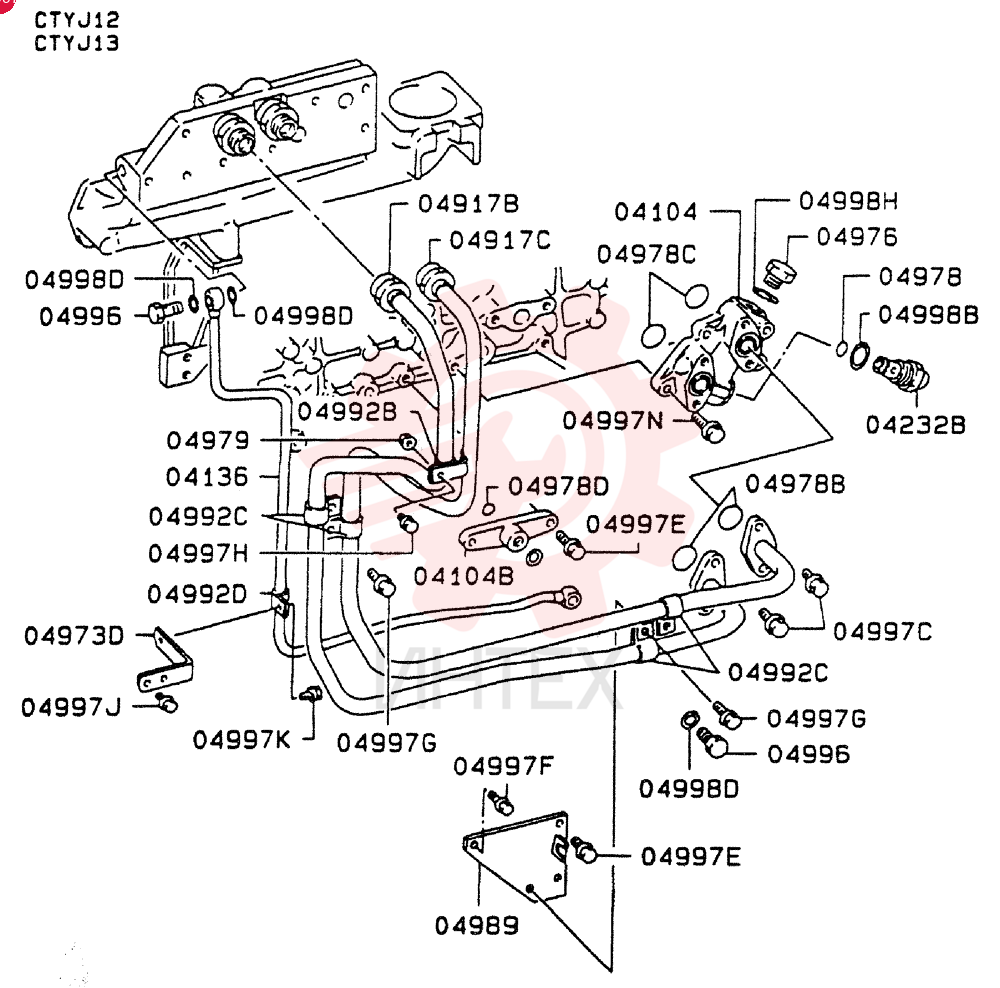

  ADAPTER VAME157529 (3)

  Открыть схему
•

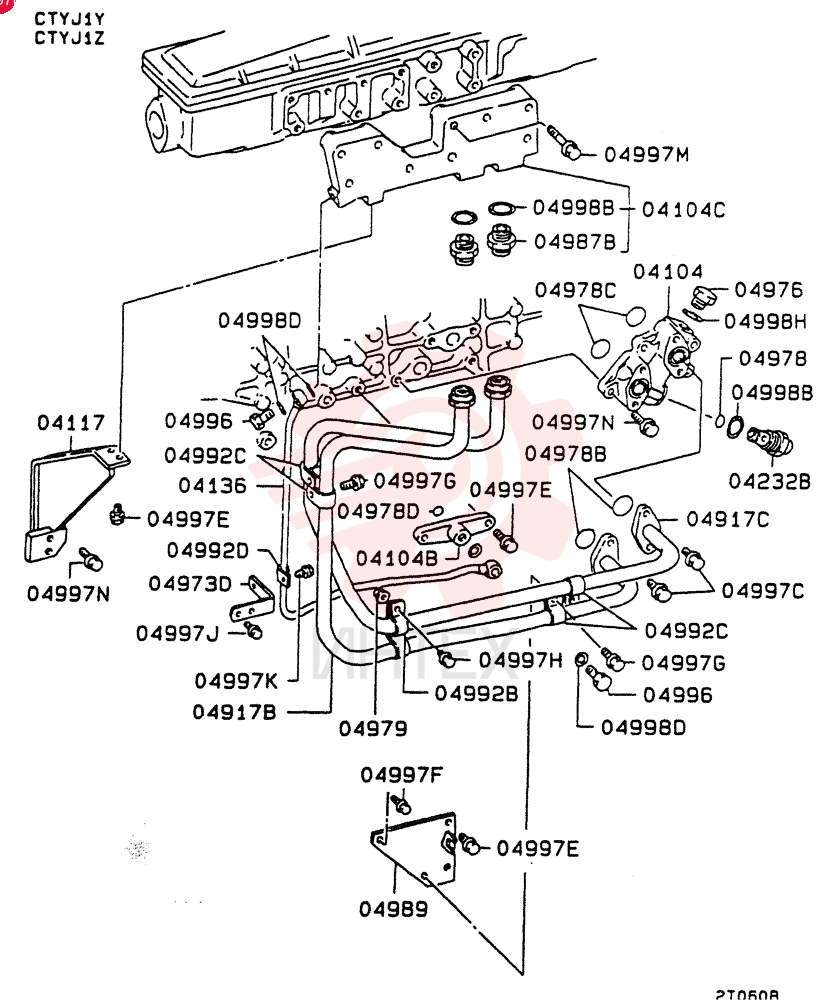

  ADAPTER VAME157529 (4)

  Открыть схему
•

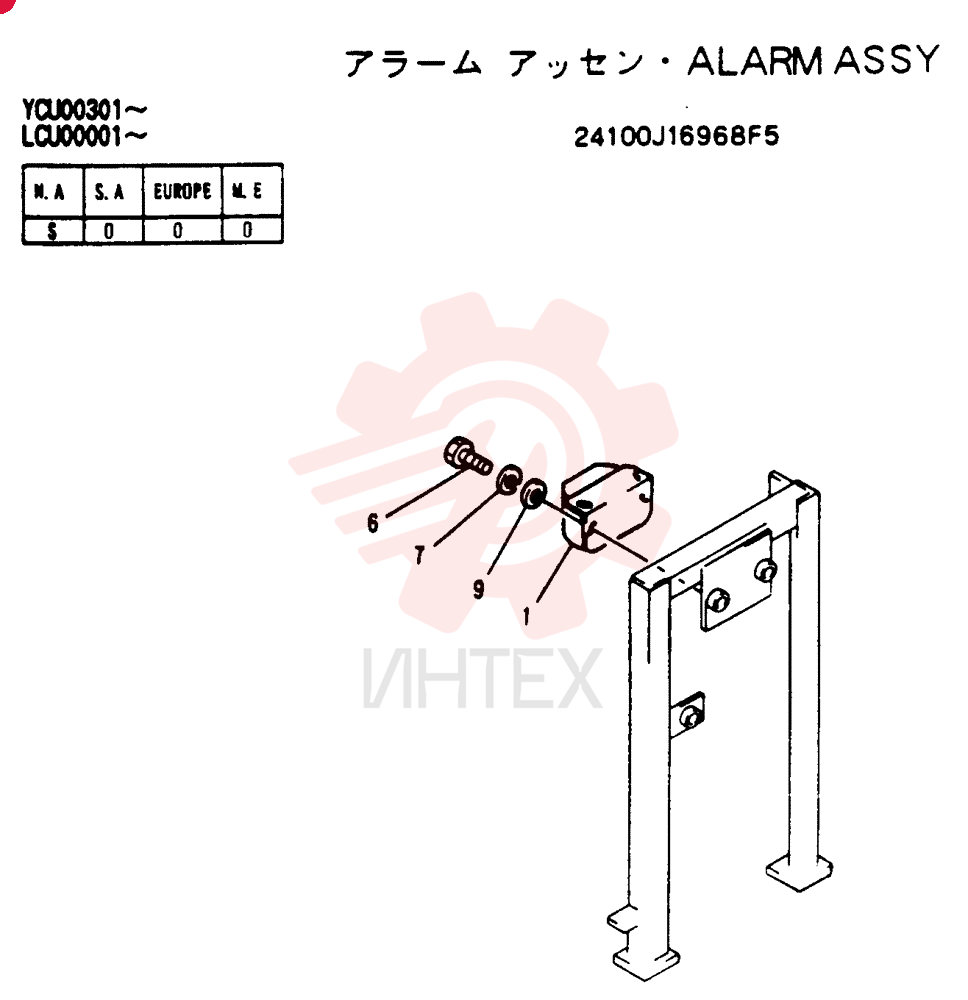

  ALARM ASSY 24100J16968F5

  Открыть схему
•

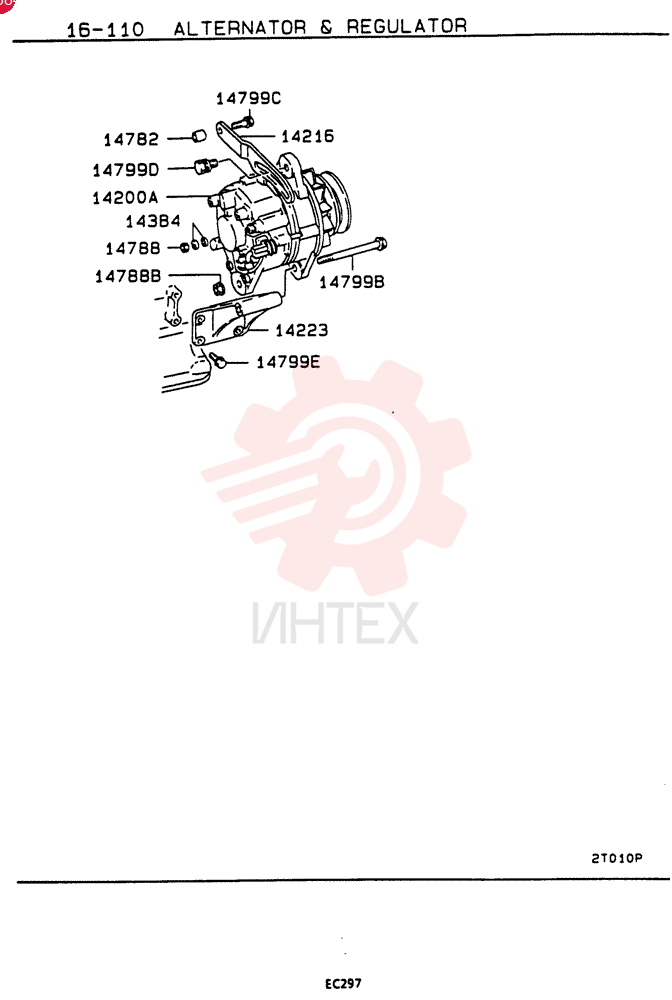

  ALTERNATOR,24V, 30 Amp VAME049177 (1)

  Открыть схему
•

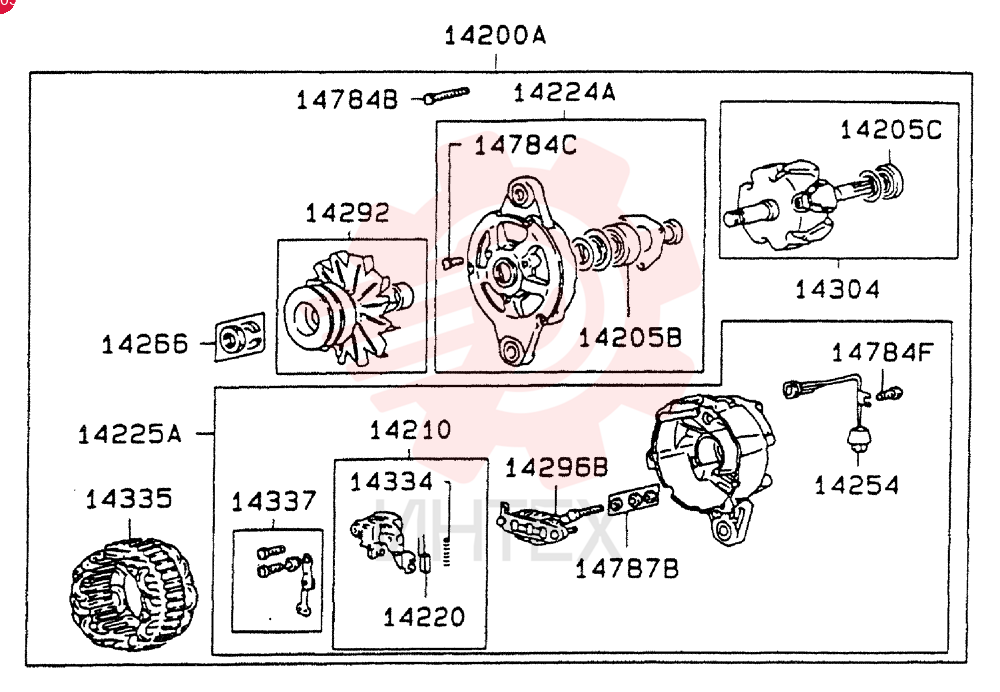

  ALTERNATOR,24V, 30 Amp VAME049177 (2)

  Открыть схему
•

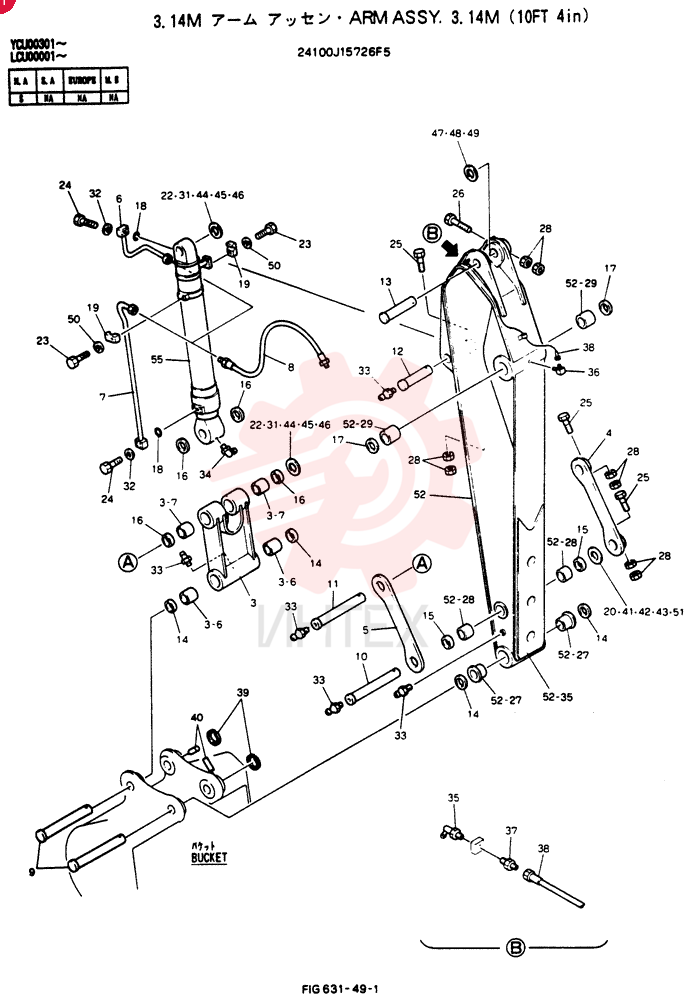

  ARM ASSY, 3.14M 24100J15726F6

  Открыть схему
•

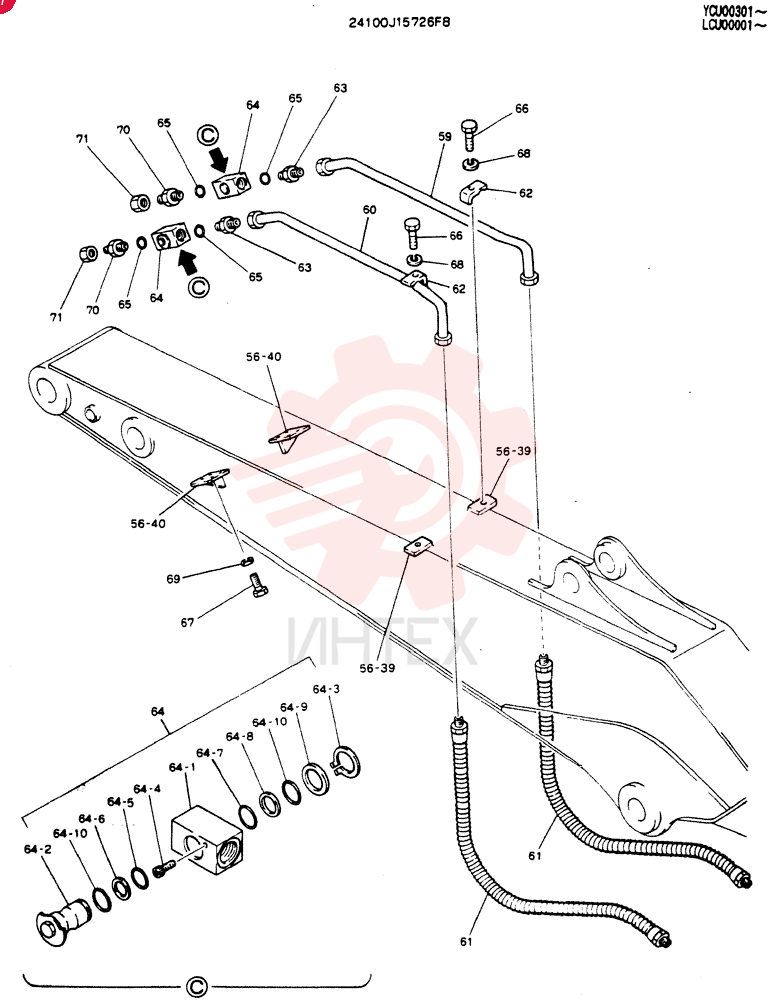

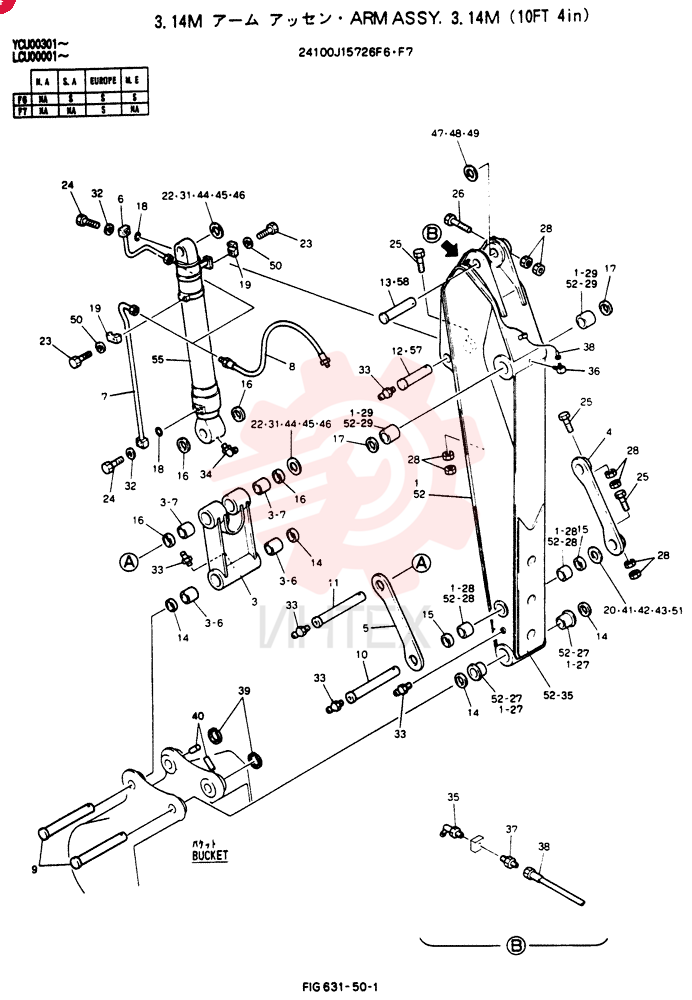

  ARM ASSY, 3.14M 24100J15726F8 (1)

  Открыть схему
•

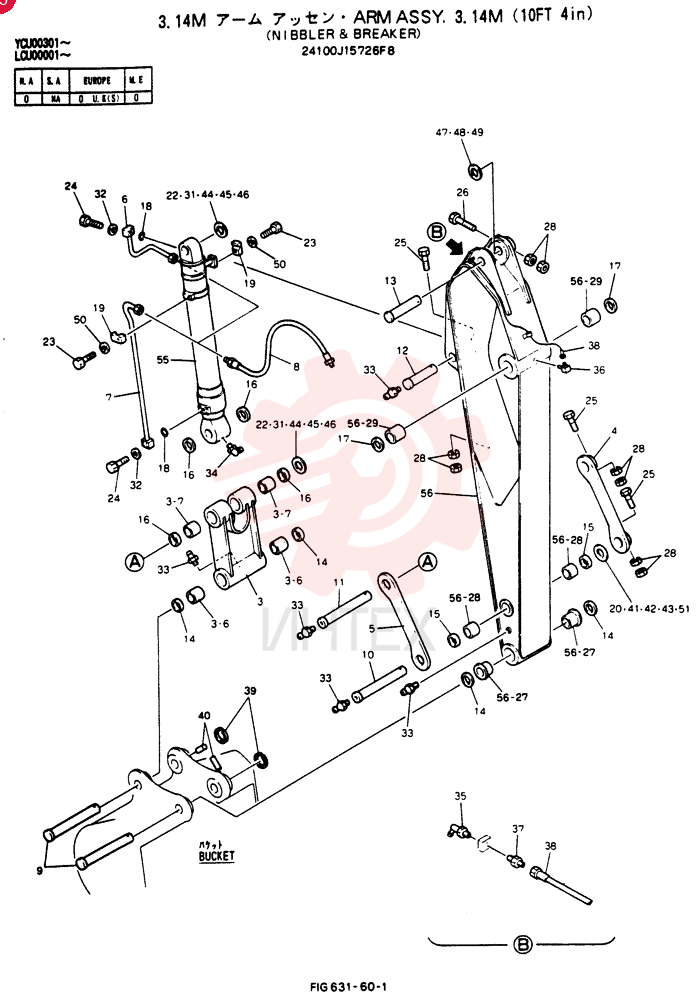

  ARM ASSY, 3.14M 24100J15726F8 (2)

  Открыть схему
•
  ARM ASSY. 3.14M

  Открыть схему
•

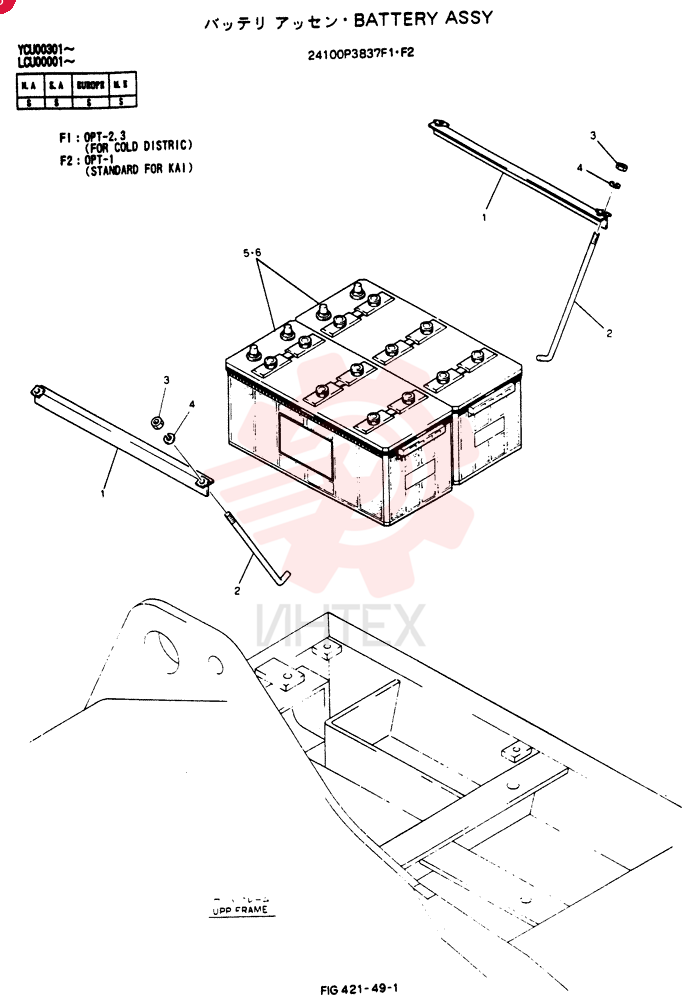

  BATTERY ASSY 24100P3837F1

  Открыть схему
•

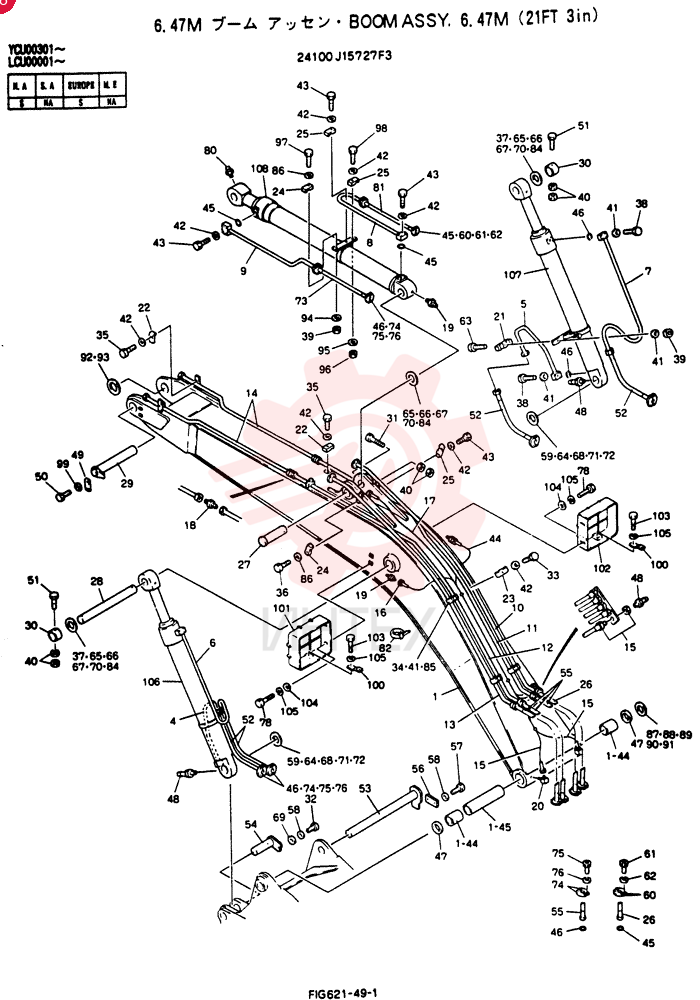

  BOOM ASSY, 6.47M 24100J15727F3

  Открыть схему
•

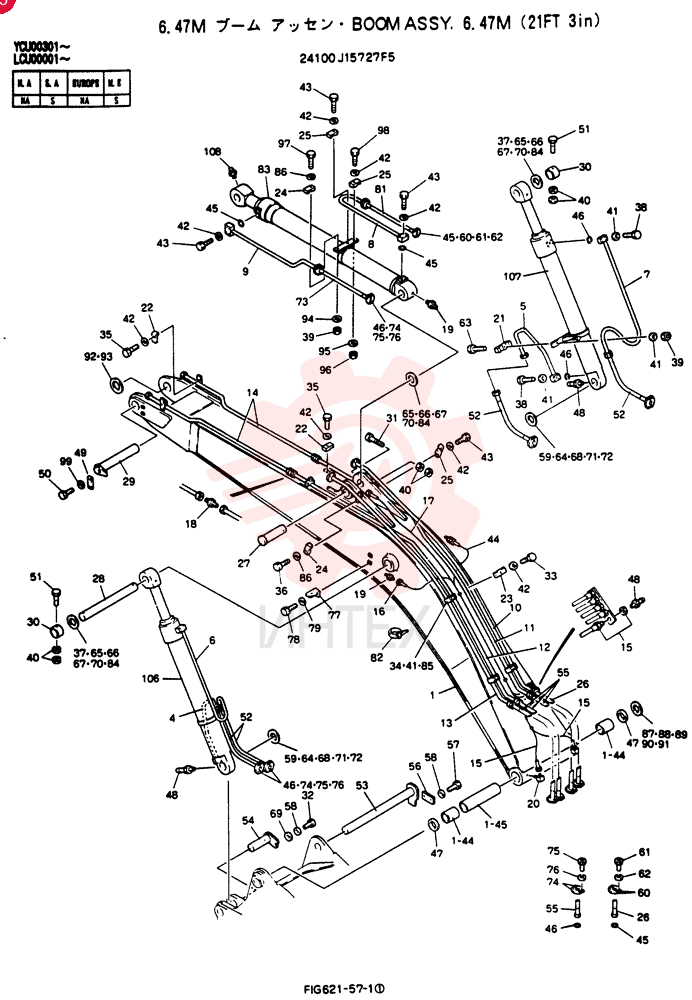

  BOOM ASSY, 6.47M 24100J15727F5

  Открыть схему
•

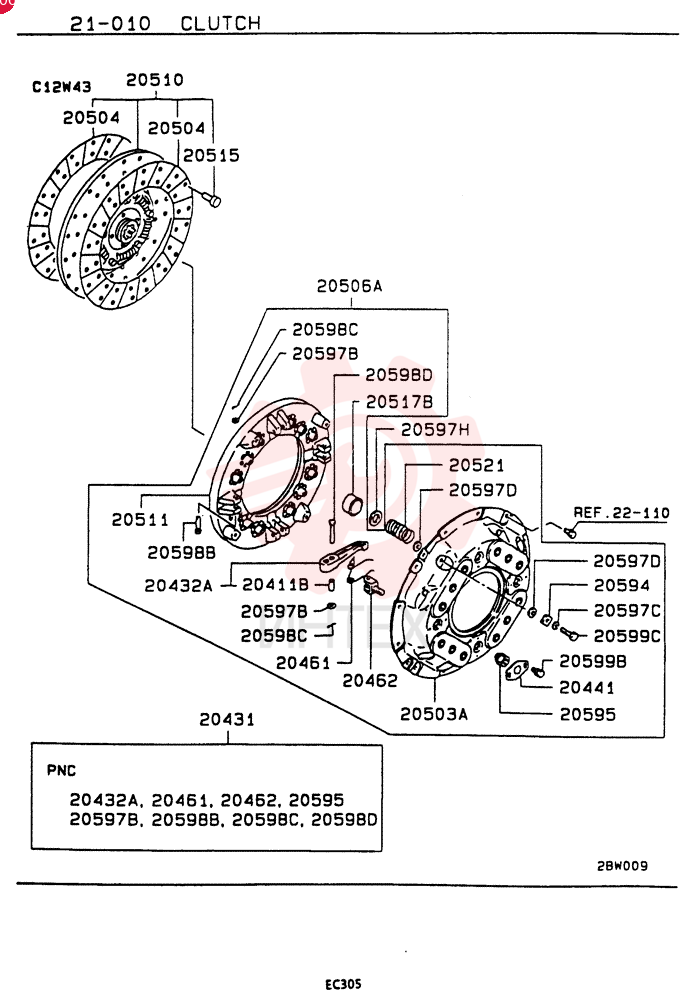

  BUSHING, CLUTCH, 6D221, Start Serial: 9107.1

  Открыть схему
•

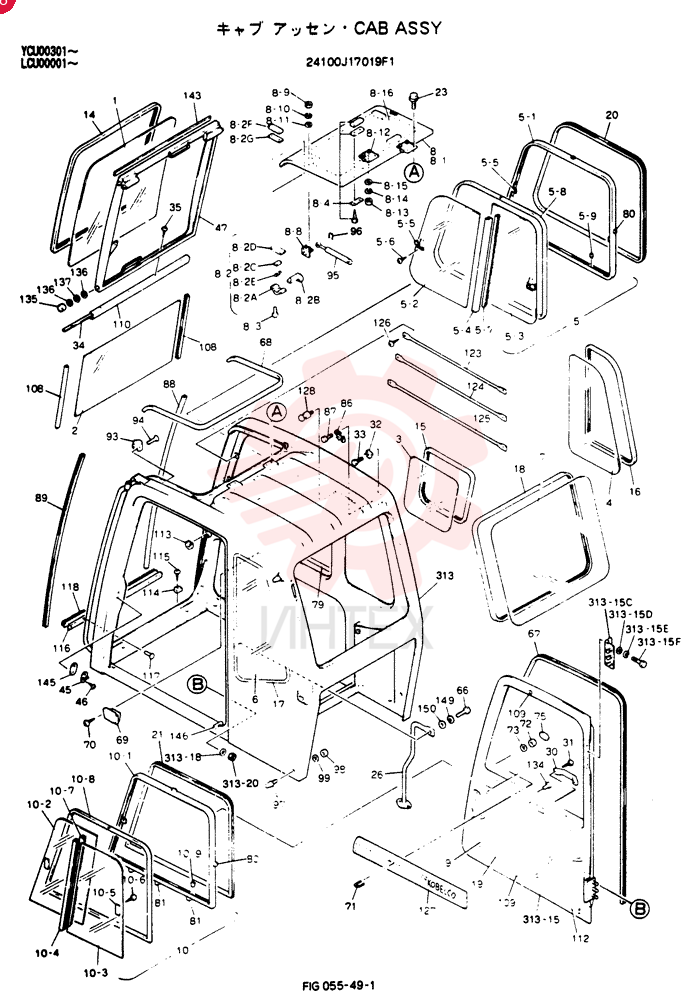

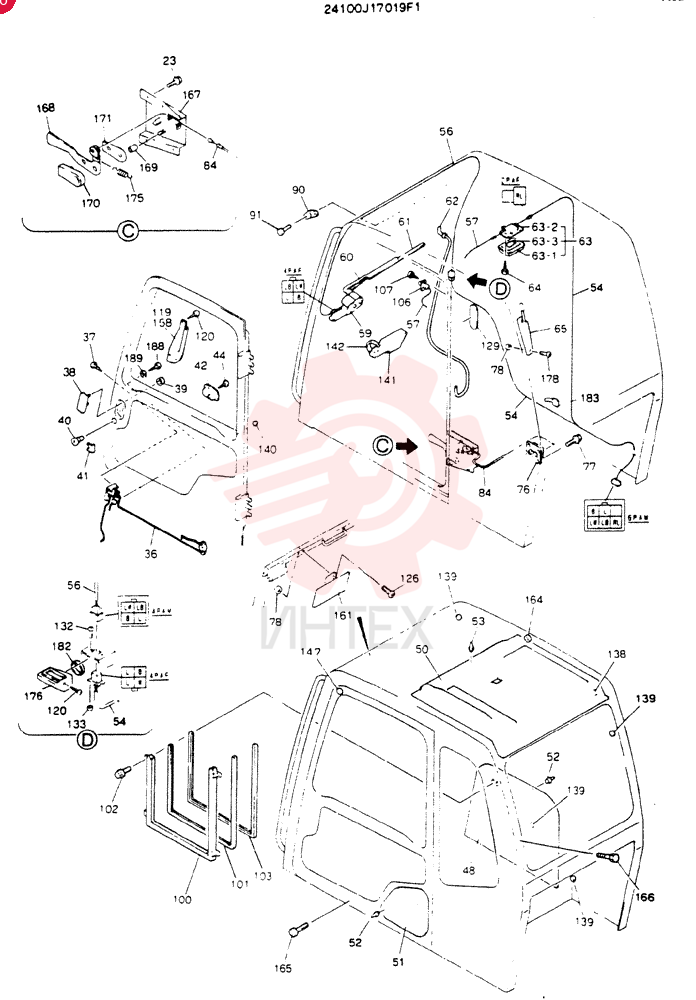

  CAB 24100J17019F1 (1)

  Открыть схему
•
  CAB 24100J17019F1 (2)

  Открыть схему
•

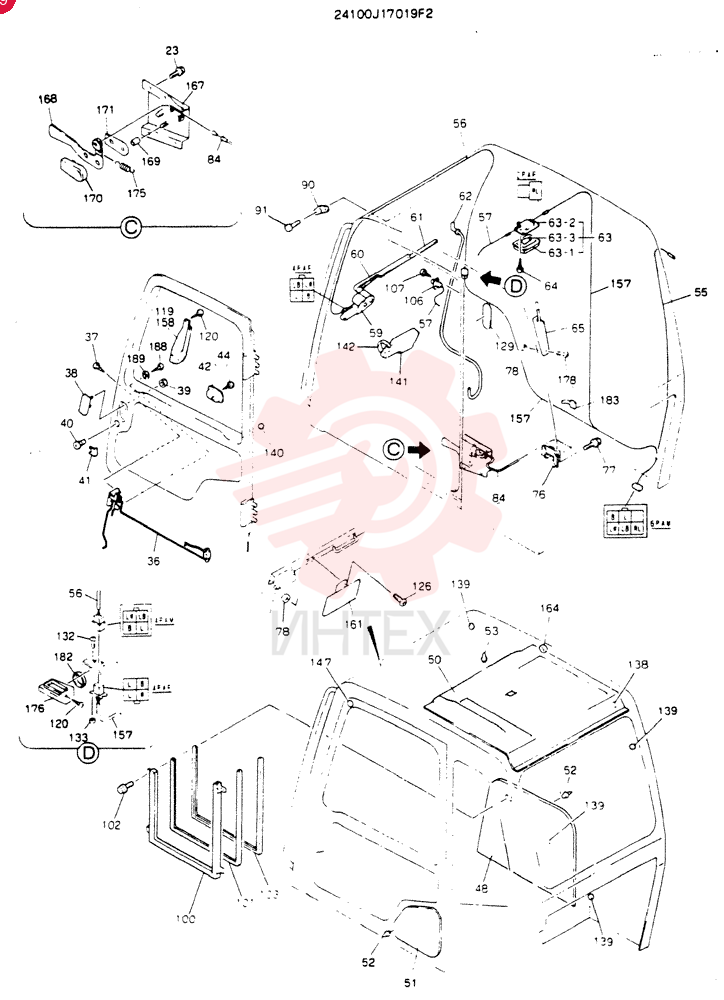

  CAB 24100J17019F2 (1)

  Открыть схему
•

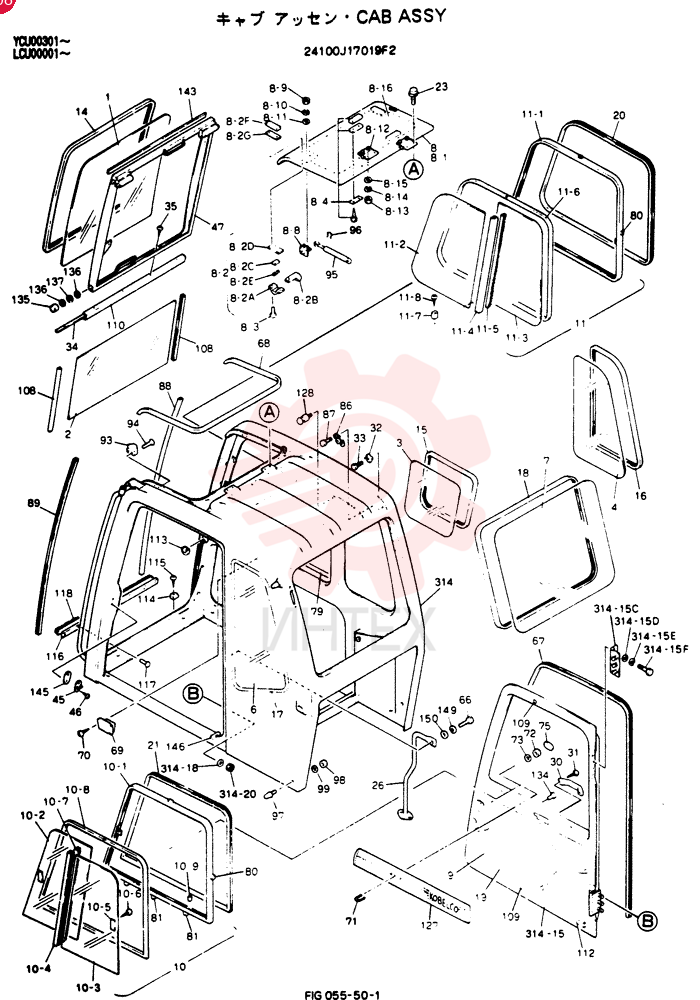

  CAB 24100J17019F2 (2)

  Открыть схему
•

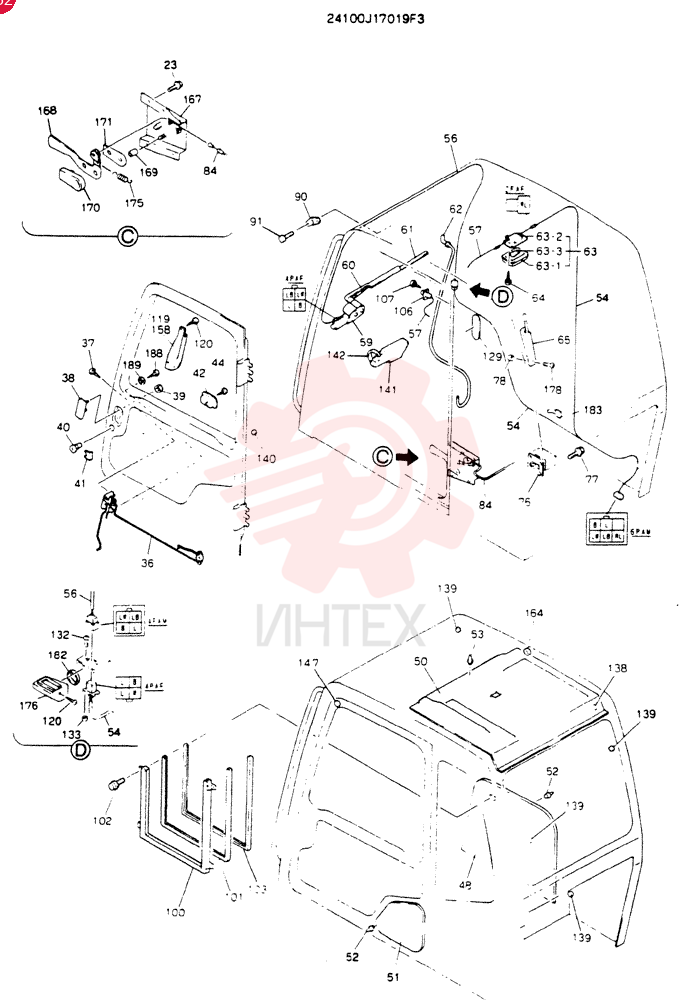

  CAB 24100J17019F3 (1)

  Открыть схему
•

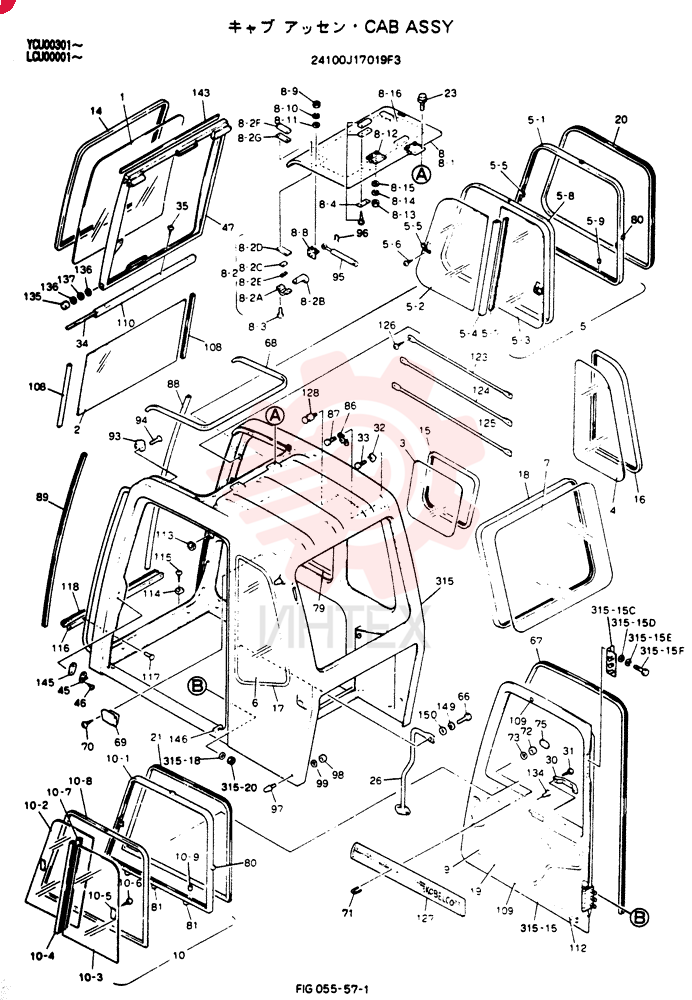

  CAB 24100J17019F3 (2)

  Открыть схему
•
  CAB 24100N8488F1

  Открыть схему
•

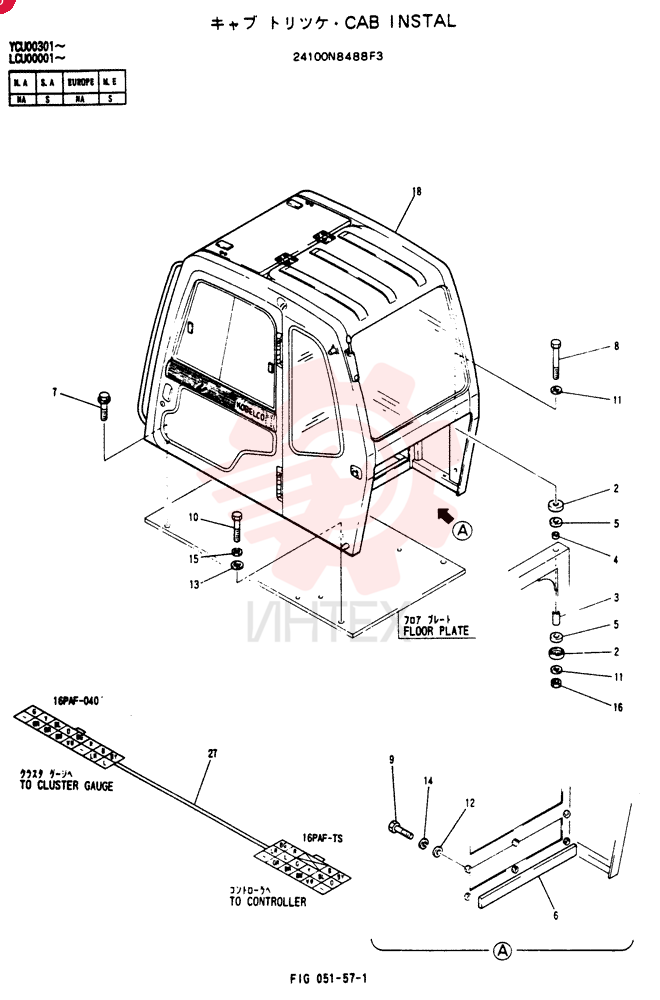

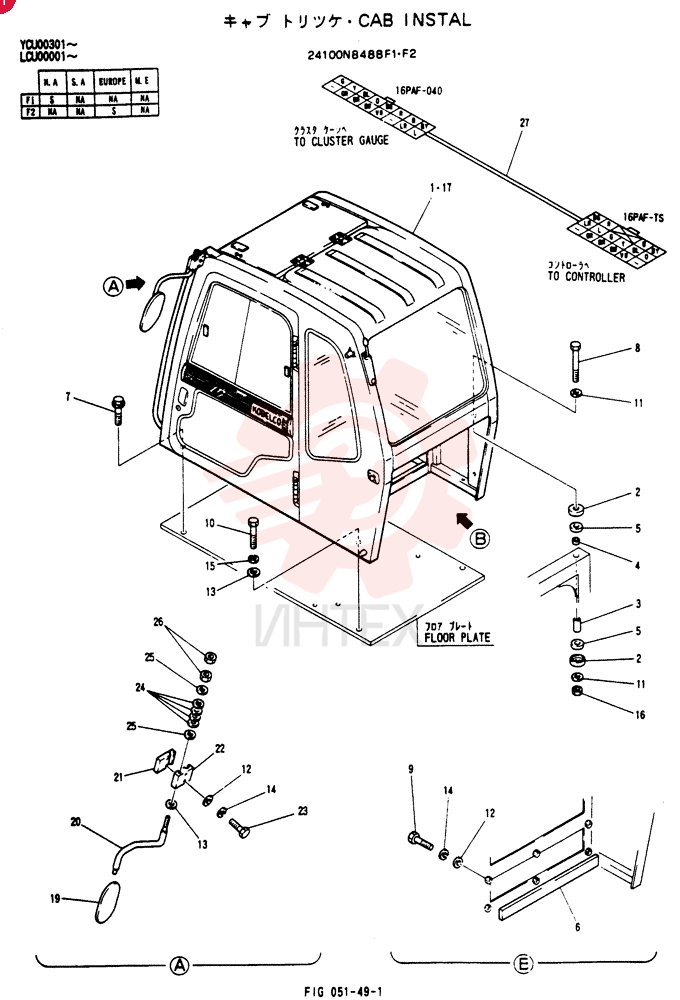

  CAB INSTAL 24100N8488F3

  Открыть схему
•

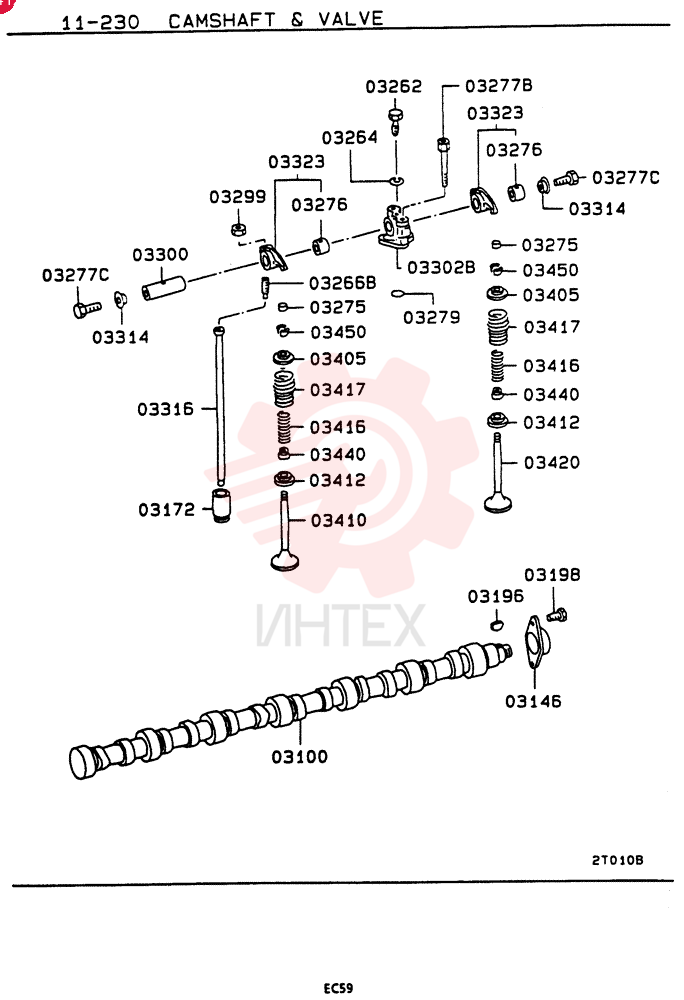

  CAMSHAFT VAME051209

  Открыть схему
•

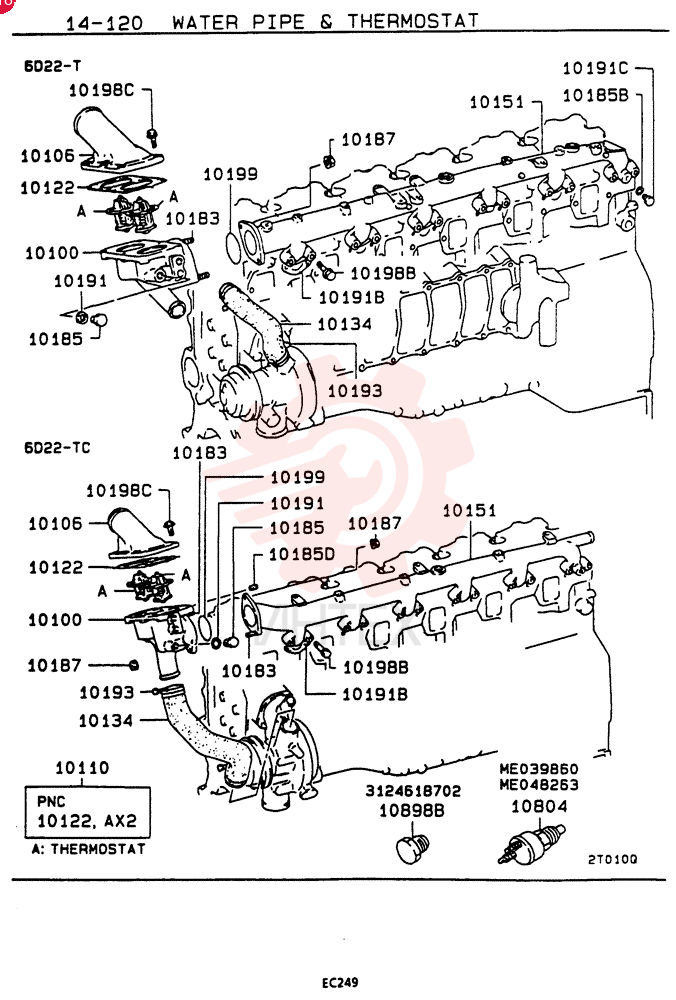

  CASE, THERMOSTAT, 6D221, Start Serial: 9107.1-

  Открыть схему
•

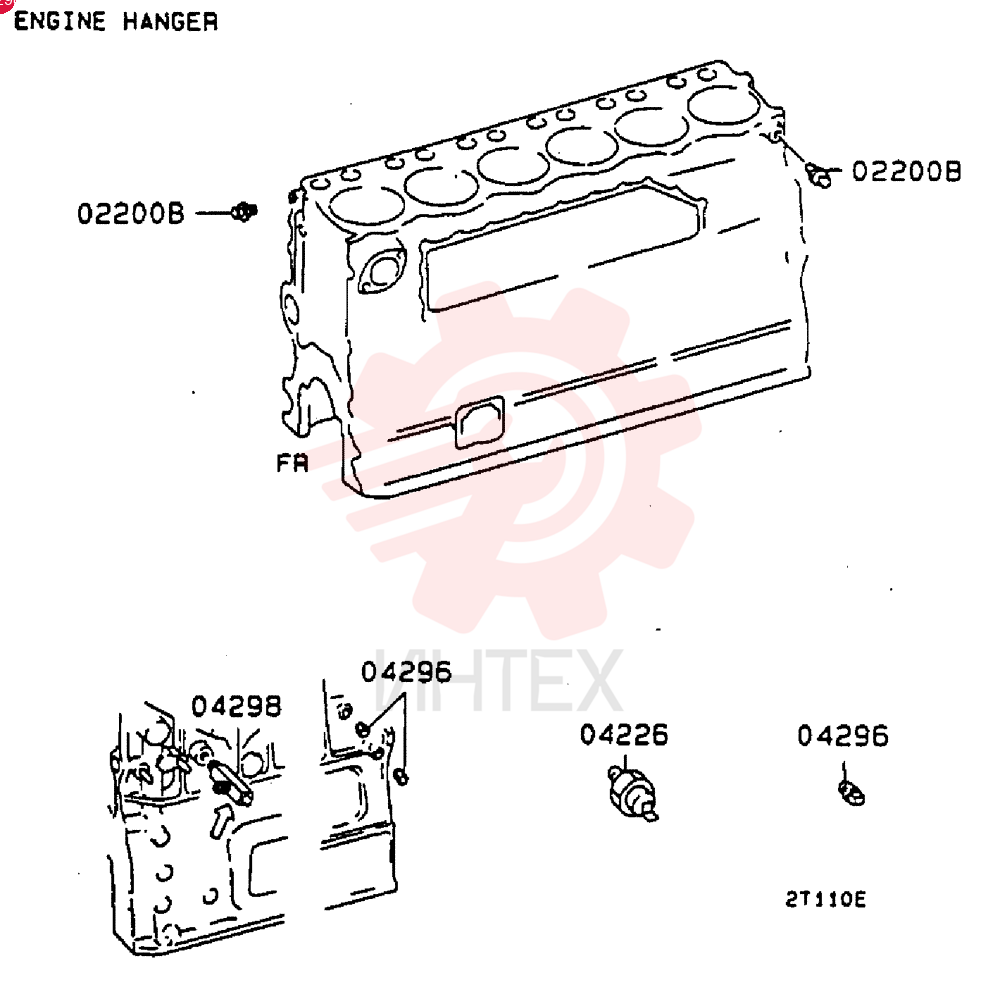

  COCK VA3170705201 (1)

  Открыть схему
•

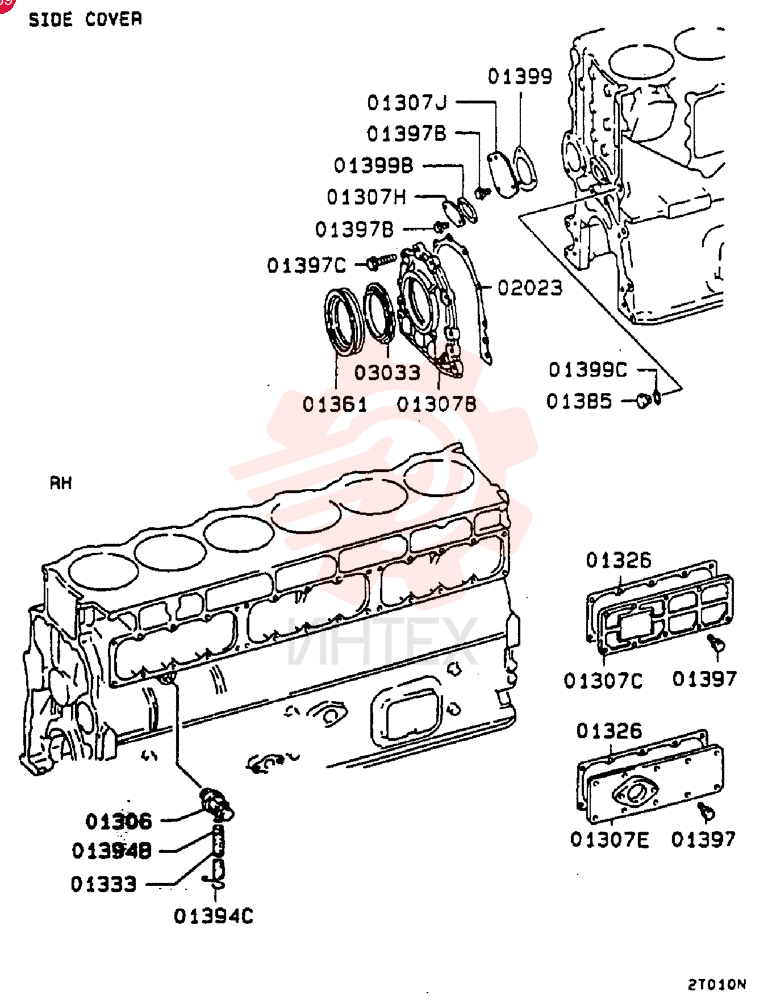

  COCK VA3170705201 (2)

  Открыть схему
•

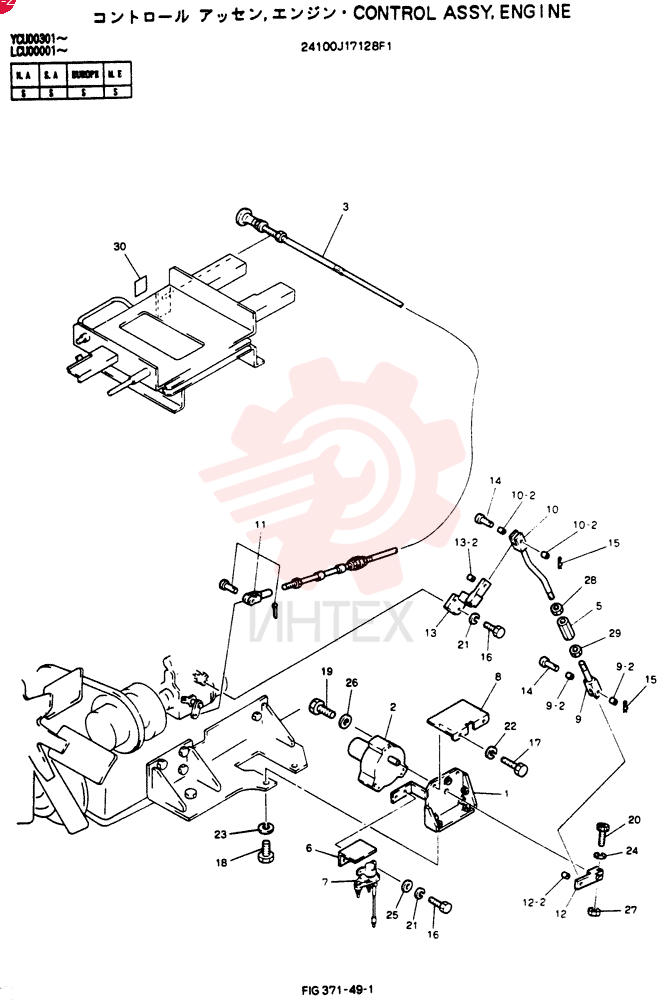

  CONTROL ASSY, ENGINE 24100J17128F1

  Открыть схему
•

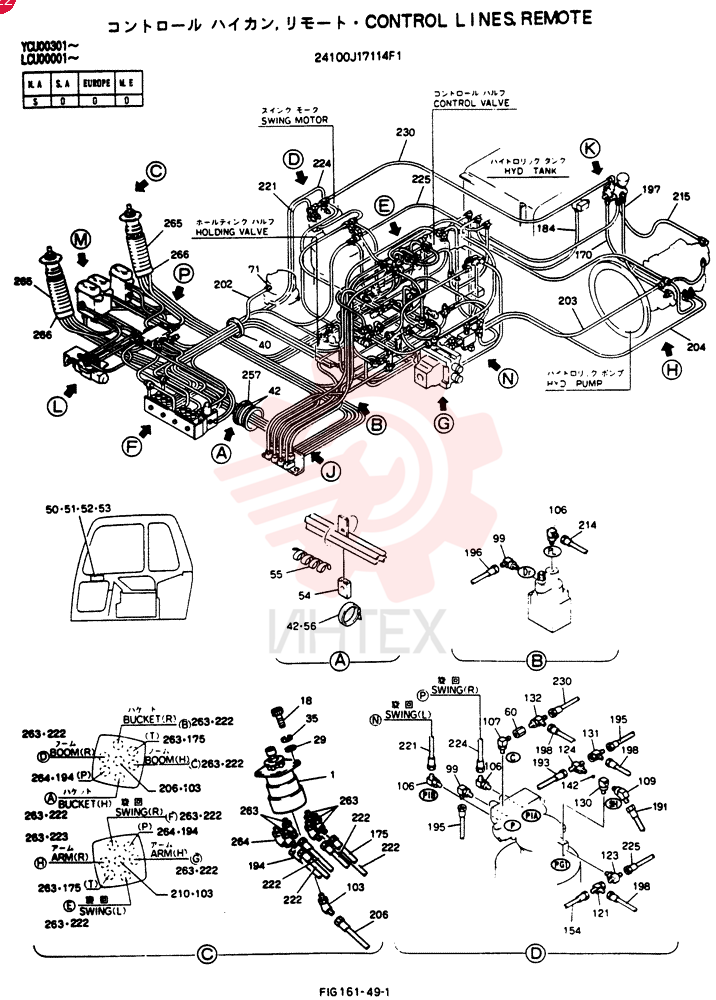

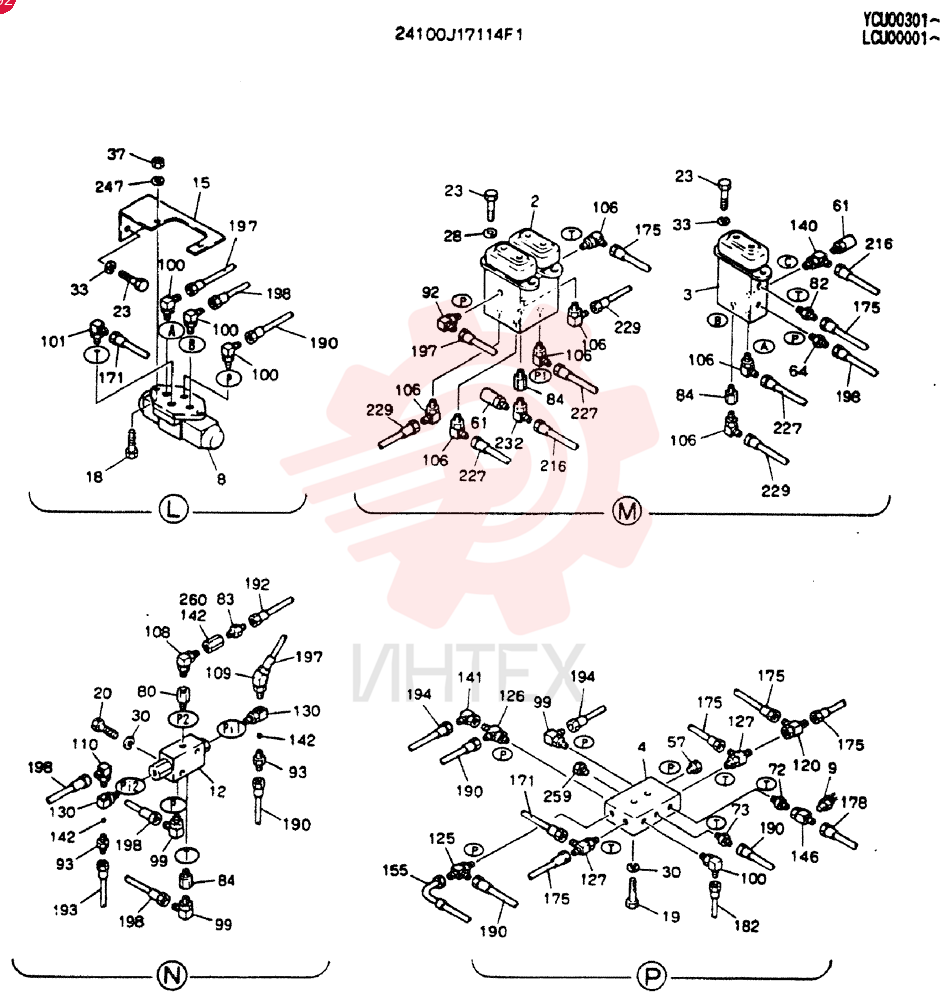

  CONTROL LINES, REMOTE 24100J17114F1 (1)

  Открыть схему
•
  CONTROL LINES, REMOTE 24100J17114F1 (2)

  Открыть схему
•

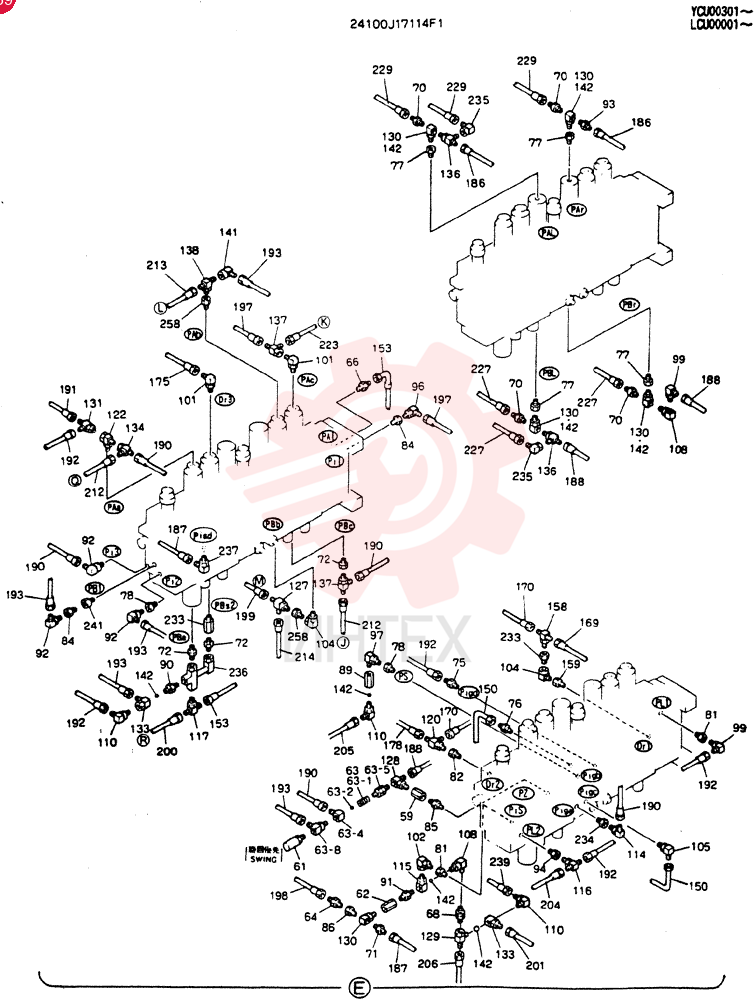

  CONTROL LINES, REMOTE 24100J17114F1 (3)

  Открыть схему
•

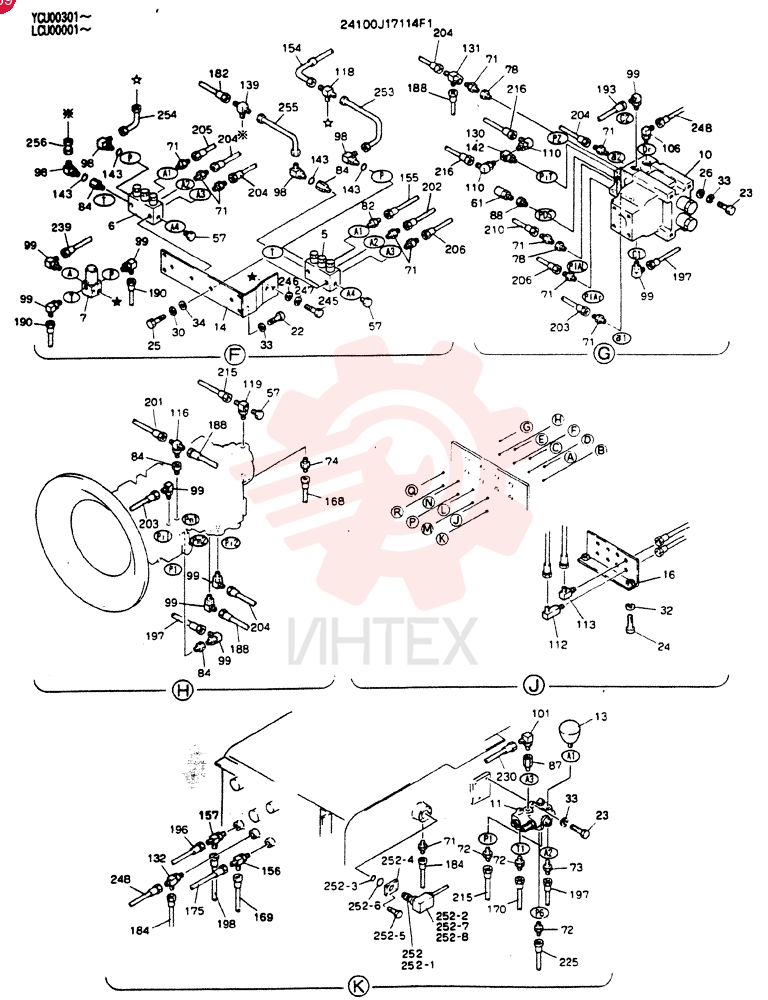

  CONTROL LINES, REMOTE 24100J17114F1 (4)

  Открыть схему
•

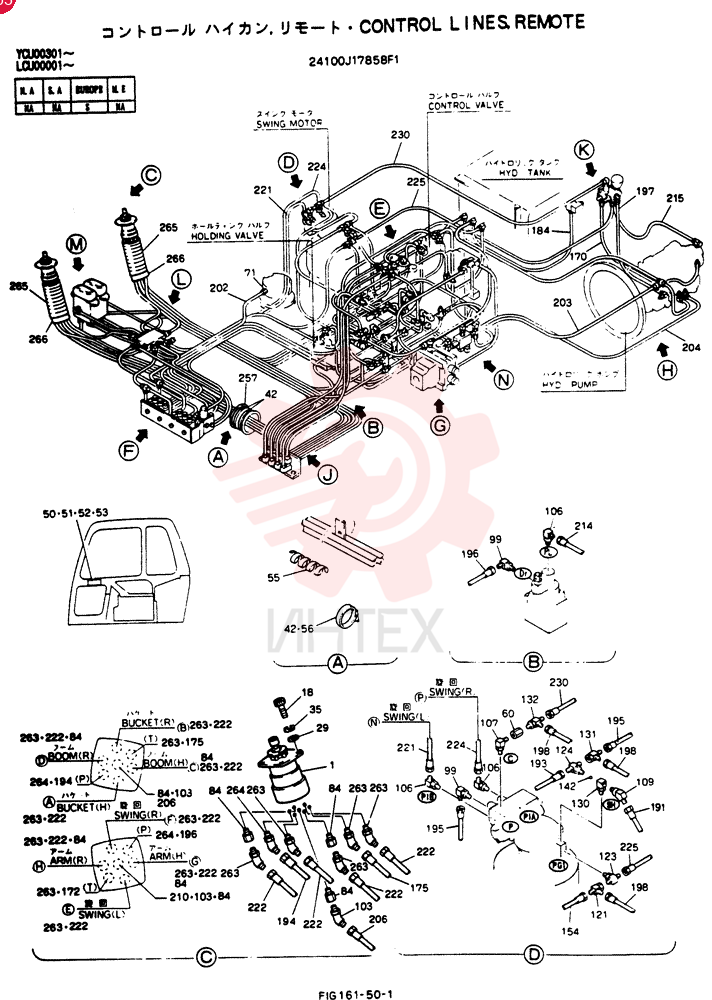

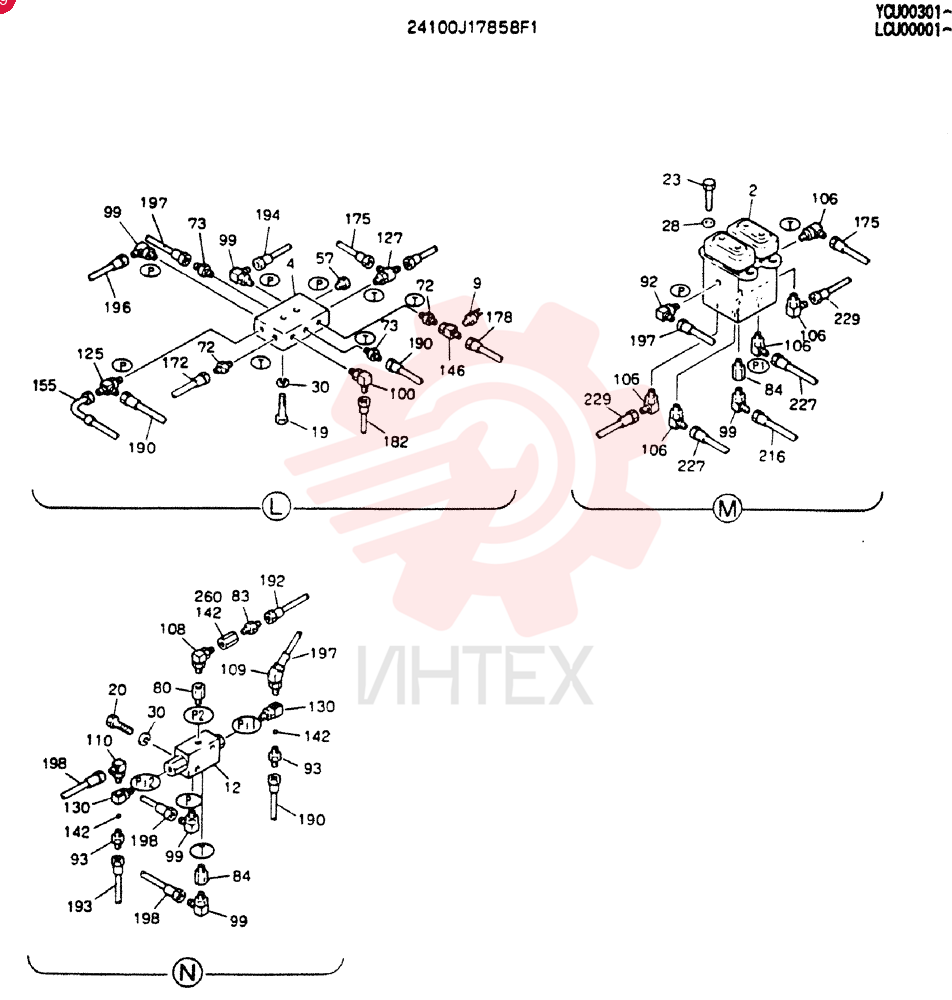

  CONTROL LINES, REMOTE 24100J17858F1 (1)

  Открыть схему
•
  CONTROL LINES, REMOTE 24100J17858F1 (2)

  Открыть схему
•

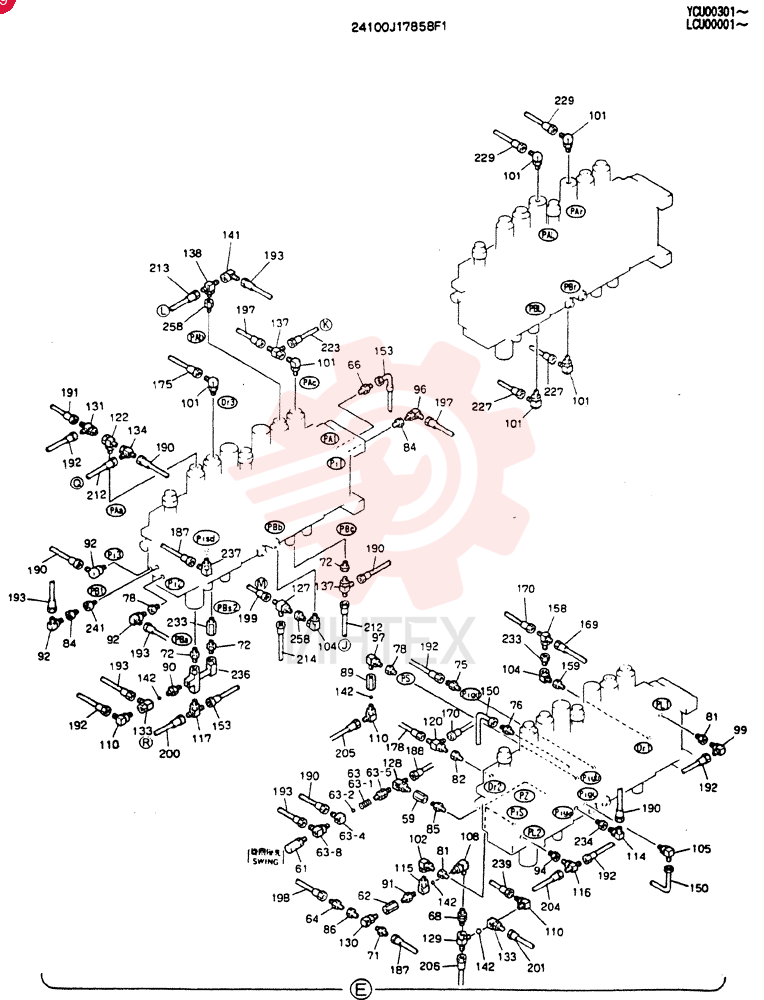

  CONTROL LINES, REMOTE 24100J17858F1 (3)

  Открыть схему
•

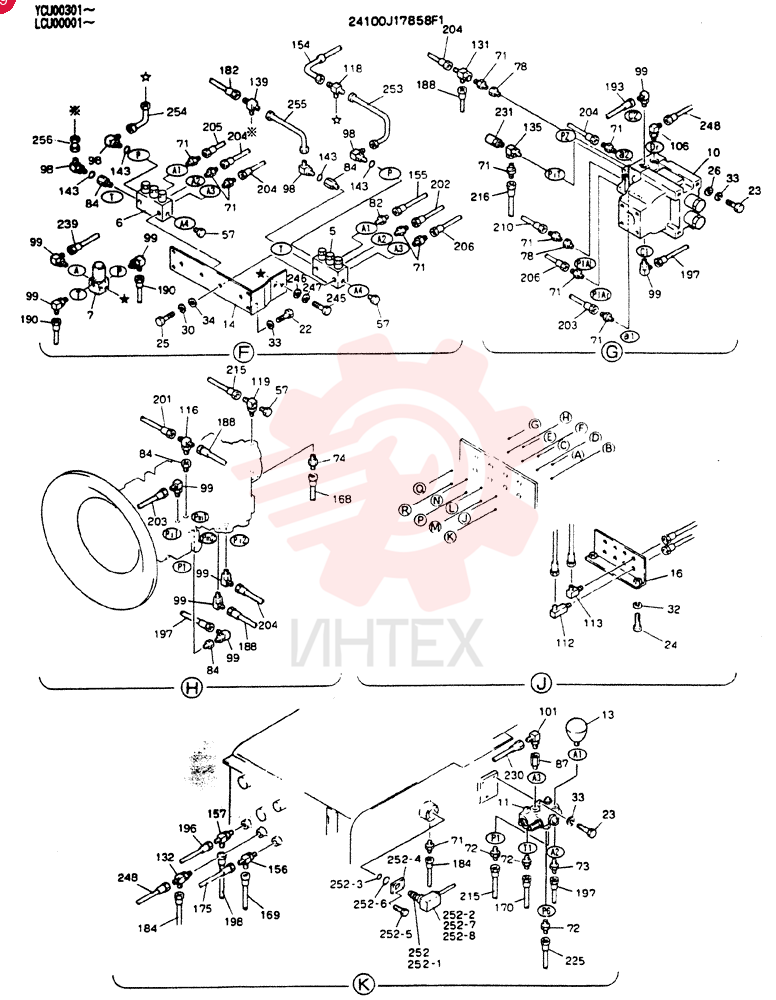

  CONTROL LINES, REMOTE 24100J17858F1 (4)

  Открыть схему
•

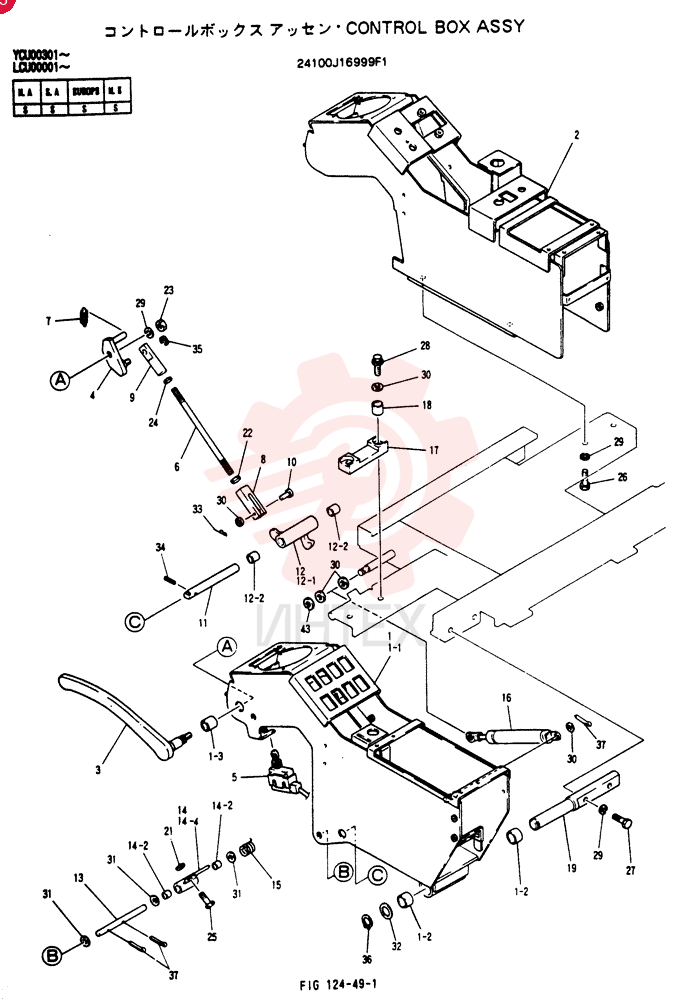

  CONTROL UNIT 24100J16999F1

  Открыть схему
•

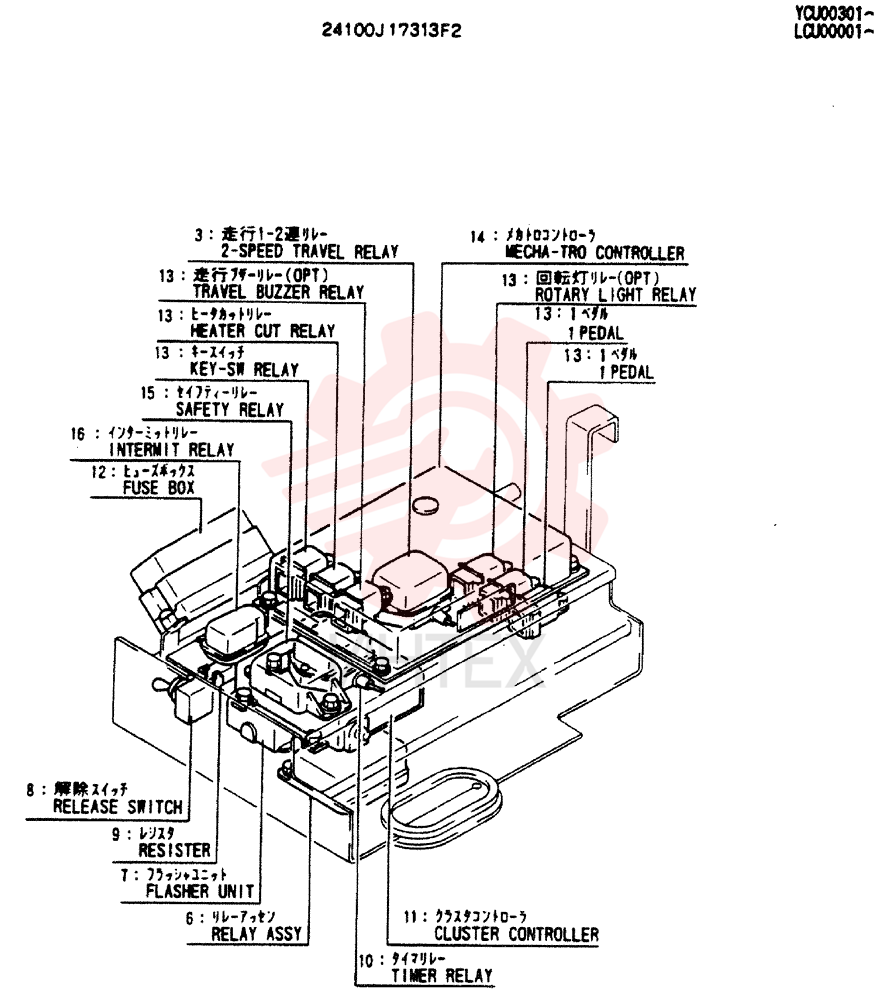

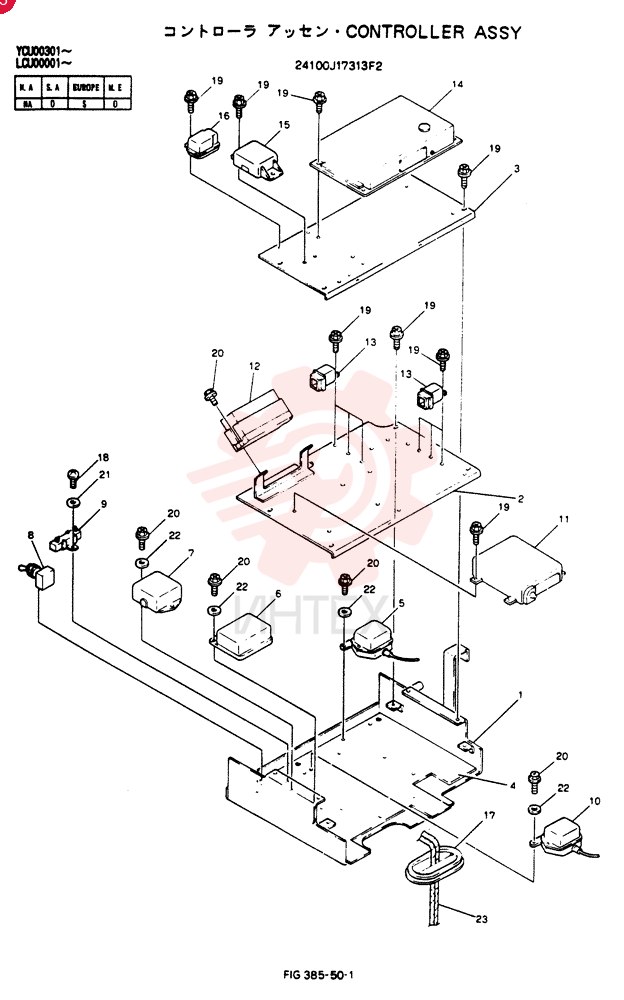

  CONTROL UNIT 24100J17313F2 (1)

  Открыть схему
•
  CONTROL UNIT 24100J17313F2 (2)

  Открыть схему
•

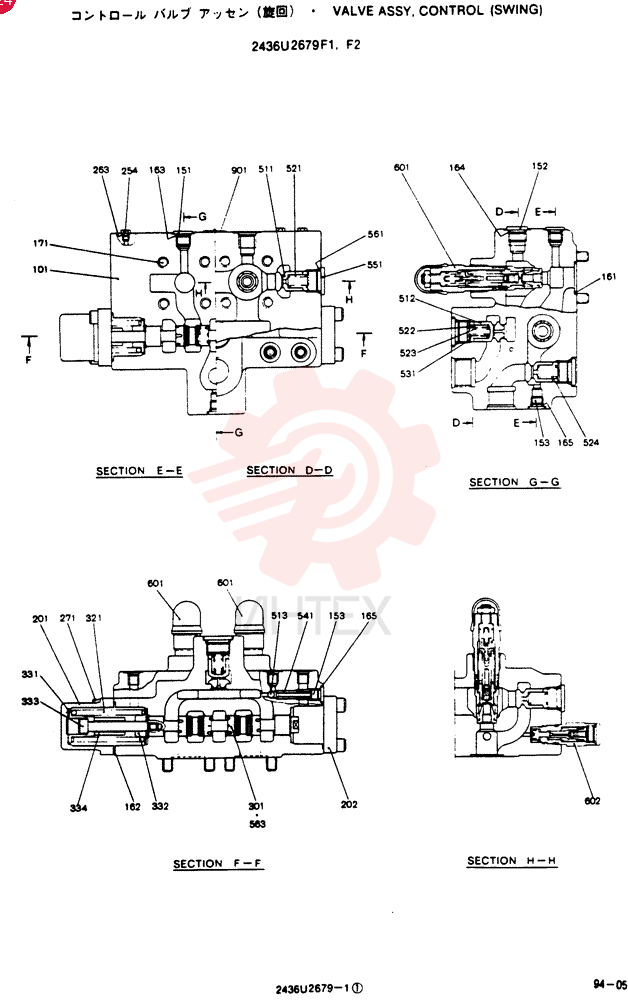

  CONTROL VALVE 2436U2679F1

  Открыть схему
•

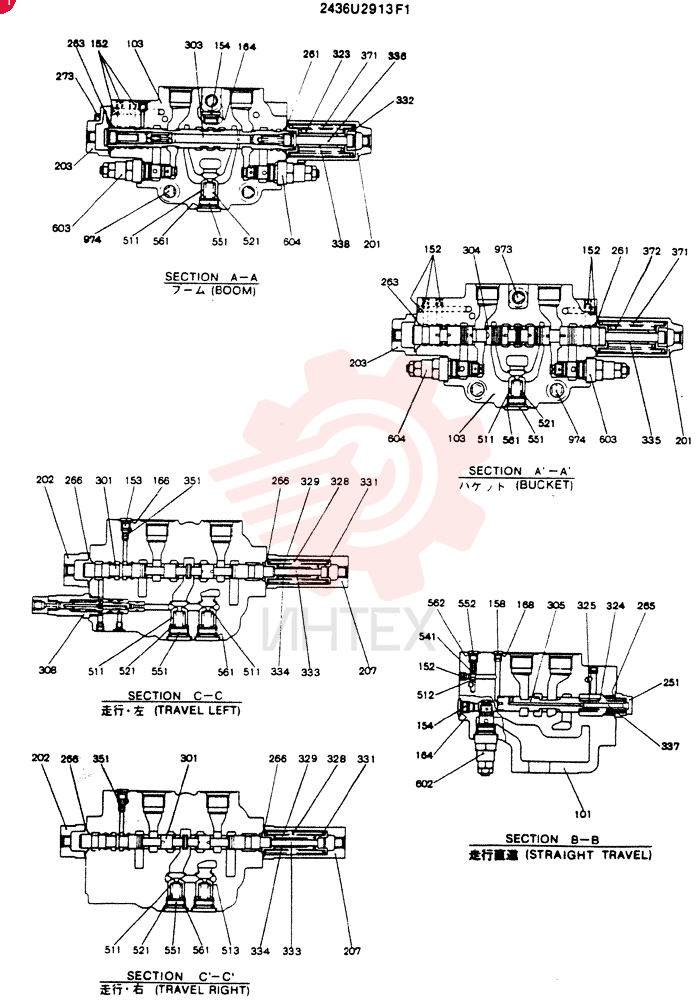

  CONTROL VALVE 2436U2913F1 (1)

  Открыть схему
•

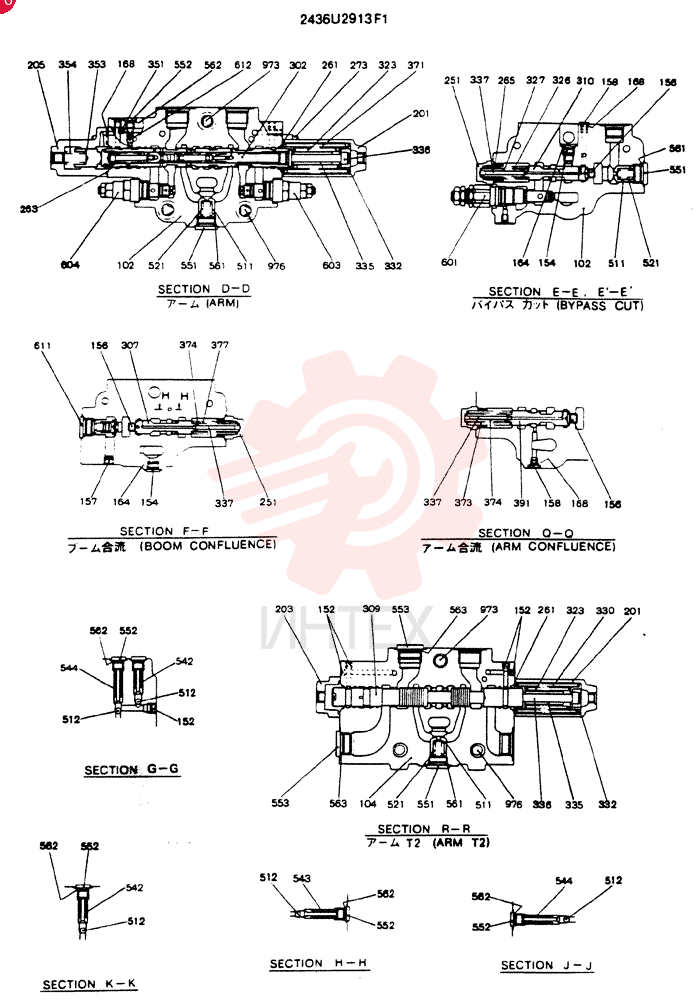

  CONTROL VALVE 2436U2913F1 (2)

  Открыть схему
•

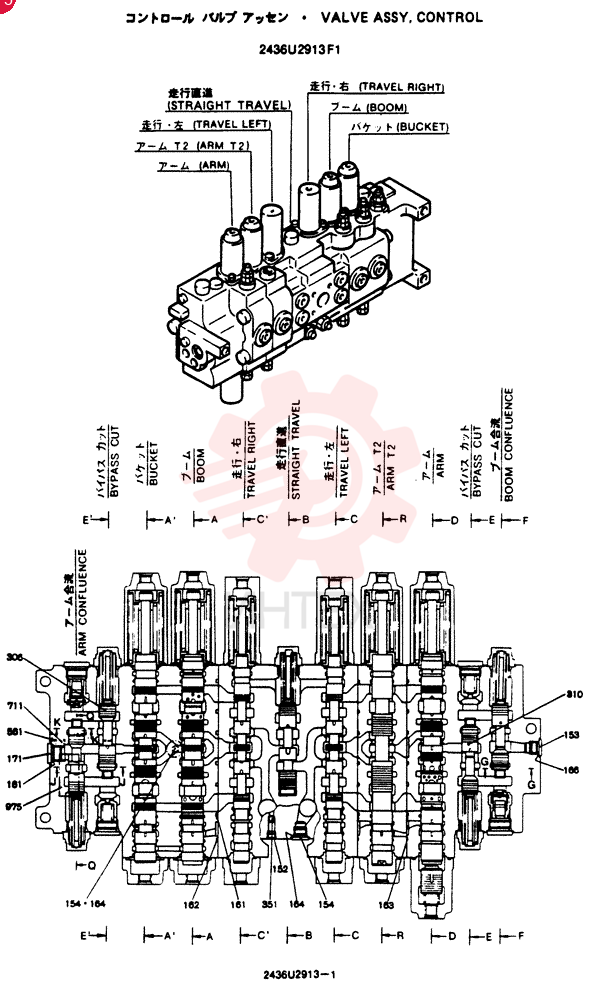

  CONTROL VALVE 2436U2913F1 (3)

  Открыть схему
•
  CONTROLLER INSTAL 24100P4425F14

  Открыть схему
•

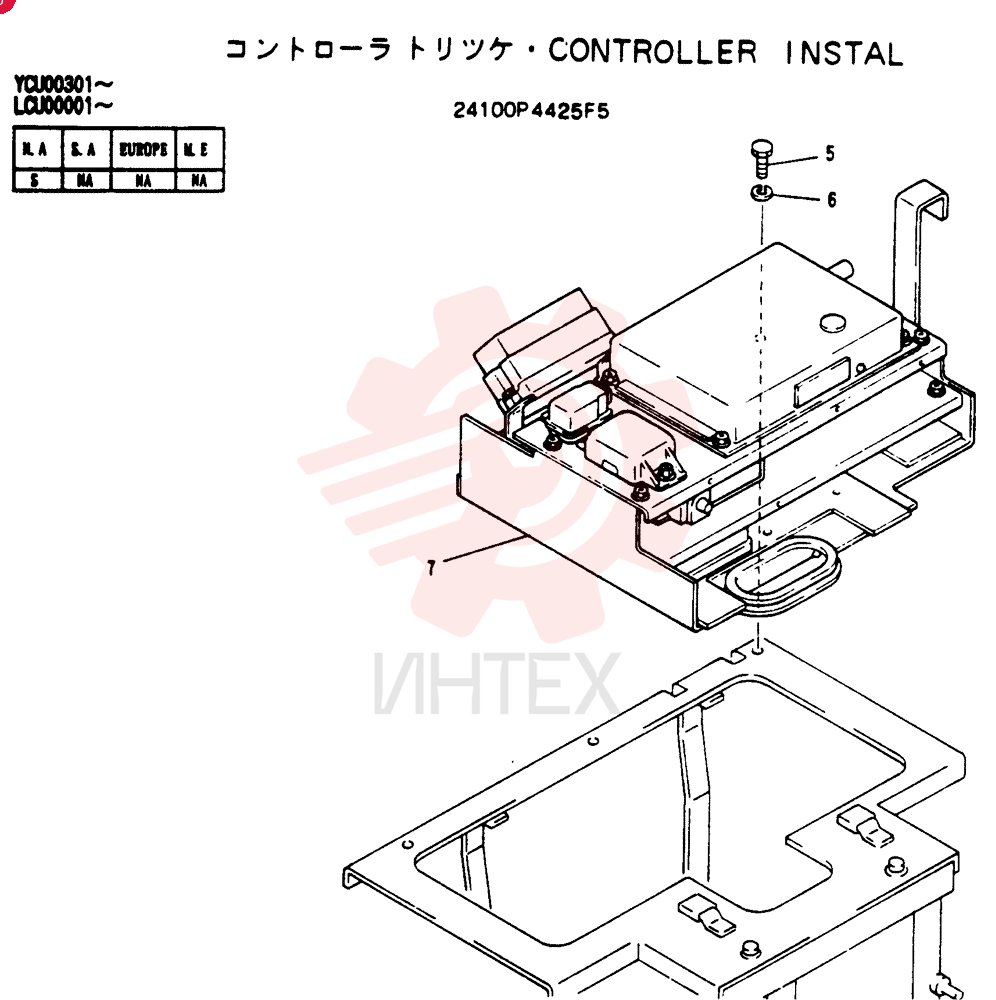

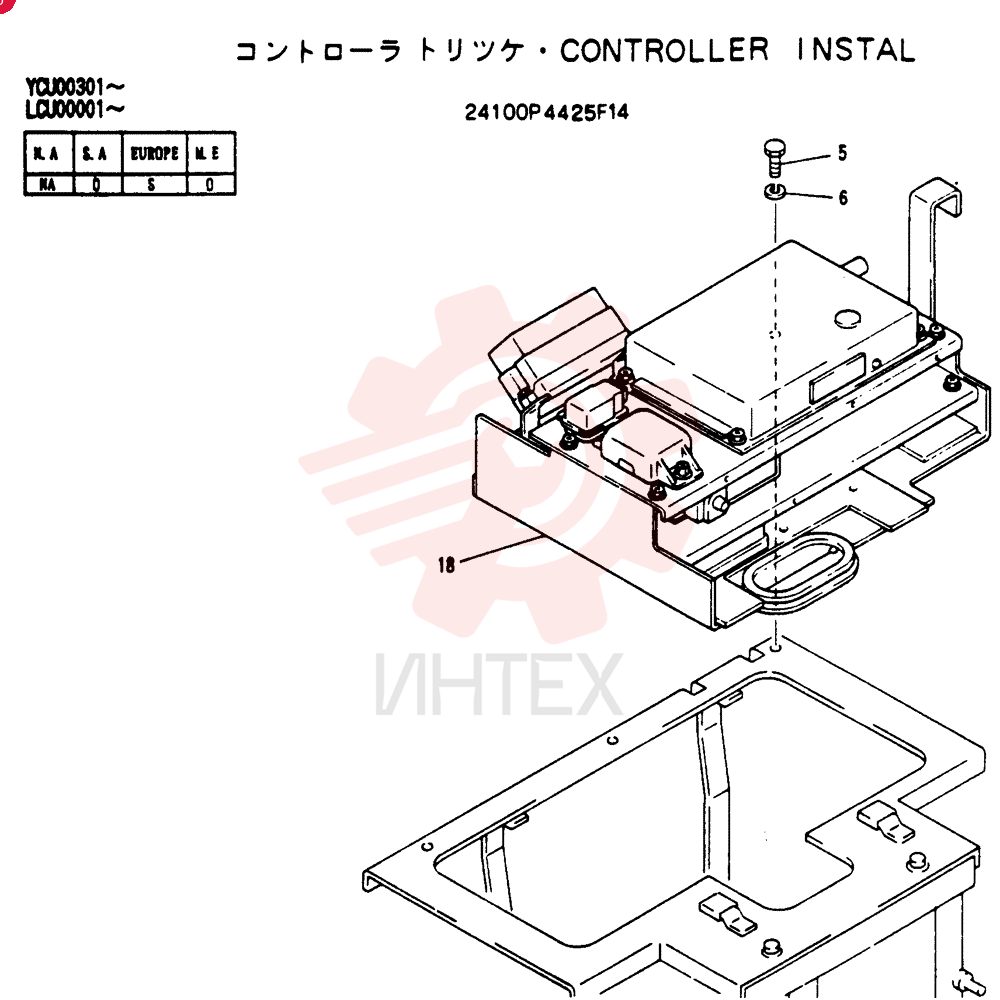

  CONTROLLER INSTAL 24100P4425F5

  Открыть схему
•

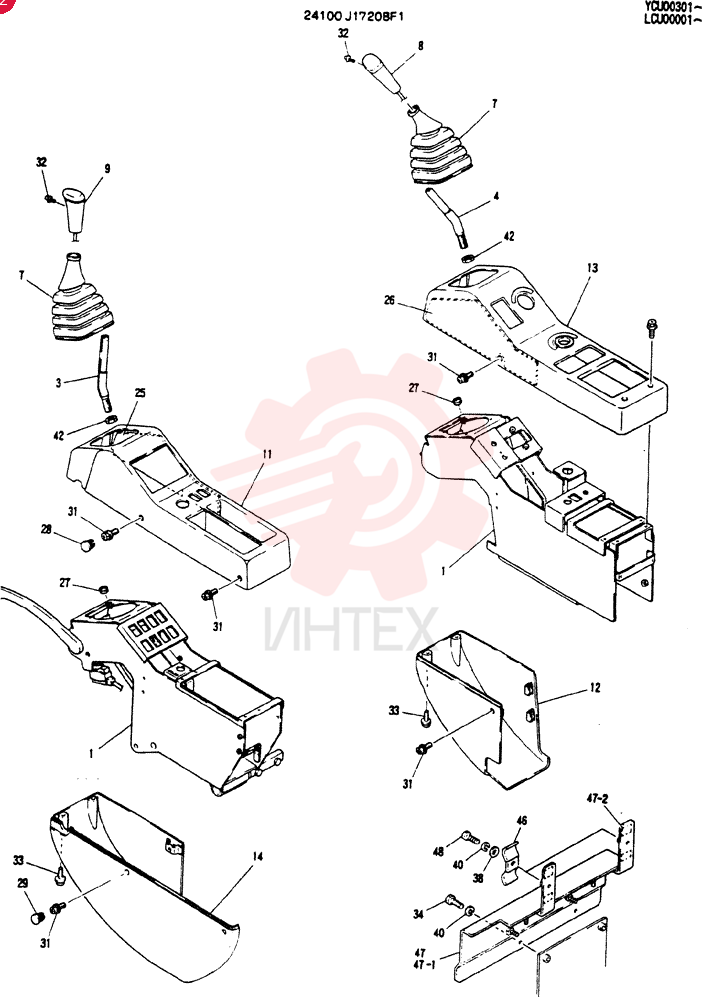

  CONTROLS, OPERATORS 24100J17208F1 (1)

  Открыть схему
•

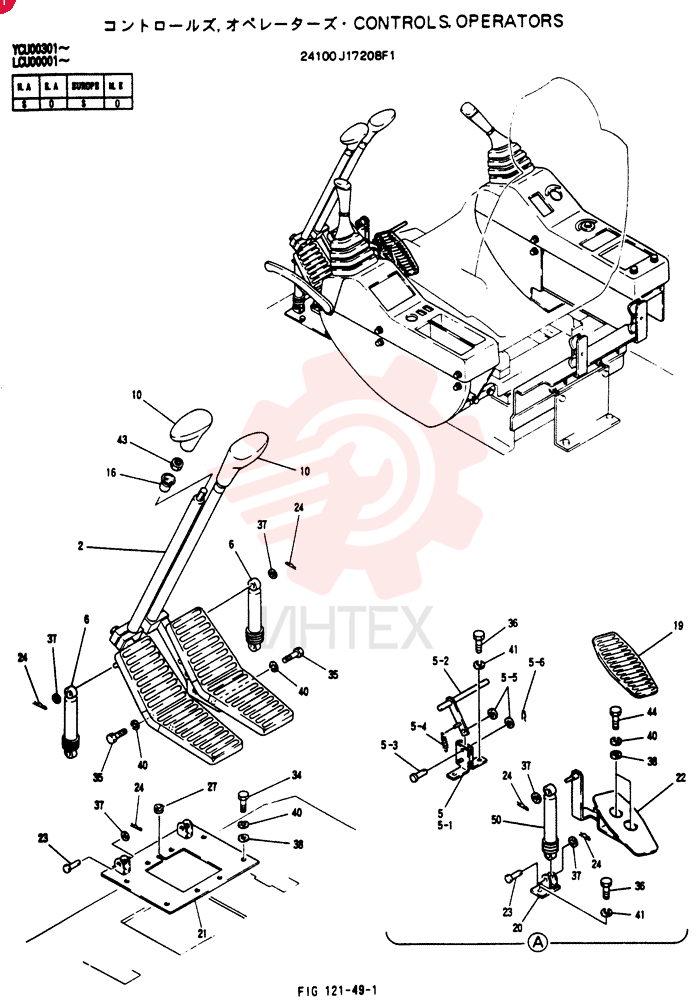

  CONTROLS, OPERATORS 24100J17208F1 (2)

  Открыть схему
•

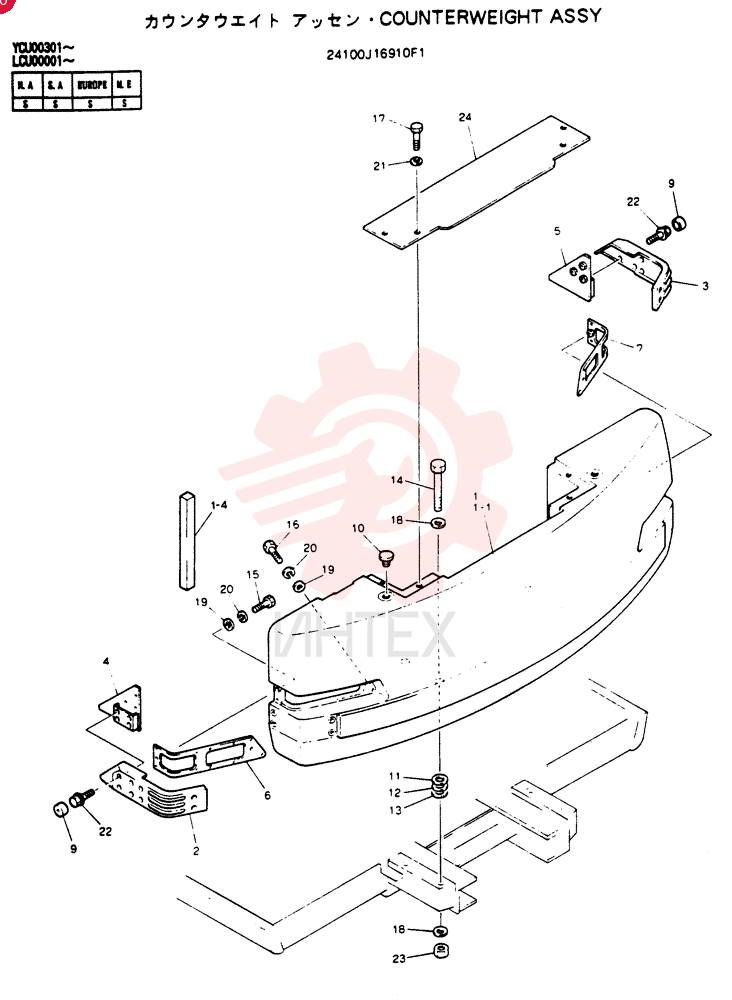

  COUNTERWEIGHT ASSY 24100J16910F1

  Открыть схему
•

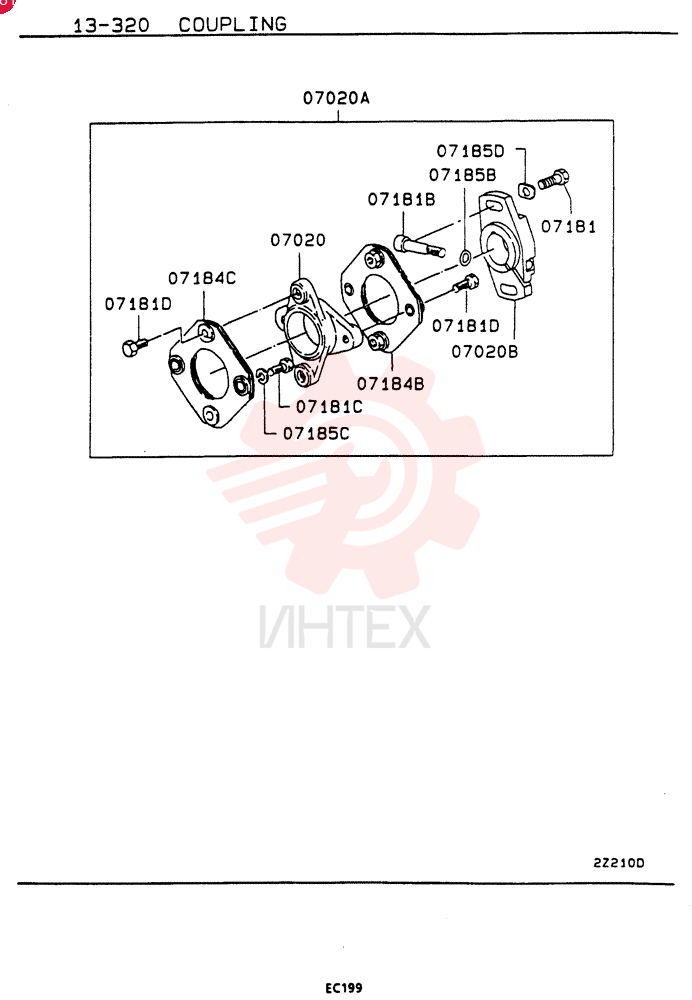

  COUPLING, INJECTION PUMP, 6D221, Start Serial: 9107.1-

  Открыть схему
•

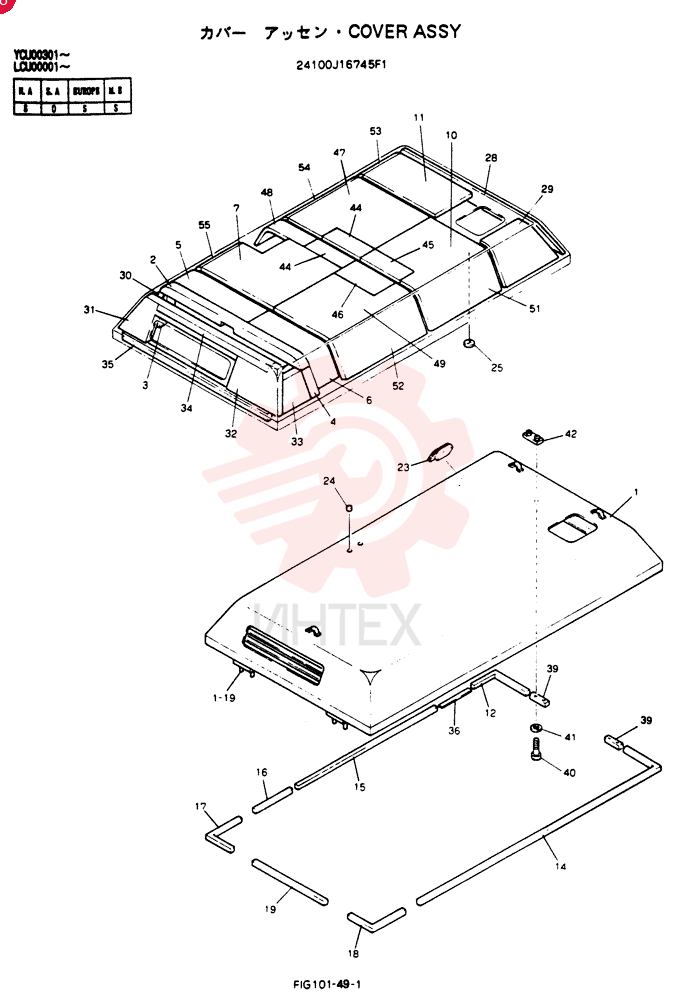

  COVER 24100J16745F1

  Открыть схему
•

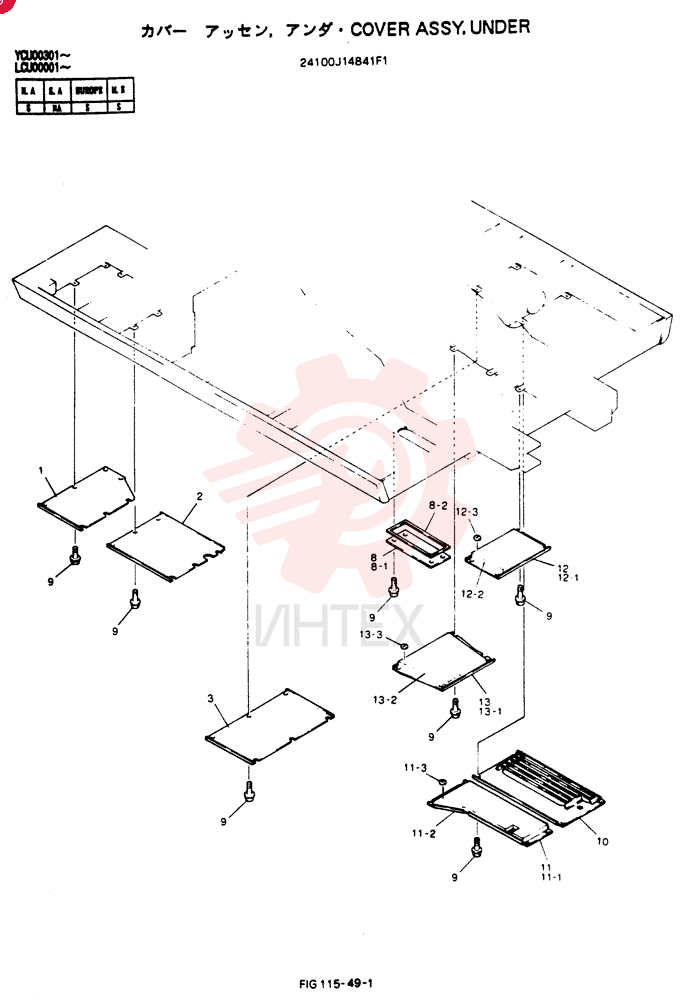

  COVER ASSY, UNDER 24100J14841F1

  Открыть схему
