(SK330) - MARK IV EXCAVATOR ASN LCU0101 (1/98-12/04) — схемы

•

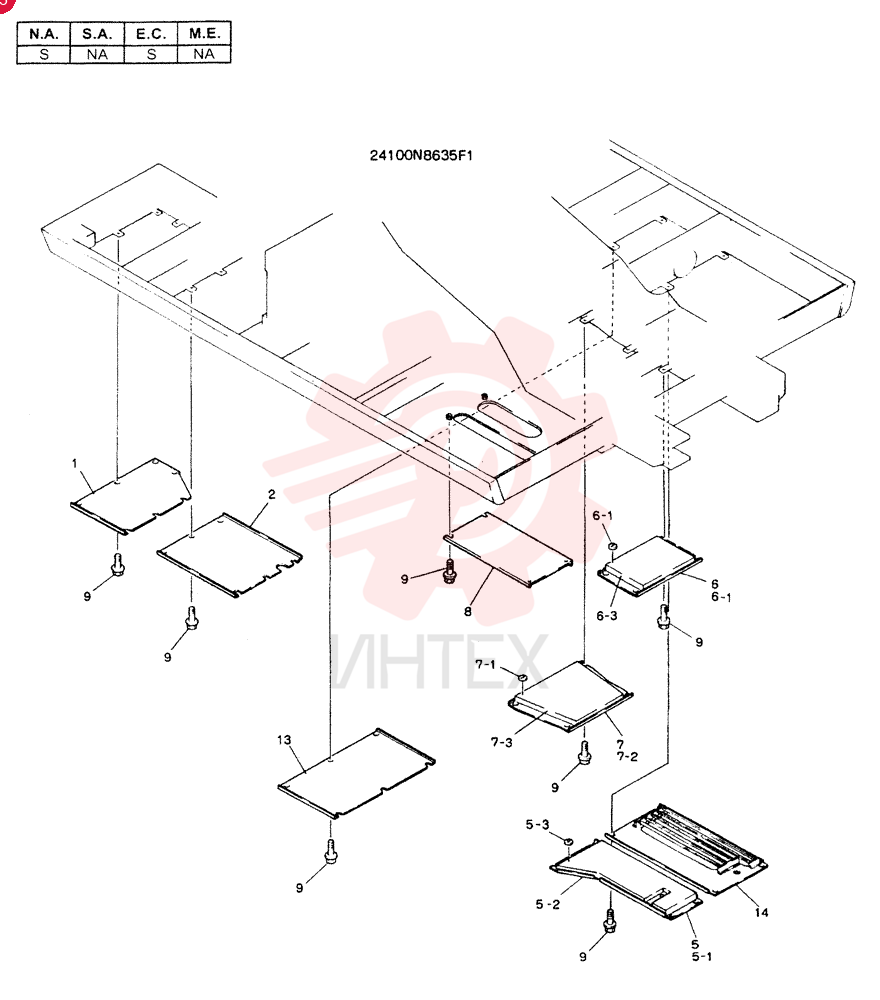

  COVER 2414P8835 (2)

  Открыть схему
•

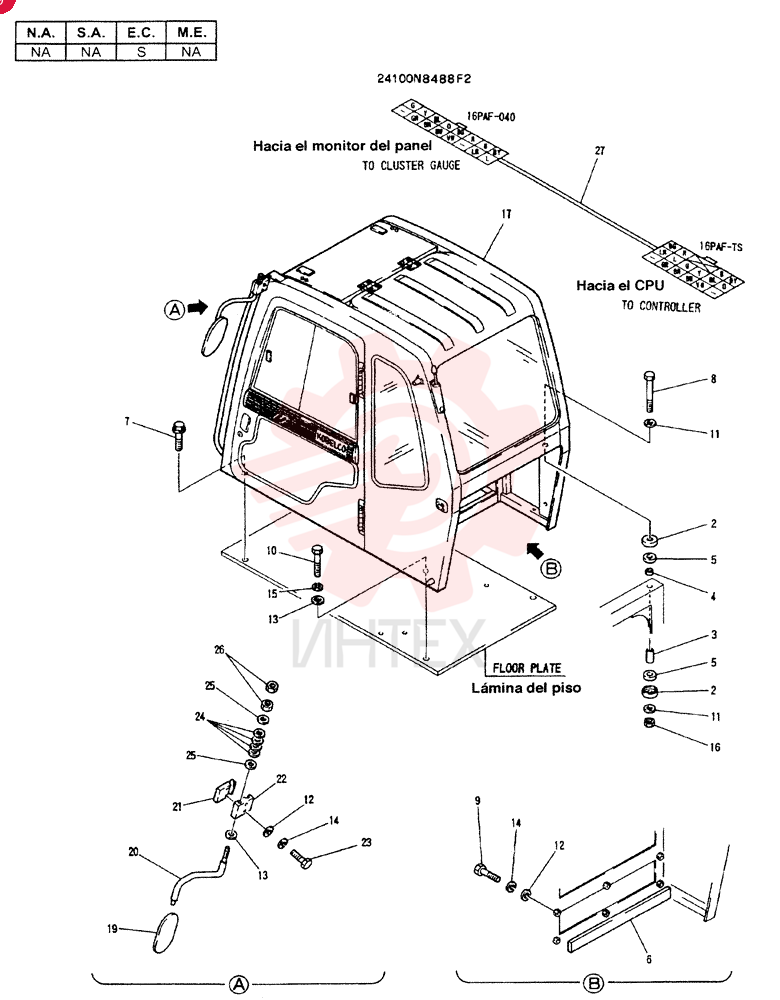

  COVER 2414T2855

  Открыть схему
•

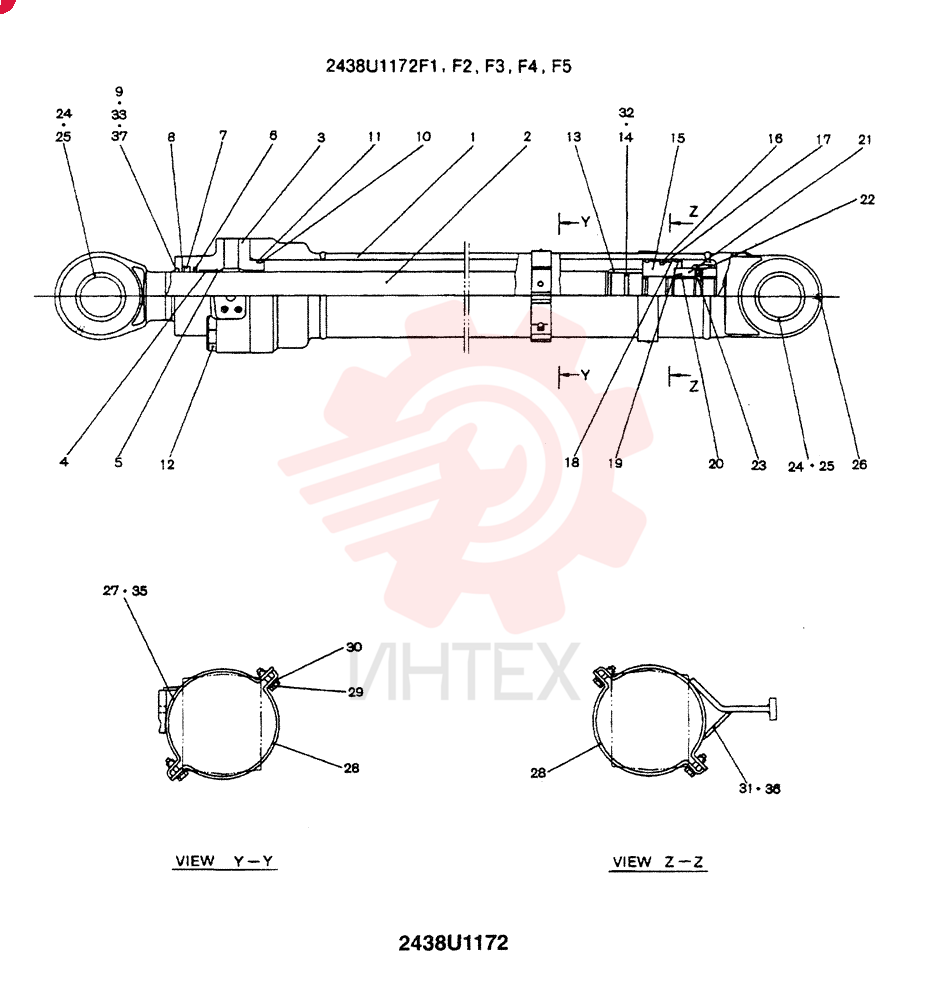

  CYLINDER 2438U1172F1

  Открыть схему
•

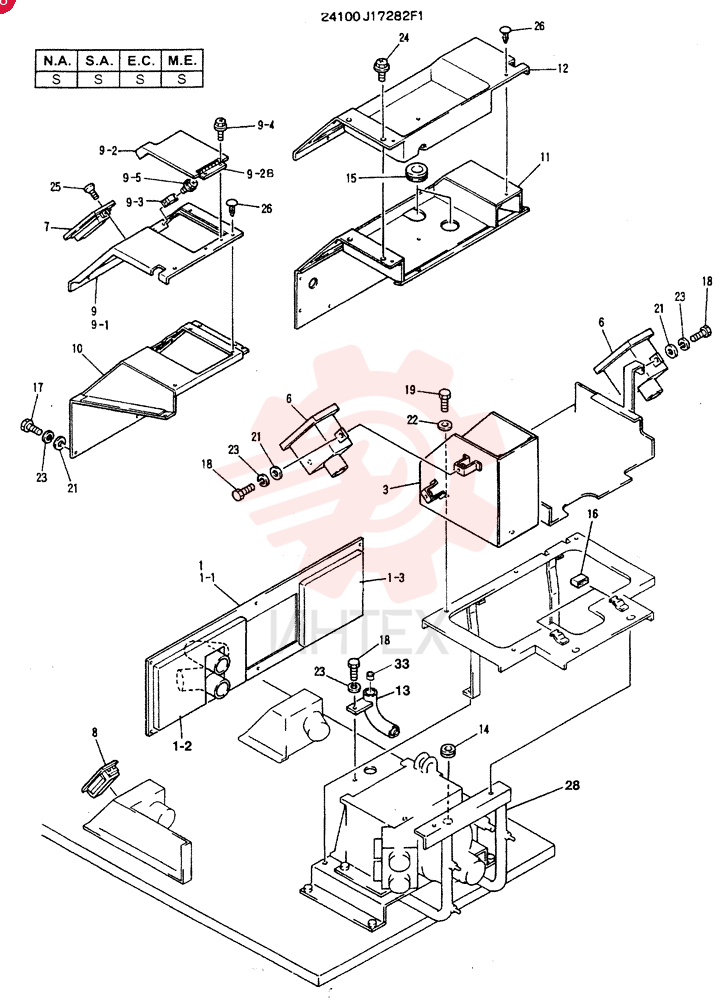

  DUCT YN20MU1001F1

  Открыть схему
•

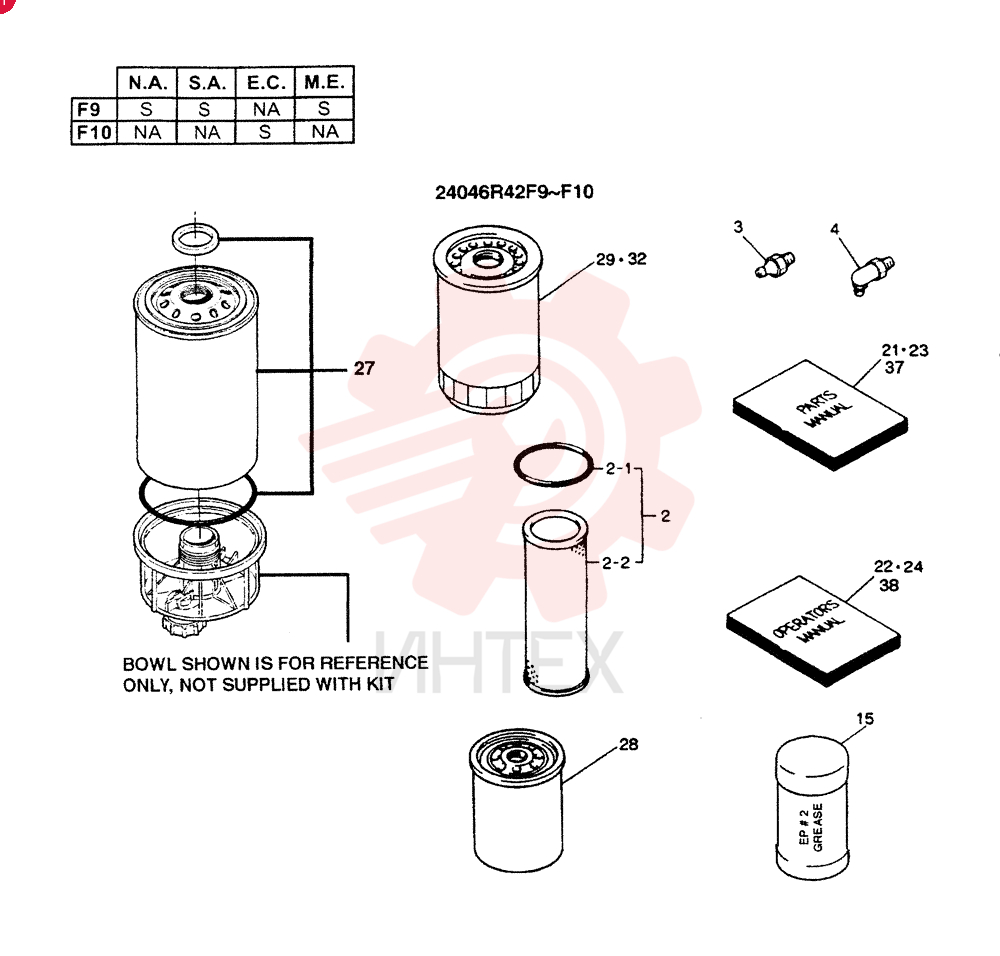

  ELEMENT KIT 24046R42F9

  Открыть схему
•
  ENGINE LC02PU0004F1

  Открыть схему
•
  ENGINE OIL- SAE 15W/40 (QUARTS)

  Открыть схему
•

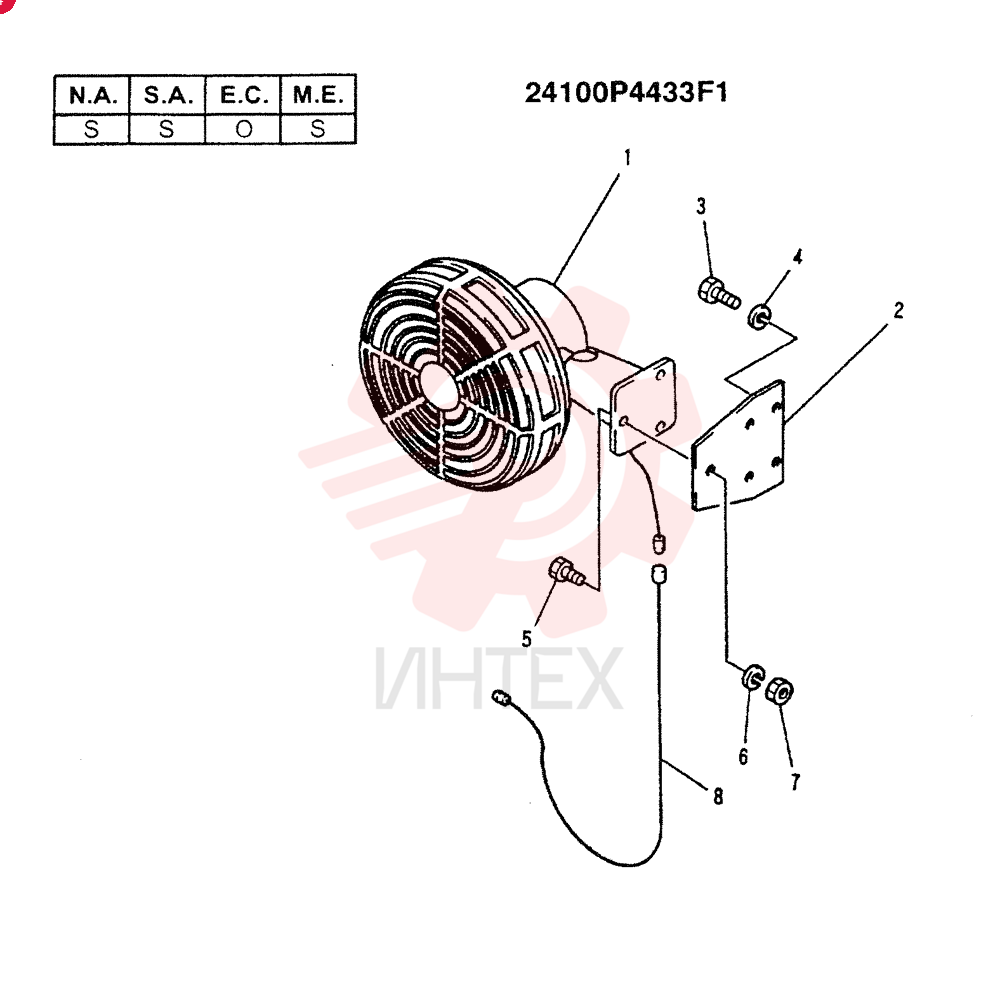

  FAN 2449R46

  Открыть схему
•

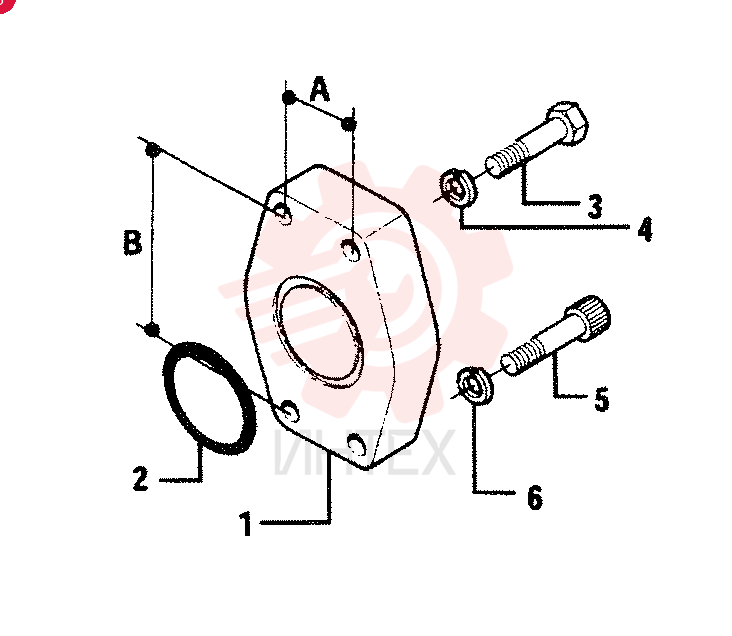

  FLANGE ZE13Q08000

  Открыть схему
•

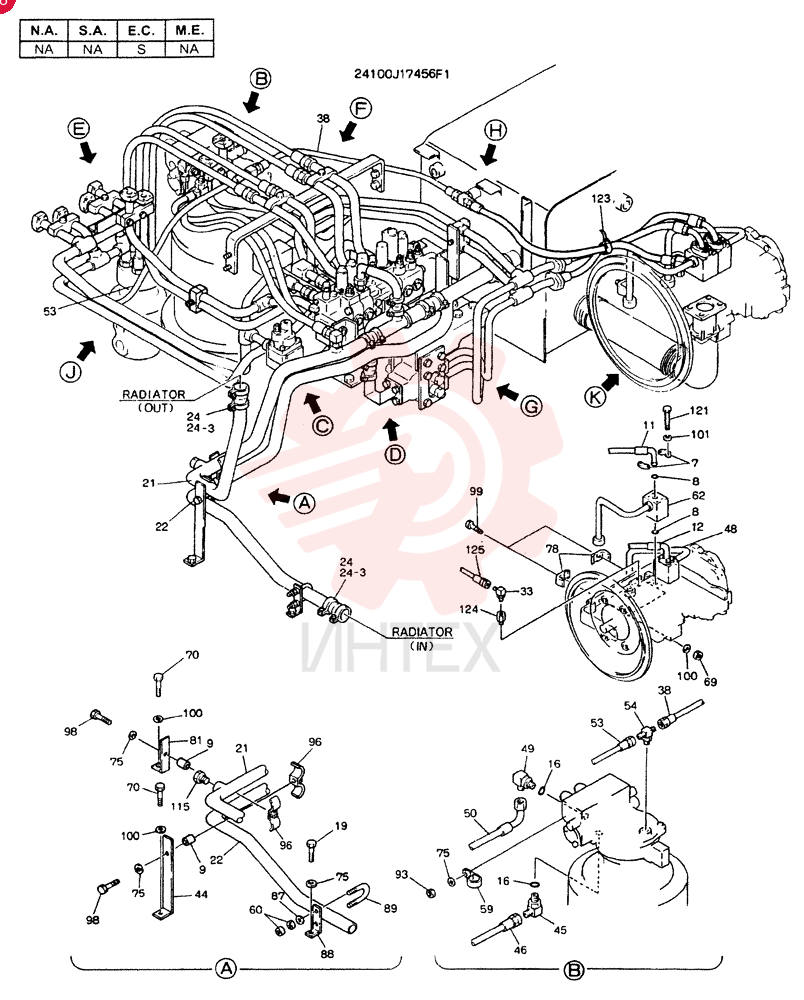

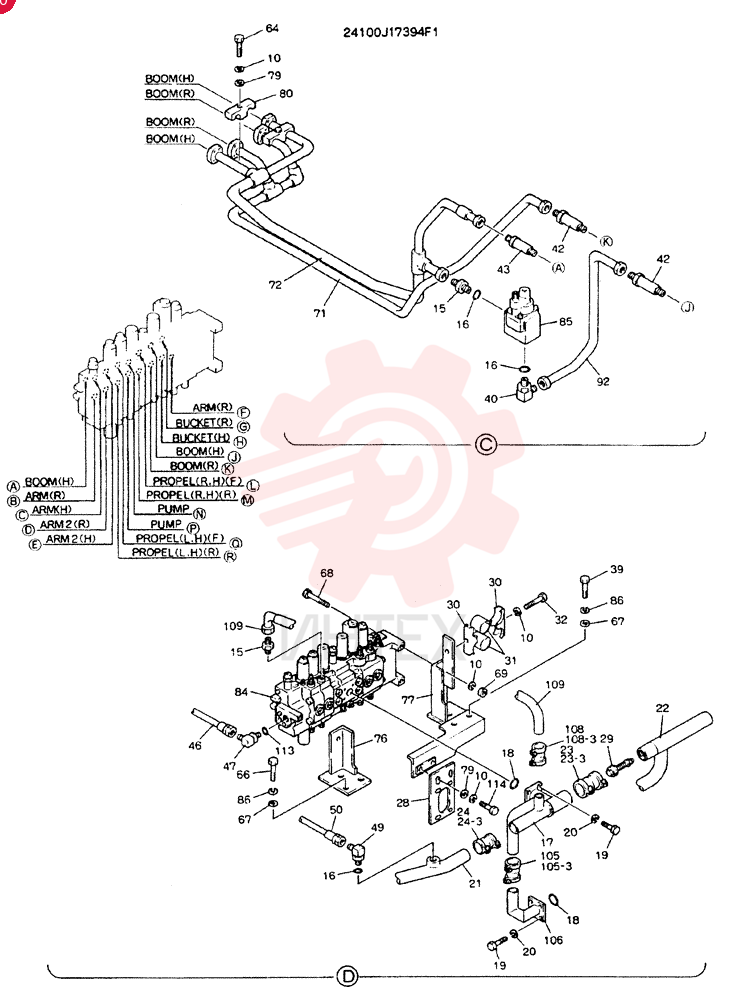

  FLEXIBLE HOSE R18T0001D9 (1)

  Открыть схему
•
  FLEXIBLE HOSE R18T0001D9 (2)

  Открыть схему
•

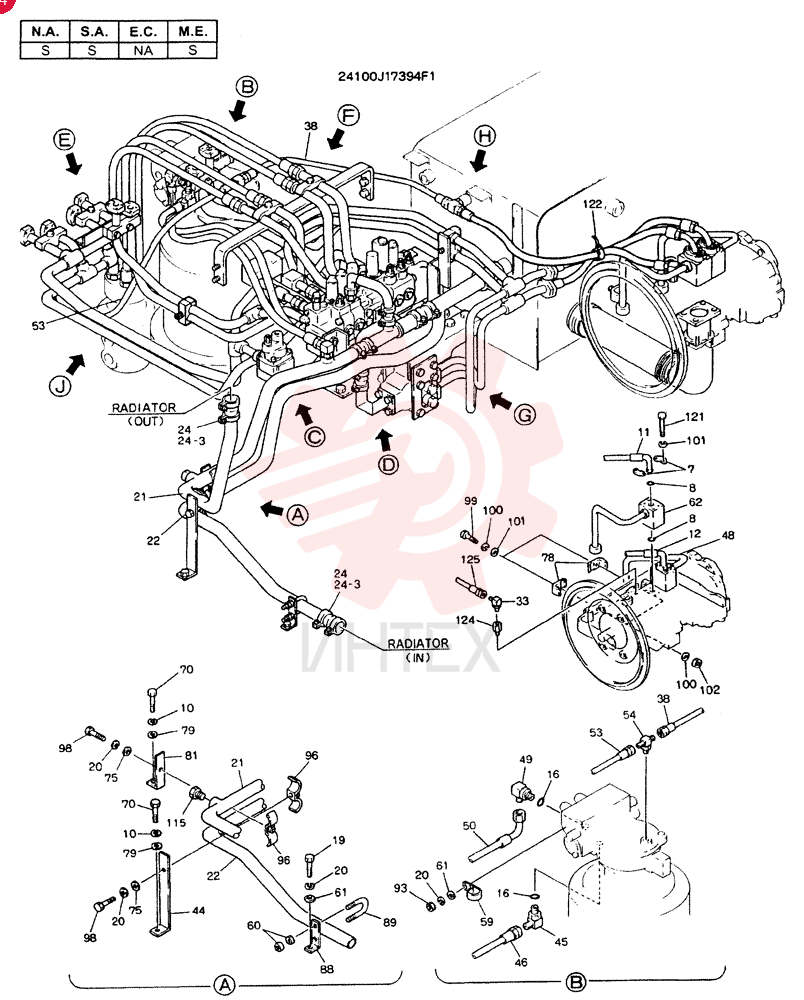

  FLEXIBLE HOSE R18T0001D9 (3)

  Открыть схему
•

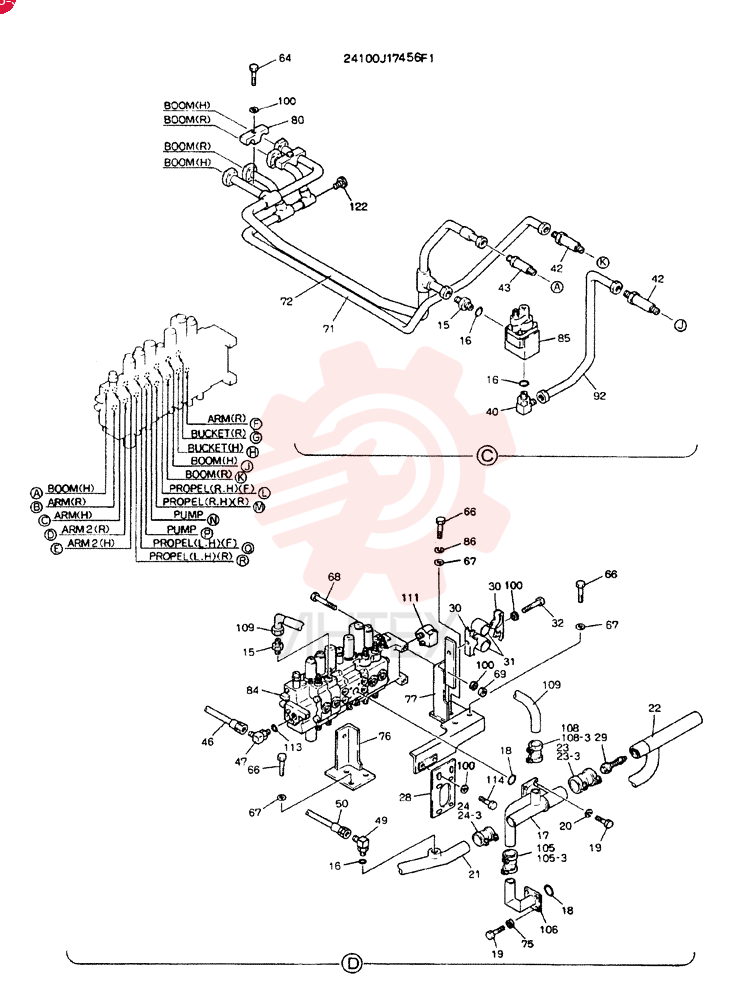

  FLEXIBLE HOSE R18T0001D9 (4)

  Открыть схему
•

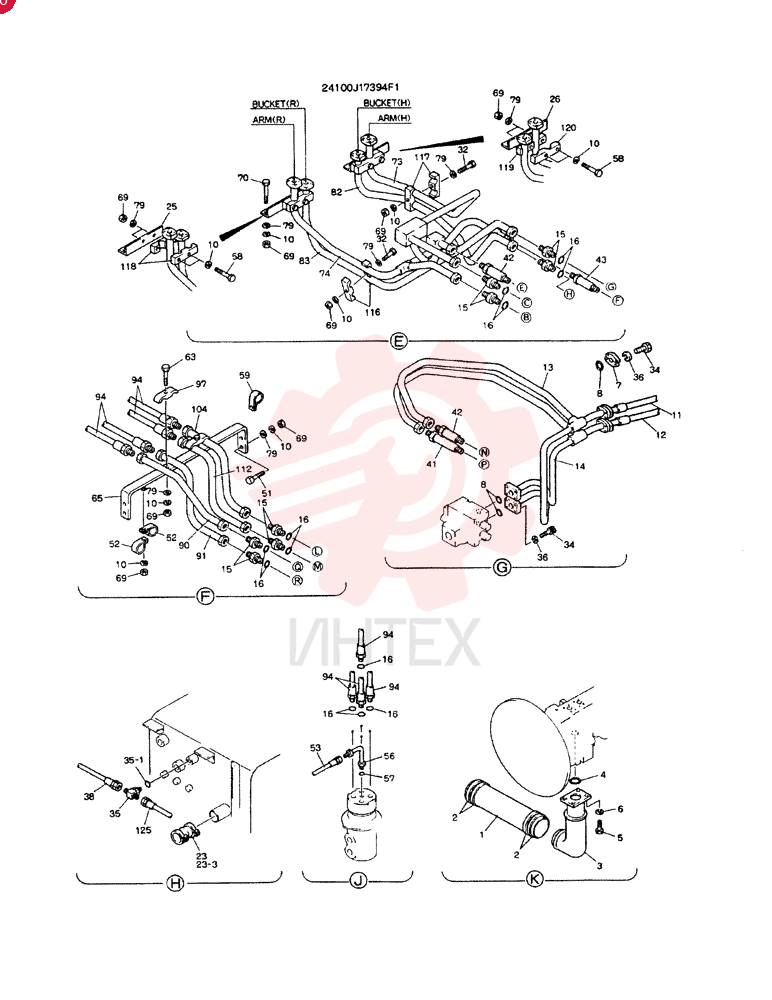

  FLEXIBLE HOSE R18T0001D9 (5)

  Открыть схему
•

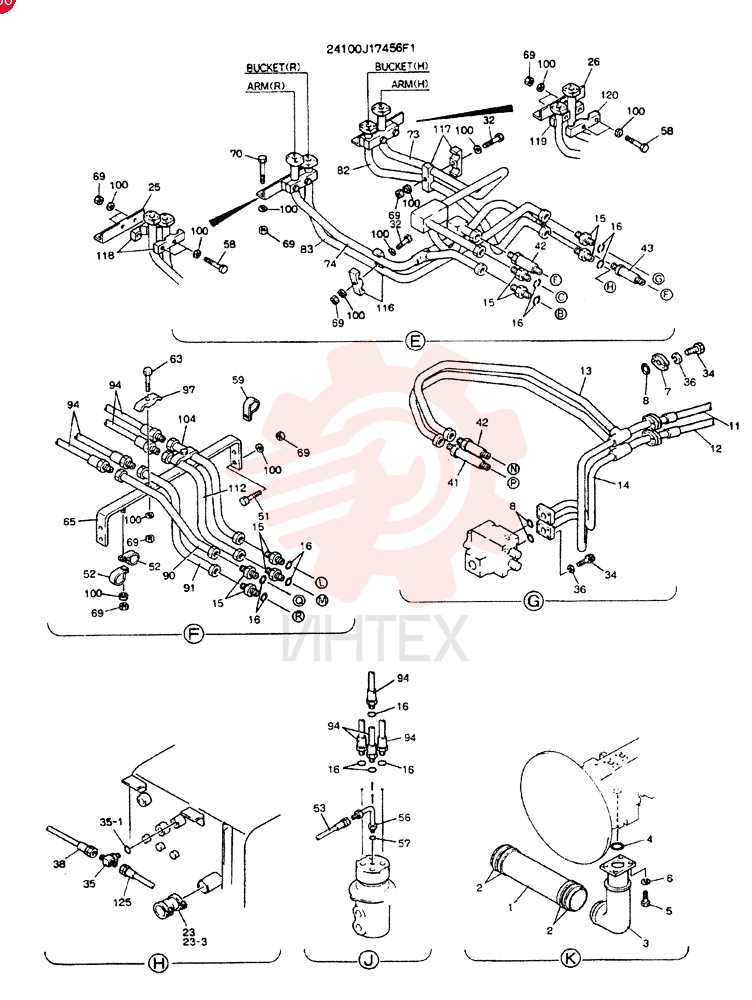

  FLEXIBLE HOSE R18T0001D9 (6)

  Открыть схему
•

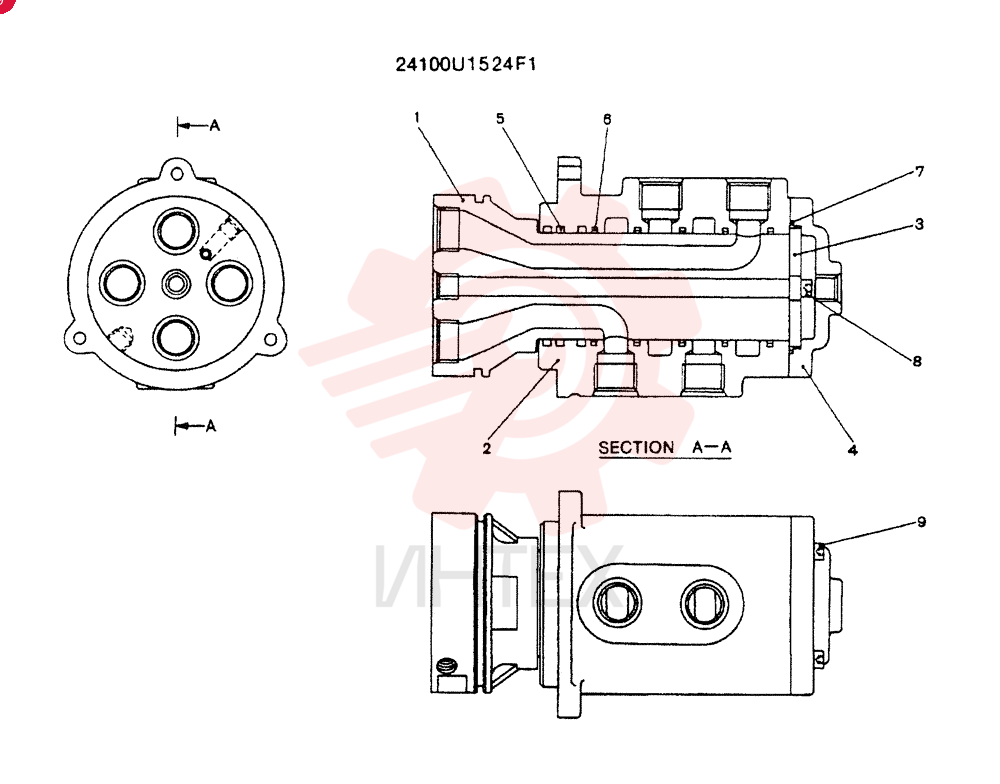

  FLEXIBLE JOINT 24100U1524F1

  Открыть схему
•

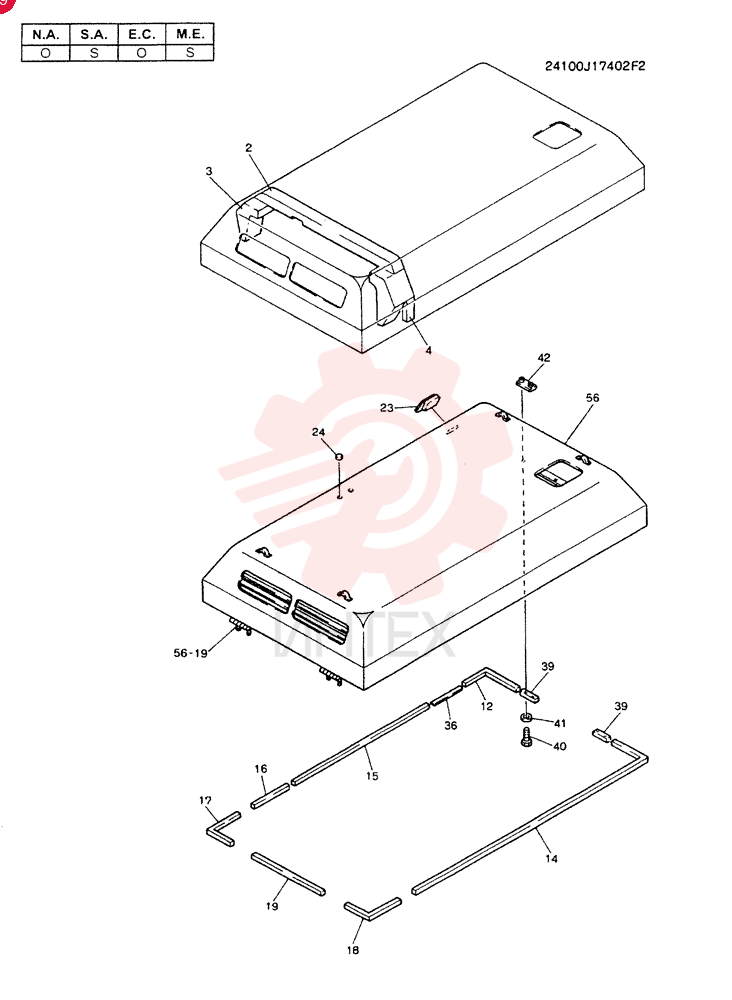

  FOAM INSULATION 2427R1691

  Открыть схему
•

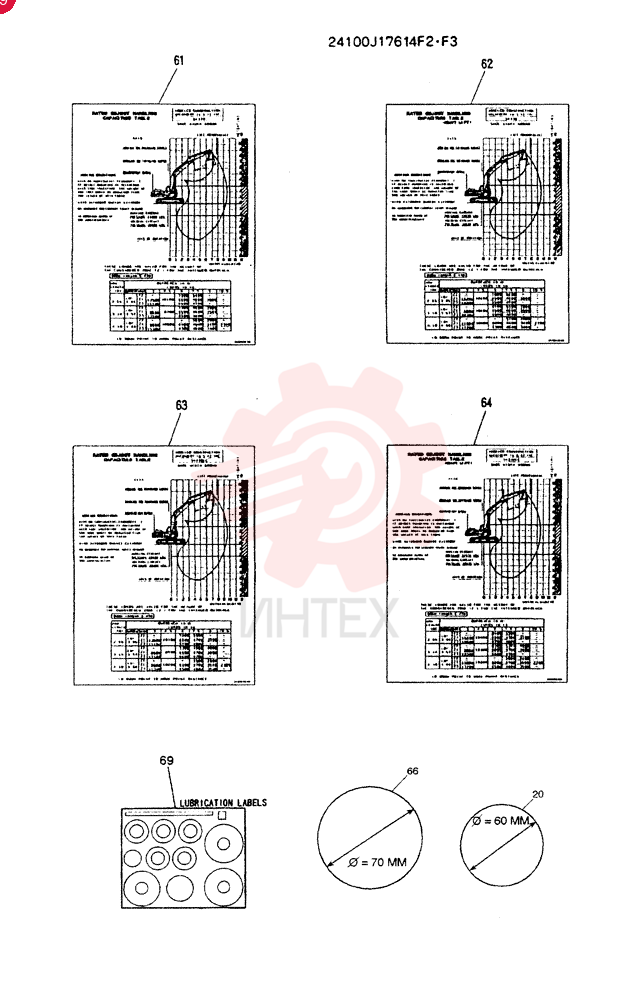

  For Short Crawler 24100J17614F2 (1)

  Открыть схему
•

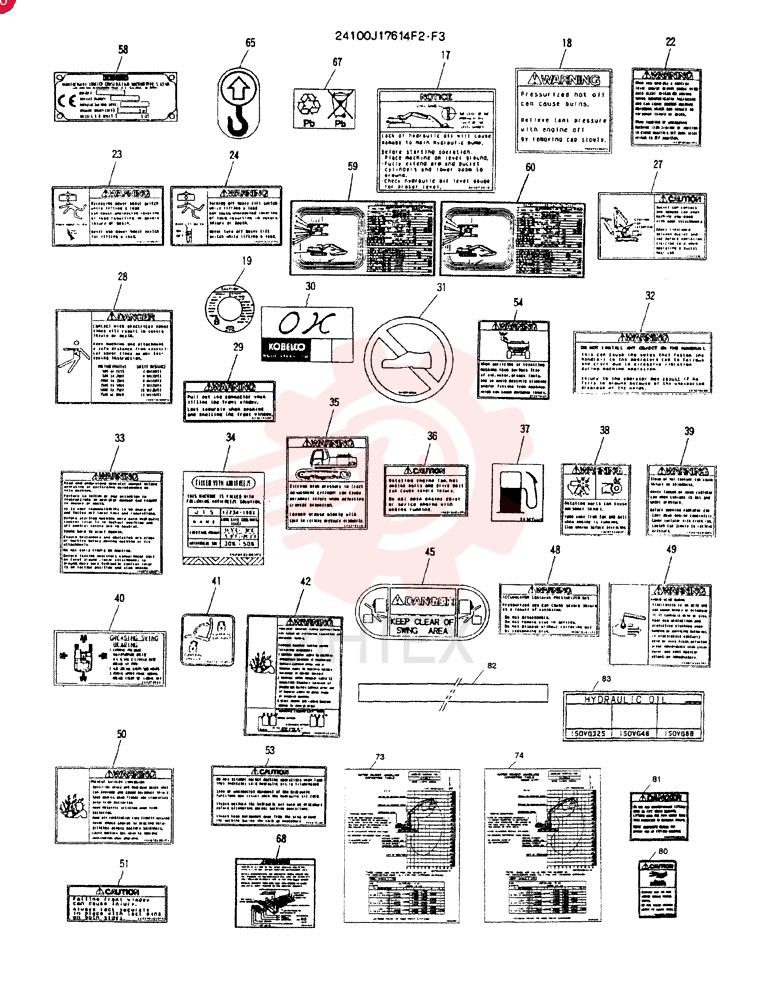

  For Short Crawler 24100J17614F2 (2)

  Открыть схему
•

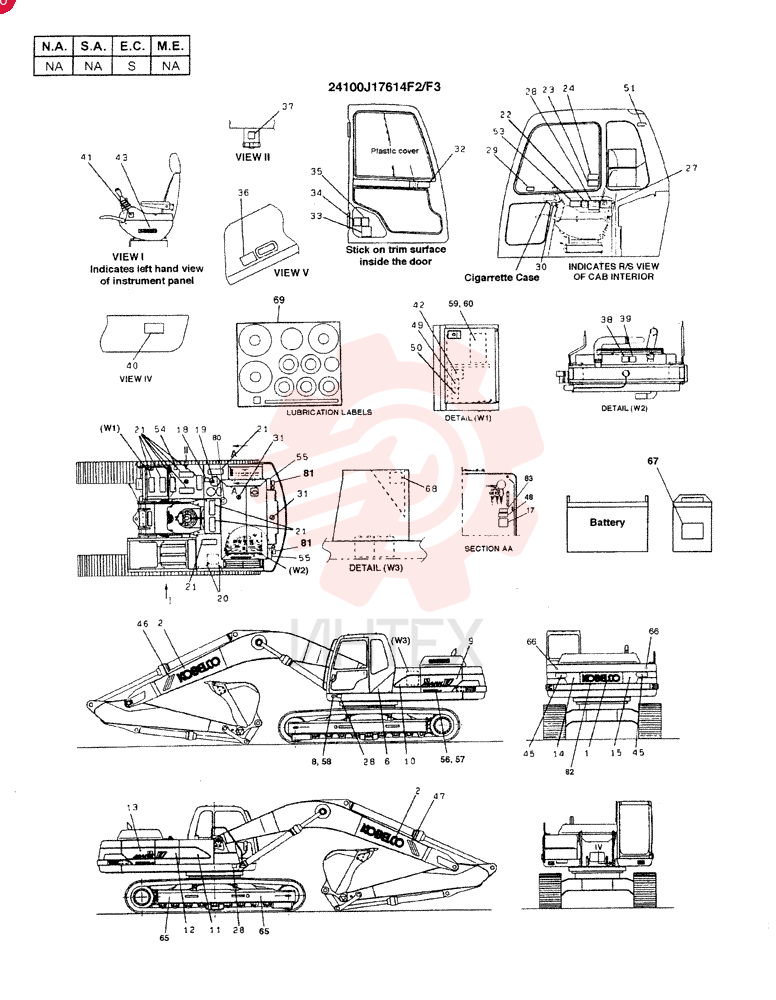

  For Short Crawler 24100J17614F2 (3)

  Открыть схему
•

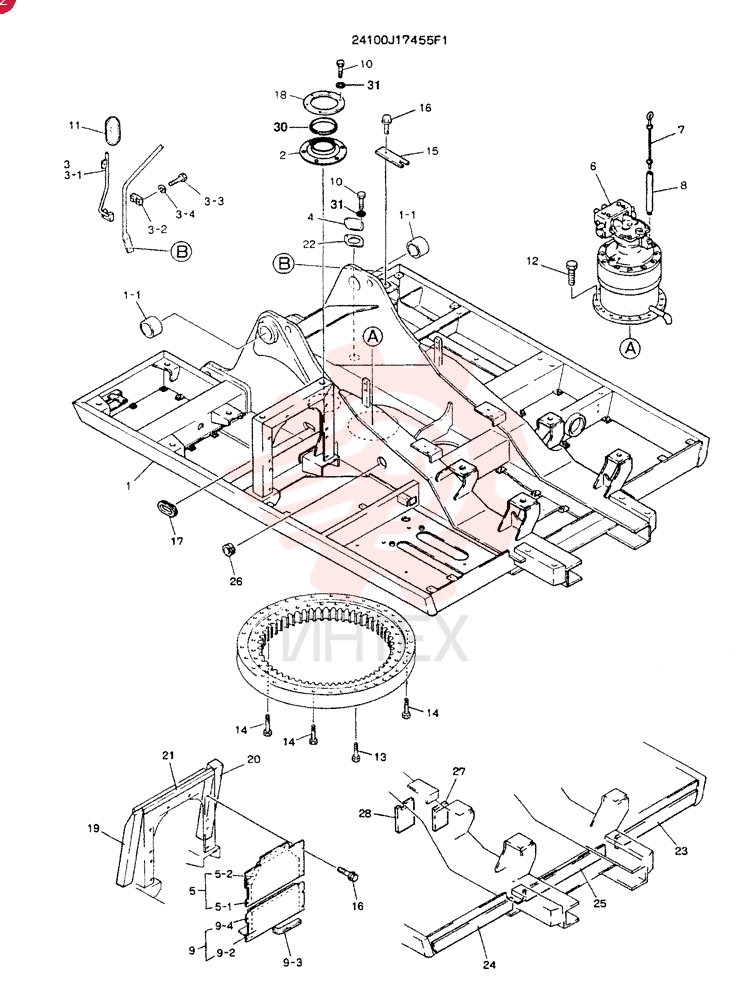

  FRAME, UPP 2422J4196

  Открыть схему
•

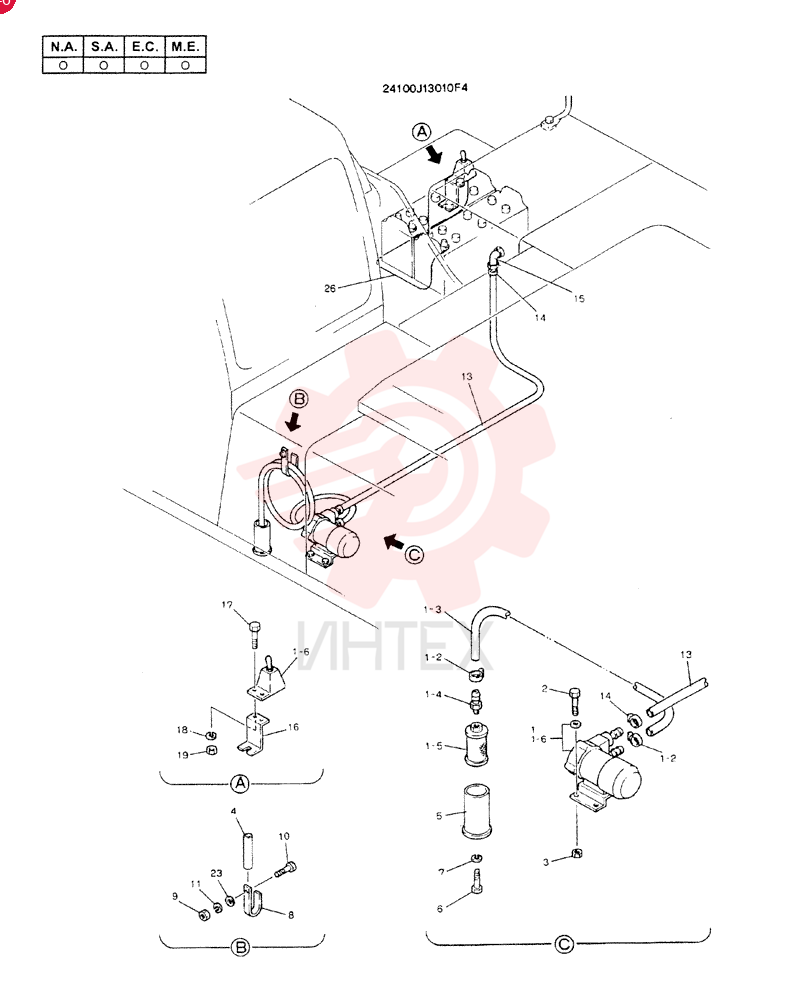

  FUEL PUMP 24100R156F2

  Открыть схему
•

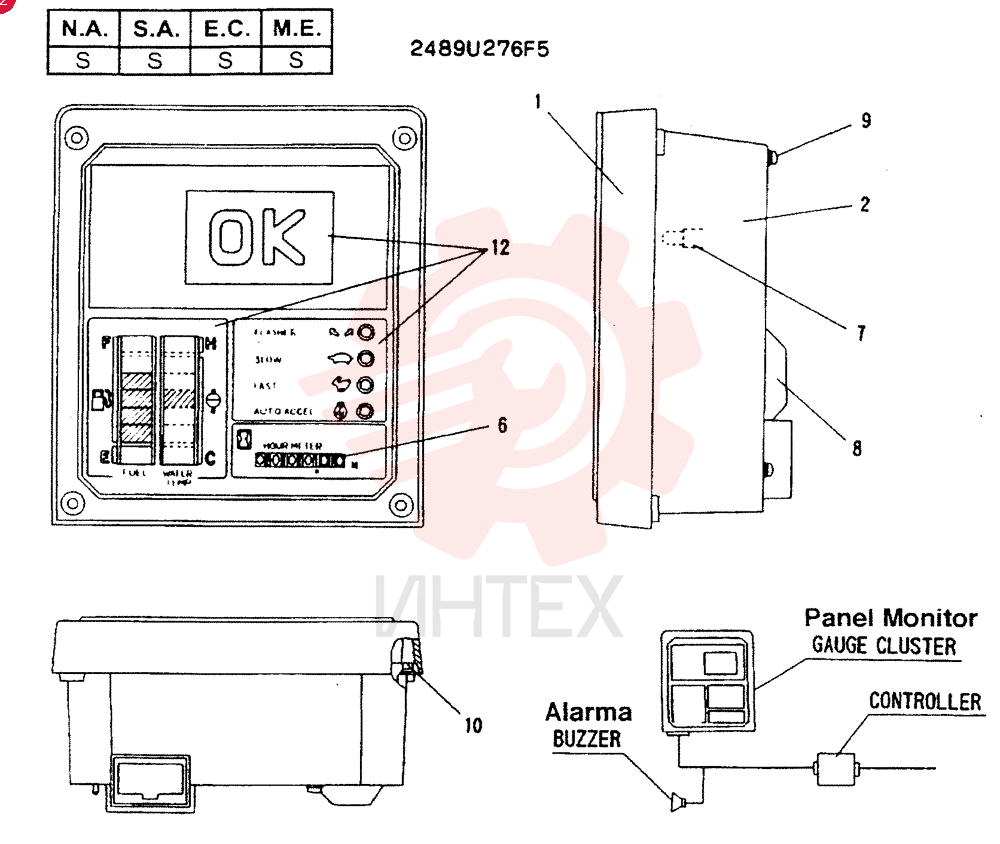

  GAUGE 2489U276F5

  Открыть схему
•

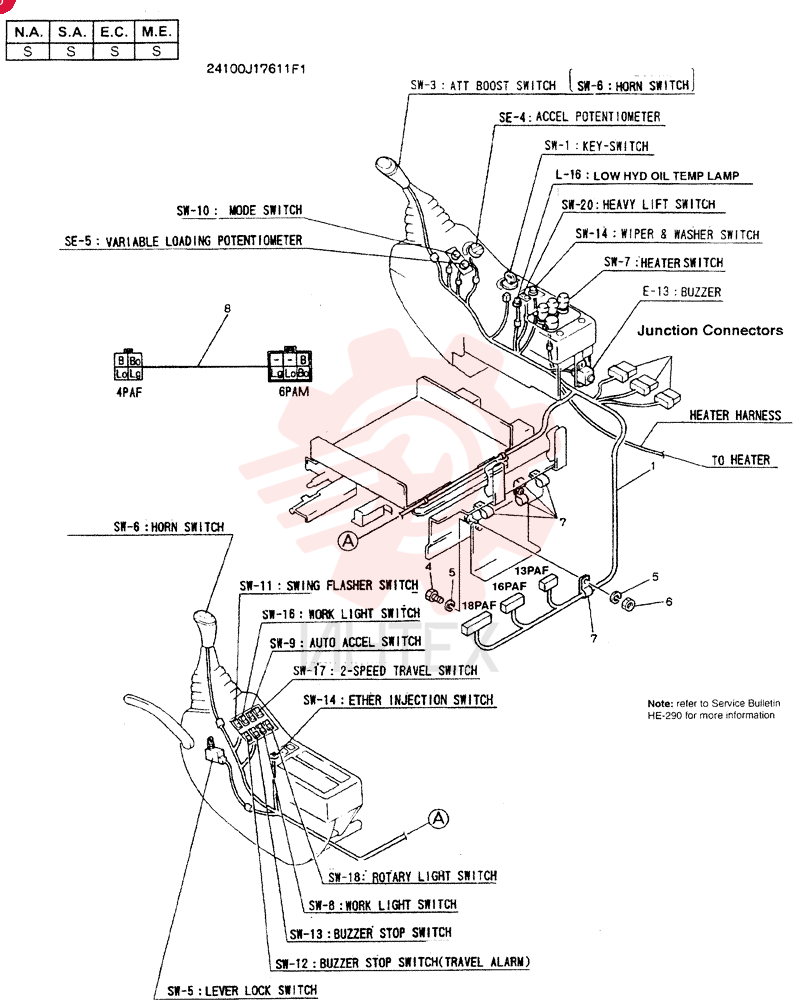

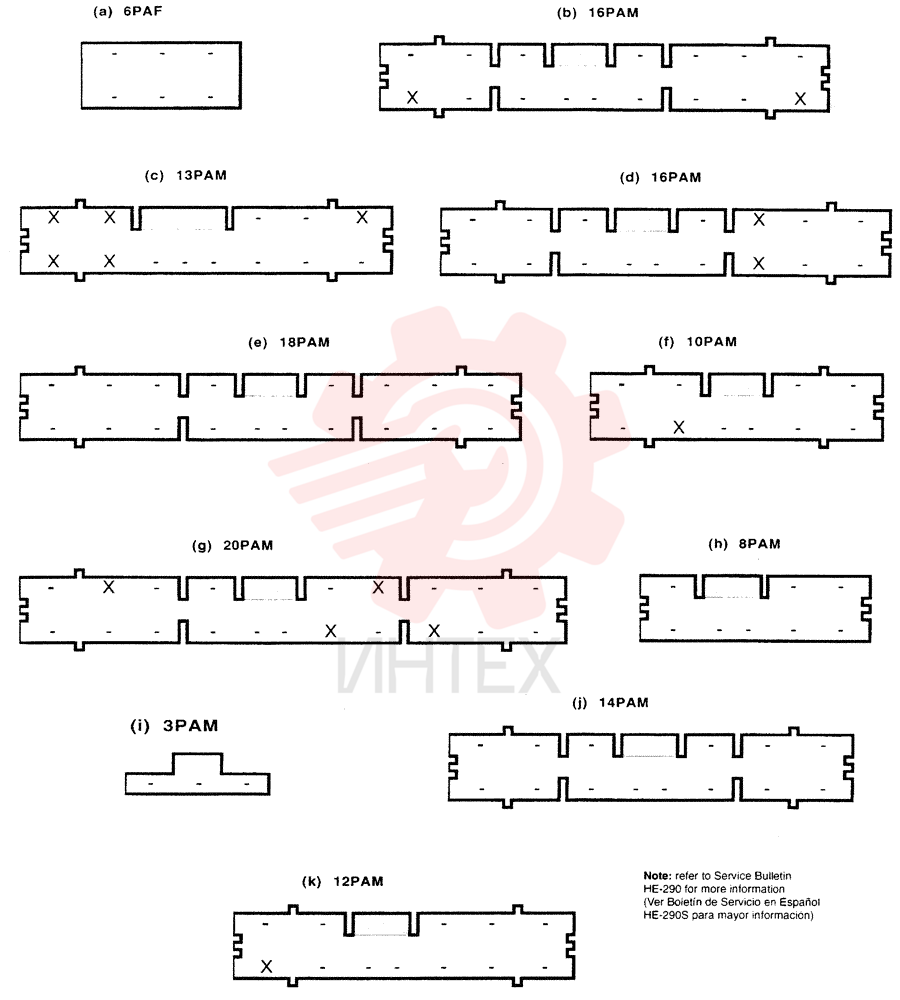

  HARNESS 2479U1847

  Открыть схему
•

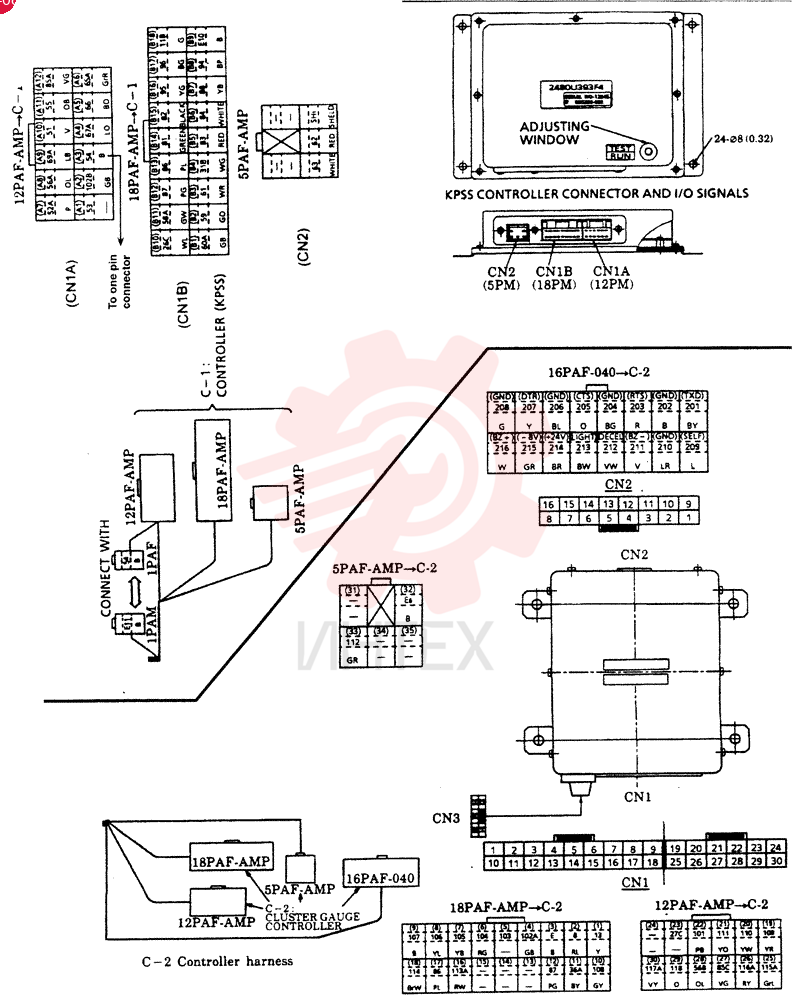

  HARNESS 2479U1946 (1)

  Открыть схему
•

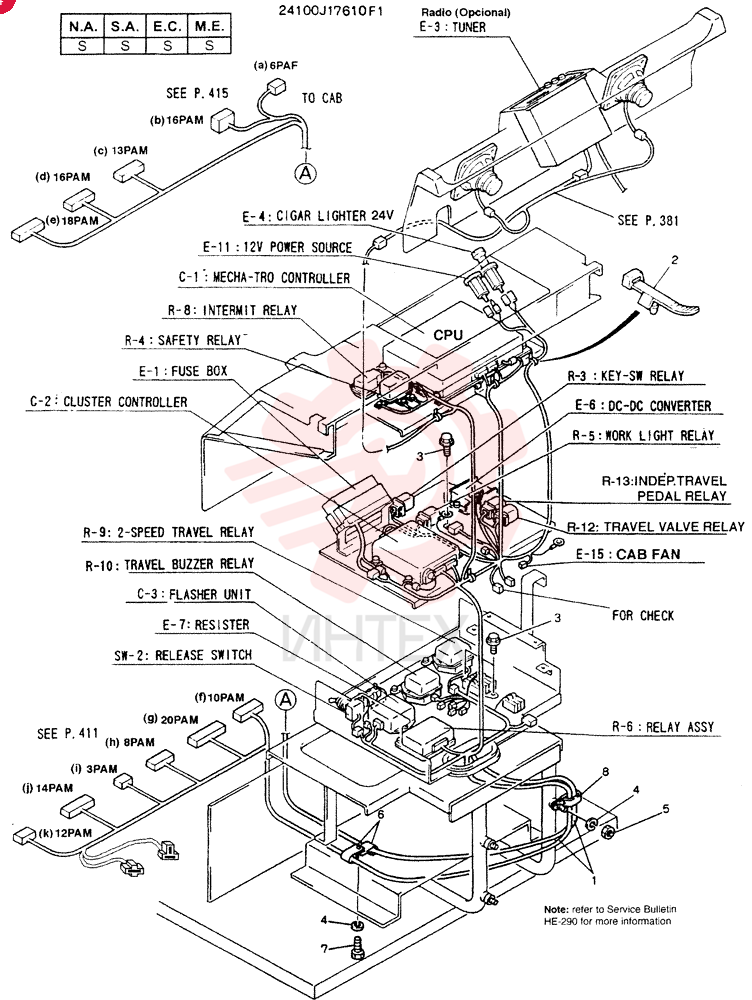

  HARNESS 2479U1946 (2)

  Открыть схему
•
  HARNESS 2479U1946 (3)

  Открыть схему
•

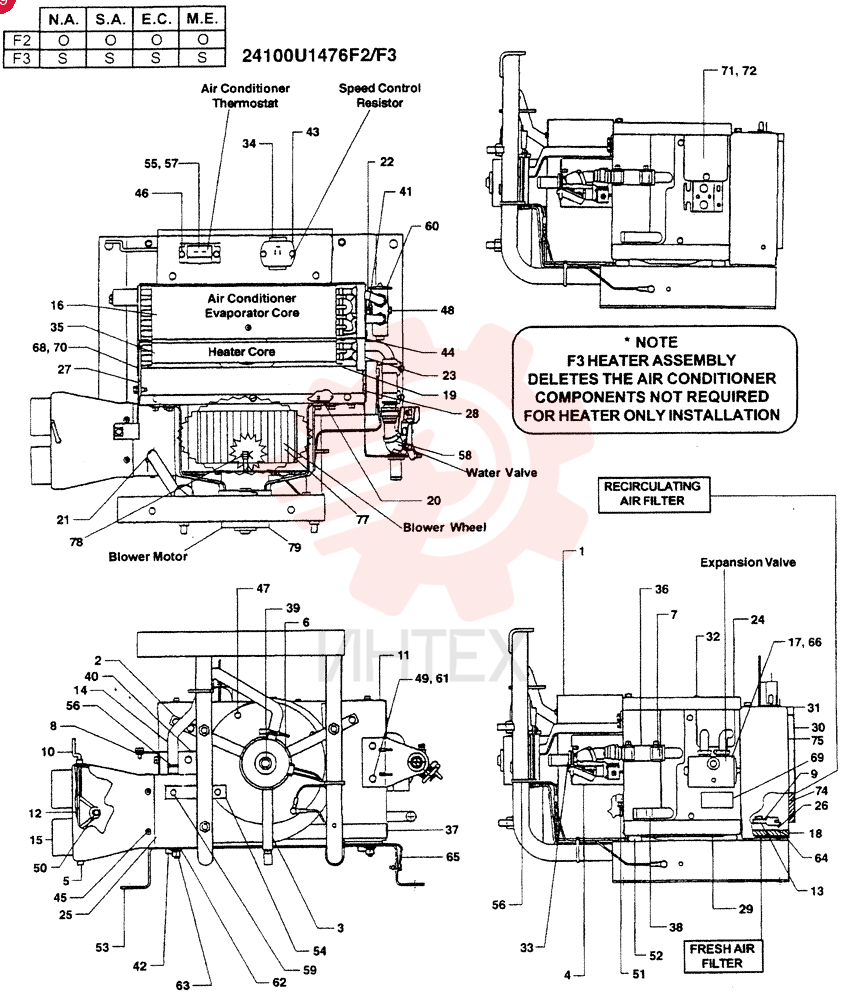

  HEATER 24100U1476F2

  Открыть схему
•
  HOUSING 2441U1030S1

  Открыть схему
•

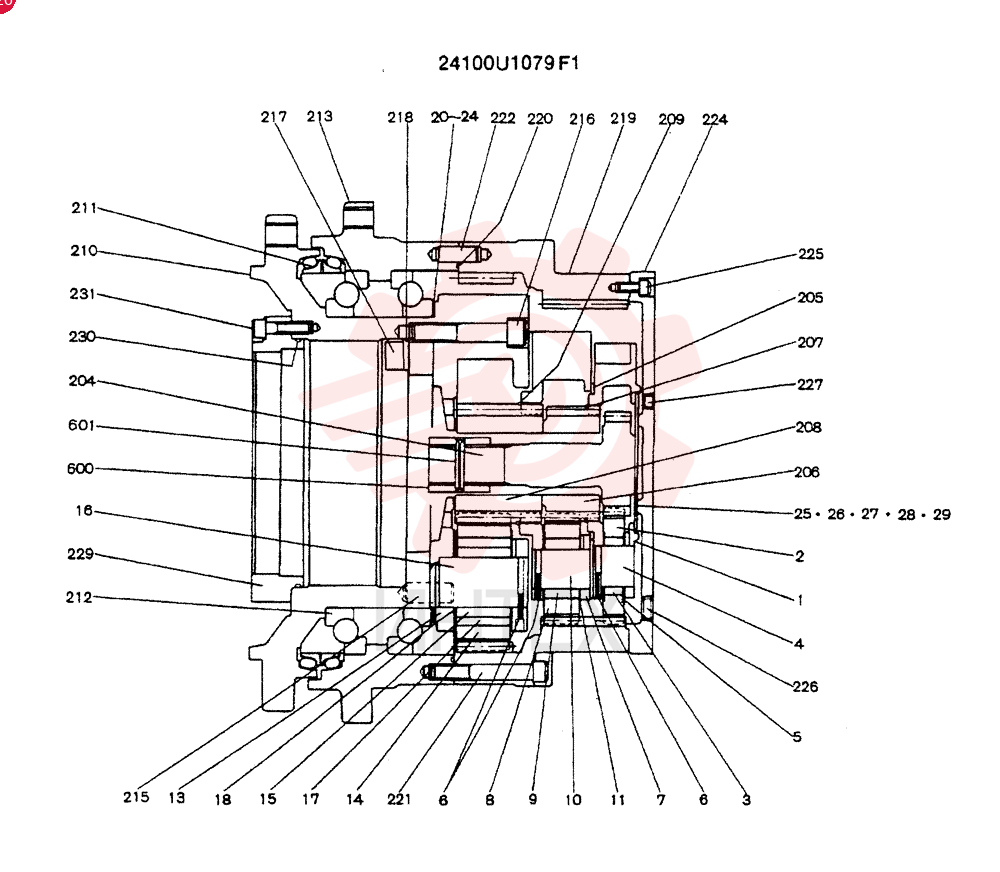

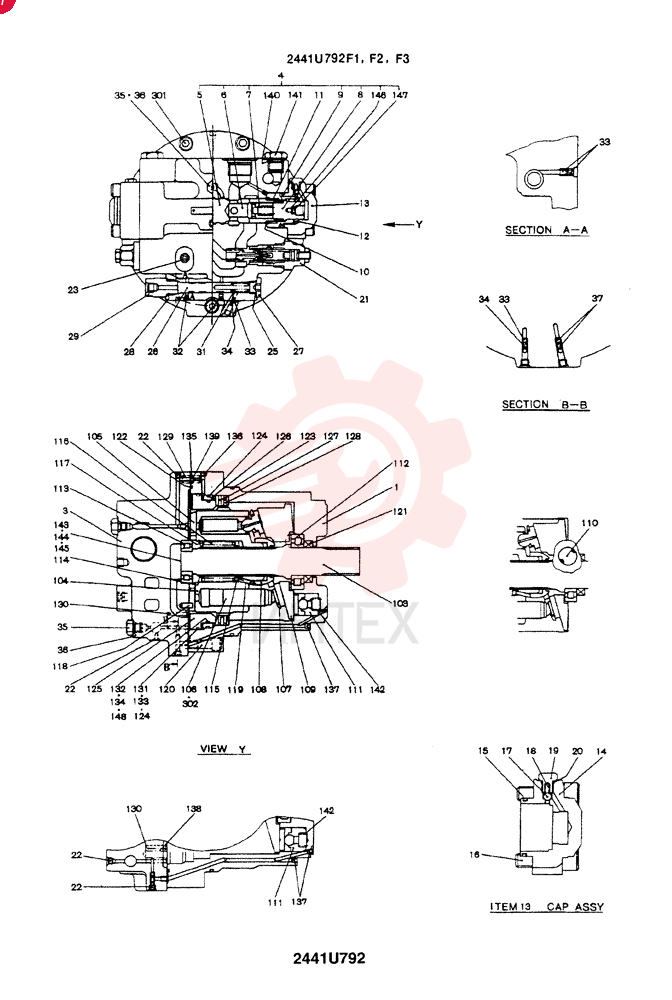

  HYDRAULIC MOTOR 24100U1079F1

  Открыть схему
•

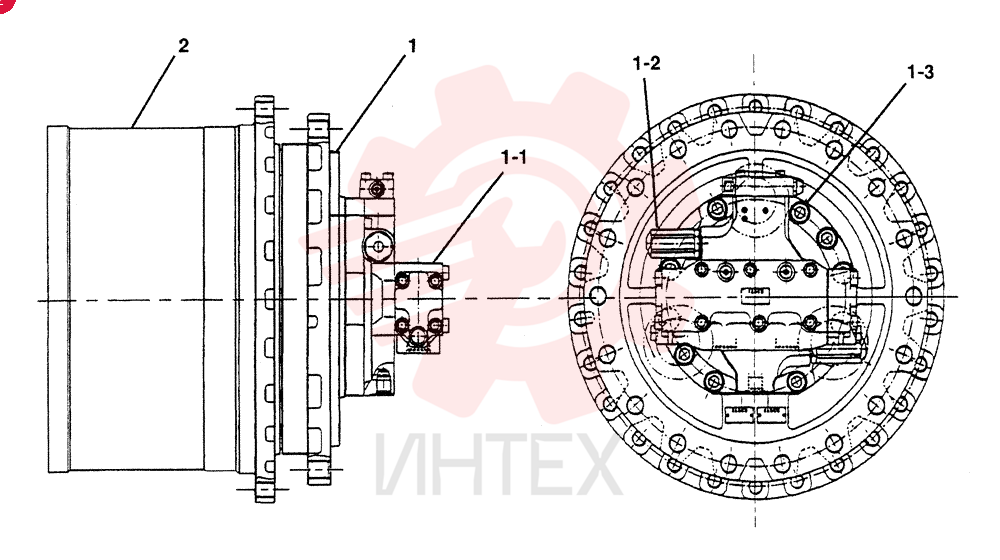

  HYDRAULIC MOTOR 2441U1030F1

  Открыть схему
•

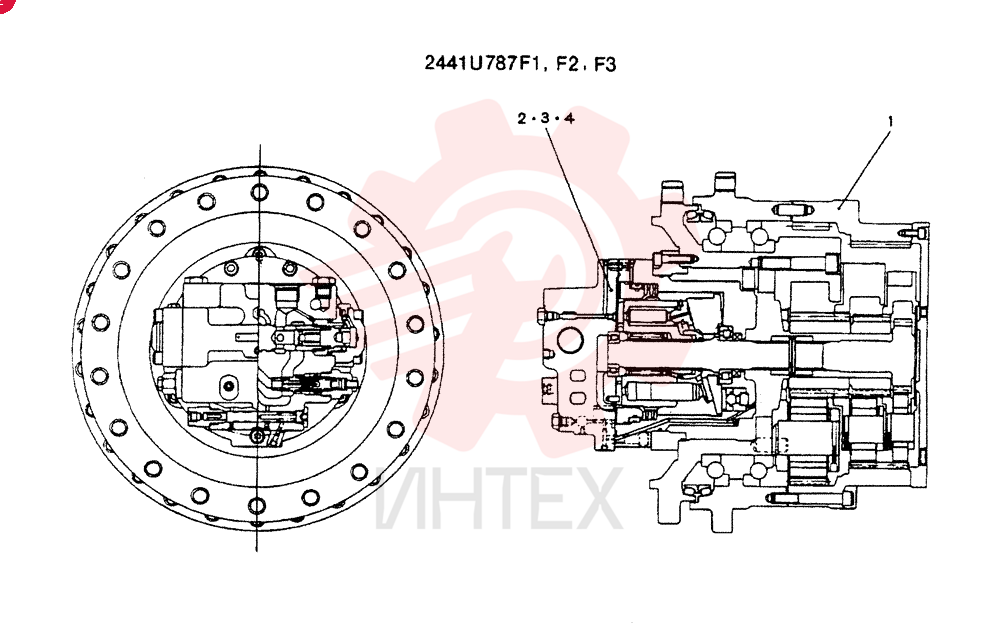

  HYDRAULIC MOTOR 2441U787F3

  Открыть схему
•
  HYDRAULIC MOTOR 2441U792F1

  Открыть схему
•

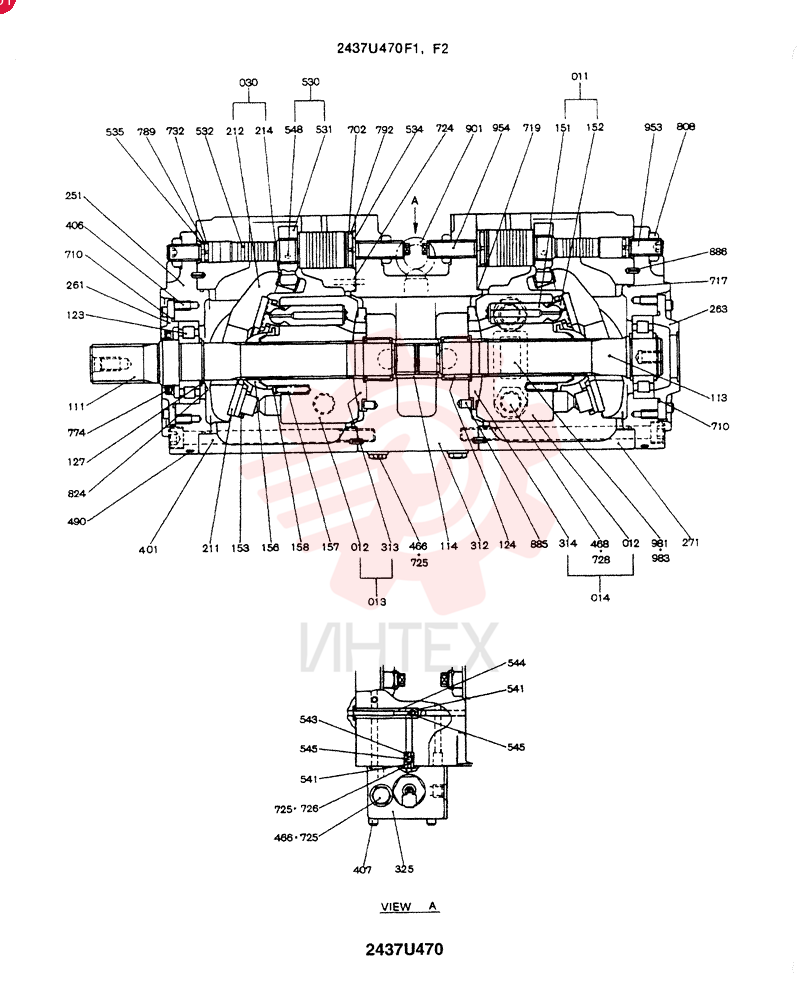

  HYDRAULIC PUMP 2437U470F1

  Открыть схему
•

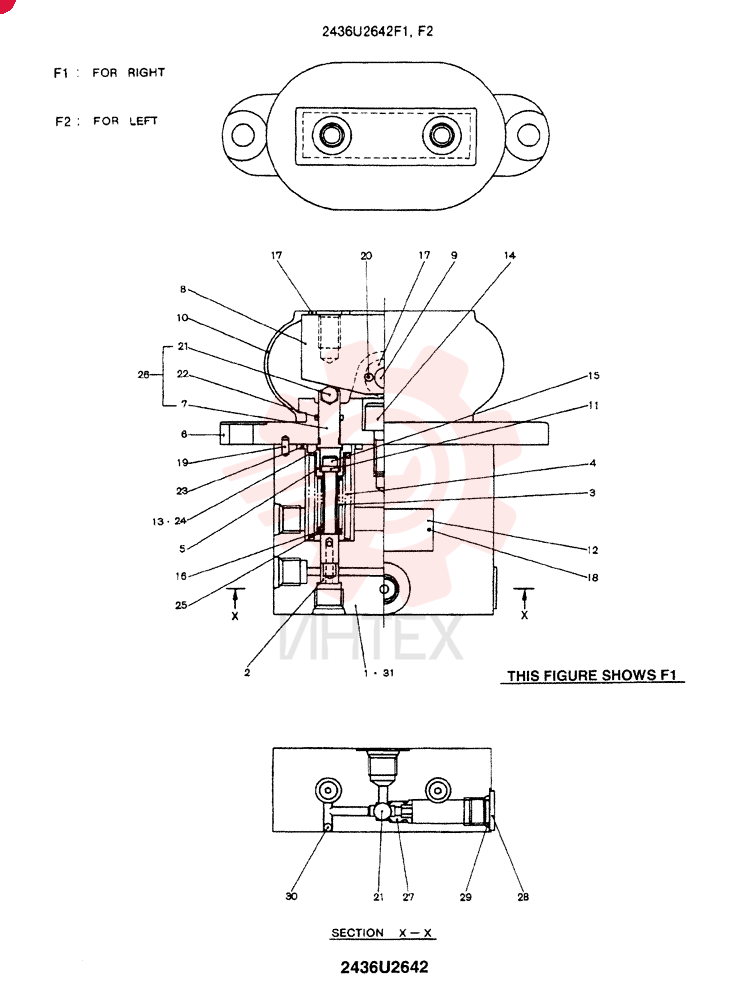

  HYDRAULIC VALVE 2436U2642F1

  Открыть схему
•

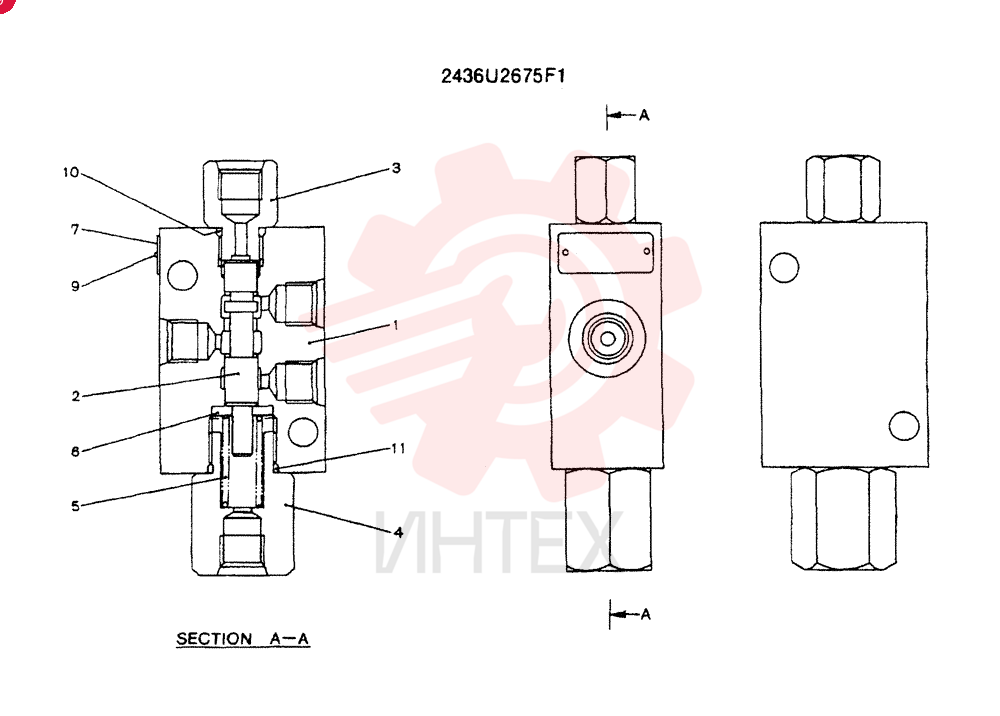

  HYDRAULIC VALVE 2436U2675F1

  Открыть схему
•

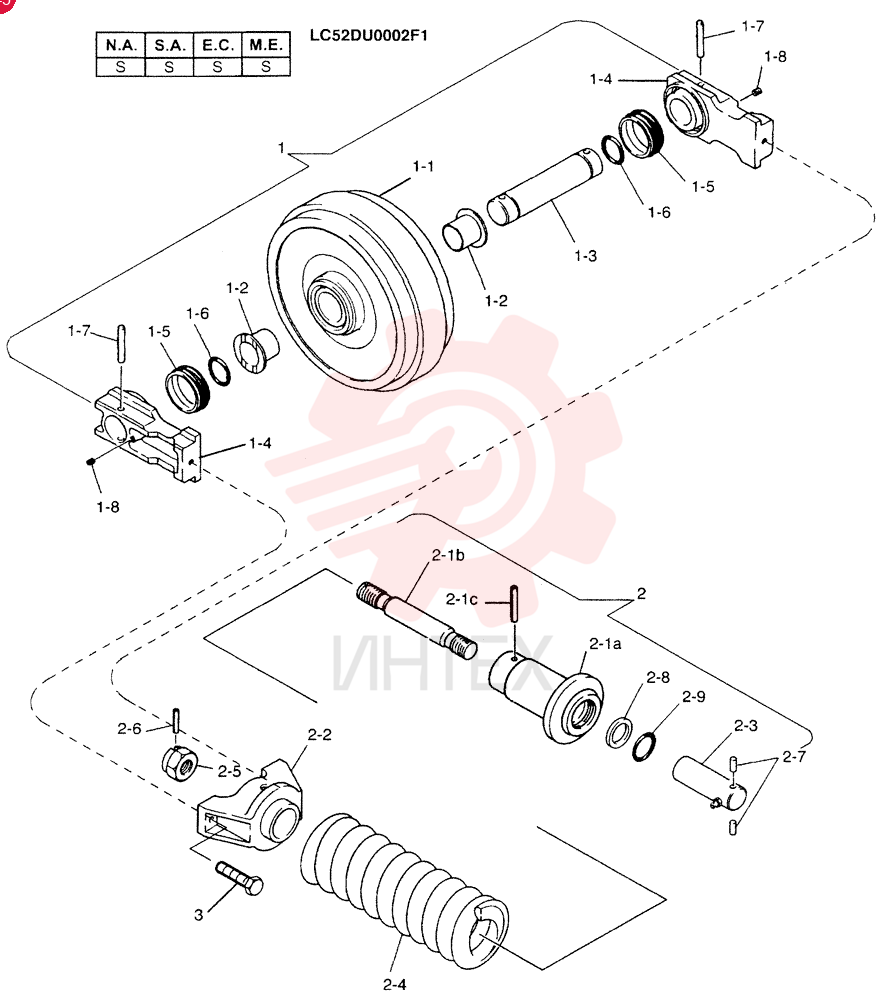

  IDLER LC52DU0001F1

  Открыть схему
•

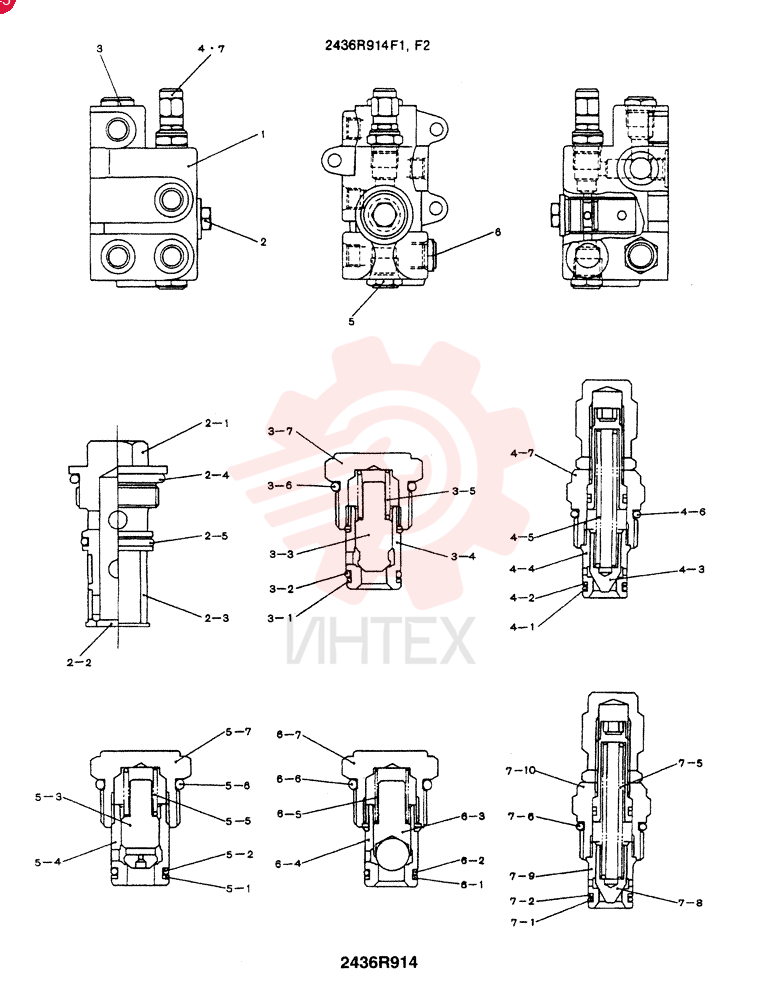

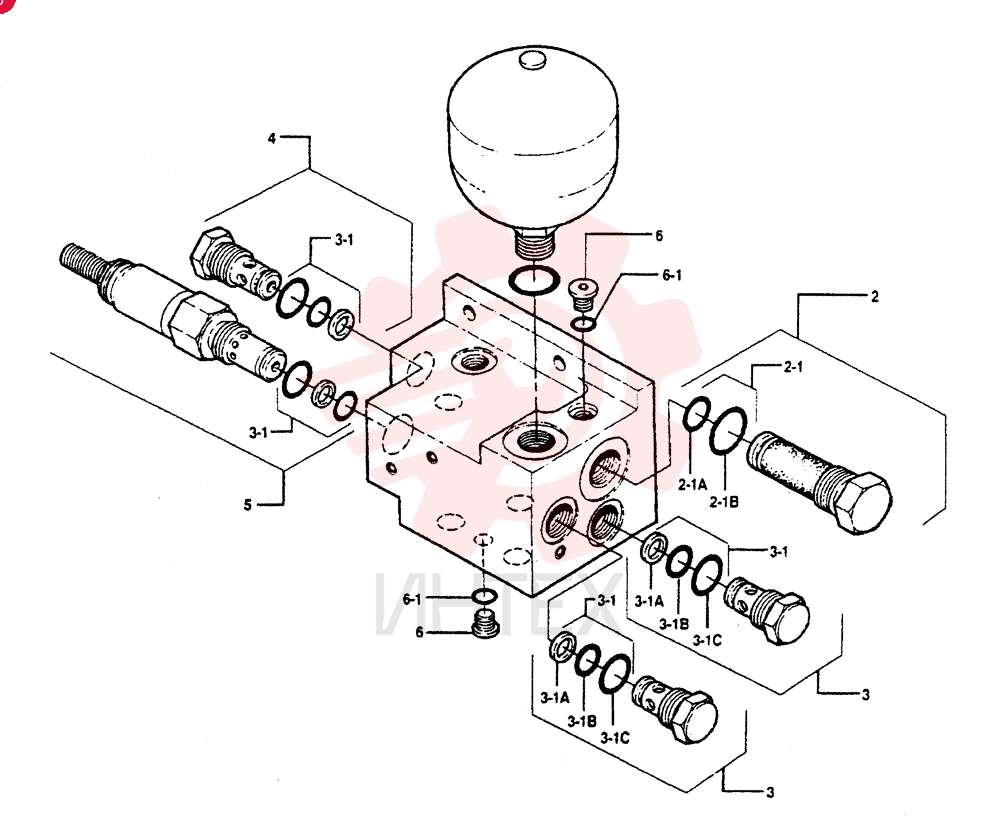

  INLET MANIFOLD 2436R914F1

  Открыть схему
•
  INLET MANIFOLD YN20VU0001F1

  Открыть схему
•

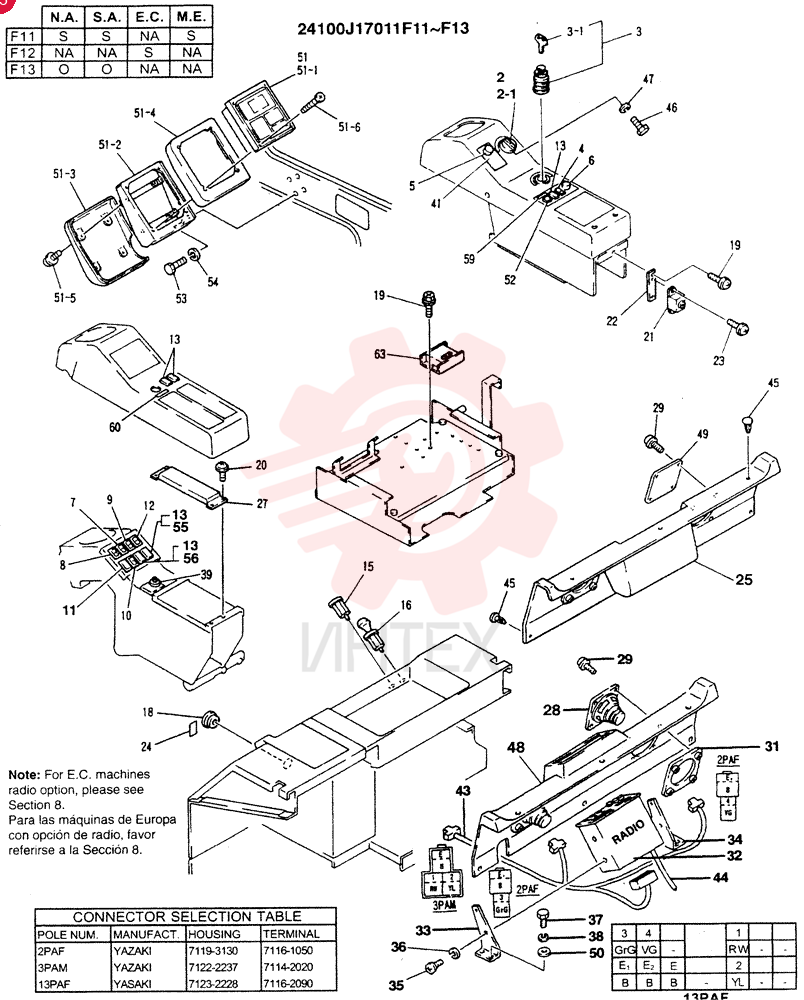

  INSTRUMENT PANEL ASSY 24100J17011F11

  Открыть схему
•
  KIT 24100J18668F1

  Открыть схему
•

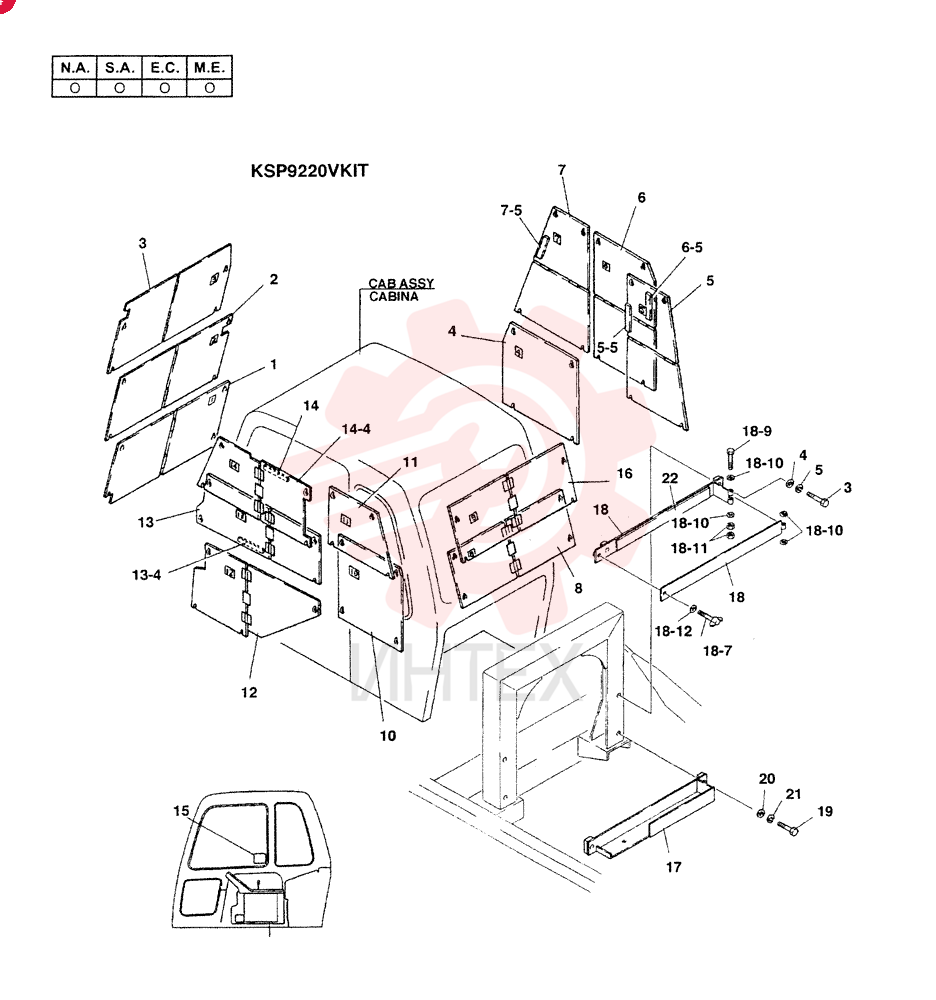

  KIT KSP9220VKIT

  Открыть схему
•

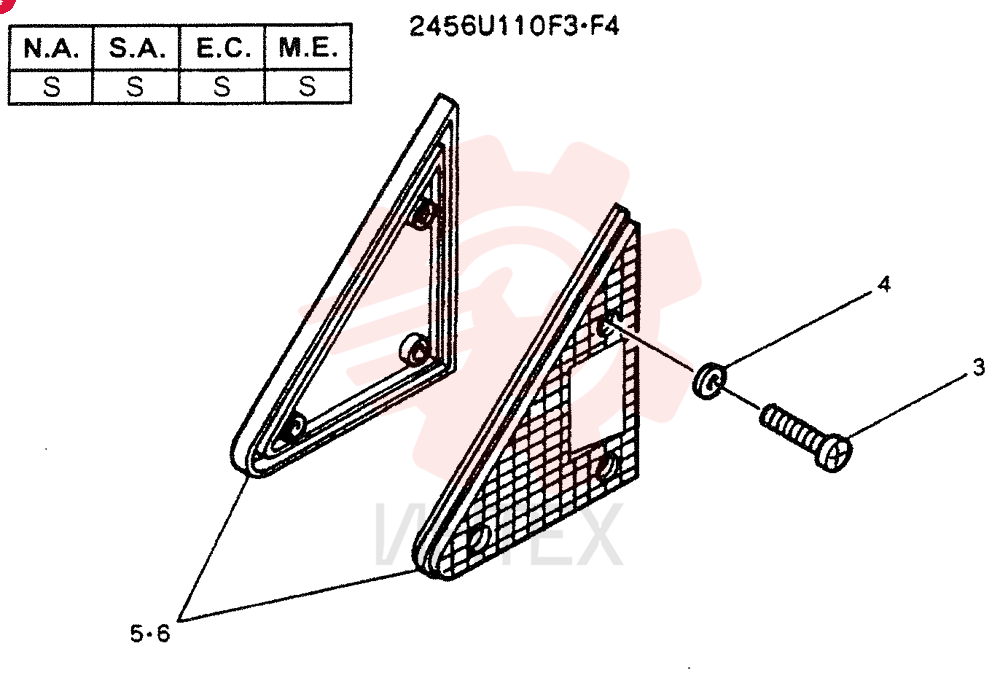

  LAMP 2456U110F3

  Открыть схему
•

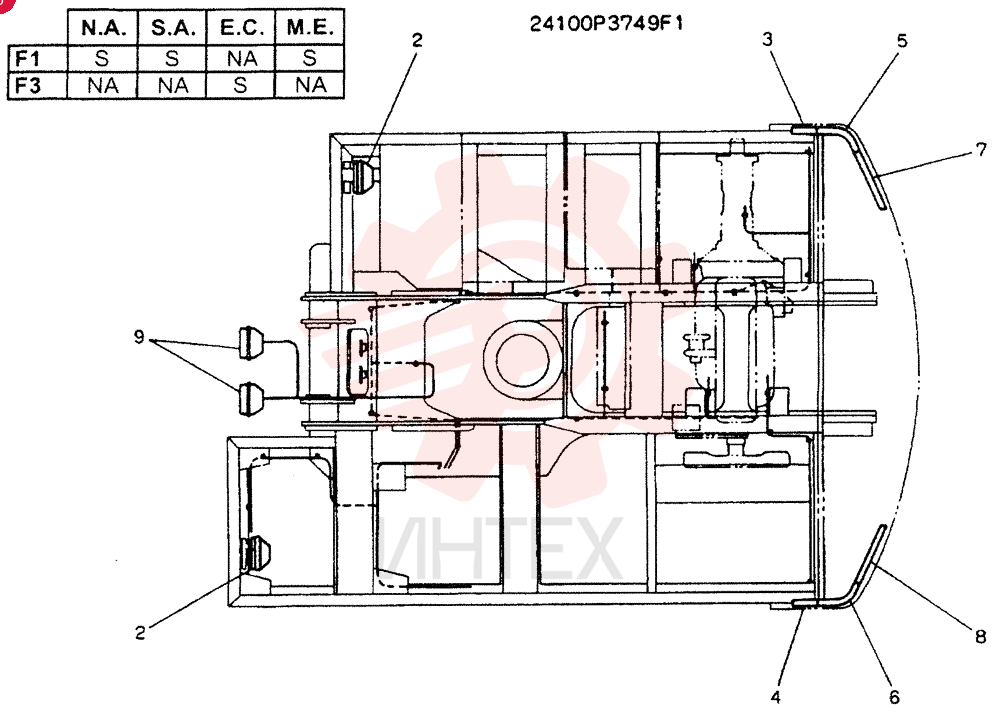

  LAMP ASSY 24100P3749F1

  Открыть схему
•

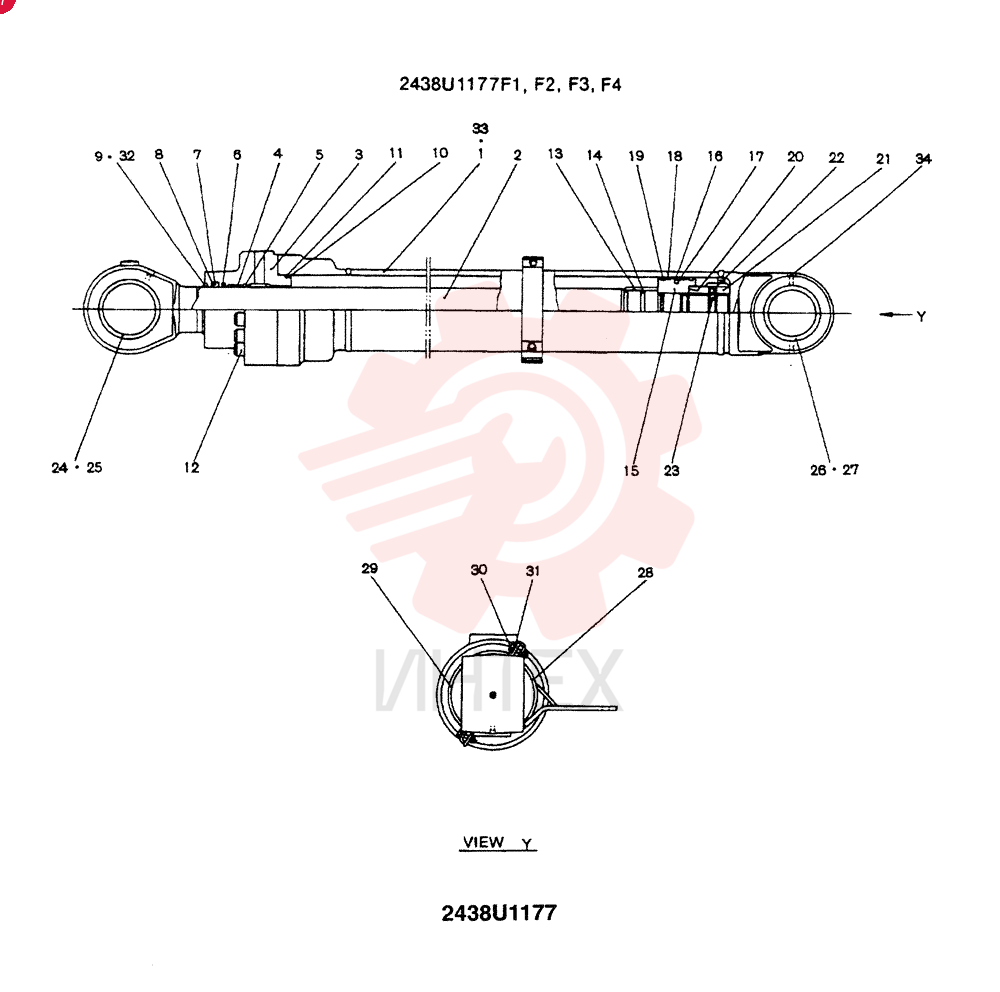

  LEFT CYLINDER, BOOM CONSISTS OF THE FOLLOWING PARTS 2438U1177F1

  Открыть схему
•
  LEVER 24100P4480F1 (1)

  Открыть схему
•

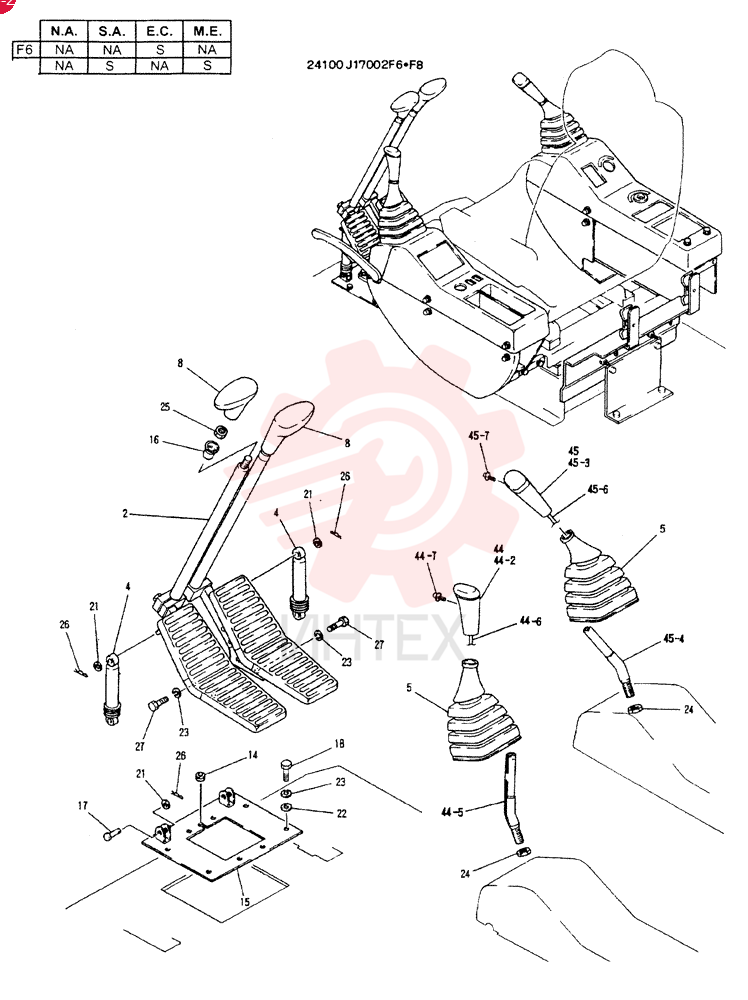

  LEVER 24100P4480F1 (2)

  Открыть схему
•

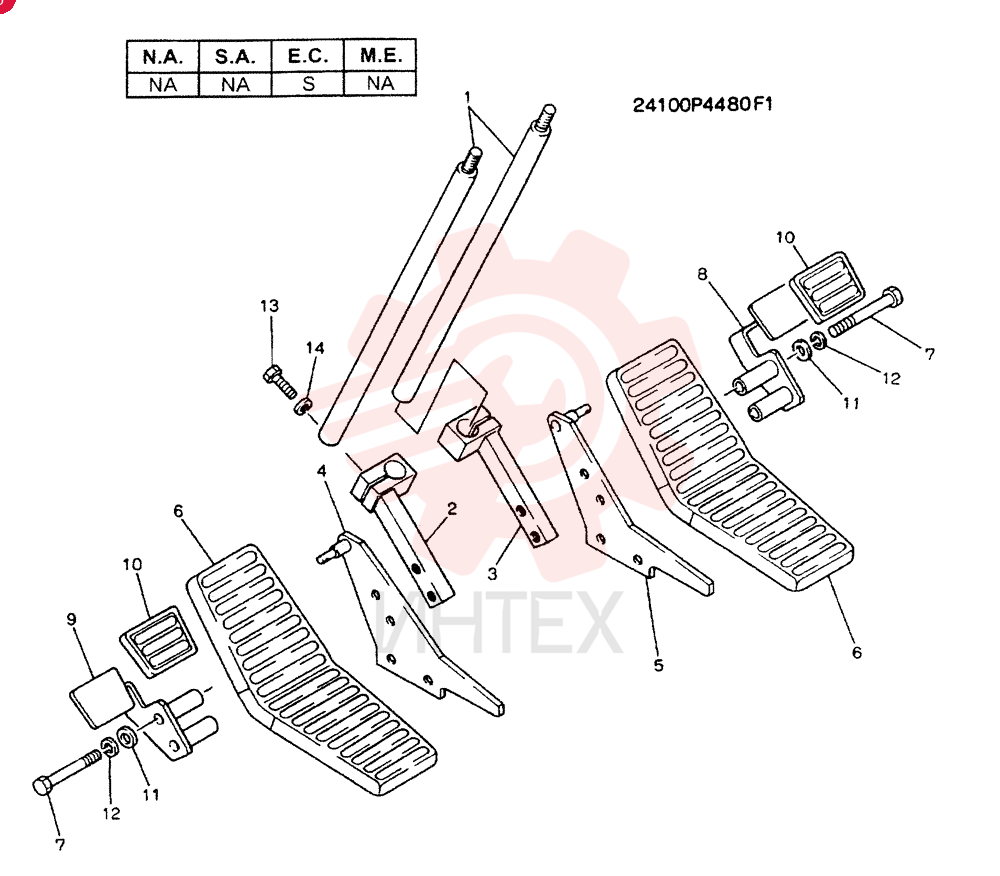

  LEVER 24100P4480F1 (3)

  Открыть схему
•

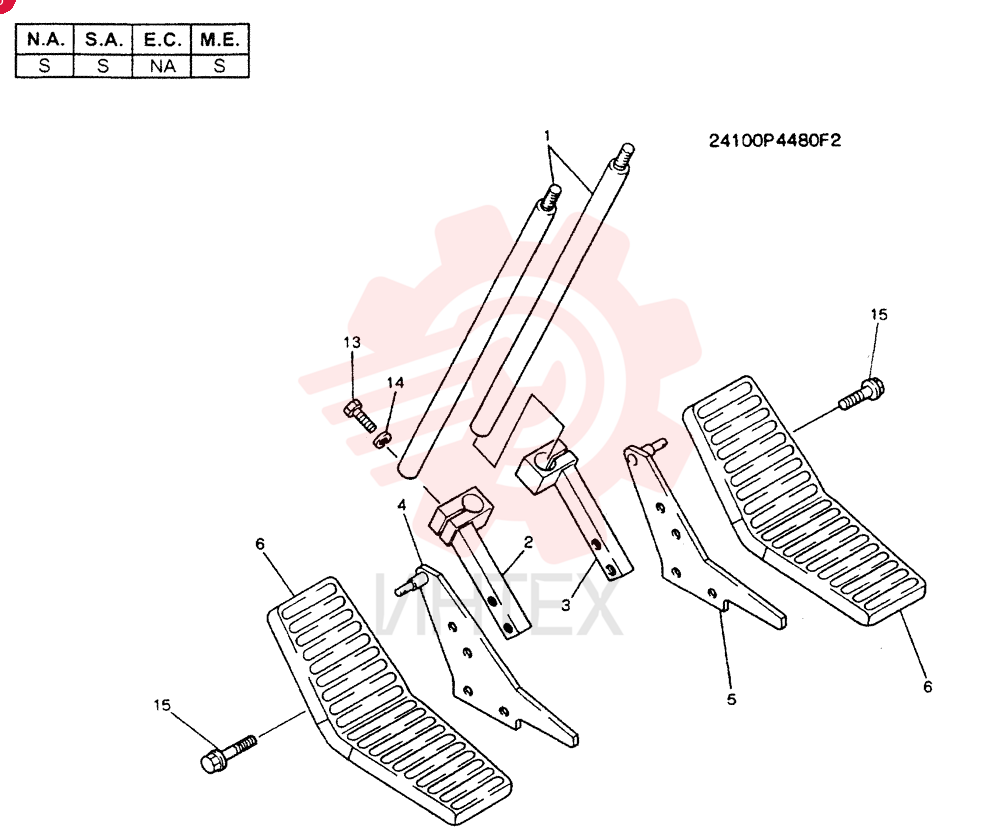

  LEVER ASSY, CON 24100P4480F2

  Открыть схему
•

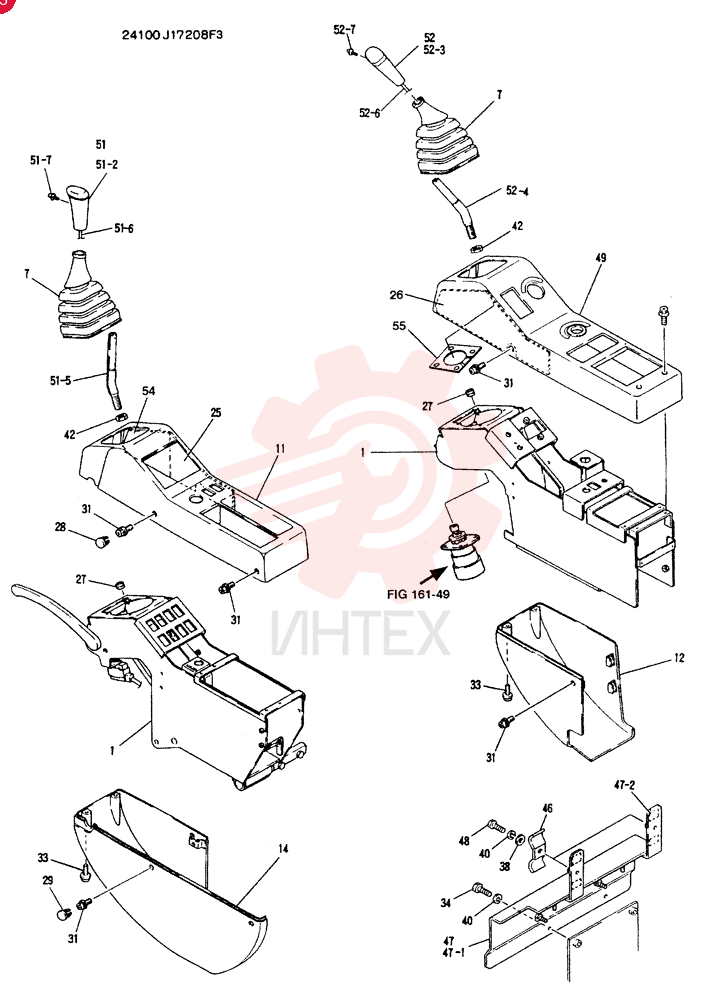

  LEVER ASSY, CONTR(SEE.FIG.03-012) 24100P4480F2 (1)

  Открыть схему
•

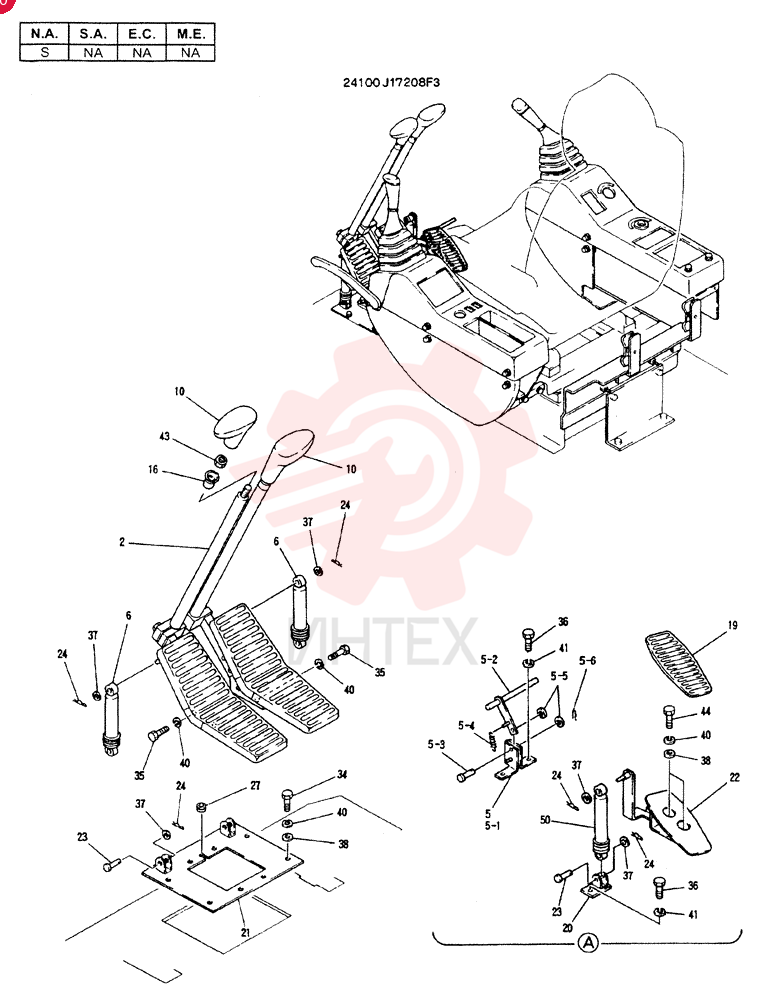

  LEVER ASSY, CONTR(SEE.FIG.03-012) 24100P4480F2 (2)
