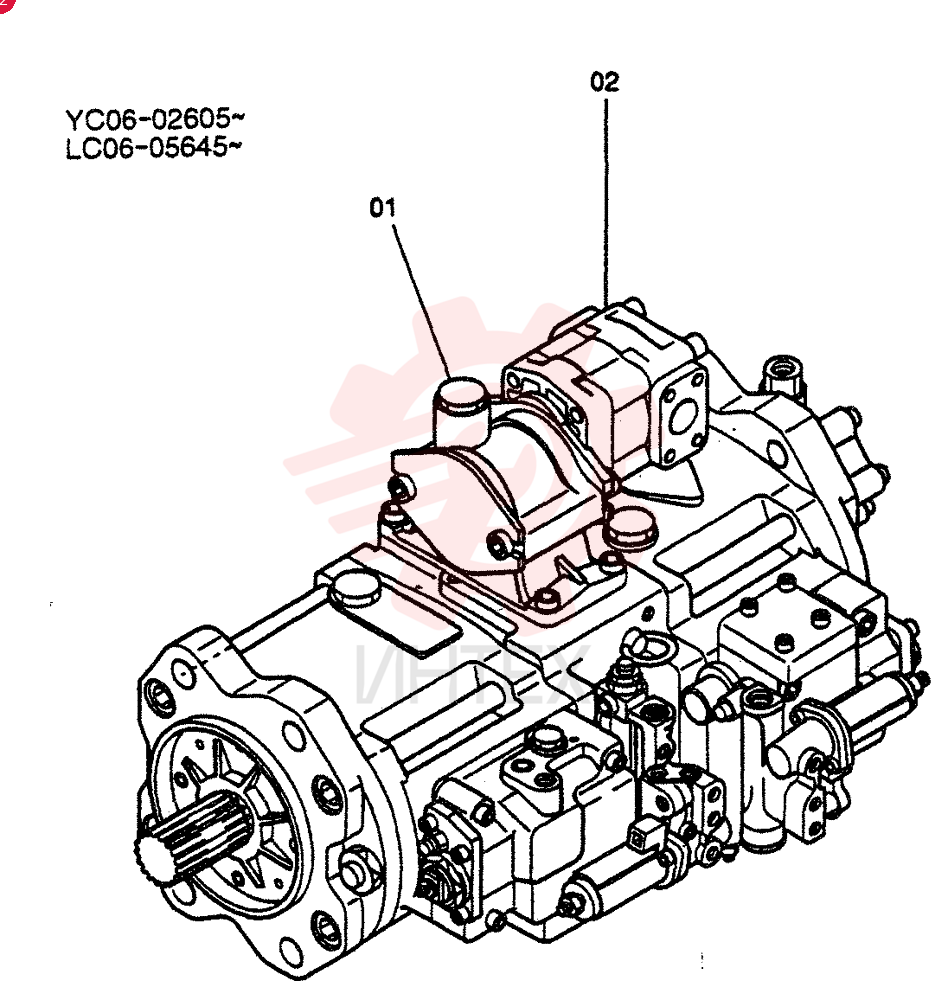

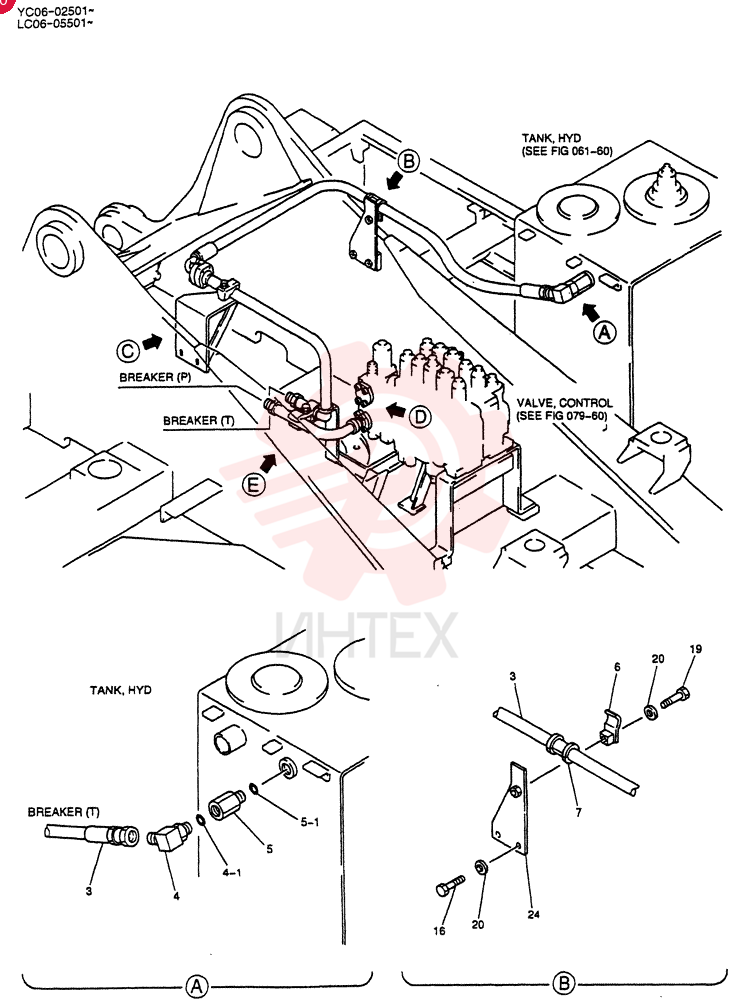

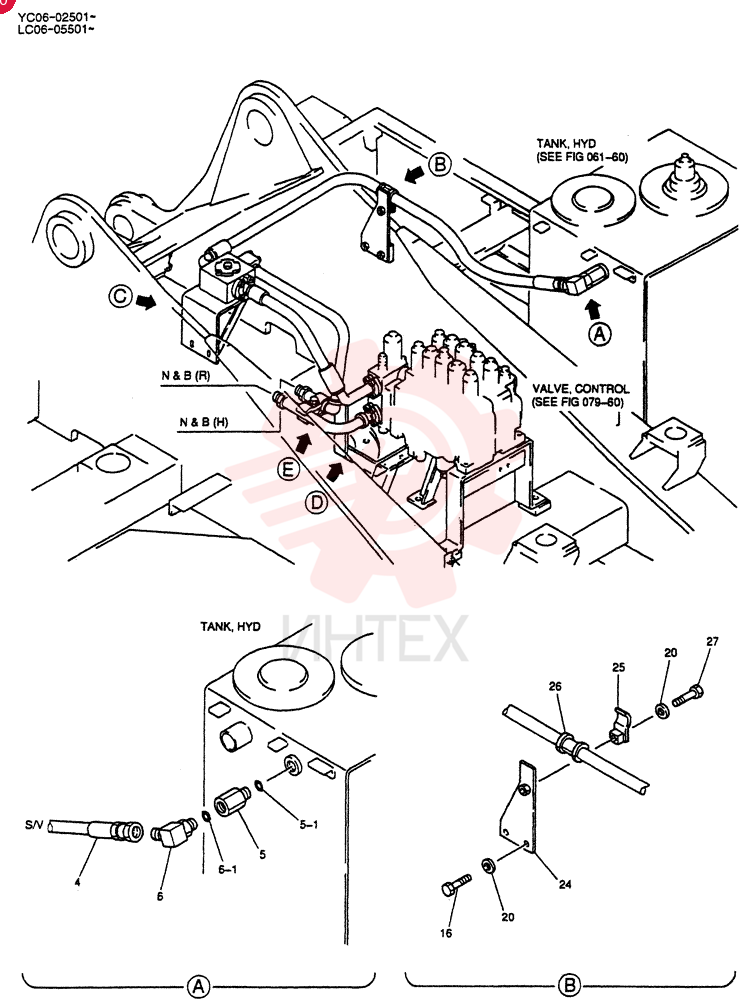

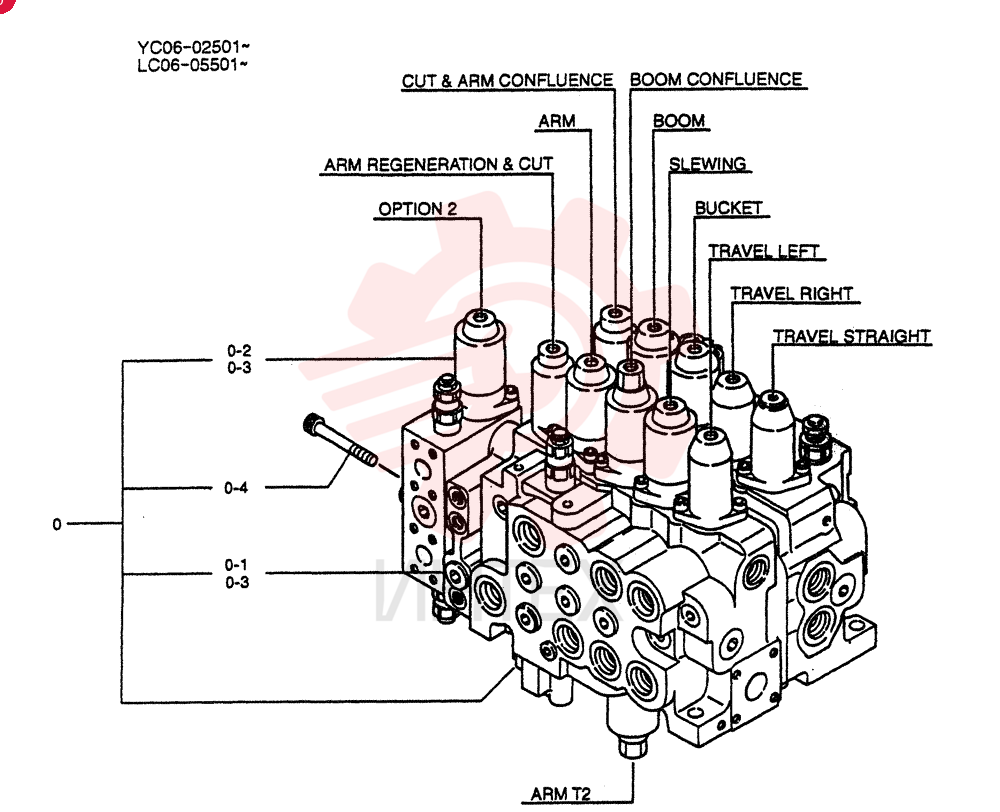

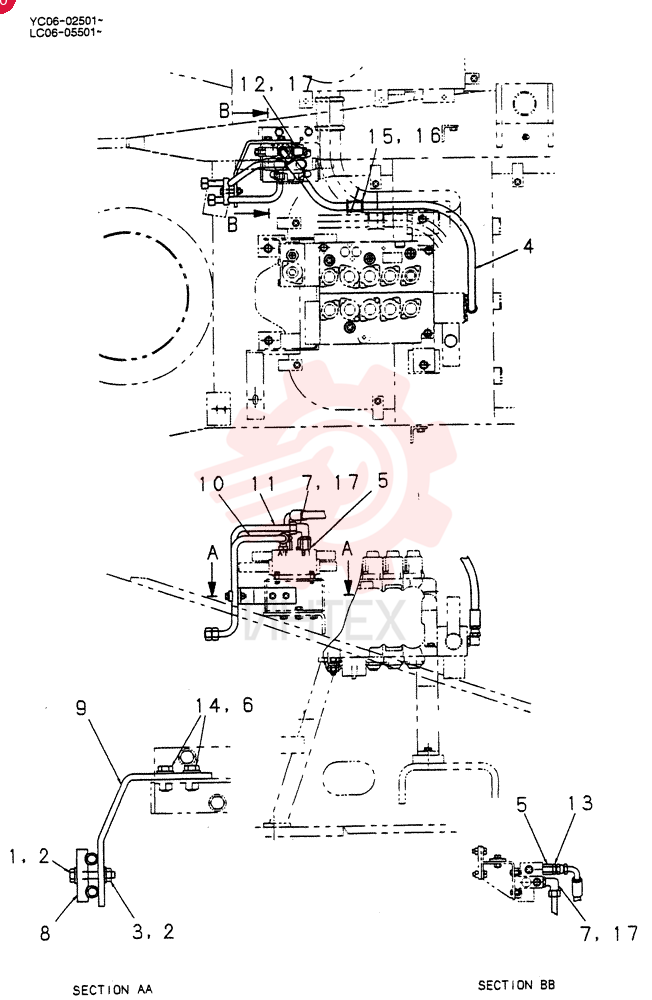

(SK330LC) - Экскаватор DYNAMIC ACERA с серийного № YC06-02501 (1/02-12/02) — схемы, страница 2
-
LC68H00012F2 Трубопроводы дистанционного управленияОткрыть схему -
LC68H00013F1 Трубопроводы дистанционного управленияОткрыть схему -

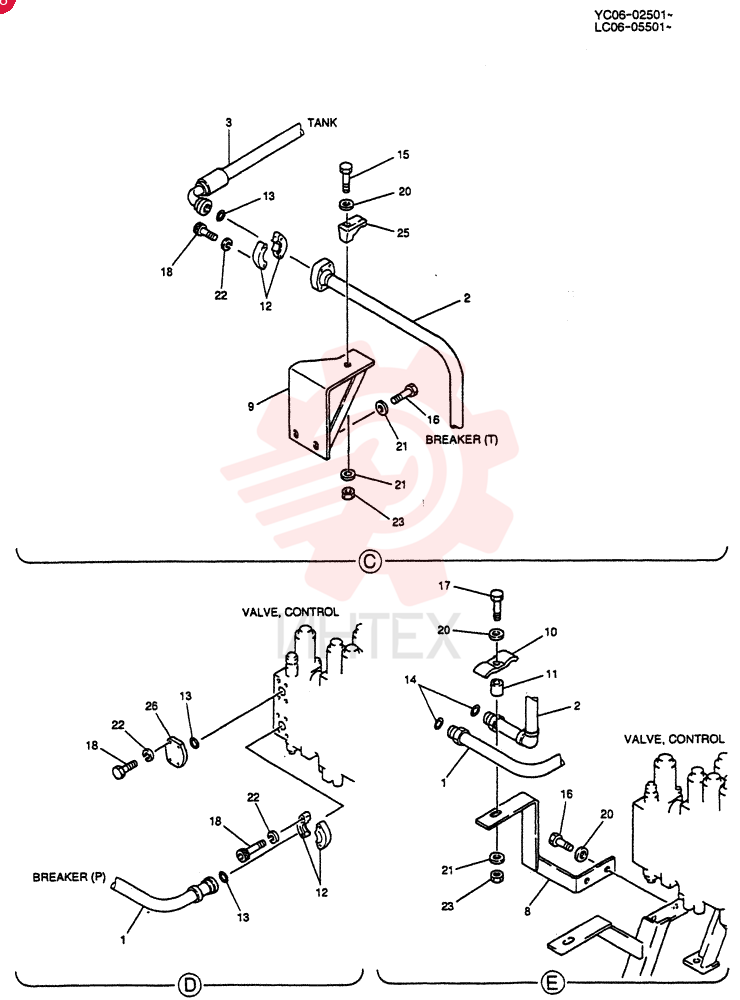

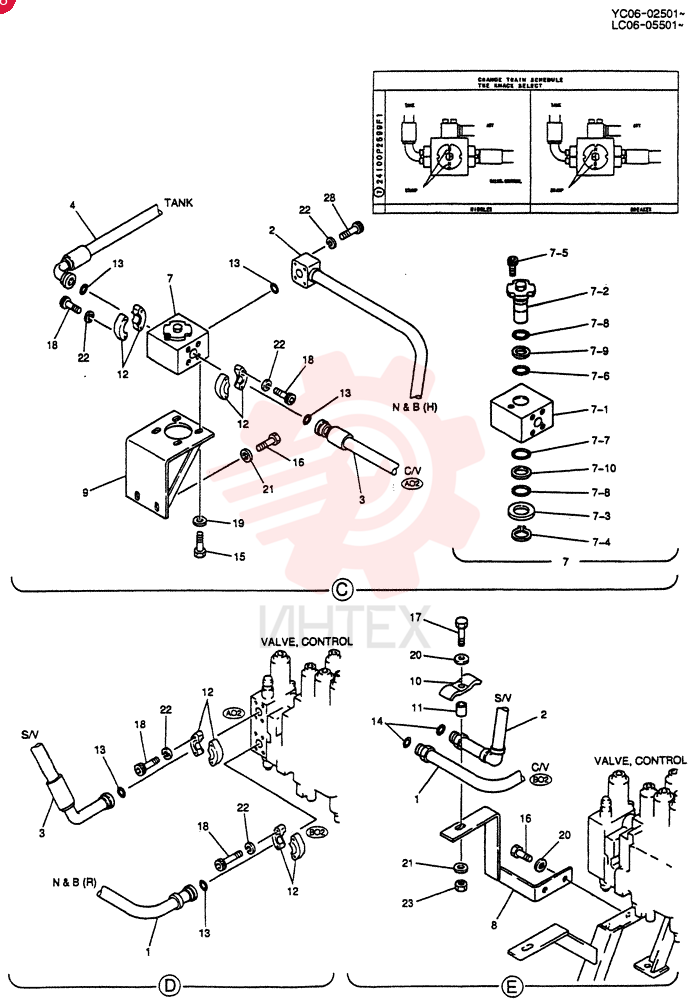

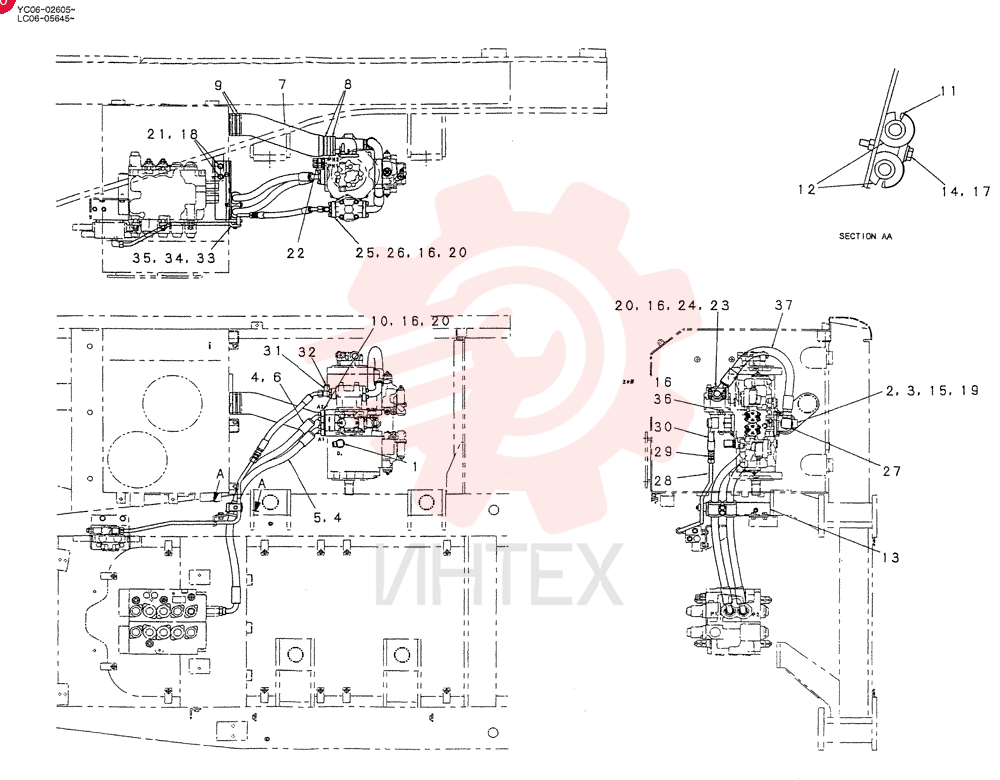

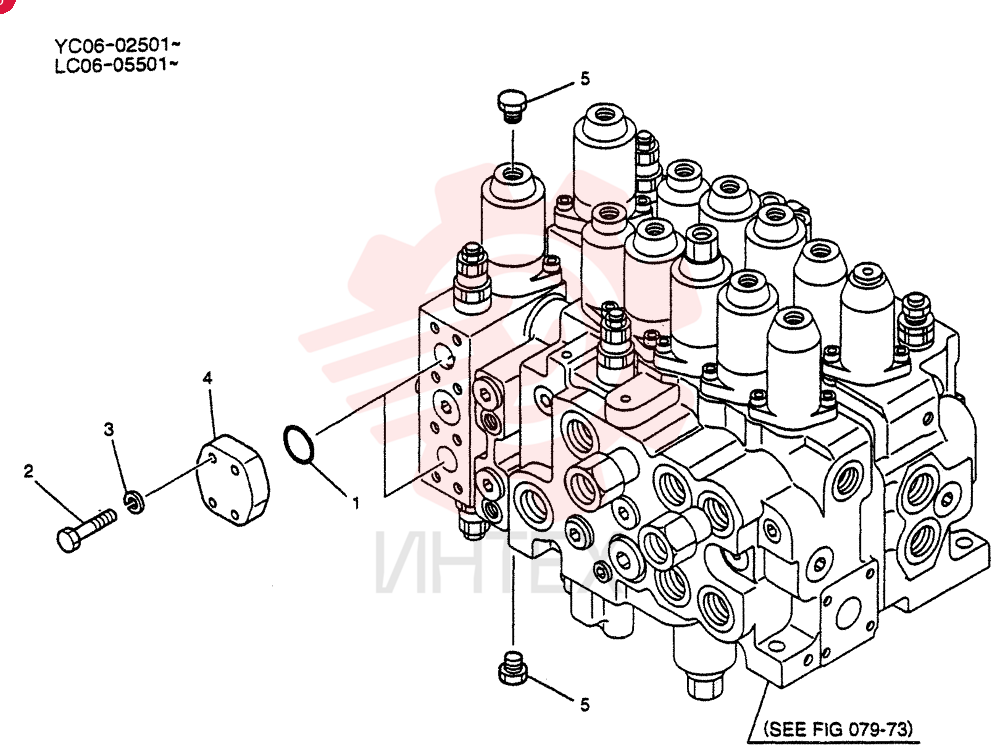

YN03H00062F1 Трубопроводы гидравлические верхниеОткрыть схему -

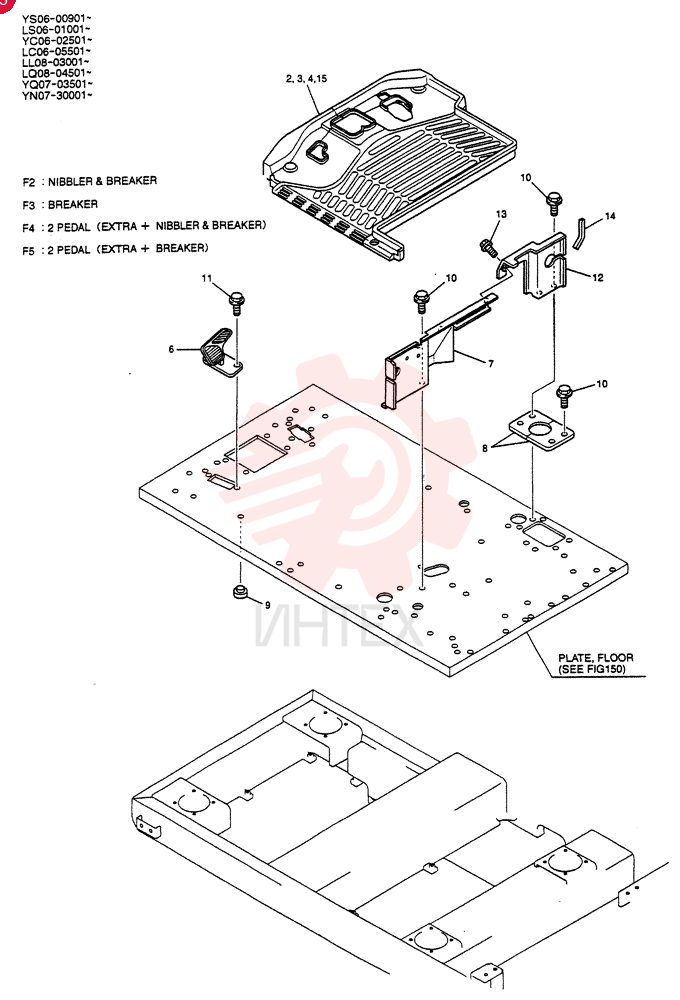

YN03M00033F2 Группа пластин, пол (нибблер и гидромолот)Открыть схему -
YN14E00013F9 Жгут проводов кабины в сборе (часть 1)Открыть схему -
YN14E00013F9 Жгут проводов кабины в сборе (часть 2)Открыть схему -
YN14E00013F9 Жгут проводов кабины в сборе (часть 3)Открыть схему -

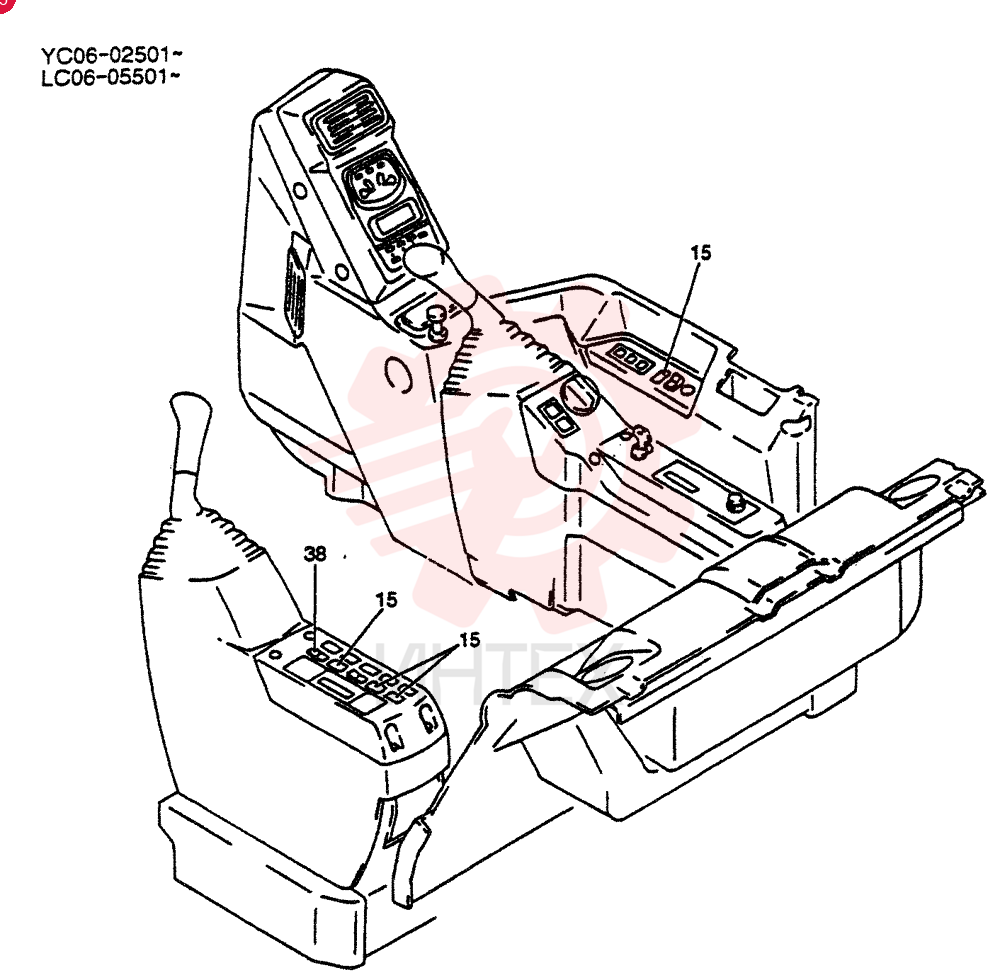

YN17M00011F6 Панель приборная в сбореОткрыть схему -

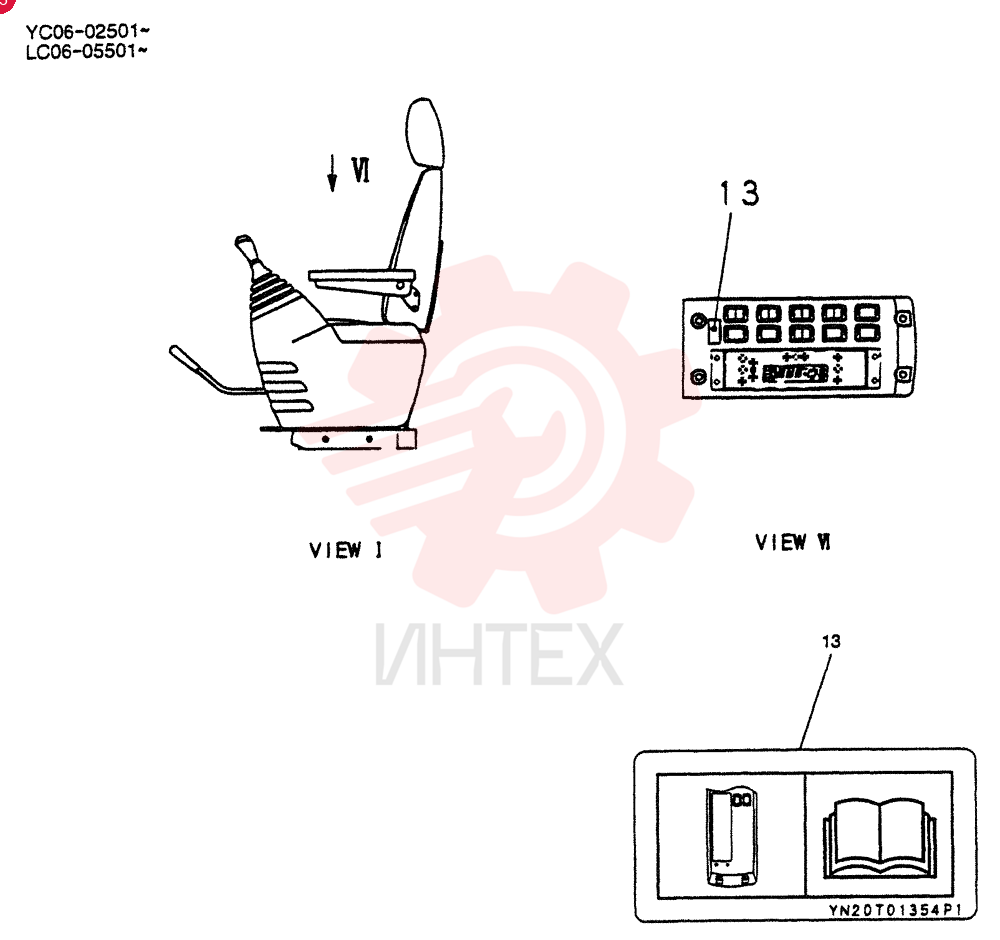

YN22T00172F2 Установка табличкиОткрыть схему -
YN43H00004F1 Соединитель гидравлическийОткрыть схему -

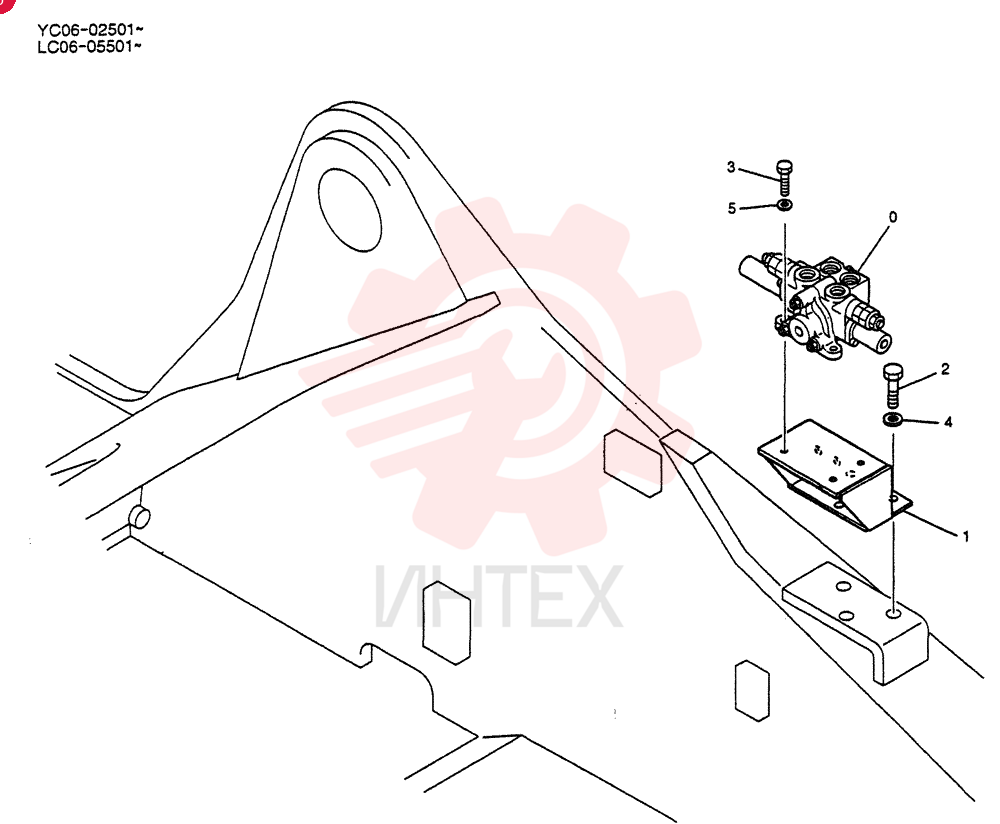

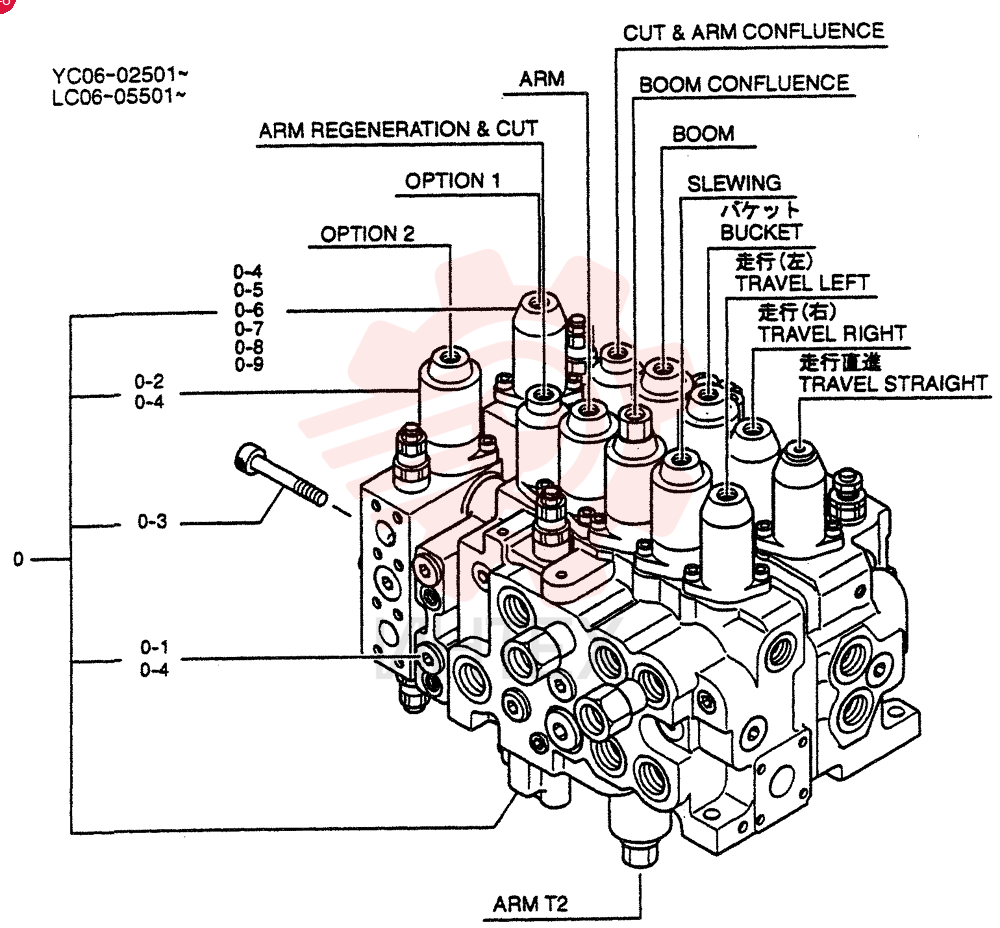

YY30V00008F1 КлапанОткрыть схему -
Гидролинии, рукоять 3. 3MОткрыть схему -
Гидролинии, стрела 6. 5MОткрыть схему -
Группа рукояти, 2.6MОткрыть схему -

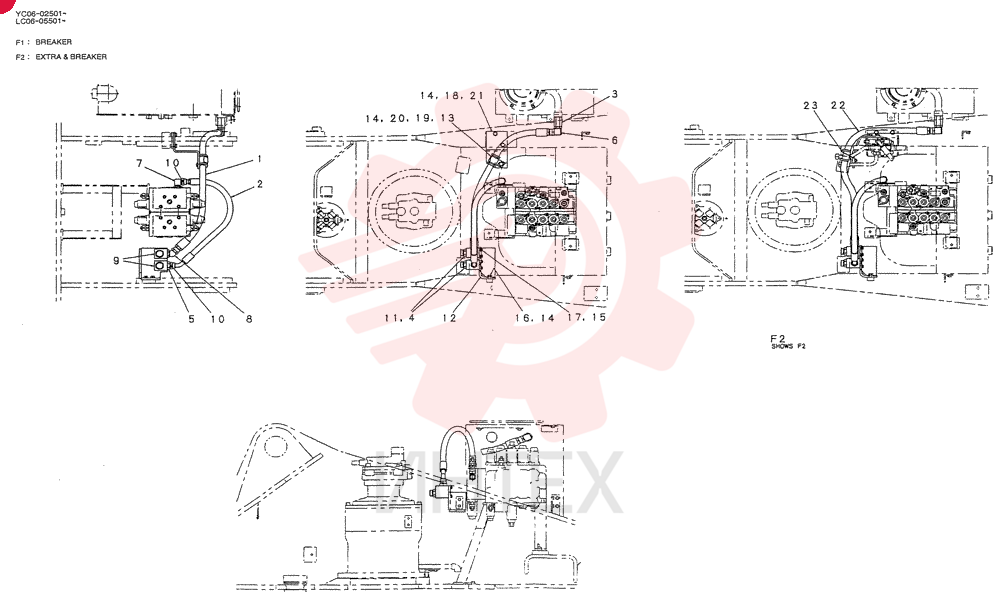

Рукоять в сборе 3.3M (гидромолот)Открыть схему
