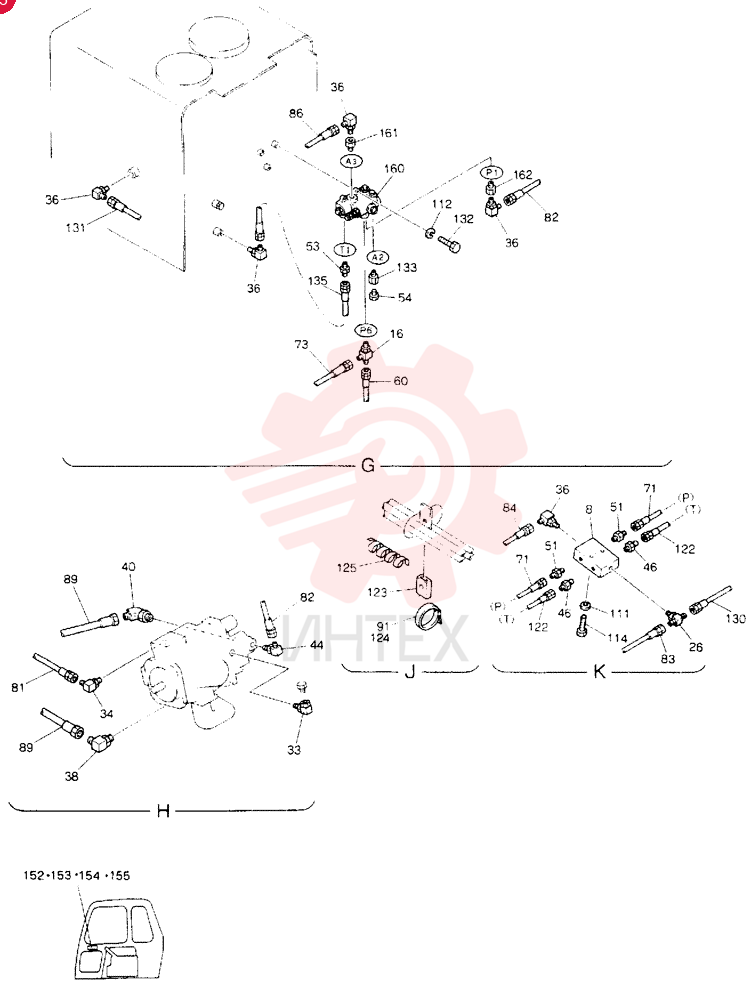

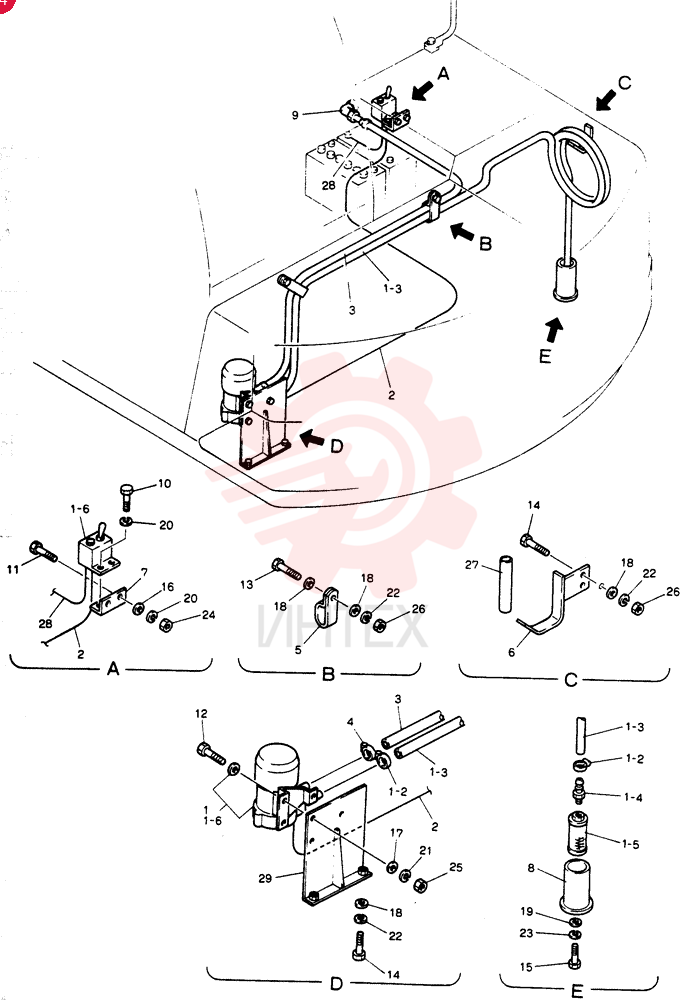

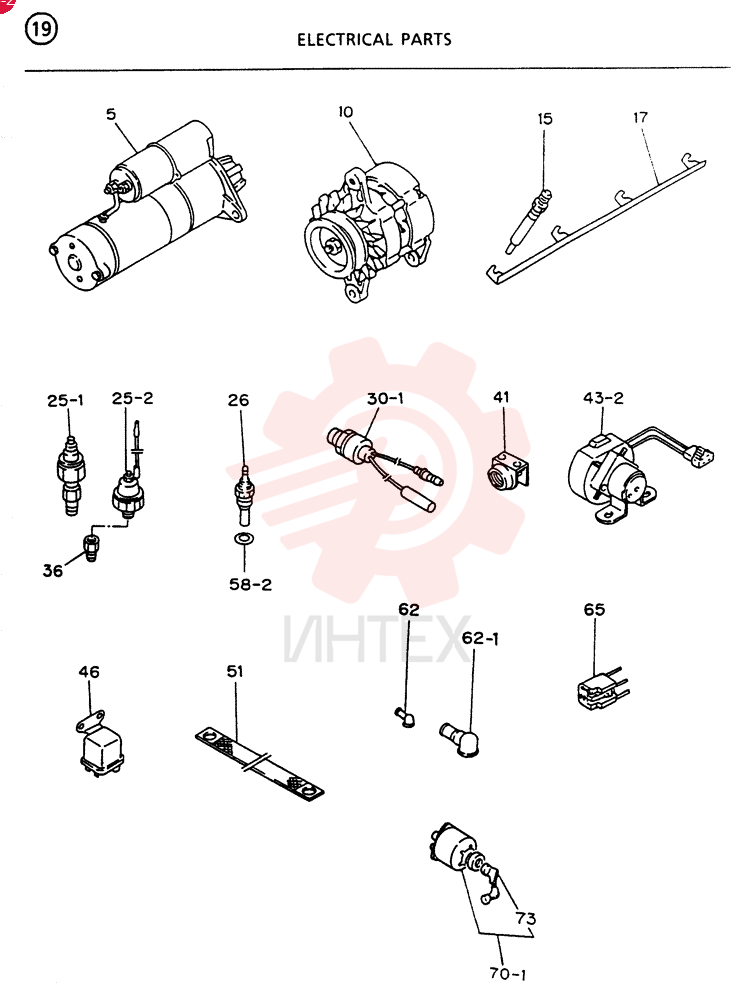

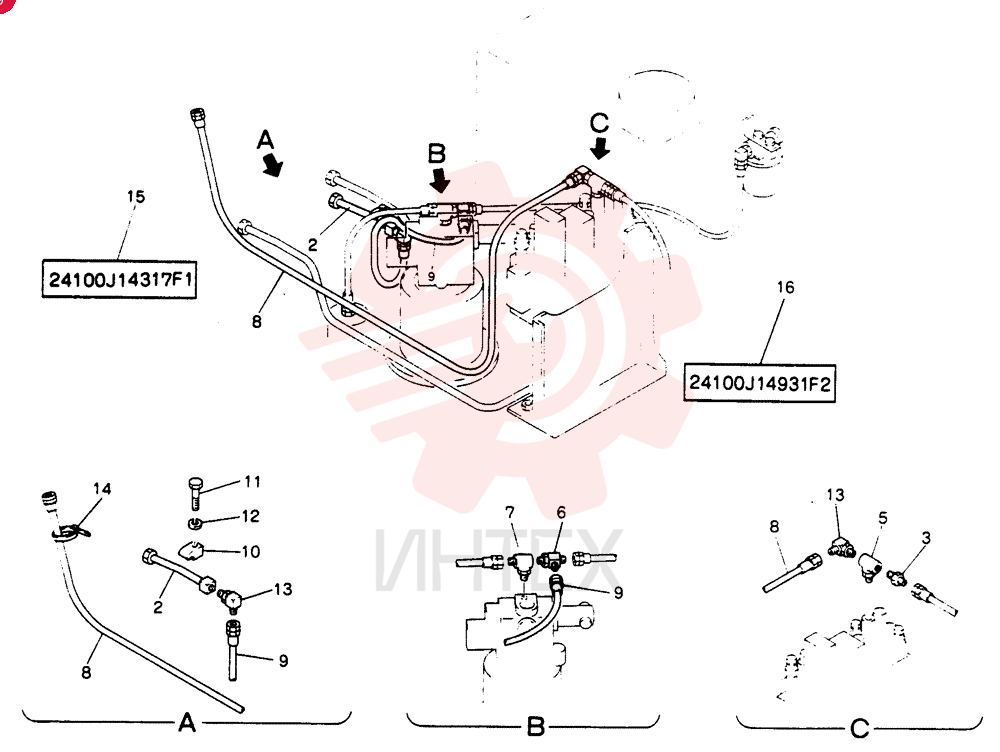

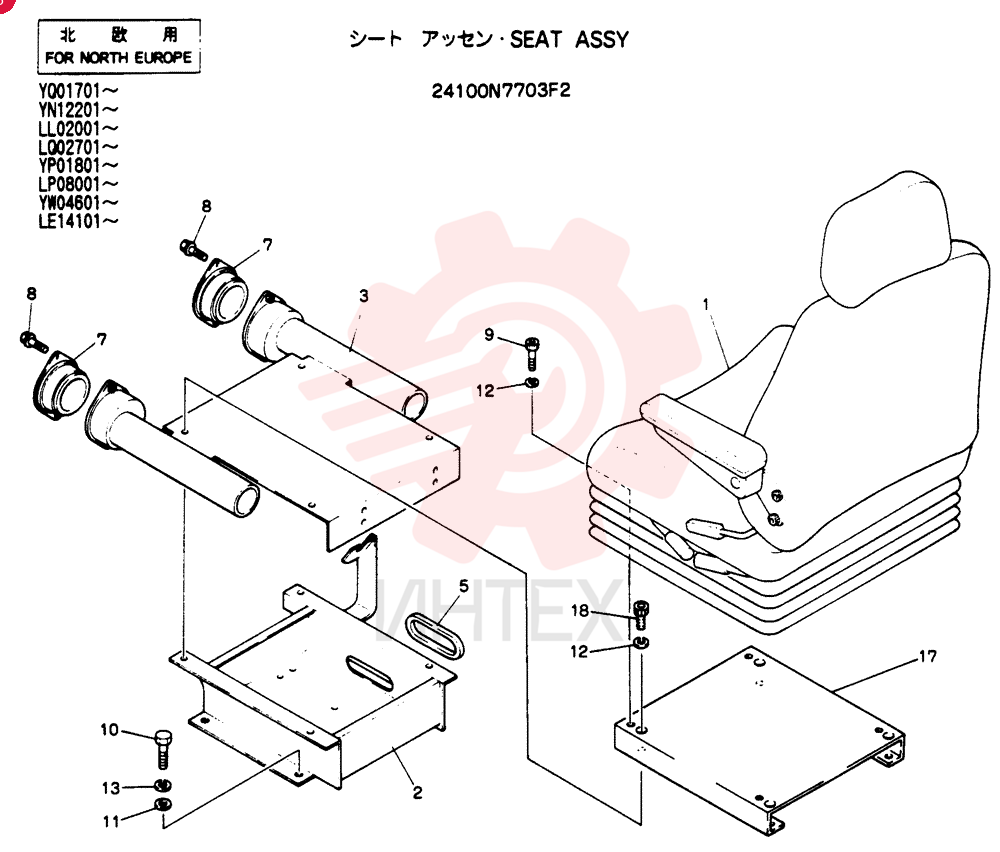

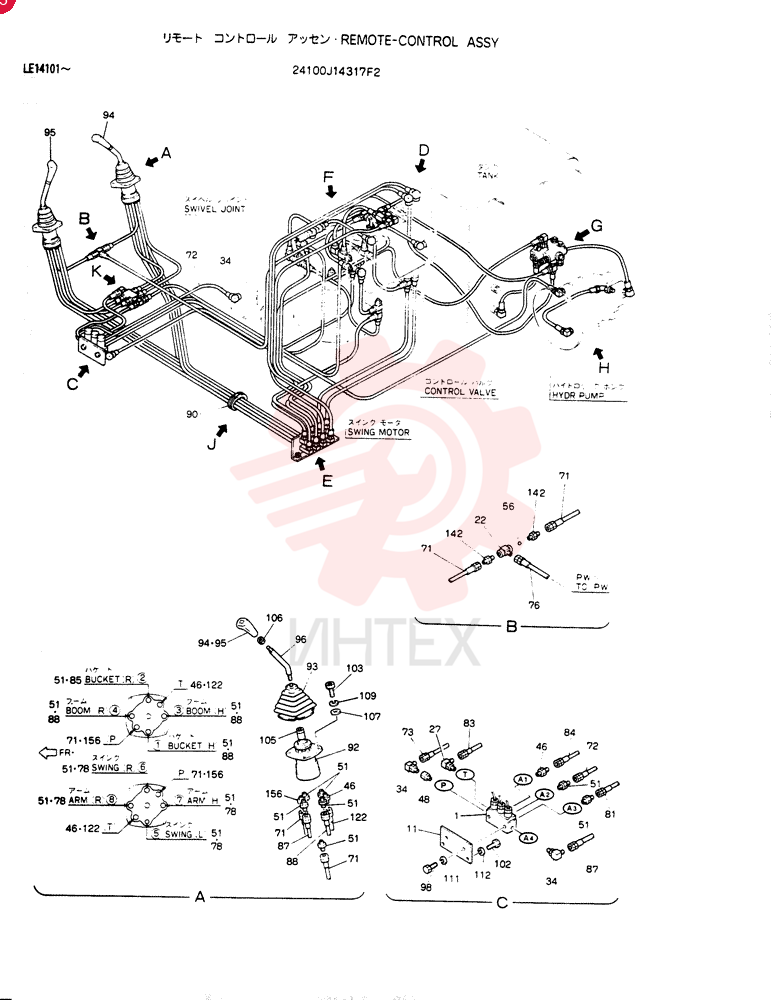

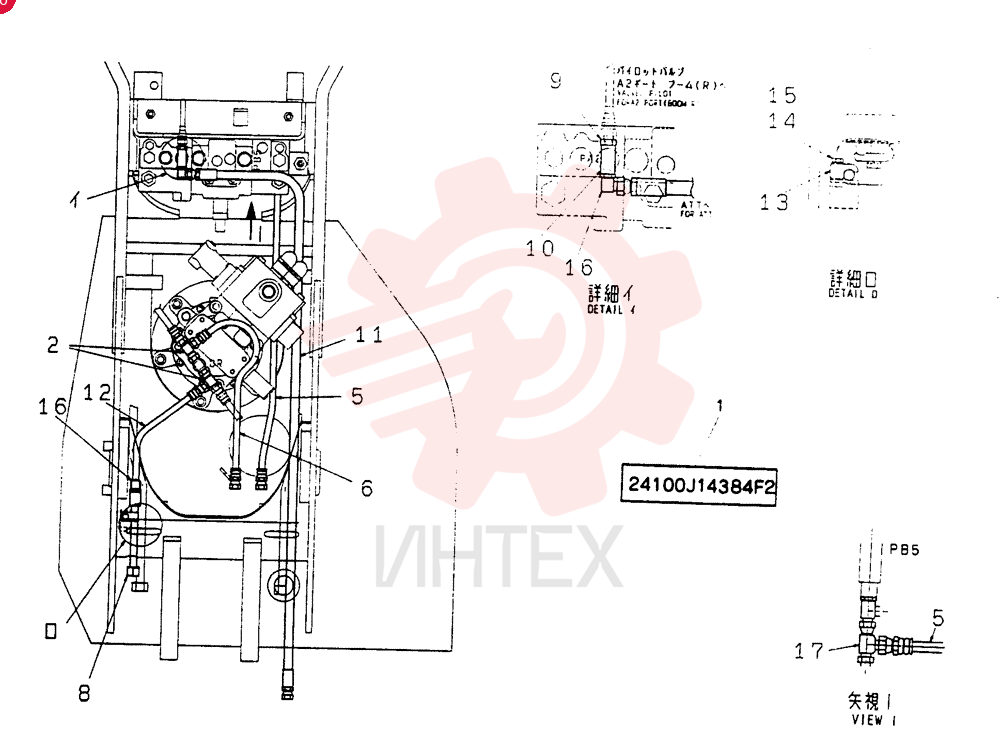

(SK60) - Экскаватор MARK IV с серийного № LEJ0201 (1/95-12/03) — схемы, страница 4
-

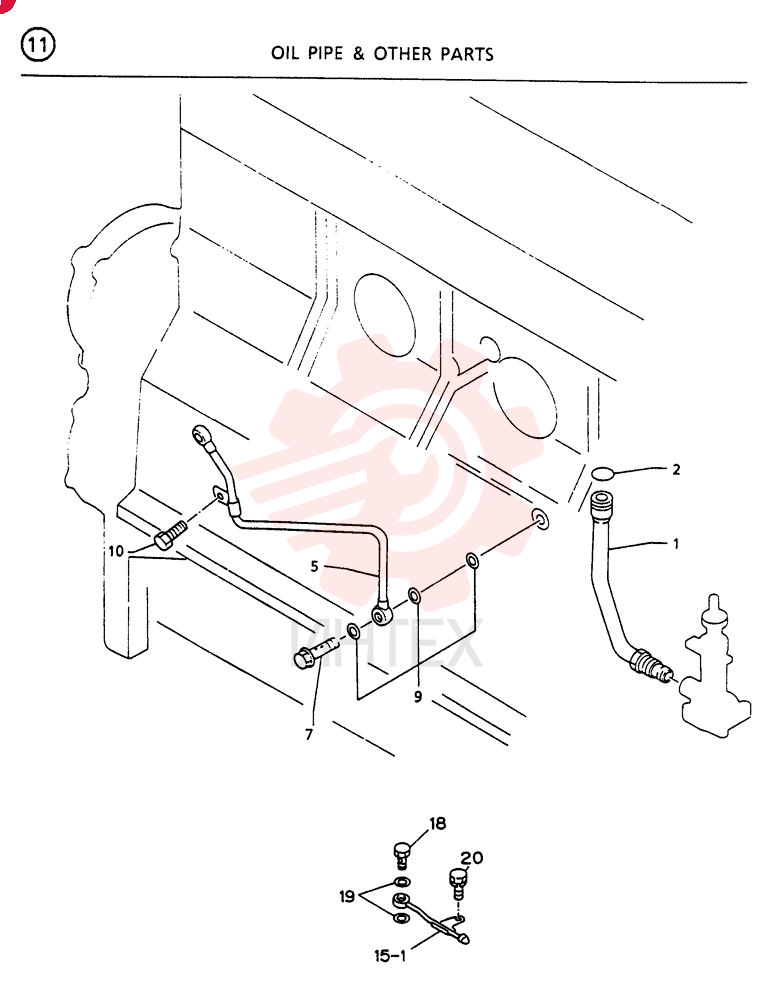

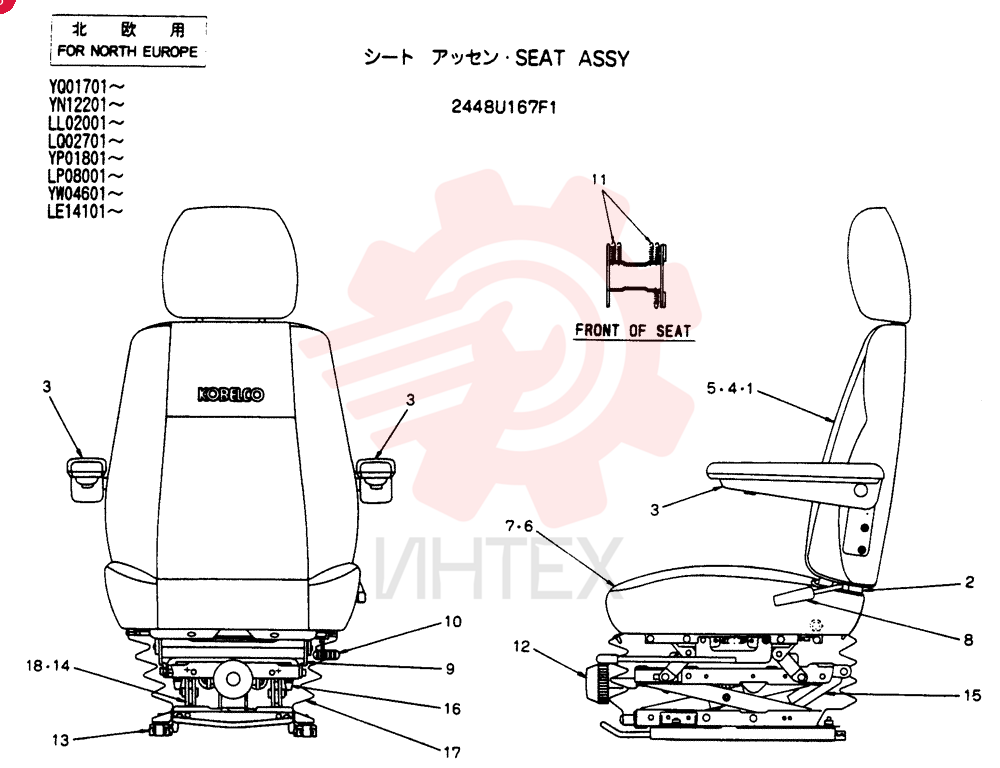

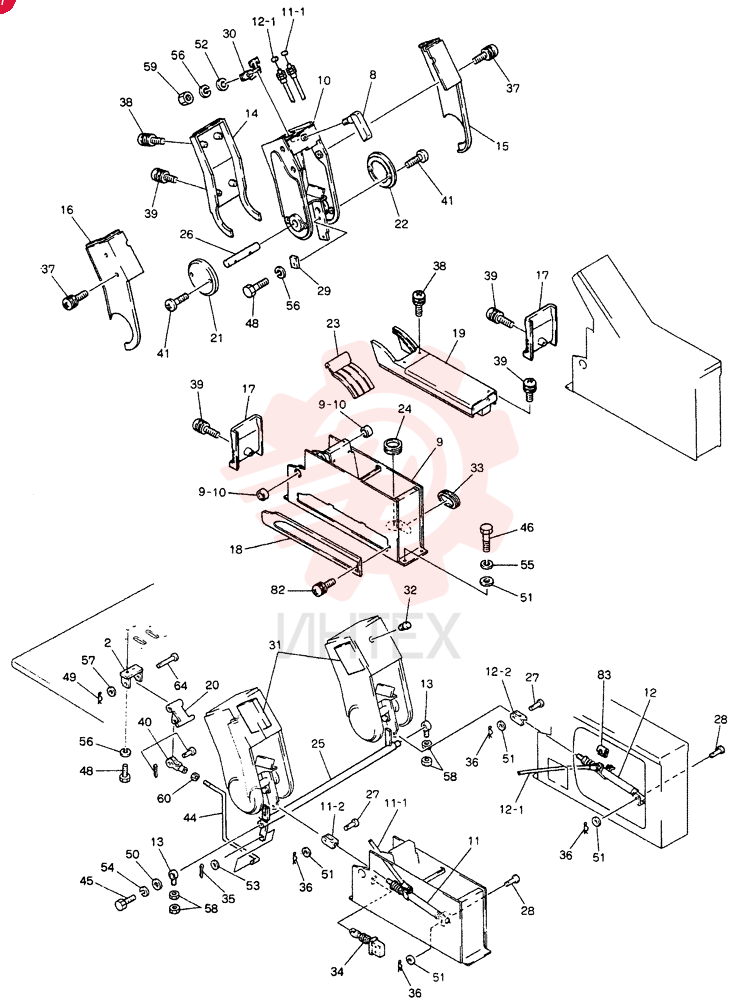

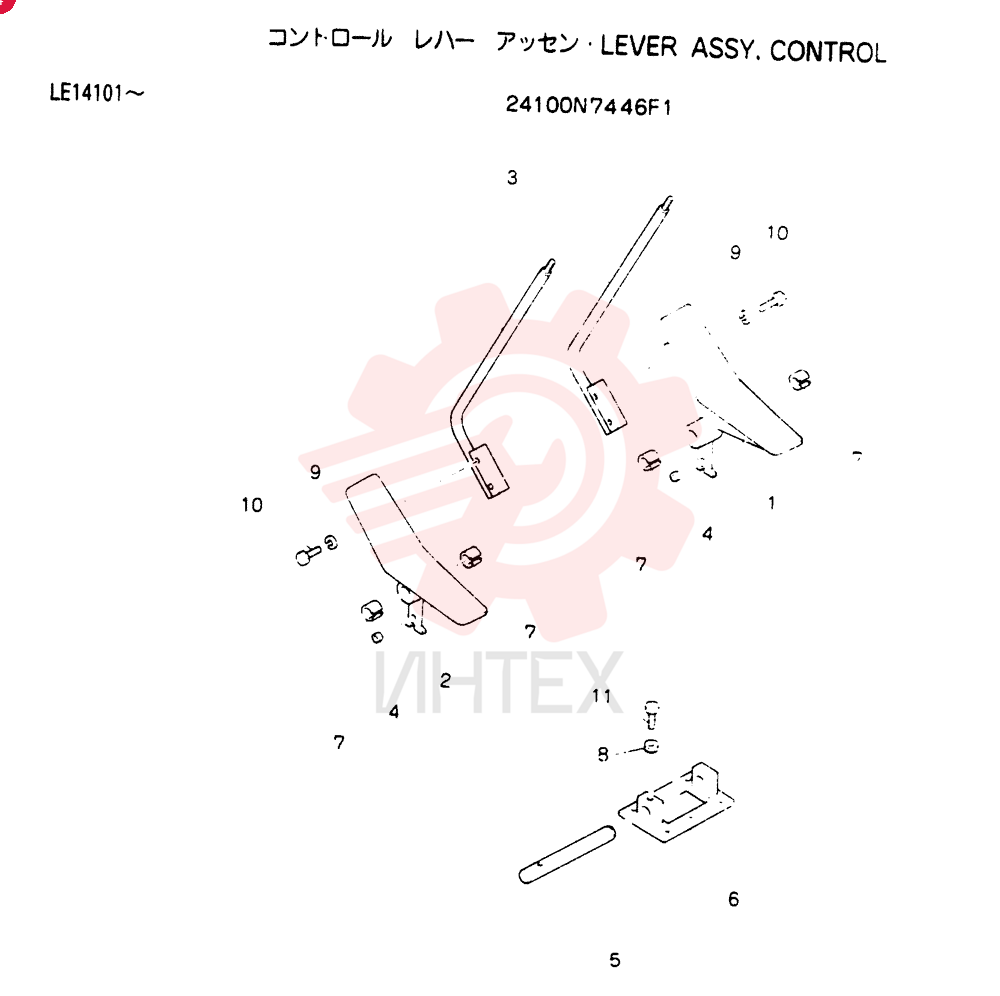

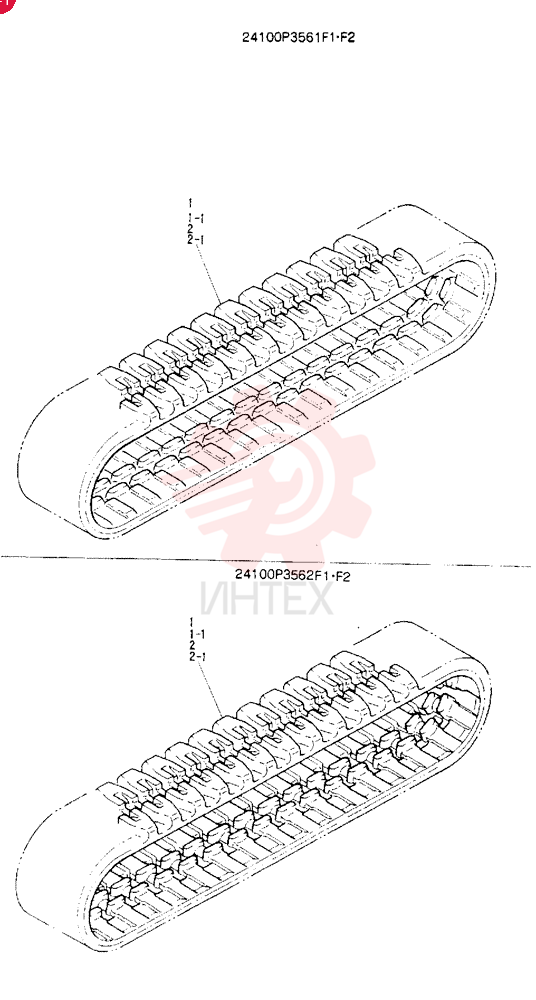

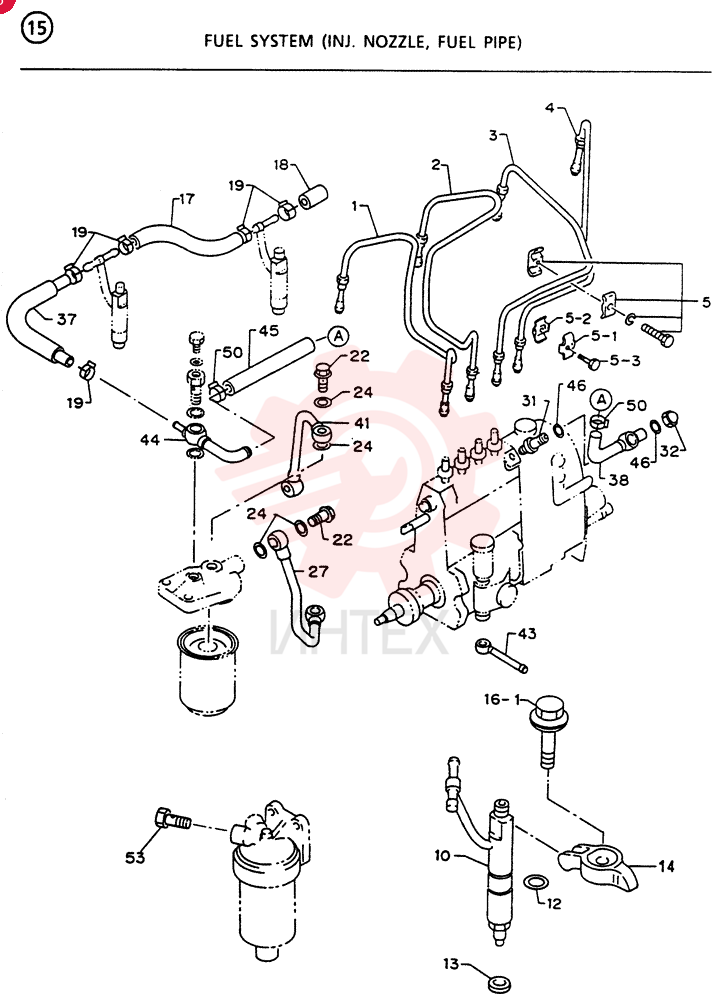

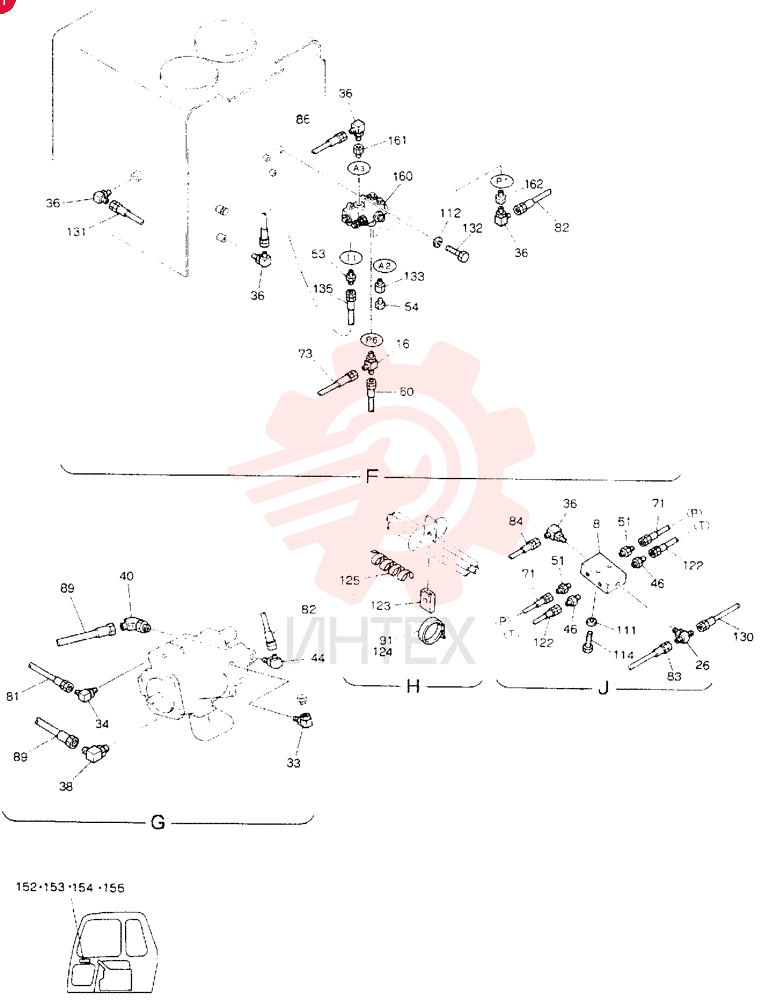

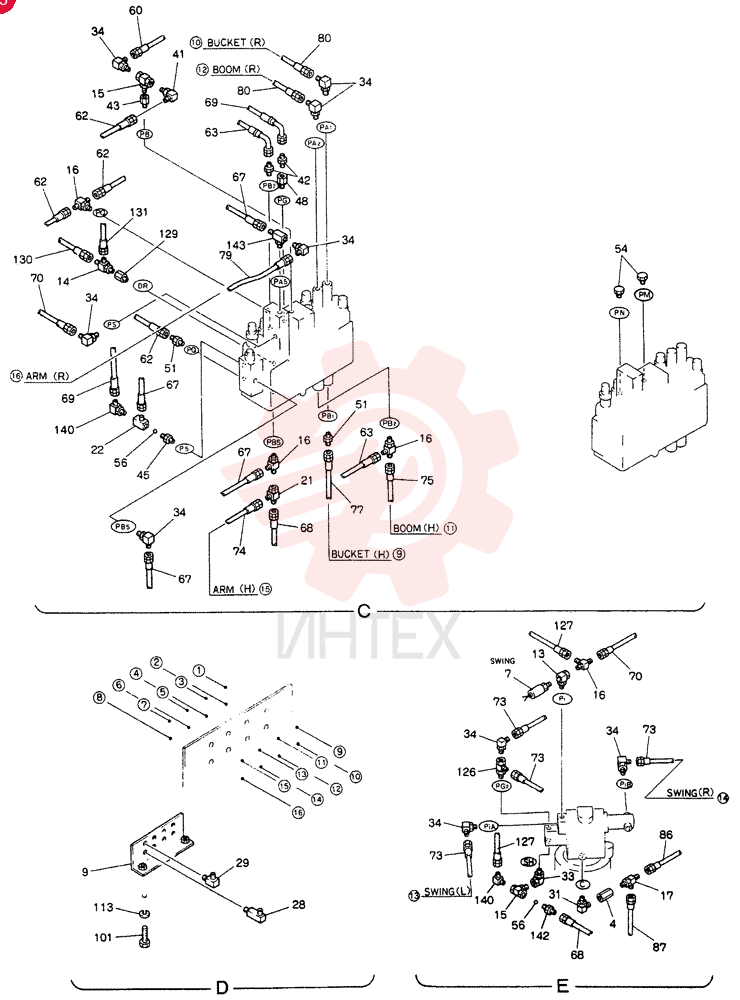

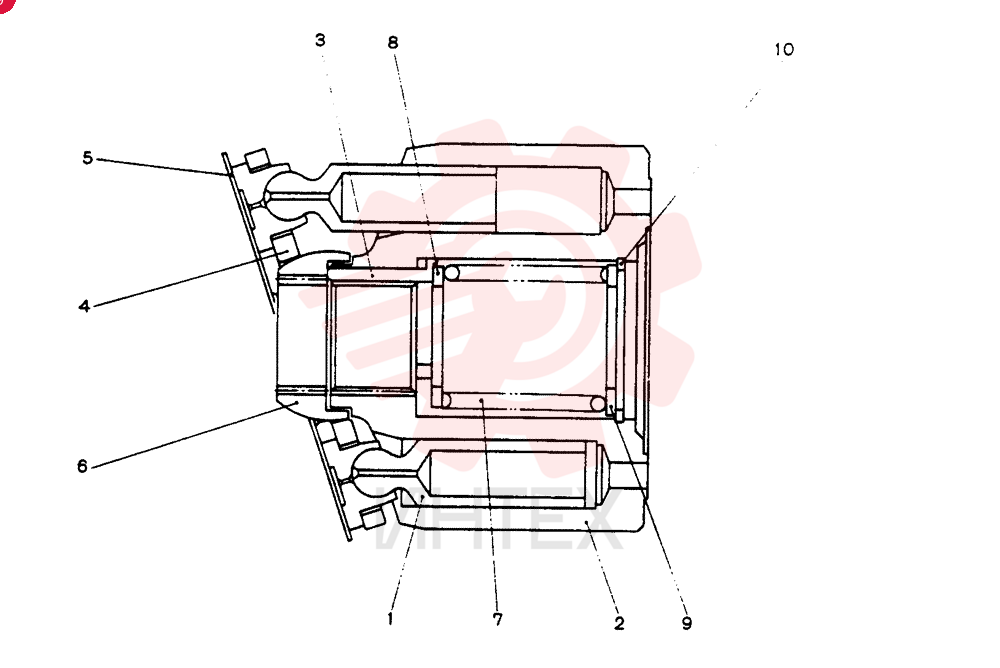

24100R232F1 Делитель потока роторныйОткрыть схему -
24100U1188F2 Блок кондиционераОткрыть схему -
24100U1189F1 Корпус в сбореОткрыть схему -
24100U1415F2 Кондиционер в сбореОткрыть схему -
24100Z146F2 КомплектОткрыть схему -
24101J435 Схема электропроводки, примечание: (не поставляется)Открыть схему -
2412J1493 Ковш планировочныйОткрыть схему -
2412J1500F1 КовшОткрыть схему -
2414R430F1 Крышка в сбореОткрыть схему -
2416R481F1 ПодвесОткрыть схему -

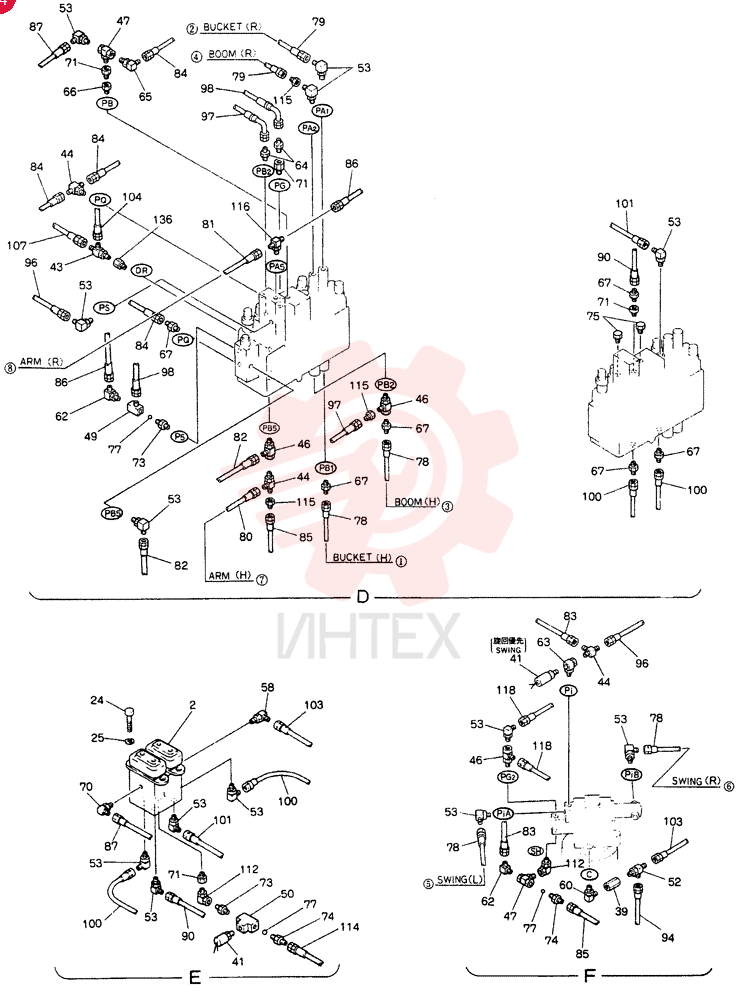

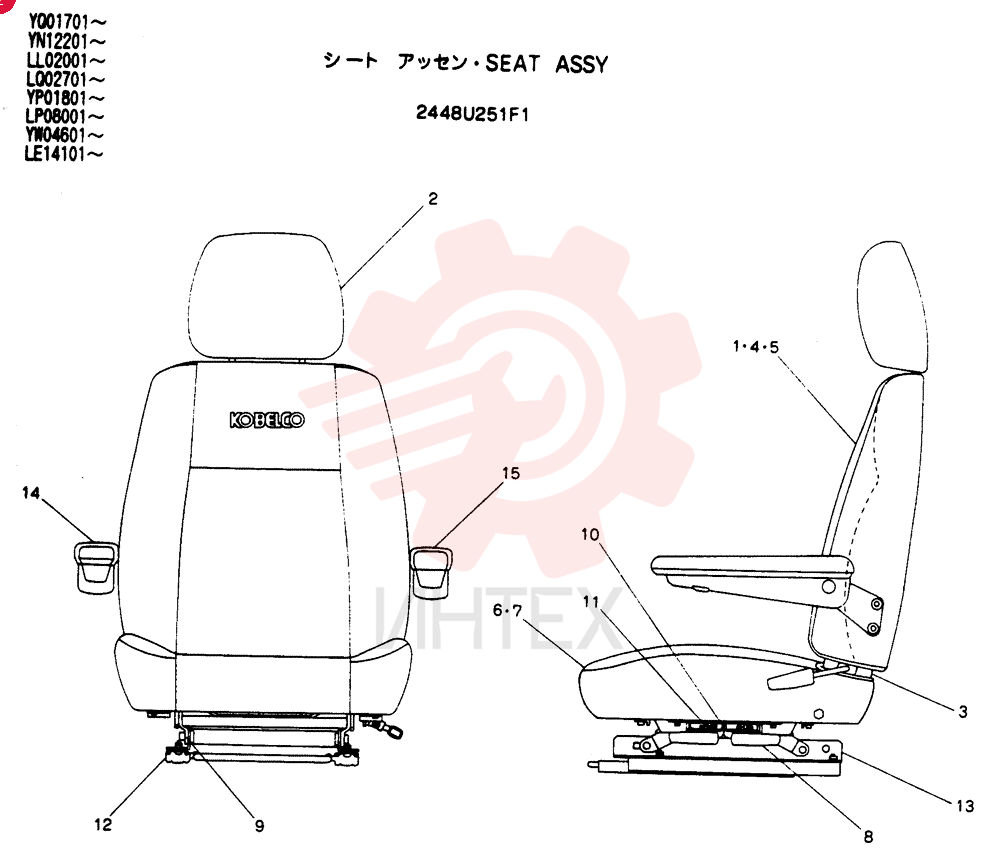

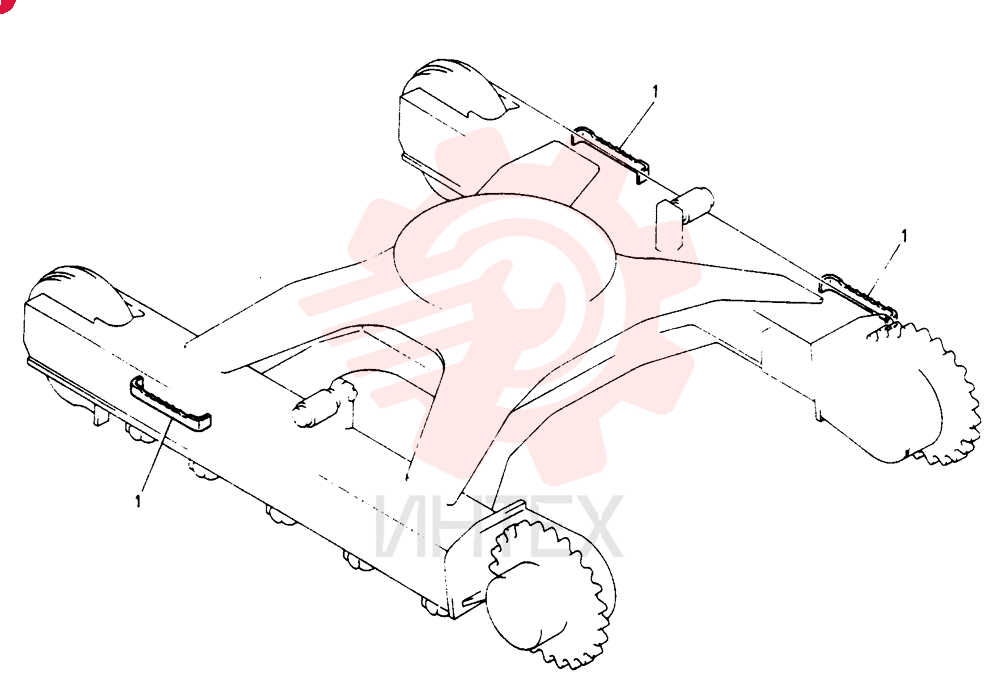

2422J3391 Доработка нижней рамыОткрыть схему -
2422N1554 Схема (SK60) - MARK IV EXCAVATOR ASN LEJ0201 (1/95-12/03)Открыть схему -
2422P1294 Схема (SK60) - MARK IV EXCAVATOR ASN LEJ0201 (1/95-12/03)Открыть схему -
2427U1395F1 Сетка проволочнаяОткрыть схему -
2436R398F1 КлапанОткрыть схему -
2436R721F1 Клапан предохранительныйОткрыть схему -
2436R759F1 Клапан предохранительныйОткрыть схему -
2436R790F1 Клапан в сбореОткрыть схему -
2436R792F1 Клапан предохранительный в сбореОткрыть схему -

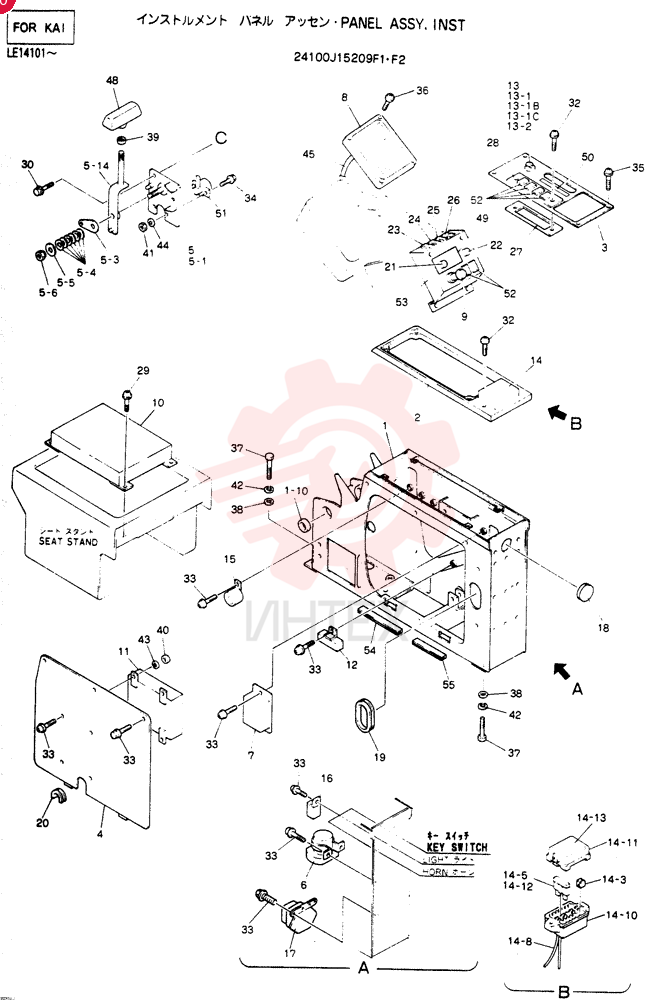

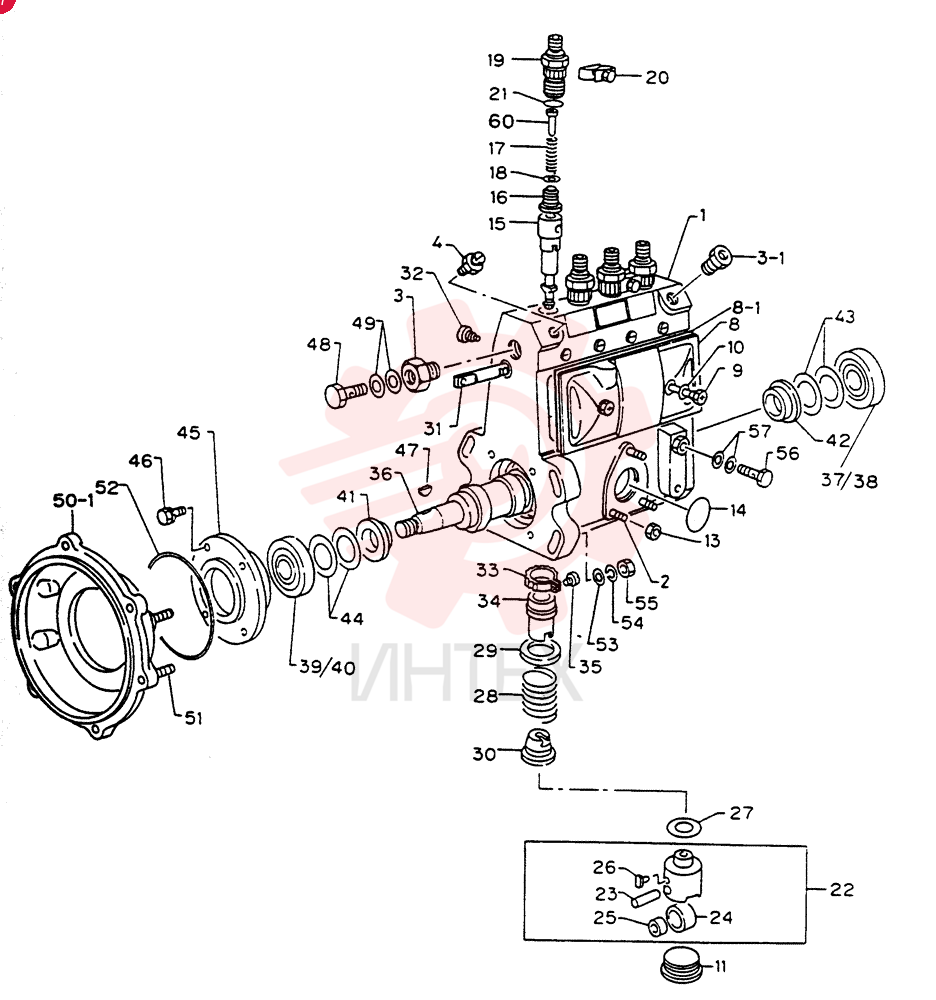

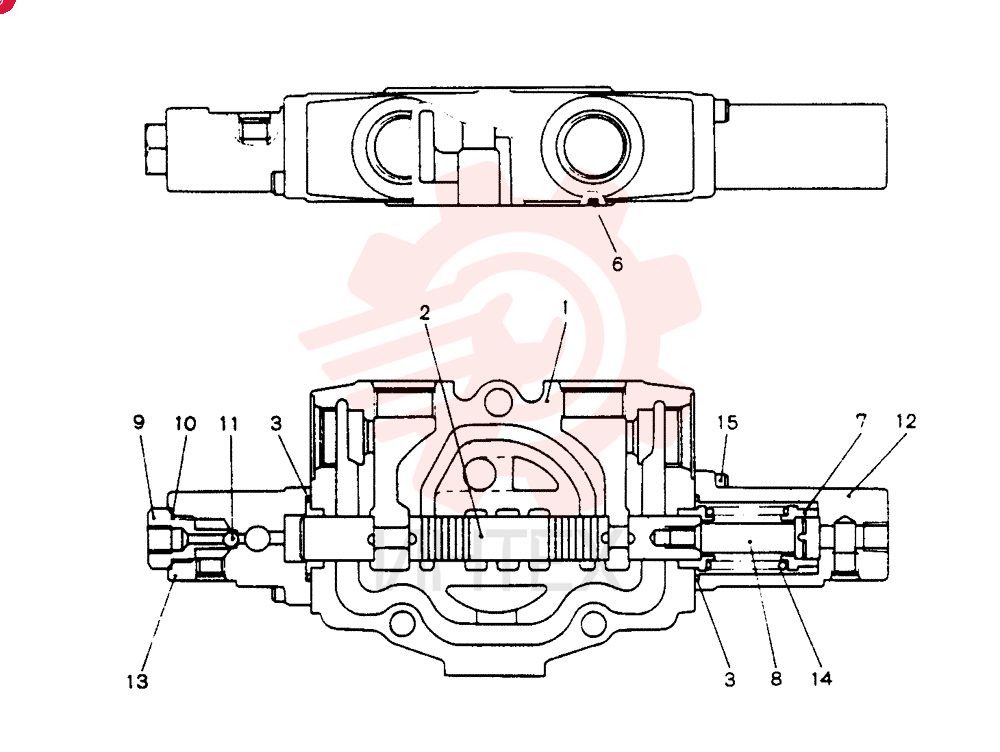

2436R806F1 ЗолотникОткрыть схему -
2436R810F1 Клапан регулирующий (распределительный)Открыть схему -
2436R811F1 Клапан управления в сбореОткрыть схему -
2436R871F1 КлапанОткрыть схему -

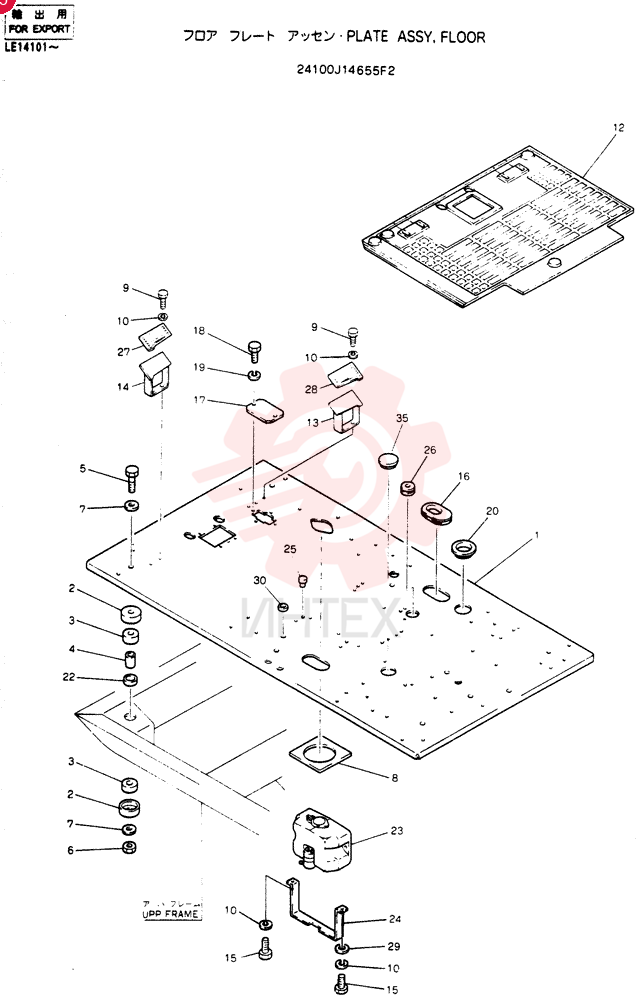

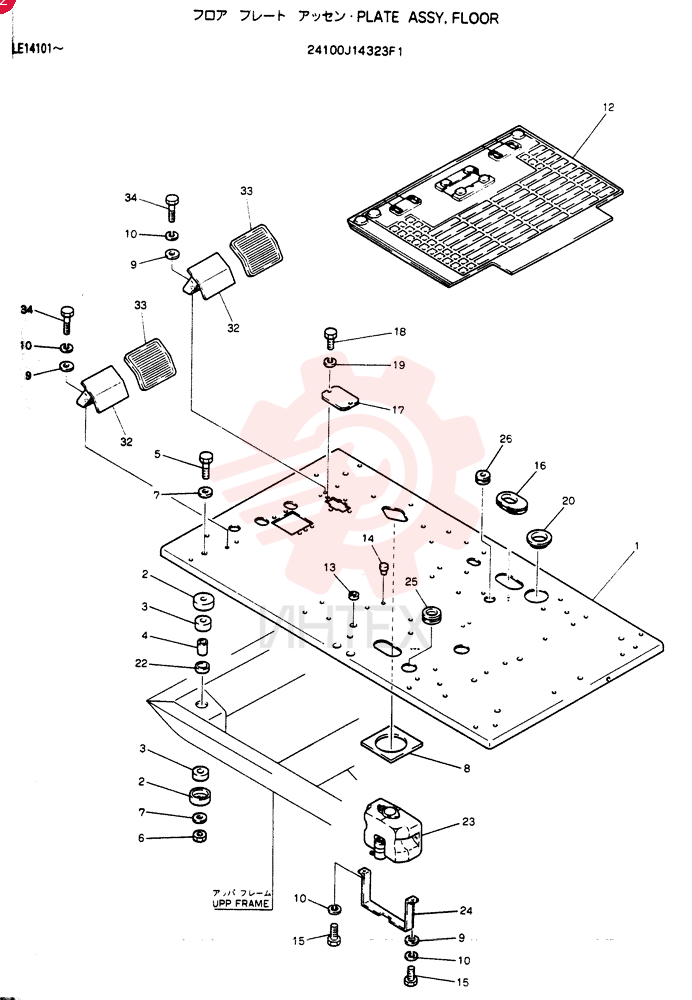

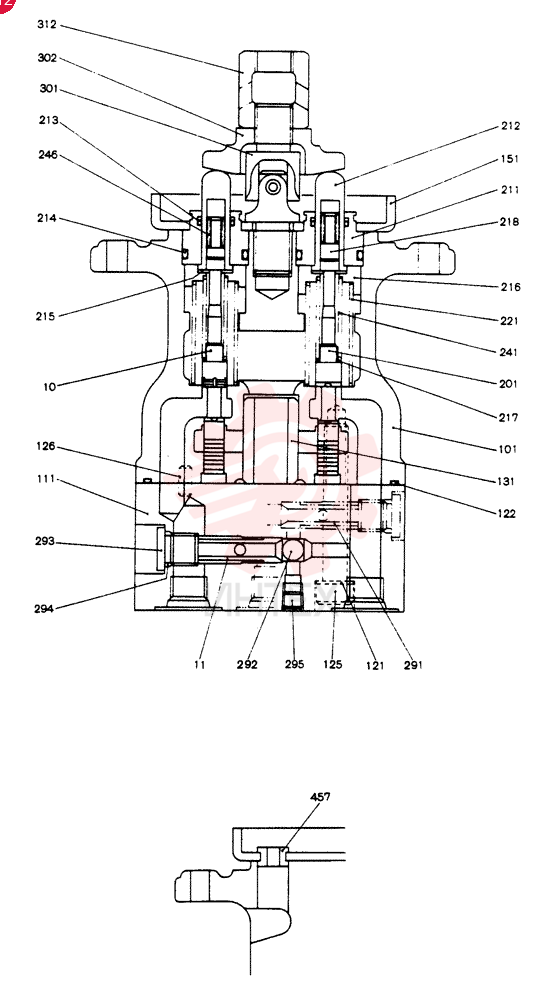

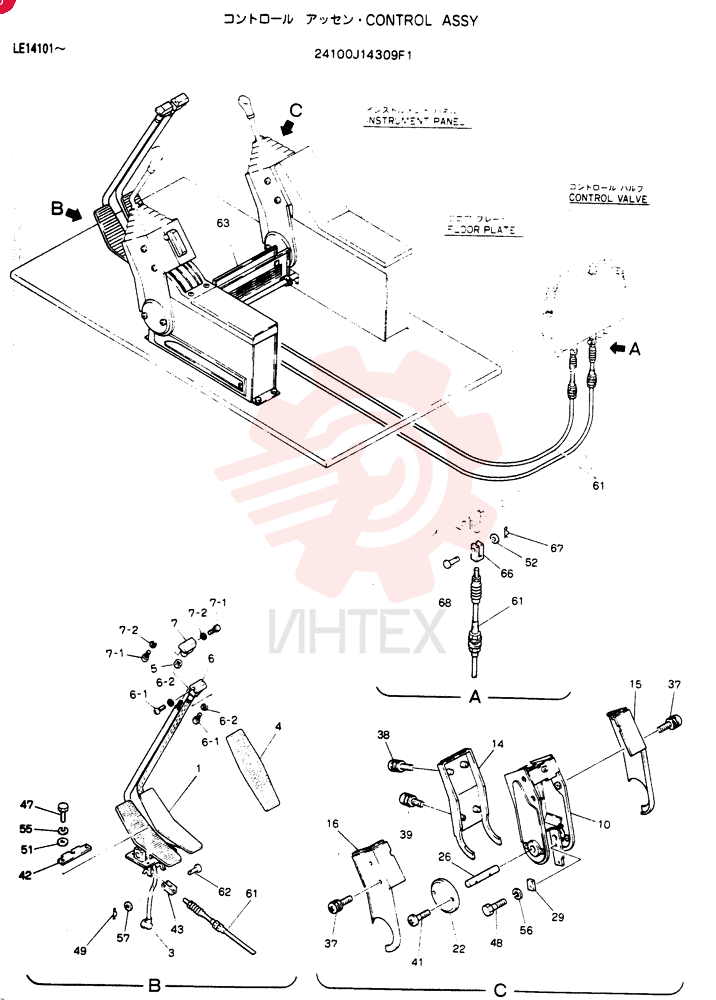

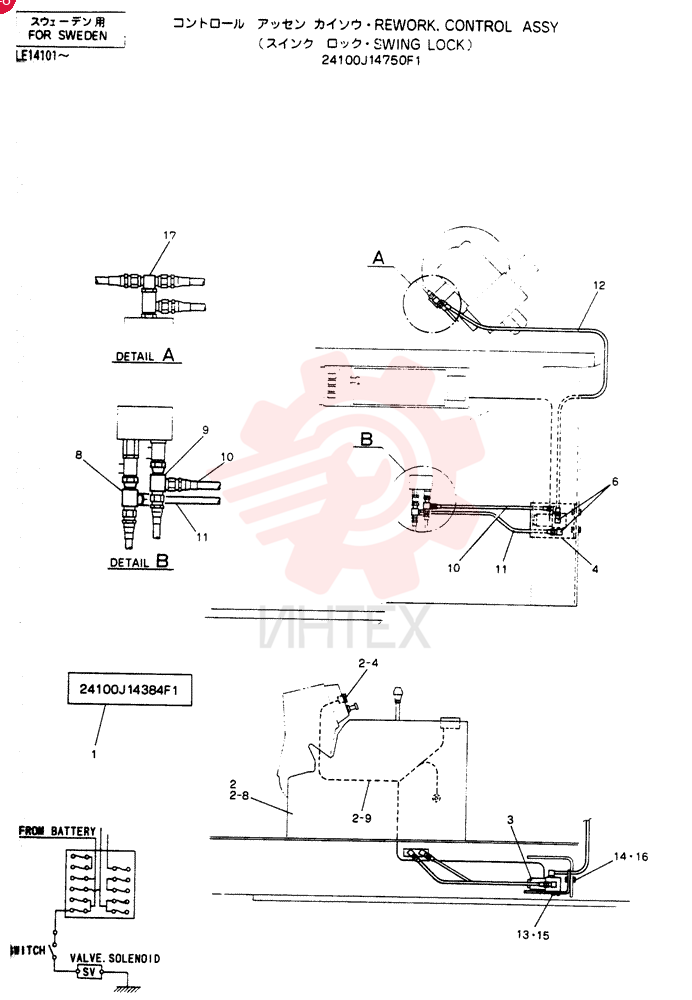

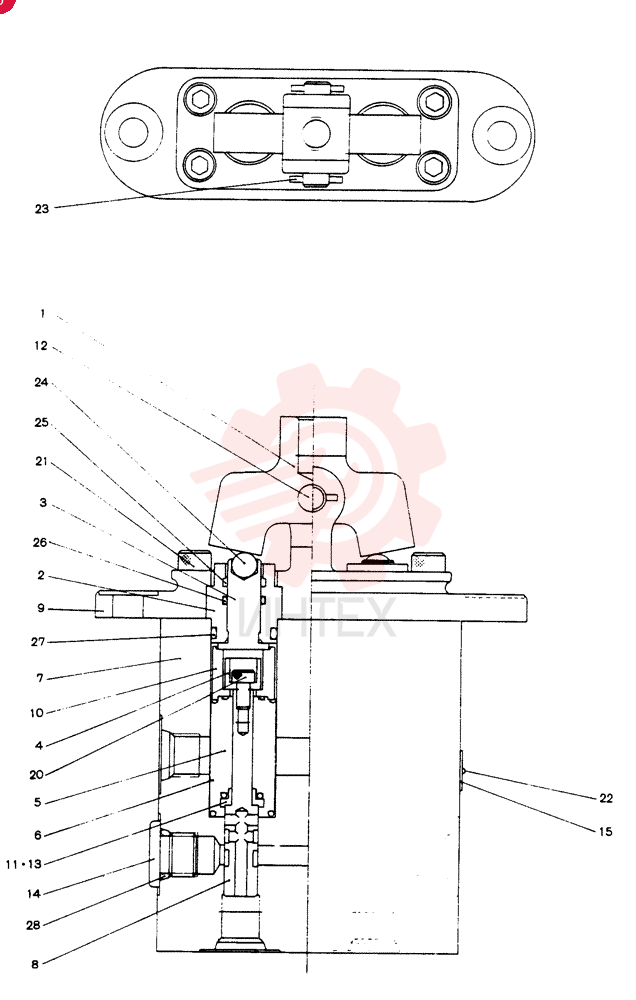

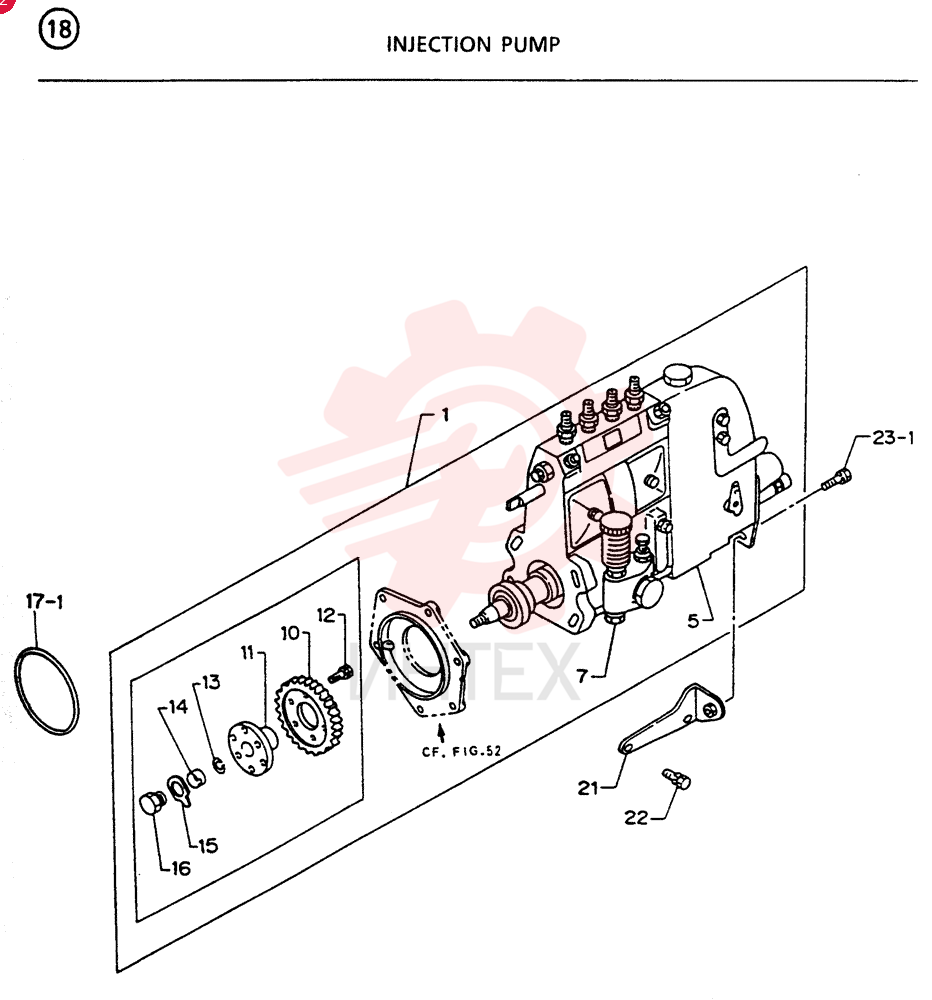

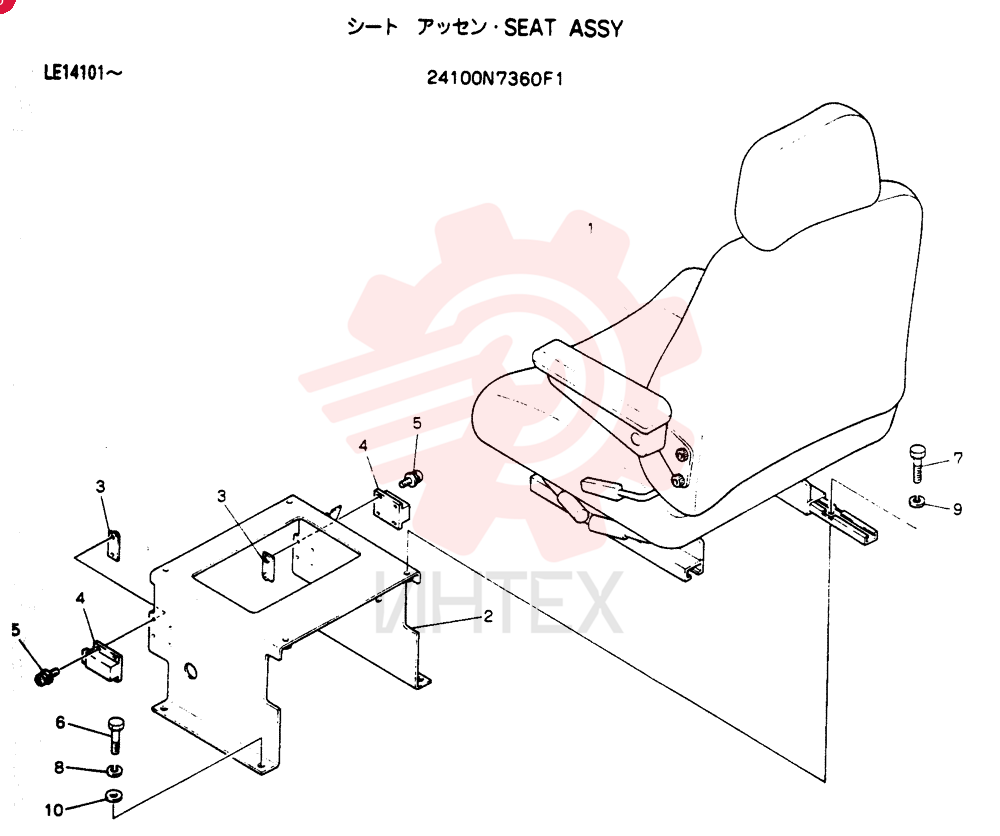

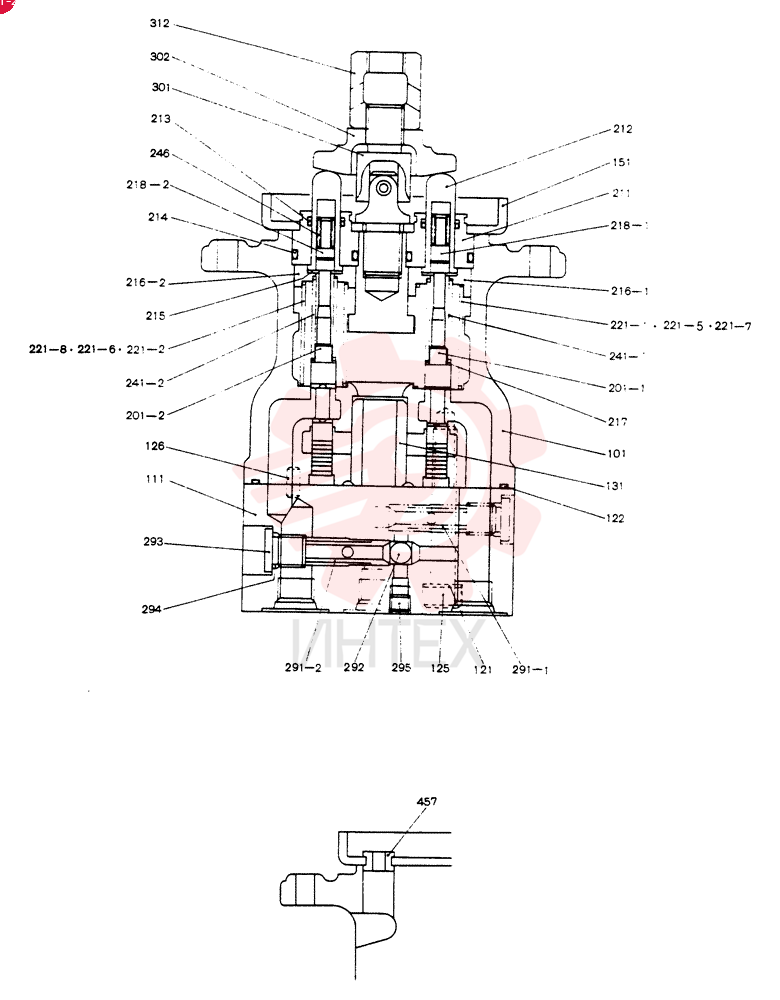

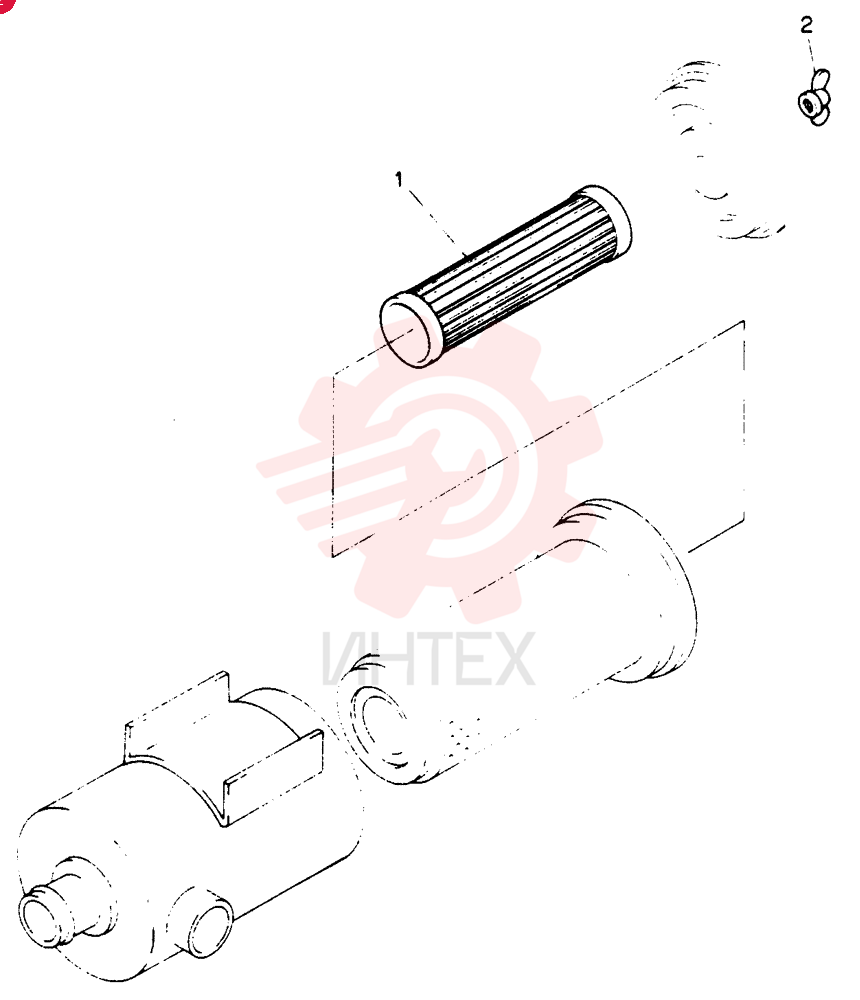

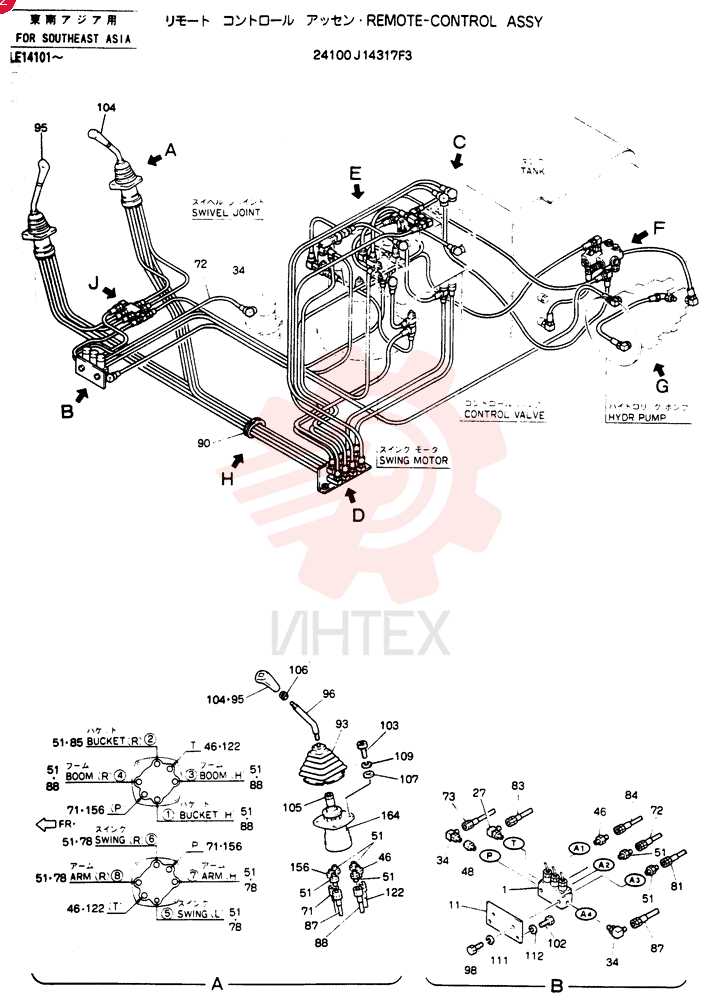

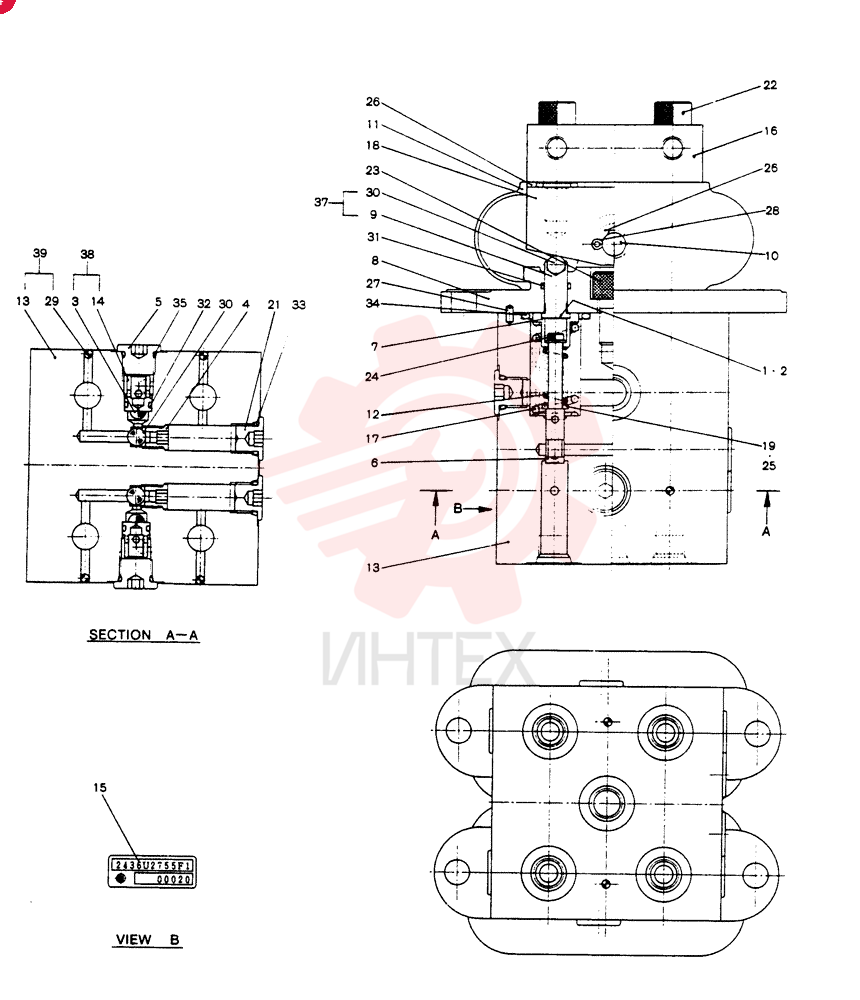

2436U1142F1 Клапан пилотныйОткрыть схему -
2436U1200F1 Схема (SK60) - MARK IV EXCAVATOR ASN LEJ0201 (1/95-12/03)Открыть схему -
2436U1210F1 Схема (SK60) - MARK IV EXCAVATOR ASN LEJ0201 (1/95-12/03)Открыть схему -
2436U1238F1 Клапан регулирующий (распределительный)Открыть схему -
2436U1239F1 КлапанОткрыть схему -
2436U1254F1 Комплект дилерской установки (DIA), гусеничный экскаватор (часть 1)Открыть схему -
2436U1254F1 Комплект дилерской установки (DIA), гусеничный экскаватор (часть 2)Открыть схему -
2436U1277F1 Схема (SK60) - MARK IV EXCAVATOR ASN LEJ0201 (1/95-12/03)Открыть схему -
2436U1283F1 Клапан предохранительныйОткрыть схему -
2436U1314F1 КлапанОткрыть схему -
2436U1429F1 Схема (SK60) - MARK IV EXCAVATOR ASN LEJ0201 (1/95-12/03) (часть 1)Открыть схему -
2436U1429F1 Схема (SK60) - MARK IV EXCAVATOR ASN LEJ0201 (1/95-12/03) (часть 2)Открыть схему -
2436U1429F1 Схема (SK60) - MARK IV EXCAVATOR ASN LEJ0201 (1/95-12/03) (часть 3)Открыть схему -
2436U1431F1 Клапан регулирующий (распределительный)Открыть схему -
2436U2581F1 Клапан пилотныйОткрыть схему -
2436U2606F1 Клапан пилотныйОткрыть схему -
2436U2643F1 Схема (SK60) - MARK IV EXCAVATOR ASN LEJ0201 (1/95-12/03) (часть 1)Открыть схему -
2436U2643F1 Схема (SK60) - MARK IV EXCAVATOR ASN LEJ0201 (1/95-12/03) (часть 2)Открыть схему -
2436U2643F1 Схема (SK60) - MARK IV EXCAVATOR ASN LEJ0201 (1/95-12/03) (часть 3)Открыть схему -
2436U2755F1 Клапан пилотныйОткрыть схему -
2436U2756F1 Схема (SK60) - MARK IV EXCAVATOR ASN LEJ0201 (1/95-12/03)Открыть схему -

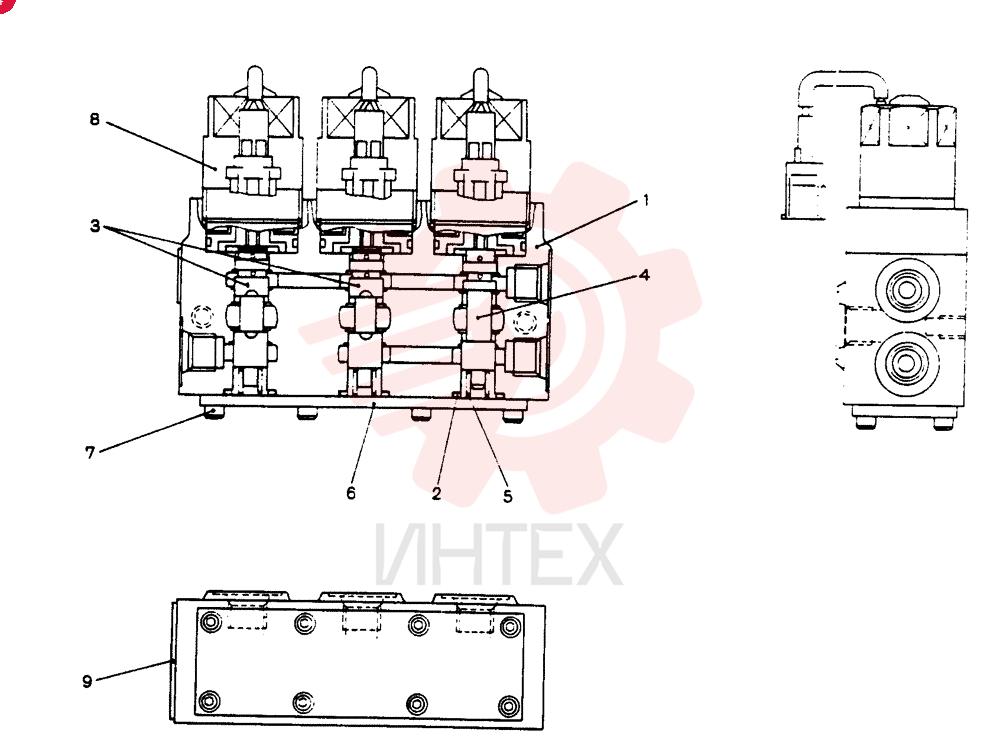

2436U2757F1 Клапан электромагнитный (часть 1)Открыть схему -

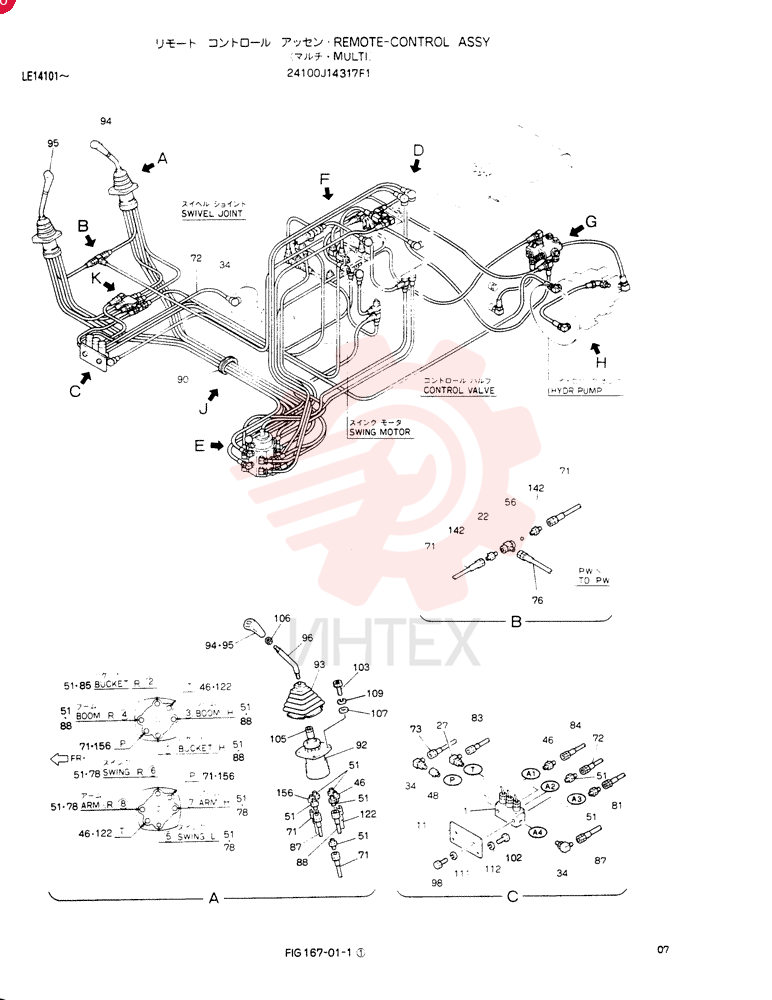

2436U2757F1 Клапан электромагнитный (часть 2)Открыть схему -
2436U880F1 Клапан управления в сбореОткрыть схему -
2436Z416F1 Схема (SK60) - MARK IV EXCAVATOR ASN LEJ0201 (1/95-12/03)Открыть схему -

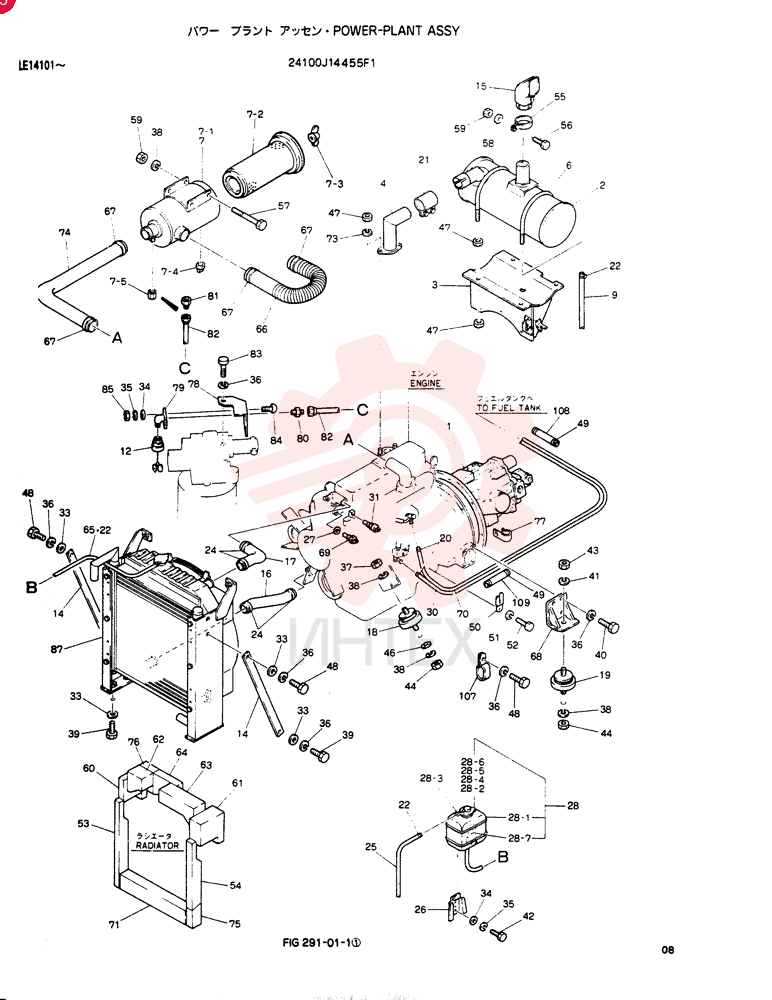

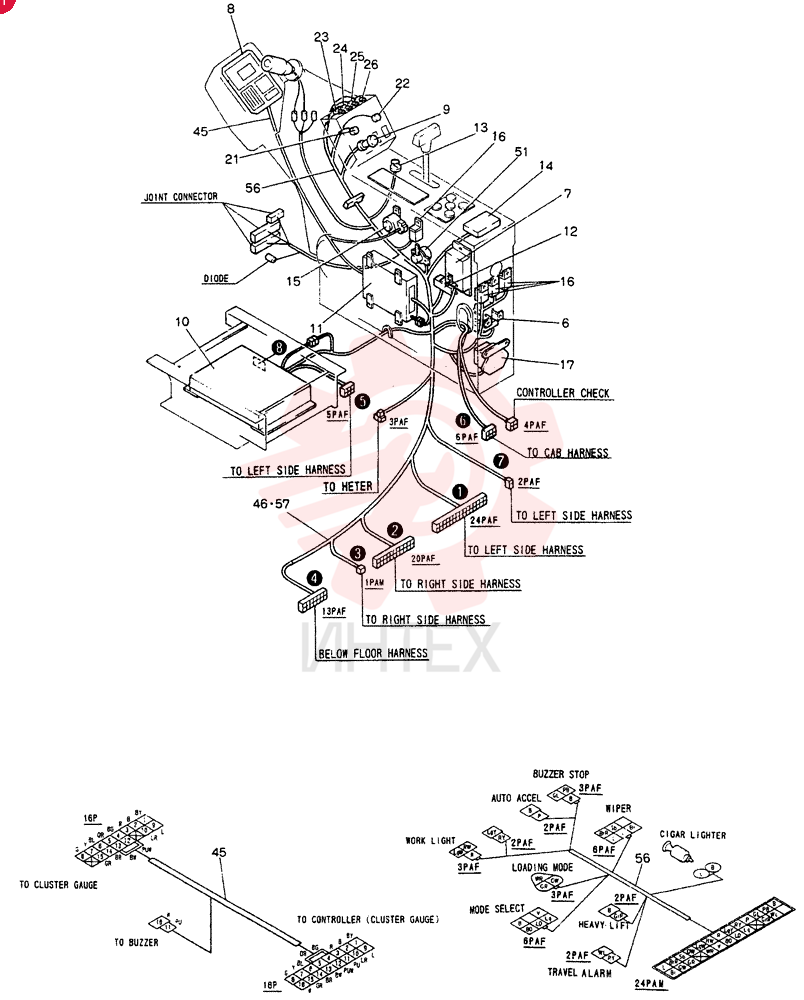

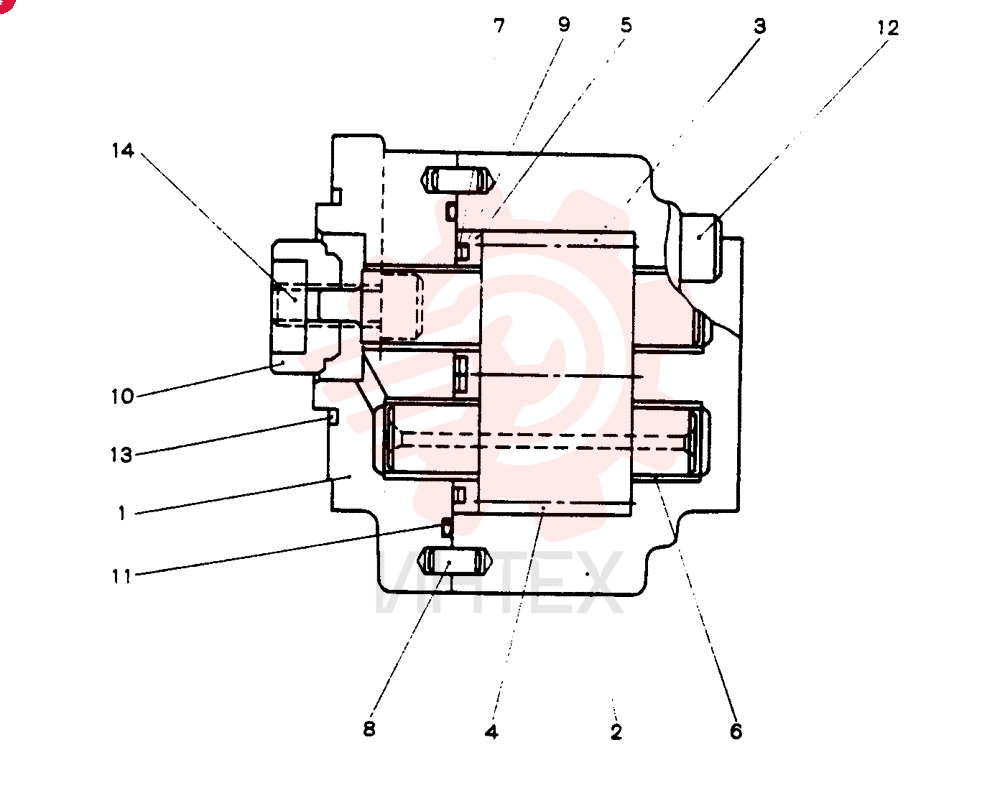

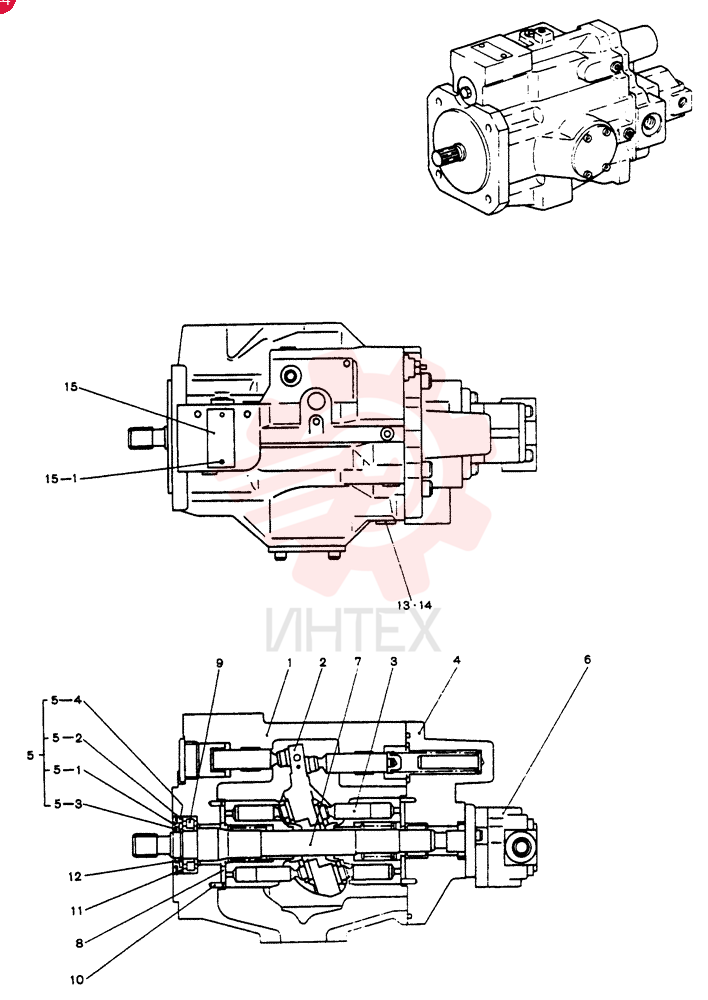

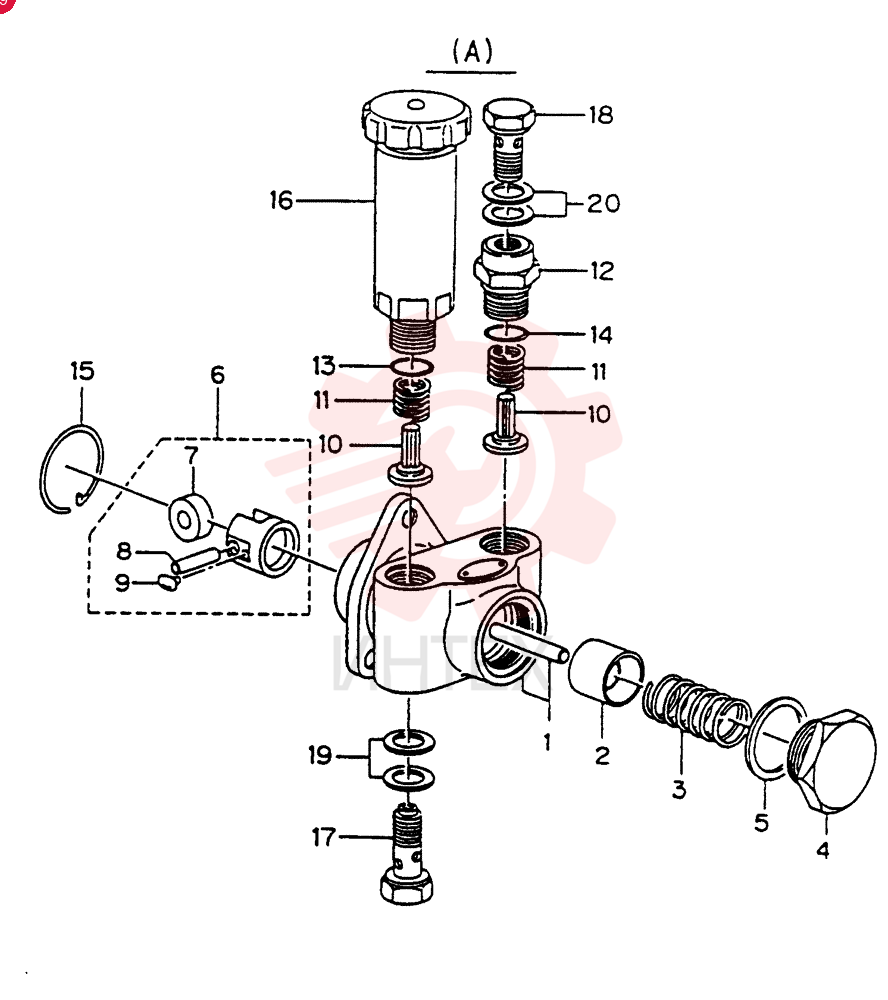

2437U386F1 НасосОткрыть схему -

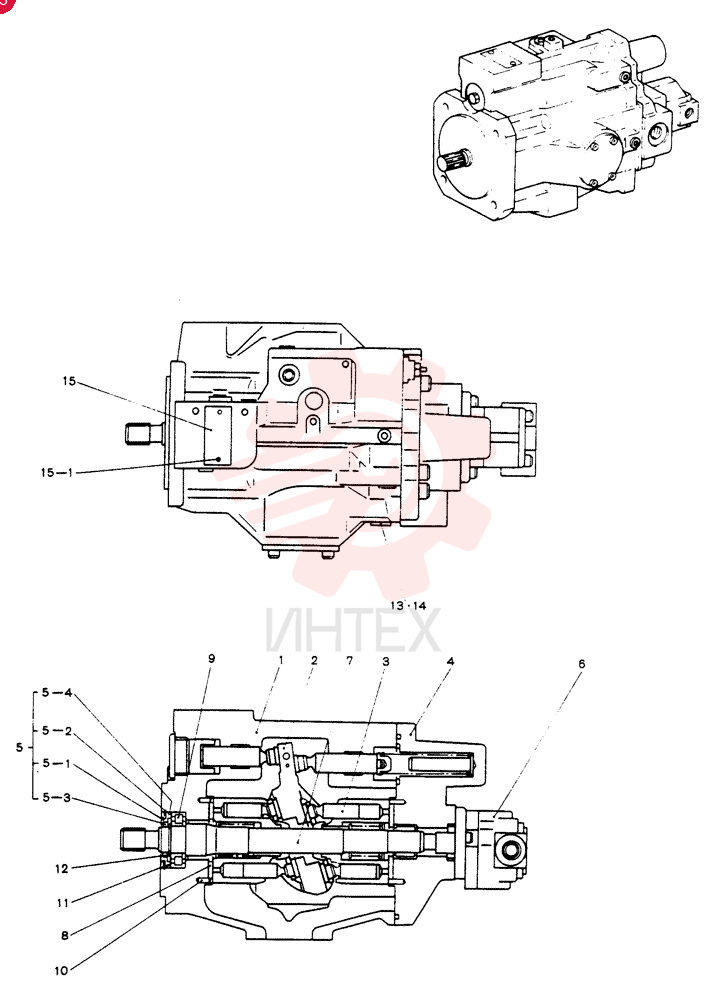

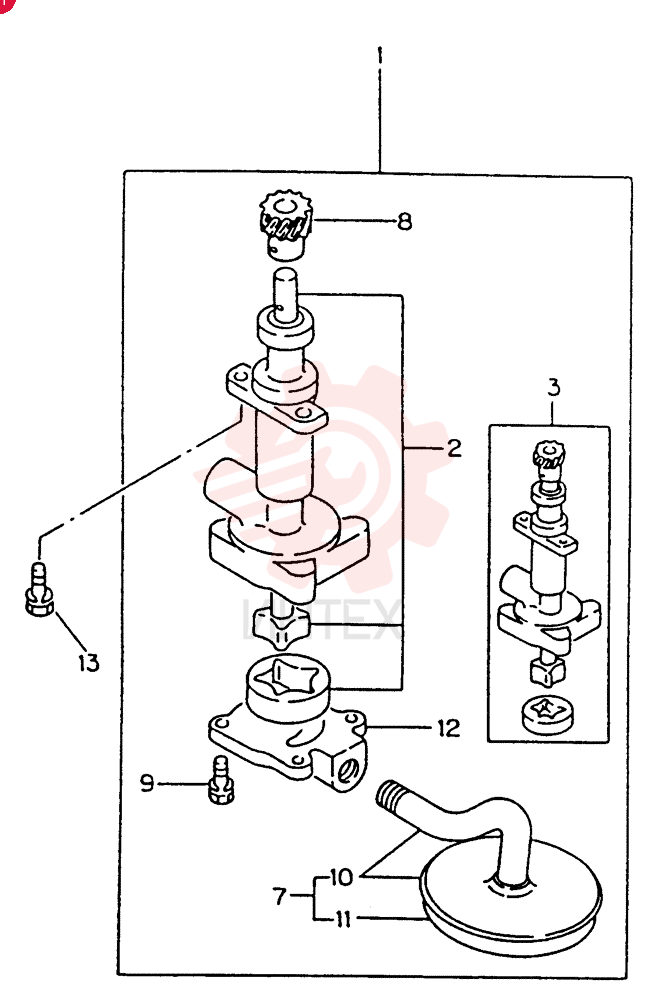

2437U390F1 НасосОткрыть схему -
2437U392F1 ГидронасосОткрыть схему
