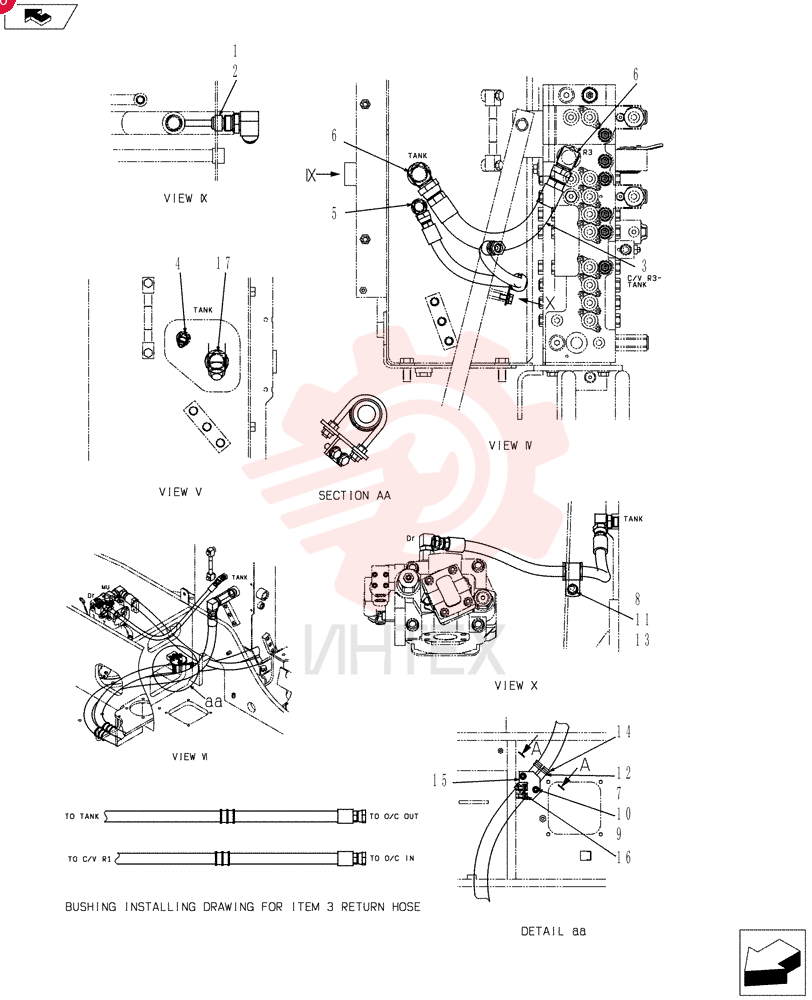

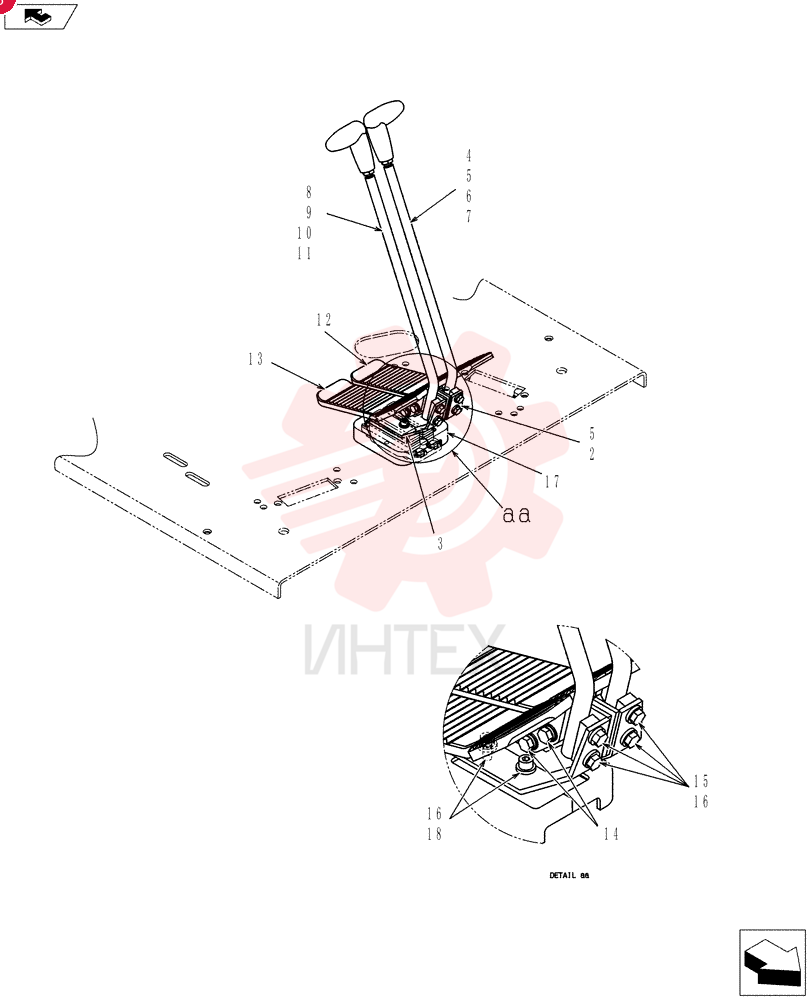

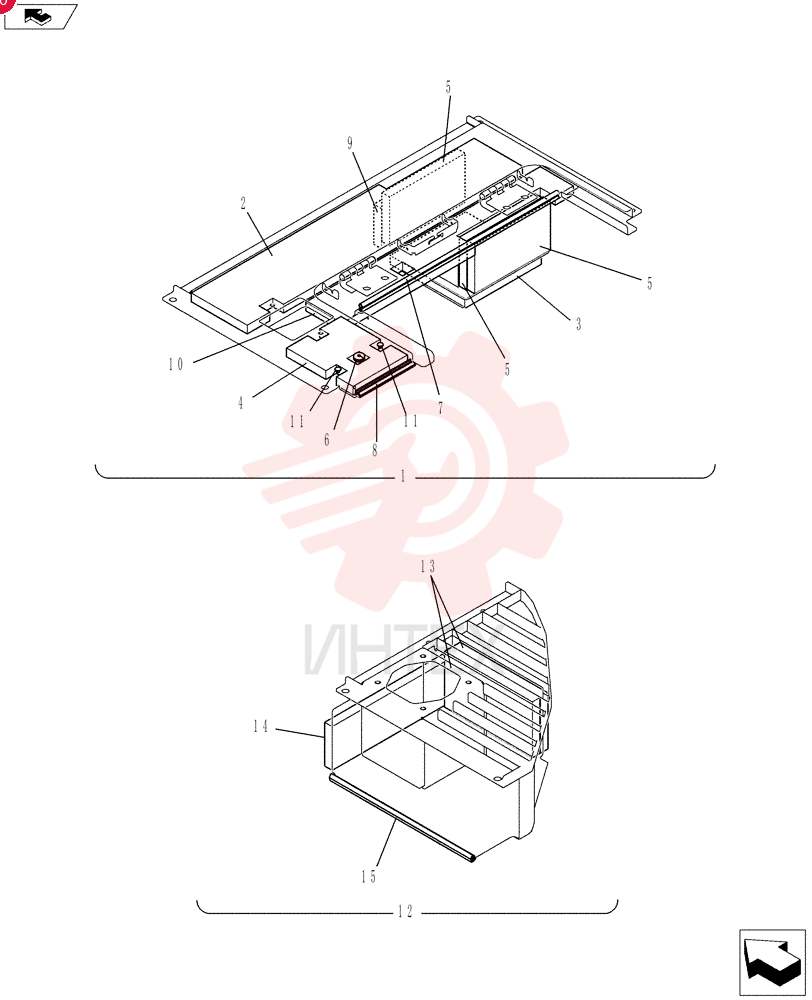

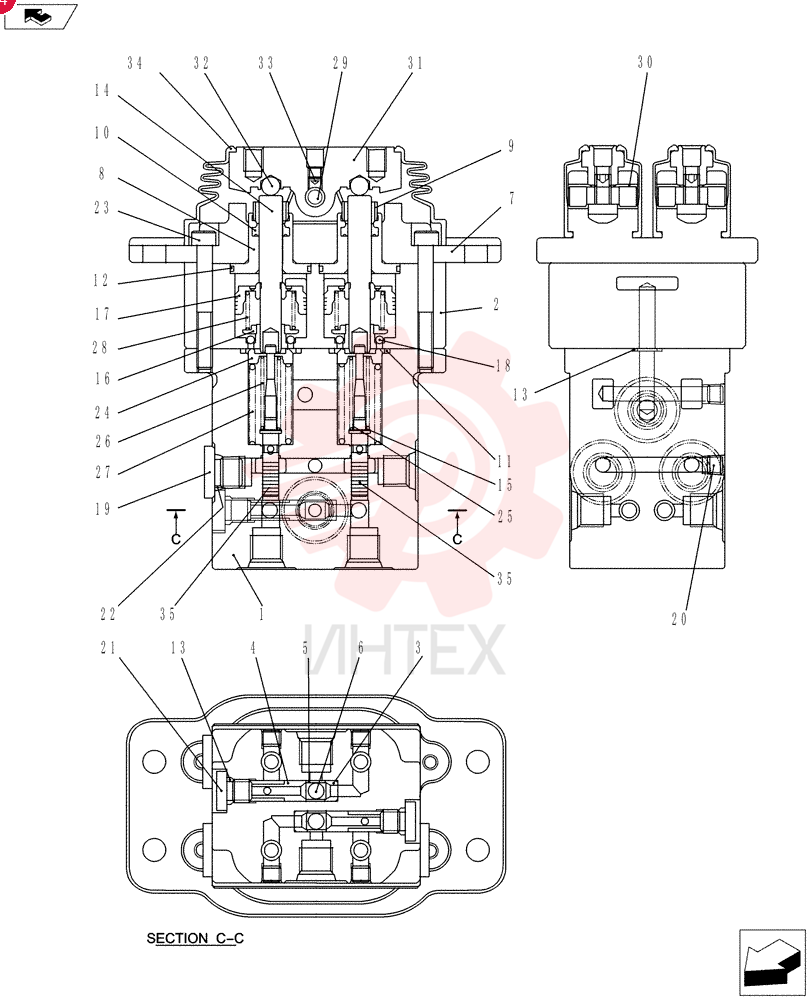

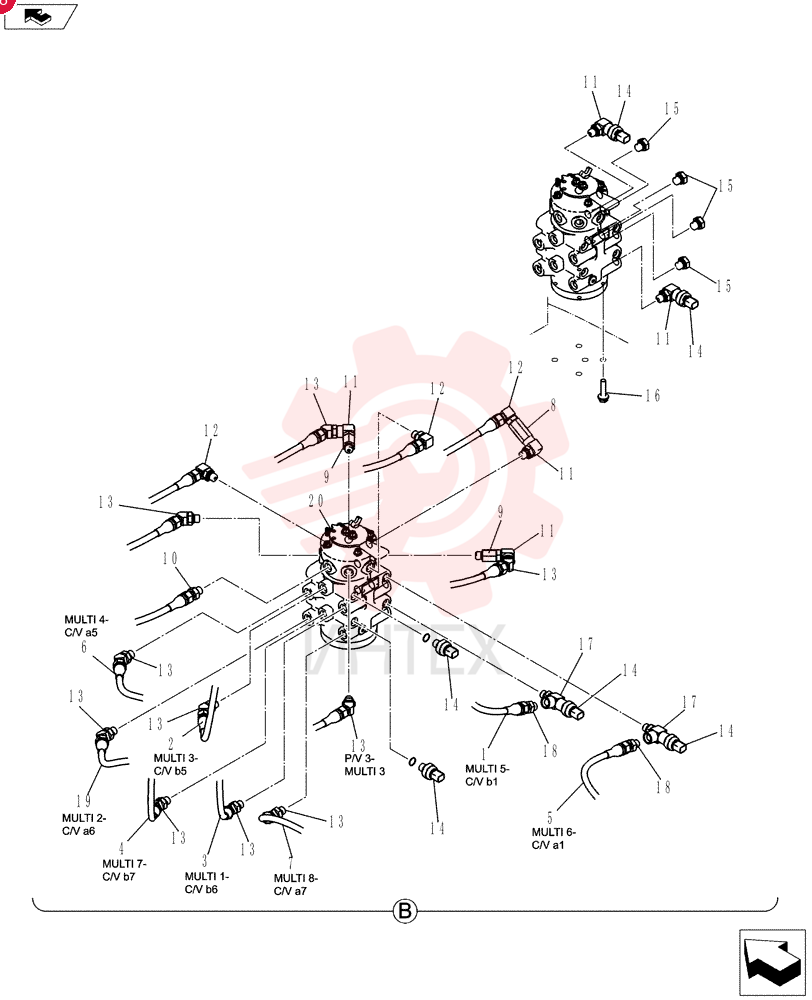

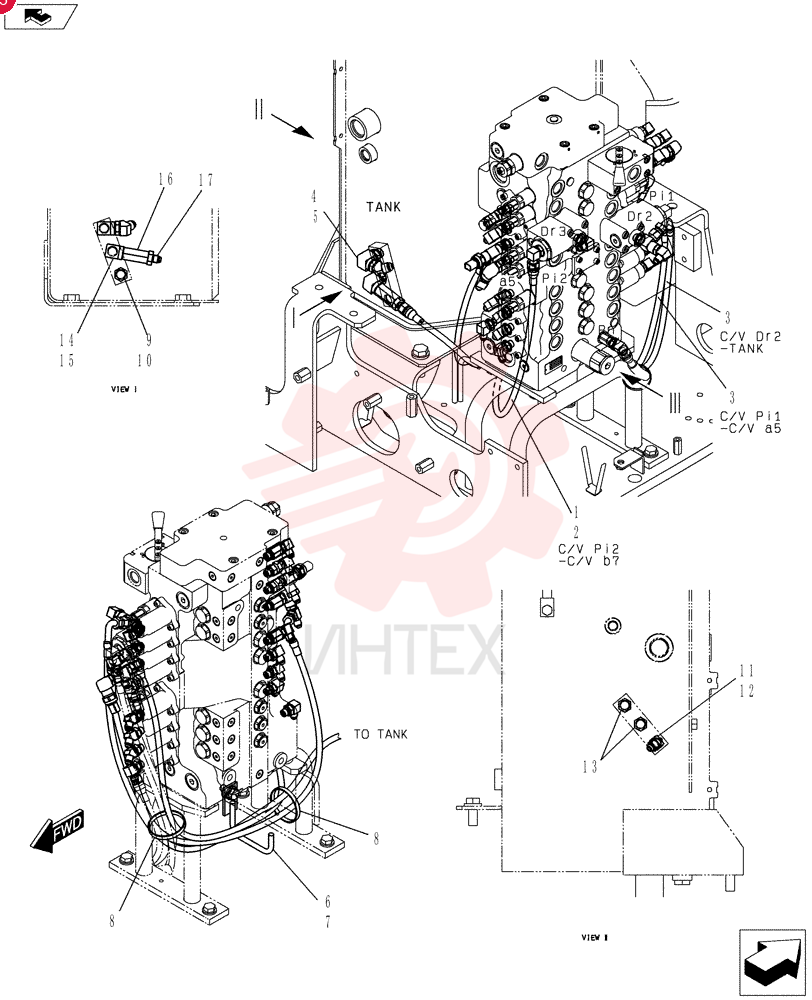

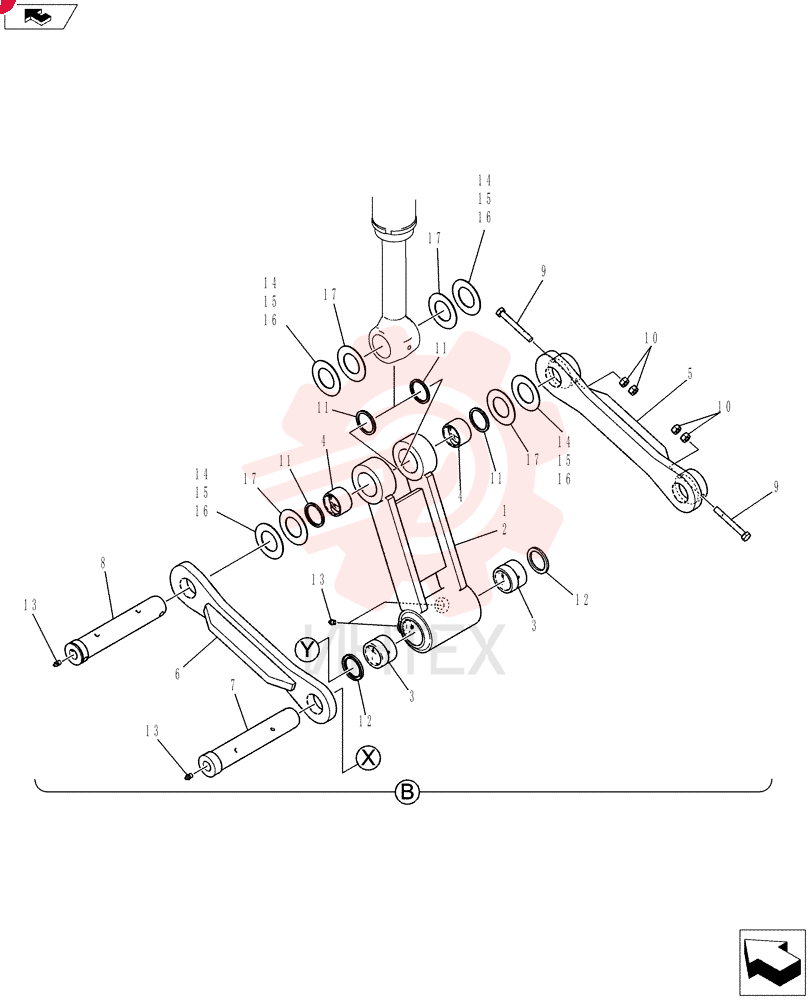

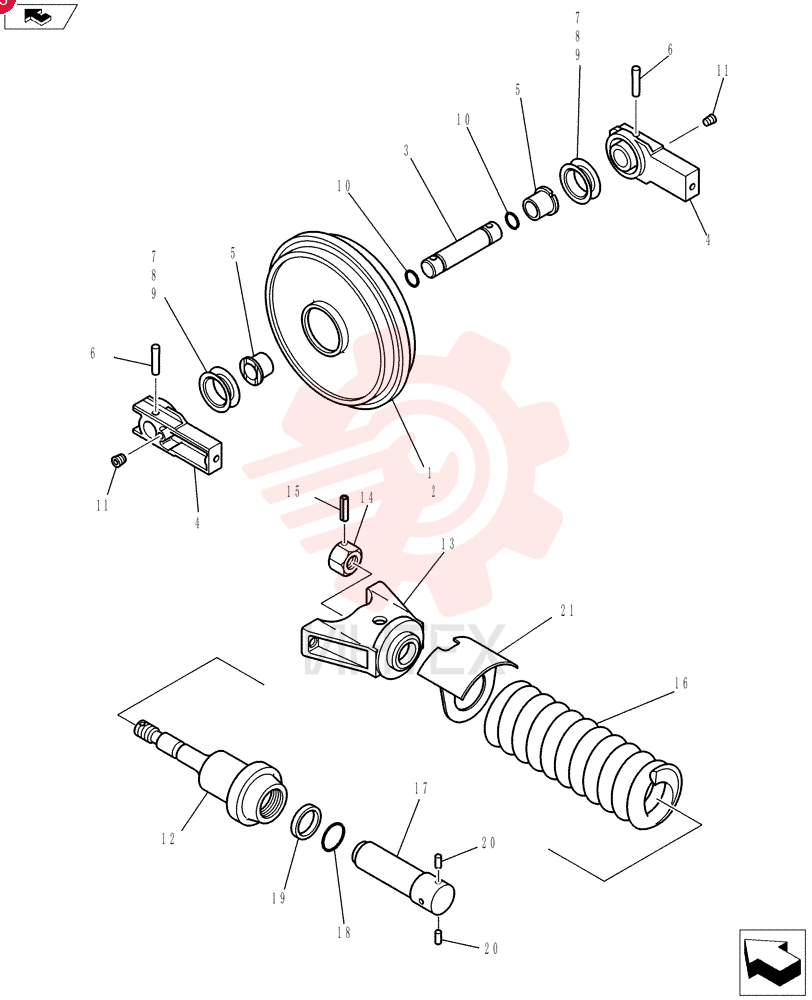

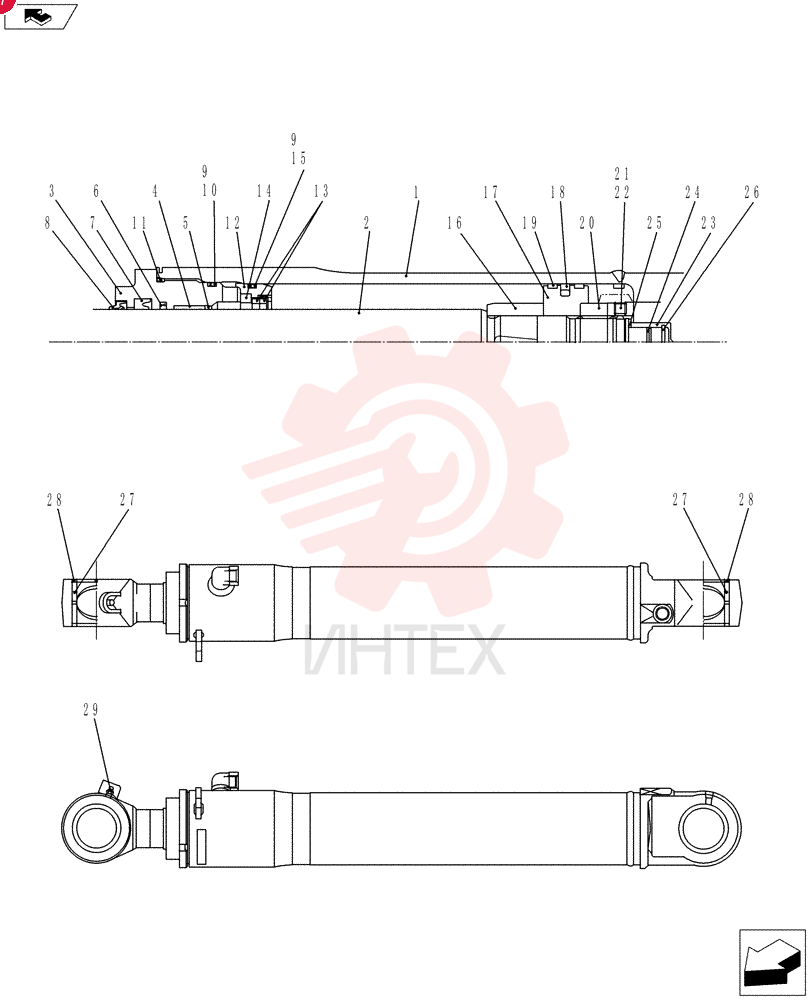

(SK80CS-2) - Экскаватор с центральным поворотом стрелы с серийного № LF06-04501 (7/02-9/08) — схемы, страница 3
-

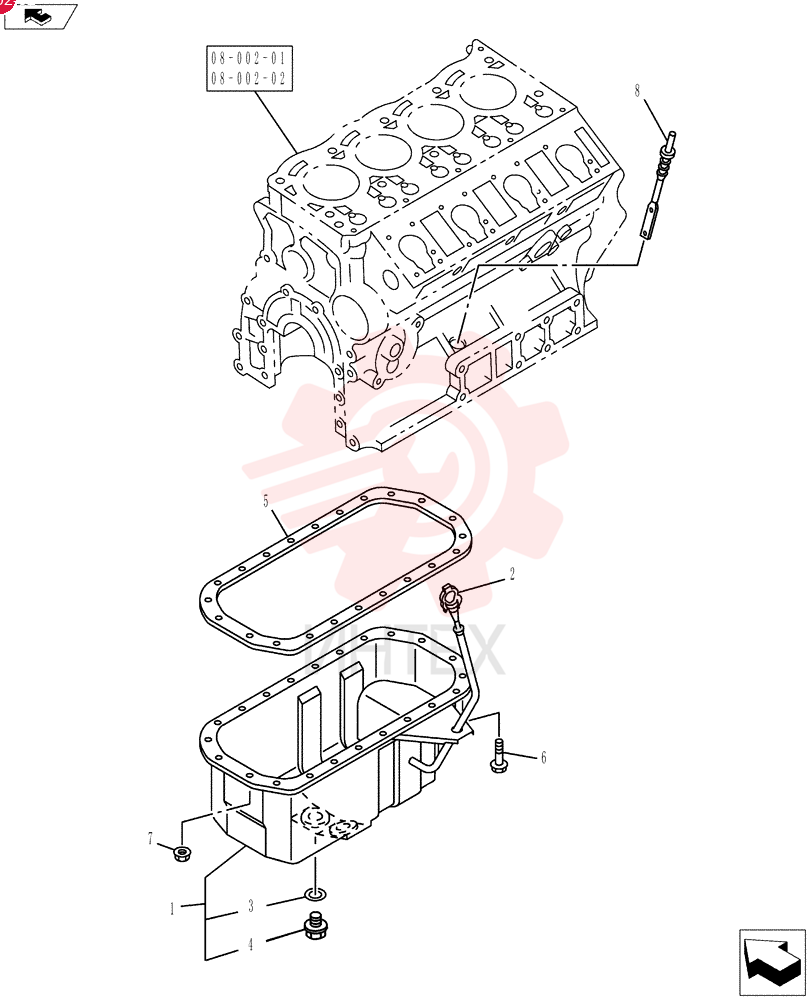

VI8980955500 Насос высокого давления (часть 1)Открыть схему -
VI8980955500 Насос высокого давления (часть 2)Открыть схему -

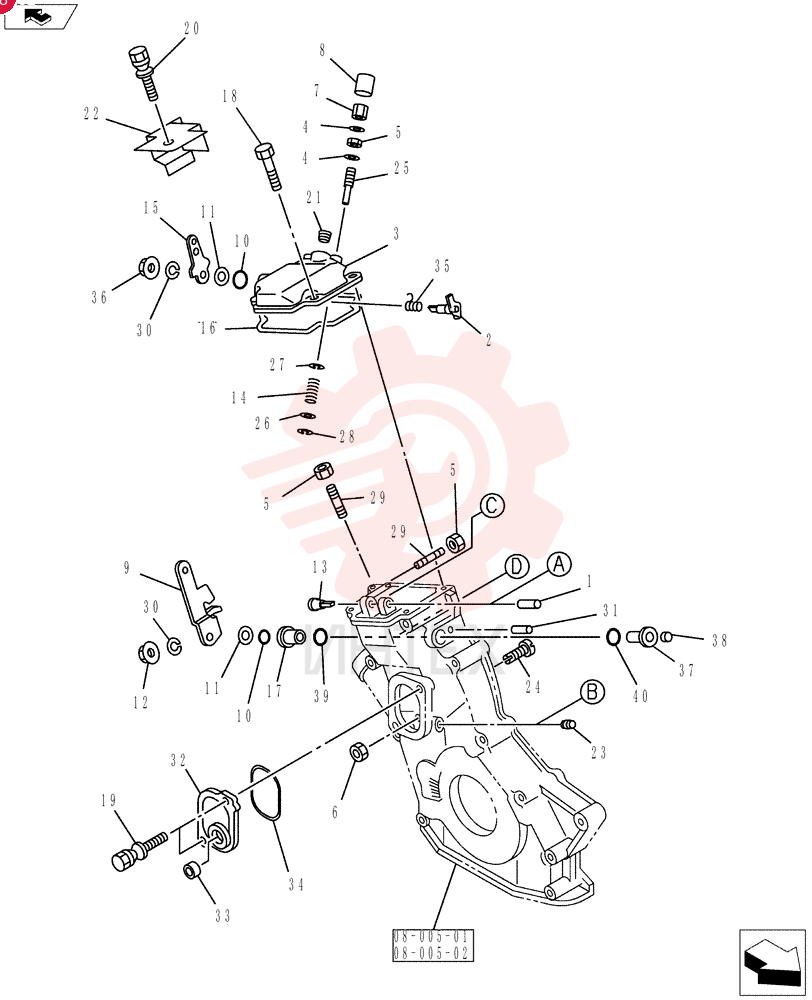

VI9081508500 ПалецОткрыть схему -
YB22T00065F6 Схема (SK80CS-2) - CENTER SWING EXCAVATOR ASN LF06-04501 (7/02-9/08)Открыть схему -
YE13E01046P1 ПластинаОткрыть схему -
YF22T00052F6 Схема (SK80CS-2) - CENTER SWING EXCAVATOR ASN LF06-04501 (7/02-9/08)Открыть схему -
YF22T00055F3 Схема (SK80CS-2) - CENTER SWING EXCAVATOR ASN LF06-04501 (7/02-9/08)Открыть схему -
YN13E01375P1 Зажим, M8 x 8.20mm стержень (часть 1)Открыть схему -
YN13E01375P1 Зажим, M8 x 8.20mm стержень (часть 2)Открыть схему -
YN13E01375P1 Зажим, M8 x 8.20mm стержень (часть 3)Открыть схему -
YN13E01375P1 Зажим, M8 x 8.20mm стержень (часть 4)Открыть схему -
YN17M01469F1 Крышка в сбореОткрыть схему -
YN20M00107S001 ВинтОткрыть схему -
YN20M00107S087 КоробкаОткрыть схему -

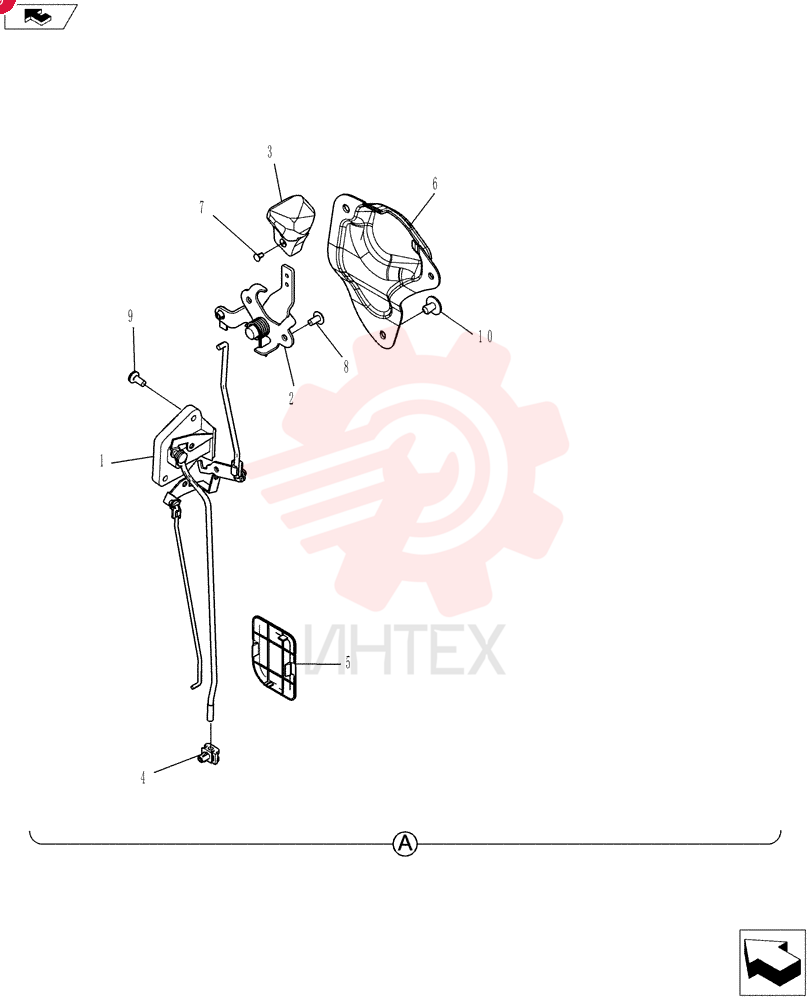

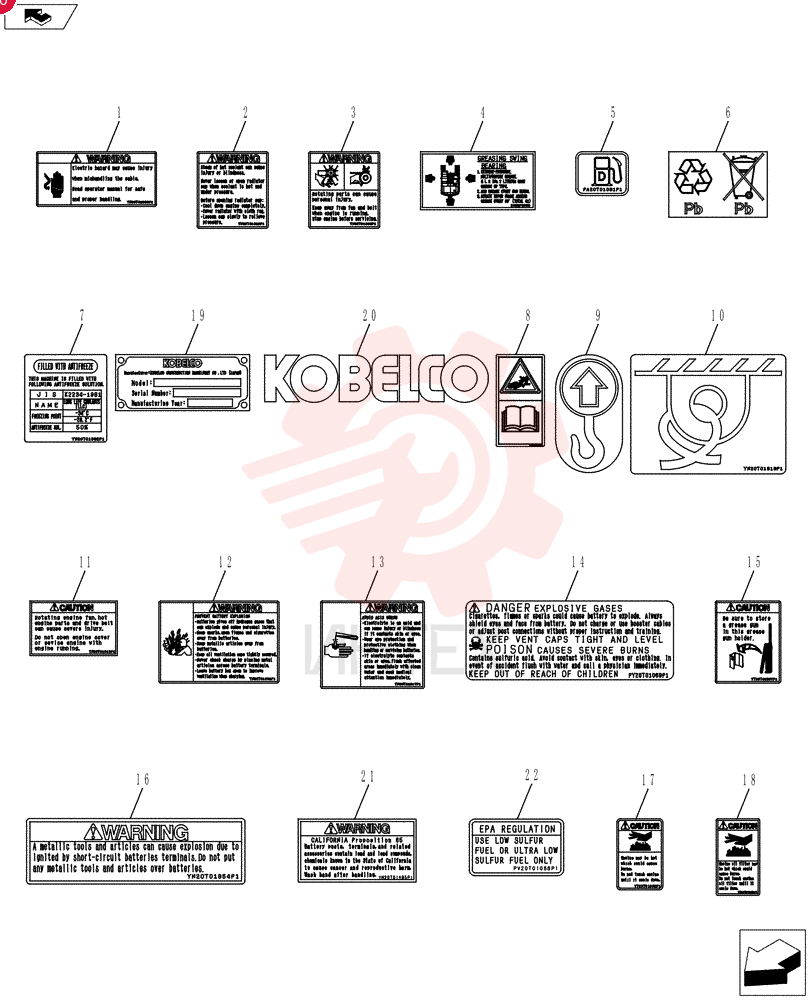

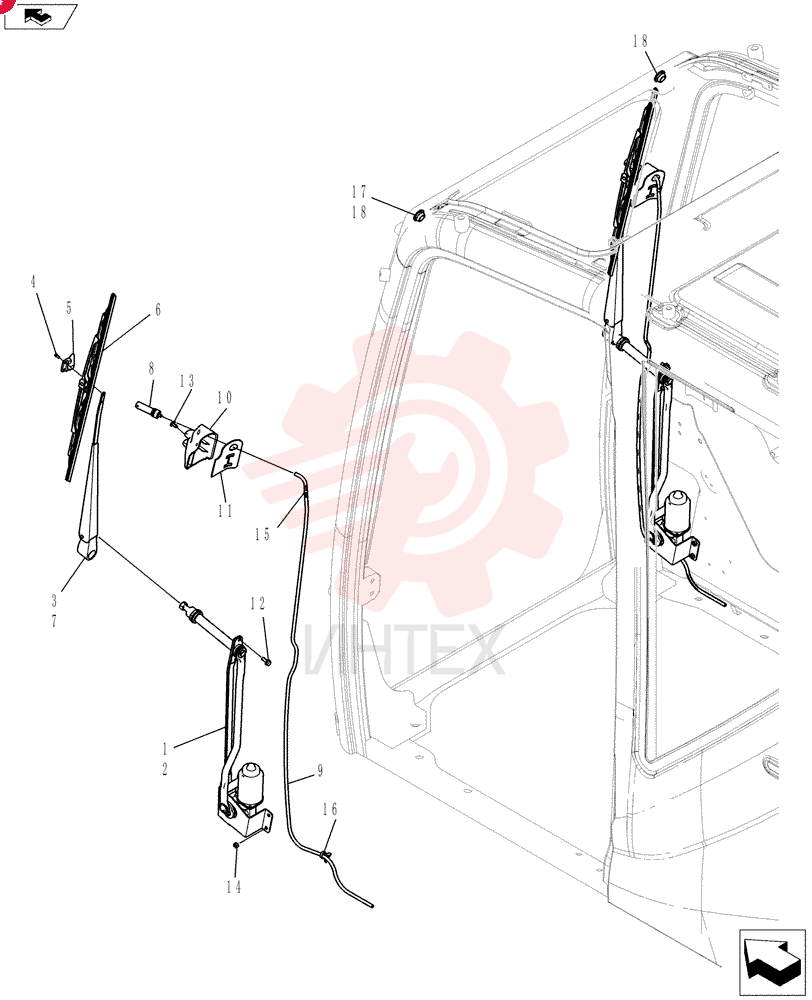

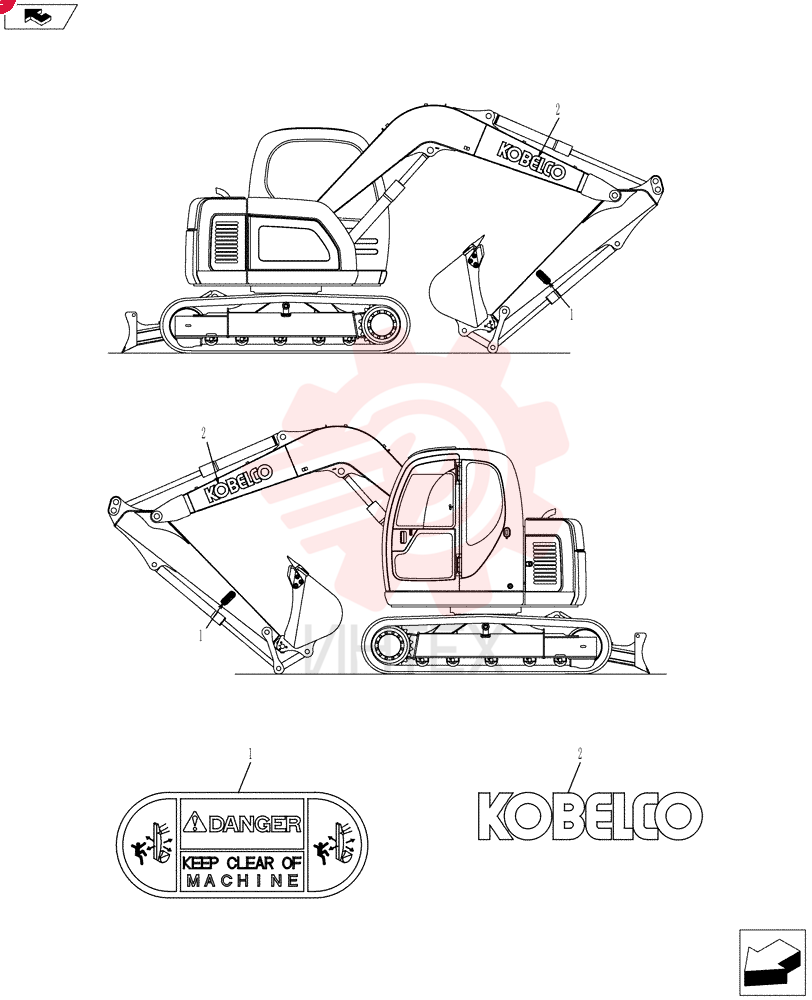

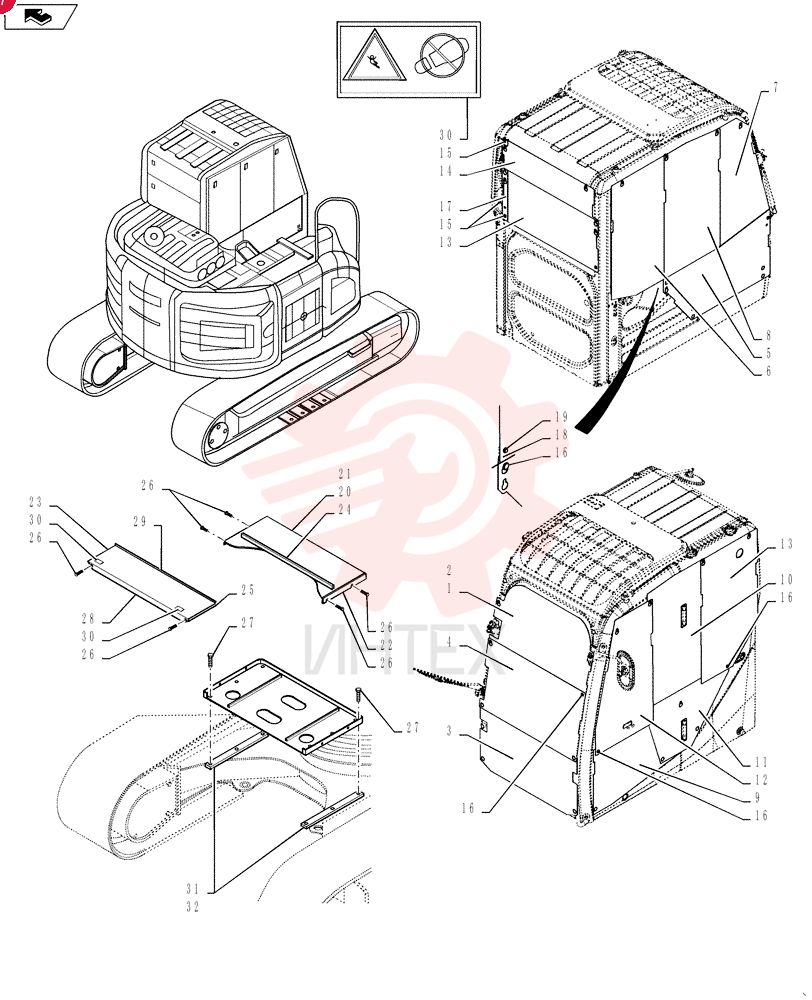

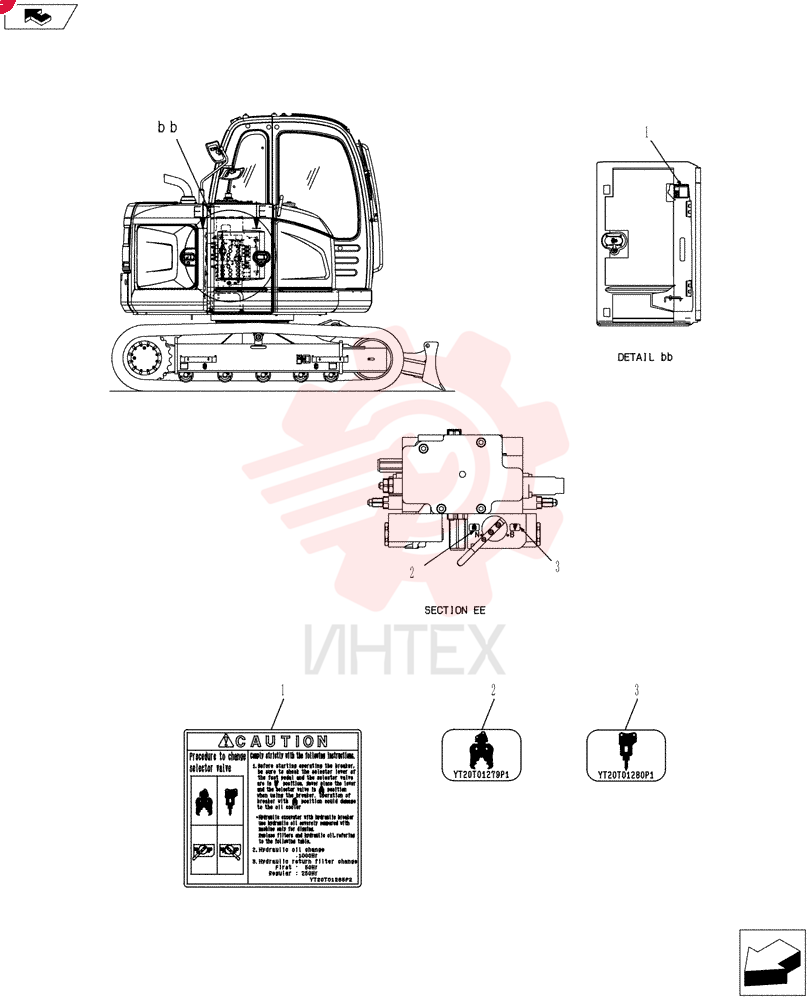

YN20T01221P1 Наклейка об опасностиОткрыть схему -
YN20T01338P1 НаклейкаОткрыть схему -
YN22T00288F1 Схема (SK80CS-2) - CENTER SWING EXCAVATOR ASN LF06-04501 (7/02-9/08)Открыть схему -

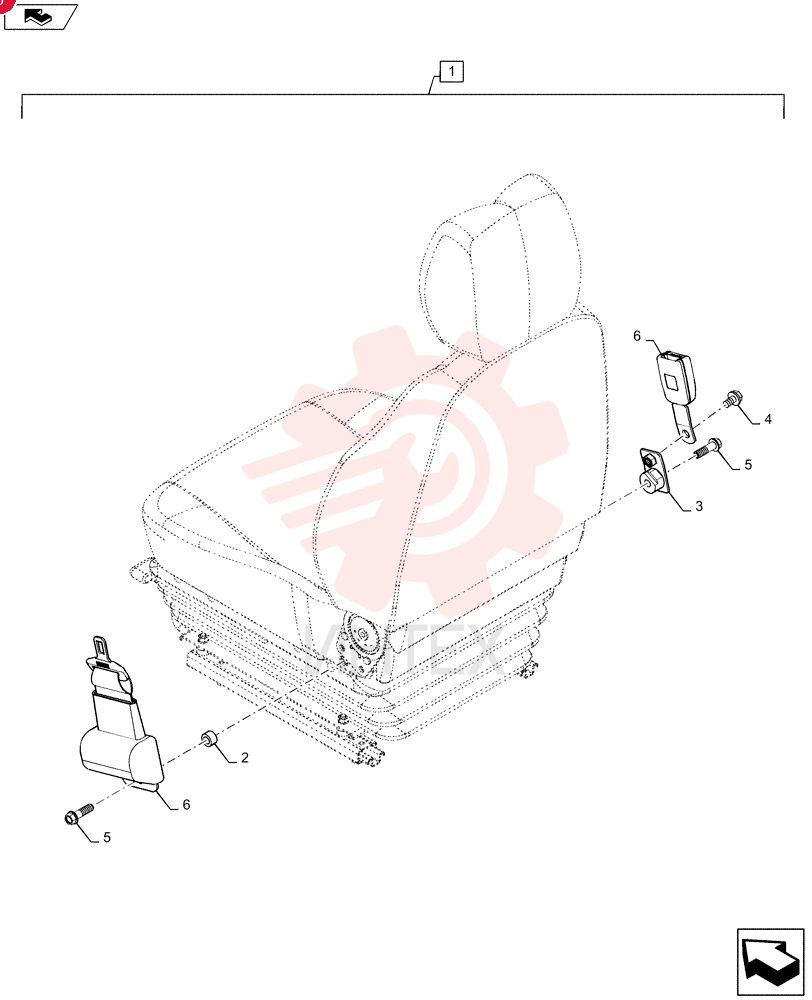

YN25M00059F1 СедлоОткрыть схему -
YN25M00080F1 СедлоОткрыть схему -
YN25M00082F1 СедлоОткрыть схему -
YN25M00088F1 Подвеска и удлинитель высотыОткрыть схему -
YN25M01233F1 Подлокотник (часть 1)Открыть схему -
YN25M01233F1 Подлокотник (часть 2)Открыть схему -

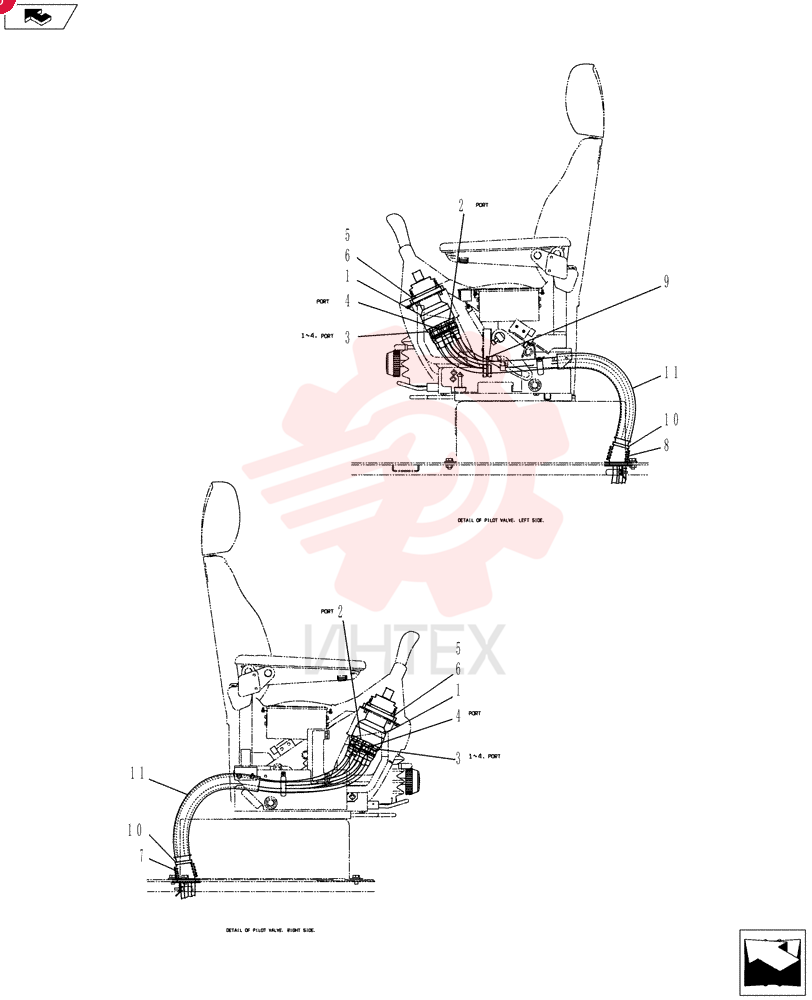

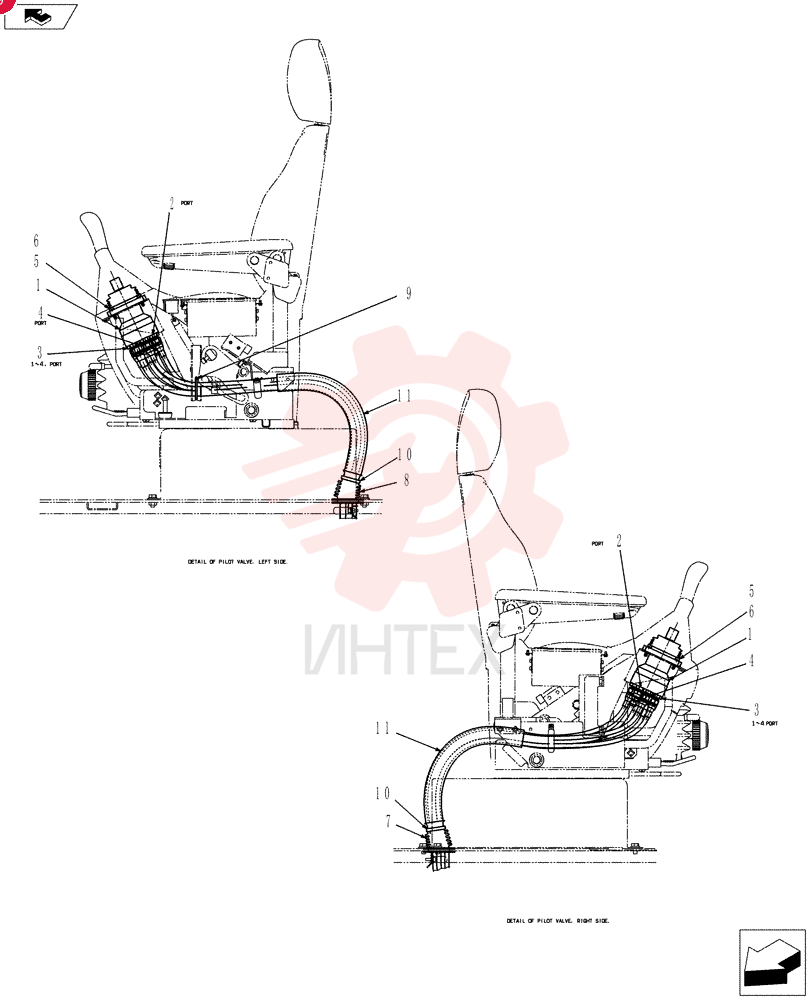

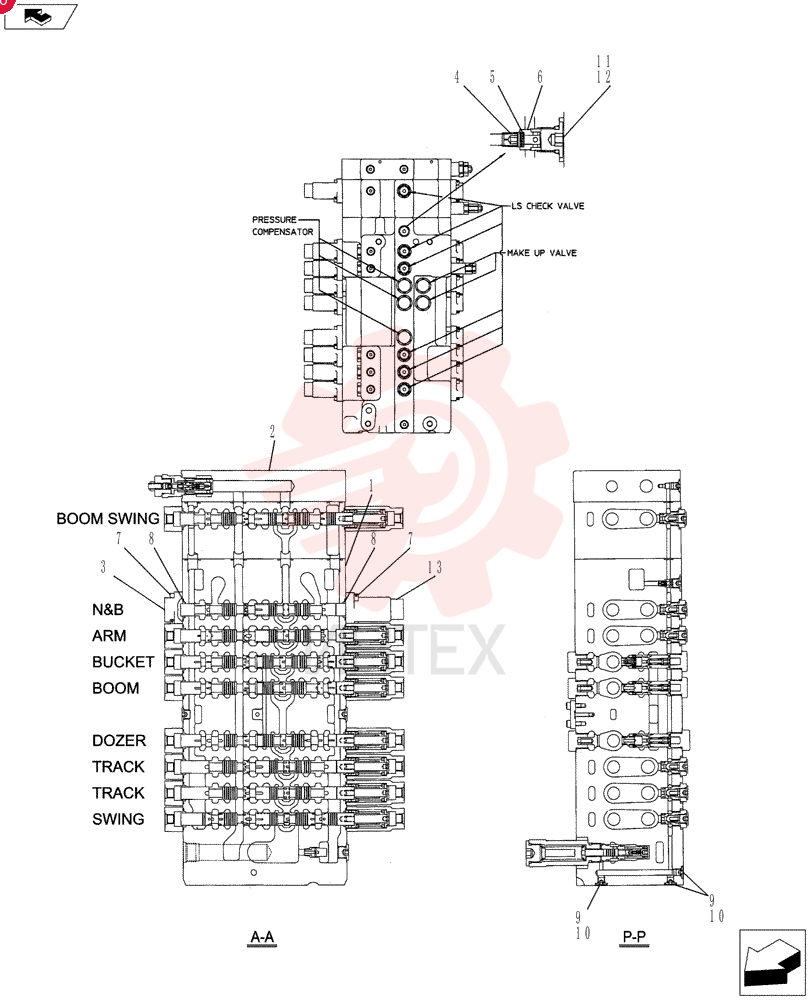

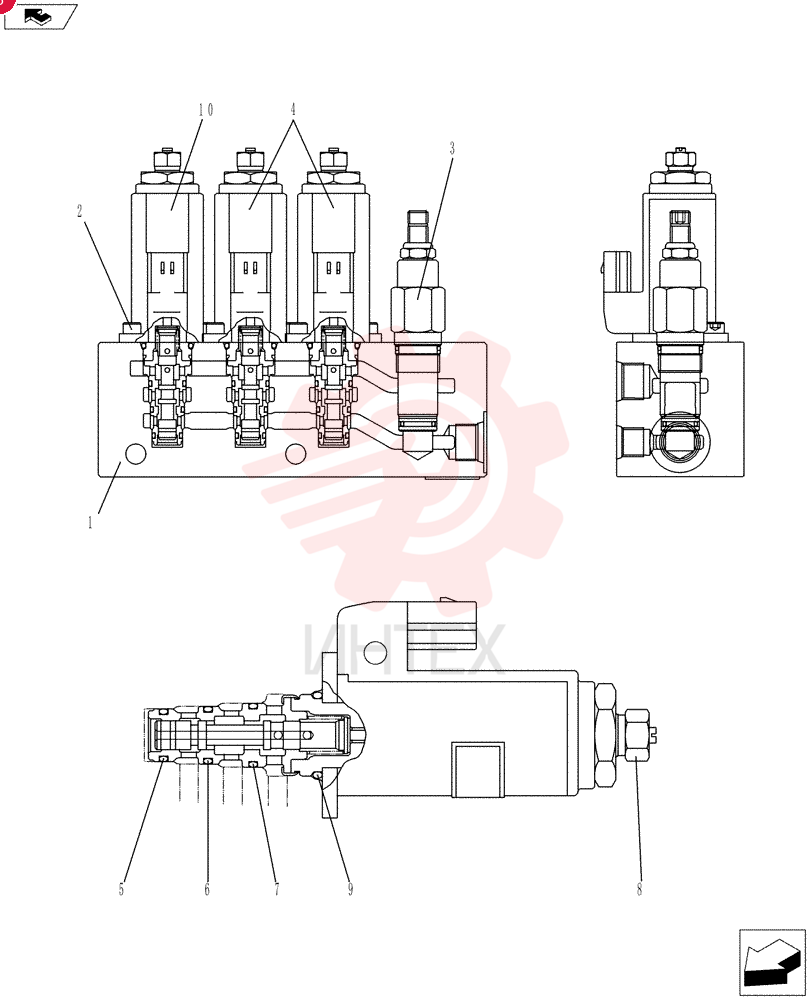

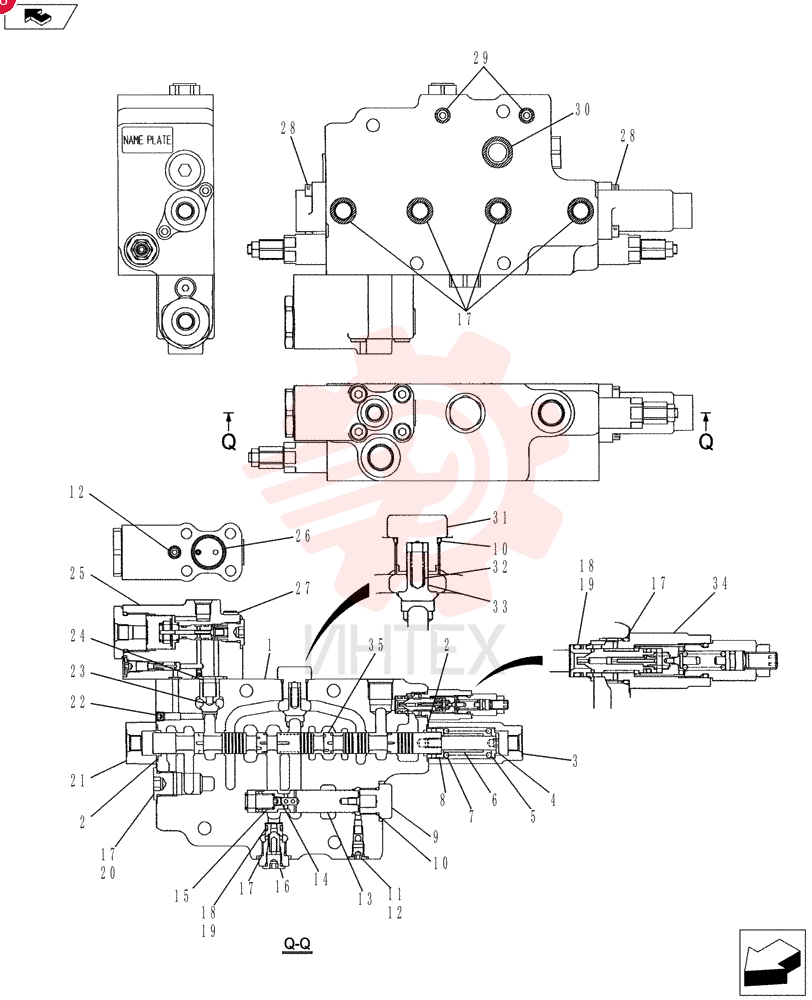

YN30V00111F1 Клапан гидравлический (часть 1)Открыть схему -
YN30V00111F1 Клапан гидравлический (часть 2)Открыть схему -

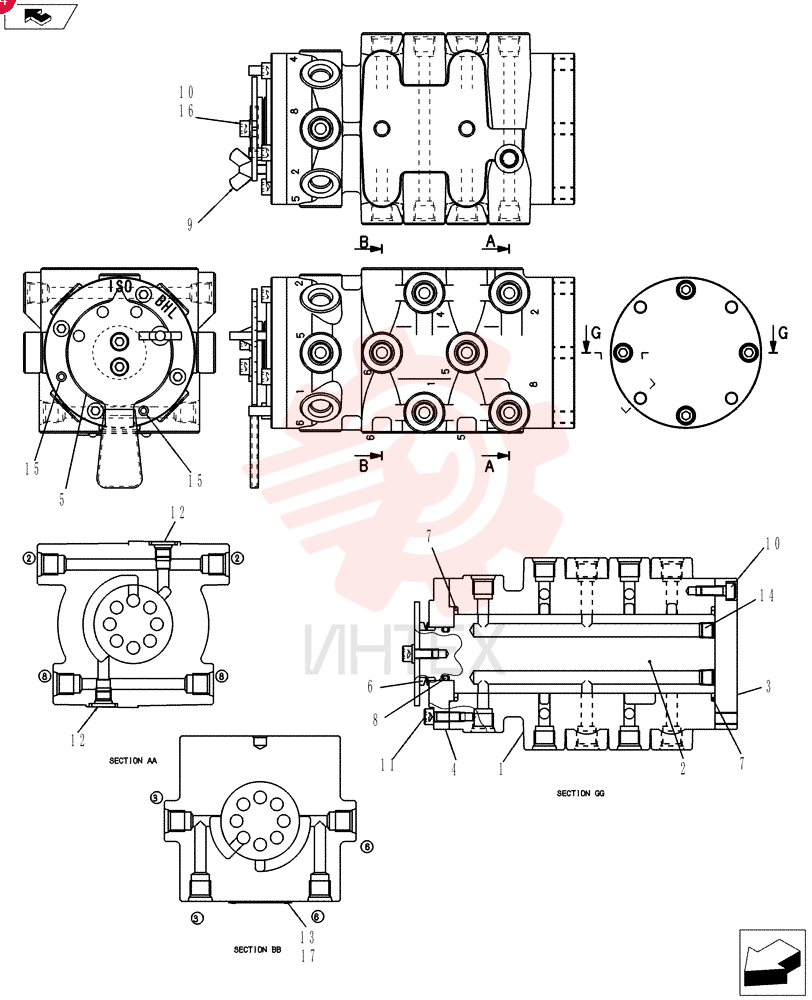

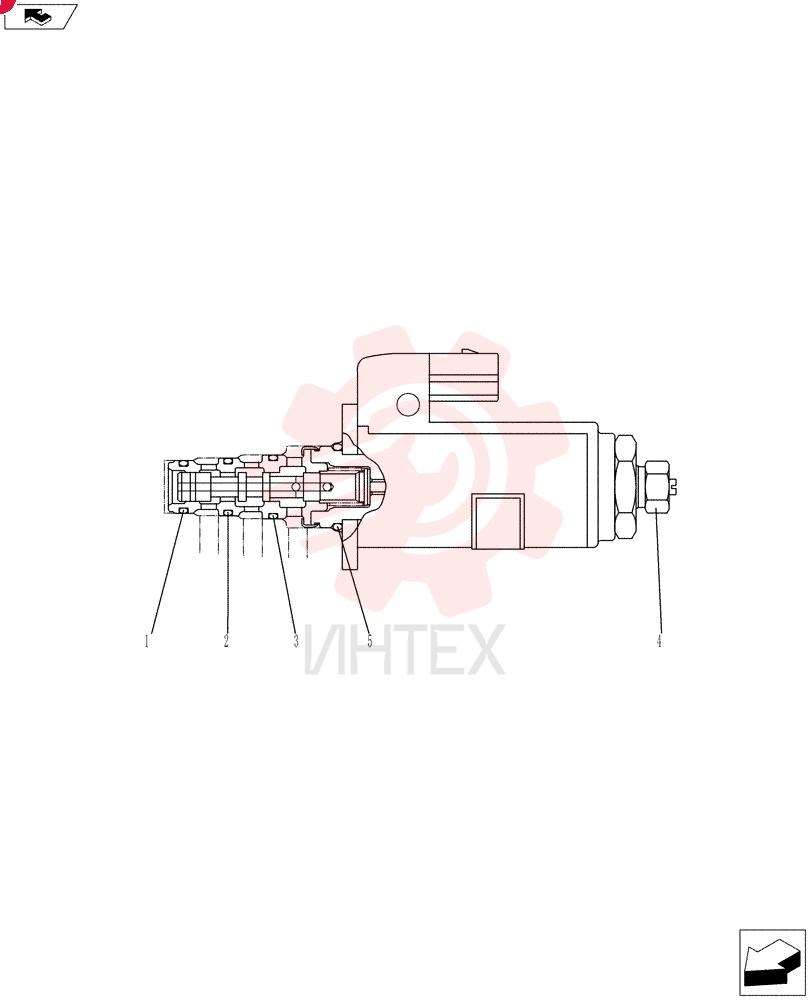

YN35V00004S361 Кольцо уплотнительное (О-кольцо)Открыть схему -
YN41C00006F4 СтупенькаОткрыть схему -
YN50E00060F1 Переключатель в сборе (часть 1)Открыть схему -
YN50E00060F1 Переключатель в сборе (часть 2)Открыть схему -
YN50E00061F1 Переключатель в сбореОткрыть схему -
YN54S00041P1 Ресивер-осушительОткрыть схему -
YN59S00021S001 Монитор управленияОткрыть схему -
YR32W00002S001 ВалОткрыть схему -
YR52F01080D7 Уплотнение резиновоеОткрыть схему -
YR61B00005F1 Схема (SK80CS-2) - CENTER SWING EXCAVATOR ASN LF06-04501 (7/02-9/08)Открыть схему -
YT01F00007F1 Отвал бульдозерныйОткрыть схему -
YT01F00008F1 Схема (SK80CS-2) - CENTER SWING EXCAVATOR ASN LF06-04501 (7/02-9/08)Открыть схему -
YT01F01020F1 Схема (SK80CS-2) - CENTER SWING EXCAVATOR ASN LF06-04501 (7/02-9/08)Открыть схему -
YT01T00013F3 ИнструментОткрыть схему -

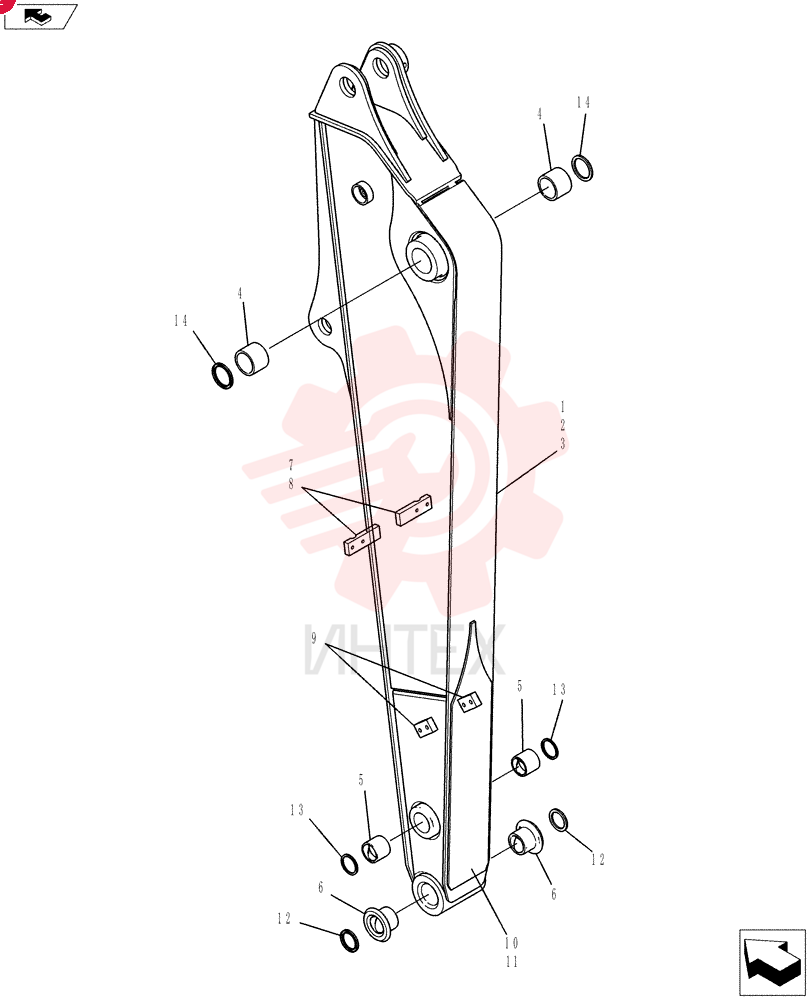

YT02B00087F1 Рукоять (рычаг)Открыть схему -

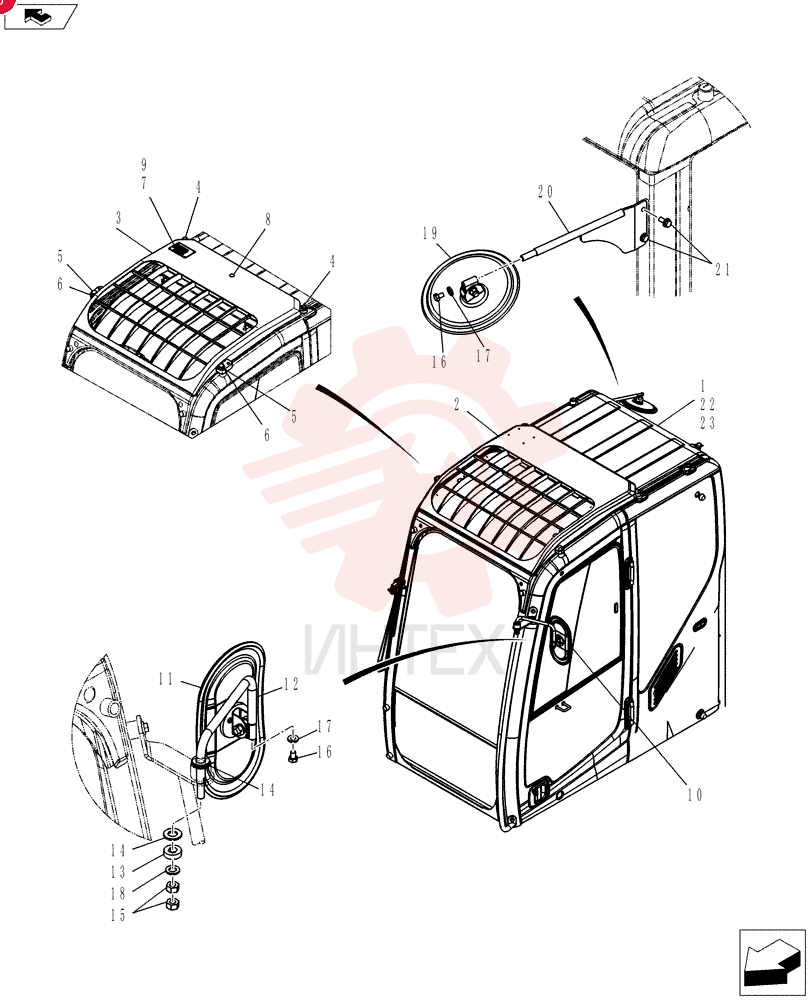

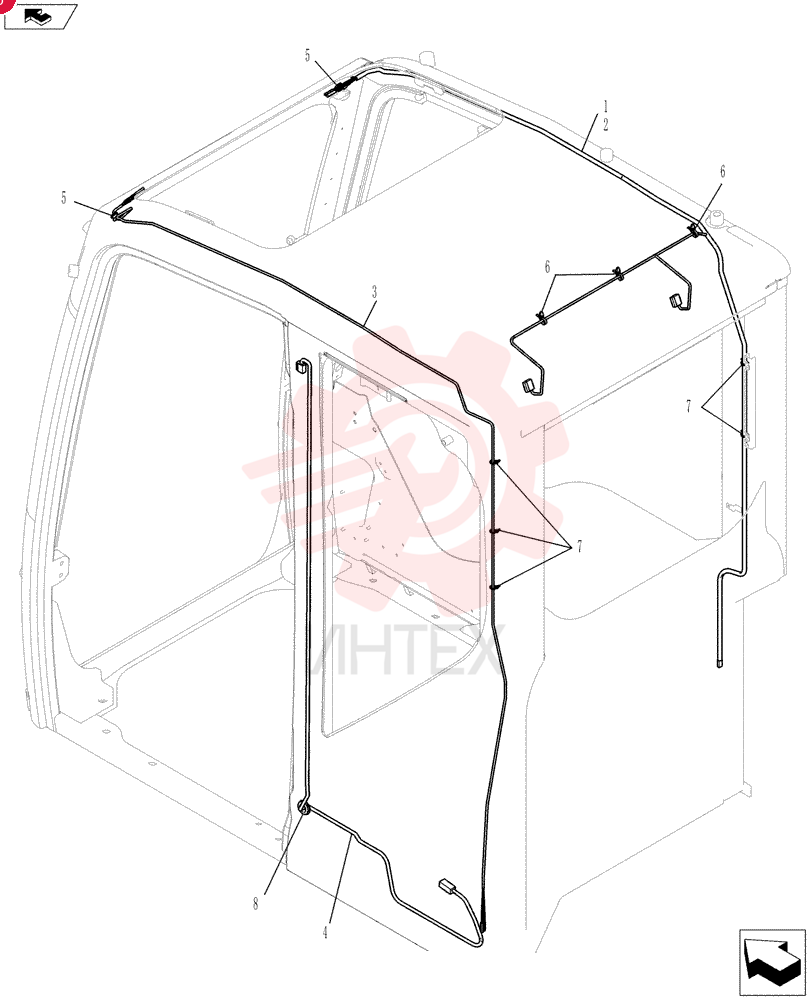

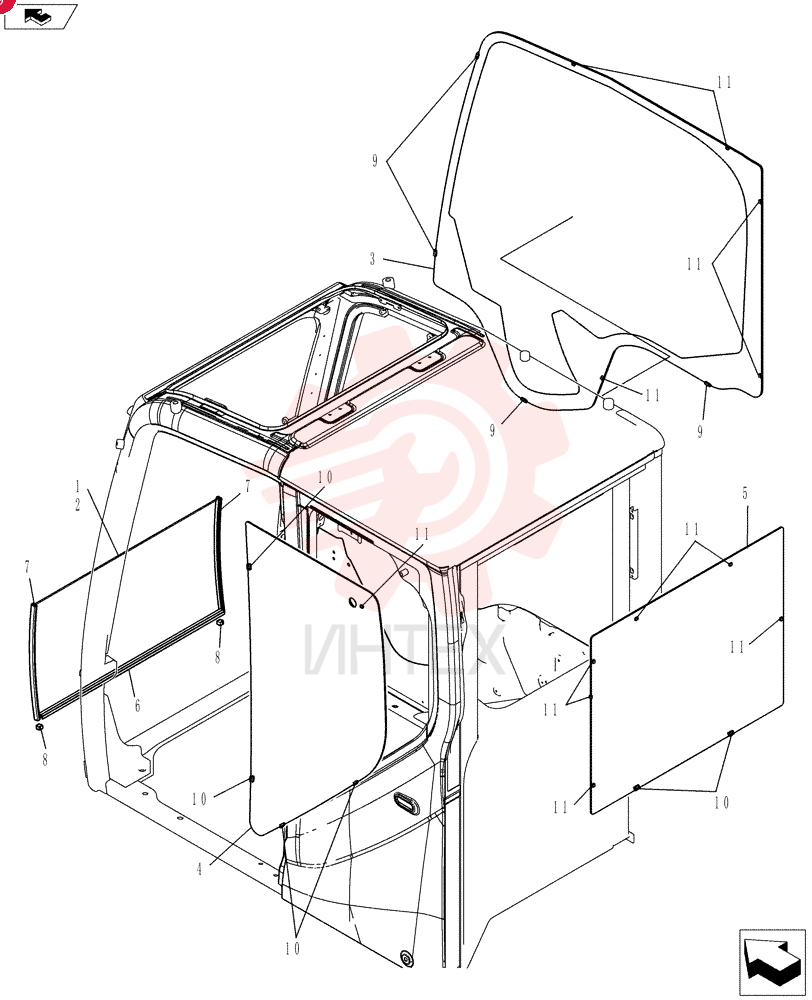

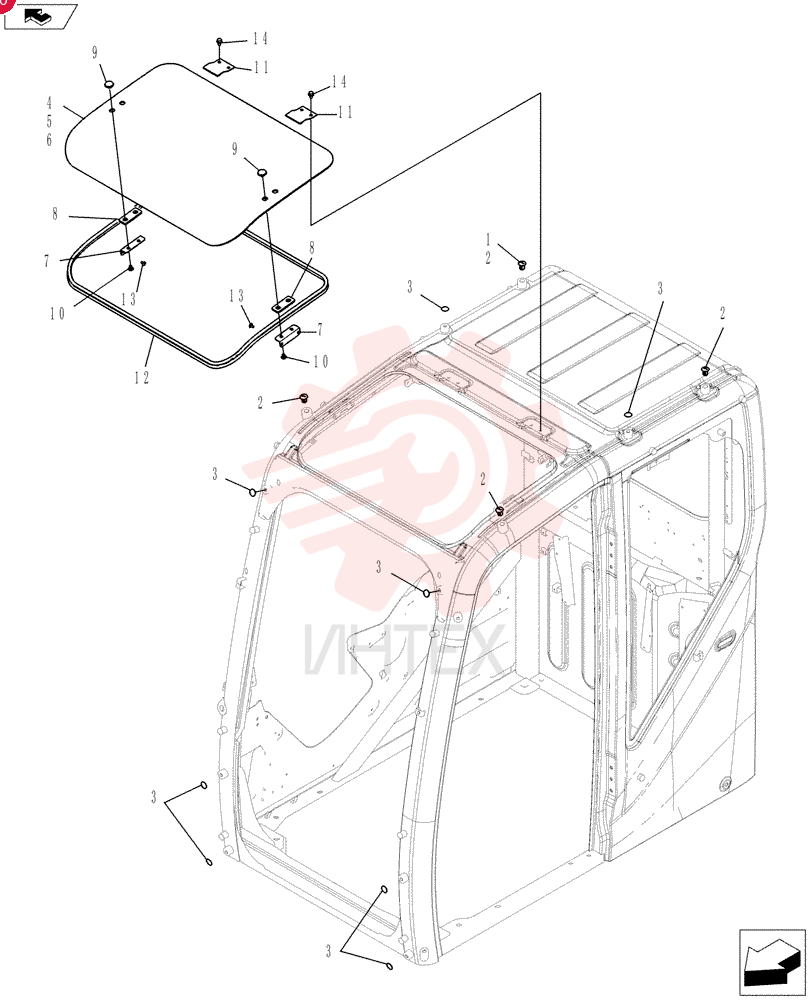

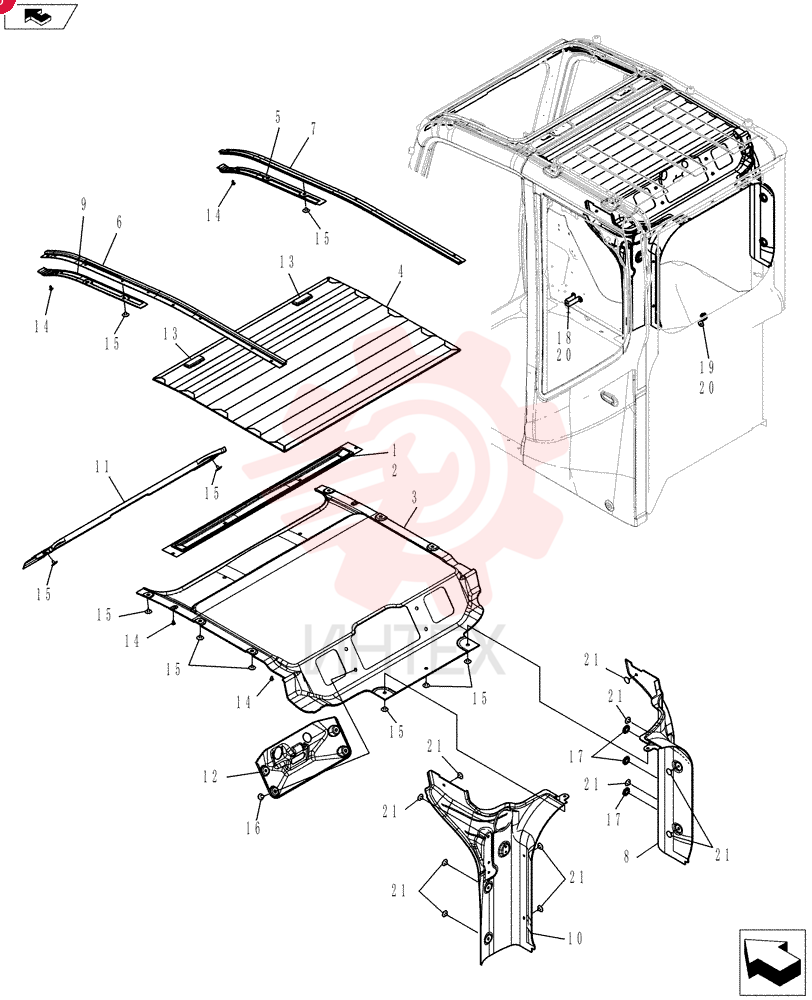

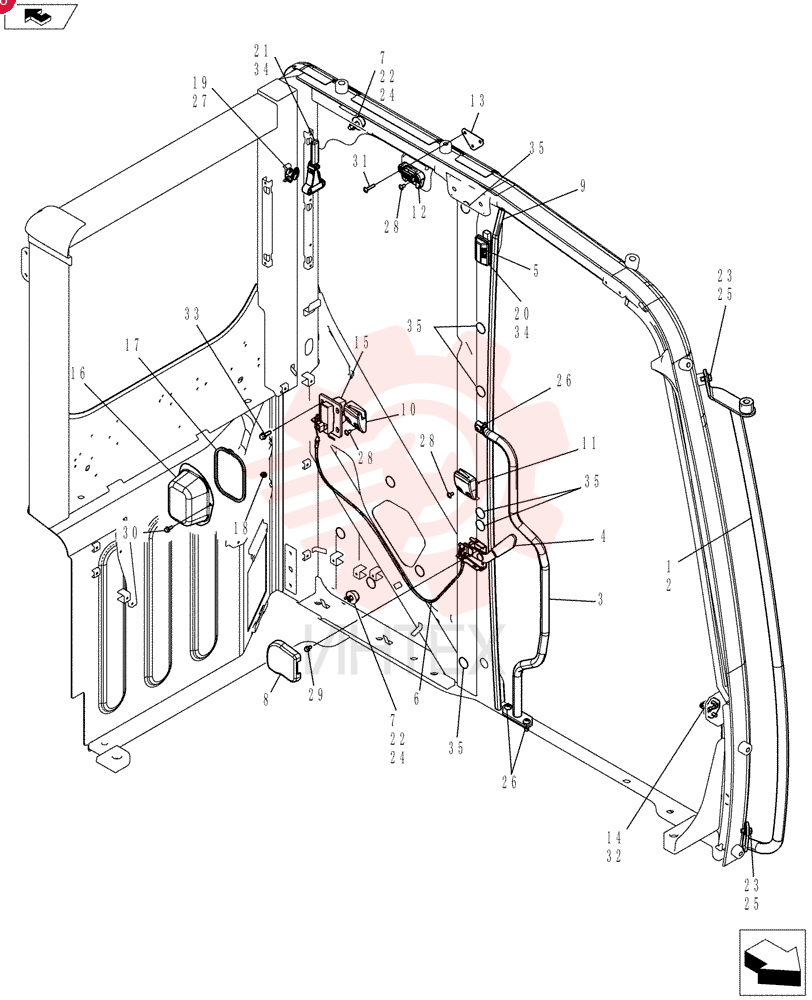

YT02C00074F1 КабинаОткрыть схему -

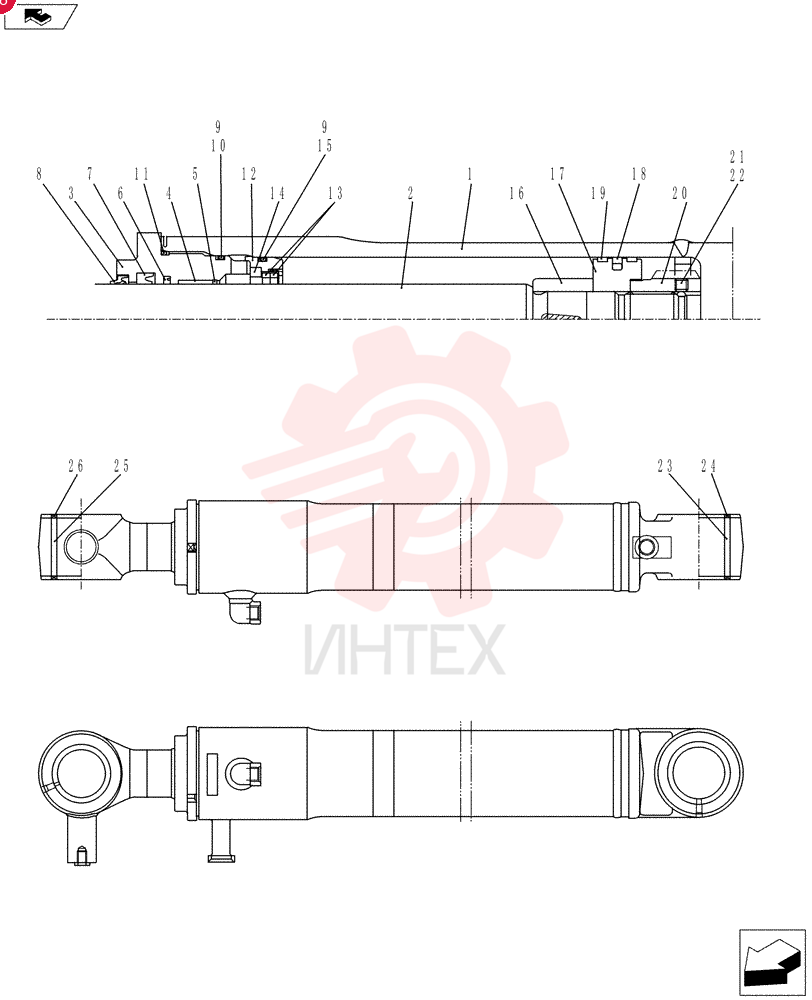

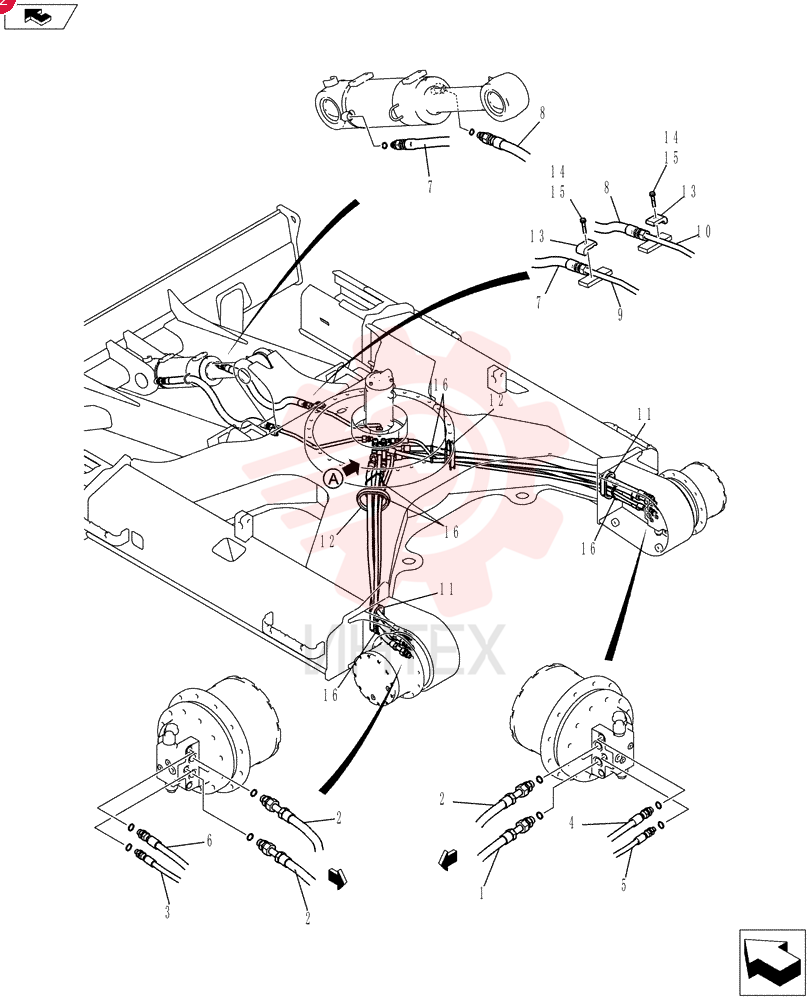

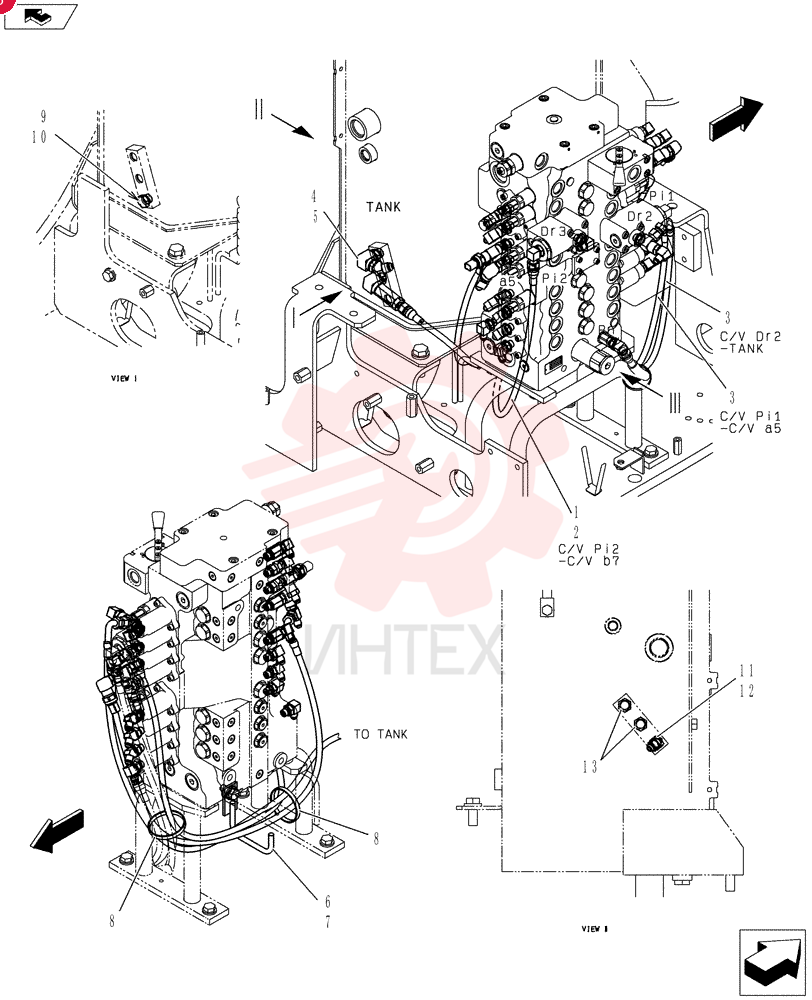

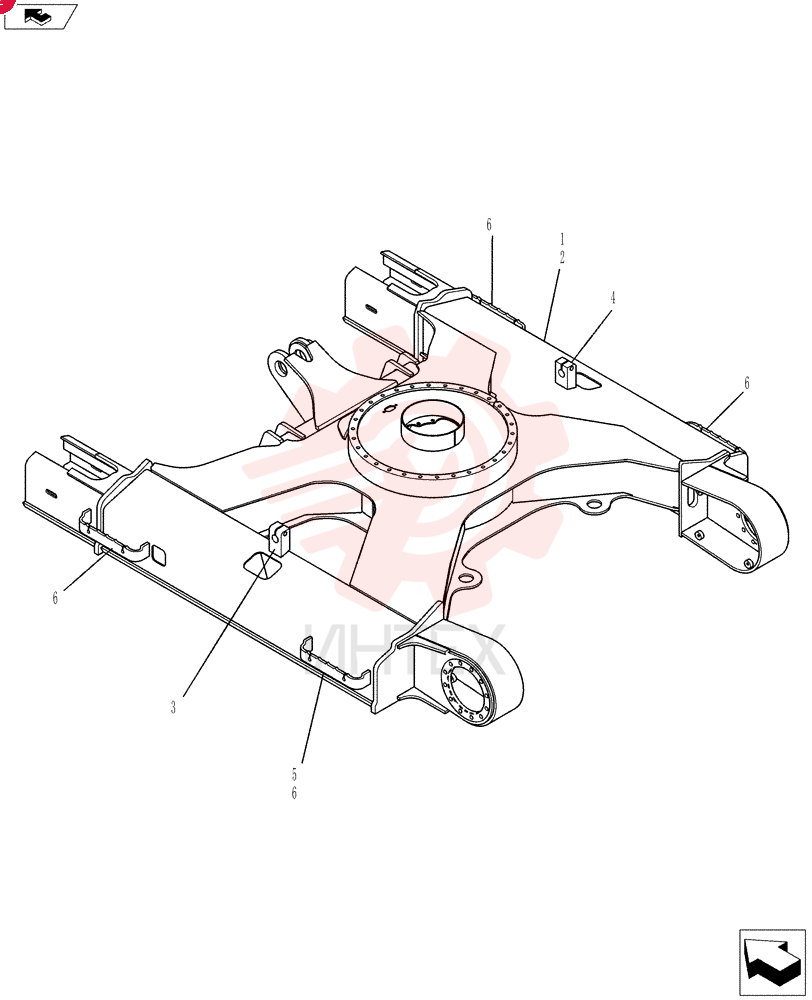

YT02H00036F1 Нижний, бульдозерОткрыть схему -
YT02H01232D1 Шланг гибкийОткрыть схему -
YT02P00011F1 Схема (SK80CS-2) - CENTER SWING EXCAVATOR ASN LF06-04501 (7/02-9/08)Открыть схему -
YT02P01011P1 КронштейнОткрыть схему -
YT03E00009F1 ВерхнийОткрыть схему -

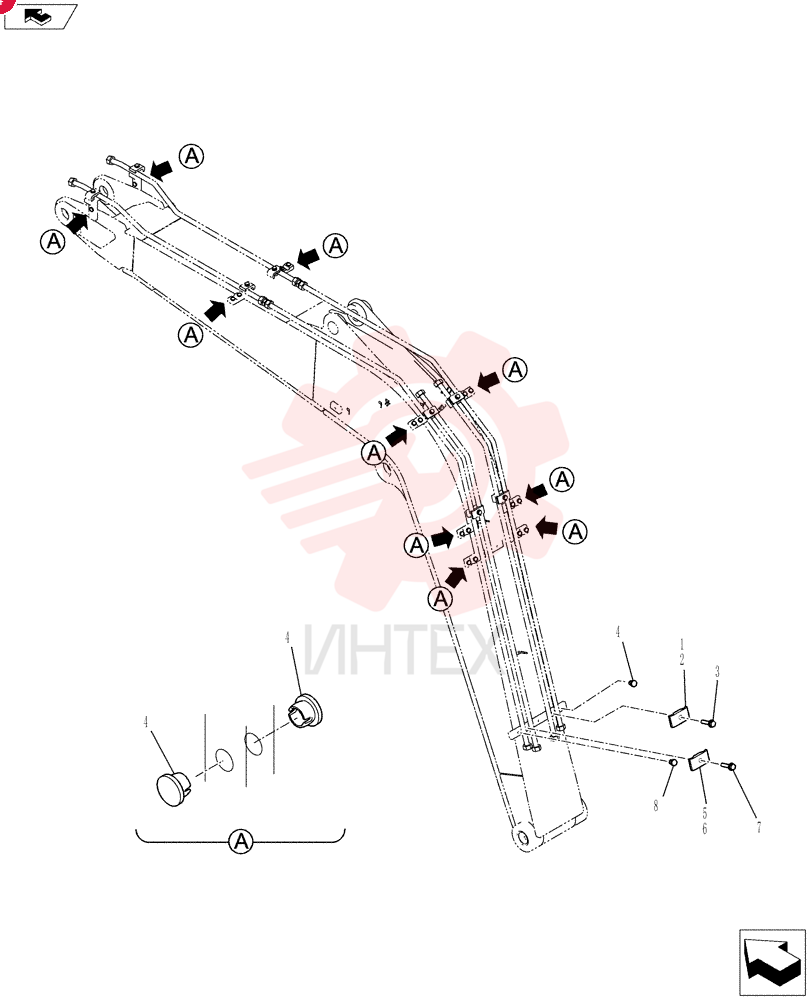

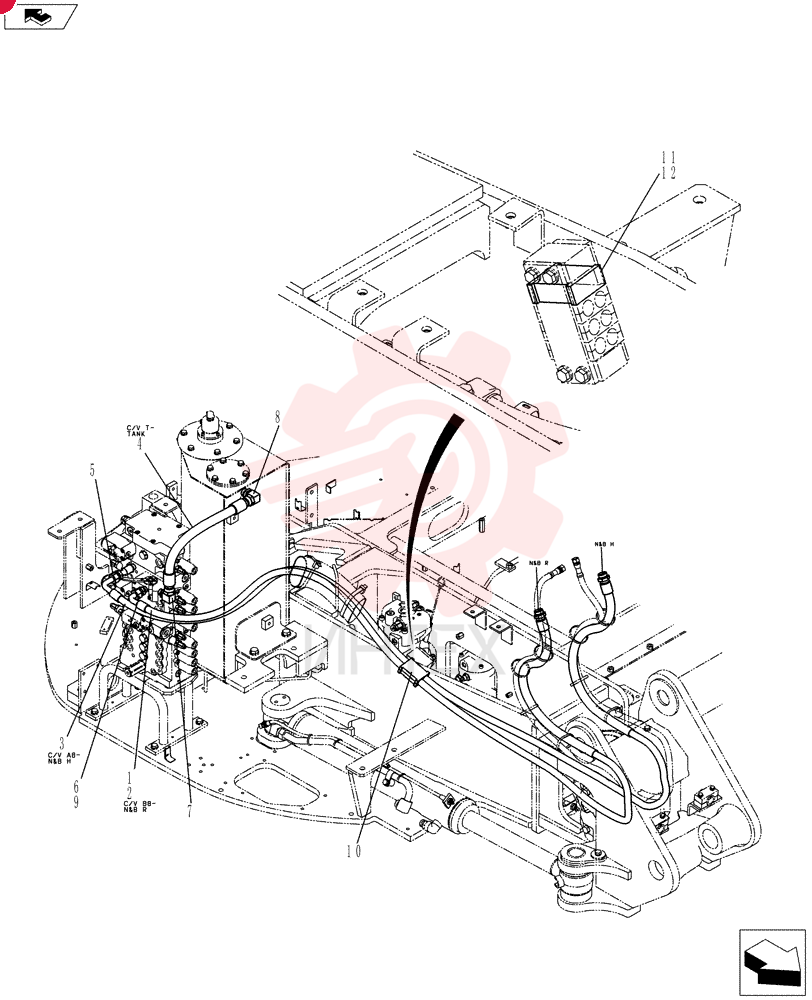

YT03H00069F1 ТрубаОткрыть схему -
YT03M01290F1 Рукоятка (часть 1)Открыть схему -
YT03M01290F1 Рукоятка (часть 2)Открыть схему -
YT05P00017F1 РадиаторОткрыть схему -
YT05P00018F1 Схема (SK80CS-2) - CENTER SWING EXCAVATOR ASN LF06-04501 (7/02-9/08)Открыть схему
