(B95BLR) - Экскаватор-погрузчик TIER 3 (2008) — схемы, страница 9
-
Кольцо стопорное, 2.37″ IDОткрыть схему -
Кольцо стопорное, M11Открыть схему -
Кольцо уплотнительное (О-кольцо), 0.097″ Thk x 0.755″ ID, -910, Cl 6, 90 DuroОткрыть схему -
Кольцо, 127mm OD, наружноеОткрыть схему -
Комплект уплотнений, шток 56mm x диаметр поршня 100mmОткрыть схему -
Корпус, 4 отверстий (крепление шкворня), 8 отверстий (сторона ступицы), 60mm ID (посадка уплотнительного кольца)Открыть схему -
Кромка режущая переворачиваемая, отверстий: 8, 200mm W x 2250mm LОткрыть схему -
Кулак поворотный, 3 отверстий (крепление шкворня), 8 отверстий (сторона ступицы), 60mm ID (посадка уплотнительного кольца)Открыть схему -
Лампа потолочная, 12V, 10WОткрыть схему -
Маяк, 12V, 55W, янтарныйОткрыть схему -
Мост в сборе 4WDОткрыть схему -
Палец шаровой, M10 x 1.5mm x 39mm LОткрыть схему -
Палец, 50mm OD x 225mm LОткрыть схему -
Палец, 50mm OD x 302mm LОткрыть схему -
Палец, 9mm OD x 145.5mm LОткрыть схему -

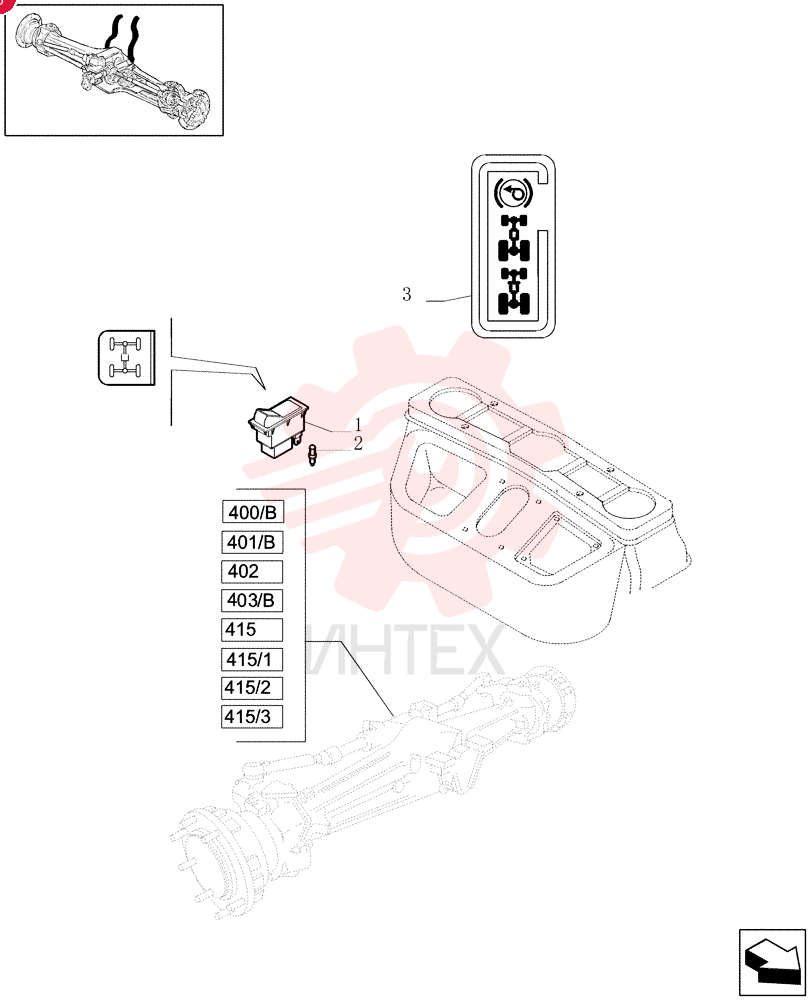

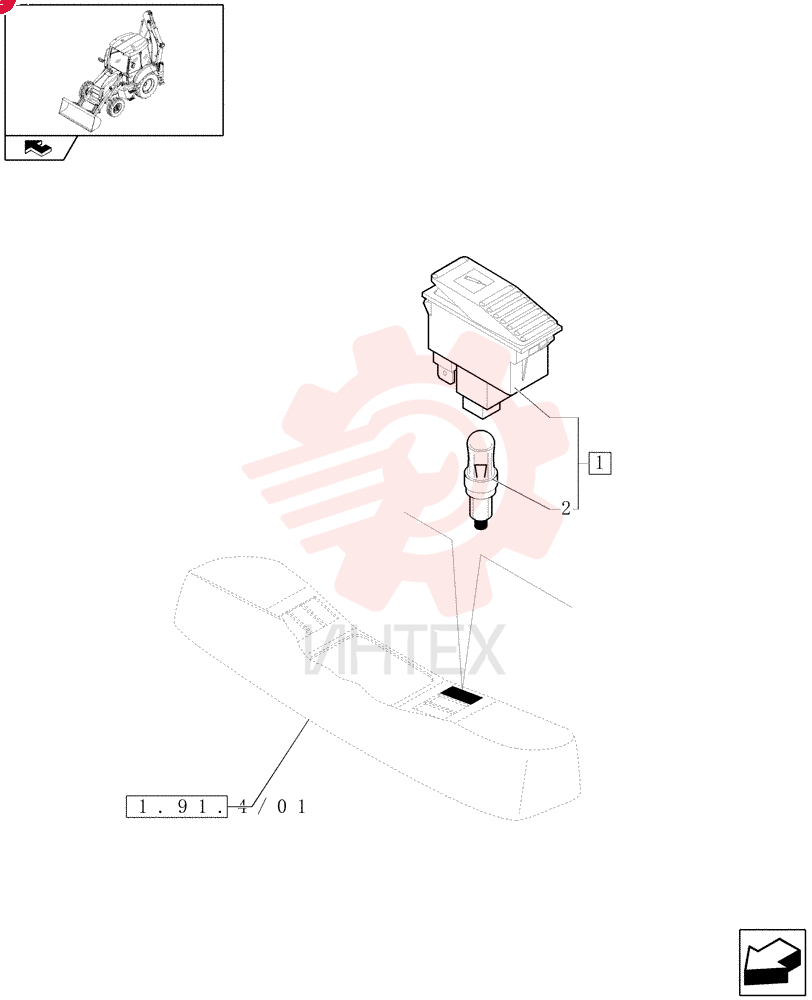

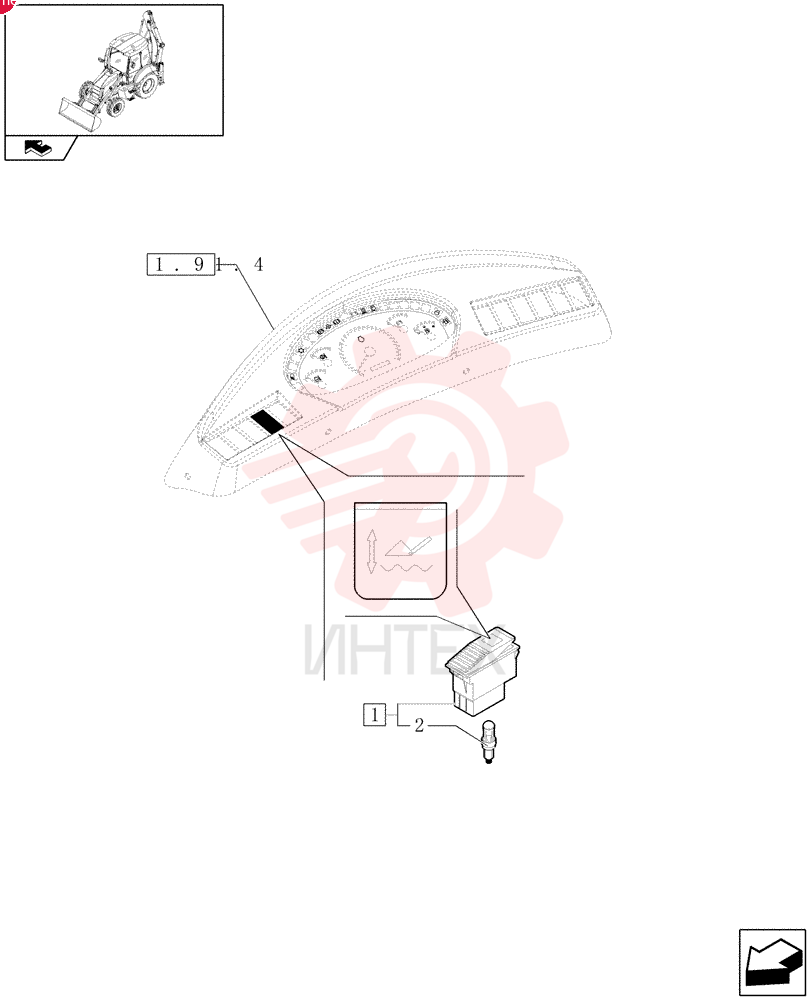

Переключатель, 3 положений, 10 клемм, с лампойОткрыть схему -
Пластина, 224mm ID x 284mm OD x 0.5mm ThkОткрыть схему -
Полоса уплотнительная, 200mm LОткрыть схему -
Пробка, 3/4″, наружная резьбаОткрыть схему -
Пробка, D=76.5mmОткрыть схему -
Разъём электрический, гнездо, 13 контактовОткрыть схему -
Соединитель гидравлический, 1-3/16-12 ORS x 1-3/16-12 ORSОткрыть схему -
Соединитель гидравлический, 11/16-16 ORS x 7/16-20 UNF 2AОткрыть схему -
Соединитель гидравлический, 9/16″-16 ORS x 1 1/16″-12, О-кольцоОткрыть схему -

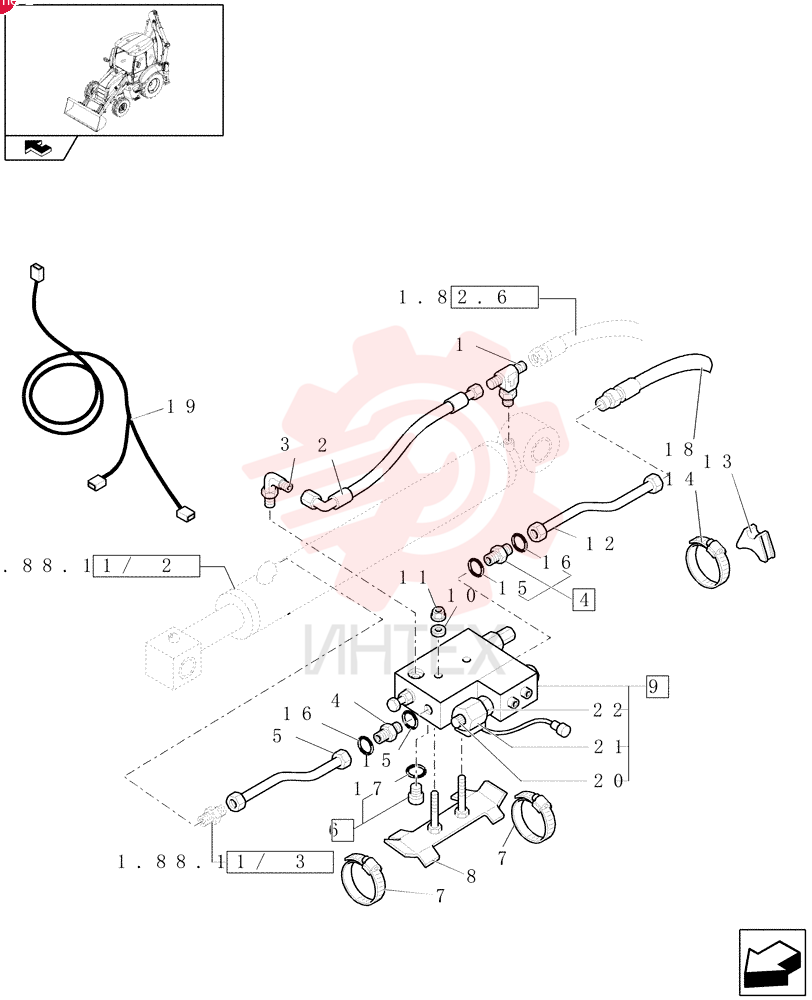

Тройник, 13/16'-16 ORFS x 9/16'-18 x 7/8'-14 ORBОткрыть схему -
Трубка гидравлическая, 12 mm ODОткрыть схему -
Трубка гидравлическая, 12 mm OD x 427.4, 193 mm LОткрыть схему -

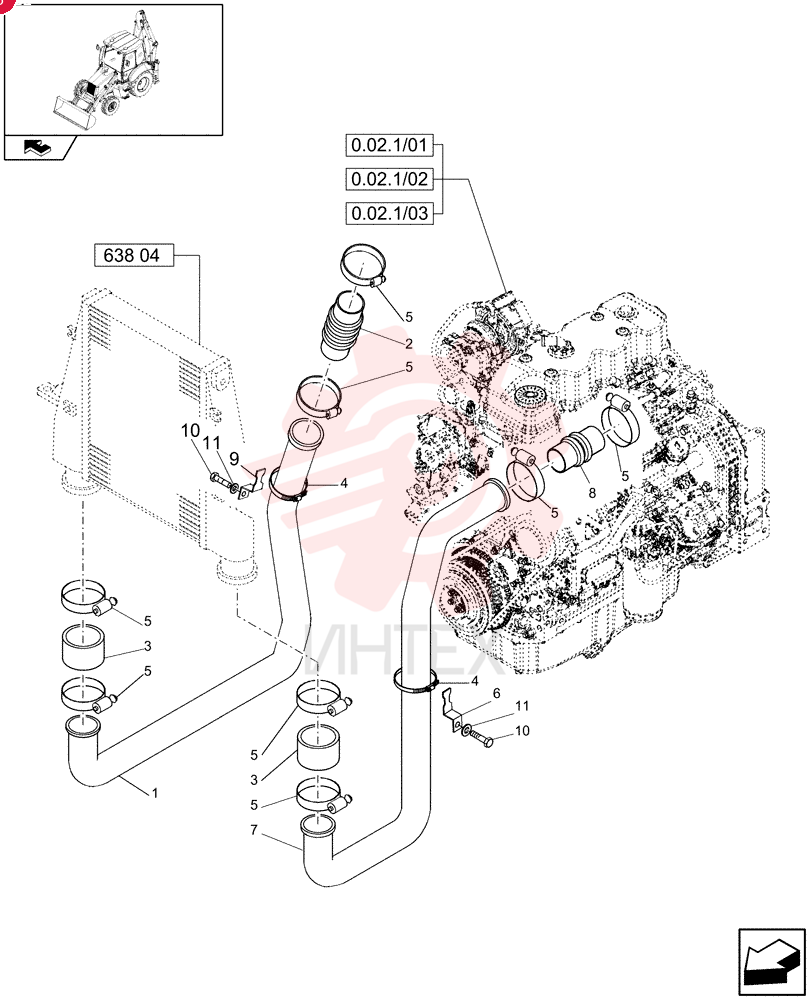

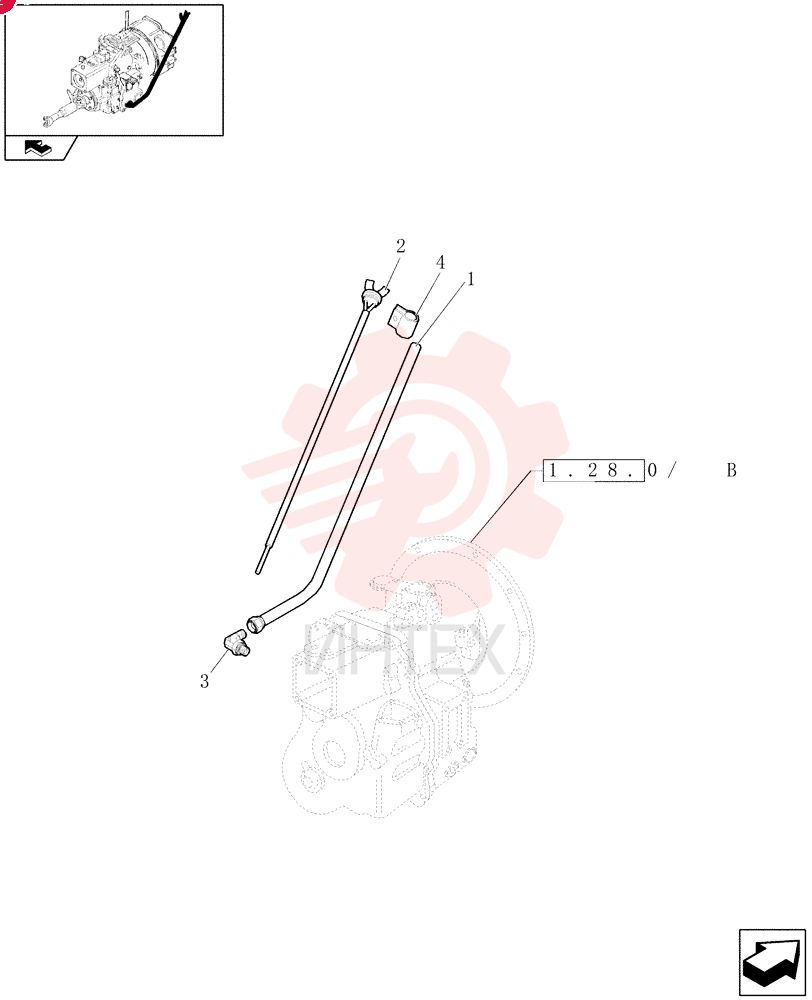

Трубка, 25.40 mm OD x 861.1 mm LОткрыть схему -
Угольник 90, 13/16″-16 ORFS x 3/4″-16 ORBОткрыть схему -
Уплотнение двери, правой двери, 4085mm LОткрыть схему -
Фара правая, T4W, 12V, 4WОткрыть схему -
Фитинг, 1 7/16″-12 ORFS x 1 1/16″-12 ORBОткрыть схему -
Фитинг, 1″ - 14 ORFS x 7/8″ - 14 ORBОткрыть схему -
Фитинг, 13/16″-16 ORFS x 7/8″-14 ORBОткрыть схему -
Шайба тарельчатая, под болт M6 x 14mm OD x 1.3mm ThkОткрыть схему -
Шайба тарельчатая, под болт M6 x 15mm OD x 1.2mm ThkОткрыть схему -

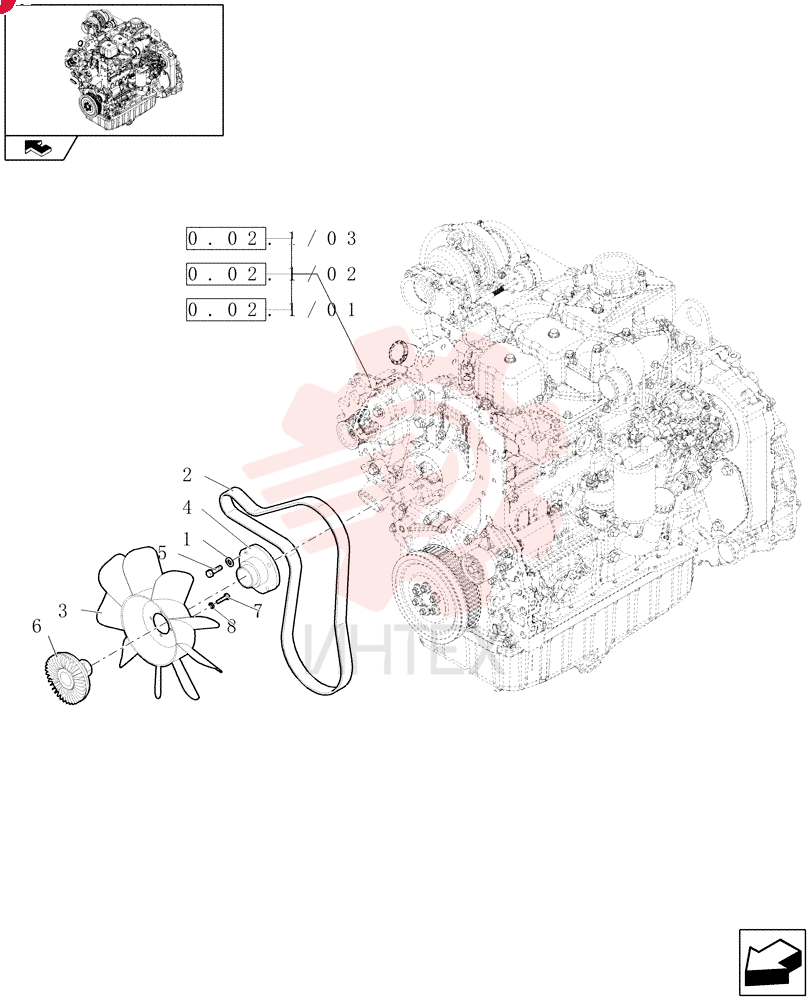

Шайба, 10.8mm ID x 21.5mm OD x 2.5mm ThkОткрыть схему -

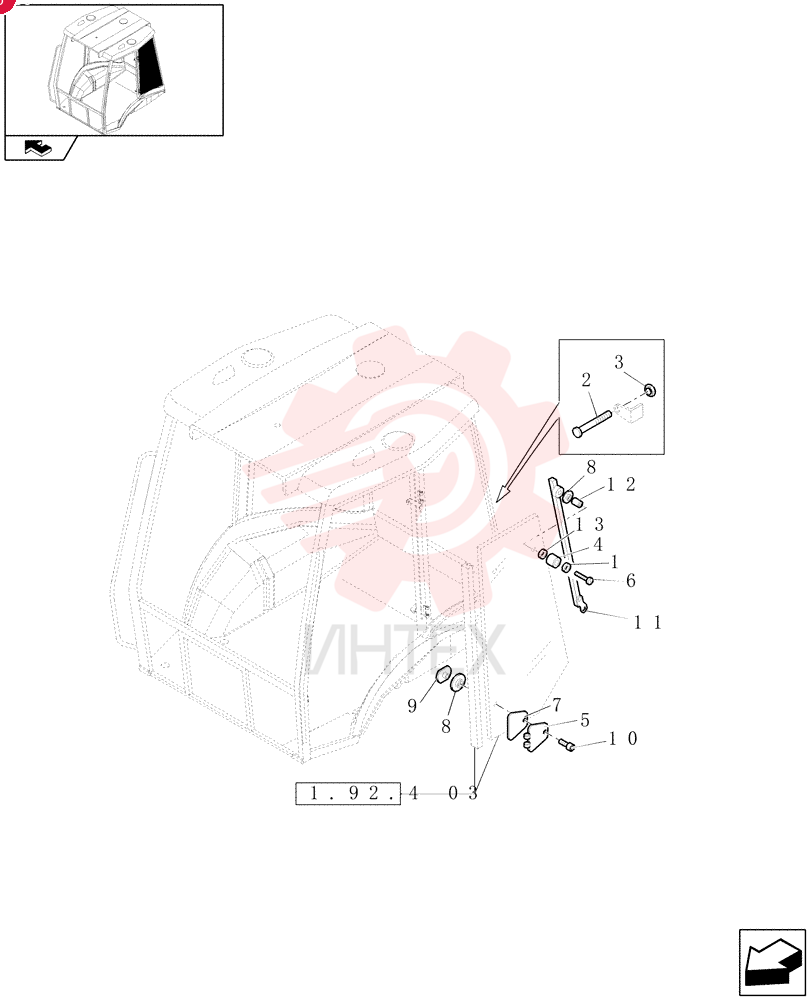

Шайба, 6.4mm ID x 11.95mm OD x 1.6mm ThkОткрыть схему -

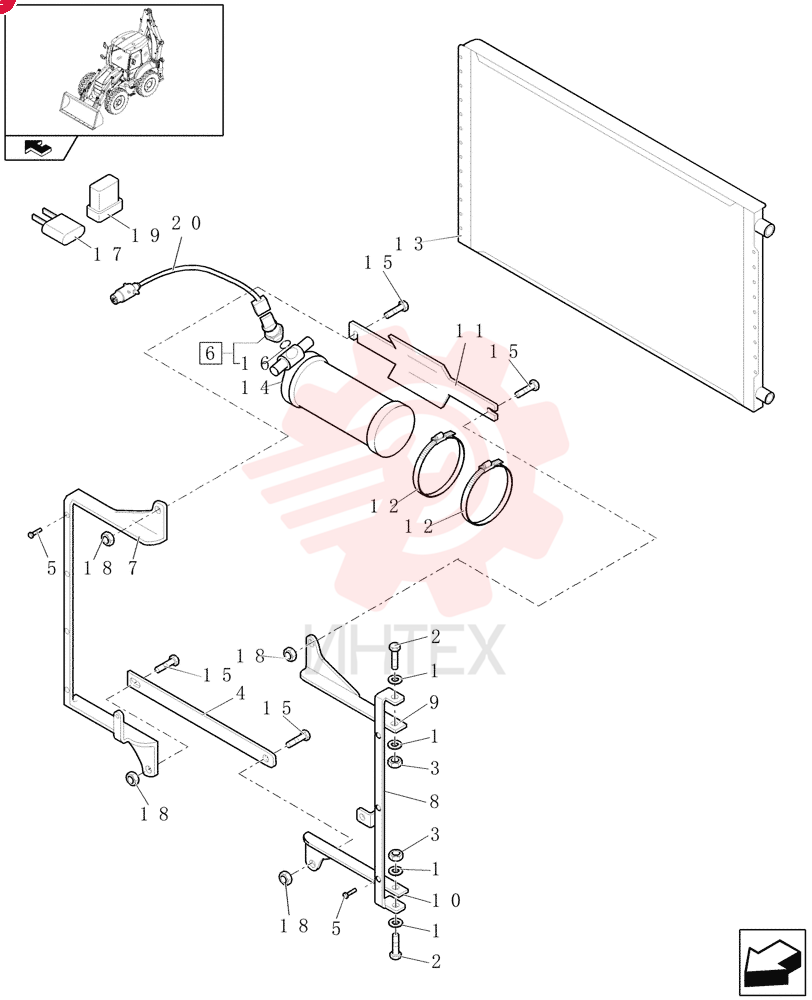

Шайба, M8Открыть схему -
Шланг гибкий, 12.7mm ID x 1200mm LОткрыть схему -
Шланг гибкий, 15.9mm ID x 2250mm LОткрыть схему -
Шланг гибкий, 6.35mm ID x 1450mm LОткрыть схему -
Шланг гибкий, 6.3mm ID x 1250mm LОткрыть схему -
Шланг гибкий, 6mm ID x 980mm LОткрыть схему -
Шланг гибкий, 805mm LОткрыть схему -
Шланг гибкий, 9.5mm ID x 1090mm LОткрыть схему -
Шланг гибкий, длина 1050mmОткрыть схему -
Шланг гидравлический, 19.05mm ID x 1650mm LОткрыть схему -
Шланг гидравлический, 19.05mm ID x 950mm LОткрыть схему -
Шланг гидравлический, 6.35mm ID x 600mm LОткрыть схему -
Шланг, 10mm ID x 1000mm LОткрыть схему
