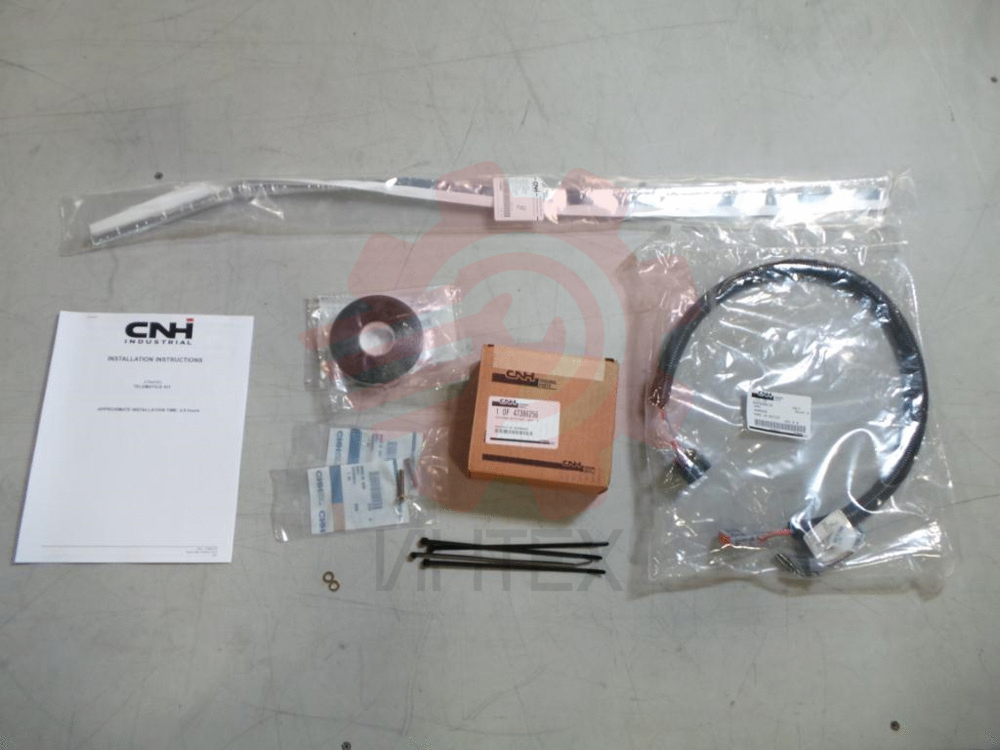

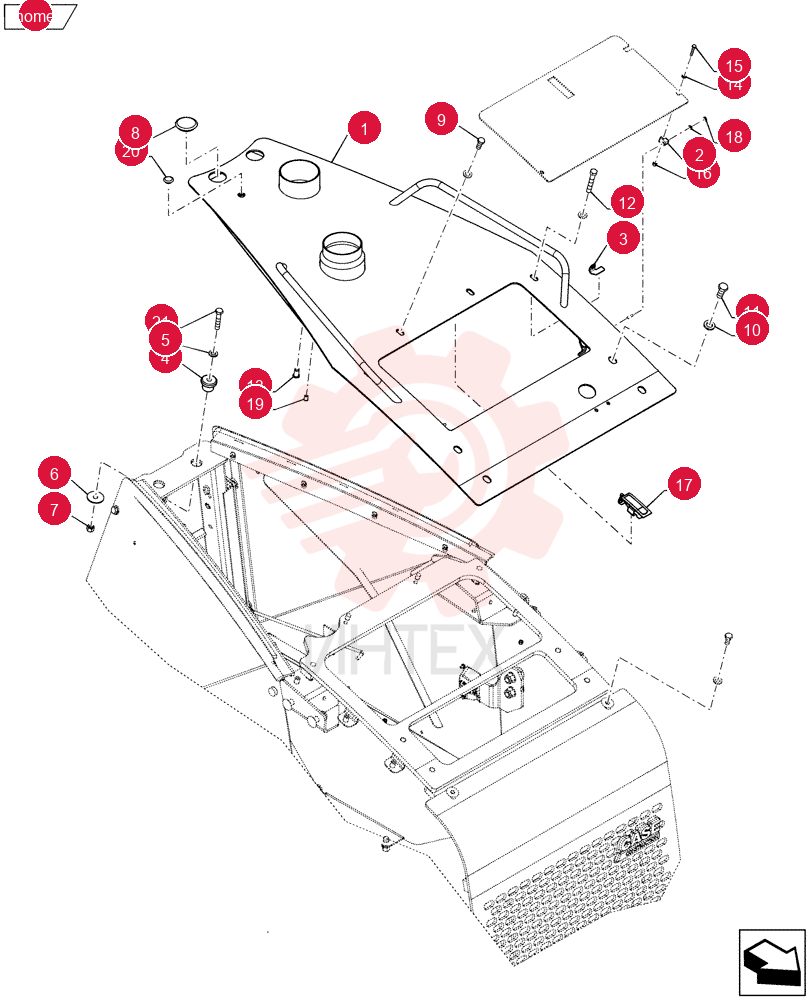

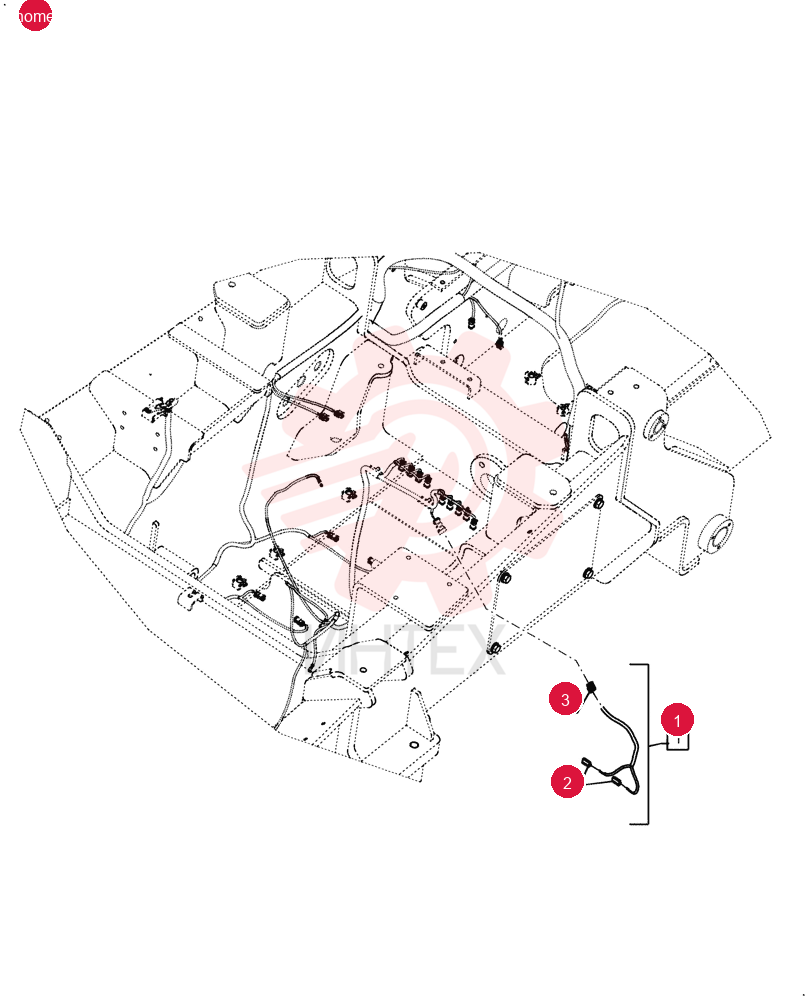

(D180C WT/LGP) - Бульдозер гусеничный - TIER 4A (12/13-) — схемы, страница 3
-

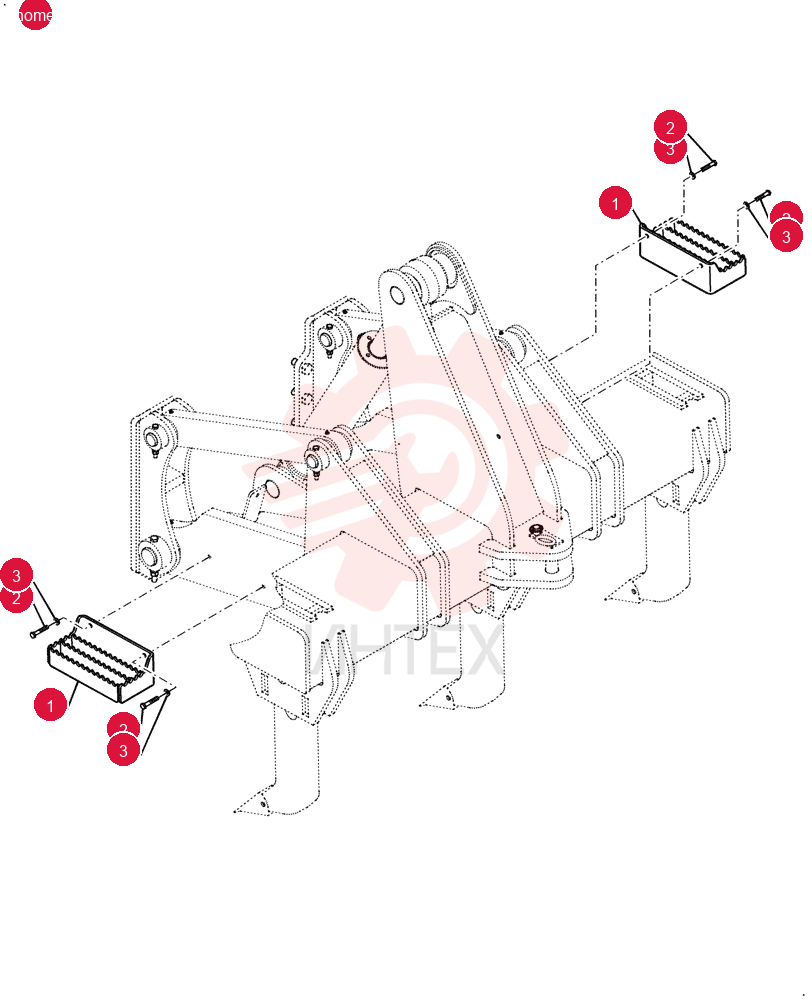

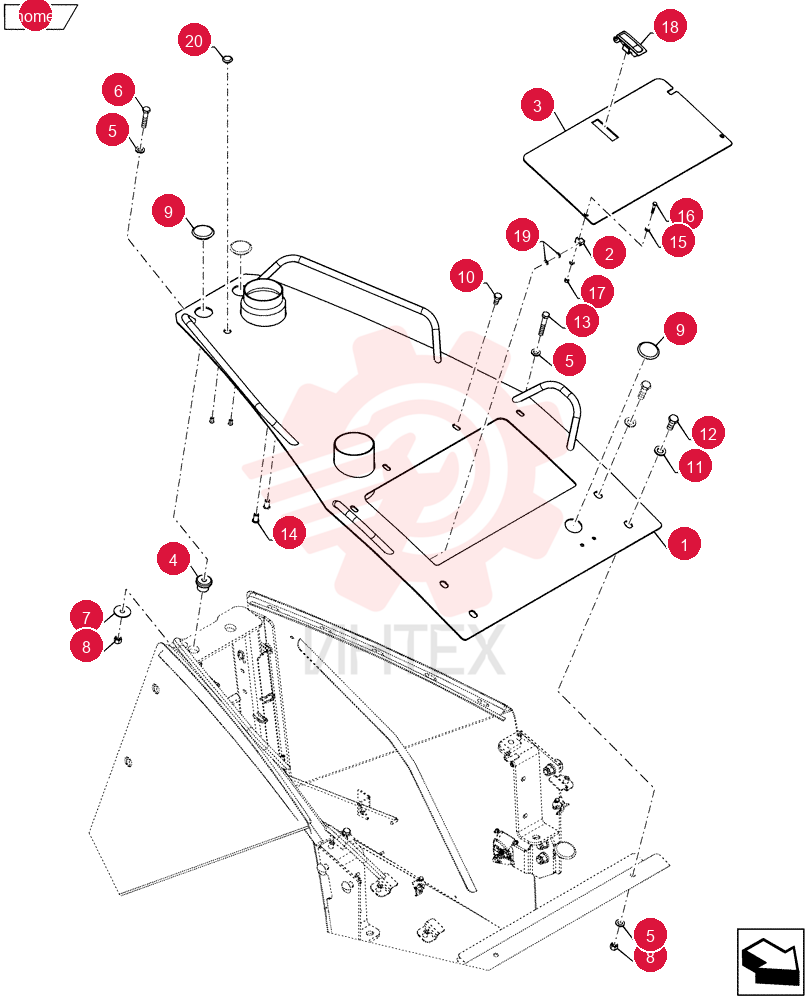

84549084 Швеллер (часть 1)Открыть схему -
84549084 Швеллер (часть 2)Открыть схему -

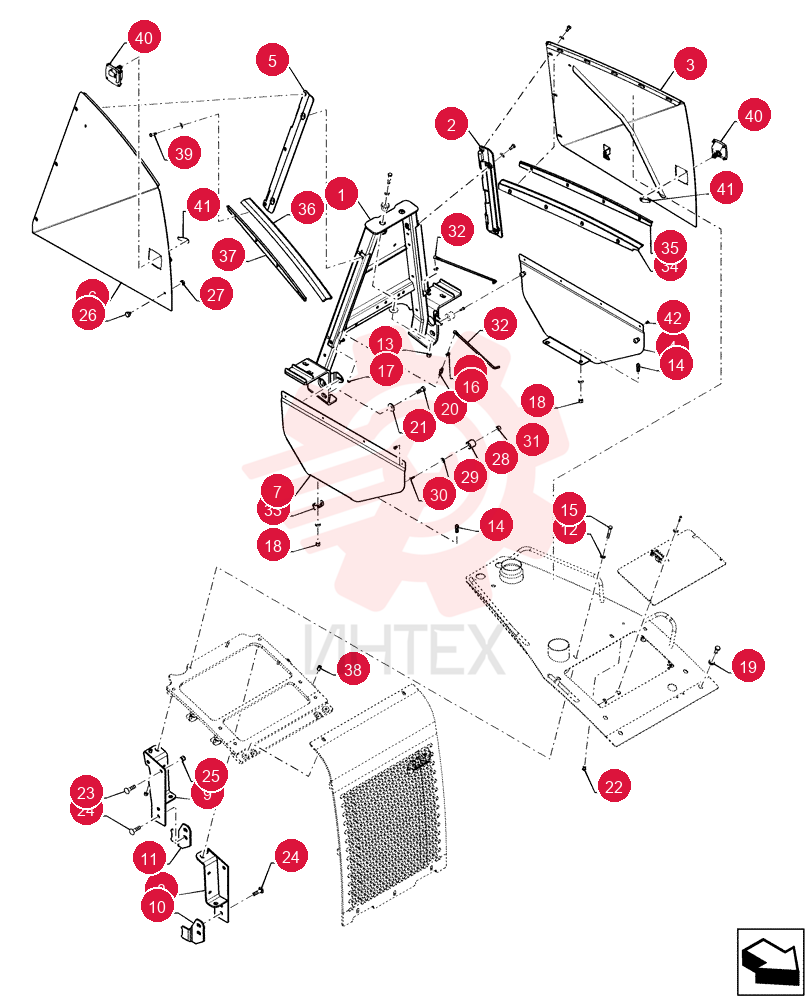

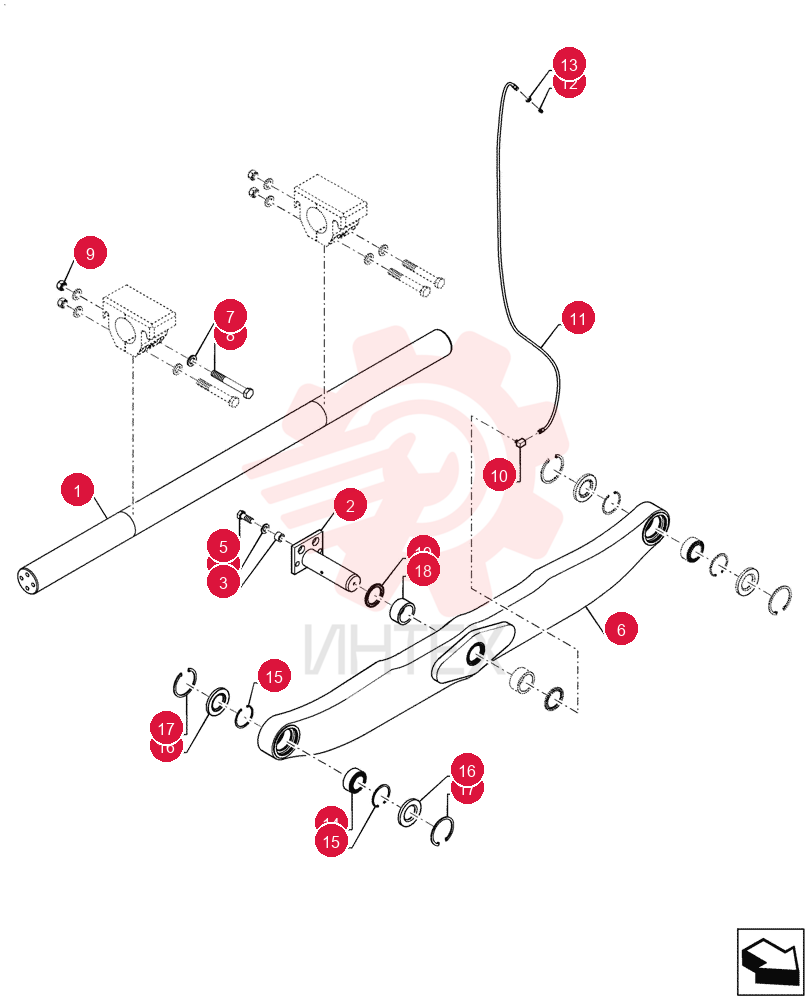

84555890 ВалОткрыть схему -
84564796 КронштейнОткрыть схему -
84565836 ЗащитаОткрыть схему -
84569616 КронштейнОткрыть схему -
84574040 ЗащитаОткрыть схему -

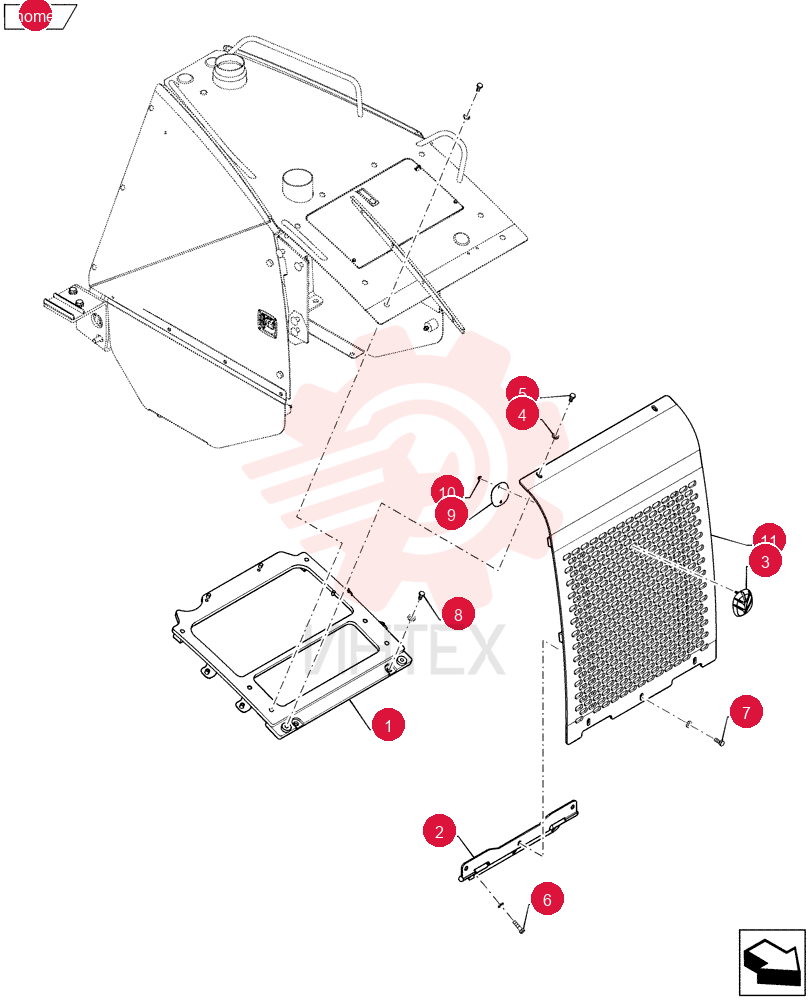

84583612 Опора (часть 1)Открыть схему -

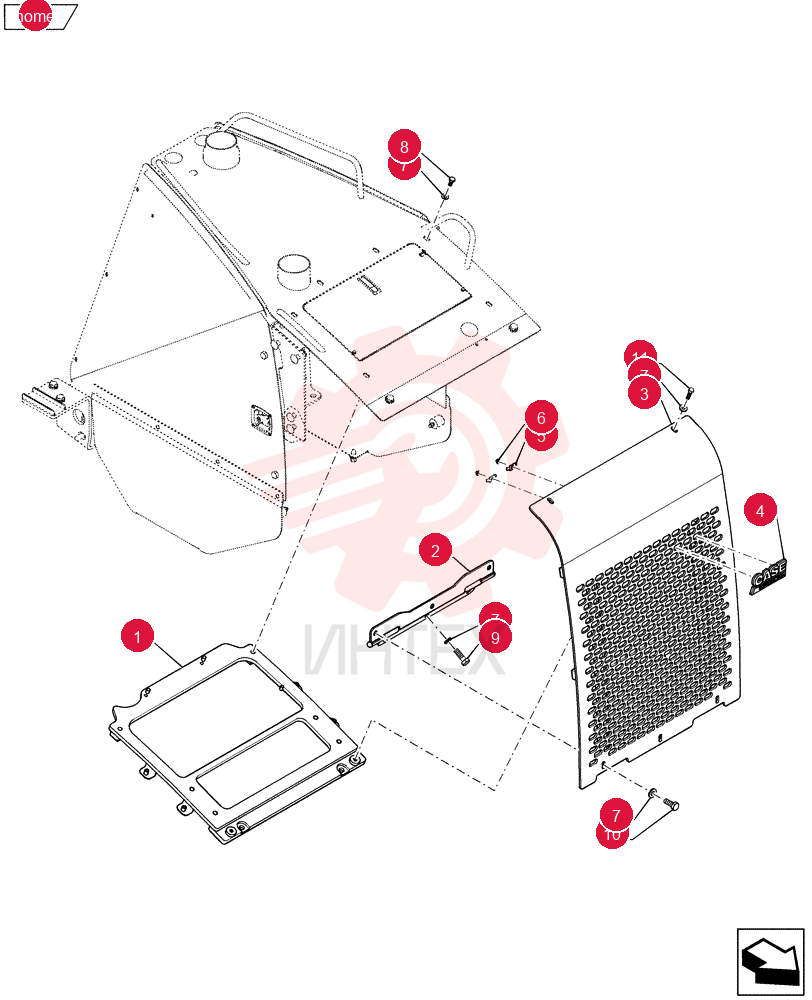

84583612 Опора (часть 2)Открыть схему -
84591201 КронштейнОткрыть схему -
84596363 Фильтр воздушныйОткрыть схему -
87407206 Перемычка заземленияОткрыть схему -
87444309 КронштейнОткрыть схему -

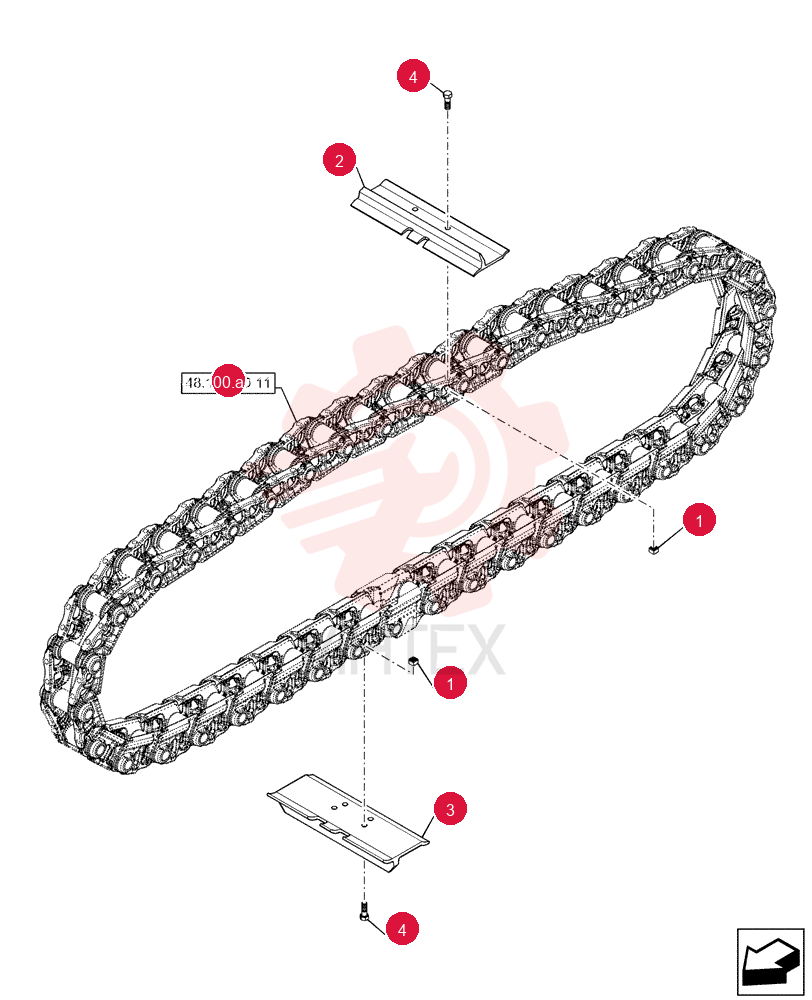

87582723 Гайка квадратнаяОткрыть схему -
87612751 Болт с шестигранной головкой, M16 x 40mm, Cl 8.8 (часть 1)Открыть схему -
87612751 Болт с шестигранной головкой, M16 x 40mm, Cl 8.8 (часть 2)Открыть схему -
87620003 Сигнал звуковойОткрыть схему -

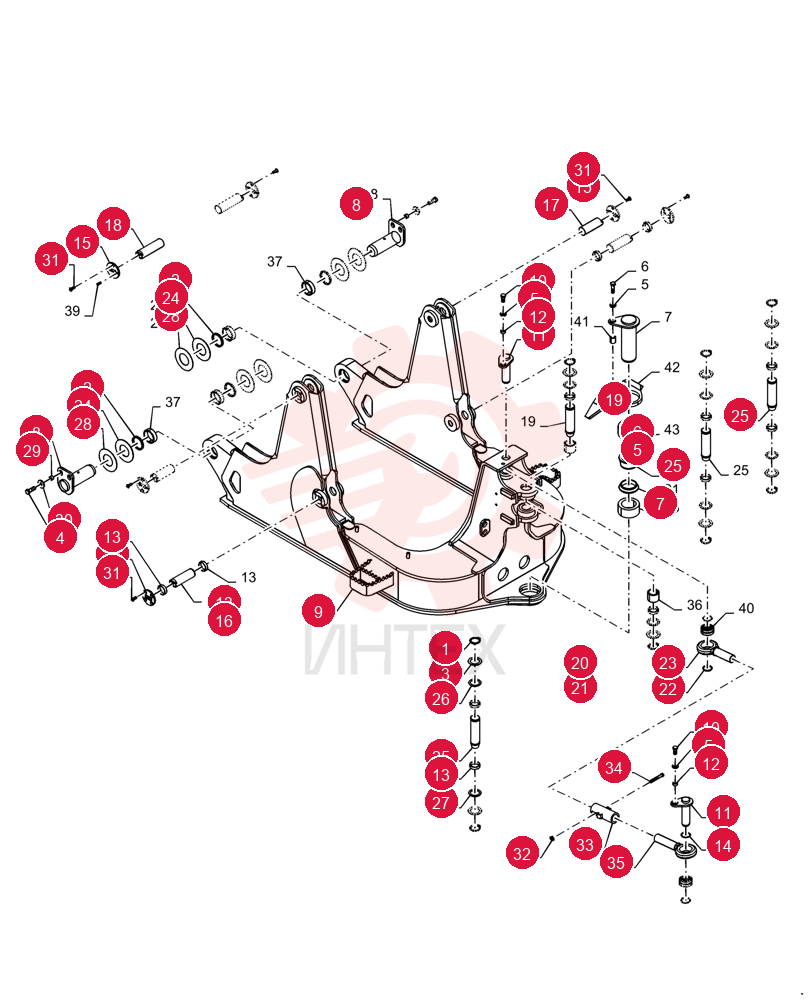

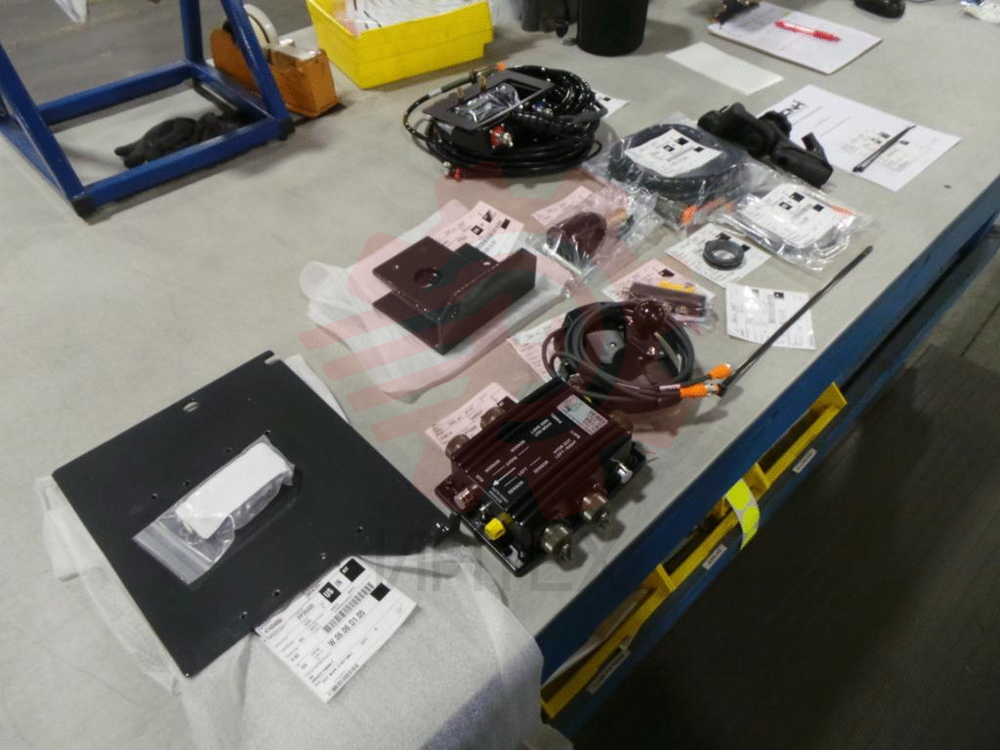

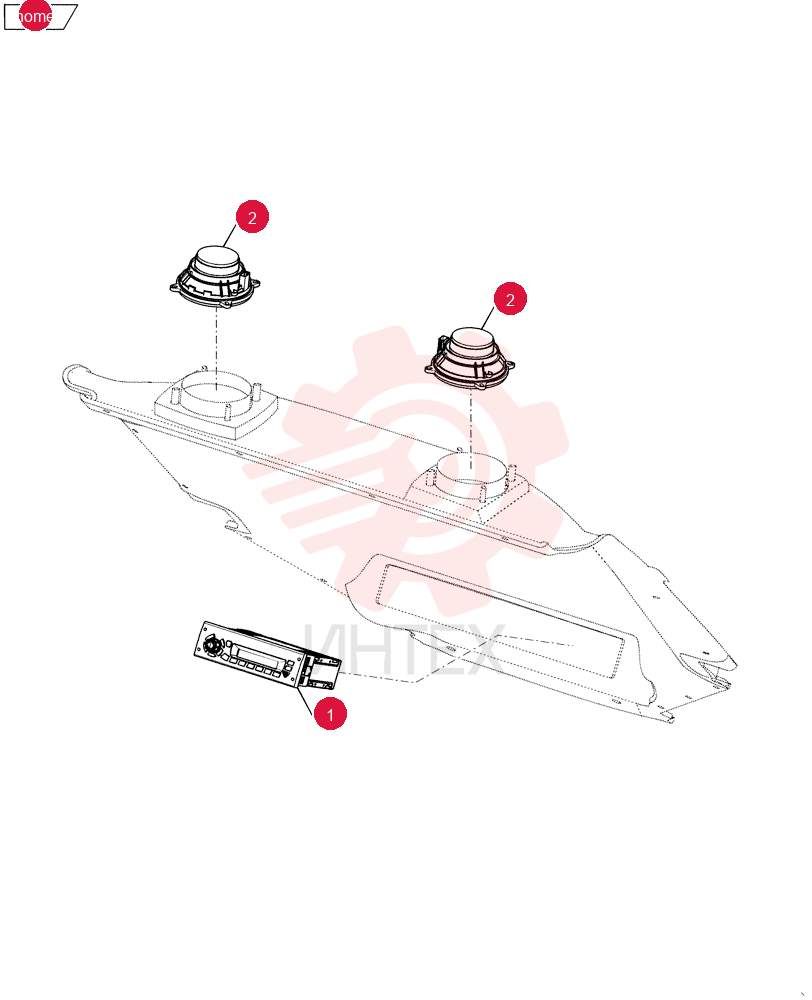

87714993 РадиоприемникОткрыть схему -
87721445 Стекло кабиныОткрыть схему -
90 угольник, 90º, 3/8″ шланг x 1/4″ NPTF с буртикомОткрыть схему -
Болт с усиленной шестигранной головкой, M6 x 12mm, Cl 8.8Открыть схему -
Болт с усиленной шестигранной головкой, M6 x 20mm, Cl 8.8Открыть схему -
Болт с усиленной шестигранной головкой, M8 x 20mm, Cl 8.8Открыть схему -
Болт с шестигранной головкой, M10 x 1.5 x 20mm, Cl 8.8Открыть схему -
Болт с шестигранной головкой, M10 x 1.5 x 20mm, Cl 8.8, полная резьбаОткрыть схему -
Болт с шестигранной головкой, M10 x 1.5 x 25mm, Cl 8.8Открыть схему -
Болт с шестигранной головкой, M12 x 1.75 x 40mm, Cl 8.8, полная резьбаОткрыть схему -
Болт с шестигранной головкой, M24 x 3 x 90mm, Cl 10.9Открыть схему -
Болт с шестигранной головкой, M24 x 80mm, Cl 10.9Открыть схему -
Болт с шестигранной головкой, M6 x 1 x 20mm, Cl 8.8, полная резьбаОткрыть схему -

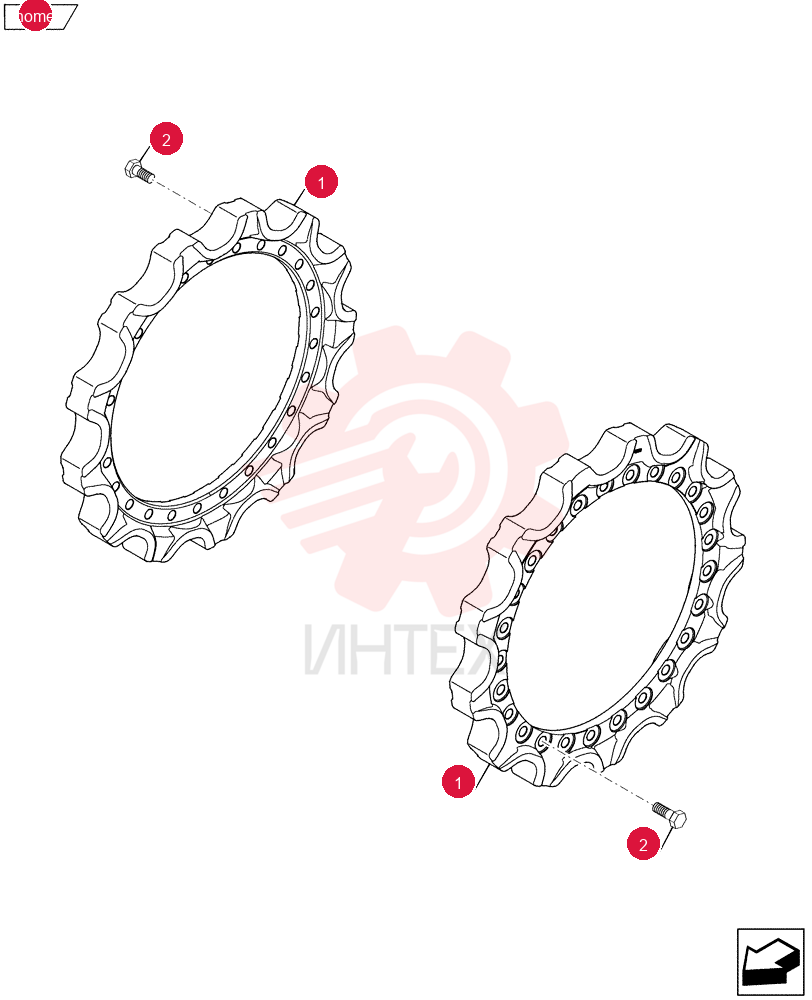

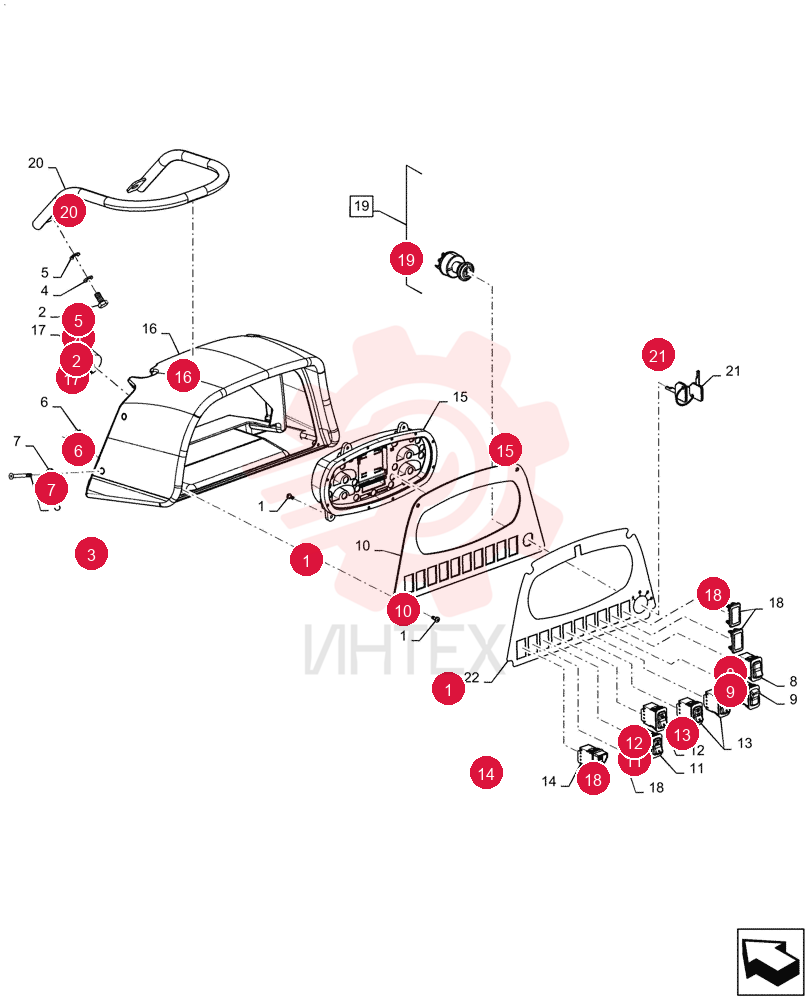

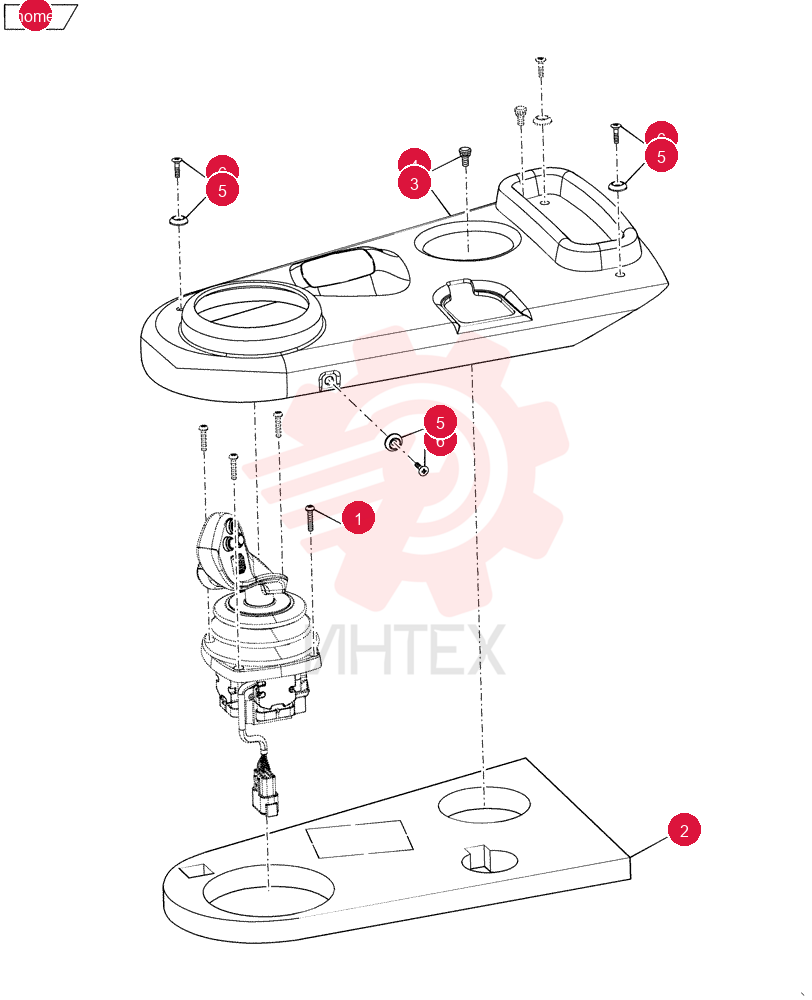

Винт с крестообразным шлицем, полукруглая головка, M5 x 12Открыть схему -

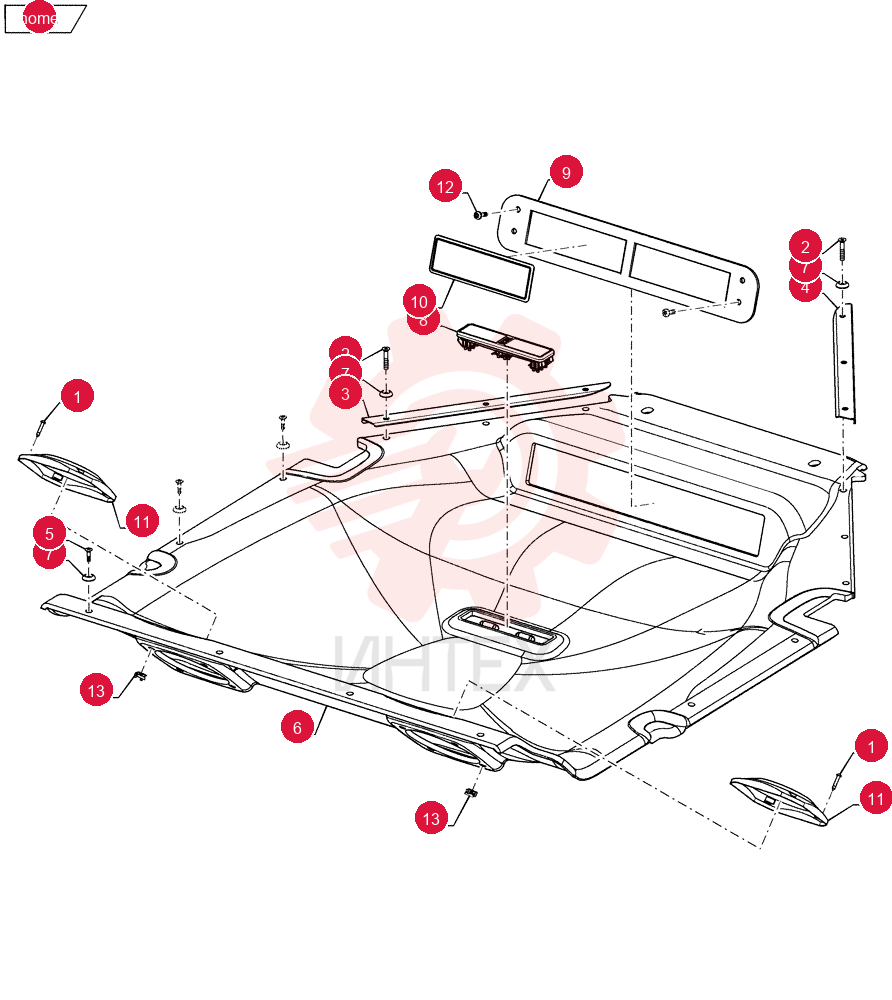

Винт самонарезающий с полукруглой головкой, M4.2 x 25Открыть схему -

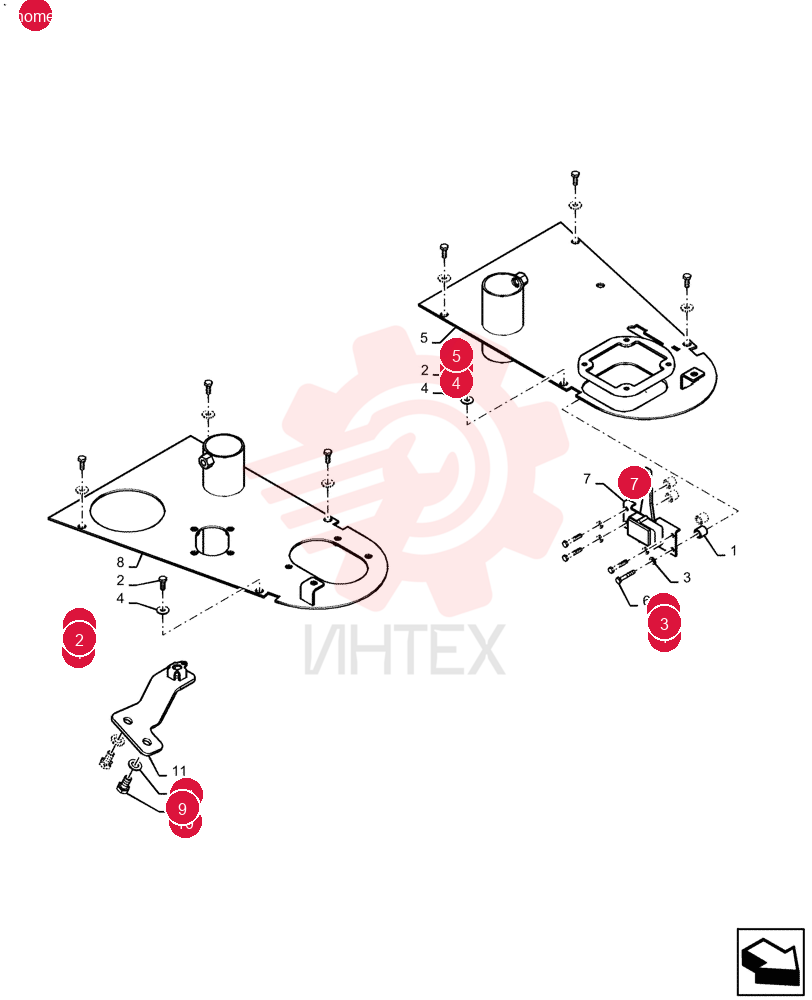

Втулка (распорная), 1/4″ Pipe x 1/2″Открыть схему -

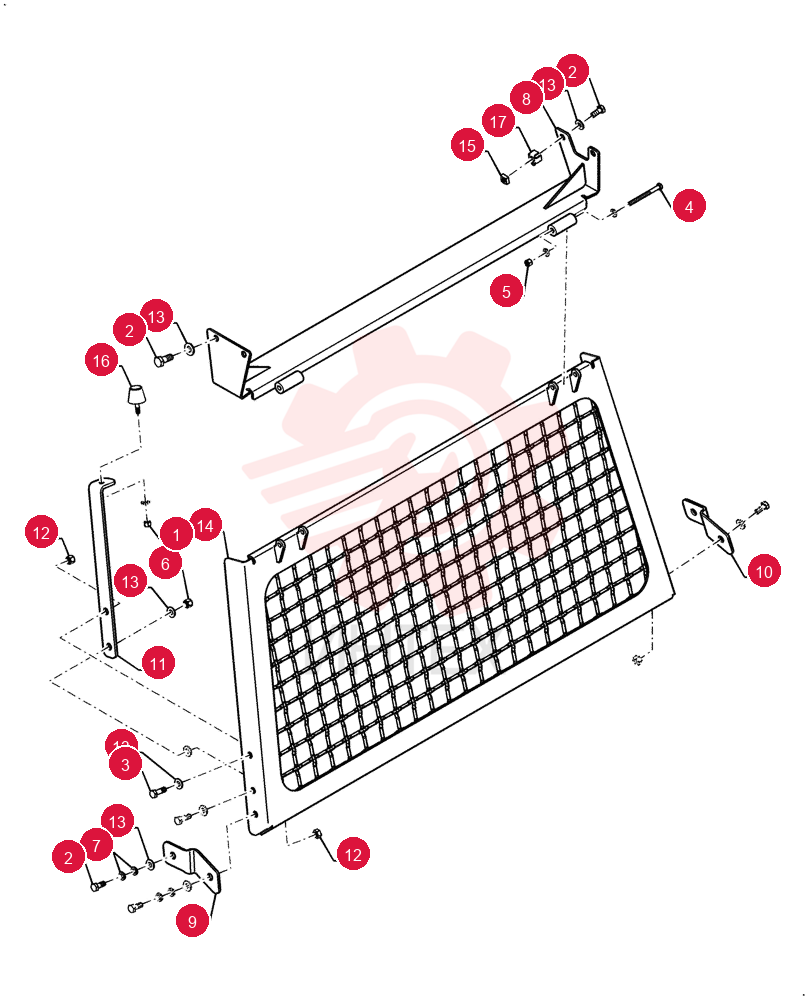

Гайка, 5/16″-18, GBОткрыть схему -

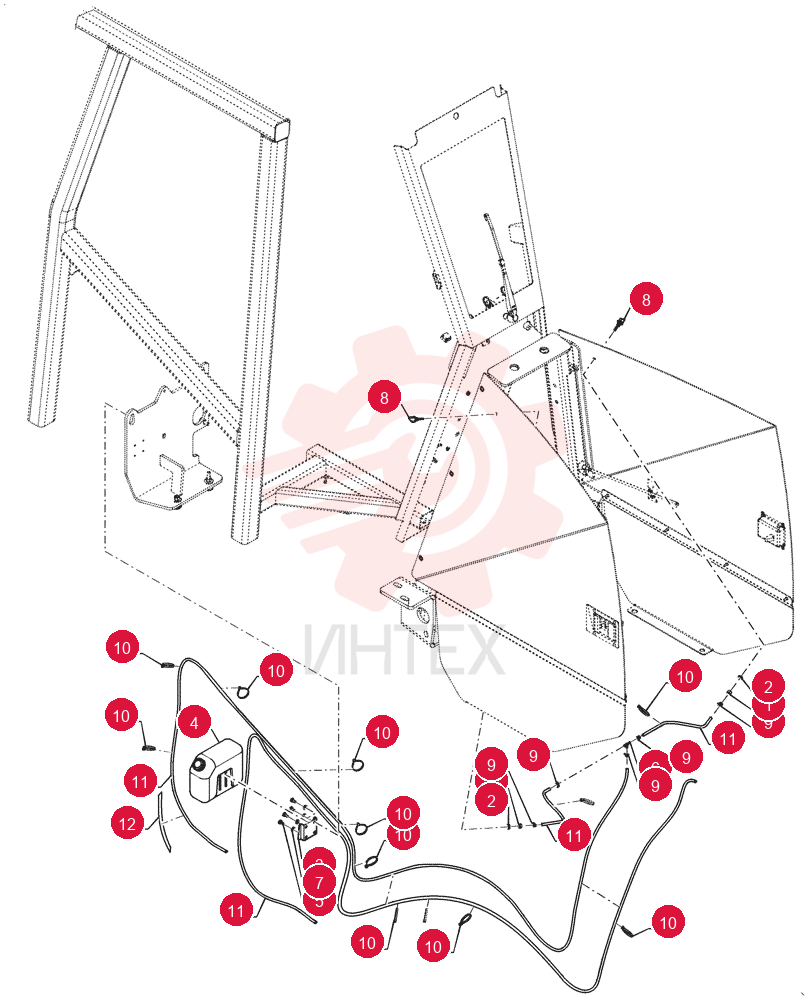

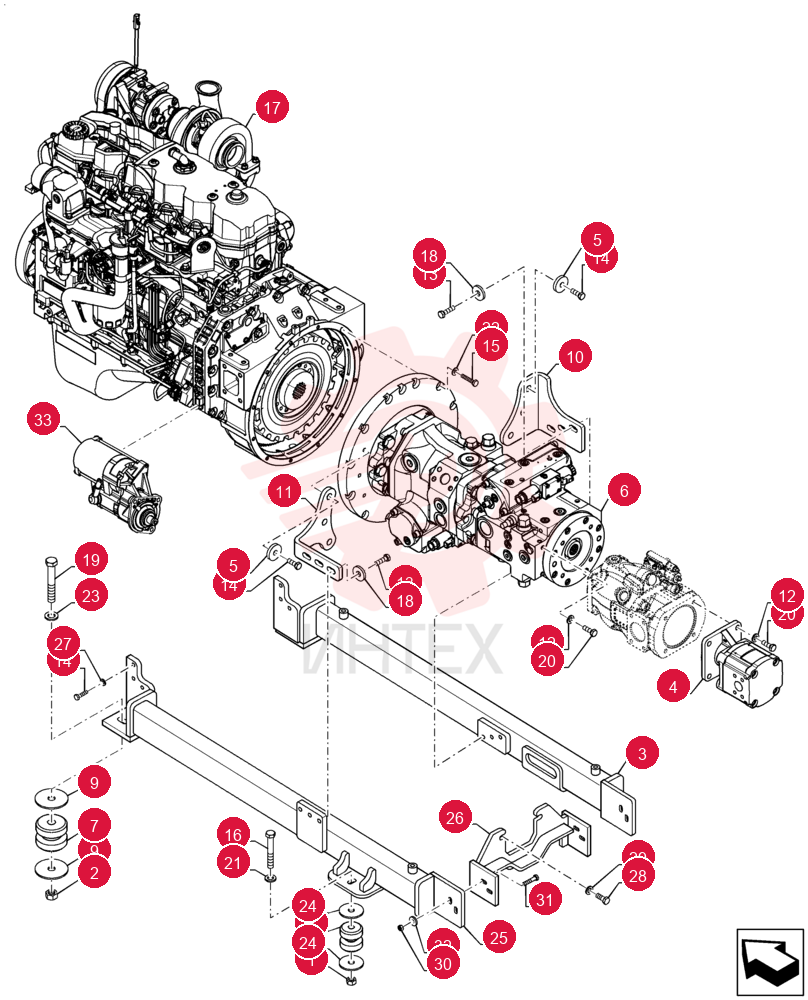

Гайка, M16, Cl 10Открыть схему -

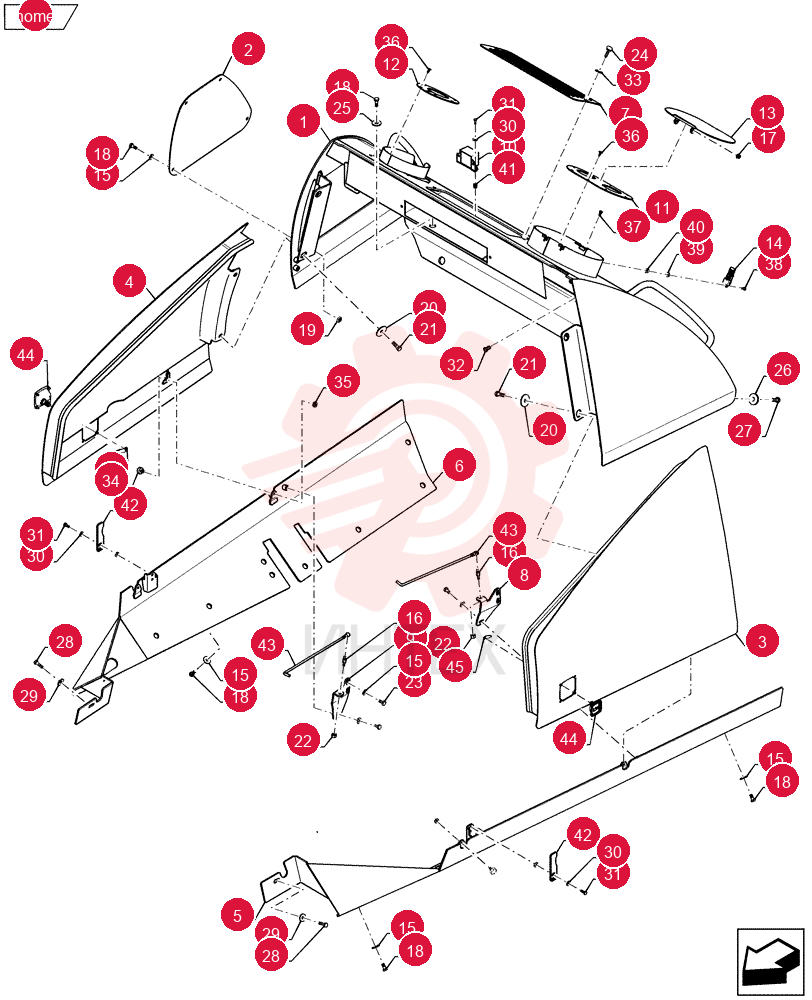

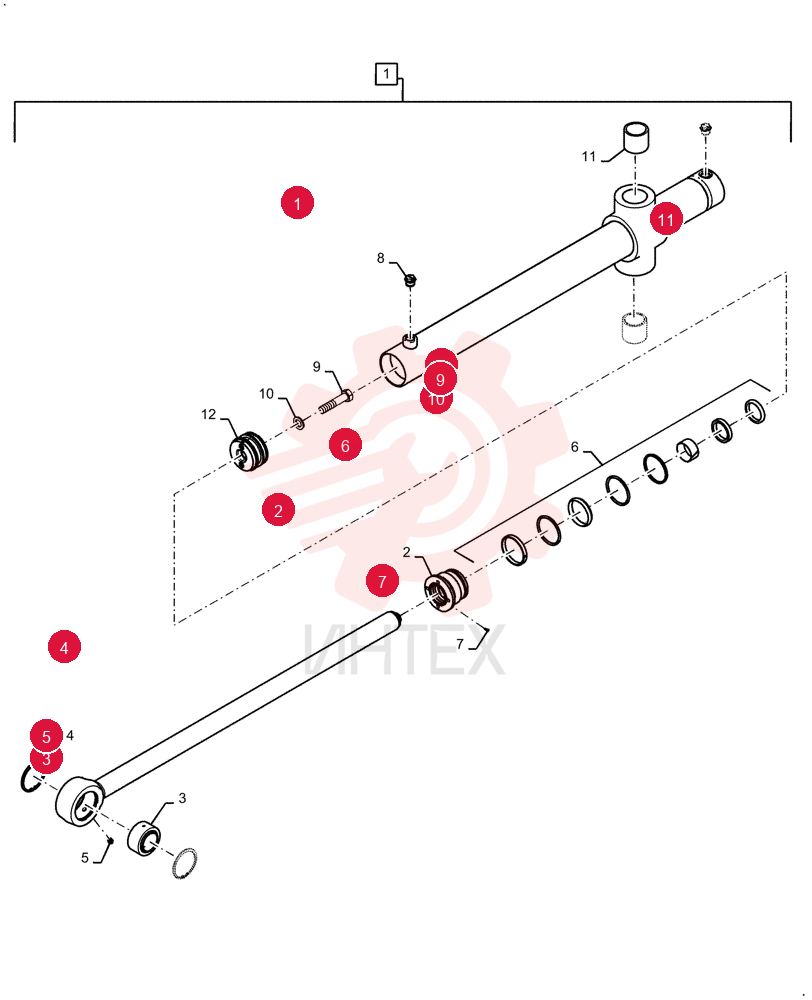

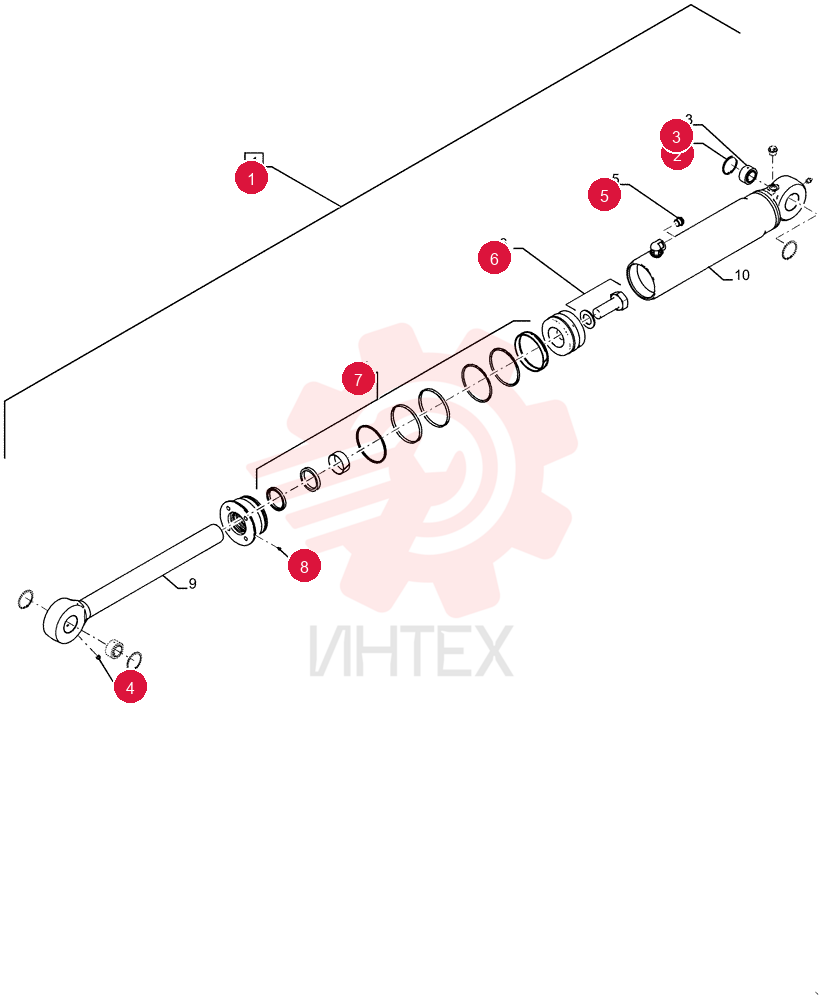

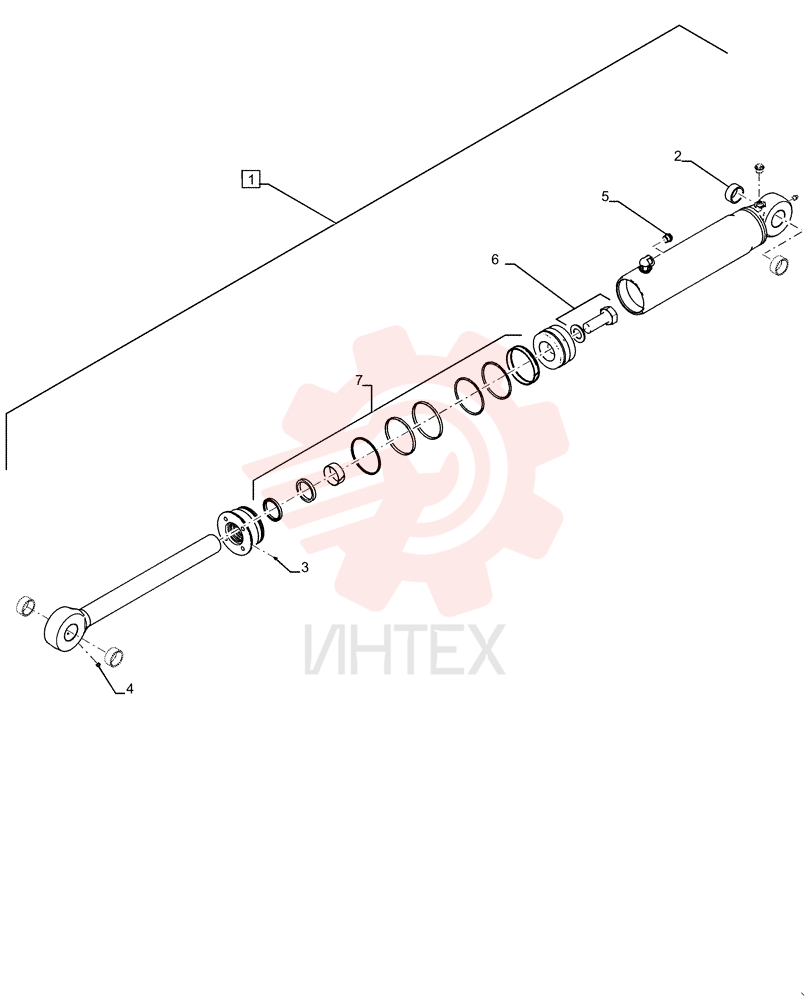

Гидроцилиндр двойного действия, шток 63.5mm, ход 148.4mmОткрыть схему -
Зажим, #30, 1.81″-2.06″, Т-образный болтОткрыть схему -

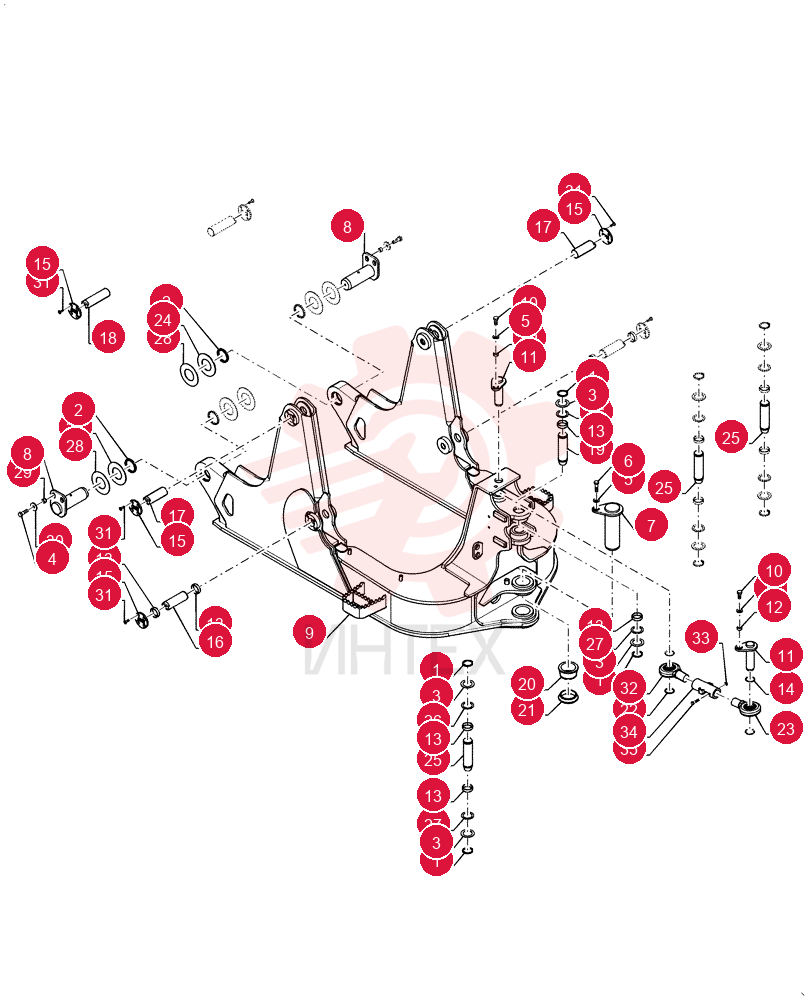

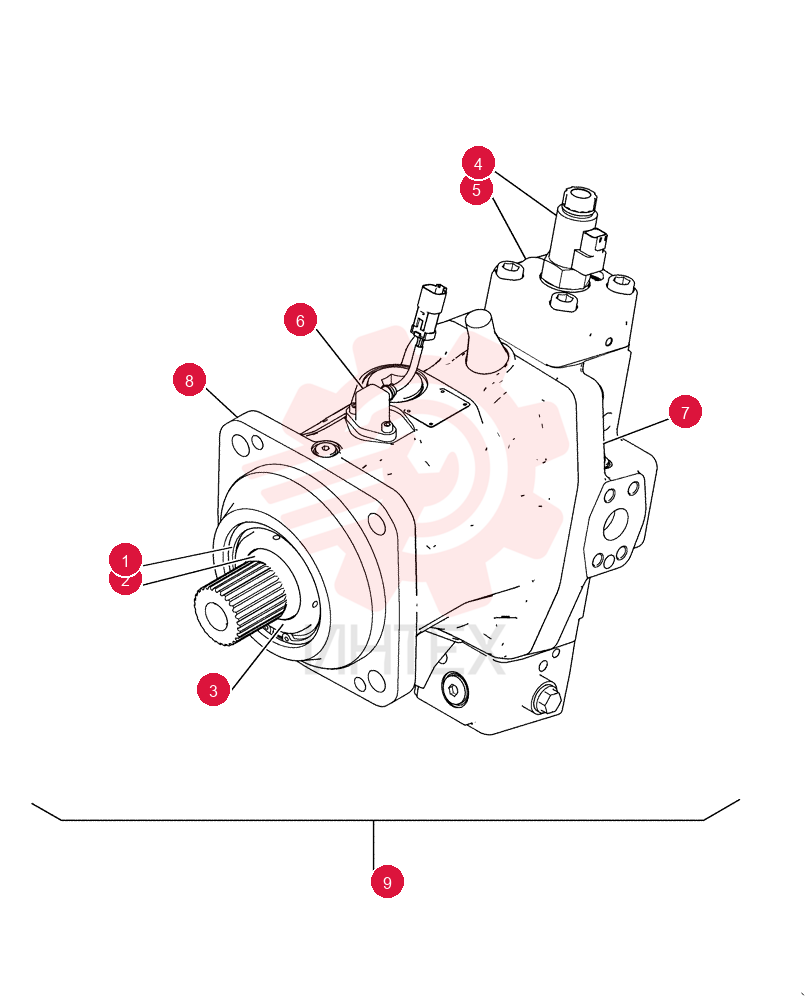

Кольцо стопорное, M125, внутреннееОткрыть схему -

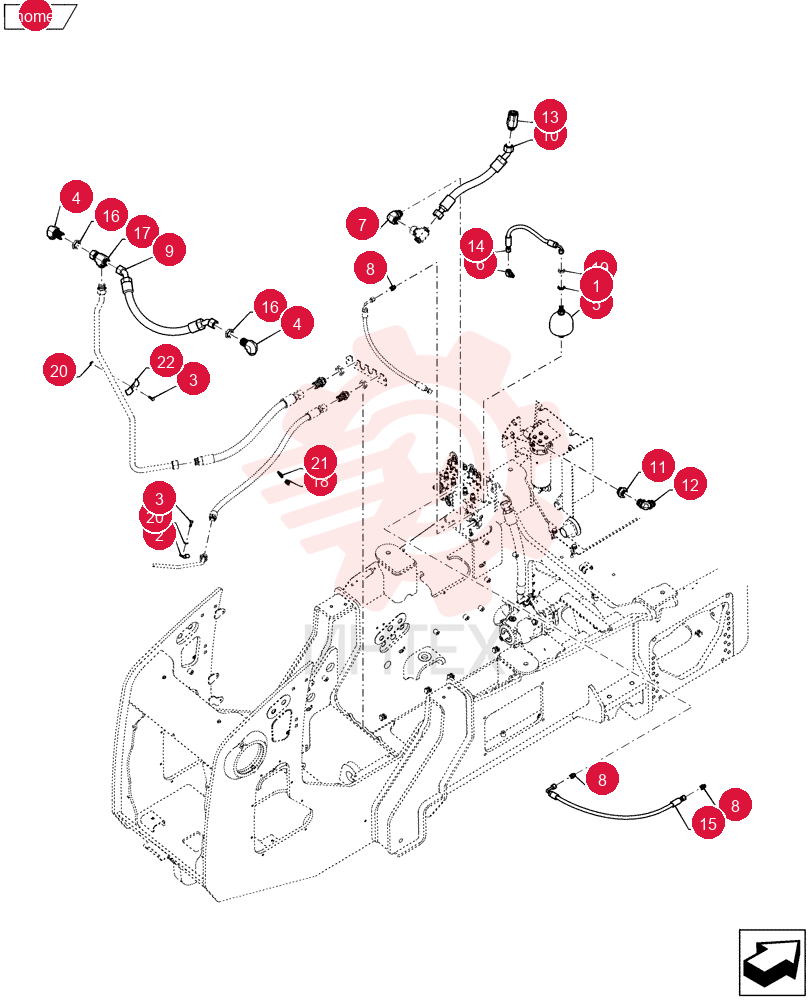

Кольцо уплотнительное (О-кольцо), 0.07″ Thk x 0.364″ ID, -12, Cl 6, 90 DuroОткрыть схему -
Масленка, 1/4″-28 x 1/2″Открыть схему -

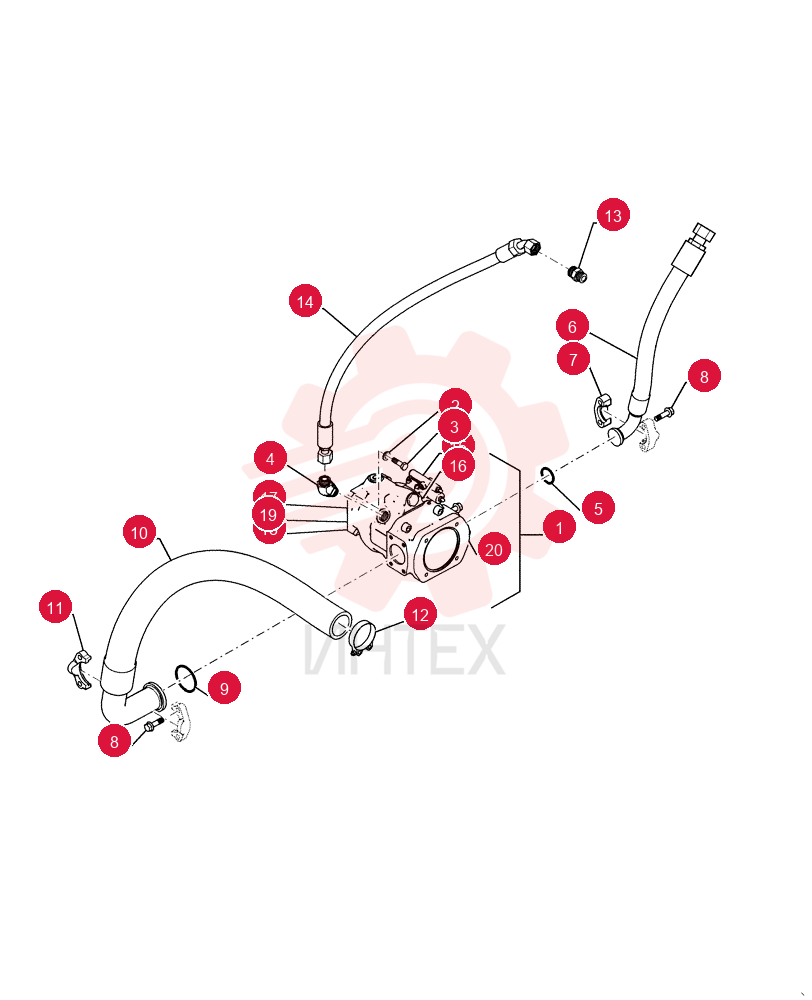

Насос, 85 CCОткрыть схему -
Предохранитель, 20A, мини, желтыйОткрыть схему -

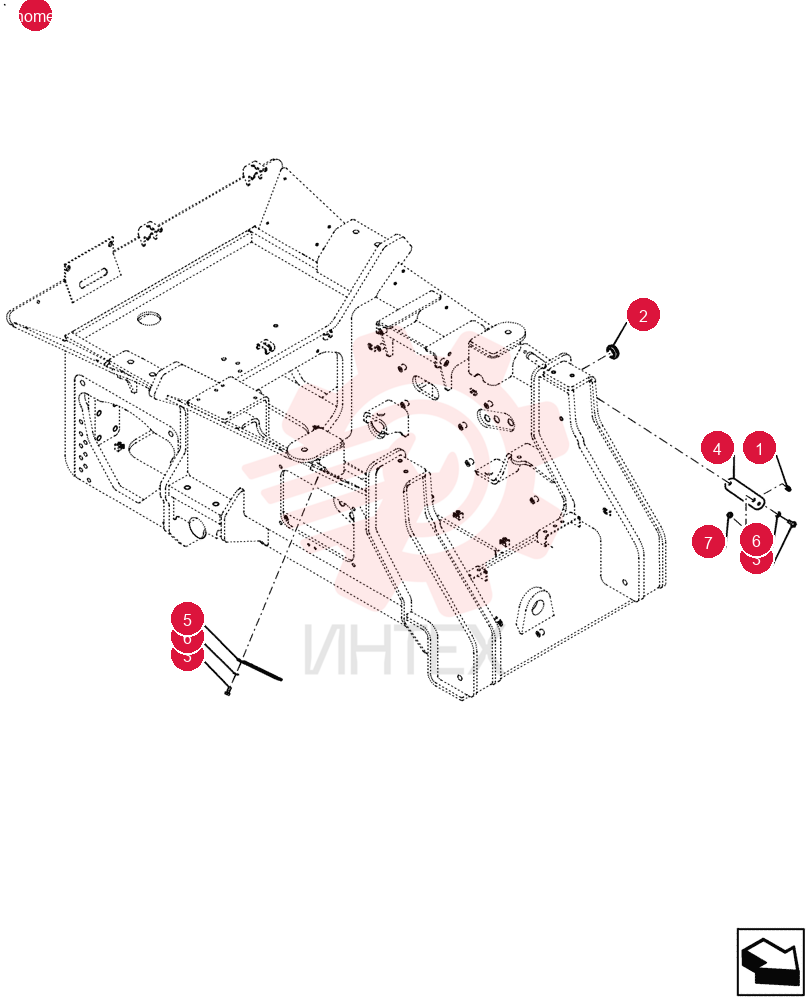

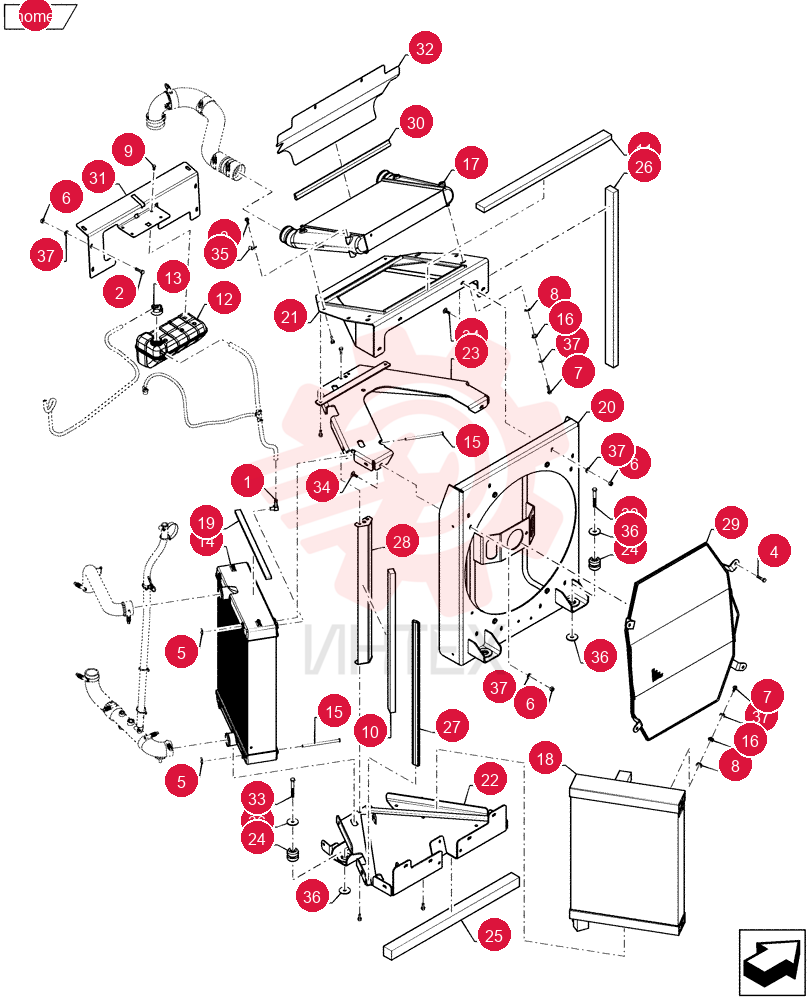

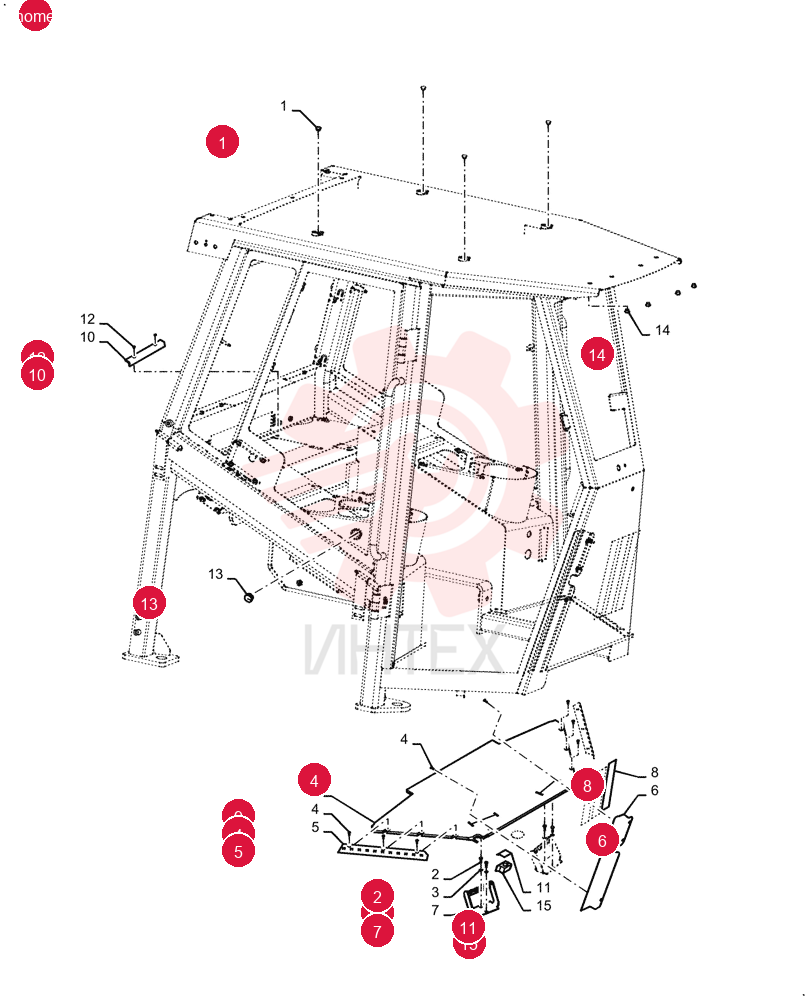

Пробка с шестигранной головкой, 1/4″-18, латуннаяОткрыть схему -

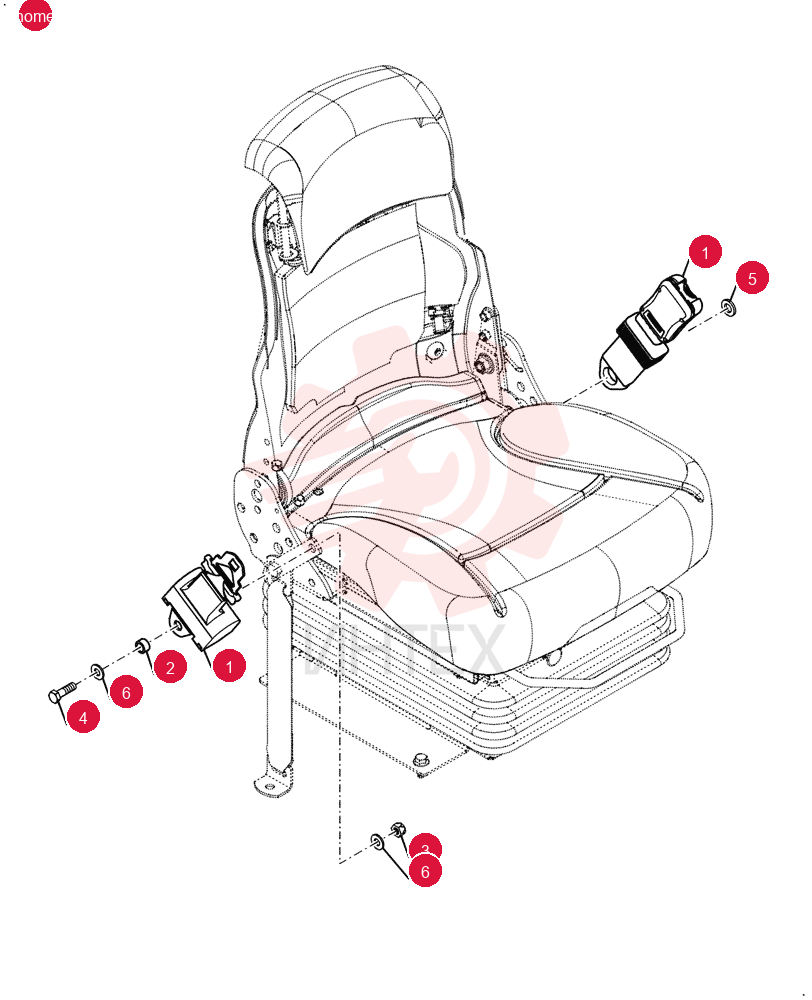

Ремень безопасности, 50.8mm W x 1219.2mm LОткрыть схему -

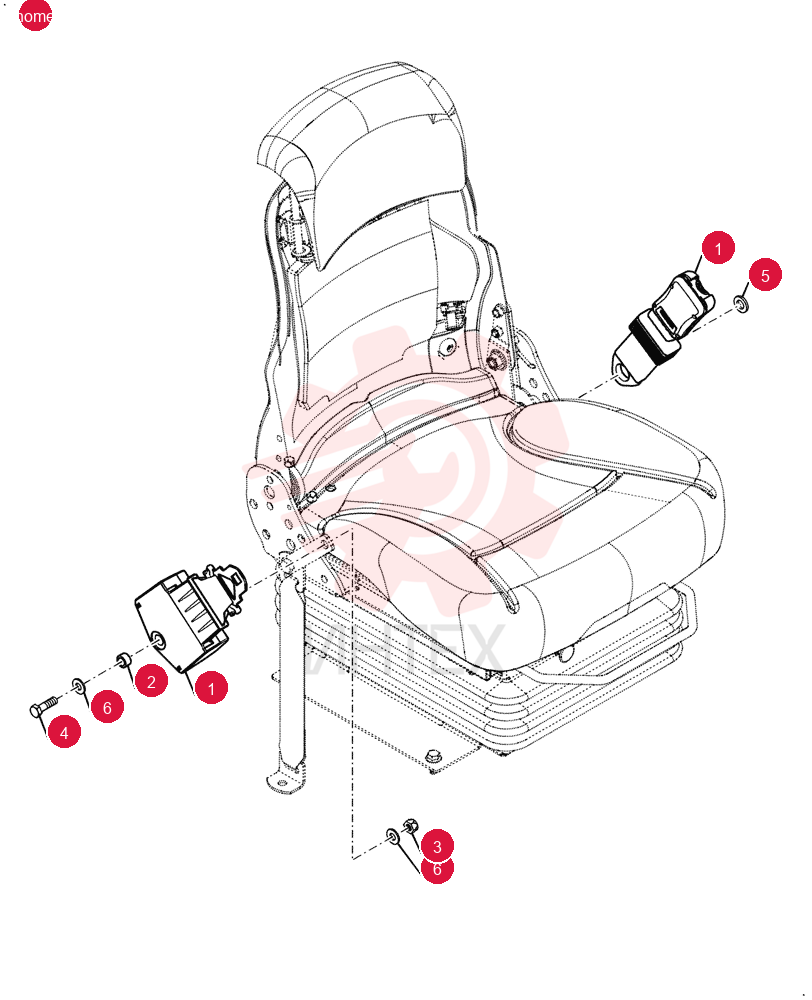

Ремень безопасности, ремень шириной 3 дюймОткрыть схему -
Соединитель гидравлический, 1 11/16″-12 ORFS x 1 5/16″-12 ORBОткрыть схему -
Соединитель гидравлический, 1-3/16″ - 12 ORFS x 1-5/16″ - 12 ORBОткрыть схему -
Соединитель гидравлический, 11/16″-16 ORFS x 3/4″-16 ORBОткрыть схему -
Соединитель гидравлический, 11/16″-16 ORFS x 9/16″-18 ORBОткрыть схему -
Хомут-кольцо, 1.87″ - 2.18″Открыть схему -

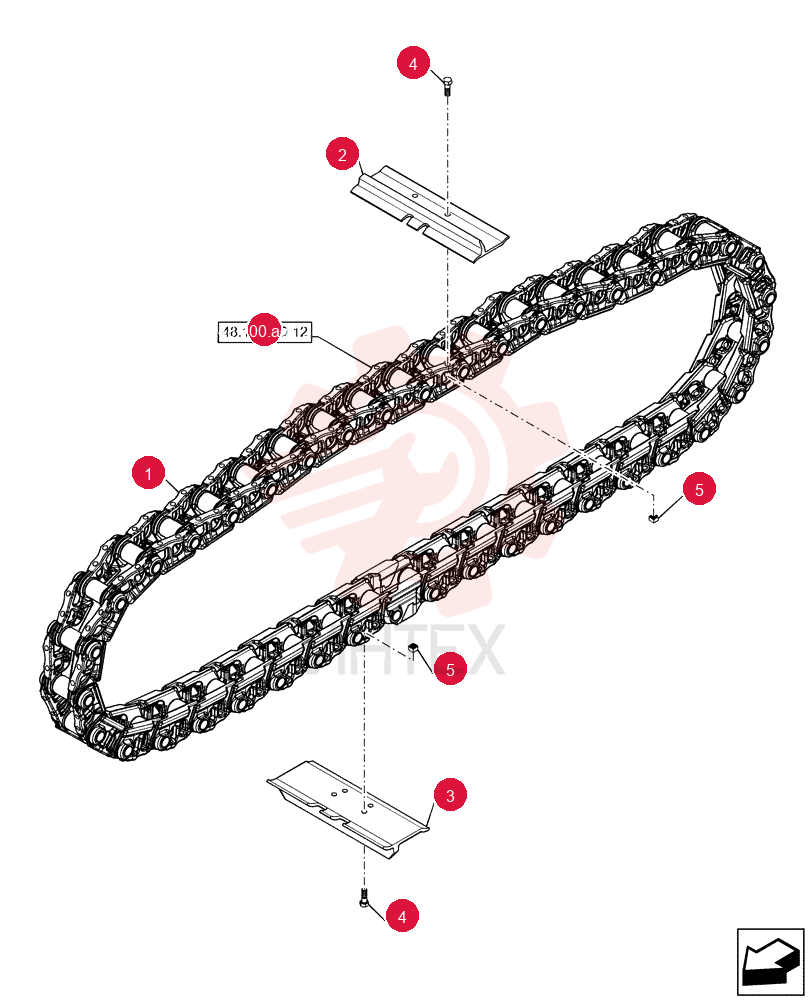

Цепь гусеничная, 7909.2mm LОткрыть схему
