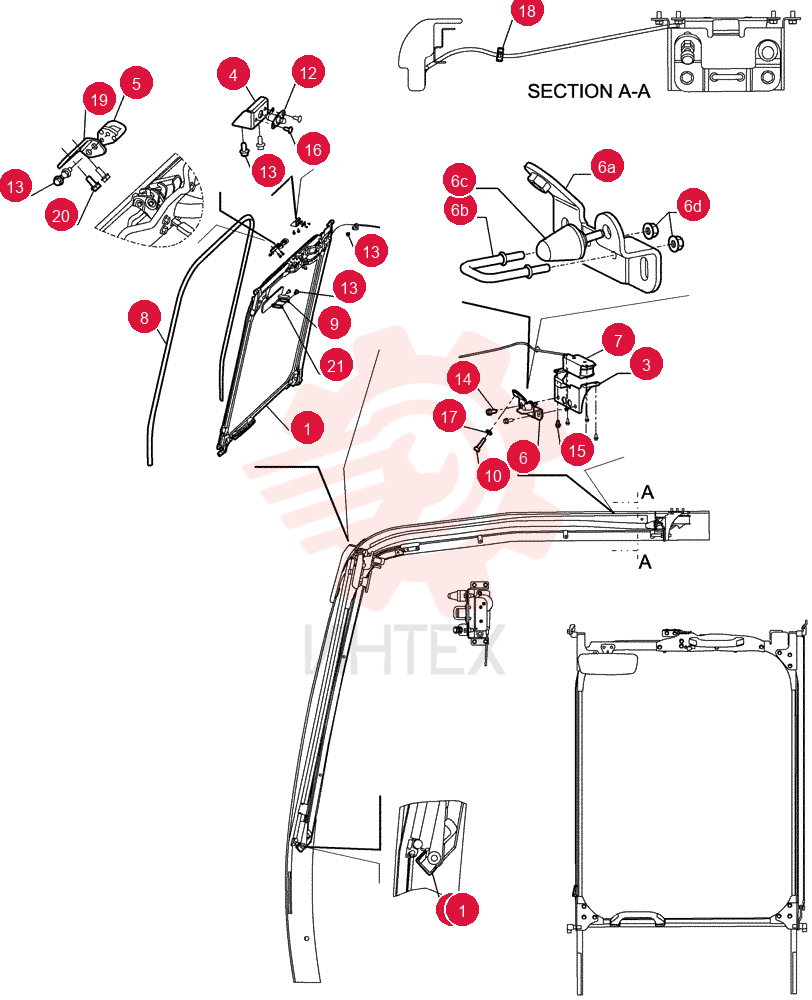

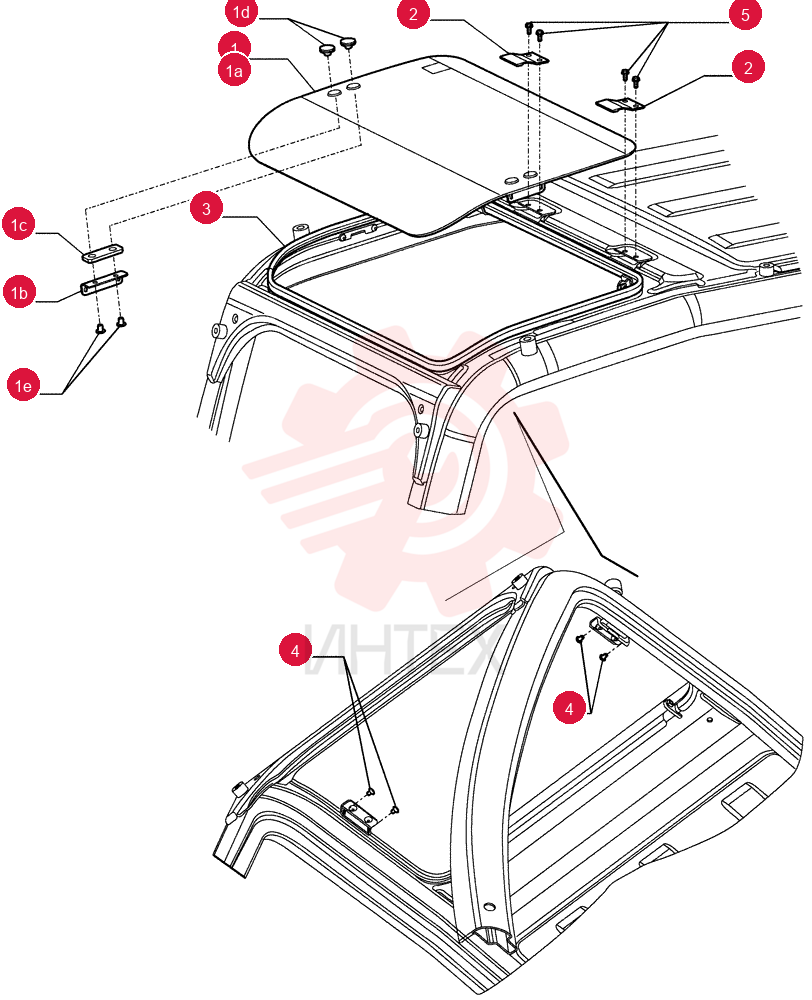

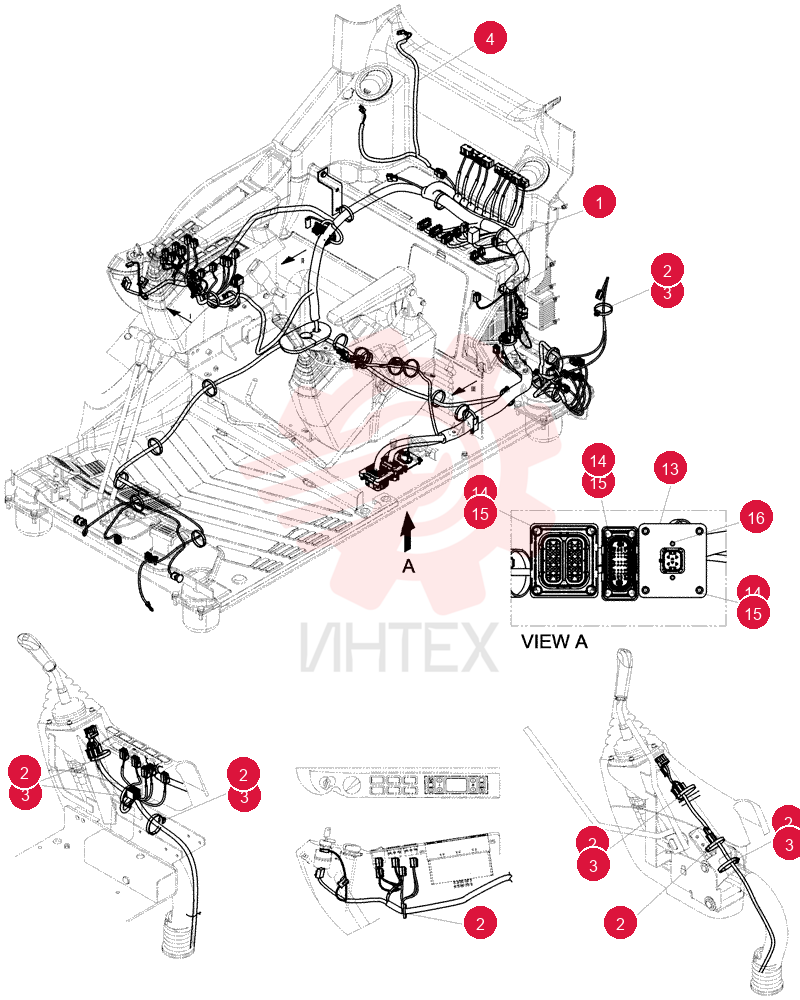

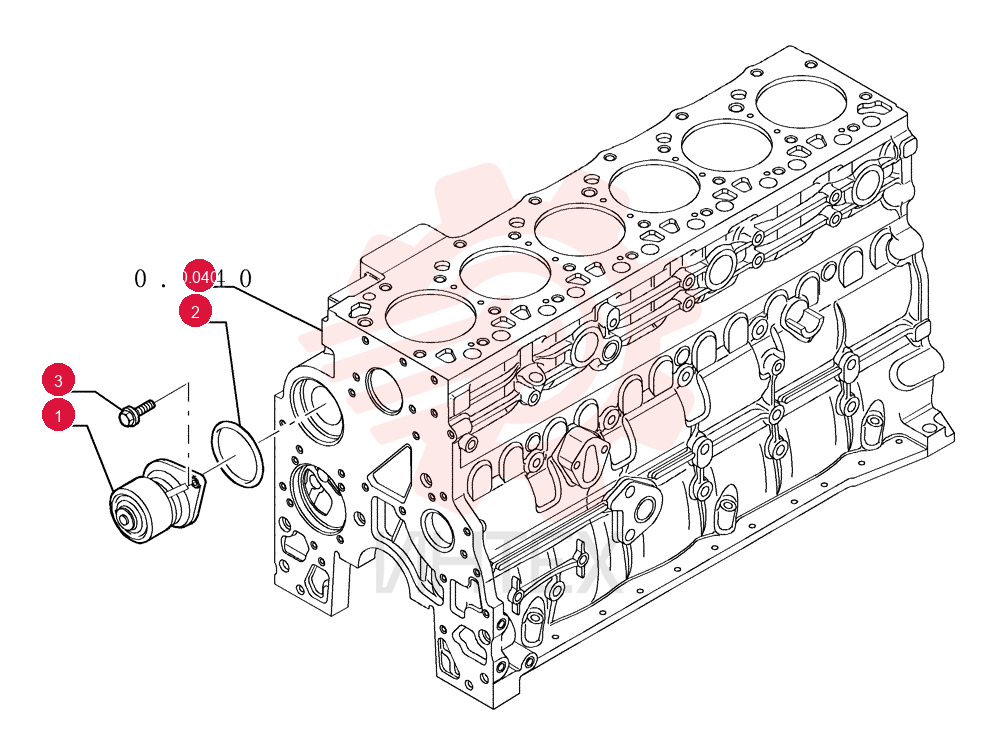

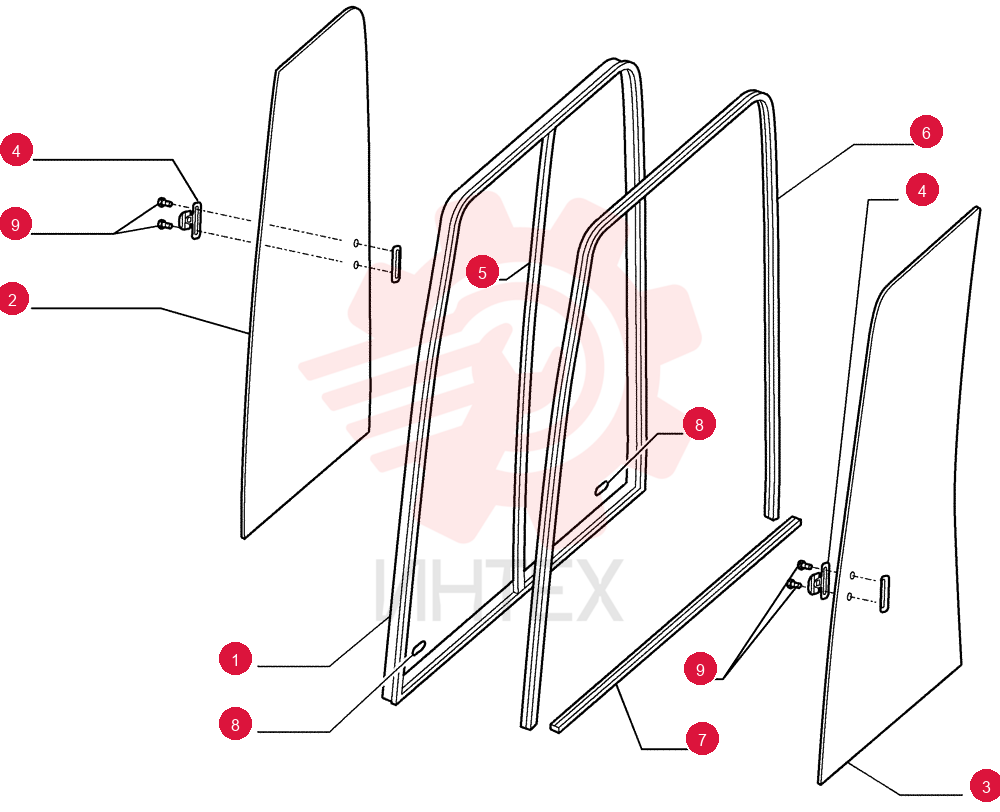

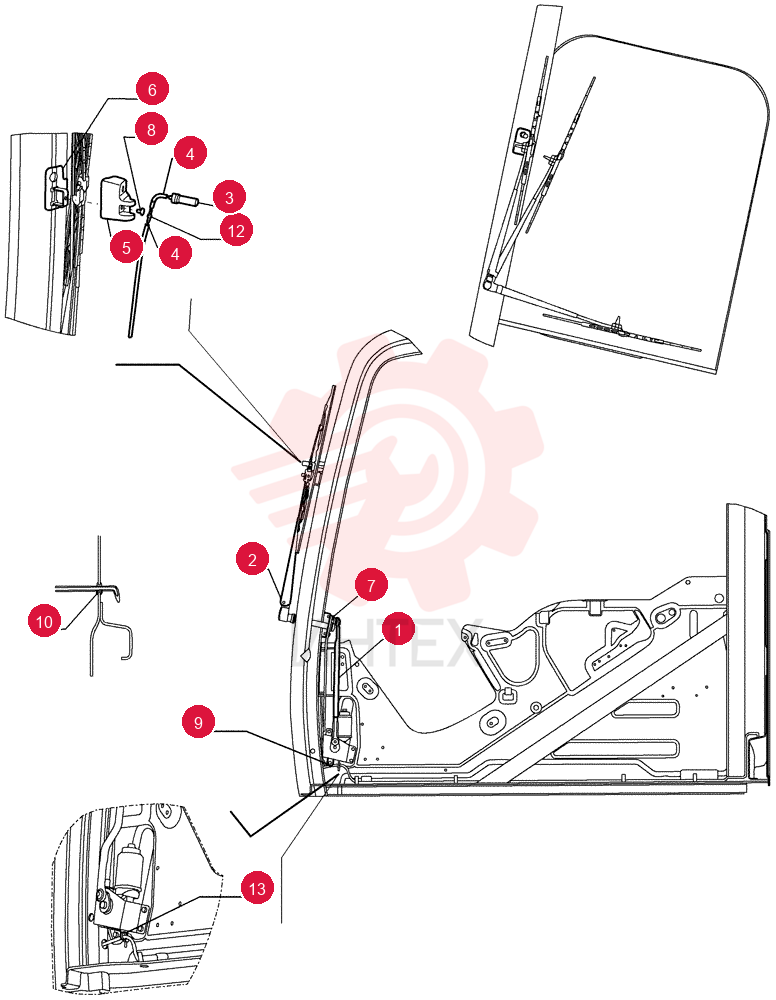

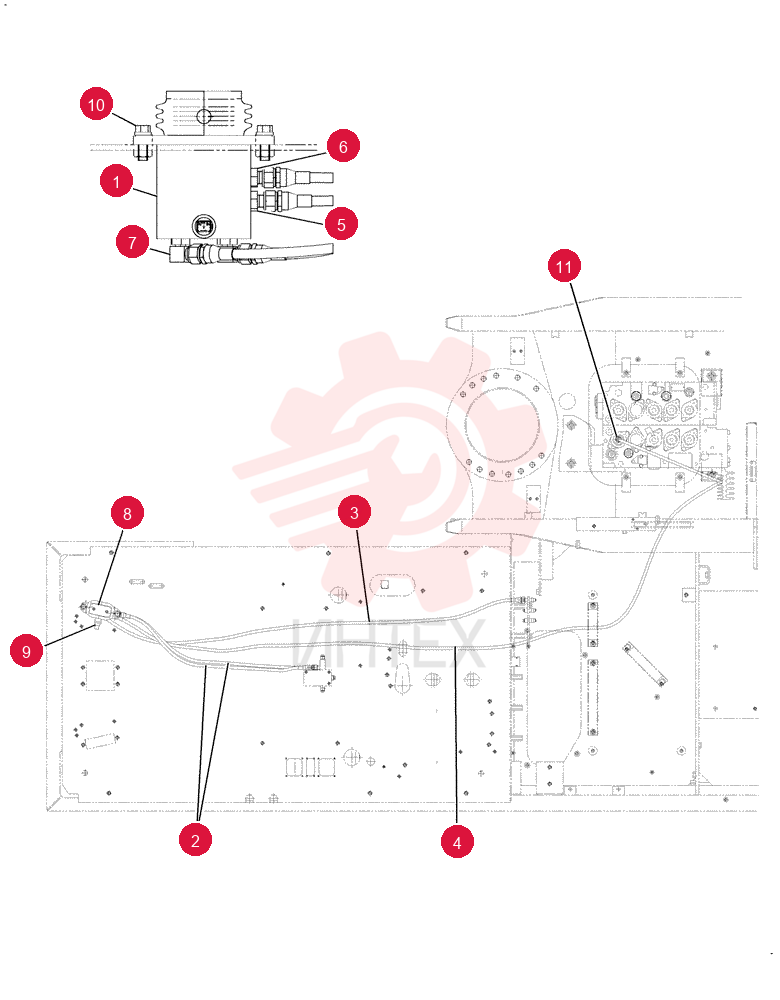

(E215B) - Экскаватор гусеничный - TIER 3 (кабина ROPS) с серийного № NBDA21800 (6/13-) — схемы, страница 6

•
  Отдельно не поставляется NSS (часть 2)

  Открыть схему
•
  Отдельно не поставляется NSS (часть 3)

  Открыть схему
•
  Отдельно не поставляется NSS (часть 4)

  Открыть схему
•
  Отдельно не поставляется NSS (часть 5)

  Открыть схему
•
  Отдельно не поставляется NSS (часть 6)

  Открыть схему
•
  Палец, 85mm OD x 280mm L

  Открыть схему
•
  Палец, 90mm OD x 580mm L

  Открыть схему
•
  Палец, 90mm OD x 876mm L

  Открыть схему
•
  Преобразователь, вход 24V - выход 13.2V - 7.5A

  Открыть схему
•
  Ремень безопасности, 48mm W x 1250mm L

  Открыть схему
•
  Рукав защитный, 19.5mm ID x 23.8mm OD x длина 2600mm

  Открыть схему
•
  Стартер, 24V, 4kW

  Открыть схему
•

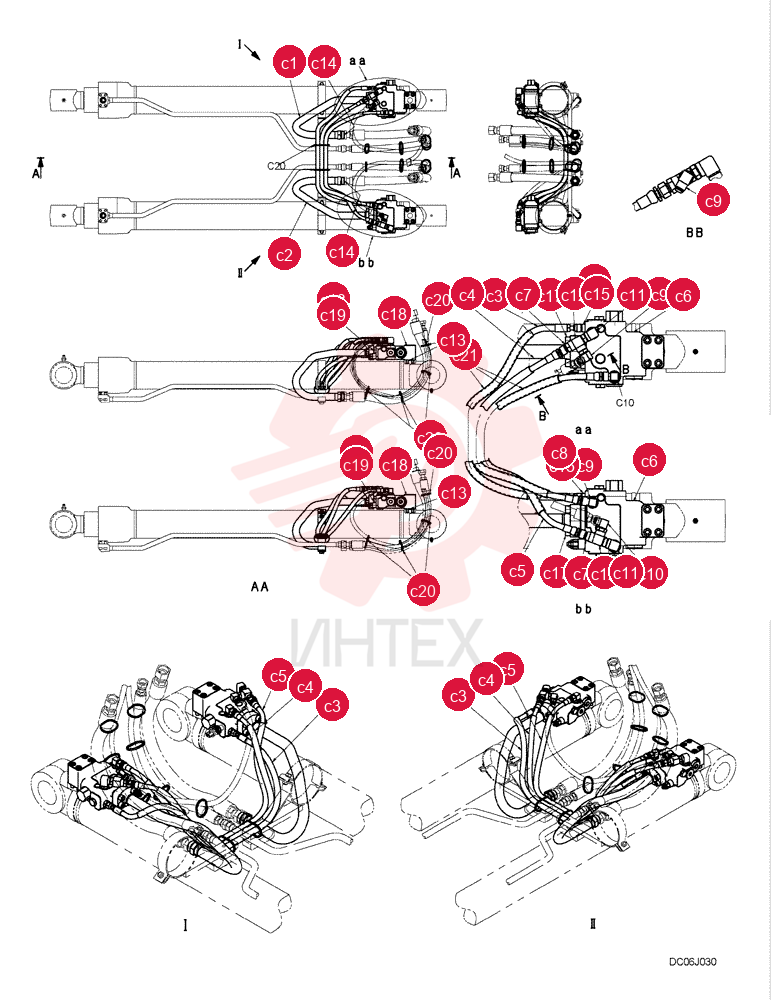

  Трубка впуска воздуха, 100 mm OD

  Открыть схему
•

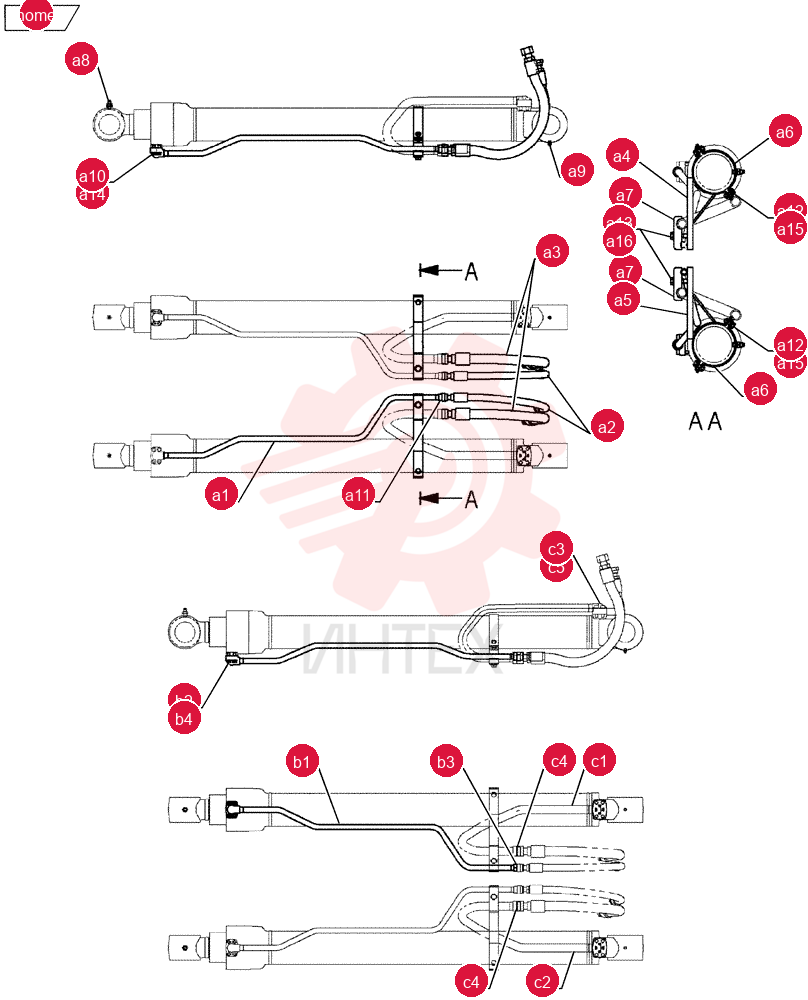

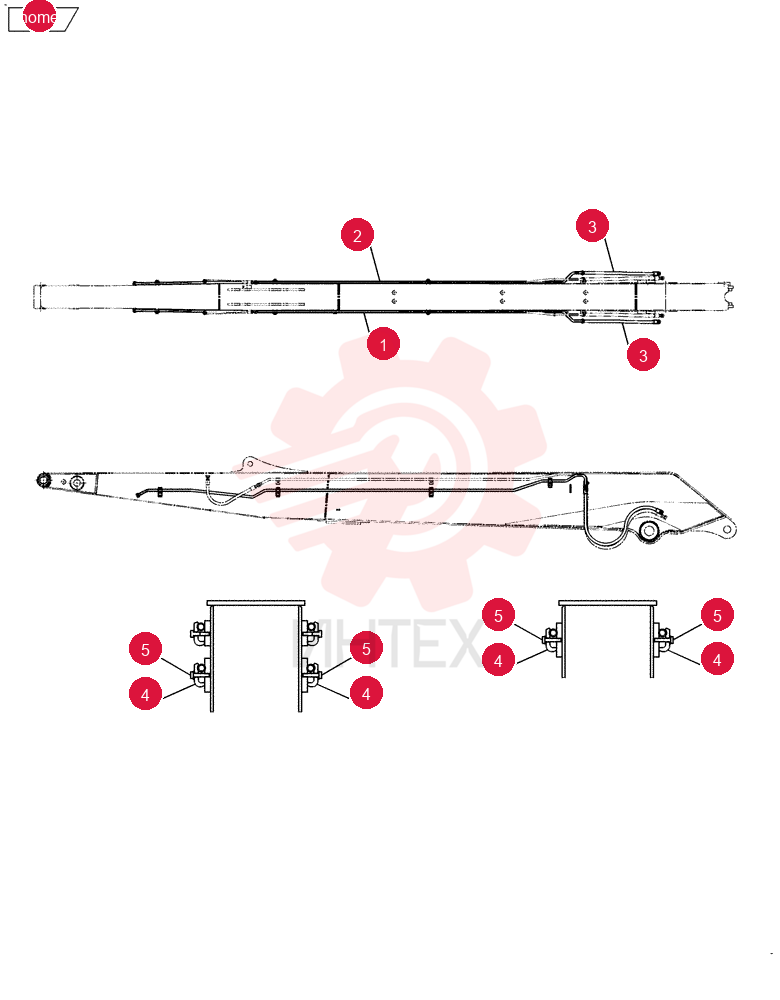

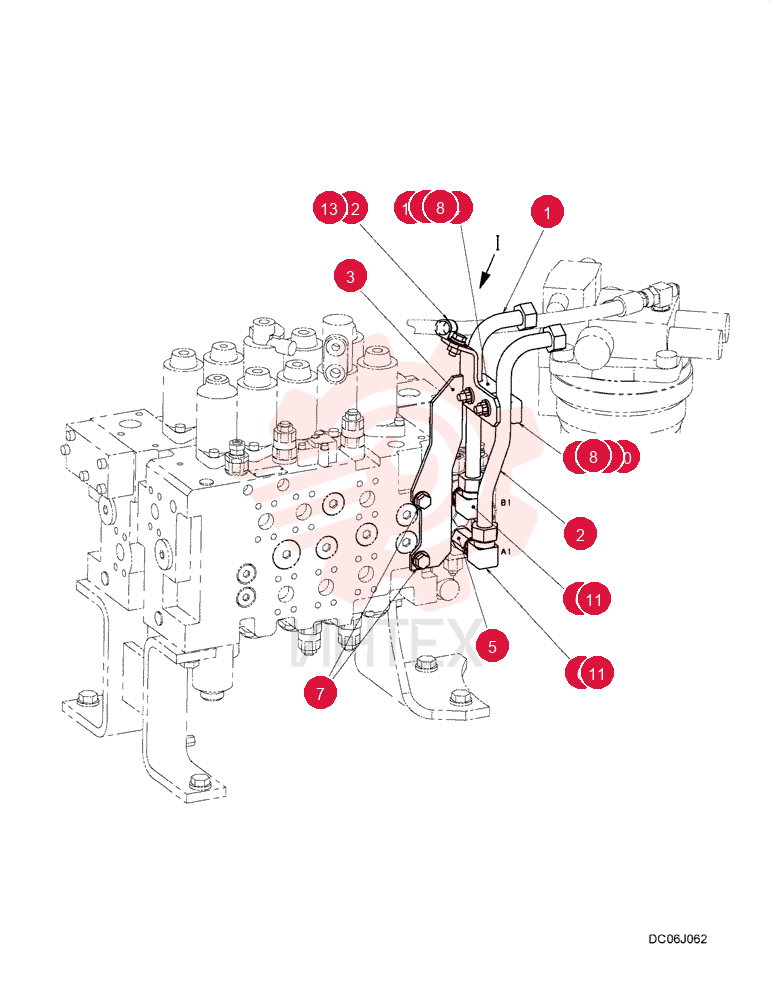

  Трубка, 21.7 mm OD x 1210.5, длина 224.1 mm

  Открыть схему
•

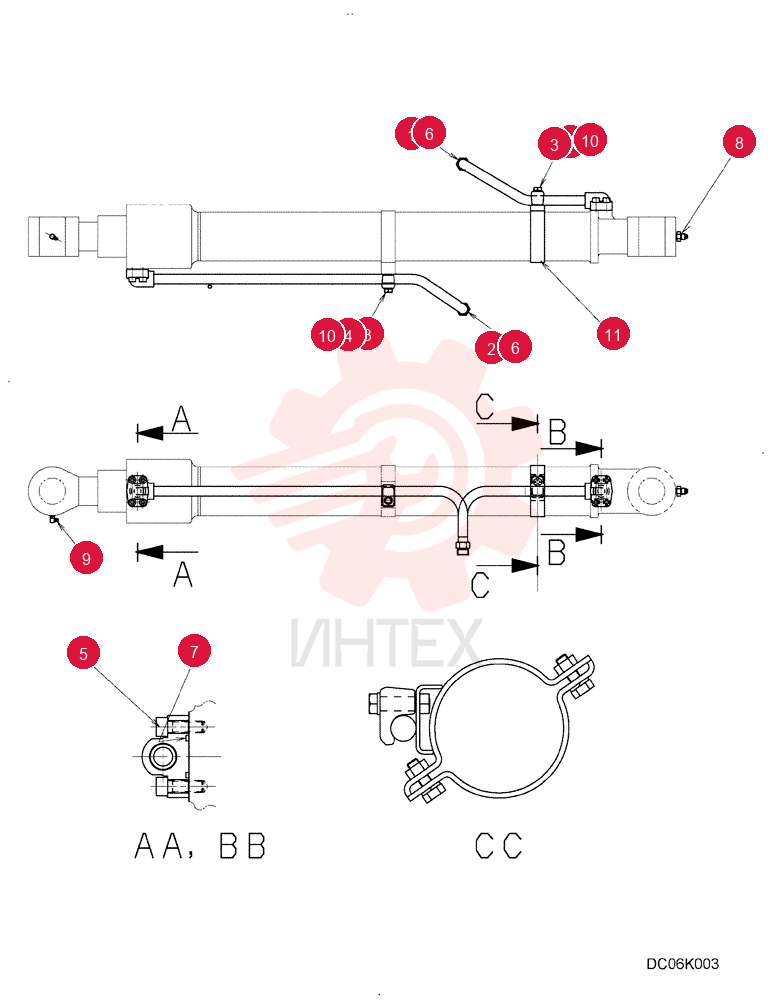

  Трубка, 21.7 mm OD x 315, длина 145 mm

  Открыть схему
•

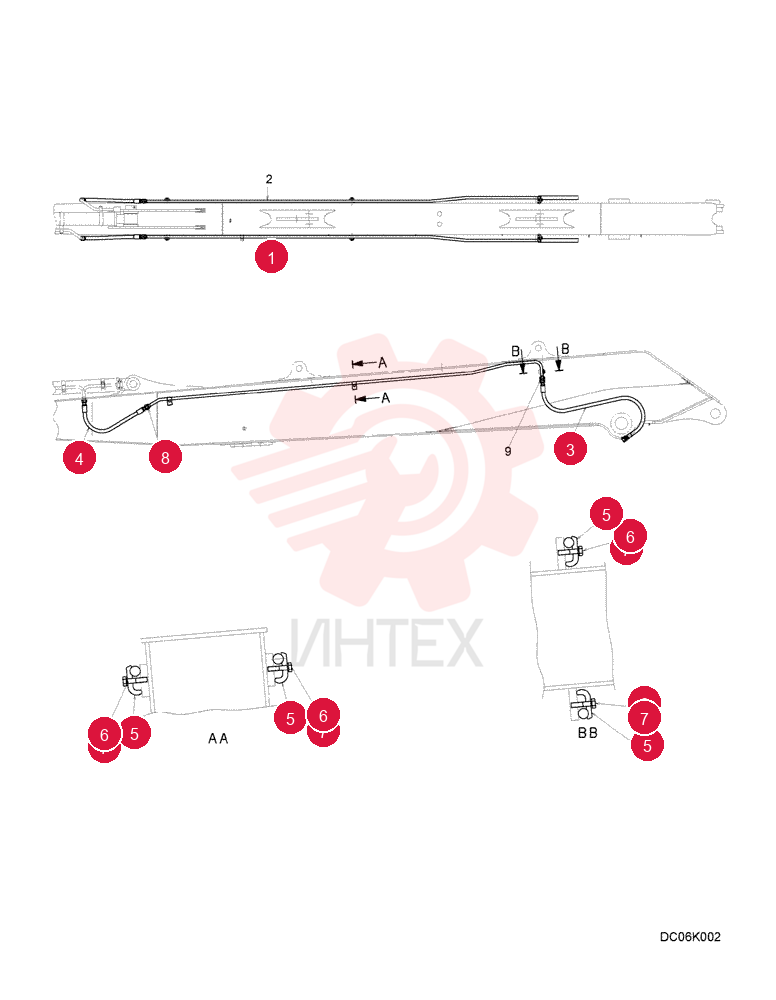

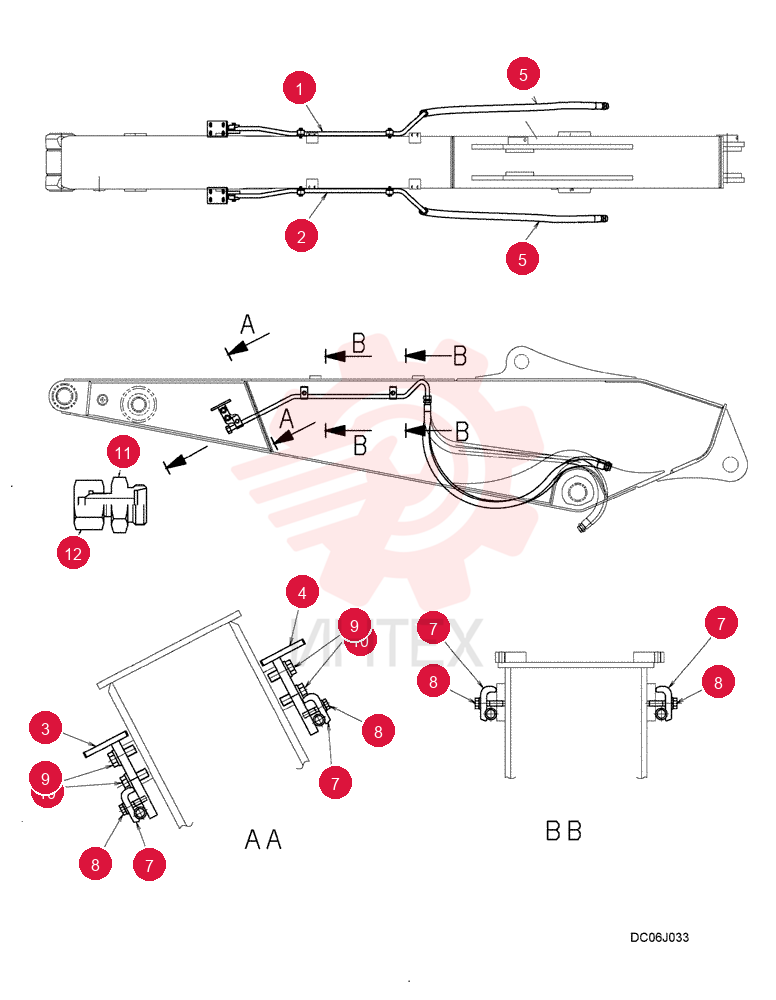

  Трубка, 21.7 mm OD x 3429, длина 168 mm

  Открыть схему
•

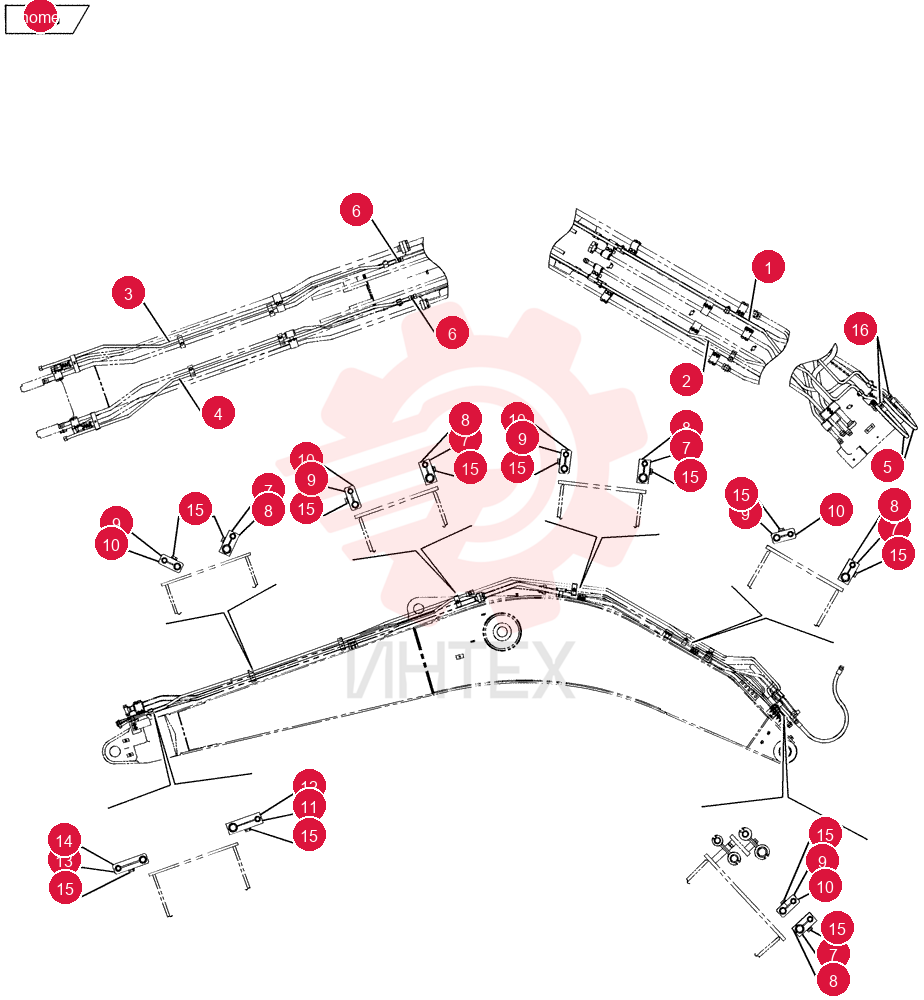

  Трубка, 22.0 mm OD

  Открыть схему
•

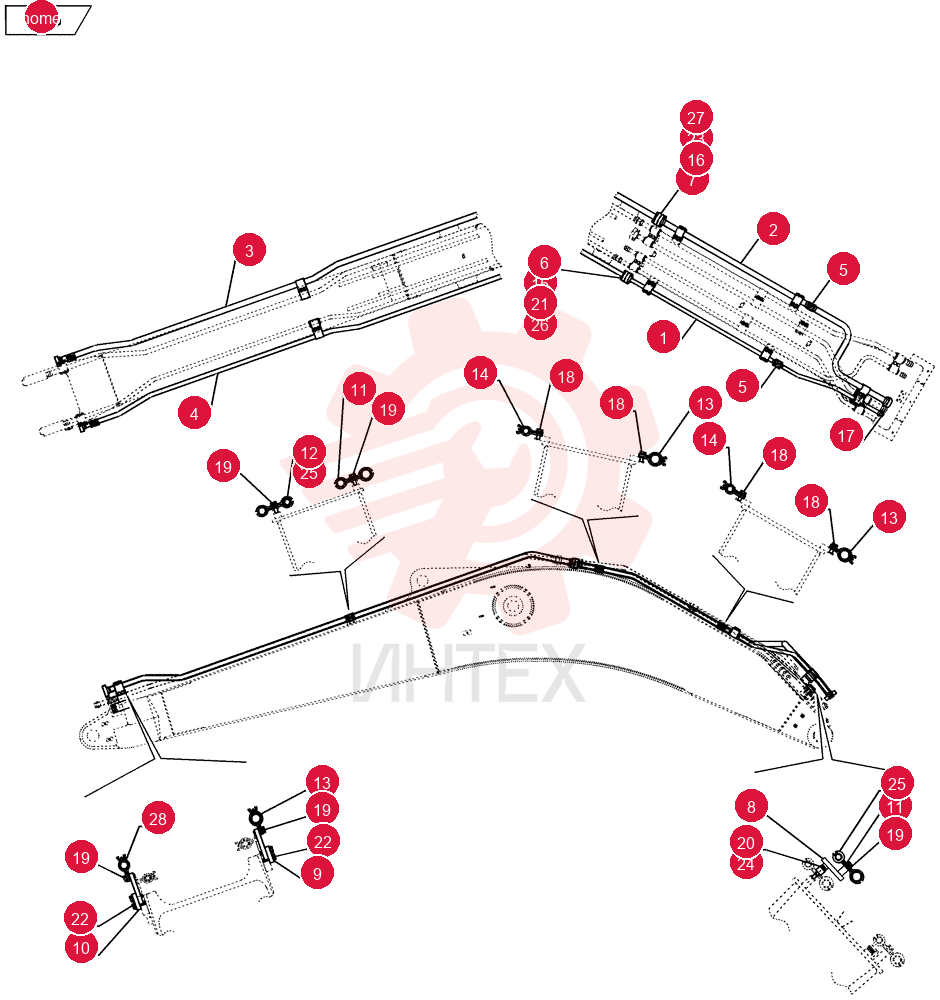

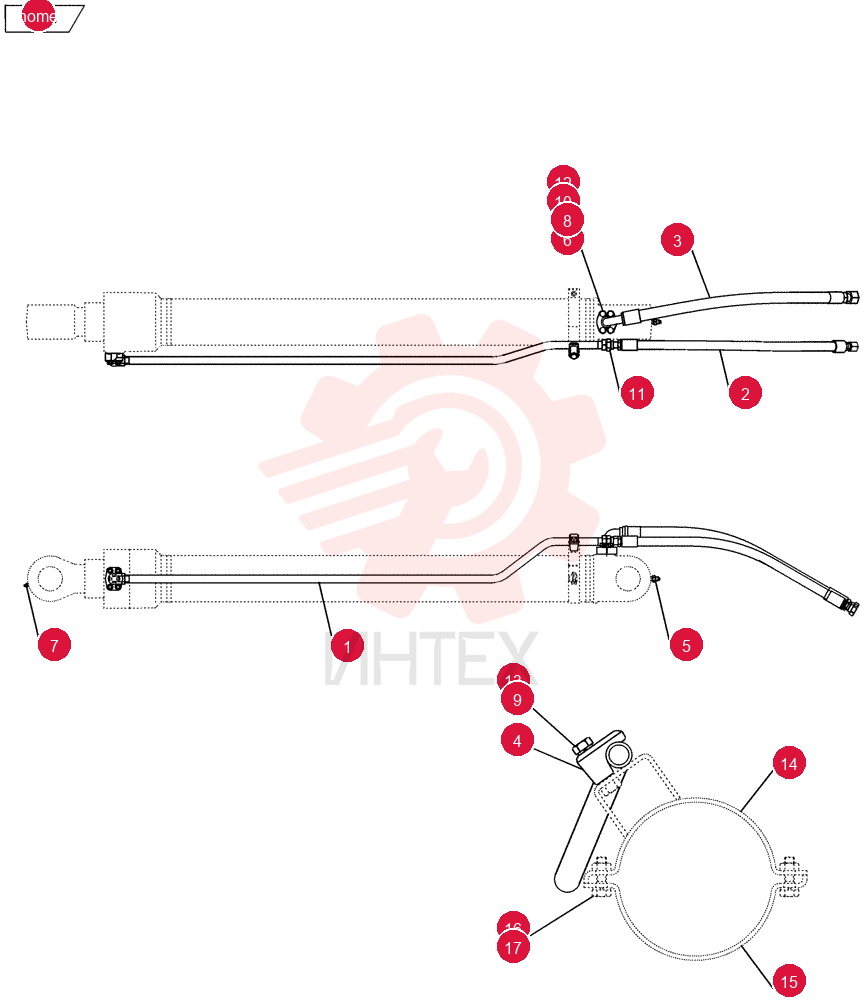

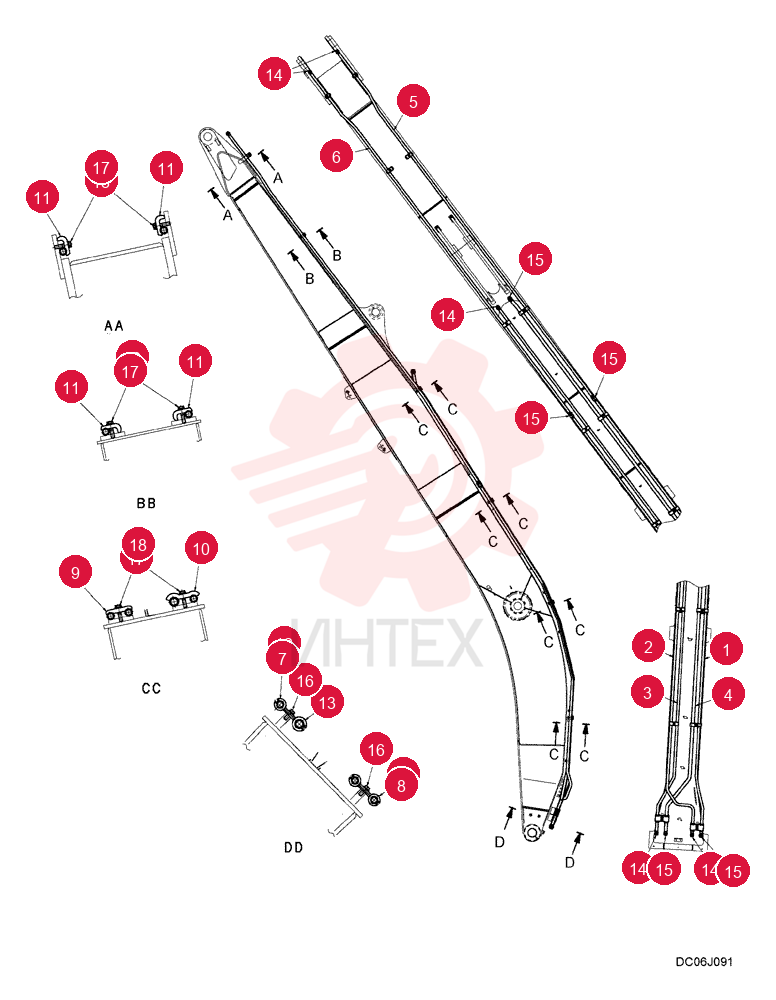

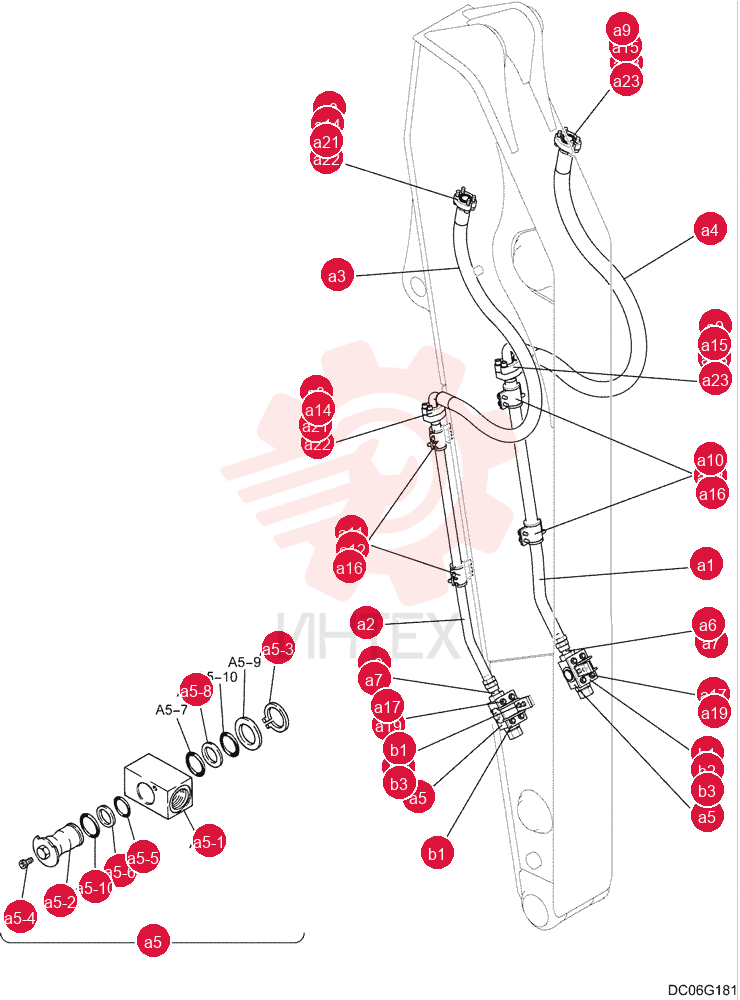

  Трубка, 27.2 mm OD x 1746, длина 131 mm

  Открыть схему
•

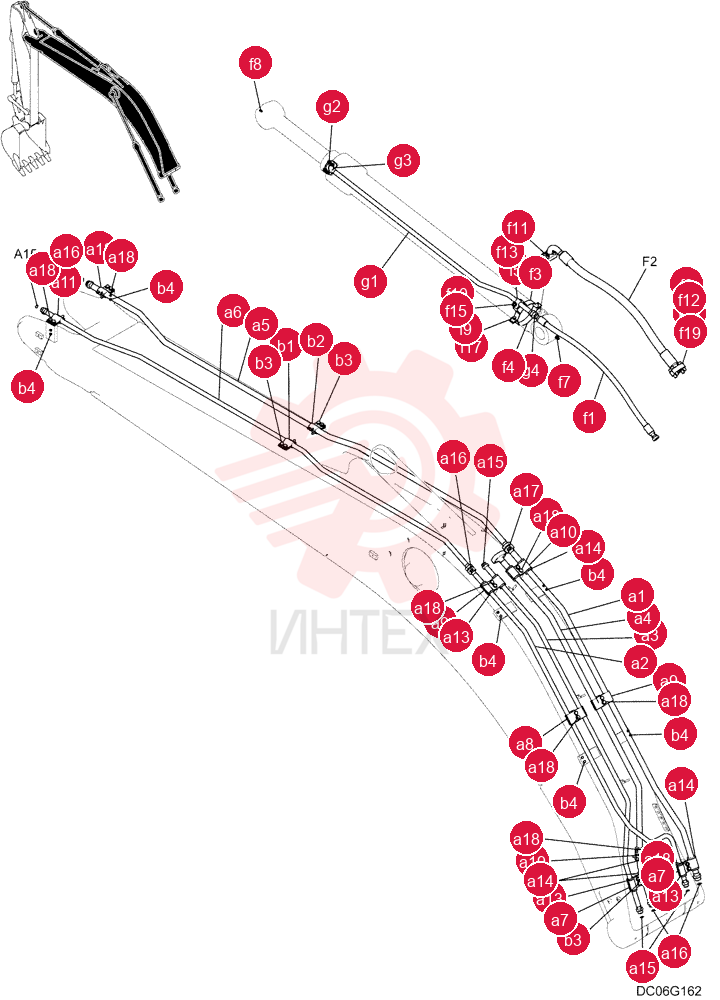

  Трубка, 34.0 mm OD x 2271.4, длина 742.8 mm

  Открыть схему
•

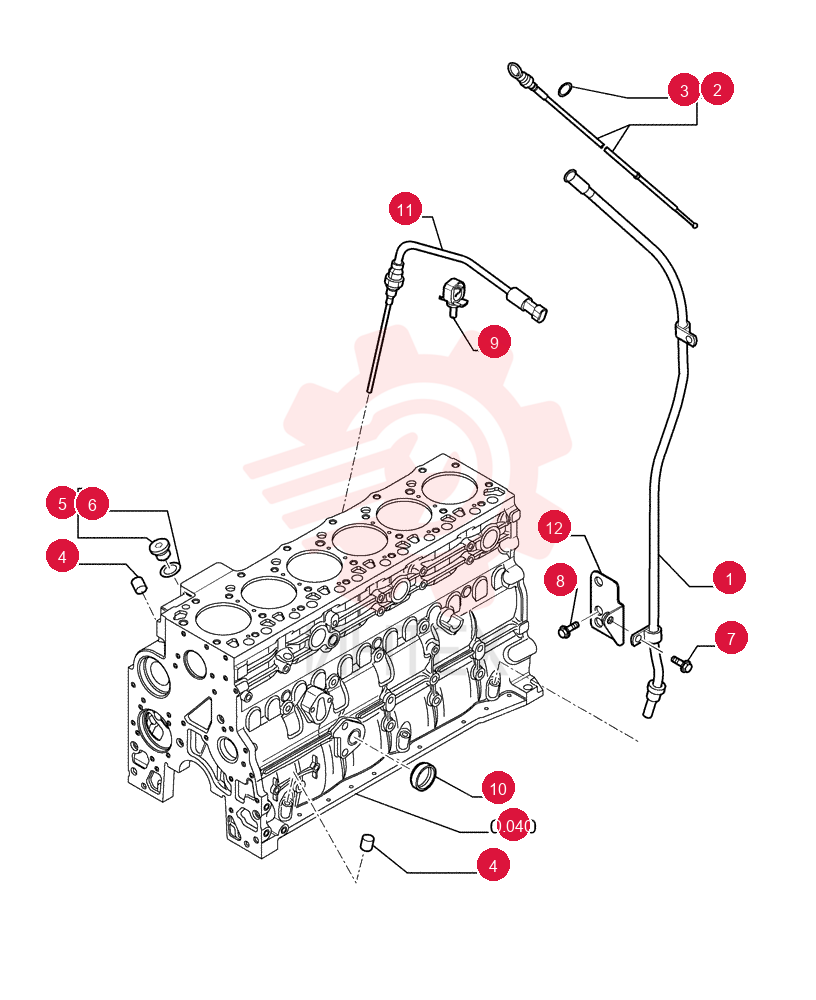

  Трубка, длина 630 mm

  Открыть схему
•
  Шкив, 212mm OD

  Открыть схему
•
  Шланг, 12mm ID x 2300mm L

  Открыть схему
•
  Шланг, 19.05mm ID x 1600mm L

  Открыть схему
•
  Шланг, 500.00 mm

  Открыть схему
•
  Шланг, 6.35mm ID x 3000mm L

  Открыть схему
•
  Шланг, 6.35mm ID x 500mm L

  Открыть схему
•
  Шланг, 6.35mm ID x 850mm L

  Открыть схему
•
  Шланг, 6.40mm ID x 5250mm L

  Открыть схему
•
  Шланг, 6.4mm ID x 800mm L

  Открыть схему
•
  Штифт, 5mm OD x 28mm L, разрезной

  Открыть схему
