(E235BSR) - CRAWLER EXCAVATOR ASN YF05-02001 — схемы

•

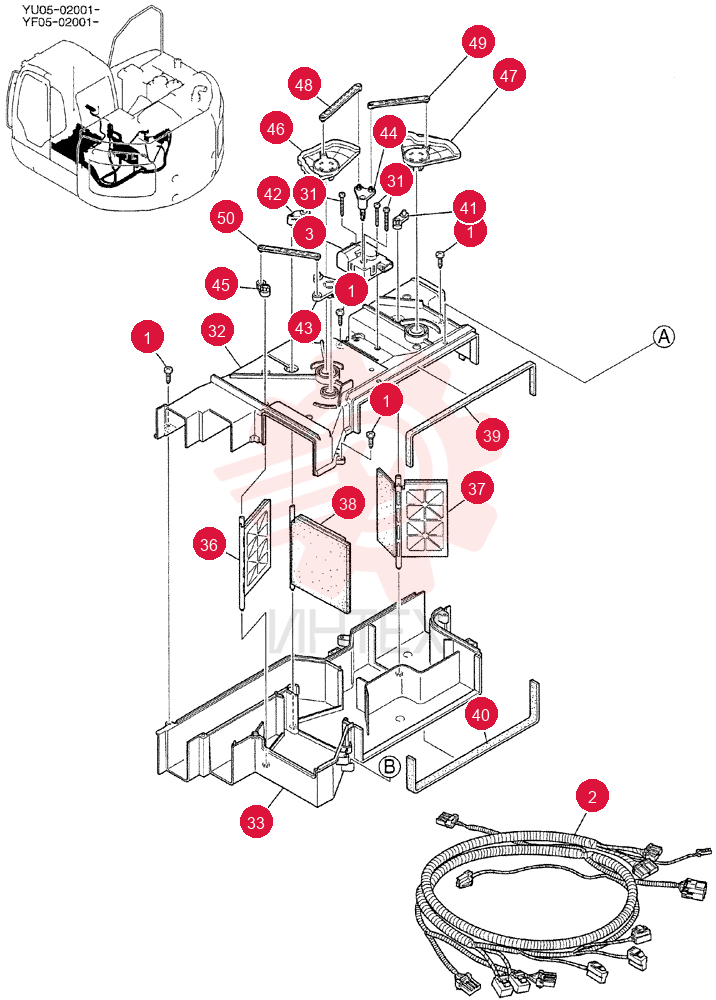

  AIR CONDITIONER YN20M00107F2 (1)

  Открыть схему
•

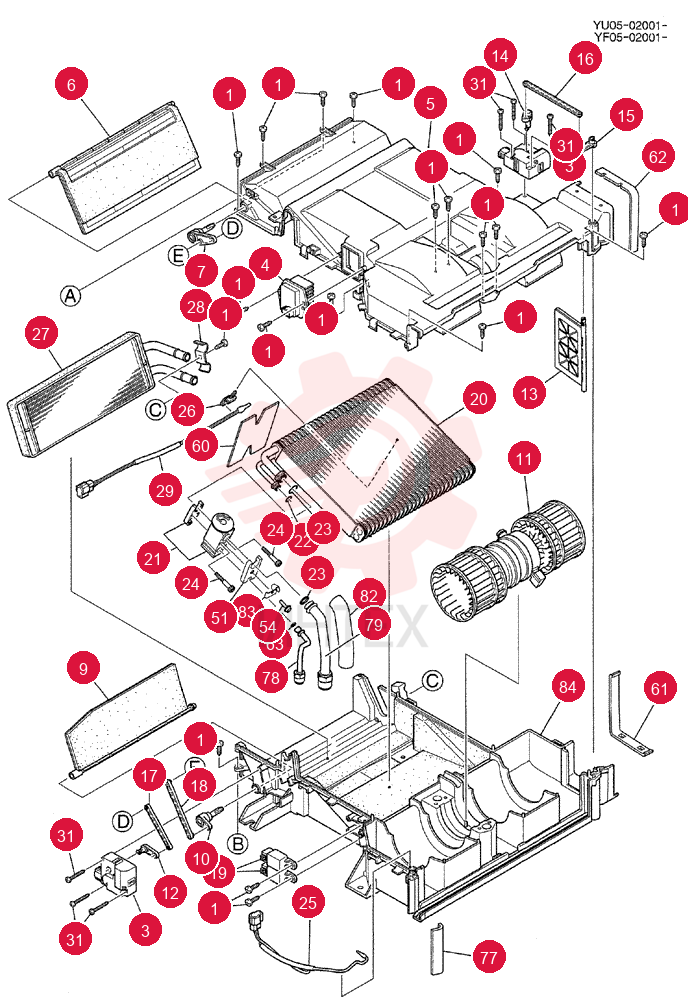

  AIR CONDITIONER YN20M00107F2 (2)

  Открыть схему
•

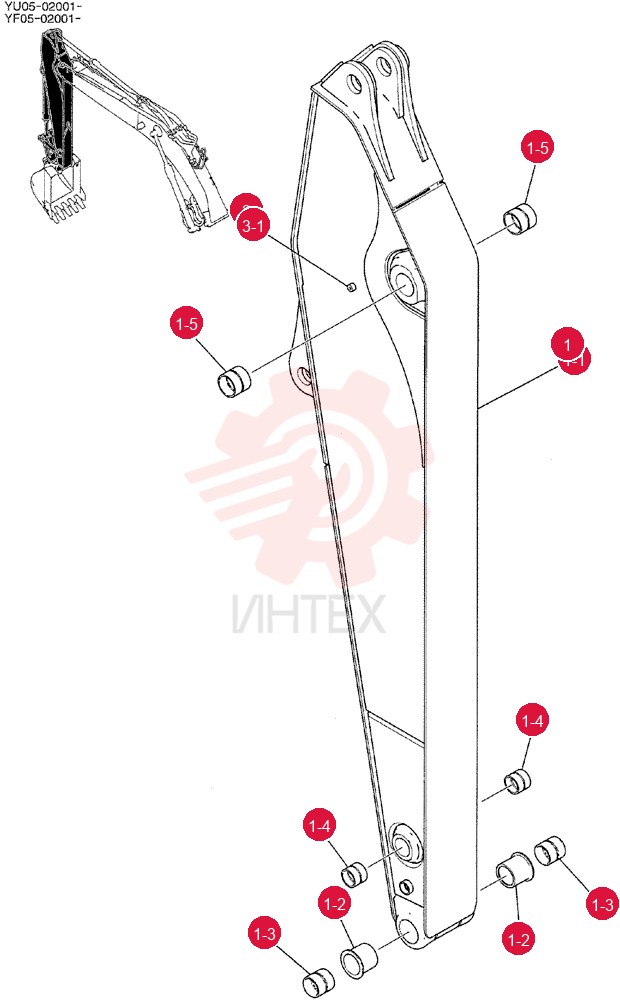

  ARM ASSY, LONG 3. 33M

  Открыть схему
•

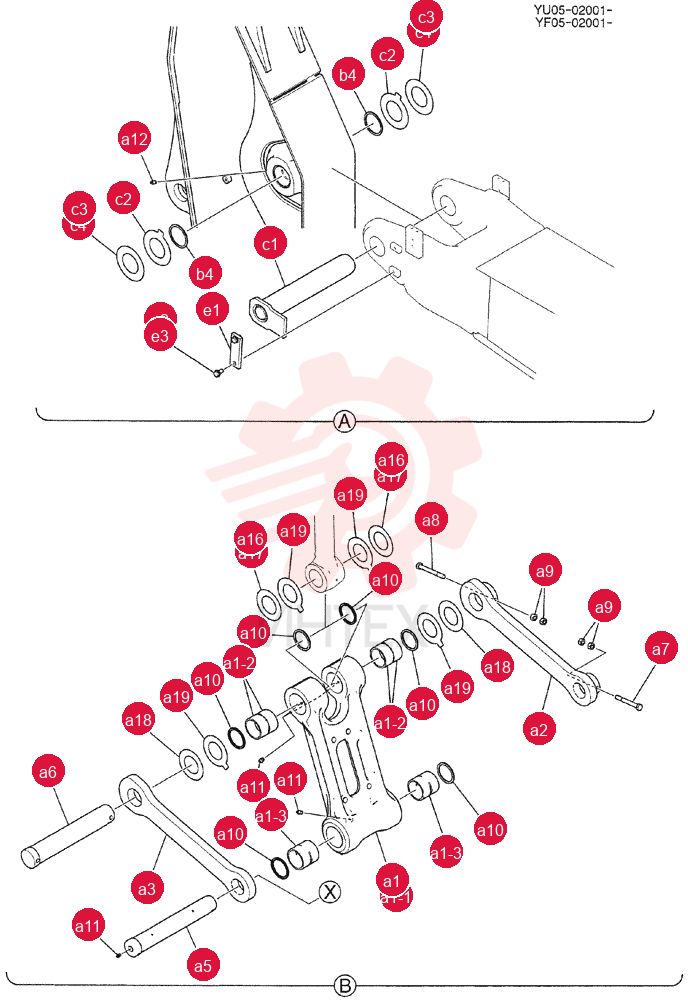

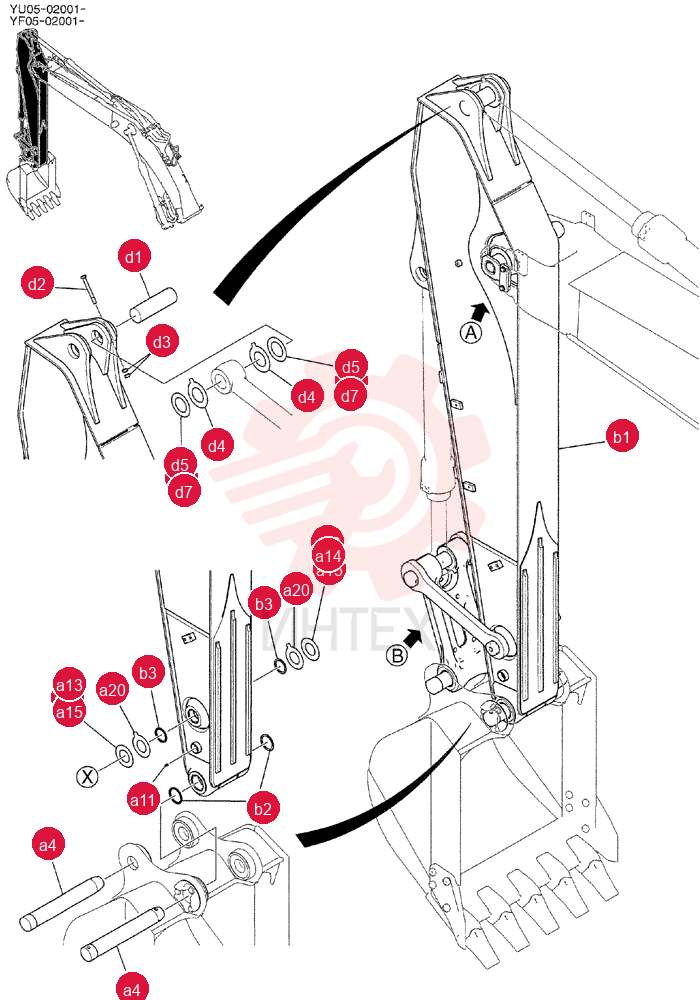

  ARM GROUP YN12B00655F1 (1)

  Открыть схему
•
  ARM GROUP YN12B00655F1 (2)

  Открыть схему
•

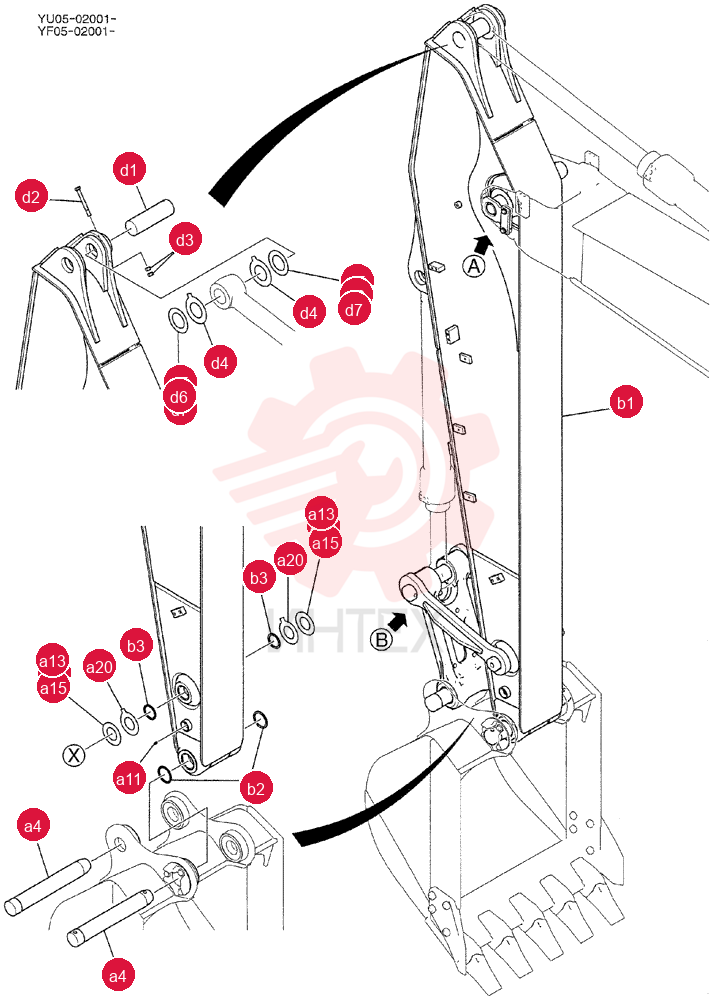

  ARM GROUP YN12B00880F1 (1)

  Открыть схему
•

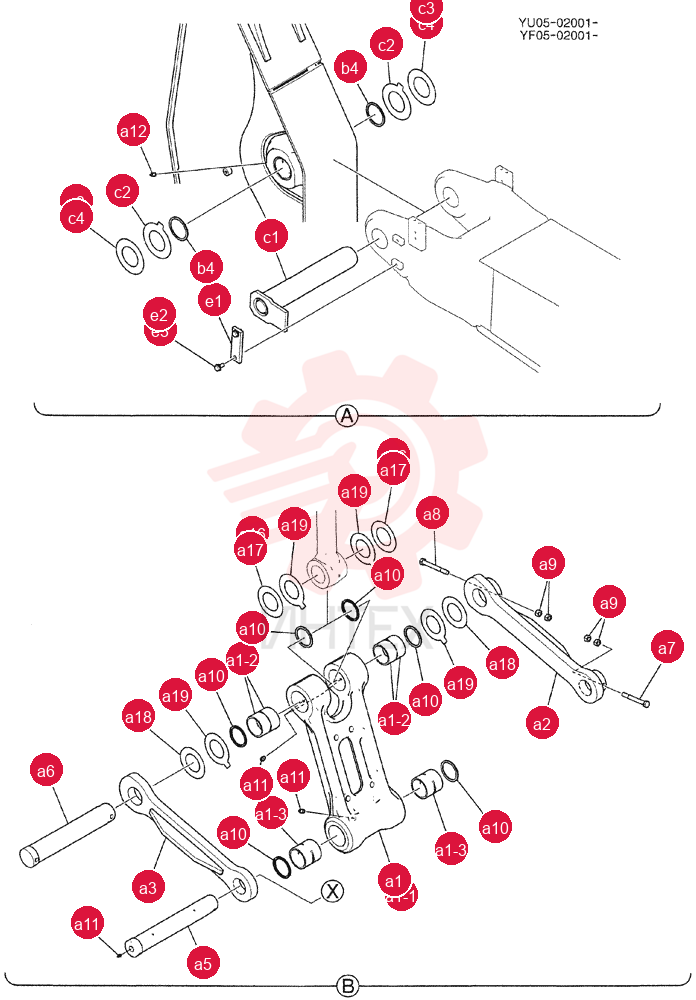

  ARM GROUP YN12B00880F1 (2)

  Открыть схему
•

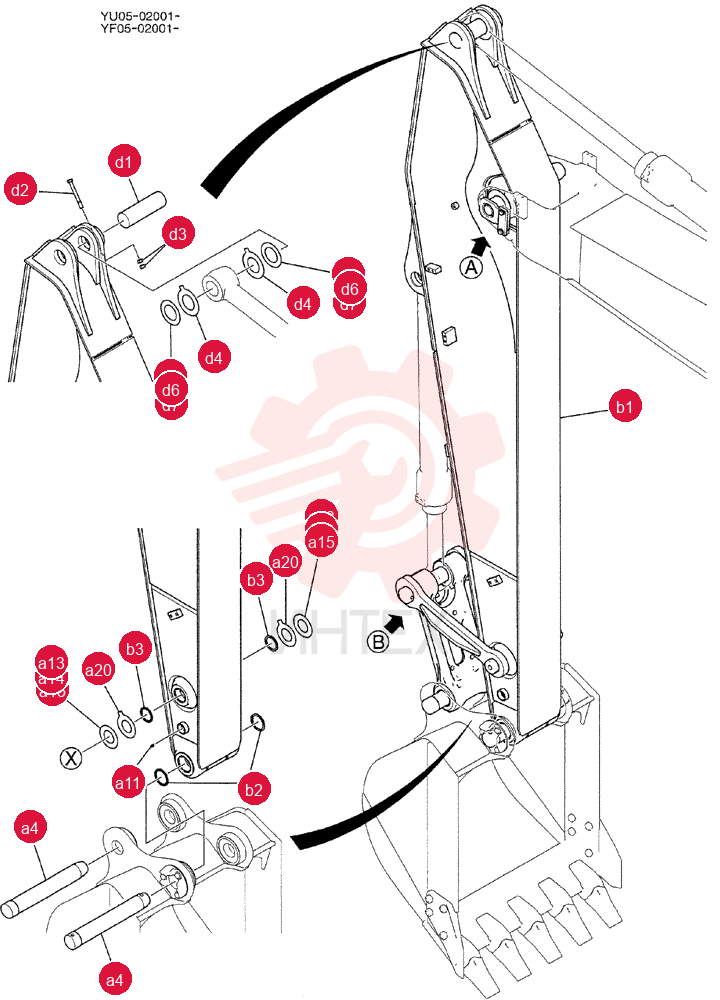

  ARM GROUP YN12B00880F1 (3)

  Открыть схему
•
  ARM GROUP YN12B00880F1 (4)

  Открыть схему
•

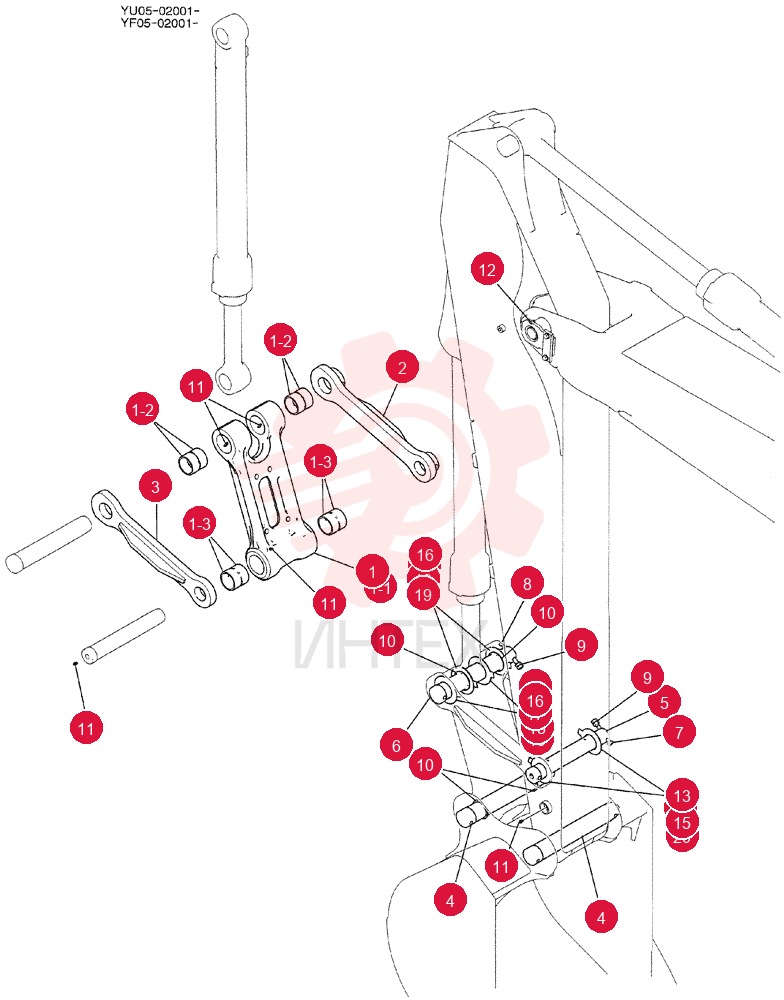

  ARM GROUP, 2. 94M

  Открыть схему
•

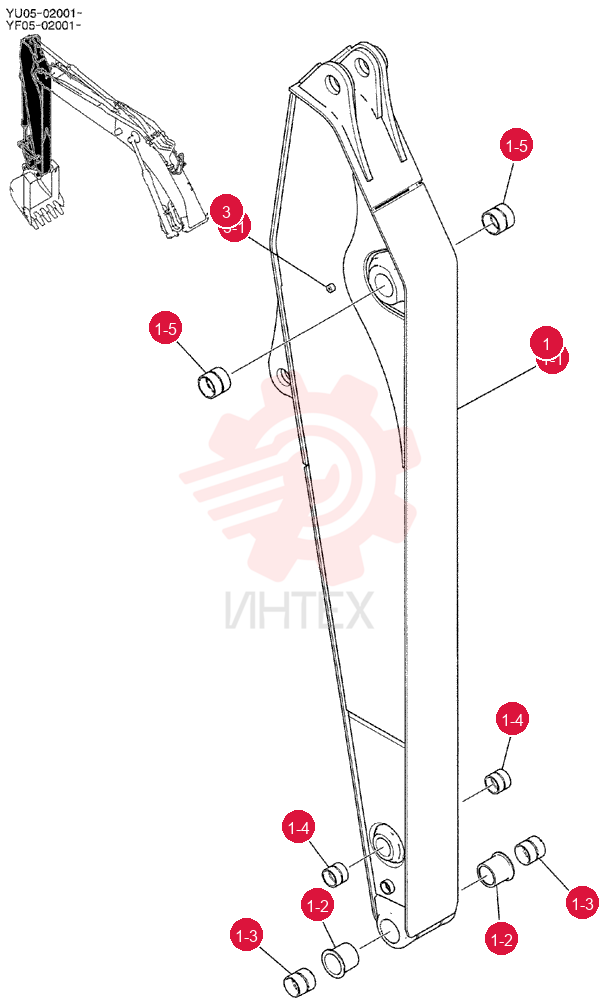

  ARM YF12B00064F1

  Открыть схему
•

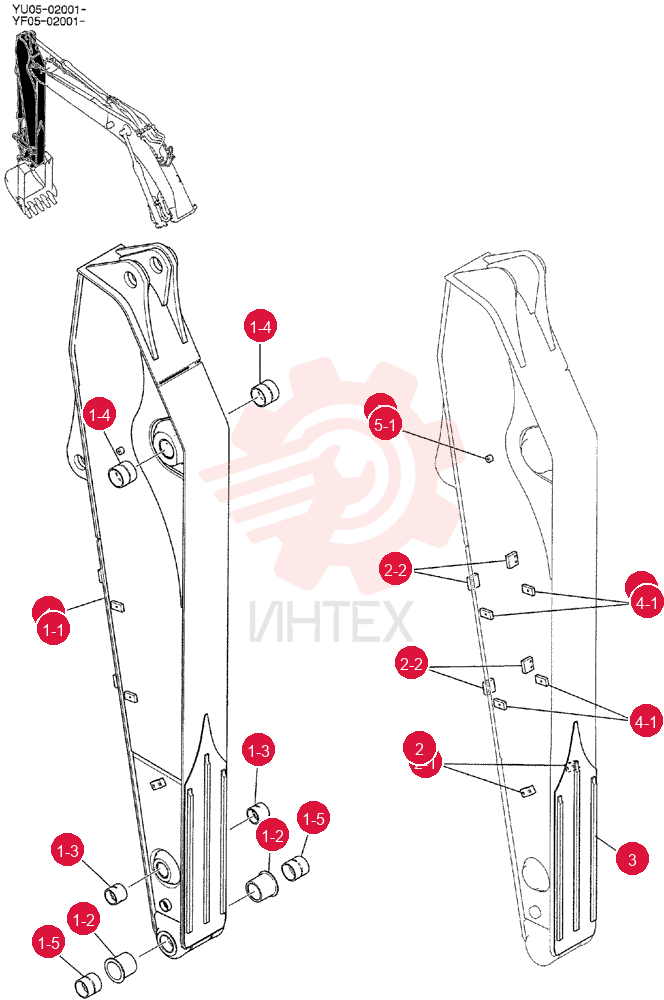

  ARM YN12B00828F1

  Открыть схему
•

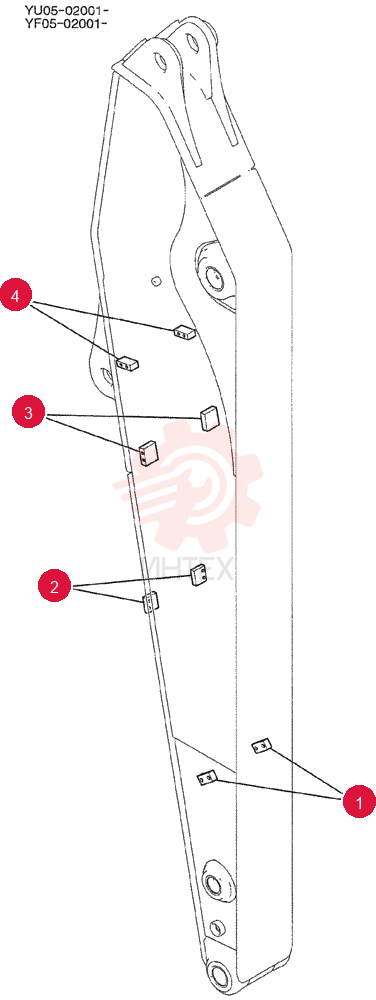

  ARM, LONG YF12B00065P1

  Открыть схему
•

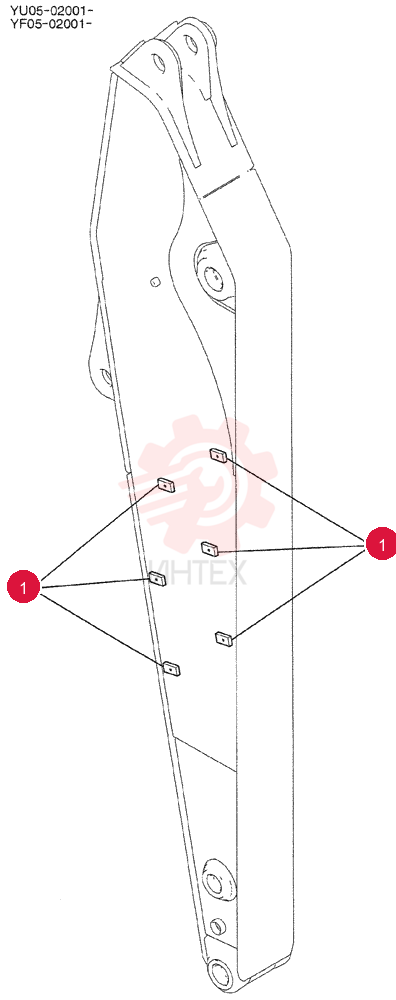

  ARM, LONG YF12B00066P1

  Открыть схему
•

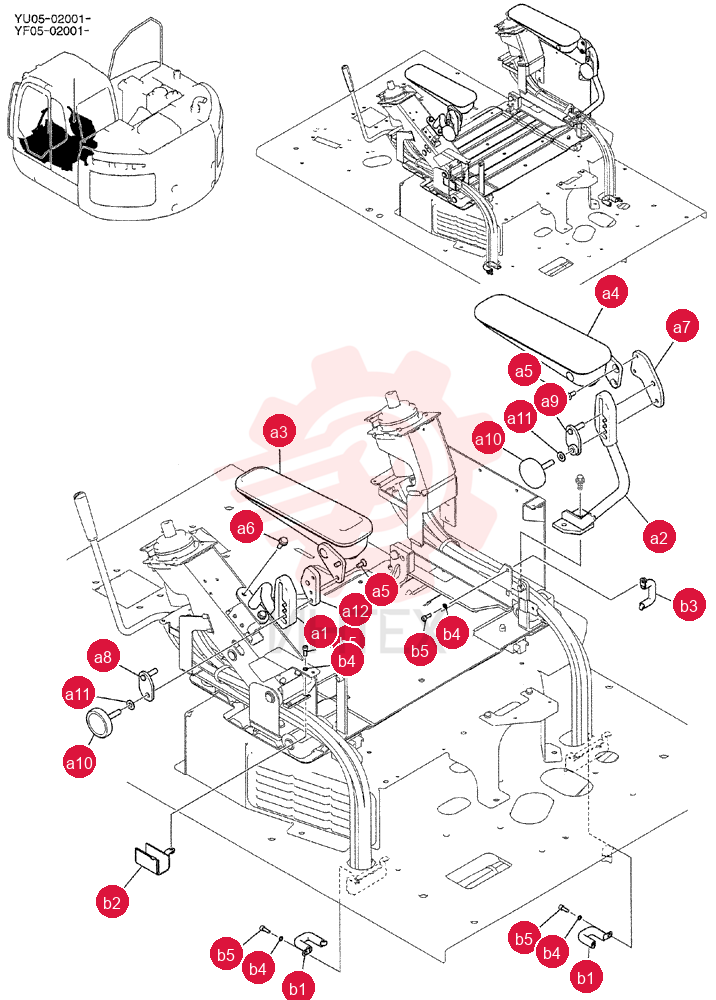

  ARMREST YN25M01183F1

  Открыть схему
•

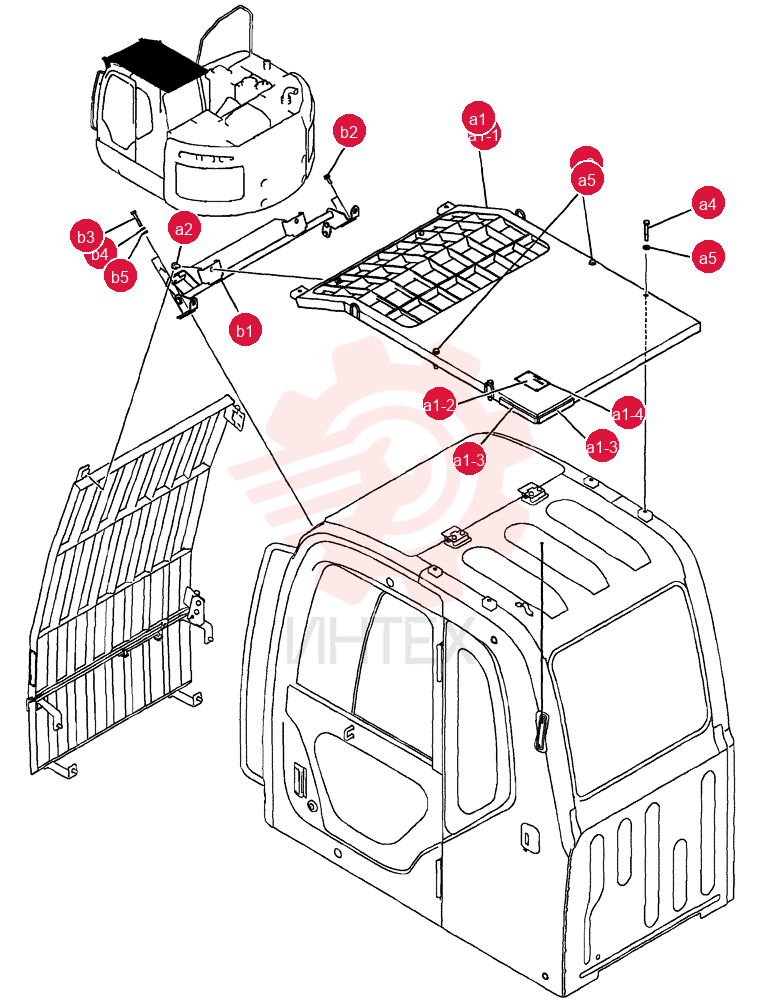

  ASSY YB1C00003F1

  Открыть схему
•

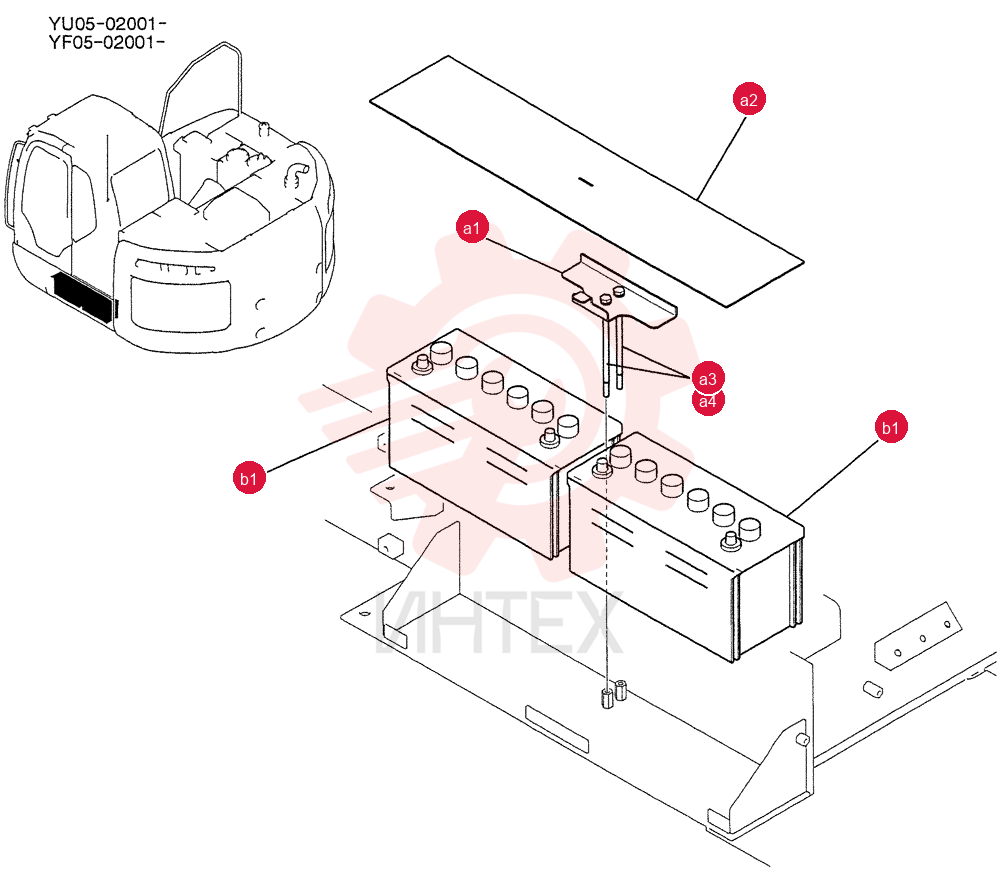

  BATTERY ASSY YF72E00003F1

  Открыть схему
•

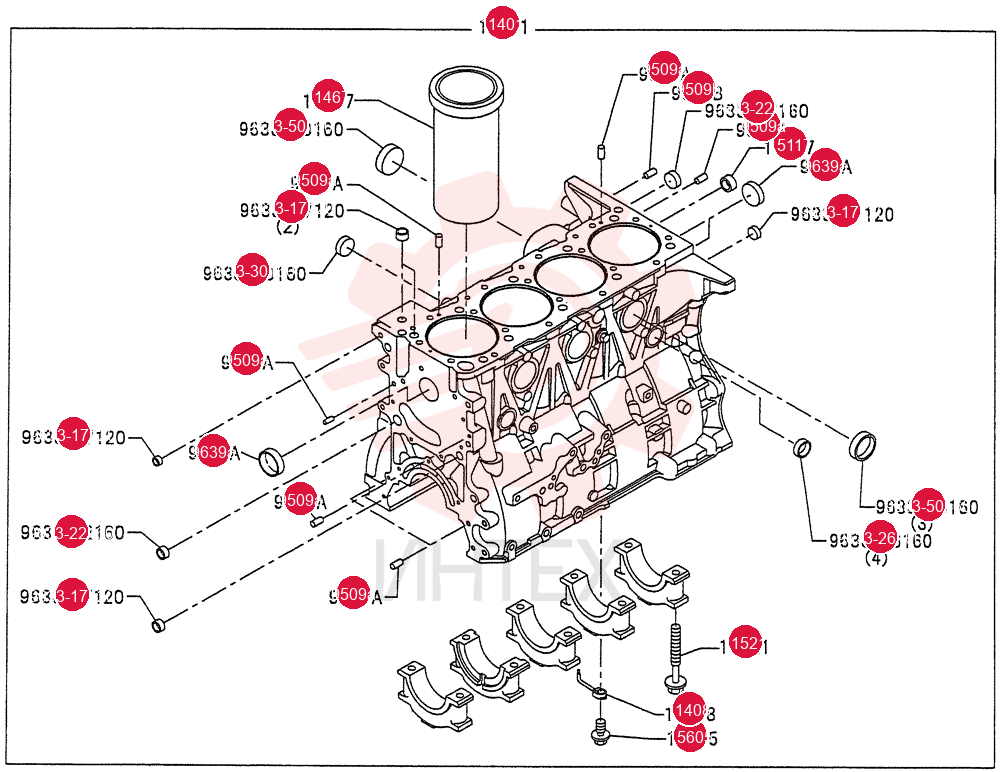

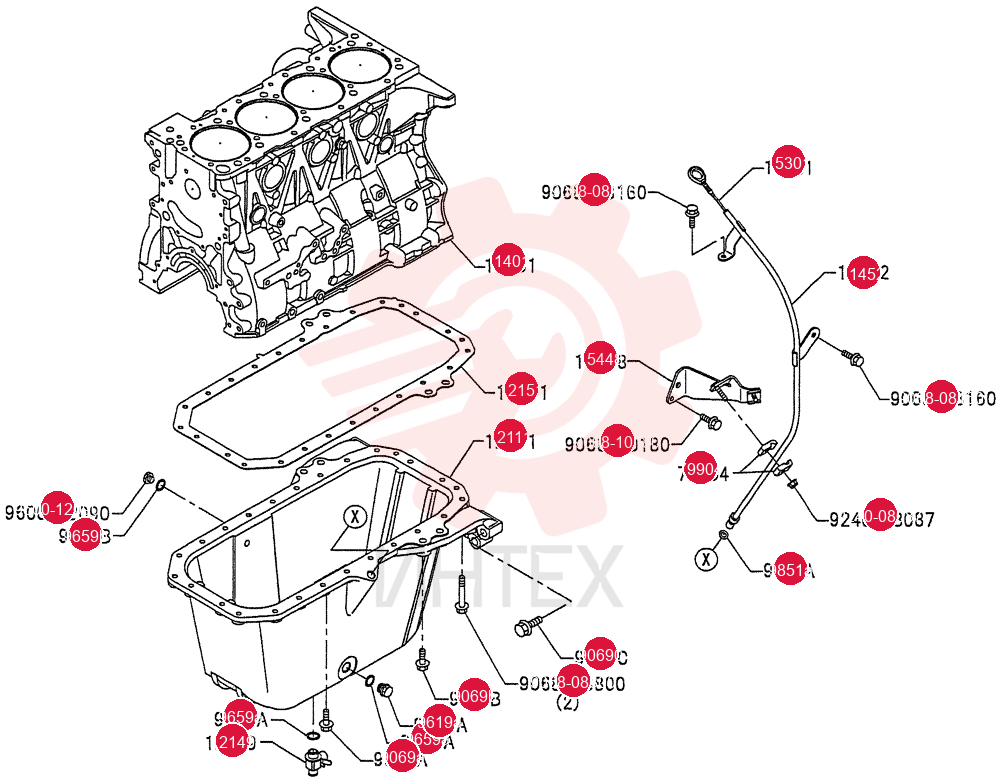

  BLOCK VH11401E0701 (1)

  Открыть схему
•
  BLOCK VH11401E0701 (2)

  Открыть схему
•

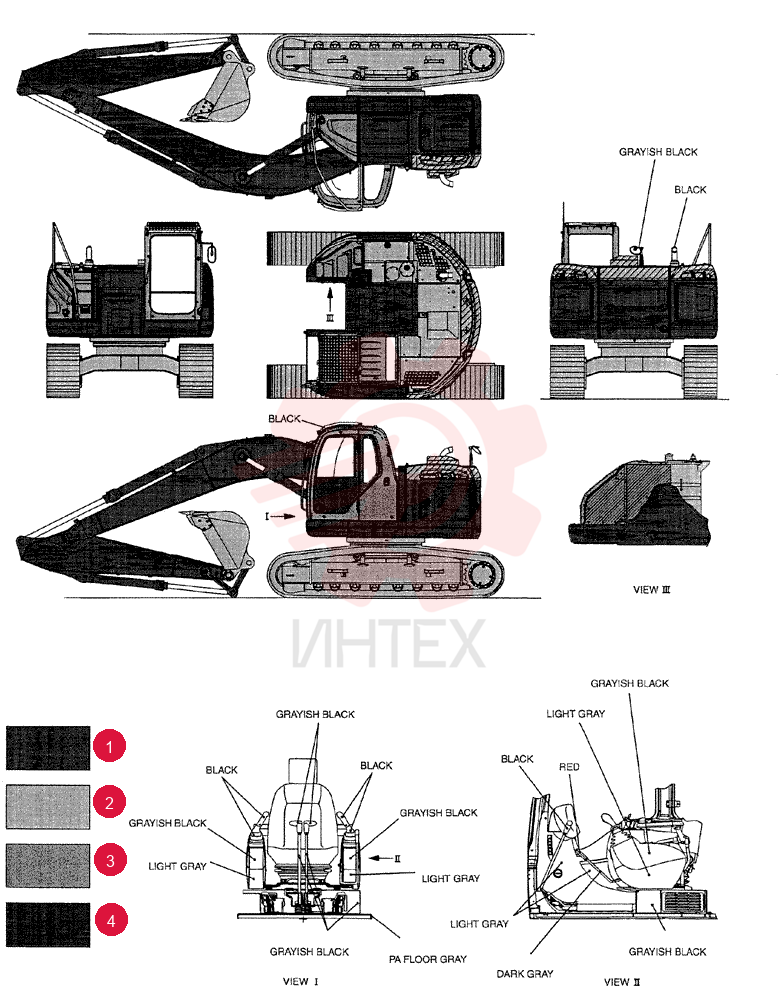

  BODY, ATTAHMENT, GUARD, COUNTER WEIGHT; PAINT COLOR: BRIGHT YELLOW; POLYURETHANE 16KG CAN; NORMAL DRYING YT09T00002D8 300mml

  Открыть схему
•

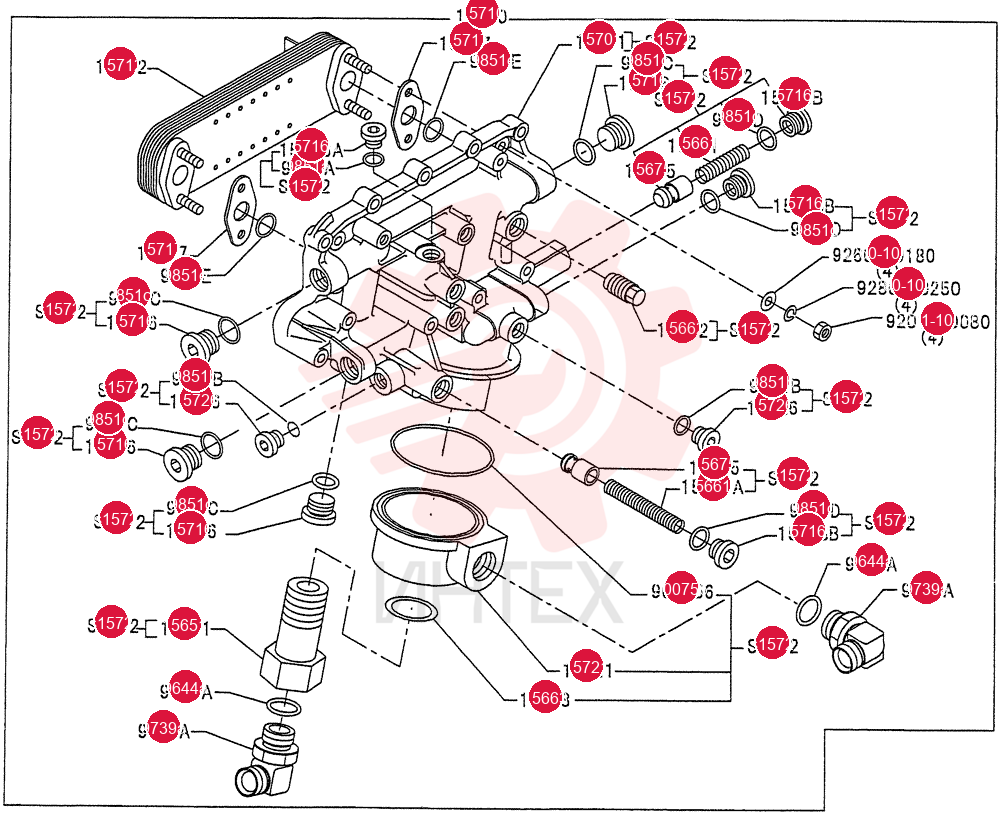

  BOLT VH156511780A

  Открыть схему
•

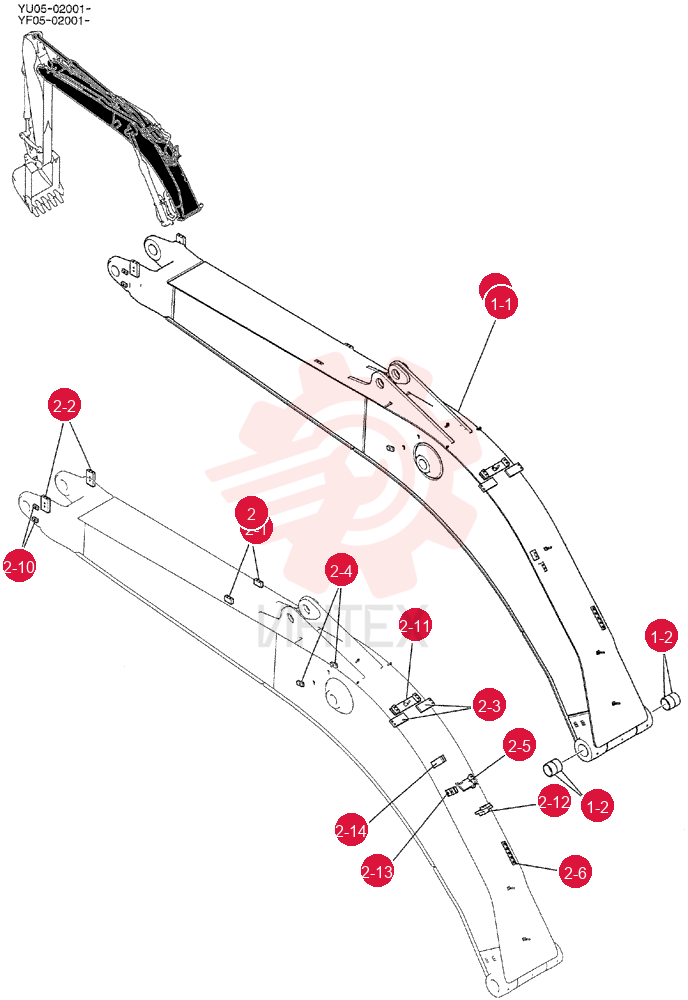

  BOOM ASSY, HOE YF02B00053F1

  Открыть схему
•

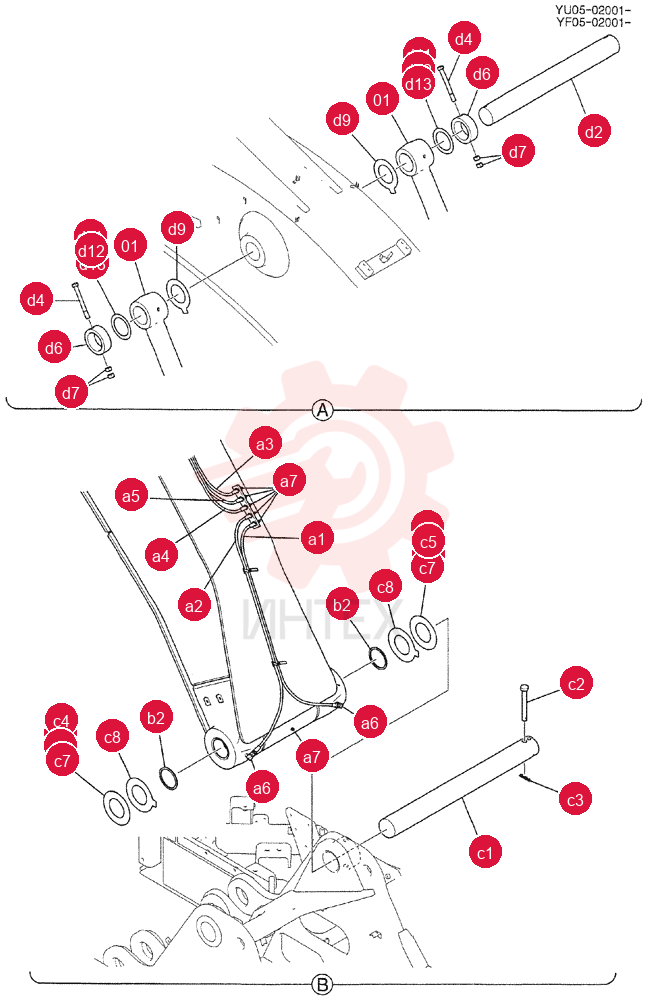

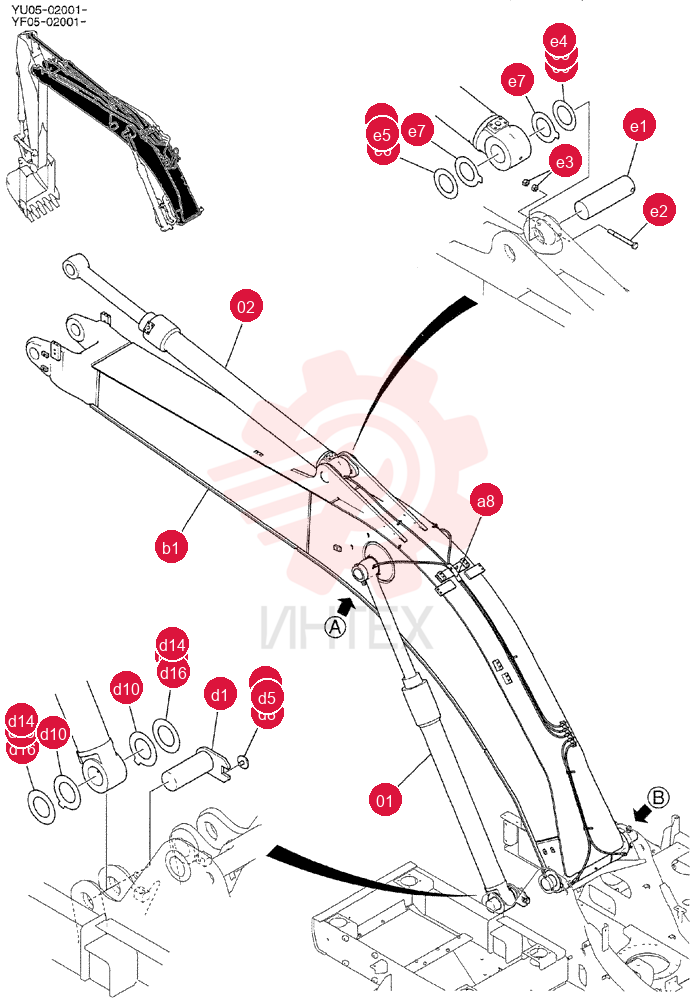

  BOOM GROUP YF02B00054F1 (1)

  Открыть схему
•
  BOOM GROUP YF02B00054F1 (2)

  Открыть схему
•

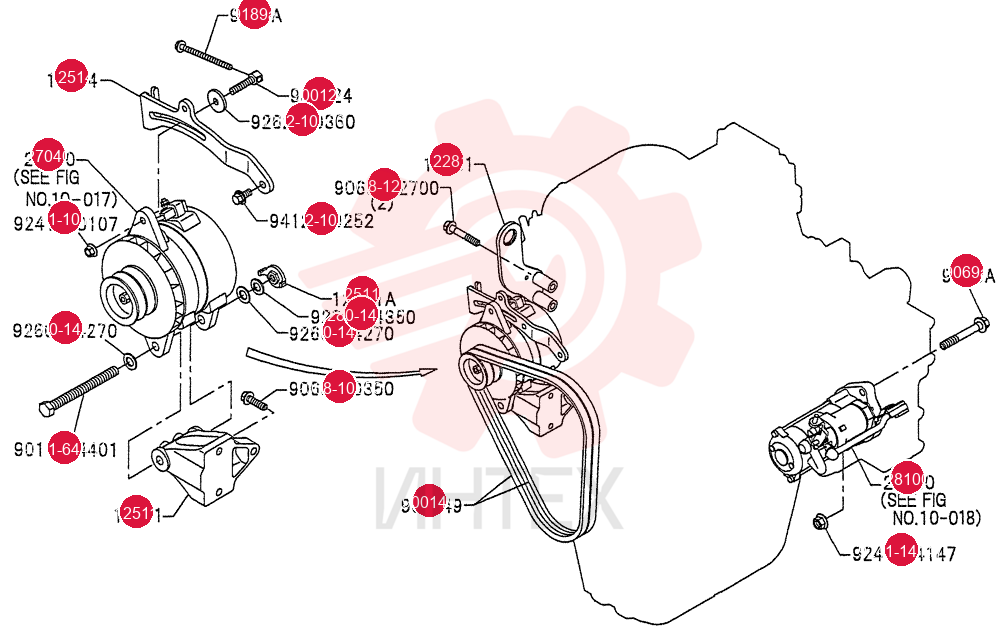

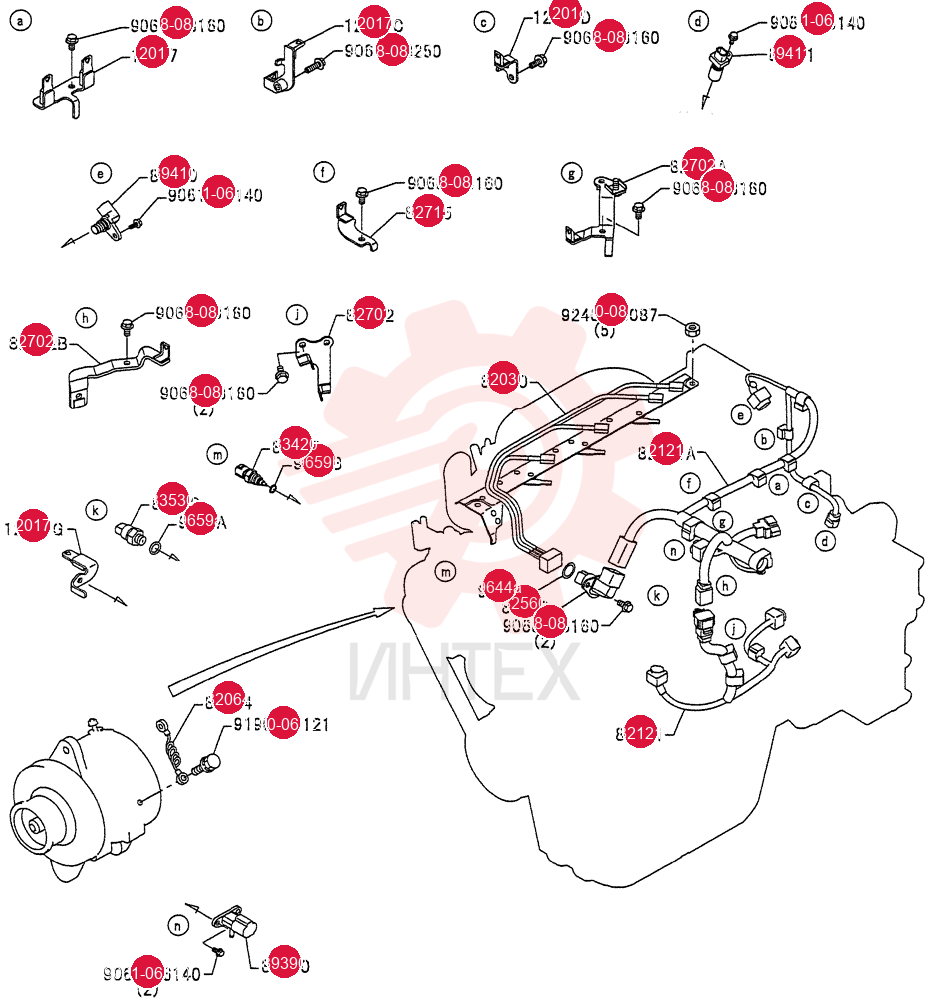

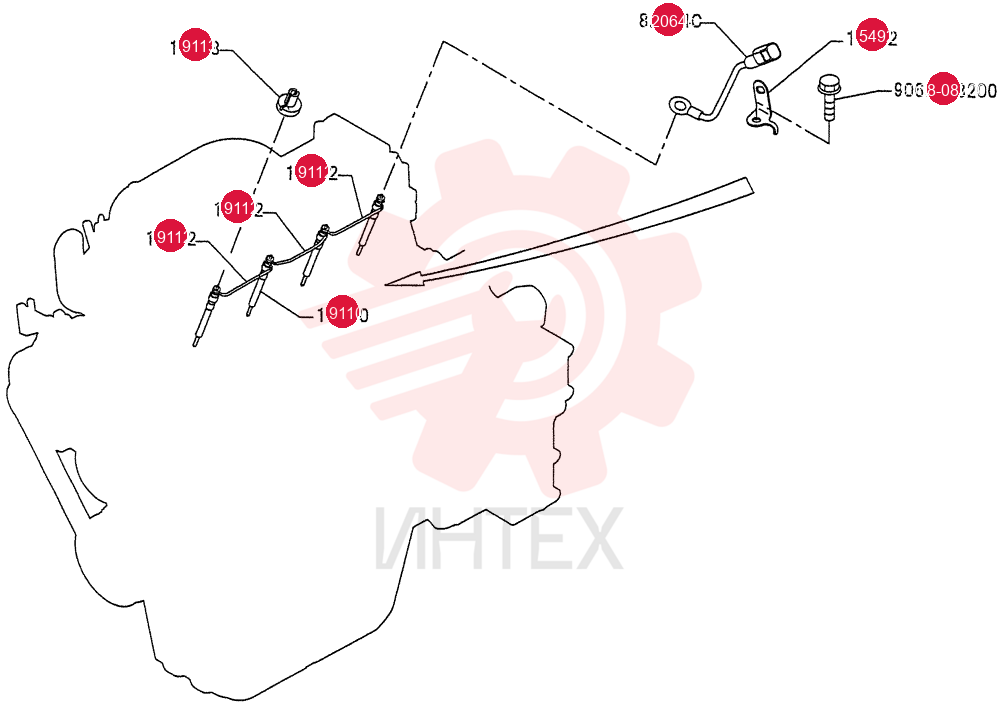

  BRACKET VH120172220A (1)

  Открыть схему
•
  BRACKET VH120172220A (2)

  Открыть схему
•
  BRACKET VH120172220A (3)

  Открыть схему
•

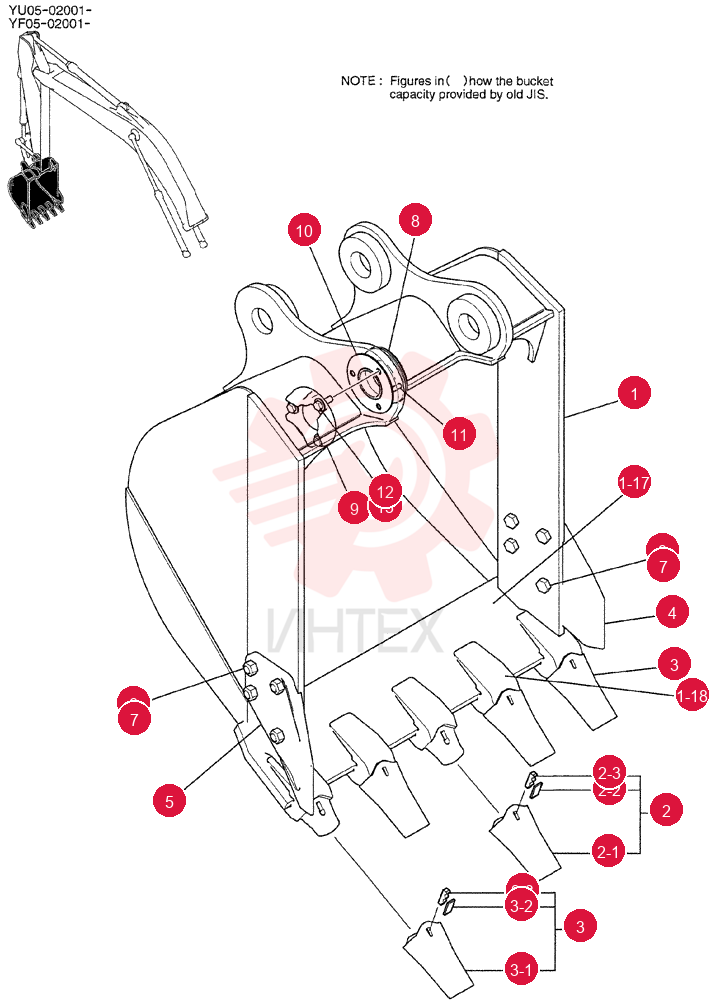

  BUCKET ASSY, STD 0. 8M3

  Открыть схему
•

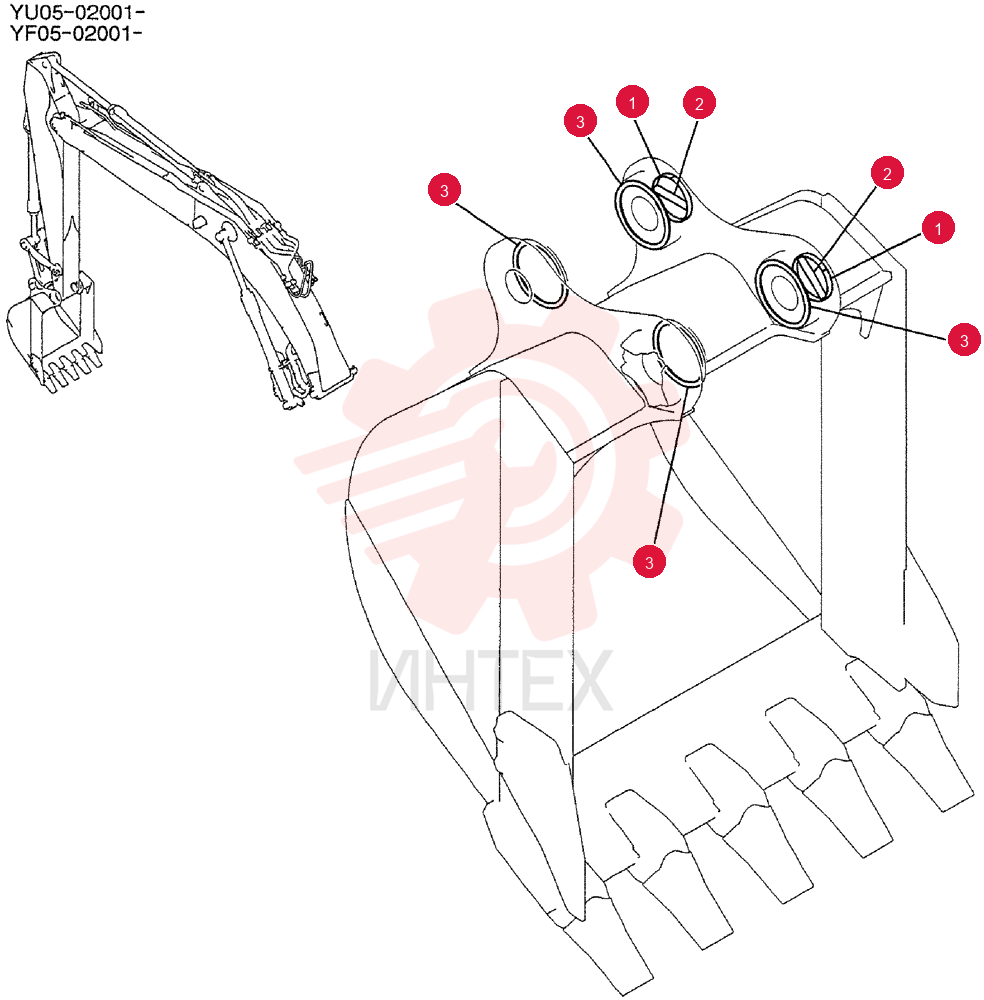

  BUCKET YN61B00007F1

  Открыть схему
•

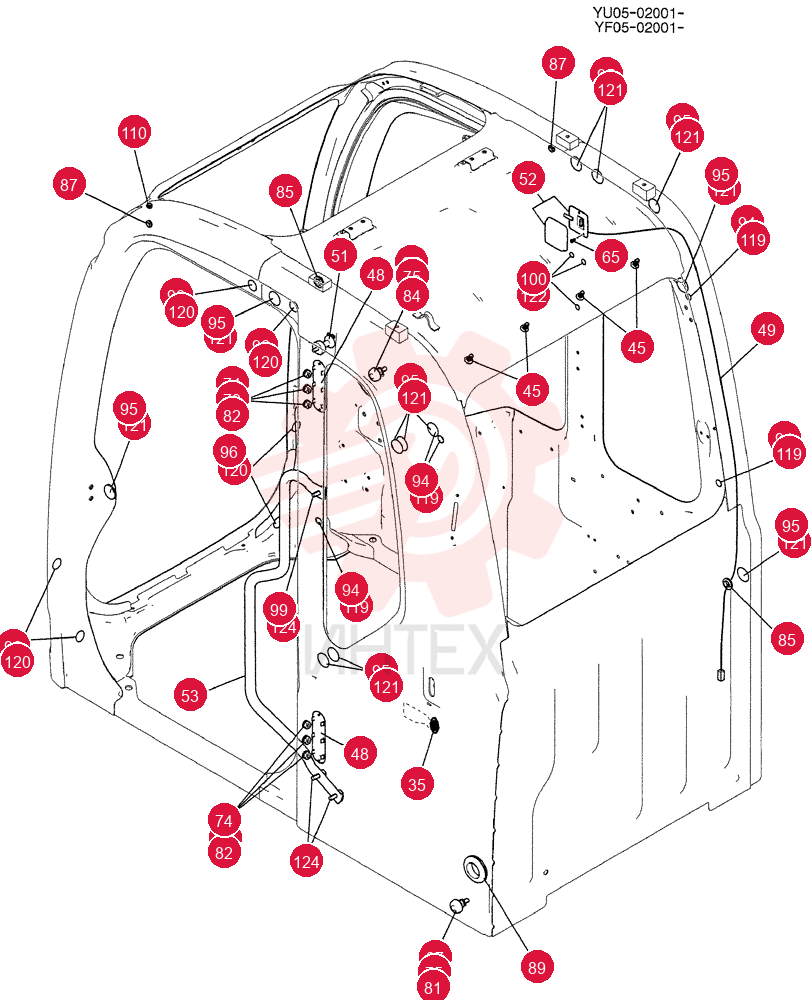

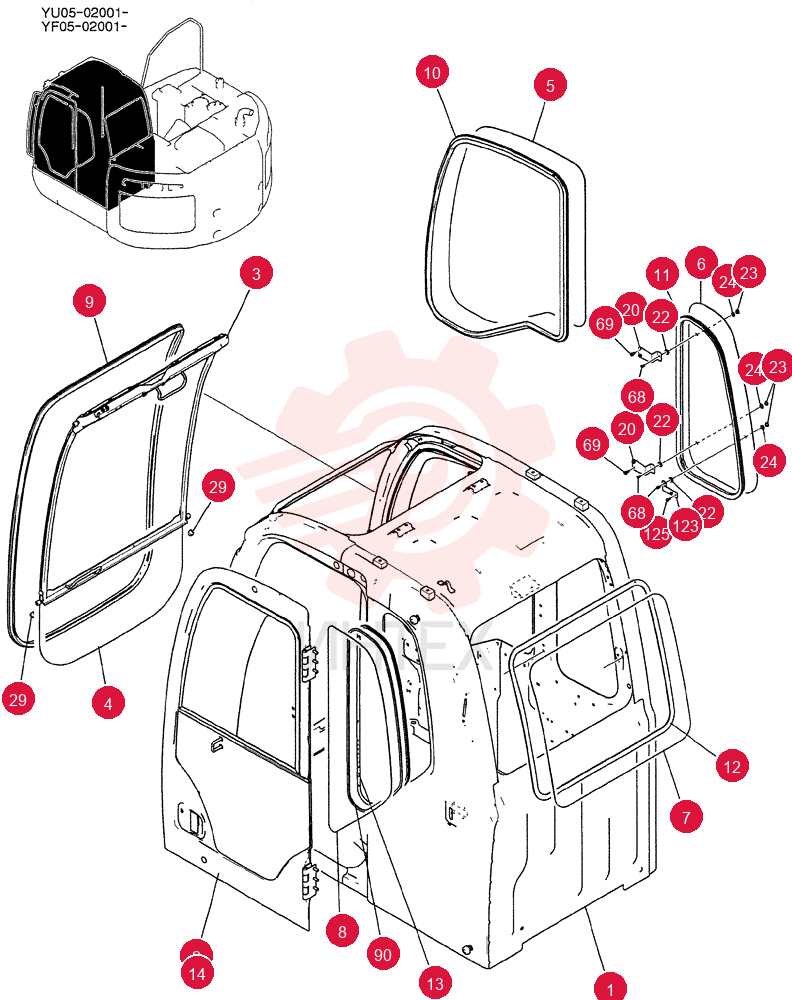

  CAB ASSY YY02C00008F1 (1)

  Открыть схему
•

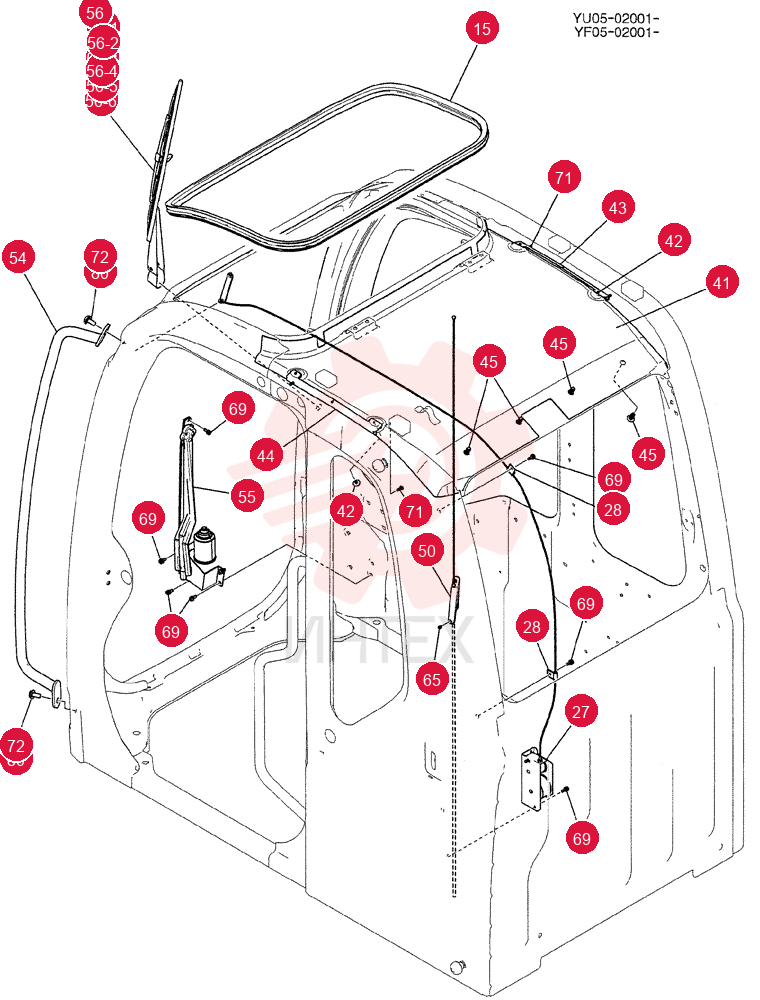

  CAB ASSY YY02C00008F1 (2)

  Открыть схему
•
  CAB ASSY YY02C00008F1 (3)

  Открыть схему
•

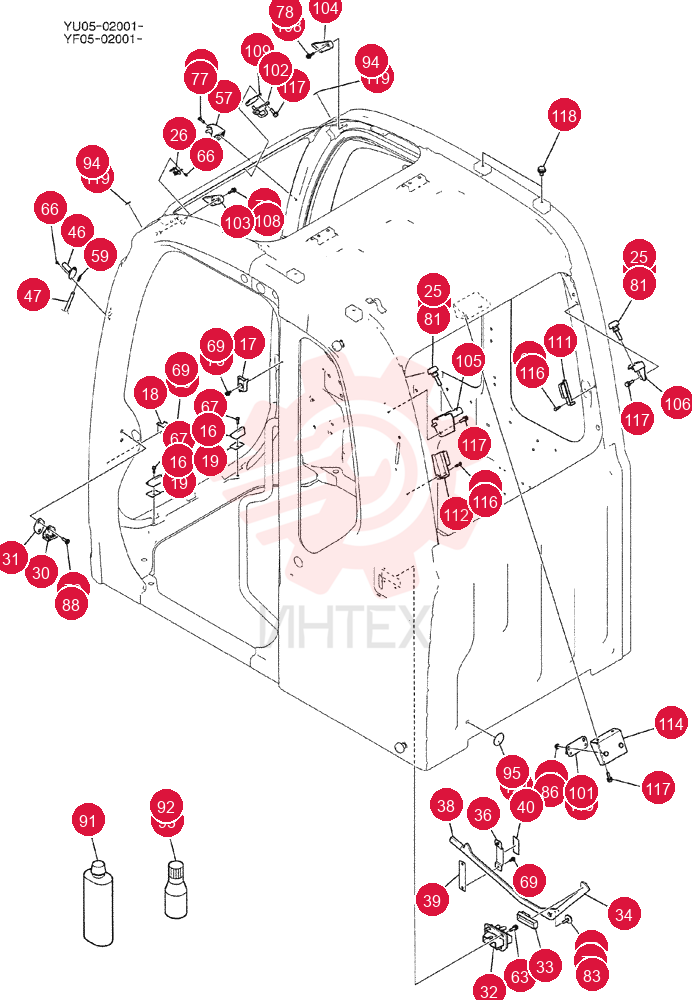

  CAB ASSY YY02C00008F1 (4)

  Открыть схему
•

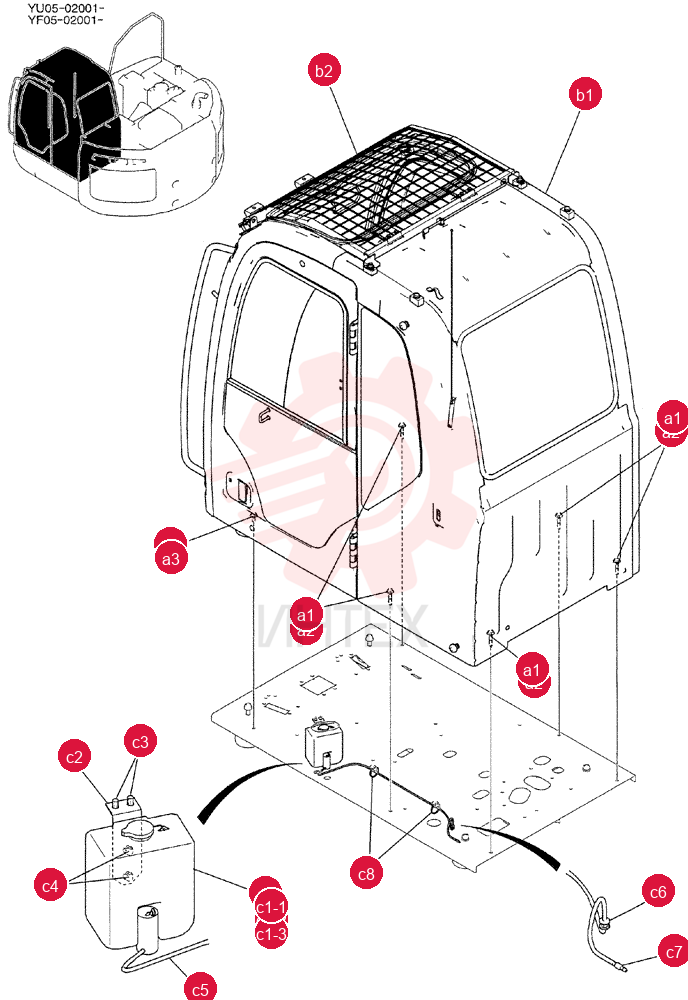

  CAB INSTAL YB02C00060F1

  Открыть схему
•

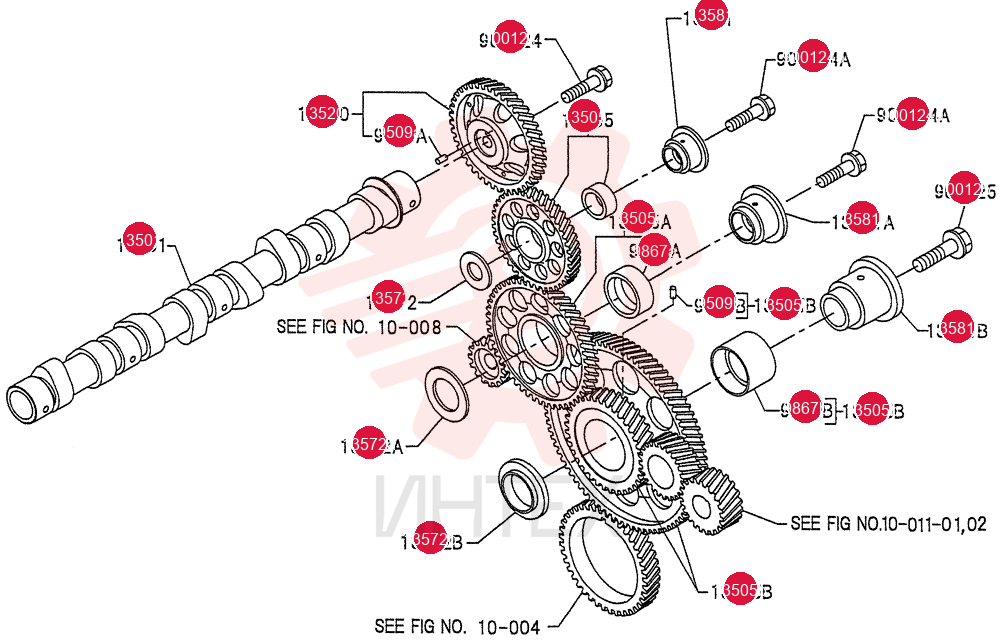

  CAMSHAFT VH135011610A

  Открыть схему
•

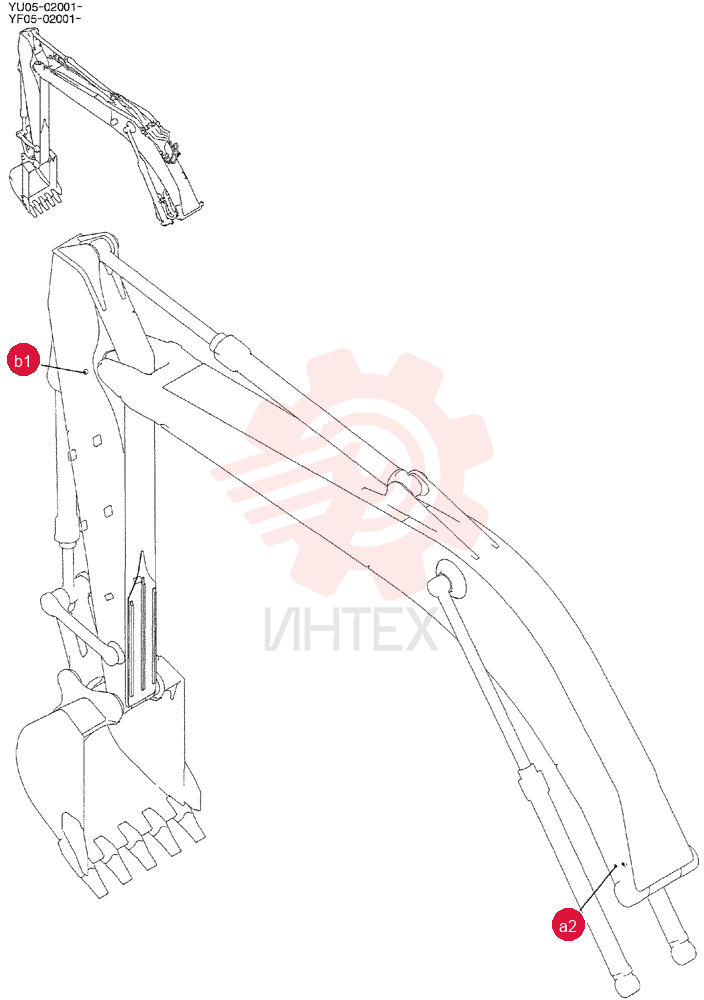

  CAP ASSY YN02B01737F1

  Открыть схему
•

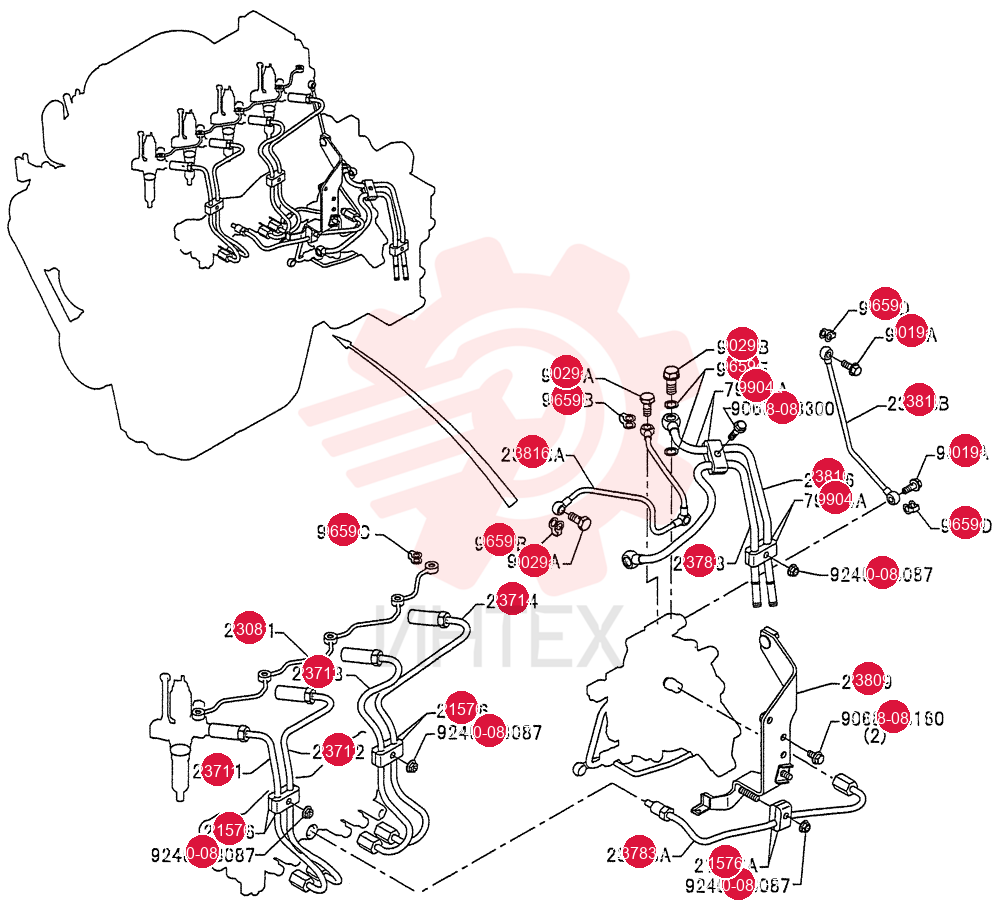

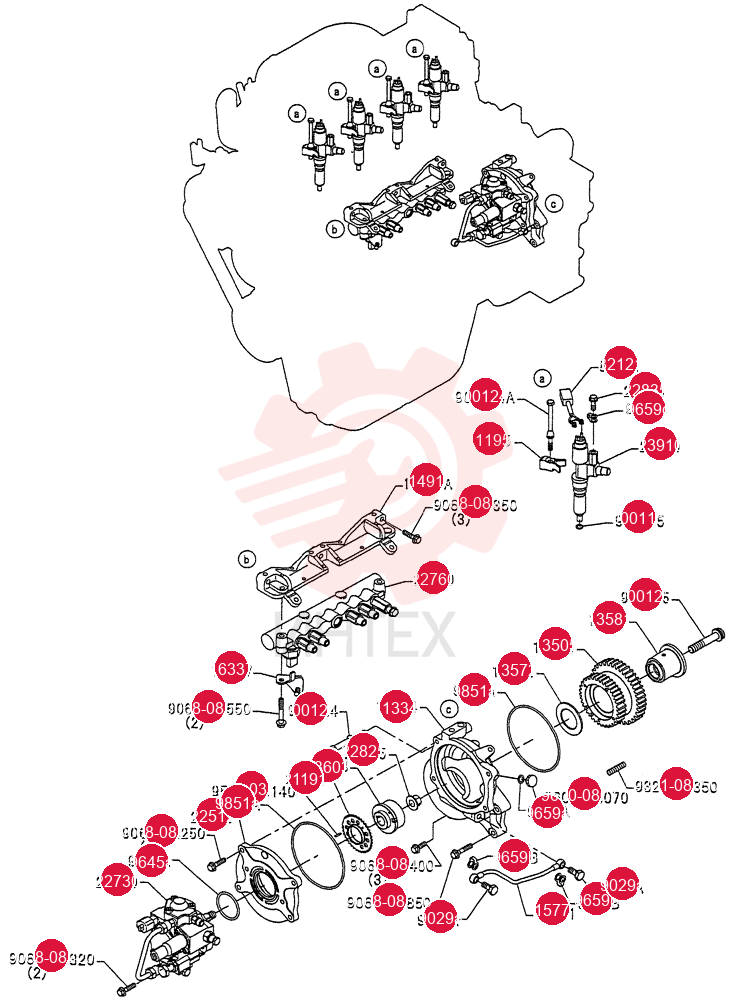

  CLAMP VH111951180A (1)

  Открыть схему
•
  CLAMP VH111951180A (2)

  Открыть схему
•

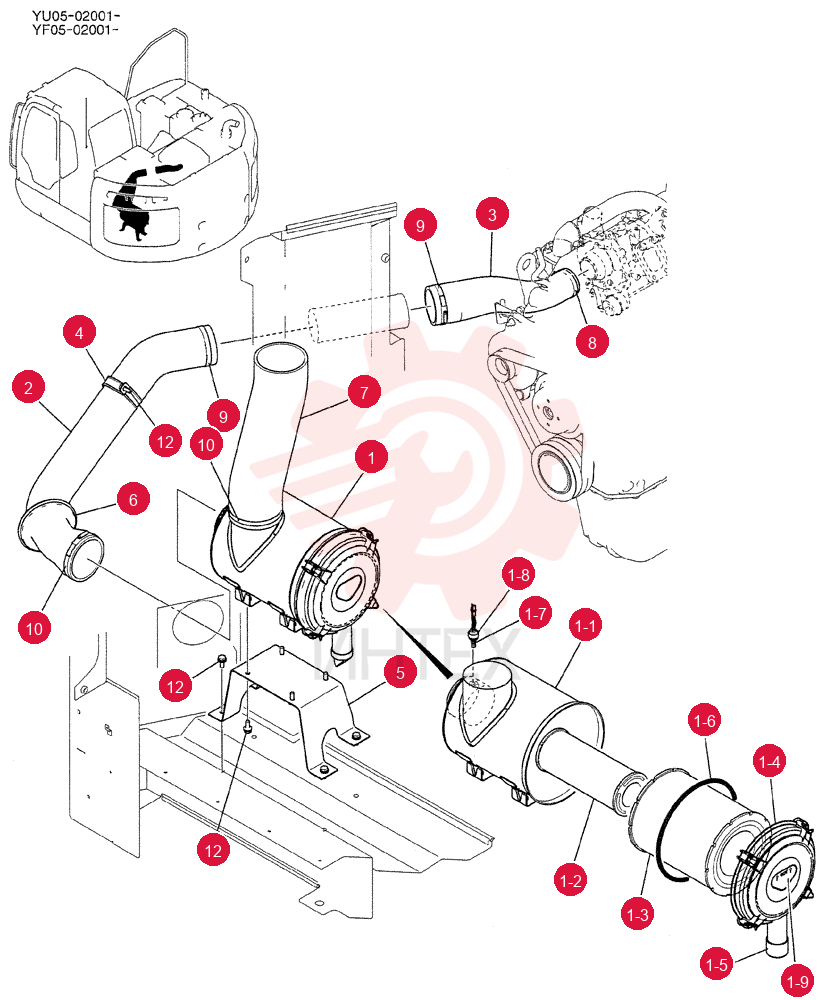

  CLEANER ASSY, AIR YB11P00002F1

  Открыть схему
•

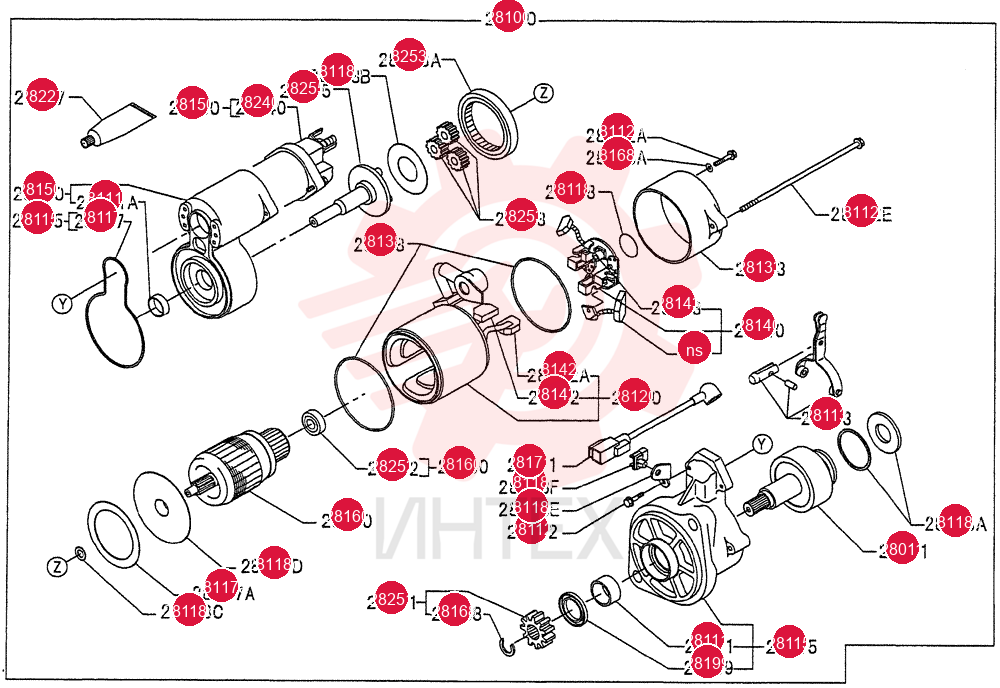

  CLUTCH VH280111640A

  Открыть схему
•

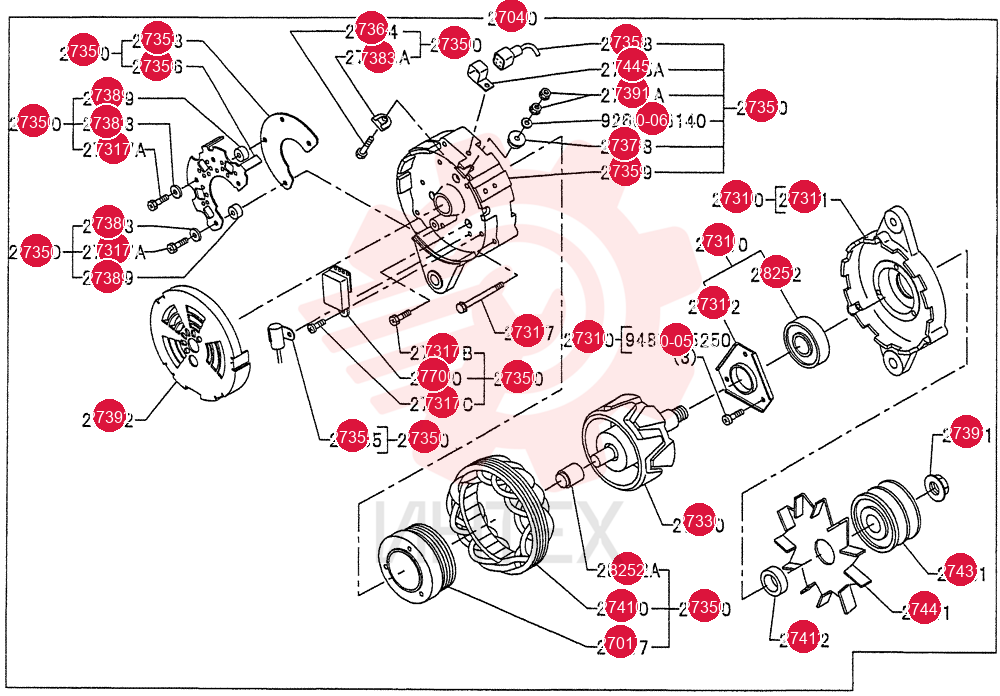

  COIL VH270171210A

  Открыть схему
•

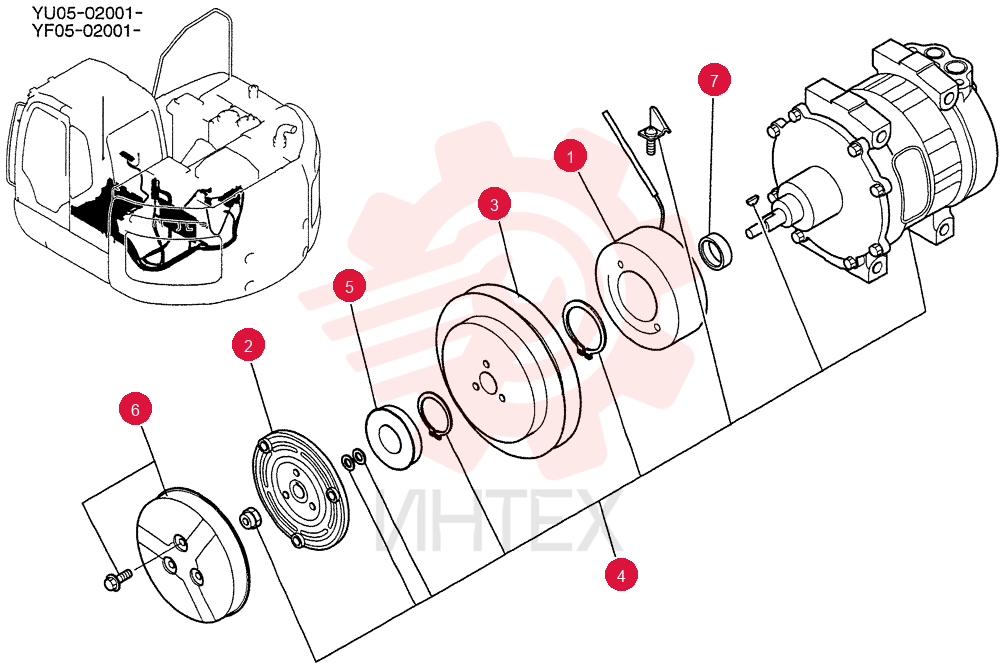

  COMPRESSOR,W/ Pulley YX91V00001F1

  Открыть схему
•

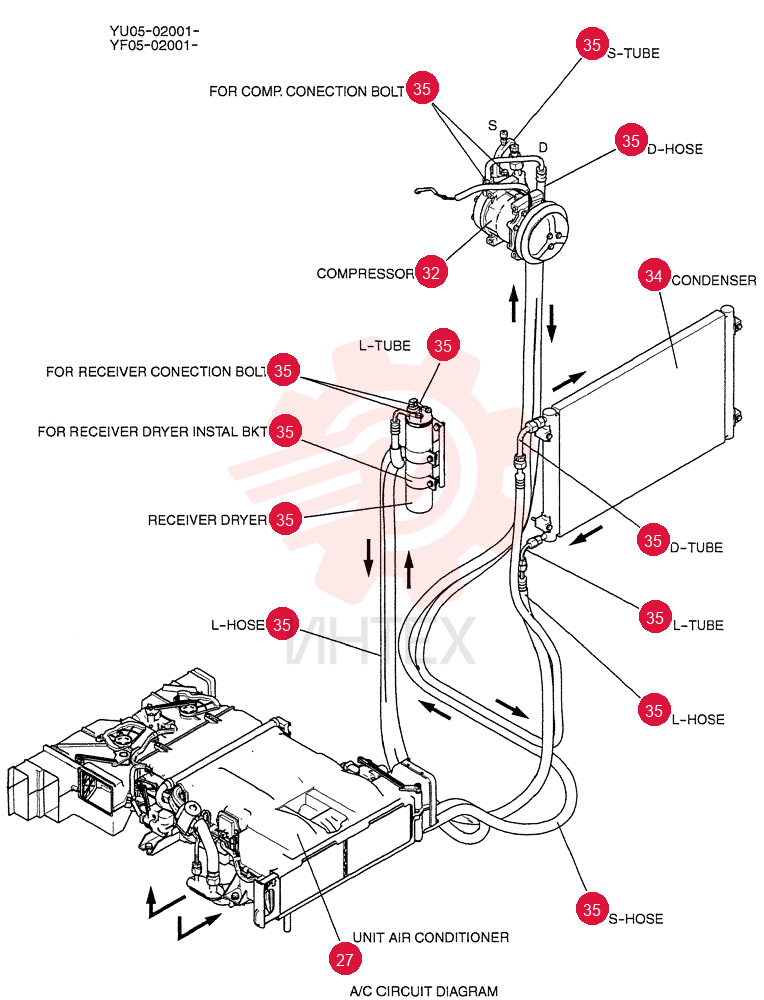

  CONDITIONER ASSY, AIR YB20M00010F1 (1)

  Открыть схему
•

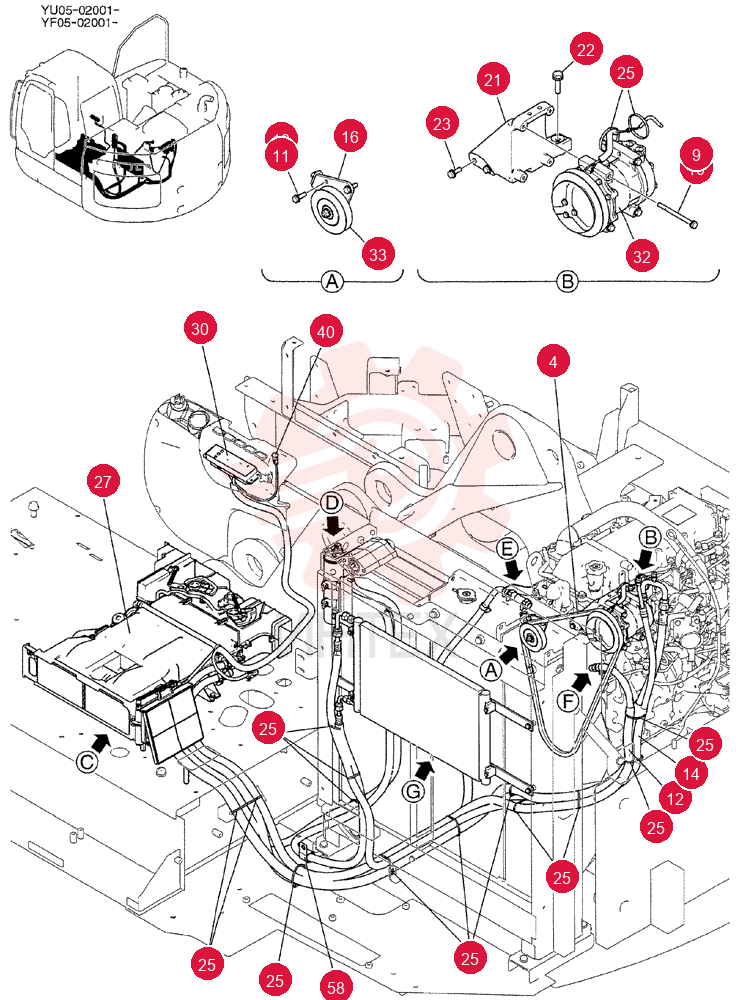

  CONDITIONER ASSY, AIR YB20M00010F1 (2)

  Открыть схему
•

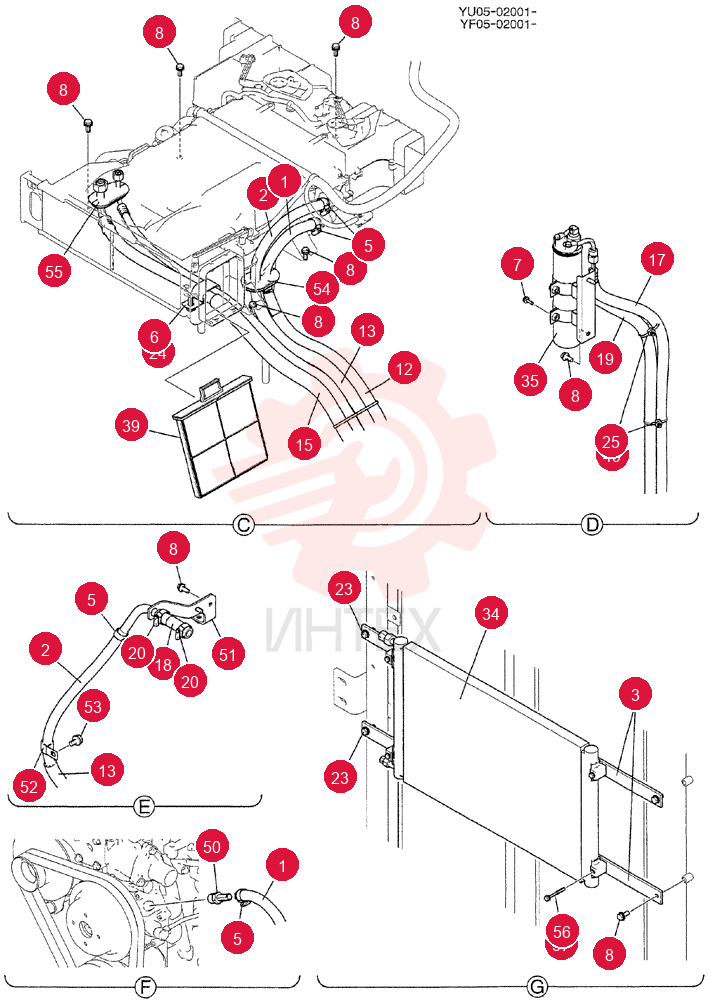

  CONDITIONER ASSY, AIR YB20M00010F1 (3)

  Открыть схему
•

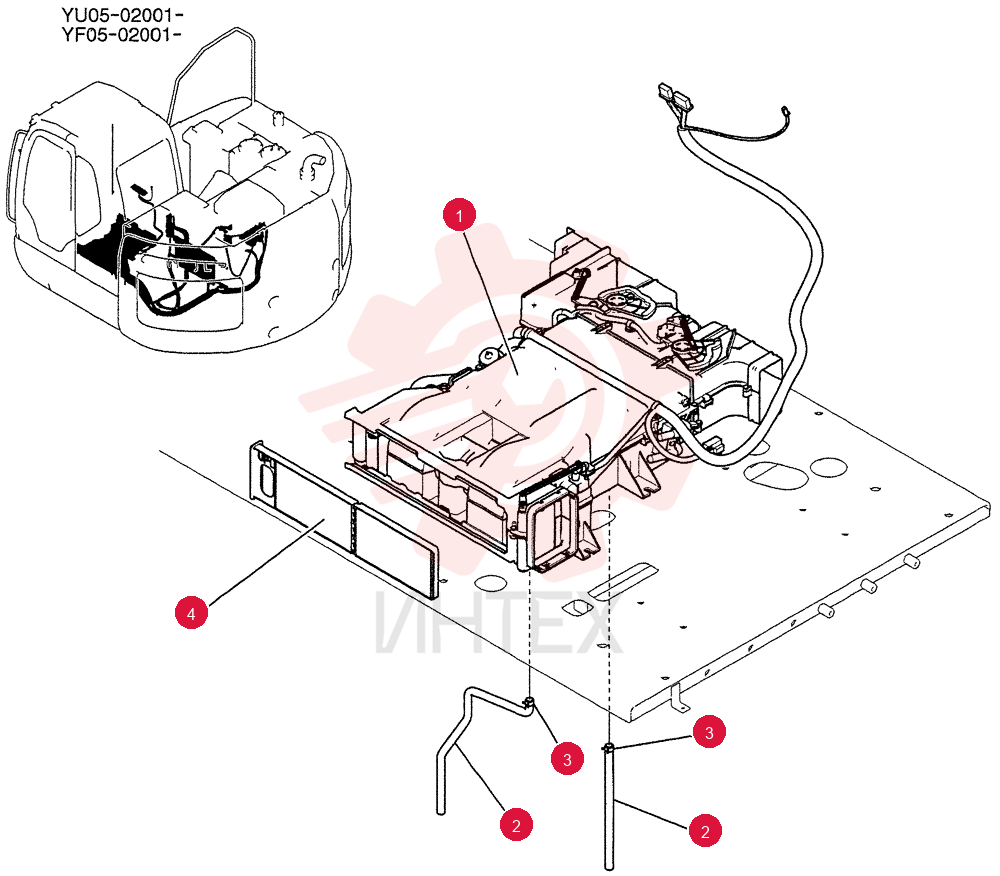

  CONDITIONER ASSY, AIR YB20M00011F1

  Открыть схему
•

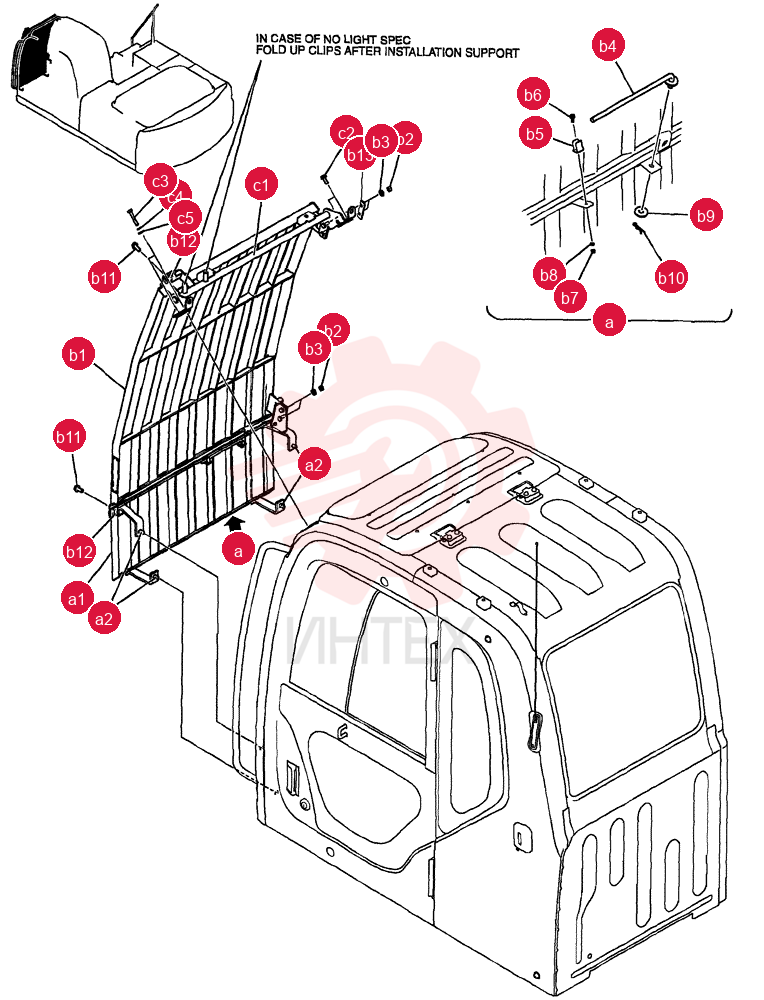

  CONSTRUCTION DIA YN01C00016F1

  Открыть схему
•

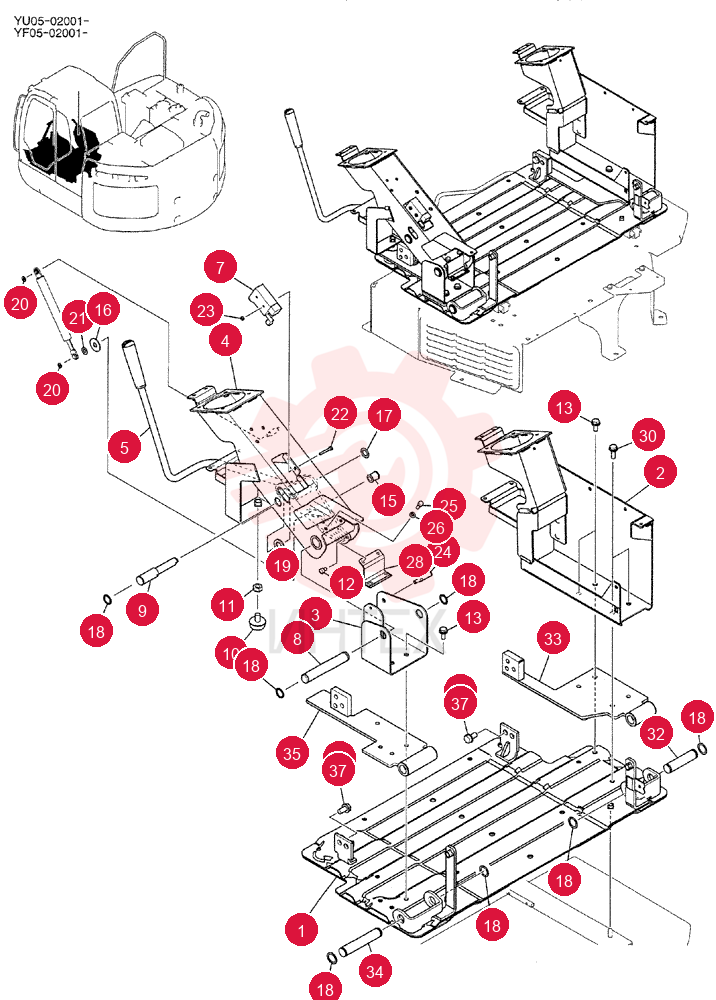

  CONTROL BOX ASSY YB03M00036F1

  Открыть схему
•

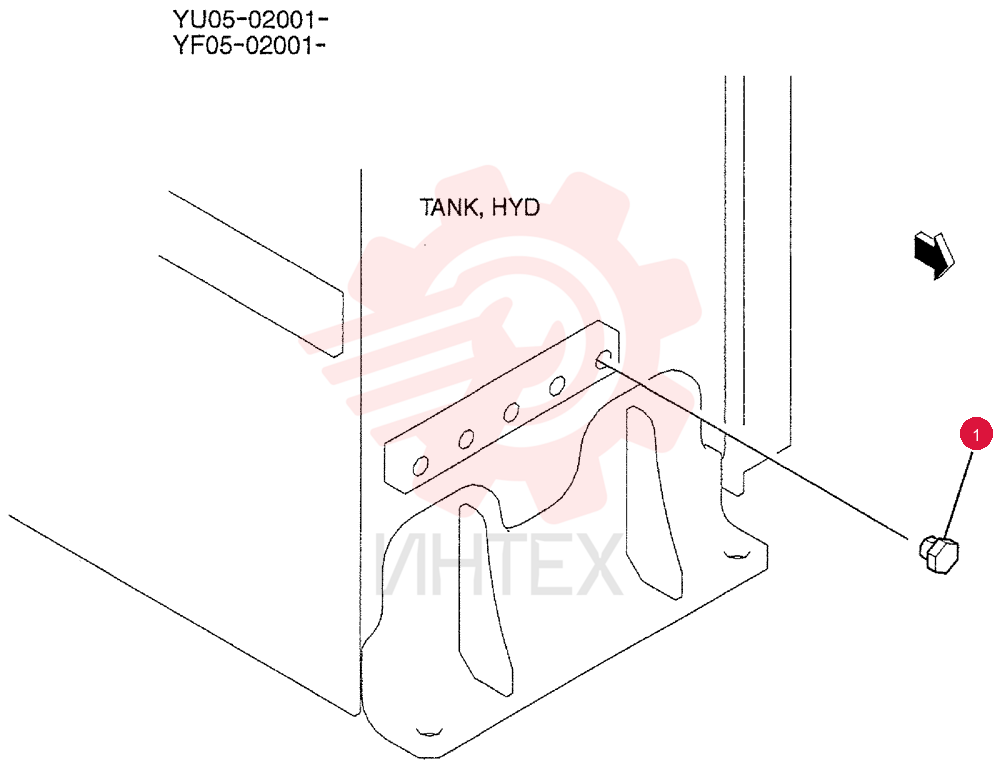

  CONTROL LINES, MAIN YF06H00008F1

  Открыть схему
•

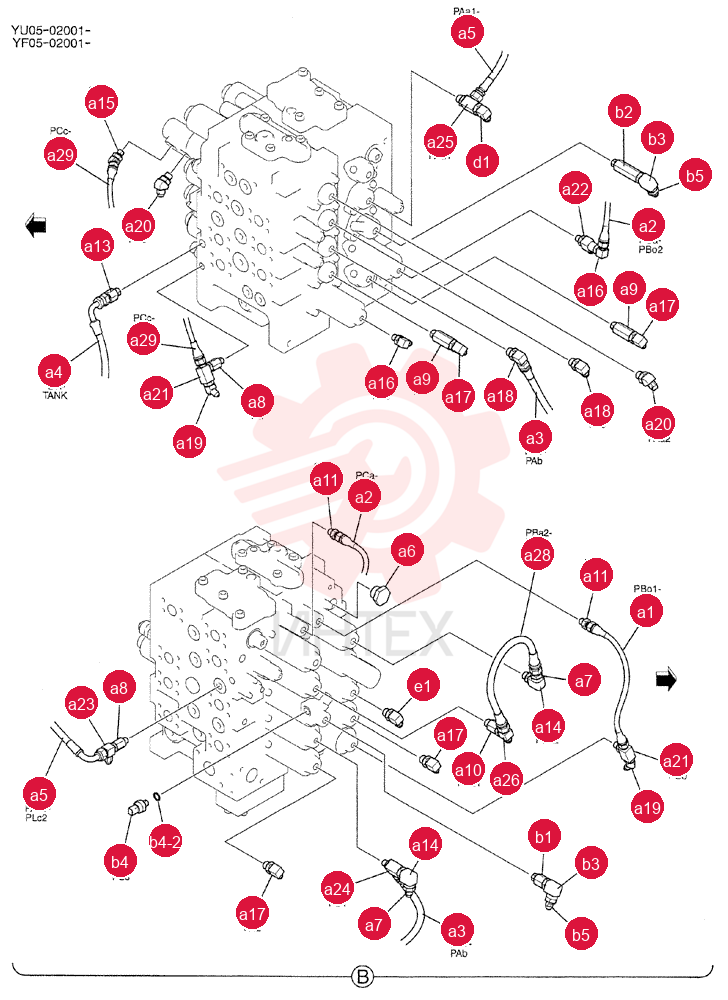

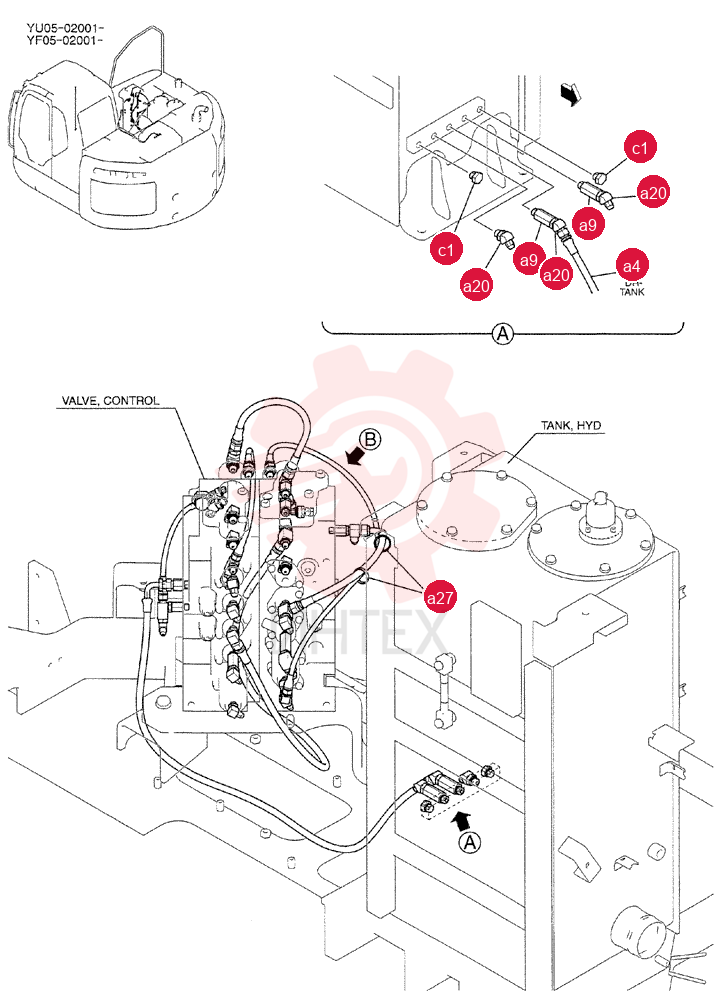

  CONTROL LINES, MAIN YF06H00028F1 (1)

  Открыть схему
•
  CONTROL LINES, MAIN YF06H00028F1 (2)
